Daikin EHBH04CB, EHBH08CB, EHBH11CB, EHBH16CB, EHBX04CB User reference guide [sk]

...

Používateľská referenčná

príručka

Daikin Altherma – nízkotepelný systém Split

EHBH04CB EHBH08CB EHBH11CB EHBH16CB EHBX04CB EHBX08CB EHBX11CB EHBX16CB  EHVH04S18CB EHVH08S18CB EHVH08S26CB EHVH11S18CB EHVH11S26CB EHVH16S18CB EHVH16S26CB EHVX04S18CB EHVX08S18CB EHVX08S26CB EHVX11S18CB EHVX11S26CB EHVX16S18CB EHVX16S26CB

Používateľská referenčná príručka

Daikin Altherma – nízkotepelný systém Split

slovenčina

Obsah

1 Všeobecné bezpečnostné opatrenia 2

1.1 O dokumentácii ......................................................................... 2

1.1.1 Význam varovaní a symbolov..................................... 2

1.2 Pre používateľa ......................................................................... 3

2 Informácie odokumente 3 3 O systéme 4

3.1 Komponenty v typickom rozložení systému .............................. 4

4 Prevádzka 4

4.1 Prehľad: prevádzka ................................................................... 4

4.2 Vizuálne predstavenie používateľského rozhrania.................... 5

4.2.1 Tlačidlá........................................................................ 5

4.2.2 Ikony stavu.................................................................. 5

4.3 Základné používanie ................................................................. 5

4.3.1 Používanie domovských stránok ................................ 5

4.3.2 Používanie štruktúry ponuky....................................... 6

4.3.3 Zapnutie/vypnutie ovládačov ...................................... 6

4.4 Regulácia ohrevu/chladenia miestnosti..................................... 6

4.4.1 O regulácii ohrevu/chladenia miestnosti ..................... 6

4.4.2 Nastavenie prevádzkového režimu v miestnosti......... 6

4.4.3 Určenie, ktorý ovládač teploty používate .................... 7

4.4.4 Regulácia pomocou izbového termostatu – o

regulácii pomocou izbového termostatu ..................... 8

4.4.5 Regulácia pomocou izbového termostatu –

používanie domovskej stránky izbovej teploty ............ 8

4.4.6 Regulácia pomocou izbového termostatu – používanie domovských stránok teploty vody na

výstupe........................................................................ 10

4.4.7 Regulácia teploty vody na výstupe – o regulácii

teploty vody na výstupe .............................................. 11

4.4.8 Regulácia teploty vody na výstupe – používanie

regulácie teploty vody na výstupe podľa plánu........... 11

4.4.9 Regulácia teploty vody na výstupe – používanie

regulácie teploty vody na výstupe NIE podľa plánu.... 11

4.4.10 Regulácia pomocou externého izbového termostatu – o regulácii pomocou externého izbového

termostatu ................................................................... 12

4.4.11 Regulácia pomocou externého izbového termostatu – používanie regulácie pomocou externého izbového

termostatu ................................................................... 12

4.5 Regulácia teplej vody pre domácnosť ....................................... 12

4.5.1 O regulácii teplej vody pre domácnosť ....................... 12

4.5.2 Režim opätovného ohrevu.......................................... 13

4.5.3 Naplánovaný režim ..................................................... 13

4.5.4 Naplánovaný režim a režim opätovného ohrevu......... 14

4.5.5 Používanie domovskej stránky teploty v nádrži na

teplú vodu pre domácnosť .......................................... 14

4.5.6 Používanie režimu ohrievača s pomocným

čerpadlom na nádrži na teplú vodu pre domácnosť.... 15

4.6 Rozšírené používanie................................................................ 15

4.6.1 Zmena úrovne prístupu používateľa ........................... 15

4.6.2 Používanie tichého režimu.......................................... 15

4.6.3 Používanie dovolenkového režimu ............................. 16

4.6.4 Informácie na displeji .................................................. 17

4.6.5 Konfigurácia dátumu, času, merných jednotiek,

kontrastu a podsvietenia ............................................. 17

4.6.6 Konfigurácia používateľského profilu a domovských

stránok ........................................................................ 18

4.6.7 Zamknutie a odomknutie tlačidiel a funkcií ................. 18

4.7 Predvolené hodnoty a plány...................................................... 18

4.7.1 Používanie predvolených hodnôt................................ 18

4.7.2 Používanie a programovanie plánov........................... 19

4.7.3 Plány: príklad .............................................................. 20

4.7.4 Vopred definované plány: izbová teplota + teplota na

výstupe vody (hlavnom) .............................................. 20

4.7.5 Vopred definované plány: teplota na výstupe vody

(vedľajšom) .................................................................. 20

4.7.6 Vopred definované plány: teplota vnádrži na teplú

vodu pre domácnosť .................................................... 21

4.8 Prevádzka podľa počasia........................................................... 21

4.8.1 Úprava nastavení podľa počasia ................................. 21

4.9 Štruktúra ponúk: prehľad používateľských nastavení ................ 22

4.10 Nastavenia vykonávané inštalatérom: tabuľky, ktoré vypĺňa

inštalatér..................................................................................... 23

4.10.1 Stručný sprievodca ...................................................... 23

4.10.2 Regulácia ohrevu/chladenia miestnosti ....................... 23

4.10.3 Regulácia teplej vody pre domácnosť [A.4] ................. 23

4.10.4 Kontakt/číslo linky pomoci [6.3.2]................................. 23

5 Nastavenie cien energie 23

5.1 Nastavenie ceny paliva .............................................................. 24

5.2 Nastavenie ceny elektrickej energie........................................... 24

5.3 Nastavenie časovača ceny elektrickej energie........................... 24

5.4 Ceny elektrickej energie v prípade príspevku na kWh

obnoviteľnej energie................................................................... 24

5.4.1 Nastavenie ceny paliva v prípade príspevku na kWh

obnoviteľnej energie..................................................... 24

5.4.2 Nastavenie ceny elektrickej energie v prípade

príspevku na kWh obnoviteľnej energie....................... 24

5.4.3 Príklad.......................................................................... 24

6 Tipy na úsporu energie 24 7 Údržba a servis 25

7.1 Prehľad: údržba a servis ............................................................ 25

7.2 Vyhľadanie kontaktu/čísla linky pomoci...................................... 25

8 Odstránenie porúch 25

8.1 Prehľad: odstraňovanie problémov ............................................ 25

8.2 Kontrola histórie chýb................................................................. 25

8.3 Kontrola histórie varovaní........................................................... 25

8.4 Symptóm: v obývačke je vám príliš chladno (horúco) ................ 26

8.5 Symptóm: Voda z vodovodu je príliš studená ............................ 26

8.6 Symptóm: porucha tepelného čerpadla...................................... 26

9 Premiestnenie 27

9.1 Prehľad: premiestnenie .............................................................. 27

10 Likvidácia 27 11 Slovník 27

1 Všeobecné bezpečnostné

opatrenia

1.1 O dokumentácii

▪ Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné

jazyky sú preklady.

▪ Opatrenia opísané v tomto dokumente sa týkajúc veľmi dôležitých

tém. Dôsledne ich dodržiavajte.

▪ Inštaláciu systému a všetky činnosti popísané v návode na

inštaláciu a v referenčnej príručke inštalatéra musí vykonať autorizovaný inštalatér.

1.1.1 Význam varovaní a symbolov

NEBEZPEČENSTVO

Označuje situáciu, ktorá môže viesť k úmrtiu alebo vážnemu zraneniu.

Používateľská referenčná príručka

EHBH/X04~16CB + EHVH/X04~16S18+26CB

Daikin Altherma – nízkotepelný systém Split

4P384964-1A – 2017.04

2 Informácie odokumente

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

Označuje situáciu, ktorá môže viesť k usmrteniu elektrickým prúdom.

NEBEZPEČENSTVO: RIZIKO POPÁLENIA

Označuje situáciu, ktorá by mohla viesť k vzniku popálenín v dôsledku extrémne vysokej alebo nízkej teploty.

NEBEZPEČENSTVO: RIZIKO VÝBUCHU

Označuje situáciu, ktorá by mohla viesť k výbuchu.

VAROVANIE

Označuje situáciu, ktorá by mohla viesť k úmrtiu alebo vážnemu zraneniu.

VAROVANIE: HORĽAVÝ MATERIÁL

UPOZORNENIE

Označuje situáciu, ktorá by mohla viesť k menšiemu alebo menej vážnemu zraneniu.

VÝSTRAHA

Označuje situáciu, ktorá by mohla viesť k poškodeniu vybavenia alebo majetku.

INFORMÁCIE

Označuje užitočné tipy alebo doplňujúce informácie.

Symbol Vysvetlenie

Pred inštaláciou si prečítajte návod na inštaláciu a prevádzku a kartu s pokynmi k zapojeniu.

Pred vykonaním údržby a servisných úloh si prečítajte návod na údržbu.

Viac informácií získate u inštalatéra a vpoužívateľskej referenčnej príručke.

1.2 Pre používateľa

▪ Ak si nie ste istí, ako jednotku používať, obráťte sa na svojho

inštalatéra.

▪ Tento spotrebič môžu používať deti staršie ako 8 rokov a osoby s

obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo nedostatkom skúseností a znalostí, ak sú pod dozorom alebo dostávajú pokyny týkajúce sa bezpečného používania spotrebiča a chápu možné hroziace nebezpečenstvá. Deti sa nesmú hrať so spotrebičom. Deti nesmú čistiť ani robiť údržbu spotrebiča bez dozoru.

VAROVANIE

Ak chcete predísť zásahu elektrickým prúdom alebo požiaru:

▪ Jednotku NEVYPLACHUJTE. ▪ Jednotku NEPOUŽÍVAJTE mokrými rukami. ▪ Na jednotku NEKLAĎTE žiadne predmety naplnené

vodou.

VÝSTRAHA

▪ Na hornú časť jednotky NEKLAĎTE žiadne predmety

ani zariadenia.

▪ NEVYLIEZAJTE, NESADAJTE a ani NESTÚPAJTE na

jednotku.

▪ Jednotky sú označené týmto symbolom:

To znamená, že elektrické a elektronické produkty nie je možné likvidovať s netriedeným odpadom z domácností. Systém sa NEPOKÚŠAJTE demontovať sami. Demontáž systému, likvidáciu chladiacej zmesi, oleja a ostatných častí zariadenia musí vykonávať len kvalifikovaný inštalatér a musí prebiehať v súlade s platnými právnymi predpismi. Jednotky je nutné likvidovať v špeciálnych zariadeniach na spracovanie odpadu, čím je možné dosiahnuť jeho opätovné využitie, recykláciu a obnovu. Zabezpečením správnej likvidácie produktu pomôžete zabrániť prípadným negatívnym vplyvom na životné prostredie a ľudské zdravie. Ďalšie informácie vám poskytne váš inštalatér alebo miestny úrad.

▪ Batérie sú označené týmto symbolom:

To znamená, že batérie nie je možné likvidovať s netriedeným odpadom z domácností. Ak je pod týmto symbolom vytlačená chemická značka, znamená to, že batéria obsahuje ťažký kov nad určitú úroveň koncentrácie. Možné chemické značky: Pb: olovo (>0,004%). Staré batérie sa musia likvidovať v špeciálnych zariadeniach na spracovanie odpadu, čím je možné dosiahnuť ich opätovné využitie. Zabezpečením správnej likvidácie starých batérií pomôžete zabrániť prípadným negatívnym vplyvom na životné prostredie a ľudské zdravie.

2 Informácie odokumente

Ďakujeme vám za nákup tohto produktu. Pokyny: ▪ Pred používaním používateľského rozhrania si dôkladne prečítajte

príslušnú dokumentáciu, aby sa zaistil najlepší možný výkon.

▪ Požiadajte inštalatéra, aby vás informoval o nastaveniach, ktoré

použil na konfiguráciu systému. Skontrolujte, či vyplnil tabuľky nastavení vykonávaných inštalatérom. Ak nie, požiadajte ho o ich vyplnenie.

▪ Dokumentáciu si uchovajte pre budúcu referenciu.

Cieľoví používatelia

Koncoví používatelia

Dokumentácia

Tento dokument je súčasťou dokumentácie. Celá dokumentácia zahŕňa tieto dokumenty:

▪ Všeobecné bezpečnostné opatrenia:

▪ Bezpečnostné pokyny, ktoré si musíte prečítať pred používaním

systému

▪ Formát: Papier (v balení vnútornej jednotky)

▪ Návod na obsluhu:

▪ Rýchly návod na základné používanie ▪ Formát: Papier (v balení vnútornej jednotky)

▪ Používateľská referenčná príručka:

▪ Podrobné pokyny a informácie o základnom a rozšírenom

používaní

▪ Formát: Digitálne súbory na stránke http://

www.daikineurope.com/support-and-manuals/productinformation/

EHBH/X04~16CB + EHVH/X04~16S18+26CB Daikin Altherma – nízkotepelný systém Split 4P384964-1A – 2017.04

Používateľská referenčná príručka

3 O systéme

20.0°C >

18.0°C >

22.0°C >

24.0°C >

7.4.1.1 Izbová teplota Pohodlné (ohrev)

Úsporné (ohrev) Pohodlné (chladenie) Úsporné (chladenie)

Vybrať

Posunúť

a b

Najnovšie revízie dodanej dokumentácie môžu byť k dispozícii na regionálnej webovej lokalite spoločnosti Daikin alebo vám ich poskytne inštalatér.

Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné jazyky sú preklady.

Dostupné obrazovky

V závislosti od rozloženia systému a konfigurácie vykonanej inštalatérom nemusia byť všetky obrazovky v tomto dokumente k dispozícii v používateľskom rozhraní.

Navigácia Breadcrumb

Navigácia Breadcrumb pomáha zistiť, kde sa nachádzate v štruktúre ponuky používateľského rozhrania. Tento dokument obsahuje tiež informácie o navigácii Breadcrumb.

Príklad: Prejdite na časť [7.4.1.1]: > Používateľské nastavenia > Nastavené hodnoty > Izbová teplota > Pohodlné (ohrev)

3 O systéme

V závislosti od rozloženia systém dokáže: ▪ Ohriať priestor ▪ Ochladiť priestor (ak je nainštalovaný model tepelného čerpadla

na ohrev/chladenie)

▪ Poskytovať teplú vodu pre domácnosť (ak je nainštalovaná nádrž

na teplú vodu pre domácnosť)

3.1 Komponenty v typickom rozložení systému

A Hlavná zóna. Príklad: Obývacia izba. B Vedľajšia zóna. Príklad: Spálňa. C Technická miestnosť. Príklad: Garáž.

a Tepelné čerpadlo vonkajšej jednotky b Tepelné čerpadlo vnútornej jednotky c Nádrž na teplú vodu pre domácnosť d Používateľské rozhranie vnútornej jednotky e Používateľské rozhranie v obývacej izbe používané ako izbový

termostat

f Podlahové kúrenie

g Konvektory tepelnéhočerpadla alebo jednotky s ventilátormi

INFORMÁCIE

V závislosti od typu vnútornej jednotky môžu byť vnútorná jednotka a nádrž na teplú vodu pre domácnosť (ak je nainštalovaná) oddelené alebo integrované.

4 Prevádzka

4.1 Prehľad: prevádzka

Systém môžete obsluhovať prostredníctvom používateľského rozhrania. V tejto časti je opísaný spôsob používania používateľského rozhrania:

Časť Opis

Vizuálne predstavenie ▪ Tlačidlá

▪ Ikony stavu

Základné používanie Informácie o položkách:

▪ Domovské stránky, na ktorých môžete

zobraziť a zmeniť nastavenia týkajúce sa denného používania

▪ Štruktúra ponuky, v ktorej môžete

zobraziť a konfigurovať nastavenia NETÝKAJÚCE SA denného používania

▪ Ovládače ZAPNUTIE/VYPNUTIE

Regulácia ohrevu/ chladenia miestnosti

Regulácia teplej vody pre domácnosť

Rozšírené používanie Informácie o položkách:

Predvolené hodnoty a plány

Štruktúra ponuky Prehľad štruktúry ponuky Tabuľka nastavení

vykonaných inštalatérom

Spôsob regulácie ohrevu/chladenia miestnosti:

▪ Nastavenie prevádzkového režimu v

miestnosti

▪ Regulácia teploty Spôsob regulácie teplej vody pre

domácnosť: ▪ Režim opätovného ohrevu ▪ Naplánovaný režim ▪ Naplánovaný režim a režim opätovného

ohrevu

▪ Tichý režim ▪ Režim dovolenky ▪ Informácie na displeji ▪ Dátum, čas, merné jednotky, kontrast a

podsvietenie ▪ Používateľský profil a domovské stránky ▪ Zamknutie a odomknutie tlačidiel a

funkcií ▪ Spôsob používania predvolených

hodnôt ▪ Spôsob výberu a naprogramovania

plánov ▪ Prehľad vopred definovaných plánov

Prehľad nastavení vykonaných inštalatérom

Používateľská referenčná príručka

EHBH/X04~16CB + EHVH/X04~16S18+26CB

Daikin Altherma – nízkotepelný systém Split

4P384964-1A – 2017.04

4 Prevádzka

4.2 Vizuálne predstavenie používateľského rozhrania

4.2.1 Tlačidlá

DOMOVSKÉ STRÁNKY

▪ Slúži na prepínanie medzi domovskými stránkami (keď ste

na domovskej stránke).

▪ Slúži na prechod na predvolenú domovskú stránku (keď

ste v štruktúre ponuky).

INFORMÁCIE O PORUCHE

V prípade poruchy sa na domovských stránkach zobrazí symbol o príslušnej poruche.

Slúži na ZAPNUTIE alebo VYPNUTIE jedného z ovládačov (izbovej teploty, teploty na výstupe vody, teploty v nádržina teplú vodu pre domácnosť).

▪ Slúži na otvorenie štruktúry ponuky (keď ste na domovskej

▪ Slúži na prechod o úroveň vyššie (pri navigácii v štruktúre

▪ Slúži na návrat o 1krok späť (napríklad pri programovaní

▪ Slúži na navigovanie kurzora na displeji. ▪ Slúži na navigovanie v štruktúre ponuky. ▪ Slúži na zmenu nastavení. ▪ Slúži na výber režimu.

▪ Slúži na potvrdenie výberu. ▪ Slúži na otvorenie podponuky v štruktúre ponuky. ▪ Slúži na prepínanie medzi zobrazením reálnych a

▪ Slúži na prechod na ďalší krok (pri programovaní plánu v

▪ Po stlačení dlhšie ako 5 sekúnd na domovskej stránke

▪ Po stlačení dlhšie ako 5 sekúnd v hlavnej ponuke v

. Stlačením tlačidla zobrazíte ďalšie informácie

ZAP./VYP.

ŠTRUKTÚRA PONUKY/SPÄŤ

stránke).

ponuky).

plánu v štruktúre ponuky).

   NAVIGÁCIA/ZMENA NASTAVENÍ

požadovaných hodnôt alebo zobrazením reálnych hodnôt a odchýlok (ak sa používajú) na domovských stránkach.

štruktúre ponuky).

umožňuje aktivovať alebo deaktivovať zámku tlačidiel.

štruktúre ponuky umožňuje aktivovať alebo deaktivovať uzamknutie funkcie.

INFORMÁCIE

Ak pri zmene nastavení stlačíte tlačidlo alebo , zmeny sa NEPOUŽIJÚ.

4.2.2 Ikony stavu

Ikona Opis

Prevádzkový režim v miestnosti = ohrev.

Prevádzkový režim v miestnosti = chladenie.

Jednotka je v prevádzke.

Požadovaná izbová teplota = nastavená hodnota (Pohodlné, počas dňa).

Požadovaná izbová teplota = nastavená hodnota (Úsporné, počas noci).

▪ Na domovskej stránke izbovej teploty: požadovaná

izbová teplota = podľa vybraného plánu.

▪ Na domovskej stránke teploty v nádrži na teplú

vodu pre domácnosť: režim nádrže na teplú vodu pre domácnosť = naplánovaný režim.

Režim nádržena teplú vodu pre domácnosť = režim opätovného ohrevu.

Režim nádržena teplú vodu pre domácnosť =



naplánovaný režim + režim opätovného ohrevu. Prevádzka teplej vody pre domácnosť. Aktuálna teplota. Požadovaná teplota. Pri ďalšej naplánovanej činnosti sa požadovaná

teplota zvýši. Pri ďalšej naplánovanej činnosti sa požadovaná

teplota NEZMENÍ. Pri ďalšej naplánovanej činnosti sa požadovaná

teplota zníži. Nastavená hodnota (Pohodlné alebo Úsporné) alebo

naplánovaná hodnota sa dočasne potlačí. Režim ohrievača s pomocným čerpadlom na

nádržina teplú vodu pre domácnosť je aktívny alebo pripravený na aktiváciu.

Tichý režim je aktívny.

Režim dovolenky je aktívny alebo pripravený na aktiváciu.

Režim zámku tlačidla alebo zamknutia funkcie je aktívny.

Externý zdroj tepla je aktívny. Príklad: plynový horák.

Režim dezinfekcie je aktívny.

Vyskytla sa porucha. Stlačením tlačidla zobrazíte ďalšie informácie o príslušnej poruche.

Režim podľa počasia je aktívny.

Úroveň prístupu používateľa = Inštalátor.

Režim odmrazovania/návratu oleja je aktívny.

Režim horúceho štartu je aktívny. Núdzová prevádzka je aktívna.

4.3 Základné používanie

4.3.1 Používanie domovských stránok

O domovských stránkach

Domovské stránky môžete používať na zobrazenie a zmenu nastavení týkajúcich sa denného používania. Opis položiek, ktoré sa zobrazujú na domovských stránkach, a funkcií, ktoré na nich môžete používať, nájdete v príslušných častiach. V závislosti od rozloženia systému môžete mať k dispozícii nasledujúce domovské stránky:

EHBH/X04~16CB + EHVH/X04~16S18+26CB Daikin Altherma – nízkotepelný systém Split 4P384964-1A – 2017.04

Používateľská referenčná príručka

4 Prevádzka

1 > > > >

Vybrať

Posunúť

Nastaviť čas/dátum Dovolenka Tichý režim Prevádz. režim Vybrať plány Informácie

Automatický

Ohrev

▪ Izbová teplota (Miestnosť) ▪ Teplota vody na výstupe vhlavnej zóne (Hlav. tepl.) ▪ Teplota vody na výstupe vo vedľajšej zóne (Vedľ. tepl.) ▪ Teplota vnádrži na teplú vodu pre domácnosť (Nádrž)

Prechod na domovskú stránku

1 Stlačte tlačidlo .

Výsledok: Zobrazí sa jedna z domovských stránok.

2 Opätovným stlačením tlačidla sa zobrazí ďalšia domovská

stránka (ak je k dispozícii).

4.3.2 Používanie štruktúry ponuky

O štruktúre ponuky

Štruktúru ponuky môžete používať na zobrazenie a konfiguráciu nastavení NETÝKAJÚCICH SA denného používania. Opis položiek, ktoré sa zobrazia v štruktúre ponuky, a funkcií, ktoré v nej môžete používať, nájdete v príslušných častiach. Prehľad štruktúry ponuky sa nachádza v časti "4.9 Štruktúra ponúk: prehľad používateľských

nastavení"na strane22.

Prechod do štruktúry ponuky

1 Na domovskej stránke stlačte tlačidlo .

Výsledok: Zobrazí sa štruktúra ponuky.

Kontrola, či je ZAPNUTÁ alebo VYPNUTÁ regulácia

1 Prejdite na domovskú stránku príslušnej regulácie. Príklad:

Domovská stránka izbovej teploty (Miestnosť).

2 Skontrolujte, či dióda LED SVIETI alebo NESVIETI. Poznámka:

Ak je regulácia VYPNUTÁ, na displeji sa tiež zobrazuje hodnota VYP.

ZAPNUTIE alebo VYPNUTIE regulácie izbovej teploty

1 Prejdite na domovskú stránku izbovej teploty (Miestnosť). 2 Stlačte tlačidlo .

ZAPNUTIE alebo VYPNUTIE regulácie teploty na výstupe vody (hlavnom + vedľajšom)

1 Prejdite na jednu z nasledujúcich domovských stránok:

▪ Domovská stránka teploty vody na výstupe v hlavnej zóne

(Hlav. tepl.)

▪ Domovská stránka teploty vody na výstupe vo vedľajšej

zóne (Vedľ. tepl.)

2 Stlačte tlačidlo .

ZAPNUTIE alebo VYPNUTIE regulácie teplej vody pre domácnosť

1 Prejdite na domovskú stránku teploty v nádržina teplú vodu pre

domácnosť (Nádrž).

2 Stlačte tlačidlo .

Navigovanie v štruktúre ponuky

Použite tlačidlá , , , , a .

4.3.3 Zapnutie/vypnutie ovládačov

O zapnutí/vypnutí ovládačov

Skôr ako budete môcť

regulovať...

Izbová teplota Regulácia izbovej teploty

Teplotu na hlavnom (+ vedľajšom) výstupe vody

Teplota vnádrži na teplú vodu pre domácnosť

Ak zapnete... Potom…

Regulácia izbovej teploty Regulácia teploty na hlavnom (+

Reguláciu teploty na hlavnom (+ vedľajšom) výstupe vody

Ak vypnete... Potom…

Regulácia izbovej teploty Regulácia teploty na hlavnom (+

Reguláciu teploty na hlavnom (+ vedľajšom) výstupe vody

Používateľská referenčná príručka

Musíte zapnúť...

(Miestnosť) Regulácia teploty na hlavnom (+

vedľajšom) výstupe vody (Hlav. tepl. a Vedľ. tepl.)

Regulácia teploty na hlavnom a vedľajšom výstupe vody sa vždy zapína alebo vypína súčasne.

Regulácia teplej vody pre domácnosť (Nádrž)

vedľajšom) výstupe vody sa automaticky zapne.

Regulácia izbovej teploty sa automaticky NEZAPNE.

vedľajšom) výstupe vody sa automaticky NEVYPNE.

Regulácia izbovej teploty sa automaticky vypne.

4.4 Regulácia ohrevu/chladenia miestnosti

4.4.1 O regulácii ohrevu/chladenia miestnosti

Regulácia ohrevu/chladenia miestnosti štandardne pozostáva z týchto fáz:

1 Nastavenie prevádzkového režimu v miestnosti 2 Regulácia teploty

V závislosti od rozloženia systému a konfigurácie vykonanej inštalatérom používate odlišnú reguláciu teploty:

▪ Regulácia teploty na výstupe vody pomocou izbového termostatu

(prepojeného alebo NEPREPOJENÉHO) ▪ Regulácia teploty na výstupe vody ▪ Regulácia pomocou externého izbového termostatu

4.4.2 Nastavenie prevádzkového režimu v

miestnosti

O prevádzkových režimoch v miestnosti

V závislosti od modelu tepelného čerpadla musíte v systéme zadať, ktorý prevádzkový režim v miestnosti sa má použiť – ohrev alebo chladenie.

Ak je nainštalovaný

model tepelného

čerpadla...

Ohrev/chladenie Systém umožňuje ohrev a chladenie

miestnosti. Musíte v systéme určiť, ktorý prevádzkový režim sa má v miestnosti použiť.

Len ohrev Systém umožňuje ohrev, ale NIE

chladenie miestnosti. NEMUSÍTE v systéme určiť, ktorý prevádzkový režim sa má v miestnosti použiť.

Ak chcete v systéme určiť, ktorý prevádzkový režim sa má v miestnosti použiť, môžete postupovať takto:

EHBH/X04~16CB + EHVH/X04~16S18+26CB

Daikin Altherma – nízkotepelný systém Split

Potom…

4P384964-1A – 2017.04

4 Prevádzka

15:20

45°C

Požadovaná teplota

Vedľ. tepl.

Pon

15:20

45°C

17:30

Pon

Vedľ. tepl.

Požadovaná teplota

Môžete... Umiestnenie

Skontrolovať, ktorý prevádzkový režim v miestnosti sa práve používa.

Nastaviť prevádzkový režim v miestnosti. Štruktúra ponuky Obmedziť, kedy je možné automatické

prepnutie.

Určenie, či je nainštalovaný model tepelného čerpadla na ohrev/ chladenie

1 Stlačením tlačidla prejdite do štruktúry ponuky. 2 Skontrolujte, či sa v zozname nachádza možnosť [4] Prevádz.

režim. Ak áno, model tepelného čerpadla naohrev/chladenie je nainštalovaný.

Kontrola prevádzkového režimu v miestnosti, ktorý sa práve používa

1 Prejdite na jednu z nasledujúcich domovských stránok:

▪ Domovská stránka izbovej teploty (Miestnosť) ▪ Domovská stránka teploty vody na výstupe v hlavnej zóne

(Hlav. tepl.)

▪ Domovská stránka teploty vody na výstupe vo vedľajšej

zóne (Vedľ. tepl.)

2 Skontrolujte ikonu stavu:

Ak sa zobrazí... Potom…

Prevádzkový režim = ohrev. Jednotka NEOHRIEVA miestnosť.

Nádrž na teplú vodu pre domácnosť sa však môže ohrievať.

Prevádzkový režim = ohrev. Jednotka momentálne ohrieva

miestnosť. Prevádzkový režim = chladenie.

Jednotka NECHLADÍ miestnosť. Nádrž na teplú vodu pre domácnosť sa však môže ohrievať.

Prevádzkový režim = chladenie. Jednotka momentálne chladí

miestnosť.

Nastavenie prevádzkového režimu v miestnosti

1 Prejdite na časť [4]: > Prevádz. režim. 2 Vyberte jednu z nasledujúcich možností astlačte tlačidlo :

Domovské stránky: ▪ Izbová teplota ▪ Teplota na výstupe

vody (hlavnom + vedľajšom)

1 Prejdite na časť [7.5]: > Používateľské nastavenia >

Povolený prevádzkový režim.

2 Vyberte príslušný mesiac astlačte tlačidlo . 3 Vyberte režim Len ohrev, Len chladenie alebo Ohrev/chladenie

a stlačte tlačidlo .

Typické obmedzenia automatického prepnutia

Obdobie Obmedzenie

V chladnom období. Príklad: Október, November, December,

Január, Február a Marec. V teplom období.

Príklad: Jún, Júl a August. Prechodné obdobie.

Príklad: Apríl, Máj a September.

Len ohrev

Len chladenie

Ohrev/chladenie

4.4.3 Určenie, ktorý ovládač teploty používate

Určenie, ktorý ovládač teploty používate (metóda č. 1)

Pozrite si tabuľku nastavení vykonaných inštalatérom, ktorú vyplnil inštalatér.

Určenie, ktorý ovládač teploty používate (metóda č. 2)

Ak máte 2 používateľské rozhrania, vykonajte nasledujúci postup v používateľskom rozhraní vnútornej jednotky.

Predpoklad: Úroveň prístupu ste nastavili na možnosť Pokročilí koncoví používatelia.

1 Opakovaným stláčaním tlačidla prepínajte medzi

domovskými stránkami a skontrolujte, či je k dispozícii domovská stránka teploty vody na výstupe vo vedľajšej zóne (Vedľ. tepl.):

Ak... Potom máte...

K dispozícii Hlavnú a vedľajšiu zónu NIE je k dispozícii Len hlavnú zónu

Typická domovská stránka teploty vody na výstupe vo vedľajšej zóne:

Používateľský profil =

Základný

Používateľský profil =

Podrobný

Ak vyberiete režim... Prevádzkový režim v miestnosti je...

Ohrev Vždy režim ohrevu. Chladenie Vždy režim chladenia. Automaticky Automaticky zmenený softvérom podľa

vonkajšej teploty (a v závislosti od nastavení inštalatéra aj vnútornej teploty) a berú sa do úvahy mesačné obmedzenia.

Poznámka: Automatické prepnutie je možné len za určitých podmienok.

Obmedzenie automatickej zmeny prevádzkového režimu Predpoklad: Úroveň prístupu ste nastavili na možnosť Pokročilí

koncoví používatelia. Predpoklad: Prevádzkový režim v miestnosti ste prepli na

automatický režim.

EHBH/X04~16CB + EHVH/X04~16S18+26CB Daikin Altherma – nízkotepelný systém Split 4P384964-1A – 2017.04

2 Skontrolujte nasledujúce nastavenia:

Používateľská referenčná príručka

4 Prevádzka

Ak... Potom je regulácia teploty...

Hlavná zóna Vedľajšia zóna

(ak je k

dispozícii)

Izbová teplota je uvedená v zozname v časti:

[6.1]: > Informácie > Informácie o snímači

Termostat hlavnej zóny A sa nachádza v zozname v časti:

[6.5]: > Informácie > Aktivátory

Iné Regulácia teploty na výstupe vody.

3 Len v prípade regulácie pomocou izbového termostatu: prejdite

na domovskú stránku teploty vody na výstupe v hlavnej zóne (Hlav. tepl.) a skontrolujte nasledujúce nastavenia:

Zobrazuje sa

vedľa

menovitejhodnot

y symbol ?

Áno NIE sú prepojené.

Nie Sú prepojené na základe nastavených

Regulácia pomocou izbového termostatu.

Prejdite na ďalší krok a skontrolujte, či je menovitáhodnota na výstupe vody prepojená s menovitouhodnot ou izbovej teploty.

Regulácia pomocou externého izbového termostatu.

Menovitáhodnota na výstupe vody a

menovitáhodnota izbovej teploty...

Na domovskej stránke môžete nastaviť menovitúhodnotu na výstupe vody.

hodnôt. Nastavené hodnoty môžete upraviť vštruktúre ponuky.

Regulácia pomocou externého izbového termostatu.

4.4.4 Regulácia pomocou izbového termostatu – o regulácii pomocou izbového termostatu

Regulácia pomocou izbového termostatu znamená, že môžete regulovať:

▪ Izbová teplota v hlavnej zóne ▪ Teplota na výstupe vody v hlavnej zóne

Izbová teplota v hlavnej zóne

Izbovú teplotu v hlavnej zóne môžete regulovať nasledujúcimi spôsobmi:

Môžete... Umiestnenie

Zobraziť skutočnú a požadovanú izbovú teplotu.

Dočasne potlačiť plán izbovej teploty. Zmeniť režim z naplánovanej hodnoty na

vopred nastavenú hodnotu. Ak vyberiete túto možnosť, zároveň musíte

definovať (v štruktúre ponuky): ▪ Vopred nastavené hodnoty ▪ Obdobie potlačenia (Zamknutie teploty)

Domovská stránka izbovej teploty

Domovská stránka izbovej teploty, ak je používateľský profil = Podrobný

Môžete... Umiestnenie

Vyberte plán izbovej teploty, ktorý chcete

použiť.

Naprogramujte plány. Definujte vopred nastavené hodnoty,

ktoré sa použijú v pláne izbovej teploty, a čas prepnutia režimu z naplánovanej hodnoty na vopred nastavenú hodnotu.

Pozrite si tiež: ▪ "4.4.5 Regulácia pomocou izbového termostatu – používanie

domovskej stránky izbovej teploty"na strane8

▪ "Nastavenie obdobia potlačenia"na strane10 ▪ "4.7Predvolené hodnoty a plány"na strane18

Teplota na výstupe vody v hlavnej zóne

Teplotu na výstupe vody v hlavnej zóne môžete regulovať nasledujúcimi spôsobmi:

Môžete... Umiestnenie

Zobraziť požadovanú teplotu na výstupe

vody. Upraviť teplotu na výstupe vody.

Podmienka: nastavenýbod na výstupe vody NIE JE prepojený s nastavenýmbodom izbovej teploty.

Toto nastavenie zmeňte len vtedy, keď nemožno dosiahnuť požadovanú izbovú teplotu.

Definujte vopred nastavené hodnoty.

Podmienka: nastavenýbod na výstupe vody je prepojený s nastavenýmbodom izbovej teploty.

Toto nastavenie zmeňte len vtedy, keď nemožno dosiahnuť požadovanú izbovú teplotu.

Pozrite si tiež: ▪ "4.4.6 Regulácia pomocou izbového termostatu – používanie

domovských stránok teploty vody na výstupe"na strane10

▪ "4.7Predvolené hodnoty a plány"na strane18

Štruktúra ponuky

Domovská stránka teploty na výstupe vody (hlavnom)

Štruktúra ponuky

4.4.5 Regulácia pomocou izbového termostatu

– používanie domovskej stránky izbovej teploty

Domovské stránky typickej izbovej teploty

V závislosti od používateľského profilu sa zobrazí základná alebo podrobná domovská stránka používateľského rozhrania. Pokyny na nastavenie používateľského profilu nájdete v časti

"4.6.6 Konfigurácia používateľského profilu a domovských stránok"na strane18.

Používateľská referenčná príručka

EHBH/X04~16CB + EHVH/X04~16S18+26CB

Daikin Altherma – nízkotepelný systém Split

4P384964-1A – 2017.04

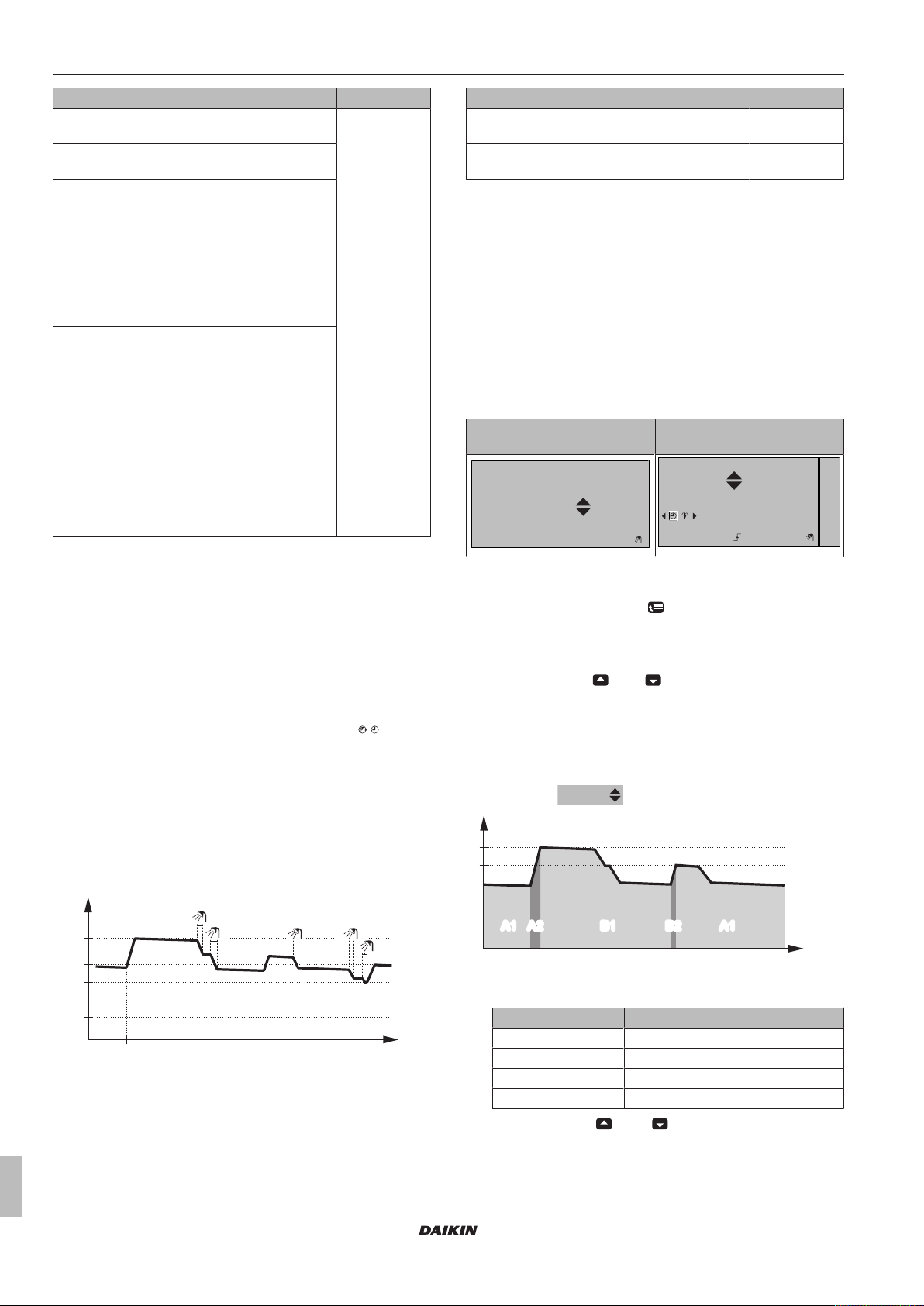

4 Prevádzka

15:20

20.0°C

Pon

Miestnosť

Aktuálna teplota

15:20

20.0°C

17:30

Aktuálna teplota

Miestnosť

Naplánované

Pon

Uto

20.0°C

Aktuálna teplota

22.0°C

Požadovaná teplota
