Daikin D9HA2018A, D9HA2024A, D9HA2032A, R9HA2018A, R9HA2024A Operation manuals [lt]

...

Download

Page 1

Susijusi įrengimo

ir eksploatavimo

instrukcija

Kondensacinio skystojo kuro katilo A2 F

A2 F 18H A2 F 24H A2 F 32H

05/2018

„Daikin“ ROTEX

D9HA2018A D9HA2024A D9HA2032A

R9HA2018A R9HA2024A R9HA2032A

Susijusi įrengimo ir eksploatavimo instrukcija

Kondensacinio skystojo kuro katilo A2 F

Lietuvių

Page 2

Turinys

1 Bendrosios saugos priemonės 4

1.1 Specialios saugos instrukcijos................................................... 4

1.1.1 Nurodymų laikymasis.................................................. 5

1.1.2 Įspėjamųjų nuorodų ir simbolių reikšmė...................... 5

1.2 Montavimo ir eksploatavimo saugos nurodymai ....................... 5

1.2.1 Bendroji informacija .................................................... 5

1.2.2 Naudojimas pagal paskirtį........................................... 6

1.2.3 Įrenginio pastatymo patalpa........................................ 6

1.2.4 Elektros instaliacija ..................................................... 6

1.2.5 Reikalavimai šildymo sistemos vandeniui................... 6

1.2.6 Šildymo sistema ir sanitarinė jungtis........................... 6

1.2.7 Kuras........................................................................... 6

1.2.8 Eksploatavimas........................................................... 6

2 Perdavimas eksploatuotojui ir garantija 7

2.1 Eksploatuotojo instruktažas....................................................... 7

2.2 Garantinės nuostatos ................................................................ 7

3 Gaminio aprašymas 8

3.1 Sandara ir komponentai ............................................................ 8

3.2 Trumpas aprašymas.................................................................. 10

4 Pastatymas ir įrengimas 11

4.1 Matmenys ir prijungimo matmenys............................................ 11

4.2 Pastatymo variantai................................................................... 11

4.2.1 Nuo patalpos oro nepriklausomas režimas................. 12

4.2.2 Sąlyginai nuo patalpos oro nepriklausomas režimas.. 13

4.2.3 Nuo patalpos oro priklausomas režimas..................... 13

4.2.4 Papildomos nuorodos dėl įrenginio tipo pagal CEN/

TR1749 ...................................................................... 13

4.3 Transportavimas ir pristatymas ................................................. 14

4.4 Kondensacinio skystojo kuro katilo pastatymas ........................ 15

4.4.1 Pastatymo vietos parinkimas ...................................... 15

4.4.2 Įrenginio pastatymas................................................... 16

4.5 Oro / degimo produktų šalinimo sistema (LAS)......................... 16

4.5.1 Bendrosios nuorodos apie degimo produktų šalinimo

sistemą........................................................................ 16

4.5.2 Degimo produktų šalinimo linijos prijungimas............. 17

4.5.3 Degimo produktų šalinimo sistemos moduliai............. 19

4.6 Vandens prijungimas................................................................. 20

4.6.1 Hidraulinių linijų prijungimas ....................................... 20

4.6.2 Kondensato nuotako prijungimas................................ 21

4.7 Elektros prijungimas .................................................................. 21

4.7.1 Katilo valdymo skydo atidarymas ir elektros jungčių

prijungimas.................................................................. 21

4.7.2 Integruotas šildymo sistemos cirkuliacinis siurblys ir

3‑eigis vožtuvas .......................................................... 23

4.7.3 Temperatūros jutiklis ir kiti elektros komponentai ....... 23

4.7.4 Išorės temperatūros jutiklio „RoCon OT1“

prijungimas.................................................................. 24

4.7.5 Maišymo modulis „RoCon M1“ (pasirinktinai) ............. 25

4.7.6 Patalpos reguliatorius „RoCon U1“ (pasirinktinai)....... 25

4.7.7 Interneto šliuzas „RoCon G1“ (pasirinktinai)............... 25

4.7.8 Patalpos termostatas (pasirinktinai)............................ 25

4.7.9 Išorinis komutacinis kontaktas (pasirinktinai).............. 25

4.8 Skystojo kuro linijos prijungimas ............................................... 26

4.8.1 Svarbios skystojo kuro prijungimo nuorodos .............. 26

4.8.2 Skystojo kuro filtro prijungimas ................................... 26

4.8.3 Skystojo kuro linijos prijungimas................................. 27

4.9 Sistemos pripildymas ................................................................ 27

4.9.1 Vandens kokybės tikrinimas ir manometro

reguliavimas................................................................ 27

4.9.2 Šildymo sistemos pripildymas..................................... 27

4.10 Katilo gaubto montavimas / nuėmimas ..................................... 27

5 Eksploatacijos pradžia 30

5.1 Pirmosios eksploatacijos pradžia ............................................... 30

5.1.1 Sąlygos ........................................................................ 30

5.1.2 Patikros prieš eksploatacijos pradžią........................... 30

5.1.3 Eksploatacijos pradžia ................................................. 30

5.1.4 Po eksploatacijos pradžios .......................................... 31

5.2 Kontroliniai sąrašai eksploatacijos pradžiai................................ 31

6 Reguliavimas ir elektroninės konstrukcinės

dalys 32

6.1 Valdymo elementai katilo valdymo skyde................................... 32

6.2 „RoCon B1“ valdymo bloko keitimas .......................................... 32

6.3 Kabelio pakeitimas ..................................................................... 33

6.4 Jutiklio keitimas .......................................................................... 33

6.4.1 Tiekiamojo srauto temperatūros jutiklio / grįžtamojo srauto temperatūros jutiklio ir slėgio daviklio keitimas . 34

6.4.2 Degimo produktų temperatūros jutiklio pakeitimas ...... 34

6.5 Saugiklio arba komutacinės plokštės pakeitimas ....................... 34

7 Skystojo kuro degiklis 36

7.1 Konstrukcija ir trumpas aprašymas ............................................ 36

7.2 Saugos funkcija .......................................................................... 37

7.3 Degiklio nustatymas ................................................................... 37

7.3.1 Nustatymo vertės......................................................... 37

7.3.2 Prieigos prie degiklio užtikrinimas................................ 38

7.3.3 Degiklio tikrinimas ir nustatymas.................................. 38

7.3.4 Pažemintojo slėgio patikrinimas skystojo kuro

siurblyje........................................................................ 38

7.3.5 Degimo produktų kokybės nustatymas........................ 39

7.3.6 Recirkuliacijos tarpas................................................... 39

7.3.7 Atstumo tarp elektrodų bei atstumo tarp skystojo kuro purkštuko ir oro tūtos patikrinimas bei

nustatymas................................................................... 40

7.4 Degiklio išmontavimas................................................................ 40

7.4.1 degiklio nustatymas į techninės priežiūros padėtį........ 40

7.4.2 Recirkuliacinio vamzdžio išmontavimas /

įmontavimas................................................................. 41

7.4.3 Degiklio išmontavimas / įmontavimas.......................... 41

7.5 Automatinės degiklio valdymo sistemos prijungimas ................. 42

7.6 Uždegimo transformatorius su liepsnos kontrolės įtaisu ............ 42

7.7 Skystojo kuro degiklio siurblys ir skystojo kuro filtras................. 43

8 Hidraulinė jungtis 44

8.1 Hidraulinės sistemos prijungimas............................................... 44

9 Tikrinimas ir techninė priežiūra 46

9.1 Bendroji informacija apie tikrinimą ir techninę priežiūrą ............. 46

9.2 Tikrinimo ir techninės priežiūros darbai...................................... 46

9.2.1 Šildymo sistemos pripildymas, papildymas.................. 46

9.2.2 Jungčių ir linijų tikrinimas ............................................. 47

9.2.3 Degimo kameros ir kondensato sifono / kondensato

dėžės valymas ............................................................. 47

9.2.4 Degiklio tikrinimas ir valymas....................................... 49

9.2.5 Uždegimo elektrodų ir skystojo kuro purkštuko

pakeitimas.................................................................... 50

10 Klaidos ir sutrikimai 51

10.1 Klaidos atpažinimas ir sutrikimo pašalinimas ............................. 51

10.2 Galimų sutrikimų apžvalga ......................................................... 51

10.3 Klaidų kodai ................................................................................ 53

10.4 Degiklio STB sutrikimų šalinimas ............................................... 55

10.5 Avarinis režimas ......................................................................... 55

11 Eksploatavimo nutraukimas 56

11.1 Laikinas nenaudojimas ............................................................... 56

11.2 Galutinis nenaudojimas ir utilizavimas ....................................... 56

12 Techniniai duomenys 57

12.1 Pagrindiniai duomenys ............................................................... 57

12.1.1 Integruotas šildymo sistemos cirkuliacinis siurblys,

3‑eigiai vožtuvai ........................................................... 58

12.1.2 Duomenys specifikacijų lentelėje ................................. 58

Susijusi įrengimo ir eksploatavimo instrukcija

Kondensacinio skystojo kuro katilo A2 F

Daikin/ROTEX A2 F

008.1546470_02 – 05/2018 – LT

Page 3

12.1.3 Duomenų lapai pagal „Ecolabel“ ir „Ecodesign“

reglamentą (ES) 811/2013.......................................... 58

12.1.4 Priveržimo momentai .................................................. 59

12.2 Debitas ir likęs pumpavimo aukštis ........................................... 60

12.3 Temperatūros jutiklis ................................................................. 60

12.4 Elektros įrangos montavimo schema ........................................ 61

13 Užrašams 63

Raktinių žodžių rodyklė 67

14 Kaminkrėčiams 68

14.1 Degimo produktų šalinimo linijos projektavimo duomenys ........ 68

14.2 Emisijos matavimas................................................................... 68

Turinys

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 4

1 Bendrosios saugos priemonės

1 Bendrosios saugos

priemonės

1.1 Specialios saugos instrukcijos

ĮSPĖJIMAS

Netinkamai įrengti šildytuvai gali neigiamai paveikti šildytuvo veikimą ir (arba) gali būti stipriai arba mirtinai sužalotas naudotojas.

▪ Darbus prie įrenginio (pvz., įrengimo,

tikrinimo, prijungimo ir pirmosios eksploatacijos pradžios) leidžiama atlikti tik asmenims, kurie tam yra įgalioti ir šiam darbui turi techninį

arba su amatais susijusį išsilavinimą bei kurie dalyvavo

kompetentingos žinybos pripažintuose tobulinimo kursuose. Ypač čia priskiriami šildymo

sistemų specialistai, kvalifikuoti elektrikai bei vėsinimo ir oro kondicionavimo sistemų specialistai, kurie dėl savo turimo specializuoto išsilavinimo ir žinių

turi patirties, kaip tinkamai įrengti ir techniškai prižiūrėti šildymo sistemas, dujų instaliacijas ir kaupiamuosius vandens šildytuvus.

ĮSPĖJIMAS

Nesilaikant toliau pateiktų saugos nurodymų, galima sunkiai arba mirtinai susižaloti.

▪ Šį įrenginį vaikams nuo 8 metų

amžiaus ir asmenims su ribotais fiziniais, jutiminiais arba protiniais gebėjimais ar neturintiems patirties ir žinių leidžiama naudoti tik tada, jei jie prižiūrimi arba buvo instruktuoti, kaip saugiai naudoti prietaisą, bei supranta su tuo susijusius pavojus. Vaikams žaisti su įrenginiu draudžiama. Valyti ir atlikti

naudotojo atliekamą techninę priežiūrą neprižiūrimiems vaikams

draudžiama.

▪ Prijungti prie tinklo pagal IEC

60335-1 leidžiama tik naudojant skyriklį, kuris kiekvieną polių visiškai atskiria per atidarytų kontaktų tarpelį pagal III viršįtampio kategorijos sąlygas.

▪ Visus elektrotechnikos darbus

leidžiama atlikti tik elektrotechnikos srityje išsilavinimą turinčiam kvalifikuotam personalui bei laikantis vietos ir nacionalinių taisyklių bei šioje instrukcijoje pateiktų nurodymų. Įsitikinkite, kad naudojama tinkama srovės grandinė. Dėl nepakankamai apkrautos srovės grandinės arba netinkamai prijungtų jungčių galimas elektros smūgis arba gali kilti gaisras.

▪ Prijungiant kaupiamąjį vandens

šildytuvą, montavimo vietoje reikia įrengti slėgio sumažinimo įtaisą su mažesniu nei 0,6MPa (6bar) vardiniu viršslėgiu. Prie jo prijungtą nutekėjimo liniją reikia nutiesti su nuolatiniu nuolydžiu ir laisvu ištekėjimu apsaugotoje nuo šalčio aplinkoje (žr. sk. 4.4).

▪ Iš slėgio mažinimo įtaiso nutekėjimo

linijos gali lašėti vanduo. Nutekėjimo angą į atmosferą reikia palikti atvirą.

▪ Slėgio sumažinimo įtaisą reikia

reguliariai eksploatuoti, norint pašalinti kalkių nuosėdas ir įsitikinti, kad jis neblokuojamas.

▪ Visus darbus prie skystąjį kurą

tiekiančių dalių leidžiama atlikti tik mazuto srityje išsilavinimą turinčiam kvalifikuotam personalui bei laikantis vietos ir nacionalinių taisyklių bei šioje instrukcijoje pateiktų nurodymų.

Susijusi įrengimo ir eksploatavimo instrukcija

Kondensacinio skystojo kuro katilo A2 F

Daikin/ROTEX A2 F

008.1546470_02 – 05/2018 – LT

Page 5

1 Bendrosios saugos priemonės

▪ Netinkamai atlikus darbus prie

skystąjį kurą arba degimo produktus šalinančių dalių, gali kilti pavojus asmenų gyvybei ir sveikatai bei gali būti neigiamai paveiktas šildymo įrenginio veikimas.

1.1.1 Nurodymų laikymasis

▪ Originali dokumentacija parengta vokiečių kalba. Visos kitos

kalbos yra vertimai.

▪ Prieš pradėdami įrengti šildymo sistemą arba lįsdami į jos vidų,

atidžiai perskaitykite šią instrukciją.

▪ Šioje dokumentacijoje aprašytos atsargumo priemonės apima

labai svarbias temas. Jų kruopščiai laikykitės.

▪ Sistemos įrengimo ir visus šioje instrukcijoje bei kartu galiojančioje

dokumentacijoje montuotojui aprašytus darbus privalo atlikti registruotas montuotojas.

Visi reikalingi įrengimo, eksploatacijos pradžios bei techninės priežiūros darbai bei pagrindinė informacija, kaip valdyti ir nustatyti, aprašyta šioje instrukcijoje. Daugiau informacijos, kaip valdyti ir reguliuoti, rasite kartu galiojančioje dokumentacijoje.

Visi patogiam eksploatavimui reikalingi šildymo parametrai nustatyti gamykloje. Kaip nustatyti reguliatorių, aprašyta kartu galiojančioje dokumentacijoje.

Kartu galiojanti dokumentacija

▪ A2 F:

▪ Eksploatavimo žinynas eksploatuotojui ▪ RoCon BF: Eksploatavimo instrukcija. ▪ Prijungiant kitus komponentus; susijusios įrengimo ir naudojimo

instrukcijos. Instrukcijos įeina į atitinkamo įrenginio komplektaciją.

1.1.2 Įspėjamųjų nuorodų ir simbolių reikšmė

Šioje instrukcijoje įspėjamosios nuorodos suskirstytos pagal pavojingumo laipsnį ir pavojaus tikimybę.

PAVOJUS

Rodo tiesioginį pavojų. Nesilaikant įspėjamosios nuorodos, patiriama sunkių arba

mirtinų sužalojimų.

ĮSPĖJIMAS

Rodo galimai pavojingą situaciją Nesilaikant įspėjamosios nuorodos, galima patirti sunkių

arba mirtinų sužalojimų.

ATSARGIAI

Rodo galimai kenksmingą situaciją Nesilaikant įspėjamosios nuorodos, galima patirti

materialinės žalos ir lengvų sužalojimų bei padaryti žalos aplinkai.

Šis simbolis žymi patarimus naudotojui ir ypač naudingą informaciją, tačiau tai nėra įspėjimas apie pavojus

Specialūs įspėjamieji simboliai

Kai kurios pavojų rūšys žymimos specialiais simboliais.

Elektros srovė

Sprogimo pavojus

Pavojus nudegti arba nusiplikyti

Pavojus apsinuodyti

Galiojimas

Kai kuri informacija šioje instrukcijoje galioja ribotai. Galiojimą rodo simbolis.

Atsižvelkite į nurodytą priveržimo momentą (žr. )

Nurodymai atlikti tam tikrus veiksmus 1 Nurodymai atlikti tam tikrus veiksmus vaizduojami kaip sąrašas.

Veiksmai, kuriuos atliekant būtina laikytis eiliškumo, vaizduojami sunumeruoti.

Veiksmų rezultatai žymimi rodykle.

1.2 Montavimo ir eksploatavimo saugos nurodymai

1.2.1 Bendroji informacija

ĮSPĖJIMAS

Netinkamai įrengti šildytuvai gali neigiamai paveikti šildytuvo veikimą ir (arba) gali būti stipriai arba mirtinai sužalotas naudotojas.

▪ Darbus prie A2 F (pvz., įrengimo, tikrinimo, prijungimo ir

pirmosios eksploatacijos pradžios) leidžiama atlikti tik asmenims, kurie tam yra įgalioti ir šiam darbui turi techninį arba su amatais susijusį išsilavinimą bei kurie dalyvavo kompetentingos žinybos pripažintuose tobulinimo kursuose. Ypač čia priskiriami šildymo

sistemų specialistai, kvalifikuoti elektrikai bei vėsinimo ir oro kondicionavimo sistemų specialistai, kurie dėl savo turimo specializuoto išsilavinimo ir žinių turi patirties, kaip tinkamai įrengti ir techniškai

prižiūrėti šildymo sistemas, dujų instaliacijas ir kaupiamuosius vandens šildytuvus.

▪ Atlikdami bet kokius darbus prie A2 F išjunkite išorinį

pagrindinį jungiklį ir apsaugokite jį nuo neplanuoto įjungimo.

▪ Baigę įrengimo arba techninės priežiūros darbus,

nepalikite įrenginio korpuse įrankių arba kitų daiktų.

Pavojų vengimas

A2 F pagamintas pagal technikos lygį ir pripažintas technikos taisykles. Tačiau netinkamai naudojant gali kilti pavojus asmenų sveikatai ir gyvybei bei galima patirti materialinės žalos. Kad išvengtumėte pavojų, įrenginius įrenkite ir eksploatuokite tik:

▪ pagal paskirtį ir nepriekaištingos būklės, ▪ atsižvelgdami į saugą ir pavojus.

Tam reikia žinoti šios instrukcijos turinį, tam tikras nelaimingų atsitikimų prevencijos taisykles bei pripažintas saugumo technikos ir darbo medicinos taisykles bei jį / jas taikyti.

Prieš atliekant darbus prie šildymo sistemos

▪ Darbus prie šildymo sistemos (pvz., pastatymo, prijungimo ir

pirmosios eksploatacijos pradžios) leidžiama atlikti tik įgaliotiems ir mokytiems šildymo sistemų specialistams.

▪ Atlikdami bet kokius darbus prie šildymo sistemos, išjunkite

pagrindinį jungiklį ir apsaugokite jį nuo neplanuoto įjungimo. ▪ Plombų negalima pažeisti arba nuimti. ▪ Prijungiant šildymo sistemą, apsauginiai vožtuvai turi atitikti

EN12828 reikalavimus, o prijungiant geriamąjį vandenį –

EN12897 reikalavimus.

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 6

1 Bendrosios saugos priemonės

1.2.2 Naudojimas pagal paskirtį

A2 F leidžiama naudoti tik karšto vandens šildymo sistemoms kaitinti. Galima statyti, prijungti ir eksploatuoti tik laikantis šioje instrukcijoje pateiktų duomenų.

A2 F leidžiama eksploatuoti tik su integruotu cirkuliaciniu siurbliu ir kartu su gamintojo leistu naudoti reguliatoriumi.

Bet koks kitoks arba nurodytas ribas peržengiantis naudojimas laikomas ne pagal paskirtį ir dėl to netenkama garantijos. Su tokia žala susijusi rizika tenka tik eksploatuotojui.

A2 F skirtas eksploatuoti su lengvu mazutu. Naudojimui pagal paskirtį taip pat priskiriamas techninės priežiūros ir

tikrinimo sąlygų laikymasis. Atsarginės dalys turi atitikti bent gamintojo nustatytus techninius reikalavimus. Tai užtikrina, pvz., originalios atsarginės dalys.

1.2.3 Įrenginio pastatymo patalpa

▪ A2 F leidžiama eksploatuoti tik tada, kai užtikrinamas pakankamas

oro tiekimas. Jei A2 F eksploatuojate nepriklausomai nuo patalpos oro su gamintojo standarto matmenis atitinkančia, koncentrine oro tiekimo ir degimo produktų šalinimo sistema (LAS), tai užtikrinama automatiškai ir įrenginio pastatymo patalpai nekeliama jokių kitų reikalavimų. Statant gyvenamosiose patalpose, leidžiamas tik toks eksploatavimo būdas.

▪ Atkreipkite dėmesį į tai, kad eksploatuojant nuo patalpos oro

priklausomu arba sąlyginai nepriklausomu būdu, turi būti ne mažesnė nei 150cm2 tiekiamojo oro anga, skirta išoriniam orui patekti.

▪ Eksploatuodami nuo patalpos oro priklausomu būdu,

neeksploatuokite A2 F patalpose su agresyviais garais (pvz., plaukų lako, perchloretileno, tetrachloranglies), labai dulkėtose patalpose (pvz., dirbtuvėse) arba labai drėgnose patalpose (pvz., skalbyklose).

▪ Venkite tokių eksploatavimo sąlygų, kuriose gali būti stipriai

užterštas degiklis. Neeksploatuokite įrenginio, kai oro įsiurbimo srityje laikinai yra daug dulkių.

▪ Būtinai laikykitės minimalių atstumų iki sienų ir kitų daiktų (žr. sk.

4.4.1).

1.2.4 Elektros instaliacija

▪ Elektros instaliaciją leidžiama įrengti tik elektrotechninį išsilavinimą

turinčiam kvalifikuotam personalui, laikantis galiojančių elektrotechnikos direktyvų ir kompetentingos elektros tiekimo įmonės reikalavimų.

▪ Prieš prijungdami prie tinklo, specifikacijų lentelėje nurodytą tinklo

įtampą (230V, 50Hz) palyginkite su maitinimo įtampa.

▪ Prieš atlikdami darbus prie elektros srovę tiekiančių dalių, jas

atjunkite nuo elektros srovės tiekimo (išjunkite pagrindinį jungiklį, atskirkite saugiklį) ir apsaugokite nuo pakartotinio įjungimo.

▪ Baigę darbus, vėl iš karto sumontuokite įrenginio uždangalus ir

techninės priežiūros skydus.

▪ chloridas: ≤250mg/l; ▪ sulfatas: ≤250mg/l; ▪ pH vertė (šildymo sistemos vandens): 6,5–8,5 Kai pildomas arba papildomas vanduo pasižymi dideliu bendruoju

kiečiu arba kitomis mažiausiųjų reikalavimų neatitinkančiomis savybėmis, norint išlaikyti reikalaujamą vandens kokybę, būtina imtis vandens gėlinimo, minkštinimo, kiečio stabilizavimo arba kitų tinkamų kondicionavimo priemonių.

Naudojant nurodytų kokybės reikalavimų neatitinkantį pildomą ir papildomą vandenį, gali gerokai sutrumpėti įrenginio eksploatavimo trukmė. Atsakomybė už tai tenka tik eksploatuotojui.

1.2.6 Šildymo sistema ir sanitarinė jungtis

▪ Suprojektuokite šildymo sistemą pagal EN12828 saugumo

technikos reikalavimus.

▪ Sanitarinė jungtis, skirta įrenginiui pripildyti iš geriamojo vandens

tinklo ir prijungiant kaupiamąjį vandens šildytuvą, turi atitikti EN12897 reikalavimus. Be to, būtina laikytis šių reikalavimų:

▪ EN1717 – Geriamojo vandens apsauga nuo taršos pastatų

vandentiekiuose ir bendrieji įtaisų, saugančių nuo taršos dėl atbulinio tekėjimo, reikalavimai (Protection against pollution of potable water installations and general requirements of devices to prevent pollution by backflow)

▪ EN61770 –Prie vandentiekio prijungiami elektriniai aparatai.

Atgalinio sifoninio išpylimo ir žarnų sistemos gedimo išvengimas (Electric appliances connected to the water mains – Avoidance of backsiphonage and failure of hose-sets)

▪ EN806 – Žmonių vartojamą vandenį tiekiančios pastatų įrangos

reikalavimai (Specifications for installations inside buildings conveying water for human consumption)

▪ ir papildomai šalyje galiojančių įstatymų.

1.2.7 Kuras

A2 F skirtas naudoti tik leidžiamą mazutą (žr. sk. 12).

1.2.8 Eksploatavimas

▪ Eksploatuokite A2 F tik su uždarytu katilo gaubtu. ▪ Eksploatuokite A2 F tik tada, jei įvykdytos visos sąlygos pagal

kontrolinį sąrašą sk. 5.2.

1.2.5 Reikalavimai šildymo sistemos vandeniui

Venkite nuosėdų ir korozijos sukeliamų pažeidimų: norėdami išvengti koroziją sukeliančių produktų ir nuosėdų, laikykitės tam tikrų technikos taisyklių (VDI2035, BDH/ZVSHK specializuota informacija „Akmenų susidarymas“).

Pildant ir papildant dideliu bendruoju kiečiu (>3mmol/l - kalcio ir magnio koncentracijų suma, apskaičiuota kaip kalcio karbonatas) pasižyminti vandenį, būtina imtis vandens gėlinimo, minkštinimo ir kiečio stabilizavimo priemonių.

Mažiausieji reikalavimai pildomo ir papildomo vandens kokybei: ▪ vandens kietis (kalcis ir magnis, apskaičiuoti kaip kalcio

karbonatas): ≤3mmol/l;

▪ laidumas: ≤1500 (idealus ≤100) μS/cm;

Susijusi įrengimo ir eksploatavimo instrukcija

Kondensacinio skystojo kuro katilo A2 F

Daikin/ROTEX A2 F

008.1546470_02 – 05/2018 – LT

Page 7

2 Perdavimas eksploatuotojui ir

garantija

2.1 Eksploatuotojo instruktažas

▪ Prieš perduodami šildymo sistemą, eksploatuotojui paaiškinkite,

kaip jis savo šildymo sistemą gali valdyti ir kontroliuoti.

▪ Perduokite eksploatuotojui techninę dokumentaciją (bent

eksploatavimo instrukciją ir eksploatavimo žinyną) ir jam nurodykite, kad šie dokumentai turi būti visada prieinami ir laikomi šalia įrenginio.

▪ Dokumentuokite perdavimą, pridedamą įrengimo ir instruktažo

formuliarą užpildydami ir pasirašydami kartu su eksploatuotoju.

2.2 Garantinės nuostatos

Iš esmės galioja įstatymais apibrėžtos garantijos suteikimo sąlygos. Be to, mūsų garantines sąlygas rasite internete. Prireikus teiraukitės savo tiekėjo.

Pretenzijas į garantines paslaugas galima reikšti tik tuo atveju, jei reguliariai atliekami kasmetiniai techninės priežiūros darbai pagal 9 sk. ir tai patvirtina dokumentai.

2 Perdavimas eksploatuotojui ir garantija

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 8

3 Gaminio aprašymas

3.1 Sandara ir komponentai

Pav.3-1 Sandara ir komponentai – vaizdas iš viršaus

(1)

Pav.3-2 Sandara ir komponentai – vaizdas iš priekio ir galo

Pav.3-3 Sandara ir komponentai – vaizdas be gaubto

(1)

Legendą žr. Lent. 3-1

Susijusi įrengimo ir eksploatavimo instrukcija

Pav.3-4 Sandara ir komponentai – apatinės dalies vaizdas

Daikin/ROTEX A2 F

Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

(1)

Page 9

3 Gaminio aprašymas

Pav.3-5 Sandara ir komponentai su serijine įranga – schema

(hidraulinės sistemos)

Pav.3-6 Sandara ir komponentai su vožtuvų rinkiniu – schema

(hidraulinės sistemos)

(1)

Pav.3-7 Sandara ir komponentai su „Smart start“ rinkiniu –

schema (hidraulinės sistemos)

(1)

Poz. Pavadinimas Poz. Pavadinimas

A Vaizdas iš priekio 21 Šildymo sistemos

cirkuliacinis siurblys B Vaizdas iš galo 22 Kondensato sifonas 1 Į šildymo sistemą

23 Tiekiamojo oro jungtis

tiekiamas srautas

2 Iš šildymo sistemos

24 Skystojo kuro filtras

grįžtantis srautas

3 Kaupiamojo šildytuvo

25 MAG jungtis pripildymas – tiekiamasis srautas (pasirinktinai)

4 Kaupiamojo šildytuvo

pripildymas –

26 Recirkuliacinis

vamzdis grįžtamasis srautas (pasirinktinai)

5 Skystojo kuro jungtis 27 KFE čiaupas 6 Degimo produktų

šalinimo jungtis

28 Degimo produktų

temperatūros jutiklis

7 Tinklo jungiklis 29 Apsauginis redukcinis

vožtuvas (šildymo

kontūras)

8 Valdymo bloko

reguliatorius

30 Automatinis

deaeratorius

9 Katilo gaubtas 32 Vožtuvų rinkinys 10 Reguliuojamo aukščio

33 „Smart start“ rinkinys

kojelės

11 Įleidžiamos rankenėlės 3UV1 /3

UV DHW

3-eigis vožtuvas

(paskirstymo vožtuvas,

karštas vanduo /

šildymas)

(1)

Legendą žr. Lent. 3-1

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 10

3 Gaminio aprašymas

Poz. Pavadinimas Poz. Pavadinimas

12 Pasirenkama degimo

produktų šalinimo

3UVB1 3-eigis vožtuvas

(maišymo vožtuvas)

jungtis 13 Kondensato nuotakas FLS FlowSensor 14 Anga išoriniam

membraniniam plėtimo

indui 15 Apsauginio vožtuvo

MAG Membraninis plėtimosi

indas (priedas / montavimo vietoje)

DS Slėgio daviklis

išleidimo linija 16 Kabelio anga STBK Apsauginis

temperatūros ribotuvas

17 Degiklis t

Tiekiamojo srauto temperatūros jutiklis

18 Katilo valdymo skydas t

Vidinis maišytuvo jutiklis

19 Katilo korpusas su

šilumos ir garso

Grįžtamojo srauto temperatūros jutiklis

izoliacija 20 Specifikacijų lentelė su

gamybos numeriu

Lent.3-1 Pav. 3-1–Pav. 3-7 legenda

3.2 Trumpas aprašymas

A2 F – tai iki galo sumontuotas kondensacinis skystojo kuro mazgas. .

Veikimo būdas

A2 F yra sukonstruotas taip, kad jį būtų galima naudoti nepriklausomai nuo patalpos oro (koncentrinis degimo produktų šalinimo / tiekiamojo oro kanalas). Visos degimo produktus šalinančios dalys apsuptos degimo oro. Degimo orą degiklis siurbia per įrengimo šachtą arba per degiklio dvisienę degimo produktų šalinimo liniją tiesiai iš lauko. Šis veikimo būdas yra mūsų rekomenduojamas ir pasižymi keliais pranašumais:

▪ Katilinei nereikia vėdinimo angos į lauką ir taip ji neatvėsta. ▪ Mažos energijos sąnaudos. ▪ Papildomas energijos generavimas degimo produktų šalinimo

linijoje dėl oro pašildymo.

▪ Neįsiurbiami nešvarumai iš degiklio aplinkos. Taip katilinę galima

naudoti kaip dirbtuves, skalbyklą ir pan. ▪ Galimas pastatymas kaip centralizuotos stogo sistemos. ▪ Galima statyti garažuose. Šildymo sistemos vanduo iš pradžių nukreipiamas visiškai žemyn į

katilo korpusą. Ten jį per besiribojančią degimo kamerą ir kelis nerūdijančiojo plieno šilumokaičių vamzdelius, kurie eina pro katilo korpusą, priešsrovis. Įkaitintas šildymo sistemos vanduo nukreipiamas iš viršutinės katilo korpuso jungties į katilo korpuso tiekiamojo srauto jungtį. Apgręžus liepsną, degiosios dujos teka į degimo kamerą iš viršaus žemyn pro šilumokaičių vamzdelius katilo korpuse. Šiuose vamzdeliuose yra turbulizatoriai, kurie pagerina šilumos perdavimą šildymo sistemos vandeniui.

Susikaupęs kondensatas per kondensato sifoną ir tada plastikiniu vamzdžiu nukreipiamas į kanalizaciją. Pasirinktinai jį galima neutralizuoti per kaip priedą įsigyjamą kondensato dėžę.

„Smart start“ funkcija

Norint išvengti dažnų degiklio taktų esant mažam šilumos poreikiui patalpai šildyti, buvo sukurta „Smart start“ funkcija.

Kai pasirenkamas „Smart start“ rinkinys (du be pakopų valdomi 3eigiai vožtuvai) sumontuojami A2 F, galima naudoti „Smart start“ funkciją. Paleidus degiklį, patalpos šildymo užklausa padengiama

laikinai kaupiamajame vandens šildytuve išsaugota šiluma. „Smart start“ funkcija lieka aktyvi, kol pateikiama kita karšto vandens ruošimo užklausa.

„Smart start“ funkcija automatiškai valdoma reguliatoriumi RoCon BF.

Saugos kontrolė

Visą A2 F saugos kontrolę vykdo elektroninis reguliatorius. Kai nėra vandens, skystojo kuro ar neapibrėžtų naudojimo būsenų atveju, atliekamas apsauginis išjungimas. Atitinkamas klaidos pranešimas specialistui rodo visą reikalingą informaciją sutrikimui pašalinti.

Elektroninis reguliatorius

Elektroninis, skaitmeninis reguliatorius kartu su išmaniosiomis automatinėmis degiklio valdymo sistemomis automatiškai reguliuoja visas tiesioginio šildymo ir šildytuvo pildymo kontūro šildymo ir karšto vandens funkcijas.

Pasirinktinai per prijungtus maišymo modulius RoCon M1 galima prijungti ir sureguliuoti vieną arba kelis mišrius kontūrus.

Visi nustatymai, rodmenys ir funkcijos vykdomos per integruotą reguliatorių RoCon BF. Ekranas ir valdymo elementai užtikrina patogų valdymą.

Patogumui padidinti pasirinktinai galima įsigyti skaitmeninį patalpos reguliatorių (RoCon U1). Jis gali būti naudojamas kaip nuotolinio valdymo pultas ir patalpos termostatas.

Naudojant pasirenkamą šliuzą (RoCon G1), reguliatorių galima prijungti prie interneto.. Taip A2 F galima valdyti nuotoliniu būdu mobiliaisiais telefonais (su taikomąja programa).

Kondensacinė technika

Kondensacinė technika optimaliai išnaudoja mazute esančią energiją. Degimo produktas katile – ir nuo patalpos oro nepriklausančio veikimo koncentrinėje degimo produktų šalinimo sistemoje – atvėsinama tiek, kad nebūtų nepasiektas rasos taškas. Taip kondensuojama dalis mazuto degimo metu susidariusių vandens garų. Kondensacinė šiluma, priešingai nei žemos temperatūros katiluose, tiekiama į šildymo sistemą, todėl įmanomas didesnis kaip 100% naudingumo koeficientas (priklausomai nuo apatinės šilumingumo vertės).

Kuras

A2 F galima eksploatuoti su standartiniu mazutu arba mazutu su nedideliu sieros kiekiu (sieros kiekis <50ppm). Jis paruoštas mazutui su biogeninėmis medžiagomis deginti. Įmaišyti biomazuto iki 10% (B10) leidžiama neatliekant pertvarkymų.

INFORMACIJA

Norint užtikrinti maksimalų naudingumo koeficientą ir kuo mažesnes techninės priežiūros sąnaudas, rekomenduojame naudoti mazutą EL su nedideliu sieros kiekiu.

Kondensato paruošimas

Deginant ir naudojant mazutą su ne mažu sieros kiekiu, kondensaciniame skystojo kuro katile susidariusio kondensato pH vertė yra 1,8–3,7. Jį reikia neutralizuoti prieš išleidžiant į kanalizaciją.

Pasirenkamas kondensato paruošimo įtaisas atlieka šias funkcijas: ▪ pašalina skendinčiąsias medžiagas nusodintuve, ▪ neutralizuoja kondensatą filtro medžiagoje „Hydrolit-MG“. Naudojant mazutą su mažu sieros kiekiu, į nuotekų tinklą dažniausiai

galima išleisti neneutralizuotą kondensatą. Laikykitės vietos vandens žinybų reikalavimų.

Susijusi įrengimo ir eksploatavimo instrukcija

Kondensacinio skystojo kuro katilo A2 F

Daikin/ROTEX A2 F

008.1546470_02 – 05/2018 – LT

Page 11

4 Pastatymas ir įrengimas

736

606

271

262

1360

134

263 140

140

110

293 368 442 516

540

124

≥ 40 cm

≥ 40

≥ 40 cm

≥ 200 cm

(e)

(d)

(f)

(a)

(b)

(c)

(a)

23P

53P

4 Pastatymas ir įrengimas

ĮSPĖJIMAS

Netinkamai pastatyti ir įrengti įrenginiai gali kelti pavojų žmonių gyvybei ir sveikatai bei gali būti neigiamai paveiktas jų veikimas.

▪ Pastatyti ir įrengti A2 F leidžiama tik įgaliotiems ir

išmokytiems šildymo sistemų specialistams.

4.1 Matmenys ir prijungimo matmenys

4.2 Pastatymo variantai

Pav.4-1 Montavimo matmenys

Poz. Pavadinimas

Lent.4-1 Pav. 4-1 legenda

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Mažiausiasis patalpos aukštis (žr. sk. 4.4.1)

INFORMACIJA

Norint išvengti didesnio atvėsimo, rekomenduojame sumontuoti atbulinius vožtuvus SKB (priedas) arba prijungimo linijoje įrengti sifoną.

Pav.4-2 Pastatymo variantai

Poz. Pavadinimas

1-6 Pastatymo variantai (aprašymą žr. sk. 4.2.1 iki sk. 4.2.3) CA Tiekiamasis oras (degimo oras) FG Degimo produktas RV Grįžtamasis vėdinimas a Pastatymo variantas nuo patalpos oro nepriklausomam

režimui (degimo produktai / tiekiamasis oras, koncentrinis)

b Pastatymo variantas sąlyginai nuo patalpos oro

nepriklausomam režimui (degimo produktai / tiekiamasis oras, atskirtas)

c Pastatymo variantas nuo patalpos oro priklausomam

režimui

d Išilgai vėdinama šachta su 90min. atsparumu ugniai

(nedidelio aukščio gyvenamuosiuose pastatuose – 30min.). Atsižvelkite į šalyje galiojančius atsparumo

ugniai reglamentus! e Vėdinimo anga (1x150cm2 arba 2x75cm²) f Grįžtamojo vėdinimo anga (150cm2)

Lent.4-2 Pav. 4-2 legenda

A2 F iš esmės suprojektuotas nuo patalpos oro nepriklausomam režimui. Jame paprastai būna įrengta koncentrinė degimo produktų šalinimo / tiekiamojo oro jungtis DN80/125.

Susijusi įrengimo ir eksploatavimo instrukcija

Page 12

4 Pastatymas ir įrengimas

INFORMACIJA

Dėl rezonansų degimo produktų šalinimo sistemoje atskirais atvejais gali sustiprėti triukšmas degimo produktų šalinimo linijos žiotyse. Naudojant garso slopintuvą (priedai: DN80: E8MSD arba DN110: E11MSD), galima veiksmingai sumažinti garso lygį.

INFORMACIJA

Naudoti A2 F nuo patalpos oro nepriklausomu režimu su koncentriniu degimo produktų šalinimo / tiekiamojo oro kanalu rekomenduoja. Jei įmanoma, pasirinkite šį pastatymo variantą!

Sąlyginai nuo patalpos oro nepriklausomu režimu (atskiras degimo produktų šalinimo / tiekiamojo oro kanalas esant vienasienei jungiamajai linijai) ir nuo patalpos oro priklausomu režimu pastatymo patalpoje turi būti į lauką išvesta min. 150cm2 vėdinimo anga.

Taip pastatymo patalpa pagal Energijos taupymo reglamentą (EnEV) gali būti priskirta nešildomai išorinei pastato konstrukcijai, dėl ko pablogėja energinis pastato vertinimas. Taip sumažėja bendrasis pastato energinis našumas pagal Europos direktyvą 2010/31/ES: EPBD.

Tolesniame pastatymo variantų aprašyme pateikiamos nuorodos, susijusios su galima įrenginių klasifikacija pagal degimo produktų šalinimo būdą (įrenginio tipą) pagal EN15035 ir CEN/TR 1749. Tuo tikslu taip pat atsižvelkite į

sk. 4.2.4 ir sk. 4.5.

Prie aprašytų SET pridedamos atskiros montavimo instrukcijos.

Toliau paminėti SET – tai rekomendacijos, skirtos prasmingai surinkti reikalingas atskiras konstrukcines dalis tipiniams pastatymo variantams.

4.2.1 Nuo patalpos oro nepriklausomas režimas

INFORMACIJA

Kai įrenginys statomas gyvenamosiose patalpose, leidžiami tik 1–4 pastatymo variantai.

1 pastatymo variantas

A2 F koncentrine LAS prijungimo linija SetK prijungiamas prie kamino arba įrengimo šachtos.

▪ Oro tiekimas iš lauko per kaminą arba įrengimo šachtą. ▪ Degimo produktų šalinimas į lauką degimo produktų šalinimo linija

per tą pačią šachtą, kaip ir tiekiant orą.

▪ Mažiausiasis atstumas vertikalia kryptimi tarp dūmų dujų išėjimo

angos ir stogo kraigo: 40cm.

▪ Įrenginio tipas C

2 pastatymo variantas

A2 F stovi iš karto po stogu. Prijungimas su SETL. ▪ Oro tiekimas ir degimo produktų šalinimas per koncentrinį dvigubą

vamzdį.

▪ Oro tiekimas iš lauko per išorinį dvigubo vamzdžio žiedinį tarpą,

degimo produktų šalinimas į lauką per vidinį vamzdį.

▪ Mažiausiasis atstumas vertikalia kryptimi tarp dūmų dujų išėjimo

angos ir stogo paviršiaus: 40cm.

▪ Mažiausiasis degimo produktų šalinimo linijos aukštis: 2m. ▪ Įrenginio tipas C

3 pastatymo variantas

A2 F stovi ne iš karto po stogu. Oro tiekimo dvigubas vamzdis ir degimo produktų kanalas praeina pro gegnę.

▪ Oro tiekimas ir degimo produktų šalinimas per koncentrinį dvigubą

vamzdį (kaip 2 pastatymo variante).

93x

33x

▪ Gegnės srityje dvigubą vamzdį, skirtą orui tiekti ir degimo

produktams šalinti, reikia nutiesti pro apsauginį, pakankamu atsparumu ugniai pasižymintį vamzdį arba konstruktyviai atskirti nuo gegnės.

▪ Įrenginio tipas C

33x

4 pastatymo variantas

A2 F LAS prijungimo linija SETK prijungimas prie išorinių sienų sistemos SETG.

▪ Oro tiekimas iš lauko per dvigubo vamzdžio žiedinį tarpą pro

išorinę sieną (įsiurbimas iš apačios).

▪ Degimo produktų šalinimas į lauką per koncentrinį vamzdį pro

išorinę sieną ir tada min. iki 40cm stogo paviršiumi. Išorinėje srityje išorinis oro tarpas yra kaip degimo produktų šalinimo vamzdžio šilumos izoliacija.

▪ Įrenginio tipas C

53x

Jei sienos anga yra mažesniame nei metro aukštyje virš bekelės, rekomenduoja orą tiekti per atskirą tiekiamąjį vamzdį (montavimo aukštis: apie2m). W8ZR arba

W11ZR

5 pastatymo variantas

Jei kaip degimo produktų šalinimo kanalas naudojama šachta dėl jos konstrukcijos arba dėl su leidimais susijusių priežasčių nėra tam tinkama tuo pačiu metu tiekti orą, oras turi būti tiekiamas atskira linija.

Jei degimo produktų šalinimo prijungimo linija prie šachtos yra dvisienė ir ją supa oras, pastatymo patalpai nekeliami jokie papildomi vėdinimo reikalavimai.

▪ Oras tiekiamas iš lauko per pakankamai sandarią tiekiamąją liniją,

kuri sujungta tiesiogiai su koncentriniu išoriniu prijungimo linijos vamzdžiu. Tiekiamojo oro linija turi būti tokių matmenų, kad, esant

vardinei galiai, siurbiamasis pasipriešinimas būtų mažesnis nei 50Pa.

▪ Prijungimo linija tarp A2 F ir įrengimo šachtos yra koncentrinė ir

apsupta oro.

▪ Įrenginio tipas C

53x

, C

83x

INFORMACIJA

A2 F iš esmės numatytas statyti ir eksploatuoti garažuose. Sąlygos:

▪ nuo patalpos oro nepriklausomas režimas, ▪ nuolatinė naudojimo instrukcija pritvirtinta gerai

matomoje vietoje šalia įrenginio,

▪ montavimo vietoje yra apsauginis įtaisas, skirtas visai

sistemai (pvz., apkabai arba kreiptuvui) apsaugoti nuo mechaninio pažeidimo (mašinos),

▪ nuolatinė apsauga nuo šalčio.

7 pastatymo variantas (be paveikslėlio)

Jei tai leidžiama pagal vietos sąlygas, A2 F galima prijungti SETW2 su horizontalia degimo produktų šalinimo anga.

▪ Oro tiekimas ir degimo produktų šalinimas per koncentrinį dvigubą

vamzdį.

▪ Oro tiekimas iš lauko per išorinį dvigubo vamzdžio žiedinį tarpą

(tiekiamojo oro patekimas per sienos angos įsiurbimo groteles),

degimo produktų šalinimas į lauką per vidinį vamzdį. ▪ Mažiausiasis degimo produktų šalinimo linijos aukštis: 2m ▪ Laikykitės vietos reikalavimų dėl mažiausiųjų atstumų iki langų

arba kitų pastato angų! ▪ Įrenginio tipas C

13x

Susijusi įrengimo ir eksploatavimo instrukcija

Kondensacinio skystojo kuro katilo A2 F

Daikin/ROTEX A2 F

008.1546470_02 – 05/2018 – LT

Page 13

4 Pastatymas ir įrengimas

4.2.2 Sąlyginai nuo patalpos oro nepriklausomas režimas

Alternatyva 5 pastatymo variantui

A2 F eksploatuojama su atskirai nutiestomis tiekiamojo oro / degimo oro šalinimo linijomis (2 vamzdžių sistema).

▪ Oras tiekiamas iš lauko per pakankamai sandarią tiekiamojo oro

liniją pro išorinę sieną. Tiekiamojo oro linija turi būti tokių matmenų, kad, esant vardinei galiai, siurbiamasis pasipriešinimas būtų mažesnis nei 50Pa.

▪ Degimo produktai šalinami į lauką per kaminą arba įrengimo

šachtą. Jei prijungimo linija tarp A2 F ir įrengimo šachtos yra vienasienė arba ją nevisiškai apgaubia oras, tokiu atveju reikia įrengti į lauką nukreiptą vėdinimo angą, kuri turi būti bent

150cm2.

Tinkamomis priemonėmis reikia užtikrinti, kad uždarius vėdinimo angą degiklio nebūtų galima eksploatuoti.

▪ Įrengimo šachta, kurioje eina degimo produktų šalinimo linija, turi

būti vėdinama grįžtamuoju būdu. Tam apatinėje srityje turi būti ne mažesnė nei 150cm2 grįžtamojo vėdinimo anga. Šios įrengimo šachtos skersmuo turi būti tokių matmenų, kad tarp

išmetimo produktų šalinimo linijos išorinės sienelės ir įrengimo šachtos vidinės pusės būtų laikomasi tokio

mažiausiojo atstumo: ▪ esant stačiakampiam šachtos skersmeniui: 2cm ▪ esant apvaliam šachtos skerspjūviui: 3cm.

Grįžtamojo vėdinimo anga negali būti patalpose, kuriose sukuriamas vakuumas (pvz., dėl kontroliuojamo buto vėdinimo, džiovyklės ir t. t.).

▪ Įrenginio tipas C

53x

, C

83x

4.2.3 Nuo patalpos oro priklausomas režimas

6 pastatymo variantas

A2 F galima prijungti ir priklausomai nuo patalpos oro. Tuo metu prie degimo produktų šalinimo linijos prijungiama tik vidinė koncentrinės oro tiekimo ir degimo produktų šalinimo jungties degimo produktų šalinimo linija (plastikinės jungties Ø80mm). Įrenginys siurbia orą pro atvamzdžio žiedinį tarpą iš pastatymo patalpos.

Degimo produktų nukreipimui į lauką, šachtos matmenims ir grįžtamajam vėdinimui galioja tokios pačios sąlygos, kaip ir sk. 4.2.2. Būtinai reikalinga vėdinimo anga į lauką, kurios dydis būtų ne mažesnis nei 150cm2.

▪ Įrenginio tipas B23, B

, B33, B53, B

23P

53P

INFORMACIJA

Dėl rezonansų degimo produktų šalinimo sistemoje atskirais atvejais gali sustiprėti triukšmas degimo produktų šalinimo linijos žiotyse. Naudojant garso slopintuvą (DN80: E8MSD arba DN110: E11MSD), galima veiksmingai sumažinti garso lygį.

4.2.4 Papildomos nuorodos dėl įrenginio tipo pagal CEN/TR1749

INFORMACIJA

Mes rekomenduojame A2 F įrengti nepriklausomai nuo patalpos oro (įrenginio tipas C) ir su koncentriniais oro tiekimo / degimo produktų šalinimo kanalais (žr. sk. 4.2.1). Kiti leidžiami oro ir degimo produktų kanalų naudojimo būdai šioje instrukcijoje išsamiau neaprašyti.

Ypatingi reikalavimai, keliami tokio tipo sistemoms pagal EN15035, pateikti toliau.

C13:

▪ Horizontalios degimo produktų išėjimo ir tiekiamojo oro įėjimo

žiotys

▪ Žiotys 50cmx50cm kvadrato ribose

C33:

▪ Vertikalios degimo produktų išėjimo ir tiekiamojo oro įėjimo žiotys ▪ Žiotys 50cmx50cm kvadrato ribose ▪ Žiočių plokštumų atstumas <50cm

C43:

▪ Daugiau nei vieno įrenginio prijungimas prie bendros oro / degimo

produktų šalinimo sistemos, kuri yra pastato dalis ▪ Vertikalios degimo produktų išėjimo ir tiekiamojo oro įėjimo žiotys ▪ Žiotys 50cmx50cm kvadrato ribose ▪ Žiočių plokštumų atstumas <50cm ▪ Reikalingas skaičiavimais pagrįstas matmenis patvirtinantis

dokumentas, kad degimo produktų patekus į bendrą oro / degimo

produktų šalinimo sistemą vyrauja pažemintasis slėgis. Degimo

produktus reikia pašalinti su natūraliu skersvėju. ▪ Matmenų apskaičiavimo duomenis žr. sk. 14.1. ▪ Kondensatas iš bendros oro / degimo produktų šalinimo sistemos

neturi būti nukreiptas per įrenginį.

C53:

▪ Vertikalios degimo produktų išėjimo žiotys ▪ Galimos tiekiamojo oro įėjimo žiotys skirtingoje slėgio srityje. ▪ Žiočių negalima įrengti priešais esančiose pastato sienose.

C63:

▪ Prijungimas prie atskirai registruotos ir parduotos degimo

produktų / tiekiamojo oro sistemos, jei tai leidžiama pagal

nacionalinę teisę. ▪ Taip galima įgyvendinti visas likusias C tipo įrenginiui aprašytus

įrengimo būdus, jei įvykdomos atitinkamos įrengimo formos

sąlygos. ▪ Jei naudojamos sistemos matmenys skiriasi nuo aprašytųjų šioje

instrukcijoje (žr. sk. 4.5.1), reikalingas tinkamas skaičiavimais

grindžiamas matmenis patvirtinantis dokumentas. ▪ Matmenų apskaičiavimo duomenis žr. sk. 14.1. ▪ Linijų sistemos ypatybės ir naudojimo galimybės:

▪ Mažiausieji reikalavimai pagal sk. 4.5.1 įvykdyti

▪ Kondensato nutekėjimas į viengubos priskirties įrenginį

leidžiamas, į keliagubos priskirties – neleidžiamas. ▪ Maksimali degimo oro temperatūra: 60°C ▪ Maksimaliai leidžiamas degimo produktų grįžtamasis srautas

vėjuotomis sąlygomis: 10%

C83:

▪ Vieno arba kelių įrenginių prijungimas prie pažemintojo slėgio

degimo produktų šalinimo sistemos, kuri yra pastato dalis.

▪ Vertikalios degimo produktų išėjimo žiotys ▪ Oro tiekimas susijusia antrąja linija

(2)

. ▪ Galimos tiekiamojo oro įėjimo žiotys skirtingoje slėgio srityje. ▪ Reikalingas skaičiavimais pagrįstas matmenis patvirtinantis

dokumentas, kad degimo produktų patekus į šią degimo produktų šalinimo sistemą vyrauja pažemintasis slėgis.

▪ Matmenų apskaičiavimo duomenis žr. sk. 14.1.

(2)

Jei tiekiamojo oro linija prieš tai buvo naudojama kaip skystojo kuro arba kietojo kuro katilo degimo produktų šalinimo linija arba kaminas, prieš naudojant ją reikėtų išvalyti kaip tiekiamojo oro liniją.

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 14

4 Pastatymas ir įrengimas

▪ Degimo produktų šalinimo sistemos ypatybės ir naudojimo

galimybės: ▪ Mažiausieji reikalavimai pagal sk. 4.5.1 (išskyrus slėgio klasę)

įvykdyti.

▪ Kondensato nutekėjimas į viengubos priskirties įrenginį

leidžiamas, į keliagubos priskirties – neleidžiamas.

C93:

▪ kaip C33, tačiau ▪ Tiekiamojo oro linijos prijungimas prie esančios vertikalios šachtos

(pvz., kamino), kuri yra pastato dalis.

▪ Šios įrengimo šachtos skersmuo turi būti tokių matmenų, kad tarp

išmetimo produktų šalinimo linijos išorinės sienelės ir įrengimo šachtos vidinės pusės būtų laikomasi tokio mažiausiojo atstumo:

▪ esant stačiakampiam šachtos skersmeniui: 2cm ▪ esant apvaliam šachtos skerspjūviui: 3cm

B23:

▪ Degimo produktų šalinimo linija be srauto saugiklio – pažemintojo

slėgio režimas ▪ Degimo produktų šalinimo linijos ypatybės ir naudojimo galimybės: ▪ Mažiausieji reikalavimai pagal sk. 4.5.1 įvykdyti. ▪ Degimo produktų išėjimo į lauką žiotys ▪ Tiekiamasis oras tiesiogiai iš įrenginio pastatymo patalpos (žr. sk.

4.2.3).

▪ Jei degimo produktų šalinimo linijos matmenys skiriasi nuo

aprašytųjų šioje instrukcijoje, reikia tinkamo skaičiavimais pagrįsto

matmenis patvirtinančio dokumento. ▪ Matmenų apskaičiavimo duomenis žr. sk. 14.1.

23P

▪ kaip B23, tačiau viršslėgio režimas

B33:

▪ Daugiau nei vieno įrenginio prijungimas prie bendros degimo

produktų šalinimo sistemos (pažemintojo slėgio degimo produktų

šachta). ▪ Vertikalios degimo produktų išėjimo žiotys. ▪ Tiekiamasis oras tiesiogiai iš įrenginio pastatymo patalpos (žr. sk.

4.2.3).

▪ Reikalingas skaičiavimais pagrįstas matmenis patvirtinantis

dokumentas, kad degimo produktų patekus į šią degimo produktų

šalinimo sistemą vyrauja pažemintasis slėgis. ▪ Matmenų apskaičiavimo duomenis žr. sk. 14.1. ▪ Viršslėgio veikiamas jungiamosios linijos dalis reikia nuvesti kaip

koncentrinę linijų sistemą.

B53:

▪ kaip B33, tačiau prijungimas prie susijusios degimo produktų

šalinimo linijos, įskaitant degimo produktų žiotis.

53P

▪ kaip B53, tačiau viršslėgio režimas.

Atstumai nuo laikiklių ir poslinkis

Degimo produktų šalinimo linijos laikiklių atstumas vertikalioje srityje gali būti ne didesnis nei 2m.

Horizontalioje jungiamųjų linijų srityje laikikliai turi būti sumontuoti taip arti, kad negalėtų susidaryti nuolydis, kuriame galėtų kauptis kondensatas.

Jei vertikalioje degimo produktų šalinimo linijos dalyje būtų reikalingas poslinkis, didžiausiasis kampas gali būti ne didesnis nei 45°. Jei instaliacija yra išorėje, paskutinio laikiklis aukštis negali būti didesnis nei 1,5m.

4.3 Transportavimas ir pristatymas

ĮSPĖJIMAS

Keliant arba perstumiant A2 F už gaubto, gali būti pažeistas įrenginys.

▪ Neškite A2 F tik su nuimtu gaubtu dviese, už tam

numatytų įleidžiamų rankenėlių galinėje įrenginio sienelėje ir už katilo stovo.

A2 F pristatomas ant padėklo. Transportuoti tinka visi šakiniai autokrautuvai, pvz., kėlimo vežimėliai ir krautuvai.

Komplektacija

▪ A2 F (iš anksto sumontuota) ▪ Katilo gaubtas (žr. Pav. 4-3) ▪ Katilo gaubto varžtai ▪ Dokumentacijos paketas ▪ Kabelių rišiklis ▪ Skystojo kuro filtras ▪ Išorės temperatūros jutiklis

Pav.4-3 Serijinio priedų paketo komplektacija

Susijusi įrengimo ir eksploatavimo instrukcija

Kondensacinio skystojo kuro katilo A2 F

Daikin/ROTEX A2 F

008.1546470_02 – 05/2018 – LT

Page 15

4 Pastatymas ir įrengimas

Poz. Pavadinimas

A Katilo gaubtas – šoninis skydas B Katilo gaubtas – šoninis skydas C Katilo gaubtas – dangtis D Katilo gaubtas – priekinis skydas E Maži priedai: varžtai, 4 polių plokštės kištukas,

suveržimo įtaiso spaustukai (3x) F Kabelių rišiklis G Išorės temperatūros jutiklis H Skystojo kuro filtras I Dokumentacija

Lent.4-3 Pav. 4-3 legenda

A2 F priedai, žr. kainoraštį.

4.4 Kondensacinio skystojo kuro katilo pastatymas

4.4.1 Pastatymo vietos parinkimas

A2 F pastatymo vieta turi atitikti toliau nurodytus mažiausiuosius reikalavimus (taip pat žr. sk. 1.2.3).

Pastatymo aukštis

▪ Įrenginio kondensato jungties apatinis kraštas turi būti aukščiau už

kondensato nutekėjimo žarnos nutekėjimo aukštį, nes kondensatas gali kauptis nuotake. Prireikus įrenkite cokolį.

▪ Nedidelius pastatymo paviršiaus nelygumus galima išlyginti

reguliuojamo aukščio kojelėmis (žr. sk. 4.4.2).

Pastatymo paviršius ▪ Pagrindas turi būti lygus ir pasižymėti pakankama ribine darbine

apkrova (500kg/m²) plius saugos koeficientas. Prireikus įrenkite

cokolį.

▪ Atsižvelkite į pastatymo matmenis (žr. sk. 4.1).

Pastatymo patalpa

▪ Nuo patalpos nepriklausomu režimu (koncentrinės oro / degimo

produktų šalinimo sistemos naudojimas) specialių sąlygų pastatymo patalpos vėdinimui nėra.

▪ Sąlyginai nuo patalpos nepriklausomu ir nuo patalpos oro

priklausomu režimu patalpoje turi būti į lauką išvesta min. 150cm vėdinimo anga. Jei degimo produktų šalinimo linija pro įrengimo šachtą nutiesta į lauką, ji turi būti išvėdinta grįžtamuoju būdu (žr.

sk. 4.2.2).

▪ Nuo patalpos oro priklausančiu režimu pastatymo patalpoje neturi

būti agresyvių garų (pvz., plaukų lako, perchloretileno, tetrachloranglies), daug dulkių ir didelės oro drėgmės (pvz., skalbykloje).

▪ Statyti lauke draudžiama. ▪ Statyti potencialiai sprogioje aplinkoje draudžiama. ▪ Elektroninį reguliatorių būtina saugoti nuo atmosferos poveikio. ▪ A2 F reikia statyti nuo šalčio apsaugotoje vietoje.

INFORMACIJA: MAZUTO LAIKYMAS PASTATYMO PATALPOJE

Pagal technines sąlygas pastatymo patalpoje leidžiama laikyti iki 5000 litrų mazuto (atsižvelgiant į šalyje galiojantį katilų reglamentą), jei pastatas priskirtas 1 pastatų klasei ir pastatymo patalpa nėra buvimo patalpa.

Pastatymas mansardoje

Jei A2 F pastatomas mansardoje ir skystasis kuras laikomas po ja esančiose patalpose, degiklio skystojo kuro siurblio paprastai nepakanka. Jei įsiurbimo pusėje pažemintasis slėgis viršija 0,4bar, degikliui skystasis kuras turi būti tiekiamas atskiru siurbliu. Primygtinai rekomenduojame naudoti siurbiamąjį agregatą.

Norint išvengti sutrikimų paleidžiant arba eksploatuojant degiklį,

degimo produktų šalinimo linijos mažiausiasis aukštis turi būti 2m.

ĮSPĖJIMAS

Naudojant slėginį agregatą, klaidos atveju gali išbėgti skystojo kuro. Išbėgęs skystasis kuras gali padaryti didelės žalos aplinkai.

▪ Statykite katilą sandarioje vonioje ir apsaugokite jį

plūdiniu jungikliu (prijungimas naudojant papildomą kištukinių jungčių trinkelę).

▪ Naudokite tik metalinį filtro lizdą (niekada iš pleksiglazo).

Pastatymas garažuose

Jei vietoje galiojančios šildymo katilo įrengimo garažuose taisyklės nedraudžia, iš esmės A2 F tinkamas statyti ir eksploatuoti garažuose. Sąlygos:

▪ nuo patalpos oro nepriklausomas režimas, ▪ nuolatinė naudojimo instrukcija pritvirtinta gerai matomoje vietoje

šalia įrenginio,

▪ montavimo vietoje yra apsauginis įtaisas, skirtas visai sistemai

(pvz., apkabai arba kreiptuvui) apsaugoti nuo mechaninio pažeidimo (mašinos),

▪ nuolatinė apsauga nuo šalčio.

Paviršių temperatūra, mažiausiasis atstumas

Pav.4-4 Mažiausieji atstumai pastatymui

Poz. Pavadinimas

a Mažiausiasis atstumas iki sienos šone: 0,50m

Lent.4-4 Mažiausiųjų atstumų matmenys

▪ Dėl konstrukcijos, esant nuo patalpos oro nepriklausomam režimui

su vardine galia, jokioje konstrukcinėje dalyje įrenginio gaubiamojo apsaugo išorėje temperatūra negali būti aukštesnė nei >70°C. Todėl mažiausiasis atstumas iki konstrukcinių dalių iš degių statybinių medžiagų nenurodytas.

Mažiausiasis patalpos aukštis: 1,80m

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 16

4 Pastatymas ir įrengimas

▪ Sąlyginai nuo aplinkos oro nepriklausomu režimu (atskiras degimo

produktų šalinimo / tiekiamojo oro kanalas) ir nuo patalpos oro priklausomu režimu tarp degimo produktų šalinimo linijos ir degių konstrukcinių dalių reikia išlaikyti ne mažesnį nei 50mm atstumą.

▪ Labai degių ir lengvai užsiliepsnojančių medžiagų nelaikykite ir

nenaudokite šalia A2 F (mažiausiasis atstumas 1m).

▪ Statant įrenginį, mes rekomenduojame iki sienų ir lubų išlaikyti

Pav. 4-4aprašytus mažiausiuosius atstumus, kad techninės

priežiūros ir remonto darbus būtų galima atlikti be didelių montavimo sąnaudų.

▪ Montuojant nišoje, A2 F galima statyti kairėje pusėje iš karto prie

nišos sienos, jei plotas prieš A2 F yra laisvai prieinamas.

4.4.2 Įrenginio pastatymas

Sąlyga

▪ Pastatymo vieta atitinka atitinkamoje šalyje galiojančias taisykles

ir sk. 4.4.1 aprašytus mažiausiuosius reikalavimus.

Pastatymas 1 Nuimkite pakuotę (taip pat ir briaunų apsaugą) ir tinkamai,

tausodami aplinką ją utilizuokite.

2 Pastatykite A2 F pastatymo vietoje. Įrenginį kelkite arba

perstumkite tik už tam skirtų įleidžiamų rankenėlių.

3 A2 F nustatykite taip, kad skystojo kuro žarnų prijungimo vietose

arba skystojo kuro filtro, šildymo sistemos ir degimo produktų šalinimo linijų kreipiamųjų montavimo vietoje būtų galima dirbti be apribojimų.

4 Patikrinkite, ar A2 F stovi horizontaliai ir ar teisingas jo

pastatymo aukštis. Nedidelius nelygumus galima išlyginti keturiomis reguliuojamo aukščio kojelėmis.

Aukščio reguliavimas

Pav.4-5 Reguliuojamo aukščio kojelės

▪ Pritaikykite A2 F aukštį varžtu, naudodami vidinį šešiabriaunį

SW5mm arba veržliaraktį SW17mm.

4.5 Oro / degimo produktų šalinimo sistema (LAS)

4.5.1 Bendrosios nuorodos apie degimo produktų šalinimo sistemą

PAVOJUS: GALIMA APSINUODYTI

Dėl uždarose patalpose išeinančių degimo produktų, kuris nepakankamai vėdinamos, gali kilti pavojus apsinuodyti.

▪ Įrenkite tik leidžiamas degimo produktų šalinimo

sistemas.

▪ Priklausomai nuo pastatymo varianto, reikia užtikrinti

nurodytą vėdinimą ir grįžtamąjį vėdinimą (žr. sk. 4.2).

Mažiausieji reikalavimai

Konstruodami degimo produktų šalinimo sistemą ir nustatydami jos matmenis, laikykitės šalyje galiojančio katilų reglamento arba šalyje galiojančių reikalavimų bei EN15287.

Iš esmės degimo produktų šalinimo sistemai galima naudoti bet kokią degimo produktų šalinimo liniją pagal EN14471 su CE ženklu, kuri atitinka tolesnius mažiausiuosius reikalavimus:

▪ tinka mazutui, ▪ tinka ne žemesnei nei 120°C degimo produktų temperatūrai

(temperatūrų klasė T120 arba aukštesnė),

▪ tinka ne mažesniam nei 200Pa viršslėgiui (slėgio klasė P1 arba

H1), ▪ nejautri drėgmei (atsparumo kondensatui klasė W), ▪ pakankamai atspari korozijai (arba 2 atsparumo korozijai klasė). Degimo produktų šalinimo sistemos savybės turi būti atpažįstamos

pagal įrengtą sistemą (specifikacijų lentelė pastatymo patalpoje). Norint įrengti degimo produktų šalinimo ir tiekiamąjį orą tiekiančios

sistemos konstrukcines dalis arba jų tvirtinimo elementus, būtina laikytis toliau pateiktų montavimo instrukcijų.

▪ Visose degimo produktų šalinimo linijoje šilumingumo

vertėms kontroliuoti ir nustatyti reikia sumontuoti tinkamą

tikrinimo adapterį. Kiekvienas LAS modulis yra su tikrinimo

adapteriu (D8PA) ▪ Priklausomai nuo vietos techninių sąlygų, reikalingose vietose

būtina įrengti kontrolės konstrukcines dalis.

Prijungimo būdai

▪ Šone arba gale (SETK) ▪ Tiesioginė anga stoge (SETL) ▪ Tiesiai, iš karto gale (SETH), pasirenkama jungtis galinėje

įrenginio pusėje Daugiau informacijos ir trijų variantų degimo produktų šalinimo

jungties prijungimo matmenis žr. sk. 4.5.3.

Montavimo padėtis ir linijos aukštis

▪ Maks. leistinas degimo produktų priešslėgis yra 200Pa. Slėgio

nuostoliai tiekiamojo oro linijoje turi būti ne didesni nei 50Pa. ▪ Degimo produktų šalinimo vamzdžio įvedimo į kaminą arba

įrengimo šachtą kampas: ne mažesnis nei3°. ▪ Venkite jungiamojoje linijoje horizontalių dalių arba pasirūpinkite,

kad jos būtų kuo trumpesnės. ▪ Degimo produktų šalinimo linijos horizontalių dalių nuolydis: ne

mažesnis nei3°. Kad kondensatas galėtų nekliudomai išbėgti,

atvirkštinis nuolydis visoje degimo produktų šalinimo linijoje yra

draudžiamas.

▪ Jei degimo produktų šalinimo linijai reikia daugiau nei 3

kreipiamųjų >45°, maksimaliai leidžiamas degimo produktų

šalinimo linijos aukštis sumažėja ne mažiau nei 1m vienai

kreipiamajai (prireikus būtina apskaičiuoti degimo produktus). ▪ Jei horizontalioji jungiamoji detalė prailginama iki daugiau nei 2m,

maksimaliai leidžiamas degimo produktų šalinimo linijos aukštis

sumažėja būtent šiuo ilgiu. ▪ Horizontaliose jungiamosiose detalėse negalima naudoti jokių

lanksčių degimo produktų šalinimo linijų. ▪ Tiesias vamzdžių sekcijas reikia pritvirtinti <2m atstumu,

naudojant tinkamus sieninius laikiklius. Vertikaliose šachtose

reikia naudoti tinkamus skėtiklius.

Degimo produktų šalinimo linijos pasipriešinimas

Norint saugiai paleisti degiklį ir užtikrinti stabilias nustatymo vertes, degimo produktų šalinimo linijoje turi būti mažiausiasis pasipriešinimas.

1 Įjunkite degiklį (žr. sk. 14.2).

Susijusi įrengimo ir eksploatavimo instrukcija

Kondensacinio skystojo kuro katilo A2 F

Daikin/ROTEX A2 F

008.1546470_02 – 05/2018 – LT

Page 17

4 Pastatymas ir įrengimas

2 Išmatuokite pasipriešinimą skirtuminio slėgio matavimo prietaisu

prie degimo produktų matavimo detalės tarp degimo produktų ir tiekiamojo oro matavimo angos (skirtuminis slėgis visuose A2 F ne mažesnis nei 0,2mbar).

Jei esant maks. degiklio orpūtės sūkių skaičiui skirtuminis slėgis nepasiekiamas, reikia įmontuoti garso slopintuvą (E8MSD)

Lent. 4-5 rodo maksimaliai leistiną degimo produktų šalinimo linijos

aukštį, kad A2 F būtų galima eksploatuoti vardinės galios srityje.

Pastatymo

variantas

(pagal 9 pav.)

(3) (4)

(5)

(5) (4)

(3) (4)

Maks. leistinas degimo produktų šalinimo

linijos aukštis DN80

A2 F 18H A2 F 24H A2 F 32H

8 12 18 10 14 20 10 14 20

7 7 10 25 25 25 25 25 25

Lent.4-5 Maksimaliai leidžiamas degimo produktų šalinimo linijos

aukštis, m

Esant galios diapazono apribojimui, prireikus būtina iš naujo apskaičiuoti maks. leidžiamą degimo produktų šalinimo linijos aukštį. Degimo produktų apskaičiavimo parametrus rasite Pav. 4-6 ir sk. 14.

▪ A2 F tinkamai pastatytas.

Prijungimas

INFORMACIJA

Rekomenduojame naudoti susijusius LAS modulius (žr. sk.

4.5.3). Jie atitinka visus reikalavimus ir be to yra su

rūgštims ypač atspariais sandarikliais. Norint įrengti degimo produktų šalinimo ir tiekiamąjį orą

tiekiančios sistemos konstrukcines dalis arba jų tvirtinimo elementus, būtina laikytis toliau pateiktų montavimo instrukcijų.

1 A2 F pastatymo patalpoje prijunkite prie degimo produktų

šalinimo sistemos (Pav. 4-1).

2 Pastatymo patalpoje pritvirtinkite degimo produktų šalinimo

linijos specifikacijų lentelę.

Pav.4-6 Degimo produktų masės srautas, priklausomai nuo

degiklio apkrovos (visi tipai)

Poz. Pavadinimas

Degimo produktų masės srautas

P Degiklio apkrova

Lent.4-6 Pav. 4-6 legenda

Sistemos degimo produktų masės srautas priklauso nuo A2 F degiklio galios.

4.5.2 Degimo produktų šalinimo linijos prijungimas

INFORMACIJA

Prieš darbų pradžią specializuota įmonė turi susiderinti su apskrities kaminkrėčiu. Mes rekomenduojame taip pat ir regionuose, kuriuose neprivaloma pagal įstatymus, apskrities kaminkrėčio dalyvavimą įforminti formuliaru.

Sąlygos

▪ Degimo produktų šalinimo sistema atitinka sk. 4.5.1 pateiktus

reikalavimus.

▪ Degimo produktų šalinimo sistema atitinka kitus nacionalinius arba

regiono saugos reikalavimus.

(3)

Šachtos skerspjūvis esant DN80: 135mm x 135mm

(4)

Į horizontalią 2m ilgio ir 87° pakreiptą prijungimo liniją atsižvelgta

(5)

Koncentrinė degimo produktų šalinimo / tiekiamojo oro linija: DN80/125

Pav.4-7 Degimo produktų šalinimo linijos prijungimo matmenys

Poz. Pavadinimas

A Katilo pusės jungtis B Degimo produktų pusės jungtis

Lent.4-7 Pav. 4-7 legenda

Prijungimo pusė Prijungimas Prijungimo

matmenys, mm

A Katilo pusėje A1 Šalinimo produktų

DN 80 mova A2 Tiekiamojo oro

DN 125 mova

B degimo produktų pusėje

B1 degimo produktai DN 80

B2 Tiekiamasis oras DN 125

Vidinis skersmuo

+0,8

=80,4 Vidinis skersmuo

-0,5

=127,0 Vidinis skersmuo

+0,3

=80,0 Vidinis skersmuo

+0,3

=126,0

Lent.4-8 A2 F LAS jungties prijungimo matmenys

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 18

4 Pastatymas ir įrengimas

INFORMACIJA

Dėl rezonansų degimo produktų šalinimo sistemoje atskirais atvejais gali sustiprėti triukšmas degimo produktų šalinimo linijos žiotyse. Naudojant garso slopintuvą (E8MSD arba E11MSD), galima veiksmingai sumažinti garso lygį.

Susijusi įrengimo ir eksploatavimo instrukcija

Kondensacinio skystojo kuro katilo A2 F

Daikin/ROTEX A2 F

008.1546470_02 – 05/2018 – LT

Page 19

4.5.3 Degimo produktų šalinimo sistemos

130

10080

215

014

009

004

013

003

002

015

016

017

040

(PA)

040

(PA)

039 052031 050

038

052050

1335

1835

041

040

(PA)

038

3696

082 (3x)

094 (3x)

081

090

101103

252

215

088

098





094 W8 WH 40-60 mm ( 155079.0059) 095 W8 WHV14 43-137 mm ( 155079.0087) 096 W8 WHV23 137-231 mm ( 155079.0088) 097 W8 WHV32 231-325 mm ( 155079.0089) 091 W8 WKV15 55 - 147 mm ( 155079.0084) 092 W8 WKV24 147 - 239 mm ( 155079.0085) 093 W8 WKV33 239 - 331 mm ( 155079.0086)





 SET-L + XXX

α XXX D8 FD15 0-15° 049 ( 155079.0082) D8 SD25S 5-25° 045 ( 155079.0014) D8 SD45S 25-45° 046 ( 155079.0037) D8 SD55S 35-55° 047 ( 155079.0012) D8 FD 0° 048 ( 155079.0040)

xxx

SET-H

( 155079.08)

DRFLUEGAKITA

SET-L

( 155079.10)

E8 RR *

( 155079.0107)

E8 MSD *

( 154578)

SET-E

( 155079.05)

SET-L

( 155079.10)

099

E8 RR *

( 155079.0107)

E8 MSD *

( 154578)

SET-E

( 155079.05)

SET-G

( 155079.07)

E8 ZR *

( 155079.0114)

W8 ZR *

( 155079.0066)

SET-K

( 155079.09)

335 350

640

350

255

SET-K

SET-H

moduliai

4 Pastatymas ir įrengimas

Pav.4-8 Degimo produktų šalinimo sistemos moduliai

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 20

4 Pastatymas ir įrengimas

Poz. Pavadinimas Poz. Pavadinimas

* Prireikus WH Sieninis laikiklis PA Tikrinimo adapteris WHV Sieninio laikiklio ilgintuvas RR Apžiūros vamzdis WKV Išorinės sienos gembės ilgintuvas SD Šlaitinio stogo danga ZR Ventiliacinis vamzdis (tiekiamojo oro įėjimo angos

montavimo aukštis ≥1m virš teritorijos) FD Plokščiojo stogo danga WA Atstumas iki sienos MSD Garso slopintuvas

Lent.4-9 Degimo produktų šalinimo sistemos modulių legenda

Papildomi moduliai

▪ Degimo produktų šalinimo jungties prijungimas prie šachtos

sistemos (standžioji degimo produktų šalinimo linija SET-E arba lanksčioji degimo produktų šalinimo linija SET-O)

▪ Degimo produktų šalinimo jungtis išorinės sienos linijai (SET-G) Prireikus galima užsisakyti papildomai reikalingus koncentrinius LAS

vamzdžius didesnio aukščio stogui arba luboms, vienasienius PP vamzdžius didesniam nei 10m kamino aukščiui arba priedų konstrukcines dalis.

Triženkliai skaičiai skirti atskiroms konstrukcinėms dalims rasti kainoraštyje.

4.6 Vandens prijungimas

A2 F jungtys yra įrenginio viršuje. Katile pasirinktinai gali būti sumontuotas vožtuvų rinkinys arba „Smart start“ rinkinys, kad būtų galima prijungti kaupiamąjį vandens šildytuvą.

Svarbios nuorodos

ATSARGIAI

Jei A2 F prijungiamas prie šildymo sistemos, kurioje naudojami plieniniai vamzdžiai arba kaitinimo elementai arba difuzijai neatsparūs grindinio šildymo vamzdeliai, į kaupiamojo šildytuvo rezervuarą gali patekti nešvarumų ir drožlių, kurie (-ios) gali sukelti užsikišimą, vietinį perkaitimą arba korozinių pažeidimų.

▪ Prieš pildydami įrenginį, praplaukite tiekimo linijas. ▪ Praplaukite šilumos paskirstymo tinklą (esant šildymo

sistemai).

▪ Į šildymo sistemos grįžtamojo srauto liniją sumontuokite

nešvarumų filtrą arba nusodintuvą (žr. sk. 1.2.6).

ATSARGIAI

Dėl į šildymo sistemos vandens tinklą patekusio oro ir šildymo sistemos vandens kokybės, kuri neatitinka reikalavimų pagal sk. 1.2.5, galima korozija. Tuo metu susidarantys korozijos produktai (dalelės) gali užkišti siurblius ir vožtuvus bei sukelti veikimo sutrikimus.

▪ Įrenginių negalima jungti „kvėpuojančiomis“ lanksčiomis

linijomis.

INFORMACIJA

Pagal EN12828 apsauginį vožtuvą reikia montuoti prie

šilumos generatoriaus arba netoli jo, kuriuo galima apriboti

maksimaliai leidžiamą darbinį slėgį šildymo sistemoje. Tarp

šilumos generatoriaus ir apsauginio vožtuvo negali būti

jokio hidraulinio uždarymo įtaiso.

Galimai išeinančius garus arba išbėgantį šildymo sistemos

vandenį reikia saugiai, apsaugojus nuo šalčio ir stebint

išleisti per tinkamą išleidimo liniją su nuolatiniu nuolydžiu.

Tinkamas serijinis apsauginis vožtuvas integruotas A2 F

(žr. Pav. 3-4, 29poz.). Kaip permatoma žarna iš katilo

išvesta išmetamųjų dujų linija montavimo vietoje turi būti

prailgint ir prijungta prie nuotekų sistemos.

Prie A2 F reikia prijungti pakankamų matmenų ir šildymo

sistemai iš anksto nustatytą membraninį plėtimosi indą,

kurį galima įsigyti kaip priedą. Tarp šilumos generatoriaus

ir membraninio plėtimosi indo negali būti jokio hidraulinio

uždarymo įtaiso.

Jei membraninį plėtimosi indą reikėtų prijungti už A2 F ribų,

vidinę įrenginio jungtį (Pav. 3-3 ir Pav. 3-4, 25 poz.) reikia

užsandarinti montavimo vietoje.

4.6.1 Hidraulinių linijų prijungimas

1 Prie A2 F prijunkite hidrauline jungtis.

▪ Atsižvelkite į nurodytą priveržimo momentą. ▪ Vandens jungtį, skirtą šildymo sistemai pripildyti arba papildyti,

prijunkite pagal EN1717/EN61770, kad dėl grįžtamojo srauto nebūtų užterštas geriamasis vanduo.

INFORMACIJA

A2 F yra su slėgio davikliu. Sistemos slėgis

kontroliuojamas elektroniškai ir gali būti rodomas, kai

įrenginys įjungtas.

Nepaisant to, mes rekomenduojame, pvz., tarp A2 F ir

membraninio plėtimosi indo sumontuoti mechaninį

manometrą.

▪ Sumontuokite manometrą taip, kad pripildant jis būtų

gerai matomas.

2 Degimo produktų šalinimo liniją ir membraninį plėtimosi indą

prijunkite pagal EN12828.

▪ Galimai išeinančius garus arba išbėgantį šildymo sistemos

vandenį reikia saugiai, apsaugojus nuo šalčio ir stebint išleisti per tinkamą išleidimo liniją su nuolatiniu nuolydžiu.

▪ Prijunkite pakankamų matmenų ir šildymo sistemai iš anksto

nustatytą membraninį plėtimosi indą. Tarp šilumos generatoriaus ir apsauginio vožtuvo negali būti jokio hidraulinio uždarymo įtaiso.

▪ Membraninį plėtimosi indą sumontuokite prieinamoje vietoje

(techninė priežiūra, dalių keitimas).

▪ Linijos kreipiamoji turi būti tokia, kad sumontavus būtų galima

be problemų naudoti A2 F korpuso dalis.

Susijusi įrengimo ir eksploatavimo instrukcija

Kondensacinio skystojo kuro katilo A2 F

Daikin/ROTEX A2 F

008.1546470_02 – 05/2018 – LT

Page 21

4 Pastatymas ir įrengimas

INFORMACIJA

Tarp šilumos generatoriaus ir membraninio plėtimosi indo negali būti jokio sistemos eksploatuotojo valdomo hidraulinio uždarymo įtaiso. Integruotam membraniniam plėtimosi indui (priedas) prijungti numatyta vieta (Pav. 3-3 ir Pav. 3-4, 25 poz.) pristatytoje būsenoje yra neuždaryta. Jei membraninis plėtimosi indas reikėtų prijungti už šilumos generatoriaus ribų, šią vietą reikia užsandarinti montavimo vietoje.

3 Vamzdynus kruopščiai izoliuokite, kad būtų išvengta šilumos

nuostolių ir kondensato susidarymo (izoliacijos storis min. 20mm).

– Apsaugos nuo vandens trūkumo saugiklis: trūkstant

vandens, A2 F slėgio ir temperatūros kontrolės įtaisas saugiai išjungia dujinį kondensacinį katilą ir jį užblokuoja. Montavimo vietoje papildomo apsaugos nuo vandens trūkumo saugiklio nereikia.

– Pažeidimų dėl nuosėdų ir korozijos išvengimas:

atsižvelkite į šildymo sistemos vandeniui keliamus reikalavimus (žr. sk. 1.2.5).

4.6.2 Kondensato nuotako prijungimas

Vėstant degiosioms dujoms katile ir degimo produktų šalinimo sistemoje susidarančio kondensato pH vertė yra 1,8 – 3,7. Prireikus, prieš nukreipiant į viešąją kanalizaciją, jį būtina neutralizuoti pagal Nuotekų šalinimo susivienijimo reikalavimus (DWA A251).

INFORMACIJA

Priklausomai nuo komunalinio nuotekų naudojimo nuostatas, galima neneutralizuoti, kai kondensacinis katilas eksploatuojamas tik su mazutu EL, kuriame yra mažai sieros.

Kondensatas nukreipiamas per ant degimo produktų šalinimo alkūnės po katilo korpusu sumontuotą kondensato sifoną ir tada išvedamas į kanalizaciją.

Jei prieš nukreipiant į kanalizaciją kondensatą reikia neutralizuoti, vietoj kondensato sifono, į katilą galima sumontuoti kondensato dėžę (priedas).

3 Visa išleidimo anga neturi būti uždaroma bei per ją kondensatas

bei gedimo atveju išbėganti terpė (šildymo sistemos vanduo) saugiai ir pastebimai išbėgtų į išorę (pvz., žarnos prijungimas prie trapo arba permatoma nutekėjimo žarna).

4 Norint išvengti kaupimosi katilo degimo produktų šalinimo

jungtyje, reikia atkreipti dėmesį į tai, kad, kol nebus prijungta prie nuotekų linijos, kondensato nutekėjimo linija nesuformuotų papildomo sifono.

5 Pripildykite kondensato sifoną arba kondensato dėžę. Tuo tikslu

per degimo produktų šalinimo linijos apžiūros angą pripildykite vandens.

6 Patikrinkite kondensato nutekėjimo ruožo sandarumą.

4.7 Elektros prijungimas

PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS Prisilietus prie srovę tiekiančių dalių, galimas elektros

smūgis ir galima patirti gyvybei pavojingų sužalojimų ir

nudegimų. ▪ Prieš atlikdami darbus prie elektros srovę tiekiančių

dalių, visas sistemos srovės grandines atjunkite nuo elektros srovės tiekimo (išjunkite išorinį pagrindinį jungiklį, atskirkite saugiklį) ir apsaugokite nuo pakartotinio įjungimo.

▪ Prijungti elektros jungtį ir atlikti darbus prie elektrinių

konstrukcinių dalių leidžiama tik elektrotechnikos

srityje išsilavinimą turinčiam kvalifikuotam personalui, laikantis galiojančių standartų ir elektros

tiekimo įmonės reikalavimų bei šioje instrukcijoje pateiktų nurodymų.

▪ Niekada nemodifikuokite kištukų arba elektrotechnikos

įrangos dalių.

▪ Baigę darbus, vėl iš karto sumontuokite įrenginio

uždangalus ir techninės priežiūros skydus.

Visi elektroniniai A2 F reguliavimo ir saugos įtaisai prijungti taip, kad būtų galima eksploatuoti, ir patikrinti. Savavališki elektros instaliacijos pakeitimai yra pavojingi ir draudžiami. Su tokia žala susijusi rizika tenka tik eksploatuotojui.

Tinklo jungtį, išorės temperatūros jutiklį ir kitas pasirenkamas taikmenas reikia dar prijungti prie katilo valdymo skydo.

Pav.4-9 Kondensato nutekėjimo linijos prijungimas

Kondensato dėžę galima sumontuoti po katilo stovu ir prijungti prie katilo degimo produktų šalinimo jungiamosios detalės. Nuotekų tinklo jungtis numatyta HT vamzdžiui DN 50.

1 Kondensato nutekėjimo liniją (neįeina į komplektaciją) su laisva

įleidimo anga nutieskite kanalizacijos jungties link.

2 Nutieskite kondensato nuotaką su tam tikrų nuolydžiu nuo katilo,

kad degimo produktų šalinimo vamzdyje nesikauptų kondensatas.

INFORMACIJA

Jei pastatymo patalpoje kondensato nuotako prie nuotekų sistemos neįmanoma prijungti su pakankamu nuolydžiu, montavimo vietoje reikia sumontuoti kondensato pumpavimo siurblį.

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

4.7.1 Katilo valdymo skydo atidarymas ir elektros jungčių prijungimas

1 Patikrinkite maitinimo įtampą (~230V, 50Hz). 2 Nustatykite A2 F tinklo jungiklį ties „Off“ (žr. Pav. 3-2, 7 poz.). 3 Susijusį apsauginį automatinį išjungiklį atjunkite elektros srovės

namo instaliacijos skirstomojoje dėžutėje.

4 Nuimkite katilo valdymo skydo priekinį skydą (Pav. 4-10).

Susijusi įrengimo ir eksploatavimo instrukcija

Page 22

4 Pastatymas ir įrengimas

Pav.4-10 Katilo valdymo skydo atidarymas

5 Nutieskite kabelį katilo valdymo skydo link ir pašalinkite nuo jo

izoliaciją. Nustatykite tokį kabelio ilgį, kad plokštės kištukus be įtempio būtų galima įkišti į plokštę.

Pav.4-11 Kabelių įvadas ir suveržimo įtaisas

6 Įkiškite kabelį į kabelių valdymo skydą. 7 Suveržimo įtaiso spaustukus įstatykite į katilo valdymo skydą ir,

naudodami kabelių rišiklį, užtikrinkite, kad visi prie A2 F prijungti kabeliai nebūtų per daug įtempti.

8 Patikrinkite suveržimo įtaiso laikomąją jėgą. 9 Nutieskite kabelius katilo valdymo skyde ir prijunkite elektros

jungtis, kaip nurodyta tolesniuose skirsniuose.

Susijusi įrengimo ir eksploatavimo instrukcija

Kondensacinio skystojo kuro katilo A2 F

Daikin/ROTEX A2 F

008.1546470_02 – 05/2018 – LT

Page 23

4 Pastatymas ir įrengimas

Netz

Power

L LN N L2L1N

CAN

3UVB1 3UV DHW

230V~ 230V~

FLS

CANH

CANL

Vcc

EXT EBA

DHW

AG/WP

+ V

B A B A

A A

B B

...

J14

J12

J13

J16

n.b

gn/ge

L2L1N

Komutacinė plokštė

Pav.4-12 Plokštės kištukų jungčių priskirtis ir gamykloje prijungtų

jungiamųjų kabelių spalvos

Poz. Pavadinimas Poz. Kabelių spalvos

J2 3UV1 ir 3UVB1 bl mėl J3 AUX jungtis rd ruda J6 Tinklo jungtis ge Geltona J8 Davikliai, komutaciniai

kontaktai

J9 „FlowSensor“ (FLS1) nepriskirtaKontaktas nepriskirtas

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

žl Žalia

Poz. Pavadinimas Poz. Kabelių spalvos

J12 3UV DHW Tinklo įtampa 230V,

50Hz

J13 CAN sistemos

magistralė

J14 Cirkuliacinis siurblys P

J16 Patalpos termostatas

Lent.4-10 Pav. 4-12 legenda

INFORMACIJA

Išsamų atskirų jungčių aprašymą rasite sk. 12.4.

ATSARGIAI

Prispausti kabeliai gali sukelti trumpąjį jungimą ir veikimo sutrikimus.

▪ Uždarydami priekinį skydą, atkreipkite dėmesį į tai, kad

nebūtų prispaustas kabelis.

1 Prijunkite tinklo jungtį tarp A2 F apsauginio automatinio

išjungiklio namo instaliacijos skirstomojoje dėžutėje (žr. sk. 12). Pristatant prijungimo prie tinklo kabelis jau prijungtas prie komutacinės plokštės katilo valdymo skyde ir kabelių rišikliu pritvirtintas prie katilo stovo.

▪ Nustumkite prijungimo prie tinklo kabelį pro kabelių įvadą į

galinę katilo sienelę (Pav. 3-2, 16 poz.) ir prijunkite prie skirstomosios dėžės (montavimo vietoje).

▪ Namo instaliacijos skirstomojoje dėžėje naudokite visus polius

atskiriantį pagrindinį jungiklį (skyriklis pagal IEC60335-1, kuris atskiria kiekvieną polių su kontaktų atidarymo pločiu pagal III viršįtampio kategoriją visiškam atskyrimui).

▪ Atkreipkite dėmesį į tinkamą poliškumą ir įžeminimą.

2 Uždarykite priekinį skydą. 3 Baigę visus elektros prijungimo darbus, vėl užtikrinkite elektros

srovės tiekimą į susijusį apsauginį automatinį išjungiklį.

4.7.2 Integruotas šildymo sistemos cirkuliacinis siurblys ir 3‑eigis vožtuvas

Serijinis A2 F yra su integruotu cirkuliaciniu šildymo sistemos siurbliu.

Pasirinktinai A2 F galima sumontuoti ▪ 3-eigį skirstomąjį vožtuvą 3UV DHW (priedas vožtuvų rinkinyje ir

„Smart start“ rinkinyje), ▪ 3‑eigį maišymo vožtuvą 3UVB1 (priedas „Smart start“ rinkinyje) . Cirkuliacinis šildymo sistemos siurblys prijungtas gamykloje. 3‑eigis skirstomasis vožtuvas 3UV DHW prijungiamas prie plokštės

kištuko J12, 3‑eigis maišymo vožtuvas 3UVB1 – prie plokštės kištuko J2.

4.7.3 Temperatūros jutiklis ir kiti elektros

komponentai

Nuorodos dėl temperatūros jutiklių

ATSARGIAI

Naudojant neleistinus arba įrenginiui nepritaikytus temperatūros jutiklius, galimi dideli A2 F reguliavimo režimo sutrikimai ir gali būti pažeistas įrenginio reguliatorius.

▪ Naudokite tik kaip priedus įsigyjamus Daikin/ROTEX

temperatūros jutiklius.

Susijusi įrengimo ir eksploatavimo instrukcija

Page 24

4 Pastatymas ir įrengimas

RoCon BE2

L / +

N / -

250V, max. 63 mA

≤ 15 W

> 15 W

max.1A

- n.b.

A2 F gali reguliuoti tiekiamojo srauto temperatūrą, priklausomai nuo atmosferos poveikio. Šiai funkcijai reikalingas išorės temperatūros jutiklis (RoCon OT1), kuris įeina į komplektaciją. Nuorodas dėl montavimo vietos ir elektros prijungimo žr. sk. 4.7.4.

Įrenginio viduje esančiais temperatūros jutikliais (tiekiamojo ir grįžtamojo srauto jutikliais, pasirenkamu vidiniu maišytuvo jutikliu) užfiksuotos temperatūros reikalingos degiklio galiai valdyti ir sutrikimams atpažinti.

Maišymo kontūrui reguliuoti reikia maišymo modulio (RoCon M1), kuriame yra maišymo kontūro tiekiamojo srauto temperatūros jutiklis.

Kitus elektros komponentus galima prijungti prie plokštės kištukų:

Pridedamą 4 polių plokštės kištuką pasirinktinai galima naudoti prijungti prie šių plokštės kištukinių lizdų:

▪ J3 (AUX gnybtai) ▪ J8 (1–4 gnybtai) ▪ J16 (RT gnybtai)

Plokštės kištukas J13

Kiti pasirenkami reguliavimo sistemos komponentai CAN magistralės sistemoje (patalpos reguliatorius, maišymo modulis ir t. t.) plokštės kištuku J13 prijungiami prie valdymo skydo (žr. sk. 4.7.5 iki sk.

4.7.7).

Plokštės kištukas J9

Prie plokštės kištuko J9 prijungiamas pasirenkamas „Flowsensor“ (priedas „Smart start“ rinkinyje).

Plokštės kištukas J8

Prie plokštės kištuko J8 galima prijungti papildomus komutacinius kontaktus, skirtus katilui išoriškai valdyti ir temperatūros jutikliui.

▪ Prie 1+2 gnybtų (EXT) prijungtu bepotencialiu komutaciniu

kontaktu galima aktyvinti išorinį darbo režimų perjungimą. Priklausomai nuo prijungto tarpinio varžo, sujungus komutacinį kontaktą, perjungiamas priskirtas darbo režimas – žr. sk. 4.7.9 ir funkciją „Darbo režimų perjungimas per EXT įėjimą“ dokumentacijoje „Reguliatorius RoCon BF".

▪ Prie 3+4 gnybtų (EBA) prijungtu bepotencialiu komutaciniu

kontaktu galima aktyvinti išorinę šilumos užklausą. Sujungus komutacinį kontaktą, nustatytoji tiekiamojo srauto temperatūra nustatoma ties per parametrą [T-Flow Day] reguliatoriumi RoCon BF nustatyta verte. Pirmenybė teikiama EBA komutaciniam kontaktui, o ne šiai užklausai. Pirmenybė teikiama įjungimui šiuo EXT komutaciniu kontaktu, o ne šiai užklausai.

▪ Prie 5+6 gnybtų (tV2) prijungiamas pasirenkamas vidinis

maišytuvo jutiklis (priedas „Smart start“ rinkinyje).

▪ Prie 9+10 gnybtų (t

temperatūros jutiklis.

▪ Prie 11+12 gnybtų (t

degimo produktų temperatūros jutiklis.

Plokštės kištukas J3

Plokštės kištuku J3 (A+A1, A2 gnybtai) išorinį valdymo, fiksavimo arba indikacinį prietaisą (pvz., lemputę) galima prijungti prie vidinio komutacinio kontakto. Priklausomai nuo išorinio įrenginio modulio, reikia atsižvelgti į skirtingas prijungimo sąlygas (žr. 21 pav.).

Jungimo funkcijos sąlygą galima nustatyti per parametrus [AUX Fct] ir [AUX time] reguliatoriumi RoCon BF (žr. reguliatoriaus eksploatavimo instrukciją).

) prijungiamas kaupiamojo šildytuvo

DHW

) prie įkištų 6 polių kištukų prijungtas

AG/WP

Pav.4-13 Komutacinio kontakto prijungimas (AUX išėjimas)

Pagal 2 variantą (įjungta galia >15W) naudojamos relės turi tikti 100% įjungimo trukmei.

B+B1 jungiamieji gnybtai šiuose įrenginiuose nepriskirti arba numatyti papildomoms funkcijoms.

Plokštės kištukas J16

Prie plokštės kištuko J16 (1+2 gnybtai) galima prijungti patalpos termostatą (bepotencialis komutacinis kontaktas (žr. sk. 4.7.8). Prijungtą patalpos termostatą reikia aktyvinti per parametrą [Room thermostat] reguliatoriumi RoCon BF.

Darbo režimu „Heating“ ir laiko programų aktyvių šildymo fazių metu sujungtas komutacinis kontaktas inicijuoja šilumos užklausą. Palyginti su kitomis jungimo funkcijomis, kurios prijungtos per plokštės kištuką J8, šiai užklausai teikiama pirmenybė (išimtis EBA komutacinis kontaktas).

Apsaugos nuo šalčio funkcijos aktyvios ir atjungus komutacinį kontaktą.

3+4 jungiamieji gnybtai šiuose įrenginiuose nepriskirti arba numatyti papildomoms funkcijoms.

INFORMACIJA

Kitas nuorodas ir tikslų aprašymą rasite dokumentacijoje „ reguliatorius RoCon BF“. Ji įeina į A2 F komplektaciją.

4.7.4 Išorės temperatūros jutiklio „RoCon OT1“ prijungimas

▪ Tvirtinimo vietą pasirinkite šalčiausioje pastato pusėje (šiaurėje

arba šiaurės rytuose), maždaug trečdalyje pastato aukščio (mažiausiasis atstumas nuo žemės: 2m). Tuo metu apsisaugokite nuo pašalinės šilumos šaltinių (kaminų, oro šachtų) ir tiesioginių saulės spindulių.

▪ Išorės temperatūros jutiklį pritvirtinkite taip, kad kabelio išėjimo

angą būtų nukreipta žemyn (neleidžia patekti drėgmei).

ATSARGIAI

Dėl lygiagrečiai nutiestų jutiklio ir tinklo laidų įrengimo vamzdyje galimi dideli A2 F reguliavimo režimo sutrikimai.

▪ Iš esmės jutiklio laidą nutieskite atskirai.

Susijusi įrengimo ir eksploatavimo instrukcija

Kondensacinio skystojo kuro katilo A2 F

Daikin/ROTEX A2 F

008.1546470_02 – 05/2018 – LT

Page 25

4 Pastatymas ir įrengimas

INFORMACIJA Jei A2 F CAN magistralės sistemoje naudojamas kaip

pagrindinis įrenginys („terminalo funkcija“ kitiems

duomenų magistralės prietaisams valdyti nuotoliniu būdu), išorės temperatūros jutiklį RoCon OT1 reikia prijungti

tiesiogiai prie reguliatoriaus RoCon BF (pagrindinio įrenginio), o ne prie nuotolinio valdymo prietaiso

(maišymo kontūro modulio RoCon M1 arba kito šilumos generatoriaus).

1 Išorės temperatūros jutiklį prijunkite prie dvigyslio jutiklio laido

(mažiausiasis skersmuo 1mm2).

2 Nutieskite prie A2 F jutiklio laidą. 3 Prijunkite jutiklio laidą katilo valdymo skyde prie plokštės kištuko

J8 7 ir 8 jungiamųjų gnybtų kištuko (įkišto 6 polių plokštės

kištuko 1+2 gnybtų) (žr. sk. 4.7.1).

4 Įkiškite kištuką į komutacinę plokštę (Pav. 4-14).

INFORMACIJA

Prie šio komponento pridėta atskira įrengimo instrukcija. Nustatymo ir valdymo nuorodas žr. pridedamoje reguliatoriaus instrukcijoje.

4.7.8 Patalpos termostatas (pasirinktinai)

INFORMACIJA

Prie šio komponento pridėta atskira instrukcija, kurioje taip pat pateikiamos ir montavimo bei eksploatavimo nuorodos.

Pav.4-14 6 polių jutiklio kištuko įkišimas į komutacinį plokštę J8

5 Uždarykite valdymo skydą.

4.7.5 Maišymo modulis „RoCon M1“ (pasirinktinai)

Prie A2 F galima prijungti maišymo modulį RoCon M1 (plokštės kištukas J13), kuris reguliuojamas elektroniniu katilo reguliatoriumi.

INFORMACIJA

Prie šio komponento pridėta atskira įrengimo instrukcija. Nustatymo ir valdymo nuorodas žr. pridedamoje reguliatoriaus instrukcijoje.

4.7.6 Patalpos reguliatorius „RoCon U1“ (pasirinktinai)

Darbo režimų ir nustatytųjų patalpos temperatūrų nustatymui nuotoliniu būdu iš kitos patalpos kiekvienam šildymo kontūrui reikia prijungti atskirą patalpos reguliatorių RoCon U1.

INFORMACIJA

Prie šio komponento pridėta atskira įrengimo instrukcija. Nustatymo ir valdymo nuorodas žr. pridedamoje reguliatoriaus instrukcijoje.

4.7.7 Interneto šliuzas „RoCon G1“ (pasirinktinai)

Naudojant pasirenkamą šliuzą RoCon G1, reguliatorių galima prijungti prie interneto. Taip A2 F galima valdyti nuotoliniu būdu mobiliaisiais telefonais (su taikomąja programa).

Pav.4-15 Sujungimas su laidu prijungtu patalpos termostatu

(pavyzdžiui, RT = ROTEX RKRTW)

Pav.4-16 Sujungimas su radijo ryšiu valdomu patalpos termostatu

(pavyzdžiui, RT-E = ROTEX RKRTR)

4.7.9 Išorinis komutacinis kontaktas (pasirinktinai)

Prijungus išorinį komutacinį kontaktą (Pav. 4-17), galima perjungti A2 F darbo režimą.

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 26

4 Pastatymas ir įrengimas

Dėl besikeičiančios varžos vertės, esamas darbo režimas pakeičiamas (Lent. 4-11). Darbo režimo pakeitimas veiksmingas tik tol, kol išorinis komutacinis kontaktas yra sujungtas.

Darbo režimas turi įtakos A2 F tiesioginiam kontūrui ir visiems kitiems šildymo kontūrams, kurie pasirinktinai prijungti prie šio įrenginio..

Reguliatoriaus ekrane rodomas darbo režimas tuo metu gali skirtis nuo pasukamojo jungiklio padėtyje aktyvinto darbo režimo.

Išoriniu komutaciniu kontaktu aktyvintas darbo režimas reguliatoriaus ekrane rodomas kaip „EXT.“, be to, rodomas darbo režimo simbolis (žr. reguliatoriaus eksploatavimo instrukciją).

Jei aktyvintos specialios funkcijos, pvz., „Manual Operation“, įėjimas nevertinamas.

Pav.4-17 EXT komutacinio kontakto prijungimas

Darbo režimas Varža RV Paklaida

Standby <680Ω ±5%

Heating <1200Ω

Reducing <1800Ω

Summer <2700Ω Automatic 1 <4700Ω Automatic 2 <8200Ω

Lent.4-11 Varžos vertės, skirtos EXT signalui vertinti

INFORMACIJA

Kai varžos vertės yra didesnės už „Automatic 2“, į įėjimą neatsižvelgiama.

4.8.2 Skystojo kuro filtro prijungimas

4.8 Skystojo kuro linijos prijungimas

4.8.1 Svarbios skystojo kuro prijungimo nuorodos

Skystojo kuro jungtis

▪ Skystojo kuro jungtį pagal vietos reikalavimus (DIN4755)

prijunkite vienos atšakos sistemos su įsiurbimo pusėje sumontuotu oro išleidimo iš skystojo kuro filtru.

INFORMACIJA

Norint užtikrinti maksimalų naudingumo koeficientą ir kuo mažesnes techninės priežiūros sąnaudas, rekomenduojame naudoti mazutą EL su nedideliu sieros kiekiu. Galima įmaišyti biomazuto.

Susijusi įrengimo ir eksploatavimo instrukcija

Pav.4-18 Skystojo kuro filtro prijungimas

Poz. Pavadinimas

A Mazuto linija B Mazuto įsiurbimo linija C Grįžtamoji mazuto linija D Skystojo kuro degiklis H Skystojo kuro filtras

Lent.4-12 Pav. 4-18 legenda

1 Skystojo kuro filtro (H poz.) įkabinimas 2 Prijunkite skystojo kuro degiklio mazuto įsiurbimo liniją (B poz.) ir

grįžtamąją mazuto liniją (D poz.). Tuo metu atkreipkite dėmesį į tai, kad mazuto įsiurbimo ir grįžtamoji linijos nebūtų sumaišytos.

3 Prijunkite mazuto liniją (A poz.).

Daikin/ROTEX A2 F

Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Page 27

4.8.3 Skystojo kuro linijos prijungimas

Pav.4-19 Skystojo kuro jungtis (A poz.)

INFORMACIJA

Jei naudojant skystąjį biokurą naudojami variniai vamzdeliai gali kilti problemų – todėl rekomenduojame naudoti plastikinę skystojo kuro tiekimo liniją „VA-Oil“.

1 Prijunkite skystojo kuro liniją. Tuo metu atkreipkite dėmesį į tai,

kad skystojo kuro linijos vidinis skersmuo būtų ne didesnis nei 8mm. Kaip skystojo kuro liniją naudokite skystojo kuro tiekimo liniją „VA-Oil“ arba 6–8mm skersmens varinius vamzdelius. Įsiurbimo linijos bendroji varža (aukščių skirtumo, linijos varžos ir atskirų varžų suma) neturi viršyti 4m vandens stulpelio (0,4bar).

2 Pripildykite skystojo kuro liniją. Tam įsiurbkite skystojo kuro

rankiniu siurbliu.

3 Patikrinkite skystojo kuro linijos sandarumą pagal vietos

reikalavimus (DIN4755: min. 5bar viršslėgis ir 0,3bar viršslėgis).

4 Pastatymas ir įrengimas

4.9 Sistemos pripildymas

Pripildykite A2 F tik baigę visus įrengimo darbus toliau nurodyta eilės tvarka.

4.9.1 Vandens kokybės tikrinimas ir manometro reguliavimas

1 Atsižvelkite į nuorodas dėl vandens prijungimo (žr. ) ir vandens

kokybės (žr.sk. 1.2.5 sk.).

2 Sumontuokite mechaninį manometrą montavimo vietoje pagal

sk. 4.6.1 arba laikinai sumontuokite su pildymo žarna ir

sureguliuokite.

3 Manometro stiklą pasukite taip, kad minimalaus slėgio žyma

atitiktų sistemos aukštį +2m (1m vandens stulpelio atitinka 0,1bar).

4.9.2 Šildymo sistemos pripildymas

Žr. sk. 9.2.1.

4.10 Katilo gaubto montavimas / nuėmimas

Katilo gaubto montavimas 1 Įstatykite A2 F katilo gaubto šoninius skydus (Pav. 4-20).

Pav.4-20 Katilo gaubto montavimas – šoninių skydų įstatymas

2 Iš viršaus ant šoninių skydų uždėkite dangtį ir nustumkite į galą.

(6)

Legendą žr. Lent. 4-13

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 28

4 Pastatymas ir įrengimas

Pav.4-21 Katilo gaubto montavimas – dangčio uždėjimas

(6)

3 Atidarykite katilo valdymo skydą. Paruoškite priekinį skydą.

Pav.4-22 Katilo gaubto montavimas – katilo valdymo skydo

atidarymas

(6)

4 Sujunkite reguliatorių (valdymo bloką) ir katilo valdymo skydą.

Prijunkite laidus su plokštės kištukais J15 ir BU1 prie komutacinės plokštėsRoCon BE 2 ir įsitikinkite, kad laidai ne per daug įtempti (Pav. 4-11).

Pav.4-23 Katilo gaubto montavimas – laido įkišimas

5 Vėl uždarykite katilo valdymo skydą.

(6)

Legendą žr. Lent. 4-13

Susijusi įrengimo ir eksploatavimo instrukcija

Pav.4-24 Katilo gaubto montavimas – katilo valdymo skydo

uždarymas

(6)

6 Uždėkite ant įrenginio priekinį skydą ir užfiksuokite šoniniuose

skyduose. Tam suimkite priekinį skydą šone už skardinės dalies. Iš pradžių užkabinkite kairiąją pusę ir paspauskite žemyn, tada – dešiniąją ir paspauskite žemyn.

Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Daikin/ROTEX A2 F

Page 29

4 Pastatymas ir įrengimas

Pav.4-25 Katilo gaubto montavimas – priekinio skydo įstatymas

7 Nustatykite dangtį į galinę padėtį ir tvirtai prisukite.

Pav.4-26 Dangčio prisukimas

Poz. Pavadinimas

A Katilo gaubtas – šoninis skydas B Katilo gaubtas – šoninis skydas C Katilo gaubtas – dangtis D Katilo gaubtas – priekinis skydas E Varžtai

Lent.4-13 Pav. 4-20–Pav. 4-26 legenda

Katilo gaubto nuėmimas

Katilo gaubtas nuimamas atvirkštiniu eiliškumu.

(6)

Legendą žr. Lent. 4-13

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 30

5 Eksploatacijos pradžia

ĮSPĖJIMAS

Netinkamai pradėtas eksploatuoti A2 F gali kelti pavojų žmonių gyvybei ir sveikatai bei gali būti neigiamai paveiktas jo veikimas.

▪ Pradėti eksploatuoti A2 F leidžiama tik įgaliotiems ir

išmokytiems šildymo sistemų specialistams.

ATSARGIAI

Netinkamai pradėtas eksploatuoti A2 F gali padaryti materialinės žalos ir žalos aplinkai.

▪ Atsižvelkite į nuorodas dėl vandens kokybės pagal sk.

1.2.5.

▪ Norėdami išvengti korozijos produktų ir nuosėdų,

atsižvelkite į tam tikras technikos taisykles (VDI2035, BDH/ZVSHK specializuota informacija „Akmenų susidarymas“).

▪ Pildant ir papildant dideliu bendruoju kiečiu (>3mmol/l -

kalcio ir magnio koncentracijų suma, apskaičiuota kaip kalcio karbonatas) pasižyminti vandenį, būtina imtis vandens gėlinimo, minkštinimo ir kiečio stabilizavimo priemonių.

Pav.5-1 Skystojo kuro jungtis su oro išleidimo iš skystojo kuro

filtru

Poz. Pavadinimas

1 Filtras 2 Filtro lizdas

Lent.5-1 Pav. 5-1 legenda

Rekomenduojame naudoti „Fernox“ apsaugos nuo kalkių ir korozijos priemonę KSK.

▪ Eksploatuojant sistemą, reguliariais intervalais reikia

patikrinti vandens slėgį montavimo vietoje sumontuotame manometre (žalia sritis) arba pateikus užklausą reguliatoriuje (žr. pridedamą reguliatoriaus eksploatavimo instrukciją). Prireikus papildomas reguliavimas papildant.

Netinkamai pradėjus eksploatuoti, netenkama gamintojo garantijos įrenginiui. Iškilus klausimų, susisiekite su mūsų technine klientų aptarnavimo tarnyba.

5.1 Pirmosios eksploatacijos pradžia

Pastačius ir iki galo prijungus A2 F, jį leidžiama pradėti eksploatuoti kvalifikuotam personalui.

5.1.1 Sąlygos

▪ A2 F tinkamai pastatytas. Jei slėginis agregatas naudojamas kaip

atskiras skystojo kuro siurblys, pastatymo vieta papildomai

apsaugota sandaria vonia ir metaliniu filtro lizdu. ▪ A2 F yra iki galo prijungtas. ▪ Šildymo ir karšto vandens ruošimo sistema yra pripildyta bei joje

yra tinkamas slėgis. ▪ Skystojo kuro vožtuvai atidaryti ir skystojo kuro linija pripildyta.

5.1.2 Patikros prieš eksploatacijos pradžią

1 Patikrinkite visų jungčių sandarumą. 2 Patikrinkite visus kontrolinio sąrašo prieš eksploatacijos pradžią

punktus (žr. sk. 5.2).

3 Patikros rezultatą užprotokoluokite kontroliniame sąraše. Tik į visus kontrolinio sąrašo punktus atsakius Taip, bus galima

pradėti eksploatuoti A2 F.

5.1.3 Eksploatacijos pradžia

Eksploatacijos pradžioje iš skystojo kuro linijos reikia išleisti visą orą ir patikrinti skystojo kuro slėgį.

Pav.5-2 Skystojo kuro siurblys

Poz. Pavadinimas

1 Manometro jungtis 2 Vakuumetro jungtis

Lent.5-2 Pav. 5-2 legenda

1 Vakuumetro prijungimas prie skystojo kuro siurblio (vakuumetro

prijungimas, Pav. 5-2, 2 poz.)

2 Įjunkite tinklo jungiklį. Palaukite, kol baigsis paleidimo fazė.

▪ Iškilus paleidimo problemų, žr. sk. 10.

3 Išleiskite orą iš skystojo kuro linijos ir tuo metu vakuumetru

išmatuokite skystojo kuro slėgį (žr. sk. 7.3.4).

▪ Pažemintasis slėgis gali būti ne didesnis nei 0,4bar (geriau:

0,2bar).

4 Degiklio nustatymo tikrinimas ir prireikus degimo produktų

kokybės nustatymas (žr. sk. 7.3.5)

5 Sukonfigūruokite šildymo sistemą reguliatoriumi RoCon BF.

▪ Nustatymą ir paaiškinimą žr. pridėtoje eksploatavimo

instrukcijoje „Reguliatorius RoCon BF“ -> skyrius„Pirmosios eksploatacijos pradžia“.

▪ Pakeistas nustatymo vertes įrašykite į atitinkamą lentelę

reguliatoriaus RoCon BF eksploatavimo instrukcijoje.

Susijusi įrengimo ir eksploatavimo instrukcija

Kondensacinio skystojo kuro katilo A2 F

Daikin/ROTEX A2 F

008.1546470_02 – 05/2018 – LT

Page 31

5 Eksploatacijos pradžia

5.1.4 Po eksploatacijos pradžios

1 Sumontuokite katilo gaubto dangtį (žr. sk. 4.10) ir prisukite. 2 Patikrinkite visus kontrolinio sąrašo po eksploatacijos pradžios

punktus (žr. sk. 5.2).

3 Patikros rezultatą užprotokoluokite kontroliniame sąraše. Tik į visus kontrolinio sąrašo punktus atsakius Taip, A2 F bus

galima perduoti eksploatuotojui.

5.2 Kontroliniai sąrašai eksploatacijos pradžiai

Kontrolinis sąrašas prieš eksploatacijos pradžią

1. A2 F tinkamai pastatyta pagal leistiną pastatymo variantą ir be pastebimų pažeidimų? taip

2. Naudojant slėginį agregatą: pastatymo vieta apsaugota papildomai (sandari vonia, metalinis filtro lizdas)? taip

3. Ar užtikrintas oro tiekimas? taip

4. Ar užtikrintas pakankamas šildymo patalpos vėdinimas esant santykinai nuo patalpos oro nepriklausomam (atskiras degimo produktų šalinimo / ištraukto oro kanalas) arba nuo patalpos oro priklausomam režimui?

5. Ar tinklo jungtis atitinka reikalavimus? taip

6. Tinklo įtampa 230V, 50Hz? taip

7. Ar DIP jungikliai komutacinėje plokštėje nustatyti taip, kad tiktų naudojamam įrangos variantui (žr. sk. 12.4)? taip

8. Degimo produktų šalinimo linija tinkamai prijungta su nuolatiniu nuolydžiu (min. 3°), pritvirtinta tinkamais laikikliais ir yra sandari?

9. Esant renovacijai: ar šilumos paskirstymo tinklas praplautas? Ar šildymo sistemos grįžtamojoje linijoje sumontuotas nusodintuvas?

10. Ar tinkamai sumontuotas tinkamo dydžio membraninis plėtimosi indas? taip

11. Ar apsauginis vožtuvas sujungtas su saugiu, laisvu nuotaku? taip

12. Ar patikrinta pildomo vandens kokybė ir atliktas reikalingas vandens paruošimas? taip

13. Ar sistemos vandens slėgis nurodytoje srityje? taip

14. Ar iš katilo ir šildymo sistemos išleistas oras? taip

15. Ar prijungti ir tinkamai nustatyti visi jutikliai? taip

16. Ar tinkamai prijungta maišytuvų grupė, maišymo modulis ir maišymo kontūro jutiklis (pasirinktinai)? taip

17. Ar tinkamai prie plokštės prijungtas patalpos reguliatorius (pasirinktinai)? taip

18. Ar pagal reikalavimus, kvalifikuotai ir tinkamai prijungta skystojo kuro jungtis? taip

19. Skystojo kuro bakas pakankamai pripildytas ir atidaryti skystojo kuro vožtuvai? taip

Lent.5-3 Kontrolinis sąrašas prieš eksploatacijos pradžią

Tik į visus klausimus atsakius „Yes“, bus galima pradėti eksploatuoti sistemą!

taip

Kontrolinis sąrašas po eksploatacijos pradžios

A Ar veikia šildymo sistemos cirkuliacinis siurblys, ar kaista šildymo sistema? taip B Ar iš skystojo kuro linijos išleistas oras? taip C Ar skystojo kuro slėgis yra leistinoje srityje? taip D Ar buvo išmatuota degimo produktų šalinimo linijos varža ir ji yra didesnė už mažiausiąją varžą? taip E Ar degiklio nustatymai buvo patikrinti dūmų dujų analizatoriumi ir vertė yra nurodytoje srityje? taip F Ar pradėjus eksploatuoti vėl buvo sumontuotas katilo gaubtas? taip

Lent.5-4 Kontrolinis sąrašas po eksploatacijos pradžios

Tik į visus klausimus atsakius „Yes“, sistemą bus galima perduoti eksploatuotojui!

1 Kartu su eksploatuotoju užpildykite komplektacijoje esantį

įrengimo ir instruktažo formuliarą bei pirmuosius eksploatavimo žurnalo puslapius.

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 32

6 Reguliavimas ir elektroninės konstrukcinės dalys

6 Reguliavimas ir elektroninės

konstrukcinės dalys

6.1 Valdymo elementai katilo valdymo skyde

INFORMACIJA

A2 F yra su reguliatoriumi RoCon BF. Įmontuotas skaitmeninis reguliatorius skirtas tiesioginiam šildymo ir pasirenkamam kaupiamojo šildytuvo pildymo kontūrui valdyti.

Jį galima įvairiai išplėsti priedų komponentais. Tikslų aprašymą rasite dokumentacijoje „ reguliatorius

RoCon BF“.

Raudona: klaidos būsena, priklausomai nuo klaidos rūšies, su kai

kuriais apribojimais katilas veikia toliau. Žalia: programavimo režimas su eksploatuotojo teisėmis. Mėlyna: programavimo režimas su specialisto teisėmis.

Normaliuoju sistemos režimu pasukamasis jungiklis turėtų būti nustatytas į padėtį "Info".

Reguliatoriaus ekrane rodomos svarbiausios sistemos temperatūros ir darbinės būsenos.

INFORMACIJA

Kitas nuorodas ir tikslų aprašymą rasite dokumentacijoje „ reguliatorius RoCon BF“. Jis įeina į A2 F komplektaciją.

6.2 „RoCon B1“ valdymo bloko keitimas

PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS

Prisilietus prie srovę tiekiančių dalių, galimas elektros smūgis ir galima patirti gyvybei pavojingų sužalojimų ir nudegimų.

▪ Prieš atlikdami katilo valdymo skydo techninės

priežiūros darbus, jį atjunkite nuo elektros srovės tiekimo (saugiklį, išjunkite pagrindinį jungiklį) ir apsaugokite nuo neplanuoto pakartotinio įjungimo.

Valdymo bloko išmontavimas

Pav.6-1 Valdymo elementai katilo valdymo skyde

Poz. Pavadinimas Poz. Pavadinimas

1 Atvirojo teksto ekranas 9 Padėtis: DHW Set

Temp

2 Padėtis: Configuration 10 Pasukamasis

mygtukas

3 Padėtis: Remote

Param 4 Pasukamasis jungiklis 12 Padėtis: Time Program 5 Padėtis: Info 13 Mygtukas „Exit“ 6 Padėtis: Operating

Mode 7 Padėtis: Set Temp

Day 8 Padėtis: Set Temp

Night

Lent.6-1 Pav. 6-1 legenda

Tinklo jungiklis

A2 F įjungimas ir išjungimas. Esant įjungtai šildymo sistemai (tinklo jungiklis I padėtyje), ekranas yra apšviestas.

Valdymo blokas RoCon B1

Valdymo blokas yra su spalvotai apšviestu atvirojo teksto ekranu.

INFORMACIJA

Sutrikimai rodomi bendrai su klaidos kodu ir klaidos pranešimu atviruoju tekstu ekrane.

Sutrikimų šalinimo nuorodas žr. sk. 10.

Foninio apšvietimo spalva žymi darbinę būseną ir programavimo režimą:

11 Padėtis: DHW

Reheating

14 Valdymo blokas

RoCon B1

15 Tinklo jungiklis

Pav.6-2 Valdymo bloko išmontavimas / sumontavimas

Balta: standartinis apšvietimas, normalus darbinis rodmuo.

Susijusi įrengimo ir eksploatavimo instrukcija

Kondensacinio skystojo kuro katilo A2 F

Daikin/ROTEX A2 F

008.1546470_02 – 05/2018 – LT

Page 33

6 Reguliavimas ir elektroninės konstrukcinės dalys

Poz. Pavadinimas

A Vaizdas iš priekio B Vaizdas iš galo 1 Valdymo blokas RoCon B1 2 Ryšio kabelio kištukinė jungtis 3 Ryšio kabelis

Lent.6-3 Pav. 6-2 legenda

1 Vienoje valdymo bloko pusėje atfiksuokite fiksavimo iškyšas,

šiek tiek įstumdami plokščiąjį atsuktuvą (Pav. 6-2, 1poz.), ir ištraukite valdymo bloką į priekį.

2 Norėdami visiškai išmontuoti, komutacinėje plokštėje ir galinėje

valdymo bloko pusėje atjunkite ryšio kabelį (Pav. 6-2, 3 poz.).

Valdymo bloko montavimas

▪ Įkiškite ryšio kabelį galinėje valdymo bloko pusėje (Pav. 6-2, 2

poz.).

▪ Stumkite valdymo bloką į prapjovą valdymo skyde, kol vėl

užsifiksuos fiksavimo iškyšos.

6.3 Kabelio pakeitimas

PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS Prisilietus prie srovę tiekiančių dalių, galimas elektros

smūgis ir galima patirti gyvybei pavojingų sužalojimų ir

nudegimų. ▪ Prieš atlikdami darbus prie kabelių, juos atjunkite nuo

elektros srovės tiekimo (išjunkite pagrindinį jungiklį, atskirkite saugiklį) ir apsaugokite nuo pakartotinio įjungimo.

Jungiamuosius kabelius galima atjungti arba nuo katilo valdymo skydo arba nuo atitinkamų konstrukcinių dalių.

▪ Vidinių įrenginio komponentų kabeliai fiksuotai sujungti su

plokštės kištukais. Atitinkamoje konstrukcinėje dalyje jie sujungti su kištukais taip, kad būtų galima atlaisvinti.

▪ Išorinių komponentų (pvz., išorės temperatūros jutiklio) arba į

komplektaciją neįeinančių konstrukcinių dalių kabeliai prijungiami prie plokštės kištukų su įsukamais gnybtais.

Kabelių keitimas 1 Nuimkite katilo gaubtą (žr. sk. 4.10). 2 Atidarykite katilo valdymo skydą (žr. sk. 4.7.1). 3 Pašalinkite susijusio jutiklio arba jungiamojo kabelio veržiamąjį

įtaisą ir iškelkite kabelį.

4 Nutraukite nuo komutacinės plokštės susijusį kištuką, prireikus

nuo plokštės kištuko atjunkite kabelį.

5 Atjunkite kitą kabelio galą nuo konstrukcinės dalies (atlaisvinkite

kištukinę jungtį ir atjunkite kabelį).

6 Pakeiskite kabelį. Tuo metu atkreipkite dėmesį į tai, kad būtų

tinkamas kabelio skerspjūvis.

Sumontuokite naują kabelį atvirkštiniu eiliškumu. Tuo metu atkreipkite dėmesį:

▪ naujo kabelio techninės specifikacijos turi atitikti pakeisto kabelio

vertes (pvz., laido skerspjūvį),

▪ plokštės kištukai užkoduoti pagal formą ir spalvą. Nekiškite kištukų

naudodami jėgą,

▪ vėl sumažinkite įtempį.

6.4 Jutiklio keitimas

Daugumą įrenginio viduje esančių jutiklių ir daviklių (Pav. 6-3) galima pakeisti, neatidarant katilo valdymo skydo.

Kaip nuimti katilo gaubtą, žr. sk. 4.10.

PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS

Prisilietus prie srovę tiekiančių dalių, galimas elektros smūgis ir galima patirti gyvybei pavojingų sužalojimų ir nudegimų.

▪ Prieš atlikdami darbus prie A2 F, jį atjunkite nuo elektros

srovės tiekimo (išjunkite saugiklį, pagrindinį jungiklį) ir apsaugokite nuo pakartotinio įjungimo.

Pav.6-3 Daviklių ir variklių padėtis ant katilo (sukomplektuota

įranga su sumontuotu „Smart start“ rinkiniu)

Poz. Pavadinimas Poz. Pavadinimas

Tiekiamojo srauto

Oil

Skystojo kuro siurblys temperatūros jutiklis (katilo kontūras)

Vidinis maišytuvo

DS Slėgio daviklis jutiklis = tiekiamojo srauto temperatūros jutiklis (šildymo kontūras)

Grįžtamojo srauto

FLS Pratakos daviklis temperatūros jutiklis (katilo kontūras)

Šildymo sistemos cirkuliacinis siurblys

3UV

DHW

3-eigis paskirstymo vožtuvas

BF Degiklio orpūtė 3UVB1 3-eigis maišymo

vožtuvas

STBK Apsauginis

temperatūros ribotuvas

Lent.6-4 Pav. 6-3 legenda

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 34

6 Reguliavimas ir elektroninės konstrukcinės dalys

6.4.1 Tiekiamojo srauto temperatūros jutiklio / grįžtamojo srauto temperatūros jutiklio ir slėgio daviklio keitimas

PAVOJUS: GALIMA NUSIDEGINTI

Pavojus nudegti šildymo sistemos vandeniu. Jutikliai / davikliai tiesiogiai kontaktuoja su slėginiu šildymo

sistemos vandeniu. ▪ Prieš išmontuodami jutiklius / daviklius, uždarykite katilo

tiekiamojo ir grįžtamojo srauto rutulinius čiaupus bei per KFE čiaupą pašalinkite iš sistemos slėgį.

Pav.6-4 Temperatūros jutiklio pakeitimas

1 Nuimkite katilo gaubtą (žr. sk. 4.10). 2 Pašalinkite įkišamą apkabą. 3 Ištraukite iš jutiklio / daviklio, kurį reikia pakeisti, kištuką. 4 Ištraukite jutiklį / daviklį, kurį reikia pakeisti, iš jutiklio įkišimo

įvorės. Išimkite žiedinį tarpiklį.

5 Įkiškite naują jutiklį / daviklį (atkreipkite dėmesį į tai, kad žiedinis

tarpiklis būtų teisingoje padėtyje) ir užfiksuokite įkišama apkaba. Įkiškite kabelį su kištuku.

– Kištukai yra užkoduoti pagal formą. Nekiškite kištuko,

naudodami jėgą!

6 Įkiškite jutiklio kabelį į katilo valdymo skydą, prijunkite kabelį prie

6 polių plokštės kištuko ir jį vėl įkiškite į komutacinę plokštę.

7 Sumažinkite kabelio įtempį (Pav. 4-11).

6.5 Saugiklio arba komutacinės plokštės pakeitimas

PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS Prisilietus prie srovę tiekiančių dalių, galimas elektros

smūgis ir galima patirti gyvybei pavojingų sužalojimų ir

nudegimų. ▪ Prieš atlikdami darbus prie srovę tiekiančių dalių, jas

atjunkite nuo elektros srovės tiekimo (išjunkite pagrindinį jungiklį, atskirkite saugiklį) ir apsaugokite nuo pakartotinio įjungimo.

Pav.6-6 Atidarykite katilo valdymo skydą.

1 Nuimkite katilo gaubtą (žr. sk. 4.10). 2 Atidarykite katilo valdymo skydą. 3 Norėdami pakeisti komutacinę plokštę, ištraukite visus

jungiamuosius kištukus.

4 Pakeiskite komutacinę plokštę. Norėdami iškelti, šoninius

laikančiuosius spaustukus (Pav. 6-7) atsargiai paspauskite į išorę.

6.4.2 Degimo produktų temperatūros jutiklio pakeitimas

Pav.6-5 Degimo produktų temperatūros jutiklio išsukimas

1 Nuimkite katilo gaubtą (žr. sk. 4.10). Atlaisvinkite jutiklio kabelio

kištukinę jungtį.

2 Atidarykite katilo valdymo skydą (žr. sk. 4.7.1). 3 Nutraukite degimo produktų temperatūros jutiklio kištuką nuo

komutacinės plokštės J8 ir atjunkite jutiklio kabelį.

4 Išsukite jutiklio įvorę veržliarakčiu SW 24 iš degimo produktų

šalinimo kanalo (Pav. 6-5). Degimo produktų temperatūros jutiklį galima pakeisti tik kartu su įvore.

5 Įsukite naują jutiklio įvorę į degimo produktų šalinimo kanalą ir

atsargiai priveržkite veržliarakčiu SW 24 (plastikiniu sriegiu!).

Pav.6-7 Saugiklio pakeitimas

PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS

Dėl elektrostatinio krūvio galimi įtampos pramušimai, galintys sugadinti elektronines konstrukcines dalis.

▪ Prieš liesdami komutacinę plokštę, išlyginkite

potencialus (pvz., paliesdami valdymo skydo laikiklį).

Susijusi įrengimo ir eksploatavimo instrukcija

Kondensacinio skystojo kuro katilo A2 F

Daikin/ROTEX A2 F

008.1546470_02 – 05/2018 – LT

Page 35

6 Reguliavimas ir elektroninės konstrukcinės dalys

5 Pakeiskite saugiklį (Pav. 6-7). 6 Įstatykite komutacinę plokštę „RoCon BE2“ į korpusą. 7 Įkiškite visus jungiamuosius kištukus į komutacinę plokštę. 8 Uždarykite katilo valdymo skydą.

INFORMACIJA

Jei įjungus saugiklis iš karto perdega, vadinsi, yra elektros įrangos trumpasis jungimas. Prieš įstatant naują saugiklį, trumpąjį jungimą turi pašalinti kvalifikuotas personalas.

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 36

7 Skystojo kuro degiklis

7.1 Konstrukcija ir trumpas aprašymas

Pav.7-1 A2 F Skystojo kuro degiklis – vaizdas iš viršaus

Pav.7-2 A2 F Skystojo kuro degiklis – vaizdas iš viršaus iš kairės

Pav.7-3 A2 F Skystojo kuro degiklis – vaizdas iš viršaus iš

Poz. Pavadinimas Poz. Pavadinimas

1 Skystojo kuro

2 Skystojo kuro siurblys 11 Techninės priežiūros

3 Mazuto įsiurbimo linija 12 Techninės priežiūros

4 Grįžtamoji mazuto

5 Degiklio orpūtė 14 Nustatymo šablonas 6 Tiekiamojo oro jungtis 15 Skystojo kuro siurblio

7 Orpūtės slėgio

8 Magnetinis vožtuvas 17 Degiklio vamzdis 9 Uždegimo

Lent.7-1 Pav. 7-1–Pav. 7-3 legenda

Sumontuoto serijinio mėlyno degiklio konstrukcija ir funkcija atitinka EN267. Degiklis kaištinio sujungimo principu užfiksuotas ant degiklio jungės ir pritvirtintas techninės priežiūros varžtu. Dėl degiklio galvutės su vidinės degimo produktų recirkuliacijos sistema konstrukcijos galimas degimas su nedideliu azoto oksido kiekiu ir dideliu naudingumo koeficientu. Degiklio vamzdis stacionariai sumontuotas degiklio jungėje.

Išankstinis skystojo kuro pašildymas

Mazutas iš anksto pašildomas paleisties fazėje. Tuo tikslu katilo reguliatorius iš pradžių įjungia purkštukų sijos šildymą. Kai tik pasiekiama skystojo kuro išankstinio pašildymo temperatūra, purkštukų sijos šildymo sistemos termostatas atblokuoja programos vyksmą. Šaltosios paleisties metu įkaitinimo trukmė yra 2–3min.

Degimo programos vyksmas

Degimo programą kontroliuoja automatinė degiklio valdymo sistema. Ji vykdoma tokiais žingsniais:

1 Išankstinis skystojo kuro pašildymas. 2 Elektros variklis pradeda veikti, pirminis vėdinimas.

dešinės

automatinė degiklio valdymo sistema

linija

matavimo atvamzdis

transformatorius su liepsnos kontrolės įtaisu

10 Degiklio jungė su

sandarikliu

varžtas

varžtas su vidiniu šešiabriauniu

13 Techninės priežiūros

padėties laikiklis

valdymo prietaisas

16 Recirkuliacinis

vamzdis

18 Purkštukų mazgo

dangtis

Susijusi įrengimo ir eksploatavimo instrukcija

Kondensacinio skystojo kuro katilo A2 F

Daikin/ROTEX A2 F

008.1546470_02 – 05/2018 – LT

Page 37

7 Skystojo kuro degiklis

3 Uždegimas įsijungia. 4 Magnetinis vožtuvas atsidaro. 5 Liepsnos susidarymas. 6 Uždegimas išsijungia. 7 Degiklis veikia su pradine apkrova (apie57%). 8 Stabilizavimo laikas eina, po to moduliacija iki nustatytųjų verčių. 9 Kai degiklio užklausą užbaigia reguliatorius: magnetinis vožtuvas

užsidaro, išankstinis skystojo kuro pašildymas išsijungia.

10 Papildomas vėdinimas. 11 Degiklio orpūtė išsijungia.

Automatinė degiklio valdymo sistema CM471

Mikroprocesoriumi valdoma automatinė skystojo kuro degiklio valdymo sistema CM471 valdo ir kontroliuoja degimo programą bei tiekiamojo ir grįžtamojo srauto temperatūros daviklius. Ji išsiskiria tokiomis savybėmis:

▪ Tiesioginis ryšys su reguliatoriumi per vidinę „eBus“, per kurią

perduodama visa turima informacija (temperatūros vertės, valdymo signalai, klaidų informacija). Ji vertinama reguliatoriumi ir rodoma valdymo bloke.

▪ Atlieka visas saugai svarbias degimo kontrolės ir saugos

temperatūros ribojimo funkcijas.

▪ Galimybė per „BurnerChipCard“ (BCC) atlikti tam tikrus parametrų

pritaikymus.

▪ Stabilūs programos laikai, nepriklausomai nuo tinklo įtampos arba

aplinkos temperatūros svyravimų.

▪ Eksploatacinė sauga net ir nutrūkus įtampos tiekimui. Nutrūkus

įtampos tiekimui, automatinė degiklio valdymo sistema išsijungia automatiškai be klaidos pranešimo, o vėl pasiekus normalią įtampą – įsijungia.

Degiklio atblokavimas

INFORMACIJA

Paskutinė klaidos priežastis išsaugoma įrenginyje ir, pakartotinai įjungus įrenginį, ją galima atkurti net ir po įtampos dingimo.

Automatinės degiklio valdymo sistemos atpažintas klaidas galima atblokuoti tik rankiniu būdu tiesiogiai katile.

Sąlygos: sutrikimo priežastis pašalinta, degiklis prijungtas prie elektros.

1 Įjunkite A2 F. 2 Bent 5s spauskite mygtuką „Exit“ (Pav. 6-1, 13 poz.).

è Rodomas meniu „Special Level“.

3 Pasukamuoju mygtuku pasirinkite lygmenį „FA failure“.

è Rodomas klaidos kodas ir užklausa „Reset?“.

4 Pasukamuoju mygtuku pasirinkite „Yes“. 5 Patvirtinkite pasirinkimą, trumpai spustelėdami pasukamąjį

mygtuką. è Klaida atstatyta.

6 Nutraukiama ir grįžtama atgal iš naujo paspaudus mygtuką

„Exit“.

7 Kai kelis kartus iš eilės šildymo sistema išsijungia dėl sutrikimo,

ją patikrinkite (pvz., degimo produktų šalinimo sistemą, kuro tiekimo sistemą).

INFORMACIJA

Jei per 15min. atblokuojama daugiau nei 5 sutrikimai, rodomas klaidos kodasE96. Tada bus galima atrakinti tik po 15min.

7.2 Saugos funkcija

Išsijungimas dėl sutrikimo ir sutrikimų rodymas

Blokuojančių ir laikinų išsijungimų dėl sutrikimo apžvalgą rasite sk.

10.3.

INFORMACIJA

Blokuojantį sutrikimą galima atstatyti tik rankiniu būdu A2 F reguliatoriumi (žr. sk. 10.4).

INFORMACIJA

Esant laikinam išsijungimui dėl sutrikimo, degiklis išjungiamas mažiausiai 60s.

Kai pirmiau nurodytos sąlygos vėl yra normalioje darbo zonoje, degiklis atblokuojamas automatiškai.

Sutrikimą rodo: ▪ raudonas foninis ekrano apšvietimas, ▪ pranešimas atviruoju tekstu su klaidos kodu valdymo bloko

ekrane.

Įrenginio tipas Katilo našumas Skystojo kuro

purkštukas

P1 P2 P3 P1 P3

kW Usgal/h 80° H kg/h Ø / mm Ø / mm Ø x l / mm x

A2 F 18H 8,5 11,2 18,2 0,3 0,71 1,53 16 80 80 x 160 A2 F 24H 10,9 15,6 24,7 0,4 0,91 2,07 19 80 100 x 150 A2 F 32H 12,8 20,0 32,2 0,5 1,07 2,70 21 80 100 x 150

Lent.7-2 A2 F nustatymo vertė – 1 dalis

7.3 Degiklio nustatymas

ATSARGIAI

Netinkamai nustačius skystojo kuro degiklį, galimas neleistinai didelis užteršimas kenksmingomis medžiagomis, stiprus užterštumas ir didesnės skystojo kuro sąnaudos.

▪ Nustatyti degiklį paveskite tik įgaliotiems ir pripažintiems

šildymo sistemų specialistams.

7.3.1 Nustatymo vertės

INFORMACIJA

Stulpelyje „Orpūtės sūkių skaičius“ nustatymo vertės gali skirtis nuo nurodytos vertės, priklausomai nuo oro ir degimo produktų šalinimo. Būtina kontroliuoti oro perteklių (lambda) taikant CO2 arba O2 matavimą (CO2 nustatytoji vertė = 13,0 – 13,5%; O2 nustatytoji vertė = 2,6 – 3,3%).

Skystojo kuro

masės srautas

Oro tūta Degiklio

vamzdis

Recirkuliacinis

vamzdis

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 38

7 Skystojo kuro degiklis

Įrenginio tipas Orpūtės sūkių skaičius Orpūtės slėgis Skystojo kuro slėgis Recirkulia

P1 P2 P3 P1 P2 P3 P1 P2 P3

cijos

tarpas

Atstumas

nuo oro

tūtos iki

skystojo

purkštuko

% 1/

min.

% 1/

min.

% 1/

min.

mbar mbar mbar mbar mbar mbar mm mm

A2 F 18H 38 3238 62 5282 90 7753 13,0 21,1 31,0 5 11 28 1 2 A2 F 24H 38 3238 62 5282 90 7753 13,0 21,1 31,0 5 11 28 2 2 A2 F 32H 38 3238 62 5282 90 7753 13,0 21,1 31,0 5 11 27 2 2

Lent.7-3 A2 F nustatymo vertės – 2 dalis

Pirminio

vėdinimo laikas

prp

Pirminio

uždegimo

laikas

pri

Saugos laikas Liepsnos

stabilizavimo

laikas

Papildomo

veikimo laikas

pop

Maks. sūkių

skaičius

maks.

Pirminio

vėdinimo sūkių

skaičius

prp

Papildomo

vėdinimo sūkių

skaičius

pop

5s 10s 10s 30s 120s 8520 1/min. 75% 75%

Lent.7-4 Gamykliniai parametrai

7.3.2 Prieigos prie degiklio užtikrinimas

1 Nuimkite katilo gaubtą (žr. sk. 4.10).

Poz. Pavadinimas

5 Manometro jungtis 6 Įsiurbimo linijos jungtis

7.3.3 Degiklio tikrinimas ir nustatymas

Skystojo kuro degiklis gamykloje nustatytas ties tam tikra našumo sritimi, kuriame jis gali moduliuoti.

Skystojo kuro purkštukai

Norėdami išlaikyti minimalias emisijos vertes, naudokite 80° H tipo „Danfoss“ skystojo kuro purkštukus.

7 Grįžtamosios linijos jungtis 8 Skystojo kuro siurblio filtras

Lent.7-5 Pav. 7-4 legenda

Skystojo kuro slėgio patikrinimas

Skystojo kuro slėgis skystojo kuro siurblyje gali svyruoti nuo 5 iki 28bar. Padidinus skystojo kuro slėgį, padidėja katilo našumas, sumažinus – jis sumažėja.

7.3.4 Pažemintojo slėgio patikrinimas skystojo kuro siurblyje

Skystojo kuro slėgį kontroliuoja skystojo kurio siurblio valdymo prietaisas. Tuo tikslu valdymo prietaise išsaugomos fiksuotos vertės, kurių negalima keisti.

Reikalingi įrankiai: raktas su vidiniu šešiabriauniu SW 4mm; manometras 1/8“, 0 - ≤28bar.

1 Norėdami kontroliuoti skystojo kuro slėgį, prijunkite manometrą

prie skystojo kuro siurblio manometro jungties (Pav. 7-4, 5 poz.).

Pažemintojo slėgio patikrinimas

Norint užtikrinti ilgą eksploatavimą, skystojo kuro tiekimo sistemą reikia pritaikyti taip, kad pažemintasis slėgis būtų ne didesnis nei 0,2bar.

Reikalingi įrankiai: vakuumetras R 1/8“; raktas su vidiniu šešiabriauniu SW4mm.

kuro

(7)

Pav.7-4 Skystojo kuro siurblys

Poz. Pavadinimas

1 Vakuumetro jungtis 2 Specifikacijų lentelė 3 Magnetinis vožtuvas 4 Siurblio dangtis

(7)

Matmenį Y žr. Pav. 7-7

Susijusi įrengimo ir eksploatavimo instrukcija

ĮSPĖJIMAS

dėl per didelio pažemintojo slėgio skystojo kuro siurblyje labiau dėvisi siurblys ir jis gali būti sugadintas.

Jei pažemintasis slėgis yra didesnis nei 0,4bar, iš mazuto gali išeiti dujos. Siurblyje girdimas švilpesys ir siurblys gali būti sugadintas. Dėl didesnio nei 0,2bar pažemintojo slėgio siurblys labiau dėvisi.

▪ Sumažinkite pažemintąjį slėgį, prireikus patikrinkite

skystojo kuro tiekimą.

1 Prijunkite vakuumetrą prie jungties V (Pav. 7-4, 1 poz.) ir

išmatuokite pažemintąjį slėgį veikiant degikliui.

Daikin/ROTEX A2 F

Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Page 39

7 Skystojo kuro degiklis

Fan Max

Fan Min

Fan Mid

Expert Config

Configuration DHW Configuration

7.3.5 Degimo produktų kokybės nustatymas

INFORMACIJA

Iš esmės A2 F suprojektuotas nuo patalpos oro nepriklausomam eksploatavimo būdui ir yra su koncentrine degimo produktų šalinimo / tiekiamojo oro jungtimi DN 80/125. Jei jis eksploatuojamas nuo patalpos oro nepriklausomu režimu ir prijungiamas tik prie vienasienės degimo produktų šalinimo linijos, nustatymo vertės gali skirtis nuo 22 lent. nurodytų verčių.

Degimo oro kiekis nustatomas reguliatoriumi RoCon BF. CO2 kiekį degimo produktų šalinimo kanale galima sureguliuoti pritaikant oro kiekį iki 13,0–13,5% arba O2 kiekį iki 2,6–3,3%.

Reikalingi įrankiai: degimo produktų analizatorius, skirtas CO2/O kiekiui degimo produktuose nustatyti.

5 Pritaikykite parametrų nustatymus [Fan Max], [Fan Min] ir [Fan

Mid]. – CO2 virš paklaidos / O2 žemiau paklaidos: padidinkite sūkių

skaičių.

– CO2 žemiau paklaidos / O2 virš paklaidos: sumažinkite sūkių

skaičių.

6 Nustatymų pakeitimus atitinkamose našumo pakopose atlikite tik

tada, kai stabilizuosis matavimo vertė.

7 Iš našumo pakopos nustatymo režimo galima išeiti mygtuku

„Exit“. Po to per 15 sekundžių pasirinkite kitą našumo pakopą, kurią reikia patikrinti.

8 Paspaudus mygtuką „Exit“, degiklis 15 sekundžių veikia toliau,

jei neišeinama iš meniu „Expert Config“. Išeinant iš šio meniu, degiklis iš karto išjungiamas.

Apytikslį oro kiekio išankstinį nustatymą galima atlikti pagal vertes iš 20/21 lentelės. Tačiau apytikslis nustatymas jokiu būdu nepakeičia tiksliojo nustatymo su CO2/O2 matavimu.

7.3.6 Recirkuliacijos tarpas

Pav.7-5 Degimo produktų kokybės nustatymas

1 Įveskite specialisto kodą (žr. pridedamą reguliatoriaus

instrukciją).

2 Pasirinkite parametrų lygmenį „Expert Config“. 3 Kai tik parenkamas parametras [Fan Min] ≙ P1, [Fan Mid] ≙ P2

arba [Fan Max] ≙ P3, degiklis pasileidžia su atitinkamai išsaugotu moduliacijos laipsniu. Degiklio orpūtė veikia su nustatytu (procentiniu) sūkių skaičiumi.

– Patikrinkite degimo produktų kokybę ir po stabilizavimo

prireikus pritaikykite orpūtės sūkių skaičių (Pav. 7-5).

4 Naują sūkių skaičių reikia nustatyti ir patvirtinti reguliatoriumi.

Tuo tikslu pasirinkite pasukamojo jungiklio padėtį „Configuration“.

Pav.7-6 Degiklio vamzdis ir recirkuliacijos tarpas

Poz. Pavadinimas

1 Recirkuliacijos tarpas 2 Degiklio vamzdis 3 Recirkuliacinis vamzdis

Lent.7-6 Pav. 7-6 legenda

Recirkuliacijos tarpas nustatytas ties fiksuota 1,0mm verte esant A2 F 18H ir 2,0mm esant A2 F 24H bei A2 F 32H ir jo negalima keisti.

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 40

7 Skystojo kuro degiklis

7.3.7 Atstumo tarp elektrodų bei atstumo tarp skystojo kuro purkštuko ir oro tūtos patikrinimas bei nustatymas

7.4 Degiklio išmontavimas

PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS

Prisilietus prie srovę tiekiančių dalių, galimas elektros smūgis ir galima patirti gyvybei pavojingų sužalojimų ir nudegimų.

▪ Prieš išmontuodami degiklį, išjunkite šildymo sistemos

pagrindinį jungiklį ir apsaugokite nuo neplanuoto pakartotinio įjungimo.

PAVOJUS: GALIMA NUSIDEGINTI

Pavojus nudegti dėl karštų paviršių. ▪ Prieš išmontuodami leiskite degikliui pakankamai ilgai

atvėsti.

▪ Užsimaukite apsaugines pirštines.

Kasmet būtina atlikti degiklio techninę priežiūrą. Šiems darbams arba esant pažeidimų degimo kameros srityje degiklį reikia nustatyti į techninės priežiūros padėtį.

7.4.1 degiklio nustatymas į techninės priežiūros padėtį

Paprastai degiklis yra darbinėje padėtyje. Norint atlikti darbus prie purkštukų trauklių ir svirčių sistemos (pvz., pakeisti purkštuką arba elektrodą) ar degiklio vamzdyje, degiklis nustatomas į techninės priežiūros padėtį.

1 Išjunkite šildymo sistemos pagrindinį jungiklį. 2 Nuimkite katilo gaubtą.

Pav.7-7 Elektrodų nustatymo bei atstumo tarp skystojo kuro

Poz. Pavadinimas Poz. Pavadinimas

a Maišymo įrenginys g Purkštukų trauklių ir

b Uždegimo elektrodai H Nustatymo šablonas c Tvirtinimo varžtas X1 Elektrodų padėtis A2 F d Apšvietimo vamzdis X2 Nenaudojama e Skystojo kuro

f Oro tūta

Lent.7-7 Pav. 7-7 legenda

Atstumo tarp elektrodų patikrinimas ir nustatymas

Reikalingi įrankiai: nustatymo šablonas (pritvirtintas prie techninės priežiūros padėties laikiklio)

1 Nustatykite degiklį į techninės priežiūros padėtį (žr. sk. 7.4). 2 Nustatymo šablonu patikrinkite atstumą tarp elektrodų ir padėtį. 3 Jei reikia, lenkdami sureguliuokite elektrodus.

Atstumo tarp skystojo kuro purkštuko ir oro tūtos nustatymas

Reikalingi įrankiai: nustatymo šablonas (pritvirtintas prie techninės priežiūros padėties laikiklio), raktas su vidiniu šešiabriauniu SW 4mm.

▪ Nustatykite degiklį į techninės priežiūros padėtį. ▪ Nustatymo šablonu patikrinkite atstumo matmenį Y. Nustatymo

vertes žr. Lent. 7-3

▪ Norėdami sureguliuoti, atlaisvinkite tvirtinimo varžtą ir perstumkite

maišymo įrenginį ant purkštukų trauklių ir svirčių sistemos (taip pat žr. sk. 9.2.5).

purkštuko ir oro tūtos patikrinimas

Y Atstumo tarp skystojo

purkštukas

svirčių sistema

kuro purkštuko ir oro tūtos matmuo

Pav.7-8 Degiklis darbinėje padėtyje

3 Ištraukite kištukus iš tiekiamojo ir grįžtamojo srauto jutiklių tV1 ir t

(Pav. 6-3).

4 Atlaisvinkite techninės priežiūros varžtą (Pav. 7-9/Pav. 7-10).

INFORMACIJA

Padėties nustatymo varžtas (Pav. 7-9, 2 poz.) skirtas teisingai nustatyti ir degiklio padėčiai užfiksuoti ant degiklio jungės. Norint išmontuoti jo atlaisvinti nereikia.

Susijusi įrengimo ir eksploatavimo instrukcija

Kondensacinio skystojo kuro katilo A2 F

Daikin/ROTEX A2 F

008.1546470_02 – 05/2018 – LT

Page 41

Pav.7-9 Degiklio techninės priežiūros varžto atlaisvinimas

5 Išsukite degiklį pagal laikrodžio rodyklę iš kaištinio sujungimo ir

iškelkite į viršų.

7 Skystojo kuro degiklis

Degiklį galima užkabinti taip pat ir šone už laikančiojo kampuočio (priedas) ant viršutinio katilo krašto (žr. Pav. 7-12).

Pav.7-10 Degiklio iškėlimas

6 Pasukite degiklį 180° ir padėkite ant degiklio jungės. 7 Įkabinkite degiklį pro angą laikančiojoje skardoje į techninės

priežiūros varžtą ir užfiksuokite kaištiniame sujungime. Prisukite techninės priežiūros varžtą.

è Degiklis yra techninės priežiūros padėtyje (žr. Pav. 7-11).

Pav.7-11 techninės priežiūros padėtis – 1 variantas

Pav.7-12 techninės priežiūros padėtis – 2 variantas

Montuojama atvirkštine eilės tvarka.

7.4.2 Recirkuliacinio vamzdžio išmontavimas / įmontavimas

Recirkuliacinį vamzdį galima išmontuoti tik esant išmontuotam degikliui ir atidarytai degimo kamerai.

PAVOJUS: GALIMA NUSIDEGINTI

Pavojus nudegti dėl karštų paviršių. ▪ Prieš išmontuodami leiskite degikliui pakankamai ilgai

atvėsti.

▪ Užsimaukite apsaugines pirštines.

1 Išjunkite šildymo sistemos pagrindinį jungiklį. 2 Nuimkite katilo gaubtą (žr. sk. 4.10). 3 Atidarykite degimo kamerą (žr. sk. 9.2.3). 4 Išsukite recirkuliacijos vamzdį (kaištinis sujungimas, pasukite 1/8

pasukimo prieš laikrodžio rodyklę).

Įmontuokite recirkuliacijos vamzdį atvirkštine eilės tvarka.

7.4.3 Degiklio išmontavimas / įmontavimas

1 Išjunkite šildymo sistemos pagrindinį jungiklį. 2 Nuimkite katilo gaubtą (žr. sk. 4.10). 3 Uždarykite skystojo kuro vožtuvą ir nusukite skystojo kuro

žarnas nuo skystojo kuro filtro.

4 Nutraukite kištukus X1, X11 ir X15 nuo automatinės degiklio

valdymo sistemos ir nutraukite su kištuku X1 prijungtus vidinius degiklio kištukus.

5 Nuimkite degiklį nuo degiklio jungės (žr.sk. 7.4.1). 6 Nusukite keturis degiklio jungės tvirtinimo varžtus. 7 Degiklio jungę su degiklio ir recirkuliacijos vamzdžiais iškelkite iš

degiklio kameros.

Įmontuokite degiklį atvirkštine eilės tvarka. 1 Paleiskite degiklį ir patikrinkite jo veikimą bei nustatymus.

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 42

7 Skystojo kuro degiklis

7.5 Automatinės degiklio valdymo sistemos prijungimas

Kištukas Kaištis Funkcija

X14 1 – 4 ( ⊥, ⊥, in, out) Ryšys (automatinė degiklio

valdymo sistema – skystojo kuro siurblio valdymo prietaisas)

5, 6 (-, +) Skystojo kuro siurblio slėgio

daviklis

7 – 10 (Ub, ⊥, Hall,

PWM)

X15 1, 2 (ret) Grįžtamojo srauto

3, 4 (flow) Tiekiamojo srauto

5, 6 (flue) nepriskirta

7, 8 (DI2) Apsauginis temperatūros

9, 10 (DI3) nepriskirta

Lent.7-8 Jungiamųjų kabelių priskirtis automatinėje degiklio

valdymo sistemoje

Degiklio orpūtės sūkių skaičiaus reguliatorius

temperatūros jutiklis

ribotuvas

7.6 Uždegimo transformatorius su liepsnos kontrolės įtaisu

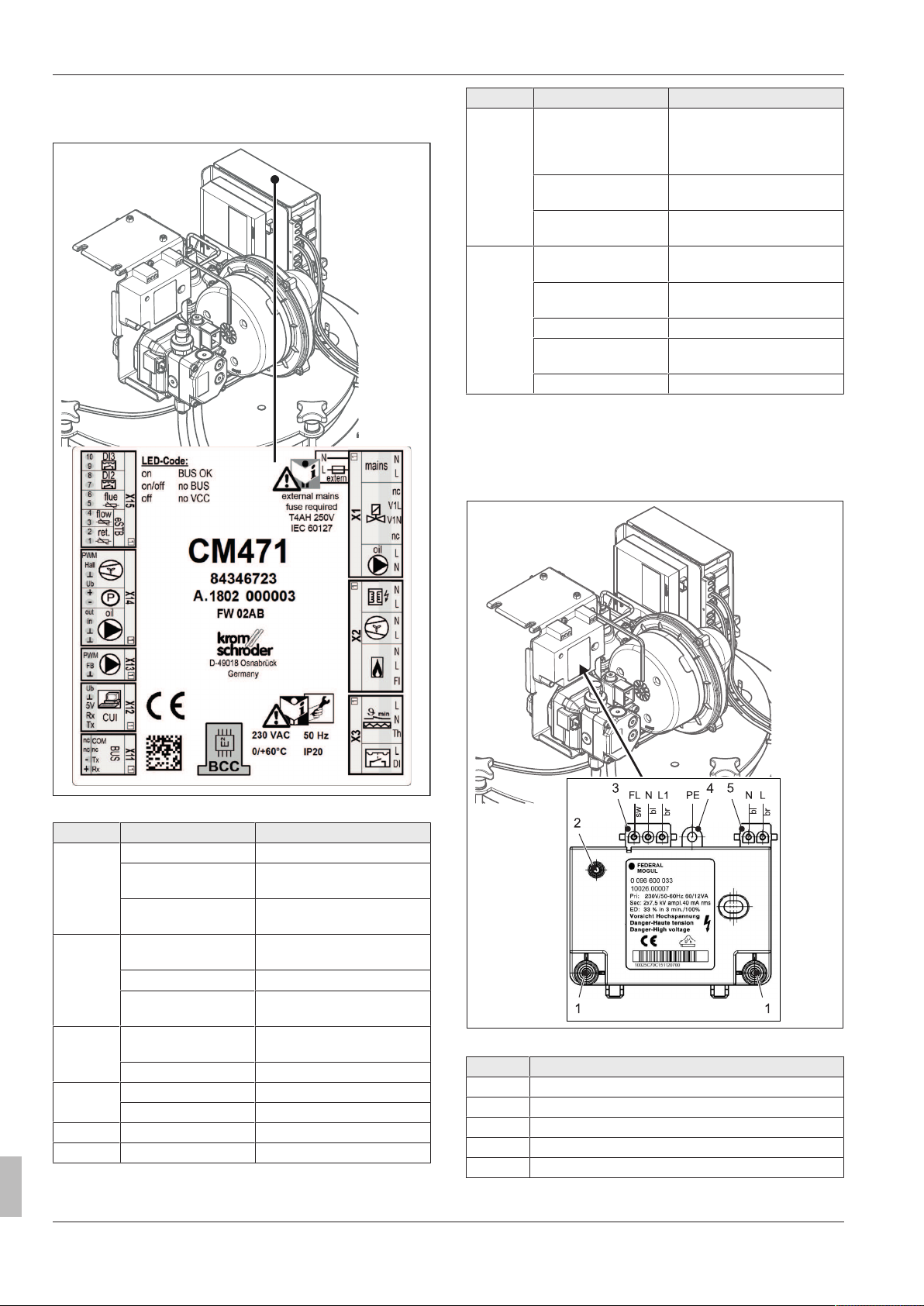

Pav.7-13 Automatinė degiklio valdymo sistema

Kištukas Kaištis Funkcija

X1 1, 2 (N, L) Elektros srovės tiekimas

3 – 6 (nc, V1L, V1N,

nc)

7, 8 (L, N) Įtampos tiekimas skystojo kuro

X2 1, 2 (N, L) Uždegimo transformatoriaus

3, 4 (N, L) Degiklio orpūtė

5 – 7 (N, L, Fl) Uždegimo transformatoriaus

X3 1 – 3 (L, N, Th) Išankstinis skystojo kuro

4, 5 (L, DI) nepriskirta

X11 1, 2 (Rx, Tx) „eBus“

3, 4 (nc, COM) nepriskirta X12 1 – 5 (CUI) nepriskirta X13 1 – 3 (⊥, FB, PWM) nepriskirta

Susijusi įrengimo ir eksploatavimo instrukcija

Skystojo kuro magnetinis vožtuvas

siurblio valdymo prietaisui

uždegimas

liepsnos kontrolės įtaisas

pašildymas

Pav.7-14 Uždegimo transformatorius

Poz. Pavadinimas

1 Uždegimo kabelio jungtys (2x 7,5 kV) 2 Būsenos rodmuo (šviesos diodų) 3 Liepsnos kontrolės įtaiso jungtis 4 Įžeminimo jungtis 5 Uždegimo jungtis (įėjimas)

Lent.7-9 Pav. 7-14 legenda

Daikin/ROTEX A2 F

Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Page 43

7 Skystojo kuro degiklis

Uždegimo transformatorius su liepsnos atpažinimo įtaisu – tai didelio dažnio uždegimo įrenginys, kurio virpesių dažnis yra maždaug 15– 20kHz. Naudojant specialią schemą, uždegimo elektrodais aptinkama kuro ir oro mišinių liepsna.

Esant liepsnai, tuo metu tarp uždegimo elektrodų ir su mase susiformuoja jonų srovė. Signalas vertinamas uždegimo įrenginyje. Taip automatinei degiklio valdymo sistemai signalizuojama, ar yra liepsna.

Uždegimo įrenginį galima eksploatuoti lygiagrečiai su liepsnos kontrolės įtaisu, jam nedarant įtakos.

Šviesos diodas rodo darbinę būseną: ▪ Praėjus 5 sekundėms po degiklio užklausos, mirksintis šviesos

diodas (mirksėjimo dažnis 1–2Hz) signalizuoja parengtį (maitinimo įtampa yra, tačiau nėra liepsnos).

▪ Aptikus liepsną, per vieną sekundę šviesos diodas iš mirksėjimo

pereina į nuolatinį švietimą.

INFORMACIJA

Jei degiklio režimu šviesos diodas mirksi, tikėtina, kad degiklis nepakankamai įžemintas.

▪ Patikrinkite apsauginį įžeminimą.

▪ Užgesus liepsnai, šviesos diodas maždaug 5s išjungiamas. Po 5

sekundžių šviesos diodas vėl pradeda mirksėti ir tai rodo parengtį kontroliuoti liepsną.

7.7 Skystojo kuro degiklio siurblys ir skystojo kuro filtras

Skystojo kuro degiklio siurblys – tai savisiurbis krumpliaratinis siurblys, kuris kaip dviejų atšakų siurblys prijungtas per oro išleidimo iš skystojo kuro filtrą. Į siurblį integruotas įsiurbimo filtras ir skystojo kuro slėgio reguliatorius.

INFORMACIJA

Skystojo kuro siurbliui apsaugoti naudokite keičiama mikro filtro įdėklą MC-7. Iš esmės naudokite tik popierinį filtrą su maks. 25 μm.

Skystojo kuro degiklio siurblio funkcija

Poz. Pavadinimas Poz. Pavadinimas

P Manometro jungtis PT Slėgio matavimo

keitiklis

RaudonasSlėgis Žalias Įsiurbimas

Geltonas Grįžtamasis srautas

Lent.7-10 Pav. 7-15 legenda

Prieš įsiurbimo atvamzdį (S) skystasis kuras per filtrą (H) siurbiamas krumpliaračių rinkinio link, kuriame padidinamas slėgis. Kai NC vožtuvui tiekiama įtampa, jis atsidaro ir skystasis kuras pradeda bėgti purkštukų jungties link. Slėgio matavimo keitiklis (PT) signalizuoja pasiektą slėgį ir skystojo kuro siurblio valdymo prietaisas kartu su bendruoju skystojo kuro valdikliu reguliuoja variklio sūkių skaičių. Integruotas redukcinis vožtuvas neleidžia susidaryti viršslėgiui. Gamyklinis nustatymas yra 30bar.

Filtro pakeitimas

Pav.7-16 Filtro pakeitimas

Poz. Pavadinimas

A Filtras B 2 atšakų režimas, su varžtu / 1 atšakos režimas, be

varžto

C Diafragma su filtru

Lent.7-11 Pav. 7-16 legenda

1 Išsukite filtrą iš skystojo kuro degiklio siurblio. 2 Įstatykite į skystojo kuro degiklio siurblio naują filtrą.

Pav.7-15 Skystojo kuro degiklio siurblio funkcija

Poz. Pavadinimas Poz. Pavadinimas

S Įsiurbimo atvamzdis NC Skystojo kuro

magnetinis vožtuvas H Filtras E Purkštuko jungtis V Vakuumo jungtis R Grįžtamasis atvamzdis O Diafragma P

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Redukcinis vožtuvas

Susijusi įrengimo ir eksploatavimo instrukcija

Page 44

8 Hidraulinė jungtis

ATSARGIAI

Rekomenduojame A2 F sumontuoti plastikinius atbulinius vožtuvus. Jie tinkami maks. 95°C darbinei temperatūrai.

8.1 Hidraulinės sistemos prijungimas

INFORMACIJA

Toliau galima rinktis dažniausiai įrengiamų įrenginių schemas. Parodytos įrenginio schemos yra tik pavyzdžiai ir jie jokiu būdu nepakeičia kruopštaus įrenginio projektavimo. Kitas schemas rasite mūsų tinklalapyje.

Trumpas

Reikšmė

pavad.

1 Šalto vandens paskirstymo tinklas 2 Karšto vandens paskirstymo tinklas 3 Į šildymo sistemą tiekiamas srautas 4 Iš šildymo sistemos grįžtantis srautas 5 Maišymo kontūras 7 Atbulinis vožtuvas, atgalinės srovės vožtuvas 7a Cirkuliaciniai vožtuvai

3UV DHW/ 3UV1

3-eigis paskirstymo vožtuvas (karšto vandens / šildymo)

3UVB1 3‑eigis maišymo vožtuvas (šildymas / vidinis katilo

kontūras) CW Šaltas vanduo DHW Karštas vanduo DS Slėgio daviklis

FLS „FlowSensor“ – pratakos ir tiekiamojo srauto

temperatūros matavimas

… H mŠildymo kontūrai

1, H 2

MAG Membraninis plėtimosi indas MIX 3-eigis maišytuvas su pavaros varikliu MK1 Maišytuvu grupė su didelio efektyvumo siurbliu MK2 Maišytuvu grupė su didelio efektyvumo siurbliu

(reguliuojama PWM) P

Katilo kontūro siurblys

Maišymo kontūro siurblys

Pav.8-1 A2 F su serijine įranga prijungimo schema

RoCon BF Reguliatorius A2 F RoCon M1 Maišymo kontūro reguliatorius SV Apsauginis redukcinis vožtuvas t t t t t t

DHW

Išorės temperatūros jutiklis

Kaupiamojo šildytuvo temperatūros jutiklis

Maišymo kontūro tiekiamojo srauto temperatūra

Tiekiamojo srauto temperatūros jutiklis

Vidinis maišytuvo jutiklis

Grįžtamojo srauto temperatūros jutiklis

Lent.8-1 Trumpiniai hidraulinėse schemose

Susijusi įrengimo ir eksploatavimo instrukcija

Pav.8-2 A2 F su vožtuvų rinkiniu prijungimo schema

Daikin/ROTEX A2 F

Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Page 45

8 Hidraulinė jungtis

Pav.8-3 A2 F su „Smart start“ rinkiniu prijungimo schema

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 46

9 Tikrinimas ir techninė priežiūra

9 Tikrinimas ir techninė

priežiūra

9.1 Bendroji informacija apie tikrinimą ir techninę priežiūrą

Reguliariai atliekant šildymo sistemos tikrinimą ir techninę priežiūrą, sumažinamas energijos vartojimas ir garantuojama ilga naudojimo trukmė be sutrikimų.

ĮSPĖJIMAS

Užsikišus kondensato nuotakui, gali susidaryti kondensato spūstis. Tai gali neigiamai paveikti A2 F veikimą ir padidėja kenksmingųjų medžiagų emisija.

▪ Kasmet išvalykite kondensato nuotaką.

INFORMACIJA

Tikrinimo ir techninės priežiūros darbus turi atlikti įgalioti ir mokyti šildymo sistemų specialistai kartą per metus, jei įmanoma, prieš šildymo sezoną. Taip galima išvengti sutrikimų per šildymo sezoną.

Reguliariam tikrinimo ir techninės priežiūros atlikimui užtikrinti, mes rekomenduojame pasirašyti tikrinimo ir techninės priežiūros darbų sutartį.

Patikros, atliekant kasmetinį tikrinimą

▪ Bendroji šildymo sistemos būklė, jungčių ir linijų apžiūra. ▪ Tiekiamo šalto vandens slėgio kontrolė (<6bar), prireikus

redukcinio vožtuvo įmontavimas arba nustatymas tik esant

prijungtam kaupiamajam vandens šildytuvui). ▪ Degiklio veikimas ir degiklio nustatymai. ▪ Sistemos vandens slėgio kontrolė reguliatoriumi RoCon BF A2 F.

Jei reikia, įpilkite papildomai vandens į šildymo sistemą, kol slėgio

indikatorius bus leidžiamame diapazone (žr. sk. 9.2.1).

Kas metus atliekami techninės priežiūros darbai

▪ Degiklio komponentų, turbulizatorių, kaitinimo paviršių ir

kondensato sifono / kondensato dėžės valymas (žr. sk. 9.2.3). ▪ Išorinis katilo gaubto valymas. ▪ Patikrinkite ir išvalykite kondensato nuotaką. ▪ Susidėvinčių dalių (prireikus) keitimas. ▪ Techninės priežiūros darbų registravimas eksploatavimo žurnale. ▪ Prieš vėl pradedant naudoti A2 F po techninės priežiūros darbų,

turi būti patikrintos ir išpildytos eksploatacijos pradžios sąlygos

pagal sk. 5.2.

Katilo gaubto valymas

▪ Katilo gaubtą valykite tik minkštomis šluostėmis ir švelniu valymo

tirpalu.

▪ Nenaudokite valiklių, kurių sudėtyje yra agresyvių tirpiklių.

9.2.1 Šildymo sistemos pripildymas, papildymas

PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS

Pildymo metu gali iš nesandarių vietų ištekėti vanduo, dėl kurio kontakto su įtampingosiomis dalimis galimas srovės smūgis.

▪ Prieš pildymo procesą išjunkite srovės tiekimą A2 F. ▪ Po pildymo pirmą kartą, prieš įjungdami A2 F tinklo

jungikliu, patikrinkite, ar sausos visos elektrinės dalys ir sujungimo vietos.

ĮSPĖJIMAS

Užterštas geriamasis vanduo kenkia sveikatai. ▪ Pildant šildymo sistemą, turi būti neįmanomas šildymo

sistemos vandens grįžimas į geriamojo vandens liniją.

INFORMACIJA

Atsižvelkite į nuorodas dėl vandens prijungimo (žr. sk. 4.6) ir vandens kokybės (žr. sk. 1.2.5).

9.2 Tikrinimo ir techninės priežiūros darbai

PAVOJUS: GALIMA MIRTIS NUO ELEKTROS SROVĖS

Prisilietus prie srovę tiekiančių dalių, galimas elektros smūgis ir galima patirti gyvybei pavojingų sužalojimų ir nudegimų.

▪ Prieš atlikdami darbus prie A2 F, jį atjunkite nuo elektros

srovės tiekimo (išjunkite saugiklį, pagrindinį jungiklį) ir apsaugokite nuo pakartotinio įjungimo.

PAVOJUS: GALIMA NUSIDEGINTI

Pavojus nudegti dėl karštų paviršių. ▪ Prieš išmontuodami leiskite degikliui pakankamai ilgai

atvėsti.

▪ Užsimaukite apsaugines pirštines.

Susijusi įrengimo ir eksploatavimo instrukcija

Pav.9-1 Šildymo kontūro pripildymas

Daikin/ROTEX A2 F

Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Page 47

9 Tikrinimas ir techninė priežiūra

Poz. Pavadinimas

1 Pildymo žarna su atgalinės srovės vožtuvu (ir

manometru)

(8)

2 KFE čiaupas 3 Į šildymo sistemą tiekiamo srauto rutulinis čiaupas 4 Iš šildymo sistemos ištekančio grįžtamojo srauto

rutulinis čiaupas 6 Vandens čiaupas 7 Automatinis deaeratorius 8 Manometras 9 Deaeratorius (montavimo vietoje)

Lent.9-1 Pav. 9-1 legenda

1 Pildymo žarną (Pav. 9-1, 1 poz.) su atgalinės srovės vožtuvu ir

išoriniu manometru

(8)

(montavimo vietoje) prijunkite prie KFE čiaupo (Pav. 9-1, 2 poz.) ir žarnos apkaba apsaugokite, kad nenuslystų.

2 Įsitikinkite, kas atidarytas automatinio deaeratoriaus gaubtelis

(Pav. 9-2, Apoz.).

Pirmą kartą pildant per montavimo vietoje į šilumos skirstytuvą sumontuotą deaeratorių iš šildymo sistemos reikia išleisti orą.

9.2.2 Jungčių ir linijų tikrinimas

ĮSPĖJIMAS

Netinkamai atliekant komponentų, kuriais teka srovė arba dujos, priežiūros darbus, gali kilti pavojus asmenų sveikatai ir gyvybei bei gali sutrikti A2 F veikimas.

▪ Šalinti A2 F elektros srovę tiekiančių konstrukcinių dalių

pažeidimus leidžiama tik energijos tiekimo įmonei įgaliotiems ir pripažintiems šildymo sistemų specialistams.

1 Nuimkite katilo gaubtą, žr. sk. 4.10. 2 Patikrinkite, ar sandarūs ir nepažeisti visi komponentai, kuriais

teka skystasis kuras ir vanduo, bei jungtys. Gedimų atveju išsiaiškinkite priežastį ir pakeiskite sugedusias dalis.

3 Patikrinkite sistemos slėgį. Esant per mažam slėgiui, nustatykite

slėgio nuostolių priežastį ir ją pašalinkite. Pripildykite sistemą pagal sk. 9.2.1.

4 Patikrinkite, ar sandarūs ir nepažeisti visi degimo produktų

šalinimo sistemos komponentai. Pažeistas dalis suremontuokite arba pakeiskite.

5 Patikrinkite visus elektrinius komponentus, sujungimus ir laidus.

Pažeistas dalis suremontuokite.

Universalaus keičiamo mikro filtro įdėklo MC-7 patikrinimas

▪ Patikrinkite universalų keičiamo mikro filtro įdėklą MC-7 oro

išleidimo iš skystojo kuro filtre (iš esmės naudokite tik popierinį filtrą su maks. 25 μm) ir prireikus pakeiskite.

Pav.9-2 Deaeratoriaus gaubtelio atlaisvinimas

Poz. Pavadinimas

A Automatinio deaeratoriaus gaubtelis

Lent.9-2 Pav. 9-2 legenda

1 Atidarykite tiekimo linijos vandens čiaupą (Pav. 9-1,6poz.). 2 Atidarykite KFE čiaupą (Pav. 9-1, 2poz.) ir stebėkite manometrą

(Pav. 9-1, 8poz.).

3 Pripildykite į sistemą vandens, kol manometre bus pasiektas

sistemos nustatytasis slėgis (sistemos aukštis +2m, čia 1m vandens stulpelio = 0,1bar). Redukcinis vožtuvas neturi

suveikti!

4 Uždarykite KFE čiaupą (Pav. 9-1, 2poz.). 5 Uždarykite tiekimo linijos vandens čiaupą (Pav. 9-1, 6poz.). 6 Pildymo žarną (Pav. 9-1, 1poz.) su atgalinės srovės vožtuvu

atjunkite nuo KFE čiaupo (Pav. 9-1, 2poz.).

9.2.3 Degimo kameros ir kondensato sifono / kondensato dėžės valymas

Jei degimo kameroje nustatytumėte nešvarumų arba netenkinančių šilumingumo verčių, degimo kamerą ir degiklį reikia išvalyti. Jei reikia, iš naujo nustatykite degiklį.

1 Nuimkite katilo gaubtą (žr. sk. 4.10). 2 Iškelkite degiklį (žr. sk. 7.4) ir padėkite jį šalia katilo arba

įkabinkite degiklį į laikantįjį kampuotį (priedas).

(8)

jei jau neįrengta šildymo sistemoje

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Pav.9-3 Degiklio iškėlimas

Susijusi įrengimo ir eksploatavimo instrukcija

Page 48

9 Tikrinimas ir techninė priežiūra

Pav.9-4 Degiklis techninės priežiūros padėtyje

3 Nutraukite kondensato sifoną nuo degimo produktų šalinimo

alkūnės ir išmontuokite kondensato dėžę (priedas).

Pav.9-6 Surinkimo vonios pakišimas

5 Atsukite keturis varžtus degimo kameros viršuje.

Pav.9-7 Degimo kameros atidarymas

6 Nuimkite degimo kameros dangtį. 7 Išimkite turbulizatorius.

Pav.9-5 Sifono išmontavimas

4 Pakiškite surinkimo vonią.

Susijusi įrengimo ir eksploatavimo instrukcija

Pav.9-8 Turbulizatorių išėmimas

8 Išvalykite turbulizatorius drėgna šluoste.

Daikin/ROTEX A2 F

Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Page 49

9 Tikrinimas ir techninė priežiūra

9 Išimkite degimo kameros įdėklą.

Pav.9-9 Įdėklo išėmimas

Pav.9-10 Degimo kameros valymas

10 Katilo šepečiu (priedas) iš degimo kameros pašalinkite didesnius

nešvarumus.

11 Degimo kamerą ir šilumokaičio vamzdžius kruopščiai išplaukite

vandeniu, kad pašalintumėte atmirkusius nešvarumus. Tinkamai utilizuokite surinktą skystį.

12 Prieš vėl įmontuodami kruopščiai išplaukite kondensato sifoną /

kondensato dėžę.

Pav.9-12 Sifono plovimas

13 Atskirus komponentus vėl sumontuokite atvirkštine eilės tvarka.

9.2.4 Degiklio tikrinimas ir valymas

INFORMACIJA

Tikslią informaciją apie degiklio tikrinimą ir nustatymą žr.

sk. 7.3.

Tikslią informaciją apie degiklio įmontavimą ir išmontavimą žr.sk. 7.4.

Tikrinimo apimčiai priklauso:

1 Išmontuokite degiklį (žr. sk. 7.4). 2 Nuvalykite degiklio paviršių (šluoste, plastikiniu šepečiu) ir

patikrinkite, ar jis nepažeistas.

3 Apžiūrėkite ir taip patikrinkite kuro linijas, ar jos sandarios,

nepažeistos ir neįspaustos.

4 Patikrinkite skystojo kuro filtrą, prireikus pakeiskite filtro įdėklą. 5 Išvalykite degiklio galvutę kuro išėjime, diskinės diafragmos

srityje.

INFORMACIJA

Atliekant techninės priežiūros darbus, reikia papildomai patikrinti saugai svarbius komponentus, ar jie nepasiekė vardinės naudojimo trukmės:

▪ Automatinė degiklio valdymo sistema: kas 10metų arba

250000degiklio paleidimų

6 Jei reikia, pakeiskite sugedusias dalis. 7 Uždarykite degimo kamerą. 8 Paleiskite degiklį ir su nustatymu „Emisijos matavimas“ palikite

veikti maždaug 10min.

9 Patikrinkite šilumingumo vertes:

– Degimo produktų temperatūra degimo produktų linijos

matavimo atvamzdyje.(Nustatytoji vertė <80°C), – O2 arba CO2 kiekis (žr. sk. 7.3.1), – CO tūris (nustatytoji vertė <100ppm). – Juodinimo indeksas pagal Bacharacho skalę <1.

Jei šilumingumo vertės ne nustatytųjų verčių diapazone, prireikus skystojo kuro purkštuką reikia nustatyti pagal (žr. sk. 7.3.1).

Pav.9-11 Degimo kameros ir šilumokaičio vamzdžių plovimas

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

INFORMACIJA

Mes rekomenduojame, visas pamatuotas vertes ir atliktus darbus įrašyti į komplekte esantį eksploatacijos žurnalą, nurodyti datą ir pasirašyti.

Susijusi įrengimo ir eksploatavimo instrukcija

Page 50

9 Tikrinimas ir techninė priežiūra

9.2.5 Uždegimo elektrodų ir skystojo kuro purkštuko pakeitimas

Sąlyga: degiklis yra techninės priežiūros padėtyje, 1 variantas (žr.

sk. 7.4.1)

Pav.9-13 Maišymo galvutė ir uždegimo elektrodai

Poz. Pavadinimas

1 Maišymo įrenginys 2 Uždegimo elektrodai 3 Tvirtinimo varžtai 4 Apšvietimo vamzdis 5 Purkštukų trauklių ir svirčių sistema (skystojo kuro

išankstinio pašildymo įtaisas)

6 Uždegimo elektrodų tvirtinimo varžtas

Lent.9-3 Pav. 9-13 legenda

Uždegimo elektrodų pakeitimas

Jei uždegimo elektrodai susidėvėję, juos reikia pakeisti. ▪ Raktu su vidiniu šešiabriauniu SW3 atlaisvinkite tvirtinimo varžtą

(6 poz.). ▪ Pakeiskite uždegimo elektrodus (2 poz.). ▪ Priveržkite tvirtinimo varžtą raktu su vidiniu šešiabriauniu SW 3.

Skystojo kuro purkštuko išmontavimas 1 Nutraukite uždegimo kabelį nuo uždegimo elektrodų (2 poz.). 2 Atlaisvinkite tvirtinimo varžtą (3 poz.) ir nutraukite maišymo

įrenginį (1 poz.) į viršų.

3 Nusukite skystojo kuro purkštuką veržliarakčiu arba žiediniu

raktu SW16. Tuo metu purkštukų trauklių ir svirčių sistemą (5 poz.) laikykite veržliarakčiu SW16.

Skystojo kuro purkštuko įmontavimas

INFORMACIJA

Norėdami apsaugoti skystojo kuro siurblius, įstatykite į oro išleidimo iš skystojo kuro filtrą pridėtą keičiamą mikro filtro įdėklą MC-7. Iš esmės naudokite tik filtrą su maks. 25 μm.

1 Įmontuokite maišymo įrenginį (1 poz.). Tuo metu apšvietimo

vamzdį (4 poz.) įstatykite tarp kreipiamųjų kaiščių purkštukų mazgo dangtyje. Nustatykite atstumą tarp skystojo kuro purkštuko ir oro tūtos.

2 Užmaukite uždegimo kabelį ant uždegimo elektrodų.

Susijusi įrengimo ir eksploatavimo instrukcija

Kondensacinio skystojo kuro katilo A2 F

Daikin/ROTEX A2 F

008.1546470_02 – 05/2018 – LT

Page 51

10 Klaidos ir sutrikimai

INFORMACIJA

Tikslios informacijos apie reguliatorių ir katilo valdymo skydą bei darbo režimų ir parametrų nustatymus rasite sk.

10.1 Klaidos atpažinimas ir sutrikimo pašalinimas

A2 F elektronika ▪ signalizuoja klaidą raudonu foniniu ekrano apšvietimu ir ▪ ekrane parodo klaidos kodą. Integruotoje klaidų atmintinėje išsaugoma iki 15 vėliausiai

atsiradusių klaidos pranešimų. Priklausomai nuo valdymo režimo, klaidų pranešimai perduodami ir

prijungtiems patalpos reguliatoriams arba patalpos termostatams.

6 ir pridėtoje reguliatoriaus instrukcijoje.

Sutrikimo šalinimas 1 Nustatykite sutrikimo priežastį ir ją pašalinkite. 2 Neužblokuojančios klaidos (žr. sk. 10.3) rodomos, kol yra

sąlygos sutrikimams. Pašalinus priežastį, įrenginys normaliai veikia toliau.

3 Užblokuojančios klaidos su klaidos kodu ekrane (žr. sk. 10.4).

▪ Spausdami mygtuką po ekranu ne trumpiau nei 5s, iškvieskite

„Special Level“ ir pašalinkite blokavimą (meniu).

10.2 Galimų sutrikimų apžvalga

Sutrikimas Galima priežastis Galimas pašalinimo būdas

Šildymo sistema

Nėra tinklo įtampos neveikia (pagrindinis jungiklis neapšviestas, ekrane nėra rodmenų)

Šildymo sistema nešilta Išjungta centrinės šildymo sistemos parengtis (pvz.,

laiko programa yra mažinimo fazėje, per aukšta

išorės temperatūra) Šildymo sistema

Per žemai šildymo kreivė nepakankamai šilta

Nešyla karštas vanduo Išjungta kaupiamojo šildytuvo pripildymo įtaiso

parengtis (pvz., laiko programa yra mažinimo fazėje)

Karštas vanduo nepakankamai karštas

Per žema kaupiamojo šildytuvo vandens

temperatūra

Per didelė ėmimo norma

Per maža degiklio galia Per maža maksimali

degiklio galia

Neteisingai nustatytas degiklis

Netinkamas arba nešvarus skystojo kuro purkštukas

Per didelis oro / degimo produktų pasipriešinimas

nešvarus skystojo kuro filtras Nepasileidžia degiklis Blokuojantis sutrikimas

Nepaisant degiklio

Degiklyje nėra tinklo įtampos užklausos, degiklio orpūtė nepasileidžia

Atsilaisvino komutacinės plokštės arba automatinės

degiklio valdymo sistemos kištukinės jungtys

Sugedęs mazuto išankstinio pašildymo įtaiso

šildymo elementas arba termostatas

Sugedusi degiklio orpūtė (užstrigo guolis)

Užstrigo skystojo kuro siurblys

Nėra uždegimo Degiklis sunkiai

Paleidimo delsa dėl blogo uždegimo pasileidžia

▪ Įjunkite katilo pagrindinį jungiklį. ▪ Įjunkite šildymo patalpos pagrindinį jungiklį. ▪ Patikrinkite / įjunkite pagrindinės jungties saugiklį. ▪ Patikrinkite / pakeiskite katilo valdymo skydo saugiklį.

Naudokite tik to paties tipo saugiklius!

▪ Patikrinkite darbo režimo nustatymą. ▪ Patikrinkite užklausos parametrus (pvz., laiko programą).

▪ Padidinkite parametro vertę. ▪ Atlikite hidraulinį derinimą.

▪ Patikrinkite darbo režimo nustatymą. ▪ Patikrinkite užklausos parametrus.

▪ Padidinkite nustatytąją karšto vandens temperatūrą.

▪ Sumažinkite ėmimo normą, apribokite prataką. ▪ Žr. sutrikimą „Per maža maksimali degiklio galia“. ▪ Patikrinkite degiklio nustatymą ir prireikus jį pritaikykite (žr. sk.

7.3).

▪ Pakeiskite skystojo kuro purkštuką (žr. sk. 9.2.5). ▪ Patikrinkite, ar neužterštos linijos.

▪ Prireikus naudokite didesnio skersmens tiekiamojo oro arba

degimo produktų šalinimo linijas. ▪ Pakeiskite skystojo kuro filtrą. ▪ Nustatykite sutrikimo priežastį ir ją pašalinkite.

▪ Atblokuokite (žr. sk. 10.4). ▪ Įkiškite automatinės degiklio valdymo sistemos kištuką X1

taip, kad užsifiksuotų. ▪ Patikrinkite kištuko X1 L-N gnybtų įtampą. ▪ Patikrinkite / pakeiskite saugiklį.

▪ Patikrinkite / įkiškite kištukines jungtis.

▪ Pakeiskite skystojo kuro išankstinio pašildymo įtaisą.

▪ Pakeiskite degiklio orpūtę. ▪ Pakeiskite skystojo kuro siurblį. ▪ Žr. sutrikimą „Nėra uždegimo“. ▪ Sureguliuokite uždegimo elektrodus. ▪ Patikrinkite paleidimo galią ir prireikus ją pritaikykite.

(9)

žr. dokumentaciją „Reguliatorius RoCon BF“

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 52

10 Klaidos ir sutrikimai

Sutrikimas Galima priežastis Galimas pašalinimo būdas

Nėra uždegimo Uždegimo elektrodų trumpasis jungimas

Per didelis atstumas tarp uždegimo elektrodų Nešvarūs arba drėgni uždegimo elektrodai

Apdegę uždegimo elektrodai Įskilo izoliuojantis korpusas Sugedo uždegimo transformatorius Pažeistas uždegimo kabelis, pramušimai Sugedo automatinė degiklio valdymo sistema

Stiprūs eksploatuojant

Degiklio orpūtės guolio pažeidimas

sklindantys garsai Stipriai švilpiantys,

mechaniniai garsai

Degiklio orpūtės guolio gedimas Skystojo kuro siurblys įsiurbia orą Skystojo kuro linijoje per didelis vakuumas Sugedęs skystojo kuro siurblys

Trikdantys tėkmės garsai

Skystojo kuro siurblys netiekia skystojo kuro

Per didelis siurblio slėgis Blogai subalansuota šilumos paskirstymo sistema

Skystojo kuro filtre arba įsiurbimo linijoje uždarytas uždarymo vožtuvas

Pažeistas skystojo kuro siurblio reduktorius Nesandarus įsiurbimo vožtuvas Nesandari skystojo kuro linija (siurblys siurbia orą) Užsikišo filtras Nesandarus filtras Nepakankamas skystojo kuro siurblio našumas

Netolygiai purškiamas skystasis kuras – liepsnos vamzdyje daug suodžių

Neprateka skystasis

Atsilaisvino, užsikišo arba nusidėvėjo skystojo kuro purkštukas

Skystojo kuro purkštukas su neteisingu purškimo kampu

Užsikišo skystojo kuro purkštukas

kuras Maišymo įrenginys

Nepakankamai tiekiama oro viduje yra labai alyvuotas ir jame yra daug kokso nuosėdų

Nešvari / užsikišusi oro tiekimo linija

Nesandari LAS degimo produktų šalinimo linija

Neteisingai nustatytas degiklis.

Netinkamų matmenų skystojo kuro purkštukas

Netinkamas degimo oro kiekis

Įsiurbimo linija traukia orą (nesandarumas) Neatsidaro skystojo

kuro siurblio magnetinis vožtuvas

Nesuveikia liepsnos kontrolės įtaisas

Sugedusi ritė

Sugedo automatinė degiklio valdymo sistema

Pažeistas liepsnos kontrolės kabelis arba bloga

kištukinė jungtis

▪ Patikrinkite uždegimo elektrodus, jei reikia, nustatykite arba

pakeiskite. ▪ Patikrinkite ir prireikus nustatykite uždegimo elektrodus. ▪ Išvalykite uždegimo elektrodus, skystojo kuro purkštuką ir

patikrinkite degiklio nustatymą. ▪ Pakeiskite uždegimo elektrodus. ▪ Pakeiskite uždegimo elektrodus. ▪ Pakeiskite uždegimo transformatorių. ▪ Pakeiskite uždegimo kabelį ir nustatykite priežastį. ▪ Pakeiskite degiklio valdymo sistemą. ▪ Žr. sutrikimą „Stipriai švilpiantys, mechaniniai garsai“.

▪ Pakeiskite degiklio orpūtę. ▪ Patikrinkite srieginę jungtį. ▪ Išvalykite filtrą, iki galo atidarykite vožtuvus. ▪ Pakeiskite skystojo kuro siurblį. ▪ Sumažinkite maksimalią siurblio galią (palaipsniui sumažinkite

parametro [Max Perform Pump] nustatymą – ne mažiau nei

(9)

65%). ▪ Atlikite hidraulinį derinimą.

▪ Atidarykite uždarymo vožtuvą.

▪ Pakeiskite skystojo kuro siurblį. ▪ Išvalykite / pakeiskite įsiurbimo vožtuvą. ▪ Patikrinkite ir užsandarinkite srieginę jungtį. ▪ Išvalykite filtrą. ▪ Pakeiskite filtrą. ▪ Pakeiskite skystojo kuro siurblį. ▪ Patikrinkite / priveržkite / pakeiskite skystojo kuro purkštuką.

▪ Pakeiskite skystojo kuro purkštuką.

▪ Patikrinkite tiekiamojo oro liniją, ar ji neužsikišusi. ▪ Naudokite didesnio skersmens tiekiamojo oro liniją. ▪ Nuo patalpos oro nepriklausomas režimas: patikrinkite

tiekiamojo oro angą (min. 150cm2 nesusidėvinti tiekiamojo

oro anga). ▪ Išvalykite oro tiekimo liniją. ▪ Užsandarinkite degimo produktų šalinimo liniją, pakeiskite

sandariklį. ▪ Patikrinkite / pakoreguokite degiklio nustatymą. ▪ Patikrinkite / pakeiskite purkštuko tipą. ▪ Išmatuokite orpūtės slėgį, pakoreguokite degiklio nustatymą. ▪ Užsandarinkite įsiurbimo liniją. ▪ Pakeiskite ritę ▪ Pakeiskite degiklio valdymo sistemą.

▪ Pakeiskite liepsnos kontrolės įtaiso kabelį. ▪ Automatinėje degiklio valdymo sistemoje patikrinkite kištukinę

jungtį X2. ▪ Uždegimo transformatoriuje patikrinkite 3 polių kištukinę

jungtį.

(9)

žr. dokumentaciją „Reguliatorius RoCon BF“

Susijusi įrengimo ir eksploatavimo instrukcija

Kondensacinio skystojo kuro katilo A2 F

Daikin/ROTEX A2 F

008.1546470_02 – 05/2018 – LT

Page 53

10 Klaidos ir sutrikimai

Sutrikimas Galima priežastis Galimas pašalinimo būdas

STB išjungimas Dėl oro intarpo per maža vandens prataka

Dėl greitai užsidarančių vožtuvų visame šildymo tinkle per maža vandens prataka

Siurblio neveika

Dėl oro intarpo per maža vandens prataka

Degimo produktų temperatūros jutiklio išsijungimas

Lent.10-1 Galimi A2 F sutrikimai

Per aukšta degimo produktų temperatūra

▪ Išleiskite iš sistemos orą. ▪ Naudokite lėtai arba su laiko delsa užsidarančius vožtuvus,

prireikus sumontuokite reguliavimo vožtuvą.

▪ Patikrinkite tinklo ir PWM valdymo signalo jungtį, prireikus

pakeiskite siurblį. ▪ Išleiskite iš sistemos orą. ▪ Išvalykite katilą.

10.3 Klaidų kodai

Kodas Konstrukcinė dalis /

pavadinimas

E 129 Automatinė degiklio E 130 Grįžtamojo srauto temperatūra viršija ribotuvo temperatūrą (virštemperatūris, neatiduodama šiluma). E 132 2x saugos laiko pabaigoje nebuvo liepsnojimo (nėra dujų, neatsidaro vožtuvai, nėra uždegimo

E 133 Liepsnos nutrūkimas stabilizavimo fazėje arba eksploatuojant po bandymo paleisti iš naujo. E 139 Liepsna buvo atpažinta prieš paleidžiant degiklį. E 143 Viršytas išankstinio pašildymo įtaiso skirtasis laikas. Atsako signalas neatpažintas per sukonfigūruotą

E 146 Neatpažintas skystojo kuro slėgis neveikos metu. E 148 Sugedusi relė (negalima atstatyti). E 152 Pirminio ir papildomo vėdinimo metu nepasiektas sūkių skaičius (sugedo degiklio orpūtė, orpūtei

E 154 Neatpažinta orpūtės neveika (sugedo degiklio orpūtė, degiklio orpūtės klaida). E157 Skystojo kuro slėgis nepasiekė nustatytosios vertės (nuo 3-čios klaidos). E 158 EEPROM klaida (gamintojo parametrai). E 159 EEPROM klaida (saugos parametrai). E 162 Nenuoseklūs BCC vidiniai EEPROM duomenys. E 163 Neįkištas aktyvintas BCC. E 164 Nenuoseklūs BCC duomenys. E 165 BCC mikroprograminė įranga netinka prie automatinės degiklio valdymo sistemos mikroprograminės

E 167 Klaida aktyvinant BCC. E 190 Tikrasis slėgis ir skystojo kuro siurblio sūkių skaičius nedera tarpusavyje. E 198 Neatpažinta skystojo kuro siurblio neveika. E 216 Neįprasta operacinės sistemos klaida (atstata išjungiant / įjungiant A2 F) E 227 Neįprasta vidinė automatinės degiklio valdymo sistemos klaida (atstata išjungiant / įjungiant A2 F)

Lent.10-2 Blokuojančių sutrikimų klaidų kodai (atpažįsta automatinė degiklio valdymo sistema)

Klaidų indikatoriuje rodomi vietos duomenys „Inside Unit:“ „Heating Module“

valdymo sistema Blokuojanti klaida

Tiekiamojo srauto temperatūra viršija ribotuvo temperatūrą (virštemperatūris, neatiduodama šiluma).

kibirkšties).

laiką.

netiekiama elektros srovė, orpūtės elektronikos klaida, kabelio trūkimas).

įrangos.

Klaida

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 54

10 Klaidos ir sutrikimai

Kodas Konstrukcinė dalis /

pavadinimas

E 1 Automatinė degiklio

valdymo sistema

E 2 Grįžtamojo srauto temperatūra viršija aptiktuvo temperatūrą (virštemperatūris, neatiduodama šiluma).

Laikinas sutrikimas, degiklio

E 12 Sugedo tiekiamojo srauto temperatūros jutiklis.

išsijungimas, automatinis

E 13 Sugedo degimo produktų jutiklis.

atblokavimas, kai nebelieka

E 17 Sugedo slėgio daviklis.

sąlygų klaidai.

E 38 Atnaujinimo klaida. E 90 Sutriko ryšys tarp automatinės degiklio valdymo sistemos ir reguliatoriaus komutacinės plokštės

E 95 Sistema yra programavimo režime. E 96 Per 15min. 5x atlikta atstata. Nauja atstata bus galima tik po 15min. E 99 Vidinė automatinės degiklio valdymo sistemos klaida. E 4 Automatinės degiklio

valdymo sistemos

E 5 Liepsnos nutrūkimas stabilizavimo laiko metu (sugedęs arba nešvarus jonizacijos elektrodas).

įspėjamieji pranešimai

E 24 Liepsnos stabilizavimo metu arba reguliatoriaus režimu sūkių skaičius nepasiekia min. ir maks. ribų arba

Laikinas sutrikimas, įrenginys mėgina pasileisti iš naujo.

E 29 Skystojo kuro slėgis nepasiekia nustatytosios paleidimo vertės. E 61 Per didelis reguliavimo nuokrypis jonizacijos proceso metu (1-oji klaida) (blogai įžemintas degiklis arba

E 62 Tikrasis skystojo kuro slėgis ir skystojo kuro siurblio sūkių skaičius nedera tarpusavyje. E 189

Lent.10-3 Laikinų sutrikimų klaidų kodai (galima atpažinti pagal automatinę degiklio valdymo sistemą)

Kodas Konstrukcinė dalis /

pavadinimas

E 72 Vidinis maišytuvo jutiklis Matavimo vertė už matavimo srities ribų, sugedęs E 75 Išorės temperatūros jutiklis E 76 Kaupiamojo šildytuvo

temperatūros jutiklis E 81 Eeprom Vidinė klaida E 88 Reguliatoriaus komutacinė

plokštė E 91 Prijungti CAN moduliai Dubliuojasi vieno CAN modulio magistralės kodas. E 100 Degimo produktų

temperatūra E 129 Slėgio daviklis Matavimo vertė už matavimo srities ribų, sugedęs

E 198 Pratakos daviklis Per mažas tūrio srautas

E 200 Automatinės degiklio

valdymo sistemos ryšys

Pratakos daviklis Tūrio srautas nepasiekė mažiausios ribos 8001

E 8002 Prataka nesiekia mažiausios ribos (300l/h)

Tiekiamojo srauto temperatūra viršija aptiktuvo temperatūrą (virštemperatūris, neatiduodama šiluma).

(patikrinkite kabelių ir kištukines jungtis, atlikite bendrąją atstatą, pakeiskite reguliatoriaus komutacinę plokštę, pakeiskite automatinę degiklio valdymo sistemą).

Saugos laiko pabaigoje nebuvo liepsnojimo (nėra dujų, neatsidaro vožtuvai, nėra uždegimo kibirkšties).

jas viršija (sugedo orpūtė, sutriko elektros srovės tiekimas į orpūtę, orpūtės elektronikos klaida, kabelio trūkimas).

netinkama automatinės degiklio valdymo sistemos maitinimo įtampa, per mažas dinaminis skystojo kuro slėgis, deformuotas arba oksiduotas jonizacijos elektrodas, klaidingas jonizacijos ruožas, sugedęs apsauginis skystojo kuro reguliavimo blokas).

▪ Skystojo kuro slėgio nustatytoji vertė nepasiekiama iki degiklio eksploatavimo. ▪ Skystojo kuro slėgis 60s nuolat nukrypsta nuo nustatytosios vertės daugiau nei ±0,25bar. ▪ Esamas skystojo kuro slėgis nuolat viršija maksimalią ribinę vertę.

Klaida Galimas klaidos pašalinimo būdas

temperatūros jutiklis.

Vidinė klaida

daviklis.

Sutriko ryšys tarp automatinės degiklio valdymo sistemos ir reguliatoriaus komutacinės plokštės.

Klaida

▪ Patikrinkite kabelį, sąvaržines ir kištukines jungtis. ▪ Pakeiskite temperatūros jutiklį.

▪ Bendroji atstata ▪ Pakeiskite reguliatoriaus komutacinę plokštę.

▪ Teisingai nustatykite magistralės adresus. ▪ Pakeiskite degiklio valdymo sistemą.

▪ Patikrinkite kabelį, sąvaržines ir kištukines jungtis. ▪ Pakeiskite daviklį.

▪ Patikrinkite šildymo sistemos cirkuliacinį siurblį /

filtrą / šildymo tinklą.

▪ Patikrinkite kabelių ir kištukinės jungtis. ▪ Bendroji atstata ▪ Pakeiskite A2 F komutacinę plokštę. ▪ Pakeiskite degiklio valdymo sistemą.

▪ Patikrinkite parametrų nustatymus (žr.

reguliatoriaus nustatymą). ▪ Patikrinkite, ar neužsikišo vamzdynai ir vožtuvai. ▪ Patikrinkite integruotą cirkuliacinį siurblį.

Susijusi įrengimo ir eksploatavimo instrukcija

Kondensacinio skystojo kuro katilo A2 F

Daikin/ROTEX A2 F

008.1546470_02 – 05/2018 – LT

Page 55

10 Klaidos ir sutrikimai

Kodas Konstrukcinė dalis /

pavadinimas

W 8003

E 8004 Degimo produktų temperatūra viršijo leistiną

E 8005 Vandens slėgis Matavimo vertė nesiekia leistinos minimalios vertės W

8006 W

8007

Lent.10-4 Klaidų kodai (atpažįsta komutacinė plokštė)

Klaidų indikatoriuje rodomi vietos duomenys „Inside Unit:“ „Boiler“

Degimo produktų temperatūra

degimo produktų temperatūra viršijo ribinę temperatūrą.

absoliučiąją maksimalią vertę.

Įspėjamasis pranešimas: viršyti maksimaliai leistini slėgio nuostoliai

Įspėjamasis pranešimas: matavimo vertė viršija leistiną maksimalią vertę.

Klaida Galimas klaidos pašalinimo būdas

10.4 Degiklio STB sutrikimų šalinimas

PAVOJUS: GALIMA NUSIDEGINTI

Esant STB sutrikimui, pavojus nudegti dėl labai karšto katilo korpuso.

▪ Nelieskite metalinių katilo dalių. ▪ Leiskite katilui atvėsti. ▪ Užsimaukite apsaugines pirštines.

INFORMACIJA

Paskutinė klaidos priežastis išsaugoma įrenginyje ir, pakartotinai įjungus įrenginį, ją galima atkurti net ir po įtampos dingimo

Automatinės degiklio valdymo sistemos atpažintas klaidas galima atblokuoti tik rankiniu būdu tiesiogiai katile.

Automatinės degiklio valdymo sistemos atblokavimas:

Sąlygos: sutrikimo priežastis pašalinta, degiklis prijungtas prie elektros.

1 Įjunkite A2 F. 2 Bent 5s spauskite mygtuką „Exit“ (34 pav., 13 poz.).

è Rodomas meniu „Special Level“.

3 Pasukamuoju mygtuku pasirinkite lygmenį „FA failure“.

è Rodomas klaidos kodas ir užklausa „Reset?“.

4 Pasukamuoju mygtuku pasirinkite „Yes“. 5 Patvirtinkite pasirinkimą, trumpai spustelėdami pasukamąjį

mygtuką. è Klaida atstatyta.

6 Nutraukiama ir grįžtama atgal iš naujo paspaudus mygtuką

„Exit“.

▪ Išvalykite katilą.

▪ Pripildykite šį šildymo sistemą vandens. ▪ Sandarumo kontrolė.

▪ Patikrinkite membraninį plėtimosi indą. ▪ Išleiskite iš šildymo sistemos vandenį.

10.5 Avarinis režimas

Klaidingai nustačius elektroninį reguliatorių, avarinį šildymo režimą galima palaikyti, reguliatoriuje aktyvinant specialią funkciją „ Manual Operation“ (žr. pridedamą eksploatavimo instrukciją „Reguliatorius RoCon BF“).

Sugedus 3-eigiams vožtuvams, A2 F persijungia į šildymo režimą. Reikalingą tiekiamojo srauto temperatūrą galima nustatyti pasukamuoju mygtuku.

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 56

11 Eksploatavimo nutraukimas

PAVOJUS: GALIMA NUSIDEGINTI

Atidarius šildymo sistemos ir karšto vandens jungtis, dėl išbėgančio karšto vandens kyla pavojus nusiplikyti ir apsėmimo pavojus.

▪ Šildymo sistemą ištuštinkite tik tada, jei ji buvo

pakankamai ilgai atvėsinama ir yra su tinkamu įtaisu, skirtu saugiai nukreipti arba surinkti išbėgantį vandenį.

▪ Vilkėkite tinkamus apsauginius drabužius.

11.1 Laikinas nenaudojimas

ATSARGIAI

Nenaudojama šildymo sistema esant šalčiui gali užšalti ir taip būti apgadinta.

▪ Esant šalčio pavojui, nenaudojamą šildymo sistemą

ištuštinkite.

▪ Kylant šalčio pavojui, į neištuštintą šildymo sistemą turi

būti užtikrintas skystojo kuro ir elektros srovės tiekimas, o pagrindinis jungiklis turi likti įjungtas.

Kai ilgesnį laiką nereikia šildymo ir karšto vandens, A2 F galima laikinai nenaudoti.

Tačiau mes rekomenduojame įrenginį perjungti į parengties režimą (žr. pridedamą reguliatoriaus instrukciją). Tada šildymo sistema yra apsaugota nuo šalčio ir yra aktyvios apsauginės siurblio bei vožtuvų funkcijos.

Kai kylant šalčio pavojui negali būti užtikrintas skystojo kuro ir elektros srovės tiekimas, reikia

▪ visiškai ištuštinti A2 F, ▪ ištuštinti kondensato dėžę, ▪ imtis tinkamų prijungtos šildymo sistemos ir pasirenkamo

kaupiamojo vandens šildytuvo apsaugos nuo šalčio priemonių (pvz., ištuštinti).

Šildymo ir karšto vandens kontūrų ištuštinimas 1 Išjunkite pagrindinį jungiklį ir apsaugokite jį nuo pakartotinio

įjungimo.

2 Uždarykite skystojo kuro filtro uždarymo vožtuvą. 3 Prijunkite nutekėjimo žarną prie A2 F KFE čiaupo. 4 Atidarykite A2 F KFE čiaupą. 5 Ištuštinkite šildymo ir karšto vandens kontūrus.

Dėl aplinkai draugiškos A2 F konstrukcijos mes sukūrėme sąlygas utilizuoti tausojant aplinką. Už tinkamą ir atitinkamas nacionalines naudojimo šalies nuostatas atitinkantį utilizavimą atsakingas eksploatuotojas.

11.2 Galutinis nenaudojimas ir utilizavimas

Norėdami galutinai nenaudoti A2 F:

1 nutraukite eksploatavimą (žr. sk. 11.1), 2 atjunkite visas elektros, skystojo kuro ir vandens jungtis, 3 tinkamai utilizuokite.

Utilizavimo nuorodos

A2 F yra aplinkai draugiškos konstrukcijos. Utilizuojant susidaro tik tokios atliekos, kurias galima pakartotinai naudoti, arba termiškai perdirbti. Naudotas medžiagas, kurios yra tinkamos pakartotinai perdirbti, galima surūšiuoti.

Susijusi įrengimo ir eksploatavimo instrukcija

Kondensacinio skystojo kuro katilo A2 F

Daikin/ROTEX A2 F

008.1546470_02 – 05/2018 – LT

Page 57

12 Techniniai duomenys

12.1 Pagrindiniai duomenys

Katilo tipas A2 F 18H A2 F 24H A2 F 32H

Parametrai Vienetas

Gaminio identifikavimo kodas (CE numeris) CE 0085 ….. Ilgis mm 754 Plotis mm 606 Aukštis mm 1360 Katilo korpuso svoris kg 63 68 77 Visas svoris (tuščias – be kondensato dėžės) kg 97 102 111 Mazgo transportavimo svoris (be kondensato

dėžės) Vandens talpa L 60 56 50 Vardinis šilumingumas P

(80/60°C pagal EN303) Vardinis šilumingumas kondensacijos režimu P

(50/30°C pagal EN15034) Maks. leidžiama tiekiamojo srauto temperatūra °C 85 Maks. leidžiamas darbinis viršslėgis PMS bar 3 CO emisijos klasė (pagal EN267) 3 3 3 NOX emisijos klasė (pagal EN267) 3 3 3 Degimo produktų šalinimo jungties / tiekiamojo

oro jungties skersmuo Įtampa V ~230 Įtampos tiekimo dažnis Hz 50 Maks. elektros poreikis (be / su šildymo

sistemos cirkuliaciniu siurbliu) Maks. elektros poreikis, kai įjungtas režimas

„Standby“ Apsaugos klasė IP X0B

Lent.12-1 Pagrindiniai duomenys A2 F

Parametrai Vienetas

Katilo šiluminė galia Q Skystojo kuro pralaida kg/h 0,72 – 1,53 0,92 – 2,08 1,08 – 2,72 Mazutas EL pagal DIN51603-1 (maks. sieros kiekis 0,1%), geriausia su mažu kiekiu sieros Maksimalus biomazuto kiekis % 10 (BTL arba FAME pagal DIN V 51603-6) Hidraulinė sistema Moduliacija su skystojo kuro išankstinio pašildymo įtaisu Oro reguliatorius Sūkių skaičiumi reguliuojama orpūtė Svoris kg 9 Patikra pagal EN267 Įtampa V ~230 Įtampos tiekimo dažnis Hz 50

Lent.12-2 Skystojo kuro degiklio pagrindiniai duomenys

Automatinė degiklio valdymo sistema „Honeywell CM471“ Uždegimo transformatorius su liepsnos kontrolės įtaisu „Federal Mogul ZTÜ“ No. 0 096 600 024: 2x 7,5 kV, 15–20kHz Skystojo kuro variklinių siurblių mazgas „Danfoss“, tipas BFPM-61, variklio ir siurblio mazgas Išankstinis skystojo kuro pašildymas „Danfoss“, tipas FPHE5, PTC50, T60/32 Orpūtė „ebmpapst HRG134“

Lent.12-3 Degiklio konstrukcinių dalių tipo pavadinimas

Katilo tipas A2 F 18H A2 F 24H A2 F 32H

Degiklio tipas HLM 35 AV 16 G1 G1 HLM 35 AV 19 G1 G1 HLM 35 AV 21 G1 G1

Katilo tipas A2 F 18H A2 F 24H A2 F 32H

Degiklio tipas

kW 8,5 – 18,2 10,9 – 24,7 12,8 – 32,2

kg 109 114 123

kW 8,3 – 17,7 10,6 – 24,1 12,5 – 31,4

mm 80 / 125

W 184 / 242 204 / 264 228 / 289

W 3,4

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 58

12 Techniniai duomenys

12.1.1 Integruotas šildymo sistemos cirkuliacinis siurblys, 3‑eigiai vožtuvai

Parametrai Vieneta

Šildymo sistemos cirkuliacinis siurblys

Tipas „Grundfos“ UPM3K 25-75 CHBL RT Įtampa V ~230 Dažnis (įtampos tiekimas) Hz 50 Maks. elektros poreikis W 60 Apsaugos klasė IP X4D Leidžiamas viršslėgis bar 3 Maks. pumpavimo aukštis m 7,5 Energijos efektyvumas EEI<0.2 (EN16297‑3)

3‑eigiai vožtuvai: 3UV DHW / 3UVB1 Tipas AFRISO USV Įtampa V ~230 Dažnis (įtampos tiekimas) Hz 50 Maks. elektros poreikis W 7 Apsaugos klasė IP54 Perjungimo laikas s 75

Lent.12-4 Šildymo sistemos cirkuliacinio siurblio, 3‑eigių vožtuvų techniniai duomenys

12.1.2 Duomenys specifikacijų lentelėje

Poz. Pavadinimas Poz. Pavadinimas

1 Įrenginio tipas 9 Imamoji elektr. galia

el,maks.

2 Įrenginio rūšis 10 Apsaugos klasė 3 Gaminio ID 11 Tuščioji masė 4 Vardinė šiluminė

apkrova Qn (katilo galia)

5 Vardinis šilumingumas

Pn (80/60°C) [EN303]

6 Vardinis šilumingumas

kondensacijos režimu Pnc (50/30°C)

7 NOX klasė (EN267) 15 Pagaminimo numeris

8 Maitinimo įtampa U 16 Pagaminimo data

Lent.12-5 Pav. 12-1 legenda

12 Bendrasis svoris

pripildžius

13 Maks. leidžiamas

darbinis slėgis PMS (šildymas)

14 Maks. leidžiama

darbinė temperatūra T

maks.

(nurodyti pateikiant reklamaciją ir klausimus)

Pav.12-1 Duomenys specifikacijų lentelėje

Katilo tipas A2 F 18H A2 F 24H A2 F 32H

Parametrai Vienetas

Nuo metų laiko priklausančio patalpų šildymo energijos efektyvumo klasė

Vardinis šilumingumas P

rated

Nuo metų laiko priklausantis patalpų šildymo energijos efektyvumas η

Metinės energijos sąnaudos Q Garso galios lygis L

Lent.12-6 Gaminio duomenų lapas A2 F

Susijusi įrengimo ir eksploatavimo instrukcija

12.1.3 Duomenų lapai pagal „Ecolabel“ ir „Ecodesign“ reglamentą (ES) 811/2013

A A A

kW 18 24 31

% 91 92 93

GJ 41 54 68

dB(A) 63 65 66

Daikin/ROTEX A2 F

Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Page 59

12 Techniniai duomenys

Integruoto temperatūros reguliatoriaus

tipas

„RoCon“ B1 /

BM2

Parametrai Vienetas

Temperatūros reguliatoriaus

klasė Įnašas į nuo metų laiko

% 2,0 priklausantį patalpų šildymo energijos efektyvumą

Lent.12-7 Integruoto reguliatoriaus „RoCon“ B1 / BM2 gaminio

duomenų lapas

Prijungtos patalpos stotelės tipas RoConU1

Specialias priemonės įrengiant ir atliekant techninę priežiūrą rasite įrengimo ir eksploatavimo instrukcijoje. Energijos efektyvumo grandines ir gaminių duomenų lapus papildomiems deriniams, paketams ir kitiems gaminiams rasite ties www.rotex-heating.com arba https://energylabel.daikin.eu.

Garso galia šildymo režimu, išmatuota pagal EN15036 ENISO3746 sąlygomis, 3 tikslumo klasė. Šie duomenys skirti energijos efektyvumui palyginti pagal direktyvą 2010/30 EB dėl su energija susijusių gaminių suvartojamos energijos ir kitų išteklių nurodymo ženklinant gaminį ir apie jį pateikiant standartinę informaciją. Dėl informacijos, kaip tinkamai parinkti gaminius Jūsų naudojimo tikslui, kreipkitės į savo prekybos atstovą.

Parametrai Vienetas

Temperatūros reguliatoriaus

klasė Įnašas į nuo metų laiko

% 4,0 priklausantį patalpų šildymo energijos efektyvumą

Lent.12-8 Reguliatoriaus A2 F + prijungtos patalpos stotelės

„RoCon U1“ gaminio duomenų lapas

Katilo tipas A2 F 18H A2 F 24H A2 F 32H

Parametrai Vienetas

Kondensacinis katilas Taip Taip Taip Kombinuotasis šildytuvas Ne Ne Ne Vardinis šilumingumas P

rated

kW 18 24 31 Naudinga šiluminė galia kW Esant šiluminei galiai ir aukštos temperatūros

(10)

režimui Esant 30% šiluminei galiai ir žemos

temperatūros režimui

(11)

Nuo metų laiko priklausantis patalpų šildymo energijos efektyvumas η

% 91 92 93

17,7 24,1 31,4

5,5 7,5 9,8

Naudingumo koeficientas % Esant šiluminei galiai ir aukštos temperatūros

(10)

režimui Esant 30% šiluminei galiai ir žemos

temperatūros režimui

(11)

91,8 91,9 92,0

97,5 97,9 98,3

Pagalbinės srovės sąnaudos kW Esant visai apkrovai el Esant didelei apkrovai el Parengties būsenoje P

maks.

min.

Šilumos nuostoliai parengties būsenoje P Metinės energijos sąnaudos Q

Triukšmo galios lygis vidinėse patalpose L

stby

kW 0,093 0,093 0,093

kW (GJ) 11397 (41) 15078 (54) 18953 (68)

dB(A) 63 65 66

0,184 0,204 0,228 0,040 0,045 0,053 0,003 0,003 0,003

Azoto oksido išstūmimas mg/kWh 50 57 66

Lent.12-9 Techninis duomenų lapas A2 F

12.1.4 Priveržimo momentai

Komponentas Pastaba Priveržimo

momentas (Nm)

Hidraulinės linijos jungtys (vanduo) Sriegis 1‘‘ 25 - 30 Degimo produktų temperatūros jutiklio įvorė Pav. 6-5 1,5 Apsauginio temperatūros ribotuvo STBK varžtas sk. 12.4 3 Įžeminimo kabelio iš katilo varžtas 3

(10)

Aukštos temperatūros režimas reiški 60°C grįžtamojo srauto temperatūrą šildytuvo įėjime ir 80°C tiekiamojo srauto temperatūrą šildytuvo išėjime.

(11)

Žemos temperatūros režimas reiškia 30°C grįžtamojo srauto temperatūrą šildytuvo įėjime kondensaciniam katilui.

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 60

12 Techniniai duomenys

Komponentas Pastaba Priveržimo

momentas (Nm)

Degiklio kameros dangčio varžtai Pav. 9-7 5 Automatinės degiklio valdymo sistemos uždangalo varžtai Pav. 7-3, 1poz. 2 Katilo valdymo skydo uždangalo varžtas Pav. 4-10, 1poz. 3 Katilo gaubto dangčio varžtai Pav. 4-26 2

Lent.12-10 Priveržimo momentas

12.2 Debitas ir likęs pumpavimo aukštis

Pav.12-2 Likęs pumpavimo aukštis A2 F (šildymo sistemos

Poz. Pavadinimas

Δp

1 Moduliacijos sritis

Lent.12-11 Pav. 12-2 legenda

Pav.12-3 Reikalingas debitas priklausomai nuo šilumingumo ir

Poz. Pavadinimas m

Q Šilumingumas S Skirtumas

Lent.12-12 Pav. 12-3 legenda

pusėje)

Likęs pumpavimo aukštis Šildymo sistemos tinklo debitas

skaičiuojamojo temperatūrų skirtumo

Šildymo sistemos tinklo debitas

12.3 Temperatūros jutiklis

Pav.12-4 Temperatūros jutiklių varžos charakteristika

Poz. Pavadinimas

t Temperatūra

Lent.12-13 Pav. 12-4 legenda

Matavimo

temperatūra

Lent.12-14 Temperatūros jutiklių varžos vertės

Daviklio varža

Temperatūros jutiklis

(°C)

Tipas Pavadinimas*

NCT

, tR, tV2, tAU, t

DHW

, t

Daviklio varža omais pagal standartą arba

gamintojo pateiktus duomenis

-20 98660 922

-10 56250 961 0 33210 1000

10 20240 1039 20 12710 1077 30 8195 1116 40 5416 1155 50 3663 1194 60 2530 1232 70 1782 1270 80 1278 1308

90 932 1347 100 690 1385 110 519 1423 120 395 1461

PT1000,

Susijusi įrengimo ir eksploatavimo instrukcija

Kondensacinio skystojo kuro katilo A2 F

Daikin/ROTEX A2 F

008.1546470_02 – 05/2018 – LT

Page 61

12.4 Elektros įrangos montavimo

STBK

CM 471

AUX

max. 250V 15W

RT RT-E

GND

VCC

PWM

GND

RCD (FI) Fuse 16A≤

Power surge category

DHW

EBA

EXT

...

3UV DHW

PWM

( )

RoCon U1 RoCon M1

FLS

(t /V1)

eBus+

eBus-

~ 230V / 50 Hz

≤ 450W

3UV1 / 3UVB1

Netz

Power

L LN N L2L1N

CAN

3UVB1 3UV DHW

230V~ 230V~

FLS

AA1A

CANH

CANL

Vcc

EXT EBA

tAut

DHWtAG/WP

+ V

B A B A

A A

B B

...

L2L1N

CM471

V1N

V1L

1 1

X2 X1

oil

mains

RJ45

CAN

J16J8J9J13J3J12J2J14J6

J11

J7J5J4

1 1 1 1 1 1 1 1 1

RoCon BE2

1 1 1 1

J10

J15

RoCon B1

S3 S5S3

ON ONON ONDP DPDP DP

1 11 12 22 23 33 34 44 4

COM

1 1 1

X11 X12

X13

BUS CUI

out

PWM

ret.

flow

flue

DI2

DI3

1 1

X14 X15

oil

Hall

eSTB

BF-PWM

OPS

OECB

BF-

OMCB-

OPM-

TRA-X2

OMV

FID

OPH

S3 S5S3

ON ONON ONDP DPDP DP

1 11 12 22 23 33 34 44 4

*) Smart start kit

RoCon BE2

*) *)

BU1

schema

12 Techniniai duomenys

Pav.12-5 A2 F jungčių schema

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 62

12 Techniniai duomenys

Poz. Pavadinimas Poz. Pavadinimas

OPH Skystojo kuro išankstinio pašildymo įtaisas

OMCB-

OMV Skystojo kuro magnetinis vožtuvas OPS Skystojo kuro siurblio slėgio daviklis FID Uždegimo transformatoriaus liepsnos kontrolės įtaisas OECB Duomenų kabelis (automatinė degiklio valdymo sistema

TRA-X2 Uždegimo transformatoriaus uždegimas

Cirkuliacinis siurblys (pasirinktinai) Q

3UVB1 3-eigis vožtuvas (maišymo vožtuvas) F

OPM-

3UV DHW 3-eigis vožtuvas (paskirstymo vožtuvas) STBK Apsauginis temperatūros ribotuvas 3UV1 3-eigis vožtuvas

BFAUX Išėjimas specialioms funkcijoms BF-PWM Degiklio orpūtės sūkių skaičiaus reguliatorius RoCon U1

Patalpos stotelė (pasirinktinai) CM471 Automatinė degiklio valdymo sistema

(EHS157034) RoCon M1

Maišymo kontūro reguliatorius (pasirinktinai) J1 3polių plokštės kištukas su siurblio tinklo kabeliu

(EHS157068)

FLS Pratakos daviklis (katilo kontūras) J2 4 polių plokštės kištukas: 3‑eigio maišytuvo vožtuvo

EXT Įėjimui išoriniam darbo režimų perjungimui J3 6polių plokštės kištukas (AUX jungtis specialioms

EBA Bepotencialis komutacinis kontaktas išorinei šilumos

J4 3polių plokštės kištukas (nepriskirtas)

užklausai

Tiekiamojo srauto temperatūros jutiklis (katilo kontūras) J5 3polių plokštės kištukas su slėgio daviklio kabeliu Vidinis maišytuvo jutiklis = tiekiamojo srauto

J6 4polių plokštės kištukas su prijungtu tinklo kabeliu ir

temperatūros jutiklis (šildymo kontūras)

DHW

Grįžtamojo srauto temperatūros jutiklis J7 2polių plokštės kištukas su PWM signalo kabeliu

Išorės temperatūros jutiklis J8 12polių plokštės kištukas davikliams ir valdymo

Kaupiamojo šildytuvo temperatūros jutiklis J9 5polių plokštės kištukas (nepriskirtas)

RT/RT-E Patalpos termostatas (pasirinktinai) J10 3polių plokštės kištukas su tinklo kabeliu automatinei

RoCON BE2 Komutacinė plokštė J11 5polių plokštės kištukas su komunikacijos kabeliu

RJ45-CAN

Valdymo bloko magistralės jungtis J12 4 polių plokštės kištukas: 3‑eigio skirstomojo vožtuvo

(BU1) S3 DIP jungiklis (įrenginio tipas) J13 4polių plokštės kištukas papildomiems reguliavimo

S5 DIP jungiklis (1=įj.; 2=išj.; 3,4=išj., kai įrengtas „Smart

J14 3polių plokštės kištukas cirkuliaciniam siurbliui prijungti

start“ rinkinys) RoCon B1 Valdymo blokas J15 4polių plokštės kištukas su jungiklio kabeliu DS Slėgio daviklis J16 4polių plokštės kištukas patalpos termostatui prijungti

Šildymo sistemos cirkuliacinis siurblys Tinklo įtampa 230V, 50Hz

Įtampos tiekimas skystojo kuro siurblio valdymo prietaisui

– skystojo kuro siurblio valdymo prietaisas) Įtampos tiekimas skystojo kuro siurbliui

Įrenginio pagrindinis jungiklis Saugiklis

Degiklio orpūtės tinklo jungtis

(tinklas)

jungtis 3UVB1

funkcijoms)

įžeminimo išvadas

cirkuliaciniam šildymo sistemos siurbliui

laidams prijungti

degiklio valdymo sistemai CM471

automatinei degiklio valdymo sistemai CM471

jungtis (3UV DHW)

sistemos komponentams prijungti (CAN magistralė)

(skaitmeninis reikalavimo kontaktas)

PWM (PK) PK sūkių skaičius valdymas

Lent.12-15 Jungčių schemos legenda A2 F

Susijusi įrengimo ir eksploatavimo instrukcija

Kondensacinio skystojo kuro katilo A2 F

Daikin/ROTEX A2 F

008.1546470_02 – 05/2018 – LT

Page 63

13 Užrašams

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 64

13 Užrašams

Susijusi įrengimo ir eksploatavimo instrukcija

Kondensacinio skystojo kuro katilo A2 F

Daikin/ROTEX A2 F

008.1546470_02 – 05/2018 – LT

Page 65

13 Užrašams

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 66

13 Užrašams

Susijusi įrengimo ir eksploatavimo instrukcija

Kondensacinio skystojo kuro katilo A2 F

Daikin/ROTEX A2 F

008.1546470_02 – 05/2018 – LT

Page 67

Raktinių žodžių rodyklė

'Simboliai

„Smart start“ funkcija...............................................................................................10

skaičiai

3-eigio vožtuvo techniniai duomenys..............................................................58

Apsauginis išjungimas............................................................................................10

Automatinė degiklio valdymo sistema....................................................37, 55

Avarinis režimas........................................................................................................55

degiklio sutrikimai .....................................................................................................55

Degimo produktų masės srautas......................................................................17

Degimo produktų prijungimo būdai..................................................................16

Degimo produktų šalinimo sistema:linijos aukštis....................................16

Degimo produktų šalinimo sistema:matmenys ..........................................16

Degimo produktų šalinimo sistema:mažiausieji reikalavimai..............16

EBA komutacinis kontaktas.................................................................................24

Eksploatacijos pradžia ...........................................................................................30

Eksploatacijos pradžia:kontrolinis sąrašas ..................................................31

Eksploatacijos pradžia:sąlygos..........................................................................30

Elektroninis reguliatorius.......................................................................................10

Elektros instaliacija ..................................................................................................21

Elektros srovės tiekimas .......................................................................................21

Emisijos matavimas.................................................................................................68

EXT komutacinis kontaktas .................................................................................24

Garantija ..........................................................................................................................7

Įrenginio pastatymo patalpa:reikalavimai........................................................6

Kartu galiojanti dokumentacija..............................................................................5

Kasmetiniai techninės priežiūros darbai........................................................46

Kasmetinis tikrinimas..............................................................................................46

Katilo valdymo skydas............................................................................................32

Klaidų kodai.................................................................................................................53

Komplektacija .............................................................................................................14

Kondensacinė technika:nuorodos....................................................................10

Kondensato nuotakas:prijungimas...................................................................21

Kondensato paruošimas:nuoroda ....................................................................10

Kondensato vamzdis...............................................................................................21

Kuras:nuorodos .........................................................................................................10

Papildomas vanduo............................................................................................6, 30

Pastatymas garažuose ..........................................................................................15

Pastatymas mansardoje........................................................................................15

Pastatymo aukštis....................................................................................................15

Pastatymo patalpa ...................................................................................................15

Pastatymo paviršius................................................................................................15

Pastatymo variantai:nuo patalpos oro nepriklausomas režimas .....12,

Pastatymo vieta.........................................................................................................15

Patalpos reguliatorius.............................................................................................25

Patalpos stotelė.........................................................................................................25

Patalpos termostatas..............................................................................................25

Paviršių temperatūra...............................................................................................15

Perjungimo vožtuvas...............................................................................................23

Pripildymas: šildymo sistema .............................................................................27

Reguliatorius:prijungimas .....................................................................................21

Saugos kontrolė ........................................................................................................10

Skystojo kuro jungtis:variantas ..........................................................................26

Specifikacijų lentelė.................................................................................................58

Sutrikimai......................................................................................................................53

Šalčio pavojus............................................................................................................56

Techninė priežiūra....................................................................................................46

Temperatūros jutiklis...............................................................................................23

Tinklo jungiklis............................................................................................................32

Transportavimas .......................................................................................................14

Universalus keičiamas mikro filtro įdėklas MC-7.......................................47

Utilizavimas .................................................................................................................56

Veikimo būdas............................................................................................................10

Likęs pumpavimo aukštis .....................................................................................60

Maišymo kontūro prijungimas.............................................................................25

Maišymo modulis......................................................................................................24

Mažiausiasis atstumas...................................................................................13, 14

Naudingumo koeficientas .....................................................................................10

Naudojimas pagal paskirtį.......................................................................................6

Nenaudojimas ............................................................................................................56

Nešvarumų filtras......................................................................................................20

Daikin/ROTEX A2 F Kondensacinio skystojo kuro katilo A2 F

008.1546470_02 – 05/2018 – LT

Susijusi įrengimo ir eksploatavimo instrukcija

Page 68

14 Kaminkrėčiams

www.daikineurope.com

www.rotex-heating.com

Special Level

Emission Measurement

Manual Operation

Emission Measurement

Off

Emission Measurement

Base Load

Emission Measurement

Full Load

Emission Measurement

Full Load

T-HS

14 Kaminkrėčiams

14.1 Degimo produktų šalinimo linijos projektavimo duomenys

Įrenginys Degiklio

apkrova,

A2 F 18H 8,5 8,3 3,90 34 52 100

18,2 17,7 8,36 46 68 200

A2 F 24H 10,9 10,6 5,01 34 52 100

24,7 24,1 11,35 46 70 200

A2 F 32H 12,8 12,5 5,88 34 52 100

32,2 31,4 14,79 46 72 200

Lent.14-1 Trigubos vertės kaminų projektavimui (degimo produktų masės srautą, priklausomai nuo šiluminės galios, žr. Pav. 4-6)

14.2 Emisijos matavimas

Kontrolinį matavimą galima atlikti naudojant paprastai pasirenkamą automatinę funkciją (taip pat žr. pridedamą reguliatoriaus instrukciją).

1 Mygtuką „Exit“ spauskite bent 5s.

è Rodomas meniu "Special Level".

2 Pasukamuoju mygtuku pasirinkite programą „Emission

Measurement“.

3 Patvirtinkite pasirinkimą, trumpai spustelėdami pasukamąjį

mygtuką. è Galima rinktis tokias apkrovų rūšis: – Išj.: emisijos matavimas išjungtas, prireikus per A2 F

reguliavimo funkcijas įjungtas šilumos generatorius įprastu būdu reguliuojamas toliau.

– Pagrindinė apkrova: šilumos generatorius įjungiamas ir

eksploatuojamas su minimalia šilumos generatoriaus galia, nepriklausomai nuo nustatyto darbo režimo.

– Visa apkrova: šilumos generatorius įjungiamas ir

eksploatuojamas su maksimalia šilumos generatoriaus galia, nepriklausomai nuo nustatyto darbo režimo.

4 Pasukamuoju mygtuku pasirinkite apkrovos tipą „Full Load“,

tačiau nepatvirtinkite.

è Ekrano rodmuo: „Full Load“ è Degiklis 30min. įjungiamas ir sureguliuojamas maksimaliai

apkrovai.

5 Pasukamuoju mygtuku pasirinkite apkrovos tipą „Base Load“,

tačiau nepatvirtinkite.

è Ekrano rodmuo: „Base Load“ è Moduliuojamasis skystojo kuro degiklis 30min. persijungia į

minimalią galią.

6 Nutraukimas ir grįžimas atgal:

– iš naujo paspaudus mygtuką „Exit“ arba pasukamąjį

Vardinė galia, kW Degimo produktų

50/30°C 80/60°C 50/30°C 80/60°C

masės srautas, g/s

Mazutas / EL

Pav.14-1 Simbolinė emisijos matavimo trumpa instrukcija

Degimo produktų temperatūra, °C Esamas darbinis

mygtuką,

– pasukamuoju jungikliu pasirinkus kitą meniu ir patvirtinus.

slėgis, Pa

008.1546470_02 – 05/2018 – LT

Daikin D9HA2018A, D9HA2024A, D9HA2032A, R9HA2018A, R9HA2024A Operation manuals [lt]

Specifications and Main Features

Frequently Asked Questions

User Manual

Turinys

1 Bendrosios saugos priemonės

1.1 Specialios saugos instrukcijos

1.1.1 Nurodymų laikymasis

1.1.2 Įspėjamųjų nuorodų ir simbolių reikšmė

1.2 Montavimo ir eksploatavimo saugos nurodymai

1.2.1 Bendroji informacija

1.2.2 Naudojimas pagal paskirtį

1.2.3 Įrenginio pastatymo patalpa

1.2.4 Elektros instaliacija

1.2.6 Šildymo sistema ir sanitarinė jungtis

1.2.7 Kuras

1.2.8 Eksploatavimas

1.2.5 Reikalavimai šildymo sistemos vandeniui

2.1 Eksploatuotojo instruktažas

2.2 Garantinės nuostatos

2 Perdavimas eksploatuotojui ir garantija

3 Gaminio aprašymas

3.1 Sandara ir komponentai

3.2 Trumpas aprašymas

4 Pastatymas ir įrengimas
