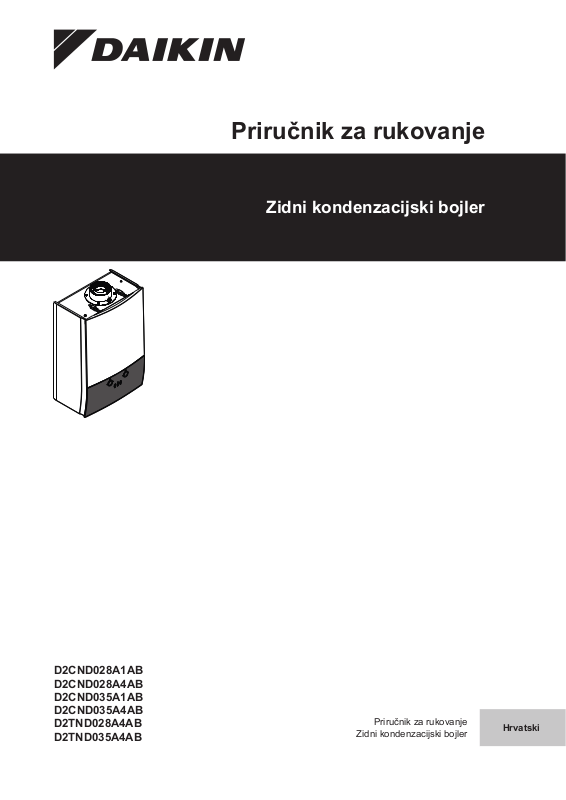

Daikin D2CND028A1AB, D2CND028A4AB, D2CND035A1AB, D2CND035A4AB, D2TND028A4AB Operation manuals [hr]

Priručnik za rukovanje

Zidni kondenzacijski bojler

D2CND028A1AB
D2CND028A4AB
D2CND035A1AB
D2CND035A4AB
D2TND028A4AB
D2TND035A4AB

Priručnik za rukovanje

Zidni kondenzacijski bojler

Hrvatski

Sadržaj

Sadržaj

1 Uvod 2

1.1 O jedinici.................................................................................... 2

1.2 O dokumentaciji......................................................................... 2

1.2.1 Značenje upozorenja i simbola ................................... 2

2 Sigurnosne upute 2

2.1 Postavljanje ............................................................................... 2

2.2 Miris plina .................................................................................. 3

2.3 Preinake na jedinici ................................................................... 3

2.4 Konverzija na drugu vrstu plina ................................................. 3

2.5 Za korisnika ............................................................................... 3

3 Rad 4

3.1 Korisničko sučelje...................................................................... 4

3.1.1 Gumbi i kotačići........................................................... 4

3.1.2 LCD zaslon ................................................................. 4

3.1.3 Indikator stanja............................................................ 4

3.2 Rad s jedinicom......................................................................... 4

3.2.1 Uključivanje jedinice.................................................... 4

3.2.2 O funkciji niske temperature vode............................... 5

3.2.3 O kalibraciji elektroničkog sustava za prilagodbu

plina ............................................................................ 5

3.3 Osnovna upotreba..................................................................... 5

3.3.1 O početnom zaslonu................................................... 5

3.3.2 Odabir načina rada ..................................................... 5

3.3.3 Mogući načini rada...................................................... 5

3.3.4 Mijenjanje zadanih vrijednosti temperature................. 6

3.3.5 Mogući načini rada centralnog grijanja ....................... 6

3.3.6 O EKO načinu rada centralnog grijanja ...................... 7

3.3.7 O radu za pripremu kućne vruće vode........................ 7

3.3.8 O ugodnom načinu rada za pripremu kućne vruće

vode ............................................................................ 7

3.3.9 O zaštiti bojlera od smrzavanja................................... 7

3.3.10 O funkciji mjerenja energije......................................... 7

3.4 Rješavanje grešaka................................................................... 7

3.5 Funkcije izbornika...................................................................... 8

3.5.1 Upotreba razine izbornika 1........................................ 8

3.5.2 Izbornik s informacijama ............................................. 8

3.5.3 Izbornik korisničkih postavki ....................................... 9

3.5.4 Izbornik postavki instalatera........................................ 10

4 Održavanje i čišćenje 10

4.1 Čišćenje vanjske površine jedinice............................................ 10

5 Savjeti za uštedu energije 10
6 Kontakt 11
7 Kodovi pogrešaka 11

Kategorija uređaja i tlak opskrbe ............................................... 000

Model Vrsta Opskrba kućnom

vrućom vodom

D2CND028A1AB D2CND028 Trenutna Unutarnja
D2CND028A4AB D2CND028 Trenutna Vanjska
D2CND035A1AB D2CND035 Trenutna Unutarnja
D2CND035A4AB D2CND035 Trenutna Vanjska
D2TND028A4AB D2TND028 Spremnik Vanjska
D2TND035A4AB D2TND035 Spremnik Vanjska

Upravljačka jedinica koja sadrži korisničko sučelje upravlja
paljenjem, sigurnosnim sustavima i drugim aktuatorima. Interakcija s
korisnikom omogućuje se putem tog korisničkog sučelja koje se
sastoji od LCD zaslona, gumba i dva kotačića, a nalazi se na
prednjem poklopcu jedinice.

Petlja za
punjenje

1.2 O dokumentaciji

Upute sadržane u ovom dokumentu namijenjene su za to da vas
vode kroz rad jedinice. DruštvoDaikin neće se smatrati odgovornim
za štetu prouzročenu zanemarivanjem ovih uputa.

▪ Izvorna dokumentacija napisana je na engleskom jeziku. Svi ostali

jezici su prijevodi.

▪ Mjere opreza opisane u ovom dokumentu napisane su za

korisnike i obuhvaćaju vrlo važne teme, stoga ih pažljivo slijedite.

▪ Radi osobne sigurnosti i zdravlja pažljivo pročitajte upute u

priručniku.

▪ Čuvajte ovaj priručnik za buduću upotrebu tijekom cijelog

razdoblja upotrebe uređaja.

▪ Zatražite od instalatera da vam objasni postavke koje je namjestio

pri konfiguriranju vašeg sustava.

1.2.1 Značenje upozorenja i simbola

OPASNOST

Označuje situaciju koja rezultira smrću ili teškom ozljedom.

UPOZORENJE

Označuje situaciju koja bi mogla rezultirati smrću ili teškom
ozljedom.

OPREZ

Označuje situaciju koja bi mogla rezultirati manjom ili
srednje teškom ozljedom.

NAPOMENA

Označuje situaciju koja bi mogla rezultirati oštećenjem
opreme ili imovine.

INFORMACIJA

Označuje korisne savjete ili dodatne informacije.

1 Uvod

1.1 O jedinici

Ova jedinica Daikin zidni je plinski kondenzacijski bojler koji sustave
centralnog grijanja može opskrbljivati toplinom te pripremati kućnu
vruću vodu. Ovisno o postavkama, jedinica se može upotrebljavati
samo za vruću vodu ili samo za centralno grijanje. Vrsta opskrbe
vrućom vodom može biti trenutna ili uz pomoć spremnika za vruću
vodu. Bojleri koji služe samo za grijanje ne proizvode kućnu vruću
vodu. Vrsta bojlera može se prepoznati po nazivu modela
napisanom na identifikacijskoj oznaci koja se nalazi na desnom
poklopcu jedinice. Pogledajte tablicu u nastavku:

Priručnik za rukovanje

2

2 Sigurnosne upute

Uvijek se pridržavajte sljedećih sigurnosnih uputa i propisa.

2.1 Postavljanje

UPOZORENJE

Postavljanje, servis, održavanje i popravak bojlera smiju
obavljati samo stručne osobe odgovarajućih kvalifikacija,
sukladno s primjenjivim zakonima, propisima, pravilima i
smjernicama.

D2CND028+035A1/4AB + D2TND028+035A4AB

Zidni kondenzacijski bojler

3P469438-5M – 2019.11

2 Sigurnosne upute

UPOZORENJE

Jedinicom se smije rukovati samo kada joj je kućište
pravilno postavljeno. U protivnom, u nepovoljnim uvjetima
može doći do materijalne štete ili čak ozljede ili smrti.

OPREZ

Na sifon za kondenzat mora se priključiti ispusna cijev
kako bi se spriječio kontakt s kondenzatom.

Ako koža dođe u kontakt s kondenzatom, mjesto kontakta treba
oprati velikom količinom vode. Kondenzirana tekućina NIKADA se
ne smije upotrebljavati u svrhu čišćenja ili zalijevanja biljaka niti za
piće.

2.2 Miris plina

OPASNOST

Ovo je plinska jedinica. Curenje plina može dovesti do
trovanja i eksplozija.

Ako osjetite miris plina:
▪ Ne upotrebljavajte električne prekidače, uključujući prekidače za

svjetlo.
▪ Ne upotrebljavajte telefone u zahvaćenom području.
▪ Ne upotrebljavajte otvoreni plamen, kao što su šibice ili upaljači.
▪ Zabranjeno pušenje.
▪ Isključite glavni dovod plina.
▪ Otvorite prozore i vrata.
▪ Upozorite druge osobe u zgradi.
▪ Izađite iz zgrade.
▪ Obavijestite svog dobavljača plina, servisera ili drugu nadležnu

osobu.

2.3 Preinake na jedinici

OPASNOST

Kvarovi mogu dovesti do trovanja i eksplozija. Nikada ne
isključujte sigurnosne uređaje niti na njima obavljajte
neovlaštene zahvate kako im ne biste narušili funkciju.

OPREZ

Neprikladna preinaka može prouzročiti oštećenje. Nikada
ne obavljajte neovlaštene zahvate na bojleru ni drugim
dijelovima sustava. Nikada ne pokušavajte sami provoditi
održavanje ni popravke. Zovite stručnog servisera.

2.4 Konverzija na drugu vrstu plina

UPOZORENJE

Nikada ne pokušavajte sami obaviti konverziju na drugu
vrstu plina. Samo kvalificirane osobe mogu obaviti
konverziju na drugu vrstu plina. Obratite se serviseru.

Ova jedinica može se upotrebljavati i s prirodnim plinom i s UNP-om.
Prethodno postavljena vrsta plina navedena je na identifikacijskoj
oznaci vaše jedinice. Ako jedinicu želite upotrebljavati s drugom
vrstom goriva, obratite se serviseru.

2.5 Za korisnika

OPREZ

Svaka zloupotreba je zabranjena. Proizvođač nije
odgovoran ni za kakve kvarove i/ili oštećenja do kojih
može doći uslijed zloupotrebe.

▪ Vaš uređaj namijenjen je za upotrebu kao grijač sustava

centralnog grijanja i za proizvodnju kućne vruće vode. Svaka

druga upotreba smatra se "zloupotrebom".
▪ Ako niste sigurni kako se rukuje uređajem, obratite se serviseru.
▪ Uređaj smiju koristiti djeca starija od 8 godina i osobe sa

smanjenim fizičkim, osjetilnim ili mentalnim sposobnostima, ili s

nedostatnim iskustvom i znanjem, ako imaju nadzor ili dobivaju

upute o uporabi od uređaja na siguran način i razumiju uključene

rizike. Djeca se NE SMIJU igrati s uređajem. Čišćenje i korisničko

održavanje NE SMIJU obavljati djeca bez nadzora.

OPREZ

NE ispirite jedinicu vodom. To može dovesti do strujnog
udara ili požara.

NAPOMENA

▪ Nemojte stavljati nikakve predmete ili opremu na gornju

ploču jedinice.

▪ Ne sjedite i ne stojte na jedinici te se ne penjite na nju.

UPOZORENJE

Ako je oštećen kabel za napajanje, MORA ga zamijeniti
proizvođač, njegov ovlašteni servis ili slične stručne osobe
kako bi se izbjegle opasnosti.

OPREZ

U blizini jedinice nemojte upotrebljavati raspršivače,
otapala, sredstva za čišćenje s klorom, boju ni ljepila. Te
tvari mogu uzrokovati koroziju, čak i u dimovodnom
sustavu.

OPASNOST

Ne oštećujte i ne uklanjajte brtve na komponentama. Samo
kvalificirane osobe smiju mijenjati zabrtvljene komponente.

Ne obavljajte nikakve preinake na sljedećim dijelovima:
▪ Bojler
▪ Dovod plina, vode ili napajanje
▪ Dimovodni sustav

D2CND028+035A1/4AB + D2TND028+035A4AB
Zidni kondenzacijski bojler
3P469438-5M – 2019.11

Priručnik za rukovanje

3

3 Rad

a

e f g

cb

d

3 Rad

3.1 Korisničko sučelje

a Lijevi kotačić
b LCD zaslon
c Desni kotačić
d Način rada / resetiranje
e Indikator stanja

f Otkazivanje / natrag

g Izbornik / unos

3.1.1 Gumbi i kotačići

Tri gumba i dva kotačića na korisničkom sučelju u različitim
situacijama imaju različite funkcije, koje su navedene u donjoj tablici:

Gumb/

kotačić

Način rada /
resetiranje

Otkazivanje /
natrag

Izbornik /
unos

Lijevi kotačić Razina

Desni
kotačić

3.1.2 LCD zaslon

LCD zaslon monitor je korisničkog sučelja. Na tom zaslonu možete
vidjeti način rada bojlera, zadane vrijednosti, informacije o
aktuatorima i parametre izbornika.

Funkcija Opis

Način rada Promjena načina rada između

ljetnog, zimskog, samo centralnog
grijanja, mirovanja i potpunog

isključenja.
Resetiranje Resetiranje pogreške zaključavanja.
Odustani Otkazivanje promjena.
Natrag Povratak u nadređeni izbornik.
Izbornik Otvaranje funkcije izbornika.
Unos Prijelaz na sljedeću razinu u strukturi

izbornika.
Potvrdi Potvrđivanje promjena.

Zadana vrijednost temperature
interakcije s
korisnikom

Razina
izbornika

Razina
interakcije s
korisnikom

Razina
izbornika

centralnog grijanja.

Ovisno o konfiguraciji sustava, to je

temperatura protoka centralnog

grijanja, sobna temperatura ili

virtualna sobna temperatura.

Odabir informacija, korisnika,

servisnog izbornika.

Zadana vrijednost temperature kućne

vruće vode.

▪ Kazalo parametara odabira.

▪ Mijenjanje vrijednosti parametara.

LCD zaslon ima funkciju mirovanja. Zaslon će se zatamniti nakon
jedne minute bez interakcije s korisničkim sučeljem. Budi se
pritiskom bilo kojeg gumba ili zakretanjem bilo kojeg kotačića.

Pri interakciji s korisničkim sučeljem LCD zaslon prikazuje početni
zaslon aktivnog načina rada i pripadajuću zadanu vrijednost, ovisno
o konfiguraciji sustava (pogledajte"3.3.3Mogući načini rada"[45]).

Ikone statusa

Značenje ikona koje se pojavljuju na LCD zaslonu:

Ikona Opis

Način rada: mirovanje

Omogućena je priprema kućne vruće vode
Omogućen je ugodni način rada za pripremu kućne vruće

vode
Omogućen je rad centralnog grijanja

Sobna temperatura

Veza s vanjskim osjetnikom

Omogućen je EKO način rada centralnog grijanja

Plamen
Izbornik s informacijama

Izbornik korisničkih postavki

Izbornik servisnih postavki

3.1.3 Indikator stanja

Indikator stanja daje povratne informacije prve razine o načinu rada i
stanju bojlera.

Stanje Opis

Mirovanje Ako nema zahtjeva za grijanje, indikator stanja to

pokazuje svojevrsnim pulsiranjem plavog i bijelog
LED indikatora.

Plamen U trenutku paljenja plamena za centralno grijanje

ili kućnu vruću vodu, prsten treperi do
maksimuma, a zatim neprestano svijetli tijekom
rada plamenika.

Pogreška Indikator stanja prijeći će u način rada s

pogreškom kada dođe do pogreške s
upozorenjem, zaključavanjem ili blokiranjem
(pogledajte "3.4Rješavanje grešaka"[47]).
Tijekom stanja pogreške indikator stanja
kontinuirano prikazuje LED koji treperi crveno.

NAPOMENA

U pogrešci s upozorenjem boja indikatora stanja mijenja se
u plavu dok bojler radi.

3.2 Rad s jedinicom

3.2.1 Uključivanje jedinice

1 Priključite jedinicu na glavno napajanje.
2 Držite pritisnut gumb "Način rada" 5 sekundi da biste uključili

jedinicu.

3 Nakon toga možete odabrati način rada kratkim pritiskom

gumba "Način rada".

Upotreba jedinice objašnjena je u sljedećim dijelovima ovog
priručnika.

Priručnik za rukovanje

4

D2CND028+035A1/4AB + D2TND028+035A4AB

Zidni kondenzacijski bojler

3P469438-5M – 2019.11

3 Rad

(5 s)

(5 s)

a

c

b

d

e

3.2.2 O funkciji niske temperature vode

Funkcija niske temperature vode sigurnosna je funkcija koja se
izvršava pri prvom radu centralnog grijanja nakon svakog prekida
napajanja i pri prvom radu centralnog grijanja nakon svakih 90 dana.
Kada je ova funkcija aktivna bojler radi prema definiranoj zadanoj
vrijednosti oko 15 minuta, a ikona treperi. Nakon završetka
funkcije nastavlja se normalan rad.

INFORMACIJA

Funkcija niske temperature vode sigurnosna je funkcija i
ne može se onemogućiti.

3.2.3 O kalibraciji elektroničkog sustava za prilagodbu plina

Elektronički sustav za prilagodbu plina kalibrira se u unaprijed
određenim intervalima. Prva kalibracija odvija se neposredno nakon
prvog aktiviranja plamenika nakon svakog uključivanja napajanja.
Proces kalibracije traje oko 60sekundi, a ikona treperi. Nakon
završetka kalibracije, bojler se modulira na potrebni kapacitet.
Postupak kalibracije ne utječe na rad bojlera.

Ako se zadovolje odgovarajući uvjeti, kalibracija se također može
obaviti u ljetnom načinu rada bez uzimanja vode iz slavine. Drugim
riječima, bojler može samostalno raditi kreće razdoblje u ljetnom
načinu rada, iako ne postoji potražnja za kućnom vrućom vodom. To
je očekivano ponašanje.

3.3 Osnovna upotreba

3.3.1 O početnom zaslonu

To je zaslon koji se prikazuje nakon što se LCD zaslon aktivira
jednim od kotačića ili gumba. Početni zaslon možete upotrijebiti za
očitavanje postavki koje su namijenjene svakodnevnoj upotrebi.
Prikaz na početnom zaslonu ovisi o konfiguraciji vašeg sustava.

Mogući su sljedeći početni zasloni:
▪ Sobna temperatura (priključen sobni termostat Daikin)
▪ Zadana temperatura centralnog grijanja
▪ Virtualna sobna temperatura (s vanjskim osjetnikom)
▪ Zadana temperatura kućne vruće vode
▪ Tlak u sustavu (u stanju mirovanja)

3.3.2 Odabir načina rada

Način rada može se promijeniti pritiskom gumba "Način rada" ( ).

3.3.3 Mogući načini rada

Način rada Opis

Način rada samo
centralnog grijanja

Mirovanje ▪ Onemogućen je i način rada

Ljetni način rada ▪ Omogućen je način rada samo za

Zimski način rada ▪ Omogućeni su i način rada za

▪ Omogućen je način rada u kojem je

aktivno samo centralno grijanje.

▪ Na početnom zaslonu prikazuje se

zadana vrijednost temperature
centralnog grijanja (prikazana
zadana vrijednost ovisi o
konfiguraciji sustava; pogledajte

"3.3.5Mogući načini rada centralnog
grijanja"[46]) i ikona .

▪ Ako je aktivan rad centralnog

grijanja, treperi ikona .

centralnog grijanja i način rada za
pripremu kućne vruće vode.

▪ Funkcije zaštite, kao što je zaštita

od smrzavanja, i dalje su aktivne u
stanju mirovanja.

▪ Na početnom zaslonu prikazuje se

tlak u sustavu, kao i ikona .

pripremu kućne vruće vode. Način
rada centralnog grijanja je
onemogućen. Bojler će proizvoditi
toplinu samo za kućnu vruću vodu.

▪ Na početnom zaslonu prikazuje se

zadana vrijednost kućne vruće vode
i ikona .

▪ Ako je aktivan rad za pripremu

kućne vruće vode, treperi ikona .

pripremu kućne vruće vode i način
rada centralnog grijanja. Bojler
može proizvoditi kućnu vruću vodu,
kao i toplinu za centralno grijanje.

▪ Na početnom zaslonu prikazuje se

zadana vrijednost temperature
centralnog grijanja (prikazana
zadana vrijednost ovisi o
konfiguraciji sustava; pogledajte

"3.3.5Mogući načini rada centralnog
grijanja" [4 6]) i ikona , kao i

ikona . Kad je aktivan rad za
pripremu kućne vruće vode, na
početnom zaslonu prikazuje se
zadana vrijednost kućne vruće
vode.

▪ Ako je aktivan rad za pripremu

kućne vruće vode, treperi ikona .

▪ Ako je aktivan rad centralnog

grijanja, treperi ikona .

a Način rada samo centralnog grijanja
b Mirovanje
c Ljetni način rada
d Zimski način rada
e Način rada za potpuno isključivanje

D2CND028+035A1/4AB + D2TND028+035A4AB
Zidni kondenzacijski bojler
3P469438-5M – 2019.11

Priručnik za rukovanje

5

3 Rad

Način rada Opis

Način rada za potpuno
isključivanje

▪ Onemogućen je i način rada

centralnog grijanja i način rada za
pripremu kućne vruće vode.

▪ LCD zaslon će biti zatamnjen i neće

se aktivirati nikakvom korisničkom
interakcijom.

▪ Funkcije za zaštitu, poput zaštite od

smrzavanja, i dalje su aktivne u
načinu rada za potpuno
isključivanje.

▪ Način rada za potpuno isključivanje

aktivira se i deaktivira tako da se
gumb "Način rada" drži pritisnut
5sekundi dok je bojler u bilo kojem
načinu rada.

2 Za primjenu izvršenih promjena pričekajte 3sekunde ili pritisnite

gumb "Unos". Pritiskom gumba "Odustani" poništavaju se
izvršene promjene.

NAPOMENA

Da bi se mogla promijeniti zadana vrijednost centralnog
grijanja ili kućne vruće vode, mora biti omogućen
odgovarajući način rada. Ako nije, povezani kotačić ne
radi.

3.3.4 Mijenjanje zadanih vrijednosti temperature

Zadane vrijednosti temperature mogu se promijeniti desnim i lijevim
kotačićem.

Mijenjanje zadane vrijednosti temperature centralnog grijanja

1 Dok ste na početnom zaslonu, zakrenite lijevi kotačić. Prikazat

će se zaslon zadane vrijednosti kao što je prikazano u
nastavku, pa možete namjestiti zadanu vrijednost okretanjem
lijevog kotačića. Napomena: Ikona znači da ste na zaslonu
zadane vrijednosti.

2 Za primjenu izvršenih promjena pričekajte 3sekunde ili pritisnite

gumb "Unos". Pritiskom gumba "Odustani" poništavaju se
izvršene promjene.

Mijenjanje zadane vrijednosti kućne vruće vode

1 Dok ste na početnom zaslonu, zakrenite desni kotačić. Prikazat

će se zaslon zadane vrijednosti kao što je prikazano u
nastavku, pa možete namjestiti zadanu vrijednost okretanjem
desnog kotačića. Napomena: Ikona znači da ste na zaslonu
zadane vrijednosti.

3.3.5 Mogući načini rada centralnog grijanja

Način rada Opis

Samo bojler Slučaj u kojemu sustav sadrži samo

bojler. Sobni termostat ili vanjski
osjetnik nisu spojeni. Prikazana je
zadana vrijednost temperature vode
za centralno grijanje. Zadanu
vrijednost možete namjestiti lijevim
kotačićem.

Kad je omogućen način rada
centralnog grijanja, na zaslonu se
prikazuje ikona .

Kombinacija sa sobnim
termostatom Daikin (DOTT)

Bojler + vanjski osjetnik
(kompenzacija prema
vremenskim uvjetima)

Slučaj kada je sobni termostat Daikin
priključen na bojler. Prikazuje se
stvarna sobna temperatura. Zadana
vrijednost sobne temperature može se
prilagoditi putem korisničkog sučelja
uz pomoć lijevog kotačića ili putem
sobnog termostata Daikin.

Kada je omogućen način rada
centralnog grijanja, na zaslonu se
prikazuje ikona umjesto ikone .

Slučaj u kojem je vanjski osjetnik
povezan s bojlerom. U tom slučaju
temperatura vode za centralno grijanje
regulira se prema vanjskoj
temperaturi. Prikazuje se zadana
vrijednost virtualne sobne
temperature. Zadana vrijednost
virtualne sobne temperature može se
namjestiti lijevim kotačićem.
Povećanje ili smanjenje zadane
vrijednosti odražava se na
temperaturu vode za centralno grijanje
odnosno sobnu temperaturu.

Kad je omogućen način rada
centralnog grijanja, na zaslonu se
prikazuju ikone i .

Priručnik za rukovanje

6

NAPOMENA

Da bi se omogućila kompenzacija prema vremenskim
uvjetima, vrijednost nagiba grijanja mora biti viša od
"0" (pogledajte "Izbornik korisničkih postavki: parametri

(kratko)"[49]).

D2CND028+035A1/4AB + D2TND028+035A4AB

Zidni kondenzacijski bojler

3P469438-5M – 2019.11

3 Rad

INFORMACIJA

Ako je vanjski osjetnik povezan s bojlerom zajedno sa
sobnim termostatom Daikin, primjenjuju se pravila slučaja
"Kombinacija sa sobnim termostatom Daikin". Vanjski
osjetnik daje podatke o vanjskoj temperaturi samo sobnom
termostatu radi izračuna temperature vode.

3.3.6 O EKO načinu rada centralnog grijanja

EKO način rada centralnog grijanja pruža ekonomičnije centralno
grijanje. Glavna svrha EKO načina rada jest to da se bojler
upotrebljava pri rasponu temperatura kondenzacije kako bi se
povećala učinkovitost. EKO način rada može se aktivirati u bilo
kojem gore opisanom načinu rada centralnog grijanja.

EKO način rada može se omogućiti iz izbornika korisničkih postavki
(pogledajte "Izbornik korisničkih postavki: parametri (kratko)"[49]).

INFORMACIJA

EKO način rada vrijedi samo za centralno grijanje i ne
utječe na grijanje kućne vode.

Kad je omogućen EKO način rada centralnog grijanja, na zaslonu se
prikazuje ikona dok je omogućen rad centralnog grijanja.

NAPOMENA

U slučaju lošeg ili neprikladnog dizajna kruga centralnog
grijanja koji uzrokuje neadekvatnu emisiju topline u
stambeni prostor, aktiviranjem EKO načina rada može se
uzrokovati manjak kapaciteta.

3.3.7 O radu za pripremu kućne vruće vode

Ova jedinica proizvodi kućnu vruću vodu uz pomoć pločastog
izmjenjivača topline (trenutno) ili putem spremnika vruće vode
ovisno o modelu bojlera.

Ako je riječ o vrsti bojlera s trenutnom opskrbom, proizvodnja kućne
vruće vode aktivira se kada se otvori slavina. Brzina protoka vode
mora biti najmanje 2,5l/min.

Ako riječ o vrsti sa spremnikom, proizvodnja kućne vruće vode
aktivira se prema vrijednosti temperature spremnika.

Kada je aktivna proizvodnja kućne vruće vode, treperi ikona .

INFORMACIJA

Način rada za pripremu kućne vruće vode mora biti
omogućen da bi bojler mogao proizvoditi kućnu vruću
vodu. (Tj. ljetni ili zimski način rada).

OPASNOST

Kod modela sa spremnikom, temperatura kućne vruće
vode može se povećati do 70°C zbog zaštitne funkcije.
Moguće mjere objašnjene su u priručniku za postavljanje.

3.3.8 O ugodnom načinu rada za pripremu kućne vruće vode

Ugodni način rada za pripremu kućne vruće vode uključuje funkciju
predgrijavanja kućne vruće vode i funkciju naknadnog zagrijavanja
kućne vruće vode. Kada je omogućen ugodni način rada,
omogućene su i funkcije predgrijavanja i naknadnog zagrijavanja.

Funkcija predgrijavanja algoritam je koji samostalno uči i prema
kojem će bojler zagrijavati kućnu vruću vodu prije potražnje vode iz
slavine. Algoritam se temelji na obrascu vaše osobne upotrebe u
posljednja 24sata.

Napomena: Neovisno o obrascu osobne upotrebe, funkcija
predgrijavanja ugodnog načina rada može se u korisničkim
postavkama prilagoditi tako da neprestano radi.

Funkcija naknadnog zagrijavanja zagrijava izmjenjivač topline kućne
vruće vode nakon puštanja vode iz slavine, kada je temperatura
protoka bojlera ispod zadane vrijednosti temperature kućne vruće
vode.

Ugodni način rada može se omogućiti iz izbornika korisničkih
postavki (pogledajte "Izbornik korisničkih postavki: parametri

(kratko)"[49]).

INFORMACIJA

Ugodni način rada za pripremu kućne vruće vode vrijedi
samo za vrste s trenutnom opskrbom vrućom vodom.

Kada je omogućen ugodni način rada za pripremu kućne vruće
vode, na zaslonu se prikazuje ikona .

Ikona treperi kad je plamenik uključen za ugodni način rada.

3.3.9 O zaštiti bojlera od smrzavanja

Sigurnosni sustav zaštite od smrzavanja: ova funkcija štiti

jedinicu i instalaciju grijanja od oštećenja uslijed smrzavanja. Ova
zaštita aktivira crpku bojlera kada temperatura vode padne ispod
13°C i aktivira plamenik kada temperatura vode padne ispod 8°C
(tvornička postavka). Jedinica radi sve dok temperatura ne dosegne
20°C. Kako biste omogućili tu funkciju, jedinica mora biti priključena
na napajanje i njezin glavni ventil plina mora biti otvoren. Jamstvo ne
pokriva štetu uzrokovanu smrzavanjem. Zaštita od smrzavanja
omogućena je u svim načinima rada, uključujući mirovanje i potpuno
isključenje.

Dok je zaštita od smrzavanja aktivna, na zaslonu se redom prikazuju
"Fr" i stvarna temperatura protoka.

UPOZORENJE

Ako bojler nije priključen na napajanje, zaštita od
smrzavanja nije aktivna. Zbog toga se voda može smrznuti
i uzrokovati pucanje. Proizvođač nije odgovoran ni za
kakva oštećenja do kojih može doći na taj način.

NAPOMENA

Kada se bojler ne upotrebljava, izričito preporučujemo da
se ne prekida električno napajanje bojlera.

3.3.10 O funkciji mjerenja energije

INFORMACIJA

Da bi se mogla upotrebljavati funkcija mjerenja energije,
jedinice moraju biti opremljene LAN adapterom, a funkciju
trebaju aktivirati kvalificirane osobe.

Ta funkcija omogućuje korisniku da na mjesečnoj i godišnjoj osnovi
očitava potrošnje električne energije i plina za rad centralnog grijanja
i proizvodnju kućne vruće vode. Ako jedinica nije priključena na
internet, nakon uključivanja prikazuje se pogreška UH-08. Da biste
uklonili tu pogrešku i aktivirali ovu funkciju, morate namjestiti stvarni
datum iz parametara T.

Detaljne upute za namještanje stvarnog datuma potražite u stavci

"3.5.3Izbornik korisničkih postavki"[49]

Pojedinosti o prikazu vrijednosti potrošnje potražite u stavci

"3.5.2Izbornik s informacijama"[48]

3.4 Rješavanje grešaka

Kada dođe do pogreške, prekida se normalni rad korisničkog
sučelja, što utječe na status indikatora stanja. Međutim, imajte na
umu da nemaju sve pogreške isti učinak na korisničko sučelje i
indikator stanja.

D2CND028+035A1/4AB + D2TND028+035A4AB
Zidni kondenzacijski bojler
3P469438-5M – 2019.11

Priručnik za rukovanje

7

3 Rad

Vrsta

pogrešk

Rad bojlera Korisničko sučelje i indikator

stanja

e

Upozore
nje

Nastavak Indikator stanja ne ulazi u način rada

s pogreškom ako je plamenik
uključen. Zacrveni se kad je
plamenik isključen. LCD zaslon
ostaje aktivan i prikazuje kôd
pogreške.

BlokiranjeBlokirano, ponovno

počinje raditi ako
uzrok nestane

Zaključa
vanje

Blokirano i
potrebno je
resetiranje

Indikator stanja ulazi u način rada s
pogreškom. LCD zaslon ostaje
aktivan i prikazuje kôd pogreške.

Indikator stanja ulazi u način rada s
pogreškom. LCD zaslon ostaje
aktivan i prikazuje kôd pogreške.
Također, ikona počinje treperiti
ukazujući na to da je potrebno
resetiranje.

U slučaju upozorenja ili pogreške s blokiranjem, korisničko sučelje
napustit će način rada s pogreškom i vratiti se na početni zaslon tek
kada uzrok pogreške nestane.

U slučaju pogreške sa zaključavanjem, bojler treba resetirati. Ako je
uzrok pogreške nestao, pritisnite gumb "Resetiranje" da biste uklonili
pogrešku. Ako je uzrok pogreške i dalje pristuan, korisničko sučelje
ponovno će ući u način rada s pogreškom. Kada se pogreška riješi,
korisničko sučelje vraća se na početni zaslon.

Ako okrenete bilo koji kotačić ili pritisnete bilo koji gumb (osim
gumba "Resetiranje") dok je pogreška aktivna, na korisničkom
sučelju prikazat će se početni zaslon. Nakon isteka vremena bez
interakcije, korisničko sučelje neće se zatamniti nego će ući u način
rada s pogreškom.

NAPOMENA

Na samom kraju ovog priručnika nalazi se tablica sa svim
kodovima pogrešaka, razlozima njihova javljanja i
mogućim rješenjima.

3.5 Funkcije izbornika

3.5.1 Upotreba razine izbornika 1

1 Dok ste na početnom zaslonu pritisnite tipku "Izbornik" da biste

otvorili zaslon izbornika. Ovo je zaslon razine izbornika 1.

2 Za prebacivanje između informacija, korisničkih postavki i

servisnih postavki zakrenite lijevi kotačić.

3 Kako biste napustili izbornik i vratili se na početni zaslon,

2sekunde držite pritisnut gumb "Natrag".

Ako jednu minutu nema nikakve interakcije s korisnikom, korisničko
sučelje napušta izbornik i prebacuje se na prazni zaslon.

3.5.2 Izbornik s informacijama

Izbornik s informacijama: parametri

Izbornik s informacijama ( ) sadrži sve moguće informacije koje su
dostupne krajnjem korisniku i instalateru. Ti parametri namijenjeni su
samo za čitanje i ne mogu se mijenjati.

# Opis (kratki) Jedinic

a
A00 Stvarna temperatura protoka °C
A01 Stvarna povratna temperatura °C
A02 Stvarna temperatura kućne vruće vode °C
A03 Stvarna temperatura dimnog plina °C

(a)

A04
A05

A06 Stvarni tlak vode bar
A07 Stvarna brzina protoka kućne vruće vode l/min

A08

A09

A10

A11 Status sobnog termostata za uključivanje i

A12 Stvarni kôd pogreške bojlera —
A13 Stvarna brzina ventilatora (okr. u min/100) okr./min
A14 Trenutačna zadana vrijednost crpke

F11

F12

F13

F21

F22

F23

F31

F32

F33

F41

F42

F43

Stvarna vanjska temperatura °C

(a)

Stvarna temperatura na osjetniku
solarnog sustava

(b)

Trenutna zadana vrijednost kapaciteta
plamenika

(b)

Stvarni kapacitet bojlera u odnosu na
nazivni kapacitet

(c)

Stvarna faza plamenika —

isključivanje, označava zahtjev za grijanje
(HC1)

bojlera

(d)

Potrošnja energije goriva / centralno
grijanje / prošli mjesec

(d)

Potrošnja energije goriva / centralno
grijanje / tekući mjesec

(d)

Potrošnja energije goriva / centralno
grijanje / tekuća godina

(d)

Potrošnja električne energije / centralno
grijanje / prošli mjesec

(d)

Potrošnja električne energije / centralno
grijanje / tekući mjesec

(d)

Potrošnja električne energije / centralno
grijanje / tekuća godina

(d)

Potrošnja energije goriva / kućna vruća
voda / prošli mjesec

(d)

Potrošnja energije goriva / kućna vruća
voda / tekući mjesec

(d)

Potrošnja energije goriva / kućna vruća
voda / tekuća godina

(d)

Potrošnja električne energije / kućna
vruća voda / prošli mjesec

(d)

Potrošnja električne energije / kućna
vruća voda / tekući mjesec

(d)

Potrošnja električne energije / kućna
vruća voda / tekuća godina

(a) Nije primjenjivo ako osjetnik nije povezan.
(b) Maksimalna vrijednost centralnog grijanja = 91%

Maksimalna vrijednost kućne vruće vode = 100%

(c) A10=0: mirovanje, plamenik nije aktivan

A10=1: pokretanje, priprema za paljenje
A10=2: faza paljenja i stabilizacije plamena
A10=3: kontrola otpuštanja (plamenik je uključen, faza

rada)
A10=4: faza nakon odzračivanja

°C

%

%

—

%

kWh

kWh

kWh

kWh

kWh

kWh

kWh

kWh

kWh

kWh

kWh

kWh

Priručnik za rukovanje

8

D2CND028+035A1/4AB + D2TND028+035A4AB

Zidni kondenzacijski bojler

3P469438-5M – 2019.11

3 Rad

a

a

(d) Primjenjivo ako je omogućeno mjerenje energije.

Vrijednosti utrošene energije prikazuju se sa 6 znamenki.
Redoslijed prikaza je sljedeći: ID parametra –prve 3
znamenke –posljednje 3 znamenke. Primjerice, ako se u
tekućem mjesecu utroši 3456 kWh energije goriva za
centralno grijanje, sljedeći zasloni prikazuju se redom od;
F12 –003 –456

Upotreba izbornika s informacijama

1 Pritisnite gumb "Unos" kada se na zaslonu razine izbornika 1

prikazuje ikona .

2 Odaberite parametre A ili F lijevim kotačićem.
3 Odaberite broj indeksa desnim kotačićem. Pritisnite gumb

"Natrag" za povratak na zaslon razine izbornika 1.

a Index

3.5.3 Izbornik korisničkih postavki

Izbornik korisničkih postavki: parametri (kratko)

Izbornik korisničkih postavki ( ) sadrži parametre koje korisnici
mogu mijenjati i prilagođavati. Parametre možete očitati i prilagoditi
prema svojim sklonostima.

NAPOMENA

Ako niste sigurni u funkciju parametra, nemojte ga
mijenjati. Obratite se serviseru.

# Opis Jedi

U00 Temperatura prebacivanja

između ljetnog i zimskog načina
rada

U01 Nagib grijanja — 0 0~40
U02 EKO način rada centralnog

grijanja

U03 Ugodni način rada za pripremu

kućne vruće vode

U04 Zadana vrijednost kućne vruće

vode

U05 Zadana vrijednost za sobni

termostat u dnevnom načinu
rada

U06 Zadana vrijednost za sobni

termostat u reduciranom načinu
rada

U07 Zadana vrijednost temperature

protoka u dnevnom načinu rada

U08 Zadana vrijednost temperature

protoka u reduciranom načinu
rada

Standar

nica

Linija

dno

°C 20 10~30

— 0 0~1

— 0 0~1

°C 50 35~60

°C 21 10~30

°C 18 10~30

°C 50 30~80

°C 35 30~80

# Opis Jedi

U09 Ovisnost o korisničkom zapisu

ugodnog načina rada za

Standar

nica

Linija

dno

— 1 1, 2 ili

24

pripremu kućne vruće vode

U10 Zadana vrijednost sobne

°C 18 10~30
temperature koju sobni
termostat Daikin upotrebljava
tijekom noći

(a)

t00
t01
t02
t03
t04

Godina — 1~99

(a)

Mjesec — 1~12

(a)

Dan — 1~31

(a)

Sat — 0~23

(a)

Minuta — 0~59

(a) Primjenjivo ako je omogućeno mjerenje energije.

Izbornik korisničkih postavki: parametri (detaljno)

# Opis

U00 Kada se upotrebljava vanjski osjetnik, iznad ove

vrijednosti parametra vanjske temperature bojler
prepoznaje sezonu kao ljeto i ne aktivira centralno
grijanje iako postoji potražnja. Prebacivanje između
ljetnog i zimskog načina rada ima histerezu od ±1ºC.

To znači: kada se ovaj parametar postavi na 20ºC,
bojler prelazi u ljetni način rada pri 21ºC i vraća se u
zimski način rada pri 19ºC.

U01 Ova vrijednost upotrebljava se kada je samo vanjski

osjetnik povezan s bojlerom (nema veze sa sobnim
termostatom Opentherm). Parametar nagiba grijanja
važan je kako bi se kompenzacija prema vremenskim
uvjetima prilagodila individualnom sustavu grijanja,
objektu i toplinskoj izolaciji. Nagib grijanja može se

namjestiti na vrijednost od 0 do 40. Nagib grijanja
treba povećati kako bi se povećala zadana
temperatura centralnog grijanja bojlera. U hladnijim
područjima treba postaviti veću vrijednost nagiba
grijanja.

Napomena: Da bi se aktivirala kompenzacija prema

vremenskim uvjetima, vrijednost nagiba grijanja mora
biti viša od "5".

U02 Omogućenje/onemogućenje EKO načina rada

centralnog grijanja.
1 = omogućeno, 0 = onemogućeno

U03 Omogućenje/onemogućenje ugodnog načina rada za

pripremu kućne vruće vode.
1 = omogućeno, 0 = onemogućeno

U04 Zadana vrijednost kućne vruće vode (ista funkcija koja

se može obaviti desnim kotačićem kada je omogućen
način rada za pripremu kućne vruće vode).

U05 Kada su spojeni i sobni termostat za uključivanje i

isključivanje i vanjski osjetnik, ova vrijednost parametra
je zadana vrijednost virtualne sobne temperature kada
postoji zahtjev za grijanje.

U06 Kada su spojeni i sobni termostat za uključivanje i

isključivanje i vanjski osjetnik, ova vrijednost parametra
je zadana vrijednost virtualne sobne temperature kada
ne postoji zahtjev za grijanje.

Napomena: Da bi ova vrijednost parametra bila
aktivna, vaš servisni agent mora omogućiti reducirajući
način rada, u suprotnom se način centralnog grijanja
neće aktivirati kada nema zahtjeva za grijanje.

D2CND028+035A1/4AB + D2TND028+035A4AB
Zidni kondenzacijski bojler
3P469438-5M – 2019.11

Priručnik za rukovanje

9

4 Održavanje i čišćenje

# Opis

U07 Kada je sobni termostat za uključivanje i isključivanje

spojen a vanjski osjetnik nije, ova vrijednost parametra
zadana je vrijednost temperature vode za centralno
grijanje kada postoji zahtjev za grijanje.

U08 Kada je sobni termostat za uključivanje i isključivanje

spojen a vanjski osjetnik nije, ova vrijednost parametra
zadana je vrijednost temperature vode za centralno
grijanje kada ne postoji zahtjev za grijanje.

Napomena: Da bi ova vrijednost parametra bila
aktivna, vaš servisni agent mora omogućiti reducirajući
način rada, u suprotnom se način centralnog grijanja
neće aktivirati kada nema zahtjeva za grijanje.

U09 Ako je parametar 1, predgrijavanje ugodnog načina

rada ovisit će o korisničkom zapisu. Unaprijed će
zagrijati vodu prema korisničkim zapisima od
prethodnog dana.

Ako je parametar 2, predgrijavanje ugodnog načina
rada bit će neovisno o korisničkom zapisu i na najvišoj
razini ugode (ugodnost od 3 zvjezdice prema normi
EN13302).

Ako je parametar 24, predgrijavanje ugodnog načina
rada neće ovisiti o korisničkom zapisu.

Napomena: Ako povećate razinu ugode, potrošnja
energije se povećava.

U10 Zadana vrijednost sobne temperature koju sobni

termostat Daikin Opentherm upotrebljava tijekom
noćnog načina rada. Vidljivo samo kada je spojen sobni
termostat Daikin Opentherm.

(a)

t00
t01
t02
t03
t04

Upotreba izbornika korisničkih postavki

1 Pritisnite gumb "Unos" kada se na zaslonu razine izbornika 1

2 Odaberite parametre U ili t lijevim kotačićem.
3 Odaberite indeks desnim kotačićem.
4 Pritisnite gumb "Unos" kada se prikazuje parametar koji želite

5 Promijenite parametre desnim kotačićem.
6 Pritisnite gumb "Unos" za potvrdu ili gumb "Odustani" za

Datum i vrijeme postavljaju se parametrima t kako bi se
ažurirao LAN adapter. To je potrebno ako LAN adapter

(a)

nema internetsku vezu.

(a)

Postavke vremena i datuma spremaju se kada se izađe

(a)

iz izbornika pritiskom gumba (natrag).

(a)

Nakon postavljanja datuma i vremena nestaje pogreška
UH-08.

(a) Primjenjivo ako je omogućeno mjerenje energije.

prikazuje ikona .
Rezultat: Vrijednosti parametra možete vidjeti na razini

izbornika 2.

promijeniti.
Rezultat: Možete vidjeti razinu izbornika 3. Prikazat će se

strelice prema gore i prema dolje.

otkazivanje. Vratit ćete se na razinu izbornika 2 nakon pritiska
gumba "Unos" ili "Natrag".

3.5.4 Izbornik postavki instalatera

Samo kvalificirane osobe smiju ući u izbornik postavki instalatera.

4 Održavanje i čišćenje

UPOZORENJE

Bojler moraju održavati ovlaštene osobe svake godine.

Godišnji ciklus održavanja vrlo je važan za siguran rad bojlera i
osiguranje njegova pouzdanog, učinkovitog i dugotrajnog rada.

Pojedinosti zatražite od svog servisera.

OPASNOST

Nepravilno održavanje i popravci mogu dovesti do ozljeda i
materijalne štete.

▪ Nikada ne pokušavajte sami obavljati održavanje ni

popravke jedinice.

▪ Obratite se serviseru.

4.1 Čišćenje vanjske površine jedinice

Očistite vanjsku površinu bojlera vlažnom krpom s malo sapuna koji
ne sadrži otapala.

OPREZ

Raspršivači, otapala ili sredstva za čišćenje koja sadrže
klor mogu oštetiti vanjske plohe, učvršćenja ili upravljačku
jedinicu. Ne upotrebljavajte ih za čišćenje.

5 Savjeti za uštedu energije

▪ Upotrebom jedinice u EKO načinu rada centralnog grijanja pružaju

se najekonomičniji uvjeti rada centralnog grijanja.

▪ Ne upotrebljavajte bojler u ugodnom načinu rada za pripremu

kućne vruće vode. Ugodni način rada za pripremu kućne vruće
vode uključuje predgrijavanje i naknadno zagrijavanje, što je
luksuz, a ne potreba.

▪ Zatvorite termostatske ventile radijatora prilikom prozračivanja

prostorija.

▪ Do najvećeg gubitka topline dolazi na prozorima i vanjskim

vratima. Provjerite zrakonepropusnost prozora i vrata. Noću
spustite rolete.

▪ Ne skrivajte radijatore iza velikog namještaja (npr. kauča, radnog

stola itd.). Mora se osigurati najmanje 50 cm razmaka, inače
zagrijani zrak ne može cirkulirati i prostorija se neće učinkovito
zagrijavati.

▪ Ne dopustite da vam soba postane pretopla. Smanjenjem sobne

temperature tijekom dana štedi se energija.

▪ Najmanje jedanput godišnje provedite održavanje kombiniranog

bojlera.

Priručnik za rukovanje

10

D2CND028+035A1/4AB + D2TND028+035A4AB

Zidni kondenzacijski bojler

3P469438-5M – 2019.11

6 Kontakt

▪ Osigurajte dovoljnu toplinsku izolaciju na svom objektu.
▪ Obavezno upotrijebite termostatske ventile. Svaka soba treba se

prilagoditi u skladu s uvjetima ugode. U primaćim sobama to je
20°C, u dnevnim sobama 22°C, kuhinjama 18°C i spavaćim
sobama 18°C.

▪ Spriječite prekrivanje radijatora zavjesama.

6 Kontakt

Obratite se lokalnom stručnom serviseru ako imate bilo kakvih
pitanja u vezi s održavanjem i popravkom vašeg sustava.

7 Kodovi pogrešaka

# Problem Rješenje

10-64 Pogreška u krugu

ventila plina

10-65 Pogreška u struji

ventila plina

11-64 Ne dolazi do paljenja Provjerite je li ventil na plinovodu

11-65 Pogreška u

stabilizaciji plamena

11-66 Gubitak signala

plamena u
sigurnosnom
vremenu

11-67 Gubitak plamena

tijekom rada

12-64 Odstupanje u kontroli

iona je preveliko

12-65 Ne dolazi do kvara

SCOT aktuatora
paljenja

12-66 Osnovna vrijednost

iona premašuje donju
tvorničku granicu

12-67 Osnovna vrijednost

iona premašuje
gornju tvorničku
granicu

12-68 Osnovna vrijednost

iona previše se
razlikuje od
prethodne vrijednosti

12-69 Prilagodba

odstupanja na granici

12-70 Ne može se izvršiti

prilagodba
odstupanja

13-64 Pogreška brzine

ventilatora

13-65 Pogreška brzine

ventilatora

Izvršite resetiranje. Ako se problem
ponovi, obratite se serviseru.

Izvršite resetiranje. Ako se problem
ponovi, obratite se serviseru.

otvoren. Izvršite resetiranje nakon
trećeg neuspješnog pokušaja
paljenja.

Pričekajte pokušaj paljenja bojlera.

Izvršite resetiranje nakon trećeg
neuspješnog pokušaja paljenja. Ako
se problem ponovi, obratite se
serviseru.

Privremena pogreška. Pričekajte da
se bojler ponovno upali.

Izvršite resetiranje prema potrebi.
Ako se problem ponovi, obratite se
serviseru.

Izvršite resetiranje prema potrebi.
Ako se problem ponovi, obratite se
serviseru.

Izvršite resetiranje. Ako se problem
ponovi, obratite se serviseru.

Izvršite resetiranje. Ako se problem
ponovi, obratite se serviseru.

Izvršite resetiranje prema potrebi.
Ako se problem ponovi, obratite se
serviseru.

Bojler i dalje radi, ali se obratite
serviseru.

Bojler i dalje radi, ali se obratite
serviseru.

Izvršite resetiranje prema potrebi.
Ako se problem ponovi, obratite se
serviseru.

Izvršite resetiranje. Ako se problem
ponovi, obratite se serviseru.

# Problem Rješenje

16-64 Temperatura dimnog

plina signalizira
pregrijavanje

1J-64 Termostat za gornju

granicu signalizira
pregrijavanje

80-01 Kvar osjetnika

povratne temperature

81-01 Pogreška osjetnika

temperature protoka

81-65 Pogreška osjetnika

temperature solarnog
sustava za kućnu
vruću vodu

8A-46 Zaštita od

smrzavanja

8H-64 Nagli porast

temperature protoka

8H-65 Prevelika razlika u

temperaturama
protoka i povrata

E1-64 Detekcija plamena

prije rada plamenika

E1-65 Unutarnja pogreška

SCOT sustava

E1-66 Pogreška uvjeta

kalibracije

E1-67 Nedostaje kalibracija Izvršite resetiranje. Ako se problem

E1-68 Osnovna vrijednost

iona je izvan
tvorničkih ograničenja
ili je pogrešno
spremljena

E1-69 Pogreška CRC-a

parametra

E1-70 Pogreška CRC-a

parametra

E1-71 Pogreška

zaključavanja EK

E1-72 SCOT pojačalo

plamena

Provjerite put pražnjenja dimnog
plina.

Izvršite resetiranje prema potrebi.
Ako se problem ponovi, obratite se
serviseru.

▪ Provjerite ventile radijatora u krugu

grijanja.

▪ Provjerite tlak vode u

kombiniranom bojleru. Ako je
nizak, napunite krug grijanja
vodom.

▪ Izvršite resetiranje. Ako se

problem ponovi, obratite se
serviseru.

Izvršite resetiranje. Ako se problem
ponovi, obratite se serviseru.

Izvršite resetiranje. Ako se problem
ponovi, obratite se serviseru.

Bojler i dalje radi, ali je osjetnik
solarnog sustava neispravan.
Obratite se serviseru.

Jedinica ne radi ako osjetnik
temperature protoka očitava
vrijednost manju od 1°C. Pričekajte
dok se kôd pogreške ne ukloni sa
zaslona.

Provjerite jesu li ventili radijatora
dovoljno otvoreni za cirkulaciju vode.
Vaš bojler ponovno će se pokrenuti
nakon nekog vremena. Ako se
problem ponovi, obratite se
serviseru.

Provjerite jesu li ventili radijatora
dovoljno otvoreni za cirkulaciju vode.
Ako se problem ponovi, obratite se
serviseru.

Izvršite resetiranje. Ako se problem
ponovi, obratite se serviseru.

Izvršite resetiranje prema potrebi.
Ako se problem ponovi, obratite se
serviseru.

Nije potrebno resetiranje. Pričekajte
da se plamenik ponovno pokrene.
Ako se problem ponovi, obratite se
serviseru.

ponovi, obratite se serviseru.
Izvršite resetiranje. Ako se problem

ponovi, obratite se serviseru.

Izvršite resetiranje. Ako se problem
ponovi, obratite se serviseru.

Izvršite resetiranje. Ako se problem
ponovi, obratite se serviseru.

Trajna pogreška. Obratite se
serviseru.

Izvršite resetiranje prema potrebi.
Ako se problem ponovi, obratite se
serviseru.

D2CND028+035A1/4AB + D2TND028+035A4AB
Zidni kondenzacijski bojler
3P469438-5M – 2019.11

Priručnik za rukovanje

11

7 Kodovi pogrešaka

# Problem Rješenje

E1-73 Pogreška unutarnje

tiskane pločice

H9-01 Pogreška vanjskog

osjetnika

HC-01 Pogreška osjetnika

temperature kućne
vruće vode

HJ-08 Visoki tlak u sustavu Ispustite vodu do 0,8bar. (Možete ju

HJ-09 Niski tlak u sustavu Povećajte tlak u sustavu na 0,8bar.
HJ-10 Pogreška osjetnika

tlaka vode

J6-01 Pregrijavanje

osjetnika temperature
protoka

(Može biti pogreška s
blokiranjem ili
pogreška sa
zaključavanjem)

J6-20 Pregrijavanje

osjetnika povratne
temperature

(Može biti pogreška s
blokiranjem ili
pogreška sa
zaključavanjem)

J6-21 Povratna temperatura

viša je od
temperature protoka

JJ-64 Pogreška osjetnika

temperature dimnog
plina

U2-01 Napon napajanja je

ispod donje granice

U2-01 Napon napajanja je

iznad gornje granice

U4-65 Priključak sobnog

termostata
Opentherm je
neispravan

U4-66 Istek vremena CAN-

sabirnice

U4-67 Nadzor daljinskog

resetiranja

UA-64 Blokiranje tijekom

postupka ažuriranja
BCC-a

UA-65 Tiskana pločica

zahtijeva ažuriranje
BCC-a

UA-66 Nedosljedan BCC-ID

internog EEPROM-a

UA-67 Nedostaje BCC Obratite se serviseru.
UA-68 BCC nije

kompatibilan s
tiskanom pločicom
(BCC-ID)

Izvršite resetiranje prema potrebi.
Ako se problem ponovi, obratite se
serviseru.

Bojler i dalje radi, ali je vanjski
osjetnik neispravan. Obratite se
serviseru.

Bojler i dalje radi, ali se morate
obratiti serviseru.

ispustiti iz radijatora.)

Obratite se serviseru.

▪ Provjerite ventile radijatora u krugu

grijanja.

▪ Provjerite tlak vode u

kombiniranom bojleru. Ako je
nizak, napunite krug grijanja
vodom.

▪ Izvršite resetiranje prema potrebi.

Ako se problem ponovi, obratite se
serviseru.

Izvršite resetiranje prema potrebi.
Ako se problem ponovi, obratite se
serviseru.

Nije potrebno resetiranje, plamenik
se sam pokreće nakon kratkog
razdoblja. Ako se problem ponovi,
obratite se serviseru.

Izvršite resetiranje. Ako se problem
ponovi, obratite se serviseru.

Obratite se serviseru.

Vaš bojler će nastaviti s radom, ali se
morate obratiti serviseru.

Vaš bojler nastavit će s radom, ali
sobni termostat Opentherm ne radi.
Obratite se serviseru.

Ako se problem ponovi, obratite se
serviseru.

Isključite i uključite napajanje. Ako se
problem ponovi, obratite se
serviseru.

Obratite se serviseru.

Obratite se serviseru.

Obratite se serviseru.

Obratite se serviseru.

# Problem Rješenje

UA-69 BCC nije

kompatibilan s
tiskanom pločicom
(programska oprema)

UA-70 Pogreška u ažuriranju

BCC-a

UH-08 Datum i vrijeme nisu

postavljeni

Obratite se serviseru.

Obratite se serviseru.

Ako je funkcija mjerenja energije
prekinuta ili nije pokrenuta, za
nastavak treba namjestiti datum i
vrijeme. Postavite datum i vrijeme iz
parametara t ("3.5.3Izbornik

korisničkih postavki"[49])

Priručnik za rukovanje

12

D2CND028+035A1/4AB + D2TND028+035A4AB

Zidni kondenzacijski bojler

3P469438-5M – 2019.11

DAIKIN ISITMA VE SOĞUTMA SİSTEMLERİ SAN.TİC. A.Ş.

İSTANBUL / TÜRKİYE
Tel: [phone]
Faks: 0216 671 06 00
Çağrı Merkezi: 444 999 0
Web: www.daikin.com.tr

Gülsuyu Mahallesi, Fevzi Çakmak Caddesi, Burçak Sokak, No:20, 34848 Maltepe

Verantwortung für Energie und Umwelt

Copyright 2018 Daikin

3P469438-5M 2019.11
