Installatørvejledning

Klimaanlæg i opdelt system

CVXM20A2V1B FVXM25A2V1B

FVXM35A2V1B FVXM50A2V1B

Indholdsfortegnelse

1 Om dokumentationen 4

1.1 Om dette dokument ....................................................................................................................................................... 4

2 Generelle sikkerhedsforanstaltninger 5

2.1 Om dokumentationen .................................................................................................................................................... 5

2.1.1 Betydning af advarsler og symboler............................................................................................................... 5

2.2 Til installatøren ............................................................................................................................................................... 6

2.2.1 Generelt .......................................................................................................................................................... 6

2.2.2 Installationsstedet .......................................................................................................................................... 7

2.2.3 Kølemiddel — hvis der anvendes R410A eller R32 ........................................................................................ 11

2.2.4 Brine................................................................................................................................................................ 12

2.2.5 Vand ................................................................................................................................................................ 13

2.2.6 Elektrisk........................................................................................................................................................... 13

3 Specifikke sikkerhedsanvisninger for installatøren 16

4 Om kassen 18

4.1 Indendørsenhed.............................................................................................................................................................. 18

4.1.1 Sådan pakkes indendørsenheden ud ............................................................................................................. 18

4.1.2 Fjernelse af tilbehør fra indendørsenheden .................................................................................................. 18

5 Om enheden 20

5.1 Systemopbygning............................................................................................................................................................ 20

5.2 Driftsområde................................................................................................................................................................... 20

5.3 Om trådløst LAN.............................................................................................................................................................. 21

5.3.1 Forholdsregler ved brug af trådløst LAN........................................................................................................ 21

5.3.2 Basisparametre............................................................................................................................................... 21

5.3.3 Indstilling af trådløst LAN ............................................................................................................................... 21

6 Installation af enheden 23

6.1 Klargøring af installationsstedet..................................................................................................................................... 23

6.1.1 Krav til indendørsenhedens installationssted................................................................................................ 23

6.2 Åbning af indendørsenheden ......................................................................................................................................... 25

6.2.1 Afmontering af frontpanelet .......................................................................................................................... 25

6.2.2 Afmontering af frontgitteret .......................................................................................................................... 25

6.2.3 Åbning af klemrækken og afmontering af el-boksens dæksel ...................................................................... 25

6.3 Montering af indendørsenheden ................................................................................................................................... 26

6.3.1 Installering af indendørsenheden .................................................................................................................. 26

6.3.2 Boring af væghul............................................................................................................................................. 31

6.3.3 Fjernelse af slidsede dele ............................................................................................................................... 31

6.3.4 Dræning .......................................................................................................................................................... 32

6.4 Montering af brugerinterfacet ....................................................................................................................................... 34

6.4.1 Montering af brugerinterfacets holder.......................................................................................................... 34

7 Rørinstallation 35

7.1 Forberedelse af kølerør .................................................................................................................................................. 35

7.1.1 Krav til kølerør ................................................................................................................................................ 35

7.1.2 Isolering af kølerør.......................................................................................................................................... 36

7.2 Forbindelse af kølerør..................................................................................................................................................... 36

7.2.1 Om tilslutning af kølerør................................................................................................................................. 36

7.2.2 Forholdsregler i forbindelse med tilslutning af kølerør ................................................................................. 36

7.2.3 Retningslinjer ved tilslutning af kølerør ......................................................................................................... 37

7.2.4 Retningslinjer for bøjning af rør ..................................................................................................................... 38

7.2.5 Sådan opkraves rørenden .............................................................................................................................. 38

7.2.6 Sådan forbindes kølerørene til indendørsenheden ....................................................................................... 39

8 Elektrisk installation 40

8.1 Om tilslutning af de elektriske ledninger ....................................................................................................................... 40

8.1.1 Forholdsregler ved tilslutning af de elektriske ledninger .............................................................................. 40

8.1.2 Retningslinjer ved tilslutning af de elektriske ledninger................................................................................ 41

8.1.3 Specifikationer for standardledningskomponenter....................................................................................... 42

8.2 Tilslutning af el-ledninger til indendørsenheden ........................................................................................................... 42

8.3 Tilslutning af ekstraudstyr (ledningsforbundet brugerinterface, trådløs adapter osv.)................................................ 43

Installatørvejledning

9 Færdiggørelse af installation af indendørsenheden 44

9.1 Færdiggørelse af installation af indendørsenheden ...................................................................................................... 44

9.2 Sådan lukkes indendørsenheden.................................................................................................................................... 44

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

Indholdsfortegnelse

9.2.1 Lukning af el-boksen og lukning af klemrækken............................................................................................ 44

9.2.2 Montering af frontgitteret ............................................................................................................................. 44

9.2.3 Montering af frontpanelet ............................................................................................................................. 44

10 Konfiguration 46

10.1 Definition af en anden adresse....................................................................................................................................... 46

11 Ibrugtagning 48

11.1 Oversigt: Ibrugtagning .................................................................................................................................................... 48

11.2 Kontrolliste før ibrugtagning........................................................................................................................................... 48

11.3 Sådan udføres en testkørsel ........................................................................................................................................... 49

11.3.1 Testkørsel med brugerinterfacet ................................................................................................................... 49

12 Overdragelse til brugeren 50

13 Bortskaffelse 51

14 Tekniske data 52

14.1 Ledningsdiagram............................................................................................................................................................. 52

14.1.1 Fælles ledningsdiagram forklaring ................................................................................................................. 52

15 Ordliste 55

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

Installatørvejledning

1 | Om dokumentationen

1 Om dokumentationen

1.1 Om dette dokument

INFORMATION

Sørg for, at brugeren har den trykte dokumentation, og bed brugeren om at gemme dette til senere brug.

Målgruppe

Autoriserede installatører

INFORMATION

Dette apparat er beregnet til at blive brugt af specialuddannede eller uddannede brugere i butikker, let industri, på gårde eller til erhvervsmæssig eller privat brug af ikke-faguddannede.

ADVARSEL

Installation, service, vedligeholdelse og reparation samt anvendte materialer skal følge anvisningerne i Daikin og overholde relevant lovgivning, og dette arbejde skal udføres af autoriserede personer. I Europa, hvor IEC standarder anvendes, gælder EN/IEC 60335-2-40 standarden.

Dokumentationssæt

Dette dokument er en del af et dokumentationssæt. Hele sættet består af:

▪ Generelle sikkerhedsforanstaltninger:

- Sikkerhedsanvisninger, som du SKAL læse før installation

- Format: Papir (i kassen til indendørsenheden)

▪ Installationsvejledning for indendørsenhed:

- Installationsvejledning

- Format: Papir (i kassen til indendørsenheden)

▪ Installatørvejledning:

- Forberedelse af installationen, god praksis, referencedata …

- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/

product-information/

Nyere udgaver af den medfølgende dokumentation kan være tilgængelige på det regionale Daikin-websted eller via din forhandler.

Den oprindelige dokumentation er skrevet på engelsk. Alle andre sprog er oversættelser.

Tekniske data ▪ Seneste reviderede udgaver af den medfølgende dokumentation kan være

tilgængelige på regionens Daikin websted (offentligt tilgængeligt).

Installatørvejledning

▪ En revideret komplet udgave af seneste tekniske data er tilgængelig på Daikin

Business Portal (autentificering påkrævet).

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

2 | Generelle sikkerhedsforanstaltninger

2 Generelle sikkerhedsforanstaltninger

2.1 Om dokumentationen

▪ Den oprindelige dokumentation er skrevet på engelsk. Alle andre sprog er

oversættelser.

▪ De forholdsregler, der er beskrevet i dette dokument omhandler meget vigtige

emner og skal derfor følges omhyggeligt.

▪ Installationen af systemet samt alle handlinger beskrevet i

installationsvejledningen og i referencevejledningen vedrørende montering SKAL udføres af en autoriseret montør.

2.1.1 Betydning af advarsler og symboler

FARE

Angiver en situation, der resulterer i dødsfald eller alvorlig personskade.

FARE: RISIKO FOR ELEKTRISK STØD

Angiver en situation, der kan resultere i elektrisk stød.

FARE: RISIKO FOR FORBRÆNDING/SKOLDNING

Angiver en situation, der kan medføre forbrænding/skoldning på grund af ekstremt varme eller kolde temperaturer.

FARE: RISIKO FOR EKSPLOSION

Angiver en situation, der kan resultere i eksplosion.

ADVARSEL

Angiver en situation, der kan resultere i dødsfald eller alvorlig personskade.

ADVARSEL: BRÆNDBART MATERIALE

PAS PÅ

Angiver en situation, der kan resultere i mindre eller moderat personskade.

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

BEMÆRK

Angiver en situation, der kan resultere i udstyr eller materielle skader.

INFORMATION

Angiver nyttige tip eller supplerende oplysninger.

Symboler på enheden:

Installatørvejledning

2 | Generelle sikkerhedsforanstaltninger

Symbol Forklaring

Symboler i dokumentationen:

Symbol Forklaring

Læs installations- og betjeningsvejledningen og instruktionsarket vedrørende ledningsføring før montering.

Læs servicevejledningen, før du foretager vedligeholdelse og service.

Se yderligere information i referencevejledningen vedrørende montering og brug.

Enheden indeholder roterende dele. Vær forsigtig ved vedligeholdelse eller inspektion af enheden.

Viser en billedtitel eller en reference hertil. Eksempel: " 1–3 billedtitel" betyder "Billede 3 i afsnit 1".

Viser en tabeltitel eller en reference hertil. Eksempel: " 1–3 tabeltitel" betyder "Tabel 3 i afsnit 1".

2.2 Til installatøren

2.2.1 Generelt

Kontakt forhandleren, hvis du har spørgsmål vedrørende installation eller drift af enheden.

FARE: RISIKO FOR FORBRÆNDING/SKOLDNING

▪ Kølerør, vandrør og indvendige dele må IKKE berøres lige efter drift. De kan være

for varme eller for kolde. Giv delene tid at vende tilbage til normal temperatur. Hvis du er nødt til at røre ved delene, skal du bære beskyttelseshandsker.

▪ Kølemiddel, der trænger ud ved et uheld, må IKKE berøres.

ADVARSEL

Forkert installation eller montering af udstyret eller tilbehøret kan resultere i elektrisk stød, kortslutning, lækage, brand eller anden beskadigelse af udstyret. Brug kun tilbehør, ekstraudstyr og reservedele, der er fremstillet eller godkendt af Daikin.

ADVARSEL

Sørg for, at installation, test og anvendte materialer er i overensstemmelse med gældende lovgivning (ud over instruktionerne i Daikin-dokumentationen).

Installatørvejledning

PAS PÅ

Brug passende personlige værnemidler (handsker, sikkerhedsbriller m.m.) under installation, vedligeholdelse og servicering af systemet.

ADVARSEL

Riv plastposer fra emballagen i stykker og smid dem væk, så ingen, især ikke børn, kan lege med dem. Mulig risiko: kvælning.

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

2 | Generelle sikkerhedsforanstaltninger

ADVARSEL

Sørg for passende foranstaltninger til at forhindre, at enheden kan bruges som tilflugtssted for små dyr. Små dyr, der får kontakt med elektriske dele, kan forårsage funktionsfejl, røg eller brand.

PAS PÅ

Rør IKKE ved luftindtaget eller aluminiumlamellerne på enheden.

PAS PÅ

▪ Der må IKKE anbringes genstande eller udstyr oven på enheden. ▪ Man må IKKE sidde, klatre eller stå på enheden.

BEMÆRK

Arbejde på udendørsenheden udføres bedst i tørvejr for at undgå indtrængen af vand.

I overensstemmelse med gældende lovgivning kan en logbog være påkrævet sammen med udstyret. Denne logbog skal mindst indeholde: information om vedligeholdelse, reparation, testresultater, stilstandsperioder…

Endvidere SKAL i det mindste følgende oplysninger forefindes på et tilgængeligt sted på systemet:

▪ Oplysninger om frakobling af systemet i nødstilfælde ▪ Navn og adresse på brandvæsen, politi og hospital ▪ Navn, adresse samt telefonnumre dag og nat til serviceafdelingen

I Europa findes den påkrævede vejledning om denne logbog i EN378.

2.2.2 Installationsstedet

▪ Sørg for tilstrækkelig plads rundt om enheden til service og luftcirkulation. ▪ Kontrollér, at konstruktionen er stærk nok til at kunne klare enhedens vægt og

vibrationer.

▪ Sørg for, at området er godt ventileret. Blokér IKKE ventilationsåbningerne. ▪ Sørg for, at enheden er i vater.

Enheden må IKKE installeres på følgende steder:

▪ I eksplosionsfarlig atmosfære. ▪ På steder med maskiner, der udsender elektromagnetiske bølger.

Elektromagnetiske bølger kan forstyrre styresystemet og forårsage funktionsfejl i udstyret.

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

▪ På steder, hvor der er risiko for brand på grund af udslip af brandfarlige gasser

(f.eks. fortynder eller benzin), kulfiber eller antændeligt støv.

▪ På steder, hvor der dannes ætsende gas (f.eks. gasformig svovlsyre).

Korrosionsdannelse på kobberrør eller loddede dele kan medføre kølemiddellækage.

▪ I badeværelser.

Installatørvejledning

2 | Generelle sikkerhedsforanstaltninger

Instruktioner vedrørende udstyr, der anvender R32 kølemiddel

ADVARSEL: SVAGT ANTÆNDELIGT MATERIALE

Kølemidlet i denne enhed er let antændeligt.

ADVARSEL

▪ Man må IKKE gennembore enheden eller påvirke den med åben ild. ▪ Forsøg IKKE på at gøre afrimningen eller rengøringen hurtigere - følg

producentens anvisninger.

▪ Vær opmærksom på, at R32 kølemiddel er LUGTFRIT.

ADVARSEL

Udstyret skal opbevares i et rum, hvor det ikke beskadiges mekanisk, og hvor der er tilstrækkelig ventilation uden konstante antændelseskilder (eksempelvis åben ild, gasdrevet udstyr eller en elvarmer, der er tændt), og rummets størrelse skal være som anført nedenfor.

ADVARSEL

Installation, service, vedligeholdelse og reparation skal udføres efter anvisningerne i Daikin og overholde relevant lovgivning (f.eks. nationale bestemmelser vedr. gasinstallation), og dette arbejde skal udføres af autoriserede personer.

ADVARSEL

Hvis et eller flere rum er forbundet med enheden via et kanalsystem, skal man kontrollere:

▪ at der ikke er aktive antændelseskilder (f.eks. åben ild, gasudstyr i brug eller en

tændt elvarmer), hvis gulvarealet er mindre end det specificerede min. gulvareal A (m²).

▪ at der ikke er installeret yderligere udstyr, som kan være en potentiel

antændelseskilde, i kanalerne (f.eks. varme overflader med en temperatur over 700°C samt elektriske omskiftere);

▪ at der kun er anvendt yderligere udstyr i kanalerne, som er godkendt af

producenten;

▪ at et luftindtag OG en luftafgang er tilsluttet direkte til samme rum via en kanal.

Brug IKKE rummet over et sænket loft eller lignende som kanal til luftindtaget eller luftafgangen.

BEMÆRK

▪ Der skal træffes forholdsregler, så kølerørene ikke udsættes for kraftig vibration

eller pulsation.

▪ Beskyttelsesindretninger, rør og forskruninger skal så vidt muligt beskyttes mod

skadelige miljøpåvirkninger.

▪ Der skal træffes foranstaltninger vedrørende udvidelse og indsnævring af lange

rør.

▪ Rør i kølesystemer skal dimensioneres og installeres, så risikoen minimeres for, at

hydrauliske påvirkninger beskadiger systemet.

▪ Det indendørs udstyr og rørene skal monteres korrekt og afskærmes, så

utilsigtede påvirkninger af udstyr eller rør undgås, eksempelvis når man flytter møbler eller foretager renoveringsarbejde.

Installatørvejledning

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

Pladskrav vedr. installation

Contains fluorinated greenhouse gases

tCO2eq

1000

GWP × kg

GWP: xxx

R32

2 | Generelle sikkerhedsforanstaltninger

PAS PÅ

Brug IKKE potentielle antændelseskilder ved søgning eller detektering af kølemiddellækager.

BEMÆRK

▪ Man må IKKE anvende samledele, der har været brugt før. ▪ Samlinger i installationen mellem dele af kølesystemet skal være tilgængelige i

forbindelse med vedligeholdelse.

ADVARSEL

Hvis udstyret indeholder R32 kølemiddel, så SKAL gulvarealet i det rum, hvor udstyret installeres, anvendes og opbevares, være større end min. gulvareal, defineret i tabellen nedenfor A (m2). Dette gælder for:

▪ Indendørsenheder uden kølemiddelækage-sensor; ved indendørsenheder med

kølemiddelækage-sensor, se installationsvejledningen

▪ Udendørsenheder installeret eller opbevaret indendørs (f.eks. vinterhave,

værksted, maskinrum)

▪ Rørføring på uventileret brugssted

BEMÆRK

▪ Rør skal beskyttes mod beskadigelse. ▪ Rørlængden skal holdes på et minimum.

Bestemmelse af min. gulvareal

1 Bestem den samlede mængde kølemiddel i systemet (=kølemiddel påfyldt på

fabrikken + ekstra mængde påfyldt kølemiddel).

2 Bestem, hvilken graf eller tabel, der skal anvendes.

▪ For indendørsenheder: Er enheden loftsmonteret, vægmonteret eller

monteret stående på gulv?

▪ For udendørsenheder, der er installeret eller opbevaret indendørs, samt for

rørføring på uventileret brugssted, afhænger dette af installationshøjden:

Hvis installationshøjden er… Skal man anvende grafen eller tabellen

for…

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

<1.8m Enheder stående på gulv

1,8≤x<2,2m Vægmonterede enheder

≥2,2m Loftsmonterede enheder

3 Bestem min. gulvareal ved hjælp af grafen eller tabellen.

Installatørvejledning

2 | Generelle sikkerhedsforanstaltninger

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

1.822.2

2.4

2.6

2.833.2

3.4

3.6

3.844.2

4.4

4.6

4.855.2

5.4

5.6

5.866.2

6.4

6.6

6.877.2

7.4

7.6

7.8

1.843 7.956

8.0

min

(m2)

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m (kg)

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

7.956 40.1

4.4 165

7.956 539

m (kg)

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

7.956 59.9

Wall-mounted

unit

(b)

m (kg)

min

(m2)

Floor-standing

unit

(c)

m (kg)

min

(m2)

Installatørvejledning

m Samlet mængde kølemiddel påfyldt systemet

Min. gulvareal

min

(a) Ceiling-mounted unit (= loftsmonteret enhed)

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

2 | Generelle sikkerhedsforanstaltninger

(b) Wall-mounted unit (= vægmonteret enhed)

2.2.3 Kølemiddel — hvis der anvendes R410A eller R32

Hvis relevant. Find yderligere information i installationsvejledningen eller installatørvejledningen vedrørende dit anlæg.

BEMÆRK

Sørg for, at kølerørsinstallationen er i overensstemmelse med gældende lovgivning. I Europa er EN378 den gældende standard.

BEMÆRK

Kontrollér, at rørføring på brugsstedet og tilslutninger er aflastede.

ADVARSEL

Under test må produktet ALDRIG sættes under højere tryk end det maksimalt tilladte tryk (som angivet på enhedens typeskilt).

ADVARSEL

Træf de nødvendige forholdsregler i tilfælde af kølemiddellækage. Hvis der trænger kølegas ud i rummet, skal rummet udluftes med det samme. Mulige risici:

▪ Hvis der trænger kølemiddel ud i et lukket rum, kan det medføre mangel på ilt. ▪ Der kan dannes giftige gasser, hvis kølegassen kommer i kontakt med ild.

FARE: RISIKO FOR EKSPLOSION

Tømning – kølemiddelækage. Hvis du ønsker at tømme systemet, og hvis der er en

lækage i kølemiddelkredsen:

▪ Brug IKKE enhedens funktion til automatisk tømning, ved hjælp af hvilken du kan

samle al kølemiddel fra systemet i udendørsenheden. Mulig konsekvens: Selvantændelse og eksplosion i kompressoren på grund af, at der trænger luft ind i den kørende kompressor.

▪ Brug et separat tømmesystem, så enhedens kompressor IKKE behøver at køre.

ADVARSEL

Kølemidlet skal ALTID genvindes. De må IKKE slippes direkte ud i miljøet. Brug en vakuumpumpe til at tømme installationen.

BEMÆRK

Når alle rør er blevet forbundet, skal du sikre, at der ikke er nogen gaslækager. Brug nitrogen til at registrere gasudslip.

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

BEMÆRK

▪ Påfyld IKKE mere end den specificerede mængde kølemiddel for at undgå, at

kompressoren bryder sammen.

▪ Hvis kølesystemet skal åbnes, SKAL kølemidlet behandles i henhold til relevante

bestemmelser.

Installatørvejledning

2 | Generelle sikkerhedsforanstaltninger

ADVARSEL

Sørg for, at der ikke er ilt i systemet. Kølemidlet må først påfyldes efter udførelse af tæthedsprøvning og vakuumtørring.

Mulig konsekvens: : Selvantændelse og eksplosion af kompressoren på grund af luft, der strømmer ind i kompressoren, som er i drift.

▪ Hvis det er nødvendigt at efterfylde, skal man se anvisningerne på enhedens

fabriksskilt. Her er der anført typen af kølemiddel og den nødvendige mængde.

▪ Enheden er påfyldt med kølemiddel fra fabrikken, og afhængigt af rørstørrelser

og rørlængder kræver nogle systemer yderligere påfyldning af kølemiddel.

▪ Brug kun værktøj, der passer til det kølemiddel, som anvendes i systemet, for at

opretholde trykket og for at hindre, at fremmedlegemer trænger ind i systemet.

▪ Påfyld flydende kølemiddel på følgende måde:

Hvis Så

Der findes en hævertslange

Påfyldning med opretstående cylinder.

(dvs. at cylinderen er mærket med "Liquid filling siphon attached" / "monteret hævert til væskepåfyldning")

Der findes IKKE en hævertslange Påfyldning med cylinderen drejet

omkring.

▪ Man skal åbne kølemiddelcylindre langsomt. ▪ Påfyld kølemidlet i væskeform. Påfyldning i gasform kan hindre normal drift.

PAS PÅ

Efter afslutning af påfyldning, eller når du holder pause, skal du lukke ventilen på kølemiddelbeholderen med det samme. Hvis IKKE ventilen lukkes med det samme, kan resterende tryk påfylde ekstra kølemiddel. Mulig konsekvens: Forkert mængde kølemiddel.

2.2.4 Brine

Installatørvejledning

Hvis relevant. Find yderligere information i installationsvejledningen eller installatørvejledningen for anvendelsen.

ADVARSEL

Valget af brine SKAL være i overensstemmelse med gældende lovgivning.

ADVARSEL

Tag tilstrækkelige forholdsregler i tilfælde af lækage af brine. Hvis der opstår lækage af brine, skal du straks udlufte området og kontakte din lokale forhandler.

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

2.2.5 Vand

2.2.6 Elektrisk

2 | Generelle sikkerhedsforanstaltninger

ADVARSEL

Den omgivende temperatur inde i enheden kan blive meget højere end i rummet, f.eks. 70°C. Ved lækage af brine kan varme dele inde i enheden skabe en farlig situation.

ADVARSEL

Brug og installation af programmet SKAL overholde de sikkerheds- og miljømæssige foranstaltninger, der er angivet i gældende lovgivning.

Hvis relevant. Find yderligere information i installationsvejledningen eller installatørvejledningen vedrørende dit anlæg.

BEMÆRK

Sørg for, at vandkvaliteten er i overensstemmelse med EU-direktiv 98/83 EF.

FARE: RISIKO FOR ELEKTRISK STØD

▪ AFBRYD al strømforsyning, før du fjerner el-boksens dæksel, tilslutter elektriske

ledninger eller berører elektriske dele.

▪ Afbryd strømforsyningen i mere end 10 minutter, og mål spændingen på

terminalerne på primærkredsens kondensatorer eller elektriske komponenter, før du udfører service. Spændingen SKAL være under 50V DC, før man må berøre elektriske komponenter. Vedrørende placering af terminalerne, se ledningsdiagrammet.

▪ Rør IKKE ved elektriske komponenter med våde hænder. ▪ Enheden må IKKE efterlades uden opsyn, når servicedækslet er fjernet.

ADVARSEL

Der SKAL monteres en hovedafbryder til afbrydelse med adskillelse af alle ledere i ledningsføringen ved overspænding i henhold til relevant lovgivning (overspændingskategoriIII), hvis der IKKE findes en fabriksmonteret hovedafbryder.

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

Installatørvejledning

2 | Generelle sikkerhedsforanstaltninger

ADVARSEL

▪ Brug KUN kobberledninger. ▪ Sørg for, at ledningsinstallationen på brugsstedet er i overensstemmelse med

gældende lovgivning.

▪ Al ledningsføring på brugsstedet SKAL udføres i overensstemmelse med

ledningsdiagrammet, der blev leveret med produktet.

▪ Kabelbundter må ALDRIG presses sammen, og du skal sørge for, at de ikke

kommer i kontakt med rør og skarpe kanter. Sørg for, at terminalforbindelserne er aflastede.

▪ Sørg for at installere en jordledning. Enheden må IKKE jordes til et forsyningsrør,

en afleder til stødstrøm eller en jordforbindelse til telefon. Ufuldstændig jordforbindelse kan medføre elektrisk stød.

▪ Sørg for at bruge en særskilt strømkreds. Brug ALDRIG en strømforsyning, der

deles med et andet apparat.

▪ Sørg for at installere de påkrævede sikringer eller afbrydere. ▪ Sørg for at installere en fejlstrømsafbryder. I modsat fald kan der opstå elektrisk

stød eller brand.

▪ Ved installation af fejlstrømsafbryderen skal du sikre, at den er kompatibel med

inverteren (modstandsdygtig over for højfrekvent elektrisk støj) for at undgå, at fejlstrømsafbryderen aktiveres unødigt.

PAS PÅ

▪ Når du tilslutter strømforsyningen, skal du etablere jordforbindelsen, før du

tilslutter de spændingsførende forbindelser.

▪ Når du afbryder strømforsyningen, skal du afbryde de strømførende ledninger,

før du afbryder jordforbindelsen.

▪ Længden på lederne mellem strømforsyningskablets binder og selve klemrækken

skal være sådan, at de spændingsførende ledere strammes før jordlederen, hvis strømforsyningskablet trækkes fri af kabelbinderen.

BEMÆRK

Forholdsregler ved føring af strømførende ledninger:

▪ Forbind IKKE ledninger med forskellig tykkelse med den samme strømførende

klemrække (hvis ikke strømførende ledninger sidder fast, kan det forårsage unormal varmedannelse).

▪ Se figuren ovenfor ved tilslutning af ledninger med samme tykkelse. ▪ Brug egnede strømforsyningsledninger til ledningsføring og tilslut dem korrekt, og

kontrollér, at klemrækken ikke udsættes for ekstern belastning.

▪ Brug en passende skruetrækker til stramning af terminalskruerne. En

skruetrækker med et lille hoved vil ødelægge terminalskruen, som så ikke kan spændes korrekt.

▪ Hvis man spænder terminalskruerne for hårdt, kan de blive ødelagt.

Installatørvejledning

Strømkabler skal installeres mindst 1m fra fjernsyn eller radioer for at forhindre interferens. Afhængigt af radiobølgerne er en afstand på 1 m måske ikke tilstrækkelig.

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

2 | Generelle sikkerhedsforanstaltninger

ADVARSEL

▪ Efter udførelsen af det elektriske arbejde, skal du kontrollere, at alle elektriske

komponenter og terminaler inde i den elektriske komponentboks er tilsluttet korrekt.

▪ Sørg for, at alle dæksler er lukket, før enheden startes op.

BEMÆRK

Kun gældende, hvis strømforsyningen er trefaset, og kompressoren har en TIL/FRAstartmetode.

Hvis der er mulighed for omvendt fase efter et midlertidigt strømsvigt, eller hvis strømmen kommer og går, mens produktet er i drift, skal du montere en lokal omvendt fasebeskytter. Hvis produktet drives med omvendt fase, kan kompressoren og andre dele blive ødelagt.

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

Installatørvejledning

3 | Specifikke sikkerhedsanvisninger for installatøren

3 Specifikke sikkerhedsanvisninger for

installatøren

Følg altid sikkerhedsanvisningerne og bestemmelserne nedenfor. Installation af enhed (se "6Installation af enheden"[423])

ADVARSEL

Udstyret skal opbevares i et rum uden konstante antændelseskilder (eksempelvis åben ild, gasdrevet udstyr eller en elvarmer, der er tændt).

PAS PÅ

Ved vægge med metalrammer eller metalplader skal man anvende et rør indlejret i væggen og en vægafdækning ved gennemføringshullet for at undgå mulig varmedannelse, elektrisk stød eller brand.

Installation af rør (se "7Rørinstallation"[435])

FARE: RISIKO FOR FORBRÆNDING/SKOLDNING

PAS PÅ

▪ Brug brystmøtrikken fastgjort på enheden. ▪ For at undgå gaslækage skal du påføre køleolie indvendigt på kraven. Brug

køleolie til R32.

▪ Samlingerne må IKKE genbruges.

PAS PÅ

▪ Der må IKKE bruges mineralsk olie på opkravede dele. ▪ Montér ALDRIG en tørreenhed på denne R32 enhed for at forlænge dens levetid.

Tørrematerialet kan nedbryde og ødelægge systemet.

PAS PÅ

▪ Forkert udvidelse af rør kan medføre kølegas-lækage. ▪ Genbrug IKKE rørkraver. Brug nye rørkraver for at undgå lækage af

kølemiddelgas.

▪ Brug de brystmøtrikker, der følger med enheden. Brug af andre brystmøtrikker

kan medføre, at kølemiddelgassen lækker.

El-installation (se "8Elektrisk installation"[440])

Installatørvejledning

FARE: RISIKO FOR ELEKTRISK STØD

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

3 | Specifikke sikkerhedsanvisninger for installatøren

ADVARSEL

▪ Al ledningsføring SKAL foretages af en autoriseret elektriker og være i

overensstemmelse med relevant lovgivning.

▪ Tilslut de elektriske forbindelser til installationen på brugsstedet. ▪ Alle lokalt leverede dele og alle elektriske installationer SKAL være i

overensstemmelse med relevant lovgivning.

ADVARSEL

▪ Hvis strømforsyningen har en manglende eller forkert N-fase, kan udstyret blive

ødelagt.

▪ Etabler korrekt jordforbindelse. Enheden må IKKE jordes til et forsyningsrør, en

afleder til stødstrøm eller en jordforbindelse til telefon. Ufuldstændig jordforbindelse kan medføre elektrisk stød.

▪ Installer de påkrævede sikringer eller afbrydere. ▪ Fastgør de elektriske ledninger med kabelbindere, så de IKKE kommer i kontakt

med skarpe kanter eller rør, især i højtrykssiden.

▪ Brug IKKE ledninger med udtag, ledninger med flertrådede ledninger,

forlængerledninger eller forbindelse fra et stjernesystem. De kan forårsage overophedning, elektrisk stød eller brand.

▪ Installer IKKE en faseførende kondensator, da denne enhed er udstyret med

inverter. En faseførende kondensator vil reducere ydelsen og kan forårsage ulykker.

ADVARSEL

Brug ALTID flerlederkabel til strømforsyning.

ADVARSEL

Brug en afbryder, der afbryder alle poler, med en kontaktadskillelse på mindst 3mm, med adskillelse af alle ledere i ledningsføringen ved overspænding i henhold til relevant lovgivning.

ADVARSEL

Hvis strømforsyningskablet beskadiges, SKAL det udskiftes af producenten, forhandleren eller andre kvalificerede personer for at undgå ulykker.

ADVARSEL

Tilslut IKKE strømforsyningsledningen til indendørsenheden. Dette kan medføre elektrisk stød eller brand.

ADVARSEL

▪ Brug IKKE uautoriserede elektriske dele sammen med dette produkt. ▪ Lav IKKE forgrening på strømtilførslen til drænpumpen osv. fra klemrækken.

Dette kan medføre elektrisk stød eller brand.

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

ADVARSEL

Hold ledningerne mellem enhederne væk fra kobberrør uden varmeisolering, da disse rør bliver meget varme.

Installatørvejledning

4 | Om kassen

2×1×

1× 2×1× 1× 1×

2×

1×

1× 2×

j k li

edb ca f

4 Om kassen

4.1 Indendørsenhed

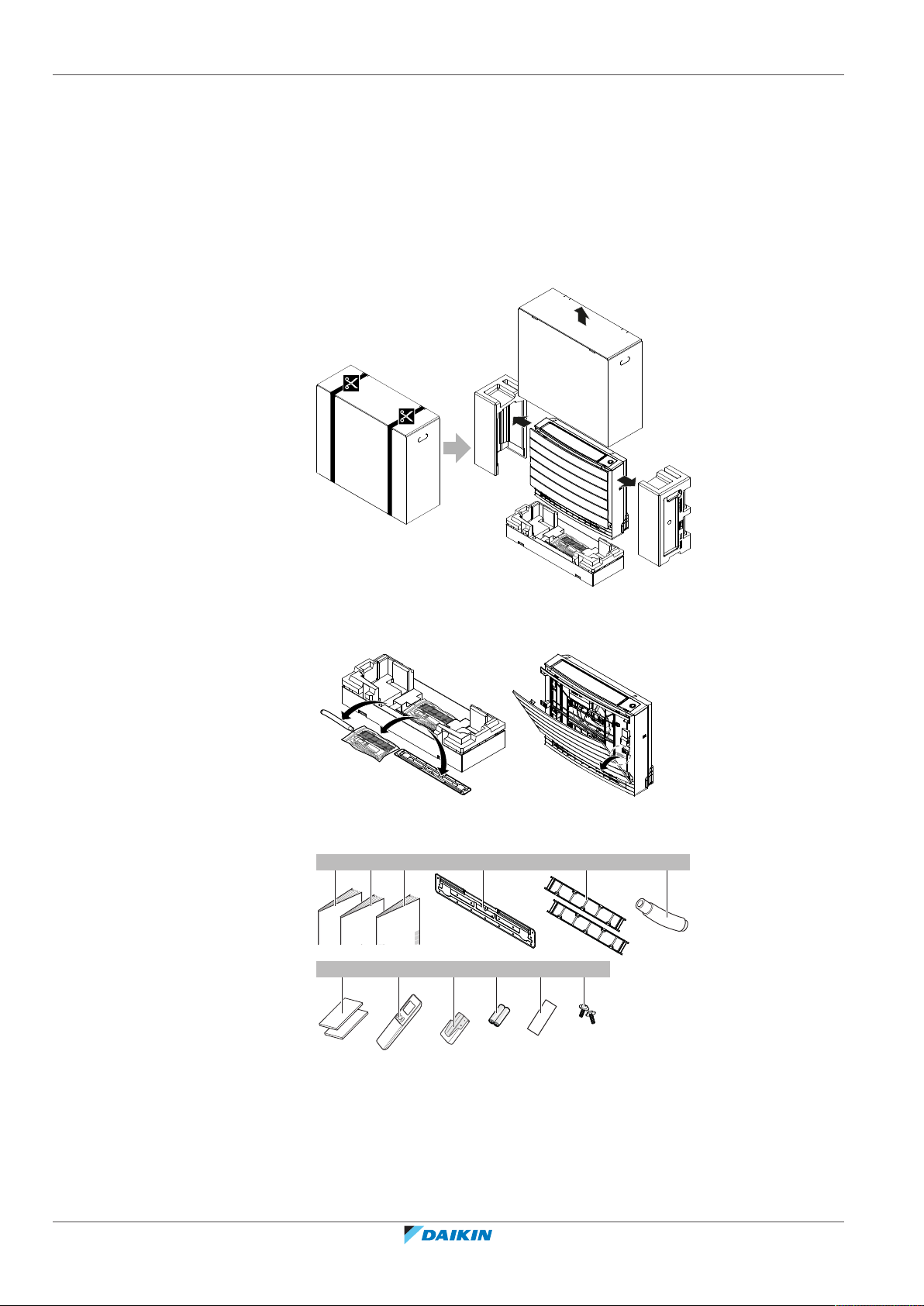

4.1.1 Sådan pakkes indendørsenheden ud

Installatørvejledning

4.1.2 Fjernelse af tilbehør fra indendørsenheden

1 Fjern tilbehøret i bunden af pakken. Der sidder en ekstra SSID mærkat på

enheden.

a Installationsvejledning b Betjeningsvejledning c Generelle sikkerhedsforanstaltninger d Monteringsplade (fastgjort på enheden) e Titanium-apatit desodoriseringsfilter

f Drænslange g Isoleringsdel h Brugerinterface

i Holder til brugerinterface j Tørbatterier AAA.LR03 (alkaline) til brugerinterface

k Ekstra SSID mærkat (fastgjort på enheden)

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

4 | Om kassen

l Skruer

▪ Ekstra SSID mærkat. Smid ikke den ekstra mærkat væk. Opbevar den et sikkert

sted for fremtidig brug (hvis f.eks. frontgitteret udskiftes, skal mærkaten sættes på det nye frontgitter).

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

Installatørvejledning

5 | Om enheden

cba d

5 Om enheden

5.1 Systemopbygning

ADVARSEL: SVAGT ANTÆNDELIGT MATERIALE

Kølemidlet i denne enhed er let antændeligt.

Der kan findes følgende symboler på indendørsenheden:

Symbol Forklaring

Mål spændingen på terminalerne på primærkredsens kondensatorer eller elektriske komponenter, før du udfører service.

5.2 Driftsområde

Anvend systemet i de følgende temperatur- og luftfugtighedsområder for at opnå sikker og effektiv drift.

Udetemperatur –10~46°CDB –15~24°CDB

Indendørs temperatur 18~32°C DB

Indendørs luftfugtighed ≤80%

a Indendørsenhed b Drænrør c Kølerør (gas og væske) d Udendørsenhed

Kombineret med udendørsenhed RXM25~50, 2MXM40+50, 3MXM40+52

Køling og tørring

(a)(b)

Opvarmning

(a)

–15~18°CWB

10~30°CDB

14~23°CWB

(b)

(a)

En sikkerhedsindretning kan standse driften af systemet, hvis enheden er uden for driftsområdet.

(b)

Der kan forekomme kondens og dryppende vand, hvis enheden er uden for driftsområdet.

—

Installatørvejledning

Kombineret med udendørsenhed RXTP25+35

Køling og tørring

(a)(b)

Opvarmning

Udetemperatur –10~46°CDB –25~24°CDB

–25~18°CWB

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

(a)

5 | Om enheden

Kombineret med udendørsenhed RXTP25+35

Køling og tørring

(a)(b)

Opvarmning

(a)

Indendørs temperatur 18~32°C DB

Indendørs luftfugtighed ≤80%

(a)

(b)

5.3 Om trådløst LAN

Vedr. detaljerede specifikationer, installationsvejledninger, indstillingsmetoder, FAQ, overensstemmelseserklæring og den seneste udgave af denne manual, se

http://www.onlinecontroller.daikineurope.com.

10~30°CDB

14~23°CWB

(b)

En sikkerhedsindretning kan standse driften af systemet, hvis enheden er uden for driftsområdet. Der kan forekomme kondens og dryppende vand, hvis enheden er uden for driftsområdet.

—

INFORMATION

▪ Daikin Industries Czech Republic s.r.o. erklærer hermed, at typen af radioudstyr i

denne enhed overholder bestemmelserne i direktivet 2014/53/EU.

▪ Denne enhed anses for at være kombineret udstyr iht. definitionen i direktivet

2014/53/EU.

5.3.1 Forholdsregler ved brug af trådløst LAN

Brug IKKE tæt på:

▪ Medicinsk udstyr. F.eks. personer, der anvender pacemakere eller

defibrillatorer. Dette produkt kan forårsage elektromagnetisk interferens.

▪ Udstyr til automatisk styring. F.eks. automatiske døre eller brandalarmer. Dette

produkt kan medføre fejl på udstyret.

▪ Mikrobølgeovn. Produktet kan påvirke trådløs LAN-kommunikation.

5.3.2 Basisparametre

Hvad Værdi

Frekvensområde 2400MHz~2483.5MHz

Trådløs protokol IEEE 802.11b/g/n

Radiofrekvenskanal 13ch

Udgangseffekt 13dBm

Effektiv udstråling 15dBm (11b) / 14dBm (11g) / 14dBm

Strømforsyning DC 14 V / 100 mA

(11n)

5.3.3 Indstilling af trådløst LAN

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

Kunden skal have/fremskaffe:

▪ Smartphone eller tablet med min. understøttet version af Android eller iOS,

specificeret på http://www.onlinecontroller.daikineurope.com

Installatørvejledning

5 | Om enheden

Sådan installeres appen Daikin Controller

▪ Internetforbindelse og kommunikationsudstyr, såsom modem, router osv. ▪ Trådløst LAN adgangspunkt. ▪ Den gratis applikation Daikin Residential Controller skal være installeret.

1 Åbn:

▪ Google Play for enheder, der bruger Android. ▪ App Store for enheder, der bruger iOS.

2 Søg efter Daikin Residential Controller. 3 Følg vejledningen på skærmen for at installere.

Installatørvejledning

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

6 Installation af enheden

I dette afsnit

6.1 Klargøring af installationsstedet............................................................................................................................................. 23

6.1.1 Krav til indendørsenhedens installationssted........................................................................................................ 23

6.2 Åbning af indendørsenheden................................................................................................................................................. 25

6.2.1 Afmontering af frontpanelet.................................................................................................................................. 25

6.2.2 Afmontering af frontgitteret .................................................................................................................................. 25

6.2.3 Åbning af klemrækken og afmontering af el-boksens dæksel .............................................................................. 25

6.3 Montering af indendørsenheden........................................................................................................................................... 26

6.3.1 Installering af indendørsenheden .......................................................................................................................... 26

6.3.2 Boring af væghul .................................................................................................................................................... 31

6.3.3 Fjernelse af slidsede dele ....................................................................................................................................... 31

6.3.4 Dræning .................................................................................................................................................................. 32

6.4 Montering af brugerinterfacet ............................................................................................................................................... 34

6.4.1 Montering af brugerinterfacets holder ................................................................................................................. 34

6.1 Klargøring af installationsstedet

Installér IKKE enheden på steder, der hyppigt benyttes som arbejdspladser. Hvis der udføres byggearbejde (f.eks. slibning), hvor der dannes en mængde støv, SKAL man dække enheden til.

6 | Installation af enheden

Vælg et installationssted, hvor der er plads nok til, at enheden kan bæres ind i og ud fra stedet.

ADVARSEL

Udstyret skal opbevares i et rum uden konstante antændelseskilder (eksempelvis åben ild, gasdrevet udstyr eller en elvarmer, der er tændt).

6.1.1 Krav til indendørsenhedens installationssted

INFORMATION

Se også forholdsregler og krav i "2Generelle sikkerhedsforanstaltninger"[45].

INFORMATION

Lydtryksniveauet er under 70dBA.

BEMÆRK

Udstyret, der beskrives i denne manual, kan danne elektrisk støj på grund af højfrekvent energi. Udstyret lever op til forskrifter vedrørende en fornuftig beskyttelse mod denne støj. Der er dog ingen garanti for, at der ikke vil forekomme støj ved nogle installationer.

Det anbefales derfor, at man installerer udstyr og elektriske ledninger med en vis afstand til stereoudstyr, pc'er osv.

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

Strømkabler skal installeres mindst 1m fra fjernsyn eller radioer for at forhindre interferens. Afhængigt af radiobølgerne er en afstand på 1 m måske ikke tilstrækkelig.

Installatørvejledning

6 | Installation af enheden

≤60

(65)

≤27°

(mm)

≥467

≥50 ≥50

A B

(105)

≤60

▪ Fluorescerende lys. Når man installerer et trådløst brugerinterface i et rum med

fluorescerende lys, skal man være opmærksom på følgende for at undgå interferens:

- Installér det trådløse brugerinterface så tæt på indendørsenheden, som muligt.

- Installér indendørsenheden så langt fra det fluorescerende lys, som muligt.

▪ Sørg for, at vandet ikke kan beskadige installationsstedet og omgivelserne i

tilfælde af en lækage.

▪ Vælg et sted, hvor driftsstøjen eller den varme/kolde luft, der afgives fra

enheden, ikke er til gene.

▪ Luftstrøm. Sørg for, at luftstrømmen ikke blokeres. ▪ Dræn. Sørg for, at kondensvandet kan ledes korrekt ud. ▪ Vægisolering. Det er nødvendigt med ekstra isolering (minimumstykkelse på

10mm, polyethylenskum), hvis omgivelsesbetingelserne i væggen overskrider 30 C og en relativ luftfugtighed på 80%, eller hvis der ledes frisk luft ind i væggen.

▪ Væg eller gulv styrke. Undersøg, om loftet eller gulvet er stærkt nok til at bære

vægten af enheden. Hvis det ikke er tilfældet, skal væggen eller gulvet forstærkes, før enheden installeres.

Enheden må IKKE installeres på følgende steder:

▪ Steder, hvor der forekommer olietåge, -sprøjt eller -damp i atmosfæren.

Plasticdele kan blive nedbrudt og falde af, hvilket kan medføre vandlækage.

Det anbefales IKKE at installere enheden på følgende steder, da det kan forkorte enhedens levetid:

▪ Hvis der er store spændingsudsving ▪ I køretøjer eller på skibe ▪ Hvor der findes syreholdige eller alkaliske dampe ▪ Steder, hvor der forekommer olietåge, -sprøjt eller -damp i atmosfæren.

Plasticdele kan blive nedbrudt og falde af, hvilket kan medføre vandlækage.

▪ På steder, hvor enheden udsættes for direkte sollys. ▪ I badeværelser. ▪ Støjfølsomme områder (f.eks. i nærheden af et soveværelse), så støj fra driften

skal give problemer.

▪ Afstand. Vær opmærksom på følgende krav:

Installatørvejledning

A Set forfra B Set fra siden

▪ Installér ikke enheden mere end 60mm over gulvet.

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

6.2 Åbning af indendørsenheden

4×

6.2.1 Afmontering af frontpanelet

1 Bevæg de to skydere i pilenes retning, indtil du hører en klik-lyd.

2 Åbn frontpanelet, og tag snoren af.

6 | Installation af enheden

3 Afmontér frontpanelet.

6.2.2 Afmontering af frontgitteret

1 Afmontér frontpanelet. Se "6.2.1Afmontering af frontpanelet"[425]. 2 Fjern de 4 skruer, tag frontgitteret af 4 flige foroven, og fjern frontgitteret ved

at trække det imod dig.

a Frontgitter b Flige

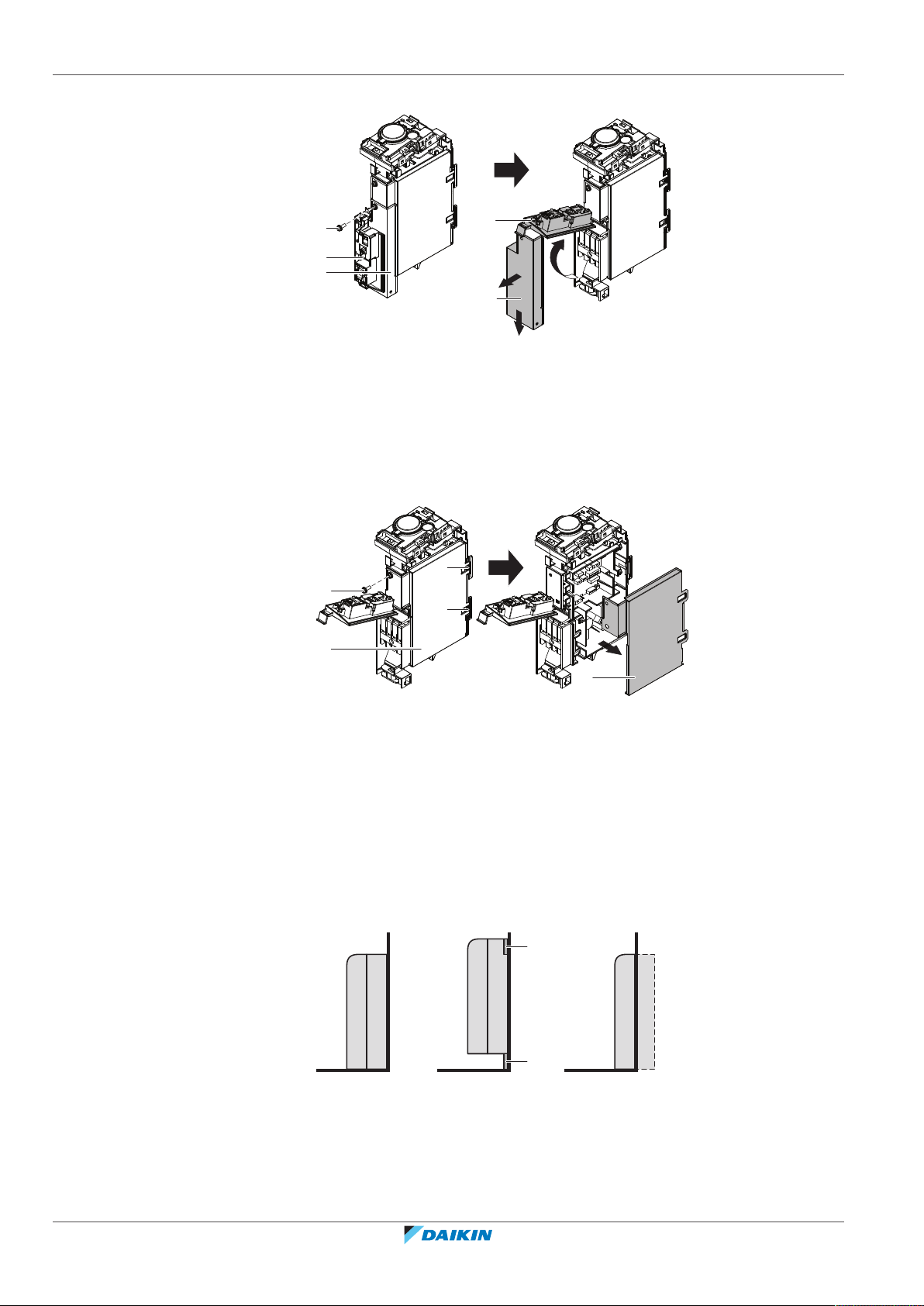

6.2.3 Åbning af klemrækken og afmontering af el-boksens dæksel

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

Åbning af klemrækken

1 Tag frontgitteret af. 2 Fjern 1 skrue forneden. 3 Løft sensorens sikringsplade.

Installatørvejledning

6 | Installation af enheden

A B C

4 Flyt metalpladedækslet nedad og derefter ind mod dig selv for at fjerne det.

a Skrue b Sikringsplade til sensor c Metalpladedæksel

Afmontering af el-boksens dæksel

1 Åbn klemrækken. 2 Fjern 1 skrue på el-boksens dæksel. 3 Frigør de 2 flige på el-boksens dæksel, og fjern det.

6.3 Montering af indendørsenheden

6.3.1 Installering af indendørsenheden

Installatørvejledning

a Skrue b Dæksel til el-boks c Flige

Installationsmuligheder

Indendørsenheden kan installeres på tre mulige måder.

A Montering stående på gulv (synlig) B Vægmonteret (synlig)

C Delvist skjult installation a Monteringsplade b Fodpanel

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

6 | Installation af enheden

(mm)

634.5

750

006

300

200

285

115

159

238

689

159

Ø65

A B

6×

Montering stående på gulv

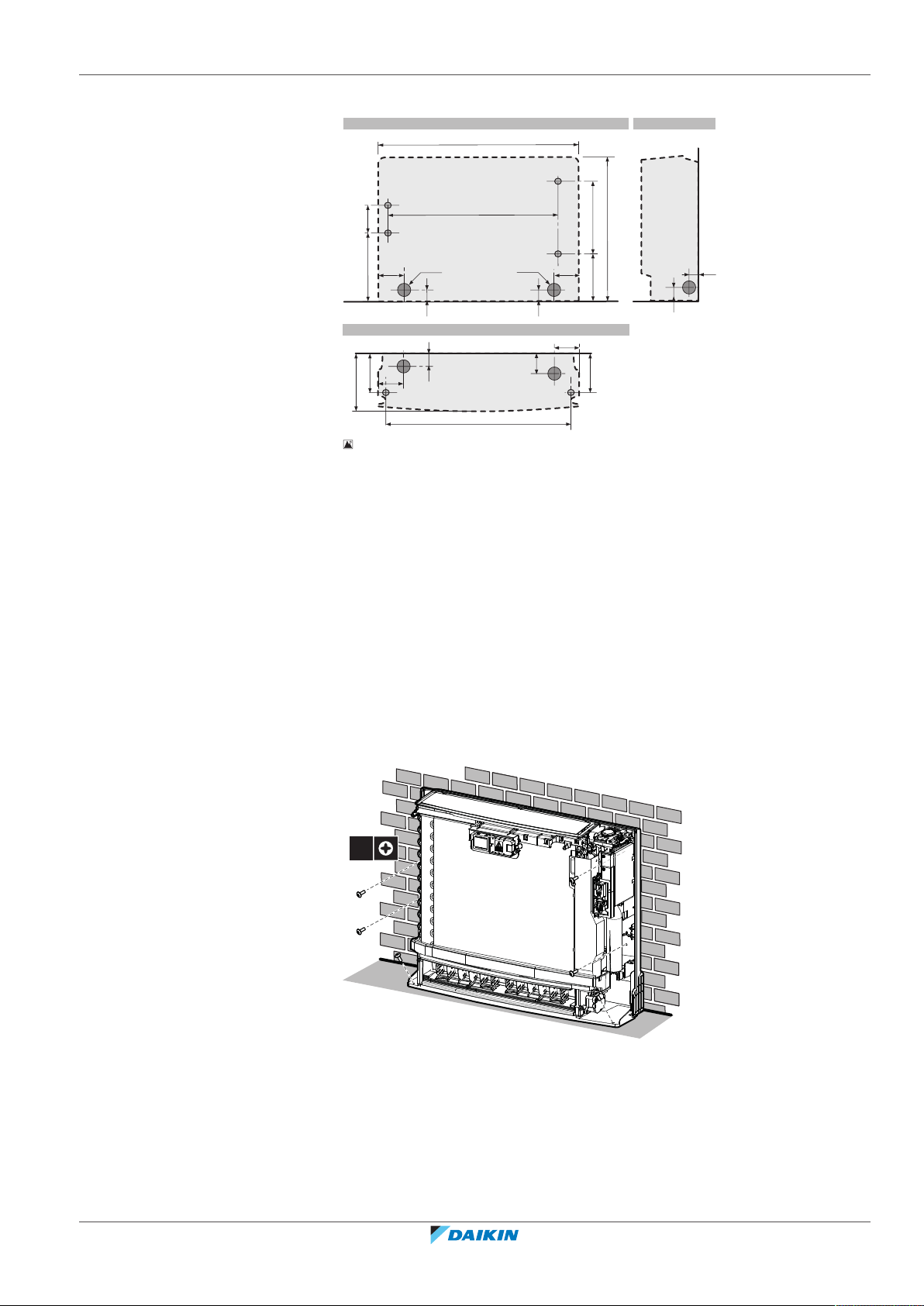

6‒1 Installationstegning til indendørsenhed: Montering stående på gulv

A Set forfra B Set fra siden C Set fra oven

a Skruehul 6×

b Placering af hul til rørføring i venstre side bag

c Placering af hul til rørføring i højre side bag

d Placering af hul til rørføring i venstre/højre side

e Placering af hul til rørføring i venstre side i bunden

f Placering af hul til rørføring i højre side i bunden

1 Bor et væghul alt efter, i hvilken side røret føres ud. Se "6.3.2 Boring af

væghul"[431].

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

2 Åbn frontpanelet, og tag frontgitteret af (se "6.2 Åbning af

indendørsenheden"[425]).

3 Fjern de slidsede dele med en bidetang. Se "6.3.3 Fjernelse af slidsede

dele"[431].

4 Skru enheden fast på væggen og i gulvet med 6 skruer M4×25L (medfølger

ikke).

5 Når installationen er afsluttet, skal man sætte frontpanelet og frontgitteret på

igen.

Installatørvejledning

6 | Installation af enheden

166

06≤

(mm)

634.5

750

006

553

300

200

285

115

238

Ø65

A B

c c

5×

Vægmonteret enhed

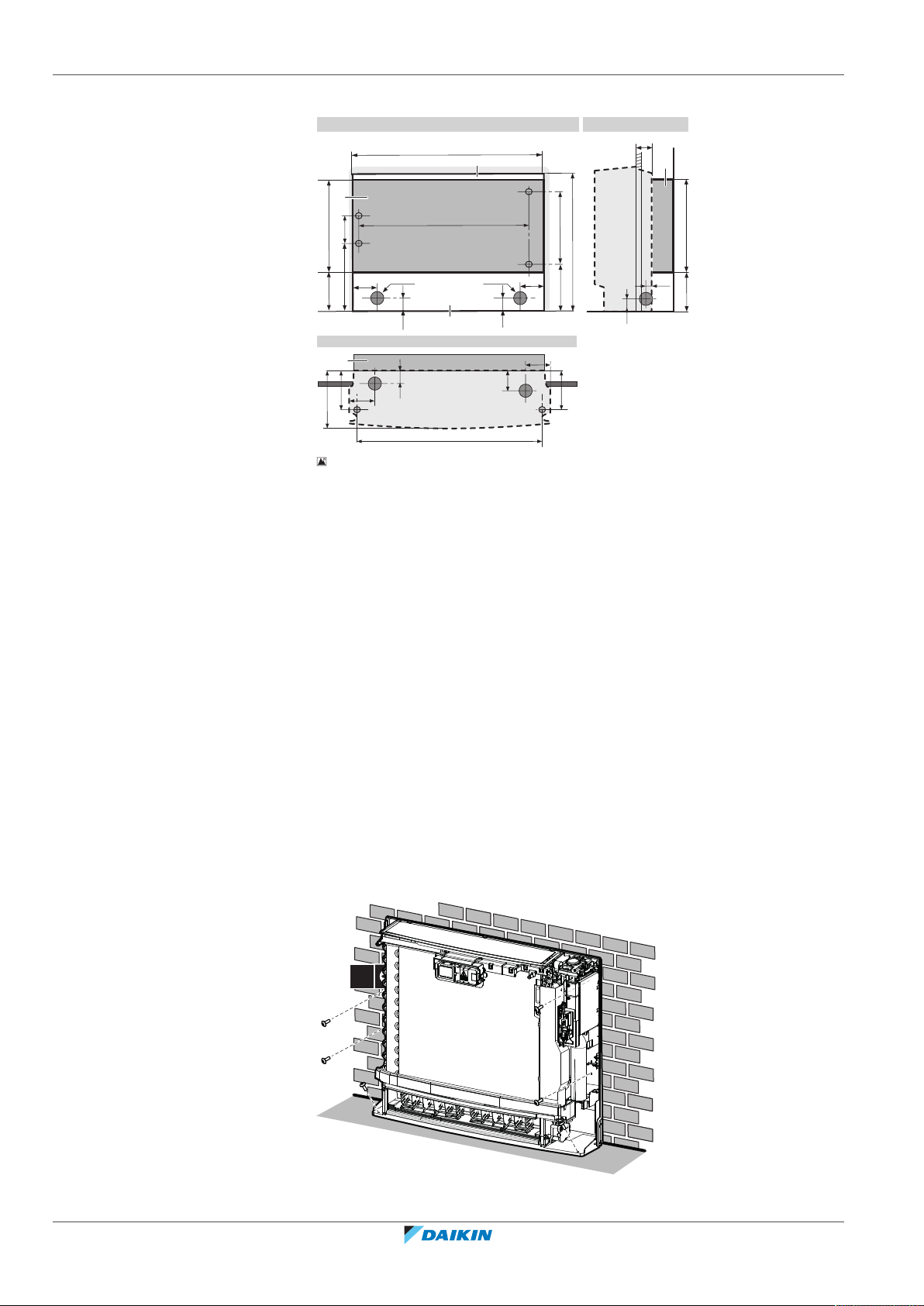

6‒2 Installationstegning til indendørsenhed: Vægmonteret enhed

A Set forfra B Set fra siden

C Set fra oven a Monteringsplade b Skruehul 4× c Gulv d Placering af hul til rørføring i venstre side bag e Placering af hul til rørføring i højre side bag

f Placering af hul til rørføring i venstre/højre side g Placering af hul til rørføring i venstre side i bunden h Placering af hul til rørføring i højre side i bunden

6 Fastgør midlertidigt monteringspladen på væggen.

Installatørvejledning

7 Kontrollér, at monteringspladen er i vater. 8 Markér midten af borepunkterne på væggen. 9 Fastgør monteringspladen på væggen med 5 skruer M4×25L (medfølger ikke).

10 Bor et væghul alt efter, i hvilken side røret føres ud. Se "6.3.2 Boring af

væghul"[431].

11 Åbn frontpanelet, og tag frontgitteret af (se "6.2 Åbning af

indendørsenheden"[425]).

12 Fjern de slidsede dele med en bidetang. Se "6.3.3 Fjernelse af slidsede

dele"[431].

13 Hvis det er nødvendigt for at kunne montere fodpanelet, skal man fjerne den

slidsede del i bundrammen.

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

6 | Installation af enheden

≤60

4×

a Bundramme

b Slidset del

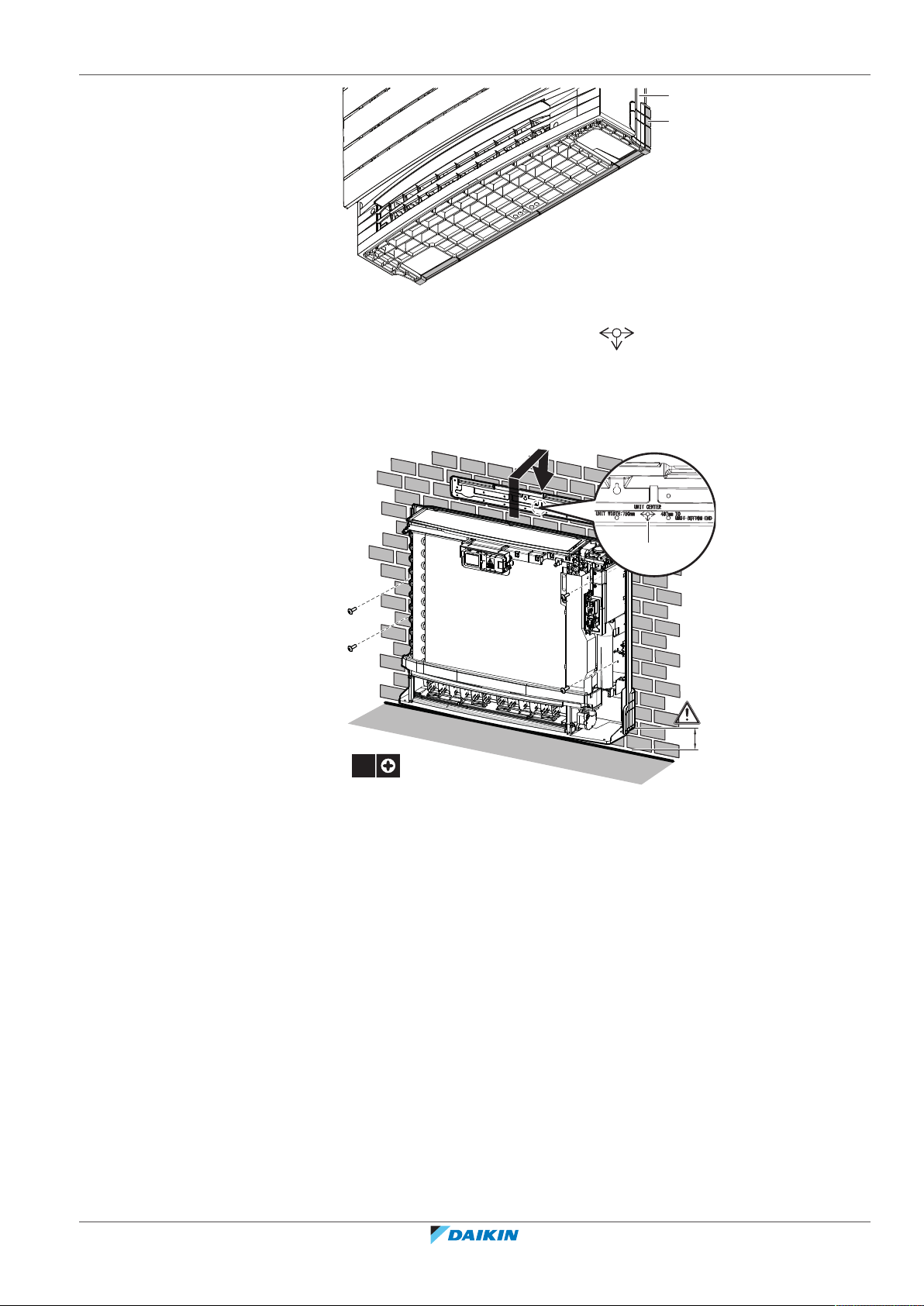

14 Ret enheden til ved hjælp af symbolet på monteringspladen: 375mm fra

tilretnings-symbolet til hver side (enhedsbredde 750 mm), 487 mm fra tilretnings-symbolet til bunden af enheden.

15 Sæt enheden på monteringspladen, og fastgør enheden på væggen med 4

skruer M4×25L (medfølger ikke).

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

a Tilretnings-symbol

16 Når installationen er afsluttet, skal man sætte frontpanelet og frontgitteret på

igen.

Installatørvejledning

6 | Installation af enheden

5 4

734~740

170

350

200

593~595

170 350

d e

A B

(mm)

Ø60

159

238

689

159

b b

634.5

115

285

300

6×

Delvist skjult installation

6‒3 Installationstegning til indendørsenhed: Delvist skjult installation

A Set forfra B Set fra siden

C Set fra oven a Ekstra mellemplade b Skruehul 6× c Hul d Placering af hul til rørføring i venstre side bag e Placering af hul til rørføring i højre side bag

f Placering af hul til rørføring i højre/venstre side g Placering af hul til rørføring i venstre side i bunden h Placering af hul til rørføring i højre side i bunden

17 Lav et hul i væggen, som vist ovenfor.

Installatørvejledning

18 Montér den ekstra mellemplade (medfølger ikke) i mellemrummet mellem

enheden og væggen. Sørg for, at der ikke er en spalte mellem enheden og væggen.

19 Bor et væghul alt efter, i hvilken side røret føres ud. Se "6.3.2 Boring af

væghul"[431].

20 Fjern de slidsede dele med en bidetang. Se "6.3.3 Fjernelse af slidsede

dele"[431].

21 Åbn frontpanelet, tag frontgitteret af, fjern beklædningen foroven og i siden

(se "6.2Åbning af indendørsenheden"[425]).

22 Skru enheden fast på den ekstra mellemplade og i gulvet med 6 skruer

M4×25L (medfølger ikke).

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

6.3.2 Boring af væghul

Ø65

c d

6 | Installation af enheden

23 Når installationen er afsluttet, skal man sætte frontpanelet og frontgitteret på

igen.

PAS PÅ

Ved vægge med metalrammer eller metalplader skal man anvende et rør indlejret i væggen og en vægafdækning ved gennemføringshullet for at undgå mulig varmedannelse, elektrisk stød eller brand.

BEMÆRK

Man skal tætne mellemrummene omkring rørene med tætningsmateriale (medfølger ikke) for at undgå vandlækage.

1 Bor et gennemføringshul på 65mm i væggen således, at det hælder nedad

imod ydersiden.

2 Montér et vægrør i hullet. 3 Montér en vægafdækning på vægrøret.

a Rør indlejret i væg

b Kit

c Væghulsdæksel

4 Efter endt føring af ledninger, kølerør og drænrør SKAL mellemrummet tætnes

med kit.

6.3.3 Fjernelse af slidsede dele

Ved rørføring i siden (venstre/højre) og rørføring i bunden (venstre/højre) skal de slidsede dele fjernes. Fjern de slidsede dele alt efter, hvor rørene ledes ud.

a Bundramme

b Slidset del til rørføring i siden på frontgitteret (samme i den anden side)

c Slidset del til rørføring i siden på bundrammen (samme i den anden side)

d Slidset del til rørføring i bunden

1 Klip den slidsede del af med en bidetang.

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

Installatørvejledning

6 | Installation af enheden

2 Fjern grater langs udskæringen med en halvrund fil.

6.3.4 Dræning

Generelle retningslinjer

Sørg for, at kondensvandet kan ledes korrekt ud. Dette omfatter:

▪ Generelle retningslinjer ▪ Tilslutning af kølerørene til indendørsenheden ▪ Kontrol af vandlækage

▪ Rørlængde. Hold drænrøret så kort som muligt. Minimum er 3m. ▪ Rørstørrelse. Brug et stift pvc-rør med 20 mm nominel diameter og 26 mm

udvendig diameter.

BEMÆRK

▪ Montér drænslangen med nedadgående hældning. ▪ Vandlåse er IKKE tilladt. ▪ Put IKKE enden af slangen i vand.

Installatørvejledning

▪ Drænslange. Drænslangen (tilbehør) er 220mm lang med en 18mm udvendig

diameter i tilslutningssiden.

▪ Forlængerslange. Brug et stift pvc-rør (medfølger ikke) med 20 mm nominel

diameter og forlængerslange. Brug et polyvinyl-bindemiddel til limning, når du tilslutter en forlængerslange.

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

▪ Kondensdannelse. Træf forholdsregler mod kondensdannelse. Isoler alle

1×

100

≥50

220

150

100

(mm)

drænrør i bygningen.

Tilslutning af kølerørene til indendørsenheden

BEMÆRK

Forkert tilslutning af drænslangen kan medføre lækage samt beskadigelse af installationsstedet og omgivelserne.

1 Skub drænslangen (tilbehør) så langt ind over drænmuffen som muligt, og

fastgør den med 1 skrue (tilbehør).

6 | Installation af enheden

a Afløbsbakke

b Drænmuffe

c Drænslange (tilbehør)

d Skrue (tilbehør)

2 Kontrollér for vandlækage (se "Kontrol af vandlækage"[433]). 3 Isolér den indendørs del af drænmuffen og drænslangen med ≥10 mm

isoleringsmateriale for at undgå kondens.

4 Forbind drænslangen med drænrøret. Før drænslangen ≥50 mm ind, så den

ikke trækkes ud af drænrøret.

a Drænslange (tilbehør)

b Vinylchlorid-drænrør (VP-30) (medfølger ikke)

c Reduktionsdel (medfølger ikke)

d Vinylchlorid-drænrør (VP-20) (medfølger ikke)

Kontrol af vandlækage

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

1 Fjern luftfiltrene. 2 Hæld gradvist ca. 1 liter vand ind i afløbsbakken for at kontrollere for

vandlækage.

Installatørvejledning

6 | Installation af enheden

cba

2×

6.4 Montering af brugerinterfacet

6.4.1 Montering af brugerinterfacets holder

a Brugerinterface b Skruer (medfølger ikke) c Holder til brugerinterface

1 Vælg et sted, hvor signalet kan nå enheden. 2 Fastgør brugerinterfacets holder (tilbehør) til en væg eller en anden flade med

2 M3×20L skruer (medfølger ikke).

3 Sæt brugerinterfacet i holderen.

Installatørvejledning

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

7 Rørinstallation

I dette afsnit

7.1 Forberedelse af kølerør .......................................................................................................................................................... 35

7.1.1 Krav til kølerør ........................................................................................................................................................ 35

7.1.2 Isolering af kølerør ................................................................................................................................................. 36

7.2 Forbindelse af kølerør ............................................................................................................................................................ 36

7.2.1 Om tilslutning af kølerør ........................................................................................................................................ 36

7.2.2 Forholdsregler i forbindelse med tilslutning af kølerør......................................................................................... 36

7.2.3 Retningslinjer ved tilslutning af kølerør ................................................................................................................. 37

7.2.4 Retningslinjer for bøjning af rør............................................................................................................................. 38

7.2.5 Sådan opkraves rørenden ...................................................................................................................................... 38

7.2.6 Sådan forbindes kølerørene til indendørsenheden............................................................................................... 39

7.1 Forberedelse af kølerør

7.1.1 Krav til kølerør

INFORMATION

Se også forholdsregler og krav i "2Generelle sikkerhedsforanstaltninger"[45].

7 | Rørinstallation

▪ Fremmede materialer inde i rørene (inklusive olie til brug ved fremstilling), skal

Diameter kølerør

Brug samme diameter som på forbindelserne på udendørsenhederne:

Klasse Rør udvendig diameter (mm)

25+35 Ø6,4 Ø9,5

50 Ø6,4 Ø12,7

Kølerørsmateriale

▪ Rørmateriale: Helvalset kobber deoxideret med phosphorsyre. ▪ Hærdningsgrad for rør og vægtykkelse:

6,4mm (1/4") Udglødet (O) ≥0,8mm

BEMÆRK

Rør og andre dele under tryk skal kunne anvendes til kølemiddel. Anvend helvalset kobber deoxideret med phosphorsyre til kølemidler.

være ≤30mg/10m.

Udvendig diameter

(Ø)

Væskerør Gasrør

Hærdningsgrad Tykkelse (t)

(a)

9,5mm (3/8")

12,7mm (1/2")

(a)

Afhængigt af gældende lovgivning og enhedens maksimale arbejdstryk (se "PS High" på enhedens typeskilt), kan det være nødvendigt at anvende rør med en større vægtykkelse.

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

Installatørvejledning

7 | Rørinstallation

ØiØ

ØpØ

7.1.2 Isolering af kølerør

▪ Brug polyethylenskum som isoleringsmateriale:

- med en varmeoverførselshastighed på mellem 0,041 og 0,052W/mK (0,035 og

0,045kcal/mh°C)

- med en varmemodstand på mindst 120°C

▪ Isoleringstykkelse

Rør udvendig diameter

(Øp)

6,4mm (1/4") 8~10mm ≥10mm

9,5mm (3/8") 12~15mm ≥13mm

12,7mm (1/2") 14~16mm ≥13mm

Hvis temperaturen er højere end 30°C, og luftfugtigheden er højere end 80%, skal tykkelsen på isolationsmaterialet mindst være 20 mm for at forhindre kondensdannelse på isolationsmaterialets overflade.

7.2 Forbindelse af kølerør

7.2.1 Om tilslutning af kølerør

Før tilslutning af kølerør

Udendørsenheden og indendørsenheden skal være monteret.

Isolering indvendig

diameter (Øi)

Isoleringstykkelse (t)

Typisk arbejdsgang

Tilslutning af kølerør omfatter:

▪ Tilslutning af kølerørene til indendørsenheden ▪ Tilslutning af kølerørene til udendørsenheden ▪ Isolering af kølerør ▪ Se retningslinierne for:

- Bøjning af rør

- Opkravning af rørender

- Brug af spærreventilerne

7.2.2 Forholdsregler i forbindelse med tilslutning af kølerør

INFORMATION

Se også forholdsregler og krav i følgende afsnit:

▪ Generelle sikkerhedsforanstaltninger ▪ Forberedelse

FARE: RISIKO FOR FORBRÆNDING/SKOLDNING

Installatørvejledning

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

7 | Rørinstallation

PAS PÅ

▪ Brug brystmøtrikken fastgjort på enheden. ▪ For at undgå gaslækage skal du påføre køleolie indvendigt på kraven. Brug

køleolie til R32.

▪ Samlingerne må IKKE genbruges.

PAS PÅ

▪ Der må IKKE bruges mineralsk olie på opkravede dele. ▪ Montér ALDRIG en tørreenhed på denne R32 enhed for at forlænge dens levetid.

Tørrematerialet kan nedbryde og ødelægge systemet.

BEMÆRK

Tag følgende forholdsregler for kølerør:

▪ Undgå, at andet end det angivne kølemiddel blandes ind i kølerørsystemet (f.eks.

luft).

▪ Brug kun R32, når du tilfører kølemiddel. ▪ Brug kun installationsværktøj (f.eks. manifoldmålesæt), der udelukkende

anvendes til R32 installationer, for at kunne modstå trykket og forhindre fremmed materiale (f.eks. mineralske olier og fugt) i at blive iblandet systemet.

▪ Installer rørene, så kraverne IKKE udsættes for mekanisk belastning. ▪ Beskyt rørene, som beskrevet i den følgende tabel, for at undgå fugt, smuds osv. i

at trænge ind i rørene.

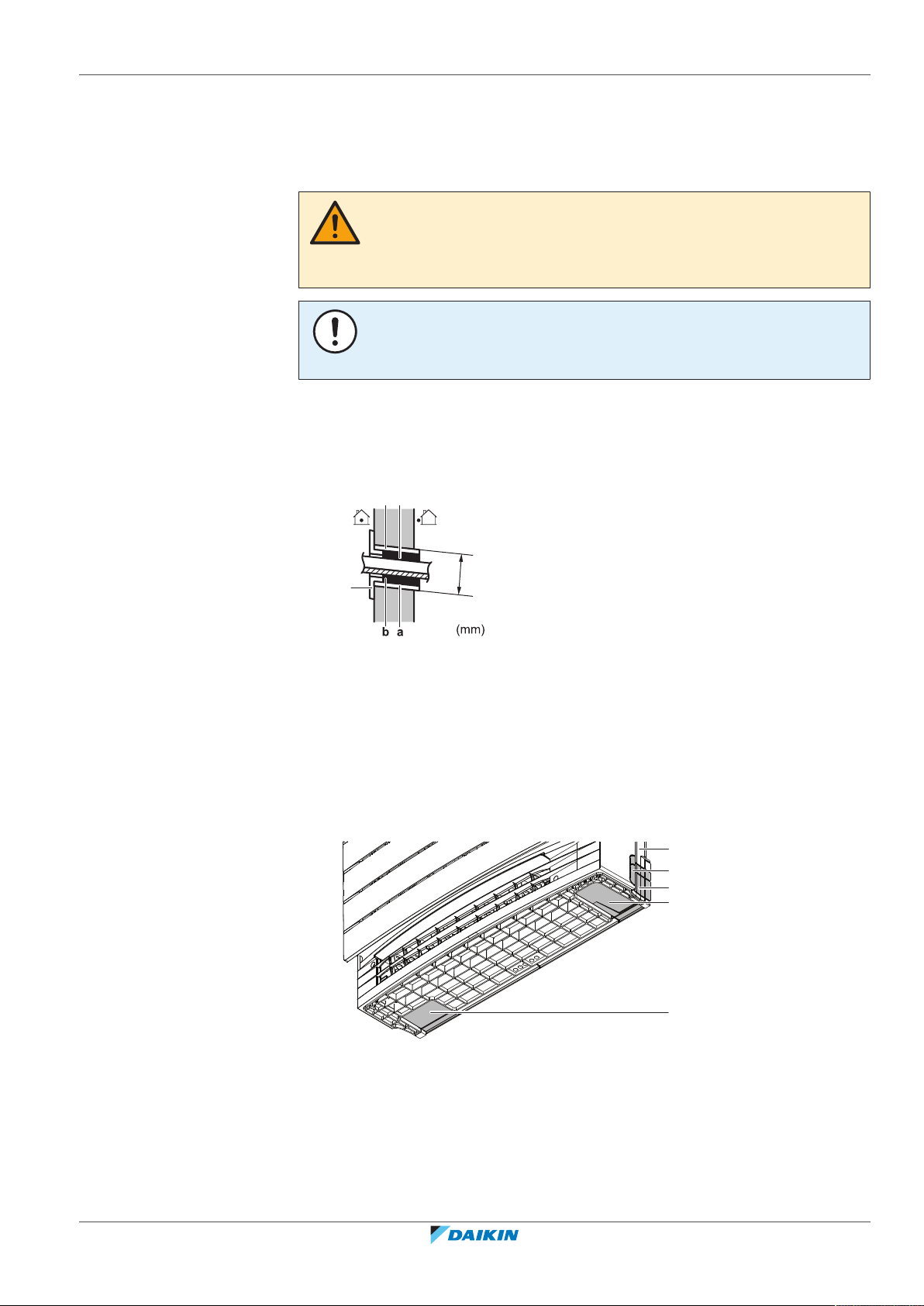

▪ Pas på ved føring af kobberrør gennem vægge (se billedet nedenfor).

7.2.3 Retningslinjer ved tilslutning af kølerør

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

Enhed Installationsperiode Beskyttelsesmetode

Udendørsenhed >1måned Klem røret

<1måned Klem eller tape røret

Indendørsenhed Uanset perioden

INFORMATION

Åbn IKKE stopventilen til kølemiddel, før du har kontrolleret kølerørene. Når der skal påfyldes ekstra kølemiddel, anbefales det at åbne stopventilen til kølemiddel efter ladningen.

Tag følgende retningslinjer i betragtning ved sammenføjning af rør:

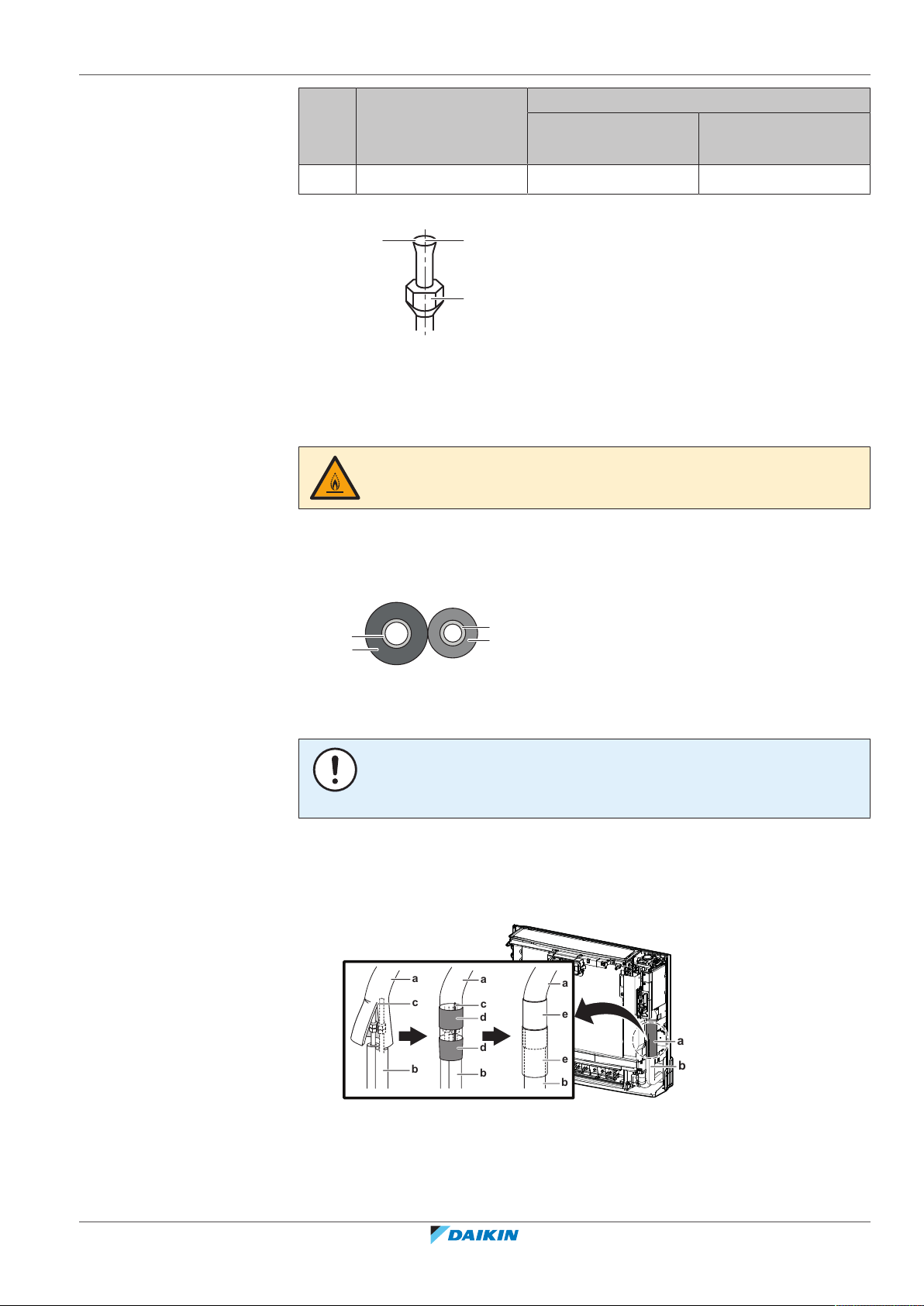

▪ Dæk opkravningens indvendige overflade med æterolie eller esterolie, når du

forbinder en brystmøtrik. Spænd 3 eller 4 omgange i hånden, før du spænder helt fast.

Installatørvejledning

7 | Rørinstallation

0.4~0.8

±2

45°

90°

±2

ØA

a b

▪ Brug ALTID 2 nøgler sammen ved løsning af en brystmøtrik. ▪ Brug ALTID en skruenøgle og en momentnøgle sammen for at stramme

brystmøtrikken ved sammenføjning af rør. Formålet er at forhindre revner i møtrikken og utætheder.

a Momentnøgle b Skruenøgle c Rørforskruning d Brystmøtrik

Rørstørrelse (mm) Tilspændingsmom

ent (N•m)

Dimension krave

(A) (mm)

Kraveform (mm)

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2

Ø12,7 50~60 16,2~16,6

7.2.4 Retningslinjer for bøjning af rør

Brug en rørbukker til bøjning af rørene. Alle rørbøjninger skal udføres så lempeligt som muligt (bøjeradius bør være 30~40 mm eller mere).

7.2.5 Sådan opkraves rørenden

PAS PÅ

▪ Forkert udvidelse af rør kan medføre kølegas-lækage. ▪ Genbrug IKKE rørkraver. Brug nye rørkraver for at undgå lækage af

kølemiddelgas.

▪ Brug de brystmøtrikker, der følger med enheden. Brug af andre brystmøtrikker

kan medføre, at kølemiddelgassen lækker.

1 Skær rørenden med en rørskærer. 2 Fjern graterne med skærefladen vendt nedad, så spånerne IKKE kommer ind i

røret.

Installatørvejledning

a Skær i nøjagtig lige vinkler. b Fjern grater.

3 Fjern brystmøtrikken fra spærreventilen og sæt brystmøtrikken på røret. 4 Udvid røret. Placer den nøjagtigt i den position, der er vist på følgende billede.

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

7 | Rørinstallation

a b

c d

Kraveværktøj til R32

(koblingstype)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Kontrollér, at kraven er udført korrekt.

a Kravens indvendige overflade SKAL være fejlfri.

b Rørenden SKAL være kravet ens i en perfekt cirkel.

c Kontrollér, at brystmøtrikken er monteret.

7.2.6 Sådan forbindes kølerørene til indendørsenheden

ADVARSEL: SVAGT ANTÆNDELIGT MATERIALE

Kølemidlet i denne enhed er let antændeligt.

▪ Rørlængde. Hold drænrøret så kort som muligt. Minimum er 3m.

Almindeligt kraveværktøj

Koblingstype

(stiv type)

Vingemøtriktype

(Imperial-type)

1 Forbind kølerørene med enheden med kraveforbindelser. 2 Isolér kølerørene på indendørsenheden på følgende måde:

a Gasrør

b Gasrørsisolering

c Væskerør

d Væskerørsisolering

BEMÆRK

Sørg for at isolere alle kølerør. Enhver fritliggende del af rørene kan medføre kondensdannelse.

3 Luk slidsen på kølerørsforbindelsen, og fastgør den med tape (medfølger ikke).

Vær sikker på, at der ikke er sprækker.

4 Man skal omvikle slidsen og enden af isoleringen på det tilsluttede kølerør

med en isoleringsdel (tilbehør). Vær sikker på, at der ikke er sprækker.

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

a Kølerørsforbindelse

b Kølerør (medfølger ikke)

c Slids

d Tape

e Isoleringsdel (tilbehør)

Installatørvejledning

8 | Elektrisk installation

8 Elektrisk installation

I dette afsnit

8.1 Om tilslutning af de elektriske ledninger

8.1 Om tilslutning af de elektriske ledninger ............................................................................................................................... 40

8.1.1 Forholdsregler ved tilslutning af de elektriske ledninger...................................................................................... 40

8.1.2 Retningslinjer ved tilslutning af de elektriske ledninger ....................................................................................... 41

8.1.3 Specifikationer for standardledningskomponenter .............................................................................................. 42

8.2 Tilslutning af el-ledninger til indendørsenheden................................................................................................................... 42

8.3 Tilslutning af ekstraudstyr (ledningsforbundet brugerinterface, trådløs adapter osv.) ....................................................... 43

Typisk arbejdsgang

Tilslutning af el-ledningerne består typisk af følgende trin:

1 Kontrollér, at strømforsyningen passer med de elektriske specifikationer på

enhederne.

2 Tilslutning af el-ledninger til udendørsenheden. 3 Tilslutning af el-ledninger til indendørsenheden. 4 Tilslutning af den primære strømforsyning.

8.1.1 Forholdsregler ved tilslutning af de elektriske ledninger

FARE: RISIKO FOR ELEKTRISK STØD

INFORMATION

Se også forholdsregler og krav i "2Generelle sikkerhedsforanstaltninger"[45].

INFORMATION

Læs også "8.1.3Specifikationer for standardledningskomponenter"[442].

ADVARSEL

▪ Al ledningsføring SKAL foretages af en autoriseret elektriker og være i

overensstemmelse med relevant lovgivning.

▪ Tilslut de elektriske forbindelser til installationen på brugsstedet. ▪ Alle lokalt leverede dele og alle elektriske installationer SKAL være i

overensstemmelse med relevant lovgivning.

Installatørvejledning

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

8 | Elektrisk installation

ADVARSEL

▪ Hvis strømforsyningen har en manglende eller forkert N-fase, kan udstyret blive

ødelagt.

▪ Etabler korrekt jordforbindelse. Enheden må IKKE jordes til et forsyningsrør, en

afleder til stødstrøm eller en jordforbindelse til telefon. Ufuldstændig jordforbindelse kan medføre elektrisk stød.

▪ Installer de påkrævede sikringer eller afbrydere. ▪ Fastgør de elektriske ledninger med kabelbindere, så de IKKE kommer i kontakt

med skarpe kanter eller rør, især i højtrykssiden.

▪ Brug IKKE ledninger med udtag, ledninger med flertrådede ledninger,

forlængerledninger eller forbindelse fra et stjernesystem. De kan forårsage overophedning, elektrisk stød eller brand.

▪ Installer IKKE en faseførende kondensator, da denne enhed er udstyret med

inverter. En faseførende kondensator vil reducere ydelsen og kan forårsage ulykker.

ADVARSEL

Brug ALTID flerlederkabel til strømforsyning.

ADVARSEL

Brug en afbryder, der afbryder alle poler, med en kontaktadskillelse på mindst 3mm, med adskillelse af alle ledere i ledningsføringen ved overspænding i henhold til relevant lovgivning.

ADVARSEL

Hvis strømforsyningskablet beskadiges, SKAL det udskiftes af producenten, forhandleren eller andre kvalificerede personer for at undgå ulykker.

ADVARSEL

Tilslut IKKE strømforsyningsledningen til indendørsenheden. Dette kan medføre elektrisk stød eller brand.

ADVARSEL

▪ Brug IKKE uautoriserede elektriske dele sammen med dette produkt. ▪ Lav IKKE forgrening på strømtilførslen til drænpumpen osv. fra klemrækken.

Dette kan medføre elektrisk stød eller brand.

ADVARSEL

Hold ledningerne mellem enhederne væk fra kobberrør uden varmeisolering, da disse rør bliver meget varme.

8.1.2 Retningslinjer ved tilslutning af de elektriske ledninger

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

Vær opmærksom på følgende:

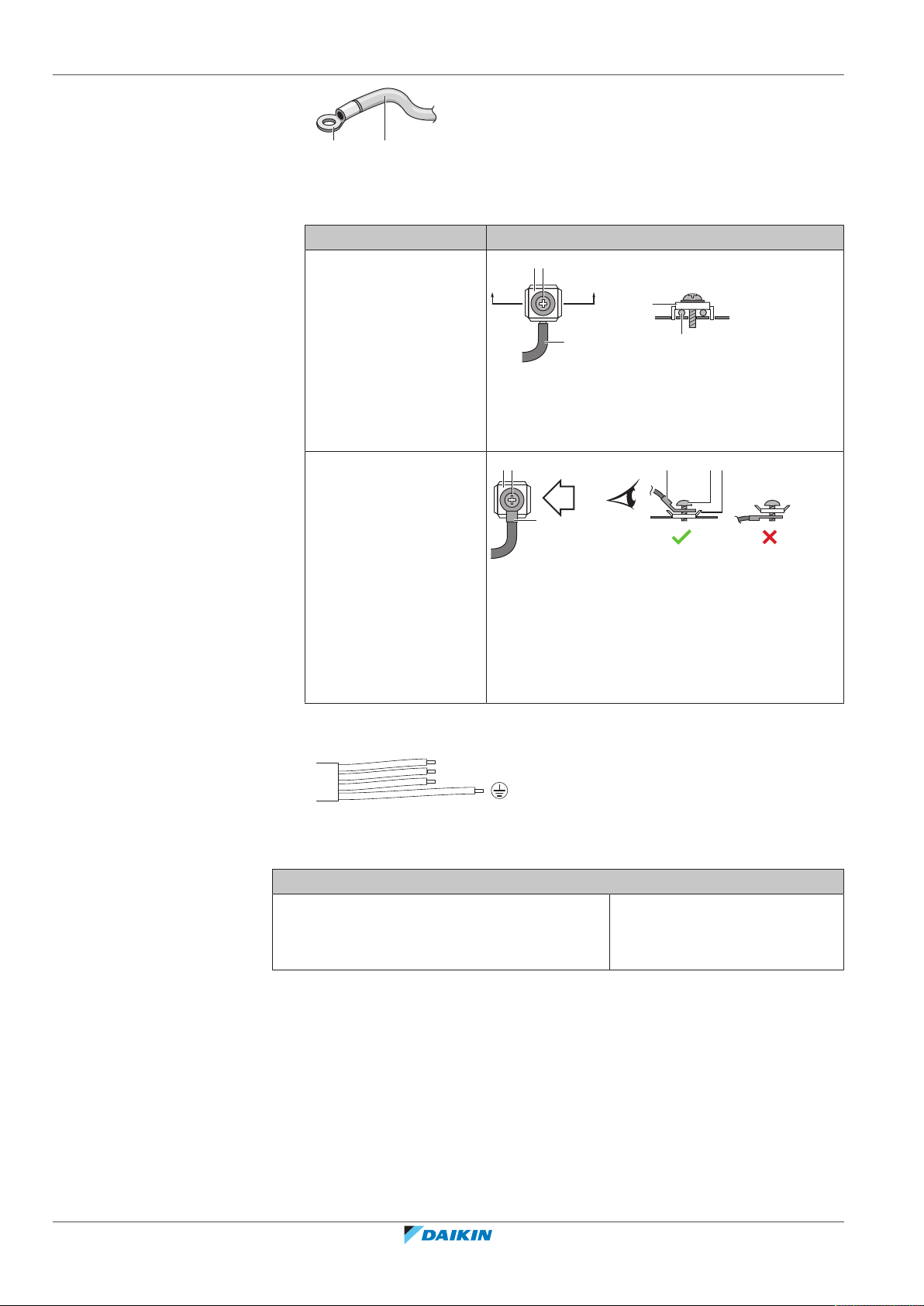

▪ Hvis der bruges ledninger med flertrådet leder, skal du installere en rund

terminal af crimp-typen på enden af ledningen. Sæt den runde terminal af crimptypen på ledningen op til den dækkede del, og fastgør terminalen med det korrekte værktøj.

Installatørvejledning

8 | Elektrisk installation

b a

c b

AA´

A´

c b ba c

1-3

a Ledning med flertrådet leder b Rundt stik af crimp-typen

▪ Brug følgende metoder til installation af ledninger:

Ledningstype Installationsmetode

Ledning med massiv leder

a Snoet ledning med massiv leder b Skrue c Flad skive

Ledning med flertrådet leder med rund terminal af crimp-typen

a Terminal b Skrue c Flad skive O Tilladt X IKKE tilladt

▪ Jordlederen mellem trækaflastningen og terminalerne skal være længere end de

andre ledninger.

8.1.3 Specifikationer for standardledningskomponenter

Komponent

Kabel til indbyrdes forbindelse (indendørs↔udendørs)

8.2 Tilslutning af el-ledninger til indendørsenheden

4-leder kabel 1,5mm²~ 2,5mm²

oganvendes til 220~240V

H05RN-F (60245 IEC 57)

Installatørvejledning

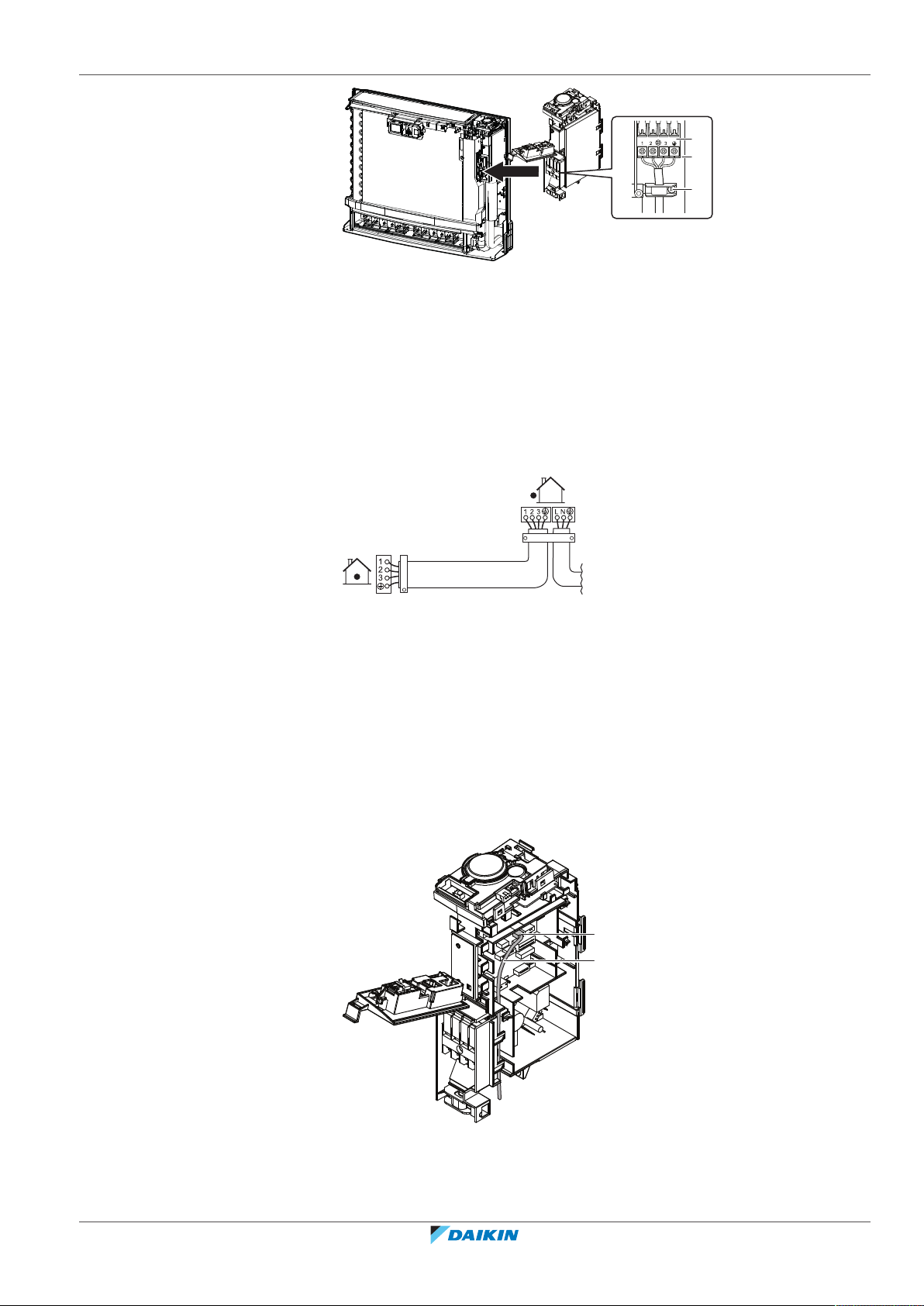

1 Åbn klemrækken. Se "6.2Åbning af indendørsenheden"[425]. 2 Afisolér ledningsenderne ca. 15mm. 3 Pas ledningsfarverne sammen med numrene på klemmerne på indendørs- og

udendørsenhedens klemrækker, og spænd ledningerne godt fast i de modsvarende klemmer.

4 Tilslut jordledningerne til de modsvarende klemmer.

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

8 | Elektrisk installation

a Klemrække

b Modul med elektriske komponenter

c Kabelklemme

5 Træk i ledningerne for at sikre dig, at de er spændt korrekt, og fastgør herefter

ledningerne med kabelklemmen.

6 Vær sikker på, at ledningerne ikke kommer i kontakt med metaldele på

varmeveksleren.

7 Hvis der forbindes med en adapter til ekstraudstyr, se "8.3 Tilslutning af

ekstraudstyr (ledningsforbundet brugerinterface, trådløs adapter osv.)"[443].

8.3 Tilslutning af ekstraudstyr (ledningsforbundet brugerinterface, trådløs adapter osv.)

1 Fjern el-boksens dæksel. Se "6.2Åbning af indendørsenheden"[425]. 2 Tilslut adapterens ledning til S21 stikket. Se den ekstra adapters

installationsvejledning vedrørende tilslutning af adapterens ledning til ekstraudstyr.

3 Før ledningen som vist på billedet nedenfor.

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

4 Luk dækslet på el-boksen. Se "9.2Sådan lukkes indendørsenheden"[444].

a S21stik

B Ledning til ekstra adapter

Installatørvejledning

9 | Færdiggørelse af installation af indendørsenheden

b c

e f

9 Færdiggørelse af installation af

indendørsenheden

9.1 Færdiggørelse af installation af indendørsenheden

1 Efter endt føring af drænrør, kølerør og elektriske ledninger. Man skal vikle

isolerende tape omkring kølerørene og forbindelsesledningen. Overlap med mindst halvdelen af tapens bredde ved hver omvikling.

a Forbindelsesledning b Gasrør c Gasrørsisolering d Isolerende tape e Væskerør

f Væskerørsisolering

2 Før røret gennem væghullet, og luk spalterne med kit. 3 Tag beskyttelsesfolien af Daikin Eye.

INFORMATION

Vær forsigtig, når du fjerner beskyttelsesfolien, så du ikke beskadiger mærkaten under folien.

9.2 Sådan lukkes indendørsenheden

9.2.1 Lukning af el-boksen og lukning af klemrækken

1 Hægt el-boksen fast på de 2 flige, og fastgør den med 1 skrue. 2 Sæt frontdækslet af metal på, og fastgør det med skruen. 3 Luk sensorens sikringsplade.

9.2.2 Montering af frontgitteret

1 Sæt frontgitteret på. 2 Fastgør frontgitteret med de 4 skruer og 4 flige.

9.2.3 Montering af frontpanelet

1 Sæt frontpanelet ind i rillerne på enheden (3 steder), og sæt snoren på.

Installatørvejledning

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

9 | Færdiggørelse af installation af indendørsenheden

2 Luk frontpanelet, og bevæg de to skydere, indtil du hører en klik-lyd.

3 Tryk på siderne af frontpanelet for at sikre, at det er fastgjort korrekt.

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

Installatørvejledning

10 | Konfiguration

10 Konfiguration

10.1 Definition af en anden adresse

Når 2 indendørsenheder er installeret i samme rum, kan der defineres forskellige adresser for de 2 trådløse fjernbetjeninger.

1 Fjern dækslet, og tag batterierne ud af brugerinterfacet. 2 Afbryd adresse-jumperen J4.

Adresse-jumper J4 Adresse

Fabriksindstilling 1

Efter afskæring med tang 2

a Adresse-jumper J4

BEMÆRK

Pas på IKKE at beskadige dele i nærheden, når du afbryder adresse-jumperen.

3 Tænd for strømforsyningen.

4 Tryk samtidig midt på og . 5 Tryk på , vælg og tryk på .

Resultat: Daikin Eye begynder at blinke.

6 Tryk på indendørsenhedens ON/OFF kontakt, mens Daikin Eye blinker.

INFORMATION

Hvis IKKE indstillingen kan afsluttes, mens Daikin Eye blinker, skal du gentage indstillingsprocessen fra første trin.

Installatørvejledning

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

7 Tryk på , når indstillingen er afsluttet.

Resultat: Brugerinterfacet går tilbage til startsiden.

10 | Konfiguration

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

Installatørvejledning

11 | Ibrugtagning

11 Ibrugtagning

11.1 Oversigt: Ibrugtagning

11.2 Kontrolliste før ibrugtagning

Dette kapitel beskriver, hvad du skal gøre og vide for at kunne tage systemet i brug, efter det er blevet installeret.

Typisk arbejdsgang

Ibrugtagning består typisk af følgende trin:

1 Kontrol af "Kontrolliste før ibrugtagning". 2 Testkørsel af systemet.

Kontrollér punkterne nedenfor efter installation af enheden. Efter endt kontrol skal enheden lukkes. Start enheden igen, når den er blevet lukket.

Du har læst alle instruktionerne i installatørvejledningen.

Indendørsenheden er monteret korrekt.

Udendørsenheden er monteret korrekt.

Luftind-/udtag

Kontrollér, at enhedens luftind- og udtag IKKE er blokeret af papir, karton eller andet materiale.

Der er IKKE manglende faser eller faseskift.

Kølerørene (gas og væske) er varmeisolerede.

Dræn

Kontrollér, at det afledte vand flyder jævnt. Mulig konsekvens: Kondensvand kan dryppe.

Systemet er korrekt jordet, og jordterminalerne er spændt.

Kontrollér, at sikringerne eller de lokalt installerede beskyttelsesindretninger er af den størrelse og type, som er angivet i installationsvejledningen, og at de IKKE omgås.

Forsyningsspændingen svarer til den spænding, der er angivet på enhedens identifikationsmærkat.

De specificerede ledninger anvendes til forbindelseskablet.

Indendørsenheden modtager signalerne fra brugerinterfacet.

Installatørvejledning

Der er INGEN løse forbindelser eller beskadigede elektriske komponenter i elboksen.

Isolationsmodstanden på kompressoren er ok.

Der er INGEN beskadigede komponenter eller klemte rør inde i indendørs- og udendørsenhederne.

Der er INGEN lækage af kølemiddel.

Den korrekte rørstørrelse er installeret, og rørene er isoleret korrekt.

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

Stopventilerne (gas og væske) på udendørsenheden er helt åbne.

11.3 Sådan udføres en testkørsel

Forudsætning: Strømforsyningen SKAL være inden for det specificerede område. Forudsætning: Testkørslen kan udføres i køle- eller varmedrift. Forudsætning: Foretag testkørslen i henhold til indendørsenhedens

betjeningsvejledning for at sikre dig, at alle funktioner og dele fungerer korrekt.

1 Vælg den lavest programmerbare temperatur i køledrift. Vælg den højest

programmerbare temperatur i varmedrift. Testkørslen kan afbrydes om nødvendigt.

2 Efter endt testkørsel skal man indstille temperaturen til et normalt niveau. I

køledrift: 26~28°C, i varmedrift: 20~24°C.

3 Systemet standser 3minutter efter, at enheden er blevet slukket.

11.3.1 Testkørsel med brugerinterfacet

11 | Ibrugtagning

1 Tryk på for at starte systemet.

2 Tryk samtidig midt på og . 3 Tryk på to gange for at vælge , og bekræft valget ved at trykke på .

Resultat: på displayet angiver, at testkørsel er valgt. Testkørsel standser

automatisk efter ca. 30 minutter.

4 Tryk på ON/OFF-knappen for at standse driften tidligere.

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

Installatørvejledning

12 | Overdragelse til brugeren

12 Overdragelse til brugeren

Når testkørslen er afsluttet, og enheden fungerer korrekt, skal du sørge for, at følgende er klart til brugeren:

▪ Sørg for, at brugeren har den trykte dokumentation, og bed brugeren om at

gemme dette til senere brug. Oplys brugeren om, at han/hun kan finde den komplette dokumentation på internetadressen, som er anført tidligere i denne vejledning.

▪ Forklar brugeren, hvordan man betjener systemet korrekt, og hvad man skal gøre

i tilfælde af problemer.

▪ Vis brugeren, hvordan man vedligeholder enheden.

Installatørvejledning

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

13 Bortskaffelse

13 | Bortskaffelse

BEMÆRK

Prøv ikke selv at afmontere systemet: afmontering af systemet, håndtering af kølemiddel, olie og andre dele SKAL være i overensstemmelse med gældende lovgivning. Enhederne SKAL behandles på steder særligt beregnet hertil med henblik på genbrug og genvinding.

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

Installatørvejledning

14 | Tekniske data

INDOOR

OUTDOOR

14 Tekniske data

14.1 Ledningsdiagram

14.1.1 Fælles ledningsdiagram forklaring

▪ Seneste reviderede udgaver af den medfølgende dokumentation kan være

tilgængelige på regionens Daikin websted (offentligt tilgængeligt).

▪ En revideret komplet udgave af seneste tekniske data er tilgængelig på Daikin

Business Portal (autentificering påkrævet).

Se enhedernes ledningsdiagram vedr. anvendte dele og numre. Delnumre er skrevet med arabertal i stigende rækkefølge for hver del og er vist i overblikket nedenfor med symbolet "*" i koden for delen.

Symbol Betydning Symbol Betydning

Afbryder Jordforbindelse

Tilslutning Beskyttelsesjording (skrue)

Stik

Ensretter

Jord Relæforbindelse

Ledningsføring på

Kortslutningsforbindelse

stedet

Sikring Klemme

Indendørsenhed Klemrække

Udendørsenhed Ledningsklemme

Gængs strømstyret afbryder

Symbol Farve Symbol Farve

BLK Sort ORG Orange

BLU Blå PNK Lyserød

BRN Brun PRP, PPL Lilla

GRN Grøn RED Rød

GRY Grå WHT Hvid

Installatørvejledning

YLW Gul

Symbol Betydning

A*P Printkort

BS* Trykknap ON/ OFF, driftskontakt

BZ, H*O Summer

C* Kondensator

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

Symbol Betydning

14 | Tekniske data

AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*,

Forbindelse, stik MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*, NE

D*, V*D Diode

DB* Diodebro

DS* DIP-omskifter

E*H Varmeenhed

FU*, F*U, (karakteristika, se printkortet

Sikring i enheden)

FG* Forbindelse (ramme stel)

H* Ledningsnet

H*P, LED*, V*L Kontrollampe, lysdiode

HAP Lysdiode (servicemonitor grøn)

HIGH VOLTAGE Højspænding

IES Intelligent eye føler

IPM* Intelligent strømforsyningsmodul

K*R, KCR, KFR, KHuR, K*M Magnetrelæ

L Spændingsførende

L* Spole

L*R Reaktor

M* Stepmotor

M*C Kompressormotor

M*F Blæsermotor

M*P Drænpumpemotor

M*S Drejemotor

MR*, MRCW*, MRM*, MRN* Magnetrelæ

N Neutral

n=*, N=* Antal passager gennem ferritkerne

PAM Impulsamplitudemodulation

PCB* Printkort

PM* Effektmodul

PS Strømforsyning med omformer

PTC* PTC termomodstand

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

Q* Isoleret port bipolær transistor (IGBT )

Q*C Afbryder

Q*DI, KLM Fejlstrømsafbryder

Q*L Overbelastningsbeskyttelse

Q*M Termokontakt

Installatørvejledning

14 | Tekniske data

Symbol Betydning

Q*R Gængs strømstyret afbryder

R* Modstand

R*T Termomodstand

RC Modtager

S*C Endestopafbryder

S*L Svømmerafbryder

S*NG Kølemiddel-lækagedetektor

S*NPH Trykføler (høj)

S*NPL Trykføler (lav)

S*PH, HPS* Trykafbryder (høj)

S*PL Trykafbryder (lav)

S*T Termostat

S*RH Fugtighedssensor

S*W, SW* Driftskontakt

SA*, F1S Overspændingsafleder

SR*, WLU Signalmodtager

SS* Vælgeromskifter

SHEET METAL Fast plade med klemrække

T*R Transformer

TC, TRC Sender

V*, R*V Varistor

V*R Diodebro, isoleret port bipolær

transistor (IGBT) strømforsyningsmodul

WRC Trådløs fjernbetjening

X* Klemme

X*M Klemrække (blok)

Y*E Elektronisk ekspansionsventil spole

Y*R, Y*S Omstyrende magnetventil spole

Z*C Ferritkerne

ZF, Z*F Støjfilter

Installatørvejledning

CVXM20+FVXM25~50A2V1B

Klimaanlæg i opdelt system

4P625991-1 – 2020.06

15 Ordliste

15 | Ordliste

Forhandler

Salgsdistributør for produktet.

Autoriseret installatør

Teknisk uddannet person, som er kvalificeret til at installere produktet.

Bruger

Person, som ejer og/eller betjener produktet.

Gældende lovgivning

Alle internationale, europæiske, nationale og lokale direktiver, love, bestemmelser og/eller forordninger, der er relevante og anvendelige for et bestemt produkt eller område.

Servicevirksomhed

Kvalificeret virksomhed, der kan udføre eller koordinere den nødvendige service på produktet.

Installationsvejledning

Instruktionsmanual, der er specificeret for et bestemt produkt eller en bestemt anvendelse, og som forklarer, hvordan man installerer, konfigurerer og vedligeholder det.

Betjeningsvejledning

Instruktionsmanual, der er specificeret for et bestemt produkt eller en bestemt anvendelse, og som forklarer, hvordan man betjener det.

Vedligeholdelsesinstruktioner

Instruktionsmanual, der er specificeret for et bestemt produkt eller en bestemt anvendelse, og som forklarer, hvordan man installerer, konfigurerer og/eller vedligeholder produktet eller anvendelsen.

Tilbehør

Mærkater, manualer, informationsblade og udstyr, der leveres med produktet, og som skal installeres i overensstemmelse med instruktionerne i den medfølgende dokumentation.

Ekstraudstyr

Udstyr fremstillet eller godkendt af Daikin, som kan kombineres med produktet i overensstemmelse med instruktionerne i den medfølgende dokumentation.

Medfølger ikke

Udstyr, som IKKE er fremstillet af Daikin, som kan kombineres med produktet i overensstemmelse med instruktionerne i den medfølgende dokumentation.

CVXM20+FVXM25~50A2V1B Klimaanlæg i opdelt system 4P625991-1 – 2020.06

Installatørvejledning

Verantwortung für Energie und Umwelt

4P625991-1 2020.06

Daikin CVXM20A2V1B, FVXM25A2V1B, FVXM35A2V1B, FVXM50A2V1B Installer reference guide [da]

Specifications and Main Features

Frequently Asked Questions

User Manual

Indholdsfortegnelse

1 Om dokumentationen

1.1 Om dette dokument

2 Generelle sikkerhedsforanstaltninger

2.1 Om dokumentationen

2.1.1 Betydning af advarsler og symboler

2.2 Til installatøren

2.2.1 Generelt

2.2.2 Installationsstedet

Instruktioner vedrørende udstyr, der anvender R32 kølemiddel

Pladskrav vedr. installation

Bestemmelse af min. gulvareal

2.2.3 Kølemiddel — hvis der anvendes R410A eller R32

2.2.4 Brine

2.2.5 Vand

2.2.6 Elektrisk

3 | Specifikke sikkerhedsanvisninger for installatøren

4 Om kassen

4.1 Indendørsenhed

4.1.1 Sådan pakkes indendørsenheden ud

4.1.2 Fjernelse af tilbehør fra indendørsenheden

5 Om enheden

5.1 Systemopbygning

5.2 Driftsområde

5.3 Om trådløst LAN

5.3.1 Forholdsregler ved brug af trådløst LAN

5.3.2 Basisparametre

5.3.3 Indstilling af trådløst LAN

Sådan installeres appen Daikin Controller

6 Installation af enheden

I dette afsnit

6.1 Klargøring af installationsstedet

6.1.1 Krav til indendørsenhedens installationssted

6.2 Åbning af indendørsenheden

6.2.1 Afmontering af frontpanelet

6.2.2 Afmontering af frontgitteret

6.2.3 Åbning af klemrækken og afmontering af el-boksens dæksel

6.3 Montering af indendørsenheden

6.3.1 Installering af indendørsenheden

6.3.2 Boring af væghul

6.3.3 Fjernelse af slidsede dele

6.3.4 Dræning

Generelle retningslinjer

Tilslutning af kølerørene til indendørsenheden

Kontrol af vandlækage

6.4 Montering af brugerinterfacet

6.4.1 Montering af brugerinterfacets holder

7 Rørinstallation

I dette afsnit

7.1 Forberedelse af kølerør

7.1.1 Krav til kølerør

Diameter kølerør

Kølerørsmateriale

7.1.2 Isolering af kølerør

7.2 Forbindelse af kølerør

7.2.1 Om tilslutning af kølerør

7.2.2 Forholdsregler i forbindelse med tilslutning af kølerør

7.2.3 Retningslinjer ved tilslutning af kølerør

7.2.4 Retningslinjer for bøjning af rør

7.2.5 Sådan opkraves rørenden

7.2.6 Sådan forbindes kølerørene til indendørsenheden

8 Elektrisk installation

I dette afsnit

8.1 Om tilslutning af de elektriske ledninger

8.1.1 Forholdsregler ved tilslutning af de elektriske ledninger

8.1.2 Retningslinjer ved tilslutning af de elektriske ledninger

8.1.3 Specifikationer for standardledningskomponenter

8.2 Tilslutning af el-ledninger til indendørsenheden

8.3 Tilslutning af ekstraudstyr (ledningsforbundet brugerinterface, trådløs adapter osv.)

9 | Færdiggørelse af installation af indendørsenheden

9.1 Færdiggørelse af installation af indendørsenheden

9.2 Sådan lukkes indendørsenheden

9.2.1 Lukning af el-boksen og lukning af klemrækken

9.2.2 Montering af frontgitteret

9.2.3 Montering af frontpanelet

10 Konfiguration
