Daikin CVXM20A2V1B, FVXM25A2V1B, FVXM35A2V1B, FVXM50A2V1B Installation manuals [lv]

Uzstādīšanas rokasgrāmata

Dalītās sistēmas gaisa kondicionētāji

CVXM20A2V1B FVXM25A2V1B FVXM35A2V1B FVXM50A2V1B

Uzstādīšanas rokasgrāmata

Dalītās sistēmas gaisa kondicionētāji

Latviski

Saturs

1 Informācija par dokumentāciju 2

1.1 Par šo dokumentu ..................................................................... 2

2 Īpaši drošības noteikumi uzstādītājam 2 3 Informācija par iepakojumu 3

3.1 Iekštelpu iekārta ........................................................................ 3

3.1.1 Piederumu izņemšana no iekšējā bloka ..................... 3

4 Par bloku 4

4.1 Par bezvadu LAN ...................................................................... 4

4.1.1 Bezvadu LAN lietošanas drošības noteikumi.............. 4

4.1.2 Galvenie parametri...................................................... 4

4.1.3 Bezvadu LAN konfigurēšana ...................................... 4

5 Iekārtas uzstādīšana 4

5.1 Uzstādīšanas vietas sagatavošana........................................... 4

5.1.1 Iekštelpās ievietojamās iekārtas uzstādīšanas vietas

prasības ...................................................................... 4

5.2 Iekšējā bloka atvēršana............................................................. 5

5.2.1 Priekšējā paneļa noņemšana...................................... 5

5.2.2 Priekšējā režģa noņemšana ....................................... 5

5.2.3 Spaiļu bloka atvēršana un elektrības sadales kārbas

vāka noņemšana......................................................... 5

5.3 Iekšējā bloka uzstādīšana ......................................................... 6

5.3.1 Iekštelpu iekārtas uzstādīšana.................................... 6

5.3.2 Lai izveidotu urbumu sienā ......................................... 8

5.3.3 Atveru izlaušana ......................................................... 8

5.3.4 Drenāžas nodrošināšana............................................ 8

6 Cauruļu uzstādīšana 9

6.1 Dzesētāja cauruļu sagatavošana .............................................. 9

6.1.1 Prasības aukstumaģenta cauruļvadiem...................... 9

6.1.2 Dzesētāja caurules izolācija........................................ 9

6.2 Dzesēšanas šķidruma cauruļu pievienošana ............................ 10

6.2.1 Dzesējošās vielas cauruļu pievienošana iekštelpu

iekārtai ........................................................................ 10

7 Elektroinstalācija 10

7.1 Standarta elektroinstalācijas komponentu specifikācija ............ 10

7.2 Elektrisko vadu savienošana ar iekšējo bloku........................... 10

7.3 Papildu piederumu savienošana (lietotāju saskarnes ierīce ar vadu, centrālā lietotāju saskares ierīce, bezvadu adapteris

u.c.) ........................................................................................... 11

8 Iekštelpu iekārtas uzstādīšanas pabeigšana 11

8.1 Iekšējā bloka uzstādīšanas pabeigšana.................................... 11

8.2 Iekštelpu iekārtas aizvēršana .................................................... 11

8.2.1 Elektrības sadales kārbas un spaiļu bloka

aizvēršana................................................................... 11

8.2.2 Priekšējā režģa uzstādīšana....................................... 11

8.2.3 Priekšējā paneļa uzstādīšana..................................... 11

9 Nodošana ekspluatācijā 12

9.1 Darbības izmēģinājums............................................................. 12

9.1.1 Darbības izmēģināšana ar lietotāja saskarnes ierīci... 12

1 Informācija par

dokumentāciju

1.1 Par šo dokumentu

INFORMĀCIJA

Pārliecinieties, ka lietotājam ir dokumentācija uz papīra, un aiciniet viņu saglabāt to turpmākai uzziņai.

Mērķauditorija

Pilnvaroti uzstādītāji

INFORMĀCIJA

Ir paredzēts, ka šo iekārtu izmanto speciālisti vai apmācīti lietotāji veikalos, vieglajā rūpniecībā un zemnieku saimniecībās, vai arī nelietpratīgas personas uzņēmumos un mājsaimniecībās.

BRĪDINĀJUMS

Pārliecinieties, ka uzstādīšana, apkope un remonts atbilst Daikin instrukcijām, kā arī attiecīgiem tiesību aktiem un ka šos darbus veic tikai pilnvarots personāls. Eiropā un reģionos, kur ir spēkā IEC standarti, attiecīgais standarts ir EN/IEC 60335-2-40.

Dokumentācijas komplekts

Šis dokuments ir daļa no dokumentācijas komplekta. Pilns komplekts sastāv no tālāk norādītajiem dokumentiem.

▪ Vispārējie drošības noteikumi:

▪ Izlasiet šos drošības noteikumus PIRMS iekārtas uzstādīšanas ▪ Formāts: uz papīra (iekšējā bloka iepakojumā)

▪ Iekšējā bloka uzstādīšanas rokasgrāmata:

▪ Uzstādīšanas instrukcija ▪ Formāts: uz papīra (iekšējā bloka iepakojumā)

▪ Uzstādītāja uzziņu rokasgrāmata:

▪ Uzstādīšanas sagatavošana, labā prakse, atsauces dati… ▪ Formāts: elektroniskās datnes http://www.daikineurope.com/

support-and-manuals/product-information/

Komplektā iekļautās dokumentācijas jaunākās pārskatītās versijas var būt pieejamas reģionālajā Daikin tīmekļa vietnē vai no jūsu izplatītāja.

Oriģinālā dokumentācija ir rakstīta angļu valodā. Pārējās valodās ir oriģinālo dokumentu tulkojumi.

Tehniskie dati

▪ Jaunāko tehnisko datu apakškopa ir reģionālajā Daikin tīmekļa

vietnē (publiski pieejama).

▪ Jaunāko tehnisko datu pilnais komplekts ir vietnē Daikin

Business Portal (nepieciešama autentifikācija).

10 Likvidēšana 12 11 Tehniskie dati 12

11.1 Vadojuma shēma ...................................................................... 12

11.1.1 Unificētās elektroinstalācijas shēmas apzīmējumi...... 12

Uzstādīšanas rokasgrāmata

2 Īpaši drošības noteikumi

uzstādītājam

Vienmēr ievērojiet šādus drošības norādījumus un noteikumus.

CVXM20+FVXM25~50A2V1B

Dalītās sistēmas gaisa kondicionētāji

3P477070-2L – 2020.10

3 Informācija par iepakojumu

Iekārtas uzstādīšana (skatīt "5Iekārtas uzstādīšana"[44])

BRĪDINĀJUMS

CVXM-A un FVXM-A grīdas sēriju ir atļauts kombinēt tikai ar sistēmām, kurās kopējais dzesētāja daudzums ir <1,842 kg. Tāpēc gadījumos, kad kombinācijā ir ārējais bloks 3MXM40N8 vai 3MXM52N8, šķidrā aukstumaģenta cauruļvada kopējam garumam JĀBŪT ≤30m.

BRĪDINĀJUMS

Ierīce ir jāglabā telpā, kurā nav pastāvīgi strādājošu aizdegšanās avotu (piemēram: atklāta liesma, strādājoša gāzes ierīce vai strādājošs elektriskais sildītājs).

UZMANĪBU!

Ja sienā ir metāla karkass vai metāla plāksne, tad lietojiet sienā iegremdētu cauruli un sienas pārsegu caurejošā urbumā, lai novērstu iespējamo sakaršanu, elektriskās strāvas triecienu vai aizdegšanos.

Cauruļvadu uzstādīšana (skatīt "6Cauruļu uzstādīšana"[49])

BĪSTAMI! APDEGUMU/APPLAUCĒŠANĀS BRIESMAS

UZMANĪBU!

▪ Izmantojiet pie bloka piestiprinātu platgala uzgriezni. ▪ Lai novērstu gāzes noplūdi, uzklājiet aukstumaģenta

eļļu tikai paplatinājuma iekšpusē. Izmantojiet R32 aukstumaģenta eļļu.

▪ NEDRĪKST otrreiz izmantot iepriekš lietotus

savienotājus.

UZMANĪBU!

▪ NELIETOJIET minerāleļļu platgala detaļu eļļošanai. ▪ Lai šis R32 bloks kalpotu paredzēto laiku, NEDRĪKST

tam uzstādīt sausinātāju. Sausināšanas materiāls var sadrupt un sabojāt sistēmu.

UZMANĪBU!

▪ Nepietiekams paplatinājums var izraisīt dzesētāja

gāzes noplūdi.

▪ Konusus NEIZMANTOJIET atkārtoti. Lai novērstu

iespējamu dzesētāja gāzes noplūdi, izmantojiet jaunus konusus.

▪ Izmantojiet iekārtas komplektācijā iekļautos konusa

uzgriežņus. Izmantojot citus konusa uzgriežņus, iespējama dzesētāja gāzes noplūde.

Elektroinstalācijas uzstādīšana (skatīt

"7Elektroinstalācija"[410])

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

BRĪDINĀJUMS

▪ Ārējie vadi ir JĀUZSTĀDA pilnvarotam elektriķim, un

tiem ir JĀATBILST spēkā esošajiem tiesību aktiem.

▪ Izveidojiet elektriskos savienojumus ar fiksētajām

elektroinstalācijām.

▪ Visiem uz vietas saliktajiem komponentiem un

elektriskajām konstrukcijām ir JĀATBILST spēkā esošajiem tiesību aktiem.

BRĪDINĀJUMS

▪ Ja strāvas padevei nav N fāzes vai tā ir nepareiza,

aprīkojums sabojāsies.

▪ Nodrošiniet pareizu zemējumu. NESAVIENOJIET

iekārtas zemējumu ar komunālajām caurulēm, izlādni vai tālruņa līnijas zemējumu. Nepilnīgs zemējums var izraisīt elektrošoku.

▪ Uzstādiet nepieciešamos drošinātājus vai jaudas

slēdžus.

▪ Elektroinstalāciju nostipriniet ar kabeļu savilcējiem, lai

kabeļi NENONĀKTU saskarē ar asām malām vai caurulēm, it īpaši augstspiediena pusē.

▪ NELIETOJIET izolētus vadus, dzīslotos vadus,

pagarinātājus un savienojumus ar zvaigžņveida sistēmu. Tas var izraisīt pārkaršanu, elektrošoku vai aizdegšanos.

▪ NEUZSTĀDIET fāzu kustības kondensatoru, jo šī

iekārta ir aprīkota ar pārveidotāju. Fāzu kustības kondensators var samazināt veiktspēju un radīt negadījumus.

BRĪDINĀJUMS

Kā strāvas padeves kabeļus VIENMĒR izmantojiet daudzdzīslu kabeļus.

BRĪDINĀJUMS

Izmantojiet visu polu atvienošanas tipa pārtraucēju ar vismaz 3mm attālumu starp kontaktpunktu spraugām, kas nodrošina pilnīgu atvienošanu III kategorijas pārsprieguma gadījumā.

BRĪDINĀJUMS

Ja energoapgādes kabelis ir bojāts, tad, lai izvairītos no briesmām, tas ir JĀNOMAINA ražotājam, tā aģentam vai līdzīgai kvalificētai personai.

BRĪDINĀJUMS

NEPIEVIENOJIET šādu barošanas vadu iekšējam blokam. Tāda rīcība var izraisīt elektriskās strāvas triecienu vai aizdegšanos.

BRĪDINĀJUMS

▪ NELIETOJIET izstrādājumā uz vietas iegādātas

elektrotehniskās detaļas.

▪ NEPIEVIENOJIET drenāžas sūkņa barošanas vadu un

tml. pie spaiļu bloka. Tāda rīcība var izraisīt elektriskās strāvas triecienu vai aizdegšanos.

BRĪDINĀJUMS

Nepieļaujiet starpsavienojuma vadu saskari ar vara caurulēm, kurām nav siltumizolācijas, jo šādas caurules ir ļoti karstas.

3 Informācija par iepakojumu

3.1 Iekštelpu iekārta

3.1.1 Piederumu izņemšana no iekšējā bloka

1 Izņemiet piederumus iepakojuma apakšā. Rezerves SSID

uzlīme atrodas uz iekārtas.

CVXM20+FVXM25~50A2V1B Dalītās sistēmas gaisa kondicionētāji 3P477070-2L – 2020.10

Uzstādīšanas rokasgrāmata

4 Par bloku

1× 2×1× 1× 1×1×

2× 1× 2×1×

edb ca f

1×2× 2×

j k lih

a Uzstādīšanas rokasgrāmata b Ekspluatācijas rokasgrāmata c Vispārējie drošības noteikumi d Montāžas plate (piestiprināta pie bloka) e Smaku likvidēšanas titāna apatītu filtrs

f Drenāžas šļūtene g Izolācijas gabals h Lietotāja saskarnes ierīce

i Lietotāja saskarnes ierīces turētājs

j Sausā (sārma) baterija AAA.LR03 lietotāja saskarnes

ierīcei

k Rezerves SSID uzlīme (piestiprināta pie iekārtas)

l Skrūves drenāžas caurules piestiprināšanai

m Baltas galviņas skrūves "Priekšējā režģa

uzstādīšana"[411]

▪ Rezerves SSID uzlīme. NEDRĪKST izmest rezerves uzlīmi.

Noglabājiet to drošā vietā turpmākai izmantošanai (piemēram, pēc priekšējā režģa nomaiņas tā būs jāpiestiprina pie jaunā priekšējā režģa).

4 Par bloku

BRĪDINĀJUMS: MATERIĀLS AR ZEMĀKU UZLIESMOJAMĪBAS ROBEŽU

Aukstumaģents šajā blokā ir ar zemāku uzliesmojamības robežu.

Iekšējam blokam var būt šādi simboli:

Simbols Paskaidrojums

Pirms apkopes veikšanas izmēriet spriegumu uz galvenās ķēdes kondensatoru vai elektrotehnisko detaļu spailēm.

▪ Iekārtām ar automātisku vadību. Piemēram, blakus

automātiskām durvīm vai ugunsdrošības signalizācijas ierīcēm. Izstrādājums var izraisīt minēto ierīču darbības traucējumus.

▪ Mikroviļņu krāsnij. Tā var traucēt bezvadu LAN sakarus.

4.1.2 Galvenie parametri

Kas Vērtība

Frekvenču diapazons 2400MHz~2483,5MHz Radiosakaru protokols IEEE 802.11b/g/n Radiofrekvenču kanāli 13ch Izejas jauda 13dBm Efektīvā izstarotā jauda 15dBm (11b) / 14dBm (11g) /

14dBm (11n)

Barošanas pievads DC 14 V / 100mA

4.1.3 Bezvadu LAN konfigurēšana

Klienta pienākums ir nodrošināt tālāk minēto: ▪ Viedtālrunis vai planšete ar minimāli atbalstīto Android vai iOS

versiju, kas norādīta http://www.onlinecontroller.daikineurope.com

▪ Interneta pieslēgums un sakaru ierīce, piemēram, modems,

maršrutētājs u.tml. ▪ Bezvadu LAN piekļuves punkts. ▪ Uzstādīta bezmaksas lietotne Daikin Residential Controller.

Lietotnes Daikin Residential Controller uzstādīšana

1 Dodieties uz vietni:

▪ Google Play, ja izmantojat Android viedierīci. ▪ App Store, ja izmantojat iOS viedierīci.

2 Atrodiet Daikin Residential Controller. 3 Izpildot ekrānā sniegtos norādījumus, uzstādiet lietotni savā

viedierīcē.

5 Iekārtas uzstādīšana

5.1 Uzstādīšanas vietas sagatavošana

4.1 Par bezvadu LAN

Sīkākas specifikācijas, uzstādīšanas instrukcija, iestatīšanas metodes, atbildes uz bieži uzdotiem jautājumiem, atbilstības deklarācija un šīs rokasgrāmatas jaunākā versija ir pieejama interneta vietnē http://www.onlinecontroller.daikineurope.com.

INFORMĀCIJA

▪ Daikin Industries Czech Republic s.r.o. deklarē, ka

radiosakaru ierīce šajā blokā atbilst direktīvai 2014/53/ ES.

▪ Šis bloks ir uzskatāms par kombinētu iekārtu atbilstoši

direktīvā 2014/53/ES sniegtajai definīcijai.

4.1.1 Bezvadu LAN lietošanas drošības noteikumi

NEDRĪKST lietot blakus: ▪ Medicīnas iekārtām. Piemēram, blakus cilvēkiem, kam ir sirds

stimulators, vai blakus defibrilatoram. Šis izstrādājums var izraisīt elektromagnētiskus traucējumus.

Uzstādīšanas rokasgrāmata

BRĪDINĀJUMS

Ierīce ir jāglabā telpā, kurā nav pastāvīgi strādājošu aizdegšanās avotu (piemēram: atklāta liesma, strādājoša gāzes ierīce vai strādājošs elektriskais sildītājs).

5.1.1 Iekštelpās ievietojamās iekārtas uzstādīšanas vietas prasības

INFORMĀCIJA

Skaņas spiediena līmenis ir mazāks par 70dBA.

BRĪDINĀJUMS

▪ Atstarpes. Nodrošiniet atbilstību šādām prasībām:

CVXM20+FVXM25~50A2V1B

Dalītās sistēmas gaisa kondicionētāji

3P477070-2L – 2020.10

≤60

(65)

≤27°

(mm)

≥467

≥50 ≥50

A B

(105)

≤60

A Skats no priekšas

4×

B Skats no sāniem

▪ Neuzstādiet iekārtu augstāk nekā 60mm virs grīdas. ▪ Sienas siltumizolācija. Ja temperatūra sienā pārsniedz 30°C un

relatīvais mitrums 80% vai tad, ja svaigais gaiss plūst sienā, ir nepieciešama papildu siltumizolācija (vismaz 10 mm biezas polietilēna putas).

▪ Sienas vai grīdas izturība. Pārbaudiet, vai siena (vai grīda) ir

pietiekami stingra, lai izturētu bloka smagumu. Ja var rasties briesmas, tad pirms bloka uzstādīšanas nostipriniet sienu vai grīdu.

5.2 Iekšējā bloka atvēršana

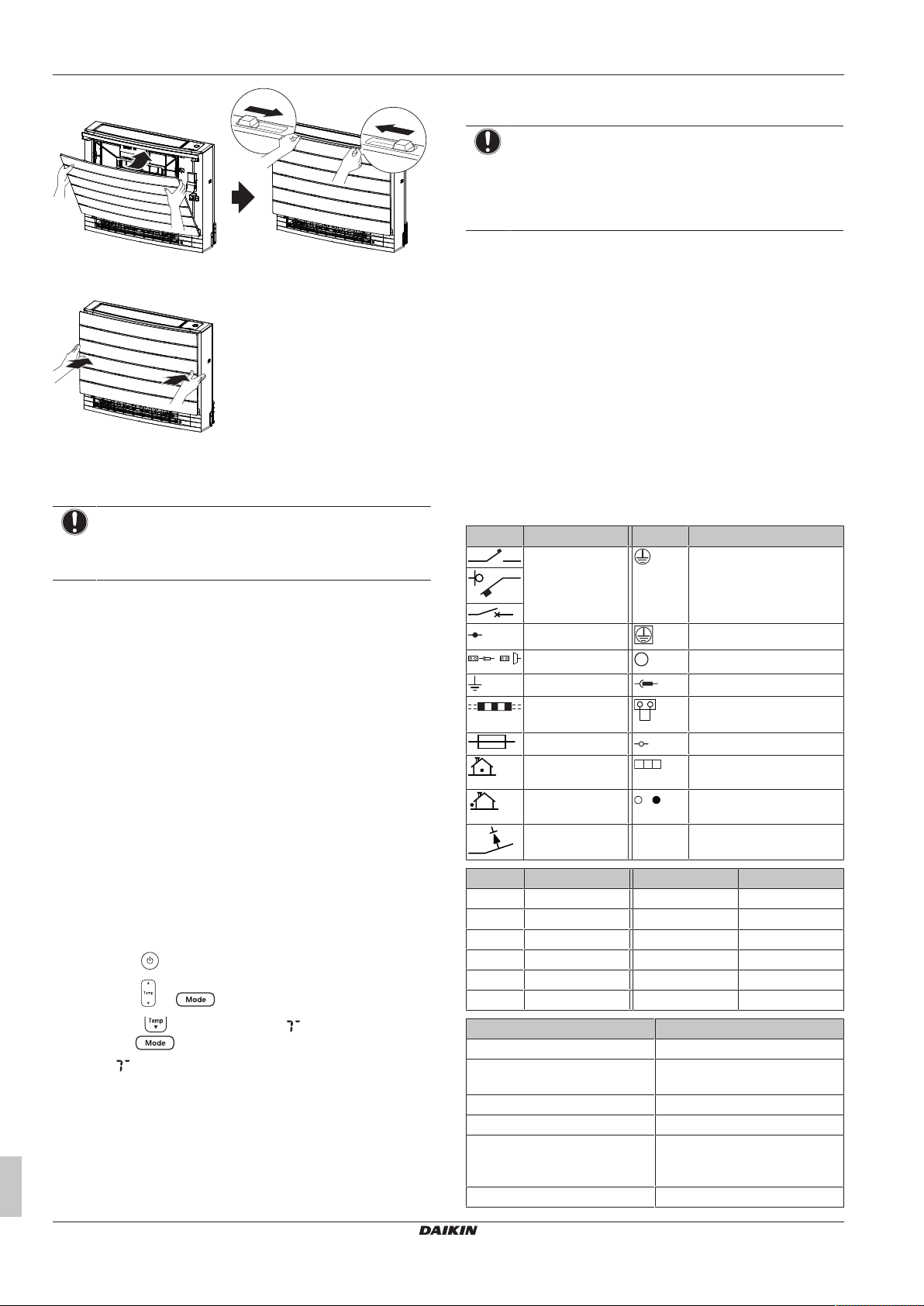

5.2.1 Priekšējā paneļa noņemšana

1 Pabīdiet abus slīdņus bultiņu virzienā, līdz atskan klikšķis.

5 Iekārtas uzstādīšana

a Priekšējais režģis b Fiksatori

5.2.3 Spaiļu bloka atvēršana un elektrības sadales kārbas vāka noņemšana

Spaiļu bloka atvēršana

1 Noņemiet priekšējo režģi. 2 Izskrūvējiet 1 zemāko skrūvi. 3 Paceliet sensora piestiprināšanas plāksni. 4 Pārvietojiet metāla vāku uz leju un pēc tam savā virzienā, lai to

noņemtu.

2 Atveriet priekšējo paneli un noņemiet saiti.

3 Noņemiet priekšējo paneli.

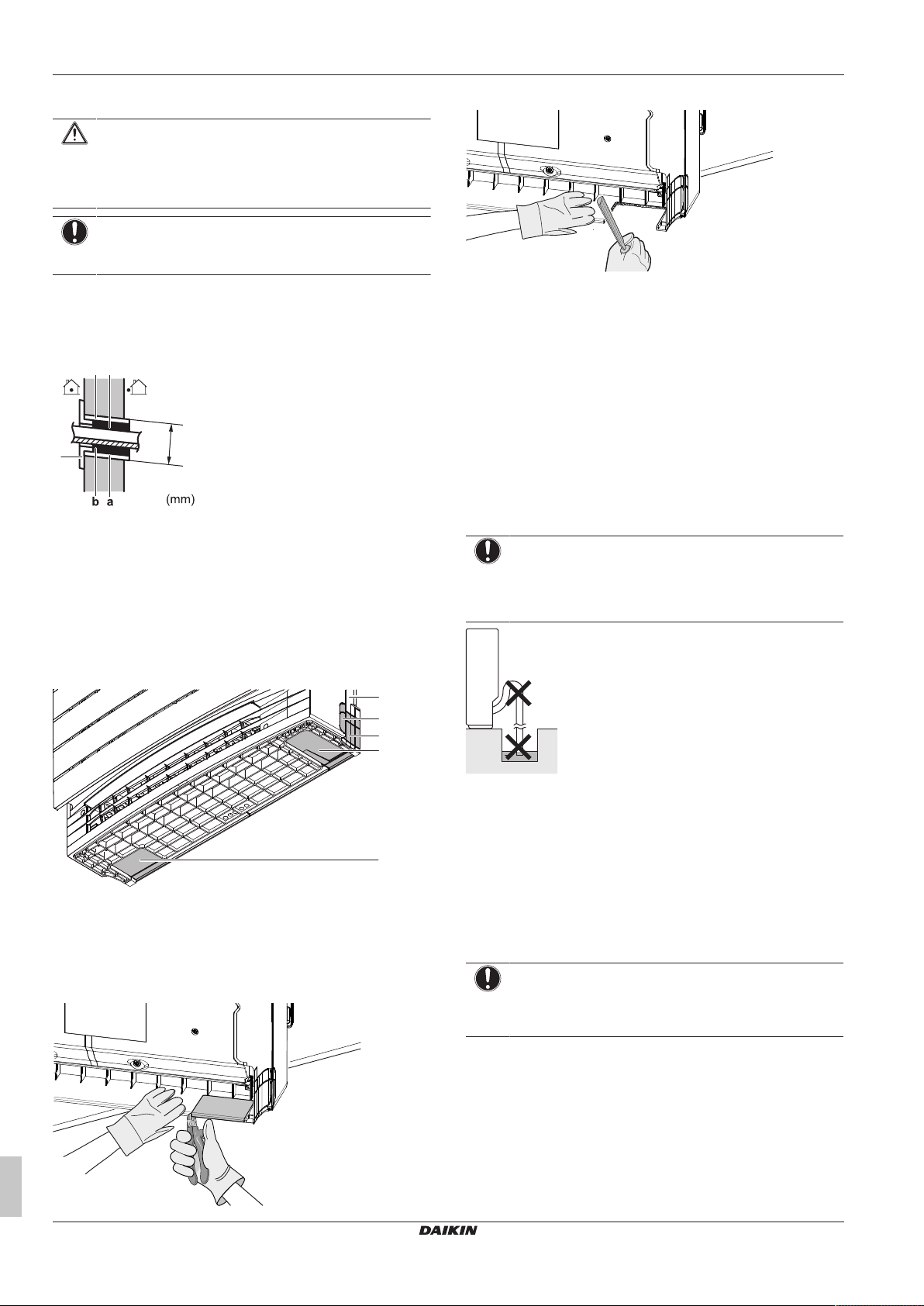

5.2.2 Priekšējā režģa noņemšana

1 Noņemiet priekšējo paneli. Skatiet "Priekšējā paneļa

noņemšana"[45].

2 Izskrūvējiet 4 skrūves, noceliet režģi no 4 fiksatoriem augšpusē

un noņemiet priekšējo režģi, pavelkot to uz savu pusi.

CVXM20+FVXM25~50A2V1B Dalītās sistēmas gaisa kondicionētāji 3P477070-2L – 2020.10

a Skrūve b Sensora piestiprināšanas plāksne c Metāla vāks

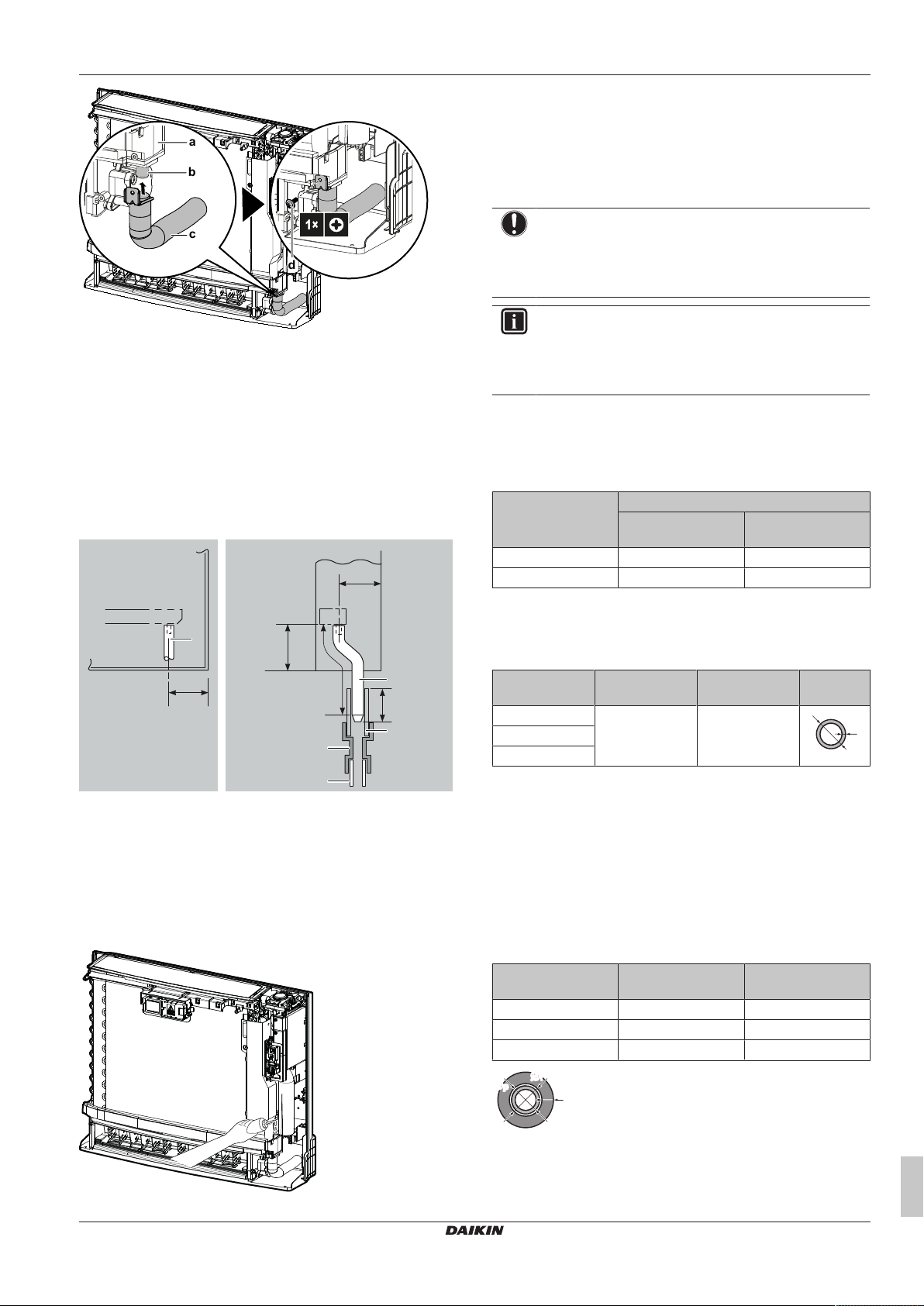

Elektrības sadales kārbas noņemšana

1 Atveriet spaiļu bloku. 2 Izskrūvējiet 1 skrūvi no elektrības sadales kārbas. 3 Atāķējiet 2 fiksatorus uz elektrības sadales kārbas vāka un

noņemiet vāku.

a Skrūve b Sadales kārbas vāks c Fiksatori

Uzstādīšanas rokasgrāmata

+ 11 hidden pages
