Daikin CVXM20A2V1B, FVXM25A2V1B, FVXM35A2V1B, FVXM50A2V1B Installation manuals [cs]

Instalační příručka

Dělené klimatizační systémy

CVXM20A2V1B
FVXM25A2V1B
FVXM35A2V1B
FVXM50A2V1B

Instalační příručka

Dělené klimatizační systémy

čeština

Obsah

Obsah

1 O této dokumentaci 2

1.1 O tomto dokumentu................................................................... 2

2 Specifické bezpečnostní pokyny pro

instalačního technika 2

3 Informace o krabici 3

3.1 Vnitřní jednotka ......................................................................... 3

3.1.1 Sejmutí příslušenství z vnitřní jednotky....................... 3

4 Informace o jednotce 4

4.1 O bezdrátové síti LAN ............................................................... 4

4.1.1 Bezpečnostní upozornění při použití bezdrátové sítě

LAN ............................................................................. 4

4.1.2 Základní parametry..................................................... 4

4.1.3 Nastavení bezdrátové sítě LAN .................................. 4

5 Instalace jednotky 4

5.1 Příprava místa instalace............................................................ 4

5.1.1 Požadavky na místo instalace pro vnitřní jednotku..... 4

5.2 Otevření vnitřní jednotky ........................................................... 5

5.2.1 Demontáž předního panelu......................................... 5

5.2.2 Demontáž čelní mřížky ............................................... 5

5.2.3 Otevření svorkovnice a demontáž krytu elektrické

skříně .......................................................................... 5

5.3 Montáž vnitřní jednotky ............................................................. 5

5.3.1 Instalace vnitřní jednotky ............................................ 5

5.3.2 Vrtání otvoru ve stěně................................................. 8

5.3.3 Demontáž částí se zářezy........................................... 8

5.3.4 Zajištění drenáže ........................................................ 8

6 Instalace potrubí 9

6.1 Příprava chladivového potrubí................................................... 9

6.1.1 Požadavek na chladicího potrubí................................ 9

6.1.2 Izolace chladivového potrubí ...................................... 9

6.2 Připojení potrubí chladiva.......................................................... 10

6.2.1 Připojení potrubí chladiva k vnitřní jednotce ............... 10

7 Elektrická instalace 10

7.1 Specifikace standardních součástí zapojení ............................. 10

7.2 Připojení elektrické kabeláže k vnitřní jednotce ........................ 10

7.3 Připojení volitelného příslušenství (kabelové uživatelské
rozhraní, centrální uživatelské rozhraní, bezdrátový adaptér

atd.) ........................................................................................... 11

8 Dokončení instalace vnitřní jednotky 11

8.1 Dokončení instalace vnitřní jednotky......................................... 11

8.2 Uzavření vnitřní jednotky........................................................... 11

8.2.1 Zavření elektrické skříně a svorkovnice...................... 11

8.2.2 Montáž přední mřížky ................................................. 11

8.2.3 Montáž předního panelu ............................................. 11

9 Uvedení do provozu 12

9.1 Provedení zkušebního provozu................................................. 12

9.1.1 Provedení testovacího provozu pomocí

uživatelského rozhraní ................................................ 12

10 Likvidace 12
11 Technické údaje 12

11.1 Schéma zapojení....................................................................... 12

11.1.1 Legenda – sjednocené schéma zapojení ................... 12

1 O této dokumentaci

1.1 O tomto dokumentu

INFORMACE

Zkontrolujte, zda má uživatel tištěnou dokumentaci a
požádejte jej, aby si ji ponechal pro budoucí potřebu.

Určeno pro:

Autorizovaní instalační technici

INFORMACE

Tento spotřebič je určen k použití odborníky nebo
školenými uživateli v obchodech, v lehkém průmyslu a na
farmách, nebo pro komerční a domácí použití určenými
osobami.

VÝSTRAHA

Zajistěte, aby instalace, testování a použité materiálů
splňovaly příslušné pokyny Daikin a kromě toho aby
splňovala požadavky platné legislativy a byla provedena
pouze kvalifikovaným personálem. V Evropě a oblastech,
kde platí normy IEC, je platnou normou EN/IEC
60335-2-40.

Soubor dokumentace

Tento dokument je součástí souboru dokumentace. Kompletní
soubor se skládá z následujících částí:

▪ Hlavní bezpečnostní upozornění:

▪ Bezpečnostní pokyny, které si MUSÍTE prostudovat před

instalací

▪ Formát: Papír (v krabici vnitřní jednotky)

▪ Instalační příručka vnitřní jednotky:

▪ Pokyny k instalaci
▪ Formát: Papír (v krabici vnitřní jednotky)

▪ Referenční příručka k instalaci:

▪ Příprava instalace, správné postupy, referenční data …
▪ Formát: Digitální soubory na webu http://

www.daikineurope.com/support-and-manuals/product­information/

Nejnovější revize dodané dokumentace mohou být k dispozici na
místních internetových stránkách Daikin nebo u vašeho prodejce.

Původní dokumentace je napsána v angličtině. Ostatní jazyky jsou
překlady.

Technické údaje

▪ Podsoubor nejnovějších technických údajů je dostupný na

regionálním webu Daikin (přístupný veřejně).

▪ Úplný soubor nejnovějších technických údajů je dostupný na

webu Daikin Business Portal (vyžaduje se ověření).

2 Specifické bezpečnostní

pokyny pro instalačního
technika

Vždy dodržujte následující bezpečnostní pokyny a předpisy.
Instalace jednotky (viz také "5Instalace jednotky"[44])

Instalační příručka

2

CVXM20+FVXM25~50A2V1B

Dělené klimatizační systémy

3P477070-2H – 2020.06

3 Informace o krabici

VÝSTRAHA

Zařízení musí být uloženo v místnosti bez nepřetržitě
pracujících zdrojů zažehnuté (například otevřený plamen,
pracující plynové zařízení nebo elektrické topidlo).

UPOZORNĚNÍ

U stěn obsahujících kovové rámy nebo desky zajistěte
použití potrubí uloženého do stěny a u průchozích otvorů
odpovídajících krytů, aby nedošlo k možnému zahřátí,
úrazu elektrickým proudem nebo požáru.

Instalace potrubí (viz také "6Instalace potrubí"[49])

NEBEZPEČÍ: RIZIKO POPÁLENÍ / OPAŘENÍ

UPOZORNĚNÍ

▪ Použijte převlečnou matici upevněnou k tělesu

jednotky.

▪ Aby nedošlo k úniku plynů, chladicí olej aplikujte pouze

na vnitřní povrch převlečného spoje. Používejte
výhradně chladící olej určený pro chladivo R32.

▪ NEPOUŽÍVEJTE spoje opakovaně.

UPOZORNĚNÍ

▪ Na součásti s převlečným rozšířením NEPOUŽÍVEJTE

minerální olej.

▪ Aby mohla být zaručena předpokládaná životnost,

NIKDY do této jednotky používající chladivo R32
neinstalujte sušičku. Vysoušecí materiál by se mohl
rozpouštět a zničit systém.

UPOZORNĚNÍ

▪ Nedokonalé propojení převlečnými spoji může způsobit

únik plynného chladiva.

▪ NEPOUŽÍVEJTE převlečné spoje opakovaně.

Používejte nové převlečné spoje, zabráníte tak úniku
plynného chladiva.

▪ Používejte převlečné matice dodané s jednotkou.

Použití jiných převlečných matic může způsobit únik
chladicího plynu.

Elektrická instalace (viz také "7Elektrická instalace"[410])

NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM

VÝSTRAHA

▪ Veškeré elektrické přípojky MUSÍ zajistit autorizovaný

elektrikář a MUSÍ být vsouladu splatnou legislativou.
▪ Elektrické přípojky připojte napevno.
▪ Všechny součásti použité při instalaci a veškeré

elektrické instalace MUSÍ splňovat platné předpisy.

VÝSTRAHA

▪ Pokud v napájení chybí nebo je špatně zapojená

nulová fáze, může dojít k poškození zařízení.

▪ Zajistěte náležité uzemnění. NEUZEMŇUJTE jednotku

k potrubí užitkové vody, pohlcovači vlnových rázů ani
k uzemnění telefonní linky. Nedokonalé uzemnění
může způsobit úraz elektrickým proudem.

▪ Nainstalujte požadované pojistky nebo samočinné

jističe.

▪ Zajistěte elektrické rozvody kabelovými páskami tak,

aby se NEDOTÝKALY ostrých hran nebo potrubí,
zvláště na vysokotlaké straně.

▪ NEPOUŽÍVEJTE zapáskované vodiče, lankové vodiče,

prodlužovací šňůry ani přípojky z hvězdicového
systému. Mohou způsobit přehřívání a úraz elektrickým
proudem nebo požár.

▪ NEINSTALUJTE kompenzační kondenzátor, který

způsobuje posun fáze, protože tato jednotka je
vybavena měničem. Kondenzátor, který způsobuje
posun fáze. Sníží výkon a může způsobit nehody.

VÝSTRAHA

Pro přívod napájení VŽDY používejte kabely s více jádry.

VÝSTRAHA

Použijte odpojovací jistič se všemi póly s odstupem
kontaktů alespoň 3mm, který zajišťuje úplné odpojení při
přepětí v kategorii III.

VÝSTRAHA

Je-li napájecí kabel poškozen, je NUTNÉ provést jeho
výměnu výrobcem, jeho zástupcem nebo jinou oprávněnou
osobou, aby bylo vyloučeno riziko úrazu elektrickým
proudem nebo jiného nebezpečí.

VÝSTRAHA

NEPŘIPOJUJTE napájecí kabel k vnitřní jednotce. Mohlo
by to způsobit úraz elektrickým proudem nebo požár.

VÝSTRAHA

▪ Uvnitř produktu NEPOUŽÍVEJTE elektrické součástky

zakoupené vběžných obchodech.

▪ Napájení pro vypouštěcí čerpadlo atd. NEVYVÁDĚJTE

ze svorkovnice. Mohlo by to způsobit úraz elektrickým
proudem nebo požár.

VÝSTRAHA

Udržujte propojovací kabeláž vždy mimo kontakt měděným
potrubím bez tepelné izolace, protože toto potrubí bude
velmi horké.

CVXM20+FVXM25~50A2V1B
Dělené klimatizační systémy
3P477070-2H – 2020.06

3 Informace o krabici

3.1 Vnitřní jednotka

3.1.1 Sejmutí příslušenství z vnitřní jednotky

1 Demontujte příslušenství na spodní straně obalu. Na jednotce

je umístěn štítek s náhradním identifikátorem SSID.

Instalační příručka

3

4 Informace o jednotce

2×1×

1× 2×1× 1× 1×

2×

1×

1×

1× 2×

j k li

edb ca f

h

g

≤60

(65)

≤27°

(mm)

≥467

≥50 ≥50

A B

(105)

≤60

4.1.2 Základní parametry

Co Hodnota

Frekvenční rozsah 2400MHz~2483,5MHz
Rádiový protokol IEEE 802.11b/g/n
Kanál rádiové frekvence 13ch
Výstupní výkon 13dBm
Efektivní vyzářený výkon 15dBm (11b) / 14dBm (11g) /

14dBm (11n)

Napájení 14 V DC / 100mA

a Instalační příručka
b Návod k obsluze
c Všeobecná bezpečnostní upozornění
d Upevňovací deska (upevněna k jednotce)
e Dezodorizační filtr z apatitu titanu

f Vypouštěcí hadice
g Izolace
h Uživatelský ovladač

i Držák uživatelského ovladače

j Suchá baterie AAA.LR03 (alkalická) pro jednotku

uživatelského ovladače

k Náhradní štítek SSID (upevněný na jednotce)

l Šrouby

▪ Náhradní štítek SSID. Náhradní štítek nevyhazujte. Udržujte jej

na bezpečném místě pro případ, že jej budete v budoucnosti
potřebovat (například při výměně přední mřížky jej upevněte na
novou).

4 Informace o jednotce

VÝSTRAHA: MÍRNĚ HOŘLAVÝ MATERIÁL

Chladivo uvnitř této jednotky je mírně hořlavé.

Následující symboly se mohou objevit na vnitřní jednotce.

Symbol Vysvětlení

Změřte napětí na svorkách kondenzátorů hlavního
obvodu nebo elektrických součástí.

4.1.3 Nastavení bezdrátové sítě LAN

Zákazník je odpovědný za poskytnutí:
▪ Chytrý telefon nebo tablet s minimální podporovanou verzí

systémů Android nebo iOS, jak je uvedeno v http://

www.onlinecontroller.daikineurope.com

▪ Připojení k Internetu nebo komunikační zařízení, například

modem, směrovač atd.
▪ Bezdrátový přístupový bod LAN.
▪ Instalovaná bezplatná aplikace Daikin Residential Controller.

Pokyny pro instalaci aplikace Daikin Residential Controller

1 Otevřete:

▪ Google Play v případě přístrojů se systémem Android.
▪ App Store v případě přístrojů se systémem iOS.

2 Vyhledejte Daikin Residential Controller.
3 Proveďte instalaci podle pokynů na obrazovce.

5 Instalace jednotky

5.1 Příprava místa instalace

4.1 O bezdrátové síti LAN

Podrobné technické údaje, pokyny k instalaci, způsoby nastavení,
časté dotazy, prohlášení o shodě a nejnovější verze této příručky
naleznete na webu http://www.onlinecontroller.daikineurope.com.

INFORMACE

▪ Daikin Industries Czech Republic s.r.o. prohlašuje, že

rádiové zařízení typu umístěného v této jednotce je ve
shodě se směrnicí 2014/53/EU.

▪ Tato jednotka je považována za kombinované zařízení

podle definice směrnice 2014/53/EU.

4.1.1 Bezpečnostní upozornění při použití bezdrátové sítě LAN

NEPOUŽÍVEJTE v blízkosti následujících zařízení:
▪ Lékařské zařízení. Například: Osoby používající kardiostimulátor

nebo defibrilátory. Tento výrobek může způsobit
elektromagnetické rušení.

▪ Zařízení pro automatické ovládání. Například: Automatické

dveře nebo zařízení pro požární alarmy. Tento výrobek může
způsobit chybnou funkci zařízení.

▪ Mikrovlnná trouba. Může ovlivnit bezdrátovou komunikaci LAN.

Instalační příručka

4

VÝSTRAHA

Zařízení musí být uloženo v místnosti bez nepřetržitě
pracujících zdrojů zažehnuté (například otevřený plamen,
pracující plynové zařízení nebo elektrické topidlo).

5.1.1 Požadavky na místo instalace pro vnitřní jednotku

INFORMACE

Hladina akustického tlaku je nižší než 70dB(A).

▪ Odstupy umístění. Mějte na paměti následující:

A Pohled zepředu
B Pohled z boku

▪ Neinstalujte jednotku více než 60mm nad podlahu.

CVXM20+FVXM25~50A2V1B

Dělené klimatizační systémy

3P477070-2H – 2020.06

5 Instalace jednotky

4×

b

a

c

b

c

b

a

1

2

3

b

a

c

c

b

a

b

A B C

▪ Izolace stěny. Jestliže teplota stěny přesahuje 30°C a relativní

vlhkost vzduchu 80%, nebo pokud se do stěny přivádí čerstvý
vzduch, je třeba použít další izolaci (polyetylenovou pěnu o
tloušťce nejméně 10mm).

▪ Pevnost stěny nebo podlahy. Zkontrolujte, zda je pevnost stěny

nebo podlahy dostatečná, aby mohly nést hmotnost jednotky.
Pokud si nejste jisti, před instalací jednotky stěnu nebo podlahu
vyztužte.

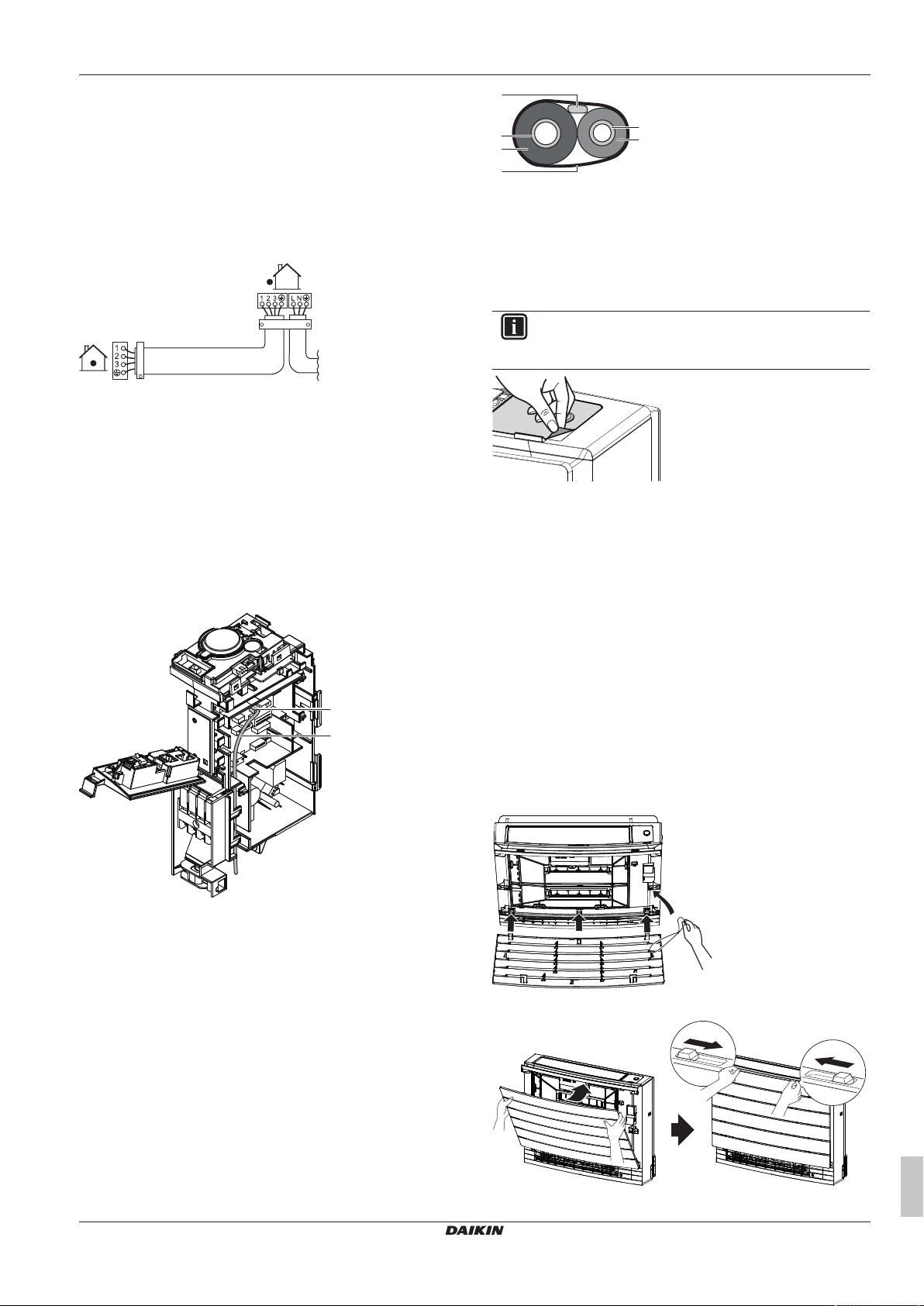

5.2 Otevření vnitřní jednotky

5.2.1 Demontáž předního panelu

1 Posouvejte oba posuvníky ve směru šipek, dokud nezaklapnou.

2 Otevřete přední panel a odpojte lanko.

5.2.3 Otevření svorkovnice a demontáž krytu elektrické skříně

Otevření svorkovnice

1 Odstraňte přední mřížku.
2 Demontujte 1 dolní šroub.
3 Zvedněte upevňovací desku snímače.
4 Posuňte kryt kovové desky dolů a poté směrem k sobě a

vyjměte jej.

a Šroub
b Deska kzajištění snímačů
c Kryt kovové desky

Demontáž krytu elektrické skříně

1 Otevřete svorkovnici.
2 Vyšroubujte 1 šroub horního krytu elektrické skříně.
3 Uvolněte 2 jazýčky krytu skříně elektrické kabeláže a sejměte

jej.

3 Odejměte přední panel.

5.2.2 Demontáž čelní mřížky

1 Odejměte přední panel. Viz "5.2.1 Demontáž předního

panelu"[45].

2 Vyšroubujte 4 šrouby, sejměte mřížku ze 4 výčnělků na horní

straně, pak sejměte přední mřížku tahem k sobě.

CVXM20+FVXM25~50A2V1B
Dělené klimatizační systémy
3P477070-2H – 2020.06

a Přední mřížka
b Úchyty

a Šroub
b Kryt elektrické skříně
c Úchyty

5.3 Montáž vnitřní jednotky

5.3.1 Instalace vnitřní jednotky

Možnosti instalace

Pro vnitřní jednotku jsou možné 3 typy instalace.

A Instalace podlahové jednotky (volně přístupné)
B Montáž na stěnu (volně přístupné)

Instalační příručka

5

5 Instalace jednotky

(mm)

634.5

750

006

300

200

285

115

159

238

689

a

a

a

a

159

a

a

75

06

75

45

Ø65

Ø65

45

b

c

75

75

54

f

e

A B

C

54

45

d

6×

82

166

06≤

(mm)

634.5

750

006

553

300

200

285

115

238

b

b

b

b

75

06

75

45

Ø65

Ø65

45

d

e

75

75

54

h

g

54

45

f

A B

C

c c

a

5×

C Zpola zapuštěná instalace

a Montážní deska
b Ochranná lišta

Instalace podlahové jednotky

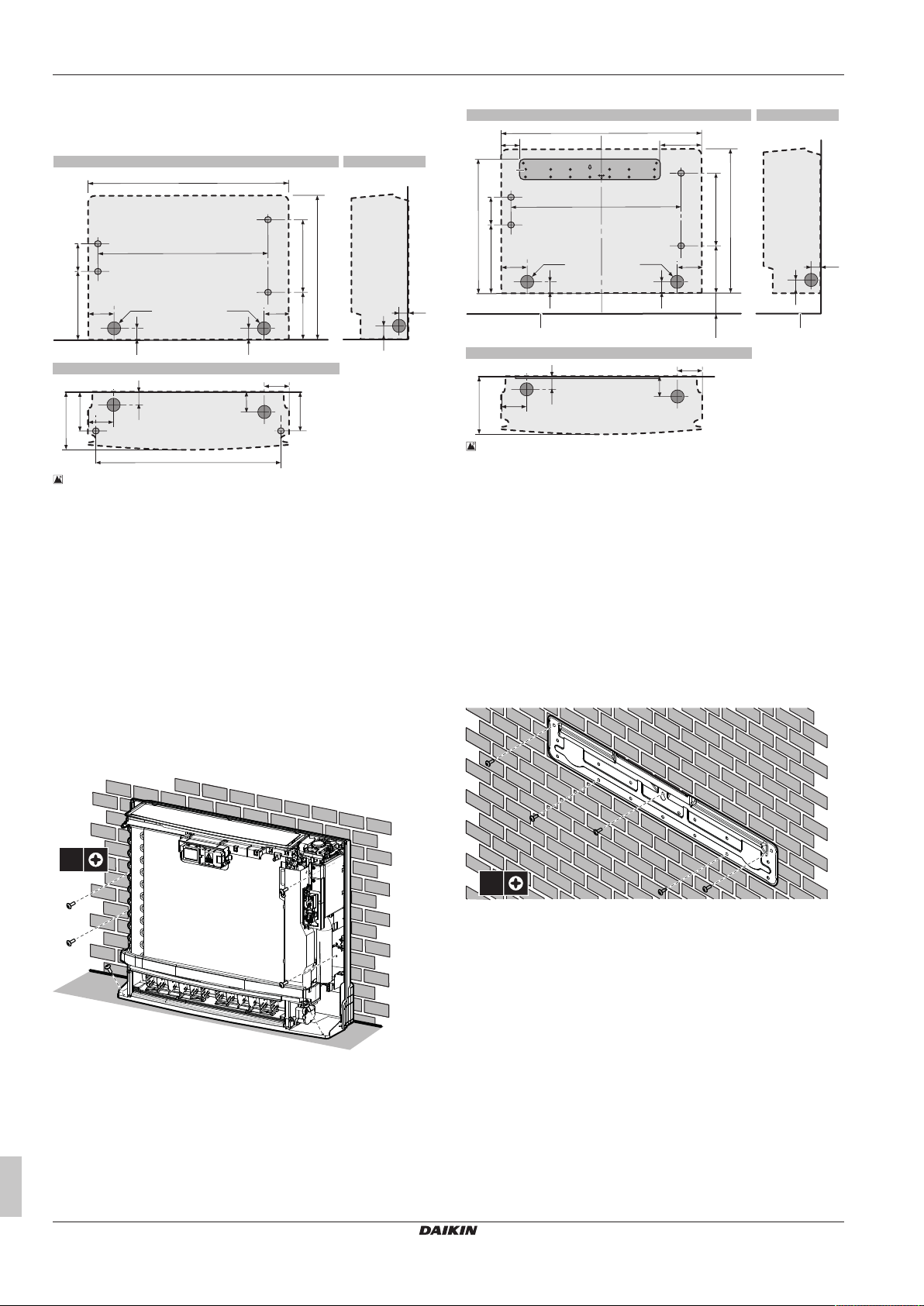

 5‒1 Instalační výkres vnitřní jednotky: Instalace podlahové

jednotky

A Pohled zepředu
B Pohled z boku
C Pohled shora

a Otvor pro šroub 6×
b Umístění levého zadního otvoru pro potrubí
c Umístění pravého zadního otvoru pro potrubí
d Umístění levého/pravého otvoru pro potrubí
e Umístění levého dolního otvoru pro potrubí

f Umístění pravého dolního otvoru pro potrubí

1 Vyvrtejte otvor ve stěně, v závislosti na tom, která strana

potrubí je vyvedena. Viz "5.3.2Vrtání otvoru ve stěně"[48].

2 Otevřete přední panel a sejměte prachovou přední mřížku (viz

"5.2Otevření vnitřní jednotky"[45]).

3 Demontujte části se zářezy pomocí kleští. Viz "5.3.3Demontáž

částí se zářezy"[48].

4 Připevněte jednotku ke stěně a podlaze pomocí 6 šroubů

M4×25L (místní dodávka).

Montáž na stěnu

 5‒2 Instalační výkres vnitřní jednotky: Montáž na stěnu

A Pohled zepředu
B Pohled z boku
C Pohled shora

a Montážní deska
b Otvor pro šroub 4×
c Podlaha
d Umístění levého zadního otvoru pro potrubí
e Umístění pravého zadního otvoru pro potrubí

f Umístění levého/pravého otvoru pro potrubí
g Umístění levého dolního otvoru pro potrubí
h Umístění pravého dolního otvoru pro potrubí

6 Dočasně upevněte upevňovací desku na stěnu.
7 Zajistěte, aby upevňovací deska byla vodorovná.
8 Označte středy míst vrtání na stěně.
9 Zajistěte upevňovací desku na stěně pomocí 5 šroubů M4×25L

(místní dodávka).

5 Po dokončení celé instalace připevněte přední panel a přední

mřížku do původní polohy.

Instalační příručka

6

10 Vyvrtejte otvor ve stěně, v závislosti na tom, která strana

potrubí je vyvedena. Viz "5.3.2Vrtání otvoru ve stěně"[48].

11 Otevřete přední panel a sejměte prachovou přední mřížku (viz

"5.2Otevření vnitřní jednotky"[45]).

12 Demontujte části se zářezy pomocí kleští. Viz "5.3.3 Demontáž

částí se zářezy"[48].

13 Pokud je to nutné pro ochrannou lištu, odstraňte část se zářezy

proříznutí na spodním rámu.

CVXM20+FVXM25~50A2V1B

Dělené klimatizační systémy

3P477070-2H – 2020.06

a

b

a Spodní rám

≤60

4×

a

5
4

30

f

734~740

170

350

70

200

593~595

170 350

d e

c

c

a

A B

(mm)

a

a

75

54

Ø60

Ø60

54

75

C

159

238

689

159

b b

06

75

75

54

h

g

634.5

115

285

b

b

b

b

300

6×

b Část se zářezy

14 Vyrovnejte jednotku pomocí symbolu vyrovnání na

upevňovací desce: 375mm od symbolu pro vyrovnání ke každé
straně (šířka jednotky 750 mm), 487 mm od symbolu pro
vyrovnání ke spodní části jednotky.

15 Zavěste jednotku na upevňovací desku a upevněte ji na stěnu

pomocí 4 šroubů M4×25L (místní dodávka).

a Symbol vyrovnání

16 Po dokončení celé instalace připevněte přední panel a přední

mřížku do původní polohy.

5 Instalace jednotky

Zpola zapuštěná instalace

 5‒3 Instalační výkres vnitřní jednotky: Zpola zapuštěná instalace

A Pohled zepředu
B Pohled z boku
C Pohled shora

a Dodatečná výplňová deska
b Otvor pro šroub 6×
c Otvor
d Umístění levého zadního otvoru pro potrubí
e Umístění pravého zadního otvoru pro potrubí

f Umístění levého dolního otvoru pro potrubí
g Umístění levého dolního otvoru pro potrubí
h Umístění pravého dolního otvoru pro potrubí

17 Vytvořte otvor ve stěně podle obrázku.
18 Nainstalujte dodatečnou výplňovou desku (místní dodávka)

podle prostoru mezi jednotkou a stěnou. Zkontrolujte, zda mezi
jednotkou a stěnou není žádná mezera.

19 Vyvrtejte otvor ve stěně, v závislosti na tom, která strana

potrubí je vyvedena. Viz "5.3.2Vrtání otvoru ve stěně"[48].

20 Demontujte části se zářezy pomocí kleští. Viz "5.3.3 Demontáž

částí se zářezy"[48].

21 Otevřete přední panel, sejměte přední mřížku, demontujte horní

a boční kryt (viz "5.2Otevření vnitřní jednotky"[45]).

22 Připevněte jednotku k dodatečné výplňové desce a podlaze

pomocí 6 šroubů M4×25L (místní dodávka).

CVXM20+FVXM25~50A2V1B
Dělené klimatizační systémy
3P477070-2H – 2020.06

23 Po dokončení celé instalace připevněte přední panel a přední

mřížku do původní polohy.

Instalační příručka

7

5 Instalace jednotky

Ø65

a

b

c

a

c
d

d

b

5.3.2 Vrtání otvoru ve stěně

UPOZORNĚNÍ

U stěn obsahujících kovové rámy nebo desky zajistěte
použití potrubí uloženého do stěny a u průchozích otvorů
odpovídajících krytů, aby nedošlo k možnému zahřátí,
úrazu elektrickým proudem nebo požáru.

POZNÁMKA

Zkontrolujte, zda jsou mezery kolem potrubí dobře
utěsněné vhodným těsnícím materiálem (běžná dodávka),
aby nedocházelo k prosakování vody.

1 Ve stěně vyvrtejte průchozí otvor o průměru 65 mm tak, aby

měl otvor šikmý sklon směrem k vnější straně.

2 Do otvoru zasuňte potrubí uloženého do stěny.
3 Do potrubí ve stěně vložte kryt.

2 Odstraňte otřepy podél řezu pomocí půlkulatého pilníku.

a Potrubí uložené ve stěně
b Tmel
c Kryt otvoru ve stěně

4 Po dokončení zapojení kabeláže, potrubí chladiva a

vypouštěcího potrubí NEZAPOMEŇTE utěsnit mezery těsnicím
tmelem.

5.3.3 Demontáž částí se zářezy

Pro boční části potrubí (levé/pravé) a spodní části potrubí (levé/
pravé) je nutné odstranit části se zářezy. Odstraňte části se zářezy
podle místa, kde je potrubí vyvedeno.

a Spodní rám
b Část se zářezy pro boční potrubí na přední mřížce

(stejná na druhé straně)

c Část se zářezy pro boční potrubí na dolním rámu (stejná

na druhé straně)

d Část se zářezy pro spodní potrubí

1 Oddělte část se zářezy pomocí kleští.

5.3.4 Zajištění drenáže

Ujistěte se, že kondenzovanou vodu lze správně odvádět. Patří sem:
▪ Obecné pokyny
▪ Připojení vypouštěcího potrubí chladiva k vnitřní jednotce
▪ Kontrola úniků vody

Obecné pokyny

▪ Délka potrubí. Udržujte vypouštěcí potrubí co nejkratší.

Minimálně 3m.

▪ Velikost potrubí. Použijte tuhou trubku z PVC jmenovitého

průměru 20mm a vnějšího průměru 26mm.

POZNÁMKA

▪ Vypouštěcí hadici instalujte se spádem.
▪ Není povolen vznik kapes.
▪ Konec vypouštěcí hadice NEUMISŤUJTE do vody.

▪ Vypouštěcí hadice. Vypouštěcí hadice (příslušenství) je dlouhá

220mm a s vnějším průměrem 18mm na straně připojení.

▪ Prodlužovací hadice. Jako prodlužovací hadici použijte tuhou

trubku z PVC (místní dodávka) o jmenovitém průměru 20mm. Pro
připojování prodlužovací hadice použijte lepidlo na PVC.

▪ Kondenzace. Podnikněte opatření proti kondenzaci. Vypouštěcí

potrubí uvnitř budovy úplně izolujte.

Instalační příručka

8

CVXM20+FVXM25~50A2V1B

Dělené klimatizační systémy

3P477070-2H – 2020.06

Připojení vypouštěcího potrubí chladiva k vnitřní

d

1×

c

a

b

100

a

≥50

220

150

100

(mm)

c

d

b

a

t

Ø

jednotce

POZNÁMKA

nesprávné připojení vypouštěcí hadice může způsobit
netěsnost a poškození vmístě instalace a okolí.

1 Zatlačte vypouštěcí hadici (příslušenství) co nejdále na

vypouštěcí spojku a upevněte 1 šroubem (příslušenství).

6 Instalace potrubí

6 Instalace potrubí

6.1 Příprava chladivového potrubí

6.1.1 Požadavek na chladicího potrubí

a Drenážní vana
b Vypouštěcí přípojka
c Odtoková hadice (příslušenství)
d Šroub (příslušenství)

2 Zkontrolujte, zda nedochází k únikům chladiva (viz "Kontrola

úniků vody"[49]).

3 Vnitřní vypouštěcí spojku obalte izolačním materiálem o

tloušťce minimálně 10 mm, aby na něm nedocházelo ke
kondenzaci.

4 Vypouštěcí potrubí připojte k vypouštěcí hadici. Odtokovou

hadici zasuňte do hloubky ≥50mm. V takovém případě nebude
vytažena zodtokového potrubí.

POZNÁMKA

Potrubí a další součásti pod tlakem musejí být vhodné pro
používané chladivo. Na chladivo používejte bezešvé
měděné potrubí odkysličené kyselinou fosforečnou.

▪ Množství cizích materiálů uvnitř potrubí – včetně olejů

používaných při výrobě – musí být ≤30mg/10m.

Průměr potrubí chladiva

Použijte stejné průměry jako spojení na venkovních jednotkách:

Třída Vnější průměr potrubí (mm)

Potrubí kapaliny Potrubí plynu

25+35 Ø6,4 Ø9,5
50 Ø6,4 Ø12,7

Materiál potrubí chladiva

▪ Materiál potrubí: Bezešvé měděné potrubí odkysličené kyselinou

fosforečnou.

▪ Stupeň pnutí a tloušťka stěny potrubí:

Vnější průměr

(Ø)

6,4mm (1/4") Žíhaný (O) ≥ 0,8mm
9,5mm (3/8")
12,7mm (1/2")

(a)

V závislosti na příslušné legislativě a maximálním pracovním

a Odtoková hadice (příslušenství)
b Vypouštěcí trubka z vinylchloridu (VP-30) (místní

dodávka)

c Redukce (místní dodávka)
d Vypouštěcí trubka z vinylchloridu (VP-20) (místní

dodávka)

6.1.2 Izolace chladivového potrubí

▪ Jako izolační materiál použijte polyetylénovou pěnu:

Kontrola úniků vody

1 Vyjměte vzduchové filtry.
2 Do vypouštěcí vany nalijte pozvolna přibližně 1 litr vody a

zkontrolujte případnou netěsnost.

CVXM20+FVXM25~50A2V1B
Dělené klimatizační systémy
3P477070-2H – 2020.06

▪ Tloušťka izolace

6,4mm (1/4") 8~10mm ≥ 10mm
9,5mm (3/8") 12~15mm ≥ 13mm

tlaku jednotky (viz "PS High" na typovém štítku jednotky) se může
vyžadovat větší tloušťka stěny potrubí.

▪ s intenzitou přestupu tepla 0,041 až 0,052 W/mK (0,035 až

0,045kcal/mh°C)

▪ s tepelným odporem minimálně 120°C

Vnější průměr

potrubí (Øp)

Stupeň pnutí Tloušťka (t)

Vnitřní průměr

potrubí (Øi)

(a)

Tloušťka izolace (t)

Instalační příručka

9

7 Elektrická instalace

ØiØ

i

t

ØpØ

p

a
b

c
d

a

b

a

a

e

b

e

c

b

a

d

c

d

b

a

b

c

Vnější průměr

potrubí (Øp)

12,7mm (1/2") 14~16mm ≥ 13mm

Přesahuje-li teplota 30°C a relativní vlhkost je vyšší než 80%,
tloušťka izolačního materiálu by měla být nejméně 20mm, aby se
předešlo možnosti kondenzace par na povrchu izolace.

Vnitřní průměr

potrubí (Øi)

Tloušťka izolace (t)

6.2 Připojení potrubí chladiva

NEBEZPEČÍ: RIZIKO POPÁLENÍ / OPAŘENÍ

6.2.1 Připojení potrubí chladiva k vnitřní jednotce

VÝSTRAHA: MÍRNĚ HOŘLAVÝ MATERIÁL

Chladivo uvnitř této jednotky je mírně hořlavé.

▪ Délka potrubí. Udržujte potrubí chladiva co nejkratší. Minimálně

3m.

1 Připojte potrubí chladiva k venkovní jednotce pomocí připojení

s převlečnou maticí.

2 Izolujte potrubí chladiva na vnitřní jednotce následujícím

způsobem:

7 Elektrická instalace

NEBEZPEČÍ: RIZIKO ZABITÍ ELEKTRICKÝM PROUDEM

VÝSTRAHA

Pro přívod napájení VŽDY používejte kabely s více jádry.

VÝSTRAHA

Použijte odpojovací jistič se všemi póly s odstupem
kontaktů alespoň 3mm, který zajišťuje úplné odpojení při
přepětí v kategorii III.

VÝSTRAHA

Je-li napájecí kabel poškozen, je NUTNÉ provést jeho
výměnu výrobcem, jeho zástupcem nebo jinou oprávněnou
osobou, aby bylo vyloučeno riziko úrazu elektrickým
proudem nebo jiného nebezpečí.

VÝSTRAHA

NEPŘIPOJUJTE napájecí kabel k vnitřní jednotce. Mohlo
by to způsobit úraz elektrickým proudem nebo požár.

VÝSTRAHA

▪ Uvnitř produktu NEPOUŽÍVEJTE elektrické součástky

zakoupené vběžných obchodech.

▪ Napájení pro vypouštěcí čerpadlo atd. NEVYVÁDĚJTE

ze svorkovnice. Mohlo by to způsobit úraz elektrickým
proudem nebo požár.

a Potrubí plynu
b Izolace plynového potrubí
c Potrubí kapaliny
d Izolace potrubí kapaliny

POZNÁMKA

Zkontrolujte, zda je izolované celé potrubí chladiva.
Jakékoliv volně obnažené potrubí může způsobovat
kondenzaci.

3 Uzavřete zářez na přípojce chladicího potrubí a zajistěte

páskou (místní dodávka). Zkontrolujte, zda nevznikly mezery.

4 Obalte zářez a konec izolace připojeného potrubí chladiva

izolačním dílem (příslušenství). Zkontrolujte, zda nevznikly
mezery.

VÝSTRAHA

Udržujte propojovací kabeláž vždy mimo kontakt měděným
potrubím bez tepelné izolace, protože toto potrubí bude
velmi horké.

7.1 Specifikace standardních součástí zapojení

Součást

Propojovací kabel (vnitřní ↔ venkovní) Čtyřžilový kabel 1,5 až

2,5mm², použitelný pro

napětí 220~240V

H05RN-F (60245 IEC 57)

7.2 Připojení elektrické kabeláže k vnitřní jednotce

1 Otevřete svorkovnici. Viz "5.2Otevření vnitřní jednotky"[45].
2 Odstraňte izolaci z konců vodiče, asi 15mm.
3 Barvy vodičů srovnejte s čísly svorek ve svorkovnicích vnitřní a

vnější jednotky a vedení pevně přišroubujte k příslušným
svorkám.

4 Vodiče uzemnění bezpečně připojte k příslušným svorkám.

a Připojení potrubí chladiva
b Potrubí chladiva (místní dodávka)
c Zářez
d Páska
e Izolační díl (příslušenství)

Instalační příručka

10

a Svorkovnice

CVXM20+FVXM25~50A2V1B

Dělené klimatizační systémy

3P477070-2H – 2020.06

b Blok elektrických součástí

a

b

a

b
c

e
f

c Kabelová svorka

5 Za vodiče zatáhněte a zkontrolujte, zda jsou bezpečně

připojeny; poté vodiče upevněte kabelovou svorkou.

6 Ujistěte se, že se vodiče nedotýkají kovových součástí

výměníku tepla.

7 V případě k připojení k volitelnému adaptéru, viz také

"7.3 Připojení volitelného příslušenství (kabelové uživatelské
rozhraní, centrální uživatelské rozhraní, bezdrátový adaptér
atd.)"[411].

7.3 Připojení volitelného příslušenství (kabelové uživatelské rozhraní, centrální uživatelské rozhraní, bezdrátový adaptér atd.)

1 Demontujte kryt skříně elektrického zapojení. Viz "5.2Otevření

vnitřní jednotky"[45].

2 Připojte volitelný kabel adaptéru ke konektoru S21. Pro

připojení volitelného kabelu adaptéru k variantě provedení viz
instalační příručka k němu dodaná.

3 Kabel veďte podle obrázku níže.

8 Dokončení instalace vnitřní jednotky

a Propojovací kabel
b Potrubí plynu
c Izolace plynového potrubí
d Izolační páska
e Potrubí kapaliny

f Izolace potrubí kapaliny

2 Protáhněte trubky otvorem ve stěně a utěsněte mezery tmelem.
3 Sejměte ochrannou fólii z kontrolky Daikin Eye.

INFORMACE

Při odstraňování ochranné fólie buďte opatrní, abyste
nepoškodili nálepku pod ní.

8.2 Uzavření vnitřní jednotky

8.2.1 Zavření elektrické skříně a svorkovnice

1 Zavěste elektrickou skříň na 2 výčnělky, zavřete ji a upevněte ji

1 šroubem.

2 Upevněte přední kovový kryt a zajistěte jej šroubem.
3 Zavřete zajišťovací desku snímače.

a Konektor S21

B Volitelný kabel adaptéru

4 Zavřete kryt elektrické skříně. Viz "8.2 Uzavření vnitřní

jednotky"[411].

8 Dokončení instalace vnitřní

jednotky

8.1 Dokončení instalace vnitřní jednotky

1 Po dokončení potrubí vypouštěcího potrubí, chladiva a

elektrické kabeláže. Potrubí s chladivem a propojovací kabel
obalte izolační páskou. U každého závitu by se měly jednotlivé
vrstvy pásky nejméně z poloviny překrývat.

8.2.2 Montáž přední mřížky

1 Upevněte přední mřížku do původní polohy.
2 Zajistěte přední mřížku pomocí 4 šroubů a 4 výčnělků.

8.2.3 Montáž předního panelu

1 Zasuňte přední panel do drážek jednotky (3místa) a upevněte

lanko.

2 Uzavřete přední panel a zasuňte oba posuvníky až zacvaknou.

CVXM20+FVXM25~50A2V1B
Dělené klimatizační systémy
3P477070-2H – 2020.06

Instalační příručka

11

9 Uvedení do provozu

,

A

INDOOR

OUTDOOR

3 Zatlačte na boční strany předního panelu a ujistěte se, že je

přední panel bezpečně upevněn.

9 Uvedení do provozu

POZNÁMKA

VŽDY používejte jednotku s termistory a/nebo snímači/
spínači tlaku. Pokud tomu tak NEBUDE, může dojít ke
spálení kompresoru.

9.1 Provedení zkušebního provozu

Nutná podmínka: Napájecí zdroj MUSÍ být ve stanoveném rozsahu.
Nutná podmínka: Testovací provoz může být proveden v režimu

chlazení nebo topení.
Nutná podmínka: Testovací provoz musí být proveden v souladu

s návodem k obsluze vnitřní jednotky a musí tak být ověřeno, že
všechny funkce a součásti pracují správně.

1 V režimu chlazení vyberte nejnižší teplotu, jakou lze

naprogramovat. V režimu topení vyberte nejvyšší teplotu, jakou
lze naprogramovat. V případě potřeby lze testovací provoz
vypnout.

2 Když je testovací provoz dokončen, nastavte teplotu na

normální úroveň. V režimu chlazení: 26~28°C, v režimu topení:
20~24°C.

3 Systém přestane pracovat po 3minutách od vypnutí jednotky.

9.1.1 Provedení testovacího provozu pomocí uživatelského rozhraní

1 Stisknutím tlačítka zapněte systém.

2 Stiskněte současně střed tlačítek a .

3 Dvojím stisknutím tlačítka zvolte a potvrďte výběr

stisknutím tlačítka .

Výsledek: Na displeji se zobrazí a informuje o tom, že byl zvolen
režim zkušebního provozu. Testovací provoz se automaticky zastaví
po uplynutí zhruba 30minut.

4 Chcete-li provoz ukončit, stiskněte tlačítko "ON/OFF".

10 Likvidace

POZNÁMKA

Systém se nikdy NEPOKOUŠEJTE demontovat sami:
demontáž systému, likvidace chladiva, oleje a ostatních
částí zařízení MUSÍ být provedena v souladu s příslušnými
předpisy. Jednotky MUSÍ být likvidovány ve
specializovaném zařízení, aby jejich součásti mohly být
opakovaně použity, recyklovány nebo regenerovány.

11 Technické údaje

▪ Podsoubor nejnovějších technických údajů je dostupný na

regionálním webu Daikin (přístupný veřejně).

▪ Úplný soubor nejnovějších technických údajů je dostupný na

webu Daikin Business Portal (vyžaduje se ověření).

11.1 Schéma zapojení

11.1.1 Legenda – sjednocené schéma zapojení

Použité součástí a číslování viz schéma zapojení jednotky. Číslování
součástí je arabskými číslicemi ve vzestupném pořadí pro každou
součást a je vyjádřeno v přehledu níže symbolem "*" v kódu
součásti.

Symbol Význam Symbol Význam

Jistič Ochranná zem

Připojení Ochranné uzemnění

(šroub)

Konektor

Uzemnění Konektor relé

Elektrická
instalace

Pojistka Svorka

Vnitřní jednotka Svorkovnice

Venkovní
jednotka

Proudový chránič
(RCD)

Symbol Barva Symbol Barva

BLK Černá ORG Oranžová
BLU Modrá PNK Růžová
BRN Hnědá PRP, PPL Červená
GRN Zelená RED Červená
GRY Šedá WHT Bílá

YLW Žlutá

Symbol Význam

A*P Deska tištěného spoje
BS* Tlačítko ZAP/VYP, ovládací

BZ, H*O Bzučák
C* Kondenzátor
AC*, CN*, E*, HA*, HE*, HL*,

HN*, HR*, MR*_A, MR*_B, S*, U,
V, W, X*A, K*R_*, NE

D*, V*D Dioda
DB* Diodový můstek
DS* Přepínač DIP
E*H Ohřívač
FU*, F*U, (charakteristiky viz

také deska tištěných spojů uvnitř
jednotky)

FG* Konektor (uzemnění rámu)
H* Kabelový svazek
H*P, LED*, V*L Kontrolka, svítící dioda

Usměrňovač

Zkratovací konektor

Kabelová příchytka

spínač

Spojení, konektor

Pojistka

Instalační příručka

12

CVXM20+FVXM25~50A2V1B

Dělené klimatizační systémy

3P477070-2H – 2020.06

11 Technické údaje

Symbol Význam

HAP Světelná dioda (servisní monitor

- zelená)
HIGH VOLTAGE Vysoké napětí
IES Snímač Intelligent Eye
IPM* Inteligentní výkonový modul
K*R, KCR, KFR, KHuR, K*M Magnetické relé
L Fáze
L* Cívka
L*R Tlumivka
M* Krokový elektromotor
M*C Motor kompresoru
M*F Motor ventilátoru
M*P Motor vypouštěcího čerpadla
M*S Motor žaluzie
MR*, MRCW*, MRM*, MRN* Magnetické relé
N Nulový vodič
n=*, N=* Počet průchodů feritovým jádrem
PAM Pulsně amplitudová modulace
PCB* Deska tištěného spoje
PM* Výkonový modul
PS Spínaný napájecí zdroj
PTC* Termistor PTC
Q* Bipolární tranzistor s izolovaným

hradlem (IGBT )
Q*C Jistič
Q*DI, KLM Jistič proti zemnímu spojení
Q*L Ochrana před přetížením
Q*M Tepelný spínač
Q*R Proudový chránič (RCD)
R* Rezistor
R*T Termistor
RC Přijímač
S*C Koncový spínač
S*L Plovákový spínač
S*NG Detektor úniku chladiva
S*NPH Snímač tlaku (vysokotlaký)
S*NPL Snímač tlaku (nízkotlaký)
S*PH, HPS* Tlakový spínač (vysokotlaký)
S*PL Tlakový snímač (nízkotlaký)
S*T Termostat
S*RH Snímač vlhkosti
S*W, SW* Ovládací spínač
SA*, F1S Svodič přepětí
SR*, WLU Přijímač signálu
SS* Volicí spínač
SHEET METAL Pevná deska svorkovnice
T*R Transformátor
TC, TRC Vysílač
V*, R*V Varistor
V*R Napájecí modul – diodový

můstek, bipolární tranzistor s

izolovaným hradlem (IGBT)
WRC Bezdrátový dálkový ovladač
X* Svorka
X*M Svorkovnice (blok)

Symbol Význam

Y*E Cívka elektronického expanzního

ventilu

Y*R, Y*S Cívka zpětného

elektromagnetického ventilu
Z*C Feritové jádro
ZF, Z*F Šumový filtr

CVXM20+FVXM25~50A2V1B
Dělené klimatizační systémy
3P477070-2H – 2020.06

Instalační příručka

13

Verantwortung für Energie und Umwelt

Copyright 2020 Daikin

3P477070-2H 2020.06
