KABEL-

FERNBEDIENUNG

REFERENZHANDBUCH

FÜR DEN BENUTZER

BRC1E53

• Wir danken Ihnen für den Kauf dieser Kabelfernbedienung.

• Diese Anleitung beschreibt die für den Gebrauch des Produkts erforderlichen Sicherheitsmaßnahmen.

Lesen Sie diese Anleitung aufmerksam durch, um sich mit den bereitgestellten Informationen vertraut zu machen, bevor Sie sich anschicken, das Produkt zu benutzen.

Bewahren Sie diese Anleitung nach dem Durchlesen griffbereit auf. Im Falle eines späteren Weiterverkaufs des Produkts ist dem neuen Benutzer diese Anleitung auszuhändigen.

Inhalt

Hinweise

Allgemeine

Bedienungverfahren

Übersicht über die

Elemente des Hauptmenüs

Menübedienung

Sicherheitshinweise ..................................................2

Genau zu beachtende Punkte .................................. 3

Bezeichnungen und Funktionen ............................... 7

Flüssigkristallanzeige ............................................... 9

Kühlen/Heizen/Automatik/Lüfter-Betrieb ................ 13

Entfeuchtungsprogrammbetrieb ............................. 17

Rücksetzen .............................................................18

Belüftungsmodus ....................................................19

Einstellung der Kühlen/Heizen-Wahlqualikation ... 20

Tastensperre ...........................................................23

Übersicht über die Elemente des Hauptmenüs ...... 24

Hauptmenü ............................................................. 29

Luftstromrichtung ....................................................30

Individuelle Luftstromrichtung .................................31

Powerfull Heizen/Kühlen ........................................ 35

Belüftung ................................................................ 36

Energiespar-Einstellung ......................................... 38

Wochen-Timer ........................................................ 46

Auto.Filterreinigung ................................................ 51

Servicekontakt/Modellinfo.......................................52

Erweiterte-Funktion ................................................ 53

Statusliste ............................................................... 58

Uhrzeit & Kalender ................................................. 59

Sprache .................................................................. 61

Wartung

Referenzinformationen

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

Rückstellung der Filteranzeige ............................... 62

Wartung von Gerät und LCD-Anzeige .................... 63

Fehlercode-Anzeige ............................................... 64

Kundendienst..........................................................65

Sicherheitshinweise

Bei der englischen Fassung der Anleitung handelt es sich um das Original. Bei den Anleitungen in anderen Sprachen handelt es sich um Übersetzungen des Originals. Das Gerät ist nicht konzipiert, um von folgenden Personengruppen einschließlich Kindern benutzt zu werden: Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen mit mangelhafter Erfahrung oder Wissen, es sei denn, sie sind von einer Person, die für ihre Sicherheit verantwortlich ist, darin unterwiesen worden, wie das Gerät ordnungsgemäß zu verwenden und zu bedienen ist, oder werden von einer solchen Person beaufsichtigt. Kinder sollten beaufsichtigt werden, um sicher zu sein, dass sie nicht mit dem Gerät spielen.

Lesen Sie diese "Sicherheitsvorschriften" sorgfältig vor der Installation der Fernbedienung durch.

• In diesem Handbuch sind die Sicherheitshinweise in WARNUNG und VORSICHT unterteilt.

Sie enthalten wichtige Informationen bezüglich der Sicherheit. Befolgen Sie alle unten aufgeführten Anweisungen.

WARNUNG

VORSICHT

• Die folgenden Piktogramme werden in dieser Anleitung verwendet.

Verboten.

Das Gerät muss unbedingt geerdet werden.

Wasser und Feuchtigkeit unbedingt fern halten.

Eine Missachtung dieser Anweisungen kann zu Körperverletzungen oder Tod führen.

Eine Missachtung dieser Anweisungen kann zu Sachbeschädigung oder Körperverletzungen führen, die je nach den Umständen ernsthaft sein können.

Befolgen Sie stets die gegebenen Anweisungen.

Keinesfalls mit nassen Händen anfassen.

Info zur Fernbedienung

WARNUNG

• Installieren Sie die Fernbedienung nicht selbst.

Unsachgemäße Installation kann zu elektrischen Schlägen oder Bränden führen. Wenden Sie sich an Ihren Daikin-Händler.

• Versuchen Sie nicht, die Fernbedienung abzuändern oder zu reparieren.

Dies kann zu elektrischen Schlägen oder Bränden führen. Wenden Sie sich an Ihren Daikin-Händler.

• Versuchen Sie nicht, die Fernbedienung selbst zu versetzen oder neu zu installieren.

Unsachgemäße Installation kann zu elektrischen Schlägen oder Bränden führen. Wenden Sie sich an Ihren Daikin-Händler.

• Verwenden Sie keine brennbaren Stoffe (z. B. Haarspray oder Insektizide) in der Nähe des Produkts.

Reinigen Sie das Produkt nicht mit organischen Lösungsmitteln, wie z. B. Lackverdünner. Die Verwendung von organischen Lösungsmitteln kann Rissbildung im Produkt, elektrische Schläge oder Brände verursachen.

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Genau zu beachtende Punkte

VORSICHT

• Spielen Sie nicht mit dem Gerät oder seiner Fernbedienung.

Versehentliche Betätigung durch ein Kind kann zu einer Beeinträchtigung der Körperfunktionen und Gesundheitsschäden führen.

• Die Fernbedienung darf unter keinen Umständen zerlegt werden.

Eine Berührung der Innenteile kann zu elektrischen Schlägen oder Bränden führen. Konsultieren Sie Ihren Daikin-Händler oder Vertragslieferanten bezüglich interner Inspektionen und Einstellungen.

• Um elektrische Schläge zu vermeiden, berühren Sie das Gerät nicht mit nassen Händen.

• Waschen Sie die Fernbedienung nicht.

Dies könnte zu Leckströmen und elektrischen Schlägen oder Bränden führen.

• Lassen Sie die Fernbedienung nicht an Orten liegen, die nass werden können.

Falls Wasser in die Fernbedienung gelangt, besteht die Gefahr von Leckstrom und Beschädigung von Elektronikbauteilen.

Innengerät und Außengerät

WARNUNG

• Beachten Sie, dass längere, direkte Einwirkung von kalter oder warmer Luft von der Klimaanlage oder von zu kalter oder zu heißer Luft schädlich für Ihren Körper und Ihre Gesundheit sein kann.

• Stecken Sie keine Gegenstände wie z. B. Stangen oder Ihre Finger usw. in den Lufteinlass oder Luftauslass.

Das schnell drehende Gebläse ist gefährlich und könnte zu Verletzungen führen.

• Wenden Sie sich bezüglich der Anbringung von Zubehör an Fachpersonal und verwenden Sie nur vom Hersteller angegebenes Zubehör.

Falls Ihre eigene Arbeitsausführung zu einem Defekt führt, kann es zu Wasserlecks, elektrischen Schlägen oder Brand kommen.

• Benutzen Sie das Produkt nicht in einer Atmosphäre, die mit Speiseöloder Maschinenöldampf verunreinigt ist.

Öldampf kann Rissbildung, elektrische Schläge oder Brand verursachen.

• Benutzen Sie das Produkt nicht an Orten mit starker Ölrauchbildung, z. B. in Küchen, oder an Orten mit brennbaren, korrosiven Gasen oder Metallstaub.

Die Benutzung des Produkts an solchen Orten kann einen Brand oder Ausfälle verursachen.

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

Genau zu beachtende Punkte

WARNUNG

• Hüten Sie sich vor Feuer im Falle eines Kältemittellecks.

Falls die Klimaanlage nicht richtig funktioniert, d. h. keine Kalt- oder Warmluft erzeugt, könnte ein Kältemittelleck die Ursache sein. Wenden Sie sich an Ihren Händler um Hilfe. Das Kältemittel in der Klimaanlage ist sicher und läuft normalerweise nicht aus. Im Falle eines Lecks kann jedoch Kontakt mit einem offenen Brenner, Heizkörper oder Kocher zur Erzeugung von giftigen Gasen führen. Benutzen Sie die Klimaanlage nicht weiter, bis eine

qualizierte Kundendienstperson sicherstellt, dass das Leck repariert worden ist.

• Falls ein Trennschalter mit Sicherung verwendet wird, auf korrekte Kapazität der Sicherung achten.

Die Verwendung eines gewöhnlichen Drahtleiters kann Funktionsstörungen oder einen Brand verursachen.

• Verwenden Sie nicht den Leistungsschalter, um die Klimaanlage zu start oder zu stoppen.

Anderenfalls kann es zu einem Brand oder Wasserleck kommen. Außerdem läuft das Gebläse plötzlich an, falls die Stromausfallkompensation aktiviert ist, was zu Verletzungen führen kann.

• Das Gerät muss unbedingt geerdet werden.

Erden Sie das Gerät nicht an einer Gas- oder Wasserleitung, einem Blitzableiter oder an der Erdleitung eines Telefons. Unvollständige Erdung kann einen elektrischen Schlag oder Feuer verursachen. Ein starker Stromstoß von einem Blitzschlag oder anderen Quellen kann Beschädigung der Klimaanlage verursachen.

• Falls eine Funktionsstörung in der Klimaanlage auftritt (mit Abgabe eines Brandgeruchs usw.), schalten Sie die Stromversorgung aus und kontaktieren Sie Ihren Händler.

Fortgesetzter Betrieb unter solchen Umständen kann zu einem Ausfall, elektrischen Schlägen oder Brand führen.

• Wenden Sie sich hinsichtlich der im Falle eines Kältemittellecks zu ergreifenden Maßnahmen an Ihren Händler.

Wenn die Klimaanlage in einem kleinen Raum installiert werden soll, müssen entsprechende Maßnahmen ergriffen werden, die verhüten, dass im Falle eines Kältemittellecks die Menge des ausströmendem Kältemittels die Konzentrationsgrenze überschreitet. Anderenfalls kann es zu einem Unfall durch Sauerstoffmangel kommen.

• Installieren Sie unbedingt einen Fehlerstrom-Schutzschalter.

Wird kein Fehlerstrom-Schutzschalter installiert, dann kann es zu elektrischen Schlägen oder einem Brand kommen.

• Wenden Sie sich an Ihren Händler, falls die Klimaanlage durch eine Naturkatastrophe, wie z. B. eine Überschwemmung oder einen Taifun, unter Wasser gerät.

Unterlassen Sie die Benutzung der Klimaanlage in dieser Situation, weil es anderenfalls zu einer Funktionsstörung, einem elektrischen Schlag oder Brand kommen kann.

• Verwenden Sie unbedingt eine festgeschaltete Stromquelle für die Klimaanlage.

Die Verwendung einer anderen Stromquelle kann zu Wärmebildung, Brand oder Ausfall des Produkts führen.

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Genau zu beachtende Punkte

• Überprüfen Sie den Geräteständer und seine Halterungen nach langem Gebrauch auf Beschädigung.

Wird dieser in beschädigtem Zustand belassen, kann das Gerät herunterfallen und Verletzungen verursachen.

• Passen Sie auf, dass keine Kinder auf das Außengerät klettern, oder dass keine Gegenstände darauf gestellt werden.

Herunterfallen oder Umkippen kann zu Verletzungen führen.

• Achten Sie darauf, dass die Lufteinlass- und Auslassöffnungen nicht blockiert werden.

Ein blockierter Luftstrom kann zu einem Leistungsabfall oder einer Funktionsstörung führen.

• Berühren Sie nicht den Lufteinlass oder die Aluminiumrippen des Geräts, um eine Verletzung zu vermeiden.

• Der Lüfterschutz des Außengerätes darf nicht entfernt werden.

Der Lüfterschutz verhindert eine Berührung des Hochdrehzahl-Lüfters des Gerätes, der Verletzungen verursachen kann.

• Stellen Sie keine Gegenstände, die feuchtigkeitsempndlich sind, direkt unter das Innen- oder Außengerät.

Unter bestimmten Umständen kann Kondensation am Hauptgerät oder den

Kältemittelleitungen, Luftlterschmutz oder Abussverstopfung Tropfwasser

verursachen, was zu Verschmutzung oder Ausfall des betreffenden Objekts führen kann.

• Stellen Sie keine mit Wasser gefüllten Behälter (Blumenvasen usw.) auf das Gerät, weil dies zu elektrischen Schlägen oder Brand führen kann.

• Verwenden Sie die Klimaanlage nicht für sachfremde Zwecke.

Verwenden Sie die Klimaanlage nicht zum Kühlen von Präzisionsinstrumenten,

Lebensmitteln, Panzen, Tieren oder Kunstwerken, weil dadurch die Leistung, die

Qualität und/oder die Lebensdauer des betreffenden Objekts beeinträchtigt werden kann.

•

Stellen Sie keine Geräte mit offenen Flammen im Luftstrom der Klimaanlage auf, da dadurch die Verbrennung des Brenners beeinträchtigt werden kann.

VORSICHT

• Stellen Sie keine Heizkörper direkt unter das Gerät, weil die erzeugte Wärme eine Verformung verursachen kann.

• Stellen Sie sicher, dass Kinder, Panzen oder Tiere nicht direkt dem Luftstrom des Gerätes ausgesetzt werden, weil dies negative Folgen haben kann.

• Stellen Sie keine Behälter mit brennbarem Inhalt, wie z. B. Spraydosen, innerhalb von 1 m von der Luftauslassöffnung ab.

Ein solcher Behälter könnte explodieren, weil er dem Warmluftstrom des Innen- oder Außengerätes ausgesetzt ist.

• Installieren Sie die Klimaanlage nicht an Orten, wo die Gefahr eines Lecks von brennbaren Gasen besteht.

Im Falle eines Gaslecks kann die Ansammlung von Gas in der Nähe der Klimaanlage zu einem Brand führen.

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

Genau zu beachtende Punkte

VORSICHT

• Setzen oder stellen Sie sich nicht auf einen instabilen Sockel, um die Klimaanlage zu bedienen oder zu warten.

Der Sockel könnte umkippen, was zu Verletzungen führen kann.

• Berühren Sie beim Austauschen des Filters nicht den Motor.

Der Motor kann sehr heiß sein, und eine Berührung hat Verbrennungen zur Folge.

• Waschen Sie die Klimaanlage oder die Fernbedienung nicht mit Wasser ab, weil dies zu elektrischen Schlägen oder Brand führen kann.

• Belüften Sie den Raum von Zeit zu Zeit.

Lassen Sie Vorsicht walten, wenn Sie die Klimaanlage mit anderen Heizgeräten verwenden. Unzureichende Lüftung kann zu Sauerstoffmangel führen.

• Zum Reinigen müssen die Klimaanlage und der Leistungsschalter immer ausgeschaltet werden.

Anderenfalls kann es zu einem elektrischen Schlag oder Verletzungen kommen.

• Waschen Sie das Innere von Innen- und Außengerät nicht selbst. Konsultieren Sie stets Ihren Daikin-Händler.

Der Gebrauch einer falschen Waschmethode oder eines ungeeigneten Reinigungsmittels kann zu einer Beschädigung der Kunststoffteile des Innengeräts oder Wasserundichtigkeit führen.

Darüber hinaus kann es zu Funktionsstörungen, Raucherzeugung oder Entammung

kommen, falls die Elektroteile oder der Motor im Innengerät mit Reinigungsmittel oder Wasser in Berührung kommen.

• Stellen Sie keine Gegenstände in unmittelbarer Nähe des Außengerätes auf, und achten Sie darauf, dass sich keine Blätter oder sonstiger Unrat im Umfeld des Gerätes ansammeln.

Blätter bedeuten eine Brutstätte für Kleintiere, die in das Gerät eindringen können. Wenn sie einmal im Gerät sind, können solche Tiere durch den Kontakt mit Elektroteilen Funktionsstörungen, Rauch oder Brand verursachen.

• Sorgen Sie für eine sichere Befestigung der Geräte.

Falls die Geräte nicht sicher montiert sind, können sie herunterfallen oder umkippen und Verletzungen verursachen.

• Verlegen Sie den Abussschlauch so, dass ein vollständiger Abuss gewährleistet ist.

Falls während des Klimaanlagenbetriebs kein einwandfreier Abuss durch das Außenabussrohr erfolgt, liegt möglicherweise eine Blockierung durch Ablagerung

von Schmutz und Unrat im Rohr vor. Dies kann zu einem Wasserleck vom Innengerät führen. Halten Sie unter diesen Umständen den Klimaanlagenbetrieb an, und fragen Sie Ihren Händler um Rat.

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Bezeichnungen und Funktionen

1. BetriebsmodusWahltaste

11. LCD (mit Hintergrund-

beleuchtung)

4. Taste "Nach oben"

5. Taste "Nach unten"

6. Taste "Nach rechts"

7. Taste "Nach links"

9. Betriebslampe

8. EIN/AUS-Taste

3. Menü-/Eingabetaste

10. Abbruchtaste

2. Lüftergeschwindigkeit/ LuftstromrichtungsSteuertaste

Andere als die Grundbetriebsfunktionen (d. h. EIN/AUS, Betriebsmoduswahl, Lüftergeschwindigkeit/Luftstromrichtung und Temperatureinstellungen) werden über den Menübildschirm eingestellt.

HINWEIS

• Installieren Sie die Fernbedienung nicht an Orten, die direktem Sonnenlicht ausgesetzt sind. Anderenfalls kann sich das LCD verfärben, so dass es nicht mehr ablesbar ist.

• Unterlassen Sie Ziehen oder Verdrehen des Fernbedienungskabels. Anderenfalls kann es zu einer Störung der Fernbedienung kommen.

• Drücken Sie die Tasten der Fernbedienung nicht mit spitzen Gegenständen. Anderenfalls kann es zu einer Beschädigung oder Störung der Fernbedienung kommen.

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

Bezeichnungen und Funktionen

1. Betriebsmodus-Wahltaste

• Drücken Sie diese Taste, um den

gewünschten Betriebsmodus zu wählen. (Siehe "Kühlen/Heizen/Automatik/Lüfter-

Betrieb" auf Seite 13.)

• Die verfügbaren Modi hängen vom

angeschlossenen Modell ab.

2. Lüftergeschwindigkeit/ Luftstromrichtungs-Steuertaste

• Dient zum Ändern der

Lüftergeschwindigkeit und Luftstromrichtung.

• Die verfügbaren Lüftergeschwindigkeiten

hängen vom angeschlossenen Modell ab.

3. Menü-/Eingabetaste

• Dient zur Anzeige des Hauptmenüs oder zur

Bestätigung des ausgewählten Elements (siehe "Übersicht über die Elemente des

Hauptmenüs" auf Seite 24).

4. Taste "Nach oben"

• Dient zum Erhöhen des Sollwerts.

• Das nächste Element am oberen

Ende wird markiert. (Drücken Sie die Taste weiter, um die Werte oder Elemente durchzublättern.)

• Dient zum Ändern des ausgewählten

Elements.

5. Taste "Nach unten"

• Dient zum Erniedrigen des Sollwerts.

• Das nächste Element am unteren

Ende wird markiert. (Drücken Sie die Taste weiter, um die Werte oder Elemente durchzublättern.)

• Dient zum Ändern des ausgewählten

Elements.

7. Taste "Nach links"

• Dient zum Markieren des nächsten

Elements auf der linken Seite.

• Die Anzeige wechselt zum vorigen

Bildschirm.

8. EIN/AUS-Taste

• Drücken Sie diese Taste, um die

Klimaanlage zu starten bzw. zu stoppen.

9. Betriebs-LED (Grün)

• Diese Lampe leuchtet während des

Betriebs auf.

• Diese Lampe ist aus, wenn das Gerät

außer Betrieb ist.

• Diese Lampe blinkt, falls ein Fehler auftritt.

10. Abbruchtaste

• Dient zum Zurückschalten auf den

vorherigen Bildschirm.

11. LCD (mit Hintergrundbeleuchtung)

• Nach Betätigung einer beliebigen Taste

leuchtet die Hintergrundbeleuchtung für ca. 30 Sekunden.

• Die mit den Tasten verbundenen Aktionen

werden, abgesehen von der EIN/AUSTaste, nicht ausgeführt, wenn die Hintergrundbeleuchtung nicht leuchtet.

• Wenn zwei Fernbedienungen zur

Steuerung eines einzigen Innengeräts verwendet werden, leuchtet die Hintergrundbeleuchtung der zuerst betätigten Fernbedienung auf.

• Die Funktion "Anzeige autom. aus"

ermöglicht die automatische Abschaltung der Anzeige nach einer festgelegten Dauer (siehe "Anzeige autom. AUS" auf

Seite 44).

6. Taste "Nach rechts"

• Dient zum Hervorheben der nächsten

Posten auf der rechten Seite.

• Die Anzeige wechselt zum nächsten

Bildschirm.

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Bezeichnungen und Funktionen

15 21

Flüssigkristallanzeige

• Es sind zwei Anzeigemodi für das Flüssigkristalldisplay (LCD) verfügbar. Die

Standardanzeige, die standardmäßig verwendet wird, und die Detailanzeige.

• Um den aktiven Anzeigemodus zu ändern, wählen Sie den gewünschten

Anzeigemodus im Menü "Anzeigemodus" aus (siehe "Anzeige" auf Seite 56).

• Der angezeigte Bildschirminhalt hängt vom Betriebsmodus der angeschlossenen

Modelle ab. (So erscheint beispielsweise die folgende Anzeige, wenn sich die

Klimaanlage im automatischen Heizbetrieb bendet.)

Standardanzeige

Mit Symbolen Mit Symbolen und Text (Standard)

10 17

Detailanzeige

28°C

16 8

3 21

10 17

Heiz

Störung: Menütaste drücken

Sollwert

28°C

 Die Elemente "Uhrzeit" und "Detaillierte Auswahl" erscheinen auf

dem Detailanzeige-Bildschirm zusätzlich zu den Elementen auf der Standardanzeige.

Mit Symbolen Mit Symbolen und Text

11 14

9 7

Heiz

Störung: Menütaste drücken

Sollwert Raum

3 15

3 4

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

Bezeichnungen und Funktionen

1. Betriebsart

• Gibt die aktuelle Betriebsart an.

Betriebsart

Kühlen Heiz Lüftung Luftreiniger

Lüften Entfeuchten Auto (Kühlen) Auto (Heizen)

2. Gebläsedrehzahl

• Anzeige der für die Klimaanlage

eingestellten Lüftergeschwindigkeit.

• Die Lüftergeschwindigkeit wird nicht

angezeigt, wenn die Klimaanlage keine Funktion zur Einstellung der Lüftergeschwindigkeit besitzt.

3. Sollwert-/RücksetzbetriebTemperaturanzeige

• Wenn das Gerät eingeschaltet ist, wird

der Temperatursollwert der Klimaanlage angezeigt.

• Wenn das Gerät ausgeschaltet ist und die

Rücksetzfunktion deaktiviert ist, wird der Temperatursollwert der Klimaanlage angezeigt.

• Wenn das Gerät ausgeschaltet ist und die

Rücksetzfunktion aktiviert ist, wird die für den Rücksetzbetrieb eingestellte Temperatur angezeigt.

• Die Standard-Anzeigemethode ist

"Dualer Sollwertmodus". Anweisungen zur Aktivierung des Modus "Einzelner Sw."

nden Sie im Referenzhandbuch für den

Monteur.

4. Entfrosten/Warmstart " "

• Zeigt an, dass der Entfrostungs-/

Warmstartmodus aktiv ist.

• Der Entfrostungs-/Warmstartmodus ist nur

wählbar, wenn ein WärmerückgewinnungsBelüftungsgerät (HRV) angeschlossen ist. Einzelheiten siehe Bedienungsanleitung des WärmerückgewinnungsBelüftungsgeräts.

5. Meldung

Die folgenden Meldungen können angezeigt werden:

• Diese Funktion ist nicht verfügbar.

– Die Anzeige erscheint für wenige

Sekunden, wenn eine Funktionstaste gedrückt wird, ohne dass das Innengerät über die entsprechende Funktion verfügt.

– Wenn mehrere Innengeräte in Betrieb

sind, erscheint die Meldung nur, falls keines der Innengeräte über die entsprechende Funktion verfügt, d. h. die Meldung erscheint nicht, wenn mindestens ein Innengerät über die entsprechende Funktion verfügt.

• Fehler: Menütaste drücken.

• Warnung: Menütaste drücken.

– Wird angezeigt, wenn ein Fehler

oder eine Warnung erkannt wird.

• Power Kühlen/Heizen (nur Sky Air)

– Wird angezeigt, wenn die Funktion

"Power Kühlen/Heizen" aktiv ist.

• Filter reinigen

• Element reinigen

• Filter und Element reinigen

– Wird angezeigt, wenn der Zeitpunkt

zum Reinigen des Filters und/oder Filterelements gekommen ist.

6. Belüftung/Reinigen

• Belüftungsmodus-Symbole." "

Zeigt den aktuellen Lüftermodus an (AUTOMATIK, WÄRMETAUSCH, BYPASS).

• Das Luftreinigungssymbol " " gibt an,

dass das (optionale) Luftreinigungs-Kit in Betrieb ist.

7. Tastensperre " "

• Wird angezeigt, wenn die Tastensperre

aktiv ist.

8. Timer aktiviert " "

• Zeigt an, dass der Wochen-Timer oder der

Ablauf-Timer aktiviert ist.

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Bezeichnungen und Funktionen

9. Timer-Problem " "

• Zeigt an, dass die Uhr erneut eingestellt

werden muss.

• Die Wochen-Timerfunktion ist nur wirksam,

wenn die Uhr neu eingestellt wird.

10. Zentralisierte Steuerung " "

•

Zeigt an, dass die Klimaanlage unter der Verwaltung des Zentralsteuergeräts (Sonderzubehör) steht und der Betrieb des Systems über die Fernbedienung gesperrt ist.

11. Umschaltung durch zentrale

Steuerung " "

• Zeigt an, dass die Umschaltung der Anlage

der zentralen Steuerung unterliegt, die einer anderen Inneneinheit oder einem optionalen Kühlungs-/Heizungswahlschalter zugewiesen wurde, der mit der Außeneinheit (= Master-Fernbedienung) verbunden ist.

12. Rücksetzen " "

• Gibt an, dass die Uhr eingestellt ist.

• Wenn die Uhr nicht eingestellt ist, wird

" -- : -- " angezeigt.

13. Luftstromrichtung

• Wird angezeigt, wenn die

Luftstromrichtungs- und Schwenkfunktion aktiviert sind.

• Dieser Posten wird nicht angezeigt, wenn

das System über keine Funktion zur Einstellung der Luftstromrichtung verfügt.

14. Uhrzeit (12/24-Stunden-Echtzeituhr)

• Gibt an, dass die Uhr eingestellt ist.

• Wenn die Uhr nicht eingestellt ist, wird

" -- : -- " angezeigt.

16. Rotation " "

• Gibt an, dass eine Einheit als Reserve

konguriert und die Rotation aktiviert ist.

17. Geräuscharmer Betrieb/ Einschränkung des Stromverbrauchs/Erzwungene Thermostatabschaltung (BACnet ) " "

• Gibt an, dass sich das Gerät im

geräuscharmen Betrieb bendet oder

unter Einschränkung des Stromverbrauchs betrieben wird oder einen Befehl zur erzwungenen Thermostatabschaltung von einer BACnet-Schnittstelle empfangen hat. Ziehen Sie das im Lieferumfang des Außengeräts enthaltene Wartungshandbuch zu Rate oder wenden Sie sich an Ihren Händler.

18. Fehler " "

• Zeigt einen Fehler des Geräts oder eine

Warnung an.

19. Filter reinigen " "

• Zeigt an, dass der Filter gereinigt werden

muss.

20. Element reinigen " "

• Zeigt an, dass das Filterelement gereinigt

werden muss.

21. Filterbetrieb mit Selbstreinigung " "

• Gibt an, dass der selbstreinigende Filter

beschäftigt ist.

15. Detaillierte Auswahl

• Wird angezeigt, wenn der Modus

"Detailanzeige" ausgewählt sind.

• Standardmäßig sind keine detaillierten

Elemente ausgewählt.

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

Bedienungsmethode

Tastenanzeige

Bildschirmanzeige

Bildschirme, die während der Bedienung an der Fernbedienung angezeigt werden.

Allgemeine Bedienungverfahren

Funktionen der Fernbedienung

1 2

Hauptmenü Luftstromrichtung Indiv. Luftstromrichtung Powerfull Heizen/Kühlen Belüftung Energiespar-Einstellung

Wochen-Timer

EinstlgZurück

Wochen-Timer Uhrzeit ist nicht eingestellt.

Uhrzeit jetzt einstellen?

NeinJa

EinstlgZurück

Datum & Zeit Jahr 2016

Monat 01 Tag 01 Freitag

0:00

Zurück Einstlg

Bedienverfahren

Betätigen Sie die Tasten gemäß dem angegebenen Verfahren.

•

Zeigen Sie das Hauptmenü an. (Siehe

1/2

"Bedienung des Hauptmenüs" auf Seite 29).

• Drücken Sie die Tasten (Nach oben/ Nach unten), um Wochen-Timer auszuwählen, und drücken Sie dann die Menü-/Eingabetaste.

• Drücken Sie die Tasten (Nach links/ Nach rechts), um Ja auszuwählen, und drücken Sie dann die Menü-/Eingabetaste.

•

Der Bildschirm "Datum & Zeit" wird angezeigt.

• Stellen Sie die aktuellen Werte für Jahr, Monat, Tag und Uhrzeit ein. (Siehe "Uhrzeit

& Kalender" auf Seite 59).

Hinweis

• Vor der Einstellung des Timers muss die Uhr eingestellt werden.

• Falls die Uhr nicht eingestellt worden ist, erscheint ein Bildschirm wie der links abgebildete.

Zeigt die Positionen der zu betätigenden Tasten an.

Vorbereitung

• Zum Schutz der Mechanik sollte das System mindestens 6 Stunden vor dem Betriebsstart des Systems eingeschaltet werden.

• Schalten Sie das System während der jeweiligen Jahreszeit nicht aus, um einen reibungslosen Start des Systems zu gewährleisten.

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Allgemeine Bedienungverfahren

Bedienungsmethode

Kühlen/Heizen/Automatik/Lüfter-Betrieb

• Drücken Sie die Betriebsmodus-Wahltaste

Kühl

Sollwert

28°C

mehrmals, bis der gewünschte Modus (Kühlen, Heizen, Nur Lüfter, Entfeuchten oder Auto) gewählt ist.

Hinweis

• Nicht verfügbare Betriebsmodi werden nicht angezeigt.

• Nur die Modi "Kühlen", "Entfeuchten" oder "Nur Lüften" können ausgewählt werden, wenn es sich um ein Nur-Kühlen-Modell handelt.

•

Bevor Sie eine Modus-Umschaltung durchführen, vergewissern Sie sich, dass Umschaltung unter Kontrolle nicht auf der Fernbedienung angezeigt wird. Der Modus Kühlen oder Heizen kann nicht gewählt werden, wenn die obige Anzeige auf der Fernbedienung erscheint. Siehe

"Einstellung der Kühlen/Heizen-Wahlqualikation" auf Seite 20,

falls das Symbol "Umschaltung unter Kontrolle" blinkt.

• Drücken Sie die EIN/AUS-Taste. Die Betriebs-LED (grün) leuchtet auf und die Klimaanlage nimmt den Betrieb auf.

(SkyAir und VRV)

• Der Sollwert wird um 1°C erhöht, wenn die

Kühl

Sollwert

28°C

Kühl

Sollwert

28°C

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

Taste (Nach oben) gedrückt wird, und um 1°C verringert, wenn die Taste (Nach unten) gedrückt wird.

Hinweis

In den Modi "Entfeuchten" oder "Nur Lüfter" sind keine Temperatureinstellungen möglich.

• Um die Lüftergeschwindigkeit oder die Luftstromrichtung zu ändern, drücken Sie die Lüftergeschwindigkeits-/LuftstromrichtungsWahltaste.

Allgemeine Bedienungverfahren

Mittel Hoch

Mittel Niedrig

Niedrig

0 0

Luftstrom Stufe/Richtung

Stufe Richtung1

St. 1 (N)

Schwenken stoppen

Zurück

Einstlg

Zurück

Auto

Hoch

Luftstrom Stufe/Richtung

Stufe Richtung1

St. 1 (N)

Zurück Einstlg

Schwenken stoppen

EinstlgZurück

Mittel

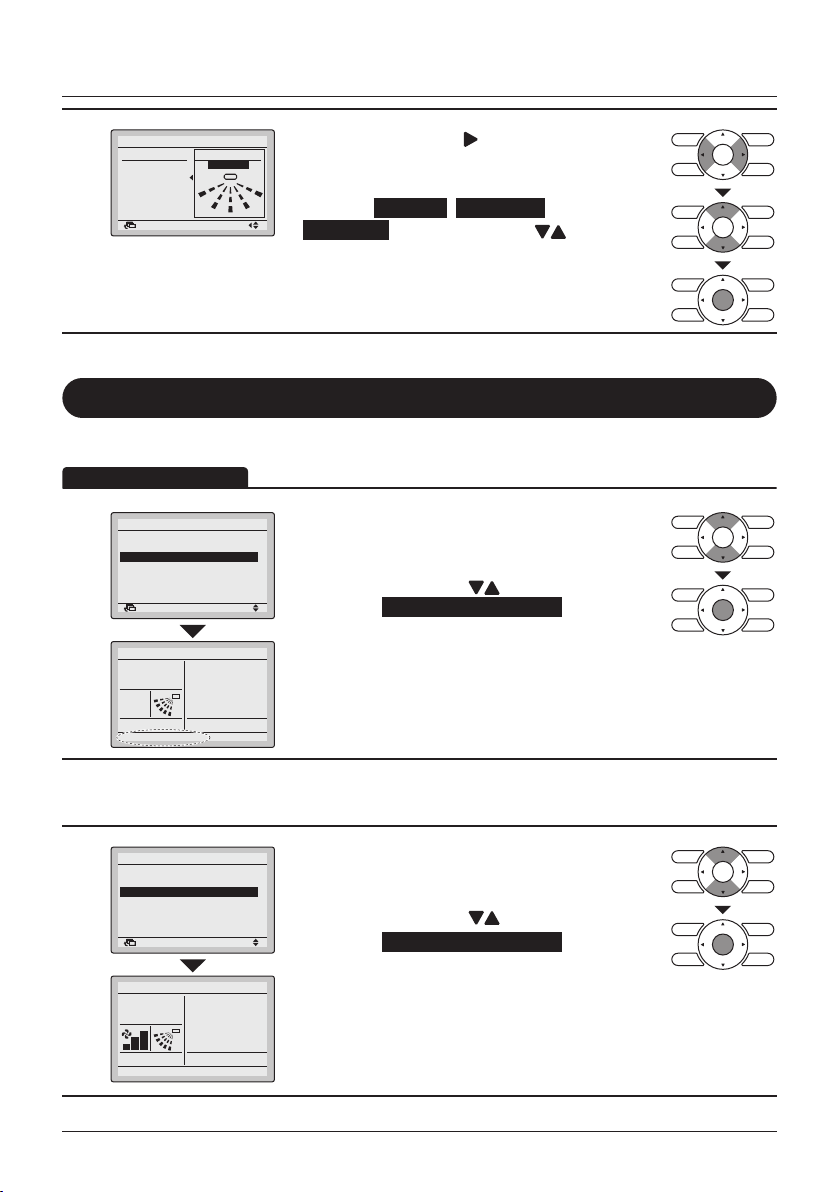

• Drücken Sie zur Auswahl der Luftstromvolumenoder Luftstromrichtungseinstellung die Tasten (Nach links/Nach rechts).

• Drücken Sie die Tasten

(Nach oben/Nach unten), um das gewünschte Volumen oder die gewünschte Position auszuwählen.

Hinweis

• Die Klimaanlage unterliegt eventuell einer automatischer Lüftergeschwindigkeit zum Schutz der Mechanik.

• Die Klimaanlage unterliegt eventuell einer automatischer Lüftergeschwindigkeit je nach der Raumtemperatur.

•

Das Gebläse kann u. U. stehen bleiben, was keine Störung darstellt.

•

Es kann eine Weile dauern, bis die Änderung der Lüftergeschwindigkeit tatsächlich ausgeführt wird.

•

Im automatischen Modus wird die Lüftergeschwindigkeit automatisch gemäß dem Sollwert und der Raumtemperatur angepasst.

• Im Modus "Nur Lüfter" ist die Lüftergeschwindigkeit hoch.

• Abhängig vom Innengerätetyp sind zwei Lüftergeschwindigkeiten (niedrig und hoch), drei Lüftergeschwindigkeiten (niedrig, mittel und hoch) oder fünf Lüftergeschwindigkeiten (niedrig, mittelniedrig, mittel, mittelhoch, hoch) verfügbar. Einige Innengeräte unterstützen auch die automatische Lüftergeschwindigkeit.

•

Wählen Sie bei aktivierter Funktion "Luftstromrichtung" die gewünschte Luftstromrichtung unter

den Optionen Einst.nV , Pos. 0 , Pos. 1 , Pos. 2 ,

Pos. 3 , Pos. 4 , Swing und Auto mit Hilfe der

Tasten (Nach oben/Nach unten) aus.

Luftstrom Menge/Richtung

Hoch

RichtungLuftstrom Menge

Swing

Hinweis

• Die Luftstromrichtung erscheint auf dem Bildschirm wie unten angegeben.

0 : Pos. 0

Zurück Einstlg

Luftstromrichtungs-

einstellung

(auf-/abwärts)

Aufwärts/Abwärts-

Richtung

Links/Rechts-Richtung

1 : Pos. 1 2 : Pos. 2 3 : Pos. 3 4 : Pos. 4

Luftstrom Menge/Richtung

Hoch

RichtungLuftstrom Menge

Swing

• Durch Auswahl einer der 5 Positionen (0 bis 4) bleiben die

Luftleitügel in einer xierten Position.

• Die Wahl von Swing bewirkt, dass die Luftleitügel hin und her

Zurück Einstlg

Luftstromrichtungs-

einstellung (Nach

links/Nach rechts)

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

schwingen.

•

Durch Drücken der Menü-/Eingabetaste werden die Einstellungen bestätigt, und das Display wird auf den Grundbildschirm zurückgeschaltet.

Allgemeine Bedienungverfahren

• Wenn die Taste EIN/AUS erneut gedrückt wird,

unterbricht die Klimaanlage den Betrieb und die Betriebs-LED erlischt.

Hinweis

• Wenn das System im Heizbetrieb gestoppt wird, läuft der Lüfter ca. 1 Minute weiter, um die Restwärme im Innengerät abzuführen.

• Um ein Wasserleck oder ein Systemausfall zu vermeiden, schalten Sie die Stromversorgung nicht unmittelbar nach dem Betriebsstopp der Klimaanlage aus. Warten Sie mindestens 5 Minuten, bis die Kondensatpumpe das Restwasser aus dem Innengerät gepumpt hat.

Eigenschaften des Kühlbetriebs

• Bei Nutzung des Kühlbetriebs bei niedrigen Raumtemperaturen bildet sich Frost auf dem Wärmetauscher des Innengeräts, was zu einer Minderung der Kühlleistung führen kann. In diesem Fall schaltet die Klimaanlage automatisch für eine Weile in den Entfrosten-Betrieb um. Der Entfrosten-Betriebs nutzt eine geringe Luftstromrate oder schwacher Lüftergeschwindigkeit, um den Ablauf von Schmelzwasser zu vermeiden. (An der Fernbedienung wird die eingestellte Lüftergeschwindigkeit angezeigt.)

• Ist die Außentemperatur hoch, dauert es eine Weile, bis die Raumtemperatur die Solltemperatur erreicht.

Eigenschaften des Heizbetriebs

Starten des Betriebs

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

• Verglichen mit dem Kühlbetrieb benötigt die Klimaanlage im

Heizbetrieb im Allgemeinen mehr Zeit, um den Sollwert zu erreichen. Es wird daher empfohlen, den Betrieb der Klimaanlage mithilfe des Timers im Voraus zu starten.

Allgemeine Bedienungverfahren

Führen Sie den folgenden Vorgang durch, um eine Verschlechterung der Heizleistung oder kalte Zugluft zu vermeiden. Abtaubetrieb

Warmstart (nur VRV)

Außentemperatur und Heizleistung

• Die Klimaanlage geht automatisch in den Abtaubetrieb über,

um Vereisungen am Außengerät zu vermeiden, die zu einer Reduzierung der Heizleistung führt.

• Der Lüfter des Innengeräts stoppt, und " " (Entfrosten/

Warmstart) wird auf der Fernbedienung angezeigt.

• Die Klimaanlage kehrt nach etwa 6 bis 8 Minuten (max. 10 Minuten)

in den normalen Betrieb zurück.

• Wenn die Klimaanlage in den Heizbetrieb oder in den Abtaubetrieb

übergeht, wird der Lüfter des Innengeräts gestoppt, um einen kalten Luftzug zu vermeiden. (In diesem Fall wird " " (Entfrosten/ Warmstart) auf der Fernbedienung angezeigt.)

•

Die Heizleistung der Klimaanlage nimmt mit sinkender Außentemperatur ab. Wenn die Heizwirkung unzureichend ist, wird empfohlen, eine andere Heizquelle in Kombination mit der Klimaanlage zu verwenden. (Lüften Sie den Raum regelmäßig, wenn ein Verbrennungsgerät verwendet wird.) Benutzen Sie das Heizgerät nicht an Orten, wo es dem Luftstrom der Klimaanlage ausgesetzt ist.

• Die Klimaanlage arbeitet mit Warmluftumwälzung. Daher benötigt die

Klimaanlage nach der Inbetriebnahme etwas Zeit, um den Raum aufzuwärmen. Der Lüfter des Innengeräts läuft automatisch, bis die Innentemperatur des Systems auf ein bestimmtes Niveau angestiegen ist.

• Wenn die Warmluft an der Decke bleibt und Ihre Füße kalt sind,

wird der Einsatz eines Luftumwälzers empfohlen. Für Einzelheiten konsultieren Sie Ihren Daikin-Händler.

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Allgemeine Bedienungverfahren

Bedienungsmethode

Entfeuchtungsprogrammbetrieb

Vorbereitung

• Zum Schutz der Mechanik sollte die Klimaanlage mindestens 6 Stunden vor dem Betriebsstart der Klimaanlage eingeschaltet werden.

• Schalten Sie die Klimaanlage während der jeweiligen Jahreszeit nicht aus, um einen reibungslosen Start der Klimaanlage zu gewährleisten.

• Der Entfeuchtungsmodus wird u. U. nicht gewählt, wenn die Fernbedienung nicht die Erlaubnis hat, den Modus "Kühlen/Heizen" zu wählen (siehe "Einstellung der Kühlen/Heizen-

Wahlqualikation" auf Seite 20 für Details).

• Drücken Sie die Betriebsmodus-Wahltaste

Entfeuchten

mehrmals, bis der Entfeuchtungsmodus gewählt ist.

Hinweis

Je nach Innengerätetyp ist der Entfeuchtungsmodus eventuell nicht verfügbar.

• Drücken Sie die EIN/AUS-Taste. Die Betriebs-LED leuchtet auf und die Klimaanlage nimmt den Betrieb auf.

Hinweis

Die Klimaanlage ist auf automatische Temperatur- und Lüftergeschwindigkeitssteuerung geschaltet. Daher können die Temperatur oder die Lüftergeschwindigkeit nicht geändert werden, während die Klimaanlage in Betrieb ist.

• Informationen zur Einstellung der Luftstromrichtung nden Sie

3 4

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

unter "Luftstromrichtung" auf Seite 30.

• Wenn die Taste EIN/AUS erneut gedrückt wird, unterbricht die Klimaanlage den Betrieb und die Betriebs-LED erlischt.

Hinweis

Um ein Wasserleck oder ein Systemausfall zu vermeiden, schalten Sie die Stromversorgung nicht unmittelbar nach dem Betriebsstopp der Klimaanlage aus. Warten Sie mindestens 5 Minuten, bis die Kondensatpumpe das Restwasser aus dem Innengerät gepumpt hat.

Allgemeine Bedienungverfahren

Eigenschaften des Entfeuchtungsbetriebs

Im Entfeuchtungsmodus wird die Luftfeuchtigkeit durch periodische Einschaltung der Klimaanlage im Kühlmodus und anschließende Abschaltung reduziert, um den Temperaturabfall zu minimieren.

Hinweis

• Die Temperatur und Lüftergeschwindigkeit werden automatisch gesteuert und können mit der Fernbedienung nicht eingestellt werden.

• Die Entfeuchtung funktioniert erst ab einer bestimmten Mindestraumtemperatur.

Rücksetzen

Mit der Rücksetzfunktion wird die Raumtemperatur in einem bestimmten Bereich konstant gehalten, wenn die Fernbedienung ausgeschaltet ist. Zu diesem Zweck wird die zuvor vom Benutzer, von der Timer-Funktion oder vom Ablauf-Timer zuvor ausgeschaltete Klimaanlage gestartet.

Kühlbetrieb

AUS

33°C 35°C

Heizbetrieb

Zum Beispiel:

[ Rücksetz-Solltemperatur: Kühlen 35°C, Heizen 10°C ] [ Temperaturdifferenz: Kühlen -2°C, Heizen +2°C ]

• Wenn die Raumtemperatur unter 10°C fällt, wird die Heizung automatisch eingeschaltet.

Wenn die Temperatur nach einer halben Stunde auf 12°C oder mehr steigt, kehrt die Steuerung in ihren ursprünglichen Zustand zurück.

• Wenn die Raumtemperatur 35°C übersteigt, wird die Kühlung automatisch eingeschaltet.

Wenn die Temperatur nach einer halben Stunde auf 33°C oder weniger fällt, kehrt die Steuerung in ihren ursprünglichen Zustand zurück.

Hinweis

• Diese Funktion ist standardmäßig aktiviert. Diese Funktion kann nur in den Energiesparoptionen aktiviert/deaktiviert werden (siehe "Energiespar-Einstellung" auf Seite 38).

• Das Differenzial kann im Menü "Außer Haus Funkt." eingestellt werden (siehe "Außer-Haus-

Funktion" auf Seite 40).

• Die Außer-Haus-Funktionstemperatur kann im ausgeschalteten Zustand im Hauptbildschirm oder im Timer eingestellt werden.

• Die Rücksetzfunktion schaltet das Gerät für mindestens 30 Minuten ein, es sei denn, die Temperatur der Außer-Haus-Funktion wird geändert oder das Gerät wird mittels der EIN/AUS-Taste eingeschaltet.

• Wenn die Rücksetzfunktion die Klimaanlage im Modus "Auto" einschaltet, schaltet die Fernbedienung in den Modus "Nur Kühlen" bzw. "Nur Heizen", und nur der entsprechende Sollwert der Außer-Haus-Funktion wird angezeigt.

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

10°C 12°C

Allgemeine Bedienungverfahren

Bedienungsmethode

Kühl

Rücksetzen

Kühl

35°C

Der Rücksetzbetrieb kann nicht aktiviert werden, wenn eine zentrale Steuerung angeschlossen ist.

Das Rücksetz-Symbol " " blinkt, wenn das Gerät unter der Rücksetzfunktion eingeschaltet wird.

Die Lüftergeschwindigkeit kann nicht geändert werden, wenn die Rücksetzfunktion aktiv ist. Folglich wird die Lüftergeschwindigkeit nicht angezeigt.

Belüftungsmodus

(nur HRV)

Vorbereitung

• Zum Schutz der Mechanik sollte die Klimaanlage mindestens 6 Stunden vor dem

Betriebsstart des Systems eingeschaltet werden.

• Schalten Sie die Klimaanlage während der jeweiligen Jahreszeit nicht aus, um einen

reibungslosen Start der Klimaanlage zu gewährleisten.

• Drücken Sie die Betriebsmodus-Wahltaste mehrmals, bis der Lüftermodus gewählt ist.

• Der Lüftermodus wird an Wärmerückgewinnungs-

Lüftung

Belüftungsgeräten (HRV) verwendet, wenn Kühlen oder Heizen unnötig ist.

• Der Lüftermodus kann im Hauptmenü geändert werden (siehe "Lüftermodus" auf Seite 37).

Hinweis

Lüftermodi: Auto, Wärmetausch und Bypass

• Die Lüfterstufe kann im Hauptmenü geändert werden (siehe "Lüfterstufe" auf Seite 36).

Hinweis

Belüftungsstufen: Niedrig oder Hoch

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

Allgemeine Bedienungverfahren

Kühl

Sollwert

°C

Kühl

Sollwert

°C

• Drücken Sie die EIN/AUS-Taste.

Die Betriebs-LED leuchtet auf und das Wärmerückgewinnungs-Belüftungsgerät nimmt den Betrieb auf.

• Wenn die Taste EIN/AUS erneut gedrückt wird, unterbricht das WärmerückgewinnungsBelüftungsgerät den Betrieb und die Betriebs-LED erlischt.

Einstellung der Kühlen/Heizen-Wahlqualikation

(nur VRV)

Unter "Kühlen/Heizen-Wahlqualikation" auf Seite 22 nden

Änderung von Einstellungen

Sie eine Erläuterung zur Kühlen/Heizen-Wahlqualikation.

• Halten Sie die Betriebsmodus-Wahltaste an der Fernbedienung mindestens 4 Sekunden lang gedrückt (bei leuchtender Hintergrundbeleuchtung). Die Fernbedienung zeigt nicht " " (Umschaltung unter Kontrolle) an, wenn ihr eine Kühlen/Heizen-

Wahlqualikation gewährt wird.

• Das Symbol " " (Umschaltung unter Kontrolle) an jeder Fernbedienung, die mit demselben Außengerät oder derselben Abzweigwahlschalter-Box verbunden ist, beginnt zu blinken.

• Stellen Sie eine Kühlen/Heizen-Wahlqualikation nach der folgenden Beschreibung ein.

Hinweis

• Änderungen der Lüftermodus-Einstellung sind unabhängig von

der Kühlen/Heizen-Wahlqualikation möglich.

• Wenn eine Kühlen/Heizen-Wahlqualikation in einer

"Fernbedienung mit Kühlen/Heizen-Wahl" eingestellt wird, ( zeigen die anderen Fernbedienungen " " (Umschaltung unter Kontrolle) an. In diesem Fall kann die Betriebsart nicht in Kühlen bzw. Heizen geändert werden, wenn Heizen bzw. Kühlen an der "Fernbedienung mit Kühlen/Heizen-Wahl" eingestellt ist.

Nehmen Sie die Bedienungsanleitung des Außengerätes zur

Hand, um Einzelheiten zur "Fernbedienung mit Kühlen/HeizenWahl" zu erfahren.

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Allgemeine Bedienungverfahren

Kühl

Sollwert

°C

Kühl

Sollwert

°C

Bedienungsmethode

Auswahleinstellungen

Kühl

Sollwert

28°C

Die Anzeige " " (Umschaltung unter Kontrolle) blinkt, wenn die Stromversorgung ERSTMALIG eingeschaltet wird.

• Drücken Sie die Betriebsmodus-Wahltaste der

Fernbedienung, für die die Wahlqualikation

eingestellt werden soll.

Dann wird die Kühlen/Heizen-Wahlqualikation

festgelegt, und das Symbol " " (Umschaltung unter Kontrolle) erlischt. Das Symbol " " (Umschaltung unter Kontrolle) erscheint auf den anderen Fernbedienungen.

• Drücken Sie die Betriebsmodus-Wahltaste an der Fernbedienung mit Kühlen/Heizen-

Wahlqualikation (oder an der Fernbedienung

ohne das Symbol " " (Umschaltung unter Kontrolle)) mehrmals, bis der gewünschte Modus gewählt ist. Die Anzeige wechselt bei jeder Betätigung der Taste zum Symbol "Lüften", "Entfeuch.", "Auto", "Kühlen" und "Heizen".

• Gleichzeitig folgen die untergeordneten Fernbedienungen nach und ändern ihre Anzeigen automatisch.

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

Allgemeine Bedienungverfahren

Kühlen/Heizen-Wahlqualifikation

• Die Modi "Kühlen", "Heizen" und "Auto" können nur von der Fernbedienung gewählt werden, für die die Kühlen/Heizen-Wahlqualikation aktiviert ist.

Fernbedienung mit

Wahlqualikation

(ohne Anzeige "

(Umschaltung unter

Fernbedienung mit

Wahlqualikation

(ohne Anzeige "

(Umschaltung unter

Kontrolle))

Wählen Sie den Modus "Kühlen", "Heizen", "Entfeuch."

oder "Auto".

Auf Modus "Lüften"

einstellen.

Andere Fernbedienungen

(mit Anzeige "

(Umschaltung unter

Kontrolle))

• Die Klimaanlage schaltet auf den an der Fernbedienung mit

Wahlqualikation eingestellten Modus.

Keine anderen Modi sind verfügbar.

• Die Klimaanlage kann jedoch auf den Modus "Nur Lüften" oder von "Kühlen" auf "Entfeuch." geschaltet werden.

Andere Fernbedienungen

(mit Anzeige "

(Umschaltung unter

Kontrolle))

• Die Klimaanlage kann nur auf den Modus "Nur Lüfter" eingestellt werden.

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Bezeichnungen und Funktionen

Vorsichtsmaßnahmen zur Einstellung der Kühlen/HeizenWahlqualifikation

• Im folgenden Fall muss die Kühlen/Heizen-Wahlqualikation für eine einzelne Fernbedienung eingestellt werden.

(Wärmerückgewinnungssystem)(Wärmepumpensystem)

BS- (Abzweigwahlschalter-) Box: Die BS-Box wird für die Auswahl des Kühl- oder Heizmodus verwendet.

InnengerätInnengerät

Eine Reihe von Innengeräten sind an ein einzelnes Außengerät angeschlossen.

Stellen Sie die Kühlen/Heizen/GebläseWahlqualifikation an einer der Fernbedienungen ein.

Tastensperre

Bedienungsmethode

Kühl

Tastensperre aktiv Zum Aufheben Menütaste mindestens 4 Sekunden drücken.

Sollwert

Zurück

Deaktivieren Sie die Verwendung aller Tasten.

• Halten Sie die Menü-/Eingabetaste mindestens 4 Sekunden lang gedrückt. (Bei leuchtender

28°C

Hintergrundbeleuchtung)

• "

• Alle Tasten sind deaktiviert, wenn die Tasten gesperrt sind.

• Wenn eine der Tasten gedrückt ist, wird die Meldung links angezeigt.

• Um die Tastensperre aufzuheben, halten Sie die Menü-/Eingabetaste mindestens 4 Sekunden lang gedrückt. (Bei leuchtender Hintergrundbeleuchtung)

Eine einzelne BS-Box wird an eine Reihe von Innengeräten angeschlossen.

Stellen Sie die Kühlen/Heizen/Auto/ Gebläse-Wahlqualifikation an einer der Fernbedienungen ein.

" wird angezeigt.

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

Übersicht über die Elemente des Hauptmenüs

Übersicht über die Elemente des Hauptmenüs

Hinweis

• Die verfügbaren Elemente hängen vom angeschlossenen Modell ab.

• Nur die verfügbaren Elemente erscheinen im Menü.

Einstellungs- und Anzeigeposten Beschreibung

Luftstromrichtung

Indiv.

Indiv. Einstellung Stellen Sie die Luftstromrichtung für jede der

Luftstromrichtung

(nur wenn das Gerät über die Funktion "Individueller Luftstrom" verfügt)

(1)

Individuelle Einstellungsliste

Ind. Einstl. Zurücksetzen

Luftrichtungsauswahl

Power Kühlen/Heizen

(nur SkyAir)

Belüftung

(nur HRV)

Lüfterstufe Stellen Sie die Lüfterstufe auf "Niedrig"

Lüftermodus Stellen Sie den Lüftermodus auf "Auto",

(1)

Ändern Sie die Luftstromrichtung.

• Die Luftleitügel können automatisch nach oben und unten und links und rechts bewegt werden.

• Es gibt fünf mögliche feste Luftstrompositionen.

• Diese Funktion ist nicht bei allen Modellen verfügbar.

Lamellen einzeln ein.

• Bei einem SkyAir maximal 4 Geräte (Geräte A, B, C, D).

• Bei einem VRV maximal 16 Geräte (Geräte 0 bis 15).

Eine Tabelle für jedes Gerät mit den Einstellungen für jede der 4 Lamellen.

Löscht alle individuellen Einstellungen.

Für die automatische Schwenkfunktion kann zwischen drei Bewegungsmustern gewählt werden, um den Luftstrom ideal an die Raumbedingungen anzupassen.

Standard, Ausblass R oder Ausblass L Dient zur raschen Herstellung einer

komfortablen Raumtemperatur (es sei

denn, das System bendet sich im Modus

Entfeuchtung oder Lüfter).

• Die maximale Betriebsdauer für den Modus "Power Kühlen/Heizen" beträgt 30 Minuten.

oder "Hoch".

"Wärmetausch"oder "Bypass".

Bezugsseite

1) Nicht unterstützt, wenn SkyAir RR+RQ Außengeräte angeschlossen sind.

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Übersicht über die Elemente des Hauptmenüs

Einstellungs- und Anzeigeposten Beschreibung

EnergiesparEinstellung

Energiespar-

(1)

optionen

Aktivieren oder deaktivieren Sie die

"Energiespar-Einstellung".

Sollwertgrenzen Der Sollwert-Temperaturbereich kann für den

Heiz- bzw. Kühlmodus eingeschränkt werden.

Außer-HausFunktion

Legen Sie das Temperaturdifferenzial der Rücksetzfunktion fest, nach dem das Gerät in den Status AUS zurückkehrt.

Energiesparen (Niedrig)(²)(³)

(nur wenn der Messsensor installiert ist)

Energiesparen (Stopp)(²)(³)

(nur wenn der

Wenn während einer festgelegten Dauer keine Menschen erkannt werden, ändert die Funktion automatisch die Zieltemperatur der Klimaanlage. Wenn Personen erkannt werden, wird die normale Solltemperatur wieder aktiviert.

Wenn während einer festgelegten Dauer keine Menschen erkannt werden, stoppt diese

Funktion automatisch die Klimaanlage. Messsensor installiert ist)

Auto.Temp. rücksetzen

Ändert nach dem Betrieb über einen

festgelegten Zeitraum den Temperatursollwert

in einen voreingestellten Temperatursollwert,

selbst wenn sich der Temperatursollwert

geändert hat.

• Mögliche Werte: 30 bis 120 Minuten in Schritten zu 30 Minuten.

Ablauf-Timer Das System wird nach Ablauf der

ausgewählten Zeit (immer, wenn das System aktiviert wurde) automatisch ausgeschaltet.

• Einstellmöglichkeiten zwischen 30 bis 180 Minuten in Schritten zu je 10 Minuten.

Anzeige autom. AUS

Wenn das System ausgeschaltet wird, kann die Anzeige nach einer bestimmten Zeit automatisch ausgeschaltet werden.

• Auswahlmöglichkeiten: "Aus", "10 Min.", "30 Min." oder "60 Min.".

Bezugsseite

Rücksetzen, Sollwertgrenzen, Außer Haus Funkt. und Auto.Temp.rücksetzen sollten nicht verwendet werden, wenn ein zentralisierter Regler angeschlossen ist.

2) Nicht unterstützt, wenn SkyAir RR+RQ Außengeräte angeschlossen sind.

3) Diese Funktion kann nicht verwendet werden, wenn eine Gruppensteuerung aktiv ist. Bei einem System mit gleichzeitigem Heizen/Kühlen-Betrieb, wird das System von dem im Master-Innengerät installierten Energiesparsensor geregelt.

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

Übersicht über die Elemente des Hauptmenüs

Einstellungs- und Anzeigeposten Beschreibung

EnergiesparEinstellung

Stromverbrauch(²)Es wird der Stromverbrauch bislang angezeigt.

(1)

Damit kann der Kunde die weitere Entwicklung des Stromverbrauchs abschätzen.

Hinweis

• Die Verfügbarkeit der Funktion ist vom Innengerätetyp abhängig.

• Diese Funktion ist nicht verfügbar, wenn mehr als 1 Innengerät mit der Fernbedienung verbunden ist.

• Der angezeigte Stromverbrauch ist kein direkter Messwert (in kWh), sondern das Resultat einer Berechnung anhand der Betriebsdaten des Geräts.

• Einige Faktoren in dieser Berechnung sind Absolutwerte, aber andere Faktoren ergeben sich lediglich aus Interpolationen mit bestimmten Toleranzwerten. Deshalb kann der angezeigte Wert vom tatsächlichen Stromverbrauch abweichen.

Bezugsseite

Rücksetzen, Sollwertgrenzen, Außer Haus Funkt. und Auto.Temp.rücksetzen sollten nicht verwendet werden, wenn ein zentralisierter Regler angeschlossen ist.

2) Nicht unterstützt, wenn SkyAir RR+RQ Außengeräte angeschlossen sind.

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Übersicht über die Elemente des Hauptmenüs

Einstellungs- und Anzeigeposten Beschreibung

Wochen-

(1)

Timer

Einstellung Aktiv./Deaktiv.

Timerwahl Wählen Sie die aktive Wochen-Timer-

RuhetagEinstellung

Einstellungen Wählen Sie für jeden Wochentag, wann die

Auto.Filterreinigung

Servicekontakt/Modellinfo

Erweiterte-

Flüsterbetrieb Programmieren Sie Zeiten für den

Funktion

Zugluftschutz

(nur wenn der Messsensor installiert ist)

KontrastEinstellung

Statusliste

Aktivieren oder deaktivieren Sie den

Wochen-Timer.

Nummer (Wochen-Timer-Nr. 1, 2 oder 3). Wählen Sie die Wochentage, an denen der

Wochen-Timer deaktiviert sein soll. Diese Funktion wird verwendet, wenn der WochenTimer nicht aktiv sein muss, z. B. wenn Sie

sich im Urlaub benden.

Betriebsarten starten und/oder stoppen sollen. Bis zu 5 Aktionen können für jeden Tag festgelegt werden.

Legen Sie den Zeitraum fest, nach dessen Ablauf der Filter automatisch gereinigt werden muss. Ausführliche Informationen

zum Betrieb nden Sie im Betriebshandbuch

der selbstreinigenden Zierblende. Dient zur Anzeige von Servicekontakt und

Modellinformationen.

Flüsterbetrieb des Außengeräts, damit z. B. die Nachbarn nachts nicht gestört werden.

Hinweis

• Die Verfügbarkeit der Funktion ist vom

(²)

Außengerätetyp abhängig.

Vermeiden Sie, dass der Luftstrom vom Innengerät direkt auf Personen trifft. Die Zugluftschutzfunktion kann aktiviert bzw. deaktiviert werden.

• Anzeige:

Wechseln Sie zwischen "Standardanzeige" oder "Detailanzeige".

• Einstellungen der Detailanzeige:

Wählen Sie, ob die Raumtemperatur, die Außentemperatur, Systeminformationen oder gar nichts angezeigt wird.

Dient zur Einstellung des LCD-Kontrasts.

Zeigt eine Liste der aktuellen Einstellungen für die verfügbaren Elemente an.

Bezugsseite

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

Einstellungs- und Anzeigeposten Beschreibung

Innengerät

2 Fernbedienungen

Uhrzeit & Kalender

Sprache

Der Wochen-Timer ist nicht verfügbar, wenn eine zentrale Steuerung oder der Digitaleingangsadapter BRP7A51 angeschlossen ist.

2) Nicht unterstützt, wenn SkyAir RR+RQ Außengeräte angeschlossen sind.

Datum & Zeit Dient zur Einstellung des Datums und der

Uhrzeit.

• Die Uhrzeit wird standardmäßig im 24 Stunden-Format angezeigt.

• Die Uhr weist eine Genauigkeit von ±30 Sekunden je Monat auf.

• Falls ein Stromausfall von weniger als 48 Stunden auftritt, läuft die Uhr mit der eingebauten Reservestromversorgung weiter.

Zeitanzeige Die Uhrzeit kann entweder im 12-Stunden-

oder 24-Stunden-Format angezeigt werden. Wählen Sie die Sprache abhängig vom

installierten Sprachpaket aus.

Bezugsseite

Menüelemente der Nebenfernbedienung

Wenn 2 Fernbedienungen ein einziges Innengerät steuern, können die folgenden Menüelemente nicht an der Nebenfernbedienung eingestellt werden. Stellen Sie diese an der Hauptfernbedienung ein.

• Individuelle Luftstromrichtung

• Energiespar-Einstellung

• Wochen-Timer

• Auto.Filterreinigung

• Solltemperatur der Außer-Haus-Funktion

• Flüsterbetrieb

• Zugluftschutz

Außengerät

Steuerung mittels

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Kühl

Sollwert

°C

Bedienungsmethode

Menübedienung

Hauptmenü

Bedienung des Hauptmenüs

• Drücken Sie die Menü-/Eingabetaste.

Grundbildschirm

• Das Hauptmenü wird angezeigt.

1/2

Es werden Anweisungen zur Betätigung

der Tasten angezeigt.

• Auswählen von Menüelementen im Hauptmenü.

1. Drücken Sie die Tasten (Nach oben/ Nach unten), um das gewünschte Element auszuwählen.

2. Drücken Sie die Menü-/Eingabetaste, um den gewählten Einstellungs-Bildschirm aufzurufen.

Hauptmenü Luftstromrichtung

Indiv. Luftstromrichtung Powerfull Heizen/Kühlen Belüftung

Energiespar-Einstellung

Wochen-Timer

EinstlgZurück

Hauptmenü

• Um vom Hauptmenübildschirm auf den

Grundbildschirm zurückzuschalten, drücken Sie die Abbruchtaste.

Vorsicht

• Wenn das Hauptmenü angezeigt wird und 5 Minuten lang keine Taste gedrückt wird, schaltet das Display automatisch auf den Grundbildschirm zurück.

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

Luftstromrichtung

Bedienungsmethode

Ändern der Luftstromrichtung

• Zeigen Sie das Hauptmenü an (siehe "Bedienung

Richtung2

Swing

Richtung2

Swing

1/2Hauptmenü

des Hauptmenüs" auf Seite 29).

• Drücken Sie die Tasten unten), um Luftstromrichtung auszuwählen,

und drücken Sie dann die Menü-/Eingabetaste.

•

Wählen Sie die gewünschte Luftstromrichtung unter den Optionen Einst.nV , Pos. 0 , Pos. 1 ,

Pos. 2 , Pos. 3 , Pos. 4 , Swing oder Auto mit

Hilfe der Tasten (Nach oben/Nach unten) aus.

• Wählen Sie die Auf-/Abwärtsrichtung oder Links-/ Rechts-Richtung mit Hilfe der Tasten (Nach links/Nach rechts) aus.

• Drücken Sie die Menü-/Eingabetaste, um die Einstellung zu bestätigen und zum Grundbildschirm zurückzukehren.

Hinweis

• Die Luftstromrichtung wird wie folgt am Bildschirm angezeigt:

Aufwärts/Abwärts-

Richtung

Luftstromrichtung

Indiv. Luftstromrichtung

Powerfull Heizen/Kühlen Belüftung Energiespar-Einstellung Wochen-Timer

Luftstromrichtung

Luftstromrichtungs-

Hinweis: Wird nur angezeigt, falls verfügbar.

EinstlgZurück

Richtung1

Swing

EinstlgZurück

Einstellung der

Luftstromrichtung

(hoch/runter)

Richtung1

Swing

EinstlgZurück

einstellung (Nach

links/Nach rechts)

(Nach oben/Nach

Links/Rechts-Richtung

Menübedienung

0 : Pos. 0 1 : Pos. 1 2 : Pos. 2 3 : Pos. 3 4 : Pos. 4

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

• Die Wahl von Swing bewirkt, dass die Luftleitügel hin und her schwingen. Wenn Swing ausgewählt ist, werden alle

Luftstromrichtungen gleichzeitig angezeigt.

• Wenn Sie eine der Positionen 0 bis 4 wählen, bleiben die

Luftleitügel in einer xierten Position.

Menübedienung

Bedienungsmethode

Bewegung der Luftleitügel

Unter den folgenden Betriebsbedingungen wird die Luftstromrichtung automatisch gesteuert. Der tatsächliche Betrieb kann daher von der Anzeige der Fernbedienung abweichen.

• Die Raumtemperatur ist höher als der an der Fernbedienung eingestellte Sollwert (im Heizmodus).

Betriebs-

bedingung

Hinweis

Der Heizmodus schließt automatischen Betrieb ein.

• Wenn "Entfrosten" aktiv ist (im Heizmodus). (Der Luftstrom wird horizontal abgegeben, so dass Personen im Raum nicht direkt der Kaltluft ausgesetzt sind.)

• Bei Dauerbetrieb mit horizontal abgegebenem Luftstrom.

Individuelle Luftstromrichtung

(Nur wenn das Gerät über die Funktion "Individueller Luftstrom" verfügt)

Indiv. Einstellung

• Zeigt das Hauptmenü an (siehe "Bedienung des

1/2

Hauptmenüs" auf Seite 29).

• Wählen Sie Indiv. Luftstromrichtung und drücken Sie die Menü-/Eingabetaste.

Hauptmenü Luftstromrichtung

Indiv. Luftstromrichtung

Powerfull Heizen/Kühlen Belüftung Energiespar-Einstellung Wochen-Timer

EinstlgZurück

Indiv. Luftstromrichtung

Indiv. Einstellung

Indiv. Einstellungsliste

Ind. Einstl. Zurücksetzen Luftrichtungsauswahl

EinstlgZurück

Indiv. Einstellung

Auslass

Referenzhandbuch für den Benutzer BRC1E53

Unit A

Luftbild

Zurück Einstlg

4P419251-1 – 2015.10

Richtung

Einst.nV

EinstlgZurück

• Wählen Sie Indiv. Einstellung und drücken Sie die Menü-/Eingabetaste.

• Verwenden Sie die Tasten (Nach oben/Nach unten), um das Gerät und die Austrittsmarkierung auszuwählen.

• Bei einem SkyAir können maximal 4 Geräte (Geräte A, B, C, D) ausgewählt werden. Bei einem VRV können maximal 16 Geräte für jede Gruppe (Geräte 0 bis 15) ausgewählt werden.

Menübedienung

Bedienungsmethode

Hinweis

Bei vier Auslässen (Kassettengerät) können Sie jede der vier Lamellen individuell steuern (die folgenden Markierungen

benden sich neben jedem Luftauslass: □, □□, □□□, □□□□).

Indiv. Einstellung

Stufe

Unit A

Luftbild

Kühl

Einst.nV

EinstlgZurück

Sollwert

28°C

Grundbildschirm

Richtung

• Drücken Sie die Taste (Rechts), um die Luftstromrichtung auszuwählen.

• Verwenden Sie die Tasten Nach unten), um die Luftstromrichtung in eine der folgenden Einstellungen zu ändern:

Einst.nV , Pos. 0 , Pos. 1 , Pos. 2 , Pos. 3 , Pos. 4 , Swing oder Blockiert . Einst.nV : Keine individuelle Einstellung. Blockiert : Der individuelle Luftstrom ist blockiert.

• Drücken Sie die Menü-/Eingabetaste, um die Einstellung zu bestätigen und zum Grundbildschirm zurückzukehren.

• Wenn eine individuelle Luftstromrichtung eingestellt ist, dann wird das Symbol für die individuelle Luftstromrichtung im Grundbildschirm angezeigt.

Individuelle Einstellungsliste

• Zeigt das Menü "Indiv. Luftstromrichtung" an (siehe "Indiv. Einstellung" auf Seite 31).

• Drücken Sie die Tasten unten), um Indiv. Einstellungsliste auszuwählen,

und drücken Sie dann die Menü-/Eingabetaste.

Indiv. Luftstromrichtung Indiv. Einstellung

Indiv. Einstellungsliste

Ind. Einstl. Zurücksetzen Luftrichtungsauswahl

EinstlgZurück

(Nach oben/

(Nach oben/Nach

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Menübedienung

Bedienungsmethode

Indiv. Einstellungsliste

Unit A

Luftbild Luftricht. Indiv.

Zurück

Pos. 0 OFF Pos. 0 OFF Pos. 0 OFF Pos. 0 OFF

• Eine Tabelle zeigt die aktuellen Einstellungen. Drücken Sie die Tasten (Nach oben/Nach unten), um zum nächsten Gerät zu wechseln.

• Drücken Sie die Taste "Abbrechen", um zum vorigen Menü zurückzukehren.

Alle individuellen Einstellungen zurücksetzen

Indiv. Luftstromrichtung Indiv. Einstellung

Indiv. Einstellungsliste

Ind. Einstl. Zurücksetzen

Luftrichtungsauswahl

Ind. Einstl. Zurücksetzen Ind. Luftstromeinstellung löschen?

EinstlgZurück

NeinJa

EinstlgZurück

• Zeigt das Menü "Indiv. Luftstromrichtung" an (siehe "Indiv. Einstellung" auf Seite 31).

• Drücken Sie die Tasten unten), um Ind. Einstl. Zurücksetzen auszuwählen, und drücken Sie dann die Menü-/Eingabetaste.

• Drücken Sie die Tasten (Links/Rechts), um Ja auszuwählen.

• Drücken Sie die Menü-/Eingabetaste, um den Rücksetzvorgang zu bestätigen und zum Grundbildschirm zurückzukehren.

(Nach oben/Nach

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

Luftrichtungsauswahl

Bedienungsmethode

(nur Standgeräte für Innenräume)

• Die Luftrichtungsauswahl erfolgt abhängig vom Installationsort der Klimaanlage über die Fernbedienung. Für die Luftrichtungsauswahl besteht die Auswahl zwischen drei Mustern:

Standard Ausblasen nach links Ausblasen nach rechts

Schwenk über die

gesamte Breite

• Diese Muster entsprechen den unten aufgeführten Szenarien:

Standard Ausblasen nach links Ausblasen nach rechts

Schwenk über die

gesamte Breite

Schwenk auf der

linken Seite

Schwenk auf der

linken Seite

Schwenk auf der

rechten Seite

Schwenk auf der

rechten Seite

Menübedienung

Indiv. Luftstromrichtung Indiv. Einstellung

Indiv. Einstellungsliste Ind. Einstl. Zurücksetzen

Luftrichtungsauswahl

EinstlgZurück

Luftrichtungsauswahl IG wählen

Gerät Nr.

EinstlgZurück

Luftmenge

Standard

• Zeigt das Menü "Indiv. Luftstromrichtung" an (siehe "Indiv. Einstellung" auf Seite 31).

• Drücken Sie die Tasten unten), um Luftrichtungsauswahl auszuwählen,

und drücken Sie dann die Menü-/Eingabetaste.

• Drücken Sie die Tasten (Nach oben/Nach unten), um die Gerätenummer auszuwählen.

Hinweis

• Bei einem System mit gleichzeitigem Heizen/Kühlen-Betrieb ist

die individuelle Einrichtung für jedes Innengerät möglich, indem bei der Installation die Fernbedienung mit jedem Gerät verbunden wird.

• Für in einer Gruppe verbundene Fernbedienungen lassen sich

maximal 16 Geräte (Gerätenummern 0 - 15) kongurieren.

(Nach oben/Nach

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Menübedienung

Bedienungsmethode

Luftrichtungsauswahl IG wählen

Gerät Nr.

EinstlgZurück

Luftmenge

Standard

• Drücken Sie die Taste (Rechts), um die Luftrichtungsauswahl zu treffen.

• Wählen Sie für die Luftrichtung zwischen Standard , Ausblass R oder

Ausblass L mit Hilfe der Tasten

(Nach oben/Nach unten).

• Drücken Sie die Menü-/Eingabetaste, um die Einstellung zu bestätigen und zum Grundbildschirm zurückzukehren.

Powerfull Heizen/Kühlen

Powerfull Heizen/Kühlen EIN

• Rufen Sie im Modus Kühlen, Heizen oder

1/2

Automatik das Hauptmenü auf (siehe "Bedienung

des Hauptmenüs" auf Seite 29).

• Drücken Sie die Tasten unten), um Powerfull Heizen/Kühlen auszuwählen,

und drücken Sie dann die Menü-/Eingabetaste.

• Powerfull Heizen/Kühlen ist jetzt eingeschaltet.

• Wenn Powerfull Heizen/Kühlen aktiv ist, kann die Lüftergeschwindigkeit nicht geändert werden. Die Symbole für die Lüftergeschwindigkeit werden nicht angezeigt.

Hauptmenü Luftstromrichtung Indiv. Luftstromrichtung

Powerfull Heizen/Kühlen

Belüftung Energiespar-Einstellung Wochen-Timer

Kühl

EinstlgZurück

Sollwert

28°C

Power Kühlen/Heizen

(nur SkyAir)

(Nach oben/Nach

Powerfull Heizen/Kühlen AUS

Hauptmenü Luftstromrichtung Indiv. Luftstromrichtung

Powerfull Heizen/Kühlen

Belüftung Energiespar-Einstellung Wochen-Timer

Kühl

EinstlgZurück

Sollwert

28°C

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

• Zeigen Sie das Hauptmenü an, während Power

1/2

Kühlen/Heizen aktiv ist (siehe "Bedienung des

Hauptmenüs" auf Seite 29).

• Drücken Sie die Tasten unten), um Powerfull Heizen/Kühlen auszuwählen,

und drücken Sie dann die Menü-/Eingabetaste.

• Powerfull Heizen/Kühlen ist jetzt ausgeschaltet.

• Die Lüftergeschwindigkeit kann wieder geändert werden und die Symbole für die Lüftergeschwindigkeit werden wieder angezeigt.

(Nach oben/Nach

Powerfull Heizen/Kühlen

Bedienungsmethode

Menübedienung

Powerfull Heizen/Kühlen

• Die Symbole für die Lüftergeschwindigkeit erlöschen und die Lüftergeschwindigkeit kann nicht

verändert werden.

• Kann im Gebläse- und Entfeuchtungsmodus nicht eingestellt werden.

• Der Modus "Powerfull Heizen/Kühlen" läuft maximal 30 Minuten lang, bevor das Gerät

automatisch auf den Normalbetrieb zurückschaltet.

•

Durch Betätigen des Moduswahlschalters wird die Klimaanlage in den Normalbetrieb zurückversetzt.

• Im Heizmodus kann die Gebläsedrehzahl erhöht werden, und die Temperatur kann abnehmen.

Stellen Sie den Betrieb wunschgemäß ein.

Belüftung

(nur HRV)

Die Luftstromrate des Innengeräts wird automatisch gesteuert, wobei die Kapazität des Außengerätes erhöht und rasch eine komfortable Raumtemperatur hergestellt wird.

Lüfterstufe

• Zeigen Sie das Hauptmenü an. (Siehe "Bedienung

1/2

des Hauptmenüs" auf Seite 29).

• Drücken Sie die Tasten unten), um Belüftung auszuwählen, und drücken

Sie dann die Menü-/Eingabetaste (bei Modellen ohne Belüftungsfunktion wird Belüftung nicht im

Hauptmenü angezeigt).

(Nach oben/Nach

Hauptmenü Luftstromrichtung

Indiv. Luftstromrichtung Powerfull Heizen/Kühlen

Belüftung

Energiespar-Einstellung Wochen-Timer

EinstlgZurück

Belüftung

Lüfterstufe

Lüftermodus

EinstlgZurück

Belüftung Lüfterstufe

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Hoch

EinstlgZurück

2/2

• Drücken Sie die Tasten (Nach oben/Nach unten), um Lüfterstufe auszuwählen, und

drücken Sie dann die Menü-/Eingabetaste.

• Drücken Sie die Tasten (Nach oben/Nach unten), um die Einstellung in Niedrig oder

Hoch zu ändern.

• Drücken Sie die Menü-/Eingabetaste, um

HochNiedrig

die Einstellung zu bestätigen und zum Grundbildschirm zurückzukehren.

* Nur einstellbare Modi werden angezeigt.

Menübedienung

Bedienungsmethode

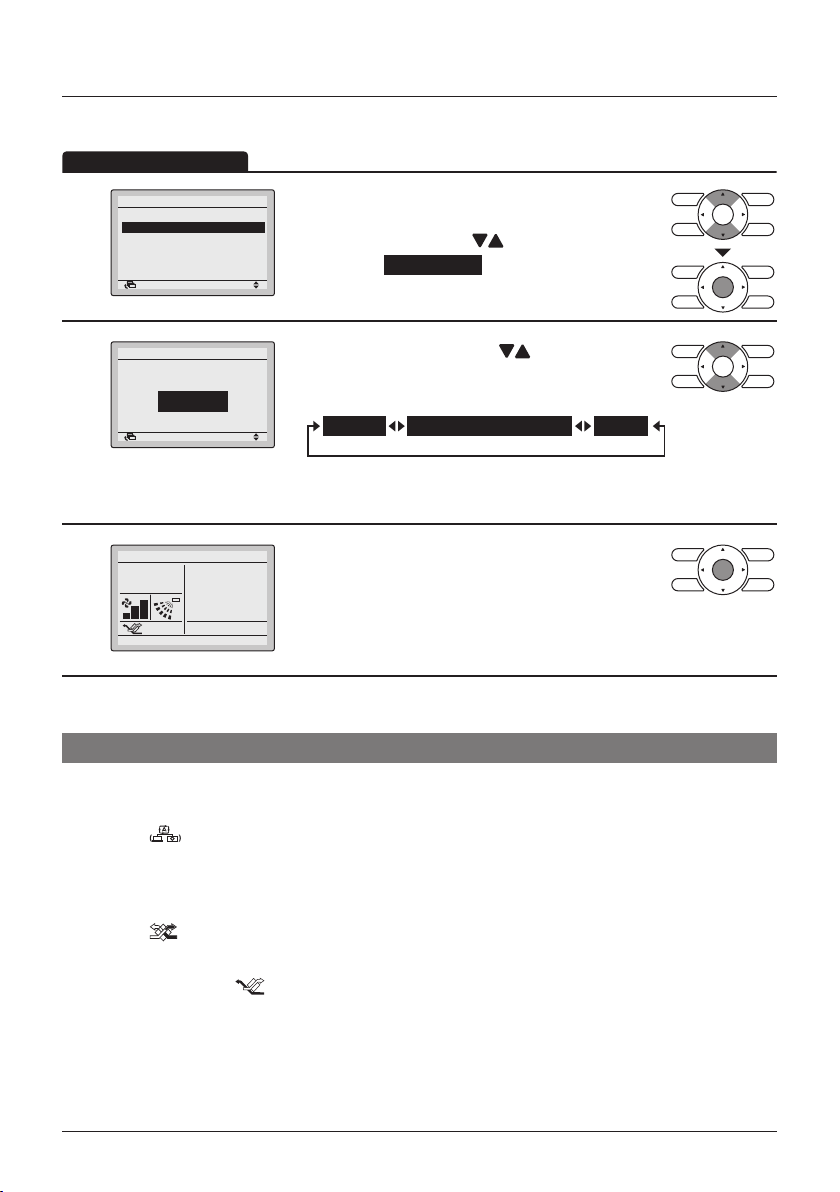

Lüftermodus

Belüftung Lüfterstufe

Lüftermodus

EinstlgZurück

Belüftung

Belüftungsmodus

Bypass

EinstlgZurück

Kühl

Sollwert

Lüftermodus

28°C

• Zeigen Sie das Menü "Belüftung" an. (Siehe "Lüfterstufe" auf Seite 36).

• Drücken Sie die Tasten unten), um Lüftermodus auszuwählen, und

drücken Sie dann die Menü-/Eingabetaste.

• Drücken Sie die Tasten (Nach oben/

Nach unten), um die Einstellungen wie unten gezeigt zu ändern.

* Nur einstellbare Modi werden angezeigt.

• Wählen Sie den gewünschten Lüftungsmodus.

• Drücken Sie die Menü-/Eingabetaste, um die Einstellung zu bestätigen und zum Grundbildschirm zurückzukehren.

• Der entsprechende Modus wird angezeigt.

(Nach oben/Nach

AutoWärmetauschBypass

Automatischer Modus "

WärmetauschModus "

Bypass-Modus " "

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

Anhand der Informationen von der Klimaanlage (Kühlen, Heizen, Lüfter und Sollwert) und des WärmerückgewinnungsBelüftungsgeräts (Innen- und Außentemperatur) wird der Modus automatisch zwischen Wärmetausch und Bypass umgeschaltet.

Die Außenluft wird durch einen Wärmetauscher und anschließend in den Raum geleitet.

Die Außenluft wird in den Raum geleitet, ohne zuvor einen Wärmetauscher zu passieren.

Energiespar-Einstellung

Bedienungsmethode

Energiesparoptionen

Einige Funktionen sollten nicht aktiviert werden, wenn eine zentrale Steuerung angeschlossen ist.

• Zeigen Sie das Hauptmenü an.

1/2

(Siehe "Bedienung des Hauptmenüs" auf

Seite 29).

• Drücken Sie die Tasten unten), um Energiespar-Einstellung auszuwählen,

und drücken Sie dann die Menü-/Eingabetaste.

Hauptmenü Luftstromrichtung

Indiv. Luftstromrichtung Powerfull Heizen/Kühlen Belüftung

Energiespar-Einstellung

Wochen-Timer

EinstlgZurück

Menübedienung

(Nach oben/Nach

Energiespar-Einstellung

Energiesparoptionen

Sollwertgrenzen Außer Haus Funkt. Energiesparen aktiv Energiesparen stop Auto.Temp.rücksetzen

Energiesparoptionen

Energiesparoptionen Einstellung übernehmen?

EinstlgZurück

Sollwertgrenzen

Außer Haus Funkt.

Energiesparen aktiv

Energiesparen stop

Auto.Temp.rücksetzen

Ablauf-Timer

EinstlgZurück

NeinJa

EinstlgZurück

1/2

• Drücken Sie die Tasten (Nach oben/Nach unten), um Energiesparoptionen auszuwählen,

und drücken Sie dann die Menü-/Eingabetaste.

• Drücken Sie die Tasten (Nach oben/Nach

: AUS : EIN : AUS : AUS : EIN : EIN

unten), um die Einstellung in EIN oder AUS zu ändern.

• Bewegen Sie den Cursor mit Hilfe der Tasten

(Nach links/Nach rechts).

• Drücken Sie die Menü-/Eingabetaste, wenn alle Änderungen vorgenommen wurden. Der Bestätigungsbildschirm wird angezeigt.

• Drücken Sie die Tasten (Nach links/Nach rechts), um Ja auszuwählen.

• Drücken Sie die Menü-/Eingabetaste, um die Einstellung zu bestätigen und zum Grundbildschirm zurückzukehren.

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Menübedienung

Bedienungsmethode

Sollwertbereichseinstellung

Diese Funktion sollte nicht verwendet werden, wenn eine zentrale Steuerung angeschlossen ist.

Energiespar-Einstellung Energiesparoptionen

Sollwertgrenzen

Außer Haus Funkt. Energiesparen aktiv Energiesparen stop Auto.Temp.rücksetzen

Sollwertgrenzen

Hinweis

• Die standardmäßigen Sollwertgrenzen sind [16°C→32°C]. Diese Sollwertgrenzen sind die allgemeinen Sollwertgrenzen und sie sind somit immer aktiv (unabhängig davon, ob die Option "Sollwertgrenzen" aktiviert oder deaktiviert ist).

• Die standardmäßigen Sollwertgrenzen für den Rücksetz-Betrieb sind [33°C→37°C] für den

Kühlbetrieb und [10°C→15°C] für den Heizbetrieb. Diese Sollwertgrenzen sind nicht

veränderbar.

Sollwertgrenzen Einstellung übernehmen?

Kühl

Heiz

EinstlgZurück

16°C – 32°C

EinstlgZurück

1/2

• Zeigen Sie die Energiespar-Einstellung an (siehe "Energiesparoptionen" auf Seite 38).

• Drücken Sie die Tasten unten), um Sollwertgrenzen auszuwählen, und

drücken Sie dann die Menü-/Eingabetaste.

• Drücken Sie die Tasten (Nach oben/Nach unten), um die Sollwertgrenzen für die Kühlbzw. Heiztemperatur zu ändern.

• Bewegen Sie den Cursor mit Hilfe der Tasten

• Drücken Sie die Menü-/Eingabetaste, wenn alle Änderungen vorgenommen wurden. Der Bestätigungsbildschirm wird angezeigt.

• Drücken Sie die Tasten (Links/Rechts), um Ja auszuwählen.

NeinJa

• Drücken Sie die Menü-/Eingabetaste, um die Einstellung zu bestätigen und zum Grundbildschirm zurückzukehren.

(Nach links/Nach rechts).

(Nach oben/Nach

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

Außer-Haus-Funktion

Bedienungsmethode

Diese Funktion sollte nicht verwendet werden, wenn eine zentrale Steuerung angeschlossen ist.

Menübedienung

Energiespar-Einstellung Energiesparoptionen

Sollwertgrenzen

Außer Haus Funkt.

Energiesparen aktiv Energiesparen stop Auto.Temp.rücksetzen

Außer Haus Funkt. Temperaturdifferenz

Kühlen Heizen +2°C

-2°C

Außer Haus Funkt. Einstellung übernehmen?

Hinweis

• Die standardmäßigen Sollwertgrenzen für den Rücksetz-Betrieb sind [33°C→37°C] für den

Kühlbetrieb und [10°C→15°C] für den Heizbetrieb. Diese Sollwertgrenzen sind nicht

veränderbar.

EinstlgZurück

1/2

• Zeigen Sie die Energiespar-Einstellung an (siehe "Energiesparoptionen" auf Seite 38).

• Drücken Sie die Tasten unten), um Außer Haus Funkt. auszuwählen,

und drücken Sie dann die Menü-/Eingabetaste.

• Drücken Sie die Tasten (Nach oben/Nach unten), um das Differenzial für den RücksetzBetrieb zu ändern.

• Bewegen Sie den Cursor mit Hilfe der Tasten

• Drücken Sie die Menü-/Eingabetaste, wenn alle Änderungen vorgenommen wurden. Der Bestätigungsbildschirm wird angezeigt.

• Drücken Sie die Tasten (Links/Rechts), um Ja auszuwählen.

NeinJa

• Drücken Sie die Menü-/Eingabetaste, um die Einstellung zu bestätigen und zum Grundbildschirm zurückzukehren.

(Nach links/Nach rechts).

(Nach oben/Nach

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Menübedienung

Bedienungsmethode

Energiesparen aktiv

Diese Funktion kann nicht verwendet werden, wenn eine Gruppensteuerung aktiv ist. Bei einem System mit gleichzeitigem Heizen/Kühlen-Betrieb, wird das System von dem im Master-Innengerät installierten Energiesparsensor geregelt.

Energiespar-Einstellung Energiesparoptionen

Sollwertgrenzen Außer Haus Funkt.

Energiesparen aktiv

Energiesparen stop Auto.Temp.rücksetzen

Energiesparen aktiv

Energiesparen aktiv Einstellung übernehmen?

EinstlgZurück

Sollwerteinst. Kühl:

Zeiteinst. Kühlen:

Sollwertgrenz. Kühl:

Sollwerteinst. Heiz:

Zeiteinst. Heiz:

Sollwertgrenz. Heiz:

EinstlgZurück

NeinJa

EinstlgZurück

1/2

• Zeigen Sie die Energiespar-Einstellung an (siehe "Energiesparoptionen" auf Seite 38).

• Drücken Sie die Tasten

(Nach oben/Nach

unten), um Energiesparen aktiv auszuwählen, und drücken Sie dann die Menü-/Eingabetaste.

• Drücken Sie die Tasten (Nach oben/Nach

1.0°C

15 min. 35°C

1.0°C 15 min. 15°C

unten), um den Energiesparbetrieb zu aktivieren, wenn der Fühler eine Abwesenheit von Personen im Raum erkennt.

• Bewegen Sie den Cursor mit Hilfe der Tasten

(Nach links/Nach rechts).

• Drücken Sie die Menü-/Eingabetaste, wenn alle Änderungen vorgenommen wurden. Der Bestätigungsbildschirm wird angezeigt.

• Beispiel (die Einstellungen links werden angewandt): Wenn der Fühler erkennt, dass sich im Kühlbetrieb

keine Personen im Raum benden, wird der

Sollwert für den Kühlbetrieb automatisch alle 15 Minuten um 1°C erhöht, bis der Sollwert für den Kühlbetrieb bei 35°C liegt. Am Grundbildschirm ändert sich der Sollwert für den Kühlbetrieb nicht.

• Drücken Sie die Tasten (Links/Rechts), um Ja auszuwählen.

• Drücken Sie die Menü-/Eingabetaste, um die Einstellung zu bestätigen und zum Grundbildschirm zurückzukehren.

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

Energiesparen stop

Bedienungsmethode

Menübedienung

Energiespar-Einstellung Energiesparoptionen

Sollwertgrenzen Außer Haus Funkt. Energiesparen aktiv

Energiesparen stop

Auto.Temp.rücksetzen

Energiesparen stop

Energiesparen stop Einstellung übernehmen?

EinstlgZurück

Dauerlauf EIN/AUS:

Dauerlauf Zeit:

EinstlgZurück

NeinJa

EinstlgZurück

AUS

1 Std

1/2

• Zeigen Sie die Energiespar-Einstellung an (siehe "Energiesparoptionen" auf Seite 38).

• Drücken Sie die Tasten unten), um Energiesparen stop auszuwählen,

und drücken Sie dann die Menü-/Eingabetaste.

• Drücken Sie die Tasten (Nach oben/Nach unten), um den Energiesparbetrieb zu aktivieren, wenn der Fühler eine Abwesenheit von Personen im Raum erkennt.

• Bewegen Sie den Cursor mit Hilfe der Tasten

• Drücken Sie die Menü-/Eingabetaste, wenn alle Änderungen vorgenommen wurden. Der Bestätigungsbildschirm wird angezeigt.

• Drücken Sie die Tasten (Links/Rechts), um Ja auszuwählen.

• Drücken Sie die Menü-/Eingabetaste, um die Einstellung zu bestätigen und zum Grundbildschirm zurückzukehren.

(Nach links/Nach rechts).

(Nach oben/Nach

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Menübedienung

Bedienungsmethode

Auto.Temp.rücksetzen

Diese Funktion sollte nicht verwendet werden, wenn eine zentrale Steuerung angeschlossen ist.

Energiespar-Einstellung Energiesparoptionen

Sollwertgrenzen Außer Haus Funkt. Energiesparen aktiv Energiesparen stop

Auto.Temp.rücksetzen

Auto.Temp.rücksetzen Kühlen

Heizen

Auto.Temp.rücksetzen Einstellung übernehmen?

EinstlgZurück

Auto. Set Temp.: Auto. Set Zeit:

EinstlgZurück

NeinJa

EinstlgZurück

28 °C

30 min.

20°C 30 min.

1/2

• Zeigen Sie die Energiespar-Einstellung an (siehe "Energiesparoptionen" auf Seite 38).

• Drücken Sie die Tasten

(Nach oben/Nach

unten), um Auto.Temp.rücksetzen auszuwählen, und drücken Sie dann die Menü-/Eingabetaste.

2/2

• Drücken Sie die Tasten (Nach oben/Nach unten), um die Vorwahltemperatur und die Schaltzeiten für das automatische Zurücksetzen des Sollwerts festzulegen.

• Bewegen Sie den Cursor mit Hilfe der Tasten

(Nach links/Nach rechts).

• Drücken Sie die Menü-/Eingabetaste, wenn alle Änderungen vorgenommen wurden. Der Bestätigungsbildschirm wird angezeigt.

• Drücken Sie die Tasten (Nach links/Nach rechts), um Ja auszuwählen.

• Drücken Sie die Menü-/Eingabetaste, um die Einstellung zu bestätigen und zum Grundbildschirm zurückzukehren.

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

Ablauf-Timer

Bedienungsmethode

Energiespar-Einstellung

Ablauf-Timer

Anzeige autom. aus

Stromverbrauch

EinstlgZurück

• Zeigen Sie die Energiespar-Einstellung an

2/2

(siehe "Energiesparoptionen" auf Seite 38).

• Drücken Sie die Tasten unten), um Ablauf-Timer auszuwählen, und

drücken Sie dann die Menü-/Eingabetaste.

Menübedienung

(Nach oben/Nach

Ablauf-Timer Nach jedem drücken der

Betriebstaste erfolgt ein automatischer Stopp nach

Minuten.

EinstlgZurück

Ablauf-Timer Einstellung übernehmen?

• Verwenden Sie die Tasten (Nach oben/Nach

• Drücken Sie die Tasten (Nach links/Nach

NeinJa

EinstlgZurück

Anzeige autom. AUS

Energiespar-Einstellung Ablauf-Timer

Anzeige autom. aus

Stromverbrauch

EinstlgZurück

• Drücken Sie die Menü-/Eingabetaste, um

2/2

• Zeigen Sie die Energiespar-Einstellung an

• Drücken Sie die Tasten

unten), um die Zeit festzulegen, nach deren Ablauf das Gerät wieder automatisch ausgeschaltet wird. Einstellungen können in 10-Minuten-Schritten von 30 bis 180 Minuten durchgeführt werden. Wird die Taste gedrückt gehalten, ändert sich die Ziffer kontinuierlich. Der Bildschirm zur Bestätigung der Einstellungen wird angezeigt, wenn die Menü-/Eingabetaste gedrückt wird.

rechts), um Ja auszuwählen.

die Einstellung zu bestätigen und zum Grundbildschirm zurückzukehren.

(siehe "Energiesparoptionen" auf Seite 38).

(Nach oben/Nach

unten), um Anzeige autom. aus auszuwählen, und drücken Sie dann die Menü-/Eingabetaste.

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Menübedienung

Bedienungsmethode

Anzeige autom. aus Einstellung

Aus

EinstlgZurück

Anzeige autom. aus Einstellung speichern?

NeinJa

EinstlgZurück

Stromverbrauch

Energiespar-Einstellung Ablauf-Timer

Anzeige autom. aus

Stromverbrauch

EinstlgZurück

• Drücken Sie die Tasten (Nach oben/Nach unten), um den Timer einzustellen.

• Drücken Sie die Menü-/Eingabetaste, wenn der Timer eingestellt ist. Der Bestätigungsbildschirm wird angezeigt.

• Drücken Sie die Tasten (Nach links/Nach rechts), um Ja auszuwählen.

• Drücken Sie die Menü-/Eingabetaste, um die Einstellung zu bestätigen und zum Grundbildschirm zurückzukehren.

2/2

• Zeigen Sie die Energiespar-Einstellung an (siehe "Energiesparoptionen" auf Seite 38).

• Drücken Sie die Tasten

(Nach oben/Nach

unten), um Stromverbrauch auszuwählen, und drücken Sie dann die Menü-/Eingabetaste.

• Wechseln Sie die Bildschirme mit Hilfe der Tasten (Nach links/Nach rechts): Heute > Gestern > Diese Woche (1 Woche) > Letzte Woche (1 Woche) > Dieses Jahr (1 Jahr) > Letztes Jahr.

Stromverbrauch

Heute

kWh

0 6 12 18 24

Zurück

Alle

10.5 kWh

• Ändern Sie den oben rechts am Bildschirm

Stromverbrauch

Diese Woche

kWh

S M D M D F S

Zurück

Stromverbrauch

Dieses Jahr

kWh

0 3 6 9 12

Zurück

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

Alle

60.2 kWh

Alle 150 kWh

angezeigten Bereich mit Hilfe der Tasten (Nach oben/Nach unten).

• Drücken Sie die Taste "Abbrechen", um zum vorigen Bildschirm zurückzukehren.

Wochen-Timer

Einstellung Aktiv./Deaktiv.

Der Wochen-Timer ist nicht sichtbar und deaktiviert, wenn eine zentrale

Bedienungsmethode

Steuerung oder der Digitaleingangsadapter BRP7A51 angeschlossen ist.

Menübedienung

Hauptmenü Luftstromrichtung Indiv. Luftstromrichtung Powerfull Heizen/Kühlen Belüftung Energiespar-Einstellung

Wochen-Timer

Wochen-Timer Uhrzeit ist nicht eingestellt.

Uhrzeit jetzt einstellen?

Datum & Zeit Jahr 2016

Monat 01 Tag 01 Freitag

0:00

Wochen-Timer

Einstellung Aktiv./Deaktiv.

Timerwahl Ruhetag-Einstellung Einstellung

EinstlgZurück

NeinJa

EinstlgZurück

Zurück Einstlg

EinstlgZurück

• Zeigen Sie das Hauptmenü an.

1/2

(Siehe "Bedienung des Hauptmenüs" auf

Seite 29).

• Drücken Sie die Tasten unten), um Wochen-Timer auszuwählen, und

drücken Sie dann die Menü-/Eingabetaste.

Hinweis

• Vor der Einstellung des Timers muss die Uhr eingestellt werden.

• Falls die Uhr nicht eingestellt worden ist, erscheint ein Bildschirm wie der links abgebildete.

• Drücken Sie die Tasten (Nach links/Nach rechts), um Ja auszuwählen, und drücken

Sie dann die Menü-/Eingabetaste.

• Der Bildschirm "Datum & Zeit" wird angezeigt.

• Stellen Sie die aktuellen Werte für Jahr, Monat, Tag und Uhrzeit ein. (Siehe "Uhrzeit & Kalender"

auf Seite 59).

2/2

• Drücken Sie die Tasten (Nach oben/Nach unten), um Einstellung Aktiv./Deaktiv.

auszuwählen, und drücken Sie dann die Menü-/Eingabetaste.

(Nach oben/Nach

Wochen-Timer Einstellung Aktiv./Deaktiv.

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Deaktiv

EinstlgZurück

• Drücken Sie die Tasten (Nach oben/Nach unten), um Aktiv. oder Deaktiv. auszuwählen.

• Der Bestätigungsbildschirm wird angezeigt, wenn die Menü-/Eingabetaste gedrückt wird.

Hinweis

Der Wochen-Timer ist aktiviert. Das Verfahren zur Änderung der ausgewählten Timer-Nummer ist unter "Timerwahl" auf Seite 47 beschrieben.

Menübedienung

Bedienungsmethode

Wochen-Timer Einstellung übernehmen?

Timerwahl

Wochen-Timer Einstellung Aktiv./Deaktiv.

Timerwahl

Ruhetag-Einstellung Einstellung

Wochen-Timer Timerwahl

Wochen-Timer 1

• Drücken Sie die Tasten (Nach links/Nach rechts), um Ja auszuwählen.

NeinJa

EinstlgZurück

• Drücken Sie die Menü-/Eingabetaste, um die Einstellung zu bestätigen und zum Grundbildschirm zurückzukehren.

Es ist möglich, bis zu drei verschiedene Wochen-Timer zu programmieren.

• Zeigen Sie das Menü "Wochen-Timer" an.

2/2

(Siehe "Einstellung Aktiv./Deaktiv." auf Seite 46).

• Drücken Sie die Tasten unten), um Timerwahl auszuwählen, und

drücken Sie dann die Menü-/Eingabetaste.

• Drücken Sie die Tasten (Nach oben/Nach unten), um Wochen-Timer 1 , Wochen-Timer 2 oder Wochen-Timer 3 auszuwählen.

• Der Bestätigungsbildschirm wird angezeigt, wenn die Menü-/Eingabetaste gedrückt wird.

(Nach oben/Nach

Wochen-Timer Einstellung übernehmen?

NeinJa

EinstlgZurück

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

• Drücken Sie die Tasten (Links/Rechts), um Ja auszuwählen.

• Drücken Sie die Menü-/Eingabetaste, um die Einstellung zu bestätigen und zum Grundbildschirm zurückzukehren.

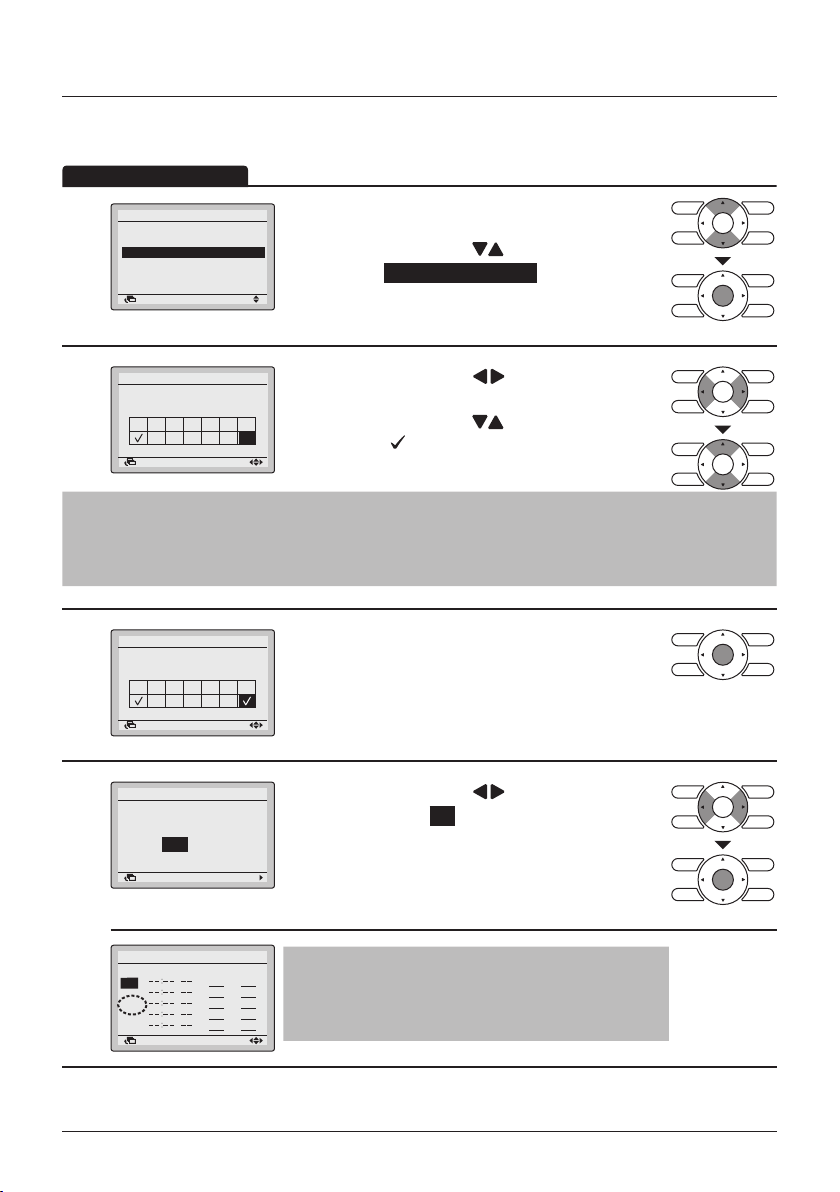

Ruhetag-Einstellung

Bedienungsmethode

Für die Tage, die als Ruhetag festgelegt wurden, wird der Wochen-Timer deaktiviert.

• Zeigen Sie das Menü "Wochen-Timer" an.

• Drücken Sie die Tasten

Wochen-Timer Einstellung Aktiv./Deaktiv.

Timerwahl

Ruhetag-Einstellung

Einstellung

EinstlgZurück

Menübedienung

(Siehe "Einstellung Aktiv./Deaktiv." auf Seite 46).

(Nach oben/Nach

unten), um Ruhetag-Einstellung auszuwählen, und drücken Sie dann die Menü-/Eingabetaste.

Wochen-Timer Ruhetag-Einstellung

Mehrfachwahl möglich

DoMiDiMoSo

EinstlgZurück

Hinweis

• Mehrere Tage können als Ruhetage gewählt werden.

• Soll der Wochen-Timer für einen als Ruhetag gewählten Tag wieder aktiviert werden, muss die Ruhetag-Einstellung aufgehoben werden.

Wochen-Timer Ruhetag-Einstellung

Mehrfachwahl möglich

EinstlgZurück

Wochen-Timer Einstellung übernehmen?

NeinJa

EinstlgZurück

Wochen-Timer 1

Zeit Fkt. Kühl Heiz

Fer

EinstlgZurück

• Drücken Sie die Tasten (Nach links/Nach rechts), um den gewünschten Tag auszuwählen.

• Drücken Sie die Tasten unten), um " " anzuzeigen und um diesen Tag als Ruhetag festzulegen.

• Drücken Sie die Menü-/Eingabetaste, wenn alle Änderungen vorgenommen wurden. Der

SaFrDoMiDiMoSo

Einstellungs-Bestätigungsbildschirm erscheint.

• Drücken Sie die Tasten (Nach links/ Nach rechts), um Ja auszuwählen.

• Drücken Sie die Menü-/Eingabetaste, um die Einstellung zu bestätigen und zum Grundbildschirm zurückzukehren.

Hinweis

"Fer" wird im Bildschirm "Timer-Einstellungen" für die Tage angezeigt, die als Ruhetag festgelegt wurden.

(Nach oben/Nach

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Menübedienung

Bedienungsmethode

Wochen-Timer-Einstellungen

Nach dem Speichern eines Wochen-Timers wird dieser Timer automatisch aktiviert.

Wochen-Timer Einstellung Aktiv./Deaktiv.

Timerwahl

Ruhetag-Einstellung

Einstellung

EinstlgZurück

Hinweis

Die Timer-Einstellungen des ausgewählten Timers können geändert werden. Das Verfahren zur Änderung des ausgewählten Timers ist unter "Timerwahl" auf Seite 47 beschrieben.

Wochen-Timer 1

Zeit Fkt. Kühl Heiz

EinstlgZurück

Wochen-Timer 1

Zeit Fkt. Kühl Heiz

6 :00

–

EinstlgZurück

Wochen-Timer 1

Zeit Fkt. Kühl Heiz

– 6: 00

• Zeigen Sie das Menü "Wochen-Timer" an.

2/2

(Siehe "Einstellung Aktiv./Deaktiv." auf Seite 46).

• Drücken Sie die Tasten unten), um Einstellung auszuwählen, und

drücken Sie dann die Menü-/Eingabetaste.

• Drücken Sie die Tasten (Nach oben/Nach unten), um den einzustellenden Tag auszuwählen.

• Legen Sie die Zeiten für den gewählten Tag fest.

•

Drücken Sie die Tasten (Nach links/Nach rechts), um das markierte Element zu verschieben, und drücken Sie dann die Tasten (Nach oben/ Nach unten), um die gewünschte Betriebs-Startzeit einzugeben. Mit jeder Betätigung der Tasten (Nach oben/Nach unten) werden die Ziffern um 1 Stunde bzw. 1 Minute verstellt.

(Nach oben/Nach

EinstlgZurück

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

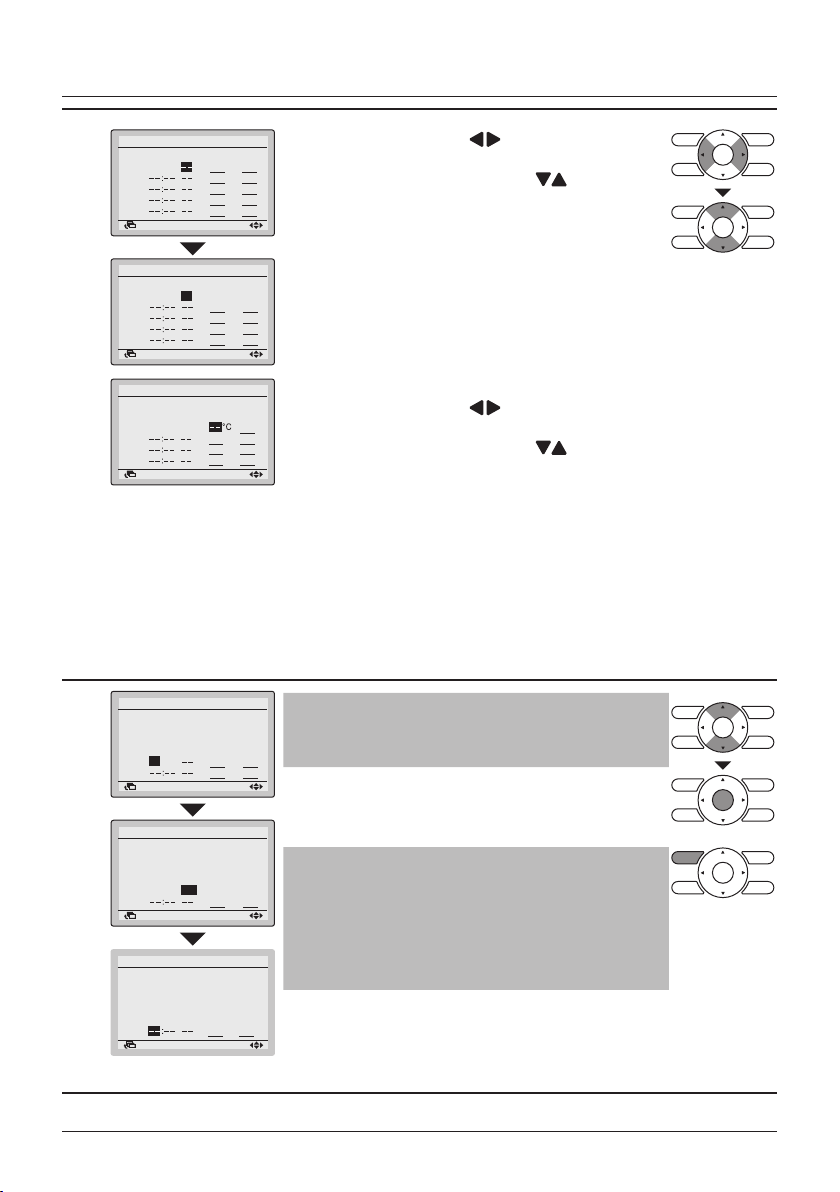

Menübedienung

Wochen-Timer 1

Zeit Fkt. Kühl Heiz

– 6:00

EinstlgZurück

Wochen-Timer 1

Zeit Fkt. Kühl Heiz

– 6:00

32°C 16°C

EinstlgZurück

Wochen-Timer 1

Zeit Fkt. Kühl Heiz

– 6:00

24°C 21°C

– 8:00

OFF

EinstlgZurück

Wochen-Timer 1

Zeit Fkt. Kühl Heiz

– 6:00

24°C 21°C

– 8:00

OFF

29°C 10°C

17:30

24°C 21°C

22:00

EinstlgZurück

Wochen-Timer 1

Zeit Fkt. Kühl Heiz

– 6:00

24°C 21°C

– 8:00

OFF

29°C 10°C

17:30

24°C 21°C

22:00

OFF

28°C 17°C

EinstlgZurück

Wochen-Timer 1

Zeit Fkt. Kühl Heiz

– 6:00

24°C 21°C

– 8:00

OFF

29°C 10°C

17:30

24°C 21°C

22:00

OFF

28°C 17°C

EinstlgZurück

• Drücken Sie die Tasten (Nach links/Nach rechts), um das markierte Element zu verschieben, und drücken Sie dann die Tasten (Nach oben/ Nach unten), um die EIN/AUS/--Einstellungen zu

kongurieren.

Spalte "Fkt.":

EIN: Die Temperatur-Sollwerte können

konguriert werden.

AUS: Die Sollwerte für die Außer-Haus-Funktion

können konguriert werden.

– – :

Die Temperatur-Sollwerte und die Sollwerte für die Außer-Haus-Funktion werden deaktiviert.

• Drücken Sie die Tasten (Nach links/Nach rechts), um das markierte Element zu verschieben, und drücken Sie dann die Tasten (Nach oben/ Nach unten), um die Heiz- und KühltemperaturSollwerte sowohl für den EIN als auch AUS (Rücksetz-) Betrieb festzulegen.

Spalte "Kühl" und "Heiz":

"__":

Gibt an, dass der Temperatursollwert und der Temperatursollwert für die Außer-HausFunktion für diesen Zeitraum nicht angegeben sind. Der letzte aktive Sollwert wird verwendet.

"– –": Gibt an, dass die Rücksetzfunktion für

diesen Zeitraum deaktiviert ist.

Hinweis

Maximal können 5 Aktionen pro Tag konguriert

werden.

• Drücken Sie die Menü-/Eingabetaste, wenn alle Änderungen vorgenommen wurden. Der Bestätigungsbildschirm wird angezeigt.

Hinweis

Um die Einstellungen des Vortags zu kopieren, drücken Sie die Betriebsart-Wahltaste. Beispiel: Um die Inhalte von Montag in Dienstag zu kopieren, wählen Sie Dienstag aus und drücken Sie dann die Betriebsart-Wahltaste.

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Menübedienung

NeinJa

Einstellung übernehmen?

Auto.Filterreinigung

EinstlgZurück

Bedienungsmethode

Wochen-Timer Einstellung übernehmen?

NeinJa

EinstlgZurück

Auto.Filterreinigung

• Ausführliche Informationen zum Betrieb nden Sie im Betriebshandbuch der selbstreinigenden Zierblende.

• Drücken Sie die Tasten (Links/Rechts), um Ja auszuwählen.

• Drücken Sie die Menü-/Eingabetaste, um die Einstellung zu bestätigen und zum Grundbildschirm zurückzukehren.

(Nur, wenn die selbstreinigende Zierblende installiert ist)

Zeit für die automatische Filterreinigung

• Zeigen Sie das Hauptmenü an. (Siehe "Bedienung

2/2

des Hauptmenüs" auf Seite 29).

• Drücken Sie die Tasten unten), um Auto.Filterreinigung auszuwählen,

und drücken Sie dann die Menü-/Eingabetaste.

Hinweis

Wenn "Auto.Filterreinigung" deaktiviert wurde, wird die Meldung "Autom. Filtereinigung gesperrt" angezeigt.

(Nach oben/Nach

Hauptmenü

Auto.Filterreinigung

Servicekontakt/Modellinfo Erweiterte-Funktion Statusliste Uhrzeit & Kalender Sprache

EinstlgZurück

Auto.Filterreinigung Auto.Filterreinigung

0:00 - 3:00

EinstlgZurück

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

• Verwenden Sie die Tasten (Nach oben/ Nach unten), um die Zeit festzulegen, wann die automatische Reinigungsfunktion des Filters ausgeführt werden soll.

• Der Bestätigungsbildschirm wird angezeigt, wenn die Menü-/Eingabetaste gedrückt wird.

• Drücken Sie die Tasten (Nach links/ Nach rechts), um Ja auszuwählen.

• Drücken Sie die Menü-/Eingabetaste, um die Einstellung zu bestätigen und zum Grundbildschirm zurückzukehren.

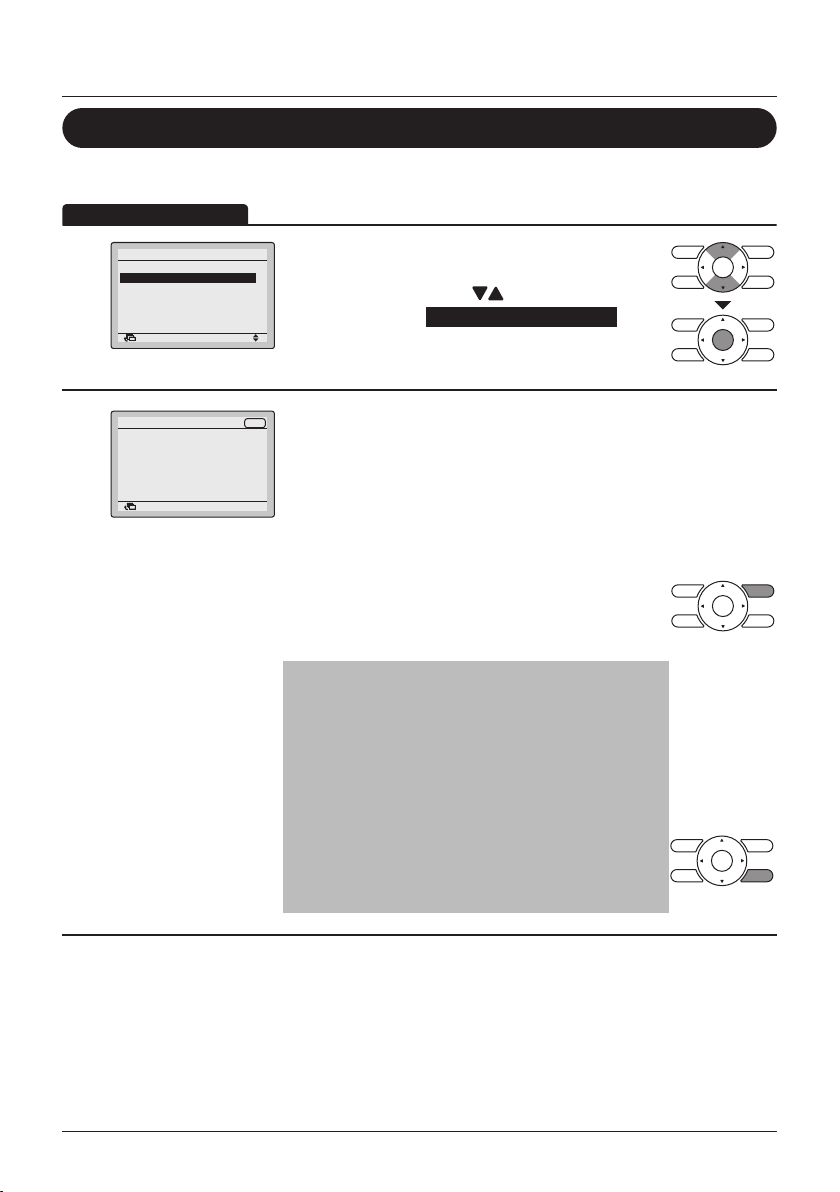

Servicekontakt/Modellinfo

Bedienungsmethode

Anzeigen von Servicekontakt/Modellinfo

• Zeigen Sie das Hauptmenü an. (Siehe "Bedienung

2/2Hauptmenü

des Hauptmenüs" auf Seite 29).

• Drücken Sie die Tasten Nach unten), um Servicekontakt/Modellinfo

auszuwählen, und drücken Sie dann die Menü-/Eingabetaste.

(Nach oben/

Auto.Filterreinigung

Servicekontakt/Modellinfo

Erweiterte-Funktion Statusliste Uhrzeit & Kalender Sprache

EinstlgZurück

Menübedienung

Servicekontakt/Modellinfo Kontaktadresse

0123–4567–8900

–––

Innengerät

/000

–––

Außengerät

Zurück

/000

• Die Telefonnummer der Kontaktadresse erscheint

R32

oben auf dem Bildschirm. (Wenn Sie Ihr Produkt noch nicht registriert haben, wird diese nicht angezeigt.)

• Die Modellinformation der Innen- und Außengeräte Ihres Produkts erscheint unten auf dem Bildschirm. (Bei manchen Modellen erscheint möglicherweise der Produktcode.)

• Drücken Sie die Taste "Abbrechen", um zum vorigen Bildschirm zurückzukehren.

Hinweis

• Die Modellbezeichnung erscheint nicht, wenn die Platine ausgetauscht worden ist.

• Bei einem Fehler am Innen- oder Außengerät wird ein Fehlercode angezeigt und die BetriebsLED blinkt. Falls die Betriebsanzeige nicht blinkt, arbeitet das Gerät einwandfrei.

• Der Fehlercode-Eintrag verschwindet, wenn Sie die EIN/AUS-Taste länger als 4 Sekunden gedrückt halten.

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Menübedienung

Bedienungsmethode

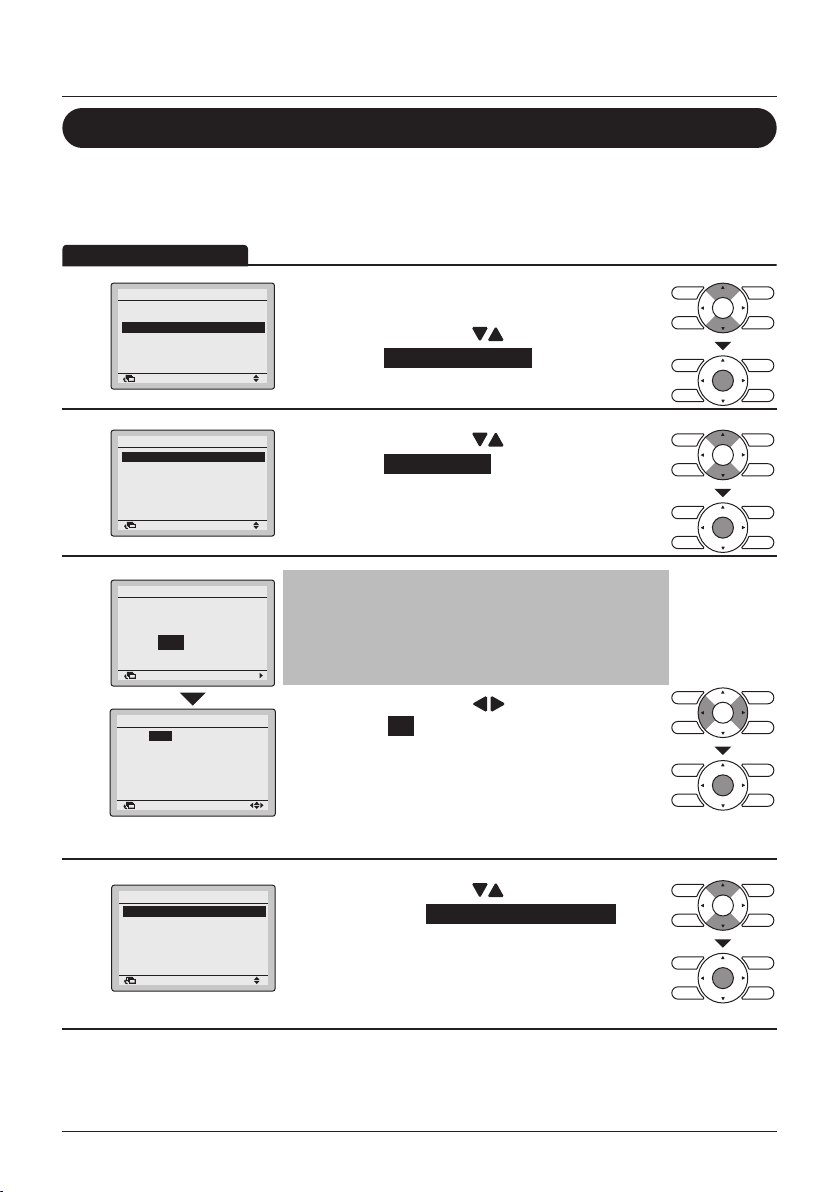

Erweiterte-Funktion

Flüsterbetrieb

Einstellung Aktiv./Deaktiv.

Hauptmenü Auto.Filterreinigung

Servicekontakt/Modellinfo

Erweiterte-Funktion

Statusliste Uhrzeit & Kalender Sprache

EinstlgZurück

Erweiterte-Funktion

Flüsterbetrieb

Zugluftschutz Detailanzeige Kontrast-Einstellung

EinstlgZurück

Flüsterbetrieb Uhrzeit ist nicht eingestellt.

Uhrzeit jetzt einstellen?

NeinJa

EinstlgZurück

Datum & Zeit Jahr 2016

Monat 01 Tag 01 Freitag

0:00

Zurück Einstlg

• Zeigen Sie das Hauptmenü an.

2/2

(Siehe Seite 29).

• Drücken Sie die Tasten unten), um Erweiterte-Funktion auszuwählen,

und drücken Sie dann die Menü-/Eingabetaste.

• Drücken Sie die Tasten (Nach oben/Nach unten), um Flüsterbetrieb auszuwählen, und

drücken Sie dann die Menü-/Eingabetaste.

Hinweis

•

Bevor Sie Änderungen am Flüsterbetrieb vornehmen können, muss die Uhr gestellt werden.

• Falls die Uhr nicht eingestellt worden ist, erscheint ein Bildschirm wie der links abgebildete.

• Drücken Sie die Tasten (Nach links/Nach rechts), um Ja auszuwählen, und drücken Sie

dann die Menü-/Eingabetaste.

• Der Bildschirm "Datum & Zeit" wird angezeigt.

• Stellen Sie die aktuellen Werte für Jahr, Monat, Tag und Uhrzeit ein. (Siehe "Uhrzeit & Kalender"

auf Seite 59).

(Nach oben/Nach

Flüsterbetrieb

Einstellung Aktiv./Deaktiv.

Einstellung

EinstlgZurück

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

• Drücken Sie die Tasten (Nach oben/

2/2

Nach unten), um Einstellung Aktiv./Deaktiv. auszuwählen, und drücken Sie dann die Menü-/Eingabetaste.

Menübedienung

Bedienungsmethode

Flüsterbetrieb Einstellung Aktiv./Deaktiv.

Deaktiv

EinstlgZurück

Flüsterbetrieb Einstellung speichern?

NeinJa

EinstlgZurück

• Drücken Sie die Tasten (Nach oben/Nach unten), um Aktiv oder Deaktiv auszuwählen.

• Der Bestätigungsbildschirm wird angezeigt, wenn die Menü-/Eingabetaste gedrückt wird.

• Drücken Sie die Tasten (Links/Rechts), um Ja auszuwählen.

• Drücken Sie die Menü-/Eingabetaste, um die Einstellung zu bestätigen und zum Grundbildschirm zurückzukehren.

Hinweis

Informationen zum Einstellen der Uhrzeit für den Flüsterbetrieb siehe "Einstellungen für den

Flüsterbetrieb" auf Seite 54.

Einstellungen für den Flüsterbetrieb

Nach der Speicherung der Änderungen an der Einstellung ist die Funktion "Flüsterbetrieb" automatisch aktiviert.

• Zeigen Sie das Menü "Flüsterbetrieb" an. (Siehe Seite 53).

• Drücken Sie die Tasten unten), um Einstellung auszuwählen, und

drücken Sie dann die Menü-/Eingabetaste.

(Nach oben/Nach

Flüsterbetrieb Einstellung Aktiv./Deaktiv.

Einstellung

EinstlgZurück

Flüsterbetrieb Erweiterte-Funktion

Das System wird im Flüsterbetrieb betrieben von

bis

22:00

8:00

EinstlgZurück

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

• Drücken Sie die Tasten (Nach oben/ Nach unten), um die Uhrzeit einzustellen.

• Drücken Sie die Tasten Nach rechts), um das markierte Element zu verschieben.

• Drücken Sie die Menü-/Eingabetaste, wenn alle Änderungen vorgenommen wurden. Der Bestätigungsbildschirm wird angezeigt.

(Nach links/

Menübedienung

Bedienungsmethode

Flüsterbetrieb Einstellung speichern?

NeinJa

EinstlgZurück

Zugluftschutz

Erweiterte-Funktion Flüsterbetrieb

Zugluftschutz

Detailanzeige Kontrast-Einstellung

EinstlgZurück

Zugluftschutz Einstellung Aktiv./Deaktiv.

Deaktiv

EinstlgZurück

• Drücken Sie die Tasten (Nach links/Nach rechts), um Ja auszuwählen.

• Drücken Sie die Menü-/Eingabetaste, um die Einstellung zu bestätigen und zum Grundbildschirm zurückzukehren.

• Zeigen Sie das Menü "Erweiterte-Funktion" an. (Siehe Seite 53).

• Drücken Sie die Tasten unten), um Zugluftschutz auszuwählen, und

drücken Sie dann die Menü-/Eingabetaste.

• Drücken Sie die Tasten (Nach oben/Nach unten), um Aktiv oder Deaktiv auszuwählen.

• Der Bestätigungsbildschirm wird angezeigt, wenn die Menü-/Eingabetaste gedrückt wird.

(Nach oben/Nach

Zugluftschutz Einstellung übernehmen?

NeinJa

EinstlgZurück

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

• Drücken Sie die Tasten (Links/Rechts), um Ja auszuwählen.

• Drücken Sie die Menü-/Eingabetaste, um die Einstellung zu bestätigen und zum Grundbildschirm zurückzukehren.

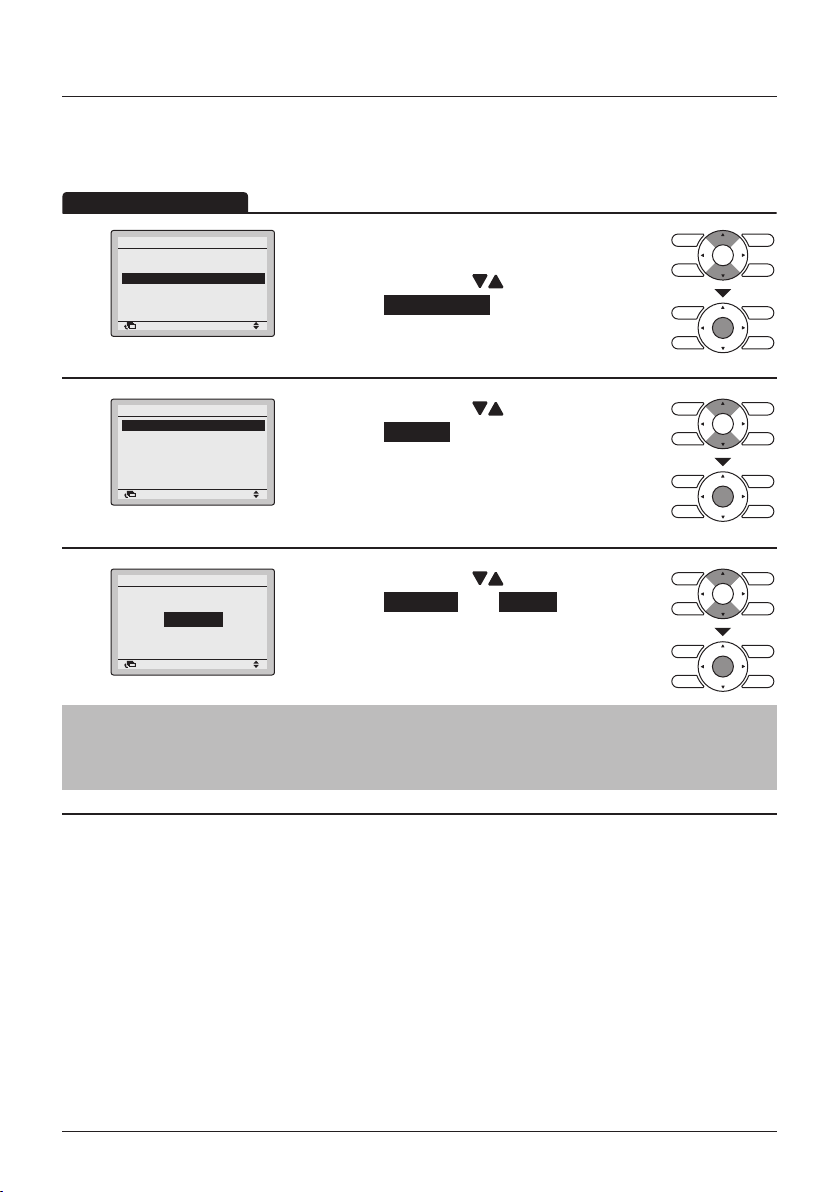

Anzeige

Bedienungsmethode

Anzeigemodus

Menübedienung

Erweiterte-Funktion Flüsterbetrieb

Zugluftschutz

Detailanzeige

Kontrast-Einstellung

EinstlgZurück

Detailanzeige

Anzeige Standard

Detailauswahl Keine

EinstlgZurück

Detailanzeige Anzeige

Hinweis

Das Verfahren zur Auswahl des in der Detailanzeige angezeigten Elements ist unter "Detailliertes

Element" auf Seite 57 beschrieben.

Standard

EinstlgZurück

• Zeigen Sie das Menü "Erweiterte-Funktion" an. (Siehe "Zugluftschutz" auf Seite 55).

• Drücken Sie die Tasten unten), um Detailanzeige auszuwählen, und

drücken Sie dann die Menü-/Eingabetaste.

• Drücken Sie die Tasten (Nach oben/Nach unten), um Anzeige auszuwählen, und drücken

Sie dann die Menü-/Eingabetaste.

• Drücken Sie die Tasten (Nach oben/Nach unten), um Standard oder Details auszuwählen.

• Drücken Sie die Menü-/Eingabetaste, um die Einstellung zu bestätigen und zum Grundbildschirm zurückzukehren.

(Nach oben/Nach

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Menübedienung

Außentemperatur

Keine

Bedienungsmethode

Detailliertes Element

Detailanzeige Anzeige Standard

Detailauswahl Keine

Detailanzeige Detailauswahl

EinstlgZurück

Keine

EinstlgZurück

• Zeigen Sie das Menü "Detailanzeige" an. (Siehe "Anzeigemodus" auf Seite 56).

• Drücken Sie die Tasten unten), um Detailauswahl auszuwählen, und

drücken Sie dann die Menü-/Eingabetaste.

• Drücken Sie die Tasten (Nach oben/Nach unten), um Folgendes anzuzeigen.

System

* Bei manchen Modellen werden diese Posten eventuell nicht

angezeigt, selbst wenn sie gewählt werden.

• Lesen Sie unbedingt die folgenden Hinweise bezüglich der Anzeige von Raumtemperatur und Außentemperatur durch.

Raumtemperatur

– Die Temperatur in der Nähe der Fernbedienung. – Die erfasste Temperatur kann von der Position des

Gerätes beeinusst werden.

– Es ist möglich, in Bezug auf den verwendeten

Temperaturfühler zwischen der Fernbedienung und dem Innengerät umzuschalten. Ausführlichere Informationen

nden Sie unter der Settingliste IG im Referenzhandbuch

für den Monteur.

Außentemperatur

– Die in der Nähe des Außengeräts ermittelte Temperatur. – Die erfasste Temperatur kann von solchen Faktoren wie der

Lage des Gerätes (wenn es z. B. direktem Sonnenlicht ausgesetzt ist) und dem Gerätebetrieb während des Entfrostens werden.

Raumtemperatur

(Nach oben/Nach

• Drücken Sie die Menü-/Eingabetaste, um die Einstellung zu bestätigen und zum Grundbildschirm zurückzukehren.

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

Kontrast-Einstellung

Bedienungsmethode

Menübedienung

• Zeigen Sie das Menü "Erweiterte-Funktion" an. (Siehe "Zugluftschutz" auf Seite 55).

• Drücken Sie die Tasten

Erweiterte-Funktion Flüsterbetrieb

Zugluftschutz Detailanzeige

Kontrast

unten), um Kontrast auszuwählen, und drücken

EinstlgZurück

Kontrast

Dunkel

Hell

EinstlgZurück

Sie dann die Menü-/Eingabetaste.

• Drücken Sie die Tasten (Nach oben/ Nach unten), um den gewünschten Kontrast zu erreichen.

• Drücken Sie die Menü-/Eingabetaste, um die Einstellung zu bestätigen und zum Grundbildschirm zurückzukehren.

Statusliste

Übersicht über die Statusliste

• Zeigen Sie das Hauptmenü an. (Siehe "Bedienung

2/2

des Hauptmenüs" auf Seite 29).

• Drücken Sie die Tasten unten), um Statusliste auszuwählen, und

drücken Sie dann die Menü-/Eingabetaste.

Hauptmenü Auto.Filterreinigung

Servicekontakt/Modellinfo Erweiterte-Funktion

Statusliste

Uhrzeit & Kalender Sprache

EinstlgZurück

(Nach oben/Nach

• Eine Liste der aktuellen Einstellungen wird

1/2

Niedrig Auto Deaktiv AUS Standard Keine

angezeigt.

• Drücken Sie die Tasten

(Nach links/Nach

rechts), um zum nächsten Bildschirm zu wechseln.

• Drücken Sie die Taste "Abbrechen", um zum

Statusliste Lüfterstufe

Lüftermodus Wochen-Timer Powerfull Heizen/Kühlen Anzeige Detailauswahl

Zurück

Hauptmenü zurückzukehren.

Detailanzeigeposten

Lüfterstufe Wochen-Timer Anzeigemodus Auto.Filterreinigung

Lüftermodus Power Kühlen/Heizen Detailauswahl

* Die Anzeigeposten können je nach dem Modell unterschiedlich sein. Nur einstellbare Posten

werden angezeigt.

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Menübedienung

Bedienungsmethode

Uhrzeit & Kalender

Datum & Zeit

• Zeigen Sie das Hauptmenü an. (Siehe "Bedienung

2/2Hauptmenü

• Drücken Sie die Tasten

Auto.Filterreinigung Servicekontakt/Modellinfo Erweiterte-Funktion Statusliste

Uhrzeit & Kalender

Sprache

EinstlgZurück

des Hauptmenüs" auf Seite 29).

(Nach oben/Nach

unten), um Uhrzeit & Kalender auszuwählen, und drücken Sie dann die Menü-/Eingabetaste.

Uhrzeit & Kalender

Datum & Zeit

Zeitanzeige

EinstlgZurück

Datum & Zeit Jahr 2016

Monat 01 Tag 01 Freitag

0:00

Zurück Einstlg

• Drücken Sie die Tasten (Nach oben/Nach unten), um Datum & Zeit auszuwählen, und

drücken Sie dann die Menü-/Eingabetaste.

• Verwenden Sie die Tasten (Nach oben/ Nach unten), um Datum und Uhrzeit zu ändern.

• Bewegen Sie den Cursor mit Hilfe der Tasten

• Drücken Sie die Menü-/Eingabetaste, wenn alle Änderungen vorgenommen wurden. Der Bestätigungsbildschirm wird angezeigt.

(Nach links/Nach rechts).

Vorsicht

•

Standardmäßig ist die Sommerzeit aktiv. Es gelten die folgenden Regeln:

– Start: Letzter Sonntag im März, 02:00 Uhr – Ende: Letzter Sonntag im Oktober, 03:00 Uhr

• Wenden Sie sich an Ihren Daikin-Händler, wenn die Sommerzeiteinstellungen geändert werden sollen.

Hinweis

Der Wochentag wird automatisch eingestellt.

Datum & Zeit Einstellung übernehmen?

NeinJa

EinstlgZurück

• Drücken Sie die Tasten (Nach links/ Nach rechts), um Ja auszuwählen.

• Drücken Sie die Menü-/Eingabetaste, um die Einstellung zu bestätigen und zum Grundbildschirm zurückzukehren.

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

Zeitanzeige

Bedienungsmethode

Menübedienung

Uhrzeit & Kalender Datum & Zeit

Zeitanzeige

EinstlgZurück

Zeitanzeige

24 Stunden

EinstlgZurück

Zeitanzeige Einstellung übernehmen?

NeinJa

EinstlgZurück

• Rufen Sie das Menü "Uhrzeit & Kalender" auf. (Siehe "Datum & Zeit" auf Seite 59).

• Drücken Sie die Tasten unten), um Zeitanzeige auszuwählen, und

drücken Sie dann die Menü-/Eingabetaste.

• Drücken Sie die Tasten (Nach oben/Nach unten), um 12 Stunden oder 24 Stunden

auszuwählen.

• Der Bestätigungsbildschirm wird angezeigt, wenn die Menü-/Eingabetaste gedrückt wird.

Hinweis

Standardmäßig ist das 24 Stunden-Format ausgewählt.

• Drücken Sie die Tasten (Links/Rechts), um Ja auszuwählen.

• Drücken Sie die Menü-/Eingabetaste, um die Einstellung zu bestätigen und zum Hauptmenü zurückzukehren.

(Nach oben/Nach

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Menübedienung

Bedienungsmethode

Sprache

Auswählen der Sprache

• Zeigen Sie das Hauptmenü an. (Siehe "Bedienung

2/2Hauptmenü

des Hauptmenüs" auf Seite 29).

• Drücken Sie die Tasten unten), um Sprache auszuwählen, und drücken

Sie dann die Menü-/Eingabetaste.

Auto.Filterreinigung Servicekontakt/Modellinfo Erweiterte-Funktion Statusliste Uhrzeit & Kalender

Sprache

EinstlgZurück

(Nach oben/Nach

Sprache

Deutsch

EinstlgZurück

Hinweis

Die verfügbaren Sprachen sind vom installierten Sprachpaket abhängig. Ausführliche Informationen zu den verfügbaren Sprachen und das Verfahren zum Ändern des Sprachpakets sind im Referenzhandbuch für den Monteur aufgeführt.

• Drücken Sie die Tasten (Nach oben/Nach unten), um die bevorzugte Sprache auszuwählen.

• Drücken Sie die Menü-/Eingabetaste, um die Einstellung zu bestätigen und zum Grundbildschirm zurückzukehren.

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

Rückstellung der Filteranzeige

Bedienungsmethode

• Wenn der Zeitpunkt zum Reinigen des Filters und/oder des

Kühl

Filter reinigen

Sollwert

28°C

Filterelements gekommen ist, erscheint eine der folgenden Meldungen/Symbole am unteren Ende des Grundbildschirms:

– "Filter reinigen" / " " – "Filter & Element reinigen" / " " + " " – "Element reinigen" / " "

• Sie sollten dann den Filter oder das Element waschen, reinigen oder austauschen. Für Einzelheiten siehe die Bedienungsanleitung des Innengerätes.

Wartung

Hauptmenü

Filter zurücksetzen

Luftstromrichtung Indiv. Luftstromrichtung Powerfull Heizen/Kühlen Belüftung Energiespar-Einstellung

EinstlgZurück

Kühl

Sollwert

28°C

Antistaubmodus

EinstlgZurück

Antistaubmodus Ist der Staublhehälter leer?

NeinJa

EinstlgZurück

• Um das Filtersymbol nach dem Waschen,

1/3

Reinigen oder Austausch des Filters oder Filterelements zurückzusetzen, rufen Sie das Hauptmenü auf (siehe "Bedienung des

Hauptmenüs" auf Seite 29 ).

• Drücken Sie die Tasten unten), um Filter zurücksetzen auszuwählen.

• Drücken Sie die Menü-/Eingabetaste, um die Filteranzeige zurückzusetzen und zum Grundbildschirm zurückzukehren.

• Die in Schritt 1 gezeigten Symbole erlöschen, wenn die Filteranzeige zurückgesetzt wird.

• Wenn ein Innengerät mit einer selbstreinigenden Kassette installiert ist, werden Sie zunächst aufgefordert, den Staub aus dem Staubsammelbehälter im Gerät zu leeren.

• Drücken Sie zur Bestätigung die Menü-/ Eingabetaste. Daraufhin wird der Bestätigungsbildschirm angezeigt.

• Drücken Sie die Tasten Nach rechts), um Ja auszuwählen.

Drücken Sie die Menü-/Eingabetaste, um den Vorgang zu bestätigen und zum Grundbildschirm zurückzukehren.

• Setzen Sie den Vorgang mit dem normalen Verfahren zum Zurücksetzen der Filteranzeige fort.

(Nach oben/Nach

(Nach links/

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Wartung

Vorsicht

• Waschen Sie die Fernbedienung nicht.

Dies könnte zu Leckströmen und elektrischen Schlägen oder Bränden führen.

• Für die Durchführung der

Wartung müssen die Klimaanlage und der Leistungsschalter ausgeschaltet werden.

Anderenfalls kann es zu elektrischen Schlägen oder Verletzungen kommen.

Wartung von Gerät und LCD-Anzeige

Hinweis:

• Wischen Sie die LCD-Anzeige und andere Oberächen der Fernbedienung mit einem trockenen Tuch ab, wenn sie verschmutzt werden.

• Falls sich der Schmutz auf der Oberäche nicht entfernen lässt, das Tuch mit neutralem,

mit Wasser verdünntem, Reinigungsmittel tränken, gut auswringen, und dann die Oberäche

reinigen. Anschließend mit einem trockenen Tuch nachwischen.

• Verwenden Sie keine Lackverdünner, organische Lösungsmittel oder starke Säuren.

Warnung

Verwenden Sie keine brennbaren Stoffe (z. B. Haarspray oder Insektizide) in der Nähe der Klimaanlage. Reinigen Sie das Produkt nicht mit organischen Lösungsmitteln, wie z. B. Benzol oder Lackverdünner.

Die Verwendung von organischen Lösungsmitteln kann Rissbildung im Produkt, elektrische Schläge oder Brände verursachen.

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

Betriebs-

Bedienungsmethode

Referenzinformationen

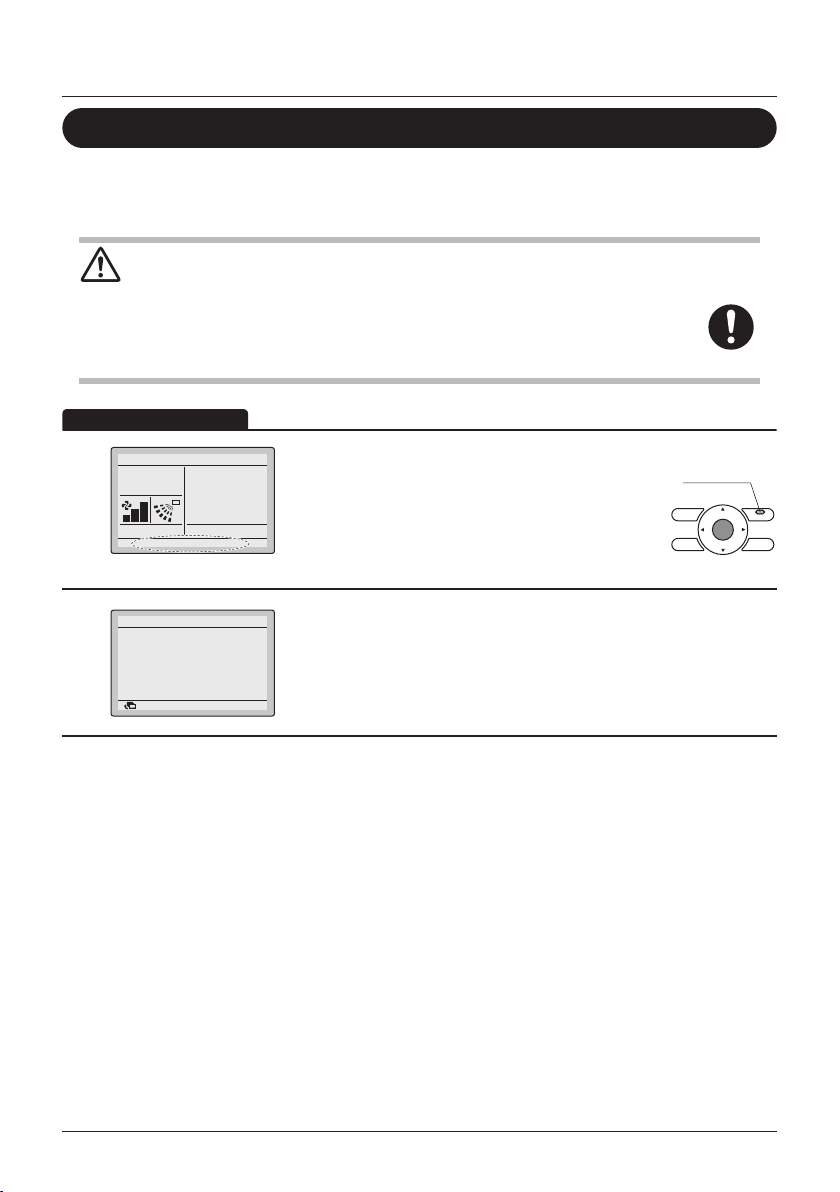

Fehlercode-Anzeige

Wenden Sie sich in den folgenden Fällen an Ihren

Daikin-Händler.

Warnung

Wenn eine Störung in der Klimaanlage vorliegt (z. B. Abgabe eines Brandgeruchs), die Klimaanlage sofort anhalten und die Stromversorgung ausschalten.

Fortgesetzter Betrieb unter solchen Umständen kann zu einem Ausfall, elektrischen Schlägen oder Brand führen. Wenden Sie sich an Ihren Daikin-Händler.

Kühl

Störung: Menütaste drücken

Fehlercode:A1 Kontaktadresse

0123–4567–8900

–––

Innengerät

/000

–––

Außengerät

Zurück

/000

Sollwert

28°C

• Wenn ein Fehler auftritt, blinken das Fehlersymbol im Grundbildschirm und die Betriebsanzeige.

• Wenn eine Warnung auftritt, blinkt nur das Fehlersymbol und die Betriebsanzeige blinkt nicht.

• Um den Fehlercode und Kontaktinformationen anzuzeigen, drücken Sie die Menü-/Eingabetaste.

• Der Fehlercode blinkt, und dann erscheinen Kontaktadresse und Modellbezeichnung.

• Teilen Sie Ihrem Daikin-Händler den Fehlercode und die Modellbezeichnung mit.

BRC1E53 Referenzhandbuch für den Benutzer 4P419251-1 – 2015.10

Referenzinformationen

Kundendienst

Warnung

• Unterlassen Sie jegliches Zerlegen, Abändern oder Reparieren des Gerätes.

Anderenfalls kann es zu elektrischen Schlägen oder Brand kommen. Wenden Sie sich an Ihren Daikin-Händler.

Geben Sie dem Techniker die folgenden Angaben

• Modellbezeichnung

• Datum der Installation

• Ausfallbedingungen: So genau wie möglich.

• Ihr Name, Anschrift und Telefonnummer

Standortwechsel

Ein Standortwechsel der Fernbedienung erfordert spezielle Ausrüstung. Wenden Sie sich an Ihren Daikin-Händler. Die für den Standortwechsel der Fernbedienung anfallenden tatsächlichen Kosten werden Ihnen angerechnet.

• Versuchen Sie nicht, die

Fernbedienung selbst zu versetzen oder neu zu installieren.

Unsachgemäße Installation kann zu elektrischen Schlägen oder Bränden führen. Wenden Sie sich an Ihren Daikin-Händler.

Reparaturen nach der Garantiezeit

Wenden Sie sich an Ihren Daikin-Händler.

Gebührenpichtige Wartungsarbeiten sind auf Anfrage des Kunden möglich.

Anfragen zum Kundendienst

Wenden Sie sich an Ihren Daikin-Händler.

Referenzhandbuch für den Benutzer BRC1E53

4P419251-1 – 2015.10

4P419251-1

2015.10

Daikin BRC1E53 User reference guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Inhalt

Sicherheitshinweise

Genau zu beachtende Punkte

Bezeichnungen und Funktionen

Flüssigkristallanzeige

Allgemeine Bedienungverfahren

Kühlen/Heizen/Automatik/Lüfter-Betrieb

Entfeuchtungsprogrammbetrieb

Rücksetzen

Belüftungsmodus

Tastensperre

Übersicht über die Elemente des Hauptmenüs

Menübedienung

Hauptmenü

Luftstromrichtung

Individuelle Luftstromrichtung

Powerfull Heizen/Kühlen

Belüftung

Energiespar-Einstellung

Wochen-Timer

Auto.Filterreinigung

Servicekontakt/Modellinfo

Erweiterte-Funktion

Statusliste

Uhrzeit & Kalender

Sprache

Rückstellung der Filteranzeige

Wartung von Gerät und LCD-Anzeige

Fehlercode-Anzeige

Kundendienst
