LEDNINGSBASERET
FJERNBETJENING
INSTALLATØRVEJLEDNING
BRC1E53
Sørg for at læse denne installationsvejledning inden
installation af dette produkt.
Indhold
Indhold
1. Sikkerhedsforanstaltninger .............................................................. 2
2. Tilbehør ............................................................................................... 4
3. Installationsprocedure for fjernbetjening ........................................ 4
4. Funktioner og menupunkter på fjernbetjeningens knapper ........ 10
5. Tænd ................................................................................................. 12
6. Brugsstedsindstillinger ................................................................... 15
7. Test af driftmetode (kun SkyAir) ..................................................... 18
8. Kontrolprocedure for Error History ................................................ 22
9. Registreringsmetode for Kontaktinformation
om vedligeholdelse .......................................................................... 23
10. Bekræftelse af registrerede oplysninger ..................................... 24
11. Energibehovsstyring ..................................................................... 25
12. Clock & Calendar ........................................................................... 27
13. Language ........................................................................................ 28
14. Prohibit knapper ............................................................................. 29
15. Funktionsforbud ............................................................................. 31
16. Prohibit tilstand .............................................................................. 32
17. Vedligeholdelsesrotation og Backup ........................................... 34
18. Ekstern input-låsningsfunktion .................................................... 37
19. Enkelt og dobbelt kontrolpunkttilstand ....................................... 43
20. Andre serviceindstillinger ............................................................. 44
21. Softwareopdatering med Updater ................................................ 46
22. Tilslutningsdiagram ...................................................................... 47
Installatørvejledning BRC1E53
1
4P419250-1 – 2015.10
Sikkerhedsforanstaltninger
1. Sikkerhedsforanstaltninger
Den oprindelige vejledning er skrevet på engelsk. Alle andre sprog er oversættelser af den originale
vejledning.
Se også installationsvejledningen, der er sat på indendørsenheden.
Læs disse sikkerhedsforanstaltninger omhyggeligt, før du installerer fjernbetjeningen.
● Denne manual inddeler foranstaltningerne i ADVARSEL og PAS PÅ. Begge indeholder vigtige
oplysninger vedrørende sikkerhed. Sørg for at følge alle forholdsreglerne herunder.
ADVARSEL
PAS PÅ
● Efter endt installation skal du udføre prøvedrift for at tjekke for fejl og forklare kunden, hvordan man
betjener klimaanlægget ved hjælp af betjeningsvejledningen. Bed kunden om at opbevare
installations- og betjeningsvejledningen til fremtidig brug.
Hvis disse instruktioner ikke følges korrekt, kan det medføre
personskade eller dødsfald.
Hvis disse instruktioner ikke overholdes korrekt, kan det medføre
materielle skader eller personskade, hvilket kan være alvorligt
afhængigt af omstændighederne.
ADVARSEL
Bed din forhandler eller kvaliceret personale om at udføre installationen.
Prøv ikke at installere fjernbetjeningen selv. Ukorrekt installation kan medføre vandlækage,
elektrisk stød eller brand.
Kontakt din lokale forhandler om ytning og geninstallation af fjernbetjeningen.
Forkert installationsarbejde kan medføre lækage, elektrisk stød eller brand.
Installer fjernbetjeningen i overensstemmelse med instruktionerne i denne installationsvejledning.
Ukorrekt installation kan medføre vandlækage, elektrisk stød eller brand.
Sørg for kun at bruge det specicerede tilbehør og dele til installationen.
Undladelse af at bruge specicerede dele kan resultere i at enheden falder ned, vandlækage,
elektrisk stød eller brand.
Installer fjernbetjeningen på et underlag, der er stærkt nok til at bære dens vægt.
Utilstrækkelig styrke kan resultere i, at fjernbetjeningen falder ned og forårsager personskade.
Elarbejde skal udføres i overensstemmelse med de relevante lokale og nationale bestemmelser
og instruktionerne i denne installationsvejledning.
Sørg for udelukkende at bruge en særskilt strømkreds. Utilstrækkelig kapacitet i strømkredsen eller
forkert udførelse kan resultere i elektrisk stød eller brand.
Udfør altid installationsarbejdet med strømmen slukket.
Berøring af strømførende dele kan resultere i elektrisk stød.
Foretag ikke afmontering, ombygning eller reparation.
Det kan medføre elektrisk stød eller brand.
Sørg for, at al ledningsføring er sikker, at der anvendes specicerede ledninger,
og at stikforbindelserne ikke udsættes for fysisk belastning.
Forkert tilslutning eller sikring af ledningerne kan resultere i unormal varmeudvikling eller brand.
Valg af materialer og installation skal overholde de gældende nationale og internationale standarder.
BRC1E53 Installatørvejledning
4P419250-1
2015.10
–
2
Sikkerhedsforanstaltninger
PAS PÅ
For at undgå lækage og elektrisk stød på grund af indtrængen af vand eller insekter, skal du fylde
gennemføringshullet til ledninger med kit.
Du må ikke betjene enheden med våde hænder, da det kan give elektrisk stød.
Du må ikke vaske fjernbetjeningen med vand, da det kan medføre elektrisk stød eller brand.
Installer indendørs- og udendørsenheden, strømforsyningsledningen og forbindelsesledningerne
mindst 1 meter fra tv- eller radioapparater for at undgå billedforstyrrelser og støj.
(Afhængigt af radiobølgerne er en afstand på 1 meter muligvis ikke tilstrækkelig til at eliminere
støjen.)
Klimaanlægget må ikke installeres på følgende steder:
1. Hvor der er høj koncentration af mineralolietåge eller oliedamp (f.eks. et køkken).
Plasticdele kan nedbrydes og falde af, og derved kan føre til vandlækage.
2. Hvor der dannes ætsende gas, såsom svovlholdig sur gas.
Korrosionsdannelse på kobberrør eller loddede dele kan resultere i kølemiddel-lækage.
3. I nærheden af maskiner, der udsender elektromagnetisk stråling.
Elektromagnetisk stråling kan forstyrre driften af styresystemet og resultere i fejlfunktion
i enheden.
4. Hvor der kan forekomme lækage af antændelig gas, hvor der er kulber eller antændeligt
støv i luften, eller hvor der anvendes ygtige brændbare stoffer, såsom malingsfortynder
eller benzin.
Drift af enheden under sådanne forhold kan resultere i brand.
5. Højtemperaturområder eller direkte ammer.
Der kan opstå overophedning og/eller brand.
6. Fugtige områder eller steder, der kan blive udsat for vand.
Hvis der kommer vand ind i fjernbetjeningen, kan det forårsage elektrisk stød, og den
indvendige elektronik kan fejle.
Når fjernbetjeningens termofunktion anvendes, skal du vælge, om installationsstedet skal være
et sted:
● Hvor den gennemsnitlige temperatur i rummet kan registreres.
● Som ikke er udsat for direkte sollys.
● Som ikke er i nærheden af en varmekilde.
● Som ikke påvirkes af udeluften eller træk forårsaget af, for eksempel, åbning/lukning af døre,
indedelens luftudgang eller lignende.
Installatørvejledning BRC1E53
3
4P419250-1 – 2015.10
2. Tilbehør
2x
2x
1x
1x
7x
Ø8-10
Fjernbetjeningen set udefra
PAS PÅ
Følgende tilbehør medfølger.
Træskruer +
rawlplugs Lille skrue Klemme Ledningsholder
2x
Installations- og
betjeningsvejledning(Ø4,0x30) (M4×16)
3. Installationsprocedure for fjernbetjening
3-1 Bestem, hvor fjernbetjeningen skal installeres.
Sørg for at følge "1. Sikkerhedsforanstaltninger" når du beslutter dig for placeringen.
3-2 Lav et hul gennem væggen til ledningsføring, hvis
ledningerne kommer ud fra bagsiden.
Tilbehør
Underdel
Gennemføringshul
BRC1E53 Installatørvejledning
4P419250-1
2015.10
–
40
Gennemføringshul
48,5
Hvis hullet er for stort, eller placeringen
ikke korrekt, kan hullet komme ud fra
fjernbetjeningen.
Ø8-10
Sæt centrum af væghullet
mod centrum af kablingen
gennemføringshul på
styringsenhedens underdel,
når du laver hullet.
4
Installationsprocedure for fjernbetjening
PAS PÅ
3-3 Fastlæg retningen for styreboksens ledningsudtag (bagudtag,
venstre udtag, øvre venstre udtag, øverste midtudtag).
3-3-1 Bagudtag 3-3-2 Venstre udtag
Skær plastområdet af (skraverede område). Skær det tynde område af (skraverede
område) med tang eller lignende, og fjern
derefter graterne med en l eller lignende.
3-3-3 Øvre venstre udtag 3-3-4 Øverste midtudtag
Skær det tynde område af (skraverede
område) med tang eller lignende, og fjern
derefter graterne med en l eller lignende.
Skær det tynde område af (skraverede
område) med tang eller lignende, og fjern
derefter graterne med en l eller lignende.
3-4 Før ledningerne.
1. El-boksen og transmissionsledningerne skal ikke sættes fast.
2. Rør ikke direkte ved fjernbetjeningens kredsløbskort.
Ledningsspecikationer
Ledningsføringstype Skærmet vinylledning eller -kabel
Ledningsføringsstørrelse 0,75~1,25 mm²
Ledningslængde Maks. 500 m
*Dette er systemets samlede længde, når der anvendes gruppestyring.
Installatørvejledning BRC1E53
5
(*)
4P419250-1 – 2015.10
Installationsprocedure for fjernbetjening
mellem længden på de to kabler.
±10 mm
skæring af kablerne
Indendørsenhed
Den skærmede del i fjernbetjeningsboksen skal asoleres ved at følge disse instruktioner.
For nem kabling er det bedre at
Fjern skærm og kappe
Retningslinje for
Asoleringslængde for skærm:
● ±150 mm for øvre venstre udtag
● ±200 mm for øvre midtudtag
Forbind fjernbetjeningens terminaler (P/P1, N/P2) med terminalerne (P1, P2)
på indendørsenheden. (P1 og P2 har ingen polaritet.)
bevare en forskel på ±10 mm
3-4-1 Bagudtag
P1
P2
Underdel
Overdel
Kredsløbskort
Klemme
Fastgørelsespunkt
til kabler
BRC1E53 Installatørvejledning
4P419250-1
2015.10
–
<Retningslinje for fastgørelse af kabler>
Klemme
-Tværsnit
Fastgør kabelføring
ved fastgørelsespunkt
til kabler ved hjælp af
vedlagte klemme.
6
Installationsprocedure for fjernbetjening
Indendørsenhed
Overdel
Installér den vedlagte
Ledningsholder
Overdel
Indendørsenhed
3-4-2 Venstre udtag
Kredsløbskort
3-4-3 Øvre venstre udtag
P2P1
Underdel
Overdel
Kredsløbskort
3-4-4 Øvre midtudtag
Ledningsholder
Ledningsholder
Kabling
Indendørsenhed
Overdel
ledningsholder for
at undgå klemning
af kabler som vist
til venstre.
-Tværsnit
P2P1
P2P1
Underdel
Underdel
Kredsløbskort
Installatørvejledning BRC1E53
7
4P419250-1 – 2015.10
Installationsprocedure for fjernbetjening
PAS PÅ
Træskruer
(Ø4,0x30)
● Udfør ikke ledningsføring tæt på en strømledning for at undgå elektrisk støj (ekstern støj).
● Udfør grundig tætning af indførselsporten med kit (medfølger ikke) for at forhindre,
at insekter og lignende trænger ind.
3-5 Fastgørelse af underdelen.
I tilfælde af ledningsføring af en fjernbetjening gennem det øvre midtudtag eller bagudtag,
udfør ledningsføringen gennem udtagshullet i underdelen, inden den installeres på væggen.
3-5-1 Vægmontering
Fastgør med de medfølgende træskruer (2×).
3-5-2 Montering af el-boks
Fastgør med de medfølgende små skruer (2×).
Omskifterboks
(medfølger ikke)
(Brug ekstraudstyr
KJB211A)
Omskifterboks for to
enheder (uden dæksel)
84
46
(Installations-pitch)
Små skruer (M4×16)
BRC1E53 Installatørvejledning
4P419250-1
2015.10
–
8
Installationsprocedure for fjernbetjening
Omskifterboks for én
Små skruer (M4×16)
PAS PÅ
Skruetrækker
Overdel
enhed (uden dæksel)
Omskifterboks
(medfølger ikke)
(Brug ekstraudstyr
KJB111A)
84
28
(Installations-pitch)
● Vælg at installere på en ad overade, hvis det er muligt.
● Spænd ikke monteringsskruerne for meget for ikke at deformere underdelen.
3-6 Sæt overdelen fast.
● Få overdelen til at ugte med tapperne på underdelen (6 punkter), og indsæt overdelen.
● Pas på ikke at klemme ledningerne under monteringen.
● Fjern beskyttelsestætningen, der sidder på overdelen.
3-7 Fjern overdelen.
Sæt en skruetrækker med lige kærv ind i rillerne i underdelen (2 steder) for at fjerne overdelen.
BEMÆRK
● Fjernbetjeningens kredsløbskort
installeres på overdelen. Pas på ikke
at ødelægge kredsløbskortet med
skruetrækkeren med lige kærv.
● Sørg for at støv eller fugt ikke kommer
Installatørvejledning BRC1E53
9
i kontakt med kredsløbskortet på den
fjernede overdel.
Isæt og drej skruetrækkeren
forsigtigt for at fjerne overdelen.
4P419250-1 – 2015.10
Underdel
Funktioner og menupunkter på fjernbetjeningens knapper
4. Funktioner og menupunkter på fjernbetjeningens knapper
4-1 Funktioner og menupunkter
(1) Knap til valg af driftstilstand
● Tryk på denne knap for at vælge den
ønskede driftstilstand.
● Tilgængelige tilstande kan variere
med den tilsluttede model.
(2) Knap til ventilatorhastighed/
luftstrømsretning
● Bruges til at ændre ventilatorhastigheden
og luftstrømsretningen.
● Tilgængelige ventilatorhastigheder kan
variere med den tilsluttede model.
(3) Menu/enter-knap
● Bruges til at vise hovedmenuen eller vælge
det valgte punkt. (Du kan nde ere
oplysninger om hovedmenuen
i betjeningsvejledningen).
(1) Knap til valg af driftstilstand
(11) LCD (med baggrundslys)
(4) Op-knap
(5) Ned-knap
(6) Højre-knap
(7) Venstre-knap
(9) Driftslampe
(8) Til/fra-knap
(3) Menu/enter-knap
(10) Annuller-knap
(2) Knap til ventilatorhastighed/
luftstrømsretning
Hovedmenu*
Låsefunktion**
Rotation**
Airow Direction
Individual Air Direction
Quick Start
Ventilation
Energy Saving Options
Schedule
Filter Auto Clean
Maintenance Information
Conguration
Current Settings
Clock & Calendar
Language
* Tilgængelige menupunkter afhænger af
den tilsluttede model.
** Låsefunktion og rotation er skjulte
menupunkter. For instruktioner om, hvordan
du gør dem synlige, se kapitlerne 14, 15, 16,
og 17.
BRC1E53 Installatørvejledning
4P419250-1
2015.10
–
10
Funktioner og menupunkter på fjernbetjeningens knapper
(4) Op-knap
● Brug denne knap for at øge den indstillede
temperatur.
● Det næste punkt foroven markeres.
(Hold knappen nede for at cykle gennem
værdierne eller punkterne.)
● Brug for at ændre det valgte punkt.
(5) Ned-knap
● Brug denne knap for at sænke den
indstillede temperatur.
● Det næste punkt forneden markeres.
(Hold knappen nede for at cykle gennem
værdierne eller punkterne.)
● Brug for at ændre det valgte punkt.
(6) Højre-knap
● Brug denne knap for at markerede det
næste punkt på højre side.
● Displayets indhold ændres til den
næste skærm.
(7) Venstre-knap
● Brug denne knap for at markerede de næste
punkter på venstre side.
● Displayets indhold ændres til den forrige
skærm.
(8) Tænd/sluk-knap
● Tryk for at starte eller stoppe
klimaanlægget.
(9) Driftslampe (grøn)
● Denne lampe lyser under drift.
● Denne lampe blinker, hvis der opstår en fejl.
● Denne lampe er ikke tændt, når driften af
enheden er FRA.
(10) Annuller-knap
● Brug denne knap for at vende tilbage til
forrige skærmbillede.
● Tryk og hold på denne knap i 4 sekunder
eller længere for at få vist
serviceindstillingsmenuen.
(11) LCD (med baggrundslys)
● Baggrundsbelysningen tændes i cirka
30 sekunder, når der trykkes på en af
knapperne.
● De handlinger, som er knyttet til knapperne,
bortset fra knappen Til/Fra, udføres ikke,
når baggrundsbelysningen ikke lyser.
● Hvis der bruges to fjernbetjeninger til
at styre en enkelt indendørsenhed,
vil baggrundsbelysningen på den
fjernbetjening, som sidst blev brugt,
blive tændt.
● Funktionen Autovisning Fra tillader at
displayet slukker automatisk efter et
forudindstillet tidsrum. For instruktioner om,
hvordan man indstiller og aktiverer
Autovisning Fra, se brugervejledningen.
Serviceindstillinger menuen*
Test Operation
Maintenance Contact
Field Settings
Demand
Min Setpoints Differential
Ekstern input-låsning
Group Address
Indoor unit Airnet Address
Outdoor unit Airnet Address
Error History
Indoor Unit Status
Outdoor Unit Status
Forced Fan ON
Switch Main Sub Controller
Filter Indicator
Test Filter Auto Clean
Brush/Filter Ind
Disable Filter Auto Clean
* Tilgængelige menupunkter afhænger af den
tilsluttede model.
4-2 Beskrivelse af betjening af knap
Markeret display (udvalgte emner)
Instruktioner til betjening
af knapperne vises.
Installatørvejledning BRC1E53
11
4P419250-1 – 2015.10
5. Tænd
PAS PÅ
● Det er ikke muligt at bruge to fjernbetjeninger og den digitale indgangsadapter BRP7A*
sammen. Den digitale indgangsadapter vil ikke fungere og vil være i en fejltilstand, når
en sub-fjernbetjening registreres.
● Når du kontrollerer en indendørsenhed med to fjernbetjeninger, skal den ene fjernbetjening
indstilles til at være hovedfjernbetjeningen og den anden som sub-fjernbetjeningen.
Dette valg skal udføres én gang under opstart og kan efterfølgende ændres i Service
Settings-menuen.
● Kontrollér at indendørs-/udendørsenhedens ledningsføring er fuldført.
● Kontrollér at låget til el-boksen på indendørs-/udendørsenhederne er lukkede, inden de tændes.
Når en indendørsenhed styres med en fjernbetjening
Tænd for strømmen.
5-1
5-2 "Checking the connection.
Please stand by." vises.
5-3 Basisskærmen vises.
<Hoved-fjernbetjening>
5-2
Checking the connection.
Please stand by.
Main RC
<Basisskærm>
5-3
Fan
BEMÆRK
Når teksten til vens
tre vises, lyser baggru
ndsbelysningen ikke,
når der trykkes på
en af knapperne.
Tænd
Hvis en indendørsenhed styres med 2 fjernbetjeninger
Slå strømmen til. <Hoved-fjernbetjening> <Under-fjernbetjening>
5-4
5-5 "Checking the connection.
Please stand by." vises.
5-5
Checking the connection.
Please stand by.
Main RC
5-5
Checking the connection.
Please stand by.
Main RC
BEMÆRK
Når teksten herover vises, lyser
baggrundsbelysningen ikke, når der trykkes
på en af knapperne.
BRC1E53 Installatørvejledning
4P419250-1
2015.10
–
12
Tænd
PAS PÅ
5-6 Hvis under-fjernbetjeningen ikke
indstilles ved opstart, når én
indendørsenhed styres af to
fjernbetjeninger, vises "Error Code
U5" på skærmen for kontrol af
forbindelse.
5-7 Vælg under-fjernbetjeningen ved
at trykke på knappen til valg af
driftstilstand på en af de to
fjernbetjeninger i 4 sekunder
eller længere.
5-8 Når displayet skifter fra hoved-RC
til under-RC, er indstillingen fuldført
BEMÆRK
Hvis basisskærmen ikke vises i mere end 2 minutter efter
"Sub RC"-skærmen, skal du slukke for strømforsyningen
og kontrollere ledningerne.
5-9 Basisskærmen vises.
5-6
5-9
5-6
Error Code U5
Checking the connection.
Please stand by.
Main RC
<Basisskærm> <Basisskærm>
Error Code U5
Checking the connection.
5-7
Please stand by.
Main RC
Tryk på knappen til valg
af driftstilstand på
under-fjernbetjeningen
i 4 sekunder eller længere.
5-8
Checking the connection.
Please stand by.
Sub RC
5-9
Fan
Fan
Det er kun muligt at benytte en hoved- og sub-fjernbetjening af samme type. Du kan for eksempel
ikke kombinere BRC1E52* med BRC1E53*.
Installatørvejledning BRC1E53
13
4P419250-1 – 2015.10
BEMÆRK
● Ved valg af et andet sprog: se "13. Language" på side 28.
● Følgende funktioner kan ikke indstilles i sub-fjernbetjeningen.
De skal indstilles på hovedfjernbetjeningen:
• Individual Airow Direction
• "Auto" driftstilstand (skifter til afkøling eller opvarmning)
• Energy Saving Options
• Schedule
• Serviceindstillinger (kun Test Operation, Maintenance Contact og Switch Main Sub
Controller er tilgængelige).
• Demand
• Quiet Operation Mode
• Rotation
• Draft prevention
Tænd
BRC1E53 Installatørvejledning
4P419250-1
2015.10
–
14
Brugsstedsindstillinger
Test Operation
Maintenance Contact
Field Settings
Demand
Min Setpoints Differential
External Input Interlock
1/3Service Settings
SettingReturn

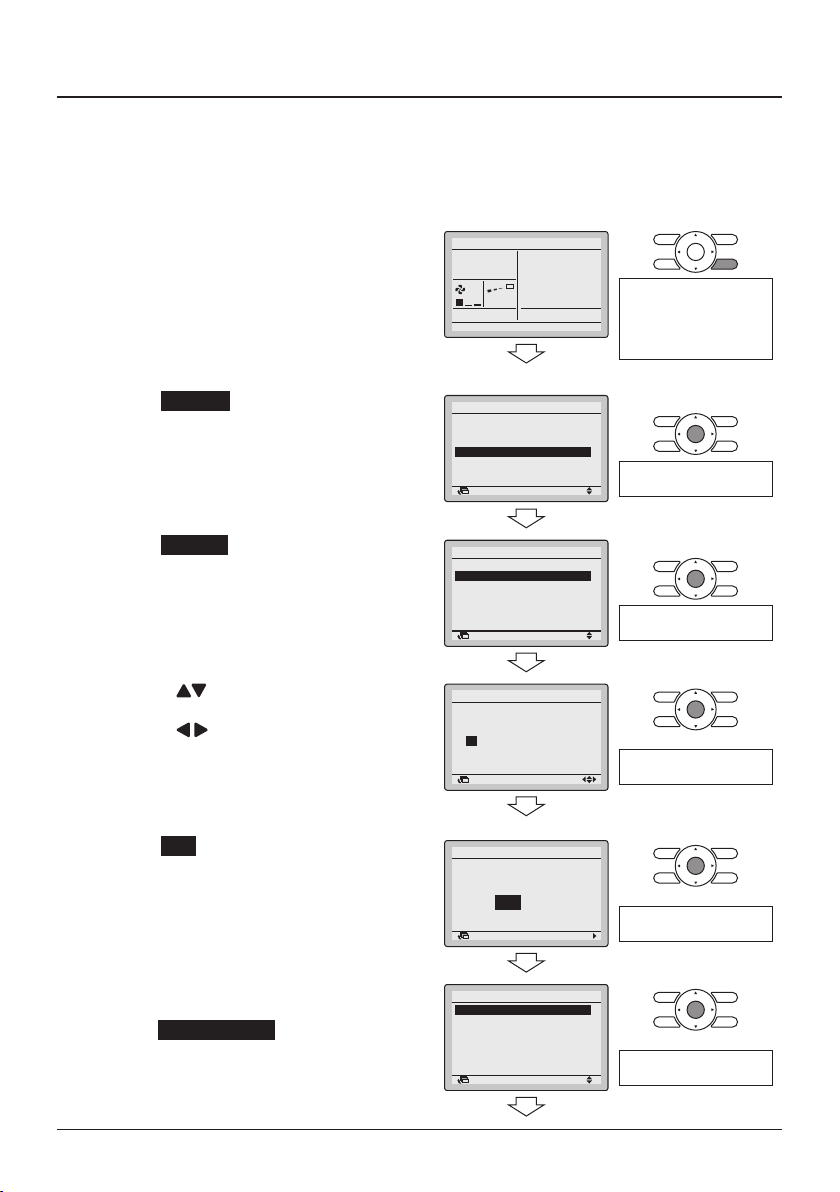

6. Brugsstedsindstillinger
<Basisskærm>
6-1 Tryk på annuller-knappen, og
hold den nede i 4 sekunder
eller længere. Menuen
Serviceindstillinger vises.
6-2 Vælg Field Settings og tryk på
Menu/Enter-knappen.
6-3 "Markér "Mode No." ved at bruge
knapperne (Venstre/Højre), og
vælg det ønskede "Mode No." ved
at bruge knapperne (Op/Ned).
For de mest almindeligt anvendte
feltindstillinger, se side 17.
6-4 Ved indstilling af
indendørsenhederne individuelt
under gruppestyring
(når tilstandsnumre som
f.eks. 20 , 21 , 22 , 23 , 25
vælges), skal du fremhæve
enhedsnummeret med
(Venstre/Højre)-knapperne, og
vælge det "Indoor unit Number",
der skal indstilles, med
(op/ned)-knapperne. (I tilfælde
af kongurering som en gruppe
er dette ikke nødvendigt.)
6-5 Fremhæv ANDET KODENR. for
FØRSTE KODENR. der skal
ændres med (Venstre/
Højre)-knapperne, og vælg det
ønskede "ANDET KODENR." ved
at bruge (op/ned)-knapperne.
Der er ere identiske indstillinger
Installatørvejledning BRC1E53
15
af tilstandsnumre til rådighed.
6-1
Fan
<Serviceindstillinger>
Tryk på annuller-knappen,
og hold den nede
i 4 sekunder eller længere,
mens bagbelysningen
er tændt.
6-2
Tryk på Menu/
Enter-knappen.
<Brugsstedsindstillinger>
Ved individuel indstilling
pr. indendørsenhed Ved gruppeindstilling
6-3
6-4
Field Settings
Unit No.0Mode
20
6-4
6-6
Field Settings
6-5
SettingReturn
SECOND CODE NO.
BEMÆRK
● I tilfælde af individuel indstilling pr. indendørs
enhed vises de aktuelle indstillinger.
● ANDET KODENR. " - " betyder at der ikke er
nogen funktion tilgængelig
● I tilfælde af kongurering som gruppe, vises alle
ANDET KODENR. som kan indstilles, som " * ".
Tryk på Menu/
Enter-knappen.
FIRST CODE (SW) NO.
4P419250-1 – 2015.10
Mode
10
SettingReturn
Brugsstedsindstillinger
PAS PÅ
6-6 Tryk på Menu/Enter-knappen.
Bekræftelsesskærmen vises.
6-7 Vælg Yes , og tryk på
menu/enter-knappen.
Indstillingernegemmes, og
skærmen for brugstedsindstilling
vender tilbage.
6-6
6-7
Field Settings
Save the settings?
<Brugsstedsindstillinger>
NoYes
SettingReturn
Tryk på Menu/
Enter-knappen.
6-8 Når ere indstillinger skal ændres,
gentag "6-2" til "6-7".
6-9 Når alle ændringerne er fuldført,
skal du trykke to gange på
annuller-knappen.
6-10 Baggrundsbelysningen slukker og
"Checking the connection. Please
stand by" vises under
initialisering. Efter initialiseringen
vender basisskærmen tilbage.
● Hvis der er installeret ekstraudstyr på indendørsenheden, kan indendørsenhedens indstillinger
være blevet ændret. Se vejledningen for ekstraudstyret.
● For detaljer om brugsstedsindstillingerne for indendørsenheden, se installationsmanualen,
som sidder på indendørsenheden.
● Udendørsenhedens brugsstedsindstillinger kan kun kongureres på udendørs kredsløbskortet.
Se installationsvejledningen, der sidder på udendørsenheden.
BEMÆRK
● Selvom kongurationen udføres for hele gruppen, skal du sætte Mode No. i parentes, når
du udfører en individuel konguration pr. indendørsenhed, eller når du kontrollerer, efter at
kongurationen er afsluttet.
● Det ANDET KODENR. ved fabriksindstilling afhænger af indendørsenhedsmodellen.
Standardværdier kan ndes i den respektive servicevejledning for de respektive enheder.
For de følgende indstillinger, er værdien den for alle indendørsenheder.
- Termostatføler anvendt til "Auto"-drifttilstanden og Setback-funktionen
(rumtemperatur på detaljeret visning):"02".
- Setback-funktion: "04"
- Ekstern input B1: "02"
- Ekstern input B2: "02"
- Område for luftstrømsretning (bortset fra roundow-kassette): "02"
- Termostatføler i fjernbetjening (kun SkyAir): "02"
- Overlapningstid for rotation: "03"
● Funktioner der er utilgængelige for den tilsluttede indendørsenhed(er) vises ikke.
BRC1E53 Installatørvejledning
4P419250-1
2015.10
–
16
Brugsstedsindstillinger
Tilstand nr.
(Bemærk-
ning 1)
10 (20)
11 (21) 0
12 (22)
13 (23)
15 (25) 3 Drænpumpedrift med fugtning. Udstyret Ikke udstyret – –
1c 1
1c 12 Ekstern input B1. Må ikke bruges Bruges – –
1c 13 Ekstern input B2. Må ikke bruges Bruges – –
1e 2 Setback-funktion. Må ikke bruges Kun Heat Kun Cool
1e 7 Overlapningstid for rotation. 30 minutter 15 minutter
FIRST
CODE
NO.
0
1
2 Termostatføler i fjernbetjeningen.
3
1
2
0
1
3
4
6
Beskrivelse af indstillingen
Luftlterforurening -
kraftig-/let indstilling
til når ikonet "Time to
clean the air lter"
vises (når
luftlterforureningen
er kraftig, skal tiden
til at rense luftlteret
halveres ).
Filtertype med lang levetid
(indstilling af visningstid for
ltersymbol).
(Skift indstilling, når der installeres
lter med ultralang levetid).
Indstilling til, når ltersymbolet ikke
skal vises.
Antal samtidigt tilsluttede SkyAir
indendørsenheder (indstilling for
system med samtidig drift).
Ekstern TIL/FRA-indgang udefra
(indstilling af, hvornår tvungen Til/
Fra skal betjenes fra et andet sted).
Skift af termostatdifferentiale
(indstilling ved brug af fjernføler).
Høj luftudtagshastighed (ved stor
loftshøjde).
Valg af luftstrømsretning (indstilling
til når der blevet installeret et sæt,
som blokerer for luftstrømmen).
Valg af luftstrømfunktion (indstilling
for brug af pyntepanel til udtag).
Indstilling af område for
luftstrømsretning.
Den eksterne statiske trykindstilling
(indstil i overensstemmelse med
den tilknyttede kanalmodstand).
FHYK: følg indstillingen til højt loft. Normal Højt loft – –
Termostatføler anvendt til
"Auto"-drifttilstanden og Setback-
funktionen (rumtemperatur på
detaljeret visning).
Filter med
ultralang
levetid
Filter med
lang
levetid
Standard-
lter
SECOND CODE NO. (Bemærkning 2)
01 02 03 04
±10000 tim.
±2500 tim. ± 1250 tim.
Let
±200 tim. ± 100 tim.
Filter med lang
levetid
Brug kombineret
(med indendørs
termomodstand)
Display Vises ikke – –
Par Dobbelt Tredobbelt
Tvungen FRA Til/Fra-drift
1°C 0,5°C – –
h ≤ 2,7 m
4-vejs
strømning
Udstyret Ikke udstyret – –
Øverst Normal Lavest –
Normal Højt statisk tryk
Indendørs
termomodstand
(indsugnings-
temperatur)
±5000 tim.
Kraftig
Filter med
ultralang levetid
Må ikke bruges Brug kun –
2,7 m < h
≤ 3,0 m
3-vejs
strømning
Fjernbetjeningstermomodstand
– –
– –
Nød-
situation
3,0 m < h
≤ 3,5 m
2-vejs
strømning
Lavt
statisk tryk
– –
10
minutter5 minutter
Dobbelt
dobbelt
Tvungen
FRA
–
–
–
Cool og
Heat
Installatørvejledning BRC1E53
17
4P419250-1 – 2015.10
Test af driftmetode (kun SkyAir)
PAS PÅ
7. Test af driftmetode (kun SkyAir)
* I tilfælde af VRV, se vejledningen til udendørsenheden.
Se også de vedlagte installationsvejledninger for indendørsenheden
og udendørsenheden.
● Kontrollér, at ledningsføringen til indendørsenheden og udendørsenheden er fuldført.
● Kontrollér, at dækslet på indendørsenhedens og udendørsenhedens el-boks er lukket.
● Når kølerør, drænrør og elektriske ledninger er installeret, skal indendørsenheden og pyntepanelet
rengøres indvendigt.
● Udfør testdrift efter den følgende procedure.
BEMÆRK
● Baggrundsbelysningen tændes i cirka 30 sekunder, når der trykkes på en af
betjeningsknapperne.
● Betjen kun knapperne, mens baggrundsbelysningen er tændt. Til/Fra-knappen kan dog
betjenes, når baggrundsbelysningen ikke er tændt.
7-1 For at beskytte kompressoren, skal
du sørge for at tænde for strømmen
mindst 6 timer, før du starter testdrift.
7-2 Kontroller, at både væske- og
gasstopventilerne er åbne.
BEMÆRK
Efter udluftningen med vakuumpumpen stiger kølemiddeltrykket muligvis ikke, selvom
stopventilen åbnes. Årsagen er, at udendørsenhedens kølemiddelsystem er blokeret
af den elektrisk ekspansionsventil eller lignende. Drift er ikke noget problem.
7-3 Indstil driftstilstanden til afkøling
med valgknappen til driftstilstand.
7-4 Tryk på annuller-knappen, og hold
den nede i 4 sekunder eller længere.
Menuen Serviceindstillinger vises.
Sørg for, at yderpanelet og
rørafdækningen er lukket før
drift (fare for elektrisk stød).
<Basisskærm>
7-3
7-4
Cool
Set to
28°C
<Serviceindstillinger>
Tryk på annuller-knappen,
og hold den nede
i 4 sekunder eller længere,
mens bagbelysningen
er tændt.
BRC1E53 Installatørvejledning
4P419250-1
2015.10
–
18
Test af driftmetode (kun SkyAir)
7-5 Vælg Test Operation og tryk på
Menu/Enter-knappen. Basisskærmen
vender tilbage, og "Test Operation"
vises.
7-6 Tryk på Til/Fra-knappen inden for
cirka 10 sekunder. Testdrift starter.
Tjek drifttilstanden i 3 minutter.
BEMÆRK
Testdrift kan også startes ved
først at udføre 7-6 efterfulgt
af 7-5.
7-7
Tryk på knappen for ventilatorhastighed/
luftstrømsretning
7-8 Tryk på knappen for at vælge
indstilling af luftstrømsretning.
Brug knapperne til at ændre
luftstrømsretningen.
7-9 Efter at du har bekræftet korrekt drift
af luftstrøm, skal du trykke på
knappen Menu/Enter for at vende
tilbage til basisskærmen
7-5
Service Settings 1/3
Test Operation
Maintenance Contact
Field Settings
Demand
Min Setpoints Differential
External Input Interlock
7-6
Cool
Return Setting
<Hovedmenu>
7-7
Airflow Direction
Individual Air Direction
Quick Start
Ventilation
Energy Saving Options
Schedule
7-8
Airflow Direction
Direction
Position 0
7-9
SettingReturn
1/2Main Menu
SettingReturn
SettingReturn
Tryk på Menu/
Enter-knappen.
Tryk på Til/Fra-knappen
(inden for cirka
10 sekunder).
Tryk på Menu/
Enter-knappen.
Tryk på knappen for
ventilatorhastighed/
luftstrømsretning
Du kan vælge indstilling af
luftstrømsretningen ved at
trykke på (højre)-knap-
pen på indstillingsskærmen
Skift luftstrømsretningen
med (op/ned)-
knapperne.
Tryk på Menu/
Enter-knappen.
Installatørvejledning BRC1E53
19
4P419250-1 – 2015.10
Test af driftmetode (kun SkyAir)
PAS PÅ
PAS PÅ
7-10 Tryk på annuller-knappen, og hold
den nede i 4 sekunder eller længere
i basisskærmen. Menuen
Serviceindstillinger vises.
7-11 Vælg Test Operation i Service
settings menuen, og tryk på menu/
enter-knappen. Basisskærmen
vender tilbage, og normal drift
er mulig.
7-12 Kontroller funktionerne i henhold til
betjeningsvejledningen.
7-13 Hvis pyntepanelet ikke er installeret,
7-10
7-11
Cool
Tryk på annuller-knappen,
og hold den nede
Return Setting
<Service-
indstillingsmenuen>
Service Settings 1/3
Test Operation
Maintenance Contact
Field Settings
Demand
Min Setpoints Differential
External Input Interlock
SettingReturn
<Basisskærm>
i 4 sekunder eller længere,
mens bagbelysningen
er tændt.
Tryk på Menu/
Enter-knappen.
BEMÆRK
Testdriften vil automatisk stoppe efter
30 minutter.
skal du slukke for strømforsyningen,
når testdriften er afsluttet.
● Hvis det indvendige arbejde ikke er fuldført, efter at testdriften er afsluttet, skal du forklare
kunden, at han ikke må betjene enheden, før det indvendige arbejde er færdiggjort, for at
beskytte indendørsenheden.
● (Hvis indendørsenheden betjenes, kan indendørsenheden blive forurenet med materialer fra
maling eller klæbemidler under det indvendige arbejde, og der kan forekomme stænk eller
vandlækage.)
● Hvis det ikke er muligt at betjene enheden på grund af en funktionsfejl, se
Diagnosemetode til funktionsfejl
.
● Efter afsluttet testdrift, skal du kontrollere, at fejlkodehistorikken ikke vises på skærmen med
Maintenance Information efter følgende procedure.
<Basisskærm>
7-14 Tryk på menu/enter-knappen på
basisskærmen. Hovedmenuen vises.
BRC1E53 Installatørvejledning
4P419250-1
2015.10
–
7-14
Cool
Set to
28°C
<Hovedmenu>
Tryk på Menu/
Enter-knappen.
20
Test af driftmetode (kun SkyAir)
7-15 Vælg Maintenance Information og
tryk på Menu/Enter-knappen.
7-16
Skærmen med Vedligeholdesinformation
vises. Kontrollér, at den sidste fejlkode
ikke vises på skærmen.
7-17 Hvis den sidste fejlkode vises, skal der
udføres fejldiagnose i henhold til "Error
code list" i installationsmanualen til
indendørsenheden. Efter gennemført
fejldiagnose skal du trykke på
Til/Fra-knappen i 4 sekunder eller
længere på skærmen "Maintenance
Information" for at slette
fejlkodehistorikken.
Diagnosemetode til funktionsfejl
● Hvis fjernbetjeningen viser et af
elementerne i nedenstående tabel,
skal du undersøge oplysningerne
i tabellen.
● Hvis der opstår en fejl, vises "
Udfør fejldiagnose i henhold til
"Error code list"
i installationsmanualen til
indendørsenheden. Når du har
kontrolleret enhedsnummeret,
der registrerede fejlen under
gruppestyring, skal du se "8.
Kontrolprocedure for Error History".
".
7-15
7-16
7-17
–––
–––
/000
/000
2/2Main Menu
Tryk på Menu/
Enter-knappen.
Tryk på Til/Fra-knappen,
og hold den nede
i 4 sekunder eller længere.
Filter Auto Clean
Maintenance Information
Configuration
Current Settings
Clock & Calendar
Language
Error code:U5
Contact Info
0123–4567–8900
Indoor Model
Outdoor Model
SettingReturn
Return
BEMÆRK
Hvis der ikke vises en fejlkode, når denne
procedure følges, har systemet fuldført
testdriften normalt.
Cool
Return Setting
Fjernbetjeningens display Beskrivelse
• Strømsvigt, spændingsfejl på strømforsyning eller åben fase
• Forkert ledningsføring (mellem indendørs- og udendørsenheder)
• Monteringsfejl på indendørs kredsløbskort
Ingen visning
Viser "Checking the connection
Please stand by" vises.*
* Selvom "Checking the connection Please stand by" vises i op til 90 sekunder efter opstart, betyder det
ikke, at der er en fejl. (Afgør dette efter 90 sekunder.)
Installatørvejledning BRC1E53
21
• Fjernbetjeningens ledning frakoblet
• Fejl i fjernbetjening
• Sikring er gået (udendørsenhed)
• Display er slukket på grund af Autovisning Fra-funktionen.
Se brugervejledningen for yderligere oplysninger.
• Monteringsfejl på indendørs kredsløbskort
• Forkert ledningsføring (mellem indendørs- og udendørsenheder)
4P419250-1 – 2015.10
Kontrolprocedure for Error History
8. Kontrolprocedure for Error History
<Basisskærm>
8-1 Tryk på annuller-knappen, og hold
den nede i 4 sekunder eller længere
i basisskærmen. Menuen
Serviceindstillinger vises.
8-2 Vælg Error History og tryk på Menu/
Enter-knappen. Menuskærmen med
Fejlhistorikken vises.
8-1
Cool
<Serviceindstillinger>
8-2
Service Settings
Indoor Unit Airnet Address
Outdoor Unit Airnet Address
Error History
Indoor Unit Status
Outdoor Unit Status
Forced Fan ON
Set to
28°C
SettingReturn
Tryk på annuller-knappen,
og hold den nede
i 4 sekunder eller længere,
mens bagbelysningen
2/3
Tryk på Menu/
Enter-knappen.
er tændt.
8-3 Vælg RC Error History og tryk på
Menu/Enter-knappen. Fejlkoderne
og enhedsnr. kan kontrolleres på
skærmen med RC fejlhistorikken.
8-4 På RC fejlhistorik-skærmen vises de
sidste 10 punkter med den seneste
først.
8-5 Tryk 3 gange på annuller-knappen
på RC fejlhistorik-skærmen.
Basisskærmen vender tilbage.
BEMÆRK
I indendørsenhedens fejlhistorik kan hver enkelt ind
endørsenheds fejlhistorik konsulteres uafhængigt.
De sidste 5 punkter vises i rækkefølge.
8-3
Error History
RC Error History
Indoor Unit Error History
8-4
RC Error History
Unit Error Date Time
8-5
Return
Enhedsnummer
Seneste post
2/2
SettingReturn
1/3
Tryk på Menu/
Enter-knappen.
BRC1E53 Installatørvejledning
4P419250-1
2015.10
–
22
Registreringsmetode for Kontaktinformation om vedligeholdelse
9. Registreringsmetode for Kontaktinformation om vedligeholdelse
● Registrering af servicekontaktinformationen.
<Basisskærm>
9-1 Tryk på annuller-knappen, og hold
den nede i 4 sekunder eller længere
i basisskærmen. Menuen
Serviceindstillinger vises.
9-2 Vælg Maintenance Contact og tryk
på Menu/Enter-knappen. Skærmen
med "Maintenance Contact" vises.
9-1
Cool
<Serviceindstillinger>
9-2
Service Settings
Test Operation
Maintenance Contact
Field Settings
Demand
Min Setpoints Differential
External Input Interlock
Set to
28°C
SettingReturn
Tryk på annuller-knappen,
og hold den nede
i 4 sekunder eller længere,
mens bagbelysningen
1/3
Tryk på Menu/
Enter-knappen.
er tændt.
9-3 Vælg Maintenance Contact og tryk
på Menu/Enter-knappen.
9-4 Indtast telefonnummeret med
(op/ned)-knapperne. Brug
(Venstre/Højre)-knapperne til markere
9-3
9-4
9-5
Maintenance Contact
None
Maintenance Contact
SettingReturn
Maintenance Contact
0123–456–7890
–––
Tryk på Menu/
Enter-knappen.
det forrige/næste emne. Tomme
emner skal efterlades som " - ".
SettingReturn
Tryk på Menu/
Enter-knappen.
9-5 Tryk på Menu/Enter-knappen.
Bekræftelsesskærmen vises.
9-6 Vælg Yes , og tryk på menu/
enter-knappen. Indstillingerne
9-6
Maintenance Contact
Save the settings?
indtastes, og Service Settings-
menuen vender tilbage.
<Serviceindstillinger>
NoYes
SettingReturn
Tryk på Menu/
Enter-knappen.
9-7 Tryk én gang på annuller-knappen.
Basisskærmen vender tilbage.
Installatørvejledning BRC1E53
23
4P419250-1 – 2015.10
Bekræftelse af registrerede oplysninger
10. Bekræftelse af registrerede
oplysninger
<Basisskærm>
10-1 Tryk på menu/enter-knappen på
basisskærmen. Hovedmenuen vises.
10-2 Vælg Maintenance Information
og tryk på Menu/Enter-knappen.
Skærmen med "Maintenance
Information" vises.
10-1
10-2
Cool
Set to
28°C
<Hovedmenu>
Filter Auto Clean
Maintenance Information
Configuration
Current Settings
Clock & Calendar
Language
SettingReturn
Tryk på Menu/
Enter-knappen.
2/2Main Menu
Tryk på Menu/
Enter-knappen.
10-3 Bekræft at kontaktinformation
er korrekt indtastet.
10-4 Tryk to gange på annuller-knappen.
Basisskærmen vender tilbage.
10-3
Maintenance Information
Contact Info
0123–4567–8900
Return
–––
–––
/000
/000
Indoor Model
Outdoor Model
De registrerede
oplysninger vises.
BRC1E53 Installatørvejledning
4P419250-1
2015.10
–
24
Energibehovsstyring
11. Energibehovsstyring
● Behovsfunktionen lader dig sætte et tidsrum, hvor systemet forbruger mindre energi.
Det maksimale strømforbrug kan reduceres til 70% eller 40%.
<Basisskærm>
11-1 Tryk på annuller-knappen, og hold
den nede i 4 sekunder eller længere.
Menuen Serviceindstillinger vises.
11-2 Vælg Demand , og tryk på menu/
enter-knappen. Demand-menuen
vises.
11-1
Cool
<Serviceindstillinger>
11-2
Test Operation
Maintenance Contact
Field Settings
Demand
Min Setpoints Differential
Outdoor Unit Airnet Address
Set to
28°C
SettingReturn
Tryk på annuller-knappen,
i 4 sekunder eller længere,
mens bagbelysningen
2/3Service Settings
og hold den nede
er tændt.
Tryk på Menu/
Enter-knappen.
11-3 Vælg Settings , og tryk på menu/
enter-knappen. "Demand"-skærmen
vises.
11-4 Tryk på (Op/Ned)-knapperne for
at lave ændringer til indstillingerne.
Tryk på (Venstre/Højre)-
knapperne til ytte det
markerede emne.
11-5 Tryk på Menu/Enter-knappen.
Bekræftelsesskærmen vises.
11-6 Vælg Yes , og tryk på menu/
enter-knappen. Indstillingerne
indtastes, og Basisskærmen
vender tilbage.
11-7 For at aktivere/deaktivere Demand,
så gå til Demand-menuen og
vælg Enable/Disable
11-3
11-4
11-5
11-6
11-7
Demand
Enable/Disable
Settings
SettingReturn
Demand
Configuration
The system will Operate
at 40% of energy consumption
from
to
22:00
8:00
SettingReturn
Demand
Save the settings?
NoYes
SettingReturn
Demand
Enable/Disable
Settings
SettingReturn
Tryk på Menu/
Enter-knappen.
Tryk på Menu/
Enter-knappen.
Tryk på Menu/
Enter-knappen.
Tryk på Menu/
Enter-knappen.
Installatørvejledning BRC1E53
25
4P419250-1 – 2015.10
Energibehovsstyring
11-8 Tryk på (Op/Ned)-knapperne
for at vælge Enable eller Disable .
Bekræftelsesskærmen vises ved
tryk på menu/enter-knappen.
11-9 Vælg Yes , og tryk på menu/
enter-knappen. Funktionen aktiveres/
deaktiveres og Basisskærmen
vender tilbage.
11-8
11-9
Demand
Enable/Disable
Disable
SettingReturn
Demand
Save the settings?
SettingReturn
NoYes
BEMÆRK
● Efter at ændringer er gemt til indstillingerne, aktiveres Demand automatisk.
● Tilgængeligheden af Demand-funktionen afhænger af udendørsenhedmodellen.
● For at Demand skal være synlig blandt serviceindstillingerne, skal uret indstilles.
Skift indstillingen med
(op/ned)-knapperne.
Tryk på Menu/
Enter-knappen.
BRC1E53 Installatørvejledning
4P419250-1
2015.10
–
26
Clock & Calendar
12. Clock & Calendar
12-1 Tryk på menu/enter-knappen på
basisskærmen. Hovedmenuen vises.
12-2 Vælg Clock & Calendar og tryk på
Menu/Enter-knappen. "Clock &
Calendar"-menuen vises.
12-1
12-2
<Basisskærm>
Cool
Set to
28°C
<Hovedmenu>
Filter Auto Clean
Maintenance Information
Configuration
Current Settings
Clock & Calendar
Language
SettingReturn
Tryk på Menu/
Enter-knappen.
2/2Main Menu
Tryk på Menu/
Enter-knappen.
12-3 Vælg Date & Time og tryk på Menu/
Enter-knappen. Skærmen med
"Date & Time" vises.
12-4 Vælg "Year", "Month", "Day" og tid
med (Venstre/Højre)-knapperne
og lav værdien om med (Op/
Ned)-knapperne. Når knapperne
holdes nede, ændrer værdierne
sig konstant.
12-5 Tryk på Menu/Enter-knappen.
Bekræftelsesskærmen vises.
12-6 Vælg Yes , og tryk på menu/
enter-knappen. Indstillingerne
12-3
12-4
12-5
12-6
Clock & Calendar
Date & Time
12H/24H Clock
SettingReturn
Date & Time
Year 2016
Month 01
Day 01
Friday
0:00
Return Setting
BEMÆRK
Ugedagen indstilles automatisk.
Date & Time
Save the settings?
bekræftes, og Basisskærmen
vender tilbage.
<Basisskærm>
NoYes
SettingReturn
BEMÆRK
Hvis en strømafbrydelse varer mere end 48 timer, nulstilles tiden og skal indstilles igen.
Tryk på Menu/
Enter-knappen.
Tryk på Menu/
Enter-knappen.
Tryk på Menu/
Enter-knappen.
Installatørvejledning BRC1E53
27
4P419250-1 – 2015.10
13. Language
13-1 Tryk på menu/enter-knappen på
basisskærmen. Hovedmenuen vises.
13-2 Vælg Language , og tryk på menu/
enter-knappen. "Language"-skærmen
vises.
13-1
13-2
<Basisskærm>
Cool
Set to
28°C
<Hovedmenu>
Filter Auto Clean
Maintenance Information
Configuration
Current Settings
Clock & Calendar
Language
SettingReturn
Language
Tryk på Menu/
Enter-knappen.
2/2Main Menu
Tryk på Menu/
Enter-knappen.
13-3 Tryk på (Op/Ned)-knapperne for
at vælge det ønskede sprog og tryk
derefter på Menu/Enter-knappen.
Indstillingerne bekræftes, og
Basisskærmen vender tilbage.
De synlige sprog afhænger af betjeningsmodel.
BRC1E53A7 BRC1E53B7 BRC1E53C7
7 sprog 7 sprog 7 sprog
1) EN engelsk 1) EN engelsk 1) EN engelsk
2) DE tysk 2) CZ tjekkisk 2) RU russisk
3) FR fransk 3) HR kroatisk 3) EL græsk
4) IT italiensk 4) HU ungarsk 4) TR tyrkisk
5) ES spansk 5) SL slovensk 5) PL polsk
6) PT portugisisk 6) RO rumænsk 6) SQ albansk
7) NL hollandsk 7) BG bulgarsk 7) SK slovakisk
13-3
Language
English
SettingReturn
<Basisskærm>
Tryk på Menu/
Enter-knappen.
BRC1E53 Installatørvejledning
4P419250-1
2015.10
–
28
Prohibit knapper
14. Prohibit knapper
● Begrænsning af antallet af knapper, der kan betjenes.
14-1 Tryk på menu/enter-knappen på
basisskærmen. Hovedmenuen vises.
14-2 Låsefunktion kan gøres synlig ved
at trykke på Menu/Enter-knappen
i 4 sekunder.
14-1
14-2
<Basisskærm>
Cool
Set to
<Hovedmenu>
Airflow Direction
Individual Air Direction
Quick Start
Ventilation
Energy Saving Options
Schedule
SettingReturn
28°C
Tryk på Menu/
Enter-knappen.
1/2Main Menu
Tryk på menu/
enter-knappen
i 4 sekunder.
14-3 Vælg Lock Function og tryk på
Menu/Enter-knappen. "Lock
Function"-menuen vises.
14-4 Vælg Prohibit Buttons og tryk på
Menu/Enter-knappen. Skærmen
med "Prohibit Buttons" vises.
14-5 Vælg "Up/Dwn/L/R", "On/Off", "Mode"
og "Fan Speed" med (venstre/
højre)-knapperne og "Lock/Unlock"
med (op/ned)-knapperne.
14-6 Tryk på Menu/Enter-knappen.
Bekræftelsesskærmen vises.
14-7 Vælg Yes , og tryk på menu/
enter-knappen. Indstillingerne
indtastes, og Basisskærmen
vender tilbage.
14-3
14-4
14-5
14-6
14-7
Lock Function
Rotation
Airflow Direction
Individual Air Direction
Quick Start
Ventilation
Lock Function
Prohibit Buttons
Function Prohibition
Prohibit Mode
Prohibit Buttons
Prohibit Buttons
Save the settings?
SettingReturn
SettingReturn
Up/Dwn/L/R:
On/Off:
Mode:
Fan Speed:
SettingReturn
SettingReturn
NoYes
1/3Main Menu
UNLOCK
UNLOCK
LOCK
LOCK
Tryk på Menu/
Enter-knappen.
Tryk på Menu/
Enter-knappen.
Tryk på Menu/
Enter-knappen.
Tryk på Menu/
Enter-knappen.
<Basisskærm>
Installatørvejledning BRC1E53
29
4P419250-1 – 2015.10
Prohibit knapper
2
2
2
2
14-8 For at deaktivere Menu/Enter- og
Annuller-knappen på Basisskærmen,
gå frem på følgende måde:
1. Hold knappen nede.
2. Tryk (kortvarigt) på de 3 andre
angivne taster samtidigt, mens
du holder knappen nede.
For at aktivere Menu/Enter- og
Annuller-knappen på Basisskærmen,
gå frem på samme måde.
BEMÆRK
Hvis du vil begrænse antallet af knapper, som kan betjenes på sub-fjernbetjeningen, skal du
starte med kun at tilslutte denne betjening til enheden. Sørg for, at denne betjening først er
indstillet til "main" (fabriksindstillet), og rediger derefter begrænsningerne for de indstillinger,
du foretrækker, og indstil først derefter fjernbetjeningen til "sub".
1
BRC1E53 Installatørvejledning
4P419250-1
2015.10
–
30
Funktionsforbud
15. Funktionsforbud
● Begrænsning af antallet af funktioner, der kan benyttes.
15-1 Tryk på menu/enter-knappen på
basisskærmen. Hovedmenuen vises.
15-2 Låsefunktion kan gøres synlig ved
at trykke på Menu/Enter-knappen
i 4 sekunder.
15-1
15-2
Cool
Set to
<Hovedmenu>
Airflow Direction
Individual Air Direction
Quick Start
Ventilation
Energy Saving Options
Schedule
SettingReturn
28°C
Tryk på Menu/
Enter-knappen.
1/2Main Menu
Tryk på menu/
enter-knappen
i 4 sekunder.
15-3 Vælg Lock Function og tryk på
Menu/Enter-knappen. "Lock
Function"-menuen vises.
15-4 Vælg Function Prohibition og tryk på
Menu/Enter-knappen. Skærmen med
"Function Prohibition" vises.
15-5 Vælg den ønskede funktion med
(venstre/højre)-knapperne og "Lock/
Unlock" med (op/ned)-
knapperne.
15-6 Tryk på Menu/Enter-knappen.
Bekræftelsesskærmen vises.
15-7 Vælg Yes , og tryk på menu/
enter-knappen. Indstillingerne
indtastes, og Basisskærmen
vender tilbage.
15-3
15-4
15-5
15-6
15-7
Lock Function
Rotation
Airflow Direction
Individual Air Direction
Quick Start
Ventilation
Lock Function
Prohibit Buttons
Function Prohibition
Prohibit Mode
Function Prohibition 1/2
Function Prohibition
Save the settings?
SettingReturn
SettingReturn
Ventilation
Schedule
Filter Auto Clean
Configuration
Clock & Calendar
Energy Saving list
SettingReturn
:UNLOCK
:UNLOCK
:UNLOCK
:UNLOCK
:UNLOCK
:UNLOCK
NoYes
SettingReturn
<Basisskærm>
1/3Main Menu
Tryk på Menu/
Enter-knappen.
Tryk på Menu/
Enter-knappen.
Tryk på Menu/
Enter-knappen.
Tryk på Menu/
Enter-knappen.
Installatørvejledning BRC1E53
31
4P419250-1 – 2015.10
Prohibit tilstand
BEMÆRK
● Hvis du vil begrænse antallet af funktioner, som kan betjenes på sub-fjernbetjeningen, skal du
starte med kun at tilslutte denne betjening til enheden. Sørg for, at denne betjening først er
indstillet til "main" (fabriksindstillet), og rediger derefter begrænsningerne for de indstillinger,
du foretrækker, og indstil først derefter fjernbetjeningen til "sub".
● Når en funktion er forbudt, vises ikonet
ved siden af funktionen.
16. Prohibit tilstand
● Begrænsning af antallet af tilstande, der kan betjenes.
<Basisskærm>
16-1 Tryk på menu/enter-knappen på
basisskærmen. Hovedmenuen vises.
16-2 Låsefunktion kan gøres synlig ved
at trykke på Menu/Enter-knappen
i 4 sekunder.
16-1
16-2
Cool
Set to
<Hovedmenu>
Airflow Direction
Individual Air Direction
Quick Start
Ventilation
Energy Saving Options
Schedule
SettingReturn
28°C
Tryk på Menu/
Enter-knappen.
1/2Main Menu
Tryk på menu/
enter-knappen
i 4 sekunder.
16-3 Vælg Lock Function og tryk på
Menu/Enter-knappen. "Lock
Function"-menuen vises.
16-4 Vælg Prohibit Mode og tryk på
Menu/Enter-knappen. Skærmen
med "Prohibit-tilstand" vises.
16-3
16-4
Lock Function
Rotation
Airflow Direction
Individual Air Direction
Quick Start
Ventilation
Lock Function
Prohibit Buttons
Function Prohibition
Prohibit Mode
SettingReturn
SettingReturn
1/3Main Menu
Tryk på Menu/
Enter-knappen.
Tryk på Menu/
Enter-knappen.
BRC1E53 Installatørvejledning
4P419250-1
2015.10
–
32
Prohibit tilstand
16-5 Vælg "Fan", "Cool", "Heat", "Auto",
"Dry" eller "VentClean" med
(Venstre/Højre)-knapperne og
"Enable/Disable" den valgte tilstand
med (Op/Ned)-knapperne.
16-5
16-6
Prohibit Mode
Fan
Cool
Heat
Auto
Dry
VentClean
:Enable
:Enable
:Enable
:Enable
:Enable
:Enable
SettingReturn
Tryk på Menu/
Enter-knappen.
16-6 Tryk på Menu/Enter-knappen.
Bekræftelsesskærmen vises.
16-7 Vælg Yes , og tryk på menu/
enter-knappen. Indstillingerne
bekræftes, og Basisskærmen
vender tilbage.
16-7
Prohibit Mode
Save the settings?
SettingReturn
<Basisskærm>
NoYes
Tryk på Menu/
Enter-knappen.
BEMÆRK
● Når den nuværende aktive tilstand er låst, vil denne tilstand stadig være aktiv, når du vender
tilbage til basisskærmen. Kun når tilstanden ændres, vil den deaktiverede tilstand ikke være
tilgængelig mere. Når alle tilstande er låst, er det ikke muligt at ændre til en anden tilstand,
udover den nuværende aktive tilstand.
● Hvis du vil begrænse antallet af tilstande, som kan betjenes på sub-fjernbetjeningen, skal du
starte med kun at tilslutte denne betjening til enheden. Sørg for, at denne betjening først er
indstillet til "main" (fabriksindstillet), og rediger derefter begrænsningerne for de indstillinger,
du foretrækker, og indstil først derefter fjernbetjeningen til "sub".
Installatørvejledning BRC1E53
33
4P419250-1 – 2015.10
Vedligeholdelsesrotation og Backup
17. Vedligeholdelsesrotation og Backup
Rotationsfunktionen er designet til enheder, der arbejder i kritiske miljøer (f.eks. i serverrum,
der kræver meget afkøling). I dette tilfælde, er systemet udstyret med en ekstra backup-enhed.
Aktivering af Rotation giver efterfølgende tilladelse til:
● Rotation: fordi systemet er udstyret med ere enheder, end det er påkrævet for kunne tilbyde
varme/køle-belastningen, en af enhederne vil forblive aktive under normal drift. Efter et fastsat
tidsrum (dvs. "Rotation cycle time"), starter den inaktive enhed med at fungere og en tidligere
fungerende enhed bliver inaktiv (dvs. vedligeholdelsesrotation). Fordi enhederne skiftevis tillades
at holde pause, forøges systemets levetid.
● Backup: at have en backupenhed tillader yderligere redundans i systemet. Hvis en aktiv enhed
svigter, sikrer Rotation, at den inaktive enhed tager over.
BACKUP
BACKUP
BACKUP
FEJL
BEMÆRK
● For at lade backupenheden nå sin afkølings-/opvarmningskapacitet, er der inkluderet
en overlapningsperiode, hvor alle enheder er aktive. (cfr. brugsstedsindstilling 1E-7)
● Rotationsrækkefølgen afhænger det indstillede enhedsnummer. For vejledning til, hvordan
du ændrer enhedsnummeret, kontakt din lokale forhandler.
● For at kunne bruge Rotationsfunktionen, er gruppekontrol påkrævet. Yderligere oplysninger,
se "22. Tilslutningsdiagram"
BRC1E53 Installatørvejledning
4P419250-1
2015.10
–
34
Vedligeholdelsesrotation og Backup
17-1 Tryk på menu/enter-knappen på
basisskærmen. Hovedmenuen vises.
17-2 Rotation kan gøres synlig ved at
trykke på Menu/Enter-knappen
i 4 sekunder.
17-1
17-2
<Basisskærm>
Cool
Set to
28°C
<Hovedmenu>
Airflow Direction
Individual Air Direction
Quick Start
Ventilation
Energy Saving Options
Schedule
SettingReturn
Tryk på Menu/
Enter-knappen.
1/2Main Menu
Tryk på menu/
enter-knappen
i 4 sekunder.
17-3 Vælg Rotation , og tryk på menu/
enter-knappen. "Rotation"-menuen
vises.
17-4 Vælg Rotation cycle time setting
og tryk på Menu/Enter-knappen.
"Rotation"-skærmen vises.
17-5 Vælg den ønskede
rotationscyklustiden med
(op/ned)-knapperne.
17-6 Tryk på Menu/Enter-knappen.
Bekræftelsesskærmen vises.
17-7 Vælg Yes , og tryk på menu/
enter-knappen. Indstillingerne
indtastes, og Basisskærmen
vender tilbage.
17-3
17-4
17-5
17-6
17-7
Lock Function
Rotation
Airflow Direction
Individual Air Direction
Quick Start
Ventilation
Rotation
Enable/Disable
Rotation Cycle Time Setting
Rotation
Rotation Cycle Time Setting
SettingReturn
SettingReturn
24 hr
SettingReturn
Rotation
Save the settings?
NoYes
SettingReturn
<Basisskærm>
1/3Main Menu
Skift rotationscyklustiden
med (op/ned)-
Tryk på Menu/
Enter-knappen.
Tryk på Menu/
Enter-knappen.
knapperne.
Tryk på Menu/
Enter-knappen.
Installatørvejledning BRC1E53
35
4P419250-1 – 2015.10
Vedligeholdelsesrotation og Backup
17-8 For at aktivere/deaktivere Rotation,
så gå til "Rotation"-menuen og
vælg Enable/Disable
17-9 Tryk på (Op/Ned)-knapperne
for at vælge Enable eller Disable .
Bekræftelsesskærmen vises ved
tryk på menu/enter-knappen.
17-10 Vælg Yes , og tryk på menu/
enter-knappen. Funktionen
aktiveres/deaktiveres og
Basisskærmen vender tilbage.
17-8
17-9
17-10
Rotation
Enable/Disable
Rotation Cycle Time Setting
SettingReturn
Rotation
Enable/Disable
Disable
SettingReturn
Rotation
Save the settings?
NoYes
SettingReturn
<Basisskærm>
BEMÆRK
● Efter at ændringer er gemt til indstillingerne, aktiveres Rotation automatisk.
Tryk på Menu/
Enter-knappen.
Skift indstillingen med
(op/ned)-knapperne.
Tryk på Menu/
Enter-knappen.
BRC1E53 Installatørvejledning
4P419250-1
2015.10
–
36
Ekstern input-låsningsfunktion
18. Ekstern input-låsningsfunktion
BEMÆRK
● Kun tilgængelig, når tilbehøret BRP7A5* digital indgangsadapter er tilsluttet.
● For det tilfælde at der er kommunikationsproblemer eller adapteren ikke fungerer korrekt,
vil den eksterne input-låsemenu ikke være synlig i menuen Serviceindstillinger.
● Når der forbindes endnu en fjernbetjening, er det ikke muligt at bruge den BRP7A5*
Digitale indgangsadapter.
● Når der forbindes en BRP7A5* Digital indgangsadapter, vil tidsplanfunktionen blive
deaktiveret, så længe at den BRP7A5* Digitale indgangsadapter er tilsluttet.
Se betjeningsvejledningen for yderligere information om tidsplanfunktionaliteten.
● Når en centraliseret styringsenhed er tilsluttet, kan den eksterne input-låsefunktion blive
tilsidesat af den centraliserede styringsenhed. Den centraliserede styringsenhed har prioritet
og fungerer, som om der ikke var nogen BRP7A5* Digital indgangsadapter tilsluttet.
● Sørg for at BRP7A5* Digital indgangsadapter og de tilbehørskontakterne (vindueskontakt og
nøglekortskontakt) er installerede korrekt. Glem ikke at bekræfte at kontakten "No Volt" på
BRP7A5* Digital indgangsadapters printkort sidder i den rigtige position.
● For installation og forbindelse af BRP7A5* Digital indgangsadapter, se den tilsvarende
installationsmanual.
<Basisskærm>
18-1 Tryk på annuller-knappen, og hold
den nede i 4 sekunder eller længere.
Menuen Serviceindstillinger vises.
18-2 Vælg External Input Interlock og tryk
på Menu/Enter-knappen. "External
Input Interlock"-skærmen vises.
18-1
Cool
<Serviceindstillinger>
18-2
Test Operation
Maintenance Contact
Field Settings
Demand
Min Setpoints Differential
External Input Interlock
Set to
28°C
SettingReturn
Tryk på annuller-knappen,
og hold den nede
i 4 sekunder eller længere,
mens bagbelysningen
1/3Service Settings
Tryk på Menu/
Enter-knappen.
er tændt.
Installatørvejledning BRC1E53
37
4P419250-1 – 2015.10
Ekstern input-låsningsfunktion
18-3 Vælg "B2 Delay Timer", "B2 Reset
Timer", "Reset On/Off", "Reset
Mode", "Reset Cool SP" eller
"Reset Heat SP" med
(Venstre/Højre)-knapperne og
skift indstillingerne med
18-3
18-4
External Input Interlock
B2 Delay Timer
B2 Reset Timer
Reset On/Off
Reset Mode
Reset Cool SP
Reset Heat SP
SettingReturn
:1min
:20hrs
:OFF
:-:22°C
:22°C
Tryk på Menu/
Enter-knappen.
(Op/Ned)-knapperne.
18-4 Tryk på Menu/Enter-knappen.
Bekræftelsesskærmen vises.
18-5 Vælg Yes , og tryk på menu/
enter-knappen. Indstillingerne
indtastes, og Service Settings-
menuen vender tilbage.
Parameter Beskrivelse Mulige værdier Standardværdi
B2 Forsinkelsestimer Timeren starter, efter at nøglekortet
er fjernet. Så længe denne timer ikke
udløber, fortsætter enheden med at
arbejde normalt.
B2 Nulstillingstimer Timer som starter, når
forsinkelsestimeren er udløbet.
Når denne timer udløber, ændres den
forrige tilstand til tilstanden "Default
Reset Setting".
18-5
External Input Interlock
Save the settings?
<Serviceindstillinger>
NoYes
Tryk på Menu/
SettingReturn
0 - 10 minutter "1 min"
0 – 20 timer "20 timer"
Enter-knappen.
Nulstil TIL/FRA "Default Reset Setting" Til/Fra-tilstand. "TIL", "FRA", "--" "FRA"
Reset Mode "Default Reset Setting" driftstilstand. "Auto", "Cool", "Heat",
"--"
"Fan", "--"
Reset Cool SP "Default Reset Setting"
afkølingskontrolpunkt.
Se indendørsenheds
kontrolpunkt område
"22°C"
og kontrolpunkt
områdebegrænsning, "--".
Reset Heat SP "Default Reset Setting" opvarmning
kontrolpunkt.
Se indendørsenheds
kontrolpunkt område
"22°C"
og kontrolpunkt
områdebegrænsning, "--".
BEMÆRK
● Når en parameter er "--", betyder det, at intet vil blive ændret for denne parameter og at den
nuværende aktive værdi bevares.
BRC1E53 Installatørvejledning
4P419250-1
2015.10
–
38
Ekstern input-låsningsfunktion
Vindueskontakt-logik:
Vindueskontakt B1 Nøglekortskontakt B2 Tid Handling
Lukket Lukket / • Enheden arbejder normalt.
• Enheden vender tilbage til forrige
tilstand, inden kontakten åbnes.
Åbn Lukket / Enheden tvinges til at slukke (drift fra):
• Ingen forsinkelses- og nulstillingst
imerfunktionalitet.
• Ingen setback-funktionalitet.
• Det er ikke muligt at TÆNDE for
enheden med til/Fra-knappen.
Nøglekortskontakt-logik:
Vindueskontakt B1 Nøglekortskontakt B2 Tid Handling
Lukket Lukket • /
• Forsinkelsestimer <
Tid <
Nulstillingstimer
• Tid >
Nulstillingstimer
Lukket Åbn Tid < Forsinkelsestimer Enheden arbejder normalt.
Lukket Åbn Tid > Forsinkelsestimer Enheden tvinges til at slukke (drift fra):
• Enheden arbejder normalt.
• Enheden vender tilbage til forrige
tilstand, inden kontakten åbnes,
hvis nulstillingstimeren ikke
er udløbet.
• Enheden vender tilbage til
tilstanden "Default Reset Setting"
(menuindstilling), hvis
nulstillingstimeren er udløbet.
• Afhængigt af om setback-
funtionaliteten er aktiveret,
vil setback fungere eller ikke.
• Det er ikke muligt at TÆNDE for
enheden med til/Fra-knappen.
• Nulstillingstimeren starter med at
tælle efter at forsinkelsestimeren
er udløbet.
BEMÆRK
● Forrige tilstand består af Til/Fra-tilstand, Driftstilstand, afkølings- og opvarmningskontrolpunkt.
● Ventilatorhastigheden og setback-afkølingen og opvarmningskontrolpunktet kan ændres til
enhver tid, uden at miste ændringerne, når du bruger kontakterne.
● Ventilatorhastigheden lagres uafhængigt for de to hoveddriftstilstande. Kun opvarmning har
sin egen gemte ventilatorhastighed og kun afkøling, kun tør og -blæser har deres egen
ventilatorhastighed.
● Ændringer som du har foretaget mens nøglekortskontakten er åben og forsinkelsestimeren
ikke er udløbet (normal drift) gemmes ikke, når kontakten lukkes igen.
Installatørvejledning BRC1E53
39
4P419250-1 – 2015.10
Ekstern input-låsningsfunktion
Kombination af vindues- og nøglekortskontakt-logik:
● Vindueskontakten har prioritet over nøglekortkontaktens forsinkelsestimer og setback-
funktionaliteten:
Når vindueskontakten åbnes, mens nøglekortkontakten er åben, vil forsinkelsestimeren straks
udløbe, hvis den stadig kører, og setback vil ikke længere fungere. Nulstillingstimeren starter straks
med at tælle eller vil ikke nulstille, når den kørte i forvejen.
● Nøglekortkontaktens nulstillingstimerfunktionalitet har prioritet over vindueskontakten, når den
vender tilbage den forrige tilstand:
Når nøglekortkontakten åbnes, mens vindueskontakten er åben, begynder forsinkelsestimeren at
køre. Når forsinkelsestimeren udløber, begynder nulstillingstimeren at køre. Når nulstillingstimeren
udløber, opdateres den forrige tilstand til tilstanden "Default Reset Setting".
Eksempel 1 (Se "Eksempel 1" på side 41)
a) Fjern nøglekortet, enheden fortsætter med at arbejde normalt, indtil forsinkelsestimeren
er udløbet.
b) Åben vinduet inden forsinkelsestimeren udløber, enheden standser med det samme. Det er ikke
muligt, hverken at tænde eller slukke for enheden, setback-funktionaliteten virker ikke,
forsinkelsestimeren stopper med at tælle og nulstillingstimeren begynder at tælle.
c) Isæt nøglekortet, der sker kun en opdatering af forrige tilstand. Enheden tvinges til at slukke
og setback-funktionaliteten er stadig deaktiveret (se vindueskontakt-logik):
● Hvis nulstillingstimeren ikke er udløbet, inden nøglekortet isættes, er den forrige tilstand
den samme som den oprindelige tilstand, fordi der kun skete en ændring i den tvungne
sluk-tilstand.
● Hvis nulstillingstimeren er udløbet, inden nøglekortet isættes, er den forrige tilstand "Default
Reset Setting"-tilstanden.
d) Luk vinduet, enheden vender tilbage til forrige tilstand. Forrige tilstand afhænger af
nulstillingstimerens udløb.
Eksempel 2 (Se "Eksempel 2" på side 42)
a) Åben vinduet, enheden stopper med det samme. Enheden kan hverken tændes eller slukkes med
Til/Fra-knappen, setback-funktionaliteten virker ikke og forsinkelsestimeren begynder ikke at tælle.
b) Fjern nøglekortet. Forsinkelsestimeren begynder at tælle.
c) Luk vinduet. Tilstanden er den samme som hvis vinduet aldrig havde været åbent (setback virker
hvis den er aktiveret).
● Hvis forsinkelsestimeren udløber, inden vinduet lukkes, begynder nulstillingstimeren med
at tælle. Det har ingen indydelse på nulstillingstimeren, hvis vinduet lukkes.
● Hvis forsinkelsestimeren ikke er udløbet, inden vinduet lukkes, udløber forsinkelsestimeren
straks og nulstillingstimeren begynder med at tælle.
d) Når nulstillingstimeren udløber, opdateres den forrige tilstand til tilstanden "Default Reset Setting".
e) Isæt nøglekort.
● Hvis nulstillingstimeren ikke er udløbet, inden nøglekortet isættes, vil enheden vende tilbage
til den tilstand, som den var i, inden vinduet blev åbnet (sidste tændt-tilstand).
● Hvis nulstillingstimeren er udløbet, inden nøglekortet isættes, er den forrige tilstand "Default
Reset Setting"-tilstanden.
BRC1E53 Installatørvejledning
4P419250-1
2015.10
–
40
Ekstern input-låsningsfunktion
Eksempel 1
a)
Tid
<
Forsinkelses-
timer
Forsinkel-
sestimer
starter
Forrige
tilstand:
før a)
b)
Tvungen
frakobling
Forrige
tilstand:
før a)
Tid
<
Nulstillings-
timer
Tid
>
Nulstillings-
timer
c)
Ingen
opdatering
forrige
tilstand
Forrige
tilstand:
før a)
c)
d)
Tid
betyder
ingenting
Vend tilbage
til forrige
tilstand:
før a)
d)
Tid
betyder
ingenting
Opdatering
forrige
tilstand
Forrige
tilstand:
"Default Reset
Setting"
-tilstand
Installatørvejledning BRC1E53
41
Vend tilbage
til forrige
tilstand:
"Default
reset setting"
-tilstand
4P419250-1 – 2015.10
Eksempel 2
Ekstern input-låsningsfunktion
c)
Tid <
Nulstillingstimer
e)
a)
Tvungen
frakobling
Forrige
tilstand:
før a)
Tid
bety-
der
ingen-
ting
b)
Forsinkel-
sestimer
starter
Forrige
tilstand:
før a)
Tid
<
Forsin-
kelsesti-
mer
Forsin-
kelsesti-
mer
<
Tid
<
Nulstil-
lingsti-
mer
Setback
aktiveret,
nulstillings-
timer starter
Forrige
tilstand:
før a)
c)
Setback
aktiveret,
nulstillings-
timer
fortsætter
Forrige
tilstand:
før a)
Nulstillingstimer
Nulstillingstimer
d) e)
Tid
=
Nulstil-
lingsti-
Opdatering
mer
Tid <
Tid =
forrige
tilstand
Forrige
tilstand:
"Default
reset
setting"
-tilstand
Vend
tilbage til
forrige
tilstand:
før a)
Vend tilbage
til forrige
tilstand:
"Default
reset
setting"
-tilstand
BRC1E53 Installatørvejledning
4P419250-1
2015.10
–
42
Enkelt og dobbelt kontrolpunkttilstand
19. Enkelt og dobbelt kontrolpunkttilstand
BEMÆRK
● Når en centraliseret styringsenhed er tilsluttet, tvinges fjernbetjeningen til enkelt
kontrolpunkttilstand. Det er ikke muligt at skifte til dobbelt kontrolpunkttilstand.
● Skift mellem enkelt- og dobbelt kontrolpunkttilstand
● Enkelt kontrolpunkttilstand sættes ved at vælge "Single SP"
● Dobbelt kontrolpunkttilstand sættes ved at vælge "0°C" – "8°C"
<Basisskærm>
19-1 Tryk på annuller-knappen, og hold
den nede i 4 sekunder eller længere.
Menuen Serviceindstillinger vises.
19-2 Vælg MIn Setpoints Differential
og tryk på Menu/Enter-knappen.
Skærmen "Min Setpoints Differential"
vises.
19-1
<Serviceindstillinger>
19-2
Test Operation
Maintenance Contact
Field Settings
Demand
Min Setpoints Differential
External Input Interlock
Cool
Set to
28°C
SettingReturn
Tryk på annuller-knappen,
og hold den nede
i 4 sekunder eller længere,
mens bagbelysningen
1/3Service Settings
Tryk på Menu/
Enter-knappen.
er tændt.
19-3 Vælg "None", "Single Sp" eller
"0°C" – "8°C" med (Op/Ned)
knapperne.
19-4 Tryk på Menu/Enter-knappen.
Bekræftelsesskærmen vises.
19-5 Vælg Yes , og tryk på menu/
enter-knappen. Indstillingerne
bekræftes, og Service Settings-
menuen vender tilbage.
19-3
19-4
19-5
Min Setpoints Differential
Min Setpoints Differential
Min Setpoints Differential
Save the settings?
<Serviceindstillinger>
Single Sp
SettingReturn
NoYes
SettingReturn
Tryk på Menu/
Enter-knappen.
Tryk på Menu/
Enter-knappen.
19-6 Tryk én gang på annuller-knappen.
Fjernbetjeningen genstarter og
Basisskærmen vender tilbage.
Installatørvejledning BRC1E53
43
4P419250-1 – 2015.10
Andre serviceindstillinger
BEMÆRK
● I enkelt kontrolpunkttilstand er både afkøling- og opvarmningskontrolpunkter de samme.
Ændring af et kontrolpunkt ændrer automatisk de andre kontrolpunkter.
● I dobbelt kontrolpunkttilstand er der altid en begrænsning for opvarmnings- og
afkølingskontrolpunktet:
- Afkølingskontrolpunkt ≥ opvarmningskontrolpunkt + minimum kontrolpunktdifferens.
Når afkølingskontrolpunktet sænkes under opvarmningskontrolpunktet + minimum
kontrolpunktdifferens, sænkes opvarmningskontrolpunktet automatisk.
- Opvarmningskontrolpunkt ≤ afkølingskontrolpunkt – minimum kontrolpunktdifferens.
Når opvarmningskontrolpunktet hæves over afkølingskontrolpunktet – minimum
kontrolpunktdifferens, hæves opvarmningskontrolpunktet automatisk.
20. Andre serviceindstillinger
20-1 Group Address
● Tildel gruppeadressen og enhedsnummeret for centraliseret styring.
● Gruppe- og enhedsadressen kan kun indstilles, når der er tilsluttet en centraliseret styringsenhed.
Menuen er kun synlig, når en centraliseret styringsenhed er tilsluttet.
● Gruppe- og enhedsadressen kan være "set" og "released".
BEMÆRK
Glem ikke at udløse gruppeadressen, inden du frakobler den centraliserede styringsenhed, fordi
menuen vil ikke være tilgængelig efterfølgende.
20-2 Indoor/Outdoor unit Airnet Address
● Indstil inden- og udendørsenhedens Airnet-adresse.
20-3 Indoor Unit Status
● Konsultér temperaturerne for indendørsenhedens termomodstand.
SkyAir VRV
Th1 Sugeluft-termomodstand Sugeluft-termomodstand
Th2 Varmeveksler-termomodstand Varmeveksler termomodstand
Th3 - Varmeveksler gasrør-termomodstand
Th4 Aedningsluft-termomodstand Aedningsluft-termomodstand
Th5 - Th6 - -
BRC1E53 Installatørvejledning
4P419250-1
2015.10
–
44
Andre serviceindstillinger
20-4 Outdoor Unit Status
● Konsultér temperaturerne for udendørsenhedens termomodstand.
SkyAir VRV
Th1 Udendørsluft-termomodstand Th2 Varmeveksler-termomodstand Th3 Aedningsrør-termomodstand Th4 - Th5 - Th6 - -
20-5 Forced Fan ON
● Tving ventilator(en/erne) TIL for de individuelle indendørsenheder.
● Denne funktion kan bruges til at kontrollere, hvilket indendørsenhedsnummer, der er associeret
med hvilken indendørsenhed.
20-6 Switch Main Sub Controller
● Ombyt main- og sub-fjernbetjeningens betegnelse.
BEMÆRK
● Ændring af hoved/sub-betegnelse kræver, at strømmen slås FRA og TIL igen.
20-7 Filter Indicator
● Nulstiller lterindikatorens timer for alle indendørsenheder.
20-8 Test Filter Auto Clean
● Test om Filter Auto Clean-fungerer.
● Denne funktion er kun tilgængelig, hvis det selvrensende pyntepanel er installeret.
● Når Filter Auto Clean er deaktiveret (Deaktiver Filter Auto Clean), vises meddelelsen
"Auto lter clean is disabled", når skærmen Test Filter Auto Clean åbnes.
20-9 Brush/Filter Ind
● Nulstiller lterindikatorens timer for alle indendørsenheder.
● Denne funktion er kun tilgængelig, hvis det selvrensende pyntepanel er installeret.
20-10 Disable Filter Auto Clean
● Aktiver/deaktiver brugen af Filter Auto Clean-funktionen.
● Når den er deaktiveret, vises meddelelsen "Auto lter clean is disabled", når skærmen
Test Filter Auto Clean og Filter Auto Clean åbnes.
● Denne funktion er kun tilgængelig, hvis det selvrensende pyntepanel er installeret.
Installatørvejledning BRC1E53
45
4P419250-1 – 2015.10
Softwareopdatering med Updater
21. Softwareopdatering med Updater
● De sprog, som styreboksen understøtter, afhænger af modellen.
● Man kan installere andre sprogpakker med tilbehøret "PC USB cable" (EKPCCAB3) + updater
software.
● Forudsætninger:
- Updater software: kontakt din lokale forhandler for den korrekte version.
- "PC USB cable" EKPCCAB3 eller højere: inkluderer ledningsnet og kabler 4P344073-1-
og 4PW64322-1A (begge behøves under installationen).
Installationsvejledning:
1. Kontroller, at indendørsenheden er slukket.
2. Forbind kablerne.
Se nedenstående gur for hvordan du skal forbinde kablerne.
3. Tænd for indendørsenheden.
4. Start updateren på PC'en.
5. Gå videre til vinduet "Update Procedure Selection". Fjernbetjeningssoftwaren registreres
automatisk.
6. Udfyld modelnavnet "BRC" i lterboksen og vælg den ønskede sprogpakke.
7. Følg vejledningen på skærmen (kablet, 4P344073-1, skal bruges under installation).
X1A
ab c
X1A
d
a) PC med updater
b) USB-kabel
c) Fjernbetjenings-printkort
d) Til indendørsenhed
Flere oplysninger om de tilgængelige sprog ndes i "13. Language" på side 28.
BRC1E53 Installatørvejledning
4P419250-1
2015.10
–
46
Tilslutningsdiagram
22. Tilslutningsdiagram
22-1 Typisk layout
P1 P2
P1 P2
22-2 Typisk layout for gruppekontrol
0 1 2
P1 P2
P1 P2
P1 P2 P1 P2
BEMÆRK
● For at kunne aktivere Rotationsfunktionen, er gruppekontrol påkrævet.
● Når du bruger gruppekontrol, tildeles hver enhed automatisk en adresse (dvs.
et enhedsnummer). I tilfælde af at Rotationsfunktionen er aktiveret, bestemmer dette nummer
rotationrækkefølgen. For vejledning til, hvordan du ændrer enhedsnummeret, kontakt din
lokale forhandler.
Installatørvejledning BRC1E53
47
4P419250-1 – 2015.10
Tilslutningsdiagram
22-3 Gruppekontrol: hovedstyringsenhed + sub-styringsenhed
0 1 2
P1 P2
P1 P2 P1 P2
P1 P2 P1 P2
22-4 Gruppekontrol: styringsenhed + digital indgangsadapter
BRP7A5*
0 1 2
P1 P2
P1 P2 P1 P2
P1 P2
P1
P2
BRC1E53 Installatørvejledning
4P419250-1
2015.10
–
48
Tilslutningsdiagram
22-5 Styringsenhed + DIII centralt kontroludstyr
F1 F2 P1 P2
P1 P2F1 F2
BEMÆRK
Hvis styringsenheden bruges sammen med DIII central styringsenhedsudstyr, så …
● … tidsplanfunktionen kan begrænses.
● … aktiver ikke setback-tilstand.
Installatørvejledning BRC1E53
49
4P419250-1 – 2015.10
4P419250-1
2015.10
Copyright 2015 Daikin
Loading...
