KABLET

FJERNKONTROLL

REFERANSEGUIDE FOR INSTALLATØR

BRC1E53

Sørg for å lese disse installeringsinstruksjonene

før du installerer dette produktet.

Innhold

1. Sikkerhetshensyn .............................................................................. 2

2. Tilbehør ............................................................................................... 4

3. Installeringsprosedyre for fjernkontroll ........................................... 4

4. Fjernkontrollknappenes funksjoner og menypunkter .................. 10

5. Strøm på ............................................................................................ 12

6. Innstillinger på installasjonsstedet ................................................ 15

7. Testdriftmetode (kun SkyAir) .......................................................... 18

8. Kontrollprosedyren i Error History ................................................. 22

9. Registreringsmetode for informasjonen

i Maintenance Contact ..................................................................... 23

10. Bekreftelse av registrerte detaljer ................................................ 24

11. Energibehovskontroll .................................................................... 25

12. Clock & Calendar (klokke og kalender) ....................................... 27

13. Language (språk) ........................................................................... 28

14. Prohibit Buttons (forby-knapper) ................................................. 29

15. Function Prohibition (funksjonsforbud) ...................................... 31

16. Prohibit Mode (forbudsmodus) ..................................................... 32

17. Driftsrotasjon og reserveenhet ..................................................... 34

18. External Input Interlock (ekstern inngangsforrigling) ................ 37

19. Enkelt og dobbelt settpunktmodus .............................................. 43

20. Andre serviceinnstillinger ............................................................. 44

21. Programvareoppdatering med Updater ....................................... 46

22. Koblingsskjema ............................................................................ 47

Referanseguide for installatør BRC1E53

4P419250-1 – 2015.10

Sikkerhetshensyn

1. Sikkerhetshensyn

Originalinstruksjonene er skrevet på engelsk. Alle andre språk er oversettelser av originalinstruksjonene.

 Se også installeringshåndboken som er festet til innendørsanlegget.

Les disse sikkerhetshensynene nøye før du installerer fjernkontrollen.

● Denne håndboken klassiserer hensyn under ADVARSEL og FORSIKTIG. Begge typer inneholder viktig informasjon om sikkerhet. Sørg for å følge alle forholdsreglene nedenfor.

ADVARSEL

FORSIKTIG

● Etter at du har fullført installeringen, gjennomfører du en prøveoperasjon for å se etter feil og forklare for kunden hvordan luftkondisjoneringsanlegget brukes ved hjelp av brukerhåndboken. Be kunden om å oppbevare installerings- og driftshåndboken for fremtidig referanseformål.

Hvis disse instruksjonene ikke følges, kan det føre til personskade eller tap av liv.

Hvis disse instruksjonene ikke overholdes nøye, kan det føre til materiell skade eller personskade. Avhengig av omstendighetene kan skadene være alvorlige.

ADVARSEL

Be forhandleren eller kvalisert personell om å utføre installeringsarbeidet. Ikke prøv å installere fjernkontrollen selv. Feilaktig installasjon kan føre til vannlekkasje, elektrisk

støt eller brann.

Forhør deg med forhandleren om ytting og gjeninstallering av fjernkontrollen. Feilaktig installering kan medføre lekkasje, elektrisk støt eller fare for brann.

Installer fjernkontrollen i samsvar med instruksjonene i installeringshåndboken.

Feilaktig installasjon kan føre til vannlekkasje, elektrisk støt eller brann. Sørg for å bruke bare tilleggsutstyr og deler som er spesisert for installeringsarbeidet.

Manglende bruk av spesiserte deler kan føre til at enheten faller, vannlekkasjer, elektrisk støt

eller brann. Installer fjernkontrollen på et underlag som er solid nok til å tåle vekten av fjernkontrollen.

Et underlag som ikke er sterkt nok, kan føre til at fjernkontrollen faller og forårsaker personskade. Elektrisk arbeid må utføres i samsvar med relevante lokale og nasjonale forskrifter og ifølge

instruksjonene i denne installeringshåndboken. Utstyret må bare kobles til en egen strømkrets. Utilstrekkelig strømkretskapasitet og feilaktig utførelse av arbeider kan føre til elektrisk støt eller brann.

Utfør alltid installeringsarbeidet med strømtilførselen slått av. Berøring av strømførende deler kan føre til elektrisk støt.

Ikke demonter, rekonstruer eller reparer. Det kan føre til elektrisk støt og/eller brann.

Sørg for at hele ledningsopplegget er sikkert. Bruk spesiserte ledninger og sørg for at ytre krefter

ikke kan påvirke terminaltilkoblinger eller ledninger.

Feilaktige tilkoblinger eller sikring av ledninger kan føre til unormal varmeutvikling eller brann. Valget av materialer og installasjoner må overholde aktuelle nasjonale og internasjonale standarder.

BRC1E53 Referanseguide for installatør 4P419250-1

–

2015.10

Sikkerhetshensyn

FORSIKTIG

For å unngå lekkasjer og elektrisk støt på grunn av vanninntrenging eller insekter må

ledningsgjennomføringen fylles med kitt. Betjen aldri fjernkontrollen med fuktige hender da dette kan føre til elektrisk støt. Ikke vask fjernkontrollen med vann, da dette kan føre til elektrisk støt eller brann. Installer innendørs- og utendørsanlegg, strømledning og tilkoblingsledninger minst 1 meter unna

TV-er eller radioer for å forhindre interferens og støy.

(Avhengig av styrken på det innkommende signalet er en avstand på 1 meter eventuelt ikke nok til å forhindre støy.)

Ikke monter luftkondisjoneringsanlegget på følgende steder:

1. Der det nnes en høy konsentrasjon av mineraloljespray eller damp (f.eks. et kjøkken). Plastdeler kan forringes og falle av slik at det kan oppstå vannlekkasje.

2. Der det dannes etsende gass, f.eks. svovelsyregass.

Korrosjon i kobberrør eller loddede deler kan forårsake lekkasje av kjølevæske.

3. Nær maskineri som gir fra seg elektromagnetisk stråling. Elektromagnetisk stråling kan forstyrre betjeningen av kontrollsystemet og føre til en feilfunksjon på enheten.

4. Der brannfarlige gasser kan lekke, der karbonbrer eller lettantennelig støv svever i luften, eller der yktige brennbare væsker som tynner eller bensin håndteres. Drift av enheten under slike forhold kan føre til brann.

5. Områder med høy temperatur eller åpen amme. Overoppheting og/eller brann kan oppstå.

6. Fuktige områder, eller steder som kan utsettes for vann. Hvis vann trenger inn i fjernkontrollen, kan elektrisk støt oppstå og den interne elektronikken kan svikte.

Når fjernkontrollens termostatfunksjon brukes, bør installeringsstedet være et sted:

● der gjennomsnittstemperaturen i rommet kan registreres

● som ikke er utsatt for direkte sollys

● som ikke er i nærheten av en varmekilde

● som ikke berøres av luften utendørs eller trekk når f.eks. døren åpnes/lukkes, luftutløpet til innendørsenheten eller lignende.

Referanseguide for installatør BRC1E53

4P419250-1 – 2015.10

Tilbehør

Nedre hus, gjennomgående hull

Fjernkontrollen sett utenfra

FORSIKTIG

2. Tilbehør

Følgende tilbehør er inkludert.

Treskrue +

murplugger Liten skrue Klemme Ledningsholder

Installerings- og

driftshåndbok(Ø4,0x30) (M4×16)

3. Installeringsprosedyre for fjernkontroll

3-1 Fastslå hvor fjernkontrollen skal installeres.

Sørg for å følge "1. Sikkerhetshensyn" når du bestemmer plasseringen.

3-2 Plasser et ledningsgjennomføringshull på veggen hvis

ledningene kommer ut fra baksiden.

Ø 8–10

La hullet på veggen stå midt

i det gjennomgående hullet på fjernkontrollens nedre hus når du lager hullet.

48,5

Gjennomgående hull

Ø 8–10

BRC1E53 Referanseguide for installatør 4P419250-1

–

2015.10

Hvis hullet er for stort eller plasseringen ikke er riktig, kan hullet kommet ut fra kontrolleren.

Installeringsprosedyre for fjernkontroll

FORSIKTIG

3-3 Fastslå plasseringen av kontrollledningens uttak (bakre

uttak, venstre uttak, øvre venstre uttak, øvre midtre uttak).

3-3-1 Bakre uttak 3-3-2 Venstre uttak

Skjær av resinområde (skravert område). Skjær av det tynne området (skravert

område) med en avbitertang eller lignende,

og fjern ujevnheter med en l eller lignende.

3-3-3 Øvre venstre uttak 3-3-4 Øvre midtre uttak

Skjær av det tynne området (skravert område) med en avbitertang eller lignende,

og fjern ujevnheter med en l eller lignende.

Skjær av det tynne området (skravert område) med en avbitertang eller lignende,

og fjern ujevnheter med en l eller lignende.

3-4 Legg ledningsopplegget.

1. Koblingsboksen og overføringsledningsnett skal ikke festes.

2. Fjernkontrollens kretskort må ikke berøres direkte.

Spesikasjoner for ledningsopplegg

Ledningsoppleggtype Skjermet vinylledning eller -kabel Ledningoppleggstørrelse 0,75~1,25 mm² Ledningslengde Maks. 500 m

* Dette er den totale lengden i systemet ved bruk av gruppekontroll.

Referanseguide for installatør BRC1E53

(*)

4P419250-1 – 2015.10

Installeringsprosedyre for fjernkontroll

For et enkelt ledningsopplegg er det bedre å holde en forskjell på

±10 mm

Innendørsenhet

Hylsedelen i fjernkontrollkabinettet skal avstrippes i henhold til disse instruksjonene.

Trekk av skjermingen og hylsen

Ledningens

kutteanvisning

Hylseavstrippingslengde:

● ±150 mm for øvre venstre uttak

● ±200 mm for øvre midtre uttak

Koble terminalene (P/P1, N/P2) på fjernkontrollens til terminalene (P1, P2) på

innendørsanlegget. (P1 og P2 har ingen polaritet.)

±10 mm mellom lengden på de to ledningene.

3-4-1 Bakre uttak

Nedre hus

Øvre hus

Kretskort

Klemme

-Tverrsnitt

Sikre ledningen ved festepunktet ved hjelp

Ledningens festepunkt

av den medfølgende klemmen.

BRC1E53 Referanseguide for installatør 4P419250-1

–

2015.10

Installeringsprosedyre for fjernkontroll

Innendørsenhet

Øvre hus

Ledningsholder

Øvre hus

Innendørsenhet

3-4-2 Venstre uttak

3-4-3 Øvre venstre uttak

P2P1

Nedre hus

Kretskort

3-4-4 Øvre midtre uttak

Ledningsholder

Ledninger

Kretskort

Ledningsholder

Øvre hus

-Tverrsnitt

Innendørsenhet

P2P1

Installer den medfølgende ledningsholderen for å hindre at ledningene klemmes, som vist til venstre.

Nedre hus

Kretskort

Referanseguide for installatør BRC1E53

4P419250-1 – 2015.10

Installeringsprosedyre for fjernkontroll

FORSIKTIG

Treskruer (Ø 4,0 x 30)

Små skruer (M4×16)

● Ikke legg kablene nær strømkabler slik at du unngår elektrisk støy (ekstern støy).

● Forsegl ledningsoppleggets inntrekkingsport med kitt (kjøpes lokalt) for å forhindre inntrenging av insekter eller lignende.

3-5 Festeprosedyre for det nedre kabinettet.

Hvis fjernkontrollen kables gjennom det øvre midtre uttaket eller det bakre uttaket, skal kablene føres gjennom utløpshullet i det nedre kabinettet før det monteres på veggen.

3-5-1 Veggmontering

Fest ved hjelp av de medfølgende treskruene (2×).

3-5-2 Montering av bryterboks

Fest ved hjelp av de medfølgende små skruene (2×).

Bryterboks (kjøpes lokalt) (Bruk valgfritt tilbehør KJB211A)

Bryterboks for to enheter (uten deksel)

(Installeringens stigningsvinkel)

BRC1E53 Referanseguide for installatør 4P419250-1

–

2015.10

Installeringsprosedyre for fjernkontroll

Bryterboks for en

Små skruer (M4×16)

FORSIKTIG

Skrutrekker

Øvre hus

enhet (uten deksel)

Bryterboks (kjøpes lokalt) (Bruk valgfritt tilbehør KJB111A)

(Installeringens stigningsvinkel)

● Velg et att sted for installeringen hvis det er mulig.

●

Ikke stram til installeringsskruene for mye slik at du unngår deformering av det nedre kabinettet.

3-6 Fest det øvre kabinettet.

● Plasser det øvre kabinettet overfor knastene i det nedre kabinettet (6 punkter), og sett inn det øvre kabinettet.

● Pass på at ledningene ikke kommer i klem.

● Skrell av den beskyttende forseglingen som er festet på det øvre kabinettet.

3-7 Fjern det øvre dekselet.

Sett inn en skrutrekker i sporene i det nedre dekselet (2 steder) for å fjerne det øvre dekselet.

MERK

● Fjernkontrollens kretskort installeres i det

øvre kabinettet. Vær forsiktig så du ikke

skader kretskortet med skrutrekkeren.

● Sørg for at støv eller fuktighet ikke kommer i kontakt med kretskortet i det

Referanseguide for installatør BRC1E53

øvre kabinettet.

Sett inn en skrutrekker og vri den lett for å fjerne det øvre huset.

4P419250-1 – 2015.10

Nedre hus

Fjernkontrollknappenes funksjoner og menypunkter

4. Fjernkontrollknappenes funksjoner og menypunkter

4-1 Funksjoner og menypunkter

(1) Knapp for valg av driftsmodus

● Trykk på denne knappen for å velge ønsket driftsmodus.

● Hvilke modi som er tilgjengelig, kan avhenge av tilkoblet modell.

(2) Viftehastighet/luftstrømretning-knapp

(Fan Speed/Airow Direction)

● Brukes til å endre viftehastigheten og luftstrømretningen.

● Hvilke viftehastigheter som er tilgjengelige, kan avhenge av tilkoblet modell.

(3) Meny/enter-knapp

● Brukes til å vise hovedmenyen, eller angi det valgte elementet. (Hvis du vil ha detaljer om hovedmenyen, se driftshåndboken.)

(1) Knapp for valg av driftsmodus (11) LCD (med bakgrunnsbelysning)

(4) Opp-knapp (5) Ned-knapp (6) Høyre-knapp (7) Venstre-knapp

(9) Driftslampe (8) På/av-knapp

(3) Meny/enter-knapp

(10) Avbryt-knapp

(2) Viftehastighet/luftstrømretning-knapp

(Fan Speed/Airow Direction)

Hovedmeny*

Lock Function** (låsefunksjon)

Rotation** (rotasjon)

Airow Direction (luftstrømretning) Individual Air Direction (individuell luftretning) Quick Start (hurtigstart) Ventilation (ventilasjon)

Energy Saving Options (strømsparingsalternativer)

Schedule (tidsplan) Filter Auto Clean (automatisk lterrengjøring) Maintenance Information

(vedlikeholdsinformasjon)

Conguration (kongurasjon)

Current Settings (gjeldende innstillinger)

Clock & Calendar (klokke og kalender) Language (språk)

* Menypunktene som er tilgjengelige, avhenger

av tilkoblet modell.

** Lock Function (låsefunksjon) og Rotation (rotasjon)

er skjulte menypunkter. Instruksjoner om hvordan du

gjør dem synlige, nnes i kapitlene 14, 15, 16 og 17.

BRC1E53 Referanseguide for installatør 4P419250-1

–

2015.10

Fjernkontrollknappenes funksjoner og menypunkter

(4) Opp-knapp

● Brukes til å øke den innstilte temperaturen.

● Det neste menypunktet på oversiden markeres. (Hold nede knappen for å gå gjennom verdiene eller elementene.)

● Brukes til å endre det valgte elementet.

(5) Ned-knapp

● Brukes til å senke den innstilte temperaturen.

● Det neste menypunktet under markeres. (Hold nede knappen for å gå gjennom verdiene eller elementene.)

● Brukes til å endre det valgte elementet.

(6) Høyre-knapp

● Brukes til å markere det neste punktet til høyre.

● Visningsinnholdet endres til neste skjerm.

(7) Venstre-knapp

● Brukes til å markere de neste menypunktene til venstre.

●

Visningsinnholdet endres til forrige skjerm.

(8) På/av-knapp

● Trykk for å starte eller stanse luftkondisjoneringsanlegget.

(9) Driftslampe (grønn)

●

Denne lampen lyser når anlegget er i drift.

● Denne lampen blinker hvis det oppstår en feil.

● Denne lampen er ikke tent når driften

er AV.

(10) Avbryt-knapp

● Brukes til å gå tilbake til forrige skjerm.

● Trykk på og hold denne knappen i 4 sekunder eller lenger for å vise

menyen Service Settings (serviceinnstillinger).

(11) LCD-skjerm (med bakgrunnsbelysning)

● Bakgrunnsbelysningen lyser i rundt 30 sekunder når du trykker på en av knappene.

● Handlingen som er knyttet til knappene

(unntatt PÅ/AV-knappen) utføres ikke når

bakgrunnsbelysningen ikke er tent.

● Når to fjernkontroller brukes til å styre én innendørsenhet, tennes bakgrunnsbelysningen på den som brukes først.

● Funksjonen Auto Display Off gjør at displayet

slås av automatisk etter et angitt tidsrom. For

instruksjoner om hvordan du angir og aktiverer Auto Display Off: se referanseguide for bruker.

Service Settings-meny*

Test Operation (testdrift) Maintenance Contact (vedlikeholdskontakt) Field Settings (feltinnstillinger)

Demand (behov) Min Setpoints Differential (min. settpunktdifferensial)

External Input Interlock

(ekstern inngangsforrigling)

Group Address (gruppeadresse)

Indoor unit Airnet Address (innendørsenhetens Airnet-adresse) Outdoor unit Airnet Address (utendørsenhetens Airnet-adresse) Error History (feilhistorikk) Indoor Unit Status (innendørsenhetens status) Outdoor Unit Status (utendørsenhetens status)

Forced Fan ON (tvangsstyrt vifte PÅ) Switch Main Sub Controller (bytt

hovedfjernkontroll og underfjernkontroll)

Filter Indicator (lterindikator) Test Filter Auto Clean Brush/Filter Ind (børste-/lterindikator) Disable Filter Auto Clean (deaktiver automatisk lterrengjøring)

* Menypunktene som er tilgjengelige, avhenger av

tilkoblet modell.

4-2 Beskrivelse av bruk av knappene

Fremhevet skjerm (valgte elementer)

Instruksjoner for bruk av knappene vises.

Referanseguide for installatør BRC1E53

4P419250-1 – 2015.10

5. Strøm på

FORSIKTIG

● Det er ikke mulig å bruke to fjernkontroller og digital inngangsadapter BRP7A* sammen. Den digitale inngangsadapteren virker ikke og har feilstatus når en underfjernkontroll påvises.

● Når du styrer en innendørsenhet med to fjernkontroller, må en av dem angis som hovedfjernkontroll og den andre som underfjernkontroll.

Dette valget må utføres en gang under oppstart, og kan endres senere i menyen Service Settings (serviceinnstillinger).

● Kontroller at ledningsopplegget til innendørs-/utendørsenheten er komplett.

● Kontroller at koblingsboksdekselet på innendørs-/ og utendørsenheten er lukket før du slår på strømmen.

Hvis en innendørsenhet kontrolleres av en fjernkontroll

Slå på strømmen.

5-1 5-2 "Checking the connection.

Please stand by." (Kontrollerer tilkoblingen. Vennligst standby)

vises.

5-3 Standardskjermen vises.

5-2

Checking the connection. Please stand by.

Main RC

5-3

Fan

MERK

Når teksten til venstre vises, tennes ikke bakgrunnsbelysningen når du trykker på en av knappene.

Strøm på

Hvis en innendørsenhet kontrolleres av 2 fjernkontroller

Slå på strømmen. <Hovedfjernkontroll> <Underfjernkontroll>

5-4 5-5 "Checking the connection.

Please stand by." (Kontrollerer tilkoblingen. Vennligst standby)

vises.

5-5

Checking the connection. Please stand by.

Main RC

5-5

Checking the connection. Please stand by.

Main RC

MERK

Når teksten ovenfor vises, tennes ikke bakgrunnsbelysningen når du trykker på en av knappene.

BRC1E53 Referanseguide for installatør 4P419250-1

–

2015.10

Strøm på

FORSIKTIG

5-6 Hvis underfjernkontrollen ikke

er innstilt ved oppstart når en innendørsenhet styres av to

fjernkontroller, vises "Error code:

U5" (feilkode: U5) på skjermbildet for tilkoblingskontroll.

5-7 Velg underfjernkontrollen ved

å trykke på valgknappen for driftsmodus på en av fjernkontrollene i 4 sekunder eller lenger.

5-8 Når visningen endres fra

hovedfjernkontrollen til underfjernkontrollen, er innstillingen fullført.

MERK

Hvis standardskjermen ikke vises i mer enn 2 minutter etter visningen av "Sub RC", slår du av strømtilførselen og kontrollerer ledningene.

5-9 Standardskjermen vises.

5-6

Error Code U5 Checking the connection.

Please stand by.

Main RC

5-6 5-7

5-8

5-9

Fan

5-9

Error Code U5 Checking the connection.

Please stand by.

Main RC

Trykk og hold inne

driftsmodusvelgerknappen

for underfjernkontrollen

i 4 sekunder.

Checking the connection. Please stand by.

Sub RC

Fan

Du kan bare bruke en hoved- og underfjernkontroll av samme type. Eksempel: Ikke kombiner BRC1E52* med BRC1E53*.

Referanseguide for installatør BRC1E53

4P419250-1 – 2015.10

MERK

● Når du velger et annet språk, se "13. Language (språk)" på side 28.

● Disse funksjonene kan ikke angis i underfjernkontrollen. Still dem inn på hovedfjernkontrollen:

• Individual Air Direction (individuell luftretning)

• "Auto"-modus (bytter til oppvarming eller kjøling)

• Energy Saving Options (strømsparingsalternativer)

• Schedule (tidsplan)

• Service Settings (serviceinnstillinger) (bare Test Operation (testoperasjon), Maintenance

Contact (vedlikeholdskontakt) og Switch Main Sub Controller (bytt hovedfjernkontroll og

underfjernkontroll) er tilgjengelig).

• Demand (behov)

• Quiet Operation Mode (stille driftsmodus)

• Rotation

• Draft prevention (trekkforebygging)

Strøm på

BRC1E53 Referanseguide for installatør 4P419250-1

–

2015.10

Innstillinger på installasjonsstedet

Test Operation Maintenance Contact

Field Settings

Demand Min Setpoints Differential External Input Interlock

1/3Service Settings

SettingReturn

6. Innstillinger på installasjonsstedet

6-1 Trykk på og hold Avbryt-knappen

i 4 sekunder eller lenger. Service

Settings-menyen vises.

6-2 Velg Field Settings og trykk på

meny/enter-knappen.

6-3 Fremhev "Mode No."

(modusnummeret) med knappene (venstre/høyre) og velg ønsket modusnummer med knappene (opp/ned). Se side

17 for de mest brukte

feltinnstillingene.

6-4 Hvis du kongurerer innendørs-

enhetene individuelt under gruppe kontroll (når et modusnummer som 20 , 21 ,

22 , 23 , 25 er valgt), fremhever

du enhetsnummeret med knappene

(venstre/høyre) og velger "Indoor unit No." (innendørsanleggnr.) som skal angis med knappene (opp/ ned). (Denne operasjonen ikke

nødvendig ved kongurasjon

som gruppe.)

6-5 Bruk knappene (venstre/

høyre) for å fremheve SECOND

CODE NO. i FIRST CODE NO.

som skal endres, og velg ønsket SECOND CODE NO. ved hjelp av knappene (opp/ned). Flere identiske modusnummerinnstillinger

Referanseguide for installatør BRC1E53

er tilgjengelige.

6-1

Fan

Trykk på og hold

Avbryt-knappen i 4 sekunder

eller lenger mens

bakgrunnsbelysningen

6-2

Trykk på meny/

enter-knappen.

I tilfellet individuell

innstilling per

6-3 6-4

innendørsanlegg

Field Settings

Unit No.0Mode

6-4 6-6

gruppeinnstilling

Field Settings

6-5

SettingReturn

SECOND CODE NO.

MERK

● I tilfellet individuell kongurasjon per innendørsanlegg vises gjeldende innstillinger.

● SECOND CODE NO. " - " betyr at ingen funksjoner er tilgjengelige

● I tilfelle kongurering som gruppe vises alt av SECOND CODE NO. det er mulig å stille inn, som " * ".

Trykk på meny/

enter-knappen.

FIRST CODE (SW) NO.

4P419250-1 – 2015.10

I tilfellet

er tent.

Mode

SettingReturn

Innstillinger på installasjonsstedet

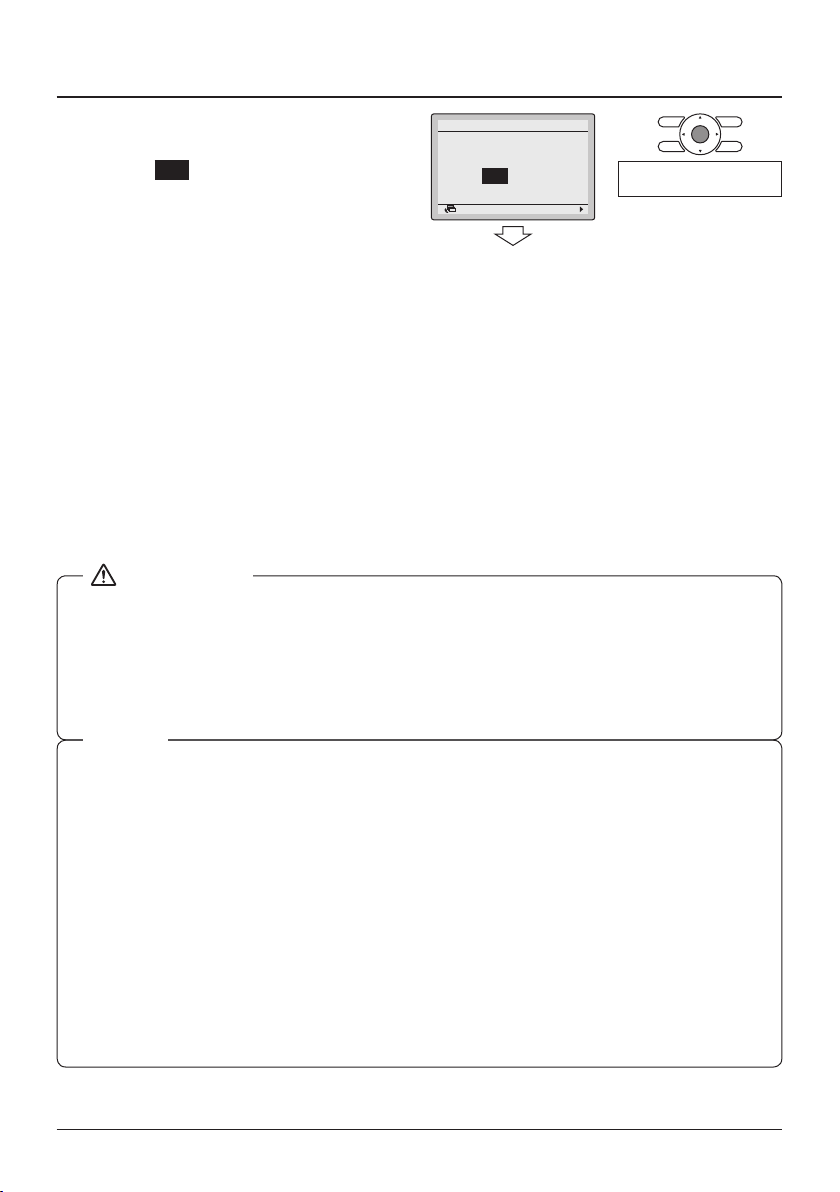

FORSIKTIG

6-6 Trykk på meny/enter-knappen.

Bekreftelsesskjermbildet vises.

6-7 Velg Yes og trykk på meny/

enter-knappen. Innstillingene

lagres, og skjermbildet Field

settings (feltinnstillinger) kommer tilbake.

6-6 6-7

Field Settings Save the settings?

SettingReturn

NoYes

Trykk på meny/

enter-knappen.

6-8 Når du skal endre ere

innstillinger, gjentar du "6-2" til "6-7".

6-9 Etter at alle endringene er fullført,

trykker du to ganger på Avsluttknappen.

6-10 Bakgrunnslyset slukker, og

"Checking the connection. Please stand by." (Kontrollerer tilkoblingen. Vennligst standby)

vises under initialisering. Etter initialiseringen kommer standardskjermen tilbake.

● Når et valgfritt tilbehør er installert på innendørsanlegget, kan innstillingene for innendørsanlegget endres. Se håndboken for det valgfrie tilbehøret.

● For detaljer om feltinnstillingene til innendørsenheten: Se installeringshåndboken som er festet til innendørsenheten.

● Feltinnstillingene for utendørsenheten kan bare kongureres på utendørsenhetens kretskort. Se installeringshåndboken som er festet til utendørsenheten.

MERK

● Selv om kongurasjonen utføres for hele gruppen, angis modusnr. i parentes under individuell kongurering av innendørsenhet eller under kontrollen når kongurasjonen er fullført.

● SECOND CODE NO. ved fabrikklevering avhenger av innendørsenhetens modell. Du nner standardverdier i servicehåndbøkene til de respektive enhetene. Verdien er den samme for alle innendørsenheter for følgende innstillinger.

- Termostatsensor brukt for Auto-modus og Setback-funksjon (romtemperatur i detaljert visning): "02".

- Tilbakeslagsfunksjon: "04"

- Ekstern inngang B1: "02"

- Ekstern inngang B2: "02"

- Luftstrømretningsintervall (unntatt rundstrømkassett): "02"

- Termostatsensor i fjernkontroll (Sky Air only): "02"

- Overlappingstid for rotasjon: "03"

● Funksjoner som er utilgjengelige for de tilkoblede innendørsenhetene, vises ikke.

BRC1E53 Referanseguide for installatør 4P419250-1

–

2015.10

Innstillinger på installasjonsstedet

Modusnr.

(Merknad 1)

10 (20)

11 (21) 0

12 (22)

13 (23)

15 (25) 3 Dreneringspumpedrift med fukting. Utstyrt Ikke utstyrt — —

FIRST CODE

NO.

1c 1

1c 12 Ekstern inngang B1. Ikke i bruk Bruk — — 1c 13 Ekstern inngang B2. Ikke i bruk Bruk — —

1e 2 Tilbakeslagsfunksjon. Ikke i bruk Bare Heat Bare Cool

1e 7 Overlappingstid for rotasjon. 30 minutter 15 minutter

Beskrivelse av innstillingen

Filterforurensning -

innstillingen tung/lett

for når ikonet "Time to clean the air lter"

(på tide å rengjøre

luftlteret) vises (når lterforurensingen er

tung, skal tiden før

rengjøring av luftlteret

halveres).

Filtertype med lang levetid

(innstilling av indikasjonstid

for ltermelding.)

(Endre innstilling når et ultralangt

lter er installert.)

2 Termostatsensor i fjernkontrollen.

Innstilling for når ltermeldingen

ikke skal vises. Antall innendørsenheter med samtidig drift som er tilkoblet SkyAir (innstilling for samtidig drift av systemet).

Ekstern PÅ/AV-inndata fra utsiden

(innstilling for når tvunget PÅ/AV

skal betjenes fra et annet sted). Endring av termostatdifferanse

(innstilling for når en fjernsensor skal brukes). Høy luftutslippshastighet (for bruk

med høyt innvendig tak).

Valg av luftstrømretning (innstilling

for når et blokkeringssett er installert).

Valg av luftstrømfunksjon (innstilling

for når det skal brukes dekorpanel ved uttaket). Innstilling av luftstrømmens retning

(Airow direction).

Innstilling av det eksterne statiske trykket (innstilling i henhold til den tilkoblede kanalmotstanden).

FHYK: følg innstillingen for høyt

innvendig tak.

Termostatsensor brukt for Auto-modus og Setback-funksjon

(romtemperatur i detaljert visning).

Ultralangt

livstidslter

Langt livstidslter

Standard-

lter

Langt livstidslter

Kombinert bruk

(med innendørs-

SECOND CODE NO. (Merknad 2)

01 02 03 04

±10000 timer

±2500 timer ± 1250 timer

Lav

±200 timer ± 100 timer

termistor)

Display Ikke vis — —

Par Tvilling Trippel

Tvungen AV

1°C 0,5°C — —

h ≤ 2,7 m

4-veisventil

strømning

Utstyrt Ikke utstyrt — —

Øvre Normal Nedre —

Normal

Innendørs-

termistor (inntaks-

temperatur)

±5000 timer

Høy

Ultralangt

livstidslter

Ikke i bruk

PÅ/

AV-operasjon

2,7 m < h

≤ 3,0 m

3-veisventil

strømning

Høyt statisk

trykk

Høyt innvendig

tak

Fjernkontrollter-

mistor

— —

Bruk bare

denne

Nøddrift

3,0 m < h

≤ 3,5 m

2-veisven-

til

strømning

Lavt

statisk

trykk

— —

minutter5 minutter

—

Dobbel

tvilling

Tvungen

—

Cool og

Heat

Referanseguide for installatør BRC1E53

4P419250-1 – 2015.10

Testdriftmetode (kun SkyAir)

FORSIKTIG

7. Testdriftmetode (kun SkyAir)

* I tilfellet VRV, se håndboken som er knyttet til utendørsanlegget.

Se også installeringshåndbøkene som følger med innendørsanlegget og utendørsanlegget.

● Kontroller at ledningene til innendørsanlegget og utendørsanlegget er komplett.

● Kontroller at koblingsboksdekselet på innendørsanlegget og utendørsanlegget er lukket.

● Etter at kjølemedierøropplegg, dreneringsrøropplegg og elektrisk ledningsopplegg er fullført, må du rengjøre innsiden av innendørsanlegget og dekorpanelet.

● Utfør testoperasjonen i henhold til følgende prosedyre.

MERK

● Bakgrunnsbelysningen lyser i rundt 30 sekunder når du trykker på en av betjeningsknappene.

● Du kan bare bruke knappene når bakgrunnsbelysningen er tent. Imidlertid kan PÅ/AV-knappen brukes når bakgrunnsbelysningen ikke er tent.

7-1 Sørg for å slå på strømmen minst

6 timer før testen av utstyret for å beskytte kompressoren.

7-2 Kontroller at både væske- og

gassavstengingsventilene er åpne.

MERK

Etter luftrensingen med vakuumpumpen vil kjølemedietrykket kanskje ikke stige selv om avstengingsventilen åpnes. Årsaken er at kjølemediesystemet til utendørsanlegget er blokkert av en elektrisk ekspansjonsventil eller tilsvarende. Drift er ikke noe problem.

7-3 Sett driftsmodusen til kjøling ved hjelp

av knappen for valg av driftsmodus.

7-4 Trykk på og hold Avbryt-knappen

i 4 sekunder eller lenger. Service

Settings-menyen vises.

Kontroller at ytterpanelet og

røroppleggdekselet er lukket før drift (fare for elektrisk støt).

7-3 7-4

Cool

Set to

28°C

Trykk på og hold

Avbryt-knappen

i 4 sekunder eller lenger

mens bakgrunnsbelysnin-

gen er tent.

BRC1E53 Referanseguide for installatør 4P419250-1

–

2015.10

Testdriftmetode (kun SkyAir)

7-5 Velg Test Operation og trykk på

meny/enter-knappen. Standardskjermen kommer tilbake,

og "Test operation" (testoperasjon)

vises.

7-6 Trykk på PÅ/AV-knappen innen ca.

10 sekunder. Testoperasjonen starter. Kontroller driftsforholdene i 3 minutter.

MERK

Test operation (testoperasjon)

kan også startes ved å først utføre 7-6 og deretter 7-5.

7-7 Trykk på knappen Fan Speed/Airow

Direction (viftehastighet/

luftstrømretning).

7-8 Trykk på knappen for å endre

innstillingen av luftstrømretningen. Bruk knappene til å endre luftstrømretningen.

7-9 Når du har bekreftet driften av

luftstrømmen, trykker du på meny/ enter-knappen for å gå tilbake til standardskjermen.

7-5

Service Settings 1/3

Test Operation

Maintenance Contact Field Settings Demand Min Setpoints Differential External Input Interlock

7-6

Cool

Return Setting

7-7

Airflow Direction

Individual Air Direction Quick Start Ventilation Energy Saving Options Schedule

7-8

Airflow Direction

Direction

Position 0

7-9

SettingReturn

1/2Main Menu

SettingReturn

Trykk på meny/

enter-knappen.

Trykk på PÅ/AV-knappen

(innen ca. 10 sekunder).

Trykk på meny/

enter-knappen.

Trykk på knappen Fan

Speed/Airow Direction

(viftehastighet/

luftstrømretning)

Hvis du vil velge innstilling

for luftstrømretning, trykker

du på knappen (høyre)

på innstillingsskjermbildet.

Endre luftstrømretningen

ved hjelp av knappene

(opp/ned).

Trykk på meny/

enter-knappen.

7-10 Trykk og hold Avbryt-knappen

i 4 sekunder eller lenger på

standardskjermen. Service

Settings-menyen vises.

7-10

Cool

Return Setting

Trykk på og hold

Avbryt-knappen

i 4 sekunder eller lenger

mens bakgrunnsbelysnin-

gen er tent.

Referanseguide for installatør BRC1E53

4P419250-1 – 2015.10

Testdriftmetode (kun SkyAir)

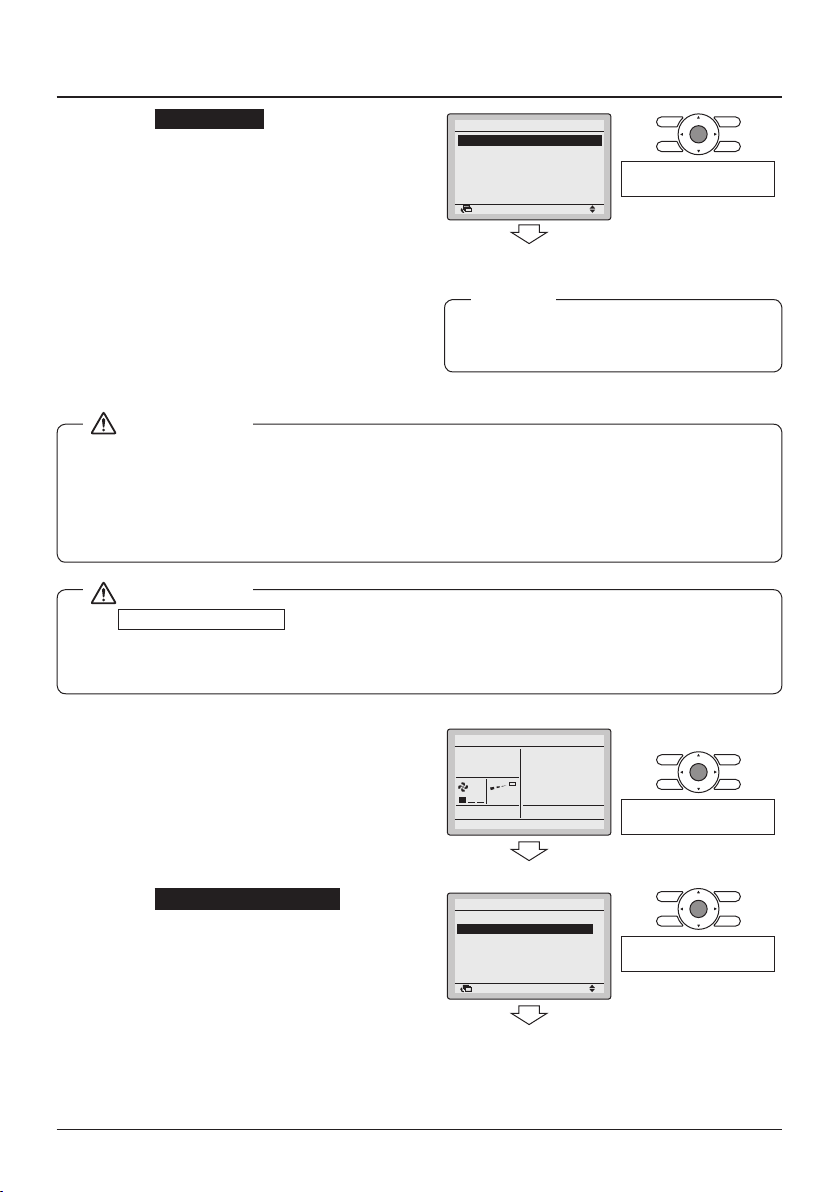

FORSIKTIG

7-11 Velg Test operation (testoperasjon)

på menyen Service Settings (serviceinnstillinger) og trykk på

meny/enter-knappen. Startskjermen kommer tilbake, og normal drift er mulig.

7-12 Kontroller funksjonene i henhold til

driftshåndboken.

7-13 Når dekorpanelet ikke er installert,

7-11

Service Settings 1/3

Test Operation

Maintenance Contact Field Settings Demand Min Setpoints Differential External Input Interlock

Test operation stanser automatisk etter

30 minutter.

SettingReturn

MERK

Trykk på meny/

enter-knappen.

slår du av strømmen etter at testoperasjonen er ferdig.

● Hvis interiørarbeid ikke er ferdig når testoperasjonen er ferdig, må du forklare kunden at enheten ikke skal brukes før interiørarbeidet er fullført. Dette er for å beskytte innendørsanlegget.

● (Hvis innendørsenheten betjenes, kan den bli forurenset med materialene som oppstår fra lakk eller klebemidler under interiørarbeidet, og vannsprut eller vannlekkasje kan oppstå.)

Feildiagnosemetode

● Se

hvis det ikke er mulig å bruke enheten på grunn av en funksjonsfeil.

● Når testoperasjonen er ferdig, må du kontrollere at feilkodehistorikken ikke vises på

skjermbildet Maintenance Information, i henhold til følgende prosedyre.

7-14 Trykk på meny/enter-knappen

på standardskjermen. Hovedmenyen vises.

7-15 Velg Maintenance Information og

trykk på meny/enter-knappen.

BRC1E53 Referanseguide for installatør 4P419250-1

–

2015.10

7-14

7-15

Cool

Set to

28°C

Filter Auto Clean

Maintenance Information

Configuration Current Settings Clock & Calendar Language

SettingReturn

Trykk på meny/

enter-knappen.

2/2Main Menu

Trykk på meny/

enter-knappen.

Testdriftmetode (kun SkyAir)

7-16 Maintenance Information-skjermbildet

vises. Kontroller at den siste feilkoden

ikke vises på skjermen.

7-17 Hvis den siste feilkoden vises,

gjennomfører du feildiagnose

ved å referere til "Error code list"

(feilkodeliste) i installeringshåndboken til innendørsanlegget. Etter at feildiagnosen er ferdig, trykker du og

holder PÅ/AV-knappen i 4 sekunder

eller lenger på skjermbildet

"Maintenance Information"

(vedlikeholdsinformasjon) for å slette feilkodehistorikken.

Feildiagnosemetode

● Når fjernkontrollen viser et element i følgende tabell, inspiserer du detaljene i tabellen.

● Hvis det oppstår en feil, vises "

Gjennomfør feilanalysen ved å referere til "Error code list"

(feilkodeliste) i installeringshåndboken til innendørsanlegget. Når anleggsnummeret som oppdaget feilen under gruppekontroll blir bekreftet, se "8. Kontrollprosedyren

i Error History".

7-16 7-17

Error code:U5

Contact Info 0123–4567–8900

Indoor Model Outdoor Model

Return

––– –––

/000 /000

Trykk på og hold PÅ/

AV-knappen i 4 sekunder

eller lenger.

MERK

Hvis ingen feilkode vises når denne prosedyren er fulgt, har systemet fullført testoperasjonen som normalt.

Cool

Return Setting

Fjernkontrollvisning Beskrivelse

• Strømbrudd, strømspenningsfeil eller åpen fase

• Feil ledningsopplegg (mellom innendørs- og utendørsanlegg)

• Feil på innendørs kretskort

Ingen visning

"Checking the connection Please stand by" (Kontrollerer tilkoblingen. Vennligst standby) vises.*

* Selv om "Checking the connection Please stand by" (Kontrollerer tilkoblingen. Vennligst standby)

vises i opptil 90 sekunder etter at strømmen er slått på, betyr ikke dette en feil. (Fastslå etter

90 sekunder.)

Referanseguide for installatør BRC1E53

• Frakobling av fjernkontrollens ledningsopplegg

• Fjernkontrollfeil

• Røket sikring (utendørsanlegg)

• Displayet er av på grunn av funksjonen Auto Display Off. Hvis du vil ha mer informasjon, se brukerreferanseguiden.

• Feil på innendørs kretskort

• Feil ledningsopplegg (mellom innendørs- og utendørsanlegg)

4P419250-1 – 2015.10

Kontrollprosedyren i Error History

8. Kontrollprosedyren i Error History

8-1 Trykk og hold Avbryt-knappen

i 4 sekunder eller lenger på

standardskjermen. Service Settings-

menyen vises.

8-2 Velg Error History og trykk på meny/

enter-knappen. Menyen Error History (feilhistorikk) vises.

8-1

8-2

Service Settings

Indoor Unit Airnet Address Outdoor Unit Airnet Address

Error History

Indoor Unit Status Outdoor Unit Status Forced Fan ON

Cool

Set to

28°C

SettingReturn

Trykk på og hold

Avbryt-knappen

i 4 sekunder eller lenger

mens bakgrunnsbelysnin-

2/3

Trykk på meny/

enter-knappen.

gen er tent.

8-3 Velg RC Error History og trykk på

meny/enter-knappen. Feilkodene

og anleggsnumrene kan bekreftes i skjermbildet RC Error History.

8-4 I skjermbildet RC Error History vises

de 10 siste elementer i rekkefølge.

8-5 Trykk på Avbryt-knappen

i skjermbildet RC Error History 3 ganger. Standardskjermen kommer tilbake.

MERK

Du kan se Indoor Unit Error History (innendørsenhetens feilhistorikk) og feilhistorikken for hver innendørsenhet uavhengig av hverandre. De 5 siste elementene vises i rekkefølge.

8-3

Error History

RC Error History

Indoor Unit Error History

8-4

RC Error History

Unit Error Date Time

8-5

Return

Enhetsnummer

Siste post

2/2

SettingReturn

1/3

Trykk på meny/

enter-knappen.

BRC1E53 Referanseguide for installatør 4P419250-1

–

2015.10

Registreringsmetode for informasjonen i Maintenance Contact

9. Registreringsmetode for informasjonen i Maintenance Contact

● Registrering av servicekontaktinformasjon.

9-1 Trykk og hold Avbryt-knappen

i 4 sekunder eller lenger på

standardskjermen. Service

Settings-menyen vises.

9-2 Velg Maintenance Contact og

trykk på meny/enter-knappen.

"Maintenance Contact"-skjermbildet

vises.

9-1

9-2

Service Settings

Test Operation

Maintenance Contact

Field Settings Demand Min Setpoints Differential External Input Interlock

Cool

Set to

28°C

SettingReturn

Trykk på og hold

Avbryt-knappen

i 4 sekunder eller lenger

mens bakgrunnsbelysnin-

1/3

Trykk på meny/

gen er tent.

enter-knappen.

9-3 Velg Maintenance Contact og trykk

på meny/enter-knappen.

9-4 Legg inn telefonnummeret ved hjelp

av knappene (opp/ned). Bruk knappene (venstre/høyre) for

9-3

9-4 9-5

Maintenance Contact

None

Maintenance Contact

SettingReturn

Maintenance Contact

0123–456–7890

–––

Trykk på meny/

enter-knappen.

fremheve forrige/neste element.

Tomme elementer skal stå som " - ".

9-5 Trykk på meny/enter-knappen. Innstill

SettingReturn

Trykk på meny/

enter-knappen.

ingsbekreftelsesskjermbildet vises.

9-6 Velg Yes og trykk på meny/

enter-knappen. Innstillingene angis,

9-6

Maintenance Contact

Save the settings?

og menyen Service Settings (serviceinnstillinger) kommer tilbake.

NoYes

SettingReturn

Trykk på meny/

enter-knappen.

9-7 Trykk en gang på Avbryt-knappen.

Standardskjermen kommer tilbake.

Referanseguide for installatør BRC1E53

4P419250-1 – 2015.10

Bekreftelse av registrerte detaljer

10. Bekreftelse av registrerte detaljer

10-1 Trykk på meny/enter-knappen på

standardskjermen. Hovedmenyen vises.

10-2 Velg Maintenance Information

og trykk på meny/enter-knappen.

"Maintenance Information"-

skjermbildet vises.

10-1

10-2

Cool

Set to

28°C

Filter Auto Clean

Maintenance Information

Configuration Current Settings Clock & Calendar Language

SettingReturn

Trykk på meny/

enter-knappen.

2/2Main Menu

Trykk på meny/

enter-knappen.

10-3 Bekreft at kontaktinformasjonen

legges inn riktig.

10-4 Trykk to ganger på Avbryt-knappen.

Standardskjermen kommer tilbake.

10-3

Maintenance Information

Contact Info 0123–4567–8900

Return

––– –––

/000 /000

Indoor Model Outdoor Model

De registrerte

detaljene vises.

BRC1E53 Referanseguide for installatør 4P419250-1

–

2015.10

Energibehovskontroll

11. Energibehovskontroll

● Demand-funksjonen lar deg angi et tidsrom hvor system forbruker mindre energi. Det maksimale strømforbruket kan reduseres til 70% eller 40%.

11-1 Trykk på og hold Avbryt-knappen

i 4 sekunder eller lenger. Service

Settings-menyen vises.

11-2 Velg Demand og trykk

på meny/enter-knappen. Demand-menyen vises.

11-1

11-2

Cool

Set to

28°C

Test Operation Maintenance Contact Field Settings

Demand

Min Setpoints Differential Outdoor Unit Airnet Address

SettingReturn

Trykk på og hold

Avbryt-knappen

i 4 sekunder eller lenger

mens bakgrunnsbelysnin-

2/3Service Settings

gen er tent.

Trykk på meny/

enter-knappen.

11-3 Velg Settings og trykk på meny/

enter-knappen. "Demand"skjermbildet vises.

11-4 Trykk på knappene (opp/ned)

for å endre innstillingene. Trykk på

knappene (venstre/høyre) for

å ytte det fremhevede elementet.

11-5 Trykk på meny/enter-knappen.

Bekreftelsesskjermbildet vises.

11-6 Velg Yes og trykk på meny/

enter-knappen. Innstillingene angis, og standardskjermen kommer tilbake.

11-7 For å aktivere/deaktivere Demand

går du til Demand-menyen og velger Enable/Disable

11-3

Demand Enable/Disable

Settings

11-4

Demand Configuration

11-5

The system will Operate at 40% of energy consumption from

11-6

Demand Save the settings?

11-7

Demand

Enable/Disable

Settings

22:00

Trykk på meny/

SettingReturn

8:00

SettingReturn

NoYes

SettingReturn

enter-knappen.

Trykk på meny/

enter-knappen.

Trykk på meny/

enter-knappen.

Trykk på meny/

enter-knappen.

Referanseguide for installatør BRC1E53

4P419250-1 – 2015.10

Energibehovskontroll

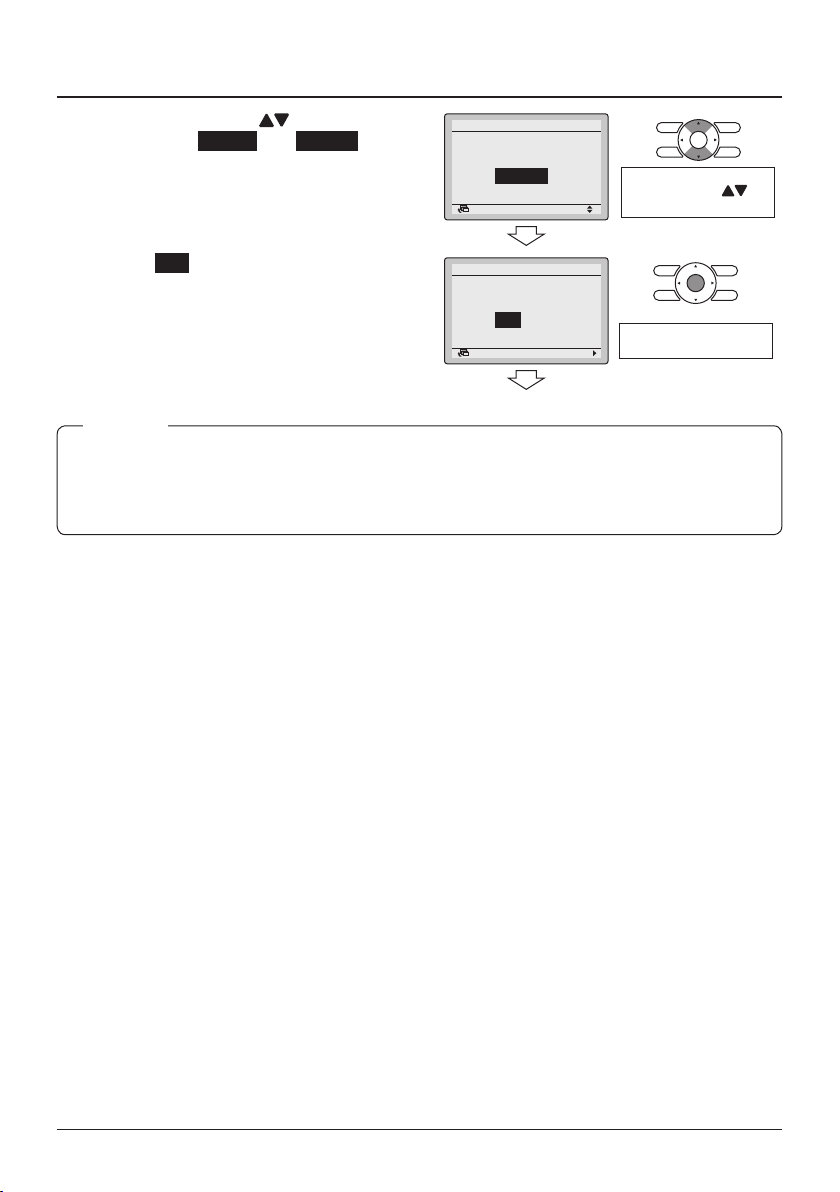

11-8 Trykk på knappene (opp/ned)

for å velge Enable eller Disable . Bekreftelsesskjermbildet vises når du trykker på meny/enter-knappen.

11-9 Velg Yes og trykk på meny/

enter-knappen. Funksjonen aktiveres/

deaktiveres, og standardskjermen kommer tilbake.

11-8

11-9

Demand Enable/Disable

Disable

SettingReturn

Demand Save the settings?

SettingReturn

NoYes

MERK

● Når du har lagret endringene av innstillingene, aktiveres Demand automatisk.

● Demand-funksjonens tilgjengelighet avhenger av utendørsenhetens modell.

● Du må stille klokken for at Demand (behov) skal vises i serviceinnstillingene.

Endre innstillingen ved hjelp

av knappene

(opp/ned).

Trykk på meny/

enter-knappen.

BRC1E53 Referanseguide for installatør 4P419250-1

–

2015.10

Clock & Calendar (klokke og kalender)

12. Clock & Calendar (klokke og kalender)

12-1 Trykk på meny/enter-knappen på

standardskjermen. Hovedmenyen vises.

12-2 Velg Clock & Calendar og trykk på

meny/enter-knappen. Menyen "Clock & Calendar" vises.

12-1

12-2

Cool

Set to

28°C

Filter Auto Clean Maintenance Information Configuration Current Settings

Clock & Calendar

Language

SettingReturn

Trykk på meny/

enter-knappen.

2/2Main Menu

Trykk på meny/

enter-knappen.

12-3 Velg Date & Time og trykk på meny/

enter-knappen. Skjermbildet "Date & Time" vises.

12-4 Velg "Year", "Month", "Day" (år,

måned, dag) og klokkeslett ved hjelp av knappene (venstre/høyre) og endre verdiene med knappene (opp/ned). Når du trykker og holder inne knappene, endres verdiene kontinuerlig.

12-5 Trykk på meny/enter-knappen.

12-3

12-4 12-5

Clock & Calendar

Date & Time

12H/24H Clock

SettingReturn

Date & Time

Year 2016 Month 01 Day 01 Friday

0:00

Return Setting

MERK

Ukedagen stilles automatisk inn.

Bekreftelsesskjermbildet vises.

12-6 Velg Yes og trykk på meny/

enter-knappen. Innstillingene

12-6

Date & Time

Save the settings?

bekreftes, og standardskjermen kommer tilbake.

NoYes

SettingReturn

MERK

Hvis et strømbrudd varer i over 48 timer, nullstilles klokken og må stilles inn igjen.

Trykk på meny/

enter-knappen.

Trykk på meny/

enter-knappen.

Trykk på meny/

enter-knappen.

Referanseguide for installatør BRC1E53

4P419250-1 – 2015.10

13. Language (språk)

13-1 Trykk på meny/enter-knappen på

standardskjermen. Hovedmenyen vises.

13-2 Velg Language og trykk på meny/

enter-knappen. "Language"-

skjermbildet vises.

13-1

13-2

Cool

Set to

28°C

Filter Auto Clean Maintenance Information Configuration Current Settings Clock & Calendar

Language

SettingReturn

Language (språk)

Trykk på meny/

enter-knappen.

2/2Main Menu

Trykk på meny/

enter-knappen.

13-3 Trykk på knappene (opp/ned)

13-3

for å velge ønsket språk, og trykk på meny/enter-knappen. Innstillingene bekreftes, og standardskjermen kommer tilbake.

De synlige språkene varierer etter fjernkontrollmodellen.

BRC1E53A7 BRC1E53B7 BRC1E53C7

7 språk 7 språk 7 språk

1) EN engelsk 1) EN engelsk 1) EN engelsk

2) DE tysk 2) CZ tsjekkisk 2) RU russisk

3) FR fransk 3) HR kroatisk 3) EL gresk

4) IT italiensk 4) HU ungarsk 4) TR tyrkisk

5) ES spansk 5) SL slovensk 5) PL polsk

6) PT portugisisk 6) RO rumensk 6) SQ albansk

7) NL nederlandsk 7) BG bulgarsk 7) SK slovakisk

Language

English

SettingReturn

Trykk på meny/

enter-knappen.

BRC1E53 Referanseguide for installatør 4P419250-1

–

2015.10

Prohibit Buttons (forby-knapper)

14. Prohibit Buttons (forby-knapper)

● Begrensning på antall operative knapper.

14-1 Trykk på meny/enter-knappen på

standardskjermen. Hovedmenyen vises.

14-2 Lock Function (låsefunksjon) blir

synlig når du trykker på meny/ enter-knappen i minst 4 sekunder.

14-1

14-2

Cool

Set to

Airflow Direction

Individual Air Direction Quick Start Ventilation Energy Saving Options Schedule

SettingReturn

28°C

Trykk på meny/

1/2Main Menu

Trykk på meny/

enter-knappen.

enter-knappen

i 4 sekunder.

14-3 Velg Lock Function og trykk på

meny/enter-knappen. Menyen

"Lock Function" vises.

14-4 Velg Prohibit Buttons og trykk på

meny/enter-knappen. "Prohibit Buttons"-skjermbildet vises.

14-5 Velg "Up/Dwn/L/R" (opp/ned/V/H),

"On/Off" (på/av), "Mode" (modus) eller

"Fan Speed" (viftehastighet) ved hjelp

av knappene (venstre/høyre) og

"Lock/Unlock" (lås /lås opp) ved hjelp

av knappene (opp/ned).

14-6 Trykk på meny/enter-knappen.

Bekreftelsesskjermbildet vises.

14-3

14-4

14-5 14-6

Lock Function

Rotation Airflow Direction Individual Air Direction Quick Start Ventilation

Lock Function

Prohibit Buttons

Function Prohibition Prohibit Mode

Prohibit Buttons

SettingReturn

Up/Dwn/L/R: On/Off: Mode: Fan Speed:

SettingReturn

1/3Main Menu

UNLOCK

UNLOCK LOCK LOCK

Trykk på meny/

enter-knappen.

Trykk på meny/

enter-knappen.

Trykk på meny/

enter-knappen.

Referanseguide for installatør BRC1E53

4P419250-1 – 2015.10

Prohibit Buttons (forby-knapper)

2 2

14-7 Velg Yes og trykk på meny/

enter-knappen. Innstillingene angis, og standardskjermen kommer tilbake.

14-7

Prohibit Buttons

Save the settings?

NoYes

SettingReturn

Trykk på meny/

enter-knappen.

14-8 Slik deaktiverer du meny/enter- og

Avbryt knappen i standardskjermen:

1. Hold inne.

2. Trykk kort på de 3 andre angitte tastene samtidig mens du holder inne .

Følg den samme prosedyren for

å aktiverer meny/enter- og Avbryt knappen i standardskjermen.

MERK

Hvis du vil begrense antallet operative knapper på underfjernkontrollen, starter du med å koble

bare denne fjernkontrollen til anlegget. Kontroller at denne fjernkontrollen er innstilt på "hoved"

(fabrikkstandard) først. Endre begrensningene til innstillingen du foretrekker, og angi til slutt fjernkontrollen som "sub".

BRC1E53 Referanseguide for installatør 4P419250-1

–

2015.10

Function Prohibition (funksjonsforbud)

15. Function Prohibition (funksjonsforbud)

● Begrensning på antall operative funksjoner.

15-1 Trykk på meny/enter-knappen på

standardskjermen. Hovedmenyen vises.

15-2 Lock Function (låsefunksjon) blir

synlig når du trykker på meny/ enter-knappen i minst 4 sekunder.

15-1

15-2

Cool

Set to

Airflow Direction

Individual Air Direction Quick Start Ventilation Energy Saving Options Schedule

SettingReturn

28°C

Trykk på meny/

enter-knappen.

1/2Main Menu

Trykk på meny/

enter-knappen

i 4 sekunder.

15-3 Velg Lock Function og trykk på

meny/enter-knappen. Menyen

"Lock Function" vises.

15-4 Velg Function Prohibition og trykk

på meny/enter-knappen. "Function

Prohibition"-skjermbildet vises.

15-5 Velg ønsket funksjon ved hjelp av

knappene (venstre/høyre) og

"Lock/Unlock" ved hjelp av

knappene (opp/ned).

15-6 Trykk på meny/enter-knappen.

Bekreftelsesskjermbildet vises.

15-7 Velg Yes og trykk på meny/

enter-knappen. Innstillingene angis, og standardskjermen kommer tilbake.

15-3

15-4

15-5

Lock Function

Prohibit Buttons

Function Prohibition

Prohibit Mode

Function Prohibition 1/2

15-6

15-7

Function Prohibition

Save the settings?

Lock Function

Rotation Airflow Direction Individual Air Direction Quick Start Ventilation

SettingReturn

Ventilation

Schedule

Filter Auto Clean

Configuration Clock & Calendar Energy Saving list

SettingReturn

:UNLOCK :UNLOCK :UNLOCK :UNLOCK :UNLOCK :UNLOCK

NoYes

SettingReturn

1/3Main Menu

Trykk på meny/

enter-knappen.

Trykk på meny/

enter-knappen.

Trykk på meny/

enter-knappen.

Trykk på meny/

enter-knappen.

Referanseguide for installatør BRC1E53

4P419250-1 – 2015.10

Prohibit Mode (forbudsmodus)

MERK

● Hvis du vil begrense antallet operative funksjoner på underfjernkontrollen, starter du med

å koble bare denne fjernkontrollen til anlegget. Kontroller at denne fjernkontrollen er innstilt på

"hoved" (fabrikkinnstilt) først. Endre begrensningene til innstillingen du foretrekker, og angi til slutt fjernkontrollen som "sub".

● Når en funksjon er forbudt, vises ikonet

ved siden av funksjonen.

16. Prohibit Mode (forbudsmodus)

● Begrensning på antall operative modi.

16-1 Trykk på meny/enter-knappen på

standardskjermen. Hovedmenyen vises.

16-2 Lock Function (låsefunksjon) blir

synlig når du trykker på meny/ enter-knappen i minst 4 sekunder.

16-1

16-2

Cool

Set to

Airflow Direction

Individual Air Direction Quick Start Ventilation Energy Saving Options Schedule

SettingReturn

28°C

Trykk på meny/

enter-knappen.

1/2Main Menu

Trykk på meny/

enter-knappen

i 4 sekunder.

16-3 Velg Lock Function og trykk på

meny/enter-knappen. Menyen

"Lock Function" vises.

16-4 Velg Prohibit Mode og trykk på

meny/enter-knappen. "Prohibit Mode"-skjermbildet vises.

BRC1E53 Referanseguide for installatør 4P419250-1

–

2015.10

16-3

16-4

Lock Function

Rotation Airflow Direction Individual Air Direction Quick Start Ventilation

Lock Function Prohibit Buttons

Function Prohibition

Prohibit Mode

SettingReturn

1/3Main Menu

Trykk på meny/

enter-knappen.

Trykk på meny/

enter-knappen.

Prohibit Mode (forbudsmodus)

16-5 Velg "Fan" (vifte), "Cool" (kjøle),

"Heat" (varme), "Auto" (automatisk),

"Dry" (tørk) eller "VentClean"

(vifterengj.), med knappene (venstre/høyre), og "aktiver/deaktiver" valgt modus med knappene

16-5 16-6

Prohibit Mode Fan

Cool Heat Auto Dry VentClean

:Enable :Enable :Enable :Enable :Enable :Enable

SettingReturn

Trykk på meny/

enter-knappen.

(opp/ned).

16-6 Trykk på meny/enter-knappen.

Bekreftelsesskjermbildet vises.

16-7 Velg Yes og trykk på meny/

enter-knappen. Innstillingene bekreftes, og standardskjermen kommer tilbake.

16-7

Prohibit Mode Save the settings?

NoYes

SettingReturn

Trykk på meny/

enter-knappen.

MERK

● Når gjeldende aktiv modus låses, er modusen fremdeles aktiv når du går tilbake til standardskjermen. Det er bare når modusen endres at den deaktiverte modusen ikke er tilgjengelig lenger. Når alle modusene låses, er det ikke mulig å gå over til en annen modus enn gjeldende aktive modus.

● Hvis du vil begrense antallet operative modi på underfjernkontrollen, starter du med å koble

bare denne fjernkontrollen til anlegget. Kontroller at denne fjernkontrollen er innstilt på "hoved"

(fabrikkstandard) først. Endre begrensningene til innstillingen du foretrekker, og angi til slutt fjernkontrollen som "sub".

Referanseguide for installatør BRC1E53

4P419250-1 – 2015.10

Driftsrotasjon og reserveenhet

17. Driftsrotasjon og reserveenhet

Rotation-funksjonen er utformet for enheter som brukes for kritiske situasjoner (f.eks. serverrom som krever mye kjøling). I så fall er systemet utstyrt med en ekstra reserveenhet. Aktivering av Rotation tillater:

● Rotation: Ettersom systemet er utstyrt med ere enheter enn det som kreves for oppvarming/ kjøling, vil en av enhetene ikke være i bruk under normal drift. Etter en angitt tid (dvs. "Rotation

cycle time") vil den inaktive enheten settes i drift, og den tidligere aktive enheten blir inaktiv

(dvs. driftsrotasjon). Ettersom enhetene veksler på å ta en pause, forlenges systemets levetid.

● Reserveenhet: Gir ytterligere systemreserve. Hvis det oppstår en feil ved en aktiv enhet, sørger rotasjonen for at den inaktive enheten overtar.

EKSTRA

FEIL

MERK

● Det legges til en overlappingsperiode hvor alle enhetene er aktive slik at reserveenheten kan nå kjølings-/oppvarmingskapasiteten. (jf. feltinnstilling 1E-7)

● Rotasjonsrekkefølgen avhenger av angitt enhetsnummer. Kontakt din lokale forhandler for å få instruksjoner om hvordan du endrer enhetsnummeret.

● Gruppekontroll er nødvendig for at du skal kunne bruke Rotation-funksjonen. Hvis du vil ha mer informasjon, se "22. Koblingsskjema"

BRC1E53 Referanseguide for installatør 4P419250-1

–

2015.10

Driftsrotasjon og reserveenhet

17-1 Trykk på meny/enter-knappen på

standardskjermen. Hovedmenyen vises.

17-2 Rotation (rotasjon) blir synlig når

du trykker på meny/enter-knappen i minst 4 sekunder.

17-1

17-2

Cool

Set to

28°C

Airflow Direction

Individual Air Direction Quick Start Ventilation Energy Saving Options Schedule

SettingReturn

Trykk på meny/

enter-knappen.

1/2Main Menu

Trykk på meny/

enter-knappen

i 4 sekunder.

17-3 Velg Rotation og trykk på meny/

enter-knappen. "Rotation"-menyen vises.

17-4 Velg Rotation Cycle Time Setting

og trykk på meny/enter-knappen. "Rotation"-skjermbildet vises.

17-5 Velg ønsket rotasjonssyklustid med

knappene (opp/ned).

17-6 Trykk på meny/enter-knappen.

Bekreftelsesskjermbildet vises.

17-7 Velg Yes og trykk på meny/

enter-knappen. Innstillingene angis, og standardskjermen kommer tilbake.

17-3

17-4

17-5

17-6 17-7

Lock Function

Rotation

Airflow Direction Individual Air Direction Quick Start Ventilation

Rotation Enable/Disable

Rotation Cycle Time Setting

Rotation

Rotation Cycle Time Setting

SettingReturn

24 hr

SettingReturn

Rotation

Save the settings?

NoYes

SettingReturn

1/3Main Menu

Trykk på meny/

enter-knappen.

Trykk på meny/

enter-knappen.

Endre rotasjonssyklustiden

med knappene

Trykk på meny/

enter-knappen.

(opp/ned).

Referanseguide for installatør BRC1E53

4P419250-1 – 2015.10

Driftsrotasjon og reserveenhet

17-8 For å aktivere/deaktivere rotasjon

går du til "Rotation"-menyen og velger Enable/Disable

17-9 Trykk på knappene (opp/ned)

for å velge Enable eller Disable . Bekreftelsesskjermbildet vises når du trykker på meny/enter-knappen.

17-10 Velg Yes og trykk på meny/

enter-knappen. Funksjonen

aktiveres/deaktiveres, og standardskjermen kommer tilbake.

17-8

17-9

17-10

Rotation

Enable/Disable

Rotation Cycle Time Setting

SettingReturn

Rotation

Enable/Disable

Disable

SettingReturn

Rotation

Save the settings?

NoYes

SettingReturn

MERK

● Når du har lagret endringene av innstillingene, aktiveres Rotation automatisk.

Trykk på meny/

enter-knappen.

Endre innstillingen ved hjelp av knap-

pene (opp/ned).

Trykk på meny/

enter-knappen.

BRC1E53 Referanseguide for installatør 4P419250-1

–

2015.10

External Input Interlock (ekstern inngangsforrigling)

18. External Input Interlock (ekstern inngangsforrigling)

MERK

● Kun tilgjengelig når BRP7A5* digital inngangsadapter (tilleggsutstyr) er tilkoblet.

● Hvis det forekommer kommunikasjonsproblemer eller adapteren ikke virker som den skal,

er menyen External Input Interlock (ekstern inngangsforrigling) ikke synlig i menyen Service Settings (serviceinnstillinger).

● Når en sekundær fjernkontroll kobles til, er det ikke mulig å bruke BRP7A5* digital inngangsadapter.

● Når en BRP7A5* digital inngangsadapter er tilkoblet, deaktiveres planleggingstid-funksjonen så lenge som BRP7A5* digital inngangsadapter er tilkoblet. Se driftshåndboken for å få mer informasjon om planleggingsfunksjonaliteten.

● Når en sentral kontroll er tilkoblet, kan funksjonen External Input Interlock (ekstern inngangsforrigling) overstyres av den sentrale kontrollen. Den sentrale kontrollen prioriteres, og virker som om BRP7A5* digital inngangsadapter ikke var tilkoblet.

● Kontroller at BRP7A5* digital inngangsadapter og tilleggskontaktene (vinduskontakt og nøkkelkortkontakt) er korrekt installert. Ikke glem å kontrollere at "Ingen volt"-kontakten på kretskortet til BRP7A5* digital inngangsadapter er i riktig posisjon.

● For installering og tilkobling av BRP7A5* digital inngangsadapter: se relevant installeringshåndbok.

18-1 Trykk på og hold Avbryt-knappen

i 4 sekunder eller lenger. Service

Settings-menyen vises.

18-2 Velg External Input Interlock og trykk

på meny/enter-knappen. "External

Input Interlock "-skjermbildet vises.

18-1

18-2

Cool

Set to

28°C

Test Operation Maintenance Contact Field Settings Demand Min Setpoints Differential

External Input Interlock

SettingReturn

Trykk på og hold

Avbryt-knappen

i 4 sekunder eller lenger

mens bakgrunnsbelysnin-

1/3Service Settings

gen er tent.

Trykk på meny/

enter-knappen.

Referanseguide for installatør BRC1E53

4P419250-1 – 2015.10

External Input Interlock (ekstern inngangsforrigling)

18-3 Velg "B2 Delay Timer", "B2 Reset

Timer", "Reset On/Off", "Reset

Mode", "Reset Cool SP" eller "Reset Heat SP" med knappene (venstre/høyre) og endre innstillingene med knappene

18-3 18-4

External Input Interlock

B2 Delay Timer B2 Reset Timer

Reset On/Off

Reset Mode Reset Cool SP Reset Heat SP

SettingReturn

:1min :20hrs :OFF :-:22°C :22°C

Trykk på meny/

enter-knappen.

(opp/ned).

18-4 Trykk på meny/enter-knappen.

Bekreftelsesskjermbildet vises.

18-5 Velg Yes og trykk på meny/

enter-knappen. Innstillingene angis,

og menyen Service Settings (serviceinnstillinger) kommer tilbake.

Parameter Forklaring Mulige verdier Standardverdi

B2 Delay Timer Tidsbryter som starter etter at

nøkkelkortet fjernes. Så lenge som tidsbryteren ikke utløper, fortsetter driften av enheten som normalt.

B2 Reset Timer Tidsbryter som starter når Delay Timer

forsinkelsestidsbryteren er utløpt. Når denne tidsbryteren utløper, endres forrige status til statusen "Default Reset Setting" (standard innstilling for nullstilling).

Reset On/Off "Default Reset Setting" PÅ/AV-status. "ON", "OFF", "--" "OFF"

18-5

External Input Interlock Save the settings?

NoYes

SettingReturn

0–10 minutter "1 min"

0–20 timer "20 hrs"

Trykk på meny/

enter-knappen.

Reset Mode Driftsmodus "Default Reset Setting". "Auto", "Cool" (kjøling), "Heat"

"--"

(varme), "Fan" (vifte), "--"

Reset Cool SP Kjølesettpunkt "Default Reset

Setting".

Se innendørsenhetens Setpoint range

"22°C"

(tilbakeslagspunktintervall) og Setpoint range limitation (begrensning av tilbakeslagspunktintervall), "--".

Reset Heat SP Varmesettpunkt "Default Reset

Setting".

Se innendørsenhetens Setpoint range

"22°C"

(tilbakeslagspunktintervall) og Setpoint range limitation (begrensning av tilbakeslagspunktintervall), "--".

MERK

● Når en parameter er "--", betyr det at ingenting endres i denne parameteren og at gjeldende aktive verdi beholdes.

BRC1E53 Referanseguide for installatør 4P419250-1

–

2015.10

External Input Interlock (ekstern inngangsforrigling)

Vinduskontaktlogikk:

Vinduskontakt B1 Nøkkelkortkontakt B2 Klokkeslett Handling

Lukket Lukket / • Driften av enheten er normal.

• Enheten går tilbake til forrige status før kontakten åpnes.

Åpen Lukket / Enheten tvinges av (drift av):

• Ingen forsinkelse og tilbakestilling av tidsbryteren.

• Ingen tilbakeslagsfunksjon.

• Det er ikke mulig å slå enheten

PÅ med PÅ/AV-knappen.

Nøkkelkortkontakt-logikk:

Vinduskontakt B1 Nøkkelkortkontakt B2 Klokkeslett Handling

Lukket Lukket • /

• Delay timer < Time < Reset timer

• Time > Reset timer

Lukket Åpen Time < Delay timer Driften av enheten er normal.

Lukket Åpen Time > Delay timer Enheten tvinges av (drift av):

• Driften av enheten er normal.

• Enheten går tilbake til forrige status før kontakten åpnes hvis tilbakestillingen av tidsbryteren ikke er utløpt.

• Enheten går tilbake til statusen "Default Reset Setting" (standard innstilling for nullstilling) (menyinnstilling) hvis tilbakestillingen av tidsbryteren er utløpt.

• Tilbakeslagsfunksjonen (setback) virker dersom den er aktivert.

• Det er ikke mulig å slå enheten

PÅ med PÅ/AV-knappen.

• Tilbakestillingen av tidsbryteren begynner å telle etter at forsinkelsestidsbryteren er utløpt.

MERK

● Forrige status består av PÅ/AV-status, driftsmodus, innstillingspunkt for kjøling og oppvarming.

● Viftehastigheten og innstillingspunktene for kjøling og oppvarming kan endres når som helst uten at endringene går tapt når kontaktene brukes.

● Viftehastigheten lagres for de to hoveddriftsmodusene uavhengig av hverandre. Heating only

(bare varme) har egen lagret viftehastighet, og Cooling only (bare kjøling), Dry (tørk) og Fan

only (bare vifte) har egen viftehastighet.

● Endringer som utføres mens nøkkelkortkontakten er åpen og forsinkelsestidsbryteren ikke er utløpt (normal drift), lagres ikke når kontakten lukkes igjen.

Referanseguide for installatør BRC1E53

4P419250-1 – 2015.10

External Input Interlock (ekstern inngangsforrigling)

Kombinasjon av vindus- og nøkkelkortkontakt-logikk:

● Vinduskontakten prioriteres over forsinkelsestidsbryteren og tilbakeslagsfunksjonen til nøkkelkortkontakten: Når vinduskontakten åpnes mens nøkkelkortkontakten er åpen, utløper forsinkelsestidsbryteren

straks hvis den kjører. Tilbakeslag (setback) virker ikke lenger. Tilbakestillingen av tidsbryteren

starter tellingen umiddelbart, eller nullstilles ikke hvis den allerede kjører.

● Nøkkelkortkontaktens tilbakestillingen av tidsbryteren prioriteres over vinduskontakten når den returnerer til forrige status: Når nøkkelkortkontakten åpnes mens vinduskontakten er åpen, begynner forsinkelsestidsbryteren å kjøre. Når forsinkelsestidsbryteren utløper, begynner tilbakestillingen av tidsbryteren å kjøre. Når tilbakestillingen av tidsbryteren utløper, oppdateres forrige status til statusen "Default Reset Setting" (standard innstilling for nullstilling).

Eksempel 1 (se "Eksempel 1" på side 41)

a) Fjern nøkkelkortet. Enheten fortsetter normal drift til forsinkelsestidsbryteren utløper. b) Åpne vinduet før forsinkelsestidsbryteren utløper. Enheten stanser umiddelbart. Det er ikke mulig

å slå enheten på eller av, tilbakeslagsfunksjonen (setback) virker ikke, forsinkelsestidsbryteren

slutter å telle, og tilbakestillingen av tidsbryteren begynner å telle.

c) Setter du inn nøkkelkortet, skjer det bare en oppdatering av forrige status. Enheten tvinges av,

og tilbakeslagsfunksjonen (setback) er fremdeles deaktivert (vinduskontaktlogikk):

● Hvis tilbakestillingen av tidsbryteren ikke er utløpt før du setter inn nøkkelkortet, er forrige

status den samme som original status fordi bare statusen tvangsstyrt AV ble endret.

● Hvis tilbakestillingen av tidsbryteren er utløpt før du setter inn nøkkelkortet, er forrige status "Default Reset Setting" (standard innstilling for nullstilling).

d) Lukk vinduet. Enheten går tilbake til forrige status. Forrige status avhenger av når tilbakestillingen

av tidsbryteren utløper.

Eksempel 2 (se "Eksempel 2" på side 42)

a) Åpne vinduet. Enheten stanser umiddelbart. Enheten kan ikke slås på med PÅ/AV-knappen,

tilbakeslagsfunksjonen (setback) virker ikke, og forsinkelsestidsbryteren begynner ikke å telle.

b) Ta ut nøkkelkortet. Forsinkelsestidsbryteren begynner å telle. c) Lukk vinduet. Statusen er den samme som om vinduet aldri ble åpnet (tilbakeslagsfunksjonen

(setback) virker hvis den er aktivert).

● Hvis forsinkelsestidsbryteren utløper før vinduet lukkes, begynner tilbakestillingen av tidsbryteren å telle. Lukking av vinduet påvirker ikke tilbakestillingen av tidsbryteren.

● Hvis forsinkelsestidsbryteren ikke er utløpt før vinduet lukkes, utløper forsinkelsestidsbryteren straks og tilbakestillingen av tidsbryteren begynner å telle.

d) Når tilbakestillingen av tidsbryteren utløper, oppdateres forrige status til statusen "Default Reset

Setting" (standard innstilling for nullstilling).

e) Sett inn nøkkelkortet.

● Hvis tilbakestillingen av tidsbryteren ikke er utløpt før du setter inn nøkkelkortet, går enheten tilbake til forrige status som var aktiv før vinduet ble åpnet (siste på-status).

● Hvis tilbakestillingen av tidsbryteren er utløpt før du setter inn nøkkelkortet, går enheten til statusen "Default Reset Setting" (standard innstilling for nullstilling).

BRC1E53 Referanseguide for installatør 4P419250-1

–

2015.10

External Input Interlock (ekstern inngangsforrigling)

Eksempel 1

Forsinkel-

sestidsbry-

teren starter

Time

Delay

timer

Tvangsstyrt

Time

Reset

timer

Ingen

oppdatering

av forrige

status

Forrige status:

før a)

Tid

spiller ingen

rolle

Gå tilbake til

forrige status:

før a)

Forrige

status:

før a)

Referanseguide for installatør BRC1E53

Forrige

status:

før a)

Time

Reset

timer

Oppdater

forrige status

Forrige status:

Statusen

"Default reset

setting"

Tid spiller ingen

rolle

Gå tilbake til

forrige status: status:

statusen

"Default

reset setting"

4P419250-1 – 2015.10

Eksempel 2

External Input Interlock (ekstern inngangsforrigling)

Time <

Reset timer

Tvangsstyrt

Forrige

status:

før a)

Tid

spiller

ingen

rolle

Forsinkel-

sestidsbry-

teren

starter

Forrige

status:

før a)

Time

Delay

timer

Delay

timer

Time

Reset

timer

Setback aktivert,

tilbakestil-

ling av

tidsbryter

starter

Forrige

status:

før a)

Setback aktivert,

tilbakestil-

ling av

tidsbryter

fortsetter

Forrige

status:

før a)

Time <

Reset timer

Time =

Reset timer

d) e)

Time

Reset

timer

Oppdater

forrige

status

Forrige

status: status

"Default

reset setting"

Gå tilbake

til forrige

status:

før a)

Gå tilbake

til forrige

status:

statusen

"Default

reset

setting"

BRC1E53 Referanseguide for installatør 4P419250-1

–

2015.10

Enkelt og dobbelt settpunktmodus

19. Enkelt og dobbelt settpunktmodus

MERK

● Når en sentral kontroller er tilkoblet, tvinges fjernkontrollen til enkelt settpunktmodus. Det er ikke å mulig å endre dette til dobbelt settpunktmodus.

● Veksle mellom enkelt og dobbelt settpunktmodus

● Du angir enkelt settpunktmodus ved å velge "Single SP"

● Du angir dobbelt settpunktmodus ved å velge "0°C" – "8°C"

19-1 Trykk på og hold Avbryt-knappen

i 4 sekunder eller lenger. Service

Settings-menyen vises.

19-2 Velg Min Setpoints Differential og

trykk på meny/enter-knappen. "Min Setpoints Differential"-skjermbildet vises.

19-1

19-2

Cool

Set to

28°C

Test Operation Maintenance Contact Field Settings Demand

Min Setpoints Differential

External Input Interlock

SettingReturn

Trykk på og hold

Avbryt-knappen

i 4 sekunder eller lenger

mens bakgrunnsbelysnin-

1/3Service Settings

Trykk på meny/

enter-knappen.

gen er tent.

19-3 Velg "None" (ingen), "Single

Sp"(enkel sp) eller "0°C" – "8°C" med knappene (opp/ned).

19-4 Trykk på meny/enter-knappen.

Bekreftelsesskjermbildet vises.

19-5 Velg Yes og trykk på meny/

enter-knappen. Innstillingene

bekreftes, og menyen Service Settings (serviceinnstillinger)

kommer tilbake.

19-3 19-4

19-5

Min Setpoints Differential

Single Sp

SettingReturn

Min Setpoints Differential

Save the settings?

NoYes

SettingReturn

Trykk på meny/

enter-knappen.

Trykk på meny/

enter-knappen.

19-6 Trykk en gang på Avbryt-knappen.

Fjernkontrollen starter på nytt, og

standardskjermen kommer tilbake.

Referanseguide for installatør BRC1E53

4P419250-1 – 2015.10

Andre serviceinnstillinger

MERK

● I enkelt settpunktmodus er settpunktene for kjøling og oppvarming de samme. Endrer du ett settpunkt, endres det andre automatisk.

● I dobbelt settpunktmodus er det alltid en grense for kjølings- og oppvarmingssettpunktet:

- Kjølingssettpunkt ≥ oppvarmingssettpunkt + minimum settpunktdifferensial.

Når kjølingssettpunktet synker under oppvarmingssettpunktet + minimum

settpunktdifferensial, senkes oppvarmingssettpunktet automatisk.

- Oppvarmingssettpunkt ≤ kjølingsettpunkt – minimum settpunktdifferensial. Når oppvarmingssettpunktet stiger over kjølingssettpunktet – minimum settpunktdifferensial, økes oppvarmingssettpunktet automatisk.

20. Andre serviceinnstillinger

20-1 Group Address (gruppeadresse)

● Tilordne gruppeadressene og enhetsnumrene for sentralisert kontroll.

● Gruppe- og enhetsadressen kan bare angis når en sentralisert kontroll er tilkoblet. Denne menyen er bare synlig hvis en sentral kontroll er tilkoblet.

● Gruppe- og enhetsadressen kan være "set" (angitt) og "released" (frigjort).

MERK

Ikke glem å frigjøre gruppeadressen før du kobler fra den sentrale kontrollen. Hvis ikke vil menyen ikke være tilgjengelig etterpå.

20-2 Indoor/Outdoor unit Airnet Address

(innen- og utendørsenhetens Airnet-adresse)

● Angi innen- og utendørsenhetens Airnet-adresser.

20-3 Indoor Unit Status (innendørsenhetens status)

● Se innendørsenhetens termistortemperaturer.

SkyAir VRV

Th1 Luftinnsug termistor Luftinnsug termistor Th2 Varmevekslertermistor Varmeveksler væsketermistor Th3 - Varmeveksler gasstermistor Th4 Utløpslufttermistor Utløpslufttermistor Th5 - Th6 - -

BRC1E53 Referanseguide for installatør 4P419250-1

–

2015.10

Andre serviceinnstillinger

20-4 Outdoor Unit Status (utendørsenhetens status)

● Se utendørsenhetens termistortemperaturer.

SkyAir VRV

Th1 Utendørsluft termistor Th2 Varmevekslertermistor Th3 Utløpsrørtermistor Th4 - Th5 - Th6 - -

20-5 Forced Fan ON (tvangsstyrt vifte PÅ)

● Tving viften(e) PÅ for de individuelle innendørsenhetene.

● Denne funksjonen kan brukes for å kontrollere hvilke innendørsenhetsnumre som er knyttet til hvilken innendørsenhet.

20-6 Switch Main Sub Controller (bytt hovedfjernkontroll

og underfjernkontroll)

● Bytt betegnelse på hovedfjernkontroll og underfjernkontroll.

MERK

● Du må slå strømmen AV og PÅ igjen for å endre betegnelsen på hovedfjernkontrollen og underfjernkontrollen.

20-7 Filter Indicator (lterindikator)

● Tilbakestiller tidsbryteren til lterindikatoren for alle innendørsenheter.

20-8 Test Filter Auto Clean

● Test om Filter Auto Clean (automatisk lterrengjøring) virker.

● Denne funksjonen er bare tilgjengelig hvis det selvrensende dekorpanelet er installert.

● Når Filter Auto Clean er deaktivert (Disable Filter Auto Clean), vises meldingen "Auto lter

clean is disabled" (automatisk lterrengjøring deaktivert) når du åpner skjermbildet Test Filter

Auto Clean.

20-9 Brush/Filter Ind (børste-/lterindikator)

● Tilbakestiller tidsbryteren til lterindikatoren for alle innendørsenheter.

● Denne funksjonen er bare tilgjengelig hvis det selvrensende dekorpanelet er installert.

20-10 Disable Filter Auto Clean (deaktiver automatisk

lterrengjøring)

● Aktiver/deaktiver bruken av funksjonen Filter Auto Clean.

● Når den er deaktivert, vises meldingen "Auto lter clean is disabled" (automatisk

lterrengjøring deaktivert) når du åpner skjermbildet Test Filter Auto Clean og Filter Auto Clean.

● Denne funksjonen er bare tilgjengelig hvis det selvrensende dekorpanelet er installert.

Referanseguide for installatør BRC1E53

4P419250-1 – 2015.10

Programvareoppdatering med Updater

21. Programvareoppdatering med Updater

● Språkene som fjernkontrollen støtter, varierer etter fjernkontrollmodellen.

● Andre språkpakker kan installeres med "PC USB-kabel"-alternativet (EKPCCAB3) + oppdateringsprogramvare.

● Betingelser:

- Oppdateringsprogramvare: Kontakt din lokale forhandler for riktig versjon.

- "PC USB-kabel" EKPCCAB3 eller høyere: inkluderer ledningsnett og kabler 4P344073-1- og

4PW64322-1A (begge trengs under installeringen).

Installeringsanvisninger:

1. Kontroller at innendørsenheten er slått av.

2. Koble til kablene.

Figuren nedenfor viser hvordan du kobler til kablene.

3. Slå på innendørsenheten.

4. Start oppdateringsprogrammet på PC-en.

5. Gå videre til vinduet "Update Procedure Selection" (velg oppdateringsprosedyre). Programvaren til fjernkontrollen påvises automatisk.

6. Fyll inn modellnavnet "BRC" i lterboksen og velg ønsket språkpakke.

7. Følg instruksjonene på skjermen (du trenger også kabelen 4P344073-1 under installering).

X1A

ab c

X1A

a) PC med Updater b) USB-kabel c) Sikring for kretskort

for fjernkontroll

d) Til innendørsenhet

Du nner mer informasjon om tilgjengelige språk i "13. Language (språk)" på side 28.

BRC1E53 Referanseguide for installatør 4P419250-1

–

2015.10

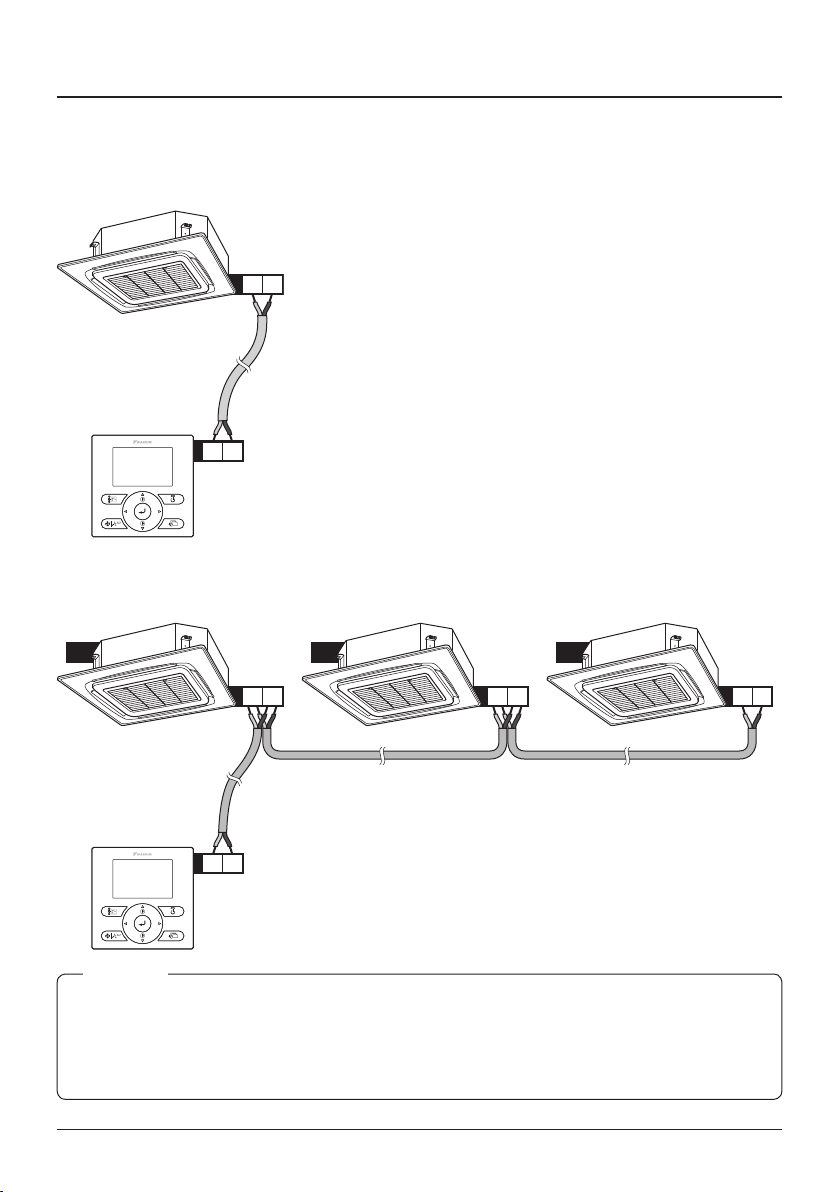

Koblingsskjema

22. Koblingsskjema

22-1 Typisk oppsett

P1 P2

22-2 Typisk oppsett for gruppekontroll

0 1 2

P1 P2

P1 P2 P1 P2

MERK

● Gruppekontroll er nødvendig for at du skal kunne aktivere Rotation-funksjonen.

● Når du bruker gruppekontroll, får hver enhet automatisk tilordnet en adresse (dvs. enhetsnummer).

Hvis Rotation-funksjonen er aktivert, vil dette nummeret bestemme rotasjonsrekkefølgen. Kontakt

forhandleren din for å få instruksjoner om hvordan du endrer enhetsnummeret.

Referanseguide for installatør BRC1E53

4P419250-1 – 2015.10

Koblingsskjema

22-3 Gruppekontroll: hovedfjernkontroll + underfjernkontroll

0 1 2

P1 P2

P1 P2 P1P2

P1 P2 P1 P2

22-4 Gruppekontroll: fjernkontroll + digital inngangsadapter

BRP7A5*

0 1 2

P1 P2

P1 P2 P1 P2

P1 P2

BRC1E53 Referanseguide for installatør 4P419250-1

–

2015.10

Koblingsskjema

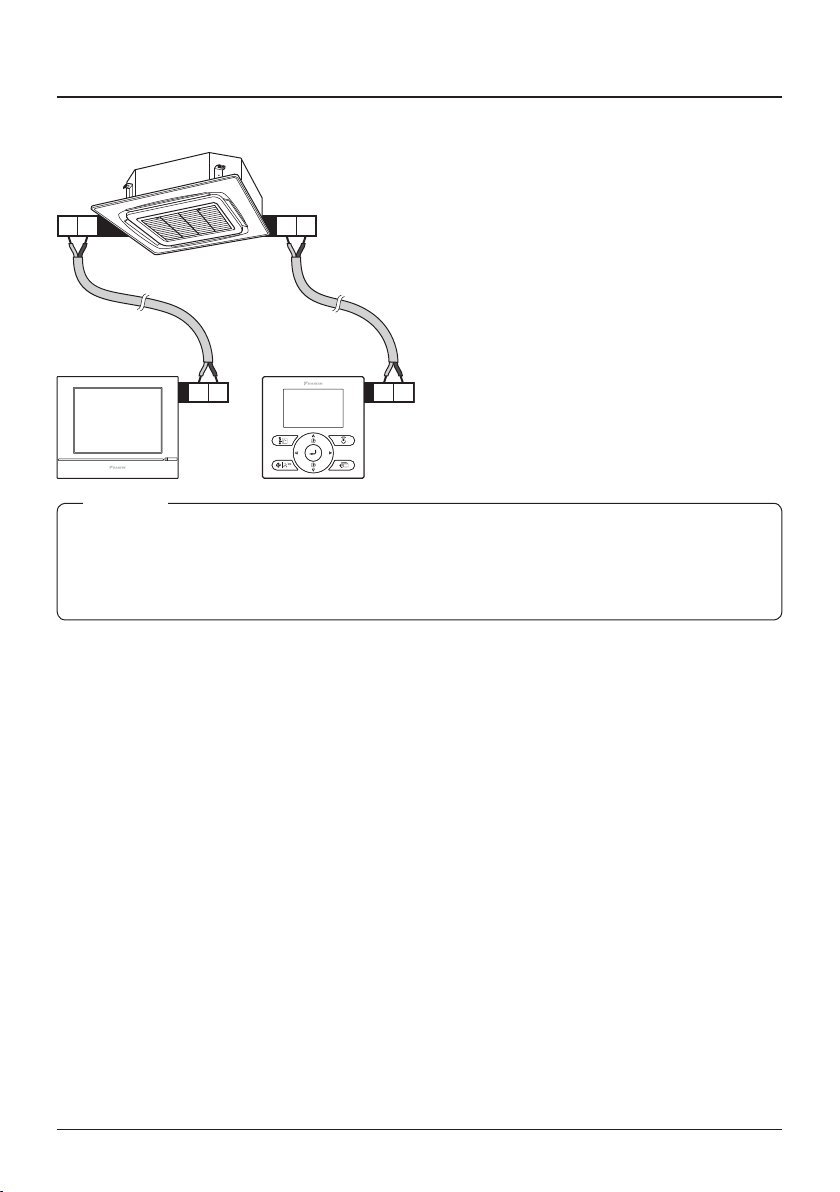

22-5 Fjernkontroll + DIII sentralt kontrollutstyr

F1 F2 P1 P2

P1 P2F1 F2

MERK

Hvis kontrollen brukes sammen med DIII sentralt kontrollutstyr:

● kan funksjonen for planleggingstidsbryter begrenses

● skal du ikke aktivere tilbakeslagmodus (setback).

Referanseguide for installatør BRC1E53

4P419250-1 – 2015.10

4P419250-1

2015.10

Daikin BRC1E53 Installer reference guide [no]

Specifications and Main Features

Frequently Asked Questions

User Manual

1. Sikkerhetshensyn

2. Tilbehør

3. Installeringsprosedyre for fjernkontroll

4. Fjernkontrollknappenes funksjoner og menypunkter

5. Strøm på

6. Innstillinger på installasjonsstedet

7. Testdriftmetode (kun SkyAir)

8. Kontrollprosedyren i Error History

9. Registreringsmetode for informasjonen i Maintenance Contact

10. Bekreftelse av registrerte detaljer

11. Energibehovskontroll

12. Clock & Calendar (klokke og kalender)

13. Language (språk)

14. Prohibit Buttons (forby-knapper)

15. Function Prohibition (funksjonsforbud)

16. Prohibit Mode (forbudsmodus)

17. Driftsrotasjon og reserveenhet

18. External Input Interlock (ekstern inngangsforrigling)

19. Enkelt og dobbelt settpunktmodus

20. Andre serviceinnstillinger

21. Programvareoppdatering med Updater

22. Koblingsskjema
