Daikin BRC1E53 Installer reference guide [hu]

VEZETÉKES
TÁVIRÁNYÍTÓ
SZERELŐI REFERENCIA-ÚTMUTATÓ
BRC1E53
A termék felszerelése előtt mindenképp olvassa
el ezeket a szerelési utasításokat.
Tartalomjegyzék
Tartalomjegyzék
1. Biztonsági óvintézkedések ............................................................... 2
2. Tartozékok .......................................................................................... 4
3. A távirányító felszerelésének folyamata .......................................... 4
4. A távirányító gombjainak funkciói és menüelemei ....................... 10
5. Bekapcsolás ..................................................................................... 12
6. Helyszíni beállítások ........................................................................ 15
7. A próbaüzemeltetés módja (csak SkyAir) ...................................... 18
8. A hibatörténet megtekintésének folyamata ................................... 22
9. A karbantartási partner információi regisztrálásának módja ....... 23
10. A regisztrált adatok megtekintése ................................................ 24
11. Energiaigény vezérlése ................................................................. 25
12. Óra és naptár .................................................................................. 27
13. Nyelv ............................................................................................... 28
14. Tiltógombok .................................................................................... 29
15. Funkció letiltás ............................................................................... 31
16. Tiltás mód ....................................................................................... 32
17. Feladatellátás váltása és kiegészítő egység ............................... 34
18. Külső bemenet blokkolása funkció .............................................. 37
19. Egyetlen és kettős célhőmérséklet mód ...................................... 43
20. Egyéb szervizbeállítások ............................................................... 44
21. Szoftverfrissítés a Frissítővel ....................................................... 46
22. Kapcsolási rajz .............................................................................. 47
Szerelői referencia-útmutató BRC1E53
1
Biztonsági óvintézkedések

1. Biztonsági óvintézkedések

Az eredeti útmutató angol nyelven íródott. Az egyéb nyelvű szövegek az eredeti utasítások fordításai.
 Lásd a beltéri egységhez mellékelt szerelési kézikönyvet is.
A távirányító felszerelése előtt gyelmesen olvassa el a Biztonsági óvintézkedések című
szakaszt.
● A kézikönyv az óvintézkedéseket a FIGYELEM vagy a VIGYÁZAT kategóriába sorolja be. Mindkét kategória fontos biztonsági információkat tartalmaz. Tartsa be az alábbiakban felsorolt összes óvintézkedést.
FIGYELEM VIGYÁZAT
● A felszerelés befejezése után indítson próbaüzemet hibakeresés céljából, valamint az üzemeltetési kézikönyv segítségével magyarázza el az ügyfélnek, hogyan kell a légkondicionálót működtetni. Kérje meg az ügyfelet, hogy a szerelési és üzemeltetési kézikönyvet őrizze meg szükség esetére.
Az utasítások gyelmen kívül hagyása személyi sérüléshez vagy halálhoz vezethet.
Az utasítások gyelmen kívül hagyása anyagi kárt vagy személyi sérülést okozhat, amely a körülményektől függően súlyos is lehet.
FIGYELEM
Kérje meg a kereskedőt vagy egy szakértő szerelőt, hogy végezze el a felszerelést. Ne kísérelje meg szakember segítsége nélkül felszerelni a távirányítót. A nem megfelelő felszerelés vízszivárgást, áramütést vagy tüzet okozhat.
A távirányító áthelyezésével és újbóli felszerelésével kapcsolatban kérje a helyi forgalmazó tanácsát. A nem megfelelő felszerelés szivárgást, áramütést vagy tűzveszélyt okozhat.
A távirányítót a szerelési kézikönyv utasításainak megfelelően kell felszerelni. A nem megfelelő felszerelés vízszivárgást, áramütést vagy tüzet okozhat.
Győződjön meg arról, hogy csak a megadott tartozékokat és alkatrészeket használja a felszereléshez. Ha nem a megadott alkatrészeket használja, az az egység leesését, vízszivárgást, áramütést vagy tüzet okozhat.
A távirányítót olyan alapra szerelje fel, amely elég erős ahhoz, hogy elbírja az eszközt. A nem elég erős alap miatt a távirányító leeshet és sérülést okozhat.
Az elektronikai munkát az érvényben lévő helyi és országos előírásoknak, valamint a szerelési kézikönyv útmutatásainak megfelelően kell végezni. Mindenképpen külön áramkört használjon. A nem megfelelő áramköri kapacitás vagy a pontatlan munkavégzés áramütéshez vagy tűzhöz vezethet.
A felszerelési munkát mindig kikapcsolt tápellátás mellett kell végezni. Az elektromos alkatrészek megérintése áramütést okozhat.
Ne szerelje szét, építse át vagy javítsa az egységet. Ez áramütést és/vagy tüzet okozhat.
Győződjön meg arról, hogy az összes vezeték biztonságos, a megadott vezetékeket használja, és hogy nem hat külső erő a kivezető csatlakozásokra vagy vezetékekre. A nem megfelelő csatlakozások és a nem biztonságos vezetékek rendellenes túlmelegedést vagy tüzet okozhatnak.
A felhasznált anyagoknak és a felszerelésnek meg kell felelnie a vonatkozó országos és nemzetközi szabványoknak.
BRC1E53 Szerelői referencia-útmutató 4P419250-1
2015.10
2
Biztonsági óvintézkedések
VIGYÁZAT
A szivárgás, illetve a víz vagy rovarok bejutása okozta áramütés elkerülése érdekében, gittelje be a furatot, amelyen a vezetékek áthaladnak.
Az áramütések elkerülése végett ne használja a készüléket nedves kézzel. Ne mossa le vízzel a távirányítót, mert ez áramütést vagy tüzet okozhat. A zaj és az interferencia elkerülése érdekében a beltéri és kültéri egységet, a tápkábelt és
a csatlakozókábeleket legalább 1 méter távolságra helyezze el a televízió- és rádiókészülékektől. (A bejövő jel erősségétől függően előfordulhat, hogy az 1 méter távolság nem elég a zaj kiküszöböléséhez.)
Ne szerelje fel a légkondicionálót a következő helyekre:
1. Ahol magas koncentrációban fordul elő ásványolajpára vagy gőz (például konyhában). A műanyag alkatrészek károsodhatnak és leeshetnek, ami vízszivárgást eredményezhet.
2. Ahol korrozív gáz, például kénsavas gáz termelődik. A rézcsövek és a forrasztások korróziója a hűtőközeg szivárgását okozhatja.
3. Elektromágneses sugárzást kibocsátó berendezések közelében. Az elektromágneses sugárzás megzavarhatja a vezérlőrendszert, és az egység hibás működését eredményezheti.
4. Ahol gyúlékony gázok szivároghatnak, ahol szénszálak vagy gyúlékony por kerülhet a levegőbe, vagy ahol illékony tűzveszélyes anyagokat, például festékhígítót vagy benzint tárolnak. Az egység működtetése ilyen körülmények között tüzet okozhat.
5. Magas hőmérsékletű környezetben vagy nyílt láng közelében. Túlmelegedés és/vagy tűz keletkezhet.
6. Nyirkos környezetben vagy víznek kitett helyeken. Ha víz kerül a távirányítóba, az áramütéshez és a belső elektronika meghibásodásához vezethet.
Ha a távirányító termosztát funkciója használatban van, a felszerelés helyeként olyan helyet válasszon:
● Ahol a helyiségben az átlaghőmérséklet érzékelhető.
● Amely nincs kitéve közvetlen napsugárzásnak.
● Ahol nincs a közelben hőforrás.
● Ahová nem jut be kültéri levegő vagy huzat (például ajtónyitogatás, a beltéri egység levegőkimenete vagy valamilyen egyéb körülmény miatt).
Szerelői referencia-útmutató BRC1E53
3
Tartozékok
2x
2x
1x
1x
7x
A távirányító külső nézete
VIGYÁZAT

2. Tartozékok

Az egységhez az alábbi tartozékok vannak mellékelve.
Facsavar +
faldugók
2x
Kisméretű
csavar Szorítóelem
Huzalozási
rögzítőelem
Szerelési és
üzemeltetési
kézikönyv(Ø4,0x30) (M4×16)

3. A távirányító felszerelésének folyamata

3-1 Döntse el, hogy hová kívánja felszerelni a távirányítót.
A hely meghatározásakor feltétlenül kövesse az "1. Biztonsági óvintézkedések" szakaszt.
3-2 Készítsen átmenő furatot a vezetékeknek a falon, ha
a vezetékeket a hátoldal felől kívánja bevezetni.
Ø8–10
Alsó burkolat
átmenő furata
40
48,5
A furat készítésekor helyezze a távirányító alsó burkolatán
lévő, vezetékeknek kialakított furat közepét a falon lévő
furathoz.
Átmenő
furat
Ø8–10
BRC1E53 Szerelői referencia-útmutató 4P419250-1
2015.10
Ha a furat túl nagy vagy az elhelyezés nem megfelelő, a furat kilóghat a távirányító alól.
4
A távirányító felszerelésének folyamata
VIGYÁZAT
3-3 Határozza meg a távirányító vezetékeinek kimeneti irányát
(hátsó kimenet, bal oldali kimenet, bal felső kimenet, felső középső kimenet).
3-3-1 Hátsó kimenet 3-3-2 Bal oldali kimenet
Vágja ki a műgyanta felületet (a bevonalkázott felület).
Vágja ki a vékony felületet (a bevonalkázott felület) egy csípőfogóval vagy hasonló eszközzel, majd távolítsa el a sorját egy reszelővel vagy hasonló eszközzel.
3-3-3 Bal felső kimenet 3-3-4 Felső középső kimenet
Vágja ki a vékony felületet (a bevonalkázott felület) egy csípőfogóval vagy hasonló eszközzel, majd távolítsa el a sorját egy reszelővel vagy hasonló eszközzel.
Vágja ki a vékony felületet (a bevonalkázott felület) egy csípőfogóval vagy hasonló eszközzel, majd távolítsa el a sorját egy reszelővel vagy hasonló eszközzel.
3-4 Kösse be a vezetékeket.
1. A kapcsolódoboz és az átviteli huzalozás nem csatlakozhat.
2. Ne érintse meg közvetlenül a távirányító JEL panelét.
A vezeték adatai
Vezeték típusa Árnyékolt vinil huzal vagy kábel Vezeték mérete 0,75~1,25 mm² Huzalozás hossza Max. 500 m
*Ez a rendszer teljes hossza csoportvezérlés használatakor.
Szerelői referencia-útmutató BRC1E53
5
(*)
A távirányító felszerelésének folyamata
±10 mm
kapcsolatos útmutatás
Beltéri egység
<Vezetékek rögzítésével kapcsolatos útmutatás>
A szigetelést ezen utasításokat követve a távirányító házán belül eső részen el kell távolítani.
Az egyszerűbb huzalozás
Fejtse le a vezeték szigetelését és árnyékolását
Vezetékek vágásával
Eltávolítandó szigetelés hossza:
● ±150 mm bal felső kimenet esetén
● ±200 mm felső középső kimenet esetén
Csatlakoztassa a távirányító csatlakozóit (P/P1, N/P2) a beltéri egység csatlakozóihoz (P1, P2). (A P1 és a P2 nem rendelkezik polaritással.)
érdekében a két vezeték hossza között legyen ±10 mm különbség.
3-4-1 Hátsó kimenet
P1
P2
Alsó burkolat
Felső burkolat
Jel panel
Fogó
Vezetékek rögzítési pontja
BRC1E53 Szerelői referencia-útmutató 4P419250-1
2015.10
Fogó
-Keresztmetszet
Rögzítse a vezetékeket a rögzítési ponthoz a mellékelt fogó segítségével.
6
A távirányító felszerelésének folyamata
Beltéri egység
Felső burkolat
ábrán látható módon annak
Huzalozási
Huzalozási rögzítőelem
Felső burkolat
Beltéri egység
3-4-2 Bal oldali kimenet
3-4-3 Bal felső kimenet
P2P1
Alsó
burkolat
Jel panel
Felső burkolat
3-4-4 Felső középső kimenet
Jel panel
Huzalozási
rögzítőelem
rögzítőelem
Vezetékek
Keresztmetszet
Felső burkolat
Szerelje be a huzalozási
rögzítőelemet a bal oldali
érdekében, hogy a vezetékek ne
-
nyomódhassanak össze.
Beltéri egység
P2P1
Alsó burkolat
P2P1
Alsó burkolat
Jel panel
Szerelői referencia-útmutató BRC1E53
7
A távirányító felszerelésének folyamata
VIGYÁZAT
Facsavarok (Ø4,0x30)
(Csavartávolság)
46
84
Kapcsolódoboz két egység számára (fedél nélkül)
Kapcsolódoboz (nem tartozék) (Használja a KJB211A opcionális tartozékot)
Kisméretű csavar (M4×16)
● Az elektromos zaj (külső zaj) elkerülése érdekében ne végezzen huzalozást a tápvezetékhez közel.
● A huzalozás bevezetési portját gittelje be (nem tartozék), így elkerülheti például a rovarok bejutását.
3-5 Az alsó burkolat felszerelésének folyamata.
Ha a távirányító vezetékét a felső középső kimeneten vagy a hátsó kimeneten keresztül vezeti el, a vezetéket előbb az alsó burkolat kimeneti furatán vezesse el, mielőtt a falra szerelné.
3-5-1 Falra szerelés
A rögzítést a mellékelt facsavarokkal (2×) hajtsa végre.
3-5-2 Kapcsolódoboz felszerelése
A rögzítést a mellékelt kisméretű csavarokkal hajtsa végre (2×).
BRC1E53 Szerelői referencia-útmutató 4P419250-1
2015.10
8
A távirányító felszerelésének folyamata
Kapcsolódoboz egy egység
VIGYÁZAT
Illessze be, majd finoman forgassa
el a csavarhúzót a felső burkolat eltávolításához.
Csavarhúzó
Alsó
burkolat
Felső burkolat
számára (fedél nélkül)
Kapcsolódoboz (nem tartozék)
(Használja a KJB111A
számú opcionális tartozékot)
84
(Csavartávolság)
Kisméretű csavar (M4×16)
● Az egységet, ha lehetséges, sima felületre rögzítse.
Ne húzza meg túlságosan a csavarokat a felszereléskor, mert az alsó burkolat deformálódhat.
3-6 Csatlakoztassa a felső burkolatot.
● Igazítsa a felső burkolatot az alsó burkolat füleihez (6 ponton), és illessze be.
● Figyeljen, hogy ne lapítsa meg a vezetékeket a szerelés közben.
● Válassza le a felső burkolaton található védőfóliát.
28
3-7 Távolítsa el a felső burkolatot.
Helyezzen egy egyenes csavarhúzót az alsó burkolat bemetszéseibe (2 helyen), hogy eltávolíthassa a felső burkolatot.
MEGJEGYZÉS
A távirányító JEL panelje a felső burkolatra van szerelve. Ügyeljen rá, hogy ne okozzon kárt a JEL panelben a csavarhúzóval.
● Ügyeljen, hogy ne érintkezzen por vagy nedvesség az eltávolított felső burkolat
Szerelői referencia-útmutató BRC1E53
9
JEL panelével.
A távirányító gombjainak funkciói és menüelemei

4. A távirányító gombjainak funkciói és menüelemei

4-1 Funkciók és menüelemek
(1) Üzemmódválasztó gomb
● A gomb megnyomásával választhatja ki a kívánt üzemmódot.
● Az elérhető üzemmódok a csatlakoztatott modelltől függően változhatnak.
(2) Ventilátorsebesség/levegőáramlás
iránya gomb
● A ventilátorsebesség és a levegőáramlás­irány módosítására használható.
● Az elérhető ventilátorsebességek a csatlakoztatott modelltől függően változhatnak.
(3) Menü/Enter gomb
● A főmenü megjelenítésére vagy a kijelölt elem megnyitására használható. (A főmenüvel kapcsolatos részletes információk az üzemeltetési kézikönyvben találhatók.)
(1) Üzemmódválasztó gomb
(11) LCD-kijelző (háttérvilágítással)
(4) Fel gomb (5) Le gomb (6) Jobbra gomb (7) Balra gomb
(9) Működésjelző lámpa
(8) Be/Ki gomb (3) Menü/Enter gomb
(10) Mégse gomb
(2) Vent. seb./levegőáramlás iránya gomb
Főmenü*
Lezárási funkció** Váltás** Levegőáramlás iránya Egyéni légáramlás iránya Gyorsindítás Szellőztetés Energiatakarékos beállítás Program Szűrő auto. tisztít. Karbantartási információk Beállítás Aktuális beállítások Óra és naptár Nyelv
* Az elérhető menüelemek a csatlakoztatott
modelltől függnek.
A Lezárási funkció és a Váltás rejtett
**
menüelemek. A láthatóvá tételükkel kapcsolatos utasításokért lásd: 14, 15, 16 és 17.
BRC1E53 Szerelői referencia-útmutató 4P419250-1
2015.10
10
A távirányító gombjainak funkciói és menüelemei
<Szervizbeállítások>
(4) Fel gomb
● A beállított hőmérsékletet növeli.
● Kiemeli a felső oldal következő elemét. (A gomb többszöri megnyomásával lapozhat az értékek vagy elemek között.)
A kiválasztott elem módosítására használható.
(5) Le gomb
● A beállított hőmérsékletet csökkenti.
● Kiemeli az alsó oldal következő elemét. (A gomb többszöri megnyomásával lapozhat az értékek vagy elemek között.)
● A kiválasztott elem módosítására használható.
(6) Jobbra gomb
● Kiemeli a jobb oldal következő elemét.
● A megjelenített tartalom a következő képernyőre vált.
(7) Balra gomb
● Kiemeli a bal oldal következő elemeit.
● A megjelenített tartalom az előző képernyőre vált.
(8) Be/Ki gomb
● Megnyomásával elindítható vagy leállítható a légkondicionáló.
(9) Működésjelző lámpa (zöld)
● Működés közben ez a lámpa világít.
● Ez a lámpa hiba esetén villog.
● A lámpa nem világít, ha az egység KI van kapcsolva.
(10) Mégse gomb
● Az előző képernyőre való visszatérésre használható.
● Nyomja meg és tartsa lenyomva ezt a gombot legalább 4 másodpercig a Szervizbeállítások menü megjelenítéséhez.
(11) LCD kijelző (háttérvilágítással)
● Bármely gomb megnyomása esetén a háttérvilágítás körülbelül 30 másodpercig világít.
● A Be/Ki gomb kivételével a gombokhoz kapcsolódó műveleteket nem hajtja végre a rendszer, ha a háttérvilágítás nem világít.
● Amikor egy beltéri egységhez két távirányítót használ, akkor az elsőként használt távirányító háttérvilágítása világít.
● Az Automatikus megjelenítés KI funkció lehetővé teszi a kijelző automatikus kikapcsolását egy megadott időtartam után. Az Automatikus megjelenítés KI beállításával és engedélyezésével kapcsolatos utasításokat lásd a felhasználói referencia-útmutatóban.
Szervizbeállítások menü*
Próbaüzem Karbantartási partner Helyszíni beállítások Igény Min. xpont-különbség Külső bemenet blokkolása Csoportcím Beltéri egység Airnet címe Kültéri egység Airnet címe Hibatörténet Beltéri egység állapota Kültéri egység állapota Ventilátor kényszerített BE Fő/al szabályzó váltása Szűrőjelző Szűrő autotiszt. teszt. Kefe/szűrő jelző Szűrő autotiszt. letiltása
* Az elérhető menüelemek a csatlakoztatott
modelltől függnek.
4-2 A gombműveletek leírása
Próbaüzem Karbantartási partner
Szerelői referencia-útmutató BRC1E53
Helyszíni beállítások
Igény Min. fixpont-különbség
Külső bemenet blokkolása
BeállításVissza
1/3Szervizbeállítások
11
Kiemelt megjelenítés (kiválasztott elemek)
Utasítások jelennek meg a gombok kezelésére vonatkozóan.
Bekapcsolás
VIGYÁZAT

5. Bekapcsolás

● Nem lehet két távirányítót és a BRP7A digitális bemeneti adaptert* együtt használni. A digitális bemeneti adapter nem működik és hibás állapotban van, amikor a rendszer alárendelt távirányítót észlel.
● A beltéri egység két távirányítóval történő vezérlésekor az egyik távirányítót fő távirányítóként, a másik távirányítót pedig alárendelt távirányítóként állítsa be. Ezt a beállítást egyszer, az indításkor kell elvégezni, és a későbbiekben módosítható a Szervizbeállítások menüben.
● Ellenőrizze, hogy elhelyezték-e a beltéri/kültéri egység összes vezetékét.
● A bekapcsolás előtt ellenőrizze, hogy a beltéri és a kültéri egységek kapcsolódobozának fedele zárva legyen.
Ha egy beltéri egységet távirányítóval vezérel
Kapcsolja be a készüléket.
5-1 5-2 Megjelenik "A kapcsolat
ellenőrzése. Várjon." üzenet.
5-2
<Fő távirányító>
A kapcsolat ellenőrzése. Várjon.
Fő szabályzó
MEGJEGYZÉS
Ha a bal oldali szöveg megjelenik, a háttérvilágítás nem gyullad ki a gombok megnyomásakor.
<Kezdőképernyő>
5-3 Megjelenik a kezdőképernyő.
5-3
Ventilátor

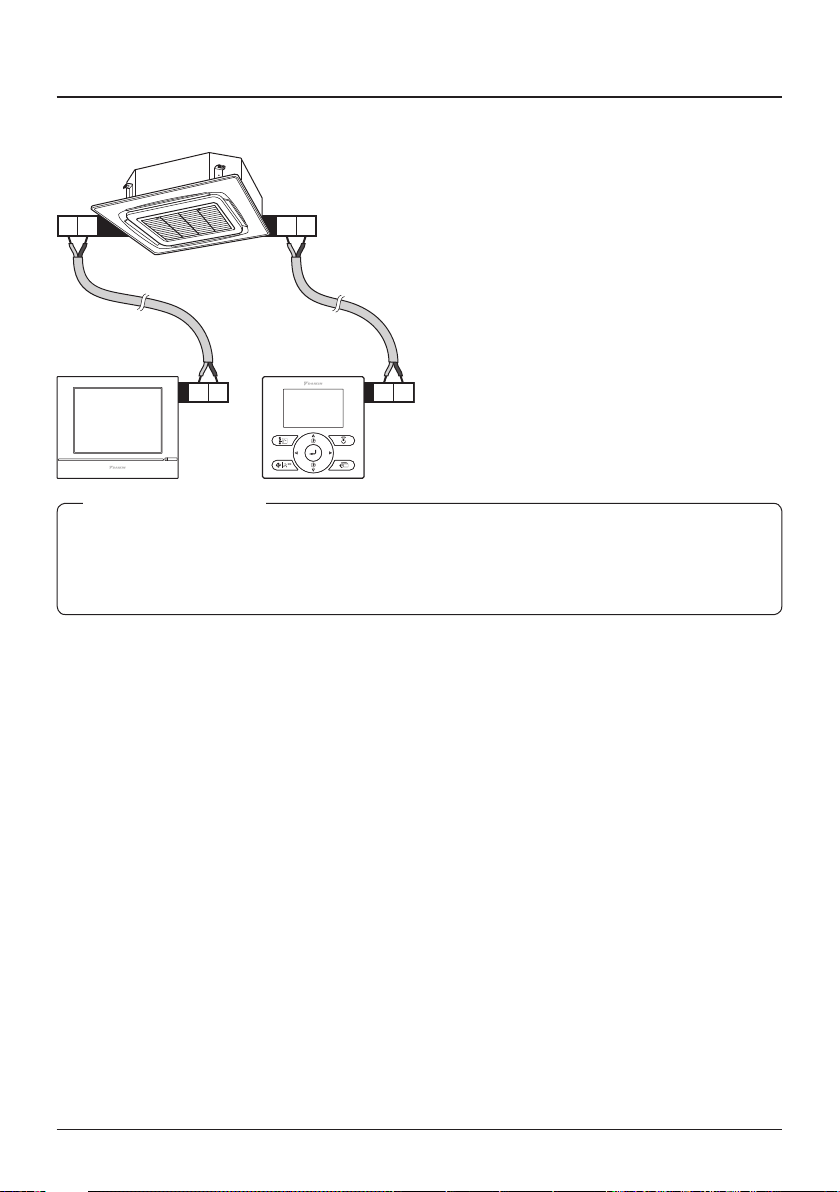

Ha egy beltéri egységet 2 távirányítóval vezérel
Kapcsolja be a készüléket. <Fő távirányító> <Alárendelt távirányító>
5-4 5-5 Megjelenik "A kapcsolat
ellenőrzése. Várjon." üzenet.
5-5
A kapcsolat ellenőrzése. Várjon.
Fő szabályzó
5-5
A kapcsolat ellenőrzése. Várjon.
Fő szabályzó
MEGJEGYZÉS
Ha a fenti szöveg megjelenik, a háttérvilágítás nem gyullad ki a gombok megnyomásakor.
BRC1E53 Szerelői referencia-útmutató 4P419250-1
2015.10
12
Bekapcsolás
VIGYÁZAT
5-6 Ha egy beltéri egység két
távirányítóval történő vezérlése esetén az alárendelt távirányító nincs beállítva a bekapcsoláskor, a "Hibakód: U5" üzenet jelenik meg a kapcsolatot ellenőrző képernyőn.
5-7 Válassza ki az alárendelt
távirányítót az Üzemmódválasztó gomb megnyomásával, és legalább 4 másodpercig történő lenyomva tartásával valamelyik távirányítón.
5-8 Amikor a megjelenített üzenet
a Fő szabályzóról Al szabályzóra vált, a beállítás befejeződött
MEGJEGYZÉS
Ha a kezdőképernyő nem jelenik meg az "AL szabályzó" üzenet megjelenése után 2 perccel sem, kapcsolja ki a tápellátást, és ellenőrizze a huzalozást.
5-9 Megjelenik a kezdőképernyő.
5-6
Hibakód: U5
A kapcsolat ellenőrzése. Várjon.
Fő szabályzó
5-6 5-7
5-8
<Kezdőképernyő> <Kezdőképernyő>
5-9
Ventilátor
5-9
Hibakód: U5
A kapcsolat ellenőrzése. Várjon.
Fő szabályzó
Nyomja meg és tartsa nyomva az alárendelt
távirányító Üzemmódvá-
lasztó gombját legalább
4 másodpercig.
A kapcsolat ellenőrzése. Várjon.
Al szabályzó
Ventilátor
Csak azonos típusú fő és alárendelt távirányító használható. Például ne kombinálja a BRC1E52* és a BRC1E53* modelleket.
Szerelői referencia-útmutató BRC1E53
13
MEGJEGYZÉS
● Másik nyelv választásához lásd: "13. Nyelv", 28. oldal.
● A következő funkciók nem állíthatók be az alárendelt távirányítón. Ezeket a fő távirányítón állítsa be:
• Egyéni levegőáramlás iránya
• "Auto" üzemmód (váltás hűtés vagy fűtés üzemmódra)
• Energiatakarékos beállítás
• Program
• Szervizbeállítások (csak a Próbaüzem, a Karbantartási partner és a Fő/al szabályzó
váltása érhető el).
• Igény
• Csendes üzemmód
• Váltás
• Huzatmegelőzés
Bekapcsolás
BRC1E53 Szerelői referencia-útmutató 4P419250-1
2015.10
14
Helyszíni beállítások
Próbaüzem Karbantartási partner
Helyszíni beállítások
Igény Min. fixpont-különbség
Külső bemenet blokkolása
1/3Szervizbeállítások
BeállításVissza

6. Helyszíni beállítások

<Kezdőképernyő>
6-1 Nyomja meg a Mégse gombot,
és tartsa lenyomva legalább 4 másodpercig. Megjelenik a Szervizbeállítások menü.
6-2 Válassza ki
a Helyszíni beállítások elemet, majd nyomja meg a Menü/Enter gombot.
6-3 "Jelölje ki a "Módszám" elemet
a (Balra/Jobbra) gombokkal, majd válassza ki a kívánt "Módszám" értéket a (Fel/Le) gombokkal. A legáltalánosabban használt helyszíni beállításokért lásd: 17. oldal.
6-4
Ha csoportos vezérléssel végez egyéni beállítást beltéri egységenként (amikor a kiválasztott Módszám 20, 21, 22, 23 vagy 25), jelölje ki az egység számát a (Balra/Jobbra) gombokkal, és válassza ki a beállítani kívánt "Beltéri egység száma" elemet a (Fel/Le) gombokkal. (Csoportos beállítás esetén ez a művelet nem kötelező.)
6-5 Jelölje ki a módosítani kívánt
ELSŐ KÓDSZÁM MÁSODIK KÓDSZÁM elemét a (Balra/ Jobbra) gombbal, majd válassza ki a kívánt MÁSODIK KÓDSZÁM elemet a (Fel/Le) gombokkal. Több azonos módszámbeállítás is
Szerelői referencia-útmutató BRC1E53
15
választható.
6-1
Ventilátor
<Szervizbeállítások>
Nyomja meg a Mégse
gombot, és tartsa lenyomva
legalább 4 másodpercig,
mialatt a háttérvilágítás be
van kapcsolva.
6-2
Nyomja meg a Menü/Enter
gombot.
<Helyszíni beállítások>
Ha az egyes beltéri
6-3 6-4
egységeket külön
állítja be
Helyszíni beállítások
Egység száma0Üzemmód
20
Csoportos beállítás
6-4
Helyszíni beállítások
6-6
6-5
BeállításVissza
MÁSODIK KÓDSZÁM
MEGJEGYZÉS
● Ha az egyes beltéri egységeket külön állítja be, megjelennek az aktuális beállítások.
● MÁSODIK KÓDSZÁM A " - " azt jelzi, hogy nincsenek elérhető funkciók
● Csoportos beállítás esetén minden beállítható MÁSODIK KÓDSZÁM a következőképpen jelenik meg: " * ".
Nyomja meg a Menü/Enter
ELSŐ KÓD (SW) SZÁMA
gombot.
esetén
Üzemmód
10
BeállításVissza
Loading...
+ 36 hidden pages
