KABELOVÝ
DÁLKOVÝ OVLADAČ
REFERENČNÍ PŘÍRUČKA
PRO TECHNIKY
BRC1E53
Před provedením instalace tohoto produktu si
přečtěte tyto pokyny k instalaci.
Obsah
Obsah
1. Bezpečnostní opatření ....................................................................... 2
2. Příslušenství ....................................................................................... 4
3. Postup instalace dálkového ovladače ............................................. 4
4. Funkce a položky nabídky tlačítek na dálkovém ovladači ........... 10
5. Zapnutí napájení ............................................................................... 12
6. Provozní parametry ......................................................................... 15
7. Metoda zkušebního provozu (pouze SkyAir) ................................. 18
8. Postup kontroly Historie chyb ........................................................ 22
9. Metoda registrace Kontaktu údržby ............................................... 23
10. Potvrzení registrovaných údajů ................................................... 24
11. Ovládání požadavku na energii .................................................... 25
12. Hodiny a kalendář .......................................................................... 27
13. Jazyk ............................................................................................... 28
14. Zakázaní tlačítek ............................................................................ 29
15. Funkce zakázání ............................................................................. 31
16. Zakázat režim ................................................................................. 32
17. Střídání jednotek a záloha ............................................................. 34
18. Funkce Blokování externího vstupu ............................................ 37
19. Režim jedné a dvou nastavených hodnot .................................... 43
20. Další servisní nastavení ................................................................ 44
21. Aktualizace softwaru pomocí aktualizačního programu ............ 46
22. Schéma zapojení ........................................................................... 47
Referenční příručka pro techniky BRC1E53
1
4P419250-1 – 2015.10
Bezpečnostní opatření
1. Bezpečnostní opatření
Původním jazykem tohoto návodu je Angličtina. Všechny ostatní jazyky jsou překladem originálního
návodu.
Viz také návod k instalaci vnitřní jednotky.
Přečtěte si prosím pečlivě tato Bezpečnostní opatření před instalací dálkového ovládání.
● V této příručce jsou bezpečnostní opatření roztříděna na VÝSTRAHY a VAROVÁNÍ. Oba nápisy
upozorňují na důležité informace, které se týkají bezpečnosti. Vždy se řiďte všemi níže uvedenými
bezpečnostními opatřeními.
VÝSTRAHA
UPOZORNĚNÍ
● Po dokončení instalace proveďte provozní zkoušku pro kontrolu chyb a dle návodu k obsluze
zákazníkovi vysvětlete, jak klimatizaci ovládat. Požádejte zákazníka o uložení návodu k instalaci
a návodu k obsluze pro budoucí použití.
Nedodržení těchto pokynů může zapříčinit zranění osob nebo smrt.
Nedodržení těchto pokynů může způsobit škody na majetku nebo
zranění osob, které může v závislosti na podmínkách být i velmi
vážné.
VÝSTRAHA
Požádejte svého prodejce nebo kvalikované pracovníky, aby provedli instalační práce.
Nepokoušejte se instalovat dálkový ovladač sami. Nesprávná instalace může mít za následek únik
vody, úraz elektrickým proudem nebo požár.
Obraťte se na svého místního prodejce, pokud jde o přemístění a reinstalaci dálkového ovladače.
Nesprávná instalace může mít za následek únik vody, úraz elektrickým proudem nebo požár.
Instalujte dálkový ovladač v souladu s pokyny uvedenými v tomto návodu k instalaci.
Nesprávná instalace může mít za následek únik vody, úraz elektrickým proudem nebo požár.
Pro instalační práce používejte pouze stanovené příslušenství a součásti.
Pokud nepoužijete uvedené části, může to vést k pádu jednotky, úniku vody, úrazu elektrickým
proudem nebo požáru.
Dálkové ovládání nainstalujte na dostatečně silném uložení, které unese jeho váhu.
Nedostatečná pevnost může mít za následek pád dálkového ovladače, což může způsobit zranění.
Elektrické práce musí být prováděny v souladu s příslušnými místními a národními předpisy a pokyny
v tomto návodu k instalaci.
Použijte výhradně samostatný napájecí obvod. Nedostatek kapacity napájecího obvodu a nesprávné
provedení může mít za následek úraz elektrickým proudem nebo požár.
Vždy provádějte instalační práce s při vypnutém napájení.
Dotyk elektrických součástí pod proudem může mít za následek úraz elektrickým proudem.
Neprovádějte demontáž, rekonstrukci ani opravy.
Mohlo by dojít k úrazu elektrickým proudem nebo požáru.
Ujistěte se, že je veškeré elektrické zapojení zabezpečeno, jsou použity stanovené vodiče a přípojky či
vodiče nejsou vystaveny námaze.
Nesprávné připojení nebo zajištění vodičů může mít za následek abnormální nahromadění tepla
nebo požár.
Výběr materiálů a instalací musí být v souladu s příslušnými vnitrostátními a mezinárodními normami.
BRC1E53 Referenční příručka pro techniky
4P419250-1
–
2015.10
2
Bezpečnostní opatření
VAROVÁNÍ
Aby se zabránilo úniku a úrazu elektrickým proudem v důsledku vniknutí vody nebo hmyzu, vyplňte
vedení skrze otvor tmelem.
Nepracujte s ovladačem s mokrýma rukama, vyhnete se tak elektrickému šoku.
Neumývejte dálkový ovladač vodou, mohlo by dojít k elektrickému šoku či požáru.
Vnitřní a venkovní jednotky, napájecí kabel a komunikační kabely instalujte ve vzdálenosti nejméně
1 metr od televizorů a rozhlasových přijímačů. Předejdete tak možnosti rušení obrazu a šumu.
(V závislosti na síle příjmu radiových vln může být vzdálenost 1 metru k eliminaci šumu
nedostatečná.)
Neinstalujte klimatizaci do následujících umístění:
1. Tam, kde je vysoká koncentrace minerálních olejů v podobě aerosolu nebo par
(např. kuchyně).
Plastové díly mohou degradovat, některé části mohou odpadnout a může tak dojít k úniku
vody.
2. V místech, kde vznikají korozívní plyny (například oxid siřičitý nebo sírový).
Koroze měděného potrubí nebo spájených dílů může způsobit únik chladiva.
3. V blízkosti zařízení vyzařující elektromagnetické záření.
Elektromagnetické záření může narušit fungování ovládacího systému a vést k chybné
funkci zařízení.
4. V místech s únikem hořlavých plynů nebo v místech s uhlíkovými vlákny nebo hořlavým
prachem rozptýleným ve vzduchu, nebo v místech, kde se manipuluje s těkavými
kapalinami (například ředidla barev nebo benzin).
Provoz jednotky v takových podmínkách může způsobit požár.
5. Prostředí s vysokou teplotou nebo s otevřeným ohněm.
Může dojít k přehřátí nebo požáru.
6. Ve vlhkých oblastech nebo v místech, kde může být vystaven působení vody.
Pokud voda pronikne do dálkového ovládání, může dojít k úrazu elektrickým proudem
i selhání vnitřní elektroniky.
V případě použití funkce termostatu dálkového ovladače vyberte místo instalace, které splňuje
následující podmínky:
● v místě lze změřit průměrnou teplotu okolí,
● místo není vystaveno přímým slunečním paprskům,
● místo se nenachází v blízkosti zdroje tepla,
● místo není vystaveno venkovnímu vzduchu či průvanu, například vlivem otevírání a zavírání
dveří, výdechu vzduchu vnitřní jednotky apod.
Referenční příručka pro techniky BRC1E53
3
4P419250-1 – 2015.10
Příslušenství
2x
2x
1x
1x
7x
Externí pohled na dálkový ovladač
VAROVÁNÍ
2. Příslušenství
Součástí dodávky je toto příslušenství.
Vrut +
hmoždinky Malý šroubek Svorka Držák kabelů
2x
Instalační
návod a návod
k obsluze(Ø4,0x30) (M4×16)
3. Postup instalace dálkového ovladače
3-1 Určete místo instalace dálkového ovladače.
Při určování místa instalace se řiďte pokyny v části "1. Bezpečnostní opatření".
3-2 V případě, že jsou vodiče vyvedeny ze zadní strany,
proveďte zapojení přes otvor ve zdi.
Průchozí otvor
spodní strany
krytu
BRC1E53 Referenční příručka pro techniky
4P419250-1
–
2015.10
Průchozí
otvor
Ø8-10
40
48,5
Pokud je otvor je příliš velký nebo umístění není
správné, může z ovladače vypadávat.
Ø8-10
Při provádění otvoru nastavte
střed otvoru ve stěně na střed
průchozího otvoru vodičů na
spodní straně krytu ovladače.
4
Postup instalace dálkového ovladače
VAROVÁNÍ
3-3 Určete směr vývodu zapojení ovladače (zadní vývod, levý
vývod, vývod nahoře vlevo, vývod nahoře uprostřed).
3-3-1 Zadní vývod 3-3-2 Levý vývod
Odřízněte pryžovou oblast (šrafovaná oblast). Odřízněte tenkou plochu (šrafovaná oblast)
např. kleštěmi a pak, např. pilníkem,
odstraňte nerovnosti.
3-3-3 Vývod nahoře vlevo 3-3-4 Vývod nahoře uprostřed
Odřízněte tenkou plochu (šrafovaná oblast)
např. kleštěmi a pak, např. pilníkem,
odstraňte nerovnosti.
Odřízněte tenkou plochu (šrafovaná oblast)
např. kleštěmi a pak, např. pilníkem,
odstraňte nerovnosti.
3-4 Vodiče
1. Rozváděcí skříňka a přenosové vedení nesmí být připojeny.
2. Nedotýkejte se přímo karty dálkového ovladače.
Specikace vodičů
Typ vodičů Stíněná PVC šňůra nebo kabel
Rozměr vodičů 0,75~1,25 mm²
Délka vodičů Max. 500 m
*Tato délka je celková délka vodiče v systému v případě skupinového řízení.
Referenční příručka pro techniky BRC1E53
5
(*)
4P419250-1 – 2015.10
Postup instalace dálkového ovladače
±10 mm
Vnitřní jednotka
Stínění by v případě dálkového ovladače mělo být odstraněno dle těchto pokynů.
Pro snadné zapojení je lepší
mít ±10 mm rozdíl mezi délkou
Odstraňte ochrannou
vrstvu a stínění
Délka odizolování stínění:
● ±150 mm pro vývod vlevo nahoře
● ±200 mm pro horní střední vývod
Připojte svorky (P/P1, N/P2) dálkového ovladače ke svorkám (P1, P2) vnitřní jednotky.
(P1 a P2 jsou bez polarity).
Pokyny pro zkrácení
vodičů
těchto 2 vodičů.
3-4-1 Zadní vývod
P1
P2
Spodní strana
krytu
Horní strana
krytu
Karta
Svorka
Místo upevnění
vodičů
Svorka
-Průřez
Připevněte vedení v
místě upevnění kabelů
pomocí dodané svorky.
<Pokyny pro upevnění vodičů>
BRC1E53 Referenční příručka pro techniky
4P419250-1
–
2015.10
6
Postup instalace dálkového ovladače
Vnitřní jednotka
Horní
strana
krytu
Horní strana
krytu
Držák kabelů
Horní strana
krytu
Vnitřní jednotka
3-4-2 Levý vývod
3-4-3 Vývod nahoře vlevo
P2P1
Spodní
strana
krytu
Karta
3-4-4 Vývod nahoře uprostřed
Držák kabelů
Karta
Držák kabelů
Vodiče
Horní strana krytu
-Průřez
Vnitřní jednotka
P2P1
P2P1
Nainstalujte dodaný
držák vodičů, aby se
zabránilo skřípnutí
kabelů podle
obrázku vlevo.
Spodní
strana krytu
Spodní
strana
krytu
Karta
Referenční příručka pro techniky BRC1E53
7
4P419250-1 – 2015.10
Postup instalace dálkového ovladače
VAROVÁNÍ
Vruty
(Ø4,0x30)
(Rozteč instalace)
46
84
Rozváděcí skříňka pro
dvě jednotky (bez krytu)
Rozváděcí skříňka
(místní dodávka)
(Použijte volitelné
příslušenství KJB211A)
Malé šrouby (M4×16)
● Dbejte, aby vodiče nebyly vedeny v blízkosti vedení napájení, abyste zabránili vzniku
šumu z elektrického vedení (externí šum).
● Utěsněte otvor vedení kabeláže tmelem (místní dodávka), aby se zabránilo vnikání
hmyzu a podobně.
3-5 Postup upevnění spodní části krytu.
V případě zapojení dálkového ovladače přes horní středový vývod nebo zadní vývod proveďte
zapojení přes výstupní otvor ve spodní části krytu, než provedete montáž na stěnu.
3-5-1 Montáž na stěnu
Zabezpečte pomocí dodaných vrutů (2×).
3-5-2 Montáž rozváděcí skříňky
Zabezpečte pomocí dodaných malých vrutů (2×).
BRC1E53 Referenční příručka pro techniky
4P419250-1
–
2015.10
8
Postup instalace dálkového ovladače
Rozváděcí skříňka pro
(bez krytu)
Malé šrouby (M4×16)
VAROVÁNÍ
Nasaďte šroubovák a lehce jím
odstraňte horní stranu krytu.
Šroubovák
Spodní
strana krytu
Horní strana krytu
jednu jednotku
Rozváděcí skříňka
(místní dodávka)
(Použijte volitelné
příslušenství KJB111A)
84
28
(Rozteč instalace)
● Pokud je to možné, zvolte pro instalaci rovný povrch.
● Neutahujte montážní šrouby příliš mnoho, aby nedošlo k deformaci spodní části krytu.
3-6 Připojte horní části krytu.
● Srovnejte horní část krytu se zarážkami na spodní části (6 bodů), vložte a nasaďte horní část.
● Při nasazování horní části dálkového ovladače nesmí dojít k poškození zapojených drátů.
● Odstraňte ochrannou pečeť, která je připevněna na horní straně krytu.
3-7 Odstraňte horní část krytu.
Vložte plochý šroubovák do otvorů ve spodní části krytu (2 místa), abyste odstranili horní část krytu.
POZNÁMKA
● Karta dálkového ovládání je namontována
v horní části krytu. Dávejte pozor, abyste
šroubovákem nepoškodili kartu.
● Dejte pozor, aby prach nebo vlhkost
nepřišla do styku s kartou odstraněné
Referenční příručka pro techniky BRC1E53
9
horní části krytu.
4P419250-1 – 2015.10
Funkce a položky nabídky tlačítek na dálkovém ovladači
4. Funkce a položky nabídky tlačítek na
dálkovém ovladači
4-1 Funkce a položky nabídky
(1) Tlačítko Výběr provozního režimu
● Stisknutím tohoto tlačítka vyberete
požadovaný provozní režim.
● Dostupné režimy se mohou lišit podle
připojeného modelu.
(2) Tlačítko Otáčky ventilátoru / Směr proudu
vzduchu
● Slouží pro změnu otáček ventilátoru a
směru proudění vzduchu.
● Dostupné otáčky ventilátoru se mohou lišit
podle připojeného modelu.
(3) Tlačítko Nabídka/Výběr
● Používá se pro zobrazení hlavní nabídky
nebo zadání zvolené položky. (podrobnosti
o hlavní nabídce naleznete v návodu
k obsluze).
(1) Tlačítko Výběr provozního režimu
(11) Podsvícený displej LCD
(4) Tlačítko Nahoru
(5) Tlačítko Dolů
(6) Tlačítko Vpravo
(7) Tlačítko Vlevo
(9) Kontrolka provozu
(8) Tlačítko zapnutí/vypnutí
(3) Tlačítko Nabídka/Výběr položky
(10) Tlačítko Zrušit
(2) Tlačítko Ot. vent. / Směr proudu vzduchu
Hlavní nabídka*
Funkce blokování**
Střídání jednotek**
Směr proudu vzduchu
Individuální směr vzduchu
Rychlé spuštění
Ventilace
Možnosti úspory energie
Plán
Aut. čištění ltru
Informace o údržbě
Kongurace
Aktuální nastavení
Hodiny a kalendář
Jazyk
* Dostupné položky nabídky se mohou lišit
podle připojeného modelu.
** Funkce blokování a Střídání jednotek jsou
skryté položky nabídky. Pokyny pro jejich
zobrazení naleznete v kapitolách 14, 15, 16
a 17.
BRC1E53 Referenční příručka pro techniky
4P419250-1
–
2015.10
10
Funkce a položky nabídky tlačítek na dálkovém ovladači
<Servisní nastavení>
(4) Tlačítko Nahoru
● Slouží ke zvýšení nastavené teploty.
● Dále slouží k výběru položky nahoře.
(Pro procházení cyklem hodnot nebo
položek ponechte tlačítko stisknuté).
● Používá se pro změnu zvolené položky.
(5) Tlačítko Dolů
● Slouží ke snížení nastavené teploty.
● Dále slouží k výběru položky dole.
(Pro procházení cyklem hodnot nebo
položek ponechte tlačítko stisknuté).
● Používá se pro změnu zvolené položky.
(6) Tlačítko Vpravo
● Slouží k výběru další položky na pravé
straně.
● Obsah zobrazení se změní na další
obrazovku.
(7) Tlačítko Vlevo
● Slouží k výběru dalších položek na levé
straně.
● Obsah zobrazení se změní na předchozí
obrazovku.
(8) Tlačítko zapnutí/vypnutí
● Stisknutím tohoto tlačítka spustíte nebo
vypnete klimatizaci.
(9) Kontrolka provozu (zelená)
● Tato kontrolka svítí během provozu.
● Jestliže dojde k chybě, kontrolka bude
blikat.
● Kontrolka nesvítí, pokud je provoz jednotky
vypnutý.
(10) Tlačítko Zrušit
● Slouží pro návrat na předchozí obrazovku.
● Stiskněte a podržte toto tlačítko po dobu
4 sekund nebo déle pro zobrazení nabídky
servisního nastavení.
(11) Displej LCD (podsvícený)
● Stisknutím jakéhokoliv tlačítka dojde k
zapnutí podsvícení displeje na dobu asi
30 sekund.
● Činnosti propojené s tlačítky, kromě tlačítka
zapnutí/vypnutí, se neprovedou, pokud
podsvícení nesvítí.
● Jestliže používáte k ovládání jedné vnitřní
jednotky klimatizace dva dálkové ovladače,
rozsvítí se podsvícení ovladače, který byl
použit dříve.
● Funkce Automatické vypnutí displeje
umožňuje jeho automatické vypnutí po
uplynutí stanovené doby. Pokyny
o nastavení a povolení funkce Automatické
vypnutí displeje.
Nabídka Servisní nastavení*
Zkušební provoz
Kontakt údržby
Místní nastavení
Požadavek
Min. rozdíl nast.hodnot
Blokování externího vstupu
Skupinové adresy
Adresa AirNet vnitřní jednotky
Adresa Airnet venkovní jedn.
Historie chyb
Stav vnitřní jednotky
Stav venkovní jednotky
Nucené zapnutí ventilátoru
Spínač hlavního dílčího ovlad.
Ukazatel ltru
Test aut. čištění ltru
Ukazat. kart./ltru
Zrušit auto. čišt. ltru
* Dostupné položky nabídky se mohou lišit podle
připojeného modelu.
4-2 Popis použití tlačítek
Zkušební provoz
Kontakt údržby
Referenční příručka pro techniky BRC1E53
Místní nastavení
Požadavek
Min. rozdíl nast.hodnot
Blokování externího vstupu
NastaveníZpět
1/3Servisní nastavení
11
Zobrazení označení (vybrané položky)
Zobrazí se pokyny pro práci
s tlačítky.
4P419250-1 – 2015.10
Zapnutí napájení
VAROVÁNÍ
5. Zapnutí napájení
● Není možné použít společně dva dálkové ovladače a adaptér digitálního vstupu BRP7A*.
Jestliže bude detekován podřízený dálkový ovladač, adaptér digitálního vstupu nebude
funkční a bude v chybovém stavu.
● Při ovládání jedné vnitřní jednotky pomocí dvou dálkových ovladačů musí být jeden nastaven
jako hlavní a druhý jako podřízený.
Tento výběr je nutné provést jednou během spuštění a lze jej později změnit v nabídce
Servisní nastavení.
● Zkontrolujte, zda je provedeno zapojení vnitřní/venkovní jednotky.
● Před zapojením napájení zkontrolujte, zda je kryt rozváděcí skříňky vnitřních a venkovních jednotek
uzavřen.
Pokud je jedna vnitřní jednotka ovládána dálkovým ovladačem
Zapněte napájení.
5-1
5-2 Zobrazí se "Kontrola připojení.
Vyčkejte prosím."
<Hlavní dálkový ovladač>

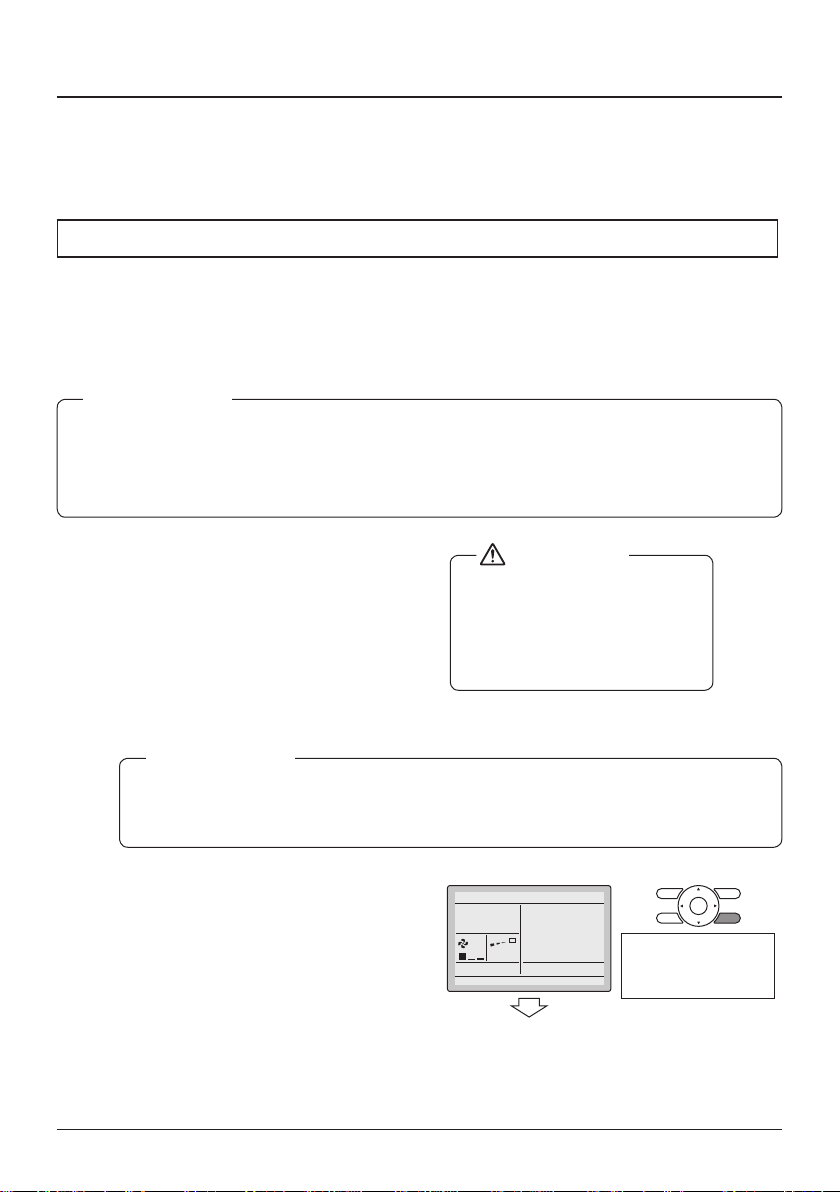

5-2
Kontrola připojení.
Vyčkejte prosím.
Hlavní dálkové ovl.
POZNÁMKA
Pokud je zobrazen
text vlevo, při stisknutí
jakéhokoliv tlačítka se
podsvícení nerozsvítí.
<Základní obrazovka>
5-3 Zobrazí se základní obrazovka.
5-3
Vent.
Pokud je jedna vnitřní jednotka ovládána dvěma dálkovými ovladači
Zapněte napájení. Zobrazí se <Hlavní dálkový ovladač> <Dílčí dálkový ovladač>
5-4
5-5 Zobrazí se "Kontrola připojení.
Vyčkejte prosím."
5-5
Kontrola připojení.
Vyčkejte prosím.
Hlavní dálkové ovl.
5-5
Kontrola připojení.
Vyčkejte prosím.
Hlavní dálkové ovl.
POZNÁMKA
Pokud je zobrazen text uvedený výše, při
stisknutí jakéhokoliv tlačítka se podsvícení
nerozsvítí.
BRC1E53 Referenční příručka pro techniky
4P419250-1
–
2015.10
12
Zapnutí napájení
VAROVÁNÍ
5-6 Pokud není v případě jedné vnitřní
jednotky ovládané dvěma
dálkovými ovladači při zapnutí
nastaven podřízený dálkový
ovládač, zobrazí se na obrazovce
kontroly spojení zpráva "Chybový
kód U5".
5-7 Vyberte podřízený dálkový
ovladač stisknutím tlačítka Výběr
provozního režimu na jednom
z dálkových ovladačů po dobu
4 sekund nebo déle.
5-8 Když se zobrazení změní
z hlavního dálkového ovladače
(Main RC) na podřízený dálkový
ovladač (Sub RC), nastavení je
dokončeno.
POZNÁMKA
Pokud se základní obrazovka nezobrazí do 2 minut po
zobrazení "Dílčí dálk. ovl.", vypněte napájení
a zkontrolujte zapojení.
5-9 Zobrazí se základní obrazovka.
5-6
Chybový kód U5
Kontrola připojení.
Vyčkejte prosím.
Hlavní dálkové ovl.
<Základní obrazovka> <Základní obrazovka>
5-9
Vent.
5-6
Chybový kód U5
Kontrola připojení.
5-7
Vyčkejte prosím.
Hlavní dálkové ovl.
Stiskněte a podržte tlačítko
pro výběr provozního
režimu na podřízeném
dálkovém ovladači na dobu
4 sekund nebo déle.
5-8
Kontrola připojení.
Vyčkejte prosím.
Dílčí dálk. ovl.
5-9
Vent.
Je možné použít hlavní a podřízený (dílčí) dálkový ovladač pouze stejného typu. Například
nekombinujte BRC1E52* s BRC1E53*.
Referenční příručka pro techniky BRC1E53
13
4P419250-1 – 2015.10
POZNÁMKA
● Výběr jiného jazyka, viz "13. Jazyk"na straně 28.
● Následující funkce nelze nastavit na podřízeném dálkovém ovladači.
Nastavení proveďte na hlavním dálkovém ovladači:
• Individuální směr proudu vzduchu
• Režim "Auto" (přepíná na chlazení nebo topení)
• Možnosti úspory energie
• Plán
• Servisní nastavení (k dispozici je pouze Zkušební provoz, Kontakt údržby a Spínač
hlavního dílčího ovlad.).
• Požadavek
• Tichý provozní režim
• Střídání jednotek
• Prevence průvanu
Zapnutí napájení
BRC1E53 Referenční příručka pro techniky
4P419250-1
–
2015.10
14
Provozní parametry
Zkušební provoz
Kontakt údržby
Místní nastavení
Požadavek
Min. rozdíl nast.hodnot
Blokování externího vstupu
1/3Servisní nastavení
NastaveníZpět

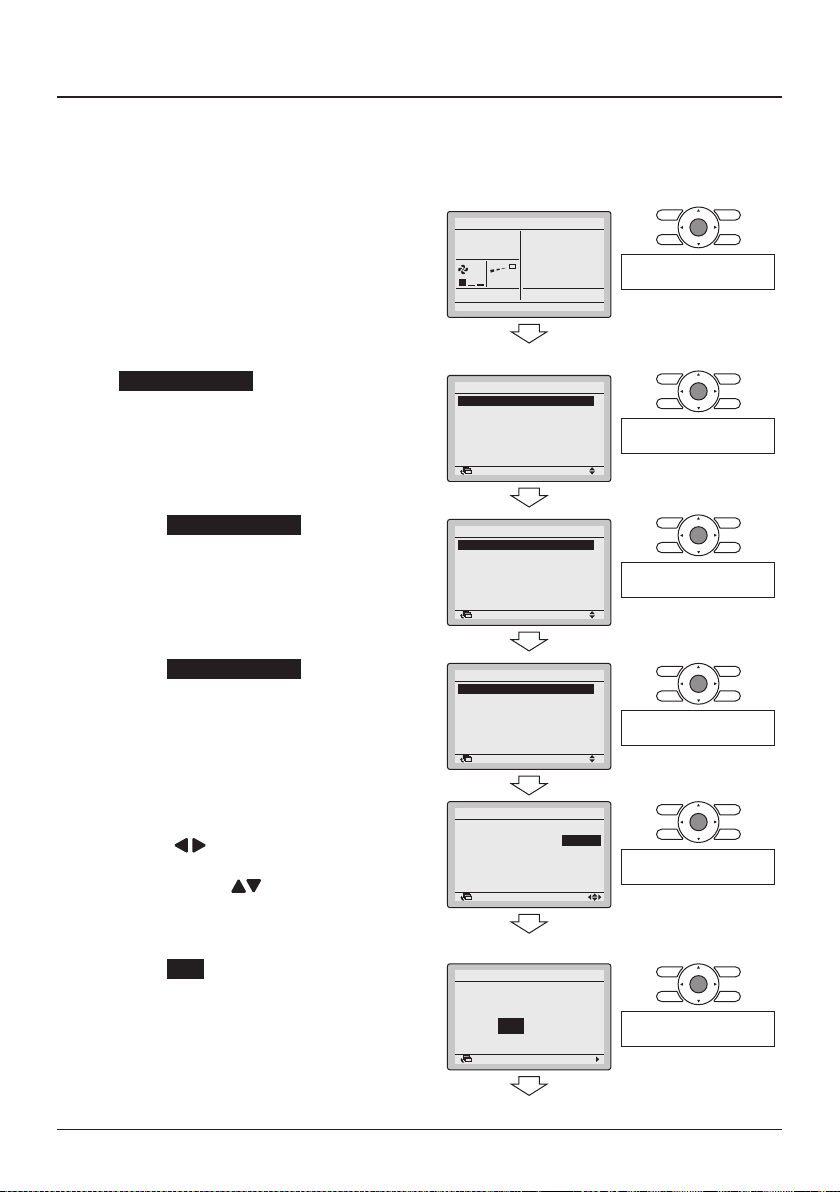

6. Provozní parametry
<Základní obrazovka>
6-1 Stiskněte a podržte tlačítko
Zrušit po dobu 4 sekund nebo
déle. Zobrazí se nabídka
Servisní nastavení.
6-2 Zvolte Místní nastavení
a stiskněte tlačítko Nabídka/
Výběr.
6-3
"Pomocí tlačítek (doleva/
doprava) zvýrazněte "Č. režimu"
a zvolte požadované číslo režimu
pomocí tlačítek (nahoru/dolů).
Většina nejběžněji použitých
místních nastavení, viz stránku
17.
6-4
V případě kongurace u vnitřní
jednotky samostatně během
skupinového řízení (jsou-li vybrány
režimy jako 20 , 21 , 22 , 23 , 25 ),
zvýrazněte číslo jednotky pomocí
tlačítek (doleva/doprava)
a pomocí tlačítek (nahoru/dolů)
zvolte "Číslo vnitřní jednotky", které
chcete nastavit. (V případě
kongurace skupiny tato operace
není nutná.)
6-5 Označte DRUHÉ KÓDOVÉ Č.
PRVNÍHO KÓDOVÉHO Č., které
chcete změnit, pomocí tlačítek
(doleva/doprava) a zvolte
požadované DRUHÉ KÓDOVÉ Č.
pomocí tlačítek (nahoru/
dolů). K dispozici je více
shodných nastavení režimu
Referenční příručka pro techniky BRC1E53
15
daného čísla.
6-1
Vent.
<Servisní nastavení>
Během doby, kdy svítí
podsvícení, stiskněte
a podržte tlačítko Zrušit po
dobu 4 sekund nebo déle.
6-2
Stiskněte tlačítko Nabídka/
<Místní nastavení>
V případě individuálního
6-3
6-4
nastavení u vnitřní
jednotky
Místní nastavení
Č. jednotky0Režim
20
V případě nastavení
6-4
Místní nastavení
6-6
6-5
NastaveníZpět
DRUHÉ KÓDOVÉ Č.
POZNÁMKA
● V případě individuálního nastavení u vnitřní
jednotky se zobrazí aktuální nastavení.
● DRUHÉ KÓDOVÉ Č. " - " znamená, že není
k dispozici žádná funkce
● V případě kongurace skupiny se všechna
DRUHÁ KÓDOVÁ Č., která lze nastavit, zobrazí
jako " * ".
Stiskněte tlačítko Nabídka/
PRVNÍ KÓDOVÉ (SW) Č.
Výběr.
4P419250-1 – 2015.10
skupiny
Výběr.
Režim
10
NastaveníZpět
Provozní parametry
VAROVÁNÍ

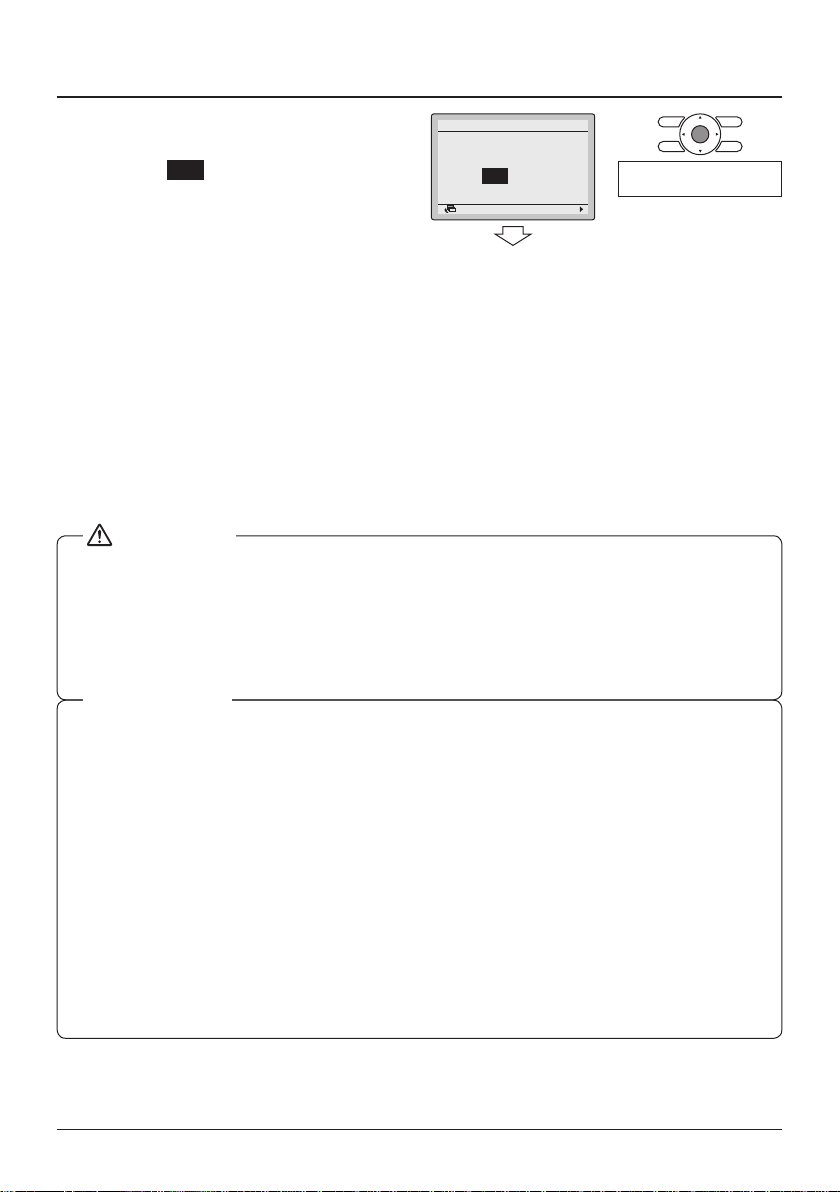

6-6 Stiskněte tlačítko Nabídka/Výběr.
Zobrazí se obrazovka potvrzení.
6-7 Zvolte Ano a stiskněte tlačítko
Nabídka/Výběr. Nastavení se
uloží a zobrazení se vrátí na
obrazovku Místní nastavení.
6-6
6-7
Místní nastavení
Uložit nastavení?
Ne
Ano
NastaveníZpět
<Místní nastavení>
Stiskněte tlačítko Nabídka/
Výběr.
6-8 Pokud je zapotřebí změnit více
nastavení, zopakujte kroky "6-2"
až "6-7".
6-9 Poté, co dokončíte všechny
změny stiskněte dvakrát tlačítko
Zrušit.
6-10 Podsvícení zhasne a během
inicializace se zobrazí "Kontrola
připojení. Vyčkejte prosím".
Po spuštění se zobrazení vrátí
k základní obrazovce.
● Když je na vnitřní jednotce instalováno volitelné příslušenství, lze její nastavení změnit.
Viz návod volitelného příslušenství.
● Podrobné informace o místních nastaveních vnitřní jednotky naleznete v instalační příručce
dodané s vnitřní jednotkou.
● Místní nastavení venkovní jednotky lze nakongurovat pouze na kartě venkovní jednotky.
Viz instalační návod dodaný s venkovní jednotkou.
POZNÁMKA
● I když se provádí kongurace pro celou skupinu, nastavte Č. režimu do závorek při provádění
individuální kongurace pro vnitřní jednotky nebo při kontrole po dokončení kongurace.
● DRUHÉ KÓDOVÉ Č. při dodávce z výroby závisí na modelu vnitřní jednotky. Výchozí hodnoty
lze nalézt v servisních příručkách příslušných jednotek.
Pro následující nastavení je hodnota stejná pro všechny vnitřní jednotky.
- Snímač termostatu použitý pro režim "Auto" a funkci nepřítomnosti (na detailním zobrazení
je zobrazena pokojová teplota): "02".
- Funkce nepřítomnosti: "04"
- Externí vstup B1: "02"
- Externí vstup B2: "02"
- Výběr rozsahu směru vzd. (kromě kazetové jednotky s prouděním vzduchu ve všech
směrech): "02"
- Snímač termostatu v dálkovém ovladači (pouze Sky Air): "02"
- Doba přesahu střídání: "03"
● Funkce, které nejsou dostupné pro připojenou vnitřní jednotku(jednotky), nejsou zobrazeny.
BRC1E53 Referenční příručka pro techniky
4P419250-1
–
2015.10
16
Provozní parametry
Režim č.
(Poznámka
10 (20)
11 (21) 0
12 (22)
13 (23)
15 (25) 3 Provoz čerpadla se zvlhčováním. Je vybaven Není vybaven — —
PRVNÍ
KÓDOVÉ
1)
Č .
Znečištění ltru - silné/
lehké nastavení pro
dobu, kdy se zobrazí
ikona "Čas čištění
0
vzduchového ltru"
(pokud je znečištění ltru
silné, musí být doba do
vyčištění ltru zkrácena
na polovinu).
Filtr s dlouhou životností (nastavení
doby ukazatele symbolu ltru).
1
(Změna nastavení při instalaci ltru
s ultra-dlouhou životností).
2 Čidlo termostatu v dálkovém ovládání.
Nastavení pro situaci, kdy ukazatel
3
ltru nemá být zobrazen.
Počet připojených vnitřních jednotek
SkyAir v současném provozu
(nastavení pro simultánní provoz
systému).
Vstup Zap/Vyp z venku (nastavení,
1
když je třeba nucené zapnutí/vypnutí
ovládat z jiného místa).
Přepnutí změny termostatu (nastavení
2
při použití vzdáleného snímače).
Vysoká rychlost odvodu vzduchu (pro
0
použití s vysokými stropy).
Výběr směru proudění vzduchu
(nastavení pro případ instalace
1
soupravy, která blokuje proud
vzduchu).
Volba funkce proudění vzduchu
3
(nastavení při použití dekoračního
panelu pro výstup).
4 Nastavení směru toku vzduchu. Horní Normální Spodní —
Nastavení externího statického tlaku
(nastavení dle odporu připojeného
vzduchovodu).
6
FHYK: postup dle nastavení pro
vysoký strop.
Snímač termostatu použitý pro režim
1c 1
1c 12 Externí vstup B1. Nepoužívat Používat — —
1c 13 Externí vstup B2. Nepoužívat Používat — —
1e 2 Funkce nepřítomnosti. Nepoužívat Pouze topení
1e 7 Doba přesahu střídání jednotek. 30 minut 15 minut 10 minut 5 minut
"Auto" a funkci nepřítomnosti (na
detailním zobrazení je zobrazena
pokojová teplota).
Popis nastavení
Filtr s ultra
dlouhou
životností
Filtr s
dlouhou
životností
Standardní
ltr
4cestné proudění
Vnitřní termistor
DRUHÉ KÓDOVÉ Č. (Poznámka 2)
01 02 03 04
±10000 hodin
±2500 hodin ± 1250 hodin
Lehké
±200 hodin ± 100 hodin
Filtr s dlouhou
životností
Používejte
v kombinaci
(s vnitřním
termistorem)
Displej Nezobrazovat — —
Pár Dvojice Trojice
Nucené
VYPNUTÍ
1°C 0,5°C — —
h ≤ 2,7 m
Je vybaven Není vybaven — —
Normální
Normální Vysoký strop — —
(teplota sání)
±5000 hodin
Silné
Filtr s ultra
dlouhou
životností
Nepoužívat
Zapnutí/vypnutí
2,7 m < h
≤ 3,0 m
3cestné
proudění
Vysoký statický
tlak
Termistor
dálkového
ovladače
— —
— —
Používat
výhradně
Nouzový
režim
3,0 m < h
≤ 3,5 m
2cestné
proudění
Nízký
statický
tlak
— —
Pouze
chlazení
VYPNUTÍ
Chlazení
dvojice
Nucené
a topení
—
Dvě
—
—
—
Referenční příručka pro techniky BRC1E53
17
4P419250-1 – 2015.10
Metoda zkušebního provozu (pouze SkyAir)
VAROVÁNÍ
7. Metoda zkušebního provozu
(pouze SkyAir)
* V případě VRV viz návod přiložený k venkovní jednotce.
Viz také instalační příručky přiložené k vnitřní a venkovní jednotce.
● Zkontrolujte, zda je instalace kabeláže vnitřní a venkovní jednotky dokončena.
● Zkontrolujte, zda je kryt rozváděcí skříňky vnitřní a venkovní jednotky uzavřen.
● Po dokončení potrubí s chladicí kapalinou, odvodního potrubí a elektroinstalace vyčistěte vnitřek
vnitřní jednotky a dekorační panel.
● Proveďte zkušební provoz podle následujícího postupu.
POZNÁMKA
● Stisknutím některého ovládacího tlačítka dojde k zapnutí podsvícení displeje na dobu asi
30 sekund.
● Ovládejte tlačítka pouze během podsvícení. Tlačítko Zap/Vyp však lze ovládat i pokud
podsvícení není zapnuto.
7-1
Pro účely ochrany kompresoru
zapněte zařízení alespoň 6 hodin před
samotným spuštěním zkušebního
provozu.
Ujistěte se, že vnější panel
a kryt potrubí jsou před
uvedením do provozu uzavřeny
(nebezpečí úrazu elektrickým
proudem).
7-2
Ověřte, zda je kapalinový i plynový
uzavírací ventil otevřen.
POZNÁMKA
Po odvzdušnění vakuového čerpadla nesmí tlak chladiva stoupnout, i když se otevře
uzavírací ventil. Důvodem je to, že systém chladiva venkovní jednotky je blokován
elektrickým expanzním ventilem nebo podobným zařízením. Provoz je bez problémů.
<Základní obrazovka>
7-3
Nastavte provozní režim na chlazení
pomocí tlačítka pro Výběr provozního
režimu.
7-4
Stiskněte a podržte tlačítko Zrušit po
dobu 4 sekund nebo déle. Zobrazí se
nabídka Servisní nastavení.
BRC1E53 Referenční příručka pro techniky
4P419250-1
–
2015.10
7-3
7-4
Chla

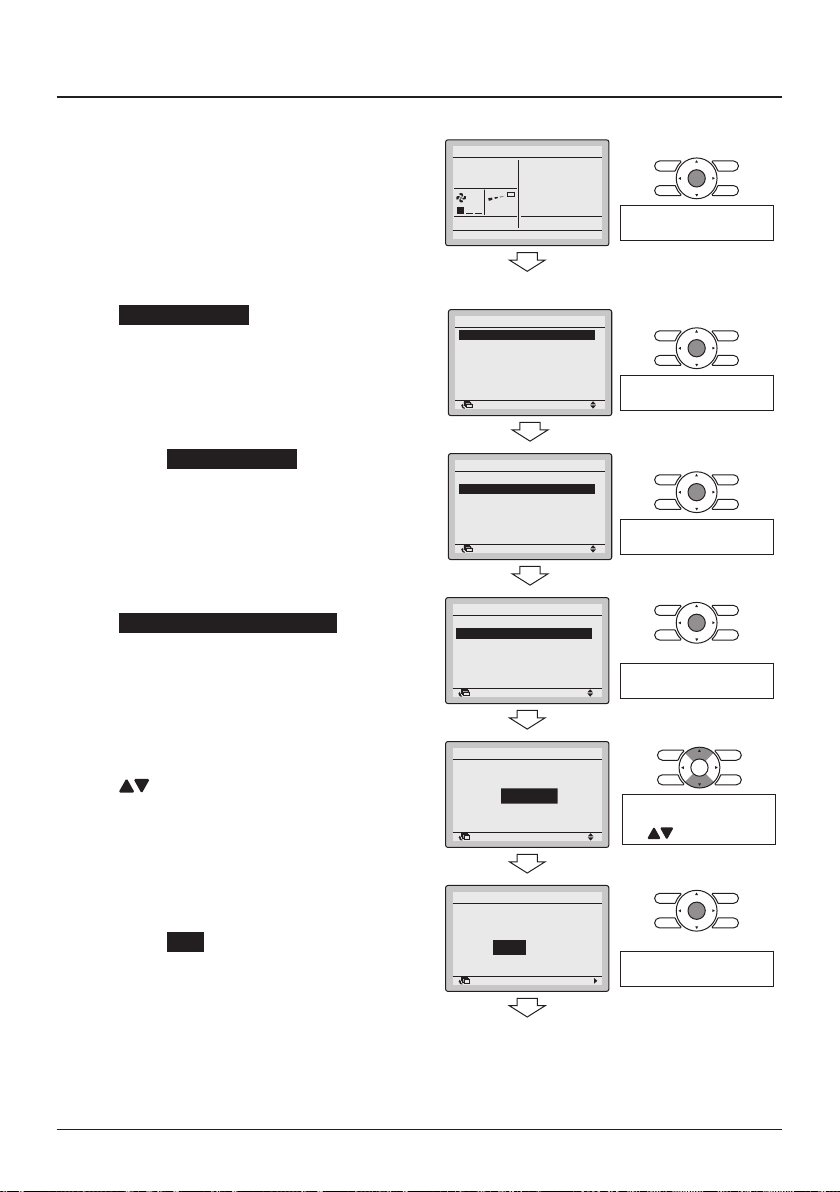

<Servisní nastavení>
Nast.na
28°C
Během doby, kdy svítí
podsvícení, stiskněte
a podržte tlačítko Zrušit po
dobu 4 sekund nebo déle.
18
Metoda zkušebního provozu (pouze SkyAir)
7-5
Zvolte Zkušební provoz a stiskněte
tlačítko Nabídka/Výběr. Opět se
zobrazí základní obrazovka a zobrazí
se "Zkušební provoz".
7-6
Stiskněte tlačítko Zap/Vyp během cca
10 sekund. Zkušební provoz se spustí.
Kontrolujte stav provozu po dobu 3
minut.
POZNÁMKA
Zkušební provoz je také možné
spustit provedením nejprve
kroku 7-6 a následně 7-5.
7-7
Stiskněte tlačítko Ot. vent. / Směr
proudu vzduchu.
7-8
Pomocí tlačítka zvolíte směr proudu
vzduchu. Stisknutím tlačítek
změníte směr proudu vzduchu.
7-9
Po ověření správného chodu proudu
vzduchu stiskněte tlačítko Nabídka/
Výběr a vrátíte se na základní
obrazovku
7-5
Servisní nastavení 1/3
Zkušební provoz
Kontakt údržby
Místní nastavení
Požadavek
Min. rozdíl nast.hodnot
Blokování externího vstupu
7-6
Chla
Zpět Nastavení
<Hlavní nabídka>
7-7
Směr proudu vzduchu
Individuální směr vzduchu
Rychlé spuštění
Ventilace
Možnosti úspory energie
Plán
7-8
Směr proudu vzduchu
Směr
Poloha 0
7-9
NastaveníZpět
NastaveníZpět
NastaveníZpět
Stiskněte tlačítko Nabídka/
Stiskněte tlačítko Zap/Vyp
(během 10 sekund).
Stiskněte tlačítko Nabídka/
1/2Hlavní nabídka
Stiskněte tlačítko Ot. vent.
/ směr proudu vzduchu.
Chcete-li zvolit nastavení
směru proudu vzduchu,
stiskněte tlačítko
(Vpravo) na obrazovce
Výběr.
Výběr.
nastavení.
Změňte směr proudění
vzduchu pomocí tlačítek
(Nahoru/Dolů).
Stiskněte tlačítko Nabídka/
Výběr.
Referenční příručka pro techniky BRC1E53
19
4P419250-1 – 2015.10
Metoda zkušebního provozu (pouze SkyAir)
VAROVÁNÍ
VAROVÁNÍ
7-10
Na základní obrazovce stiskněte
a podržte tlačítko Zrušit po dobu
4 sekund nebo déle. Zobrazí se
nabídka Servisní nastavení.
7-11
V nabídce Servisní nastavení
vyberte Zkušební provoz a stiskněte
tlačítko Nabídka/Výběr. Opět se
zobrazí základní obrazovka a je možný
normální provoz.
7-12
Zkontrolujte funkce podle návodu
k obsluze.
7-13
Pokud není dekorační panel
7-10
<Nabídka Servisní
7-11
Servisní nastavení 1/3
Zkušební provoz
Kontakt údržby
Místní nastavení
Požadavek
Min. rozdíl nast.hodnot
Blokování externího vstupu
<Základní obrazovka>
Zkušební provoz se automaticky dokončí
po uplynutí 30 minut.
Chla
Zpět Nastavení
nastavení>
NastaveníZpět
POZNÁMKA
Během doby, kdy svítí
podsvícení, stiskněte
a podržte tlačítko Zrušit po
dobu 4 sekund nebo déle.
Stiskněte tlačítko Nabídka/
nainstalován, vypněte napájení po
dokončení zkušebního provozu.
● Pokud práce v interiéru není ukončena po skončení zkušebního provozu, vysvětlete
zákazníkovi, že by se v zájmu ochrany vnitřní jednotky neměla pouštět až do dokončení
interiéru.
● (Pokud je jednotka spuštěna, může dojít ke kontaminaci vnitřní jednotky látkami, které
pocházejí z barev a lepidel v průběhu práce v interiéru, a může dojít ke stříkání nebo úniku
vody.)
Výběr.
● Jestliže není možné jednotku spustit v důsledku jakékoliv poruchy, podívejte do části
Způsob diagnostiky poruch
.
● Po dokončení zkušebního provozu dle následujícího postupu zkontrolujte, zda na obrazovce
Informace o údržbě v hlavní nabídce není zobrazena historie chybového kódu.
<Základní obrazovka>
7-14
V základní obrazovce stiskněte tlačítko
Nabídka/Výběr. Zobrazí se hlavní
nabídka.
BRC1E53 Referenční příručka pro techniky
4P419250-1
–
2015.10
7-14
Chla
Nast.na
28°C
<Hlavní nabídka>
Stiskněte tlačítko Nabídka/
Výběr.
20
Metoda zkušebního provozu (pouze SkyAir)
7-15
Zvolte Informace o údržbě a stiskněte
tlačítko Nabídka/Výběr.
7-16
Zobrazí se obrazovka Informace
o údržbě. Zkontrolujte, zda na
obrazovce není zobrazen poslední
chybový kód.
7-17
Pokud je poslední chybový kód
zobrazen, proveďte diagnostiku poruch
podle "Seznamu chybových kódů"
návodu k instalaci vnitřní jednotky.
Po dokončení diagnostiky poruch
stiskněte a podržte na obrazovce
"Informace o údržbě" tlačítko Zap/Vyp
po dobu 4 sekund nebo déle a historie
chybových kódů se vymaže.
Způsob diagnostiky poruch
● Když dálkový ovladač zobrazí
v následující tabulce některou
z položek, zkontrolujte údaje
v tabulce.
● Pokud dojde k chybě, zobrazí se
". Proveďte diagnostiku poruch
"
podle "Seznamu chybových kódů"
v instalačním návodu vnitřní
jednotky. Pokud je potvrzeno číslo
jednotky, u které byla zjištěna
chyba při skupinovém řízení, viz "8.
Postup kontroly Historie chyb".
7-15
7-16
7-17
/000
/000
2/2Hlavní nabídka
Stiskněte tlačítko Nabídka/
Stiskněte a podržte
tlačítko Zap/Vyp po dobu
4 sekund nebo déle.
Výběr.
Aut. čištění filtru
Informace o údržbě
Konfigurace
Aktuální nastavení
Hodiny a kalendář
Jazyk
Chybový kód:U5
Kontaktní informace
0123–4567–8900
Vnitřní model
Venkovní model
NastaveníZpět
–––
–––
Zpět
POZNÁMKA
Pokud po provedení tohoto postupu není
zobrazen žádný chybový kód, systém
normálně dokončil zkušebního provoz.
Chla
Zpět Nastavení
Zobrazení dálkového ovladače Popis
• Výpadek napájení, chyba napětí, nebo porušení
fáze
• Chybné vedení (mezi vnitřní a venkovní jednotkou)
• Chyba karty vnitřní jednotky
Bez zobrazení
Zobrazí se "Kontrola připojení.
Vyčkejte prosím".*
* I když se zobrazí zpráva "Kontrola připojení. Vyčkejte prosím." až na 90 sekund po spuštění,
neznamená to, že došlo k poruše. (Zjistěte po uplynutí 90 sekund.)
Referenční příručka pro techniky BRC1E53
21
• Odpojení vedení dálkového ovladače
• Porucha dálkového ovladače
• Spálená pojistka (venkovní jednotka)
• Displej zhasne z důvodu aktivace funkce
Automatické vypnutí displeje. Více informací viz
uživatelská referenční příručka.
• Chyba karty vnitřní jednotky
• Chybné vedení (mezi vnitřní a venkovní jednotkou)
4P419250-1 – 2015.10
8. Postup kontroly Historie chyb
<Základní obrazovka>
8-1 Na základní obrazovce stiskněte
a podržte tlačítko Zrušit po dobu
4 sekund nebo déle. Zobrazí se
nabídka Servisní nastavení.
8-2 Zvolte Historie chyb a stiskněte
tlačítko Nabídka/Výběr. Zobrazí se
nabídka Historie chyb.
8-1
Chla
<Servisní nastavení>
8-2
Servisní nastavení
Adresa AirNet vnitřní jednotky
Adresa AirNet venkovní jedn.
Historie chyb
Stav vnitřní jednotky
Stav venkovní jednotky
Nucené zapnutí ventilátoru
Nast.na
28°C
2/3
NastaveníZpět
Postup kontroly Historie chyb
Během doby, kdy svítí
podsvícení, stiskněte
a podržte tlačítko Zrušit po
dobu 4 sekund nebo déle.
Stiskněte tlačítko Nabídka/
Výběr.
8-3 Zvolte Historie chyb dálk.ovl.
a stiskněte tlačítko Nabídka/Výběr.
Chybové kódy a č. jednotek lze
potvrdit na obrazovce Historie chyb
dálkového ovladače.
8-4 Na obrazovce Historie chyb
dálkového ovladače je posledních
10 položek zobrazeno v pořadí
vzniku.
8-5 Na obrazovce Historie chyb
dálkového ovladače 3krát stiskněte
tlačítko Zrušit.
Opět se zobrazí základní obrazovka.
POZNÁMKA
V historii chyb vnitřní jednotky je možné vyhledat
případné chyby u každé vnitřní jednotky. Posledních
5 položek je zobrazeno v pořadí vzniku.
8-3
Historie chyb
Historie chyb dálk.ovl.
Hist. chyb vnitř.jednotky
8-4
Historie chyb dálk.ovl.
Jed. Error Date Čas
8-5
Zpět
Jednotka č.
Poslední záznam
2/2
NastaveníZpět
Stiskněte tlačítko Nabídka/
1/3
Výběr.
BRC1E53 Referenční příručka pro techniky
4P419250-1
–
2015.10
22
Metoda registrace Kontaktu údržby
9. Metoda registrace Kontaktu údržby
● Registrace kontaktních údajů servisu.
<Základní obrazovka>
9-1 Na základní obrazovce stiskněte
a podržte tlačítko Zrušit po dobu
4 sekund nebo déle. Zobrazí se
nabídka Servisní nastavení.
9-2 Zvolte Kontakt údržby a stiskněte
tlačítko Nabídka/Výběr. Zobrazí se
obrazovka "Kontakt údržby".
9-1
Chla
<Servisní nastavení>
9-2
Servisní nastavení
Zkušební provoz
Kontakt údržby
Místní nastavení
Požadavek
Min. rozdíl nast.hodnot
Blokování externího vstupu
Nast.na
28°C
NastaveníZpět
Během doby, kdy svítí
podsvícení, stiskněte
a podržte tlačítko Zrušit po
dobu 4 sekund nebo déle.
1/3
Stiskněte tlačítko Nabídka/
Výběr.
9-3 Zvolte Kontakt údržby a stiskněte
tlačítko Nabídka/Výběr.
9-4 Zadejte telefonní číslo pomocí tlačítek
(Nahoru/Dolů). Pomocí tlačítek
(doleva/doprava) označte
předchozí/další položku. Prázdné
položky musí být ponechány jako
" - ".
9-5 Stiskněte tlačítko Nabídka/Výběr.
Zobrazí se obrazovka potvrzení
nastavení.
9-6 Zvolte Ano a stiskněte tlačítko
Nabídka/Výběr. Nastavení se uloží
a zobrazení se vrátí na obrazovku
Servisní nastavení.
9-7 Stiskněte jednou tlačítko Zrušit.
Opět se zobrazí základní obrazovka.
9-3
Kontakt údržby
Není
Kontakt údržby
9-4
Kontakt údržby
9-5
0123–456–7890
9-6
Kontakt údržby
Uložit nastavení?
<Servisní nastavení>
Ano
NastaveníZpět
–––
NastaveníZpět
Stiskněte tlačítko Nabídka/
Výběr.
Stiskněte tlačítko Nabídka/
Výběr.
Ne
NastaveníZpět
Stiskněte tlačítko Nabídka/
Výběr.
Referenční příručka pro techniky BRC1E53
23
4P419250-1 – 2015.10
Potvrzení registrovaných údajů
10. Potvrzení registrovaných údajů
<Základní obrazovka>
10-1 V základní obrazovce stiskněte
tlačítko Nabídka/Výběr. Zobrazí se
hlavní nabídka.
10-2 Zvolte Informace o údržbě
a stiskněte tlačítko Nabídka/Výběr.
Zobrazí se obrazovka "Informace
o údržbě".
10-1
10-2
Chla
Nast.na
28°C
<Hlavní nabídka>
Aut. čištění filtru
Informace o údržbě
Konfigurace
Aktuální nastavení
Hodiny a kalendář
Jazyk
NastaveníZpět
Stiskněte tlačítko Nabídka/
2/2Hlavní nabídka
Stiskněte tlačítko Nabídka/
Výběr.
Výběr.
10-3 Ověřte, zda jsou kontaktní údaje
zadány správně.
10-4 Stiskněte dvakrát tlačítko Zrušit.
Opět se zobrazí základní obrazovka.
10-3
Informace o údržbě
Kontaktní informace
0123–4567–8900
–––
Vnitřní model
Venkovní model
/000
–––
Zpět
/000
Zobrazí se
registrované údaje.
BRC1E53 Referenční příručka pro techniky
4P419250-1
–
2015.10
24
Ovládání požadavku na energii
11. Ovládání požadavku na energii
● Funkce požadavku vám umožňuje nastavit časové rozmezí, kdy bude systém spotřebovávat méně
energie. Maximální spotřebu energie lze omezit na 70 % nebo 40 %.
<Základní obrazovka>
11-1 Stiskněte a podržte tlačítko Zrušit po
dobu 4 sekund nebo déle. Zobrazí se
nabídka Servisní nastavení.
11-2 Zvolte Požadavek a stiskněte
tlačítko Nabídka/Výběr. Zobrazí se
nabídka Požadavek.
11-1
<Servisní nastavení>
11-2
Zkušební provoz
Kontakt údržby
Místní nastavení
Požadavek
Min. rozdíl nast.hodnot
Adresa AirNet venkovní jedn.
Chla
Nast.na
28°C
NastaveníZpět
Během doby, kdy svítí
podsvícení, stiskněte
a podržte tlačítko Zrušit po
dobu 4 sekund nebo déle.
2/3Servisní nastavení
Stiskněte tlačítko Nabídka/
Výběr.
11-3 Zvolte Nastavení a stiskněte tlačítko
Nabídka/Výběr. Zobrazí se obrazovka
"Požadavek".
11-4 Stisknutím tlačítek (nahoru/dolů)
provedete změny nastavení.
Stisknutím tlačítek (doleva/
doprava) přesunete označenou
položku.
11-5 Stiskněte tlačítko Nabídka/Výběr.
Zobrazí se obrazovka potvrzení.
11-6 Zvolte Ano a stiskněte tlačítko
Nabídka/Výběr. Nastavení se potvrdí
a zobrazení se vrátí na základní
obrazovku.
11-7 Chcete-li povolit/zakázat Požadavek,
přejděte do nabídky Požadavek
a zvolte Povolit/Zakázat
11-3
11-4
11-5
11-6
11-7
Požadavek
Povolit/Zakázat
Nastavení
NastaveníZpět
Požadavek
Konfigurace
Systém se nyní spustí
se 40% spotřebou elektřiny
od
do
22:00
8:00
NastaveníZpět
Požadavek
Uložit nastavení?
NeAno
NastaveníZpět
Požadavek
Povolit/Zakázat
Nastavení
NastaveníZpět
Stiskněte tlačítko Nabídka/
Výběr.
Stiskněte tlačítko Nabídka/
Výběr.
Stiskněte tlačítko Nabídka/
Výběr.
Stiskněte tlačítko Nabídka/
Výběr.
Referenční příručka pro techniky BRC1E53
25
4P419250-1 – 2015.10
Ovládání požadavku na energii
11-8 Stisknutím tlačítek (nahoru/dolů)
zvolte Povolit nebo Zakázat .
Po stisknutí tlačítka Nabídka/Výběr
se zobrazí obrazovka potvrzení.
11-9 Zvolte Ano a stiskněte tlačítko
Nabídka/Výběr. Funkce bude
povolena nebo zakázána a zobrazení
se vrátí na základní obrazovku.
11-8
11-9
Požadavek
Povolit/Zakázat
Zakázat
Požadavek
Uložit nastavení?
Změňte nastavení pomocí
NastaveníZpět
NeAno
NastaveníZpět
tlačítek (Nahoru/Dolů).
Stiskněte tlačítko Nabídka/
Výběr.
POZNÁMKA
● Po uložení změn nastavení je funkce Požadavek automaticky povolena.
● Dostupnost funkce Požadavku závisí na modelu venkovní jednotky.
● Aby byla funkce Požadavek zobrazena mezi servisním nastavením, je nutné nastavit hodiny.
BRC1E53 Referenční příručka pro techniky
4P419250-1
–
2015.10
26
Hodiny a kalendář
12. Hodiny a kalendář
12-1 V základní obrazovce stiskněte
tlačítko Nabídka/Výběr. Zobrazí se
hlavní nabídka.
12-2 Zvolte Hodiny a kalendář a stiskněte
tlačítko Nabídka/Výběr. Zobrazí se
nabídka "Hodiny a kalendář".
12-1
12-2
<Základní obrazovka>
Chla
Nast.na
28°C
<Hlavní nabídka>
Aut. čištění filtru
Informace o údržbě
Konfigurace
Aktuální nastavení
Hodiny a kalendář
Jazyk
NastaveníZpět
2/2Hlavní nabídka
Stiskněte tlačítko Nabídka/
Výběr.
Stiskněte tlačítko Nabídka/
Výběr.
12-3 Zvolte Datum a čas a stiskněte
tlačítko Nabídka/Výběr. Zobrazí se
obrazovka "Datum a čas".
12-4 Zvolte "Rok", "Měsíc", "Den" a čas
pomocí tlačítek (doleva/doprava)
a změňte hodnoty pomocí tlačítek
(nahoru/dolů). Pokud tlačítka
stisknete a podržíte, budou se
hodnoty měnit nepřetržitě.
12-5 Stiskněte tlačítko Nabídka/Výběr.
Zobrazí se obrazovka potvrzení.
12-6 Zvolte Ano a stiskněte tlačítko
Nabídka/Výběr. Nastavení se potvrdí
12-3
12-4
12-5
12-6
Hodiny a kalendář
Datum a čas
12h/24h čas
Stiskněte tlačítko Nabídka/
Stiskněte tlačítko Nabídka/
Datum a čas
Rok 2016
Měsíc 01
Den 01
pátek
0:00
Zpět Nastavení
NastaveníZpět
POZNÁMKA
Den v týdnu se nastaví automaticky.
Datum a čas
Uložit nastavení?
a zobrazení se vrátí na základní
Ne
obrazovku.
Ano
NastaveníZpět
<Základní obrazovka>
Stiskněte tlačítko Nabídka/
POZNÁMKA
Jestliže výpadek proudu trvá déle než 48 hodin, čas se vynuluje a je nutné jej opět nastavit.
Výběr.
Výběr.
Výběr.
Referenční příručka pro techniky BRC1E53
27
4P419250-1 – 2015.10
13. Jazyk
13-1 V základní obrazovce stiskněte
tlačítko Nabídka/Výběr. Zobrazí se
hlavní nabídka.
13-2 Zvolte Jazyk a stiskněte tlačítko
Nabídka/Výběr. Zobrazí se obrazovka
"Jazyk".
<Základní obrazovka>
13-1
13-2
Aut. čištění filtru
Informace o údržbě
Konfigurace
Aktuální nastavení
Hodiny a kalendář
Jazyk
Chla
Nast.na
28°C
<Hlavní nabídka>
NastaveníZpět
Stiskněte tlačítko Nabídka/
2/2Hlavní nabídka
Stiskněte tlačítko Nabídka/
Jazyk
Výběr.
Výběr.
13-3 Stisknutím tlačítek (nahoru/dolů)
13-3
zvolte požadovaný jazyk a poté
stiskněte tlačítko Nabídka/Výběr.
Nastavení se potvrdí a zobrazení se
vrátí na základní obrazovku.
Zobrazené jazyky se mohou lišit podle modelu ovladače.
BRC1E53A7 BRC1E53B7 BRC1E53C7
7 jazyků 7 jazyků 7 jazyků
1) EN Anglicky 1) EN Anglicky 1) EN Anglicky
2) DE Německy 2) CZ Česky 2) RU Rusky
3) FR Francouzsky 3) HR Chorvatsky 3) EL Řecky
4) IT Italsky 4) HU Maďarsky 4) TR Turecky
5) ES Španělsky 5) SL Slovinsky 5) PL Polsky
6) PT Portugalsky 6) RO Rumunsky 6) SQ Albánsky
7) NL Holandsky 7) BG Bulharsky 7) SK Slovensky
Jazyk
Česky
NastaveníZpět
<Základní obrazovka>
Stiskněte tlačítko Nabídka/
Výběr.
BRC1E53 Referenční příručka pro techniky
4P419250-1
–
2015.10
28
Zakázaní tlačítek
14. Zakázaní tlačítek
● Omezení počtu ovládatelných tlačítek.
14-1 V základní obrazovce stiskněte
tlačítko Nabídka/Výběr. Zobrazí se
hlavní nabídka.
14-2 Funkce blokování se zobrazí
stisknutím tlačítka Nabídka/Výběr po
dobu 4 sekund.
<Základní obrazovka>
14-1
14-2
Směr proudu vzduchu
Individuální směr vzduchu
Rychlé spuštění
Ventilace
Možnosti úspory energie
Plán
Chla
Nast.na
28°C
<Hlavní nabídka>
NastaveníZpět
Stiskněte tlačítko Nabídka/
1/2Hlavní nabídka
Stiskněte tlačítko Nabídka/
Výběr po dobu 4 sekund.
Výběr.
14-3 Zvolte Funkce blokování a stiskněte
tlačítko Nabídka/Výběr. Zobrazí se
nabídka "Funkce blokování".
14-4 Zvolte Zakázaná tlačítka a stiskněte
tlačítko Nabídka/Výběr. Zobrazí se
obrazovka "Zakázaná tlačítka".
14-5 Vyberte "Na/Dol/L/P", "Zap/Vyp",
"Režim" nebo "Ot. vent." pomocí
tlačítek (doleva/doprava)
a nastavte "Blokováno/Odblok."
pomocí tlačítek (nahoru/dolů).
14-6 Stiskněte tlačítko Nabídka/Výběr.
Zobrazí se obrazovka potvrzení.
14-7 Zvolte Ano a stiskněte tlačítko
Nabídka/Výběr. Nastavení se potvrdí
a zobrazení se vrátí na základní
obrazovku.
14-3
14-4
14-5
14-6
14-7
Funkce blokování
Střídání jednotek
Směr proudu vzduchu
Individuální směr vzduchu
Rychlé spuštění
Ventilace
Funkce blokování
Zakázaná tlačítka
Funkce zakázání
Zakázat režim
Zakázaná tlačítka
Zakázaná tlačítka
Uložit nastavení?
NastaveníZpět
NastaveníZpět
Na/Dol/L/P:
Zap/Vyp:
Režim:
Ot. vent.:
NastaveníZpět
Ano
NastaveníZpět
Ne
1/3Hlavní nabídka
ODBLOK.
ODBLOK.
BLOKOVÁNO
BLOKOVÁNO
Stiskněte tlačítko Nabídka/
Výběr.
Stiskněte tlačítko Nabídka/
Výběr.
Stiskněte tlačítko Nabídka/
Výběr.
Stiskněte tlačítko Nabídka/
Výběr.
<Základní obrazovka>
Referenční příručka pro techniky BRC1E53
29
4P419250-1 – 2015.10
Zakázaní tlačítek
2
2
2
2
14-8 Chcete-li zakázat tlačítko Nabídka/
Výběr a Zrušit na základní obrazovce,
postupujte následovně:
1. Držte stisknuté tlačítko .
2. Stiskněte současně 3 další uvedené
klávesy (krátce) a stále držte
stisknuté tlačítko .
Chcete-li povolit tlačítka Nabídka/
Výběr a Zrušit na základní obrazovce,
postupujte dle stejného postupu.
POZNÁMKA
Pokud chcete omezit počet ovládatelných tlačítek na dílčím neboli podřízeném dálkovém
ovládání, začněte tak, že k jednotce připojíte jen tento ovladač. Ujistěte se, že je tento ovladač
nastaven nejdříve na "hlavní" (výchozí tovární nastavení), změňte omezení na požadované
nastavení a teprve potom nastavte dálkový ovladač na "dílčí".
1
BRC1E53 Referenční příručka pro techniky
4P419250-1
–
2015.10
30
Funkce zakázání
15. Funkce zakázání
● Omezení počtu ovládatelných funkcí.
15-1 V základní obrazovce stiskněte
tlačítko Nabídka/Výběr. Zobrazí se
hlavní nabídka.
15-2 Funkce blokování se zobrazí
stisknutím tlačítka Nabídka/Výběr po
dobu 4 sekund.
15-1
15-2
Chla
Nast.na
28°C
<Hlavní nabídka>
Směr proudu vzduchu
Individuální směr vzduchu
Rychlé spuštění
Ventilace
Možnosti úspory energie
Plán
NastaveníZpět
Stiskněte tlačítko Nabídka/
1/2Hlavní nabídka
Stiskněte tlačítko Nabídka/
Výběr po dobu 4 sekund.
Výběr.
15-3 Zvolte Funkce blokování a stiskněte
tlačítko Nabídka/Výběr. Zobrazí se
nabídka "Funkce blokování".
15-4 Zvolte Funkce zakázání a stiskněte
tlačítko Nabídka/Výběr. Zobrazí se
obrazovka "Funkce zakázání".
15-5 Zvolte požadovanou funkci pomocí
tlačítka (doleva/doprava)
a nastavte "Blokováno/Odblok."
pomocí tlačítka (nahoru/dolů).
15-6 Stiskněte tlačítko Nabídka/Výběr.
Zobrazí se obrazovka potvrzení.
15-7 Zvolte Ano a stiskněte tlačítko
Nabídka/Výběr. Nastavení se potvrdí
a zobrazení se vrátí na základní
obrazovku.
15-3
15-4
15-5
Funkce blokování
Střídání jednotek
Směr proudu vzduchu
Individuální směr vzduchu
Rychlé spuštění
Ventilace
Funkce blokování
Zakázaná tlačítka
Funkce zakázání
Zakázat režim
Funkce zakázání 1/2
15-6
Hodiny a kalendář
Sezn.úspory energie
15-7
Funkce zakázání
Uložit nastavení?
<Základní obrazovka>
NastaveníZpět
NastaveníZpět
Ventilace
Plán
Aut. čištění filtru
Konfigurace
NastaveníZpět
Ano
NastaveníZpět
:ODBLOK.
:ODBLOK.
:ODBLOK.
:ODBLOK.
:ODBLOK.
:ODBLOK.
Ne
1/3Hlavní nabídka
Stiskněte tlačítko Nabídka/
Stiskněte tlačítko Nabídka/
Stiskněte tlačítko Nabídka/
Stiskněte tlačítko Nabídka/
Výběr.
Výběr.
Výběr.
Výběr.
Referenční příručka pro techniky BRC1E53
31
4P419250-1 – 2015.10
POZNÁMKA
● Pokud chcete omezit počet funkcí na dílčím neboli podřízeném dálkovém ovládání, začněte
tak, že k jednotce připojíte jen tento ovladač. Ujistěte se, že je tento ovladač nastaven nejdříve
na "hlavní" (tovární nastavení), změňte omezení na požadované nastavení a teprve potom
nastavte dálkový ovladač na "dílčí".
● Pokud je funkce zakázána, zobrazí se vedle funkce ikona
.
16. Zakázat režim
● Omezení počtu ovládatelných režimů.
<Základní obrazovka>
16-1 V základní obrazovce stiskněte
tlačítko Nabídka/Výběr. Zobrazí se
hlavní nabídka.
16-2 Funkce blokování se zobrazí
stisknutím tlačítka Nabídka/Výběr po
dobu 4 sekund.
16-1
16-2
Chla
Nast.na
28°C
<Hlavní nabídka>
Směr proudu vzduchu
Individuální směr vzduchu
Rychlé spuštění
Ventilace
Možnosti úspory energie
Plán
NastaveníZpět
Stiskněte tlačítko Nabídka/
1/2Hlavní nabídka
Stiskněte tlačítko Nabídka/
Výběr po dobu 4 sekund.
Zakázat režim
Výběr.
16-3 Zvolte Funkce blokování a stiskněte
tlačítko Nabídka/Výběr. Zobrazí se
nabídka "Funkce blokování".
16-4 Zvolte Zakázat režim a stiskněte
tlačítko Nabídka/Výběr. Zobrazí se
obrazovka "Zakázat režim".
BRC1E53 Referenční příručka pro techniky
4P419250-1
–
2015.10
16-3
16-4
Funkce blokování
Střídání jednotek
Směr proudu vzduchu
Individuální směr vzduchu
Rychlé spuštění
Ventilace
Funkce blokování
Zakázaná tlačítka
Funkce zakázání
Zakázat režim
NastaveníZpět
NastaveníZpět
1/3Hlavní nabídka
Stiskněte tlačítko Nabídka/
Stiskněte tlačítko Nabídka/
Výběr.
Výběr.
32
Zakázat režim
16-5 Zvolte "Vent.", "Chlazení", "Topení",
"Auto", "Odvlhčit" nebo "Ven.čist."
pomocí tlačítek (doleva/
doprava) a "Povolit/Zakázat" zvolený
režim pomocí tlačítek (nahoru/
dolů).
16-5
16-6
Zakázat režim
Vent.
Chlazení
Topení
Auto
Odvlhčit
Ven.čist.
:Povolit
:Povolit
:Povolit
:Povolit
:Povolit
:Povolit
NastaveníZpět
Stiskněte tlačítko Nabídka/
Výběr.
16-6 Stiskněte tlačítko Nabídka/Výběr.
Zobrazí se obrazovka potvrzení.
16-7 Zvolte Ano a stiskněte tlačítko
Nabídka/Výběr. Nastavení se potvrdí
a zobrazení se vrátí na základní
obrazovku.
16-7
Zakázat režim
Uložit nastavení?
<Základní obrazovka>
Ano
Ne
NastaveníZpět
Stiskněte tlačítko Nabídka/
Výběr.
POZNÁMKA
● Pokud je zablokován aktuálně aktivní režim, zůstane tento režim nadále aktivní i při návratu na
základní obrazovku. Až po změně režimu již tento zakázaný režim nebude nadále k dispozici.
Pokud jsou zablokovány všechny režimy, nebude možné změnit na jiný režim, než jaký je
v dané chvíli aktivní.
● Pokud chcete omezit počet režimů na dílčím neboli podřízeném dálkovém ovládání, začněte
tak, že k jednotce připojíte jen tento ovladač. Ujistěte se, že je tento ovladač nastaven nejdříve
na "hlavní" (výchozí tovární nastavení), změňte omezení na požadované nastavení a teprve
potom nastavte dálkový ovladač na "dílčí".
Referenční příručka pro techniky BRC1E53
33
4P419250-1 – 2015.10
Střídání jednotek a záloha
17. Střídání jednotek a záloha
Funkce Střídání jednotek je navržena pro jednotky pracující v kritických aplikacích (např.
v serverovnách, které vyžadují velké chlazení). V takovém případě je systém vybaven další záložní
jednotkou. Povolení Střídání jednotek umožňuje:
● Střídání jednotek: vzhledem k tomu, že je systém vybaven více jednotkami, než je zapotřebí
k zajištění topení/chlazení, jedna z jednotek zůstane během normálního provozu neaktivní. Po
uplynutí nastavené doby (t.j. "Nastavení času cyklu střídání jednotek") se spustí provoz neaktivní
jednotky a jednotka, které byla v provozu se vypne (tj. střídání provozu jednotek). Protože se
jednotky v provozu střídají, zvyšuje se jejich životnost.
● Záloha: záložní jednotka umožňuje další zajištění systému. Pokud u právě spuštěné jednotky dojde
k chybě, funkce střídání jednotek zajistí, že se spustí neaktivní jednotka.
ZÁLOHA
ZÁLOHA
ZÁLOHA
CHYBA
POZNÁMKA
● Aby záložní jednotka dosáhla svého výkonu chlazení/topení, je zahrnuto období přesahu, po
kterou jsou všechny jednotky aktivní. (konf. místní nastavení 1E-7)
● Pořadí střídání jednotek závisí na nastaveném čísle jednotky. Pro získání pokynů k provedení
změny čísla jednotky kontaktujte svého místního prodejce.
● Abyste mohli používat funkci Střídání jednotek, je nutné skupinové ovládání. Další informace viz
"22. Schéma zapojení"
BRC1E53 Referenční příručka pro techniky
4P419250-1
–
2015.10
34
Střídání jednotek a záloha
17-1 V základní obrazovce stiskněte
tlačítko Nabídka/Výběr. Zobrazí se
hlavní nabídka.
17-2 Střídání jednotek se zobrazí
stisknutím tlačítka Nabídka/Výběr
po dobu 4 sekund.
<Základní obrazovka>
17-1
Chla
<Hlavní nabídka>
17-2
Směr proudu vzduchu
Individuální směr vzduchu
Rychlé spuštění
Ventilace
Možnosti úspory energie
Plán
Nast.na
28°C
NastaveníZpět
Stiskněte tlačítko Nabídka/
1/2Hlavní nabídka
Stiskněte tlačítko Nabídka/
Výběr po dobu 4 sekund.
Výběr.
17-3 Zvolte Střídání jednotek a stiskněte
tlačítko Nabídka/Výběr. Zobrazí se
nabídka "Střídání jednotek".
17-4 Zvolte
Nastavení času cyklu střídání
a stiskněte tlačítko Nabídka/Výběr.
Zobrazí se obrazovka "Střídání
jednotek".
17-5 Vyberte požadovanou dobu cyklu
střídání jednotek pomocí tlačítek
(nahoru/dolů).
17-6 Stiskněte tlačítko Nabídka/Výběr.
Zobrazí se obrazovka potvrzení.
17-7 Zvolte Ano a stiskněte tlačítko
Nabídka/Výběr. Nastavení se potvrdí
a zobrazení se vrátí na základní
obrazovku.
17-3
17-4
17-5
17-6
17-7
Funkce blokování
Střídání jednotek
Směr proudu vzduchu
Individuální směr vzduchu
Rychlé spuštění
Ventilace
Střídání jednotek
Povolit/Zakázat
Nastavení času cyklu střídání
Střídání jednotek
Nastavení času cyklu střídání
Střídání jednotek
Uložit nastavení?
<Základní obrazovka>
NastaveníZpět
NastaveníZpět
24 hod.
NastaveníZpět
NeAno
NastaveníZpět
1/3Hlavní nabídka
Stiskněte tlačítko Nabídka/
Stiskněte tlačítko Nabídka/
Změňte dobu cyklu střídání
jednotek pomocí tlačítek
Stiskněte tlačítko Nabídka/
Výběr.
Výběr.
(nahoru/dolů).
Výběr.
Referenční příručka pro techniky BRC1E53
35
4P419250-1 – 2015.10
Střídání jednotek a záloha
17-8 Chcete-li povolit/zakázat Střídání
jednotek, přejděte do nabídky
"Střídání jednotek" a zvolte
17-8
Střídání jednotek
Povolit/Zakázat
Nastavení času cyklu střídání
Povolit/Zakázat
NastaveníZpět
17-9 Stisknutím tlačítek (nahoru/
dolů) zvolte Povolit nebo Zakázat .
Po stisknutí tlačítka Nabídka/Výběr
se zobrazí obrazovka potvrzení.
17-10 Zvolte Ano a stiskněte tlačítko
Nabídka/Výběr. Funkce bude
povolena nebo zakázána
a zobrazení se vrátí na základní
obrazovku.
17-9
17-10
Střídání jednotek
Povolit/Zakázat
Zakázat
NastaveníZpět
Střídání jednotek
Uložit nastavení?
NeAno
NastaveníZpět
<Základní obrazovka>
POZNÁMKA
● Po uložení změn nastavení je funkce Střídání jednotek automaticky povolena.
Stiskněte tlačítko Nabídka/
Výběr.
Změňte nastavení pomocí
tlačítek (Nahoru/Dolů).
Stiskněte tlačítko Nabídka/
Výběr.
BRC1E53 Referenční příručka pro techniky
4P419250-1
–
2015.10
36
Funkce Blokování externího vstupu
18. Funkce Blokování externího vstupu
POZNÁMKA
● K dispozici pouze pokud je připojen volitelný adaptér digitálního vstupu BRP7A5*.
● V případě, že dojde ke komunikačním problémům nebo adaptér nepracuje správně, nebude
nabídka Blokování externího vstupu zobrazena v nabídce Servisní nastavení.
● Jakmile je připojen druhý dálkový ovladač, nebude možné použít adaptér digitálního vstupu
BRP7A5*.
● Pokud je připojen adaptér digitálního vstupu BRP7A5*, funkce plánování bude deaktivována
po dobu připojení digitálního vstupního adaptéru BRP7A5*.
Podrobnější informace o funkci plánování naleznete v návodu k obsluze.
● Pokud je připojen centrální dálkový ovladač, funkce Blokování externího vstupu může být
potlačena centrálním ovladačem. Centrální ovladač má prioritu a pracuje, jako by nebyl
připojen žádný adaptér digitálního vstupu BRP7A5*.
● Ujistěte se prosím, že jsou adaptér digitálního vstupu BRP7A5* a volitelné kontakty (okenní kontakt
a kontakt klíčové karty) správně nainstalovány. Nezapomeňte ověřit, zda je "Beznapěťový kontakt"
na kartě adaptéru digitálního vstupu BRP7A5* ve správné poloze.
● Informace o instalaci a připojení adaptéru digitálního vstupu BRP7A5* naleznete v odpovídající
instalační příručce.
<Základní obrazovka>
18-1 Stiskněte a podržte tlačítko Zrušit po
dobu 4 sekund nebo déle. Zobrazí se
nabídka Servisní nastavení.
18-1
Chla
Nast.na
28°C
Během doby, kdy svítí
podsvícení, stiskněte
a podržte tlačítko Zrušit po
dobu 4 sekund nebo déle.
<Servisní nastavení>
18-2 Zvolte Blokování externího vstupu
a stiskněte tlačítko Nabídka/Výběr.
Zobrazí se obrazovka "Blokování
externího vstupu".
Referenční příručka pro techniky BRC1E53
37
18-2
Zkušební provoz
Kontakt údržby
Místní nastavení
Požadavek
Min. rozdíl nast.hodnot
Blokování externího vstupu
NastaveníZpět
1/3Servisní nastavení
Stiskněte tlačítko Nabídka/
4P419250-1 – 2015.10
Výběr.
Funkce Blokování externího vstupu
18-3 Zvolte "Časovač Zpoždění B2",
"Časovač Reset.B2", "Reset Zap/
Vyp", "Režim Resetování", "Reset
Nas.Tep.Chlaz" nebo "Reset Nas.
Tep. Top." pomocí tlačítek
(doleva/doprava) a změňte nastavení
18-3
18-4
Blokování externího vstupu
Časovač Zpoždění B2
Časovač Reset.B2
Reset Zap/Vyp
Režim Resetování
Reset Nas.Tep.Chlaz
Reset Nas.Tep. Top.
:1min.
:20hod.
:OFF
:-:22°C
:22°C
NastaveníZpět
Stiskněte tlačítko Nabídka/
pomocí tlačítek (nahoru/ dolů).
18-4 Stiskněte tlačítko Nabídka/Výběr.
Zobrazí se obrazovka potvrzení.
18-5 Zvolte Ano a stiskněte tlačítko
Nabídka/Výběr. Nastavení se uloží
a zobrazení se vrátí na obrazovku
Servisní nastavení.
Parametr Vysvětlení Možné hodnoty Výchozí hodnota
Časovač Zpoždění B2Časovač se spustí po vytažení klíčové
karty. Po dobu, dokud nevyprší odpočet
časovače, jednotka pokračuje v
normálním provozu.
Časovač resetu B2 Časovač začne odpočet, jakmile vyprší
odpočet zpožďovacího časovače.
Jakmile vyprší odpočet tohoto časovače,
změní se předchozí stav na stav
"Výchozí nastavení resetu".
18-5
Blokování externího vstupu
Uložit nastavení?
<Servisní nastavení>
Ne
Ano
NastaveníZpět
Stiskněte tlačítko Nabídka/
0–10 minut "1 min"
0–20 hodin "20 hod."
Výběr.
Výběr.
Reset Zap/Vyp "Výchozí nastavení resetu" stavu
"ZAP", "VYP", "--" "VYP"
zapnutí/vypnutí.
Režim Resetování "Výchozí nastavení resetu" provozního
režimu.
Reset Nas.Tep.
Chlaz
"Výchozí nastavení resetu" nastavené
teploty chlazení.
"Auto", "Chlazení",
"Topení", "Vent.", "--"
Viz nastavení rozsahu
teplot vnitřní jednotky
a omezení rozsahu
"--"
"22°C"
nastavení teploty, "--".
Reset Nas.Tep. Top. "Výchozí nastavení resetu" nastavené
teploty topení.
Viz nastavení rozsahu
teplot vnitřní jednotky
"22°C"
a omezení rozsahu
nastavení teploty, "--".
POZNÁMKA
● Pokud je parametr "--", znamená to, že pro tento parametr se nic nezmění a bude zachována
současná hodnota.
BRC1E53 Referenční příručka pro techniky
4P419250-1
–
2015.10
38
Funkce Blokování externího vstupu
Logika okenního kontaktu:
Okenní kontakt B1 Kontakt klíčové karty B2 Čas Činnost
Uzavřeno Uzavřeno / • Jednotka je v normálním
Otevřeno Uzavřeno / Jednotka je nuceně vypnuta (provoz
provozu.
• Jednotka se vrátí do předchozího
stavu před otevřením kontaktu.
je vypnut):
• Není spuštěna žádná funkce
zpožďovacího časovače nebo
časovače resetu.
• Není spuštěna žádná funkce
nepřítomnosti.
• Jednotku není možné zapnout
pomocí tlačítka Zap/Vyp.
Logika kontaktu klíčové karty:
Okenní kontakt B1 Kontakt klíčové karty B2 Čas
Uzavřeno Uzavřeno • /
• Zpožďovací
časovač < Čas
< Časovač resetu
• Čas > Časovač
resetu
Uzavřeno Otevřeno Čas < Zpožďovací
časovač
Uzavřeno Otevřeno Čas > Zpožďovací
časovač
• Jednotka je v normálním provozu.
• Pokud nevypršel odpočet
časovače resetu, jednotka se vrátí
do předchozího stavu před
otevřením kontaktu.
• Pokud vypršel odpočet časovače
resetu, jednotka se vrátí do stavu
"Výchozího nastavení resetu"
(nastavení nabídky).
Jednotka je v normálním provozu.
Jednotka je nuceně vypnuta (provoz je
vypnut):
• V závislosti na tom, zda je
povolena funkce nepřítomnosti,
tato funkce bude či nebude
spuštěna.
• Jednotku není možné zapnout
pomocí tlačítka Zap/Vyp.
• Časovač resetu zahájí odpočet po
vypršení odpočtu zpožďovacího
časovače.
Činnost
POZNÁMKA
●
Předchozí stav obsahuje stav zapnutí/vypnutí, provozní režim, nastavená teplota chlazení
a topení.
●
Otáčky ventilátoru a nastavenou teplotu funkce nepřítomnosti při chlazení a topení lze kdykoliv
změnit aniž by byly ztraceny změny při použití kontaktů.
●
Otáčky ventilátoru jsou uloženy pro dva hlavní provozní režimy nezávisle. Režim Pouze topení má
vlastní uložené otáčky ventilátoru a režim Pouze chlazení, Odvlhčování a Pouze ventilátor mají
také pouze vlastní otáčky ventilátoru.
●
Změny provedené v době, kdy je otevřen (rozpojen) kontakt klíčové karty a odpočet zpožďovacího
časovače nevypršel (normální provoz), nejsou uloženy při opětovném sepnutí kontaktu.
Referenční příručka pro techniky BRC1E53
39
4P419250-1 – 2015.10
Funkce Blokování externího vstupu
Kombinace logiky okenního kontaktu a kontaktu klíčové karty:
● Okenní kontakt má prioritu před zpožďovacím časovačem a funkci nepřítomnosti kontaktu klíčové
karty:
Pokud je okenní kontakt rozpojen v době, kdy je rozpojen kontakt klíčové karty, doba zpožďovacího
časovače ihned vyprší, pokud stále běží a funkce nepřítomnosti nebude aktivní. Časovač resetu
ihned spustí odpočet nebo se neprovede reset, pokud již byl spuštěn.
● Funkce časovače resetu kontaktu klíčové karty má prioritu před okenním kontaktem, když se vrací
do předchozího stavu:
Pokud je Pokud je kontakt klíčové karty rozpojen v době, kdy je rozpojen okenní kontakt, spustí se
zpožďovací časovač. Jakmile odpočet zpožďovacího časovače vyprší, spustí se časovač resetu.
Jakmile vyprší odpočet časovače resetu, je předchozí stav aktualizován na stav "Výchozí nastavení
resetu".
Příklad 1 (viz "Příklad 1" na straně 41)
a) Vyjměte klíčovou kartu, jednotka bude nadále pracovat normálně až do doby vypršení odpočtu
zpožďovacího časovače.
b) Pokud otevřete okno před vypršením zpožďovacího časovače, jednotka se ihned vypne. Jednotku
není možné zapnout ani vypnout, funkce nepřítomnosti není aktivní, zpožďovací časovač zastaví
odpočet a časovač resetu začne odpočet.
c) Pokud vložíte klíčovou kartu, dojde pouze k aktualizaci předchozího stavu. Jednotka je nuceně
vypnuta a funkce nepřítomnosti je nadále deaktivována (viz logika okenního kontaktu):
● Jestliže nedojde k vypršení odpočtu časovače resetu před vložením klíčové karty, předchozí
stav je stejný jako původní, protože došlo pouze ke změně nuceného vypnutí.
● Jestliže odpočet časovače resetu vypršel před vložením klíčové karty, předchozí stav je
"Výchozí nastavení resetu".
d) Zavřete okno a jednotka se vrátí do předchozího stavu. Předchozí stav závisí na to, zda vypršel
odpočet časovače resetu.
Příklad 2 (viz "Příklad 2" na straně 42)
a) Otevřete okno. Jednotka se ihned vypne. Jednotku není možné zapnout pomocí tlačítka Zap/Vyp,
funkce nepřítomnosti nepracuje a zpožďovací časovač nezahájí odpočet.
b) Vyjměte klíčovou kartu. Zpožďovací časovač zahájí odpočet.
c) Zavřete okno. Stav je stejný, jako by okno nebylo nikdy otevřeno (pokud byla funkce nepřítomnost
povolena, spustí se).
● Jestliže dojde k vypršení odpočtu zpožďovacího časovače před zavřením okna, zahájí odpočet
časovač resetu. Zavření okna nemá žádný vliv na časovač resetu.
● Jestliže odpočet zpožďovacího časovače nevypršel před zavřením okna, okamžitě se vynuluje
a časovač resetu zahájí odpočet.
d) Jakmile vyprší odpočet časovače resetu, je předchozí stav aktualizován na stav "Výchozí
nastavení resetu".
e) Vložte klíčovou kartu.
● Jestliže odpočet časovače resetu nevypršel před vložením klíčové karty, jednotka se vrátí do
stavu před otevřením okna (poslední stav spuštění).
● Jestliže odpočet časovače resetu vypršel před vložením klíčové karty, jednotka přejde do stavu
"Výchozí nastavení resetu".
BRC1E53 Referenční příručka pro techniky
4P419250-1
–
2015.10
40
Funkce Blokování externího vstupu
Příklad 1
a)
b)
c)
Na čase
nezáleží
d)
Zpožďovací
časovač se
spustí
Předchozí
stav:
před a)
Čas
<
Zpožďovací
časovač
Nucené
vypnutí
Předchozí
stav:
před a)
Čas
<
Časovač
resetu
Čas
>
Časovač
resetu
Předchozí
stav se
nezmění
Předchozí
stav:
před a)
c)
Změna
předchozího
stavu
Předchozí
stav:
stav "Výchozí
nastavení
resetu"
Návrat do
předchozího
stavu:
před a)
d)
Na čase
nezáleží
Návrat do
předchozího
stavu:
stav
"Výchozí
nastavení
resetu"
Referenční příručka pro techniky BRC1E53
41
4P419250-1 – 2015.10
Příklad 2
Funkce Blokování externího vstupu
c)
Čas <
Časovač
resetu
e)
a)
Nucené
vypnutí
Předchozí
stav:
před a)
Na čase
nezáleží
b)
Zpožďovací
časovač se
spustí
Předchozí
stav:
před a)
Čas
<
Zpožďovací
časovač
Zpožďovací
časovač
<
Čas
<
Časovač
resetu
Funkce
nepřítomnosti
povolena,
spustí se
časovač
resetu
Předchozí
stav:
před a)
c)
Funkce
nepřítomnosti
povolena,
časovač
resetu
pokračuje
v odpočtu
Předchozí
stav:
před a)
Časovač
Čas =
Časovač
resetu
d) e)
Čas
=
Časovač
předchozího
resetu
Předchozí
stav: stav
nastavení
Čas <
resetu
Změna
stavu
"Výchozí
resetu"
Návrat do
předchozího
stavu: před
a)
Návrat do
předchozího
stavu: stav
"Výchozí
nastavení
resetu"
BRC1E53 Referenční příručka pro techniky
4P419250-1
–
2015.10
42
Režim jedné a dvou nastavených hodnot
19. Režim jedné a dvou nastavených
hodnot
POZNÁMKA
● Pokud je připojen centrální ovladač, je dálkový ovladač nuceně přepnut do režimu jedné
nastavené teploty. Není možné jej změnit na režim dvou nastavených teplot.
● Můžete přepínat mezi režimem jedné nastavené teploty a dvou nastavených teplot
● Režim jedné nastavené hodnoty teploty se nastavuje pomocí položky "Jedna nast. hodn."
● Režim dvou nastavených teplot se nastavuje výběrem hodnot "0°C" – "8°C"
<Základní obrazovka>
19-1 Stiskněte a podržte tlačítko Zrušit po
dobu 4 sekund nebo déle. Zobrazí
se nabídka Servisní nastavení.
19-2 Zvolte Min. rozdíl nast.hodnot
a stiskněte tlačítko Nabídka/Výběr.
Objeví se obrazovka "Min. rozdíl
nast.hodnot".
19-1
19-2
Chla
Nast.na
28°C
<Servisní nastavení>
Zkušební provoz
Kontakt údržby
Místní nastavení
Požadavek
Min. rozdíl nast.hodnot
Blokování externího vstupu
NastaveníZpět
Během doby, kdy svítí
podsvícení, stiskněte
a podržte tlačítko Zrušit po
dobu 4 sekund nebo déle.
1/3Servisní nastavení
Stiskněte tlačítko Nabídka/
Výběr.
19-3 Zvolte "Není", "Jedna nast. hodn."
nebo "0°C" – "8°C" pomocí tlačítek
(nahoru/ dolů).
19-4 Stiskněte tlačítko Nabídka/Výběr.
Zobrazí se obrazovka potvrzení.
19-5 Zvolte Ano a stiskněte tlačítko
Nabídka/Výběr. Nastavení se potvrdí
a zobrazení se vrátí na obrazovku
Servisní nastavení.
19-3
19-4
19-5
Min. rozdíl nast.hodnot
Min. rozdíl nast.hodnot
Jedna nast. hodn.
NastaveníZpět
Min. rozdíl nast.hodnot
Uložit nastavení?
Ne
Ano
NastaveníZpět
<Servisní nastavení>
Stiskněte tlačítko Nabídka/
Výběr.
Stiskněte tlačítko Nabídka/
Výběr.
19-6 Stiskněte jednou tlačítko Zrušit.
Dálkový ovladač se restartuje
a zobrazení se vrátí na základní
obrazovku.
Referenční příručka pro techniky BRC1E53
43
4P419250-1 – 2015.10
Další servisní nastavení
POZNÁMKA
●
V režimu jedné nastavené tepoty jsou nastavené hodnoty pro chlazení a topení stejné. Změna
jedné nastavené hodnoty automaticky změní druhou nastavenou hodnotu.
●
V režimu dvou nastavených teplot vždy existuje omezení pro nastavenou hodnotu teploty topení
a chlazení:
-
Nastavená teplota chlazení ≥ nastavená teplota topení + minimální rozdíl nastavených teplot.
V případě, že je nastavená hodnota chlazení snížena pod nastavenou hodnotu topení +
minimální rozdíl nastavených teplot, dojde k automatickému snížení nastavené teploty topení.
-
Nastavená teplota topení ≤ nastavená teplota topení - minimální rozdíl nastavených teplot.
V případě, že je nastavená hodnota topení zvýšena nad nastavenou hodnotu chlazení +
minimální rozdíl nastavených teplot, dojde k automatickému zvýšení nastavené teploty
chlazení.
20. Další servisní nastavení
20-1 Skupinové adresy
● Přiřaďte skupinovou adresu a číslo jednotky pro centrální řízení.
● Adresa skupiny a jednotky mohou být nastaveny při připojení centrálního ovladače.
Tato nabídka je zobrazena pouze pokud je připojen centrální ovladač.
● Adresu skupiny a jednotky lze "nastavit" a "uvolnit".
POZNÁMKA
Nezapomeňte uvolnit skupinovou adresu před odpojením centrálního ovladače, protože tato
nabídka nebude po jeho odpojení dostupná.
20-2 Adresa AirNet vnitřní a venkovní jednotky
● Nastavte adresu AirNet vnitřní a venkovní jednotky.
20-3 Stav vnitřní jednotky
● Podívejte se na teploty termistoru vnitřní jednotky.
SkyAir VRV
Term.1 Vzduchový termistor sání Vzduchový termistor sání
Term.2 Termistor na tepelném výměníku
Term.3 -
Term.4 Termistor výstupního vzduchu Termistor výstupního vzduchu
Term.5 - Term.6 - -
BRC1E53 Referenční příručka pro techniky
4P419250-1
–
2015.10
Termistor kapalinového potrubí
tepelného výměníku
Termistor plynového potrubí tepelného
výměníku
44
Další servisní nastavení
20-4 Stav venkovní jednotky
● Podívejte se na teploty termistoru venkovní jednotky.
SkyAir VRV
Term.1 Termistor venkovního vzduchu Term.2 Termistor na tepelném výměníku Term.3 Termistor na odváděcím potrubí Term.4 - -
Term.5 - Term.6 - -
20-5 Nucené zapnutí ventilátoru
● Provede nucené zapnutí ventilátoru(ů) pro jednotlivé vnitřní jednotky.
● Tuto funkci je možné použít pro kontrolu, které číslo vnitřní jednotky je propojeno se kterou
vnitřní jednotkou.
20-6 Spínač hlavního dílčího ovlad.
● Přepíná mezi určením hlavního a podřízeného dálkového ovladače.
POZNÁMKA
● Změna označení hlavního/podřízeného (dílčího) ovladače vyžaduje vypnutí a opětovné
zapnutí napájení.
20-7 Ukazatel ltru
● Resetujte časovač ukazatele ltru pro všechny vnitřní jednotky.
20-8 Test aut. čištění ltru
● Provede test, zda automatické čištění ltru pracuje.
● Tato funkce je k dispozici pouze pokud je nainstalován samočisticí dekorační panel.
● Pokud je funkce Automatické čištění ltru zakázána (Zrušit auto. čišt. ltru), zobrazí se při
přístupu na obrazovku Test aut. čištění ltru zpráva "Aut.čištění ltru je vypnuto".
20-9 Ukazat. kart./ltru
● Resetujte časovač ukazatele ltru pro všechny vnitřní jednotky.
● Tato funkce je k dispozici pouze pokud je nainstalován samočisticí dekorační panel.
20-10 Zrušit auto. čišt. ltru
● Povolí/zakáže použití funkce Automatické čištění ltru.
● Pokud je funkce zakázána, zobrazí se při přístupu na obrazovku Test aut. čištění ltru a Aut.
čištění ltru zpráva "Aut.čištění ltru je vypnuto".
● Tato funkce je k dispozici pouze pokud je nainstalován samočisticí dekorační panel.
Referenční příručka pro techniky BRC1E53
45
4P419250-1 – 2015.10
Aktualizace softwaru pomocí aktualizačního programu
21. Aktualizace softwaru pomocí
aktualizačního programu
● Podporované jazyky se mohou lišit podle modelu ovladače.
● Další jazykové balíčky je možné nainstalovat pomocí "PC USB kabelu" (EKPCCAB3) +
aktualizačního softwaru.
● Podmínky:
- Aktualizační software: kontaktujte svého místního prodejce pro získání správné verze.
- "PC USB kabel" EKPCCAB3 nebo vyšší: zahrnuje svazky vodičů a kabely 4P344073-1a 4PW64322-1A (oba jsou během instalace zapotřebí).
Pokyny k instalaci:
1. Vnitřní jednotka musí být vypnuta.
2. Připojte kabely.
Způsob připojení kabelů naleznete na obrázku dole.
3. Spusťte vnitřní jednotku.
4. Spusťte aktualizační software na PC.
5. Pokračujte k oknu "Update Procedure Selection" (Zvolte postup aktualizace). Software
dálkového ovladače je automaticky detekován.
6. Vyplňte název modelu "BRC" do pole ltru a zvolte požadovaný jazykový balíček.
7. Řiďte se pokyny uvedenými na obrazovce (dále je během instalace zapotřebí kabel
4P344073-1).
X1A
ab c
X1A
d
a) Počítač (PC)
s aktualizačním softwarem
b) USB kabel
c) Karta dálkového ovládání
d) K vnitřní jednotce
Další informace o dostupných jazycích můžete najít zde: "13. Jazyk" na straně 28.
BRC1E53 Referenční příručka pro techniky
4P419250-1
–
2015.10
46

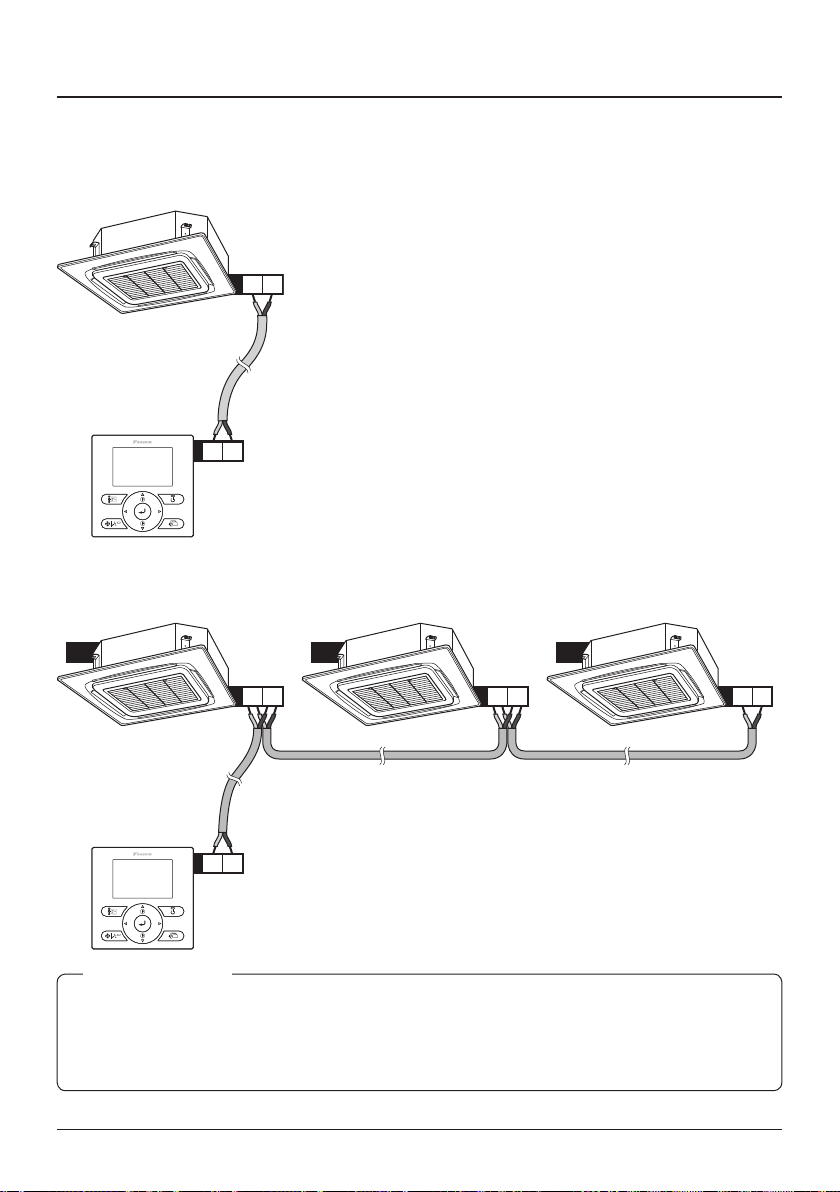

Schéma zapojení
22. Schéma zapojení
22-1 Typické uspořádání
P1 P2
P1 P2
22-2 Typické uspořádání skupinového ovládání
0 1 2
P1 P2
P1 P2
P1 P2 P1P2
POZNÁMKA
● Abyste mohli povolit funkci Střídání jednotek, je nutné skupinové ovládání.
● Při použití skupinového ovládání je každé jednotce automaticky přidělena adresa (tj. číslo
jednotky). V případě, že je funkce Střídání jednotek povolena, určuje toto číslo pořadí střídání.
Pro získání pokynů k provedení změny čísla jednotky kontaktujte svého prodejce.
Referenční příručka pro techniky BRC1E53
47
4P419250-1 – 2015.10

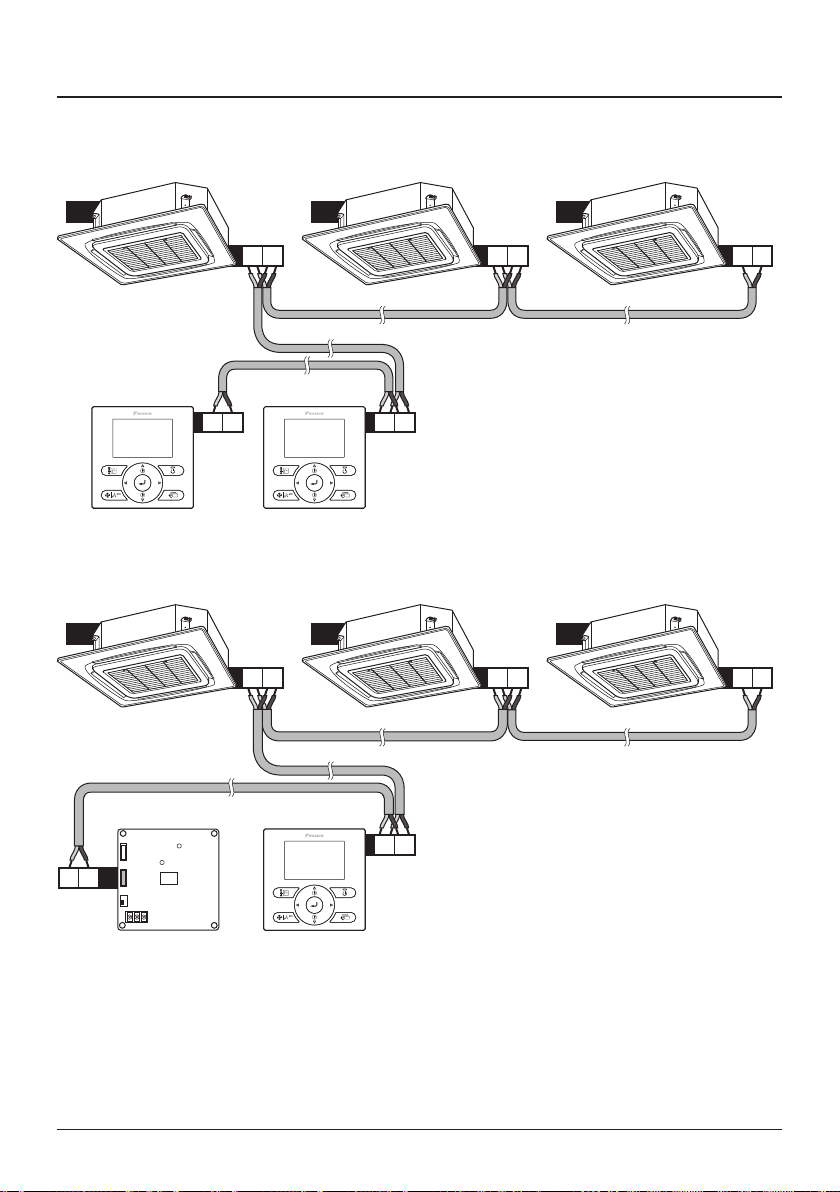

Schéma zapojení
22-3 Skupinové ovládání: hlavní ovladač + dílčí (podřízený)
ovladač
0 1 2
P1 P2
P1 P2 P1 P2
P1 P2 P1P2
22-4 Skupinové ovládání: ovladač + adaptér digitálního
vstupu BRP7A5*
0 1 2
P1 P2
P1 P2 P1P2
P1 P2
P1
P2
BRC1E53 Referenční příručka pro techniky
4P419250-1
–
2015.10
48
Schéma zapojení
22-5 Ovladač + zařízení centrálního ovládání DIII
F1 F2 P1 P2
P1 P2F1 F2
POZNÁMKA
Jestliže je ovladač použit společně s centrálním ovládáním DIII, pak…
● … může být funkce plánovacího časovače zakázána.
● … nepovolujte režim nepřítomnosti.
Referenční příručka pro techniky BRC1E53
49
4P419250-1 – 2015.10
4P419250-1
2015.10
Copyright 2015 Daikin
Loading...
