PRZEWODOWY

PILOT ZDALNEGO

STEROWANIA

PRZEWODNIK ODNIESIENIA

DLA INSTALATORA

BRC1E53

Należy zapoznać się z tymi instrukcjami montażu

przed rozpoczęciem montażu niniejszego produktu.

Spis treści

1. Środki ostrożności ............................................................................. 2

2. Akcesoria ............................................................................................ 4

3. Procedura montażu pilota zdalnego sterowania ............................. 4

Funkcje i pozycje menu przycisków pilota zdalnego sterowania ....

5. Włączenie zasilania .......................................................................... 12

6. Ustawienia ........................................................................................ 15

7. Metoda uruchomienia testowego (tylko SkyAir) ........................... 18

8. Procedura sprawdzania historii awarii .......................................... 22

9. Informacje na temat metody rejestracji kontaktu do serwisu ..... 23

10. Potwierdzenie zarejestrowanych informacji szczegółowych .... 24

11. Sterowanie zapotrzebowaniem na energię .................................. 25

12. Zegar i Kalendarz ........................................................................... 27

13. Język ............................................................................................... 28

14. Zablokuj przyciski .......................................................................... 29

15. Blokada funkcji .............................................................................. 31

16. Tryb blokady ................................................................................... 32

17. Rotacja pracy i jednostka dodatkowa .......................................... 34

18. Funkcja blokady wejścia zewnętrznego ...................................... 37

19. Tryb pojedynczej i podwójnej nastawy ........................................ 43

20. Inne ustawienia serwisowe ........................................................... 44

21. Aktualizacja oprogramowania za pomocą Aktualizatora ........... 46

22. Schemat połączeniowy ................................................................. 47

Przewodnik odniesienia dla instalatora BRC1E53

4P419250-1 – 2015.10

Środki ostrożności

1. Środki ostrożności

Oryginał instrukcji opracowano w języku angielskim. Instrukcje we wszystkich pozostałych językach są tłumaczeniami instrukcji oryginalnej.

 Więcej informacji zawiera instrukcja montażu dostarczona z urządzeniem

wewnętrznym.

Należy uważnie przeczytać niniejszy rozdział Środki ostrożności przed zamontowaniem pilota zdalnego sterowania.

● Niniejsza instrukcja dzieli środki ostrożności na OSTRZEŻENIA i OSTROŻNIE. W sekcjach

oznaczonych w ten sposób znajdują się informacje dotyczące bezpieczeństwa. Należy przestrzegać wszystkich środków ostrożności podanych poniżej.

OSTRZEŻENIE

OSTROŻNIE

● Po zakończeniu montażu należy wykonać uruchomienie próbne w celu sprawdzenia usterek

i wyjaśnienia klientowi sposobu obsługi klimatyzatora, z pomocą instrukcji obsługi. Należy poprosić klienta o przechowywanie instrukcji montażu i instrukcji obsługi, aby można było z nich korzystać w przyszłości.

Nieprzestrzeganie tych instrukcji może spowodować obrażenia ciała lub śmierć.

Nieprzestrzeganie tych instrukcji może spowodować uszkodzenie mienia lub obrażenia ciała, które mogą, w zależności od okoliczności, okazać się bardzo poważne w skutkach.

OSTRZEŻENIE

O wykonanie prac montażowych należy zwrócić się do swojego dealera lub wykwalikowanego personelu. Nie należy próbować instalować pilota zdalnego sterowania samodzielnie. Wykonanie instalacji w sposób nieprawidłowy może powodować wycieki wody, porażenie prądem elektrycznym lub pożar.

W celu uzyskania informacji na temat zmiany położenia i ponownej instalacji pilota zdalnego sterowania, należy skontaktować się z lokalnym dealerem. Wykonanie instalacji w sposób nieprawidłowy może powodować wycieki, porażenie prądem elektrycznym lub pożar.

Pilot zdalnego sterowania należy instalować zgodnie z instrukcjami zawartymi w niniejszej instrukcji montażu. Wykonanie instalacji w sposób nieprawidłowy może powodować wycieki wody, porażenie prądem elektrycznym lub pożar.

Należy dopilnować, by do prac instalacyjnych użyto wyłącznie podanych akcesoriów i części. Użycie części innych niż podane może doprowadzić do uszkodzenia jednostki, wycieku wody, porażenia prądem elektrycznym lub pożaru.

Pilot zdalnego sterowania powinien być montowany na podłożu odpowiednio wytrzymałym, aby mogło utrzymać jego ciężar. Niedostateczne wytrzymałość może bowiem skutkować upadkiem pilota zdalnego sterowania, co może spowodować obrażenia.

Prace elektryczne muszą być wykonane zgodnie z odpowiednimi lokalnymi i krajowymi przepisami oraz z instrukcjami przedstawionymi w niniejszej instrukcji montażu. Należy koniecznie stosować wyłącznie oddzielny obwód zasilania. Niewystarczająca wydajność źródła zasilania i nieprawidłowe jego wykonanie może być przyczyną porażenia prądem elektrycznym lub pożaru.

BRC1E53 Przewodnik odniesienia dla instalatora 4P419250-1

–

2015.10

Środki ostrożności

OSTRZEŻENIE

Prace montażowe należy zawsze przeprowadzać przy wyłączonym zasilaniu. Dotknięcie części pod napięciem może doprowadzić do porażenia prądem elektrycznym.

Nie demontować, zmieniać konstrukcji lub naprawiać. Może to spowodować porażenie prądem elektrycznym oraz/lub pożar.

Należy dopilnować, aby okablowanie było zabezpieczone, by użyto wskazanych przewodów i by złącza i przewody nie były naprężone. Nieprawidłowe podłączenie lub zabezpieczenie przewodów może doprowadzić do wydzielania się zbyt dużej ilości ciepła lub powstania pożaru.

Wybór materiałów i miejsca montażu musi odpowiadać standardom krajowym i międzynarodowym.

OSTROŻNIE

Aby uniknąć wycieku i porażenia prądem elektrycznym w wyniku dostania się wody lub owadów, należy wypełnić otwory przelotowe przewodów kitem.

Aby uniknąć porażenia prądem, nie należy obsługiwać jednostki mokrymi rękami. Nie myć pilota zdalnego sterowania wodą, ponieważ może to skutkować porażeniem elektrycznym lub

doprowadzić do pożaru. Jednostki wewnętrzną i zewnętrzną, przewód zasilający i przewody łączące należy zainstalować

w odległości co najmniej 1 metra od odbiorników telewizyjnych i radiowych w celu uniknięcia interferencji i zakłóceń. (W zależności od siły sygnału, odległość 1 metra może nie być wystarczająca do uniknięcia zakłóceń).

Nie należy instalować klimatyzatora w następujących warunkach:

1. W miejscach występowania mgły lub oparów oleju mineralnego o dużym stężeniu (np. w kuchni). Elementy plastikowe mogą ulec uszkodzeniu i odłamać się lub spowodować wyciek wody.

2. W miejscach wytwarzania się gazów korozyjnych, np. par kwasu siarkowego. Korozja przewodów miedzianych lub spawanych części może spowodować wyciek czynnika chłodniczego.

3. W pobliżu urządzeń emitujących promieniowanie elektromagnetyczne. Promieniowanie elektromagnetyczne mogą zakłócić działanie systemu sterowania i spowodować awarię urządzenia.

4. W miejscach, gdzie mogą występować wycieki gazu palnego, gdzie w powietrzu znajdują się włókna węglowe lub pyły płatne, lub gdzie korzysta się z lotnych substancji łatwopalnych, takich jak rozpuszczalniki lub benzyna. Obsługa urządzenia w takich warunkach może doprowadzić do pożaru.

5. Obszary o wysokiej temperaturze, lub w których znajdują się otwarte źródła ognia. Może dojść do przegrzania oraz/lub pożaru.

6. Obszary wilgotne lub miejsca, które mogą być narażone na wodę. Jeśli do wnętrza pilota zdalnego sterowania dostanie się woda, może dojść do porażenia prądem elektrycznym i uszkodzenia znajdujących się wewnątrz obwodów elektronicznych.

Gdy funkcja termostatu na pilocie zdalnego sterowania jest używana, wybierz lokalizację montażu z uwzględnieniem następujących kwestii:

● Średnia temperatura w tym miejscu powinna odpowiadać średniej temperaturze w pomieszczeniu.

● Miejsce nie może być narażone na bezpośrednie działanie promieni słonecznych.

● Miejsce nie może znajdować się w pobliżu źródeł ciepła.

● Miejsce nie może być narażone na powietrze zewnętrzne lub przeciąg, spowodowane na przykład

otwieraniem/zamykaniem drzwi, wylotem powietrza z jednostki wewnętrznej itp.

Przewodnik odniesienia dla instalatora BRC1E53

4P419250-1 – 2015.10

Akcesoria

Ø8–10

Widok pilota zdalnego sterowania z zewnątrz

OSTROŻNIE

2. Akcesoria

Następujące akcesoria zostały dostarczone.

Wkręt do

drewna + kołki

do ścian Mały wkręt Klamra

Opaska do

przewodów

Instrukcja

montażu i obsługi(Ø4,0x30) (M4×16)

3. Procedura montażu pilota zdalnego

sterowania

3-1 Określenie miejsca montażu pilota zdalnego sterowania.

Podczas określania położenia należy postępować zgodnie z instrukcjami podanymi w sekcji

"1. Środki ostrożności".

3-2 Należy wykonać otwór przelotowy na okablowanie

w ścianie, jeśli przewody są wyciągane z tyłu.

Otwór przelotowy w dolnej części

obudowy

BRC1E53 Przewodnik odniesienia dla instalatora 4P419250-1

2015.10

–

Otwór

przelotowy

48,5

Ø8–10

Podczas wiercenia otworu

środek otworu w ścianie powinien być zrównany ze środkiem otworu przelotowego na okablowanie w dolnej części obudowy

pilota zdalnego sterowania.

Jeśli otwór jest za duży lub jego lokalizacja jest nieprawidłowa, otwór może wyjść ze sterownika.

Procedura montażu pilota zdalnego sterowania

OSTROŻNIE

3-3 Określ kierunek wylotu okablowania pilota (wylot z tyłu,

z lewej, z góry z lewej, z góry na środku).

3-3-1 Wylot z tyłu 3-3-2 Wylot z lewej

Odetnij obszar żywicy (obszar zakreskowany).

Odetnij cienki obszar (obszar zakreskowany) za pomocą szczypiec lub podobnego narzędzia, a następnie usuń nierówności pilnikiem lub podobnym narzędziem.

3-3-3 Wylot z góry z lewej 3-3-4 Wylot z góry na środku

Odetnij cienki obszar (obszar zakreskowany) za pomocą szczypiec lub podobnego narzędzia, a następnie usuń nierówności pilnikiem lub podobnym narzędziem.

3-4 Poprowadź okablowanie.

1. Skrzynka elektryczna i okablowanie transmisyjne nie powinny być podłączone.

2. Nie wolno dotykać płytki drukowanej sterownika.

Parametry przewodów

Typ przewodu Ekranowany przewód lub kabel winylowy Rozmiar przewodu 0,75~1,25 mm² Długość okablowania Maks. 500 m

*Jest to całkowita długość w systemie w przypadku sterowania grupowego.

Przewodnik odniesienia dla instalatora BRC1E53

(*)

4P419250-1 – 2015.10

Procedura montażu pilota zdalnego sterowania

±10 mm

Jednostka wewnętrzna

Część osłony obudowy pilota zdalnego sterowania należy usunąć zgodnie z niniejszymi instrukcjami.

W celu ułatwienia podłączania

Należy usunąć ekranowanie i izolację

Linia cięcia

okablowania

Długość usunięcia osłony:

● ±150 mm dla wylotu u góry z lewej

● ±200 mm dla wylotu u góry na środku

Podłącz styki (P/P1, N/P2) pilota zdalnego sterowania ze stykami (P1, P2) w urządzeniu wewnętrznym. (styki P1 i P2 nie mają polaryzacji.)

okablowania dobrze jest zachować różnicę ±10 mm długości dwóch przewodów.

3-4-1 Wylot z tyłu

Dolna część obudowy

Górna część obudowy

PŁYTKA

DRUKOWANA

Klamra

Punkt mocowania

okablowania

Klamra

-Przekrój

Okablowanie należy przymocować do punktu mocowania okablowania za pomocą dołączonego zacisku.

BRC1E53 Przewodnik odniesienia dla instalatora 4P419250-1

–

2015.10

Procedura montażu pilota zdalnego sterowania

Jednostka wewnętrzna

Górna część

obudowy

Górna część obudowy

Opaska do

Opaska do przewodów

Górna część

obudowy

Jednostka wewnętrzna

3-4-2 Wylot z lewej

PŁYTKA

DRUKOWANA

3-4-3 Wylot z góry z lewej

P2P1

Dolna

część

obudowy

3-4-4 Wylot z góry na środku

PŁYTKA

DRUKOWANA

Opaska do przewodów

PŁYTKA

DRUKOWANA

przewodów

Przewody elektryczne

-Przekrój

Jednostka

wewnętrzna

P2P1

Górna część obudowy

Przymocować dołączoną opaskę do przewodów, aby zapobiec ich przyszczypnięciu, tak jak to pokazano po lewej.

Dolna część obudowy

Dolna

część

obudowy

Przewodnik odniesienia dla instalatora BRC1E53

4P419250-1 – 2015.10

Procedura montażu pilota zdalnego sterowania

OSTROŻNIE

Wkręty do drewna

(Ø4,0x30)

(Rozstaw montażowy)

Skrzynka elektryczna dwóch jednostek (bez pokrywy)

Skrzynka elektryczna (nie należy do wyposażenia) (Należy użyć sprzętu opcjonalnego KJB211A)

Małe wkręty (M4×16)

● Nie należy prowadzić okablowania w pobliżu linii zasilającej, aby uniknąć zakłóceń

elektrycznych (szumu zewnętrznego).

● Uszczelnić otwór wlotowy okablowania za pomocą kitu (nie należy do wyposażenia), aby

zapobiec dostawaniu się do wnętrza owadów lub innych stawonogów.

3-5 Procedura zamocowania dolnej części obudowy.

W przypadku okablowania pilota zdalnego sterowania przez wylot u góry na środku lub wylot z tyłu, przed zamontowaniem na ścianie należy poprowadzić okablowanie przez otwór wylotowy w dolnej części obudowy.

3-5-1 Montaż na ścianie

Przymocować za pomocą dostarczonych wkrętów do drewna (2×).

3-5-2 Montaż skrzynki elektrycznej

Przymocować za pomocą dostarczonych małych wkrętów (2×).

BRC1E53 Przewodnik odniesienia dla instalatora 4P419250-1

–

2015.10

Procedura montażu pilota zdalnego sterowania

Skrzynka elektryczna dla

(bez pokrywy)

Małe wkręty (M4×16)

OSTROŻNIE

Śrubokręt

Dolna część

Górna część

Skrzynka elektryczna (nie należy do wyposażenia) (Należy użyć sprzętu opcjonalnego KJB111A)

● Wybierz płaską powierzchnię dla instalacji, jeśli jest to możliwe.

● Nie należy zbyt mocno dokręcać wkrętów montażowych, aby uniknąć deformacji dolnej

części obudowy.

jednej jednostki

(Rozstaw montażowy)

3-6 Przymocuj górną część obudowy.

● Wyrównaj górną część obudowy z wypustkami w dolnej części obudowy (6 punktów),

a następnie włóż górną część obudowy.

● Podczas zakładania górnej części pilota należy uważać, by nie przyciąć przewodów.

● Usuń uszczelnienie ochronne przymocowane do górnej części obudowy.

3-7 Zdejmij górną część obudowy.

Włóż śrubokręt w szczeliny w dolnej części obudowy (2 miejsca), aby zdjąć górną część obudowy.

UWAGA

Płytka drukowana sterownika jest

●

zamontowana na górnej części obudowy. Należy uważać, aby nie uszkodzić płytki drukowanej śrubokrętem.

●

Należy uważać, aby kurz lub wilgoć nie miały kontaktu z płytką drukowaną

Przewodnik odniesienia dla instalatora BRC1E53

zdjętej górnej części obudowy.

Należy włożyć śrubokręt i delikatnie go obrócić, aby zdjąć górną część obudowy.

4P419250-1 – 2015.10

obudowy

Funkcje i pozycje menu przycisków pilota zdalnego sterowania

4. Funkcje i pozycje menu przycisków

pilota zdalnego sterowania

4-1 Funkcje i pozycje menu

(1) Przycisk wyboru trybu pracy

● Służy do wybierania trybu pracy stosownie

do preferencji.

● Dostępne tryby mogą różnić się

w zależności od podłączonego modelu.

(2) Przycisk prędkości wentylatora/kierunku

nawiewu

● Służy do zmiany prędkości wentylatora

i kierunku nawiewu.

● Dostępne prędkości wentylatora mogą

różnić się w zależności od podłączonego modelu.

(3) Przycisk Menu/Wprowadzanie

● Służy do wyświetlania menu głównego lub

przechodzenia do wybranej pozycji. (Szczegółowe informacje na temat menu głównego znajdują się w instrukcji obsługi.)

(1) Przycisk wyboru trybu pracy (11) Ekran LCD (z podświetleniem)

(4) Przycisk W górę (5) Przycisk W dół (6) Przycisk W prawo (7) Przycisk W lewo

(9) Lampka pracy

(8) Przycisk włączania/wyłączania (3) Przycisk menu/potwierdzania

(10) Przycisk anulowania

(2) Przycisk prędkości wentylatora/

kierunku nawiewu

Menu główne*

Funkcja blokady** Obrót** Kierunek nawiewu Ind. kier. nawiewu pow. Szybki start Wentylacja Oszczędność energii Harmonogram Auto czyszcz. ltra Informacje o konserwacji Konguracja Bieżące ustawienia Zegar i Kalendarz Język

* Dostępne pozycje menu zależą od

podłączonego modelu.

** Funkcja blokady i Obrót to ukryte pozycje

menu. Instrukcje na temat ich wyświetlania znajdują się w rozdziałach 14, 15, 16 i 17.

BRC1E53 Przewodnik odniesienia dla instalatora 4P419250-1

–

2015.10

Funkcje i pozycje menu przycisków pilota zdalnego sterowania

(4) Przycisk W górę

(11) Ekran LCD (z podświetleniem)

● Służy do podnoszenia ustawionej

temperatury.

● Następny element w górnej części zostanie podświetlony. (Należy kontynuować naciskanie tego przycisku w celu przejścia przez wartości lub pozycje.)

● Służy do zmiany wybranej pozycji.

(5) Przycisk W dół

● Służy do obniżania ustawionej temperatury.

● Następny element w dolnej części zostanie

podświetlony. (Należy kontynuować naciskanie tego przycisku w celu przejścia przez wartości lub pozycje.)

● Służy do zmiany wybranej pozycji.

(6) Przycisk W prawo

● Służy do podświetlania następnego elementu po prawej stronie.

● Wyświetlana zawartość jest zmieniana na następny ekran.

(7) Przycisk W lewo

● Służy do podświetlania następnych elementów po lewej stronie.

● Wyświetlana zawartość jest zmieniana na poprzedni ekran.

(8) Przycisk włączania/wyłączania

● Naciśnij, aby uruchomić lub zatrzymać klimatyzator.

(9) Kontrolka sygnalizacyjna pracy (zielona)

● Ta kontrolka świeci, gdy urządzenie działa.

● Kontrolka będzie migać w przypadku

wystąpienia błędu.

● Ta lampka nie świeci się, gdy jednostka jest WYŁĄCZONA.

(10) Przycisk Anuluj

● Służy do powracania do poprzedniego ekranu.

● Naciśnij i przytrzymaj ten przycisk przez 4 sekundy lub dłużej, aby wyświetlić menu

Ustawienia serwisowe.

● Podświetlenie będzie działać przez około

30 sekund po naciśnięciu jednego z przycisków.

● Działania powiązane z przyciskami,

z wyjątkiem przycisku Wł/Wył nie są wykonywane, gdy podświetlenie nie jest włączone.

● Gdy do sterowania jedną jednostką

wewnętrzną używane są dwa piloty zdalnego sterowania, będzie włączone podświetlenie pilota zdalnego sterowania użytego jako pierwszy.

● Funkcja Automat. wył. wyśw. umożliwia

automatyczne wyłączanie wyświetlacza po upływie określonego czasu. Instrukcje na temat ustawiania i włączania funkcji Automat. wył. wyśw. znajdują się w przewodniku odniesienia dla użytkownika.

Menu Ustawienia serwisowe*

Funkcja testu Kontakt do serwisu

Ustawienia

Zapotrzebowanie Min różnica nastaw Blokada wejścia zewn. Adres grupy Adres AirNet jedn. wewn. Adres AirNet jedn. zewn.

Historia awarii

Status jedn. wewn. Status jedn. zewn. Wymuszone WŁ. Wentylatora Przeł. sterownik gł. podrz. Wskaźnik ltra Test auto czyszcz. ltra Wsk. Szczotki/Filtra Wył. auto czyszcz. ltra

* Dostępne pozycje menu zależą od

podłączonego modelu.

4-2 Opis obsługi przycisku

Funkcja testu Kontakt do serwisu

Przewodnik odniesienia dla instalatora BRC1E53

Ustawienia

Zapotrzebowanie Min różnica nastaw Blokada wejścia zewn.

Ustawie-Zatw.

1/3Ustawienia serwisowe

Podświetlony wyświetlacz (wybrane pozycje)

Zostaną wyświetlone instrukcje dotyczące manipulowania przyciskami.

4P419250-1 – 2015.10

Włączenie zasilania

OSTROŻNIE

5. Włączenie zasilania

● Nie ma możliwości jednoczesnego użycia dwóch pilotów zdalnego sterowania i adaptera

wejścia cyfrowego BRP7A*. Adapter wejścia cyfrowego nie będzie działał i będzie znajdował się w stanie błędu, gdy wykryty zostanie podrzędny pilot zdalnego sterowania.

● Podczas kontrolowania jednostki wewnętrznej za pomocą dwóch pilotów zdalnego sterowania, jeden pilot zdalnego sterowania należy ustawić jako główny, a jeden jako podrzędny. Tego wyboru należy dokonać podczas uruchomienia i można go później zmienić w menu

Ustawienia serwisowe.

● Sprawdź, czy okablowanie jednostki wewnętrznej/zewnętrznej zostało wykonane.

● Przed włączeniem zasilania sprawdź, czy pokrywa skrzynki elektrycznej jednostki wewnętrznej

i zewnętrznej jest zamknięta.

Gdy jedna jednostka zewnętrzna sterowana jest pilotem zdalnego sterowania

5-1 Włącz zasilanie. 5-2 Wyświetlany jest komunikat

"Sprawdzanie połączenia. Proszę czekać."

5-3 Wyświetlany jest ekran

podstawowy.

<Główny pilot zdalnego sterowania>

5-2

Sprawdzanie połączenia Proszę czekać

Główny Zd. Ster.

5-3

Went.

UWAGA

Gdy wyświetlony zostanie tekst po lewej stronie, podświetlenie nie zostanie włączone po naciśnięciu jednego z przycisków.

Gdy jedna jednostka zewnętrzna sterowana jest 2 pilotami zdalnego sterowania

5-4 Włącz zasilanie.

5-5 Wyświetlany jest komunikat

"Sprawdzanie połączenia. Proszę czekać."

<Główny pilot zdalnego

sterowania>

5-5

Sprawdzanie połączenia Proszę czekać

Główny Zd. Ster.

5-5

<Podrzędny pilot

zdalnego sterowania>

Sprawdzanie połączenia Proszę czekać

Główny Zd. Ster.

UWAGA

Gdy wyświetlony zostanie powyższy tekst, podświetlenie nie zostanie włączone po naciśnięciu jednego z przycisków.

BRC1E53 Przewodnik odniesienia dla instalatora 4P419250-1

–

2015.10

Włączenie zasilania

OSTROŻNIE

5-6 Jeśli podrzędny pilot zdalnego

sterowania nie zostanie ustawiony po włączeniu w przypadku sterowania jednostką wewnętrzną dwoma pilotami zdalnego sterowania, na ekranie sprawdzania połączenia wyświetlony zostanie komunikat

"Kod awarii U5".

5-7 Wybierz podrzędny pilot zdalnego

sterowania naciskając przycisku wyboru trybu pracy na jednym z pilotów zdalnego sterowania na 4 sekundy lub dłużej.

5-8 Gdy wyświetlanie zostanie

zmienione z Główny Zd. Ster. na Podrz. Zd. Ster., ustawienie jest zakończone.

UWAGA

Jeśli ekran podstawowy nie zostanie wyświetlany przez ponad 2 minuty po wyświetleniu opcji "Podrz. Zd. Ster.", wyłącz zasilanie i sprawdź okablowanie.

5-9 Wyświetlany jest ekran

podstawowy.

5-6

Kod awarii U5

Sprawdzanie połączenia Proszę czekać

Główny Zd. Ster.

5-9

Went.

5-6

Kod awarii U5

Sprawdzanie połączenia

5-7

Proszę czekać

Główny Zd. Ster.

Naciśnij i przytrzymaj przez przycisk wyboru trybu pracy

na podrzędnym pilocie

zdalnego sterowania przez

4 sekundy lub dłużej.

5-8

Sprawdzanie połączenia Proszę czekać

Podrz. Zd. Ster.

5-9

Went.

Można używać jedynie głównego i podrzędnego pilota zdalnego sterowania tego samego typu. Na przykład nie można łączyć modelu BRC1E52* z BRC1E53*.

Przewodnik odniesienia dla instalatora BRC1E53

4P419250-1 – 2015.10

Włączenie zasilania

UWAGA

● W przypadku wyboru innego języka, patrz "13. Język" na stronie 28.

● Następujących funkcji nie można ustawić w podrzędnym pilocie zdalnego sterowania.

Ustaw je w głównym pilocie zdalnego sterowania:

• Indywidualny kierunek nawiewu

• Tryb pracy "Auto" (przełącza na chłodzenie lub ogrzewanie)

• Oszczędność energii

• Harmonogram

• Ustawienia serwisowe (dostępne są jedynie opcje Funkcja testu, Kontakt do serwisu

i Przeł. sterownik gł. podrz.).

• Zapotrzebowanie

• Tryb cichej pracy

• Obrót

• Zapobieganie przeciągom

BRC1E53 Przewodnik odniesienia dla instalatora 4P419250-1

–

2015.10

Ustawienia

Funkcja testu Kontakt do serwisu

Ustawienia

Zapotrzebowanie

Min różnica nastaw Blokada wejścia zewn.

1/3Ustawienia serwisowe

UstawienieZatw.

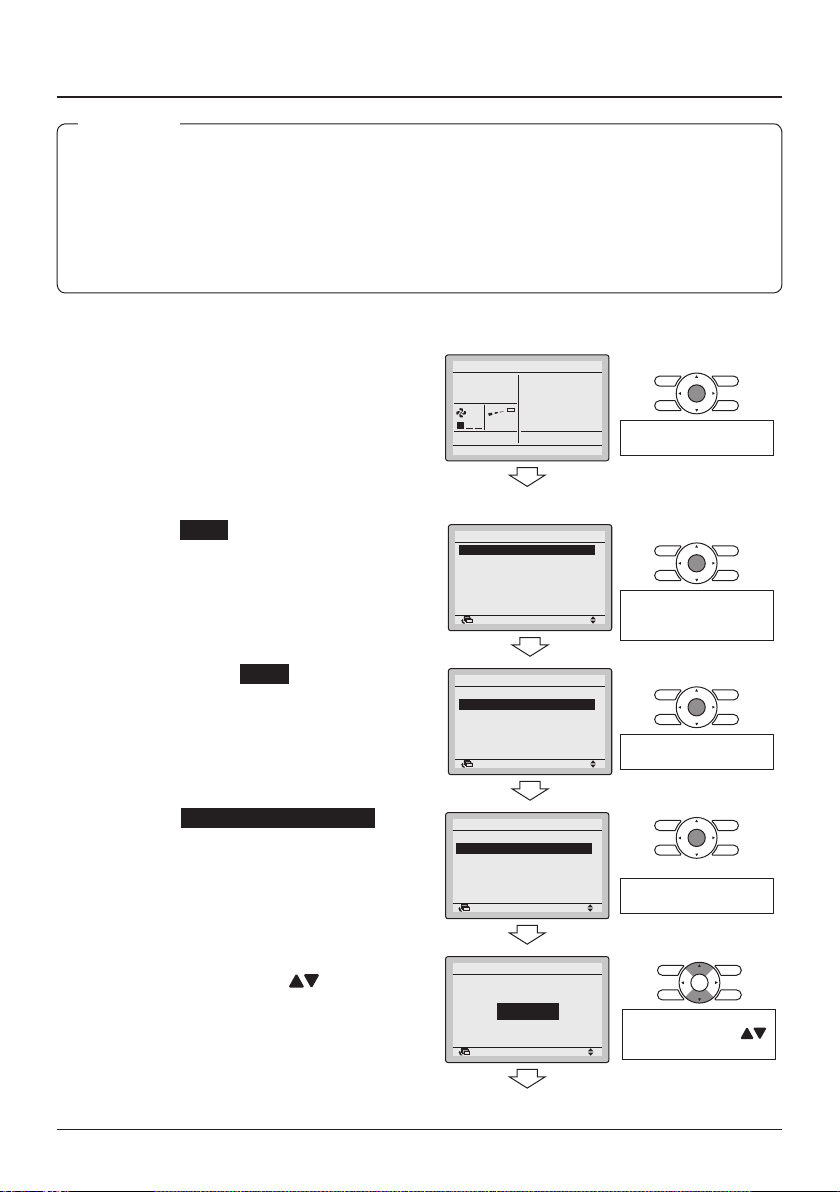

6. Ustawienia

6-1

Naciśnij i przytrzymaj przycisk Anuluj na 4 sekundy lub dłużej. Zostanie wyświetlone menu Ustawienia

serwisowe.

6-2

Wybierz Ustawienia i naciśnij przycisk Menu/Wprowadzanie.

6-3

Podświetl "Numer trybu" za pomocą przycisków (Lewo/Prawo) i wybierz żądany "Numer trybu" za pomocą przycisków (Góra/Dół). Aby uzyskać dostęp do najczęściej używanych ustawień, patrz strona 17.

6-4

W przypadku ustawiania jednostek wewnętrznych indywidualnie podczas sterowania grupowego (gdy wybrany jest Numer trybu taki jak

20 , 21 , 22 , 23 , 25 ), podświetl

numer jednostki za pomocą przycisków

(Lewo/Prawo) i wybierz pozycję

"Numer jednostki wewnętrznej" do ustawienia za pomocą przycisków (Góra/Dół). (W przypadku kongurowania grup, wykonanie tej czynności nie jest konieczne.)

6-5

Podświetl pozycję NR DRUGIEGO KODU dla pozycji NR PIERWSZEGO KODU do zmiany za pomocą przycisków (Lewo/Prawo), a następnie wybierz żądane ustawienie NR DRUGIEGO KODU za pomocą przycisków (Góra/Dół). Dostępnych jest wiele identycznych

Przewodnik odniesienia dla instalatora BRC1E53

ustawień numeru trybu.

6-1

Went.

Naciśnij i przytrzymaj

przycisk Anuluj na

4 sekundy lub dłużej, gdy

podświetlenie jest włączone.

6-2

Naciśnij przycisk Menu/

Wprowadzanie.

W przypadku

indywidualnego

ustawiania urządzenia

wewnętrznego

6-3

Ustawienia

Nr jedn.0Tryb

6-4

6-6

W przypadku

ustawiania grupowego

Ustawienia

6-5

Ustawienie

Zatw.

UWAGA

●

W przypadku indywidualnej konguracji jednostki wewnętrznej, wyświetlone zostaną bieżące ustawienia.

●

NR DRUGIEGO KODU " - " oznacza, że żadna funkcja nie jest dostępna

●

W przypadku konguracji jako grupy, wszystkie pozycje NR DRUGIEGO KODU, które można ustawić są wyświetlane jako " * ".

Naciśnij przycisk Menu/

Wprowadzanie.

Zatw.

NR DRUGIEGO KODU

NR PIERWSZEGO KODU (SW)

4P419250-1 – 2015.10

Tryb

Ustawienie

6-6

OSTROŻNIE

Naciśnij przycisk Menu/Wprowadzanie. Wyświetlony zostanie ekran

potwierdzenia.

6-7

Wybierz pozycję Tak i naciśnij przycisk Menu/Wprowadzanie. Ustawienia zostaną zapisane i wyświetlony zostanie

ekran Ustawienia.

6-8

Jeśli konieczna jest zmiana wielu ustawień, powtórz kroki od "6-2" do "6-7".

6-9

Po wprowadzeniu wszystkich zmian, naciśnij dwukrotnie przycisk Anuluj.

6-10

Podświetlenie zostanie wyłączone i wyświetlony zostanie komunikat "Sprawdzanie połączenia. Proszę czekać" podczas inicjowania. Po zakończeniu inicjowania wyświetlony

zostanie ekran podstawowy.

● Gdy w jednostce wewnętrznej zainstalowane są opcjonalne akcesoria, ustawienia jednostki

wewnętrznej mogą ulec zmianie. Więcej informacji zawiera instrukcja opcjonalnych akcesoriów.

● Aby uzyskać szczegółowe informacje na temat ustawień jednostki wewnętrznej, patrz instrukcja montażu dołączona do jednostki wewnętrznej.

● Ustawienia jednostki zewnętrznej można skongurować jedynie za pomocą zewnętrznej płytki drukowanej. Odpowiednie informacje podano w instrukcji montażu dołączonej do jednostki zewnętrznej.

6-6 6-7

Ustawienia

Zapisać ustawienia?

UstawienieZatw.

NieTak

Naciśnij przycisk Menu/

Wprowadzanie.

Ustawienia

UWAGA

● Mimo iż konguracja jest wykonywana dla całej grupy, należy ustawić numer trybu w nawiasach podczas wprowadzania konguracji indywidualnej dla danej jednostki wewnętrznej lub podczas sprawdzania po zakończeniu konguracji.

● Ustawiony fabrycznie NR DRUGIEGO KODU zależy od modelu jednostki wewnętrznej. Wartości domyślne można znaleźć w odpowiedniej instrukcji serwisowej danej jednostki. Dla następujących ustawień wartość jest taka sama dla wszystkich jednostek wewnętrznych.

- Czujnik termistora używany dla trybu pracy "Auto" i funkcji obniżania temperatury

(temperatura w pomieszczeniu na wyświetlaczu szczegółowym): "02".

- Funkcja obniżania temperatury: "04"

- Zewnętrzne wejście B1: "02"

- Zewnętrzne wejście B2: "02"

- Wybór zakresu kier. pow. (z wyjątkiem kaset o przepływie okrągłym): "02"

- Czujnik termostatu w pilocie zdalnego sterowania (tylko Sky Air): "02"

- Czas nachodzenia obrotu: "03"

● Funkcje niedostępne dla podłączonych jednostek wewnętrznych nie są wyświetlane.

BRC1E53 Przewodnik odniesienia dla instalatora 4P419250-1

–

2015.10

Ustawienia

Nr trybu

NR PIER-

(Uwaga

WSZEGO

KODU

Ustawienie

Zanieczyszczenie ltra ciężkie/lekkie, gdy wyświetlana jest ikona "Czas czyszczenia ltra

powietrza" (gdy

zanieczyszczenie ltra jest ciężkie, czas czyszczenia ltra powietrza należy skrócić

10 (20)

11 (21) 0

12 (22)

13 (23)

15 (25) 3

1c 1

1c 12 Zewnętrzne wejście B1. Nie używać Używany — — 1c 13 Zewnętrzne wejście B2. Nie używać Używany — —

1e 2 Funkcja obniżania temperatury. Nie używać Tylko grzanie 1e 7 Czas nachodzenia obrotu. 30 minut 15 minut 10 minut 5 minut

o połowę). Typ ltra o długim okresie eksploatacji (ustawienie czasu wskazania ltra).

(Ustawienie należy zmienić w przypadku zainstalowania ltra o bardzo długim okresie eksploatacji).

Czujnik termostatu w pilocie zdalnego

sterowania.

Ustawienie, gdy symbol ltra ma nie

być wyświetlany. Liczba podłączonych jednostek wewnętrznych SkyAir działających jednocześnie (ustawienie dla systemu jednoczesnej obsługi). Wejście Wł/Wył z zewnątrz

(ustawienie gdy sterowanie Wł/Wył ma następować z zewnątrz). Różnica przełączania termostatu

(ustawienie, gdy używany jest zdalny czujnik). Duża prędkość wylotu powietrza (do

zastosowań z wysoko położonym sutem). Wybór kierunku nawiewu (ustawienie,

gdy zainstalowany został zestaw blokujący nawiew). Wybór funkcji nawiewu (ustawienie,

gdy dla wylotu stosowany jest panel dekoracyjny).

4 Ustawienie kierunku nawiewu. Góra Normalny Dół —

Ustawienie zewnętrznego ciśnienia statycznego (ustawienie stosownie do oporu podłączonego kanału).

FHYK: należy użyć ustawienia dla wysoko położonego sutu.

Działanie pompy spustowej z nawilżaniem. Czujnik termistora używany dla trybu pracy "Auto" i funkcji obniżania temperatury (temperatura w pomieszczeniu na wyświetlaczu szczegółowym).

Opis ustawienia

Filtr

o bardzo długim

okresie

eksploatacji

Filtr

o długim

okresie

eksploatacji

Filtr standardowy

termistorem w

pomieszczeniu)

WYŁĄCZENIE

Zamontowana

pomieszczeniu

NR DRUGIEGO KODU (Uwaga 2)

01 02 03 04

±10000 godz.

±2500 godz. ± 1250 godz.

Lekkie

±200 godz. ± 100 godz.

Filtr o długim

okresie

eksploatacji

Używać w

połączeniu (z

Wyświetlenie Nie wyświetlany — —

Para Bliźniacze Potrójna

Wymuszone

1°C 0,5°C — —

h ≤ 2,7 m

Przepływ

4-kierunkowy

Normalny

Termistor w

(temperatura

wlotu)

±5000 godz.

Mocne

Filtr o bardzo

długim okresie

eksploatacji

Nie używać

Praca Wł/Wył

2,7 m < h

≤ 3,0 m

Przepływ

3-kierunkowy

Niezamontowana

Wysokie

sprężenie

Wysoko

położony sut

Niezamontowana

Termistor pilota

zdalnego

sterowania

— —

Używać

wyłącznie

Tryb

awaryjny

3,0 m < h

≤ 3,5 m

Przepływ

2-kierunkowy

— —

Niskie

sprężenie

— —

Tylko

chłodzenie

—

Podwójne bliźniacze

Wymuszone

WYŁĄCZENIE

—

Chłodzenie

i Grzanie

Przewodnik odniesienia dla instalatora BRC1E53

4P419250-1 – 2015.10

Metoda uruchomienia testowego (tylko SkyAir)

OSTROŻNIE

7. Metoda uruchomienia testowego

(tylko SkyAir)

* W przypadku VRV należy zapoznać się z instrukcją dostarczoną z jednostką zewnętrzną.

Patrz również instrukcje montażu jednostki wewnętrznej i zewnętrznej.

● Sprawdź, czy okablowanie jednostki wewnętrznej i zewnętrznej zostało wykonane.

● Sprawdź, czy pokrywa skrzynki elektrycznej jednostki wewnętrznej i zewnętrznej jest zamknięta.

● Po zakończeniu prac związanych z przewodami czynnika chłodniczego, przewodami rurowymi

i okablowaniem elektrycznym wyczyść wnętrze jednostki wewnętrznej oraz panel dekoracyjny.

● Wykonaj uruchomienie testowe zgodnie z następującą procedurą.

UWAGA

● Podświetlenie będzie działać przez około 30 sekund po naciśnięciu jednego z przycisków obsługi.

● Przycisków należy używać tylko wtedy, gdy podświetlenie jest zapalone. Jednakże, przycisku Wł/Wył można używać, gdy podświetlenie nie jest zapalone.

7-1 Upewnij się, że zasilanie zostanie

włączone na przynajmniej 6 godzin przed uruchomieniem testowym, celem ochrony sprężarki.

7-2 Potwierdź, że otwarty jest zawór

odcinający cieczowy i gazowy.

UWAGA

Po odpowietrzeniu za pomocą pompy próżniowej, ciśnienie czynnika chłodniczego może nie wzrosnąć, nawet po otwarciu zaworu odcinającego. Wynika to z tego, że układ chłodniczy jednostki zewnętrznej jest blokowany przez elektryczny zawór rozprężny lub podobne urządzenie. Działanie nie powoduje problemów.

7-3 Ustaw tryb pracy na chłodzenie za

pomocą przycisku Wybór trybu pracy.

7-4 Naciśnij i przytrzymaj przycisk Anuluj

na 4 sekundy lub dłużej. Zostanie wyświetlone menu Ustawienia

serwisowe.

Przed uruchomieniem upewnij się, że panel zewnętrzny i pokrywa przewodów rurowych są zamknięte (niebezpieczeństwo porażenia prądem elektrycznym).

7-3 7-4

Chł.

Ustaw

28°C

Naciśnij i przytrzymaj

przycisk Anuluj na

4 sekundy lub dłużej, gdy

podświetlenie jest

włączone.

BRC1E53 Przewodnik odniesienia dla instalatora 4P419250-1

–

2015.10

Metoda uruchomienia testowego (tylko SkyAir)

7-5 Wybierz Funkcja testu i naciśnij

przycisk Menu/Wprowadzanie. Wyświetlony zostanie ekran podstawowy i komunikat "Funkcja testu".

7-6 Naciśnij przycisk Wł/Wył po upływie

około 10 sekund. Uruchomienie testowe zostanie rozpoczęte. Sprawdzaj warunki działania przez 3 minuty.

UWAGA

Funkcję testu można również uruchomić poprzez wykonanie kroku 7-6, a następnie kroku 7-5.

7-7 Naciśnij przycisku Pr. went./Kierunek

nawiewu

7-8 Naciśnij przycisk , aby wybrać

ustawienie kierunku nawiewu. Użyj przycisków do zmiany kierunku nawiewu.

7-9 Po potwierdzeniu właściwego

kierunku nawiewu, naciśnij przycisk menu/potwierdzania, aby powrócić do ekranu podstawowego

7-5

Ustawienia serwisowe 1/3

Funkcja testu

Kontakt do serwisu Ustawienia Zapotrzebowanie

Min różnica nastaw Blokada wejścia zewn.

7-6

Chł.

Zatw. Ustawienie

7-7

Kierunek nawiewu

Ind. kier. nawiewu pow. Szybki start Wentylacja

Oszczędność energii Harmonogram

7-8

Kierunek nawiewu

Kierunek

7-9

Pozycja 0

UstawienieZatw.

Naciśnij przycisk Menu/

Wprowadzanie.

Naciśnij przycisk Wł/Wył

(w ciągu 10 sekund).

Naciśnij przycisk Menu/

Wprowadzanie.

1/2Menu Główne

Naciśnij przycisku Pr.

went./Kierunek nawiewu

Aby wybrać ustawienie

kierunku nawiewu, naciśnij

przycisk (Prawo) na

ekranie ustawień.

Zmień kierunek nawiewu za

pomocą przycisków

(Góra/Dół).

Naciśnij przycisk Menu/

Wprowadzanie.

Przewodnik odniesienia dla instalatora BRC1E53

4P419250-1 – 2015.10

Metoda uruchomienia testowego (tylko SkyAir)

OSTROŻNIE

7-10 Na ekranie podstawowym naciśnij

i przytrzymaj przycisk anulowania przez 4 sekundy lub dłużej. Zostanie wyświetlone menu Ustawienia

serwisowe.

7-11 Wybierz pozycję Funkcja testu

w menu Ustawienia serwisowe, a następnie naciśnij przycisk Menu/ Wprowadzanie. Nastąpi powrót do ekranu podstawowego i możliwe będzie normalne działanie.

7-12 Sprawdź funkcje zgodnie z instrukcją

obsługi.

7-13 Jeśli panel dekoracyjny nie jest

7-10

7-11

Ustawienia serwisowe 1/3

Funkcja testu

Kontakt do serwisu Ustawienia Zapotrzebowanie

Min różnica nastaw Blokada wejścia zewn.

Funkcja testu zostanie zatrzymana automatycznie po upływie 30 minut.

Chł.

Zatw. Ustawienie

<Menu Ustawienia

serwisowe>

UstawienieZatw.

UWAGA

Naciśnij i przytrzymaj

przycisk Anuluj na

4 sekundy lub dłużej, gdy

podświetlenie jest

włączone.

Naciśnij przycisk Menu/

Wprowadzanie.

założony, wyłącz zasilanie po zakończeniu uruchomienia

testowego.

● Jeśli prace wykończeniowe nie zostały dokończone po zakończeniu funkcji testu, należy

wyjaśnić klientowi, że nie należy uruchamiać jednostki wewnętrznej do czasu ukończenia prac wykończeniowych, w celu ochrony jednostki wewnętrznej.

● (Jeśli jednostka wewnętrzna zostanie uruchomiona, może dojść do jego zanieczyszczenia materiałami pochodzącymi z farb lub materiałów samoprzylepnych stosowanych do prac wykończeniowych, co może doprowadzić do pryskania lub wycieku wody.)

●

Jeśli nie ma możliwości obsługi jednostki w wyniku awarii, patrz

●

Po zakończeniu funkcji testu należy sprawdzić, czy historia kodu awarii nie jest wyświetlana na

Metoda diagnozowania awarii

ekranie Informacje o konserwacji w menu głównym, zgodnie z poniższą procedurą.

7-14 Naciśnij przycisk Menu/

Wprowadzanie na ekranie podstawowym. Zostanie wyświetlone menu główne.

BRC1E53 Przewodnik odniesienia dla instalatora 4P419250-1

–

2015.10

7-14

Chł.

Ustaw

28°C

Naciśnij przycisk Menu/

Wprowadzanie.

Metoda uruchomienia testowego (tylko SkyAir)

7-15 Wybierz Informacje o konserwacji

i naciśnij przycisk Menu/ Wprowadzanie.

7-16

Zostanie wyświetlony ekran z informacjami o konserwacji. Sprawdź, czy na ekranie nie jest wyświetlany

ostatni kod awarii.

7-17

Jeśli ostatni kod awarii jest wyświetlany, wykonaj diagnostykę zgodnie z "Listą kodów awarii" w instrukcji montażu jednostki wewnętrznej. Po zakończeniu diagnostyki naciśnij i przytrzymaj przycisk Wł/Wył przez 4 sekundy lub dłużej na ekranie "Informacje o konserwacji", aby wymazać historię kodu awarii.

Metoda diagnozowania awarii

●

Gdy na pilocie zdalnego sterowania wyświetlana jest którakolwiek z pozycji z poniższej tabeli, sprawdź szczegółowe informacje w tabeli.

●

Jeśli wystąpi błąd, wyświetlony zostanie " ". Wykonaj diagnostykę zgodnie z "Listą kodów awarii" w instrukcji montażu jednostki wewnętrznej. Gdy w przypadku sterowania grupowego zostanie potwierdzony numer jednostki, która wykryła błąd, patrz sekcja "8.

Procedura sprawdzania historii awarii".

7-15

7-16 7-17

/000

2/2Menu Główne

Naciśnij przycisk Menu/

Naciśnij i przytrzymaj

4 sekundy lub dłużej.

Wprowadzanie.

przycisk Wł/Wył na

Auto czyszcz. filtra

Informacje o konserwacji

Konfiguracja

Bieżące ustawienia

Zegar i Kalendarz

Język

UstawienieZatw.

Kod awarii:U5 Kontakt

0123–4567–8900

–––

Jedn. wewn.

–––

Jedn. zewn.

Zatw.

/000

UWAGA

Jeśli żaden kod awarii nie został wyświetlony podczas procedury, system zakończył normalnie funkcję testu.

Chł.

Zatw. Ustawienie

Wyświetlacz pilota zdalnego sterowania

• Brak zasilania, błąd napięcia zasilania lub otwarta faza

• Złe okablowanie (pomiędzy jednostką wewnętrzną

i zewnętrzną)

• Błąd montażu wewnętrznej płytki drukowanej

Brak wyświetlania

Wyświetlony zostanie komunikat "Sprawdzanie połączenia Czekaj".*

* Mimo iż komunikat "Sprawdzanie połączenia. Czekaj." wyświetlany jest przez maksymalnie 90

sekund po włączeniu, nie oznacza to awarii. (Należy to ustalić po upływie 90 sekund.)

Przewodnik odniesienia dla instalatora BRC1E53

• Odłączenie okablowania pilota zdalnego sterowania

• Awaria pilota zdalnego sterowania

• Przepalony bezpiecznik (jednostka zewnętrzna)

• Wyświetlacz jest wyłączony z powodu funkcji Automat.

wył. wyśw. Aby uzyskać więcej informacji, patrz przewodnik odniesienia dla użytkownika.

• Błąd montażu wewnętrznej płytki drukowanej

• Złe okablowanie (pomiędzy jednostką wewnętrzną

i zewnętrzną)

Opis

4P419250-1 – 2015.10

Procedura sprawdzania historii awarii

8. Procedura sprawdzania historii awarii

8-1 Na ekranie podstawowym naciśnij

i przytrzymaj przycisk anulowania przez 4 sekundy lub dłużej. Zostanie wyświetlone menu Ustawienia

serwisowe.

8-2 Wybierz Historia awarii i naciśnij

przycisk Menu/Wprowadzanie. Zostanie wyświetlony ekran menu historii awarii.

8-1

Chł.

8-2

Ustawienia serwisowe Adres AirNet jedn. wewn.

Adres AirNet jedn. zewn.

Historia awarii

Status jedn. wewn. Status jedn. zewn.

Wymuszone WŁ. Wentylatora

UstawienieZatw.

Ustaw

28°C

Naciśnij i przytrzymaj

przycisk Anuluj na

4 sekundy lub dłużej, gdy

podświetlenie jest

2/3

Naciśnij przycisk Menu/

Wprowadzanie.

włączone.

8-3 Wybierz Historia awarii sterown.

i naciśnij przycisk Menu/ Wprowadzanie. Na ekranie Historia awarii sterown. można sprawdzić kody awarii i numer jednostki.

8-4 Na ekranie Historia awarii sterown.

wyświetlanych jest kolejno 10 ostatnich pozycji.

8-5 Naciśnij 3 razy przycisk Anuluj na

ekranie Historia awarii sterown.

Nastąpi powrót do ekranu

podstawowego.

UWAGA

W opcji Historia awarii j. wewn. można niezależnie sprawdzić historię błędów każdej z jednostek wewnętrznych. Wyświetlanych jest 5 pozycji w kolejności.

8-3

Historia awarii

Historia awarii sterown.

Historia awarii j. wewn.

8-4

Historia awarii sterown. Błąd jedn. Data Czas

8-5

Zatw.

Nr jednostki

Ostatni zapis

2/2

UstawienieZatw.

Naciśnij przycisk Menu/

1/3

Wprowadzanie.

BRC1E53 Przewodnik odniesienia dla instalatora 4P419250-1

–

2015.10

Informacje na temat metody rejestracji kontaktu do serwisu

9. Informacje na temat metody rejestracji

kontaktu do serwisu

● Informacje na temat rejestracji kontaktu serwisowego.

9-1 Na ekranie podstawowym naciśnij

i przytrzymaj przycisk anulowania przez 4 sekundy lub dłużej. Zostanie wyświetlone menu Ustawienia

serwisowe.

9-2 Wybierz Kontakt do serwisu

i naciśnij przycisk Menu/ Wprowadzanie. Zostanie wyświetlony ekran "Kontakt do serwisu".

9-1

Chł.

9-2

Ustawienia serwisowe Funkcja testu

Kontakt do serwisu

Ustawienia Zapotrzebowanie

Min różnica nastaw Blokada wejścia zewn.

UstawienieZatw.

Ustaw

28°C

Naciśnij i przytrzymaj

przycisk Anuluj na

4 sekundy lub dłużej, gdy

podświetlenie jest

1/3

Naciśnij przycisk Menu/

Wprowadzanie.

włączone.

9-3 Wybierz Kontakt do serwisu

i naciśnij przycisk Menu/ Wprowadzanie.

9-4 Wprowadź numer telefonu za

pomocą przycisków (Góra/Dół). Użyj przycisków (Lewo/Prawo) do podświetlenia poprzedniej/ następnej pozycji. Puste pozycje należy pozostawić jako " - ".

9-5 Naciśnij przycisk Menu/

9-3

9-4 9-5

Kontakt do serwisu Brak

Kontakt do serwisu

UstawienieZatw.

Kontakt do serwisu

0123–456–7890

UstawienieZatw.

–––

Naciśnij przycisk Menu/

Wprowadzanie.

Naciśnij przycisk Menu/

Wprowadzanie.

Wprowadzanie. Wyświetlony zostanie ekran potwierdzenia ustawienia.

9-6 Wybierz pozycję Tak i naciśnij

przycisk Menu/Wprowadzanie.

9-6

Kontakt do serwisu

Zapisać ustawienia?

Ustawienia zostaną wprowadzone i wyświetlone zostanie menu

Ustawienia serwisowe.

NieTa k

UstawienieZatw.

Naciśnij przycisk Menu/

Wprowadzanie.

9-7 Naciśnij raz przycisk Anuluj.

Nastąpi powrót do ekranu

podstawowego.

Przewodnik odniesienia dla instalatora BRC1E53

4P419250-1 – 2015.10

Potwierdzenie zarejestrowanych informacji szczegółowych

10. Potwierdzenie zarejestrowanych

informacji szczegółowych

10-1 Naciśnij przycisk Menu/

Wprowadzanie na ekranie podstawowym. Zostanie wyświetlone menu główne.

10-2 Wybierz Informacje o konserwacji

i naciśnij przycisk Menu/ Wprowadzanie. Zostanie wyświetlony ekran "Informacje o konserwacji".

10-1

10-2

Chł.

Ustaw

28°C

Auto czyszcz. filtra

Informacje o konserwacji

Konfiguracja

Bieżące ustawienia

Zegar i Kalendarz

Język

UstawienieZatw.

Naciśnij przycisk Menu/

2/2Menu Główne

Naciśnij przycisk Menu/

Wprowadzanie.

10-3 Potwierdź, że informacje kontaktowe

zostały wprowadzone prawidłowo.

10-4 Naciśnij dwukrotnie przycisk Anuluj.

Nastąpi powrót do ekranu

podstawowego.

10-3

Informacje o konserwacji Kontakt

0123–4567–8900

–––

Jedn. wewn. Jedn. zewn.

Zatw.

–––

/000

Wyświetlone zostaną

zarejestrowane

informacje

szczegółowe.

BRC1E53 Przewodnik odniesienia dla instalatora 4P419250-1

–

2015.10

Sterowanie zapotrzebowaniem na energię

11. Sterowanie zapotrzebowaniem na

energię

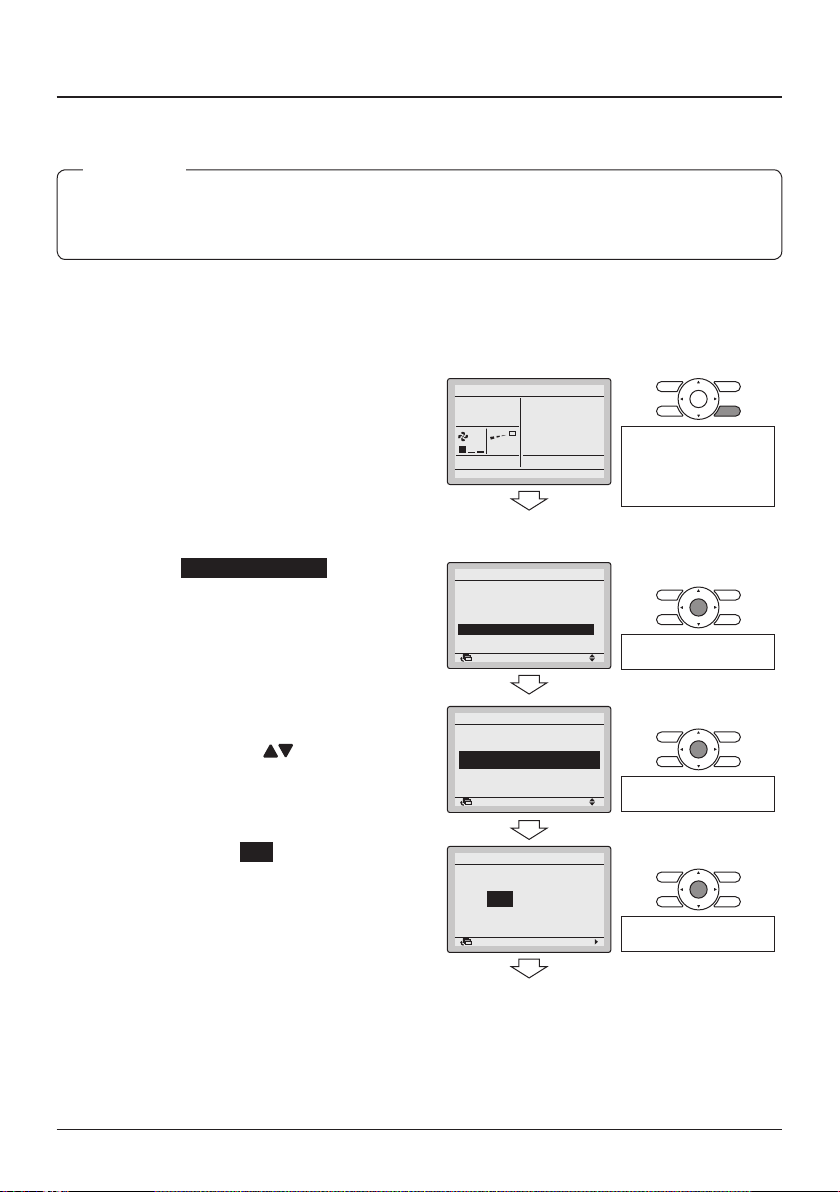

● Funkcja Zapotrzebowanie umożliwia ustawienie okresu, w którym system będzie zużywał mniej

energii. Maksymalne zużycie energii można zmniejszyć do 70% lub 40%.

11-1 Naciśnij i przytrzymaj przycisk Anuluj

na 4 sekundy lub dłużej. Zostanie wyświetlone menu Ustawienia

serwisowe.

11-2 Wybierz pozycję Zapotrzebowanie

i naciśnij przycisk Menu/ Wprowadzanie. Zostanie wyświetlone menu Zapotrzebowanie.

11-1

Chł.

11-2

Funkcja testu Kontakt do serwisu Ustawienia

Zapotrzebowanie

Min różnica nastaw

Adres AirNet jedn. zewn.

Ustaw

28°C

UstawienieZatw.

Naciśnij i przytrzymaj

przycisk Anuluj na

4 sekundy lub dłużej, gdy

podświetlenie jest

2/3Ustawienia serwisowe

Naciśnij przycisk Menu/

Wprowadzanie.

włączone.

11-3 Wybierz pozycję Ustawienia

i naciśnij przycisk Menu/ Wprowadzanie. Wyświetlony zostanie ekran "Zapotrzebowanie".

11-4 Naciśnij przyciski (Góra/Dół),

aby wprowadzić zmiany w ustawieniach. Naciśnij przyciski (Lewo/Prawo), aby przejść do podświetlonej pozycji.

11-3

11-4 11-5

Zapotrzebowanie

Włącz/Wyłącz

Ustawienia

UstawienieZatw.

Zapotrzebowanie

Konfiguracja

System będzie działał przy 40% zużyciu energii od

22:00

8:00

UstawienieZatw.

Naciśnij przycisk Menu/

Wprowadzanie.

Naciśnij przycisk Menu/

Wprowadzanie.

11-5 Naciśnij przycisk Menu/

Wprowadzanie. Wyświetlony zostanie

ekran potwierdzenia.

11-6 Wybierz pozycję Tak i naciśnij

przycisk Menu/Wprowadzanie. Ustawienia zostaną wprowadzone i nastąpi powrót do ekranu

podstawowego.

Przewodnik odniesienia dla instalatora BRC1E53

11-6

Zapotrzebowanie

Zapisać ustawienia?

UstawienieZatw.

NieTak

Naciśnij przycisk Menu/

Wprowadzanie.

4P419250-1 – 2015.10

Sterowanie zapotrzebowaniem na energię

11-7 Aby włączyć/wyłączyć

Zapotrzebowanie, przejdź do menu Zapotrzebowanie i wybierz opcję Włącz/Wyłącz

11-8 Naciśnij przyciski (Góra/Dół),

aby wybrać opcję Włącz lub Wyłącz . Po naciśnięciu przycisku Menu/Wprowadzanie zostanie wyświetlony ekran umożliwiający potwierdzenie.

11-9 Wybierz pozycję Tak i naciśnij

przycisk Menu/Wprowadzanie. Funkcja zostanie włączona/ wyłączona i nastąpi powrót do ekranu

podstawowego.

11-7

11-8

11-9

Zapotrzebowanie

Włącz/Wyłącz

Ustawienia

UstawienieZatw.

Zapotrzebowanie

Włącz/Wyłącz

Wyłącz

UstawienieZatw.

Zapotrzebowanie

Zapisać ustawienia?

UstawienieZatw.

Naciśnij przycisk Menu/

Wprowadzanie.

Zmień ustawienie za

pomocą przycisków

(Góra/Dół).

NieTak

Naciśnij przycisk Menu/

Wprowadzanie.

UWAGA

● Po zapisaniu zmian ustawień automatycznie zostanie włączona funkcja Zapotrzebowanie.

● Dostępność funkcji Zapotrzebowanie zależy od modelu jednostki zewnętrznej.

● Aby pozycja Zapotrzebowanie była widoczna w ustawieniach serwisowych, należy ustawić zegar.

BRC1E53 Przewodnik odniesienia dla instalatora 4P419250-1

–

2015.10

Zegar i Kalendarz

12. Zegar i Kalendarz

12-1 Naciśnij przycisk Menu/

Wprowadzanie na ekranie podstawowym. Zostanie wyświetlone menu główne.

12-2 Wybierz Zegar i Kalendarz i naciśnij

przycisk Menu/Wprowadzanie. Zostanie wyświetlone menu "Zegar

i Kalendarz".

12-1

12-2

Chł.

Ustaw

28°C

Auto czyszcz. filtra Informacje o konserwacji Konfiguracja

Bieżące ustawienia

Zegar i Kalendarz

Język

UstawienieZatw.

2/2Menu Główne

Naciśnij przycisk Menu/

Wprowadzanie.

Naciśnij przycisk Menu/

Wprowadzanie.

12-3 Wybierz Data i czas i naciśnij

przycisk Menu/Wprowadzanie. Zostanie wyświetlony ekran "Data i czas".

12-4 Wybierz "Rok", "Miesiąc", "Dzień"

i czas za pomocą przycisków (Lewo/prawo) i zmień wartość za pomocą przycisków (Góra/Dół). Naciśnięcie i przytrzymanie przycisku spowoduje ciągłą zmianę wartości.

12-5 Naciśnij przycisk Menu/

Wprowadzanie. Wyświetlony zostanie

12-3

12-4 12-5

Zegar i Kalendarz

Data i czas

Zegar 12H/24H

UstawienieZatw.

Data i czas Rok 2016

Miesiąc 01 Dzień 01 Piątek

0:00

Zatw. Ustawienie

Naciśnij przycisk Menu/

Wprowadzanie.

Naciśnij przycisk Menu/

Wprowadzanie.

UWAGA

Dni tygodnia ustawiane są automatycznie.

ekran potwierdzenia.

12-6 Wybierz pozycję Tak i naciśnij

przycisk Menu/Wprowadzanie.

12-6

Data i czas

Zapisać ustawienia?

Ustawienia zostaną potwierdzone i nastąpi powrót do ekranu

podstawowego.

NieTak

UstawienieZatw.

Naciśnij przycisk Menu/

Wprowadzanie.

UWAGA

Jeśli brak zasilania trwa dłużej niż 48 godzin, zegar zostanie zresetowany i konieczne będzie jego ponowne ustawienie.

Przewodnik odniesienia dla instalatora BRC1E53

4P419250-1 – 2015.10

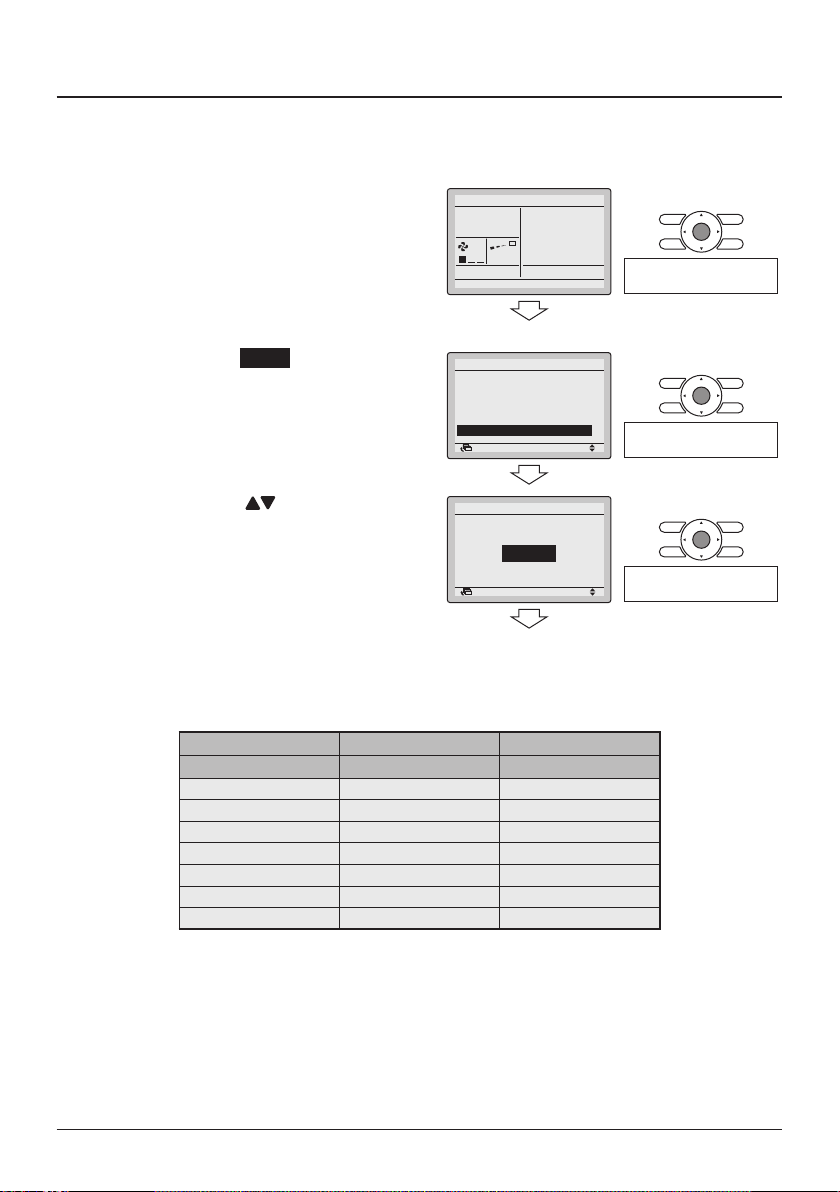

13. Język

13-1 Naciśnij przycisk Menu/

Wprowadzanie na ekranie podstawowym. Zostanie wyświetlone menu główne.

13-2 Wybierz pozycję Język i naciśnij

przycisk Menu/Wprowadzanie. Wyświetlony zostanie ekran "Język".

13-1

13-2

Auto czyszcz. filtra Informacje o konserwacji Konfiguracja

Bieżące ustawienia

Zegar i Kalendarz

Język

Chł.

Ustaw

28°C

UstawienieZatw.

Naciśnij przycisk Menu/

2/2Menu Główne

Naciśnij przycisk Menu/

Język

Wprowadzanie.

13-3 Naciśnij przyciski (Góra/dół), aby

13-3

Język

wybrać żądany język, a następnie naciśnij przycisk Menu/ Wprowadzanie. Ustawienia zostaną potwierdzone i nastąpi powrót do ekranu podstawowego.

Widoczne języki różnią się w zależności od modelu kontrolera.

BRC1E53A7 BRC1E53B7 BRC1E53C7

7 języków 7 języków 7 języków

1) EN Angielski 1) EN Angielski 1) EN Angielski

2) DE Niemiecki 2) CZ Czeski 2) RU Rosyjski

3) FR Francuski 3) HR Chorwacki 3) EL Grecki

4) IT Włoski 4) HU Węgierski 4) TR Turecki

5) ES Hiszpański 5) SL Słoweński 5) PL Polski

6) PT Portugalski 6) RO Rumuński 6) SQ Albański

7) NL Holenderski 7) BG Bułgarski 7) SK Słowacki

Polski

UstawienieZatw.

Naciśnij przycisk Menu/

Wprowadzanie.

BRC1E53 Przewodnik odniesienia dla instalatora 4P419250-1

–

2015.10

Zablokuj przyciski

14. Zablokuj przyciski

● Ograniczenie liczby przycisków, których można użyć.

14-1 Naciśnij przycisk Menu/

Wprowadzanie na ekranie podstawowym. Zostanie wyświetlone menu główne.

14-2 Funkcję blokady można wyświetlić

naciskając przycisk Menu/ Wprowadzanie na 4 sekundy.

14-1

14-2

Chł.

Ustaw

28°C

Kierunek nawiewu

Ind. kier. nawiewu pow. Szybki start Wentylacja

Oszczędność energii Harmonogram

UstawienieZatw.

1/2Menu Główne

Naciśnij przycisk Menu/

Wprowadzanie.

Naciśnij przycisku Menu/

Wprowadzanie na

4 sekundy.

14-3 Wybierz Funkcja blokady i naciśnij

przycisk Menu/Wprowadzanie. Zostanie wyświetlone menu "Funkcja blokady".

14-4 Wybierz Zablokuj przyciski i naciśnij

przycisk Menu/Wprowadzanie. Wyświetlony zostanie ekran "Zablokuj przyciski".

14-5 Wybierz pozycje "Gór/Dół/L/P", "Wł/

Wył", "Tryb" lub "Pr. went." za pomocą przycisków (Lewo/ Prawo) oraz wybierz pozycję "BLOKUJ/ODBLOKUJ" za pomocą przycisków (Góra/Dół).

14-6 Naciśnij przycisk Menu/

Wprowadzanie. Wyświetlony zostanie

ekran potwierdzenia.

14-3

14-4

14-5 14-6

Funkcja blokady

Obrót Kierunek nawiewu Ind. kier. nawiewu pow. Szybki start Wentylacja

Funkcja blokady

Zablokuj przyciski

Blokada funkcji Tryb blokady

Zablokuj przyciski

UstawienieZatw.

Gór/Dół/L/P: Wł/Wył: Tryb: Pr. went.:

UstawienieZatw.

1/3Menu Główne

ODBLOKUJ

ODBLOKUJ BLOKUJ BLOKUJ

Naciśnij przycisk Menu/

Wprowadzanie.

Naciśnij przycisk Menu/

Wprowadzanie.

Naciśnij przycisk Menu/

Wprowadzanie.

Przewodnik odniesienia dla instalatora BRC1E53

4P419250-1 – 2015.10

Zablokuj przyciski

2 2

14-7 Wybierz pozycję Tak i naciśnij

przycisk Menu/Wprowadzanie. Ustawienia zostaną wprowadzone i nastąpi powrót do ekranu

podstawowego.

14-7

Zablokuj przyciski

Zapisać ustawienia?

NieTak

UstawienieZatw.

Naciśnij przycisk Menu/

Wprowadzanie.

14-8 Aby wyłączyć przycisk Menu/

Wprowadzanie i Anuluj na ekranie podstawowym, postępuj zgodnie z instrukcjami:

1. Trzymaj naciśnięty przycisk .

2. Naciśnij 3 wskazane przyciski

jednocześnie (krótko), trzymając przycisk naciśnięty. Aby włączyć przycisk Menu/ Wprowadzanie i Anuluj na ekranie podstawowym, postępuj zgodnie z tą samą procedurą.

UWAGA

Aby ograniczyć liczbę przycisków, których można użyć na podrzędnym pilocie zdalnego sterowania, rozpocznij podłączając jedynie tego pilota do jednostki. Upewnij się, że ten pilot jest ustawiony jako "główny" (ustawienie fabryczne), zmień ograniczenia na preferowane, i dopiero wtedy ustaw pilota zdalnego sterowania jako "podrzędnego".

BRC1E53 Przewodnik odniesienia dla instalatora 4P419250-1

–

2015.10

Blokada funkcji

15. Blokada funkcji

● Ograniczenie liczby funkcji, których można użyć.

15-1 Naciśnij przycisk Menu/

Wprowadzanie na ekranie podstawowym. Zostanie wyświetlone menu główne.

15-2 Funkcję blokady można wyświetlić

naciskając przycisk Menu/ Wprowadzanie na 4 sekundy.

15-1

15-2

Chł.

Ustaw

28°C

Kierunek nawiewu

Ind. kier. nawiewu pow. Szybki start Wentylacja

Oszczędność energii Harmonogram

UstawienieZatw.

Naciśnij przycisk Menu/

1/2Menu Główne

Naciśnij przycisku Menu/

Wprowadzanie.

Wprowadzanie na

4 sekundy.

15-3 Wybierz Funkcja blokady i naciśnij

przycisk Menu/Wprowadzanie. Zostanie wyświetlone menu "Funkcja blokady".

15-4 Wybierz Blokada funkcji i naciśnij

przycisk Menu/Wprowadzanie. Wyświetlony zostanie ekran "Blokada funkcji".

15-5 Wybierz żądaną funkcję za pomocą

przycisków (Lewo/Prawo) oraz ustaw pozycję "Blokuj/Odblokuj" za pomocą przycisków (Góra/Dół).

15-6 Naciśnij przycisk Menu/

Wprowadzanie. Wyświetlony zostanie

ekran potwierdzenia.

15-7 Wybierz pozycję Tak i naciśnij

przycisk Menu/Wprowadzanie. Ustawienia zostaną wprowadzone i nastąpi powrót do ekranu

podstawowego.

15-3

15-4

15-5 15-6

15-7

Funkcja blokady

Obrót Kierunek nawiewu Ind. kier. nawiewu pow. Szybki start Wentylacja

Funkcja blokady Zablokuj przyciski

Blokada funkcji

Tryb blokady

Blokada funkcji 1/2

Harmonogram

Blokada funkcji

Zapisać ustawienia?

UstawienieZatw.

Wentylacja

Auto czyszcz. filtra

Konfiguracja

Zegar i Kalendarz

Lista opcji f. Eco

UstawienieZatw.

:ODBLOKUJ :ODBLOKUJ :ODBLOKUJ :ODBLOKUJ :ODBLOKUJ :ODBLOKUJ

NieTak

1/3Menu Główne

Naciśnij przycisk Menu/

Wprowadzanie.

Przewodnik odniesienia dla instalatora BRC1E53

4P419250-1 – 2015.10

UWAGA

● Aby ograniczyć liczbę funkcji, których można użyć na podrzędnym pilocie zdalnego sterowania, rozpocznij podłączając jedynie tego pilota do jednostki. Upewnij się, że ten pilot jest ustawiony jako "główny" (ustawienie fabryczne), zmień ograniczenia na preferowane, i dopiero wtedy ustaw pilota zdalnego sterowania jako "podrzędnego".

● Gdy funkcja jest zablokowana, obok niej wyświetlana będzie ikona

16. Tryb blokady

● Ograniczenie liczby trybów, których można użyć.

16-1 Naciśnij przycisk Menu/

Wprowadzanie na ekranie podstawowym. Zostanie wyświetlone menu główne.

16-2 Funkcję blokady można wyświetlić

naciskając przycisk Menu/ Wprowadzanie na 4 sekundy.

16-1

16-2

Chł.

Ustaw

28°C

Kierunek nawiewu

Ind. kier. nawiewu pow. Szybki start Wentylacja

Oszczędność energii Harmonogram

UstawienieZatw.

Naciśnij przycisk Menu/

1/2Menu Główne

Naciśnij przycisku Menu/

Wprowadzanie na

Tryb blokady

Wprowadzanie.

4 sekundy.

16-3 Wybierz Funkcja blokady i naciśnij

przycisk Menu/Wprowadzanie. Zostanie wyświetlone menu "Funkcja blokady".

16-4 Wybierz Tryb blokady i naciśnij

przycisk Menu/Wprowadzanie. Wyświetlony zostanie ekran "Tryb blokady".

BRC1E53 Przewodnik odniesienia dla instalatora 4P419250-1

–

2015.10

16-3

16-4

Funkcja blokady

Obrót Kierunek nawiewu Ind. kier. nawiewu pow. Szybki start Wentylacja

Funkcja blokady Zablokuj przyciski

Blokada funkcji

Tryb blokady

UstawienieZatw.

1/3Menu Główne

Naciśnij przycisk Menu/

Wprowadzanie.

Tryb blokady

16-5 Wybierz pozycję "Went.", "Chłodz.",

"Grzanie", "Auto", "Osusz." lub "Went." za pomocą przycisków (Lewo/Prawo) i wybierz ustawienie "Włącz/Wyłącz" dla wybranego trybu za pomocą przycisków (Góra/

16-5 16-6

Tryb blokady

Went.

Chłodz. Grzanie Auto Osusz.

Went.

:Włącz

:Włącz :Włącz :Włącz :Włącz :Włącz

UstawienieZatw.

Naciśnij przycisk Menu/

Wprowadzanie.

Dół).

16-6 Naciśnij przycisk Menu/

Wprowadzanie. Wyświetlony zostanie ekran

potwierdzenia.

16-7 Wybierz pozycję Tak i naciśnij

przycisk Menu/Wprowadzanie. Ustawienia zostaną potwierdzone i nastąpi powrót do ekranu

podstawowego.

16-7

Tryb blokady Zapisać ustawienia?

NieTak

UstawienieZatw.

Naciśnij przycisk Menu/

Wprowadzanie.

UWAGA

● Gdy aktualnie aktywny tryb jest zablokowany, ten tryb pozostanie aktywny po powrocie do ekranu podstawowego. Jedynie w przypadku zmiany trybu zablokowany tryb przestanie być dostępny. Gdy wszystkie tryby są zablokowane, nie ma możliwości zmiany trybu na inny niż aktualnie aktywny tryb.

● Aby ograniczyć liczbę trybów pracy, których można użyć na podrzędnym pilocie zdalnego sterowania, rozpocznij podłączając jedynie tego pilota do jednostki. Upewnij się, że ten pilot jest ustawiony jako "główny" (ustawienie fabryczne), zmień ograniczenia na preferowane, i dopiero wtedy ustaw pilota zdalnego sterowania jako "podrzędnego".

Przewodnik odniesienia dla instalatora BRC1E53

4P419250-1 – 2015.10

Rotacja pracy i jednostka dodatkowa

17. Rotacja pracy i jednostka dodatkowa

Funkcja Obrót przeznaczona jest dla jednostek działających w krytycznych zastosowaniach (np. w serwerowniach wymagających mocnego chłodzenia). W takim przypadku system wyposażony jest w jednostkę dodatkową. Włączenie funkcji Obrót umożliwia:

● Obrót: ponieważ system wyposażony jest w więcej jednostek niż jest to wymagane dla

zaspokojenia obciążenia związanego z ogrzewaniem/chłodzeniem, jedna z jednostek pozostanie nieaktywna podczas normalnej pracy. Po upływie ustawionego czasu (tj. "Czas cyklu obrotu"), nieaktywna jednostka zacznie pracować, a aktywna wcześniej jednostka będzie nieaktywna (tj. rotacja pracy). Ponieważ jednostki mogą na przemian odpocząć, okres eksploatacji systemu zwiększa się.

● Jednostka dodatkowa: posiadanie jednostki dodatkowej pozwala uzyskać nadmiarowość

w systemie. Jeśli wystąpi błąd w aktywnej jednostce, funkcja Obrót zagwarantuje, że jednostka nieaktywna przejmie pracę.

DODATKOWY

BŁĄD

BRC1E53 Przewodnik odniesienia dla instalatora 4P419250-1

–

2015.10

Rotacja pracy i jednostka dodatkowa

UWAGA

● Aby jednostka dodatkowa osiągnęła wydajność chłodzenia/ogrzewania, istnieje okres

nachodzenia, w którym wszystkie jednostki są aktywne. (ustawienie dokonywane na miejscu instalacji 1E-7)

● Kierunek obrotu zależy od ustawionego numeru jednostki. Aby uzyskać instrukcje na temat

zmiany numeru jednostki, należy skontaktować się z lokalnym dealerem.

● Aby móc użyć funkcji Obrót, wymagane jest sterowanie grupowe. Szczegółowe informacje

zawiera rozdział "22. Schemat połączeniowy"

17-1 Naciśnij przycisk Menu/

Wprowadzanie na ekranie podstawowym. Zostanie wyświetlone menu główne.

17-2 Funkcję Obrót można wyświetlić

naciskając przycisk Menu/ Wprowadzanie na 4 sekundy.

17-1

17-2

Chł.

Ustaw

28°C

Kierunek nawiewu

Ind. kier. nawiewu pow. Szybki start Wentylacja

Oszczędność energii Harmonogram

UstawienieZatw.

Naciśnij przycisk Menu/

1/2Menu Główne

Naciśnij przycisku Menu/

Wprowadzanie na

Wprowadzanie.

4 sekundy.

17-3 Wybierz pozycję Obrót i naciśnij

przycisk Menu/Wprowadzanie. Zostanie wyświetlone menu "Obrót".

17-4 Wybierz Ustaw. czasu cyklu obrotu

i naciśnij przycisk Menu/ Wprowadzanie. Zostanie wyświetlony ekran "Obrót".

17-5 Wybierz żądany czas cyklu obrotu

za pomocą przycisków (Góra/ Dół).

17-3

17-4

17-5

Funkcja blokady

Obrót

Kierunek nawiewu Ind. kier. nawiewu pow. Szybki start Wentylacja

Obrót

Włącz/Wyłącz

Ustaw. czasu cyklu obrotu

Obrót

Ustaw. czasu cyklu obrotu

UstawienieZatw.

24 godz.

UstawienieZatw.

1/3Menu Główne

Naciśnij przycisk Menu/

Wprowadzanie.

Naciśnij przycisk Menu/

Wprowadzanie.

Zmień czas cyklu obrotu za

pomocą przycisków

(Góra/Dół).

Przewodnik odniesienia dla instalatora BRC1E53

4P419250-1 – 2015.10

Rotacja pracy i jednostka dodatkowa

17-6 Naciśnij przycisk Menu/

Wprowadzanie. Wyświetlony

zostanie ekran potwierdzenia.

17-7 Wybierz pozycję Tak i naciśnij

przycisk Menu/Wprowadzanie. Ustawienia zostaną wprowadzone i nastąpi powrót do ekranu

podstawowego.

17-8 Aby włączyć/wyłączyć Obrót, przejdź

do menu "Obrót" i wybierz opcję Włącz/Wyłącz

17-9 Naciśnij przyciski (Góra/Dół),

aby wybrać opcję Włącz lub Wyłącz . Po naciśnięciu przycisku Menu/Wprowadzanie zostanie wyświetlony ekran umożliwiający potwierdzenie.

17-10 Wybierz pozycję Tak i naciśnij

przycisk Menu/Wprowadzanie. Funkcja zostanie włączona/ wyłączona i nastąpi powrót do ekranu podstawowego.

17-6 17-7

17-8

17-9

17-10

Obrót

Zapisać ustawienia?

NieTak

UstawienieZatw.

Obrót

Włącz/Wyłącz

Ustaw. czasu cyklu obrotu

UstawienieZatw.

Obrót

Włącz/Wyłącz

Wyłącz

UstawienieZatw.

Obrót

Zapisać ustawienia?

NieTak

UstawienieZatw.

Naciśnij przycisk Menu/

Wprowadzanie.

Naciśnij przycisk Menu/

Wprowadzanie.

Zmień ustawienie za

pomocą przycisków

(Góra/Dół).

Naciśnij przycisk Menu/

Wprowadzanie.

UWAGA

● Po zapisaniu zmian ustawień automatycznie zostanie włączona funkcja Obrót.

BRC1E53 Przewodnik odniesienia dla instalatora 4P419250-1

–

2015.10

Funkcja blokady wejścia zewnętrznego

18. Funkcja blokady wejścia zewnętrznego

UWAGA

● Dostępna tylko przy podłączonym opcjonalnym adapterze wejścia cyfrowego BRP7A5*.

● W przypadku problemów z komunikacją lub w przypadku nieprawidłowego działania adaptera,

menu Blokada wejścia zewn. nie będzie widoczne w menu Ustawienia serwisowe.

● Po podłączeniu drugiego pilota zdalnego sterowania, nie ma możliwości użycia adaptera wejścia cyfrowego BRP7A5*.

● Po podłączeniu adaptera wejścia cyfrowego BRP7A5* funkcję harmonogramu można wyłączyć, pod warunkiem podłączenia adaptera wejścia cyfrowego BRP7A5*. W celu uzyskania dodatkowych informacji o funkcji harmonogramu należy zapoznać się z treścią instrukcji obsługi.

● Po podłączeniu centralnego pilota zdalnego sterowania, funkcja Blokada wejścia zewn. zostanie zastąpiona przez centralny pilot zdalnego sterowania. Centralny pilot zdalnego sterowania ma priorytet i działa tak, jak gdyby adapter wejścia cyfrowego BRP7A5* nie był podłączony.

● Upewnij się, że adapter wejścia cyfrowego BRP7A5* i opcjonalne styki (styk okienny i styk karty

klucza) są prawidłowo zainstalowane. Nie zapomnij potwierdzić, że styk "Brak zasilania" na płytce drukowanej adaptera wejścia cyfrowego BRP7A5* jest ustawiony w prawidłowym położeniu.

● Informacje na temat montażu i podłączania adaptera wejścia cyfrowego BRP7A5* znajdują się

w odpowiedniej instrukcji obsługi.

18-1 Naciśnij i przytrzymaj przycisk Anuluj

na 4 sekundy lub dłużej. Zostanie wyświetlone menu Ustawienia

serwisowe.

18-2 Wybierz Blokada wejścia zewn.

i naciśnij przycisk Menu/ Wprowadzanie. Wyświetlony zostanie ekran "Blokada wejścia zewn.".

18-1

Chł.

18-2

Funkcja testu Kontakt do serwisu Ustawienia Zapotrzebowanie

Min różnica nastaw

Blokada wejścia zewn.

Ustaw

28°C

UstawienieZatw.

Naciśnij i przytrzymaj

przycisk Anuluj na

4 sekundy lub dłużej, gdy

podświetlenie jest

1/3Ustawienia serwisowe

Naciśnij przycisk Menu/

Wprowadzanie.

włączone.

Przewodnik odniesienia dla instalatora BRC1E53

4P419250-1 – 2015.10

Funkcja blokady wejścia zewnętrznego

18-3 Wybierz pozycję "Timer Opóźnienia

B2", "Timer Zerowania B2”, "Wł./Wył. Zerow.", "Tryb Zerowania", "Zer. Nast. Chłodz." lub "Zer. Nast. Ogrzew." za pomocą przycisków (Lewo/ Prawo) i zmień ustawienia za pomocą

18-3 18-4

Blokada wejścia zewn. Timer Opóźnienia B2

Timer Zerowania B2

Wł./Wył. Zerow. Tryb Zerowania

Zer. Nast. Chłodz.

Zer. Nast. Ogrzew.

UstawienieZatw.

:1min

:20godz

:OFF :--

:22°C :22°C

Naciśnij przycisk Menu/

Wprowadzanie.

przycisków (Góra/Dół).

18-4 Naciśnij przycisk Menu/

Wprowadzanie. Wyświetlony zostanie

ekran potwierdzenia.

18-5 Wybierz pozycję Tak i naciśnij

przycisk Menu/Wprowadzanie. Ustawienia zostaną wprowadzone i wyświetlone zostanie menu

Ustawienia serwisowe.

Parametr Objaśnienie Możliwe wartości Wartość domyślna

Timer Opóźnienia B2Timer uruchamiany po wyjściu karty

klucza. Do czasu wygaśnięcia timera jednostka kontynuuje normalną pracę.

Timer Zerowania B2 Timer uruchamiany po wygaśnięciu

timera opóźnienia. Gdy ten timer wygaśnie, poprzedni stan zostanie zmieniony na stan "Domyślne ustawienie

zerowania".

Wł./Wył. Zerow. Stan Wł/Wył opcji "Domyślne ustawienie

zerowania".

Tryb Zerowania Tryb pracy opcji "Domyślne ustawienie

zerowania".

Zer. Nast. Chłodz. Nastawa chłodzenia opcji "Domyślne

ustawienie zerowania".

Zer. Nast. Ogrzew. Nastawa ogrzewania opcji "Domyślne

ustawienie zerowania".

18-5

Blokada wejścia zewn. Zapisać ustawienia?

0 - 10 minut "1 min"

0 – 20 godzin "20 godz"

"WŁ", "WYŁ", "--" "WYŁ"

"Auto", "Chłodz.", "Grzanie", "Went.", "--"

Patrz ustawienie zakresu nastawy jednostki wewnętrznej i ograniczenie zakresu nastawy, "--".

NieTak

Naciśnij przycisk Menu/

UstawienieZatw.

Wprowadzanie.

"--"

"22°C"

UWAGA

● Gdy parametr ma wartość "--", oznacza to, że nic nie zostało zmienione dla tego parametru i zachowywana jest aktualnie aktywna wartość.

BRC1E53 Przewodnik odniesienia dla instalatora 4P419250-1

–

2015.10

Funkcja blokady wejścia zewnętrznego

Logika styku okiennego:

Styk okienny B1 Styk karty klucza B2 Czas Czynność

Zamknięty Zamknięty / • Jednostka działa normalnie.

Otwarty Zamknięty / Wymuszone wyłączenie jednostki

• Jednostka wraca do stanu sprzed

otwarcia styku.

(wyłączenie pracy):

• Brak funkcji timera opóźnienia i zerowania.

• Brak funkcji obniżenia.

• Brak możliwości WŁĄCZENIA

jednostki przyciskiem Wł/Wył.

Logika styku karty klucza:

Styk okienny B1 Styk karty klucza B2 Czas Czynność

Zamknięty Zamknięty • /

• Timer opóźnienia

< Czas < Timer

zerowania

• Czas > Timer zerowania

Zamknięty Otwarty Czas < Timer

opóźnienia

Zamknięty Otwarty Czas > Timer

opóźnienia

• Jednostka działa normalnie.

• Jednostka powraca do stanu

sprzed otwarcia styku, jeśli timer zerowania nie wygasł.

• Jednostka wraca do stanu

"Domyślne ustawienie zerowania" (ustawienie menu) jeśli timer zerowania wygasł.

Jednostka działa normalnie.

Wymuszone wyłączenie jednostki (wyłączenie pracy):

• W zależności od tego, czy funkcja

obniżenia jest włączona czy nie, obniżenie będzie działać lub nie.

• Brak możliwości WŁĄCZENIA

jednostki przyciskiem Wł/Wył.

• Timer zerowania rozpoczyna

odliczanie po wygaśnięciu timera opóźnienia.

UWAGA

● Na poprzedni stan składa się stan Wł/Wył, tryb pracy, nastawa chłodzenia i ogrzewania.

● Prędkość wentylatora i nastawę obniżenia chłodzenia i ogrzewania można zmienić w dowolnej

chwili bez utraty zmian w przypadku użycia styków.

● Prędkość wentylatora jest zapisywana niezależnie dla dwóch głównych trybów pracy. Tryb

tylko ogrzewania posiada własną zapisaną prędkość wentylatora, a tryb tylko chłodzenia, osuszania i tylko wentylacji ma własną prędkość wentylatora.

● Zmiany wprowadzone gdy styk karty klucza jest otwarty i timer opóźnienia nie wygasł

(normalne działanie) nie są zapisywane po ponownym zamknięciu styku.

Przewodnik odniesienia dla instalatora BRC1E53

4P419250-1 – 2015.10

Funkcja blokady wejścia zewnętrznego

Połączenie logiki styku okiennego i karty klucza:

● Styk okienny ma priorytet względem timera opóźnienia i funkcji obniżania temperatury styku karty klucza: Gdy styk okienny zostanie otwarty gdy styk karty klucza będzie otwarty, timer opóźnienia zostanie niezwłocznie unieważniony, jeśli będzie wciąż działał, a obniżanie temperatury przestanie działać. Timer zerowania od razu rozpocznie odliczanie lub nie zostanie wyzerowany, jeśli będzie już uruchomiony.

● Funkcja timera zerowania styku karty klucza ma priorytet względem styku okiennego w przypadku powrotu do poprzedniego stanu: Gdy styk karty klucza zostanie otwarty gdy styk okienny będzie otwarty, uruchomiony zostanie timer opóźnienia. Gdy timer opóźnienia wygaśnie, timer zerowania zostanie uruchomiony. Gdy timer zerowania wygaśnie, poprzedni stan zostanie zaktualizowany do stanu "Domyślne ustawienie

zerowania".

Przykład 1 (patrz "Przykład 1" na stronie 41)

a) Wyjmij kartę klucza — jednostka nadal będzie działać normalnie aż do czasu wygaśnięcia timera

opóźnienia.

b) Otwórz okno przed wygaśnięciem timera opóźnienia — jednostka zostanie niezwłocznie

zatrzymana. Nie ma możliwości włączenia lub wyłączenia jednostki, funkcja obniżania temperatury nie działa, timer opóźnienia jest zatrzymywany, a uruchamiany jest timer zerowania.

c) Włóż kartę klucza — nastąpi jedynie aktualizacja poprzedniego stanu. Zostanie wymuszone

wyłączenie jednostki, a funkcja obniżania temperatury wciąż będzie wyłączona (patrz logika styku okiennego):

● Jeśli timer zerowania nie wygaśnie przed włożeniem karty klucza, poprzedni stan będzie taki

sam jak stan oryginalny, ponieważ nastąpiła jedynie zmiana na stan wymuszonego wyłączenia.

● Jeśli timer zerowania wygaśnie przed włożeniem karty klucza, poprzednim stanem będzie stan

"Domyślne ustawienie zerowania".

d) Zamknij okno — jednostka powróci do poprzedniego stanu. Poprzedni stan zależy od wygaśnięcia

timera zerowania.

Przykład 2 (patrz "Przykład 2" na stronie 42)

a) Otwórz okno — jednostka zostanie niezwłocznie zatrzymana. Jednostki nie można włączyć za

pomocą przycisku Wł/Wył, funkcja obniżania temperatury nie działa, a timer opóźnienia nie jest

uruchamiany. b) Wyjmij kartę klucza. Timer opóźnienia zostanie uruchomiony. c) Zamknij okno. Stan jest taki sam jak gdyby okno nie zostało nigdy otwarte (funkcja obniżania

temperatury będzie działać, jeśli jest włączona).

● Jeśli timer opóźnienia wygaśnie przed zamknięciem okna, timer zerowania zostanie

uruchomiony. Zamknięcie okna nie ma wpływu na timer zerowania.

● Jeśli timer opóźnienia nie wygaśnie przed zamknięciem okna, timer opóźnienia niezwłocznie

wygaśnie, a uruchomiony zostanie timer zerowania.

d) Gdy timer zerowania wygaśnie, poprzedni stan zostanie zaktualizowany do stanu "Domyślne

ustawienie zerowania". e) Włóż kartę klucza.

● Jeśli timer zerowania nie wygasł przed włożeniem karty klucza, jednostka powróci do stanu

sprzed otwarcia okna (ostatni stan włączenia).

● Jeśli timer zerowania wygaśnie przed włożeniem karty klucza, jednostka przejdzie do stanu

"Domyślne ustawienie zerowania".

BRC1E53 Przewodnik odniesienia dla instalatora 4P419250-1

–

2015.10

Funkcja blokady wejścia zewnętrznego

Przykład 1

Czas nie

znaczenia

Uruchomienie

timera

opóźnienia

Poprzedni

stan:

przed a)

Czas

Timer

opóźnienia

Wymuszone

wyłączenie

Poprzedni

stan:

przed a)

Czas

Timer

zerowania

Czas

Timer

zerowania

Brak aktualizacji

poprzedniego

stanu

Poprzedni

stan:

przed a)

Aktualizacja

poprzedniego

stanu

Poprzedni

stan:

Stan

"Domyślne

ustawienie

zerowania"

Powrót do

poprzedniego

stanu:

przed a)

Czas nie

znaczenia

Powrót do

poprzedniego

stanu:

Stan "Domyślne ustawienie zerowania"

Przewodnik odniesienia dla instalatora BRC1E53

4P419250-1 – 2015.10

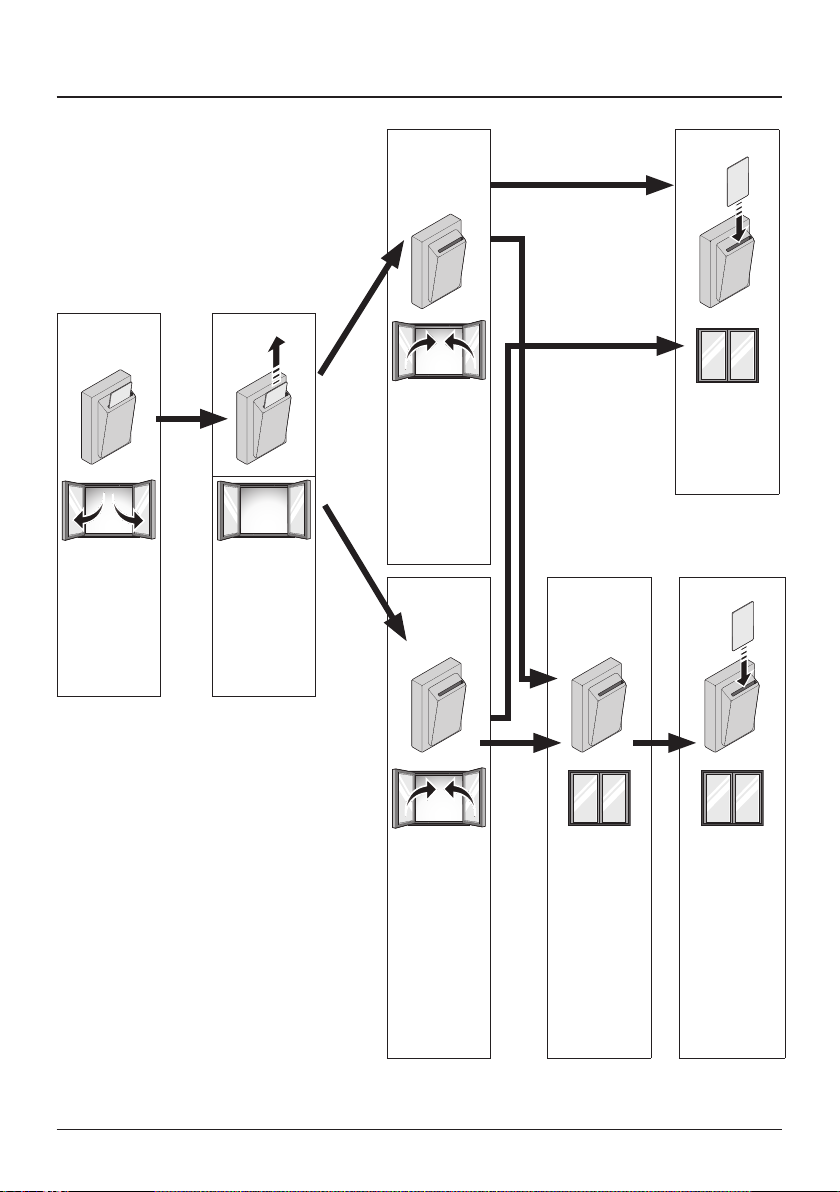

Przykład 2

Funkcja blokady wejścia zewnętrznego

Czas <

Timer

zerowania

Wymuszone

wyłączenie

Poprzedni

stan:

przed a)

Czas

nie ma

znaczenia

Uruchomienie

timera

opóźnienia

Poprzedni

stan:

przed a)

Czas

Timer

opóźnienia

Timer

opóźnienia

Czas

Timer

zerowania

Włączenie obniżenia,

uruchomienie

timera

zerowania

Poprzedni

stan:

przed a)

Włączenie

obniżenia,

kontynuowanie

odliczania

timera

zerowania

Poprzedni

stan:

przed a)

Czas <

zerowania

Czas =

Timer

zerowania

d) e)

Czas

Aktualizacja

Timer

zerowania

poprzedniego

Poprzedni

stan: Stan

"Domyślne

ustawienie

zerowania"

Timer

stanu

Powrót do

poprzedniego

stanu:

przed a)

Powrót do

poprzedniego

stanu: Stan "Domyślne

ustawienie

zerowania"

BRC1E53 Przewodnik odniesienia dla instalatora 4P419250-1

–

2015.10

Tryb pojedynczej i podwójnej nastawy

19. Tryb pojedynczej i podwójnej nastawy

UWAGA

● Gdy centralny pilot zdalnego sterowania jest podłączony, tryb pracy pilota zdalnego sterowania

wymuszany jest na tryb nastawy pojedynczej. Nie ma możliwości zmiany na tryb nastawy podwójnej.

● Przełączanie pomiędzy trybem pojedynczej nastawy a trybem podwójnej nastawy

● Tryb pojedynczej nastawy ustawia się wybierając opcję "Nastawa pojedyncza"

● Tryb podwójnej nastawy ustawia się wybierając opcję "0°C" – "8°C"

19-1 Naciśnij i przytrzymaj przycisk Anuluj

na 4 sekundy lub dłużej. Zostanie wyświetlone menu Ustawienia

serwisowe.

19-2 Wybierz Min różnica nastaw

i naciśnij przycisk Menu/ Wprowadzanie. Wyświetlony zostanie ekran "Min różnica nastaw".

19-1

19-2

Chł.

Ustaw

<Ustawienia

serwisowe>

Funkcja testu Kontakt do serwisu Ustawienia Zapotrzebowanie

Min różnica nastaw

Blokada wejścia zewn.

UstawienieZatw.

28°C

Naciśnij i przytrzymaj

przycisk Anuluj na

4 sekundy lub dłużej, gdy

podświetlenie jest

1/3Ustawienia serwisowe

Naciśnij przycisk Menu/

Wprowadzanie.

włączone.

19-3 Wybierz pozycję "Brak", "Nastawa

pojedyncza" lub "0°C" – "8°C" za pomocą przycisków (Góra/Dół).

19-4 Naciśnij przycisk Menu/

Wprowadzanie. Wyświetlony

19-3 19-4

Min różnica nastaw

Nastawa pojedyncza

UstawienieZatw.

Naciśnij przycisk Menu/

Wprowadzanie.

zostanie ekran potwierdzenia.

19-5 Wybierz pozycję Tak i naciśnij

przycisk Menu/Wprowadzanie. Ustawienia zostaną potwierdzone i wyświetlone zostanie menu

Ustawienia serwisowe.

19-5

Min różnica nastaw Zapisać ustawienia?

UstawienieZatw.

<Ustawienia

serwisowe>

NieTak

Naciśnij przycisk Menu/

Wprowadzanie.

19-6 Naciśnij raz przycisk Anuluj. Pilot

zdalnego sterowania zostanie

uruchomiony ponownie i nastąpi powrót do ekranu podstawowego.

Przewodnik odniesienia dla instalatora BRC1E53

4P419250-1 – 2015.10

Inne ustawienia serwisowe

UWAGA

● W trybie nastawy pojedynczej nastawy chłodzenia i ogrzewania są takie same. Zmiana jednej

nastawy powoduje automatyczną zmianę drugiej nastawy.

● W trybie nastawy podwójnej zawsze obowiązuje ograniczenie nastawy ogrzewania i

chłodzenia:

- Nastawa chłodzenia ≥ nastawa ogrzewania + minimalna różnica nastaw.

Gdy nastawa chłodzenia zostanie obniżona poniżej nastawy ogrzewania + minimalna różnica nastaw, nastawa ogrzewania zostanie obniżona automatycznie.

- Nastawa ogrzewania ≤ nastawa chłodzenia – minimalna różnica nastaw.

Gdy nastawa ogrzewania zostanie podniesiona powyżej nastawy chłodzenia – minimalna różnica nastaw, nastawa chłodzenia zostanie podniesiona automatycznie.

20. Inne ustawienia serwisowe

20-1 Adres grupy

● W celu sterowania centralnego należy przypisać adres grupy i numer jednostki.

● Adres grupy i jednostki można ustawić tylko wtedy, gdy podłączony jest kontroler centralny.

To menu jest widoczne tylko wtedy, gdy podłączony jest kontroler centralny.

● Adres grupy i jednostki można "ustawić" i "zwolnić".

UWAGA

Nie wolno zapominać o zwolnieniu adresu grupy przed odłączeniem centralnego pilota zdalnego sterowania, ponieważ później menu nie będzie dostępne.

20-2 Adres AirNet jedn. wewn. i zewn.

● Ustaw adres Airnet jednostki wewnętrznej i zewnętrznej.

20-3 Status jedn. wewn.

● Sprawdź temperatury termistora jednostki wewnętrznej.

SkyAir VRV

Th1 Termistor powietrza zasysanego Termistor powietrza zasysanego

Th2 Termistor wymiennika ciepła

Th3 -

Th4 Termistor powietrza wyrzucanego Termistor powietrza wyrzucanego Th5 - Th6 - -

BRC1E53 Przewodnik odniesienia dla instalatora 4P419250-1

–

2015.10

Termistor przewodu cieczowego

wymiennika ciepła

Termistor przewodu gazowego

wymiennika ciepła

Inne ustawienia serwisowe

20-4 Status jedn. zewn.

● Sprawdź temperatury termistora jednostki zewnętrznej.

SkyAir VRV

Th1 Termistor powietrza na zewnątrz Th2 Termistor wymiennika ciepła Th3 Termistor linii tłocznej Th4 - Th5 - Th6 - -

20-5 Wymuszone WŁ. Wentylatora

● Wymuś WŁĄCZENIE wentylatora(ów) poszczególnych jednostek wewnętrznych.

● Tę funkcję można użyć w celu sprawdzenia, który numer jednostki wewnętrznej jest przypisany

do danej jednostki wewnętrznej.

20-6 Przeł. sterownik gł. podrz.

● Zamień przypisanie głównego i podrzędnego pilota zdalnego sterowania.

UWAGA

● Zmiana przypisania główny/podrzędny wymaga WYŁĄCZENIA i ponownego WŁĄCZENIA zasilania.

20-7 Wskaźnik ltra

● Resetuje timer wskaźnika ltra dla wszystkich jednostek wewnętrznych.

20-8 Test auto czyszcz. ltra

● Testuje, czy funkcja automatycznego czyszczenia ltra działa.

● Ta funkcja jest dostępna tylko wtedy, gdy zainstalowany jest samoczyszczący panel

dekoracyjny.

● Gdy funkcja Auto czyszcz. ltra jest wyłączona (Wył. auto czyszcz. ltra), komunikat "Auto

czyszcz. ltra wył." zostanie wyświetlony po otwarciu ekranu Test auto czyszcz. ltra.

20-9 Wsk. Szczotki/Filtra

● Resetuje timer wskaźnika ltra dla wszystkich jednostek wewnętrznych.

● Ta funkcja jest dostępna tylko wtedy, gdy zainstalowany jest samoczyszczący panel

dekoracyjny.

20-10 Wył. auto czyszcz. ltra

● Włącz/wyłącz użycie funkcji Auto czyszcz. ltra.

● Gdy funkcja jest wyłączona, komunikat "Auto czyszcz. ltra wył." zostanie wyświetlony po

otwarciu ekranu Test auto czyszcz. ltra i Auto czyszcz. ltra.

● Ta funkcja jest dostępna tylko wtedy, gdy zainstalowany jest samoczyszczący panel

dekoracyjny.

Przewodnik odniesienia dla instalatora BRC1E53

4P419250-1 – 2015.10

Aktualizacja oprogramowania za pomocą Aktualizatora

21. Aktualizacja oprogramowania za

pomocą Aktualizatora

● Języki obsługiwane przez kontroler różnią się w zależności od modelu kontrolera.

● Inne pakiety językowe można zainstalować za pomocą opcji "Kabel PC USB" (EKPCCAB3) +

oprogramowania aktualizatora.

● Wymagania wstępne:

- Oprogramowanie aktualizatora: należy skontaktować się z lokalnym dealerem w celu

uzyskania prawidłowej wersji.

- Opcja "Kabel PC USB" EKPCCAB3 lub wyższa: zawiera wiązkę przewodów i kable 4P344073-

1- oraz 4PW64322-1A (oba są niezbędne podczas instalacji).

Instrukcje instalacji:

1. Upewnij się, że jednostka wewnętrzna jest wyłączona.

2. Podłącz kable.

Informacje na temat sposobu podłączania kabli pokazano na poniższej ilustracji.

3. Włącz jednostkę wewnętrzną.

4. Uruchom aktualizatora na komputerze PC.

5. Przejdź do okna "Wybór procedury aktualizacji". Oprogramowanie pilota zdalnego sterowania

zostanie wykryte automatycznie.

6. Wprowadź nazwę modelu "BRC" w polu ltra i wybierz żądany pakiet językowy.

7. Postępuj zgodnie z instrukcjami na ekranie (ponadto, podczas instalacji wymagany jest kabel 4P344073-1).

X1A

ab c

X1A

a) Komputer PC

z aktualizatorem b) Kabel USB c) Płytka drukowana pilota d) Do jednostki wewnętrznej

Więcej informacji na temat dostępnych języków można znaleźć w sekcji "13. Język" na stronie 28.

BRC1E53 Przewodnik odniesienia dla instalatora 4P419250-1

–

2015.10

Schemat połączeniowy

22. Schemat połączeniowy

22-1 Typowy układ

P1 P2

22-2 Typowy układ dla sterowania grupowego

0 1 2

P1 P2

P1 P2 P1 P2

UWAGA

● Aby móc włączyć funkcję Obrót, wymagane jest sterowanie grupowe.

● Podczas sterowania grupowego każdej jednostce automatycznie przydzielany jest adres

(tj. numer jednostki). Gdy włączona jest funkcja Obrót, ten numer determinuje kolejność obrotu. Aby uzyskać instrukcje na temat zmiany numeru jednostki, należy skontaktować się z dealerem.

Przewodnik odniesienia dla instalatora BRC1E53

4P419250-1 – 2015.10

Schemat połączeniowy

22-3 Sterowanie grupowe: główny kontroler + kontroler

podrzędny

0 1 2

P1 P2

P1 P2 P1 P2

22-4 Sterowanie grupowe: kontroler + adapter wejścia

cyfrowego BRP7A5*

0 1 2

P1 P2

P1 P2 P1 P2

P1 P2

BRC1E53 Przewodnik odniesienia dla instalatora 4P419250-1

–

2015.10

Schemat połączeniowy

22-5 Kontroler + sprzęt sterowania centralnego DIII

F1 F2 P1 P2

P1 P2F1 F2

UWAGA

Jeśli kontroler jest używany razem ze sprzętem sterowania centralnego DIII, wtedy…

● … funkcja timera harmonogramu może być ograniczona.

● … nie należy włączać trybu obniżania temperatury.

Przewodnik odniesienia dla instalatora BRC1E53

4P419250-1 – 2015.10

4P419250-1

2015.10

Daikin BRC1E53 Installer reference guide [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual

1. Środki ostrożności

2. Akcesoria

Funkcje i pozycje menu przycisków pilota zdalnego sterowania

5. Włączenie zasilania

6. Ustawienia

Metoda uruchomienia testowego (tylko SkyAir)

8. Procedura sprawdzania historii awarii

Informacje na temat metody rejestracji kontaktu do serwisu

Potwierdzenie zarejestrowanych informacji szczegółowych

Sterowanie zapotrzebowaniem na energię

12. Zegar i Kalendarz

13. Język

14. Zablokuj przyciski

15. Blokada funkcji

16. Tryb blokady

17. Rotacja pracy i jednostka dodatkowa

18. Funkcja blokady wejścia zewnętrznego

19. Tryb pojedynczej i podwójnej nastawy

20. Inne ustawienia serwisowe

Aktualizacja oprogramowania za pomocą Aktualizatora

22. Schemat połączeniowy
