Daikin BRC1E53 User reference guide [nl]

Download

BEDRADE

AFSTANDSBEDIENING

UITGEBREIDE HANDLEIDING

VOOR DE GEBRUIKER

BRC1E53

• Dank u voor de aanschaf van de bedrade afstandsbediening.

• In deze gebruiksaanwijzing worden de veiligheidsmaatregelen aangegeven die voor het gebruik van het product vereist zijn.

Lees deze gebruiksaanwijzing zorgvuldig en zorg ervoor dat u volledig vertrouwd bent met de geleverde informatie alvorens te proberen het product te gebruiken.

Bewaar deze gebruiksaanwijzing na het doorlezen op een handige plaats. Als het product in de toekomst van gebruiker verwisselt, deze gebruiksaanwijzing aan de nieuwe gebruiker overhandigen.

Inhoud

Mededelingen

Basisbediening

Beknopte

gebruiksaanwijzing van

de hoofdmenu-onderdelen

Menu-manipulatie

Veiligheidsmaatregelen ............................................2

Onderdelen die strikt nagekeken moeten

worden ......................................................................3

Namen en functies....................................................7

LCD scherm..............................................................9

Koelen/Verwarmen/Automatisch/Ventilat. functie ... 13

Programma Drogen ................................................ 17

Terugzetten .............................................................18

Ventilatie functie .....................................................19

Instellingsmethode voor de koelen/verwarmen

keuzemogelijkheid .................................................. 20

Sleutelvergrendeling ...............................................23

Overzicht van de hoofdmenu-onderdelen. ............. 24

Hoofdmenu ............................................................. 29

Richting luchtstroom ............................................... 30

Indiv luchtstroomrichting .........................................31

Snelle opstart..........................................................35

Ventilatie ................................................................. 36

Energiebesparende opties......................................38

Tijdschema .............................................................46

Auto lterreinigen....................................................51

Informatie over het onderhoud ............................... 52

Conguratie ............................................................ 53

Huidige instellingen ................................................ 58

Klok & kalender ...................................................... 59

Taal ......................................................................... 61

Onderhoud

Referentie-informatie

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

Reset lter indicatie ................................................ 62

Onderhoud van unit en LCD-scherm ......................63

Een storingscode verschijnt op het scherm ............64

Dienst na verkoop...................................................65

Veiligheidsmaatregelen

De instructies zijn oorspronkelijk in het Engels geschreven. Alle andere talen zijn vertalingen van de oorspronkelijke instructies. Dit toestel is niet bedoeld voor gebruik door personen, inclusief kinderen, met verminderde fysieke, zintuiglijke of mentale mogelijkheden, of met een gebrek aan ervaring en kennis, tenzij zij onderricht zijn in het gebruik van het toestel door een persoon die verantwoordelijk is voor hun veiligheid. Zie erop toe dat kinderen niet met het apparaat spelen.

Lees zorgvuldig deze Veiligheidsmaatregelen vooraleer de afstandsbediening te installeren.

• Deze handleiding verdeelt de veiligheidsmaatregelen onder in WAARSCHUWING en VOORZICHTIG.

Deze bevatten beide belangrijke informatie betreffende veiligheid. Leef alle onderstaande veiligheidsmaatregelen na.

WAARSCHUWING

VOORZICHTIG

• In deze gebruiksaanwijzing worden de volgende pictogrammen gebruikt.

Doe dit nooit. Volg altijd de instructies op.

Het niet correct opvolgen van deze instructies kan ernstig lichamelijk letsel of een dodelijk ongeval veroorzaken.

Het niet correct opvolgen van deze instructies kan schade aan eigendommen of lichamelijk letsel tot gevolg hebben, dat ernstig kan zijn al naar gelang de omstandigheden.

Voorzie het apparaat van een aardaansluiting.

Laat het apparaat absoluut niet in aanraking komen met water en vocht.

Het apparaat absoluut niet met natte handen aanraken.

Over de afstandsbediening

WAARSCHUWING

• De afstandsbediening niet zelf installeren.

Een verkeerde installatie kan elektrische schokken of brand veroorzaken. Contacteer uw Daikin-verdeler.

• De afstandsbediening niet wijzigen of repareren.

Dit kan elektrische schokken of brand veroorzaken. Contacteer uw Daikin-verdeler.

• De afstandsbediening niet zelf verplaatsen of opnieuw installeren.

Een verkeerde installatie kan elektrische schokken of brand veroorzaken. Contacteer uw Daikin-verdeler.

• Gebruik geen ontvlambare stoffen (bijv. haarspray of insectenverdelgingsmiddel) in de buurt van het product.

Reinig het product niet met organische oplosmiddelen zoals verfverdunner. Het gebruik van organische oplosmiddelen kan het product beschadigen of elektrische schokken of brand veroorzaken.

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

Onderdelen die strikt nagekeken moeten worden

VOORZICHTIG

• Niet met het apparaat of met de afstandsbediening spelen.

Anders riskeren deze personen lichamelijke letsels en schade aan de gezondheid.

• De afstandsbediening nooit uit elkaar nemen.

Aanraking van de interne onderdelen kan elektrische schokken of brand veroorzaken. Neem contact op met uw Daikin-verdeler of erkende leverancier voor interne inspecties en afstellingen.

• Bedien het apparaat niet met natte handen om elektrische schokken te voorkomen.

• De afstandsbediening niet wassen.

Dit kan kortsluiting veroorzaken en elektrische schokken of brand tot gevolg hebben.

• Laat de afstandsbediening niet achter op plaatsen waar de kans bestaat dat deze nat wordt.

Als water in de afstandsbediening terechtkomt, bestaat het gevaar van kortsluiting en beschadiging van de elektrische onderdelen.

Binnenunit en buitenunit

WAARSCHUWING

• Houd er rekening mee dat langdurige directe blootstelling aan koele of warme lucht van de airconditioner of aan lucht die te koel of te warm is, schadelijk kan zijn voor uw lichamelijke conditie en gezondheid.

• Plaats geen voorwerpen, zoals staven, vingers enz. in de luchtinlaat of luchtuitlaat.

Als gevolg van aanraking met de hoge-snelheid ventilatorbladen van de airconditioner kan letsel ontstaan.

• Raadpleeg deskundig personeel over de bevestiging van accessoires

engebruikenkelaccessoiresdiedoordefabrikantzijngespeciceerd.

Als er een defect ontstaat als gevolg van door uzelf uitgevoerde werkzaamheden, kan dit waterlekkage, elektrische schokken of brand veroorzaken.

• Gebruik het product niet in een atmosfeer die verontreinigd is met oliedampen, zoals bakolie- of machineoliedampen.

Oliedampen kunnen beschadiging, elektrische schokken of brand veroorzaken.

• Gebruik het product niet op plaatsen met een grote hoeveelheid vettige rook, zoals kookruimten of op plaatsen met ontbrandbare gassen, bijtende gassen of metaalstof.

Gebruik van het product op dergelijke plaatsen kan brand of defecten veroorzaken.

• Pas bij lekkage van koelmiddel op voor brandgevaar.

Als de airconditioner niet correct functioneert, d.w.z. geen koele of warme lucht produceert, kan lekkage van koelmiddel de oorzaak zijn. Neem contact op met uw leverancier voor assistentie. Het gebruikte koelmiddel in de airconditioner is veilig en lekt gewoonlijk niet weg. Maar ingeval van een lek kan een schadelijk gas vrijkomen bij contact met een naakte brander, verwarming of fornuis. Stop met het gebruik van de airconditioner totdat een deskundige onderhoudsmonteur heeft bevestigd dat de lekkage is gerepareerd.

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

Onderdelen die strikt nagekeken moeten worden

WAARSCHUWING

• In het geval een veiligheidsschakelaar met zekering gebruikt wordt, er voor zorgen dat de capaciteit van de zekering correct is.

Gebruik van een normale geleidende kabel kan defecten of brand veroorzaken.

• Gebruik de stroomonderbreker om de airconditioner in of uit te schakelen.

Dit kan namelijk resulteren in brand of in waterlekkage. Bovendien zal de ventilator plotseling beginnen te draaien als de stroomuitvalcompensatie wordt geactiveerd, wat kan resulteren in lichamelijk letsel.

• Voorzie het apparaat van een aardaansluiting.

Aard de unit niet aan een gas- of waterpijp, bliksemaeider of telefoon-aardkabel.

Onvoldoende aarding kan elektrische schokken of brand veroorzaken. Een plotselinge schok van inslaande bliksem of iets anders kan de airconditioner beschadigen.

• Wanneer de airconditioner niet correct functioneert (een brandlucht afgeeft enz.), schakel dan het apparaat uit en neem contact op met uw plaatselijke verdeler.

Wanneer u de airconditioner onder deze omstandigheden blijft gebruiken, kan dit defecten, elektrische schokken of brand tot gevolg hebben.

• Neem contact op met uw plaatselijke leverancier over wat te doen in het geval van koelmiddellekkage.

Wanneer de airconditioner in een kleine kamer wordt geïnstalleerd, is het noodzakelijk de juiste maatregelen te nemen zodat in het geval van koelmiddellekkage de hoeveelheid weggelekt koelmiddel de concentratielimiet niet overschrijdt. Anders kan dit een ongeval als gevolg van zuurstoftekort veroorzaken.

• Plaats een aardlekschakelaar.

Het niet plaatsen van een aardlekschakelaar kan gevaar voor elektrische schokken of brand tot gevolg hebben.

• Neem contact op met uw verdeler als de airconditioner onder water komt te staan als gevolg van een natuurramp, zoals een overstroming of harde storm.

Gebruik de airconditioner in dat geval niet, want dit zou kunnen resulteren in een defect, een elektrische schok of in brand.

• Gebruik een aparte stroomvoorziening voor de airconditioner.

Het gebruik van een andere stroomvoorziening kan warmteontwikkeling, brand of defecten veroorzaken.

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

Onderdelen die strikt nagekeken moeten worden

VOORZICHTIG

• Controleer na langdurig gebruik de standaard van het apparaat en de bevestiging ervan op beschadiging.

Als deze in beschadigde toestand wordt gelaten, kan het apparaat komen te vallen en letsel veroorzaken.

• Laat kinderen niet op de buitenunit klimmen en plaats er geen voorwerpen bovenop.

Door vallen of omvallen van de voorwerpen kan letsel veroorzaakt worden.

• De luchtinlaten of luchtuitlaten niet blokkeren.

Een geblokkeerde of belemmerde luchtstroom kan verminderde prestaties of defecten veroorzaken.

• Raak de luchtinlaat of de aluminium vinnen van de unit niet aan, dit om letsels te voorkomen.

• De ventilatorbeschermplaat van de buitenunit niet verwijderen.

De beschermplaat beveiligt tegen de hoge-snelheid ventilator van de unit, welke letsel kan veroorzaken.

• Plaats geen voorwerpen die gevoelig zijn voor vocht, direct onder de binnen- of buitenunits.

Onder bepaalde omstandigheden kan condensvorming op de hoofdunit of de

koelmiddelleidingen, vuil in het luchtlter of een verstopte afvoer waterlekkage

veroorzaken, waardoor het betreffende voorwerp vervuild of defect kan raken.

• Plaats geen bakken met water (bloemenvazen enz.) op het apparaat, aangezien dit elektrische schokken of brand kan veroorzaken.

• Gebruik de airconditioner niet voor andere doeleinden dan waarvoor deze bestemd is.

Gebruik de airconditioner niet voor het koel houden van precisie-instrumenten, voedsel, dieren, planten of kunstvoorwerpen, aangezien dit de prestaties, kwaliteit en/of levensduur van het betreffende voorwerp nadelig kan beïnvloeden.

• Plaats geen apparatuur die open vuur produceert, op plaatsen die blootstaan aan de luchtstroom van het apparaat, aangezien dit de verbranding van de brander nadelig kan beïnvloeden.

• Plaats geen verwarmingstoestellen direct onder het apparaat, aangezien de resulterende warmte vervorming kan veroorzaken.

• Zorg ervoor dat kinderen, planten of dieren niet direct blootgesteld worden aan de luchtstroom van het apparaat, aangezien dit nadelige gevolgen kan hebben.

• Plaats geen ontvlambare containers zoals spuitbussen binnen 1 m van de uitblaasopening.

De containers kunnen tot ontplofng komen als gevolg van het effect van de uitvoer van

warme lucht van de binnen- of buitenunit.

• Installeer de airconditioner niet op plaatsen waar het gevaar bestaat van lekkage van ontvlambaar gas.

In het geval van een gaslekkage, kan de opeenhoping van gas in de buurt van de airconditioner brandgevaar veroorzaken.

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

Onderdelen die strikt nagekeken moeten worden

VOORZICHTIG

• Ga tijdens het bedienen van de airconditioner of het uitvoeren van onderhoud niet op een onstabiel platform zitten of staan.

Het platform kan omvallen met letsel als gevolg.

• Raakdemotornietaantijdenshetvervangenvanhetlter.

De motor kan erg heet zijn en brandwonden veroorzaken.

• Spoel de airconditioner niet af met water, aangezien dit elektrische schokken of brand kan veroorzaken.

• Ventileer de ruimte regelmatig.

Wees voorzichtig wanneer u de airconditioner gebruikt samen met andere verwarmingsapparatuur. Onvoldoende ventilatie kan zuurstofgebrek veroorzaken.

• Stop altijd de werking van de airconditioner en schakel de elektrische voeding UIT alvorens deze te reinigen.

Wanneer u dit niet doet kan dit elektrische schokken of letsel veroorzaken.

• Het interne gedeelte van de binnen- en buitenunits niet zelf reinigen. Neem altijd contact op met uw Daikin-verdeler.

Een verkeerde manier van reinigen of het gebruik van een verkeerd reinigingsmiddel kan de kunststof onderdelen van de binnenunit aantasten of waterlekkage veroorzaken. Bovendien kan er storing, rookontwikkeling of brand ontstaan als de elektrische onderdelen of de motor in de binnenunit in contact komen met een reinigingsmiddel of water.

• Plaats geen voorwerpen in de directe nabijheid van de buitenunit en zorg er voor dat bladeren of andere overblijfselen zich niet rondom het apparaat ophopen.

Bladeren trekken kleine dieren aan die in de unit kunnen binnendringen. In de unit kunnen dergelijke dieren storingen, rook of brand veroorzaken wanneer ze in contact komen met elektrische onderdelen.

• Zet de units stevig vast.

Als de units niet stevig vastgezet worden, kunnen deze komen te vallen en lichamelijk letsel veroorzaken.

• Leg de afvoer zo aan dat waterafvoer volledig kan plaatsvinden.

Als tijdens de werking van de airconditioner de afvoer van de afvoerpijp van de buitenunit niet juist kan plaatsvinden, kan als gevolg van opeenhoping van vuil en restanten in de leiding deze geblokkeerd raken. Dit kan waterlekkage van de binnenunit tot gevolg hebben. Zet onder deze omstandigheden de airconditioner stop en neem contact op met uw leverancier voor assistentie.

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

Namen en functies

1. Toets om de bedrijfsmodus te selecteren

11. LCD (met achter-

grondverlichting)

4. Omhoog-toets

5. Omlaag-toets

6. Rechts-toets

7. Links-toets

9. Bedrijfslampje

8. AAN/UIT-knop

3. Menu/Enter-toets

10. Annuleertoets

2. Toets voor de ventilatiesnelheid/ richting luchtstroom

Andere functies dan de basisbedieningsfuncties (bijvoorbeeld AAN/UIT, selectie van de bedrijfsmodus, de snelheid van de ventilator instellen, de luchtstroomrichting en de temperatuurinstellingen) worden op het menuscherm ingesteld.

OPMERKING

• Installeer de afstandsbediening niet op plaatsen die blootstaan aan direct zonlicht. Anders kan het LCD display verkleuren, waardoor de gegevens niet langer leesbaar zijn.

• Niet aan het kabel van de afstandsbediening trekken of deze verdraaien. Anders kan de afstandsbediening fout werken.

• Druk de toetsen op de afstandsbediening niet in met voorwerpen met scherpe uiteinden. Anders kan de afstandsbediening beschadigd of defect raken.

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

Namen en functies

1. Toets om de bedrijfsmodus te selecteren

• Druk op deze toets voor het selecteren van

de gewenste bedrijfsmodus. (Zie "Koelen/

Verwarmen/Automatisch/Ventilat. functie" op pagina 13)

• De beschikbare standen verschillen

afhankelijk van het model dat is aangesloten.

2. Toets voor de ventilatiesnelheid/ richting luchtstroom

• Gebruikt om de ventilatorsnelheid en

de blaasrichting te wijzigen.

• De beschikbare ventilatiesnelheden

verschillen afhankelijk van het model dat is aangesloten.

3. Menu/Enter-toets

• Gebruik deze toets om het hoofdmenu

weer te geven of om het geselecteerd onderdeel in te voeren (Zie "Overzicht

van de hoofdmenu-onderdelen." op pagina 24).

4. Omhoog-toets

• Gebruik deze toets om de ingestelde

temperatuur te verhogen.

• De volgende onderdelen aan de bovenkant

zullen oplichten. (Houd de toets ingedrukt om alle waarden of onderdelen te doorlopen).

• Gebruik deze toets om het geselecteerd

onderdeel te veranderen.

5. Omlaag-toets

• Gebruik deze toets om de ingestelde

temperatuur te verlagen.

• De volgende onderdelen aan de onderkant

zullen oplichten. (Houd de toets ingedrukt om alle waarden of onderdelen te doorlopen).

• Gebruik deze toets om het geselecteerd

onderdeel te veranderen.

6. Rechts-toets

• Gebruik deze toets om het volgende

onderdelen aan de rechterkant te selecteren.

• De scherm verandert in het volgend

scherm.

7. Links-toets

• Gebruik deze toets om de volgende

onderdelen aan de linkerkant te selecteren.

• Het scherm verandert in het vorig scherm.

8. AAN/UIT-knop

• Druk op deze toets om de airconditioner

in of uit te schakelen.

9. Bedrijfslampje (Groen)

• Dit lampje gaat branden wanneer het

systeem in bedrijf is.

• Dit lampje is uit wanneer de unit UIT is.

• Dit lampje gaat knipperen als er zich een

fout voordoet.

10. Annuleertoets

• Gebruik deze toets om naar het vorige

scherm terug te keren.

11. LCD (met achtergrondverlichting)

• De achtergrondverlichting gaat gedurende

ongeveer 30 seconden branden wanneer op een van de toetsen wordt gedrukt.

• De acties verbonden aan de toetsen, met

uitzondering van de AAN/UIT-toets, worden niet uitgevoerd wanneer de achtergrondverlichting uit is.

• Als twee afstandsbedieningen gebruikt

worden om één enkele binnenunit te bedienen, zal de achtergrondverlichting van de afstandsbediening die het eerst gebruikt wordt, branden.

• Met de functie Autodisplay uit kan het

display automatisch worden uitgeschakeld na een bepaalde tijdsduur (zie "Autodisplay

uit" op pagina 44).

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

Namen en functies

15 21

LCD scherm

• Er zijn twee weergaven beschikbaar voor het LCD-scherm. Het Standaard-scherm,

dat standaard wordt gebruikt, en het Gedetailleerd scherm.

• Om de actieve weergavemethode te wijzigen, selecteert u de gewenste weergave

in het Weergavestandscherm (zie "Scherm" op pagina 56).

• De getoonde gegevens op het scherm variëren met de bedrijfsmodus van de

aangesloten modellen. (Bv.: het volgende scherm verschijnt wanneer de airconditioner op automatische verwarming is ingesteld).

Standard-scherm

Met pictogrammen Met pictogrammen en tekst (standaard)

10 17

Gedetailleerd scherm

28°C

16 8

3 21

10 17

Warm

Instellen

28°C

Fout: Druk Toets Menu

3 4

 De klok en de gedetailleerde keuze-onderdelen verschijnen op het

gedetailleerde scherm, afgezien van de onderdelen die op het Standard-scherm verschijnen.

Met pictogrammen Met pictogrammen en tekst

11 14

9 7

Warm

Fout: Druk Toets Menu

Instellen Ruimte

3 15

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

Namen en functies

1. Bedrijfsmodus

• Geeft de huidige bedrijfsmodus aan.

Bedrijfsmodus

Koel Warm Vent. Luchtrein.

Ventilat. Drogen Auto (Koel) Auto (Warm)

2. Ventilatorsnelheid

• Toont de ventilatorsnelheid die voor

de airconditioner is ingesteld.

• De ventilatorsnelheid wordt niet

weergegeven als de airconditioner geen ventilatorsnelheidregelfunctie heeft.

3. Ingestelde/Terugstel temperatuur display

• Als de unit INgeschakeld is, wordt de

temperatuur die voor de airconditioner werd ingesteld weergegeven.

• Als de unit UITgeschakeld is en het

terugzetten is tevens uitgeschakeld, wordt de temperatuur weergegeven, die voor de airconditioner werd ingesteld.

• Als de unit UIT-geschakeld is en het

terugzetten ingeschakeld is, wordt de temperatuur weergegeven, die voor de terugzetfunctie werd ingesteld.

• Standaard is de weergave ingesteld op

de stand Dubbel instelpunt. Raadpleeg de uitgebreide handleiding voor de installateur voor instructies over hoe u de stand Enkelv. instelpunt kan activeren.

5. Melding

De volgende meldingen kunnen worden weergegeven:

• Functie niet beschikbaar.

– Wordt gedurende enkele seconden

getoond wanneer een bedieningstoets wordt ingedrukt als de binnenunit niet is uitgerust met de bijbehorende functie.

– Als een aantal binnenunits in werking

zijn, verschijnt de melding enkel als geen van de binnenunits uitgerust is met de bijbehorende functie, d.w.z. dat de melding niet zal verschijnen als tenminste één van de binnenunits voorzien is van de bijbehorende functie.

• Fout: Druk Toets Menu.

• Waarschuwing: Druk Toets Menu.

– Wordt getoond als een fout of een

waarschuwing is gedetecteerd.

• Snelle opstart (alleen Sky Air)

– Wordt weergegeven wanneer

de Snelle opstart-functie actief is.

• Reinig lter aub

• Reinig element aub

• Reinig lter en element aub

– Wordt weergegeven wanneer het tijd is

om de lter en/of het element te reinigen.

6. Ventilatie/Luchtreiniging

• De Ventilatie mode-pictogrammen.

" Duiden op de huidige ventilatie mode (AUTOMATISCH, WARMTE RECUP, BYPASS).

• Luchtzuiveringspictogram " " geeft aan

dat de (optionele) luchtzuiveringskit in bedrijf is.

4. Ontdooien/Warme start " "

• Geeft aan dat het ontdooien/warme

start bezig is.

• Het ontdooien/warme start is alleen

mogelijk wanneer er een HRV-unit (ventilatieunit met warmteterugwinning) is verbonden. Zie voor details de gebruiksaanwijzing van de HRV-unit.

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

7. Sleutelvergrendeling " "

• Wordt getoond wanneer de

sleutelvergrendeling actief is.

8. Timer ingeschakeld " "

• Geeft aan dat de weektimer of de UIT-timer

ingeschakeld is.

Namen en functies

9. Probleem timer " "

• Geeft aan dat de klok opnieuw moet

worden ingesteld.

• De weektimer werkt niet zolang de klok

niet opnieuw wordt ingesteld.

10. Gecentraliseerde regeling " "

• Geeft aan dat de airconditioner onder

het beheer staat van een centrale bedieningsapparatuur (optionele accessoires) en dat het systeem niet via de afstandsbediening bediend mag/kan worden.

11. Omschakeling onder centrale controle " "

• Geeft aan dat de omschakeling van de

installatie onder centrale controle gebeurt die aan een andere binnenunit of aan een op de buitenunit aangesloten optionele koel-/verwarming-keuzeschakelaar (= master-afstandsbediening) is toegewezen.

12. Terugzetten " "

• Geeft aan dat de klok ingesteld is.

• Als de klok niet is ingesteld, verschijnt

" -- : -- ".

13. Uitblaasrichting

• Wordt getoond wanneer de

luchtstroomrichting (de blaasrichting) en de draaiklep zijn ingesteld.

• Dit onderdeel wordt niet getoond als het

systeem niet voorzien is van een functie voor het instellen van luchtstroomrichtingen.

14. Klok (12/24 uur realtime-klok)

• Geeft aan dat de klok ingesteld is.

• Als de klok niet is ingesteld, verschijnt

" -- : -- ".

15. Gedetailleerde selectie

• Wordt weergegeven wanneer de stand

Gedetailleerd scherm geselecteerd werd.

• Standaard worden er geen gedetailleerde

onderdelen geselecteerd.

16. Rotatie " "

• Geeft aan dat één unit als back-up is

ingesteld en dat rotatie is ingeschakeld.

17. Geluidsarme werking/instelling energiezuinige werking/ gedwongen thermo uit (BACnet ) " "

• Geeft aan dat het systeem in geluidsarme

werkingsmode staat, ingesteld is op energiezuinige werking of een gedwongen thermo uit-commando heeft ontvangen van een BACnet-interface. Raadpleeg de montagehandleiding van de buitenunit of neem contact op met uw plaatselijke verdeler.

18. Fout " "

• Geeft aan dat er waarschuwing is of een

storing in de unit.

19. Maakhetlterschoon" "

• Geeft aan dat het tijd is om het lter

te reinigen.

20. Maak het element schoon " "

• Geeft aan dat het tijd is om het element

te reinigen.

21. Zelfreiniginglter" "

• Geeft aan dat de zelfreiniging van het lter

actief is.

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

Bedieningsmethode

Toetsweergave

Schermweergave

Schermen die op de afstandsbediening zullen verschijnen.

Basisbediening

Functies van de afstandsbediening

Hoofdmenu Richting luchtstroom Indiv luchtstroomrichting Snelle opstart Ventilatie Energiebesparende opties

Tijdschema

Tijdschema De klok is niet ingesteld.

Wenst u deze nu in te stellen?

Datum & Tijd Jaar 2016

Maand 01 Dag 01 Vrijdag

0:00

Terug Instelling

InstellingTerug

NeeJa

InstellingTerug

Bedieningsprocedure

Bedien de toetsen zoals in de werkwijze uitgelegd.

• Het hoofdmenu weergeven. (Zie "Het

1/2

hoofdmenu wijzigen" op pagina 29).

• Druk op de toetsen omlaag) om Tijdschema te selecteren en druk op de Menu/Enter-toets.

• Druk op de toetsen (links/rechts) om Ja te selecteren en druk op de Menu/Enter-toets.

• Het scherm Datum & Tijd verschijnt.

• Stel het huidig jaar, de huidige maand, de huidige dag en het huidig uur in. (Zie "Klok & kalender" op pagina 59).

Opmerking

• Alvorens het rooster in te stellen, moet de klok worden ingesteld.

• Als de klok niet is ingesteld, verschijnt er een scherm zoals links aangegeven.

Geeft aan welke toetsen gebruikt moeten worden.

(omhoog/

Voorbereiding

• Met het oog op mechanische bescherming, het systeem tenminste 6 uur vóór het starten van de bediening van het systeem inschakelen.

• In het seizoen het systeem niet uitschakelen om te zorgen dat het systeem soepel gestart kan worden.

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

Basisbediening

Bedieningsmethode

Koelen/Verwarmen/Automatisch/Ventilat. functie

• Druk de keuzetoets Bedrijfsmodus enkele malen

Koel

Instellen

in totdat de gewenste stand (Koel, Warm, Ventilat. alleen, Drogen of Auto) is geselecteerd.

(SkyAir en VRV)

28°C

Opmerking

• Bedrijfsmodi die niet beschikbaar zijn worden niet getoond.

• Alleen de stand Koel, Drogen of Ventilat. alleen kan geselecteerd worden als de airconditioner een model is met enkel een koelfunctie.

• Alvorens een mode te veranderen, er op letten dat Overschakeling onder controle niet op de afstandsbediening wordt getoond. De mode koel of warm kan niet geselecteerd worden als bovenstaande melding op de afstandsbediening wordt getoond. Zie "Instellingsmethode voor de koelen/verwarmen

keuzemogelijkheid" op pagina 20 als het Overschakeling

onder controle-symbool knippert.

• Duw op de AAN/UIT-knop.

Het werkingslampje (groen) gaat branden en de airconditioner zal beginnen werken.

• De ingestelde temperatuur wordt met 1°C

Koel

Instellen

28°C

Instellen

verhoogd wanneer de (Omhoog) toets wordt ingedrukt en met 1°C verlaagd wanneer de (Omlaag) toets wordt ingedrukt.

Opmerking

De temperatuur kan niet worden ingesteld in de stand Drogen of Ventilat. alleen.

• Om de ventilatorsnelheid of de blaasrichting te wijzigen, drukt u op de toets Ventil Snlh./Richting luchtstroom.

28°C

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

Basisbediening

Laag

0 0

Luchtsnelheid/richting

niveau Richting1

Niv 1 (L)

Zwaaien stoppen

Terug

Instelling

Terug

Auto

Hoog

Luchtsnelheid/richting

Niv 1 (L)

Terug Instelling

Midden-hoog

niveau Richting1

InstellingTerug

Midden-laag

Midden

Zwaaien stoppen

• Om de luchtsnelheid of de luchtstroomrichting in te stellen, druk op de toetsen (links/rechts).

• Druk op de toetsen

(omhoog/omlaag) om het gewenste volume of de gewenste stand te selecteren.

Opmerking

•

Het is mogelijk dat de airconditioner op automatische regeling van de ventilatorsnelheid overgaat met het oog op mechanische bescherming.

• Het is mogelijk dat de airconditioner op automatische regeling van de ventilatorsnelheid overgaat al naargelang de kamertemperatuur.

• Het is mogelijk dat de werking van de ventilator wordt stopgezet. Dit duidt niet op een defect.

•

Het kan even duren voordat de wijzigingen aan de ventilatorsnelheid daadwerkelijk worden uitgevoerd.

• In de stand Auto wordt de snelheid van de ventilator automatisch geregeld in functie van het instelpunt en de binnentemperatuur.

• De instelling voor de Ventil Snlh is hoog voor Ventilat. alleen.

• Naargelang het type binnenunit zijn er twee ventilatorsnelheden (laag en hoog), drie ventilatorsnelheden (laag, midden en hoog) of vijf ventilatorsnelheden (laag, midden laag, midden, midden hoog, hoog) beschikbaar. Sommige binnenunits ondersteunen ook automatische ventilatorsnelheid.

• Selecteer met luchtstroomrichting geselecteerd,

de gewenste luchtstroomrichting uit Geen inst. ,

Positie 0 , Positie 1 , Positie 2 , Positie 3 , Positie 4 , Zwaaien en Auto met de

toetsen (omhoog/omlaag).

Opmerking

•

De uitblaasrichting verschijnt op onderstaande wijze op het scherm.

0 : Positie 0

Omhoog/omlaag

Links/Rechts-Richting

1 : Positie 1 2 : Positie 2 3 : Positie 3 4 : Positie 4

richting

• Wanneer u een van de 5 posities (0 tot 4) selecteert, blijven

de luchtstroomrichtinglamellen in een vaste positie staan.

• Het selecteren van Zwaaien heeft tot gevolg dat de

blaasrichtinglamellen heen en weer gaan bewegen.

Drukken op de Menu/Enter-toets voert de

•

instellingen in en roept het basisscherm terug op.

Luchtdebiet/richting

Luchtdebiet Richting

Hoog

Terug Instelling

Zwaaien

Instelling blaasrichting

(omhoog/omlaag)

Luchtdebiet/richting

Luchtdebiet Richting

Hoog

Terug Instelling

Zwaaien

Instelling Luchtstroom

richting (naar links/

naar rechts)

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

Basisbediening

• Wanneer de AAN/UIT-toets opnieuw wordt

ingedrukt, zal de airconditioner stoppen met werken en zal het werkingslampje UIT gaan.

Opmerking

• Wanneer het systeem wordt uitgeschakeld tijdens verwarmen, zal de ventilator gedurende ongeveer 1 minuut blijven werken om de restwarmte in de binnenunit te verwijderen.

• Om waterlekkage of een systeemdefect te voorkomen, mag u de voeding niet te snel nadat de airconditioner is gestopt UIT schakelen. Wacht minstens 5 minuten zodat de afvoerpomp het restwater verder uit de binnenunit kan afvoeren.

Kenmerken van de koelfunctie

• Als de koelfunctie wordt gebruikt wanneer de kamertemperatuur te laag is, treedt er vorst op op de warmtewisselaar van de binnenunit, waardoor de koelcapaciteit kan verminderen. In dit geval schakelt de airconditioner automatisch een tijdje naar de ontdooiwerking. Tijdens de ontdooiwerking wordt een kleine luchtstroom of zachte wind gebruikt om de vorming van smeltwater te voorkomen. (De afstandsbediening geeft aan dat de ventilatorsnelheid is ingesteld).

• Wanneer de buitenluchttemperatuur hoog is, kan het soms even duren voordat de kamertemperatuur de ingestelde temperatuur bereikt.

Kenmerken van de verwarmingsfunctie

Starten van het systeem

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

• In het algemeen heeft het systeem in de verwarmingsfunctie meer

tijd nodig voor het bereiken van de ingestelde temperatuur dan bij de koelfunctie. Het wordt aanbevolen de airconditioner van te voren te starten met gebruik van de timer.

Basisbediening

Bedien het systeem op de volgende wijze om te voorkomen dat de verwarmingscapaciteit afneemt of dat er koude lucht wordt uitgeblazen. Werking ontdooifunctie

Warme start (enkel VRV)

Buitentemperatuur en verwarmingscapaciteit

• De airconditioner zal automatisch beginnen te ontdooien om geen ijsophoping op de buitenunit te hebben, waardoor de verwarmingscapaciteit lager zal zijn.

• De ventilator van de binnenunit stopt en " " (Ontdooien/ Warme start) verschijnt op de afstandsbediening.

• De airconditioner herneemt de normale werking na ongeveer 6 tot 8 minuten (max. 10 minuten).

• Wanneer de airconditioner naar de verwarmingswerking of ontdooiwerking gaat, zal de binnenunit stoppen om te voorkomen dat er koude lucht wordt uitgeblazen. (In dat geval verschijnt " " (Ontdooien/Warme start) op de afstandsbediening).

• De verwarmingscapaciteit van de airconditioner neemt af als de buitentemperatuur daalt. Als het verwarmingseffect onvoldoende is, is het raadzaam om een ander verwarmingstoestel te gebruiken in combinatie met de airconditioner. (Wanneer er een verbrandingstoestel wordt gebruikt, moet de kamer regelmatig worden verlucht). Gebruik het verwarmingsapparaat niet op plaatsen waar dit blootgesteld is aan de luchtstroom van de airconditioner.

• De airconditioner is een type met hete luchtcirculatie. Daarom duurt het even voordat de kamer is opgewarmd nadat de airconditioner is ingeschakeld. De ventilator van de binnenunit werkt automatisch totdat de binnentemperatuur van het systeem een bepaald niveau bereikt heeft.

• Als de hete lucht bij het plafond blijft en uw voeten koud aanvoelen, wordt het gebruik van een luchtcirculator aanbevolen. Neem voor bijzonderheden contact op met uw Daikin-verdeler.

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

Basisbediening

Bedieningsmethode

Programma Drogen

Voorbereiding

• Met het oog op mechanische bescherming, de airconditioner tenminste 6 uur vóór het starten van de bediening van de airconditioner inschakelen.

• In het seizoen de airconditioner niet uitschakelen om te zorgen dat de airconditioner soepel gestart kan worden.

• Het is mogelijk dat de drogen mode niet geselecteerd kan worden als de afstandsbediening geen keuzemode voor het selecteren van koelen/verwarmen heeft (Zie "Instellingsmethode

voor de koelen/verwarmen keuzemogelijkheid" op pagina 20 voor bijzonderheden).

• Druk enkele malen op de knop om de

Drogen

bedrijfsmodus te selecteren totdat de stand Drogen is geselecteerd.

Opmerking

Het is mogelijk dat de stand Drogen niet beschikbaar is afhankelijk van het type binnenunit.

• Duw op de AAN/UIT-knop. Het werkingslampje gaat branden en de airconditioner zal beginnen werken.

Opmerking

De temperatuur en de ventilatorsnelheid worden automatisch door de airconditioner geregeld. Instellingen voor temperatuur of ventilatorsnelheid kunnen dus niet veranderd worden zolang de airconditioner in werking is.

• Om de blaasrichting in te stellen, zie "Richting luchtstroom" op

3 4

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

pagina 30.

• Wanneer de AAN/UIT-toets opnieuw wordt ingedrukt, zal de airconditioner stoppen met werken en zal het werkingslampje UIT gaan.

Opmerking

Om waterlekkage of een systeemdefect te voorkomen, mag u de voeding niet te snel nadat de airconditioner is gestopt UIT schakelen. Wacht minstens 5 minuten zodat de afvoerpomp het restwater verder uit de binnenunit kan afvoeren.

Basisbediening

Kenmerken van de droogfunctie

Tijdens het drogen wordt de luchtvochtigheid verlaagd door de koelstand van de airconditioner afwisselend IN en UIT te schakelen om ervoor te zorgen dat de temperatuur zo weinig mogelijk daalt.

Opmerking

• De temperatuur en de snelheid van de ventilator worden nu automatisch geregeld en kunnen dus niet met de afstandsbediening bijgestuurd worden.

• Het drogen is inactief wanneer de kamertemperatuur te laag is.

Terugzetten

De terugzetfunctie houdt de kamertemperatuur binnen een bepaald gebied wanneer de afstandsbediening UIT is. Dit gebeurt door de airconditioner die voorheen door de gebruiker, de tijdschemafunctie of de timer UIT werd UIT-gezet, tijdelijk opnieuw te starten.

UIT

Koeling

33°C 35°C

Verwarming

Voorbeeld:

[ Instelpunt terugzettemperatuur: koelen 35°C, verwarmen 10°C ] [ Herstel differentieel: koelen -2°C, verwarmen +2°C ]

• Indien de kamertemperatuur onder de 10°C valt, start automatisch de verwarming. Indien

• Indien de kamertemperatuur hoger wordt dan 35°C, start automatisch het koelen. Indien

Opmerking

• Deze functie wordt standaard geactiveerd. Deze functie kan enkel in de Besparende opties geactiveerd/gedeactiveerd worden (Zie "Energiebesparende opties" op pagina 38).

• Het differentieel kan in het menu Terugzet conditie bijgesteld worden (zie "Terugzet conditie"

op pagina 40).

• De terugzettemperatuur kan terwijl de unit UIT is, op het basisscherm of in het tijdschema worden ingesteld.

• Terugzetten zal de unit AAN zetten gedurende minstens 30 minuten, tenzij het instelpunt terugzettemperatuur wordt gewijzigd of de unit wordt AAN gezet met de AAN/UIT-toets.

• Wanneer terugzetten de airconditioner AAN zet in de stand Auto, schakelt de afstandsbediening naar Alleen koelen of verwarmen, afhankelijk van wat er nodig is, en wordt alleen het respectieve instelpunt terugzettemperatuur getoond.

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

10°C 12°C

de temperatuur na een half uur 12°C of meer stijgt, zet de bediening zich opnieuw in haar oorspronkelijke toestand.

de temperatuur na een half uur tot 33°C of nog lager zakt, zet de bediening zich opnieuw in haar oorspronkelijke toestand.

Basisbediening

Bedieningsmethode

Koel

Terugzetten

Koel

Het terugzetten kan niet geactiveerd worden wanneer een centrale bediening aangesloten is.

Het terugzet-pictogram " " knippert als de unit onder terugzetbediening wordt INgeschakeld.

35°C

De ventilatorsnelheid kan niet worden gewijzigd wanneer terugzetten actief is en daardoor is de ventilatorsnelheid niet zichtbaar.

Ventilatie functie

(Alleen HRV)

Voorbereiding

• Met het oog op mechanische bescherming, de airconditioner tenminste 6 uur vóór het starten

van de bediening van het systeem inschakelen.

• In het seizoen de airconditioner niet uitschakelen om te zorgen dat de airconditioner soepel

gestart kan worden.

• Druk enkele malen op de knop om de werkingsmode te selecteren totdat de ventilatie mode

is geselecteerd.

• De Ventilatie mode wordt gebruikt op HRV-units

Vent.

(ventilatieunits met warmteterugwinning) voor wanneer koelen of verwarmen niet nodig is.

• De Ventilatie mode kan worden gewijzigd in het hoofdmenu (Zie "Ventilatie mode" op pagina 37).

Opmerking

Ventilatiemodi: Auto, Warmte recup en Bypass

• De Ventilatiesnelheid kan worden gewijzigd in het hoofdmenu

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

(Zie "Ventilatie snelheid" op pagina 36).

Opmerking

Ventilatiesnelheid: Laag of hoog

Basisbediening

Koel

Instellen

°C

Koel

Instellen

°C

• Duw op de AAN/UIT-knop. Het werkingslampje gaat branden en de HRV-unit

zal beginnen werken.

• Wanneer de AAN/UIT-toets opnieuw wordt ingedrukt, zal de HRV-unit stoppen met werken en zal het werkingslampje UIT gaan.

Instellingsmethode voor de koelen/verwarmen keuzemogelijkheid

(enkel VRV)

Zie "Koelen/verwarmen keuzemogelijkheid" op pagina 22 voor een uitleg

Wijzigingen invoeren

wanneer koelen/verwarmen geselecteerd kunnen worden.

• Houd gedurende tenminste 4 seconden de knop van de afstandsbediening ingedrukt om de werkingsmode te selecteren (terwijl de achtergrondverlichting brandt). Een afstandsbediening zal niet " " (Overschakeling onder controle) tonen als een koelen/verwarmen keuzemogelijkheid aan de afstandsbediening is toegekend.

•

De aanduiding " " (Overschakeling onder controle) op de afstandsbedieningen van binnenunits die aangesloten zijn op dezelfde buitenunit of BS-kast (aftakkingskeuze) beginnen te knipperen.

•

Stel op de volgende wijze een koelen/verwarmen keuzemogelijkheid in.

Opmerking

• Veranderingen in de instelling van de ventilatie mode zijn

mogelijk ongeacht de koelen/verwarmen keuzemogelijkheid.

• Als een koelen/verwarmen keuzemogelijkheid ingesteld is in de

"afstandsbediening voor selectie van koelen/verwarmen" ( ), zullen alle afstandsbedieningen " " tonen (Overschakeling onder controle). In dit geval kan de werkingsmode niet worden veranderd naar respectievelijk koelen of verwarmen wanneer verwarmen of koelen is ingesteld op de "afstandsbediening voor selectie van koelen/verwarmen".

Zie de gebruiksaanwijzing behorende bij de buitenunit voor

bijzonderheden van de "afstandsbediening voor selectie van koelen/verwarmen".

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

Basisbediening

Koel

Instellen

°C

Koel

Instellen

°C

Bedieningsmethode

Instellingen selecteren

Koel

Instellen

28°C

" " (Omschakelen onder besturing) knippert wanneer de spanning de eerste maal wordt aangeschakeld.

• Druk op de knop op de afstandsbediening om de werkingsmode te selecteren waarvoor u de keuzemogelijkheid wilt instellen. De koelen/verwarmen keuzemogelijkheid wordt dan ingesteld en de aanduiding " " (Overschakeling onder controle) zal verdwijnen. Het symbool " " (Overschakeling onder controle) zal verschijnen op de overige afstandsbedieningen.

• Druk op de knop om de werkingsmode te selecteren op de afstandsbediening die beschikt over de koelen/verwarmen keuzemogelijkheid (of de afstandsbediening zonder het symbool " " (Overschakeling onder controle)) enkele malen in totdat de gewenste mode is geselecteerd. Het display verandert naar "Ventilat.", "Drogen", "Auto", "Koel" of "Warm" telkens wanneer op de toets gedrukt wordt.

• De overige afstandsbedieningen zonder selectierechten zullen dan volgen en de aanduiding automatisch veranderen.

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

Basisbediening

Koelen/verwarmen keuzemogelijkheid

• De stand "Koel", "Warm" of "Auto" kan enkel ingesteld worden voor de afstandsbediening waarvoor de koelen/verwarmen keuzemogelijkheid is ingesteld.

De afstandsbediening met de keuzemogelijkheid

(zonder de "

(Overschakeling onder

controle) aanduiding)

De afstandsbediening met de keuzemogelijkheid

(zonder de "

(Overschakeling onder

controle) aanduiding)

Stel in op de mode "Koel", "Warm",

"Drogen" of "Auto".

Stel in op "Ventilat."-

mode.

Andere afstandsbedieningen

(met de "

(Overschakeling onder

controle) aanduiding)

• De airconditioner schakelt over naar de mode die ingesteld is op de afstandsbediening met keuzemogelijkheid. Geen andere modi zijn beschikbaar.

• De airconditioner kan echter overgeschakeld worden naar de stand Ventilator alleen of van Koelen naar Drogen.

Andere afstandsbedieningen

(met de "

(Overschakeling onder

controle) aanduiding)

• De airconditioner kan niet op andere standen ingesteld worden behalve de stand Ventilat. alleen.

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

Namen en functies

Voorzorgsmaatregelen bij het instellen van de koelen/ verwarmen keuzemogelijkheid

• De koelen/verwarmen keuzemogelijkheid moet in het volgende geval voor een enkele afstandsbediening ingesteld worden.

(Warmteterugwinningsysteem)(Warmtepompsysteem)

BS-kast (keuzeschakelaar voor de aftakking): De BS-kast wordt gebruikt om de stand koelen of verwarmen te selecteren.

BinnenunitBinnenunit

Een aantal binnenunits zijn op een enkele buitenunit aangesloten.

Stel de koel-/verwarm-/ ventilator-keuzemogelijkheid in een van de afstandsbedieningen in.

Sleutelvergrendeling

Bedieningsmethode

Koel

De toetsen zijn vergrendeld Annuleren: houd menutoets 4 seconden of langer ingedrukt

Instellen

Terug

Deactiveer het gebruik van alle toetsen.

• Druk gedurende minstens 4 seconden op de Menu/Enter-toets. (Terwijl de achtergrondverlichting brandt)

28°C

• "

" verschijnt.

• Alle toetsen zijn uitgeschakeld wanneer de sleutels vergrendeld zijn.

• Wanneer een van de toetsen wordt ingedrukt, wordt de melding links weergegeven.

• Voor het annuleren van de sleutelvergrendeling, de Menu/Enter-toets gedurende tenminste 4 seconden ingedrukt houden. (Terwijl de achtergrondverlichting brandt)

Een enkele BS-kast is op een aantal binnenunits aangesloten.

Stel de koel-/verwarm-/auto-/ ventilator-keuzemogelijkheid in een van de afstandsbedieningen in.

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

Beknopte gebruiksaanwijzing van de hoofdmenu-onderdelen

Overzicht van de hoofdmenu-onderdelen.

Opmerking

• De beschikbare onderdelen verschillen afhankelijk van het model dat is aangesloten.

• Enkel de beschikbare onderdelen verschijnen in het menu.

Instelling en display-onderdelen Beschrijving

Richting luchtstroom

Indiv luchtstroomrich-

(1)

ting

(enkel als de functie met individuele luchtstroom is geïnstalleerd)

Snelle opstart

(enkel SkyAir)

Ventilatie

(Alleen HRV)

Individuele instellingen

Lijst van de individuele instellingen

Herstel alle indiv instel

Luchtstroomgebied

(1)

Ventilatie snelheid Stel de ventilatiesnelheid in op "Laag"

Ventilatie mode Stel de ventilatie mode in op "Auto",

Verander de blaasrichting.

• De blaasrichtinglamellen kunnen automatisch omhoog en links en rechts worden bewogen.

• Er zijn vijf mogelijke vaste luchtstroomposities.

• Deze functie is niet beschikbaar voor alle modellen.

Stel de luchtstroomrichting individueel in voor elk van de lamellen.

Voor de SkyAir, maximum 4 units (unit A, B, C, D).

•

• Voor de VRV, maximum 16 units (unit 0 tot 15).

Een tabel voor elke unit met de instellingen voor elk van de 4 lamellen.

Wis alle individuele instellingen.

De automatische draairichting kan worden geselecteerd uit drie patronen op basis van de indeling van de kamer.

Standard, Uitblaas R of Uitblaas L Stelt de kamer snel op een comfortabele

temperatuur in (tenzij het systeem op het droogprogramma of de ventilatorfunctie is ingesteld).

• De maximale werkingsperiode voor de snelle opstartfunctie is 30 minuten.

of "Hoog".

"Warmte recup" en "Bypass".

Referen-

tiepagina

1) Niet ondersteund wanneer buitenunits van het type SkyAir RR+RQ aangesloten zijn.

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

Beknopte gebruiksaanwijzing van de hoofdmenu-onderdelen

Instelling en display-onderdelen Beschrijving

Energiebesparende

(1)

opties

Besparende opties

Grenswaarden temp

Activeer of deactiveer de

"Energiebesparende opties". De grenswaarden temp kunnen voor de standen

Koeling en Verwarming worden beperkt.

Terugzet conditie Zet de terugzetdifferentieeltemperatuur in,

waarna de unit zich terug in de UIT-toestand zet.

Waarneemsensor(laag)(²)(³)

(enkel als de waarneemsensor geïnstalleerd is)

Wanneer niemand gedurende een vaste periode gedetecteerd wordt, zal deze functie automatisch de streeftemperatuur van de airconditioning wijzigen. Indien iemand gedetecteerd wordt, zal het naar de normale insteltemperatuur terugkeren.

Waarneemsensor(stop)(²)(³)

(enkel als de

Wanneer niemand gedurende een vaste periode gedetecteerd wordt, zal deze functie

automatisch de airconditioner stoppen. waarneemsensor geïnstalleerd is)

Auto Reset Setpoint

Verandert nadat de unit een ingestelde tijdsduur

gewerkt heeft, het temperatuurinstelpunt naar

een voorgeprogrammeerde

temperatuurinstelpunt, zelfs als het

temperatuurinstelpunt veranderd is.

• Instelbaar van 30 tot 120 minuten in stappen van 30 minuten.

Timer uit De installatie wordt na de geselecteerde

tijdsduur automatisch uitgeschakeld (telkens wanneer de installatie geactiveerd wordt).

• Instelbaar in stappen van 10 minuten van 30 tot 180 minuten.

Autodisplay uit Wanneer het systeem is uitgeschakeld, is het

mogelijk om het display automatisch te doen uitschakelen na een bepaalde tijd.

• U kan "Uit", "10 min", "30 min", or "60 min". selecteren.

Referen-

tiepagina

Terugz., Grenswaarden temp, Terugzet conditie en Auto Reset Setpoint zouden best niet gebruikt worden wanneer een centrale bediening aangesloten is.

2) Niet ondersteund wanneer buitenunits van het type SkyAir RR+RQ aangesloten zijn.

3) Deze functie kan niet worden gebruikt wanneer groepsregeling actief is. In het geval van een systeem met simultane werking, wordt het systeem door de op de hoofdbinnenunit gemonteerde waarneemsensor bediend.

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

Beknopte gebruiksaanwijzing van de hoofdmenu-onderdelen

Instelling en display-onderdelen Beschrijving

Energiebesparende

(1)

opties

Elektriciteitsver-

)

bruik(²

Er verschijnt ten titel van inlichting een energieverbruik tot nu. Hiermee kan de klant het verloop van het verbruik aan elektriciteit inschatten.

Opmerking

• De beschikbare functies zijn afhankelijk van het type binnenunit

• Deze functie is niet beschikbaar wanneer meer dan 1 binnenunit op de afstandsbediening zijn aangesloten.

• Het weergegeven elektriciteitsverbruik komt niet uit een meting van het aantal kWh, maar uit een berekening op basis van de gegevens van de unit.

• Sommige factoren in deze berekening zijn absolute waarden, terwijl andere uit interpolaties met toleranties komen. Dit legt uit waarom het weergegeven verbruik van het eigenlijke elektriciteitsverbruik kan afwijken.

Referen-

tiepagina

Terugz., Grenswaarden temp, Terugzet conditie en Auto Reset Setpoint zouden best niet gebruikt worden wanneer een centrale bediening aangesloten is.

2) Niet ondersteund wanneer buitenunits van het type SkyAir RR+RQ aangesloten zijn.

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

Beknopte gebruiksaanwijzing van de hoofdmenu-onderdelen

Instelling en display-onderdelen Beschrijving

(1)

Tijdschema

Activeren/ desactiveren

Selecteer Tijdschema

Vakantie Selecteer de dagen van de week waarvoor het

Instellingen

Autolterreinigen

Informatie over het onderhoud

Conguratie

Geluidsarme stand

Tochtpreventie

(enkel als de waarneemsensor geïnstalleerd is)

Scherm

Aanpassing contrast

Huidige instellingen

Klok &

Datum & Tijd Congureer de datum en het uur.

kalender

12U/24U-klok Het uur kan in het formaat van 12 uur of 24 uur

Taal

Het tijdschema zal niet beschikbaar zijn wanneer een centrale bediening of de BRP7A51-digitale-ingangsadapter aangesloten is.

2) Niet ondersteund wanneer buitenunits van het type SkyAir RR+RQ aangesloten zijn.

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

Activeren of deactiveren van de

tijdschemafunctie. Selecteer het actieve tijdschemanummer

(tijdschema nr. 1, 2 of 3).

tijdschema zal worden gedeactiveerd. Deze functie wordt gebruikt voor wanneer het tijdschema niet actief moet zijn, bijvoorbeeld wanneer u op vakantie bent.

Selecteer wanneer de bedrijfsmodi elke dag van de week moeten starten en/of stoppen. In totaal kunnen er voor elke dag 5 acties ingesteld worden.

Zet de tijd in wanneer het lter automatisch

gereinigd moet worden. Voor gedetailleerde bedieningsinformatie, raadpleeg de gebruiksaanwijzing van het zelfreinigend sierpaneel.

Weergave van het contact voor onderhoud en informatie over het model.

Stel in wanneer de buitenunit stiller moet draaien, bv. om 's nachts de buren niet te storen.

Opmerking

• De beschikbare functies zijn afhankelijk van het type buitenunit

(²)

Voorkom dat mensen gestoord worden door de luchtstroom van de binnenunit. De functie om tocht te vermijden kan geactiveerd of gedeactiveerd worden.

• Display:

Schakel tussen Standard of Gedetailleerd scherm.

•

Instellingen gedetailleerd scherm: Selecteer of kamertemperatuur, buitentemperatuur, systeem of niets wordt weergegeven.

Het contrast van het LCD-scherm aanpassen.

Weergave van een lijst met de huidige instellingen voor de beschikbare onderdelen.

• Standaard wordt de time weergegeven

volgens 24u.

• De klok heeft een nauwkeurigheid van

±30 seconden per maand.

• Als er een stroomonderbreking is van een

periode niet langer dan 48 uur, blijft de klok werken met de ingebouwde reservestroomvoorziening.

weergegeven worden. Kies de taal uit de beschikbare talen van het

geïnstalleerd talenpakket.

Referentie-

pagina

46 47

Menu-onderdelen voor de

Binnenunit

voor bediening

hulpafstandsbediening

Als 2 afstandsbedieningen gebruikt worden voor de bediening van één enkele binnenunit, worden de volgende menu-onderdelen niet in de hulpafstandsbediening ingesteld. Stel deze in op de hoofdafstandsbediening.

• Indiv luchtstroomrichting

• Energiebesparende opties

• Tijdschema

• Auto lterreinigen

• Instelpunten voor de Terugzet Temperatuur

• Geluidsarme stand

• Tochtpreventie

Buitenunit

2 afstandsbedieningen

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

Koel

Instellen

°C

Bedieningsmethode

Menu-manipulatie

Hoofdmenu

Het hoofdmenu wijzigen

• Druk op de Menu/Enter-toets.

Basisscherm

• Het Hoofdmenu verschijnt.

1/2

Instructies voor het wijzigen van de toetsen

verschijnen.

• Selecteren van onderdelen van het hoofdmenu.

1. Druk op de toetsen (omhoog/omlaag) om het gewenste onderdeel te selecteren.

2. Druk op de Menu/Enter-toets voor het tonen van het geselecteerde instellingenscherm.

Hoofdmenu Richting luchtstroom

Indiv luchtstroomrichting Snelle opstart Ventilatie

Energiebesparende opties

Tijdschema

InstellingTerug

Hoofdmenu

• Druk op de annuleertoets om terug te keren naar

het basisscherm vanuit het scherm Hoofdmenu.

Voorzichtig

• Wanneer het Hoofdmenu zichtbaar is en tijdens het instellen van onderdelen gedurende 5 minuten geen toets wordt ingedrukt, keert het scherm automatisch terug naar het basisscherm.

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

Richting luchtstroom

Bedieningsmethode

Verander de blaasrichting

• Toon het hoofdmenu (Zie "Het hoofdmenu

1/2Hoofdmenu

wijzigen" op pagina 29)

• Druk op de toetsen

Richting luchtstroom te selecteren en druk op de

toets Menu/Enter.

Richting luchtstroom

Indiv luchtstroomrichting Snelle opstart Ventilatie Energiebesparende opties Tijdschema

InstellingTerug

Menu-manipulatie

(omhoog/omlaag) om de

Richting luchtstroom

Richting1

Zwaaien

Instelling blaasrichting

(omhoog/omlaag)

Richting luchtstroom

Richting1

Zwaaien

Instelling blaasrichting

(links/rechts)

Opmerking: Alleen zichtbaar wanneer beschikbaar.

InstellingTerug

Richting2

Zwaaien

Richting2

Zwaaien

• Selecteer de gewenste luchtstroomrichting uit Geen inst. , Positie 0 , Positie 1 ,

Positie 2 , Positie 3 , Positie 4 , Zwaaien

of Auto met de toetsen (omhoog/omlaag).

• Selecteer Omhoog/omlaag of Links/rechts met de toetsen

(links/rechts).

• Druk op de Menu/Enter-toets om de instellingen te bevestigen, waarna het basisscherm terug verschijnt.

Opmerking

• De blaasrichtingen verschijnen op onderstaande wijze op het scherm:

Omhoog/omlaag

Links/Rechts-Richting

richting

• Het selecteren van Zwaaien heeft tot gevolg dat de

blaasrichtinglamellen heen en weer gaan bewegen. Wanneer Zwaaien is geselecteerd, zijn alle

blaasrichtingen tegelijk zichtbaar.

• Wanneer u een van de Pos. 0 tot 4 selecteert, blijven de

luchtstroomrichtinglamellen in een vaste positie staan.

0 : Positie 0 1 : Positie 1 2 : Positie 2 3 : Positie 3 4 : Positie 4

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

Menu-manipulatie

Bedieningsmethode

Beweging van de blaasrichtinglamellen

Wanneer de volgende werkstanden actief zijn, wordt de blaasrichting automatisch geregeld. De feitelijke werking kan dus verschillend zijn van dat wat getoond wordt op de afstandsbediening.

• Kamertemperatuur is hoger dan de ingestelde temperatuur van de afstandsbediening (in de stand Verwarmen).

• Wanneer ontdooien actief is (in verwarmen mode).

Werkingsvoorwaarden

Opmerking

De stand Verwarmen is inclusief automatische werking.

(De luchtstroom wordt horizontaal uitgeblazen zodat de mensen in de kamer zich niet direct in de lijn van de koude lucht bevinden).

• Continue werking waarbij de luchtstroom horizontaal wordt uitgeblazen.

Indiv luchtstroomrichting

(Enkel als de functie met individuele luchtstroom is geïnstalleerd)

Individuele instellingen

• Toon het hoofdmenu (Zie "Het hoofdmenu

1/2

wijzigen" op pagina 29).

• Selecteer Indiv luchtstroomrichting en druk op de Menu/Enter-toets.

Hoofdmenu Richting luchtstroom

Indiv luchtstroomrichting

Snelle opstart Ventilatie Energiebesparende opties Tijdschema

InstellingTerug

Indiv luchtstroomrichting

Individuele instellingen

Lijst indiv instellingen

Herstel alle indiv instel Luchtstroomgebied

InstellingTerug

Individuele instellingen

Luchtuitl.

Uitgebreide handleiding voor de gebruiker BRC1E53

Unit A

Richting

Terug Instelling

4P419251-1 – 2015.10

Richting

Geen inst.

InstellingTerug

• Selecteer Individuele instellingen en druk op de Menu/Enter-toets.

• Gebruik de toetsen (omhoog/omlaag) om de unit en het symbool voor de uitlaat te selecteren.

• Voor de SkyAir kunnen maximum 4 units (unit A, B, C, D) worden geselecteerd. Voor de VRV kunnen maximum 16 units voor elke groep (unit 0 tot 15) worden geselecteerd.

Menu-manipulatie

Bedieningsmethode

Opmerking

Bij vier uitlaten (cassettetype) kunt u elk van de vier lamellen afzonderlijk regelen (de volgende tekens bevinden zich naast

elke luchtuitlaat: □, □□, □□□, □□□□).

Individuele instellingen

niveau

Unit A

Richting

InstellingTerug

Koel

Instellen

28°C

Basisscherm

Richting

Geen inst.

• Druk op de toets (rechts) om de luchtstroomrichting te selecteren.

• Gebruik de toetsen om de luchtstroomrichting in te stellen op de volgende posities:

Geen inst. , Positie 0 , Positie 1 , Positie 2 , Positie 3 , Positie 4 , Zwaaien of Geblokkeerd . Geen inst. : geen individuele instellingen. Geblokkeerd : individuele luchtstroom is

geblokkeerd.

• Druk op de Menu/Enter-toets om de instellingen te bevestigen, waarna het basisscherm terug verschijnt.

• Wanneer de richting van de individuele luchtstroom ingesteld is, verschijnt het pictogram voor de richting van de individuele luchtstroom op het basisscherm.

(omhoog/omlaag)

Lijst van de individuele instellingen

Indiv luchtstroomrichting Individuele instellingen

Lijst indiv instellingen

Herstel alle indiv instel Luchtstroomgebied

InstellingTerug

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

• Geef het menu Indiv luchtstroomrichting weer (Zie "Individuele instellingen" op pagina 31).

• Druk op de toetsen

Lijst indiv instellingen te selecteren en druk op de

Menu/Enter-toets.

(omhoog/omlaag) om de

Menu-manipulatie

Bedieningsmethode

Lijst indiv instellingen

Unit A

Richting Richting Indiv.

Terug

Positie 0 OFF Positie 0 OFF Positie 0 OFF Positie 0 OFF

• Een tabel geeft de huidige instellingen weer. Druk op de toetsen (omhoog/omlaag) om naar de volgende unit over te gaan.

• Druk op de annuleertoets om naar het vorig menu terug te keren.

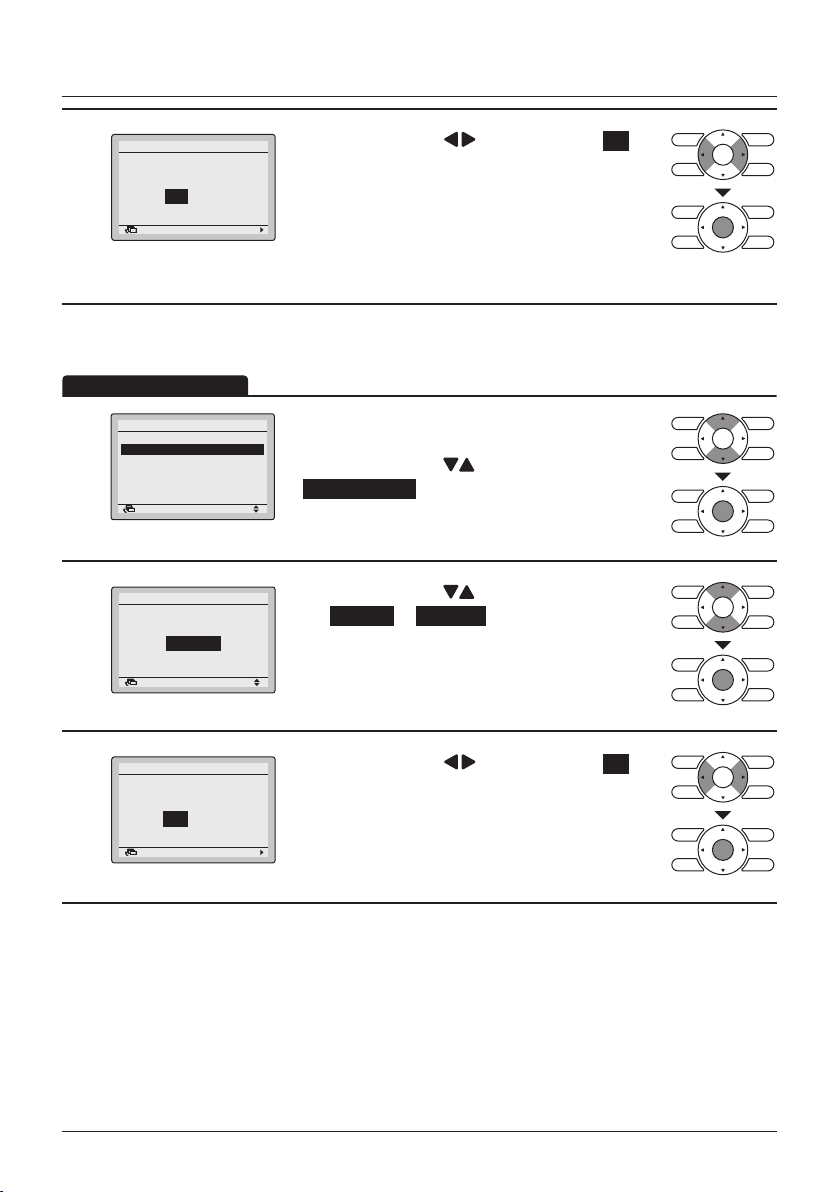

Reset alle individuele instellingen

• Geef het menu Indiv luchtstroomrichting weer (Zie"Individuele instellingen" op pagina 31).

• Druk op de toetsen de Herstel alle indiv instel te selecteren en druk op de Menu/Enter-toets.

• Druk op de toetsen (links/rechts) om Ja te selecteren.

• Druk op de Menu/Enter-toets om de reset te bevestigen, waarna het basisscherm terug verschijnt.

Indiv luchtstroomrichting

Individuele instellingen Lijst indiv instellingen

Herstel alle indiv instel

Luchtstroomgebied

InstellingTerug

Herstel alle indiv instel Wegdoen individuele

instelling luchtdebiet ?

InstellingTerug

NeeJa

(omhoog/omlaag) om

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

Menu-manipulatie

Bedieningsmethode

Luchtstroomgebied

(alleen binnenunit van het vloerstaand type)

• Het luchtstroomgebied kan worden geselecteerd met de afstandsbediening, afhankelijk van de montagelocatie van de airconditioner. Het luchtstroomgebied heeft de volgende 3 patronen:

Standard Uitblaas L Uitblaas R

Volledig zwaaien

• Deze patronen stemmen overeen met de onderstaande situaties:

Standard Uitblaas L Uitblaas R

Volledig zwaaien

Zwaaien aan

de linkerzijde

Zwaaien aan

de linkerzijde

Zwaaien aan

de rechterzijde

Zwaaien aan

de rechterzijde

Indiv luchtstroomrichting

Individuele instellingen Lijst indiv instellingen Herstel alle indiv instel

Luchtstroomgebied

InstellingTerug

Luchtstroomgebied

Select Unit Unit No.

InstellingTerug

Luchtgebied

Std debiet

• Geef het menu Indiv luchtstroomrichting weer (Zie "Individuele instellingen" op pagina 31).

• Druk op de toetsen

Luchtstroomgebied te selecteren en druk op de

Menu/Enter-toets.

• Druk op de toetsen (omhoog/omlaag) om het unitnummer te selecteren.

Opmerking

• Voor een systeem met simultane werking is individuele

conguratie van elke binnenunit mogelijk door de

afstandsbediening bij de installatie aan te sluiten op elke unit.

• Voor afstandsbedieningen die in groep zijn aangesloten, zijn

er maximum 16 units (unitnummer 0-15) congureerbaar.

(omhoog/omlaag) om de

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

Menu-manipulatie

Bedieningsmethode

Luchtstroomgebied Select Unit

Unit No.

Luchtgebied

Std debiet

InstellingTerug

Snelle opstart

Snelle opstart AAN

Hoofdmenu Richting luchtstroom Indiv luchtstroomrichting

Snelle opstart

Ventilatie Energiebesparende opties Tijdschema

InstellingTerug

Koel

1/2

Instellen

28°C

Snelle start

• Druk op de toets (rechts) om het luchtgebied in te stellen.

• Selecteer het gewenste luchtgebied uit Std debiet , Rechts blazen of Links blazen

met de toetsen

• Druk op de Menu/Enter-toets om de instellingen te bevestigen, waarna het basisscherm terug verschijnt.

(omhoog/omlaag).

(enkel SkyAir)

• Roep in de koel-, verwarm- of automatische mode het scherm Hoofdmenu op (zie "Het hoofdmenu

wijzigen" op pagina 29).

• Druk op de toetsen

Snelle opstart te selecteren en druk op de Menu/

Enter-toets om terug te keren naar het basisscherm.

• Snelle opstart is nu ingeschakeld.

• Wanneer Snelle opstart actief is, is het niet mogelijk om de ventilatorsnelheid te wijzigen. De symbolen van de ventilatorsnelheid worden niet weergegeven.

(omhoog/omlaag) om

Snelle opstart UIT

Hoofdmenu Richting luchtstroom Indiv luchtstroomrichting

Snelle opstart

Ventilatie Energiebesparende opties Tijdschema

InstellingTerug

Koel

Instellen

28°C

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

• Terwijl Snelle opstart actief is, geeft u het

1/2

Hoofdmenuweer (Zie "Het hoofdmenu wijzigen" op

pagina 29).

• Druk op de toetsen

Snelle opstart te selecteren en druk op de Menu/

Enter-toets om terug te keren naar het basisscherm.

• Snelle opstart is nu uitgeschakeld.

• De ventilatorsnelheid kan opnieuw worden gewijzigd en de symbolen voor de ventilatorsnelheid zijn opnieuw zichtbaar.

(omhoog/omlaag) om

Snelle opstart

Bedieningsmethode

Menu-manipulatie

Snelle opstart

• De symbolen voor de ventilatorsnelheid verdwijnen en de ventilatorsnelheid kan niet worden

gewijzigd.

• Kan niet ingesteld worden in de stand Ventilator alleen en Drogen.

• De Snelle opstart werkt gedurende maximaal 30 minuten alvorens de unit automatisch naar

de normale werking terugkeert.

• Door te drukken op de knop om de werkingsmode te selecteren, keert de airconditioner terug

naar de normale werking.

• In de stand verwarmen is het mogelijk dat de ventilatorsnelheid toeneemt en dat de temperatuur

van de luchtstroom afneemt. Stel de werking af zoals gewenst.

Ventilatie

(Alleen HRV)

Het luchtdebiet van de binnenunit wordt automatisch geregeld en het vermogen van de buitenunit neemt toe waardoor de kamer snel op een comfortabele temperatuur wordt gebracht.

Ventilatie snelheid

• Het hoofdmenu weergeven. (Zie "Het hoofdmenu

1/2

wijzigen" op pagina 29).

• Druk op de toetsen om Ventilatie te selecteren en druk op de Menu/

Enter-toets (voor modellen zonder ventilatiefunctie, wordt Ventilatie niet weergegeven in het

Hoofdmenu).

(omhoog/omlaag)

Hoofdmenu Richting luchtstroom

Indiv luchtstroomrichting Snelle opstart

Ventilatie

Energiebesparende opties Tijdschema

InstellingTerug

Ventilatie

Ventilatie snelheid

Ventilatie mode

InstellingTerug

Ventilatie Ventilatie snelheid

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

Hoog

InstellingTerug

2/2

• Druk op de toetsen (omhoog/omlaag) om de Ventilatie snelheid te selecteren en druk

op de Menu/Enter-toets.

• Druk op de toetsen (omhoog/omlaag) om de instelling te wijzigen naar Laag of Hoog .

• Druk op de Menu/Enter-toets om de instellingen te bevestigen, waarna het basisscherm terug verschijnt.

HoogLaag

* Enkel modi die kunnen worden ingesteld worden

getoond.

Menu-manipulatie

Bedieningsmethode

Ventilatie mode

Ventilatie Ventilatie snelheid

Ventilatie mode

InstellingTerug

Ventilatie

Ventilatie mode

Bypass

InstellingTerug

Koel

Instellen

28°C

Ventilatie mode

• Het Ventilatiemenu weergeven.

2/2

(Zie "Ventilatie snelheid" op pagina 36).

• Druk op de toetsen de Ventilatie mode te selecteren en druk op de

Menu/Enter-toets.

2/2

• Druk op de toetsen (omhoog/omlaag)

om de instellingen te wijzigen zoals hieronder getoond.

* Enkel modi die kunnen worden ingesteld worden

getoond.

• Selecteer de gewenste ventilatiemode.

• Druk op de Menu/Enter-toets om de instellingen te bevestigen, waarna het basisscherm terug verschijnt.

• De overeenkomstige mode wordt weergegeven.

(omhoog/omlaag) om

Warmte recupBypass

Auto

ventilatie

Auto mode " "

Warmte recup mode "

Bypass mode " "

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

Met gebruik van informatie van de airconditioner (koelen, verwarmen, ventilator en ingestelde temperatuur) en de HRV-unit (binnen- en buitentemperaturen), wordt de mode automatisch overgeschakeld tussen warmte recup en bypass.

De buitenlucht wordt naar de kamer geleid via een warmtewisselaar.

De buitenlucht wordt naar de kamer geleid zonder via een warmtewisselaar te passeren.

Energiebesparende opties

Bedieningsmethode

Energiebesparende opties

Sommige functies kunnen niet geactiveerd worden wanneer een centrale bediening aangesloten is.

• Het hoofdmenu weergeven.

1/2

(Zie "Het hoofdmenu wijzigen" op pagina 29).

• Druk op de toetsen

Energiebesparende opties te selecteren en druk

op de Menu/Enter-toets.

Hoofdmenu Richting luchtstroom

Indiv luchtstroomrichting Snelle opstart Ventilatie

Energiebesparende opties

Tijdschema

InstellingTerug

Menu-manipulatie

(omhoog/omlaag) om de

Energiebesparende opties

Besparende opties

Grenswaarden temp Terugzet conditie Waarneemsensor(laag) Waarneemsensor(stop) Auto Reset Setpoint

InstellingTerug

Besparende opties

Grenswaarden temp

Terugzet conditie Waarneemsensor(laag) Waarneemsensor(stop)

Auto Reset Setpoint

Timer uit

InstellingTerug

Besparende opties Sla de instellingen op?

NeeJa

InstellingTerug

1/2

• Druk op de toetsen (omhoog/omlaag) om de

Besparende opties te selecteren en druk op de

Menu/Enter-toets.

• Druk op de toetsen (omhoog/omlaag) om

: UIT : AAN : UIT : UIT : AAN : AAN

de instelling te wijzigen naar AAN of UIT .

• Verplaats de cursor met de toetsen (links/rechts).

• Druk op de Menu/Enter-toets nadat alle wijzigingen zijn uitgevoerd. Het bevestigingsscherm verschijnt.

• Druk op de toetsen (links/rechts) om Ja te selecteren.

• Druk op de Menu/Enter-toets om de instellingen te bevestigen, waarna het basisscherm terug verschijnt.

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

Menu-manipulatie

Bedieningsmethode

Grenswaarden temp instellen

Deze functie kan niet geactiveerd worden wanneer een centrale bediening aangesloten is.

Energiebesparende opties Besparende opties

Grenswaarden temp

Terugzet conditie Waarneemsensor(laag) Waarneemsensor(stop) Auto Reset Setpoint

InstellingTerug

Grenswaarden temp

Koel

16°C – 32°C

Warm

16°C – 32°C

InstellingTerug

Opmerking

• De grenswaarden temperatuur zijn standaard beperkt tot [16°C→32°C]. Deze grenswaarden temperatuur gelden in het algemeen en zijn daardoor altijd actief, ongeacht of Grenswaarden temp is geactiveerd of gedeactiveerd.

• De standaard grenswaarden temperatuur voor terugzetten zijn [33°C→37°C] voor koelen en

[10°C→15°C] voor verwarmen. Deze grenswaarden temperatuur kunnen niet worden gewijzigd.

Grenswaarden temp Sla de instellingen op?

InstellingTerug

1/2

• Geef de Energiebesparende opties weer (Zie "Energiebesparende opties" op pagina 38).

• Druk op de toetsen

Grenswaarden temp te selecteren en druk op de

Menu/Enter-toets.

• Druk op de toetsen (omhoog/omlaag) om de grenswaarden temperatuur voor koelen en verwarmen te wijzigen.

• Verplaats de cursor met de toetsen (links/rechts).

• Druk op de Menu/Enter-toets nadat alle wijzigingen zijn uitgevoerd. Het bevestigingsscherm verschijnt.

• Druk op de toetsen (links/rechts) om Ja te selecteren.

NeeJa

• Druk op de Menu/Enter-toets om de instellingen te bevestigen, waarna het basisscherm terug verschijnt.

(omhoog/omlaag) om de

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

Terugzet conditie

Bedieningsmethode

Deze functie kan niet geactiveerd worden wanneer een centrale bediening aangesloten is.

Menu-manipulatie

Energiebesparende opties Besparende opties

Grenswaarden temp

Terugzet conditie

Waarneemsensor(laag) Waarneemsensor(stop) Auto Reset Setpoint

InstellingTerug

Terugzet conditie Herstel differentieel

Koelen Verwarmen +2°C

-2°C

InstellingTerug

Terugzet conditie Sla de instellingen op?

InstellingTerug

Opmerking

• De standaard grenswaarden temperatuur voor terugzetten zijn [33°C→37°C] voor koelen

en [10°C→15°C] voor verwarmen. Deze grenswaarden temperatuur kunnen niet worden

gewijzigd.

1/2

• Geef de Energiebesparende opties weer (Zie "Energiebesparende opties" op pagina 38).

• Druk op de toetsen

Terugzet conditie te selecteren en druk op de

Menu/Enter-toets.

• Druk op de toetsen (omhoog/omlaag) om het differentieel voor terugzetten te wijzigen.

• Verplaats de cursor met de toetsen (links/rechts).

• Druk op de Menu/Enter-toets nadat alle wijzigingen zijn uitgevoerd. Het bevestigingsscherm verschijnt.

• Druk op de toetsen (links/rechts) om Ja te selecteren.

NeeJa

• Druk op de Menu/Enter-toets om de instellingen te bevestigen, waarna het basisscherm terug verschijnt.

(omhoog/omlaag) om de

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

Menu-manipulatie

Bedieningsmethode

Waarneemsensor(laag)

Deze functie kan niet worden gebruikt wanneer groepsregeling actief is. In het geval van een systeem met simultane werking, wordt het systeem door de op de hoofdbinnenunit gemonteerde waarneemsensor bediend.

Energiebesparende opties Besparende opties

Grenswaarden temp Terugzet conditie

Waarneemsensor(laag)

Waarneemsensor(stop) Auto Reset Setpoint

InstellingTerug

Waarneemsensor(laag)

Stel temp koel in:

Stel tijd koel in: Beperk koel temp.: Stel temp warm in:

Stel tijd warm in:

Beperk warm temp.:

InstellingTerug

Waarneemsensor(laag) Sla de instellingen op?

NeeJa

InstellingTerug

1/2

• Geef de Energiebesparende opties weer (Zie "Energiebesparende opties" op pagina 38).

• Druk op de toetsen

(omhoog/omlaag) om de

Waarneemsensor(laag) te selecteren en druk op

de Menu/Enter-toets.

• Druk op de toetsen (omhoog/omlaag) om

1.0°C

15 Min. 35°C

1.0°C 15 Min. 15°C

de energiezuinige werking in te stellen wanneer de sensor afwezigheid detecteert.

• Verplaats de cursor met de toetsen

(links/rechts).

• Druk op de Menu/Enter-toets nadat alle wijzigingen zijn uitgevoerd. Het bevestigingsscherm verschijnt.

• Voorbeeld (instellingen links zijn van toepassing): Als de sensor vaststelt dat er geen persoon in de kamer is tijdens het koelen, wordt het instelpunt voor de koeltemperatuur elke 15 minuten automatisch met 1°C verhoogd tot het instelpunt voor de koeltemperatuur 35°C bereikt. Op het basisscherm verandert het instelpunt voor de koeltemperatuur niet.

• Druk op de toetsen (links/rechts) om Ja te selecteren.

• Druk op de Menu/Enter-toets om de instellingen te bevestigen, waarna het basisscherm terug verschijnt.

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

Waarneemsensor(stop)

Bedieningsmethode

Menu-manipulatie

Energiebesparende opties Besparende opties

Grenswaarden temp Terugzet conditie Waarneemsensor(laag)

Waarneemsensor(stop)

Auto Reset Setpoint

InstellingTerug

Waarneemsensor(stop)

Afwezig stop aan/uit:

Afwezig kies tijd:

InstellingTerug

Waarneemsensor(stop) Sla de instellingen op?

NeeJa

InstellingTerug

UIT

1 Uren

1/2

• Geef de Energiebesparende opties weer (Zie "Energiebesparende opties" op pagina 38).

• Druk op de toetsen

Waarneemsensor(stop) te selecteren en druk op

de Menu/Enter-toets.

• Druk op de toetsen (omhoog/omlaag) om de energiezuinige werking in te stellen wanneer de sensor afwezigheid detecteert.

• Verplaats de cursor met de toetsen

• Druk op de Menu/Enter-toets nadat alle wijzigingen zijn uitgevoerd. Het bevestigingsscherm verschijnt.

• Druk op de toetsen (links/rechts) om Ja te selecteren.

• Druk op de Menu/Enter-toets om de instellingen te bevestigen, waarna het basisscherm terug verschijnt.

(links/rechts).

(omhoog/omlaag) om de

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

Menu-manipulatie

Bedieningsmethode

Auto Reset Setpoint

Deze functie kan niet geactiveerd worden wanneer een centrale bediening aangesloten is.

Energiebesparende opties Besparende opties

Grenswaarden temp Terugzet conditie Waarneemsensor(laag) Waarneemsensor(stop)

Auto Reset Setpoint

InstellingTerug

Auto Reset Setpoint

Koelen

Instellen temp.: Instellen tijd:

Verwarmen

Instellen temp.: Instellen tijd:

InstellingTerug

Auto Reset Setpoint Sla de instellingen op?

NeeJa

InstellingTerug

28 °C

30 Min.

20°C 30 Min.

1/2

• Geef de Energiebesparende opties weer (Zie "Energiebesparende opties" op pagina 38).

• Druk op de toetsen

(omhoog/omlaag) om het

Auto Reset Setpoint te selecteren en druk op de

Menu/Enter-toets.

2/2

• Druk op de toetsen (omhoog/omlaag) om de vooraf ingestelde temperatuur en het uur waarop het instelpunt automatisch gereset moet worden, in te stellen.

• Verplaats de cursor met de toetsen

(links/rechts).

• Druk op de Menu/Enter-toets nadat alle wijzigingen zijn uitgevoerd. Het bevestigingsscherm verschijnt.

• Druk op de toetsen (links/rechts) om Ja te selecteren.

• Druk op de Menu/Enter-toets om de instellingen te bevestigen, waarna het basisscherm terug verschijnt.

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

Timer UIT

Bedieningsmethode

Energiebesparende opties

Timer uit

Autodisplay uit

Elektriciteitsverbruik

Menu-manipulatie

• Geef de Energiebesparende opties weer

2/2

(Zie "Energiebesparende opties" op pagina 38).

• Druk op de toetsen

InstellingTerug

Timer uit te selecteren en druk op de Menu/

Enter-toets.

(omhoog/omlaag) om

Timer uit

Stopt automatisch na

minuten bij inschakelen overwerk timer

InstellingTerug

Timer uit Sla de instellingen op?

NeeJa

InstellingTerug

Autodisplay uit

Energiebesparende opties Timer uit

Autodisplay uit

Elektriciteitsverbruik

InstellingTerug

• Gebruik de toetsen (omhoog/omlaag) om de tijd in te stellen waarna de unit automatisch opnieuw wordt uitgeschakeld. Selecties kunnen gemaakt worden in stappen van 10 minuten van 30 tot 180 minuten. Door de toets ingedrukt te houden verandert het getal continu. Druk op de Menu/Enter-toets om het instellingbevestigingsscherm op te roepen.

• Druk op de toets (links/rechts) om Ja te selecteren.

• Druk op de Menu/Enter-toets om de instellingen te bevestigen, waarna het basisscherm terug verschijnt.

2/2

• Geef de Energiebesparende opties weer (Zie "Energiebesparende opties" op pagina 38).

• Druk op de toetsen

Autodisplay uit te selecteren en druk op de

Menu/Enter-toets.

(omhoog/omlaag) om

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

Menu-manipulatie

Bedieningsmethode

Autodisplay uit Instellingen

Uit

InstellingTerug

Autodisplay uit Sla de instellingen op?

NeeJa

InstellingTerug

• Druk op de toetsen (omhoog/omlaag)

• Druk op de Menu/Enter-toets nadat de timer is

• Druk op de toetsen (links/rechts) om Ja

• Druk op de Menu/Enter-toets om de instellingen

Elektriciteitsverbruik

Energiebesparende opties Timer uit

Autodisplay uit

Elektriciteitsverbruik

InstellingTerug

2/2

• Geef de Energiebesparende opties weer

• Druk op de toetsen

om de timer in te stellen.

ingesteld. Het bevestigingsscherm verschijnt.

te selecteren.

te bevestigen, waarna het basisscherm terug verschijnt.

(Zie "Energiebesparende opties" op pagina 38).

(omhoog/omlaag) om

Elektriciteitsverbruik te selecteren en druk op

de Menu/Enter-toets.

• Verander van scherm met de toetsen (links/rechts): Vandaag > Gisteren > Deze week (1 week) > Vorige week (1 week) > Dit jaar (1 jaar) > Vorig jaar.

Elektriciteitsverbruik

Vandaag

kWh

0 6 12 18 24

Terug

Totaal

10.5 kWh

• Verander het bereik dat rechts bovenaan het

Elektriciteitsverbruik

Deze week

kWh

Z M D W D V Z

Terug

Elektriciteitsverbruik

Dit jaar

kWh

0 3 6 9 12

Terug

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

Totaal

60.2 kWh

Totaal 150 kWh

scherm wordt getoond met de toetsen (omhoog/omlaag).

• Druk op de annuleertoets om naar het vorig scherm terug te keren.

Tijdschema

Activeren/desactiveren

Het tijdschema is niet zichtbaar en uitgeschakeld wanneer een centrale

Bedieningsmethode

bediening of de BRP7A51-digitale-ingangsadapter aangesloten is.

Menu-manipulatie

Tijdschema De klok is niet ingesteld.

Wenst u deze nu in te stellen?

Datum & Tijd Jaar 2016

Maand 01 Dag 01 Vrijdag

0:00

Tijdschema

Activeren/desactiveren

Selecteer Tijdschema

Vakantie Instellingen

Hoofdmenu Richting luchtstroom Indiv luchtstroomrichting Snelle opstart Ventilatie Energiebesparende opties

Tijdschema

InstellingTerug

NeeJa

InstellingTerug

Terug Instelling

InstellingTerug

• Het hoofdmenu weergeven.

1/2

(Zie "Het hoofdmenu wijzigen" op pagina 29).

• Druk op de toetsen

Tijdschema te selecteren en druk op de Menu/

Enter-toets.

Opmerking

• Alvorens het rooster in te stellen, moet de klok worden ingesteld.

• Als de klok niet is ingesteld, verschijnt er een scherm zoals links aangegeven.

• Druk op de toetsen (links/rechts) om Ja te selecteren en druk op de Menu/Enter-toets.

• Het scherm Datum & Tijd verschijnt.

• Stel het huidig jaar, de huidige maand, de huidige dag en het huidig uur in. (Zie "Klok & kalender" op

pagina 59).

2/2

• Druk op de toetsen (omhoog/omlaag) om

Activeren/desactiveren te selecteren en druk

op de Menu/Enter-toets.

(omhoog/omlaag) om

Tijdschema Activeren/desactiveren

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

uitschak

InstellingTerug

• Druk op de toetsen (omhoog/omlaag) om Inschak of Uitschak te selecteren.

• Druk op de Menu/Enter-toets om het bevestigingsscherm op te roepen.

Opmerking

Het Tijdschema is geactiveerd. Zie "Selecteer

Tijdschema" op pagina 47 om het geselecteerd

tijdschemanummer te wijzigen.

Menu-manipulatie

Bedieningsmethode

Tijdschema Sla de instellingen op?

NeeJa

InstellingTerug

• Druk op de toetsen (links/rechts) om Ja te selecteren.

• Druk op de Menu/Enter-toets om de instellingen te bevestigen, waarna het basisscherm terug verschijnt.

Selecteer Tijdschema

Het is mogelijk om maximaal drie verschillende tijdschema's te programmeren.

• Het Tijdschema-menu weergeven. (Zie "Activeren/

2/2

desactiveren" op pagina 46).

• Druk op de toetsen

Selecteer Tijdschema te selecteren en druk op

de Menu/Enter-toets.

• Druk op de toetsen (omhoog/omlaag) om Tijdschema nr. 1 , Tijdschema nr. 2 of Tijdschema nr. 3 te selecteren.

• Druk op de Menu/Enter-toets om het bevestigingsscherm op te roepen.

Tijdschema Activeren/desactiveren

Selecteer Tijdschema

Vakantie Instellingen

InstellingTerug

Tijdschema Selecteer Tijdschema

Tijdschema nr. 1

InstellingTerug

(omhoog/omlaag) om

Tijdschema Sla de instellingen op?

NeeJa

InstellingTerug

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

• Druk op de toetsen (links/rechts) om Ja te selecteren.

• Druk op de Menu/Enter-toets om de instellingen te bevestigen, waarna het basisscherm terug verschijnt.

Vakantie

Bedieningsmethode

Tijdschema Activeren/desactiveren

Selecteer Tijdschema

Vakantie

Instellingen

Menu-manipulatie

De weektimer wordt uitgeschakeld voor dagen die als vakantie zijn ingesteld.

• Het Tijdschema-menu weergeven. (Zie "Activeren/

desactiveren" op pagina 46).

• Druk op de toetsen

Vakantie te selecteren en druk op de Menu/

InstellingTerug

Enter-toets.

(omhoog/omlaag) om

Tijdschema Vakantie

Meervoud selec mogelijk

InstellingTerug

Opmerking

• Meerdere dagen kunnen als vrije dagen geselecteerd worden.

• Voor het inschakelen van de roostertimer voor de dag die als vrije dag is geselecteerd, moet de vrije dag instelling worden vrijgegeven.

Tijdschema Vakantie

Meervoud selec mogelijk

InstellingTerug

Tijdschema Sla de instellingen op?

NeeJa

InstellingTerug

Tijdschema nr. 1

Tijd Act Koel Warm

Vak

InstellingTerug

• Druk op de toetsen (links/rechts) om de gewenste dag te selecteren.

ZaVrDoWoDiMaZo

• Druk op de toetsen weer te geven om deze dag in te stellen als vakantie.

• Druk op de Menu/Enter-toets nadat alle wijzigingen zijn uitgevoerd. Het instelling-

ZaVrDoWoDiMaZo

bevestigingsscherm verschijnt.

• Druk op de toets (links/rechts) om Ja te selecteren.

• Druk op de Menu/Enter-toets om de instellingen te bevestigen, waarna het basisscherm terug verschijnt.

Opmerking

"Vak" wordt weergegeven op het scherm Tijdschema-instellingen voor dagen die zijn ingesteld als vakantie.

(omhoog/omlaag) om " "

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

Menu-manipulatie

Bedieningsmethode

Tijdschema-instellingen

Nadat een tijdschema is opgeslagen, wordt het automatisch geactiveerd.

Tijdschema Activeren/desactiveren

Selecteer Tijdschema

Vakantie

Instellingen

InstellingTerug

Opmerking

De Tijdschema-instellingen van het geselecteerde tijdschema kunnen gewijzigd worden. Zie "Selecteer Tijdschema" op pagina 47 om het geselecteerd tijdschema te wijzigen.

Tijdschema nr. 1

Tijd Act Koel Warm

InstellingTerug

Tijdschema nr. 1

Tijd Act Koel Warm

– 6:00

InstellingTerug

Tijdschema nr. 1

Tijd Act Koel Warm

– 6: 00

• Het Tijdschema-menu weergeven. (Zie "Activeren/

2/2

desactiveren" op pagina 46).

• Druk op de toetsen

Instellingen te selecteren en druk op de Menu/

Enter-toets.

• Druk op de toetsen (omhoog/omlaag) om de in te stellen dag te selecteren.

• Voer daarna het uur in voor de geselecteerde dag.

• Druk op de toetsen oplichtende onderdeel te verplaatsen en druk op de toetsen (omhoog/omlaag) om het gewenste startuur in te voeren. Telkens wanneer de toetsen (omhoog/omlaag) worden ingedrukt, worden de getallen met 1 uur of 1 minuut veranderd.

(omhoog/omlaag) om

(links/rechts) om het

InstellingTerug

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

Menu-manipulatie

Tijdschema nr. 1

Tijd Act Koel Warm

– 6:00

InstellingTerug

Tijdschema nr. 1

Tijd Act Koel Warm

– 6:00

ON 32°C 16°C

InstellingTerug

Tijdschema nr. 1

Tijd Act Koel Warm

– 6:00

24°C 21°C

– 8:00

OFF

InstellingTerug

• Druk op de toetsen (links/rechts) om het oplichtende onderdeel te verplaatsen en druk op de toetsen (omhoog/omlaag) om de instellingen voor AAN/UIT/-- in te geven.

Kolom "Act":

AAN: de instelpunten voor de temperatuur kunnen

ingesteld worden.

UIT: de instelpunten voor de terugsteltemperatuur

kunnen ingesteld worden.

– –: De instelpunten voor de temperatuur en

de terugsteltemperatuur zullen worden uitgeschakeld.

• Druk op de toetsen

(links/rechts) om het oplichtende onderdeel te verplaatsen en druk op de toetsen (omhoog/omlaag) om de instelpunten voor de koel- en verwarmingstemperatuur in te voeren voor zowel AAN- als UIT- (Terugzet) werking.

Kolom "Koel" en "Warm":

"__": Geeft aan dat het instelpunt van de

temperatuur en de terugzettemperatuur voor deze tijdsperiode niet ingesteld werden. Het laatste actief instelpunt zal gebruikt worden.

"– –": Geeft aan dat de terugzetfunctie gedurende

deze periode uitgeschakeld is.

Tijdschema nr. 1

Tijd Act Koel Warm

– 6:00

– 8:00

OFF

17:30

22:00

InstellingTerug

24°C 21°C

29°C 10°C

24°C 21°C

Opmerking

Er kunnen maximum 5 acties per dag ingesteld worden.

• Druk op de Menu/Enter-toets nadat alle wijzigingen zijn uitgevoerd. Het

Tijdschema nr. 1

Tijd Act Koel Warm

– 6:00

24°C 21°C

– 8:00

OFF

29°C 10°C

17:30

24°C 21°C

22:00

OFF

28°C 17°C

InstellingTerug

Tijdschema nr. 1

Tijd Act Koel Warm

– 6:00

24°C 21°C

– 8:00

OFF

29°C 10°C

17:30

24°C 21°C

22:00

OFF

28°C 17°C

InstellingTerug

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

bevestigingsscherm verschijnt.

Opmerking

Om de instellingen van de vorige dag te kopiëren, drukt u op de knop om de bedrijfsmodus te selecteren. Voorbeeld: om de inhoud van maandag naar dinsdag te kopiëren, selecteert u dinsdag en drukt u op de knop om de bedrijfsmodus te selecteren.

Menu-manipulatie

NeeJa

Sla de instellingen op?

Auto filterreinigen

InstellingTerug

Bedieningsmethode

Tijdschema Sla de instellingen op?

NeeJa

InstellingTerug

Autolterreinigen

• Voor gedetailleerde bedieningsinformatie, raadpleeg de gebruiksaanwijzing van het zelfreinigend sierpaneel.

• Druk op de toetsen (links/rechts) om Ja te selecteren.

• Druk op de Menu/Enter-toets om de instellingen te bevestigen, waarna het basisscherm terug verschijnt.

(Enkel wanneer het zelfreinigend sierpaneel is geïnstalleerd)

TijdAutolterreinigen

• Het hoofdmenu weergeven. (Zie "Het hoofdmenu

2/2

wijzigen" op pagina 29).

• Druk op de toetsen

Auto lterreinigen te selecteren en druk op de

Menu/Enter-toets.

Opmerking

Wanneer Auto lterreinigen is gedesactiveerd,

wordt het bericht "Geen autom. Filterreiniging" weergegeven.

(omhoog/omlaag) om

Hoofdmenu

Auto filterreinigen

Informatie onderhoud Configuratie Huidige instellingen Klok & kalender Taal

InstellingTerug

Auto filterreinigen

0:00 - 3:00

InstellingTerug

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

• Gebruik de toetsen (omhoog/omlaag) om de tijd in te stellen waarop de automatische

reinigingsfunctie van het lter moet worden

uitgevoerd.

• Druk op de Menu/Enter-toets om het bevestigingsscherm op te roepen.

• Druk op de toetsen (links/rechts) om Ja te selecteren.

• Druk op de Menu/Enter-toets om de instellingen te bevestigen, waarna het basisscherm terug verschijnt.

Informatie over het onderhoud

Bedieningsmethode

De Informatie onderhoud weergeven

• Het hoofdmenu weergeven. (Zie "Het hoofdmenu

2/2Hoofdmenu

wijzigen" op pagina 29).

• Druk op de toetsen

(omhoog/omlaag) om

Informatie onderhoud te selecteren en druk op

de Menu/Enter-toets.

Auto filterreinigen

Informatie onderhoud

Configuratie Huidige instellingen Klok & kalender Taal

InstellingTerug

Menu-manipulatie

Informatie over het onderhoud Informatie contact

0123–4567–8900

–––

Binnenunit

/000

–––

Buitenunit

/000

Terug

• Het telefoonnummer van het contactadres

R32

verschijnt bovenaan op het scherm. (Als u uw product nog niet hebt geregistreerd, zal dit niet verschijnen).

• De modelinformatie van de binnen- en buitenunits van uw product verschijnen onderaan op het scherm. (Bij sommige modellen zal de productcode verschijnen).

• Druk op de annuleertoets om naar het vorig scherm terug te keren.

Opmerking

• De modelnaam zal niet verschijnen als u de printplaat heeft laten vernieuwen.

• In geval van een storing met een binnenunit of buitenunit, wordt er een storingscode weergegeven en begint het bedrijfslampje te knipperen. Als het bedrijfslampje niet knippert, werkt de unit correct.

• De storingscodelog verdwijnt als u de AAN/ UIT-toets langer dan 4 seconden ingedrukt houdt.

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

Menu-manipulatie

Bedieningsmethode

Conguratie

Geluidsarme stand

Activeren/desactiveren

Hoofdmenu

Configuratie

Geluidsarme stand De klok is niet ingesteld.

Wenst u deze nu in te stellen?

Datum & Tijd Jaar 2016

Maand 01 Dag 01 Vrijdag

0:00

Auto filterreinigen Informatie onderhoud

Configuratie

Huidige instellingen Klok & kalender Taal

InstellingTerug

Geluidsarme stand

Tochtpreventie Scherm Aanpassing contrast

InstellingTerug

Terug Instelling

• Het hoofdmenu weergeven.

2/2

(Zie pagina 29).

• Druk op de toetsen

Conguratie te selecteren en druk op de

Menu/Enter-toets.

• Druk op de toetsen (omhoog/omlaag) om de

Geluidsarme stand te selecteren en druk op de

Menu/Enter-toets.

Opmerking

• Voordat u wijzigingen kunt uitvoeren aan de

NeeJa

instellingen van de Geluidsarme stand, moet de klok ingesteld zijn.

• Als de klok niet is ingesteld, verschijnt er een scherm zoals links aangegeven.

• Druk op de toetsen (links/rechts) om Ja te selecteren en druk op de Menu/Enter-toets.

• Het scherm Datum & Tijd verschijnt.

• Stel het huidig jaar, de huidige maand, de huidige dag en het huidig uur in. (Zie "Klok & kalender" op

pagina 59).

(omhoog/omlaag) om

Geluidsarme stand

Uitgebreide handleiding voor de gebruiker BRC1E53

Activeren/desactiveren

Instellingen

InstellingTerug

4P419251-1 – 2015.10

• Druk op de toetsen (omhoog/omlaag) om

2/2

Activeren/desactiveren te selecteren en druk

op de Menu/Enter-toets.

Menu-manipulatie

Bedieningsmethode

Geluidsarme stand Activeren/desactiveren

uitschak

InstellingTerug

Geluidsarme stand Sla de instellingen op?

NeeJa

InstellingTerug

• Druk op de toetsen (omhoog/omlaag) om Inschak of Uitschak te selecteren.

• Druk op de Menu/Enter-toets om het bevestigingsscherm op te roepen.

• Druk op de toetsen (links/rechts) om Ja te selecteren.

• Druk op de Menu/Enter-toets om de instellingen te bevestigen, waarna het basisscherm terug verschijnt.

Opmerking

Zie "Instellingen Geluidsarme stand" op pagina 54 om de tijd voor Geluidsarme stand in te stellen.

Instellingen Geluidsarme stand

Nadat u de wijzigingen hebt opgeslagen in de instellingen, is Geluidsarme stand automatisch ingeschakeld

• Roep het menu Geluidsarme stand op.

2/2

(Zie pagina 53).

• Druk op de toetsen

Instellingen te selecteren en druk op de Menu/

Enter-toets.

(omhoog/omlaag) om

Geluidsarme stand Activeren/desactiveren

Instellingen

InstellingTerug

Geluidsarme stand Configuratie

Het systeem zal in Geluidsarme stand werken van

tot

22:00

8:00

InstellingTerug

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

• Druk op de toetsen (omhoog/omlaag) om de tijd in te stellen.

• Druk op de toetsen om het gemarkeerde item te verplaatsen.

• Druk op de Menu/Enter-toets nadat alle wijzigingen zijn uitgevoerd. Het bevestigingsscherm verschijnt.

(links/rechts)

Menu-manipulatie

Bedieningsmethode

Geluidsarme stand

Sla de instellingen op?

NeeJa

InstellingTerug

Tochtpreventie

Configuratie

Geluidsarme stand

Tochtpreventie

Scherm Aanpassing contrast

InstellingTerug

Tochtpreventie Activeren/desactiveren

uitschak

InstellingTerug

• Druk op de toetsen (links/rechts) om Ja te selecteren.

• Druk op de Menu/Enter-toets om de instellingen te bevestigen, waarna het basisscherm terug verschijnt.

• Het Conguratiemenu weergeven. (Zie pagina 53).

• Druk op de toetsen

Tochtpreventie te selecteren en druk op de

Menu/Enter-toets.

• Druk op de toetsen (omhoog/omlaag) om Inschak of Uitschak te selecteren.

• Druk op de Menu/Enter-toets om het bevestigingsscherm op te roepen.

(omhoog/omlaag) om

Tochtpreventie

Uitgebreide handleiding voor de gebruiker BRC1E53

Sla de instellingen op?

NeeJa

InstellingTerug

4P419251-1 – 2015.10

• Druk op de toetsen (links/rechts) om Ja te selecteren.

• Druk op de Menu/Enter-toets om de instellingen te bevestigen, waarna het basisscherm terug verschijnt.

Scherm

Bedieningsmethode

Stand weergave

Menu-manipulatie

Configuratie

Geluidsarme stand Tochtpreventie

Scherm

Aanpassing contrast

InstellingTerug

Scherm

Mode weergave Standard

Weergave item Geen

InstellingTerug

Scherm Mode weergave

Standard

InstellingTerug

Opmerking

Om te selecteren welk item er wordt weergegeven in het Gedetail.Scherm Sel.-gebied, zie "Gedetailleerd item" op pagina 57.

• Het Conguratiemenu weergeven. (Zie "Tochtpreventie" op pagina 55).

• Druk op de toetsen om Scherm te selecteren en druk op de

Menu/Enter-toets.

• Druk op de toetsen (omhoog/omlaag) om

Mode weergave te selecteren en druk op de

Menu/Enter-toets.

• Druk op de toetsen (omhoog/omlaag) om Standard of Detail te selecteren.

• Druk op de Menu/Enter-toets om de instellingen te bevestigen, waarna het basisscherm terug verschijnt.

(omhoog/omlaag)

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

Menu-manipulatie

Temperatuur buiten

Geen

Bedieningsmethode

Gedetailleerd item

Scherm Mode weergave Standard

Weergave item Geen

Scherm Weergave item

InstellingTerug

Geen

InstellingTerug

• Het Scherm-menu weergeven. (Zie "Stand

weergave" op pagina 56).

• Druk op de toetsen om Weergave item te selecteren en druk

op de Menu/Enter-toets.

• Druk op de toetsen (omhoog/omlaag) om het volgende weer te geven.

Systeem

* Bij bepaalde modellen is het mogelijk dat deze onderdelen niet

worden weergegeven ook als deze worden geselecteerd.

• Lees onderstaande opmerkingen betreffende de weergave van de kamertemperatuur en de buitentemperatuur.

Kamertemperatuur

– De temperatuur nabij de afstandsbediening. – De temperatuur die wordt gemeten wordt beïnvloed door

de locatie van de unit.

– Het is mogelijk om te schakelen tussen de

afstandsbediening of de binnenunit voor de gebruikte temperatuursensor. Raadpleeg de Lokale instellingen in de uitgebreide handleiding voor de installateur voor meer informatie.

Temperatuur buiten

– De temperatuur gemeten nabij de buitenunit. – De temperatuur die wordt gemeten wordt bepaald door

factoren zoals de locatie van de unit (bv. als deze in direct zonlicht staat bijvoorbeeld) en de werking van de unit tijdens ontdooien.

(omhoog/omlaag)

Kamertemperatuur

• Druk op de Menu/Enter-toets om de instellingen te bevestigen, waarna het basisscherm terug verschijnt.

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

Aanpassing contrast

Bedieningsmethode

Menu-manipulatie

• Het Conguratiemenu weergeven. (Zie "Tochtpreventie" op pagina 55).

• Druk op de toetsen

(omhoog/omlaag) om

Configuratie

Geluidsarme stand Tochtpreventie Scherm

Aanpassing contrast

Aanpassing contrast te selecteren en druk op

InstellingTerug

Aanpassing contrast

Donker

Licht

InstellingTerug

de Menu/Enter-toets.

• Druk op de toetsen (omhoog/omlaag) tot u het gewenste contrast bereikt.

• Druk op de Menu/Enter-toets om de instelling te bevestigen, waarna het basisscherm terug verschijnt.

Huidige instellingen

Overzicht van de huidige instellingen

• Het hoofdmenu weergeven. (Zie "Het hoofdmenu

2/2

wijzigen" op pagina 29).

• Druk op de toetsen

(omhoog/omlaag) om

Huidige instellingen te selecteren en druk op de

Menu/Enter-toets.

Hoofdmenu

Auto filterreinigen Informatie onderhoud Configuratie

Huidige instellingen

Klok & kalender Taal

InstellingTerug

• Er verschijnt een lijst met de status van de huidige

1/2

Laag Auto uitschak UIT Standard Geen

instellingen.

• Druk op de toetsen

(links/rechts) om naar

het volgende scherm over te gaan.

• Druk op de annuleertoets om naar het hoofdmenu

Huidige instellingen Ventilatie snelheid

Ventilatie mode Tijdschema Snelle opstart Mode weergave Weergave item

Terug

terug te keren.

Weergave items

Ventilatie snelheid Tijdschema Mode weergave Auto lterreinigen

Ventilatie mode Snelle opstart Weergave item

* Scherm-onderdelen kunnen verschillen afhankelijk van het model. Enkel onderdelen die kunnen

worden ingesteld worden getoond.

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

Menu-manipulatie

Bedieningsmethode

Klok & kalender

Datum & Tijd

2/2Hoofdmenu

Auto filterreinigen Informatie onderhoud Configuratie Huidige instellingen

Klok & kalender

Taal

InstellingTerug

• Het hoofdmenu weergeven. (Zie "Het hoofdmenu

wijzigen" op pagina 29).

• Druk op de toetsen

Klok & kalender te selecteren en druk op de

Menu/Enter-toets.

(omhoog/omlaag) om

Klok & kalender

Datum & Tijd

12U/24U Klok

Datum & Tijd Jaar 2016

Maand 01 Dag 01 Vrijdag

0:00

Terug Instelling

InstellingTerug

• Druk op de toetsen (omhoog/omlaag) om

Datum & Tijd te selecteren en druk op de

Menu/Enter-toets.

• Gebruik de toetsen (omhoog/omlaag) om de datum en tijd te wijzigen.

• Verplaats de cursor met de toetsen (links/rechts).

• Druk op de Menu/Enter-toets nadat alle wijzigingen zijn uitgevoerd. Het bevestigingsscherm verschijnt.

Voorzichtig

• Standaard is de zomertijd ingesteld. De volgende regels zijn van toepassing:

– Start: Laatste zondag van maart 02:00 – Einde: Laatste zondag van oktober 03:00

•

Raadpleeg uw Daikin-verdeler als de zomertijdinstelling moet worden gewijzigd.

Opmerking

De dag van de week wordt automatisch ingesteld.

Datum & Tijd Sla de instellingen op?

NeeJa

InstellingTerug

• Druk op de toets (links/rechts) om Ja te selecteren.

• Druk op de Menu/Enter-toets om de instellingen te bevestigen, waarna het basisscherm terug verschijnt.

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

12U/24U-KLOK

Bedieningsmethode

Menu-manipulatie

Klok & kalender Datum & Tijd

12U/24U Klok

InstellingTerug

12U/24U Klok

24U

InstellingTerug

12U/24U Klok Sla de instellingen op?

NeeJa

InstellingTerug

• Het menu Klok & kalender weergeven. (Zie "Datum & Tijd" op pagina 59).

• Druk op de toetsen

12U/24U-klok te selecteren en druk op de

Menu/Enter-toets.

• Druk op de toetsen (omhoog/omlaag) om 12U of 24U te selecteren.

• Druk op de Menu/Enter-toets om het bevestigingsscherm op te roepen.

Opmerking

Standaard wordt het uur in het formaat van 24U weergegeven.

• Druk op de toetsen (links/rechts) om Ja te selecteren.

• Druk op de Menu/Enter-toets om de instelling te bevestigen, waarna het hoofdmenu terug verschijnt.

(omhoog/omlaag) om

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

Menu-manipulatie

Bedieningsmethode

Taal

Selecteer de taal

Auto filterreinigen

Informatie onderhoud Configuratie Huidige instellingen Klok & kalender

Taal

InstellingTerug

• Het hoofdmenu weergeven. (Zie "Het hoofdmenu

2/2Hoofdmenu

wijzigen" op pagina 29).

• Druk op de toetsen om Taal te selecteren en druk op de

Menu/Enter-toets.

(omhoog/omlaag)

Taal

Nederlands

InstellingTerug

Opmerking

De beschikbare talen hangen af van het geïnstalleerd talenpakket. Voor meer informatie over de beschikbare talen en over hoe u het talenpakket kunt wijzigen, raadpleeg de uitgebreide handleiding voor de installateur.

• Druk op de toetsen (omhoog/omlaag) om de gewenste taal te selecteren.

• Druk op de Menu/Enter-toets om de instellingen te bevestigen, waarna het basisscherm terug verschijnt.

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

Resetlterindicatie

Bedieningsmethode

• Wanneer het tijd is om het lter of het element te reinigen,

Koel

Instellen

verschijnt een van de volgende meldingen/pictogrammen onderaan op het basisscherm:

28°C

Reinig filter aub

• Was, reinig of vervang het lter of element. Zie voor details de gebruiksaanwijzing van de binnenunit.

Onderhoud

– "Reinig lter aub" / " " – "Reinig lter en element aub" / " " + " " – "Reinig element aub" / " "

Hoofdmenu

Reset filter indicatie

Richting luchtstroom Indiv luchtstroomrichting Snelle opstart Ventilatie Energiebesparende opties

InstellingTerug

Koel

Instellen

28°C

Methode stofcollectie

InstellingTerug

Methode stofcollectie Is er stof verzameld?

NeeJa

InstellingTerug

• Geef het Hoofdmenu weer om het ltersymbool

1/3

te resetten wanneer het lter of het element is

gewassen, gereinigd of vervangen (Zie "Het

hoofdmenu wijzigen" op pagina 29 ).

• Druk op de toetsen om Reset lter indicatie te selecteren.

• Druk op de Menu/Enter-toets om de lter indicatie te resetten, waarna het basisscherm terug verschijnt.

• De symbolen in Stap 1 zullen van het basisscherm

verdwijnen wanneer het ltersymbool is gereset.

• Wanneer een binnenunit met een zelfreinigende cassette is geïnstalleerd, zal u eerst worden gevraagd om het stof uit de stofbak in de unit te verwijderen.

• Druk op de Menu/Enter-toets om te bevestigen en het bevestigingsscherm verschijnt.

• Druk op de toetsen te selecteren. Druk op de Menu/Enter-toets om te bevestigen, waarna het basisscherm terug verschijnt.

• Ga verder met de normale procedure om de lter indicatie te resetten.

(omhoog/omlaag)

(links/rechts) om Ja

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

Onderhoud

Voorzichtig

• De afstandsbediening niet wassen.

Dit kan kortsluiting veroorzaken en elektrische schokken of brand tot gevolg hebben.

• Stop de werking van de

airconditioner en schakel de elektrische voeding UIT vooraleer onderhoudswerkzaamheden uit te voeren.

Wanneer u dit niet doet, kan dit elektrische schokken of letsels veroorzaken.

Onderhoud van unit en LCD-scherm

Noot:

• Veeg het LCD scherm en de andere uitwendige oppervlakken van de afstandsbediening schoon met een droge doek wanneer deze vuil geworden zijn.

• Als het vuil aan de buitenkant niet verwijderd kan worden, de poetsdoek in water met een neutraal reinigingsmiddel onderdompelen, de doek goed uitwringen en de buitenkant schoonvegen. Veeg daarna de buitenkant af met een droge doek.

• Gebruik geen verfverdunner, organische oplosmiddelen of een sterk zuur.

Waarschuwing

Gebruik geen ontvlambare stoffen (bijv. haarspray of insectenverdelgingsmiddel) in de buurt van de airconditioner. Reinig het product niet met organische oplosmiddelen zoals benzine of verfverdunner.

Het gebruik van organische oplosmiddelen kan het product beschadigen of elektrische schokken of brand veroorzaken.

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

Bedrijfslampje

Bedieningsmethode

Referentie-informatie

Een storingscode verschijnt op het scherm

Contacteer uw Daikin-verdeler in de volgende

gevallen

Waarschuwing

Wanneer de airconditioner niet correct functioneert (een brandlucht afgeeft, enz.), de airconditioner stopzetten en het apparaat uitschakelen.

Wanneer u de airconditioner onder deze omstandigheden blijft gebruiken, kan dit defecten, elektrische schokken of brand tot gevolg hebben. Neem contact op met uw Daikin-verdeler.

• Indien een storing zich voordoet, zal het

Koel

Instellen

Fout: Druk Toets Menu

28°C

storingsymbool op het basisscherm knipperen, alsook het bedrijfslampje.

• Als er een waarschuwing optreedt, zal alleen het foutsymbool knipperen en het bedrijfslampje niet.

• Om de storingscode en contactgegevens weer te geven, drukt u op de Menu/Enter-toets.

Foutcode:A1 Informatie contact

0123–4567–8900

Binnenunit Buitenunit

Terug

BRC1E53 Uitgebreide handleiding voor de gebruiker 4P419251-1 – 2015.10

–––

/000

• De storingscode knippert en het contactadres en de modelnaam verschijnen.

• Meld de storingscode en de modelnaam aan uw Daikin-verdeler.

Referentie-informatie

Dienst na verkoop

Waarschuwing

• De unit niet demonteren, wijzigen of repareren.

Dit kan elektrische schokken of brand veroorzaken. Contacteer uw Daikin-verdeler.

Geef de reparateur de volgende gegevens door

• Modelnaam

• Datum van installatie

• Omstandigheden waarbij de storing zich voordoet: Zo precies mogelijk.

• Uw adres, naam en telefoonnummer

Verplaatsen

Voor het verplaatsen van de afstandsbediening is speciale apparatuur vereist. Contacteer uw Daikin-verdeler. De daadwerkelijke kosten van het verplaatsen van de afstandsbediening zullen in rekening worden gebracht.

• De afstandsbediening niet zelf

verplaatsen of opnieuw installeren.

Een verkeerde installatie kan elektrische schokken of brand veroorzaken. Contacteer uw Daikin-verdeler.

Reparaties na de garantieperiode

Contacteer uw Daikin-verdeler. Op verzoek van de klant zijn reparaties tegen gunstige voorwaarden mogelijk.

Vragen over de dienst na verkoop

Neem contact op met uw Daikin-verdeler.

Uitgebreide handleiding voor de gebruiker BRC1E53

4P419251-1 – 2015.10

4P419251-1

2015.10

Daikin BRC1E53 User reference guide [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual

Inhoud

Veiligheidsmaatregelen

Onderdelen die strikt nagekeken moeten worden

Namen en functies

LCD scherm

Basisbediening

Koelen/Verwarmen/Automatisch/Ventilat. functie

Programma Drogen

Terugzetten

Ventilatie functie

Instellingsmethode voor de koelen/verwarmen keuzemogelijkheid

Sleutelvergrendeling

Beknopte gebruiksaanwijzing van de hoofdmenu-onderdelen

Menu-manipulatie

Hoofdmenu

Richting luchtstroom

Indiv luchtstroomrichting

Snelle opstart

Ventilatie

Energiebesparende opties

Tijdschema

Auto filterreinigen

Informatie over het onderhoud

Configuratie

Huidige instellingen

Klok & kalender

Taal

Reset filter indicatie

Onderhoud van unit en LCD-scherm

Een storingscode verschijnt op het scherm

Dienst na verkoop
