TELECOMANDĂ

PRIN FIR

GHID DE REFERINŢĂ PENTRU

UTILIZATOR

BRC1E53

• Vă mulţumim pentru achiziţionarea telecomenzii prin cablu.

• Acest manual descrie măsurile de siguranţă necesare pentru utilizarea

produsului.

Citiţi cu atenţie acest manual şi asiguraţi-vă că aţi înţeles informaţiile furnizate înainte de a încerca să utilizaţi produsul.

Păstraţi manualul într-un loc accesibil după citirea acestuia. Dacă acest produs va  exploatat de un alt utilizator, asiguraţi-vă că aţi predat manualul utilizatorului nou.

Cuprins

Noticări

Modul de funcţionare

de bază

Referinţă rapidă

a elementelor din

meniul principal

Utilizarea meniului

Măsuri de siguranţă .................................................. 2

Elemente care trebuie strict respectate .................... 3

Denumiri şi funcţii ..................................................... 7

Aşaj cu cristale lichide ............................................9

Funcţionare cu răcire/încălzire/auto/ventilator ........13

Programarea funcţionării pentru uscare ................. 17

Diminuare ............................................................... 18

Funcţionarea pentru ventilaţie ................................ 19

Setarea posibilităţii de selectare a răcirii/

încălzirii................................................................... 20

Blocarea tastelor..................................................... 23

Prezentarea generală a elementelor meniului

principal. ................................................................. 24

Meniu principal .......................................................29

Direcţie ux de aer.................................................. 30

Direcţie aer individual ............................................. 31

Pornire rapidă ......................................................... 35

Ventilaţie .................................................................36

Opţiuni economie energie....................................... 38

Program ..................................................................46

Auto-curăţare ltru .................................................. 51

Informaţii întreţinere................................................ 52

Congurare .............................................................53

Setări curente ......................................................... 58

Ceas şi calendar .....................................................59

Limbă ......................................................................61

Întreţinerea

Informaţii de referinţă

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

Resetare indicator ltru........................................... 62

Întreţinerea unităţii şi a aşajului LCD .................... 63

Aşajul codurilor de eroare .....................................64

Service post-vânzare ..............................................65

Măsuri de siguranţă

Instrucţiunile originale sunt scrise în engleză. Toate celelalte limbi sunt traducerile instrucţiunilor originale. Acest aparat nu este destinat utilizării de către persoane, inclusiv copii, cu capacităţi zice, senzoriale sau mentale reduse, sau lipsite de experienţă şi cunoştinţe, exceptând cazul în care sunt supravegheate sau au primit instrucţiuni privind utilizarea aparatului de la o persoană responsabilă pentru siguranţa lor. Supravegheaţi copiii pentru a vă asigura că nu se joacă cu aparatul.

Citiţi aceste cu atenţie aceste măsuri de siguranţă înainte de a instala telecomanda.

• Acest manual clasifică precauţiile în AVERTIZĂRI şi PRECAUŢII.

Ambele conţin informaţii importante privind siguranţa. Asiguraţi-vă că respectaţi toate precauţiile de mai jos.

AVERTIZARE

PRECAUŢIE

• În acest manual se utilizează următoarele pictograme.

Interzis.

Asiguraţi-vă că aţi împământat unitatea. Nu atingeţi cu mâinile ude.

Nu lăsaţi să pătrundă apa sau umezeala.

Nerespectarea întocmai a acestor instrucţiuni poate duce la rănire sau deces.

Nerespectarea întocmai a acestor instrucţiuni poate duce la deteriorarea bunurilor sau rănire, care poate  gravă, în funcţie de împrejurări.

Respectaţi întotdeauna informaţiile oferite.

Despre telecomandă

AVERTIZARE

• Nu instalaţi dvs. telecomanda.

Instalarea necorespunzătoare poate duce la electrocutare sau incendiu. Consultaţi distribuitorul Daikin.

• Nu modicaţi şi nu reparaţi telecomanda.

Poate duce la electrocutare sau incendiu. Consultaţi distribuitorul Daikin.

• Nu mutaţi şi nu reinstalaţi dvs. telecomanda.

Instalarea necorespunzătoare poate duce la electrocutare sau incendiu. Consultaţi distribuitorul Daikin.

• Nu utilizaţi materiale inamabile (de ex., xativ sau insecticid) în

apropierea produsului.

Nu curăţaţi produsul cu solvenţi organici, cum ar  diluantul. Utilizarea solvenţilor organici poate provoca surarea produsului, electrocutarea sau incendiul.

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Elemente care trebuie strict respectate

PRECAUŢIE

• Nu vă jucaţi cu unitatea sau cu telecomanda.

Exploatarea accidentală de către un copil poate provoca disfuncţii ale funcţiilor organismului şi poate afecta sănătatea.

• Nu dezasamblaţi niciodată telecomanda.

Atingerea pieselor din interior poate duce la electrocutare sau incendiu. Consultaţi distribuitorul Daikin sau contractantul autorizat pentru vericarea în interior şi reglaje.

• Pentru a evita electrocutarea, nu atingeţi cu mâinile ude.

• Nu spălaţi telecomanda.

Acest lucru poate provoca scurgeri de curent şi poate duce la electrocutare sau incendiu.

• Nu lăsaţi telecomanda în locuri în care se poate uda.

Dacă apa pătrunde în telecomandă, există riscul scurgerilor electrice şi al deteriorării componentelor electrice.

Unitate interioară şi unitate exterioară

AVERTIZARE

• Expunerea directă şi prelungită la aer rece sau cald de la aparatul de aer

condiţionat sau la aer prea rece sau prea cald poate afecta starea zică şi sănătatea.

• Nu introduceţi obiecte, inclusiv tije, degetele etc. în admisia sau

evacuarea aerului.

Pot rezulta accidente din cauza contactului cu palele ventilatorului de mare viteză din aparatul de aer condiţionat.

• Contactaţi personalul calicat în privinţa montării accesoriilor şi

asiguraţi-vă că utilizaţi numai accesoriile specicate de producător.

Dacă apare un defect în urma intervenţiei dvs., există riscul scurgerilor de apă, electrocutării sau incendiului.

• Nu utilizaţi produsul în medii contaminate cu vapori de ulei, cum ar  ulei

de gătit sau vapori de ulei pentru mecanisme.

Vaporii de ulei pot provoca surarea, electrocutarea sau incendiul.

• Nu utilizaţi produsul în locuri cu fum uleios în exces, cum ar 

bucătăriile, sau în locuri cu gaze inamabile, gaze corozive sau pulberi metalice.

Utilizarea produsului în astfel de locuri poate duce la incendiu sau la defectarea produsului.

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

Elemente care trebuie strict respectate

AVERTIZARE

• Atenţie la riscul de incendiu în cazul scurgerii agentului frigoric.

Dacă aparatul de aer condiţionat nu funcţionează normal, adică nu produce aer rece sau cald, cauza poate  scurgerea agentului frigoric. Consultaţi distribuitorul pentru asistenţă. Agentul frigoric din aparatul de aer condiţionat nu este periculos şi, în mod normal, nu se scurge. Totuşi, în cazul unei scurgeri, contactul cu un arzător cu acără deschisă, radiator sau maşină de gătit poate duce la emanarea de gaze toxice. Nu mai utilizaţi aparatul de aer condiţionat până când un tehnician de service calicat vă conrmă că scurgerea a fost remediată.

• În cazul utilizării unui întrerupător de sarcină cu siguranţă, asiguraţi-vă

că siguranţa are capacitatea corectă.

Utilizarea unui conductor obişnuit poate duce la defecţiuni sau incendiu.

• Nu utilizaţi întrerupătorul de reţea pentru a porni sau opri aparatul de aer

condiţionat.

În caz contrar, există riscul scurgerii apei sau incendiului. În plus, ventilatorul se va roti în şocuri dacă se activează compensarea lipsei alimentării, ceea ce poate duce la rănire.

• Asiguraţi-vă că aţi împământat unitatea.

Nu împământaţi unitatea la o ţeavă de utilităţi, la conductorul paratrăsnetului sau la cablul de împământare a telefonului. Împământarea necorespunzătoare poate duce la electrocutare sau incendiu. Un supracurent de la un fulger sau de la alte surse poate duce la deteriorarea aparatului de aer condiţionat.

• Când aparatul de aer condiţionat nu mai funcţionează corespunzător

(emană un miros de ars etc.), opriţi alimentarea unităţii şi contactaţi distribuitorul local.

Funcţionarea în continuare în aceste condiţii poate duce la defectare, electrocutare sau incendii.

• Consultaţi distribuitorul local pentru modul în care trebuie să procedaţi

în cazul scurgerii agentului frigoric.

Dacă aparatul de aer condiţionat se instalează într-o încăpere mică, se vor lua măsurile necesare astfel încât cantitatea de agent frigoric scurs să nu depăşească limita concentraţiei în cazul scurgerii. În caz contrar, acest lucru poate duce la un accident din cauza lipsei de oxigen.

•

Asiguraţi-vă că aţi instalat un întrerupător pentru scurgere la împământare.

Dacă nu instalaţi un întrerupător pentru scurgere la împământare există riscul electrocutării sau incendiului.

•

Consultaţi distribuitorul dacă aparatul de aer condiţionat este scufundat în apă din cauza unui dezastru natural, cum ar  inundaţiile sau uraganele.

În acest caz nu puneţi în funcţiune aparatul de aer condiţionat, altfel există riscul defecţiunilor, electrocutării sau incendiului.

• Asiguraţi-vă că utilizaţi că utilizaţi o sursă de alimentare prevăzută

pentru aparatul de aer condiţionat.

Utilizarea oricărei alte surse de alimentare poate duce la supraîncălzire, incendiu sau defectarea produsului.

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Elemente care trebuie strict respectate

• După o utilizare îndelungată, vericaţi dacă standul şi suportul de xare

a unităţii sunt deteriorate.

Dacă este într-o stare necorespunzătoare, unitatea poate să cadă, provocând rănirea.

• Nu lăsaţi copii să se urce pe unitatea externă şi nu aşezaţi obiecte pe

aceasta.

Căderea sau rostogolirea poate duce la rănire.

• Nu blocaţi admisia şi evacuarea aerului.

Un ux de aer neuniform poate duce la defectare sau la un randament scăzut.

• Pentru a evita rănirea, nu atingeţi admisia aerului sau nervurile de

aluminiu ale unităţii.

• Nu demontaţi grilajul ventilatorului de la unitatea exterioară.

Grilajul asigură protecţia ventilatorului de mare viteză din unitate, ventilator care poate provoca rănirea.

• Nu aşezaţi obiecte care se pot umezi direct sub unitatea exterioară sau

interioară.

În anumite condiţii, condensul de pe unitatea principală sau de pe ţevile agentului frigoric, praful de pe ltrul de aer sau blocarea scurgerii pot provoca picurarea, ceea ce duce la defectarea obiectului în cauză.

• Nu aşezaţi recipiente cu apă (vaze de ori etc.) pe unitate, deoarece

poate duce la electrocutare sau incendiu.

• Nu utilizaţi aparatul de aer condiţionat în alte scopuri decât cele prevăzute.

Nu utilizaţi aparatul de aer condiţionat pentru răcirea instrumentelor de precizie, a alimentelor, plantelor, animalelor sau a lucrărilor de artă, deoarece acest lucru poate afecta negativ performanţa, calitatea şi/sau termenul de valabilitate a obiectului în cauză.

• Nu aşezaţi aparate care produc foc deschis în locuri expuse la uxul de

aer de la unitate, acest lucru afectează arderea arzătorului.

PRECAUŢIE

• Nu aşezaţi radiatoare direct sub unitate, deoarece căldura rezultată poate

provoca deformarea.

• Asiguraţi-vă că plantele, animalele sau copii nu sunt expuşi direct la

uxul de aer al unităţii pentru a evita efectele adverse.

• Nu aşezaţi recipiente inamabile, cum ar  dozele pulverizatoarelor,

la mai puţin de 1m de suantă.

Recipientele pot exploda din cauza aerului cald evacuat de unitatea interioară sau exterioară.

• Nu instalaţi aparatul de aer condiţionat în locuri în care există pericolul

scurgerii de gaze inamabile.

În cazul scurgerii de gaze, acumularea gazelor lângă aerul condiţionat poate duce la incendii.

• Nu staţi pe o bază instabilă în timpul exploatării sau întreţinerii aparatului

de aer condiţionat.

Baza se poate răsturna şi vă puteţi răni.

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

Elemente care trebuie strict respectate

PRECAUŢIE

• Nu atingeţi motorul atunci când înlocuiţi ltrul.

Motorul poate  foarte erbinte, existând riscul arsurilor.

• Nu spălaţi aparatul de aer condiţionat cu apă, există riscul electrocutării

şi incendiului.

• Efectuaţi ventilarea din când în când.

Aveţi grijă când utilizaţi aparatul de aer condiţionat cu alt echipament de încălzire. Ventilarea insucientă poate duce la lipsa de oxigen.

• Opriţi întotdeauna aparatul de aer condiţionat şi OPRIŢI întrerupătorul

de reţea în momentul curăţării.

Nerespectarea celor de mai sus poate duce la electrocutare sau rănire.

• Nu spălaţi dvs. în interiorul unităţii interioare sau exterioare. Consultaţi

întotdeauna distribuitorul Daikin.

Utilizarea unei metode de spălare sau a unui detergent necorespunzător poate deteriora piesele tratate cu răşini ale unităţii interioare sau poate duce la scurgerea apei. În plus, dacă piesele electrice sau motorul din unitatea interioară intră în contact cu detergentul sau apa, există riscul funcţionării necorespunzătoare, a emisie de fum sau incendiului.

• Nu aşezaţi obiecte foarte aproape de unitatea exterioară şi nu lăsaţi să se

adune în jurul unităţii frunze sau alte resturi.

Frunzele formează un aşternut pentru animalele mici care pot pătrunde în unitate. În unitate, aceste animale pot provoca funcţionarea defectuoasă, fum sau incendiu prin contactul cu piesele electrice.

• Fixaţi bine unitatea.

Dacă unităţile nu sunt bine xate, pot să cadă sau să se răstoarne, provocând rănirea.

• Aranjaţi scurgerea pentru a asigura o scurgere completă.

Dacă în timpul funcţionării aparatului de aer condiţionat nu are loc scurgerea corespunzătoare pe la ţeava de scurgere exterioară, poate exista un blocaj din cauza prafului şi resturilor adunate pe ţeavă. Acest lucru poate duce la scurgerea apei de la unitatea interioară. În acest condiţii, opriţi aparatul de aer condiţionat şi consultaţi distribuitorul pentru asistenţă.

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

3. Buton Meniu/Introducere

8. Buton PORNIRE/OPRIRE

Denumiri şi funcţii

1. Buton Selector mod de funcţionare

11. LCD (cu lumină

de fundal)

4. Buton Sus

5. Buton Jos

6. Buton Dreapta

7. Buton Stânga

9. Indicator luminos de funcţionare

10. Buton Revocare

2. Buton Viteză ventilator/ Direcţie ux de aer

Alte funcţii, în afara elementelor pentru funcţionarea de bază (adică PORNIRE/OPRIRE, selectarea modului de funcţionare, viteza ventilatorului/direcţia uxului de aer şi setările temperaturii) se setează în ecranul meniului.

NOTĂ

• Nu instalaţi telecomanda în locuri expuse la lumina directă a soarelui.

În caz contrar, LCD-ul se poate decolora şi nu se mai aşează nimic.

• Nu trageţi de cablul telecomenzii şi nu-l răsuciţi.

În caz contrar, telecomanda se poate defecta.

• Nu apăsaţi pe butoanele telecomenzii cu obiecte cu capete ascuţite.

În caz contrar, telecomanda se poate deteriora sau defecta.

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

Denumiri şi funcţii

1. Buton Selector mod de funcţionare

• Apăsaţi pe acest buton pentru a selecta

modul de funcţionare preferat. (Consultaţi

"Funcţionare cu răcire/încălzire/auto/ ventilator" la pagina 13)

• Modurile disponibile pot depinde de

modelul conectat.

2. Buton Viteză ventilator/ Direcţie ux de aer

• Se utilizează pentru a modica viteza

ventilatorului şi direcţia uxului de aer.

• Vitezele disponibile ale ventilatorului pot

depinde de modelul conectat.

3. Buton Meniu/Introducere

• Se utilizează pentru a aşa meniul principal

sau pentru a introduce elementul selectat (consultaţi "Prezentarea generală a

elementelor meniului principal." la pagina 24).

4. Buton Sus

• Se utilizează pentru a mări temperatura

xată.

• Elementul următor de pe partea superioară

va  evidenţiat. (Menţineţi butonul apăsat pentru a parcurge valorile sau elementele).

• Se utilizează pentru a schimba elementul

selectat.

5. Buton Jos

• Se utilizează pentru a micşora temperatura

xată.

• Elementul următor de pe partea inferioară

va  evidenţiat. (Menţineţi butonul apăsat pentru a parcurge valorile sau elementele).

• Se utilizează pentru a schimba elementul

selectat.

7. Buton Stânga

• Se utilizează pentru a evidenţia elementele

următoare de pe partea stângă.

• Conţinutul aşajului se schimbă în ecranul

anterior.

8. Buton PORNIRE/OPRIRE

• Apăsaţi pentru a porni sau opri aparatul de

aer condiţionat.

9. Indicator luminos de funcţionare

(verde)

• Acest indicator luminos se aprinde în timpul

funcţionării.

• Acest indicator luminos nu este aprins dacă

unitatea este OPRITĂ.

• Acest indicator luminos este intermitent

dacă apare o eroare.

10. Buton Revocare

• Se utilizează pentru a reveni la ecranul

anterior.

11. LCD (cu lumină de fundal)

• Lumina de fundal va  aprinsă pentru

aproximativ 30 de secunde la apăsarea unuia dintre butoane.

• Acţiunile legate de acest butoane, cu

excepţia butonului PORNIRE/OPRIRE, nu sunt aplicate dacă nu este aprinsă lumina de fundal.

• Dacă se utilizează două telecomenzi

pentru a comanda o singură unitate interioară, se va aprinde mai întâi lumina de fundal a telecomenzii care este acţionată prima.

• Funcţia Aşare automată oprită permite

dezactivarea automată a aşajului după o perioadă de timp setată (consultaţi

"Aşare automată oprită" la pagina 44).

6. Buton Dreapta

• Se utilizează pentru a evidenţia elementele

următoare de pe partea dreaptă.

• Conţinutul aşajului se schimbă în ecranul

următor.

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Denumiri şi funcţii

15 21

Aşaj cu cristale lichide

• Există două metode de aşare disponibile pentru aşajul cu cristale lichide (LCD).

Aşajul standard, care se utilizează în mod implicit, şi aşajul detaliat.

• Pentru a schimba metoda de aşare activă, selectaţi metoda de aşare dorită

în ecranul Mod aşare (consultaţi "Aşaj" la pagina 56).

• Cuprinsul aşat pe ecran poate depinde de modul de funcţionare a modelelor

conectate. (De ex.: aşajul următor va apărea atunci când aparatul de aer condiţionat funcţionează în modul de încălzire automat).

Aşaj standard

Cu pictograme Cu pictograme şi text (implicit)

10 17

Aşaj detaliat

28°C

3 21

10 17

Încălzire

Set. la

28°C

Eroare: buton Meniu

3 4

 Ceasul şi elementele de selectare detaliată apar pe aşajul detaliat

pe lângă elementele care apar pe aşajul standard.

Cu pictograme Cu pictograme şi text

11 14

9 7

Încălzire

Eroare: buton Meniu

Set. la Cameră

3 15

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

Denumiri şi funcţii

1. Mod Funcţionare

• Indică modul de funcţionare curent.

Mod de funcţionare

Răcire Încălzire Ventilator Puricare aer

Ventilator Uscare

Automat

(răcire)

Automat

(încălzire)

2. Viteza ventilatorului

• Indică viteza ventilatorului setată pentru

aparatul de aer condiţionat.

• Viteza ventilatorului nu se va aşa dacă

aparatul de aer condiţionat nu are funcţia de comandă a vitezei ventilatorului.

3. Aşaj temperatură setată/ diminuată

• Dacă unitatea este PORNITĂ, se aşează

temperatura setată pentru aparatul de aer condiţionat.

• Dacă unitatea este OPRITĂ şi diminuarea

este dezactivată, se aşează temperatura setată pentru aparatul de aer condiţionat.

• Dacă unitatea este OPRITĂ şi diminuarea

este activată, se aşează temperatura setată pentru funcţia de diminuare.

• În mod implicit, metoda de aşare este cea

a modului cu valoare de referinţă duală. Pentru instrucţiuni privind modul de activare a modului Valoare de referinţă unică, consultaţi ghidul de referinţă al instalatorului.

4. Dezgheţare/Pornire la cald " "

• Indică faptul că este activă funcţionarea

în modul Dezgheţare/Pornire la cald.

• Funcţionarea în modul Dezgheţare/Pornire

la cald este posibilă numai dacă s-a conectat unitatea cu ventilare pentru recuperarea căldurii (HRV). Pentru detalii, consultaţi manualul de exploatare al unităţii cu ventilare pentru recuperarea căldurii.

5. Mesaj

Se pot aşa mesajele următoare:

• Funcţia este indisponibilă.

– Se aşează timp de câteva secunde

atunci când se apasă pe un buton de funcţionare dacă unitatea interioară nu este prevăzută cu funcţia respectivă.

– Dacă funcţionează mai multe unităţi

interioare, mesajul apare numai dacă niciuna dintre unităţile interioare nu este prevăzută cu funcţia respectivă, adică mesajul nu apare dacă cel puţin una dintre unităţile interioare este prevăzută cu funcţia respectivă.

• Eroare: apăsaţi pe butonul Meniu.

• Avertizare: apăsaţi pe butonul Meniu.

– Se aşează dacă se detectează o eroare

sau o avertizare.

• Pornire rapidă (numai Sky Air)

– Se aşează atunci când este activă

funcţia Pornire rapidă.

• E timpul să curăţaţi ltrul

• E timpul să curăţaţi elementul

• Curăţaţi ltrul şi elementul

– Se aşează atunci când e timpul să

curăţaţi ltrul şi/sau elementul.

6. Ventilaţie/Puricare

• Pictogramele pentru modul Ventilare.

" Indică modul curent de

ventilare (AUTOMAT, VENTILAŢIE CU RECUPERAREA ENERGIEI, OCOLIRE).

• Pictograma de puricare a aerului " "

indică faptul că este operaţional setul de puricare a aerului (opţional).

7. Blocarea tastelor " "

• Se aşează atunci când este activă

blocarea tastelor.

8. Temporizator activat " "

• Indică faptul că temporizatorul de program

sau temporizatorul de OPRIRE este activat.

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Denumiri şi funcţii

9. Problemă temporizator " "

•

Indică faptul că ceasul trebuie setat din nou.

• Funcţia temporizatorului de program se

poate aplica numai dacă se setează ceasul din nou.

10. Comandă centralizată " "

• Indică faptul că aparatul de aer condiţionat

este gestionat cu un echipament de comandă centralizată (accesorii opţionale) şi că funcţionarea sistemului prin intermediul telecomenzii este interzis.

11. Comutare cu comandă

centralizată " "

• Indică comanda centralizată a comutării

instalaţiei de către o altă unitate interioară sau un selector de răcire/încălzire opţional conectat la unitatea exterioară (= telecomandă principală).

12. Diminuare " "

• Indică faptul că s-a setat ceasul.

• Dacă ceasul nu a fost setat, se va aşa

" -- : -- ".

13. Direcţie ux de aer

• Se aşează când sunt setate direcţia

uxului de aer şi oscilaţia.

• Acest element nu se aşează dacă

sistemul nu este prevăzut cu o funcţie de setare a direcţiei uxului de aer.

16. Rotaţie " "

• Indică faptul că o unitate este setată

ca rezervă şi este activată rotaţia.

17. Funcţionare cu zgomot redus/ limitare consum energie/oprire forţată termistor (BACnet) " "

• Indică faptul că sistemul funcţionează la un

nivel redus al zgomotului sau cu limitarea consumului de energie sau primeşte o comandă de oprire forţată a termistorului de la o interfaţă BACnet. Consultaţi manualul de service al unităţii exterioare sau contactaţi distribuitorul local.

18. Eroare " "

• Indică o eroare a unităţii sau o avertizare.

19. Curăţare ltru " "

• Indică faptul că e timpul să curăţaţi ltrul.

20. Curăţare element " "

• Indică faptul că e timpul să curăţaţi

elementul.

21. Operaţiune de autocurăţare a ltrului " "

• Indică faptul că se efectuează operaţiunea

de autocurăţare a ltrului.

14. Ceas (ceas în timp real cu 12/24 de ore)

• Indică faptul că s-a setat ceasul.

• Dacă ceasul nu a fost setat, se va aşa

" -- : -- ".

15. Selectare detaliată

• Se aşează dacă s-a selectat modul

aşajului detaliat.

• Nu există elemente detaliate selectate

în mod implicit.

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

Metodă de funcţionare

Aşaj butoane

Aşaj ecrane

Ecranele care se vor aşa pe telecomandă.

Modul de funcţionare de bază

Funcţiile telecomenzii

Procedeul de exploatare

Utilizaţi butonul conform procedurii.

Aşează poziţiile butoanelor care se vor utiliza.

• Aşaţi meniul principal.

1/2

(Consultaţi "Utilizarea meniului principal" la

pagina 29).

• Apăsaţi pe butoanele

a selecta Program , apoi apăsaţi pe butonul Meniu/Introducere.

• Apăsaţi pe butoanele (stânga/ dreapta) pentru a selecta Da , apoi apăsaţi pe butonul Meniu/Introducere.

• Se aşează ecranul Data şi ora.

•

Setaţi anul, luna, ziua şi ora curente. (Consultaţi "Ceas şi calendar" la pagina 59).

Notă

• Înainte de a seta programul, trebuie setat ceasul.

• Dacă nu a fost setat ceasul, se va aşa un ecran ca în stânga.

(sus/jos) pentru

1 2

Meniu principal Direcţie flux de aer Direcţie aer individual Pornire rapidă Ventilaţie Opţiuni economie energie

Program

SetareReven.

Program Nu s-a setat ceasul.

Îl setaţi acum?

SetareReven.

Data şi ora

An 2016

Lună 01 Zi 01 Vineri

0:00

Reven. Setare

NuDa

Pregătirea

• Din motive de protecţie mecanică, PORNIŢI sistemul cu cel puţin 6 ore înainte de a începe

să-l utilizaţi.

• Nu OPRIŢI sistemul pe durata anotimpului, pentru a asigura pornirea fără probleme

a sistemului.

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Modul de funcţionare de bază

Metodă de funcţionare

Funcţionare cu răcire/încălzire/auto/ventilator

• Apăsaţi de mai multe ori pe butonul selectorului

Răcire

Set. la

28°C

pentru modul de funcţionare până când se selectează modul dorit (Răcire, Încălzire, Numai ventilator, Uscare sau Automat).

Notă

• Modurile de funcţionare indisponibile nu se aşează.

• Dacă aparatul de aer condiţionat este un model numai cu

răcire, se poate selecta numai modul Răcire, Uscare sau Numai ventilator.

• Înainte de a schimba un mod, asiguraţi-vă că pe telecomandă nu se aşează funcţia Comutare cu comandă. Modul de răcire sau de încălzire nu se poate selecta dacă funcţia de mai sus este aşată pe telecomandă. Consultaţi "Setarea posibilităţii de selectare a răcirii/încălzirii"

la pagina 20 dacă este intermitentă pictograma Comutare cu

comandă.

• Apăsaţi pe butonul PORNIRE/OPRIRE.

Indicatorul luminos de funcţionare (verde) va  aprins şi aparatul de aer condiţionat va începe să funcţioneze.

(pentru SkyAir şi VRV)

• Temperatura xată va creşte cu 1°C la

Răcire

Set. la

apăsarea pe butonul (sus) şi va scădea cu 1°C la apăsarea butonului (jos).

28°C

Notă

Nu se pot face setări ale temperaturii dacă se aă în modul Uscare sau Numai ventilator.

• Pentru a modica viteza ventilatorului sau direcţia

Răcire

Set. la

uxului de aer, apăsaţi pe butonul Vit. vent./ Direcţie ux de aer.

28°C

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

Modul de funcţionare de bază

Scăzut

0 0

Direcţie/nivel flux de aer

nivel Direcţie1

Niv. 1 (L)

Oprire oscilaţie

Reven.

Setare

Reven.

Mediu-scăzut

Automat

Ridicat

Direcţie/nivel flux de aer

Niv. 1 (L)

Reven. Setare

Mediu-ridicat

nivel Direcţie1

SetareReven.

Mediu

Oprire oscilaţie

• Pentru a selecta nivelul uxului de aer sau direcţia uxului de aer, apăsaţi pe butoanele (stânga/ dreapta).

• Apăsaţi pe butoanele

(sus/jos) pentru a

selecta nivelul dorit sau poziţia dorită.

Notă

• Din motive mecanice, aparatul de aer condiţionat poate  în

modul de comandă automată a vitezei ventilatorului.

•

Aparatul de aer condiţionat poate  în modul de comandă automată a vitezei ventilatorului în funcţie de temperatura încăperii.

• Ventilatorul se poate opri din funcţionare, ceea ce nu înseamnă

o defecţiune.

•

Aplicarea efectivă a modicărilor vitezei ventilatorului poate să dureze.

• În modul auto, viteza ventilatorului este reglată automat în

funcţie de valoare de referinţă şi de temperatura încăperii

•

În cazul modului Numai ventilator, viteza ventilatorului este ridicată.

• În funcţie de tipul unităţii interioare, sunt disponibile două viteze

ale ventilatorului (scăzută şi ridicată), trei (scăzută, medie şi ridicată) sau cinci (scăzută, medie-scăzută, medie, medieridicată, ridicată). Unele unităţi interioare acceptă şi viteza automată a ventilatorului.

• Cu direcţia de uxului de aer selectată, selectaţi direcţia dorită a uxului de aer dintre Fără set. ,

Poziţia 0 , Poziţia 1 , Poziţia 2 , Poziţia 3 , Poziţia 4 , Oscil. , şi Auto utilizând

butoanele (sus/jos).

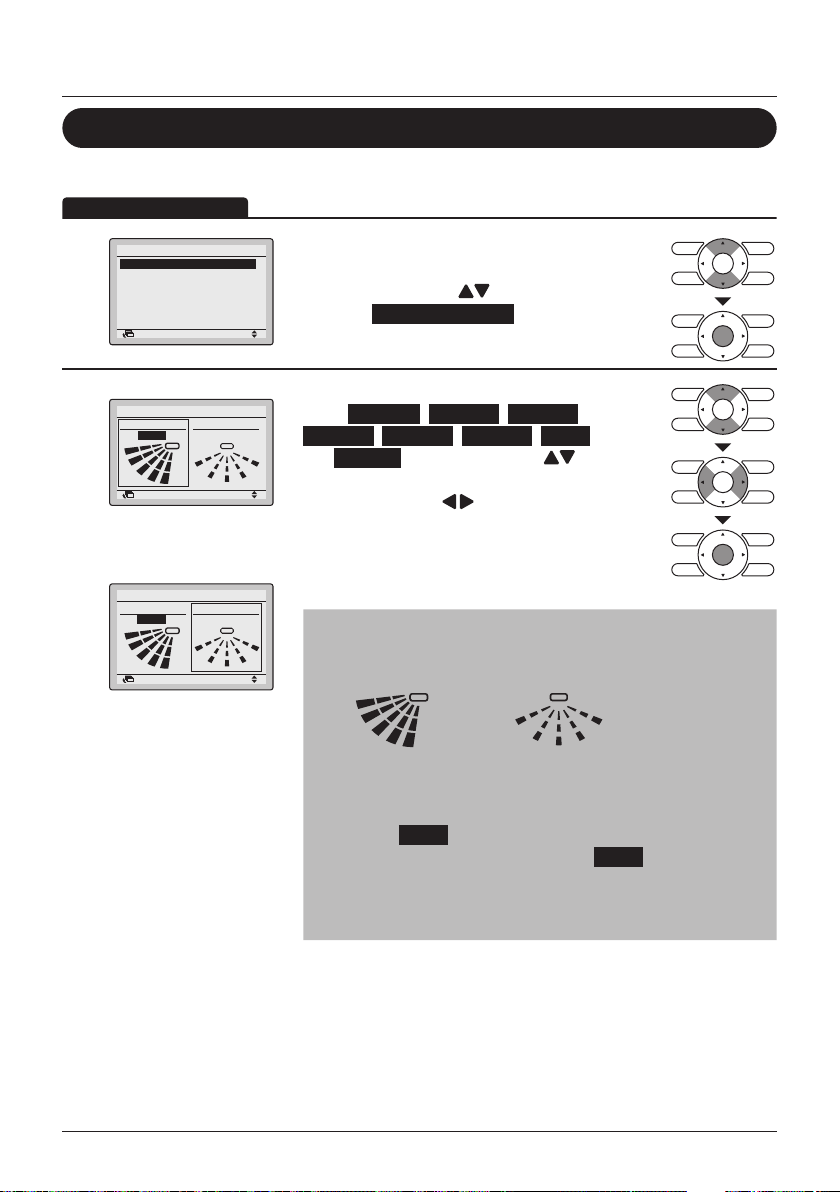

Direcţie/volum de aer

Volum de aer Direcţie

Ridicat

Reven. Setare

Oscilaţie

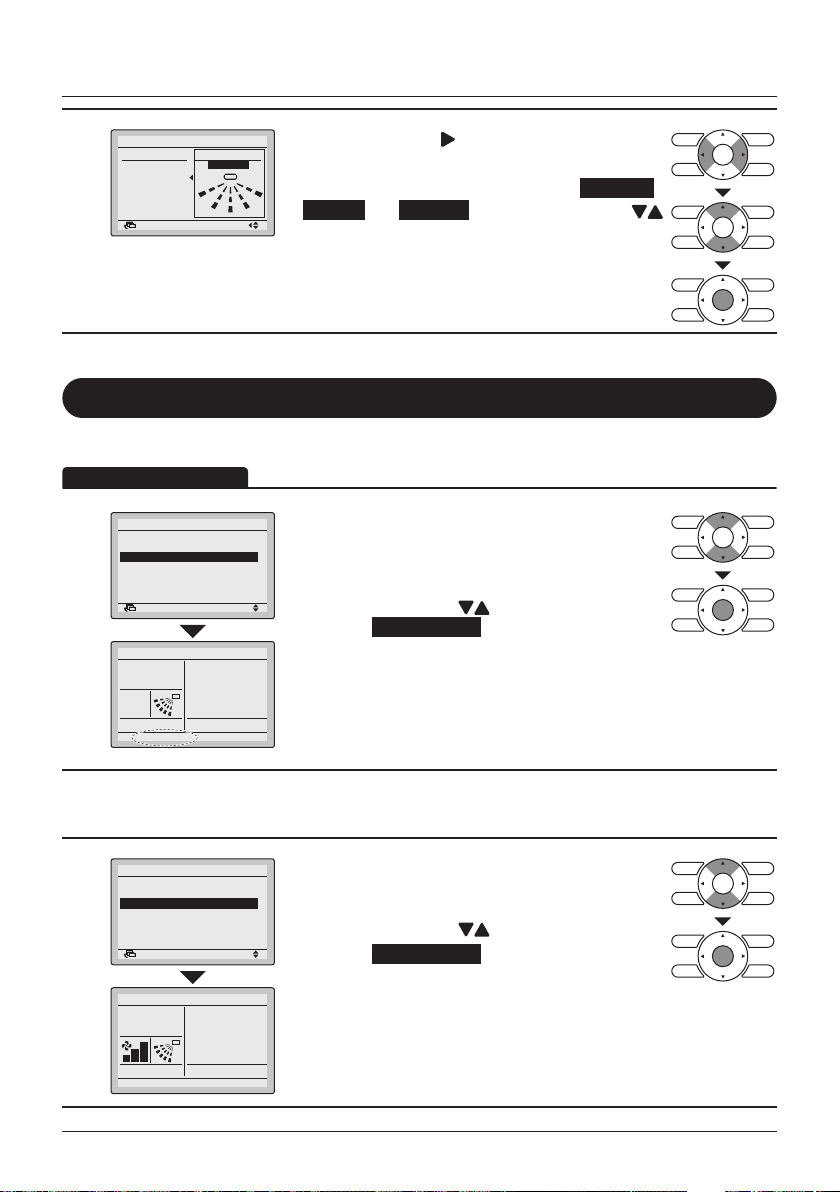

Setarea direcţiei

uxului de aer (sus/jos)

Notă

• Pe ecran se aşează direcţia uxului de aer, ca mai jos.

0 : Poziţia 0

Direcţie sus/jos

Direcţie stânga/

1 : Poziţia 1 2 : Poziţia 2 3 : Poziţia 3 4 : Poziţia 4

dreapta

Direcţie/volum de aer

Volum de aer Direcţie

Ridicat

Oscil.

• Selectând una dintre cele 5 poziţii (de la 0 la 4), lamelele de direcţionare a uxului de aer rămân în poziţie xă.

• Selectând Oscil. , lamelele de direcţionare a uxului de aer vor

Reven. Setare

Setarea direcţiei

uxului de aer (stânga/

dreapta)

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

oscila înainte şi înapoi.

• Prin apăsarea pe butonul Meniu/Introducere se conrmă setările şi se revine la ecranul de bază

Modul de funcţionare de bază

• Dacă se apasă din nou pe butonul PORNIRE/

OPRIRE, aparatul de aer condiţionat se va opri din funcţionare şi indicatorul luminos de funcţionare se va stinge.

Notă

• Dacă sistemul este oprit în timpul încălzirii, ventilatorul va

funcţiona în continuare aproximativ 1 minut pentru a elimina căldura reziduală din unitatea interioară.

• Pentru a împiedica scurgerea apei sau defectarea sistemului,

nu întrerupeţi alimentarea imediat după încetarea funcţionării aparatului de aer condiţionat. Aşteptaţi cel puţin 5 minute pentru ca pompa de evacuare să termine scurgerea apei reziduale din unitatea interioară.

Caracteristicile funcţionării în modul de răcire

• Dacă se utilizează răcirea atunci când temperatura încăperii este prea

scăzută, se depune gheaţa pe schimbătorul de căldură sau pe unitatea interioară, reducând astfel capacitatea de răcire. În acest caz, aparatul de aer condiţionat trece pentru un timp la operaţiunea de dezgheţare. În timpul dezgheţării, se utilizează un ux de aer de mică intensitate pentru a împiedica scurgerea apei topite. (Telecomanda aşează viteza setată a ventilatorului).

• Dacă temperatura aerului exterior este ridicată, durează un timp până

când temperatura încăperii ajunge la cea setată.

Caracteristicile funcţionării în modul de încălzire

Punerea în funcţiune

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

• În general, încălzirea necesită mai mult timp pentru a ajunge la temperatura xată comparativ cu răcirea. Se recomandă punerea în funcţiune a aparatului de aer condiţionat din timp cu ajutorul temporizatorului.

Modul de funcţionare de bază

Efectuaţi următoarele operaţiuni pentru a evita degradarea capacităţii de încălzire sau suarea unui curent de aer rece.

Modul de

dezgheţare

Pornire la cald (numai pentru VRV)

Temperatura exterioară şi capacitatea de încălzire

• Aparatul de aer condiţionat va trece automat la dezgheţare pentru a împiedica depunerea gheţii pe unitatea exterioară, ceea ce duce la reducerea capacităţii de încălzire.

• Ventilatorul unităţii interioare se va opri, iar pe telecomandă se va aşa " " (Dezgheţare/Pornire la cald).

• Aparatul de aer condiţionat va reveni la funcţionarea normală după aproximativ 6 - 8 minute (max. 10 minute).

• Dacă aerul condiţionat trece la încălzire sau dezgheţare, ventilatorul unităţii interioare se va opri pentru a împiedica apariţia unui curent de aer rece. (În acest caz, pe telecomandă se va aşa, " " (Dezgheţare/Pornire la cald).)

• Capacitatea de încălzire a aparatului de aer condiţionat se va reduce dacă temperatura exterioară scade. Dacă efectul de încălzire este insucient, vă recomandăm să utilizaţi alt aparat de încălzire în combinaţie cu aparatul de aer condiţionat. (Dacă se utilizează un aparat cu combustie, aerisiţi regulat încăperea). Nu utilizaţi aparate de încălzit în locuri în care acestea sunt expuse la uxul de aer al aparatului de aer condiţionat.

• Aparatul de aer condiţionat este cu circulaţie de aer cald. Prin urmare, încălzirea încăperii după pornirea aparatului de aer condiţionat durează. Ventilatorul interior va funcţiona automat până când temperatura din interior a sistemului creşte la un anumit nivel.

• Dacă aerul cald rămâne spre tavan şi aveţi picioarele reci, recomandăm un circulator. Pentru detalii, consultaţi distribuitorul Daikin.

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Modul de funcţionare de bază

Metodă de funcţionare

Programarea funcţionării pentru uscare

Pregătirea

• Din motive de protecţie mecanică, PORNIŢI aparatul de aer condiţionat cu cel puţin 6 ore

înainte de a începe să-l utilizaţi.

• Nu OPRIŢI aparatul de aer condiţionat pe durata anotimpului, pentru a asigura pornirea fără

probleme a acestuia.

• Este posibil să nu se poată selecta modul de uscare dacă telecomanda nu este prevăzută cu

selectarea modului de răcire/încălzire (consultaţi "Setarea posibilităţii de selectare a răcirii/

încălzirii" la pagina 20 pentru detalii).

• Apăsaţi de mai multe ori pe butonul selectorului

Uscare

pentru modul de funcţionare până la selectarea modului Uscare.

Notă

Este posibil ca modul Uscare să nu e disponibil, în funcţie de tipul unităţii interioare.

•

Apăsaţi pe butonul PORNIRE/OPRIRE. Indicatorul luminos de funcţionare va  aprins şi aparatul de aer condiţionat va începe să funcţioneze.

Notă

Aparatul de aer condiţionat este în modul automat de comandă a vitezei ventilatorului şi temperaturii. Prin urmare, temperatura şi vitezei ventilatorului nu se poate modica în timp ce aparatul de aer condiţionat este în funcţiune.

• Pentru a seta direcţia uxului de aer, consultaţi "Direcţie ux de

3 4

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

aer" la pagina 30.

• Dacă se apasă din nou pe butonul PORNIRE/

OPRIRE, aparatul de aer condiţionat se va opri din funcţionare şi indicatorul luminos de funcţionare se va stinge.

Notă

Pentru a împiedica scurgerea apei sau defectarea sistemului, nu întrerupeţi alimentarea imediat după încetarea funcţionării aparatului de aer condiţionat. Aşteptaţi cel puţin 5 minute pentru ca pompa de evacuare să termine scurgerea apei reziduale din unitatea interioară.

Modul de funcţionare de bază

Caracteristicile funcţionării în modul de uscare

În modul Uscare, umiditatea aerului va  redusă prin PORNIREA şi OPRIREA intermitentă a aparatului de aer condiţionat în timpul răcirii pentru a minimiza scăderea temperaturii.

Notă

• Temperatura şi viteza sunt comandate automat şi nu pot 

comandate cu ajutorul telecomenzii.

• Funcţionarea cu uscare nu este posibilă dacă temperatura

încăperii este prea redusă.

Diminuare

Funcţia de diminuare va menţine temperatura încăperii într-un anumit interval atunci când telecomanda este OPRITĂ. Acest lucru are loc prin pornirea temporară a aparatului de aer condiţionat care a fost OPRIT anterior de către utilizator, de către funcţia de programare sau de către temporizatorul de OPRIRE.

OPRITĂ

Funcţionarea în modul de răcire

33°C 35°C

Funcţionarea în modul de încălzire

De exemplu:

[ Temperatura valorii de referinţă pentru diminuare: răcire 35°C, încălzire 10°C ] [ Diferenţă recuperare: răcire -2°C, încălzire +2°C ]

• Dacă temperatura încăperii scade sub 10°C, încălzirea este pornită automat. Dacă după

jumătate de oră temperatura creşte la 12°C sau peste această valoare, comanda revine la starea iniţială.

• Dacă temperatura încăperii depăşeşte 35°C, răcirea este pornită automat. Dacă după jumătate

de oră temperatura scade la 33°C sau sub această valoare, comanda revine la starea iniţială.

Notă

• Această funcţie este activată în mod implicit. Funcţia poate  activată/dezactivată numai în lista

economiei d energie (consultaţi "Opţiuni economie energie" la pagina 38).

• Diferenţa poate  reglată în meniul Stare diminuare (consultaţi "Stare diminuare" la pagina 40).

• Pragul inferior al temperaturii se poate seta în timp ce unitatea este oprită în ecranul de bază

sau se poate seta în program.

•

Diminuarea va porni unitatea minimum 30 de minute, cu excepţia cazului în care valoarea de referinţă a temperaturii de diminuare este modicată sau unitatea este pornită cu butonul PORNIRE/OPRIRE.

• Dacă diminuarea porneşte aparatul de aer condiţionat când se aă în modul Automat,

telecomanda trece numai la răcire sau încălzire, în funcţie de ceea ce este adecvat, şi se aşează numai valoarea de referinţă a temperaturii de diminuare.

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

10°C 12°C

Modul de funcţionare de bază

Metodă de funcţionare

Răcire

Diminuare

Răcire

Nu se va activa diminuarea dacă este conectată o comandă centralizată.

Pictograma Diminuare " " este intermitentă atunci când unitatea este PORNITĂ cu comanda de diminuare.

35°C

Viteza ventilatorului nu se poate schimba dacă este activă diminuarea şi, prin urmare, viteza ventilatorului nu este vizibilă.

Funcţionarea pentru ventilaţie

(numai pentru HRV)

Pregătirea

• Din motive de protecţie mecanică, PORNIŢI aparatul de aer condiţionat cu cel puţin 6 ore

înainte de a începe să utilizaţi sistemul.

• Nu OPRIŢI aparatul de aer condiţionat pe durata anotimpului, pentru a asigura pornirea

fără probleme a acestuia.

• Apăsaţi de mai multe ori pe butonul selectorului pentru modul de funcţionare până la

selectarea modului de ventilare.

• Modul Ventilare se utilizează la unităţile cu

Ventilator

ventilare pentru recuperarea căldurii (HRV) sau atunci când nu este necesară răcirea sau încălzirea.

• Modul Ventilare se poate modica în meniul principal

(consultaţi "Mod ventilare" la pagina 37).

Notă

Moduri de ventilare: Automat, Ventilare cu recuperarea energiei şi Ocolire

• Raportul ventilării se poate modica în meniul principal

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

(consultaţi "Raport ventilare" la pagina 36).

Notă

Raport de ventilare: scăzut sau ridicat

Modul de funcţionare de bază

Răcire

Set. la

°C

Răcire

Set. la

°C

• Apăsaţi pe butonul PORNIRE/OPRIRE.

Indicatorul luminos de funcţionare va  aprins şi unitatea de ventilare pentru recuperarea căldurii va începe să funcţioneze.

• Dacă se apasă din nou pe butonul PORNIRE/

OPRIRE, ventilarea pentru recuperarea căldurii se va opri din funcţionare şi indicatorul luminos de funcţionare se va stinge.

Setarea posibilităţii de selectare a răcirii/încălzirii

(numai pentru VRV)

Vezi "Posibilitatea de selectare a răcirii/încălzirii" la pagina 22 pentru

Modicări setare

explicaţii privind posibilitatea de selectare a răcirii/încălzirii.

• Apăsaţi timp de cel puţin 4 secunde butonul

selectorului de mod de funcţionare de pe telecomandă (în timp ce este aprinsă iluminarea de fundal). Telecomanda nu va aşa " " (Comutare cu comandă) dacă există o posibilitate de selectare a încălzirii/răcirii de la telecomandă.

• Pictograma " " (Comutare cu comandă) de la ambele

telecomenzi ale unităţilor interioare conectate la aceeaşi unitate exterioară sau BS (Selectare ramură) va începe să e intermitentă.

• Setaţi o opţiune de selectare pentru răcire/încălzire conform

explicaţiilor de mai jos.

Notă

• Modicările modului de ventilare sunt posibile indiferent de

posibilitatea de selectare pentru răcire/încălzire.

• Dacă posibilitatea de selectare a răcirii/încălzirii este setată la

"telecomanda pentru selectarea răcirii/încălzirii" ( telecomenzi vor aşa " " (Comutare cu comandă). În acest caz, modul de funcţionare nu se poate modica la răcire, respectiv încălzire, dacă răcirea sau încălzirea este setată la "telecomanda pentru selectarea răcirii/încălzirii".

Consultaţi manualul de exploatare furnizat pentru unitatea exterioară

pentru detalii privind "telecomanda pentru selectarea răcirii/încălzirii".

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

), celelalte

Modul de funcţionare de bază

Răcire

Set. la

°C

Răcire

Set. la

°C

Metodă de funcţionare

Setări de selectare

Răcire

Set. la

Aşajul " " (comutare cu comandă) va  intermitent la prima PORNIRE.

• Apăsaţi pe butonul Selector mod de funcţionare de

pe telecomanda pentru care se trebuie setată posibilitatea de selectare. Se va seta posibilitatea de selectare pentru răcire/ încălzire şi pictograma " " (Comutare cu comandă) va dispărea. Pictograma " " (Comutare cu comandă) va apărea pe celelalte telecomenzi.

28°C

• Apăsaţi de mai multe ori pe butonul de selectare

a modului de funcţionare pe telecomanda care are posibilitate de selectare a răcirii/încălzirii (sau pe telecomanda care nu are aşajul " " (Comutare cu comandă)) până la selectarea modului dorit. Aşajul se modică la "Vent.", "Uscare", "Automat", "Răcire", "Încălzire" la ecare apăsare pe buton.

• Simultan, celelalte telecomenzi fără posibilitate de

selectare vor urma aceeaşi procedură şi îşi vor modica automat aşajul.

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

Modul de funcţionare de bază

Posibilitatea de selectare a răcirii/încălzirii

• Modurile "Răcire", "Încălzire" sau "Automat" se pot seta numai prin telecomanda pentru care se setează posibilitatea de selectare a răcirii/încălzirii.

Telecomanda cu opţiunea de selectare

(fără a se aşa "

(Comutare cu comandă))

Telecomanda cu opţiunea de selectare

(fără a se aşa "

(Comutare cu comandă))

Setaţi modul "Răcire", "Încălzire", "Uscare" sau

"Automat".

Setaţi modul "Vent.".

Alte telecomenzi

(cu aşarea " "

(Comutare cu comandă))

• Aparatul de aer condiţionat va trece

la modul setat la telecomanda cu posibilitate de selectare. Celelalte moduri nu sunt disponibile.

• Totuşi, aparatul de aer condiţionat

poate  comutat la modul Numai ventilator sau de la Răcire la modul Uscare.

Alte telecomenzi

(cu aşarea " "

(Comutare cu comandă))

• Aparatul de aer condiţionat nu se

poate seta la celelalte moduri, cu excepţia modului Numai ventilator.

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Denumiri şi funcţii

Măsuri pentru setarea opţiunilor de selectare pentru răcire/încălzire

• Opţiunea de selectare pentru răcire/încălzire trebuie setată pentru o singură telecomandă în următorul caz.

(Sistemul de recuperare a căldurii)(Sistemul pompei de căldură)

Cutie BS (selector branşare): Cutia BS se utilizează pentru selectarea modului de răcire sau încălzire.

Unitate interioară

Mai multe unităţi interioare se conectează la o singură unitate exterioară.

Setaţi opţiunea de selectare pentru răcire/încălzire/ventilator pe una dintre telecomenzi.

Blocarea tastelor

Metodă de funcţionare

Răcire

S-au blocat butoanele.

Apăsaţi pe butonul de meniu timp de 4 sec. pt. deblocare.

Set. la

Reven.

Dezactivaţi utilizarea tuturor butoanelor.

• Apăsaţi timp de cel puţin 4 secunde pe butonul

Meniu/Introducere. (În timpul iluminării de fundal)

28°C

• se va aşa "

• Toate butoanele sunt dezactivate când tastele

sunt blocate.

• Dacă apăsaţi pe unul dintre butoane, se aşează

mesajul din stânga.

O singură cutie BS se conectează la mai multe unităţi interioare.

Setaţi opţiunea de selectare pentru răcire/încălzire/automat/ventilator pe una dintre telecomenzi.

Unitate interioară

• Pentru a revoca blocarea tastelor, apăsaţi continuu

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

timp de cel puţin 4 secunde pe butonul Meniu/ Introducere. (În timpul iluminării de fundal)

Referinţă rapidă a elementelor din meniul principal



Prezentarea generală a elementelor meniului principal.

Notă

• Elementele disponibile pot depinde de modelul conectat.

• În meniu apar numai elementele disponibile.

Setare şi elemente aşate Descriere

Direcţie ux de aer

Direcţie aer individual

(numai dacă este instalată funcţia ux de aer individual)

Pornire rapidă

(numai pentru SkyAir)

Ventilaţie

(numai pentru HRV)

Setare individuală Setaţi direcţia uxului de aer pentru ecare

(1)

Listă setări individuale

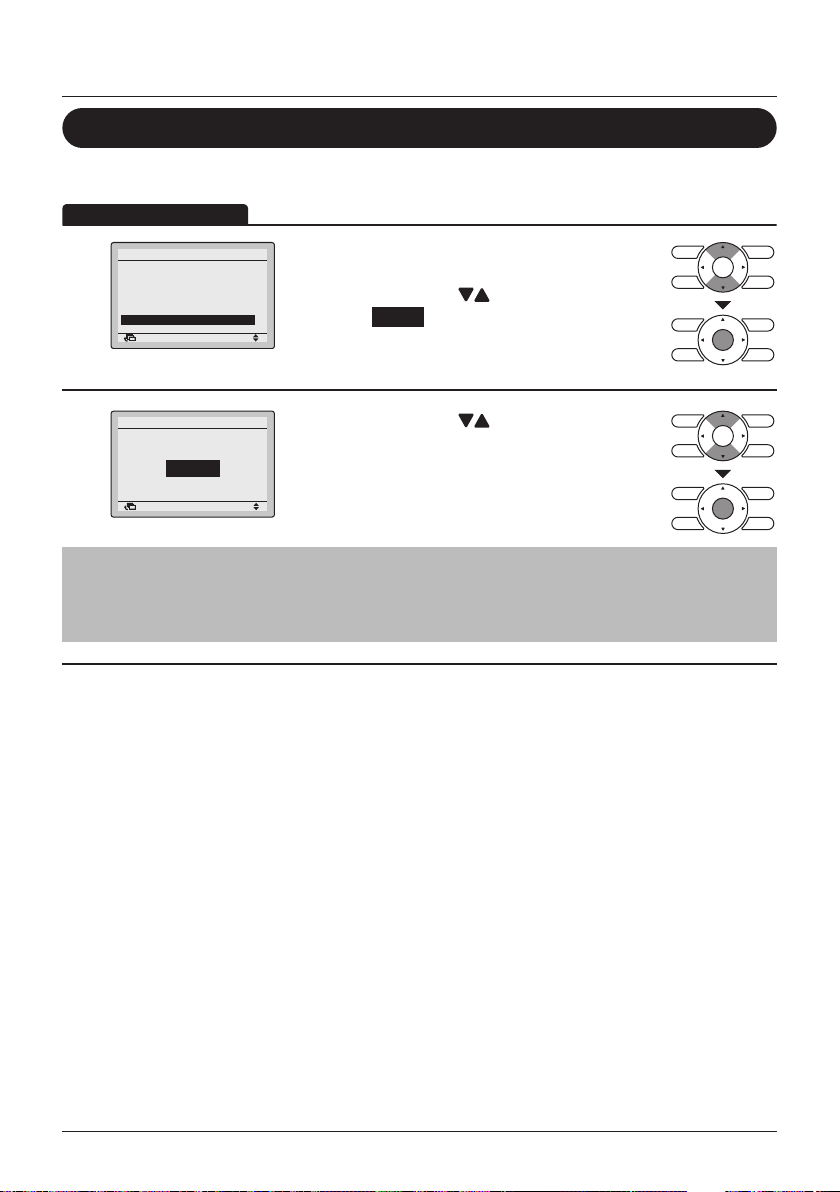

Reset. toate set. individ.

Sel. interv. direcţie aer

(1)

Raport ventilare Setaţi raportul de ventilare la "Scăzut" sau

Mod Ventilare Setaţi modul de ventilare la "Automat",

Modicaţi direcţia uxului de aer.

• Lamelele de direcţionare a uxului de aer pot

 deplasate automat în sus şi în jos şi la stânga şi la dreapta.

• Există cinci poziţii posibile xate ale uxului

de aer.

• Această funcţie nu este disponibilă la toate

modelele.

clapetă în parte.

• În cazul SkyAir, maximum 4 unităţi (unităţile A,

B, C, D).

• În cazul VRV, maximum 16 unităţi (unităţile de

la 0 la 15).

Un tabel pentru ecare unitate cu setările pentru ecare dintre cele 4 clapete.

Goliţi toate setările individuale.

Există trei tipare care se pot selecta pentru direcţia de oscilaţie automată, în mod adecvat cu tipul încăperii.

Standard , Flux dreapta sau Flux stânga Aduce rapid încăperea la o temperatură

confortabilă (numai dacă sistemul nu este în modul de funcţionare pentru uscare sau ventilator).

• Durata maximă de funcţionare cu pornire

rapidă este de 30 de minute.

"Ridicat".

"Vent. recup. energie" şi "Ocolire".

Pagină

referinţă

1) Nu este acceptată dacă s-au conectat unităţi exterioare SkyAir RR+RQ

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Referinţă rapidă a elementelor din meniul principal

Setare şi elemente aşate Descriere

Opţiuni economie energie

(1)

Listă econ. energie

Limit. dom. reglaj Intervalul temperaturii valorii de referinţă se

Activaţi sau dezactivaţi "Opţiuni economie

energie".

poate restricţiona pentru modurile Răcire şi Încălzire.

Stare diminuare Setaţi diferenţa temperaturii diminuate după care

unitatea revine la OPRIREA funcţionării.

Senzor det. (scăzut)(²)(³)

(numai dacă este instalat senzorul de detectare)

Dacă nu se detectează prezenţa persoanelor pe o durată prestabilită, funcţia va modica automat temperatura ţintă a instalaţiei de aer condiţionat. În caz că se detectează prezenţa persoanelor, se va reveni la valoarea de referinţă normală a temperaturii.

Senzor det. (oprit)(²)(³)

(numai dacă este

Dacă nu se detectează prezenţa persoanelor pe o durată prestabilită, funcţia va opri automat

aparatul de aer condiţionat. instalat senzorul de detectare)

Auto Resetare Modicaţi valoarea de referinţă a temperaturii la

una prestabilită după funcţionarea pentru un

interval de timp stabilit, chiar dacă valoarea de

referinţă a temperaturii s-a modicat.

• Se pot seta între 30 şi 120 de minute în paşi

de câte 30 de minute.

Temporizator

oprire

Sistemul este oprit automat după intervalul de

timp selectat, la ecare activare a sistemului.

• Se poate seta între 30 şi 180 de minute, în

trepte de 10 minute.

Aşare automată oprită

Atunci când sistemul este oprit, se poate

dezactiva automat aşajul după un anumit timp.

• Se poate selecta "Oprit", "10 min.", "30 min."

sau "60 min.".

Pagină

referinţă

Nu se vor utiliza opţiunile Diminuare, Limitare domeniu de reglaj şi Auto resetare dacă s-a conectat o comandă centralizată.

2) Nu este acceptată dacă s-au conectat unităţi exterioare SkyAir RR+RQ.

3) Această funcţie nu se poate utiliza dacă este activă comanda grupului.

În cazul unui sistem de funcţionare simultană, sistemul este comandat prin senzorul de detectare montat în unitatea interioară principală.

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

Referinţă rapidă a elementelor din meniul principal

Setare şi elemente aşate Descriere

Opţiuni economie energie

(1)

Consum electricitate(²

Se aşează consumul orientativ de electricitate

)

până la momentul actual. Acest lucru permite

clientului să analizeze tendinţa consumului de

electricitate.

Notă

• Disponibilitatea funcţiei depinde de tipul

unităţii interioare

• Această funcţie nu este disponibilă dacă la

telecomandă s-au conectat mai mult de 1 unitate.

• Consumul de electricitate aşat nu este rezultatul contorizării în kWh, ci rezultatul unui calcul în care se folosesc datele de funcţionare a unităţii.

• Anumiţi factori ai acestui calcul sunt valori absolute, în timp ce alţi factori rezultă pur şi simplu din interpolări cu toleranţe. Astfel se explică de ce valoarea poate  diferită de consumul de electricitate efectiv.

Pagină

referinţă

Nu se vor utiliza opţiunile Diminuare, Limitare domeniu de reglaj şi Auto resetare dacă s-a conectat o comandă centralizată.

2) Nu este acceptată dacă s-au conectat unităţi exterioare SkyAir RR+RQ.

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Referinţă rapidă a elementelor din meniul principal

Setare şi elemente aşate Descriere

(1)

Program

Activare/ Dezactivare

Setare program nr.

Vacanţe Selectaţi zilele din săptămână pentru care se va

Setări Selectaţi când pornesc sau se opresc modurile

Auto-curăţare ltru

Informaţii întreţinere

Congurare

Funct. silenţioasă Programaţi unitatea exterioară să funcţioneze

Interzicere tiraj

(numai dacă este instalat senzorul de detectare)

Aşaj

Reglare contrast Reglaţi contrastul LCD-ului.

Activaţi sau dezactivaţi funcţia de programare.

Selectaţi numărul programului activ (programul nr. 1, 2 sau 3).

dezactiva programarea. Această funcţie se utilizează pentru cazul în care nu este necesar ca programul să e activ; de ex., când sunteţi în vacanţă.

de funcţionare pentru ecare zi a săptămânii. Pentru ecare zi se pot seta până la 5 acţiuni.

Setaţi ora la care trebuie ltrele trebuie curăţate automat. Pentru funcţionarea detaliată, consultaţi manualul de funcţionare a panoului decorativ cu curăţare automată.

Aşaţi informaţiile de contact pentru service şi despre model.

mai silenţios, de exemplu, astfel încât să nu deranjeze vecinii pe timpul nopţii.

Notă

• Disponibilitatea funcţiei depinde de tipul unităţii exterioare

(²)

Împiedică persoanele să e afectate de uxul de aer al unităţii interioare. Funcţia Interzicere tiraj poate  activată sau dezactivată.

• Aşaj:

Comutaţi între aşajul standard şi aşajul detaliat.

• Setări aşaj detaliat:

Selectaţi dacă se aşează temperatura încăperii, temperatura exterioară, sistemul sau nimic.

Pagină

referinţă

Setări curente

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

Aşaţi o listă a setărilor curente pentru elementele disponibile.

Setare şi elemente aşate Descriere

Unitate interioară

exterioară

comandă efectiv

Ceas şi calendar

Limbă

Programul nu va  disponibil dacă s-a conectat o comandă centralizată sau adaptorul de intrare digitală BRP7A51.

2) Nu este acceptată dacă s-au conectat unităţi exterioare SkyAir RR+RQ.

3) Această funcţie nu se poate utiliza dacă este activă comanda grupului.

În cazul unui sistem de funcţionare simultană, sistemul este comandat prin senzorul de detectare montat în unitatea interioară principală.

Data şi ora Conguraţi setările pentru dată şi oră.

• Aşarea implicită a orei este în formatul

24 de ore.

• Ceasul va menţine o precizie de ±30 de

secunde pe lună.

• În caz de pană de curent pe o perioadă de

maximum 48 de ore, ceasul va continua să funcţioneze cu sursa de alimentare de rezervă încorporată.

Ceas 12/24 ore Ora se poate aşa în format de 12 ore sau de

24 de ore. Alegeţi limba în funcţie de pachetul lingvistic

instalat.

Elemente de meniu ale telecomenzii secundare

Dacă pentru a comanda o singură unitate interioară se utilizează 2 telecomenzi, următoarele elemente de meniu nu se setează pe telecomanda secundară. Setaţi-le pe telecomanda principală.

• Direcţie aer individual

• Opţiuni economie energie

• Program

• Auto-curăţare ltru

• Valori de referinţă pentru pragul inferior al temperaturii

• Funct. silenţioasă

• Interzicere tiraj

Unitate

2 telecomenzi

Pagină

referinţă

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Răcire

Set. la

°C

Metodă de funcţionare

Utilizarea meniului

Meniu principal

Utilizarea meniului principal

• Apăsaţi pe butonul Meniu/Introducere.

Ecran de bază

• Se aşează meniul principal.

1/2

Se vor aşa instrucţiuni de utilizare a butoanelor.

• Selectarea elementelor din meniul principal.

1. Apăsaţi pe butoanele (sus/jos) pentru a selecta elementul dorit.

2. Apăsaţi pe butonul Meniu/Introducere pentru a aşa ecranul setărilor selectate.

Meniu principal Direcţie flux de aer

Direcţie aer individual Pornire rapidă Ventilaţie

Opţiuni economie energie

Program

SetareReven.

Meniu principal

• Pentru a reveni la ecranul de bază din meniul

principal, apăsaţi pe butonul Revocare.

Atenţie

• Dacă meniul principal este vizibil şi nu se apasă pe un buton timp de 5 minute, ecranul va

reveni automat la ecranul de bază.

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

Direcţie ux de aer

Metodă de funcţionare

Modicaţi direcţia uxului de aer

• Aşaţi meniul principal (consultaţi "Utilizarea

1/2Meniu principal

meniului principal" la pagina 29)

• Apăsaţi pe butoanele

a selecta Direcţie ux de aer , apoi apăsaţi pe butonul Meniu/Introducere.

Direcţie flux de aer

Direcţie aer individual Pornire rapidă Ventilaţie Opţiuni economie energie Program

SetareReven.

Utilizarea meniului

(sus/jos) pentru

Direcţie flux de aer

Observaţie: Doar vizibilă, dacă este disponibilă.

Direcţie1

Oscil.

Direcţie2 Oscilaţie

SetareReven.

Setarea direcţiei

uxului de aer

(sus/jos)

Direcţie1

Oscil.

Direcţie2 Oscilaţie

SetareReven.

Setarea direcţiei

uxului de aer

(stânga/dreapta)

• Selectaţi direcţia dorită a uxului de aer dintre Fără set. , Poziţia 0 , Poziţia 1 ,

Poziţia 2 , Poziţia 3 , Poziţia 4 , Oscil.

sau Automat utilizând butoanele (sus/jos).

• Selectaţi direcţia sus/jos sau stânga/dreapta utilizând butoanele

(stânga/dreapta).

• Apăsaţi pe butonul Meniu/Introducere pentru

a conrma setările şi pentru a reveni la ecranul de bază

Notă

• Pe ecran se aşează direcţiile uxului de aer, după cum

urmează:

0 : Poziţia 0

Direcţie sus/jos

Direcţie stânga/

1 : Poziţia 1 2 : Poziţia 2 3 : Poziţia 3 4 : Poziţia 4

dreapta

• Selectând Oscil. , lamelele de direcţionare a uxului de aer vor

oscila înainte şi înapoi. Dacă selectaţi Oscil. , toate direcţiile uxului de aer vor  vizibile în acelaşi timp.

• Când selectaţi una dintre poziţiile de la 0 la 4, lamelele de

direcţionare a uxului de aer rămân în poziţie xă.

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Utilizarea meniului

Metodă de funcţionare

Deplasarea lamelelor de direcţionare a uxului de aer

Când sunt active condiţiile de funcţionare următoare, direcţia uxului de aer este comandată automat. Prin urmare, funcţionarea efectivă poate să difere de cea aşată pe telecomandă.

• Temperatura încăperii este mai mare decât temperatura xată

pe telecomandă (în modul de încălzire).

Condiţie de funcţionare

Notă

Modul de încălzire include funcţionarea automată.

• Dacă este activă dezgheţarea (în modul de încălzire).

(Fluxul de aer suă orizontal, astfel încât persoanele din încăpere nu se aă în linie directă cu aerul rece).

• Când funcţionează continuu cu uxul de aer suând orizontal.

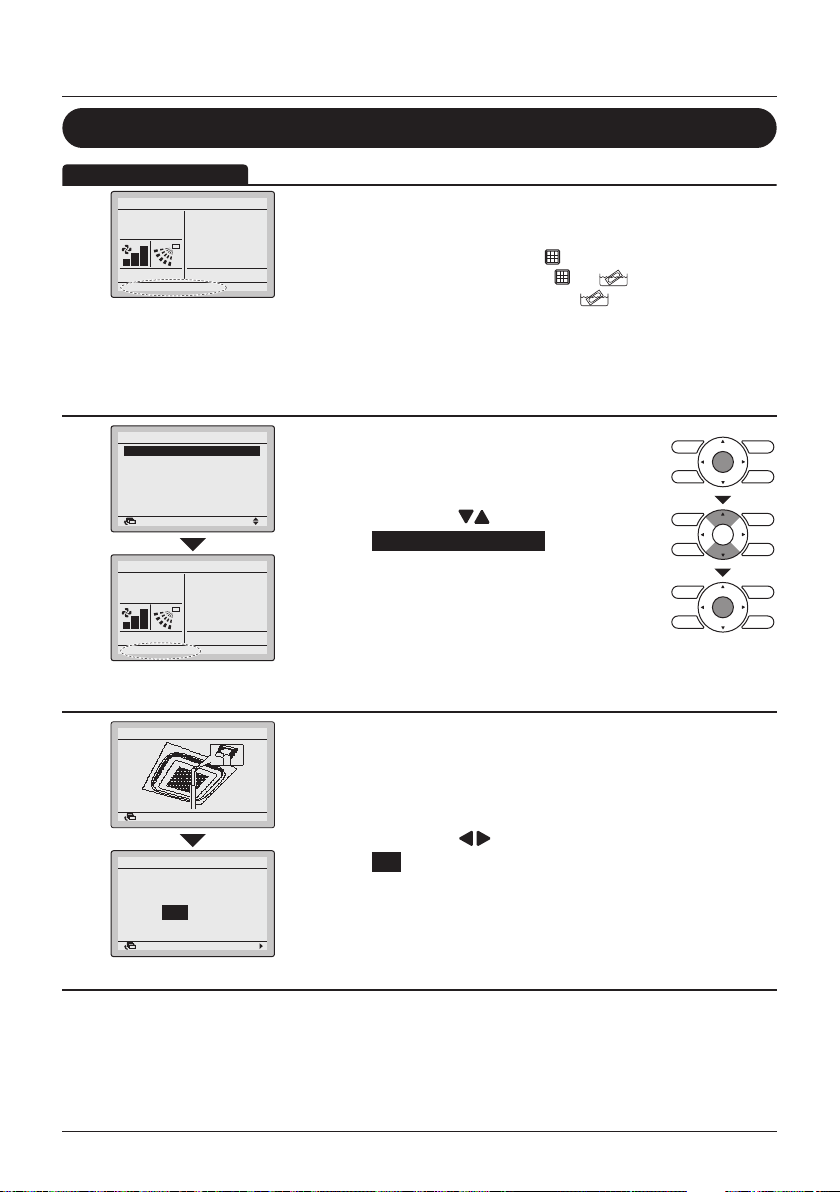

Direcţie aer individual

Setare individuală

• Aşaţi meniul principal (consultaţi "Utilizarea

Direcţie

Fără set.

1/2

meniului principal" la pagina 29).

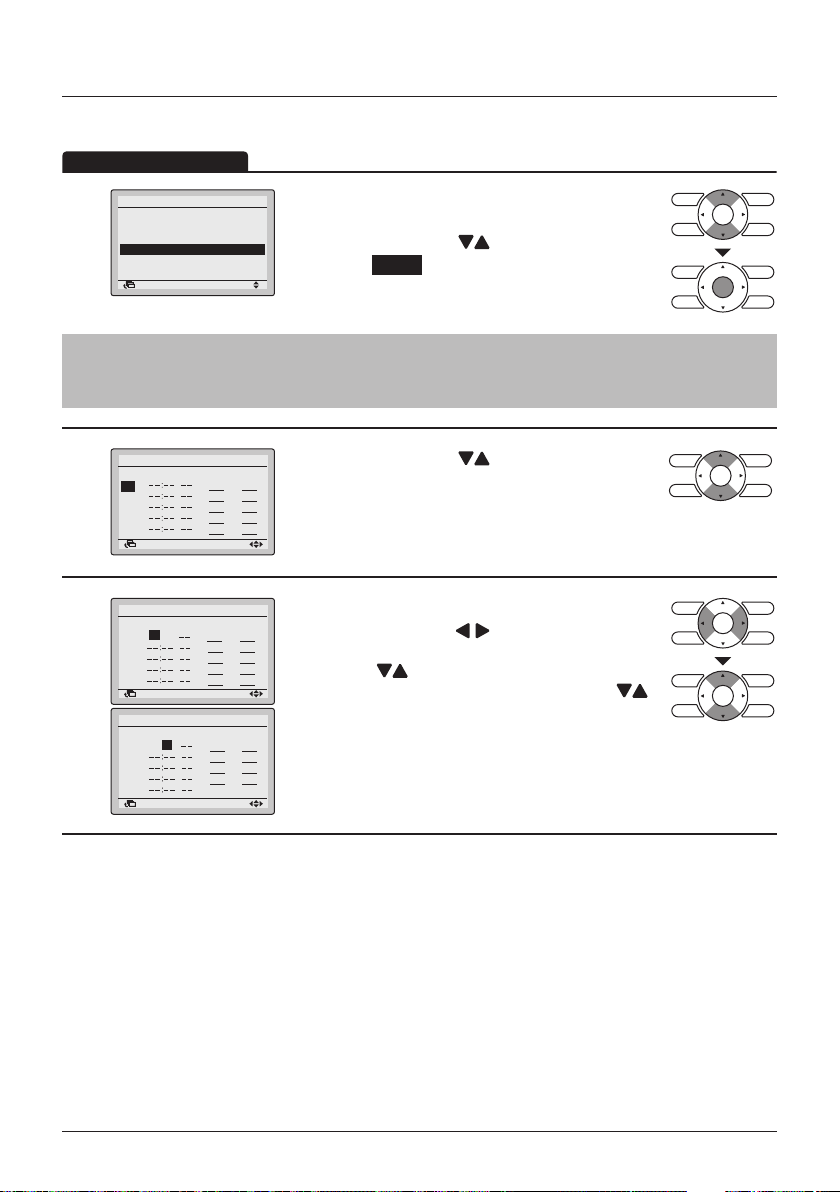

• Selectaţi Direcţie aer individual şi apăsaţi pe butonul Meniu/Introducere.

• Selectaţi Setare individuală şi apăsaţi pe butonul Meniu/Introducere.

• Utilizaţi butoanele (sus/jos) pentru a selecta unitatea şi marcajul de ieşire.

• În cazul SkyAir, se pot selecta maximum 4 unităţi (unităţile A, B, C, D). În cazul VRV, se pot selecta maximum 16 unităţi pentru ecare grup (unităţile de la 0 la 15).

Meniu principal Direcţie flux de aer

Direcţie aer individual

Pornire rapidă Ventilaţie Opţiuni economie energie Program

SetareReven.

Direcţie aer individual

Setare individuală

Listă setări individuale

Reset. toate set. individ.

Sel. interv. direcţie aer

SetareReven.

Setare individuală

Sel. flux

Unit A

Marc. flux

Reven. Setare

SetareReven.

(Numai dacă este instalată funcţia uxului de aer individual)

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

Utilizarea meniului

Metodă de funcţionare

Notă

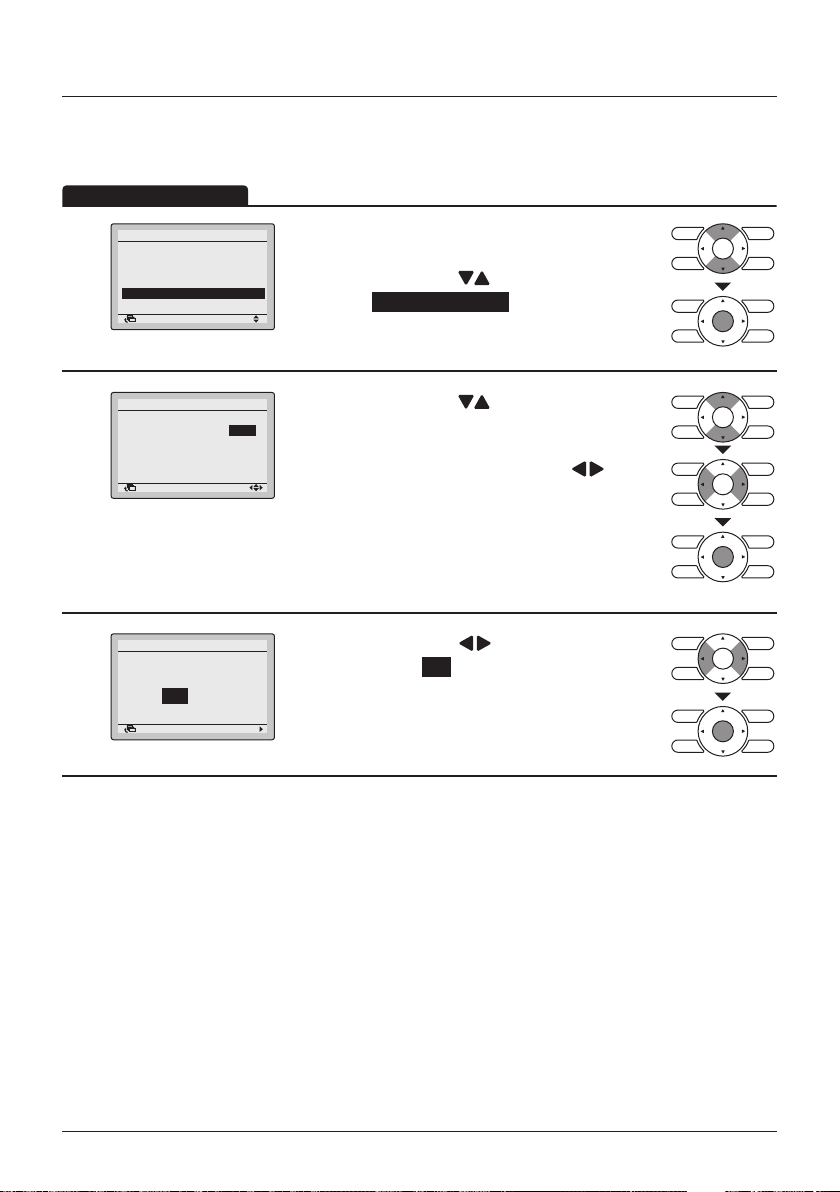

Dacă există patru ieşiri (tip casetă), puteţi comanda individual ecare dintre cele patru clapete (lângă ecare ieşire a aerului se aă marcajele următoare: □, □□, □□□, □□□□).

Setare individuală

nivel

Unit A

Marc. flux

SetareReven.

Răcire

Set. la

Direcţie

Fără set.

• Apăsaţi pe butonul (dreapta) pentru a selecta direcţia uxului de aer.

• Utilizaţi butoanele modica direcţia uxului de aer la următoarele:

Fără set. , Poziţia 0 , Poziţia 1 , Poziţia 2 , Poziţia 3 , Poziţia 4 , Oscil. sau Blocat . Fără set. : fără setare individuală. Blocat : uxul de aer individual este blocat.

• Apăsaţi pe butonul Meniu/Introducere pentru a conrma setările şi pentru a reveni la ecranul de bază.

• Dacă se setează o direcţie independentă a uxului de aer, pictograma direcţiei independente a uxului de aer este aşată pe ecranul de bază.

28°C

Ecran de bază

Listă setări individuale

• Aşaţi meniul Direcţie aer individual (consultaţi

"Setare individuală" la pagina 31).

• Apăsaţi pe butoanele a selecta Listă setări individuale , apoi apăsaţi

pe butonul Meniu/Introducere.

Direcţie aer individual

Setare individuală

Listă setări individuale

Reset. toate set. individ.

Sel. interv. direcţie aer

SetareReven.

(sus/jos) pentru a

(sus/jos) pentru

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Utilizarea meniului

Metodă de funcţionare

Listă setări individuale

Unit A

Marc. flux Dir. aer Indiv.

Reven.

Poziţia 0 OFF Poziţia 0 OFF Poziţia 0 OFF Poziţia 0 OFF

• Un tabel va aşa setările curente. Apăsaţi pe butoanele (sus/jos) pentru a trece la unitatea următoare.

• Apăsaţi pe butonul Revocare pentru a reveni la meniul anterior.

Resetare toate setările individuale

• Aşaţi meniul Direcţie aer individual (consultaţi "Setare individuală" la pagina 31).

• Apăsaţi pe butoanele a selecta Reset. toate set. individ. , apoi apăsaţi pe butonul Meniu/Introducere.

• Apăsaţi pe butoanele (stânga/dreapta) pentru a selecta Da .

• Apăsaţi pe butonul Meniu/Introducere pentru a conrma resetarea şi pentru a reveni la ecranul de bază.

Direcţie aer individual

Setare individuală Listă setări individuale

Reset. toate set. individ.

Sel. interv. direcţie aer

SetareReven.

Reset. toate set. individ.

Ştergeţi setarea individuală a fluxului de aer?

NuDa

SetareReven.

(sus/jos) pentru

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

Utilizarea meniului

Metodă de funcţionare

Intervalul direcţiei uxului de aer

(numai pentru tipul de unitate cu montare pe sol)

• Intervalul direcţiei uxului de aer se poate selecta cu telecomanda, în funcţie de locul de instalare a aparatului de aer condiţionat. Intervalul direcţiei uxului de aer are 3 tipare:

Standard Flux stânga Flux dreapta

Oscilaţie cu rază

completă

• Aceste tipare corespund cu situaţiile prezentate mai jos:

Standard Flux stânga Flux dreapta

Oscilaţie cu rază

completă

Oscilaţie în stânga Oscilaţie în dreapta

Direcţie aer individual

Setare individuală Listă setări individuale

Reset. toate set. individ.

Sel. interv. direcţie aer

SetareReven.

Sel. interv. direcţie aer

Sel. unit. Unit No.

SetareReven.

Directie aer

Standard

• Aşaţi meniul Direcţie aer individual (consultaţi

"Setare individuală" la pagina 31).

• Apăsaţi pe butoanele

a selecta Sel. interv. direcţie aer , apoi apăsaţi pe butonul Meniu/Introducere.

• Apăsaţi pe butoanele (sus/jos) pentru

a selecta numărul unităţii.

Notă

• Pentru un sistem cu funcţionare simultană, se poate congura

individual ecare unitate interioară conectând telecomanda la ecare unitate în timpul instalării.

• Pentru telecomenzile conectate în grup, se pot congura

maximum 16 unităţi (număr de unitate 0-15).

(sus/jos) pentru

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Utilizarea meniului

Metodă de funcţionare

Sel. interv. direcţie aer

Sel. unit. Unit No.

Directie aer

Standard

SetareReven.

Pornire rapidă

• Apăsaţi pe butonul (dreapta) pentru a selecta

setarea direcţiei aerului.

• Selectaţi direcţia dorită a aerului dintre Standard ,

Flux dr. sau Flux stg. cu ajutorul butoanelor

(sus/jos).

• Apăsaţi pe butonul Meniu/Introducere pentru

a conrma setările şi pentru a reveni la ecranul de bază.

(numai pentru SkyAir)

Pornire rapidă activată

• În timpul funcţionării în modul Răcire, Încălzire

1/2

sau Automat, aşaţi meniul principal (consultaţi "Utilizarea meniului principal" la

pagina 29).

• Apăsaţi pe butoanele

a selecta Pornire rapidă , apoi apăsaţi pe butonul Meniu/Introducere pentru a reveni la ecranul de bază.

• Pornirea rapidă este activată.

• Dacă pornirea rapidă este activă, nu se poate

modica viteza ventilatorului. Pictogramele vitezei ventilatorului nu vor mai  aşate.

Meniu principal Direcţie flux de aer Direcţie aer individual

Pornire rapidă

Ventilaţie Opţiuni economie energie Program

SetareReven.

Răcire

Set. la

28°C

Pornire rapidă

(sus/jos) pentru

Pornire rapidă dezactivată

Meniu principal Direcţie flux de aer Direcţie aer individual

Pornire rapidă

Ventilaţie Opţiuni economie energie Program

SetareReven.

Răcire

Set. la

28°C

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

• În timp ce pornirea rapidă este activă, aşaţi

1/2

meniul principal (consultaţi "Utilizarea meniului

principal" la pagina 29).

• Apăsaţi pe butoanele

a selecta Pornire rapidă , apoi apăsaţi pe butonul Meniu/Introducere pentru a reveni la ecranul de bază.

• Pornirea rapidă este dezactivată.

• Viteza ventilatorului se poate modica din nou şi

redevin vizibile pictogramele vitezei ventilatorului.

(sus/jos) pentru

Pornire rapidă

Metodă de funcţionare

Utilizarea meniului

Pornire rapidă

• Pictogramele vitezei ventilatorului dispar şi nu se poate modica viteza ventilatorului.

• Nu se poate seta în modurile Numai ventilator şi Uscare.

• Pornirea rapidă va funcţiona maximum 30 de minute înainte ca unitatea să revină automat

la funcţionarea normală.

• Utilizarea butonului selectorului pentru modul de funcţionare va readuce aparatul de aer

condiţionat la funcţionarea normală.

• În modul de încălzire, viteza ventilatorului poate creşte şi temperatura poate scădea.

Reglaţi funcţionarea conform dorinţei dvs.

Ventilaţie

(numai pentru HRV)

Raportul uxului de aer al unităţii interioare este comandat automat, crescând capacitatea unităţii exterioare şi aducând rapid încăperea la o temperatură confortabilă.

Raport ventilare

• Aşaţi meniul principal. (Consultaţi "Utilizarea

1/2

meniului principal" la pagina 29).

• Apăsaţi pe butoanele

selecta Vent. şi apăsaţi pe butonul Meniu/ Introducere (pentru modelele fără funcţia de

ventilare, nu se va aşa Vent. în meniul principal).

(sus/jos) pentru a

Meniu principal Direcţie flux de aer

Direcţie aer individual Pornire rapidă

Ventilaţie

Opţiuni economie energie Program

SetareReven.

Ventilaţie

Raport ventilare

Mod ventilare

SetareReven.

Ventilaţie

Raport ventilare

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Ridicat

SetareReven.

2/2

• Apăsaţi pe butoanele (sus/jos) pentru

a selecta Raport ventilare , apoi apăsaţi pe butonul Meniu/Introducere.

• Apăsaţi pe butoanele (sus/jos) pentru

a modica setarea la Scăzut sau Ridicat .

• Apăsaţi pe butonul Meniu/Introducere pentru

a conrma setările şi pentru a reveni la ecranul de bază.

RidicatRedus

* Se aşează numai modurile care se pot seta.

Utilizarea meniului

Metodă de funcţionare

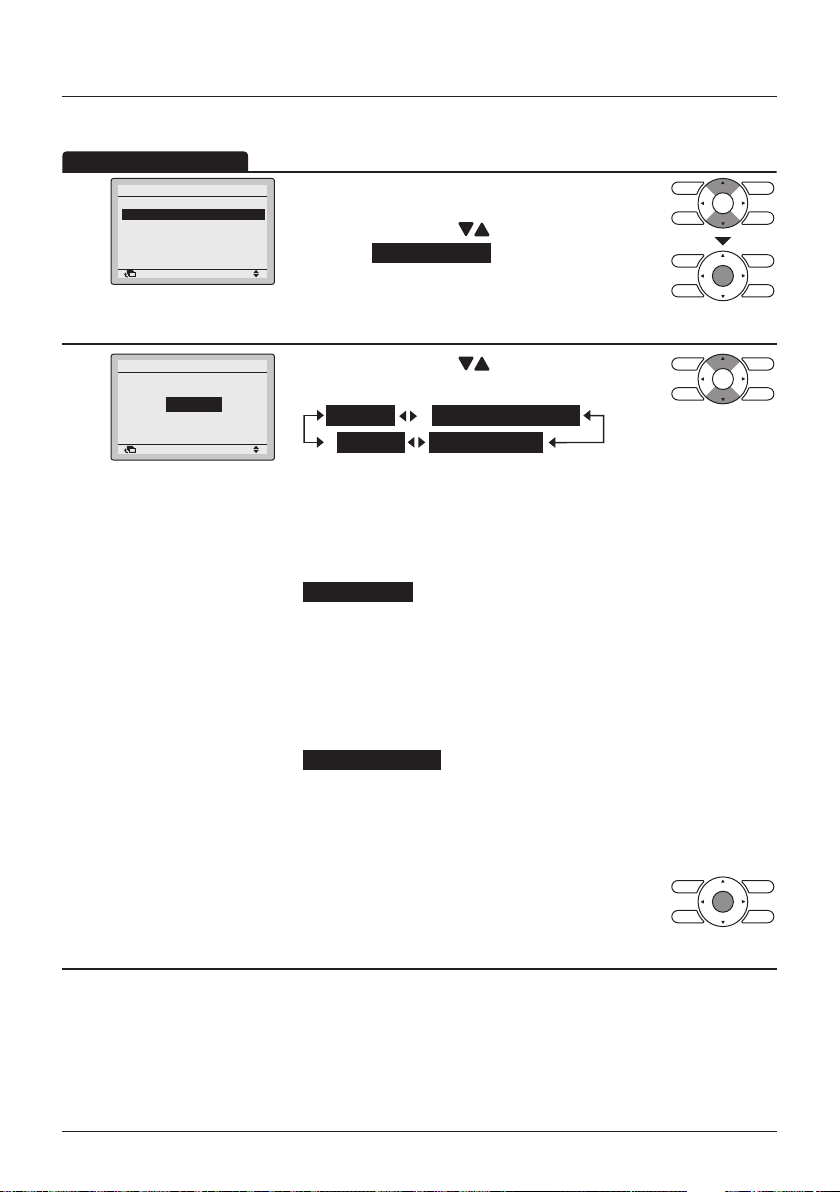

Mod ventilare

Ventilaţie

Raport ventilare

Mod Ventilare

SetareReven.

Ventilaţie

Mod ventilare

Ocolire

SetareReven.

Răcire

Set. la

28°C

Mod Ventilare

Mod Automat " "

• Aşaţi meniul Ventilaţie.

2/2

(Consultaţi "Raport ventilare" la pagina 36).

• Apăsaţi pe butoanele

a selecta Mod ventilare , apoi apăsaţi pe butonul Meniu/Introducere.

2/2

• Apăsaţi pe butoanele (sus/jos) pentru

a modica setările ca mai jos.

* Se aşează numai modurile care se pot seta.

• Selectaţi modul de ventilare dorit.

• Apăsaţi pe butonul Meniu/Introducere pentru

a conrma setările şi pentru a reveni la ecranul de bază.

• Se aşează modul corespunzător.

Utilizând informaţiile de la aparatul de aer condiţionat (răcire, încălzire, ventilator şi temperatură xată) şi de la unitatea cu ventilare pentru recuperarea căldurii (temperatură interioară şi exterioară), modul se schimbă automat între Ventilaţie cu recuperarea energiei şi Ocolire.

(sus/jos) pentru

AutoVent. recup. energieOcolire

Mod Ventilaţie

Aerul din exterior este introdus în încăpere după ce trece printr-un schimbător de căldură.

cu recuperarea energiei "

Mod Ocolire " "

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

Aerul din exterior este introdus în încăpere fără a trece printr-un schimbător de căldură.

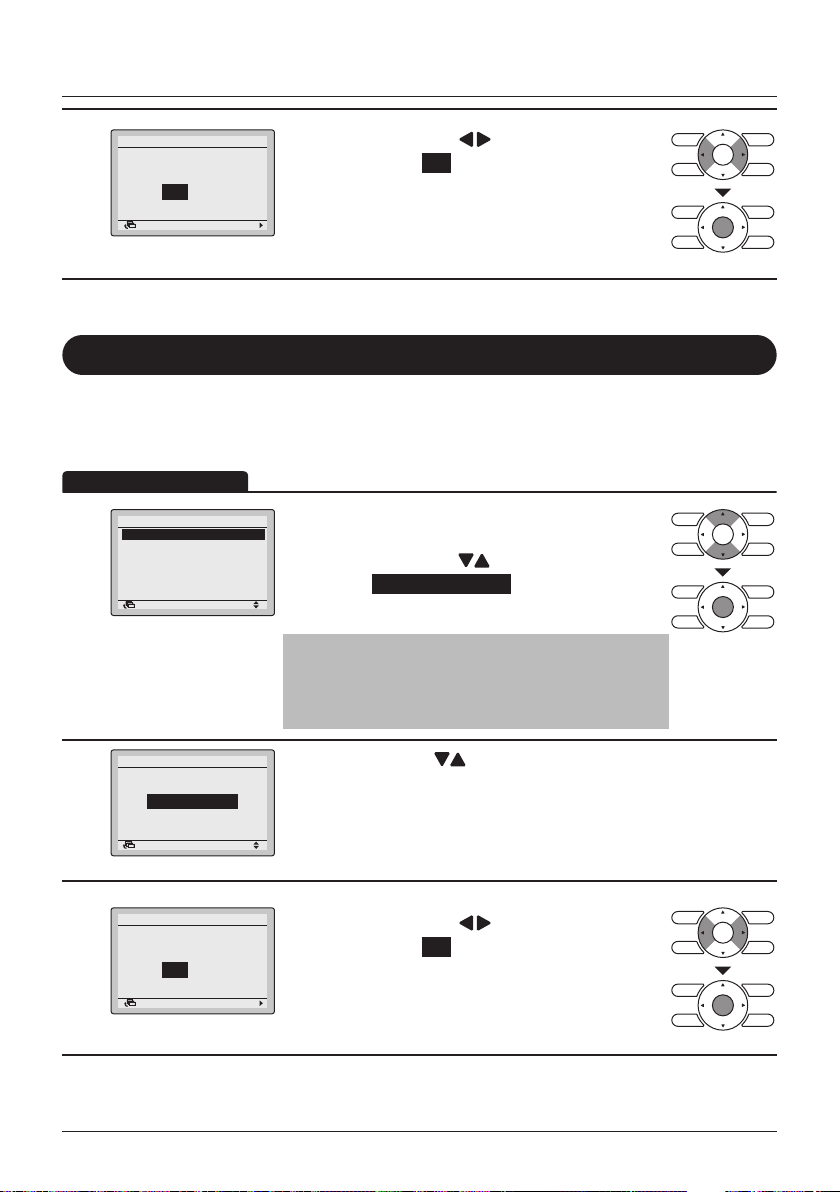

Opţiuni economie energie

Metodă de funcţionare

Listă econ. energie

Nu se vor activa unele funcţii dacă este conectată o comandă centralizată.

• Aşaţi meniul principal.

1/2

(Consultaţi "Utilizarea meniului principal" la

pagina 29).

• Apăsaţi pe butoanele

a selecta Opţiuni economie energie , apoi apăsaţi pe butonul Meniu/Introducere.

Meniu principal Direcţie flux de aer

Direcţie aer individual Pornire rapidă Ventilaţie

Opţiuni economie energie

Program

SetareReven.

Utilizarea meniului

(sus/jos) pentru

Opţiuni economie energie

Listă econ. energie

Limit. dom. reglaj Stare diminuare Senzor det. (scăzut) Senzor det. (oprit) Auto Resetare

SetareReven.

Listă econ. energie

Limit. dom. reglaj

Stare diminuare

Senzor det. (scăzut)

Senzor det. (oprit)

Auto Resetare

Temporizator oprire

SetareReven.

Listă econ. energie Salvaţi setările?

NuDa

SetareReven.

: OPRIT : PORNIT : OPRIT : OPRIT : PORNIT : PORNIT

1/2

• Apăsaţi pe butoanele (sus/jos) pentru

a selecta Listă econ. energie , apoi apăsaţi pe butonul Meniu/Introducere.

• Apăsaţi pe butoanele (sus/jos) pentru

a modica setarea la PORNIT sau OPRIT .

• Mutaţi cursorul cu ajutorul butoanelor

(stânga/dreapta).

• Apăsaţi pe butonul Meniu/Introducere după

efectuarea tuturor modicărilor. Se va aşa ecranul de conrmare.

• Apăsaţi pe butoanele (stânga/dreapta)

pentru a selecta Da .

• Apăsaţi pe butonul Meniu/Introducere pentru

a conrma setările şi pentru a reveni la ecranul de bază.

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Utilizarea meniului

Metodă de funcţionare

Setarea Limit. dom. reglaj

Nu se va utiliza această funcţie dacă este conectată o comandă centralizată.

Opţiuni economie energie Listă econ. energie

Limit. dom. reglaj

Stare diminuare Senzor det. (scăzut) Senzor det. (oprit) Auto Resetare

SetareReven.

Limit. dom. reglaj

Rece

16°C – 32°C

Încălzire

16°C – 32°C

SetareReven.

Notă

• Restricţia implicită pentru domeniul de reglaj este de [16°C→32°C]. Aceste limite ale

domeniului de reglaj reprezintă limitele generale şi sunt, prin urmare, active întotdeauna, indiferent dacă limitele domeniului de reglaj sunt activate sau dezactivate.

• Intervalul implicit al valorii de referinţă pentru diminuare este de [33°C→37°C] pentru răcire şi

de [10°C→15°C] pentru încălzire. Acest interval al valorii de referinţă nu se poate modica.

Limit. dom. reglaj

Salvaţi setările?

SetareReven.

1/2

• Aşaţi Opţiuni economie energie (consultaţi "Listă

econ. energie" la pagina 38).

• Apăsaţi pe butoanele

a selecta Limit. dom. reglaj , apoi apăsaţi pe butonul Meniu/Introducere.

• Apăsaţi pe butoanele (sus/jos) pentru

a modica intervalul valorii de referinţă a temperaturii pentru răcire şi încălzire.

• Mutaţi cursorul cu ajutorul butoanelor

(stânga/dreapta).

• Apăsaţi pe butonul Meniu/Introducere după

efectuarea tuturor modicărilor. Se va aşa ecranul de conrmare.

• Apăsaţi pe butoanele (stânga/dreapta)

pentru a selecta Da .

NuDa

• Apăsaţi pe butonul Meniu/Introducere pentru

a conrma setările şi pentru a reveni la ecranul de bază.

(sus/jos) pentru

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

Stare diminuare

Metodă de funcţionare

Nu se va utiliza această funcţie dacă este conectată o comandă centralizată.

Utilizarea meniului

Opţiuni economie energie Listă econ. energie

Limit. dom. reglaj

Stare diminuare

Senzor det. (scăzut) Senzor det. (oprit) Auto Resetare

SetareReven.

Stare diminuare Diferenţial recuperare

Răcire Încălzire +2°C

-2°C

SetareReven.

Stare diminuare

Salvaţi setările?

SetareReven.

Notă

• Restricţia implicită pentru domeniul de reglaj este de [16°C→32°C]. Aceste limite ale

domeniului de reglaj reprezintă limitele generale şi sunt, prin urmare, active întotdeauna, indiferent dacă limitele domeniului de reglaj sunt activate sau dezactivate.

• Intervalul implicit al valorii de referinţă pentru diminuare este de [33°C→37°C] pentru răcire

şi de [10°C→15°C] pentru încălzire. Acest interval al valorii de referinţă nu se poate modica.

1/2

• Aşaţi Opţiuni economie energie (consultaţi "Listă

econ. energie" la pagina 38).

• Apăsaţi pe butoanele

a selecta Stare diminuare , apoi apăsaţi pe butonul Meniu/Introducere.

• Apăsaţi pe butoanele (sus/jos) pentru

a modica diferenţa pentru diminuare.

• Mutaţi cursorul cu ajutorul butoanelor

(stânga/dreapta).

• Apăsaţi pe butonul Meniu/Introducere după

efectuarea tuturor modicărilor. Se va aşa ecranul de conrmare.

• Apăsaţi pe butoanele (stânga/dreapta)

pentru a selecta Da .

NuDa

• Apăsaţi pe butonul Meniu/Introducere pentru

a conrma setările şi pentru a reveni la ecranul de bază.

(sus/jos) pentru

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Utilizarea meniului

Metodă de funcţionare

Senzor det. (scăzut)

Această funcţie nu se poate utiliza dacă este activă comanda grupului. În cazul unui sistem de funcţionare simultană, sistemul este comandat prin senzorul de detectare montat în unitatea interioară principală.

Opţiuni economie energie Listă econ. energie

Limit. dom. reglaj Stare diminuare

Senzor det. (scăzut)

Senzor det. (oprit) Auto Resetare

SetareReven.

Senzor det. (scăzut)

Reglare Temp. Răcire:

Reglare Timp Răcire:

Limit. Temp. Răcire:

Reglare Temp. Încăl.:

Reglare Timp Încăl.:

Limit. Temp. Încăl.:

SetareReven.

Senzor det. (scăzut) Salvaţi setările?

NuDa

SetareReven.

1/2

• Aşaţi Opţiuni economie energie (consultaţi "Listă

econ. energie" la pagina 38).

• Apăsaţi pe butoanele

(sus/jos) pentru

a selecta Senzor det. (scăzut) , apoi apăsaţi pe butonul Meniu/Introducere.

• Apăsaţi pe butoanele (sus/jos) pentru

1.0°C

15 min.

35°C

1.0°C

15 min.

15°C

a seta economisirea energiei atunci când senzorul detectează absenţa.

• Mutaţi cursorul cu ajutorul butoanelor

(stânga/dreapta).

• Apăsaţi pe butonul Meniu/Introducere după

efectuarea tuturor modicărilor. Se va aşa ecranul de conrmare.

• Exemplu (se aplică setările din stânga):

dacă senzorul stabileşte că nu există nicio persoană în cameră în timpul răcirii, temperatura valorii de referinţă pentru răcire va creşte automat cu 1°C la ecare 15 minute, până când temperatura valorii de referinţă pentru răcire este de 35°C. În ecranul de bază, temperatura valorii de referinţă pentru răcire nu se va modica.

• Apăsaţi pe butoanele (stânga/dreapta)

pentru a selecta Da .

• Apăsaţi pe butonul Meniu/Introducere pentru

a conrma setările şi pentru a reveni la ecranul de bază.

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

Senzor det. (oprit)

Metodă de funcţionare

Utilizarea meniului

Opţiuni economie energie Listă econ. energie

Limit. dom. reglaj Stare diminuare Senzor det. (scăzut)

Senzor det. (oprit)

Auto Resetare

SetareReven.

Senzor det. (oprit)

Pornire/Opr. absenţă:

Set. oră opr.absenţă:

SetareReven.

Senzor det. (oprit)

Salvaţi setările?

NuDa

SetareReven.

OPRIT

1 ore

1/2

• Aşaţi Opţiuni economie energie (consultaţi "Listă

econ. energie" la pagina 38).

• Apăsaţi pe butoanele

a selecta Senzor det. (oprit) , apoi apăsaţi pe butonul Meniu/Introducere.

• Apăsaţi pe butoanele (sus/jos) pentru a seta

economisirea energiei atunci când senzorul detectează absenţa.

• Mutaţi cursorul cu ajutorul butoanelor

(stânga/dreapta).

• Apăsaţi pe butonul Meniu/Introducere după

efectuarea tuturor modicărilor. Se va aşa ecranul de conrmare.

• Apăsaţi pe butoanele (stânga/dreapta)

pentru a selecta Da .

• Apăsaţi pe butonul Meniu/Introducere pentru

a conrma setările şi pentru a reveni la ecranul de bază.

(sus/jos) pentru

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Utilizarea meniului

Metodă de funcţionare

Auto Resetare

Nu se va utiliza această funcţie dacă este conectată o comandă centralizată.

Opţiuni economie energie Listă econ. energie

Limit. dom. reglaj Stare diminuare Senzor det. (scăzut) Senzor det. (oprit)

Auto Resetare

SetareReven.

Auto Resetare

Răcire

Setare temp.: Setare oră:

Încălzire

Setare temp.: Setare oră:

SetareReven.

Auto Resetare

Salvaţi setările?

NuDa

SetareReven.

28 °C

30 min.

20°C 30 min.

1/2

• Aşaţi Opţiuni economie energie (consultaţi "Listă

econ. energie" la pagina 38).

• Apăsaţi pe butoanele

(sus/jos) pentru

a selecta Auto Resetare , apoi apăsaţi pe butonul Meniu/Introducere.

2/2

• Apăsaţi pe butoanele (sus/jos) pentru a seta

temperatura prestabilită şi temporizarea resetării automate a valorii de referinţă.

• Mutaţi cursorul cu ajutorul butoanelor

(stânga/dreapta).

• Apăsaţi pe butonul Meniu/Introducere după

efectuarea tuturor modicărilor. Se va aşa ecranul de conrmare.

• Apăsaţi pe butoanele (stânga/dreapta) pentru

a selecta Da .

• Apăsaţi pe butonul Meniu/Introducere pentru

a conrma setările şi pentru a reveni la ecranul de bază.

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

Temporizator OPRIRE

Metodă de funcţionare

• Aşaţi Opţiuni economie energie (consultaţi "Listă

2/2

econ. energie" la pagina 38).

• Apăsaţi pe butoanele

a selecta Temporizator oprire , apoi apăsaţi pe butonul Meniu/Introducere.

Opţiuni economie energie

Temporizator oprire

Afişare auto. oprită Consum electricitate

SetareReven.

Utilizarea meniului

(sus/jos) pentru

Temporizator

După pornirea unităţii,

aceasta se va opri automat în

minute.

SetareReven.

Temporizator oprire

Salvaţi setările?

NuDa

SetareReven.

•

Utilizaţi butoanele (sus/jos) pentru a seta durata după care unitatea se opreşte din nou, automat. Se pot face selecţii cu creşteri de 10 minute, între 30 şi 180 de minute. Ţineţi butonul apăsat pentru schimbarea continuă a numărului. Ecranul de conrmare a setărilor va  aşat la apăsarea pe butonul Meniu/Introducere.

• Apăsaţi pe butonul (stânga/dreapta) pentru

a selecta Da .

• Apăsaţi pe butonul Meniu/Introducere pentru

a conrma setările şi pentru a reveni la ecranul de bază.

Aşare automată oprită

2/2

• Aşaţi Opţiuni economie energie (consultaţi "Listă

econ. energie" la pagina 38).

• Apăsaţi pe butoanele

a selecta Aşare auto. oprită , apoi apăsaţi pe butonul Meniu/Introducere.

Opţiuni economie energie

Temporizator oprire

Afişare auto. oprită

Consum electricitate

SetareReven.

(sus/jos) pentru

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Utilizarea meniului

Metodă de funcţionare

Afişare auto. oprită Setări

Oprită

SetareReven.

Afişare auto. oprită Salvaţi setările?

SetareReven.

NuDa

• Apăsaţi pe butoanele (sus/jos) pentru a seta

• Apăsaţi pe butonul Meniu/Introducere după

• Apăsaţi pe butoanele (stânga/dreapta) pentru

• Apăsaţi pe butonul Meniu/Introducere pentru

Consum electricitate

Opţiuni economie energie

Temporizator oprire

Afişare auto. oprită

Consum electricitate

SetareReven.

2/2

• Aşaţi Opţiuni economie energie (consultaţi "Listă

• Apăsaţi pe butoanele

temporizatorul.

setarea temporizatorului. Se va aşa ecranul de conrmare.

a selecta Da .

a conrma setările şi pentru a reveni la ecranul de bază.

econ. energie" la pagina 38).

(sus/jos) pentru

a selecta Consum electricitate , apoi apăsaţi pe butonul Meniu/Introducere.

Consum electricitate

Azi

kWh

0 6 12 18 24

Reven.

Total

10.5 kWh

• Comutaţi între ecranul cu ajutorul butoanelor (stânga/dreapta): Azi > Ieri > Săptămâna aceasta (1 săptămână) > Săptămâna trecută (1 săptămână) > Anul acesta (1 an) > Anul trecut.

• Modicaţi intervalul aşat în partea dreaptă, sus,

Consum electricitate

Săptămâna aceasta

kWh

D L M M J V S

Reven.

Consum electricitate

Anul acesta

kWh

0 3 6 9 12

Reven.

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

Total

60.2 kWh

Total 150 kWh

a ecranului cu ajutorul butoanelor

• Apăsaţi pe butonul Revocare pentru a reveni la ecranul anterior.

(sus/jos).

Program

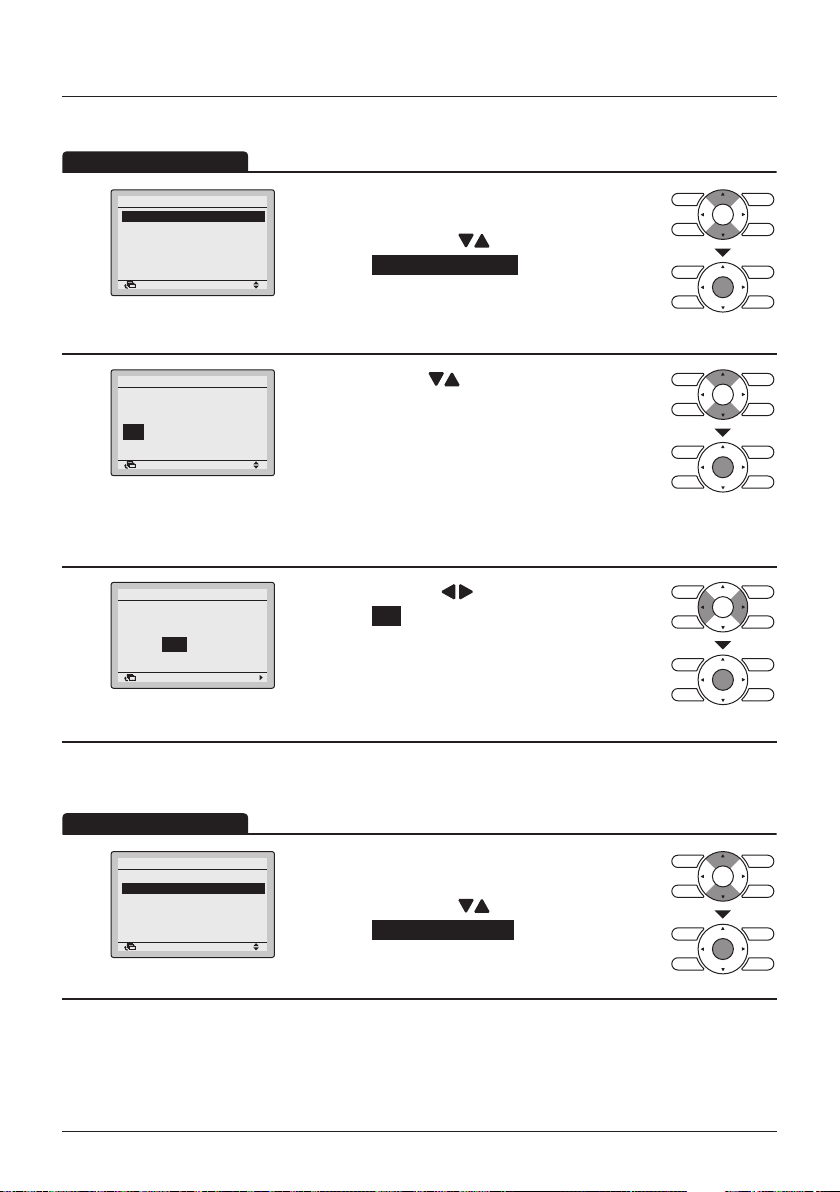

Activare/Dezactivare

Programul nu este vizibil şi este dezactivat dacă s-a conectat o comandă

Metodă de funcţionare

centralizată sau adaptorul de intrare digitală BRP7A51.

Utilizarea meniului

Meniu principal Direcţie flux de aer Direcţie aer individual Pornire rapidă Ventilaţie Opţiuni economie energie

Program

SetareReven.

Program Nu s-a setat ceasul.

Îl setaţi acum?

NuDa

SetareReven.

Data şi ora

An 2016

Lună 01 Zi 01 Vineri

0:00

Reven. Setare

Program

Activare/Dezactivare

Setare program nr.

Vacanţe Setări

SetareReven.

• Aşaţi meniul principal.

1/2

(Consultaţi "Utilizarea meniului principal" la

pagina 29).

• Apăsaţi pe butoanele a selecta Program , apoi apăsaţi pe butonul

Meniu/Introducere.

Notă

• Înainte de a seta programul, trebuie setat ceasul.

• Dacă nu a fost setat ceasul, se va aşa un ecran

ca în stânga.

• Apăsaţi pe butoanele (stânga/dreapta) pentru a selecta Da , apoi apăsaţi pe butonul

Meniu/Introducere.

• Se aşează ecranul Data şi ora.

• Setaţi anul, luna, ziua şi ora curente. (Consultaţi

"Ceas şi calendar" la pagina 59).

2/2

• Apăsaţi pe butoanele (sus/jos) pentru a selecta Activare/Dezactivare , apoi apăsaţi

pe butonul Meniu/Introducere.

(sus/jos) pentru

Program Activare/Dezactivare

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Dezact.

SetareReven.

• Apăsaţi pe butoanele (sus/jos) pentru a selecta Activare sau Dezact. .

• Ecranul de conrmare va  aşat la apăsarea pe butonul Meniu/Introducere.

Notă

Programul este activat. Pentru a modica numărul programului selectat, consultaţi "Setare program

nr." la pagina 47.

Utilizarea meniului

Metodă de funcţionare

Program

Salvaţi setările?

NuDa

SetareReven.

Setare program nr.

Se pot efectua maximum trei programări.

Program Activare/Dezactivare

Setare program nr.

Vacanţe Setări

SetareReven.

Program Setare program nr.

Program nr. 1

SetareReven.

2/2

• Apăsaţi pe butoanele (stânga/dreapta) pentru a selecta Da .

• Apăsaţi pe butonul Meniu/Introducere pentru a conrma setările şi pentru a reveni la ecranul de bază.

• Aşaţi meniul Program. (Consultaţi "Activare/

Dezactivare" la pagina 46).

• Apăsaţi pe butoanele a selecta Setare program nr. , apoi apăsaţi

pe butonul Meniu/Introducere.

• Apăsaţi pe butoanele (sus/jos) pentru a selecta Program nr. 1 , Program nr. 2 sau Program nr. 3 .

• Ecranul de conrmare va  aşat la apăsarea pe butonul Meniu/Introducere.

(sus/jos) pentru

Program

Salvaţi setările?

NuDa

SetareReven.

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

• Apăsaţi pe butoanele (stânga/dreapta) pentru a selecta Da .

• Apăsaţi pe butonul Meniu/Introducere pentru a conrma setările şi pentru a reveni la ecranul de bază.

Vacanţe

Metodă de funcţionare

Program Activare/Dezactivare

Setare program nr.

Vacanţe

Setări

Utilizarea meniului

Temporizatorul de program va  dezactivat pentru zilele care au fost setate ca zile nelucrătoare.

• Aşaţi meniul Program. (Consultaţi "Activare/

Dezactivare" la pagina 46).

• Apăsaţi pe butoanele a selecta Vacanţe , apoi apăsaţi pe butonul

SetareReven.

Meniu/Introducere.

(sus/jos) pentru

Program Vacanţe

Selecţie multiplă

SetareReven.

Notă

• Se pot selecta mai multe zile ca nelucrătoare.

• Pentru a reactiva temporizatorul de program pentru zilele selectate ca nelucrătoare, setarea

pentru zilele nelucrătoare trebuie dezactivată.

Program Vacanţe

Selecţie multiplă

SetareReven.

Program

Salvaţi setările?

NuDa

SetareReven.

Program nr. 1

Oră Act Rece Cald

Vac

SetareReven.

• Apăsaţi pe butoanele (stânga/drepta) pentru a selecta ziua dorită.

SâViJoMiMaLuDu

• Apăsaţi pe butoanele " ", pentru a seta această zi ca nelucrătoare.

• Apăsaţi pe butonul Meniu/Introducere după

efectuarea tuturor modicărilor. Se aşează

SâViJoMiMaLuDu

ecranul de conrmare a setărilor.

• Apăsaţi pe butonul (stânga/dreapta) pentru a selecta Da .

• Apăsaţi pe butonul Meniu/Introducere pentru a conrma setările şi pentru a reveni la ecranul de bază.

Notă

Se va aşa "Vac" în ecranul cu setările programului pentru zilele care s-au setat ca nelucrătoare.

(sus/jos) pentru a aşa

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Utilizarea meniului

Metodă de funcţionare

Setările programului

După salvarea unui program, acesta este activat automat.

Program Activare/Dezactivare

Setare program nr.

Vacanţe

Setări

SetareReven.

Notă

Se pot modica setările programului pentru programul selectat. Pentru a modica programul selectat, consultaţi "Setare program nr." la pagina 47.

Program nr. 1

Oră Act Rece Cald

SetareReven.

Program nr. 1

Oră Act Rece Cald

– 6:00

SetareReven.

Program nr. 1

Oră Act Rece Cald

–6 :00

• Aşaţi meniul Program. (Consultaţi "Activare/

2/2

Dezactivare" la pagina 46).

• Apăsaţi pe butoanele a selecta Setări , apoi apăsaţi pe butonul

Meniu/Introducere.

• Apăsaţi pe butoanele (sus/jos) pentru a selecta ziua de setat.

• Setaţi ora pentru ziua selectată.

• Apăsaţi pe butoanele

a schimba elementul evidenţiat şi apăsaţi pe butoanele (sus/jos) pentru a introduce ora de pornire dorită. Fiecare apăsare pe butoanele (sus/jos) schimbă numerele cu 1 oră sau 1 minut.

(sus/jos) pentru

(stânga/dreapta) pentru

SetareReven.

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

Utilizarea meniului

Program nr. 1

Oră Act Rece Cald

– 6:00

SetareReven.

Program nr. 1

Oră Act Rece Cald

– 6:00

ON 32°C 16°C

SetareReven.

Program nr. 1

Oră Act Rece Cald

– 6:00

24°C 21°C

– 8:00

OFF

SetareReven.

Program nr. 1

Oră Act Rece Cald

– 6:00

24°C 21°C

– 8:00

OFF

17:30

24°C 21°C

22:00

SetareReven.

Program nr. 1

Oră Act Rece Cald

– 6:00

24°C 21°C

– 8:00

OFF

17:30

24°C 21°C

22:00

OFF

SetareReven.

Program nr. 1

Oră Act Rece Cald

– 6:00

24°C 21°C

– 8:00

OFF

17:30

24°C 21°C

22:00

OFF

SetareReven.

29°C 10°C

28°C 17°C

29°C 10°C

28°C 17°C

• Apăsaţi pe butoanele (stânga/dreapta) pentru a schimba elementul evidenţiat şi apăsaţi pe butoanele (sus/jos) pentru a congura setările ON/OFF/--.

Coloana "Acţ.":

ON: Se pot congura valorile de referinţă ale

temperaturii.

OFF: Se pot congura valorile de referinţă ale

temperaturii diminuate.

– – : Valorile de referinţă ale temperaturii şi ale

temperaturii diminuate vor  dezactivate.

• Apăsaţi pe butoanele

(stânga/dreapta) pentru

a muta elementul evidenţiat şi apăsaţi pe butoanele (sus/jos) pentru a introduce valorile de referinţă ale temperaturii de răcire şi încălzire pentru PORNIRE şi OPRIRE (diminuare).

Coloana "Rece" şi "Cald":

"__": indică faptul că nu s-au specicat

temperatura şi valoarea de referinţă a pragului inferior de temperatură pentru această perioadă de timp. Se va utiliza ultima valoare de referinţă activă.

"– –": indică faptul că funcţia de diminuare este

dezactivată pentru această perioadă de timp.

Notă

Pentru ecare zi pot  programate maximum 5 acţiuni.

• Apăsaţi pe butonul Meniu/Introducere după efectuarea tuturor modicărilor. Se va aşa ecranul de conrmare.

Notă

Pentru a copia setările din ziua anterioară, apăsaţi pe butonul de selectare a modului de funcţionare. Exemplu: pentru a copia conţinutul de luni pentru marţi, selectaţi Marţi şi apăsaţi pe butonul de selectare a modului de funcţionare.

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Utilizarea meniului

NuDa

Salvaţi setările?

Auto-curăţare filtru

SetareReven.

Metodă de funcţionare

Program

Salvaţi setările?

NuDa

SetareReven.

Auto-curăţare ltru

• Pentru funcţionarea detaliată, consultaţi manualul de funcţionare a panoului decorativ cu curăţare

automată.

• Apăsaţi pe butoanele (stânga/dreapta) pentru a selecta Da .

• Apăsaţi pe butonul Meniu/Introducere pentru a conrma setările şi pentru a reveni la ecranul de bază.

(Numai dacă s-a instalat panoul decorativ pentru curăţare automată)

Oră auto-curăţare ltru

• Aşaţi meniul principal. (Consultaţi "Utilizarea

2/2

meniului principal" la pagina 29).

• Apăsaţi pe butoanele a selecta Auto-curăţare ltru , apoi apăsaţi

pe butonul Meniu/Introducere.

Notă

Dacă s-a dezactivat curăţarea automată a ltrului, se aşează mesajul "Curăţarea automată a ltrului este dezactivată".

(sus/jos) pentru

Meniu principal

Auto-curăţare filtru

Informaţii întreţinere Configurare Setări curente Ceas şi calendar Limbă

SetareReven.

Auto-curăţare filtru Auto-curăţare filtru

0:00 - 3:00

SetareReven.

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

• Utilizaţi butoanele (sus/jos) pentru a seta ora la care se va executa funcţia de curăţare automată a ltrului.

• Ecranul de conrmare va  aşat la apăsarea pe butonul Meniu/Introducere.

• Apăsaţi pe butoanele (stânga/dreapta) pentru a selecta Da .

• Apăsaţi pe butonul Meniu/Introducere pentru a conrma setările şi pentru a reveni la ecranul de bază.

Informaţii întreţinere

Metodă de funcţionare

Aşaţi informaţiile despre întreţinere

• Aşaţi meniul principal. (Consultaţi "Utilizarea

2/2Meniu principal

meniului principal" la pagina 29).

• Apăsaţi pe butoanele

(sus/jos) pentru

a selecta Informaţii întreţinere , apoi apăsaţi pe butonul Meniu/Introducere.

Auto-curăţare filtru

Informaţii întreţinere

Configurare Setări curente Ceas şi calendar Limbă

SetareReven.

Utilizarea meniului

Informaţii întreţinere

Info. contact 0123–4567–8900

–––

Model interior Model exterior

Reven.

–––

/000

• În partea de sus a ecranului se va aşa numărul

R32

de telefon pentru contact. (Dacă nu aţi înregistrat încă produsul, acesta nu se va aşa).

• Informaţiile despre modelul unităţilor interioare şi exterioare ale produsului dvs. se vor aşa în partea de jos a ecranului. (La unele modele se poate aşa codul produsului).

• Apăsaţi pe butonul Revocare pentru a reveni la ecranul anterior.

Notă

• Numele modelului nu se va aşa dacă aţi înlocuit placa cu circuite.

• În cazul unei erori la unitatea interioară sau exterioară, se aşează un cod de eroare şi indicatorul luminos al funcţionării devine intermitent. Dacă indicatorul luminos de funcţionare nu este intermitent, unitatea funcţionează corespunzător.

• Înregistrarea codurilor de eroare nu se va mai aşa dacă apăsaţi mai mult de 4 secunde pe butonul de PORNIRE/OPRIRE.

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Utilizarea meniului

Metodă de funcţionare

Congurare

Funct. silenţioasă

Activare/Dezactivare

Meniu principal Auto-curăţare filtru

Informaţii întreţinere

Configurare

Setări curente Ceas şi calendar Limbă

SetareReven.

Configurare

Funct. silenţioasă

Interzicere tiraj Afişaj Reglare contrast

SetareReven.

Funct. silenţioasă

Nu s-a setat ceasul.

Doriţi să îl setaţi acum?

NuDa

SetareReven.

Data şi ora

An 2016

Lună 01 Zi 01 Vineri

0:00

Reven. Setare

• Aşaţi meniul principal.

2/2

(Consultaţi pagina 29).

• Apăsaţi pe butoanele a selecta Congurare , apoi apăsaţi pe

butonul Meniu/Introducere.

• Apăsaţi pe butoanele (sus/jos) pentru a selecta Funct. silenţioasă , apoi apăsaţi

pe butonul Meniu/Introducere.

Notă

• Înainte de a putea modica setările funcţionării

silenţioase, trebuie setat ceasul.

• Dacă nu a fost setat ceasul, se va aşa un ecran

ca în stânga.

• Apăsaţi pe butoanele (stânga/dreapta) pentru a selecta Da , apoi apăsaţi pe butonul

Meniu/Introducere.

• Se aşează ecranul Data şi ora.

• Setaţi anul, luna, ziua şi ora curente. (Consultaţi

"Ceas şi calendar" la pagina 59).

(sus/jos) pentru

Funct. silenţioasă

Activare/Dezactivare

Setări

SetareReven.

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

• Apăsaţi pe butoanele (sus/jos) pentru

2/2

a selecta Activare/Dezactivare , apoi apăsaţi pe butonul Meniu/Introducere.

Utilizarea meniului

Metodă de funcţionare

Funct. silenţioasă

Activare/Dezactivare

Dezact.

SetareReven.

Funct. silenţioasă

Salvaţi setările?

SetareReven.

NuDa

• Apăsaţi pe butoanele (sus/jos) pentru a selecta Activare sau Dezact. .

• Ecranul de conrmare va  aşat la apăsarea pe butonul Meniu/Introducere.

• Apăsaţi pe butoanele (stânga/dreapta) pentru a selecta Da .

• Apăsaţi pe butonul Meniu/Introducere pentru a conrma setările şi pentru a reveni la ecranul de bază.

Notă

Pentru a seta ora funcţionării silenţioase, consultaţi

"Setări Funcţionare silenţioasă" la pagina 54.

Setări Funcţionare silenţioasă

După salvarea modicărilor setărilor, funcţia Funct. silenţioasă este activată automat

• Aşaţi ecranul meniului Funct. silenţioasă.

2/2

(Consultaţi pagina 53).

• Apăsaţi pe butoanele a selecta Setări , apoi apăsaţi pe butonul

Meniu/Introducere.

(sus/jos) pentru

Funct. silenţioasă

Activare/Dezactivare

Setări

SetareReven.

Funct. silenţioasă

Configurare

Sistemul va funcţiona silenţios

între

şi

22:00

8:00

SetareReven.

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

• Apăsaţi pe butoanele (sus/jos) pentru a seta ora.

• Apăsaţi pe butoanele pentru a deplasa elementul evidenţiat.

• Apăsaţi pe butonul Meniu/Introducere după efectuarea tuturor modicărilor. Se va aşa ecranul de conrmare.

(stânga/drepta)

Utilizarea meniului

Metodă de funcţionare

Funct. silenţioasă

Salvaţi setările?

NuDa

SetareReven.

Interzicerea tirajului

Configurare

Funct. silenţioasă

Interzicere tiraj

Afişaj Reglare contrast

SetareReven.

Interzicere tiraj Activare/Dezactivare

Dezact.

SetareReven.

• Apăsaţi pe butoanele (stânga/dreapta) pentru a selecta Da .

• Apăsaţi pe butonul Meniu/Introducere pentru a conrma setările şi pentru a reveni la ecranul de bază.

• Aşaţi meniul Congurare. (Consultaţi pagina 53).

• Apăsaţi pe butoanele a selecta Interzicere tiraj , apoi apăsaţi pe

butonul Meniu/Introducere.

• Apăsaţi pe butoanele (sus/jos) pentru a selecta Activare sau Dezact. .

• Ecranul de conrmare va  aşat la apăsarea pe butonul Meniu/Introducere.

(sus/jos) pentru

Interzicere tiraj

Salvaţi setările?

NuDa

SetareReven.

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

• Apăsaţi pe butoanele (stânga/dreapta) pentru a selecta Da .

• Apăsaţi pe butonul Meniu/Introducere pentru a conrma setările şi pentru a reveni la ecranul de bază.

Aşaj

Metodă de funcţionare

Mod aşare

Utilizarea meniului

Configurare

Funct. silenţioasă

Interzicere tiraj

Afişaj

Reglare contrast

SetareReven.

Afişaj

Mod afişare Standard

Afişare element Niciunul

SetareReven.

Afişaj Mod afişare

Notă

Pentru a selecta elementul care este aşat în zona de selectare a aşajului detaliat, consultaţi

"Element detaliat" la pagina 57.

Standard

SetareReven.

• Aşaţi meniul Congurare. (Consultaţi

"Interzicerea tirajului" la pagina 55).

• Apăsaţi pe butoanele a selecta Aşaj , apoi apăsaţi pe butonul

Meniu/Introducere.

• Apăsaţi pe butoanele (sus/jos) pentru a selecta Mod aşare , apoi apăsaţi pe butonul

Meniu/Introducere.

• Apăsaţi pe butoanele (sus/jos) pentru a selecta Standard sau Detaliat .

• Apăsaţi pe butonul Meniu/Introducere pentru a conrma setările şi pentru a reveni la ecranul de bază.

(sus/jos) pentru

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Utilizarea meniului

Temp. aer exterior

Niciunul

Metodă de funcţionare

Element detaliat

Afişaj Mod afişare Standard

Afişare element Niciunul

Afişaj Afişare element

SetareReven.

Niciunul

SetareReven.

• Aşaţi meniul Aşaj. (Consultaţi "Mod aşare" la

pagina 56).

• Apăsaţi pe butoanele a selecta Aşare element , apoi apăsaţi

pe butonul Meniu/Introducere.

• Apăsaţi pe butoanele (sus/jos) pentru a aşa următoarele.

Sistem

* Este posibil ca la unele modele să nu se aşeze aceste

elemente, chiar dacă sunt selectate.

• Citiţi notele următoare referitoare la aşarea temperaturii încăperii şi a celei exterioare.

Temp. cameră

– Temperatura în apropierea telecomenzii. – Temperatura detectată poate  inuenţată de

amplasarea unităţii.

– Se poate comuta între telecomandă şi unitatea interioară

pentru senzorul de temperatură utilizat. Pentru informaţii detaliate, consultaţi Reglaje locale în ghidul de referinţă al instalatorului.

Temp. aer exterior

– Temperatura detectată în apropierea unităţii exterioare. – Temperatura detectată poate  inuenţată de factori cum ar

 amplasarea unităţii (de ex., dacă se aă în lumina directă a soarelui) şi de funcţionarea unităţii în timpul dezgheţării.

(sus/jos) pentru

Temp. cameră

• Apăsaţi pe butonul Meniu/Introducere pentru a conrma setările şi pentru a reveni la ecranul de bază.

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

Reglare contrast

Metodă de funcţionare

Utilizarea meniului

• Aşaţi meniul Congurare. (Consultaţi "Interzicerea tirajului" la pagina 55).

• Apăsaţi pe butoanele

(sus/jos) pentru

Configurare

Funct. silenţioasă Interzicere tiraj Afişaj

Reglare contrast

a selecta Reglare contrast , apoi apăsaţi pe

SetareReven.

Reglare contrast

Întunecat

Luminos

SetareReven.

butonul Meniu/Introducere.

• Apăsaţi pe butoanele (sus/jos) până când obţineţi contrastul dorit.

• Apăsaţi pe butonul Meniu/Introducere pentru a conrma setarea şi pentru a reveni la ecranul de bază.

Setări curente

Prezentarea generală a setărilor curente

• Aşaţi meniul principal. (Consultaţi "Utilizarea

2/2

meniului principal" la pagina 29).

• Apăsaţi pe butoanele

(sus/jos) pentru

a selecta Setări curente , apoi apăsaţi pe butonul Meniu/Introducere.

Meniu principal Auto-curăţare filtru

Informaţii întreţinere Configurare

Setări curente

Ceas şi calendar Limbă

SetareReven.

• Se aşează o listă cu starea setările curente.

1/2

Scăzut Automat Dezact.

OPRIT Standard

Niciunul

• Apăsaţi pe butoanele

(stânga/dreapta)

pentru a trece la ecranul următor.

• Apăsaţi pe butonul Revocare pentru a reveni la meniul principal.

Setări curente

Raport ventilare Mod ventilare Program

Pornire rapidă Mod afişare Afişare element

Reven.

Elemente aşaj

Raport ventilare Program Mod aşare Auto-curăţare ltru

Mod Ventilare Pornire rapidă Aşare element

* Elementele aşate pot  diferite, în funcţie de mode. Se aşează numai elementele care se pot seta.

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Utilizarea meniului

Metodă de funcţionare

Ceas şi calendar

Data şi ora

2/2Meniu principal

Auto-curăţare filtru Informaţii întreţinere Configurare Setări curente

Ceas şi calendar

Limbă

SetareReven.

• Aşaţi meniul principal. (Consultaţi "Utilizarea

meniului principal" la pagina 29).

• Apăsaţi pe butoanele a selecta Ceas şi calendar , apoi apăsaţi pe

butonul Meniu/Introducere.

(sus/jos) pentru

Ceas şi calendar

Data şi ora

Ceas 12/24 ore

SetareReven.

Data şi ora

An 2016

Lună 01 Zi 01 Vineri

0:00

Reven. Setare

• Apăsaţi pe butoanele (sus/jos) pentru a selecta Data şi ora , apoi apăsaţi pe

butonul Meniu/Introducere.

• Utilizaţi butoanele (sus/jos) pentru a modica data şi ora.

• Mutaţi cursorul cu ajutorul butoanelor (stânga/dreapta).

• Apăsaţi pe butonul Meniu/Introducere după efectuarea tuturor modicărilor. Se va aşa ecranul de conrmare.

Atenţie

•

În mod implicit, ora de vară (DST) este activă. Se aplică regulile următoare:

– Început: ultima duminică din martie 02:00 – Sfârşit: ultima duminică din octombrie 03:00

• Consultaţi distribuitorul Daikin dacă trebuie modicate setările orei

de vară.

Notă

Ziua din săptămână este setată automat.

Data şi ora Salvaţi setările?

NuDa

SetareReven.

• Apăsaţi pe butonul (stânga/dreapta) pentru a selecta Da .

• Apăsaţi pe butonul Meniu/Introducere pentru a conrma setările şi pentru a reveni la ecranul de bază.

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

CEAS 12/24 DE ORE

Metodă de funcţionare

Utilizarea meniului

Ceas şi calendar Data şi ora

Ceas 12/24 ore

24 ore

SetareReven.

Ceas 12/24 ore

Salvaţi setările?

SetareReven.

• Aşaţi meniul Ceas şi calendar. (Consultaţi "Data

şi ora" la pagina 59).

• Apăsaţi pe butoanele

SetareReven.

NuDa

a selecta Ceas 12/24 ore , apoi apăsaţi pe butonul Meniu/Introducere.

• Apăsaţi pe butoanele (sus/jos) pentru a selecta 12 ore sau 24 ore .

• Ecranul de conrmare va  aşat la apăsarea pe butonul Meniu/Introducere.

Notă

Aşarea implicită a orei este în formatul 24 de ore.

• Apăsaţi pe butoanele (stânga/dreapta) pentru a selecta Da .

• Apăsaţi pe butonul Meniu/Introducere pentru a conrma setarea şi pentru a reveni la meniul principal.

(sus/jos) pentru

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Utilizarea meniului

Metodă de funcţionare

Limbă

Selectaţi limba

Auto-curăţare filtru

Informaţii întreţinere Configurare Setări curente Ceas şi calendar

Limbă

SetareReven.

• Aşaţi meniul principal. (Consultaţi "Utilizarea

2/2Meniu principal

meniului principal" la pagina 29).

• Apăsaţi pe butoanele a selecta Limbă , apoi apăsaţi pe butonul

Meniu/Introducere.

(sus/jos) pentru

Limbă

Română

SetareReven.

Notă

Limbile vizibile depind de pachetul lingvistic instalat. Pentru informaţii detaliate despre limbile disponibile şi despre modul de schimbare a pachetului lingvistic, consultaţi ghidul de referinţă al instalatorului.

• Apăsaţi pe butoanele (sus/jos) pentru a selecta limba preferată.

• Apăsaţi pe butonul Meniu/Introducere pentru a conrma setările şi pentru a reveni la ecranul de bază.

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

Resetare indicator ltru

Metodă de funcţionare

• Când e momentul curăţării ltrului şi/sau al elementului, în partea

Răcire

Set. la

E timpul să curăţaţi filtrul

28°C

de jos a ecranului de bază se va aşa unul dintre următoarele mesaje/pictograme.

– "E timpul să curăţaţi ltrul" / " " – "Curăţaţi ltrul şi elementul" / " " + " " – "E timpul să curăţaţi elementul" / " "

• Spălaţi, curăţaţi sau înlocuiţi ltrul sau elementul.

Pentru detalii, consultaţi manualul de exploatare a unităţii interioare.

Întreţinerea

Meniu principal

Resetare indicator filtru

Direcţie flux de aer Direcţie aer individual Pornire rapidă Ventilaţie Opţiuni economie energie

SetareReven.

Răcire

Set. la

28°C

Metodă colectare praf

SetareReven.

Metodă colectare praf Praf Colectat?

NuDa

SetareReven.

• Pentru a reseta simbolul ltrului atunci când ltrul

1/3

sau elementul este spălat, curăţat sau înlocuit, aşaţi meniul principal (consultaţi "Utilizarea

meniului principal" la pagina 29).

• Apăsaţi pe butoanele a selecta Resetare indicator ltru .

• Apăsaţi pe butonul Meniu/Introducere pentru a reseta indicatorul ltrului şi pentru a reveni la ecranul de bază.

• La resetarea simbolului ltrului, pictogramele prezentate la Pasul 1 vor dispărea din ecranul de bază.

• Dacă s-a instalat o unitate interioară cu casetă cu curăţare automată, mai întâi va apărea solicitarea de colectare a prafului din cutia de praf a unităţii.

• Apăsaţi pe butonul Meniu/Introducere pentru a conrma şi se va aşa ecranul de conrmare.

• Apăsaţi pe butoanele a selecta Da .

Apăsaţi pe butonul Meniu/Introducere pentru a conrma şi reveni la ecranul de bază.

• Continuaţi procedura normală pentru a reseta indicatorul ltrului.

(sus/jos) pentru

(stânga/dreapta) pentru

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Întreţinerea

Atenţie

• Nu spălaţi telecomanda.

Acest lucru poate provoca scurgeri de curent şi poate duce la electrocutare sau incendiu.

• Asiguraţi-vă că aţi oprit

funcţionarea aparatului de aer condiţionat şi că aţi întrerupe alimentarea de la priză atunci când efectuaţi întreţinerea.

Nerespectarea celor de mai sus poate duce la electrocutare sau rănire.

Întreţinerea unităţii şi a aşajului LCD

Notă:

• Ştergeţi ecranul LCD şi restul suprafeţei telecomenzii cu o lavetă uscată, dacă s-au murdărit.

• Dacă murdăria de pe suprafaţă nu se poate îndepărta, înmuiaţi laveta într-un detergent neutru

diluat cu apă, stoarceţi-o bine şi curăţaţi suprafaţa. Apoi, ştergeţi suprafaţa cu o lavetă uscată.

• Nu utilizaţi niciun fel de diluanţi, solvenţi organici sau acizi puternici.

Avertizare

Nu utilizaţi materiale inamabile (de ex., xativ sau insecticid) în apropierea aparatului de aer condiţionat. Nu curăţaţi produsul cu solvenţi organici, cum ar  benzina sau diluantul pentru vopsea.

Utilizarea solvenţilor organici poate provoca surarea produsului, electrocutarea sau incendiul.

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

Indicator luminos

Metodă de funcţionare

Informaţii de referinţă

Aşajul codurilor de eroare

Contactaţi distribuitorul Daikin în următoarele

cazuri

Avertizare

Când aparatul de aer condiţionat nu mai funcţionează corespunzător (emană un miros de ars etc.), opriţi aparatul de aer condiţionat şi întrerupeţi alimentarea.

Funcţionarea în continuare în aceste condiţii poate duce la defectare, electrocutare sau incendii. Contactaţi distribuitorul Daikin.

Răcire

Eroare: buton Meniu

Cod Eroare:A1 Info. contact

0123–4567–8900

Model interior Model exterior

Reven.

––– –––

Set. la

/000

28°C

• Dacă apare o eroare, pictograma de eroare din ecranul de bază şi indicatorul luminos de funcţionare vor  intermitente.

• Dacă apare o avertizare, va  intermitentă numai pictograma de eroare, nu şi indicatorul luminos de funcţionare.

• Pentru a aşa codul de eroare şi informaţiile de contact, apăsaţi pe butonul Meniu/Introducere.

• Codul de eroare este intermitent şi se vor aşa datele de contact şi numele modelului.

• Anunţaţi distribuitorul Daikin despre Cod Erroare şi furnizaţi numele modelului.

de funcţionare

BRC1E53 Ghidul de referinţă al utilizatorului 4P419251-1 – 2015.10

Informaţii de referinţă

Service post-vânzare

Avertizare

• Nu dezasamblaţi, nu modicaţi

şi nu reparaţi unitatea.

Acest lucru poate duce la electrocutare sau incendiu. Consultaţi distribuitorul Daikin.

Comunicaţi depanatorului următoarele elemente

• Numele modelului

• Data instalării

• Condiţiile defectării: Cât mai precis posibil.

• Adresa, numele şi numărul dvs. de telefon

Mutarea

Mutarea telecomenzii necesită un echipament special. Consultaţi distribuitorul Daikin. Dvs. veţi suporta cheltuielile pentru mutarea telecomenzii.

• Nu mutaţi şi nu reinstalaţi

dvs. telecomanda.

Instalarea necorespunzătoare poate duce la electrocutare sau incendiu. Consultaţi distribuitorul Daikin.

Reparaţii după perioada de garanţie

Consultaţi distribuitorul Daikin. La solicitarea clientului, se pot asigura servicii la preţuri rezonabile.

Solicitări de informaţii despre service-ul

post-vânzare

Contactaţi distribuitorul Daikin.

Ghidul de referinţă al utilizatorului BRC1E53

4P419251-1 – 2015.10

4P419251-1

2015.10

Daikin BRC1E53 User reference guide [ro]

Specifications and Main Features

Frequently Asked Questions

User Manual

Cuprins

Măsuri de siguranţă

Elemente care trebuie strict respectate

Denumiri şi funcţii

Modul de funcţionare de bază

Funcţionare cu răcire/încălzire/auto/ventilator

Programarea funcţionării pentru uscare

Diminuare

Funcţionarea pentru ventilaţie

Setarea posibilităţii de selectare a răcirii/încălzirii

Blocarea tastelor

Referinţă rapidă a elementelor din meniul principal

Utilizarea meniului

Meniu principal

Direcţie flux de aer

Direcţie aer individual

Pornire rapidă

Ventilaţie

Opţiuni economie energie

Program

Auto-curăţare filtru

Informaţii întreţinere

Configurare

Setări curente

Ceas şi calendar

Limbă

Resetare indicator filtru

Service post-vânzare
