DAIKIN ROOM AIR CONDITIONER

BETJENINGSVEJLEDNING

MODELLER

ATXB25C2V1B ATXB35C2V1B

INDHOLD

LÆS FØR DRIFT

Sikkerhedsforanstaltninger ............................. 2

Navne på dele ................................................4

Klargøring før drift...........................................7

DRIFT

AUTO · TØR · KØLE · VARME ·

VENTILATOR drift .......................................... 9

Justering af luftstrømmens retning ............... 11

KOMFORT-LUFTSTRØM-drift ..................... 13

EFFEKTFULD drift .......................................14

ØKONO-drift ................................................. 15

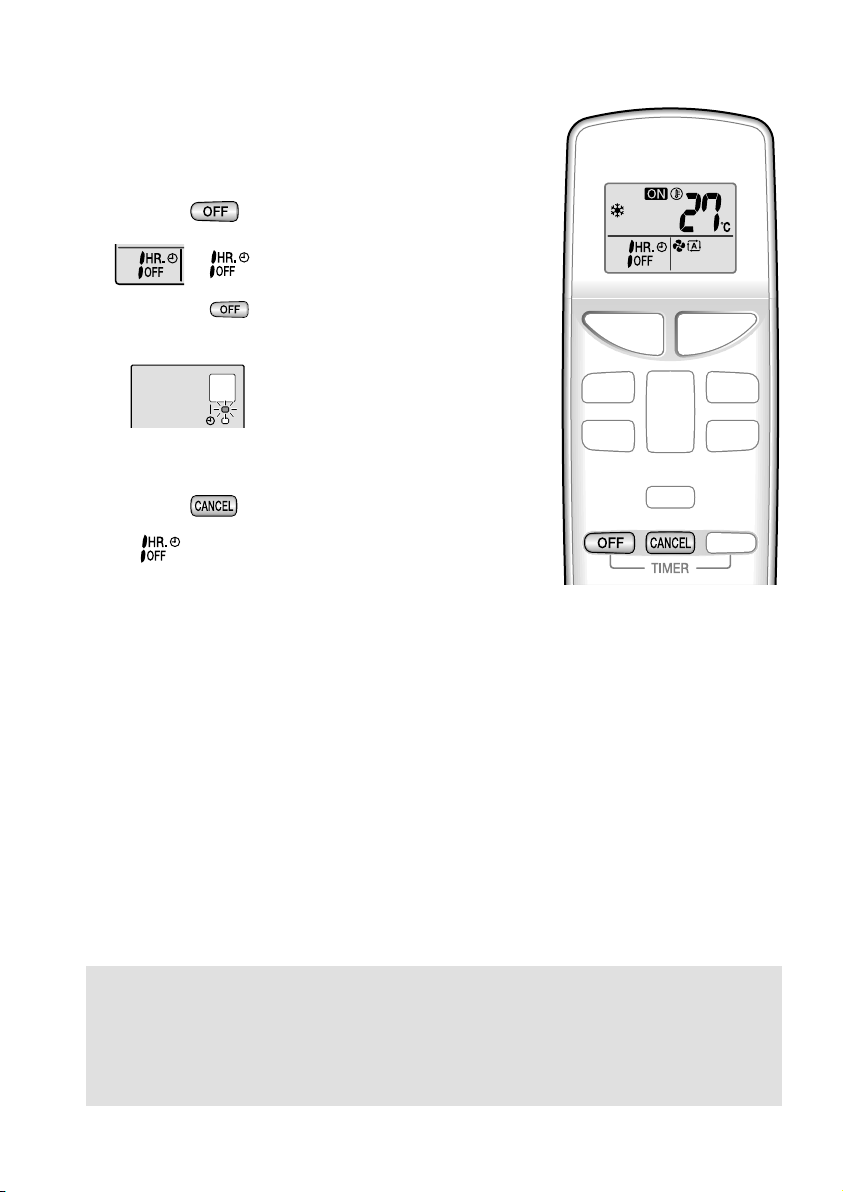

TIMER FRA-drift ...........................................16

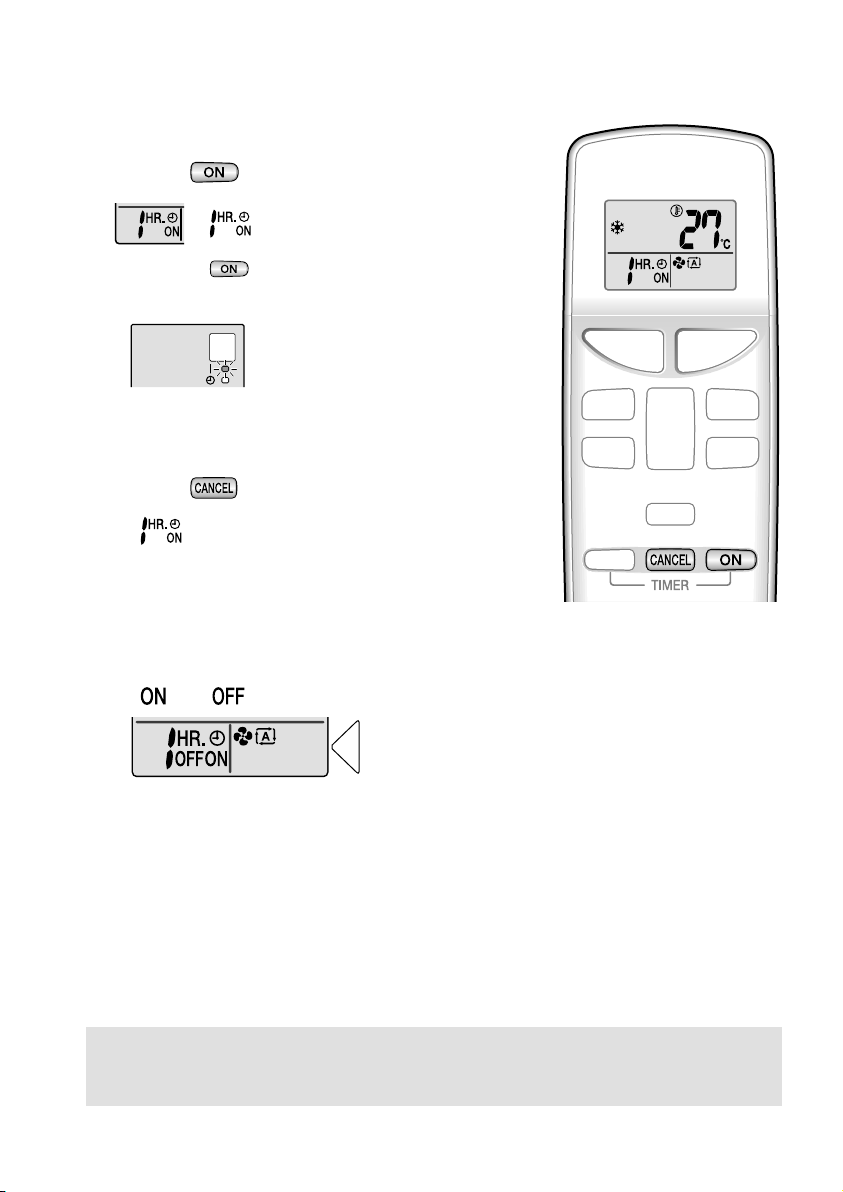

TIMER TIL-drift ............................................. 17

PLEJE

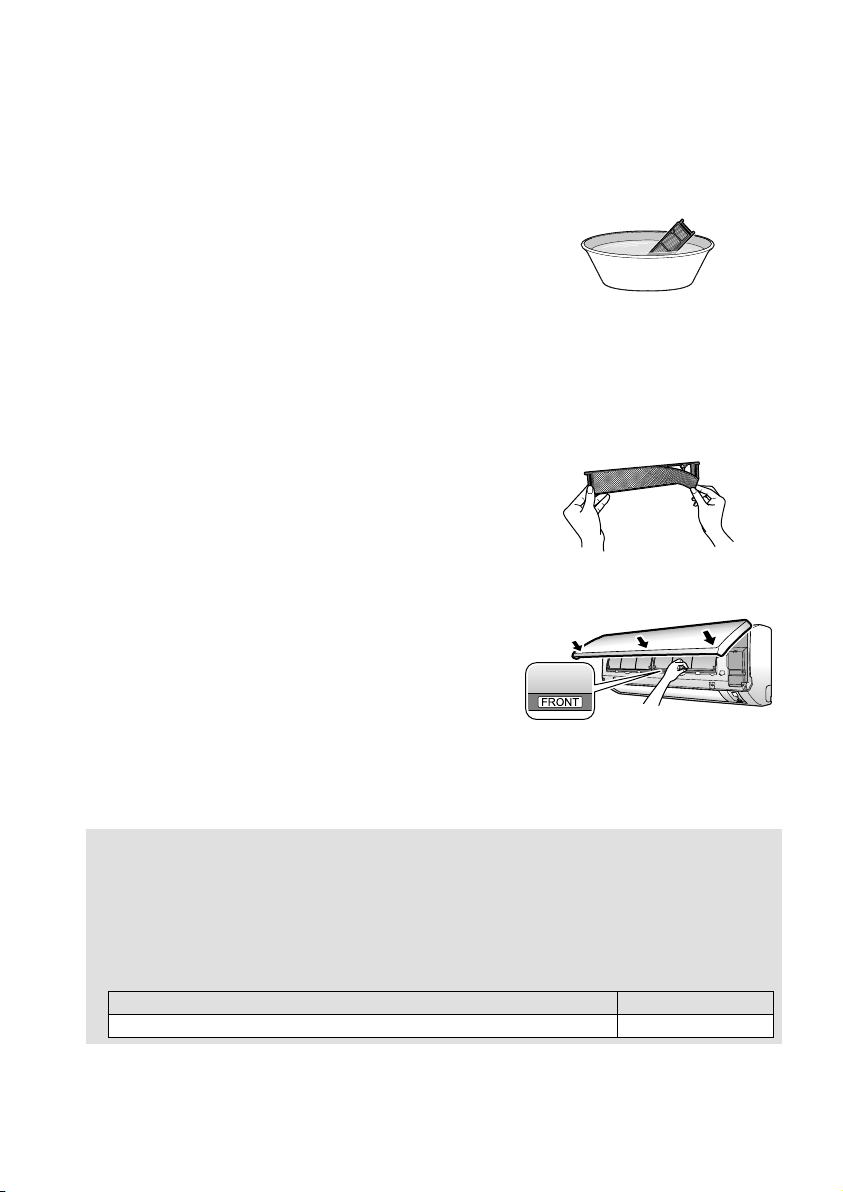

Pleje og rengøring ........................................ 18

FEJLFINDING

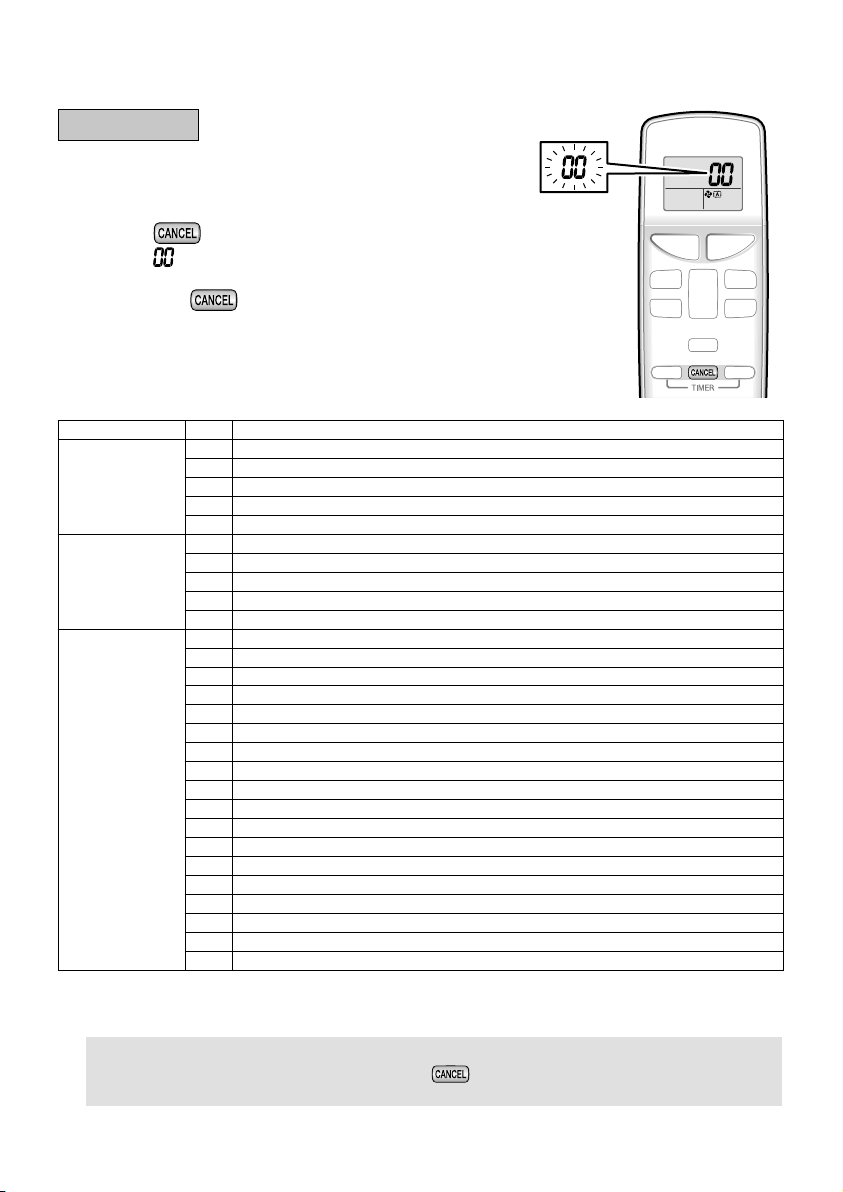

Fejlﬁ nding ..................................................... 22

Sikkerhedsforanstaltninger

• Opbevar denne vejledning, så brugeren nemt kan ﬁ nde den.

• Læs denne vejledning omhyggeligt, før enheden startes.

• Af sikkerhedsgrunde skal brugeren læse følgende forsigtighedsregler omhyggeligt.

• Denne manual inddeler foranstaltningerne i ADVARSEL og PAS PÅ. Sørg for at følge alle de nedenstående foranstaltninger, de er alle vigtige for sikkerheden.

• Vejledningens originalsprog er engelsk. Andre sprog er oversættelser af den originale vejledning.

ADVARSEL PAS PÅ

Hvis du ikke følger disse instruktioner meget præcist, kan enheden forårsage materielle skader, personskade eller tab af menneskeliv.

Gør aldrig dette. Sørg for at følge instruktionerne.

Sørg for at jordforbinde klimaanlægget.

Rør aldrig ved klimaanlægget (inklusive fjernbetjeningen) med våde hænder.

• For at undgå brand, eksplosion eller personskade må enheden aldrig være i drift, hvis der registreres skadelige (f.eks. brandfarlige eller ætsende) gasser i nærheden af enheden.

• Det er ikke sundt at udsætte kroppen for luftstrømmen gennem længere tid.

• Stik ikke en ﬁ nger, en stang eller andre genstande ind i luftudtaget eller -indtaget. Ventilatoren roterer med høj hastighed, og vil derfor forårsage personskade.

• Forsøg ikke på selv at reparere, ﬂ ytte, ændre eller geninstallere klimaanlægget. Forkert arbejde vil forårsage elektrisk stød, brand osv.

• Rådfør dig med din Daikin-forhandler vedrørende reparationer og geninstallation.

• Kølemidlet, der anvendes i klimaanlægget, er sikkert. Der bør ikke opstå lækager, men hvis der skulle slippe kølemiddel ud i rummet, skal du sørge for, at det ikke kommer i kontakt med ﬂ ammer fra gasvarmere, petroleumsovne eller gaskomfurer.

• Hvis klimaanlægget ikke køler (opvarmer) ordentligt, kan det være tegn på lækage af kølemidlet – kontakt din forhandler vedrørende dette. Ved reparationer, hvor der tilsættes kølemiddel, skal du kontrollere reparationernes indhold sammen med vores servicepersonale.

• Forsøg ikke på selv at montere klimaanlægget. Ukorrekt arbejde vil resultere i vandlækage, elektrisk stød eller brand. Rådfør dig med forhandleren eller en kvaliﬁ ceret tekniker med henblik på installation.

• Hvis du opdager noget usædvanligt, såsom brændt lugt, skal du stoppe driften og slukke for afbryderen for at undgå elektrisk stød, brand eller personskade. Kontakt herefter din forhandler for vejledning.

• Afhængigt af omgivelserne kan der være installeret en fejlstrømsafbryder. En manglende fejlstrømsafbryder kan medføre elektrisk stød eller brand.

• Klimaanlægget skal jordforbindes. Utilstrækkelig jording kan medføre elektrisk stød. Forbind ikke jordledningen til gas- eller vandrør, lynaﬂ edere eller telefon-jordledninger.

Hvis du ikke følger disse instruktioner meget præcist, kan enheden forårsage mindre eller moderate materielle skader eller personskader.

Klimaanlægget (inklusive fjernbetjeningen) må aldrig blive vådt.

ADVARSEL

PAS PÅ

• For at undgå kvalitetsforringelse skal man ikke bruge enheden til køling afpræcisionsinstrumenter, levnedsmidler, planter, dyr eller kunstgenstande.

• Små børn, planter eller dyr må ikke udsættes for den direkte luftstrøm.

• Anbring ikke apparater, som frembringer åben ild, på steder, der er udsat for luftstrømmen fra enheden eller under indendørsenheden. Det kan forårsage ufuldstændig forbrænding eller deformation af enheden på grund af varmen.

• Du må ikke blokere luftindtagene eller -udtagene. Forringet luftstrøm kan medføre utilstrækkelig ydelse eller problemer.

• Lad være med at stå eller sidde på udendørsenheden. Anbring ikke genstande på enheden for at undgå skade, lad være med at fjerne ventilatorafskærmningen.

• Lad være med at anbringe noget under indendørs- eller udendørsenheden, som ikke tåler fugt. Under visse betingelser kan fugten i luften fortættes og dryppe.

• Efter længere tids brug skal du kontrollere, om der er beskadigelse på enhedens ramme eller beslag.

• Lad være med at røre ved udendørsenhedens luftindtag og aluminiumsﬁ nner. Det kan forårsage personskade.

• Dette udstyr kan anvendes af børn på mindst 8 år, personer med nedsat fysisk formåen, sansehandicap eller mentale handicap samt af personer med manglende erfaring og viden, hvis de er under opsyn eller har modtaget vejledning i sikker brug af udstyret, og hvis de forstår de involverede farer.

• Børn må ikke lege med udstyret.

• Rengøring og vedligeholdelse, der normalt udføres af brugere, må ikke udføres af børn, der ikke er under opsyn.

• Dette apparat er beregnet til at blive brugt af specialuddannede eller uddannede brugere i butikker, let industri, på gårde eller til erhvervsmæssig eller privat brug af ikke-faguddannede.

• Lydtrykniveauet er under 70 dB(A).

• For at undgå iltmangel skal rummet udluftes forsvarligt, hvis der benyttes udstyr med brænder sammen med klimaanlægget.

• Før rengøring skal du stoppe driften, slå afbryderen fra og trække forsyningsstikket ud.

• Klimaanlægget må ikke sluttes til en anden strømforsyning end den speciﬁ cerede. Det kan forårsage problemer eller brand.

• Anbring drænslangen, så der sikres uhindret aﬂ øb. Ufuldstændig dræning kan give fugtskader på bygning, inventar m.m.

• Placer ikke objekter i nærheden af udendørsenheden og sørg for, at blade og andet affald ikke samler sig omkring enheden. Blade er et arnested for små dyr, som kan komme ind i enheden. Når de først er inden i enheden, kan sådanne dyr medføre fejl, røg eller brand, hvis de kommer i kontakt med elektriske dele.

• Klimaanlægget må ikke betjenes med våde hænder.

• Indendørsenheden må ikke vaskes med større vandmængder, brug kun en let fugtig klud.

• Anbring ikke genstande såsom beholdere med vand eller andet oven på enheden. Der kan trænge vand ind i enheden og ødelægge den elektriske isolering, som kan resultere i elektrisk stød.

Installationsstedet.

 For at installere klimaanlægget i følgende typer af omgivelser, skal du rådføre dig med forhandleren.

• Steder med olie i miljøet, eller hvor der er damp eller sod.

• Saltrige omgivelser, såsom kystområder.

• Steder, hvor der ﬁ ndes svovlgas, såsom varme kilder.

• Steder, hvor sne kan blokere udendørsenheden.

Drænet fra udendørsenheden skal udledes på et sted med gode aﬂ øbsforhold.

Vær opmærksom på støjgener for dine naboer.

 Vælg et sted som beskrevet nedenfor til installationen.

• Et sted, der er fast nok til at bære enhedens vægt, og som ikke forstærker driftsstøj eller vibrationer.

• Et sted, hvor luften fra udendørsenheden og støjen fra driften ikke generer dine naboer.

Elektrisk arbejde.

• Sørg for at bruge en separat strømkreds, som udelukkende anvendes til strømforsyning af klimaanlægget.

Omplacering af systemet.

• Omplacering af klimaanlægget kræver særlig viden og kompetence. Rådfør dig med forhandleren, hvis anlægget skal omplaceres på grund af ﬂ ytning eller ombygning.

Navne på dele

 Indendørsenhed

 Udendørsenhed

• Udendørsenhedens udseende kan variere afhængigt af modellen.

 Indendørsenhed

1a. Luftﬁ lter 1b. Deodoriseringsﬁ lter af titanium-apatit:

• Disse ﬁ ltre sider på indersiden af luftﬁ ltrene.

2. Modeltypeskilt

3. Luftindtag

4. Frontpanel

5. Paneltap

6. Rumtemperatursensor:

• Registrerer lufttemperaturen omkring enheden.

7. Display

8. Luftudtag

9. Klap (vandret blad): (side 11)

10. Lameller (lodrette blade):

• Lamellerne sidder inde i luftudtaget. (side 12)

11. Signalmodtager:

Modtager signaler fra fjernbetjeningen.

•

• Når enheden modtager et signal, høres en biplyd.

• Driftsstart ......................bip-bip

• Indstillinger ændret ......bip

• Driftstop ........................langt bip

12. DRIFT-lampe (grøn)

13. TIMER-lampe (gul): (side 16)

14. Indendørsenhedens TIL/FRA-kontakt:

• Tryk på denne kontakt én gang for at starte driften. Tryk igen én gang for at stoppe driften.

• Driftstilstandene er beskrevet i den følgende tabel.

Tilstand

AUTO 25°C AUTO

• Denne kontakt er nyttig, hvis fjernbetjeningen mangler

Tempera-

turindstilling

Luftstrømmens

hastighed

 Udendørsenhed

15. Luftindtag (bagside og side)

16. Luftudtag

17. Kølerør og ledninger mellem enheder

18. Aﬂ øbsslange

19. Jordterminal:

• Er inde i dette dæksel.

Navne på dele

 Fjernbetjening

1. Signalsender:

• Sender signaler til indendørsenheden.

2. Display (LCD):

• Viser de aktuelle indstillinger. (I denne illustration vises hvert afsnit med sine visninger af hensyn til forklaringen.)

3. ØKONO-knap:

ØKONO-drift (side 15)

4. EFFEKTFULD-knap:

EFFEKTFULD-drift (side 14)

5. TEMPERATUR-justeringsknap:

• Ændrer temperaturindstillingen.

6. TIL/FRA-knap:

• Tryk på denne knap én gang for at starte driften. Tryk igen én gang for at stoppe driften.

5 8

7. Knap til valg af DRIFTS-tilstand:

• Vælger driftstilstanden. (AUTO/TØR/KØLE/VARME/VENTILATOR) (side 9)

8. Indstillingsknap for VENTILATOR:

• Vælger indstillingen for luftstrømmen.

9. SVING-knap:

• Justerer luftstrømmens retning. (side 11)

10. KOMFORT-LUFTSTRØM-knap:

KOMFORT-LUFTSTRØM-drift (side 13)

11. TIMER TIL-knap: (side 17)

12. TIMER FRA-knap: (side 16)

13. ANNULLER TIMER-knap:

• Annullerer timerindstillingen.

Klargøring før drift

 Sådan sættes batterierne i

1. Fjern bagdækslet ved at skyde det og derefter løfte det en smule.

2. Indsæt to tørbatterier AAA.LR03 (alkaline).

3. Før bagdækslet tilbage til dets tidligere placering.

 Betjening af fjernbetjeningen

• For at bruge fjernbetjeningen skal du rette senderen mod indendørsenheden. Hvis der er noget, der blokerer signalet mellem enheden og fjernbetjeningen, f.eks. et gardin, fungerer enheden ikke.

• Lad være med at tabe fjernbetjeningen. Undgå, at den bliver våd.

• Den maksimale afstand for kommunikation er cirka 7 m.

 Sådan fastgøres

fjernbetjeningsholderen på væggen

1. Vælg et sted, hvor signalerne kan nå enheden.

Anbring og

Fjernstyring

korrekt!

Modtager

Fastgør holderen til en væg, en søjle eller et lignende sted med skruer, som indkøbes lokalt.

3. Hæng fjernbetjeningen på

Skruer

Holder til fjernbetjening

fjernbetjeningsholderen.

BEMÆRK

 Bemærkninger om batterier

• Ved udskiftning af batterier skal du bruge batterier af samme type og udskifte begge de gamle batterier samtidig.

• Når systemet ikke skal bruges i længere tid, skal batterierne tages ud.

• Batterierne holder i cirka 1 år. Hvis displayet på fjernbetjeningen begynder at blive svagere, og modtagelsen forringes inden for et år, skal begge batterier udskiftes med nye i størrelse AAA.LR03 (alkaline).

• De medfølgende batterier er beregnet til den indledende brug af systemet. Batteriernes anvendelsesperiode kan være kort, afhængigt af klimaanlæggets produktionsdato.

 Bemærkninger om fjernbetjeningen

• Udsæt aldrig fjernbetjeningen for direkte sollys. Støv på signalsenderen eller modtageren vil nedsætte følsomheden. Tør støvet af med en blød klud.

•

• Signalkommunikationen kan deaktiveres, hvis der er et lysstofrør med elektronisk starter (f.eks. med inverter) i rummet. Rådfør dig med butikken, hvis det er tilfældet.

• Hvis fjernbetjeningens signaler skulle aktivere et andet apparat, skal dette apparat ﬂ yttes, eller rådfør dig eventuelt med butikken.

Klargøring før drift

 Slå afbryderen til

• Når strømmen tændes, åbnes og lukkes klappen på indendørsenheden én gang for at indstille referencepositionen.

BEMÆRK

 Tip til energibesparelse

• Pas på ikke at køle (opvarme) rummet for meget. Hvis temperaturindstillingen holdes på et moderat niveau, kan der spares energi.

• Afdæk vinduerne med persienner eller gardiner. Hvis sollys og luft udefra blokeres, øges den kølende (opvarmende) virkning.

• Tilstoppede luftﬁ ltre forhindrer effektiv drift og spilder energi. Rengør dem cirka en gang hver 2. uge.

 Bemærk

• Klimaanlægget bruger altid 15

– 35 W elektricitet, selv når det ikke er i drift.

• Hvis du ikke skal bruge klimaanlægget i længere tid, for eksempel om foråret eller efteråret, bør du slå afbryderen fra.

• Brug klimaanlægget under følgende forhold.

Tilstand Driftsforhold Hvis driften fortsættes uden for dette område KØLE Udendørstemperatur: -10 – 46°C

VARME Udendørstemperatur: -15 – 24°C

TØR Udendørstemperatur: -10 – 46°C

Indendørstemperatur: 18 – 32°C Indendørs luftfugtighed: maks. 80%

Indendørstemperatur: 10 – 30°C

Indendørstemperatur: 18 – 32°C Indendørs luftfugtighed: maks. 80%

• Drift uden for dette fugtigheds- eller temperaturområde kan få en sikkerhedsanordning til at afbryde systemet.

Anbefalet temperaturindstilling

Til køling: 26

– 28°C

Til opvarmning: 20 – 24°C

• En sikkerhedsanordning kan stoppe driften.

• Der kan opstå kondensdannelse med dryp fra indendørsenheden.

• En sikkerhedsanordning kan stoppe driften.

• Der kan opstå kondensdannelse med dryp fra indendørsenheden.

AUTO · TØR · KØLE · VARME · VENTILATOR drift

Klimaanlægget fungerer i den driftstilstand, du vælger. Fra næste gang kører klimaanlægget i den samme driftstilstand.

 Sådan startes driften

1. Tryk på , og vælg en driftstilstand.

• Hvert tryk på knappen skifter indstillingen af driftstilstanden i en sekvens.

: AUTO : VARME

: TØR : VENTILATOR : KØLE

2. Tryk på .

• " " vises på LCD-skærmen.

• DRIFTS-lampen tændes.

 Sådan stoppes driften

3. Tryk på igen.

• " " forsvinder fra LCD-skærmen.

• DRIFTS-lampen slukkes.

 Sådan ændrer du temperaturindstillingen

4. Tryk på .

AUTO-, KØLE- eller VARME-drift TØR- eller VENTILATOR-drift Tryk på

og tryk på for at sænke temperaturen. Indstil til den temperatur,

du synes om.

for at hæve temperaturen,

Temperaturindstillingen er ikke variabel.

AUTO · TØR · KØLE · VARME · VENTILATOR drift



Sådan ændres indstillingen af luftstrømmens hastighed

5. Tryk på .

AUTO-, KØLE-, VARME- eller VENTILATOR-drift TØR drift Der er 5 niveauer for indstilling af luftens

ﬂ owhastighed fra "

• Støjsvag drift for indendørsenheden Når luftﬂ owet er indstillet til " Brug dette, når du vil gøre støjen svagere.

" til " " plus " " " ".

", bliver støjen fra indendørsenheden svagere.

BEMÆRK

 Bemærkninger om VARME-drift

• Klimaanlægget opvarmer rummet ved at føre varme fra udendørsluften ind i rummet, og derfor er varmekapaciteten mindre ved lavere udendørstemperatur. Hvis opvarmningen er utilstrækkelig, anbefales det at bruge en anden varmeanordning i kombination med klimaanlægget.

• Varmepumpesystemet opvarmer rummet ved at cirkulere varm luft rundt i hele rummet. Efter starten af VARME-drift tager det et stykke tid, før rummet bliver varmere.

• I VARME-drift kan der opstå rim på udendørsenheden, hvilket sænker varmekapaciteten. Hvis det er tilfældet, skifter systemet til afrimning for at fjerne rimen.

• Under afrimningen strømmer der ikke varm luft ud fra indendørsenheden.

• Der kan høres en bankende lyd under afrimning, dette betyder dog ikke, at der er fejl i klimaanlægget.

 Bemærkninger om KØLE-drift

• Dette klimaanlæg køler rummet ved at føre rummets varmen udenfor. Derfor kan klimaanlæggets kølevirkning sænkes, hvis udendørstemperaturen er høj.

 Bemærkninger om TØR-drift

• Computerchippen arbejder på at fjerne fugtighed fra rummet, samtidig med at temperaturen bibeholdes så meget som muligt. Den styrer automatisk temperaturen og luftstrømmens hastighed, og derfor er manuel justering af disse funktioner ikke tilgængelig.

 Bemærkninger om AUTO-drift

• I AUTO-drift vælger systemet en passende driftstilstand (KØLE eller VARME) ud fra rumog udendørstemperaturen og påbegynder driften.

• Systemet vælger automatisk indstilling med regelmæssige mellemrum for at føre rumtemperaturen hen til det brugerindstillede niveau.

 Bemærkninger om VENTILATOR-drift

• Denne tilstand gælder kun for ventilator.

 Bemærkning om indstilling af luftstrømmens hastighed

• Ved lavere luftstrømshastighed er køleeffekten (varmeeffekten) også mindre.

Indstillingen af luftens ﬂ owhastighed er ikke variabel.

Justering af luftstrømmens retning

Du kan justere luftstrømmens retning for at øge komforten.

 Sådan startes autosving

Luftstrømsretning op og ned

Tryk på .

• " " vises på LCD-skærmen.

• Klappen (det vandrette blad) begynder at svinge.

 Sådan indstilles klappen til den

ønskede position

• Denne funktion er effektiv, mens klappen er i autosving-tilstand.

Tryk på når ﬂ appen har nået den ønskede stilling.

• Klapperne holder op med at bevæge sig.

" forsvinder fra LCD-skærmen.

• "

Justering af luftstrømmens retning

 Sådan justeres lamellerne

(lodrette blade)

Hold knappen, og ﬂ yt lamellerne. (Du ﬁ nder en knap på venstre og højre side af bladene.)

• Når enheden er installeret i et hjørne i et rum, skal lamellernes retning vende væk fra væggen. Hvis de vender mod væggen, vil luftstrømmen blive blokeret af væggen, hvilket får effektiviteten ved køling (eller opvarmning) til at falde.

PAS PÅ

• Brug altid en fjernbetjening til at justere vinklerne på klapper ﬂ appen. Hvis du prøver at ﬂ ytte klappen og lameller med hånden med magt, når de svinger, kan mekanismen blive ødelagt.

• Vær forsigtig, når du justerer lamellerne. En ventilator roterer med høj hastighed inde i luftudtaget.

BEMÆRK

 Bemærkninger om klappens vinkler

• Klappernes udsving afhænger af driften. (Se ﬁ guren.)

• Hvis klimaanlægget er i VARME- eller TØR-drift med klappen stoppet i nedadgående retning, vil klappen automatisk bevæge sig i cirka en time for at forhindre kondensdannelse.

In TØR-drift eller KØLE-drift

Stop drift

KOMFORT-LUFTSTRØM

Øvre grænse

Nedre grænse

0°

5°

45°

I VARME-drift

Stop drift

Øvre grænse

KOMFORT-LUFTSTRØM

I VENTILATOR-drift

Stop drift

Øvre grænse

Nedre grænse

0°

15°

45°

Nedre grænse

0°

5°

45°

50°

KOMFORT-LUFTSTRØM-drift

Luftstrømmen er i opadgående retning under KØLE-drift og i nedadgående retning, under VARME-drift, som giver behagelige luftbevægelser i rummet, som ikke kommer i direkte kontakt med mennesker.

 Sådan starter du KOMFORT-

LUFTSTRØM-drift

1. Tryk på .

• Klappens position ændres, så luften ikke blæser direkte mod personerne i rummet.

" vises på LCD-skærmen.

• "

• Luftstrømmens hastighed indstilles til Auto.

KØLE/TØR: Klappen går op. VARME: Klappen går ned.

 Sådan annullerer du KOMFORT-

LUFTSTRØM-drift

2. Tryk på igen.

• Klappen vender tilbage til hukommelsespositionen fra før KOMFORT-LUFTSTRØM-tilstand.

• "

" forsvinder fra LCD-skærmen.

KØLE-drift VARME-drift

BEMÆRK

 Bemærkninger om KOMFORT-LUFTSTRØM-drift

• Klappens position ændres, så luften ikke blæser direkte mod personerne i rummet.

• EFFEKTFULD drift og KOMFORT-LUFTSTRØM-drift kan ikke bruges samtidig. Funktionen for den knap, der senest blev trykket på, bliver prioriteret.

• Luftstrømmens hastighed indstilles til Auto. Hvis der vælges øvre eller nedre for luftstrømmens retning, annulleres KOMFORT-LUFTSTRØM-drift.

EFFEKTFULD drift

EFFEKTFULD drift forstærker hurtigt køleeffekten (opvarmning) i enhver driftstilstand. Den giver maksimal kapacitet.

 Sådan startes EFFEKTFULD drift

1. Tryk på .

• EFFEKTFULD drift stopper efter 20 minutter. Derefter arbejder systemet igen efter de indstillinger, der var i kraft før EFFEKTFULD drift.

" vises på LCD-skærmen.

• "

 Sådan annulleres

EFFEKTFULD drift

2. Tryk på igen.

• " " forsvinder fra LCD-skærmen.

BEMÆRK

 Bemærkninger om EFFEKTFULD drift

• Nogle funktioner er ikke tilgængelige under EFFEKTFULD drift.

• EFFEKTFULD drift kan ikke anvendes sammen med ØKONO- eller KOMFORTLUFTSTRØM-drift. Funktionen for den knap, der senest blev trykket på, bliver prioriteret.

• EFFEKTFULD drift kan kun indstilles, når enheden kører.

• EFFEKTFULD drift øger ikke klimaanlæggets kapacitet, hvis det allerede er i drift med sin maksimale kapacitet.

• I KØLE-, VARME- og AUTO-drift For at maksimere køleeffekten (varmeeffekten), øges udendørsenhedens kapacitet, og luftstrømmens hastighed indstilles til maksimum. Indstillingerne af temperatur og luftstrømsretning er ikke variable.

• I TØR-drift Temperaturindstillingen sænkes med 2,5°C, og luftstrømmens hastighed øges en smule.

• I VENTILATOR-drift Luftstrømmens hastighed indstilles fast til maksimum.

ØKONO-drift

ØKONO-drift er en funktion, som giver mulighed for effektiv drift ved at sætte et maksimum for strømforbruget. Denne funktion er nyttig i tilfælde, hvor det er vigtigt, at en maksimalafbryder ikke aktiveres, når produktet kører sammen med andre apparater.

 Sådan startes ØKONO-drift

1. Tryk på .

• " " vises på LCD-skærmen.

 Sådan annulleres ØKONO-drift

2. Tryk på igen.

• " " forsvinder fra LCD-skærmen.

Kørselsstrøm og strømforbrug

ØKONO drift

Normal drift

Maksimum under normal drift

Maksimum under ØKONO-drift

Fra opstart indtil den indstillede temperatur er nået

• Dette diagram har udelukkende et illustrerende formål. * Den maksimale kørselsstrøm og strømforbruget for klimaanlægget i ØKONO-drift varierer

med den tilsluttede udendørsenhed.

Tid

BEMÆRK

 Bemærkninger om ØKONO-drift

• ØKONO-drift kan kun indstilles, når enheden kører.

• ØKONO-drift giver mulighed for effektiv drift ved at begrænse udendørsenhedens strømforbrug (driftsfrekvens).

• ØKONO-drift fungerer sammen med driftsformerne AUTO, KØLE, TØR og VARME.

• EFFEKTFULD drift og ØKONO-drift kan ikke bruges samtidig. Funktionen for den knap, der senest blev trykket på, bliver prioriteret.

• Hvis strømforbruget i forvejen er lavt, sænker ØKONO-drift ikke strømforbruget.

TIMER FRA-drift

Timerfunktionerne er praktiske til at slå klimaanlægget til eller fra om natten eller om morgenen. Du kan kombinere TIMER FRA og TIMER TIL.

 Sådan bruges TIMER FRA-drift

1. Tryk på .

" " vises på LCD-skærmen.

Hvert tryk på stiller tidsindstillingen frem med 1 time. Tiden kan indstilles til mellem 1 og 9 timer.

• TIMER-lampen tændes.

 Sådan annulleres TIMER FRA-drift

2. Tryk på .

• " " forsvinder fra LCD-skærmen.

• TIMER-lampen slukkes.

BEMÆRK

 Bemærkning om TIMER-drift

• Når du har indstillet TIMER TIL/FRA, holdes tidsindstillingen i hukommelsen. Hukommelsen slettes, hvis fjernbetjeningens batterier udskiftes.

 Tilstanden NATINDSTILLING

• Når TIMER FRA er indstillet, justerer klimaanlægget automatisk temperaturindstillingen (0,5°C op ved KØLE, 2,0°C ned ved VARME) for at forhindre for kraftig køling (opvarmning). så du kan sove behageligt.

TIMER TIL-drift

 Sådan bruges TIMER TIL-drift

1. Tryk på .

" " vises på LCD-skærmen.

Hvert tryk på stiller tidsindstillingen frem med 1 time. Tiden kan indstilles til mellem 1 og 12 timer.

• TIMER-lampen tændes.

 Sådan annulleres TIMER TIL-drift

2. Tryk på .

• " " forsvinder fra LCD-skærmen.

• TIMER-lampen slukkes.

 Sådan kombineres TIMER TIL og TIMER FRA

• Nedenfor er vist et eksempel på indstilling af en kombination af de 2 timere.

• " " og " " vises på LCD-skærmen.

Display

BEMÆRK

 I følgende tilfælde skal timeren indstilles igen.

• Efter en afbryder har slået anlægget fra.

• Efter en strømafbrydelse.

• Efter udskiftning af fjernbetjeningens batterier.

Pleje og rengøring

PAS PÅ

Før rengøring skal du stoppe driften og slå afbryderen fra.

Enheder

 Indendørsenhed og fjernbetjening

1. Aftør dem med en tør, blød klud.

 Frontpanel

1. Åbn frontpanelet.

• Hold panelet i tapperne på begge sider, og åbn.

2. Fjern frontpanelet.

• Skub frontpanelet enten til venstre eller højre, og træk det mod dig. Det afbryder frontpanelets aksel på den ene side.

• Udtag frontpanelet aksel på den anden side på samme måde.

3. Rengør frontpanelet.

• Aftør det med en blød klud gennemvædet med vand.

• Brug kun et neutralt rengøringsmiddel.

• Hvis panelet vaskes med vand, skal det aftørres med en tør, blød klud og tørre i skygge efter vask.

4. Påsæt frontpanelet.

• Få frontpanelets aksel til at ﬂ ugte med rillerne i venstre og højre side af frontpanelet, og skub dem helt ind.

• Luk frontpanelet langsomt. (Tryk på begge sider og på midten af panelet.)

Aksel til frontpanel

Paneltap

PAS PÅ

• Indendørsenhedens metaldele må ikke berøres. Hvis du rører ved disse dele, kan det medføre personskade.

• Brug en solid og sikker skammel, når du sætter frontpanelet på, og vær forsigtig med, hvor du træder.

• Når frontpanelet fjernes eller monteres, skal du støtte panelet sikkert med hånden for at forhindre det i at falde ned.

• Til rengøring må der ikke bruges varmt vand over 40°C, rensebenzin, benzin, fortynder eller andre ﬂ ygtige olier, polermiddel, skurebørster eller andre håndredskaber.

• Efter rengøring skal du sikre, at frontpanelet sidder forsvarligt fast.

Pleje og rengøring

Filtre

1. Træk luftﬁ ltrene ud.

• Åbn frontpanelet.

• Skub tappen i midten af hver luftﬁ lter lidt opad, og træk den derefter ned.

2. Fjern det Deodoriseringsﬁ lter af titanium- apatit.

• Hold i de forsænkede dele af rammen, og løsn de 4 kroge.

3. Rengør eller udskift hvert ﬁ lter.

3-1 Luftﬁ lter

3-1-1 Vask luftﬁ ltrene med vand, eller rengør

dem med en støvsuger.

• Hvis støvet ikke kommer let af, skal du vaske dem med et neutralt rengøringsmiddel fortyndet med lunkent vand og tørre dem i skygge.

• Sørg for at fjerne det Deodoriseringsﬁ lter af titanium-apatit.

• Det anbefales at rengøre luftﬁ ltrene hver 2. uge.

Filterramme

Krog

Deodoriseringsﬁ lter af titanium-apatit

Luftﬁ lter

Pleje og rengøring

3-2 Deodoriseringsﬁ lter af titanium-apatit

Det Deodoriseringsﬁ lter af titanium-apatit regenereres ved at skylle det med vand en gang hver 6. måned. Vi anbefaler at udskifte det hvert 3. år.

[Vedligeholdelse]

3-2-1 Støvsug for støv, og læg i blød i varmt

vand eller vand i cirka 10 til 15 minutter, hvis der er meget snavs.

• Fjern ikke ﬁ lteret fra rammen, når det vaskes med vand.

3-2-2 Ryste overskydende vand af efter

vasken, og lad tørre i skygge.

• Materialet er fremstillet af polyester, og derfor må det ikke vrides for at få vandet ud af det.

[Udskiftning]

3-2-3 Fjern tapperne på ﬁ lterrammen,

og udskift med et nyt ﬁ lter.

• Filterrammen må ikke kasseres. Genbrug ﬁ lterrammen, når du udskifter det Deodoriseringsﬁ lter af titanium-apatit.

• Bortskaf det gamle ﬁ lter som ikke-brændbart affald.

4. Sæt luftﬁ lteret og det Deodoriseringsﬁ lter af titanium-apatit på deres pladser igen, og luk frontpanelet.

• Sæt ﬁ ltrenes kroge i slidserne på frontpanelet. Luk frontpanelet langsomt, og tryk på panelet ved de 3 punkter. (1 på hver side og 1 i midten.)

BEMÆRK

• Drift med snavsede ﬁ ltre:

(1) kan ikke fjerne lugt fra luften. (2) kan ikke rengøre luften.

(3) giver dårlig opvarmning eller køling. (4) kan afgive lugt.

• Kontakt servicebutikken, hvor du købte klimaanlægget, vedrørende bestilling af Deodoriseringsﬁ lter af titanium-apatit.

• Bortskaf det gamle ﬁ lter som ikke-brændbart affald.

Emne Reservedelsnr.

Deodoriseringsﬁ lter af titanium-apatit (uden ramme) 1 sæt KAF970A46

Pleje og rengøring

Kontrol

Kontroller, at basis, ramme og andet tilbehør på udendørsenheden ikke er nedbrudt eller korroderet. Kontroller, at der ikke er noget, der blokerer luftindtagene og -udtagene på indendørsenheden

og udendørsenheden. Kontroller, at aftapningsvandet ﬂ yder jævnt ud af aftapningsslangen under KØLE- eller TØR-drift.

• Hvis der ikke ses aftapningsvand, kan der være en vandlækage fra indendørsenheden. Stop driften, og kontakt serviceværkstedet, hvis dette er tilfældet.

 Før en lang periode uden drift

1. Kør udelukkende VENTILATOR-drift i ﬂ ere dage på en dag med godt vejr for at tørre enheden indvendigt.

• Tryk på , og vælg VENTILATOR-drift.

• Tryk på og start driften.

2. Når driften er ophørt, skal du slukke for afbryderen til rummets klimaanlæg.

3. Rengør luftﬁ ltrene, og sæt dem i igen.

4. Tag batterierne ud af fjernbetjeningen.

Vi anbefaler periodisk vedligeholdelse.

Under visse driftsbetingelser kan klimaanlæggets inderside blive tilsmudset efter ﬂ ere års brug, hvilket resulterer i dårlig ydelse. Ud over brugerens almindelige rengøring anbefales det få en specialist til at udføre periodisk vedligeholdelse. Kontakt servicebutikken, hvor du købte klimaanlægget, vedrørende vedligeholdelse ved en specialist. Omkostningerne til vedligeholdelse skal bæres af brugeren.

Vigtig information om det anvendte kølemiddel

Dette produkt indeholder fluorholdige drivhusgasser. Lad ikke gasser trænge ud i atmosfæren.

Kølemiddeltype:

(1)

værdi: 2087,5

GWP

(1)

GWP = globalt opvarmningspotentiale

Periodisk inspektion af kølemiddellækage kan være påkrævet afhængigt af europæisk eller lokal lovgivning. Kontakt venligst din lokale forhandler for yderligere oplysninger.

R410A

BEMÆRK vedrørende tCO2eq

I Europa bruges udledningerne af drivhusgasser af den totale kølemiddelpåfyldning i systemet (udtrykt som tons CO Følg den gældende lovgivning.

Formel til beregning af udledning af drivhusgasser:

GWP værdi af kølemidlet × Total kølemiddellast [in kg] / 1000

2-ækvivalenter) til at bestemme vedligeholdelsesintervallerne.

Fejlﬁ nding

Fejlﬁ ndingsaktiviteterne er opdelt i følgende to typer alt efter løsningens type. Tag en passende foranstaltning ud fra symptomet.

Ikke problem

• Disse tilfælde er ikke fejl. Du kan fortsætte med at bruge anlægget.

Kontrol

• Kontroller igen, før du tilkalder en reparatør.

Klapperne begynder ikke at svinge med det samme.

• Klimaanlægget justerer klappernes position. Klappen begynder snart at bevæge sig.

VARME-driften stopper pludseligt, og der høres en susende lyd.

• Udendørsenheden fjerner rim. VARME-driften starter efter, at rimen på udendørsenheden er fjernet. Vent cirka 4 til 12 minutter.

Driften starter ikke hurtigt.

 Når der blev trykket på "TIL/FRA"-knappen hurtigt efter, at driften blev stoppet.

 Når tilstanden blev valgt igen.

• Formålet er at beskytte klimaanlægget. Vent cirka 3 minutter.

Der høres en lyd.

 En lyd som strømmende vand

• Denne lyd opstår, fordi der strømmer kølemiddel gennem klimaanlægget.

• Det er en pumpende lyd af vand i klimaanlægget, den høres, når vandet pumpes ud fra klimaanlægget i køleeller varme-drift.

• Kølemidlet strømmer rundt i klimaanlægget, selvom det ikke er i drift, når indendørsenhederne i andre rum er i drift.

 Blæsende lyd

• Denne lyd opstår, når strømmen af kølemiddel gennem klimaanlægget skifter.

 Bankende lyd

• Denne lyd opstår, når klimaanlægget udvider sig eller trækker sig lidt sammen på grund af temperaturændringer.

 Klikkende lyd under drift eller uden

for drift

• Denne lyd opstår, når reguleringsventilerne til kølemidlet eller de elektriske dele arbejder.

 Klaprende lyd

• Denne lyd høres inde fra klimaanlægget, når udtagsventilatoren aktiveres, mens dørene i rummet er lukkede. Åbn vinduet, eller sluk for udtagsventilatoren.

Fejlﬁ nding

Udendørsenheden udsender vand eller damp.

 I VARME-drift

• Rimen på udendørsenheden smelter til vand eller damp, når klimaanlægget afrimer.

 I KØLE- eller TØR-drift

• Fugtighed i luften kondenseres på udendørsenhedens kølige overﬂ ade og drypper.

Klimaanlægget fungerer ikke. (DRIFT-lampen er slukket.)

• Er en afbryder blevet slået fra, eller er der sprunget en sikring?

• Er det ikke en strømafbrydelse?

• Er der batterier i fjernbetjeningen?

• Er timer-indstillingen korrekt?

Driften stopper pludseligt. (DRIFT-lampen blinker.)

• Er luftﬁ ltrene rene? Rengør luftﬁ ltrene.

• Er der noget, der kan blokere luftindtaget og -udtaget på indendørs- og udendørsenhederne?

• Slå afbryderen fra, og fjern alle forhindringer. Tænd derefter for anlægget igen, og prøv at betjene klimaanlægget med fjernbetjeningen. Hvis lampen stadig blinker, skal du kontakte servicebutikken, hvor du købte klimaanlægget.

Driften stopper pludseligt. (DRIFT-lampen er tændt.)

• For at beskytte systemet kan klimaanlægget stoppe driften ved et pludseligt, stort spændingsudsving. Det genoptager automatisk driften efter cirka 3 minutter.

Der strømmer ikke varm luft ud kort efter start af VARME-drift.

• Klimaanlægget varmer op. Vent 1 til 4 minutter. (Systemet er konstrueret til først at udlede luft, når det har nået en vis temperatur.)

Der kommer tåge ud af indendørsenheden.

• Det sker, når luften i rummet køles ned til en tåge af den kolde luftstrøm under KØLE-drift.

• Det skyldes, at luften i rummet køles ned af varmeveksleren og bliver til tåge under afrimning.

Fejlﬁ nding

Kølingen (opvarmningen) er ikke tilstrækkelig.

• Er luftﬁ ltrene rene?

• Er der noget, der kan blokere luftindtaget og -udtaget på indendørs- og udendørsenhederne?

• Er temperaturindstillingen korrekt?

• Er vinduer og døre lukkede?

• Er luftstrømmens hastighed og luftstrømmens retning indstillet korrekt?

Fjernbetjeningen fungerer ikke ordentligt.

 Der vises ikke nogen fjernbetjeningssignaler.

 Fjernbetjeningens følsomhed er lav.  Skærmen har lav kontrast, eller den er sort.  Skærmen er ude af kontrol.

• Batterierne er ved at være opbrugt, og det giver funktionsfejl i fjernbetjeningen. Udskift alle batterierne med nye, størrelse AAA.LR03 (alkaline). Flere oplysninger ﬁ ndes i Sådan sættes batterierne i denne vejledning. (side 7)

Den udendørs ventilator roterer, mens klimaanlægget ikke er i drift.

 Efter at driften er stoppet

• Den udendørs ventilator fortsætter med at rotere i yderligere 60 sekunder for at beskytte systemet.

 Mens klimaanlægget ikke er i drift

• Når udendørstemperaturen er meget høj, begynder den udendørs ventilator at rotere for at beskytte systemet.

Der opstår en unormal funktion under drift.

• Der kan opstå funktionsfejl i klimaanlægget i forbindelse med lyn eller radiobølger. Slå afbryderen fra, og slå den derefter til igen, og prøv at betjene klimaanlægget med fjernbetjeningen.

Indendørsenheden afgiver lugt.

• Det opstår, når lugte i rummet eller fra møbler eller rygning opsuges i enheden og udledes sammen med luftstrømmen. (Hvis det sker, anbefaler vi, at du får en tekniker til at vaske indendørsenheden. Kontakt servicebutikken, hvor du købte klimaanlægget.)

Fejlﬁ nding

Kontakt servicebutikken omgående.

ADVARSEL

 Ved unormale forhold (f.eks. at der lugter brændt), skal du stoppe driften og slå afbryderen fra.

Fortsat drift under unormale forhold kan medføre problemer, elektrisk stød eller brand. Kontakt servicebutikken, hvor du købte klimaanlægget.

 Forsøg ikke på selv at reparere eller ændre klimaanlægget.

Forkert arbejde kan medføre elektrisk stød eller brand. Kontakt servicebutikken, hvor du købte klimaanlægget.

Hvis et af de følgende symptomer opstår, skal du straks kontakte servicebutikken.

 Strømledningen er unormalt varm eller beskadiget.  Der høres En unormal lyd under drift.  Sikkerhedsafbryderen, en sikring eller

fejlstrømsafbryderen afbryder tit driften.  En kontakt eller en knap fungerer ikke altid korrekt.  Der lugter brændt.  Der lækker vand fra indendørsenheden.

Sluk for afbryderen, og kontakt servicebutikken.

 Efter en strømafbrydelse Klimaanlægget genoptager automatisk driften efter cirka 3 minutter. Du skal blot vente lidt.

 Lyn

Ved lynnedslag i området, skal du stoppe driften og slå afbryderen fra for at beskytte systemet.

Bortskaffelseskrav

Dit produkt batterierne, der følger med fjernbetjeningen, er mærket med dette symbol. Dette symbol betyder, at elektriske og elektroniske produkter samt batterier ikke må blandes sammen med usorteret husholdningsaffald. For batterier kan der være trykt et kemisk symbol under symbolet. Dette kemiske symbol betyder, at batteriet indeholder et tungmetal i en koncentration, der ligger over et bestemt niveau. Mulige kemiske symboler er:

 Pb: bly (>0,004%) Forsøg ikke på selv at afmontere systemet: Afmontering af produktet, behandling af kølemiddel, olie og eventuelle andre dele, skal foretages af en uddannet installatør i henhold til de relevante lokale og nationale bestemmelser. Enheder og brugte batterier skal behandles på steder særligt beregnet hertil med henblik på genbrug og genvinding. Ved at sikre korrekt bortskaffelse hjælper du med til at undgå potentielt negative påvirkninger af miljøet og menneskers sundhed. Kontakt installatøren eller de lokale myndigheder for yderligere information.

Fejlﬁ nding

Fejldiagnose.

Fejldiagnose med fjernbetjeningen

Fjernbetjeningen kan modtage en tilsvarende fejlkode fra indendørsenheden.

1. Når holdes nede i 5 sekunder, blinker et " " i området for temperaturvisning.

2. Tryk på

gentagne gange, indtil

der lyder en konstant hyletone.

• Kodevisningen skifter som vist nedenfor, og der udsendes et langt bip.

KODE BETYDNING

00 NORMAL

SYSTEM

INDENDØRS-

ENHED

UDENDØRSENHED

UA INDENDØRS-UDENDØRSENHED KOMBINATION FEJL

U0 MANGEL PÅ KØLEMIDDEL U2 SPÆNDINGSFALD ELLER OVERSPÆNDING PÅ HOVEDKREDSLØB U4 TRANSMISSIONSFEJL (MELLEM INDENDØRS- OG UDENDØRSENHED) A1 INDENDØRS PCB DEFEKT A5 HØJTRYKSKONTROL ELLER TILFRYSNINGSBESKYTTELSE A6 FEJL VENTILATORMOTOR C4 DEFEKT TEMPERATURSENSOR I VARMEVEKSLER C9 DEFEKT TEMPERATURSENSOR FOR INDSUGNINGSLUFT EA FEJL VED SKIFT MELLEM KØLING OG OPVARMNING E1 KREDSLØBSKORT FEJL E5 OVERBELASTNING STARTET E6 FEJL VED KOMPRESSORSTART E7 FEJL DC-VENTILATORMOTOR E8 INDGANG OVERSTRØM F3 HØJ TEMPERATURKONTROL AFSTRØMNINGSRØR F6 HØJTRYKSKONTROL (I KØLING) H0 SENSORFEJL H6 DRIFTSSTOP PÅ GRUND AF DEFEKT POSITIONSSENSOR H8 JÆVNSTRØMSENSOR FEJL H9 DEFEKT TEMPERATURSENSOR FOR INDSUGNINGSLUFT J3 DEFEKT TEMPERATURSENSOR FOR AFSTRØMNINGSRØR J6 DEFEKT TEMPERATURSENSOR I VARMEVEKSLER L3 ELEKTRISKE DELE VARME FEJL L4 HØJ TEMPERATUR PÅ INVERTERKREDSLØBS KØLELEGEME L5 UDGANG OVERSTRØM P4 DEFEKT TEMPERATURSENSOR KØLELEGEME I INVERTERKREDS

BEMÆRK

• Et kort bip og 2 bip efter hinanden angiver koder, der ikke svarer til hinanden.

• Du kan annullere kodevisningen ved at holde annullerer også sig selv, hvis der ikke trykkes på knappen i 1 minut.

nede i 5 sekunder. Kodevisningen

3P341266-4J

2017.02

Daikin ATXB25C2V1B, ATXB35C2V1B Operation manuals [da]

Specifications and Main Features

Frequently Asked Questions

User Manual
