Daikin ATXB25C2V1B, ATXB35C2V1B Operation manuals [fi]

DAIKIN ROOM AIR CONDITIONER

KÄYTTÖOHJEET

MALLIT

ATXB25C2V1B
ATXB35C2V1B

SISÄLTÖ

LUE ENNEN KÄYTTÖÄ

Varotoimet ......................................................2

Osien nimet ....................................................4

Valmistelu ennen käyttöä ................................7

KÄYTTÖ

Toiminnot AUTOMAATTINEN · KUIVAUS ·

JÄÄHDYTYS · LÄMMITYS · TUULETIN ........ 9

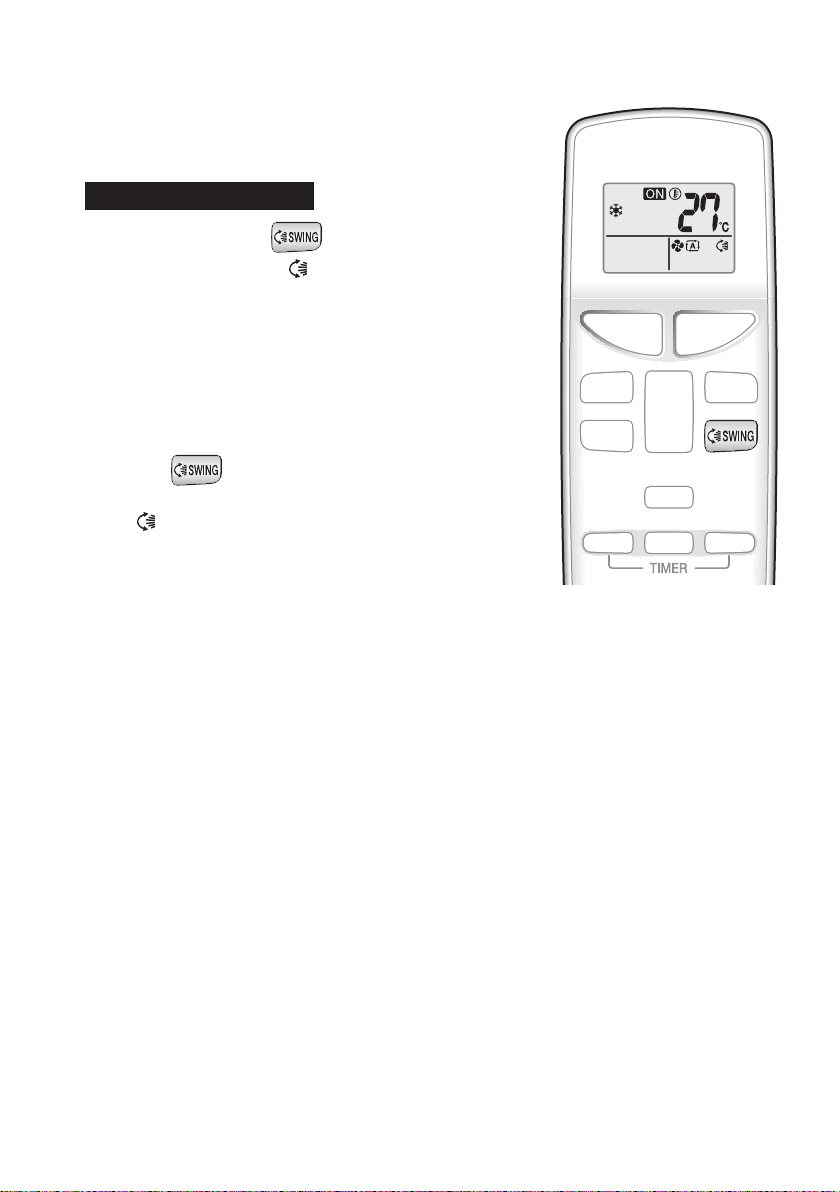

Ilmavirtauksen suunnan säätäminen ............ 11

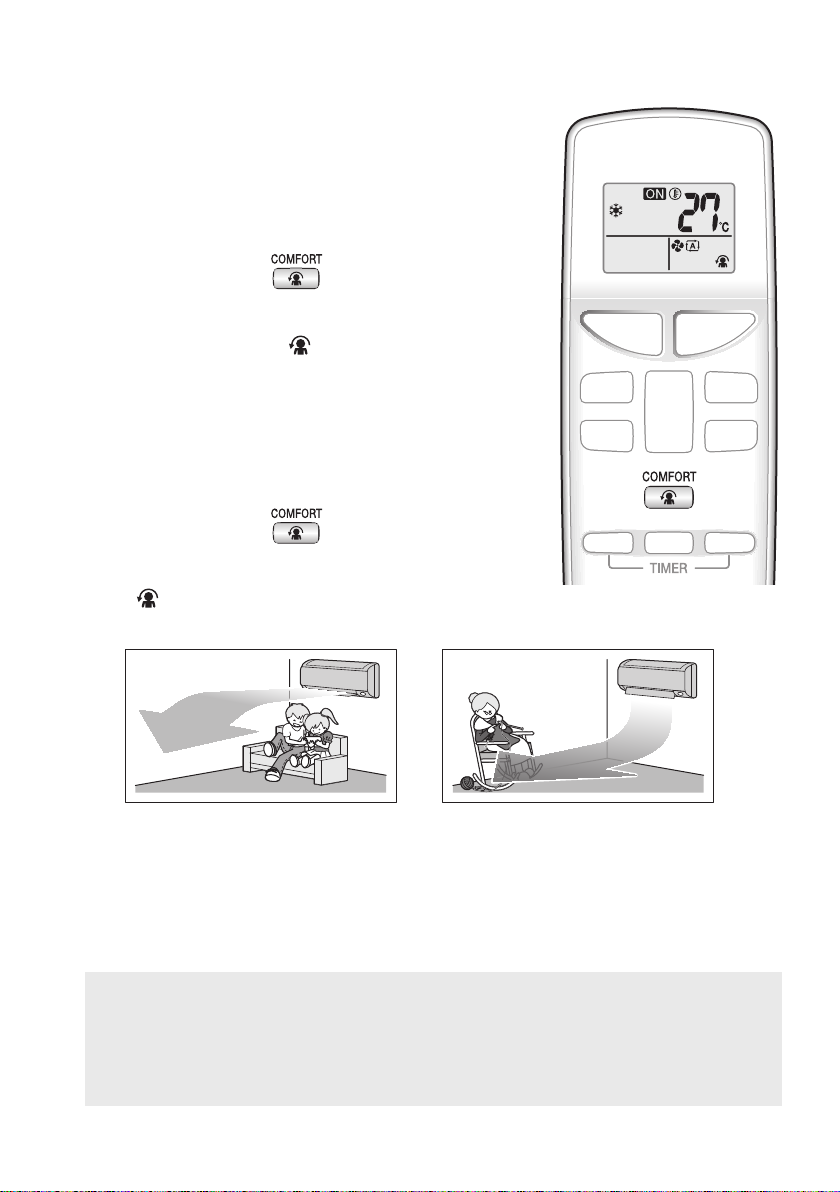

MUKAVA ILMAVIRTA -toiminto ..................... 13

VOIMAKAS-toiminto ..................................... 14

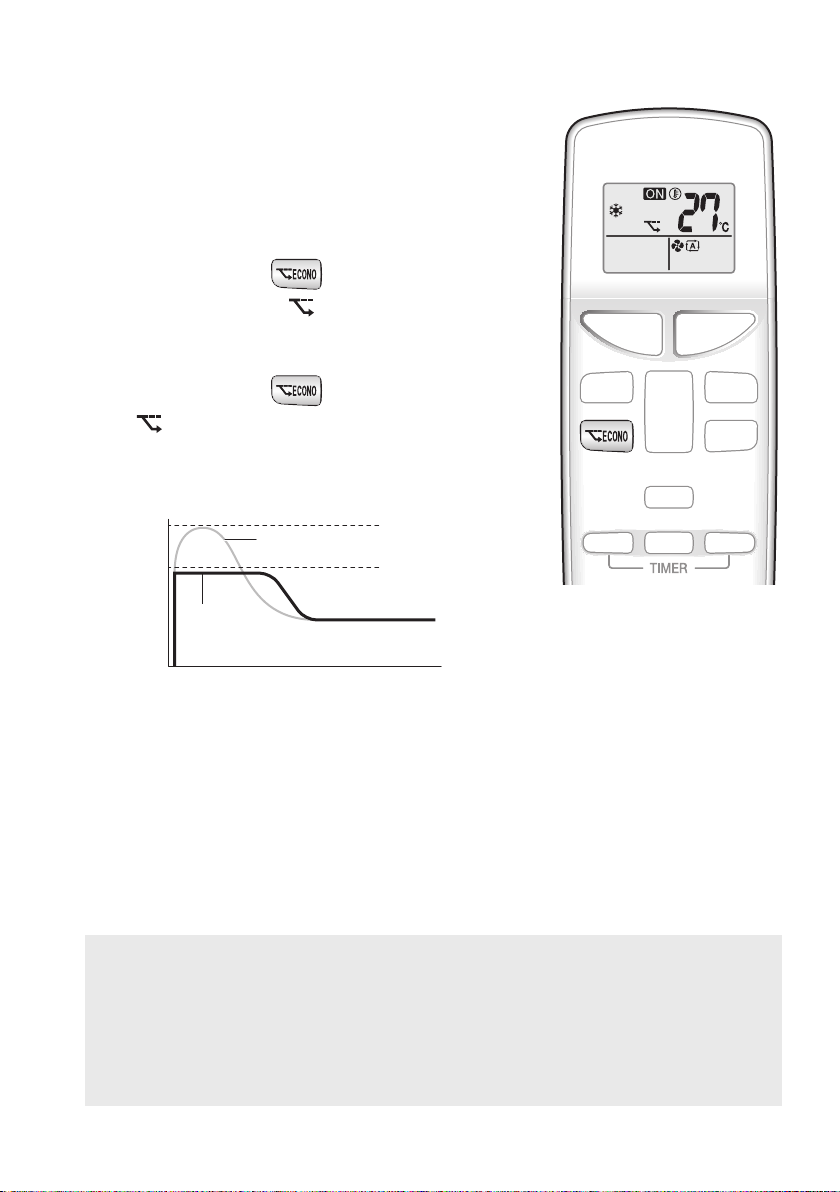

EKO-toiminto ................................................ 15

SAMMUTUSAJASTIN-toiminto ....................16

KÄYNNISTYSAJASTIN-toiminto .................. 17

HOITO

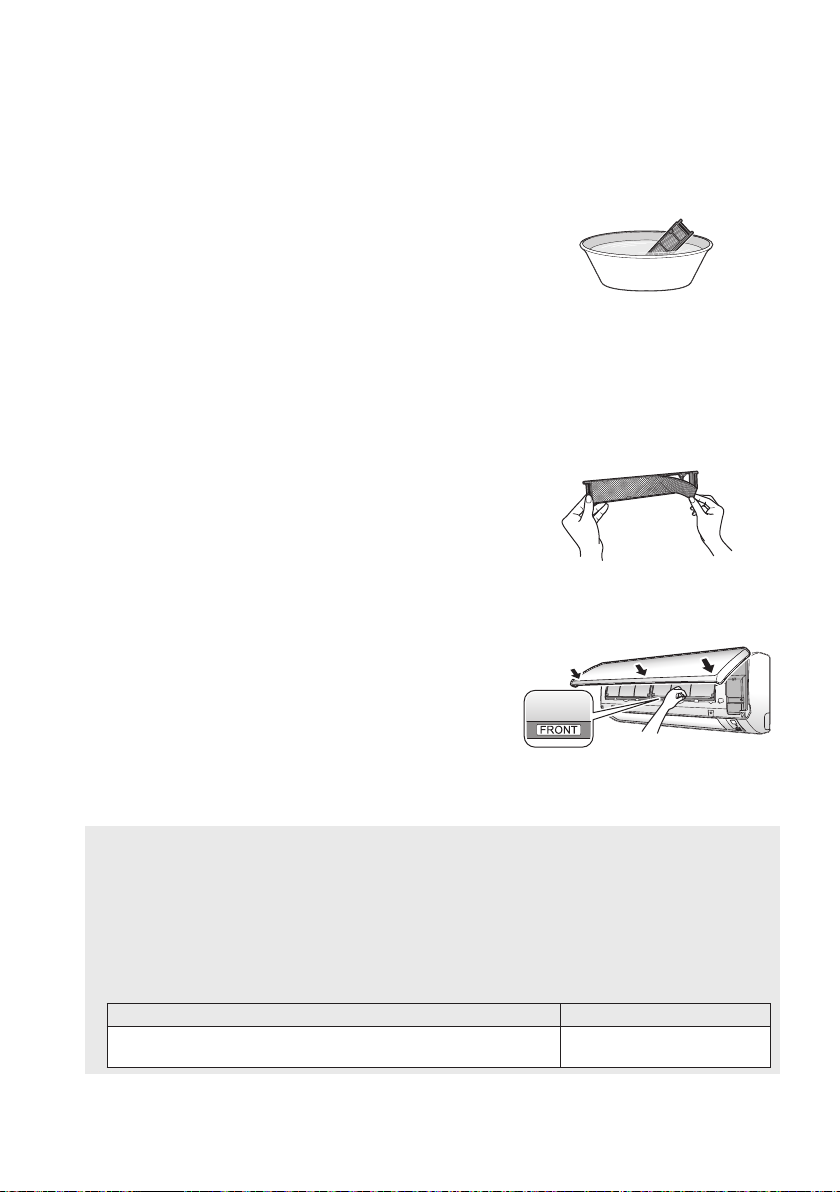

Hoito ja puhdistus ......................................... 18

VIANMÄÄRITYS

Vianetsintä .................................................... 22

1

Varotoimet

• Säilytä tämä käsikirja paikassa, jossa se on käyttäjän helposti löydettävissä.

• Lue tämä käyttöopas huolellisesti ennen yksikön käynnistämistä.

• Turvallisuussyistä käyttäjän on luettava huolellisesti seuraavat huomautukset.

• Tämä käsikirja luokittelee varotoimet VAROITUKSIIN ja HUOMAUTUKSIIN. Muista noudattaa alla
olevia varotoimia, sillä ne on tarkoitettu turvallisuuden varmistamiseen.

• Englanninkielinen teksti on alkuperäinen ohje. Muut kielet ovat alkuperäisten ohjeiden käännöksiä.

VAROITUS HUOMIO

Jos näitä ohjeita ei noudateta tarkasti, yksikkö
saattaa aiheuttaa omaisuusvahingon,
henkilövahingon tai kuoleman.

Älä koskaan tee näin. Muista noudattaa ohjeita.

Muista maadoittaa ilmastointilaite.

Älä koskaan koske ilmastointilaitteeseen
(kauko-ohjain mukaan lukien) märillä käsillä.

• Jotta välttyisit tulipalolta, räjähdykseltä tai loukkaantumiselta, älä käytä laitetta, kun vahingollisia
kaasuja (esim. syttyviä tai syövyttäviä) havaitaan lähellä yksikköä.

• Kehon altistaminen ilmavirralle pitkäksi aikaa voi olla terveydelle haitallista.

• Älä työnnä sormia, tankoja tai muita esineitä yksikön tulo- tai poistoilmakanaviin.
Tuulettimen pyöriminen täydellä teholla voi vahingoittaa niitä.

• Älä yritä korjata, sijoittaa tai asentaa uudelleen tai muuttaa ilmastointilaitetta itse.
Väärin suoritettu työ voi aiheuttaa sähköiskuja, tulipalon jne.

• Pyydä neuvoja ja tietoja korjaustöitä ja uudelleenasennusta varten Daikin-jälleenmyyjältä.

• Ilmastointilaitteessa käytetty kylmäaine on turvallista. Laitteessa ei pitäisi ilmetä vuotoja.
Jos kylmäainetta kuitenkin jostain syystä pääsee vuotamaan huoneeseen, varmista, ettei se pääse
kosketuksiin esimerkiksi kaasulämmittimen, petrolilämmittimen tai kaasulieden liekin kanssa.

• Jos ilmastointilaite ei jäähdytä (lämmitä) asianmukaisesti, kylmäainetta saattaa vuottaa.
Ota tässä tapauksessa yhteys jälleenmyyjään.
Jos suoritetaan korjauksia, joissa joudutaan lisäämään kylmäainetta, käy korjaustoimenpiteen
sisältö läpi huoltohenkilöstömme kanssa.

• Älä yritä asentaa ilmastointilaitetta itse. Virheellinen työ saattaa aiheuttaa vesivuodon, sähköiskuja
tai tulipalon.
Neuvottele asennuksesta jälleenmyyjän tai pätevän asentajan kanssa.

• Pysäytä yksikkö ja katkaise virta virtakytkimellä sähköiskun, tulipalon tai henkilövahingon
välttämiseksi, jos havaitset jotain tavallisuudesta poikkeavaa, esim. savun haju. Ota yhteys
jälleenmyyjään lisäohjeita varten.

• Ympäristöstä riippuen on asennettava vikavirtasuojakytkin. Vikavirtasuojakytkimen puuttuminen
voi aiheuttaa sähköiskun tai tulipalon.

• Ilmastointilaite on maadoitettava. Puutteellinen maadoitus voi aiheuttaa sähköiskuja. Älä kytke
maajohtoa kaasuputkeen, vesijohtoon, ukkosenjohdattimeen tai puhelimen maajohtoon.

Jos näitä ohjeita ei noudateta tarkasti, yksikkö
saattaa aiheuttaa lievän omaisuus- tai
henkilövahingon.

Älä koskaan päästä ilmastointilaitetta
(kauko-ohjain mukaan lukien) kastumaan.

VAROITUS

HUOMIO

• Laadun heikkenemisen välttämiseksi älä käytä yksikköä tarkkuuslaitteiden, ruoan, kasvien,
eläinten tai taideteosten jäähdytykseen.

• Älä koskaan altista pieniä lapsia, kasveja tai eläimiä suoraan ilmavirralle.

2

• Älä sijoita avotulta tuottavia laitteita sisäyksikön alle tai paikkoihin, jotka ovat alttiina yksikön
ilmavirralle. Seurauksena voi olla epätäydellinen palaminen tai tuotteen epämuodostuminen
kuumuuden takia.

• Älä tuki tulo- tai poistoilmakanavia. Ilmavirran estyminen saattaa heikentää tehoa tai aiheuttaa ongelmia.

• Älä seiso tai istu ulkoyksikön päälle. Henkilövahinkojen välttämiseksi älä aseta esineitä yksikön
päälle. Älä irrota tuulettimen suojusta.

• Älä aseta sisä- tai ulkoyksikön alle mitään, mikä on suojattava kosteudelta. Tietyissä olosuhteissa
ilman sisältämä kosteus saattaa tiivistyä ja tippua yksikön alle.

• Tarkista yksikön pitkään kestäneen käytön jälkeen, että sen teline ja liittimet eivät ole vaurioituneet.

• Älä kosketa tuloilmakanavaa tai ulkoyksikön alumiiniripoja. Seurauksena voi olla henkilövahinko.

• Lapset tai huonokuntoiset henkilöt eivät saa käyttää laitetta ilman valvontaa.

• Lapsia on valvottava, etteivät he eivät pääse leikkimään laitteella.

• Tämä laite on tarkoitettu ammattilaisten ja koulutettujen käyttäjien käyttöön liikkeissä, kevyessä
teollisuudessa ja maatiloilla, sekä maallikoiden käyttöön kaupallisissa toimissa ja kotitalouksissa.

• Äänenpainetaso on alle 70 dB(A).

• Happivajeen välttämiseksi tuuleta huonetta riittävästi, jos polttimen sisältävää laitetta
käytetään yhdessä ilmastointilaitteen kanssa.

• Lopeta laitteen käyttö, katkaise virta pääkytkimestä tai irrota virtajohto ennen laitteen puhdistamista.

• Ilmastointilaitetta ei saa liittää muuhun kuin määritettyyn virtalähteeseen. Seurauksena
voi olla ongelmia tai tulipalo.

• Järjestä tyhjennysletku siten, että laite voi tyhjentyä hyvin. Epätäydellinen tyhjennys voi aiheuttaa
vesivahinkoja rakennukselle, huonekaluille jne.

• Älä sijoita mitään laitteita ulkoyksikön viereen äläkä anna kuivien lehtien tai muiden roskien
kerääntyä sen ympärille.
Lehtikasat houkuttelevat pieneläimiä, jotka voivat joutua sisään laitteeseen. Laitteeseen päädyttyään
tällaiset eläimet voivat sähköosiin koskiessaan aiheuttaa vikoja, savunmuodostusta tai tulipalon.

• Älä käytä ilmastointilaitetta märillä käsillä.

• Älä pese sisäyksikköä liialla vedellä - käytä ainoastaan kevyesti kostutettua liinaa.

• Älä aseta vettä tai muuta sisältäviä astioita laitteen päälle. Vettä
saattaa päästä yksikköön, mikä voi vahingoittaa sähköeristyksiä ja aiheuttaa sähköiskun.

Asennuspaikka.

 Jos haluat asentaa ilmastointilaitteen seuraavantyyppisiin ympäristöihin, kysy tietoja jälleenmyyjiltä.

• Paikat, joissa on öljyinen ympäristö tai jossa on höyryä tai nokea.

• Suolainen ympäristö, kuten rannikkoalue.

• Paikat, joissa on suldikaasua, kuten kuumat lähteet.

• Paikat, joissa lumi voi tukkia ulkoyksikön.

Ulkoyksikön tyhjennys on vietävä paikkaan, jossa on hyvä vedenpoisto.

Huomioi melun aiheuttama häiriö naapureille.

 Valitse asennusta varten seuraavanlainen paikka.

• Paikka, joka kestää yksikön painon ja joka ei voimista käyttömelua tai -tärinää.

• Paikka, jossa ulkoyksikön poistoilma tai käyttömelu ei häiritse naapureita.

Sähkötyöt.

• Käytä virransyöttöön erillistä virtapiiriä, joka on omistettu ilmastointilaitteelle.

Järjestelmän siirtäminen.

• Ilmastointilaitteen siirtäminen vaatii erityisiä tietoja ja taitoja. Kysy neuvoja jälleenmyyjältä,
jos siirtäminen on pakollista muuttamisen tai remontoinnin takia.

3

Osien nimet

 Sisäyksikkö

4

 Ulkoyksikkö

• Ulkoyksikön ulkonäkö voi poiketa joissakin malleissa.

 Sisäyksikkö

1a. Ilmansuodatin
1b. Fotokatalyyttinen titaaniapatiitti-

ilmansuodatin:

• Nämä suodattimet on kiinnitetty
ilmansuodattimien sisälle.

2. Mallinimilevy

3. Tuloilma

4. Etupaneeli

5. Paneelikieleke

6. Huonelämpötila-anturi:

• Havaitsee yksikön ympärillä olevan ilman
lämpötilan.

7. Näyttö

8. Poistoilma

9. Läppä (vaakalevy): (sivu 11)

10. Siivekkeet (pystylevyt):

• Siivekkeet ovat ilmanpoiston sisäpuolella.
(sivu 12)

11. Signaalivastaanotin:

Signaalivastaanotin vastaanottaa signaaleja

•
kauko-ohjaimesta.

• Kun yksikkö vastaanottaa signaalin, kuulet
äänimerkin.

• Toiminnan alkaminen ...kaksi piippausta

• Asetuksia muutettu ......yksi piippaus

• Toiminnan

pysähtyminen ...............pitkä piippaus

12. TOIMINNAN merkkivalo (vihreä)

13. AJASTIN-merkkivalo (keltainen): (sivu 16)

14. Sisäyksikön PÄÄLLÄ/POIS-kytkin:

• Paina kytkintä kerran toiminnan
aloittamiseksi.
Pysäytä painamalla kerran uudelleen.

•

Käyttötilat on esitetty seuraavassa taulukossa.

Tila

AUTO-

MAATTINEN

• Tätä kytkintä voidaan käyttää,
kun kauko-ohjainta ei ole

Lämpötila-

asetus

25°C

Ilman

virtausnopeus

AUTO-

MAATTINEN

 Ulkoyksikkö

15. Tuloilma (takana ja sivulla)

16. Poistoilma

17. Kylmäaineputkisto ja yksikön välinen
johdotus

18. Tyhjennysletku

19. Maadoitusliitin:

• Tämän kannen takana.

5

Osien nimet

1

13

12

10

 Kauko-ohjain

2

4

7

3

1. Signaalilähetin:

• Lähettää signaali sisäyksikköön.

2. Näyttö (LCD):

• Näyttää nykyiset asetukset.
(Tässä kuvassa kunkin osion näytöt
näytetään kerralla osoitustarkoituksessa.)

3. EKO-painike:

EKO-toiminto (sivu 15)

4. VOIMAKAS-painike:

VOIMAKAS-toiminto (sivu 14)

5. LÄMPÖTILAN säätöpainike:

• Muuttaa lämpötila-asetusta.

6. PÄÄLLE/POIS-painike:

• Paina painiketta kerran toiminnan
aloittamiseksi.
Pysäytä painamalla kerran uudelleen.

<ARC470A1>

7. MODE-valintapainike:

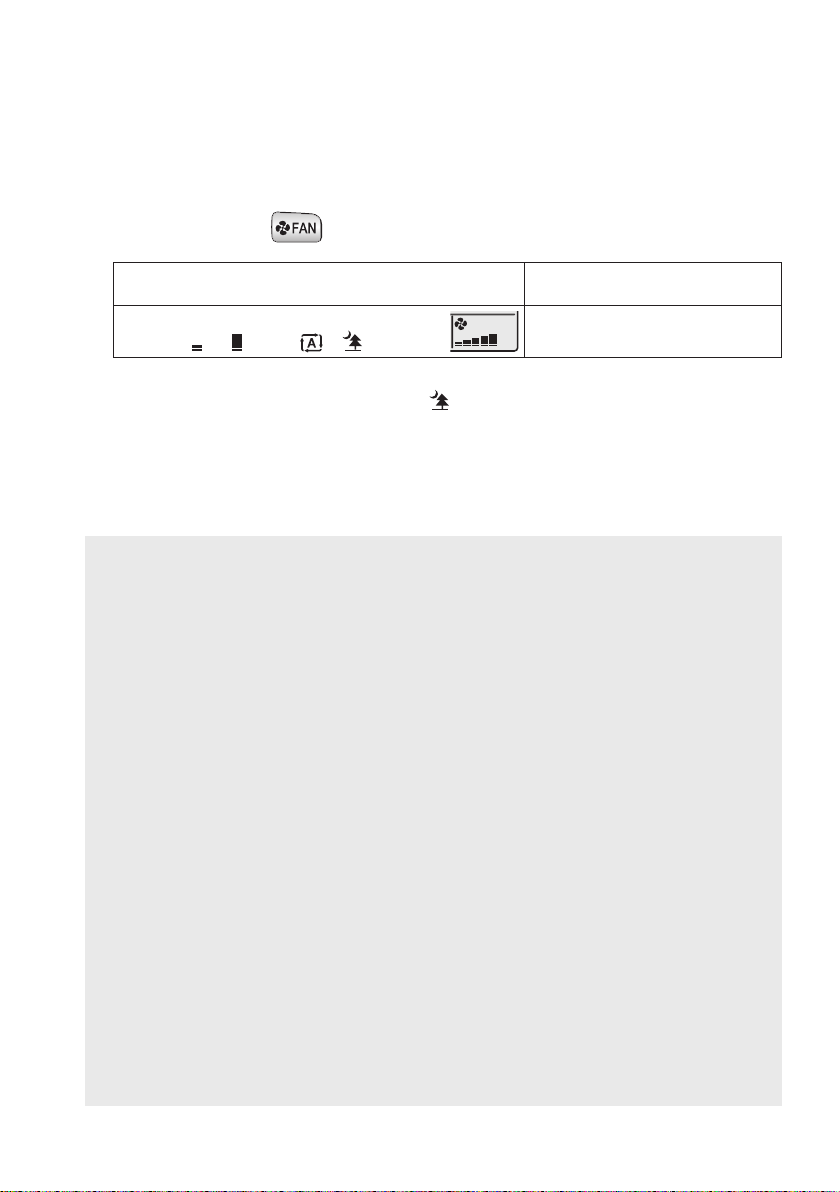

8. FAN-asetuspainike:

9. SUUNTA-painike:

10. MUKAVA ILMAVIRTA -painike:

MUKAVA ILMAVIRTA -toiminto (sivu 13)

11. KÄYNNISTYSAJASTIN -painike: (sivu 17)

12. SAMMUTUSAJASTIN -painike: (sivu 16)

13. AJASTIMEN PERUUTUS -painike:

6

5
8

9

11

• Valitsee käyttötilan.
(AUTOMAATTINEN/KUIVAUS/
JÄÄHDYTYS/LÄMMITYS/TUULETIN)
(sivu 9)

• Valitsee ilman virtausnopeuden asetuksen.

• Ilmavirtauksen suunnan säätäminen.
(sivu 11)

• Peruuttaa ajastinasetuksen.

6

Valmistelu ennen käyttöä

 Paristojen asettaminen

1. Irrota takakansi liu'uttamalla sitä
ja nostamalla sitä sitten kevyesti.

2. Asenna kaksi kuivaparistoa
AAA.LR03 (alkaliparisto).

3. Palauta takakansi aiempaan
sijaintiin.

 Kauko-ohjaimen käyttö

• Tähtää lähetin sisäyksikköön kauko-ohjaimen käyttöä
varten. Jos laitteen ja kauko-ohjaimen välissä on jotakin,
joka estää signaalit, kuten verho, laite ei toimi.

• Älä pudota kauko-ohjainta. Älä kastele kauko-ohjainta.

• Käytön maksimietäisyys on noin 7 m.

3

1

2

Aseta ja

oikein!

Vastaanotin

 Kauko-ohjaimen pidikkeen

Kaukosäädin

kiinnittäminen seinään

1. Valitse paikka, jossa signaalit pääsevät
laitteeseen.

2. Kiinnitä pidike seinään, pilariin tai vastaavaan
sijaintiin erikseen hankittavilla ruuveilla.

Aseta kauko-ohjain kauko-ohjaimen pidikkeeseen.

3.

Ruuvit

HUOMAA

 Huomautuksia paristoista

•

Paristoja vaihdettaessa käytä samantyyppisiä paristoja ja vaihda molemmat vanhat paristot yhtä aikaa.

• Kun järjestelmää ei käytetä pitkään aikaa, ota paristot pois.

• Paristot kestävät noin 1 vuoden. Jos kauko-ohjaimen näytön kuva alkaa heikentyä ja
vastaanotto heikentyy alle vuodessa, vaihda molemmat paristot uusiin, koko AAA.LR03
(alkaliparisto).

• Järjestelmän mukana toimitetaan paristot alkukäyttöön.
Paristojen käyttöaika voi olla lyhempi riippuen ilmastointilaitteen valmistuspäivämäärästä.

 Huomautuksia kauko-ohjaimesta

• Älä koskaan altista kauko-ohjainta suoralle auringonvalolle.

• Signaalilähettimessä tai -vastaanottimessa oleva pöly heikentää herkkyyttä. Pyyhi pöly
pehmeällä liinalla.

• Signaali saattaa häiriytyä, jos huoneessa on elektronisesti käynnistettävä loisteputkivalaisin
(kuten invertterityyppinen valaisin). Kysy neuvoja jälleenmyyjältä.

• Jos kauko-ohjaimen signaalit käyttävät vahingossa toista laitetta, siirrä kyseinen muualle
tai ota yhteys ostopaikkaan.

Kauko­ohjaimen
pidike

7

Valmistelu ennen käyttöä

 Virtakytkimen kytkeminen päälle

•

Kun virta on kytketty päälle, sisäyksikön läppä aukeaa ja sulkeutuu kerran viitesijainnin asettamiseksi.

HUOMAA

 Vinkkejä energiansäästöön

• Älä jäähdytä (lämmitä) huonetta liikaa.
Lämpötila-asetuksen pitäminen kohtuullisena
auttaa säästämään energiaa.

• Peitä ikkunat sälekaihtimilla tai verhoilla.
Auringonvalon ja ulkoa tulevan ilman estäminen
lisää jäähdytyksen (lämmityksen) tehoa.

• Tukkeutuneet ilmasuodattimet aiheuttavat tehotonta toimintaa ja tuhlaavat energiaa.
Puhdista ne noin 2 viikon välein.

 Huomaa

• Ilmastointilaite kuluttaa aina 15–35 wattia sähköä, vaikka se ei olisi toiminnassa.

• Jos et aio käyttää ilmastointilaitetta pitkään aikaan, esimerkiksi keväällä tai syksyllä,
kytke virtakytkin pois päältä.

• Käytä ilmastointilaitetta seuraavissa olosuhteissa.

Tila Käyttöolosuhteet Jos käyttöä jatketaan tämän alueen ulkopuolella
JÄÄHDYTYS Ulkolämpötila : -10 – 46°C

LÄMMITYS Ulkolämpötila : -15 – 24°C

KUIVAUS Ulkolämpötila : -10 – 46°C

Sisälämpötila: 18 – 32°C
Sisäkosteus: enintään 80%

Sisälämpötila: 10 – 30°C

Sisälämpötila: 18 – 32°C
Sisäkosteus: enintään 80%

• Käyttö tämän kosteus- tai lämpötila-alueen ulkopuolella voi aiheuttaa sen, että turvalaite
kytkee järjestelmän pois päältä.

Suositeltu huonelämpötila-asetus

Jäähdytys: 26 – 28°C
Lämmitys: 20 – 24°C

• Turvalaite saattaa pysäyttää laitteen toiminnan.

• Tiivistystä ja tippumista voi esiintyä sisäyksikössä.

• Turvalaite saattaa pysäyttää laitteen toiminnan.

• Turvalaite saattaa pysäyttää laitteen toiminnan.

• Tiivistystä ja tippumista voi esiintyä sisäyksikössä.

8

Toiminnot AUTOMAATTINEN · KUIVAUS · JÄÄHDYTYS · LÄMMITYS · TUULETIN

Ilmastointilaite toimii valitussa käyttötilassa.
Seuraavalla kerralla ilmastointilaite toimii samassa käyttötilassa.

 Toiminnon käynnistäminen

1. Paina painiketta ja valitse käyttötila.

• Jokainen painallus vaihtaa tila-asetusta järjestyksessä.

: AUTOMAATTINEN : LÄMMITYS

: KUIVAUS : TUULETIN

: JÄÄHDYTYS

2. Paina painiketta .

• LCD-näytössä näkyy " ".

• TOIMINNAN merkkivalo syttyy.

 Käytön lopetus

3. Paina uudelleen .

• " " poistuu LCD-näytöltä.

• TOIMINNAN merkkivalo sammuu.

 Lämpötila-asetuksen muuttaminen

4. Paina painiketta .

AUTOMAATTI-, JÄÄHDYTYS- tai
LÄMMITYS-toiminta

Nosta lämpötilaa painamalla painiketta
ja laske lämpötilaa painamalla painiketta .

Aseta haluttuun lämpötilaan.

KUIVAUS- tai TUULETIN-toiminta

Lämpötila-asetusta ei voi muuttaa.

9

Toiminnot AUTOMAATTINEN · KUIVAUS ·
JÄÄHDYTYS · LÄMMITYS · TUULETIN

 Ilmavirtauksen nopeusasetuksen muuttaminen

5. Paina painiketta .

AUTOMAATTI-, JÄÄHDYTYS-,
LÄMMITYS- tai TUULETIN-toiminta

Käytettävissä on 5 ilmavirtauksen nopeuden
asetusta "

• Sisäyksikön hiljainen käyttö
Kun ilman virtausnopeudeksi on asetettu "
Käytä tätä melun pienentämiseen.

" - " " sekä " " " ".

", sisäyksikön ääni on hiljaisempi.

KUIVAUS-toiminta

Ilman virtausnopeuden asetusta
ei voi muuttaa.

HUOMAA

 Huomautuksia LÄMMITYS-toiminnasta

• Koska ilmastointilaite lämmittää huonetta ottamalla ulkoilmasta lämpöä sisälle, lämmitysteho
on pienempi alhaisemmissa ulkolämpötiloissa. Jos lämmitysteho ei riitä, on suositeltavaa
käyttää toista lämmityslaitetta yhdessä ilmastointilaitteen kanssa.

• Lämpöpumppujärjestelmä lämmittää huonetta kierrättämällä kuumaa ilmaa huoneen
kaikissa osissa. LÄMMITYS-toiminnan käynnistämisen jälkeen kestää jonkin aikaa, ennen
kuin huone lämpenee.

• LÄMMITYS-toiminnassa ulkoyksikössä saattaa esiintyä huurretta ja lämmityskapasiteetti
voi olla heikompi. Siinä tilanteessa järjestelmä kytketään sulatustoimintaan huurteen
poistamiseksi.

• Sulatustoiminnon aikana sisäyksiköstä ei virtaa kuumaa ilmaa.

• Sulatustoiminnon aikana voi kuulua kilahtava ääni. Tämä ei tarkoita,
että ilmastointilaitteessa olisi vikaa.

 Huomautuksia JÄÄHDYTYS-toiminnosta

• Tämä ilmastointilaite jäähdyttää huonetta vapauttamalla lämpöä huoneen ulkopuolelle.
Siksi jäähdytysteho voi heikentyä, jos ulkolämpötila on korkea.

 Huomautuksia KUIVAUS-toiminnosta

• Tietokonesiru poistaa huoneesta kosteutta ja yrittää säilyttää mahdollisimman suuren
määrän lämpötilasta. Se hallitsee automaattisesti lämpötilaa ja ilman virtausnopeutta,
joten näitä toimintoja ei voida säätää manuaalisesti.

 Huomautuksia AUTOMAATTINEN-toiminnosta

• AUTOMAATTISESSA toiminnassa järjestelmä valitsee sopivan käyttötilan (JÄÄHDYTYS
tai LÄMMITYS) huone- ja ulkolämpötilan perusteella ja käynnistää toiminnan.

• Järjestelmä valitsee automaattisesti uudet asetukset säännöllisin väliajoin,
jotta huonelämpötila pysyisi käyttäjän asettamalla tasolla.

 Huomautuksia TUULETIN-toiminnosta

• Tämä tuuletin pätee vain tuulettimelle.

 Huomautus ilmavirtauksen nopeusasetuksesta

• Pienemmillä ilmavirtauksen nopeuksilla myös jäähdytyksen (lämmityksen) teho on pienempi.

10

Ilmavirtauksen suunnan säätäminen

Voit säätää ilmavirran suuntaa mukavuuden lisäämiseksi.

 Automaattisen heilunnan aloitus

Ilmavirtaus ylös ja alas

Paina painiketta

• LCD-näytössä näkyy " ".

• Läppä (vaakalevy) alkaa heilua.

.

 Läpän asettaminen haluttuun

asentoon

• Tämä toiminto on tehokas, kun läppä on automaattisessa
heilumistilassa.

Kun läppä on haluamassasi asennossa,
paina

• Läpät lakkaavat liikkumasta.

• "

" poistuu LCD-näytöltä.

.

11

Ilmavirtauksen suunnan säätäminen

 Siivekkeiden (vaakalevyjen)

säätäminen

Pidä kiinni nupista ja liikuta siivekkeitä.
(Nuppi löytyy vasemman- ja oikeanpuoleisista siivistä.)

• Jos laite on asennettu huoneen nurkkaan, siivekkeet
on suunnattava seinästä poispäin.
Siivekkeiden osoittaessa seinää kohti ilmavirta heikkenee
johtaen jäähdytystehon (tai lämmitystehon) heikkenemiseen.

HUOMIO

• Käytä aina kaukosäädintä läpän kulman säätämiseen. Jos yrität liikuttaa läppää ja siivekkeitä
väkisin käsillä niiden heiluessa, mekanismi voi särkyä.

• Ole varovainen säätäessäsi siivekkeitä. Tuuletin pyörii suurella nopeudella
ilmanpoistoaukon sisällä.

HUOMAA

 Huomautuksia läpän kulmista

• Läpän heilunta-alue riippuu toiminnasta.
(Katso kuva.)

• Jos ilmastointilaitetta käytetään
LÄMMITYS- tai KUIVAUS-toiminnassa
läppä pysäytettynä osoittamaan alaspäin,
läppä alkaa toimia automaattisesti noin
tunnin kuluttua kosteuden tiivistymisen
estämiseksi.

KUIVAUS- tai JÄÄHDYTYS-toiminto

Pysäytä toiminto

MUKAVA ILMAVIRTA

LÄMMITYS-toiminto

Yläraja

0°

5°

Alaraja

45°

12

Pysäytä toiminto

MUKAVA ILMAVIRTA

TUULETIN-toiminto

Pysäytä toiminto

Yläraja

Yläraja

0°

15°

45°

Alaraja

0°

5°

45°

Alaraja

50°

MUKAVA ILMAVIRTA -toiminto

Ilmavirta suuntautuu ylöspäin JÄÄHDYTYS-toiminnan aikana ja
alaspäin LÄMMITYS-toiminnan aikana, mikä luo mukavamman
ilmavirran, joka ei kohdistu suoraan huoneessa oleviin henkilöihin.

 MUKAVA ILMAVIRTA -toiminnon

käynnistäminen

1. Paina painiketta .

• Läppä siirtyy asentoon, joka estää ilman puhalluksen
suoraan huoneessa olevia henkilöitä kohti.

• LCD-näytössä näkyy "

• Ilmavirtaus asetetaan "Automaattiseen" tilaan.

VIILENNYS/KUIVAUS: Läppä siirtyy ylöspäin.
LÄMMITYS: Läppä siirtyy alaspäin.

 MUKAVA ILMAVIRTA -toiminnon

pysäyttäminen

2. Paina uudelleen .

• Läppä palaa asentoon, missä se oli ennen MUKAVA
ILMAVIRTA -tilaa.

• "

" poistuu LCD-näytöltä.

".

JÄÄHDYTYS-toiminta LÄMMITYS-toiminta

HUOMAA

 Huomautuksia MUKAVA ILMAVIRTA -toiminnosta

• Läppä siirtyy asentoon, joka estää ilman puhalluksen suoraan huoneessa olevia
henkilöitä kohti.

• Toimintoja VOIMAKAS ja MUKAVA ILMAVIRTA ei voida käyttää yhtä aikaa.
Laite kytkee ensisijaisesti päälle viimeksi valitun toiminnon.

• Ilmavirtauksen nopeus asetetaan AUTOMAATTINEN-tilaan. Laite pysäyttää MUKAVA
ILMAVIRTA -toiminnon, mikäli ylös- ja alaspäin suuntautuva ilmavirtaus valitaan.

13

VOIMAKAS-toiminto

TEHOKAS-toiminta maksimoi jäähdytystehon (lämmitystehon)
nopeasti kaikissa toimintatiloissa. Tämä optimoi laitteen suorituskyvyn.

 VOIMAKAS-toiminnon

käynnistäminen

1. Paina painiketta .

• TEHOKAS-toiminta päättyy 20 minuutin kuluttua. Tämän
jälkeen järjestelmä palaa ennen VOIMAKAS-toimintoa
käytössä oleviin asetuksiin.

• LCD-näytössä näkyy "

 VOIMAKAS-toiminnon

pysäyttäminen

2. Paina uudelleen .

• " " poistuu LCD-näytöltä.

".

HUOMAA

 Huomautuksia VOIMAKAS-toiminnosta

• Kaikki toiminnot eivät ole käytettävissä VOIMAKAS-toiminnon ollessa käytössä.

• VOIMAKAS-toimintoa ei voi käyttää yhtä aikaa toimintojen EKO ja MUKAVA ILMAVIRTA
kanssa.
Laite kytkee ensisijaisesti päälle viimeksi valitun toiminnon.

• VOIMAKAS-toiminto voidaan ottaa käyttöön vain laitteen ollessa käynnissä.

• VOIMAKAS-toiminto ei lisää ilmastointilaitteen tehoa, mikäli ilmastointilaite toimii
jo täydellä teholla.

• JÄÄHDYTYS-, LÄMMITYS- ja AUTOMAATTINEN-toiminto
Jäähdytystehon (lämmitystehon) maksimoimiseksi ulkoyksikön tehoa kasvatetaan
ja ilmavirtauksen nopeus asetetaan kiinteästi maksimiasetukseen.
Lämpötila- ja ilmavirta-asetuksia ei voi muuttaa.

• KUIVAUS-toiminto
Lämpötila-asetusta lasketaan 2,5°C ja ilmavirtauksen nopeutta lisätään hieman.

• TUULETIN-toiminto
Ilmavirtauksen nopeus asetetaan kiinteästi maksiminopeuteen.

14

EKO-toiminto

EKO-toiminto mahdollistaa tehokkaan suorituskyvyn rajoittamalla
laitteen enimmäisvirrankulutusta.
Tämä toiminto on hyödyllinen tilanteissa, joissa tulisi varmistaa,
ettei virtakatkaisin laukea tuotteen ollessa samanaikaisesti käytössä
muiden laitteiden kanssa.

 EKO-toiminnon käynnistäminen

1. Paina painiketta .

• LCD-näytössä näkyy " ".

 EKO-toiminnon peruuttaminen

2. Paina uudelleen .

• " " poistuu LCD-näytöltä.

Käyttöjännite ja
virrankulutus

EKO

-käyttö

Normaali
toiminto

Maksimi normaalin
käytön aikana

Maksimi EKO-käytön
aikana

Aika käynnistymisestä asetetun
lämpötilan saavuttamiseen

• Tämä kaavion kuvaus on vain viitteellinen.
* EKO-toiminnossa ilmastointilaitteen enimmäisjännite ja virrankulutus poikkeavat ulkoyksiköstä.

Aika

HUOMAA

 Huomautuksia EKO-toiminnosta

• EKO-toiminto voidaan ottaa käyttöön vain laitteen ollessa käynnissä.

• EKO-toiminto mahdollistaa tehokkaan suorituskyvyn rajoittamalla laitteen
enimmäisvirrankulutusta (käyttötaajuus).

• EKO-toiminto on käytettävissä toiminnoissa AUTOMAATTINEN, JÄÄHDYTYS, KUIVAUS
ja LÄMMITYS.

• Toimintoja VOIMAKAS ja EKO ei voida käyttää yhtä aikaa.
Laite kytkee ensisijaisesti päälle viimeksi valitun toiminnon.

• Jos virrankulutuksen taso on jo alhainen, EKO-toiminta ei vähennä virrankulutusta.

15

SAMMUTUSAJASTIN-toiminto

Ajastintoiminnot helpottavat ilmastointilaitteen kytkemistä automaattisesti
päälle tai pois päältä aamulla tai illalla. Voit myös käyttää
SAMMUTUSAJASTIN- ja KÄYNNISTYSAJASTIN-toimintoa yhdessä.

 SAMMUTUSAJASTIN-toiminnon

käyttö

1. Paina painiketta .

LCD-näytössä näkyy " ".

Aina kun painiketta painetaan, aika-asetus siirtyy
1 tunnilla eteenpäin.
Aika voidaan asettaa 1 ja 9 tunnin välillä.

• AJASTIMEN merkkivalo syttyy.

 SAMMUTUSAJASTIN-toiminnon

peruutus

2. Paina painiketta .

• " " poistuu LCD-näytöltä.

• AJASTIMEN merkkivalo sammuu.

HUOMAA

 Huomautuksia AJASTIN-toiminnosta

• Kun KÄYNNISTYS-/SAMMUTUSAJASTIN asetetaan, aika-asetus säilyy muistissa.
Muisti tyhjentyy, kun kauko-ohjaimen paristot vaihdetaan.

 YÖASETUS-tila

• Kun SAMMUTUSAJASTIN on asetettu, ilmastointilaite säätää lämpötila-asetusta
automaattisesti (0,5°C korkeammaksi JÄÄHDYTYS-toiminnossa, 2,0°C alhaisemmaksi
LÄMMITYS-toiminnossa), jottei liiallinen jäähdytys (lämmitys) haittaisi mukavia yöunia.

16

KÄYNNISTYSAJASTIN-toiminto

 KÄYNNISTYSAJASTIN-toiminnon

käyttö

1. Paina painiketta .

LCD-näytössä näkyy " ".

Aina kun painiketta painetaan, aika-asetus siirtyy
1 tunnilla eteenpäin.
Aika voidaan asettaa 1 ja 12 tunnin välillä.

• AJASTIMEN merkkivalo syttyy.

 KÄYNNISTYSAJASTIN-toiminnon

peruutus

2. Paina painiketta .

• " " poistuu LCD-näytöltä.

• AJASTIMEN merkkivalo sammuu.

 KÄYNNISTYSAJASTIN- ja SAMMUTUSAJASTIN-

toiminnon yhdistäminen

• Esimerkkiasetus 2 ajastimen yhdistämisestä on kuvattu alla.

• LCD-näytöllä näkyy "

HUOMAA

 Seuraavissa tilanteissa ajastin on asetettava uudelleen.

• Kun virtakytkin on kytkeytynyt pois päältä.

• Sähkökatkoksen jälkeen.

• Kun kauko-ohjaimen paristot on vaihdettu.

" ja " ".

Näyttö

17

Hoito ja puhdistus

HUOMIO

Muista pysäyttää laite ja kytkeä virtakatkaisin pois
päältä ennen puhdistamista.

Yksiköt

 Sisäyksikkö ja kauko-ohjain

1. Pyyhi kuivalla pehmeällä liinalla.

 Etupaneeli

1. Avaa etupaneeli.

• Pidä etupaneelia paneelin molemmin
puoleisista liuskoista ja avaa se.

2. Etupaneelin irrottaminen.

• Liu'uta etupaneelia joko vasemmalle
tai oikealle ja vedä sitä samanaikaisesti
itseäsi kohti.
Tällä tavoin voit irrottaa etupaneelin
akselin yhdeltä puolelta.

• Irrota etupaneelin akseli toiselta
puolelta samalla tavalla.

3. Etupaneelin puhdistaminen.

• Pyyhi etupaneeli pehmeällä, veteen kostutetulla liinalla.

• Käytä ainoastaan neutraalia puhdistusainetta.

• Jos paneeli pestään vedellä, kuivaa se liinalla ja anna sen kuivua varjoisassa paikassa.

4. Etupaneelin asentaminen
takaisin.

•

Kohdista etupaneelin akselin vasen
ja oikea pää yksikössä oleviin uriin
ja paina etupaneelin akseli kokonaan uriin.

• Sulje etupaneeli hitaasti.
(Paina paneelia sen molemmista
päistä ja keskeltä.)

Etupaneelin
akseli

Paneeli­kieleke

HUOMIO

• Älä kosketa sisäyksikön metalliosia. Osien koskettaminen voi aiheuttaa loukkaantumisen.

• Käytä etupaneelin irrotuksessa ja kiinnityksessä tukevaa ja vakaata jakkaraa ja varo askeleitasi.

• Kun etupaneeli irrotetaan tai kiinnitetään, tue sitä toisella kädellä niin, ettei se pääse putoamaan.

• Älä käytä puhdistukseen yli 40°C vettä, bensiiniä, ohenteita, muita haihtuvia öljyjä,
kiillotusaineita, hankaavia harjoja tai muita käsityökaluja.

• Varmista puhdistuksen jälkeen, että etupaneeli on kunnolla kiinni.

18

Hoito ja puhdistus

Suodattimet

1. Vedä ilmansuodattimet ulos.

• Avaa etupaneeli.

• Paina liuskaa kunkin ilmansuodattimen keskeltä
ylöspäin ja vedä suodatin alas.

2. Poista fotokatalyyttinen titaaniapatiitti­ilmanpuhdistussuodatin.

• Pidä rungon syvennyksistä ja irrota 4 leukaa.

3. Puhdista tai vaihda jokainen suodatin.

3-1 Ilmansuodatin

3-1-1 Pese ilmansuodattimet vedellä

tai puhdista ne pölynimurilla.

• Jos pölyä on vaikea poistaa,
pese ilmansuodattimet neutraalilla
puhdistusaineella, joka on ohennettu
haaleaan veteen, ja anna niiden
kuivua varjossa.

• Muista poistaa fotokatalyyttinen
titaaniapatiitti-ilmansuodatin.

• On suositeltavaa puhdistaa
ilmansuodattimet 2 viikon välein.

Suodatinkehys

Leuka

Fotokatalyyttinen
titaaniapatiitti­ilmansuodatin

Ilmansuodatin

19

Hoito ja puhdistus

3-2 Fotokatalyyttinen titaaniapatiitti-ilmansuodatin

Fotokatalyyttinen titaaniapatiitti-ilmansuodatin voidaan pitää toimintakunnossa pesemällä
se vedellä 6 kuukauden välein. Suosittelemme suodattimen vaihtamista 3 vuoden välein.

[Kunnossapito]

3-2-1 Imuroi pölyt ja liota haaleassa vedessä

tai vedessä noin 10–15 minuuttia,
jos lika on raskasta.

• Älä irrota suodatinta kehyksestä,
kun peset sitä vedellä.

3-2-2 Pesemisen jälkeen ravista ylimääräiset

vedet pois ja anna kuivua varjossa.

• Koska materiaali on tehty polyesteristä,
älä väännä suodatinta kuiviin kun
poistat siitä vettä.

[Vaihtaminen]

3-2-3 Poista suodatin suodatinkehyksestä

ja kiinnitä uusi suodatin.

• Älä heitä suodatinkehystä pois. Käytä
suodatinkehys uudelleen, kun vaihdat
fotokatalyyttisen titaaniapatiitti­ilmanpuhdistussuodattimen.

• Hävitä vanha suodatin
ei-palavana jätteenä.

4. Aseta ilmansuodatin ja fotokatalyyttinen
hajunpoistosuodatin takaisin paikoilleen
ja sulje etupaneeli.

• Aseta suodattimien kynnet etupaneelissa oleviin uriin.
Sulje etupaneeli rauhallisesti ja paina paneelia
kolmesta kohdasta. (Yksi molemmilla puolilla
ja yksi keskellä.)

HUOMAA

• Likaisilla suodattimilla käytettäessä laite:

(1) ei voi poistaa hajuja ilmasta. (2) ei voi puhdistaa ilmaa.

(3) tuottaa heikomman lämmitys-

tai jäähdytystehokkuuden.

• Ota yhteys laitteen jälleenmyyjään fotokatalyyttisen titaaniapatiitti-ilmanpuhdistussuodattimen
tilaamista varten.

• Hävitä vanha suodatin ei-palavana jätteenä.

Nimike Osanumero

Fotokatalyyttinen titaaniapatiitti-ilmanpuhdistussuodatin
(ilman kehystä), 1 sarja

20

(4) voi aiheuttaa hajua.

KAF970A46

Hoito ja puhdistus

Tarkastukset

Tarkista ulkoyksikön pohja, jalusta ja muut kiinnikkeet kulumisen ja syöpymisen varalta.
Tarkista, että sisäyksikön ja ulkoyksikön ilmatulojen ja -lähtöjen edessä ei ole mitään.
Tarkista, että poisto tulee sulavasti tyhjennysletkusta JÄÄHDYTYS- tai KUIVAUS-toiminnon aikana.

• Jos tyhjennysvettä ei näy, sisäyksiköstä voi vuotaa vettä. Lopeta laitteen käyttö ja kysy
neuvoja huollosta.

 Mikäli laitetta ei tulla käyttämään pitkään aikaan

1. Käytä pelkkää TUULETINTA muutaman tunnin ajan kauniina päivänä
sisäosien kuivaamiseksi.

• Paina painiketta ja valitse TUULETIN-toiminto.

• Paina painiketta

ja käynnistä toiminto.

2. Kun toiminto loppuu, kytke ilmastointilaitteen virtakytkin pois päältä.

3. Puhdista ilmansuodattimet ja asenna ne takaisin paikoilleen.

4. Poista paristot kauko-ohjaimesta.

Suosittelemme säännöllistä kunnossapitoa.

Tietyissä käyttöolosuhteissa ilmastointilaitteen sisäosat voivat likaantua eri vuodenaikojen kuluessa.
Tämä voi heikentää laitteen suoritustehoa. On suositeltavaa antaa asiantuntijan huoltaa laite
säännöllisesti käyttäjän suorittaman puhdistuksen lisäksi. Ota yhteys laitteen jälleenmyyjään
asiantuntijan suorittamaa huoltoa varten.
Kunnossapitokulut ovat asiakkaan vastuulla.

Käytettyä kylmäainetta koskevia tärkeitä tietoja.

Tämä tuote sisältää Kioton ilmastosopimuksen piiriin kuuluvia uorattuja kasvihuonekaasuja.

Kylmäainetyyppi: R410A

(1)

GWP

-arvo: 1975

(1)

GWP = ilmaston lämpenemispotentiaali
Eurooppalainen tai paikallinen lainsäädäntö voi edellyttää säännöllisiä tarkastuksia kylmäainevuotojen
varalta. Kysy lisätietoja paikalliselta jälleenmyyjältä.

21

Vianetsintä

Vianetsintä luokitellaan seuraavaan kahteen tyyppiin korjausten mukaan.
Suorita korjaavat toimenpiteet oireiden mukaan.

Ei ongelma

• Nämä tilanteet eivät ole virhetoimintoja.
Voit jatkaa laitteen käyttöä.

Tarkastukset

• Tarkista uudelleen, ennen kuin soitat huoltoon.

Läppä ei ala heilua välittömästi.

• Ilmastointilaite säätää läpän asentoa.
Läppä alkaa pian liikkua.

LÄMMITYS-toiminto pysähtyy
yllättäen ja laitteesta kuuluu
virtaava ääni.

•

Ulkoyksikkö poistaa huurretta.
LÄMMITYS-toiminto alkaa, kun ulkoyksikön
huurre on poistettu. Odota noin 4–12 minuuttia.

Toiminta ei käynnisty nopeasti.

 Virtapainiketta painettiin pian käytön
pysäyttämisen jälkeen.

 Tila valittiin uudelleen.

• Tällä tavoin suojellaan ilmastointilaitetta.

Odota noin 3 minuuttia.

Laitteesta kuuluu ääntä.

 Virtaavaa vettä muistuttava ääni

• Tämä ääni kuuluu ilmastointilaitteen
virtaavasta kylmäaineesta.

• Tämä veden pumppausääni
ilmastointilaitteessa kuuluu, kun vettä
pumpataan pois ilmastointilaitteesta
jäähdytys- tai kuivaustoiminnassa.

• Kylmäaine virtaa silloinkin, kun
ilmastointilaite ei toimi, kun muiden
huoneiden sisäyksiköt ovat käytössä.

 Puhaltava ääni

• Tämä ääni kuuluu kun ilmastointilaitteessa
virtaava kylmäainetta siirretään.

 Kilahtava ääni

• Tämä ääni syntyy, kun ilmastointilaitteen
koko suurenee tai pienenee hieman
lämpötilamuutoksien mukaan.

 Naksuva ääni toiminnan aikana

tai joutilaana ollessa

• Tämä ääni kuuluu, kun kylmäaineen
ohjausventtiilit tai sähköosat toimivat.

 Kopiseva ääni

• Tämä ääni kuuluu ilmastointilaitteen sisältä,
kun poistotuuletin otetaan käyttöön
huoneovien ollessa kiinni. Avaa ikkuna
tai kytke poistotuuletin pois päältä.

22

Vianetsintä

Ulkoyksiköstä vuotaa vettä
tai höyryä.

 LÄMMITYS-toiminto

• Ulkoyksikön jää sulaa vedeksi tai höyryksi
ilmastointilaitteen sulatustoiminnon ollessa
käytössä.

 JÄÄHDYTYS- tai KUIVAUS-toiminto

• Ilmankosteus tiivistyy vedeksi ulkoyksikön
putkien kylmälle pinnalle ja tippuu.

Ilmastointilaite ei toimi.
(TOIMINNON merkkivalo ei pala.)

•

Onko virtakatkaisin kytketty pois päältä
tai sulake palanut?

•

Onko tapahtunut sähkökatkos?

•

Onko kauko-ohjaimeen asennettu paristot?

•

Onko ajastin asetettu oikein?

Toiminta pysähtyy yllättäen.
(TOIMINNON merkkivalo vilkkuu.)

• Ovatko ilmansuodattimet puhtaat?
Puhdista ilmansuodattimet.

• Onko sisä- ja ulkoyksikön ilmatulojen
ja -lähtöjen edessä esteitä?

• Kytke virtakatkaisin pois päältä ja siirrä
esteet pois. Kytke se sitten uudelleen päälle
ja yritä käyttää ilmastointilaitetta kauko­ohjaimella. Jos valo vilkkuu yhä, ota yhteyttä
jälleenmyyjään, jolta ostit ilmastointilaitteen.

Toiminta pysähtyy yllättäen.
(TOIMINNAN merkkivalo palaa.)

• Järjestelmän suojaamista varten
ilmastointilaite saattaa lopettaa toiminnan
äkillisten suurten jännitevaihteluiden takia.
Laite jatkaa toimintaa automaattisesti noin
3 minuutin kuluttua.

Kuumaa ilmaa ei virtaa pian
LÄMMITYS-toiminnan
aloittamisen jälkeen.

• Ilmastointilaite lämpenee.
Odota noin 1-4 minuuttia.
(Järjestelmä on suunniteltu puhaltamaan
ilmaa vasta, kun se on saavuttanut tietyn
lämpötilan.)

Sisäyksiköstä tulee sumua.

• Näin tapahtuu, kun kylmä ilmavirta
jäähdyttää huoneilmaa sumuksi
JÄÄHDYTYS-toiminnan aikana.

• Näin tapahtuu, koska lämmönvaihdin
jäähdyttää huoneilmaa ja se muuttuu
sumuksi sulatustoiminnon aikana.

23

Vianetsintä

Jäähdytyksen (lämmityksen) teho
on heikko.

• Ovatko ilmansuodattimet puhtaat?

• Onko sisä- ja ulkoyksikön ilmatulojen
ja -lähtöjen edessä esteitä?

• Onko lämpötila-asetus sopiva?

• Ovatko ikkunat ja ovet kiinni?

• Onko ilmavirtauksen nopeus ja
ilmavirtauksen suunta asetettu sopivasti?

Kauko-ohjain ei toimi oikein.

 Kauko-ohjaimen signaaleja ei näytetä.
 Kauko-ohjaimen herkkyys on heikko.
 Näytön kontrasti on heikko tai näyttö

on pimeä.
 Näyttö ei ole ohjattavissa.

• Paristojen virta on vähissä ja kauko-ohjain

toimii väärin. Vaihda kaikki paristot uusiin,
koko AAA.LR03 (alkaliparisto). Katso
lisätietoja tämän oppaan kohdasta
"Paristojen asentaminen". (sivu 7)

Ulkoyksikön tuuletin pyörii, kun
ilmastointilaite ei ole käynnissä.

 Kun toiminta on pysäytetty

• Ulkoyksikön tuuletin jatkaa pyörimistä vielä
60 sekuntia järjestelmän suojaamiseksi.

 Kun ilmastointilaite ei ole toiminnassa

• Kun ulkolämpötila on erittäin korkea,
ulkoyksikön tuuletin alkaa pyöriä
järjestelmän suojaamiseksi.

Epätavallinen toiminto tapahtuu
toiminnan aikana.

• Ukkonen ja radioaallot voivat aiheuttaa
ilmastointilaitteen toimintahäiriöitä. Kytke
virtakytkin pois päältä, kytke se uudelleen
päälle ja yritä käyttää ilmastointilaitetta
kauko-ohjaimella.

Sisäyksiköstä tulee hajua.

• Tämä tapahtuu, kun huoneen, huonekalujen
tai tupakan hajua imeytyy yksikköön ja se
poistetaan ilmavirran kautta.
(Tässä tapauksessa on suositeltavaa pyytää
asentajaa pesemään sisäyksikkö. Ota yhteys
jälleenmyyjään, jolta ostit ilmastointilaitteen.)

24

Vianetsintä

Soita välittömästi huoltoon.

VAROITUS

 Jos havaitset jotain normaalista poikkeavaa (kuten palaneen käry), lopeta laitteen käyttö ja kytke

virtakytkin pois päältä.
Laitteen käyttö epätavallisissa oloissa voi johtaa laitteen vaurioitumiseen, toimintahäiriöihin tai
sähköiskun tai tulipalon vaaraan.
Ota yhteyttä jälleenmyyjään, jolta ostit ilmastointilaitteen.

 Älä yritä korjata tai muokata ilmastointilaitetta itse.

Väärin suoritettu työ voi johtaa sähköiskun tai tulipalon vaaraan.
Ota yhteyttä jälleenmyyjään, jolta ostit ilmastointilaitteen.

Jos jokin seuraavista oireista havaitaan, soita välittömästi huoltoon.

 Virtajohto on epätavallisen kuuma tai vahingoittunut.
 Käytön aikana kuuluu epätavallista ääntä.
 Virtakatkaisin, sulake tai vikavirtasuoja katkaisee

toiminnan toistuvasti.
 Kytkin tai painike ei usein toimi oikein.
 Palaneen käry.
 Sisäyksiköstä vuotaa vettä.

Kytke virtakatkaisin
pois päältä ja soita
huoltoon.

 Sähkökatkoksen jälkeen
Ilmastointilaite jatkaa toimintaa automaattisesti
noin 3 minuutin kuluttua. Odota hetki.

 Salama

Jos salama iskee lähialueelle, lopeta toiminta
ja kytke virtakytkin pois päältä järjestelmän
suojaamiseksi.

Jätehuoltovaatimukset

Tuote ja ohjaimen mukana toimitetut paristot on merkitty tällä symbolilla. Se tarkoittaa,
että sähkö- ja elektroniikkalaitteita ja paristoja ei saa sekoittaa lajittelemattomaan
talousjätteeseen.
Paristoissa symbolin alla voi olla tulostettuna kemiallinen symboli. Tämä kemiallinen
symboli tarkoittaa, että paristo sisältää raskasmetallia enemmän kuin tietyn pitoisuuden.
Mahdolliset kemialliset symbolit ovat:

 Pb: lyijy (>0,004%)
Älä yritä purkaa järjestelmää itse: tuotteen purkaminen sekä kylmäaineen, öljyn ja muiden osien
käsittely tulee antaa valtuutetun asentajan tehtäväksi voimassa olevien paikallisten ja kansallisten
määräysten mukaisesti.
Yksiköt ja käytetyt paristot täytyy käsitellä erikoistuneessa käsittelylaitoksessa uudelleenkäyttöä,
kierrätystä ja talteenottoa varten.
Huolehtimalla siitä asianmukaisesta hävittämisestä autat estämään mahdollisia negatiivisia seurauksia
ympäristölle ja ihmisten terveydelle.
Kysy lisätietoja asentajalta tai paikallisilta viranomaisilta.

25

Vianetsintä

Vikadiagnoosi.

Vianetsintä kauko-ohjaimella

Sisäyksikkö voi lähettää kauko-ohjaimeen vikakoodin.

1. Kun -painiketta pidetään painettuna
5 sekunnin ajan, näytön lämpötila-alueella
vilkkuu " "-ilmaisin.

2. Paina painiketta

toistuvasti,

kunnes jatkuva äänimerkki kuuluu.

• Koodi-ilmaisin vaihtuu alla olevan taulukon mukaisesti
ja ilmoittaa siitä pitkällä äänimerkillä.

KOODI SELITYS

00 TAVALLINEN
UA SISÄ-ULKOYKISKKÖYHDISTELMÄN VIKA

JÄRJESTELMÄ

SISÄYKSIKKÖ

ULKOYKSIKKÖ

U0 KYLMÄAINE VÄHISSÄ
U2 JÄNNITEHÄVIÖ TAI PÄÄPIIRIN YLIJÄNNITE
U4 YHTEYSVIKA (SISÄ- JA ULKOYKSIKÖN VÄLILLÄ)
A1 SISÄYKSIKÖN PIIRILEVY VIALLINEN
A5 KORKEAPAINEOHJAUS TAI JÄÄTYMISSUOJA
A6 TUULETINMOOTTORIN VIKA
C4 VIALLINEN LÄMMÖNVAIHTIMEN LÄMPÖTILA-ANTURI
C9 VIALLINEN TULOILMAN LÄMPÖTILA-ANTURI
EA JÄÄHDYTYKSEN-LÄMMITYKSEN KYTKENTÄVIRHE
E1 PIIRILEVYVIKA
E5 OL KÄYNNISTETTY
E6 VIRHEELLINEN KOMPRESSORIN KÄYNNISTYS
E7 TUULETINMOOTTORIN VIKA
E8 TULON YLIVIRTA
F3 POISTOPUTKEN KORKEAN LÄMPÖTILAN OHJAUS
F6 KORKEAPAINEOHJAUS (JÄÄHDYTYSTILASSA)
H0 ANTURIVIKA
H6 TOIMINTA PYSÄYTETTY ASENTOANTURIN VIAN VUOKSI
H8 VIRTA-ANTURIVIKA
H9 VIALLINEN TULOILMAN LÄMPÖTILA-ANTURI
J3 VIALLINEN POISTOPUTKEN LÄMPÖTILA-ANTURI
J6 VIALLINEN LÄMMÖNVAIHTIMEN LÄMPÖTILA-ANTURI
L3 SÄHKÖOSIEN LÄMPÖVIKA
L4 KORKEA LÄMPÖTILA INVERTTERIPIIRIN LÄMPÖSIILISSÄ
L5 LÄHDÖN YLIVIRTA
P4 VIALLINEN INVERTTERIPIIRIN LÄMPÖSIILIN LÄMPÖTILA-ANTURI

HUOMAA

• Lyhyt piippaus ja 2 peräkkäistä piippausta ilmaisevat vastaavia koodeja.

• Voit perua tämän näytön pitämällä painiketta
peruutetaan myös silloin, jos mitään painiketta ei paineta 1 minuuttiin.

26

painettuna 5 sekunnin ajan. Koodinäyttö

Copyright 2014 Daikin

3P341266-4C

2014.10
