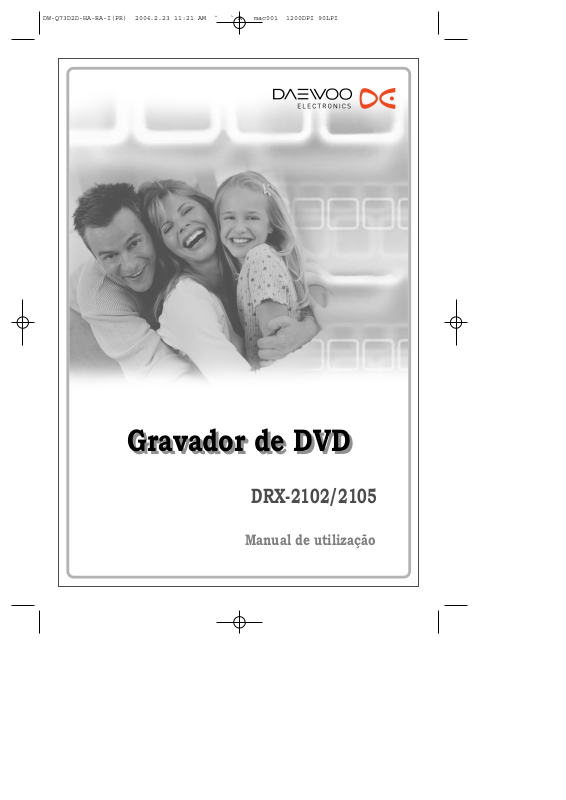

Daewoo DRX-2102, DRX-2105 User Manual

Gravador de DVD

DRX-2102/2105

Manual de utilização

DW-Q73D2D-HA-RA-I(PR) 2006.2.23 11:21 AM ˘ ` A mac001 1200DPI 90LPI

INFORMAÇÃO DO PRODUTO

Instruções de Segurança

Conserve o certificado de Garantia e o recibo de compra do Gravador de DVD em local seguro.

Precauções

• Leia atentamente este manual.

• Assegure-se de que a voltagem da sua rede eléctrica doméstica coincide com a que se indica na parte posterior do Gravador de DVD.

• Leia esta página e o capítulo “Instalação do Gravador de DVD” para o ajudar a instalar e ajustar correctamente o seu aparelho.

• Não coloque o Gravador de DVD em locais quentes ou húmidos.

• Não abra o Gravador de DVD. Chame um técnico qualificado para efectuar toda e qualquer reparação necessária.

• Não ligue o Gravador de DVD à corrente se o aparelho tiver acabado de passar dum ambiente frio para um local mais quente. Isto pode originar condensação dentro do aparelho, o que pode causar danos. Aguarde aproximadamente 2 horas para que o aparelho adquira a temperatura ambiente.

• Guarde sempre uma distância mínima de 10 cm entre o Gravador de DVD e qualquer outro aparelho ou objecto, para garantir uma ventilação suficiente.

• Deverá proteger este aparelho de pingos ou derrames de líquidos e não deverá colocar qualquer recipiente com líquido, tais como jarras, em cima dele.

• Antes de uma tempestade e/ou trovoada, desligue o Gravador de DVD da corrente e da antena.

• Coloque o aparelho numa superfície plana e estável.

• Limpe o Gravador de DVD apenas com um pano suave que não largue fios. Não utilize produtos de limpeza agressivos ou à base de álcool.

Para a sua própria segurança

• Este aparelho não possui qualquer componente que possa ser manipulado ou reparado pelo próprio utilizador.

• Nunca abra a consola do Gravador de DVD. Assegure-se de que quaisquer manipulações ou reparações do aparelho são efectuadas unicamente por técnicos qualificados.

• Este Gravador de DVD foi concebido para trabalhar continuamente. Ao apagá-lo (modo stand-by), não o desliga da corrente. Para o desligar da corrente, deverá desligar o aparelho da tomada.

DW-Q73D2D-HA-RA-I(PR) 2006.2.23 11:21 AM ˘ ` i mac001 1200DPI 90LPI

Precauções Importantes

IMPORTANTE PARA PRODUTOS DE LASER

LASER

Esse Reprodutor de Discos de Vídeo Digital emprega um Sistema a Laser. Para garantir o uso correto deste produto, é favor ler cuidadosamente este manual do usuário e guardá-lo para referências futuras. Caso a unidade exija manutenção,entre em contato com a assistência técnica autorizada - consulte o procedimento de serviços.

O uso dos ajustes de controle para a realização de procedimentos diferentes daqueles especificados pode resultar em exposição a radiação perigosa. Para evitar a exposição direta ao feixe de laser, não tente abrir o invólucro. Há radiação de laser visível quando aberto e quando o intertravamento falhar. NÃO OLHE DIRETAMENTE PARA O FEIXE LASER.

PERIGO

Radiação de laser visível quando aberto e quando o inter-travamento falhar ou tiver algum defeito. Evite exposição direta ao feixe.

CUIDADO

Não abra a tampa superior. Não há pecas sujeitas a manutenção pelo usuário dentro da Unidade; deixe todos os serviços técnicos ao pessoal qualificado de serviçs.

CLASS 1 LASER PRODUCT

CUIDADO:

PARA REDUZIR O RISCO DE CHOQUE ELÉTRICO, NÃO REMOVA A CAPA (O PAINEL TRASEIRO). NÃO HÁ PEÇAS SUJEITAS A MANUTENÇAO NA PARTE INTERNA. ENCAMINHE A PESSOAL QUALIFICADO DE SERVIÇOS TÉCNICOS.

O símbolo de relâmpago com uma ponta de seta contido dentro de um triângulo equilátero, tem por objetivo alertar o usuário sobre a presença de “voltagem perigosa” não-isolada, dentro do invólucro do produto que pode ser de magnitude suficiente para constituir um risco de choque elétrico.

O símbolo de um ponto de exclamação dentro de um triângulo equilatero, tem por objetivo alertar o usuário da inclusão de instruções operacionais e de serviços importantes na material impresso que acompanha o aparelho.

CUIDADO

RISCO DE CHOQUE ELÉTRICO

NÃO ABRA

ADVERTÊNCIA

PARA REDUZIR O RISCO DE FOGO OU DE CHOQUE ELÉTRICO, NÃO EXPONHA ESTE APARELHO A CHUVA OU A UMIDADE.

CUIDADO

PARA EVITAR O RISCO DE CHOQUE ELÉTRICO, CORRESPONDA A LÂMINA OU O PLUGUE LARGO COM A FENDA LARGA PARA INSERÇÃO COMPLETA.

CUIDADO

Quaisquer alterações ou modificações que forem feitas à construção deste dispositivo e que não forem aprovadas expressamente pela parte responsável pelo equipamento estar em conformidade com as regulamentações, pode anular a autoridade do usuário para operar o equipamento.

• Asegúrese de que la unidad guarda al menos 8cm de distancia con otros electrodomésticos u otros objetos

para permitir una buena ventilación.

• Esta unidad no estará expuesta a goteras o salpicaduras y no se colocarán contenedores de líquidos como

jarrones encima de la unidad.

• Aunque lo apague, continúa conectado a la red eléctrica (modo de espera). Para desconectarlo de la red

eléctrica, debe desenchufarlo.

DW-Q73D2D-HA-RA-I(PR) 2006.2.23 11:21 AM ˘ ` ii mac001 1200DPI 90LPI

INFORMAÇÃO DO PRODUTO

iii

Precauções Importantes

Este aparelho foi projetado e fabricado de forma a garantir segurança pessoal. O uso incorreto dele pode resultar em choques elétricos ou em perigo de fogo. As medidas de segurança incorporadas a esta unidade o protegerão se você observar os procedimentos a seguir para a instalação, uso e manutenção. Esta unidade é totalmente transistorizada e não contém qualquer peça que possa ser consertada pelo usuário.

1 LEIA AS INSTRUÇÕES

Todas as instruções de segurança e de operação devem ser lidas antes da unidade ser operada.

2 GUARDE AS INSTRUÇÕES

Todas as instruções de segurança e de operação devem ser guardadas para referência futura.

3 PRESTE ATENÇÃO ÀS INSTRUÇÕES

Todas as advertências sobre a unidade e nas instruções de operação devem ser respeitadas.

4 SIGA AS INSTRUÇÕES

Todas as instruções de operação e de uso devem ser seguidas.

5 LIMPEZA

Desconecte esta unidade da tomada elétrica antes de limpar. Não utilize produtos líquidos ou em aerossol para a limpeza. Use um pano úmido para limpeza.

6 ANEXOS

Não utilize conexoes a não ser que isso seja recomendado pelo fabricante da unidade, porque elas podem provocar acidentes.

7 ÁGUA E UMIDADE

Não utilize esta unidade em local próximo a água

- por exemplo, ao lado de uma banheira, pia, pia de cozinha ou tanque de lavar roupas, em um porão molhado ou próximo a uma piscina.

8 ACESSÓRIOS

Não coloque esta unidade em um carrinho, suporte, tripé, estante ou mesa instáveis. A unidade pode cair, causando graves ferimentos em uma criança ou em um adulto, bem como danos graves à unidade. Utilize esta unidade apenas em carrinho, suporte, tripé, estante ou mesa recomendados pelo fabricante.

Um conjunto unidade/carrinho deve ser movido com cuidado. Paradas rápidas, a aplicação de força excessiva ou superfícies irregulares podem fazer com que o produto de vídeo e o conjunto de carrinho tombem.

9 VENTILAÇÃO

As fendas e as aberturas da caixa são fornecidas para ventilação e para garantir uma operação confiável da unidade e para proteger a mesma de superaquecimento. Essas aberturas não devem ser bloqueadas e nem cobertas. Essas aberturas não devem ser bloqueadas ao se colocar a unidade em uma cama, sofá, tapete ou outra superfície semelhante. Esta unidade nunca deve ser colocada próxima de, ou sobre um radiador ou um aquedecedor. Esta unidade não deve ser colocada em uma instalação embutida como em uma estante de livros ou rack a não ser que seja providenciada uma ventilação apropriada ou que tenham sido seguidas, de forma apropriada, as instruções do fabricante.

10 FONTES DE ENERGIA

Esta unidade deve ser operada apenas a partir do tipo de tomada de energia indicada no rótulo de marcação. Se você não tiver certeza sobre o tipo de fornecimento de energia que existe em sua casa, consulte o revendedor de vídeo ou a empresa local de fornecimento de energia. Para as unidades que se pretende operar a partir de energia de baterias, ou outras fontes, consultar as instruções de operação.

11 ATERRAGEM E POLARIZAÇÃO

Esta unidade está equipada com um plugue polarizado de linha de corrente alternada (um plugue que tem uma lâmina mais larga do que a outra). Este plugue se encaixa na saída elétrica em uma posição apenas.

Este é um recurso de segurança. Se você não puder inserir o plugue completamente na tomada, tente inverter a mesma. Se ainda assim o plugue não se encaixar, entre em contato com seu eletricista para substituir sua tomada elétrica obsoleta. Para prevenir choque elétrico, não utilize esse plugue polarizado com uma extensão, receptáculo ou outra tomada, a não ser que as lâminas possam ser inseridas por completo, sem que qualquer parte delas fique exposta. Se for necessário utilizar uma extensão, utilize uma extensão polarizada.

12 PROTEÇÃO DO CABO ELÉTRICO

Os cabos elétricos devem ser roteados de tal forma a evitar que eles sejam pisoteados ou “beliscados” por itens que possam ser colocados em cima deles ou contra os mesmos, dando atenção especial aos cabos nos plugues, receptáculos de conveniência e ao local de onde eles saem da unidade.

13 RELÂMPAGOS

Para a maior proteção desta unidade durante uma tempestade elétrica (com relâmpagos), ou quando

PORTABLE CART WARNING (symbol provided by RETAC)

DW-Q73D2D-HA-RA-I(PR) 2006.2.23 11:21 AM ˘ ` iii mac001 1200DPI 90LPI

Precauções Importantes

ela for deixada desassistida e sem uso por longos períodos de tempo, desligue-a da tomada elétrica e desconecte a antena ou o sistema de cabos. Isto evitará a ocorrência de danos na unidade decorrentes de relâmpagos ou de descargas na rede elétrica.

14 BANDEJA DO DISCO

Mantenha seus dedos longe da bandeja do disco quando ela estiver fechando. Ela pode causar ferimentos graves.

15 SOBRECARGA

Não sobrecarregue as tomadas elétricas com extensões, sendo que isso pode resultar em risco de fogo ou choque elétrico.

16 ENTRADA DE OBJETOS E DE LÍQUIDOS

Nunca enfie objetos de qualquer tipo dentro desta unidade através das aberturas, pois eles podem entrar em contato com pontos perigosos de voltagem ou provocar curtos em peças e isso pode provocar fogo ou choque elétrico. Nunca derrame líquido de qualquer tipo na unidade.

17 PESO

Não coloque um objeto pesado sobre o produto e nem suba nele. O objeto pode cair, causando ferimentos graves e serios danos ao produto.

18 DISCO

Não use um disco rachado, deformado ou reparado. Os discos são fáceis de quebrar e podem causar ferimentos graves e o mau funcionamento do produto.

19 MANUTENÇÃO

Nao tente fazer manutenção neste dispositivo por conta própria, sendo que abrir ou remover as capas pode expor voce a voltagens perigosas ou a outros perigos. Entregue todas as manutençoes para pessoal técnico qualificado.

20 DANOS QUE EXIGEM MANUTENÇÃO

Retire esta unidade da saída elétrica e entregue a manutenção para pessoal técnico qualificado sob as seguintes condições:

A. Quando o cabo elétrico ou o plugue estiver

danificado.

B. Se líquido tiver sido derramado, ou se objetos

tiverem caído na unidade.

C. Se a unidade tiver sido exposta a chuva ou a

água.

D. Se a unidade não opera normalmente mesmo

quando se estiver seguindo as instruções de operação. Ajuste apenas os controles que são explicados nas instruções de operação. O ajuste incorreto de outros controles pode resultar em danos e muitas vezes exigirá extenso trabalho por

um técnico qualificado para restaurar a unidade à sua operação normal.

E. Se o produto de vídeo tiver sido derrubado, ou se

o gabinete tiver sido danificado.

F. Quando a unidade exibe uma alteração distinta

em seu desempenho - isso indica a necessidade de manutenção.

21 PECAS DE SUBSTITUIÇÃO

Quando forem necessárias peças de substituição, peca que o técnico verifique se as peçãs de substituição que ele utiliza têm as mesmas características de segurança das peças originais. O uso das substituições especificadas pelo fabricante da unidade pode prevenir a ocorrência de fogo, choque elétrico, ou outros perigos.

22 VERIFICAÇÃO DE SEGURANÇA

Quando do término de qualquer manutenção ou reparo, peça que o técnico realize as verificações de segurança recomendadas pelo fabricante, para determinar se a unidade está em condições seguras de operação.

23 INSTALAÇÃO NA PAREDE OU NO TETO

O produto deve ser instalado em uma parede ou em um teto apenas da forma recomendada pelo fabricante.

24 CALOR

O produto deve ficar localizado longe de fontes de calor como radiadores, registros de calor, fornos, ou outros produtos (inclusive amplificadores) que produzam calor.

25 Eliminação de Equipamento Eléctrico e Electrónico

Usado

O símbolo no aparelho, nos seus acessórios ou na embalagem indica que este aparelho não deve ser tratado como resíduos domésticos. Deixe deste aparelho no ponto de recolha de material eléctrico e electrónico para reciclagem mais perto de si. Na União Europeia e noutros países europeus existem sistemas de recolha separada para produtos eléctricos e electrónicos usados. Garantindo uma eliminação correcta deste aparelho, ajudará a evitar possíveis danos ambientais e/ou pessoais, que um incorrecto tratamento do aparelho usado poderia provocar. A reciclagem de materiais ajuda a conservar os recursos naturais. Por isso, não deite fora os aparelhos eléctricos e electrónicos junto com os seus resíduos domésticos. Para informação detalhada sobre a reciclagem deste aparelho, contacte a sua Câmara Municipal, o seu serviço de recolha de lixo ou a loja onde comprou o aparelho.

DW-Q73D2D-HA-RA-I(PR) 2006.2.23 11:21 AM ˘ ` iv mac001 1200DPI 90LPI

INFORMAÇÃO DO PRODUTO

Síntese ________________________________________2 Identificação dos Controlos ___________________6

INFORMAÇÃO DO PRODUTO

Ligação à antena ou cabo _____________________11 Ligação a um televisor ________________________12 Ligação de um Amplificador ou de um Receptor

_____13 Ligação de Equipamento Opcional ___________14 Ligação a uma Câmara de Vídeo Digital ______14

LIGAÇÕES

Instalação Inicial ______________________________15 Configuração inicial ___________________________17

Síntese do Menu de Configuração 17 Configurações de INSTALAÇÃO 17 Definições das OPÇÕES DE GRAVAÇÃO 21 Configuração do IDIOMA 22 PREFERÊNCIAS / Definições de Vídeo 23 PREFERÊNCIAS / Configuração Áudio 24 PREFERÊNCIAS / Classificação Etárias 25 Várias configurações de ‘Preferencias’ 27 Informação do Sistema 28 Restaurar Valores Iniciais 28

Resumo das Informações de Ecrã _____________29

AJUSTE

Leitura de DVD ________________________________32 Leitura de outro Disco _________________________36

REPRODUÇÃO

Gravação Básica ______________________________39

Gravação de programas de televisão 39 Gravação com Uma Só Tecla (OTR) 40 Verificação do Tempo de Gravação 40 Efectuar uma Pausa na Gravação 40

Gravação com temporizador __________________41 Gravação a partir de uma Entrada Externa ___44

GRAVAÇÃO

Menu de Títulos _______________________________49

Edição de Disco

Inicializar o DISCO ____________________________46 Operação de disco no disco DVD±RW _________46 Operação de disco no disco DVD±R, DVD-RW 48

Operação de Disco

Resolução de Problemas ______________________52 Especificações Técnicas ________________________55

MISCELÂNEOS

Índice de Conteúdos

DW-Q73D2D-HA-RA-I(PR) 2006.2.23 11:21 AM ˘ ` 1 mac001 1200DPI 90LPI

Síntese

DVD, DVD+R, DVD+RW?

O que é um DVD?

Um DVD (Digital Versatile Disc – disco digital versátil) é um novo meio de armazenagem que combina as qualidades de um CD com a mais moderna tecnologia em vídeo digital. O vídeo DVD usa a avançada tecnologia de compressão de dados MPEG2, que permite que um filme inteiro possa ser armazenado num único disco de cinco polegadas.

Como é a resolução de DVD comparada com a de VHS?

A extraordinária nitidez das imagens digitais deve-se à sua resolução de mais de 500 linhas de 720 pixels por linha. Tal corresponde a mais do dobro da resolução do formato VHS e a uma qualidade superior à dos discos laser. A qualidade da imagem do DVD pode comparar-se à dos masters digitais produzidos em estúdios de gravação.

O que é um DVD+RW?

DVD+ReWritable usa meios de mudança de fase, a mesma tecnologia em que estão baseados os CDs regraváveis. Um laser de alta performance é utilizado para modificar as propriedades reflectivas da camada gravável; um processo que pode ser repetido mais de mil vezes.

O que é um DVD?

Ao contrário dos DVD+RW, os DVD+R (DVD de gravação única) só podem ser gravados uma vez. Caso o CD não seja preenchido ao final de uma gravação, é possível acrescentar mais gravações posteriormente. As gravações mais antigas podem ser eliminadas, contudo não é possível efectuar qualquer gravação sobre elas. As gravações eliminadas (faixas) são marcadas como “ faixas eliminadas” . Antes de poder efectuar a leitura de um DVD+R no leitor de DVD, o disco tem que ser finalizado no Gravador de DVD. A partir do momento que esse processo for concluído, não se poderão acrescentar mais gravações.

O que posso fazer com o meu Gravador de DVD?

O seu Gravador de DVD é um aparelho para a gravação e leitura de discos de vídeo digital com compatibilidade "bidireccional ” com o vídeo DVD universal standard. Isto significa o seguinte:

• pode efectuar a leitura de discos de vídeo DVD no gravador.

• as gravações realizadas no seu Gravador de DVD podem ser lidas noutros leitores de DVD e unidades de leitura de DVD ROM.

Meio Dual

Disco de suporte

±RW / ±R

Formato de gravação

±Disco + VR config

Finalizar

-RW, -R, +R

Após finalizar outra reprodução de DVD

todo disco pode reproduzir

Consumidor

Não é necessário selecionar (gravar formato)

Observação:

Um gravador DVD que suporta gravação por “meio dual” permite formato de gravação DVD+RW (+VR) tanto no modo DVD-R, DVD-RW, DVD+R ou DVD+RW. Toda função de edição disponível no formato lógico +RW é disponível em qualquer tipo de meio. Este sistema permite flexibilidade ao consumidor de usar qualquer um dos formatos de meio acima para gravação no mesmo sistema. Desde que o formato +VR seja compatível ao DVDVídeo, o consumidor pode ter qualquer disco gravado nesta plataforma e deve ser capaz de gravar na maioria de DVD players do mercado.

DW-Q73D2D-HA-RA-I(PR) 2006.2.23 11:21 AM ˘ ` 2 mac001 1200DPI 90LPI

INFORMAÇÃO DO PRODUTO

Termos específicos do disco

Título (apenas em DVD)

O filme principal acompanhado das características de produção ou álbum de música. A cada título está atribuído um número de referência que permite uma localização mais fácil.

Capítulo (apenas em DVD)

Secções de um filme ou de uma peça musical de tamanho inferior aos títulos. Cada título é composto por um ou mais capítulos. A cada capítulo está atribuído um número que permite uma localização mais fácil do capítulo pretendido. Dependendo do disco, os capítulos podem não estar etiquetados.

Faixa (apenas em CD áudio)

Secções de um filme ou de uma peça musical num CD áudio. A cada faixa está atribuído um número que permite uma localização mais fácil da faixa pretendida.

Que discos pode utilizar?

Pode utilizar os seguintes tipos de discos no seu Gravador de DVD:

Leitura e gravação

DVD+RW (DVD regravável) DVD-RW (DVD Regravável) DVD+R (DVD gravável) DVD-R (DVD gravável)

Leitura apenas

Video DVD (Digital Versatile Disc – disco digital versátil) VCD (Vídeo CD) CD áudio (Compact Disc Digital Audio – disco compacto digital áudio) Áudio CD-R (CD gravável)/ Áudio CD-RW (CD regravável) Formato de Vídeo : JPEG Formato de Áudio : CDDA / MP3

Nem todos os CDs (graváveis) podem ser lidos pelo seu leitor.

Código de Região

Caso o número de região do seu disco DVD não corresponda ao número de região deste leitor, não será possível efectuar a leitura desse disco.

ALL

Síntese

DW-Q73D2D-HA-RA-I(PR) 2006.2.23 11:21 AM ˘ ` 3 mac001 1200DPI 90LPI

Síntese

Notas acerca da Gravação

• Uma vez que o Gravador de DVD utiliza compressões de vídeo de débito variável, os tempos de gravação

apresentados não são exactos. Tal significa que o tempo exacto de gravação depende do material gravado. Ao gravar um programa de televisão, se a recepção for fraca ou se a imagem contiver interferências, os tempos de gravação serão mais breves.

• Discos gravados a altas velocidades (igual ou superior a 2X) podem não ser reconhecidos.

• Se gravar fotografias (ou imagens paradas) ou som apenas, o tempo de gravação pode ser superior.

• A soma dos tempos de gravação com o tempo restante do disco, pode não corresponder ao tamanho

exacto do disco.

• Caso efectue numerosas edições, o tempo de gravação disponível pode diminuir.

• Ao utilizar um disco do tipo DVD+R, este pode ser gravado até a sua capacidade estar esgotada ou até

finalizar a gravação. Antes de recomeçar a gravar, verifique o espaço restante no disco.

Gravação de canais de música de televisão

O Gravador de DVD pode gravar um ou dois canais áudio. No caso de programas de televisão, isto significa, normalmente, em mono ou em estéreo, contudo, alguns programas são emitidos através de canais áudio bilingues. É possível gravar BIL I, BIL II ou ambos.

Restricções à Gravação de Vídeos

• Não é possível gravar vídeos protegidos contra cópia com este Gravador de DVD. Os vídeos protegidos

contra cópia tanto podem ser discos de vídeo DVD como emissões via satélite. Caso o aparelho encontre material protegido contra cópia durante a gravação, esta será automaticamente interrompida (pausa ou paragem) e surgirá uma mensagem de erro no ecrã.

• Os vídeos que só possam ser copiados uma única vez (‘copy-once only’) só podem ser gravados utilizando

discos DVD+RW com CPRM.

Nota relativa aos Direitos de Autor

• As gravações áudio e vídeo efectuadas com este Gravador de DVD são unicamente para utilização pessoal.

Não é permitida a venda, o empréstimo nem o aluguer a terceiros.

• Este produto incorpora tecnologia de protecção de direitos de autor protegida por reivindicações de

procedimentos descritos em certas patentes dos EUA e por outros direitos de propriedade intelectual, de que a Macrovision Corporation e outros proprietários de direitos são detentores. A utilização desta tecnologia de protecção de direitos de autor necessita uma autorização por parte de Macrovision Corporation e destina-se apenas a utilizações domésticas ou a outro tipo de utilizações de visualização restringida, salvo autorização em contrário por parte de Macrovision Corporation. Proibida a manipulação ou desmontagem dos componentes.

Manuseamento da unidade

Embalagem da unidade

A embalagem de cartão de origem e materiais de empacotamento são os mais adequados. Para garantir a máxima protecção, reembale a unidade da mesma forma que esta foi empacotada pelo fabricante.

Montagem da unidade

Podem verificar-se interferências na imagem e no som de um televisor, de um videogravador ou de um rádio se estes se encontrarem perto do Gravador de DVD sempre que este efectuar a leitura de um disco. Neste caso, afaste a unidade dos aparelhos em questão ou desligue a unidade após retirar o disco do seu interior.

Para manter a superfície limpa

Não utilize líquidos voláteis, tais como sprays insecticidas, perto da unidade. Não deixe produtos de plástico ou de borracha em contacto com o aparelho durante longos períodos de tempo. Estes deixarão marcas à superfície da unidade.

Precauções

Acerca da Gravação de DVD

DW-Q73D2D-HA-RA-I(PR) 2006.2.23 11:21 AM ˘ ` 4 mac001 1200DPI 90LPI

INFORMAÇÃO DO PRODUTO

Limpeza da unidade

Para limpar a consola

Utilize um pano suave e bem seco. Caso as superfícies estejam muito sujas, utilize um pano suave levemente humedecido com água com um detergente suave. Não utilize solventes fortes como álcool, benzina ou diluente, estes produtos podem danificar a superfície da unidade.

Para obter nitidez de imagem

O Gravador de DVD é um aparelho de precisão de alta tecnologia. Se a lente de captação e a unidade de leitura do disco estiverem sujas ou gastas, a qualidade da imagem será mais fraca. É recomendável efectuar uma inspecção e uma manutenção após cada 1000 horas de utilização. (Este espaço de tempo depende das condições de funcionamento.) Para obter informações detalhadas, consulte o comerciante mais próximo.

Distância de alcance do comando à distância

Aponte o comando à distância para o sensor remoto situado na unidade e pressione os botões. Distância: Até cerca de 7 m do sensor da unidade. Ângulo: Até cerca de 30° em qualquer direcção relativamente ao sensor remoto da unidade.

Colocação das pilhas no comando à distância

Abra a tampa do compartimento das pilhas situado na parte de trás do comando e insira duas pilhas do tipo AAA. Certifique-se de que as polaridades das pilhas (+ e -) estão alinhadas correctamente.

AAA

Aviso

Não misture pilhas novas com pilhas já utilizadas. Nunca utilize diferentes tipos de pilhas (standard, alcalinas, etc.).

Manuseamento de Discos

Não toque na face do disco que vai ser lida. Agarre o disco pela aresta de forma a não deixar dedadas na sua superfície. Não cole papéis nem fita adesiva sobre o disco.

Guardar os discos

Após a leitura, guarde o disco na sua caixa. Não exponha o disco à luz directa do sol nem a fontes de calor. Evite também deixá-lo dentro do carro se este

se encontrar estacionado ao sol, pois a temperatura no seu interior pode aumentar consideravelmente.

Limpeza dos Discos

Dedadas e pó no disco podem causar uma má qualidade da imagem bem como distorções do som. Antes de efectuar cada leitura, limpe o disco com um pano bem limpo. Passe o pano em movimentos suaves do centro para a periferia do disco.

Nunca utilize solventes agressivos como álcool, benzina, diluente, detergentes comuns nem sprays anti-estáticos destinados à limpeza de discos vinil.

Notas acerca dos Discos

Acerca do Símbolo

O símbolo ‘ ‘ pode surgir no ecrã do televisor durante o funcionamento. Este ícone significa que a função exposta neste manual de utilizador não está disponível neste disco específico.

Acerca dos Símbolos

NoYes

Síntese

DW-Q73D2D-HA-RA-I(PR) 2006.2.23 11:21 AM ˘ ` 5 mac001 1200DPI 90LPI

Painel Frontal

LIGAR/DESLIGAR

Liga e desliga o Gravador DVD.

Bandeja de discos (gravador de DVD)

Introduza um disco aqui.

Mostrador do painel frontal

Mostra o estado atual do Gravador DVD.

PR+/–

Percorre os canais memorizados em sentido crescente ou decrescente. Permite também navegação crescente ou decrescente pelos menus do DVD.

ABRIR/FECHAR

Abre ou fecha a bandeja de discos.

REC

Inicia a gravação. Pressione repetidamente para programar a hora de gravação.

LEITURA/PAUSA (PLAY/PAUSE)

Inicia reprodução de um disco. Efectua uma pausa temporária na leitura ou na gravação.

PARAGEM (STOP)

Interrompe a leitura.

(

Salta para o capítulo anterior.

)

Salta para o capítulo seguinte.

AVF (VIDEO, L-AUDIO-R)

Ligação à saída de áudio ou vídeo de uma fonte externa (videogravador, câmara de vídeo, etc.).

DV IN

Conecta à saída de DV de uma fonte externa (Filmadora Digital).

! @

# $

Identificação dos Controlos

% ^& * ( )

DRX-2105

DW-Q73D2D-HA-RA-I(PR) 2006.2.23 11:21 AM ˘ ` 6 mac001 1200DPI 90LPI

INFORMAÇÃO DO PRODUTO

Mostrador do Painel Frontal

Canal

Identificação dos Controlos

PR10

Canal de TV

CC23

Canal de CATV

Modo de Entrada

AV-1

entrada AV1

AV-2

entrada AV2

F-AV

entrada Front AV

entrada DV

Gravação no disco

11:15

Indica que o Timer de gravação do DVD está configurado.

11:15

Indica que o Timer de gravação do DVD está no modo standby.

11:15

Indica que o DVD está gravando.

Indica que o título dts está sendo reproduzido.

RECP

Modo Pausa da gravação

0:30

Modo de Gravação OTR

Outros

SAFE

Indica quando o Gravador DVD está bloqueado.

Indica que o Gravador DVD está no modo TV

DRX-2105

DW-Q73D2D-HA-RA-I(PR) 2006.2.23 11:21 AM ˘ ` 7 mac001 1200DPI 90LPI

Inicia a gravação. Pressione repetidamente para programar a hora da gravação. Para mais informações consulte a secção Gravação de Uma Só Tecla (OTR) na página 40.

- Inicia a leitura.

- Efectua uma pausa na leitura ou na gravação temporariamente. Pressione novamente para voltar à leitura ou gravação.

Interrompe a leitura ou a gravação.

Selecção do modo de Gravação: HQ (1h), SP (2h), EP (4h) ou SEP (8h).

Selecção do idioma das legendas, se disponível.

Selecciona o idioma áudio (DVD), o canal áudio (CD) ou o tipo de som (TV).

Identificação dos Controlos

Comando à distância

Liga e desliga Gravador DVD. Bloqueie e desbloqueie (Lock/Unlock) o painel frontal pressionando a

respectiva tecla durante mais de 5 segundos.

Abre e fecha a bandeja de discos no modo DVD.

Conecta a entrada de Gravador DVD ao Sintonizador, AV1, AV2, AVF ou DV. (DV:DRX-2105)

Pressione durante mais de 3 segundos para alternar entre Varrimento Progressivo (Progressive Scan) e Varrimento Entrelaçado (Interlace Scan).

Remove o som.

Exibe ou oculta o menu de Configuração.

Exibe informação sobre disco ou canal de TV carregado atualmente.

Exibe o menu de Gravação com Temporizador.

Confirma as selecções do menu.

- œ √…† : Selecção das opções do menu.

- PR +/– : Selecção dos canais.

Accesso aos menus do disco DVD.

Deleta timer de gravação ou nome de arquivo pré-existente.

- Selecciona as opções numeradas nos menus.

- Selecciona os canais de televisão.

Busca para trás e para a frente.

DW-Q73D2D-HA-RA-I(PR) 2006.2.23 11:21 AM ˘ ` 8 mac001 1200DPI 90LPI

INFORMAÇÃO DO PRODUTO

Exibe o menu dos títulos de um disco, se disponível.

Aumenta a imagem do vídeo DVD.

Selecção de um ângulo de câmara do DVD, se disponível.

Exibe o menu edição para discos DVD+RW/+R ou configura um marcador de capítulo.

Exibe o menu finalizar para discos DVD±R, DVD-RW.

Exibe o menu digest para discos DVD+RW/+R.

Repete o capítulo, a faixa (ou o título) actual ou o disco todo.

Repetição da leitura entre dois pontos (A e B).

Efeito de som virtual ligado e desligado.

Conecta sintonizador do Gravador DVD e sintonizador de sua TV.

Aumenta ou diminui a velocidade de movimento lento quando reproduz DVD.

Identificação dos Controlos

Salta para o capítulo ou faixa seguinte ou anterior.

Modo de Varrimento Progressivo (Progressive Scan)

• Caso o seu televisor possua sistema de Varrimento Progressivo, é possível visualizar vídeos de alta qualidade. Seleccione para tal o modo de Varrimento Progressivo no Gravador de DVD. Caso o seu televisor não suporte o sistema de Varrimento Progressivo, NÃO seleccione o modo de Varrimento Progressivo. Caso o faça inadvertidamente, pressione o botão [P.SCAN] durante 3 segundos para repôr a visualização normal.

• Quando o modo de saída de vídeo for alterado de RGB, para entrelaçado ou para progressivo (Scart 1) a cor do Componente vídeo pode não estar correcta.

• Uma vez que na parte posterior do aparelho existem fichas para cada um dos componentes, mude a entrada do televisor para a entrada do Componente após efectuar a ligação dos cabos do componente do Gravador de DVD ao televisor.

• Para alterar de Entrelaçado ou Progressivo para RGB, proceda da forma oposta à acima descrita.

DW-Q73D2D-HA-RA-I(PR) 2006.2.23 11:21 AM ˘ ` 9 mac001 1200DPI 90LPI

RF OUT (PARA O TELEVISOR)

Ligue a um televisor com uma entrada coaxial RF.

RF IN (A PARTIR DA ANTENA.)

Ligue à antena ou ao cabo de saída do televisor.

Ficha Scart 2

Ligação de um aparelho adicional (receptor de satélite, “set-top box”, videogravador, câmara de vídeo, etc.)

Ficha Scart 1

Ligação de um televisor Saída composta e saída RGB.

SAÍDA DE ÁUDIO (ESQUERDA, DIREITA)

Conecte a outro equipamento com entradas de áudio.

SAÍDA DE VÍDEO COMPONENTE OU PROGRESSIVO (Y Pb Pr)

Ligue a um televisor através das entradas de vídeo (Y Pb Pr).

COAXIAL (Saída de Á udio Digital)

Conecte a um amplificador com uma entrada de áudio digital coaxial.

Saída de S-Video

Ligue ao televisor através de um cabo S-Vídeo.

(

Cabo de alimentação AC (corrente contínua)

Ligue a uma tomada de corrente.

Painel Posterior

Identificação dos Controlos

! @ * ($

Aviso

Não toque nos pinos do interior das fichas situadas no painel posterior do aparelho. Uma descarga electrostática pode causar danos irreparáveis no Gravador de DVD.

# ^% &

DW-Q73D2D-HA-RA-I(PR) 2006.2.23 11:21 AM ˘ ` 10 mac001 1200DPI 90LPI

INFORMAÇÃO DO PRODUTO

Ligação à antena ou cabo

LIGAÇÕES

Desligue a antena, ou o cabo, da entrada na região posterior do seu televisor.

Ligue este cabo à entrada marcada com RF IN (A PARTIR DA ANTENA) situada no painel posterior do Gravador de DVD.

Caso a ligação de televisão por cabo ao seu televisor não possua um conversor nem uma “ descrambler box ”, desenrosque o cabo do televisor e ligue-o à ficha RF IN (A PARTIR DA ANTENA), situada no painel posterior do Gravador de DVD.

Utilize o cabo RF fornecido para efectuar a ligação da ficha OUT (PARA O TELEVISOR) do Gravador de DVD à ficha de entrada da antena no seu televisor. Através desta ligação, estará apto a receber todos os canais de banda média, super banda, e hiperbanda (todos os canais por cabo).

• Existem várias formas de ligar o Gravador de DVD ao seu televisor e a outros equipamentos. Efectue apenas as ligações que se descrevem de seguida. Qualquer que seja a ligação ao televisor que utilize, esta funcionará com todas fontes de entrada.

• Para efectuar o melhor possível as ligações, consulte os respectivos manuais de utilização do seu televisor, videogravador, aparelhagem de alta fidelidade ou outros aparelhos.

• Para obter uma melhor qualidade de som, ligue a ficha AUDIO OUT (saída áudio) do gravador de DVD à entrada áudio do seu amplificador, receptor, sistema estéreo ou outro equipamento áudio/vídeo. Consulte o capítulo ‘Ligação de um Amplificador ou Receptor’, na página 17.

Aviso

• Certifique-se de que o Gravador de DVD se encontra ligado directamente ao televisor e que este se encontra configurado para a entrada de vídeo correcta.

• Não ligue a ficha AUDIO OUT do Gravador de DVD à ficha de entrada para gira-discos (phono) da sua aparelhagem de alta fidelidade.

• Não ligue o Gravador de DVD através do seu videogravador. A imagem do DVD pode apresentar-se distorcida devido ao sistema de protecção anti-cópia.

Ligações

Antenna Antenna

Flat Wire

(300 ohm)

300/75 ohm

Adaptor

(Not supplied)

Cable TV Wall Jack

OR OR

Parte posterior do Gravador DVD

Antena

tomada de parede da televisão por cabo

cabo laminado

(300 ohm)

adaptador de 300/75ohm

(não fornecido)

ou ou

DW-Q73D2D-HA-RA-I(PR) 2006.2.23 11:21 AM ˘ ` 11 mac001 1200DPI 90LPI

Com base nas características do seu equipamento, seleccione uma das seguintes ligações possíveis ao televisor.

Ligação RF

Ligue a ficha RF OUT (PARA O TELEVISOR) do Gravador de DVD à entrada para a antena no seu televisor, utilizando para tal o cabo fornecido do tipo 75-ohm RF (R).

Ligação scart 1

Ligue um cabo scart à tomada scart EURO AV1 na parte posterior do Gravador de DVD e Videogravdor e ligue a outra extremidade desse cabo à tomada scart na região posterior do televisor. (V)

Ligue um cabo scart à tomada scart azul EURO AV2/DECODER na região posterior do Gravador de DVD e ligue a outra extremidade do cabo à tomada scart situada na região posterior do descodificador.

Ligação S-Vídeo 1

Ligue a ficha S-VIDEO OUT do Gravador de DVD à tomada S-Video situada no seu televisor utilizando um cabo S-Video (S).

Ligue as fichas AUDIO OUT esquerda e direita do Gravador de DVD às tomadas esquerda e direita, respectivamente, do seu televisor. Utilize os cabos áudio para esta ligação.

Ligação de Vídeo Componente 1

Ligue as fichas COMPONENT/PROGRESSIVE VIDEO OUT (saída de vídeo componente ou progressivo) do Gravador de DVD às entradas correspondentes no seu televisor utilizando para tal um cabo Y Pb Pr (C), isto se o componente (Y, Pb, Pr) estiver disponível no seu televisor.

Ligue as fichas AUDIO OUT esquerda e direita do Gravador de DVD às entradas áudio esquerda e direita, respectivamente, do seu televisor, utilizando para tal os cabos áudio.

Ligação de Varrimento Progressivo

• Se o seu televisor for de alta definição ou do tipo ‘digital ready’ (compatível com digital), é possível obter a máxima resolução de imagem vídeo possível através do Varrimento Progressivo (Progressive Scan) do Gravador de DVD.

• Caso o seu televisor não esteja preparado para o formato de Varrimento Progressivo, a imagem surgirá confusa.

Ligue as fichas COMPONENT/PROGRESSIVE VIDEO OUT (saída de vídeo componente ou progressivo) do Gravador de DVD às entradas correspondentes no seu televisor, utilizando um cabo opcional do tipo Y Pb Pr (C).

Ligue as fichas AUDIO OUT esquerda e direita do Gravador de DVD às entradas áudio esquerda e direita, respectivamente, do seu televisor, utilizando para tal os cabos áudio.

Ligação a um televisor

Ligações

ANTENNA

INPUT

COMPONENT/PROGRESSIVE VIDEO INPUT

S-VIDEO

INPUT

Parte posterior do Gravador DVD

região posterior do televisor

Este aparelho não aplica a saída de modulador. No entanto, aplica a RF através da saída.

DW-Q73D2D-HA-RA-I(PR) 2006.2.23 11:21 AM ˘ ` 12 mac001 1200DPI 90LPI

LIGAÇÕES

Ligação a um amplificador equipado com dois canais estéreo analógicos ou Dolby Pro Logic ll/Pro Logic

Ligue as fichas AUDIO OUT (saída áudio) esquerda e direita do Gravador de DVD às entradas áudio esquerda e direita, respectivamente, do seu amplificador, receptor ou sistema estério, utilizando para tal os cabos áudio fornecidos (A).

Ligação a um amplificador equipado com dois canais estéreo digitais (PCM) ou a um receptor áudio/vídeo, equipado com um descodificador multi-canal (Dolby Digital™, MPEG 2, ou DTS)

Ligue a ficha (coaxial) DIGITAL AUDIO OUT (saída áudio digital) do Gravador de DVD à entrada correspondente no seu amplificador. Utilize para tal um cabo áudio coaxial digital (opcional). (X)

Será necessário activar a saída digital do Gravador de DVD; consulte o capítulo ‘Definições Áudio’ na página 24.

Som digital Multi-Canal?

Uma ligação digital multi-canal proporciona a melhor qualidade de som. Para tal é necessário um receptor multi-canal áudio/vídeo que suporte um ou mais dos formatos de áudio suportados pelo Gravador de DVD (MPEG 2, Dolby Digital, e DTS). Consulte o manual de utilização do receptor e os ícones na região frontal do mesmo.

Ligação de um Amplificador ou de um Receptor

• Devido ao acordo de licença DTS, a saída digital dar-se-á no formato DTS digital sempre que o canal áudio DTS estiver seleccionado.

• Caso o formato áudio da saída digital não coincida com as características do seu receptor, este produzirá um forte som distorcido ou não emitirá som nenhum.

• O som do tipo surround digital de canal 5.1 proveniente da ligação digital só pode ser obtido se o seu receptor estiver equipado com um descodificador digital multi-canal.

• Para ver o formato áudio do DVD actual no ecrã, pressione a tecla [AUDIO].

O Gravador de DVD não efectua descodificações internas (2- canal) de faixas de som DTS. Para poder disfrutar do surround multi-canal DTS, o Gravador de DVD tem que ser ligado, através de uma das suas saídas áudio digitais, a um receptor que seja compatível com DTS.

• Para configurar o Gravador de DVD para o modo de Varrimento Progressivo, pressione a tecla [P.SCAN] durante mais de 3 segundos (ou alterando o ‘Saida de Video’ no Menu de Configuração; ver página 23).

• O Varrimento Progressivo não funciona com as ligações RF, áudio/vídeo nem S-Video.

Ligações

amplificador (Receptor)

AUDIO INPUT DIGITAL INPUT

COAXIAL

A X

Parte posterior do Gravador DVD

DW-Q73D2D-HA-RA-I(PR) 2006.2.23 11:21 AM ˘ ` 13 mac001 1200DPI 90LPI
