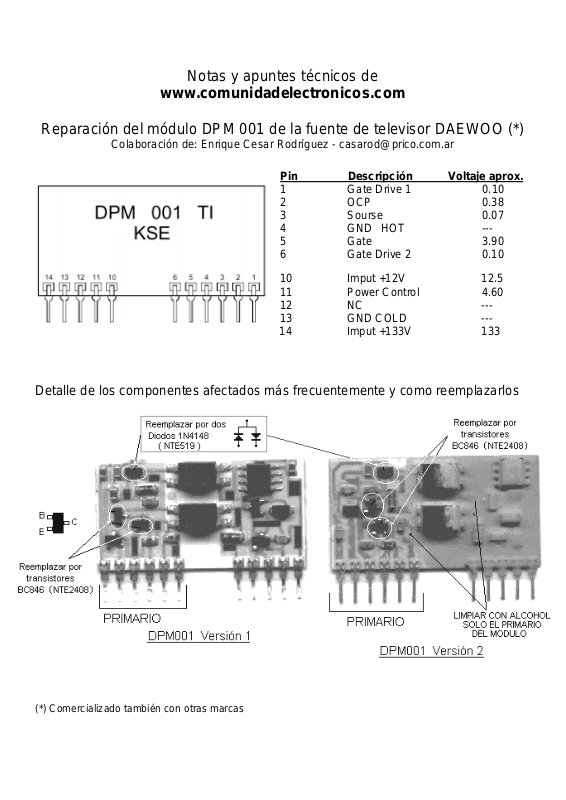

Reparación del módulo DPM 001 de la fuente de televisor DAEWOO (*)
Colaboración de: Enrique Cesar Rodríguez - casarod@prico.com.ar
Pin Descripción Voltaje aprox.
1 Gate Drive 1 0.10
2 OCP 0.38
3 Sourse 0.07
4 GND HOT --5Gate 3.90
6 Gate Drive 2 0.10
10 Imput +12V 12.5
11 Power Control 4.60
12 NC --13 GND COLD ---
14 Imput +133V 133
Detalle de los componentes afectados más frecuentemente y como reemplazarlos
(*) Comercializado también con otras marcas
Diagrama esquemático del módulo DPM-001TI / DPM-001TIA
Realizado por: jessydlr@hotmail.com
NOTA:
1.- Q1, Q2, Q3 = NTE2408. Se puede reemplazar por NTE85
2.- Q4 = KRC101S, KSR1101 es un transistor “digital”, tiene las resistencias integradas de 4.7K
3.- U3 = NTE999M. Se puede reemplazar por NTE999
4.- D2 y D3 con chips con dos diodos y se pueden remplazar por 1N4148 o similar
