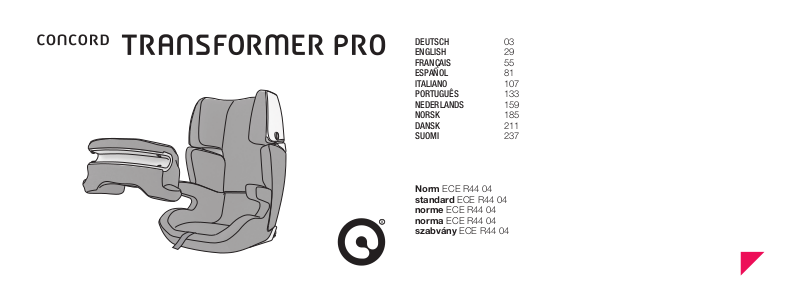

DEUTSCH 03
ENGLISH 29
FRANÇAIS 55
ESPAÑOL 81
ITALIANO 107
PORTUGUÊS 133
NEDERLANDS 159
NORSK 185
DANSK 211
SUOMI 237
Norm ECE R44 04
standard ECE R44 04
norme ECE R44 04
norma ECE R44 04
szabvány ECE R44 04
child‘s weight 9 kg - 18 kg
child‘s weight 15 kg - 36 kg
01
02
03
08
09
04
05
06
07
10
approx. age 9 months - 4 years
ECE group I
approx. age 3 - 12 years
ECE groups II / III
_ DEUTSCH
ÜBERSICHT 4
VIELEN DANK! 6
HINWEISE 6
VERWENDUNG DES CONCORD TRANSFORMER PRO 10
MONTAGE DES CONCORD TRANSFORMER 11
MONTAGE DES CONCORD TRANSFORMER MIT TWINFIX 12
DEMONTAGE DES CONCORD TRANSFORMER MIT TWINFIX 14
FÜR TWINFIX GEEIGNETE FAHRZEUGE 15
VERWENDUNG DES CONCORD PROTECTOR (VON 9 - 18 KG) 16
PFLEGEHINWEISE CONCORD PROTECTOR 19
SICHERN DES KINDES MIT DEM DREIPUNKTGURT (VON 15 - 36 KG) 20
ALLGEMEINE INFORMATIONEN 23
PFLEGEHINWEISE 24
GARANTIE 26
CONCORD ORIGINALZUBEHÖR 28
3
_ ÜBERSICHT
01 Kopfteil
CONCORD PROTECTOR
08 Zentralgurt
TWINFIX
4
02 Protektoren
Schulterbreich
03 Beckengurtführung
09 Bedienknopf TWINFIX
04 Bedienknopf
Größenanpassung
06
Schultergurtführung
10 TWINFIX-
Adapter
05 Sicherungsknopf
Schultergurtführung
07
Aufbewahrungsfach der
Bedienungsanleitung
5
_ VIELEN DANK!
Schön, dass Sie sich für ein Concord Qualitätsprodukt entschieden haben.
Sie werden von der Vielseitigkeit und Sicherheit dieses Produktes überzeugt sein.
Wir wünschen Ihnen viel Spaß bei der Benutzung Ihres neuen CONCORD
TRANSFORMER PRO.
_ HINWEISE
ACHTUNG!
• Lesen Sie die Bedienungsanleitung vor der Benutzung des CONCORD
TRANSFORMER PRO aufmerksam durch und bewahren Sie sie unbedingt zum
späteren Nachlesen auf. Sollten Sie die hier beschriebenen Hinweise nicht befolgen,
kann das die Sicherheit des Kindes beeinträchtigen!
Zur Beförderung der Kinder im Fahrzeug sind auch die Hinweise im
Bedienungshandbuch des jeweiligen Fahrzeuges zu beachten.
WARNUNG!
• Lassen Sie Ihr Kind nicht unbeaufsichtigt.
• Kinder haben in Jacken- und Hosentaschen manchmal Gegenstände (z.B.
Spielzeug) oder tragen an Kleidungsstücken feste Teile (z.B. Gürtelschnalle). Sorgen
Sie dafür, dass diese Gegenstände nicht zwischen Kind und Sicherheitsgurt geraten,
sie könnten bei Unfällen unnötige Verletzungen hervorrufen.
Diese Gefahren gelten im Übrigen auch für Erwachsene!
• Natürlich sind die Kleinen oft sehr munter. Erklären Sie den Kindern deshalb, wie
wichtig es ist, immer gut gesichert zu sein. So wird es selbstverständlich, dass der
Verlauf der Gurte nicht verändert werden darf und das Schloss nicht geöffnet wird.
• Die Sicherheit Ihres Kindes ist nur dann optimal gewährleistet, wenn Einbau und
Bedienung der Sicherheitseinrichtung vorschriftsmäßig vollzogen wird.
• Die Gurtbänder des Systems müssen straff und ohne Verdrehung angelegt werden
und sind gegen Beschädigung zu schützen.
• Schützen Sie die nicht stoffüberzogenen Bereiche des CONCORD TRANSFORMER
PRO vor direkter Sonneneinstrahlung, damit sich Ihr Kind nicht verbrennen kann.
• Das Kinderrückhaltesystem darf nicht durch bewegliche Teile im Fahrzeuginnern
oder durch Türen beschädigt oder eingeklemmt werden.
• Nehmen Sie keine Veränderung am CONCORD TRANSFORMER PRO vor, Sie
gefährden damit die Sicherheit Ihres Kindes.
6
7
• Nach einem Unfall ist der CONCORD TRANSFORMER PRO zu erneuern oder zur
Prüfung mit einem Unfallbericht an den Hersteller einzusenden.
• Informieren Sie auch Ihren Beifahrer über das Herausnehmen des Kindes bei Unfall
und Gefahr.
• Lassen Sie Ihr Kind weder gesichert noch ungesichert ohne Aufsicht im
Kinderautositz.
• Sichern Sie, zur Verringerung des Verletzungsrisikos bei einem Unfall, Gepäck und
andere Gegenstände.
• Die Bedienungsanleitung muss stets mit dem Kinderautositz mitgeführt werden.
• Die Verwendung von Zubehör- und Austauschteilen ist unzulässig und führt
bei Zuwiderhandlung zum Erlöschen aller Garantie- und Haftungsansprüche.
Ausgenommen sind nur Original-Sonderzubehörteile von CONCORD.
• Passend für Fahrzeuge mit Dreipunktgurt, die nach ECE-Regelung 16 bzw.
vergleichbarem Standard geprüft sind.
Durch die sehr lange Anwendungszeit des CONCORD TRANSFORMER PRO ist es
natürlich, dass Sitzbezüge und sonstige Gebrauchsteile je nach Benutzungsdauer und
Gebrauchsintensität individuell unterschiedlich verschleißen und auszutauschen sind.
Pauschale Haltbarkeitsgarantien, die über eine 6-monatige Gewährleistungsdauer
hinausgehen, können daher nicht gegeben werden.
Wenden Sie sich zum Nachkauf bitte an Ihr Kinder- und Baby-Fachgeschäft, an
die Fachabteilungen der Warenhäuser, an den Autozubehörmarkt oder an die
Versandhäuser. Dort erhalten Sie auch das komplette Zubehörprogramm für CONCORD
Kinderautositze.
Das Schloss des Fahrzeuggurtes darf nicht über der Kante der Beckengurtführung
liegen. Im Zweifelsfall, bzw. bei Unklarheiten nehmen Sie bitte mit der Firma CONCORD
Kontakt auf. Die Gurte dürfen nur an den in der Bedienungsanleitung angegebenen
Positionen und Kontaktstellen am Sitz verlaufen. Andere Gurtverläufe sind verboten.
Hat der verwendete Sitzplatz einen Front-Airbag, empfehlen wir den Fahrzeugsitz
ganz nach hinten zu stellen. Zusätzlich sind bei Fahrzeugen mit Frontairbags und
Seitenairbags die Hinweise im Bedienungshandbuch des jeweiligen Fahrzeugs zu
beachten. Dabei muss der Schulter-/Diagonalgurt von der Fahrzeughalterung nach
vorne zur Schultergurtführung (06) verlaufen. Gegebenenfalls Fahrzeugsitzposition
korrigieren.
8
9
_ VERWENDUNG DES CONCORD TRANSFORMER PRO
_ MONTAGE DES CONCORD TRANSFORMER
Sie haben sich zur Sicherung Ihres Kindes für unseren Sitz CONCORD TRANSFORMER
PRO entschieden. Das Produkt wird unter Einhaltung einer sorgfältigen
Qualitätskontrolle hergestellt. Seine optimalen Sicherheitseigenschaften kann es erst
dann zur Wirkung bringen, wenn es vorschriftsgemäß verwendet wird.
Der Bezug ist ein wesentlicher Bestandteil und trägt zur Wirkung des Sitzes bei, daher
darf der Sitz ausschließlich mit Originalbezug benutzt werden!
Achten Sie deshalb auf die korrekte Einhaltung der Einbau- und Bedienungsanleitung.
Der Sitz kann auf allen Plätzen des Fahrzeuges verwendet werden, die mit einem
Dreipunktgurt ausgestattet sind. Aus unfallstatistischen Gründen empfehlen wir den
Platz hinter dem Beifahrersitz.
10
Stellen Sie den CONCORD TRANSFORMER in
Fahrtrichtung auf den Fahrzeugsitz bzw. die Sitzbank.
Der CONCORD TRANSFORMER sollte möglichst flächig
am Sitz anliegen. Bei Fahrzeugen mit Serienkopfstütze
kann durch Verstellen bzw. Demontage dieser Kopfstütze
ein besserer Einbau des Sitzes erzielt werden.
Beachten Sie, dass die Fahrzeugkopfstütze wieder in
der korrekten Position eingebaut werden muss, wenn ein
Erwachsener mitreist.
Der CONCORD TRANSFORMER muss, auch
ohne Kind, immer mit dem Fahrzeuggurt gesichert
werden.
Bei der Fahrt, bzw. einer Unfallsituation kann es
sonst zu Verletzungen bei Insassen kommen.
11
_ MONTAGE DES CONCORD TRANSFORMER MIT TWINFIX
Drücken Sie den Bedienknopf
TWINFIX (09) nach unten und ziehen
Sie gleichzeitig die TWINFIX-Adapter
(10) auf der Rückseite vollständig
heraus.
Stellen Sie den CONCORD TRANSFORMER in Fahrtrichtung
auf den mit ISOFIX-Aufnahmen ausgestatteten Fahrzeugsitz
bzw. Sitzbank.
Ziehen Sie den Zentralgurt TWINFIX
(08) nach vorn und führen Sie den
CONCORD TRANSFORMER nach
hinten, bis er möglichst dicht/bündig
an der Rücklehne des Autositzes
anliegt.
Bei Fahrzeugen mit Serienkopfstütze kann durch Verstellen bzw. Demontage dieser
Kopfstütze ein besserer Einbau des Sitzes erzielt werden.
Beachten Sie, dass die Fahrzeugkopfstütze wieder in der korrekten Position eingebaut
werden muss, wenn ein Erwachsener mitreist.
Schieben Sie beide TWINFIX-Adapter (10) auf die
ISOFIX-Aufnahmen im Fahrzeug, bis die
Verschlussmechanismen hörbar eingerastet sind.
12 13
ACHTUNG!
• TWINFIX ist ein zusätzliches Befestigungssystem zur Stabilisierung des
CONCORD TRANSFORMER und ersetzt nicht die Sicherung mit dem
Fahrzeuggurt.
• Kinder und der Sitz ohne Kind müssen immer mit dem fahrzeugeigenen
3-Punkt-Sicherheitsgurt gesichert werden.
_ DEMONTAGE DES CONCORD TRANSFORMER MIT TWINFIX
_ FÜR TWINFIX GEEIGNETE FAHRZEUGE
Zum Demontieren des CONCORD TRANSFORMER, drücken sie den Bedienknopf
TWINFIX (09) nach unten und bewegen Sie den Sitz ganz nach vorn.
A B
14 15
Lösen Sie nun die Arretierung der
TWINFIX-Adapter (10), so dass sich
die Sicherheitshaken öffnen und die
Adapter herausspringen.
Ziehen Sie den Zentralgurt TWINFIX
(08) nach vorn, bis die TWINFIXAdapter (10) vollständig eingefahren
sind!
Sie können die TWINFIX-Adapter (10)
zusätzlich mit der Hand noch weiter in
den Sitz hineinschieben!
Der CONCORD TRANSFORMER mit CONCORD TWINFIX System wurde für die
„semi-universelle“ Benutzung zugelassen und eignet sich für die Montage auf den
Sitzen von bestimmten Fahrzeugen.
Eine, zum Zeitpunkt der Produktion ihres Sitzes aktuelle Übersicht der Fahrzeuge
und Fahrzeugsitze, die für die Verwendung des CONCORD TWINFIX Systems geeignet
sind, finden Sie im Zusatzblatt „CAR FITTING LIST“.
Eine stetig aktualisierte Übersicht finden Sie auch unter www.concord.de.
_ VERWENDUNG DES CONCORD PROTECTOR (VON 9 - 18 KG)
Setzen Sie Ihr Kind tief in die Sitzfläche
des CONCORD TRANSFORMER.
P1 Sicherungshaken
P2 Gurtführung
P3 Stabilisatoren
ACHTUNG
• Der CONCORD PROTECTOR darf nur in Verbindung mit dem CONCORD
TRANSFORMER PRO verwendet werden.
• Ab ca. 4 Jahren oder einem Körpergewicht von ca. 15 Kg kann der CONCORD
TRANSFORMER PRO ohne CONCORD PROTECTOR verwendet werden.
Installieren Sie den CONCORD TRANSFORMER, wie in der Bedienungsanleitung
beschrieben, auf dem Fahrzeugsitz.
16
Stellen Sie den CONCORD PROTECTOR
auf den CONCORD TRANSFORMER,
so dass die Stabilisatoren (P3) auf einer
Höhe mit den Gurtführungen (03) des
CONCORD TRANSFORMER liegen.
Führen Sie den Fangkörper nach hinten
bis die Stabilisatoren (P3) an den roten
Bereichen der Gurtführungen anliegen.
ACHTUNG
• Achten Sie darauf, dass die Stabilisatoren (P3) korrekt in den Gurtführungen (03)
des CONCORD TRANSFORMER positioniert sind!
• Der CONCORD PROTECTOR darf nicht verkantet, schief oder falsch herum
eingebaut sein!
17
Führen Sie den Dreipunktgurt vor dem CONCORD PROTECTOR zum Schloss und
schließen Sie ihn wie bei einem Erwachsenen.
(Es muss ein deutliches Klicken zu hören sein.)
Positionieren Sie nun die Gurtbänder.
Führen Sie den Becken- und Diagonalgurt beidseitig
durch die Gurtführung (P2). Legen Sie die Gurte in die
Sicherungshaken (P1) ein.
Der Diagonalgurt verläuft über die Vorderkante des
Seitenprotektor (02) und der Beckengurt über den
Armlehnen des CONCORD TRANSFORMER.
Andere Gurtverläufe dürfen nicht verwendet werden
18 19
ACHTUNG!
• Die Gurte müssen sicher hinter den Sicherungshaken (P1) liegen!
• Die Größenanpassung des CONCORD TRANSFORMER muss an die Größe des
Kindes angepasst werden, wenn Sie den CONCORD PROTECTOR verwenden!
• Straffen Sie zuerst den Beckengurt und dann den Diagonalgurt.
• Achten Sie darauf, dass die Gurte gut anliegen und nicht verdreht sind.

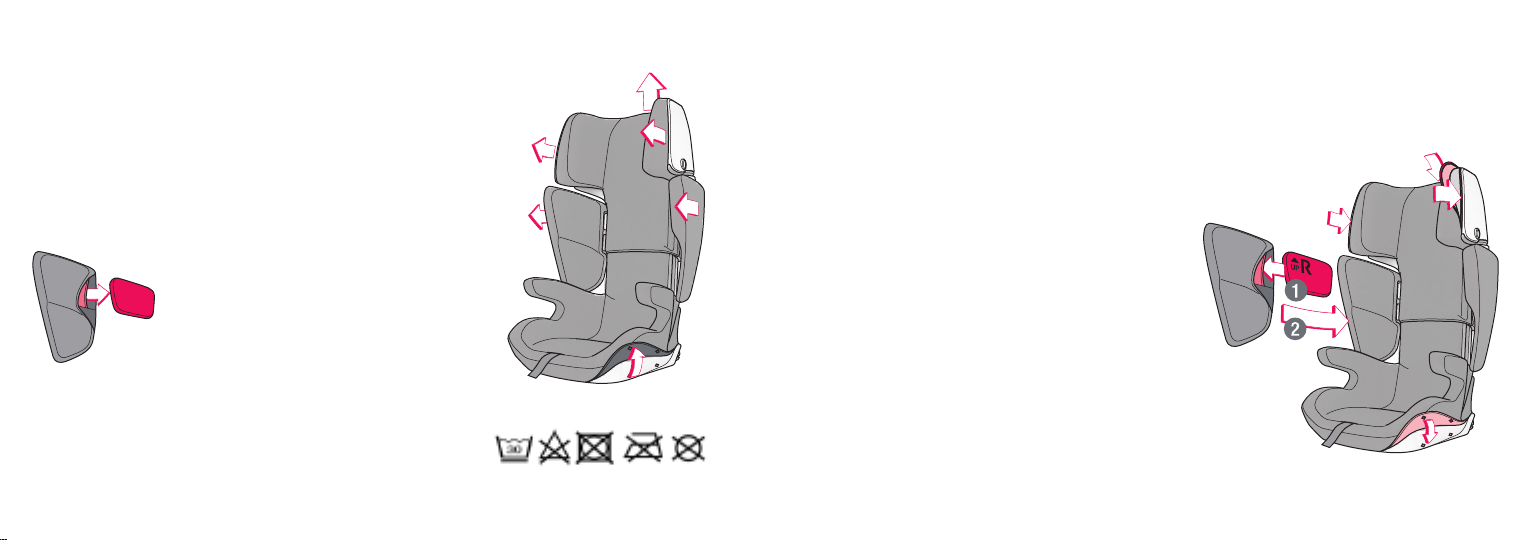

_ PFLEGEHINWEISE CONCORD PROTECTOR
Der Bezug kann zum Waschen abgenommen werden.
Lassen Sie den Bezug vor dem Anbringen volständig trocknen! Beim Anbringen führen
Sie den Bezug über den CONCORD PROTECTOR und stecken Sie die Befestigungen
in die dafür vorgesehene umlaufende Rinne an der Gurtführung (P2).
• In Verbindung mit Feuchtigkeit, insbesondere beim
Waschen, können die Bezugsstoffe leicht abfärben.
• Keine Lösungsmittel verwenden!
_ SICHERN DES KINDES MIT DEM DREIPUNKTGURT
(VON 15 - 36 KG)
Setzen Sie Ihr Kind tief in die Sitzfläche. Führen Sie den
Dreipunktgurt vor dem Kind zum Schloss und schließen
Sie ihn wie bei einem Erwachsenen.
(Es muss ein deutliches Klicken zu hören sein.)
Positionieren Sie nun die Gurtbänder. Führen Sie den
Beckengurt beidseitig, sowie den Diagonalgurt auf
der Schlossseite durch die Beckengurtführung (03).
Führen Sie anschließend den Diagonalgurt durch
die dafür vorgesehene Schultergurtführung (06).
Zum Anpassen des CONCORD
TRANSFORMER an die Größe des
Kindes, drücken Sie das Kopfteil (01)
leicht nach unten. Drücken Sie nun
den Bedienknopf Größenanpassung
(04) auf der Rückseite der
Rückenlehne und bewegen Sie das Kopfteil (01) bei
gedrücktem Bedienknopf (04) in die gewünschte
Position. Der CONCORD TRANSFORMER kann
stufenlos in der Größe angepasst werden und wird
durch loslassen des Bedienknopfes (04) in der
aktuellen Position arretiert.
20
Achten Sie darauf, dass
der Gurt innerhalb des
Sicherungshakens liegt.
Die Schultergurtführung (06) sollte etwas höher als die
Oberkante Schulter liegen. Gleichzeitig soll der Schultergurt
mittig zwischen Hals und Schulteraußenkante verlaufen.
21
Straffen Sie den Gurt so, dass Beckengurt und Diagonalgurt gut anliegen und achten
Sie darauf, dass die Gurte nicht verdreht sind. Hierbei soll der Beckengurt so tief
wie möglich verlaufen. Sollte Ihr Fahrzeug mit Gurthöhenversteller ausgerüstet sein, so
bringen Sie diesen in die passende Höhe.
Beim Aussteigen genügt es, nur das Schloss zu öffnen und das Gurtband vor dem Kind
vorbeizuführen. Zum Herausnehmen des Schultergurtes aus der Führung drücken
Sie den Sicherungsknopf Schultergurtführung (05) und ziehen Sie den Gurt nach vorne
heraus.
Achten Sie bei erneutem Gebrauch trotzdem immer auf die richtige Positionierung der
Gurtbänder. Sollten Zweifel beim Einbau bestehen, wenden Sie sich zur Überprüfung
an CONCORD. Die Gurte müssen durch die am Sitz rot markierten Gurtführungen
verlaufen. Andere Gurtverläufe dürfen nicht verwendet werden.
_ ALLGEMEINE INFORMATIONEN
• Dies ist eine "Universal"-Kinderrückhalteeinrichtung. Sie ist nach ECE-Regelung
44, Änderungsserie 04 genehmigt für die allgemeine Verwendung in Fahrzeugen
und passt in die meisten, aber nicht alle PKW-Sitze.
• Diese Kinderrückhalteeinrichtung der ECE Gruppen I, II und III, ist geeignet für Kinder
von 9 Monaten - 12 Jahren und mit einem Körpergewicht von 9 - 36 Kg.
• Der ordnungsgemäße Sitz der Einrichtung kann vorausgesetzt werden, wenn der
Fahrzeughersteller im Fahrzeughandbuch erklärt, dass das Fahrzeug für den
Einbau einer „Universal“-Kinderrückhalteeinrichtung der jeweiligen Altersgruppe
geeignet ist.
• Diese Rückhalteeinrichtung wurde nach strengeren Bedingungen der Klasse
„Universal“ eingestuft als vorhergehende Ausführungen, die nicht diese Aufschrift
tragen.
• Sollten Zweifel bestehen, kann der Hersteller der Kinderrück halte einrichtung oder
der Einzelhändler befragt werden.
• Nur geeignet für Fahrzeuge mit Dreipunktgurt, die nach ECE-Regelung Nr. 16 oder
einem vergleichbaren Standard geprüft und zugelassen sind.
2322
_ PFLEGEHINWEISE Beim Anbringen beginnen Sie mit dem Bezug des Sitzbereichs. Ziehen Sie den
Bezug zunächst über die Abdeckplatte an der Rückenlehne, danach von vorn
Der Bezug kann zum Waschen abgenommen werden.
Bringen Sie hierfür das Kopfteil (01) in die höchste Position.
Zum Abnehmen, ziehen Sie den Bezug gerade aus seiner
Verankerung! Beginnen Sie beim Abnehmen am Kopfteil
(01), danach folgt der Sitzbereich und die Protektoren des
Schulterbereichs (02).
Entnehmen Sie vor dem Waschen
die Styroporteile aus den Bezügen
des Schulterbereichs (02).
• In Verbindung mit Feuchtigkeit, insbesondere beim
Waschen, können die Bezugsstoffe leicht abfärben.
• Keine Lösungsmittel verwenden!
über die Armlehnen und den Sitzbereich. Fixieren Sie den Bezug mit Hilfe aller
Befestigungspunkte.
Bringen Sie anschließend den Bezug des
Kopfteils (01) an.
Platzieren Sie das passende Styroporteil
jeweils in der markierten Tasche,
auf der Innenseite der Bezüge des
Schulterbereichs (02).
Ziehen Sie anschließend die Bezüge über
die Protektoren des Schulterbreichs (02).
Die Bezüge und die Styroporteile dürfen
nicht vertauscht werden!
2524
_ GARANTIE
Die Garantie beginnt mit dem Zeitpunkt des Erwerbs. Die Garantiedauer entspricht der
jeweils im Endverbraucherland gültigen gesetzlichen Gewährleistungsfrist. Inhaltlich
umfasst die Garantie Nachbesserung, Ersatzlieferung oder Minderung nach Wahl des
Herstellers.
Die Garantie bezieht sich nur auf den Erstverwender. Im Falle eines Mangels kommen
Garantierechte nur in Betracht, wenn der Defekt unverzüglich nach erstmaligem
Auftreten dem Fachhändler angezeigt wurde. Kann der Fachhändler das Problem nicht
lösen, so wird dieser das Produkt mit einer genauen Beschreibung der Beanstandung
sowie einem offiziellen Kaufbeleg mit Kaufdatum an den Hersteller zurückschicken.
Der Hersteller übernimmt keine Haftung für Schäden an Produkten, die nicht von ihm
geliefert worden sind.
26 27
Der Garantieanspruch entfällt, wenn:
• das Produkt verändert wurde.
• das Produkt nicht komplett mit dem Kaufbeleg innerhalb von 14 Tagen nach
Auftreten des Mangels zum Händler zurückgebracht wird.
• der Defekt durch eine falsche Handhabung oder Wartung oder durch anderweitiges
Verschulden des Verwenders entstanden ist, insbesondere auch, wenn die
Gebrauchsanweisung nicht beachtet wurde.
• Reparaturen am Produkt von Dritten ausgeführt wurden.
• der Defekt durch einen Unfall entstanden ist.
• die Seriennummer beschädigt oder entfernt wurde.
Veränderungen oder Verschlechterungen des Produkts, die durch den vertragsmäßigen
Gebrauch herbeigeführt werden (Abnutzung) sind kein Garantiefall.
Durch Leistungen des Herstellers im Garantiefall wird die Garantie nicht verlängert.
_ CONCORD ORIGINALZUBEHÖR
Informationen zu Concord Originalzubehör erhalten Sie bei Ihrem Fachhändler oder
direkt bei Concord.
Concord GmbH
Industriestraße 25
95346 Stadtsteinach
Germany
Phone +49 (0)9225.9550-0
Fax +49 (0)9225.9550-55
info@concord.de
www.concord.de
28
_ DEUTSCH
_ ENGLISH
_ FRANÇAIS
_ ESPAÑOL
Einbau- und Bedienungsanleitung
Instructions for attachment and use
Directives d‘installation et mode d‘emploi
Instrucciones de montaje y de uso
_ ITALIANO
_ PORTUGUÊS
_ NEDERLANDS
_ NORSK
_ DANSK
Manual de montagem e de utilização
Inbouw- en bedieningshandleiding
Bruksanvisning og monteringsveiledning
Monterings- og betjeningsvejledning
_ SUOMI
Concord GmbH // Industriestraße 25
95346 Stadtsteinach // Germany
Phone +49 (0)9225.9550-0 // Fax +49 (0)9225.9550-55
info@concord.de // www.concord.de
TRPRO 03/0415 . IM 1604 ,01
Istruzioni per l‘uso e il montaggio
Kiinnitys- ja käyttöohjeet
Loading...
