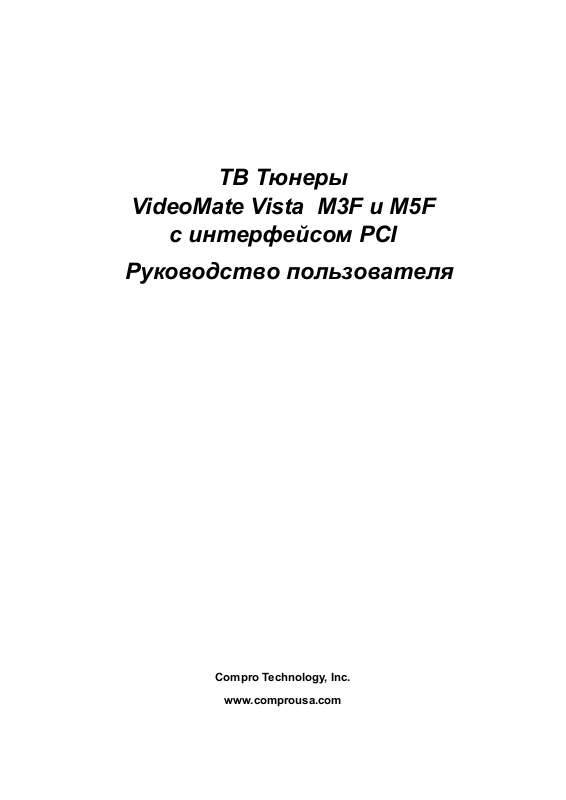

ТВ Тюнеры
VideoMate Vista M3F и M5F
с интерфейсом PCI
Руководство пользователя
Compro Technology, Inc.
www.comprousa.com
Copyright © 2001-2007. Compro Technology, Inc.Никакой материал
данного документа не может быть скопирован или представлен в
каком-либо ином виде без письменного разрешения компании
Compro Technology, Inc.
Compro, VideoMate, Poladyne, Play with Power, а также Compro logo
являются торговыми марками Compro Technology, Inc. Остальные
названия и марки являются торговыми марками других компаний.
Compro не дает никаких гарантий по данной документации, а также
не принимает никаких жалоб по
пригодности под особые нужды. Информация в данном документе
может быть изменена в любой момент. COMPRO оставляет за собой
право изменить содержание данной публикации без
предварительных предупреждений и последующих уведомлений.
Compro Technology, Inc.
Тел. +886 2 2918 0169, Факс +886 2 2915 2389
4/F, No.12, Alley 6, Lane 45, Pao Shin Road
Hsintein City, Taipei, Taiwan
www.comprousa.com
товарному состоянию, качеству или
Содержание
О Руководстве....................................................................................3
ТВ тюнеры VideoMate с интерфейсом PCI.................................3
Комплект поставки карты ТВ тюнера VideoMate M3F/M5F ....5
Разъемы на плате VideoMate M3F/M5F ......................................6
Установка оборудования.................................................................7
Установка программного обеспечения..................................... 11
Пульт ДУ MCE для Vista Premium/Ultimate.............................. 12
Дистанционное управление питанием ПК............................... 15
ComproDTV Vista Gadget Tool для Windows Vista .............................. 17
Плагин ComproDTV для Microsoft Media Center..................... 19
HID (Human Interface Device) для пульта ДУ ...................................... 20
ComproDTV 4................................................................................... 22
ComproFM 2 ..................................................................................... 31
Возможные неполадки и способы их устранения ................. 32
2
О Руководстве
Данное руководство содержит информацию по установке и
использованию карт ТВ тюнеров VideoMate M3F и M5F с интерфейсом PCI.
За более подробной информацией по использованию приложений
обращайтесь в Руководство Пользователя в программах, на CD-дисках,
или на нашу Web-страницу, где Вы сможете найти самые последние
версии руководства пользователя http://www.comprousa.com/download.
ТВ тюнеры VideoMate с интерфейсом PCI
Тюнер VideoMate M3F/M5F позволяет смотреть и записывать
ТВ-программы, транслируемые в аналоговом формате, на вашем ПК. ТВ
тюнер VideoMate M3F/M5F представляет собой устанавливаемый в PCI
слот аналоговый ТВ тюнер с дополнительными функциями:
дистанционное управление компьютером, включение по расписанию.
Тюнер поддерживает: функцию цифровой записи видео (DVR), запись по
расписанию в любое время, высокое качество видео, и
многофункциональное дистанционное управление, совместимое с
Microsoft Media Center. Кроме этого, VideoMate TV также обладает
функцией видео захвата, таким образом, вы сможете записывать видео с
внешних источников, например видеокамеры.
МИНИМАЛЬНЫЕ СИСТЕМНЫЕ ТРЕБОВАНИЯ
Ваш ПК должен соответствовать следующим минимальным системным
требованиям для возможности просмотра ТВ программ на вашем ПК.
z 1.7 GHz Pentium 4 или эквивалентный ему по производительности
процессор для записи с качеством DVD и отложенного просмотра
z 512 MB ОЗУ
z Звуковая карта (или интегрированный на системной плате
аудиоконтроллер)
z Свободный PCI слот
z Оптический привод (совместимый с CD-ROM) для установки
программного обеспечения
z Windows XP,SP2 с установленным DirectX 9.0 или выше
z 50 MБайт свободного дискового пространства для базовой установки
программы.
z От 600 MБайт (VCD-качество) до 3 ГБайт (DVD-качество) для записи
одного часа видеопрограммы.
z Блок питания ATX для VideoMate M5F
z Корпус для ПК с отдельным кабелем питания и кнопкой включения
для VideoMate M5F.
3
РЕКОМЕНДУЕМЫЕ СИСТЕМНЫЕ ТРЕБОВАНИЯ
Чтобы использовать все возможные функции VideoMate M3F/M5F,
включая запись DVD качества, ваша система должна соответствовать
следующим требованиям.
z 2.4 GHz Pentium 4 процессор или эквивалентный ему по
производительности
z 1024 MB ОЗУ
z Звуковая карта
z Видеокарта с полной поддержкой DirectX 9.0
z Свободный PCI слот версии 2.2
z Оптический привод (совместимый с CD-ROM) для установки
программного обеспечения
z Windows Vista x86/x64
z Последние версии драйверов для системной платы, видеокарты и
звуковой карты
z 50 MB свободного дискового пространства для установки программ
z От 600 MБайт (VCD-качество) до 3 ГБайт (DVD-качество) для записи
одного часа видеопрограммы.
z Блок питания ATX для VideoMate M5F
z Корпус для ПК с отдельным кабелем питания и кнопкой включения
для VideoMate M5F.
4
Комплект поставки карты ТВ тюнера
VideoMate M3F/M5F
Тюнер
M3F/M5F
Антенна FM
Внутренний
аудиокабель
Пульт ДУ MCE
Кабель аудио и
видео входов
Диск
Ulead Software
Батарейки
ИК
приемник
Диск с ПО и
драйверами
Переходник
I-type к F-type
Кабель управления
питанием ПК (M5F)
Руководство
пользователя
Низкопрофильная
планка
5
Разъемы на плате VideoMate M3F/M5F
5 6 7
1
2
3
4
№ Функция Описание
1
2
3
4
9-
контактный
разъем
для
подключения
кабеля
аудио и
видео
входов
5
TV Подключение ТВ-антенны или высокочастотного ТВ-кабеля
FM Подключение FM антенны
IR Подключение ИК-приемника.
Audio-In
(Голубой разъем
на кабеле)
S-Video-In
(черный разъем
на кабеле)
Composite-In
(желтый разъем
на кабеле)
Внутренний
аудиовыход
Подключение аудио кабеля от внешнего видеоисточника,
например, видеомагнитофона, DVD или VCD-плеера.
Подключение S-Video кабеля от внешнего видеоисточника,
например, видеомагнитофона, DVD или VCD-плеера.
Подключение композитного кабеля от внешнего
видеоисточника, например, видеомагнитофона, DVD или
VCD-плеера.
Подключение внутреннего аудио кабеля от аудиовхода
звуковой карты
6
6
7
Вход управления
питанием
Выход управления
питанием
Подключение кабеля от кнопки питания на корпусе компьютера
(только у M5F).
Подключение поставляемого в комплекте кабеля к разъему
включения питания (Power) на системной плате компьютера
(только у M5F).
Установка оборудования
Внимание
Перед началом работ отсоедините кабели питания вашего ПК, а
также монитора и всего оборудования, подключенного к
компьютеру. В противном случае может произойти повреждение карты
ТВ тюнера VideoMate, которое не покрывается условиями гарантийного
обслуживания.
1. Выключите компьютер и отсоедините основной шнур питания.
2. Снимите крышку корпуса компьютера.
Подключение функций
включения/выключения
компьютера (только для
VideoMate M5F).
3. Найдите шнур, соединяющий кнопку включения/выключения вашего
компьютера с разъемом включения питания на материнской плате.
Обычно этот шнур представляет собой свитую пару проводов с
двухконтактным разъемом, как показано на рисунке.
Внимание
Разъем кнопки питания обычно помечен «POWER SW» или подобной
меткой. Важно запомнить расположение контактов, куда он был
подключен, для дальнейших действий по установке.
4. Отсоедините провод кнопки питания от
материнской платы и подключите его к
разъему JS1 на Карте ТВ-тюнера
VideoMate M5F, как показано на
иллюстрации.
7
5. Подключите черный разъем
поставляемого в комплекте кабеля к
разъему кнопки питания на
материнской плате.
6. Подключите белый разъем шнура
питания к разъему JS2 на Карте
ТВ-тюнера VideoMate M5F.
Внимание
Тщательно проверьте подключение. Если вы подключите кабель не к тем
разъемам, ваш компьютер может не включиться или работать
некорректно.
Подключите белый разъем кабеля питания к карте ТВ-тюнера, а черный к
материнской плате.
Функция удаленного включения/выключения компьютера не является
обязательной для использования VideoMate M5F. Если Вы не
собираетесь использовать данную функцию из режима выключения
Windows, Вы можете пропустить пункты подключения шнура питания,
иначе говоря, Вы можете опустить пункты 3-6. Вы можете использовать
функцию записи при включенном вручную компьютере или в режиме
ожидания.
Подключение к звуковой карте
Плата тюнера VideoMate M3F/M5F может передавать звук через шину PCI,
поэтому если тюнер не предполагается использовать в специальных
конфигурациях (например, для раздельного управления громкостью
различных источников сигнала), то этот раздел (пункты 7-8) можно
пропустить.
8
Подключение к внутреннему аудиопорту
7. Подключите один конец внутреннего аудио кабеля к зеленому
внутреннему порту аудио выхода на карте ТВ-тюнера VideoMate с PCI
интерфейсом.
8. Подключите другой конец внутреннего аудиокабеля к входному
разъему AUX звуковой карты или материнской платы. Если
встроенный аудиоконтроллер имеет два разъема: AUX-Вход и
CD-Вход, убедитесь, что Вы подключаете к нужному разъему. Если Вы
подключите к CD-Входу, тогда Вам необходимо указать CD-Вход в
качестве аудио источника в разделе Системные устройства в
Настройках ComproDTV.
Установка
9. Убедитесь, что шнур питания отключен от корпуса вашего компьютера.
10. Вставьте карту VideoMate TV в свободный PCI слот. Compro
рекомендует установить карту в третий или четвертый PCI слот от
разъема видеокарты.
11. Перед тем, как закрыть крышку корпуса компьютера, подсоедините
кабель основного питания к корпусу. Вы увидите зеленый светодиод на
карте ТВ-тюнера с PCI интерфейсом. Если он не горит, пожалуйста,
прочитайте информацию в разделе «Возможные неполадки и способы
их устранения».
12. Закройте крышку компьютера.
ТВ кабель
13. Подключите ТВ кабель к разъему.
Установка оборудования завершена. Пожалуйста, прочитайте инструкции
по установке программного обеспечения, представленные ниже.
9
Внимание
Если компьютер не включается, проверьте правильность подключения
кабеля кнопки питания на материнской плате. Обратитесь к
документации материнской платы за описанием разъемов на плате, а
именно разъема включения/выключения компьютера. Также, проверьте
правильность подключения шнура основного питания к компьютеру.
Система включения компьютера по расписанию включит компьютер за 5
минут до запланированного времени записи, например, если вы
запрограммировали ComproDTV на запись программы в 4 часа, он
включит компьютер в 3:55. Поэтому, вам необходимо выключить
компьютер не позднее 3:54, чтобы функция включения компьютера по
расписанию смогла его включить.
Для использования функции включения компьютера
из полностью выключенного состояния (состояние
ACPI S5) , требуется:
z Подключение питания к компьютеру.
z Поддержка PCI интерфейса версии 2.2
материнской платой для подачи питания
дежурного питания 3.3V на карту ТВ-тюнера.
z Кабель включения/выключения компьютера, представляющий собой
скрученную пару проводов, с двухконтактными разъемами, как
показано на рисунке справа.
Если у вас нет требуемых элементов, вы можете использовать функцию
включения по расписанию из режима ожидания, а именно из режима
ACPI S1/S3, при условии, что ваша система поддерживает его.
Если длина кабеля включения питания меньше требуемой, и вы не
можете подключить его к разъему карты ТВ-тюнера, функция включения
будет недоступной. Попробуйте вставить карту ТВ-тюнера в другой слот
PCI.
Вы можете использовать VideoMate M3F/M5F без функции включения по
расписанию. Если Вы не собираетесь использовать функцию включения
компьютера по расписанию из полностью выключенного состояния, Вы
можете пропустить пункты 3-6 по настройке включения компьютера. Вы
также можете использовать функцию записи по расписанию из режима
ожидания или оставить свой компьютер включенным.
Кабель включения питания внутри корпуса компьютера не полярен. Вы
можете подключать разъем любой стороной.
10
Установка программного обеспечения
После установки PCI карты и необходимых кабелей, нужно включить
компьютер и установить программное обеспечение.
1. После загрузки Windows определит карту ТВ-тюнера VideoMate
M3F/M5F, запустит Помощника по Установке/Удалению оборудования,
и предложит установку драйверов VideoMate TV. Пожалуйста, нажмите
Cancel и перейдите к следующему пункту.
2. Вставьте установочный диск в CD-привод. Если у вас включена
функция Автозапуск, программа установки начнет работу
автоматически. (Если функция Автозапуск отключена, дважды
щелкните мышью на “setup.exe” на установочном диске.) Вы можете
выбрать Complete для установки всех необходимых программ
(драйверы VideoMate M3F/M5F, ComproDTV 4, ComproFM 2,) или
выберите Custom для выбора программ вручную. Compro
рекомендует Вам выбрать Complete.
3. Нажмите Next для установки ComproDTV 4, Windows Media Format 9
Series Runtime.
4. После удачной установки каждой программы, нажмите Finish для
продолжения.
5. Когда установка завершена, нажмите Finish для перезагрузки
компьютера.
6, После перезагрузки компьютера запустите ComproDTV 4. В качестве
видеоустройства (Video Device) выберите «VideoMate TV Capture»,
после чего выберите из списка вашу страну и нажмите OK.
8, При первом запуске
программа спросит, не хотите
ли вы автоматически
просканировать эфир в
поисках доступных
телеканалов. Нажмите OK и
выберите тип входа, который
вы хотите сканировать первым
(кабель, аналоговое ТВ,
цифровое ТВ). После
окончания сканирования
сохраните найденные каналы
нажатием кнопки Apply, после
чего можно просканировать
другой вход. По окончании
сканирования всех входов
можно нажать OK: программа
полностью готова к работе.
11
Пульт ДУ MCE для Vista Premium/Ultimate
В комплекте с тюнером Compro VideoMate M3F/M5F входит пульт
дистанционного управления, сертифицированный Microsoft для
управления Microsoft Media Center, входящим в Windows Vista и Windows
XP Media Center Edition. Вы можете пользоваться пультом как с Microsoft
Media Center для управления пакетами ComproDTV, ComproFM.
Некоторые кнопки на пульте предназначены для работы только в
операционной системе Vista.
12
№ ComproDTV 4 ComproFM 2 MCE
0-9
10
11
12
13
14
15
16
17
18
19
20 Стрелка вверх или
21 Назад или
22 Стрелка вниз или
23
Цифровые клавиши Выбор станции
Питание Питание Питание
Видео (MCE) Видео (MCE) Видео (MCE)
Радио (MCE) Радио (MCE) Радио (MCE)
Музыка (MCE) Музыка (MCE) Музыка (MCE)
Фото (MCE) Фото (MCE) Фото (MCE)
Записанные
телепередачи (MCE)
Программа MCE Программа MCE Программа MCE
ТВ (MCE) ТВ (MCE) ТВ (MCE)
DVD меню (MCE) DVD меню (MCE) DVD меню (MCE)
DVD титры (MCE) DVD титры (MCE) DVD титры (MCE)
выбор
Mono/Stereo/SAP
переключение ТВ
формата
захват кадра
Вперед Сканирование каналов Стрелка вправо
Цифровые
клавиши
Записанные
телепередачи (MCE)
Стрелка вверх Стрелка вверх
Сканирование каналов Стрелка влево
Стрелка вниз Стрелка вниз
Записанные
телепередачи
(MCE)
24
25 Программа передач
(только в США)
26
27
28
29 Уменьшение
30
31
32
33
34
35
Масштабирование Max/Min Дальше
Увеличение громкости Увеличение громкости
OK Плейлист OK
Справка Обратно
Media Center Media Center Media Center
Уменьшение
громкости
Без звука Без звука Без звука
Канал - Канал - Канал -
Канал + Канал + Канал +
Запись Запись Запись
Стоп/эфир Стоп/эфир Стоп/эфир
Назад Назад Назад
громкости
Увеличение
громкости
Уменьшение
громкости
13
№ ComproDTV 4 ComproFM 2 MCE
36
37
38
39
40 Изменение масштаба
41
42
43
44
45
46
47
48
Пуск Пуск Пуск
Вперед Вперед Вперед
Прежний канал Прежний канал
Пауза Пауза Пауза
экрана
----- Ручной ввод частоты -----
Обзор каналов ----- -----
Спящий режим Спящий режим СLEAR
ComproDTV ComproDTV Увеличение
Плейлист Плейлист Enter
Язык титров ----- Красная
ComproDVD ComproDVD Зеленая
ComproDTV ComproDTV Желтая
-----
Предыдущий
фрагмент
Следующий
фрагмент
49
50
ComproFM ComproFM Гол у бая
Настройка Настройка Телетекст
14
Дистанционное управление питанием ПК
Введение
Тюнеры VideoMate M3F и M5F обладают функцией дистанционного
управления питанием персонального компьютера (M3F позволяет только
выключать ПК или запускать его из спящего режима).
Благодаря возможностям оборудования и программ, Вы можете включить
компьютер, когда он выключен (для M3F – находится в спящем режиме),
нажав кнопку на пульте дистанционного управления. Вы также можете
выключить компьютер нажатием кнопки на пульте дистанционного
управления. Более того — Вам теперь не обязательно щелкать мышкой по
объектам на экране монитора. Эта функция обеспечивает максимальное
удобство пользования Вашим новым медиа-центром, в который
превратился Ваш компьютер.
Дистанционное включение ПК
После установки драйвера для ТВ-карты, вставьте батарейки в пульт
дистанционного управления. Нажмите желтую кнопку в нижнем ряду на
пульте для включения компьютера.
Внимание
Для использования функции дистанционной работы с ПК необходимо
правильно установить драйверы и подключить все разъемы ТВ-тюнера.
Компьютер включается с двухсекундной задержкой после команды с
пульта.
Функция дистанционного включения не может авторизовать Ваш вход в
систему. Вам может потребоваться ввести имя пользователя и пароль для
авторизации.
15
Дистанционное выключение
При выключении могут быть две ситуации.
Пользователь не смотрит ТВ, программа ComproDTV отключена:
Нажмите кнопку CLEAR в нижнем правом углу пульта дистанционного
управления, Вы увидите диалоговое окно, как показано на рисунке ниже.
Программа выключит компьютер через 20 секунд. Если Вы не хотите
выключать компьютер, пожалуйста, нажмите кнопку CLEAR повторно,
другими словами, повторное нажатие кнопки CLEAR равносильно
нажатию кнопки “Cancel”. Вы также можете нажать кнопку Cancel при
помощи мыши. Нажмите OK для немедленного выключения компьютера.
Пользователь смотрит ТВ, программа ComproDTV включена:
Несколько раз подряд нажмите кнопку CLEAR в нижнем правом углу
пульта дистанционного управления, текст на экране будет изменяться
соответственно SLEEP OFF, SLEEP ON - 30 MINUTES, SLEEP ON - 1
HOUR, SLEEP ON - 2 HOURS, и SHUTDOWN. Если на экране появился
текст SHUTDOWN, программа
секунд. Если Вы не желаете выключать компьютер, пожалуйста, нажмите
кнопку CLEAR повторно.
начнет выключение компьютера через 20
Внимание
Перед тем, как выключить компьютер с помощью пульта дистанционного
управления, убедитесь, что Вы сохранили все открытые файлы.
16
ComproDTV Vista Gadget Tool для Windows Vista
В Windows Vista управлять просмотром и записью телепередач стало
значительно проще с использованием Compro Gadget Tool, который
устанавливается с диска «Compro installation CD».
Интерфейс пользователя
У DTV Gadget есть три режима работы: Teлетрансляция, Плейлист, и
Расписание записи.
Эта кнопка переключает режимы
работы между Teлетрансляцией,
Плейлистом, и Расписанием записи.
Эта кнопка включает
телеэкран
Кнопки нижнего ряда слева направо:
«Канал —» в режиме телетрансляции
Вкл/Выкл телетрансляции, Пуск/Пауза в
плейлисте
«Канал +» в режиме телетрансляции
Пуск/Стоп записи телетрансляции
Отключение звука
Режим плейлиста: На панели отображаются первые 8 файлов, которые
Вы записали. Если Вы успели записать больше восьми файлов, девятый и
остальные файлы показаны не будут.
5 файлов и 3 пустых поля
При нажатии на любой файл, он начнет проигрываться в панели.
17
Режим расписания записи: В этом режиме отображаются пять первых
заданий в расписании записи. При нажатии на любое из них, в панели
появится информация о выбранном задании. Повторное нажатие на
панель вернет ее в прежний вид списка.
Расположение Gadget Tool
Gadget Tool может находиться в двух состояниях: располагаться внутри
боковой панели Vista SideBar и отдельно на рабочем столе. Чтобы
перенести его из боковой панели на рабочий стол, достаточно просто
перетянуть его мышкой. При этом видеоэкран станет больше по размеру,
сохранятся кнопки управления им, но заблокируется переход в режимы
плейлиста и расписания записи. Так как на рабочем столе плейлист
недоступен, файлы, которые Вы хотите посмотреть, можно перенести
мышкой из Проводника на видеоокно.
Вытащите видеоэкран из боковой панели – и он станет больше
Меню
Нажмите правую клавишу мышки на панели
Gadget Tool: откроется выпадающее меню, через
которое можно переключиться на прежний канал,
запустить автосканирование, посмотреть список
каналов, выбрать источник видеосигнала,
подстроить звук и захватить кадр.
18
Настройки Gadget Tool
В Gadget Tool можно настроить четыре параметра:
z Устройство видеозахвата (Capture Device):
при первом запуске нужно выбрать
устройство, с которого показывать
картинку (если таких устройств
несколько – можно переключаться между
ними)
z Качество записи (Quality setting):
Normal: VCD качество.
Better: SVCD качество.
Best: DVD качество.
z Каталог записи (Record folder): куда
сохранять записанные файлы.
z Каталог кадров (Snapshot folder): куда сохранять захваченные кадры.
Плагин ComproDTV для Microsoft Media Center
Плагин ComproDTV добавляет в Microsoft Media Center возможность
смотреть телепередачи, не запуская дополнительные программы. После
установки пакета программного обеспечения Compro на ОС Windows Vista
просто нажмите на значок Медиа-центра в панели задач, выберите в
меню DTVAddIn, и получите живую телетрансляцию прямо в
Медиа-центре. В Media Center добавляются некоторые полезные функции,
связанные с кнопками:
Полноэкранный режим:
Переключает видео на полный экран.
Сканирование каналов:
Сканирование всех доступных
каналов.
Запись:
Запись телепередачи на жесткий диск.
Отложенный просмотр:
Вы можете сделать паузу в
телепередаче и продолжить смотреть
ее, когда вам будет удобно.
Захват кадра:
Захваченные кадры будут показываться в окне плагина.
19
HID (Human Interface Device) для пульта ДУ
После установки программного обеспечения в системной области панели
задач появится значок
дистанционного управления.
Настроить его функции можно
через пункт меню “Option”.
Настройка:
1: Выберите тип Вашего пульта ДУ. (Compro выпускает много разных
видов пультов, выберите ту картинку, которая совпадает с Вашим
пультом).
2: Выберите кнопку пульта, функцию которой
Вы хотите поменять.
3: Выберите для нее новую фукцию и
нажмите кнопку OK.
4: Повторите пункты 2-3 для остальных кнопок, функции которых Вы
хотите переназначить.
Вы также можете назначить разные наборы функций для разных
программ и окон. Нажмите кнопку Add и введите имя окна, которым Вы
хотите управлять. После переназначения кнопок пульта они будут
действовать только в указанном Вами окне.
20
Внимание
Если на Вашем ПК установлена любая система класса MCE (Media Center
Editin), такие, например, как Windows MCE, Vista Premium или Vista
Ultimate, эта функция может заменить функции встроенного в Windows
дистанционного управления, а также дополнить их так, как Вам удобно.
21
ComproDTV 4
Панель управления
Панель управления ComproDTV похожа на видеомагнитофон. Учитывайте,
что не все органы управления всегда доступны, некоторые могут быть
окрашены в серый цвет, что означает недоступность в данный момент. Это
зависит от настроек аппаратного обеспечения и доступных ТВ функций.
Ниже описаны функции панели управления ComproDTV, а также советы по
использованию ComproDTV. Рисунок демонстрирует соответствие
быстрых клавиш (Hot Key) кнопкам панели управления ComproDTV.
Запись (R) и
Настройки записи
Play (P) /
Пауза (U)
Блокировка панели
Уровень
цифрового
сигнала
Канал + (Page Up)
со списком (I)
Канал -
(Page down)
Справка
(H)
Назад
(Å)
Стоп
(S)
К краю
(D)
Время
Свернуть
(G)
Вперед
(Æ)
Громкость
(- , +)
Без звука
(M)
Полный экран
(Z)
Цифровые
кнопки
(W)
Закрыть
(CTRL+X)
Уровень
(- , +)
Выкл
(M)
Цифровые
кнопки
(W)
Левый/Правый
Стерео звук (J)
Обзор каналов
(F)
Кадр
(Пробел)
Титры
22
Настройки
(O)
Сдвиг времени
(C)
(T)
Расписание
(B)
Добавить окно
Телетекст
(X)
Источник
(F3)
EPG
(E)
(V)
Убрать окно
(F2)
Не
используется
Повтор
Расположение окон
(F5)
Прежний канал
(N)
Все окна
(F6)
Источник
(V)
Выбор языка
(Q)
Соотношение сторон экрана
(tab)
Клавиши
Описание
быстрого доступа
Включить/Отключить функцию ТВ-окна
A
«Поверх других окон». (Оранжевый круг в
верхнем правом углу ТВ-окна)
L «Спящий» режим
F7 Видео десктоп (Видео на рабочем столе)
F8
Диалоговое окно сохранения отдельных
кадров
Примечание: Выбор языка доступен только в тех каналах, где есть
несколько звуковых дорожек.
Для управления другими настройками пожалуйста наведите курсор на
верхнюю или нижнюю часть панели управления, чтобы он принял форму
«+». Выдвижную панель можно оставить постоянно, выключив функцию
автоматического закрывания панели. Для этого нажмите на кнопку
«Блокировка панели».
+
Подождите 1 секунду
Блокировка
панели
23
Просмотр
После установки программы для просмотра телепередач достаточно
дважды щелкнуть мышью на ярлыке ComproDTV на Рабочем столе или
нажать кнопку желтую кнопку в нижнем ряду на пульте дистанционного
управления. Управление похоже на обычный телевизор. Телепрограммы
на вашем ПК можно смотреть в полноэкранном режиме или в окне,
переключая каналы по нарастанию или убыванию номера канала. Перед
выключением компьютера обязательно закройте ComproDTV.
Обзор каналов
В режиме просмотра телепрограмм доступна
функция обзора каналов, делящая экран на
таблицу 4*4 с изображениями картинок разных
каналов, что дает возможность удобно и быстро
найти нужный канал.
Многооконный режим
ComproDTV 4 поддерживает
режим, когда на экране
находятся одновременно два
видеоокна – с телепередачей и с
записанным ранее файлом,
Нажатие кнопки
Добавить/Удалить окно
(Add/Reduce Window)
откроет для этого
дополнительное окно.
В то время, как основное окно остается полнофункциональным,
дополнительные окна поддерживают только ограниченный набор функций,
поэтому при необходимости полного управления программой в них, нужно
дважды щелкнуть мышкой на дополнительном окне, и его содержимое
поменяется местами с основным окном, где будут доступны уже все
функции. Кнопка
Расположение окон (Alignment Window)
позволяет расположить дополнительное окно внутри основного (режим
«Картинка-в-картинке»), что окажется удобным в том случае, если
основное окно занимает всю площадь экрана монитора.
24
Все функции, возможные для дополнительного окна, доступны через
кнопки, расположенные в правом верхнем его углу:
соответственно Канал +, Канал —, Отключение звука, Расположение и
Закрыть. Также можно изменить размер дополнительного окна, двигая
мышкой левый нижний его угол.
При наличии в системе еще и цифрового тюнера, ComproDTV 4 может
показать одноврменно до шести окон: 4 окна с цифровыми каналами,
передаваемыми на одной частоте, одно – с аналоговым телеканалом и
еще одно – с записанным ранее файлом.
Если включить многооконный режим, когда в основном окне показывается
картинка с аналогового источника (антенна, кабель или видеовходы),
дополнительные окна автоматически будут выбирать цифровой вход.
Повторные нажатия на кнопку открытия дополнительного окна будут
—
открывать окна с новыми цифровыми каналами (до 4 дополнительных
окон).
Если же многооконный режим включить, когда в основном окне
показывается картинка с цифрового входа, появится список выбора, в
котором помимо цифрового входа можно будет выбрать один из
аналоговых.
Выбрав, например, антенный вход, Вы откроете новое окно с картинкой,
приходящей с эфирной антенны. Дальше в дополнительных окнах будут
открываться только цифровые каналы: тюнер может захватывать только
один аналоговый источник в каждый момент времени.
Внимание
Запуск дополнительных окон увеличивает нагрузку на процессор. Если
она приблизится к 100%, могут возникнуть задержки в отображении
видео в окнах и в записи, если она ведется. В этом случае уменьшите
количество открытых окон.
При переключении частоты основного окна дополнительные окна
переключатся на каналы, доступные на новой частоте.
25
Дополнительные окна не могут переключаться в полноэкранный режим.
Если Вы хотите видеть содержимое дополнительного окна на полном
экране, переведите его в основное окно двойным нажатием левой
клавиши мышки на нем.
Можно одновременно слышать звуковое сопровождение всех окон — и
основного и дополнительных. Звук в дополнительных окнах можно
отключать по одному. Но
замолчат все окна.
если Вы отключите звук в основном окне —
Видео на Рабочем столе (Видеодесктоп)
Если при активном основном окне нажать F7 (или воспользоваться меню,
вызываемым через правую клавишу мышки), ComproDTV 4 переходит в
режим видеодесктопа — телеэкран заменяет собой обои рабочего стола.
Для использования режима Видеодесктопа необходимо включить пункт
Use Overlay Surface в настройках ComproDTV 4: OptionÆVideo/Audio
Меню правой кнопки мыши
При нажатии на правую кнопку мыши на телевизионном окне появляется
меню, с помощью которого можно выполнять много полезных операций,
особенно в полноэкранном режиме, когда панель управления скрыта.
26
Увеличение изображения
Если Вы хотите увидеть часть изображения более подробно, выделите
правой кнопкой мыши область для увеличения. Вы увидите увеличенное
изображение.
Вы также можете изменить область увеличения повторным выделением
правой кнопкой мыши новой области. Для возвращения в стандартный
режим просмотра, нажмите левую кнопку мыши.
Моментальный снимок изображения
Нажмите на значок на
панели управления или
нажмите пробел на клавиатуре,
чтобы сделать моментальный
снимок изображения. Вы
увидите диалоговое окно, как
показано на рисунке. Формат
сохраняемой картинки (.bmp
или .jpg), а также качество и
степень сжатия для
формата .jpg можно настроить
через Option Æ Interface.
Запись
ComproDTV — это цифровой видеомагнитофон. ComproDTV может
записывать телепередачи как с эфира, так и с других источников (внешний
видеомагнитофон, видеокамера) и сохранять результат на жесткий диск.
ComproDTV поддерживает формат сжатия MPEG-1/2/4, который
позволяет экономить дисковое пространство, одновременно обеспечивая
высокое качество изображения.
Чтобы начать запись:
1. Нажмите кнопку Record . ComproDTV начнет записывать видеоряд,
который отображаются в окне просмотра. Он сохранит видео в файл
27
на жестком диске. Если нажать кнопку Record в процессе записи, с ее
помощью можно установить таймер, который остановит запись через
30, 60, 90 или 120 минут.
2. Нажмите кнопку Stop для прекращения записи.
3. При завершении записи, ComproDTV предлагает Вам задать имя
файл с записью. Введите имя файла и нажмите OK.
Чтобы проиграть записанный файл, нажмите кнопку
файл для просмотра.
Play и выберите
Запись по расписанию
ComproDTV может быть запрограммирован на запись ТВ программ по
указанному времени или может напомнить Вам о запланированном
просмотре ТВ передачи. Время может быть запрограммировано как для
разового просмотра, так и для нескольких просмотров. Вы можете
записывать любую передачу по расписанию.
Нажмите кнопку , чтобы открыть диалоговое окно Записи по
расписанию.
Функция отложенного просмотра (Timeshifting)
Функция Timeshifting позволяет приостанавливать, проигрывать сначала,
пропускать рекламные ролики при просмотре ТВ программ в реальном
времени без прерывания процесса записи. Функция отложенного
просмотра обеспечивает контроль над процессом просмотра
телепередачи. Например, Вы смотрите любимую спортивную передачу,
приостанавливаете просмотр и идете за напитком к холодильнику.
Нажмите кнопку Timeshifting
Полоса прокрутки времени показывает объем буфера функции timeshifting.
Также Вы можете прокрутить бегунок до необходимого момента
программы при помощи мыши.
Вы можете использовать кнопки меню Advance (для пропуска рекламных
роликов) и Replay (для проигрывания сначала), которые расположены на
панели управления или на пульте дистанционного управления.
Timeshifting временно сохраняет видео на жесткий диск на определенный
отрезок времени. Когда вы возвращаетесь на место, Вы можете
продолжить просмотр программы с момента, когда вы ушли.
28
, появится полоса прокрутки времени.
Настройки
Нажмите кнопку Options для открытия диалогового окна настройки
ComproDTV позволяет настроить свойства изображения (яркость,
контраст, и т.п.) раздельно для каждого канала.
Нажмите кнопку в колонке custom в закладке Channel в меню Settings
ComproDTV. Откроется диалоговое окно, как показано на рисунке.
Автоматическое сканирование
При первом запуске ComproDTV запускается режим автоматического
сканирования диапазона и поиска доступных телеканалов. Вы можете
запустить повторно сканирование в любое время нажатием кнопки
Autoscan.
По окончании сканирования, каналы, в которых найдена несущая, будут
автоматически включены в список перебора каналов и отмечены зеленой
«птичкой» . Каналы, в которых не найдено телепередач, будут
заблокированы и отметки возле них сняты. Вы можете прервать
сканирование кнопкой Stop.
После окончания сканирования Вы можете выбрать OK и выйти из режима
настройки или отредактировать список каналов, как описано ниже.
Set Mem+
В процессе автоматического сканирования автоматически находит и
включает в список каналы, в которых обнаружен телевизионный сигнал.
Все такие каналы маркируются «птичкой» . Если Вы хотите сократить
список доступных каналов (например, чтобы сократить время,
необходимое на их обзор), выключите ненужные каналы, щелкнув мышкой
на «птичке» .
29
Удаленные каналы не будут показываться в результатах обзора каналов и
не будут вызываться кнопками «предыдущий канал» и «следующий
канал» на пульте дистанционного управления.
Внимание
Данное руководство представляет только базовую информацию по
ComproDTV 4. За более детальной информацией по работе с
приложениями, пожалуйста, обращайтесь к Руководствам Пользователя
в программах, на дисках, или на нашем web-сайте, там вы найдете
свежую информацию по руководству.
30
ComproFM 2
ComproFM позволяет слушать FM радио-передачи на Вашем ПК.
Внимание
Данный раздел содержит только базовую информацию о ComproFM. За
более подробной информацией, пожалуйста, обратитесь к справке по
ComproFM или руководству на установочном CD-диске.
Панель управления
Панель управления ComproFM выполнена в том же стиле, что и
ComproPVR, но ориентирована на функциональность FM-приемника. На
рисунке показаны основные функции клавиш быстрого управления (Hot
Key.)
Индикатор времени
Запись по
расписанию (B)
Настройк
и
Частота
(K)
Пуск
(Space)
Стоп
(O)
Всегда сверху всех
окон
Стерео/Моно
(CTRL+S)
Пауза
(Space
Назад
(Å)
Справка
Громкость
(+, -)
Вперед
(Æ)
Свернуть
(H)
Выключить звук
(Z)
Запись
(M)
Закрыть
(CTRL+W)
Следующий канал
(Page Up)
Предыдущий канал
(Page down)
Последний канал
(N)
(R)
31
Возможные неполадки и способы их
устранения
Требования по операционной системе
Тюнер VideoMate M3F/M5F может работать под управлением Microsoft
Windows XP SP2 или Windows Vista. Чтобы загрузить Сервисный Пакет
обновления от Microsoft посетите сайт www.WindowsUpdate.com.
Также VideoMate M3F/M5F может работать под управлением Microsoft
Windows XP Media Center Edition 2005. Убедитесь, что Вы правильно
установили драйверы и DVD декодер (например, ComproDVD, NVDVD или
WinDVD 6.0).
Установка драйверов
Наиболее распространенной причиной проблем с картой ТВ тюнера,
является неправильная установка драйверов ТВ-захвата и ТВ-тюнера.
Если у Вас возникли проблемы с просмотром, записью, или
таймшифтингом ТВ–программ, транслирующихся в режиме онлайн,
проверьте состояние драйверов в разделе Менеджер Устройств.
Если драйвер установлен корректно, Вы увидите драйвер " VideoMate TV
SAA7133/35, Capture Device" в разделе "Контроллеры звука, видео и игр”
Менеджера Устройств Windows.:
Если этот драйвер отсутствует, попробуйте удалить и переустановить
драйверы VideoMate M3F/M5F. Для удаления драйверов воспользуйтесь
приложением Панели управления Добавить/Удалить программы.
Переустановка драйверов должна решить данную проблему.
Ошибка 0x1000006
Эта ошибка чаще всего говорит о некорректной установке драйвера.
Пожалуйста, деинсталлируйте и переустановить драйвер.
Если проблема не решится, возможно, она является результатом
конфликта запроса прерывания. Подобные конфликты случаются, когда
другие устройства, например, сетевая или звуковая карта используют ту
же линию запроса прерывания, что и карта ТВ-тюнера.
32
Для выявления конфликта запроса прерывания обратитесь в Менеджер
Устройств. В Менеджере Устройств выберите «Просмотр-> Типы
устройств» и нажмите "+" рядом с Запросом на прерывание(Interrupt
request (IRQ)).Вы увидите следующий список.
Для наилучшей производительности, ни одно из устройств не должно
занимать один канал запроса прерывания с картой VideoMate M3F/M5F.
Если другое устройство занимает один канал
картой ТВ-тюнера, извлеките другие PCI карты из компьютера и вставьте
карту ТВ-тюнера в третий или четвертый слот от AGP-слота (если таковые
имеются). Затем удалите и заново переустановите драйвер карты
ТВ-тюнера. В большинстве случаев это должно помочь. Если проблема не
решилась, попробуйте вставить карту ТВ-тюнера в другой слот PCI.
После того, как ComproDTV 4 станет нормально функционировать,
поочередно установите другие PCI устройства. Перезагрузите компьютер
и протестируйте ComproDTV после установки каждой карты.
запроса прерывания с
Внимание
Обратите внимание на номера каналов запроса прерывания сетевой,
звуковой и SCSI карт. Они не должны занимать один канал с картой
ТВ-тюнера.
Почему компьютер не включается?
Не паникуйте. Самая распространенная причина данной неполадки,
заключается в том, что вы подсоединили кабель включения питания от
корпуса не к тому разъему на материнской плате. Проверьте
правильность подключения данного кабеля к материнской плате.
Обратитесь к документации для материнской платы за информацией по
местонахождению разъема для кабеля включения питания.
Если это не поможет, выньте карту ТВ-тюнера и перезагрузите компьютер.
Если компьютер так и не включается, проблема не в VideoMateTV. Еще
раз проверьте правильность соединения кабеля включения питания.
33
Система не загружается, что мне делать?
Убедитесь, что Вы правильно подключили все провода для включения
компьютера. Пожалуйста, за более подробной информацией обратитесь в
раздел установки оборудования.
Во-вторых, убедитесь, что загорелся зеленый индикатор на карте
ТВ-тюнера VideoMate. Если зеленый индикатор не горит, материнская
плата не поддерживает дежурное питание режима ожидания. Функция
удаленного включения компьютера возможна только с материнскими
платами, которые поддерживают подачу дежурного питания в режиме
ожидания.
В-третьих, функция удаленного включения компьютера включит
компьютер за 5 минут до назначенного времени записи. Если вы
установили время записи на 4 часа, функция удаленного включения
компьютера включит компьютер в 3:55. Поэтому, вам необходимо
выключить компьютер до 3:54 перед тем, как функция удаленного
включения включит компьютер.
В-четвертых, убедитесь, что время, заданное в расписании, верно, также,
проверьте системное время.
В-пятых, в системе ввода/вывода некоторых материнских плат есть опция
“Включить при помощи PME# или PCI.” Данная опция должна быть
активирована для использования функции удаленного включения.
Кроме того, возможно, ваш блок питания не обеспечивает стандартной
мощности в линии дежурного питания 3.3V. Попробуйте поменять блок
питания.
Почему компьютер не выключается?
В редких случаях, карту ТВ-тюнера VideoMate нужно переустанавливать.
Отключение шнура питания от корпуса компьютера в течение 5 секунд
перезагрузит карту ТВ-тюнера.
Если Вы устанавливаете режим записи по расписанию, VideoMateTV
сгенерирует сигнал включения компьютера до начала загрузки
ComproDTV. Если компьютер по каким-либо причинам не загружает
ComproDTV, карта ТВ-тюнера будет пытаться включить компьютер, даже
если вы его выключили. Отсоедините сетевой кабель питания
компьютера для перезагрузки карты VideoMateTV. После этого вы
сможете нормально выключить компьютер.
Другими возможными причинами данной проблемы могут быть:
1. Если ваша система поддерживает мультизагрузку, а также ComproDTV
не установлен или работает на системе по умолчанию. Варианты
решения: Правильно установите операционную систему по умолчанию
или установите ComproDTV на операционную систему по умолчанию.
34
2. Могут возникнуть другие, независимые проблемы нормального
функционирования Windows. Варианты решения: Извлеките карту
тв-тюнера VideoMate из корпуса компьютера и восстановите нормальное
включение компьютера. Не забудьте правильно подключить кабель
включения компьютера.
3. В папке «Запуск» Программы отсутствует ссылка на программу «The
ComproDTV Scheduler». Попробуйте переустановить ComproDTV.
Почему компьютер работает нестабильно после
установки платы ТВ-тюнера?
Убедитесь, что плата корректно вставлена в слот и надежно закреплена.
Убедитесь, что карта не делит канал запроса на прерывание с другими
устройствами. Попробуйте переставить карту в другой слот.
Проверьте настройки BIOS Вашего компьютера. Они должны быть
такими:
Assign IRQ to VGA — ENABLE
PCI Master 0 Write — DISABLE
CPU to PCI write buffer — DISABLE
PCI Latency Timer — большее значение (64) может улучшить качество
картинки
Звук есть / Нет Изображения
Основная причина данной проблемы обычно заключается в конфликте
каналов запроса прерыванияя. Пожалуйста, обратитесь в раздел
установки Драйверов для решения данной проблемы.
Есть изображение / Нет Звука
Если вы видите изображение, но не слышите звука, попробуйте проверить,
что звук не выключен или громкость не снижена до минимума в окне
контроля Громкости Windows. (Дважды щелкните на иконке
Громкоговорителя в системном меню.)
Иногда помогает обновление драйверов звуковой карты или карты
тв-тюнера, также можете воспользоваться ссылками на нашем веб-сайте.
35
Звук пропадает через несколько минут
Если на вашем ПК установлена программа АнтиВируса, пожалуйста,
отключите защиту Службы срочной доставки сообщений в опциях разделе
Интернет.
Почему при воспроизведении записанного файла
возникают помехи?
Для кодирования карте ТВ-тюнера VideoMate нужно использовать
процессор. Поэтому когда при перегруженности системы процессор не
успевает кодировать информацию в режиме реального времени, часть
кадров выпадает. Обычно для достижения качества видеомагнитофонной
записи требуется процессор с тактовой частотой от 900 МГц, в то время
как для достижения качества DVD требуется уже процессор, работающий
на частоте от 1.7ГГц. Нажмите Ctrl + Shift + Esc (вызов Диспетчера задач)
и проверьте загруженность процессора. Если она достигает 100%, помехи
неизбежны.
Наиболее распространенной причиной данной проблемы является
недостаточная производительность системы, работа в фоновом режиме
других ресурсоемких приложений (например, антивирусные мониторы,
приложения Microsoft Office, сервисы обслуживания дисковой
подсистемы), неоптимальная настройка операционной системы или
несанкционированно проникшие на компьютер вирусные и троянские
программы. Если не хватает тактовой частоты процессора, то может
помочь снижение качества записи или выбор уменьшенных форматов
кадра, в то время как для полноценной записи все равно необходимо
повысить мощность системы. Если же тактовая частота процессора
заведомо выше требуемых для выбранного вами уровня качества
значений, но кадры все равно продолжают выпадать, стоит обратить
внимание на настройку операционной системы. Во-первых, нужно
проверить ее на наличие вирусных, троянских и шпионских программных
модулей с помощью антивирусных и антишпионских сканеров (например,
Kaspersky Antivirus, AdAvare SE). Следующим этапом нужно проверить
список запущенных задач и выключить те, работа которых во время
записи телетрансляции не обязательна. Для оптимизации операционной
системы можно воспользоваться одним из специализированных пакетов.
Также попробуйте переустановить DirectX (За информацией по
переустановке DirectX обращайтесь на нашу Интернет-страницу). Кроме
этого, может помочь выбор метода сжатия, не так сильно нагружающий
процессор. Следите, чтобы диск, на который записываются временные
файлы и финальный результат записи был дефрагментирован — высокий
уровень фрагментации жесткого диска тоже повышает нагрузку на
систему.
36
Почему не работает пульт дистанционного
управления?
Инфракрасный приемник, подключаемый к ТВ-карте, может быть плохо
закреплен. Пожалуйста, отсоедините его и подключите обратно. Также
проверьте наличие элементов питания в пульте дистанционного
управления и не разрядились ли они.
Убедитесь, что пиктограмма ИК-связи (ComproRemote) находится в
Системном меню на Рабочем столе в правом нижнем углу экрана. Если в
Системном меню такая пиктограмма отсутствует, запустите следующую
программу:
C:\Program Files\Common Files\VideoMate\ComproRemote.exe
Тогда программа добавит пиктограмму в Системное меню. Иконка
ИК-связи станет яркой, когда Вы нажимаете различные клавиши на пульте.
Если ответа не поступает, значит, драйверы ИК установлены неправильно.
Пожалуйста, удалите ComproDTV при помощи помощника
Добавления/Удаления программ в Панели Управления и переустановите его.
Почему ComproDTV загружается самостоятельно?
Некоторые устройства излучают ИК сигналы. Пожалуйста, убедитесь, что
в помещении нет микроволновых печей или световых приборов, которые
могут излучать ИК сигнал. Также убедитесь, что поблизости ИК приемника
не скопилось много проводов. Также если Вы используете аккумуляторы
для питания пульта дистанционного управления, попробуйте заменить их
на свежие батарейки. Также проверьте, не запала ли какая-нибудь
клавиша на пульте дистанционного управления.
Нет реакции на нажатие клавиши Настройки?
Возможна ситуация, что системные файлы операционной системы
Windows могли быть повреждены вирусом или опасными программами. В
данном случае, единственным решением проблемы является
восстановление или переустановка операционной системы Windows.
Имейте в виду, что восстановление системы сохранит все программы и
настройки.
Аналоговый телевизионный сигнал нечеткий?
ТВ-сигнал может заглушаться из-за ветвления. Пожалуйста, убедитесь,
что сигнал в кабеле достаточно четкий. Попробуйте переставить
компьютер к телевизору и подключите антенный кабель для телевизора.
Также попробуйте подсоединить кабель напрямую без сплиттера.
Еще одной причиной этой проблемы может быть разность напряжений
между корпусом компьютера и экраном антенного кабеля. Для
качественной работы ТВ-тюнера необходимо, чтобы компьютер был
правильно заземлен.
37
Обращение в службы технической поддержки Compro
Если Вам не удалось решить проблему, указанными выше способами,
пожалуйста, обратитесь в рубрику Часто Задаваемых Вопросов FAQs на
нашем сайте http://www.comprousa.com/support
Также вы сможете загрузить последние версии программ с нашего сайта.
Большинство проблем могут быть решены путем установки последней
версии программ. Для обращения в службу технической поддержки
Compro, пожалуйста, используйте форму запроса и предоставляйте как
можно больше информации о проблеме. Пожалуйста, опишите ситуацию
как можно более подробно для определения проблемы. Не забудьте
включить в письмо информацию, получаемую по нажатию кнопки E-mail
Info в закладке Device Settings при настройке ComproDTV 4. Также
напишите серийный номер продукта (19тизначное число). Форму запроса
можно найти на
http://www.comprousa.com/support/form.htm.
Мы постараемся помочь Вам в кратчайшие сроки.
38
P/N: 3GA0310245
Loading...
