Compro Y-C Software Manual [zh]

Download
Page 1
康博
Y/C 分离
使用指南
什么是 Y/C 分离
电视讯号其实是由亮度(Luminance)与彩度(Chrominance)所合成的，亮度代表的英文符号 为 Y，彩度代表的英文符号为 C，由于现行的电视讯号发送是将亮度与彩度的讯号迭合在一个 载波上，然后到了电视机后，再运用载波的特性将讯号用滤波器分开亮度与彩度的讯号，这 样做的好处是黑白电视机和彩色电视机都可以接收同样的讯号，因此过去当黑白电视机正转 换成彩色电视机的年代确实有其必要性。
Y/C 分离的好处
康博科技采用的 Y/C 分离处理器芯片，提供有 2 维 3 行及数字去噪声线路 (Digital Noise Reduction) 和 3D Y/C 分离 (3D Y/C 分离的算法只适用于 NTSC 的电视系统)，可以让 电视画面的串色和抖线的问题减到最低，加上康博科技非交错的显示技术，让画面不闪烁， 让电视画面更清晰，让您的眼睛更健康。
1
Page 2
备注
由于 3D Y/C 分离的算法只适用于 NTSC 的电视系统，因此在 PAL 的电视系统下，康博科技 的 Y/C 分离程序会自动将 PAL 的电视讯号采用 2 维 3 行的算法 (即 2D Y/C 分离)，再加上 数字去噪声的处理，确保您所看到的永远是最佳的画面。
康博科技 Y/C 分离程序的使用方式
如果您购买康博科技所生产有 Y/C 分离芯片的电视卡或电视盒，那么开启 ComproPVR 后， 进入选项中即可看到有个 Y/C 分离的标签页，请按下后即可看到下图
康博科技的 Y/C 分离程序提供了四种模式，您可以依自己的需求来选择适合的模式，以达到 最佳的画质。
2
Page 3
一般模式
采用这个模式后，芯片会根据电视画面的复杂度而决定什么时候采用 2 维 3 行的算法，什么 时候采用 3D Y/C 分离的算法 (3D Y/C 分离的算法只适用于 NTSC 的电视系统)，选择这个 模式可以适用在大部分的情况，如果没有特别的需求，请使用此预设模式可以满足您绝大部 分的需求。
去噪声模式（2D Y/C 分离）
采用这个模式后，芯片会采用 2 维 3 行的算法，并加上去噪声的处理，在动画特别多或电视 讯号噪声较多的情况下会有更好的效果。选择这个模式可以让您在当地电视讯号不良的情况 中或较多动画的情形下，得到更清楚的电视画面。
复杂画面模式（3D Y/C 分离）
采用这个模式后，芯片会采用 3D Y/C 分离的算法 (3D Y/C 分离的算法只适用于 NTSC 的 电视系统)，在画面复杂和动画较少的情况下会有更好的效果，您将会看到无比亮丽的画面色 彩和绝佳清晰的电视字幕，当电视动画较少和收讯良好的情况下，强烈建议采用此种模式， 满足您对画质的渴望。
进阶模式
选择此模式即会出如下图般的画面，您可以在此自行调整各参数来满足您的需求。
3
Page 4
备注
康博科技的 Y/C 分离程序允许使用者根据本身的电视讯号及画面状况，分别调整每一个参数， 以便让最好的画面呈现出来，保证您所看到的永远是最棒的。
由于 3D Y/C 分离的算法只适用于 NTSC 的电视系统，所以在 PAL 的系统下，有些选项可能 会反白或无作用。
Y/C 分离模式
这边有三个选项供您选择。
2D+3D 模式：采用这个模式后，芯片会根据电视画面的复杂度而决定什么时候采用 2 维 3 行的算法，什么时候采用 3D Y/C 分离的算法，选择这个模式可以适用在大部分的情况，如 果没有特别的需求，请使用此预设模式可以满足您绝大部分的需求。选择此模式，即可自行 调整动态侦测等级中的参数，以设定芯片什么时候采用 2 维 3 行的算法，什么时候采用 3D
Y/C 分离的算法。
3D 模式：采用这个模式后，芯片会采用 3D Y/C 分离的算法，在画面复杂和动画较少的情
2D+噪声消除模式：采用这个模式后，芯片会采用 2 维 3 行的算法，并加上去噪声的处理， 在动画特别多或电视讯号噪声较多的情况下会有更好的效果。选择这个模式可以让您在当地 电视讯号不良的情况和较多动画的情形下，得到更清楚的电视画面。选择此模式，即可自行 调整噪声过滤等级中的参数，以设定芯片什么样的讯号强度需要开始过滤。
Y 讯号输出修正
这个选项可以让您调整有关亮度讯号补正的参数。
使用 Y 讯号输出修正：勾选此项，即可启动 Y 讯号输出修正，您可以进一步调整下列二个参 数来得到您最佳的画质。如果不勾选，即采用芯片内定的参数来做处理。
垂直边缘补正：调整此参数，可以决定您所需要的垂直边缘补正的强度，如果适当的调整此 参数，可以让画面物品轮廓更加清晰，不过矫枉过正的话，也会造成物品边缘阴影过深的副 作用。
高频过滤：调整此参数，可以决定您所需要的过滤的高频强度，如果适当的调整此参数，可 以让电视画面更加清晰。
C 讯号输出延迟
这个选项可以让您调整有关彩度讯号对亮度讯号输出延迟的参数，因应各地电视讯号的载波， 适当的调整此参数，让彩度讯号与亮度讯号可以分离地更加完整。
4
Page 5
动态侦测等级
如果您在 Y/C 分离模式选项中选择了 2D+3D 模式，这个选项可以让您自行调整什么样的 情形下开始采用 3D 模式。
DY：调整此项，即可决定当亮度讯号有多少变化时，即开始采用 3D 模式。
DC：调整此项，即可决定当彩度讯号有多少变化时，即开始采用 3D 模式。
噪声过滤等级
如果您在 Y/C 分离模式选项中选择了 2D+噪声消除模式，这个选项可以让您设定芯片在什 么样的讯号强度下需要开始启用过滤噪声的功能。
Y 噪声：调整此项，即可决定当亮度强度比的程度为何时，即当做是亮度的噪声。
C 噪声：调整此项，即可决定当彩度强度比的程度为何时，即当做是彩度的噪声。
讯号状态
这边有三个字段显示您目前讯号的状态。
噪声比：此字段会显示您目前讯号的正常讯号与噪声的比例。
WCV-ID 解碼：此字段会显示您目前的电视讯号是否含有 WCV-ID，此讯号为日本电视系 统特有的 ID。
ID-1 解碼：此字段会显示您目前的电视讯号是否含有 ID-1，此讯号依各地电视系统而定。
选择完后，按下确定即可采用您所设定的参数来处理画面。
如果您不想要使用自行设定的参数，那么请按下默认值后，再按下确定即可采用芯片所预设 的参数来处理画面。
按下取消即可取消您这次设定的参数，并回到 Y/C 分离的标签页。

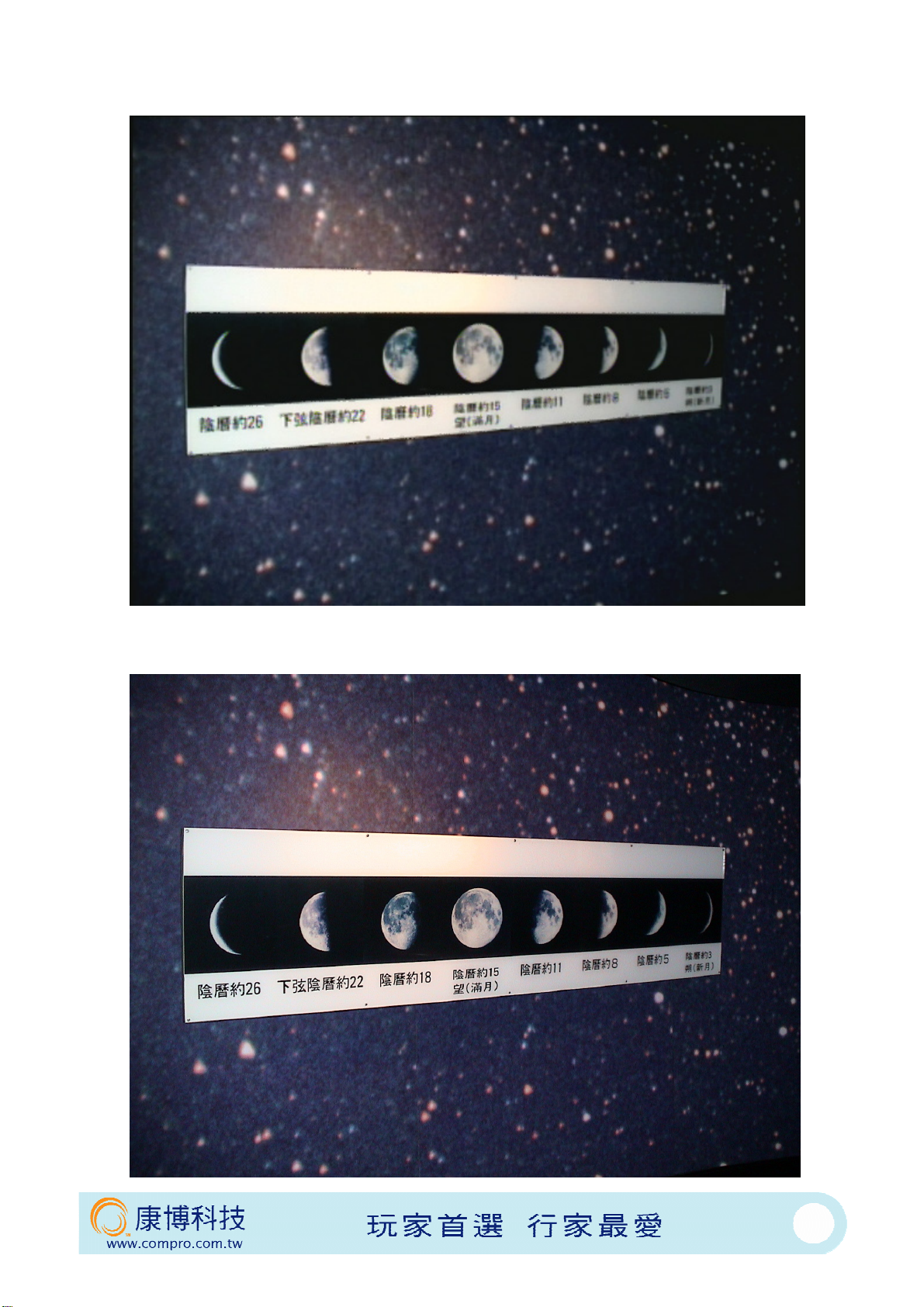

Y/C 分离前和分离后的图片比较
以下有两张图来显示有 Y/C 分离芯片处理前和处理后的图片，请各位仔细看看。
此图是在台中科学博物馆所拍摄的画面。
5
Page 6
Y/C 分离芯片处理前
Y/C 分离芯片处理后
6
Page 7
康博的 Y/C 分离同样适用于 AV 和 S 端子输入的讯号
康博科技所生产有 Y/C 分离芯片的电视卡，对于 AV 和 S 端子输入的讯号一样可以经由 Y/C 分离芯片来处理您所输入的讯号，确保您看到最完美的画面，给您最好的，永远是康博科技 对您的承诺。
备注
当您使用 S 端子输入的讯号时候，由于 S 端子输入的讯号已是亮度与彩度各别分开的讯号， 因此，康博科技的 Y/C 分离程序会自动将讯号直接进入噪声消除模式，确保您所看到的永远 是最佳的画面。
总结
由此可以知道，Y/C 分离芯片可以带给人们视觉更上层楼的享受，表现出绝佳清晰亮丽的画 面，加上康博科技的非交错显示技术，让您在计算机上看电视比看电视机的画面还更好更清 楚，让您的眼睛更舒服更健康，只有康博科技，带您体验数字生活的便利、美好及无限可能、 满足您的视觉欲望！只有康博科技，让您看的清楚及感觉到真正的好画质。
7
Page 8
Copyright © 2001-2005. Compro Technology, Inc. No part of this document may be copied or reproduced in any form or by any means without the prior written consent of Compro Technology, Inc.
Copyright © 2001-2005. 本手册中的内容非经康博科技公司以书面方式同意，不得擅 自拷贝或使用本手册中的内容，或以其它方式改变本手册的数据及发行。
Compro, VideoMate, Poladyne, Play with Power, 和 Compro logo 为康博科技公
司的注册商标；其它名称和标示则为其它公司所属的个别注册商标。
康博科技对本手册中的内容无任何担保，宣告或暗示，以及其它特殊目的。除此之外， 对本手册中所提到的产品规格及信息仅供参考，内容亦会随时更新，恕不另行通知。本 手册中所提的信息，包括软件及硬件，若有任何错误，康博科技没有义务为其担负任何 责任。
康博科技公司 电话：+886 2 2918 0169 传真：+886 2 2915 2389 台北县新店市宝兴路 45 巷 6 弄 12 号 3 楼
www.compro.com.tw
P/N: 311008030
8
