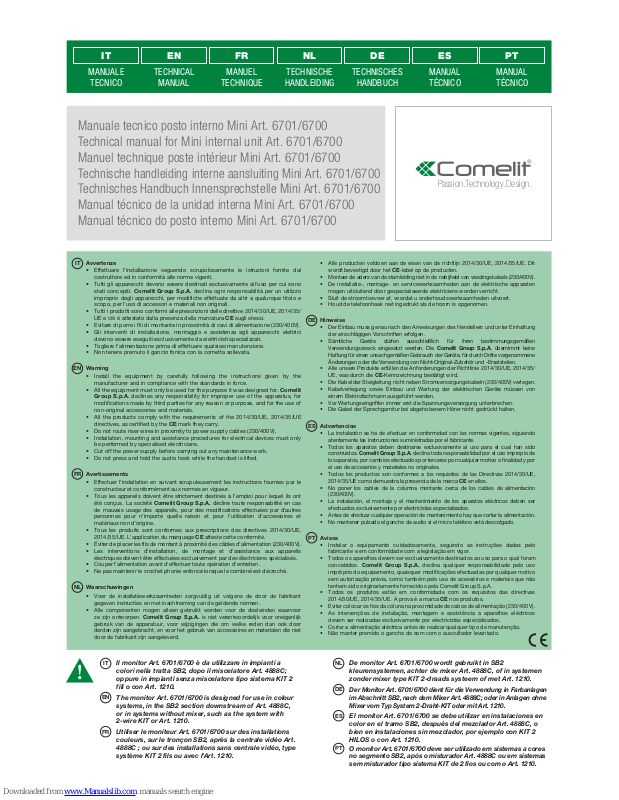

Page 1

MANUALE

TECNICO

TECHNICAL

MANUAL

MANUEL

TECHNIQUE

TECHNISCHE

HANDLEIDING

TECHNISCHES

HANDBUCH

MANUAL TÉCNICO

Passion.Technology.Design.

Avvertenze

• Effettuare l’installazione seguendo scrupolosamente le istruzioni fornite dal costruttore ed in conformità alle norme vigenti.

• Tutti gli apparecchi devono essere destinati esclusivamente all’uso per cui sono stati concepiti. Comelit Group S.p.A. declina ogni responsabilità per un utilizzo improprio degli apparecchi, per modifiche effettuate da altri a qualunque titolo e scopo, per l’uso di accessori e materiali non originali.

• Tutti i prodotti sono conformi alle prescrizioni delle direttive 2014/30/UE, 2014/35/ UE e ciò è attestato dalla presenza della marcatura CE sugli stessi.

• Evitare di porre i fili di montante in prossimità di cavi di alimentazione (230/400V).

• Gli interventi di installazione, montaggio e assistenza agli apparecchi elettrici devono essere eseguiti esclusivamente da elettricisti specializzati.

• Togliere l’alimentazione prima di effettuare qualsiasi manutenzione.

• Non tenere premuto il gancio fonica con la cornetta sollevata.

Manuale tecnico posto interno Mini Art. 6701/6700

Il monitor Art. 6701/6700 è da utilizzare in impianti a colori nella tratta SB2, dopo il miscelatore Art. 4888C; oppure in impianti senza miscelatore tipo sistema KIT 2 fili o con Art. 1210.

Technical manual for Mini internal unit Art. 6701/6700

Warning

• Install the equipment by carefully following the instructions given by the manufacturer and in compliance with the standards in force.

• All the equipment must only be used for the purpose it was designed for. Comelit Group S.p.A. declines any responsibility for improper use of the apparatus, for modifications made by third parties for any reason or purpose, and for the use of non-original accessories and materials.

• All the products comply with the requirements of the 2014/30/UE, 2014/35/UE directives, as certified by the CE mark they carry.

• Do not route riser wires in proximity to power supply cables (230/400V).

• Installation, mounting and assistance procedures for electrical devices must only be performed by specialised electricians.

• Cut off the power supply before carrying out any maintenance work.

• Do not press and hold the audio hook while the handset is lifted.

The monitor Art. 6701/6700 is designed for use in colour systems, in the SB2 section downstream of Art. 4888C, or in systems without mixer, such as the system with 2-wire KIT or Art. 1210.

Manuel technique poste intérieur Mini Art. 6701/6700

Avertissements

• Effectuer l’installation en suivant scrupuleusement les instructions fournies par le constructeur et conformément aux normes en vigueur.

• Tous les appareils doivent être strictement destinés à l’emploi pour lequel ils ont été conçus. La société Comelit Group S.p.A. décline toute responsabilité en cas de mauvais usage des appareils, pour des modifications effectuées par d’autres personnes pour n’importe quelle raison et pour l’utilisation d’accessoires et matériaux non d’origine.

• Tous les produits sont conformes aux prescriptions des directives 2014/30/UE, 2014/35/UE. L'application du marquage CE atteste cette conformité.

• Éviter de placer les fils de montant à proximité des câbles d’alimentation (230/400V).

• Les interventions d’installation, de montage et d’assistance aux appareils électriques doivent être effectuées exclusivement par des électriciens spécialisés.

• Couper l’alimentation avant d’effectuer toute opération d’entretien.

• Ne pas maintenir le crochet phonie enfoncé lorsque le combiné est décroché.

Utiliser le moniteur Art. 6701/6700 sur des installations couleurs, sur le tronçon SB2, après la centrale vidéo Art. 4888C ; ou sur des installations sans centrale vidéo, type système KIT 2 fils ou avec l’Art. 1210.

Technische handleiding interne aansluiting Mini Art. 6701/6700

Waarschuwingen

• Alle producten voldoen aan de eisen van de richtlijn 2014/30/UE, 2014/35/UE. Dit wordt bevestigd door het CE-label op de producten.

• Monteer de aders van de stamleiding niet in de nabijheid van voedingskabels (230/400V).

• De installatie-, montage- en servicewerkzaamheden aan de elektrische apparaten mogen uitsluitend door gespecialiseerde elektriciens worden verricht.

• Sluit de stroomtoevoer af, voordat u onderhoudswerkzaamheden uitvoert.

• Houd de telefoonhaak niet ingedrukt als de hoorn is opgenomen.

• Voer de installatiewerkzaamheden zorgvuldig uit volgens de door de fabrikant gegeven instructies en met inachtneming van de geldende normen.

• Alle componenten mogen alleen gebruikt worden voor de doeleinden waarvoor ze zijn ontworpen. Comelit Group S.p.A. is niet verantwoordelijk voor oneigenlijk gebruik van de apparatuur, voor wijzigingen die om welke reden dan ook door derden zijn aangebracht, en voor het gebruik van accessoires en materialen die niet door de fabrikant zijn aangeleverd.

De monitor Art. 6701/6700 wordt gebruikt in SB2 kleurensystemen, achter de mixer Art. 4888C, of in systemen zonder mixer type KIT 2-draads systeem of met Art. 1210.

Technisches Handbuch Innensprechstelle Mini Art. 6701/6700

Hinweise

• Der Einbau muss genau nach den Anweisungen des Herstellers und unter Einhaltung der einschlägigen Vorschriften erfolgen.

• Sämtliche Geräte dürfen ausschließlich für ihren bestimmungsgemäßen Verwendungszweck eingesetzt werden. Die Comelit Group S.p.A. übernimmt keine Haftung für einen unsachgemäßen Gebrauch der Geräte, für durch Dritte vorgenommene Änderungen oder die Verwendung von Nicht-Original-Zubehör und -Ersatzteilen.

• Alle unsere Produkte erfüllen die Anforderungen der Richtlinie 2014/30/UE, 2014/35/ UE, was durch die CE-Kennzeichnung bestätigt wird.

• Die Kabel der Steigleitung nicht neben Stromversorgungskabeln (230/400V) verlegen.

• Kabelverlegung sowie Einbau und Wartung der elektrischen Geräte müssen von einem Elektrofachmann ausgeführt werden.

• Vor Wartungseingriffen immer erst die Spannungsversorgung unterbrechen.

• Die Gabel der Sprechgarnitur bei abgehobenem Hörer nicht gedrückt halten.

Der Monitor Art. 6701/6700 dient für die Verwendung in Farbanlagen im Abschnitt SB2, nach dem Mixer Art. 4888C; oder in Anlagen ohne Mixer vom Typ System 2-Draht-KIT oder mit Art. 1210.

Manual técnico de la unidad interna Mini Art. 6701/6700

Advertencias

• La instalación se ha de efectuar en conformidad con las normas vigentes, siguiendo atentamente las instrucciones suministradas por el fabricante.

• Todos los aparatos deben destinarse exclusivamente al uso para el cual han sido construidos. Comelit Group S.p.A. declina toda responsabilidad por el uso impropio de los aparatos, por cambios efectuados por terceros por cualquier motivo o finalidad y por el uso de accesorios y materiales no originales.

• Todos los productos son conformes a los requisitos de las Directivas 2014/30/UE, 2014/35/UE como demuestra la presencia de la marca CE en ellos.

• No poner los cables de la columna montante cerca de los cables de alimentación (230/400V).

• La instalación, el montaje y el mantenimiento de los aparatos eléctricos deben ser efectuados exclusivamente por electricistas especializados.

• Antes de efectuar cualquier operación de mantenimiento hay que cortar la alimentación.

• No mantener pulsado el gancho de audio si el micro teléfono está descolgado.

El monitor Art. 6701/6700 se debe utilizar en instalaciones en color en el tramo SB2, después del mezclador Art. 4888C, o bien en instalaciones sin mezclador, por ejemplo con KIT 2 HILOS o con Art. 1210.

Manual técnico do posto interno Mini Art. 6701/6700

Avisos

• Instalar o equipamento cuidadosamente, seguindo as instruções dadas pelo fabricante e em conformidade com a legislação em vigor.

• Todos os aparelhos devem ser exclusivamente destinados ao uso para o qual foram concebidos. Comelit Group S.p.A. declina qualquer responsabilidade pelo uso impróprio do equipamento, quaisquer modificações efectuadas por qualquer motivo sem autorização prévia, como também pelo uso de acessórios e materiais que não tenham sido originariamente fornecidos pela Comelit Group S.p.A.

• Todos os produtos estão em conformidade com os requisitos das directivas 2014/30/UE, 2014/35/UE. A prova é a marca CE nos produtos.

• Evitar colocar os fios da coluna na proximidade de cabos de alimentação (230/400 V).

• As intervenções de instalação, montagem e assistência a aparelhos eléctricos devem ser realizadas exclusivamente por electricistas especializados.

• Cortar a alimentação eléctrica antes de realizar qualquer tipo de manutenção.

• Não manter premido o gancho do som com o auscultador levantado.

O monitor Art. 6701/6700 deve ser utilizado em sistemas a cores no segmento SB2, após o misturador Art. 4888C ou em sistemas sem misturador tipo sistema KIT de 2 fios ou com o Art. 1210.

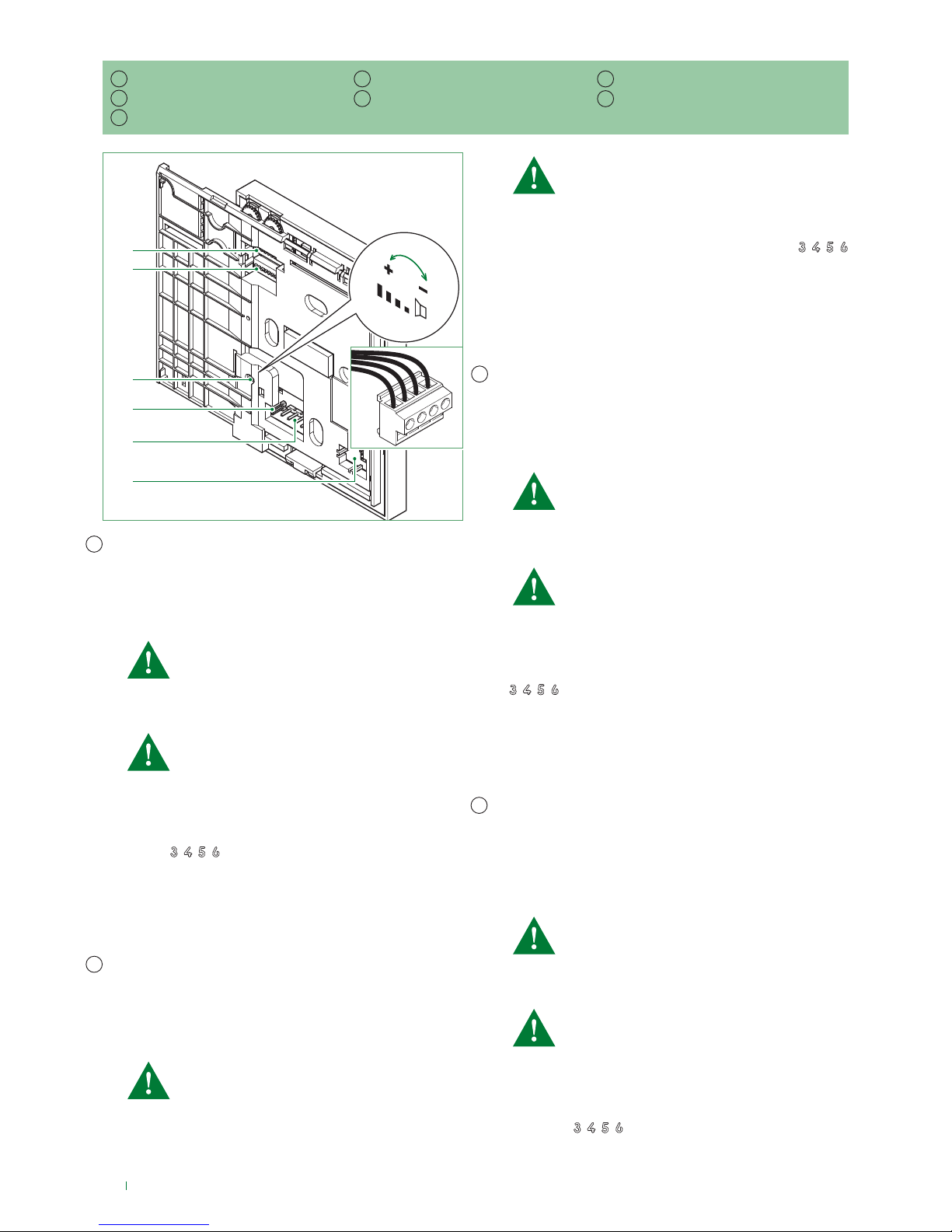

Page 2

1 2

L CFP1

CFP2

Descrizione monitor

1. S1 Micro-interruttori per programmazione codice utente

2. S2 Micro-interruttori per programmazione pulsanti e funzioni

(identificato da un angolo rosso)

DIP 1-2-3-4 per programmazione funzioni pulsanti DIP 5-6 accesso programmazioni DIP 7 per gestione tensione di alimentazione (vedere schemi e varianti da pag. 6) default = OFF

Per impianti KIT-2 fili o con Art. 1210 impostare DIP 7 su ON.

DIP 8: ON monitor secondario OFF monitor principale (default)

È possibile impostare max 1 monitor principale negli impianti KIT 2 FILI o con Art. 1210 e max 2 monitor principali negli impianti con Art. 4888C.

3. Regolazione volume alto parlante (solo per settaggio fonica intercomunicante)

4. CV5 Jumper chiusura video

5. Pin per ancoraggio morsettiera

6. Spazio per alloggiamento accessorio per funzionamento

pulsanti (di serie su tutti i monitor neri, acquistabile separatamente per monitor bianchi Art.6733W)

Morsettiera per connessione impianto:

LL Morsetti di connessione linea Bus CFP1 CFP2 Ingresso chiamata da piano

Monitor description

1. S1 User code programming microswitches

2. S2 Button and function programming microswitches (marked with

a red corner)

DIP 1-2-3-4 for button function programming DIP 5-6 access to programming DIP 7 for power supply voltage management (see diagrams and

variants on page 6), default = OFF

For systems with 2-wire KIT or Art. 1210, set DIP 7 to ON.

DIP 8: ON secondary monitor OFF main monitor (default)

A maximum of 1 main monitor can be set in systems with 2-WIRE KIT or Art. 1210, and 2 main monitors in systems with Art. 4888C.

3. Loudspeaker volume adjustment (for setting intercom audio only)

4. CV5 Video closing jumper

5. Pin for securing terminal block

6. Space for housing the operation accessory for keys

(standard on all black monitors, available to purchase separately for white monitors Art. 6733W)

Terminal block for system connection:

L L Bus line connection terminals CFP1 CFP2 Floor door call input

Description moniteur

1. S1 Microswitches pour la programmation du code résident

2. S2 Microswitches pour la programmation de touches et fonctions

(marked with a red corner)

DIP 1-2-3-4 de programmation des fonctions des boutons DIP 5-6 accès à la programmation DIP 7 de gestion de la tension d’alimentation (voir schémas et variantes à partir de la page 6) par défaut = OFF

Pour les systèmes KIT-2 fils ou avec l’Art. 1210, régler DIP 7 sur ON.

DIP 8 : ON moniteur secondaire OFF moniteur principal (par défaut)

Possibilité de configurer 1 seul moniteur principal sur les systèmes KIT 2 FILS ou avec l’Art. 1210, et 2 moniteurs principaux au maximum sur les systèmes équipés de l’Art. 4888C

3. Réglage du volume du haut-parleur (uniquement pour le réglage de la phonie d'intercommunication)

4. CV5 Cavalier de débranchement vidéo

5. Pin d'ancrage bornier

6. Espace pour loger l'accessoire faisant fonctionner les touches

(de série sur tous les moniteurs noirs, disponible à part

pour les moniteurs blancs Art.6733W)

Bornier pour la connexion de l'installation :

L L Bornes de connexion ligne Bus CFP1 CFP2 Entrée de l'appel palier

Beschrijving van de monitor

1. S1 Microschakelaars voor het programmeren van de

gebruikerscode

2. S2 Microschakelaars voor het programmeren van toetsen en functies (gemarkeerd met een rode hoek)

DIP 1-2-3-4 voor het programmeren van de functies van de toetsen DIP 5-6 toegang tot de programmeringen DIP 7 voor het beheer van de voedingsspanning (zie schema’s en varianten vanaf pag. 6) standaard = OFF

Bij KIT-2-draads systemen of met Art.1210 moet DIP 7 worden ingesteld op ON.

DIP 8: ON secundaire monitor OFF hoofdmonitor (standaard)

Er kan max. 1 hoofdmonitor worden ingesteld in de KIT 2-DRAADS systemen of met Art. 1210 en max. 2 hoofdmonitors in systemen met Art. 4888C

3. Volume van de luidspreker regelen (alleen voor geluidsinstelling intercom)

4. CV5 Jumper voor het afsluiten van het videosignaal

5. Pen voor bevestiging van het aansluitklemmenbord

6. Ruimte voor het plaatsen van een accessoire voor de werking

van toetsen (standaard op alle zwarte monitoren, apart verkrijgbaar voor witte monitoren Art.6733W)

Beschreibung des Monitors

Descripción del monitor

Descrição do monitor

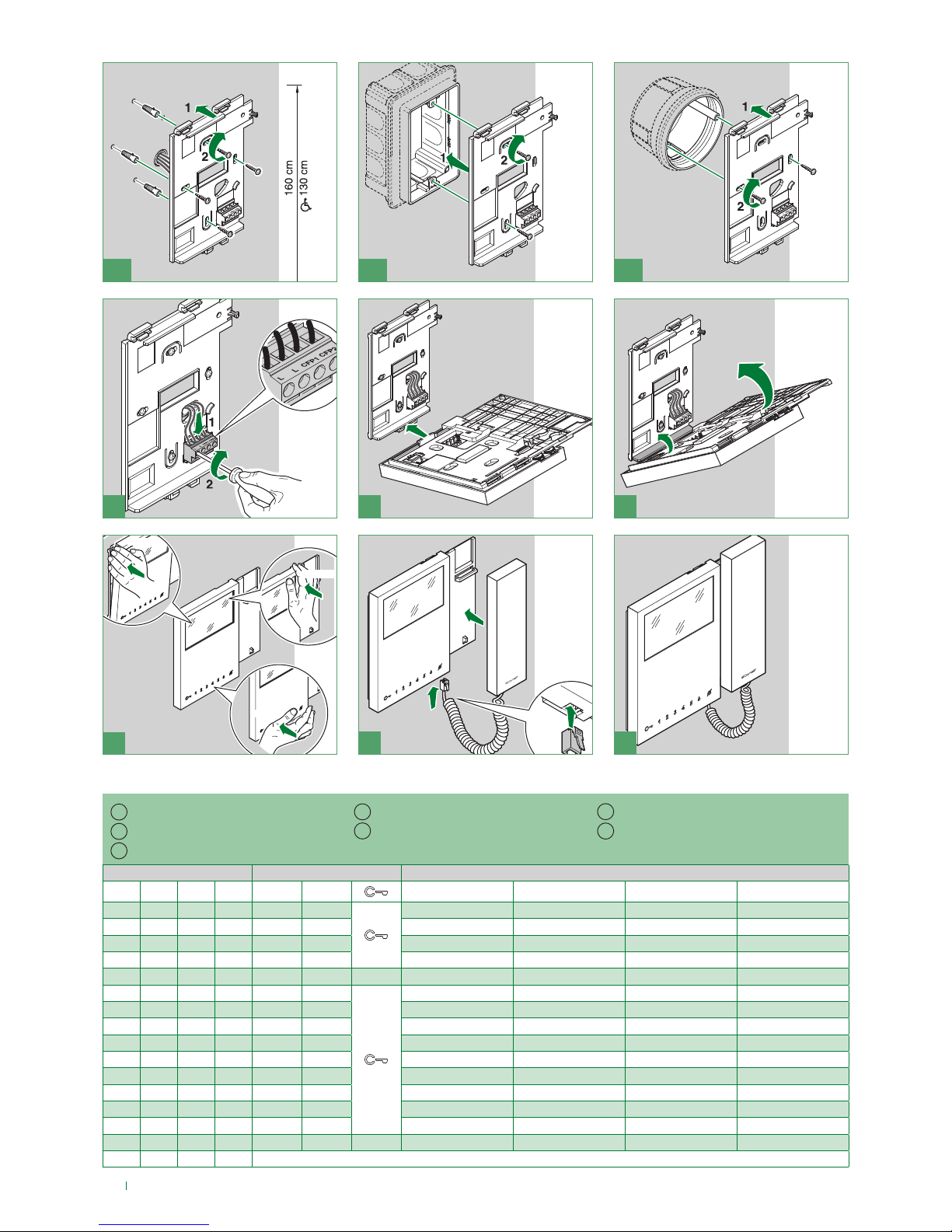

Page 3

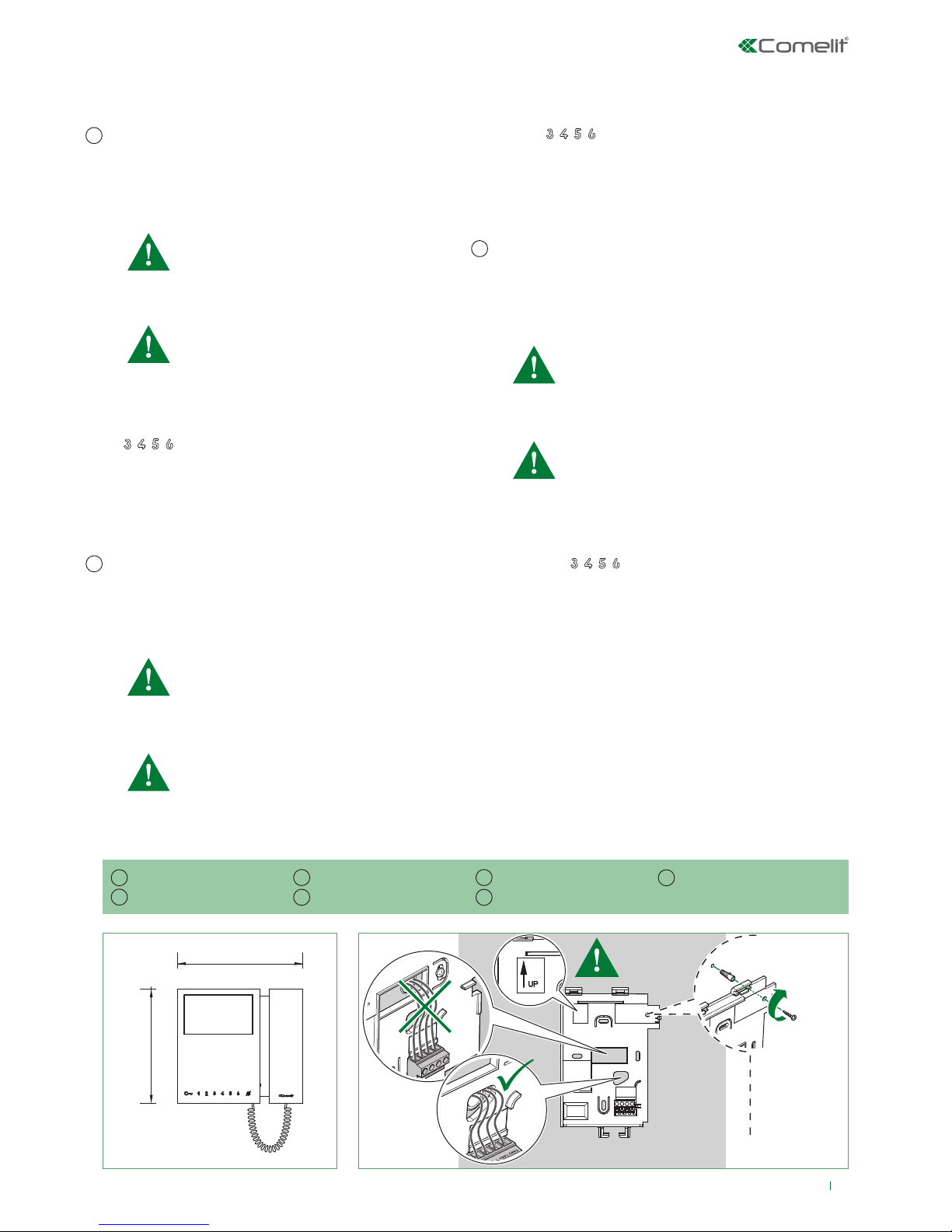

fissaggio opzionale optional fixing fixation en option optionele bevestiging optionale Befestigung fijación opcional fixação opcional

16,0 cm

17,5 cm

Installazione

Installation

Klemmenblok voor aansluiting van de installatie:

L L Klemmen voor aansluiting buslijn. CFP1 CFP2 Ingang voor etagebel

Installatie

1. S1 Mikroschalter für die Programmierung des Teilnehmercodes

2. S2 Mikroschalter für die Programmierung der Tasten und

Funktionen (durch eine rote Ecke gekennzeichnet)

DIP 1-2-3-4 für die Programmierung der Tastenfunktionen DIP 5-6 Önen der Programmierungen DIP 7 für die Einstellung der Versorgungsspannung (siehe Schaltpläne und Varianten ab Seite 6) Standard = OFF

Für Anlagen 2-Draht-KIT oder mit Art. 1210 DIP 7 auf ON stellen.

DIP 8:

ON Zusatzmonitor OFF Hauptmonitor (Standard)

Maximal können 1 Hauptmonitor in Anlagen mit 2-DrahtKIT oder mit Art. 1210 und 2 Hauptmonitore in Anlagen mit Art. 4888C eingestellt werden.

3. Lautstärkeregelung des Lautsprechers (nur für die Toneinstellung der Internverbindung)

4. CV5 Jumper zum Schließen des Videosignals

5. Stift für die Befestigung der Klemmenleiste

6. Einbauöffnung für Zubehör für die Funktionsweise der Tasten

(serienmäßig auf allen schwarzen Monitoren, auf

Wunsch lieferbar für weiße Monitore Art. 6733W)

Klemmleiste für Anschluss an die Anlage:

L L Anschlussklemmen Busleitung CFP1 CFP2 Eingang Etagenruf

Installation

1. S1 Microinterruptores para programar el código de usuario

2. S2 Microinterruptores para programar los pulsadores y las

funciones (identificados por un triángulo rojo en un ángulo)

DIP 1-2-3-4 para programar las funciones de los pulsadores DIP 5-6 para acceder a la programación DIP 7 para controlar la tensión de alimentación (véanse los esquemas y las variantes de la pág. 6) predeﬁnido = OFF

Para instalaciones KIT-2 hilos o con Art. 1210, configurar el DIP-switch 7 en ON.

DIP 8: ON monitor secundario OFF monitor principal (predefinido)

Es posible configurar, como máximo, 1 monitor principal en las instalaciones con KIT 2 HILOS o con Art. 1210 y, como máximo, 2 monitores principales en las instalaciones con Art. 4888C.

3. Regulación del volumen del altavoz (solo para la configuración del audio intercomunicante)

4. CV5 Puente para el cierre del vídeo

5. Pin de fijación de la regleta de conexiones

6. Espacio para alojar el accesorio para el funcionamiento de las

teclas (de serie en todos los monitores negros y a comprar por separado para los monitores blancos Art. 6733W)

Regleta de conexiones de la instalación:

L L Bornes de conexión de la línea Bus CFP1 CFP2 Entrada para llamada desde el timbre de planta

Instalación

1. S1 Microinterruptores para programar o código de utilizador

2. S2 Microinterruptores para programar os botões e as funções

(identificados por um canto vermelho)

DIP 1-2-3-4 para programar as funções dos botões DIP 5-6 acesso às programações DIP 7 para gerir a alimentação eléctrica (consultar esquemas e variantes da pág. 6) predefinição = OFF

Para sistemas KIT de 2 fios ou com Art. 1210 configurar o DIP 7 em ON.

DIP 8: ON monitor secundário OFF monitor principal (predefinido)

É possível configurar no máximo 1 monitor principal no caso de sistemas KIT de 2 FIOS ou com o Art. 1210 e no máximo 2 monitores principais em sistemas com o Art. 4888C.

3. Regulação do volume do altifalante (apenas para a programação do som de intercomunicação)

4. CV5 Comutador de derivação fecho vídeo

5. Pino para fixação da bateria de bornes

6. Espaço para o alojamento do acessório para o funcionamento

das teclas (de série em todos os monitores pretos, opcional no caso de monitores brancos Art. 6733W)

Bateria de bornes de ligação da instalação:

L L Bornes para a ligação à linha bus CFP1 CFP2 Entrada para chamada de andar local

Instalação

Page 4

1C1B1A

432

6 7

CLACK!

DIP S2

Art. (6700W / 6700W/BM / 6701W / 6701W/BM ) + Art. 6733W / Art. 6701B / 6701B/BM

DIP 1 DIP 2 DIP 3 DIP 4 P1 P2 P3 P4 P5 P6

0 0 0 0 ACT AI CCS D PAN K 1 0 0 0 CCS AI INT INTb D ACT 0 1 0 0 INT AI INTb ACT CCS CCP 1 1 0 0 ACT CCS CCP PAN K D 0 0 1 0 ACT ACT ACT ACT ACT ACT ACT 1 0 1 0 INT ACT CCS CCP INTb PA N 0 1 1 0 AI D K CCS CCP INTb 1 1 1 0 INTb INT AI INT PA N D 0 0 0 1 CCS PAN D AI INT INTb 1 0 0 1 K CCS PAN CCP AI INT 0 1 0 1 CCP K PAN ACT INT AI 1 1 0 1 PA N CCP CCS K ACT D 0 0 1 1 INTb AI INT ACT D CCS 1 0 1 1 INT INT INT INT INT INT 0 1 1 1 NULL NULL NULL NULL NULL NULL NULL 1 1 1 1 PROG #

default 

Configurazioni base pulsanti a sfioramento

Standard configuration for soft-touch keys

Configuration de base des touches à effleurement

Basisconfiguratie aanraaktoetsen

Basiskonfiguration der Touch-Tasten

Configuración básica de las teclas táctiles

Configuração base das teclas tácteis

Page 5

Legenda

Legend

Légende

Legenda

Legende

Leyenda

Legenda

Apriporta Lock- release Ouvre-porte Deuropener Turöffnertaste Abrepuertas Abertura da porta

ACT

Attuatore Actuator Actionneur Relais Relais Actuador Actuador

Autoaccensione Self-ignition Auto-allumage Beeldoproep Selbsteinschaltung Autoencendido

Acendimento automático

CCP*

Chiamata a centralino principale

Main switchboard call

Appel standard principal

Bellen naar hoofcentrale

Ruf an HauptPförtnerzentrale

Llamada a la centralita principal

Chamada à central principal

CCS*

Chiamata a centralino secondario

Secondary switchboard call

Appel au standard secondaire

Bellen naar secundaire portierscentrale

Ruf an ZusatzPförtnerzentrale

Llamada a la centralita secundaria

Chamada à central secundária

Chiamata citofono guardiano

Guardian door-entry phone call

Appel combiné parlophonique gardien

Oproep deurtelefoon bewaker

Ruf an Wechselsprechgerät des Wachmanns

Llamada al telefonillo del vigilante

Chamada ao telefone intercomunicador do vigilante

Dottore Doctor Docteur Arts Arztruf Doctor Médico

PAN *

Panico Panic Panique Paniek Notruf Pánico Pânico

INT

Intercomunicante programmabile generale o selettivo

- di serie chiamata monofamiliare per KIT e Simplebus Top

Programmable intercom, general or selective

- standard singlefamily calling for KIT and Simplebus Top

Intercommunicant programmable, général ou sélecteur

- de série appel un usager pour KIT et Simplebus Top

Programmeerbaar intercomsysteem, algemeen of selectief

- standaard oproep eengezinswoning voor KIT en Simplebus Top

Intercom programmierbar allgemein oder selektiv

- serienmäßig Ruf Einfamilienhaus für KIT und Simplebus Top

Intercomunicante programable general o selectivo

- llamada bifamiliar de serie para KIT y Simplebus Top

Intercomunicação programável geral ou selectiva

- de série chamada monofamiliar para KIT e Simplebus Top

INTb

Intercomunicante bifamiliare - solo per KIT

Two-family intercom

- for KIT only

intercommunicant deux usagers

- uniquement pour KIT

Intercomsysteem tweegezinswoning

- alleen voor KIT

Intercom Zweifamilienhaus

- nur für KIT

Intercomunicante bifamiliar

- sólo para KIT

Intercomunicação bifamiliar

- apenas para KIT

NULL

Nessuna funzione No function Aucune fonction Geen functie Keine Funktion Ninguna función Nenhuma função

* Non utilizzabile su

impianti kit

* not for use in

systems with kit

* non utilisable sur

les installations kit

* kan niet worden

gebruikt op kitsystemen

* nicht verwendbar

bei Anlagen KIT

* no se puede utilizar

en instalaciones kit

* não utilizável em

sistemas kit

Code

Dip switch

Code

Dip switch

Code

Dip switch

Code

Dip switch

Code

Dip switch

Code

Dip switch

Code

Dip switch

Code

Dip switch

1 1 31 1,2,3,4,5 61 1,3,4,5,6 91 1,2,4,5,7 121 1,4,5,6,7 151 1,2,3,5,8 181 1,3,5,6,8 211 1,2,5,7,8 2 2 32 6 62 2,3,4,5,6 92 3,4,5,7 122 2,4,5,6,7 152 4,5,8 182 2,3,5,6,8 212 3,5,7,8 3 1,2 33 1,6 63 1,2,3,4,5,6 93 1,3,4,5,7 123 1,2,4,5,6,7 153 1,4,5,8 183 1,2,3,5,6,8 213 1,3,5,7,8 4 3 34 2,6 64 7 94 2,3,4,5,7 124 3,4,5,6,7 154 2,4,5,8 184 4,5,6,8 214 2,3,5,7,8 5 1,3 35 1,2,6 65 1,7 95 1,2,3,4,5,7 125 1,3,4,5,6,7 155 1,2,4,5,8 185 1,4,5,6,8 215 1,2,3,5,7,8 6 2,3 36 3,6 66 2,7 96 6,7 126 2,3,4,5,6,7 156 3,4,5,8 186 2,4,5,6,8 216 4,5,7,8 7 1,2,3 37 1,3,6 67 1,2,7 97 1,6,7 127 1,2,3,4,5,6,7 157 1,3,4,5,8 187 1,2,4,5,6,8 217 1,4,5,7,8 8 4 38 2,3,6 68 3,7 98 2,6,7 128 8 158 2,3,4,5,8 188 3,4,5,6,8 218 2,4,5,7,8

9 1,4 39 1,2,3,6 69 1,3,7 99 1,2,6,7 129 1,8 159 1,2,3,4,5,8 189 1,3,4,5,6,8 219 1,2,4,5,7,8 10 2,4 40 4,6 70 2,3,7 100 3,6,7 130 2,8 160 6,8 190 2,3,4,5,6,8 220 3,4,5,7,8 11 1,2,4 41 1,4,6 71 1,2,3,7 101 1,3,6,7 131 1,2,8 161 1,6,8 191 1,2,3,4,5,6,8 221 1,3,4,5,7,8 12 3,4 42 2,4,6 72 4,7 102 2,3,6,7 132 3,8 162 2,6,8 192 7,8 222 2,3,4,5,7,8 13 1,3,4 43 1,2,4,6 73 1,4,7 103 1,2,3,6,7 133 1,3,8 163 1,2,6,8 193 1,7,8 223 1,2,3,4,5,7,8 14 2,3,4 44 3,4,6 74 2,4,7 104 4,6,7 134 2,3,8 164 3,6,8 194 2,7,8 224 6,7,8 15 1,2,3,4 45 1,3,4,6 75 1,2,4,7 105 1,4,6,7 135 1,2,3,8 165 1,3,6,8 195 1,2,7,8 225 1,6,7,8 16 5 46 2,3,4,6 76 3,4,7 106 2,4,6,7 136 4,8 166 2,3,6,8 196 3,7,8 226 2,6,7,8 17 1,5 47 1,2,3,4,6 77 1,3,4,7 107 1,2,4,6,7 137 1,4,8 167 1,2,3,6,8 197 1,3,7,8 227 1,2,6,7,8 18 2,5 48 5,6 78 2,3,4,7 108 3,4,6,7 138 2,4,8 168 4,6,8 198 2,3,7,8 228 3,6,7,8 19 1,2,5 49 1,5,6 79 1,2,3,4,7 109 1,3,4,6,7 139 1,2,4,8 169 1,4,6,8 199 1,2,3,7,8 229 1,3,6,7,8 20 3,5 50 2,5,6 80 5,7 110 2,3,4,6,7 140 3,4,8 170 2,4,6,8 200 4,7,8 230 2,3,6,7,8 21 1,3,5 51 1,2,5,6 81 1,5,7 111 1,2,3,4,6,7 141 1,3,4,8 171 1,2,4,6,8 201 1,4,7,8 231 1,2,3,6,7,8 22 2,3,5 52 3,5,6 82 2,5,7 112 5,67 142 2,3,4,8 172 3,4,6,8 202 2,4,7,8 232 4,6,7,8 23 1,2,3,5 53 1,3,5,6 83 1,2,5,7 113 1,5,6,7 143 1,2,3,4,8 173 1,3,4,6,8 203 1,2,4,7,8 233 1,4,6,7,8 24 4,5 54 2,3,5,6 84 3,5,7 114 2,5,6,7

144 5,8 174 2,3,4,6,8 204 3,4,7,8 234 2,4,6,7,8 25 1,4,5 55 1,2,3,5,6 85 1,3,5,7 115 1,2,5,6,7 145 1,5,8 175 1,2,3,4,6,8 205 1,3,4,7,8 235 1,2,4,6,7,8 26 2,4,5 56 4,5,6 86 2,3,5,7 116 3,5,6,7 146 2,5,8 176 5,6,8 206 2,3,4,7,8 236 3,4,6,7,8 27 1,2,4,5 57 1,4,5,6 87 1,2,3,5,7 117 1,3,5,6,7 147 1,2,5,8 177 1,5,6,8 207 1,2,3,4,7,8 237 1,3,4,6,7,8 28 3,4,5 58 2,4,5,6 88 4,5,7 118 2,3,5,6,7 148 3,5,8 178 2,5,6,8 208 5,7,8 238 2,3,4,6,7,8 29 1,3,4,5 59 1,2,4,5,6 89 1,4,5,7 119 1,2,3,5,6,7 149 1,3,5,8 179 1,2,5,6,8 209 1,5,7,8 239 1,2,3,4,6,7,8 30 2,3,4,5 60 3,4,5,6 90 2,4,5,7 120 4,5,6,7 150 2,3,5,8 180 3,5,6,8 210 2,5,7,8 240* 5,6,7,8

Indirizzi di montante

*NOTA: il codice 240 è riservato per il centralino di portineria

# Per informazioni complete su tutte le programmazioni consultare il manuale completo al paragrafo “Conﬁgurazione avanzata monitor”

Riser addresses

*NOTE: code 240 is reserved for the porter switchboard

# For full information on all the programming conﬁgurations, refer to the paragraph “Advanced monitor conﬁguration” in the complete manual.

Adresse de montant

*REMARQUE: le code 240 est réservé au standard de conciergerie

# Pour des informations complètes sur toutes les programmations, consulter le manuel complet au paragraphe « Conﬁguration avancée moniteur »

Adressen van de stamleiding

*OPMERKING: de code 240 is gereserveerd voor de portierscentrale

# Raadpleeg voor volledige informatie over alle programmeringen de complete handleiding in de paragraaf “Geavanceerde monitorconﬁguratie”

Adressen der Steigleitung

*HINWEIS: Teilnehmercode 240 ist für die Pförtnerzentrale reserviert

# Vollständige Informationen über alle Programmierungen ﬁnden Sie im Abschnitt „Erweiterte Monitorkonﬁguration“

Direcciones de la columna montante

*NOTA: el código 240 está reservado a la centralita de conserjería

# Para más información sobre todas las programaciones, consultar el apartado “Conﬁguración avanzada del monitor” del manual completo.

Endereços da coluna

*NOTA: o código 240 está reservado para a central de portaria

# Para informações completas sobre todas as programações, consultar o manual completo, parágrafo “Conﬁguração avançada do monitor”

Page 6

12 34 56 12 34 56

12 34 56

1216

85 764321

1234 675 8

CV5

85 764321

1234 675 8

85 764321

OUT

INLIN

OUT

1214/2C

OUT

INLIN

OUT

1214/2C

4888C

C F P

6700W 6701W 6701B

C F P

6700W 6701W 6701B

C F P

6700W

6701W 6701B

1234 65

6700W/BM 6701W/BM 6701B/BM

+ 6710

6700W/BM 6701W/BM 6701B/BM

+ 6710

6700W/BM 6701W/BM 6701B/BM

+ 6710

12 3 45 6

2 3 4

4888C

1LINLIN

4L3

2L1L3L2

230V

~ ~

2628/2638

SCP

OUT

INLIN

OUT

1214/2C

1216

L L

1234 6 75 8

85 764321

1234 6 75 8

OUT

INLIN

OUT

1214/2C

C F P

85 764321

1234 6 75 8

OUT

INLIN

OUT

1214/2C

C F P

6700W 6701W 6701B

6700W/BM 6701W/BM 6701B/BM

+ 6710

6700W 6701W 6701B

6700W/BM 6701W/BM 6701B/BM

+ 6710

SB2/A22MINIC

SB2V/039MINIC

A MAX B MAX F MAX H MAX

Comelit Art.4577/4579 1 mm2 (Ø

1,2 mm AWG 17)

200 m

(655 feet)

200 m

(655 feet)

50 m

(165 feet)

100 m

(330 feet)

UTP5 cat. 5 0,2 mm2 (Ø 0,5

mm AWG 24)

80 m

(260 feet)

150 m

(490 feet)

60 m

(195 feet)

0,28 mm2 (Ø 0,6 mm AWG

23)

100 m

(330 feet)

150 m

(490 feet)

5 m

(15 feet)

60 m

(195 feet)

0,5 mm2 (Ø 0,8 mm AWG 20)

120 m

(395 feet)

100 m

(330 feet)

25 m

(85 feet)

60 m

(195 feet)

1 mm2 (Ø 1,2 mm AWG 17)

120 m

(395 feet)

150 m

(490 feet)

50 m

(165 feet)

60 m

(195 feet)

1 mm2 (Ø 1,2 mm AWG 17)



120 m

(395 feet)

80 m

(260 feet)

50 m

(165 feet)

40 m

(130 feet)

1,5 mm2 (Ø 1,4 mm AWG 15)

150 m

(490 feet)

100 m

(330 feet)

75 m

(245 feet)

60 m

(195 feet)

2,5 mm2 (Ø 1,8 mm AWG 13)

100 m

(330 feet)

4888C

1214/2C

1216

6700W 6701W

6701B

1595

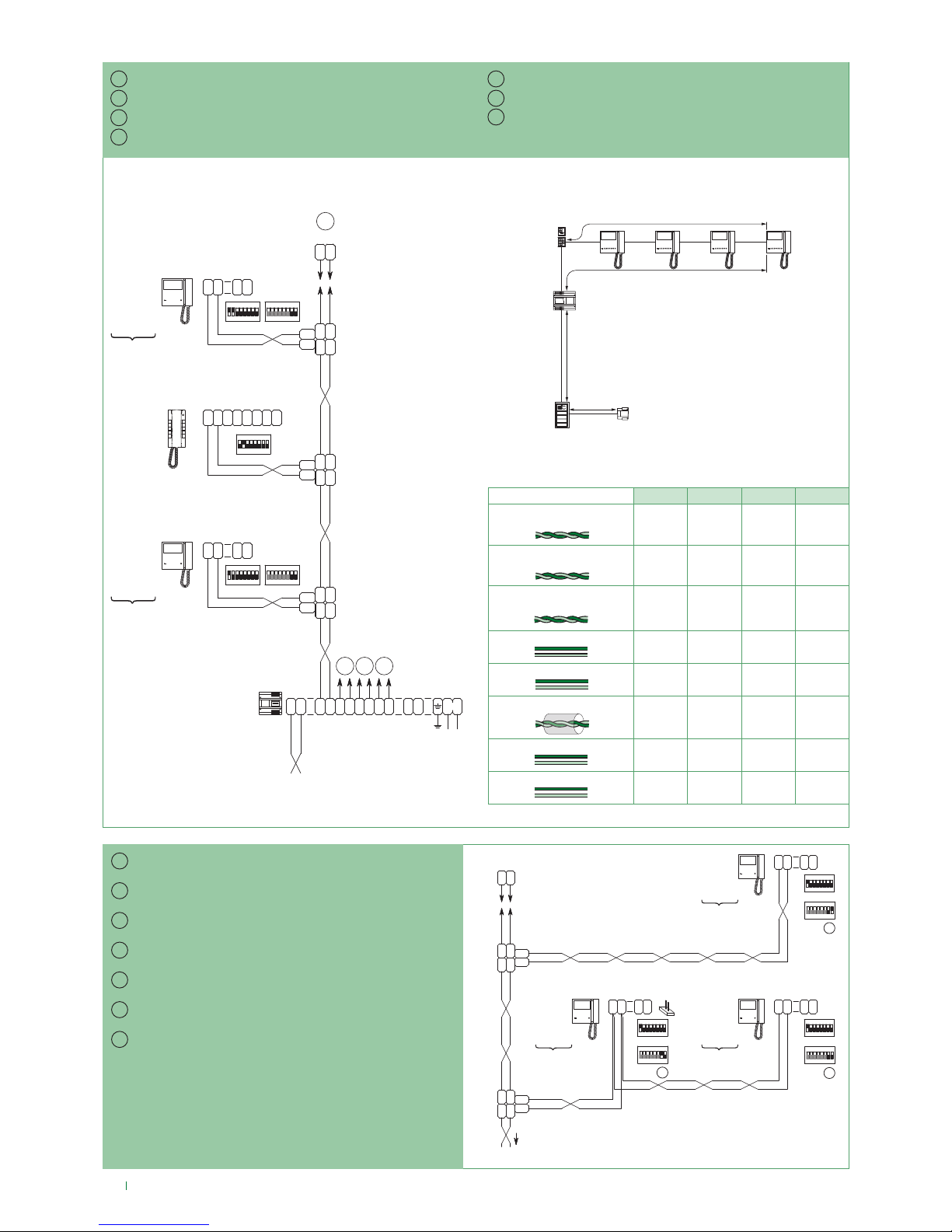

Impianto con Art. 4888C e distanze di funzionamento

Impianto con Art. 4888C: 2 monitor principali in cascata e 1 monitor secondario in derivazione

System with Art. 4888C and operating distances

System with Art. 4888C: 2 main monitors in cascade connection and 1 secondary monitor in branch connection

Installation avec Art. 4888C et distances de fonctionnement

Système avec l'Art. 4888C : 2 moniteurs principaux en cascade et 1 moniteur secondaire en dérivation

Systeem met art. 4888C en afstanden

Systeem met art. 4888C: 2 hoofdmonitors in cascade en 1 secundaire monitor met afgetakte aansluiting

Anlage mit Art. 4888C und zulässige Entfernung

Anlage mit Art. 4888C: 2 Hauptmonitoren in Kaskadenschaltung und 1 Zusatzmonitor über Abzweigung

Instalación con art. 4888C y distancias de funcionamiento

Instalación con art. 4888C: 2 monitores principales en cascada y 1 monitor secundario en derivación

Sistema com art. 4888C e distâncias de funcionamento

Sistema com art. 4888C:2 monitores principais em cascata e 1 monitor secundário em derivação

Page 7

IT IT

EN EN

FR FR

NL NL

DE DE

ES ES

PT PT

MNK/039QC S2W/001MI

IT ITIT

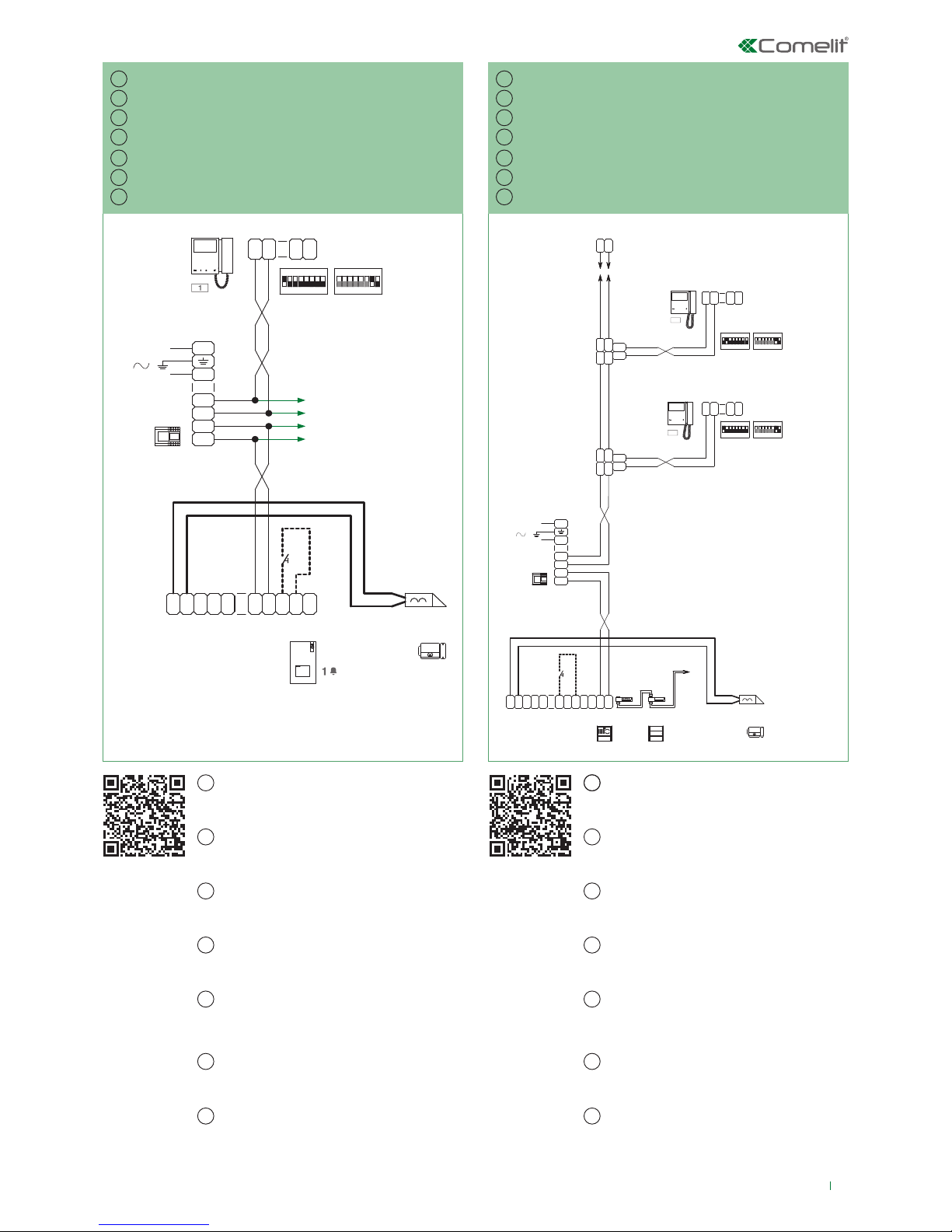

KIT 8461M-MB: impianto base monofamiliare Impianto con Art. 1210

Per informazioni complete sul cablaggio del posto interno 6700/ 6701 su impianti kit 8461M-MB fare riferimento al manuale completo del kit 8461M-MB disponibile sul sito www.comelitgroup.com

Per informazioni complete sul cablaggio del posto interno 6700/ 6701 su impianti con Art. 1210 fare riferimento al manuale completo dell’Art. 1210 disponibile sul sito www.comelitgroup.com

KIT 8461M-MB: standard single-family system System with Art. 1210

For detailed information on the wiring of the internal unit 6700/6701 in 8461M-MB kit systems, refer to the complete manual for the kit 8461M-MB, which is available on the website www.comelitgroup.com

For detailed information on the wiring of the internal unit 6700/6701 in System with Art.1210, refer to the complete manual for the Art. 1210, which is available on the website www.comelitgroup.com

KIT 8461M-MB : installation un appel base Système avec l'Art. 1210

Pour des détails complets sur le câblage du poste intérieur 6700/ 6701 sur des installations en kit 8461MMB, consulter le manuel complet du kit 8461M-MB disponible sur le site www.comelitgroup.com

Pour des détails complets sur le câblage du poste intérieur 6700/ 6701 sur installations avec Art. 1210, consulter le manuel complet du

Art. 1210

disponible

sur le site www.comelitgroup.com

KIT 8461M-MB: basissysteem enkelvoudige installatie Systeem met Art. 1210

Zie voor de complete gegevens over de bedrading van het binnentoestel 6700/ 6701 bij kit-systemen 8461MMB de complete handleiding van de kit 8461M-MB die beschikbaar is op de site www.

comelitgroup.com

Zie voor de complete gegevens over de bedrading van het binnentoestel 6700/ 6701 bij systemen met Art. 1210 de complete handleiding van de

Art. 1210

die

beschikbaar is op de site www.

comelitgroup.com

KIT 8461M-MB: Einteilnehmerinstallation, Basisversion Anlage mit Art. 1210

Für vollständige Informationen über die Verkabelung der Innensprechstelle in Anlagen Kit 8461M-MB siehe das komplette Handbuch des Kits 8461M-MB, das zum Download auf der Webseite www.comelitgroup.com verfügbar ist

Für vollständige Informationen über die Verkabelung der Innensprechstelle in Anlagen mit Art. 1210 siehe das komplette Handbuch des

Art. 1210

, das zum Download auf der Webseite www.comelitgroup.com verfügbar ist

KIT 8461M-MB: instalación básica unifamiliar Instalación con Art. 1210

Para más información sobre el cableado de la unidad interna 6700/ 6701 en instalaciones con kit 8461MMB, consultar el manual completo del kit 8461M-MB disponible en el sitio www.comelitgroup.com.

Para más información sobre el cableado de la unidad interna 6700/ 6701 en instalaciones con Art. 1210, consultar el manual completo del Art. 1210 disponible en el sitio www.comelitgroup.com.

KIT 8461M-MB: equipamento base monofamiliar Sistema com Art. 1210

85 764321

1234 675 8

C F P

6700W

6701W 6700W/BM 6701W/BM

SE +

NC C

1209

110-240V

4893

30 Vdc

12 3 45 6

85 764321

1234 675 8

C F P

6700W 6701W 6701B

OUT

INLIN

OUT

1214/2C

OUT

INLIN

OUT

1214/2C

12 3 45 6

C F P

85 764321

1234 675 8

6700W 6701W 6701B

1216

1210

110-240V

4681

C O M

33436

G N D

Para informações completas sobre a cablagem do posto interno 6700/6701 em sistemas kit 8461MMB, consultar o manual completo do kit 8461M-MB disponível no site www.comelitgroup.com

Para informações completas sobre a cablagem do posto interno 6700/6701 em instalações com o art. 1210, consultar o manual completo do Art. 1210 disponível no site www.comelitgroup.com

Page 8

3ª edizione 03/2016 cod. 2G40001589

1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6

1234 675 8

CV5

85 764321

1234 675 8

C F P

1209 / 1210

CV5

1234 675 8

C F P

P S S

6700W 6701W 6701B

6700W/BM 6701W/BM 6701B/BM

+ 6710

6700W 6701W 6701B

6700W/BM 6701W/BM 6701B/BM

+ 6710

6700W/BM 6701W/BM 6701B/BM

+ 6710

SB2/A24MINIC

SB2/A23MINIC

IT ES

[ FULL MANUAL]

1 2 3 4 5 6

1216

1234 675 8

OUT

INLIN

OUT

1214/2C

C F P

1234 675 8

S2S1

85 764321

OUT

INLIN

OUT

1214/2C

C F P

6700W 6701W 6701B

1209/1210

6700W/BM 6701W/BM 6701B/BM

+ 6710

6700W 6701W 6701B

6700W/BM 6701W/BM 6701B/BM

+ 6710

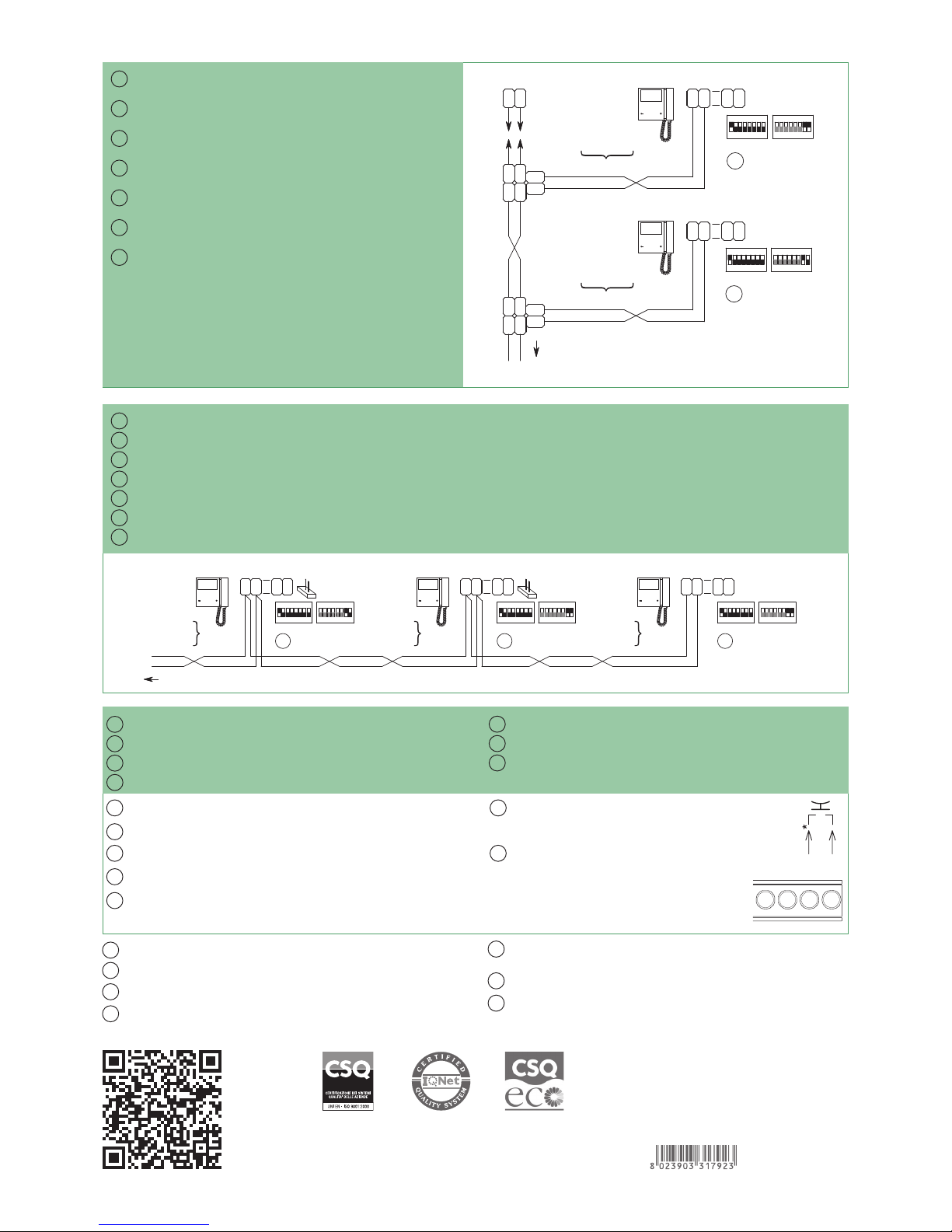

KIT 8461 o impianto con Art 1210: aggiunta 2 monitor secondari in cascata

Variante collegamento chiamata fuori porta

In caso di più citofoni o stae monitor con lo stesso codice utente collegare il pulsante CFP su uno solo; tutti i dispositivi suoneranno contemporaneamente.

* 20 m MAX - Utilizzare cavo schermato per il collegamento e non far passare i cavi in prossimità di carichi induttivi pesanti o cavi di alimentazione (230V / 400V).

KIT 8461 o impianto con Art. 1210: monitor secondario in derivazione

www.comelitgroup.com

Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy

KIT 8461 or system with Art. 1210: 2 additional secondary monitors in cascade connection

Floor door call connection variant

If there are a number of door-entry phones or monitor brackets with the same user code, connect the CFP button to one only; all the devices will ring simultaneously.

* 20 m MAX - Use screened cable for the connection and do not run cables near heavy inductive loads or power supply cables (230V / 400V).

KIT 8461 or system with Art. 1210: secondary monitor in branch connection

KIT 8461 ou systèmes avec l'Art 1210 : ajout de 2 moniteurs secondaires en cascade

Variante connexion appel palier

En cas de plusieurs combinés parlophoniques ou étriers moniteur avec le même code usager, relier le bouton CFP sur un seul; tous les dispositifs sonneront en même temps.

* 20 m MAX - Pour la connexion, utiliser un câble blindé et ne pas faire passer les câbles à proximité de charges inductives lourdes ou de câbles d’alimentation (230 V / 400 V).

KIT 8461 ou système avec l'Art. 1210 : moniteur secondaire en dérivation

KIT 8461 of systeem met art. 1210: met 2 extra secundaire monitors in cascade

Variant met aansluiting van een etagebel

Sluit bij meerdere deurtelefoons of grondplaten met dezelfde gebruikerscode de drukknop CFP op slechts één ervan aan; alle toestellen gaan dan tegelijk over.

* 20 m MAX - Gebruik een afgeschermde kabel voor deze verbinding en leid de kabels niet in de nabijheid van hoge inductieve belastingen of netvoedingskabels (230 V / 400 V).

KIT 8461 of systeem met art. 1210: secundaire monitor met afgetakte aansluiting

KIT 8461 oder Anlage mit Art. 1210: 2 Zusatzmonitoren in Kaskadenschaltung

Anschlussvariante Rufsignale der Außensprechstellen

Im Fall mehrerer Sprechstellen oder Monitor-Grundplatten mit gleichem Teilnehmercode die CFP-Taste nur an ein Gerät anschließen; daraufhin ertönt an allen Geräten gleichzeitig der Rufton.

* 20 m MAX - Für den Anschluss abgeschirmte Kabel verwenden und die Kabel nicht in der Nähe von großen induktiven Lasten oder Stromversorgungskabeln (230V /400V) verlegen.

KIT 8461 oder Anlage mit Art. 1210: Zusatzmonitor über Abzweigung

KIT 8461 o instalación con art 1210: añadido de 2 monitores secundarios en cascada

Variante con conexión para llamada timbre de planta

En caso de varios telefonillos o placas soporte de monitor con el mismo código de usuario, conectar el pulsador CFP a uno sólo; todos los dispositivos se activarán al mismo tiempo.

* 20 m MAX - Utilizar cable blindado para la conexión y no tender los cables cerca de cargas inductivas pesadas o cables de alimentación (230V / 400V)

KIT 8461 o instalación con art. 1210: monitor secundario en derivación

KIT 8461 ou sistema com o art. 1210: adição de 2 monitores secundários em cascata

Variante para ligação da campainha externa

CFP

No caso de vários telefones intercomunicadores ou suportes de monitor com o mesmo código de utilizador, ligar o botão CFP num só; todos os dispositivos soarão em simultâneo.

* 20 m MAX - Utilizar cabo blindado para a ligação e não fazer passar os cabos nas proximidades de cargas indutivas pesadas ou de cabos de alimentação (230V / 400V).

KIT 8461 ou sistema com o art. 1210: monitor secundário em derivação
