TECHNICAL

MANUAL

Single-family KIT

art. 8451V

Page 2

MANUALE

TECNICO

TECHNICAL

MANUAL

MANUEL

TECHNIQUE

TECHNISCHE

HANDLEIDING

Kit monofamiliare - Art. 8451V, Art. 8451V/BM

Single-family kit - Art. 8451V, Art. 8451V/BM

Kit un appel - Art. 8451V, Art. 8451V/BM

Enkelvoudige installatieKIT - Art. 8451V, Art. 8451V/BM

Kit Einteilnehmerinstallation - Art. 8451V, Art. 8451V/BM

Kit unifamiliar - Art. 8451V, Art. 8451V/BM

Kit monofamiliar - Art. 8451V, Art. 8451V/BM

TECHNISCHES

HANDBUCH

MANUAL TÉCNICO

Passion.Technology.Design.

Page 3

Contenuto della confezione

Package Contents

Contenu dans l'emballage

MANUALE

TECHNICAL

MANUEL

TECHNISCHE

TECNICO

MANUAL

TECHNIQUE

HANDLEIDING

Manuale tecnico kit monofamiliare Art. 8461V Technical manual for single-family Kit Art. 8461V Manuel technique kit un appel Art. 8461V Technische handleiding enkelvoudige installatiekit Art. 8461V Technisches Handbuch kit Einteilnehmerinstallation Art. 8461V Manual técnico del kit unifamiliar Art. 8461V Manual técnico kit monofamiliar Art. 8461V

Avvertenze

• Effettuare l’installazione seguendo scrupolosamente le istruzioni fornite dal

• Tutti gli apparecchi devono essere destinati esclusivamente all’uso per cui sono

• Tutti i prodotti sono conformi alle prescrizioni delle direttive 2014/30/UE, 2014/35/

• Evitare di porre i fili di montante in prossimità di cavi di alimentazione (230/400V).

• Non inserire oggetti né versare liquidi all’interno del dispositivo.

• Gli interventi di installazione, montaggio e assistenza agli apparecchi elettrici

• Togliere l’alimentazione prima di effettuare qualsiasi manutenzione.

• La telecamera non deve essere installata di fronte a grandi sorgenti luminose,

• Le telecamere con sensore a colori, presentano in condizioni di scarsa luminosità,

• IMPORTANTE: per non compromettere il funzionamento del dispositivo assicurarsi

Warning

• Install the equipment by carefully following the instructions given by the

• All the equipment must only be used for the purpose it was designed for. Comelit

• All the products comply with the requirements of the 2014/30/UE, 2014/35/UE

• Do not route the riser wires in proximity to power supply cables (230/400V).

• Do not insert objects or pour liquids into the device.

• Installation, mounting and assistance procedures for electrical devices must only

• Cut off the power supply before carrying out any maintenance work.

• The camera must not be installed opposite bright light sources, or in places where

• Cameras with colour sensor have poorer sensitivity in low light conditions than

• IMPORTANT: to prevent a malfunction of the device, make sure that the metal

Avertissements

• Effectuer l'installation en suivant scrupuleusement les instructions fournies par

• Tous les appareils doivent être strictement destinés à l'emploi pour lequel ils ont

• Tous les produits sont conformes aux prescriptions des directives 2014/30/UE,

• Éviter de placer les fils de montant à proximité des câbles d'alimentation

• Ne jamais introduire d'objets ni verser de liquides à l'intérieur du dispositif.

• Les interventions d'installation, de montage et d'assistance aux appareils

costruttore ed in conformità alle norme vigenti. Non manomettere le protezioni interne contro cortocircuiti e sovracorrenti.

stati concepiti. Comelit Group S.p.A. declina ogni responsabilità per un utilizzo improprio degli apparecchi, per modifiche effettuate da altri a qualunque titolo e scopo, per l’uso di accessori e materiali non originali.

UE e ciò è attestato dalla presenza della marcatura CE sugli stessi.

devono essere eseguiti esclusivamente da elettricisti specializzati.

oppure in luoghi dove il soggetto ripreso rimanga molto in controluce. Per risolvere il problema precedentemente descritto, si consiglia di modificare l’altezza di installazione della telecamera.

una sensibilità inferiore rispetto alle telecamere in bianco e nero. Si consiglia pertanto, in ambienti poco illuminati di prevedere una fonte di illuminazione aggiuntiva.

che il frontale in metallo dell'articolo 4893 non sfreghi su altre parti metalliche danneggiando il proprio rivestimento isolante.

manufacturer and in compliance with the standards in force. Do not tamper with the internal elements offering protection against short circuits and overcurrents.

Group S.p.A. declines any responsibility for improper use of the apparatus, for any alterations made by others for any reason or for the use of non-original accessories or materials.

directives, as certified by the CE mark they carry.

be performed by specialised electricians.

the filmed subject is against the light. To resolve the aforementioned problem, we recommend changing the installation height of the camera.

black/white cameras. We therefore recommend, in dimly lit environments, to install an additional light source.

fascia of Art. 4893 does not rub against any other metal parts and damage their insulation.

le constructeur et conformément aux normes en vigueur. Ne pas toucher les protections internes contre les courts-circuits et les surcharges.

été conçus. La société Comelit Group S.p.A. décline toute responsabilité en cas de mauvais usage des appareils, pour des modifications effectuées par d’autres personnes pour n’importe quelle raison et pour l'utilisation d’accessoires et matériaux non d'origine.

2014/35/UE. L'application du marquage CE atteste cette conformité.

(230/400V).

• Couper l'alimentation avant d'effectuer toute opération d'entretien.

• Installeer de camera niet tegenover felle lichtbronnen of op plaatsen waar de

• Camera's met kleurensensor hebben in schaars verlichte omstandigheden een

• IMPORTANT : pour ne pas compromettre le fonctionnement du dispositif,

Waarschuwingen

• Voer de installatiewerkzaamheden zorgvuldig uit volgens de door de fabrikant

• Alle apparaten mogen alleen gebruikt worden voor het beoogde doel waarvoor

• Alle producten voldoen aan de eisen van de richtlijn 2014/30/UE, 2014/35/UE. Dit

• Monteer de draden van de stamleiding niet in de buurt van voedingskabels

• Voorkom het binnendringen van vreemde voorwerpen of vloeistoffen in het toestel.

• De installatie-, montage- en servicewerkzaamheden aan de elektrische apparaten

• Sluit de voeding af voordat u onderhoudswerkzaamheden uitvoert.

• Installeer de camera niet tegenover felle lichtbronnen of op plaatsen waar de

• Camera's met kleurensensor hebben in schaars verlichte omstandigheden een

• BELANGRIJK: om de werking van het toestel niet in gevaar te brengen, dient

Hinweise

• Der Einbau muss strikt nach Herstelleranweisungen und unter Einhaltung

• Alle Geräte dürfen nur für den Zweck eingesetzt werden, für den sie entwickelt

• Alle unsere Produkte erfüllen die Anforderungen der Richtlinie 2014/30/UE,

• Die Kabel der Steigleitung nicht in Nähe der Stromkabel (230/400 V) verlegen.

• Keine spitzen Gegenstände in das Gerät einführen und dieses gegen das

• Installation, Einbau und Wartung der elektrischen Geräte dürfen nur von einem

• Vor Wartungseingriffen immer die Stromversorgung unterbrechen.

• Die Kamera darf nicht vor großen Lichtquellen oder an Stellen installiert werden,

• Die Kameras mit Farbsensor haben bei schlechten Lichtverhältnissen eine

• WICHTIG: Um die Funktionsweise des Gerätes nicht zu beeinträchtigen,

TECHNISCHES

MANUAL

HANDBUCH

TÉCNICO

Passion.Technology.Design.

électriques sont réservées à des électriciens spécialisés.

opgenomen persoon met de rug naar het licht staat. Om het hierboven beschreven probleem op te lossen, is het raadzaam de installatiehoogte van de camera aan te passen.

lagere gevoeligheid dan zwart-witcamera's. Het is daarom raadzaam om in schaars verlichte omgevingen een extra lichtbron te plaatsen.

s'assurer que la façade en métal de l'article 4893 n'entre pas en contact avec d'autres parties métalliques, ce qui risquerait d'endommager son revêtement isolant.

geleverde instructies en met inachtneming van de geldende normen. De interne beveiligingen tegen kortsluiting en overstroom niet forceren.

ze zijn ontworpen. Comelit Group S.p.A. is niet verantwoordelijk voor oneigenlijk gebruik van de apparatuur, voor wijzigingen die om welke reden dan ook door derden zijn aangebracht, en voor het gebruik van accessoires en materialen die niet door de fabrikant zijn aangeleverd.

wordt bevestigd door het CE-label op de producten.

(230/400V).

mogen uitsluitend door gespecialiseerde elektriciens worden verricht.

opgenomen persoon met de rug naar het licht staat. Om het hierboven beschreven probleem op te lossen, is het raadzaam de installatiehoogte van de camera aan te passen.

lagere gevoeligheid dan zwart-witcamera's. Het is daarom raadzaam om in schaars verlichte omgevingen een extra lichtbron te plaatsen.

u ervoor te zorgen dat het metalen frontpaneel, Art. 4893, niet over de andere metalen onderdelen schuurt en daarmee de isolerende bekleding beschadigt.

der einschlägigen Vorschriften erfolgen. Nicht den internen Kurzschluss- und Überlastungsschutz verändern.

worden sind. Comelit Group S.p.A. übernimmt keine Haftung für unsachgemäßen Gebrauch der Geräte, für durch Dritte vorgenommene Änderungen oder die Verwendung von Nicht-Original-Zubehör und -Ersatzteilen.

2014/35/UE, was durch die CE-Kennzeichnung bestätigt wird.

Eindringen von Flüssigkeiten schützen.

Elektrofachmann ausgeführt werden.

an denen das Motiv zu sehr im Gegenlicht steht. Zur Lösung des Problems ist es angebracht, die Installationshöhe der Kamera zu ändern.

geringere Empfindlichkeit als Schwarz/Weiß-Kameras. In schlecht beleuchteter Umgebung wird daher empfohlen, für eine zusätzliche Lichtquelle zu sorgen

sicherstellen, dass die Metallfrontblende des Artikels 4893 nicht gegen andere Metallteile reibt und dadurch die eigene Isolierung beschädigt.

Inhoud van de verpakking

Inhalt der Packung

Contenido del paquete Conteúdo da embalagem

1209

MANUAL TÉCNICO

×2

×1

L2L L1N

×1

4893M

×1 ×1 ×1

×3

×1

Pulsanti di chiamata sostituibili

Replaceable call buttons

Boutons d'appel remplaçables

Vervangbare beldrukkers

Austauschbare Ruftasten

Pulsadores de llamada sustituibles

Botões de chamada substituíveis

6741W(/BM)

×1

×1 ×1

×4

1214/2C

I componenti del kit vengono forniti già configurati per il funzionamento nella versione base. Installando e configurando la app COMELIT sul proprio smartphone/tablet è possibile rispondere da locale e remoto alle chiamate videocitofoniche, ma anche eseguire autoaccensioni e comandare attuatori. Ulteriori informazioni si trovano nei manuali completi scaricabili dal sito pro.comelitgroup.com o decodificando i seguenti codici QR.

The components of the kit are already configured for operation in the basic version. By installing and configuring the COMELIT app on your smartphone / tablet you can answer video door entry calls from a local and remote network (or mobile network); in addition you can make a Self-ignition on cameras/entrance panels and send commands to actuator modules. Further information can be found comelitgroup.com or by decoding the following QR code.

Les composants du kit sont livrés déjà configurés pour la version de base. À travers l’installation de l’appli Comelit sur smartphone/tablette, vous pouvez répondre en local et à distance aux appels vidéophoniques et également effectuer des auto-allumages et commander des actionneurs. Le manuel complet, à télécharger sur le site pro.comelitgroup.com ou en lisant le code QR ci-après, fournit de plus amples informations.

De onderdelen van de kit worden geleverd met configuratie voor werking in de basisuitvoering. Bij het installeren en configureren van de Comelit app op smartphone/tablet is het mogelijk de deurintercom oproepen te beantwoorden vanuit een lokaal of mobiel netwerk; daarnaast is het mogelijk om het beeld op te roepen van camera’s en deurstations en (eventueel aangesloten extra) contacten te bedienen. Meer informatie is te vinden in de complete handleiding die kan worden gedownload van de site pro.comelitgroup.com of door de volgende QR-code af te lezen.

Die Bauteile des KITs sind bereits für den Betrieb in der Grundversion konfiguriert. Wenn Sie die COMELIT App auf Ihrem Smartphone / Tablet installieren und konfigurieren, können Sie Videotürrufe von einem lokalen und einem entfernten Netzwerk (oder einem Mobilfunknetz) annehmen. Darüber hinaus können Sie, unter bestimmten Voraussetzungen, eine Selbsteinschaltung der Kameras des Klingeltableaus vornehmen und Befehle an Aktormodule senden. Weitere Informationen finden Sie im kompletten Handbuch, das Sie von der Webseite pro.comelitgroup.com herunterladen können, oder durch Entschlüsselung des QR-Codes.

Los componentes del kit se suministran ya configurados para el funcionamiento en la versión básica. Al instalar y configurar la App COMELIT en su Smartphone o Tablet, puede contestar las llamadas de la placa de video de forma local o remota (o red móvil); Además, puede hacer un autoencendido de cámaras / placas de entrada y enviar comandos a los módulos actuadores. Para más información, consultar el manual completo que se puede descargar en el sitio pro.comelitgroup.com o decodificando el siguiente código QR.

Os componentes do kit são fornecidos já configurados para o funcionamento na versão base. Ao instalar e configurar a app Comelit no seu smartphone / tablet poderá responder a chamadas do seu vídeo porteiro através da rede local ou remota ( e através da conexão móvel de dados) ; pode ainda ligar remotamente a imagem das câmaras / botoneiras e enviar comandos para os módulos actuadores . Para mais informações, consultar o manual completo que pode ser transferido a partir do Site pro.comelitgroup.com ou lendo o código QR seguinte.

in the complete manuals, which are available to download from the website pro.

[ 4893M ]

[ 6741W(/BM)]

×3

Page 4

Funzionamento

Operation

Fonctionnement

Werking

Funktionsweise

Funcionamiento

Funcionamento

Effettuare una chiamata da posto esterno

 Da posto esterno, toccare il pulsante corrispondente all'utente che si

desidera contattare per inviare la chiamata. Se l’impianto è libero: sul posto esterno si accende il LED per l’illuminazione del soggetto chiamante, il LED lampeggia e si avverte un suono di conferma. Sui monitor interno/i principale/i appare automaticamente l’immagine da posto esterno. Su monitor secondari è possibile richiedere il video (senza rispondere alla chiamata) toccando il pulsante 2 (di default programmato per l’autoaccensione).

» Se l’utente risponde alla chiamata: sul posto esterno si accende il LED . » Se l’utente preme il comando apriporta: sul posto esterno si accende il LED

Se l’impianto è occupato: il LED lampeggia e il posto esterno emette un tono di impianto occupato.

Quando dal posto esterno si effettua una chiamata, il monitor che si accende è il videocitofono principale. Gli eventuali monitor secondari della medesima unità familiare resteranno spenti. Rispondendo alla chiamata del posto esterno da un videocitofono secondario, l’immagine viene automaticamente visualizzata sul monitor (e il monitor del videocitofono principale si spegne). Per visualizzare l’immagine senza attivare la fonica con il posto esterno, premere il pulsante 2 - autoaccensione/richiesta video.

Autoaccensione

√ L' autoaccensione è possibile solo con impianto a riposo  Premere il pulsante autoaccensione (default pulsante 2) per visualizzare

sullo schermo del monitor l'immagine trasmessa dal posto esterno.

Funzionamento con posti interni supplementari

CHIAMATA GENERALE INTERNA Intercomunicante generale: funzione che consente la chiamata a uno o più Posti interni identificati dallo stesso indirizzo di chiamata da Posto esterno.

 Premere il pulsante programmato per avviare la chiamata

Se l’impianto è libero: il ricevente della chiamata toccando il pulsante fonica (o alzando la cornetta) entrerà in comunicazione con il chiamante. Ripremendo il pulsante fonica (o agganciando la cornetta) la comunicazione verrà terminata. Se l’impianto è occupato: il LED di segnalazione lampeggerà per alcuni secondi (per monitor Mini il LED privacy lampeggerà 4 volte). Una chiamata da posto esterno è prioritaria rispetto a una comunicazione intercomunicante. In questo caso gli utenti che si trovano già in conversazione sentiranno un tono simile a quello di chiamata se quest’ultima è indirizzata a loro o un triplice tono di segnalazione in caso contrario e acquisiranno il video del posto esterno chiamante (in caso di monitor principali).

 Per terminare la chiamata in corso e mettersi in comunicazione con il posto

esterno occorre premere 2 volte il pulsante fonica (oppure riagganciare la cornetta e sollevarla nuovamente).

INTERCOMUNICANTE SELETTIVO Intercomunicante selettivo: funzione che consente la chiamata a uno o più Posti interni identificati da un indirizzo di chiamata dedicato (vedi il manuale completo al paragrafo “Programmazione per chiamata intercomunicante”) diverso da quello di chiamata da Posto esterno.

MONITOR PRINCIPALI / SECONDARI Il kit può gestire fino a un massimo di 4 videocitofoni o citofoni per pulsante di chiamata di cui max 1 videocitofono principale.

Funzionamento con posti esterni supplementari

Consultare il manuale completo per la configurazione del posto esterno supplementare.

• Posto esterno (Porter) con scambio (secondario): funzione di default da utilizzare anche in impianti con scambio art. 1404 (per l’installazione di 2 o più ingressi).

• Posto esterno (Porter) Secondario: funzione da utilizzare in impianti con scambio art. 1405 e 2 posti esterni.

• Posto esterno (Porter) Principale: funzione da utilizzare in impianti con scambio art. 1405 e 2 posti esterni.

Funzionamento con scambio art. 1404 (default)

(Vedi manuale dedicato pro.comelitgroup.com).

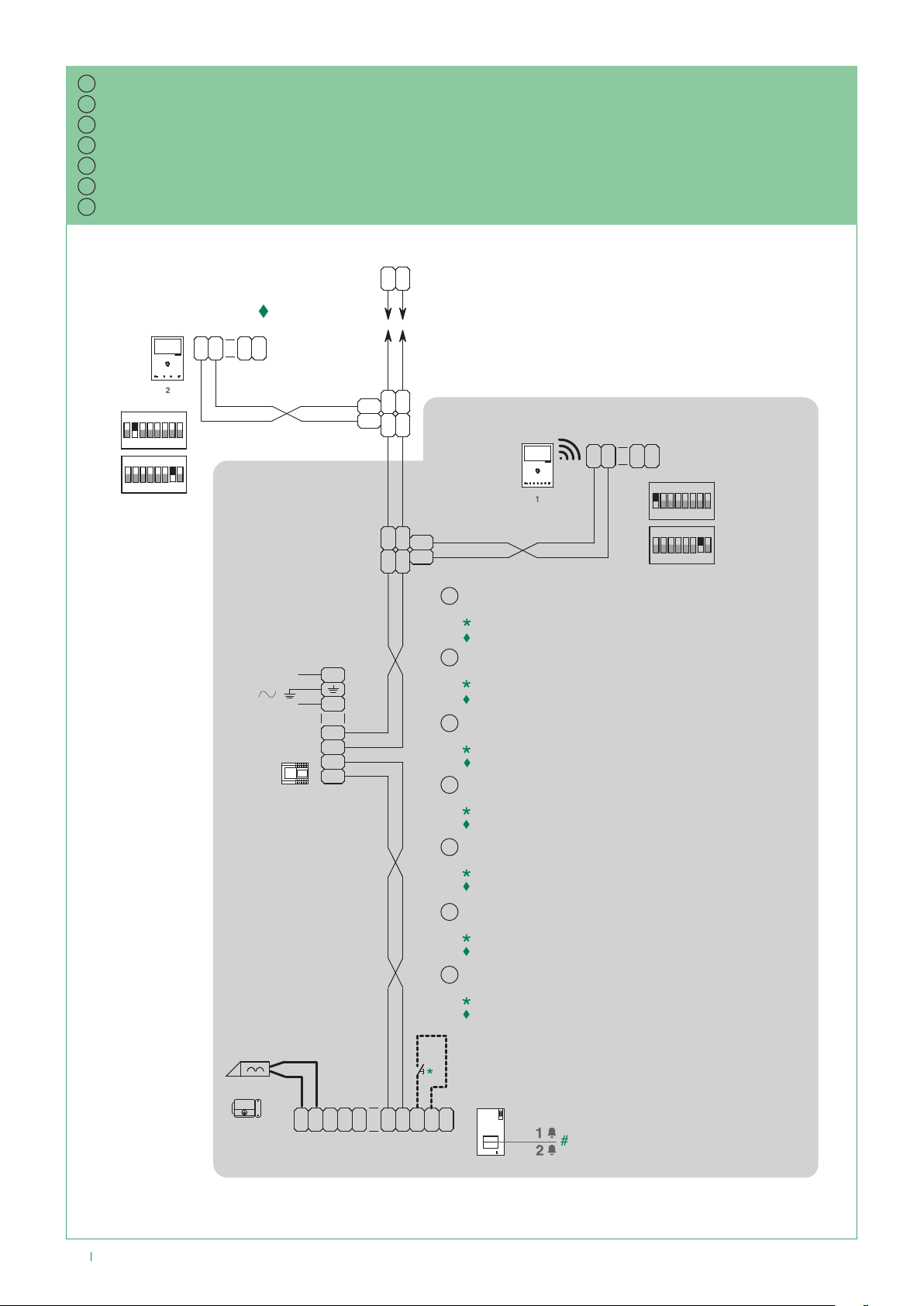

Funzionamento con scambio art. 1405 (Schema pag. 22)

In modalità “Posto esterno principale” i comandi apriporta (attuatore) vengono eseguiti solo se il posto esterno è in stato di chiamata o autoaccensione. La funzionalità door-open è sempre disattiva. In modalità “Posto esterno secondario” i comandi apriporta (o attuatore) vengono eseguiti se l’impianto è a riposo o se il posto esterno è attivo. Con impianto a riposo il primo comando autoaccensione attiva la telecamera del posto esterno secondario. Ulteriori comandi eseguono la bascula tra i due posti esterni attivando alternativamente il posto esterno principale e secondario.

Con scambio art. 1405 è possibile installare solo 1 posto esterno

principale e 1 posto esterno secondario.

To make a call from an external unit

 To send the call from an external unit, touch the button corresponding to

the user you want to contact. If the system is not busy: on the external unit the caller illumination LED will light up, the LED will flash and the confirmation tone will sound. The video image from the external unit will appear automatically on the main internal monitor/s. The video image can be displayed on secondary monitors (without answering the call) by pressing button 2 (programmed by default for the self-ignition function).

» If the user responds to the call: the LED will illuminate on the external unit. » If the user presses the lock-release control: the LED will illuminate on the

external unit.

If the system is busy: the LED will flash and the external unit will emit the system busy tone.

When a call is made from the external unit, the monitor switched on will be the main door entry monitor. Any other secondary monitors in the same family unit will remain off. When responding to a call from the external unit using a secondary door entry monitor, the image is automatically displayed on the monitor (and the main door entry monitor is switched off). To display the image without activating audio communication with the external unit, press button 2 -self-ignition/video request.

Self-ignition

√ Self-ignition is possible only when the system is in standby  Press the self-ignition button (button 2 by default) to display on the monitor

the image transmitted from the external unit.

Operation with additional internal units

GENERAL INTERNAL CALL General intercom: function allowing calls to one or more internal units identified by the same call address as used by the external unit.

 Press the programmed button to send the call

If the system is not busy: The receiver of the call can press the audio key (or pick up the handset) to communicate with the caller. Press the audio button again (or hang up the handset) to terminate the call. If the system is busy: the LED indicator light will flash for a few seconds (on Mini monitors the privacy LED will flash 4 times). A call from the external unit always takes priority over an intercom communication. In this case, users who are already speaking will hear a tone similar to the ringtone, if the call is addressed to them, or otherwise a triple signalling tone will sound and the video image from the external unit from which the call was made will appear (in the case of a main monitor).

 Press the audio button twice (or hang up the handset and pick it up again) to

terminate the call in progress or establish a communication with the external unit.

SELECTIVE INTERCOM Selective intercom: function allowing calls to one or more internal units identified by a dedicated call address (see the paragraph “Intercom call programming” in the complete manual), which is different to the call address used for external unit calls.

MAIN/SECONDARY MONITORS The kit can manage up to a maximum of 4 door entry monitors or door-entry phones for each call button, including a maximum of 1 main door entry monitor.

Operation with additional external units

Consult the complete manual for configuration of a supplementary external unit:

• External unit (Porter) with switching (secondary): default function to be used also in systems with switching device art. 1404 (for installations with 2 or more entrances).

• Secondary external unit (Porter): function to be used in systems with switching device art. 1405 and 2 external units.

• Main external unit (Porter): function to be used in systems with switching device art. 1405 and 2 external units.

Operation with switching device art. 1404 (default)

(See specific manual pro.comelitgroup.com)

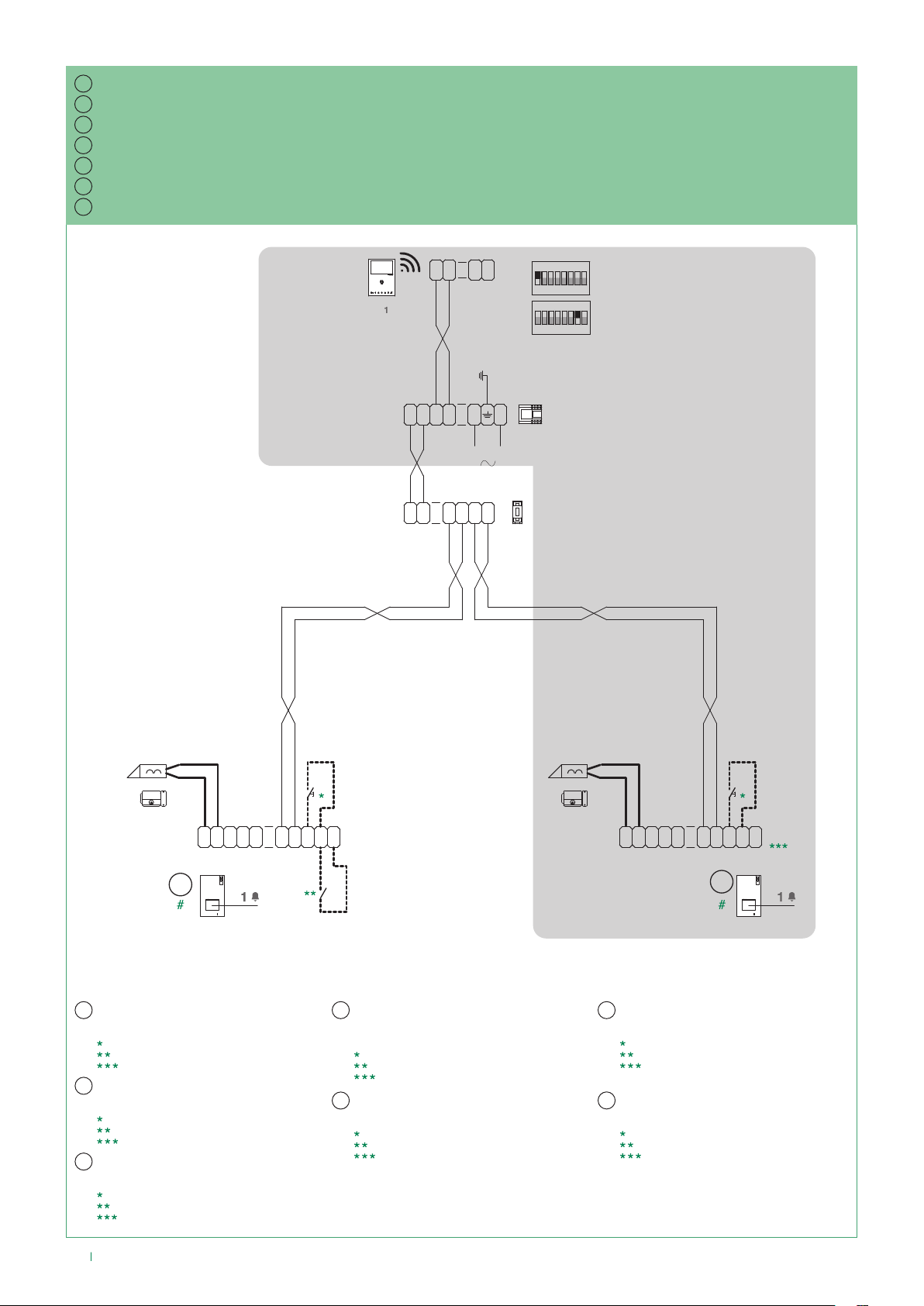

Operation with switching device art. 1405

In “Main external unit” mode, lock release (or actuator) commands are only executed if the external unit is in call or self-ignition mode. The “door-open” function is always deactivated. In “Secondary external unit” mode, lock release (or actuator) commands are executed if the system is in standby mode or if the external unit is active. If the system is in standby mode the first self-ignition command will activate the camera of the secondary external unit. Further commands will toggle between the external units, activating alternately the main external unit and the secondary external unit.

With the switching device art. 1405 it is possible to install only 1

main external unit and 1 secondary external unit.

(Wiring diagram page 22)

Page 5

Effectuer un appel à partir du poste extérieur

 Appuyer sur le bouton correspondant au résident à contacter pour

effectuer l'appel. Si la ligne est libre: La LED permettant d’éclairer l’appelant s’allume sur le poste extérieur, la LED clignote et une tonalité de confirmation retentit. Le moniteur du/des poste(s) intérieur(s)/du/des poste(s) principal/ aux affiche automatiquement l’image provenant du poste extérieur. Il est possible de demander la vidéo sur les moniteurs secondaires (sans répondre à l’appel), en appuyant sur la touche 2 (prédéfinie pour l’autoallumage).

» Si l’usager répond à l’appel : la LED s’allume sur le poste extérieur. » Si l’usager appuie sur la commande ouvre-porte : la LED s’allume sur le

poste extérieur.

Si la ligne est occupée: la LED clignote et le poste extérieur émet la tonalité de ligne occupée.

Lorsque l’on effectue un appel depuis le poste extérieur, c’est le moniteur principal qui s’allume. Les autres moniteurs secondaires de la même unité familiale resteront éteints. En répondant à l’appel du poste extérieur depuis un moniteur vidéophonique secondaire, l’image est automatiquement visualisée sur ce moniteur (et le moniteur principal s’éteint). Pour visualiser l’image sans activer la phonie avec le poste extérieur, appuyer sur le bouton 2 - auto-allumage/appel vidéo.

Auto-allumage

√ L'auto-allumage n'est possible que lorsque l'installation est en veille  Appuyer sur la touche auto-allumage (touche 2 par défaut) pour afficher sur

le moniteur l'image provenant du poste extérieur.

Fonctionnement avec postes intérieurs supplémentaires

APPEL GÉNÉRAL INTERNE Intercommunicant général : fonction qui permet d’effectuer un appel depuis un ou plusieurs postes intérieurs, identifiés par l’adresse d’appel du poste extérieur.

 Appuyer sur la touche prédéfinie pour envoyer l'appel

Si la ligne est libre: le recevant entre en communication avec l’appelant en effleurant la touche « prise phonie » (ou en soulevant le combiné). Il suffira de rappuyer sur la touche (ou de raccrocher le combiné) pour interrompre la communication. Si la ligne est occupée: l a LED de signalisation clignote quelques secondes (pour les moniteurs Mini, la LED privacy clignote 4 fois). Un appel provenant d’un poste extérieur a la priorité sur une communication intercommunicante. Dans ce cas, les utilisateurs en communication entendront dans le combiné un signal sonore similaire à un signal d’appel si ce dernier leur est destiné, ou un triple signal sonore dans le cas contraire, et ils recevront l’image relative à l’appel provenant de la platine extérieure (en présence de moniteurs principaux).

 Pour conclure l'appel en cours et entrer en communication avec la platine

extérieure, appuyer 2 fois sur la touche « prise phonie » (ou raccrocher le combiné puis le resoulever).

APPEL INTERCOMMUNICANT SÉLECTIF Intercommunicant sélectif : fonction qui permet d’effectuer un appel vers un ou plusieurs postes intérieurs, identifiés par une adresse d’appel dédiée (consulter le manuel complet au paragraphe « Programmation pour appel intercommunicant ») autre que celle de l’appel du poste extérieur.

MONITEURS PRINCIPAUX / SECONDAIRES Le kit peut gérer jusqu’à un maximum de 4 moniteurs vidéophoniques ou combinés audio par bouton d’appel, avec au maximum 1 moniteur vidéophonique principal.

Fonctionnement avec postes extérieurs supplémentaires

Consulter le manuel complet pour la configuration du poste extérieur supplémentaire :

• Poste extérieur (HP) avec commutateur (secondaire) : fonction cpar défaut, à utiliser également sur les installations disposant ducommutateur art. 1404 (pour l’installation d’au moins 2 entrées)

• Poste extérieur (HP) secondaire : fonction à utiliser sur des installations disposant du commutateur art. 1405 et de 2 postes extérieurs

• Poste extérieur (HP) principal : fonction à utiliser sur des installations disposant du commutateur art. 1405 et de 2 postes extérieurs

Fonctionnement avec commutateur art. 1404 (par défaut)

(Voir manuel correspondant pro.comelitgroup.com)

Fonctionnement avec commutateur art. 1405

En mode « Poste extérieur principal », les commandes ouvre-porte (actionneur) répondent uniquement si le poste extérieur est en condition d’appel ou d’auto-allumage. La fonction ouvre-porte est toujours désactivée. En mode « Poste extérieur secondaire », les commandes ouvreporte (ou actionneur) répondent si l’installation est au repos ou si le poste extérieur est activé. Si l’installation est au repos, la première commande d’auto-allumage allume la caméra du poste extérieur secondaire. Les commandes suivantes passent du poste extérieur principal au poste extérieur secondaire.

En présence du commutateur art. 1405, il est possible d’installer

seulement 1 poste extérieur principal et 1 poste extérieur secondaire.

(Voir schéma page 22)

Een oproep vanaf het deurstation uitvoeren

 Raak vanaf het deurstation de drukknop aan die overeenkomt met de

gebruiker die u wilt bellen om de oproep te verzenden. Als het systeem vrij is: op het deurstation gaat de LED branden van degene die wordt gebeld, de LED knippert en er klinkt een bevestigingstoon. Op de interne/hoofdmonitor(en) verschijn(t)(en) automatisch het beeld van het buitenstation. Op de secundaire monitor(en) kan een passieve beeldoproep worden gedaan (zonder de oproep te beantwoorden) door op toets 2 te drukken (standaard geprogrammeerd voor de beeldoproep).

» Als de gebruiker de oproep beantwoordt: gaat op het buitenstation de LED

branden .

» Als de gebruiker op de knop deurslotbediening drukt: gaat op het buitensta-

tion de LED branden .

Als het systeem bezet is: gaat de LED knipperen en vanuit het deurstation klinkt er een bezettoon. Als er een oproep plaatsvindt vanaf het deurstation, zal de monitor van de

hoofdvideo-deurintercom inschakelen. Eventuele secundaire monitoren van dezelfde familie blijven gedoofd. Als de oproep vanaf het deurstation door een secundaire videodeurintercom monitor wordt beantwoord, verschijnt het beeld automatisch op de monitor (en de monitor van de hoofdvideodeurintercom dooft). Om het beeld weer te geven zonder het geluid bij het deurstation in te schakelen, drukt u op knop 2 - beeldoproep/ passieve beeldoproep.

Beeldoproep

√ De beeldoproepfunctie is alleen mogelijk als het systeem in de ruststand staat  Druk op de toets beeldoproep (standaard toets 2) om op het monitorscherm

het beeld weer te geven dat afkomstig is van het deurstation.

Werking met extra deurstations

ALGEMENE INTERNE OPROEP Algemene intercom: functie waarmee één of meerdere binnentoestellen kunnen worden opgeroepen met hetzelfde oproepadres als vanuit het deurstation.

 Druk op de geprogrammeerde toets om de oproep te starten

Als het systeem vrij is: door op de “audiotoets” te drukken (of de hoorn op te nemen) kan de ontvanger van de oproep met de beller spreken. Door opnieuw op de toets te drukken (of de hoorn weer terug te leggen) wordt het gesprek beëindigd. Als het systeem bezet is: D e signaleringsled knippert enkele seconden (bij Mini-monitoren zal de privacy-LED 4 keer knipperen). Een oproep vanaf het deurstation heeft voorrang boven een intercomgesprek. In dat geval horen de gebruikers die reeds met elkaar in gesprek zijn een toon die lijkt op een oproeptoon als deze voor hen bestemd is, of anders horen ze een drietonige waarschuwing en krijgen ze het beeld van het oproepende deurstation te zien (in geval van een hoofdmonitor).

 Om het gesprek te verbreken en een verbinding te maken met het

deurstation, moet er 2 keer op de audiotoets worden gedrukt (of moet de hoorn worden neergelegd en opnieuw worden opgenomen).

SELECTIEVE INTERCOM Selectieve intercom: functie waarmee één of meerdere binnentoestellen kunnen worden opgeroepen met een speciaal oproepadres (zie de complete handleiding in de paragraaf “Programmering voor intercomoproep”) dat anders is dan het oproepadres vanuit het deurstation.

HOOFD-/SECUNDAIRE MONITOREN Met de kit kunnen er maximaal 4 video-deurintercomsystemen of deurtelefoons per belknop worden beheerd, waarvan maximaal 1 hoofdvideodeurintercom.

Werking met extra deurstations

Raadpleeg de complete handleiding voor de configuratie van het extra deurstation.:

• Deurstation (Speakerunit) met deurselector (secundair): standaardfunctie te gebruiken met systemen met deurselector art. 1404 (voor de installatie van 2 of meer ingangen).

• Secundair deurstation (Secundaire speakerunit): te gebruiken functie in systemen met deurselector art. 1405 en 2 deurstations.

• Hoofddeurstation (Hoofdspeakerunit): te gebruiken functie in systemen met deurselector art. 1405 en 2 deurstations.

Werking met deurselector art. 1404 (standaard)

(zie de betreffende handleiding pro.comelitgroup.com)

Werking met deurselector art. 1405 (zie het schema op pag. 22)

In de modus “Hoofddeurstation” wordt het commando deurslotbediening (relaissturing) alleen uitgevoerd als het deurstation zich in de status oproep of beeldoproep bevindt. De functie door-open is nooit geactiveerd. In de modus “Secundair deurstation” wordt het commando deurslotbediening (of relaissturing) uitgevoerd als het systeem in de ruststand staat of het deurstation actief is. Met het systeem in de ruststand activeert het eerste commando Beeldoproep de camera van het secundaire deurstation. Bij volgende commando’s worden de twee deurstations afgewisseld door beurtelings het hoofd- en secundaire deurstation te activeren.

Bij deurselector art. 1405 kan er maar 1 hoofddeurstation worden

geïnstalleerd en 1 secundair deurstation.

Page 6

Einen Ruf von einer Außenstelle ausführen

 In der Außensprechstelle die Taste berühren, die dem Teilnehmer entspricht, den

Sie anrufen möchten. Wenn die Anlage frei ist: An der Außensprechstelle wird die LEDBeleuchtung des Anrufers eingeschaltet, blinkt die LED und ertönt ein Bestätigungston. Auf den Innen-/Hauptmonitoren wird automatisch das Bild der Außensprechstelle angezeigt. Auf dem Zusatzmonitor kann das Video (ohne auf den Ruf zu antworten) durch Berührung der Taste 2 abgerufen werden (standardmäßig auf Selbsteinschaltung programmiert).

» Wenn der Teilnehmer den Ruf beantwortet: leuchtet auf der Außensprechstelle

die LED auf.

» Wenn der Teilnehmer die Türönertaste drückt: leuchtet auf der Außensprech-

stelle die LED auf.

Ist die Anlage besetzt: blinkt die LED und die Außensprechstelle erzeugt einen Signalton Anlage besetzt. Geht ein Ruf von der Außenstelle

aus, ist der eingeschaltete Monitor die Haupt-Videosprechstelle. Die eventuell vorhandenen Nebenmonitore der gleichen Wohnung bleiben ausgeschaltet. Wird der Ruf der Außensprechstelle von einer zusätzlichen Videosprechstelle beantwortet, erscheint das Bild automatisch auf dem Monitor (und der Monitor der Haupt-Videosprechstelle erlischt). Zur Anzeige des Bildes ohne Aktivierung der Sprechverbindung mit der Außensprechstelle die Taste 2Selbsteinschaltung/Bildaufruf drücken.

Selbsteinschaltung

√ Die Selbsteinschaltung ist nur möglich, wenn sich die Anlage in Standby befindet  Die Taste Selbsteinschaltung (Standard Taste 2) drücken, um auf dem Monitor

das von der Außensprechstelle übertragene Bild anzuzeigen.

Betrieb mit zusätzlichen Innensprechstellen

ALLGEMEINER INTERNRUF Allgemeiner Internruf: Diese Funktion dient zum Anrufen einer oder mehrerer Innensprechstellen mit der gleichen Rufadresse wie von der Außensprechstelle.

 Die programmierte Taste drücken, um den Ruf auszuführen

Wenn die Anlage frei ist: nimmt der Empfänger durch Berühren der Sprechtaste (oder durch Abheben des Hörers) mit dem Anrufer Verbindung auf. Durch erneutes Berühren der Taste (oder durch Auflegen des Hörers) wird das Gespräch beendet. Wenn die Anlage besetzt ist: die LED-Anzeige blinkt für einige Sekunden (beim Monitor Mini blinkt die LED Mithörsperre 4 Mal). Ein von einer Außensprechstelle eingehender Anruf hat jedoch zu jeder Zeit Vorrang vor einem Interngespräch. In diesem Fall hören die Gesprächsteilnehmer einen Ton, der dem Rufton ähnelt, wenn der Ruf an sie gerichtet ist, oder andernfalls drei Signaltöne und übernehmen das Videobild der rufenden Außensprechstelle (im Falle eines Hauptmonitors.

 Um das laufende Gespräch zu beenden und sich mit der Außensprechstelle

zu verbinden, 2 Mal die Ruftaste drücken (oder den Hörer auflegen und wieder abheben).

SELEKTIVER INTERNRUF Selektiver Internruf: Diese Funktion dient zum Anrufen einer oder mehrerer Innensprechstellen mit einer dedizierten Rufadresse (siehe Abschnitt “Programmierung für Internruf” des kompletten Handbuchs), die von der von der Außensprechstelle angerufenen Rufadresse abweicht.

HAUPT-/ZUSATZMONITOR Der kit ist für die Steuerung von maximal 4 Videosprech- oder Innensprechstellen pro Ruftaste ausgelegt, davon maximal 1 Haupt-Videosprechstelle.

Betrieb mit zusätzlichen Außensprechstellen

Siehe das komplette Handbuch für die Konfiguration der zusätzlichen Außensprechstelle:

• Außensprechstelle (Zentrale) mit Signalweiche (sekundär): Vorgabefunktion, die auch in Anlagen mit Signalweiche art. 1404 (für die Installation von 2 oder mehr Eingängen) zu benutzen ist.

• Zusatz-Außensprechstelle (Nebenzentrale): Die Funktion ist zu benutzen in Anlagen mit Signalweiche art. 1405 und 2 Außensprechstellen.

• Haupt-Außensprechstelle (Hauptzentrale): Die Funktion ist zu benutzen in Anlagen mit Signalweiche art. 1405 und 2 Außensprechstellen.

Betrieb mit signalweiche art. 1404 (standard)

(siehe entsprechende Anleitung pro.comelitgroup.com).

Betrieb mit signalweiche art. 1405 (siehe Schaltplan Seite 22)

Im Modus “Haupt-Außensprechstelle” werden die Befehle Türöffner (Relais) nur ausgeführt, wenn sich die Außensprechstelle im Status Anruf oder Selbsteinschaltung befindet. Die Funktion Tür-Öffnen ist immer deaktiviert. Im Modus “Zusätzliche Außensprechstelle” werden die Befehle Türöffner (Relais) ausgeführt, wenn sich die Anlage im Ruhezustand befindet oder wenn die Außensprechstelle aktiviert ist. Wenn sich die Anlage im Ruhezustand befindet, schaltet der erste Befehl der Selbsteinschaltung die Kamera der zusätzlichen Außensprechstelle ein. Die folgenden Befehle schalten zwischen den beiden Außensprechstellen um und aktivieren abwechselnd die Haupt- und die ZusatzAußensprechstelle.

Mit der Signalweiche art. 1405 ist es möglich, nur 1 Haupt-

Außensprechstelle und 1 zusätzliche Außensprechstelle zu installieren

Efectuar una llamada desde la placa externa

 Desde la placa externa, tocar el pulsador correspondiente al usuario que se

desea contactar para enviar la llamada. Si la instalación está libre: en la placa externa se enciende el LED para iluminar la persona que llama, el LED parpadea y se oye un sonido de confirmación. En los monitores internos principales aparece automáticamente la imagen de la placa externa. En los monitores secundarios, es posible solicitar el vídeo (sin responder a la llamada) tocando la tecla 2 (por defecto, programada para el autoencendido).

» Si el usuario responde a la llamada: en la placa externa se enciende el LED

» Si el usuario pulsa el mando abrepuertas: en la placa externa se enciende el

LED .

Si la instalación está ocupada: el LED parpadea y la placa externa emite un tono de instalación ocupada.

Cuando se efectúa una llamada desde la placa externa, el monitor que se enciende es el del vídeo portero principal. Los otros monitores secundarios de la misma unidad familiar permanecen apagados. Respondiendo a la llamada de la placa externa desde un vídeo portero secundario, la imagen se visualiza de inmediato en el monitor (y el monitor del vídeo portero principal se apaga). Para ver la imagen sin activar el audio con la placa externa, hay que presionar el pulsador 2 de autoencendido/solicitud de vídeo.

Autoencendido

√ El autoencendido solo es posible cuando la instalación está en reposo.  Pulsar la tecla de autoencendido (por defecto la tecla 2) para visualizar, en la

pantalla del monitor, la imagen transmitida desde la placa externa.

Funcionamiento con unidades internas adicionales

LLAMADA GENERAL INTERNA Intercomunicante general: función que permite efectuar la llamada a una o más unidades internas, identificadas con la misma dirección de llamada desde la placa externa.

 Pulsar la tecla programada para iniciar la llamada.

Si la instalación está libre: el receptor de la llamada, al tocar la tecla de activación del audio (o descolgar el micro teléfono), entrará en comunicación con quien llama. Al pulsar de nuevo la tecla (o colgar el micro teléfono), terminará la comunicación. Si la instalación está ocupada: el LED de señalización parpadeará durante algunos segundos (en el monitor Mini, el LED privacidad parpadeará 4 veces). Una llamada desde una placa externa tiene prioridad con relación a una llamada intercomunicante. En este caso, los usuarios que ya están hablando oirán un tono parecido al tono de llamada si la llamada es para ellos, o un tono de señalización triple si no es para ellos y adquirirán el vídeo de la placa externa desde la que se llama (en caso de monitor principal).

 Para terminar la llamada en curso y poder comunicar con la placa externa hay

que pulsar 2 veces la tecla de activación del audio (o colgar el micro teléfono y descolgarlo de nuevo).

INTERCOMUNICANTE SELECTIVO Intercomunicante selectivo: función que permite llamar a una o más unidades internas, identificadas por una dirección de llamada específica (consultar el apartado “Programación para llamada intercomunicante” del manual completo), diferente a la de llamada desde una placa externa.

MONITORES PRINCIPALES / SECUNDARIOS El kit puede gestionar hasta un máximo de 4 vídeo porteros o telefonillos por pulsador de llamada de los cuales 1 vídeo portero principal como máximo.

Funcionamiento con placas externas adicionales

Consultar el manual completo para la configuración de la placa externa adicional:

• Placa externa (unidad externa) con conmutador (secundario): función por defecto, que también se debe utilizar en instalaciones con conmutador art. 1404 (para la instalación de 2 o más entradas).

• Placa externa (unidad externa) secundaria: función que se debe utilizar en instalaciones con conmutador art. 1405 y 2 placas externas.

• Placa externa (unidad externa) principal: función que se debe utilizar en instalaciones con conmutador art. 1405 y 2 placas externas.

Funcionamiento con conmutador art. 1404 (por defecto)

(Véase correspondiente manual pro.comelitgroup.com).

Funcionamiento con conmutador art. 1405 (ver esquema pág. 22)

En la modalidad “Placa externa principal”, los mandos abrepuertas (actuador) solo se ejecutan si la placa externa se encuentra en estado de llamada o autoencendido. La función puerta abierta está siempre desactivada. En la modalidad “Placa externa secundaria”, los mandos abrepuertas (o actuador) solo se ejecutan si la instalación se encuentra en reposo o si la placa externa está activada. Con la instalación en reposo, el primer mando de autoencendido activa la telecámara de la placa externa secundaria. Mandos sucesivos hacen bascular entre las dos placas externas, activando alternativamente la placa externa principal y la secundaria.

Con el conmutador art. 1405 es posible instalar únicamente 1 placa

externa principal y 1 placa externa secundaria.

Page 7

Realizar uma chamada de um posto externo

 No posto externo, premir o botão correspondente ao utilizador que se

pretende contactar para realizar a chamada. Se o equipamento estiver livre: no posto externo acende-se o LED para iluminar o emissor da chamada. o LED lpisca e ouvese um som de confirmação. No(s) monitor(es) interno(s) principal(is) surge automaticamente a imagem do posto externo. No caso de monitores secundários, é possível visualizar o vídeo (sem responder à chamada), premindo a tecla 2 (programada por predefinição para o acendimento automático).

» Se o utilizador responder à chamada: no posto externo acendese o LED . » Se o utilizador premir o comando de abertura da porta: no posto externo

acende-se o LED .

Se a instalação estiver ocupada: o LED pisca e o posto externo emite um som de instalação ocupada.

Quando se efectua uma chamada do posto externo, o monitor que se acende é o vídeo-intercomunicador principal. Os eventuais monitores secundários da mesma unidade familiar permanecerão desligados. Ao atender a chamada do posto externo de um vídeo-intercomunicador secundário, a imagem será automaticamente visualizada no monitor (e o monitor do vídeointercomunicador principal desliga-se). Para visualizar a imagem sem activar o som no posto externo, premir o botão 2 - acendimento automático/pedido de vídeo.

Acendimento automático

√ O acendimento automático só é possível com a instalação em espera.  Premir a tecla acendimento automático (tecla 2 por predefinição) para

visualizar no ecrã do monitor a imagem transmitida pelo posto externo.

Funcionamento com postos internos adicionais

CHAMADA GERAL INTERNA Intercomunicação geral: função que permite a chamada a um ou mais postos internos identificados pelo mesmo endereço de chamada usado pelo posto externo.

 Premir a tecla programada para realizar a chamada

Se o equipamento estiver livre: o destinatário da chamada, premindo o botão de activação do som (ou levantando o auscultador) entra em comunicação com o emissor da chamada. Premindo novamente o botão (ou pousando o auscultador) termina a comunicação. Se o equipamento estiver ocupado: o LED indicador pisca por alguns segundos (no caso do monitor Mini o LED de privacidade pisca 4 vezes). Uma chamada de um posto externo é prioritária relativamente a uma comunicação de intercomunicação. Neste caso, os utilizadores que estiverem em comunicação ouvirão um som semelhante ao som de chamada, se a chamada lhes for dirigida, ou então três sons, e surgirá o vídeo do posto externo emissor (no caso de monitores principais).

 Para terminar a chamada a decorrer e entrar em contacto com o posto

externo é necessário premir duas vezes a tecla de activação do som (ou pousar o auscultador e voltar a levantá-lo).

INTERCOMUNICAÇÃO SELECTIVA Intercomunicação selectiva: função que permite a chamada a um ou mais postos internos identificados por um endereço de chamada dedicado (consultar o manual completo, parágrafo “Programação para chamadas de intercomunicação”) diferente do endereço de chamada usado pelo posto externo.

MONITORES PRINCIPAIS/SECUNDÁRIOS O kit pode gerir um máximo de 4 vídeo-intercomunicadores ou telefones intercomunicadores por cada botão de chamada, dos quais no máximo 1 vídeo-intercomunicador principal.

Funcionamento com postos internos adicionais

Para informações sobre a configuração do posto externo adicional, consultar o manual completo:

• Posto externo (Porteiro) com comutador (secundário): função predefinida a utilizar também em instalações com comutador art. 1404 (para a instalação de 2 ou mais entradas).

• Posto externo (Porteiro) secundário: função a utilizar em instalações com comutador art. 1405 e 2 postos externos.

• Posto externo (Porteiro) principal: função a utilizar em instalações com comutador art. 1405 e 2 postos externos.

Funcionamento com comutador art. 1404 (predefinição)

(Consultar o respectivo manual pro.comelitgroup.com).

Funcionamento com comutador art. 1405 (consultar o esquema na

pág. 22) No modo “Posto externo principal” os comandos abertura da porta (actuador) só são realizados se o posto externo estiver no estado de chamada ou de acendimento automático. A função “door-open” está sempre desactivada. No modo “Posto externo secundário” os comandos abertura da porta (actuador) são realizados se a instalação estiver em espera ou se o posto externo estiver activado. Com a instalação em espera o primeiro comando de acendimento automático activa a câmara do posto externo secundário. Posteriores comandos alternam entre os dois postos externos activando alternativamente o posto externo principal e secundário.

Com o comutador art. 1405 só é possível instalar 1 posto externo

principal e 1 posto externo secundário.

Page 8

Alimentatore art. 1209

Power supply unit art. 1209

Alimentation art. 1209

Dopo un cortocircuito,per ripristinare l'apparecchio, interrompere l'alimentazione per circa 1 minuto. To reset the operation after a short circuit,cut o mains voltage for about 1 minute. Apres un court circuit, pour remettre en fonction l'appareil, interrompre l'alimentation pendant environs une minute.

INPUT/D'ENTREE

110V-240V

800mA

50-60Hz

ta=40°C

1 2 43

C US

257258

OUTPUT/SORTIE 31V 0.5A

1.2A 1'on/5'o

Voedingseenheid art. 1209

Netzteil art. 1209

Ar 1209

Alimentador art. 1209 Alimentador art. 1209

1. L N entrée tension de ligne 110-240 V~

2. Protections bornes

3. L1 L1 entrée ligne bus principale (31 V )

4. L2 L2 sortie ligne bus de colonne montante (31 V )

L’installation électrique du bâtiment doit être munie d’un interrupteur de réseau omnipolaire (facilement accessible) avec une ouverture de contact d’au moins 3 mm en mesure de sectionner l’alimentation du dispositif.

1. L N ingang netspanning 110-240 V~

2. Klembescherming

3. L1 L1 ingang hoofdbusleiding (31 V )

4. L2 L2 uitgang busleiding van stamleiding (31 V )

De elektrische installatie van het gebouw moet voorzien zijn van een meerpolige netschakelaar (gemakkelijk toegankelijk) met een contactafstand van ten minste 3 mm die de voeding van het toestel kan afsluiten.

1. L N eingang Netzspannung 110-240 V~

2. Klemmenschutz

3. L1 L1 ingang Haupt-Busleitung (31 V )

4. L2 L2 bus-Steigleitung (31 V )

Die elektrische Anlage des Gebäudes muss über einen (leicht zugänglichen) allpoligen Netzschalter mit einer Kontaktöffnung von mindestens 3 mm verfügen, der die Versorgung der netzgespeisten Geräte unterbricht.

1. L N ingresso tensione di rete 110-240 V~

2. Protezione morsetti

3. L1 L1 uscita linea bus principale (31 V )

4. L2 L2 ingresso linea bus di montante (31 V )

Nell’impianto elettrico dell’edificio deve essere previsto un interruttore di rete onnipolare (facilmente accessibile) con un’apertura di contatto di almeno 3mm in grado di sezionare l’alimentazione del dispositivo.

1. L N mains power input 110-240 V~

2. Terminal protection

3. L1 L1 main bus line input (31 V )

4. L2 L2 riser bus line output (31 V )

The electrical system of the building must be fitted with an (easily accessible) omnipolar mains switch with a contact opening of at least 3 mm, which is capable of cutting off the power supply of the device.

1. L N entrada de tensión de red de 110-240 V~

2. Protección de los bornes

3. L1 L1 entrada línea Bus principal (31 V )

4. L2 L2 salida línea Bus de la columna montante (31 V )

En la instalación eléctrica del edificio tiene que haber un interruptor de red omnipolar (fácilmente accesible) con una distancia de apertura de los contactos de al menos 3 mm, capaz de cortar la alimentación del dispositivo

1. L N entrada alimentação eléctrica 110-240 V~

2. Protecção dos bornes

3. L1 L1 entrada linha BUS principal (31 V )

4. L2 L2 saída linha BUS da coluna (31 V )

Na instalação eléctrica do edifício deve existir um interruptor de rede omnipolar (facilmente acessível) com uma abertura de contacto de, pelo menos, 3 mm capaz de dividir a alimentação do dispositivo.

Page 9

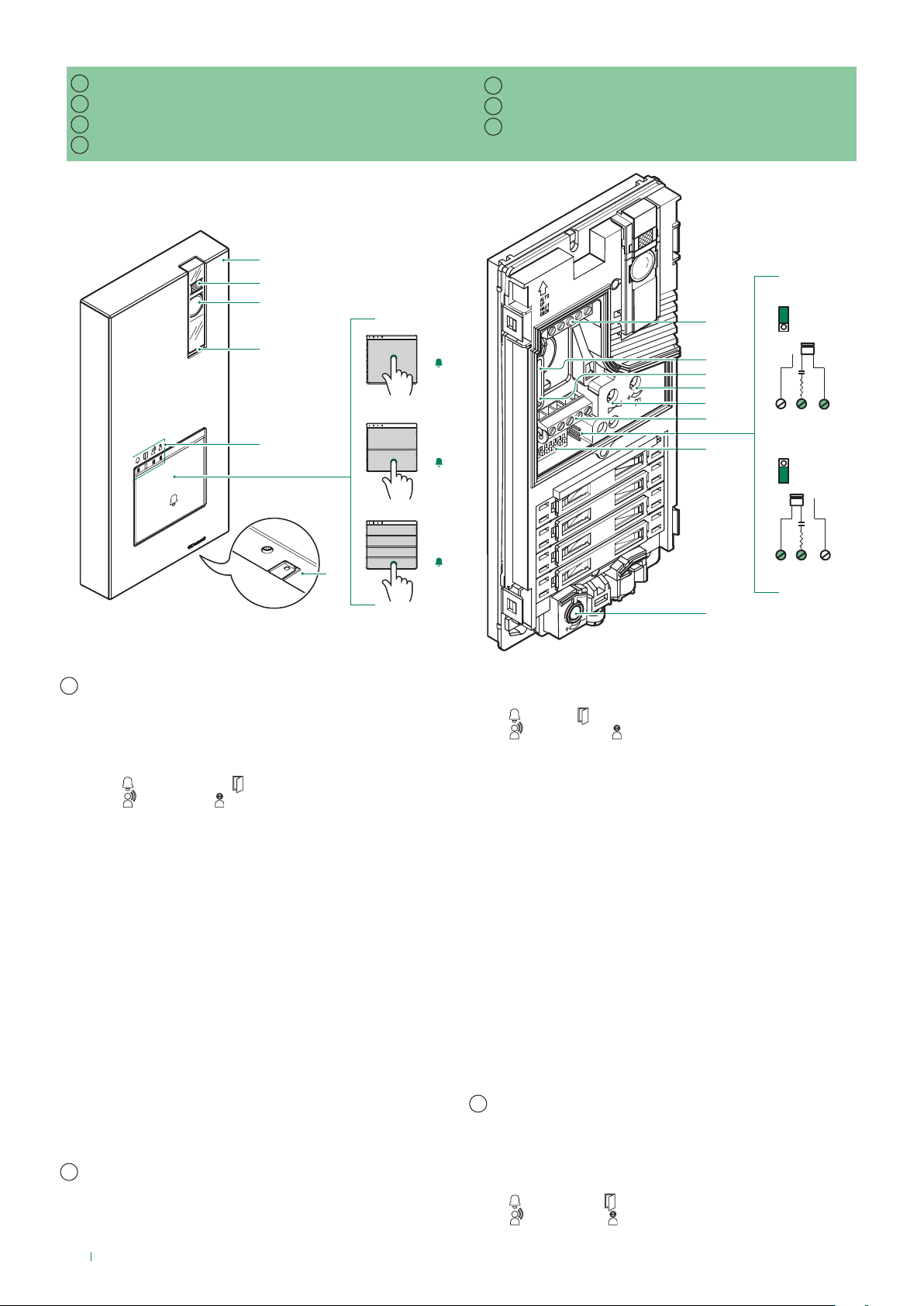

Descrizione posto esterno art. 4893M

Description of external unit art. 4893M

Description de la platine extérieure art. 4893M

Beschrijving deurstation art. 4893M

Beschreibung der Außensprechstelle art. 4893M

Descripción de la placa externa art. 4893M Descrição do posto externo art. 4893M

JP1

14.

JP1

1 2 3

10.

11.

12.

13.

15.

1. Cover in alluminio pressofuso

2. LED di illuminazione telecamera di default attivo su chiamata

(disattivabile impostando il DIP 7 ad ON, vedi pag. 12)

3. Telecamera grandangolare a colori

4. Altoparlante

5. LED di segnalazione

chiamata inviata / apriporta attivato

fonica attiva / impianto occupato

6. Pulsante di chiamata 1 / 2 / 4 utenti

7. Microfono

8. Morsettiera M1

LL connessione linea bus RTE ingresso apriporta locale temporizzato COM ingresso comune per contatti RTE e DO DO ingresso segnalazione porta aperta

9. PR switch per ingresso/uscita programmazione

10. CNF switch per conferma programmazione

11. Regolazione volume altoparlante

12. Bilanciamento fonica

13. Morsettiera M2

SE- SE+ connessione per serratura elettrica NC contatto normalmente chiuso del relé NO contatto normalmente aperto del relé C contatto comune del relé

14. JP1 abilitazione rete RC per filtro serratura sui contatti del relè

15. DIP-SWITCH di programmazione funzioni

16. Regolazione microfono

1. Die-cast aluminium cover

2. Camera lighting LED set by default to activate in response to a call

(can be disabled by setting DIP 7 to ON, see page 12)

3. Wide-angle colour camera

16.

4. Loudspeaker

5. Indicator LED

call sent / lock-release enabled

audio enabled / system engaged

6. Call button 1 / 2 / 4 users

7. Microphone

8. Terminal block M1 LL bus line connection RTE timed local lock-release input COM common input for RTE and DO contacts DO door open indication input

9. PR programming input/output switch

10. CNF programming confirmation switch

11. Loudspeaker volume control

12. Audio balance

13. Terminal block M2 SE- SE+ connection for electric door lock NC relay normally closed contact NO relay normally open contact C relay common contact

14. JP1 enable RC network for door lock filter on relay contacts

15. DIP SWITCH for function programming

16. Microphone volume control

1. Enjoliveur en aluminium moulé sous pression

2. Led d'éclairage caméra active sur appel par défaut (se désactive

en réglant le DIP 7 sur ON, voir page 12)

3. Caméra grand-angle couleurs

4. Haut-parleur

5. Led de signalisation

appel envoyé / ouvre-porte actif

phonie active / ligne occupée

6. Bouton d'appel 1 / 2 / 4 usagers

Page 10

7. Micro

8. Bornier M1 LL connexion ligne bus RTE entrée ouvre-porte local temporisé COM entrée commune pour contacts RTE et DO DO entrée signalisation porte ouverte

9. PR switch d'entrée/sortie programmation

10. CNF switch de confirmation programmation

11. Réglage volume haut-parleur

12. Équilibrage phonie

13. Bornier M2 SE- SE+ connexion pour gâche électrique NF contact normalement fermé du relais NO contact normalement ouvert du relais C contact commun du relais

14. JP1 validation du réseau RC pour filtre gâche sur les contacts du relais

15. DIP SWITCH de programmation des fonctions

16. Réglage microphone

1. Afdekking van gegoten aluminium

2. LED voor verlichting camera standaard actief bij oproep (kan worden

gedeactiveerd door DIP 7 op ON te zetten, zie pag. 12)

3. Kleuren-groothoekcamera

4. Luidspreker

5. LED voor signalering

oproep verzonden / deurslotbediening geactiveerd

audio aan / systeem bezet

6. Beldrukker 1 / 2 / 4 gebruikers

7. Microfoon

8. Klemmenblok M1

LL aansluiting bus-leiding RTE ingang lokale deurslotbediening COM gemeenschappelijke ingang voor RTE- en DO-contact DO ingang signalering deur open

9. PR schakelaar voor ingang/uitgang programmering

10. CNF schakekaar voor bevestiging programmering

11. Volumeregeling luidspreker

12. Audiobalancering

13. Klemmenblok M2

SE- SE+ aansluiting voor elektroslot NC normaal gesloten contact van het relais NO normaal geopend contact van het relais C gemeenschappelijk contact van het relais

14. JP1 Vrijgave van het RC-net voor storingsfilter op de contacten van

het relais

15. DIP SWITCH voor programmering van functies

16. Regeling microfoon

1. Cover aus Aluminiumdruckguss

2. LED-Beleuchtung der Kamera voreingestellt auf Aktivierung durch

Anruf (deaktivierbar durch Einstellung des DIP-Schalters 7 auf ON, siehe Seite 12)

3. Weitwinkel - Farbkamera

4. Lautsprecher

5. Anzeige-LED:

Ruf gesendet / Türöffner aktiviert

Sprechverbindung aktiv / Anlage besetzt

6. Ruftaste 1 / 2 / 4 benutzer

7. Mikrofon

8. Klemmenleiste M1 LL Anschluss BUS-Leitung RTE Eingang für zeitgesteuerten lokalen Türöffner COM Gemeinsamer Eingang für Kontakte RTE und DO DO Eingang für Anzeige 'Tür offen'

9. PR Schalter für Ein-/Ausgabe der Programmierung

10. CNF Schalter zur Bestätigung der Programmierung

11. Lautstärkeregelung Lautsprecher

12. Abgleich der Sprechverbindung

13. Klemmenleiste M2 SE- SE+ Anschluss für elektrisches Türschloss NC Öffnungskontakt des Relais NO Schließkontakt des Relais C Gemeinsamer Kontakt des Relais

14. JP1 Freigabe des RC-Netzes für Filter des Türschlosses an den

Relaiskontakten

15. DIP-SCHALTER für die Programmierung der Funktionen

16. Lautstärkeregelung Mikrofon

1. Tapa de aluminio fundido a presión

2. Led de iluminación de la telecámara, activado por defecto en llamada

(se puede desactivar configurando el DIP-switch 7 en ON, véase pág.

12)

3. Telecámara gran angular en color

4. Altavoz

5. Led de señalización

llamada enviada / abrepuertas activado

audio activado / instalación ocupada

6. Pulsador de llamada 1 / 2 / 4 usuarios

7. Micrófono

8. Regleta de conexiones M1

LL conexión de la línea bus RTE entrada abrepuertas local temporizado COM entrada común para contactos RTE y DO DO entrada señalización de puerta abierta

9. PR switch para entrada/salida programación

10. CNF switch para confirmar la programación

11. Regulación del volumen del altavoz

12. Equilibrado del audio

13. Regleta de conexiones M2

SE- SE+ conexión para cerradura eléctrica NC contacto normalmente cerrado del relé NO contacto normalmente abierto del relé C contacto común del relé

14. JP1 habilitación de la red RC para el filtro de la cerradura en los

contactos del relé

15. DIP-switches de programación de las funciones

16. Regulación del micrófono

1. Tampa em alumínio moldado

2. LED de iluminação da câmara activo por predefinição em caso de

chamada (pode ser desactivado configurando o DIP 7 em ON, consultar a pág. 12)

3. Câmara de grande ângulo a cores

4. Altifalante

5. LED indicador

chamada enviada / abertura da porta activada

som activo / instalação ocupada

6. Botão de chamada 1 / 2 / 4 utilizadores

7. Microfone

8. Bateria de bornes M1 LL conexão da linha bus RTE entrada abertura da porta local com temporizador COM entrada comum para contactos RTE e DO DO entrada indicação porta aberta

9. PR switch para entrar/sair da programação

10. CNF switch para confirmar a programação

11. Regulação do volume do altifalante

12. Equilíbrio do som

13. Bateria de bornes M2 SE- SE+ ligação para fechadura eléctrica NC contacto normalmente fechado do relé NO contacto normalmente aberto do relé C contacto comum do relé

14. JP1 activação da rede RC para o filtro da fechadura nos contactos

do relé

15. DIP SWITCH para programar funções

16. Regulação do microfone

Page 11

COM

L L

RTE

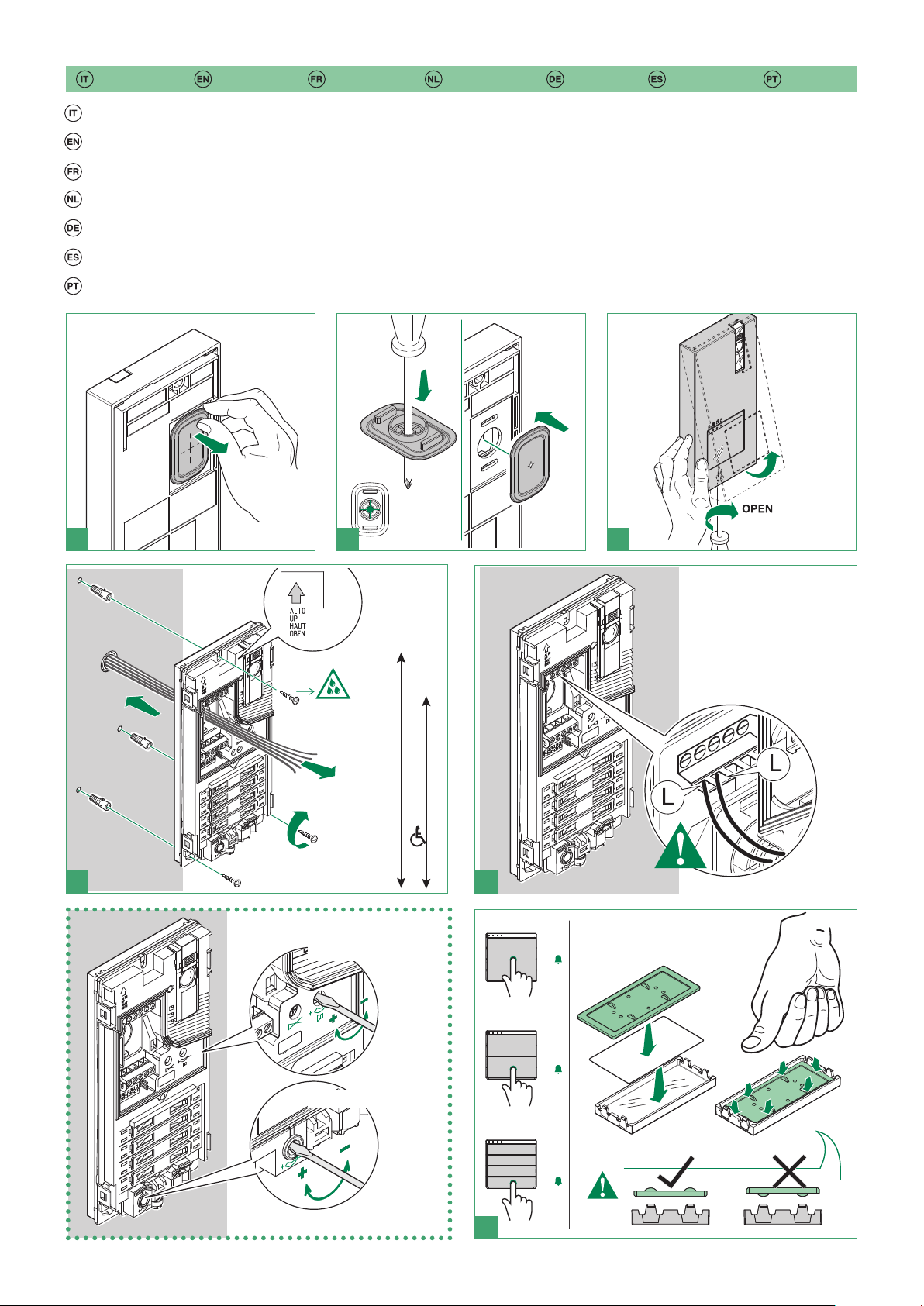

Installazione

La telecamera non deve essere installata frontalmente a sorgenti luminose, oppure in luoghi dove il soggetto ripreso rimanga molto in controluce. In ambienti poco illuminati si consiglia di prevedere una fonte di illuminazione aggiuntiva.

The camera must not be installed in front of light sources, or in places where the ﬁlmed subject is against the light. In dim environments, we recommend additional lighting is provided.

La caméra ne doit pas être installée face à des sources de lumière ni dans des lieux où la personne ﬁlmée est fortement à contre-jour. Il est conseillé de prévoir une source d’éclairage supplémentaire pour les endroits peu éclairés.

Installeer de camera niet tegenover lichtbronnen of op plaatsen waar de opgenomen persoon met de rug naar het licht staat. Het is raadzaam om in schaars verlichte omgevingen een extra lichtbron te plaatsen.

Die Kamera darf nicht vor Lichtquellen oder an Stellen installiert werden, an denen das Motiv zu sehr im Gegenlicht steht. In schlecht beleuchteter Umgebung wird empfohlen, für eine zusätzliche Lichtquelle zu sorgen.

No instalar la cámara delante de fuentes luminosas ni en lugares donde la persona captada quede en contraluz. En ambientes poco iluminados, se aconseja instalar una fuente de iluminación adicional.

A câmara não deve ser instalada à frente de fontes de iluminação ou em locais onde a pessoa ﬁlmada esteja em contraluz. Em ambientes pouco iluminados, sugere-se obter uma fonte de iluminação adicional.

Installation Installation Installatie Einbau Instalación Instalação

CAUTION! Ensure that the product is water-tight!

163 cm

130 cm

4 5

Loudspeaker

JHON DOE

Microphone

Settings

1 2 3

Page 12

PRESS

JOHN DOE

MR. SMITH

JHON DOE

MR. SMITH

È possibile scaricare dal sito prefustellati disponibili nel nostro catalogo (art. 1217A)

You can download the free software (art. 1235A) from the website pro.comelitgroup.com to print the entrance panel name tags, using the adhesive pre-cut

Il est possible de télécharger le logiciel gratuit (art. 1235A) sur le site pro.comelitgroup.com pour l'impression des étiquettes de la platine de rue et utiliser les feuilles adhésives prédécoupées disponibles sur notre catalogue (art. 1217A)

Ga naar

zelfklevende bladen die u in onze catalogus vindt (art. 1217A) Laden Sie von der Website

Katalog erhältlichen vorgestanzten Klebebögen herunter (art. 1217A) Es posible descargar en el sitio pro.comelitgroup.com el software gratuito (art. 1235A) para imprimir las etiquetas de la placa de calle utilizando las hojas adhesivas

precortadas disponibles en nuestro catálogo (art. 1217A)

É possível transferir do site pro.comelitgroup.com o software gratuito (art. 1235A) para imprimir as etiquetas da botoneira, utilizando as folhas de etiquetas pré-cortadas disponíveis no nosso catálogo (art. 1217A)

sheets available in our catalogue (art. 1217A)

pro.comelitgroup.com

en download de gratis software (art. 1235A) om de labels voor het deurstation af te drukken. Gebruik hiervoor de voorgeperforeerde

die kostenlose Software (art. 1235A) zum Bedrucken der Namensschilder der Türstation unter Verwendung der in unserem

il software gratuito (art. 1235A) per la stampa delle etichette della pulsantiera, utilizzando i fogli adesivi

CLACK!

JHON DOE

CLACK!

JHON DOE

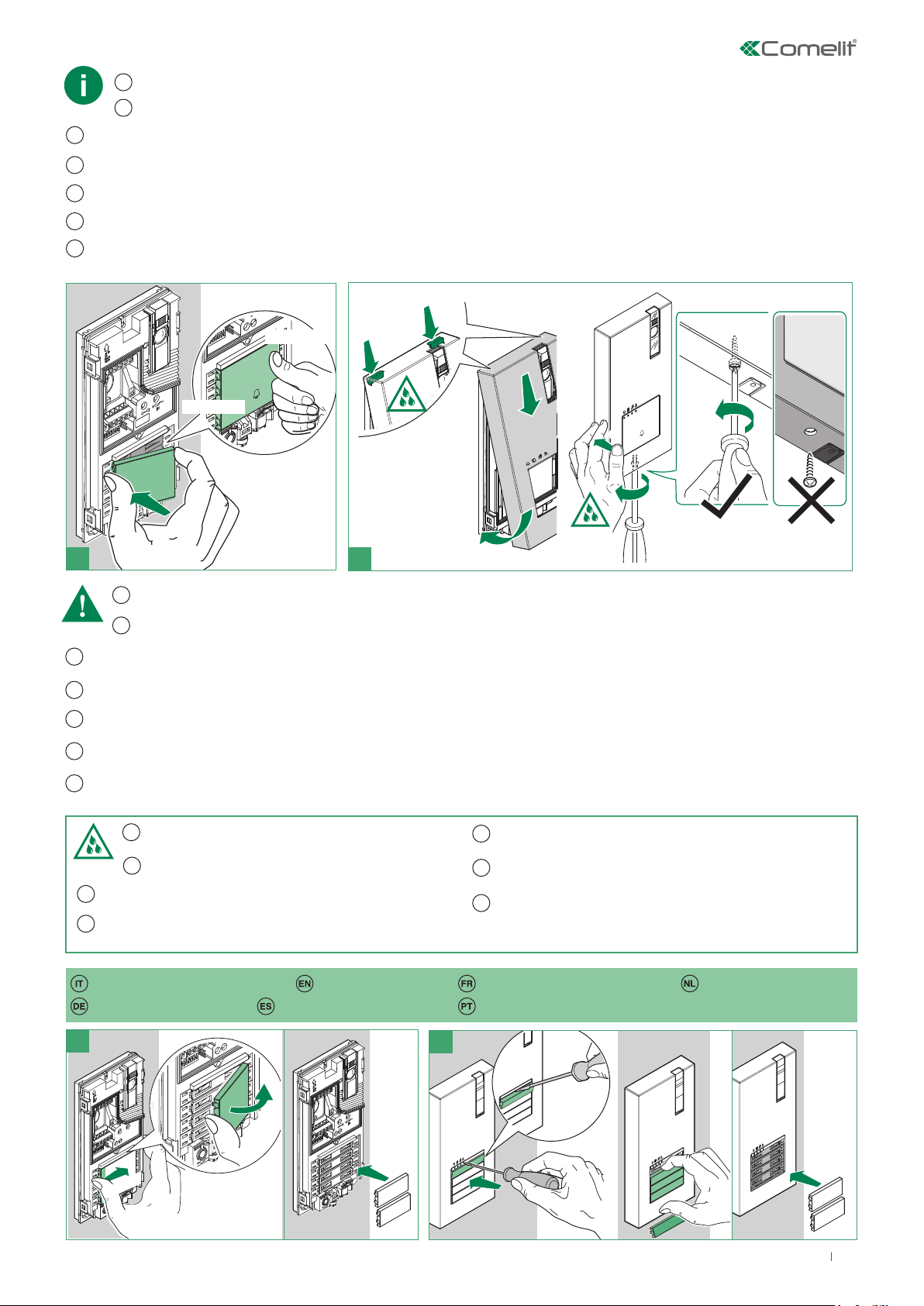

Prima di ﬁssare la vite assicurarsi che non si voglia procedere con la programmazione del posto esterno (vedi pag. 12, 13) e assicurarsi che il frontale in metallo non sfreghi su altre parti metalliche danneggiando il proprio rivestimento isolante.

Before ﬁxing the screw, make sure that you do not need to programme the external unit (see page 12, 13) and make sure that the metal front panel does not rub against other metal parts, with consequent risk of damage to its insulating coating.

Avant de serrer la vis, s’assurer qu’il n’est pas nécessaire de programmer la platine extérieure (voir page 12, 13) et que la façade en métal n’entre en contact avec aucune partie métallique, ce qui endommagerait son revêtement isolant.

Verzeker u er voordat u de schroef vastzet van dat het deurstation niet hoeft te worden geprogrammeerd (zie pag. 12, 13) en verzeker u ervan dat het metalen frontpaneel

niet tegen andere metalen onderdelen schuurt, want dan zou de isolerende bekleding beschadigd worden.

Vergewissern Sie sich vor dem Anbringen der Schraube, dass die Außensprechstelle nicht programmiert werden soll (siehe Seite 12, 13) und kontrollieren Sie, dass die Metallblende nicht an anderen Metallteilen reibt und dadurch den Isoliermantel beschädigt.

Antes de ﬁjar el tornillo, comprobar que no es necesario programar la placa externa véanse págs. 12, 13) y asegurarse de que el frontal de metal no roce otras partes metálicas y dañe el propio revestimiento aislante.

Antes de ﬁxar os parafusos garantir que não se pretende proceder à programação do posto externo (consultar a pág. 12, 13) e garantir que o painel frontal em metal não

entra em contacto com outras partes metálicas daniﬁcando o revestimento isolante.

ATTENZIONE! Per garantire la tenuta all’acqua del prodotto:

assicurarsi che il ﬁssaggio sia eseguito correttamente

CAUTION! To ensure that the product remains water-tight:

make sure that the ﬁxing procedure is carried out correctly

ATTENTION ! Pour garantir l’étanchéité à l’eau, s’assurer que la platine a

été ﬁxée correctement.

LET OP! Om de waterdichtheid van het product te waarborgen: ga na of

de bevestiging correct is uitgevoerd

Sostituzione cartellini portanome Ersatz der Namenschilder

Changing nameplates

Sustitución de los tarjeteros

ACHTUNG! Garantie der Wasserdichtheit des Produktes: kontrollieren

Sie, dass die Montage korrekt ausgeführt ist

¡ATENCIÓN! Para garantizar la estanqueidad del producto al agua:

asegurarse de que la ﬁjación se haya efectuado correctamente

ATENÇÃO! Para garantir a protecção à água do produto: garantir que a

ﬁxação é realizada correctamente

Remplacement porte-étiquettes

Substituição porta-cartões

Vervanging naamkaders

JOHN DOE

Page 13

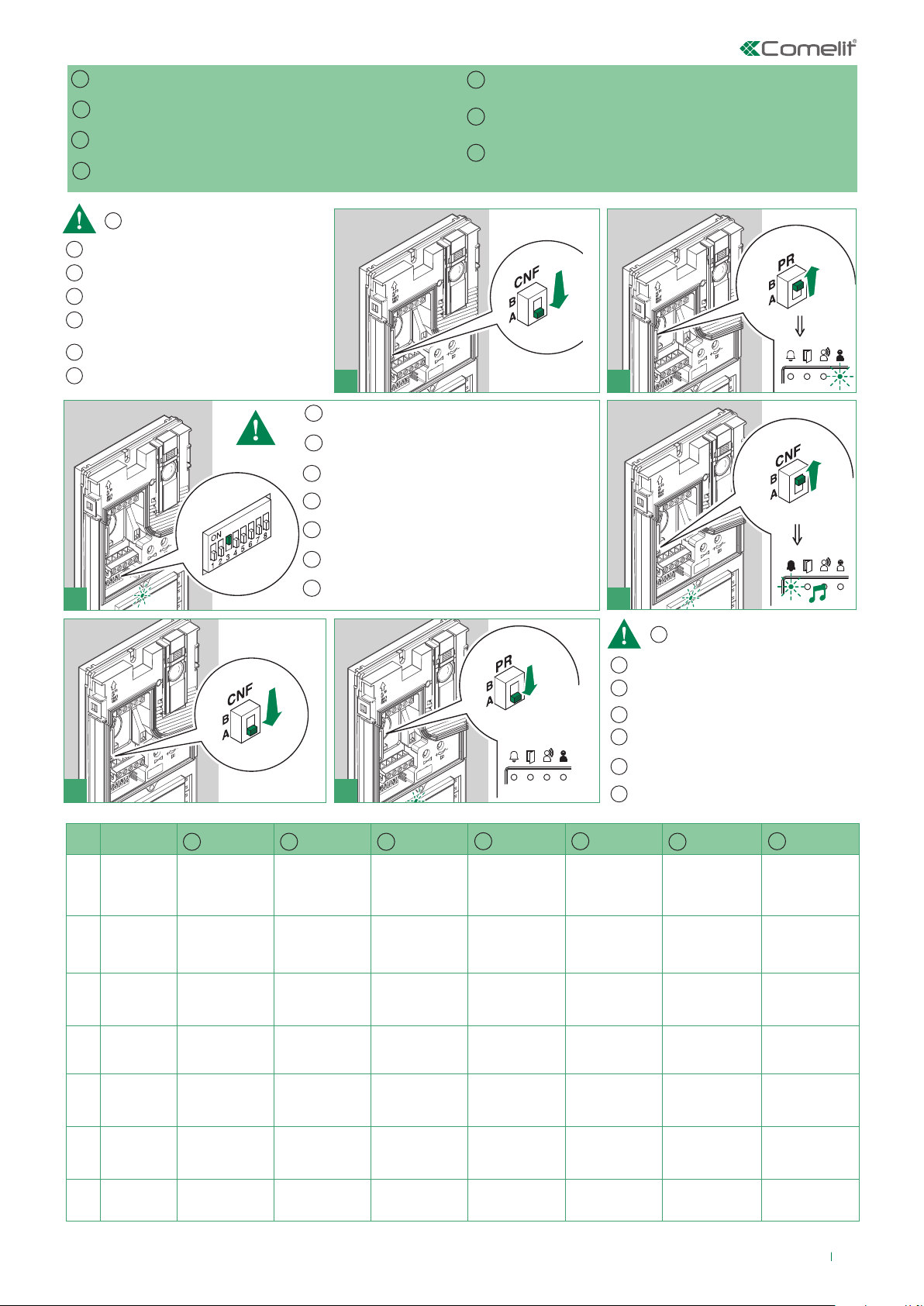

Impostazioni posto esterno

External unit settings

Réglages platine extérieure

Instellingen deurstation

Impostare i DIP di S1 corrispondenti alla funzione che si desidera programmare secondo la seguente tabella.

Set the DIP-switches of S1 corresponding to the function that you want to programme as shown in the table below.

Régler les DIP de S1 correspondant à la fonction à programmer à partir du tableau ci-après.

Stel de DIPswitches op S1 van de functie die u wilt programmeren in volgens onderstaande tabel.

Einstellungen der Außensprechstelle

Configuración de la placa externa

Configurações do posto externo

Den DIP-Schalter von S1 entsprechend der zu programmierenden Funktion laut folgender Tabelle einstellen.

Configurar los DIP-switches de S1 correspondientes a la función que se desea programar, según la siguiente tabla.

Configurar os DIPs de S1 correspondentes à função que se pretende programar, segundo a tabela seguinte.

DIP SWITCH

DIP

Funzione

Il relè apriporta e il secondo relè sono controllati da 2 pulsanti distinti (ad esempio: pulsante apriporta e pulsante attuatore)

Il relè apriporta e il secondo relè sono controllati tramite un unico pulsante (as esempio: pulsante

apriporta)

tempo di attivazione apriporta: 8 sec

tempo di attivazione apriporta: 2 sec

tempo di attivazione relè: 8 sec

tempo di attivazione relè: 2 sec

tempo di attesa reset: 1 sec

tempo di attesa reset: 10 sec

Invio chiamata: tripla Call transmission:

Invio chiamata: singola

toni di conferma (chiamata, apriporta, relè, fonica attiva): disattivi

toni di conferma (chiamata, apriporta, relè, fonica attiva): attivi

LED illuminazione telecamera: disattivo

LED illuminazione telecamera: attivo

illuminazione LED dei frontali portanome: spenta

illuminazione LED dei frontali

portanome: accesa

Function

The lock-release relay and the second relay are controlled by 2 separate buttons (e.g. lock-release button and actuator button)

The lock-release relay and the second relay are controlled by a single button (e.g. lock-release button)

lock-release activation time: 8 sec.

lock-release activation time: 2 sec.

relay activation time: 8 sec.

relay activation time: 2 sec.

reset wait time: 1 sec.

reset wait time: 10 sec.

triple

Call transmission: single

conﬁrmation tones (call, lock-release, relay, audio enabled): disabled

conﬁrmation tones (call, lock-release, relay, audio enabled): enabled

Camera lighting LED: disabled

Camera lighting LED: enabled

LED lighting of name-holder front panels: OFF

LED lighting of name-holder front panels: ON

Fonction

Le relais ouvre-porte et le deuxième relais sont contrôlés par 2 boutons diérents (par exemple : bouton ouvreporte et bouton actionneur)

Le relais ouvre-porte et le deuxième relais sont contrôlés par un seul bouton (par exemple : bouton ouvre-porte)

temps d'activation ouvre-porte : 8 s

temps d'activation ouvre-porte : 2 s

temps d'activation relais : 8 s

temps d'activation relais : 2 s

temps d'attente reset : 1 s

temps d'attente reset : 10 s

Envoi appel : triple Oproep verzenden:

Envoi appel : simple Oproep verzenden:

tonalités de conﬁrmation (appel, ouvre-porte, relais, phonie active) : désactivées

tonalités de conﬁrmation (appel, ouvre-porte, relais, phonie active) : activées

LED d'éclairage caméra : désactivée

LED d'éclairage caméra : activée

éclairage LED des façades porte-nom : éteinte

éclairage LED des façades porte-nom : allumée

Functie

Het deuropenerrelais en het tweede relais worden bediend door 2 verschillende knoppen (bijvoorbeeld: bedieningsknop deuropener en relaisknop)

Het deuropenerrelais en het tweede relais worden bediend door middel van één knop (bijvoorbeeld: bedieningsknop deuropener)

activeringstijd deurslot contact: 8 sec.

activeringstijd deurslot contact: 2 sec.

activeringstijd relais: 8 sec.

activeringstijd relais: 2 sec.

wachttijd reset: 1 sec.

wachttijd reset: 10 sec.

drievoudig

enkelvoudig

bevestigingstonen (oproep, deurslot contact, relais, audio aan): gedeactiveerd

bevestigingstonen (oproep, deurslot contact, relais, audio aan): geactiveerd

LED cameraverlichting: gedeactiveerd

LED cameraverlichting: actief

verlichting LED van frontpanelen met naambordjes: uit

verlichting LED van frontpanelen met naambordjes: aan

Funktion

Das Türönerrelais und das zweite Relais werden von 2 verschiedenen Tasten betätigt (zum Beispiel: Türönertaste und Aktortaste)

Das Türönerrelais und das zweite Relais werden von einer einzigen Taste betätigt (zum Beispiel: Türönertaste)

Aktivierungszeit Türöner: 8 Sek.

Aktivierungszeit Türöner: 2 s

Aktivierungszeit Relais 8 s

Aktivierungszeit Relais 2 s

Wartezeit Reset: 1 s Tiempo de espera

Wartezeit Reset: 10 s

Rufübermittlung: Dreifachruf

Rufübermittlung: Einzelruf

Bestätigungstöne (Ruf, Türöner, Relais, aktive Sprechverbindung): deaktiviert

Bestätigungstöne (Ruf, Türöner, Relais, aktive Sprechverbindung): aktiv

LED-Beleuchtung der Kamera: deaktiviert

LED-Beleuchtung der Kamera: aktiviert

LED-Beleuchtung der Namensschilder: ausgeschaltet

LED-Beleuchtung der Namensschilder: eingeschaltet

Función

El relé abrepuertas y el segundo relé están controlados por 2 pulsadores diferentes (por ejemplo, pulsador abrepuertas y pulsador del actuador)

El relé abrepuertas y el segundo relé están controlados por un único pulsador (por ejemplo, pulsador abrepuertas)

Tiempo de activación del abrepuertas: 8 s

Tiempo de activación del abrepuertas: 2 s

Tiempo de activación del relé: 8 s

Tiempo de activación del relé: 2 s

reset: 1 s

Tiempo de espera reset: 10 s

Envío de llamada: tres veces

Envío de llamada: único

Tonos de conﬁrmación (llamada, abrepuertas, relé y audio activado): desactivados

Tonos de conﬁrmación (llamada, abrepuertas, relé y audio activado): activados

Led de iluminación de la telecámara: desactivado

Led de iluminación de la telecámara: activado

Iluminación LED de los frontales con tarjetero: apagada

Iluminación LED de los frontales con tarjetero: encendida

Função

O relé abertura da porta e o segundo relé são controlados por 2 botões diferentes (exemplo: botão de abertura da porta e botão actuador).

O relé abertura da porta e o segundo relé são controlados por um único botão (exemplo: botão de abertura da porta).

Tempo de activação da abertura da porta: 8 seg.

Tempo de activação da abertura da porta: 2 seg.

Tempo de activação do relé: 8 seg.

Tempo de activação do relé: 2 seg.

Tempo de espera reiniciação: 1 seg.

Tempo de espera reiniciação: 10 seg.

Envio chamada: tripla

Envio de chamada: única

Sons de conﬁrmação (chamada, abertura da porta, relé, som activo): desactivados

Sons de conﬁrmação (chamada, abertura da porta, relé, som activo): activados

Led iluminação da câmara: desactivado

Led iluminação da câmara: activado

Iluminação LED dos painéis frontais porta-nomes: desligada

Iluminação LED dos painéis frontais porta-nomes: ligada

* default

Page 14

Programmazione indirizzo di chiamata per 2/4 utenti e posto esterno aggiuntivo

Call address programming for 2/4 users and additional external unit

Programmation adresse d'appel pour 2/4 usagers et platine extérieure supplémentaire

Programmering oproepadres voor 2/4 gebruikers en extra deurstation

√ Prendere nota delle impostazioni del

Schalter

DIP-switch.

example:

Impostare sul DIP-switch il codice relativo alla funzione che si desidera programmare secondo la tabella sotto.

On the DIP-switch, set the code corresponding to the function you want to program as shown in the table below.

Définir sur le DIP-switch le code correspondant à la fonction

que l'on désire programmer, selon le tableau ci-dessous.

Stel op de DIPswitch de code van de functie in die u wilt programmeren volgens de onderstaande tabel.

Am DIP-Schalter den Code der zu programmierenden Funktion einstellen laut nachstehende Tabelle.

Configurar, en el DIP-switch, el código correspondiente a la función que se desea programar según la tabla siguiente.

Configurar no DIP-switch o código relativo à função que se pretende programar segundo a tabela abaixo.

√ Take note of the DIP-switch settings.

√ Noter les réglages du DIP-switch.

√ Noteer de instellingen van de DIPswitches.

√ Notieren Sie die Einstellungen der DIP-

√ Anotar la configuración del DIP-switch.

√ Anotar as configurações do DIP-switch.

Programmierung der Rufadresse für 2/4 Teilnehmer und der zusätzlichen Außensprechstelle

Programación de la dirección de llamada para 2/4 usuarios y placa externa adicional

Programação do endereço de chamada para 2/4 utilizadores e posto externo adicional

5 6

Cod.

DIP-Switch ON

1 1

2 2

4 3

8 4

16 5

Funzione

pulsante 1 attivo

con indirizzo di chiamata 1 (default)

pulsanti 1-2 attivi con indirizzi di chiamata 1-2

pulsanti 1-2-3-4 attivi con indirizzi di

chiamata 1-2-3-4

Quadra con scambio digitale art. 1404

Quadra secondario con scambio digitale art. 1405

Function

button 1 enabled

with call address 1

(default)

buttons 1-2 enabled

with call addresses 1-2

buttons 1-2-3-4 enabled with call

addresses 1-2-3-4

Quadra with art. 1404 switching

Secondary Quadra with art. 1405 switching

Fonction

bouton 1 actif avec adresse d'appel 1

(réglage d'usine)

boutons 1-2 actifs

avec adresses d'appel 1-2

boutons 1-2-3-4 actifs avec adresses

d'appel 1-2-3-4

Quadra avec commutateur art. 1404

Quadra secondaire avec commutateur art. 1405

Functie

drukknop 1 actief

met oproepadres 1

(standaard)

drukknoppen 1-2 actief met

oproepadressen 1-2

drukknoppen 1-2-3-4 actief met

oproepadressen 1-2-3-4

Speakerunit met deurselector art. 1404

Secundaire speakerunit met deurselector art. 1405

Reset the configuration of the DIP-switches of S1

Rétablir la configuration des DIP-switches de S1

Herstel de configuratie van de DIPswitches van S1

Die Konfiguration der DIP-Schalter von S1 wieder herstellen

Restablecer la configuración de los DIP-switches de S1

Repor a configuração dos DIP-switches de S1

Funktion

Taste 1 aktiv mit Rufadresse 1

(Werkseinstellung)

Tasten 1-2 aktiv mit

Rufadressen 1-2

Tasten 1-2-3-4 aktiv

mit Rufadressen 1-2-3-4

Zentrale mit Signalweiche art. 1404

Nebenzentrale mit Signalweiche art. 1405

Ripristinare la configurazione dei DIPswitch di S1

Función

Pulsador 1 activado

con dirección de llamada 1

(predefinido)

Pulsadores 1-2 activados con

direcciones de llamada 1-2

Pulsadores 1-2-3-4 activados con

direcciones de llamada 1-2-3-4

Quadra con conmutador art. 1404

Quadra secundaria con conmutador art. 1405

Função

botão 1 activo

com endereço de chamada 1

(predefinição)

botões 1-2 activos

com endereços de chamada 1-2

botões 1-2-3-4 activos com

endereços de chamada 1-2-3-4

Quadra com comutador art. 1404

Quadra secundário com comutador art. 1405

32 6

254 2,3,4,5,6,7,8

Quadra principale con scambio digitale art. 1405

Main Quadra with art. 1405 switching

Ripristino default Restore default

Quadra principal avec commutateur art. 1405

Rétablissement réglage d'usine

Hoofdspeakerunit met deurselector art. 1405

Reset default

Hauptzentrale mit Signalweiche art. 1405

Reset auf Voreinstellung

Quadra principal con conmutador art. 1405

Restablecimiento predefinido

Quadra principal com comutador art. 1405

Repor predefinição

Page 15

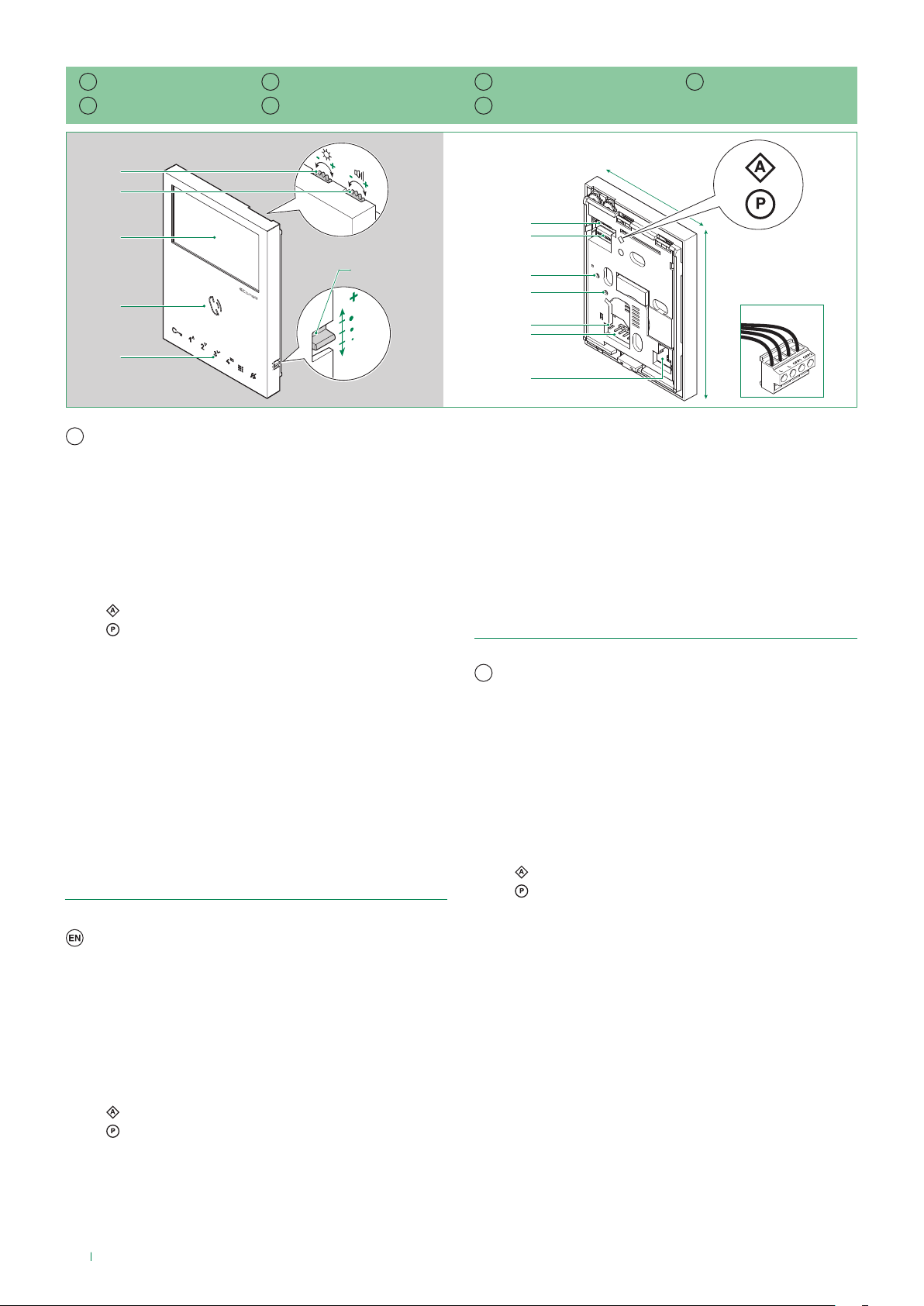

Descrizione monitor

Monitor description

Description moniteur

Beschrijving van de monitor

Beschreibung des Monitors

Descripción del monitor

Descrição do monitor

1. Regolazione luminosità

 Per aumentare il valore ruotare in senso orario

2. Regolazione volume altoparlante  Per aumentare il valore ruotare in senso orario

3. Regolazione volume suoneria (alto - medio - basso)

4. Schermo LCD 4,3” a colori

5. Altoparlante e pulsante attivazione fonica

6. Pulsanti

7. S1 Micro-interruttori per impostazione codice utente #

8. S2 Micro-interruttori per programmazione pulsanti e funzioni

DIP 1-2-3-4 programmazione funzioni pulsanti DIP 5-6 accesso programmazioni DIP 7 tensione di alimentazione (default ON - Non modiﬁcare!) DIP 8 (non utilizzato)

9. 10. Regolazione di fabbrica - Non modificare!

11. CV 5 Jumper chiusura video

12. Pin per ancoraggio morsettiera

13. S3 Micro-interruttori:

DIP 1

modalità di funzionamento kit (default ON - Non modiﬁcare!)

DIP 2 (non utilizzato)

Morsettiera per connessione impianto:

LL Morsetti di connessione linea BUS CFP1 CFP2 Ingresso chiamata fuori porta

1. Brightness control

 To increase the value, turn clockwise

2. Loudspeaker volume control  To increase the value, turn clockwise

3. Call volume adjustment (high - medium - low)

4. 4.3” LCD colour screen

5. Speaker and audio activation button

6. Touch-sensitive buttons

7. S1 Microswitches for setting the user code #

8. S2 Microswitches for programming buttons and functions

DIP 1-2-3-4 Button function programming DIP 5-6 Access to programming DIP 7 Power supply voltage management. (Default ON - Do not

change! )

mm 115

7 8

11 12

mm 160

DIP 8 (not used)

9.10. Factory setting - Do not change!

11. CV 5 Jumper for video closure

12. Pin for securing terminal block

13. S3 Microswitches: DIP 1 operating mode (Default ON - Do not change! ) DIP 2 (not used)

Terminal block for system connection:

LL BUS line connection terminals CFP1 CFP2 Outside door call input

1. Réglage de la luminosité

 Pour augmenter la luminosité, tourner dans le sens des aiguilles

d’une montre.

2. Réglage volume haut-parleur

 Pour augmenter le volume, tourner dans le sens des aiguilles

d'une montre.

3. Réglage volume sonnerie (haut - moyen - bas)

4. Écran LCD 4,3 pouces couleurs

5. Haut-parleur et bouton d'activation phonie

6. Touches à eeurement

7. S1 Microswitches pour la programmation du code d'appel #

8. S2 Microswitches de programmation des boutons et des

fonctions

DIP 1-2-3-4 de programmation des fonctions des boutons DIP 5-6 accès à la programmation DIP 7 Tension d'alimentation. (Par défaut ON - Ne pas modiﬁer!) DIP 8 (non utilisé)

9.10. Réglage du fabricant - Ne pas modiﬁer!

11. CV 5 Cavalier de débranchement vidéo

12. Pin d'ancrage bornier

13. S3 Microswitches : DIP 1

Mode de fonctionnement (Par défaut ON - Ne pas modiﬁer!)

DIP 2 (non utilisé)

Bornier pour la connexion de l'installation :

LL Bornes de connexion ligne BUS CFP1 CFP2 Entrée de l'appel porte palière

Page 16

1. Instelling van de helderheid

2. Volumeregeling luidspreker

 Naar rechts draaien om de waarde te verhogen

3. Volumeregeling oproeptoon (hoog - gemiddeld - laag)

4. LCD-kleurenscherm van 4,3”

5. Luidspreker en audio-inschakelingstoets

6. Aanraaktoetsen

7. S1 Microschakelaars voor instelling van gebruikerscode #

8. S2 Microschakelaars voor de programmering van knoppen en

functies DIP 1-2-3-4 voor de programmering van de functies van de

drukknoppen

DIP 5-6 toegang tot de programmeringen DIP 7 voor het beheer van de voedingsspanning. (Standaard ON

- NIET VERANDEREN!)

DIP 8 (niet in gebruik)

9.10. Fabrieksinstelling - NIET VERANDEREN!

11. CV 5 Jumper voor afsluiting videosignaal

12. Pen voor bevestiging klemmenblok

13. S3 Microschakelaars: DIP 1 bedrijfsmodus (Standaard ON - NIET VERANDEREN!) DIP 2 (niet in gebruik)

Klemmenblok voor aansluiting van de installatie:

LL Klemmen voor aansluiting BUS-lijn CFP1 CFP2 Ingang etagebel

1. Regulación del brillo

2. Regulación del volumen del altavoz

 Girar hacia la derecha para aumentar el valor

3. Regulación del volumen de llamada (alto - medio - bajo)

4. Pantalla LCD de 4,3’’ en color

5. Altavoz y pulsador de activación del audio

6. Pulsadores táctiles

7. S1

Microinterruptores para programar el código de usuario #

8. S2 Microinterruptores para programar los pulsadores y las funciones

DIP 1-2-3-4 para programar las funciones de los pulsadores DIP 5-6 para acceder a la programación DIP 7 para controlar la tensión de alimentación. (Predeﬁnido ON

- ¡NO MODIFICAR!)

DIP 8 (no se utiliza)

9.10. Regulación de fábrica - ¡NO MODIFICAR!

11. CV 5 Puente para el cierre del vídeo

12. Pin de ﬁjación de la regleta de conexiones

13. S3 Microinterruptores: DIP 1 Modalidad de funcionamiento (Predeﬁnido ON - ¡NO

MODIFICAR!)

DIP 2 (no se utiliza)

Regleta de conexiones de la instalación:

L L Bornes de conexión de la línea Bus CFP1 CFP2 Entrada para llamada desde el timbre de planta

1. Helligkeitsregelung

 Zum Erhöhen der Helligkeit im Uhrzeigersinn drehen

2. Lautstärkeregelung Lautsprecher  Zum Erhöhen des Werts nach rechts drehen

3. Lautstärkeregelung des Ruftons (hoch - mittel -niedrig)

4. 4,3 Zoll LCD-Farbbildschirm

5. Lautsprecher und Sprechtaste

6. Touch-Tasten

7. S1 Mikroschalter für die Programmierung des

Teilnehmercodes #

8. S2 Mikroschalter für die Programmierung der Tasten und

Funktionen

DIP 1-2-3-4 für die Programmierung der Tastenfunktionen DIP 5-6 Zugri auf die Programmierungen

DIP 7 Spannungsversorgung. (Default ON - NICHT ÄNDERN!) DIP 8 (nicht verwendet)

9.10. Werkseitige Einstellung - NICHT ÄNDERN!

11. CV 5 Jumper zum Schließen des Videosignals

12. Stift für die Befestigung der Klemmenleiste

13. S3 Mikroschalter:

DIP 1 Betriebsart (Default ON - NICHT ÄNDERN!) DIP 2 (nicht verwendet)

Klemmleiste für Anschluss an die Anlage:

LL Anschlussklemmen BUS-Leitung CFP1 CFP2 Eingang Außensprechstelle

1. Regulação da luminosidade

 Rodar para a direita para aumentar o valor

2. Regulação do volume do altifalante  Rodar para a direita para aumentar o valor

3. Regulação do volume da campainha (alto – médio – baixo)

4. Ecrã LCD 4,3” a cores

5. Altifalante e botão de activação do som

6. Botões tácteis

7. S1

Microinterruptores para configurar o código de utilizador #

8. S2 Microinterruptores para programar os botões e as funções

DIP 1-2-3-4 para programar as funções dos botões DIP 5-6 acesso às programações DIP 7 para gerir a alimentação eléctrica. (Predeﬁnição ON

NÃO MODIFICAR!)

DIP 8 (não utilizado)

9.10. Regulação de fábrica: NÃO MODIFICAR!

11. CV 5 Comutador de derivação fecho vídeo

12. Pino para ﬁxação da bateria de bornes

13. S3 Microinterruptores:

DIP 1 Modo de funcionamento (Predeﬁnição ON - NÃO

MODIFICAR!)

DIP 2 (não utilizado)

Bateria de bornes de ligação da instalação:

LL Bornes para a ligação à linha BUS CFP1 CFP2 Entrada para chamada campainha externa

 Impostare il codice utente tramite i DIP di S1  Set the user code on DIP Switches S1  Saisir le code usager au moyen des DIP S1  Stel de gebruikerscode in met de DIPswitches van S1  Mit den DIP-Schaltern von S1 den Teilnehmercode einstellen  Configurar el código de usuario mediante los DIP-switches de S1  Configurar o código de utilizador com os DIPs de S1

Code 1 Code 2 Code 3 Code 4

1 2 1,2 3

Page 17

Optional

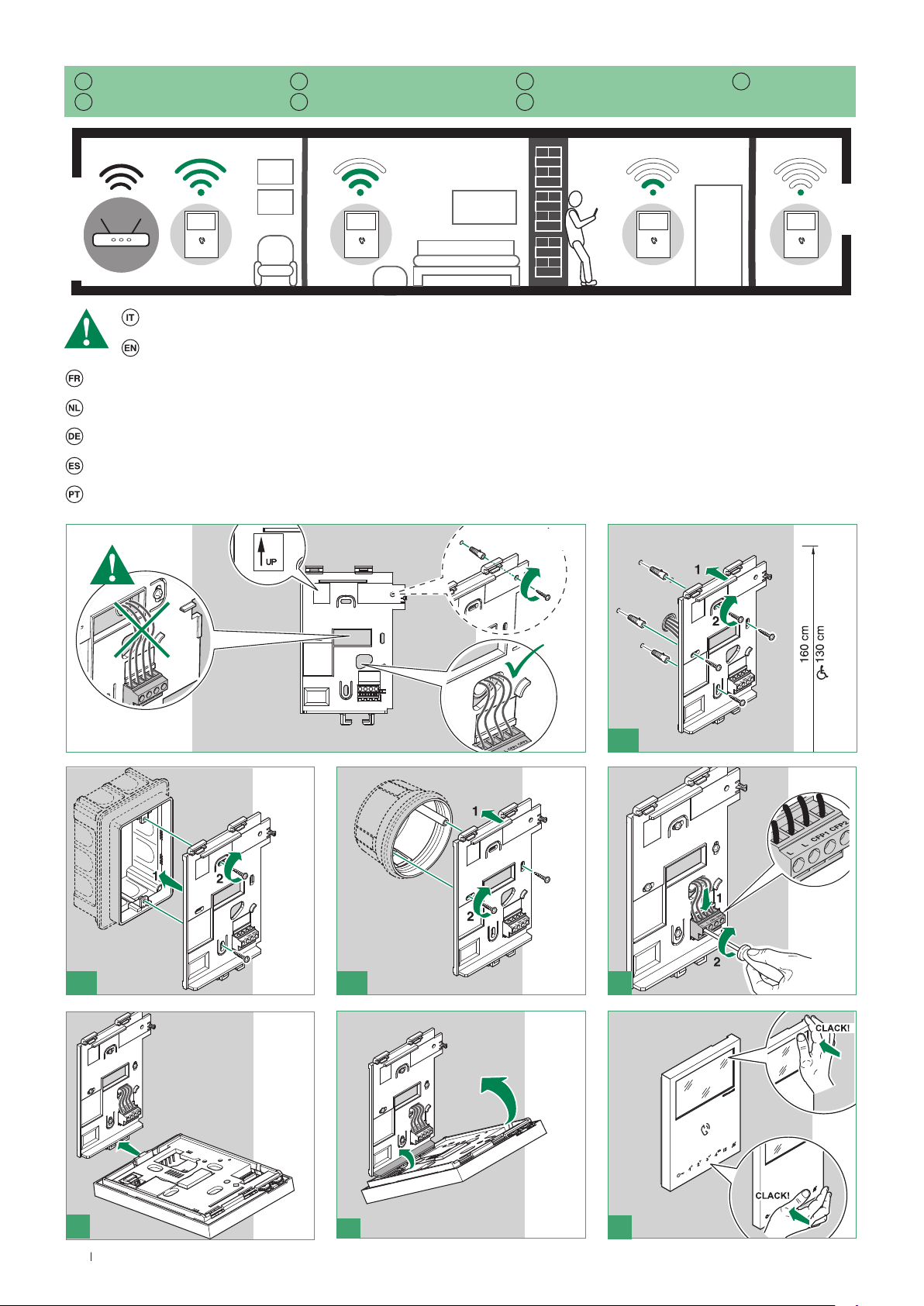

Installazione

Installation

Prima dell’installazione definitiva dei monitor verificare sul dispositivo la buona ricezione del segnale Wi-Fi: la distanza tra router e monitor, lo spessore e il materiale delle pareti possono influire sulla qualità del segnale.

Before definitive installation of the monitors, check for good reception of Wi-Fi signal on the device; the distance between the router and monitors, and the construction materials used in the walls are factors that can affect the quality of the signal.

Avant d'installer définitivement les moniteurs, s'assurer que le signal Wi-Fi arrive correctement au dispositif : la distance entre le routeur et le moniteur, l'épaisseur et le matériau des parois peuvent influencer la qualité du signal.

Controleer voor de definitieve installatie van de monitors op het toestel de goede ontvangst van het WiFi-signaal: de afstand tussen router en monitor, de dikte en het materiaal van de wanden kunnen de kwaliteit van het signaal beïnvloeden.

Vor der endgültigen Installation der Monitore sicherstellen, dass das Gerät störungsfrei das WiFi-Signal empfängt: die Entrfernung zwischen Router und Monitor, die Stärke und das Material der Wände können die Signalqualität beeinflussen

Antes de instalar definitivamente los monitores, comprobar, en el dispositivo, que la recepción de la señal wifi sea buena: la distancia entre el router y el monitor así como el espesor y el material de las paredes pueden influir en la calidad de la señal.

Antes da instalação definitiva dos monitores, verificar se o dispositivo recebe correctamente o sinal Wi-Fi: a distância entre o router e o monitor, a espessura e o material das paredes podem influenciar a qualidade do sinal.

Installation

Installatie

Installation

Instalación

Instalação

1C1B

Page 18

Configurazioni base dei pulsanti

Standard configuration for soft-touch keys

Configuration de base des touches à effleurement

Basisconfiguratie aanraaktoetsen

Basiskonfiguration der Touch-Tasten

Configuración básica de las teclas táctiles

Configuração base das teclas tácteis

ACT

CAMG

CAM1

CAM2

CCP

CCS

PAN

INT

INTb

NULL

Legenda

Apriporta Lock- release Ouvre-porte Deuropener Turöffnertaste Abrepuertas Abertura da porta

Attuatore Actuator Actionneur Relais Relais Actuador Actuador

Autoaccensione Self-ignition Auto-allumage Beeldoproep Selbsteinschaltung Autoencendido

Modulo telecamere scorporate a indirizzo generico

Modulo telecamere scorporate a indirizzo 220

Modulo telecamere scorporate a indirizzo 221

Chiamata a centralino principale

Chiamata a centralino secondario

Chiamata citofono guardiano

Dottore Doctor Docteur Arts Arztruf Doctor Médico

Panico Panic Panique Paniek Notruf Pánico Pânico

Intercomunicante programmabile generale o selettivo - di serie chiamata monofamiliare per kit e Simplebus Top

Intercomunicante bifamiliare - solo per kit

Nessuna funzione No function Aucune fonction Geen functie Keine Funktion Ninguna función Nenhuma função

Legend

Remote camera module with generic address

Remote camera module with address 220

Remote camera module with address 221

Main switchboard call

Secondary switchboard call

Guardian doorentry phone call

Programmable intercom, general or selective

- standard singlefamily calling for kit and Simplebus Top

Two-family intercom

- for kit only

Légende

Module caméras déportées à adresse générique

Module caméras déportées à adresse 220

Module caméras déportées à adresse 221

Appel standard principal

Appel au standard secondaire

Appel combiné parlophonique gardien

Intercommunicant programmable, général ou sélecteur

- de série appel un usager pour kit et Simplebus Top

intercommunicant deux usagers

- uniquement pour kit

Legenda

Externe cameramodule met algemeen adres

Externe cameramodule met adres 220

Externe cameramodule met adres 221

Bellen naar hoofcentrale

Bellen naar secundaire portierscentrale

Oproep deurtelefoon bewaker

Programmeerbaar intercomsysteem, algemeen of selectief

- standaard oproep eengezinswoning voor kit en Simplebus Top

Intercomsysteem tweegezinswoning

- alleen voor kit

Legende

Modul für separate Kamera mit allgemeiner Adresse

Modul separate Videokameras mit Adresse 220

Modul separate Videokameras mit Adresse 221

Ruf an HauptPförtnerzentrale

Ruf an ZusatzPförtnerzentrale

Ruf an Wechselsprechgerät des Wachmanns

Intercom programmierbar allgemein oder selektiv

- serienmäßig Ruf Einfamilienhaus für kit und Simplebus Top

Intercom Zweifamilienhaus

- nur für kit

Leyenda

Módulo cámaras separadas con dirección genérica

Módulo cámaras separadas con dirección 220

Módulo cámaras separadas con dirección 221

Llamada a la centralita principal

Llamada a la centralita secundaria

Llamada al telefonillo del vigilante

Intercomunicante programable general o selectivo

- llamada bifamiliar de serie para kit y Simplebus Top

Intercomunicante bifamiliar

- sólo para kit

Legenda

Acendimento automático

Módulo câmaras separadas com endereço geral

Módulo câmaras separadas com endereço 220

Módulo câmaras separadas com endereço 221

Chamada à central principal

Chamada à central secundária

Chamada ao telefone intercomunicador do vigilante

Intercomunicação programável geral ou selectiva

- de série chamada monofamiliar para kit e Simplebus Top

Intercomunicação bifamiliar

- apenas para kit

DIP 1 DIP 2 DIP 3 DIP 4

0 0 0 0 1 0 0 0 0 1 0 0 1 1 0 0 0 0 1 0 1 0 1 0 0 1 1 0 1 1 1 0 0 0 0 1 1 0 0 1 0 1 0 1 1 1 0 1 0 0 1 1

1 0 1 1 0 1 1 1 1 1 1 1

ACT AI CCS D

CCS AI INT INTb

INT AI INTb ACT

ACT CCS CCP PAN

ACT ACT ACT ACT ACT

INT ACT CCS CCP

AI D K CCS

INTb INT AI INT

CCS PAN D AI

K CCS PAN CCP

CCP K PAN ACT

AI CAMG CAM1 CAM2

INTb AI INT ACT

INT INT INT INT

NULL

PROG

Page 19

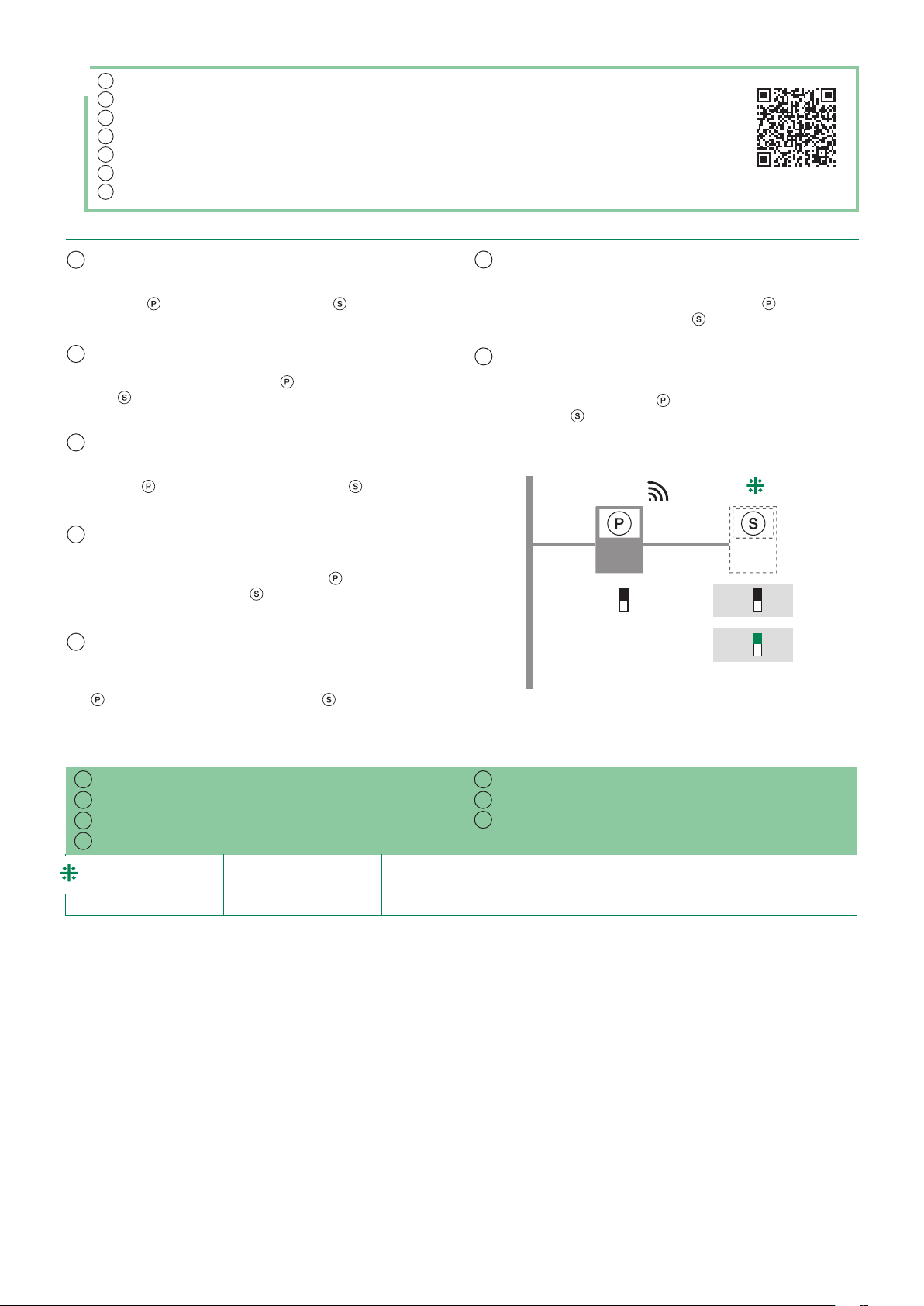

Per informazioni complete su tutte le programmazioni consultare il manuale completo al paragrafo “Conﬁgurazione avanzata”

For full information on all the programming conﬁgurations, refer to the paragraph “Advanced conﬁguration” in the complete manual

Pour des informations complètes sur toutes les programmations, consulter le manuel complet au paragraphe « Conﬁguration avancée »

Raadpleeg voor volledige informatie over alle programmeringen de complete handleiding in de paragraaf “Geavanceerde conﬁguratie”

Für vollständige Informationen über Programmierungen und Installationskonﬁgurationen siehe das komplette Handbuch

Para más información sobre todas las programaciones, consultar el apartado “Conﬁguración avanzada” del manual completo

Para informações completas sobre todas as programações, consultar o manual completo, parágrafo “Conﬁguração avançada”

La somma totale del numero di posti interni con stesso codice utente e del numero di dispositivi di ripetizione chiamata (Art. 1229A) non può superare il numero di 4 (max 1 posto interno principale e max 3 posti interni secondari ).

The total number of internal units with the same user code and call repetition devices (Art. 1229A) cannot exceed 4 (with a maximum of 1 main internal unit and 3 secondary internal units ).

La somme des postes intérieurs ayant le même code d’appel et des dispositifs de répétition d’appel (Art. 1229A) ne peut pas être supérieure à 4 (avec au maximum 1 poste intérieur principal et 3 postes intérieurs secondaires ).

Het totale aantal binnentoestellen met dezelfde gebruikerscode en het aantal extra bellen (Art. 1229A) dat met deze binnentoestellen verbonden is, mag niet meer bedragen dan 4 (met maximaal 1 hoofdbinnentoestel en maximaal 3 secundaire binnentoestellen ).

Die Gesamtsumme der Anzahl der Innenstellen mit dem gleichen Teilnehmercode und der Anzahl der mit diesen Innenstellen verbundenen Rufwiederholungsgeräten (Zusatz-Läutewerk Art. 1229A) darf nicht mehr als 4 sein (max. 1 Haupt-Innensprechstelle

und max. 3 Neben-Innensprechstellen ).

Las unidades internas con el mismo código de usuario y los dispositivos de repetición de llamada (tono de llamada adicional Art. 1229A) conectados a dichas unidades internas no pueden sumar más de 4 (con 1 unidad interna principal como máximo y 3 unidades internas secundarias como máximo).

A soma total do número de postos internos com o mesmo código de utilizador e do número de dispositivos de repetição de chamada (Art. 1229A) não pode ser superior a 4 (com o máximo de 1 posto interno principal e o máximo de 3 postos internos secundários ).

6741W/BM

DIP 7

(S2)

DIP 7

DIP 8

(S2)

1209

Monitor secondari compatibili

Compatible secondary monitors

Moniteurs secondaires compatibles

Compatible secundaire monitoren

Kompatible zusätzliche Monitore

Monitores secundarios compatibles

Monitores secundários compativéis

6601W (/BM) 6700W 6701W (/BM) 6721W (/BM) 6801W (/BM)

Page 20

6741W

6741W/BM +6710

GREEN

ORANGE

BLU

GREEN / WHITE

ORANGE / WHITE

BLU / WHITE

BROWN / WHITE

BROWN

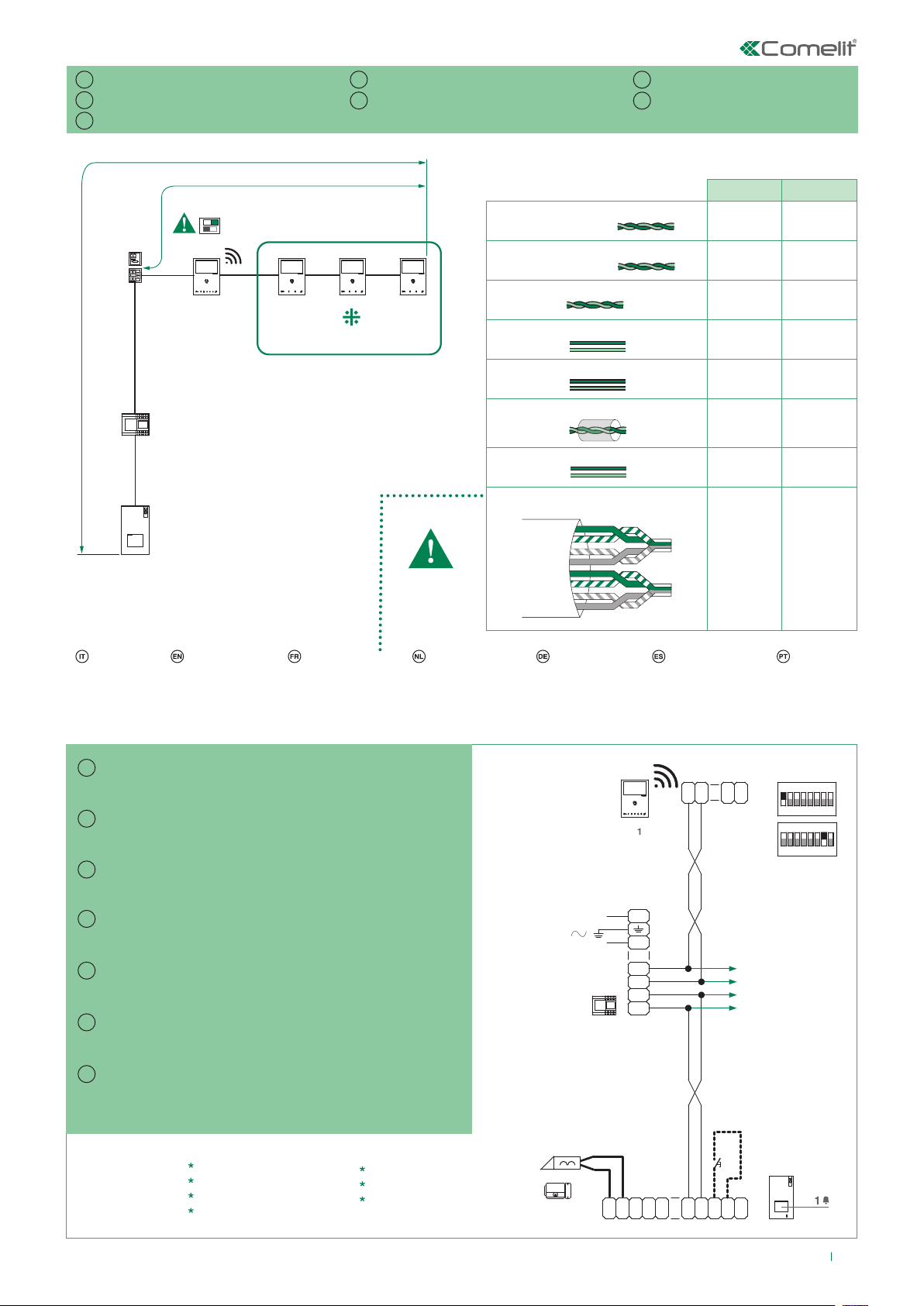

Distanze di funzionamento

Operating distances

Distances de fonctionnement

Afstanden

Maximal zulässige Entfernungen

Distancias de funcionamiento

Distâncias de funcionamento

1216

1214/2C

6741W

6741W/BM + 6710

1209

4893M

DIP 1

3 MONITOR / ART. 1229A MAX

4 art. 6741W (/BM) max. 16 monitors / art. 1229A max

Comelit art. 4577/4579 1 mm

(Ø 1,2 mm AWG 17)

UTP5 cat. 5 0,2 mm

(Ø 0,5 mm AWG 24)

0,28 mm2 (Ø 0,6 mm AWG 23)

0,5 mm2 (Ø 0,8 mm AWG 20)

1 mm2 (Ø 1,2 mm AWG 17)

1,5 mm2 (Ø 1,4 mm AWG 15)

*UTP5 cat. 5 0,2 mm2 (Ø 0,5 mm AWG 24)

MULTI PAIR CABLE

A MAX B MAX

200 m

(655 feet)

100 m

(330 feet)

100 m

(330 feet)

100 m

(330 feet)

100 m

(330 feet)

80 m

(260 feet)

100 m

(330 feet)

200 m

(655 feet)

100 m

(330 feet)

60 m

(195 feet)

60 m

(195 feet)

60 m

(195 feet)

60 m

(195 feet)

40 m

(130 feet)

60 m

(195 feet)

70 m

(230 feet)

*Cavo UTP con connessione multicoppiola: RISPETTARE I COLORI INDICATI IN FIGURA!

Impianto base monofamiliare. Messa in funzione/verifica

*UTP cable with multi-cable connection: FOLLOW THE COLOURS SHOWN IN THE DIAGRAM!

*Câble UTP avec connexion paires torsadées multiples: RESPECTER LES COULEURS INDIQUÉES DANS LA FIGURE!

tensioni di impianto a riposo

Standard single-family system. Switching on/voltage check with system in standby.

Installation un appel base. Mise en service/vérification tensions d'installation au repos.

Basissysteem enkelvoudige installatie. Inwerkingstelling/ spanningscontrole van een systeem in de ruststand.

Einteilnehmerinstallation, Basisversion. Inbetriebnahme/ Spannungsprüfung an der Anlage in Standby.

Instalación básica unifamiliar. Puesta en funcionamiento/ comprobación de las tensiones con la instalación en reposo.

Equipamento base monofamiliar. Colocação em funcionamento/verificação das tensões com a instalação em pausa

*UTP-kabel met multi-paar aansluiting: DE IN DE AFBEELDING AANGEGEVEN KLEUREN AANHOUDEN!

*UTP-Kabel mit Doppeladerbündel-Anschluss DIE IN DER ABBILDUNG ANGEGEBENEN FARBEN BEACHTEN!

Address

110-240V

1209

*Cable UTP con conexión multipar: ¡RESPETAR LOS COLORES INDICADOS EN LA FIGURA!

* Cabo UTP com ligação multi-par: RESPEITAR AS CORES INDICADAS NA IMAGEM!

C F

30 Vdc

123 4 675 8

85 764321

MNVK/039QC

Pulsante comando apriporta locale Local lock release button Bouton ouvre-porte sortie Lokale bedieningsknop deuropener

Taste lokaler Türöner Pulsador abrepuertas local Botão de comando de

abertura da porta local

4893M

NC C

Page 21

8451V

1216

Espansione per impianto bifamiliare

Expansion for two-family system

Évolution pour installation deux appels

Uitbreiding voor tweevoudige installatie

Erweiterung für Zweiteilnehmerinstallation

Expansión para instalación bifamiliar

Expansão para equipamento bifamiliar

6721W 6721W/BM +6710

Address

85 764321

12 34 6 75 8

1214/2C

OUT

INLIN

6741W/BM +6710

6741W

Address

85 764321

OUT

INLIN

OUT

12 34 6 75 8

110-240V

1209

# Per programmare la funzione speciale “pulsanti 1-2 attivi con indirizzi di

chiamata 1-2”, vedi pag 13.

Pulsante comando apriporta locale. I monitor supplementari art. 6721W/BM non includono la staa.

# To program the special function “buttons 1-2 enabled with call addresses 1-2”

see page 13.

Local lock release button. Additional monitors art. 6721W/BM do not include a backplate

# Pour programmer la fonction spéciale « boutons 1-2 actifs avec adresses d’appel

1-2 », voir page 13.

Bouton ouvre-porte sortie.

Les moniteurs supplémentaires art. 6721W/BM ne sont pas équipés de l’étrier.

# Raadpleeg voor het programmeren van de speciale functie “drukknoppen 1-2

actief met oproepadressen 1-2”, zie pag. 13

Lokale bedieningsknop deuropener. De extra monitoren art. 6721W/BM zijn exclusief muurplaat.

# Für die Programmierung der Sonderfunktion “Tasten 1-2 aktiviert mit mit

Rufadressen 1-2” siehe Seite 13.

Taste lokaler Türöner. Die Zusatzmonitore art. 6721W/BM schließen nicht die Grundplatte ein.

# Para programar la función especial “pulsadores 1-2 activados con direcciones

de llamada 1-2” véase la pág. 13.

Pulsador abrepuertas local.

Los monitores adicionales arts. 6721W/BM no incluyen la placa soporte.

# Para programar a função especial “botões 1-2 activos com endereços de

chamada 1-2”

, consultar a página

13.

Botão de comando de abertura da porta local. Os monitores adicionais art. 6721W/BMnão incluem o suporte.

4893M

NC C

MNVK/040QC

Page 22

8451V

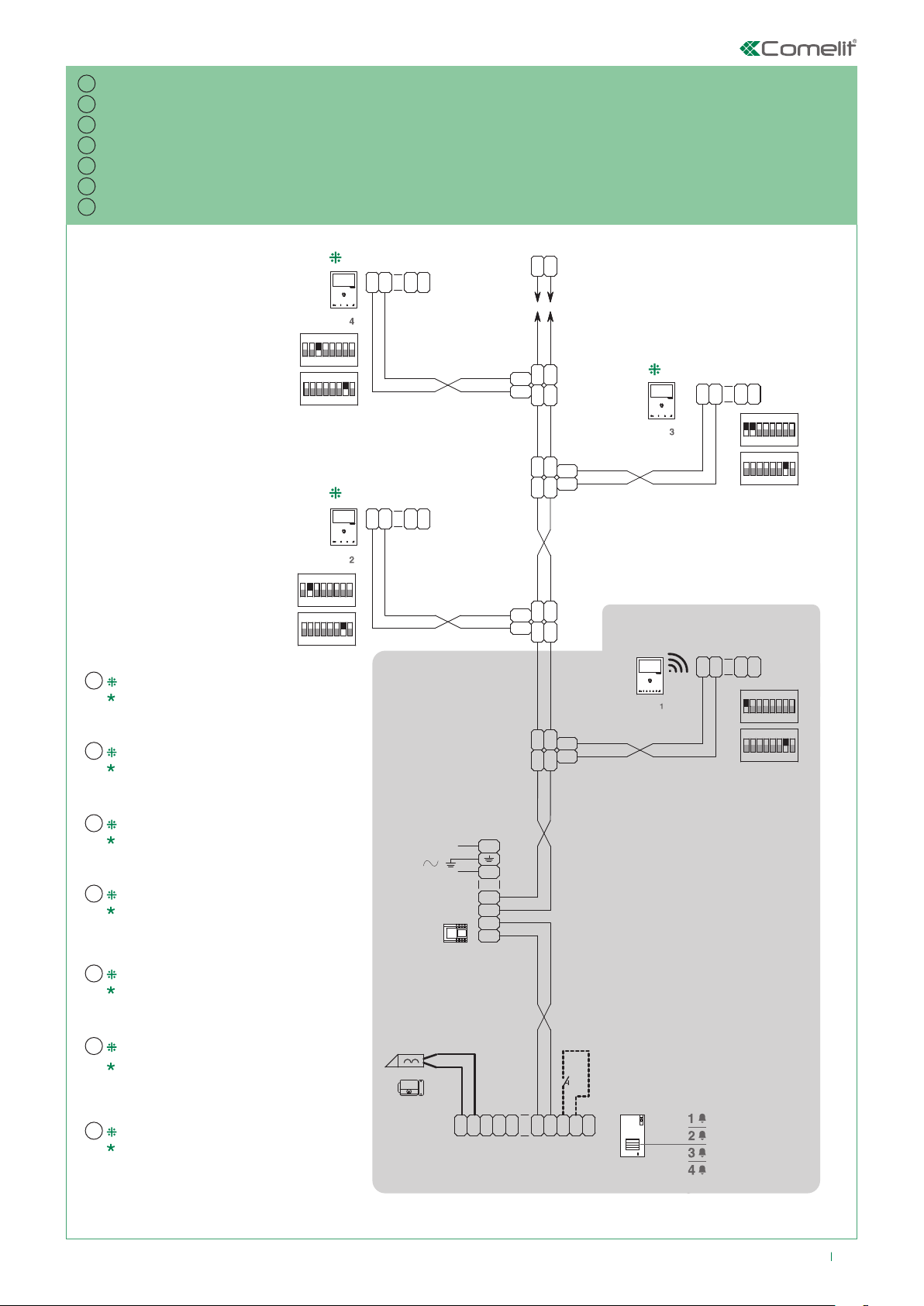

Espansione per impianto a 4 utenti

Expansion for 4-user system

Évolution pour quatre appels

Uitbreiding voor systeem met 4 gebruikers

Erweiterung für Vierteilnehmerinstallation

Expansión para instalación de 4 usuarios

Expansão para equipamento de 4 utilizadores

Address

123 4 6 75 8

1216

85 764321

1214/2C

OUT

INLIN

Address

OUT

INLIN

C F

123 4 6 75 8

C F

85 764321

Address

85 764321

123 4 6 75 8

Monitor secondari compatibili (vedi pag.18).

Pulsante comando apriporta locale.

# Per programmare “pulsanti 1-2-3-4 attivi con indirizzi di

chiamata 1-2-3-4” vedi pag 13.

Compatible secondary monitors (see page 18).

Local lock release button.

# To program the special function “buttons 1-2-3-4 enabled

with call addresses 1-2-3-4” see page 13.

Moniteurs secondaires compatibles (voir page 18).

Bouton ouvre-porte sortie.

# Pour programmer la fonction spéciale « boutons 1-2-3-4

actifs avec adresses d’appel 1-2-3-4 », voir page 13.

Compatible secundaire monitoren (zie pag. 18).

110-240V

Lokale bedieningsknop deuropener.

# Raadpleeg voor het programmeren van de speciale

functie “drukknoppen 1-2-3-4 actief met oproepadressen 1-2-3-4”, zie pag. 13.

Kompatible zusätzliche Monitore (siehe Seite 18).

1209

Taste lokaler Türöner.

# Für die Programmierung der Sonderfunktion “Tasten 1-2-

3-4 aktiviert mit Rufadressen 1-2-3-4” siehe Seite 13.

Monitores secundarios compatibles (véase la pág. 18)

Pulsador abrepuertas local.

# Para programar la función especial “pulsadores 1-2-3-4

activados con direcciones de llamada 1-2-3-4”, véase la pág 13.

Monitores secundários compativéis (consultar a página 18).

Botão de comando de abertura da porta local.

# Para programar a função especial “botões 1-2-3-4

activos com endereços de chamada 1-2-3-4” , consultar a página 13.

1214/2C

OUT

1214/2C

INLIN

OUT

INLIN

6741W

6741W/BM +6710

Address

C F

123 4 6 75 8

C F

85 764321

NC C

R T

4893M

MNVK/041QC

Page 23

Espansione con secondo posto esterno 4893M e scambio art. 1405

Expansion with second external unit 4893M and switching device art. 1405

Évolution avec second poste extérieur 4893M et commutateur art. 1405

Uitbreiding met tweede deurstation 4893M en deurselector art. 1405

Erweiterung mit zweiter Außensprechstelle 4893M und Signalweiche art. 1405

Expansión con segunda placa externa 4893M y conmutador art. 1405

Expansão com segundo posto externo 4893M e comutador art. 1405

6741W

6741W/BM +6710

Address

L1 L1 L2 L2

110-240V

1405

LMLMLSL

LPL

1209

85 764321

123 4 6 75 8

NC C

4893M

# Per programmare le funzioni speciali “Posto esterno

(Porter) Principale” e “Posto esterno (Porter) Secondario”, vedi pag 13.

Pulsante comando apriporta locale. Contatto N.C. per segnalazione porta aperta. Segnalazione porta aperta non disponibile.

# To program the special functions “Main external unit

(Porter)” and “Secondary external unit (Porter)”, see

page 13.

Local lock release button. N.C. contact for door open indication. Door open indication not available.

# Pour programmer les fonctions spéciales « Poste

extérieur (HP) principal » et « Poste extérieur (HP) secondaire », voir page 13.

Bouton ouvre-porte sortie. Contact N.F. pour signalisation porte ouverte. Signalisation porte ouverte non disponible.

NC C

4893M

8451V

# Raadpleeg voor het programmeren van de speciale

functies “Hoofddeurstation (Hoofdspeakerunit)” en “Secundair deurstation (Secundaire speakerunit)” zie

pag. 13.

Lokale bedieningsknop deuropener. NC contact voor Signalering deur open. Signalering deur open niet beschikbaar.

# Für die Programmierung der Sonderfunktionen “Haupt-

Außensprechstelle (Hauptzentrale)” und “Zusatz- Außensprechstelle (Nebenzentrale)” siehe Seite 13.

Taste lokaler Türöner. Önungskontakt für Anzeige oene Tür. Anzeige Tür geönet nicht verfügbar.

# Para programar las funciones especiales “Placa

externa (unidad externa) principal” y “Placa externa (unidad externa) secundaria”, véase la pág. 13.

Pulsador abrepuertas local. Contacto N.C. para señalización de puerta abierta. Señalización de puerta abierta no disponible.

# Para programar as funções especiais “Posto externo

(Porteiro) principal” e “Posto externo (Porteiro) secundário”, consultar a página 13.

Botão de comando de abertura da porta local. Contacto N.C. para a indicação de porta aberta. Indicação de porta aberta não disponível.

MNVK/017AQC

Page 24

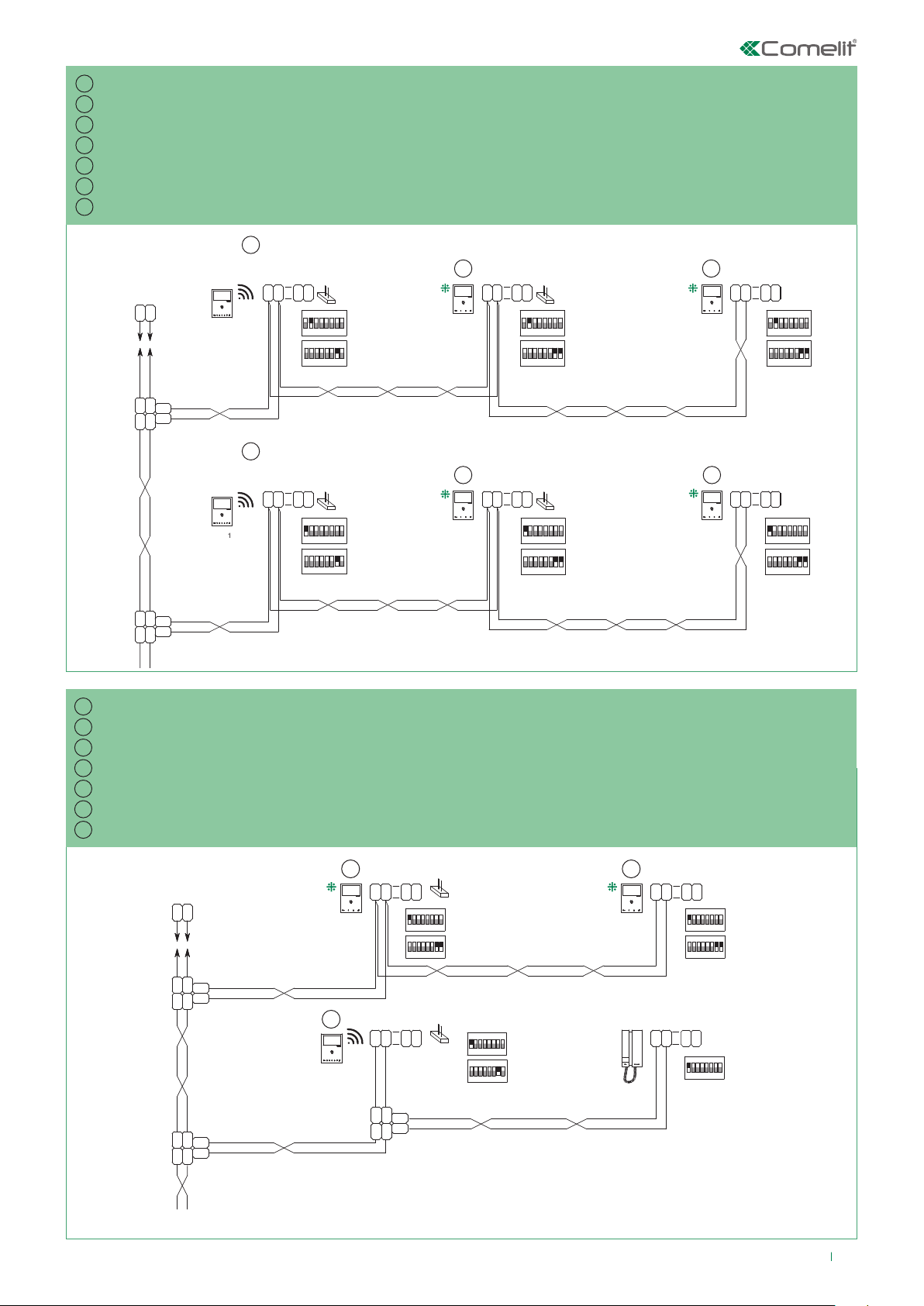

Schema di collegamento impianto bifamiliare, con un monitor principale e 2 monitor secondari (in cascata)

Connection diagram for two-family system with one main monitor and 2 secondary monitors (cascade connection)

Schéma de connexion installation deux appels, avec un moniteur principal et 2 moniteurs secondaires (en cascade)

Aansluitschema tweevoudige installatie met een hoofdmonitor en 2 secundaire monitoren (in cascade)

Anschlussplan Zweiteilnehmerinstallation mit einem Hauptmonitor und 2 Zusatzmonitoren (in Kaskadenschaltung)

Esquema de conexión de la instalación bifamiliar con un monitor principal y 2 monitores secundarios (en cascada)

Esquema de ligação de instalação bifamiliar, com um monitor principal e 2 monitores secundários (em cascata)

1216

6741W

6741W/BM +6710

Address 2

CV5

123 4 675 8

85 764321

S S

CV5

C F

123 4 675 8

85 764321

C F

123 4 675 8

85 764321

1214/2C

OUT

INLIN

OUT

6741W

6741W/BM +6710

Address

1214/2C

Schema di collegamento impianto con espansione massima in derivazione per singolo indirizzo di chiamata

Connection diagram for system with maximum expansion in branch connection for single call address

Schéma de connexion installation avec extension maximale en dérivation pour chaque adresse d'appel

Aansluitschema installatie met maximale uitbreiding en afgetakte aansluiting per afzonderlijk oproepadres

Anschlussplan Anlage mit maximaler Erweiterung über Abzweigung für eine einzelne Rufadresse

Esquema de conexión de la instalación con expansión máxima en derivación para una única dirección de llamada

Esquema de ligação de instalação com expansão máxima em derivação por endereço individual de chamada

OUT

INLIN

OUT

CV5

123 4 675 8

85 764321

S S

CV5

C F

123 4 675 8

85 764321

C F P

C F

123 4 675 8

85 764321

MNVK/Q21

1214/2C

1216

OUT

INLIN

OUT

INLIN

1209

2738W

85 764321

1234 6 75 8

85 764321

CV5

OUT

INLIN

85 764321

1234 6 75 8

CV5

OUT

1234 6 75 8

85 764321

OUT

6741W

6741W/BM +6710

1214/2C

OUT

MNVK/Q22

Page 25

4893M

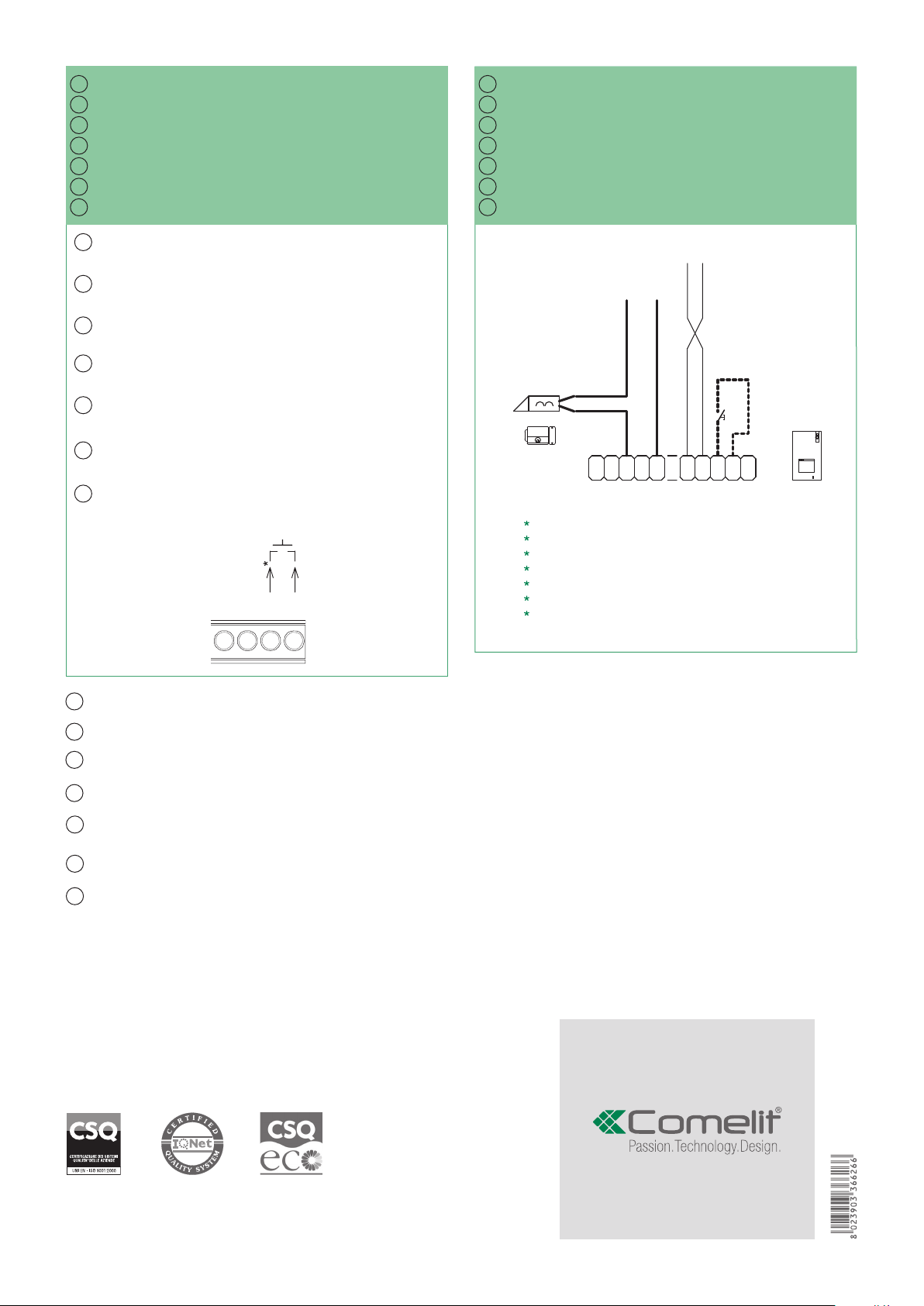

Variante collegamento chiamata fuori porta

Floor door call connection variant

Variante connexion appel palier

Variant met aansluiting van een etagebel

Anschlussvariante Rufsignale der Außensprechstellen

Variante con conexión para llamada timbre de planta

Variante para ligação da campainha externa

In caso di più citofoni o stae monitor con lo stesso codice utente collegare il pulsante CFP su uno solo; tutti i dispositivi suoneranno contemporaneamente.

If there are a number of door-entry phones or monitor brackets with the same user code, connect the CFP button to one only; all the devices will ring simultaneously.

En cas de plusieurs combinés parlophoniques ou étriers moniteur avec le même

code usager, relier le bouton CFP sur un seul; tous les dispositifs sonneront en même temps.

Sluit bij meerdere deurtelefoons of grondplaten met dezelfde gebruikerscode de drukknop CFP op slechts één ervan aan; alle toestellen gaan dan tegelijk over

Im Fall mehrerer Sprechstellen oder Monitor-Grundplatten mit gleichem Teilnehmercode die CFP-Taste nur an ein Gerät anschließen; daraufhin ertönt an allen Geräten gleichzeitig der Rufton.

En caso de varios telefonillos o placas soporte de monitor con el mismo código de usuario, conectar el pulsador CFP a uno sólo; todos los dispositivos se activarán al mismo tiempo.

No caso de vários telefones intercomunicadores ou suportes de monitor com o mesmo código de utilizador, ligar o botão CFP num só; todos os dispositivos soarão em simultâneo.

CFP

Variante con serratura di sicurezza e alimentazione aggiuntiva

Variant with security door lock and additional power supply

Variante avec gâche de sécurité et alimentation supplémentaire

Variant met veiligheidsslot en extra voeding

Variante mit Sicherheits-Türöffner und zusätzlicher Stromversorgung

Variante con cerradura de seguridad y alimentación adicional

Variante com fechadura de segurança e alimentação suplementar

12/24V AC/DC

NC C

Pulsante comando apriporta locale Local lock release button Bouton ouvre-porte sortie Lokale bedieningsknop deuropener Taste lokaler Türöner Pulsador abrepuertas local Botão de comando de abertura

da porta local

* 20 m MAX - Utilizzare cavo schermato per il collegamento e non far passare i cavi in

prossimità di carichi induttivi pesanti o cavi di alimentazione (230V / 400V).

* 20 m MAX - Use screened cable for the connection and do not run cables near heavy

inductive loads or power supply cables (230V / 400V).

* 20 m MAX - Pour la connexion, utiliser un câble blindé et ne pas faire passer les câbles

à proximité de charges inductives lourdes ou de câbles d’alimentation (230 V / 400 V).

* 20 m MAX - Gebruik een afgeschermde kabel voor deze verbinding en leid de kabels

niet in de nabijheid van hoge inductieve belastingen of netvoedingskabels (230 V / 400 V).

* 20 m MAX - Für den Anschluss abgeschirmte Kabel verwenden und die Kabel nicht

in der Nähe von großen induktiven Lasten oder Stromversorgungskabeln (230V /400V) verlegen.

* 20 m MAX - Utilizar cable blindado para la conexión y no tender los cables cerca de

cargas inductivas pesadas o cables de alimentación (230V / 400V)

* 20 m MAX - Utilizar cabo blindado para a ligação e não fazer passar os cabos nas

proximidades de cargas indutivas pesadas ou de cabos de alimentação (230V / 400V).

CERTIFIED MANAGEMENT SYSTEMS

1ª edizione 12/2017

cod. 2G40002044

www.comelitgroup.com

Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy
