Clarion MAX668RVD User Manual [pt]

Obrigado por ter adquirido o Clarion MAX668RVD.

* Este manual do utilizador diz respeito ao MAX668RVD. * Leia este manual ate ao fim antes de utilizar o equipamento. * Depois de ler este manual, guarde-o num local de facil acesso (ex., porta-luvas). * Verifique o conteudo do cartao de garantia incluido e guarde-o cuidadosamente com este manual. *

Este manual inclui os procedimentos de funcionamento do controlo da 2-ZONE, do controlo do iPod, do comutador de CDs, do comutador de DVDs, do sintonizador de TV, do DAB e do descodificador surround de

5.1 canais. O comutador de CDs, o comutador de DVDs, o sintonizador de TV e o descodificador surround de

5.1 canais tem manuais proprios, mas esses manuais nao incluem a explicacao do respectivo funcionamento.

Índice

1. FUNÇÕES.................................................................................................................. 556

Expandir sistemas ...................................................................................................... 556

2. CONTROLOS ................................................................................................................ 5

3. NOMENCLATURA..................................................................................................... 557

Nomes dos botões ..................................................................................................... 557

4. PRECAUÇÕES .......................................................................................................... 558

5. FUNCIONAMENTO DOS BOTÕES E DAS TECLAS DIGITAIS............................... 559

6. TELECOMANDO ....................................................................................................... 565

Funções dos botões do telecomando ........................................................................ 566

7. PRECAUÇÕES DE MANUSEAMENTO.................................................................... 569

Painel de operação/Generalidades ............................................................................ 569

Limpeza...................................................................................................................... 569

Manuseamento dos discos......................................................................................... 570

8. SISTEMA DVD VIDEO............................................................................................... 571

Funções do DVD de vídeo ......................................................................................... 571

Discos......................................................................................................................... 572

Marcas registadas, etc. .............................................................................................. 572

9. FUNCIONAMENTO.................................................................................................... 573

Operações básicas..................................................................................................... 573

Funções de rádio........................................................................................................ 583

Operações RDS ......................................................................................................... 585

Operações do leitor de DVD de vídeo........................................................................ 589

Outras funções ........................................................................................................... 603

10. FUNÇÕES DOS ACESSÓRIOS ................................................................................ 605

Funções do iPod ........................................................................................................ 605

Operações VISUAL .................................................................................................... 608

Operações do comutador de CDs.............................................................................. 608

Operações do comutador de DVDs............................................................................ 610

Operações de TV ....................................................................................................... 610

Operações de rádio/DAB digitais ............................................................................... 613

Operações NAVI (NAX963HD, etc.)........................................................................... 615

Operações do descodificador surround de 5.1 canais ............................................... 617

11. EM CASO DE DIFICULDADE ................................................................................... 621

12. VISORES DE ERRO .................................................................................................. 623

13. CARACTERÍSTICAS TÉCNICAS.............................................................................. 624

MANUAL DE INSTALAÇÃO E DE LIGAÇÃO DE FIOS................................................. 625

1. ANTES DE COMEÇAR.......................................................................................... 625

2. CONTEÚDO DA EMBALAGEM............................................................................. 625

3. CUIDADOS GERAIS.............................................................................................. 625

4. PRECAUÇÕES DE INSTALAÇÃO......................................................................... 626

5. INSTALAR A UNIDADE PRINCIPAL ..................................................................... 627

6. PRECAUÇÕES COM OS CABOS......................................................................... 629

7. LIGAÇÃO DE FIOS................................................................................................ 630

8. EXEMPLO DO SISTEMA....................................................................................... 633

Português

Manual do utilizador

MAX668RVD

555

1. FUNÇÕES

■ LCD panorâmico 2 DIN de 7" motorizado

■ Controlo de painel digital

■ Capacidade de reprodução de DVD Video/

Video CD/CD-DA/MP3/WMA

■ Saída RCA 6(+2) canais (2 zonas)

■ Amplificador 50 W × 4 incorporado

■ CeNET com transmissão de linha de áudio

balanceada e cancelamento de ruído dinâmico

Expandir sistemas

Expandir funções de áudio

Sintonizador DAB

Carregador de CD CeNET

iPod

■ Compatível com CD-R/CD-RW/DVD±R/ DVD±RW

■ Descodificador de 5.1 canais para DTS e Dolby Digital

■ Saída óptica digital

■ Controlo 2-ZONE

■ Controlo iPod

“iPod” é uma marca comercial da Apple Computer, Inc., registada nos E.U.A. e noutros países.

Expandir funções de imagem

Sintonizador

de TV

Carregador de DVD CeNET

Parte de trás

do monitor

Câmara CCD

Nota:

Os artigos que aparecem fora das molduras pertencem aos produtos à venda no mercado.

Português

Videogravador, etc.

Manual do utilizador

Expandir funções de navegação

556

MAX668RVD

Descodificador Surround

5.1 canais

(DVH943N)

Amplificador de 4 canais

Expandir funções de som

English Français Deutsch Italiano

2. CONTROLS/COMMANDES/REGLER/CONTROLLI/ REGLAARS/CONTROLES/KONTROLLER/CONTROLOS

● Operation panel / Panneau de commande / Bedienfeld / Pannello operativo / Bedieningspaneel / Panel de funcionamiento / Pekskärm / Painel de operação /

[ ] (

POWER

[ ]

(

OPEN/CLOSE

Sensor/Capteur/ Sensore

[TA]

[

]

ADJ

Blink LED/

Nederlands

[

VOICE

]

[

SRC

]

[

MAP

]

[

BAND

]

DEL Clignotante/ Blink-LED/ LED lampeggiante/ Het knipperen van de LED/ LED parpadeante/ LED a piscar

Español Svenska

●

With the operation panel open / Avec le panneau de commande ouvert /

Bei geöffnetem Bedienfeld / Con il pannello operativo aperto / Met het bedieningspaneel open / Con el panel de funcionamiento abierto / Med pekskärmen öppen / Com o painel de operação aberto /

[

]

RESET

)

Português

Note : Be sure to unfold this page and refer to the front diagrams as you read each chapter.

Remarque : Veuillez déplier cette page et vous référer aux schémas quand vous lisez chaque chapitre.

Hinweis : Bitte diese Seite ausfalten und beim Lesen der einzelnen Kapitel die Frontdiagramme beachten.

Nota : Assicurarsi di aprire questa pagina e fare riferimento a questi diagrammi quando si legge ciascun capitolo.

Opmerking : Vouw deze pagina uit en zie tevens de afbeeldingen van het voorpaneel tijdens het doorlezen van de

volgende hoofdstukken.

Nota : Cuando lea los capítulos, despliegue esta página y consulte los diagramas.

Observera : Vik ut denna sida för att kunna se figurerna över bilstereons framsida medan du läser de olika kapitlen.

Nota : Lembre-se de abrir esta página e consultar os diagramas frontais durante a leiture de cada capítulo.

MAX668RVD

3. NOMENCLATURA

Nomes dos botões

Nota:

• Leia este capítulo ao mesmo tempo que consulta

os diagramas do capítulo “2.CONTROLOS” na página 5 (desdobrada).

Botão [&] (POWER)

•

Carregue neste botão para ligar o equipamento. Carregue neste botão durante mais de 1 segundo para desligar o equipamento.

•

Carregue neste botão para desligar a iluminação do painel LCD.

Botão [7] (OPEN/CLOSE)

•

Utilize este botão para abrir/fechar o painel de operação.

•

Carregue neste botão durante mais de 2 segundos para ajustar o ângulo do painel de operação. Pode ajustar o ângulo do painel de operação entre 0

Sensor

• Receptor para o telecomando(alcance: 30° em todas as direcções).

Botão [TA]

Carregue neste botão para ligar/desligar o modo de

• espera de TA (informações de trânsito).

•

Carregue neste botão durante mais de 1 segundo no modo DAB para ligar/desligar o modo de espera de informação.

Botão [ADJ]

•

Carregue neste botão para entrar/sair do modo ADJUST para alterar as programações.

•

Carregue neste botão durante mais de 1 segundo para entrar/sair do modo Regulação do monitor.

LED a piscar

•

Se a função BLINK LED estiver programada para “

” no menu GENERAL, no modo ADJUST, o LED

pisca quando desligar o equipamento.

Botão [p]

•

Carregue neste botão para entrar no modo de pausa na reprodução nos modos DVD PLAYER/iPod/ comutador. Carregue novamente no botão para retomar a reprodução.

•

Carregue neste botão durante mais de 1 segundo para cortar o som nos modos DVD PLAYER/iPod/ comutador.

•

Carregue neste botão para cortar o som nos modos TUNER/TV/VISUAL/DAB.

Botões [R], [F]

•

Utilize estes botões para mudar para a estação programada anterior/seguinte nos modos TUNER/ TV/DAB.

•

Utilize estes botões para seleccionar uma faixa nos modos CD, CD de vídeo, MP3/WMA, iPod e Comutador de CDs.

e 30°.

•

Utilize estes botões para seleccionar uma secção nos modos DVD de vídeo e Comutador de DVDs.

Botão [BAND]

•

Carregue neste botão para mudar as bandas de recepção para os modos TUNER/TV/DAB. Carregue neste botão durante mais de 1 segundo para mudar os modos de sintonização por procura/manual.

•

Utilize este botão para ir para a primeira faixa nos modos CD, CD de vídeo e iPod ou para a primeira secção no modo DVD de vídeo.

•

Utilize este botão para ir para a pasta seguinte no modo MP3/WMA.

•

Utilize este botão para mudar para o próximo disco nos modos de comutador.

•

Carregue neste botão durante mais de 1 segundo para reproduzir todas as faixas no modo iPod.

Botão [MENU]

•

Se carregar neste botão no modo de Navegação, aparece o ecrã Menu do sistema de navegação.

•

Quando aparecer o ecrã do menu de um DVD Video/Video CD, carregue neste botão para ver o Teclado no ecrã. Se aparecer um ecrã diferente do ecrã do menu, carregue neste botão durante mais de 1 segundo para ver o Teclado.

Botão [MAP]

•

Carregue neste botão para ver o ecrã Mapa do local actual no modo de Navegação.

•

Se carregar neste botão nos modos áudio/visual muda para o modo de Navegação.

•

Se carregar neste botão muda o visor para um ecrã de entrada Visual para bloquear o monitor (para activar esta função, vá para o menu GENERAL (no menu ADJUST), toque na tecla [ seleccione a opção que quiser excepto “

Botão [SRC]

• Carregue neste botão para ver o ecrã do menu Source, para mudar de modo.

Botões [+], [–]

• Utilize este botões para aumentar/diminuir o volume.

Botão [VOICE]

•

Carregue neste botão para ver o ecrã Voice do sistema de navegação no modo de Navegação.

•

Se carregar neste botão nos modos áudio/visual muda para o modo de Navegação e o sistema de navegação muda para o modo de entrada de voz.

Botão [o] (EJECT)

• Utilize este botão para ejectar o disco inserido no equipamento.

CONNECT

NONE

] e

”).

Português

Manual do utilizador

MAX668RVD

557

4. PRECAUÇÕES

AVISO

Por razões de segurança, o condutor não deve ver DVD Video/TV/Videogravador nem utilizar os controlos enquanto estiver a conduzir. Em alguns países, é proibido por lei ver e utilizar o DVD Video/TV/Videogravador durante a condução. Além disso, durante a condução, mantenha o volume num nível que lhe permita ouvir os sons do exterior.

1. Se o interior do veículo estiver muito frio e utilizar o leitor pouco depois de ligar o aquecimento, pode formar-se humidade no disco (DVD/CD) ou nas peças ópticas do leitor, o que pode prejudicar a reprodução. Se houver humidade no disco (DVD/CD), limpeo com um pano macio. Se houver humidade nas peças ópticas do leitor, não o utilize durante cerca de uma hora. A condensação desaparece naturalmente, permitindo o funcionamento normal.

2. Pode haver saltos no som se conduzir em estradas extremamente irregulares que provoquem vibração forte.

3. Este equipamento utiliza um mecanismo de precisão. Mesmo que surja um problema, nunca abra a caixa, não desmonte o equipamento nem lubrifique as peças rotativas.

4. Recepção de transmissão de TV (se estiver ligado o sintonizador de TV opcional) Se estiver a receber a transmissão de TV, a intensidade dos sinais muda logo que o veículo começar a andar, podendo prejudicar, em alguns casos, a recepção de imagens nítidas.

• Como os sinais de TV são fortemente

lineares, a recepção é afectada por edifícios, montanhas e outros obstáculos.

• Factores externos, como linhas férreas

eléctricas, cabos de alta tensão e dispositivos de sinalização, podem afectar a imagem ou provocar interferências.

* Se a recepção estiver em más condições,

mude para uma estação com boa recepção.

INFORMAÇÃO PARA OS UTILIZADORES:.

ALTERAÇÕES OU MODIFICAÇÕES EFECTUADAS NESTE PRODUTO NÃO APROVADAS PELO FABRICANTE ANULAM A GARANTIA.

Português

Manual do utilizador

558

MAX668RVD

5. FUNCIONAMENTO DOS BOTÕES E DAS TECLAS DIGITAIS

Ligar o equipamento

posição ON do motor

∗1

(POWER)

Verificação do sistema

O formato CeNET utilizado nesta unidade é fornecido com uma função de verificação do sistema. Se a função de verificação do sistema for executada nas condições a seguir, a alimentação desliga-se automaticamente. Prima novamente o botão [&] (POWER).

•Quando se liga o aparelho pela primeira vez, após a instalação inicial.

•Quando se liga ou desliga um dispositivo externo.

•Se premir o botão [RESET].

∗Além das condições acima indicadas, a

função de verificação do sistema pode ser executada a partir do menu GENERAL, no modo ADJUST.

•Pode mudar de fonte multimédia.

∗2

MAX668RVD

Português

Manual do utilizador

559

Funcionamento do modo TUNER

(menu Source)

∗3

(menu Option)

(ecrã Lista pré-programada)

Selecciona a

∗

estação desejada.

Português

Manual do utilizador

(ecrã Lista pré-programada PTY)

(ecrã Lista de opções PTY)

Nota:

∗1:Estas imagens indicam quais os botões ou

teclas em que deve carregar.

∗2:O equipamento externo que não foi ligado

com CeNET não aparece no ecrã.

∗3:Se o modo TUNER estiver seleccionado,

carregue na tecla [Back].

560

MAX668RVD

Funcionamento do modo DVD de vídeo

(menu Source)

∗Ecrã durante o modo DVD com o veículo em movimento.

(

Ecrã do modo DVD PLAYER

(menu Option)

(menu DVD SETUP)

∗4

)

Nota:

∗

Se tocar no ecrã quando estiver a ver filmes no modo de DVD de vídeo, aparece o ecrã do modo DVD PLAYER.

MAX668RVD

Português

Manual do utilizador

561

Ajustar as programações da função de áudio

● Se não houver nenhum descodificador surround ligado

(Em qualquer ecrã)

(menu do modo ADJUST)

Português

Manual do utilizador

(menu AUDIO)

(ecrã BAL/FAD)

(menu AUDIO EXT.)

(BAL/FAD)

562

MAX668RVD

● Se houver um descodificador surround de 5.1 canais ligado

(Em qualquer ecrã)

(menu do modo ADJUST)

(menu AUDIO)

(STATUS)

(ecrã STATUS) (menu SPEAKER SEL)

(menu AUDIO EXT.)

(SPEAKER SEL)

Português

Manual do utilizador

MAX668RVD

563

Ajustar as programações do outro sistema

(Em qualquer ecrã)

(menu do modo ADJUST)

(menu MONITOR)

(menu GENERAL)

(Ecrã de regulação do monitor)

Português

Bright Color Hue Dimmer

Manual do utilizador

564

(MONITOR ADJ)

(WALL COLOR)

(ecrã WALL COLOR)

∗Muda se carregar nesta tecla várias vezes. ( “Hue” não aparece no ecrã quando se vêem imagens PAL.)

MAX668RVD

6. TELECOMANDO

Telecomando

[

]

BAND

[

]

SRC

[

]

0-9

Emissor de sinal

Alcance: 30˚ em todas as direcções

[

]

MUTE

[

VOLUME

[

P.TIME

]

[

DISC SEL

[

]

RPT

[

SUB TITLE

],[ ]

[

RTN

SET UP

[

ENT

[

SCN

[

AUDIO

]

] ]

]

Colocar as pilhas

1. Faça deslizar a tampa traseira na direcção da seta e retire-a.

2. Coloque as pilhas AA (SUM-3, IECR-6/1,5V) fornecidas com o telecomando na direcção indicada na figura e feche a tampa traseira.

Nota:

As pilhas podem explodir se não forem usadas correctamente. Tome nota dos seguintes pontos:

• Quando substituir as pilhas, substitua ambas por

pilhas novas.

• Não provoque curto-circuitos, não desmonte, nem

aqueça as pilhas.

• Quando deitar fora as pilhas, não as queime.

• Deite fora as pilhas de acordo com a legislação em

vigor.

Parte de trás

[

SEARCH MODE

[

]

[

TOP MENU

[

],[ ]

[

]

2-ZONE

]

RDM

]

SLOW

]

ANGLE

Pilhas AA (SUM-3, IECR-6/1,5V)

]

[TA]

[

PBC

]

Português

Tampa traseira

Manual do utilizador

MAX668RVD

565

Funções dos botões do telecomando

Pode utilizar o telecomando para controlar o MAX668RVD. Se a função 2-ZONE estiver activada, os controlos funcionam na zona seleccionada.

Nota:

• As funções do telecomando no volante actuam na zona MAIN, mesmo que esteja seleccionada a zona SUB.

Modos partilhados

Botão [SRC]

• Carregue neste botão para activar os modos,

como o modo TUNER e o modo DVD PLAYER.

Botões [VOLUME]

• Aumentam e diminuem o volume.

Botão [MUTE]

• Liga e desliga o corte de som.

Botão [RTN]

• Regressa ao ecrã anterior a partir de ecrãs de

menu ou de lista.

• Mostra o ecrã do menu quando está a ser

reproduzido um CD de vídeo.

Botão [2-ZONE]

• Carregue neste botão durante mais de 1

segundo para activar a 2-ZONE e continue a carregar para a desactivar.

• Carregue para alternar entre as zonas MAIN e

SUB, se estiver activada a 2-ZONE.

Modo TUNER/TV/DAB

Botão [BAND]

• Muda a banda de recepção.

• Carregue neste botão durante mais de 1

segundo para activar os modos de sintonização por procura/manual.

Botões [0 - 9]

• Utilize este botão para seleccionar o número

programado no ecrã Lista pré-programada.

Botão [DISC SEL]

• Carregue neste botão para mostrar/esconder o

ecrã da Lista pré-programada.

Botões [r], [f]

• Carregue nestes botões para seleccionar a

Português

próxima estação programada, com o número mais alto ou mais baixo, nos modos TUNER, TV e DAB.

Botão [SCN]

• Carregue neste botão para executar

varrimentos programados nos modos TUNER,

Manual do utilizador

TV e DAB.

• Carregue no botão durante mais de 1 segundo

para executar a memorização automática nos modos TUNER e TV.

Botão [TA]

• Carregue neste botão para ligar/desligar o modo de espera de TA (informações de trânsito).

• Carregue neste botão durante mais de 1 segundo no modo DAB para ligar/desligar o modo de espera de informação.

Botão [RPT]

• Carregue neste botão para ligar/desligar a função AF nos modos RDS e DAB.

• Carregue neste botão durante mais de 1 segundo para ligar/desligar a função REG no modo RDS.

Botão [RDM]

• Carregue neste botão para alternar entre os modos TV e Videogravador.

• Carregue no botão para ligar/desligar o modo de espera PTY nos modos RDS e DAB.

Modo DVD PLAYER

Botão [BAND]

• Carregue neste botão para regressar à primeira secção no modo DVD de vídeo.

• Carregue neste botão para regressar à primeira faixa nos modos CD e CD de vídeo quando estiver a reproduzir.

• Carregue no botão para ir para a pasta seguinte, se estiver a reproduzir mais de 1 pasta no modo MP3/WMA.

Botão [P.TIME]

• Carregue neste botão para ligar/desligar a visualização do tempo de reprodução nos modos DVD de vídeo/ CD de vídeo.

Botão [6]

• Carregue neste botão para reproduzir ou fazer uma pausa no equipamento multimédia de vídeo e de áudio.

• Carregue neste botão durante mais de 1 segundo para parar a reprodução de vídeo no modo DVD de vídeo.

Botões [0 - 9]

• Carregue nestes botões para entrar nas secções/títulos do DVD de vídeo no ecrã Teclado.

• Carregue para programar o número da faixa/ pasta do CD, CD de vídeo ou MP3/WMA no ecrã Teclado.

566

MAX668RVD

Funções dos botões do telecomando

Botão [DISC SEL]

• Carregue neste botão para mostrar/esconder o ecrã Lista de faixas no modo CD.

• Carregue neste botão para mostrar/esconder o ecrã Lista de pastas no modo MP3/WMA.

Botão [SEARCH MODE]

• Carregue neste botão para ver o ecrã de funcionamento do Teclado.

• Carregue no botão durante mais de 1 segundo para mudar o modo de procura.

Botão [RTN]

• Carregue neste botão para mudar para o ecrã do menu durante a reprodução de um CD de vídeo. Carregue neste botão para ir para o ecrã anterior enquanto visualiza o ecrã Menu. No entanto, este botão pode não funcionar em alguns discos.

Botão [MENU]

• Carregue neste botão para ver o menu guardado no disco de vídeo.

Botão [SET UP]

• Carregue neste botão para ver o ecrã do menu DVD SETUP durante a reprodução do DVD de vídeo.

Botão [TOP MENU]

• Carregue neste botão para ver o ecrã do menu Top guardado no disco DVD de vídeo. Em alguns discos, o ecrã do menu Top não aparece.

Botões [E], [e], [T], [t]

• Carregue nestes botões para seleccionar opções de botões no ecrã do menu de um DVD de vídeo.

• Carregue nos botões [E], [e] para percorrer o ecrã Lista de faixas/pastas nos modos CD e MP3/WMA.

Botão [ENT]

• Carregue neste botão para corrigir os dados introduzidos no ecrã Teclado.

• Carregue neste botão para corrigir a opção seleccionada nos ecrãs dos menus.

Botões [r], [f]

• Carregue no botão para seleccionar o próximo número de secção, mais alto ou mais baixo, no modo DVD de vídeo.

• Carregue neste botão para seleccionar a próxima faixa, com o número mais alto ou mais baixo, nos modos CD, CD de vídeo e MP3/ WMA.

• Continue a carregar para fazer o avanço rápido ou a rebobinagem rápida.

• Continue a carregar para reproduzir em câmara lenta enquanto faz uma pausa na reprodução do DVD de vídeo/CD de vídeo.

Botão [SCN]

• Carregue neste botão para fazer o varrimento de secções no modo de DVD de vídeo e de faixas nos modos CD e MP3/WMA.

•

Carregue no botão durante mais de 1 segundo para executar o varrimento de pastas no modo MP3/WMA.

Botão [RPT]

•

Carregue neste botão para repetir a reprodução de secções no modo DVD de vídeo e de faixas nos modos de CD e MP3/WMA.

•

Carregue no botão durante mais de 1 segundo para repetir a reprodução de pastas no modo MP3/WMA.

Botão [RDM]

• Carregue neste botão para reproduzir faixas aleatoriamente nos modos CD e MP3/WMA.

• Carregue no botão durante mais de 1 segundo para reproduzir pastas aleatoriamente no modo MP3/WMA.

Botão [PBC]

• Carregue neste botão para ligar/desligar a função PBC no modo CD de vídeo.

Botão [AUDIO]

• Carregue neste botão para activar a função AUDIO nos modos DVD de vídeo/CD de vídeo.

Botão [SUB TITLE]

• Carregue neste botão para ver legendas no modo DVD de vídeo.

Botão [ANGLE]

• Carregue neste botão para activar a função ANGLE no modo DVD de vídeo, se a marca Ângulo estiver visível. (Este botão só está disponível em DVDs de vários ângulos e se a função ANGLE no menu SET UP estiver definida para ON.)

Botão [SLOW]

• Carregue neste botão para fazer a reprodução em câmara lenta nos modos DVD de vídeo/CD de vídeo.

Modo iPod

Botão [BAND]

• Carregue neste botão para voltar à primeira faixa na lista de reprodução actual.

•

Carregue neste botão durante mais de 1 segundo para mudar para o modo Reproduzir tudo. São reproduzidas todas as faixas da lista Song.

Botão [6]

• Carregue neste botão para reproduzir ou fazer uma pausa no equipamento multimédia seleccionado.

Botões [E], [e]

• Carregue nestes botões para percorrer os ecrãs das listas.

Português

Manual do utilizador

MAX668RVD

567

Funções dos botões do telecomando

Botões [r], [f]

• Carregue nestes botões para seleccionar os próximos números de faixas, mais altos ou mais baixos.

• Continue a carregar para fazer o avanço rápido ou a rebobinagem rápida.

Modo Comutador de CDs

Botão [BAND]

• Carregue neste botão para mudar de disco.

Botão [DISC SEL]

• Carregue neste botão para mostrar/esconder o ecrã da Lista de discos.

Botão [6]

• Carregue neste botão para reproduzir e fazer uma pausa no equipamento multimédia seleccionado.

Botões [0 - 9]

• Carregue neste botão para introduzir números de faixas no ecrã Teclado.

• Carregue neste botão para seleccionar o número do disco no ecrã Lista de discos.

Botões [E], [e]

• Carregue nestes botões para percorrer o ecrã da Lista de discos/faixas.

Botões [r], [f]

• Carregue nestes botões para seleccionar os próximos números de faixas, mais altos ou mais baixos.

• Continue a carregar para fazer o avanço rápido ou a rebobinagem rápida.

Botão [SCN]

• Carregue neste botão para fazer o varrimento de faixas.

• Carregue no botão durante mais de 1 segundo para fazer o varrimento de discos.

Botão [RPT]

• Carregue neste botão para fazer a reprodução repetitiva de faixas.

• Carregue no botão durante mais de 1 segundo

Português

para fazer a reprodução repetitiva do disco.

Botão [RDM]

• Carregue neste botão para reproduzir faixas de todos os discos, aleatoriamente.

• Carregue no botão durante mais de 1 segundo para reproduzir pastas de todos os discos,

Manual do utilizador

aleatoriamente.

Botão [P.TIME]

• Carregue neste botão durante mais de 1 segundo para alternar entre o progresso do tempo e o tempo restante a visualizar.

Botão [DISC SEL]

• Carregue neste botão para mostrar/esconder o ecrã da Lista de discos

Botões [0 - 9]

• Carregue neste botão para introduzir números de faixas no ecrã Teclado.

• Carregue neste botão para seleccionar o número do disco no ecrã Lista de discos.

Botões [E], [e], [T], [t]

• Carregue nestes botões para percorrer o ecrã da Lista de discos/faixas.

Botão [SCN]

• Carregue neste botão para fazer o varrimento de faixas.

• Carregue no botão durante mais de 1 segundo para fazer o varrimento de discos.

Botão [RPT]

• Carregue neste botão para fazer a reprodução repetitiva de faixas.

• Carregue no botão durante mais de 1 segundo para fazer a reprodução repetitiva do disco.

• O funcionamento dos outros botões neste modo é o mesmo que no modo DVD PLAYER.

Se seleccionar a zona SUB

As operações da zona SUB são suportadas, mas com as funções dos botões limitadas, da seguinte maneira:

Modos partilhados

Botão [VOLUME]

• Controla o volume do som da zona MAIN.

Botão [MUTE]

Controla a função de corte de som da zona MAIN.

•

Botão [TA]

Não suportada.

Modo Comutador de CDs

• Este modo fica desactivado se a zona MAIN estiver programada para um equipamento externo diferente do Comutador de CDs.

Modo Comutador de DVDs

Botão [BAND]

• Carregue neste botão para mudar de disco.

568

MAX668RVD

Modo Comutador de DVDs

• Este modo fica desactivado se a zona MAIN estiver programada para um equipamento externo diferente do Comutador de DVDs.

7. PRECAUÇÕES DE MANUSEAMENTO

Painel de operação/Generalidades

Para prolongar a vida útil do equipamento, leia as seguintes precauções.

• O painel de operação funciona correctamente a uma temperatura entre 0 e 60°C.

• Nâo deixe cair líquidos de bebidas, chapéus de chuva, etc., no equipamento. Se o fizer pode danificar o circuito interno.

• Não tente desmontar ou modificar o aparelho de nenhum modo. Se o fizer, pode danificá-lo.

• Se sujeitar o painel de operação a choques, pode quebrá-lo, deformá-lo ou danificá-lo de qualquer outro modo.

• Não deixe cigarros a queimar perto do visor. Se o fizer, pode danificar ou deformar a caixa.

• Se ocorrer um problema, mande inspeccionar o equipamento na loja onde o comprou.

• Não introduza objectos no espaço entre o painel de operação e a unidade principal quando o painel estiver inclinado.

Limpeza

• Limpar a caixa Utilize um pano seco e macio e limpe cuidadosamente a sujidade. Se a sujidade for difícil de remover, use um pano macio embebido num detergente neutro diluído em água, lave a sujidade e depois limpe com um pano seco.

Não utilize benzina, diluente, líquido de limpeza de automóveis, etc., uma vez que essas substâncias podem danificar a caixa ou a pintura. Além disso, o contacto prolongado de produtos de borracha ou plástico com a caixa pode causar manchas.

• O telecomando pode não funcionar se o sensor respectivo estiver exposto à luz solar directa.

• Com temperaturas extremamente baixas, o visor pode escurecer e ficar com um movimento mais lento; isso não é uma avaria. O visor volta a funcionar normalmente quando a temperatura subir.

• Nos produtos LCD é normal aparecerem pequenos pontos pretos brilhantes no painel LCD.

• Para operar as teclas digitais do visor, basta um ligeiro toque. Não carregue com muita força no ecrã de teclas digitais.

• Não carregue com muita força na caixa do painel de teclas digitais. Se o fizer, pode avariar as teclas digitais.

• Limpar o painel LCD O painel LCD tem tendência a acumular pó, pelo que deve ser limpo de vez em quando. Não o esfregue com objectos ásperos, uma vez que a superfície se risca com facilidade.

MAX668RVD

Português

Manual do utilizador

569

Manuseamento dos discos

Manuseamento

• Os discos novos podem ter alguma rugosidade à volta das extremidades. Se utilizar discos nessas condições, o leitor pode não funcionar ou pode haver saltos no som. Utilize uma esferográfica de ponta de esfera ou um objecto semelhante para remover qualquer rugosidade da extremidade do disco.

Esferográfica

Irregularidade

• Nunca cole etiquetas na superfície do disco nem escreva nela com um lápis ou uma caneta.

• Nunca reproduza um disco com fita de celofane ou outra cola, nem com símbolos de marcas a descolarem-se. Se tentar reproduzir um disco nestas condições, pode não conseguir retirá-lo do leitor de DVD ou pode danificar o próprio leitor.

• Não utilize discos com riscos grandes, de formatos irregulares, rachados, etc. A utilização de tais discos pode provocar mau funcionamento ou outros danos.

• Para retirar um disco da caixa, carregue no centro da caixa e levante o disco, agarrando-o cuidadosamente pelas extremidades.

• Não utilize folhas de protecção de discos à venda no mercado, nem discos equipados com estabilizadores, etc. Podem danificar o disco ou avariar o mecanismo interno.

Armazenamento

• Não exponha os discos à luz solar directa ou a uma fonte de calor.

• Não exponha os discos a humidade ou poeira excessivas.

• Não exponha os discos ao calor directo de aquecedores.

Limpeza

• Para remover dedadas e pó, utilize um pano macio e limpe o disco em linha recta, do centro para fora.

• Não utilize solventes, como produtos de limpeza à venda no mercado, spray antiestático ou diluente, para limpar os discos.

• Depois de utilizar um produto de limpeza de discos especial, deixe o disco secar antes de o reproduzir.

Os discos

• Tenha cuidado quando introduzir um disco. O painel de operação fecha-se automaticamente se o deixar aberto durante algum tempo.

• Nunca desligue nem retire o equipamento do carro com um disco colocado.

ATENÇÃO

CUIDADO

Para sua própria segurança, o condutor não deve introduzir nem ejectar um disco abrindo o painel de operação durante a condução.

Não

Português

Manual do utilizador

570

MAX668RVD

8. SISTEMA DVD VIDEO

O DVD de vídeo é uma fonte de vídeo digital de alta qualidade que fornece imagens de grande nitidez. Um disco de 12 cm pode conter um filme ou quatro horas de música.

Funções do DVD de vídeo

Este equipamento fornece as seguintes funções, além das imagens e do som de alta qualidade do DVD de vídeo.

Nota:

• As funções descritas na secção “Funções”, por

exemplo, o idioma, as legendas, os ângulos gravados, etc., variam conforme o DVD de vídeo. Consulte as instruções fornecidas com o DVD de vídeo.

• Algumas funções do disco podem operar de forma diferente da descrita neste manual.

Função Multi-som

O DVD de vídeo pode guardar até 8 idiomas para um filme; seleccione o idioma que quer utilizar.

• Os idiomas guardados no disco são indicados

pelo ícone mostrado abaixo.

Função Multi-ângulo

Um DVD de vídeo que tenha sido filmado de vários ângulos permite-lhe seleccionar o ângulo que quiser.

• O número de ângulos gravados é indicado pelo

ícone mostrado abaixo.

Função Multi-guião

Se um DVD de vídeo contiver mais de um guião para um filme, pode seleccionar o guião que quiser ver. Os procedimentos variam com o disco; cumpra as instruções para seleccionar um guião fornecido durante a reprodução.

Dolby Digital

O Dolby Digital permite a reprodução de áudio de até 5.1 multi-canais independentes, o mesmo tipo de sistema de som surround utilizado nas salas de cinema.

DTS

DTS (Digital Theater System) é uma técnica de compressão de som digital desenvolvida pela Digital Theater Systems, Inc. Este formato de baixa compressão de som fornece uma grande quantidade de dados e permite reproduzir som de alta qualidade.

Ecrãs de menus

Pode chamar menus durante a reprodução do DVD de vídeo para executar uma programação do menu.

• Exemplo de um ecrã de menu

Função Sub-imagem (legendas)

O DVD de vídeo permite gravar legendas num máximo de 32 idiomas e seleccionar o idioma que quiser para as legendas.

• O número de idiomas de legendas gravados é

indicado pelo ícone mostrado abaixo.

MAX668RVD

Português

Manual do utilizador

571

Discos

Discos que pode utilizar

Este leitor de DVD de vídeo pode reproduzir os seguintes discos.

Discos que pode reproduzir

Discos DVD Video

CDs de áudio

CDs de vídeo

MP3 ID3 TAG

CD TEXT

WMA

Discos CD Extra

Um CD Extra é um disco onde foram gravadas duas sessões no total. A primeira sessão é uma sessão de áudio e a segunda é uma sessão de dados. Os CDs que tenha criado pessoalmente com mais do que a segunda sessão de dados gravada não podem ser reproduzidos neste leitor de DVD de vídeo.

Nota:

• Se reproduzir um disco CD Extra, só será reconhecida a primeira sessão.

Reprodução de um disco CD-R/CDRW (MP3, WMA)

Este leitor pode reproduzir discos CD-R/CD-RW previamente gravados em formato de CD de música (MP3, WMA) ou de CD de vídeo.

Discos que não pode reproduzir

Este leitor de DVD de vídeo não pode reproduzir DVD-Audio, DVD-RAM, Photo CDs, etc.

Nota:

• Pode ser impossível reproduzir CDs gravados numa unidade de CD-R ou de CD-RW. (Causa: características do disco, rachas, pó/sujidade, pó/ sujidade nas lentes do leitor, etc.)

• Se reproduzir um disco CD-R ou CD-RW que não tenha sido finalizado, o início da reprodução demora muito tempo. Além disso, dependendo das condições de gravação, pode não conseguir reproduzir.

• Não pode reproduzir Super Audio CDs. A reprodução no leitor de CD não é suportada, mesmo que se trate de um disco híbrido.

Reprodução de MP3/WMA

Este equipamento pode reproduzir discos CD-R/CDRW, DVD-R/RW e DVD+R/RW com dados de música MP3/WMA gravados. Para obter informações detalhadas, consulte a secção intitulada “ 600

Ouvir um MP3/WMA

” (página

Nota sobre números de regiões

O sistema DVD Video atribui um número de região aos leitores de DVD de vídeo e aos discos DVD, de acordo com a área de vendas. O número da região do DVD de vídeo está indicado na capa do disco, como se mostra abaixo.

Reprodução de um disco DVD-R/RW ou DVD+R/RW

Este leitor não pode reproduzir discos DVD-R/ RW e DVD+R/RW previamente gravados em formato de CD de vídeo. Contudo, permite reproduzir ficheiros MP3/WMA gravados em discos DVD-R/RW e DVD+R/RW.

Português

Marcas registadas, etc.

•

Este produto inclui tecnologia de protecção de direitos de autor protegida por patentes dos Estados Unidos e por outros direitos de propriedade intelectual. A utilização da

Manual do utilizador

tecnologia de protecção de direitos de autor tem de ser autorizada pela Macrovision. Esta tecnologia destina-se apenas a visualização em casa ou noutras situações limitadas, excepto mediante autorização expressa em contrário da Macrovision. É proibido fazer a engenharia inversa ou a desmontagem do disco.

572

MAX668RVD

ALL

• Fabricado sob licença da Dolby Laboratories.

“Dolby”, “Pro Logic” e o símbolo de duplo D são marcas comerciais da Dolby Laboratories.

•“DTS” e “DTS Digital Out” são marcas

comerciais da Digital Theater Systems, Inc.

•

“

iPod

” destina-se apenas a cópia legal ou autorizada

pelo detentor dos direitos. Não roube músicas.

• Windows Media™ e o logótipo do Windows®

são marcas comerciais ou marcas registadas da Microsoft Corporation nos Estados Unidos e/ou noutros países.

9. FUNCIONAMENTO

Operações básicas

Nota:

• Leia este capítulo ao mesmo tempo que consulta

o capítulo “2.CONTROLOS” na página 5.

ATENÇÃO

CUIDADO

Se o equipamento estiver ligado e arrancar ou parar o motor com o volume de som no nível máximo, pode provocar lesões auditivas. Tenha o cuidado de regular o volume.

Ligar e desligar o equipamento

Nota:

• Ligue o motor antes de utilizar este equipamento.

• Tenha cuidado quando utilizar este equipamento

durante muito tempo com o motor desligado. Se utilizar a bateria do carro durante muito tempo, pode não conseguir arrancar o motor e reduzir a vida útil da bateria.

1. Arranque o motor. Acende-se a iluminação deste equipamento.

posição ON do motor

2. Carregue no botão [&] (POWER) para ligar o equipamento.

Nota:

• Se carregar neste botão com o equipamento

ligado, desliga a iluminação do painel LCD.

Para desligar o equipamento, carregue no botão [

] (POWER) durante mais de 1 segundo.

Seleccionar um modo

1. Carregue no botão [SRC] para ver o menu Source.

* Equipamento externo que não esteja ligado a

este aparelho não é visualizado.

2. Toque na tecla do modo desejado.

● O visor CT (Hora do relógio)

• Os dados do relógio visualizados baseiam-se

nos dados CT (hora do relógio) do sinal RDS ou nos dados do GPS, se estiver ligado o sistema de navegação.

• Se não conseguir receber os dados CT,

aparece no visor “--:--”.

Regular o volume

1. Carregue nos botões [+]/[–] para regular o

volume. [+]: aumenta o volume. [–]: diminui o volume.

* O nível do volume indicado no visor vai de 0 (mín.)

a 33 (máx.).

ATENÇÃO

CUIDADO

Durante a condução, mantenha o volume num nível que lhe permita ouvir os sons do exterior.

Cortar o som

1. No modo TUNER, VISUAL, TV ou DAB, carregue no botão [p] para ligar ou desligar o corte de som. No modo DVD PLAYER, iPod ou comutador, carregue no botão [p] durante mais de 1 segundo para ligar e desligar o corte de som.

* Com o corte de som ligado, aparece “ ” na

parte inferior do ecrã do lado esquerdo.

Abrir o painel de operação e ajustar o ângulo

Abra o painel de operação quando introduzir/ ejectar um disco. Pode ajustar o ângulo do painel de operação de acordo com o ângulo de montagem do equipamento e com a luz que entra dentro do veículo.

ATENÇÃO

CUIDADO

• Não mova o painel de operação à força,

nem faça muita pressão sobre ele.

• Quando o painel de operação estiver a

funcionar, tenha cuidado para não entalar os dedos ou as mãos entre o painel e a unidade principal ou as respectivas peça mecânicas.

• O condutor não deve utilizar o painel de

operação enquanto estiver a conduzir.

Português

Manual do utilizador

MAX668RVD

573

Operações básicas

Abrir/fechar o painel de operação

1. Carregue no botão [7] (OPEN/CLOSE). O painel de operação abre-se ou fecha-se.

Nota:

• O painel de operação fecha-se automaticamente

se o deixar aberto durante algum tempo.

• Com o painel de operação aberto, não pode

utilizar o painel digital.

Ajustar o ângulo do painel de operação

Pode ajustar o ângulo do painel de operação entre 0° e 30°.

1. Carregue no botão [7] (OPEN/CLOSE) durante mais de 2 segundos. Ouve-se um sinal sonoro duas vezes e o painel de operação começa a mover-se.

2. Quando o painel de operação estiver com o ângulo desejado, solte o botão. O painel de operação pára.

* Depois de ajustar o ângulo do painel de

Português

operação, este mantém o ângulo ajustado, mesmo quando voltar a abri-lo/fechá-lo.

Repor o ângulo original do painel de operação

Manual do utilizador

1. Carregue sem soltar o botão [7] (OPEN/ CLOSE). O painel move-se e pára nos 30°.

2. Carregue sem soltar o botão [7] (OPEN/ CLOSE) mais uma vez. O painel move-se e pára nos 0°.

Regular o AUDIO

Nota:

• Se estiver a utilizar o descodificador surround de

5.1 canais opcional (DVH943N), não pode fazer os seguintes ajustes de tom. Para regular o tom, consulte a secção “Operações do descodificador surround de 5.1 canais”.

1. Carregue no botão [ADJ] e depois na tecla [AUDIO].

2. Toque na tecla da opção para a regular.

3. Execute o ajuste. Para saber mais detalhes, consulte as secções seguintes.

4. Se tocar na tecla [Back] regressa ao ecrã anterior.

* As secções seguintes descrevem apenas

detalhes relativos a ajustes, ignorando procedimentos de selecção de opções.

Ajustar o balanço/fader

2-1. Toque na tecla []] da opção BAL/FAD. 3-1. Toque na tecla [{] ou [}] para ajustar o

nível de fader.

• A programação de fábrica é “0”. (Intervalo

de ajuste: 12 frontal a 12 traseiro)

[{] : Realça o som dos altifalantes frontais.

[}] : Realça o som dos altifalantes traseiros.

3-2. Toque na tecla [[] ou []] para ajustar o nível

de balanço.

• A programação de fábrica é “0”. (Intervalo

de ajuste: 13 da esquerda a 13 da direita)

[[] : Realça o som dos altifalantes da esquerda.

[]] : Realça o som dos altifalantes da direita.

574

MAX668RVD

Operações básicas

Ajustar o BASS

Pode ajustar o ganho de graves, a frequência de graves (frequência central) e o Q dos graves da seguinte maneira.

2-1. Toque na tecla []] da opção BASS. 3-1. Se aparecer o ecrã AUDIO BASS, toque na

tecla [[] ou []] para ajustar a opção desejada para um nível adequado.

GAIN : –6 a 8 (a programação de fábrica é “0”.)

FREQ. : 50Hz, 80Hz, 120Hz (a programação de fábrica é “50Hz”.)

Q : 1, 1,25, 1,5, 2 (a programação de fábrica é “1”.)

Ajustar o MID

Pode ajustar o ganho de MID, a frequência de MID (frequência central) e o Q de MID da seguinte maneira.

2-1. Toque na tecla []] da opção MID. 3-1. Se aparecer o ecrã AUDIO MID, toque na

tecla [[] ou []] para ajustar a opção desejada para um nível adequado.

GAIN : –6 a 6 (a programação de fábrica é “0”.)

FREQ. : 700Hz, 1kHz, 2kHz (a programação de fábrica é “1kHz”.)

Q : 1,5, 2 (a programação de fábrica é “2”.)

Regular o volume de saída sem fader

Pode ajustar a saída do volume do terminal de saída sem fader do equipamento.

2-1. Toque na tecla [[] ou []] da opção NON

FADER VOL para ajustar o nível desejado. Intervalo de programação :

–6 a 6 (a programação de fábrica é “0”.)

Ligar/desligar a opção MAGNA BASS EXTEND

A opção Magna Bass Extend não ajusta a área de som baixo como a função de ajuste normal, mas realça a área de sons graves profundos de modo a fornecer um som dinâmico.

2-1. Toque na tecla [C] para ver o ecrã do menu

seguinte.

3-1. Toque na tecla [ON] ou [OFF] da opção [M-

B EX] para ligar ou desligar o efeito Magna Bass Extend (a programação de fábrica é “OFF”).

Regular o MONITOR

1. Carregue no botão [ADJ] e depois na tecla [MONITOR].

Ajustar o TREBLE

Pode ajustar o ganho e a frequência dos agudos (frequência central) da seguinte maneira.

2-1. Toque na tecla []] da opção TREBLE. 3-1. Se aparecer o ecrã AUDIO TREBLE, toque

na tecla [[] ou []] para ajustar a opção desejada para um nível adequado.

GAIN : –6 a 6 (a programação de fábrica é “0”.)

FREQ. : 8kHz, 12kHz (a programação de fábrica é “12kHz”.)

2. Ajuste a opção desejada. Para saber mais detalhes, consulte as secções seguintes.

3. Se tocar na tecla [Back] regressa ao ecrã anterior.

* As secções seguintes descrevem apenas

detalhes relativos a ajustes, ignorando procedimentos de selecção de opções.

MAX668RVD

575

Português

Manual do utilizador

Operações básicas

Alterar a cor do título e das barras de comandos no ecrã

2-1. Toque na tecla []] da opção MONITOR ADJ

para ver o ecrã Regulação do monitor.

* Este ecrã também pode aparecer

directamente se carregar no botão [ADJ] durante mais de 1 segundo.

2-2. Toque na tecla [AUTO], [DAY] ou [NIGHT]

para programar o modo de cor (a programação de fábrica é “AUTO”).

“AUTO” : A cor muda de acordo com as luzes do carro: Se as luzes do carro estiverem apagadas: cinzento claro Se as luzes estiverem acesas: cinzento escuro

“DAY” : Programada para cinzento claro.

“NIGHT” : Programada para cinzento escuro.

Nota:

• A programação da opção MONITOR ADJ

efectuada no modo NAVI regressa a “AUTO” (a programação de fábrica), se desligar o equipamento ou se acender as luzes do veículo.

Ajustar os níveis de luminosidade, cor, tonalidade e esbatimento

Nota:

• As programações de Color e Hue só podem ser ajustadas nos modos DVD de vídeo, CD de vídeo, TV/Videogravador, VISUAL e Comutador de DVDs e apenas se o carro estiver parado e com o travão de estacionamento engatado.

• A programação de Hue só pode ser ajustada se estiver seleccionado o modo NTSC.

2-1. Toque na tecla []] da opção MONITOR ADJ

para ver o ecrã Regulação do monitor.

Português

* Este ecrã também pode aparecer

directamente se carregar no botão [ADJ] durante mais de 1 segundo.

2-2. Toque várias vezes na tecla [Bright] para

seleccionar o tipo de ajuste. Sempre que carregar na tecla, o tipo de ajuste muda da seguinte maneira:

Manual do utilizador

[Bright] ➜ [Color] ➜ [Hue] ➜ [Dimmer] ➜ [Bright] ...

“Bright” :

Ajusta a luminosidade do visor.

“Color” :

Ajusta a saturação da cor.

“Hue” :

Ajusta a tonalidade da cor (realça o vermelho ou o verde).

“Dimmer” :

Ajusta a luminosidade do painel quando as luzes do carro estão na posição ON/OFF.

A programação de fábrica é: Se as luzes do carro estiverem apagadas: programação da luminosidade (58 passos) Se as luzes do carro estiverem acesas: luminosidade média (29 passos)

2-3. Toque na tecla [[] ou []] para ajustar um

nível.

“Bright”

[]] : Carregue aqui para obter uma imagem mais luminosa. [[] : Carregue aqui para obter uma imagem mais esbatida.

“Color”

[]] : Carregue aqui para aumentar a profundidade da cor. [[] : Carregue aqui para diminuir a profundidade da cor.

“Hue”

[]] : Carregue aqui para intensificar o verde. [[] : Carregue aqui para intensificar o vermelho.

“Dimmer”

[]] : Carregue aqui para obter uma imagem mais luminosa. [[] : Carregue aqui para obter uma imagem mais esbatida.

576

MAX668RVD

Operações básicas

Aviso que aparece quando está instalada a câmara CCD

A mensagem de aviso a seguir aparece quando se utiliza a câmara CCD: “Make sure of safety around your vehicle” (Verifique a segurança à volta do veículo).

2-1. Toque na tecla [ON] ou [OFF] da opção

CAMERA WARNING para activar ou desactivar esta função (a programação de fábrica é “ON”).

Alternar o sistema Videogravador entre NTSC e PAL

Nota:

• Esta programação aplica-se apenas ao modo de entrada VISUAL/Videogravador.

2-1. Toque na tecla [NTSC] ou [PAL] da opção

NTSC/PAL para programar o sistema Videogravador (a programação de fábrica é “PAL”).

Alterar a cor da imagem do fundo

2-1. Toque na tecla []] da opção WALL COLOR

para ver o ecrã WALL COLOR.

2-2. Toque na cor que quer programar (a

programação de fábrica é “CYAN”).

Ligar/desligar o movimento da imagem do fundo

2-1. Toque na tecla [ON] ou [OFF] da opção

MOTION para programar a função (a programação de fábrica é “ON”).

Ajustar o GENERAL

1. Carregue no botão [ADJ] e depois na tecla [GENERAL].

2. Toque na tecla [C] para ver o ecrã do menu seguinte, se desejar.

3. Ajuste a opção desejada. Para saber mais detalhes, consulte as secções seguintes.

4. Se tocar na tecla [Back] regressa ao ecrã anterior.

* As secções seguintes descrevem apenas

detalhes relativos a ajustes, ignorando procedimentos de selecção de opções.

Bloquear o monitor frontal

Se houver um dispositivo externo ligado ao terminal Visual, bloqueie o monitor frontal para ver a fonte da entrada visual.

Nota:

• Esta função só está activada se a opção CONNECT do menu GENERAL estiver programada para diferente de “NONE”.

1. Carregue no botão [MAP] para programar o

bloqueio do monitor. O ecrã do monitor frontal fica bloqueado para mostrar a fonte da entrada visual.

2. Para cancelar o bloqueio do monitor,

carregue no botão [MAP]. O ecrã regressa à imagem do modo seleccionado.

MAX668RVD

Português

Manual do utilizador

577

Operações básicas

Activar a opção CONNECT (ligar)

Efectue as seguintes programações quando tiver um dispositivo externo ligado ao terminal Visual.

Nota:

• Esta função não está disponível se o sistema de navegação Clarion (NAX963HD) estiver ligado.

• Se tiver o sistema de navegação ligado, utilize a função de bloqueio do monitor. Ao bloquear o monitor bloqueia o formato de ecrã no modo F.WIDE (panorâmico) e o sistema Videogravador no formato NTSC, se a opção CONNECT estiver programada para [COMPOSITE].

RGB : Seleccione esta opção se o sistema de navegação Clarion (NAX943DV, NAX9500E) estiver ligado.

COMPOSITE : Seleccione esta opção se estiver ligado um sistema de navegação de outro fabricante.

OTHERS : Seleccione esta opção para dispositivos externos que não sejam sistemas de navegação.

NONE : Seleccione esta opção se não houver nenhum dispositivo externo ligado.

• A programação de fábrica é “NONE”.

3-1. Toque na tecla []] da opção CONNECT

para ver o ecrã CONNECT.

3-2. Toque em [RGB], [COMPOSITE],

[OTHERS] ou [NONE] para programar a função.

Programar o BEEP

O som que se ouve quando se executam operações chama-se “sinal sonoro”. O equipamento pode ser programado para não emitir este sinal sonoro.

• A programação de fábrica é “BEEP ON”.

3-1. Toque na tecla [ON] ou [OFF] da opção

Português

BEEP para ligar ou desligar a função.

Programar o LED a piscar

Se esta função estiver programada para “ON”, o indicador de BLINK LED pisca quando desligar o equipamento.

Manual do utilizador

3-1. Toque na tecla [ON] ou [OFF] da opção

BLINK LED para activar ou desactivar esta função (a programação de fábrica é “OFF”).

• Se programar a função CATS (consulte a página 579) também activa a função Blink LED.

Programação de interrupção do telemóvel

Se ligar o telemóvel a este equipamento, utilizando um cabo vendido em separado, pode ouvir as suas chamadas telefónicas nos altifalantes do carro.

• A programação de fábrica é “OFF”. 3-1. Toque na tecla []] para ver o ecrã do menu

seguinte.

3-2. Toque na tecla [ON], [OFF] ou [MUTE] da

opção TEL SWITCH para programar para “ON”, “OFF” ou “MUTE”.

ON: Pode ouvir as suas chamadas telefónicas nos altifalantes ligados a este equipamento.

* Quando ouvir as suas chamadas nos

altifalantes do carro, pode regular o volume com os botões [+]/[–].

OFF: Este equipamento continua a funcionar normalmente, mesmo quando utilizar o telemóvel.

MUTE: O som do equipamento é cortado durante as chamadas telefónicas.

• Esta função não é compatível com todos os telemóveis. Contacte o agente local autorizado da Clarion para obter informação sobre compatibilidade e instalação correcta do equipamento.

Nota:

• Se esta função estiver programada para “OFF”,

desligue o telemóvel do cabo ou o próprio telemóvel.

578

MAX668RVD

Operações básicas

Mudar o altifalante de saída do telemóvel

• A programação de fábrica é “RIGHT”.

• Para ouvir as chamadas telefónicas, programe

a opção TEL SWITCH acima para “ON”.

3-1. Toque na tecla []] para ver o ecrã do menu

seguinte.

3-2. Toque na tecla [LEFT] ou [RIGHT] da opção

TEL SP para programar para “LEFT” ou “RIGHT”.

LEFT: As chamadas telefónicas ouvem-se através do altifalante da esquerda ligado a este equipamento.

RIGHT: As chamadas telefónicas ouvem-se através do altifalante da direita ligado a este equipamento.

Nota:

• Durante a interrupção do telemóvel, a programação desta função fica desactivada.

Executar a verificação do sistema

3-1. Toque na tecla [C] para ver o ecrã do menu

seguinte.

3-2. Toque na tecla []] da opção SYSTEM

CHECK. O modo de funcionamento disponível aparece numa lista em letras brancas.

3-3. Toque na tecla [Check] na parte superior

direita do ecrã para executar manualmente a verificação do sistema. O sistema reinicia-se depois da verificação.

Seleccionar o idioma do visor PTY

Consulte a secção intitulada “Mudar o idioma do visor PTY” (página 588).

Ligar funções AF nos modos RDS e DAB

Consulte a secção intitulada “Função AF entre RDS e DAB” (página 585).

Programar a função antiroubo (CATS)

“CATS” é o acrónimo de “Clarion Anti-Theft System”.

Se programar um código PIN (designado por “Personal Code”), evita roubos porque desactiva a operação do equipamento no momento do roubo. Além disso, pode programar a função BLINK LED no menu GENERAL para [ON], para melhorar o efeito da função CATS (consulte a página 578).

Programar o seu código pessoal

1. Carregue no botão [ADJ] e depois na tecla [GENERAL].

2. Carregue no botão [MENU] durante mais de 2 segundos. Aparece o ecrã SET PERSONAL CODE.

Nota:

• Se já tiver um código pessoal, aparece o ecrã

ERASE PERSONAL CODE. Repita esta operação depois de apagar o código pessoal antigo.

3. Introduza o seu código pessoal de 4 dígitos tocando nas teclas [0] a [9] e depois toque na tecla [ENT].

* Toque na tecla [CLR] se se enganar a

introduzir o código.

4. Introduza novamente o mesmo código pessoal para o confirmar e depois toque na tecla [ENT] durante mais de 2 segundos. O código pessoal introduzido fica programado e aparece o ecrã anterior.

Apagar o código pessoal

1. Carregue no botão [ADJ] e depois na tecla [GENERAL].

2. Carregue no botão [MENU] durante mais de 2 segundos. Aparece o ecrã ERASE PERSONAL CODE.

3. Introduza o código pessoal programado tocando nas teclas [0] a [9] e depois toque na tecla [ENT] durante mais de 2 segundos. Aparece a mensagem “CODE ERASED” e regressa ao ecrã anterior.

Português

MAX668RVD

Manual do utilizador

579

Operações básicas

Quando aparece o ecrã ENTER PERSONAL CODE

O ecrã ENTER PERSONAL CODE aparece quando ligar o equipamento ou depois de executar as seguintes operações:

• Substituir a bateria.

• Cortar a protecção da memória.

• Carregar no botão [RESET].

Nota:

• Se não se lembrar do seu código pessoal, consulte o distribuidor ou um centro de assistência Clarion autorizado.

1. Introduza o código pessoal programado.

2. Depois de introduzir o código pessoal

correcto, o equipamento reinicializa-se a partir do ecrã de arranque inicial.

Nota:

• Se introduzir um código pessoal errado, aparece a mensagem “CODE INCORRECT” e, durante algum tempo, o sistema impede a introdução do código pessoal. Este tempo de proibição muda de acordo com o número de vezes que introduzir o código errado, da seguinte maneira:

• 1 a 6 vezes: 15 segundos

• 7 vezes ou mais: 15 minutos

Português

Manual do utilizador

Função 2-ZONE

A função 2-ZONE

2-ZONE é uma função que emite separadamente sons/imagens das zonas MAIN e SUB (como o monitor traseiro opcional), operando simultaneamente duas fontes numa unidade central. Assim, vários ouvintes podem desfrutar de fontes de áudio/vídeo separadas. A função 2-ZONE permite que fontes internas (TUNER, DVD, VISUAL, iPod) e externas através de ligação CeNET (Comutador de CDs, TV, etc.) sejam reproduzidas nas zonas MAIN e SUB. O controlo das zonas MAIN e SUB pode ser efectuado a partir da unidade principal e do telecomando. Os sons da zona MAIN são reproduzidos através dos altifalantes do veículo e os da zona SUB são emitidos pelos sistemas de auscultadores (WH143H). O controlo do volume de som da zona SUB é efectuado pelo sistema de auscultadores (WH143H).

Nota:

• Não pode especificar o modo TUNER para a zona SUB.

• A função 2-ZONE fica desactivada se estiverem ligados os seguintes equipamentos:

• Descodificador surround de 5.1 canais (DVH943N)

• Sintonizador DAB (DAH923)

• As funções do telecomando no volante actuam na

zona MAIN, mesmo que esteja seleccionada a zona SUB.

• Se houver uma interrupção de voz no sistema de navegação durante 2-ZONE ON, o som da zona MAIN é cortado e o da zona SUB é emitido normalmente. Se isto acontecer com a 2-ZONE OFF, desactivada, os sinais de áudio emitidos para os altifalantes de 4 canais são atenuados e a voz do sistema de navegação é emitida pelos dois altifalantes frontais.

• Não pode utilizar a função 2-ZONE durante a interrupção de voz do sistema de navegação.

• Se houver uma interrupção do telemóvel com um equipamento externo especificado para a zona SUB, a função 2-ZONE é automaticamente desligada e não retoma o estado 2-ZONE ON, mesmo que termine a interrupção.

• Não pode activar as zonas MAIN e SUB se aparecer o seguinte ecrã:

• Ecrã do modo de Navegação

• Ecrã do monitor frontal bloqueado

• Ecrã da câmara CCD

580

MAX668RVD

Operações básicas

Programar a função 2-ZONE

• A programação de fábrica é “OFF”.

1. Carregue no botão [SRC] para ver o menu

Source.

2. Toque na tecla [2 ZONE] durante mais de 1

segundo para activar a função 2-ZONE. A indicação 2-ZONE aparece na parte superior esquerda do ecrã.

* A função também pode ser activada com o

telecomando. Consulte o capítulo “6. TELECOMANDO” para saber mais detalhes.

Indicação 2-ZONE

Aparece quando se activa a função 2-ZONE.

• A zona [MAIN]:MAIN é seleccionada.

• A zona [SUB]:SUB é seleccionada.

3. Toque na tecla [SUB] do menu Source para

mudar para a zona SUB. Pode controlar os modos de funcionamento da zona SUB.

4. Carregue no botão [SRC] e toque na tecla [MAIN] para voltar à zona MAIN.

5. Para desactivar a função 2-ZONE, toque na tecla [2 ZONE] no menu Source.

MAX668RVD

Português

Manual do utilizador

581

Operações básicas

Controlar a imagem e o som com 2-ZONE ON/OFF

● Com a função 2-ZONE desactivada

Bloqueio do monitor frontal

Ligação Visual [OTHERS] (*1)

Monitor frontal (unidade principal)

Monitor traseiro (opcional)

Saída de som O som do modo seleccionado no menu Source é emitido pelo altifalante de 4

● Com a função 2-ZONE activada

Monitor frontal (unidade principal)

Monitor traseiro (opcional)

Saída de som • O som do modo seleccionado no modo de zona MAIN é emitido pelo altifalante

Mostra a imagem do dispositivo ligado ao terminal Visual. (*3)

Mostra a imagem do modo seleccionado no menu Source. (*2)

canais, NON-FADER e AUDIO-OUT.

Bloqueio do monitor frontal

Ligação Visual [OTHERS] (*1)

Mostra a imagem do dispositivo ligado ao terminal Visual. (*3)

Mostra a imagem do modo seleccionado no menu Source no modo de zona SUB. (*2)

de 4 canais, NON-FADER e AUDIO-OUT.

• O som do modo seleccionado no modo da zona SUB é emitido a partir de SUBOUT.

activado

Ligação Visual [RGB]/ [COMPOSITE] (*1)

Mostra a imagem do dispositivo ligado ao terminal Visual.

activado

Ligação Visual [RGB]/ [COMPOSITE] (*1)

Mostra a imagem do dispositivo ligado ao terminal Visual.

Bloqueio do monitor frontal

Ligação Visual [OTHERS] (*1)

Mostra a imagem do modo seleccionado no menu Source.

Bloqueio do monitor frontal

Ligação Visual [OTHERS] (*1)

Mostra a imagem do modo seleccionado no menu Source no modo de zona MAIN.

desactivado

Ligação Visual [RGB]/ [COMPOSITE] (*1)

desactivado

Ligação Visual [RGB]/ [COMPOSITE] (*1)

*1: Dispositivos ligados ao terminal Visual devem ser configurados como se descreve na secção

“Activar a opção CONNECT (ligar)”.

Português

*2: Não aparece nenhuma imagem no monitor traseiro se estiver seleccionado um modo não de

imagem, como o modo Comutador de CDs, etc.

*3: Por razões de segurança, esta imagem não aparece se o veículo estiver em movimento. A imagem

só pode ser visualizada com o veículo parado e com o travão de estacionamento engatado.

Nota:

• As funções do telecomando no volante actuam na zona MAIN, mesmo que esteja seleccionada a zona SUB.

Manual do utilizador

582

MAX668RVD

Funções de rádio

Ouvir rádio

1. Carregue no botão [SRC] e depois na tecla [TUNER]. Aparece o ecrã do modo TUNER.

2. Carregue no botão [BAND] ou toque na tecla [Band] para seleccionar a banda de rádio. Sempre que carregar no botão, a banda de recepção de rádio muda da seguinte maneira: FM1 ➜ FM2 ➜ FM3 ➜ AM (MW/LW) ➜ FM1...

3. Carregue no botão [R] ou [F] para sintonizar a estação programada anterior ou seguinte.

Sintonização por procura

Há dois tipos de sintonização por procura: DX SEEK e LOCAL SEEK. A DX SEEK pode sintonizar estações emissoras que possam ser recebidas e a LOCAL SEEK pode sintonizar apenas estações emissoras com boa recepção.

1. Carregue no botão [BAND] e seleccione a banda desejada (FM ou AM (MW, LW)).

2. Sintonize uma estação.

• Se aparecer “MANU” na parte inferior do

ecrã, carregue no botão [BAND] durante mais de 1 segundo. “MANU” desaparece do ecrã e a sintonização por procura passa a estar disponível.

•Se “TA” aparecer no ecrã, as estações TP

são automaticamente procuradas.

● DX SEEK

Toque na tecla [X] ou [x] para procurar automaticamente uma estação. Se tocar na tecla [x], a estação é procurada na direcção das frequências mais altas; se tocar na tecla [X], a estação é procurada na direcção das frequências mais baixas.

• Quando for iniciada a sintonização por procura

DX, aparece “DX SEEK” no ecrã.

● LOCAL SEEK

Se tocar na tecla [X] ou [x] durante mais de 1 segundo, é executada a sintonização por procura local. São automaticamente seleccionadas as estações emissoras com boa sensibilidade de recepção.

• Quando for iniciada a sintonização por procura

local, aparece “LO SEEK” no ecrã.

Sintonização manual

Há 2 modos disponíveis: Sintonização rápida e sintonização passo a passo. No modo de sintonização passo a passo, a frequência muda um passo de cada vez. No modo de sintonização rápida, pode sintonizar rapidamente a frequência desejada.

1. Carregue no botão [BAND] ou toque na tecla [Band] para seleccionar a banda desejada (FM ou AM (MW/LW)).

2. Se não aparecer “MANU” na parte inferior do ecrã, carregue no botão [BAND] durante mais de 1 segundo. “MANU” aparece no ecrã e a sintonização manual passa a estar disponível.

* Esta mesma operação está disponível se

utilizar a tecla [Band].

3. Sintonize uma estação.

Sintonização rápida:

Toque na tecla [X] ou [x] durante mais de 1 segundo para sintonizar uma estação.

Sintonização passo a passo:

Toque na tecla [X] ou [x] para sintonizar manualmente uma estação.

Português

Manual do utilizador

MAX668RVD

583

Funções de rádio

Chamar uma estação programada

Há um total de 24 posições programadas (6FM1, 6-FM2, 6-FM3, 6-AM (MW/LW)) para memorizar estações de rádio individuais. Há 2 meios disponíveis para chamar uma estação programada.

● Utilizando o botão [R] ou [F]

1. Carregue no botão [BAND] para seleccionar

a banda desejada (FM ou AM (MW, LW)).

2. Carregue no botão [R] ou [F] para chamar a estação memorizada anterior ou seguinte.

● Utilizando o ecrã Lista pré-programada

1. Toque na tecla [List].

2. Toque na tecla programada correspondente para chamar a estação memorizada.

* Pode seleccionar a banda desejada tocando

na tecla [Band].

* Toque na tecla programada desejada durante

mais de 2 segundos para guardar a estação actual na memória pré-programada.

3. Se tocar na tecla [List] regressa ao ecrã anterior.

Português

Memória manual

1. Toque na tecla [Band] para seleccionar a

banda desejada. (FM ou AM (MW/LW))

2. Seleccione a estação desejada com a sintonização por procura, manual ou programada.

3. Toque na tecla [List].

4. Toque na tecla programada durante mais de 2 segundos para guardar a estação actual na memória pré-programada.

Memorização automática

A memorização automática é uma função que permite guardar até 6 estações sintonizadas automaticamente em sequência. Se não conseguir receber 6 estações sintonizáveis, há uma estação previamente memorizada que se mantém sem ser sobreposta na posição da memória.

1. Toque na tecla [Band] para seleccionar a banda desejada. (FM ou AM (MW/LW))

2. Toque na tecla [List].

3. Toque na tecla [AS] durante mais de 2 segundos. Ouve-se um sinal sonoro e as estações com boa recepção são automaticamente memorizadas nos canais programados.

Varrimento programado

O varrimento programado recebe as estações guardadas na memória pré-programada por ordem. Esta função é útil para procurar a estação desejada na memória.

1. Toque na tecla [List].

2. Toque na tecla [PS] para iniciar o varrimento programado. O equipamento inicia o varrimento de cada estação durante 7 segundos, sequencialmente.

3. Quando sintonizar a estação desejada, toque novamente na tecla [PS] para continuar a receber essa estação.

Manual do utilizador

584

MAX668RVD

Operações RDS

RDS (Radio Data System)

Este equipamento tem integrado um sistema descodificador de RDS que suporta estações emissoras que transmitem dados RDS. Este sistema pode mostrar o nome da estação emissora recebida (PS) e mudar automaticamente para a estação de transmissão com a melhor recepção, à medida que se desloca em percursos longos (activar AF). Além disso, se uma estação RDS emitir informações de trânsito ou de tipo de programa, essa transmissão é recebida, seja qual for o modo em que se encontre. Adicionalmente, se for recebida informação EON, essa informação permite renovar automaticamente outras estações programadas da mesma rede e interromper a informação de trânsito e/ou de tipo de programa escolhido a partir de outras estações (TP). Esta função não está disponível em algumas áreas.

“AF” : Frequência alternativa “PS” : Nome do serviço de programação “PTY” : Tipo de programa “EON” : Activar outras redes “TP” : Programa de trânsito

• A interrupção RDS não funciona durante a recepção de rádio em AM (MW/LW) nem no modo TV.

Nota:

• Se guardar uma estação sem transmissão de

dados RDS na memória pré-programada, memorize a estação depois de estar a receber há mais de 10 segundos. Se guardar uma estação dessas dentro de 10 segundos, memoriza-a como estação RDS e o rastreio de RDS passa a funcionar quando estiver a sintonizar.

Visualizar o menu RDS

Quando utilizar a função RDS, programe sempre a banda de rádio para um modo FM.

1. Toque na tecla [Option] no ecrã do menu

RDS para ver o menu RDS.

Função AF

A função AF muda para uma frequência diferente na mesma rede, para manter uma recepção óptima.

• A programação de fábrica é “ON”.

• Com a função AF activada, “AF” pisca no ecrã.

● Activar/desactivar a função AF

1. Toque na tecla [ON] ou [OFF] da opção AF

para activar ou desactivar a função.

* Se a recepção da actual estação de

transmissão se deteriorar muito, aparece “SEARCH” no ecrã e o equipamento procura o mesmo programa noutra frequência.

● Função AF entre RDS e DAB

Se o mesmo programa for transmitido em RDS e DAB e esta função estiver activada, o equipamento muda automaticamente para a emissora que tiver a melhor recepção.

• Esta função só pode ser utilizada se estiver ligado o equipamento DAH923 DAB, vendido separadamente.

1. Carregue no botão [ADJ] para ver o menu do

modo ADJUST.

2. Toque na tecla [GENERAL] e toque na tecla

[C].

3. Toque na tecla [ON] ou [OFF] da opção LINK

ACT. ON: Fica activada a opção de alternar AF entre DAB e RDS. OFF: Fica desactivada a opção de alternar AF entre DAB e RDS.

4. Se tocar na tecla [Back] regressa ao ecrã

anterior.

Função REG (Programa regional)

Se a função REG estiver activada, pode receber a estação regional óptima. Se esta função estiver desactivada e a área da estação regional mudar à medida que conduz, recebe uma estação regional dessa região.

• A programação de fábrica é “OFF”.

• Com a função REG activada, aparece “REG” no ecrã.

Nota:

• Esta função fica desactivada se estiver a ser

recebida uma estação nacional, como a RDP.

• A programação ON/OFF da função REG só fica

activada se a função AF também estiver activada.

1. Toque na tecla [ON] ou [OFF] da opção REG

para activar ou desactivar a função.

Português

Manual do utilizador

MAX668RVD

585

Operações RDS

Sintonização manual de uma estação regional da mesma rede

Nota:

• Esta função pode ser utilizada se estiver a receber uma emissora regional da mesma rede.

• Esta função só fica activada se a função AF estiver activada e a função REG estiver desactivada.

1. Se tocar na tecla [List] regressa ao ecrã do

modo RDS.

2. Toque na tecla programada que quiser para

chamar uma estação regional.

3. Sempre que tocar na mesma tecla

programada, este equipamento muda de uma estação local para outra na mesma rede.

TA (Informações de trânsito)

No modo de espera de TA, quando for iniciada a transmissão de informações de trânsito, essa transmissão é recebida como prioridade principal, seja qual for o modo da função, para que possa ouvi-la. Também está disponível a sintonização automática do Programa de trânsito (TP).

• Esta função só pode ser usada se aparecer

“TP” no ecrã. Se aparecer “TP” é porque a estação de transmissão RDS que está a ser recebida tem programas de informação de trânsito.

● Programar o modo de espera de TA

1. Carregue no botão [TA] apenas quando

aparecer “TP” no ecrã. “TP” e “TA” aparecem no ecrã e o equipamento fica programado para o modo de espera de TA, até que sejam transmitidas informações de trânsito. Quando começar a transmissão de informações de trânsito, aparece “TRA INFO” no ecrã. Se carregar no botão [TA] durante a recepção de informações de trânsito, cancela essa recepção e o equipamento entra no modo de espera de TA.

● Cancelar o modo de espera de TA

Português

1. Quando aparecer “TP” e “TA” no ecrã,

carregue no botão [TA]. “TA” desaparece do ecrã e o modo de espera de TA fica cancelado.

* Se “TP” não aparecer, carregue no botão [TA]

Manual do utilizador

para procurar uma estação TP.

● Procurar uma estação TP

1. Se “TP” não aparecer, carregue no botão

[TA]. “TA” aparece no ecrã e o equipamento procura automaticamente uma estação TP.

Nota:

• Se não for recebida nenhuma estação TP, o equipamento continua a procurar. Se carregar novamente no botão [TA] faz desaparecer a indicação “TA” e pára a procura da estação TP.

Função de memorização automática para estações TP

Pode guardar automaticamente na memória préprogramada um máximo de 6 estações TP. Se o número de TP que pode sintonizar for inferior a 6, as estações já memorizadas não são sobrepostas.

1. Quando aparecer “TA” no ecrã, toque na tecla

[List] no ecrã do modo RDS.

2. Toque na tecla [AS] durante mais de 2

segundos. As estações TP com boa recepção ficam guardadas na memória pré-programada.

* Mesmo que seleccione FM1 ou FM2, as

estações TP são memorizadas para FM3.

PTY

Esta função permite ouvir a emissão do tipo de programa especificado quando começa a transmissão, mesmo que o equipamento esteja a funcionar num modo de fonte diferente de TUNER.

• A programação de fábrica é “OFF”.

• Alguns países ainda não têm transmissão

PTY.

• No modo de espera de TA, as estações TP têm

prioridade sobre as estações PTY.

586

MAX668RVD

Operações RDS

Seleccionar PTY

1. Toque na tecla [Option] no ecrã do menu

RDS para ver o menu RDS.

2. Toque na tecla [Preset] da opção PTY

SELECT. O equipamento entra no modo de selecção de PTY.

3. Toque na opção PTY desejada para seleccionar o tipo de programa.

• A tabela a seguir mostra as programações

de fábrica memorizadas para as teclas programadas:

Número

programado

1 News Noticiários 2 Info Informação 3 Pop M Música Pop 4 Sport Desporto 5 Classics Música clássica 6 Easy M Música ligeira

* O modo de selecção de PTY é cancelado

automaticamente se não tocar no ecrã durante 7 segundos.

● Cancelar o modo de espera de PTY

Toque na tecla [

2. Toque na tecla [OFF] da opção PTY. “PTY” desaparece e o modo de espera de PTY fica cancelado.

● Cancelar a transmissão de interrupção de

PTY

1. Carregue no botão [TA] durante a recepção da transmissão de interrupção de PTY. A interrupção de PTY fica cancelada e o equipamento regressa ao modo de espera de PTY.

INGLÊS Conteúdo

Opção PTY

Option

] no ecrã do modo RDS.

Procura de PTY

1. Toque na tecla [Option] no ecrã do modo RDS.

2. Toque na tecla [Preset] ou [Item] da opção PTY SELECT.

3. Toque na tecla do tipo de programa desejado.

4. Carregue no botão [F] ou [R]. Se carregar no botão [F], o equipamento procura uma transmissão PTY aumentando as frequências. Se carregar no botão [R], a procura faz-se diminuindo as frequências.

• Se não conseguir receber nenhuma

estação com a transmissão PTY seleccionada, o equipamento regressa ao modo anterior.

Memória PTY pré-programada

1. Toque na tecla [Option] no ecrã do modo

RDS.

2. Toque na tecla [Item] da opção PTY

SELECT. O modo de selecção de PTY fica activado.

3. Toque na tecla do tipo de programa desejado para o seleccionar.

4. Toque na tecla [Preset] para ver o ecrã de pré-programação. Toque na tecla programada desejada no ecrã de pré-programação durante mais de 2 segundos para guardar o tipo de programa seleccionado na memória de canais préprogramada.

• Pode seleccionar os 29 tipos de PTY da

lista abaixo.

Opção PTY

INGLÊS Conteúdo

News Noticiários Affairs Actualidades Info Informação Sport Desporto Educate Educação Drama Teatro Cultura Cultura Science Ciência Varied Variados Pop M Música Pop Rock M Música rock Easy M Música ligeira Light M Música clássica

ligeira

Classics Música clássica

erudita Other M Outra música Weather Meteorologia Finance Finanças Children Programas para

crianças Social Assuntos sociais Religion Religião Phone in Programas com

chamadas telefónicas Travel Viagens Leisure Lazer

Português

Manual do utilizador

MAX668RVD

587

Operações RDS

Opção PTY

Jazz Música de jazz Country Música “country” Nation M Música nacional Oldies Música dos velhos

tempos Folk M Música “folk” Document Documentários

Transmissão de emergência

Se for recebida uma transmissão de emergência, todas as operações do modo de funcionamento são interrompidas. “ALARM” aparece no ecrã e pode ouvir-se a transmissão de emergência.

● Cancelar uma transmissão de emergência

1. Toque na tecla [Option] no ecrã do menu

RDS para ver o menu RDS.

2. Toque na tecla [OFF] da opção AF.

É cancelada a recepção da transmissão de emergência.

Mudar o idioma do visor PTY

Pode seleccionar um de 4 idiomas (Inglês, Alemão, Sueco ou Francês) para o PTY visualizado no ecrã.

• A programação de fábrica é “ENGLISH”.

1. Carregue no botão [ADJ] e depois na tecla [GENERAL].

2. Toque na tecla [C] para seleccionar a opção PTY LANGUAGE.

3. Toque na tecla []] da opção PTY LANGUAGE e toque na tecla do idioma desejado para alterar a programação.

4. Se tocar na tecla [Back] regressa ao ecrã anterior.

Visualizar texto de rádio

Se a estação emitir dados de texto, pode visualizá-los no ecrã.

1. Toque na tecla []] no ecrã do modo RDS. O texto de rádio recebido (R Text) aparece no ecrã.

Regular o volume de TA, transmissão de emergência

Português

(ALARM) e PTY

O volume de interrupções de TA, ALARM e PTY pode ser regulado durante essas interrupções de TA, ALARM ou PTY.

• A programação de fábrica é “15”.

1. Carregue várias vezes no botão [+] ou [–]

Manual do utilizador

para regular o nível de volume desejado (00 a

33), durante uma interrupção deTA, ALARM ou PTY.

• Quando terminar a interrupção de TA, ALARM ou PTY, o volume regressa ao nível em que estava antes da interrupção.

588

MAX668RVD

Operações do leitor de DVD de vídeo

Alterar programações do sistema DVD

Nota:

• Se executar a Configuração no meio da reprodução de um DVD de vídeo, o disco recomeça desde o início.

• As programações do menu DVD SETUP não podem ser efectuadas com o telecomando.

Seleccionar o menu DVD SETUP

1. Carregue no botão [SRC] e depois na tecla

[DVD PLAYER]. Aparece o ecrã do modo DVD PLAYER.

2. Toque na tecla [Option] para ver o menu

Option.

3. Toque na tecla [Setup] para ver o menu DVD

SETUP.

Toque na tecla [C] para ver o menu seguinte. Toque na tecla [c] para regressar ao menu anterior.

Programar o tamanho do ecrã

Programe o tamanho do ecrã de acordo com o monitor traseiro de visualização que está ligado a este equipamento.

4-1. Toque na tecla [WIDE], [N PS] ou [N LB] da

opção TV DISPLAY para alterar o tamanho do ecrã para “WIDE”, “N PS” ou “N LB”.

• A programação de fábrica é “WIDE”.

● Se estiver a ver através de um monitor traseiro de visualização de tipo convencional (4:3)

N PS :

As áreas mais à esquerda e mais à direita do ecrã ficam cortadas.

Esta função permite visualizar totalmente a parte importante da imagem no ecrã. Em alguns casos, a imagem é visualizada ao mesmo tempo que é deslocada (percorrida).

N LB :

Aparece uma faixa preta nas áreas superior e inferior do ecrã.

4. Execute as programações das opções desejadas. Para saber mais detalhes, consulte as secções seguintes.

5. Toque na tecla [Back].

* As secções seguintes descrevem apenas

detalhes relativos a programações, ignorando procedimentos de selecção de opções.

Este método mostra imagens em Cinema Scope e Vista Vision sem as cortar, criando zonas pretas nas áreas superior e inferior.

● Se estiver a ver através de um monitor traseiro de visualização de tipo panorâmico (16:9)

MAX668RVD

Português

Manual do utilizador

589

Operações do leitor de DVD de vídeo

Programar a visualização da marca do ângulo

Pode programar o sistema para mostrar a marca do ângulo em cenas em que os ângulos possam ser alterados.

4-1. Toque na tecla [ON] ou [OFF] da opção

ANGLE para colocar a função Ângulo na posição “ON” ou “OFF”.

• A programação de fábrica é “OFF”.

Programar o idioma do menu do disco

4-1. Toque na tecla []] da opção MENU

LANGUAGE. Aparece o menu MENU LANGUAGE.

4-2. Toque na tecla para seleccionar o idioma

que quer programar.

• A programação de fábrica é “ENGLISH”.

Programar o idioma do áudio

4-1. Toque na tecla []] da opção AUDIO

LANGUAGE. Aparece o menu AUDIO LANGUAGE.

4-2. Toque na tecla para seleccionar o idioma

que quer programar.

• A programação de fábrica é “ENGLISH”.

Programar o idioma das legendas

4-1. Toque na tecla []] da opção SUBTITLE

LANGUAGE. Aparece o menu SUBTITLE LANGUAGE.

4-2. Toque na tecla para seleccionar o idioma

que quer programar.

• A programação de fábrica é “ENGLISH”.

Português

Manual do utilizador

Programar a palavra-passe para definir o nível de restrição de reprodução

• A programação de fábrica é “0000”.

4-1. Toque na tecla []] da opção PASSWORD.

Aparece o ecrã PASSWORD.

4-2. Toque nas teclas numéricas (0 a 9) para

introduzir uma palavra-passe de 4 dígitos.

• Introduza a palavra-passe antiga e toque

na tecla [ENT].

* Introduza “4356” para repor a palavra-passe

a “0000”.

• Introduza uma nova palavra-passe e

toque na tecla [ENT].

Nota:

• Se inserir um disco com restrições de

visualização, o sistema pede-lhe que introduza uma palavra-passe. Só pode visualizar o disco depois de introduzir a palavra-passe correcta.

Programar o código do país

Programe o código do país para definir o nível de restrição de reprodução.

4-1. Toque na tecla []] da opção PARENTAL

LOCALE. Aparece o ecrã PARENTAL LOCALE.

4-2. Toque nas teclas numéricas (0 a 9) para

introduzir um código de país de 4 dígitos (consulte a tabela abaixo).

• A programação de fábrica é “7166” (U.K.).

4-3. Toque na tecla [ENT].

● Lista de códigos de países

País Código de

ALBÂNIA 6576 ANDORRA 6568 ÁUSTRIA 6584 BAHRAIN 6672 BÉLGICA 6669 BÓSNIA HERZEGOVINA 6665 BULGÁRIA 6671 CROÁCIA (nome local:

Hrvatska) CHIPRE 6789 REPÚBLICA CHECA 6790 DINAMARCA 6875 EGIPTO 6971

entrada

7282

590

MAX668RVD

Operações do leitor de DVD de vídeo

País Código de

FINLÂNDIA 7073 FRANÇA 7082 (FRANÇA,METROPOLITANA) ALEMANHA 6869 GRÉCIA 7182 HUNGRIA 7285 ISLÂNDIA 7383 IRÃO (REPÚBLICA

ISLÂMICA DO) IRAQUE 7381 IRLANDA 7369 ISRAEL 7376 ITÁLIA 7384 JAPÃO 7480 JORDÂNIA 7479 KUWAIT 7587 LÍBANO 7666 LESOTO 7683 LIECHTENSTEIN 7673 LUXEMBURGO 7685 MACEDÓNIA, ANTIGA

REPÚBLICA JUGOSLAVA DA

MALTA 7784 MÓNACO 7767 PAÍSES BAIXOS 7876 (ANTILHAS HOLANDESAS) 6578 NORUEGA 7879 OMÃ 7977 POLÓNIA 8076 PORTUGAL 8084 QATAR 8165 ROMÉNIA 8279 SÃO MARINO 8377 ARÁBIA SAUDITA 8365 ESLOVÁQUIA (República

Eslovaca) ESLOVÉNIA 8373 ÁFRICA DO SUL 9065

entrada

7088

7382

7775

8375

País Código de

ESPANHA 6983 SUAZILÂNDIA 8390 SUÉCIA 8369 SUÍÇA 6772 REPÚBLLICA ÁRABE DA

SÍRIA TURQUIA 8482 EMIRATOS ÁRABES

UNIDOS REINO UNIDO 7166 Estado do Vaticano 8665 IÉMEN 8969 JUGOSLÁVIA 8985 ILHAS FAROE 7079 GIBRALTAR 7173 GRONELÂNDIA 7176 ILHAS SVALBARD E JAN

MAYEN

entrada

8389

6569

8374

Português

Manual do utilizador

MAX668RVD

591

Operações do leitor de DVD de vídeo

Programar o nível de restrição de reprodução

Pode alterar o nível de restrição de reprodução (restrição audiovisual). Esta função permite cortar cenas não aconselháveis para crianças ou substituí-las automaticamente por outras cenas preparadas de antemão. Por exemplo, se substituir cenas de violência radical ou imagens de sexo por cenas inofensivas, pode criar um guião sem problemas como se fosse o original.

4-1. Toque na tecla [[] ou []] da opção

PARENTAL LEVEL. Se tocar na tecla [[] ou []], aparece o ecrã de introdução da PASSWORD.

4-2. Toque nas teclas numéricas (0 a 9) para

introduzir uma palavra-passe de 4 dígitos e toque na tecla [ENT].

• A programação de fábrica da palavra-

passe é “0000”.

4-3. Toque na tecla [[] ou []] para seleccionar o

nível de 1 a 8 ou 0 (sem restrição de reprodução).

• A programação de fábrica é “8”.

A tabela abaixo mostra a relação entre os códigos de categorias de DVD de vídeo e o nível de restrição de reprodução. Utilize esta tabela para definir o nível de restrição de reprodução.

NÍVEL7 NC-17

NÍVEL6 R

NÍVEL4 PG-13

NÍVEL3 PG

NÍVEL1 G

Português

• O conteúdo do nível de restrição de reprodução varia com o código do país.

Manual do utilizador

(INTERDITO A MENORES DE 17 ANOS)

(RESTRITO)

(PRECAUÇÃO EXTREMA POR PARTE DOS PAIS)

(SUGERIDA ORIENTAÇÃO DOS PAIS)

(AUDIÊNCIA GERAL)

Operações básicas

Colocar um disco

1. Carregue no botão [7] (OPEN/CLOSE) para abrir o painel de operação.

2. Coloque o disco no centro da ranhura de inserção com a etiqueta voltada para cima. O disco começa automaticamente a tocar depois de colocado.

Nota:

• Nunca introduza objectos estranhos na ranhura de

inserção do disco.

• Se o disco não entrar com facilidade, pode haver

outro disco inserido ou o equipamento pode precisar de assistência.

• Não pode utilizar discos de 8 cm (reprodução de

single).

ATENÇÃO

CUIDADO

Para sua própria segurança, o condutor não deve introduzir nem ejectar um disco abrindo o painel de operação durante a condução.

Ver/ouvir um disco já colocado

1. Carregue no botão [SRC] e depois na tecla [DVD PLAYER] para seleccionar o modo DVD PLAYER. A reprodução inicia-se automaticamente. Se não houver nenhum disco colocado, aparece “NO DISC” no visor.

AVISO

• Alguns vídeos podem ser gravados com níveis de volume mais elevados do que os desejados. Aumente o volume gradualmente a partir da regulação mínima, depois de o vídeo ser iniciado.

• Por razões de segurança, o condutor não deve ver o vídeo nem utilizar os controlos enquanto estiver a conduzir. Em alguns países, é proibido por lei ver e utilizar o vídeo durante a condução.

Nota:

• Para sua própria protecção, o MAX668RVD dispõe de uma função de segurança que desliga a visualização da imagem quando o carro está em movimento, para que possa ouvir apenas o áudio. A imagem só pode ser visualizada com o veículo parado e com o travão de estacionamento engatado.

592

MAX668RVD

Operações do leitor de DVD de vídeo

Fazer uma pausa na reprodução

1. Carregue no botão [p] ou toque na tecla [p] para fazer uma pausa na reprodução. “PAUSE” aparece no visor.

2. Para retomar a reprodução do disco, carregue novamente no botão [p].

Ejectar um disco

1. Carregue no botão [7] (OPEN/CLOSE) para abrir o painel de operação.

2. Carregue no botão [o] (EJECT) para ejectar o disco. “EJECT” aparece no visor. O modo de reprodução muda para o modo TUNER.

* Se deixar um disco na posição de ejectado

durante 15 segundos, o disco é automaticamente recolocado (recolocação automática). No entanto, neste caso o modo de reprodução mantém-se no modo TUNER.

Nota:

• Se forçar o disco a entrar na ranhura antes da

recolocação automática, pode danificá-lo.

Operações do DVD Video

Ver um DVD de vídeo

Depois de colocar um disco, o modo de reprodução é automaticamente accionado.

• Se a reprodução não começar, carregue no

botão [p] ou toque na tecla [p].

• O funcionamento dos botões pode variar,

dependendo da história do disco.

● Depois de aparecer o ecrã do menu

Nos discos de DVD de vídeo normais aparece o ecrã do menu DVD. Depois de aparecer o ecrã do menu DVD, seleccione uma opção nas operações a seguir e reproduza-a.

Ver o ecrã do menu DVD PLAYER

O ecrã do modo DVD PLAYER utiliza-se para controlar o modo de reprodução a partir do ecrã.

1. Toque no ecrã. Aparece o ecrã do modo DVD PLAYER. Se não tocar no ecrã durante 7 segundos, volta a aparecer o ecrã de reprodução.

Ver o menu DVD

1. Com o ecrã do modo DVD PLAYER visível,

toque na tecla [Menu] durante a reprodução. Aparece o menu DVD.

* O conteúdo visualizado varia com o software

de DVD utilizado.

• Exemplo de visualização do menu DVD

Utilizar o menu DVD

Pode seleccionar as opções dos botões visualizados no menu DVD tocando neles directamente. Se for difícil seleccionar as opções dos botões correctamente, também pode seleccioná-las a partir do ecrã Teclado.

* Quando aparecer o Teclado, fica desactivada a

operação directa das opções dos botões.

* A operação directa das opções dos botões só fica

activada se o tamanho do ecrã estiver programado para “WIDE” (consulte a página 589).

1. Carregue no botão [MENU]. Aparecem as “Teclas cruzadas” ({}[ ]).

• Se continuar a carregar no botão [MENU]

muda de modo da seguinte maneira: Modo de teclas cruzadas ➜ Modo de teclas numéricas ➜ Modo de operação directa ➜ Modo de teclas cruzadas ...

2. Seleccione as opções dos botões do menu DVD utilizando as “Teclas cruzadas” ou as “Teclas numéricas”, de acordo com o menu do conteúdo do disco.

3. Toque na tecla [ENT] para especificar a opção do botão seleccionado.

Português

MAX668RVD

Manual do utilizador

593

Operações do leitor de DVD de vídeo

Mudar a posição do Teclado

Se for difícil ver o Teclado no visor do menu, pode movê-lo para o outro lado do ecrã.

Teclado

Parar a reprodução

1. Com o ecrã do modo DVD PLAYER visível, toque na tecla [p] durante mais de 1 segundo quando estiver a reproduzir. A reprodução pára.

2. Para retomar a reprodução, toque na tecla [p]. A reprodução recomeça a partir da cena onde estava quando parou.

Fazer uma pausa na reprodução

1. Carregue no botão [p] ou toque na tecla [p] durante a reprodução.

Português

A reprodução pára.

2. Para retomar a reprodução, carregue novamente no botão [p]. A reprodução recomeça.

Reprodução em câmara lenta

1. Carregue no botão [p] ou toque na tecla [p] e depois carregue sem soltar a tecla [F]. Enquanto estiver a carregar no botão, a reprodução em câmara lenta continua com 1/3 da velocidade normal. Se soltar o botão retoma a reprodução normal.

• A reprodução em câmara lenta não pode

ser executada na direcção de rebobinagem. Além disso, o áudio não funciona durante a reprodução em câmara lenta.

Saltar uma secção (procurar)

● A secção

A secção é um pequeno segmento que divide a área de dados do disco.

1. Carregue no botão [R] ou [F] durante a reprodução. Sempre que carregar no botão salta uma secção e a reprodução é iniciada.

Posição actual

Secção

• Se carregar no botão [F], começa a

reprodução desde o início da secção seguinte.

• Se carregar no botão [R], começa a

reprodução desde o início da secção actual. Se carregar novamente neste botão dentro de cerca de 3 segundos, a reprodução começa desde o início da secção anterior.

• O equipamento pode voltar ao ecrã do

modo DVD PLAYER se carregar no botão [F] ou [R].

Secção

seguinte

Manual do utilizador

594

MAX668RVD

Operações do leitor de DVD de vídeo

Avanço rápido e rebobinagem rápida

1. Carregue sem soltar o botão [R] ou [F] durante a reprodução. A velocidade de reprodução começa por ficar 5 vezes mais rápida e 3 segundos depois passa a 20 vezes mais rápida.

• O áudio não se ouve durante o avanço

rápido e a rebobinagem rápida.

• A velocidade de avanço rápido e

rebobinagem rápida pode ser diferente, dependendo do disco.

• O ecrã do modo DVD PLAYER pode

aparecer se carregar no botão [R] ou [F].

Procurar pelo número da secção / título

Pode localizar o início de uma cena utilizando os números das secções ou dos títulos gravados no DVD de vídeo.

1. Com o ecrã do modo DVD PLAYER visível, toque na tecla [Search]. Aparece o ecrã Teclado com o modo de introdução do número da secção. Se tocar na tecla [Title] o Teclado passa a mostrar o modo de introdução do número do título.

• Title

Segmento largo que divide a área de dados do disco.

• Chapter

Pequeno segmento que divide a área de dados do disco.

2. Introduza o número do título/secção que quer reproduzir utilizando as teclas [0] a [9].

3. Toque na tecla [ENT]. A reprodução começa a partir da cena em que for introduzido o número do título ou da secção.

• Se o número do título/secção não existir ou

se não for permitida a procura pelo número do título/secção, a imagem do ecrã não se altera.

4. Toque na tecla [Back].

Reprodução com varrimento

Faz o varrimento e reproduz todas as secções gravadas no DVD de vídeo, os primeiros 10 segundos de cada.

1. Com o ecrã do modo DVD PLAYER visível,

toque na tecla [Option].

2. Toque na tecla [Chapter Scan] e depois na tecla [Back]. Aparece a mensagem “C.SCN”. Depois de reproduzir com varrimento todas as secções do disco, é novamente executado o varrimento das secções do mesmo disco. Dependendo do disco, pode aparecer de novo o menu depois da reprodução com varrimento de todas as secções do título.

3. Carregue no botão [R] para desactivar a reprodução com varrimento.

Reprodução repetitiva

Esta operação reproduz repetidamente secções gravadas no DVD de vídeo.

1. Com o ecrã do modo DVD PLAYER visível, toque na tecla [Option].

2. Toque na tecla [Chapter Repeat] e depois na tecla [Back]. Aparece a mensagem “C.RPT”.

3. Execute a mesma operação para desactivar a reprodução repetitiva.

Função TOP

A função TOP reinicializa o leitor de DVD até à primeira secção do título actual.

1. Carregue no botão [BAND] para reproduzir a primeira secção (secção nº 1).

Português

MAX668RVD

Manual do utilizador

595

Operações do leitor de DVD de vídeo

Utilizar o menu de títulos

Nos discos DVD com dois ou mais títulos, pode seleccionar um no menu de títulos para reprodução.

1. Com o ecrã do modo DVD PLAYER visível,

toque na tecla [Top Menu] durante a reprodução. Aparece o ecrã do menu de títulos.

• Dependendo do disco, pode não ter acesso ao menu de títulos.

2. Seleccione as opções dos botões que aparecem no ecrã do menu de títulos do mesmo modo que no menu DVD.

• Dependendo do disco, não pode

seleccionar opções com as teclas numéricas.

Alternar entre idiomas

Em discos com dois ou mais áudios ou idiomas de áudio gravados, pode alternar entre os idiomas de áudio durante a reprodução.

1. Com o ecrã do modo DVD PLAYER visível, toque na tecla [Option].

2. Toque na tecla [Audio] durante a reprodução.

• Sempre que carregar na tecla, alterna entre

idiomas de áudio.

• Dependendo do disco, pode gravar até 8

áudios. Para mais detalhes, consulte a marca do disco ( : Indica que foram gravados 8 áudios).

• Quando ligar o equipamento e quando

mudar de disco, selecciona o idioma programado de fábrica. Se esse idioma não tiver sido gravado, selecciona o idioma especificado no disco.

• Dependendo do disco, a troca pode ser

completamente impossível ou impossível em algumas cenas.

• Pode demorar tempo a alternar entre

áudios.

3. Se tocar na tecla [Back] regressa ao ecrã anterior.

Português

Trocar legendas

Em discos DVD com dois ou mais idiomas de legendas gravados, pode alternar entre esses idiomas durante a reprodução.

1. Com o ecrã do modo DVD PLAYER visível,

toque na tecla [Option].

2. Toque na tecla [Sub Title] durante a

reprodução. Sempre que carregar na tecla, alterna entre legendas.

• Dependendo do disco, pode gravar até 32 tipos de legendas. Para mais detalhes, consulte a marca do disco ( : Indica que foram gravados 8 tipos de legendas).

• Dependendo do disco, a troca pode ser completamente impossível ou impossível em algumas cenas.

• Pode demorar tempo a alternar entre legendas.

3. Se tocar na tecla [Back] regressa ao ecrã

anterior.

● Para desactivar as legendas

1. Toque repetidamente na tecla [Sub Title] até aparecer “Sub Title: OFF” no ecrã. As legendas ficam desactivadas.

Manual do utilizador

596

MAX668RVD

Operações do leitor de DVD de vídeo

Trocar ângulos

Em discos DVD com imagens de vídeo gravadas em dois ou mais ângulos, pode alternar entre esses ângulos durante a reprodução. Esta operação pode ser executada se a função “Programar a visualização da marca do ângulo” (consulte a página 590) estiver programada para “ON”.

1. Toque na tecla [ ] (Ângulo) durante a reprodução. Sempre que carregar na tecla, alterna entre os ângulos.

• Dependendo do disco, pode gravar até 9

ângulos. Para mais detalhes, consulte a marca do disco ( : Indica multi-ângulo).

• Dependendo do disco, os ângulos podem

mudar suavemente ou com uma imagem fixa momentânea.

• Quando ligar o equipamento e quando

mudar de disco, selecciona o idioma programado de fábrica. Se esse idioma não tiver sido gravado, selecciona o idioma especificado no disco.

• Dependendo do disco, a troca pode ser

completamente impossível ou impossível em algumas cenas.

• Pode demorar tempo a alternar entre

ângulos.

• Dependendo do disco, pode reproduzir as

cenas gravadas em dois ou mais ângulos.

Ver o estado da reprodução

1. Com o ecrã do modo DVD PLAYER visível, toque na tecla [Option].

2. Toque na tecla [P.Time] durante a reprodução.

3. Se tocar na tecla [Back] regressa ao ecrã anterior. O estado da reprodução aparece no visor.

Número do título

Número da secção

Tempo de reprodução

Title001 Chapter001 00:0019

Ver um CD de vídeo

Depois de colocar o disco, activa automaticamente o modo de reprodução.

• O funcionamento dos botões pode variar, dependendo da história do disco.

● Depois de aparecer o ecrã do menu

Em CDs de vídeo equipados com a função PBC (controlo de reprodução), aparece o ecrã do menu. Depois de aparecer o ecrã do menu, seleccione uma opção nas operações a seguir e reproduza-a.

Nota:

• Há dois tipos de CDs de vídeo com algumas

operações e funções diferentes. Para se informar sobre as operações e as funções de um CD de vídeo, consulte a documentação fornecida com esse CD de vídeo.

Ver o menu V-CD menu (para CDs de vídeo com PBC)

* Em alguns discos, esta tecla não funciona.

1. Toque no ecrã para ver o ecrã do modo

VIDEO CD e depois toque na tecla [Menu] durante a reprodução. Aparece o menu do CD de vídeo. O conteúdo visualizado varia com o software do CD de vídeo.

• Exemplo de um ecrã de menu

2. Para utilizar as opções do menu do CD de

vídeo, carregue no botão [MENU] e utilize as “Teclas cruzadas” ou as “Teclas numéricas”, de acordo com o menu do conteúdo do disco.

• Também pode utilizar directamente o menu do CD de vídeo tocando nas opções do menu.

Português

Fazer uma pausa na reprodução

1. Carregue no botão [p]. Pára a reprodução.

2. Para retomar a reprodução, carregue novamente no botão [p]. A reprodução recomeça a partir da cena onde estava quando fez a pausa.

MAX668RVD

Manual do utilizador

597

Operações do leitor de DVD de vídeo

Reprodução em câmara lenta

1. Carregue no botão [p] e depois carregue sem soltar o botão [F]. Enquanto estiver a carregar no botão, a reprodução em câmara lenta continua com 1/3 da velocidade normal.

• A reprodução em câmara lenta não pode

ser executada na direcção de rebobinagem. Além disso, o áudio não funciona durante a reprodução em câmara lenta.

Saltar uma faixa (procurar)

1. Carregue no botão [R] ou [F] durante a reprodução. A faixa é ignorada e a reprodução é iniciada.

Posição actual

Faixa

Recuar

• Se carregar no botão [F], começa a

reprodução desde o início da faixa seguinte.

• Se carregar no botão [R], começa a

reprodução desde o início da faixa actual. Se carregar novamente neste botão dentro de cerca de 2 segundos, a reprodução começa desde o início da faixa anterior.

• No caso de alguns discos com função PBC,

se a função PBC estiver programada para “ON”, esta operação faz aparecer o ecrã do menu.

Faixa

Avançar (reprodução)

Avanço rápido e rebobinagem rápida

1. Carregue sem soltar o botão [R] ou [F] durante a reprodução.

Português

A velocidade de reprodução começa por ficar 5 vezes mais rápida e 3 segundos depois passa a 20 vezes mais rápida. Se soltar o botão retoma a reprodução à velocidade normal.

• O áudio não se ouve durante o avanço

Manual do utilizador

rápido e a rebobinagem rápida.

• Se carregar no botão, o equipamento pode

voltar ao ecrã do menu.

Procurar pelo número da faixa

Esta operação permite procurar através dos números de faixa gravados nos CDs de vídeo.

1. Toque no ecrã para ver o ecrã do modo VIDEO CD.

2. Toque na tecla [Search].

3. Introduza o número da faixa que quer reproduzir utilizando as teclas [0] a [9].

4. Toque na tecla [ENT]. A reprodução começa a partir da cena com o número de faixa de entrada.

• Se o número de faixa de entrada não existir

ou se não for permitida a procura pelo número de faixa, a imagem do ecrã não se altera.

* Se estiver a reproduzir um disco com PBC e a

função PBC estiver activada, esta operação não pode ser executada.

5. Toque na tecla [Back].

Alterar a saída de áudio

Pode alterar o método de saída de áudio.

1. Toque no ecrã para ver o ecrã do modo VIDEO CD.

2. Toque na tecla [Audio] durante a reprodução. Sempre que tocar na tecla, o método de saída de áudio muda da seguinte maneira:

STEREO (estéreo) L(Esquerda) R (Direita)

Ver o estado da reprodução

1. Toque no ecrã para ver o ecrã do modo VIDEO CD.

2. Toque na tecla [P.Time] durante a reprodução. Em cerca de 7 segundos, regressa automaticamente o ecrã de reprodução onde se visualiza e estado da reprodução.

Activar/desactivar o controlo da reprodução

Pode activar e desactivar o controlo da reprodução, em CDs de vídeo equipados com essa função.

• A programação de fábrica é “ON”.

1. Toque no ecrã para ver o ecrã do modo VIDEO CD.

2. Sempre que tocar na tecla [PBC], pode alternar entre activar e desactivar a função. Quando activar ou desactivar a função PBC, o disco é reproduzido desde o início.

598

MAX668RVD

Operações do leitor de DVD de vídeo

● Controlo de reprodução (PBC)

Este sinal de controlo é gravado no CD de vídeo na versão 2,0 e utilizado para controlar a reprodução. Se utilizar ecrãs de menu prégravados em CDs de vídeo com PBC, pode reproduzir software com uma função de caixa de diálogo simplificada ou software com função de procura. Também pode obter uma imagem fixa com resolução normal ou elevada.

Ouvir um CD

Este equipamento é um modelo compatível com CD TEXT e suporta a visualização do DISC TITLE, TRACK TITLE e ARTIST do CD TEXT. Depois de colocar o disco, acciona automaticamente o modo de reprodução.

• Se a reprodução não começar, carregue no botão [p] ou toque na tecla [p].

Nota:

• Este equipamento só suporta CD TEXT em inglês.

Além disso, alguns dados de caracteres podem não ser reproduzidos correctamente no visor.

Fazer uma pausa na reprodução

1. Carregue no botão [p] ou toque na tecla

[p] durante a reprodução. A reprodução pára.

2. Para retomar a reprodução, carregue no

botão [p] ou toque na tecla [p]. A reprodução recomeça.

Saltar uma faixa (procurar)

1. Carregue no botão [R] ou [F] durante a

reprodução. Sempre que carregar no botão salta uma faixa e a reprodução é iniciada.

• Se carregar no botão [F], começa a reprodução desde o início da faixa seguinte.

• Se carregar no botão [R], começa a reprodução desde o início da faixa actual. Se carregar novamente neste botão dentro de cerca de 2 segundos, a reprodução começa desde o início da faixa anterior.

Função TOP

A função TOP reinicializa o leitor de DVD até à primeira faixa do disco.

1. Carregue no botão [BAND] para reproduzir a

primeira faixa (faixa nº 1).

Avanço rápido e rebobinagem rápida

1. Carregue sem soltar o botão [R] ou [F] durante a reprodução. A velocidade de reprodução começa por ficar 5 vezes mais rápida e 3 segundos depois passa a 20 vezes mais rápida. Se soltar o botão retoma a reprodução à velocidade normal.

Procurar pelo número da faixa

Esta operação permite procurar através dos números de faixa gravados nos CDs.

1. Toque na tecla [Search].

2. Introduza o número da faixa que quer reproduzir utilizando as teclas [0] a [9].

3. Toque na tecla [ENT]. A reprodução começa a partir da faixa que contém o número de faixa de entrada.

• Se o número de faixa de entrada não existir

ou se não for permitida a procura pelo número de faixa, a imagem do ecrã não se altera.

4. Toque na tecla [Back].

Seleccionar uma faixa no ecrã Lista de faixas

Esta função permite seleccionar faixas numa lista visualizada.

1. Toque na tecla [List]. Aparece o ecrã Lista de faixas.

2. Se não aparecer a faixa desejada, toque na tecla [v] ou [V] para percorrer a lista de faixas.

3. Toque na tecla do título da faixa desejada. Começa a reprodução da faixa correspondente.

4. Carregue na tecla [Back] para regressar ao ecrã anterior.

Português

MAX668RVD

Manual do utilizador

599

Operações do leitor de DVD de vídeo

Várias outras funções de reprodução

1. Toque na tecla [Option].

2. Toque na tecla digital da função que quer reproduzir. [Track Scan] : reprodução com varrimento de faixas Esta operação faz o varrimento e reproduz todas as faixas gravadas no disco, os primeiros 10 segundos de cada.

* “T.SCN” aparece no ecrã.

[Track Repeat] : reprodução repetitiva de faixas Esta operação reproduz repetitivamente faixas gravadas no CD.

* “T.RPT” aparece no ecrã.

[Track Random] : reprodução aleatória de faixas Esta operação reproduz todas as faixas do disco por ordem aleatória.

* “T.RDM” aparece no ecrã.

3. Para cancelar a reprodução, toque na tecla da função a cancelar.

4. Se tocar na tecla [Back] regressa ao ecrã anterior.

Ver títulos de CDs

Este equipamento pode mostrar dados de títulos de CDs CD-text.

1. Toque na tecla [Title].

2. Toque na tecla [X] da opção Disc, Artist ou

Português

Track para percorrer uma vez o respectivo visor.

Manual do utilizador

Ouvir um MP3/WMA

Este equipamento é um modelo compatível com ID3. Este equipamento suporta ID3 nas versões 2,4, 2,3, 1,1 e 1,0. Na visualização, este equipamento dá prioridade às versões 2,3 e 2,4. Depois de colocar o disco, acciona automaticamente o modo de reprodução.

O que é MP3/WMA?

MP3 é um método de compressão de áudio classificado na camada de áudio 3 das normas MPEG. WMA é um método de compressão de áudio desenvolvido pela Microsoft Corporation. Estes métodos de compressão de áudio penetraram no mercado dos utilizadores de PC e passaram a formatos standard. Comprimem os dados de áudio originais para cerca de 10% do tamanho inicial, com excelente qualidade de som. Isso significa que pode gravar cerca de 10 CDs de música num disco CD-R ou CD-RW, o que lhe permite ouvir música durante muito tempo sem ter de mudar de CD.

Nota:

• Pode não conseguir utilizar alguns CDs gravados no modo CD-R/RW.

Ver títulos ID3-TAG de MP3/WMA

Pode ver informação ID3, como o título, o artista e o título do álbum de ficheiros MP3/WMA que contenham informação ID3.

Precauções a ter quando criar um disco MP3

● Extensões de ficheiro

1. Acrescente sempre uma extensão de ficheiro

“.MP3” ou “.mp3” a um ficheiro MP3 e “.WMA” ou “.wma” a um ficheiro WMA, utilizando letras de um byte. Se acrescentar uma extensão de ficheiro diferente da especificada ou se esquecer de a acrescentar, não pode reproduzir o ficheiro. Além disso, se utilizar maiúsculas e minúsculas misturadas nas extensões de ficheiro, pode não conseguir reproduzir normalmente.

2. Não pode reproduzir ficheiros que não sejam

MP3/WMA. A reprodução de ficheiros num formato não suportado não se efectua e os modos de reprodução com varrimento, aleatória e repetitiva podem ser cancelados.

600

MAX668RVD

Operações do leitor de DVD de vídeo

● Formato lógico (sistema de ficheiros)

1. Quando gravar um ficheiro MP3/WMA num

disco, seleccione “ISO9660 nível 1 ou nível 2 (sem incluir o formato de expansão)” como formato de software de gravação. A reprodução normal pode ser impossível se o disco estiver gravado noutro formato.

2. Os nomes da pasta e do ficheiro podem aparecer como o título durante a reprodução de MP3/WMA, mas esse título tem de se situar entre 31 números e caracteres albaféticos de 1 byte (incluindo uma extensão). A visualização pode aparecer incorrecta se introduzir mais letras ou números do que os especificados.

● Estrutura de pastas

1. Um disco que contenha uma pasta com mais de 8 níveis hierárquicos entra em conflito com a ISO9660 e é impossível de reproduzir.

● Número de ficheiros ou pastas

1. O número máximo permitido de pastas é 255 (incluindo o directório raiz); o número máximo permitido de ficheiros é 512 (máx. de 255 por pasta). Isso representa o número máximo de faixas que pode reproduzir.

2. As faixas são reproduzidas pela ordem de gravação num disco. (Nem sempre as faixas podem ser reproduzidas pela ordem visualizada no PC.)

• Pode haver alguma interferência,

dependendo do tipo de software de codificação utilizado na gravação.

• No caso de uma faixa gravada com VBR

(taxa de bits variável), o tempo de reprodução da faixa que aparece no visor pode ser ligeiramente diferente do tempo de reprodução real. Além disso, o valor recomendado do intervalo de VBR é de 64 kbps a 320 kbps.

• Dependendo dos danos de um ficheiro,

pode acontecer que um ficheiro não seja reproduzido e a reprodução avance para o ficheiro seguinte. Além disso, se os danos forem graves, a reprodução pára e aparece o visor “ERROR 3”.

• Depois de seleccionar o disco, acciona

automaticamente o modo de reprodução.

Nota:

• Se introduzir informação ID3 com caracteres de 2

bytes, os caracteres podem não ser reproduzidos correctamente no visor.

• Os ficheiros MP3/WMA com a função DRM

(Gestão de direitos digitais) programada não podem ser reproduzidos.

Criação de pastas MP3/WMA

Pode criar até 8 níveis de pastas (incluindo o directório raiz) para ficheiros MP3/WMA (opções 1 – na ilustração). No entanto, neste equipamento, as pastas criadas acima do terceiro nível serão convertidas para o nível 2.

• As pastas com ficheiros MP3/WMA não são reconhecidas.

• Só as pastas com faixas (1 a 4 na ilustração) têm números atribuídos e são visualizadas na lista.

Fazer uma pausa na reprodução

1. Carregue no botão [p] ou toque na tecla

[p] durante a reprodução. A reprodução pára.

2. Para retomar a reprodução, carregue no

botão [p] ou toque novamente na tecla [p]. A reprodução recomeça.

Saltar uma faixa (procurar)

1. Carregue no botão [R] ou [F] durante a

reprodução. Sempre que carregar no botão salta uma faixa e a reprodução é iniciada.

• Se carregar no botão [F], começa a reprodução desde o início da faixa seguinte.

* Esta operação salta a faixa acima da pasta.

Avanço rápido e rebobinagem rápida

Português

Manual do utilizador

MAX668RVD

601

Operações do leitor de DVD de vídeo

Saltar a pasta actual

Carregue no botão [ As faixas da pasta actual são ignoradas e a reprodução começa desde a primeira faixa da pasta seguinte.

BAND

] durante a reprodução.

Seleccionar uma pasta/faixa no ecrã LISTA

1. Toque na tecla [List] durante a reprodução.

Aparece o ecrã Lista de pastas.

2. Se não aparecer a pasta desejada, toque na tecla [v] ou [V] para percorrer a lista.

3. Toque na tecla do nome de pasta desejado. Aparece o ecrã Lista de faixas.

Toque na tecla [v] ou [V] para percorrer a lista e toque na tecla do nome de faixa desejado. Começa a reprodução da faixa correspondente.

• Toque na tecla [X] ou [x] para ver a Lista

de faixas da pasta anterior ou seguinte.

• Toque na tecla [Back] para regressar ao

ecrã da Lista de pastas.

5. Toque na tecla [Back].

Reproduzir seleccionando uma pasta e uma faixa (modo de selecção directa)

Esta operação permite procurar utilizando números de pastas e de faixas gravados no disco MP3/WMA.

1. Toque na tecla [Search]. Aparece o ecrã Teclado com o modo de introdução do número da faixa. Se tocar na tecla [Folder] o Teclado volta ao modo de introdução do número da pasta.

2. Introduza o número da faixa ou da pasta que quer reproduzir utilizando as teclas [0] a [9].

3. Toque na tecla [ENT]. Se seleccionar o número da pasta, a reprodução começa a partir da faixa 1 do número da pasta de introdução.

4. Toque na tecla [Back].

Português

Várias outras funções de reprodução

1. Toque na tecla [Option].

* “T.SCN” aparece no ecrã.

[Folder Scan] : reprodução com varrimento de pastas Esta operação reproduz as primeiras faixas de todas as pastas do disco MP3/WMA, os primeiros 10 segundos de cada.

* “F.SCN” aparece no ecrã.

[Track Repeat] : reprodução repetitiva de faixas Esta operação reproduz repetitivamente as faixas actualmente em reprodução.

* “T.RPT” aparece no ecrã.

[Folder Repeat] : reprodução repetitiva de pastas Esta operação reproduz repetitivamente faixas de uma pasta MP3/WMA.

* “F.RPT” aparece no ecrã.

[Track Random] : reprodução aleatória de faixas Esta operação reproduz as faixas da pasta por ordem aleatória.

* “T.RDM” aparece no ecrã.

[Folder Random] : reprodução aleatória de pastas Esta operação reproduz faixas gravadas no disco por ordem aleatória.

* “F.RDM” aparece no ecrã.

3. Para cancelar a reprodução, toque na tecla da função a cancelar.

4. Se tocar na tecla [Back] regressa ao ecrã anterior.

Ver títulos de CDs

1. Toque na tecla [Title].

2. Toque na tecla [X] da opção Folder, Track, Album, Artist ou Title para percorrer uma vez o respectivo visor.

Manual do utilizador

602

MAX668RVD

Outras funções

Introduzir títulos

Títulos de até 10 caracteres podem ser memorizados e visualizados em CD, estações de TV e CDs no modo Comutador de CDs. Os números dos títulos que podem ser introduzidos para cada modo são os seguintes.

Modo Número de títulos

Modo CD 50 títulos Modo TV 15 títulos

Modo Comutador de CDs

CDC655Tz ligado 100 títulos DCZ628 ligado 100 títulos

* Não pode introduzir títulos com o equipamento

nos modos Procurar, Varrimento programado, Memorização automática (TV). Cancele estas operações antes de introduzir títulos.

1. Carregue no botão [SRC] para seleccionar o

modo para o qual quer introduzir um título (CD, Comutador de CDs ou TV).

2. Seleccione e reproduza um CD no Comutador de CDs ou uma faixa de CD ou sintonize uma estação de TV para a qual quer introduzir o título.

3. Toque no ecrã (só no modo TV).

4. Toque na tecla [List] para ver o ecrã LISTA. Para introduzir um título de CD, toque na tecla [Title].

5. Toque na tecla [Edit]. Aparece o visor do modo de introdução de títulos.

6. Toque nas teclas dos caracteres, símbolos, etc., que aparecem no visor para introduzir títulos.

“” : Centrar “Back Space” : Retrocesso “” : Barra de espaços “Memo” : Memória “C” : Deslocamento

Nota:

• Pode introduzir no máximo 10 caracteres.

• Para mudar de tipo de caracteres, toque na tecla

de deslocamento (C) no lado esquerdo do ecrã.

7. Repita o passo 6 para introduzir o título completo.

8. Toque na tecla [Memo] durante mais de 2 segundos para memorizar o título. Volta a aparecer o ecrã do modo original.

Número de títulos

Reprodução da lista de títulos

Pode ver uma lista de títulos e depois seleccionar a faixa do CD, disco ou estação transmissora e ouvi-la a partir dessa lista.

* Não pode ver uma lista de títulos com o

equipamento nos modos Procurar, Varrimento programado, Memorização automática (TV). Cancele estes modos de funcionamento antes de visualizar uma lista de títulos.

1. Toque no ecrã (só no modo TV).

2. Toque na tecla [List] para ver o ecrã LISTA.

Os títulos a seguir podem ser alterados no ecrã de uma lista de títulos.

TUNER :

Aparece o título ou a frequência das estações memorizadas nos botões de préprogramação 1 a 6 ou a frequência de recepção. (Na recepção em FM, aparece PS. Aparece Nome; na recepção em AM (MW/ LW), aparece a frequência).

Comutador de CDs :

Aparecem títulos DISC para discos do 1 ao 6. Se não houver nenhum disco no comutador, aparece “NO DISC”.

TV :

Aparece o título de um canal memorizado nas teclas programadas de 1 a 6 ou um número de canal.

3. Toque na tecla do título desejado (1 a 6) para o seleccionar. É reproduzida a estação transmissora ou o disco seleccionados.

4. Se tocar na tecla [Back] regressa ao ecrã anterior.

Português

Manual do utilizador

MAX668RVD

603

Outras funções

Mudar o formato de visualização do monitor

Nota:

• Esta função não está disponível durante a condução.

• Mude para o modo DVD PLAYER (DVD de vídeo ou CD de vídeo)/VISUAL/Comutador de DVDs/TV visualizado.

1. Toque no ecrã para ver o menu do modo e

depois toque na tecla do “Formato de visualização” ([F.WIDE], etc.) na parte superior do ecrã do lado direito. O ecrã muda para o menu SCREEN MODE.

2. Toque na tecla [F.WIDE], [WIDE], [CINEMA]

ou [NORMAL] para seleccionar o formato de visualização do monitor desejado. “F. WIDE” : (modo panorâmico total) Toda a imagem aparece alongada na horizontal. “WIDE” : (modo panorâmico) As extremidades direita e esquerda da imagem aparecem alongadas na horizontal. “CINEMA” : (modo de cinema) As extremidades superior e inferior da imagem desaparecem. “NORMAL” : (visualização normal) Aparece uma área preta nas extremidades direita e esquerda do visor. No caso de uma transmissão de TV normal (4:3), a imagem pode aparecer sem estar cortada ou deformada.

Nota:

• Se aparecer uma imagem à escala 4:3 (imagem em ecrã não panorâmico), parte da imagem pode ficar fora do ângulo de visão ou distorcida nos modos panorâmico ou panorâmico total. Utilize o modo normal para ver essas imagens no formato correcto.

• Na visualização sobreposta, fica no modo panorâmico total.

Função de cancelamento do amplificador interno

Esta função utiliza-se para desactivar o amplificador interno, se houver um amplificador externo ligado.

• A programação de fábrica é “OFF”.

1. Carregue no botão [ADJ].

2. Toque na tecla [AUDIO EXT.].

3. Toque na tecla [ON] ou [OFF] da opção AMP

CANCEL para ligar ou desligar o amplificador interno.

4. Se tocar na tecla [Back] regressa ao ecrã

anterior.

Português

Manual do utilizador

604

MAX668RVD

10.FUNÇÕES DOS ACESSÓRIOS

Funções do iPod

Este equipamento pode ser utilizado para controlar um Apple iPod (terceira geração, versão 2,2 ou superior, iPod Mini, quarta geração, iPod nano, iPod com vídeo).

Nota:

• Pode não conseguir reproduzir com versões de iPod superiores às indicadas acima.

• O equipamento não funciona ou pode funcionar mal com versões não suportadas.

• Não pode utilizar o iPod de primeira e segunda gerações nem o iPod shuffle.

Notas sobre a utilização do Apple iPod

• Quando utilizar um iPod, depois de o ligar ao

conector, seleccione o modo iPod tocando na tecla [iPod] no menu Source.

• Depois de ligar o iPod a este equipamento, os

botões do iPod ficam desactivados.

• Depois de seleccionar o modo iPod, aparece

um ecrã de controlo do iPod especial, diferente dos ecrãs principais dos outros modos.

• Quando seleccionar o modo iPod, a imagem

do ecrã do terminal VISUAL é emitida no monitor traseiro.

• Não pode utilizar o telecomando para efectuar

reprodução com varrimento, repetitiva ou aleatória.

• Este equipamento pode mostrar títulos

Podcast*, nomes Artist, títulos Album, títulos Song, nomes Genre, títulos Playlist, nomes Composer e títulos Audio Book* registados no iPod. Se não houver dados, o título mantém-se em branco.

* A disponibilidade ou não destas funções

depende da versão do iPod.

• O iPod utiliza-se com a função de equalizador

desligada.

• NÃO ligue um iPod ao equipamento, se tiver

auscultadores ligados ao iPod.

● Precauções relativas ao consumo da pilha:

Se a pilha interna do iPod se gastar, aparece o indicador de aviso de recarga no visor do iPod. Nesta situação, não pode reproduzir com o iPod, mesmo que esteja ligado ao MAX668RVD. Além disso, a função de recarga do MAX668RVD não pode ser utilizada para recarregar o iPod. Assim, quando a pilha do iPod se descarregar, utilize o carregador dedicado fornecido com o equipamento para a recarregar.

Controlar o iPod

● Seleccionar o modo iPod

1. Ligue o iPod ao conector.

2. Toque na tecla [iPod] do menu Source.

Tecla [MENU]

Teclas de listas

Tecla [p]

Tecla [R], [F]

● Teclas de funcionamento do ecrã do menu iPod

Tecla [MENU]

• Mostra o ecrã do menu Option.

Teclas de listas

•

Mostram os ecrãs das listas correspondentes. [

Podcasts

[

Playlists

iPod. [ só estão disponíveis no ecrã do menu Option.

Tecla [Shuffle]

•

Utilize esta tecla para activar o modo aleatório, pela seguinte ordem: de canções Reprodução aleatória desactivada. O valor predefinido é Reprodução aleatória desactivada. Se estiver activada, esta função reproduz faixas por ordem aleatória, seja qual for a ordem em que tenham sido gravadas.

Tecla [p]

• Utilize esta tecla para controlar a reprodução e a pausa.

Teclas [R], [F]

• Utilize estas teclas para seleccionar faixas. Toque sem soltar para activar o avanço rápido ou a rebobinagem rápida.

], [

Artists

] estão disponíveis no ecrã do menu

Audio Books

➜

Reprodução aleatória de álbuns ➜

Tecla [Shuffle]

Indicador de operações

], [

Albums

], [

Genres

] e

], [

Composers

➜

Reprodução aleatória

] e [

Songs

]

Português

Manual do utilizador

MAX668RVD

605

Funções do iPod

Nota:

• O visor do título (*) mostra, do nível superior para baixo, o título de SONG, o nome de ARTIST e o título de ALBUM. Carregue no indicador de operações para percorrer os títulos de SONG.

● Indicador de operações

Apresentação dos ícones de reprodução/pausa

Faixa n˚

Hora Modo de

reprodução Título Song/

Nome Artist/ Título Album

Indicador de progresso/volume

Tempo de reprodução

Tempo restante

Nota:

Estado da reprodução repetitiva, reprodução aleatória.

: Repetição de 1 faixa

: Repetição de todas as faixas

: Reprodução aleatória de canções

: Reprodução aleatória de álbuns *2 Quando se reproduz um Podcast ou Audio Book com duas ou mais secções, o título e o número da secção aparecem no ecrã.

● Teclas de funcionamento do ecrã do menu

Option

Menu do modo de reprodução

Teclas de listas

Tecla [Back]

Português

(p)

(*1)

(*2)

Menu do modo de reprodução

• Utiliza-se para activar os modos de reprodução aleatória e repetitiva.

Teclas de listas

• Mostram os ecrãs das listas correspondentes. Estão disponíveis [Podcasts], [Artists], [Albums], [Genres], [Playlists], [Audio Books], [Composers] e [Songs].

Tecla [Back]

• Utiliza-se para regressar ao ecrã do menu iPod.

Menu Audio Books

• Utiliza-se para alterar a velocidade de reprodução durante a reprodução de Audio Books.

Tecla [Pod Color]

• Altera a cor de fundo do ecrã do menu iPod. [Pod Color]: alterada para a cor do iPod ligado. [Normal Color]: alterada para azul claro.

Fazer uma pausa na reprodução

1. Carregue no botão [p] ou toque na tecla [p] durante a reprodução. A reprodução pára.

2. Para retomar a reprodução, carregue no botão [p] ou toque novamente na tecla [p]. A reprodução recomeça.

Saltar uma faixa (procurar)

1. Carregue no botão [R] ou [F] durante a reprodução. Sempre que carregar no botão salta uma faixa e a reprodução é iniciada.

• Se carregar no botão [F], começa a

reprodução desde o início da faixa seguinte.

• Se carregar no botão [R], começa a

reprodução desde o início da faixa actual. Se carregar novamente neste botão dentro de cerca de 2 segundos, a reprodução começa desde o início da faixa anterior.

* Se reproduzir um Podcast ou Audio Book que

tenha duas ou mais secções e carregar no botão [R] ou [F] durante a pausa, movese da localização actual para o início da secção anterior ou seguinte.

Manual do utilizador

Menu Audio Books

606

Tecla [Pod Color]

Teclas de listas

MAX668RVD

Funções do iPod

Avanço rápido e rebobinagem rápida

Função TOP

A função TOP reinicializa o leitor para reproduzir a primeira das faixas.

1. Carregue no botão [BAND] para reproduzir a primeira faixa da lista actual.

* Para reproduzir todas as faixas da lista de

canções, desde a primeira faixa, carregue no botão [BAND] durante mais de 1 segundo.

Seleccionar uma opção num ecrã de lista

1. Toque na tecla de lista desejada no ecrã do menu iPod ou no ecrã do menu Option para ver o ecrã da lista correspondente.

2. Toque numa opção da lista desejada no ecrã para ver a correspondente lista de faixas.

• Utilize as teclas [v] e [V] para percorrer a

lista.

* Ignore esta operação para as listas Podcasts,

Audio Books e Songs.

3. Toque no nome da faixa desejada na lista para a reproduzir.

• Utilize as teclas [v] e [V] para percorrer a

lista.

Ver dados de vídeo no iPod (só no iPod com funções de vídeo)

Se ligar um iPod com funções de vídeo utilizando o cabo do conector opcional para iPod com vídeo, pode ver dados de vídeo e dados de apresentação de diapositivos, guardados no iPod, no visor deste equipamento (e no monitor traseiro se estiver ligado).

Nota:

• Não ligue o iPod a este equipamento se tiver seleccionado uma opção da Lista de reprodução de vídeo no iPod.

1. Toque na tecla [VIDEO] no ecrã do menu

iPod. O ecrã fica preto. Nesta situação, não pode controlar o iPod a partir deste equipamento. O iPod entra no modo de funcionamento normal e pode ser controlado através dos controlos originais do iPod (modo de funcionamento do iPod).

Nota:

• A tecla [VIDEO] só aparece se o iPod com vídeo estiver ligado ao equipamento.

• No modo de funcionamento do iPod, os seguintes botões deste equipamento e do respectivo telecomando também ficam operacionais: [R], [F], [p] (equipamento), [r], [f], [6] (telecomando)

2. Reproduza os dados de vídeo ou da

apresentação de diapositivos desejados a partir do iPod. Os dados de imagem especificados aparecem no visor (e no monitor traseiro se estiver ligado).

Nota:

• “AUDIO ONLY” aparece quando o veículo estiver em movimento.

3. Para regressar ao ecrã do menu iPod, toque

na tecla [MUSIC].

* Se tocar na tecla [MUSIC] durante a reprodução

de dados de imagem, a reprodução termina e é reproduzida a primeira faixa da primeira lista de reprodução.

Nota:

• De acordo com o estado do iPod, os dados de imagem podem não ser reproduzidos.

Português

MAX668RVD

Manual do utilizador

607

Operações VISUAL

Esta função está disponível se houver um videogravador, etc., ligado ao terminal visual.

1. Carregue no botão [SRC] e depois na tecla

AVISO

Por razões de segurança, o condutor não deve ver o videogravador, etc., nem utilizar os controlos enquanto estiver a conduzir. Em alguns países, é proibido por lei ver e utilizar o videogravador, etc., durante a condução.

Mudar para o modo VISUAL

Nota:

[VISUAL].

Alterar o nível de entrada de áudio

Pode utilizar o terminal visual para alterar o nível de entrada de áudio.

• A programação de fábrica é “HIGH”.

1. Toque no ecrã para ver o menu e depois torne

a tocar na tecla [SENS] para seleccionar o nível.

HIGH: 16,25 dB MID: 3,75 dB LOW: 0 dB

Operações do comutador de CDs

Nota:

• Se tiver um comutador de CDs (DVDs) opcional ligado através do cabo CeNET, este equipamento controla todas as funções do comutador de CDs (DVDs). Este equipamento pode controlar até 2 comutadores (CD e/ou DVD).

Funções do comutador de CDs

Carregue no botão [SRC] e toque na tecla [CD A/ C] para mudar para o modo de comutador de

CDs. A reprodução começa automaticamente.

* Se estiverem ligados 2 comutadores de CDs, as

teclas [CD A/C1] e [CD A/C2] aparecem no menu Source.

* Se aparecer “NO MAGAZINE” no visor, introduza

o carregador no comutador de CDs. “DISC CHECKING” aparece no visor enquanto o leitor carrega (verifica) o carregador.

* Se aparecer “NO DISC” no visor, ejecte o

Português

carregador e introduza discos nas ranhuras. Em seguida, volte a introduzir o carregador no comutador de CDs.

Fazer uma pausa na reprodução

1. Carregue no botão [p] ou toque na tecla

Manual do utilizador

[p] durante a reprodução. A reprodução faz uma pausa e aparece “PAUSE” no ecrã.

2. Para retomar a reprodução, carregue no

botão [p] ou toque na tecla [p]. A reprodução recomeça.

Ver os títulos CD TEXT

Esta operação só é possível se o equipamento estiver ligado com um comutador de CDs compatível com CD TEXT.

1. Toque na tecla [Title].

2. Toque na tecla [X] da opção Disc, Artist ou Track para percorrer uma vez o respectivo visor.

Seleccionar um CD e uma faixa da lista

1. Toque na tecla [List]. Toque na tecla do disco correspondente (1 a 6)

2. para seleccionar o disco desejado. Aparece o ecrã Lista de faixas.

* Se tocar numa tecla de disco durante mais de

1 segundo, percorre os títulos.

3. Se não aparecer a faixa desejada, toque na tecla [v] ou [V] para percorrer a lista de faixas.

4. Toque na tecla de faixa desejada. Começa a reprodução da faixa correspondente.

* Se tocar numa tecla de faixa durante mais de

1 segundo, percorre os títulos.

5. Toque na tecla [Back] para regressar ao ecrã da Lista de discos. Se tocar na tecla [Back] regressa ao ecrã do modo CD CHANGER.

608

MAX668RVD

Operações do comutador de CDs

Mudar para o disco seguinte (função Disc Up)

A função Disc up reproduz desde a primeira faixa (faixa nº 1) do disco seguinte.

1. Carregue no botão [BAND].

Muda para o disco seguinte.

Procurar pelo número de faixa

* Esta função só está disponível para o disco

actual.

1. Toque na tecla [Search].

2. Introduza o número da faixa que quer

reproduzir utilizando as teclas [0] a [9].

3. Toque na tecla [ENT].

A reprodução começa a partir da faixa que contém o número de faixa de entrada.

• Se o número de faixa de entrada não existir ou se não for permitida a procura pelo número de faixa, a imagem do ecrã não se altera.

4. Toque na tecla [Back].

Saltar uma faixa (procurar)

* Esta função só está disponível para o disco

actual.

1. Carregue no botão [R] ou [F] durante a reprodução. Sempre que carregar no botão salta uma faixa e a reprodução é iniciada.

• Se carregar no botão [F], começa a

reprodução desde o início da faixa seguinte.

• Se carregar no botão [R], começa a

reprodução desde o início da faixa actual. Se carregar novamente neste botão dentro de cerca de 2 segundos, a reprodução começa desde o início da faixa anterior.

Avanço rápido e rebobinagem rápida

Várias outras funções de reprodução

1. Toque na tecla [Option].

2. Toque na tecla digital da função que quer reproduzir. [Track Scan] : (reprodução com varrimento de faixas) Esta reprodução com varrimento localiza e reproduz os primeiros 10 segundos de cada faixa do disco, automaticamente. [Disc Scan] : (reprodução com varrimento de discos) Esta reprodução com varrimento localiza e reproduz os primeiros 10 segundos da primeira faixa de cada disco colocado no comutador de CDs actualmente seleccionado. [Track Repeat] : (reprodução repetitiva de faixas) A reprodução repetitiva reproduz a faixa actual continuamente. [Disc Repeat] : (reprodução repetitiva de discos) Depois de todas as faixas do disco actual terem sido reproduzidas, a reprodução repetitiva volta a reproduzir automaticamente o disco actual desde a primeira faixa. [Track Random] : (reprodução aleatória de faixas) A reprodução aleatória selecciona e reproduz faixas individuais do disco aleatoriamente. [Disc Random] : (reprodução aleatória de discos) A reprodução aleatória de discos selecciona e reproduz automaticamente faixas ou discos individuais por ordem aleatória.

3. Para cancelar a reprodução, toque na tecla da função a cancelar.

4. Se tocar na tecla [Back] regressa ao ecrã anterior.

Português

Manual do utilizador

MAX668RVD

609

Operações do comutador de DVDs

A partir deste equipamento, só pode executar operações básicas do comutador de DVDs. Utilize o telecomando do equipamento para executar as seguintes funções.

• Funções de reprodução com varrimento, repetitiva e aleatória

• Activar/desactivar a função de reprodução de CDs de vídeo

• Função de configuração de DVD, função de configuração de áudio, legendas, ângulos

Para mais detalhes sobre operações diferentes das descritas abaixo, consulte as páginas relativas às “Operações do leitor de DVD de vídeo”. Para mais detalhes sobre as precauções a ter com o comutador de DVDs, consulte o manual do utilizador fornecido.

Nota:

• Com o comutador de DVDs (VCZ628) ligado

através de cabo óptico, nenhum som é emitido se AUDIO OUT estiver na posição ANALOG no menu “GENERAL SETUP” do comutador.

Operações de TV

Funções de TV

Para ver televisão, precisa de um sintonizador de TV. Se tiver um sintonizador de TV opcional ligado através do cabo CeNET, este equipamento controla todas as funções do sintonizador de TV.

AVISO

Por razões de segurança, o condutor não deve ver televisão nem utilizar os controlos enquanto estiver a conduzir. Em alguns países, é proibido por lei ver e utilizar o televisor durante a condução.

Ver TV

Nota:

•

Para sua própria protecção, o MAX668RVD dispõe de uma função de segurança que desliga a

Português

visualização da imagem quando o carro está em movimento, para que possa ouvir apenas o áudio. A imagem só pode ser visualizada com o veículo parado e com o travão de estacionamento engatado.

1. Carregue no botão [SRC] e depois na tecla

[TELEVISION].

Manual do utilizador

2. Carregue no botão [BAND] ou toque na tecla

[Band] para seleccionar a banda de TV desejada (TV1 ou TV2). Sempre que carregar no botão, alterna entre as bandas TV1 e TV2.

3. Carregue no botão [R] ou [F] para

sintonizar a estação de TV programada anterior ou seguinte.

610

MAX668RVD

• Programe o “TV TYPE” do menu “GENERAL SETUP” do comutador de CDs para a mesma programação de “Alternar o sistema Videogravador entre NTSC e PAL” deste

equipamento.

Seleccionar um disco da lista

1. Toque na tecla [List].

Toque na tecla do disco correspondente (1 a 6)

para seleccionar o disco desejado. Muda para o disco especificado.

Mudar para o disco seguinte (função Disc Up)

1. A função Disc up reproduz desde a primeira

faixa (faixa nº 1) do disco seguinte. Carregue no botão [BAND]. Sempre que carregar no botão [BAND], muda para o disco seguinte.

Ver um vídeo

O sintonizador de TV dispõe de um terminal de entrada de videogravador, ao qual pode ser ligado um dispositivo externo. Ligue um leitor de cassetes de vídeo 12V (VCP) ou um gravador de cassetes de vídeo (Videogravador) ao terminal de entrada do sintonizador de TV.

1. Toque no ecrã para ver o menu do modo TV/

Videogravador e depois toque na tecla [Option].

2. Toque na tecla [VTR] para mudar para o

modo de videogravador.

• Para voltar à transmissão de TV, execute novamente a mesma operação.

Sintonização por procura

1. Carregue no botão [BAND] ou toque na tecla [Band] para seleccionar a banda de TV desejada (TV1 ou TV2).

* Se aparecer “MANU” no visor, carregue no

botão [BAND] durante mais de 1 segundo. “MANU” desaparece do visor.

2. Toque na tecla [X] ou [x] para procurar automaticamente uma estação.

• Toque na tecla [x] para sintonizar o canal

da próxima estação de TV disponível e na tecla [X] para sintonizar a anterior.

Operações de TV

Sintonização manual

Há 2 modos disponíveis: Sintonização rápida e sintonização passo a passo. No modo de sintonização passo a passo, o canal muda um passo de cada vez. No modo de sintonização rápida, pode sintonizar rapidamente a frequência desejada.

1. Carregue no botão [BAND] ou toque na tecla [Band] para seleccionar a banda desejada. (TV1 ou TV2)

* Se não aparecer “MANU” no visor, carregue

no botão [BAND] durante mais de 1 segundo. “MANU” aparece e a sintonização manual fica disponível.

2. Sintonize uma estação.

Sintonização rápida:

Toque na tecla [X] ou [x] durante mais de 1 segundo para sintonizar uma estação.

Sintonização passo a passo:

Toque na tecla [X] ou [x] para sintonizar manualmente uma estação.

Nota:

• A sintonização manual fica cancelada se não

utilizar o equipamento durante 7 segundos.

Chamar uma estação programada

Pode memorizar um total de 12 estações de TV (6 em TV1 e 6 em TV2). Há 2 meios disponíveis para chamar uma estação programada.

● Utilizando o botão [R] ou [F]

1. Carregue no botão [BAND] ou toque na tecla [Band] para seleccionar a banda de TV desejada. (TV1 ou TV2)

2. Carregue no botão [R] ou [F] para chamar uma estação de TV memorizada.

● Utilizando o ecrã Lista pré-programada

1. Toque no ecrã para ver o menu e depois toque na tecla [List].

2. Toque na tecla programada correspondente para chamar a estação memorizada.

* Pode seleccionar a banda desejada tocando

na tecla [Band].

* Toque na tecla programada desejada durante

mais de 2 segundos para guardar a estação actual na memória pré-programada.

3. Se tocar novamente na tecla [List] regressa ao ecrã anterior.

Memória manual

1. Toque na tecla [Band] para seleccionar a

banda de TV desejada. (TV1 ou TV2)

2. Sintonize a estação de TV que quer memorizar.

3. Toque na tecla [List].

4. Toque na tecla programada durante mais de 2 segundos para guardar a estação actual na memória pré-programada.

Memorização automática

A memorização automática selecciona 6 estações de TV automaticamente e guarda-as na memória pré-programada. Se não conseguir boa recepção nas 6 estações, a estação previamente memorizada mantém-se e só são memorizadas as estações com sinal forte.

1. Toque na tecla [Band] para seleccionar a banda de TV desejada. (TV1 ou TV2)

2. Toque na tecla [List].

3. Toque na tecla [AS] durante mais de 2 segundos. Ouve-se um sinal sonoro e as estações com boa recepção são automaticamente memorizadas nos canais programados.

Varrimento programado

O varrimento programado mostra cada canal programado, antes de avançar automaticamente para a próxima programação. Esta função é útil para procurar a estação de TV desejada na memória.

1. Toque no ecrã para ver o menu TV/ Videogravador e depois toque na tecla [List].

2. Toque na tecla [PS] para iniciar o varrimento programado. O equipamento inicia o varrimento de cada estação durante 7 segundos, sequencialmente.

3. Quando receber o canal desejado, toque novamente na tecla [PS].

Português

Manual do utilizador

MAX668RVD

611

Operações de TV

Programar o TV diver

Pode mudar a programação de recepção para a antena de TV ligada ao sintonizador de TV.

* Normalmente, deve utilizar o TV diver na posição

“ON”.

1. Toque no ecrã para ver o menu TV/ Videogravador e depois toque na tecla [Option].

2. Toque na tecla [ON] ou [OFF] da opção TV DIVER para ligar ou desligar a função. [ON] : Programa a recepção realçando o visual. [OFF] : Programa o Diver para OFF.

3. Se tocar na tecla [Back] regressa ao modo anterior.

Programar a área de TV

Se seleccionar a área de TV (área de recepção de TV), altera a programação da área do sintonizador de TV.

1. Toque no ecrã para ver o menu e depois toque na tecla [Option].

2. Toque na tecla [TV AREA] para ver uma lista de nomes de países.

3. Toque na tecla [c] ou [C] para percorrer a lista.

4. Toque na tecla do nome do país desejado para o seleccionar.

5. Se tocar na tecla [Back] regressa ao modo anterior.

Português

Manual do utilizador

612

MAX668RVD

Operações de rádio/DAB digitais

Os programas DAB

O sistema DAB (transmissão áudio digital) transmite vários programas numa única frequência em simultâneo, comprimindo os sinais de áudio.

• As estações DAB têm múltiplos programas

numa única frequência.

• O grupo de programas transmitido numa única

frequência tem a designação de “conjunto”.

• Algumas estações DAB têm vários conjuntos e

transmitem programas diversificados.

• O número de programas e os conteúdos de

cada conjunto dependem dos tempos e das estações de transmissão. Como os programas DAB são transmitidos em diversas frequências, o mesmo programa pode ser visto em vastas áreas.

• Quando ligar este equipamento e seleccionar o

modo DAB, o programa iniciado é o que seleccionou antes de ligar o aparelho. Se este programa não estiver disponível, é automaticamente seleccionado outro.

• Os programas têm os seus próprios nomes,

como PS em RDS.

Nota:

• Para melhorar a qualidade do áudio, o utilizador

tem de sintonizar um conjunto. Durante a sintonização do receptor para o conjunto, as saídas de áudio ficam com o som cortado. O tempo de sintonização não é fixo.

• As funções a seguir podem ser usadas tal como

nas operações RDS (consulte a página 585):

• Função AF

• TA (informações de trânsito)

• Seleccionar PTY

• Procura PTY

• Memória pré-programada PTY

• Transmissão de emergência

• Regular o volume de TA, transmissão de

emergência (ALARM), informação e PTY

Ouvir o DAB

1. Carregue no botão [SRC] e depois na tecla [DAB].

2. Carregue no botão [BAND] ou toque na tecla [Band] para seleccionar a banda entre M1, M2 e M3. Sempre que carregar no botão, a banda de recepção muda pela ordem seguinte: M1 ➜ M2 ➜ M3 ➜ M1 ...

* Este equipamento tem uma função de memória

pré-programada separada para estações DAB. Pode programar até 18 estações (6 para cada M1, M2 e M3) nas teclas programadas.

3. Carregue no botão [R] ou [F] para chamar o programa de TV memorizado.

Sintonização por procura

1. Carregue no botão [BAND] para seleccionar

a banda desejada (M1, M2 ou M3).

• Se aparecer “MANU” na parte inferior do ecrã, carregue no botão [BAND] durante mais de 1 segundo. “MANU” desaparece do ecrã e a sintonização por procura passa a estar disponível.

2. Toque na tecla [X] ou [x] durante mais de 1 segundo para sintonizar um conjunto.

3. Toque na tecla [X] ou [x] para mudar de programa.

Nota:

• Dependendo do conjunto ou do tempo de

transmissão, pode não conseguir mudar de programa.

Varrimento por serviço

Esta função faz o varrimento de cada programa sintonizável de um conjunto que está a ser recebido durante 10 segundos, sequencialmente. Isto é útil para procurar um programa desejado.

1. Toque na tecla [List] no ecrã do modo DAB e toque na tecla [S.SCN]. O equipamento inicia o varrimento de cada programa durante 10 segundos, sequencialmente.

2. Se o programa que quer ouvir estiver sintonizado, toque novamente na tecla [S.SCN].

Chamar uma estação programada

Este equipamento tem uma função de memória pré-programada separada para estações DAB. Pode programar até 18 estações (6 para cada M1, M2 e M3) nas teclas programadas. Há 2 meios disponíveis para chamar uma estação programada.

● Utilizando o botão [R] ou [F]

1. Carregue no botão [BAND] para seleccionar a banda (M1, M2 ou M3).

Carregue no botão [R] ou [F] para chamar o programa memorizado anterior ou seguinte.

● Utilizando o ecrã Lista pré-programada

1. Toque na tecla [List].

2. Toque na tecla programada correspondente para chamar o programa memorizado.

* Pode seleccionar a banda desejada tocando

na tecla [Band].

3. Se tocar na tecla [List] regressa ao ecrã anterior.

Português

Manual do utilizador

MAX668RVD

613

Operações de rádio/DAB digitais

Guardar um programa na memória pré-programada

1. Toque na tecla [Band] para seleccionar a

banda desejada (M1, M2 ou M3).

2. Receba o programa que quer memorizar, executando a sintonização por procura, etc.

3. Toque na tecla [List].

4. Toque na tecla programada desejada durante mais de 2 segundos para memorizar o programa actual.

Modo de espera de informação

Se o programa de informação seleccionado no ecrã INFO SELECT do menu DAB Option se iniciar, o equipamento muda automaticamente para o programa de informação seleccionado.

• Para mais detalhes sobre a selecção de

informações, consulte a secção “Selecção de informações” abaixo.

1. Carregue no botão [TA] durante mais de 1 segundo. “INFO” aparece no ecrã e o equipamento entra no modo de espera de informação até a informação se iniciar.

• Se carregar no botão [TA] durante a

recepção do programa de informação, cancela essa recepção e o equipamento entra no modo de espera de informação.

2. Para cancelar o modo de espera de informação, volte a carregar no botão [TA] durante mais de 1 segundo.

Nota:

• Esta opção pode ser utilizada, mesmo no modo

RDS, mas só com o sintonizador DAB ligado.

Selecção de informações

Esta função permite especificar um tipo de informação para o modo de interrupção de informações. Pode programar qualquer um dos seguintes 6 tipos de informação: TRAVEL, WARNING, NEWS, WEATHER, EVENT e SPECIAL.

Português

1. Toque na tecla [Option] e depois na tecla []] da opção INFO SELECT. Aparece o ecrã INFO SELECT.

2. Toque na tecla [ON] ou [OFF] da opção de informação desejada.

Manual do utilizador

3. Se tocar na tecla [Back] regressa ao ecrã anterior.

PTY

Esta função permite ouvir o tipo de programa seleccionado, seja qual for o modo da função.

• DAB e RDS têm o mesmo PTY.

• Pode seleccionar um PTY de DAB ou RDS.

• A transmissão PTY ainda não está disponível em todos os países.

• No modo de espera de informação, as estações INFO têm prioridade sobre as estações PTY.

• No modo de espera de TA, as estações TP têm prioridade sobre as estações PTY.

Função de identificação dinâmica

A identificação dinâmica (aqui referida como “DLS”) é um conjunto de dados de texto associado a cada serviço DAB. Este equipamento pode mostrar um DLS com um máximo de 128 caracteres no ecrã.

Modo de visualização de DLS

Normalmente, o ecrã do modo DAB aceita 16 letras x 1 linha.

1. Toque na tecla []] no ecrã do menu DAB para

ver todo o texto DLS.

2. Para cancelar o modo DLS e voltar ao ecrã

anterior, toque na tecla [Back]. Se houver dados DLS no serviço de recepção, o texto DLS aparece na área de visualização de texto.

Memória DLS

Pode memorizar até 6 DLSs actualmente a serem recebidos.

1. Toque na tecla []] no ecrã do modo DAB.

2. Toque na tecla programada desejada, de [1]

a [6], durante mais de 2 segundos. Os dados DLS actualmente visualizados são memorizados.

Chamar DLS

1. Para chamar o DLS guardado na memória

DLS, toque na tecla programada desejada, de [1] a [6]. Os dados DLS guardados na memória DLS são visualizados até um máximo de 128 caracteres.

2. Para cancelar o modo DLS e voltar ao ecrã

anterior, toque na tecla [Back].

614

MAX668RVD

Operações NAVI (NAX963HD, etc.)

Funções NAVI

Nota:

• A partir desta secção, o sistema de Navegação será designado por “NAVI”.

• Quando ligar o Clarion NAVI NAX963HD, passa a ter disponíveis as seguintes funções:

• Visualização do visor NAVI

• Operação utilizando os botões do painel lateral

• Interrupção da voz-guia NAVI

• Quando estiver a utilizar o NAVI (NAX963HD)...

• Se estiver ligado o descodificador surround de 5.1 canais (DVH943), as interrupções de voz do NAVI não funcionam.

• Se estiver ligado o descodificador surround de 5.1 canais (DVH943N), as interrupções de voz do NAVI funcionam.

• Se houver uma interrupção de voz do NAVI com a

2-ZONE activada, o som da zona MAIN é cortado e o da zona SUB é emitido normalmente. Se isto acontecer com a 2-ZONE desactivada, os sinais de áudio emitidos para os altifalantes de 4 canais são atenuados e a voz do sistema de navegação é emitida pelos dois altifalantes frontais.

• Como o Clarion NAVI (NAX963HD) é reconhecido automaticamente, pode omitir a programação CONNECT abaixo mencionada.

Programar NAVI como equipamento de entrada externo

Execute esta programação depois de ligar o NAVI.

• A programação de fábrica é “NONE”.

1. Carregue no botão [ADJ] e depois na tecla

[GENERAL].

2. Toque na tecla []] da opção CONNECT e

toque em [RGB], [COMPOSITE], [OTHERS] ou [NONE] para programar a função. RGB: Seleccione esta opção se o Clarion NAVI (NAX943DV, NAX9500E) estiver ligado. Só pode controlá-lo com o telecomando e as vozes NAVI são emitidas por altifalantes especiais para o NAVI.

* NÃO ligue o NAX943DV ou NAX9500E ao

terminal CCD da unidade principal; só pode ligá-los ao terminal de entrada RGB da unidade principal através do cabo RGB.

COMPOSITE: Seleccione esta opção se estiver ligado um NAVI de outro fabricante. Só pode controlá-lo com o telecomando e as vozes NAVI são emitidas por altifalantes especiais para o NAVI.

OTHERS: Seleccione esta opção para dispositivos externos que não sejam um NAVI. NONE: Seleccione esta opção se não houver nenhum dispositivo externo ligado.

Operação NAVI

Alterna entre o visor do NAVI e o visor de Áudio/ Visual (a partir daqui referido como “AV”).

Nota:

• As teclas [NAVI] e [AV] abaixo mencionadas só

estão disponíveis se estiver ligado o Clarion NAVI (NAX963HD). Se estiver ligado o outro NAVI, utilize o botão [MAP] para mudar o modo do ecrã.

● Ecrã AV

Tecla [MAP]

Se houver interrupção de imagem do NAVI, o ecrã muda de ecrã AV para ecrã NAVI. Quando terminar a interrupção, regressa ao ecrã AV anterior.

● Ecrã NAVI

Tecla [AV]

As operações de áudio efectuadas no modo NAVI aparecem indicadas na parte inferior do ecrã NAVI durante cerca de 2 segundos.

Português

Manual do utilizador

MAX668RVD

615

Operações NAVI (NAX963HD, etc.)

● Operações que utilizam os botões

Botão [VOICE]

• Aparece o ecrã VOICE do modo NAVI.

• Se estiver no modo AV, muda para o modo

NAVI e é executada a operação de VOZ.

Botão [MAP]

• Aparece o ecrã MAP do modo NAVI.

• Se estiver no modo AV, muda para o modo

NAVI.

Botão [MENU]

• Se estiver no modo NAVI, aparece o ecrã

MENU do modo NAVI.

Ligar equipamento de imagem de outra empresa

Pode visualizar neste equipamento imagens de tipo RGB ou composto de equipamento de outra empresa. Não se esqueça de efectuar esta programação depois de ligar o equipamento de imagem do tipo RGB ou composto ao terminal RGB.

1. Carregue no botão [ADJ] e depois na tecla

[GENERAL].

2. Toque na tecla []] da opção CONNECT.

3. Toque na tecla [OTHERS] para programar a

função.

Alterar o visor

É possível alternar entre o visor AV e o visor do equipamento externo, utilizando o botão [MAP].

1. Para mudar do ecrã AV para o ecrã NAVI,

carregue no botão [MAP].

2. Para regressar ao ecrã AV, carregue

novamente no botão [MAP].

Português

Manual do utilizador

616

MAX668RVD

Operações do descodificador surround de 5.1 canais

Esta função está disponível se estiver ligado um descodificador surround opcional de 5.1 canais (DVH943N). Se o descodificador surround de 5.1 canais estiver ligado através do cabo CeNET, não pode utilizar a unidade de controlo desse descodificador (DVC923, opcional).

Função da unidade de controlo do descodificador surround de 5.1 canais

Esta secção descreve procedimentos operacionais de funções de programação. Para mais detalhes sobre cada função, consulte o manual do utilizador fornecido com o descodificador surround de 5.1 canais.

* Requer um amplificador opcional.

Nota:

• Se o DVH943N estiver ligado, o modo 2-ZONE fica desactivado.

• A função AUTO VOLUME não pode ser utilizada.

1. Carregue no botão [ADJ] para ver o menu

ADJUST.

2. Toque na tecla [AUDIO EXT.].

● SPEAKER SEL (selecção do altifalante)

Esta função determina o altifalante central, o altifalante surround e a ligação do subwoofer.

3-1. Toque na tecla []] da opção SPEAKER SEL

para ver o submenu.

3-2. Toque na tecla [ON] ou [OFF] da opção

CENTER SP, SURROUND SP ou SUB WOOFER para ligar ou desligar os altifalantes, dependendo daqueles que estiverem ligados.

• A programação de fábrica é “ON”

• A fase do “SUB WOOFER” fica invertida

na programação “ON-”. O valor predefinido é “ON+”.

● Dolby PLII CONTROL

* Esta função só está disponível se o MUSIC

MODE estiver seleccionado para Dolby PLII. Para mais detalhes de configuração, consulte “Seleccionar o tipo Dolby PLII (Dolby Pro Logic II)”.

3-1. Toque na tecla []] da opção Dolby PLII

CONTROL para ver o submenu.

3-2. Efectue a programação da opção

PANORAMA, DIMENSION ou CENTER WIDTH.

[PANORAMA]: Toque na tecla [ON] ou [OFF] para seleccionar. “OFF” é o valor predefinido.

[DIMENSION]: Toque na tecla [[] ou []] para ajustar o nível entre 0 e 6. O nível predefinido é “3”.

[CENTER WIDTH]: Toque na tecla [[] ou []] para ajustar o nível entre 0 e 7. O nível predefinido é “3”.

3. Execute a programação da opção desejada.

Para saber mais detalhes, consulte as secções seguintes.

4. Se tocar na tecla [Back] regressa ao ecrã

anterior.

* As secções seguintes descrevem apenas

detalhes relativos a programações, ignorando procedimentos de selecção de opções.

MAX668RVD

Português

Manual do utilizador

617

Operações do descodificador surround de 5.1 canais

● FILTER

Esta função utiliza-se para seleccionar frequências de filtro adequadas aos altifalantes utilizados.

* Esta função não está disponível para altifalantes

cuja programação SPEAKER SEL esteja definida para “OFF”.

3-1. Toque na tecla []] da opção FILTER para

ver o submenu.

3-2. Toque na tecla [[] ou []] da opção FRONT

HPF, CENTER HPF, SURROUND HPF ou SUB WOOFER LPF para a ajustar.

[FRONT HPF]: Esta função pode ter as seguintes quatro programações: 50 Hz, 80 Hz, 120 Hz ou THRGH (through). “THRGH” é o valor predefinido.

[CENTER HPF]: Esta função pode ter as seguintes três programações: 50 Hz, 80 Hz e 120 Hz. “120 Hz” é o valor predefinido.

[SURROUND HPF]: Esta função pode ter as seguintes quatro programações: 50 Hz, 80 Hz, 120 Hz ou THRGH (through). “THRGH” é o valor predefinido.

[SUB WOOFER LPF]: Esta função pode ter as seguintes três programações: 50 Hz, 80 Hz e 120 Hz. “120 Hz” é o valor predefinido.

● SPEAKER GAIN

Esta função programa o nível de saída dos altifalantes.

* Esta função não está disponível para altifalantes

cuja programação SPEAKER SEL esteja definida para “OFF”.

3-1. Toque na tecla []] da opção SPEAKER

GAIN para ver o submenu.

3-2. Toque na tecla [[] ou []] da opção FRONT

Português

L, CENTER, FRONT R, SURROUND R, SURROUND L ou SUB WOOFER para a ajustar. Cada opção pode ser ajustada no intervalo de –10 dB a +10 dB em incrementos de 1 dB. O valor predefinido é “0 dB”.

Manual do utilizador

● DELAY

Esta função ajusta o timing dos altifalantes, para que fiquem sincronizados com a saída do altifalante frontal.

* Esta função não está disponível para altifalantes

cuja programação SPEAKER SEL esteja definida para “OFF”.

3-1. Toque na tecla []] da opção DELAY para

ver o submenu.

3-2. Toque na tecla [[] ou []] da opção CENTER

SP ou SURROUND SP para a ajustar. [CENTER SP]:

Os ajustes são feitos no intervalo de 0 ms a 5 ms. O valor predefinido é “0 ms”.

[SURROUND SP]: Os ajustes são feitos no intervalo de 0 ms a 15 ms. O valor predefinido é “0 ms”.

● DRC

Esta função determina a compressão do intervalo dinâmico.

3-1. Toque na tecla [C] para ver o ecrã do menu

seguinte.

3-2. Toque na tecla [MAX], [STD] ou [MIN] da

opção DRC para seleccionar a opção respectiva. O valor predefinido é “MAX”.

618

MAX668RVD

Operações do descodificador surround de 5.1 canais

Modo DSF

Efeito DSF activado/desactivado

• A programação de fábrica é “OFF”.

1. Carregue no botão [ADJ] e depois na tecla

[AUDIO].

2. Toque na tecla []] da opção STATUS.

3. Toque na tecla [ON] ou [OFF] da opção DSF

para ligar ou desligar a função.

4. Se tocar na tecla [Back] regressa ao ecrã

anterior.

Nota:

• Se o efeito DSF estiver desactivado, o ajuste efectuado no “DSF” não se reflecte na fonte de música.

Seleccionar o tipo de DSF

1. Carregue no botão [ADJ] e depois na tecla

[AUDIO].

2. Toque na tecla []] da opção DSF.

3. Toque na tecla para seleccionar o tipo

adequado.

4. Se tocar na tecla [Back] regressa ao ecrã

anterior.

Modo P.EQ

Efeito P.EQ activado/desactivado

• A programação de fábrica é “OFF”.

1. Carregue no botão [ADJ] e depois na tecla

[AUDIO].

2. Toque na tecla []] da opção STATUS.

3. Toque na tecla [ON] ou [OFF] da opção P.EQ

para ligar ou desligar a função. Se tocar na tecla [

Nota:

• Se o efeito P.EQ estiver desactivado, o ajuste efectuado no “P.EQ” não se reflecte na fonte de música.

Back

] regressa ao ecrã anterior.

Programar e memorizar propriedades P.EQ

1. Carregue no botão [ADJ] e depois na tecla [AUDIO].

2. Toque na tecla []] da opção P.EQ para ver o submenu.

3. Toque na tecla para seleccionar o tipo adequado. O conteúdo do ajuste P.EQ é o seguinte: [SIGNAL]: Esta função selecciona “

• A programação de fábrica é “P.NOISE”. [SPEAKER SELECT]: Esta função selecciona “FRONT”, “CENTER” ou “SURROUND”.

* Esta programação fica desactivada se as

opções CENTER SP e SURROUND SP da programação SPEAKER SEL estiverem ambas programadas para “OFF”.

* Esta função não está disponível para

altifalantes cuja programação SPEAKER SEL esteja definida para “OFF”.

• A programação de fábrica é “FRONT”. [BAND]: Seleccione o canal a ser compensado (“BAND1”, “BAND2”, “BAND3”).

• A programação de fábrica é “BAND1”. [FREQUENCY]: Seleccione a frequência central que quer compensar no intervalo de 18 Hz a 20 kHz. (passo de 1/3 de oitava, 31 pontos)

• A programação de fábrica é “1 KHz”. [Q]: Programe a nitidez da curva Q para um dos parâmetros: 1, 3, 5, 7 e 20.

• A programação de fábrica é “1”. [GAIN]: Ajuste o ganho (nível de saída) no intervalo de –6 dB a +6 dB. (passo de 1 dB, 13 pontos)

• A programação de fábrica é “0”.

4. Se tocar na tecla [Back] regressa ao ecrã anterior.

MUSIC

” ou “

P. NOISE

”.

Português

Manual do utilizador

MAX668RVD

619

Operações do descodificador surround de 5.1 canais

Seleccionar o tipo Dolby PLII (Dolby Pro Logic II )

• A programação de fábrica é “OFF”.

* Esta programação fica desactivada se as opções

CENTER SP e SURROUND SP da programação SPEAKER SEL estiverem ambas programadas para “OFF”.

1. Carregue no botão [ADJ] e depois na tecla [AUDIO].

2. Toque na tecla []] da opção Dolby PLII.

3. Toque na tecla para seleccionar o tipo adequado.

4. Se tocar na tecla [Back] regressa ao ecrã anterior.

Ajuste da saída do volume do subwoofer, do volume central e do balanço/fader

1. Carregue no botão [ADJ] e depois na tecla [AUDIO].

2. Toque na tecla []] da opção DETAIL para ver o submenu.

3. Efectue os seguintes ajustes:

● Ajuste do volume do subwoofer

3-1. Toque na tecla [[] ou []] da opção

SUBWOOFER VOL para ajustar o nível adequado (intervalo de programação: –6 a

3).

• A programação de fábrica é “0”.

● Ajuste do volume central

3-1. Toque na tecla [[] ou []] da opção CENTER

VOL para ajustar o nível adequado (intervalo de programação: –6 a 0).

• A programação de fábrica é “0”.

● Ajuste do balanço/fader

3-1. Toque na tecla []] da opção BAL/FAD.

Toque na tecla [{] ou [}] para ajustar o

Português

nível de fader. Tecla [{]:

realça o som dos altifalantes frontais. Tecla [}]:

realça o som dos altifalantes posteriores.

3-2. Toque na tecla [[] ou []] para ajustar o nível

Manual do utilizador

de balanço. Tecla [[]:

realça o som dos altifalantes da esquerda. Tecla []]: realça o som dos altifalantes da direita.

4. Se tocar na tecla [Back] regressa ao ecrã

anterior.

620

MAX668RVD

11.EM CASO DE DIFICULDADE

GERAL

Problema Causa Acção

Não consegue ligar o equipamento. (Nâo há som.)

Não acontece nada quando carrega nos botões.

O visor não está nítido.

O telecomando não funciona.

O fusível rebentou. Substitua o fusível por outro com a mesma

Ligação incorrecta dos cabos. O microprocessador está a

funcionar mal devido a interferências, etc.

Os raios solares estão a incidir directamente sobre a área de recepção de luz do telecomando.

As pilhas estão gastas ou o telecomando está sem pilhas.

amperagem. Se o fusível rebentar novamente, dirija-se à loja onde adquiriu o equipamento.

Dirija-se à loja onde adquiriu o equipamento. Desligue o equipamento e abra o painel de operação.

Carregue no botão [

Nota:

Quando carregar no botão [RESET], desliga a alimentação ACC.

Botão [RESET]

* Se carregar no botão [RESET], limpa as

frequências de estações de rádio, títulos, etc., memorizadas.

O telecomando pode não funcionar se os raios solares incidirem directamente sobre a respectiva área de recepção de luz.

Verifique as pilhas do telecomando.

RESET

] com um objecto pontiagudo.

Leitor de DVD

Problema Causa Acção

Não consegue colocar um disco.

Há saltos no som ou interferências.

Som de má qualidade logo após a ligação.

A imagem não aparece.

Não se consegue reproduzir o disco com o visor “PARENTAL VIOLATION” apresentado.

Já há outro disco dentro do leitor. Há algum objecto estranho

no local do disco. O CD está sujo. Limpe o CD com um pano macio. O CD está muito riscado ou

danificado. Se estacionar o veículo

num local húmido podem formar-se gotas de água nas lentes internas.

O travão de estacionamento não está engatado.

Visualização limitada. Cancele a limitação de visualização ou altere o

Ejecte o disco antes de colocar outro. Ejecte o objecto estranho ou force-o a sair.

Substitua-o por um CD sem riscos.

Deixe o equipamento secar durante 1 hora, ligado.

Verifique se o travão de estacionamento está engatado.

nível de restrição de reprodução. Consulte a subsecção “Programar o nível de restrição de reprodução”.

MAX668RVD

Português

Manual do utilizador

621

TV/Videogravador (se estiver ligado um sintonizador de TV opcional, etc.)

Problema Causa Acção

A imagem não aparece.

O visor está escuro. O controlo da luminosidade

A cor do visor está clara ou há uma sombra de cor inadequada

Quando se liga o videogravador, a imagem fica com interferências.

Quando se liga o sintonizador de TV, a imagem fica pouco nítida.

O sintonizador de TV está com uma imagem dupla ou tripla.

A imagem do sintonizador de TV está com manchas ou riscas.

Há pontos vermelhos, verdes e azuis no visor.

O travão de estacionamento não está engatado.

está muito baixo. As condições de

funcionamento não são boas.

Os faróis do veículo estão acesos.

A cor não está bem ajustada.

Programação NTSC/PAL inadequada

Má recepção As ondas de rádio podem não ter o alcance

Má recepção Pode estar sob a influência de ondas de rádio

Presença de obstáculos Pode estar sob influência de automóveis,

Verifique se o travão de estacionamento está engatado.

Ajuste a luminosidade correcta.

A temperatura dentro do veículo pode ser de 0°C ou inferior. Regule uma temperatura apropriada (25°C ou semelhante) e verifique novamente.

Durante a noite, o visor fica escuro para evitar o brilho (se acender os faróis do veículo durante o dia, o visor fica escuro).

Verifique se a cor e a tonalidade estão bem ajustadas.

Programe o sistema NTSC/PAL correctamente, de acordo com o videogravador.

suficiente devido a obstáculos, como montanhas ou edifícios. Verifique novamente num local com boa recepção de ondas de rádio.

reflectidas por montanhas ou edifícios. Verifique novamente depois de mudar de local ou direcção.

autocarros, cabos de alimentação, sinais de néon, etc. Verifique novamente depois de mudar de local.

Isso não é uma avaria, mas sim um fenómeno típico do painel LCD (o painel LCD é produzido de acordo com tecnologias de precisão muito elevada. Embora haja 99,99% de pixels efectivos ou mais, há sempre 0,01% de pixels em falta ou normalmente acesos).

Português

Manual do utilizador

622

MAX668RVD

12.VISORES DE ERRO

Se ocorrer um erro, aparece um dos seguintes visores. Tome as medidas descritas abaixo para resolver o problema.

Leitor de DVD

Visor Causa Acção

ERROR 2 Há um disco preso no deck

ERROR 3 Não é possível reproduzir

ERROR 6 Há um disco virado ao

PARENTAL VIOLATION

WRONG REGION Código de região errado Ejecte o disco e substitua-o por outro com o

DRM Está a reproduzir ficheiros

NOT SUPPORT Está a reproduzir ficheiros

de CDs que não é possível ejectar.

um disco porque está riscado, etc.

contrário dentro do deck de DVDs que não é possível reproduzir.

Erro de nível de restrição de reprodução

WMA protegidos por DRM.

não suportados por este equipamento.

Comutador de CDs

Visor Causa Acção

ERROR 2 Há um disco dentro do

ERROR 3 Não é possível reproduzir

ERROR 6 Não é possível reproduzir

Para se informar sobre o comutador de DVDs, consulte o respectivo manual do utilizador fornecido.

Se aparecer um visor diferente dos descritos acima, carregue no botão [RESET]. Se o problema persistir, desligue o equipamento e dirija-se à loja onde o adquiriu.

* Se carregar no botão [RESET], limpa as frequências de estações de rádio, títulos, etc., memorizadas.

comutador de CDs que não foi colocado.

um disco que se encontra dentro do comutador de CDs, porque está riscado, etc.

um disco que se encontra dentro do comutador de CDs, porque está colocado ao contrário.

Há uma avaria no mecanismo do deck de DVDs, pelo que deve dirigir-se à loja onde adquiriu o equipamento.

Substitua-o por um disco sem riscos, não danificado.

Ejecte o disco e coloque-o de novo correctamente.

Programe o nível de restrição de reprodução correcto.

código de região correcto. Execute a operação, como saltar um ficheiro.

(Pode ser cancelado o modo de reprodução com varrimento, repetitiva e aleatória.)

Há uma avaria no mecanismo do comutador de CDs, pelo que deve dirigir-se à loja onde adquiriu o equipamento.

Substitua-o por um disco sem riscos, não danificado.

Ejecte o disco e coloque-o de novo correctamente.

Português

Manual do utilizador

MAX668RVD

623

13.CARACTERÍSTICAS TÉCNICAS

Sintonizador FM

Intervalo de frequências:

87,50 MHz a 108,00 MHz Sensibilidade utilizável: 9 dBf 50dB Sensibilidade em silêncio: 15 dBf Selectividade de canal alternativo: 70 dB Separação de estéreo (1 kHz): 32 dB Resposta em frequência (±3 dB): 30 Hz a 15 kHz

Sintonizador AM

Intervalo de frequências:

MW: 531 kHz a 1602 kHz

LW: 153 KHz a 279 KHz Sensibilidade utilizável: 28 dBµV

Leitor de DVD

Sistema:

Sistema de disco versátil digital com

capacidade CDDA Discos que pode utilizar:

DVD de vídeo, CD Resposta em frequência:

20 Hz a 20 kHz (CD) (±1 dB) Relação sinal/ruído: 100 dB (1 kHz) Intervalo dinâmico: 100 dB (1 kHz) Distorção: 0,006%

Amplificador de áudio

Potência máxima de saída:

200 W (50 W × 4) Potência de saída:

4 × 27 W (DIN 45324, +B = 14,4 V) Impedância do altifalante:

4 Ω (4 a 8 Ω permitidos)

Monitor LCD

Tamanho do ecrã: 7 polegadas

156,2 mm de largura × 82,3 mm de altura

Método de visualização:

LCD de tipo de transmissão TN

Método de accionamento: TFT (transístor de

filme fino) matriz activa

Pixels: 336.960 (480 × 3 (RGB) × 234)

Geral

Tensão da fonte de alimentação:

14,4 V CC (permitido 10,8 a 15,6 V) Massa: Negativa Consumo de corrente: 4,0 A (1 W) Corrente nominal de antena automática: 500 mA

menos Dimensões da unidade principal:

178 mm de largura × 100 mm de altura × 160

mm de profundidade Peso da unidade principal: 2,6 kg Dimensões do telecomando:

54 mm de largura × 28,8 mm de altura × 155

mm de profundidade Peso do telecomando:

100 g (incluindo a pilha)

160mm

Entrada

Entrada de áudio:

130 ±60mVrms (Alta) 600 ±80mVrms (Média) 840 ±100mVrms (Baixa)

Português

(impedância de entrada 10 kΩ ou superior)

Entrada de vídeo:

1,0 ±0,2 Vp-p (impedância de entrada 75 Ω)

Saída de vídeo

Saída de vídeo:

Manual do utilizador

1,0 ±0,2 Vp-p (impedância de saída 75 Ω)

624

MAX668RVD

171 mm 178 mm

Nota:

• Especificações em conformidade com as normas

JEITA.

• O design e as características técnicas estão

sujeitos a alterações sem aviso prévio para melhoria adicional.

25mm

100 mm

MANUAL DE INSTALAÇÃO E DE LIGAÇÃO DE FIOS

1. ANTES DE COMEÇAR

1. Este equipamento destina-se exclusivamente a veículos com fonte de alimentação de 12 V com negativo à massa.

2. Leia atentamente estas instruções.

3. Desligue o terminal “-” da bateria antes de começar. Isso evita curtos-circuitos durante a instalação. (Figura 1)

Figura 1

2. CONTEÚDO DA EMBALAGEM

Bateria de automóvel

1 Unidade principal 2 Manuais

Manual do utilizador & Manual de instalação Cartão de garantia

3 Cabo da fonte de alimentação 4 Cabo do pino Rca 5 Estojo de acessórios (Nº 1)

Parafuso de cabeça chata (M5 × 8) ........... 8

Parafuso hexagonal Sems (M5 × 8) ........... 8

Derivação

3. CUIDADOS GERAIS

1. Não abra a caixa. Há peças no interior que não podem ser reparadas pelo utilizador. Se deixar cair alguma coisa dentro do equipamento durante a instalação, consulte o seu distribuidor ou um centro de assistência autorizado da Clarion.

6 Estojo de acessórios (Nº 2)

Protecção de borracha (para o cabo do pino RCA)

7 Telecomando 8 Pilha

(do telecomando)

9 Finalizador

2. Utilize um pano seco e macio para limpar a caixa. Nunca utilize panos ásperos, diluentes, benzina ou álcool, etc. Para a sujidade mais difícil, utilize um pano macio embebido em água quente ou pouco fria e limpe cuidadosamente.

Português

MANUAL DE INSTALAÇÃO E

DE LIGAÇÃO DE FIOS

MAX668RVD

625

4. PRECAUÇÕES DE INSTALAÇÃO

1. Antes de começar, prepare todas as peças necessárias para instalar a unidade principal.

2. Este modelo está equipado com um painel de operação que desliza para a frente. Em alguns tipos de veículos, o painel de operação pode ficar em contacto com o tablier ou a alavanca das mudanças e, nesse caso, não pode ser instalado. Antes de escolher o local de instalação, verifique se o equipamento não fica a interferir com a alavanca das mudanças nem a obstruir a visão. (Figura 2)

Tablier

Alavanca de mudanças (certifique-se de que não toca no LCD.)

Figura 2

3. Instale o equipamento num ângulo de 30° em relação ao plano horizontal. (Figura 3)

5. Utilize os parafusos fornecidos para a instalação. A utilização de outros parafusos pode provocar danos. (Figura 4)

Chassis Chassis

Danos

MÁX. 8 mm (parafuso M5)

Figura 4

6. Este equipamento dispõe de uma ventoinha motorizada na parte posterior da unidade principal, para impedir que suba a respectiva temperatura. O equipamento pode sofrer uma avaria, se as aberturas da ventoinha estiverem tapadas com cabos ou com o suporte de montagem. Não tape estas aberturas quando ligar os cabos. (Figura 5)

Abertura de ventilação

Figura 5

Máx. 30˚

Figura 3

4. Se tiver de fazer alguma modificação na carroçaria do carro, como furos, consulte primeiro o concessionário.

Português

MANUAL DE INSTALAÇÃO E

DE LIGAÇÃO DE FIOS

626

MAX668RVD

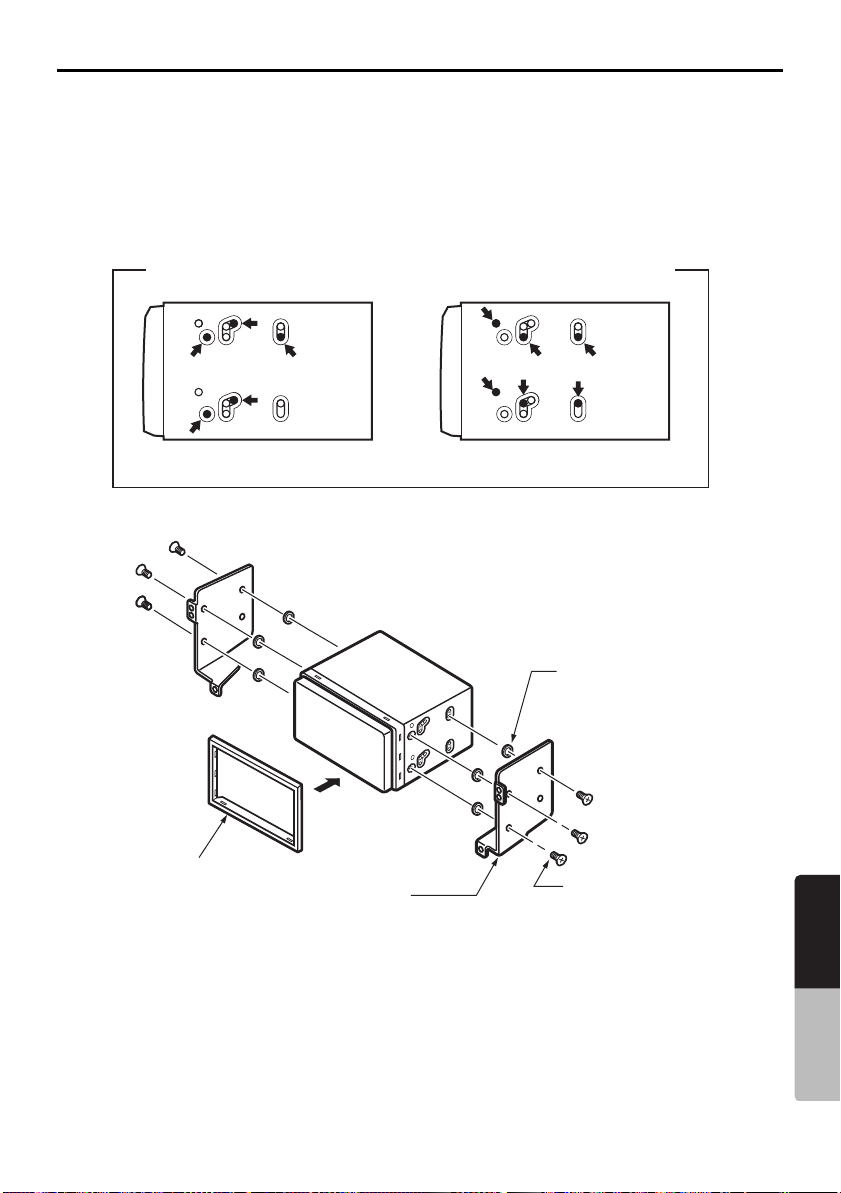

5. INSTALAR A UNIDADE PRINCIPAL

Este equipamento foi concebido para instalação fixa no tablier.

1. Quando instalar a unidade principal em veículos NISSAN, utilize as peças fornecidas com o equipamento e siga as instruções da Figura 6. Quando instalar a unidade principal em veículos TOYOTA, utilize as peças fornecidas com o veículo e siga as instruções da Figura 7.

Instale os cabos como se mostra na Secção 7.

3. Volte a montar e fixe o equipamento no tablier e coloque os painéis frontal e central.

Orifícios dos parafusos de montagem (vista lateral da unidade principal)

Para o veículo NISSAN

Para o veículo TOYOTA

Instalar a unidade principal num veículo NISSAN

Unidade principal

6 Separadores (espessura: 1 mm)

Finalizador (

Nota:

*1: Coloque o painel frontal com o lado maior na

parte inferior. Encaixe a extremidade na ranhura da unidade principal.

*1)

Suporte de montagem (1 par para os lados esquerdo e direito)

Figura 6

6 parafusos de cabeça chata (M5 X 8) (montados na unidade principal)

MAX668RVD

627

Português

MANUAL DE INSTALAÇÃO E

DE LIGAÇÃO DE FIOS

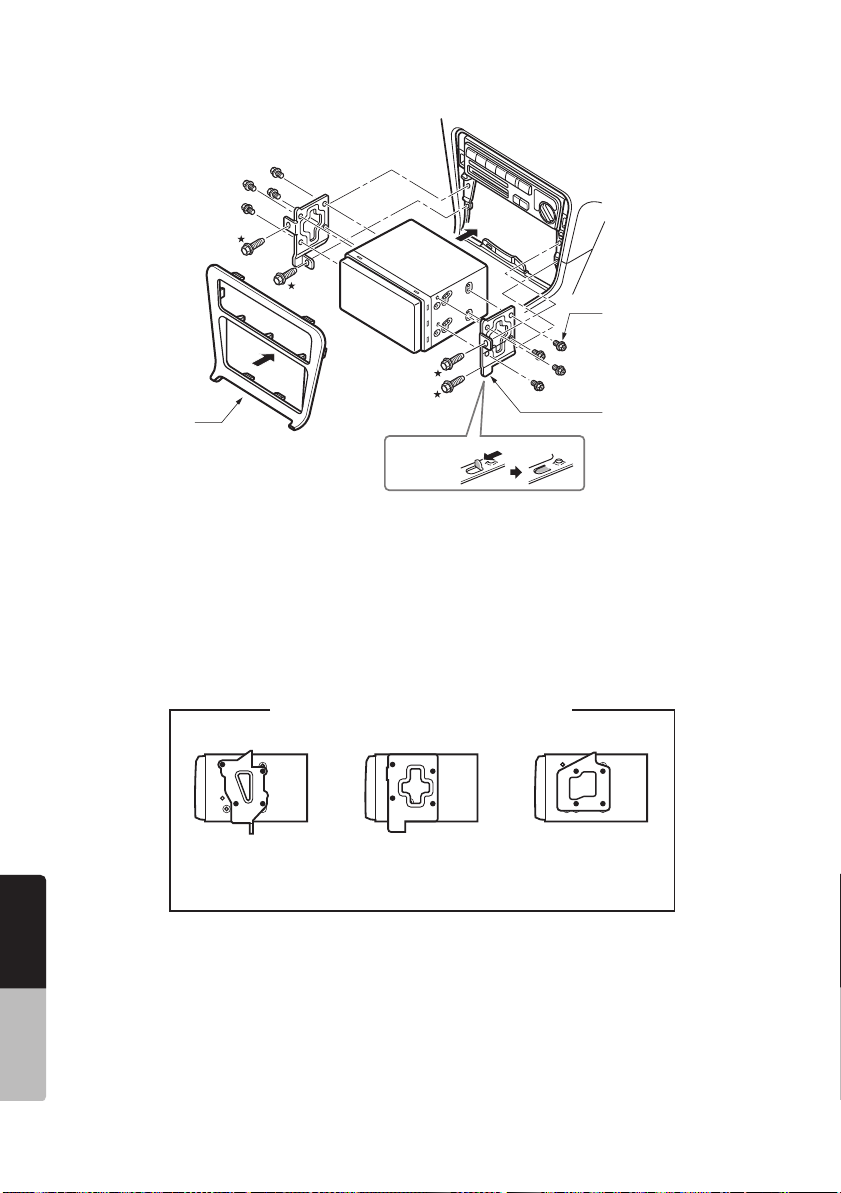

Instalar a unidade principal num veículo TOYOTA

Instale-a utilizando as peças fornecidas com o veículo. (Os parafusos com a marca ★ estão incluídos no veículo.)

Unidade principal

8 parafusos hexagonais

(M5 × 8)

Painel central

(* 2)

* 3

Suporte de montagem (1 par para os lados esquerdo e direito)

Figura 7

Nota:

*2: Algumas aberturas do painel são muito pequenas para a unidade, dependendo do tipo de veículo e do modelo. Nesse caso, corte os lados superior e inferior da estrutura do painel cerca de 0,5 a 1,5 mm, para que a unidade possa ser inserida suavemente.

*3: Se um gancho do suporte de instalação interferir com a unidade, dobre-o e achate-o com um alicate ou uma ferramenta semelhante.

Suportes de montagem típicos

Exemplo 1 Exemplo 3Exemplo 2

Português

Introduza e aperte os parafusos nas marcas ●.

Veículos diferentes do NISSAN e do TOYOTA

Em alguns casos, pode ser necessário modificar o painel central. (Cortar, preencher, etc.)

● Remover a unidade principal

MANUAL DE INSTALAÇÃO E

DE LIGAÇÃO DE FIOS

Se tiver de remover a unidade principal, desmonte-a pela ordem inversa de “INSTALAR A UNIDADE PRINCIPAL”.

628

MAX668RVD

6. PRECAUÇÕES COM OS CABOS

1. Antes de fazer as ligações eléctricas, desligue a alimentação.

2. Tenha muito cuidado quando instalar os cabos. Mantenha-os bem afastados do motor e do tubo de escape, etc. O calor pode danificar os cabos.

3. Se o fusível rebentar, verifique se as ligações dos cabos estão bem feitas. Se um fusível rebentar, substitua-o por um novo com a mesma amperagem do original (15A FUSE).

4. Para substituir o fusível, retire o fusível velho do cabo da fonte de alimentação e coloque um novo. (Figura 8)

Nota:

• Há vários tipos de suportes de fusíveis. Não deixe

que a parte lateral da bateria toque noutras peças metálicas.

cuidado

CUIDADO

Depois da ligação, fixe o cabo com um grampo ou fita isoladora para o proteger.

Fusível (15A)

Suporte de fusível

5. Ligue o cabo de extensão CeNET com firmeza até ele ficar bem seguro. Para puxar o cabo de extensão CeNET, agarre-o pela cobertura deslizante e puxe-o para si. (Figura

* Se quiser fazer extensões ou ligações ao cabo

de extensão CeNET, utilize o cabo de extensão CCA-520 (2,5 m) ou CCA-521 (0,6 m) ou o adaptador Y CCA-519 (todos vendidos à parte).

Terminal CeNET

Cobertura deslizante

Cabo CeNET (fornecido com o comutador de CDs ou DVDs)

Figura 9

Figura 8

MAX668RVD

629

Português

MANUAL DE INSTALAÇÃO E

DE LIGAÇÃO DE FIOS

7. LIGAÇÃO DE FIOS

Nota:

• Antes de instalar, desligue o cabo negativo da bateria do automóvel.

•

No caso dos dispositivos opcionais, o pino RCA e o cabo de ligação são acessórios vendidos avulso.

Português

MANUAL DE INSTALAÇÃO E

DE LIGAÇÃO DE FIOS

Terminal de entrada do telecomando no volante

Terminal de saída óptica

DVD A/C

Amarelo

Terminal de entrada do sintonizador de TV

Terminal de entrada do comutador de DVDs

Terminal CCD (* 1)

Terminal CeNET

Terminal de entrada RGB

Consultar a página seguinte.

Preto

Roxo

Cinzento

Vermelho

Branco

Vermelho

Branco

Vermelho

Branco

Amarelo

Vermelho

Branco

Amarelo

Direita

Terminal de saída

Esquerda

audio frontal

Direita

Terminal de saída

Esquerda

audio posterior

Direita

Terminal de saída Non fader

Esquerda

Terminal de saída de vídeo

Direita

(Terminal de saída 2-ZONE)

Esquerda

Cinzento

Verde

Vídeo

Preto

Vermelho

Branco

Vermelho

Áudio (esquerda)

Terminal de entrada Visual

Áudio (direita)

Tomada da antena de rádio

Cabo de ligação

(CCA-670)

(ou)

com video

Cabo de ligação

(CCA-673)

Ligar à porta vídeo do terminal de entrada visual.

Amplificador de 4 canais

Parte de trás

do monitor

Auscultadores

Videogravador, etc.

iPod

sem fios

Nota:

*1: NÃO ligue o NAX943DV ou NAX9500E ao terminal CCD da unidade principal; só pode ligá-los ao terminal

de entrada RGB da unidade principal através do cabo RGB.

630

MAX668RVD

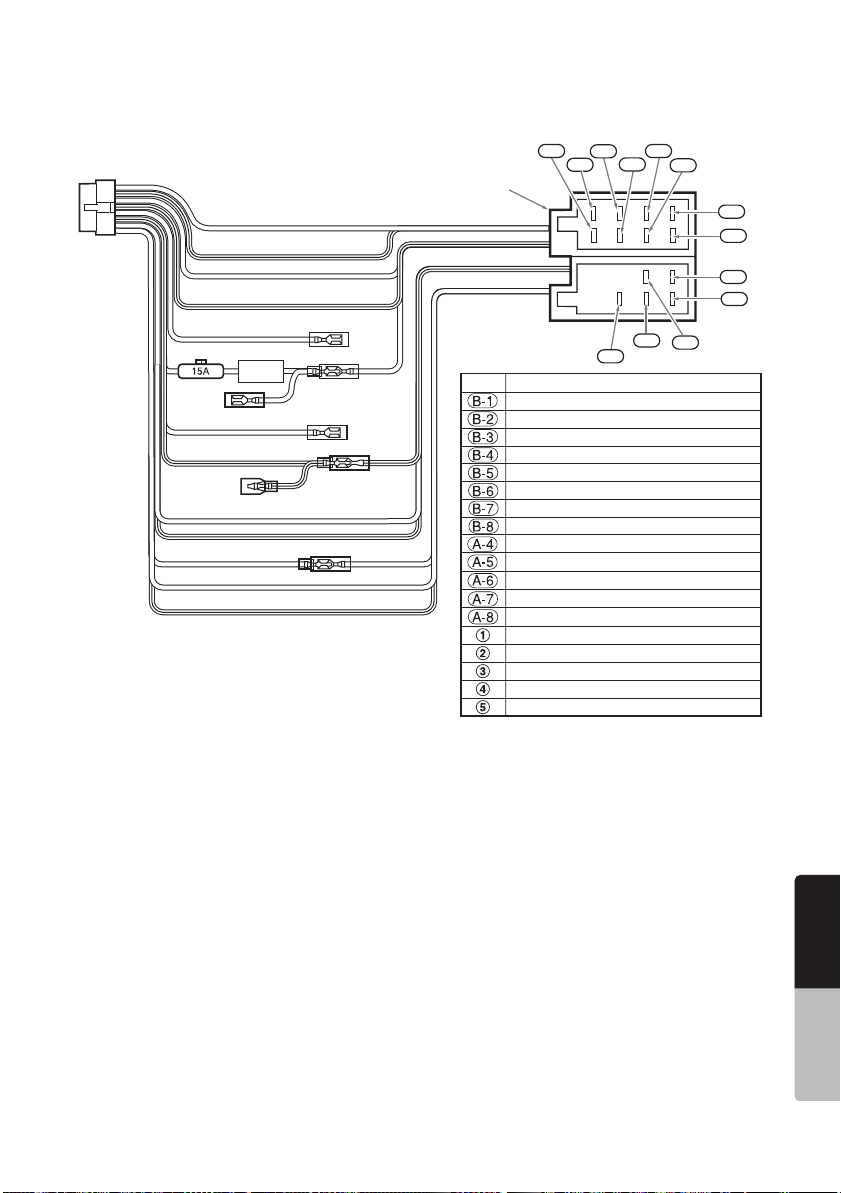

Cabo da fonte de alimentação

B-2

B-1

B-3

B-4

B-5

B-6

B-7

B-8

A-7

A-8

∗3

∗1

No. Descrição

TRASEIRA DIREITA+

∗2

∗1

TRASEIRA DIREITA FRENTE DIREITA+ FRENTE DIREITA FRENTE ESQUERDA+ FRENTE ESQUERDA TRASEIRA ESQUERDA+ TRASEIRA ESQUERDA-

ALIMENTAÇÃO PRINCIPAL DE +12V (∗1) TELEC. AMP (∗2) ILUMINAÇAO ACESSORIO +12 V ( MASSA DISPOSITIVO DE LIGAÇÃO ISO

Fio de silenciamento do telefone (Castanho) (∗3) Terminal de reserva (Amarelo)

Travão de estacionamento (Verde Claro) Terminal de reserva (Azul/Branco)

A-4

A-6

A-5

∗1)

Nota:

*1: Em alguns veículos - Volkswagen/Opel/Vauxhall - é necessário trocar o acessório <<Vermelho>> e a

ligação da fonte de alimentação <<Amarela>>, para evitar sobrecarga e perda de memória.

*2: Se instalar o equipamento num modelo de Volkswagen de 1998 ou posterior, tem de fazer a interrupção

da saída <<Remota>>. Desligue o cabo <<azul/branco>> e isole as respectivas extremidades. Pode ocorrer uma avaria se não desligar o cabo ou não isolar as extremidades.

*3: Ligar o terminal PHONE MUTE

O cabo fornecido com o equipamento tem de ser ligado ao conector do veículo na posição especificada, de modo a permitir a utilização da função “Programação de interrupção do telemóvel”.

Veja na página seguinte como ligar o cabo do travão de mão.

MAX668RVD

631

Português

MANUAL DE INSTALAÇÃO E

DE LIGAÇÃO DE FIOS

● Ligar o cabo do travão de estacionamento

Ligue o cabo ao terminal com terra da lâmpada do travão de estacionamento no painel métrico.

Nota:

• Se ligar o cabo do travão de estacionamento ao terminal com terra da lâmpada, pode ver TV/Videogravador/ DVD de vídeo/CD de vídeo com o travão de estacionamento engatado.

• Se o cabo do travão de estacionamento não estiver ligado, o monitor não se liga.

Lâmpada do travão de estacionamento

Derivação

Cabo + de ligação à bateria

Travão de estacionamento

Cabo de sinal do travão de estacionamento

Cabo do travão de estacionamento (verde-relva)

●Como montar a derivação

1. Coloque o cabo do travão de estacionamento no fixador de cabos e dobre-o na direcção da seta.

2. Introduza o cabo de sinal do travão de estacionamento e dobre-o na direcção da seta.

Cabo de sinal do travão de estacionamento

Fixador de cabos

Cabo de sinal do travão de estacionamento

Cabo do travão de estacionamento (verde-relva)

Ligar os acessórios

● Ligação ao amplificador externo

Pode ligar o amplificador externo, desde que não esteja ligado o descodificador surround de 5.1 canais. Para obter informações detalhadas, consulte o manual de instruções do descodificador surround de 5.1 canais.

● Ligação à câmara CCD para veículo

A câmara CCD para veículo pode ser ligada ao terminal CCD na unidade principal. Para obter informações detalhadas, consulte a folha de instruções ou o manual da câmara CCD.

Nota:

• É necessária uma caixa de fonte de alimentação (vendida separadamente) para fazer a ligação da unidade principal e da câmara CCD.

• Não pode utilizar a caixa da fonte de alimentação da câmara CAA147. Utilize a CAA188.

● Se ligar o cabo especificado do telemóvel ao cabo de corte de som do telefone da unidade

principal, pode utilizar o corte de som quando usar o telemóvel.

● Sintonizador de TV

Português

Se quiser ligar o sintonizador de TV, ligue o conector CeNET e o Pino RCA (amarelo). Para obter mais detalhes, consulte o manual de instruções do sintonizador de TV.

● Ligação ao sistema de navegação (NAX963HD)

Quando estiver a utilizar o NAVI (NAX963HD)...

MANUAL DE INSTALAÇÃO E

DE LIGAÇÃO DE FIOS

• Se estiver ligado o descodificador surround de 5.1 canais (DVH943), as interrupções de voz do NAVI não funcionam.

• Se estiver ligado o descodificador surround de 5.1 canais (DVH943N), as interrupções de voz do NAVI funcionam.

632

MAX668RVD

8. EXEMPLO DO SISTEMA

DVD A/C IN

(Cinzento)

Amarelo

MAX668RVD

Saída Non

Roxo

fader

Terminal de entrada RGB

Cabo CeNET

Cabo de fibra óptica digital (incluído no modelo DVH943N)

(incluído no modelo NAX963HD)

Navegação em HDD

(NAX963HD)

Cabo CeNET (incluído no sintonizador de TV)

Sintonizador de TV

Branco

(TTX752/TTX7503z)

Cabo CeNET (incluído no sintonizador DAB)

Sintonizador DAB

(DAH923)

Cabo RCA (incluído no modelo DVH943N)

(Preto)

Cabo CeNET (incluído no modelo DVH943N)

Descodificador

Surround 5.1 canais

(DVH943N)

Cabo RGB (incluído no modelo NAX963HD)

Cabo de vídeo RCA (incluído no sintonizador de TV)

Vermelho

Cabo RCA (vendido avulso)

Adaptador Y CeNET (CCA-519, vendido avulso)

Amarelo

TV IN

Amplificador de

4 canais

Altifalantes frontais

Altifalantes posteriores

Amplificador incorporado no altifalante central

(SRK602)

Amplificador incorporado no subwoofer

(SRV303)

Carregador de CD CeNET

(DCZ628)

Grampo de ferrite (incluído no carregador de DVD)

Carregador de DVD CeNET

(VCZ628)

Cabo de vídeo RCA (incluído no modelo VCZ628)

Cabo CeNET (incluído no carregador)

Coloque o interruptor [SLAVE/STAND ALONE] na posição [SLAVE].

SLAVE

STAND

ALONE

Cabo de fibra óptica digital (

DCA-005/008, vendido avulso)

(Cinzento)

Coloque o interruptor [CeNET/STAND ALONE] na posição [CeNET].

CeNET

STAND ALONE

MAX668RVD

633

Português

MANUAL DE INSTALAÇÃO E

DE LIGAÇÃO DE FIOS

Clarion MAX668RVD User Manual [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual
