Clarion MAP560, MAP360 User Manual [de]
Benutzerhandbuch
MAP560
MAP360
Systemeinstellung
MP3 Player
Picture Viewer
R00
Warenzeichen
Alle Marken- und Produktnamen sind Warenzeichen oder eingetragene
Warenzeichen ihrer entsprechenden Firmen.
Hinweis
Änderung der Informationen in diesem Handbuch sind vorbehalten.
Inhaltsverzeichnis
Vorsichtsmaßnahmen und Hinweise....................................................iii
1 Erste Schritte ....................................................................................1
1.1 Erstmaliger Gerätestart........................................................................ 1
1.2 Anschließen an den Netzstrom und Laden des Akkus........................ 3
1.3 Verwenden des Geräts in einem Fahrzeug ......................................... 4
Verwenden des Kfz-Halters ................................................................. 4
Anschließen des Kfz-Ladegeräts ......................................................... 4
1.4 Kennenlernen der Hardwaremerkmale................................................ 5
Komponenten der Vorderseite ............................................................. 5
Komponenten der Rückseite................................................................ 6
Komponenten der linken Seite............................................................. 7
Komponenten der rechten Seite .......................................................... 7
Komponenten der Oberseite................................................................ 8
Komponenten der Unterseite ............................................................... 8
2 Grundfertigkeiten..............................................................................9
2.1 Ein- und Ausschalten Ihres Geräts. ..................................................... 9
Startbildschirm...................................................................................... 9
2.2 Umgang mit dem Zeigestift ................................................................ 10
2.3 Verwenden einer SD/MMC-Karte....................................................... 11
3 Systemeinstellungen......................................................................13
3.1 Verwenden der Systemeinstellungen ................................................ 13

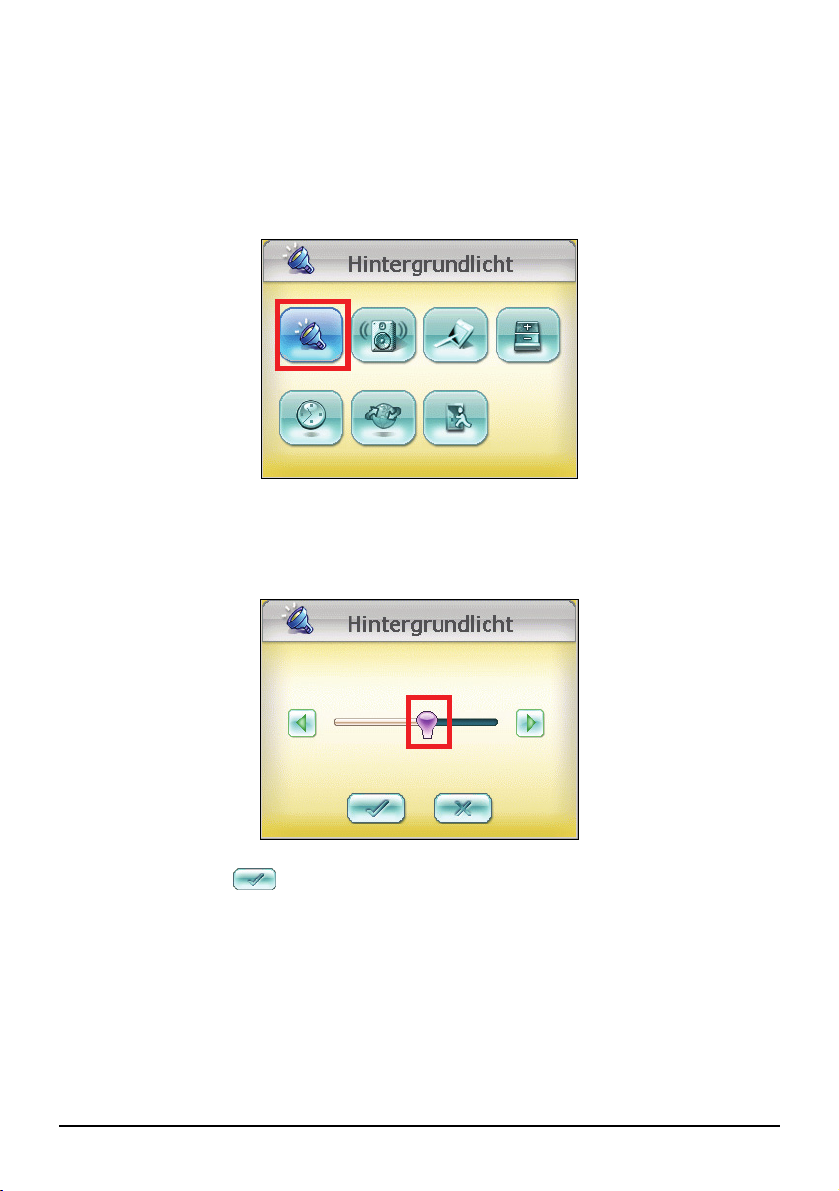

3.2 Hintergrundlicht .................................................................................. 14
3.3 Ton ..................................................................................................... 15
3.4 Bildschirm........................................................................................... 16
3.5 Strom.................................................................................................. 17
3.6 Datum & Zeit ...................................................................................... 18
3.7 Sprache ändern.................................................................................. 20
3.8 Zurück ................................................................................................ 21
i
4 MP3-Player ......................................................................................23
4.1 Starten und Beenden des MP3-Players............................................. 23
4.2 Vorbereiten von MP3-Dateien für Ihr Gerät ....................................... 24
4.3 Abspielen von MP3-Dateien............................................................... 24
Steuerung der MP3-Wiedergabe ....................................................... 25
4.4 Verwenden der Abspiellisten.............................................................. 26
Erstellen einer Abspielliste................................................................. 26
Öffnen einer Abspielliste .................................................................... 27
Verwalten von Abspiellisten ............................................................... 28
4.5 Equalizer ............................................................................................ 28
5 Bildbetrachter .................................................................................29
5.1 Starten und Beenden von Picture Viewer.......................................... 29
5.2 Vorbereiten von Bildern auf Ihrem Gerät ........................................... 29
5.3 Anzeigen von Bildern als Miniaturen.................................................. 30
5.4 Anzeigen eines Bildes als Vollbild...................................................... 30
5.5 Kontrollschaltflächen im Bildschirm.................................................... 31
5.6 Betrachten einer Diashow.................................................................. 33
5.7 Übertragen von Bildern ...................................................................... 34
6 ActiveSync..........................................................................................37
6.1 Über ActiveSync................................................................................. 37
Installieren von ActiveSync ................................................................ 37
Verwenden von ActiveSync ............................................................... 38
7 Fehlerbehebung und Pflege.............................................................39
7.1 Zurücksetzen Ihres Systems.............................................................. 39
7.2 Fehlerbehebung ................................................................................. 40
Probleme mit Stromversorgung ......................................................... 40
Probleme mit dem Bildschirm ............................................................ 40
Probleme mit Anschlüssen................................................................. 41
GPS-Probleme ................................................................................... 41
7.3 Warten Ihres Geräts........................................................................... 42
8 Informationen über Vorschriften...................................................43
8.1 Erklärungen zu Vorschriften............................................................... 43
Europäischer Hinweis ........................................................................ 43
8.2 Sicherheitsmaßnahmen ..................................................................... 44
Über das Netzteil................................................................................ 44
Über den Akku ................................................................................... 45
ii
Vorsichtsmaßnahmen und
Vorsichtsmaßnahmen und Hinweise
Hinweise
Aus Sicherheitsgründen dürfen Sie das Gerät nicht beim Fahren bedienen.
Gehen Sie vernünftig mit dem Gerät um. Es ist nur als Navigationshilfe
gedacht. Es dient nicht zur genauen Messung der Richtung, der Entfernung,
des Standorts oder der Topografie.
Die berechnete Wegstrecke ist nur eine Bezugsquelle. Der Benutzer ist für die
Befolgung der Verkehrszeichen und der örtlichen Bestimmungen auf den
Straßen verantwortlich.
Lassen Sie beim Aussteigen aus dem Fahrzeug Ihr Gerät nicht auf dem
Armaturenbrett liegen, wo es Sonnenbestrahlung ausgesetzt sein könnte. Das
Überhitzen des Akkus kann zu Betriebsstörungen und/oder Gefahren führen.
GPS wird von der Regierung der Vereinigten Staaten betrieben, die einizg für
die GPS-Leistung verantwortlich ist. Änderungen am GPS-System können
die Genauigkeit aller GPS-Geräte beeinträchtigen.
GPS-Satellitensignale durchdringen keine festen Materialien (außer Glas). In
einem Tunnel oder einem Gebäude ist GPS-Positionierung nicht verfügbar.
Es werden mindestens 4 GPS-Satellitensignale benötigt, um die aktuelle
GPS-Position zu ermitteln. Der Signalempfang kann von Umständen wie
schlechtes Wetter oder dichte, oberirdische Behinderungen (z.B. Bäume und
hohe Gebäude) beeinträchtigt werden.
Drahtlosgeräte könnten den Empfang von Satellitensignalen stören und einen
instabilen Signalempfang verursachen.
iii
Bei Verwendung des Geräts in einem Fahrzeug wird ein Kfz-Halter benötigt.
A
A
A
Es wird empfohlen, das Gerät an einer passenden Stelle anzubringen und
Bereiche zu vermeiden, die auf der Abbildung ausgewiesen sind.
Nicht dort befestigen, wo
das Sichtfeld des Fahrers
einschränkt ist.
Nicht auf Abdeckungen der
irbags verwenden
Nicht unbefestigt auf dem
rmaturenbrett ablegen.
Nicht dort befestigen, wo sich
irbags öffnen können.
iv
1 Erste Schritte
Dieses Kapitel beschreibt schrittweise, wie das Gerät zum ersten Mal gestartet
wird, und stellt die Komponenten Ihres Geräts vor.
1.1 Erstmaliger Gerätestart
1. Schieben Sie den EIN/AUS-Schalter auf die Position ON (rechts).
ACHTUNG: Bei normalem Betrieb sollte der EIN/AUS-Schalter immer auf ON gesetzt sein.
2. Ihr Gerät schaltet sich ein und zeigt den Bildschirm “Sprache ändern”. Tippen
Sie auf die gewünschte Sprache.
1
3. Der Bildschirm “D e auf den Pfeil, um Zeit,
Datum
und Zeitzone zu wählen. Tippen Sie auf
fortzusetzen.
atum & Zeit” erscheint. Tippen Si
, um den Vorgang
4. Der Startbildschirm
verwenden.
erscheint, siehe unten. Sie können jetzt Ihr Gerät
2
1.2 Anschließen an den Netzstrom und Laden des
Akkus
Wir empfehlen, dass Sie Ihr Gerät ganz aufladen, wenn Sie es zum ersten Mal
anschließen. Es dauert ca. 8 Stunden, bis der Akku ganz aufgeladen ist.
1. Schließ
2. Verbinden Sie das Netzbuchse des Netzteils mit der Unterseite Ihres Geräts.
(X)
3. Verbinden Sie das andere Ende des Netzteils mit einer Steckdose. (Y)
Während des Ladevorgangs leuchtet die Ladeanzeige gelb. Ziehen Sie das
etzteil erst dann von Ihrem Gerät ab, wenn der Akku voll aufgeladen ist,
N
e
rkenntlich daran, wenn die gelbe Anzeige grün leuchtet. Dies dauert mehrere
Stunden.
en Sie den Konverter an das Netzteil an.
Konverter
HINWEIS: Ihr Gerät verbraucht eine geringe Menge an Akkustrom, um seinen Status nach
dem Ausschalten beizubehalten. Wenn Sie den Akku über einen längeren Zeitraum nicht
a fladen, verliert das Gerät diesen Status und startet neu. Ihre Einstellungen bleibu en jedoch
e alten. Leuchtet die Akkuanzeige orange, ist es Zeit, Ihr Gerät aufzuladen. rh
3
1.3
Der Kfz-Halter besteht aus einer Haltevorrichtung und einem Ständer. Befestigen
Sie d e das
Doku
Verwenden des Geräts in einem Fahrzeug
erwe
nden des Kfz-Halters V
ACHTUNG:
Wählen Sie eine passende Stelle für den Kfz-Halter. Bringen Sie den Halter nie dort an,
wo er das Sichtfeld des Fahrer einschränkt.
Wenn die Windschutzfenster des Fahrzeugs gefärbt ist, wird empfohlen, die Kfz-Antenne
(Option) durch das Fenster auf das Fahrzeug zu verlegen. Achten Sie beim Schließen des
Fensters darauf, nicht die Antenne einzuklemmen. (Fahrzeuge mit einer
Antiklemmvorrichtung lassen automatisch einen Fensterspalt geöffnet.)
as Gerät mit dem Kfz-Halter neben der Windschutzscheibe. (Lesen Si
ment mit der Montageanleitung, dass dem Kfz-Halter beigelegt ist.)
Anschließen des Kfz-Lad
Das Kfz-Ladegerät versorgt Ihr Gerät m
verwenden.
ACHTUNG: Zum Schutz Ihre
Kfz-Ladegerät nur an, wenn das Fahrzeug bereits angelassen ist.
1.
Verbinden Sie ein Ende des
Kfz-Ladegeräts mit dem
Netzanschluss Ihres Geräts.
2
. Verbinden Sie das andere Ende des
Kfz-Ladegeräts mit dem
Zigarettenanzünder im Fahrzeug.
Die Anzeige auf dem Kfz-Ladegerät
leuchtet grün, was bedeutet, dass Ihr
Gerät mit Strom versorgt wird.
egeräts
it Strom, wenn Sie es in einem Fahrzeug
s Geräts gegen Spannungsspitzen schließen Sie das
Zum
Zigarettenanzünder
4
1.4 Kennenlernen der Hardwaremerkmale
HINWEIS: Je nach erworbenem Modell ist die Farbe des Geräts u.U. nicht mit der Farbe
identisch, die in den Abbildungen in diesem Handbuch dargestellt ist.
Komponenten der Vorderseite
Nr. Komponente Beschreibung
Leuchtet gelb, um anzuzeigen, dass der Akku geladen wird,
und grün, wenn der Akku ganz aufgeladen ist.
Zeigt Datenaus
dem Bildschirm
Daten einzugeb
gabe des Geräts an. Mit dem Zeigestift auf
tippen, um Menübefehle zu wählen oder
en.
Ladeanzeige
Touchscreen
5
Komponenten der Rückseite
Nr. Komponente Beschreibung
Zeigestift
Kfz-Antennen-
anschluss
Lautsprecher Ausgabegerät k, Ton und Sprache. für Musi
Tippen Sie auf den T
einzugeben. Ziehen
Fach, und bewahren Sie i
In der Gum ein Anschluss für eine
GPS-Kfz-Ant on), damit die Antenne für einen
besseren Si f dem Fahrzeug angebracht
werden kann.
miabdeckung ist
gnalempfang oben au
ouchscreen, um auswählen und Daten
Sie den Stift zur Benutzung aus seinem
hn dort nach Gebrauch wieder auf.
enne (Opti
6
Komponenten der linken Seite
Nr. Komponente Beschreibung
Kopfhöreranschluss
Anschluss für ein Paar Stere
o-Kopfhörer.
Komponenten der rechten Seite
Nr. Komponente Beschreibung
Netztaste Schaltet das Gerät ein und aus.
7
Komponenten der Oberseite
Nr. Komponente Beschreibung
GPSEmpfänger
SD/MMCSteckplatz
Empfängt Signale von GPS-Satelliten am Himmel.
Nimmt eine SD- (Secure Digital) oder MMC(MultiMediaCard) Karte für den Zugriff auf Daten wie Karten
und MP3-Musik auf.
omponenten der Unterseite K
Nr. Komponente Beschreibung
Rücksetztaste Startet Ihr Gerät neu (Soft-Reset).
Mini-USBAnschluss
EIN/AUSSchalter
Anschluss für das Netzteil oder das USB-Kabel.
Kontrolliert die Hauptstromversorgung.
8
2 Grundfertigkeiten
Dieses Kapitel macht Sie mit der Grundbedienung Ihres Geräts, z.B. Umgang mit
dem Zeigestift, Navigationspad und Lautstärkeregler, vertraut.
2.1 Ein- und Ausschalten Ihres Geräts.
Das Ein- und Ausschalten Ihres Geräts steuert die Netztaste auf der
linken Seite des Geräts. Ist Ihr Gerät ausgeschaltet, wechselt es in
einen Suspend-Zustand und das System stellt den Betrieb ein. Sobald
Sie es wieder einschalten, nimmt das Gerät den Betrieb wieder auf.
Startbildschirm
Beim erstmaligen Einschalten Ihres Geräts wird der Startbildschirm,
siehe unten, angezeigt. Jede Schaltfläche steht für eine Funktion oder
ein Merkmal. Tippen Sie zur Verwendung einer Funktion auf die
entsprechende Schaltfläche, um die gewünschte Funktion aufzurufen.
Schaltfläche Beschreibung Siehe auch
Startet das Navigationsprogramm.
Ermöglicht die Wiedergabe von
MP3-Musik.
H
andbuch für
Nav
igationssoftware
Kapitel 4
9
Ermöglicht Ihnen, Bilder anzuzeigen. Kapitel 5
Ermöglicht die Anpassung der
Systemeinstellungen Ihren eigenen
Wünschen entsprechend.
Wenn Sie eine Anwendung beenden, werden Sie zum Startbildschirm
zurückgebracht.
2.2 Umgang mit dem Zeigestift
Kapitel 3
Der Zeigestift ist Ihr Eingabegerät. Mit ihm navigieren Sie auf dem Bildschirm
und wählen Elemente aus.
Ziehen Sie den Stift aus seinem Fach heraus, und ziehen Sie ihn aus, um ihn
besser festhalten zu können. Stecken Sie ihn in das Aufnahmefach, wenn Sie ihn
nicht benutzen.
Mit dem Zeigestift führen Sie folgende Handlungen aus:
10
Loading...
