CHAUVET DJ Scorpion Burst GB User Manual

LASER LIGHT

AVOID DIRECT EYE EXPOSURE

standards 21 CFR 1040.10 & 1040.11.

User Manual

CLASS IIIa LASER PRODUCT

CLASSIFIED PER 21 CFR 104 0.10 & .11

Complies with US FDA CDRH laser safety

Table of Contents

1. BEFORE YOU BEGIN .............................................................................................................................................. 4

LASER SAFETY LABEL REPRODUCTION...................................................................................................................... 7

LASER EMISSION DATA ........................................................................................................................................... 8

LASER COMPLIANCE STATEMENT ............................................................................................................................ 8

2. INTRODUCTION ...................................................................................................................................................... 9

OVERVIEW............................................................................................................................................................ 9

DIMENSIONS ......................................................................................................................................................... 9

3. SETUP ............................................................................................................................................................... 11

AC POWER ........................................................................................................................................................ 11

FUSE REPLACEMENT ............................................................................................................................................ 11

MOUNTING ......................................................................................................................................................... 11

Orientation ........................................................................................................................................................................................ 11

Rigging ............................................................................................................................................................................................. 11

4. OPERATION ........................................................................................................................................................ 13

Changing Options Within the Same Function ................................................................................................................................ 13

Changing Options for a Different Function...................................................................................................................................... 13

MENU MAP ......................................................................................................................................................... 13

Starting Address............................................................................................................................................................................... 14

Sound-Act i ve M od e .......................................................................................................................................................................... 14

Automatic Mode ............................................................................................................................................................................... 14

Master/Slave Mode .......................................................................................................................................................................... 14

REMOTE CONTROL .............................................................................................................................................. 15

DMX VALUES ..................................................................................................................................................... 16

DMX VALUES (CONTINUED) .................................................................................................................................. 17

DMX VALUES AND PATTERN LIST .......................................................................................................................... 17

5. TECHNICAL INFORMATION ..................................................................................................................................... 18

6. TECHNICAL SPECIFICATIONS ................................................................................................................................. 19

1. ANTES DE EMPEZAR............................................................................................................................................. 21

REPRODUCCIÓN DE LA ETIQUETA DE SEGURIDAD DEL LÁSER ...................................................................................... 24

DATOS DE EMISIÓN LÁSER .................................................................................................................................... 25

DECLARACIÓN DE CONFORMIDAD LÁSER ................................................................................................................ 25

2. INTRODUCCIÓN .................................................................................................................................................... 26

VISTA GENERAL .................................................................................................................................................. 26

DIMENSIONES ..................................................................................................................................................... 26

3. INSTALACIÓN ...................................................................................................................................................... 28

CORRIENTE ALTERNA ........................................................................................................................................... 28

SUSTITUCIÓN DEL FUSIBLE .................................................................................................................................... 28

MONTAJE ........................................................................................................................................................... 28

Orientación ....................................................................................................................................................................................... 28

Colocación........................................................................................................................................................................................ 28

4. FUNCIONAMIENTO ................................................................................................................................................ 30

Cambiar Opciones Dentro de la Misma Función ............................................................................................................................ 30

Cambiar Opciones para una Función Diferente ............................................................................................................................. 30

MAPA DE MENÚ ................................................................................................................................................... 30

Dirección de I nicio ............................................................................................................................................................................ 31

Modo Activo por Sonido................................................................................................................................................................... 31

Modo Automático ............................................................................................................................................................................. 31

Modo Maestro/Esclavo .................................................................................................................................................................... 32

CONTROL REMOTO .............................................................................................................................................. 33

VALORES DMX ................................................................................................................................................... 34

VALORES DMX (CONTINUACIÓN) ............................................................................................................................ 35

VALORES DMX Y LISTA DE PATRONES .................................................................................................................... 35

5. INFORMACIÓN TÉCNICA......................................................................................................................................... 36

6. ESPECIFICACIONES TÉCNICAS ............................................................................................................................... 37

1. AVANT DE COMMENCER ........................................................................................................................................ 39

REPRODUCTION DES ETIQUETTES EN MATIERE DE SECURITE DES APPAREILS LASER ...................................................... 42

DONNEES D'EMISSION LASER ................................................................................................................................ 43

DECLARATION DE CONFORMITE DU LASER .............................................................................................................. 43

2. INTRODUCTION .................................................................................................................................................... 44

APERÇU ............................................................................................................................................................. 44

DIMENSIONS ....................................................................................................................................................... 44

3. CONFIGURATION .................................................................................................................................................. 46

ALIMENTATION CA ............................................................................................................................................... 46

REMPLACEMENT DU FUSIBLE ................................................................................................................................. 46

INSTALLATION ..................................................................................................................................................... 46

Orientation ........................................................................................................................................................................................ 46

Suspension....................................................................................................................................................................................... 46

4. FONCTIONNEMENT ............................................................................................................................................... 48

Changer d'O p ti ons au Sein d'Un e M êm e Fonc t ion ....................................................................................................................... 48

Changer d'O p ti ons au Sein d'Une Foncti on Dif f ér en te ................................................................................................................... 48

TABLEAU DU MENU .............................................................................................................................................. 48

Adresse de Départ ........................................................................................................................................................................... 49

Mode Musical ................................................................................................................................................................................... 49

Mode Automatique ........................................................................................................................................................................... 49

Mode Maître/Esclave ....................................................................................................................................................................... 50

TELECOMMANDE .................................................................................................................................................. 51

VALEURS DMX ................................................................................................................................................... 52

VALEURS DMX (SUITE) ........................................................................................................................................ 53

VALEURS DMX ET LISTE DE MOTIFS ....................................................................................................................... 53

5. INFORMATIONS TECHNIQUES ................................................................................................................................. 54

6. SPECIFICITES TECHNIQUES ................................................................................................................................... 55

1. Before You Begin

What Is

• Infrared Remote Control (IRC)

Claims

Immediately unpack and check the box. Make sure all the parts are present and in
the shipper immediately, not CHAUVET®. In addition, retain the container and all the

For other issues such as missing components or parts, damage not related to

7 days of

Text

Convention

Meaning

<Menu>

A key to be pressed on the product’s control panel

1~512

A range of values

50/60

A set of values of which o nly one can be chosen

A menu option not to be modified (for example, showing

MENU > Settings

A seq uence of menu o ptions to be fol low ed

ON

A value t o be entered or selected

Symbols

Symbol

Meaning

Critical installation, configuration, or operation infor ma tion.

Important installation or configuration information. The

Disclaimer

The information and specifications contained in this document are subject to change without

Included

Conventions

• Scorpion™ Burst GB

• Power Co rd

good condition. If the material inside the box appears damaged from shipping, notify
packing material for inspection.

shipping, or concealed damage, file a claim with CHAUVET® within
receiving the merchandise.

Settings

the operating mode/current status)

Ignoring this information can cause the product to not work,
damage it, or cause harm to the operator.

• Warranty Ca rd

• User Manual

notic e. CHA UV ET® assu mes no resp ons i bi lity or liab ili ty for any err or s or om is s i ons th at m ay
appear in this manual. © Copyright 2012 CHAUVET®. All rights reserved.

Printed in P.R.C. Electronically published by CHAUVET® in the U.S.A.

Author Date

S. Diaz 10/29/12

product may not function correctly if this information is not
used.

Useful information.

Rev. 2 4 Scorpion™ Burst GB User Manual

Safety Notes

CAUTION! The use of optical instruments with this product will increase eye

• CAUT ION! Viewing las e r light d ire ctly (intra-bea m viewing) through optical

This product is for indoor use only! To prevent risk of fire or shock, do not expose this

hazard.
Please read the following notes carefully because they include important safety
information about the installation, usage, and maintenance of this product.

instruments, such as cameras and binoculars, may increase risks to the eyes.

• Lasers can be hazardous and have unique safety considerations. Permanent eye

injury and blindness is possible if lasers are used incorrectly. Pay close attention
to each safety REMARK and WARNING statement in this User Manual. Read all
instructions carefully BEFORE operating this device.

• Keep this User Manual for future consultation. If you sell this product to another user,
be su re that t hey also rec eive this docum ent.

• Alw ays make s ure that the voltage of the outlet to which you are connecting this
product is within the range stated on the decal or rear panel of the product.

•
produc t to rain or m oist ure.

• Make sure th ere are no flammable materials close to the unit while operating.

• Always install this product in a location with adequate ventilation, at least 20 in (50

cm) f rom adjacent surfac es. Be s ure that no vent ila tio n slot s are blocked.

• Always disconnect this product from the power source before cleaning it or replacing
fuse.

• Make sure to repl ace the fuse with another of the same typ e and r ati ng.

• If mounting it ov erhea d, al ways secu re this pr oduc t to a fastenin g device u sing a

safety chain.

• The maximum ambient temperature (Ta) is 104° F ( 40° C). Do not operat e this
product at higher temperatures.

• In t he even t of a serious operating probl em , st op using th e unit imm ediat ely. Never
try to repair the unit. Repairs carried out by unskilled people can lead to damage or
malfunction. Please contact the near est auth ori zed techni cal assistance center.

• Never connect this product to a dimmer pack or rheostat.

• Make sure the power cord is not crimped or damaged.

• Never disconnect the power cord by pulling or tugging on the cord.

• Never carry a product from the power cord or any moving part. Always use the

hanging/mounting bracket or the handles.

• Always avoid direct eye exposure to the light source when this product is on.

• Lasers can be hazardous and have unique safety considerations. Permanen t eye

injur y and blindness is possible i f lasers are us ed incorrectly. Pay close att enti on to
each safety REMARK and WARNING statement in this user manual. Read all
ins tructi ons c arefull y B EFORE oper ati ng this dev ice.

• Avoid direct eye contact with laser light. Never intentionally expose your eyes or

others to direct laser light.

• This laser product can potentially cause instant eye injury or blindness if laser

light directly strikes the eyes.

• It is illegal and dangerous to shine this laser into audience areas, where the

audience or other personnel could get direct laser beams or bright reflections
into their eyes.

• It is a U.S. federal offense to shine any laser at aircraft.

• Use of controls or adjustments or performance of procedures other than those

specified herein may result in hazardous radiation exposure.

• There are no user-serviceable parts inside the unit. Do not open the housing or

attempt any repairs yourself. In the unlikely event your unit may require service,
please contact the dealer nearest to you.

Scorpion™ Burst GB User Manual 5 Rev. 2

Non-

Laser Safety

Notes

Laser light is thousands of times more concentrated than light from any other kind of light
source. This concentration of light can cause instant eye injuries, primarily by burning the

a laser beam, it can still potentially injure or blind you or your audience. Even very small

laser beam is safe for eye exposure. This laser product uses dozens of milliwatts of laser

lasers in areas which people can get exposed. This is true

Always use appropriate lighting safety cables when hanging lights and effects overhead.

• This unit contains high-power laser devices internally.

Interlocked

Housing
Warning

• Do not open the laser housing because of potential exposure to unsafe levels of

laser radiation.

• The laser power levels, accessible if the unit is opened, can cause instant
blindness, skin burns, and fires.

STOP AND READ ALL THE LASER SAFETY NOTES BELOW

Laser light i s different from any other light sources with which you may be familiar. The
light from this product can potentially cause eye injury if not set up and used properly.

retina (the light sensitive portion at the back of the eye). Even if you cannot feel “heat” from
amounts of laser light are potentially hazardous even at long distances. Laser ey e i n j u ries

can happen quicker than you can blink.
It is in cor rec t t o t hi nk th at bec aus e t hes e l as er ent er tai nm ent pr odu ct s sp lit t he la ser i nto

dozens of beams and t he l aser b eams are s canned out in high speed, that an individual
power (Clas s 3B level s int ernally ) befor e it spli ts into mul tiple b eams (Cl ass IIIa levels).

Many of the individual beams are potentially hazardo us to t he eyes .
It is also incorrect to assume that because the laser light is moving, it is safe. This is not

tr ue. Nor, do the l aser beam s alway s move. Si nce eye i njuri es can o ccur in stantl y, it is
critical t o prevent the p ossibility of any di rect eye exp osure. I n th e laser safety reg ulat ion, it
is not legal to aim Class IIIa
even if it is aimed below people’s faces, such as on a dance floor.

• Do not operate the laser without first reading and understanding all safety and technical
data in this manual.

• Always set up and install all laser effects so that all laser light is at least 3 meters (9.8 feet)
above the floor on which people can stand. See “Proper Usage ” section later in this
manual.

• After set up, and prior to public use, test laser to ensure proper function. Do not use if any
defect is detected.

• DO NOT use if laser lens is damaged or missing, as this could indicate da mage to the
diffraction grating optic, and could allow emission of higher laser levels above Class IIIa.

• Do not use laser if the laser appears to be emitting only one or two be ams.

• Do not point lasers at people or animals.

• Never look into the laser aperture or laser beams.

• Do not point lasers in areas in which people can potentially get exposed, such as

uncontrolled balconies, etc.

• Do not point lasers at highly reflective surfaces, such as windows, mirrors, and shiny metal.
Even laser reflections can be hazardous.

• Never point a laser at aircraft; this is a fede ral offense.

• Never point un-terminated laser beams into the sky.

• Do not expose the output optic (aperture) to cleaning chemicals.

• Do not use the laser if the housing is damaged, open, or if the optics appear da maged in

any way.

• Never open the laser housing. The high laser power levels inside the protective housing
can start fires, burn skin, and will cause instant eye injury.

• Never leave this device running unattended.

• The operation of a Class IIIa laser show is only allowed if the show is controlled by a skilled

and well-trained operator, familiar with the data included in this manual.

• The legal requirements for using laser entertainment products vary from country to country.
The user is responsible for the legal requirements at the location/country of use.

•

Rev. 2 6 Scorpion™ Burst GB User Manual

Laser Safety Label Reproduction

LASER HAZARD

LASER APERTURE LABEL

EXPLANATORY,

NON-INTERLOCKED

MANUFACTURER’S ID, &
CERTIFICATION LABEL

WARNING LABEL

HOUSING LABEL

Scorpion™ Burst GB User Manual 7 Rev. 2

This laser product complies with U.S. FDA CDRH l aser safety standards 21 CFR
required to keep this product in compliance with laser performance standards.

LASER EXPOSURE

Laser light - Avoid direct eye contact!

Further guidelines and safety programs f or safe use of lasers can be foun d in the ANSI Z 136.1
Standard “For Safe Use of Lasers,” available from the Laser Institute of America:

www.laserinstitute.org. M an y local governm ents , corpor ati ons , ag encies, m ili tary, and other s , requir e

all las ers t o be us ed und er th e gu id elin es of A NSI Z1 36.1. L aser Di s play g uid anc e can be obtain ed
via the International Las er Display Association: www.laserist.org.

Laser Emission Data

LASER CLASSIFICATION Class IIIa

Green Laser Diode DPSS Nd:YVO4, 532 nm

Blue Laser Diode LD GaN 450 nm, t ypi cal

Beam Diameter <5mm at ap ert ur e

Pulse Data 100 msec to CW (continuous)

Divergence (each beam) <2 mrad

Scan Angle <160 degrees

Peak Power for
Classification

Laser Compliance Statement

1040.10 & 1040.11. This las er de vice is cla ssif ied Class IIIa. No maintenance is

<5

MW

Rev. 2 8 Scorpion™ Burst GB User Manual

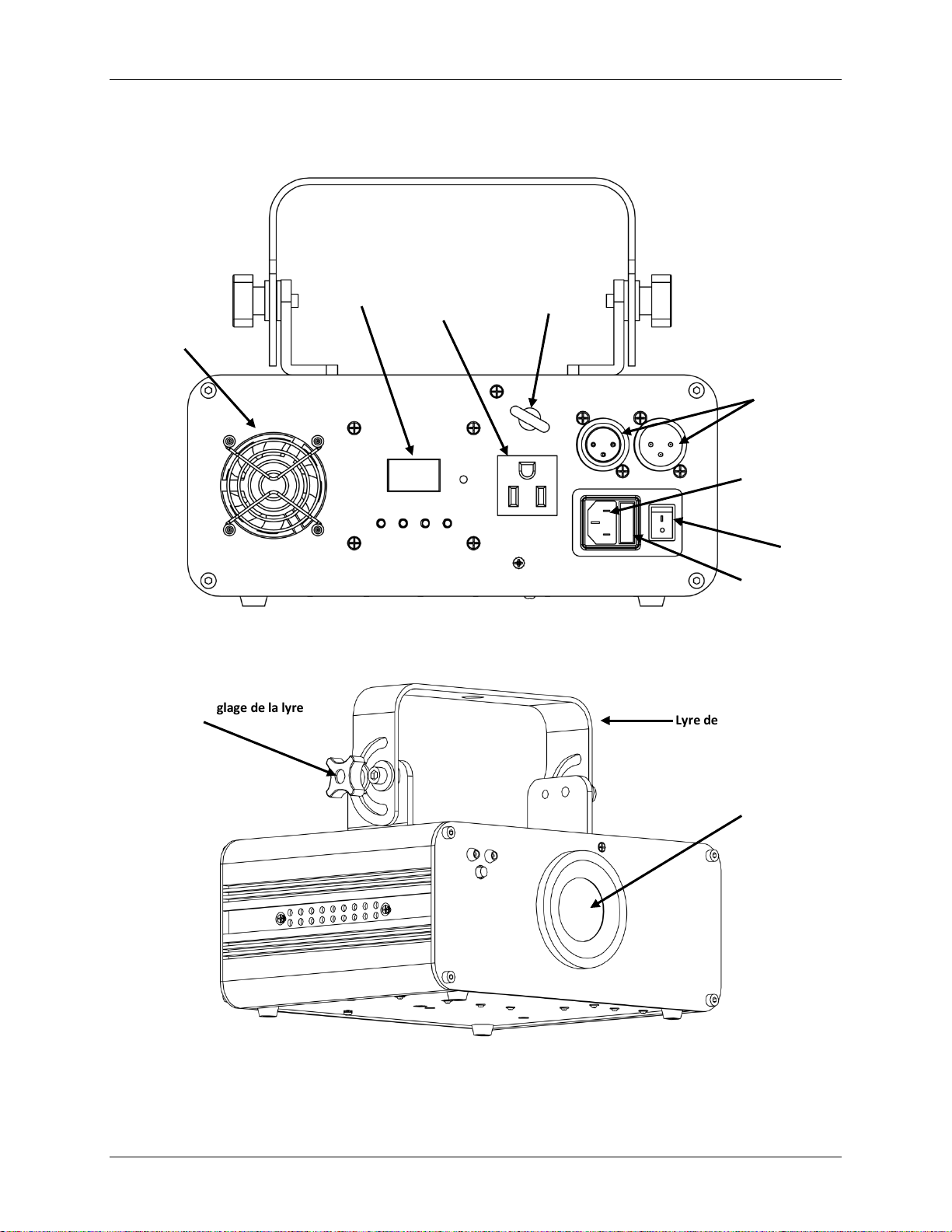

Mounting Bracket

Bracket Adjustment Knob

Laser Aperture

DMX In/Out

Power In

Fuse Holder

Safety Loop

Display Panel

Power Out

Cooling Fan

Power Switch

2. Introduction

Overview

Scorpion™ Burst GB User Manual 9 Rev. 2

Dimensions

Rev. 2 10 Scorpion™ Burst GB User Manual

The fuse is located

flat-head screwdriver.

Always connect the product to a switched circuit. Never connect the product to a rheostat

as a 0% to 100% switch.

type and rating.

Mounting clamp

Safety loop/

3. Setup

AC Power

This product has an auto-ranging power supply and can work with an input voltage range of
100~240 VAC, 50/60 Hz. See the label affixed to the back plate of the product or refer to the
specifications chart. The listed current rating indicates its average current draw under normal
conditions.

(variable resistor) or dimmer circuit, even if the rheostat or dimmer channel is used only

Fuse Replacement

With a flat-head screwdriver, wedge the fuse holder
out of its housing. Remove the damaged fuse from
its holder and replace with exact same type of fuse.
Insert the fuse holder back in its place and
reconnect

Disconnect from power before replacing a fuse. Always replace with a fuse of the same

power.

Mounting

Orientation

The Scorpion™ Burst GB may be mounted in any safe position, provided there is adequate room
for ventil at ion.

Rigging

Be sure that the structure onto which you are mounting this product can support it s wei ght. See the
Technical Specifications section of this manual for weight information. Mount the product securely.
You can do this with a screw, a nut, and a bolt. You could also use a mounting clamp if rigging this
product onto a truss. Always use a safety cable. Consider ease of access to the unit for
maintenance and programming purposes before deciding on a location for this product.

When power linking multiple products, always consider the length of the power linking cable and
mount the products close enough together for cables to reach .

inside this
compartment.
Remove us i ng a

The bracket adjustment knobs allow for aiming the product to a desired angle. Do not use tools to
loosen or tighten the bracket knobs because tools can damage them.

Scorpion™ Burst GB User Manual 11 Rev. 2

Safety cable

Proper

This product is for overhead mounting only. For safety purposes, CHAUVET®
recommends mounting your lighting effect products on steady elevated platforms or

International laser safety regulations require that laser products must be operated in

horizontal separation is required between laser light and audience or other public

CAUTION: USE OF CONTROLS OR ADJUSTMENTS OR PERFORMANCE OF
PROCEDURES OTHER THA
HAZARDOUS RADIATION EXPOSURE.

Usage

sturdy overhead supports using suitable hanging clamps. In all cases, you must use
safety cables. You can obtain appropriate mounting hardware from your distributor.

the fashion illustrated below, with a minimum of 3 meters (9.8 ft) of vertical separation
between the floor and the lowest laser light vertically. Additionally, 2.5 meters of

spaces.

N THOSE SPECIFIED HEREIN MAY RESULT IN

Rev. 2 12 Scorpion™ Burst GB User Manual

To access the control panel functions, use the four buttons located underneath the

Press to find an operation mode or to back out of the current menu

<UP>

Press t o s croll up the l ist of op t ions or to f ind a low er value

<DOWN>

Press t o s croll down the l ist of options or to find a hi gher value

<ENT>

Press t o acti vate a men u option or a selected value

The control panel will remember the last setting you programmed, even after

Changing

To change an option, do the following:

LED display).

Changing

To change an option for a di ff erent function:

LED display).

Mode or Starting

Value

Program or

Channel Range

Standalone

Aut

Pre-programmed effects that cannot be customized

Aut

N/A

Automatic (Random)

Au1

N/A

Auto Blue

Au2

N/A

Auto Green

Au3

N/A

Auto Green & Blue

Sound-Active

Sou

Sensitivity

The product responds to the beat of the music

Sou

S 0~S 9

Sound (Random)

So1

S 0~S 9

Sound (Blue)

So2

S 0~S 9

Sound (Green)

So3

S 0~S 9

Sound (Green & Blue)

rAn

N/A

Random patterns & colors

Sensitivity

S 0~S 9

S 0~S 9

0 = least sensitive, 9 = most sensitive

DMX

000~502

DMX mode, sets star ti ng address

SLA

Master/slave mode

rEn

Remote control mode

4. Operation

Control

Panel

Operation

Options Within

the Same

Function

Options for a

Different

Function

display.

Button Function

<MENU>

you have turned the product off.

1. Press <MENU> once (the LED display will blink).

2. Press <UP> or <DOWN> until the desired menu option shows on the LED
display.

3. Press <ENT> to accept the new option (the new option will show solid on the

1. Press <MENU> once (the LED display will blink).

2. Press <MENU> repeatedly until seeing the active option of the desired menu
branch.

3. Press <UP> or <DOWN> until the desired menu option within the new menu
branch shows on the LED display.

4. Press <ENT> to accept the new option (the new option will show solid on the

option

Menu Map

Options Description

Scorpion™ Burst GB User Manual 13 Rev. 2

Configuration

Set the p r oduc t in DM X m ode to cont rol with a D M X contro l ler.

socket on the product.

Starting Address

The Scorpion™ Burst GB uses up to 11 DMX channels in its DMX mode, which defines

. If you are unfamiliar DMX, download the DMX

2. Select the value of your starting address, then press <ENTER>.

Set the product in one of the standalone modes to control without a DMX controller.

Never connect a product that is operating in any standalone mode (either

interfere with the DMX signals from the controller.

Sound-Active Mode

To enable the Sound-Active mode, do the following:

6. Press <ENTER>.

Automatic Mode

To enable the Automatic mode, follow the instructions below:

5. Press <ENTER>.

Master/Slave Mode

The Master/Slave mode allows a single Scorpion™ Burst GB (the “master”) to control the

units (the “slaves”) without the need of a

mode, while the slave units will be set to operate in Slave Mode. Once set and

2. Make the master unit the first unit in the DMX daisy chain.

• Configure all the slave units before connecting the master unit to the DMX daisy

Do not connect more than 31 slave units to the master unit.

(DMX)

Configuration

(Standalone)

1. Connect the product to a suitable power outlet.

2. Turn th e pro duct on.

3. Connect a DMX cable from the DMX output of the DMX controller to the DMX input

the highest configurable address to 501
Prime r from www.chauvetlighting.com.
To select the starting address, do the following:

1. Press <MENU> unti l a three-number v alue appears.

1. Connect the product to a suitable power outlet.

2. Turn th e pro duct on.

1. Press <MENU> r epeatedly until Sou or Aut shows on the display.

2. Press <UP> or <DOWN> until Sou shows on the display.

3. Press <ENTER>.

4. Turn the music on and press <MENU> until S 0(~9) shows on the display.

5. Use <UP> or <DOWN> to set the sound sensitivity from level S 1~S 9, with 9 being

Static, Automatic, or Sound) to a DMX string connected to a DMX controller.
Products in standalone mode may transmit DMX signals that could

the most sensitive.

The product will only respond to low frequencies of music (bass and
drums).

1. Press <MENU> repeatedl y unt il Sou or Aut shows on the display.

2. Press <MENU> r epeatedly until Aut shows on the display.

3. Press <ENTER>.

4. Use <UP> or <DOWN> to select the desired effect for an automatic program.

actions of one or more Scorpion™ Burst GB
DMX c ontroller . The m aster unit wil l be set to operat e i n eit her A utomati c or So und Acti ve

connected, the slave units will operate in unison with the master unit.
Configure the units as indicated below.

Slave units:

1. Press <MENU> r epeatedly until SLA shows on the display.

2. Press <ENTER>.

3. Connect the DMX input of the first slave unit to the DMX output of the master unit.

4. Connect the DMX input of the subsequent slave units to the DMX output of the
previous slave unit.

5. Finish setting and connecting all the slave units.

Master unit:

1. Set the master unit to operate in either Automatic or Sound mode.

chain.

Rev. 2 14 Scorpion™ Burst GB User Manual

• Never connect a DMX controller to a DMX string configured for Master/Slave

operation because the controller may interfere with the signals from the master unit.

•

Holding for 3 seconds will activate or deactivate

off with the remote

SOUND-ACTIVE

MODE

The blue music LED indicator is flashing when sound
signal is detected

SOUND

SENSITIVITY

In Sound-Active Mode, press MUSIC + B + “1~9” to
adjust sensitivity setting, “9” is the most sensitive

CHANGING

PATTERN

CHANGING

Pattern swap effect, switches between the last two
patterns selected

Turn the Laser
On/Off

Pattern Repeating

Sound Sensitivity

Effect Pause

Color Changing
Auto Mode

Sound-Active Mode

Fixed Pattern

Burst Effect Rotation

Pattern Changing

Remote Control

(From 1 to 48)

Button(s) Function Description

ON/OFF

remote mode, so that the laser can be powered on or

AUTO MODE Laser runs on built-in automated programs

COLOR

BURST EFFECT

ROTATION

PATTERN SWAP

Selects laser color: Green>Blue> G&B>

Press A and then a number (0~9)

For Burst effect, press C + “1~9” to adjust field
rotation speed, “9” is the fastest

Scorpion™ Burst GB User Manual 15 Rev. 2

Channel

Value

Function

000  024

225  255

DMX Mode

Random

000  010

231  255

Pattern 1

Pattern 24

000  004

225  255

Blackout

Blue & Green (Alternating Strobe)

000  027

210  255

100%5%

Zoom in and out

000  127
192  255

X-Axis Roll
Roll (fast  slow)

000  127
192  255

Y-Axis Roll
Roll (fast  slow)

000  127
192  255

Z-Axis Roll
Counte r cl ockwi se Rotate

Note: See next page for pattern list.

DMX Values

1

Control Mode

2

Patterns

025  049
050  074
075  099
100  124
125  149
150  174
175  199
200  224

011  020
021  030
031  040
041  050
051  060
061  070
071  080
081  090
091  100
101  110
111  120
121  130
131  140
141  150
151  160
161  170
171  180
181  190
191  200
201  210
211  220
221  230

Automatic mixed
Automatic 1
Automatic 2
Automatic 3
Sound mixed
Sound 1
Sound 2
Sound 3

Pattern 2
Pattern 3
Pattern 4
Pattern 5
Pattern 6
Pattern 7
Pattern 8
Pattern 9
Pattern 10
Pattern 11
Pattern 12
Pattern 13
Pattern 14
Pattern 15
Pattern 16
Pattern 17
Pattern 18
Pattern 19
Pattern 20
Pattern 21
Pattern 22
Pattern 23

005  028
029  056

3

Color Selection

4

Color Changing Speed

5

Zoom

6

X-Axis Roll

7

Y-Axis Roll

8

Rotate (Z-Axis Roll)

057  084
085  112
113  140
141  168
169  197
198  224

000  004
005  255

028  169
170  209

128  191

128  191

128  191

Blue
Green
Blue & Green
Green Strobing
Blue Strobing
Blue on Green Strobing
Green on & Blue Strobing
Blue & Green Strobing

No function
Color Changing Speed (slow  fast)

Zoom in
Zoom out

Roll (slow  fast)

Roll (slow  fast)

Clockwise Rotate

Rev. 2 16 Scorpion™ Burst GB User Manual

Channel

Value

Function

000  127
192  255

128 fixed positions on the X-Axis
Counte r cl ockwi se pan

000  127
192  255

128 fixed positions on the Y-Axis
Up to Down Tilt (fast to slow)

000

151  255

No function

Counte r cl ockwi se rotati o n

DMX

Pattern

DMX

Pattern

DMX

Pattern

DMX

Pattern

000~010

061~070

121~130

181~190

011~020

071~080

131~140

191~200

021~030

081~090

141~150

201~210

031~040

091~100

151~160

211~220

041

~050

101~110

161~170

220~230

051~060

111~120

171~180

230~255

DMX Values (continued)

9

Pan (X-Axis)

10

Tilt (Y-Axis)

11

Pattern Rotation

128  191

128  191

001  075
076  150

Cl ock wise pan

Up to Down Tilt (slow to fast)

Clockwise pattern rotation
No pattern rotation (laser is on, but not rotating)

DMX Values and Pattern List

Scorpion™ Burst GB User Manual 17 Rev. 2

Product

Dust build-up reduces light output performance and can cause overheating. This can
lead to reduction of the light source’s life and mechanical wear. To maintain optimum

• Gently polish the glass surface until it is free of haze and lint.

5. Technical I nformation

Maintenance

performance and minimize wear, clean your lighting products at least twice a mon th.
(Use and environmental conditions may require increased cleaning frequency.)

• Unplug the product from po wer.

• Wait until the product is cold.

• Use a vacuum (or dry compress ed air) and a sof t brush to remov e dust collected on

the exter nal surface a nd fan vents.

• Clean t he glass panel ( laser ap erture) with a m ild solution of glas s cleaner o r
isopropyl alcohol.

• Apply the solution directly to a soft, lint-free c otton cloth or a lens cleaning t i ssu e,
and drag any dirt or grime to the outside of the glass.

Always dry the glass surface carefully after cleaning them.

DO NOT spin the fan using compressed air because you could damage it.
DO NOT open thi s pr oduct for cleaning or servicing.

Rev. 2 18 Scorpion™ Burst GB User Manual

Dimension s and

Length

Width

Height

Weight

8 in (205 mm)

9.4 in (240 mm)

7.6 in (194 mm)

5.2 lbs (2.4 kg)

Note: Dimensions in inches rounded to the nearest decimal digit

Power

Power Supply Type

Range

Voltage Selection

Switching (internal)

100~240 V, 50/60 Hz

Auto-ranging

Parameter

120 V, 60 Hz

230 V, 50 Hz

Energy consumption

37 W

42 W

Operating current (units)

0.3 A

0.2 A

Power linking (units)

25 units

43 units

Fuse

T 1 A, 250 V

T 1 A, 250 V

Power I / O

U.S.

UK/Europe

Power input connector

IEC

IEC

Power output connector

Edison

N/A

Power cord plug

Edison

N/A

Light Source

Type

Power

Wavelength

Laser (green)

40 mW

532 nm

Laser (blue)

120 mW

450 nm

Photo Optic

Parameter

Value

Cover ag e ang l e

99º

Pan positioning

43º

Tilt positioning

39º

Thermal

Maximum External Temp.

Cooling Syste m

104° F (40° C)

Fan cooled

DMX

I/O Connectors

Connector Type

Channel Range

3-pin XLR

Sockets

11

Ordering

Product Nam e

Item Code

UPC Number

Scorpion™ Burst GB

10060604

781462209520

6. Technical Specifications

Weight

Scorpion™ Burst GB User Manual 19 Rev. 2

UK, or Ireland, contact your distributor

and follow their instructions on how to return CHAUVET® products to

Returns

Call the corresponding CHAUVET® Technical Support office and request a Return

Authorization (RMA) number before shipping the product. Be prepared to

provide the model number, serial number, and a brief description of the cause for the

Send the merchandise prepaid, in its original box, and with its original packing and

Clearly label the package with the RMA number. CHAUVET® will refuse any product

e the RMA number on a properly affixed label. DO NOT write the RMA

Before sending the product, clearly write the following information on a piece of paper

Be sure to pack the product properly. Any shipping damage resulting from inadequate

boxing are

Contact Us

CHAUVET®

CHAUVET® Europe Ltd.

Fax: [phone]

Email: [e-mail]

www.chauvetlighting.com

www.chauvetlighting.co.uk

To get support or return a product:
In the U.S., contact CHAUVET® World Headquarters.
In the UK or Ireland, contact CHAUVET® Europe Ltd.

In any other country, DO NOT contact CHAUVET®. Instead, contact your local
dis tribut or. See www.chauvetlighting.com for distributors outside the U.S., UK, or
Ireland.

If you are located outside the U.S.,
them. Visit our we bsite for cont act d etails.

Merchandise
return.

accessories. CHAUVET® will not issue call tags.

returned without an RMA number.

Writ
number directly on the box.

and place it inside the box:

• Your name

• Your address

• Your phone number

• The RM A number

• A brief description of the problem

packaging will be your responsibility. FedEx packing or double­recommended.

World Headquart ers
General Inform ation

Technical Support

CHAUVET® reserves the right to use its own discretion to repair or replace
returned product(s).

United Kingdom & Ireland
General Inform ation

Address: 5200 NW 108th Avenue
Sunrise, FL 33351
Voice: 954-577-4455
Fax: [phone]
Toll free: 1-800-762-1084

Voice: 954-577-4455 (Press 4)
Fax: [phone]

Address: Unit 1C
Brookhill Road Industrial Estate
Pinxton, Nottingham, UK
NG16 6NT
Voice: [phone]

Technical Support

Email: [e-mail]

World Wide Web

Rev. 2 20 Scorpion™ Burst GB User Manual

World Wide Web

1. Antes de Empezar

Qué va

• Control Remoto por Infrarrojos (IRC)

Reclama-

Des emba le y compruebe la caja lo antes posible Cerciórese de que todas las partes están
presentes y en buen estado. Si el material del interior de la caja parece dañados por el
transporte, notifíqueselo al transportista inmediatamente, no a CHAUVET®. Además,

Para otras incidencias, como componentes o piezas que falten, daños no relacionados
con el transporte o daños no evidentes, presente una reclamación a CHAUVET® en el

Conven-

Convención

Significado

Una tecla que se tiene que pulsar en el panel de control

1~512

Un rango de valores

Un conjunto de valores de los cuales solo se pude escoger

Una opción de menú que no se modifica (por ejemplo,

Configuración

ON

Un valor que se tiene que introducir o seleccionar

Símbolos

Símbolo

Significado

Instalación, configuración o información sobre
Instalación o información de configuración imp ortante. El

Exención de

bilidad

La inform ac ión y especificaci ones contenid as en este docu m ent o est án s ujetas a cambio sin pr evi o

incluido

ciones

ciones de

texto

• Scorpion™ Burst GB

• Cable de alimentación

guarde la caja y tod o el ma terial d e embalaje par a su inspec ción.

plazo d e 7 días de la recepción de la mercancía.

<Menu>

50/60

Configuración

MENÚ >

del producto

uno

mostrar el modo de funcionamiento/estado actual)
Una secuencia de opciones de menú que ha de seguirse

funcionam ient o crí t ica. Hac er cas o omi so de es ta
información puede hacer que el producto no funcione, que
se averíe, o causar daños al usuario.

• Tarjeta de garantía

• Manual de usuario

Responsa-

producto puede no funcionar correctamente si esta

aviso. CH AU VE T ® n o asume res p onsabilid ad de ningún ti p o por cualqu i er er r or u om is i ón qu e pu eda
aparec er en es t e man u al. © Copyright 2012 CHAUVET® Todos los derechos reservados.

Impreso en la R. P. China. Publicación en formato electrónico por CHAUVET® en EE.UU.

Autor Fecha

S. Diaz 29/10/2012

información no se usa.

Información útil.

Scorpion™ Burst GB Manual de Usario 21 Rev. 2

Notas de

Seguridad

¡CUIDADO! El uso de instrumentos ópticos con este producto aumentará el riesgo

• ¡CUIDADO! Mirar al láser directamente (visión a través del haz) por medio de

a 20'' (50 cm) de superficies adyacentes. Asegúrese de que no se han bloqueado las

• Evite el contacto directo de los ojos con la luz del láser. Nunca exponga

Este producto láser puede causar lesiones oculares al instante, o ceguera, si la luz del

para los ojos.
Por favor lea las notas siguientes detenidamen te , porque incluyen infor mación
importante de seguridad sobre la instalación, uso y mantenimiento de este
producto.

instrumentos ópticos, como cámaras o binoculares, puede incrementar el peligro
para los ojos.

• Los láseres pueden ser peligrosos y tienen consideraciones de seguridad

particulares. Puede producirse lesión ocular permanente y ceguera si los láseres
se usan incorrectamente. Ponga máxima atención a todos los COMENTARIOS y
ADVERTENCIAS de seguridad de este Manual de Usuario. Lea atentamente todas
las instrucciones ANTES de poner en funcionamiento este dispositivo.

• Guarde este Manual de Usuario para futuras consultas. Si vende este producto a
otro usuario, asegúrese d e que es te recibe también el presente d ocumento.

• Aseg úres e siempre de que la tensión d el enchuf e al que conecte este p roduct o está
en el rango establecido en el grabado o en el panel posterior del producto.

• ¡Este producto es par a uso en interi ores solament e! Pa r a evit ar riesgos d e i ncen dio o
descarga, no exponga este producto a la lluvia o la humedad.

• Aseg úres e de qu e no hay materiales inflamables cerca de la un idad cuando esté en
funcionamiento.

• Instale siempre este producto en una ubicación con ventilación adecuada, al menos
ranuras de ventilación.

• Desc onecte siempre este p rodu cto de la f uente de al i mentación a ntes d e limpiar lo o
cambiar el f usible.

• Asegúrese de sustituir el fusible con otro del mismo tipo y categoría.

• Si lo monta en alto, asegure siempre este producto a un dispositivo de seguridad

usando una cadena de seguridad.

• La máxima temperatura ambiente (Ta) es de 104º F (40º C). No haga funcionar este
producto a temperaturas más altas.

• En caso de un problema grave de funcionamiento, deje de usar la unidad
inmedi atamente. Nunca inten te reparar la unidad. Las repar aciones lleva das a cabo
por personal no cualificado pueden provocar averías o funcionamiento defectuoso.
Póngase en contacto con el centro de asistencia técnica autorizado más cercano.

• Nunca conecte este producto a un regulador de intensidad o reostato.

• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.

• Nunca desconecte el cable de alimentación agarrando o tirando del cable.

• Nunca arrastre un producto agarrando por el cable de alimentación o por cualquier

parte móvil. Use siempre el soporte de montaje/colgar para el manejo.

• Evite siempre l a expos ici ón directa de los ojos a l a fuente de luz mientras este
producto esté encendido.

• Los láseres pueden ser peligrosos y tienen consideraciones de seguridad
parti culares. Puede pr oducirse lesión o cular permanente y ceguera si los láseres se
usan incorrectamente. Ponga máxima atención a todos los COMENTARIOS y
ADVERTENCIAS de seguridad de es t e manual de usuario. Lea atentamente todas
las instrucciones ANTES de poner en funcionamiento este dispositivo.

intencionadamente su s ojos o los de otras personas a l a luz dir ecta d el láser.

•
láser incide dir ectamente en l os ojos.

• Es ilegal y peligroso alumbrar con este láser zonas de espectadores en las que el público
u otro personal pueda recibir rayos láser o reflejos de su brillo directamente en los ojos.

• En los EEUU es un delito federal dirigir cualquier láser hacia un avión.

• El uso de c ontroles, ajustes o pr oced imient os de o pera ción di sti ntos a los

especificados aquí pueden causar exposición peligrosa a la radiación.

• No hay piezas reparables por el usuario dentro de la unidad. No abra la carcasa ni
intente ninguna reparación por sí mismo. En el caso improbable de que su unidad
requiera reparación, póngase en contacto con su distribuidor más cercano.

Rev. 2 22 Scorpion™ Burst GB Manual de Usario

Advertencia

• Esta unidad contiene internamente dispositivos láser de alta potencia.

causar ceguera instantánea, quemaduras en la piel e incendio s.

Notas de

Sobre Láser

sumir que porque la luz láser está en movimiento, es segura. Esto no es

oculares pueden producirse instantáneamente, es crítico prevenir la posibilidad de

ción directa al ojo. En las disposiciones de seguridad láser, no es legal

expuestas. Esto se aplica incluso si se apunta por debajo de las caras de la gente, por

• No ponga en funcionamiento el láser sin primero leer y comprender todos los datos

sobre las cabezas.

Sobre Carcasa

no Cerrada

Seguridad

• No abra la carcasa del láser, ya que podría exponerse a niveles no seguros de

radiación láser.

• Los niveles de láser a los que se tiene acceso si se abre la unidad pueden

DETÉNGASE Y LEA TODAS LAS NOTAS DE SEGURIDAD SOBRE EL LÁSER
SIGUIENTES

La luz láser es diferente de cualquier otr a fuente de luz que usted conozca. La lu z de este
producto puede potencialmente causar lesión ocular si el producto no se instala y usa
adecuadamente. La luz láser es miles de veces más concentrada que la luz de cualquier otro
tipo de fuente. Esta concentración de luz puede causar lesiones instantáneas en el ojo,
fundamentalmente por quemadura de la retina (la zona sensible a la luz en la parte posterior
del ojo). Aunque usted no pueda sentir el “calor” de un haz de láser, este puede aún
potencialmente lesionar o cegarle a usted o al público. Incluso cantidades de luz láser muy
pequeñas son potencialm ente peligrosas, incl uso a lar gas distancias. Las l esiones oculares
por láser pueden ocurrir más rápi do de lo que se tarda en parp adear. No es correcto pensar
que porque estos productos recreati vos de láser dividen el láser en docenas de haces, y
porque el haz de láser se lanza a alta velocidad, es segura la exposición del ojo a cualquier
haz individual de láser. Este producto de láser utiliza docenas de milivati os de potencia láser
(niveles clase 3B internamente) antes de dividirlo en múltiples haces (niveles clase IIIa).
Muchos de los haces individuales son potencialmente peligrosos para los ojos. Tam bié n es
inc orrect o a
ci ert o. Ni tam po co que l os haces de l ás er se m uev en si em pre. Pu est o q ue l as l esi on es

cualquier exposi
apuntar con láseres Clase IIIa hacia áreas en las que las personas puedan quedar

ejempl o hacia la pista de b aile.

técnicos y de seguridad de este manual.

• Ubique e instale todos los efectos láser siempre de forma que toda la luz láse r está al
menos a 3 m (9,8 pies) sobre el nivel del suelo en el que se encuentra la gente. Vea el
apartado "Uso adecuado" más adelante en este manual.

• Después de la instalación, y antes de su uso público, pruebe e l láser para asegurarse de
que funciona adecuadamente. No lo use si detecta cualquier defecto.

• No lo use si falta la lente o si está estropeada, pues esto podría indicar una avería en la
óptica de la rejilla de difracción, y podría permitir la emisión de niveles de láser por encima
de la clase IIIa.

• No utilice el lás er si parece estar emitiendo solo uno o dos haces.

• No apunte con láser a personas o animales.

• Nunca mire a la apertura del láser o a los haces de láser.

• No apunte con el láser hacia áreas en las que las personas pudieran quedar expuestas,

como balcones sin vigilancia, etc.

• No apunte con láseres a superficies muy reflectantes como ventanas, espejos y metal
pulido. Incluso los reflejos del láser pueden ser peligrosos.

• Nunca apunte con el láser a un avión; es un delito federal.

• Nunca apunte hacia el cielo con haces láser sueltos.

• No exponga la óptica de salida (apertura) a productos de limpieza químicos.

• No use el láser si la carcasa está averiada o abierta, o si la óptica parece dañada de

cualquier modo.

• Nunca abra la carcasa del láser. Los altos niveles de potencia láser de ntro de la carcasa
protectora pueden originar incendios, quemaduras en la piel y causarán lesiones oculares
al instante.

• Nunca deje este dispositivo en funcionamiento sin vigilancia.

• El funcionamiento de un láser de e spectáculo de Clase IIIa solo se permite si el

espectáculo es controlado por un operador experimentado y bien formado, familiarizado
con los datos contenidos en este manual.

• Los requisitos legales para usar productos de láser recreativo varían de un país a otro. El
usuario es responsable de los requisitos legales del lugar/país en que lo utilice.

• Use siempre los cables de seguridad apropiados cuando cuelgue estas luces y efectos

Scorpion™ Burst GB Manual de Usuario 23 Rev. 2

Reproducción de la Etiqueta de Seguridad del Láser

ETIQUETA

LÁSER

ETIQUETA APERTURA LÁSER

EXPLICATORIA, ID DEL
ETIQUETA CARCASA NO

FABRICANTE Y ETIQUETA
DE CERTIFICACIÓN

ADVERTENCIA PELIGRO

CERRADA

Rev. 2 24 Scorpion™ Burst GB Manual de Usario

Este producto láser cumple con la Normativa de Seguridad Láser US, FDA, CDHR

estándares de rendimiento láser.

LASER EXPOSURE WARNING

Luz láser - ¡Evite el contacto directo con los ojos!

Se pueden enc ontr ar m ás direc tric es y pr ogr amas de s eguri dad p ara el uso s egur o de láser es en la
Normat iva ANSI Z136. 1 “Para uso segur o de Láseres,” dis ponibl e en el Laser Institu te of Americ a:

www.laserinstitute.org. Muchos gobiernos locales, corporaciones, agencias, ejército y otros

requier en qu e tod os los l ás eres s e usen b ajo l as dir ectric es d e ANS I Z13 6.1. La guí a Las er Dis p lay
puede obtenerse de la International Laser Display Association: www.laserist.org.

Datos de Emisión Láser

CLASIFICACIÓN LÁSER Clase IIIa

Diodo Láser Verde DPSS Nd:YVO4, 53 2 nm

Diodo Láser Azul LD GaN 450nm, típico

Diámetro del haz <5mm en l a apertura

Datos de pulso 100 ms a CW (continuo)

Divergencia (cada haz) <2 mrad

Ángulo d e escáner <160 grad os

Pico de pot enc ia para
clasificación

<5

MW

Declaración de C o nf or m i da d Láser

21 CFR 1040.10 y 1040.11 Este dispositivo láser está clasificado Clase IIIa. No es
necesario ningún mantenimiento para que este producto siga cumpliendo los

Scorpion™ Burst GB Manual de Usuario 25 Rev. 2

Soporte de montaje

Mando de ajuste del soporte

Apertura láser

Entrada/Salida
DMX

Entrada
Portafusibles

Anillo seguridad

Panel de pantalla

Salida
Ventilador

Interruptor

2. Introducción

Vista General

alimentación

alimentación

Rev. 2 26 Scorpion™ Burst GB Manual de Usario

Dimensiones

Scorpion™ Burst GB Manual de Usuario 27 Rev. 2

El fusible está situado

destornillador plano.

atenuador sirve solo como conmutador 0% a 100%.

del mismo tipo y categoría.

Abrazadera de

Anillo de

3. Instalación

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática (auto-rango) que puede
funcionar con un rango de tensión de entrada de 100~240 VCA, 50/60 Hz. Vea la etiqueta fijada a
la placa posterior del producto o consulte la tabla de especificaciones. La especificación de
corri ente listada i ndica su c onsumo de corriente promedio en cond i ciones norm ales.

Conecte siempre el producto a un circuito conmutado. Nunca conecte el pr oducto a un
reostato (resistor variable) o circuito de atenuación, incluso si el canal del reostato o

Sustitución del Fusible

Con un destornillador plano, haga palanca para
sacar el portafusibles de la c arcasa. Quite el
fusible estropeado del soporte y sustitúyalo con un
fusible del mismo tipo exactamente.

el portafusibles en su sitio y conecte de nuevo la
alimentación.

Desconecte la alimentación antes de sust ituir el fus ible. Sustituy a sie mpre con un fusible

Montaje

Vuelva a colocar

dentro de este
compartimento.
Quítelo con un

Orientación

El Scorpion™ Burst GB puede montarse en cualquier posición segura, mientras haya espacio
adecuado para la ventilación.

Colocación

Asegúrese de que la estructura sobre la que está montando e ste producto puede soportar su peso.
Vea la sección de Especificaciones Técnicas de este manual para información sobre el peso.
Monte el producto de forma segura. Puede hacer esto con un tornillo, una tuerca y un perno.
También puede utilizar una abrazadera de montaje, si va a colocar este producto en un truss. Use
siempre un cable de seguridad. Tenga en cuenta la facilidad de acceso a la unidad para propósitos
de mantenimiento y programación antes de decidir la ubicación de este producto.

Cuando enlace en cadena la alimentación de varios productos, tenga siempre en cuenta la
longitud del cable de alimentación en cadena y monte los productos lo suficientemente cerca com o
para que el cable alca nce.

Los mandos de ajuste del soporte permiten dirigir el producto hacia un ángulo deseado. No utilice
herramientas para aflojar o apretar los mandos del soporte, puesto que las herramientas pueden
estropearlos.

montaje

seguridad/Cable de
seguridad

Rev. 2 28 Scorpion™ Burst GB Manual de Usario

Uso

Este producto es para montaje en alto solamente. Por seguridad, CHAUVET®
recomienda montar sus productos de efectos de iluminación sobre plataformas
estables y elevadas, o en soportes en alto sólidos utilizando abrazaderas apropiadas

los casos, debe utilizar cables de seguridad. Puede obtener

Las disposiciones internacionales de seguridad láser precisan que los productos de

requiere una separación horizontal de 2,5 metros entre la luz láser y los

CUIDADO: EL USO DE CONTROLES, AJUSTES O PROCEDIMIENTOS
DISTINTOS DE LOS ESP
PELIGROSA A LA RADIACIÓN.

Adecuado

para colgar. En todos
material de fijación apropiado de su distribuidor.

láser se manejen de la forma mostrada a continuación, con una separación vertical
mí nima de 3 met ros (9, 8 pies) entre el suel o y la l uz láser más b aja. Ad emá s, se

espectadores u otros espacios públicos.

ECIFICADOS AQUÍ PUEDEN CAUSAR EXPOSICIÓN

Scorpion™ Burst GB Manual de Usuario 29 Rev. 2

Funcionamiento

anel de

Para acceder a las funciones del panel de control, use l os cuatro botones ubicados

Pulse para encontrar un modo de funcionamiento o para volver a la

Pulse para desplazarse hacia arriba por la lista de opciones o para

Pulse para desplazarse hacia abajo por la lista de opciones o para

<ENT>

Pulse para activar una opción de menú o un valor seleccionado.

Cambiar Opciones

Para cambiar una opción, haga lo siguiente:

en la pantal l a LED).

Cambiar Opciones

Para cambiar una opción para una funció n dif erente:

en la pantal l a LED).

Modo o Valor

Inicial

Programa o

Rango de Canal

Efectos pre-programados que no se pueden
personalizar

Aut

N/A

Automático (Aleatorio)

Au1

N/A

Azul Aut omático

Au2

N/A

Verde Automático

Au3

N/A

Verde y Azul A utomáti co

Activo por sonido

Sou

Sensibilidad

Los programas responden al ritmo de la música

Sou

S 0~S 9

Son ido (Aleatorio)

So1

S 0~S 9

Sonido (Azul)

So2

S 0~S 9

Sonido (Verde)

So3

S 0~S 9

Sonido (Verde y Azul)

rAn

N/A

Patrones y colores aleatorios

Sensibilidad

S 0~S 9

S 0~S 9

0 = menor sensibilidad, 9 = mayor sensibilidad

DMX

000~502

Modo DMX, establece la dir ección de inicio

SLA

Modo Maestro/Esclavo

rEn

Modo mando a distancia

4. Funcionamiento

bajo la pantalla.

del P

Control

Botón Función

<MENU>

opción de menú actual.

Dentro

de la Misma

Función

para una Función

Diferente

Mapa de Menú

<UP>

<DOWN>

El panel de control recordará la última configuración que programó, incluso
aunque haya apagado el producto.

1. Pulse <MENU> una vez (la pantalla LED parpadeará).

2. Pulse <UP> o <DOWN> hasta que la opción de menú deseada aparezca en la
pantalla LED.

3. Pulse <ENT> para aceptar la nueva opción (la nueva opción permanecerá fija

1. Pulse <MENU> una vez (la pantalla LED parpadeará).

2. Pulse <MENU> repetidamente hasta que vea la opción activa de la rama de
menú deseada.

3. Pulse <UP> o <DOWN> hasta que la opción de menú deseada dentro de la
nueva rama de menú aparezca en la pantalla LED.

4. Pulse <ENT> para aceptar la nueva opción (la nueva opción permanecerá fija

enco ntrar un valor menor.

enco ntrar un valor mayor.

Opciones Descripción

Independiente Aut

Rev. 2 30 Scorpion™ Burst GB Manual de Usario

Configuración

Configure el producto en modo DMX para controlarlo con un controlador DMX.

DMX del producto.

Dirección de Inicio

El Scorpion™ Burst GB usa hasta 11 canales DMX en su modo DMX, lo cual define la

iarizado con

2. Seleccione el valor de la dirección de inicio y luego pulse <ENTER>.

Configuración

(Independiente)

Configure el producto en uno de los modos independientes para controlarlo sin

2. Encienda el produ ct o.

Nunc a conecte un producto que est á f uncionando en cualq uier modo

del controlador.

Modo Activo por

Para seleccionar el modo Activo por Sonido, haga lo siguiente:

6. Pulse <ENTER>.

Modo Automático

Para habilitar el modo Automático, siga las instruccione s siguiente s:

5. Pulse <ENTER>.

(DMX)

Sonido

1. Conecte el producto a una toma de corriente adecuada.

2. Encienda el produ ct o.

3. Conec te un cable DMX de la salida DMX del controlador DMX al conector de entrada

dirección 501 como la más alta que se puede configurar. Si no está famil
DMX, descargue el Manual DMX de www.chauvetlighting.com.

Para seleccionar la dirección de inicio, haga lo siguiente:

1. Pulse <MENU> hasta que aparezca un valor de tres números.

controlador DMX.

1. Conecte el producto a una toma de corriente adecuada.

independiente (sea Estático, Automático o por Sonido) a una línea DMX
conectada a un controlador DMX. Los productos en modo independiente
pueden transmitir señales DMX que podrían interferir con las señales DMX

1. Pulse <MENU> repetidamente hasta que aparezca Sou o Aut en la pantalla.

2. Pulse <UP> o <DOWN> hasta que aparezca Sou en la pantalla.

3. Pulse <ENTER>.

4. Encienda la música y puse <MENU> hasta que S 0(~9) aparezca en la pantalla.

5. Use <UP> o <DOWN> para co nfigurar la sensibilidad al soni do entre los ni veles

S 1~S 9, siendo 9 el más sensible.

El producto solo responderá a bajas frecuencias en la música (graves y
percusión).

1. Pulse <MENU> repetidamente hasta que aparezca Sou o Aut en la pantalla.

2. Pulse <MENU> repetidamente hasta que aparezca Aut en la pantalla.

3. Pulse <ENTER>.

4. Utilice <UP> o <DOWN> para s el ec cionar el ef ecto deseado para un progr ama
automático.

Scorpion™ Burst GB Manual de Usuario 31 Rev. 2

Modo

El modo Maestro/Esclavo permite que un solo Scorpion™ Burst GB (el “maestro”)
necesidad de un controlador DMX. La unidad maestro se configurará para funcionar

bien en modo Automático bien en modo Activo por Sonido, mientras que las unidades

se configurarán para funcionar en Modo Esclavo. Una vez configuradas y

2. Ponga la unidad maestro como la primera unidad de la cascada DMX.

• Configure todas la unidades esclavo antes de conectar la unidad maestro a la

No conecte más de 31 unidades esclavo a la unidad maestro.

Maestro/Esclavo

controle las acciones de una o más unidades Scorpion™ Bur st GB (los “esclavos”) si n

esclavo
conectadas, las unidades esclavo funcionarán al unísono con la unidad maestro.

Configure las unidades como se indica a continuación.

Unidades esclavo:

1. Pulse <MENU> repetidamente hasta que aparezca SLA en la pantalla.

2. Pulse <ENTER>.

3. Conecte la entrada DMX de la primera unidad esclavo a la salida DMX de la unidad
maestro.

4. Conecte la entrada DMX de las siguientes unidades esclavo a la salida DMX de la
unidad es clavo pr ecedente.

5. Termine de configurar y conectar todas las unidades esclavo.

Unidad maestro:

1. Configure la unidad maestro para funcionar en modo Automático o por Sonido.

cascada DMX.

• Nunca conecte un controlador DMX a una línea DMX configurada para

funcionamiento Maestro/Esclavo, porque el controlador puede interferir con las
señales de la unidad maestro.

•

Rev. 2 32 Scorpion™ Burst GB Manual de Usario

Mantener pulsado durante 3 segundos activará o

pueda encender o apagar con el mando a distancia

MODO

AUTOMÁTICO

El láser funciona con los programas automáticos
integrados

MODO ACTIVO

POR SONIDO

El indicador LED azul de música parpadea cuando
detecta la señal sonora

En modo Activo por sonido, pulse MUSIC + B + "1~9"

sensibilidad

COLOR

CAMBIO DE

PATRÓN

EFECTO

ROTACIÓN

Para efecto Explosión, pulse C + “1~9” para ajustar la

rápida

INTERCAMBIO

DE PATRÓN

Efecto de intercambio de patrón; cambia entre los dos
últimos patrones seleccionados

Apagar/Encender el Láser

Repetición de patrón

Sensibilidad al sonido

Pausa Efecto

Cambio de color
Modo automático

Modo Activo por sonido

Patrón fijo (De 1 a 48)

Rotación Efecto Explosión

Cambio de patrón

Control Remoto

Botones Función Descripción

ON/OFF

desactivará el modo remoto, de modo que el láser se

SENSIBILIDAD

AL SONIDO

CAMBIO DE

EXPLOSIÓN

para ajustar la sensibilidad, siendo “9” la mayor

Selecciona el color del láser: Verde>Azul> V&A>

Pulse A y luego un número (0~9)

velocidad de rotación del campo, siendo “9” la más

Scorpion™ Burst GB Manual de Usuario 33 Rev. 2

Canal

Valor

Función

000  024

225  255

Modo DMX

Aleatorio

000  010

231  255

Patrón 1

Patrón 2 4

000  004

225  255

Blackout

Azul y Verde (estroboscopio alternativo)

4

Color

210  255

Aument ar y dis mi n uir Z oom

192  255

Rotación Eje-X

Rotación (rápido  lento)

192  255

Rotación Eje-Y

Rotación (rápido  lento)

000  127
192  255

Rotación Eje-Z
Rotación Sentido Anti-Horario

Nota: Ver siguiente página para lista de
patrones.

Valores DMX

1

Modo de Control

2

Patrones

025  049
050  074
075  099
100  124
125  149
150  174
175  199
200  224

011  020
021  030
031  040
041  050
051  060
061  070
071  080
081  090
091  100
101  110
111  120
121  130
131  140
141  150
151  160
161  170
171  180
181  190
191  200
201  210
211  220
221  230

Mezclado Automático
Automát i co 1
Automát i co 2
Automát i co 3
Sonido mezclado
Sonido 1
Sonido 2
Sonido 3

Patrón 2
Patrón 3
Patrón 4
Patrón 5
Patrón 6
Patrón 7
Patrón 8
Patrón 9
Patrón 1 0
Patrón 1 1
Patrón 1 2
Patrón 1 3
Patrón 1 4
Patrón 1 5
Patrón 1 6
Patrón 1 7
Patrón 1 8
Patrón 1 9
Patrón 2 0
Patrón 2 1
Patrón 22
Patrón 2 3

005  028
029  056

Selección de Color

3

Velocidad de Cambio de

5

Zoom

6

Rotación Eje-X

7

Rotación Eje-Y

8

Girar (Rotación Eje-Z)

057  084
085  112
113  140
141  168
169  197
198  224

000  004
005  255

000  027
028  169
170  209

000  127
128  191

000  127
128  191

128  191

Azul
Verde
Azul y Verde
Es t roboscop io Ver de
Estroboscopio Azul
Azul sobre Estroboscopio verde
Verde enc endido y Estr obosc opio azul
Azul y Estroboscopio verde

Sin función
Velocidad de Cambio de Color (lento

100%5%
Aumentar Zoom
Dism inuir Zoom

Rotación (lento  rápido)

Rotación (lento  rápido)

Rotación Sentido Horario

 rápido)

Rev. 2 34 Scorpion™ Burst GB Manual de Usario

Canal

Valor

Función

9

(Eje-X)

000  127
192  255

128 posiciones fijas en el Eje-X
Lateral en sentido contrario a las agujas del reloj

000  127
192  255

128 posiciones fijas en el Eje-Y
Inclin aci ón Arriba a ab aj o a Arri b a (r ápido a lent o)

000

151  255

Sin función

Giro en sentido contrario a las agujas del reloj

DMX

Pattern

DMX

Pattern

DMX

Pattern

DMX

Pattern

000~010

061~070

121~130

181~190

011~020

071~080

131~140

191

~200

021~030

081~090

141~150

201~210

031~040

091~100

151~160

211~220

041~050

101~110

161~170

220~230

051~060

111~120

171~180

230~255

Valores DMX (continuación)

Desplazamiento Lateral

10

Inclinación (Eje-Y)

11

Rotación de Patrón

128  191

128  191

001  075
076  150

Lateral en el senti d o de las agu j as del reloj

Inclin aci ón Arriba a ab aj o a Arri b a (l ent o a r ápi d o)

Rotación de patr ón en el s entido d e las ag uj as del r el oj
Sin rotac i ón d e patrón (el láser está encendido, pero sin rotar)

Valores DMX y Lista de Patrones

Scorpion™ Burst GB Manual de Usuario 35 Rev. 2

Mantenimiento

El polvo acumulado reduce el rendimiento de la salida de luz y puede provocar
sobrecalentamiento. Esto puede conducir a un acortamiento de la vida de la fuente de
luz y a desgaste mecánico. Para mantener un rendimiento óptimo y minimizar el

Con cuidado, frote la superficie de cristal hasta que no quede turbiedad ni pelusas.

5. Información Técnica

del Producto

desgaste, limpie sus productos de iluminación al menos dos veces al mes. (El uso y las
condiciones ambientales podrían hacer necesaria una limpieza más frecuente.)

• Desenchufe el producto de la alimentación.

• Esp ere a q ue el prod ucto esté f r ío.

• Use un aspirador (o aire seco comprimido) y un cepillo suave para quitar el polvo

depositado en la superficie externa y los orificios de aireación de los ventiladores.

• Limpie el panel de cristal (apertura del láser) con una solución suave de limpiador de
crist ales o alcohol isop ropí l ico.

• Aplique la s olución directamente so bre un paño suav e de algo dón que no deje
pelusa s o un paño d e l impiar lentes, y arrastre el polvo y l a suc iedad a la parte
externa del cristal.

•

Seque siempre con cuidado la superficie de cristal después de limpiarla.

NO gire el ventilador usando aire comprimido, puesto que podría
estropearlo.

NO abra este pr oducto para limpiarlo o repa r ar lo.

Rev. 2 36 Scorpion™ Burst GB Manual de Usario

Dimensiones y Peso

Largo

Ancho

Alto

Peso

8'' (205 mm)

9,4'' (240 mm)

7,6'' (194 mm)

5,2 lb (2,4 kg)

Nota: Dim ens i on es en pulgad as red on deadas al dígito d eci m al m ás próximo

Alimentación

Tipo de Fu ent e d e

Alimentación

Conmutación (interna)

100~240 V, 50/60 Hz

Detección automática

Parámetro

120 V, 60 Hz

230 V, 50 Hz

Consumo de energía

37 W

42 W

Intensi d ad de trabaj o

(unidades)

Alimentación en cadena

(unidades)

Fusible

T 1 A, 250 V

T 1 A, 250 V

E/S Alimentación

U.S.

UK/Europa

Conector de entrada de

alimentación

Conector de sal i da de

alimentación

Enchufe de cable de

alimentación

Fuente de Luz

Tipo

Alimentación

Longitud de Onda

Láser (verde)

40 mW

532 nm

Láser (azul)

120 mW

450 nm

Óptica Foto

Parámetro

Valor

Ángulo de cobertura

99º

Posici ón d es pl az amient o

lateral

Posici ón inc l inación

39º

Térmica

Temperatura Externa

Máxima

104° F (40° C)

Refrigeración por ventilador

DMX

Conectores E/S

Tipo de Conector

Rango de Canal

XLR 3 pines

Conectores

11

Pedidos

Nombre de Producto

Código de Pieza

Número UPC

Scorpion™ Burst GB

10060604

781462209520

6. Especificaciones Técnicas

Rango Selección de Tensión

0,3 A 0,2 A

25 unidad es 43 unidad es

IEC IEC

Edison N/A

Edison N/A

43º

Sistema de Refrigeración

Scorpion™ Burst GB Manual de Usuario 37 Rev. 2

En cualquier otro país, NO contacte con CHAUVET®. Contacte con su distribuidor local.

Devoluciones

Llame a la oficina de Asistencia Técnica CHAUVET® correspondiente y pida un número
de Autorización de Devolución de la mercancía (RMA) antes de enviar el producto. Esté

Envíe la mercancía a portes pagados, en su caja original y con su embalaje y

rechazará

información en una hoja de

Asegúrese de que empaqueta el producto adecuadamente. Cualquier daño en el

resulte de un empaquetado inadecuado será responsabilidad suya. Se

CHAUVET® se reserva el derecho de usar su propio criterio para reparar o

Contacto

CHAUVET®

CHAUVET® Europe Ltd.

Fax: [phone]

Email: [e-mail]

www.chauvetlighting.com

www.chauvetlighting.co.uk

Para rec ibi r asistencia o devolver un producto:
En EE. UU., póngase en contacto con la Oficina Central de CHAUVET®.
En el Reino Unido o Irlanda, póngase en contacto con CHAUVET® Europe Ltd.

Vea www.chauvetlighting.com par a dist r ibuidores fuer a de EE. U U., R eino U nido o
Irlanda.

Si se encuentra fuera de los EE.UU., Reino Unido o Irlanda, póngase en

preparado para proporcionar el número de modelo, número de serie y una breve
descripción de la causa de la devolución.

accesorios originales. CHAUVET® no expedirá etiquetas de devolución.
Etiquete el paquete claramente con el número de RMA. CHAUVET®

cualquier producto devuelto sin un número de RMA.

contacto con su distribuidor de registro y siga sus instrucciones sobre
cómo devolverle los productos CHAUVET®. Visite

www.chauvetlighting.com para detalles de contacto .

Escriba el número de RMA en una etiqueta convenientemente adherida.
NO es criba el n úmero de RMA dir ectament e sobre la caja.

Antes de enviar el producto, escriba claramente la siguiente
papel y colóquela dentro de la caja:

• Su nombre

• Su direc ción

• Su número de teléfono

• El número de RMA

• Una breve descripción del problema

transporte que
recomienda empaquetado FedEx o de doble caja.

Oficina Central
Información general

Servicio Técnico

reemplazar productos devueltos.

Dirección:

5200 NW 108th Avenue

Sunrise, FL 33351

954-577-4455

Voz:

954-929-5560

Fax:
Número gratuito:

954-577-4455 (Marque 4)

Voz:

954-756-8015

Fax:

1-800-762-1084

Reino Unido e Irland a
Información general

Dirección:

Brookhill Road Ind us t ri al E s t ate
Pinxton, Nottingham, UK
NG16 6NT

[phone]

Voz:

Servicio Técnico

[e-mail]

Email:

Unit 1C

World Wide Web

Rev. 2 38 Scorpion™ Burst GB Manual de Usario

World Wide Web

1. Avant de Commencer

Ce qui est

• Une tél écommand e à infrar ouge ( IRC)

Réclamations

Déballez l'unité et vérifiez l'emballage dès réception. Assurez-vo us qu e tou tes les éléments

le contenu vous semble avoir été endommagé

le à l'expéditeur immédiatement et non à CHAUVET®. De

Pour tout autre problème comme la non livraison de pièces ou composants, des
dommages non en rapport avec la livraison ou des vices cachés, veuillez déposer votre

Conventions

Convention

Signification

Un bouton sur lequel appuyer sur le panneau de commande

1 à 512

Une plage de valeurs

Un ensemble d e valeurs parmi leq uel o n ne peu t en c hoisir

Une option de menu à ne pas modifier (par exemple montrant

MEN U > Setting s

Une séquence d'options de menu à suivre

ON

Une v aleu r à saisir ou à sélectio nner

Symboles

Symbole

Signification

Consignes importantes en matière d'installation, de
Consignes im portant es en mati ère d'installation o u de

Clause de non

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans

Compris

de Texte

• Un Scorpion™ Burst GB

• Un cordon d'alimentation

ont été livrés et paraissent en bon état. Si
lors de l'expédition, indiquez­plus, gardez l'emballage et tous les matériaux d'emballage pour inspection.

réclamation auprès de CHAUVET® dans les 7 jours après réception de la marchandise.

<Menu>

50/60

Settings

de l'appareil

qu'une

le s tatut actuel/l e m ode de f onctionnem ent)

configuration et de fonctionnement. Le non-respect de ces
consignes peut entraîner le non fonctionnement de l'appareil
ou lui causer des dommages . D e même, l' utilisateur peut s'en
tr ouver affect é.

• Une f iche de garantie

• Manuel d'utilisation

Responsabilité

configuration Le produit peut ne pas fonctionner correctement

préavis . CHA UVET® ne sera être t en u res ponsabl e pour toute erreur ou omis s i on p ou van t être
conten u e dans c e man uel. © Copyright 2012 CHAUVET®. All rights reserved.

Imprim é en R ép ub lique pop ul air e de Chine, publi é par CHA UVET® au x Ét ats-Unis.

Auteur Date

S. Diaz 29/10/12

si ces instructions ne sont pas suivies.

Inform ati ons util es

Scorpion™ Burst GB Manuel d’Utilisation 39 Rev. 2

Consignes

de Sécurité

ATTENTION: L'utilisation d'instruments optiques en combinaison avec cet appareil

• ATTENTION: Regarder une lumière laser directement (intra-faisceau) à travers des

les consignes AVANT de mettre cet appareil en marche pour la première fois.

augmentera le risque d'incident oculaire.
Veuillez lire les consignes suivantes avec attention car elles reprennent
d'importantes informations de sécurité en matière d'installation, d'utilisation et de
maintenance de cet appareil.

instruments optiques, comme des appareils photos ou des jumelles, peut augmenter
le risque de dommages oculaires.

• Les lasers peuvent s'avérer dangereux et font l'objet de consignes de sécurité

spécifiques. Une mauvaise utilisation des lasers pourrait entraîner une cécité totale
ou causer des lésions oculaires. Portez une attention particulière aux libellés portant
la mention AVERTISSEMENT ou REMARQUE dans ce manuel d'utilisation. Lisez et
assimilez toutes les consignes AVANT de mettre cet appareil en marche pour la
première fois.

• Conservez ce manuel d 'uti l isati on pour référence fu ture. Si vous étiez amené à ven dre
cet appareil à un autre utilisateur, veillez à leur remettre ce document également.

• Veill ez toujou r s à ce q ue la tension de la prise à laquelle vous branchez l'appareil soit
comprise dans la plage indiquée sur l'étiquette ou l'arrière de l'appareil.

• Cet appareil doit être utilisé en intérieur uniquement ! Afin d 'éviter tout r isque
d'incendie ou de décharge électrique, veillez à n'exposer cet a ppareil ni à l a pluie ni à
l'humidité.

• Ne laissez aucun produit inflammable près de l'appareil lorsque celui-ci fonctionne.

• Installez toujours cet appareil dans en endroit bien ventilé, à au moins 20 pouces (50 cm)

des surfaces adjacentes. Assurez-vous qu'aucune fente de ventilation ne soit obstruée.

• Déconnectez toujours cet appareil de l'alimentation principale avant de procéder à tout
entretien ou remplacem ent l e f usible.

• Veill ez à remplacer le fusibl e avec un de m ême ty pe et même ampér age.

• Lorsque vous montez cet appareil en hauteur, utilisez toujours une élingue de sécurité

pour le sécuriser au dispositif de fixation.

• La température ambiante (Ta) maximale supportée par cet appareil est de 104° F
(40° C). Ne le faites pas fonctionner à des températures plus élevées.

• En cas de sérieux problèmes de fonctionnement, arrêtez l'unité immédiatement.
N'essayez jamais de réparer l'unité vous-mêm e. Toute répar ati on effectuée par un e
personne non qualifiée peut entraîner des dommages ou un fonctionnement erratique
de l'appareil. Mettez-vous en r elat ion avec le centre d'assistance technique aut orisé le
plus près de chez vous.

• Ne connectez jamais cet appareil ni à un gradateur ni à un rhéostat.

• Assurez-vous que le cord on d'aliment ati on n'est ni tordu ni endommagé.

• Ne débranchez jamais cet appareil en tirant sur le cordon.

• Ne transportez jamais l'appareil par son cordon d'alimentation ou toute pièce mobile.

Utilisez toujours la lyre de suspension ou les poignées.

• Quand cette unité est en marche, évitez tout contact des yeux avec la source lumineuse .

• Les lasers peuvent s'avérer dangereux et font l'objet de consignes de sécurité spécifiques.

Une mauvaise utilisation des lasers pourrait entraîner une cécité totale ou causer des
lésions oculaires. Portez une attention particulière aux libellés portant la mention
AVERTISSEMENT ou REMARQUE dans ce manuel d'utilisation. Lisez et assimilez toutes

• Lumière laser: évitez tout contact direct avec les yeux ! N'exposez jamais intentionnellement

directement vos yeux ou ceux d'autres personnes à la lumière du laser.

• Cet appareil laser peut entraîner une cécité totale ou causer des lésions oculaires

instantanées si le laser entre en contact direct avec les yeux;

• Il est illégal et dangereux de diriger ce laser vers les zones de stinées au public, zones où les

yeux des membres du public ou du personnel pourraient être en contact direct avec les
rayons laser ou des réfléchissements lumineux.

• Ne pointez pas de laser sur les avions, ceci est répréhensible par la loi.

• Le non-respect des procédures de fonctionnement, des commandes ou des ajustements

repris dans ce manuel pourrait résulter en une exposition dangereuse au laser.

• Cet appareil ne contient aucun composant susceptible d’être réparé par l’utilisateur.

N'ouvrez pas le boîtier du laser et n'essayez pas de la réparer vous-même. Au cas
improbable où votre unité devrait être amenée en réparation, veuillez prendre contact avec
le revendeur le plus proche de chez vous.

Rev. 2 40 Scorpion™ Burst GB Manuel d’Utilisation

Avertissement:

• Cet appareil renferme un laser très puissant.

cutanées ou des incendies instantanément.

Consi gn es de

Laser

La lumière d'un laser est très différente de toute autre source de lumière que vous pouvez

également valable s’ils sont dirigés en dessous du visage des gens, tels qu’une piste de danse.

• Ne fait es pas foncti onn er le laser avant d’avoir lu et compris toutes le s donn ées techniques et de

d'éclair age et de projecteurs à effets en hauteur.

Boîtier non

Verrouillable

Sécurité

Relatives au

• N'ouvrez jamais le boîtier du laser, vous pourriez être exposé à des niveaux dangereux de

radiation laser.

• L'intensité du laser à l'ouverture du boîtier peut entraîner une cécité, des brûlures

PRENEZ LE TEMPS DE LIRE ET ASSIMILER LES CONSIGNES
DE SÉCURITÉ RELATIVE S AU LASER CI-DESSOUS

conn aître. L a lumièr e émis e par cet ap parei l peut ent raîn er des lé sions oc ulair es si celu i-ci n'es t
pas c orr ec t em en t installé et ut i lisé. La lu m ière d'u n las er est d e milliers de fois plus concentr ée que
tout e autr e sour c e lum ineus e. C ett e conc ent rat i on de lu mièr e peu t c auser d es bl ess ur es oc ulair es
instantanées, essentiellement par une brûlure de la rétine (l’arrière de votre œil contient des
cellules extrêmement sensibles à la lumière). Même si vous ne ressentez pas de « chaleur »
prov enant du faisc eau lumineux, il peu t quand m ême être à l’origine de blessure ou de céc ité, p our
vous ou votre public. Une faible radiation en provenance du faisceau lumineux du laser peut
s’avérer p otentiellement dangereuse, même à de lon gues distances. Des b lessures ocul aires dues
au laser peuvent survenir avant même que vous n’ayez eu le temps de cligner des y eux.
Il serait err on é d e cr oir e qu e pu is qu e l es ap p ar eils laser dest i n és au d ivert issement divisent le
faisc eau en centai nes de faisc eaux et que les faisc eaux las er sont balayés rapidem ent, un
faisceau laser individuel est sans danger pour les yeux. Ce laser utilise des dizaines de
milliwatts de puissance (niveaux internes de classe 3B) av ant de se diviser en de mult iples
faisceaux (niveau x de classe IIIa). De nombr eux faisceau x individuels sont potent iellement
dangereux pour les yeux.
Il ser ait égal ement erroné d e croir e que puis que la l umière l aser es t mobil e, elle est inoff ensiv e.
Tout au contraire. Par ailleurs, les faisceaux laser ne sont pas toujours mobiles. Puisque les
bless ures oc u lai r es peu v ent app arait r e instantané m en t, il est ind is p e ns ab l e d’ em p êc h er la moin d r e
exposition directe des yeux. Selon la r églementation de sécur ité r elati ve aux lasers, il est interdit d e
diri g er des l aser s de cl as s e I II a là où le p u bl ic pou r r ai t êt r e en c ont a c t avec c es fais c e au x. C eci est

sécurité contenues dans ce manuel.

• Veuillez toujour s configurer et installer les effets laser d e mani ère à ce que leur lum ière soi t
projetée à minimum 3 mèt res (9,8 pieds) au-dessus du sol sur lequel les gens se tiennent. Voir le
chap itre "Uti lisation adéquate" ci-après dans ce manuel.

• Après ins tallation et avant utilisation publiq ue, veuillez tester l e laser afin de vous assurer de son
bon fonctionnement. Ne l’utilis ez pas si vous détectez un d éfaut.

• Veillez à NE PAS utiliser le laser s i la lentill e est endomm agé e ou manq uante, car cela p ourrait
indiquer que l' optique de diffraction est endommagée et par là-même des niveaux lasers
supérieurs à la class e IIIa p ourraient être émis.

• N’utilisez pas le laser s’il apparait qu’il n’é met qu’un ou deux faisc eau x.

• Ne point ez pas le laser sur les gens ou les ani maux.

• Ne regardez jamais l’ouvert ure ou les faisceaux laser.

• Ne point ez pas de lasers dans les endr oits où l es gens pourraient po tentiellemen t y êtr e

exposés, tels que les b alcons, etc .

• Ne pointez pas de laser sur des surfaces hautement réfléchissantes, telles que fenêtres, miroirs
ou du métal réverbérant. Même les refl ets des las ers peuvent être dangereu x.

• Ne pointez jamais de laser sur les avions, ceci est répréhensi ble par l a loi.

• Ne point ez pas des faisceaux de l aser très lon gue portée dans le ciel.

• N’exposez pas la sor tie optique (ouvertur e) à des produit s chimiques.

• N'uti lisez p as le laser si le boît ier est en dom magé, ouv ert, ou si l'op tique semble endommagée

en quoique ce soit.

• N’ouvrez pas le boîtier d u laser. La forte intensité du l aser à l’intérieur du b oîtier de protect ion
peut entraîner des incendies, des br ûlures corpor elles ou des blessur es oculaires instantanées.

• Ne laissez jamais l’appareil fonctionner sans surveillance.

• Le f onctionnement d’appareils laser de cl asse II Ia n’est aut oris é que s’il est contrôlé par un

utilisateur expérimenté et adéquatement f orm é, ayant ass imilé les données présentées dans ce
manuel.

• Les obligations l égales d’utilisat ion des produits laser pour les loisirs varient de pay s en pays.
L’utilisateur est tenu de respecter l es obligations légales du pays/de l a sall e dans lequel il l’utilise.

• Utilisez toujours des élin gues de sécurité pour éclairage l ors de la suspension d'app areil s

Scorpion™ Burst GB Manuel d’Utilisation 41 Rév. 2

ÉTIQUETTES

ÉTIQUETTE

ÉTIQUETTES DE

D'EXPLICATIONS

ÉTIQUETTES D'AVERTISSEMENT DE

Reproduction des Etiquettes en Matière de Sécurité des Appareils Laser

CERTIFICATION,
D'IDENTIFICATION DU
FABRICANT ET

D'AVERTISSEMEN

T DE DANGERS

LIÉS AU LASER

D'OUVERTURE DU LASER

Rev. 2 42 Scorpion™ Burst GB Manuel d’Utilisation

BOÎTIER NON VERROUILLABLE

disponible sur le site

Cet appareil laser répond aux normes de sécurité des lasers 21 CFR 1040.10 et

normes de performance laser de cet appareil.

AVERTISSEMENT d'Exposition au Laser

Lumière Laser: Evitez tout contact direct avec les yeux!

Des lignes dir ectric es et pr ogr amm es de séc urit é supp lém entair es pour une uti lis ation d es las ers en
toute sécurité peuvent être consultés dans le texte de la norme ANSI Z136.1 “For Saf e Use of
Lasers” (“Pour une utilisation des lasers en toute sécurité”),
www.laserinstitute.org du Laser Institute of America. Une multitude de gouvernements, grandes
entrepr ises, ag ences, f orces arm ées et aut r es, exige que les ut i lisateurs d'appareils l as er s uivent l es
lignes direc tric es de l a n orme A NS I Z136. 1. Le gui de des sp ectacl es laser peut être obt enu aupr ès
de l'Int ernati onal L aser Dis play As soci ati on (l'ass ociati on int ernati onal e du sp ectacl e laser) s ur l eur
site www.laserist.org.

Données d'Emission Laser

CLASSIFICATION DU LASER Classe IIIa

Diode las er vert e

Diode laser bleue D iode laser GaN 450 nm, spécifique

Diamètre de faisceau < 5 mm à l'ouverture

Données d'impulsion 100 msec en OE (continue)

Divergence (chaque
faisceau)

Angle de balayage < 160°

Alimentation maximale pour
la classification

DPSS (laser solide pompé par diode)
Nd:YVO 4, 53 2 nm

< 2 mrad

MW

<5

Déclaration de Conformité du Laser

1040.11CDRH telles qu'établies par la FDA. Ce laser est considéré de classe IIIa.
Aucune maintenance n'est nécessaire pour le maintien de la conformité aux

Scorpion™ Burst GB Manuel d’Utilisation 43 Rév. 2

Lyre de suspension

Molette de réglage de la lyre

Ouverture du laser

Entrée/sortie DMX

Entrée d'alimentation

Porte-fusible

Boucle de sûreté

Panneau

Sortie

Ventilateur de

refroidisseme

Interrupteur d'alimentation

2. Introduction

Aperçu

d'affichage

d'alimentation

Rev. 2 44 Scorpion™ Burst GB Manuel d’Utilisation

Dimensions

Scorpion™ Burst GB Manuel d’Utilisation 45 Rév. 2

Le fusible se situe à

vous servir du rhéostat ou canal de gradation que comme interrupteur 0 à 100 %.

Débranchez l'appareil avant de procéder au remplacement du fusible. Remplacez toujours
le f usib le ave c un de m ême type et même ampérage.

Clip de fixation

Boucle/câble

3. Configuration

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée
com prise en tre 1 00 et 240 VCA, 50/60 Hz. Veuillez consulter l'étiquette apposée sur le panneau
arrière de l'unité ou au tableau des spécificités. La capacité nominale affichée indique la
consommation courante dans des conditions normales d'utilisation.

Connectez toujours l'appareil à un circuit relié à la terre. Ne connectez jamais l'appareil à
un rhéostat (résistance variable) ou un circuit voileur, même si vous n'avez l'intention de

Remplacement du Fusible

Insérez son extr émité dans la fente du porte-fusible
et en fai sant levier, f ait es sor tir de son
emplacemen t le couver cle. Retir ez le fu sible
endommagé de son emplacement et remplacez-le
avec un de même type exact emen t. Insérez à
nouveau le porte-fusible à sa place et rebranchez
l'appareil.

Installation

l'intérieur de ce
compartiment.
Retirez-le à l'aide d'un
tournevis à tête plat e.

Orientation

Le Scorpion™ Burst GB peut être monté dans n'importe quelle position, pour autant d'assurer une
ventilation adéquate.

Suspension

Assurez-vous que la structure sur laquelle vous montez ce produit puisse en supporter le poids.
Veuillez vous référer à la section Spécificités techniques de ce manuel pour y retrouver les
informations relatives au poids. Garantissez un montage de l'appareil en toute sécurité. Vous
pouvez le faire au moyen d'une vis, d'un écrou ou d'un boulon. Vous pouvez également utiliser un
clip de fixation si vous montez cet appareil sur une structure. Utilisez toujours une élingue de
sécurité. Avant de choisir un emplacement pour l'appareil, assurez-vous qu'il soit facile d'y accéder
pour toute opération de maintenance et de programmation.

Lors du raccordement en alimentation de multiples unités, prenez toujours en considération la
longueur du câble de raccordem ent et montez les unités assez proches l'une de l'autre en vous
assurant que le câble puisse y être connecté.

Les molettes de réglage de la fixation permettent de positionner l'appareil à l'angle désiré. N'utilisez
pas d'outils pour dévisser ou resserrer les molet tes de ré glage, vo us po urri ez les endom mag er.

de sécurité

Rev. 2 46 Scorpion™ Burst GB Manuel d’Utilisation

Utilisation

Cet appareil doit être monté en hauteur uniquement. Pour des raisons de sécurité,
ou des supports en hauteur renforcés au moyen de systèmes de suspension

ns tous les cas, utiliser des élingues de sécurité. Le

Les réglementations internationales en matière de sécurité des appareils laser

De plus, une séparation de 2,5 mètres à l'horizontal doit être respectée entre toute

ATTENTION : LE NON-RESPECT DES PROCEDURES DE
FONCTIONNEMENT, DES
DANS CE MANUEL POURR
DAN GE REU S E AU LASER.

CHAU V ET® recommande de mo nter vos éclaira ges sur une pl ateforme élevée s tab le

Adéquate

adéquats. Vous devez, da
matériel de montage approprié peut être acquis auprès de votre revendeur.

exigent que ceux-ci soient installés de manière à ce qu'un minimum de 3 mètres de
sép ar ati on à l a v erti c ale exi s te en tr e l e so l et la lumi èr e la ser la pl us bas se p roj et ée.

lum ièr e laser émi se et l es membres du publi c ou autres espaces publics.

COMMANDES OU DES AJUSTEMENTS REPRIS

AIT RESULTER EN UNE EXPOSITION

Scorpion™ Burst GB Manuel d’Utilisation 47 Rév. 2

Pour accéder aux fonctions du panneau de commande, utilisez les quatre boutons

Appuyez pour trouver un mode de fonctionnement ou pour sortir de

Appuyez pour parcourir vers le haut la liste des opti ons ou t rouver

Appuyez pour parcourir vers le bas la liste des options ou trouver

Appuyez pour activer une option de menu ou une valeur

Changer

Pour chager une options, faites comme suit:

continu sur l'écran LED).

Changer

Pour changer d'options au sein d'une fonction différente:

continu sur l'écran LED).

Plage de

Canaux

Autonome

Aut

Effets préprogrammés ne pouvant être personnalisés

Aut

N/A

Automatique (aléatoire)

Au1

N/A

Bleu automatique

Au2

N/A

Vert automatique

Au3

N/A

Bleu et v ert a utomati ques

Musical

Sou

Sensibilité

L'appareil répond au rythme de la musique

Sou

S 0 à S 9

Musical (aléatoire)

So1

S 0 à S 9

Musical (bleu)

So2

S 0 à S 9

Musical (vert)

So3

S 0 à S 9

Musical (vert et bleu)

rAn

N/A

Couleurs et motifs aléatoires

Sensibilité

S 0 à S 9

S 0 à S 9

0 po ur le moins sensible, 9 po ur le p lus sensible.

DMX

000 à 502

Mode SDMX, configuration de l'adresse de départ

SLA

Mode maître/esclave

rEn

Mode télécommande

4. Fonctionnement

Fonctionnement

du Panneau de

Commande

d'Options au Sein

d'Une Même

Fonction

d'Options au Sein

d'Une Fonction

Différente

situés sous l'écran.

Bouton Fonction

<MENU>

<UP>

<DOWN>

<ENT>

Le panneau de commande se souviendra de la dernière configuration
programmée, même une fois l'unité éteinte .

1. Pressez <MENU> une fois (l'écran LED clignotera).

2. Pressez <UP> ou <DOWN> jusqu'à ce que l'option de menu désirée
s'affiche sur l'écran LED.

3. Pressez <ENT> pour accepter la nouvelle option (celle-ci s'affichera en

1. Pressez <MENU> une fois (l'écran LED clignotera).

2. Pressez <MENU> plusieurs fois jusqu'à ce qu'il soit indiqué que
l'arborescence de menu désirée est activée.

3. Pressez <UP> ou <DOWN> jusqu'à ce que l'option de menu désirée dans la
nouvelle arborescence de menu s'affiche sur l'écran LED.

4. Pressez <ENT> pour accepter la nouvelle option (celle-ci s'affichera en

l'option de menu en cours

une valeur inférieure

une valeur supérieure

sélectionnée

Tableau du Menu

Mode ou Valeur

de Départ

Programme ou de

Options Description

Rev. 2 48 Scorpion™ Burst GB Manuel d’Utilisation

Configuration

Mettez l'appareil en mode DMX pour permettre la commande depuis le jeu d'orgues.

produit.

Adresse de Départ

Le Scorpion™ Burst GB utilise jusqu'à 11 canaux DMX dans son mode DMX qui permet

. Si vous n'êtes pas familier avec le

pressez <ENTER>.

Configuration

Mettez l'appar eil en l'un des m odes auto nome p our permettr e la commande sans jeu

2. Mettez-le sous tension.

Ne connectez jamais un appareil en fonctionnement en mode autonome

d'orgues.

Mode Musical

Pour activer le mode musical, faites comme suit :

6. Appuyez sur <ENTER>.

Mode Automatique

Pou r activer le mo de aut omatique, suivez les instructions ci -après :

5. Appuyez sur <ENTER>.

(DMX)

(Autonome)

1. Branchez l'appareil à une prise adéquate.

2. Mettez-le sous tension.

3. Connec tez un câbl e DMX de la sortie DMX du jeu d'org ues DMX à l'entrée DMX sur le

la configuration de l'adresse la plus élevée en 501
DMX, vous pouvez télécharger l'introduction au DMX sur www.chauvetlighting.com.

Pour sélectionner l'adresse de dé part, faites comme suit:

1. Pressez <MENU>jusqu'à ce qu'une valeur à trois chiffres apparaisse.

2. Sélectionnez la valeur que vous souhaitez donner à votre adresse de départ puis

d'orgues.

1. Branchez l'appareil à une prise adéquate.

(qu'il s'agisse du mode statique, automatique ou musical) à une chaîne
DMX reliée à un jeu d'orgues DMX. Les unités en mode autonome peuvent
émettre un signal DMX pouvant interférer avec les signaux DMX du jeu

1. Appuyez sur <MENU> plusieurs fois jusqu'à ce que s'afficheSou ou Aut.

2. Pressez <UP> ou <DOWN> jusqu'à ce que s'af f iche Sou.

3. Appuyez sur <ENTER>.

4. Lancez la lecture de la musique et pressez <MENU> jusqu'à ce que s'affiche S 0 (à 9).

5. Utilisez <UP> ou <DOWN> pour définir la sensibilité au son du ni veau S 1 au niveau

S 9, 9 indiquant la plus grande sensibilité.

L'unité ne répondra qu'aux basses fréquences de la musique (basse et
batterie).

1. Appuyez sur <MENU> plusieurs fois jusqu'à ce que s'afficheSou ou Aut.

2. Appuyez sur <MENU> plusieurs fois jusqu'à ce que s'afficheAut.

3. Appuyez sur <ENTER>.

4. Utilisez <UP> ou <DOWN> pour sélectionner l'effet désiré d'un programme
automatique.

Scorpion™ Burst GB Manuel d’Utilisation 49 Rév. 2

Mode

Le mode maître/esclave permettra à un seul Intimidator Scorpion™ Burst GB (le maître)

Scorpion™ Burst GB (les unités esclaves)

sera configurée de manière à
fonctionner soit en mode automatique soit en mode musical, tandis que les unités
esclaves seront configurées en mode esclave. Une fois configurées et connectées, les

• Configurez toutes les unités esclaves afin de connecter l'unité maître à la chaîne

Ne connectez jamais plus de 31 unités esclave à l'unité maître.

Maître/Esclave

de commander les actions d'une ou plusieurs
sans avoir recours à un jeu d'orgues DMX. L'unité maître

unités esclaves fonctionneront à l'unisson avec l'unité maît re.
Configurez les unités comme indiqué ci-dessous.

Unités esclaves:

1. Appuyez sur <MENU> plusieurs fois jusqu'à ce que s'afficheSLA.

2. Appuyez sur <ENTER>.

3. Connectez l'entrée DMX de la première unité esclave à la sortie DMX de l'unité
maître.

4. Connectez l'entrée DMX de l'unité esclave suivante à la sortie DMX de l'unité esclave
précédente.

5. Terminez la configuration et raccordez toutes les unités esclaves.

Unité maître:

1. Configurez l'unité maître afin qu'elle fonctionne soit en mode automatique soit en
mode musical.

2. Placez l'unité maître en début de la chaîne DMX.

DMX.

• Ne connectez jamais de jeu d'orgues DMX à une chaîne DMX configurée en

fonctionneme nt ma ît re/escl av e car le jeu d'orgues pourrait interférer avec les
signaux de l'unité m aître .

•

Rev. 2 50 Scorpion™ Burst GB Manuel d’Utilisation

Maintenir enfoncé pendant 3 secondes activera ou

télécommande.

MODE

AUTOMATIQUE

Le laser fonctionne selon les programmes automatisés
intégrés

Le voyant LED bleu de la musique clignote quand un
signal sonore est détecté.

En mode musical, appuyez sur MUSIC + B + “1 à 9”

grande sensibilité.

CHANGEMENT

Sélectionnez la couleur du laser Vert>Bleu> Vert et

CHANGEMENT

DE MOTIFS

EFFECT

ROTATION

Pour obtenir l'effet Éclatement, pressez C puis un

9 correspondant à la plus rapide.

PERMUTATION

DE MOTIFS

L'effet Permutation de motifs permet de basculer
entre les deux derniers effets.

Marche/arrêt du laser

Motif répétitif

Sensibilité au son

Pause de l'effet

Changement de couleurs
Mode auto

Mode musical

Motif fixe (de 1 à 48)

Rotation de l'effet Éclatement

Changement de motifs

Télécommande

Bouton(s) Fonction Description

MARCHE/ARRÊT

désactivera le mode à distance de manière à ce que le
laser puisse être mis sous ou hors tension via la

MODE MUSICAL

SENSIBILITÉ AU

SON

DE COULEURS

ÉCLATEMENT

pour définir la sensibilité au son, 9 indiquant la plus

bleu>

Pressez A puis un chiffre (0 à 9)

chiffre entre 1 et 9 pour ajuster la vitesse de rotation,

Scorpion™ Burst GB Manuel d’Utilisation 51 Rév. 2

Canal

Valeur

Fonction

000  024

225  255

Mode DMX

Aléatoire

000  010

231  255

Motif 1

Motif 24

000  004

225  255

Noir général

Strob oscope roug e et ver t ( en alt ernance)

4

des Couleurs

000  027

210  255

100 %5 %

Zoom avan t et ar ri ère

000  127
192  255

Roulement sur l'axe X
Roulem ent (d e r api d e à lent)

000  127
192  255

Roulement sur l'axe Y
Roulem ent (d e r api d e à lent)

8

sur l'Axe Z)

000  127
192  255

Roulement sur l'axe Z
Rotation dans le sens contraire des aiguilles d'une montre

À noter: consultez ci-après la liste

Valeurs DMX

Mode de Commande

1

2

Motifs

025  049
050  074
075  099
100  124
125  149
150  174
175  199
200  224

011  020
021  030
031  040
041  050
051  060
061  070
071  080
081  090
091  100
101  110
111  120
121  130
131  140
141  150
151  160
161  170
171  180
181  190
191  200
201  210
211  220
221  230

Automat i q u e mél an gé
Automat i q u e 1
Automat i q u e 2
Automat i q u e 3
Musical m élang é
Musical 1
Musical 2
Musical 3

Motif 2
Motif 3
Motif 4
Motif 5
Motif 6
Motif 7
Motif 8
Motif 9
Motif 10
Motif 11
Motif 12
Motif 13
Motif 14
Motif 15
Motif 16
Motif 17
Motif 18
Motif 19
Motif 20
Motif 21
Motif 22
Motif 23

des motifs.

005  028
029  056

Sélecti on d e Couleurs

3

Vitesse de Changement

5

Zoom

6

Roulement sur l'Axe X

7

Roulement sur l'Axe Y

Rotation (Roulement

057  084
085  112
113  140
141  168
169  197
198  224

000  004
005  255

028  169
170  209

128  191

128  191

128  191

Bleu
Vert
Bleu et Vert
Strob oscope vert
Strob oscope bleu
Bleu allu m é et str ob os cope ver t
Vert allumé et stroboscope bleu
Strob oscope bleu et vert

Pas de fonction
Vitesse du changement de couleurs (lent  rapide)

Zoom avan t
Zoom arr i ère

Roulem ent (d e lent à rapide)

Roulem ent (d e lent à rapide)

Rotati on d ans le s ens des aig uilles d' un e m ontre

Rev. 2 52 Scorpion™ Burst GB Manuel d’Utilisation

Canal

Valeur

Fonction

000  127
192  255

128 positions fixes sur l'axe X
Pan dans le sens contraire des aiguilles d'une montre

000  127
192  255

128 positions fixes sur l'axe Y
Tilt de haut à bas (de rapide à lent)

000

151  255

Pas de fonction

Rotation dans le sens contraire des aiguilles d'une montre

DMX

Pattern

DMX

Pattern

DMX

Pattern

DMX

Pattern

000~010

061~070

121~130

181~190

011~020

071~080

131~140

191~200

021~030

081~090

141~150

201~210

031~040

091~100

151~160

211~220

041

~050

101~110

161~170

220~230

051~060

111~120

171~180

230~255

Valeurs DMX (suite)

9

Pan (Axe X)

10

Tilt (Axe Y)

11

Rotation de Motif

128  191

128  191

001  075
076  150

Pan dans le sens des aiguilles d'une montre

Tilt de haut à bas (de lent à rapide)

Rotation de motifs dans le sens des aiguilles d'une montre
Aucune rotation de motifs (laser activé mais pas de rotation)

Valeurs DMX et Liste de Motifs

Scorpion™ Burst GB Manuel d’Utilisation 53 Rév. 2

Entret ie n de

L'accumulation de poussière réduit la sortie de lumière et peut entraîner une surchauffe
mécanisme usé. Pour un fonctionnement optimal et une usure minimisée, nettoyez

Polissez en douceur cette surface jusqu'à ce que toute peluche ou trace ait disparu.

N'ouvrez PAS cette unité lorsque vous procédez à son nettoyage ou sa

5. Informations Techniques

de l'appareil. La durée de vie de la source lumineuse peut s'en trouver réduite et le

l'Appareil

l'appareil au moins deux fois par mois. (Les conditions environnementales et d'utilisation
peuvent exiger un nettoyage plus fréquent.)

• Mettez l'appareil hors tension.

• Attendez que celui-ci a i t refroidi

• Uti l isez un a spir ateu r (ou de l' air compri mé s ec) et une br osse do uce pour enlev er l a

poussière accumulée sur les surfaces et ventilations externes.

• Nettoyez le panneau de verre (ouverture du laser) avec un nettoyant pour vitre ou

de l'alcool isopropylique.

• Appliquez la solution directement sur un tissu doux en coton non pelucheux ou un

tissu optique, puis nettoyez toute trace de saleté ou d'impureté vers l'extérieur de la
surface en verre.

•

Assurez-vous de bien sécher la surface en verre après l'avoir nettoyées.

Ne faites P AS to urn er le ve ntil at eur de ref r oidi ssem ent e n uti li sant d e l'air
compressé car vous pour riez l'endommager.

révision.

Rev. 2 54 Scorpion™ Burst GB Manuel d’Utilisation

Longueur

Largeur

Hauteur

Poids

8 pouces (205 mm)

9,4 pouces (240 mm)

7,6 pouces (194 mm)

5,2 lb (2,4 kg)

À noter: Les dimensions en pouces s ont ar r ondies à la d éci m al e la p lus pr oc h e.

Type d'Alimentation

Plage

Sélecti on d e Puissance

Commut at i on (intern e)

100 à 240 V, 50/60 Hz

Universelle

Paramètre

120 V, 60 Hz

230 V, 50 Hz

Consom m ation éner g éti q u e

37 W

42 W

Courant de fonctionnement

(unités)

Raccordement en chaîne des

unités

Fusible

T 1 A, 250 V

T 1 A, 250 V

E/S d'Alimentation

États-Unis

Royaume-Uni/Europe

d'alimentation

Connecteur de sortie

d'alimentation

Prise du cordon d'alimentation

Edison

N/A

Type

Alimentation

Longueur d'Onde

Laser (vert)

40 mW

532 nm

Laser (bleu)

120 mW

450 nm

Paramètre

Valeur

Angle d'éclairage

99º

Position nement du p an

43º

Position nement du til t

39º

Température Externe

Maximale

Refr o i di ssement p ar

ventilateur

Connecteurs E/S

Type de Connecteur

Plage de Canal

XLR 3 broches

Prises

11

Nom de l'Appareil

Code de l'Article

Numéro UPC

Scorpion™ Burst GB

10060604

781462209520

6. Spécifici tés Techniques

Dimension s et Poids

0,3 A 0,2 A

Alimentation

Source Lumineuse

Photo-optique

Thermique

DMX

Connecteur d'entrée

104° F (40° C)

25 unités 43 unités

CEI CEI

Edison N/A

Système de Refroidissement

Commander

Scorpion™ Burst GB Manuel d’Utilisation 55 Rév. 2

Uni et de l'Irlande,

suivez leurs instructions quant à la

procédure à suivre pour renvoyer votre appareil. Consultez notre site Web

Renvois

Téléphonez au centre d'assistance technique de CHAUVET® correspondant et

d'autorisation de retour (NAR) avant de nous réexpédier

l'appareil. Pour l'obtenir, il vous sera demandé de fournir le numéro du modèle, le

n conditionnement d'origine, avec son

emballage et ses accessoires d'origine. CHAUVET® ne délivrera pas d'étiquettes de

Indiquez lisiblement le NAR sur une étiquette apposée sur le colis. CHAUVET® refusera

Inscrivez le NAR sur une étiquette convenablement collée. N'écrivez PAS

Avant de nous retourner le colis, inscrivez les informations suivantes, de manière lisible,

Veillez à emballer l'appareil de manière adéquate. Vous serez tenu responsable de tout

l'expédition de retour dû à un emballage inadéquat. Nous

CHAUVET® se réserve le droit, à sa convenance, de réparer ou remplacer

Nous

Fax: [phone]

Email: [e-mail]

www.chauvetlighting.com

www.chauvetlighting.co.uk

Pour assistance ou renvoi d'un produit :
si vous résidez aux États-Unis, contactez le sièg e mondial de CHAUVET ®
Si vous vivez au Royaume-Uni ou en Irlande, contactez CHAUVET® Europe Ltd.

Si vous résidez n'importe où ailleurs, NE contactez PAS CHAUVET®. Veuillez plutôt

contacter votre revenderu local. Rendez-vous sur www.chauvetlighting.com pour
découvrir la liste des revendeurs en dehors des États-Uni s, du R oya ume-Uni et de
l'Irlande.

Si vous résidez en dehors des États-Unis, du Royaume-

demandez un numéro
numéro de série ainsi qu'une brève description de l'objet du retour.

Envoyez la marchandise en port prépayé, dans so
renvoi.

la réception de tout appareil pour lequel aucun NAR n'a été demandé.

contactez votre revendeur et
pour trouver leurs coordonnées.

Contacter

le NAR directement sur le colis.

sur une feuille de papier, que vous placerez à l'intérieur du c olis :

• Votre n om

• Votre a dresse

• Votre numéro de téléphone

• Le NAR

• Une courte description du problème

dommage survenant lors de
vous recommandons d'utiliser un emballage double ou celui de FedEx.

CHAUVET®

World Headquart ers
General Inform ation

Technical Support

tout appareil qui lui est retourné.

Address: 5200 NW 108th Avenue
Sunrise, FL 33351
Voice: [phone]
Fax: [phone]
Toll free: 1-800-762-1084

Voice: [phone] (appuyez sur4)
Fax: [phone]

CHAUVET® Europe Ltd.

United Kingdom & Ireland
General Inform ation

Address: Unit 1C
Brookhill Road Industrial Estate
Pinxton, Nottingham, UK
NG16 6NT
Voice: [phone]

Technical Support

Email: [e-mail]

World Wide Web

Rev. 2 56 Scorpion™ Burst GB Manuel d’Utilisation

World Wide Web
