Chauvet DJ EZPin Zoom Pack, EZPin Pack 4 User's Guide

BLACK
OUT
AUTO
SOUND
SENSI­TIVITY
SPEEDSTROBE
MANUAL
FADE
RGB
WUVA
+ 0
-
123
654
789
Quick Reference Guide
QUICK REFERENCE GUIDE
EN

About This Guide

The EZpin Pack 4 Quick Reference Guide (QRG) has basic product information such as mounting and technical specifications.

Disclaimer

The information and specifications contained in this QRG are subject to change without notice.

LIMITED WARRANTY

FOR WARRANTY REGISTRATION AND COMPLETE TERMS AND CONDITIONS PLEASE VISIT OUR WEBSITE. For Customers in the United States and Mexico: www.chauvetlighting.com/warranty-registration For Customers in the United Kingdom, Republic of Ireland, Belgium, the Netherlands, Luxembourg, France, and
Germany: www.chauvetlighting.eu/warranty-registration
Chauvet warrants that this product shall be free from defects in material and workmanship under normal use, for the period specified in, and subject to the exclusions and limitations set forth in the full limited warranty on our website. This warranty extends only to the original purchaser of the product and is not transferable. To exercise rights under this warranty, you must provide proof of purchase in the form of an original sales receipt from an authorized dealer that shows the product name and date of purchase. THERE ARE NO OTHER EXPRESS OR IMPLIED WARRANTIES. This warranty gives you specific legal rights. You may also have other rights that vary from state to state and country to country. This warranty is valid only in the United States, United Kingdom, Republic of Ireland, Belgium, the Netherlands, Luxembourg, France, Germany and Mexico. For warranty terms in other countries, please consult your local distributor.
.

Safety Notes

These Safety Notes include important information about installation, use, and maintenance.
ONLY connect this product to a grounded and protected circuit.
DISCONNECT from power before cleaning.
DO NOT look at the light source when the product is on.
Make sure the power cord is not crimped or damaged.
Never disconnect this product from power by pulling on the cord.
When mounting this product overhead, ALWAYS use a safety cable.
DO NOT allow flammable materials close to the product when it is operating.
DO NOT touch the product’s housing when it is on because it will be hot.
.
The voltage of the outlet to which you are connecting this product must be within the range stated on the decal or rear panel of the product.
This product is for indoor use only! (IP20) To prevent risk of fire or shock, do not expose this product to rain or moisture.
Always mount this product in a location with adequate ventilation, at least 20 in (50 cm) from adjacent surfaces.
Be sure that no ventilation slots on the unit’s housing are blocked.
Never connect this product to a dimmer or rheostat.
Never carry the product by the power cord. Use only the hanging bracket or handle to carry this product.
The maximum ambient temperature is 104 °F (40 °C). Do not operate this product at higher temperatures.
In the event of a serious operating problem, stop using immediately.
DO NOT open this product. It contains no user-serviceable parts.
To eliminate unnecessary wear and improve its lifespan, during periods of non-use completely disconnect the product from power via breaker or by unplugging it.

Contact

Outside the U.S., United Kingdom, Ireland, Benelux, France, Germany, or Mexico, contact your distributor to request support or return a product. Refer to Contact Us
at the end of this QRG for contact information.

What is Included

4 EZpin products
4 USB Cables
Multi-Charger
IRC-6
2 Variable White Gels
•Carrying Bag
Quick Reference Guide

To Begin

Unpack your EZpin Pack 4 and make sure you have received all parts in good condition. If the box or contents appear damaged, notify the carrier immediately, not Chauvet.
1
EZpin Pack 4 QRG Rev. 1
QUICK REFERENCE GUIDE
Magnetic Base
Swivel Base for Pan Adjustment
Safety Loop
Power Switch
Micro USB DC Power Input
Tilt Adjustment Knob
IR Sensor
Battery Indicator
USB A Power Port (x4)
(5 VDC, 2.4 A)
Power Plug
EN

Product Overview

AC Power

This product has an external auto-ranging power supply that works with an input voltage range of 100 to 240 VAC, 50/60 Hz. The output voltage is 5 VDC, 2.4 A (4 outputs).
To eliminate wear and improve its lifespan, during periods of non-use completely disconnect the product from power via breaker or by unplugging it.

Multi-Charger Overview

Battery Power

Each EZpin product comes with a rechargeable lithium-ion battery for cable-free operation.
The indicator on the EZpin shows red when the battery is charging, and green when it is fully charged.
Do not charge the batteries in a closed container.

Battery Charge Notes

Avoid depleting the battery below 10%.
For best results, charge the battery in a temperature between 32 °F (0 °C), and 95 °F (35 °C).
When charging the battery, keep the product at least 1 m from any open flame or hot plate.
If the battery is completely discharged, the device cannot be turned on immediately when the charger is connected. Allow a depleted battery to charge for a few minutes before turning on the device.
While charging, the device may heat up. This is normal and should not affect the device’s lifespan or performance. If the battery gets hotter than usual, the charger may stop charging.
Do not charge the batteries in a closed container.
Do not charge the battery for more than 24 hours.

Battery Run Time

Maximum Run Time Recharge Time
Up to 10 hours 7 hours
EZpin Pack 4 QRG Rev. 1
2
QUICK REFERENCE GUIDE
Safety Cable
(such as CH-05 from
Chauvet)
Mounting Bracket
Scissor Clip
(detachable)
Gel
Retainer Ring
BLACK
OUT
AUTO
SOUND
SENSI­TIVITY
SPEEDSTROBE
%
MANUAL
FADE
RGB
WUVA
+ 0
-
123
654
789
EN

Mounting

Before mounting this product, read the Safety Notes.

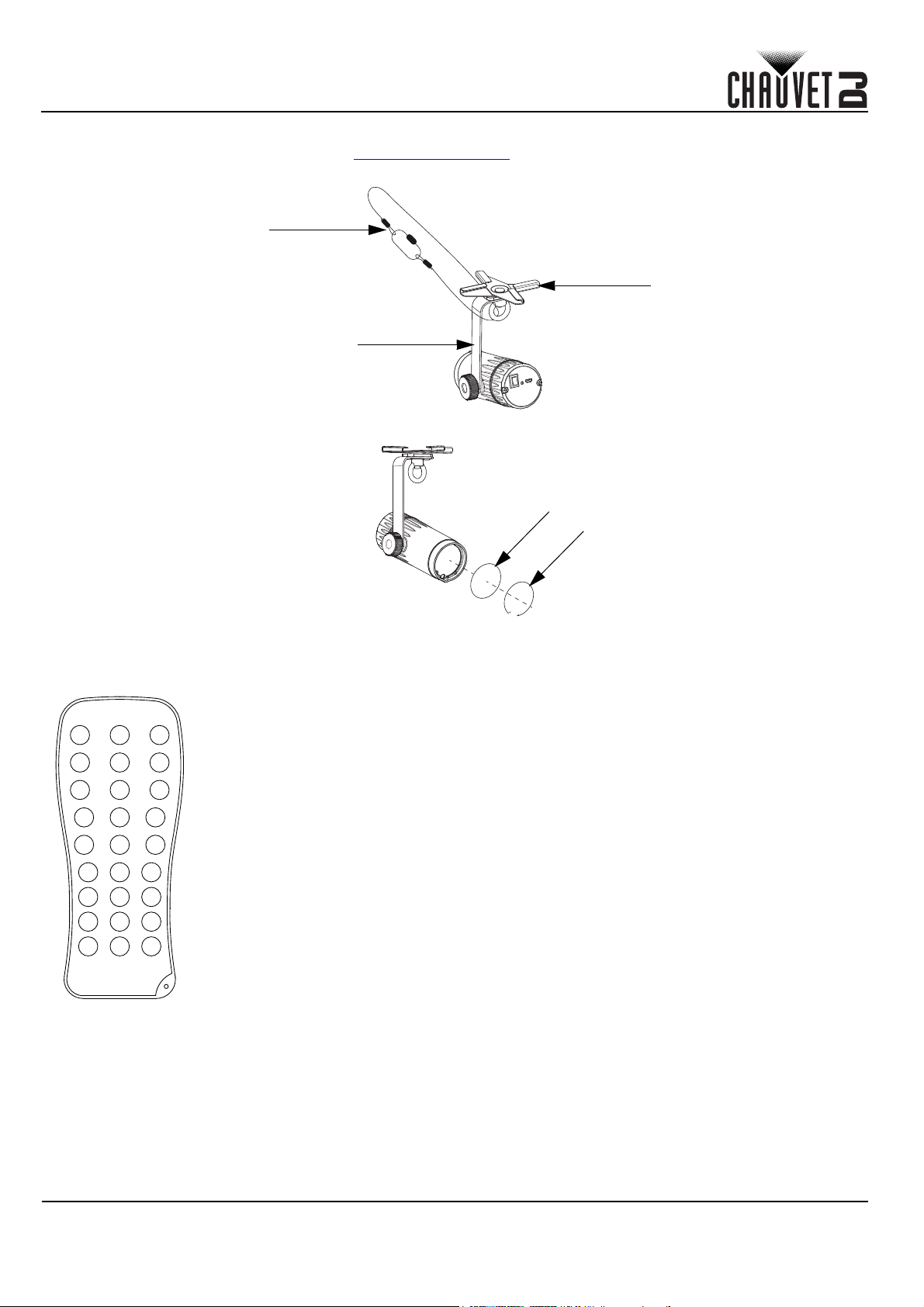

Mounting Diagram

Gel Installation

IRC-6 Remote (Infrared Remote Control)

The EZpin Pack 4 can be operated with the CHAUVET IRC-6. The following IRC-6 buttons are used with the EZpin Pack 4:
<BLACK OUT> - Turns LED on/off
<+> - Increases the dimmer value
<-> - Decreases the dimmer value
3
EZpin Pack 4 QRG Rev. 1
QUICK REFERENCE GUIDE

Technical Specifications

Dimensions and Weight
Length Width Height Weight
7.4 in (189 mm) 2.7 in (70 mm) 2.1 in (53 mm) 0.6 lb (0.3 kg)
Note: Dimensions in inches are rounded. Power
Parameter EZpin Multi-Charger
Input Voltage Fixed Switching (internal)
Range 5 VDC, 2.4 A 100 to 240 VAC, 50/60 Hz
Voltage Selection Fixed Auto-ranging
Parameter 120 V, 60 Hz 230 V, 50 Hz
Consumption 199 W 194 W
Operating current 2.8 A 1.6 A
Light Source
Type Color Quantity Power Current Lifespan
LED Cool white 1 2 W 725 mA 50,000 hours
Photometrics
Beam Angle Field Angle Illuminance @ 2 m
3,112
Thermal
Maximum External Temp. Cooling
104 °F (40 °C) Convection
Ordering
Product Name Item Code UPC Number
EZpin Pack 4 10051533 781462218812
EN
EZpin Pack 4 QRG Rev. 1
4
GUIA DE REFERENCIA RÁPIDA
ES

Acerca de esta guía

La guía de referencia rápida (GRR) del EZpin Pack 4 contiene información básica del producto, como diagramas de montaje y especificaciones técnicas.

Exención de responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration. Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania:
www.chauvetlighting.eu/warranty-registration
Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.
Conecte este producto SOLO a un circuito con toma de tierra y protegido.
Desconecte siempre de la alimentación antes de la limpieza.
NO mire a la fuente de luz cuando el producto esté encendido.
Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
Nunca desconecte este producto de la alimentación tirando del cable.
Cuando monte este producto en alto, use un cable de seguridad.
NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.
NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.
.
La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.
¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.
Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.
Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
Nunca conecte este producto a un atenuador o reostato.
Use SOLAMENTE los soportes de colgar/montar o el listón para mover este producto.
La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.
En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
NO abra este producto. No contiene piezas reparables por el usuario.
Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va incluido

4 EZpin productos
4 Cables USB
Multicargador
IRC-6
2 Geles blancos variables
Caja de transporte
Guía de referencia rápida

Para empezar

Desembale su EZpin Pack 4 y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.
5
EZpin Pack 4 GRR Rev. 1
GUIA DE REFERENCIA RÁPIDA
Base Magnética
Base móvil para ajuste de
desplazamiento panorámico
Cable de Seguridad
Interruptor de alimentación
Entrada de alimentación
CC micro USB
Mando de ajuste de inclinación
Sensor IR
Indicador de bateria
Puerto de alimentación
USB A (x4)
(5 VCC, 2,4 A)
Enchufe
ES

Visión general del producto

Corriente alterna

Este producto tiene una fuente de alimentación externa con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz. El voltaje de salida es de 5 VCC, 2,4 A (4 salidas).
Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Visión general del multicargador

Alimentación por batería

Cada EZpin producto comes viene con una batería de ion de litio recargable para un funcionamiento sin cables.
El indicador de la EZpin se iluminarán en rojo cuando se esté cargando la batería, y en verde cuando esté totalmente cargada.
No cargue las baterías en un contenedor cerrado.

Notas sobre el cargador de baterías

Evite que la batería se descargue por debajo del 10%.
Para mejores resultados, cargue la batería a una temperatura de entre 32 ºF (0 ºC) y 95 ºF (35 ºC).
Al cargar la batería, mantenga el producto al menos a una distancia de 1 m de cualquier llama abierta o placa caliente.
Si la batería está completamente descargada, el dispositivo no se puede encender inmediatamente después de conectar el cargador. Deje que la batería descargada se cargue durante unos minutos antes de encender el dispositivo.
Mientras se carga, el dispositivo podría calentarse. Esto es normal y no debe afectar a vida útil del dispositivo ni a su rendimiento. Si la batería se caliente más de lo habitual, es posible que el cargador deje de cargar.
No cargue las baterías en un contenedor cerrado.
No cargue la batería durante más de 24 horas.

Duración de la batería

Máximo tiempo de funcionamiento Tiempo de Recarga
Hasta 10 horas 7 horas
EZpin Pack 4 GRR Rev. 1
6
GUIA DE REFERENCIA RÁPIDA
Clip de pinza
(desmontable)
Cable de seguridad
(como el CH-05 de
Chauvet)
Soporte de montaje
Gel
Anillo de retención
BLACK
OUT
AUTO
SOUND
SENSI­TIVITY
SPEEDSTROBE
%
MANUAL
FADE
RGB
WUVA
+ 0
-
123
654
789
ES

Montaje

Antes de montar este producto, lea las Notas de seguridad.

Diagrama de montaje

Instalación de gel

Mando a distancia IRC-6 (control remoto por infrarrojos)

El EZpin Pack 4 es compatible con el mando a distancia IRC-6 de Chauvet. Los siguientes botones del IRC-6 se usan con el EZpin Pack 4:
<BLACK OUT> - Apaga/enciende los LED
<+> - Aumentar el valor del atenuador
<-> - Disminuye el valor del atenuador
7
EZpin Pack 4 GRR Rev. 1
GUIA DE REFERENCIA RÁPIDA

Especificaciones Técnicas

Dimensiones y peso
Longitud Anchura Altura Peso
189 mm (7,4”) 70 mm (2,7”) 53 mm (2,1”) 0,3 kg (0,6 lb)
Nota: las dimensiones en pulgadas están redondeadas. Alimentación
Parámetro EZpin Multicargador
Tipo de fuente de alimentación Fijo Conmutación (interna)
Rango 5 VCC, 2,4 A 100–240 VCA, 50/60 Hz
Selección de tensión Fijo Detección automática (autorango)
Parámetro 120 V, 60 Hz 230 V, 50 Hz
Consumo 199 W 194 W
Corriente de funcionamiento 2,8 A 1,6 A
Fuente de Luz
Tipo Color Cantidad Alimentación Corriente Duración
LED Blanco frío 1 2 W 725 mA 50.000 horas
Fotometría
Ángulo de haz Ángulo de campo Iluminancia a 2 m
3.112
Térmico
Temp. externa máxima Refrigeración
40 °C (104 °F) Refrigeración
Pedidos
Nombre de producto Código de artículo Número UPC
EZpin Pack 4 10051533 781462218812
ES
EZpin Pack 4 GRR Rev. 1
8
