Casio CELVIANO AP-45 User Manual

BEDIENUNGSANLEITUNG

AP45G1C

430A-G-003A

Diese Markierung trifft nur auf EU-Länder zu.

CASIO Europe GmbH Bornbarch 10, 22848 Norderstedt, Germany

Diese Markierung gilt nur für das Modell AP-45V.

Bitte bewahren Sie alle Informationen für spätere Referenz auf.

Vorsichtsmaßnahmen hinsichtlich der Sicherheit

Herzlichen Glückwunsch zur Wahl des Digital-Pianos von CASIO. Dieses Digital-Piano ist ein fortschrittliches Musikinstrument, das die beste Klangqualität und das beste Piano-Gefühl eines traditionellen Pianos mit moderner ElektronikTechnologie verbindet.

• Bevor Sie das Instrument verwenden, lesen Sie bitte die vorliegende Bedienungsanleitung aufmerksam durch.

• Bitte bewahren Sie alle Informationen für spätere Referenz auf.

Symbole

Verschiedene Symbole werden in dieser Bedienungsanleitung und am eigentlichen Produkt verwendet, um sicherzustellen, dass das Produkt sicher und richtig verwendet wird und um Verletzungen des Anwenders und anderer Personen sowie Sachschäden zu vermeiden. Diese Symbole und ihre Bedeutungen sind nachfolgend beschrieben.

WARNUNG

Damit werden Punkte angezeigt, die das Risiko von Todesfolge oder ernsthaften Verletzungen aufweisen, wenn das Produkt unter Ignorierung dieser Anzeige falsch bedient wird.

Symbolbolbeispiele

Dieses Dreiecksymbol ( ) bedeutet, dass der Anwender vorsichtig sein soll. (Das an der linken Seite dargestellte Beispiel weist auf die Möglichkeit von elektrischen Schlägen hin.)

Dieser Kreis mit einer durchgehenden Linie ( Aktion nicht ausgeführt werden darf. Anzeigen innerhalb oder in der Nähe dieses Symbols sind speziell verboten. (Das an der linken Seite dargestellte Beispiel weist darauf hin, dass die Demontage verboten ist.)

Der schwarze Punkt ( die angezeigte Aktion ausgeführt werden muss. Anzeigen innerhalb dieses Symbols sind Aktionen, die speziell ausgeführt werden müssen. (Das an der linken Seite dargestellte Beispiel weist darauf hin, dass der Netzstecker von der elektrischen Steckdose abgezogen werden muss.)

) bedeutet, dass die angezeigte

) bedeutet, dass

VORSICHT

Damit werden Punkte angezeigt, die das Risiko von Verletzungen aufweisen, sowie Punkte, für welche die Möglichkeit von Beschädigungen besteht, nur wenn das Produkt unter Ignorierung dieser Anzeige falsch bedient wird.

G-2

430A-G-004A

Vorsichtsmaßnahmen hinsichtlich der Sicherheit

WARNUNG

Netzkabel

● Falsche Verwendung des Netzkabels kann zu Feuer und Stromschlaggefahr führen. Beachten Sie immer die folgenden Vorsichtsmaßnahmen.

Verwenden Sie nur das für dieses Digital-

•

Piano vorgeschriebene Netzkabel.

• Achten Sie darauf, dass die

verwendete Netzspannung mit der an diesem Instrument angegebenen Nennspannung übereinstimmt. Verwenden Sie kein Verlängerungskabel,

•

um mehrere Geräte an die gleiche Netzdose anzuschließen.

●

Falsche Verwendung des Netzkabels kann zu persönlichen Verletzungen, zu Sachschäden, zu Feuer und elektrischen Schlägen führen. Beachten Sie daher immer die folgenden Vorsichtsmaßnahmen.

• Stellen Sie keine schweren Gegenstände

auf dem Netzkabel ab und setzen Sie das Netzkabel keiner Hitze aus. Versuchen Sie niemals das Netzkabel zu

•

modifizieren oder zu stark abzubiegen.

• Verdrehen Sie das Netzkabel nicht und

ziehen Sie nicht an diesem. Sollte das Netzkabel oder der Netzstecker

•

beschädigt werden, wenden Sie sich an Ihren Fachhändler oder an einen autorisierten CASIO Kundendienst.

● Niemals den Stecker mit nassen Händen berühren, wenn er angesteckt ist. Anderenfalls kann es zu elektrischen Schlägen kommen.

● Achten Sie darauf, dass das Digital-Piano niemals nass wird. Wasser führt zu Feuer- und Stromschlaggefahr.

● Stellen Sie niemals eine Vase oder einen anderen mit Flüssigkeit gefüllten Behälter auf das Digital-Piano. Wasser führt zu Feuer- und Stromschlaggefahr.

Stellen Sie das Digital-Piano nicht auf einer instabilen Fläche auf.

Stellen Sie niemals das Digital-Piano auf eine wackelige, geneigte oder instabile* Unterlage. Eine instabile Unterlage kann zu einem Herunterfallen des Digital-Pianos führen, wodurch das Risiko von persönlichen Verletzungen besteht.

* Vermeiden Sie Stellen, an

welchen mehrere Lagen von Teppichen übereinander angeordnet sind und die Kabel unter dem DigitalPiano verlegt sind.

Sichern Sie immer das Digital-Piano mit den mitgelieferten Schrauben an dem Ständer. Ein nicht gesichertes Digital-Piano kann von dem Ständer herunterfallen und persönliche Verletzungen verursachen.

Klettern Sie niemals auf das Digital-Piano oder den Ständer.

Klettern Sie niemals auf das Digital-Piano oder den Ständer. Anderenfalls kann das DigitalPiano umfallen und zu persönlichen Verletzungen führen. Besondere Vorsicht ist in Haushalten mit Kleinkindern geboten.

Entsorgen Sie das Digital-Piano niemals durch Verbrennen.

Entsorgen Sie das Digital-Piano niemals durch Verbrennen. Anderenfalls besteht das Risiko eines Feuers und persönlicher Verletzungen auf Grund einer Explosion.

Niemals mit Wasser oder anderen Flüssigkeiten gefüllte Behälter auf dem Instrument abstellen.

Niemals die folgenden Objekte auf dem Instrument abstellen. Anderenfalls kann es zu Feuer oder elektrischen Schlägen kommen, wenn die Flüssigkeit verschüttet wird und in das Innere des Instruments gelangt.

• Mit Wasser oder anderen Flüssigkeiten gefüllte Behälter (einschließlich Vasen, Blumentöpfe, Tassen, Kosmetika und Medikamente)

• Kleine metallische Objekte (einschließlich Haarnadeln, Nähnadeln und Münzen)

• Brennbare Objekte

• Offene Flammen wie z.B. brennende Kerzen

Falls Fremdmaterial in das Innere des Instruments gelangt, die folgenden Vorgänge einhalten:

1. Die Stromversorgung ausschalten.

2. Den Stecker des Stromkabels von der Wandsteckdose abziehen.

3. Wenden Sie sich bitte an Ihren Fachhändler, bei dem Sie das Instrument gekauft haben, oder an einen autorisierten CASIO Kundendienet.

Setzen Sie das Digital-Piano weder Regen noch Feuchtigkeit aus.

Um das Risiko von Feuer- und Stromschlaggefahr zu vermindern, setzen Sie das Digital-Piano niemals Regen oder Feuchtigkeit aus.

430A-G-005A

G-3

Vorsichtsmaßnahmen hinsichtlich der Sicherheit

Versuchen Sie niemals ein Modifizieren oder Zerlegen des Digital-Pianos.

Versuchen Sie niemals das Digital-Piano zu zerlegen oder auf irgend eine Weise zu modifizieren. Anderenfalls kann es zu elektrischen Schlägen, Verbrennungen oder anderen persönlichen Verletzungen kommen. Überlassen Sie alle internen Inspektionen, Einstellungen und Reparaturen Ihrem Fachhändler oder einem autorisierten CASIO Kundendienst.

Vorsichtsmaßnahmen bei Rauchentwicklung, ungewöhnlichem Geruch, Überhitzung und anderen abnormalen Bedingungen

Die fortgesetzte Verwendung des DigitalPianos bei Rauchentwicklung, ungewöhnlichem Geruch, Überhitzung oder abnormaler Anzeige kann zu Feuerund Stromschlaggefahr führen. Wenn Sie einen ungewöhnlichen Zustand feststellen, führen Sie unverzüglich die folgenden Schritte aus.

1. Schalten Sie die Stromversorgung des Digital-Pianos aus.

2. Ziehen Sie den Netzstecker des DigitalPianos von der Netzdose ab.

3. Wenden Sie sich an Ihren Fachhändler oder an einen autorisierten CASIO Kundendienst.

Vermeiden Sie eine Fallenlassen des Digital-Pianos und andere starke Stöße.

Fortgesetzte Verwendung des DigitalPianos, nachdem dieses durch Fallenlassen oder durch andere starke Stöße beschädigt wurde, führt zu Feuer- und Stromschlaggefahr. Führen Sie unverzüglich die folgenden Schritte aus, wenn das Digital-Piano auf Grund von starken Stößen beschädigt wurde.

1. Schalten Sie die Stromversorgung des Digital-Pianos aus.

2. Ziehen Sie den Netzstecker des DigitalPianos von der Netzdose ab.

3. Wenden Sie sich an Ihren Fachhändler oder an einen autorisierten CASIO Kundendienst.

Ziehen Sie niemals Plastikbeutel über Ihren Kopf und stecken Sie diese nicht in Ihren Mund.

Ziehen Sie niemals die Plastikbeutel, in welchen das Digital-Piano und sein Zubehör verpackt ist, über Ihren Kopf und stecken Sie diese nicht in Ihren Mund. Anderenfalls besteht Erstickungsgefahr. Besondere Vorsicht ist in Haushalten mit Kleinkindern geboten.

Öffnen und Schließen des Tastaturdeckels

Achten Sie darauf, dass der Tastaturdeckel immer vollständig bis zum Anschlag geöffnet ist. Beim Schließen des Tastaturdeckels, halten Sie diesen an der Vorderseite und schließen Sie ihn langsam. Falls Sie Ihre Finger zwischen dem Tastaturdeckel und dem Digital-Piano einklemmen, kann es zu persönlichen Verletzungen kommen.

VORSICHT

Netzdose

Verwenden Sie für die Stromversorgung des Digital-Pianos eine gut zugängliche Netzdose, damit der Netzstecker bequem abgezogen oder angesteckt werden kann.

Netzkabel

Falsche Verwendung des Netzkabels kann zu Feuer- und Stromschlaggefahr führen. Beachten Sie immer die folgenden Vorsichtsmaßnahmen.

• Ordnen Sie das Netzkabel niemals in der Nähe eines Ofens oder einer anderen Wärmequelle an.

• Wenn Sie den Netzstecker von der Netzdose abziehen, ziehen Sie immer am Stecker und niemals am Kabel. Nach der Verwendung immer den

• Stromschalter des Instrumentes ausschalten und den Stecker des Stromkabels von der elektrischen Netzdose abziehen.

Netzstecker

Falsche Verwendung des Netzsteckers kann zu Feuer- und Stromschlaggefahr führen. Beachten Sie daher immer die folgenden Vorsichtsmaßnahmen.

• Stecken Sie den Netzstecker richtig an die Netzdose an (drücken Sie ihn bis zum Anschlag hinein). Ziehen Sie den Netzstecker während eines

• Gewitters oder wenn Sie das Digital-Piano für längere Zeit nicht verwenden (z.B. während des Urlaubs) von der Netzdose ab.

• Nachdem Sie den Netzstecker von der Netzdose abgezogen haben, reinigen Sie die Kontakte des Netzsteckers, um Ansammlung von Staub zu vermeiden.

Transport des Digital-Pianos

Führen Sie unbedingt die folgenden Schritte aus, bevor Sie das Digital-Piano transportieren. Anderenfalls kann das Netzkabel beschädigt werden, wodurch es zu Feuer- und Stromschlaggefahr kommt.

1. Ziehen Sie den Netzstecker des DigitalPianos von der Netzdose ab.

2. Ziehen Sie den Stecker des Verbindungskabels des Pedals und aller anderer an der Rückseite des DigitalPianos angeschlossener Kabel ab.

G-4

430A-G-006A

Vorsichtsmaßnahmen hinsichtlich der Sicherheit

Reinigen

Bevor Sie das Digital-Piano reinigen, ziehen Sie dessen Netzstecker von der Netzdose ab. Andrenfalls kann das Netzkabel beschädigt werden, wodurch es zu Feuerund Stromschlaggefahr kommt. Das DigitalPiano könnte auch umfallen und das Risiko von persönlichen Verletzungen verursachen

Klettern Sie niemals auf das Digital-Piano oder dessen Ständer.

Anderenfalls kann das Digital-Piano umfallen und zu persönlichen Verletzungen führen. Besondere Vorsicht ist in Haushalten mit Kleinkindern geboten.

Anschlussbuchsen

Schließen Sie nur die spezifizierten Geräte an die Anschlussbuchsen des Digital-Pianos an. Der Anschluss eines nicht spezifizierten Gerätes kann zu Feuer- und Stromschlaggefahr führen.

Aufstellort

Vermeiden Sie die folgenden Aufstellorte für das Digital-Piano. Falls das DigitalPiano den nachfolgend beschriebenen Bedingungen ausgesetzt wird, kann es zu Feuer- und Stromschlaggefahr kommen.

• Orte mit hoher Luftfeuchtigkeit oder starker Staubentwicklung

• Orte in der Nähe der Zubereitung von Lebensmitteln, wo ölhaltiger Dunst vorhanden ist

• In der Nähe einer Heizung, eines beheizten Teppichs, in direktem Sonnenlicht, im Inneren eines im prallen Sonnenlicht geparkten Fahrzeuges und andere Orte mit sehr hohen Temperaturen

Stellen Sie das Digital-Piano niemals direkt auf Möbeln oder anderen Gegenständen mit polierter Oberfläche ab. Die Gummifüße an der Unterseite des Digital-Pianos können mit dem Anstrich oder Überzug eine Reaktion eingehen und die polierte Oberfläche verfärben oder beschädigen. Bringen Sie Filzstücke oder anderes Material auf der polierten Oberfläche an, bevor Sie das Digital-Piano darauf abstellen.

Einstellung der Lautstärke

Spielen Sie niemals mit sehr hoher Lautstärke für längere Zeit. Dieses Vorsichtsmaßnahme ist besonders wichtig, wenn Sie Kopfhörer verwenden. Es kann zu Gehörschäden kommen, wenn Sie für längere Zeit mit zu hoher Lautstärke hören.

Montieren Sie den Ständer richtig.

Anderenfalls kann der Ständer umkippen und das Digital-Piano von dem Ständer fallen, wodurch es zu persönlichen Verletzungen kommen kann. Achten Sie darauf, dass Sie den Ständer gemäß der damit mitgelieferten Anleitung richtig montieren und alle Anschlüsse sicher ausführen. Achten Sie auch auf den richtigen Aufstellort für den Ständer.

• Wenn Sie das Digital-Piano auf dem Ständer abstellen, achten Sie darauf, dass Ihre Finger nicht zwischen dem DigitalPiano und dem Ständer eingeklemmt werden.

• Mindestens zwei Personen sollten das Digital-Piano anheben, wenn dieses auf dem Ständer abgestellt oder transportiert wird. Falls Sie alleine den Transport des DigitalPianos versuchen, kann der Ständer umfallen und zu persönlichen Verletzungen führen.

• Ziehen Sie den Ständer nicht über den Fußboden und neigen Sie diesen nicht nach vorne oder hinten, wenn Sie das Digital-Piano auf dem Ständer abstellen oder diesen transportieren. Anderenfalls kann das DigitalPiano umfallen und zu persönlichen Verletzungen führen.

• Überprüfen Sie regelmäßig die Schrauben, mit welchen das DigitalPiano am Ständer gesichert ist. Falls eine Schraube locker ist, ziehen Sie diese fest. Lockere Schrauben können zu einem Kippen des Ständers und damit zu einem Herunterfallen des Digital-Pianos führen, wodurch es zu persönlichen Verletzungen kommen kann.

Stellen Sie niemals schwere Gegenstände auf dem Digital-Piano ab.

Stellen Sie niemals schwere Gegenstände auf das Digital-Piano. Anderenfalls kann der Ständer umkippen und der Gegenstand herunterfallen, wodurch es zu persönlichen Verletzungen kommen kann.

430A-G-007A

G-5

Wichtige Merkmale

❐ 16 vielseitige Klangfarben

Sechzehn Instrumentenklangfarben, einschließlich Piano und Pfeifenorgel, sorgen für besondere Vielseitigkeit bei der Darbietung. Eine einfache Einstellung lässt Sie die Brillanz jeder Klangfarbe steuern, und eine Mischklangfarbenfunktion lässt Sie zwei Klangfarben zuordnen, die dann gleichzeitig ertönen. Andere Funktionen schließen Digitaleffekte, die die akustischen Eigenschaften der Klangfarben steuern, sowie drei Pedal-Effekte für alle Nuancen eines akustischen Pianos ein.

❐ Metronom

Eine einfache Operation lässt Sie das Tempo und den Beat des Metronoms passend zu dem Musikstück, das Sie spielen möchten, einstellen. Dies ist das perfekte Übungswerkzeug für Spieler aller Klassen.

❐ 16 Demo-Musikstücke

Sechzehn Demo-Musikstücke demonstrieren die Verwendung der einzelnen eingebauten Klangfarben.

❐ Songspeicher

Zwei unabhängige Speicherbereiche lassen Sie die Musikstücke separat aufnehmen und wiedergeben. Sie können in einem Speicher aufnehmen und später diese Aufnahme wiedergeben und im anderen Speicher aufnehmen oder gleichzeitig von beiden Speichern wiedergeben.

❐ Musikbibliothek

Geben Sie eines der 50 eingebauten Musikbibliothek-Musikstücke wieder. Die Parts der rechten Hand und linken Hand sind separat aufgezeichnet, sodass Sie die Wiedergabe eines dieser Parts abschalten und auf der Tastatur üben können (Part Lesson).

❐ Variables Temperament, Barocktonhöhe

Wählen Sie aus einer Vielzahl von Temperamenteinstellungen und die Barocktonhöhe für die realistische Darbietung von klassischen Stücken.

❐ Leistungsstarke Tastatur-Einstellfunktionen

Eine Auswahl von leistungsstarken Tastatur-Einstellfunktionen hilft Ihnen beim Kreieren genau der gewünschten musikalischen Stimmung. Die Transponierung stellt die Tonart der Tastatur in Halbtonschritten ein. Die Stimmung gestattet ein Stimmen der Tastatur beim Spielen mit anderen Musikinstrumenten. Die Anschlagdynamik stellt die Intensität des ausgegebenen Sounds in Abhängigkeit von den von Ihnen ausgeübten Druck auf die Tasten der Tastatur ein.

❐ MIDI-Anschlüsse

Durch den Anschluss an ein anderes MIDI-Musikinstrument können Sie zwei Instrumente von der Tastatur dieses Digital-Pianos aus spielen. Sie können dieses Instrument auch an einen im Fachhandel erhältlichen MIDI-Sequenzer anschließen, um die Anzahl der zu spielenden Parts zu erhöhen.

G-6

430A-G-008A

Inhalt

Vorsichtsmaßnahmen

hinsichtlich der Sicherheit ....... G-2

Wichtige Merkmale.................... G-6

Allgemeine Anleitung................ G-8

Anschluss an eine

Netzdose .................................. G-10

Anschließen an eine Netzdose ..................G-10

Anschlüsse .............................. G-11

Zubehör und Sonderzubehör ..................... G-11

Grundlegende Bedienung ...... G-12

Verwendung der Klangfarben ....................G-12

Verwendung der Digitaleffekte ................... G-17

Verwendung der Pedale ............................ G-18

Verwendung des Metronoms ..................... G-19

Verwendung des

Songspeichers ........................ G-21

Tastatur-Einstellungen ........... G-28

Verwendung der Anschlagwahl

(Touch Select) ............................................G-28

Verwendung der Transponierung...............G-28

Einstellung der Stimmung des

Digital-Pianos............................................. G-29

Temperament .............................................G-29

Verwendung der Barock-Tonhöhe ............. G-31

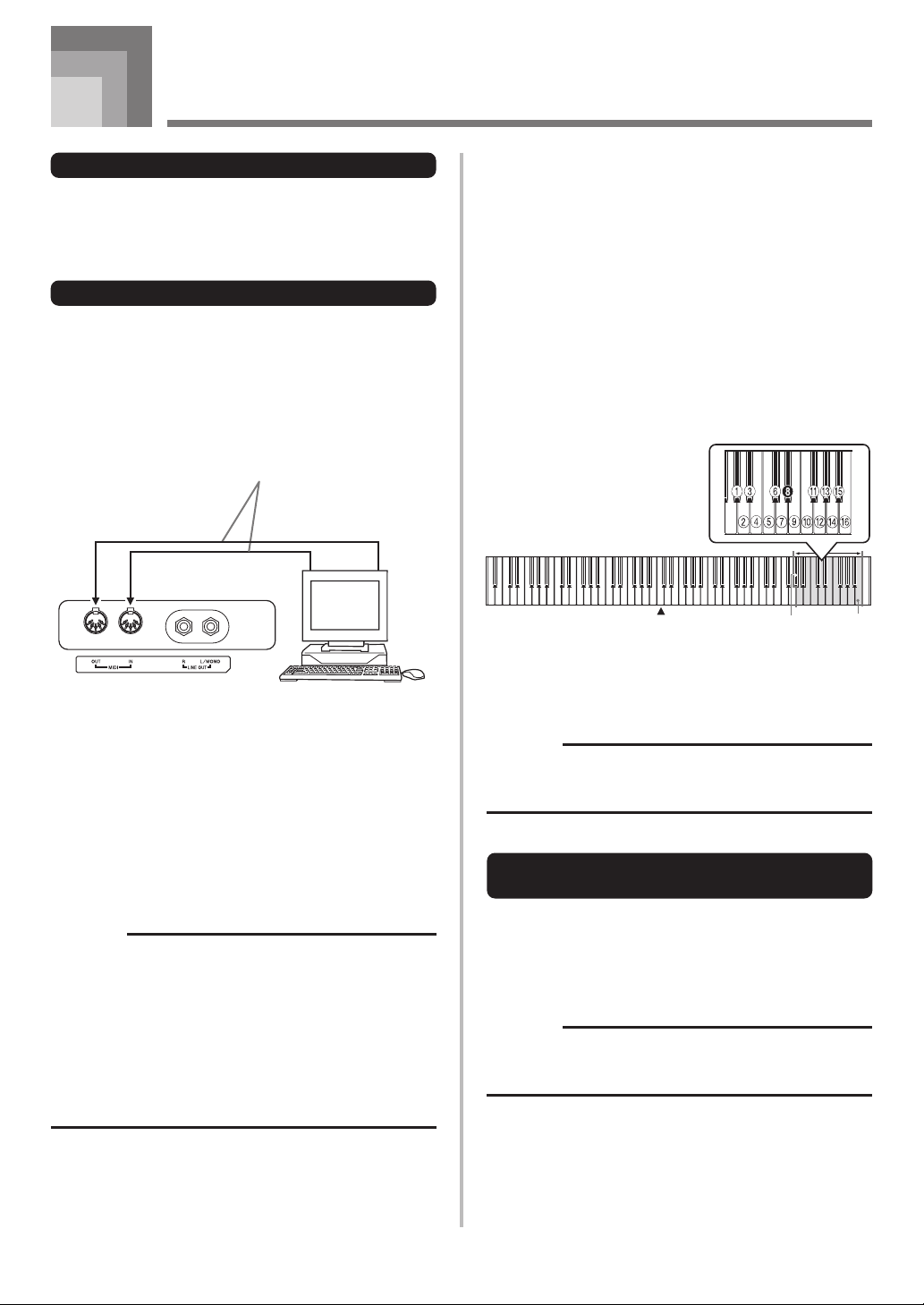

MIDI........................................... G-32

Was ist MIDI?............................................. G-32

MIDI-Anschlüsse........................................ G-32

Gleichzeitiger Empfang über mehrere

Kanäle (Multi-Klangfarbe) ..........................G-32

Spezifizierung des Tastaturkanals ............. G-32

Senden von

Songspeicher-Wiedergabedaten ............... G-33

Ein- und Ausschalten von Local Control .... G-33

Hinweise zu MIDI-Daten ............................G-33

Störungsbeseitigung .............. G-35

Über den Songspeicher .............................G-21

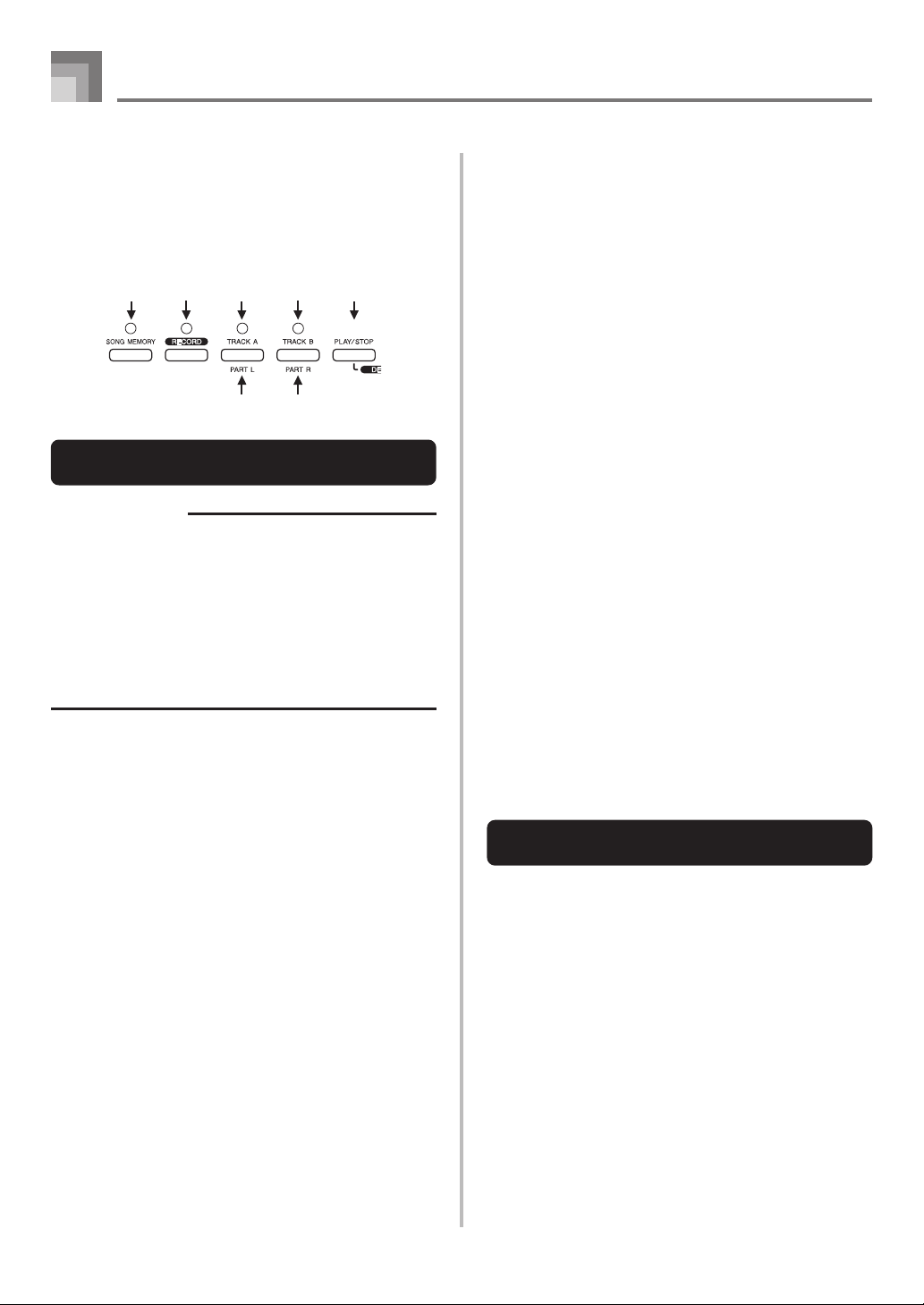

Aufnahme .................................................. G-22

Wiedergabe ............................................... G-23

Löschung des Songspeicherinhalts ...........G-23

Verwendung der

Demo-Musikstücke ................. G-24

Aufeinanderfolgende Wiedergabe der

Demo-Musikstücke .................................... G-24

Wiedergabe eines bestimmten

Demo-Musikstückes .................................. G-24

Stoppen der Wiedergabe der

Demo-Musikstücke .................................... G-24

Verwendung der

Musikbibliothek ....................... G-25

Wiedergabe von

Musikbibliothek-Musikstücken ................... G-25

Üben der individuellen Parts

(Part Lesson) ............................................. G-26

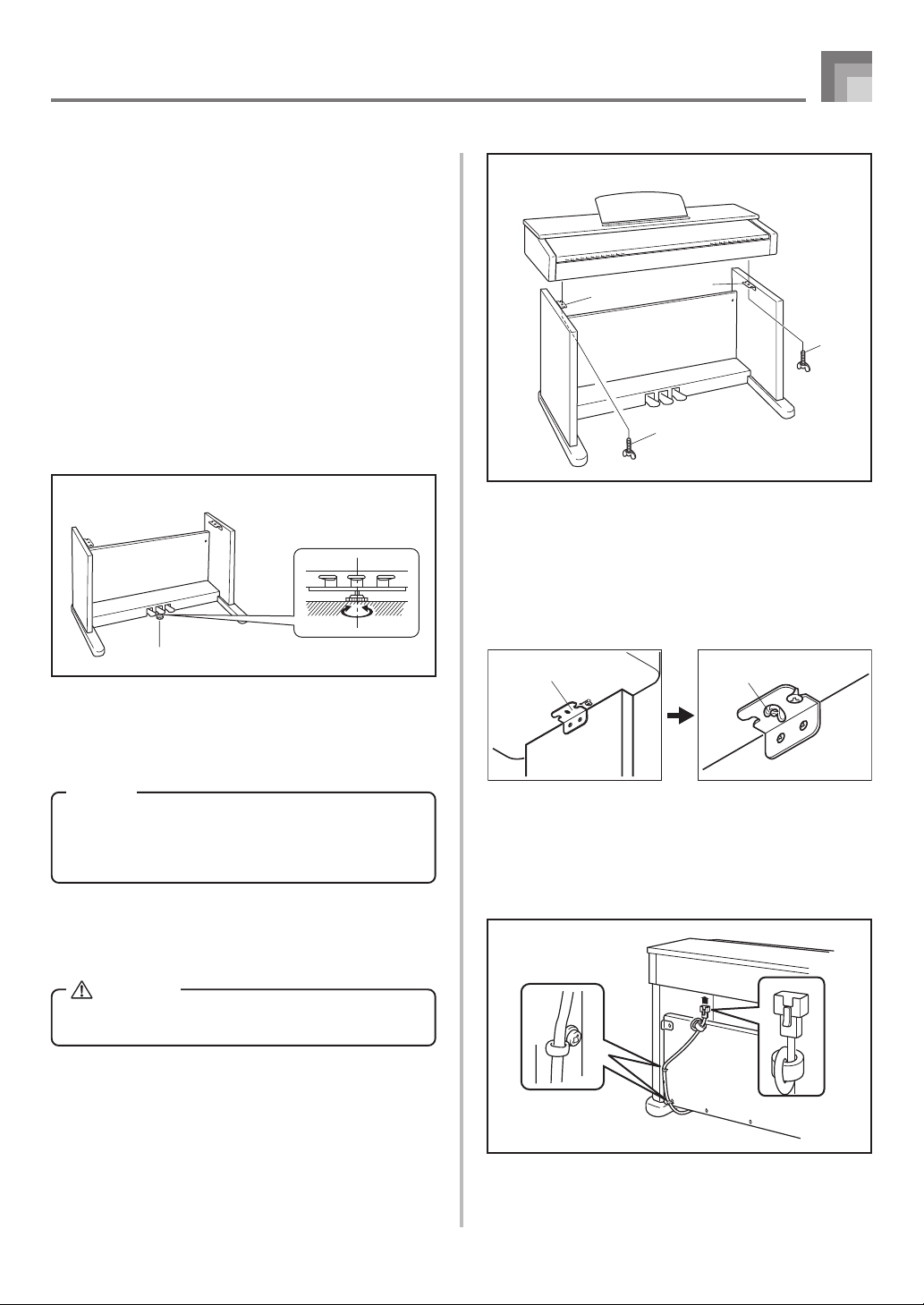

Montageanleitung ................... G-36

Anbringen des Notenständers ................... G-38

Technische Daten.................... G-39

Vorsichtsmaßnahmen

während des Betriebs ............. G-40

Anhang ....................................... A-1

Anfängliche Einstellungen beim

Einschalten der Stromversorgung ............... A-1

Musikstücke der Musikbibliothek ................. A-2

MIDI-Datenformat ...................... A-3

Kanalmeldungen .......................................... A-3

Systemmeldungen ....................................... A-7

MIDI Implementation Chart

430A-G-009A

G-7

Allgemeine Anleitung

Vorderseite

234 7 85 6 9 0 A B C D E

Unterseite

* Bei dem AP-45 ist das Stromkabel permanent mit der Unterseite des Instrumentes verdrahtet.

G-8

G H

430A-G-010A

Allgemeine Anleitung

Vorsicht

Achten Sie darauf, dass der Deckel des Digital-Pianos vollständig geöffnet ist, wenn Sie auf der Tastatur spielen. Ein nur teilweise geöffneter Deckel kann plötzlich und unerwartet zufallen und Ihre Finger einklemmen.

1 Stromtaste (POWER)

2 Lautstärkeschieberegler (VOLUME)

3 Brillanz-Schieberegler (BRILLIANCE)

4 Einstelltaste (SETTING)

5 Nachhalltaste (REVERB)

6 Chorustaste (CHORUS)

7 Klangfarbentasten

8 Split-Taste (Tastatur-Auftrennung) (SPLIT)

9 Songspeichertaste (SONG MEMORY)

0 Aufnahmetaste (RECORD)

A Taste für Spur A/Part L (TRACK A/PART L)

B Taste für Spur B/Part R (TRACK B/PART R)

C Wiedergabe/Stopptaste (PLAY/STOP)

D Taste für Musikbibliothek (MUSIC LIBRARY)

E Metronomtaste (METRONOME)

F Stromindikator

G Ausgangsbuchsen (LINE OUT R, L/MONO)

H MIDI IN-Anschluss, MIDI OUT-Anschluss

I Kopfhörerbuchse

J Netzanschluss

K Pedalanschluss

HINWEIS

Notenbezeichnungen Ein Wert neben einer Notenbezeichnung bezeichnet die relative

Position der Note auf der Tastatur, wie es unten dargestellt ist.

430A-G-011A

CDEFGAB

(H)

▲

G-9

Anschluss an eine Netzdose

Die Stromversorgung dieses Digital-Pianos erfolgt durch Anschluss an eine Netzdose. Schalten Sie unbedingt die Stromversorgung aus, wenn Sie das Keyboard nicht verwenden.

Anschließen an eine Netzdose

Darauf achten, dass die POWER-Taste des DigitalPianos auf Position OFF gestellt ist.

• Falls diese auf Position ON gestellt ist, die POWERTaste drücken, um sie auszuschalten.

POWER-Taste

Stromindikatorlampe eingeschaltet.

OFF

Stromindikatorlampe ausgeschaltet.

Vorderseite

WICHTIG!

• Die Stromversorgung sollte auch ausgeschaltet werden, bevor Sie das Digital-Piano von der Netzdose abtrennen.

• Die Formen des Netzkabels des Digital-Pianos und der Netzdose können abhängig von den Ländern oder Gebieten unterschiedlich sein. Die Abbildungen zeigen nur Beispiele.

• Bei dem AP-45 ist das Stromkabel permanent mit der Unterseite des Instrumentes verdrahtet.

Achten Sie darauf, dass die Stromkontrollleuchte vollständig erloschen ist, bevor Sie den Netzstecker von der Netzdose abziehen. Lesen und beachten Sie unbedingt alle Vorsichtsmaßregeln hinsichtlich der Stromversorgung.

Stromindikatorlampe

Das mit dem Digital-Piano mitgelieferte Netzkabel an der Unterseite des Digital-Pianos anschließen.*

Das Netzkabel des Digital-Pianos an eine Netzdose anstecken.

* Trifft auf das AP-45V zu.

G-10

430A-G-012A

Anschlüsse

Durch den Anschluss an einen Audio- oder Musikinstrument-Verstärker wird über die externen Lautsprecher ein noch klarer und kräftigerer Klang sichergestellt.

Unterseite

Kopfhörer

WICHTIG!

• Wenn Sie externe Ausrüstung anschließen, stellen Sie zuerst den VOLUME-Schieberegler des Digital-Pianos und den Lautstärkeregler der externen Ausrüstung auf einen relativ niedrigen Lautstärkepegel ein. Sie können die Lautstärke später auf den gewünschten Pegel einstellen, nachdem die Anschlüsse ausgeführt wurden.

• Beachten Sie auch die mit der externen Ausrüstung mitgelieferte Dokumentation, um die richtigen Anschlüsse auszuführen.

Anschluss von Kopfhörern 1

Schließen Sie im Fachhandel erhältliche Kopfhörer an die Kopfhörerbuchse des Digital-Pianos an. Durch diesen Anschluss werden die Lautsprecher stummgeschaltet, sodass Sie auch zu späten Nachstunden üben können, ohne Ihre Nachbarn zu stören. Um Ihr Gehör zu schützen, sollten Sie den Lautstärkepegel bei Verwendung von Kopfhörern nicht zu hoch einstellen.

Audioverstärker AUX IN usw.

LEFT (Weiß)

RIGHT (Rot)

Gitarren-Verstärker, MusikinstrumentenVerstärker usw.

INPUT 1

INPUT 2

Cinch-Stecker

Klinkenbuchsen

Klinkenstecker

Anschluss an einen Verstärker für Musikinstrumente 3

Verwenden Sie im Fachhandel erhältliche Kabel, um den Verstärker gemäß Abbildung 3 an die LINE OUT-Buchsen des Digital-Pianos anzuschließen. Die R-Buchse gibt den Sound des rechten Kanals aus, wogegen die L/MONOBuchse den Sound des linken Kanals ausgibt. Durch den Anschluss an die L/MONO-Buchse wird nur ein Gemisch beider Kanäle ausgegeben. Sie müssen die Verbindungskabel für den Anschluss des Verstärkers (wie z.B. die in der Abbildung dargestellten Kabel) im Fachhandel erstehen. Verwenden Sie den VOLUME-Schieberegler des DigitalPianos für die Einstellung des Lautstärkepegels.

Zubehör und Sonderzubehör

Nur das für dieses Digital-Piano vorgeschriebene Zubehör und Sonderzubehör verwenden. Bei Verwendung von nicht autorisierten Geräten kann es zu Feuer-, Stromschlag- und Verletzungsgefahr kommen.

Anschluss eines Audiogerätes 2

Verwenden Sie im Fachhandel erhältliche Kabel, um das externe Audiogerät gemäß Abbildung 2 an die LINE OUTBuchsen des Digital-Pianos anzuschließen. Die R-Buchse dient für den Sound des rechten Kanals, wogegen die L/MONOBuchse den Sound des linken Kanals ausgibt. Sie müssen die Verbindungskabel für den Anschluss des Audiogerätes (wie z.B. die in der Abbildung dargestellten Kabel) im Fachhandel erstehen. In dieser Konfiguration müssen Sie normalerweise den Eingangswähler des Audiogerätes auf die Buchse (wie z.B. AUX IN) einstellen, an welche das Digital-Piano angeschlossen ist. Verwenden Sie den VOLUME-Schieberegler des DigitalPianos für die Einstellung des Lautstärkepegels.

430A-G-013A

G-11

Grundlegende Bedienung

Verwendung der Klangfarben

Die folgenden Vorgänge beschreiben alles, was Sie über die Wahl und Verwendung der Klangfarben wissen müssen.

Wahl einer Klangfarbe

Dieses Digital-Piano weist eine Auswahl von 16 eingebauten Klangfarben auf.

Klangfarbentasten

GRAND

PIANO 1

BRIGHT

PIANO

Variationstaste

Jeder Klangfarbentaste sind zwei Klangfarben zugeordnet: eine “normale Klangfarbe” (deren Bezeichnung über der Klangfarbentaste angegeben ist) und eine “Variationsklangfarbe” (deren Bezeichnung unter der Klangfarbentaste angegeben ist). Welche Klangfarbe gewählt wird, wenn Sie eine Klangfarbentaste drücken, hängt von dem gegenwärtigen Status der Indikatorlampe über der VARIATION-Taste ab, wie es nachfolgend angegeben ist.

Um diesen Typ der Sollte die Lampe der

Klangfarbe zu wählen: VARIATION-Taste:

Normale Klangfarbe Ausgeschaltet sein

Variationsklangfarbe Eingeschaltet sein

• Drücken Sie die VARIATION-Taste, um die Indikatorlampe ein- oder auszuschalten.

• Drücken Sie die Klangfarbentaste der gegenwärtig gewählten Klangfarbe, um zwischen der normalen Klangfarbe und der Variationsklangfarbe umzuschalten.

HINWEIS

• Die Klangfarbentasten bieten Ihnen eine Auswahl von 16 Klangfarben, die Sie zuordnen und auf der Tastatur spielen können.

• Die GRAND PIANO 1-Klangfarbe wurde mit StereoAbtastung aufgezeichnet.

• Für Informationen über die Wahl der Klangfarben, deren Bezeichnungen unter jeder Klangfarbentaste angegeben sind, siehe “Wahl einer Variationsklangfarbe”.

GRAND

PIANO 2

HONKY-

TONK

ELEC

PIANO 1

HARPSI-

ELEC

PIANO 2

VIBRAPHONE

Variationstasten

CHORD

PIPE

ORGAN 1

PIPE

ORGAN 2

STRINGS 1

SYNTH-PAD

STRINGS 2

CHOIR

Variationstaste

ACOUSTIC

BASS

RIDE ACO

BASS

Wählen einer Klangfarbe

Die POWER-Taste drücken, um die Stromversorgung des Digital-Pianos einzuschalten.

Eine der Klangfarbentasten drücken, um die gewünschte Klangfarbe zu wählen.

Verwenden Sie den VOLUME-Schieberegler, um die Lautstärke einzustellen.

• Zuerst sollten Sie die Lautstärke auf einen relativ niedrigen Pegel einstellen.

• Schieben Sie den Schieberegler gegen MIN oder MAX, um die Lautstärke zu vermindern bzw. zu erhöhen.

Etwas auf der Tastatur spielen.

• Während Sie spielen, die Lautstärke wunschgemäß einstellen.

Nachdem Sie das Spielen beendet haben, die POWER-Taste drücken, um die Stromversorgung auszuschalten.

HINWEIS

• Die GRAND PIANO 1-Klangfarbe wird automatisch gewählt, wenn Sie die Stromversorgung des DigitalPianos einschalten.

Wahl einer Variationsklangfarbe

Die Klangfarbentasten, die wie unten gezeigt markiert sind, dienen für die Wahl der Variationsklangfarben.

Drücken Sie die Klangfarbentaste für die zu wählende Klangfarbe.

Drücken Sie die VARIATION-Taste.

• Dadurch leuchtet die Indikatorlampe über der Taste auf, wodurch angezeigt wird, dass die Variationsklangfarbe gewählt ist.

Um von der Variationsklangfarbe auf die normale Klangfarbe zurückzuschalten, drücken Sie erneut die VARIATION-Taste, sodass die Indikatorlampe erlischt.

G-12

430A-G-014A

Grundlegende Bedienung

Verwendung von Mischklangfarben

Mit den Mischklangfarben können Sie zwei verschiedene Klangfarben (eine Hauptklangfarbe und eine Mischklangfarbe) der Tastatur zuordnen, worauf mit dem Drücken einer Taste beide Klangfarben gespielt werden.

Hauptklangfarbe + Mischklangfarbe

Überlagern von zwei Klangfarben

HINWEIS

• Um die Variationsklangfarbe für die Hauptklangfarbe und/oder die Mischklangfarbe zu verwenden, führen Sie die erforderliche Operation aus, um die Variationsklangfarbe(n) einzuschalten, bevor Sie den folgenden Vorgang beginnen.

Während Sie die Klangfarbentaste der Hauptklangfarbe gedrückt halten, betätigen Sie die Klangfarbentaste für die Mischklangfarbe.

• Dadurch leuchtet die Indikatorlampe der Hauptklangfarbentaste auf, und die Lampe der Mischklangfarbentaste beginnt zu blinken.

• Ob die normale Klangfarbe oder die Variationsklangfarbe für die Hauptklangfarbe und die Mischklangfarbe gewählt ist, hängt von der Einstellung normale Klangfarbe/Variationsklangfarbe der von Ihnen gedrückten Klangfarbentaste ab. Die Indikatorlampe über der VARIATION-Taste leuchtet, wenn die Variationsklangfarbe für die Hauptklangfarbe gewählt ist.

Wie die Digitaleffekte bei eingeschalteter Mischklangfarbe angelegt werden

Nachfolgend sind die Regeln aufgeführt, welche den Typ der Digitaleffekte bestimmen, die an die beiden gemischten Klangfarben angelegt werden.

Sorgen dafür, dass diese

Diese Bedingungen:

• Digitaleffekte für die Hauptklangfarbe eingeschaltet

• Digitaleffekte für die Mischklangfarbe einoder ausgeschaltet

• Digitaleffekte für die Hauptklangfarbe ausgeschaltet

• Digitaleffekte für die Mischklangfarbe eingeschaltet

• Digitaleffekte für die Hauptklangfarbe ausgeschaltet

• Digitaleffekte für die Mischklangfarbe ausgeschaltet

Digitaleffekte sowohl an die Hauptklangfarbe als auch an die Mischklangfarbe angelegt werden:

Hauptklangfarben-

Digitaleffekte

Mischklangfarben-

Digitaleffekte

Keine

Versuchen Sie nun etwas auf der Tastatur zu spielen.

• Die Noten sollten nun unter Verwendung der beiden von Ihnen gewählten Klangfarben ertönen.

Um die Mischklangfarbe freizugeben, drücken Sie eine beliebige Klangfarbentaste.

HINWEIS

• Falls Sie einen Digitaleffekt ändern oder ausschalten, während die Mischklangfarbe eingeschaltet ist, wird die von Ihnen ausgeführte Einstellung nur in den Einstellungen der Hauptklangfarbe abgespeichert.

• Sie können zwei Klangfarben, die der gleichen Klangfarbentaste zugeordnet sind (zum Beispiel: ELEC PIANO 1 + ELEC PIANO 2 oder HARPSICHORD + VIBRAPHONE), nicht mischen.

430A-G-015A

G-13

Grundlegende Bedienung

Einstellen der Lautstärke der Hauptklangfarbe

Halten Sie die SETTING-Taste gedrückt, bis Sie Schritt 4 dieses Vorganges erreichen.

Drücken Sie die GRAND PIANO 1-Taste.

• Dadurch beginnt die Indikatorlampe über der Taste zu blinken.

Verwenden Sie einen der folgenden Vorgänge, um die Lautstärke der Hauptklangfarbe auf einen Wert im Bereich von 40 bis 127 einzustellen.

• Scrollen des Lautstärke-Einstellwertes: Während Sie die SETTING-Taste gedrückt halten, verwenden Sie die + - (Erhöhung) oder – -Taste (Verminderung), um durch den Lautstärke-Einstellwert zu scrollen. Halten Sie eine dieser Tasten gedrückt, um die Einstellung schnell zu ändern. Falls Sie die + - und – -Tasten gleichzeitig drücken, wird automatisch ein Lautstärke-Einstellwert von 127 gewählt.

• Eingeben des Lautstärke-Einstellwertes: Während Sie die SETTING-Taste gedrückt halten, verwenden Sie die Zifferneingabetasten, um einen zweistelligen oder dreistelligen Lautstärke-Einstellwert im Bereich von 40 bis 127 einzugeben. Sie können einen zweistelligen oder einen dreistelligen Wert eingeben. Der von Ihnen eingegebene Pegel wird an den LautstärkeEinstellwert angelegt, sobald Sie die SETTING-Taste freigeben. Die Lautstärkeeinstellung ändert nicht, wenn Sie einen einstelligen Wert oder einen Wert außerhalb des zulässigen Bereichs eingeben.

Einstellen der Lautstärke der Mischklangfarbe

Halten Sie die SETTING-Taste gedrückt, bis Sie Schritt 4 dieses Vorgangs erreichen.

Drücken Sie die GRAND PIANO 2-Taste.

• Dadurch beginnt die Indikatorlampe über der Taste zu blinken.

Verwenden Sie einen der folgenden Vorgänge, um die Lautstärke der Mischklangfarbe auf einen Wert im Bereich von 40 bis 127 einzustellen.

C3B

Zifferneingabetasten

+/– -

Tasten

• Zu diesem Zeitpunkt ertönt keine Note, wenn Sie eine Taste der Tastatur drücken.

Geben Sie die SETTING-Taste frei, um den Vorgang zu beenden.

HINWEIS

• Die von Ihnen für die Lautstärke der Hauptklangfarbe ausgeführte Einstellung verbleibt wirksam, auch wenn Sie auf eine andere Klangfarbe wechseln.

G-14

C3B

Zifferneingabetasten

+/– -

Tasten

• Zu diesem Zeitpunkt ertönt keine Note, wenn Sie eine Taste der Tastatur drücken.

Geben Sie die SETTING-Taste frei, um den Vorgang zu beenden.

HINWEIS

• Die von Ihnen für die Lautstärke der Mischklangfarbe ausgeführte Einstellung verbleibt wirksam, auch wenn Sie auf eine andere Klangfarbe wechseln.

430A-G-016A

Grundlegende Bedienung

Verwendung von Split

Mit Split (Tastatur-Auftrennung) können Sie zwei unterschiedliche Klangfarben (eine Hauptklangfarbe und eine Split-Klangfarbe) den beiden Enden der Tastatur zuordnen, sodass Sie eine Klangfarbe mit Ihrer linken Hand und die andere Klangfarbe mit Ihrer rechten Hand spielen können.

Splitpunkt (B3)

Split-Klangfarbe Hauptklangfarbe

Auftrennen des Keyboards

Die Hauptklangfarbe wählen.

Die SPLIT-Taste drücken.

• Dadurch leuchtet die Indikatorlampe über der Taste auf.

Während Sie die SPLIT-Taste gedrückt halten, betätigen Sie die Klangfarbentaste der Klangfarbe, die Sie als Split-Klangfarbe verwenden möchten.

• Während Sie die SPLIT-Taste gedrückt halten, können Sie auch die VARIATION-Taste betätigen, um auf die Variation der Split-Klangfarbe zu schalten.

• Die Lampe der Klangfarbentaste der von Ihnen spezifizierten Split-Klangfarbe blinkt. Die Indikatorlampe über der VARIATION-Taste blinkt ebenfalls, wenn die Variationsklangfarbe für die SplitKlangfarbe gewählt ist.

Versuchen Sie nun etwas auf der Tastatur zu spielen.

• Dem niedrigen Bereich (linke Seite) der Tastatur ist die Split-Klangfarbe zugeordnet, wogegen dem oberen Bereich (rechte Seite) die Hauptklangfarbe zugeordnet ist.

• Die Stelle der Tastatur, an der der Übergang zwischen den beiden Klangfarben auftritt, wird als Splitpunkt bezeichnet. Für Einzelheiten über die Änderung der Stelle des Splitpunktes siehe “Ändern der Stelle des Splitpunktes” auf dieser Seite.

Die SPLIT-Taste erneut drücken, um die Auftrennung der Tastatur freizugeben und auf die normale Einstellung zurückzukehren.

• Dadurch erlischt die Indikatorlampe über der Taste.

Wie die Digitaleffekte bei eingeschalteter TastaturAuftrennung (Split) angelegt werden

Nachfolgend sind die Regeln aufgeführt, die den Typ der Digitaleffekte bestimmen, die an die der TastaturAuftrennung (Split) zugeordneten Klangfarben angelegt werden.

Sorgen dafür, dass diese

Diese Bedingungen:

• Digitaleffekte für Hauptklangfarbe eingeschaltet

• Digitaleffekte für SplitKlangfarbe ein- oder ausgeschaltet

• Digitaleffekte für Hauptklangfarbe ausgeschaltet

• Mischklangfarbe eingeschaltet (Seite G-13)

• Digitaleffekte für Mischklangfarbe eingeschaltet

• Digitaleffekte für Hauptklangfarbe ausgeschaltet

• Mischklangfarbe eingeschaltet (Seite G-

13), aber Digitaleffekte für die Mischklangfarbe ausgeschaltet

• Mischklangfarbe ausgeschaltet

• Digitaleffekte für SplitKlangfarbe eingeschaltet

Ändern der Stelle des Splitpunktes

Der “Splitpunkt” ist der Punkt auf der Tastatur, der den unteren Bereich (Split-Klangfarbe) von dem oberen Bereich (Hauptklangfarbe) trennt.

Während Sie die SPLIT-Taste gedrückt halten, die

Digitaleffekt sowohl an die Hauptklangfarbe als auch an die Split-Klangfarbe angelegt werden:

Hauptklangfarben-

Digitaleffekte

Mischklangfarben-

Digitaleffekte

Split-Klangfarben-

Digitaleffekte

Taste der Tastatur drücken, an der die niedrigste Note (die ganz linke Taste) des oberen Bereichs (Bereich der rechten Seite) angeordnet sein soll.

• Kein Ton wird erzeugt, wenn Sie die Tasten drücken.

HINWEIS

• Falls Sie einen Digitaleffekt ändern oder ausschalten, während die Tastatur-Auftrennung (Split) eingeschaltet ist, wird die von Ihnen ausgeführte Einstellung nur für die Einstellungen der Hauptklangfarbe abgespeichert.

430A-G-017A

G-15

+ 35 hidden pages
