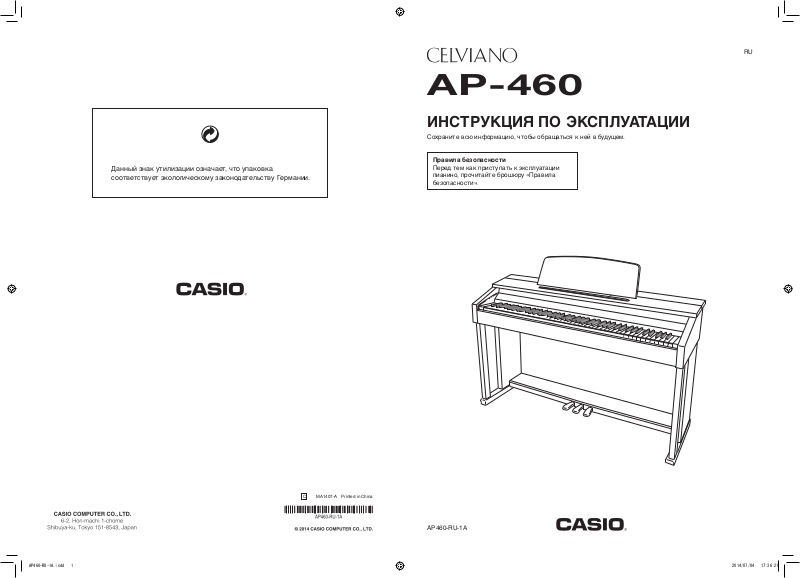

AP-460

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Сохраните всю информацию, чтобы обращаться к ней в будущем.

Правила безопасности

Перед тем как приступать к эксплуатации пианино, прочитайте брошюру «Правила безопасности».

AP460-RU-1A

Внимание!

Прежде чем приступать к эксплуатации данного изделия, ознакомьтесь со следующей важной информацией.

• Прежде чем приступать к эксплуатации адаптера переменного тока AD-E24250LW для подачи питания на инструмент, проверить адаптер на предмет повреждений. Сетевой шнур тщательно проверить на предмет разрывов, порезов, оголения провода, других серьезных повреждений. Если адаптер серьезно поврежден, не давать его детям.

• Изделие не предназначено для детей в возрасте до 3 лет.

• Применять только адаптер CASIO AD-E24250LW.

•Адаптер переменного тока — не игрушка!

• Перед протиранием изделия отсоединять от него адаптер переменного тока.

Местонахождение маркировки Маркировка находится на нижней стороне изделия или в батарейном отсеке на нижней стороне изделия, а также на упаковке.

Расшифровка знаков серийного номера (1) Восьмой знак серийного номера соответствует последней цифре года производства.

Например: «1» означает 2011 год; «2» — 2012 год.

(2) Девятый знак серийного номера соответствует порядковому номеру месяца производства.

Янв. — 1; фев. — 2; мар. — 3; апр. — 4; май — 5; июн. — 6; июл. — 7; авг. — 8; сен. — 9; окт. — J; ноя. — K; дек. — L.

Декларация о соответствии согласно Директиве ЕС

Manufacturer: CASIO COMPUTER CO., LTD. 6-2, Hon-machi 1-chome, Shibuya-ku, Tokyo 151-8543, Japan

Responsible within the European Union: CASIO EUROPE GmbH Casio-Platz 1, 22848 Norderstedt, Germany

RU-1

Содержание

Подготовка ........................................................................................................RU-50

Сборка стойки...................................................... RU-50

ак подсоединить шнуры ................................... RU-52

К Как установить пюпитр и укрепить крючок для

наушников

Открывание и закрывание крышки пианино.... RU-54

Удаление c клавиатуры защитной пленки

............................................................. RU-53

......... RU-54

Сетевая розетка ..................................................RU-55

Подключение наушников ....................................RU-55

Подключение аудиоаппаратуры, усилителя.....RU-56

Принадлежности из комплекта изделия и

продаваемые отдельно ....................................... RU-56

Общие указания ............................RU-4

Кнопка «FUNCTION» ............................................... RU-5

Сохранение настройки и применение

блокировки органов управления ............................ RU-5

Сетевая розетка............................RU-6

Включение и выключение инструмента ................ RU-6

Восстановление заводских показателей

настройки цифрового пианино ............................... RU-6

Игра с применением разных

тембров...........................................RU-7

Выбор и воспроизведение тембра ......................... RU-7

Регулирование акустических характеристик

звука пианино........................................................... RU-9

Наложение двух тембров ........................................ RU-9

Применение эффектов .......................................... RU-10

Пользование педалями цифрового пианино....... RU-11

Работа с метрономом ............................................ RU-12

Игра дуэтом ............................................................ RU-13

Пользование встроенными композициями (концертные, фонотечные, демонстрационные

мелодии) ......................................RU-15

Демонстрационное воспроизведение .................. RU-15

Концертное исполнение («CONCERT PLAY»)..... RU-16

Занятия с помощью концертной композиции...... RU-16

Фонотека................................................................. RU-18

Воспроизведение определенной композиции

из фортепианной фонотеки .................................. RU-18

Занятия с помощью композиции из

фортепианной фонотеки....................................... RU-18

Воспроизведение звуковых данных из

флэш-накопителя USB .......................................... RU-19

Запись и воспроизведение .......RU-20

Запись в память для встроенных композиций

(устройство записи композиций) .......................... RU-20

Работа кнопки «SONG RECORDER» ................... RU-21

Запись на флэш-накопитель USB

(устройство звукозаписи)...................................... RU-23

Задание показателей настройки

с помощью клавиатуры ............ RU-27

Как задавать показатели настройки с

помощью клавиатуры ............................................ RU-27

Клавиши клавиатуры, используемые для

задания показателей настройки .......................... RU-29

Перечень параметров............................................ RU-30

Имитатор акустики зала .................................... RU-30

Выбор тембра...................................................... RU-30

Хорус (CHORUS)................................................. RU-30

Яркость (BRILLIANCE) ....................................... RU-30

Баланс сдвоенного тембра................................ RU-30

Панорамирование дуэта .................................... RU-30

Эффект басовых демпферов............................ RU-30

Демпферные призвуки ....................................... RU-30

Выбор композиции из фортепианной фонотеки

(MUSIC LIBRARY SELECT) ................................ RU-31

Темп (TEMPO) ..................................................... RU-31

Размер (BEAT) .................................................... RU-31

Темп метронома (METRONOME TEMPO)......... RU-31

Задаваемый метрономом размер

(METRONOME BEAT) .........................................RU-31

Воспроизведение и остановка концертной

композиции (CONCERT PLAY a).................. RU-31

Прослушивание (LISTEN)................................... RU-31

Урок (LESSON) ................................................... RU-31

Воспроизведение (PLAY) ................................... RU-31

Выбор концертной композиции

(SELECT +/–) ....................................................... RU-31

Громкость концертных композиций

(VOLUME +/–) ...................................................... RU-31

Громкость фортепианной фонотеки................. RU-31

Громкость метронома......................................... RU-31

Темперация ......................................................... RU-32

Основной звук темперации ............................... RU-32

Выбор темперации.............................................. RU-32

Динамическая чувствитель-ность клавиатуры

(TOUCH RESPONSE).......................................... RU-32

Тональность (транспони-рование)

(TRANSPOSE) ..................................................... RU-32

Настройка клавиатуры ...................................... RU-32

Октавный сдвиг .................................................. RU-32

Режим «USB-устройство».................................. RU-33

Встроенный источник звука .............................. RU-33

Канал передачи данных..................................... RU-33

Громкость устройства звукокозаписи.............. RU-33

Рабочий сигнал ................................................... RU-33

Сохранение показателей настройки ................ RU-33

Блокировка органов управления ...................... RU-34

Режим «Флэш-накопитель USB» ...................... RU-34

Форматирование................................................. RU-34

Сохранение ......................................................... RU-34

Загрузка............................................................... RU-34

Удаление ............................................................. RU-34

RU-2

Флэш-накопитель USB...............RU-35

Сохранение стандартных звуковых данных

(WAV-файлов) во флэш-накопителе USB ...........RU-36

Подключение флэш-накопителя USB к цифровому пианино и его отсоединение от

него .......................................................................... RU-37

Форматирование флэш-накопителя USB ............ RU-38

Сохранение записанной композиции во

флэш-накопителе USB .......................................... RU-39

Загрузка композиций из флэш-накопителя USB

в память цифрового пианино ................................ RU-40

Удаление данных из флэш-накопителя USB ......RU-42

Простое воспроизведение композиции из

флэш-накопителя USB .......................................... RU-43

Индикация ошибок................................................. RU-44

Подключение к компьютеру ....RU-46

Минимальные требования к компьютерной

системе.................................................................... RU-46

Подключение цифрового пианино к

компьютеру............................................................. RU-46

Работа с MIDI.......................................................... RU-47

Перенос композиций с помощью компьютера...... RU-47

Справочная информация..........RU-57

Поиск и устранение неисправностей ................... RU-57

Технические характеристики изделия ................ RU-59

Правила безопасности .......................................... RU-60

Содержание

Приложение..................................... A-1

Перечень тембров .................................................... A-1

Список концертных композиций ............................. A-1

Список композиций фортепианной фонотеки....... A-1

MIDI Implementation Chart

Упоминаемые в данной инструкции названия компаний и наименования изделий могут являться зарегистрированными торговыми марками других компаний.

RU-3

Общие указания

21 3 4 5 6 8 97

Нижняя сторона

Лицевая сторона

тыльная сторона

bl bm

RU-4

Общие указания

*ПРЕДУПРЕЖДЕНИЕ

• Во время игры крышка всегда должна быть открыта до конца. Если крышка открыта не до конца, она может внезапно захлопнуться и прищемить пальцы.

ПРИМЕЧАНИЕ

• Нижеприведенные названия в тексте настоящей инструкции всегда обозначаются жирным шрифтом.

1 кнопка питания P

2 регулятор громкости («VOLUME»)

3 кнопка «Устройство звукозаписи; функция»

(«AUDIO RECORDER, FUNCTION»)

4 кнопка «Запуск — остановка»

(«START/STOP a»)

5 кнопка «Устройство записи композиций (Л — П)»

(«SONG RECORDER (L/R)»)

8 кнопка «Рояль (современный); резонанс струн»

(«GRAND PIANO (MODERN), STRING RESONANCE»)

9 кнопка «Электропианино 1; имитатор открытия

крышки» («ELEC. PIANO 1, LID SIMULATOR»)

bk разъём для подключения педали

bl порт «USB» для флэш-накопителя

bm порт «USB»

6 кнопка «Метроном; дуэт»

(«METRONOME, DUET»)

7 кнопка «Рояль (концертный); реакция

молоточков» («GRAND PIANO (CONCERT), HAMMER RESPONSE»)

bn гнездо «DC 24V»

bo гнёзда «Линейный выход П, Л — моно»

(LINE OUT R, L/MONO)

bp гнёзда «Наушники» («PHONES»)

bq лампа питания

Кнопка «FUNCTION»

Кнопка «FUNCTION» служит для задания различных показателей настройки цифрового пианино. Ниже приведены основные сведения о кнопке «FUNCTION».

z Для изменения показателя настройки требуется нажать на

кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры, которой присвоен нужный показатель настройки.

Пример: «Как выбрать тембр» на стр. RU-7.

ПРИМЕЧАНИЕ

• Подробную информацию о действиях и показателях настройки см. в главе «Задание показателей настройки с помощью клавиатуры» на стр. RU-27.

Сохранение настройки и применение блокировки органов управления

Цифровое пианино позволяет сохранять его настройку и блокировать кнопки для защиты от ошибочных действий. Подробности см. в разделе «Перечень параметров» на стр. RU-30—RU-34.

RU-5

Сетевая розетка

По завершении сборки стойки включите цифровое пианино. Подробности см. в главе «Подготовка» (стр. RU-50).

Включение и выключение инструмента

Цифровое пианино включается нажатием на кнопку P.

• Кнопка питания P загорается.

• При включении цифрового пианино выполняется

подготовка системы с целью ее инициализации. Во время инициализации системы происходит поочередное включение и выключение ламп кнопок тембров примерно в течение пяти секунд, что и указывает на инициализацию системы.

Для выключения цифрового пианино нажать на кнопку P и не отпускать ее, пока ее лампа не погаснет.

Нажать на кнопку «FUNCTION» и, не отпуская ее, включить цифровое пианино нажатием на кнопку P.

• Функция автовыключения отключается.

ПРИМЕЧАНИЕ

• При выключении цифрового пианино после выполнения вышеописанных действий функция автовыключения включается вновь.

Восстановление заводских показателей настройки цифрового пианино

Для восстановления первоначальных заводских данных и настройки цифрового пианино выполнить следующие действия.

Выключить цифровое пианино.

ПРИМЕЧАНИЕ

• Нажатие на кнопку P для выключения цифрового пианино в действительности приводит к его переключению в состояние ожидания, в котором по его цепи продолжает протекать незначительный ток. Если вы планируете долго не включать цифровое пианино, а также во время грозы обязательно отсоединяйте адаптер от сетевой розетки.

Автовыключение

Во избежание пустой траты электроэнергии данное цифровое пианино рассчитано на автоматическое выключение по прошествии установленного времени с момента выполнения последнего действия. Автовыключение срабатывает через 4 часа.

• Можно также на время приостановить действие функции автовыключения в порядке, описанном ниже.

■ Как отключить функцию автовыключения

Если цифровое пианино включено, нажатием на кнопку P выключить его.

Нажать на кнопки «ELEC. PIANO 1» и «FUNCTION» и, не отпуская их, на кнопку питания P.

При выполнении цифровым пианино операций, описанных ниже, кнопки «ELEC. PIANO 1» и «FUNCTION» не отпускать.

(1) Попеременно мигают индикаторные лампы

кнопок «GRAND PIANO (CONCERT)», «GRAND PIANO (MODERN)» и

«ELEC. PIANO 1». (2) Мигание постепенно учащается. (3) Через некоторое время мигание прекращается.

Кнопки «ELEC. PIANO 1» и «FUNCTION» отпустить.

• У цифрового пианино происходит инициализация

внутренней системы. Через некоторое время оно становится готовым к работе.

ПРИМЕЧАНИЕ

• Дополнительную информацию о включении и выключении цифрового пианино см. в разделе «Включение и выключение инструмента» (стр. RU-6).

RU-6

Игра с применением разных тембров

VOLUME

FUNCTION

START/STOP a

METRONOME ELEC. PIANO 1

Выбор и воспроизведение тембра

Цифровое пианино снабжено 18 «встроенными» тембрами.

• Названия тембров указаны над клавишами клавиатуры, которым они присвоены.

Как выбрать тембр

GRAND PIANO

Выбрать нужный тембр.

z Выбор тембра «GRAND PIANO»

(«CONCERT» или «MODERN») либо «ELEC. PIANO 1»

• Нужный тембр выбирается нажатием на кнопку «GRAND PIANO» («CONCERT» или «MODERN») либо «ELEC. PIANO 1».

• Загорается кнопочная лампа, соответствующая выбранному тембру.

Отрегулировать громкость регулятором «VOLUME».

z Выбор другого тембра

• Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры, соответствующую нужному тембру.

RU-7

Игра с применением разных тембров

ПРИМЕЧАНИЕ

• Первые 5 из 18 «встроенных» в цифровое пианино тембров — рояльные. У каждого тембра свои отличительные достоинства, так что выбирать следует тембр, подходящий для композиции, под которую вы играете, или соответствующий личным предпочтениям. Тембрам «CONCERT» и «MODERN» для быстроты и удобства их выбора присвоены кнопки.

Название тембра

CONCERT Полноценный тембр концертного

MODERN Тембр характеризуется ярким

CLASSIC Естественный фортепианный тембр,

MELLOW Теплый приглушенный рояльный

BRIGHT Яркий, ясный рояльный тембр.

Характеристики

рояля, динамизм и естественность изменений которого достигается с помощью линейного морфинга*. Тембр создан таким, чтобы воспроизводить воздействие демпферов, резонанс и другие нюансы фортепианного звука, что делает его идеальным для фортепианного исполнения фактически любого характера.

рояльным звуком. Обладает такой громкостью и тембральной окраской, которые позволяют инструменту быстро реагировать на изменение нажатия на клавиши. Хорошо подходит для исполнения динамичных, живых композиций.

близкий к звуку акустического фортепиано, с подчеркнутым резонансом, выражающим тонкие нюансы. Хорошо подходит для занятий.

тембр.

* Функция, которая с помощью технологии

компьютерного морфинга обеспечивает плавный переход между сэмплами концертного рояля, записанными с различной динамикой.

Басовый тембр («BASS»)

Если при выполнении действия 1, описанного выше, выбран тембр «BASS (LOWER)», басовый тембр присваивается нижнему регистру (левой части) клавиатуры. Верхнему регистру (правой части) присваивается тембр, который был выбран до нажатия на клавишу «BASS».

• Кнопка «BASS» позволяет эффективно разделять клавиатуру на два тембральных регистра.

точка разделения

нижний регистр верхний регистр

BASS PIPE ORGAN

ПРИМЕЧАНИЕ

• Для восстановления единого тембра на всей клавиатуре нужно выбрать любой тембр кроме «BASS».

• При записи на дорожку 2 тембр «BASS» не выбирается.

• Инструмент можно запрограммировать так, чтобы нажатием на демпферную педаль или педаль состенуто продлевать реверберацию тембра «BASS (LOWER)». Дополнительную информацию см. в разделе «Эффект басовых демпферов» (стр. RU-30).

(выбранный регистр)

RU-8

Игра с применением разных тембров

Регулирование акустических характеристик звука пианино

Тембры данного цифрового пианино обладают характеристиками, придающими тембрам реверберацию, присущую звуку акустического фортепиано. Каждая характеристика имеет 4 уровня и регулируется независимо от других.

z HAMMER RESPONSE

Регулируется отставание момента начала фактического звучания от момента нажатия на клавишу.

Варианты

1 — быстро; 2 — по-рояльному; 3 — несколько помедленнее; 4 — медленно

STRING RESONANCE

Регулируется характерная для акустического фортепиано реверберация (резонанс струн). Реверберация выставляется в соответствии с исполняемой композицией или личным предпочтением.

Варианты

—

ослабленная; 2 — несколько ослабленная;

3 — обычная; 4 — сильная реверберация

z LID SIMULATOR

Регулируется резонанс звука, зависящий от положения крышки рояля.

Варианты

1 — крышка закрыта; 2 — крышка приоткрыта; 3 — крышка открыта полностью; 4 — крышка снята

ПРИМЕЧАНИЕ

• Для тембров фортепиано в дополнение к вышеописанному предусмотрен эффект «KEY OFF SIMULATOR».

KEY OFF SIMULATOR

При отпускании клавиш клавиатуры звуки затухают.

Наложение двух тембров

Наложение двух тембров одного на другой с тем, чтобы они звучали одновременно, выполняется в следующем порядке. При задании двух тембров для наложения первый выбранный тембр будет основным, а второй — наложенным.

Нажать на кнопку «FUNCTION», затем, не отпуская ее, нажать на клавишу клавиатуры, соответствующую первому тембру сдвоенного тембра, и на клавишу клавиатуры, соответствующую второму тембру.

Пример:

сначала нажать на клавишу « PIANO BRIGHT «STRINGS 1».

», а затем на клавишу

GRAND

ПРИМЕЧАНИЕ

• Открытие и закрытие крышки клавиатуры цифрового пианино на показатель настройки «LID SIMULATOR» не влияет.

Нажать на кнопку «FUNCTION» и, не отпуская ее, на кнопку, соответствующую характеристике, которую нужно изменить.

• Нажатие на кнопку обеспечивает циклический перебор вариантов показателя настройки. При нажатии звучит сигнал, указывающий на выбранный вариант: один гудок — вариант 1 3 два гудка — вариант 2 3 три гудка — вариант 3 3 четыре гудка — вариант 4 3 один гудок — вариант 1 и т. д.

• Когда выбран стандартный вариант характеристики, у соответствующей ей кнопки горит лампа.

GRAND PIANO BRIGHT

STRINGS 1

Для отмены наложения тембров выбрать другой тембр либо нажатием на кнопку

«GRAND PIANO», либо в порядке, описанном в разделе «Выбор и воспроизведение тембра» (стр. RU-7).

ПРИМЕЧАНИЕ

• Наложение тембра «BASS» и какого-либо иного тембра друг на друга невозможно.

• При записи на дорожку 2 наложение тембров невозможно.

RU-9

Игра с применением разных тембров

Как отрегулировать баланс громкости сдвоенного тембра

Нажать на кнопку «FUNCTION» и, не отпуская ее, отрегулировать громкость составляющих сдвоенного тембра с помощью клавиш клавиатуры, показанных ниже.

C1 C2 C3 C4 C5 C6 C7 C8

исходная клавиша по умолчанию (средняя)

громкость наложенного тебмра (второго выбранного)

• Для восстановления первоначальной громкости по умолчанию нажать на кнопку «FUNCTION» и, не отпуская ее, одновременно нажать на обе клавиши.

громкость основного

(первого выбранного)

тембра

Применение эффектов

Имитатор акустики зала обеспечивает

резонирование звуков.

Хорус придает звукам широту.

Применение имитатора акустики зала

Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры, соответствующую названию нужного имитатора акустики зала.

Имитатор акустики зала

Название имитатора

Описание

акустики зала

DUTCH CHURCH Амстердамская церковь с

STANDARD HALL

BERLIN HALL Берлинский концертный

FRENCH CATHEDRAL

акустикой, подходящей для музыки

Типичный концертный зал

зал классической музыки в форме арены

Большой готический собор в Париже

RU-10

Игра с применением разных тембров

Применение хоруса к тембру

Нажать на кнопку «FUNCTION» и, не отпуская ее, с помощью клавиши клавиатуры «CHORUS» перебрать имеющиеся варианты.

• При нажатии на клавишу клавиатуры «CHORUS» звучит сигнал, соответствующий выбранному варианту эффекта, как показано в нижеприведенной таблице.

хорус

• Хорус

Число зуммерных сигналов

1 (долгий) 1 (короткий) 2 3 4

Значение

откл. (OFF) легкий хорус средний хорус глубокий хорус флэнджер (эффект свиста)

О цифровой обработке сигнала (ЦОС)

ЦОС позволяет в цифровой форме создавать сложные акустические эффекты. ЦОС-эффект присваивается каждому из тембров при каждом включении цифрового пианино.

Пользование педалями цифрового пианино

Цифровое пианино снабжено тремя педалями: демпферной, модератора и состенуто.

педаль модератора

педаль состенуто

Функции педалей

z Демпферная педаль

Нажатие на демпферную педаль во время исполнения вызывет задержку (более длительное звучание) извлекаемых звуков.

• Если выбран тембр «GRAND PIANO», то при нажатии на эту педаль создаются гармонический и другие виды резонанса — так же, как при нажатии на правую педаль акустического рояля.

Педаль модератора

При нажатии на эту педаль во время исполнения взятые на клавиатуре звуки приглушаются и звучат мягче.

z Педаль состенуто

Пока педаль нажата, звуки длятся, но только те, что взяты до нажатия на нее.

ПРИМЕЧАНИЕ

• Если нажатие на педаль не вызывает нужного эффекта, то возможно, что плохо подсоединен шнур педали. См. действие 1 из подраздела «Как подсоединить шнуры» (стр. RU-52).

демпферная педаль

RU-11

Игра с применением разных тембров

Отключение вывода демпферных призвуков

Демпферные призвуки представляют собой слабый металлический звон, издаваемый демпферами фортепиано, когда они отделяются от струн при нажатии на демпферную педаль. В демпферном резонансе данного цифрового пианино демпферные призвуки обычно присутствуют, но их вывод можно отключить, как описано ниже.

Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры «Демпферные призвуки».

• Подробную информацию о задании показателей настройки с помощью клавиш см. в разделе «Клавиши клавиатуры, используемые для задания показателей настройки» (стр. RU-29).

• При каждом нажатии на клавишу происходит переключение показателя настройки и раздается гудок, как описано ниже.

– Длинный гудок — вывод демпферных

– Короткий гудок — вывод демпферных

призвуков отключается.

призвуков включается.

Работа с метрономом

Нажать на кнопку «METRONOME».

• Метроном включается.

• Удары метронома сопровождаются миганием

лампы над кнопкой «START/STOP a».

Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры «METRONOME BEAT».

При переходе к действию 3 клавишу «FUNCTION» не отпускать.

Не отпуская кнопку «FUNCTION» после выполнения предыдущего действия, нажатием на одну из клавиш клавиатуры «BEAT» (от 0 до 9) задать размер.

• Значение размера задается в интервале 0—9 (долей в такте). Первая доля каждого такта отмечается звуком колокольчика, а остальные — звуком щелчка. Если задано значение 0, метроном издает звук только щелчка, а не колокольчика. Такая настройка позволяет упражняться в ровном темпе.

Отпустить кнопку «FUNCTION», затем нажать на нее еще раз и, не отпуская ее, на кнопку клавиатуры «METRONOME TEMPO».

При переходе к действию 5 клавишу «FUNCTION» не отпускать.

RU-12

Нажать на кнопку «FUNCTION» и, не отпуская ее, с помощью клавиш «TEMPO» указать темп в интеравле 20—255 ударов в минуту.

• При каждом нажатии на клавишу + или – темп увеличивается или уменьшается на 1.

• Можно также ввести конкретное значение темпа с помощью клавиш ввода чисел (0—9).

Для выключения метронома нажать на кнопку «METRONOME» или «START/

STOP a».

ПРИМЕЧАНИЕ

• Если значения размера и (или) темпа введены клавишами ввода чисел (от 0 до 9) и находятся в пределах допустимых интервалов значений, при отпускании кнопки «FUNCTION» раздается высокий гудок. Если значение в допустимый интервал не попадает, звучит низкий гудок.

• Задание темпа возможно также не с помощью вышеописанных действий 4 и 5, а в порядке, описанном ниже. – Нажать на кнопку «METRONOME» и, не

отпуская ее, с помощью клавиш клавиатуры «TEMPO» указать темп в интервале 20—255 (ударов в минуту).

• Одновременное нажатие на клавиши + и – при выполнении вышеописанного действия 5 позволяет выставить темп у выбранных на цифровом пианино учебной концертной или фонотечной мелодий. При нажатии на клавиши + и – во время записи восстанавливается темп 120.

Игра с применением разных тембров

Как отрегулировать громкость метронома

Нижеописанный порядок действий выполним в любое время, независимо от того, звучит ли метроном.

Нажать на кнопку «FUNCTION» и, не отпуская ее, с помощью клавиш громкости метронома указать громкость в интеравле 0—42.

• Подробную информацию о задании показателей настройки с помощью клавиш см. в разделе «Клавиши клавиатуры, используемые для задания показателей настройки» на стр. RU-29.

• При каждом нажатии на клавишу T или S громкость увеличивается или уменьшается на 1.

ПРИМЕЧАНИЕ

• Для восстановления первоначального значения по умолчанию нажать на клавиши T и S одновременно.

Игра дуэтом

Режим «Дуэт» позволяет разделить клавиатуру цифрового пианино на две равные части и играть дуэтом.

Клавиатура

точка разделения

левая часть клавиатуры правая часть клавиатуры

C3 C4 C5 C6 C3 C4 C5 C6

Диапазон правой и левой частей клавиатуры практически совпадает. Левая педаль работает как демпферная педаль левой части, правая — как демпферная педаль правой.

Педали

демпферная педаль

левой части

демпферная педаль левой и правой частей

(до первой октавы)(до первой октавы)

демпферная педаль правой части

Режим «Дуэт» предоставляет во время урока прекрасную возможность учителю играть в левой части клавиатуры, а ученику — ту же самую пьесу в правой.

ПРИМЕЧАНИЕ

• Полунажатие воспринимает только демпферная педаль правой части клавиатуры.

RU-13

Игра с применением разных тембров

Выбрать нужный тембр для дуэта.

Пример: GRAND PIANO (CLASSIC)

Изменение звуковысотности частей клавиатуры в режиме «Дуэт»

Нажать на кнопку «FUNCTION» и, не отпуская ее, на кнопку «METRONOME» включить режим «Дуэт» (лампа загорается) или выключить его (лампа гаснет).

ВНИМАНИЕ!

• Пользование режимом «Дуэт» при записи

(стр. RU-20) невозможно.

• В режиме «Дуэт» изменение параметров

«HAMMER RESPONSE», «STRING RESONANCE» и «LID SIMULATOR» невозможно.

ПРИМЕЧАНИЕ

• Пианино можно запрограммировать так, чтобы в режиме «Дуэт» из левого динамика звучал тембр левой части клавиатуры, а из правого — тембр правой части. Дополнительную информацию см. в разделе «Панорамирование дуэта» (стр. RU-30).

Режим «Дуэт» позволяет изменять диапазоны левой и правой частей клавиатуры с шагом в октаву относительно звуковысотности по умолчанию. Это бывает удобно когда, например, при исполнении одним человеком партии левой руки, а другим — партии правой руки начальный диапазон по умолчанию недостаточен.

Нажать на кнопки «FUNCTION» и «METRONOME» и, не отпуская их, на ту из клавиш до в левой части клавиатуры, которой нужно присвоить звуковысотность клавиши до первой октавы. При переходе к следующему действию 2 клавиши «FUNCTION» и «METRONOME» не отпускать.

• Звучит звук, присвоенный клавише до первой октавы, происходит октавный сдвиг левой части клавиатуры.

Пример: нажатие на самую левую клавишу до

C4 C5 C6 C7 C3 C4 C5 C6

(нажатая клавиша)

звуковысотность на октаву

Не отпуская кнопки «FUNCTION» и

(первой октавы) обеспечивает присвоение диапазона, показанного ниже.

левая часть клавиатуры правая часть клавиатуры

выше начальной

не изменяется

«METRONOME», нажать на ту из клавиш до в правой части клавиатуры, которой нужно присвоить звуковысотность клавиши до первой октавы.

• Звучит звук, присвоенный клавише до первой октавы, происходит октавный сдвиг правой части клавиатуры.

ПРИМЕЧАНИЕ

• Для восстановления у частей клавиатуры начальных диапазонов по умолчанию нужно выйти из режима «Дуэт» и снова войти в него.

RU-14

Пользование встроенными композициями (концертные, фонотечные, демонстрационные мелодии)

FUNCTION

START/STOP a

Цифровое пианино снабжено 10 «встроенными» композициями в исполнении фортепиано и оркестра (концертными: «Concert Play» 1—10) и 60 сольными фортепианными композициями (фонотечными: «Music Library» 1—60). Функция «Концертное исполнение» («Concert Play») позволяет играть под оркестровый аккомпамнемент. Функция «Фонотека» («Music Library») позволяет отрабатывать известные фортепианные пьесы.

• Все 10 концертных мелодий можно воспроизвести по порядку от начала до конца для собственного удовольствия.

ВНИМАНИЕ!

• После выбора встроенной композиции может потребоваться несколько секунд на ее загрузку. На время загрузки композиции клавиши клавиатуры и кнопки блокируются. Во время игры на клавиатуре выполнение следующего действия вызывает прекращение вывода.

SONG RECORDER

Для смены композиции в демонстрационном режиме нажать на кнопку «FUNCTION» и, не отпуская ее, с помощью клавиш клавиатуры «CONCERT PLAY SELECT» (+ и –) указать номер другой композиции.

• При каждом нажатии на клавишу + или – номер композиции увеличивается или уменьшается на 1.

• Информацию о концертных композициях см. в разделе «Список концертных композиций» на стр. A-1.

Демонстрационное воспроизведение

Нажать на кнопку «FUNCTION» и, не отпуская ее, на кнопку «START/STOP a».

• Начинается воспроизведение концертных композиций с № 1.

• Концертные композиции звучат в порядке присвоенных им номеров.

• При воспроизведении композиции можно играть под нее на инструменте. Инструменту присваивается тембр, изначально заданный для воспроизводимой композиции.

Для остановки воспроизведения встроенной композиции еще раз нажать на кнопку «START/STOP a».

ПРИМЕЧАНИЕ

• Во время демонстрационного воспроизведения мелодии возможны только действия, описанные выше: выбор мелодии и остановка воспроизведения.

RU-15

Пользование встроенными композициями (концертные, фонотечные, демонстрационные мелодии)

Концертное исполнение («CONCERT PLAY»)

Функция «Концертное исполнение» содержит записи настоящего оркестра, что позволяет играть под подлинный оркестровый аккомпанемент. Функция «Концертное исполнение» позволяет заниматься в форме трехстадийных ансамблевых занятий.

Стадия 1. LISTEN

Прослушивание сочинения в исполнении фортепиано и оркестра для ознакомления с материалом.

Стадия 2. LESSON

Отработка фортепианной партии концертной композиции.

• Во время воспроизведения встроенной композиции у нее можно отключить партию левой или правой руки и исполнять эту партию на пианино.

Стадия 3. PLAY

Игра под оркестровый аккомпанемент.

• Функция «Концертное исполнение» содержит 10 композиций под номерами 1—10.

• В функции «Концертное исполнение» содержатся реальные оркестровые записи, поэтому звучание инструментов в ней отличается от тембров, которые могут быть выбраны на данном пианино (стр. RU-7). Это также подразумевает, что при воспроизведении концертной композиции слышны дыхание и иные исполнительские шумы.

Занятия с помощью концертной композиции

Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры «LISTEN».

• Включается режим «Прослушивание» для прослушивания исполнения оркестра с фортепиано.

• При воспроизведении в режиме «Прослушивание» его темп фиксирован и изменен быть не может.

Для включения воспроизведения нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры «CONCERT PLAY a».

• По завершении композиции воспроизведение автоматически прекращается.

Для остановки воспроизведения нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры «CONCERT PLAY a» еще раз.

Как послушать концертную композицию («LISTEN»)

Нажать на кнопку «FUNCTION» и, не отпуская ее, с помощью клавиш клавиатуры «CONCERT PLAY SELECT» + и – прокрутить номера композиций в последовательности от № 1 до № 10.

• Информацию о концертных композициях см. в разделе «Список концертных композиций» на стр. A-1.

RU-16

ПРИМЕЧАНИЕ

• При желании громкость воспроизведения можно регулировать. Дополнительную информацию см. в разделе «Задание показателей настройки с помощью клавиатуры» (стр. RU-27).

Пользование встроенными композициями (концертные, фонотечные, демонстрационные мелод ии)

Как отрабатывать фортепианную партию («LESSON»)

ПОДГОТОВКА

• При необходимости темп воспроизведения можно изменить. Дополнительную информацию см. в разделе «Задание показателей настройки с помощью клавиатуры» (стр. RU-27).

• Для создания определенного музыкального эффекта в некоторых мелодиях темп по ходу мелодии меняется.

Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры «LESSON».

• Включается режим «Урок», который позволяет легко подыгрывать фортепианную партию.

Как играть под оркестровый аккомпанемент («PLAY»)

Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры «PLAY».

• Включается режим «Исполнение», в котором партия оркестра звучит без партии фортепиано.

Нажать на кнопку «FUNCTION» и, не отпуская ее, нажатием на кнопку «RECORDER (L/R)» выбрать отключаемую партию.

• При нажатии на кнопку соответствующая партия попеременно включается (лампа загорается) и выключается (лампа гаснет).

Обе партии

включены

левая рука правая рука

Нажать на кнопку «FUNCTION» и, не

Отключена

партия

правой руки

отпуская ее, на клавишу клавиатуры «CONCERT PLAY a».

• Начинается воспроизведение без партии, отключенной при выполнении действия 1.

Играйте отсутствующую партию на инструменте.

Отключена

партия левой

руки

Для включения воспроизведения нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры «CONCERT PLAY a».

• Темп воспроизведения в режиме «Исполнение» фиксирован и изменен быть не может.

Играйте партию фортепиано на инструменте.

RU-17

Пользование встроенными композициями (концертные, фонотечные, демонстрационные мелодии)

Фонотека

Фортепианная фонотека позволяет слушать композиции для собственного удовольствия и заниматься отработкой фортепианных композиций.

• Фортепианная фонотека содержит 60 композиций под номерами 1—60.

• Цифровое пианино позволяет дополнительно внести в его память до 10 композиций* из компьютера и присвоить им номера композиций из фортепианной фонотеки от 61 до 70.

* Цифровое пианино позволяет переносить в его

память из компьютера музыкальные файлы, загруженные из интернета. Дополнительную информацию см. в разделе «Перенос композиций с помощью компьютера» на стр. RU-47.

Воспроизведение определенной композиции из фортепианной фонотеки

В «Списке композиций фортепианной фонотеки» на стр. A-1 найти номер композиции для воспроизведения.

Для смены композиции нажать на кнопку «FUNCTION» и, не отпуская ее, с помощью клавиш «MUSIC LIBRARY SELECT» (+, –, 0—9) указать номер другой композиции.

• При каждом нажатии на клавишу + или – номер композиции увеличивается или уменьшается на 1.

• Можно также ввести конкретный номер композиции с помощью клавиш ввода чисел (0—9).

ПРИМЕЧАНИЕ

• При одновременном нажатии на клавиши + и – выбирается композиция № 1.

• Можно также регулировать темп и громкость воспроизведения композиции. Дополнительную информацию см. в разделе «Задание показателей настройки с помощью клавиатуры» (стр. RU-27).

Занятия с помощью композиции из фортепианной фонотеки

Во время воспроизведения композиции у нее можно отключить партию левой или правой руки и исполнять эту партию на пианино.

ПРИМЕЧАНИЕ

• В фортепианной фонотеке имеется несколько дуэтов. Если выбран дуэт, можно отключать тембр партии первого (Primo) или второго (Secondo) фортепиано и играть под воспроизводимую композицию.

ПОДГОТОВКА

• Выбрать разучиваемую композицию и отрегулировать темп. См. действие 3 в разделе «Работа с метрономом» (стр. RU-12).

• Для создания определенного музыкального эффекта в некоторых мелодиях темп по ходу мелодии меняется.

Нажать на кнопку «FUNCTION» и, не отпуская ее, нажатием на кнопку «SONG RECORDER (L/R)» выбрать отключаемую партию.

Обе партии

включены

Отключена

партия

правой руки

Отключена

партия левой

руки

Нажать на кнопку «START/STOP a».

• Начинается воспроизведение композиции.

Для остановки воспроизведения нажать на кнопку «START/STOP a» еще раз.

• По завершении композиции воспроизведение автоматически прекращается.

RU-18

левая рука правая рука

Нажать на кнопку «START/STOP a».

• Начинается воспроизведение без партии, отключенной при выполнении действия 1.

Играйте отсутствующую партию на инструменте.

Для остановки воспроизведения нажать на кнопку «START/STOP a» еще раз.

Пользование встроенными композициями (концертные, фонотечные, демонстрационные мелод ии)

Воспроизведение звуковых данных из флэш-накопителя USB

Цифровое пианино позволяет воспроизводить звуковые данные (WAV-файлы*), хранящиеся во флэш-накопителе USB из числа имеющихся в продаже. Дополнительную информацию см. в разделе «Флэшнакопитель USB» (стр. RU-35).

* Линейная ИКМ, 16 бит, 44,1 кГц, стерео

ПОДГОТОВКА

• Взять флэш-накопитель USB с данными, записанными на него с помощью устройства звукозаписи цифрового пианино. Дополнительную информацию см. в разделе «Запись на флэш-накопитель USB (устройство звукозаписи)» (стр. RU-23).

• Звуковые данные (WAV-файл) для их воспроизведения можно также сохранить во флэш-накопителе USB с помощью компьютера. Дополнительную информацию см. в разделе «Сохранение стандартных звуковых данных (WAV-файлов) во флэш-накопителе USB» (стр. RU-36).

• Вставить флэш-накопитель USB с данными для воспроизведения в порт для флэш-накопителя USB цифрового пианино.

Нажать на кнопку «FUNCTION» и, не отпуская ее, с помощью клавиш клавиатуры «MUSIC LIBRARY SELECT» выбрать нужную композицию.

• Нажатие на клавишу «плюс» (+) обеспечивает пролистывание названий файлов с композициями («TAKE01.WAV», «TAKE02.WAV» и т. д.) в прямом порядке. Нажатие на клавишу «минус» (–) обеспечивает пролистывание в обратном порядке.

• Выбрать файл можно также путем прямого ввода его номера с помощью цифровых клавиш клавиатуры (0—9). В случае отсутствия во флэш-накопителе USB файла с названием, соответствующим введенному номеру, звучит сигнал.

Нажать на кнопку «AUDIO RECORDER» и, не отпуская ее, на кнопку «START/ STOP a».

• Начинается воспроизведение выбранной композиции.

Для остановки воспроизведения композиции нажать на кнопку «START/ STOP a».

Нажать на кнопку «AUDIO RECORDER». Отметим, что сразу после нажатия на кнопку ее нужно отпустить, а не удерживать.

• Загораются две индикаторные лампы кнопки «START/STOP a».

Нажать на кнопку «SONG RECORDER»; должна загореться ее лампа.

RU-19

Запись и воспроизведение

AUDIO RECORDER, FUNCTION

START/STOP a METRONOME

Цифровое пианино позволяет записывать исполнение во встроенную память для композиций с помощью устройства записи композиций. Если в порт для флэш-накопителя USB цифрового пианино вставлен флэш-накопитель USB из числа имеющихся в продаже, звуковые данные записываются на такой накопитель (устройство звукозаписи) и воспроизводятся также из него.

Запись в память для встроенных композиций (устройство записи композиций)

Дорожки

Дорожка — это хранилище записанных данных, причем композиция состоит из двух дорожек: дорожка 1 и дорожка 2. Дорожки могут быть записаны по отдельности, а затем объединены так, чтобы они воспроизводились как единая композиция.

При воспро-

изведении. . .

Компо-

зиция

Дорожка 1 Запись

Дорожка 2 Запись

SONG RECORDER

Записывающиеся данные

• Извлекаемые ноты

• Заданный тембр

• Действия педалью

• Имитатор акустики зала и хорус

(только у дорожки 1)

• Заданный темп (только у дорожки 1)

• Настройка функции наложения

(только у дорожки 1)

• Настройка функции тембрального разделения (только у дорожки 1)

• Октавный сдвиг (только у дорожки 1)

Хранение записей

• При включении новой записи данные, которые были записаны в память ранее, затираются.

• В случае сбоя питания во время записи все данные на записываемой дорожке удаляются.

ВНИМАНИЕ!

• За убытки, упущенную прибыль, возникновение претензий со стороны третьих лиц в результате утраты записанных данных, вызванной сбоем в работе, ремонтом, любой другой причиной, фирма «CASIO COMPUTER CO., LTD.» ответственности не несет.

Объем памяти

• В память цифрового пианино может быть записано примерно 5 тыс. нот.

• Когда свободной памяти остается мало, начинает часто мигать лампа кнопки «SONG RECORDER».

• Когда число нот в памяти превышает максимальное, запись автоматически останавливается.

RU-20

Работа кнопки «SONG RECORDER»

Нажатие на кнопку «SONG RECORDER» обеспечивает циклический перебор вариантов записи в последовательности, указанной ниже.

горит мигает не горит

Готовность к

воспроиз-

ведению

Запись на определенную дорожку композиции

После записи на одну из дорожек композиции можно выполнить запись на другую дорожку, слушая свою запись, выполненную на первую дорожку.

Дважды нажать на кнопку «SONG RECORDER»; ее лампа должна замигать.

Готовность

к записи

Обычная

модель

Запись и воспроизведение

Выбрать тембр и эффекты (только у дорожки 1) для записи.

• Тембр (стр. RU-7)

• Эффекты (стр. RU-10)

ПРИМЕЧАНИЕ

• Если нужно записывать под метроном, задать число ударов, темп и нажать на кнопку «METRONOME». Дополнительную информацию см. в разделе «Работа с метрономом» (стр. RU-12).

Начните играть.

• Запись начинается автоматически.

Для остановки записи нажать на кнопку «START/STOP a».

• Лампа кнопки «SONG RECORDER» и лампа дорожки, на которую выполнялась запись, начинает гореть не мигая.

• Для воспроизведения записанной дорожки нажать на кнопку «START/STOP a».

По завершении записи или воспроизведения нажать на кнопку «SONG RECORDER»; ее лампа должна погаснуть.

• При этом мигает лампа L, указывая на то, что цифровое пианино находится в режиме готовности к записи на дорожку 1.

Нажать на кнопку «FUNCTION» и, не отпуская ее, нажатием на кнопку «SONG RECORDER (L/R)» выбрать дорожку для записи.

• Удостовериться, что мигает индикаторная лампа дорожки записи. Дорожка 1 — лампа L. Дорожка 2 — лампа R.

Пример: выбрана дорожка 1.

RU-21

Запись и воспроизведение

Запись на одну дорожку при прослушивании другой

Нажать на кнопку «SONG RECORDER»; ее лампа должна загореться.

Нажать на кнопку «FUNCTION» и, не отпуская ее, нажатием на кнопку «SONG RECORDER (L/R)» выбрать дорожку для воспроизведения во время записи.

Нажать на кнопку «SONG RECORDER»; ее лампа должна замигать.

• Лампа L мигает.

Нажать на кнопку «FUNCTION» и, не отпуская ее, нажатием на кнопку «SONG RECORDER (L/R)» выбрать дорожку для записи.

• Удостовериться, что мигает индикаторная лампа дорожки записи.

Пример: прослушивание дорожки 1 во время записи

на дорожку 2.

Воспроизведение материала из памяти цифрового пианино

Нажать на кнопку «SONG RECORDER»; ее лампа должна загореться.

ПРИМЕЧАНИЕ

• Если записанный материал имеется на обеих дорожках композиции, одну дорожку можно отключить и воспроизводить только другую дорожку.

Нажать на кнопку «START/STOP a».

• Начинается воспроизведение выбранной композиции и (или) дорожки.

ПРИМЕЧАНИЕ

• В процессе воспроизведения дорожки можно менять темп.

• Для остановки воспроизведения еще раз нажать на кнопку «START/STOP a».

(воспроизведение)

Выбрать тембр и эффекты (только у дорожки 1) для записи.

Нажать на кнопку «START/STOP a» или начать играть на инструменте.

• Начинается воспроизведение записанной дорожки и запись на другую дорожку.

Для остановки записи нажать на кнопку «START/STOP a».

RU-22

горит

мигает (готовность к записи)

Запись и воспроизведение

Удаление записанного материала

В нижеописанном порядке выполняется удаление определенной дорожки композиции.

ВНИМАНИЕ!

• Выполнение действий, описанных ниже,

приводит к удалению всех данных с выбранной дорожки. Отметим, что отмена выполненной операции удаления невозможна. Перед выполнением нижеописанных действий убедитесь, что содержащиеся в памяти цифрового пианино данные вам действительно не нужны.

Дважды нажать на кнопку «SONG RECORDER»; ее лампа должна замигать.

Нажать на кнопку «FUNCTION» и, не отпуская ее, нажатием на кнопку «SONG RECORDER (L/R)» выбрать дорожку для удаления.

Нажать на кнопку «SONG RECORDER»; ее лампа должна замигать.

• Мигает лампа дорожки, выбранной при выполнении вышеописанного действия 2.

Пример: для удаления выбрана дорожка 2.

Запись на флэш-накопитель USB (устройство звукозаписи)

Всё, что исполняется на цифровом пианино, записывается на флэш-накопитель USB в виде звуковых данных (WAV-файлов*). Если при воспроизведении данных, хранящихся в памяти для композиций, подыгрывать на цифровом пианино, на флэш-накопитель USB записывается как то, что воспроизводится из памяти, так и то, что исполняется на инструменте.

* Линейная ИКМ, 16 бит, 44,1 кГц, стерео

Объем записи

• 99 файлов (№ 01—99).

• Максимум 25 минут (примерно) на один файл

Записывающиеся данные

• Записывается всё, что исполняется на цифровом пианино.

• Запись отдельных партий невозможна.

Хранение записей

При каждой новой записи звуковых данных на флэш-накопитель USB файлу автоматически присваивается новое название, так что уже имеющиеся данные не затираются.

Запись исполнения на цифровом пианино (устройство звукозаписи)

не горит мигает: готовность к удалению

Еще раз нажать на кнопку «FUNCTION» и, не отпуская ее, на кнопку «SONG RECORDER».

• Происходит удаление выбранной дорожки; инструмент переключается в состояние готовности к воспроизведению.

• Для отказа от удаления в любой момент дважды нажать на кнопку «SONG RECORDER»; ее лампа должна погаснуть.

ПРИМЕЧАНИЕ

• Начиная с действия 3 вплоть до фактического удаления данных при выполнении действия 4 на цифровом пианино действует только кнопка «SONG RECORDER (L/R)». Действия остальными кнопками невозможны.

ПОДГОТОВКА

• Перед записью на флэш-накопитель USB его необходимо отформатировать в цифровом пианино. Дополнительную информацию см. в разделе «Флэш-накопитель USB» (стр. RU-35).

Вставить флэш-накопитель USB в порт для флэш-накопителя USB цифрового пианино.

• При вставлении флэш-накопителя USB цифровое пианино сначала должно его «подсоединить» и подготовиться к обмену данными. Отметим, что на время протекания подсоединения флэшнакопителя USB действия на цифровом пианино блокируются. Во время протекания процесса подсоединения мигают лампы цифрового пианино L и R. Подсоединение флэш- накопителя USB обычно занимает менее 10—20 секунд, но иногда и более. Во время протекания подсоединения (во время мигания ламп L и R) не выполняйте на цифровом пианино никаких действий. Подсоединение флэш- накопителя USB должно происходить при каждом его подключении к цифровому пианино.

RU-23

Запись и воспроизведение

Нажать на кнопку «AUDIO RECORDER». Отметим, что сразу после нажатия на кнопку ее нужно отпустить, а не удерживать.

• Загораются две индикаторные лампы кнопки «START/STOP a».

Нажать на кнопку «SONG RECORDER»; ее лампа должна загореться.

Начните играть.

• Один или два раза мигает лампа кнопки «SONG RECORDER». Это указывает на то, что началась

запись на флэш-накопитель USB.

Запись исполнения на цифровом пианино во время воспроизведения данных, записанных в память для композиций (устройство звукозаписи)

Нажать на кнопку «AUDIO RECORDER». Отметим, что сразу после нажатия на кнопку ее нужно отпустить, а не удерживать.

• Загораются две индикаторные лампы кнопки «START/STOP a».

Нажать на кнопку «SONG RECORDER»; ее лампа должна загореться.

ПРИМЕЧАНИЕ

• Когда мигают или горят две лампы «START/ STOP a», флэш-накопитель USB из порта для него не извлекать. Это вызывает прерывание записи и может привести к повреждению данных.

Для остановки записи нажать на кнопку «AUDIO RECORDER».

• Две лампы кнопки «START/STOP a» мигают 3—4 раза, что свидетельствует о завершении звукозаписи. Для продолжения записи нужно выполнить действия начиная с действия 4 этого порядка действий. Для воспроизведения записанного материала нужно выполнить действия начиная с действия 3 из подраздела «Воспроизведение данных, записанных на флэшнакопитель USB» (стр. RU-25). Для выхода из режима звукозаписи-воспроизведения нажать на кнопку «AUDIO RECORDER».

Нажать на кнопку «START/STOP a».

• Начинается воспроизведение данных, содержащихся в памяти для композиций. Начните подыгрывать на цифровом пианино.

Для остановки записи нажать на кнопку «AUDIO RECORDER».

• Две лампы кнопки «START/STOP a» мигают 3—4 раза, что свидетельствует о завершении звукозаписи. Для продолжения записи нужно выполнить действия начиная с действия 4 из подраздела «Запись исполнения на цифровом пианино (устройство звукозаписи)» (стр. RU-23). Для воспроизведения записанного материала нужно выполнить действия начиная с действия 3 из подраздела «Воспроизведение данных, записанных на флэш-накопитель USB» (стр. RU-25). Для выхода из режима звукозаписи-воспроизведения нажать на кнопку «AUDIO RECORDER».

RU-24

Запись и воспроизведение

Воспроизведение данных, записанных на флэш-накопитель USB

Нажать на кнопку «AUDIO RECORDER». Отметим, что сразу после нажатия на кнопку ее нужно отпустить, а не удерживать.

• Загораются две индикаторные лампы кнопки «START/STOP a».

Нажать на кнопку «SONG RECORDER»; ее лампа должна загореться.

Нажать на кнопку «AUDIO RECORDER» и, не отпуская ее, на кнопку «START/ STOP a».

• Начинается воспроизведение последней из записанных композиций.

Как выбрать файл и воспроизвести его

• Для пролистывания списка композиций назад (в порядке, обратном хронологическому) нажимать на клавишу «минус» (–).

• Для пролистывания списка композиций вперед нажимать на клавишу «плюс» (+).

• Выбрать файл можно также с помощью цифровых клавиш клавиатуры (0—9) путем ввода его номера (1—99) и выбора файла напрямую («TAKE01.WAV», «TAKE02.WAV» и т. д.). В случае отсутствия во флэш-накопителе USB файла с названием, соответствующим введенному номеру, звучит сигнал.

Регулирование громкости устройства звукозаписи

В нижеописанном порядке можно регулировать громкость воспроизведения звуковых данных, записанных на флэш-накопитель USB.

Нажать на кнопку «FUNCTION» и, не отпуская ее, с помощью клавиш клавиатуры для регулирования громкости устройства звукозаписи отрегулировать громкость.

• При каждом нажатии на клавишу клавиатуры + (увеличить) или – (уменьшить) громкость изменяется на 1.

ПРИМЕЧАНИЕ

• Для восстановления первоначального значения по умолчанию нажать на клавиши клавиатуры + и – одновременно.

Для остановки воспроизведения композиции нажать на кнопку «START/ STOP a».

RU-25

Запись и воспроизведение

Удаление звукового файла из флэшнакопителя USB

Удаление файлов выполняется по одному.

ВНИМАНИЕ!

• Выполнение действий, описанных ниже,

приводит к удалению всех данных из выбранного файла. Отметим, что отмена выполненной операции удаления невозможна. Перед выполнением нижеописанных действий убедитесь, что содержащиеся в памяти цифрового пианино данные вам действительно не нужны.

Нажать на кнопку «AUDIO RECORDER». Отметим, что сразу после нажатия на кнопку ее нужно отпустить, а не удерживать.

• Загораются две индикаторные лампы кнопки «START/STOP a».

Дважды нажать на кнопку «SONG RECORDER»; ее лампа должна замигать.

Нажать на кнопку «SONG RECORDER» и не отпускать ее, пока не замигают лампы L и R.

Еще раз нажать на кнопку «FUNCTION» и, не отпуская ее, на кнопку «SONG RECORDER».

• По завершении удаления файла цифровое пианино переключается в режим воспроизведения композиций из устройства записи композиций.

• Для отказа от удаления в любой момент дважды нажать на кнопку «SONG RECORDER»; ее лампа должна погаснуть.

ПРИМЕЧАНИЕ

• При записи нового файла ему автоматически присваивается следующий номер в последовательности файлов, находящихся во флэш-накопителе USB. Это происходит и в том случае, если предыдущий номер не используется, поскольку соответствующий файл удален. Так, если во флэш-накопителе USB имеются файлы с номерами 01, 02, 04, 07, 08, то следующему файлу при записи в накопитель будет присвоен номер 09.

Для удаления последнего из записанных файлов перейти сразу к действию 4.

Как выбрать файл и удалить его

• Для пролистывания списка композиций вперед нажимать на клавишу «плюс» (+).

RU-26

Задание показателей настройки с помощью клавиатуры

FUNCTION

Помимо выбора тембров, а также концертных и фонотечных композиций кнопка «FUNCTION» может также использоваться в сочетании с клавишами клавиатуры для задания эффектов, чувствительности клавиатуры, других показателей настройки.

Как задавать показатели настройки с помощью клавиатуры

В разделе «Перечень параметров» на стр. RU-30 — RU-34 найти задаваемый параметр и обратить внимание на его характеристики.

В разделе «Клавиши клавиатуры, используемые для задания показателей настройки» на стр. RU-29 выяснить, с помощью какой клавиши клавиатуры задается нужный показатель настройки.

Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры, соответствующую нужному показателю настройки.

• После задания показателя настройки звучит рабочий сигнал.

Пример: выполнить транспонирование на 1 полутон

транспонирования T

Для завершения настройки кнопку «FUNCTION» отпустить.

ПРИМЕЧАНИЕ

• Цифровое пианино можно запрограммировать так, чтобы рабочий сигнал при выполнении действия 3 не звучал. Подробности см. в графе «dk Рабочий сигнал» в разделе «Перечень параметров» на стр. RU-30—RU-34.

вниз.

клавиша

RU-27

Задание показателей настройки с помощью клавиатуры

Методы задания показателей настройки с помощью клавиатуры

Имеется 4 метода задания показателей настройки с помощью клавиш клавиатуры: A, B, C, D.

Метод A — прямой ввод.

Пример: нажатием на клавишу клавиатуры «STRINGS

Метод B — увеличение или уменьшение значения с

• Длительное нажатие на клавишу обеспечивает ускоренное увеличение или уменьшение значения.

• Для восстановления первоначального значения по умолчанию нажать на обе клавиши одновременно.

Метод C — ввод значения с помощью цифровых

Пример: для ввода числа 20 нажать на клавиши 2, 0.

1» выбрать тембр «STRINGS 1».

помощью клавиш клавиатуры + и – или T и S.

клавиш (0—9).

Метод D — попеременное переключение или

циклический перебор вариантов нажатием на клавишу клавиатуры.

• При нажатии на клавишу звучит сигнал, сообщающий о том, какой вариант выбран.

• Длинный сигнал указывает на то, что соответствующий показатель настройки отключен.

Пример: при выключенном хорусе нажатие на клавишу

ПРИМЕЧАНИЕ

клавиатуры «CHORUS» два раза вызывает двойной звуковой сигнал, который указывает, что выбран вариант «Средний хорус».

• Информация о применимости метода задания к тому или иному показателю настройки приведена в столбце «Метод задания» в разделе «Перечень параметров» на стр. RU-30 — RU-34.

RU-28

Задание показателей настройки с помощью клавиатуры

Клавиши клавиатуры, используемые для задания показателей настройки

• Номера от 1 до dr соответствуют номерам в разделе «Перечень параметров» на стр. RU-30 — RU-34.

Левая часть клавиатуры

Режим «Флэш-накопитель USB»

Форматирование

Сохранение

Загрузка

Удаление

− +

Вся клавиатура

Средняя часть клавиатуры

Темп метронома

Задаваемый метрономом размер

Воспроизведение и остановка концертной композиции

Прослушивание

Урок

Воспроизведение

Выбор концертной композиции

Громкость концертных композиций

− + − +

Режим «USB-устройство»

Встроенный источник звука

Канал передачи данных

Темперация

Имитатор акустики

зала

Основной звук

Выбор композиции из фортепианной

фонотеки; темп; размер; выбор темперации

Выбор тембра

Правая часть клавиатуры

Громкость фортепианной фонотеки

Тональность

Яркость

Динамическая чувствительность

Выбор тембра

клавиатуры

Хорус

Баланс сдвоенного тембра

Громкость метронома

 

Настройка клавиатуры

− + − + − + − + − +− +

Октавный сдвиг

Громкость устройства звукокозаписи

Панорамирование дуэта

Эффект басовых демпферов

Демпферные призвуки

Рабочий сигнал

Сохранение показателей

настройки

Блокировка

органов управления

OFF/ON

RU-29

Задание показателей настройки с помощью клавиатуры

Перечень параметров

■ Тембры

Метод

Параметр Варианты

Имитатор акустики

зала

Выбор тембра См. стр. RU-7.

Хорус (CHORUS) Откл. (OFF), 1—4

Яркость

(BRILLIANCE)

Баланс сдвоенного

тембра

Панорамирование

дуэта

Эффект басовых

демпферов

Демпферные

призвуки

Откл. (OFF), «DUTCH CHURCH» — «FRENCH CATHEDRAL» По умолчанию — «STANDARD HALL»

По умолчанию — «GRAND PIANO (CONCERT)»

По умолчанию — откл.

–3—0—3 По умолчанию — 0

–24—0—24 По умолчанию — –10

Откл. (OFF), вкл. (ON) По умолчанию — откл.

Откл. (OFF), вкл. (ON) По умолчанию — вкл.

задания

(стр.

RU-28)

A Задание имитатора акустики

зала для имитации звучания. (стр. RU-10)

A Присвоение тембра клавиатуре

(стр. RU-7)

D Регулирование широты звуков

(стр. RU-10)

B Задание яркости звуков.

Нажатие на клавишу [+] обеспечивает повышение яркости и жесткости звуков. Нажатие на клавишу [–] обеспечивает повышение сочности и мягкости звуков.

B Задание баланса громкости

между основным и наложенным тембрами (стр. RU-9)

D Когда функция включена, в

режиме «Дуэт» из левого динамика звучит тембр левой части клавиатуры, а из правого — тембр правой части (стр. RU-13).

D Если при включенной данной

функции выбран тембр «BASS (LOWER)», то при нажатии на демпферную педаль или педаль состенуто к нему применяется эффект длящейся реверберации (стр. RU-8).

D Включение и отключение

вывода демпферных призвуков (стр. RU-12)

Описание Примечания

• Для восстановления первоначального значения по умолчанию (0) нажать на клавиши [+] и [–] одновременно.

• Для восстановления первоначального значения по умолчанию (–10) нажать на клавиши [+] и [–] одновременно.

• Действует только для фортепианных тембров. Если этот параметр включен, имитатор акустики зала не применяется.

RU-30

Задание показателей настройки с помощью клавиатуры

■ Композиция, метроном

Метод

Параметр Варианты

Выбор композиции

из фортепианной фонотеки (MUSIC LIBRARY SELECT)

Темп (TEMPO) 20—255

Размер (BEAT) 0—9

Темп метронома

(METRONOME TEMPO)

Задаваемый

метрономом размер (METRONOME BEAT)

Воспроизведение и

остановка концертной композиции (CONCERT PLAY a)

Прослушивание

(LISTEN)

Урок (LESSON) – A Включение режима «Урок»

Воспроизведение

(PLAY)

Выбор концертной

композиции (SELECT +/–)

Громкость

концертных композиций (VOLUME +/–)

Громкость

фортепианной фонотеки

Громкость

метронома

1—70 По умолчанию — 1BC

По умолчанию — 120

По умолчанию — 4

– – Включение режима настройки

Воспроизведение, остановка

– A Включение режима

1—10 По умолчанию — 1

0—42 По умолчанию — 42

0—42 По умолчанию — 36

задания

(стр.

Описание Примечания

RU-28)

Выбор мелодии из фортепианной фонотеки (стр. RU-18)

B C

C Задание размера, задаваемого

D Включение и остановка

B Указание номера концертной

B Задание громкости

B Задание громкости метронома

Задание темпа концертных композиций в режиме «Урок», фонотечных композиций, метронома, записи и воспроизведения и т. д. (стр. RU-12)

метрономом (стр. RU-12)

для задания темпа метронома с помощью клавиш клавиатуры. Значение темпа вводится клавишами клавиатуры «TEMPO» (стр. RU-12).

для задания размера, задаваемого метрономом, с помощью клавиш клавиатуры. Значение размера вводится клавишами клавиатуры «BEAT» (стр. RU-12).

воспроизведения концертной композиции (стр. RU-16)

«Прослушивание» функции «Концертное исполнение» (стр. RU-16)

функции «Концертное исполнение» (стр. RU-17)

«Воспроизведение» функции «Концертное исполнение» (стр. RU-17)

композиции (стр. RU-16)

воспроизведения концертной композиции

воспроизведения фортепианной фонотеки

(стр. RU-13)

• Во время записи этот параметр изменить невозможно.

• Во время воспроизведения концертной композиции изменить этот параметр невозможно.

• Во время записи одновременное нажатие на клавиши + и – обеспечивает задание значения 120.

• Во время воспроизведения концертной композиции в режимах «LISTEN» и «PLAY» задание темпа метронома

невозможно.

• Во время воспроизведения концертной или фонотечной композиции задаваемый метрономом размер изменить невозможно.

• Во время записи этот параметр изменить невозможно.

• Во время воспроизведения фортепианной фонотеки изменить этот параметр невозможно.

• Во время записи этот параметр изменить невозможно.

• Во время воспроизведения фортепианной фонотеки изменить этот параметр невозможно.

• Во время записи этот параметр изменить невозможно.

• Во время воспроизведения фортепианной фонотеки изменить этот параметр невозможно.

• Во время записи этот параметр изменить невозможно.

• Во время воспроизведения фортепианной фонотеки изменить этот параметр невозможно.

• Во время записи этот параметр изменить невозможно.

• Во время воспроизведения фортепианной фонотеки изменить этот параметр невозможно.

• Во время записи этот параметр изменить невозможно.

• Во время воспроизведения концертной композиции изменить этот параметр невозможно.

RU-31

Задание показателей настройки с помощью клавиатуры

■ Клавиатура

Параметр Варианты

Темперация

Основной звук

темперации Выбор

темперации

Динамическая

чувствительность клавиатуры (TOUCH RESPONSE)

Тональность

(транспонирование) (TRANSPOSE)

Настройка

клавиатуры

Октавный

сдвиг

Темперация — 0—16 Основной звук: –, +, 0—9 (до — си)

(по умолчанию: темперация — 0 (равномерная);

основной звук— до

Откл. (OFF), 1—3 По умолчанию — 2

–12—0—12 По умолчанию — 0

415,5 Гц — 440,0 Гц — 465,9 Гц По умолчанию — 440,0 Гц

–2—0—2 По умолчанию — 0

Метод задания

(стр. RU-28)

Выбор темперации

Нажать на кнопку «FUNCTION» и, не отпуская ее, на соответствующие клавиши клавиатуры, как описано ниже.

1. Нажать на клавишу клавиатуры

2. Нажатием на клавиши клавиатуры темперации» выбрать нужную темперацию.

• При желании перейти сразу к

выбору основного звука — отпустить кнопку

FUNCTION

« действия, описанные ниже.

Выбор основного звука

Нажать на кнопку «FUNCTION» и, не отпуская ее, на соответствующие клавиши клавиатуры, как описано ниже.

1. Нажать на клавишу клавиатуры звук».

2. Клавишами клавиатуры для числового ввода указать основной звук.

D Задание

B Повышение и

B Изменение

«Темперация».

«Выбор

» и выполнить

«Основной

(–, +, 0—9)

Описание Примечания

Замена стандартного строя клавиатуры (равномерной темперации) на более подходящий для исполнения индийской, арабской музыки, классических пьес и т. д.

• При выборе не равномерной темперации требуется также задать основной звук (основной звук темперации для исполняемой композиции).

• Подробную информацию о темперации см. в книге по теории музыки.

относительной чувствительности клавиш клавиатуры. В случае задания меньшего значения при более слабом касании издается более громкий звук.

понижение настройки цифрового пианино с шагом в полутон.

понижение звуковысотности цифрового пианино с шагом в 0,1 Гц относительно стандартной звуковысотности 440,0 Гц для ля первой октавы.

диапазона клавиатуры с шагом в октаву.

Виды темперации

0 — равномерная; 1 — чистый мажор; 2 — чистый минор; 3 — пифагорова; 4 — Кирнбергера 3; 5 — Веркмейстера; 6 — среднетоновая; 7—раст; 8 — баяты;

9 — хиджаз; 10 — саба; 11 — дашти; 12 — чахаргях; 13 — сегях; 14 — гурджари-тоди; 15 — чандракаунс; 16 — чарукеши

Основные звуки

– — до, + — до диез, 0 — ре, 1 — ми бемоль, 2 — ми, 3 — фа, 4 — фа диез, 5 — соль, 6 — ля бемоль, 7 — ля, 8 — си бемоль, 9 — си

• Во время воспроизведения

концертной композиции изменить этот параметр невозможно.

При нажатии на клавишу клавиатуры звучит сигнал, причем число раз его звучания указывает на введенную величину параметра, как указано ниже. 1 раз (долгий) — откл. 1 раз (короткий) — 1 2 раза — 2 3 раза — 3

• Во время воспроизведения

концертной или фонотечной композиции задание транспонирования невозможно.

• Повышение тональности

может приводить к искажению звуков самого высокого регистра клавиатуры.

• Во время воспроизведения

концертной или фортепианной композиции звуковысотность изменить невозможно.

• Октавный сдвиг можно

задавать для партии как основного, так и наложенного тембра.

• Задание октавного сдвига

партиям при тембральном разделении невозможно.

RU-32

■ MIDI и другие показатели настройки

Метод

Параметр Варианты

Режим «USB-

устройство»

Встроенный

источник звука

Канал передачи

данных

Громкость

устройства звукокозаписи

Рабочий сигнал Откл., вкл.

Сохранение

показателей настройки

MIDI, Storage По умолчанию — MIDI

Откл., вкл. По умолчанию — вкл.

1—16 По умолчанию — 1

00—42 По умолчанию — 42

По умолчанию — вкл.

Откл., вкл. По умолчанию — откл.

задания

(стр.

RU-28)

D При подключении цифрового

D Когда этот показатель

B Задание одного из MIDI-

B Громкость воспроизведения

D Если этот показатель настройки

D Когда этот показатель

Задание показателей настройки с помощью клавиатуры

Описание Примечания

пианино к компьютеру с помощью кабеля USB оно автоматически переключается в режим MIDI. Вариант «Storage» выбирается для помещения композиции из памяти записывающего устройства на хранение в компьютер, а также при загрузке композиции из компьютера в память цифрового пианино (стр. RU-47).

настройки выставлен на «откл.», встроенный источник звука цифрового пианино отключается, так что при нажатии на клавиши оно не звучит.

каналов (1—16) в качестве канала передачи данных, используемого для передачи MIDI-сообщений на внешнее устройство.

звуковых данных, записанных на флэш-накопитель USB, регулируется.

выставлен на «откл.», рабочий сигнал при нажатии на клавишу клавиатуры во время нажатия на кнопку «FUNCTION» не звучит.

настройки выставлен на «вкл.», цифровое пианино запоминает заданные показатели настройки*1 и при очередном включении их восстанавливает. Когда этот показатель настройки выставлен на «откл.», при включении цифрового пианино показатели настройки возвращаются к начальным значениям по умолчанию.

всегда

• При выставлении этого показателя настройки на «Storage» мигают лампы кнопок «GRAND PIANO» («CONCERT», «MODERN») и «ELEC. PIANO 1», а остальные лампы не горят.

• Все действия с цифровым пианино при этом заблокированы.

• При каждом нажатии на клавишу клавиатуры «Режим „USBустройство“» происходит переключение между режимами сохранения и MIDI.

• Во время воспроизведения концертной или фонотечной композиции выставление встроенного источника звука невозможно.

• Регулирование громкости во время записи невозможно.

• Этот показатель настройки сохраняется и после выключения цифрового пианино.

• Во время воспроизведения концертной или фонотечной композиции, во время работы метронома и во время записи выставление рабочего сигнала невозможно.

• Во время воспроизведения концертной или фонотечной композиции, во время работы метронома, в режиме «Дуэт» и во время записи выставление функции сохранения показателей настройки невозможно.

*1.Следующие показатели настройки не

запоминаются:

• режима «Дуэт»;

• партии левой и правой руки в мелодии;

• встроенного источника звука.

*2.Кроме рабочего сигнала.

RU-33

Задание показателей настройки с помощью клавиатуры

Метод

Параметр Варианты

задания

(стр.

RU-28)

Блокировка органов

управления

Режим «Флэш-

накопитель USB»

Форматирование Откл., вкл.

Сохранение Откл., вкл.

Загрузка Откл., вкл.

Удаление Откл., вкл.

Откл., вкл. По умолчанию — откл.

По умолчанию — откл.

D Когда этот показатель

–

настройки выставлен на «вкл.», кнопки цифрового пианино заблокированы (за исключением кнопки питания P и кнопок, необходимых для разблокировки) и никакие действия с пианино невозможны. Блокировку органов управления следует включать, когда нужно предотвратить непреднамеренные действия кнопками.

Режим «Флэш-накопитель USB».

Форматирование флэш-накопителя USB.

Сохранение данных во флэш-накопителе USB.

Загрузка данных из флэш-накопителя USB в память для композиций цифрового пианино.

Удаление данных из флэш-накопителя USB.

Описание Примечания

• Во время воспроизведения концертной или фонотечной композиции, во время работы метронома и во время записи выставление блокировки органов управления невозможно.

RU-34

Флэш-накопитель USB

FUNCTION

START/STOP a

Цифровое пианино позволяет выполнять с флэшнакопителем USB следующие действия.

z Прямая запись исполнения на клавиатуре на

флэш-накопитель USB в виде звуковых данных (WAV-файла). ) См. «Запись на флэш-накопитель USB

(устройство звукозаписи)» (стр. RU-23).

z Воспроизведение звуковых данных (WAV-

файла) непосредственно из флэш-накопителя USB ) См. подразделы «Сохранение стандартных

звуковых данных (WAV-файлов) во флэшнакопителе USB» (стр. RU-36) и «Воспроизведение звуковых данных из флэшнакопителя USB» (стр. RU-19).

z Сохранение записанной композиции (MID-

файла) во флэш-накопителе USB с помощью устройства записи композиций ) См. «Сохранение записанной композиции во

флэш-накопителе USB» (стр. RU-39).

z Загрузка композиции (MID- или CM2-файла) из

флэш-накопителя USB в цифровое пианино под номером пользовательской композиции ) См. «Загрузка композиций из флэш-

накопителя USB в память цифрового пианино» (стр. RU-40).

z Воспроизведение композиции (MID- или CM2-

файла) непосредственно из флэш-накопителя USB ) См. «Простое воспроизведение композиции из

флэш-накопителя USB» (стр. RU-43).

z См. «Форматирование флэш-накопителя USB»

(стр. RU-38).

z См. «Удаление данных из флэш-накопителя

USB» (стр. RU-42).

■ Поддерживаемые флэш-накопители USB

Емкость — не более 32 Гбайт (рекомендуемая).

ВНИМАНИЕ!

• Работа флэш-накопителя USB указанного типа

подтверждена, но это не гарантирует его фактической работы.

• Применим флэш-накопитель USB формата FAT

(FAT32).

• Флэш-накопитель USB, который компьютером

распознается как несколько дисков, может не работать.

• Флэш-накопитель USB, который компьютером

распознается как КД-ПЗУ (CD-ROM), не поддерживается.

• Флэш-накопитель USB с антивирусной и (или)

защитными функциями безопасности не поддерживается.

■ Типы данных, поддерживаемых цифровым пианино

.MID Сохраняются в памяти цифрового пианино,

во флэш-накопителе USB и в компьютере (подключенном через порт USB).

.CM2 Сохраняются в памяти цифрового пианино,

во флэш-накопителе USB и в компьютере (подключенном через порт USB).

.CSR Сохраняются в памяти цифрового пианино

и в компьютере (подключенном через порт USB).

.WAV Сохраняются во флэш-накопителе USB.

RU-35

Флэш-накопитель USB

■ Форматы сохраняемых и загружаемых данных, емкость накопителя

Возможные

действия

Тип данных

Пользовател ьские композиции (стр. RU-47)

Композиции, записанные с помощью устройства записи композиций (стр. RU-20)

Описание (расширение файла)

Музыкальные файлы одного из следующих двух типов:

1. файлы в формате «CASIO» (CM2);

2. стандартные MIDIфайлы (MID); SMF-файлы (форматы 0 и 1)

Композиции, записанные на данном цифровом пианино (MID) O* –

* Возможно преобразование в стандартный MIDI-

файл (SMF-файл формата 0 с расширением .MID) с последующим сохранением.

ПРИМЕЧАНИЕ

• Благодаря возможности записи звуковых данных непосредственно на флэш-накопитель USB и воспроизведения их с него не требуется сохранять их в памяти цифрового пианино и загружать их из нее.

сохра-

нение в

накопи-

теле

– O

загруз-

ка из

накопи-

теля

Сохранение стандартных звуковых данных (WAVфайлов) во флэшнакопителе USB

При записи с помощью устройства звукозаписи цифрового пианино во флэш-накопителе USB создается папка «AUDIO». WAV-файлы сохраняются в папке «AUDIO» с автоматическим присвоением им названий от «TAKE01.WAV» до «TAKE99.WAV». Флэш-накопитель USB можно подключить к компьютеру, чтобы поменять названия WAV-файлов в соответствии с образцом «TAKEXX.WAV»* и переместить их в папку «AUDIO». Это позволит воспроизводить их на цифровом пианино.

* XX в интервале 01—99.

флэш-накопитель USB

\AUDIO

Информацию о воспроизведении см. в разделе «Воспроизведение звуковых данных из флэшнакопителя USB» (стр. RU-19).

WAV-файлы

TAKE01.WAV TAKE02.WAV

TAKE99.WAV

RU-36

Флэш-накопитель USB

Меры предосторожности при работе с флэш-накопителем USB и портом для него

ВНИМАНИЕ!

• Соблюдайте меры предосторожности, изложенные в документации к флэшнакопителю USB.

• Избегайте работать с флэш-накопителем USB в условиях, описанных ниже. В таких условиях возможно повреждение хранящихся во флэшнакопителе USB данных.

• Места с высокой температурой, влажностью,

агрессивной атмосферой.

• Места, подверженные воздействию сильных

электростатических зарядов и цифрового шума.

• Не извлекайте накопитель во время записи и во время загрузки в него данных. Это может повредить данные в накопителе и порт для него.

• Не вставляйте в порт для флэш-накопителя USB никаких предметов кроме самого накопителя. Это может привести к повреждению.

• После очень длительной работы флэш- накопитель USB нагревается. Это нормальное явление, не свидетельствующее о неисправности.

• Воздействие статического электричества от руки или от накопителя на порт для него может вызвать сбой в работе цифрового пианино. В этом случае выключите цифровое пианино и включите его снова.

Авторские права

Использовать записи разрешается только в личных целях. Воспроизведение звукового файла или файла в музыкальном формате без разрешения его правообладателя строго запрещается законами об авторском праве и международными соглашениями. Строго запрещаются законами об авторском праве и международными соглашениями выкладывание таких файлов в интернете, а также распространение их среди третьих лиц как за вознаграждение, так и без него. За нарушение закона об авторском праве при пользовании данным цифровым пианино фирма «CASIO COMPUTER CO., LTD.» никакой ответственности не несет.

Подключение флэшнакопителя USB к цифровому пианино и его отсоединение от него

ВНИМАНИЕ!

• Через порт для флэш-накопителя USB не

подключать никаких устройств кроме самого накопителя.

• При вставлении флэш-накопителя USB

цифровое пианино сначала должно его «подсоединить» и подготовиться к обмену данными. Отметим, что на время протекания подсоединения флэш-накопителя USB действия на цифровом пианино блокируются. Во время протекания процесса подсоединения мигают лампы цифрового пианино L и R. Подсоединение флэш-накопителя USB обычно занимает менее 10—20 секунд, но иногда и более. Во время протекания подсоединения (во время мигания ламп L и R) не выполняйте на цифровом пианино никаких действий. Подсоединение флэшнакопителя USB должно происходить при каждом его подключении к цифровому пианино.

■ Как вставить флэш-накопитель USB

Как показано на нижеприведенной иллюстрации, вставить флэш-накопитель USB в порт для флэш-накопителя USB цифрового пианино.

• Флэш-накопитель USB задвигать осторожно до упора. Вставляя флэш-накопитель USB, не прилагать чрезмерного усилия.

порт для флэш- накопителя USB

флэш-накопитель USB

■ Как извлечь флэш-накопитель USB

Убедиться, что не происходит обмена данными, и вынуть флэш-накопитель USB, держа его ровно.

RU-37

Флэш-накопитель USB

Форматирование флэшнакопителя USB

ВНИМАНИЕ!

• Перед записью на флэш-накопитель USB в

первый раз его необходимо отформатировать в цифровом пианино.

• Перед форматированием флэш-накопителя USB

удостоверьтесь, что на нем нет никаких ценных данных.

• На данном цифровом пианино выполняется

«быстрое форматирование». Если из флэшнакопителя USB нужно полностью удалить все данные, отформатируйте его в компьютере или каком-либо другом устройстве.

Поддерживаемые флэш-накопители USB

Данным цифровым пианино поддерживаются флэшнакопители USB, отформатированные под файловую систему FAT32. Если флэш-накопитель USB отформатирован под другую файловую систему, переформатировать его под FAT32 в ОС «Windows». К быстрому форматированию не прибегать.

Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры, соответствующую режиму «Флэшнакопитель USB».

• Мигают лампы L и R.

мигают

■ Схема структуры папок флэшнакопителя USB

При форматировании флэш-накопителя USB на цифровом пианино в накопителе автоматически создаются папки, показанные на нижеприведенной схеме.

Флэш-накопитель USB

\MUSICLIB

\AUDIO

Вставить флэш-накопитель USB, который

MID-файлы, CM2-файлы

\61

\62

\70

AAAA.MID BBBB.CM2

CCCC.MID

WAV-файлы

TAKE01.WAV TAKE02.WAV

TAKE99.WAV

нужно форматировать, в порт для флэшнакопителя USB цифрового пианино.

Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры, обеспечивающую форматирование.

• Загорается лампа «SONG RECORDER».

горит

мигают

• Для отмены форматирования нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу режима «Флэш-накопитель USB».

RU-38

Нажать на кнопку «START/STOP a».

• Форматирование начинается.

• По завершении форматирования лампы L и R

горят не мигая, а цифровое пианино выходит из режима форматирования.

мигают горят

Флэш-накопитель USB

Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры, обеспечивающую сохранение.

• Загорается лампа кнопки «GRAND PIANO» («CONCERT»).

Форматирование

начато

ПРИМЕЧАНИЕ

• Форматирование флэш-накопителя USB большой емкости может занять несколько минут.

Форматирование

завершено

Сохранение записанной композиции во флэшнакопителе USB

Сохранение материала, записанного на цифровом пианино, во флэш-накопителе USB в виде MIDIфайла (формат 0 SMF) выполняется в следующем порядке.

Вставить флэш-накопитель USB в порт для флэш-накопителя USB цифрового пианино.

Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры, соответствующую режиму «Флэшнакопитель USB».

• Мигают лампы L и R.

горит

• Для выхода из процесса сохранения нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу режима «Флэш-накопитель USB».

Нажать на кнопку «FUNCTION» и, не отпуская ее, с помощью клавиш клавиатуры «MUSIC LIBRARY SELECT» выбрать номер композиции (61—70).

мигают

• Если номер композиции указан правильно, звучит короткий сигнал, если неправильно — длинный.

RU-39

Флэш-накопитель USB

Нажать на кнопку «START/STOP a».

• Начинается сохранение данных.

• По завершении сохранения лампы L и R начинают

гореть не мигая, что свидетельствует о выходе из режима «Флэш-накопитель USB».

мигают горят

Сохранение

начато

Сохранение

завершено

Загрузка композиций из флэш-накопителя USB в память цифрового пианино

Цифровое пианино позволяет в нижеописанном порядке загружать пользовательские композиции (стр. RU-47) из флэш-накопителя USB в фонотеку цифрового пианино (композиции № 61—70). После этого пользовательские композиции можно воспроизводить, а также использовать для исполнения на уроках.

■ Место сохранения данных (файлов) во флэш-накопителе USB

В результате вышеописанных действий данные из пианино сохраняются во флэш-накопителе USB в папке «MUSICLIB».

• Папка «MUSICLIB» создается автоматически при форматировании флэш-накопителя USB в цифровом пианино (стр. RU-38).

• Отметим, что данное цифровое пианино загружает и удаляет только файлы, находящиеся в папке «MUSICLIB».

• В папке «MUSICLIB» имеются подпапки «61» — «70». Данные сохраняются в подпапке, название которой соответствует номеру композиции, указываемому при выполнении вышеописанного действия 4.

ПРИМЕЧАНИЕ

• При загрузке композиции из флэш-накопителя USB ей присваивается соответствующий номер пользовательской композиции. Так, при загрузке из флэш-накопителя USB композиции № 61 ей в памяти цифрового пианино присваивается номер пользовательской композиции 61. Впоследствии для выбора этой композиции нужно выбрать пользовательскую композицию (из фортепианной фонотеки) № 61.

Флэш-накопитель USBПамять цифрового пианино

\PIANO \

\MUSICLIB

На компьютере скопировать нужный

\61

\62

\70

MID-файлы, CM2-файлы

загруженные данные

\MUSICLIB

MID-файлы, CM2-файлы

\61

\62

\70

файл в одну из подпапок (с названием в виде числа (61—70)) папки «MUSICLIB» во флэш-накопителе USB.

• Названия подпапок соответствуют номерам пользовательских композиций цифрового пианино (61—70).

RU-40

Вставить флэш-накопитель USB в порт для флэш-накопителя USB цифрового пианино.

Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры, соответствующую режиму «Флэшнакопитель USB».

• Мигают лампы L и R.

мигают

Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры, обеспечивающую загрузку.

• Загорается лампа кнопки «GRAND PIANO» («MODERN»).

Флэш-накопитель USB

• Если номер композиции указан правильно, звучит короткий сигнал, если неправильно — длинный.

• В случае выбора номера композиции 00 в память для композиций цифрового пианино загружаются все 10 файлов с 61 по 70.

Нажать на кнопку «START/STOP a».

• Начинается загрузка данных в область пользовательских композиций фонотеки.

• По завершении загрузки лампы L и R начинают гореть не мигая, что свидетельствует о выходе из режима «Флэш-накопитель USB».

мигают горят

горит

• Для отмены загрузки нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу режима «Флэш-накопитель USB».

Загрузка

начата

Загрузка

завершена

RU-41

Флэш-накопитель USB

Удаление данных из флэшнакопителя USB

В нижеописанном порядке можно удалять пользовательские композиции из папки «MUSICLIB» во флэш-накопителе USB.

Вставить флэш-накопитель USB в порт для флэш-накопителя USB цифрового пианино.

Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры, соответствующую режиму «Флэшнакопитель USB».

• Мигают лампы L и R.

мигают

Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры, обеспечивающую удаление.

• Загорается лампа «ELEC. PIANO 1».

• Если номер композиции указан правильно, звучит короткий сигнал, если неправильно — длинный.

Нажать на кнопку «START/STOP a».

• Начинается удаление выбранной композиции.

• По завершении удаления лампы L и R начинают

гореть не мигая, что свидетельствует о выходе из режима «Флэш-накопитель USB».

мигают горят

горит

• Для выхода из процесса удаления нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу режима «Флэш-накопитель USB».

Удаление

начато

Удаление

завершено

RU-42

Простое воспроизведение композиции из флэшнакопителя USB

Цифровое пианино позволяет в нижеописанном порядке воспроизводить пользовательские композиции (стр. RU-47) из флэш-накопителя USB без загрузки в фонотеку цифрового пианино (композиции № 61—70).

На компьютере скопировать данные для воспроизведения на цифровом пианино в папку «MUSICLIB» во флэш-накопителе USB.

• В папке «MUSICLIB» можно выбрать для воспроизведения любую из первых 99 композиций, отсортированных по названиям файлов.

Вставить флэш-накопитель USB в порт для флэш-накопителя USB цифрового пианино.

Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры, соответствующую режиму «Флэшнакопитель USB».

• Мигают лампы L и R.

Флэш-накопитель USB

Нажать на кнопку «START/STOP a».

• Начинается воспроизведение композиции.

• Для остановки воспроизведения еще раз нажать на

кнопку «START/STOP a».

Для смены композиции нажать на кнопку «FUNCTION» и, не отпуская ее, с помощью клавиш клавиатуры «MUSIC LIBRARY SELECT» «плюс» (+) и «минус» (–) выбрать композицию для прослушивания.

• Нажатие на клавишу «плюс» (+) или «минус» (–) обеспечивает пролистывание названий файлов с композициями.

• Можно также ввести конкретный номер композиции с помощью клавиш ввода чисел (0—9).

Для выхода из режима воспроизведения композиции из флэш-накопителя USB нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу режима «Флэшнакопитель USB».

RU-43

Флэш-накопитель USB

Индикация ошибок

Ниже приводится описание вариантов индикации с помощью ламп, которая указывает на тип ошибки, возникающей вследствие сбоя при переносе данных или по какой-либо иной причине.

Лампы Тип ошибки Причина Способ устранения

No Media

No File

No Data

Read Only

Media Full

File Full

Not SMF01

1. Флэш-накопитель USB не вставлен в порт для флэшнакопителя USB цифрового пианино.

2. Флэш-накопитель USB был извлечен из порта до завершения процесса.

3. Флэш-накопитель USB защищен от записи.

4. Флэш-накопитель USB обеспечен антивирусным ПО.

В папке «MUSICLIB» отсутствуют файлы, которые могут загружаться; в папке «AUDIO» отсутствуют файлы, которые могут воспроизводиться.

Попытка сохранить данные во флэшнакопителе USB, когда данные, которые можно сохранить, отсутствуют.

Во флэш-накопителе USB уже имеется файл с этим названием, предназначенный только для чтения.

Во флэш-накопителе USB недостаточно места.

1. Во флэш-накопителе USB слишком много файлов.

2. В папке «AUDIO» имеется файл «TAKE99.WAV».

Попытка воспроизвести композицию в формате SMF 2.

1. Правильно вставить флэш-накопитель USB в порт для него.

2. Не извлекать флэшнакопитель USB до завершения процесса.

3. Снять у флэшнакопителя USB защиту от записи.

4. Взять флэшнакопитель USB, не обеспеченный антивирусным ПО.

Для загрузки файла переместить его в папку «MUSICLIB», а для воспроизведения — в папку «AUDIO» (стр. RU-36 и RU-39).

Перед выполнением сохранения требуется что-либо записать.

• Перед сохранением

нового файла изменить название.

• Удалить у имеющегося

во флэш-накопителе USB файла атрибут «только для чтения» и записать новый файл вместо этого файла.

• Взять другой флэш-

накопитель USB.

Чтобы освободить место для новых данных, удалить из флэшнакопителя USB часть файлов (стр. RU-42) или взять другой накопитель.

1. Чтобы освободить место для новых данных, удалить из флэш-накопителя USB часть файлов.

2. WAV-файл из папки «AUDIO» удалить.

На данном цифровом пианино возможно воспроизведение файлов только в формате 0 и 1 SMF.

RU-44

Флэш-накопитель USB

Лампы Тип ошибки Причина Способ устранения

Size Over

Wrong Data

Convert

Format

Media R/W

Файлы во флэшнакопителе USB имеют слишком большой для воспроизведения объем.

1. Данные во флэшнакопителе USB повреждены.

2. Во флэш-накопителе USB содержатся файлы, которые данным цифровым пианино не поддерживаются.

Цифровому пианино недостаточно памяти для преобразования композиции из устройства записи композиций в SMF-файл и сохранения его во флэш-накопителе USB.

1. Формат флэшнакопителя USB не совместим с данным цифровым пианино.

2. Флэш-накопитель USB поврежден.

Флэш-накопитель USB поврежден.

На данном цифровом пианино возможно воспроизведение файлов с композициями размером до 65 кбайт.

—

Сократить размер файла с композицией. Пример: удалить все ненужные дорожки.

1. Отформатировать флэш-накопитель USB на цифровом пианино.

2. Взять другой флэшнакопитель USB.

Взять другой флэшнакопитель USB.

RU-45

Подключение к компьютеру

Подключение цифрового пианино к компьютеру позволяет выполнять обмен MIDI-данными между ними. Из цифрового пианино в установленное на компьютере музыкальное ПО (из числа имеющегося в продаже) можно передавать данные, создающиеся при игре на цифровом пианино, а из компьютера в цифровое пианино — MIDI-данные для воспроизведения.

Минимальные требования к компьютерной системе

Ниже приведены минимальные требования к компьютерной системе для передачи и приема MIDI-данных. Перед подключением цифрового пианино к компьютеру проверьте, соответствует ли компьютер этим требованиям.

Операционная система

Windows Windows Vista® Windows® 7 Windows® 8 Windows® 8.1 Mac OS® X (10.3.9, 10.4.11, 10.5.X, 10.6.X, 10.7.X,

10.8.X, 10.9.X)

*1: Windows XP Home Edition

*2: Windows Vista (32-битная) *3: Windows 7 (32-, 64-битная) *4: Windows 8 (32-, 64-битная) *5: Windows 8.1 (32-, 64-битная)

ВНИМАНИЕ!

• К компьютеру, который не соответствует

XP (SP2 и новее)

Windows XP Professional (32-битная)

Порт USB

вышеуказанным требованиям, инструмент не подключать. Такое подключение может привести к нарушениям в работе компьютера.

Подключение цифрового пианино к компьютеру

ВНИМАНИЕ!

• В точности соблюдайте нижеописанный порядок

действий. Неправильное подключение может привести к невозможности передачи и приема данных.

После запуска компьютера подключить его к цифровому пианино через имеющийся в продаже кабель USB.

порт USB цифрового пианино

кабель USB

(типа A-B)

соединитель A

Включить цифровое пианино.

• При первом подключении цифрового пианино к компьютеру в компьютер автоматически устанавливается программный драйвер, необходимый для передачи и приема данных.

Включить на компьютере музыкальное

соединитель B

порт USB компьютера

ПО (имеющееся в продаже).

В музыкальном ПО выполнить соответствующую настройку и выбрать одно из следующих MIDI-устройств:

CASIO USB-MIDI в ОС «Windows Vista»,

аудиоустройство USB в ОС «Windows XP».

• Информацию о том, как выбрать MIDIустройство, см. в пользовательской документации к музыкальному ПО.

ВНИМАНИЕ!

• Перед включением музыкального ПО на

компьютере не забудьте включить цифровое пианино.

ПРИМЕЧАНИЕ

• После успешного подключения отсоединять кабель USB при выключении компьютера и (или) цифрового пианино не требуется.

• Подробные сведения о технических характеристиках и подключении, касающиеся передачи и приема MIDI-данных цифровым пианино, см. в новейшей информации поддержки на сайте по адресу:

http://world.casio.com/

«Windows 7», «Windows 8», «Windows 8.1», «Mac OS X»;

Выключить цифровое пианино и включить компьютер.

• Музыкальное ПО на компьютере пока не открывайте!

RU-46

Работа с MIDI

Что такое «MIDI»?

Сокращение MIDI означает «Musical Instrument Digital Interface» (цифровой интерфейс музыкальных инструментов) и является названием международного стандарта для цифровых сигналов и соединителей, позволяющего осуществлять обмен музыкальной информацией между музыкальными инструментами и компьютерами различных изготовителей.

ПРИМЕЧАНИЕ

• Для получения подробной информации о внедрении MIDI посетите сайт «CASIO» по адресу: http://world.casio.com/

См. «Канал передачи данных» и «Встроенный источник звука» на стр. RU-33.

Перенос композиций с помощью компьютера

Перенос данных из памяти записывающего устройства в компьютер на хранение и загрузка композиции в область памяти для пользовательских композиций (№ 61—70 в фортепианной фонотеке) выполняются в порядке, описанном в этом разделе.

ВНИМАНИЕ!

• Выключение цифрового пианино во время сохранения или загрузки данных может привести к удалению всех данных из памяти цифрового пианино (встроенных композиций и т. д.). Будьте осторожны, чтобы во время сохранения и загрузки случайно не выключить инструмент. Если произошло удаление данных, то после очередного включения цифрового пианино подготовка системы к работе займет больше времени, чем обычно (стр. RU-6).

Выполнить действия 1—3 из раздела «Подключение цифрового пианино к компьютеру» (стр. RU-46).

Подключение к компьютеру

Переключить цифровое пианино из режима «USB-устройство» в режим сохранения.

• Нажать на кнопку «FUNCTION» и, не отпуская ее, на клавишу клавиатуры, соответствующую режиму «USB-устройство».

• После переключения режима мигают лампы кнопок «GRAND PIANO» («CONCERT», «MODERN») и «ELEC. PIANO 1», а остальные лампы не горят.

• Дополнительную информацию см. в разделе «Режим «USB-устройство»» (стр. RU-33).

На компьютере выполнить действие, необходимое для отображения устройств хранения, которыми он располагает.

Если на компьютере работает операционная система:

«Windows XP» Дважды щелкнуть по пункту

«Windows Vista», «Windows 7»

«Windows 8» Открыть любую папку. В

«Windows 8.1» Открыть любую папку. В

ОС «Mac» Пропустить действие 3 и

• В пункте «Устройства хранения данных со съемным носителем» появляется запоминающее устройство цифрового пианино, обозначенное как «PIANO».

Выполнить следующее:

«Мой компьютер». Дважды щелкнуть по пункту

«Компьютер».

навигационном окне щелкнуть по пункту «Компьютер».

навигационном окне щелкнуть по пункту «ПК».

дважды щелкнуть по значку «PIANO» на рабочем столе «Макинтоша».

RU-47

Подключение к компьютеру

Дважды щелкнуть по пункту «PIANO».

• В пункте «PIANO» имеются папки «MUSICLIB» и «RECORDER».

Память цифрового пианино

\PIANO

\MUSICLIB

\RECORDER

• Для переноса пользовательской композиции из

компьютера в цифровое пианино открыть папку «MUSICLIB» и поместить композицию в одну из подпапок с номером от 61 до 70. Номер подпапки соответствует номеру в фортепианной фонотеке: подпапка 61 соответствует номеру в фортепианной фонотеке 61 и так далее.

• Так, при сохранении композиции в подпапке 61 она будет восприниматься цифровым пианино как композиция № 61 из фортепианной фонотеки.

• Для сохранения композиции из устройства записи (.CSR) в компьютере скопировать CSR-файл из папки «RECORDER» в компьютер. Для возвращения сохраненной композиции (.CSR) в память цифрового пианино скопировать ее в папку «RECORDER».

Тип данных

Пользовательские композиции

Данные из памяти устройства записи

MID-файлы, CM2-файлы

\61

\62

\70

CSR-файл (только один)

Название папки

MUSICLIB .MID — файл в

RECORDER BIDREC01.CSR —

Название и расширение файла

формате SMF (форматы 0 и 1) .CM2 — файл в оригинальном формате «CASIO»

файл в оригинальном формате «CASIO»

* Перед помещением файла на хранение и перед его

загрузкой прежде всего надо проверить, совпадает ли расширение файла с указанным в этом столбце. В случае композиции, записанной с помощью устройства записи цифрового пианино, изменить название ее файла на одно из названий и расширений, указанных в этом столбце.

ВНИМАНИЕ!

• По умолчанию в ОС «Windows XP», «Windows

Vista», «Windows 7», «Windows 8» и «Windows

8.1» расширения файлов скрыты. Для их отображения требуется выполнить на компьютере одну из следующих последовательностей действий.

• Как показать расширения файлов в «Windows XP»

1. Открыть нужную папку.

2. В меню «Сервис» щелкнуть по пункту «Свойства папки».

3. Щелкнуть по вкладке «Вид». В перечне «Дополнительные параметры» убрать флажок у пункта «Скрывать расширения для зарегистрированных типов файлов».

4. Щелкнуть по кнопке «OK».

• Как показать расширения файлов в «Windows Vista» и «Windows 7»

1. Чтобы открыть окно «Свойства папки», щелкнуть по кнопке «Пуск», а затем по пунктам: «Панель управления», «Оформление и персонализация», «Свойства папки».

2. Щелкнуть по вкладке «Вид». В перечне «Дополнительные параметры» убрать флажок у пункта «Скрывать расширения для зарегистрированных типов файлов».

3. Щелкнуть по кнопке «OK».

• Как показать расширения файлов в «Windows 8» и «Windows 8.1»

1. Открыть любую папку.

2. Щелкнуть по меню «Вид» и в группе «Показать/ скрыть» поставить флажок у пункта «Расширения файлов».

■ Как загрузить композицию в область памяти для пользовательских композиций (фортепианная фонотека 61—70)

1. Открыть папку «MUSICLIB».

2. Скопировать файл с композицией (.MID или .CM2) в подпапку с названием в виде числа (61—

70), соответствующего номеру той области фортепианной фонотеки, в которую нужно загрузить композицию.

• Если в папке «MUSICLIB» имеются два файла: с расширениями .MID и .CM2, в область памяти для пользовательских композиций загрузится только файл с расширением .MID.

RU-48

■ Как переносить данные, находящиеся в памяти устройства записи, из цифрового пианино в компьютер и обратно

Чтобы перенести в компьютер данные, находящиеся в памяти устройства записи

цифрового пианино, надо

скопировать в компьютер содержимое папки «RECORDER». Чтобы данные, которые находились в устройстве записи, а затем были сохранены в компьютере, вернуть в память устройства записи, их надо скопировать обратно в папку «RECORDER» (и заменить содержимое папки «RECORDER»).

По завершении копирования файла вернуть инструмент из режима «USBустройство» в режим MIDI.

• В случае компьютера «Макинтош» данные «выбросить» (перетащить в мусорную корзину).

• Нажать на кнопку «FUNCTION» и, не отпуская ее, на соответствующую клавишу клавиатуры. Дополнительную информацию см. в разделе «Режим «USB-устройство»» (стр. RU-33).

• При возвращении инструмента из режима «USBустройство» в режим MIDI происходит загрузка содержимого папки «MUSICLIB» в область памяти для пользовательских композиций, а содержимого папки «RECORDER» — в память устройства записи.

Подключение к компьютеру

ВНИМАНИЕ!

• Включение обеих ламп кнопки «START/STOP

a», а также ламп кнопок «GRAND PIANO» («CONCERT», «MODERN») и «ELEC. PIANO 1» при одновременном отключении остальных ламп указывает на ошибку при преобразовании.

Авторские права

Права создателей и правообладателей музыкальных произведений, изображений, компьютерных программ, баз данных, иных данных защищены законами об авторском праве. Воспроизведение таких результатов труда разрешается только в целях личного и некоммерческого использования. Воспроизведение (включая преобразование формата данных), модификация, передача воспроизведенных результатов труда, распространение их по сети, всякое иное использование в любых других целях без разрешения правообладателя подвергает вас риску предъявления требований о возмещении ущерба и уголовного преследования в связи с нарушением авторского права и личных прав автора. Воспроизведение и иное использование результатов труда, охраняемых авторским правом, осуществляйте только в соответствии с действующими законами об авторском праве.

RU-49

Подготовка

Сборка стойки

Перед сборкой стойки убедитесь в наличии всех нижеперечисленных частей.

• Инструменты для сборки в комплект стойки не входят. Отвертку с крупной крестовой головкой для сборки вы должны обеспечить самостоятельно.

Деталь Кол-во

ПРЕДУПРЕЖДЕНИЕ

• Сборку стойки необходимо выполнять как минимум вдвоем.

• Собирать стойку необходимо на ровной поверхности.

• До полного завершения сборки не снимать ленту, фиксирующую крышку инструмента. Наличие ленты предотвращает открывание и закрывание крышки во время сборки и риск травмирования рук и пальцев.

• При сборке следить за тем, чтобы не защемить пальцы деталями.

• Между обрезиненными ножками и напольным покрытием требуется прокладывать войлок или иной материал. Не допускать прямого контакта ножек с покрытием. Некоторые материалы напольного покрытия от прямого контакта с обрезиненными ножками обесцвечиваются, повреждаются.

Отстегнуть ремешок 1, которым шнур педали прикреплен к тыльной стороне поперечины D, и вытянуть шнур из поперечины.

ВНИМАНИЕ!

• Не применять винты, не входящие в комплект

стойки. Это создает риск повреждения стойки, а также цифрового пианино.

• Винты находятся в полиэтиленовом пакете

внутри упаковочного материала.

• В случае отсутствия или повреждения какой-

либо детали свяжитесь с местным поставщиком услуг «CASIO».

шнур педали

Боковые панели A и B прикрепить к поперечине D. Боковые панели зафиксировать четырьмя винтами E.

• При установке частей 2 сдвинуть кронштейны 3 в щели на обоих концах поперечины D. Если кронштейны 3 вставлены в щели поперечины D не до упора, винты E не войдут в отверстия под винт кронштейнов 3, что может стать причиной срыва резьбы винтов.

• Головки винтов накрыть колпачками I.

RU-50

Тыльную панель C вставить в пазы 4 боковых панелей.

Подготовка

Закрепить нижнюю часть тыльной панели

шестью винтами F.

ВНИМАНИЕ!

• При установке тыльной панели C убедиться, что

она ориентирована правильно, как показано ниже.

– Перед тем как вставлять тыльную панель C,

убедиться, что отверстия под винт вдоль нижнего края панели, которые расположены дальше друг от друга, находятся слева (если смотреть на стойку спереди), а те, что ближе, — справа.

дальше

Двумя винтами H прикрепить верхние

ближе

левый и правый углы тыльной панели C к кронштейнам 5 на боковых панелях A и

• Перед тем как вставить винт H в точке 6, вдеть его в пристежку G.

Поворотом регулировочного винта

высоты 7 обеспечить поперечине D опору таким образом, чтобы при нажатии на педали она не прогибалась.

ВНИМАНИЕ!

• Нажатие на педали без регулировки положения

регулировочного винта высоты 7 может привести к повреждению поперечины D. Перед тем как начинать играть с педалями, необходимо отрегулировать положение регулировочного винта высоты 7.

RU-51

Подготовка

Поместить пианино на стойку.

ВНИМАНИЕ!

• Во избежание защемления пальцев между

пианино и стойкой беритесь за него не у краев, а ближе к середине — в местах, отмеченных на иллюстрации звездочками ().

ВНИМАНИЕ!

• Винты J предотвращают падение пианино со

стойки. Не играть на пианино, если оно не закреплено винтами

Прикрепить прижим шнура адаптера M

рядом с разъемом питания (гнездо «DC 24V»).

гнездо «DC 24V»

минимум 10 см

• При этом винты 8 на нижней стороне пианино должны зацепиться за вырезы в кронштейнах на стойке 9.

вырез в кронштейне

минимум 10 см

тыльная сторона пианино

боковая панель стойки

Как подсоединить шнуры

Разъём адаптера переменного тока из комплекта цифрового пианино вставить в его разъём питания (гнездо «DC 24V»).

разъём адаптера переменного тока

прижим

Двумя винтами J зафиксировать заднюю часть пианино на стойке. Затем двумя винтами J зафиксировать переднюю часть пианино.

RU-52

прилагаемый адаптер переменного тока

Подготовка

* Пользование прижимом

z Как замкнуть прижим

Как показано на иллюстрации, нажав на прижим в области (a), вставить его край в щель и защелкнуть.

щель

¨á©

Как разомкнуть прижим

Как показано на иллюстрации, нажать на прижим в области (b) в направлении, указанном стрелкой.

¨â©

Сориентировав разъём шнура педали, как

край

показано на иллюстрации, вставить его в разъём для подключения педали на нижней стороне пианино.

• Закрепить шнур педали пристежкой G.

разъём шнура педали

Как установить пюпитр и укрепить крючок для наушников

Пюпитр вставить штырьками в отверстия на верхней стороне пианино.

Укрепить крючок для наушников.

2-1. Крючок для наушников K вставить в два

отверстия на нижней стороне пианино.

2-2. Зафиксировать крючок для наушников

винтами L.

2-1

Сетевой шнур адаптера переменного тока из комплекта цифрового пианино вставить в бытовую розетку, как показано на нижеприведенной иллюстрации.

бытовая сетевая розетка

адаптер переменного тока

сетевой шнур

2-2

RU-53

Подготовка

Открывание и закрывание крышки пианино

ВНИМАНИЕ!

• Открывать и закрывать крышку только обеими

руками и следить за тем, чтобы не прищемить пальцы.

• Не открывать крышку слишком широко. Это

создает риск повреждения крышки и цифрового пианино.

• Открывая или закрывая крышку, стоять перед

цифровым пианино ближе к правому краю.

Как открывать крышку

Поднять крышку, как показано на иллюстрации.

Как закрывать крышку

Слегка приподнять крышку.

Нажимая пальцами левой руки на опорный кронштейн (), медленно осторожно опустить крышку.

• Опорный кронштейн предназначен для предотвращения захлопывания крышки. Если опорный кронштейн заело, еще раз нажать на него () и медленно осторожно опустить крышку.

• Крышка оснащена опорным кронштейном, обозначенным на иллюстрации звездочкой (), который прикреплен к ее внутренней поверхности. Проверить, полностью ли опорный кронштейн раскрылся.

Удаление c клавиатуры защитной пленки

Для предохранения клавиш во время перевозки на их передние поверхности нанесена защитная пленка. Перед началом эксплуатации цифрового пианино защитную пленку требуется удалить.

RU-54

Подготовка

Сетевая розетка Подключение наушников

Данное цифровое пианино работает от обычной бытовой электросети. На время неиспользования цифрового пианино обязательно его выключайте.

Пользование адаптером переменного тока

Подключать цифровое пианино к сети только через адаптер переменного тока (стандарт JEITA, с унифицированной поляризованной вилкой) из комплекта инструмента. Подключение через адаптер переменного тока другого типа может вызвать повреждение цифрового пианино.

Предписанный адаптер переменного тока — AD-E24250LW

• Адаптер переменного тока подключается через сетевой шнур из комплекта изделия.

■ Об адаптере переменного тока из комплекта цифрового пианино

Во избежание повреждения адаптере переменного тока и сетевого шнура соблюдать следующие важные меры предосторожности.

• Не тянуть за шнур с чрезмерной силой.

• Не тянуть за шнур несколько раз подряд.

• Не допускать закручивания шнура у штепселя и у

штекера.

• Перед переноской цифрового пианино обязательно вынимать адаптер переменного тока из сетевой розетки.

• Сетевой шнур сматывать и связывать, не наматывая на адаптер переменного тока.

ВНИМАНИЕ!

• Не подключать адаптер переменного тока из комплекта данного цифрового пианино ни к какому иному устройству. Это может привести к повреждению.

• Перед подключением и отключением адаптера переменного тока удостоверяться, что цифровое пианино выключено.

• После очень длительной работы адаптер переменного тока нагревается. Это нормальное явление, не свидетельствующее о неисправности.

• При использовании адаптера переменного тока его поверхность с маркировкой должна быть обращена книзу. Когда поверхность с маркировкой обращена кверху, адаптер предрасположен к испусканию электромагнитных волн.

Лицевая сторона

гнёзда «PHONES»

стандартный стереоштекер

Наушники из числа имеющихся в продаже подключаются к гнездам «PHONES». После подключения наушников к какому-либо из гнезд «PHONES» звук на динамики не подается, что позволяет заниматься на инструменте даже ночью, никому не мешая. Для предохранения слуха не выставлять громкость при пользовании наушниками на очень высокий уровень.

ПРИМЕЧАНИЕ

• Наушники должны вставляться в гнёзда «PHONES» до упора. В противном случае не исключено, что звук будет поступать только из одного наушника.

• Если штекер наушников не соответствует гнездам «PHONES», подключать наушники через соответствующий переходник из числа имеющихся в продаже.

• Если наушники требуют подключения через переходник, при их отсоединении не оставлять его в гнезде. В противном случае звука из динамиков при игре на инструменте не будет.

RU-55

Подготовка

Подключение аудиоаппаратуры, усилителя

Для повышения громкости и качества звука к цифровому пианино можно подключить аудиоаппаратуру или усилитель, чтобы при игре выводить звук через динамики внешнего устройства.

ВНИМАНИЕ!

• Для оптимизации звука из наушников (при

подключенных наушниках) и из встроенных динамиков (при неподключенных наушниках) цифровое пианино автоматически регулирует уровень звукового сигнала. Это влияет также на качество сигнала из гнезд цифрового пианино «LINE OUT R» и «L/MONO».

• Перед подключением устройства к цифровому

пианино убавить громкость регулятором «VOLUME». После подключения можно выставить громкость на нужный уровень.

• Перед подключением к цифровому пианино

какого-либо устройства обязательно прочитывайте пользовательскую документацию к нему.

к любому из гнезд «LINE OUT» цифрового пианино

штырьковый штекер

стандартный штекер

Подключение к аудиоаппаратуре 1

Внешнее звуковое устройство подключается к гнездам «LINE OUT» цифрового пианино с помощью шнуров из числа имеющихся в продаже, как показано на илл. 1. Через гнездо «LINE OUT R» выводится звук правого канала, а через гнездо «LINE OUT L/MONO» — левого. Соединительные шнуры для подключения аудиоаппаратуры, подобные показанным на иллюстрации, приобретайте самостоятельно. Обычно при такой схеме соединения коммутатор входов звукового устройства нужно выставлять на выход (например, «AUX IN»), к которому подключено цифровое пианино. Громкость регулируется регулятором «VOLUME» цифрового пианино.

гнездо звукоусилителя «AUX IN» и т. п.

RIGHT (красный)

LEFT (белый)

синтезаторный усилитель и т. п.

гитарный усилитель,

INPUT 1

INPUT 2

Подключение усилителя для музыкального инструмента 2

Усилитель подключается к гнездам «LINE OUT» цифрового пианино с помощью шнуров из числа имеющихся в продаже, как показано на илл. 2. Через гнездо «LINE OUT R» выводится звук правого канала, а через гнездо «LINE OUT L/ MONO» — левого. При подключении усилителя только к гнезду «LINE OUT L/MONO» на этот выход выводится смешанный звук обоих каналов. Соединительный шнур для подключения усилителя, подобный показанным на иллюстрации, приобретайте самостоятельно. Громкость регулируется регулятором «VOLUME» цифрового пианино.

ВНИМАНИЕ!

• При использовании гнезд «LINE OUT» подключайте также наушники через гнездо «PHONES». Это обеспечивает переключение на соответствующее качество звука из гнезд «LINE OUT».

Принадлежности из комплекта изделия и продаваемые отдельно

Пользуйтесь только принадлежностями, предписанными для использования с данным цифровым пианино. Использование принадлежностей, не разрешенных к применению, создает риск возгорания, поражения электрическим током, травмы.

ПРИМЕЧАНИЕ

• Информацию о принадлежностях к изделию, которые продаются отдельно, можно получить из каталога продукции «CASIO», имеющегося в магазине, и на сайте «CASIO» по адресу:

http://world.casio.com/

RU-56

Справочная информация

Поиск и устранение неисправностей

Осложнение Причина Способ устранения См. стр.

При нажатии на клавишу клавиатуры нет звука.

Нарушена звуковысотность цифрового пианино.

При нажатии на педаль ничего не происходит.

Тембры и (или) эффекты звучат странно. Проблема сохраняется и после выключения-включения инструмента.

Пример:

сила звука не меняется и при изменении нажатия на клавиши.

После подключения цифрового пианино к компьютеру не удается перенести данные.

Не сохраняются данные во флэш-накопителе USB; не загружаются данные из флэш-накопителя USB.

После включения цифровое пианино долго находится в нерабочем состоянии.

1. Регулятор «VOLUME»

выставлен на «MIN».

2. К одному из гнезд «PHONES»

подключены наушники, или в него вставлен разъём адаптера.

3. Отключен встроенный источник звука MIDI.

1. Тональность цифрового пианино выставлена не на 440,0 Гц.

2. Цифровое пианино неправильно настроено.

3. Включен октавный сдвиг. 3. Переставить октавный сдвиг на 0. ) RU-32

4. Установлена нестандартная темперация.

1. Не подсоединен шнур педального блока.

2. Не полностью вставлен разъём шнура педального блока.

Включена функция «Сохранение показателей настройки».

– 1. Проверить, подключен ли кабель USB

– См. раздел «Индикация ошибок». ) RU-44

Вследствие того, что в момент прошлого выключения цифрового пианино осуществлялся перенос данных между ним и компьютером, данные в па пианино были повреждены. В таких случаях после очередного включения цифрового пианино выполняется форматирование его памяти. Во время форматирования выполнение других действий невозможно.

мяти

1. Повернуть регулятор «VOLUME» в

сторону надписи «MAX».

2. Отсоединить устройство,

подключенное к гнезду «PHONES».

3. Включить встроенный источник звука.

1. Выставить тональность на 440,0 Гц или выключить цифровое пианино и опять включить.

2. Подстроить цифровое пианино или выключить его и опять включить.

4. Переставить темперацию на равномерную (00), служащую современным стандартом настройки.

1. Правильно подсоединить шнур. ) RU-52

2. Убедиться в том, что разъём шнура педали вставлен до упора в разъём для подключения педали на нижней стороне цифрового пианино.

Отключить функцию «Сохранение показателей настройки». Выключить инструмент и опять включить.

к цифровому пианино и компьютеру, и правильное ли устройство выбрано в музыкальном ПО на компьютере.

2. Выключить цифровое пианино и выйти из музыкального ПО на компьютере. Снова включить цифровое пианино и запустить музыкальное ПО на компьютере.

Форматирование завершается примерно через 20 секунд после включения инструмента. Подождите, когда форматирование завершится. Следите за тем, чтобы во время переноса между цифровым пианино и компьютером случайно не выключить инструмент.

данных

) RU-7

) RU-55

) RU-33

) RU-32

) RU-33

) RU-46

) RU-47

RU-57

Справочная информация

Осложнение Причина Способ устранения См. стр.

В зависимости от того, в какой части клавиатуры взят звук, характер и громкость тембра несколько различаются.

Это является неизбежным следствием сэмплирования звука указывает. * Для воссоздания звука музыкального инструмента берется несколько сэмплов в

нижнем, среднем и верхнем его регистрах. Поэтому в зависимости от того, к какому регистру сэмпл относится, в характере и громкости тембра могут возникать очень

и на неисправность не

небольшие различия.

При нажатии на кнопку звучащая нота на мгновение пропадает, или несколько меняется характер применения

Это происходит, когда в режиме наложения, в режиме «Дуэт», при воспроизведении встроенной мелодии, при записи и т. д. одновременно звучат несколько партий. Когда имеется какой-либо из этих факторов, нажатие на кнопку вызывает автоматическое изменение величины эффекта, «встроенного» в тембр, в результате которого на мгновение пропадают звуки или несколько меняется характер применения эффектов.

эффектов. На отделке цифрового

пианино имеются завитки, следы распиловки, другие дефекты текстуры.

Отделка цифрового пианино предусматривает достоверное воспроизведение внешнего вида натуральной древесины, в том числе порезов и других ее дефектов. Видимые на отделанной поверхности завитки, следы распиловки, другие дефекты текстуры не являются ни трещинами, ни царапинами. На работе цифрового пианино такие нарушения не сказываются.

RU-58

Справочная информация

Технические характеристики изделия

Модель AP-460BK, AP-460BN, AP-460WE

Клавиатура Фортепианная, 88 клавиш, динамическая

Максимальная полифония 256 нот

Тембры 18

Эффекты Яркость (–3—0—3), имитатор акустики зала (4 типа), хорус (4 типа), ЦОС-эффекты, демпферный

Метроном • Число долей — 0—9

Дуэт Регулируемый диапазон тембров (–1—2 октавы)

Концертное исполнение • Число композиций — 10

Фортепианная фонотека • Число композиций — 60, пользовательских композиций — 10 (примерно до 90 кбайт на

Устройство записи композиций • Функции: запись в реальном времени, воспроизведение

Устройство звукозаписи • Запись в реальном времени на флэш-накопитель USB, воспроизведение*

Педали Демпферная (воспринимающая полунажатие), модератора, состенуто

Другие функции • Выбор чувствительности к характеру касания: 3 типа, откл.

MIDI 16-канальный мультитембральный прием

Флэш-накопитель USB • Емкость — не более 32 Гбайт (рекомендуемая).

Входы, выходы • Гнёзда «PHONES»: 2 стандартных стереогнезда;

Динамики 2 шт.

Электропитание Адаптер переменного тока AD-E24250LW

Потребляемая мощность 24 В = 20 Вт

Габариты Цифровое пианино со стойкой: 137,7 (ш) × 42,7 (г) × 84,0 (в) см

Масса Цифровое пианино со стойкой: около 40,5 кг

• Технические характеристики и дизайн могут быть изменены без предупреждения.

• Наложение тембров (кроме басового)

• Тембральное разделение (только при задании басового тембра)

резонанс (включение-отключение демпферных призвуков), реакция молоточков, резонанс струн, имитатор открытия крышки, имитатор отпускания клавиши

• Интервал значений темпа — 20—255

• Громкость композиции регулируется.

• Отключение партий левой руки, правой руки (только в режиме «Урок»)

• 3 режима: LISTEN, LESSON, PLAY

композицию, примерно 900 кбайт для 10 композиций)* * Учитывая, что 1 кбайт = 1024 байт, 1 Мбайт = 1024

• Громкость композиции регулируется.

• Отключение партий левой руки, правой руки.

• Число композиций — 1

• Число дорожек — 2

• Емкость — в общей сложности около 5 тыс. нот

• Защита записанных данных с помощью встроенной флэш-памяти

* Линейная ИКМ, 16 бит, 44,1 кГц, стерео, формат «WAV»

• Число композиций — 99 файлов

• Максимум 25 минут (примерно) на один файл

• Громкость устройства звукозаписи регулируется.

• Транспонирование — 2 октавы (–12—0—12)

• Настройка: 415,5 Гц — 440,0 Гц — 465,9 Гц (регулируемая)

• Темперация

• Октавный сдвиг

• Блокировка органов управления

• Поддерживаемые функции: Воспроизведение файлов SMF, хранение и загрузка данных,

• Источник питания 24 В пост. тока

• Гнёзда «LINE OUT R, L/MONO»:2 стандартных гнезда;

• Порт USB — метод B

• Порт для флэш-накопителя USB — метод A

• Разъём для подключения педали

12 см и 2 шт. φ 5 см (мощность 20 Вт + 20 ВТ)

• Автовыключение — примерно через 4 часа после последнего действия. Функцию

автовыключения можно отключить.

форматирование накопителя, удаление данных, воспроизведение звуковых данных

выходной импеданс — 2,3 кОм; выходное напряжение — макс. 1,8 В (среднеквадр.)

байт.

RU-59

Справочная информация

Правила безопасности

Обязательно прочитайте и соблюдайте следующие правила безопасности.

■ Размещение инструмента

Не рекомендуется устанавливать изделие в следующих местах:

• в местах, подверженных воздействию прямых солнечных лучей и высокой влажности;

• в местах, подверженных воздействию очень высоких и очень низких температур;

• вблизи радиоприемника, телевизора, видеомагнитофона, тюнера. Перечисленные устройства не вызывают нарушений в работе изделия, но само изделие может создавать помехи приему аудиовидеосигналов.

■ Уход за инструментом

• Не протирать изделие бензином, спиртом, разбавителями и им подобными чистящими средствами.

• Протирать изделие мягкой тканью, сухой или смоченной в слабом водном растворе умеренного нейтрального моющего средства. Перед протиранием избыток влаги в ткани отжимать.

■ Принадлежности из комплекта изделия и продаваемые отдельно

Пользуйтесь только принадлежностями, предписанными для использования с данным изделием. Использование принадлежностей, не разрешенных к применению, создает риск возгорания, поражения электрическим током, травмы.

■ Отделка цифрового пианино

■ Линии спая

На наружной поверхности изделия могут быть заметны линии. Это линии спая, образующиеся в процессе формования пластмассы. Трещинами и царапинами они не являются.

■ Музыкальный этикет

При эксплуатации изделия всегда помните об окружающих. Особенно внимательными будьте при игре ночью и устанавливайте такой уровень громкости, чтобы никого не беспокоить. Ночью можно также закрывать окно и надевать наушники.

• Воспроизведение содержания данной инструкции, как частично, так и полностью, запрещается. Любое использование содержания данной инструкции, помимо личного пользования, без согласия «CASIO» запрещено законами об авторском праве.

• КОМПАНИЯ «CASIO» НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ НИ ЗА КАКОЙ УЩЕРБ (ВКЛЮЧАЯ, В ЧАСТНОСТИ, УБЫТКИ В СВЯЗИ С УПУЩЕННОЙ ВЫГОДОЙ, ПЕРЕРЫВОМ В ДЕЯТЕЛЬНОСТИ, ПОТЕРЕЙ ИНФОРМАЦИИ), ВОЗНИКАЮЩИЙ В РЕЗУЛЬТАТЕ ПОЛЬЗОВАНИЯ ИЛИ НЕВОЗМОЖНОСТИ ПОЛЬЗОВАНИЯ ДАННОЙ ИНСТРУКЦИЕЙ ИЛИ ИЗДЕЛИЕМ, ДАЖЕ ЕСЛИ КОМПАНИЯ «CASIO» БЫЛА УВЕДОМЛЕНА О ВОЗМОЖНОСТИ ТАКОГО УЩЕРБА.

• Содержание данной инструкции может быть изменено без предупреждения.

■ Правила обращения с адаптером переменного тока

• Сетевая розетка должна быть легкодоступна, чтобы при возникновении неисправности и при любой иной необходимости адаптер можно было вынуть из розетки.

• Адаптер переменного тока предназначен для эксплуатации только в помещении. Не пользоваться адаптером там, где на него могут попасть брызги или воздействовать влага. Не ставить на адаптер ваз и иных емкостей с жидкостью.

• Хранить адаптер в сухом месте.

• Пользоваться адаптером в открытом, хорошо

проветриваемом месте.

• Не накрывать адаптер газетой, скатертью, занавеской, любыми иными подобными предметами.

• Если вы планируете долго не включать цифровое пианино, отсоедините адаптер от сетевой розетки.

• Не пытаться чинить адаптер и переделывать его.

• Рабочие условия адаптера переменного тока:

температура — 0—40°C; влажность (относительная) — 10—90 %.

• Выходная полярность .

RU-60

Справочная информация

Правила обращения с адаптером переменного тока

Модель AD-E24250LW

1. Прочитайте настоящие указания.

2. Настоящие указания храните под рукой.

3. Учтите все предупреждения.

4. Соблюдайте все указания.

5. Не пользуйтесь изделием около воды.

6. Протирайте только сухой тканью.

7. Не устанавливайте изделие у радиаторов, обогревателей, печей, любых иных источников тепла (в

т. ч. усилителей).

8. Пользуйтесь только приспособлениями и принадлежностями, указанными изготовителем.

9. Любое обслуживание осуществляйте силами квалифицированного обслуживающего персонала.

Обслуживание требуется в следующих случаях: повреждение изделия, повреждение сетевого шнура или разъема, попадание в изделие жидкости, попадание в изделие постороннего предмета, попадание изделия под дождь или во влажную среду, нарушение нормальной работы изделия, падение изделия.

10. Не допускайте попадания на изделие брызг и капель. Не ставьте на изделие предметы с

жидкостью.

11. Не допускайте, чтобы электрическая нагрузка превышала номинальную.

12. Перед подключением к источнику питания удостоверяйтесь, что вокруг сухо.

13. Проверяйте, правильно ли изделие ориентировано.

14. На время грозы, а также если вы планируете долго не включать цифровое пианино, отсоединяйте

изделие от сети.

15. Не допускайте перекрытия вентиляционных отверстий изделия. Устанавливайте изделие в

соответствии с указаниями изготовителя.

16. Следите за тем, чтобы сетевой шнур находился там, где на него не будут наступать, и где он не

будет сильно загибаться, особенно в местах у разъемов и розеток, а также там, где он выходит из изделия.

17. Адаптер переменного тока должен подключаться к сетевой розетке, расположенной как можно

ближе, чтобы в случае крайней необходимости его можно было немедленно отсоединить.

Нижеприведенный символ предупреждает о таком опасном уровне напряжения в корпусе изделия при отсутствии изоляции, который может оказаться достаточным для поражения электрическим током.

’

Нижеприведенный символ указывает на то, что в документации к изделию имеются важные указания, касающиеся его эксплуатации и обслуживания.

RU-61

Приложение

Перечень тембров

Название тембра Смена программы

GRAND PIANO CONCERT 0 0 GRAND PIANO MODERN 0 1 GRAND PIANO CLASSIC 0 2 GRAND PIANO MELLOW GRAND PIANO BRIGHT ELEC.PIANO 1 4 0 ELEC.PIANO 2 4 1 FM E.PIANO 5 0 60’S E.PIANO 4 2 HARPSICHORD 6 0 VIBRAPHONE 11 0 STRINGS 1 49 0 STRINGS 2 48 0 PIPE ORGAN 19 0 JAZZ ORGAN 17 0 ELEC.ORGAN 1 16 0 ELEC.ORGAN 2 16 1 BASS (LOWER) 32 0

0 3 04

Выбор банка,

старший разряд

Список концертных композиций

№ композиции Название композиции

1 Je Te Veux 2 Vltava (Má vlast) 3 Canon 4 Tableaux d’Une Exposition “Promenade” 5 Piano Concerto No.20 K.466 2nd Mov. 6 Polovetzian Dance (Prince Igor) 7 Sonate K.331 1st Mov. 8 Violin Concerto 1st Mov. 9 Jesus, Bleibet Meine Freude

10 Melody In F

Список композиций фортепианной фонотеки

№ композиции Название композиции

1 Nocturne Op.9-2 2 Fantaisie-Impromptu Op.66 3 Étude Op.10-3 “Chanson de l’adieu” 4 Étude Op.10-5 “Black Keys” 5 Étude Op.10-12 “Revolutionary” 6 Étude Op.25-9 “Butterflies” 7 Prélude Op.28-7 8 Valse Op.64-1 “Petit Chien”

9 Valse Op.64-2 10 Moments Musicaux 3 11 Impromptu Op.90-2 12 Marche Militaire 1 (Duet) 13 Frühlingslied [Lieder Ohne Worte Heft 5] 14 Fröhlicher Landmann [Album für die Jugend] 15 Von fremden Ländern und Menschen [Kinderszenen] 16 Träumerei [Kinderszenen] 17 Tambourin

Menuet BWV Anh.114 [Clavierbüchlein der Anna Magdalena Bach]

№ композиции Название композиции

19 Inventio 1 BWV 772 20 Inventio 8 BWV 779 21 Inventio 13 BWV 784 22 Praeludium 1 BWV 846 [Das Wohltemperierte Klavier 1] 23 Le Coucou 24 Gavotte 25 Sonatina Op.36-1 1st Mov. 26 Sonatine Op.20-1 1st Mov. 27 Sonate K.545 1st Mov. 28 Sonate K.331 3rd Mov. “Turkish March” 29 Rondo K.485 30 Für Elise 31 Marcia alla Turca 32 Sonate Op.13 “Pathétique” 1st Mov. 33 Sonate Op.13 “Pathétique” 2nd Mov. 34 Sonate Op.13 “Pathétique” 3rd Mov. 35 Sonate Op.27-2 “Moonlight” 1st Mov. 36 Rhapsodie 2 37 Waltz Op.39-15 (Duet) 38 Liebesträume 3 39 Blumenlied 40 La Prière d’une Vierge 41 Csikos Post 42 Humoresque Op.101-7 43 Melodie [Lyrische Stücke Heft 2] 44 Sicilienne Op.78 45 Berceuse [Dolly] (Duet) 46 Arabesque 1 47 La Fille aux Cheveux de Lin [Préludes] 48 Passepied [Suite bergamasque] 49 Gymnopédie 1 50 Je Te Veux 51 Salut d’Amour 52 The Entertainer 53 Maple Leaf Rag 54 L’arabesque [25 Etüden Op.100] 55 La Styrienne [25 Etüden Op.100] 56 Ave Maria [25 Etüden Op.100] 57 Le retour [25 Etüden Op.100] 58 La chevaleresque [25 Etüden Op.100] 59 No.13 [Études de Mécanisme Op.849] 60 No.26 [Études de Mécanisme Op.849]

A-1

1 - 16

Mode 3

*1 : Depends on tone

1True voice

0 - 127

8nH v = 0 - 127

9nH v = 1 - 127 O

9nH v = 0, X

Volume

Pan

Expression

DSP Parameter0*2DSP Parameter1*2DSP Parameter2*2DSP Parameter3*2Damper

Portamento Switch

Bank select

Modulation

Portamento Time

Data entry LSB, MSB

OOOOOOOOOOOOOOO

Sostenuto

Soft pedal

1 - 16

Mode 3

0 - 127 0 - 127

9nH v = 1 - 127

8nH v = 0 - 127

MIDI Implementation Chart

Key’s

Ch’s

After

Touch

Model AP-460 Version : 1.0

Function Transmitted Recognized Remarks

Default

Changed

Basic

Channel

Default

Messages

Altered

Mode

Note

Number

Note ON

Note OFF

Velocity

XXXOXXXXX

0, 32

6, 38

Pitch Bender

XOX

101116171819646566

Control

Change

Vibrato rate

Vibrato depth

Vibrato delay

DSP Parameter4*2DSP Parameter5*2DSP Parameter6*2DSP Parameter7*2Portamento Control

High resolution velocity prefix

OOOOOOOOOOOOO

XXXXXXX

Reverb send

XOXOX

Chorus send

RPN LSB, MSB*2All sound off

Reset all controller

XXX

0 - 127:True #

XXX

XOX

O : Yes

X : No

7677788081828384889193

120

121

100, 101

Program

Change

System Exclusive

: Song Pos

: Song Sel

: Tune

System

Common

: Clock

: Commands

System

Real Time

: Local ON/OFF

: All notes OFF

: Active Sense

: Reset

Aux

Messages

http://world.casio.com/

*2. Для получения подробной информации см. информацию по внедрению MIDI по адресу

*3.Только «нота вкл.»

Remarks

*4.Данным инструментом имитатор акустики зала воспринимается как ревербератор.

Mode 2 : OMNI ON, MONO

Mode 4 : OMNI OFF, MONO

Mode 1 : OMNI ON, POLY

Mode 3 : OMNI OFF, POLY

Данный знак утилизации означает, что упаковка соответствует экологическому законодательству Германии.

MA1407-A Printed in China

Casio AP-460 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
