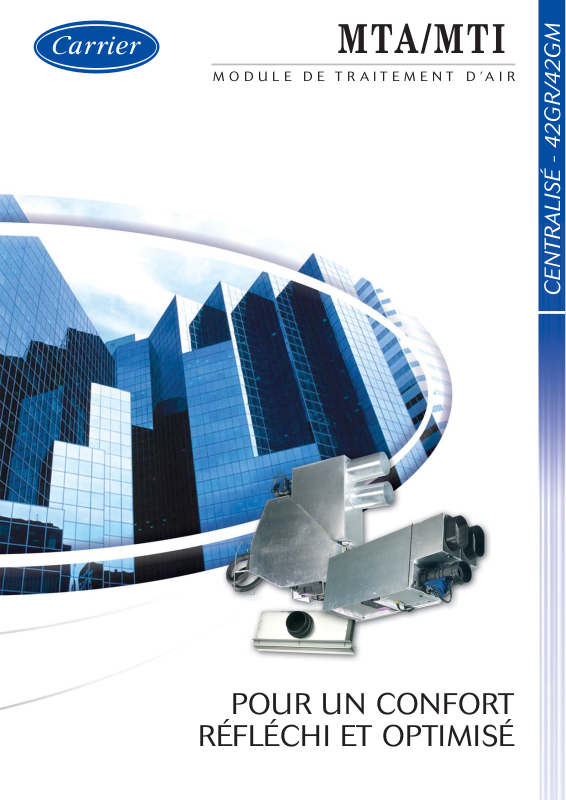

Page 1
POUR UN CONFORT
RÉFLÉCHI ET OPTIMISÉ
CENTRALISÉ - 42GR/42GM
MODULE DE TRAITEMENT D’AIR
MTA/MTI
Page 2
UNE MAÎTRISE INDIVIDUALISÉE DES
PARAMÈTRES DE CONFORT
Pourvus d'un système central de surveillance
énergétique (Gestion Technique Centralisée),
les modules de traitement d'air Carrier permettent aux
exploitants de contrôler les conditions de confort de
chaque local tout en optimisant les coûts d'exploitation.
Pour les occupants, les modules de traitement d'air
Carrier sont équipés d'une régulation numérique
spécifique permettant une gestion individualisée
du bien-être :
- régulation de la température
- ventilation automatique
- mode occupé/ inoccupé
- commande des stores et de l'éclairage
UN AIR DE QUALITÉ SUPÉRIEURE
Le système de gestion de Qualité de l'Air Intérieur
(QAI) équipent les modules de traitement d'air Carrier
permet: d'adapter le débit de ventilation en fonction de
l'occupation des locaux et fournir un air sain aux
occupants et de maîtriser les dépenses d'énergie.
Le système de Qualité de l'Air Intérieur garantit une
production d'air de grande qualité grâce aux fonctions
de ses différents équipements :
- Filtration haute efficacité avec un filtre plissé F6.
- Purification d'air grâce à l’option lampe UV :
inactivation des bio-aérosols potentiellement nuisibles.
- Modulation du débit d'air neuf grâce à la liaison de
CO
2
: une vanne modulable permet d'ajuster l'apport
d'air neuf en fonction du nombre d'occupants.
DEUX SOLUTIONS
POUR PROFITER
D'UN CONFORT
PERFORMANT
Les modules de traitement d'air Carrier allient
le confort absolu des utilisateurs à la simplicité
et la souplesse de mise en œuvre pour les
maîtres d'ouvrage.
Implantés en local technique ou astucieusement
disposés en faux-plafond dans un espace vacant,
ils s'adaptent à toutes les configurations de
bâtiments en projet.
Le ventilateur de soufflage à vitesse variable
permet d'optimiser la consommation d'énergie
au maximum. Leurs batteries équipées de vannes
et de flexibles pourvus de raccords rapides
facilitent le montage et la maintenance.
Les modules de traitement d'air Carrier s'associent
aux diffuseurs linéaires Moduboot qui assurent une
diffusion parfaitement homogène de l'air, dans
chaque espace du bâtiment.
Page 3
UNE INSTALLATION
PRÉ-ÉQUIPÉE
POUR N'AVOIR
QU'À BRANCHER
L'installation de ce type de module de
traitement d'air se fait en deux temps.
Tout d'abord, un rail de suspension avec
des caissons d'accrochage est fixé
à la dalle. Juste avant la livraison
du bâtiment, les modules sont
simplement posés puis raccordés au
circuit hydraulique, à l'air neuf et à la
source d'alimentation électrique,
permettant ainsi d’étaler les
investissements.
AVEC LOCAL TECHNIQUE - MTA
DÈS LA CONCEPTION DU
BÂTIMENT, UNE
CENTRALISATION
ÉTAGE PAR ÉTAGE
En local technique, les modules de
traitement d'air Carrier à pression
disponible et vitesse variable assurent
un traitement de l'air individualisé.
Cette solution permet de placer le MTA
jusqu’à 50 m du local à climatiser.
Elle offre une totale souplesse dans
l'équipement du bâtiment : l'installation
des modules s'effectue en deux
étapes. Pour la maintenance, toutes
les opérations sont centralisées dans
le local technique : un gain de temps
et aucun dérangement occasionné
dans les bureaux.
UNE UTILISATION OPTIMISÉE
DE L’ESPACE RÉCUPÉRÉ
Pour les bâtiments n'ayant pas de local technique disponible
ou les extensions, Carrier propose l'installation d'un module
de traitement d'air dans le faux plafond d'un espace perdu
comme par exemple, dans des blocs sanitaires. La faible hau-
teur et la compacité du module lui permettent de s'intégrer de
façon astucieuse dans la plupart des configurations. Cette
implantation offre une maintenance groupée et une optimisation
de l'espace au bénéfice des maîtres d'ouvrage comme des
occupants du bâtiment.
SANS LOCAL TECHNIQUE - MTI
Page 4
A member of the United Technologies Corporation family
Dixit JM - RCS Lyon B 353 000 870 - Imprimé en France
CARACTÉRISTIQUES TECHNIQUES 42GR/42GM
N° 28316-20-06/2005
Annule et remplace le N° : Nouveau
Le fabricant se réserve le droit de procéder à toutes
modifications sans préavis.
42GM 1
Débit d'air nominal l/s 125
Pression statique disponible Pa 205
Puissance frigorifique totale (1) W 3330
Puissance frigorifique sensible (1) W 2310
Puissance calorifique (2) W 1500
Puissance batterie électrique W 1880
Alimentation électrique V-ph-Hz 230-1-50
Tension mini de sortie du variateur V 80
Ventilateur Double ouïe
Puissance absorbée W 185
Filtre à air : rendement F6/EU6
Dimensions H x L x P mm 1081x300x404
Raccord d’air neuf (diamètre) mm 125
Débit mini constant régulé l/s 30
Débit maxi constant régulé l/s 44
Poids de l'unité kg 30
(1) Eau : 6/11°C - Air : 25°C/50% - Débit d'air nominal. Batterie 5 rangs.
(2) Eau : 50/40°C - Air : 19°C
42GR 1 2
Débit d'air nominal l/s 94 139
Pression statique disponible Pa 310 320
Puissance frigorifique totale (1) W 2800 4100
Puissance frigorifique sensible (1) W 1900 2700
Puissance eau chaude (2) W 1200 2200
Puissance batterie électrique W 1700 1800
Alimentation électrique V-ph-Hz 230-1-50
Tension mini de sortie du variateur V 80
Ventilateur Simple ouïe Double ouïe
Puissance absorbée W 140 210
Filtre à air : rendement F5/EU5
Dimensions H x L x P mm 950x960x250 950x960x420
Raccord d’air neuf (diamètre) mm 75 125
Débit mini constant régulé l/s 8 17
Poids de l'unité kg 35 50
(1) Eau : 6/11°C - Air : 25°C/50% - Débit d'air nominal. Batterie 5 rangs.
(2) Eau : 50/40°C - Air : 19°C
UNE DIFFUSION OPTIMALE
Les diffuseurs linéaires à débit variable Moduboot Carrier placés dans chaque local
à climatiser assurent une qualité d'air parfaitement homogène : ils dirigent le flux
le long du plafond, créant ainsi une dépression qui favorise le mélange de l'air diffusé
et de l'air ambiant : pas de « douche froide » pour les occupants, un grand silence et
une intégration discrète dans le plafond.
