Page 1
1
561
3
4
2
1
2
7
2
132
1
55
66
11
33
44
Preparativos
Elementos
suministrados
22
77
55
66
11
33
44
Preparation
Included Items
22
77
ENGLISH
ESPAÑOL
Open the Paper Output Cover.
Canon Inkjet Ofce All-In-One
Equipo multifunción para ocina Canon Inkjet

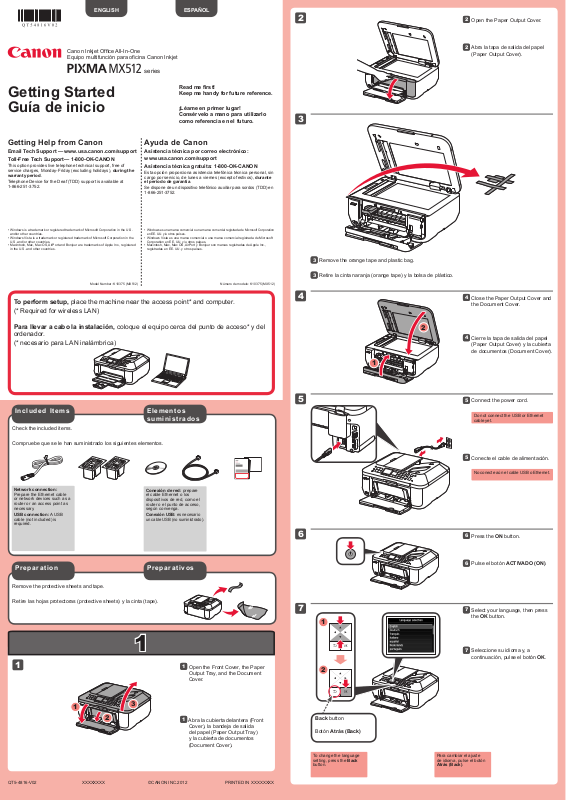

Getting Started
Guía de inicio
Getting Help from Canon
Email Tech Support — www.usa.canon.com/support
Toll-Free Tech Support— 1-800-OK-CANON
This option provides live telephone technical support, free of
service charges, Monday-Friday (excluding holidays), during the
warranty period.
Telephone Device for the Deaf (TDD) support is available at
1-866-251-3752.
Abra la tapa de salida del papel
(Paper Output Cover).
series
Read me rst!
Keep me handy for future reference.
¡Léame en primer lugar!
Consérvelo a mano para utilizarlo
como referencia en el futuro.
Ayuda de Canon
Asistencia técnica por correo electrónico:
www.usa.canon.com/support
Asistencia técnica gratuita: 1-800-OK-CANON
Esta opción proporciona asistencia telefónica técnica personal, sin
cargo por servicio, de lunes a viernes (excepto festivos), durante
el periodo de garantía.
Se dispone de un dispositivo telefónico auxiliar para sordos (TDD) en
1-866-251-3752.
Windows es una marca comercial o una marca comercial registrada de Microsoft Corporation
Windows is a trademark or registered trademark of Microsoft Corporation in the U.S.
•
and/or other countries.
Windows Vista is a trademark or registered trademark of Microsoft Corporation in the
•
U.S. and/or other countries.
Macintosh, Mac, Mac OS, AirPort and Bonjour are trademarks of Apple Inc., registered
•
in the U.S. and other countries.
Model Number: K10375 (MX512)
•
en EE. UU. y/u otros países.
Windows Vista es una marca comercial o una marca comercial registrada de Microsoft
•
Corporation en EE. UU. y/u otros países.
Macintosh, Mac, Mac OS, AirPort y Bonjour son marcas registradas de Apple Inc.,
•
registradas en EE. UU. y otros países.
Número de modelo: K10375 (MX512)
To perform setup, place the machine near the access point* and computer.
(* Required for wireless LAN)
Para llevar a cabo la instalación, coloque el equipo cerca del punto de acceso* y del
ordenador.
(* necesario para LAN inalámbrica)
Remove the orange tape and plastic bag.
Retire la cinta naranja (orange tape) y la bolsa de plástico.
Close the Paper Output Cover and
the Document Cover.
Cierre la tapa de salida del papel
(Paper Output Cover) y la cubierta
de documentos (Document Cover).
Check the included items.
Compruebe que se le han suministrado los siguientes elementos.
Network connection:
Prepare the Ethernet cable
or network devices such as a
router or an access point as
necessary.
USB connection: A USB
cable (not included) is
required.
Conexión de red: prepare
el cable Ethernet o los
dispositivos de red, como el
router o el punto de acceso,
según convenga.
Conexión USB: es necesario
un cable USB (no suministrado).
Connect the power cord.
Do not connect the USB or Ethernet
cable yet.
Conecte el cable de alimentación.
No conecte aún el cable USB o Ethernet.
Press the ON button.
Remove the protective sheets and tape.
Retire las hojas protectoras (protective sheets) y la cinta (tape).
Open the Front Cover, the Paper
Output Tray, and the Document
Cover.
Abra la cubierta delantera (Front
Cover), la bandeja de salida
del papel (Paper Output Tray)
y la cubierta de documentos
(Document Cover).
Pulse el botón ACTIVADO (ON).
Select your language, then press
the OK button.
Seleccione su idioma y, a
continuación, pulse el botón OK.
Back button
Botón Atrás (Back)
QT5-4816-V02
XXXXXXXX ©CANON INC.2012
PRINTED IN XXXXXXXX
To change the language
setting, press the Back
button.
Para cambiar el ajuste
de idioma, pulse el botón
Atrás (Back).
Page 2
2
1
2
1
7
5
2
4
8
6
3
1
2
44
77
33
11
22
55
88
66
Información
para pedidos
44
77
33
11
22
55
When this screen is displayed,
88
66
Ordering
Information
press the OK button.
Cuando aparezca esta pantalla,
pulse el botón OK.
Open the Paper Output Tray and
the Paper Output Cover.
Insert it straight until it stops.
Insértelo recto hasta que se detenga.
Insert the FINE Cartridge until it
stops.
Do not knock it against the sides!
Inserte el cartucho FINE (FINE
Cartridge) hasta que se detenga.
¡No lo golpee contra los lados!
Check that the Head Cover has
opened automatically.
Asegúrese de que la cubierta
del cabezal (Head Cover) se
ha abierto automáticamente.
Abra la bandeja de salida del papel
(Paper Output Tray) y la tapa de
salida del papel (Paper Output
Cover).
If the Head Cover is closed, close the
Paper Output Cover and open it again
to open the Head Cover.
Si la cubierta del cabezal (Head Cover)
está cerrada, cierre la tapa de salida
del papel (Paper Output Cover) y
vuelva a abrirla para abrir la cubierta
del cabezal (Head Cover).
Lift the Ink Cartridge Lock Lever.
Levante la palanca de bloqueo del
cartucho de tinta (Ink Cartridge
Lock Lever).
Repeat to to install the other
FINE Cartridge.
Lower the Ink Cartridge Lock Lever.
The left is where the Color FINE Cartridge is to be installed and the right is where the Black FINE Cartridge is to be
installed.
Baje la palanca de bloqueo del cartucho de tinta (Ink Cartridge Lock Lever).
A la izquierda debe instalarse el cartucho FINE (FINE Cartridge) de color y a la derecha debe instalarse el cartucho
FINE (FINE Cartridge) negro.
Repita de a para instalar el
otro cartucho FINE (FINE Cartridge).
Close the Paper Output Cover.
Wait for about 1 to 2 minutes until this
screen disappears, then proceed.
Cierre la tapa de salida del papel
(Paper Output Cover).
Espere aproximadamente de 1 a 2
minutos hasta que desaparezca la
pantalla y continúe.
Do not touch!
¡No tocar!
Unpack the FINE Cartridge, then
remove the protective tape.
Be careful of ink on the protective tape.
Desembale el cartucho FINE
(FINE Cartridge) y retire la cinta
protectora.
Tenga cuidado con la tinta de la cinta
protectora.
If an error message
appears, check that the
FINE Cartridge is installed
correctly.
The following FINE Cartridges are compatible with this
machine.
Los cartuchos FINE (FINE Cartridges) siguientes son
compatibles con este equipo.
Si aparece un mensaje
de error, compruebe que
el cartucho FINE (FINE
Cartridge) está instalado
correctamente.
Order #
Número para pedidos
Black: PG-240XXL 5204B001
Color: CL-241XL 5208B001
Black: PG-240XL 5206B001
Color: CL-241 5209B001
Black: PG-240 5207B001
Call 1-800-OK-CANON to locate a dealer near you, or visit the Canon online store at
www.shop.usa.canon.com
Llame al 1-800-OK-CANON para buscar un distribuidor cerca de usted o visite la tienda
en línea de Canon en www.shop.usa.canon.com
Page 3
3
4
2
1
2
4
5
1
2
1
3
678
9
10
1
1
2
1
2
2
1
2
1
2
11
22
33
44
55
66
77
88
99
1010
11
22
33
44
55
Perform the Print Head Alignment. Prepare a sheet of A4 or Letter-sized paper.
66
77
88
99
1010
Realice la Alineación de los cabezales de impresión (Print Head Alignment). Prepare una hoja de papel de
tamaño A4 o Carta.
Check that the Paper Output Tray is closed, then pull out the Paper Support.
Asegúrese de que la bandeja de salida del papel (Paper Output Tray) está cerrada y extraiga el
soporte del papel (Paper Support).
Open the Document Cover, then place the pattern.
Place the pattern with the printed side facing down and align on the top left corner of the pattern with the Alignment
Mark.
Abra la cubierta de documentos (Document Cover) y coloque el modelo.
Coloque el modelo con la cara impresa hacia abajo y alinee la marca de la esquina superior izquierda del modelo
con la marca de alineación (Alignment Mark).
Slide the right Paper Guide to the end.
The left Paper Guide moves simultaneously with the right guide.
Deslice la guía del papel (Paper Guide) derecha hacia el lado.
La guía del papel (Paper Guide) izquierda se mueve al mismo tiempo que la derecha.
Insert paper until it stops.
Inserte el papel hasta que se detenga.
Close the Document Cover, then press the OK button.
Cierre la cubierta de documentos (Document Cover) y pulse el botón OK.
When the screen as shown is displayed, press the OK button to complete Print Head Alignment.
If an error message appears, press the OK button, then proceed to . After installation is complete, refer to the On-
screen Manual to redo Print Head Alignment.
The LCD turns off if the machine is not operated for about 5 minutes. To restore the display, press any button (except
the ON button) on the Operation Panel.
Adjust the Paper Guide to t the paper size used, then open the Output Tray Extension.
Ajuste la guía del papel (Paper Guide) al tamaño del papel utilizado y abra la extensión de la bandeja
de salida (Output Tray Extension).
Open the Paper Output Tray and the Paper Output Support.
Printing without opening the Paper Output Tray causes an error.
Abra la bandeja de salida del papel (Paper Output Tray) y el soporte de la salida del papel (Paper
Output Support).
Si imprime sin abrir la bandeja de salida del papel (Paper Output Tray), provocará un error.
Cuando aparezca esta pantalla, pulse el botón OK para nalizar la Alineación de los cabezales de
impresión (Print Head Alignment).
Si aparece un mensaje de error, pulse el botón OK y continúe con . Cuando nalice la instalación, consulte el
Manual en pantalla para repetir la Alineación de los cabezales de impresión (Print Head Alignment).
Cuando el equipo no se utiliza durante unos 5 minutos, la pantalla LCD se desconecta. Para reactivarla, pulse
cualquier botón (excepto el botón ACTIVADO (ON)) en el panel de control (Operation Panel).
When this screen is displayed, press the OK button.
Cuando aparezca esta pantalla, pulse el botón OK.
Check that the pattern is printed, then press the OK button.
Compruebe que se ha impreso el modelo y pulse el botón OK.
To connect to wireless LAN, select Start setup on the screen, then follow the on-screen instruction. In the
following conditions:
If you want to use wired connection or USB connection
•
If you have difficulty with the procedure
•
Select Cancel for now, then proceed to .
You can perform network connection by following the instruction shown on the computer screen in .
*
Para conectar una LAN inalámbrica, seleccione Iniciar conguración (Start setup) en la pantalla y, a
continuación siga las instrucciones en pantalla. En las siguientes condiciones:
Si desea utilizar una conexión cableada o una conexión USB
•
Si le surge alguna dificultad con el procedimiento
•
Seleccione Cancelar por ahora (Cancel for now) y, a continuación continue con .
Puede realizar la conexión de red siguiendo las instrucciones que se muestran en la pantalla del ordenador en .
*
Page 4
6
5
2
1
2
1
Conguración
para papel normal
Cargar papel
fotográfico
22
11
Setting Plain
Paper
Loading Photo
Paper
22
11
Refer to to in .
For information about paper, refer to the On-screen Manual which will be installed later.
Consulte de a en .
Para obtener más información sobre el papel, consulte el Manual en pantalla que se instalará posteriormente.
Insert paper with the printable side down until it stops. When
using photo paper, machine settings for media type and size should
be adjusted. For details, refer to the On-screen Manual which will be
installed later.
Inserte el papel con la cara imprimible hacia abajo hasta que se detenga. Cuando use papel fotográco,
deberá ajustar la conguración del equipo al tipo y al tamaño del soporte. Para obtener más detalles,
consulte el Manual en pantalla que se instalará posteriormente.
Do not connect the USB cable yet.
You will be prompted to connect it during the installation using the Setup CD-ROM.
Follow the on-screen instructions to proceed.
If the Select Language screen appears, select a language.
If the CD-ROM does not autorun:
Double-click (My) Computer > CD-ROM icon > MSETUP4.EXE.
Double-click the CD-ROM icon on the desktop.
Siga las instrucciones que aparezcan en pantalla para continuar.
Si aparece la pantalla Seleccionar idioma (Select Language), elija uno.
Si el CD-ROM no se ejecuta automáticamente:
Haga doble clic en (Mi) PC ((My) Computer) > icono de CD-ROM > MSETUP4.EXE.
Haga doble clic en el icono de CD-ROM del escritorio.
To complete the installation, follow the on-screen instructions
on the computer.
To use the machine from more than one computer, install the software from the CD-ROM on each computer.
•
To switch from USB to network connection, reinstall the software from the CD-ROM.
•
No conecte aún el cable USB.
El sistema le solicitará que lo conecte durante la instalación utilizando el CD-ROM de instalación (Setup
CD-ROM).
Quit all applications before installation.
•
Log on using an administrator account.
•
•
Screens are based on Windows 7 operating system Home Premium and Mac OS X 10.6.x. Actual screens may
differ depending on the OS version.
Internet connection may be required during the installation. Connection fees apply.
Internet connection is required during software installation. Connection fees apply.
Para finalizar la instalación, siga las instrucciones que
aparezcan en la pantalla del ordenador.
Para utilizar el equipo desde más de un ordenador, instale el software desde el CD-ROM en cada ordenador.
•
Para pasar de USB a la conexión de red, reinstale el software desde el CD-ROM.
•
You may setup the fax features of the machine later. For the setup instructions, refer to Setting Up the FAX.
Puede congurar las funciones de fax del equipo más tarde. Para obtener instrucciones de conguración,
consulte Conguración del FAX.
Cierre todas las aplicaciones antes de la instalación.
•
Inicie una sesión con una cuenta de administrador.
•
•
Las pantallas se basan en Windows 7 operating system Home Premium y Mac OS X 10.6.x. Las pantallas
reales pueden diferir en función de la versión del sistema operativo.
conexión.
Durante la instalación, es posible que se tenga que conectar a Internet. Esto puede implicar gastos de conexión.
Durante la instalación del software tendrá que conectarse a Internet. Esto puede implicar gastos de
Insert the CD-ROM into the
computer.
Introduzca el CD-ROM en el
ordenador.
Read the On-screen Manual on
the Computer
Lea el Manual en pantalla en el
ordenador
After the installation, “Solution Menu EX” starts.
To open the On-screen Manual, click Manual & Settings > On-screen Manual. Refer to it for details on the functions, operations,
and troubleshooting tips.
Solution Menu EX and the On-screen Manual need to be selected for installation.
If the USB cable is already
connected, unplug it. If a
message appears on the
computer, click Cancel.
Si el cable USB ya está
conectado, desconéctelo.
Si aparece un mensaje en
el ordenador, haga clic en
Cancelar (Cancel).
Después de la instalación, se inicia “Solution Menu EX”.
Para abrir el Manual en pantalla, haga clic en Manual y conguración (Manual & Settings) > Manual en pantalla (On-screen Manual).
Consúltelo para detalles sobre las funciones, las operaciones y la resolución de problemas.
Para la instalación deben estar seleccionados Solution Menu EX y el Manual en pantalla.
Loading...
