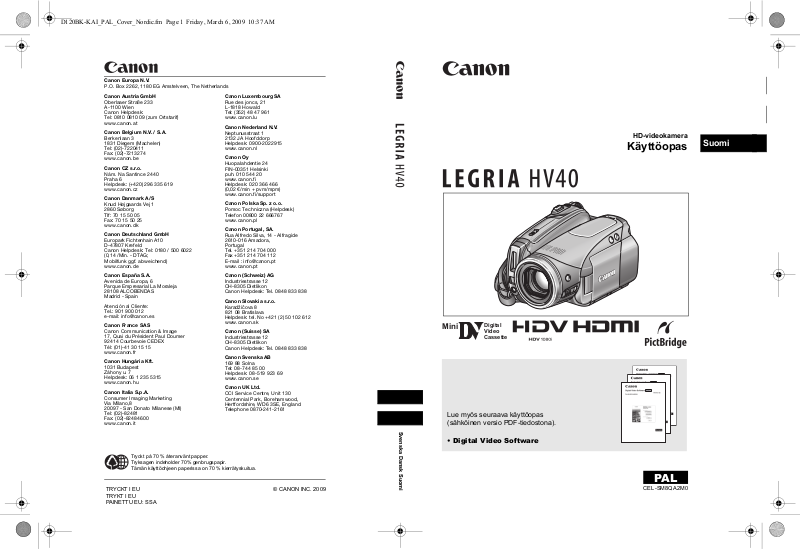

CANON HV40 User Manual [fi]

Lue myös seuraava käyttöopas (sähköinen versio PDF-tiedostona).

• Digital Video Software

Svenska

Dansk

Mini

Digital Video Cassette

HD-videokamera

Käyttöopas

Suomi

PAL

CEL-SM8QA2M0

Johdanto

Tärkeitä käyttöohjeita

VAROITUS!

SÄHKÖISKUVAARAN VUOKSI ÄLÄ IRROTA ETU- TAI TAKAKANTTA. KAMERAN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVAKSI TARKOITETTUJA OSIA. OTA TARVITTAESSA YHTEYS CANON-HUOLTOON.

SÄHKÖISKU- JA PALOVAARAN VUOKSI KAMERAA EI SAA KÄYTTÄÄ SATEESSA TAI KOSTEISSA OLOISSA.

HUOMIO:

IRROTA VIRTAJOHTO PISTORASIASTA, KUN KAMERA EI OLE KÄYTÖSSÄ.

Virta katkaistaan irrottamalla verkkopistoke. Verkkopistokkeen on oltava hyvin käsillä, jotta se voidaan irrottaa nopeasti hätätapauksessa.

Kun käytät verkkolaitetta, älä kiedo sitä kankaan sisään tai peitä sitä äläkä aseta sitä ahtaaseen tilaan, sillä verkkolaite saattaa ylikuumentua. Ylikuumentuminen saattaa vaurioittaa muovikoteloa ja aiheuttaa sähköiskun ja tulipalon vaaran.

CA-570-arvokilpi on laitteen pohjassa.

Vain Euroopan unioni (ja Euroopan talousalue).

keräyspisteeseen, esimerkiksi koneliikkeeseen tai viralliseen sähkö- ja elektroniikkalaiteromun, akkujen ja paristojen keräyspisteeseen. Sähkö- ja elektroniikkalaiteromun virheellinen käsittely voi vahingoittaa ympäristöä ja ihmisten terveyttä, koska laitteet saattavat sisältää ympäristölle ja terveydelle haitallisia aineita. Lisäksi tuotteen asianmukainen hävittäminen säästää luonnonvaroja. Lisätietoja tuotteen kierrätyksestä saat kaupunkien ja kuntien tiedotuksesta, jätehuoltoviranomaisilta, sähkö- ja elektroniikkalaiteromun kierrätysjärjestelmän ylläpitäjältä, jätehuoltoyhtiöltä tai osoitteesta www.canon-europe.com/environment. (Euroopan talousalue: Norja, Islanti ja Liechtenstein)

KÄYTÄ AINOASTAAN VALMISTAJAN SUOSITTELEMIA LISÄVARUSTEITA SÄHKÖISKUVAARAN JA TOIMINTAHÄIRIÖIDEN VÄLTTÄMISEKSI.

Muun kuin CA-570-verkkolaitteen käyttäminen voi vahingoittaa videokameraa.

Tämä tunnus osoittaa, että sähkö- ja elektroniikkalaiteromua koskeva direktiivi (WEEE-direktiivi, 2002/96/EY), akkuja ja paristoja koskeva direktiivi (2006/66/EY) sekä kyseisiä direktiivejä toimeenpaneva kansallinen lainsäädäntö kieltävät tuotteen hävittämisen talousjätteen mukana. Kun uusi vastaava tuote hankitaan, tuote on vietävä asianmukaiseen

Teräväpiirtovideo

Tallenna kauniit maisemat, läheisten ihmisten kanssa vietetyt hetket ja muut arvokkaat muistosi laadukkaalle teräväpiirtovideolle, jota katsellessa melkein tuntuu kuin olisit itse paikalla.

Mikä on teräväpiirtovideo?

Teräväpiirtovideo (HDV) mahdollistaa erittäin laadukkaan videokuvan tallentamisen miniDVnauhalle. HDV koostuu 1 080 vaakajuovasta, mikä tarkoittaa yli kaksinkertaista vaakajuovamäärää ja noin nelinkertaista pikselimäärää verrattuna tavanomaisiin televisiolähetyksiin. Tuloksena saadaan silmiä hivelevän värikkäitä ja yksityiskohtaisia videotallenteita.

1 080 juovaa

Teräväpiirtotallenteiden toistaminen

 Teräväpiirtotelevisiossa (HDTV) ( 67) HDV-tallenteet toistuvat alkuperäisen laatuisina.  Tavallisessa televisiossa ( 68) HDV-tallenteet muunnetaan vastaamaan TV-vastaanottimen tarkkuutta.

Mikä elokuvatila on?

Voit tallentaa videotallenteesi elokuvan näköisinä käyttäen [ CINE MODE/ ELOKUVATILA]-kuvausohjelmaa ( 43). Kun tähän kuvaustilaan yhdistetään teräväpiirtotallennus progressiivisella kuvataajuudella 25 kuvaa/s [ HDV (PF25)] ( 36), saadaan vaikutelmaksi 25p-elokuvatila.

Johdanto

Sisällysluettelo

Johdanto

Teräväpiirtovideo.............................................................................................3

Tämä käyttöohje .............................................................................................7

Videokameran toiminnot

Mukana toimitettavat varusteet ....................................................................... 9

Kameran osat ja säätimet ............................................................................. 10

Näytöt............................................................................................................ 13

Valmistelut

Alkutoimet

Akun lataaminen ........................................................................................... 16

Nauhan asettaminen ja poistaminen............................................................. 18

Muistikortin asettaminen ja poistaminen ....................................................... 18

Videokameran valmisteleminen .................................................................... 19

Kauko-ohjain .................................................................................................19

Nestekidenäytön säätäminen........................................................................ 20

Valikkojen käyttäminen

Vaihtoehdon valitseminen FUNC. -valikosta ................................................. 21

Vaihtoehdon valitseminen asetusvalikoista...................................................21

Ensimmäiset käyttöasetukset

Kielen vaihtaminen........................................................................................ 22

Aikavyöhykkeen muuttaminen ...................................................................... 22

Päiväyksen ja ajan asettaminen ...................................................................23

Perustoiminnot

Tal le nta mi ne n

Videokuvan tallentaminen.............................................................................24

Stillkuvien tallentaminen................................................................................25

Zoomaus .......................................................................................................26

Tois to

Videokuvan toistaminen................................................................................27

Äänenvoimakkuuden säätäminen: Kaiutin ja kuulokkeet..............................28

Palaaminen merkittyyn kohtaan....................................................................29

Viimeisen otoksen loppukohdan etsiminen...................................................30

Otosten etsiminen tallennuspäiväyksen avulla ............................................. 30

Stillkuvien katseleminen................................................................................ 31

Toistettavan kuvan suurentaminen................................................................32

Lisätoiminnot

Valikkovaihtoehtojen luettelot

FUNC. -valikon toiminnot .............................................................................. 33

Asetusvalikot.................................................................................................35

Kuvausohjelmien käyttäminen

Kuvausohjelmat ............................................................................................43

Elokuvamaisten tallenteiden tekeminen........................................................ 44

Luova kuvaus: himmenninaukon ja valotusajan muuttaminen..................44

Erikoiskuvausohjelmat: erikoisoloja vastaavat kuvausohjelmat....................46

Kuvan säätäminen: valotus, tarkennus ja väri

Valotuksen käsinsäätö ja automaattinen vastavalokorjaus ...........................47

Tarkennuksen käsinsäätö ..............................................................................48

Kuvan suurentaminen näytöllä ......................................................................48

Valkotasapaino ..............................................................................................49

Kuvatehosteet................................................................................................50

Stilkuvan tallennusvaihtoehdot

Stillkuvien koon ja laadun valitseminen.........................................................51

Stillkuvien tallentaminen video-otosten tallennuksen aikana.........................52

Valonmittaustapa ...........................................................................................53

Automaattinen tarkennuksen esivalinta.........................................................54

Jatkuva kuvaus ja valotuksen haarukointi .....................................................55

Muita toimintoja

CUSTOM-painikkeen käyttäminen ................................................................56

Näytöt ............................................................................................................56

Salama ..........................................................................................................58

Minivideovalo.................................................................................................59

Itselaukaisin...................................................................................................59

Äänitystaso....................................................................................................60

Digitaaliset tehosteet .....................................................................................62

Muokkaustoiminnot

Stillkuvatoiminnot

Stillkuvien poistaminen..................................................................................64

Stillkuvien suojaaminen.................................................................................64

Muistikortin alustaminen................................................................................65

Ulkoiset liitännät

Liittäminen televisioon tai videonauhuriin

Liitäntäkaaviot................................................................................................66

Toistaminen TV-ruudussa..............................................................................69

Tallentaminen videonauhuriin tai digitaaliseen videotallentimeen .................70

Tallentaminen analogisen linjatulon kautta....................................................71

Digitaalisen videon jälkiäänitys......................................................................72

Analoginen/digitaalinen muuntaminen...........................................................73

Liittäminen tietokoneeseen

PC-liitäntäkaaviot...........................................................................................75

Videotallenteiden siirtäminen.........................................................................76

Stillkuvien siirtäminen – suorasiirto................................................................77

Siirtomerkinnät...............................................................................................78

Liittäminen tulostimeen

Stillkuvien tulostaminen – suoratulostus........................................................79

Tulostusasetusten valitseminen.....................................................................80

Rajausasetukset............................................................................................82

Tulostusmerkinnät .........................................................................................82

Johdanto

Lisätietoja

Ongelmia?

Vianmääritys ................................................................................................. 84

Virheilmoitukset............................................................................................. 88

Varotoimet

Käsittelyn varotoimet..................................................................................... 91

Huolto/muuta................................................................................................. 94

Kuvapäiden puhdistaminen........................................................................... 94

Kameran käyttäminen ulkomailla .................................................................. 95

Yleistä

Järjestelmäkaavio (saatavuus vaihtelee alueittain).......................................96

Lisävarusteet................................................................................................. 97

Tekniset tiedot ............................................................................................. 100

Hakemisto ................................................................................................... 103

Tavaramerkkitietoja

• miniSD™ on SD Card Associationin tavaramerkki.

• Microsoft, Windows ja Windows Vista ovat Microsoft Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa.

• Macintosh ja Mac OS ovat Apple Inc:n rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa.

• on tavaramerkki.

• HDV ja HDV-logo ovat Sony Corporationin ja Victor Company of Japan, Ltd:n (JVC) tavaramerkkejä.

• HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä.

• Muutkin kuin edellä mainitut nimet ja tuotteet voivat olla yritysten rekisteröityjä tavaramerkkejä tai tavaramerkkejä.

• STANDARDIN MPEG-2 MUKAINEN VIDEOTIETOJEN KOODAUS PAKATTUUN MEDIAAN ON TÄLLÄ TUOTTEELLA EHDOTTOMASTI KIELLETTY MUUTA KUIN HENKILÖKOHTAISTA KÄYTTÖÄ VARTEN ILMAN MPEG-2-PATENTTIPORTFOLION SOVELTUVAN PATENTIN MUKAISTA LISENSSIÄ, JOKA ON SAATAVISSA OSOITTEESTA MPEG LA, L.L.C., 250 STEELE STREET, SUITE 300, DENVER, COLORADO 80206.

Tämä käyttöohje

Kiitos, että valitsit Canon LEGRIA HV40-videokameran. Lue tämä käyttöohje huolellisesti ennen videokameran käyttämistä ja säilytä ohje vastaisen varalle. Jos videokamera ei toimi asianmukaisesti, katso ohjeita

Käyttöohjeessa käytetyt merkinnät

 TÄRKEÄÄ: Videokameran käyttöön liittyvät varotoimet.  HUOMIOITAVAA: Lisätietoja videokameran käytöstä.  TARKISTETTAVAA: Käyttöön vaikuttavat rajoitukset, jos toiminto ei ole käytössä

kaikissa toimintatiloissa (käyttötila, johon videokamera tulisi asettaa jne.).

 : Viittaus sivunumeroon. ”Näyttö” viittaa nestekidenäyttöön ja etsimen ruutuun. Käyttöohjeen kuvat ovat stillkameralla otettuja simuloituja kuvia.

Valikkokohta oletusasetuksessaan

Käytettävät painikkeet ja kytkimet

Hakasulkeet [ ] ja isot kirjaimet viittaavat näytössä näkyviin valikkokohtiin. Lihavoidut valikkokohdat viittaavat oletusasetukseen (esimerkiksi [ON/PÄÄLLÄ], [OFF/POIS]).

Muiden painikkeiden ja kytkinten kuin ohjaimen nimet esitetään ”painike”-ruudussa (esimerkiksi ).

FUNC.

Vianmääritys

-luvusta ( 84).

Päiväyksen ja ajan asettaminen

DATE/TIME SETUP-Päivä-/ aikaasetus

DATE/TIME

1.JAN.2009 12:00 AM-

Päivä-/aika-asetus 1. TAM. 2009 klo

12.00

FUNC.

(21)

FUNC.

1 Paina . 2 Valitse ( ) -kuvake ja avaa

asetusvalikot painamalla ( ).

3 Valit se ( ) [DATE/ TIME SE TUP-

PÄIVÄ-/AIKA-ASETUKSET] ja paina ().

4 Valitse ( ) [DATE/TIME-PÄIVÄYS/

AIKA] ja paina ( ).

Vilkkuvat nuolet ylös-/alaspäi n osoittavat päiväyksen ensimmäistä kenttää.

5 Muuta ( ) kutakin päiväyksen ja

ajan kenttää ohjaimella ja siirry ( ) seuraavaan kenttään.

6 Käynnistä kello painamalla ( ). 7 Sulje valikko painamalla .

TÄRK EÄÄ

Jos videokamera on käyttämättä noin kolme kuukautta, yhdysrakenteinen litiumakku voi tyhjentyä ja päiväys- ja aika-asetus hävitä. Lataa siinä tapauksessa litiumakku ( 93) ja aseta aikavyöhyke, päiväys ja aika uudelleen.

Voit halutessasi muuttaa päiväysmuo t o a

( 45).

FUNC.

Johdanto

Ohjaimesta ja ohjaimen oppaasta

Pienellä ohjaimella voit ohjata monia videokameran toimintoja sekä tehdä valintoja ja muutoksia videokameran valikoissa.

Valitse valikkokohta tai muuta asetuksia painamalla ohjainta ylös, alas, vasemmalle tai oikealle ( , ).

Tallenna asetukset tai vahvista toiminto painamalla ohjainta ( ). Näytössä tämä ilmaistaan ohjaimen SET-kuvakkeella

Ohjaimen toiminnot vaihtelevat toimintatilan ja videokameran asetusten mukaan. Painamalla

() saat näyttöön ohjaimen oppaan, josta näet ohjaimen toiminnot.

Jos ohjaimen oppaassa on useita ”sivuja”, alaosassa näkyy [NEXT/ SEURAAVA] ja sivunumeron kuvake ( ). Saat ohjaimen oppaan seuraavan sivun näkymään painamalla ohjainta SEURAAVA]-suuntaan.

() [NEXT/

Toimintatilat

Videokameran toimintatila määräytyy -kytkimen ja / -kytkimen asennon mukaan. Käyttöohjeessa ilmoittaa, että toiminto on käytettävissä näytetyssä toimintatilassa, ja ilmoittaa, että toiminto ei ole käytettävissä. Kun toimintatilakuvakkeita ei ole näkyvissä, toiminto on käytettävissä kaikissa toimintatiloissa.

Toimintatila -kytkin

CAMERA

PLAY

-kytkin

(Nauha)

(Muistikortti)

(Nauha)

(Muistikortti)

Kuvake-

näyttö

Toi min ta

Video-otosten tallennus nauhalle

Stillkuvien tallennus muistikortille

Video-otosten toisto nauhalta

Stillkuvien katselu muistikortilta

Videokameran toiminnot

Mukana toimitettavat varusteet

Videokameran toiminnot

CA-570-verkkolaite (sisältää virtajohdon)

CTC-100/Skomponenttikaapeli

Punainen • Vihreä • Sininen liitin

BP-2L13-akku WL-D87-kauko-ohjain Litiumnappiparisto

STV-250Nstereovideokaapeli

Keltainen • Punainen • Valkoinen liitin

* Sisältää sähköisen version

IFC-300PCU USBkaapeli

Digital Video -ohjelmisto

CR2025 kauko-ohjainta varten

DIGITAL VIDEO SOLUTION DISKohjelmisto, CD-ROM*

Käyttöopas PDF-tiedostona.

Johdanto

Videokameran toiminnot

Kameran osat ja säätimet

Kuva vasemmalta sivulta

Kuva oikealta sivulta

Kuva edestä

FOCUS-säädin ( 48) CUSTOM-painike ( 56) FOCUS-painike Kaiutin DISP. (näyttö)-painike ( 56)/ LCD-taustavalopainike (pitkä painallus) (20) LIGHT-painike ( 59)/

(tulosta/siirrä)-painike ( 77, 80) USB-liitäntä ( 75) CARD-korttikäytön ilmaisin CHARGE-latausilmaisin ( 16) Muistikorttipaikka ( 18)

Tilakytkin ( 43) Liitinten suojus MIC (mikrofoni)-liitäntä ( 61) AV-liitäntä ( 66)/

(kuulokkeet)-liitäntä ( 28) COMPONENT OUT-liitäntä ( 66) Käsikahvan hihna ( 19) Pikatarkennuksen anturi ( 35)

Salama ( 58)

Minivideovalo ( 59) Kauko-ohjaintunnistin ( 19)

Muiden painikkeiden ja kytkinten kuin ohjaimen nimet esitetään ”painike”-ruudussa (esimerkiksi

FUNC.

(48)

( 25)/

(nauha/kortti) -kytkin ( 8)

Videokameran toiminnot

Kuva takaa

Kuva ylhäältä

Kuva alhaalta

Nestekidenäyttö ( 20) Dioptrian säädin ( 19) Etsin ( 19) Liitinten suojus START/STOP-painike ( 24)

-kytkin ( 8) Virran merkkivalo Ohjain ( 8) FUNC.-painike ( 21, 33) RESET-painike ( 84) Sarjanumero - Sarjanumerotarra sijaitsee akkukotelon takapinnalla. Se näkyy, kun irrotat akun. DC IN-liitäntä ( 16) HDV/DV-liitäntä ( 66, 75)

(kelaus taaksepäin)-painike ( 27)/ Zoomaaminen kauemmaksi W (laajakulma)painike ( 26)

(kelaus eteenpäin)-painike ( 27)/ Zoomaaminen lähemmäksi T (telekuvaus)painike ( 26)

/ (toisto/tauko)-painike ( 27)/

START/STOP-painike ( 24)

(pysäytys)-painike ( 27)/ MAGNIFY-painike ( 48) HDMI OUT-liitäntä ( 66, 69) OPEN/EJECT -kytkin Stereomikrofoni Kasettitila

(18) Kasettitilan kansi Zoomin säädin ( 26) PHOTO-painike ( 25) Lukituspainike Monitoiminen varusteluisti ( 58, 61) Jalustan kiinnitys BATTERY RELEASE-kytkin ( 16) Hihnan kiinnike

Muiden painikkeiden ja kytkinten kuin ohjaimen nimet esitetään ”painike”-ruudussa (esimerkiksi

FUNC.

( 18)

(18)

(25)

Johdanto

Videokameran toiminnot

WL-D87-kauko-ohjain

START/

STOP


CARD

DATE SEARCH

REW

PLAY

STOP

PAUSE

SLOW

ZERO SET

MEMORY

WIRELESS CONTROLLER WL-D87

ZOOM

DISP. TV SCREEN

START/STOP-painike ( 24) CARD –/+ -painikkeet ( 31) DATE SEARCH / -painikkeet ( 30) REW -painike ( 27) –/ -painike ( 27) PAUSE -painike ( 27) SLOW -painike ( 27) ZERO SET MEMORY-painike ( 29) DISP. (OSG-näyttö)-painike ( 56) PHOTO-painike ( 25) Zoomauspainikkeet ( 26) PLAY -painike ( 27) FF -painike ( 27) STOP -painike ( 27) +/ -painike ( 27)

-painike ( 27)

TV SCREEN-painike ( 41)

Näytöt

Videokameran toiminnot

Videokuvan tallentaminen

Suurennus ( 42, 48) Itselaukaisin ( 59) Tallennuksen muistutin Pikatarkennus ( 35)/käsintarkennus ( 48) Tallennusstandardi (HDV tai DV) ( 36) DV-tallennustila ( 37) Nauhan toiminto Aikakoodi (tunnit : minuutit : sekunnit) Nauhaa jäljellä Akun varaustila DV-äänitila ( 37) Mikrofonin vaimennin ( 60) Tuulisuoja pois ( 37) Kuvanvakain ( 36) Kuulokelähtö ( 28) Vastavalokorjaus ( 47) CUSTOM-painikkeeseen valittu toiminto

Stillkuvien tallentaminen

Kuvausohjelma ( 43) Automaattitarkennuskehys ( 54) Valkotasapaino ( 49) Videokameran tärähdysvaroitus ( 35) Kuvatehoste ( 50) Monitoiminen varusteluisti ( 96) Digitaaliset tehosteet ( 62) Salama ( 58) Stillkuvan laatu/koko (samanaikainen tallennus) ( 52)

(56) Tarkennuksen aputoiminnot ( 41) Vaakamerkintä ( 41) Tiivistyneen kosteuden varoitus ( 94) Minivideovalo ( 59) Kauko-ohjaintunnistin pois ( 42) Äänitystason osoitin (mikrofoni) ( 60) Zoomaus ( 26), valotus ( 47) Valonmittaustapa ( 53) Kuvaustapa ( 55) Stillkuvan laatu/koko ( 51) Muistikortille mahtuvien stillkuvien määrä

Automaattitarkennus (AF) ja -valotus (AE) lukittu ( 25)

Johdanto

Videokameran toiminnot

Tallennuksen muistutin

Kun aloitat tallentamisen, videonauhuri laskee 1–10 sekuntia. Tämä auttaa ehkäisemään liian lyhyitä otoksia.

Nauhan toiminto

Tallenna, Tallennuksen taukotila, Seis, Kasetti ulos,

Kelaus eteenpäin, Kelaus

taaksepäin, Toisto,

Toiston taukotila, Takaisintoiston taukotila,

x1 Toisto (normaalinopeus),

x1 Takaisintoisto (normaalinopeus),

x2 Toisto (kaksinkertainen nopeus),

Takaisintoisto (kaksinkertainen nopeus), Kelaus eteenpäin toistaen, Kelaus taaksepäin toistaen,

Hidas toisto, Hidas takaisintoisto,

Kuva kuvalta eteenpäin,

Kuva kuvalta taaksepäin, / Päiväyshaku ( 30), / Otosmuisti ( 29)

Nauhaa jäljellä

Ilmaisee jäljellä olevan nauhan määrän minuutteina. ” ” muuttuu tallennettaessa. Kun nauha on lopussa, näyttöön tulee ” END/Loppu”.

• Jos aikaa on jäljellä alle 15 sekuntia, nauhassa jäljellä olevaa aikaa ei välttämättä näy.

• Ilmaisimen asianmukainen toiminta määräytyy käytettävän nauhatyypin mukaan. Joka tapauksessa voit tallentaa nauhalle videokasetin tarraan merkityn minuuttimäärän verran (esimerkiksi 85 minuuttia).

Akun varaustila

• Kun ” ” alkaa vilkkua punaisena, vaihda käytössä olevan akun tilalle ladattu akku.

• Jos asetat kameraan tyhjän akun, virta voi kytkeytyä pois päältä ilman, että ” ” tulee näkyviin.

• Akun todellinen varaus ei välttämättä näy aina tarkasti akun ja videokameran kulloistenkin käyttöolosuhteiden vuoksi.

Muistikortille mahtuvien stillkuvien määrä

Tallennusoloista riippuen esitetty kortille mahtuvien stillkuvien määrä ei välttämättä pienene kuvan ottamisen jälkeen tai se saattaa pienentyä kerralla kahdella kuvalla.

Korttikäytön ilmaisin

” ” tulee näkyviin jäljellä olevien kuvien määrän viereen, kun videokamera tallentaa tietoja muistikortille.

Videokameran toiminnot

Videokuvan toistaminen

Nauhan toiminto Aikakoodi (tunnit : minuutit : sekunnit: ruudut) Nauhaa jäljellä Tietokoodi ( 57) Etsintätoiminnon näyttö END SEARCH/Tallennuskohdan lopun haku (30)/ DATE SEARCH/Päiväyksen haku ( 30) Stillkuvien tallennuksen laatu/koko ( 53) Äänitystason ilmaisin ( 60)

Johdanto

Stillkuvien katseleminen

Kuvan numero ( 38) Nykyinen kuva / kuvien kokonaismäärä Histogrammi ( 57) Kuvan suojausmerkki ( 64) Stillkuvan laatu/koko Tallennuksen päiväys ja aika Kuvausohjelma ( 43) Käsintarkennus ( 48) Valonmittaustapa ( 53) Valotuksen käsinsäätö ( 47) Kuvatehoste ( 50) Kuvan koko ( 51) Tiedoston koko Himmenninaukon arvo ( 44) Valotusaika ( 44) Valkotasapaino ( 49) Salama ( 58)

Alkutoimet

Valmistelut Alkutoime t

Alkutoimet

Akun lataaminen

Videokameran virtalähteenä voidaan käyttää akkua tai suoraan verkkolaitetta. Lataa akku ennen käyttöä.

4 Asenna akku kameraan.

Paina akku kevyesti akun liitäntäyksikköön ja liu'uta sitä ylöspäin, kunnes se napsahtaa paikalleen.

5 Lataaminen alkaa, kun

videokameran virta katkaistaan.

• CHARGE-latausilmaisin alkaa vilkkua. Ilmaisin häviää, kun akku on latautunut täyteen.

• Voit käyttää verkkolaitetta myös ilman akkua.

• Kun verkkolaite kytketään videokameraan, kameraan mahdollisesti liitetyn akun virtaa ei käytetä.

CHARGEilmaisin

1 Kytke virtajohto verkkolaitteeseen. 2 Liitä virtajohto pistorasiaan. 3 Kytke verkkolaite videokameran

DC IN-liitäntään.

Irrota akun liitinten suojus ennen kuin asennat akun paikalleen.

BATTERY RELEASE-kytkin

UN AKKU ON TÄYNNÄ

1 Irrota verkkolaite videokamerasta. 2 Irrota virtajohto pistorasiasta ja

verkkolaitteesta.

KUN IRROTTAMINEN

BATTERY RELEASE

Liu'uta -kytkintä nuolen suuntaan ja pidä sitä pohjassa. Liu'uta akkua alaspäin ja vedä se ulos.

TÄR KEÄ Ä

 Verkkolaitteesta voi kuulua hurinaa käytön aikana. Tämä on täysin normaalia.  Suosittelemme akun lataamista 10 – 30 °C:n lämpötilassa. Lataus ei käynnisty, jos lämpötila on alle 0 °C tai yli 40 °C.  Älä kytke kameran DC IN-liitäntään tai verkkolaitteeseen sähkölaitteita, joiden käyttöä ei ole erikseen suositeltu tämän videokameran yhteydessä.

Alkutoimet



Jotta välttäisit laitteiden rikkoutumisen ja liiallisen kuumentumisen, älä liitä mukana toimitettua verkkolaitetta jännitemuuntimiin tai erikoisvirtalähteisiin, joita on käytössä mm. lentokoneissa ja laivoissa, DC-AC-muuntimiin jne.

HUOMIOITAVAA

CHARGE-latausilmaisimesta voidaan myös arvioida akun varaustila. Palaa jatkuvasti: akku on latautunut täyteen.

Vilkkuu noin kahdesti sekunnissa: akku on latautunut yli 50 %. Vilkkuu noin kerran sekunnissa: akku on latautunut alle 50 %.  Latausaika vaihtelee ympäristön lämpötilan ja akun alkuperäisen varaustilan mukaan. Kylmissä ympäristöissä akun tehokas käyttöaika lyhenee.  Suosittelemme pitämään mukana kaksi kolme kertaa enemmän akkukapasiteettia kuin uskot tarvitsevasi.

Lataus-, tallennus- ja toistoajat

Taulukossa ilmoitetut tallennus- ja toistoajat ovat suuntaa antavia, ja ne vaihtelevat lataus-, tallennus- ja toistotilojen mukaan.

Akku NB-2LH BP-2L13 BP-2L14 BP-2L24H

Latausaika 130 min 200 min 225 min 370 min

HDV

Pisin tallennusaika

Etsin 70 min 120 min 150 min 240 min Nestekidenäyttö [NORMAL/

65 min 115 min 140 min 230 min

NORMAALI] Nestekidenäyttö [BRIGHT/

65 min 110 min 135 min 220 min

KIRKAS]

Normaali tallennusaika*

Etsin 40 min 75 min 85 min 145 min Nestekidenäyttö [NORMAL/

35 min 70 min 80 min 140 min

NORMAALI] Nestekidenäyttö [BRIGHT/

35 min 65 min 80 min 135 min

KIRKAS] Toistoaika 85 min 145 min 175 min 290 min

Pisin tallennusaika

Etsin 80 min 140 min 165 min 290 min Nestekidenäyttö [NORMAL/

75 min 135 min 155 min 280 min

NORMAALI] Nestekidenäyttö [BRIGHT/

75 min 125 min 150 min 265 min

KIRKAS] Normaali tallennusaika* Etsin 45 min 80 min 95 min 160 min Nestekidenäyttö [NORMAL/

45 min 75 min 90 min 155 min

NORMAALI] Nestekidenäyttö [BRIGHT/

40 min 75 min 85 min 150 min

KIRKAS] Toistoaika 95 min 165 min 195 min 340 min

* Tallennusaikojen arvioissa on otettu huomioon se, että välillä kuvaus pysäytetään ja käynnistetään,

kuvaa zoomataan ja virta katkaistaan ja kytketään.

Valmistelut

Alkutoimet

Nauhan asettaminen ja poistaminen

Käytä vain videokasetteja, joissa on

-logo. HDV-tallennuksessa suosittelemme käyttämään teräväpiirtotallennukseen tarkoitettuja nauhoja.

 Älä koske kasettitilaan sen avautuessa tai sulkeutuessa automaattisesti äläkä yritä sulkea kasettitilaa ennen kuin se on avautunut täysin.  Varo, etteivät sormet jää kasettitilan kannen väliin.

Jos videokamera on kytkettynä virtalähteeseen, kasetti voidaan asettaa sisään tai poistaa, vaikka -kytkin on kohdassa (CHG).

Muistikortin asettaminen ja poistaminen

Käytä vain kaupoista yleisesti saatavia

1 Liu'uta -painike

OPEN/EJECT

kokonaan nuolen suuntaan ja avaa kasettitilan kansi.

Kasettitila avautuu automaattisesti.

miniSD-kortteja.

2 Aseta kasetti sisään.

• Aseta kasetti siten, että ikkuna osoittaa käsikahvan hihnaan päin.

• Poista kasetti vetämällä se suoraan ulos.

1 Katkaise videokamerasta virta. 2 Avaa nestekidenäyttö. 3 Avaa muistikorttipaikan kansi. 4 Työnnä muistikortti, jonka

3 Paina kasettitilassa olevaa -

merkkiä, kunnes kuulet napsahduksen.

5 Sulje kansi.

4 Odota, että kasettitila sulkeutuu

automaattisesti, ja sulje sitten kasettitilan kansi.

Vapauta muistikortti ensin työntämällä sitä ja vedä kortti sitten ulos.

TÄR KEÄ Ä

HUOMIOITAVAA

”miniSD”-merkki osoittaa ylöspäin, muistikorttipaikkaan suorassa niin pitkälle kuin se menee, kunnes kuulet napsahduksen.

Älä sulje kantta väkisin, sillä kortti ei välttämättä ole kunnolla paikallaan.

UISTIKORTIN POISTAMINEN

Alkutoimet

TÄR KEÄ Ä

Muista alustaa kaikki muistikortit, ennen kuin käytät niitä tässä videokamerassa ensimmäistä kertaa ( 65). Muistikorteissa on etu- ja takapuoli, jotka ovat keskenään erilaiset. Muistikortin asettaminen väärinpäin voi aiheuttaa videokameraan toimintahäiriön.

HUOMIOITAVAA

Asianmukaista toimintaa ei voida taata kaikkien miniSD-korttien kanssa.

Videokameran valmisteleminen

Kauko-ohjain

Pariston asentaminen

(litiumnappiparisto CR2025)

Kieleke

1 Paina kielekettä nuolen osoittamaan

suuntaan ja vedä paristonpidike ulos.

2 Aseta litiumnappiparisto paikalleen

niin, että +-puoli osoittaa ylöspäin.

3 Työnnä paristonpidike paikalleen.

Kauko-ohjaimen käyttäminen

Valmistelut

1 Kytke virta päälle.

Objektiivin suojus aukeaa automaattisesti.

2 Säädä etsin.

Pidä nestekidenäyttö kiinni, kun käytät etsintä ja säädät tarvittaessa dioptriaa.

3 Kiinnitä käsikahvan hihna.

Säädä hihna niin, että etusormesi ylettyy zoomin säätimeen. Lisäksi peukalosi pitäisi ylettyä START/ STOP-painikkeeseen.

Kun painat kauko-ohjaimen painikkeita, suuntaa kauko-ohjain videokamerassa olevaan kaukoohjaintunnistimeen.

HUOMIOITAVAA

 Kauko-ohjain ei välttämättä toimi kunnolla, jos kauko-ohjaintunnistimeen osuu suora auringonvalo tai muu kirkas valo.  Jos kauko-ohjain ei toimi, tarkista, että [WL.REMOTE/KAUKO-OHJAIN]-asetuksena ei ole [OFF /POIS] ( 42). Muussa tapauksessa vaihda paristo.

Alkutoimet

Nestekidenäytön säätäminen

Nestekidenäytön kääntäminen

Avaa nestekidenäyttö 90 asteen kulmaan.

Näyttöä voidaan kääntää 90 astetta alaspäin.

180°

90°

Näyttöä voidaan kääntää 180 astetta objektiivia kohti (näin kohde näkee nestekidenäytön, samalla kun käytät etsintä). Näyttöä kannattaa kääntää 180 astetta myös silloin, jos haluat päästä kuvaan käyttäessäsi itselaukaisinta.

Kuvauksen kohteena olevat henkilöt voivat tarkastella nestekidenäyttöä.

Nestekidenäytön taustavalo

Voit asettaa nestekidenäytön kirkkaudeksi normaalin tai kirkkaan.

DISP.

Pidä -painiketta painettuna yli 2 sekuntia.

Toistamalla toimintoa voit vuorotella normaalia ja kirkasta asetusta.

HUOMIOITAVAA

 Asetus ei vaikuta tallennuksen tai etsimen ruudun kirkkauteen.  Kirkkaan asetuksen käyttäminen lyhentää akun tehollista käyttöaikaa.  Voit säätää nestekidenäytön kirkkautta myös valikosta ( 41).

Valikkojen käyttäminen

Monet videokameran toiminnot voidaan säätää valikoista, jotka avautuvat FUNC.painiketta ( ) painamalla. Lisätietoja käytettävissä olevista valikkovaihtoehdoista ja asetuksista saat liitteestä ( 33).

Vaihtoehdon valitseminen FUNC.

-valikosta

1 Paina . 2 Valitse ( ) muutettavan toiminnon

kuvake vasemmanpuoleisesta sarakkeesta.

3 Valitse ( ) haluamasi asetus

käytettävissä olevien vaihtoehtojen luettelosta alapalkista.

4 Tallenna asetukset ja sulje valikko

painamalla .

• Voit sulkea valikon milloin tahansa painamalla .

• Joillakin asetuksilla on painettava ( )-painiketta ja tehtävä lisävalintoja.

FUNC.

Valikkovaihtoehtojen luettelot

FUNC.

Valittu vaihtoehto näkyy vaaleansinisellä korostettuna. Valikkokohdat, joita ei voida käyttää, näkyvät harmaina.

FUNC.

Noudata näyttöön tulevia lisätoimintojen ohjeita (kuten ohjainkuvake , pienet nuolet, jne.).

Vaihtoehdon valitseminen asetusvalikoista

1 Paina .

FUNC.

2 Valitse ( ) -kuvake ja avaa

asetusvalikot painamalla ( ).

Voit avata asetusvalikkojen näytön suoraan pitämällä -painiketta alas painettuna yli sekunnin ajan.

FUNC.

3 Valitse ( ) haluamasi valikko

vasemmanpuoleisesta sarakkeesta ja paina ( ).

Valitsemasi valikon otsikko näkyy näytön yläreunassa. Sen alla on luettelo asetuksista.

4 Valitse ( ) muutettava asetus ja

paina ( ).

• Oranssi kehys ilmaisee valittuna olevan valikkokohdan. Valikkokohdat, joita ei voida käyttää, näkyvät harmaina.

• Voit palata valikon valintanäyttöön valitsemalla ( ) [ RETURN/ PALUU] ja painamalla ( ).

5 Valitse ( ) haluamasi vaihtoehto

ja tallenna asetus painamalla ( ).

6 Paina .

FUNC.

Voit sulkea valikon milloin tahansa painamalla .

FUNC.

Valmistelut

Ensimmäiset käyttöasetukset

Kielen vaihtaminen

Vaihtoehdot



Oletusarvo

DISPLAY SETUP/ -Näytön asetukset

LANGUAGE

FUNC.

(21)

1 Paina .

ENGLISH/Kieli

FUNC.

2 Valitse ( ) -kuvake ja avaa

asetusvalikot painamalla ( ).

3 Valitse ( ) [DISPLAY SETUP/ -

NÄYTÖN ASETUKSET] ja paina ().

4 Valitse ( ) [LANGUAGE/KIELI] ja

paina ( ).

5 Valitse ( , ) haluamasi

vaihtoehto ja paina ( ).

6 Sulje valikko painamalla .

HUOMIOITAVAA

 Jos olet vaihtanut kielen vahingossa, vaihda asetus valikkokohdan vieressä olevaa merkkiä seuraamalla.

englanti

FUNC.

 Tulostukseen liittyvät näytöt ja viittaavat videokameran painikkeiden nimiin, jotka pysyvät samoina, olipa valittu kieli mikä tahansa.

Aikavyöhykkeen muuttaminen



Oletusarvo

DATE/TIME SETUP-Päivä-/aikaasetus

T. ZO N E /D S T kesäaika Pariisi

FUNC.

(21)

1 Paina .

FUNC.

PAR IS-A.vyöhyke/

2 Valitse ( ) -kuvake ja avaa

asetusvalikot painamalla ( ).

3 Valitse ( ) [DATE/TIME SETUP-

PÄIVÄ-/AIKAASETUKSET] ja paina ().

4 Valitse ( ) [T.ZONE/DST-

A.VYÖHYKE/KESÄAIKA] ja paina ().

Aikavyöhykeasetus tulee näkyviin. Oletusasetuksena on Pariisi.

5 Valitse ( ) oma aikavyöhykkeesi

ja paina ( ).

Aseta kesäaika valitsemalla aikavyöhyke, jonka vieressä on merkki .

6 Sulje valikko painamalla .

Aikavyöhykkeet

Kun olet kerran asettanut aikavyöhykkeen, päiväyksen ja kellonajan, sinun ei tarvitse asettaa aikaa uudelleen aikavyöhykkeeltä toiselle matkustaessasi. Valitse aikavyöhyke kohdemaan mukaan, niin videokamera säätää kellon automaattisesti.

FUNC.

Päiväyksen ja ajan asettaminen

DATE/TIME SETUP-Päivä-/aikaasetus

Ensimmäiset käyttöasetukset

DATE/TIME Päivä-/aika-asetus 1. TAM. 2009 klo

12.00

FUNC.

(21)

1 Paina .

FUNC.

1.JAN.2009 12:00 AM-

2 Valitse ( ) -kuvake ja avaa

asetusvalikot painamalla ( ).

3 Valitse ( ) [DATE/TIME SETUP-

PÄIVÄ-/AIKA-ASETUKSET] ja paina ().

4 Valitse ( ) [DATE/TIME-PÄIVÄYS/

AIKA] ja paina ( ).

Vilkkuvat nuolet ylös-/alaspäin osoittavat päiväyksen ensimmäistä kenttää.

5 Muuta ( ) kutakin päiväyksen ja

ajan kenttää ohjaimella ja siirry ( ) seuraavaan kenttään.

6 Käynnistä kello painamalla ( ). 7 Sulje valikko painamalla .

TÄR KEÄ Ä

Jos videokamera on käyttämättä noin kolme kuukautta, yhdysrakenteinen litiumakku voi tyhjentyä ja päiväys- ja aika-asetus hävitä. Lataa siinä tapauksessa litiumakku ( 93) ja aseta aikavyöhyke, päiväys ja aika uudelleen. Voit halutessasi muuttaa päiväysmuotoa ( 42).

FUNC.

Valmistelut

Tallentaminen

Perustoiminnot Tallentaminen

Tallentaminen

Videokuvan tallentaminen

Ennen tallentamisen aloittamista

Tee koetallennus ennen varsinaisen tallentamisen aloittamista varmistaaksesi, että videokamera toimii oikein. Puhdista kuvapäät tarvittaessa ( 94).

IIMEISEN TALLENNETUN OTOKSEN TARKASTELEMINEN

(8)

1 Pidä lukituspainiketta painettuna ja

aseta -kytkin asentoon CAMERA.

2 Siirrä / -kytkin asentoon

(nauha).

Voit tarvittaessa muuttaa tallennusstandardia (HDV tai DV) ( 36).

3 Aloita tallennus painamalla

START/STOP

Keskeytä tallennus painamalla

START/STOP

uudelleen.

1 Aseta tilakytkin asentoon . 2 Jollei ohjaimen opas tule näyttöön,

paina ( ).

3 Paina ohjainta ( ) suuntaan .

• Jollei tule näyttöön ohjaimen oppaassa, paina ohjainta toistuvasti ( ) suuntaan [NEXT/SEURAAVA], kunnes yläpuolella näkyvässä kuvassa esitetty ohjaimen opas näkyy.

• Videokamera toistaa muutaman sekunnin viimeistä tallennettua otosta ja palaa tallennuksen taukotilaan. Jos valittuna oleva tallennusstandardi on eri kuin viimeisessä tallennuksessa, kuva ei välttämättä toistu oikein.

UN OLET LOPETTANUT TALLENTAMISEN

Sulje nestekidenäyttö

2 Katkaise videokamerasta virta. 3 Poista nauha. 4 Irrota virtalähde ja poista akku.

HUOMIOITAVAA

 Uudella tallennuksella korvattuja edellisiä tallennuksia ei voida palauttaa. Hae viimeisen tallennuksen loppukohta ennen tallennuksen aloittamista ( 30).  Nauhan ja kuvapäiden suojaamiseksi videokamera siirtyy pysäytystilaan ( ), jos se on tallennuksen taukotilassa ( ) 4 minuuttia 30 sekuntia. Voit jatkaa tallennusta painamalla

START/STOP

 Kun kuvataan erittäin äänekkäitä tilanteita (kuten ilotulitusta tai konsertteja), ääni saattaa

Tallentaminen

vääristyä tai tallentua väärällä äänitasolla. Tämä on täysin normaalia.



Virransäästötila

akkukäytössä käyttämättömänä yli viiden minuutin ajan, se sammuu virran säästämiseksi ( 42). Voit käynnistää videokameran uudelleen kytkemällä virran pois ja takaisin päälle.



Nestekidenäyttö ja etsin

valmistuksessa käytetään suurtarkkuustekniikkaa. Yli 99,99 % kuvapisteistä toimii määritysten mukaisesti. Alle 0,01 % kuvapisteistä voi syttyä ajoittain väärin tai näkyä mustina, punaisina, sinisinä tai vihreinä pisteinä. Tällä ei ole vaikutusta tallentuvaan kuvaan, eikä ilmiötä voida pitää toimintavirheenä.



Kun käytät jalustaa

etsintä alttiiksi suoralle auringonvalolle, sillä se voi sulaa (okulaarilinssi keskittää valonsäteet). Älä käytä jalustaa, jonka kiinnitysruuvit ovat pidempiä kuin 5,5 mm, sillä kamera saattaa vahingoittua.



Kun tallennat video-otoksia, yritä saada

rauhallinen ja vakaa kuva.

Videokameran voimakas liikuttelu, nopean zoomauksen käyttäminen ja kameran siirtäminen voivat tehdä otoksista levottomia. Ääritapauksissa tällaisten otosten katselu voi aiheuttaa näköaistista johtuvaa matkapahoinvointia. Jos tällaisia reaktioita ilmenee, keskeytä toisto välittömästi ja lepää tarpeeksi pitkään.

: Jos videokamera on

: Näyttöjen

: Älä jätä

Stillkuvien tallentaminen

Muista alustaa kortti tässä videokamerassa, ennen kuin käytät sitä ensimmäistä kertaa ( 65).

(8)

1 Pidä lukituspainiketta painettuna ja

aseta -kytkin asentoon CAMERA.

2 Siirrä / -kytkin asentoon

(muistikortti).

3 Paina puoliväliin.

4 Paina -painike loppuun


• Kun tarkennus on säätynyt automaattisesti, muuttuu vihreäksi ja näkyviin tulee yksi tai useampi AF automaattitarkennuskehys.

• Kun painat kauko-ohjaimen -


painiketta, stillkuva tallennetaan saman tien.


saakka.

CARD ilmaisin vilkkuu kuvaa tallennettaessa.

Perustoiminnot

Tallentaminen

TÄR KEÄ Ä

Huomioi seuraavat varotoimet, kun korttikäytön kuvake ( ) näkyy näytössä ja kun CARDkäytön merkkivalo palaa tai vilkkuu. Muussa tapauksessa tiedot voivat hävitä lopullisesti.

- Älä avaa muistikorttipaikan kantta äläkä poista muistikorttia.

- Älä irrota virtalähdettä tai katkaise videokamerasta virtaa.

- Älä vaihda toimintatilaa.

/ -kytkimen asentoa tai

HUOMIOITAVAA

 Jos kohde ei sovellu automaattitarkennukseen, muuttuu keltaiseksi. Säädä tarkennus käsin ( 48).



Jos kohde on liian kirkas, ”OVEREXP./ Ylivalotus” alkaa vilkkua. Käytä tällöin lisävarusteena saatavaa ND-suodatinta FS-43U II.

Zoomaus

TARKISTETTAVAA

(8)

käytössä on 200x digitaalinen zoom ( 35).

: 10x optisen zoomin lisäksi

10x optinen zoom

Zoomaa kauemmaksi siirtämällä zoomin säädintä kohti W:tä (laajakulma). Zoomaa lähemmäksi siirtämällä zoomin säädintä kohti T:tä (telekuvaus).

Voit myös muuttaa zoomausnopeutta ( 35). Voit valita jonkin kolmesta kiinteästä zoomausnopeudesta tai säätää nopeuden zoomin säätimellä, jolloin voit zoomata hitaasti painamalla säädintä kevyesti ja nopeammin painamalla säädintä voimakkaammin.

HUOMIOITAVAA

 Voit myös käyttää kauko-ohjaimen tai nestekidenäytön T- ja W-painikkeita. Näiden painikkeiden zoomausnopeus on sama kuin videokameran (kun on valittu jokin vakiozoomausnopeuksista) tai kiinteä [ SPEED 3/NOPEUS 3] (kun on valittu asento [ VARIABLE/SÄÄDETTÄVÄ]).  Kun asetuksena on [ VARIABLE/ SÄÄDETTÄVÄ], zoomausnopeus on suurempi tallennuksen taukotilassa.  Pysyttele vähintään 1 metrin etäisyydellä kohteesta. Suurimmalla laajakulma-asetuksella kuvattaessa lähin tarkennusetäisyys on 1 cm.

Zoomaaminen kauemmaksi

Zoomaaminen

lähemmäksi

Toisto

Toist o

Toisto

1 Pidä lukituspainiketta painettuna ja

aseta -kytkin asentoon PLAY.

2 Siirrä / -kytkin asentoon

Videokuvan toistaminen

Toista nauha nestekidenäytössä tai sulje nestekidenäyttö ja käytä etsintä.

(8)

(nauha).

3 Etsi kohta, josta haluat aloittaa

toiston.

Kelaa nauhaa taaksepäin painamalla

tai eteenpäin painamalla .

4 Aloita toisto painamalla .

OISTON AIKANA

5 Voit asettaa toiston taukotilaan

painamalla uudelleen.

6 Pysäytä toisto painamalla .

HUOMIOITAVAA

 Voit näyttää tallennuspäiväyksen ja -ajan sekä muut tallennuksen aikaiset videokameratiedot ( 57).  Joidenkin erikoistoistotilojen aikana toistettavassa videokuvassa saattaa ilmetä häiriöitä (palikoitumista, raitoja jne.).  Saatat toiston aikana huomata häiriöitä videokuvassa, kun tallennusstandardi muuttuu (HDV/DV).

Erikoistoistotilat

Voit siirtyä erikoistoistotiloihin nestekidenäytön tai kauko-ohjaimen painikkeilla ( 12). Erikoistoistotilojen aikana ääntä ei toisteta.

Erikoistoistotila Alkuperäinen tila

Nopea toisto Normaali toisto Pidä painettuna:

Takaisintoisto Normaali toisto — Kuva kuvalta taakse-/

eteenpäin Ruutu kerrallaan toisto Toiston taukotila

Hidas toisto Normaali toisto tai

Toisto kaksinkertaisella nopeudella

Paluu normaaliin toistoon Erikoistoistotila

Toiston taukotila

takaisintoisto

Normaali toisto tai

takaisintoisto

Paina

videokamerasta:

tai

— tai

—

Paina kauko-

ohjaimesta:

Pidä painettuna:

REW

Pidä painettuna:

tai

SLOW

PLAY

Perustoiminnot

Toisto



HDV-tallenteiden toiston aikana:

erikoistoistotilat eivät ole käytettävissä, vaikka niiden kuvakkeet ovat näytössä.

- Hidas takaisintoisto

- Kuva taaksepäin

- Toisto kaksinkertaisella nopeudella (eteen- tai taaksepäin)  Nauhan ja kuvapäiden suojaamiseksi videokamera siirtyy pysäytystilaan ( ), jos se on toiston taukotilassa ( ) 4 minuuttia 30 sekuntia. Voit jatkaa toistoa painamalla .

Seuraavat

Äänenvoimakkuuden säätäminen: Kaiutin ja kuulokkeet

Videokamera toistaa äänen yhdysrakenteisen kaiuttimen kautta. Jos toistat etsimestä, voit kuunnella ääntä kytkemällä videokameraan kuulokkeet. Voit tarkistaa kuulokkeilla äänitystason myös tallennuksen aikana.

Kaiuttimen äänenvoimakkuuden säätö

(8)

Kuulokkeiden käyttö

Kuulokkeet liitetään AV/ -liitäntään, jota käytetään siis sekä kuulokkeiden että audio- ja videolähdön liitäntänä. Ennen kuin liität kuulokkeet, vaihda liitännän tila AV-lähdöstä (kuuloke)-lähdöksi seuraavasti ja varmista, että näytössä näkyy -kuvake.

(8)



Oletusarvo

PLAY/OUT SETUP2-Toisto-/ Lähtöasetus2

1 Jollei ohjaimen opas tule näyttöön,

paina ( ).

2 Säädä äänenvoimakkuutta

työntämällä ohjainta ( ) suuntaan tai .

• Jos haluat säätää äänen kokonaan pois, paina ( ), kunnes äänikuvakkeeksi muuttuu .

• Voit piilottaa ohjaimen oppaan toiston aikana painamalla uudelleen ( ).

AV/PHONES-AV/Kuulokkeet

1 Paina .

FUNC.

2 Valitse ( ) -kuvake ja avaa

asetusvalikot painamalla ( ).

3 Valitse ( ) [ PLAY/OUT

SETUP2-TOISTO-/LÄHTÖASETUS2]* ja paina ( ).

4 Valitse ( ) [AV/PHONES-AV/

KUULOKKEET] ja paina ( ).

5 Valitse ( ) [ PHONES/

KUULOKKEET] ja paina ( ).



Toisto

TÄRKEÄÄ

HUOMIOITAVAA

FUNC.

ZERO SET MEMORY

6 Paina .

Näyttöön tulee . Huomaa, että jos ohjaimen opas näkyy ruudulla, se peittää taakseen -kuvakkeen. Piilota ohjaimen opas painamalla ().

* Valitse -tilassa [ PLAY/

OUT SETUP-TOISTO-/LÄHTÖASETUS].

UULOKKEIDEN ÄÄNENVOIMAKKUUDEN SÄÄTÖ

kuulokkeiden äänenvoimakkuutta [PHONES VOL./KUULOKKEIDEN VOIMAKKUUS]-asetuksella ( 39).

ohjaimen opasta samalla tavoin kuin kaiuttimen äänenvoimakkuudenkin säätämisen yhteydessä.

 Älä liitä kuulokkeita AV/ -liitäntään, ellei näytössä ole -kuvaketta. Jos kytket kuulokkeet liitännän ollessa AV-lähdön asennossa, kuulet vain kohinaa.  Säädä kuulokkeiden äänenvoimakkuus turvallisen hiljaiselle tasolle.  Yhdysrakenteisesta kaiuttimesta ei kuulu ääntä, kun suljet nestekidenäytön, kun stereovideokaapeli kytketään AV/ -liitäntään tai kun AV/ -asetukseksi on valittu [ PHONES/KUULOKKEET].

-tilassa voit säätää

-tilassa voit käyttää ohjainta ja

Palaaminen merkittyyn kohtaan

Jos haluat palata myöhemmin tiettyyn kohtaan, merkitse kyseinen kohta otosmuistitoiminnolla. Nauha pysähtyy merkittyyn kohtaan, kun kelaat sitä eteentai taaksepäin.

(8)

1 Paina tallennuksen tai toiston

aikana kauko-ohjaimesta

haluat palata myöhemmin.

• Aikakoodiksi muuttuu ”0:00:00 ”.

• Peruuta muisti painamalla

ZERO SET MEMORY

kohdassa, johon

uudelleen.

2 Jos merkitsit kohdat otosmuistilla

tallennuksen aikana, aseta videokamera -tilaan. Jos merkitsit kohdat otosmuistilla toiston aikana, paina .

Etsi otosmuistimerkki painamalla .

• Jos nauhalaskuri näyttää negatiivista lukua, paina .

• tulee näyttöön, ja videokamera kelaa nauhaa eteen- tai taaksepäin.

• Nauha pysähtyy otosmuistimerkin kohdalla tai sen lähellä, katoaa ja oikea aikakoodi näkyy uudestaan.

Jos tallennusten välillä on tyhjiä kohtia tai samalla nauhalla on eri standardeilla (HDV/DV) tallennettuja kohtia, otosmuisti ei välttämättä toimi oikein.

Perustoiminnot

 Käytä alan liikkeistä saatavia kuulokkeita, joissa on  3,5 mm:n miniliitin ja enintään 3 m:n johto.  Kun katkaiset videokameran virran [AV/ PHONES-AV/KUULOKKEET]-asetus palautuu

 Kuulokkeiden äänenvoimakkuutta ei voi säätää tallennuksen aikana.

-tilassa [ AV]-tilaan.

Toisto

Viimeisen otoksen loppukohdan etsiminen

Kun olet toistanut nauhaa, etsi viimeisen otoksen loppukohta tällä toiminnolla, jotta voit jatkaa tallennusta siitä kohdasta.

TARKISTETTAVAA

Pysäytä toisto ennen tämän toiminnon käyttämistä.

FUNC.

(21)

1 Paina .

FUNC.

2 Valitse ( ) [ END SEARCH/

TALL.KOHDAN LOPUN HAKU] ja paina ( ).

3 Valitse ( ) [EXECUTE/SUORITA]

ja paina ( ).

• Näyttöön tulee ”END SEARCH/ Tallennuskohdan lopun haku”.

• Videokamera kelaa nauhaa eteen- tai taaksepäin, toistaa muutaman sekunnin otoksen lopusta ja pysäyttää sitten nauhan.

• Voit peruuttaa haun painamalla .

Otosten etsiminen tallennuspäiväyksen avulla

Päiväyksen hakutoiminnolla voit etsiä päiväyksen/aikavyöhykkeen vaihtumiskohdan.

Paina kauko-ohjaimesta tai

• Paina uudestaan, jos haluat hakea muita päiväyksen muutoksia (enintään 10 kertaa).

• Voit peruuttaa haun painamalla

STOP

HUOMIOITAVAA

 Alle yhden minuutin mittaisia otoksia päiväystä/aikavyöhykettä kohti ei voida hakea tällä toiminnolla.  Päiväyshaku ei välttämättä toimi, jos päiväys, aika tai tietokoodi ei näy oikein.  Jos samalle nauhalle on tallennettu kohtia eri standardeilla (HDV/DV), päiväyshaku ei välttämättä toimi oikein.

HUOMIOITAVAA

 Loppukohdan hakua ei voi käyttää, jos olet poistanut kasetin.  Jos tallennusten välillä on tyhjiä kohtia tai samalla nauhalla on eri standardeilla (HDV/DV) tallennettuja kohtia, loppukohdan haku ei välttämättä toimi oikein.

+ 76 hidden pages
