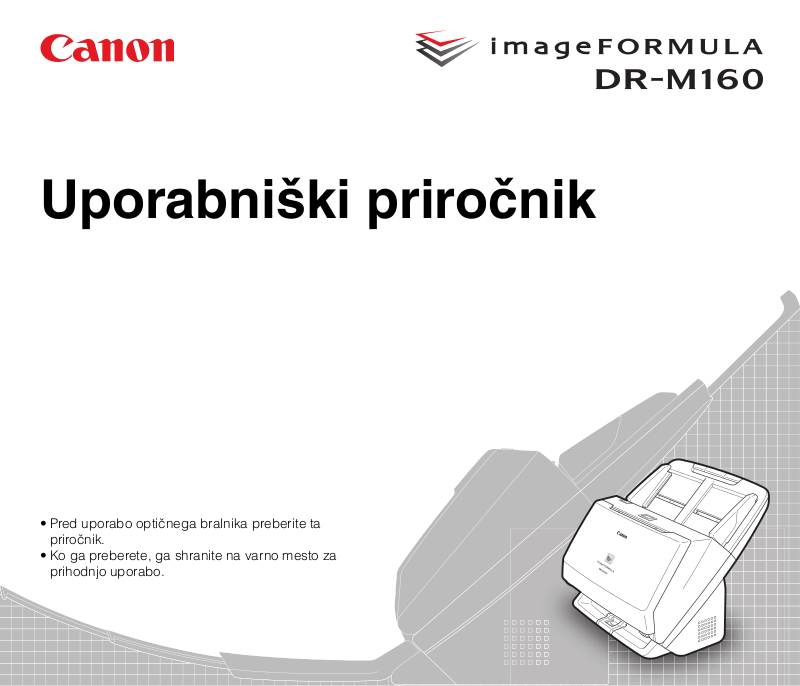

CANON DR-M160 User Manual [sl]

Uporabniški priročnik

• Pred uporabo optičnega bralnika preberite ta priročnik.

• Ko ga preberete, ga shranite na varno mesto za prihodnjo uporabo.

Predpisi ameriške Zvezne komisije za komunikacije (FCC) za 120-voltni model

Optični bralnik dokumentov, model M111091 Ta naprava je skladna s 15. delom Pravilnika FCC. Delovanje mora ustrezati tem pogojem: (1) Naprava ne sme ustvarjati škodljivih motenj, (2) naprava mora biti odporna na vse prejete motnje vključno z motnjami, ki lahko povzročijo nepravilno delovanje. Opomba: ta oprema je bila preskušena in je skladna z omejitvami za digitalne naprave razreda B po določilih 15. dela Pravilnika FCC. Namen teh omejitev je zagotavljanje razumne zaščite pred škodljivimi motnjami pri namestitvi v stanovanjskih naseljih. Ta oprema ustvarja, uporablja in seva energijo na radijski frekvenci ter lahko, če ni pravilno nameščena in uporabljana, povzroča škodljive motnje radijskih signalov. Kljub temu pa ni mogoče zagotoviti, da pri posamezni nastavitvi oprema ne bo povzročala motenj. Če ta oprema povzroča škodljive motnje radijskega ali televizijskega signala, ki jih je mogoče preveriti z vklopom in izklopom opreme, priporočamo, da motnje poskusite odpraviti z enim od naslednjih ukrepov: – preusmerite ali prestavite anteno sprejemnika; – povečajte razdaljo med opremo in sprejemnikom; – priključite opremo v vtičnico, ki ni v istem tokokrogu kot vtičnica,

v katero je priključen sprejemnik;

– posvetujte se s prodajalcem ali z izkušenim serviserjem radijskih in

televizijskih naprav. Skladnost z omejitvami razreda B v poddelu B 15. dela Pravilnika FCC zahteva uporabo oklopljenega kabla. Ne spreminjajte ali prilagajajte opreme drugače, kot je navedeno v priročniku. Če opremo spremenite ali prilagodite na nedovoljen način, lahko pride do prepovedi uporabe opreme. Canon U.S.A. Inc. One Canon Plaza, Lake Success NY 11042, ZDA. Tel. št. (516)328-5000

PREDPISI O RADIJSKIH MOTNJAH (za 120-voltne modele)

Ta digitalna naprava ne presega omejitev razreda B glede oddajanja radijskega šuma iz digitalnih naprav, kot so te omejitve določene s kanadskim industrijskim standardom o digitalni opremi, ki povzroča motnje, ICES-003.

RÈGLEMENT SUR LE BROUILLAGE RADIOÉLECTRIQUE (For 120 V models)

Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matériel brouilleur: “Appareils Numériques”, NMB-003 édictée par l’Industrie Canada.

Mednarodni program za pisarniško opremo ENERGY STAR

varčevanja z energijo pri uporabi računalnikov in druge pisarniške opreme. Program podpira razvoj in prodajo izdelkov s funkcijami za učinkovito zmanjševanje porabe energije. Program je odprt in v njem lahko poslovni subjekti prostovoljno sodelujejo. Ciljni izdelki so pisarniška oprema, na primer računalniki, zasloni, tiskalniki, telefaksi, kopirni stroji in optični bralniki. Standardi in logotipi so enotni v vseh sodelujočih državah. Ta model ne omogoča nastavitev upravljanja z energijo.

Kot partnerji programa ENERGY STAR® smo pri družbi CANON ELECTRONICS INC. presodili, da ta naprava ustreza smernicam programa za energetsko učinkovitost ENERGY STAR Mednarodni program za pisarniško opremo ENERGY STAR

je program za spodbujanje

Samo za EU (in EGP)

Ta oznaka pomeni, da tega izdelka v skladu z direktivo OEEO (2002/96/ES) in državno zakonodajo ne smete odvreči med gospodinjske odpadke. Ta izdelek morate odstraniti na ustrezno zbiralno mesto, na primer pri

ali na zbiralno mesto za reciklažo električne in elektronske opreme. Neprimerno ravnanje s takšnimi odpadki lahko negativno vpliva na okolje in človekovo zdravje zaradi nevarnih snovi, ki so na splošno povezane z električno in elektronsko opremo. S pravilno odstranitvijo izdelka hkrati prispevate tudi k učinkoviti porabi naravnih virov. Če želite več informacij o tem, kje lahko odložite odpadno opremo za reciklažo, pokličite občinski urad, komunalno podjetje ali službo, ki skrbi za odstranjevanje odpadkov, ali si oglejte načrt OEEO. Če želite več informacij o vračanju in recikliranju izdelkov v skladu z direktivo OEEO, obiščite www.canon-europe.com/environment (EGP: Norveška, Islandija in Lihtenštajn)

pooblaščenem prodajalcu, ko kupite podoben nov izdelek,

Für EMVG

Dieses Produkt ist zum Gebrauch im Wohnbereich, Geschäfts-und Gewerbebereich sowie in Kleinbetrieben vorgesehen.

Imena modelov

Za namene skladnosti z varnostnimi predpisi v posameznih prodajnih regijah je ta optični bralnik dokumentov označen s spodnjim imenom. DR-M160: model M111091

Blagovne znamke

• Canon in logotip Canon sta registrirani blagovni znamki družbe

Canon Inc., zaščiteni v ZDA, v drugih državah pa sta lahko blagovni znamki ali registrirani blagovni znamki.

• imageFORMULA je blagovna znamka družbe CANON

ELECTRONICS INC.

• Microsoft, Windows, Windows Vista, PowerPoint in SharePoint so

zaščitene blagovne znamke družbe Microsoft Corporation v ZDA in drugih državah.

• Posnetki zaslonov Microsoftovih izdelkov so uporabljeni z

dovoljenjem družbe Microsoft Corporation.

• ENERGY STAR

za varstvo okolja.

• ISIS je zaščitena blagovna znamka družbe EMC Corporation v ZDA.

pridržane. eCopy je blagovna znamka in/ali zaščitena blagovna znamka družbe Nuance Communications, Inc. in/ali njenih podružnic v ZDA in/ali drugih državah.

• Adobe, logotip Adobe, Acrobat, logotip Adobe PDF in Adobe Reader

so blagovne znamke ali zaščitene blagovne znamke družbe Adobe Systems Incorporated v ZDA in/ali drugih državah.

• Druga imena izdelkov in podjetij v teh navodilih so lahko blagovne

znamke njihovih lastnikov. Simbola uporabljena.

je zaščitena blagovna znamka ameriške Agencije

in ® v tem dokumentu nista

Avtorske pravice

Copyright 2011 CANON ELECTRONICS INC. Vse pravice pridržane. Brez predhodnega pisnega dovoljenja podjetja CANON ELECTRONICS INC nobenega dela te publikacije ni dovoljeno reproducirati ali prenašati v kakršni koli obliki ali na kakršen koli način, elektronski ali mehanski, vključno s fotokopiranjem in snemanjem, ali s kakršnim koli sistemom za shranjevanje ali pridobivanje podatkov.

Izjave o zavrnitvi odgovornosti

Informacije v tem dokumentu se lahko spremenijo brez predhodnega obvestila.

DRUŽBA CANON ELECTRONICS INC. V ZVEZI S TEM GRADIVOM NE DAJE NIKAKRŠNEGA JAMSTVA, NE IZRECNEGA NE IMPLICIRANEGA, RAZEN JAMSTEV NAVEDENIH V TEM DOKUMENTU. TO BREZ OMEJITEV VKLJUČUJE JAMSTVA O TRŽLJIVOSTI, PRIMERNOSTI ZA PRODAJO, USTREZNOSTI ZA DOLOČEN NAMEN IN NEKRŠITVI PRAVIC. DRUŽBA CANON ELECTRONICS INC. NE ODGOVARJA ZA NIKAKRŠNO NEPOSREDNO, NAKLJUČNO ALI POSLEDIČNO ŠKODO, IZGUBO ALI STROŠKE, KI BI LAHKO NASTALI ZARADI UPORABE TEGA GRADIVA.

DRUŽBA CANON ELECTRONICS INC. NE ODGOVARJA ZA HRANJENJE IN RAVNANJE Z DOKUMENTI, OPTIČNO BRANIMI S TEM IZDELKOM, OZIROMA ZA HRANJENJE IN RAVNANJE S TAKO USTVARJENIMI SLIKOVNIMI PODATKI. ČE NAMERAVATE ZAVREČI IZVIRNIKE OPTIČNO PREBRANIH DOKUMENTOV, MORATE PREVERITI, ALI SO SLIKE USTREZNE IN PODATKI NEDOTAKNJENI. ŠKODNA ODGOVORNOST DRUŽBE CANON ELECTRONICS INC. JE S TEM JAMSTVOM OMEJENA NA NABAVNO CENO IZDELKA, ZAJETEGA V TEM JAMSTVU.

Namestitveni priročnik

Preberite pred uporabo.

KORAK 1 Preverjanje vsebine paketa

Če kateri od spodnjih predmetov manjka ali je poškodovan, se obrnite na lokalnega pooblaščenega zastopnika ali serviserja družbe Canon.

Optični bralnik

Pladenj podajalnika

Vrsta A/vrsta B (dolžina: 1,8 m)

Pretvornik izmeničnega toka/napajalni kabel

Referenčna navodila

(dolžina povezave: 2,6 m)

Namestitvena zgoščenka

Garancijska kartica

(samo v ZDA in Kanadi)

• Vsebina tega priročnika se lahko spremeni brez predhodnega obvestila.

• Embalažo in zaščitne elemente shranite za morebitno poznejše shranjevanje ali prevoz naprave.

• Tiskana različica Referenčnih navodil za Evropo je na voljo v angleščini. Vsebino Referenčnih navodil v drugih jezikih lahko najdete v Uporabniškem priročniku na namestitveni zgoščenki.

• Oblika vtiča napajalnega kabla je odvisna od države oziroma regije.

Kabel USB

t l

’u

nte

tilis

s d

rim

atio

e la u

a d

rau

ell

geb

’

ilizac

ón

Pred uporabo

(samo v Evropi)

Vsebina namestitvene zgoščenke

Z namestitvene zgoščenke v računalnik namestite programsko opremo, ki je potrebna za uporabo optičnega bralnika.

• CaptureOnTouch

To je program za optično branje, ki je izdelan posebej za ta izdelek.

• CapturePerfect 3.1

To je program za optično branje za optične bralnike iz serije DR.

• Gonilnik optičnega bralnika

To je gonilnik optičnega bralnika za ta izdelek.

Programska oprema tretjih oseb

Na priloženi namestitveni zgoščenki je tudi naslednja programska oprema. Navodila za namestitev te programske opreme preberite v datoteki Readme.txt.

• eCopy PDF Pro Office

Programska oprema izdelovalca Nuance Communications za ustvarjanje/urejanje datotek PDF.

POMEMBNO

Ob optičnem branju s programsko opremo tretjih oseb uporabite gonilnik tega optičnega bralnika za določanje pogojev optičnega branja. Za podrobnosti o odpiranju gonilnika za optično branje, glejte priročnike priložene k posamični programski opremi.

Ko vzamete optični bralnik iz škatle, namestite pladenj podajalnika in odstranite zaščitne liste (▼).

KORAK 2 Namestitev programske opreme

Sistemske zahteve

Optični bralnik lahko uporabljate s sistemom, ki ustreza spodnjim zahtevam.

Računalnik

CPE: Intel Core 2 Duo 1,6 GHz ali hitrejši Pomnilnik: 1 GB ali več Trdi disk: 3 GB ali več prostora na trdem disku za

namestitev celotne programske opreme Vmesnik USB: Hi-Speed USB 2.0 Zaslon: Ločljivost 1.024 x 768 (XGA) ali boljša. Optični pogon: Pogon, ki bere DVD-plošče.

Operacijski sistem

• Microsoft Windows XP s servisnim paketom 3 ali novejšim

• Microsoft Windows XP x64 Edition s servisnim paketom 2 ali novejšim

• Microsoft Windows Vista s servisnim paketom 2 ali novejšim

(32bitna in 64-bitna različica)

• Microsoft Windows 7 s servisnim paketom 1 ali novejšim (32-bitna

in 64-bitna različica)

Druge zahteve

• Programska oprema, združljiva s standardoma ISIS ali TWAIN in

zgoraj naštetimi operacijskimi sistemi.

• .NET Framework 3.5 ali novejši

POMEMBNO

• Če ne poznate tehničnih podatkov računalniškega sistema, se

obrnite na prodajalca, pri katerem ste ga kupili, ali na izdelovalca računalnika.

• Če optični bralnik uporabljate s sistemom Windows, uporabite

najnovejši gonilnik za priključek USB 2.0, ki ga zagotavlja družba Microsoft. Če želite več informacij, se obrnite na lokalnega pooblaščenega zastopnika za Canon.

• Uporabljajte vmesnik USB, ki je standardno nameščen v vašem

računalniku. Ni mogoče zagotoviti, da bo optični bralnik deloval z vsemi vmesniki USB, čeprav so ti del standardne opreme računalnika. Če želite več informacij, se obrnite na lokalnega pooblaščenega zastopnika za Canon.

• Če priključek USB podpira samo polno hitrost (enakovredno standardu USB 1.1), bo hitrost optičnega branja manjša.

• Uporabljajte kabel USB, ki je originalno priložen optičnemu bralniku.

• Če CPE, pomnilnik, vmesniška kartica ali drugi sestavni deli ne ustrezajo sistemskim zahtevam, bo morda hitrost optičnega branja bistveno manjša, prenos podatkov pa dolgotrajnejši.

• Tudi če računalnik ustreza priporočenim tehničnim podatkom, se lahko hitrost optičnega branja spreminja zaradi izbranih nastavitev optičnega branja.

• Gonilniki, ki so priloženi optičnemu bralniku, morda niso združljivi z nekaterimi programi, ki so združljivi s standardoma ISIS ali TWAIN. Za podrobnejše podatke se obrnite na prodajalca programske opreme.

Previdnostni ukrepi pri uporabi 64-bitnih operacijskih sistemov

• Priloženi gonilnik ISIS/TWAIN podpira samo optično branje z32bitno programsko opremo.

• Tudi če uporabljate 32-bitno programsko opremo, ki je skladna s standardom ISIS/TWAIN, ni nujno, da bo delovala.

• Hitrost optičnega branja se lahko spreminja zaradi tehničnih zmogljivosti računalnika.

Namestitev programske opreme

POMEMBNO

• Programsko opremo namestite, preden optični bralnik priključite na računalnik.

• V operacijski sistem Windows se prijavite kot skrbnik.

• Preden začnete nameščanje programske opreme, zaprite vse druge programe.

Namestitveno zgoščenko vstavite v DVD-pogon računalnika.

Ko namestitveno zgoščenko vstavite v pogon, se samodejno prikaže namestitveni meni. (Če se meni ne prikaže, zaženite datoteko setup.exe z zgoščenke.)

Za Windows 7/Vista

Če se prikaže naslednji zaslon, kliknite [Yes] [Da] ali [Permissions] [Dovoljenja].

Kliknite [Typical Installation] [Tipična namestitev].

O nameščanju programske opreme tretjih oseb

Če pri nameščanju priložene programske opreme kliknete možnost [Custom Installation] [Namestitev po meri], lahko izberete posamezne programe, ki jih boste namestili.

Nasvet

Če želite ponovno namestiti samo določen program, ki ste ga odstranili, izberite možnost [Custom Installation] [Namestitev po meri] in izberite želen program.

Kliknite [Install] [Namesti].

Kliknite [Next] [Naprej].

Preberite licenčno pogodbo in kliknite [I accept the terms in the license agreement] [Sprejmem pogoje licenčne pogodbe] in nato [Next] [Naprej], če se s pogodbo strinjate.

Kliknite [Install] [Namesti].

Ko je namestitev programske opreme končana, kliknite [Finish] [Končaj].

Kliknite [Next] [Naprej].

Preberite licenčno pogodbo in kliknite [Yes] [Da], da jo sprejmete.

Kliknite [Next] [Naprej].

Po končani namestitvi programa CaptureOnTouch, kliknite [Finish] [Končaj].

Kliknite [Next] [Naprej].

Izberite, ali želite namestiti vtičnik za program Microsoft SharePoint in kliknite [Next] [Naprej].

Preberite licenčno pogodbo in kliknite [I accept the terms in the license agreement] [Sprejmem pogoje licenčne pogodbe] in nato [Next] [Naprej], če se s pogodbo strinjate.

Kliknite [Next] [Naprej].

Izberite, ali želite namestiti vtičnik za program Microsoft SharePoint in kliknite [Next] [Naprej].

Po končani namestitvi programa CapturePerfect kliknite [Finish] [Končaj].

Izberite jezik, ki ga želite uporabljati, in kliknite [Next] [Naprej].

Kliknite [Next] [Naprej].

Ko je namestitev uporabniškega priročnika končana, kliknite [Finish] [Končaj].

Kliknite [Exit] [Izhod], da končate namestitev programske opreme.

KORAK 3 Povezovanje z računalnikom

Povežite optični bralnik z računalnikom in napajanjem.

POMEMBNO

•Optičnega bralnika ne priključite na računalnik, dokler ne namestite programske opreme.

• Preden optični bralnik priključite na računalnik, preverite, ali je napajanje optičnega bralnika izključeno. Če je napajanje vključeno, ga izključite.

Kabel USB (priložen optičnemu bralniku)

Pretvornik izmeničnega toka (priložen optičnemu bralniku)

Priključitev v omrežno vtičnico

KORAK 4 Vklop napajanja

Napajanje lahko vključite in izključite z gumbom napajanja na sprednji strani optičnega bralnika.

Preverite, ali sta optični bralnik in računalnik pravilno povezana.

Pritisnite gumb napajanja.

Gumb Power (Napajanje)

Ko se napajanje vključi, gumb za napajanje modro zasveti.

Nasvet

V opravilni vrstici se prikaže sporočilni oblaček, kot je prikazan spodaj. Če nekoliko počakate, se bo samodejno prepoznavanje optičnega bralnika zaključilo in optični bralnik bo pripravljen za uporabo.

Ko optični bralnik vzpostavi povezavo z računalnikom, se v opravilni vrstici prikaže ikona , kot je opisano spodaj.

Če je v opravilni vrstici prikazana naslednja ikona , optični bralnik ni pravilno povezan z računalnikom. Preverite položaj stikala napajanja in povezavo USB.

Izklop napajanja

Pritisnite in držite gumb napajanje, dokler indikator ne ugasne.

POMEMBNO

• Zatem ko izklopite optični bralnik, počakajte vsaj 10 sekund, preden ga znova vklopite.

• Če optičnega bralnika dalj časa ne boste uporabljali, zaradi varnosti izključite napajalni kabel iz električne vtičnice.

Nasvet

Samodejni izklop optičnega bralnika je privzeto omogočen. Če bralnika 4 ure ne boste uporabljali, se bo samodejno izklopil. Za podrobnosti o izklopu te nastavitve glejte »Nastavitev

samodejnega izklopa« na str. 71.

Namestitev je končana.

Uvod

Zahvaljujemo se vam za nakup optičnega bralnika dokumentov Canon imageFORMULA DR-M160. Pred uporabo optičnega bralnika podrobno preberite spodaj navedena priročnika in čim bolj spoznajte funkcije bralnika, da boste lahko kar najbolje razumeli in uporabili zmogljivosti svoje nove naprave. Ko preberete priročnike, jih shranite na varno mesto za prihodnjo uporabo.

Priročniki za optični bralnik

Dokumentacijo optičnega bralnika sestavljajo naslednji priročniki.

● Referenčna navodila

V teh so opisani namestitveni postopki za optični bralnik. Preberite ga, ko prvič nastavljate optični bralnik.

● Uporabniški priročnik (ta priročnik)

V tem priročniku so opisani postopki delovanja optičnega bralnika. (Samo elektronski priročniki v PDF)

Nasvet

• Uporabniški priročnik za ta optični bralnik je shranjen na namestitveni zgoščenki v elektronski obliki PDF.

• Če uporabljate operacijski sistem Windows, bo elektronski uporabniški priročnik ob nameščanju programske opreme nameščen na naslednje mesto.

Oznake v tem priročniku

Spodnje oznake v teh navodilih označujejo postopke, omejitve, previdnostne ukrepe in navodila, ki jih morate upoštevati zaradi varne uporabe izdelka.

OPOZORILO

Označuje opozorilo, da lahko nepravilna izvedba postopka povzroči smrt ali telesne poškodbe. Zaradi varne uporabe optičnega bralnika vedno upoštevajte ta opozorila.

POZOR

Označuje nevarnost, zaradi katere lahko poškodujete sebe ali opremo, če postopka ne izvedete pravilno. Zaradi varne uporabe optičnega bralnika vedno upoštevajte ta svarila.

POMEMBNO

Označuje delovne zahteve in omejitve. Te opombe pozorno preberite, da boste optični bralnik znali pravilno uporabljati in ga ne boste poškodovali.

Nasvet

Označuje opis delovanja ali dodatne razlage postopka. Toplo priporočamo, da preberete te opombe.

Kazalo vsebine

Namestitveni priročnik........................................................4

Uvod ...................................................................................14

Oznake v tem priročniku ............................................................ 14

Pred uporabo optičnega bralnika .............. 16

Pomembna varnostna navodila ....................................... 16

Mesto namestitve.................................................................. 16

Pretvornik izmeničnega toka ................................................. 16

Premikanje optičnega bralnika .............................................. 17

Ravnanje z optičnim bralnikom ............................................. 17

Odstranjevanje...................................................................... 18

Pošiljanje optičnega bralnika na servis ................................. 18

Značilnosti optičnega bralnika......................................... 19

Imena in funkcije sestavnih delov ...................................21

Osnovna uporaba ....................................... 24

Dokumenti.......................................................................... 24

Vstavljanje dokumentov ...................................................26

Optično branje več dokumentov............................................ 26

Optično branje dokumenta stran po stran

(premostitveni način delovanja) ............................................ 27

Vstavljanje tankega papirja (način delovanja

za tanek papir) ...................................................................... 28

Vstavljanje kartic ................................................................... 29

Vstavljanje prepognjenih Dokumentov.................................. 30

Nastavitev načina za dolge dokumente ................................ 31

Zaznavanje dvojnega podajanja dokumenta......................... 32

Ponovitev pri dvojnem podajanju .......................................... 34

Načini optičnega branja............................. 36

Optično branje s programom CaptureOnTouch............. 36

Kaj je program CaptureOnTouch? ........................................ 36

Zagon in zaustavitev programa Exiting CaptureOnTouch ...... 36

Scan First (Optično branje brez nastavitev).......................... 37

Izbira opravila optičnega branja ............................................ 39

Uporaba optičnega bralnika z gumbi na nadzorni plošči....... 42

Nastavitve optičnega bralnika............................................... 43

Nastavitev izhodnega načina ................................................ 45

Sistemske nastavitve ............................................................ 46

Optično branje s programom CapturePerfect.................49

Optično branje s programom CapturePerfect........................49

Nastavitev gonilnika optičnega bralnika .........................51

Konfiguracija in funkcije gonilnika optičnega bralnika ........... 51

Osnovne nastavitve optičnega branja ...................................52

Naprednejši načini optičnega branja...............................61

Uporaba ločevalnih kod pri optičnem branju ......................... 61

Vzdrževanje................................................ 63

Dnevno vzdrževanje ..........................................................63

Čiščenje optičnega bralnika ..................................................63

Čiščenje notranjosti optičnega bralnika................................. 63

Čiščenje tipalnega stekla in valjčkov.....................................63

Prilagajanje razmerja pomanjšanja ....................................... 66

Zamenjava potrošnih delov................................................... 67

Nastavitev samodejnega izklopa........................................... 71

Odstranjevanje pladnja podajalnika dokumentov.................. 72

Odpravljanje težav ..................................... 73

Pogoste težave in rešitve..................................................73

Odpravljanje težav s programsko opremo......................76

Koristni nasveti..................................................................77

Odstranjevanje zagozdenega papirja ..............................80

Odstranjevanje programske opreme ...............................82

Dodatek ...................................................... 83

Tehnični podatki ................................................................83

Nadomestni deli.....................................................................84

Dodatna oprema.................................................................... 84

O ploski bralni enoti 101........................................................84

Mere ......................................................................................85

Stvarno kazalo ...................................................................86

Pred uporabo optičnega bralnika

Pomembna varnostna navodila

Zaradi varnega delovanja optičnega bralnika pozorno preberite spodnja varnostna opozorila in previdnostne ukrepe.

Mesto namestitve

Delovanje optičnega bralnika je odvisno od okolja, v katerem je nameščen. Mesto namestitve optičnega bralnika mora ustrezati spodnjim zahtevam.

● Optični bralnik namestite tako, da bo dovolj prostora za uporabo,

vzdrževanje in prezračevanje.

100 mm (3,94")

● Zagotovite dovolj prostora na sprednji strani optičnega bralnika za

dokumente, ki izstopajo iz bralnika po optičnem branju.

● Napravo namestite tako, da ne bo izpostavljena neposredni sončni

svetlobi. Če to ni mogoče, svetlobo zasenčite z zavesami.

● Ne nameščajte naprave na mestih, kjer se nabira prah, ker lahko ta

škodljivo vpliva na notranje sestavne dele optičnega bralnika.

● Ne nameščajte naprave na toplih ali vlažnih mestih, na primer v bližini vodne pipe, grelnika za vodo ali vlažilnika zraka. Ne nameščajte je na mestih, kjer so prisotni hlapi amoniaka. Ne nameščajte je v bližini hlapnih ali vnetljivih snovi, na primer alkohola ali razredčila.

● Ne nameščajte je na mesta, ki so izpostavljena tresljajem.

● Optičnega bralnika ne izpostavljajte hitrim temperaturnim

spremembam. Če je prostor, kjer je nameščen optični bralnik, hladen in hitro ogret, lahko v napravi pride do kondenzacije vode. To lahko močno vpliva na kakovost optičnega branja. Najboljšo kakovost optičnega branja dosežete pri naslednjih pogojih: Sobna temperatura: od 10 °C do 32,5 °C (od 50 °F do 90,5 °F) Vlažnost: od 20 do 80 % relativne vlažnosti

● Optičnega bralnika ne namestite v bližini opreme, ki ustvarja magnetno polje (npr. zvočnikov, televizorjev ali radijskih sprejemnikov).

Pretvornik izmeničnega toka

● Optični bralnik lahko priključite samo v električno vtičnico z ustrezno napetostjo in frekvenco (120 V in 60 Hz ali 220–240 V in 50/60 Hz, odvisno od regije).

● V vtičnico, v katero je priključen optični bralnik, ne priključite drugih električnih naprav. Če uporabljate podaljšek, preverite, ali ustreza zahtevam za električni tok, kakršnega potrebuje optični bralnik.

● Ne poskušajte razstaviti ali spreminjati pretvornika izmeničnega toka, ker je to nevarno.

● Napajalni kabel lahko poškodujete, če pogosto stopate nanj ali če nanj postavite težak predmet.

● Kabel razvijte, preden ga uporabite.

● Ne vlecite za napajalni kabel. Če želite napajalni kabel izključiti,

ga primite za vtič in ga odstranite iz vtičnice.

● Okoli električnega kabla naj bo dovolj prostora, da ga lahko v nujnem primeru brez težav izključite.

● Uporabljajte samo pretvornik izmeničnega toka, ki je priložen optičnemu bralniku. Pretvornika izmeničnega toka, ki je priložen optičnemu bralniku, ne uporabljajte za druge naprave.

● Če imate kakršna koli vprašanja o napajanju, se za dodatne informacije obrnite na pooblaščenega zastopnika ali serviserja družbe Canon.

Premikanje optičnega bralnika

● Ko optični bralnik premikate, ga vedno držite z obema rokama, da vam ne bi padel na tla.

● Preden optični bralnik premaknete, izključite vmesniški kabel in kabel pretvornika izmeničnega toka. Če optični bralnik premaknete, ne da bi izključili kable, se lahko vtiči in priključki poškodujejo.

Ravnanje z optičnim bralnikom

OPOZORILO

Pri uporabi optičnega bralnika upoštevajte spodnje previdnostne ukrepe. Če jih ne boste upoštevali, lahko pride do požara ali električnega udara.

● Alkohola, benzena, razredčila, razpršil in drugih zelo vnetljivih snovi ne uporabljajte v bližini optičnega bralnika.

● Napajalnega kabla ne prerežite, poškodujte ali spreminjajte. Na kabel ne odlagajte težkih predmetov, kabla pa ne vlecite in ne prepogibajte.

● Če imate mokre roke, ne poskušajte priključiti napajalnega kabla.

● Napajalnega kabla ne priključite v razdelilnik z več vtičnicami.

● Ne prepletajte in ne zvijajte napajalnega kabla, ker to lahko

povzroči požar ali električni udar. Pri priključitvi napajalnega kabla poskrbite, da bo napajalni vtič pravilno in varno priključen v napajalno vtičnico.

● Z optičnim bralnikom ne uporabljajte drugega napajalnega kabla in pretvornika izmeničnega toka kot priloženih.

● Ne razstavljajte in ne spreminjajte optičnega bralnika.

● Ne poskušajte razstaviti ali spreminjati pretvornika izmeničnega

toka, ker je to nevarno.

● Ne uporabljajte vnetljivih razpršil v bližini optičnega bralnika.

● Kadar čistite optični bralnik, pritisnite stikalo napajanja, da ga

izključite, in izključite napajalni kabel iz električne vtičnice.

● Optični bralnik čistite z rahlo vlažno in dobro ožeto krpo. Ne uporabljajte alkohola, benzena, razredčila ali drugih vnetljivih snovi.

● Če optični bralnik oddaja nenavadne zvoke ali prekomerno toploto, iz njega prihaja dim ali nenavadne vonjave, če ne deluje ali nepravilno deluje, takoj pritisnite stikalo napajanja, da ga izključite, in izključite vtič napajalnega kabla iz vtičnice. Napravo odnesite na servis k pooblaščenemu zastopniku ali serviserju družbe Canon.

● Ne dovolite, da bi optični bralnik padel na tla, in ga ne izpostavljajte udarcem ali močnim sunkom. Če se optični bralnik poškoduje, pritisnite stikalo napajanja, da ga izključite, in izključite vtič napajalnega kabla iz električne vtičnice. Napravo odnesite na servis k pooblaščenemu zastopniku ali serviserju družbe Canon.

● Preden premaknete optični bralnik, pritisnite stikalo napajanja, da ga izključite, in izključite vtič napajalnega kabla iz električne vtičnice.

POZOR

● Optičnega bralnika ne namestite na nestabilno ali neravno podlago oziroma na mesto, ki je izpostavljeno tresljajem, ker bi to lahko povzročilo padec optičnega bralnika, pri katerem lahko pride do telesnih poškodb ali poškodbe optičnega bralnika.

● Na optični bralnik ne odlagajte majhnih kovinskih predmetov, kot so papirne sponke in nakit. Ti predmeti lahko zdrsnejo v optični bralnik in povzročijo požar ali električni udar. Če v optični bralnik zdrsne takšen predmet, takoj pritisnite stikalo napajanja, da ga izključite, in izključite vtič napajalnega kabla iz električne vtičnice. Napravo odnesite na servis k pooblaščenemu zastopniku ali serviserju družbe Canon.

● Optičnega bralnika ne namestite na prašno ali vlažno mesto. To bi lahko povzročilo požar ali električni udar.

● Na optični bralnik ne odlagajte predmetov. Takšni predmeti se lahko prevrnejo ali padejo in povzročijo telesne poškodbe.

● Optični bralnik lahko priključite samo v električno vtičnico z ustrezno napetostjo in frekvenco (120 V in 60 Hz ali 220–240 V in 50/60 Hz, odvisno od regije). To bi lahko povzročilo požar ali električni udar.

● Če želite iztakniti napajalni kabel, čvrsto primite vtikač. Ne vlecite napajalnega kabla, ker bi to lahko poškodovalo ali razgalilo žice v njem in povzročilo požar ali električni udar.

● Okoli vtiča naj bo dovolj prostora, da ga lahko brez težav iztaknete. Če okoli vtiča postavite druge predmete, ga v nujnih primerih ne boste mogli izključiti.

● Pazite, da v napravo ne polijete vode ali vnetljivih snovi (alkohol, benzen, razredčilo itd.), saj lahko povzročijo požar ali električni udar. To bi lahko povzročilo požar ali električni udar.

● Zaradi varnosti pritisnite stikalo napajanja, da optični bralnik izključite, če ga ne boste uporabljali dlje časa, npr. čez noč. Če dlje časa ne boste uporabljali optičnega bralnika, na primer med večdnevnimi prazniki, zaradi varnosti pritisnite stikalo napajanja, da ga izključite, in izvlecite napajalni kabel iz električne vti

● Ne uporabljajte optičnega bralnika, če nosite ohlapna oblačila ali nakit, ki bi se lahko zataknil vanj, ker lahko to privede do telesnih poškodb. Če nosite kravato ali imate dolge lase, bodite izredno previdni. Če se kar koli zatakne v optični bralnik, takoj izključite napajalni kabel, da zaustavite optični bralnik.

● Pri vstavljanju papirja v optični bralnik in pri odstranjevanju zagozdenega papirja pazite, da se ne boste urezali z robom lista papirja.

čnice.

Pošiljanje optičnega bralnika na servis

Če je optični bralnik treba popraviti, ga morate poslati na navedeni naslov. Za pošiljanje optičnega bralnika uporabite embalažo, v kateri je bil dostavljen. Ko optični bralnik vstavljate v embalažo, ga ustrezno obložite z zaščitnim materialom.

Odstranjevanje

Optični bralnik in pretvornik izmeničnega toka odstranite v skladu s krajevnimi predpisi in zakonodajo ali pa se obrnite na prodajalca, pri katerem ste ga kupili.

Značilnosti optičnega bralnika

V nadaljevanju so opisane glavne značilnosti optičnega bralnika za dokumente DR-M160.

● Kompaktna oblika

Ko je podajalnik dokumentov zaprt, je optični bralnik kompaktne velikosti 280 mm (11,02") (Š) x 172 mm (6,77") (G) x 178 mm (7,01") (V).

● Hitro podajanje dokumentov

Dokumente lahko optično berete s hitrostjo do 60 strani na minuto (pri optičnem branju enostranskih ali dvostranskih dokumentov velikosti A4 z ločljivostjo 200 dpi).

● Visoka kakovost slike

Optično tipalo z ločljivostjo 600 dpi, ki je vgrajeno v optični bralnik, omogoča optično branje dokumentov z visoko kakovostjo slike.

● Vmesnik USB 2.0

Optični bralnik podpira prenos z visoko hitrostjo USB 2.0.

● Podpora za barvne in sivinske dokumente

Optični bralnik lahko optično bere dokumente s 24-bitnimi barvami in z 256-stopenjsko lestvico sivin.

● Podpora za različne načine optičnega branja

Glede na vrsto dokumenta optični bralnik podpira naslednje načine optičnega branja:

• enostransko in dvostransko optično branje (s funkcijo Skip Blank

Page (Izpusti prazno stran));

• podajanje enega ali več zaporednih listov.

● Card Scan (Optično branje kartic)

Uporabljate ga lahko za branje vizitk in osebnih izkaznic.

● Paper Size Detection (Zaznavanje velikosti papirja)

Optični bralnik samodejno zazna velikost dokumenta in pri shranjevanju odstrani nepotrebne praznine okrog robov slike, celo če dokument ni običajne velikosti.

● Auto Color Detection (Samodejno zaznavanje barve)

Optični bralnik zazna, ali je dokument barven, sivinski ali črno-bel in shrani temu primerno sliko.

● Full Auto Mode (Popolnoma samodejen nač

Full Auto Mode (Popolnoma samodejen način delovanja) je na voljo v programu CaptureOnTouch in omogoča optično branje v samodejno določenih pogojih. Pogoji optičnega branja, kot sta barvni način in velikost strani, so nastavljeni samodejno na osnovi dokumenta, ki ga optično berete.

● Auto Resolution Detection (Samodejno zaznavanje ločljivosti)

Ko je omogočeno v nastavitvah CaptureOnTouch ali gonilniku optičnega bralnika, ta funkcija zazna vsebino dokumenta in samodejno določi ločljivost optičnega branja.

● Folio Scan (Optično branje zloženk)

Optično lahko berete prepognjene dokumente. Optični bralnik prebere obe strani in sliki optičnega branja združi v eno sliko.

● Deskew (Izravnavanje poševnosti)

Optični bralnik izravna slike optičnega branja, če zazna, da je bil dokument vstavljen postrani.

● Ultrasonic Double Feed Detection (Ultrazvočno zaznavanje dvojnega podajanja)

Naprava z ultrazvočnimi valovi zaznava hkratno podajanje več listov in razmik med njimi. Če pride do dvojnega podajanja, se optično branje zaustavi.

● Double Feed Detection Ignore (Prezrtje zaznavanja dvojnega podajanja)

Če optični bralnik zazna dvojno podajanje, se prižge gumb DFR na nadzorni plošči. Optično branje lahko nadaljujete s pritiskom gumba DFR.

● Double Feed Retry (Ponovitev pri dvojnem podajanju)

Ko optični bralnik zazna dvojno podajanje, ta funkcija vrne dokument v podajalnik dokumentov in znova poda strani.

● Text Enhancement Modes (Načini poudarjanja besedila)

Optični bralnik ima na (Napredno izboljšanje besedila) za poudarjanje besedila dokumentov s temnim ali neenakomernim ozadjem in način Advanced Text Enhancement II (Napredno izboljšanje besedila II) za poudarjanje bledega besedila na svetlem ozadju. Pri nekaterih vrstah dokumentov teh načinov ni mogoče uporabiti.

čin delovanja Advanced Text Enhancement

in delovanja)

● Color Drop-out (Izpuščanje barve)

Optični bralnik ima funkcijo Color drop-out (Izpusti barvo), ki omogoča, da določite barvo, ki jo naprava izpusti pri ustvarjanju slike optičnega branja med črno-belim ali sivinskim optičnim branjem.

● Funkcija Skip Blank Page (Izpusti prazno stran)

Optični bralnik ima funkcijo Skip Blank Page (Izpusti prazno stran), ki omogoča optično branje dokumenta brez shranjevanja praznih strani, ne glede na to, ali je dokument eno- ali dvostranski. Obe strani sta prebrani, vendar je shranjevanje slike preskočeno za slike, ki so na prazni strani.

● Funkcija Prescan (Poskusno optično branje)

Optični bralnik ima funkcijo Prescan (Poskusno optično branje), ki omogoča prilagajanje kontrasta in svetlosti slike poskusnega optičnega branja, ki jo lahko nato pošljete v želeno aplikacijo, ne da bi morali znova izvesti optično branje dokumenta.

● Začetek optičnega branja z nadzorne plošče

Optično branje lahko začnete tako, da zaženete program CaptureOnTouch z gumbi na nadzorni plošči. Optični bralnik za opravilo št. 1 privzeto uporabi način delovanja Scan First (Optično branje brez nastavitev), kar vam omogoča preprosto optično branje dokumenta zgolj z upoštevanjem navodil na zaslonu.

● Auto Start (Samodejni zagon)

S funkcijo samodejnega zagona optični bralnik lahko samodejno zažene optično branje, ko zazna dokumente, ki jih vstavite v podajalnik.

● Sleep Mode (Način mirovanja)

Optični bralnik je zasnovan tako, da po 10 minutah brez optičnega branja ali druge uporabe preide v način mirovanja, s čimer varčuje z energijo.

Nasvet

Razpoložljivost nekaterih funkcij je odvisna od programa, ki ga uporabljate.

Imena in funkcije sestavnih delov

Prikaz sprednje strani (z zaprtim pladnjem za izstopne dokumente)

Ročica OPEN (ODPRI)

Če želite odpreti sprednjo enoto, povlecite to ročico proti sebi.

2 Gumb Power (Napajanje)

S tem gumbom vklopite optični bralnik. Ko je pritisnjen, je indikator napajanja prižgan. Za izklop napajanja znova pritisnite gumb. Gumb za napajanje sveti ali utripa v skladu s stanjem optičnega bralnika, kot je prikazano spodaj.

Stanje gumba Power (Napajanje)

Prižgan Napajanje je vklopljeno Utripa (počasi) Sleep Mode (Način mirovanja)

Utripa (hitro)

Opis

Prišlo je do napake (zagozden papir, sprednja enota je odprta, dvojno podajanje itd.)

5 6

3 Pladenj za izstopne dokumente

Pri optičnem branju pladenj odprite. Tukaj izstopajo optično prebrani dokumenti.

4 Opora pladnja za izstopne dokumente

Odprite oporo pri hkratnem optičnem branju več dokumentov različnih velikosti. Opora privzdigne pladenj za izstopne dokumente in ga podpira, da se lahko optično prebrani dokumenti urejeno odložijo nanj.

5 Pladenj podajalnika dokumentov

Vstavite dokument.

6 Vodili za dokumente

Vodili za dokumente poravnajte z robovoma dokumenta, da se bodo dokumenti podajali ravno.

Prikaz sprednje strani (z odprtim pladnjem za izstopne dokumente)

wd wf

Podaljšek opore podajalnika

Ta podaljšek odprite, ko v optični bralnik vstavljate dolg papir.

8 Opora podajalnika

To oporo izvlecite za boljšo podporo naloženih dokumentov.

9 Nadzorna plošča

Z nadzorno ploščo lahko izvajate vrsto dejanj, na primer začetek in zaustavitev optičnega branja, izvajanje registriranih opravil in prezrtje zaznavanja dvojnega podajanja. (Glejte str. 23.)

wa Sprednja enota

To enoto odprite pri čiščenju notranjosti optičnega bralnika ali ob zamenjavi valjčkov.

ws Opora izstopa

To odprite, ko nalagate dolge dokumente.

wd Podaljšek opore izstopa dokumentov

Po potrebi izvlecite ta podaljšek, da se bo dolžina opore ujemala z dolžino naloženih dokumentov.

wf Zaustavljalnik izstopa dokumentov

Zaustavljalnik preprečuje, da bi dokumenti zdrsnili s pladnja za izstopne dokumente in poravna sprednje robove optično prebranih dokumentov. Zaustavljalnik lahko premaknete kamor koli na podaljšku opore izstopa dokumentov, tako da njegov položaj ustreza dolžini dokumenta.

Prikaz zadnje strani

Priključek USB

V ta priključek priključite priloženi kabel USB.

2 Napajalni priključek

V ta priključek priključite priloženi pretvornik izmeničnega toka.

3 Reža za ključavnico Kensington

Povežite ključavnico ali podobno.

2 Gumb Job Select (Izbira opravila)

Izbere registrirana opravila. Ob vsakem pritisku gumba se spremeni prikazana številka opravila v indikatorju Job No. (Številka opravila).

3 Gumb Start (Zaženi)

Izvede opravilo, prikazano v indikatorju Job No. (Številka opravila).

4 Gumb Stop (Zaustavi)

Zaustavi izvajanje aktivnih opravil.

5 Gumb DFR

Ta gumb se prižge, ko optični bralnik zazna dvojno podajanje. S pritiskom na ta gumb prekličete funkcijo zaznavanja dvojnega podajanja in lahko nadaljujete optično branje.

Prikazane kode napak

Če med optičnim branjem pride do napake, se v indikatorju Job No. (Številka opravila) izpiše ena izmed naslednjih kod napak.

: sprednja enota je odprta.

: zaznan je zagozden papir.

Nadzorna plošča

1 2 3 4 5

Indikator Job No. (Številka opravila)

Prikazuje številko opravila, izbranega na nadzorni plošči.

: med optičnim branjem je zaznano dvojno podajanje.

: druge napake.

Osnovna uporaba

Dokumenti

Optični bralnik lahko optično bere dokumente v razponu od velikosti vizitke do velikosti LTR/A4. Velikosti dokumentov, ki jih lahko bere ta optični bralnik, so navedene spodaj.

Navaden papir

Velikost

Širina: od 54 mm do 216 mm (od 2,12" do 8,5") Dolžina: od 50,8 mm do 356 mm (od 2" do 14") (če nastavite

optični bralnik v način delovanja Long Document (Dolg dokument), lahko optično berete liste dolžine do

3.000 mm (118,1"))

Debelina papirja

Običajno podajanje: od 27 do 209 g/m

Premostitveno podajanje: od 27 do 255 g/m

Zmogljivost nalaganja

Velikost A4 ali manj: 60 listov (80 g/m 21 funtov)) Večji od A4: 40 listov (80 g/m Višina svežnja dokumentov pri nobeni izmed zgornjih možnosti ne sme presegati 10 mm (vključno z zavihanimi robovi).

POMEMBNO

Dokumenti, ki jih želite optično prebrati, morajo izpolnjevati določene zahteve. Pazljivo preberite naslednje postavke.

• Če želite optično brati več dokumentov različnih velikosti, jih vstavite tako, da pokrivajo celotno širino podajalnih valjčkov. To dosežete tako, da poravnate središčnice in vstopne robove dokumentov.

s težo od 7 do 56 funtov): od 0,04 mm do 0,25 mm (od 0,00157" do 0,00984")

s težo od 7 do 68 funtov): od 0,04 mm do 0,3 mm (od 0,00157" do 0,0118")

(papir »bond« s težo 21 funtov))

(papir »bond«

(papir »bond« s težo

Poravnajte središčnice

Poravnajte vstopne robove

Podajalni valjček

•Priporočamo, da dokumente, ki so večji od 356 mm (14"), vstavljate posamično.

• Če v optični bralnik vstavite dokumente, na katerih se črnilo še ni posušilo, to lahko povzroči težave. Črnilo na dokumentih se mora posušiti, preden jih vstavite v optični bralnik.

• Če v optični bralnik vstavite dokumente, napisane s svinčnikom ali podobnim pisalom, to umaže valjčke in tipalno steklo, kar lahko povzroči madeže na slikah in umaže druge dokumente. Po optičnem branju takšnega dokumenta vedno očistite notranje dele optičnega bralnika.

• Če optično berete dvostranske dokumente na tankem papirju, bo morda na sliki delno vidna tudi druga stran dokumenta. V tem primeru s programsko opremo prilagodite intenzivnost optičnega branja, preden optično preberete dokument.

• Če je papir dokumenta tanek, preklopite v način delovanja za tanek papir in nato dokument vstavite v optični bralnik. Če želite podrobnosti, glejte »Vstavljanje tankega papirja (način delovanja

za tanek papir)« na str. 28.

•Optično branje laminiranih dokumentov morda ne bo uspešno, kar je odvisno od samega dokumenta.

•Optično branje spodaj navedenih vrst dokumentov lahko povzroči zagozditev ali nepravilno delovanje. Če želite optično brati takšen dokument, ustvarite fotokopijo s kopirnim strojem in v optični bralnik vstavite kopijo.

Zguban ali prepognjen papir.

Kopirni papir

Zvit papir. Papir s premazom.

Izjemno tanek dokument,

Strgan papir.

na primer polprosojni tanki papir

Papir s sponkami.

Dokumenti s prekomernimi prašnimi delci papirja.

Vizitka

Velikost: 50 mm x 85 mm (1,97" x 3,35") ali večja Debelina papirja: 380 g/m

(papir »bond« s težo 80 funtov):

0,45 mm (0,177") ali večja

Usmerjenost: Samo ležeče podajanje

POMEMBNO

• Priporočamo, da vizitke vstavljate samo v ležečem položaju. Podajanje navpično vstavljenih vizitk morda ne bo potekalo pravilno, kar je odvisno od njihove velikosti.

• Če podajalnik ne podaja pravilno svežnja vizitk, odstranite nekaj vizitk iz svežnja.

Kartice (plastične)

Velikost: 53,9 mm x 85,5 mm (2,12" x 3,37")

(standard ISO) Debelina kartice: 1,4 mm (0,055") ali manj Usmerjenost: Samo ležeče podajanje Mogoče je tudi optično branje kartic z izbočenim tiskom. Zmogljivost nalaganja: 3 kartice (brez izbočenega tiska), 1 kartica

(z izbočenim tiskom)

POZOR

• Kartice pri optičnem branju vstavite v ležečem položaju. Če kartico vstavite pokončno, morda ne bo pravilno izstopila iz optičnega bralnika. Zagozdeno kartico lahko pri odstranjevanju poškodujete.

• Kartice z izbočenim tiskom morda ne bodo pravilno prebrane, kar je odvisno od vrste izbočenega tiska.

Vstavljanje dokumentov

Optično branje več dokumentov

Če istočasno optično berete več dokumentov standardne velikosti, uporabite standardno podajanje papirja. Standardno podajanje papirja omogoča podajanje več dokumentov s samodejnim ločevanjem posamičnih strani.

Odprite pladenj za izstopne dokumente.

Izvlecite oporo izstopa.

Pri vstavljanju dolgih dokumentov izvlecite podaljšek opore izstopa dokumentov, da bo dolžina opore ustrezala dolžini dokumentov. Po potrebi privzdignite zaustavljalnik izstopa dokumentov na koncu opore izstopa.

POMEMBNO

Izvlecite oporo izstopa in podaljšek opore izstopa dokumentov.

Izvlecite oporo podajalnika.

Pri vstavljanju dolgih dokumentov odprite podaljšek opore podajalnika.

Prilagodite položaj vodil za dokumente širini dokumenta, ki ga želite optično prebrati.

Vstavite dokument.

Ko ste vstavili dokument, poravnajte vodili dokumenta z robovoma dokumenta.

POMEMBNO

• Pri vstavljanju dokumentov v pladenj podajalnika pazite, da si na robovih papirja ne porežete dlani.

• Vstavljeni dokument ne sme presegati oznak omejitve nalaganja ( ) na vodilih za dokumente. Hkrati lahko vstavite do 60 listov navadnega papirja (80 g/m

• Preden vstavite dokument, odstranite sponke za papir in druge kovinske predmete. Ti predmeti lahko povzročijo zagozditev, okvaro optičnega bralnika, požar ali električni udar oziroma poškodujejo dokument.

• Ne uporabljajte optičnega bralnika, če nosite ohlapna oblačila ali nakit, ki bi se lahko zataknil v bralnik, ker lahko pride do telesnih poškodb. Če nosite kravato ali imate dolge lase, bodite izredno previdni. Če se kar koli zatakne v optični bralnik, takoj izklopite stikalo napajanja in izključite napajalni kabel iz električne vtičnice, da zaustavite optično branje.

• Preden dokument vstavite v podajalnik, poravnajte prepognjen ali zvit papir. Če je vstopni rob dokumenta zavihan, se lahko papir zagozdi.

• Če se med optičnim branjem podajanje zaustavi zaradi sistemske napake ali zagozdenega papirja, odpravite težavo, preverite, ali je bila zadnja podana stran uspešno optično prebrana in shranjena, nato pa nadaljujte optično branje ostalih strani dokumenta.

• Ko končate optično branje, zaprite pladenj za izstopne dokumente, da preprečite poškodbo optičnega bralnika, ko ga ne uporabljate.

Optično branje dokumenta stran po stran (premostitveni način delovanja)

Ko optično berete debel dokument stran po stran ali optično berete dokument, ki ima več strani spetih skupaj, vklopite premostitveni način podajanja dokumentov. Ta način delovanja omogoča, da so nameščeni dokumenti optično prebrani brez ločevanja strani, ne glede na število strani. Premostitveni način delovanja vklopite in izklopite na zaslonu z nastavitvami gonilnika optičnega bralnika. V tem poglavju je opisana uporaba programske opreme CapturePerfect, ki je priložena optičnemu bralniku.

Zaženite program CapturePerfect. (Glejte str. 49.)

Odprite zaslon z nastavitvami gonilnika optičnega bralnika. (Glejte str. 49.)

Odprite zavihek [Feeding] [Podajanje].

+ 61 hidden pages
