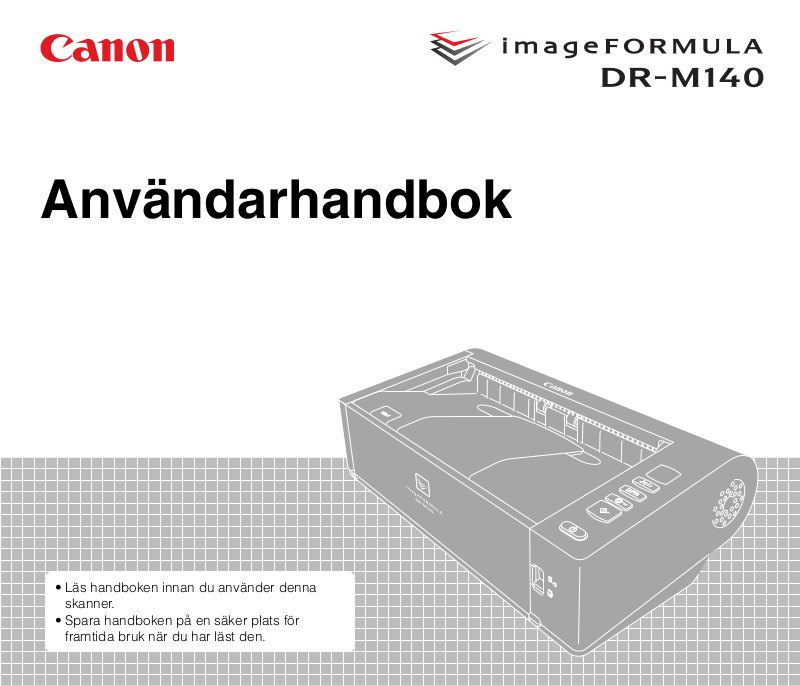

Användarhandbok

• Läs handboken innan du använder denna skanner.

• Spara handboken på en säker plats för framtida bruk när du har läst den.

FCC-BESTÄMMELSER (För 120 V-modellen)

Dokumentskanner, modell M111121 Denna enhet uppfyller Part 15 i FCC-reglerna. Drift begränsas av följande två villkor: (1) Denna enhet får inte orsaka skadlig störning, och (2) denna enhet måste tåla mottagna störningar, inklusive störningar som kan orsaka oönskad inverkan. OBS! Denna utrustning har testats och funnits uppfylla gränserna för digital enhet Class B, i enlighet med Part 15 i FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot störningar vid installation i hemmiljö. Denna utrustning skapar, använder och kan utstråla radiofrekvent energi och, om den inte installeras i enlighet med instruktionerna så kan den orsaka störningar på radiokommunikation. Det finns dock inte garanti för att störningar inte uppstår i en viss installation. Om denna utrustning skapar störningar på radio- eller tv-mottagning, vilket kan avgöras genom att stänga av och sätta på utrustningen, så uppmuntras användaren att försöka komma till rätta med störningarna genom en eller flera av följande åtgärder: – Vrid eller flytta på mottagningsantennen. – Öka avståndet mellan utrustningen och mottagaren. – Anslut utrustningen till ett uttag på en annan elkrets än den som

mottagaren är ansluten till. – Konsultera återförsäljaren eller en erfaren radio/tv-tekniker. Användning av skärmad kabel krävs för att uppfylla klass B-gränserna i underdel B i del 15 i FCC-reglerna. Gör inga ändringar eller modifieringar av utrustningen om inte handbok innehåller annan information. Om sådana ändringar eller modifieringar görs så kan du tvingas sluta använda utrustningen. Canon U.S.A. Inc. One Canon Plaza, Lake Success NY 11042, USA Tel. +1 (516)328-5000

RADIOSTÖRNINGSBESTÄMMELSER (För 120 V-modeller)

Denna digitala apparat överskriver inte Klass B-gränserna för utstrålning av radiobrus från digitala apparater såsom beskrivs i standarden för störningsskapande utrustning kallad ”Digital Apparatus”, ICES-003 från Industry Canada.

RÈGLEMENT SUR LE BROUILLAGE RADIOÉLECTRIQUE (För 120 V modeller)

Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matériel brouilleur: “Appareils Numériques”, NMB-003 édictée par l’Industrie Canada.

International ENERGY STAR® Office Equipment Program

Som ENERGY STAR® Partner, har CANON ELECTRONICS INC. fastställt att produkten följer ENERGY STAR International ENERGY STAR Program är ett internationellt program som främjar

effektiv energiförbrukning vid användning av datorer och annan kontorsutrustning. Programmet stöder utveckling och spridande av produkter med funktioner som minskar energiförbrukningen på ett effektivt sätt. Det är ett öppet system där företag deltar frivilligt. De produkter som omfattas av programmet är kontorsutrustning, till exempel datorer, bildskärmar, skrivare, faxapparater, kopiatorer och skannrar. De länder som deltar använder samma standarder och logotyper. Denna modell har inga inställningsalternativ för energisparfunktioner.

-programmet för energiförbrukning.

Office Equipment

Endast för EU (och EEA).

Den här symbolen anger att den här produkten inte får slängas med de vanliga hushållssoporna enligt WEEE-direktivet (2002/96/EC) och de nationella lagarna. Denna produkt skall lämnas på en anvisad

uppsamlingsplats, t.ex. en auktoriserad utbytesbas när du köper en ny liknande produkt eller en auktoriserad uppsamlingsplats för återvinning av uttjänt elektrisk och elektronisk utrustning (EEE). Felaktig hantering av denna typ av avfall kan ha en negativ inverkan på miljö och människors hälsa på grund av potentiellt farliga ämnen som i allmänhet förknippas med EEE. När du gör dig av med den här produkten på rätt sätt bidrar du samtidigt till att naturtillgångar används på ett effektivt sätt. Mer information om var du kan lämna in uttjänt utrustning för återvinning kan du få hos din kommun, avfallsverket, godkänt WEEE-schema eller den lokala avfallshanteringen. Mer information om återlämning och återvinning av WEEE-produkter finns på www.canon-europe.com/environment (EEA: Norge, Island och Liechtenstein)

Für EMVG

Dieses Produkt ist zum Gebrauch im Wohnbereich, Geschäfts-und Gewerbebereich sowie in Kleinbetrieben vorgesehen.

Modellnamn

Följande namn kan anges för säkerhetsreglerna i varje försäljningsregion där dokumentskannern säljs. DR-M140: Modell M111121

Varumärken

• Canon och Canon-logotypen är registrerade varumärken som tillhör Canon Inc. i USA och kan också vara varumärken eller registrerade varumärken i andra länder.

• imageFORMULA är ett varumärke som tillhör CANON ELECTRONICS INC.

• Microsoft, Windows, Windows Vista PowerPoint och SharePoint är registrerade varumärken eller varumärken som tillhör Microsoft Corporation i USA och andra länder.

• Skärmbild(er) från Microsoft-produkter återges med tillstånd av Microsoft Corporation.

• ENERGY STAR Environmental Protection Agency.

• ISIS är ett registrerat varumärke som tillhör EMC Corporation i USA.

• Copyright © 1995-2011 Nuance Communications, Inc. Med ensamrätt. eCopy är ett varumärke och/eller ett registrerat varumärke som tillhör Nuance Communications, Inc. och/eller dess närstående bolag i USA och/eller andra länder.

• Adobe, Adobe-logotypen, Acrobat, Adobe PDF-logotypen och Adobe Reader är antingen registrerade varumärken eller varumärken som tillhör Adobe Systems Incorporated i USA och/eller andra länder.

• Andra produkt- eller företagsnamn häri kan vara varumärken som tillhör respektive ägare. dokument.

är ett registrerat varumärke som tillhör USA:s

och ®-symboler används dock inte i detta

Copyright 2011 CANON ELECTRONICS INC. Med ensamrätt. Ingen del av denna publikation får reproduceras eller skickas i någon form eller på något sätt, elektroniskt eller mekaniskt, inklusive fotokopiering och inspelning, eller genom något informationslagringseller hämtningssystem utan skriftligt tillstånd från CANON ELECTRONICS INC.

Friskrivningar

Informationen i detta dokument kan ändras utan meddelande.

CANON ELECTRONICS INC. LÄMNAR INGA GARANTIER AV NÅGOT SLAG FÖR DETTA MATERIAL, VARKEN UTTALADE ELLER UNDERFÖRSTÅDDA GARANTIER, FÖRUTOM DET SOM OMNÄMNS HÄR, INKLUSIVE GARANTIER RÖRANDE SÄLJBARHET OCH LÄMPLIGHET FÖR ETT ANVÄNDNINGSOMRÅDE ELLER PATENTINTRÅNG. CANON ELECTRONICS INC. ANSVARAR INTE FÖR NÅGRA DIREKTA, TILLFÄLLIGA ELLER INDIREKTA SKADOR AV NÅGOT SLAG, ELLER FÖR FÖRLUSTER ELLER OMKOSTNADER SOM ÄR ETT RESULTAT AV ATT DET HÄR MATERIALET ANVÄNDS.

CANON ELECTRONICS INC. ANSVARAR INTE FÖR LAGRING OCH HANTERING AV DOKUMENT SOM SKANNATS MED DENNA PRODUKT ELLER FÖR LAGRING OCH HANTERING AV DE SKANNADE BILDDATA SOM SKAPAS. OM DU TÄNKER KASTA BORT ORIGINALEN TILL DE SKANNADE DOKUMENTEN SÅ ÄR DU SOM KUND ANSVARIG FÖR ATT INSPEKTERA DE SKANNADE BILDERNA OCH KONTROLLERA ATT DATA ÄR INTAKTA. MAXIMAL SKADESTÅNDSSKYLDIGHET FÖR CANON ELECTRONICS INC. UNDER DENNA GARANTI ÄR BEGRÄNSAD TILL INKÖPSPRISET PÅ DEN PRODUKT SOM GARANTIN OMFATTAR.

Installationsvägledning

Skanner Nätadapter/nätkabel

(Ansluten längd: 2,6 m)

Referenshandbok Setup Disc

(Installationsskivan)

USB-kabel

Typ A/typ B (Längd: 1,8 m)

Garantikort

(Endast USA och Kanada)

Innan användning

(Endast Europa)

Läs detta först.

STEG 1 Kontrollera tillbehören

Om någon av artiklarna nedan saknas eller är skadad skall du kontakta en auktoriserad Canon-återförsäljare eller servicerepresentant.

Avant l

Vor

Antes de la utiliza

dem

’ utilisation

Prima dell

Gebrauch

Voor gebruik

’ uso

• Innehållet i den här handboken kan komma att ändras utan föregående meddelande.

• Du måste behålla maskinens förpackning och förpackningsmaterial för förvaring eller transport av maskinen.

• I Europa medföljer ett tryckt exemplar av referenshandboken på engelska. Innehållet i referenshandboken finns på andra språk i användarhandboken på Setup Disc (Installationsskivan).

• Stickkontaktens utseende varierar efter land och region.

Innehåll på Setup Disc

VIKTIGT!

När skannern tagit ut ur lådan ska de skyddande plastarken tas bort (▼) från skannern.

(Installationsskiva)

Installera följande programvara som krävs för användning av skannern från den medföljande Setup Disc (Installationsskivan).

• CaptureOnTouch

Detta är ett skanningsprogram som är specifikt för denna produkt.

• CapturePerfect 3.1

Detta är ett skanningsprogram för skannrar i DR-serien.

• Skannerdrivrutin

Detta är skannerdrivrutinen för denna produkt.

Tredjepartsprogram

Följande programvarar finns också med på den medföljande Setup Disc (Installationsskivan). Se filen Readme.txt för mer information om dessa program.

• eCopy PDF Pro Office

Nuance Communications program för att skapa/redigera PDF-filer.

Vid skanning med tredjepartsprogram används skannerdrivrutinen för denna skanner för att konfigurera skanningsvillkoren. Se de handböcker som levereras med de olika programmen för information om hur man öppnar skannerdrivrutinen.

STEG 2 Installation av program

VIKTIGT!

Systemkrav

Datorn måste uppfylla följande systemkrav för att skannern ska kunna användas.

Dator

Processor: Intel Core 2 Duo 1,66 GHz eller snabbare Minne: 1 GB eller mer Hårddisk 3 GB eller mer tillgängligt utrymme krävs för

installation av all programvara. USB-gränssnitt: Hi-Speed USB2.0 Bildskärm: Upplösning 1024 x 768 (XGA) eller högre

rekommenderas. Optisk enhet: Enhet som kan läsa DVD-skivor.

Operativsystem

• Microsoft Windows XP Service Pack 3 eller senare

• Microsoft Windows XP x64 Edition Service Pack 2 eller senare

• Microsoft Windows Vista med Service Pack 2 eller senare (32-bitars

eller 64-bitars version)

• Microsoft Windows 7 Service Pack 1 eller senare (32-bitars eller

64-bitars version)

Andra krav

• Ett ISIS-kompatibelt program eller ett TWAIN-kompatibelt program

som är kompatibelt med ovanstående operativsystem.

• .NET Framework 3.5 eller senare.

• Om du inte känner till systemspecifikationen för datorn kan du

kontakta affären där du köpte datorn, eller datortillverkaren för mer information.

• Om du använder skannern tillsammans med Windows skall du

använda den senaste USB 2.0-drivrutinen som Microsoft gjort tillgänglig. Kontakta din lokala auktoriserade Canon-återförsäljare för mer information.

• Använd det USB-gränssnitt som tillhandahålls som standard med

din dator. Normal drift garanteras dock inte med alla USB-gränssnitt även om det ingår i datorns standardutrustning. Kontakta din lokala auktoriserade Canon-återförsäljare för mer information.

• Skanningshastigheterna blir lägre om datorns standardenliga USB-gränssnitt är USB Full-Speed (motsvarande USB 1.1.).

• Du bör endast använda den USB-kabel som följde med skannern.

• Om processor, minne, gränssnittskort och andra specifikationer inte uppfyller installationskraven kan skanningshastigheten bli kraftigt reducerad och sändningen kan ta lång tid.

• Även om datorn uppfyller de rekommenderade specifikationerna kan skanningshastigheten variera, beroende på de angivna skannerinställningarna.

• De skannerdrivrutiner som kommer med skannern fungerar inte nödvändigtvis med alla ISIS- eller TWAIN-kompatibla program. Kontakta din programåterförsäljare för mer information.

Försiktighetsåtgärder vid användning med 64-bitars operativsystem

• ISIS/TWAIN-drivrutinen som medföljer denna produkt stöder endast skanning med 32-bitars program.

• Det är dock inte garanterat att alla ISIS-/TWAIN-kompatibla program fungerar även om de är 32-bitars program.

• Skanningshastigheten kan variera beroende på datorns specifikationer.

Programinstallation

VIKTIGT!

Tips

• Installera programvaran innan du ansluter skannern till datorn.

• Logga in i Windows som administratör.

• Avsluta alla övriga program och innan du installerar programvaran.

Sätt i programinstallationsskivan i datorns spelarenhet.

Installationsmenyn startar automatiskt när du sätter i skivan i enheten. (Kör setup.exe på skivan om menyn inte visas.)

Klicka på [Typical Installation] [Normal installation].

Om installation av tredjepartsprogram

Vid installation av medföljande program kan man välja vilka medföljande program som ska installeras genom att välja [Custom Installation] [Anpassad installation].

I Windows 7/Vista

Klicka på [Yes] [Ja] eller [Allow] [Tillåt] om följande skärm visas.

Om du vill installera om program som du tidigare avinstallerat ska du markera [Custom Installation] [Anpassad installation] och specificera programmet.

Klicka på [Install] [Installera].

Klicka på [Next] [Nästa].

Läs licensavtalet och klicka på [I accept the terms in the license agreement] [Jag accepterar villkoren i licensavtalet] och sedan [Next] [Nästa] om du bestämmer dig för att acceptera det.

Klicka på [Install] [Installera].

Klicka på [Finish] [Slutför] när installationen av drivrutinen är slutförd.

Klicka på [Next] [Nästa].

Läs licensavtalet och klicka på [Yes] [Ja] för att acceptera det.

Klicka på [Next] [Nästa].

Ange om en plugin för SharePoint ska installeras och klicka på [Next] [Nästa].

När installationen av CaptureOnTouch är slutförd klickar du på [Finish] [Slutför].

Klicka på [Next] [Nästa].

Läs licensavtalet och klicka på [I accept the terms in the license agreement] [Jag accepterar villkoren i licensavtalet] och sedan [Next] [Nästa] om du bestämmer dig för att acceptera det.

Klicka på [Next] [Nästa].

Ange om en plugin för SharePoint ska installeras och klicka på [Next] [Nästa].

Klicka på [Finish] [Slutför] när installationen av CaptureOnTouch är slutförd.

Välj vilket språk som ska användas och klicka på [Next] [Nästa].

Klicka på [Next] [Nästa].

Klicka på [Finish] [Slutför] när installationen av användarhandboken är slutförd.

Klicka på [Exit] [Avsluta] för att avsluta programinstallationen.

STEG 3 Ansluta till en dator

VIKTIGT!

Till eluttag

Nätadapter (inkluderas med skannern)

USB-kabel (medföljer skannern)

Ansluta skannern till datorn och till spänningskälla.

• Anslut inte skannern till datorn innan du installerat programmet.

• Kontrollera att skannerns strömbrytare är OFF [AV] innan du ansluter skannern till datorn. Om strömmen är [ON] [PÅ] så sätt den till [OFF] [AV].

STEG 4 Sätta på strömmen

Tips

VIKTIGT!

Tips

Knappen Power (Ström)

Strömmen till skannerns kan slås [ON] [PÅ] och [OFF] [AV] med strömbrytaren på skannerns framsida.

Kontrollera att skannern och datorn är anslutna ordentligt.

Tryck på strömbrytaren.

Strömbrytaren tänds med blått sken när strömmen är ON (På).

En ballongtext visas i aktivitetsfältet såsom visas nedan. Om du väntar en stund kommer den automatiska identifieringen av skannern att avslutas och skannern blir redo att använda.



När skannern är korrekt ansluten till datorn visas (CaptureOnTouch)-ikonen i aktivitetsfältet enligt följande.

Om ikonen i aktivitetsfältet visas som är skannern inte korrekt ansluten till datorn. Kontrollera strömbrytarens läge samt USB-kabeln.

Stänga av strömmen

Tryck in och håll inne strömbrytaren tills indikatorn slocknar.

• Om skannern stängs av ska man vänta minst 10 sekunder innan den sätts på igen.

• Om du inte kommer att använda skannern under en längre period bör du koppla loss nätkabeln från eluttaget som en säkerhetsåtgärd.

Skannerns inställning för automatisk avstängning är aktiverad som standard och skannern kommer att stängas av automatiskt om den inte används på 4 timmar. För information om hur denna inställning avaktiveras, se ”Inställning

för automatisk avstängning” på s. 71.

Detta slutför installationen.

Inledning

Tips

VARNING!

VAR FÖRSIKTIG!

VIKTIGT!

Tips

Tack för att du valde dokumentskannern Canon imageFORMULA DR-M140. Läs följande handböcker noggrant och lär känna skannerns funktioner innan den används för att se till att du förstår funktionerna tillräckligt väl och kan dra största möjliga nytta av skannerns möjligheter. Spara handböckerna på en säker plats för framtida bruk när du har läst dem.

Skannerns handböcker

Dokumentationen för denna skanner består av följande handböcker.

● Referenshandbok

Denna beskriver installationsprocedurer för skannern. Läs denna handbok första gången du använder skannern.

● Användarhandbok (denna handbok)

Denna handbok innehåller driftsprocedurer för skannern. (Endast elektronisk handbok i PDF)

• Handboken (User Manual) till denna skanner finns på Setup Disc (Installationsskivan) som elektronisk handbok i PDF-format.

• Om du använder Windows kommer den elektroniska användarhandboken att finnas på följande plats när programvaran installerats.

Symboler som används i den här handboken

Följande symboler används i handboken för att förklara procedurer, begränsningar, försiktighet vid handhavande och instruktioner som rör säkerheten.

Indikerar en varning som rör åtgärder som kan leda till dödsfall eller personskada om de inte utförs på rätt sätt. Följ alltid sådana varningar så att skannern används på ett säkert sätt.

Anger ett försiktighetsmeddelande för åtgärder som kan leda till personskada, eller skada på egendom, om de inte utförs korrekt. Följ alltid sådana försiktighetsmeddelanden så att skannern används på ett säkert sätt.

Anger krav och restriktioner för drift. Se till att läsa dessa tips noggrant så att skannern används korrekt och för att undvika att skada skannern.

Förtydligar en åtgärd eller innehåller ytterligare beskrivningar av en procedur. Vi rekommenderar att du läser sådana anmärkningar.

Innehåll

Installationsvägledning.......................................................4

Inledning ............................................................................ 14

Symboler som används i den här handboken............................ 14

Innan skannern används............................ 16

Viktiga säkerhetsanvisningar ..................................... 16

Installationsplats.................................................................... 16

Nätadapter ............................................................................ 16

Flytta skannern...................................................................... 17

Hantering............................................................................... 17

Avfallshantering..................................................................... 18

När skannern skickas för reparation ..................................... 18

Skannerns funktioner.................................................. 19

Delarnas namn och funktioner ................................... 21

Grundläggande användning ....................... 24

Dokument ..................................................................... 24

Placering av dokument................................................ 26

Byta matnings- och utmatningsmetoder................................ 26

Placera dokument ................................................................. 27

Placera kort........................................................................... 29

Placera vikta dokument......................................................... 29

Ställa in läget Long Document (Långa dokument) ................ 30

Detektering av dubbelmatning av dokument......................... 32

Detektera snedmatade dokument ......................................... 34

Skanningsmetoder ..................................... 36

Skanna med CaptureOnTouch ................................... 36

Vad är CaptureOnTouch?..................................................... 36

Starta och avsluta CaptureOnTouch .................................... 36

Scan First (Skanna först) ...................................................... 37

Select Scan Job (Välj skanningsjobb)................................... 39

Använda skannern med knapparna i driftpanelen................. 42

Skannerinställningar.............................................................. 43

Ställa in utdatametod ............................................................ 45

Miljöinställningar.................................................................... 46

Skanna med CapturePerfect ....................................... 49

Skanna med CapturePerfect................................................. 49

Ställa in skannerdrivrutin............................................ 51

Konfiguration av och funktioner hos skannerdrivrutinen ....... 51

Ställa in grundläggande skanningsvillkor ..............................52

Fler avancerade skanningsmetoder........................... 62

Använda en patchkod för skanning ....................................... 62

Underhåll.................................................... 64

Dagligt underhåll.......................................................... 64

Rengöring av skannern ......................................................... 64

Rengöring av skannerns insida............................................. 64

Rengöring av skannerglas och valsar ...................................64

Justera förminskningsgrad .................................................... 66

Byta ut förbrukningsdelar ...................................................... 67

Inställning för automatisk avstängning ..................................71

Felsökning.................................................. 73

Vanliga problem och lösningar................................... 73

Felsökning av program................................................ 75

Användbara tips ........................................................... 76

Rensa pappersstopp och snedmatade dokument .... 78

Avinstallera programvaran.......................................... 80

Bilaga ......................................................... 81

Tekniska specifikationer.............................................. 81

Utbytesdelar .......................................................................... 82

Tillval ..................................................................................... 82

Om flatbäddsskannerenhet 101 ............................................ 82

Mått ....................................................................................... 83

Index...............................................................................84

Innan skannern används

100 mm

(3,94 tum)

100 mm (3,94 tum)

100 mm

(3,94 tum)

Viktiga säkerhetsanvisningar

Läs säkerhetsvarningarna och försiktighetsföreskrifterna nedan för att säkerställa säker drift av denna skanner.

Installationsplats

Denna skanners prestanda påverkas av den miljö som den är installerad i. Se till att platsen som skannern installeras på uppfyller följande miljökrav.

● Se till att det finns tillräckligt med utrymme runt skannern för drift,

underhåll och ventilation.

● Vid skanning av dokument med rak bana ska det finnas tillräckligt

med utrymme bakom skannern för att dokument ska kunna matas ut.

● Undvik att installera skannern i direkt solljus. Använd gardiner för

att skugga skannern om detta inte går att undvika.

● Undvik platser där mycket damm samlas eftersom dammkan

påverka skannerns innehåll negativt.

● Undvik varma eller fuktiga platser, exempelvis i närheten av

vattenkran, varmvattenberedare eller luftfuktare. Undvik platser där ångor från ammoniak släpps ut. Undvik platser nära lättflyktiga eller lättantändliga material, exempelvis alkohol eller lösningsmedel.

● Undvik platser som utsätts för vibrationer.

● Undvik att utsätta skannern för snabba temperaturförändringar. Om

det rum som skannern installeras i är kallt men värms upp snabbt så kan vattendroppar (kondens) bildas inuti skannern. Detta kan leda till en noterbar försämring av skanningskvaliteten. Följande förhållanden rekommenderas för optimal skanningskvalitet: Rumstemperatur: 10 °C till 32,5 °C (50 °F till 90,5 °F) Luftfuktighet: 20–80 % (relativ luftfuktighet)

● Undvik att installera skannern nära utrustning som skapar elektromagnetiska fält (t.ex. högtalare, tv-apparater eller radioapparater).

Nätadapter

● Anslut endast till ett eluttag med korrekt märkspänning och frekvens (120 V, 60 Hz eller 220-240 V, 50/60 Hz beroende på din region).

● Anslut inte annan elektrisk utrustning till samma eluttag som skannern är ansluten till. När du använder en förlängningssladd skall du kontrollera att märkeffekten uppfyller skannerns strömbehov.

● Försök aldrig att ta isär nätadaptern eller ändra den på något sätt, då detta är farligt.

● Nätkabeln kan skadas om den ofta trampas på eller om tunga föremål placeras på den.

● Använd inte nätkabeln medan den är ihoprullad.

● Dra inte i nätkabeln. Fatta tag om kontakten och tag ut den ur

eluttaget när du kopplar ur nätkabeln istället.

● Håll utrymmet runt nätkabeln fritt från föremål så att nätkabeln lätt kan kopplas ur i en nödsituation.

● Använd ingen annan nätadapter än den som följde med skannern. Använd inte nätadaptern som följde med skannern tillsammans med andra produkter.

● Om du har några frågor om strömförsörjning kan du kontakta dina lokala auktoriserade Canon-återförsäljare eller servicerepresentant för mer information.

Flytta skannern

VARNING!

VAR FÖRSIKTIG!

● När skannern flyttas skall den bäras med bägge händerna så att den inte tappas.

● Koppla ur gränssnittskabeln och nätadaptern innan skannern flyttas. Om skannern transporteras med dessa artiklar anslutna kan kontakterna och anslutningsdonen skadas.

Hantering

● Använd inte lättantändlig sprej nära skannern.

● Tryck på strömbrytaren för att stänga av skannern och ta ut

nätkabeln ur eluttaget vid rengöring av skannern.

● Rengör skannern med en lätt fuktad trasa som vridits ur väl. Använd aldrig alkohol, bensen, lösningsmedel eller några andra lättantändliga ämnen.

● Stäng genast av skannern genom att trycka på strömbrytaren och ta ut elkontakten från eluttaget om skannern låter konstigt eller om den avger rök, värme eller konstig lukt, eller om skannern inte fungerar eller om något annat ovanligt uppstår vid användning av skannern. Kontakta sedan din lokala auktoriserade Canon-återförsäljare eller servicerepresentant för att få service gjord på enheten.

● Tappa inte skannern och utsätt den inte för slag eller kraftiga stötar. Stäng omedelbart av skannern genom att trycka på strömbrytaren och ta ut nätkabeln ur eluttaget om skannern skulle bli utsatt för skada. Kontakta sedan din lokala auktoriserade Canon-återförsäljare eller servicerepresentant för att få service gjord på enheten.

● Var noga med att trycka på strömbrytaren för att stänga av skannern och ta ut nätkabeln ur eluttaget innan du flyttar skannern.

● Till kunder med pacemaker

Skannern skapar ett svagt magnetfält. Om kunder som använder pacemaker upplever några problem ska de flytta sig bort från skannern och kontakta en läkare.

Observera alltid följande försiktighetsåtgärder när du använder skannern. Det kan annars ge upphov till brand eller elektriskt stöt.

● Använd inte alkohol, bensen, lösningsmedel, aerosol-spray eller något annat lättantändligt ämne.

● Klipp, skada eller ändra inte nätkabeln. Placera inte tunga föremål på kabeln, dra inte i den eller böj den för mycket.

● Anslut aldrig nätkabeln med våta händer.

● Anslut inte skannern till ett grenuttag.

● Knyt inte och rulla inte ihop nätkabeln då detta kan leda till brand

eller elektrisk stöt. Vid anslutning av nätkabeln skall du kontrollera att el-kontakten är helt inskjuten i eluttaget på ett säkert sätt.

● Använd ingen annan nätkabel eller nätadapter än de som följde med skannern.

● Ta inte isär och ändra inte på skannern.

● Försök aldrig att ta isär nätadaptern eller ändra den på något sätt,

då detta är farligt.

● Placera inte enheten på ett ostadigt eller lutande underlag, eller på platser som utsätts för kraftiga vibrationer. Det kan göra att enheten faller ned eller tippar, vilket kan leda till personskador eller skada på skannern.

● Placera aldrig små metallföremål, såsom häftklamrar, gem eller smycken på skannern. Dessa föremål kan åka in i skannern och orsaka brand eller elektrisk stöt. Stäng omedelbart av skannern genom att trycka på strömbrytaren och ta ut nätkabeln ur eluttaget om sådana föremål skulle åka in i skannern. Kontakta sedan din lokala auktoriserade Canon-återförsäljare eller servicerepresentant för att få service gjord på enheten.

● Installera inte skannern på en fuktig eller dammig plats. Detta kan orsaka brand eller elektrisk stöt.

● Placera inte föremål ovanpå skannern. Sådana föremål kan ramla ned eller välta, vilket kan orsaka personskada.

● Anslut endast till ett eluttag med korrekt märkspänning och frekvens (120 V, 60 Hz eller 220-240 V, 50/60 Hz beroende på din region). Detta kan orsaka brand eller elektrisk stöt.

● Fatta tag i kontakten ordentligt när nätkabeln kopplas ur. Dra inte i själva nätkabeln eftersom det kan skada eller exponera kabelns interna sladdar, vilket kan leda till brand eller elektrisk stöt.

● Lämna tillräckligt med utrymme vid strömuttaget fritt så att du enkelt kan dra ur kontakten. Om du placerar något framför strömuttaget kan det vara svårt att dra ur kontakten i händelse av en nödsituation.

● Vatten eller lättantändliga substanser (alkohol, lösningsmedel, bensen etc.) får inte spillas i skannern eftersom det kan leda till brand eller elektrisk stöt. Detta kan orsaka brand eller elektrisk stöt.

● Tryck på strömbrytaren för att stänga av skannern som en säkerhetsåtgärd när skannern inte kommer att användas på ett tag, till exempel nattetid. Tryck också på strömbrytaren för att stänga av enheten och koppla ur nätkabeln när enheten inte kommer att användas under en längre tid, till exempel under flera helgdagar.

● Blockera inte ventilationsöppningarna. Detta kan orsaka överhettning.

● Använd inte löst sittande kläder eller smycken som kan fastna i skannern vid användning eftersom det kan leda till personskada. Var extra försiktig med slipsar och långt hår. Om någonting fastnar i skannern skall nätkabeln omedelbart kopplas ur för att stoppa skannern.

● Var försiktig när papper läggs i och tas ut ur skannern och när papper som fastnat tas bort eftersom det går att skära sig på papperskanter.

Avfallshantering

När skannern kasseras skall lokala förordningar och lagar följas. Du kan också rådfråga din lokala auktoriserade Canon-återförsäljare.

När skannern skickas för reparation

Skannern måste skickas till en viss adress när en begäran om reparation görs. Använd den packlåda som skannern levererades i när den skall skickas. Se till att skannern inte kan flytta sig genom att lägga packmaterial runt den i packlådan.

Skannerns funktioner

Nedan beskrivs de viktigaste funktionerna hos dokumentskannern DR-M140.

● Kompakt utformning

Skannern är kompakt och endast 313 mm (12,32 tum)(B) x 93 mm (3,66 tum)(D) x 181 mm (7,13 tum)(H) när dokumentmataren är stängd.

● Snabb dokumentmatning

Dokument kan skannas med en hastighet av upp till 40 sidor per minut (vid skanning av enkelsidiga eller dubbelsidiga dokument i A4-storlek vid 200 dpi).

● Två utmatningsvägar för skanning av olika sorters dokument

Använd den utrymmesbesparande U-svängda banan för att skanna papper av standardtjocklek eller använd den raka banan för att skanna kort och andra tjocka dokument.

● Hög bildkvalitet

Sensorn för optisk upplösning på 600 dpi som finns i skannern gör att dokument kan skannas med hög bildkvalitet.

● Gränssnitt för USB 2.0

Skannern stöder Hi-Speed USB 2.0.

● Stöd för färg/gråskala

Dokument kan skannas i 24-bitars färg eller 256-nivåers gråskala.

● Stöder en mängd skanningslägen

Skannern stöder följande skanningslägen, beroende på dokumenttyp:

• Enkelsidig eller dubbelsidig skanning (med funktion för att hoppa

över tom sida)

• Matning kan ske kontinuerligt eller en sida i taget

● Skanning av kort

Du kan skanna visitkort eller ID-kort.

● Avkänning av pappersformat

Skannern känner automatiskt av storleken på ett skannat dokument och eliminerar onödigt utrymme runt bildkanterna när bilden lagras, även när den lagrar ett dokument med oregelbunden storlek.

● Auto Color Detection (Automatisk färgavkänning)

Skannern känner av om det skannade dokumentet är i färg, gråskala eller svartvitt och sparar bilden i enlighet med detta.

● Helautomatiskt läge

I den medföljande programvaran CaptureOnTouch finns ett helautomatiskt läge för att möjliggöra skanning med villkor som ställs in automatiskt. Skanningsvillkor som exempelvis färgläge och pappersstorlek ställs in automatiskt beroende på dokumentet som skannas.

● Automatisk upplösningsavkänning

Vid aktivering i CaptureOnTouch eller i skannerdrivrutinens inställningar känner denna funktion av dokumentets innehåll och avgör skanningsupplösningen automatiskt.

● Folio Scan (Folioskanning)

Du kan skanna vikta dokument. Skannern skannar bägge sidor och kombinerar de skannade bilderna till en enda bild.

● Deskew (Korrigera snedhet)

Skannern rätar upp skannade bilder när det känner av att dokumentet placerades snett.

● Ultrasonic Double Feed Detection (Ultraljudsavkänning av dubbelmatning)

Ultraljudsvågor används för att upptäcka sidor som matats in samtidigt och skanningen stoppas om dubbelmatning detekteras.

● Ignorera avkänning av dubbelmatning

När en dubbelmatning detekteras tänds DFR-knappen på driftpanelen. Du kan fortsätta att skanna genom att trycka på DFR-knappen.

● Textförbättringslägen

Skannern är utrustad med ett läge för Advanced Text Enhancement (Avancerad textförbättring) för att förbättra texten i dokument med mörk eller ojämn bakgrund, och med läget Advanced Text Enhancement II (Avancerad textförbättring II) för att förbättra text när både texten och bakgrunden är ljus. Dessa lägen kanske inte fungerar, beroende på typ av dokument.

● Color Drop-out (Färgeliminering)

Skannern är utrustad med en färgelimineringsfunktion med vilken du kan ange en färg som du vill att skannern ska utesluta från den skannade bilden vid skanning i svartvitt eller gråskala.

● Funktion för att hoppa över tom sida

Tips

Skannern är utrustad med en funktion för att hoppa över tom sida som gör att du kan skanna ett dokument utan att lagra bilder av tomma sidor oavsett om varje sida av dokumentet är tvåsidigt eller enkelsidigt. Bägge sidor skannas men den bilden som anses komma från en tom sida sparas inte.

● Funktion för förhandsgranskning

Skannern är utrustad med en funktion för förhandsgranskning som gör att du kan justera kontrast och ljusstyrka i en förhandsskannad bild och sedan skicka den justerade bilden till ett program, utan att behöva skanna dokumentet igen.

● Funktion för förstärkning av tecken/linjer

Om tecken eller linjer i den inskannade bilden inte är tydliga kan denna funktion användas för att justera deras tjocklek vid skanning.

● Skew Detection Function (Funktionen Snedhetsavkänning); Snedhetsavkänning, funktionen (Skew Detection Function)

Skannern stannat automatiskt när dokument matas in för snett för att förhindra skada på dokumenten.

● Påbörja skanning från driftpanelen

Du kan påbörja skanning genom att starta CaptureOnTouch via knapparna på driftpanelen. Som standard är Job No. 1 (jobb nr 1) tilldelat till Scan First som gör att du enkelt kan skanna ett dokument genom att följa instruktionerna på skärmen.

● Auto Start

Skannern är utrustad med en autostartsfunktion för automatisk start av skanning när den känner av att ett dokument placeras i mataren.

● Viloläge

Skannern är designad för att spara energi genom att automatiskt gå ner i viloläge om det går 10 minuter utan att skanning eller andra åtgärder genomförs.

Vissa funktioner är kanske inte tillgängliga, beroende på vilket program du använder.

Delarnas namn och funktioner

Vy från framsidan (med matningsfacket öppet)

2 3

8 9

6 7

Spaken OPEN (öppna)

Lyft denna för att öppna skannerlocket.

2 Utmatningsförlängningsstöd

Öppna dett vid skanning av dokument som är längre än 150 mm.

3 Dokumentutmatningsfack/övre enhet

Här kommer de skannade dokumenten ut. Öppna detta vid rengöring av skannerns insida eller vid byte av valsar.

4 Inmatningsfack

Lägg i dokumentet.

5 Dokumentledare

Anpassa dokumentledarnas position efter dokumentets bägge kanter för att se till att dokumentet matas in rakt.

6 Ventilationshål

Dessa kyler skannerns insida. Blockera inte ventilationshålen eftersom det kan orsaka överhettning.

7 Driftpanel

Ett antal olika skanningsåtgärder kan utföras via denna, som exempelvis att starta och stoppa skanning, utföra registrerade jobb och stängs av avkänning av dubbelmatning. (Se s. 22)

8 Knappen Power (Ström)

Tryck på denna för att sätta på skannern. Knappen är tänd så länge enheten är påslagen. Tryck in och håll nere knappen tills den släcks för att stänga av skannern. Strömknappen är tänd eller blinkar enligt följande beroende på skannerns status.

Strömknappsindikation Beskrivning

Tänd Skannern är påslagen Blinkande Viloläge

9 Matningsväljare

Använd denna för ändra det sätt som dokumenten matas in på. Sätt väljaren i den nedre positionen vid skanning av flera dokument i rad. (Se s. 26) Sätt den i övre positionen vid skanning av dokument en sida i taget eller vid skanning av flera dokument som sitter ihop. (Se s. 26)

wa LED-indikator (orange)

Denna tänds vid icke-separerande matningsläge.

Sedd bakifrån

Kensington-öppning

Anslut en kedja eller liknande för att förhindra stöld.

2 Rak pappersbana

Vid användning av den raka banan matas skannade dokument ut här.

3 USB-anslutning

Anslut den medföljande USB-kabeln till detta uttag.

4 Strömanslutning

Anslut den medföljande nätadaptern till detta uttag.

Driftpanel

2 3 4 5

Jobbnummerindikator

Visar numret på det jobb som valts via driftpanelen, fel samt annan information.

2 Jobbvalsknapp

Denna väljer registrerade jobb. Vid varje knapptryckning ändras jobb numret som visas på indikatorn.

3 Knappen DFR (Double Feed Release)

(Släpp dubbelmatning)

Denna tänds när en dubbelmatning av dokument detekteras. Vid tryck på denna knapp avaktiveras funktionen för avkänning av dubbelmatning så att skanning kan fortsätta.

4 Stoppknapp

Denna stoppar aktiva jobb.

5 Startknapp

Detta utför det jobb som visas på jobbnummerindikatorn.

Visade felkoder

När ett skanningsfel uppstår visas följande felkoder på jobbnummerindikatorn.

: visas när skannerlocket är öppet.

: visas när ett pappersstopp detekterats.

: visas när en dubbelmatning känns av under skanning.

: visas när ett snedmatat dokument detekterats.

: visas vid andra fel.

Andra visningssätt

När facket till den raka banan öppnas eller stängs så visas utmatningsmetoden via jobbnummerindikatorn.

: blinkar vid läget för rak bana.

: lyser upp vid läget för U-svängd bana.

Grundläggande användning

VIKTIGT!

Matarvals

Linjera framkanterna

Linjera centrum

Dokument

Skannern kan skanna dokument i storlekar från visitkort upp till LTR/A4. Dokumentstorlekarna som denna skanner kan skanna visas nedan.

Vanligt papper

Storlek

Bredd: 50,8 mm till 216 mm (2 tum till 8,5 tum) Längd: 54 mm till 356 mm (2,12 tum till 14 tum) (Du kan skanna

dokument som är upp till 3 000 mm (118,1 tum) långa genom att ställa in skannern på läget Long Document (Långa dokument)).

Papperstjocklek

Rak pappersbana: 27 till 255 g/m

0,04 mm till 0,3 mm (0,00157 tum till 0,0118 tum)

U-svängd pappersbana: 27 till 128 g/m

0,04 mm till 0,15 mm (0,00157 tum till 0,0075 tum)

Papperskapacitet

A4-storlek eller mindre: 50 ark Större än A4-storlek: 40 ark

(7 till 68 lb bond)

(7 till 34 lb bond)

Dokumenten som ska skannas måste uppfylla vissa säkerhetskrav. Läs följande noggrant.

• Vid skanning av flera dokument av olika storlek skall dokumenten läggas i så att de täcker matarvalsarnas hela spännvidd genom att se till att mitten och kanterna på dokumenten är i linje.

• Vi rekommenderar att dokument som är större än 356 mm (14 tum) matas in ett ark i taget.

• Om dokument skannas innan bläcket har torkat kan det orsaka problem med skannern. Kontrollera alltid att bläcket på ett dokument är torrt innan du skannar det.

• Skanning av dokument som är skrivna på med blyerts eller liknande material kan smutsa ner valsar och skannerglas vilket kan leda till fläckar på bilden och att efterföljande dokument blir smutsiga. Rengör alltid skannerns inre delar när sådana dokument skannats.

• Vid skanning av dubbelsidiga dokument som är utskrivna på tunt papper kan bilden på motsatt sida synas igenom. Justera i så fall skanningsintensiteten i programmet innan dokumentet skannas.

• Laminerade dokument kanske inte skannas korrekt, beroende på dokumentet.

• Mata in tunna dokument ett i taget.

• Skanning av följande dokumenttyper kan orsaka pappersstopp

VIKTIGT!

VAR FÖRSIKTIG!

eller felfunktion. Gör först en fotokopia av dokumentet och skanna sedan fotokopian för att skanna ett sådant dokument.

Det finns veck eller viklinjer

Karbonpapper

Pappret är böjt Ytan är bestruken

Extremt tunna dokument,

Pappret är sönderrivet

såsom halvgenomskinligt, tunt papper

Det finns gem eller häftklamrar

Dokument med för mycket dammpartiklar

Visitkort

Storlek: 50 mm x 85 mm (1,97 tum x 3,35 tum) eller

större

Papperstjocklek: 380 g/m

(80 lb bond) 0,45 mm (0,0177 tum)

eller mer Riktning: Endast vertikal matning Utmatningsmetod: Endast rak bana

Om en bunt visitkort inte kan matas in ordentligt måste du minska antalet kort i bunten.

Kort (plast)

Storlek: 54 mm x 86 mm (2,12 tum x 3,37 tum)

(ISO-standard) Korttjocklek: 0,76 mm (0,03 tum) eller mindre, 1,4 mm

(0,055 tum) eller mindre relief Riktning: Vertikal eller horisontell matning

(endast vertikal för kort med relief) Utmatningsmetod: Endast rak bana Papperskapacitet: 3 kort (ej relief), 1 kort (relief)

• Använd rak bana vid skanning av kort.

• Reliefkort kanske inte kan skannas korrekt, beroende på typen av relief.

Placering av dokument

Tips

Den U-svängda banan används när facket för den raka banan på skannerns baksida är stängt och den raka banan när det är öppet.

U-svängd pappersbana Rak pappersbana

Standardinmatning används när matningsväljaren på skannerns framsida är i nedre läge och icke-separerande matning används då den är i övre läget.

Standardinmatning

Icke-separerande

matning

Byta matnings- och utmatningsmetoder

Byt matnings- och utmatningsmetoder beroende på vilken typ av dokument som skannas.

Standardinmatning används för att mata in dokument en sida i taget. Icke-separerande matning används för att mata in inbundna eller ihopsatta flersidiga dokument eller vikta dokument utan att separera dem.

Matnings- och utmatningsmetodet för olika dokumenttyper

Dokumenttyp

Vanligt papper Antingen Antingen

Visitkort Antingen

Plastkort Antingen

Tjockt papper Antingen

Tunt papper Antingen Antingen Inbundna eller

ihopsatta papper (t.ex. fakturor)

Långa dokument

Papper vikta på mitten

Matningsmetod

Ickeseparerande matning

Utmatningsmetod

Rak pappersbana

Antingen

Kommentarer

Placera kort vertikalt.

Kort med relief måste placeras vertikalt, ett kort i taget. Upp till tre kort utan relief kan sättas i på samma gång (antingen vertikalt eller horisontellt).

Vid skanning av dokument som innehåller både vanligt papper och plastkort ska korten placeras överst och den raka banan användas.

+ 59 hidden pages
