FORNI DA INCASSO ISTRUZIONI PER L’USO

OVENS USER INSTRUCTIONS

HORNOS EMPOTRABLES INSTRUCCIONES DE USO

OVEN GEBRUIKSAANWIJZING

EINBAUBACKÖFEN BEDIENUNGSANLEITUNG

FOURS ENCASTRABLES NOTICE D’EMPLOI ET D’INSTALLATION

FORNOS MANUAL DE INSTRUÇÕES DE UTILIZAÇÃO

L’installazione deve essere effettuata secondo le istruzioni da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose, nei confronti dei quali il costruttore non può essere considerato responsabile.

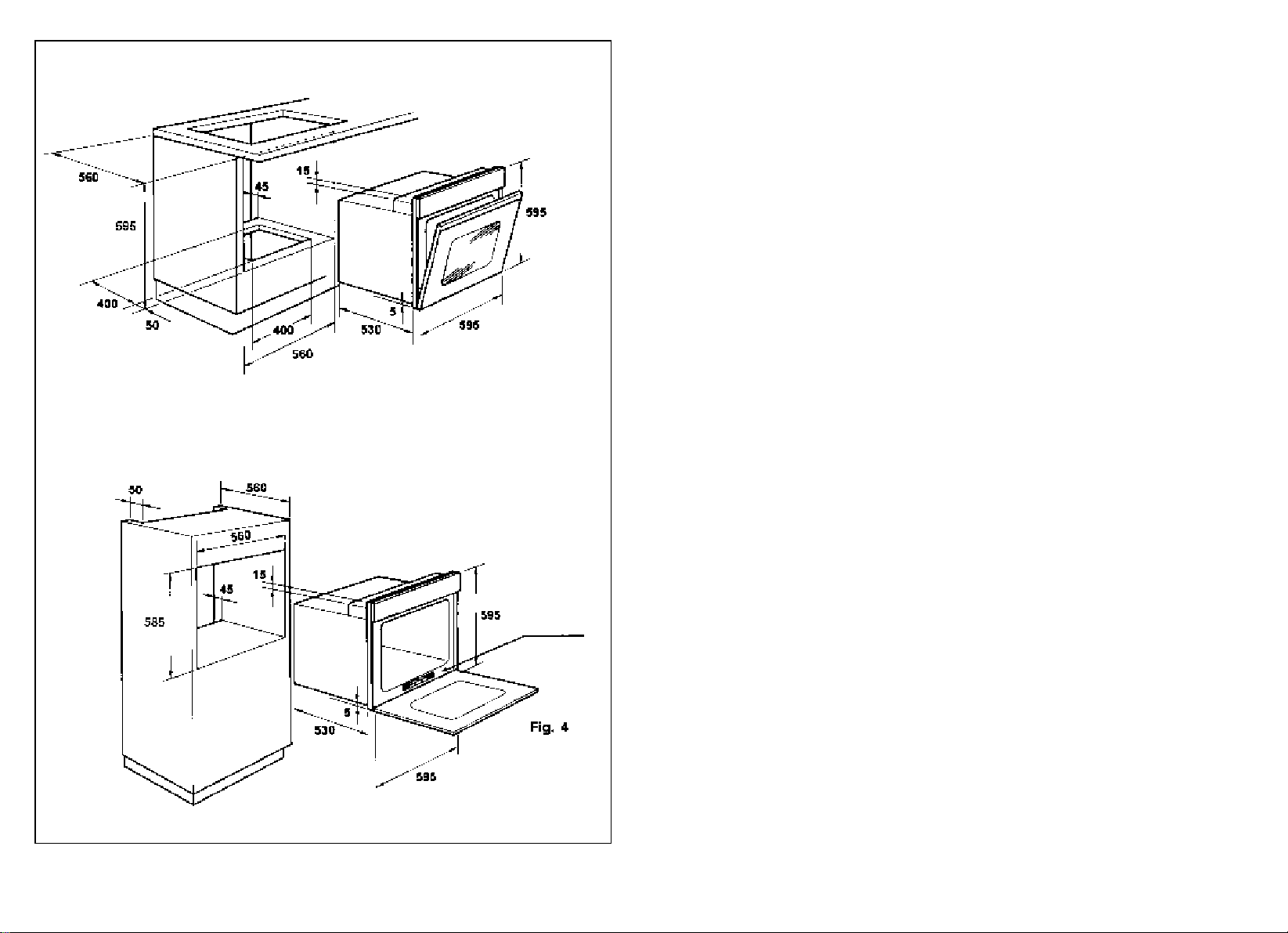

INSERIMENTO DEL MOBILE

Inserire l’apparecchio nel vano del mobile (sottopiano o in colonna). Il fissaggio si esegue con 4 viti attraverso i fori della cornice, visibili aprendo la porta. Per consentire la migliore aerazione del mobile, i forni devono essere incassati rispettando le misure e le distanze indicate nella figura di pagina 19. Nota: per i forni da abbinamento con piano cottura è indispensabile rispettare le istruzioni contenute nel libretto allegato all’apparecchiatura da abbinare.

IMPORTANTE

Per garantire un buon funzionamento dell’apparecchio da incasso è necessario che il mobile sia di caratteristiche adatte. I pannelli dei mobili adiacenti il forno dovranno essere in materiale resistente al calore. In particolare nel caso di mobili in legno impiallicciato le colle dovranno essere resistenti alla temperatura di 120 °C: materiali plastici o collanti non resistenti a questa temperatura sono causa di deformazioni o scollature. In conformità alle norme di sicurezza, una volta incassato l’apparecchio, non debbono essere possibili eventuali contatti con le parti elettriche. Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolta senza l’aiuto di qualche utensile.

Per garantire una buona areazione è necessario eliminare la parete posteriore del vano, inoltre il pianale di appoggio deve avere una luce posteriore di almeno 45 mm.

Allacciamento elettrico

Inserire la spina in una presa di corrente munita di un terzo contatto corrispondente alla presa di terra, che deve essere collegata in modo efficiente. Per i modelli sprovvisti di spina, montare sul cavo una spina normalizzata che sia in grado di sopportare il carico indicato in targhetta. Il conduttore di messa a terra e contraddistinto dai colori giallo verde. Tale operazione dovrà essere eseguita da personale professionalmente qualificato. In caso di incompatibilità tra la presa e la spina dell’apparecchio fare sostituire la presa con altra di tipo adatto, da personale professionalmente qualificato. Quest’ultimo, in particolare, dovrà anche accertare che la sezione dei cavi della presa sia idonea alla potenza assorbita dall’apparecchio. Si può effettuare anche l’allacciamento alla rete interponendo tra l’apparecchio e la rete un interruttore omnipolare con l’apertura minima fra i contatti di 3 mm., dimensionato al carico e rispondente alle norme in vigore. Il cavo di terra giallo-verde non deve essere interrotto dall’interruttore. La presa o l’interruttore omnipolare usati per l’allacciamento devono essere facilmente accessibili ad elettrodomestico installato. Importante: in fase di installazione, posizionare il cavo di alimentazione in modo che in nessun punto si raggiungano temperature superiore di 50 °C alla temperatura ambiente. L’apparecchio è conforme ai requisiti di sicurezza previsti dagli istituti normativi. La sicureza elettrica di questo apparecchio è assicurata soltanto quando lo stesso è correttamente collegato ad un efficace impianto di messa a terra come previsto dalle vigenti norme di sicurezza elettrica. È necessario verificare questo fondamentale requisito di sicurezza e in caso di dubbio, richiedere un controllo accurato dell’impianto da parte di personale professionalmente qualificato. Verificare che la portata elettrica dell’impianto e delle prese di corrente siano adeguate alla potenza massima dell’apparecchio indicate in targa. In caso di dubbio rivolgersi ad una persona professionalmente qualificata.

Importante: la ditta costruttrice resta sollevata da ogni responsabilita per eventuali danni a persone o cose, derivanti dal mancato allacciamento della linea di terra. A TTENZIONE: la tensione e la frequenza di alimentazione sono indicate in targa matricola (fig. 4 - pag. 19).

Avvertenze generali

Vi ringraziamo per aver scelto uno dei nostri prodotti, per ottenere da questo elettrodomestico le migliori prestazioni consigliamo di: — Leggere attentamente le avvertenze contenute nel presente libretto. — Conservare con cura questo libretto per ogni ulteriore consultazione.

Alla prima accensione del forno può svilupparsi fumo di odore acre, causato dal primo riscaldamento del collante dei pannelli d’isolamento avvolgenti il forno. Si tratta di un fenomeno assolutamente normale e, in caso si verificasse, occorre attendere la cessazione del fumo prima di introdurre le vivande. Il forno è per sua natura un apparecchio che diventa caldo, in modo particolare in corrispondenza del cristallo porta. È buona norma quindi impedire che i bambini possano avvicinarsi al forno quando è in funzione, in particolare quando funziona il grill. Per questo motivo è disponibile presso il nostro Servizio di Assistenza Tecnica, un dispositivo di protezione (solo per i forni serie cristallo) atto a ridurre la temperatura delle superfici frontali della porta forno; questo dispositivo dovrebbe essere montato in caso di presenza di bambini piccoli. Tale parte può essere ottenuta contattando il nostro Servizio di Assistenza Tecnica.

Dichiarazione di conformità. Questa apparecchiatura nelle parti destinate a venire a contatto con sostanze alimentari, è conforme alla prescrizione della dir. CEE 89/109 e al D.L. di attuazione N° 108 del 25/01/92.

Apparecchio conforme alle Direttive Europee 89/336/CEE, 73/23/CEE e successive modifiche.

IMPORTANTE

Questo apparecchio dovrà essere destinato solo all’uso per il quale è stato espressamente concepito, e cioè per la cottura di alimenti. Ogni altro uso (ad esempio riscaldamento ambiente) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli. L’uso di un qualsiasi apparecchio elettrico comporta l’osservanza di alcune regole fondamentali. In particolare: — non tirare il cavo di alimentazione per staccare la spina dalla presa di corrente — non toccare l’apparecchio con mani o piedi bagnati o umidi — non usare l’apparecchio a piedi nudi —

non permettere che l’apparecchio sia usato dai bambini o da incapaci, senza sorveglianza

— in generale è sconsigliabile l’uso di adattatori, prese multiple e prolunghe. —

In caso di guasto e/o di cattivo funzionamento dell’apparecchio, spegnerlo e non manometterlo.

In caso di danneggiamento del cavo, provvedere tempestivamente alla sua sostituzione secondo le seguendi indicazioni:

— aprire il coperchio morsettiera, togliere il cavo di alimentazione e sostituirlo con uno di lunghezza corrispondente, isolato in gomma (tipo HO5RRF) e adeguato alla portata dell’apparecchio.

Tale operazione dovrà essere eseguita da personale professionalmente qualificato. Il conduttore di terra (giallo-verde), deve obbligatoriamente essere più lungo di circa 10 mm. rispetto ai conduttori di linea. Per l’eventuale riparazione rivolgersi solamente ad un centro di assistenza tecnica autorizzato e richiedere l’utilizzo di ricambi originali. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell’apparecchio.

Installazione

L’installazione è a carico dell’acquirente e la Casa Costruttrice è esonerata da questo servizio, gli eventuali interventi richiesti alla Casa Costruttrice che dipendono da una errata installazione non sono compresi nella garanzia.

Grigliatura tradizionale a porta chiusa

In questa posizione viene inserita la resistenza del grill a raggi infrarossi. Ottima nella cottura di carni di medie e piccolo spessore (salsicce, costine, bacon).

Grill ventilato a porta chiusa

L’aria, riscaldata dalla resistenza grill, viene aspirata dal ventilatore che la riversa sulle vivande alla temperatura desiderata tra 50 e 200°C. Il grill ventilato sostituisce egregiamente il girarrosto e garantisce ottimi risultati con pollame, salsicce e carni rosse, anche in quantità rilevante.

Forno ventilato

Sono in funzione la resistenza di suola e di cielo con l’ausilio della ventola interna al forno. Questa funzione è indicata per la cottura di pollame, pesce, pane, pizza, ecc. Questo sistema di cottura assicura anche una buona distribuzione del calore e quindi è possibile cuocere su ampia superficie qualsiasi pietanza.

Convezione naturale

Sono in funzione la resistenza suola e la resistenza cielo forno È la cottura tradizionale, ottima per arrostire cosciotti, selvaggina, ideale per biscotti, mele al forno e per rendere i cibi molto croccanti. Si ottengono buoni risultati per cotture su un ripiano con regolazione della temperatura da 50 a 240°C.

Ruotata la manopola di comando sulla posizione la lampada resta accesa per tutte le operazioni che seguono.

Il forno è dotato di:

• una resistenza suola;

• una resistenza cielo che, secondo il tipo di cottura scelto può servire per scaldare o per grigliare all’infrarosso.

FORNO MULTIFUNZIONE CON CONTAMINUTI

O TEMPORIZZATORE DI FINE COTTURA

Contaminuti o temporizzatore

Per il funzionamento del contaminuti o del temporizzatore vedere paragrafo specifico pag. 8.

ISTRUZIONI PER L’USO

La nostra gamma comprende estetiche diverse con colori diversi. Per poter individuare le caratteristiche tecniche e funzionali relative al modello del forno che avete appena acquistato seguite gli schemi sotto riportati. Alcuni modelli sono dotati di manopole a scomparsa, per poterle ruotare estrarle premendo.

FORNO STATICO CON CONTAMINUTI O TEMPORIZZATORE

Contaminuti, temporizzatore

Per il funzionamento del contaminuti o del temporizzatore vedere paragrafo specifico pag. 8.

Il forno è dotato di:

• una resistenza suola;

• una resistenza cielo che, secondo il tipo di cottura scelto può servire per scaldare o per grigliare all’infrarosso.

Ruotata la manopola di comando sulla posizione la lampada resta accesa per tutte le operazioni che seguono.

Regolazione termostatica delle temperature con inserimento della resistenza su-. 50 ÷ MAX

periore ed inferiore del forno.

Grigliatura tradizionale a porta chiusa

In questa posizione viene inserita la resistenza del grill a raggi infrarossi. Ottima nella cottura di carni di medie e piccolo spessore (salsicce, costine, bacon).

Inserimento resistenza grill e motorino girarrosto. Serve per effettuare cotture allo spiedo.

manopola commutatore-termostato

manopola commutatoremanopola termostato

50 ÷ MAX

50 ÷ 200

Suola ventilata

Adatta per cotture delicate (torte-soufflè).

50 ÷ MAX

DISPONIBILE SOLO SU ALCUNI MODELLI

FORNO MULTIFUNZIONE CON CONTAMINUTI

O TEMPORIZZATORE DI FINE COTTURA

Contaminuti o temporizzatore

Per il funzionamento del contaminuti o del temporizzatore vedere paragrafo specifico pag. 8.

Su alcuni modelli per impostare le funzioni premere la manopola centrale e posizionare sulla o sul tempo di cottura

Grigliatura tradizionale a porta chiusa

In questa posizione viene inserita la resistenza del grill a raggi infrarossi. Ottima nella cottura di carni di medie e piccolo spessore (salsicce, costine, bacon).

Funzione pizza

Il calore avvolgente in questa funzione ricrea un ambiente simile a quello dei forni a legna di pizzeria.

Grill ventilato a porta chiusa

Scongelamento

Questa posizione permette di far circolare l’aria a temperatura ambiente intorno al cibo surgelato facendolo così scongelare in pochi minuti senza modificare od alterare il contenuto proteico.

Forno ventilato

Sono in funzione la resistenza di suola e di cielo con l’ausilio della ventola interna al forno. Questa funzione è indicata per la cottura di pollame, pesce, pane, ecc. Questo sistema di cottura assicura anche una buona distribuzione del calore e quindi è possibile cuocere su ampia superficie qualsiasi pietanza.

Suola ventilata

Adatta per cotture delicate (torte-soufflè).

Convezione naturale

Sono in funzione la resistenza suola e la resistenza cielo forno. È la cottura tradizionale, ottima per arrostire cosciotti, selvaggina, ideale per biscotti, mele al forno e per rendere i cibi molto croccanti. Si ottengono buoni risultati per cotture su un ripiano con regolazione della temperatura da 50 a 240°C.

Ruotata la manopola di comando sulla posizione la lampada resta accesa per tutte le operazioni che seguono. Viene inserito anche il ventilatore di raffreddamento.

Il forno è dotato di:

• una resistenza suola;

• una resistenza cielo che, secondo il tipo di cottura scelto può servire per scaldare o per grigliare all’infrarosso.

manopola commutatoremanopola termostato

50 ÷ MAX

50 ÷ 200

50 ÷ MAX

Grigliatura tradizionale a porta chiusa

In questa posizione viene inserita la resistenza del grill a raggi infrarossi. Ottima nella cottura di carni di medie e piccolo spessore (salsicce, costine, bacon).

Grill ventilato a porta chiusa

Forno ventilato

Suola ventilata

Adatta per cotture delicate (torte-soufflè).

Convezione naturale

Ruotata la manopola di comando sulla posizione la lampada resta accesa per tutte le operazioni che seguono.

Il forno è dotato di:

• una resistenza suola;

• una resistenza cielo che, secondo il tipo di cottura scelto può servire per scaldare o per grigliare all’infrarosso.

FORNO MULTIFUNZIONE CON CONTAMINUTI

O TEMPORIZZATORE DI FINE COTTURA

Contaminuti o temporizzatore

Per il funzionamento del contaminuti o del temporizzatore vedere paragrafo specifico pag. 8.

Per impostare le funzioni premere la manopola centrale e posizionare sulla o sul tempo di cottura

manopola commutatoremanopola termostato

50 ÷ MAX

50 ÷ 200

50 ÷ MAX

USO DEL CONTAMINUTI

Per selezionare il tempo prescelto, ruotare la manopola di un giro completo, quindi ritornare con l’indice nella posizione corrispondente al tempo desiderato. Allo scadere del tempo, entrerà in azione la suoneria per alcuni secondi.

USO DEL TEMPORIZZATORE

Con questo meccanismo è possibile programmare la durata espressa in minuti della cottura e quindi lo spegnimento automatico del forno al termine del tempo desiderato (max. 120 minuti). Allo scadere del tempo prescelto, la manopola raggiungerà la posizione di suoneria Oin corrispondenza della quale il forno si spegne automaticamente. Quando si vuole usare normalmente il forno, senza programmare lo spegnimento automatico, si dovrà posizionare la manopola programmatore di fine cottura in posizione .

N.B. Il programmatore di fine cottura ha la funzione di interruttore generale nella posizione

Prima di impostare le funzioni, rimuovere la manopola dallo O.

Grigliatura tradizionale a porta chiusa

In questa posizione viene inserita la resistenza del grill a raggi infrarossi. Ottima nella cottura di carni di medie e piccolo spessore (salsicce, costine, bacon).

Funzione pizza

Il calore avvolgente in questa funzione ricrea un ambiente simile a quello dei forni a legna di pizzeria.

Grill ventilato a porta chiusa

Scongelamento

Questa posizione permette di far circolare l’aria a temperatura ambiente intorno al cibo surgelato facendolo così scongelare in pochi minuti senza modificare od alterare il contenuto proteico.

Forno ventilato

L’aria calda, regolabile da 50 a 240°C viene ripartita sui diversi ripiani; è l’ideale per cuocere contemporaneamente diversi tipi di cibo (carne, pesce, senza mescolare sapori e odori). Cottura delicata - indicata per pan di Spagna, torte margherita, pasta sfoglia, ecc.).

Suola ventilata

Adatta per cotture delicate (torte-soufflè).

Convezione naturale

Ruotata la manopola di comando sulla posizione la lampada resta accesa per tutte le operazioni che seguono. Viene inserito anche il ventilatore di raffreddamento.

Il forno è dotato di:

• una resistenza suola;

• una resistenza cielo che, secondo il tipo di cottura scelto può servire per scaldare o per grigliare all’infrarosso.

manopola commutatoremanopola termostato

50 ÷ MAX

50 ÷ 200

50 ÷ MAX

FORNO MULTIFUNZIONE

CON PROGRAMMATORE ELETTRONICO

POTENZE ELETTRICHE A 230 V

Forno elettrico Grill

Potenza totale 2450 W 1850 W

Per il funzionamento del programmatore elettronico vedere paragrafo specifico pag. 8, 9 e 10.

Programmatore elettronico

USO DEL PROGRAMMATORE ELETTRONICO

Operazioni preliminari da seguire dopo l’allacciamento alla rete elettrica.

Dopo il primo allacciamento alla rete elettrica, ed anche dopo ogni interruzione di corrente, sul cruscotto di comando, in corrispondenza del quadrante luminoso del programmatore comparirà il simbolo «AUTO» lampeggiante. Premere i tasti

TIMERe END

e contemporaneamente il tasto

o e per impostare l’ora esatta. Sul quadrante comparirà anche il simbolo In queste condizioni il forno è predisposto per essere usato manualmente.

109

Possibili funzioni:

— funzionamento manuale — funzionamento contaminuti — funzionamento semiautomatico (programmazione di fine cottura) — funzionamento automatico (programmazione di inizio e fine cottura)

Funzionamento manuale (del forno):

È già stato descritto nel paragrafo OPERAZIONI PRELIMINARI. Ad ogni modo basta premere il pulsante per far apparire al centro il simbolo corrispondente che esclude la scritta AUT O. Dopodichè selezionare la temperatura e le funzioni di cottura.

Uso del programmatore elettronico

Come già descritto nel paragrafo OPERAZIONI PRELIMINARI, il programmatore elettronico può permettere il funzionamento manuale del forno, oppure può essere utilizzato come: — contaminuti — programmazione di fine cottura (funzionamento semiautomatico) — programmazione di inizio e fine cottura (funzionamento automatico)

Uso del contaminuti

Mantenendo premuto il tasto agire sui tasti e fino ad impostare sul quadrante luminoso il tempo desiderato (massimo 23:59). L’impostazione del tempo desiderato viene segnalato sul quadrante luminoso dal simbolo . (N.B. = Questa funzione può essere utilizzata sia con funzionamento manuale che automatico contemporaneamente ad un altro programma). Al termine del tempo impostato il programmatore emette un segnale acustico intermittente. Per farlo cessare premere il tasto . Per far apparire sul quadrante il tempo che manca al termine impostato si deve premere il tasto

Regolazione tonalità del segnale acustico

Il programmatore è dotato di un segnale acustico con tre differenti tonalità. Per scegliere la tonalità desiderata si deve premere il tasto durante il funzionamento del segnale.

Se durante la cottura si desidera conoscere il tempo che manca al termine della cottura stessa è sufficiente premere il tasto

TIMER

. Premendo invece il tasto

END

verrà indicata l’ora di fine cottu-

ra.

Uso del programmatore automatico (inizio e fine cottura)

Selezionare la temperatura e le funzioni di cottura. Nel caso si voglia programmare non solo lo spegnimento del forno, ma anche la durata della cottura (e quindi l’accensione) si devono eseguire le seguenti operazioni:

1) Premere e tenere premuto il tasto

TIMER

ed agendo sui tasti o impostare sul quadrante luminoso il tempo di cottura desiderato. Rilasciando i tasti sul quadrante luminoso ricompare l’ora del momento, la scritta AUTO e il simbolo

2) Premere e tenere premuto il tasto

END

ed agendo sui tasti e impostare sul qua-

drante luminoso del programmatore l’ora di fine cottura. Rilasciando i tasti, sul quadrante luminoso ricompaiono:

— I’ora del momento — la dicitura «AUTO» Una volta eseguite le operazioni sopra descritte, il forno entra automaticamente in funzione Ed automaticamente si spegne all’ora desiderata.

Il momento di accensione del forno viene automaticamente determinato dal programmatore in funzione della durata della cottura. L’entrata in funzione del forno viene segnalato sul quadrante luminoso del programmatore dalla ricomparsa del simbolo e dalla scritta «AUTO». Lo spegnimento del forno viene invece segnalato da un segnale acustico e dalla scomparsa del simbolo mentre la scritta «AUTO» inizia a lampeggiare. Il lampeggiamento della dicitura «AUTO»Vi ricorda che, per rimettere il forno in condizione di funzionamento manuale deve essere premuto il tasto . Il suono che segnala lo spegnimento del forno può essere interrotto premendo il tasto . Se durante la cottura si desidera conoscere il tempo che manca al termine della stessa è sufficiente premere il tasto

TIMER

. Premendo invece il tasto

END

verrà indicata l’ora di fine

cottura.

Attenzione: La simbologia dei tasti può cambiare a seconda dei modelli, ma la loro funzione rimane invariata.

Uso del programmatore semiautomatico (fine cottura)

Selezionare la temperatura e le funzioni di cottura. Nel caso si voglia programmare il solo spegnimento del forno (non l’accensione) eseguire le operazioni di seguito specificate. Premere il tasto

TIMER

e contemporaneamente il tasto o , e, mantenendoli premuti, impostare sul quadrante luminoso il tempo corrispondente alla durata della cottura desiderata. Rilasciare i tasti. Sul quadrante luminoso del programmatore si accenderanno il simbolo e la scritta «AUTO». La comparsa del simbolo nel quadrante significa che il forno ha iniziato la cottura. Al termine della cottura il forno si spegne automaticamente, il programmatore emette un segnale acustico, sul quadrante luminoso scompare il simbolo mentre la dicitura «AUTO» inizia a lampeggiare. Il lampeggiamento della scritta «AUTO» Vi ricorda che, per rimettere il forno in condizione di funzionamento manuale deve essere premuto il tasto .

CONSIGLI UTILI

Griglie forno - Sistema di arresto

Il forno è dotato di un nuovo sistema di arresto griglie. Questo sistema consente di estrarre le griglie quasi completamente senza che queste fuoriescano dal forno mantenendole perfettamente in piano, consentendo di verificare e mescolare il cibo con la massima tranquillità e sicurezza. Per estrarre le griglie è sufficiente, come indicato sul disegno, alzarle, prendendole dalla parte anteriore e tirarle.

Servizio Assistenza Clienti

Prima di chiamare il servizio di Assistenza Tecnica

In caso di mancato funzionamento del piano vi consigliamo di: — verificare il buon inserimento della spina nella presa di corrente; — verificare che l’afflusso di gas sia regolare. Nel caso non si individui la causa di mal funzionamento: spegnere l’apparecchio non manometterlo e chiamare il Servizio di Assistenza Tecnica.

CERTIFICATO DI GARANZIA: cosa fare?

Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserito nel prodotto ed in base alle previsioni del decreto legislativo 24/02, fino a 24 mesi decorrenti dalla data di consegna del bene. Il certificato di garanzia dovrà essere da Lei conservato, debitamente compilato, per essere mostrato al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalmente valido rilasciato dal rivenditore al momento dell’acquisto (bolla di consegna, fattura, scontrino fiscale, altro) sul quale siano indicati il nominativo del rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione. Il Servizio di Assistenza Tecnica Autorizzato, verificato il diritto all’intervento, lo effettuerà senza addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi che sono totalmente gratuiti.

ESTENSIONE DELLA GARANZIA FINO A 5 ANNI: come?

Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei troverà le informazioni ed i documenti necessari per prolungare la garanzia dell’apparecchio sino a 5 anni e così, in caso di guasto, non pagare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi. Per qualsiasi informazione necessitasse, La preghiamo rivolgersi al numero telefonico del Servizio Clienti 0392086811.

ANOMALIE E MALFUNZIONAMENTI: a chi rivolgersi?

Per qualsiasi necessità il centro assistenza autorizzato è a Sua completa disposizione per fornirLe i chiarimenti necessari; comunque qualora il Suo apparecchio presenti anomalie o mal funzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo vivamente di effettuare i controlli indicati sopra.

UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA

Qualora il problema dovesse persistere, componendo il “Numero Utile” sotto indicato, sarà messo in contatto direttamente, con il Servizio Assistenza Tecnica Autorizzato che opera nella Sua zona di residenza.

MATRICOLADEL PRODOTTO. Dove si trova?

È importante che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia oppure sulla targa matricola posta sotto ad un bruciatore del piano. In questo modo Lei potrà contribuire ad evitare trasferte inutili del tecnico, risparmiando oltretutto i relativi costi.

siglia di intervenire asportando i grassi con un panno morbido od una spugna inumiditi con acqua calda. La porosità dello smalto è fondamentale per garantire l’azione autopulente.

N.B.: Tutti i pannelli autopulenti in commercio hanno un’efficacia di rendimento di circa 300 ore di funzionamento forno. Dopo tale limite i pannelli dovrebbero essere sostituiti.

SERVICE

199.123.123

Grill basculante DISPONIBILE SOLO SU ALCUNI MODELLI

Per facilitare la pulizia della parte superiore del forno svitare la ghiera (A) posta al centro della resistenza del grill ed abbassarla. Terminata la pulizia alzare la resistenza con la ghiera (A) inserita nella sua posizione ed avvitare. NB: Per la pulizia vedi paragrafo “Pulizia e manutenzione” del libretto istruzioni. ATTENZIONE: Il forno DEVE funzionare SOLO a resistenza bloccata.

La cottura al grill

Questo tipo di cottura consente la doratura rapida dei cibi. A questo scopo consigliamo di inserire la griglia generalmente nel 3° o 4° ripiano, secondo le dimensioni dei cibi (Fig. 2 pag. 16). Quasi tutte le carni possono essere cotte al grill, fanno eccezione alcune carni magre di selvaggina ed i polpettoni. La carne ed il pesce da cucinare al grill vanno leggermente unti con olio.

Tempi di cottura

Alle pagine 13-14-15-16-17-18 riportiamo una tabella indicativa dove sono indicati tempi e temperature consigliati per le prime cotture. Ad esperienza acquisita potrete variare a vostro piacimento i valori riportati nella tabella stessa.

Pulizia e manutenzione

Pulire le superfici in acciaio inox e smaltate con acqua tiepida e sapone, oppure con appositi prodotti in commercio, evitando assolutamente l’uso di polveri abrasive che danneggerebbero le superfici e le parti estetiche. La pulizia del forno è molto importante e deve essere effettuata ogni volta che questo viene usato. Infatti, sulle pareti si depositano grassi sciolti durante la cottura che potrebbero, alla successiva accensione, produrre odori sgradevoli che nuocerebbero al buon esito della cottura. Per la pulizia usare acqua calda e detersivo, sciacquando accuratamente.

Per eliminare questo fastidioso intervento, su tutti i modelli le pareti del forno possono essere rivestite con speciali pannelli autopulenti ricoperti da uno smalto a struttura microporosa, offerti come accessori opzionali: vedere apposito paragrafo «FORNO AUTOPULENTE CATALITICO».

Usare detersivi e pagliette d’acciaio per le griglie inox. La pulizia delle superfici in cristallo temperato deve essere eseguita quando le superfici sono fredde. Eventuali rotture dovute alla non osservanza di questa regola elementare non rientrano nei termini di garanzia. La lampada forno può essere sostituita disinserendo elettricamente l’apparecchio e svitando l’ampolla che la racchiude, sostituendo la lampada non funzionante con una analoga resistente alle alte temperature.

Forno autopulente catalitico

Speciali pannelli autopulenti ricoperti da uno smalto a struttura microporosa, offerti come accessori opzionali per tutti i modelli, eliminano la pulizia manuale del forno. I grassi proiettati sulle pareti durante la cottura, vengono decomposti dallo smalto, mediante un processo catalitico di ossidazione e trasformati in prodotti gassosi. Schizzi eccessivi di grasso possono ostruire i pori e quindi impedire l’autopulizia. Tale caratteristica può essere ripristinata mediante un riscaldamento per circa 10-20 minuti del forno vuoto impostando la manopola forno in corrispondenza della massima temperatura. Non usare prodotti abrasivi, pagliette metalliche, oggetti appuntiti, panni ruvidi, prodotti chimici o detersivi che possono danneggiare irrimediabilmente lo smalto. Si consiglia inoltre di utilizzare pentole a bordi alti nel caso di cotture di vivande particolarmente grasse (arrosti, ecc.) e di usare la leccarda quando si esegue la cottura al grill. Questo semplice accorgimento realizza la temperatura e le condizioni ideali per il verificarsi del fenomeno della pulitura catalitica. Qualora, per particolari condizioni di sporco, non fosse sufficiente l’azione precedente, si con-

TABELLE TEMPI DI COTTURA

I tempi suggeriti nelle seguenti tabelle sono indicativi, infatti possono variare secondo la qualità, la freschezza, la dimensione e lo spessore degli alimenti e secondo il vostro gusto. Lasciare sempre riposare per alcuni minuti prima di servire, perché tutti gli alimenti continuano a cuocere dopo averli tolti dal forno.

Forno statico

Se non espressamente indicato le cotture si intendono senza preriscaldamento. Per la corretta posizione dei ripiani vedere Fig. 2 pag. 16.

CONSIGLIO UTILE: Spegnete il forno almeno 10 minuti prima del tempo indicato lasciando le vivande all’interno dello stesso. Questo accorgimento vi permetterà, innanzitutto, di risparmiare energia, e di completare la cottura secondo i vostri gusti. Per non rendere le superfici troppo secche è indispensabile abbassare la temperatura.

13 14

Osservazioni

Inserire le lasagne nel forno freddo

Inserire i cannelloni nel forno freddo.

Inserire la pasta al forno nel forno freddo.

Osservazioni

Preparate la pasta a forma di pagnotta e incidere con un coltello una croce sulla parte superiore della forma. Lasciare lievitare a temperatura ambiente almeno 2 ore, ungere la leccarda e posizionate la forma bene al centro della stessa.

Preriscaldate per 15 minuti il forno preparate le pizze nella leccarda smaltata con pomodori, mozzarella e prosciutto, olio, sale, origano.

Disponete 24 vol au vent nella leccarda e cuocete.

Preriscaldate per 15 minuti, ungere la teglia del forno, disporre le 4 focacce oliate e salate prima di infornare, lasciare levitare a temperatura ambiente per almeno 2 ore.

FORNO ELETTRICO STATICO FORNO ELETTRICO VENTILATO

Tempo di cottura Temperatura Tempo di cottura Temperatura

Pietanza Quantità Ripiano in minuti forno Ripiano in minuti forno

Lasagne kg 3,5 2 70 ÷ 75 220 2 60 ÷ 65 200

Cannelloni kg 1,8 2 50 ÷ 60 220 2 40 ÷ 50 200

Pasta al forno kg 2,5 2 55 ÷ 60 220 2 45 ÷ 50 200

Paste salate

FORNO ELETTRICO STATICO FORNO ELETTRICO VENTILATO

Tempo di cottura Temperatura Tempo di cottura Temperatura

Pietanza Quantità Ripiano in minuti forno Ripiano in minuti forno

Pane kg 1 di pasta 2 35 200 2 30 ÷ 35 180

prerisc. 10 prerisc. 10

Pizze kg 1 1 25 ÷ 35 190 1 20 ÷ 25 190

Pasta sfoglia n. 24 1 30 ÷ 35 220 2 25 ÷ 30 200 vol au vent (surgelati)

Focaccia 200 gr. 2 25 ÷ 30 200 2 20 ÷ 25 180 (n. 4) di pasta cad.

Pasta

15 16

Carne

Osservazioni

Disporre la carne in una teglia Pirex a bordo alto con sale pepe. Voltare a metà cottura.

Cuocere la carne in teglia Pirex coperta con sale, pepe, aromi naturali, olio e burro.

Cuocere come sopra.

Osservazioni

Cuocere le trote coperte con olio, sale e cipolle in teglia Pirex.

Cuocere il salmone non coperto in teglia Pirex con sale, pepe e olio.

Cuocete la sogliola con sale e 1 cucchiaio d’olio.

Cuocere in recipiente coperto le orate con olio e sale.

Osservazioni

Sistemare la faraona in teglia Pirex o ceramica a bordo alto condito con aromi naturali e pochissimo olio.

Come per la faraona.

Mettete i pezzi di uguali dimensioni nella leccarda smaltata, condite con aromi naturali. Se necessario voltate i pezzi.

Tutte le carni possono essere cotte in recipiente con bordo basso o bordo alto. È consigliabile coprire il recipiente a bordo basso con un coperchio per evitare di sporcare il forno con schizzi del condimento. Le carni coperte risultano più morbide e succose, mentre quelle scoperte risultano più croccanti. I tempi indicati valgono per cotture con recipiente coperto o scoperto.

Fig. 2

FORNO ELETTRICO STATICO FORNO ELETTRICO VENTILATO

Tempo di cottura Temperatura Tempo di cottura Temperatura

Pietanza Quantità Ripiano in minuti forno Ripiano in minuti forno

Roastbeef intero kg 1 3 70 ÷ 80 220 3 50 ÷60 200

Arrosto di maiale kg 1 2 100 ÷ 110 220 2 80 ÷90 200 arrotolato

Arrosto di vitello kg 1,3 1 90 ÷ 100 220 2 90 ÷ 100 200 arrotolato

Arrosto di manzo kg 1 2 80 ÷90 220 2 80 ÷ 90 200 filetto

FORNO ELETTRICO STATICO FORNO ELETTRICO VENTILATO

Tempo di cottura Temperatura Tempo di cottura Temperatura

Pietanza Quantità Ripiano in minuti forno Ripiano in minuti forno

Trota 3 intere / kg 1 2 40 ÷ 45 220 2 35 ÷ 40 200

Salmone 700 g a fette 2 30 ÷ 35 220 2 30 ÷ 35 200

2.5 cm sp.

Sogliola Filetti / kg 1 2 40 ÷ 45 220 2 35 ÷ 40 200

Orata 2 intere 2 40 ÷ 45 220 2 35 ÷ 40 200

FORNO ELETTRICO STATICO FORNO ELETTRICO VENTILATO

Tempo di cottura Temperatura Tempo di cottura Temperatura

Pietanza Quantità Ripiano in minuti forno Ripiano in minuti forno

Faraona kg 1 - 1,3 2 60 ÷ 80 220 2 60 ÷ 70 200

Pollo kg 1,5 - 1,7 2 110 ÷ 120 220 2 100 ÷ 110 200

Coniglio a pezzi kg 1 - 1,2 2 55 ÷ 65 220 2 50 ÷ 60 200

Pesci

Pollame, coniglio

17 18

Osservazioni

In teglia per torte Ø 22. Prerisc. per 10 minuti.

Prerisc. per 10 min. T eglia per torte Ø 22.

In teglia per torta Ø 22. Prerisc. per 10 minuti.

In teglia per torte Ø 22. Prerisc. per 10 min.

Osservazioni

Disponete i finocchi tagliati in 4 parti e coperti in teglia di Pirex con burro e sale e possibilmente con la parte interna verso l’alto.

Affettate le zucchine e cuocete in teglia Pirex, coperte con burro e sale.

Tagliate le patate in parti uguali e cuocetele coperte con olio, sale e origano o rosmarino in teglia Pirex.

Tagliate le carote a fettine, copritele e cuocete in teglia Pirex.

Osservazioni

Cuocere la frutta in teglia di Pirex o ceramica non coperta. Lasciare raffreddare in forno.

Come sopra

Come sopra.

Osservazioni

Inserire il pane carrè sulla griglia supporto. Dopo la 1

cottura capovolgere fino a cottura ultimata. Avvertenza: tenere il pane carrè al caldo sul fondo forno prima di servire.

Inserire i toasts sulla griglia supporto leccarda; dopo la 1

brunitura capovolgere i toasts fi-

no a brunitura ultimata.

Tagliare le salsiccie a metà e disporle sulla griglia, con la parte interna verso l’alto. Ametà cottura capovolgere le salsiccie fino a cottura ultimata. Avvertenza: Ogni tanto controllate visivamente l’uniformità di cottura. Nel caso di disuniformità intercambiare quelle cotte con quelle meno cotte.

Disporre le fette bene sotto l’azione del grill grande e voltarle due volte.

Condite con aromi naturali e voltatele ogni tanto.

FORNO ELETTRICO STATICO FORNO ELETTRICO VENTILATO

Tempo di cottura Temperatura Tempo di cottura Temperatura

Pietanza Quantità Ripiano in minuti forno Ripiano in minuti forno

Torta cacao in scatola 1 55 180 1 50 160

Torta margherita in scatola 1 55 175 1 40 ÷ 45 160

Torta di carote in scatola 1 65 180 1 50 ÷ 60 160

Torta crostata albicocca700 gr. 1 40 200 2 30 ÷ 35 180

FORNO ELETTRICO STATICO FORNO ELETTRICO VENTILATO

Tempo di cottura Temperatura Tempo di cottura Temperatura

Pietanza Quantità Ripiano in minuti forno Ripiano in minuti forno

Finocchi 800 gr. 1 70 ÷ 80 220 1 60 ÷ 70 200

Zucchine 800 gr. 1 70 220 1 60 ÷ 70 200

Patate 800 gr. 2 60 ÷ 65 220 2 60 ÷ 65 200

Carote 800 gr. 1 80 ÷ 85 220 1 70 ÷80 200

FORNO ELETTRICO STATICO FORNO ELETTRICO VENTILATO

Tempo di cottura Temperatura Tempo di cottura Temperatura

Pietanza Quantità Ripiano in minuti forno Ripiano in minuti forno

Mele intere kg. 1 1 45 ÷ 55 220 2 45 ÷ 55 200

Pere kg. 1 1 45 ÷ 55 220 2 45 ÷ 55 200

Pesche kg. 1 1 45 ÷ 55 220 2 45 ÷ 55 200

GRILL STATICO GRILL VENTILATO

Tempo di cottura Temperatura Tempo di cottura Temperatura

Pietanza Quantità Ripiano in minuti forno Ripiano in minuti forno

Pane carrè tostato 4 fette 4 5 (5 Prerisc.) Grill 4 5 (10 Prerisc.) Grill

Toasts farciti n. 4 3 10 (5 Prerisc.) Grill 3 5/8 (10 Prerisc.) Grill

Salsiccie n. 6 / kg 0,9 4 25/30 (5 Prerisc.) Grill 4 15/20 (10 Prerisc.) Grill

Costate di manzo n. 4 / kg 1,5 4 25 (5 Prerisc.) Grill 4 15/20 (10Prerisc.) Grill

Coscie di pollo n. 4 / kg 1,5 3 50/ 60 (5 Prerisc.) Grill 3 50/60 (10 Prerisc.) Grill

Dolci torte

La cottura con il grill deve essere eseguita ponendo il cibo sotto il grill elettrico a raggi infrarossi. Attenzione: durante il funzionamento il grill diventa di colore rosso vivo. La leccarda deve essere inserita sotto la griglia per raccogliere i sughi.

Verdura

Frutta

Cottura a grill

La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza compromettere le caratteristiche essen

ziali.

INSTALLAZIONE

Targhetta matricola

The installation instructions for professionally qualified personnel must be followed. Incorrect installation may cause harm or injury to people, animals or things. The manufacturer cannot be held responsible for such harm or injury.

FITTING THE OVEN INTO THE KITCHEN UNIT

Fit the oven into the space provided in the kitchen unit: it may be fitted underneath a work top or into an upright cupboard. Fix the oven in position by screwing into place, using the four fixing holes in the frame. To locate the fixing holes, open the oven door and look inside. To allow adequate ventilation, the measurements and distances indicated in the diagram on page 38 must be adhered to when fining the oven. Note: For ovens that are combined with a hob unit the instructions contained in the manual for the hob unit must be followed.

IMPORTANT

If the oven is to work properly, the kitchen housing must be suitable. The panels of the kitchen unit that are next to the oven must be made of a heat resistant material. Ensure that the glues of units made of veneered wood can withstand temperatures of at least 120 °C. Plastics or glues that cannot withstand such temperatures will melt and deform the unit. Once the oven has been lodged inside the unit, the electrical parts must be completely insulated. This is a legal safety requirement. All guards must be firmly fixed into place so that it impossible to remove them without using spe cial tools.

Remove the back of the kitchen unit to ensure an adequate current of air circulates around the oven. The hob must have a rear light of at least 45 mm.

Connecting to the power supply

Plug into the power supply . Ensure first that there is a third contact that acts as earthing for the oven. The oven must be properly earthed. If the model of oven is not fitted with a plug, fit a standard plug to the power cable. It must be able to bear the power supply indicated on the specifications plate. The earthing cable is yellow-green. The plug must be fitted by a properly qualified person. If the socket and the plug are incompatible the socket must be changed by a properly qualified person. Aproperly qualified person must also ensure that the power cables can carry the current required to operate the oven. An ON/OFF switch with a minimum distance of 3 mm between contacts may also be connected to the power supply. The connections must take account of the current supplied and must comply with current legal requirements. The yellow-green earthing cable must not be governed by the ON/OFF switch. The socket or the ON/OFF switch used for connecting to the power supply must be easily accessible when the oven has been installed. Important: During installation, position the power cable in such a way that it will not subjected to temperatures of above 50°C at any point. The oven complies with safety standards set by the regulatory bodies. The oven is safe to use only if it has been adequately earthed in compliance with current legal requirements on wiring safety. You must ensure that the oven has been adequately earthed. The cabling and wiring system must be able to bear the maximum electric power required by the oven. This is indicated on the specifications plate. If you are in any doubt at all, use the services of a professionally qualified person.

The manufacturers cannot be held responsible for any harm or injury to persons, animals or thinas caused bv failure to properly earth the oven.

WARNING: the voltage and the supply frequency are showed on the rating plate (fig. 4 pag. 38).

General warnings

Thank you for choosing one of our products. To get the most out of your oven we recommend that you: Read the notes in this manual carefully: they contain important instructions on how to install, use and service this oven safely. Keep this booklet in a safe place for easy, future reference.

When the oven is first switched on it may give out acrid smelling fumes. This is because the bonding agent for insulating panels around the oven has been heated up for the first time. This is a completely normal, if it does occur you merely have to wait for the fumes to clear before putting the food into the oven. An oven by its very nature becomes very hot. Especially the glass of the oven door. Do not allow children to go near the oven when it is hot, especially when the grill is on. A specially designed protector shield (some models only) which reduces considerably the surface temperature of the oven door can be obtained through our service organization. This shield is recommended for households with young children.

Declaration of compliance. The parts of this appliance that may come into contact with foodstuffs comply with the provisions of EEC Directive 89/109.

This appliances complies with Directives 89/336/EEC, 73/23/EEC and following changes.

When you have unpacked the oven, make sure that it has not been damaged in any way. If you have any doubts at all, do not use it: contact a professionally qualified person. Keep packing materials such as plastic bags, polystyrene, or nails out of the reach of children because they are dangerous for children.

IMPORTANT

The oven must be used only for the purpose for which it was designed: it must only be used for cooking food.

Any other use, e.g. as a form of heating, is an improper use of the oven and is therefore dangerous. The manufacturers cannot be held responsible for any damage caused by improper, incorrect or unreasonable use.

When using any electrical appliance you must follow a few basic rules. – Do not pull on the power cable to remove the plug from the socket. – Do not touch the oven with wet or damp hands or feet. – Do not use the oven unless you are wearing something on your feet. –

Do not allow children on irresponsible people to use the oven unless they are carefully supervised.

– It is not generally a good idea to use adapters, multiple sockets for several plugs and cable

extensions. – If the oven breaks down or develops a fault switch it off at the mains and do not touch it. If the cable is at all damaged it must be replaced promptly. When replacing the cable, follow these instructions. Remove the power cable and replace it with one of equal length that has been insulated in rub

ber

of the HO5RR-F type. The cable must be able to bear the electrical current required by the

oven.

Cable replacement must be carried out by properly qualified technicians.

The earthing cable (yellow-green) must be 10 mm longer than the power cable.

Use only an approved service centre for repairs and ensure that only original parts are used. If the above instructions are not adhered to the manufacturers cannot guarantee the safety of the oven.

Installation

Installation is the customer’s responsibility. The manufacturers have no obligation to carry this out. If the assistance of the manufacturer is required to rectify faults arising from incorrect installation, this assistance is not covered by the guarantee.

Door closed Grilling

The setting of this function switches on the infrared grill element. This function is ideal for cooking meats of medium thickness (sausages and bacon).

Door closed fan grill

The air is heated by the grill element and the fan blows the air onto the food at the required temperature. This ranges from 50°C to 200°C. The grill/fan is an excellent alternative to roasting on the spit. It is ideal for roasting even large quantities of poultry, sausages and red meats.

Fan assisted cooking

The oven top and lower element produce heat which is distributed in even manner with aid of a fan. This cooking method is particularly suited to chicken, fish, bread, etc. The perfect heat distribution of this function guarantees perfect results on large size dishes.

Natural convection

Bottom and top oven elements are used. This is the traditional form of baking and roasting. It is ideal for roasting joints of meat and game, baking biscuits and apples and making the food nice and crunchy. You will get the best results if you put the food on the same shelf and set the temperature between 50°C and 240°C.

Turn the control dial to the light will remain on during all the following phases.

The ovens is fitted with:

• a bottom element;

• a top element for infra-red heating,or grilling

MULTI-FUNCTION OVEN WITH MINUTE TIMER

OR TIMER FOR COMPLETE COOKING PERIOD

Minute timer or timer for complete cooking period

For formation on the minute timer or the timer for a complete cooking period see the relevant section on pages 27.

2322

OPERATING INSTRUCTIONS

Our range includes many different styles and colours. To find the technical specifications and functions of the model which you have bought, study the diagrams below. Some models feature push/pull knobs, press to eject before rotating.

STATIC OVEN WITH MINUTE TIMER OR TIMER FOR COMPLETE

COOKING PERIOD

Minute timer or timer for complete cooking period

For formation on the minute timer or the timer for a complete cooking period see the relevant section on page 27.

The ovens is fitted with:

• a bottom element;

• a top element for infra-red heating,or grilling

Turn the control dial to the light will remain on during all the following phases.

Temperature setting and the oven’s top and bottom elements. 50 ÷ MAX

Door closed Grilling

The setting of this function switches on the infrared grill element. This function is ideal for cooking meats of medium thickness (sausages and

bacon).

Grill/spit element. This is used for roasting on the spit.

function/thermostat dial

function dialthermostat dial

50 ÷ MAX

50 ÷ 200

Fan plus lower element

This function is ideal for delicate dishes (pies-souffle).

50 ÷ MAX

ACCORDING T O THE MODELS

Door closed Grilling

The setting of this function switches on the infrared grill element. This function is ideal for cooking meats of medium thickness (sausages and bacon).

Door closed fan grill

Fan assisted cooking

Fan plus lower element

This function is ideal for delicate dishes (pies-souffle).

Natural convection

Turn the control dial to the light will remain on during all the following phases.

The ovens is fitted with:

• a bottom element;

• a top element for infra-red heating,or grilling.

function dialthermostat dial

50 ÷ MAX

50 ÷ 200

50 ÷ MAX

MULTI-FUNCTION WITH MINUTE TIMER

OR TIMER FOR COMPLETE COOKING PERIOD

Minute timer or timer for complete cooking period

For information on the minute timer or the timer for a complete cooking period see the relevant section on page 27.

To set the chosen function press the central knob and position on or on the cooking time required.

MULTI-FUNCTION WITH MINUTE TIMER

OR TIMER FOR COMPLETE COOKING PERIOD

Minute timer or timer for complete cooking period

For information on the minute timer or the timer for a complete cooking period see the relevant section on page 27.

According to the models: to set the chosen function press the central knob and position on or on the cooking time required.

Door closed Grilling

The setting of this function switches on the infrared grill element. This function is ideal for cooking meats of medium thickness (sausages and bacon).

Pizza function

The intense heat generated when using this function is similar to that produced in traditional wood-fired pizza ovens.

Door closed fan grill

Defrosting

When the dial is set to this position. The fan circulates air at room temperature around the frowen food so that it defrosts in a few minutes without the protein content of the food being changed or altered.

Fan assisted cooking

The oven top and lower element produce heat which is distributed in even manner with aid of a fan. This cooking method is particularly suited to chicken, fish, etc. The perfect heat distribution of this function guarantees perfect results on large size dishes.

Fan plus lower element

This function is ideal for delicate dishes (pies-souffle).

Natural convection

Turn the function knob to the on position the light will be on for all the following operations. The cooling fan is also switched on.

The oven is fitted with:

• a bottom element;

• a top element for infra-red heat up or grilling.

function dialthermostat dial

50 ÷ MAX

50 ÷ 200

50 ÷ MAX

USING THE MINUTE TIMER

To set the cooking time, turn dial one complete revolution and then position the index to the required time. When the time has lapsed, the signal will ring for a few seconds. .

USING THE END OF COOKING TIMER

This control enables to set the desired cooking time (max. 120 min.) the oven will automatically switch off at the end of the set time. The timer will count down from the set time return to the Oposition and switch off automatically. For normal use of oven set the timer to the position.

Note. The end of cooking timer also act as general switch. To set the oven ensure the timer is not on the

position.

2726

Door closed Grilling

The setting of this function switches on the infrared grill element. This function is ideal for cooking meats of medium thickness (sausages and bacon).

Pizza function

The intense heat generated when using this function is similar to that produced in traditional wood-fired pizza ovens.

Door closed fan grill

Defrosting

Fan oven

Air that has been heated to a temperature between 50 and 240 is blown by the fan onto the different levels. It is ideal for cooking different types of food at the same time (e.g. meat and fish) without mixing tastes and smells. It cooks very gently and is ideal for sponge cakes, pastries, etc.

Fan plus lower element

This function is ideal for delicate dishes (pies-souffle).

Natural convection

Turn the function knob to the on position the light will be on for all the following operations. The cooling fan is also switched on.

The oven is fitted with:

• a bottom element;

• a top element for infra-red heat up or grilling.

function dialthermostat dial

50 ÷ MAX

50 ÷ 200

50 ÷ MAX

MULTIFUNCTION OVEN WITH

ELECTRONIC PROGRAMMER

POTENZE ELETTRICHE A 230 V

Forno elettrico Grill

Potenza totale 2450 W 1850 W

For information on the electronic programmer see the relevant section on pages 28-29.

Electronic programmer

TO OPERATE THE ELECTRONIC CLOCK-PROGRAMMER

Preliminary Operations to Perform After Plugging-in the Oven.

After initially plugging-in the unit, and after each interruption in power, the lighted display on the control panel will respond by flashing «AUTO» Press the

TIMER

and

END

buttons along with the or buttons to set the exact time. When the symbol appears on the display, the oven is

ready to be used manually.

Available Functions

— Manual operation — Timed operation — Semi-automatic operation (programmed end to the cooking time) — Automatic operation (programmed beginning and end of cooking time)

Manual Operation (of the oven):

This has already been described in the section of PRELIMINARY OPERATIONS. Just press the button to make the corresponding symbol appear in the center and remove the AUTO indicator.

Using the Electronic Programmer

As described in the PRELIMINARY OPERATIONS section, the electronic programmer allows the oven to be operated manually or by: — The timer; — Programming the end of the cooking time (semi-automatic operation); — Programming the beginning and end of the cooking time (automatic operation).

Using the Timer

While pressing the button, use the and buttons to select the desired time (23:59 maximum). Setting the desired time will light the symbol. (Note: This function can be used either as a manual function or automatic along with another program). At the end of the set time the programmer sounds an interminent signal, to cancel the signal press . While cooking, to display the time remaining press .

Adjusting the Tone of the Timer Signal

Three different tones are available on the acoustic timer signal. To choose the bone desired, press the button while the signal is sounding.

Semi-Automatic Programming (end of cooking time)

Select oven temperature and cooking function. To program only the shut-off (and not the turn-on) time of the oven proceed as follows. Press the TIMER button along with either the or button, and, while holding the buttons, set the display to the desired cooking time. Release the buttons. The display responds by lighting the symbol and «AUTO», indicator. The symbol on the display means the oven has begun to cook. At the end of the cooking time, the oven shuts-off automatically, the programmer sounds a tone, the symbol vanishes from the display, and the «AUTO» indicator begins to blink. Remember that when the «AUTO» indicator is blinking, the bunon must be pressed to return the oven to manual operation. To display the cooking time remaining while cookingl press the

TIMER

button. Pressing the

END

button shows the time when cooking will end

Automatic Programming (beginning and end of cooking time)

Select oven temperature and cooking function. To program not only the oven shut-off time, but also the cooking time (and hence the turn-on time) the following steps must be performed:

1) Press and hold the

TIMER

button and use the and buttons to set the display to the desired cooking time. Upon releasing the buttons, the display will again show the current time, the «AUTO» indicator, and the symbol.

2) Press and hold the

END

button and use the and buttons to set the display when

time cooking is to finish.

When the buttons are released, the display will again show: — The current time; — The «AUTO» indicator. Once the above steps are completed, the oven will automatically turn on and off at the desired times.

The oven turn-on time will automatically be determined by the oven, based on the cooking times. When the oven begins operation, the programmer will display with symbol and the «AUTO» indicator. When the oven shuts-off, the tone sounds and the symbol disappears. The «AUT O» indicator begins to blink. Remember that when the «AUTO» indicator is blinking, the button must be pressed to return the oven to manual operation. The tone signaling the end of the cooking time can be canceled by pressing the button. To display the cooking time remaining while cooking, press the

TIMER

button. Pressing the

END

button shows the time when cooking will end.

Warning: The symbols on the buttons may vary from model to model, but their functions remain the same.

To replace the interior light: switch off the mains power supply and unscrew bulb. Replace with an identical bulb that can withstand very high temperatures.

Self-cleaning oven with catalytic

Special self-cleaning panels covered in a micro-porous coating are available as optional extras for all models. If they are fitted, the oven no longer needs to be cleaned by hand. The fat that is splattered onto the sides of the oven during roasting is eliminated by the microporous coating which breaks the fat down by catalysis and transforms it into gas. Excessive splattering may nevertheless block the pores and therefore hinder self-cleaning. The self-cleaning capacity may be restored by switching on the empty oven to maximum for about 10-20 minutes. Do not use abrasive products, metal cleaning wads, sharp objects, rough cloths, or chemical products and detergents that may permanently damage the catalytic lining. It is a good idea to use deep roasting trays to roast fatty foods such as joints of meat etc. and to put a tray underneath the grill to catch surplus fat. These simple precautions will ensure the correct temperature and ideal conditions for catalytic cleaning to take place. If the walls of the oven are so thickly coated in grease that the catalytic lining is no longer effective remove surplus grease with a soft cloth or sponge soaked in hot water. The lining must be porous for self-cleaning to be effective.

N.B.: All catalytic linings currently on the market have a working life of about 300 hours. They should therefore be replaced after about 300 hours.

Service centre

Before calling the Service Centre

If the oven is not working, we recommend that: — you check that the oven is properly plugged into the power supply.

If the cause of the fault cannot be detected: disconnect the oven from the mains, do not touch the oven and call the after sales service.

Before calling the Service Centre remember to make a note of the serial number on the serial number specifications plate (see fig. 4, pag. 38).

The oven is supplied with a guarantee certificate that ensures that it will be repaired free of charge at the Service Centre.

Weighing grill ACCORDING TO THE MODELS

For routine cleaning access can be gained to the upper parts of the oven by removing the screw and washer (A) from the middle of the grill element and then gently tilting the element in a downward direction. Once cleaned the grill can be returned to the correct position by reversing the above procedure. NB: For cleaning instructions please refer to the section entitled cleaning and maintenance. WARNING: the oven must only be used when the grill in its correct position.

USEFUL TIPS

Shelf safety system

The oven features a new shelf safety system. This allows you to pull out the oven shelves when inspecting the food without danger of food spillages or shelves folling accidentally out of the oven. To remove the shelves pull out and lift.

Grilling

Grilling makes it possible to give food a rich brown colour quickly. For browning we recommend that you insert the grill onto the fourth level, depending in the proportions of the food (see fig. 2, page 35). Almost all food can be cooked under the grill except for very lean game and meat rolls. Meat and fish that are going to be grilled should first be lightly doused with oil.

Cooking times

For recommended cooking times and temperatures the first time you use the oven, refer to the tables on pages 32, 33, 34, 35, 36 and 37. You may then wish to vary these times and settings in the light of your own experience.

Cleaning and maintenance

Clean the stainless steel and enamelled surfaces with warm, soapy water or with suitable brand products. On no account use abrasive powders that may damage surfaces and ruin the oven’s appearance. It is very important to clean the oven each time that it is used. Melted fat is deposited on the sides of the oven during cooking. The next time the oven is used this fat could cause unpleasant odours and might even jeopardise the success of the cooking. Use hot water and detergent to clean; rinse out thoroughly. To make this chore unnecessary all models can be lined with catalytic self-cleaning panels: these are supplied as an optional extra (see the section SELF-CLEANING OVEN WITH CATALYTIC LINING). Use detergents and abrasive metal pads like «brillo pads» for the stainless steel grills. The glass surfaces as the top, oven door and warming compartment door must be cleaned when they are cold. Damage that occurs to them because this rule was not adhered to are not covered by the guarantee.

TABLES OF COOKING TIMES

The overall suggested cooking times set out below are intended as a rough guide only . They may in fact vary according to the quality, the freshness, the size and the thickness of the food cooked and of course cooking time is also partly a matter of taste. Let the food stand for a few minutes before serving because the ingredients continue cooking after they have been removed from the oven.

Static oven

Unless otherwise stated, the cooking times do not include heating up the oven to the required temperature. See fig. 2, page 34 for the correct position of the oven shelves.

HANDY TIP: Turn off the oven at least 10 minutes before the time shown, leaving the food in the oven. This way, you will save energy and be able to finish cooking the dish in such a way as to suit you. Lower the temperature so as to avoid the surface of the food becoming hard and dry.

32 33

Remarks

Put the lasagne into an unheated oven

Put the cannelloni into an unheated oven

Put the oven baked pasta into an unheated oven.

Remarks

Form the dough into a loaf and make a cross with a knife on top of the dough leave the dought to rise for at least 2 hours. Grease the baking tin and put the dough in the middle of it.

Warm the oven for 15 minutes and place the pizzas in the greased baking tray. Garnish them with tomatoes, mozzarella, ham, oil, salt and origano.

Place 24 vol au vents in the oven and bake.

Warm the oven for 15 minutes, grease the baking tray, season the 4 focaccia with oil and salt and leave them to rise at room temperature for at least 2 hours before putting them in the oven.

STATIC ELECTRIC OVEN ELECTRIC FAN OVEN

Time of cooking Oven Time of cooking Oven

Food Quantity Shelf in minutes temperature Shelf in minutes temperature

Lasagne kg 3,5 2 70 ÷ 75 220 2 60 ÷ 65 200

Cannelloni kg 1,8 2 50 ÷ 60 220 2 40 ÷ 50 200

Oven baked pasta kg 2,5 2 55 ÷ 60 220 2 45 ÷ 50 200

Baking (not cakes) STATIC ELECTRIC OVEN ELECTRIC FAN OVEN

Time of cooking Oven Time of cooking Oven

Food Quantity Shelf in minutes temperature Shelf in minutes temperature

Bread kg 1 pasta 2 35 200 2 30 ÷ 35 180

10 (pre-heating) 10 (pre-heating)

Pizzas kg 1 1 25 ÷ 35 190 1 20 ÷ 25 190

Pastry (frozen) n. 24 1 30 ÷ 35 220 2 25 ÷ 30 200 vol au vents

4 Focaccia 200 gr. 2 25 ÷ 30 200 2 20 ÷ 25 180

of dough each

Pasta

34 35

Meat

Remarks

Put the meat into a deep Pyrex dish and season with salt and pepper; turn the meat half way through cooking.

Cook the meat in a covered Pyrex dish with herbs, spice, oil and butter.

Cook as indicated above.

Remarks

Cover the trout with salt, oil and onions and cook in a Pyrex dish.

Cook the salmon in an open Pyrex dish with salt, pepper and oil.

Cook the sole with salt and a spoonful of oil.

Cook the bream in oil and salt in a covered dish.

Remarks

Place the guinea fowl in a deep Pyrex or pottery dish with very little oil and season with herbs and spices.

Follow the procedure for cooking the guinea fowl.

Put all the pieces of the same size in the glazed tray. Season with herbs and spices. Turn the pieces as and when required.

All meats can be roasted in shallow or deep roasting trays. It is advisable to cover the shallow trays to avoid splattering the sides of the oven with grease will be crunchier. The roasting times are the same whether the meat has been covered up or not.

Fig. 2

STATIC ELECTRIC OVEN ELECTRIC FAN OVEN

Time of cooking Oven Time of cooking Oven

Food Quantity Shelf in minutes temperature Shelf in minutes temperature

Whole joint of beef kg 1 3 70 ÷ 80 220 3 50 ÷ 60 200

Joint of deboned kg 1 2 100 ÷ 110 220 2 80 ÷ 90 200

Joint of deboned veal kg 1,3 1 90 ÷ 100 220 2 90 ÷ 100 200

Joint of filet of beef kg 1 2 80 ÷ 90 220 2 80 ÷ 90 200

STATIC ELECTRIC OVEN ELECTRIC FAN OVEN

Time of cooking Oven Time of cooking Oven

Food Quantity Shelf in minutes temperature Shelf in minutes temperature

Trout 3 whole trout 2 40 ÷ 45 220 2 35 ÷ 40 200

or 1 kg

Salmon 700 g peer 2 30 ÷ 35 220 2 30 ÷ 35 200

2.5 cm slice

Sole Fillets / 1 kg 2 40 ÷ 45 220 2 35 ÷ 40 200

Bream 2 whole ones 2 40 ÷ 45 220 2 35 ÷ 40 200

STATIC ELECTRIC OVEN ELECTRIC FAN OVEN

Time of cooking Oven Time of cooking Oven

Food Quantity Shelf in minutes temperature Shelf in minutes temperature

Guinea fowl kg 1/1,3 2 60 ÷ 80 220 2 60 ÷ 70 200

Chicken kg 1,5-1,7 2 110 ÷ 120 220 2 100 ÷ 110 200

Rabbit pieces kg 1/1,2 2 55 ÷ 65 220 2 50 ÷ 60 200

Fish

Rabbits and Poultry

36 37

STATIC ELECTRIC OVEN ELECTRIC FAN OVEN

Time of cooking Oven Time of cooking Oven

Food Quantity Shelf in minutes temperature Shelf in minutes temperature

Cocount cake baked in a tin 1 55 180 1 50 160

Torta Margherita in a tin 1 55 175 1 40 ÷ 45 160

Carrot cake baked in a tin 1 65 180 1 50 ÷ 60 160

Apricot pie 700 gr. 1 40 200 2 30 ÷ 35 180

STATIC ELECTRIC OVEN ELECTRIC FAN OVEN

Time of cooking Oven Time of cooking Oven

Food Quantity Shelf in minutes temperature Shelf in minutos temperature

Fennel bulbs 800 gr. 1 70 ÷ 80 220 1 60 ÷ 70 200

Courgettes 800 gr. 1 70 220 1 60 ÷ 70 200

Potatoes 800 gr. 2 60 ÷ 65 220 2 60 ÷ 65 200

Carrots 800 gr 1 80 ÷ 85 220 1 70 ÷ 80 200

STATIC ELECTRIC OVEN ELECTRIC FAN OVEN

Time of cooking Oven Time of cooking Oven

Food Quantity Shelf in minutes temperature Shelf in minutes temperature

Whole apples kg 1 1 45 ÷ 55 220 2 45 ÷ 55 200

Pears kg 1 1 45 ÷ 55 220 2 45 ÷ 55 200

Peaches kg 1 1 45 ÷ 55 220 2 45 ÷ 55 200

STATIC GRILL WITH OPEN DOOR GRILL FAN WITH CLOSE DOOR

Time of cooking Oven Time of cooking Oven

Food Quantity Shelf in minutes temperature Shelf in minutes temperature

Squares of bread 4 slices 4 5 Grill 4 5 Grill for toasting (5 to heat up grill) (10 to heat up grill)

Toasted sandwiches n. 4 4 10 Grill 3 5/8 Grill

(10 to heat up grill) (10 to heat up grill)

Sausages n. 6 / kg 0,9 4 25/30 Grill 4 15/20 Grill

(5 to heat up grill) (10 to heat up grill)

Ribs of beef n. 4 / kg 1,5 4 25 Grill 4 15/20 Grill

(5 to heat up grill) (10 to heat up grill)

Chicken legs n. 4 / kg 1,5 3 50/ 60 Grill 3 50/ 60 Grill

(5 to heat up grill) (10 to heat up grill)

Remarks

Use a tin that is 22 cm deep. Pre-heat for 10 m.

Use a tin that is 22 cm deep. pre-heat for 10 m.

Use a tin that is 22 cm deep. Pre-heat for 10 m.

Remarks

Cut the fennel into four pieces, add butter, salt and potatoes if required and place in a Pyrex face up. Cover the dish.

Slice the courgettes, place in a Pyrex dish and add butter and salt.

Cut the potatoes into equal parts and place in a Pyrex dish. Season with salt, origano and rosemary. Cook in oil.

Slice the carrots, place in a Pyrex dish and cook.

Remarks

Bake the fruit in an open Pyrex or earthenware dish. Leave it to cool inside the oven.

Follow procedure above.

Remarks

Lay the bread on the grill tray. When one side of the bread has been toasted, turn over and toast the other side. Remember: keep the toast warm at the bottom of the oven until you are ready to serve it.

Lay the bread on the grill tray. When one side of the sandwich has been toasted, turn over and toast the other side.

Cut the sausages in half and lay them face down on the grill. Half way through grilling turn them over. Warming: Every so often, check that they are being cooked equally all over. If this is not happening, switch over the positions of those being less and those being more cooked.

Make sure that the ribs of beef are exposed to the full effect on the main grill.

Turn them over twice during grilling.

Cakes

Vegetables

Fruit

Place the food to be grilled underneath the infra-red grill. Warning: When the grill is on it takes on a bright red colour. Place the tray underneath the grill to collect juices and fat from the food being grilled.

Grilling

The manufacturer will not be responsible for any inaccuracy resulting from printing or transcript errors contained in this brochure. We reserve the right to carry out modifications to products as required, including the interests of consumption, without prejudice to the characteristics relating to safety or function.

INSTALLATION

Rating plate

+ 48 hidden pages

Candy FP 827 AL User Manual [en, de, es, fr, it]

Specifications and Main Features

Frequently Asked Questions

User Manual
