Candy FCPS615X/1/E User guide

OVENS
USER INSTRUCTIONS
FORNI
ISTRUZIONI PER L'USO
INSTRUCCIONES DE USO
PIEKARNIKI DO ZABUDOWY
INSTRUKJA OBSŁUGI
TROUBY
NÁVOD K OBSLUZE
RÚRA NA PEČENIE
NÁVOD NA POUŽITIE
PEČICE
NAVODILA ZA UPORABO
EN
IT
ES
PL
CZ
SK
SL
02
11
20
29
38
47
56
BACKOFEN
BEDIENUNGSANLEITUNG
DESFOURSENCASTRABLES
NOTICE D'EMPLOI ET D'INSTALLATION
OVEN
GEBRUIKSAANWIJZING
FORNOS
MANUAL DE INSTRUÇÕES DE UTILIZAÇÃO
ФУРНИ
ИНСТРУКЦИИ ЗА ПОТРЕБИТЕЛЯ
CANDY HOOVER GROUP S.R.L. • Via Comolli 16 • 20861 Brugherio (MB) - Italy
DE
FR
NL
PT
BG
65
74
83
92
101
Safety Indications
• During cooking, moisture may condense inside the oven cavity or on the glass of the door. This is a normal condition. To reduce this effect, wait 10-15 minutes after turning on the power before putting food inside the oven. In any case, the condensation disappears when the oven reaches the cooking temperature.
• Cook the vegetables in a container with a lid instead of an open tray.
• Avoid leaving food inside the oven after cooking for more than 15/20 minutes.
• WARNING: the appliance and accessible parts become hot during use. Be careful not to touch any hot parts.
•WARNING: the accessible parts can become hot when the oven is in use. Children must be kept at a safe distance.
•WARNING: ensure that the appliance is switched off before replacing the bulb, to avoid the possibility of electric shocks.
•WARNING: before initiating the automatic cleaning cycle:
- Clean the oven door;
- Remove large or coarse food residues from the inside of the oven using a damp sponge. Do not use detergents;
- Remove all accessories and the sliding rack kit (where present);
- Do not place tea towels
• In ovens with meat probe it is necessary, before making the cleaning cycle, close the hole with the nut provided. Always close the hole with the nut when the meat probe is not used.
•Children under 8 must be kept at a safe distance from the appliance if not continuously supervised.
•Children must not play with the appliance. The appliance can be used by those aged 8 or over and by those with limited physical, sensorial or mental capacities, without experience or knowledge of the product, only if supervised or provided with instruction as to the operation of the appliance, in a safe way with awareness of the possible risks.
•Cleaning and maintenance should not be carried out by unsupervised children.
•Do not use rough or abrasive materials or sharp metal scrapers to clean the oven door glasses, as they can scratch the surface and cause the glass to shatter.
•The oven must be switched off before removing the removable parts and, after cleaning, reassemble them according the instructions.
•Only use the meat probe recommended for this oven.
•Do not use a steam cleaner for cleaning operations.
• Connect a plug to the supply cable that is able to bear the voltage, current and load indicated on the tag and having the earth contact. The socket must be suitable for the load indicated on the tag and must be having the earth contact connected and in operation. The earth conductor is yellow-green in colour. This operation should be carried out by a suitably qualified professional. In case of incompatibility between the socket and the appliance plug, ask a qualified electrician to substitute the socket with another suitable type. The plug and the socket must be conformed to the current norms of the installation country. Connection to the power source can also be made by placing an omnipolar breaker between the appliance and the power source that can bear the maximum connected load and that is in line with current legislation. The yellow-green earth cable should not be interrupted by the breaker. The socket or omnipolar breaker used for the connection should be easily accessible when the appliance is installed.
•The disconnection may be achieved by having the plug accessible or by incorporating a switch in the fixed wiring in accordance with the wiring rules.
•If the power cable is damaged, it must be substituted with a cable or special bundle available from the manufacturer or by contacting the customer service department.
•The type of power cable must be H05V2V2-F.
•Failure to comply with the above can compromise the safety of the appliance and invalidate the guarantee.
•Any excess of spilled material should be removed before cleaning.
•During the pyrolytic cleaning process, surfaces can heat up more than usual, children must therefore be kept at a safe distance.
•The appliance must not be installed behind a decorative door in order to avoid overheating.
•When you place the shelf inside, make sure that the stop is directed upwards and in the back of the cavity. The shelf must be inserted completely into the cavity
• WARNING: Do not line the oven walls with aluminum foil or single-use protection available from stores. Aluminum foil or any other protection, in direct contact with the hot enamel, risk melting and deteriorating the enamel of the insides.
• WARNING: Never remove the oven door seal.
• WARNING: Risk of burn and damage to the appliance Using the steam function Released steam can cause burns: Open the door carrefully to avoid injury after using a cooking function with steam.
• CAUTION: Do not refill the cavity bottom with water during cooking or when the oven is hot.
• No additional operation/setting is required in order to operate the appliance at the rated frequencies
EN 02
Summary
General Instructions
4
Product Description
5
Use of the Oven
6
1.1 Safety indications
1.2 Electrical safety
1.3 Recommendations
1.4 Installation
1.5 Waste management
1.6 Conformity declaration
2.1 Overview
2.2 Accessories
2.3 First use
3.1 Display description
3.2 Cooking Modes
3.3 Using The Steam Function
Oven Cleaning and Maintenance
8
Troubleshooting
10
4.1 General notes on cleaning
4.2 Aquactiva Function
4.3 Maintenance
• Removal and cleaning of grills
• Removal of the oven window
• Removal and cleaning of the glass door
• Changing the bulb
5.1 F.A.Q.
EN 03
1. General Instructions
We thank you for choosing one of our products. For the best results with your oven, you should read this manual carefully and retain it for future reference. Before installing the oven, take note of the serial number so that you can give it to customer service staff if any repairs are required. Having removed the oven from its packaging, check that it has not been damaged during transportation. If you have doubts, do not use the oven and refer to a qualified technician for advice. Keep all of the packaging material (plastic bags, polystyrene, nails) out of the reach of children. When the oven is switched on for the first time, strong smelling smoke can develop, which is caused by the glue on the insulation panels surrounding the oven heating for the first time. This is absolutely normal and, if
it occurs, you should wait for the smoke to dissipate before putting food in the oven. The manufacturer accepts no responsibility in cases where the instructions contained in this document are not observed.
NOTE: the oven functions, properties and accessories cited in this manual will vary, depending on the model you have purchased.
1.1 Safety Indications
Only use the oven for its intended purpose, that is only for the cooking of foods; any other use, for example as a heat source, is considered improper and therefore dangerous. The manufacturer cannot be held responsible for any damage resulting from improper, incorrect or unreasonable usage. The use of any electrical appliance implies the observance of some fundamental rules:
- do not pull on the power cable to disconnect the plug from the socket;
- do not touch the appliance with wet or damp hands or feet;
- in general the use of adaptors, multiple sockets and extension cables is not recommended;
- in case of malfunction and/or poor operation, switch off the appliance and do not tamper with it.
1.2 Electrical Safety
ENSURE THAT AN ELECTRICIAN OR QUALIFIED TECHNICIAN MAKES THE ELECTRICAL CONNECTIONS. The power supply to which the oven is connected must conform with the laws in force in the country of installation. The manufacturer accepts no responsibility for any damage caused by the failure to observe these instructions. The oven must be connected to an electrical supply with an earthed wall outlet or a disconnector with multiple poles, depending on the laws in force in the country of installation. The electrical supply should be protected with suitable fuses and the cables used must have a transverse section that can ensure correct supply to the oven. CONNECTION The oven is supplied with a power cable that should only be connected to an electrical supply with 220-240 Vac 50 Hz power between the phases or between the phase and neutral. Before the oven is connected to the electrical supply, it is important to check:
- power voltage indicated on the gauge;
- the setting of the disconnector. The grounding wire connected to the oven's earth terminal must be connected to the earth terminal of the power supply. WARNING Before connecting the oven to the power supply, ask a qualified electrician to check the continuity of the power supply's earth terminal. The manufacturer accepts no responsibility for any accidents or other problems caused by failure to connect the oven to the earth terminal or by an earth connection that has defective continuity. NOTE: as the oven could require maintenance work, it is advisable to keep another wall socket available so that the oven can be connected to this if it is removed from the space in which it is installed. The power cable must only be substituted by technical service staff or by technicians with equivalent qualifications.
1.4 Installation
The manufacturers have no obligation to carry this out. If the assistance of the manufacturer is required to rectify faults arising from incorrect installation, this assistance is not covered by the guarantee. The installation instructions for professionally qualified personnel must be followed. Incorrect installation may cause harm or injury to people, animals or belongings. The manufacturer cannot be held responsible for such harm or injury. The oven can be located high in a column or under a worktop. Before fixing, you must ensure good ventilation in the oven space to allow proper circulation of the fresh air required for cooling and protecting the internal parts. Make the openings specified on last page according to the type of fitting.
1.5 Waste management and environmental protection
This appliance is labelled in accordance with European Directive 2012/19/EU regarding electric and electronic appliances (WEEE). The WEEE contain both polluting substances (that can have a negative effect on the environment) and base elements (that can be reused). It is important that the WEEE undergo specific treatments to
correctly remove and dispose of the pollutants and recover all the materials. Individuals can play an important role in ensuring that the WEEE do not become an environmental problem; it is essential to follow a few basic rules:
- the WEEE should not be treated as domestic waste;
- the WEEE should be taken to dedicated collection areas managed by the town council or a registered company. In many countries, domestic collections may be available for large WEEEs. When you buy a new appliance, the old one can be returned to the vendor who must accept it free of charge as a one-off, as long as the appliance is of an equivalent type and has the same functions as the purchased appliance.
SAVING AND RESPECTING THE ENVIRONMENT
Where possible, avoid pre-heating the oven and always try to fill it. Open the oven door as infrequently as possible, because heat from the cavity disperses every time it is opened. For a significant energy saving, switch off the oven between 5 and 10 minutes before the planned end of the cooking time, and use the residual heat that the oven continues to generate. Keep the seals clean and in order, to avoid any heat dispersal outside of the cavity. If you have an electric contract with an hourly tariff, the "delayed cooking" programme makes energy saving more simple, moving the cooking process to start at the reduced tariff time slot.
1.3 Recommendations
After each use of the oven, a minimum of cleaning will help keep the oven perfectly clean. Do not line the oven walls with aluminium foil or single-use protection available from stores. Aluminium foil or any other protection, in direct contact with the hot enamel, risks melting and deteriorating the enamel of the insides. In order to prevent excessive dirtying of your oven and the resulting strong smokey smells, we recommend not using the oven at very high temperature. It is better to extend the cooking time and lower the temperature a little. In addition to the accessories supplied with the oven, we advise you only use dishes and baking moulds resistant to very high temperatures.
1.6 Declaration of compliance
By placing the mark on this product, we are confirming compliance to all relevant European safety, health and environmental requirements which are applicable in legislation for this product.
EN 04
2. Product Description
2.1 Overview
1
3
2
5
1. Control panel
2. Shelf positions (lateral wire grid if included)
3. Metal grill
4. Drip pan
5. Fan (behind the steel plate)
6. Oven door
4
6
2.2 Accessories 1 Drip pan
Collects the residues that drip during the cooking of foods on the grills.
3 Lateral wire grids
Lateral wire grid if included.
2 Metal grill
Holds baking trays and plates.
2.3 First Use
PRELIMINARY CLEANING Clean the oven before using for the first time. Wipe over external surfaces with a damp soft cloth. Wash all accessories and wipe inside the oven with a solution of hot water and washing up liquid. Set the empty oven to the maximum temperature and leave on for about 1 hour, this will remove any lingering smells of newness.
3. Use of the Oven
3.1 Display description
8
EN 05
8
1. Minute minder
2. Clock setting
3. Cooking time
4. End of cooking
5. Temperature or clock display
6. LCD display adjustment controls
7. Thermostat selector knob
8. Function selector knob
FUNCTION
•Child Lock function is activated by touching Set (+) for a minimum of 5
KEY LOCK
MINUTE MINDER
COOKING
TIME
seconds. From this moment on all other function are locked and the display will
flash STOP and preset time intermittently.
•Push the central button 1 times
•Press the buttons "-" "+" to set the required time
•Release all the buttons
• Push the central button 2 times
• Press the buttons "-" or "+"to set the lenght of cooking required
• Release all buttons
• Set the cooking function with the oven function selector
ATTENTION : the first operation to carry out after the oven has been installed or following the interruption of power supply (this is recognizable the display pulsating and showing 12:00 ) is setting the correct time. This is achieved as follows.
•Push the central button.
•Set time with "-" "+" buttons.
•Release all buttons.
ATTENTION: The oven will only operate providing the clock is set.
HOW TO DEACTIVATE WHAT IT DOES WHY IT IS NEEDED HOW TO USE
•Child Lock function is deactivated by touching touchpad Set (+) again for a minimum of 5 seconds. From this moment on all functions are selectable again.
•When the set time as elapsed an audible alarm is activated (this alarm will stop on its own, however it can be stopped immediately by pressing the button) SELECT.
•Push any button to stop the signal. Push the central button to return to the clock function.
•Sounds an alarm at the end of the set time.
•During the process, the display shows the remaining time.
• It allows to preset the cooking time required for the recipe chosen.
• To check how long is left to run press the SELECT button 2 Times.
• To alter/change the preset time press SELECT and "-" "+" buttons.
•Allows to use the oven as alarm clock (could be activated either with operating the oven or with out operating the oven)
•When the time is elapsed the oven will switch off automatically. Should you wish to stop cooking earlier either turn the function selector to 0, or set time to 0:00 (SELECT and "-" "+" buttons)
END OF
COOKING
•Push the central button 3 times •Press the buttons "-" "+" to set the time at which you wish the oven to switch off
•Release the buttons
•Set the cooking function with the oven function selector.
•At the time set, the oven will switch off. To switch off manually, turn the oven function selector to position O.
EN 06
•Enables you to set the end of cooking time
•To check the preset time push the central button 3 times
•To modify the preset time press buttons SELECT + "­" "+"
•This function is typically used with “cooking time” function. For example if the dish has to be cooked for 45 minutes and needs to be ready by 12:30, simply select the required function, set the cooking time to 45 minutes and the end of cooking time to 12:30.
•At the end of the cooking set time, the oven will switch off automatically and an audible alarm will ring.
•Cooking will start automatically at 11:45 (12:30 minus 45 mins) and will continue until the pre­set end-of-cooking-time, when the oven will switch itself off automatically. WARNING. If the END of cooking is selected without setting the length of cooking time, the oven will start cooking immediately and it will stop at the END of cooking time set.
3.2 Cooking Modes
Function
Dial
*
T °C
range
50 ÷ MAX
50 ÷ MAX
50 ÷ MAX
Function (Depends on the oven model)
LAMP: Turns on the oven light.
DEFROST: When the dial is set to this position. The fan circulates air at room temperature around the frozen food so that it defrosts in a few minutes without the protein content of the food being changed or altered.
FAN COOKING: We recommend you use this method for poultry, pastries, fish and vegetables. Heat penetrates into the food better and both the cooking and preheating times are reduced. You can cook different foods at the same time with or without the same preparation in one or more positions. This cooking method gives even heat distribution and the smells are not mixed. Allow about ten minutes extra when cooking foods at the same time.
FAN COOKING + STEAM : The hot air is distributed to different shelves, making this function ideal for cooking different types of food at the same time, without ever mixing flavours and smells. By pressing the STEAM button, the steam option works with traditional heat, thus ensuring the best taste and texture for your dishes and perfect leavening. This mode is suitable for cooking puff pastries, yeast-based deserts, bread and pizza, roasted meat, and fish.
FAN ASSISTED GRILL : use the turbo-grill with the door closed. The top heating element is used with the fan circulating the air inside the oven. Preheating is necessary for red meats but not for white meats. Ideal for cooking thick food items, whole pieces such as roast pork, poultry, etc. Place the food to be grilled directly on the shelf centrally, at the middle level. Slide the drip tray under the shelf to collect the juices. Make sure that the food is not too close to the grill. Turn the food over halfway through cooking.
50 ÷ MAX
50 ÷ MAX
*
50 ÷ MAX
50 ÷ MAX
50 ÷ MAX
FAN ASSISTED GRILL + STEAM: Use the upper ventilation and heater at the same time to perfectly cook large portions of food. This mode is especially suitable for roasting crispy dishes such as meat, poultry, or fish.
FAN + LOWER ELEMENT: The bottom heating element is used with the fan circulating the air inside the oven. This method is ideal for juicy fruit flans, tarts, quiches and pâté. It prevents food from drying and encourages rising in cakes, bread dough and other bottom-cooked food. Place the shelf in the bottom position.
CONVENTIONAL COOKING: Both top and bottom heating elements are used. Preheat the oven for about ten minutes. This method is ideal for all traditional roasting and baking. For seizing red meats, roast beef, leg of lamb, game, bread, foil wrapped food (papillotes), flaky pastry. Place the food and its dish on a shelf in mid position.
GRILL : use the grill with the door closed. The top heating element is used alone and you can adjust the temperature. Five minutes preheating is required to get the elements red-hot. Success is guaranteed for grills, kebabs and gratin dishes. White meats should be put at a distance from the grill; the cooking time is longer, but the meat will be tastier. You can put red meats and fish fillets on the shelf with the drip tray underneath. The oven has two grill positions: Grill: 2140 W Barbecue: 3340 W
GRILL + STEAM: We recommend using the heat resulting from the upper heating system and hot steam to make dishes that are gratinated on the surface and keep their elasticity and juices intact. You can also use it to immediately brown the surface of undercooked food (rare meat) or fish served raw in the centre.
50 ÷ MAX
*Tested in accordance with the CENELEC EN 60350-1 used for definition of energy class.
PIZZA - With this function hot air circulated in the oven to ensure perfect result for dishes such as pizza or cake.
EN 07
3.3 Using The Steam Function
Steam function lets you have better hummidity during cooking cycle. We recommend alternating steam cooking with traditional cooking. We recommend alternating steam cooking with traditional cooking. WARNING: Risk of burn and damage to the appliance. Released steam can cause burns:
l Open the oven door carrefully to avoid injury after using a cooking
function with steam.
1. Open the oven door
2. Fill the cavity bottom using max. 150 ml water. Fill the cavity bottom with water only when the oven is cold.
3. Put food in the appliance and close the oven door.
4. Set the function you prefer to cook with steam.
5. Turn the knob for the temperature to select a temperature.
6. Wait five minutes for preheating. Then press the steam oven button. The steam oven button works with the function. CAUTION: Do not refill the cavity bottom with water during cooking or when the oven is hot.
7. To turn the appliance off switch the function and temperature knob to zero positions.
8. Remove water from the cavity bottom. Clean the drip tray after every cooking cycle. Clean the drip tray after every cooking cycle. Please see chapter 4.1 for cleaning instrucitons.
4. Oven cleaning and maintenance
4.1 General notes on cleaning
The lifecycle of the appliance can be extended through regular cleaning. Wait for the oven to cool before carrying out manual cleaning operations. Never use abrasive detergents, steel wool or sharp objects for cleaning, so as to not irreparably damage the enamelled parts. Use only water, soap or bleach-based detergents (ammonia).
GLASS PARTS
It is advisable to clean the glass window with absorbent kitchen towel after every use of the oven. To remove more obstinate stains, you can use a detergent-soaked sponge, well wrung out, and then rinse with water.
OVEN WINDOW SEAL
If dirty, the seal can be cleaned with a slightly damp sponge.
ACCESSORIES
Clean accessories with a wet, soapy sponge before rinsing and drying them: avoid using abrasive detergents.
DRIP PAN
After using the grill, remove the pan from the oven. Pour the hot fat into a container and wash the pan in hot water, using a sponge and washing-up liquid. If greasy residues remain, immerse the pan in water and detergent. Alternatively, you can wash the pan in the dishwasher or use a commercial oven detergent. Never put a dirty pan back into the oven.
STAINLESS STEEL OR ALUMINIUM APPLIANCES
Clean the oven door with a damp cloth or sponge only. Dry it with a soft cloth. Do not use steel wool, acids or abrasive materials as they can damage the oven surface. Clean the oven control panel with the same precautions.
CLEANING THE CAVITY BOTTOM
Follow these steps to clean the limestone residue from the cavity bottom. It is recommended to clean the cavity bottom after 5-10 steam cooking cycles.
1. Pour 300 ml of white vinegar into the cavity bottom. NOTE: Type of vinegar:%5
2. Wait for 30 minutes at room temperature.
3. Clean the oven using soft cloth and water.
4.2 Aquactiva Function
The Aquactiva procedure uses steam to help remove remaining fat and food particles from the oven.
1. Pour 300 ml of water into the Aquactiva container at the bottom of the oven.
2. Set the oven function to Static ( )or Bottom ( )heater
3. Set the temperature to the Aquactiva icon
4. Allow the program to operate for 30 minutes.
5. After 30 minutes switch off the program and allow the oven to cool down.
6. When the appliance is cool, clean the inner surfaces of the oven with a cloth. Warning: Make sure that the appliance is cool before you touch it. Care must be taken with all hot surfaces as there is a risk of burns. Use distilled or drinkable water.
300 ml
4.3 Maintenance
REMOVAL AND CLEANING OF THE SIDE RACKS
1. Unscrew the bolt in an anti-clockwise direction.
2. Remove the side racks by pulling them towards you.
3. Clean the side racks in a dishwasher or with a wet sponge and then dry them immediately.
4. Having cleaned the side racks, put them back in and reinsert the bolts, ensuring that they are fully tightened.
A

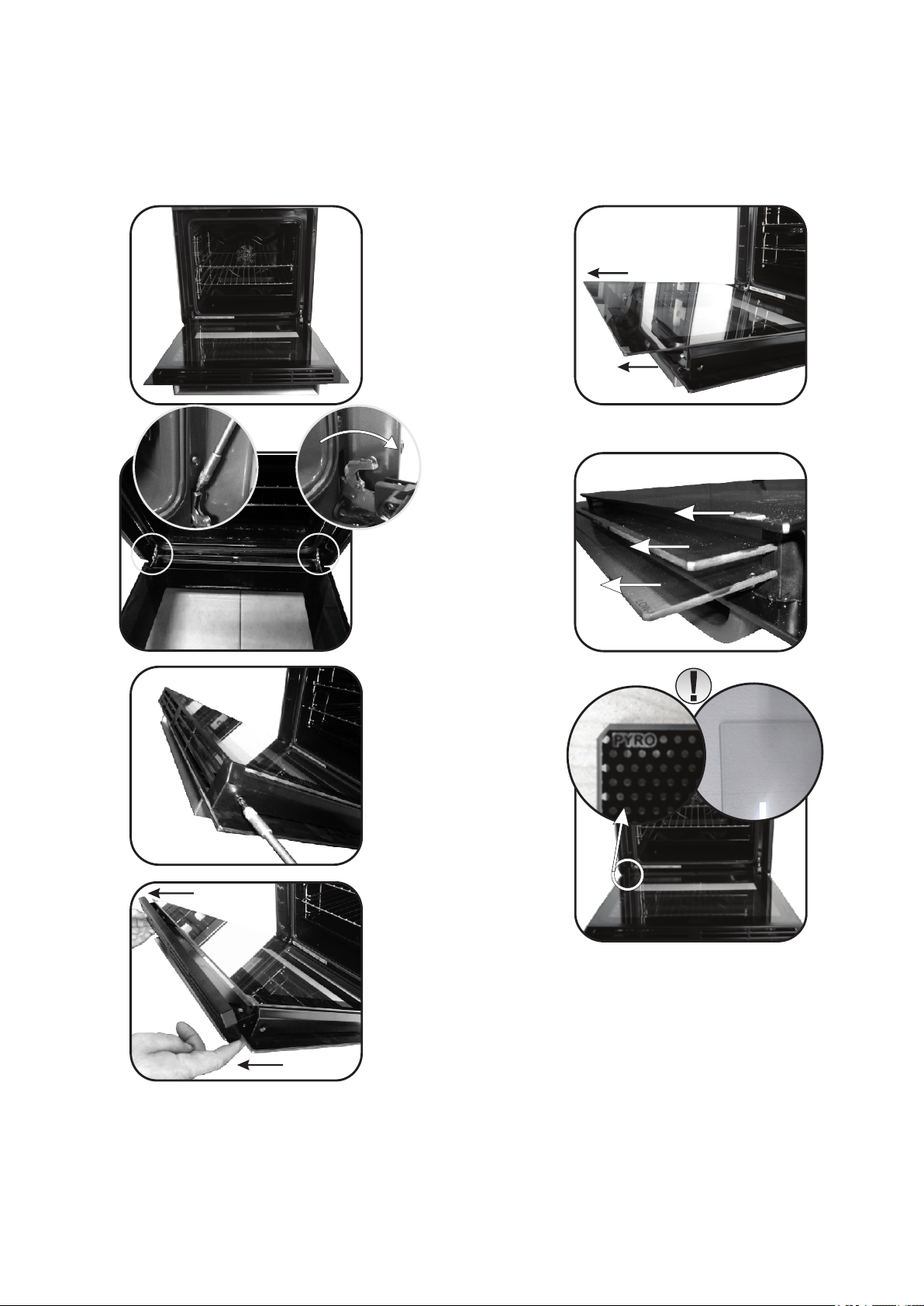

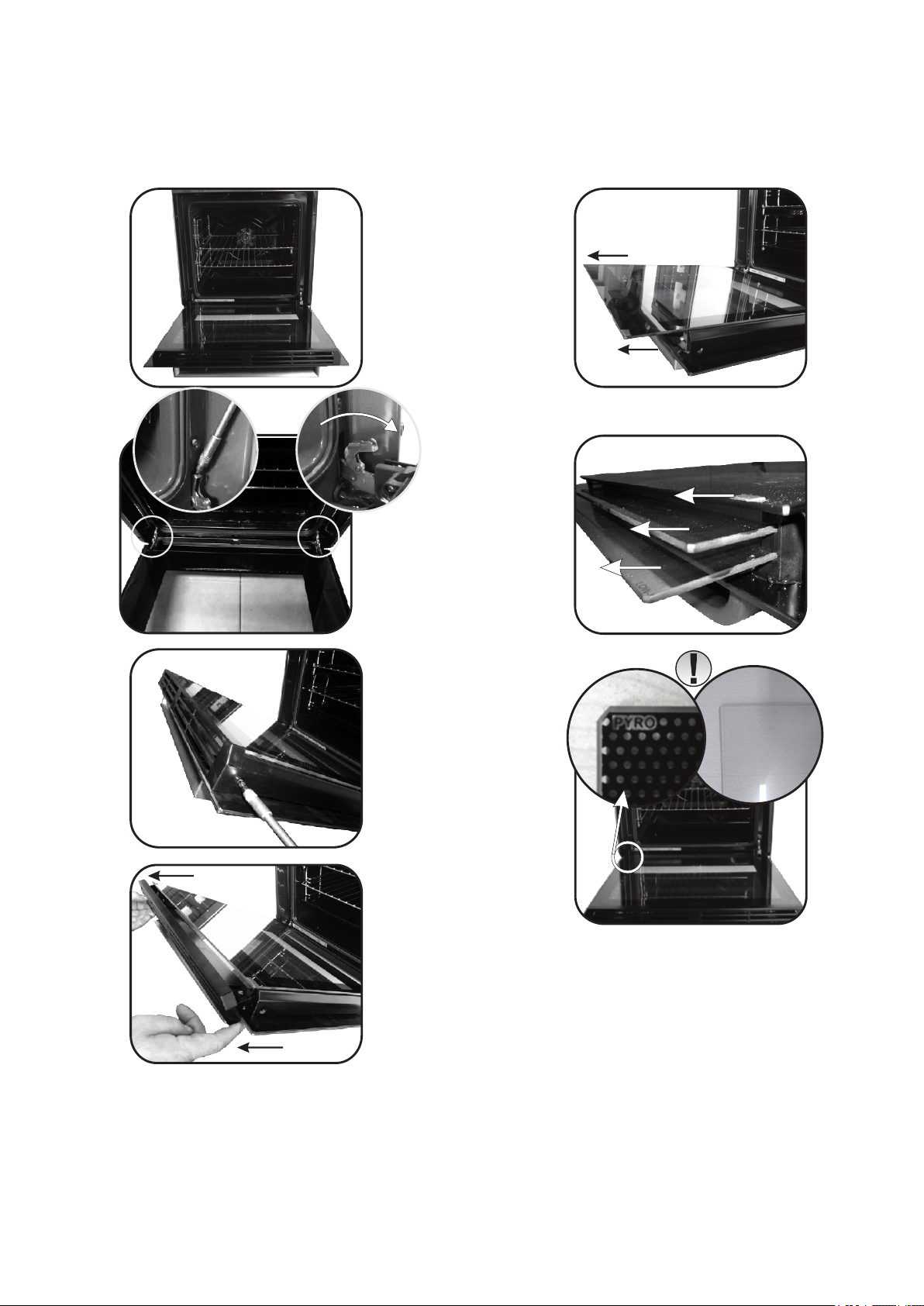

REMOVAL OF THE OVEN WINDOW
1. Open the front window.
2. Open the clamps of the hinge housing on the right and left side of the front window by pushing them downwards.
3. Replace the window by carrying out the procedure in reverse.
EN 08
LOW-E
REMOVAL AND CLEANING OF THE GLASS DOOR
1. Open the oven door.
2.3.4. Lock the hinges, remove the screws and remove the upper metal cover by pulling it upwards.
5.6. Remove the glass, carefully extracting it from the oven door (NB: in pyrolytic ovens, also remove the second and third glass (if present)).
7. At the end of cleaning or substitution, reassemble the parts in reverse order. On all glass, the indication "Pyro" must be legible and positioned on the left side of the door, close to the left-hand lateral hinge. In this way, the printed label of the first glass will be inside the door.
1.
2.
5.
6.
1
2
3
3.
4.
7.
EN 09
CHANGING THE BULB
1. Disconnect the oven from the mains supply.
2. Undo the glass cover, unscrew the bulb and replace it with a new bulb of the same type.
3. Once the defective bulb is replaced, replace the glass cover.
5. Troubleshooting
5.1 FAQ
PROBLEM POSSIBLE CAUSE SOLUTION
The oven does not heat up
The oven does not heat up
The oven does not heat up
No reaction of the touch user
interface
The clock is not set Set the clock
The child lock is on
A cooking function and temperature has
not been set
Steam and condensation on the user
interface panel
Deactivate the child lock
Ensure that the necessary settings are
correct
Clean with a microfiber cloth the user
interface panel to remove the
condensation layer
EN 10
Indicazioni di Sicurezza
• Durante la cottura l'umidità può condensarsi all'interno della cavità o sul vetro della porta. È normale. Per ridurre questo effetto, attendere 10-15 minuti dopo l'accensione prima di mettere il cibo all'interno del forno. In ogni caso, la condensa scompare quando il forno raggiunge la temperatura di cottura.
• Cuocere le verdure in un contenitore con un coperchio invece di un vassoio aperto.
• Evitare di lasciare il cibo all'interno del forno dopo la cottura per un periodo superiore a 15/20 minuti.
• ATTENZIONE: l'apparecchio e le parti accessibili diventano calde durante l'uso. Prestare attenzione a non toccare le parti calde.
• ATTENZIONE: le parti accessibili possono diventare molto calde quando si utilizza il forno. I bambini devono essere tenuti a distanza di sicurezza.
• L'apparecchio può essere usato da bambini dagli 8 anni in su e persone con ridotte capacità fisiche, sensoriali o mentali o senza esperienza e conoscenza del prodotto se supervisionate o dando loro istruzioni riguardo al funzionamento dell'apparecchio in maniera sicura e coscente del rischio possibile.
• I bambini non dovrebbero giocare con l'apparecchio.
• La pulizia e la manutenzione non dovrebbero essere fatte da bambini senza supervisione
• Durante l’uso l’apparecchio diventa molto caldo. Si dovrebbe fare attenzione a non toccare gli elementi riscaldanti all’interno del forno.
• ATTENZIONE: Le parti accessibili possono diventare molto calde durante l’uso. I bambini dovrebbero essere tenuti a distanza.
• Non usare per la pulizia materiali ruvidi abrasivi o raschietti metallici affilati per pulire le porte di vetro del forno dato che possono graffiare la superficie e causare la frantumazione del vetro.
• Spegnere il forno prima di rimuovere lo schermo di protezione e, dopo la pulizia, rimontarlo secondo le
istruzioni.
• Usare solo la sonda termica raccomandata per questo forno.
• Non utilizzare un pulitore a vapore.
• Collegare al cavo di alimentazione una spina dimensionata per la tensione, la corrente e la potenza indicate nella targhetta e dotata del contatto di terra. La presa deve essere dimensionata per la potenza indicata sulla targhetta e deve avere il contatto di terra collegato e funzionante. Il conduttore di terra è giallo-verde. Questa operazione deve essere eseguita solo da un tecnico adeguatamente addestrato. In caso di incompatibilità tra presa e spina dell'elettrodomestico, richiedere ad un tecnico specializzato di sostituire la presa con un'altra di tipo compatibile. La spina e la presa devono essere conformi alle normative attuali del paese di installazione. Il collegamento alla rete di alimentazione può essere effettuato anche collocando un interruttore automatico onnipolare tra l'elettrodomestico e la rete di alimentazione, in grado di supportare il carico massimo collegato, in linea con la legislazione corrente. Il cavo di terra giallo­verde non deve essere interrotto dall'interruttore automatico. La presa o l'interruttore automatico onnipolare utilizzati per il collegamento devono essere facilmente accessibili al momento del montaggio dell'elettrodomestico.
• La disconnessione può essere eseguita con la spina accessibile o aggiungendo un interruttore sul cablaggio fisso, nel rispetto delle normative relative ai cablaggi.
• Se il cavo di alimentazione si danneggia, deve essere sostituito con un cavo o uno speciale fascio di cavi disponibile presso il produttore o contattando il reparto assistenza al cliente.
• Il cavo di alimentazione deve essere di tipo H05V2V2-F.
• Il mancato rispetto di quanto indicato sopra può compromettere la sicurezza dell'elettrodomestico e rendere nulla la garanzia.
• Qualsiasi materiale fuoriuscito in eccesso deve essere tolto prima della pulizia.
• Durante il processo di pulizia pirolitico, le superfici possono surriscaldarsi più del normale: mantenere sempre i bambini a distanza di sicurezza;
•L’elettrodomestico non deve essere installato dietro a una porta a scopo ornamentale per evitarne il surriscaldamento.
• Quando si posiziona uno scaffale all’interno, accertarsi che il blocco sia rivolto verso l’alto e nella parte posteriore della guida. Lo scaffale deve essere inserito completamente nella guida
• AVVERTENZA: Non coprire le pareti del forno con fogli di alluminio o protezioni monouso disponibili in commercio. I fogli di alluminio o le altre protezioni, se a diretto contatto con lo smalto caldo, rischiano di fondersi e di danneggiare lo smalto interno stesso.
• AVVERTENZA: Non togliere mai la guarnizione della porta del forno.
• AVVERTENZA: Rischio di ustione e di danneggiamento dell'elettrodomestico Utilizzo della funzione a vapore Il vapore emesso può causare ustioni: Al fine di evitare lesioni, dopo aver utilizzato la funzione di cottura al vapore, aprire lo sportello con attenzione.
• ATTENZIONE: Non riempire d'acqua il fondo dello scomparto durante la cottura o quando il forno è caldo.
• Il funzionamento dell'elettrodomestico alle frequenze nominali non richiede alcuna operazione o impostazione.
IT 11
Sommario
Avvertenze Generali
13
Descrizione del Prodotto
14
Utilizzo del Forno
15
1.1 Suggerimenti sulla sicurezza
1.2 Sicurezza elettrica
1.3 Raccomandazioni
1.4 Installazione
1.5 Gestione dei rifiuti
1.6 Dichiarazione di conformità
2.1 Panoramica
2.2 Accessori
2.3 Primo utilizzo
3.1 Descrizione del display
3.2 Modalità di cottura
3.3 Uso della funzione a vapore
Pulizia e Manutenzione del Forno
17
Risoluzione dei problemi
19
Garanzie
4.1.Note generiche di pulizia
4.2 La Funzione Aquactiva
4.3 Manutenzione
• Rimozione e pulizia delle griglie
• Rimozione dello sportello del forno
• Rimozione e pulizia della porta in vetro
• Sostituzione della lampadina
5.1 F.A.Q.
19
IT 12
1. Avvertenze Generali
Vi ringraziamo per aver scelto uno dei nostri prodotti. Per utilizzare il forno in modo ottimale è consigliabile leggere con attenzione questo manuale e conservarlo con cura per ogni ulteriore consultazione. Prima di installare il forno, prendere nota del numero di serie in modo da poterlo comunicare al personale del servizio di assistenza in caso di richiesta di intervento. Dopo aver rimosso il forno dall’imballaggio, verificare che non abbia subito danni durante il trasporto. In caso di dubbi, non utilizzare il forno e richiedere l’assistenza di un tecnico qualificato. Tenere tutto il materiale da imballaggio (sacchetti di plastica, polistirolo, chiodi) fuori dalla portata dei bambini. Alla prima accensione del forno può svilupparsi fumo di odore acre, causato dal primo riscaldamento del collante dei pannelli d’isolamento avvolgenti il forno: si tratta di un fenomeno assolutamente normale e, in caso si verificasse, occorre attendere la cessazione del fumo prima di introdurre le vivande. Il produttore declina ogni responsabilità in caso di mancata osservanza delle istruzioni contenute in questo documento. NOTA: le funzioni, le proprietà e gli accessori dei forni citati in questo manuale possono variare a seconda dei modelli.
1.1 Suggerimenti sulla Sicurezza
Utilizzare il forno solo per lo scopo per cui è stato progettato, ossia solo per la cottura di alimenti; qualsiasi altro utilizzo, ad esempio come fonte di riscaldamento, è considerato improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli. L’uso di un qualsiasi apparecchio elettrico comporta l’osservanza di alcune regole fondamentali:
- non tirare il cavo di alimentazione per staccare la spina della presa di corrente;
- non toccare l’apparecchio con mani o piedi bagnati o umidi;
- in generale è sconsigliabile l’uso di adattatori, prese multiple e prolunghe;
- in caso di guasto e/o cattivo funzionamento dell’apparecchio, spegnerlo e non manometterlo.
1.2 Sicurezza Elettrica
FARE EFFETTUARE I COLLEGAMENTI ELETTRICI AD UN’ELETTRICISTA O TECNICO QUALIFICATO. La rete di alimentazione a cui viene collegato il forno deve essere conforme con le normative in vigore nel paese di installazione. Il produttore declina ogni responsabilità per eventuali danni derivanti dalla mancata osservanza di tali disposizioni. Il forno deve essere collegato alla rete elettrica tramite una presa a muro con messa a terra o tramite un sezionatore con più poli, a seconda delle disposizioni in vigore nel paese di installazione. La rete elettrica deve essere protetta mediante fusibili idonei e devono essere utilizzati cavi con una sezione trasversale idonea a garantire una corretta alimentazione del forno. COLLEGAMENTO Il forno viene fornito con un cavo di alimentazione che deve essere collegato solo a una rete elettrica con una tensione di 230 VCA tra le fasi o tra la fase e il neutro. Prima di collegare il forno alla rete elettrica, è indispensabile controllare:
- la tensione di alimentazione indicata sul misuratore;
- l’impostazione del sezionatore. Il filo di messa a terra collegato al morsetto di terra del forno deve essere collegato al morsetto di terra della rete elettrica. ATTENZIONE Prima di collegare il forno alla rete elettrica, far controllare la continuità della messa a terra della rete elettrica ad un elettricista qualificato. Il produttore declina ogni responsabilità per eventuali incidenti o altri problemi derivanti dal mancato collegamento a terra del forno o dal suo collegamento ad una messa a terra con una continuità difettosa. NOTA: poiché il forno potrebbe richiedere interventi di assistenza, è consigliabile prevedere la disponibilità di un’ulteriore presa a muro a cui collegare il forno dopo che è stato rimosso dallo spazio in cui è stato installato. Il cavo di alimentazione deve essere sostituito solo dal personale dell’assistenza tecnica o da tecnici con qualifiche analoghe.
1.4 Installazione
Il produttore non è obbligato ad occuparsi dell’installazione. Gli eventuali interventi di assistenza, necessari per correggere problemi dovuti ad un’errata installazione, non sono coperti da garanzia. L’installazione deve essere effettuata da un tecnico qualificato e in conformità con queste istruzioni. Un’installazione impropria potrebbe causare infortuni alle persone, agli animali domestici o danni alle attrezzature. Il produttore declina ogni responsabilità per eventuali lesioni o danni dovuti ad un’errata installazione. Il forno può essere installato sopra una colonna o sotto a un piano di lavoro. Prima di fissare in posizione il forno, verificare che lo spazio attorno allo stesso sia sufficiente a garantire la circolazione del flusso di aria fresco necessario a garantire il raffreddamento del forno e la sicurezza dei componenti interni. Realizzare le aperture indicate nell’ultima pagina del manuale, a seconda del tipo di installazione.
1.5 Gestione dei rifiuti e rispetto dell’ambiente
Questo apparecchio è contrassegnato in conformità alla
Direttiva europea 2012/19/EU sulle apparecchiature
elettriche ed elettroniche (WEEE). I WEEE contengono
sia sostanze inquinanti (che possono provocare
conseguenze negative sull’ambiente) che componenti di
base (che possono essere riutilizzati). E’ importante che i
WEEE siano soggetti a trattamenti specifici per rimuovere e smaltire correttamente tutti gli inquinanti e recuperare tutti i materiali. I singoli possono giocare un ruolo importante nell’assicurare che i WEEE non diventino un problema ambientale; è essenziale seguire alcune regole di base:
- i WEEE non devono essere trattati come rifiuti domestici;
- i WEEE devono essere portati ai punti di raccolta appositi gestiti dal comune o da società registrate. In molti paesi, per i WEEE di grandi dimensioni, potrebbe essere presente la raccolta domestica. Quando si acquista un nuovo apparecchio, quello vecchio potrebbe essere restituito al rivenditore che deve acquisirlo gratuitamente su base singola, sempre che l’apparecchio sia del tipo equivalente e abbia le stesse funzioni di quello acquistato.
RISPARMIARE E RISPETTARE L’AMBIENTE
Ove possibile, evitare di pre-riscaldare il forno e cercare sempre di riempirlo. Aprire la porta del forno quanto necessario, perché vi sono dispersioni di calore ogni volta che viene aperta. Per risparmiare molta energia sarà suciente spegnere il forno dai 5 ai 10 minuti prima della
fine del tempo di cottura pianificato, e servirsi del calore che il forno continua a generare. Tenere le guarnizioni pulite e in ordine, per evitare eventuali dispersioni di energia. Se si dispone di un contratto di energia elettrica a tariffa oraria, il programma “cottura ritardata” renderà più semplice il risparmio spostando l’avvio del programma negli orari a tariffa ridotta.
1.3 Raccomandazioni
Dopo l’uso sono sufficienti alcune semplici operazioni di pulizia per mantenere il forno perfettamente pulito. Non rivestire le pareti del forno con fogli d’alluminio da cucina o fogli monouso commerciali, perché potrebbero fondersi a contatto con le superfici in smalto caldo e danneggiare le superfici in smalto all’interno del forno. Per evitare di sporcare eccessivamente il forno e prevenire la diusione di fumo
maleodorante, è consigliabile non utilizzare il forno a temperature molto alte. E’ generalmente preferibile imposta- re un tempo di cottura più lungo e utilizzare una temperatura più bassa. Oltre agli accessori forniti con il forno, è consigliabile utilizzare piatti e teglie resistenti alle alte temperature.
1.6 Dichiarazione di conformità
Apponendo la marcatura su questo prodotto, dichiariamo, sotto la nostra responsabilità, di ottemperare a tutti i requisiti relativi alla tutela di sicurezza, salute e ambiente previsti dalla legislazione europea in essere per questo prodotto.
IT 13
2. Descrizione del Prodotto
2.1 Panoramica
1
3
5
4
6
2
2.2 Accessories
1 Leccarda
Raccoglie i residui di cibo che gocciolano durante la cottura.
2 Griglia metallica
1. Pannello di controllo
2. Posizioni ripiani (castelletto se previsto)
3. Griglia metallica
4. Leccarda
5. Ventola (dietro alla piastra di acciaio)
6. Porta forno
3 Griglie a filo laterale
Griglia laterale se inclusa.
Sostiene teglie e piatti.
NOTA: Per un corretto utilizzo del forno, si consiglia di non porre gli alimenti a diretto contatto con griglie e vassoi, ma di utilizzare carte forno e/o appositi contenitori.
2.3 Primo utilizzo
PULIZIA PRELIMINARE Pulire sempre il forno prima di utilizzarlo per la prima volta. Pulire le superfici esterne con un panno morbido leggermente inumidito. Lavare tutti gli accessori e pulire l’interno del forno con del detergente per piatti ed acqua calda. Verificare che il forno sia vuoto, impostare la temperatura massima e lasciarlo acceso per almeno 1 ora, così da rimuovere tutti gli odori normalmente presenti nei forni nuovi.
3. Utilizzo del Forno
3.1 Descrizione del display
8
IT 14
8
1- Timer contaminuti 2- Regolazione dell'ora 3- Tempo di cotturaFine cottura 4- Display temperatura e tempo 5- Comandi di regolazione del display LCD 6- Manopola del termostato 7- Manopola del selettore di funzione
FUNZIONE
•Tenere premuto per 5 secondi il tasto (+), Da
BLOCCO
BAMBINO
CONTA-
MINUTI
DURATA
COTTURA
questo momento lo schermo visualizza alternativamente “STOP” e il tempo preimpostato.
•Premere il tasto centrale 1 volta.
•Premere i tasti "- " "+" per regolare la durata
•Lasciare i tasti
•Premere il tasto centrale 2 volte
•Premere i tasti "- " "+"per regolare la durata
•Lasciare i tasti
•Selezionare la funzione di cottura con la manopola commutatore.
ATTENZIONE: la prima operazione da eseguire dopo l’installazione o dopo una interruzione di corrente (tali situazioni si riconoscono perchè sul dispay lampeggia l’ora 12:00 ) è la regolazione dell’ora, come di seguito descritto.
•Premere il tasto centrale 4 volte.
•Imposta l'ora con i tasti "- " "+".
•Lasciare i tasti.
ATTENZIONE: Il forno funziona solo se impostato in modalità manuale o cottura programmata.
COME SI SPEGNE COSA FA A COSA SERVECOME SI ATTIVA
•Tenere premuto per 5 secondi il tasto (+). Da questo momento tutle le funzioni sono riabilitate.
•Al termine della durata impostata la funzione si spegne da sola ed avvisa con un segnale sonoro (il segnale sonoro si ferma da solo; per fermarlo subito premere il tasto) SELECT.
•Al termine della durata impostata il forno si spegne da solo; se deve essere fermato prima si deve portare la manopola commutatore in posizione O oppure portare a 0:00 la durata della cottura (tasti SELECT e "- " "+")
•Da un segnale sonoro al termine di un tempo stabilito
•Durante il funzionamento il display visualizza il tempo rimanente.
•Permette di impostare la durata della cottura del cibo inserito nel forno
•Per visualizzare il tempo rimanente premere il tasto SELECT.
•Per modificare il tempo rimanente premere il tasto SELECT +"- " "+"
•Permette di utilizzare il programmatore del forno come una sveglia (può essere usato con forno funzionante o spento.
•Per interrompere il segnale premere un tasto qualsiasi. Premere il tasto centrale per tornare alla funzione orologio.
FINE
COTTURA
•Premere il tasto centrale 3 volte
•Premere i tasti "- " "+" per regolare l’ora di fine cottura
•Lasciare i tasti
•Selezionare la unzione di cottura con la manopola commutatore
•All’ora impostata il forno si spegne da solo; se deve essere fermato prima è necessario portare la manopola commutatore in posizione O.
•Permette di memorizzare l’ora di fine cottura
•Per visualizzare l’ora programmata premere il tasto centrale 3 volte
•Per modificare l’ora programmata premere i tasti SELECT + "- " "+"
•Tipicamente si utilizza questa funzione con la funzione DURATA COTTURA–ad esempio il cibo esiderato deve cuocere per 45 minuti e desidero che sia pronto per le ore 12:30; in tal caso:
•Al termine della durata impostata il forno si spegne automaticamente ed avvisa con un segnale sonoro.
Selezionare la funzione di cottura desiderata Impostare la durata cottura a 45 minuti ( "- " "+") Impostare la fine cottura alle ore 12:30 ( "- " "+" ) La cottura avrà auto- maticamente inizio alle 11:45 (12:30 meno 45 minuti), all’ora impostata come fine cottura il forno si spegne automaticamente.
ATTENZIONE: impostando solo la fine cottura e non la durata della cottura, il forno si accenderà subito e si spegnerà all’ora di fine cottura impostata.
IT 15
3.2 Modalità di cottura
Manopola
commutatore
*
Intervallo
di T°
50 ÷ MAX
50 ÷ MAX
50 ÷ MAX
Funzione (a seconda del modello)
LAMPADA: accende la luce interna.
SCONGELAMENTO: questa posizione permette di far circolare l’aria a temperatura ambiente intorno al cibo surgelato
facendolo così scongelare in pochi minuti senza modificare od alterare il contenuto proteico.
FORNO VENTILATO: l’aria calda viene ripartita sui diversi ripiani. E’ ideale per cuocere contemporaneamente diversi tipi di cibo (carne, pesce), senza miscelare sapori e odori. Cottura delicata - indicata per pan di spagna, torte Margherita, pasta sfoglia, ecc...
FAN COOKING + STEAM :L’aria calda viene ripartita su diversi ripiani, rendendo questa funzione l’ideale per cuocere contemporaneamente diversi tipi di cibo, senza mai miscelare sapori e odori. Premendo il tasto STEAM, l’opzione del vapore lavora in armonia con il calore tradizionale garantendo ai tuoi piatti il massimo gusto, una perfetta lievitazione e la migliore consistenza. Questa modalità è adatta alla cottura di sfogliatine, dolci a base di lievito, pane e pizza, carne e pesce arrostiti.
GRILL + VENTOLA: l'utilizzo del turbo-grill richiede la porta chiusa. Utilizzando la ventilazione e la resistenza grill contemporaneamente, si cuociono perfettamente grandi porzioni di cibo, come arrosti, pollame, ecc. Mettere la griglia a metà del forno e posizionare la leccarda sotto di essa per raccogliere i grassi. Assicuratevi che il cibo non sia troppo vicino al grill. Girare la carne a metà cottura.
FAN ASSISTED GRILL + STEAM : Utilizzando la ventilazione e la resistenza superiore contemporaneamente, si
50 ÷ MAX
50 ÷ MAX
*
50 ÷ MAX
50 ÷ MAX
50 ÷ MAX
50 ÷ 230
cuociono perfettamente grandi pezzi di cibo. È una modalità adatta soprattutto alla tostatura di piatti croccanti come carne, pollame o pesce.
SUOLA VENTİLATA: adatta per cotture delicate (torte-soufflè).
CONVEZIONE NATURALE: sono in funzione le resistenze superiore e inferiore. È la cottura tradizionale, ottima per
arrostire cosciotti, selvaggina, ideale per biscotti, mele al forno e per rendere i cibi molto croccanti.
GRILL: Grigliatura tradizionale a porta chiusa: con questa funzione viene inserita la resistenza del grill. Ottima nella cottura di carni di medio e piccolo spessore (salsicce, costine, bacon).
GRILL + STEAM : Il calore generato dal sistema di riscaldamento superiore e dal vapore caldo è suggerito per ultimare piatti che devono essere solo gratinati in superficie ma non devono perdere elasticità e succhi. Si può anche utilizzare laddove si ha bisogno di dorare immediatamente una superficie dell’alimento che deve essere mantenuto al sangue (carni) o pesci serviti crudi al centro.
PIZZA: Il calore avvolgente in questa funzione ricrea un ambiente simile a quello dei forni a legna di pizzeria.
* Programma di prova secondo CENELEC EN 60350-1 utilizzato per la definizione della classe energetica.
IT 16
3.3 Uso della funzione a vapore
La funzione a vapore permette di ottenere una maggiore umidità durante il processo di cottura. Si consiglia di alternare cotture con vapore a cotture tradizionali. AVVERTENZA: Rischio di ustione e di danneggiamento dell'elettrodomestico Utilizzo della funzione a vapore Il vapore emesso può causare ustioni: Al fine di evitare lesioni, dopo aver utilizzato la funzione di cottura al vapore, aprire lo sportello con attenzione.
1. Aprire lo sportello del forno
2. Riempire il fondo dello scomparto con massimo 150 ml d'acqua. Riempire il fondo dello scomparto d'acqua solo quando il forno è freddo.
3. Inserire gli alimenti nell'elettrodomestico e chiudere lo sportello del forno.
4. Impostare la funzione desiderata per cuocere a vapore.
5. Ruotare la manopola per selezionare una temperatura.
6. Attendere cinque minuti per il preriscaldamento. Quindi premere il pulsante del forno a vapore. Il pulsante del forno a vapore funziona con le funzioni. ATTENZIONE: Non riempire il fondo dello scomparto durante la cottura o quando il forno è caldo.
7. Per spegnere l'elettrodomestico premere il pulsante di funzione e ruotare la manopola della temperatura fino alla posizione "zero".
8. Rimuovere l'acqua dal fondo dello scomparto. Pulire lo sgocciolatoio dopo ogni ciclo di cottura. Per le istruzioni di pulizia, vedere il capitolo 4.1.
4. Pulizia e manutenzione del forno
4.1 Note generiche di pulizia
La vita di servizio dell’apparecchio si allunga se questo viene pulito ad intervalli regolari. Attendere che il forno si raffreddi prima di effettuare le operazioni di
pulizia manuali. Non utilizzare mai detergenti abrasivi, pagliette di ferro o oggetti appuntiti per lapulizia, per non danneggiare in modo irreparabile le parti smaltate.Utilizzare solo acqua, sapone o detergenti a base di candeggina (ammoniaca).
PARTI IN VETRO
E’ consigliabile pulire lo sportello in vetro con carta assorbente da cucina dopo ogni utilizzo del forno. Per rimuovere le macchie più ostinate, è possibile anche utilizzare una spugna imbevuta di detergente ben strizzata e sciacquare con acqua.
GUARNIZIONE DELLO SPORTELLO DEL FORNO
Se sporca, la guarnizione può essere pulita con una spugna leggermente inumidita.
ACCESSORI
Pulire gli accessori con una spugna imbevuta con acqua e sapone, sciacquarli e asciugarli : evitare di usare detergenti abrasivi.
GOCCIOLATOIO
Dopo aver utilizzato la griglia, rimuovere il gocciolatoio dal forno. Versare il grasso caldo in un contenitore e lavare il gocciolatoio in acqua calda utilizzando una spugna e del detersivo per i piatti. Qualora restassero residui di grasso, immergere il gocciolatoio in acqua e sapone. In alternativa, è possibile lavare il gocciolatoio in lavastoviglie o utilizzare un detergente speciale per forni. Non reinserire mai un gocciolatoio sporco nel forno.
ELETTRODOMESTICI IN ALLUMINIO O ACCIAIO INOX
Pulire lo sportello del forno solo con un panno umido o una spugna. Asciugare con un panno morbido. Non utilizzare spugne di ferro e materiali acidi o abrasivi, in quanto potrebbero danneggiare la superficie del forno. Pulire il pannello dei comandi del forno seguendo le stesse precauzioni.
PULIRE IL FONDO DELLO SCOMPARTO
Seguire queste istruzioni per rimuovere i residui di calcare dal fondo dello scomparto. Si consiglia di pulire il fondo dello scomparto dopo 5-10 cicli di cottura a vapore.
1. Versare 100 ml di aceto bianco nel fondo dello scomparto. NOTA: Tipo di aceto: %5
2. Far riposare per 30 minuti a temperatura ambiente.
3. Pulire il forno utilizzando acqua e un panno morbido.
4.2 La Funzione Aquactiva
La procedura “AQUACTIVA” utilizza il vapore per facilitare la rimozione dal forno del grasso e dei pezzi di cibo rimasti.
1. Inserire 300 ml di acqua distillata o potabile nel contenitore dell’ AQUACTIVA sul fondo del forno
2. Impostare la funzione del forno su Statico ( ) o su Riscaldamento ( ) dal basso
3. Impostare la temperatura sull'icona AQUACTIVA ( )
4. Lasciar funzionare l'elettrodomestico per 30 minuti
5. Disattivare la macchina e lasciare che si raffreddi Una volta che l'elettrodomestico si è raffreddato, pulire la superfice interna del forno con uno straccio Attenzione Assicurarsi che l'elettrodomestico sia freddo prima di toccarlo, c'è il rischio di scottarsi. Utilizzare acqua distillata o potabile.
300 ml
4.3 Manutenzione
RIMOZIONE E PULIZIA DELLE GRIGLIE
1. Svitare in senso antiorario i dadi zigrinati.
2. Rimuovere le griglie tirandole verso se stessi.
3. Pulire le griglie lavandole in lavastoviglie o con una spugna bagnata e asciugandole subito dopo.
4. Dopo aver pulito le griglie, installarle nuovamente, fissando i dadi zigrinati.
A
RIMOZIONE DELLO SPORTELLO DEL FORNO
1. Aprire lo sportello anteriore.
2. Aprire i morsetti dell’alloggiamento della cerniera sul lato destro e sinistro dello sportello anteriore, premendoli verso il basso.
3. Installare nuovamente lo sportello eseguendo la procedura all’inverso.
IT 17
LOW-E
RIMOZIONE E PULIZIA DELLA PORTA IN VETRO
1. Aprile la porta del forno.
2.3.4. Bloccare le cerniere, rimuovere le viti e rimuovere la copertura metallica superiore tirandola verso l’alto.
5.6. Rimuovere il vetro, estraendolo con molta cura, dalla controporta del forno (NB: nei forni pirolitici, rimuovere anche il secondo e terzo vetro (se presente)).
7. Al termine della pulizia o sostituzione riassemblare le parti nell’ordine opposto alla rimozione. Su tutti i vetri, l’indicazione ”Low-E” deve essere correttamente leggibile e posizionata sul lato sinistro della porta, vicino alla cerniera laterale sinistra. In questo modo, l’etichetta stampata del primo vetro rimarrà interna alla porta.
1.
2.
5.
6.
1
2
3
3.
4.
7.
IT 18
SOSTITUZIONE DELLA LAMPADINA
1. Scollegare il forno alla rete.
2. Allentare la copertura in vetro, svitare la lampadina e sostituirla con una nuova dello stesso modello.
3. Una volta sostituita la lampadina difettosa, riavvitare la copertura in vetro.
5. Risoluzione dei Problemi
5.1 FAQ
PROBLEMA POSSIBILE CAUSA SOLUZIONE
Il forno non si scalda
Il forno non si scalda
Il forno non si scalda
Nessuna reazione quando si usa
l'interfaccia utente di tipo touch
L’orologio non è impostato Impostare l’orologio
Il blocco bambini è attivo
Le regolazioni necessarie
non sono impostate
Vapore e condensa sul pannello
interfaccia utente
Disattivare il blocco bambini
Assicurarsi che le impostazioni
necessarie siano corrette
Pulire con un panno in microfibra il pannello
interfaccia utente per togliere lo strato di
condensa.
6. Garanzie
Il prodotto è garantito, oltre che ai sensi di legge, alle condizioni e nei termini riportati sul certificato di garanzia convenzionale inserito nel prodotto. Il certificato dovrà essere conservato e mostrato al nostro Centro di Assistenza Tecnica Autorizzato, in caso di necessità, insieme allo scontrino comprovante l'acquisto dell'elettrodomestico. Puoi consultare le condizioni di garanzia anche sul nostro sito internet. Per ottenere assistenza compila l'apposito form on-line oppure contattaci al numero che trovi indicato nella pagina di assistenza del nostro sito internet.
IT 19
Indicaciones de seguridad
• Durante la cocción, podría condensarse humedad dentro de la cavidad del horno o en el cristal de la puerta. Esto es normal. Para reducir este efecto, espere de 10 a 15 minutos antes de introducir alimentos en el horno una vez que lo encienda. De todos modos, la condensación desaparece cuando el horno alcanza la temperatura de cocción.
• Para cocinar verduras, póngalas en un recipiente con una tapa en lugar de utilizar una bandeja sin cubrir.
• Evite dejar los alimentos en el horno más de 15/20 minutos después de cocinarlos.
• ADVERTENCIA: El aparato y sus componentes accesibles se calientan durante el uso. Se debe tener cuidado de no tocar los elementos calefactores.
• ADVERTENCIA: Las partes accesibles pueden estar muy calientes cuando se utiliza el horno. Los niños deben mantenerse a una distancia segura.
• Este aparato puede ser usado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento siempre y cuando hayan sido supervisadas o instruidas sobre el uso del aparato de forma segura y del conocimiento de los riesgos que comporta.
• Los niños no deben jugar con el aparato.
• La limpieza y el mantenimiento que debe realizar el usuario no será realizada por niños sin supervisión.
• Durante el uso, se calienta el aparato. Se debe tener cuidado de no tocar los elementos calefactores del interior del horno. ADVERTENCIA: Las partes accesibles pueden calentarse durante el uso. Los niños deben permanecer alejados.
• No utilizar limpiadores abrasivos o rascadores metálicos afilados para limpiar el cristal de la puerta del horno ya que pueden rayar la superficie, pudiendo comportar la rotura del cristal.
• Se debe apagar el horno antes de retirar la pantalla, después de la limpieza, se debe colocar según las instrucciones.
• Use solamente el sensor de temperatura recomendado para este horno.
• No utilice limpiadores de vapor para la limpieza del aparato.
• Conecte un enchufe en el cable que transporta la tensión, la corriente y la carga indicadas en la etiqueta y que tiene el contacto de masa. La toma de corriente debe adecuarse a la carga indicada en la etiqueta y disponer de un contacto de masa conectado y operativo. El conductor de tierra es de color amarillo verdoso. Esta operación debe realizarla un profesional debidamente cualificado. Si la toma de corriente es incompatible con el enchufe del electrodoméstico, pida a un electricista profesional que sustituya la toma por otra adecuada. El enchufe y la toma deben cumplir las normas actuales del país donde se instala el electrodoméstico. En la conexión con la fuente de alimentación también puede utilizarse un contactor omnipolar entre la fuente y el electrodoméstico. Este debe soportar la carga conectada máxima y cumplir la legislación vigente. El contactor no debe interrumpir el cable de tierra de color amarillo verdoso. La toma de corriente o el contactor omnipolar empleados deben estar fácilmente accesibles cuando se instala el electrodoméstico.
•La desconexión puede realizarse mediante el enchufe accesible o mediante la incorporación de un interruptor en el cableado fijo con arreglo a las normativas de cableado.
•Si el cable de alimentación está dañado, debe sustituirse por un cable o un haz de cables especial comercializado por el fabricante; también puede ponerse en contacto con el departamento de atención al cliente.
• El cable de alimentación debe ser de tipo H05V2V2-F.
•El incumplimiento de lo anterior puede poner en peligro la seguridad del electrodoméstico y anular la garantía.
•Cualquier vertido de material excesivo debe eliminarse ante de la limpieza.
•Durante la limpieza pirolítica, las superficies pueden calentarse más de lo habitual, por lo que los niños deben mantenerse a una distancia de seguridad.
•El electrodoméstico no debe instalarse detrás de una puerta decorativa para evitar que se caliente en exceso.
•Cuando coloque la bandeja interior, asegúrese de dirigir el tope hacia arriba en la parte trasera de la cavidad. La bandeja debe introducirse por completo en la cavidad.
• ADVERTENCIA: No forre las paredes del horno con papel de aluminio ni utilice las protecciones desechables que se encuentran disponibles en los comercios. El papel de aluminio o cualquier otra protección que entre en contacto directo con el esmalte caliente puede derretirse y dañar el esmalte del interior.
• ADVERTENCIA: Nunca quite la junta de estanqueidad de la puerta del horno.
• ADVERTENCIA: riesgo de quemaduras y daños en el aparato Uso de la función de cocción al vapor El vapor liberado puede causar quemaduras: abra la puerta con cuidado para evitar lesiones después de usar una función de cocción con vapor.
• PRECAUCIÓN: No llene el fondo de la cavidad con agua durante la cocción, ni cuando el horno esté caliente.
• No se requiere ninguna operación/ajuste adicional para hacer funcionar el aparato a las frecuencias nominales.
ES 20
Resumen
Advertencias generales
22
Descripción del producto
23
Utilización del horno
24
1.1 Recomendaciones de seguridad
1.2 Seguridad eléctrica
1.3 Recomendaciones
1.4 Instalación
1.5 Gestión de residuos
1.6 Declaración de conformidad
2.1 Descripción general
2.2 Accesorios
2.3 Primer uso
3.1 Descripción de la pantalla
3.2 Modalidades de cocción
3.3 Uso de la función de cocción al vapor
Limpieza y mantenimiento del horno
26
Solución de problemas
28
4.1 Notas genéricas de limpieza
4.2 Limpieza a Vapor
4.3 Mantenimiento
• Extracción y limpieza de las resistencias
• Extracción de la puerta del horno
• Extracción y limpieza de la puerta de vidrio
• Sustitución de la bombilla
5.1 Preguntas más frecuentes
ES 21
1. Advertencias Generales
Le agradecemos que haya elegido uno de nuestros productos. Para utilizar el horno de forma óptima es aconsejable leer con atención este manual y conservarlo para poder consultarlo en el futuro. Antes de instalar el horno, anote el número de serie para poder facilitárselo al personal del servicio de asistencia técnica en caso de solicitar su intervención. Después de extraer el horno del embalaje, compruebe que no haya sufrido daño alguno durante el transporte. En caso de duda, no utilice el horno y solicite la asistencia de un técnico cualificado. Conserve todo el material de embalaje (bolsitas de plástico, poliestireno, clavos) fuera del alcance de los niños. La primera vez que se enciende el horno puede producirse un humo de olor acre, causado por el primer calentamiento del adhesivo de los paneles de aislamiento que recubren el horno: se trata de un fenómeno absolutamente normal y, en caso de que se produzca, será preciso esperar a que cese el humo antes de introducir los alimentos. El fabricante declina toda responsabilidad en caso de no observar las instrucciones contenidas en este documento. NOTA: las funciones, las propiedades y los accesorios de los hornos citados en este manual pueden variar según los modelos.
1.1 Recomendaciones de seguridad
Utilice el horno solo con el fin para el que se ha diseñado, es decir: únicamente para cocer alimentos; cualquier otro uso, por ejemplo como fuente de calefacción, se considera impropio y por lo tanto peligroso. El fabricante no puede ser considerado responsable de eventuales daños derivados de usos impropios, erróneos o irracionales. El uso de cualquier aparato eléctrico comporta la observación de una serie de reglas fundamentales:
- no tirar del cable de alimentación para desenchufar el conector de la toma de corriente;
- no tocar el aparato con las manos ni los pies mojados o húmedos;
- en general no es aconsejable usar adaptadores, regletas ni alargadores;
- en caso de avería o mal funcionamiento del aparato, apáguelo y no lo manipule.
1.2 Seguridad eléctrica
CONFÍE LA CONEXIÓN ELÉCTRICA A UN ELECTRICISTA O A UN TÉCNICO CUALIFICADO.
La red de alimentación a la que se conecte el horno debe cumplir la normativa vigente en el país de instalación. El fabricante declina toda responsabilidad por eventuales daños derivados de no observar dicha normativa. El horno debe conectarse a la red eléctrica mediante un enchufe de pared con toma de tierra o mediante un seccionador con varios polos, según la normativa vigente en el país de instalación. La red eléctrica debe estar protegida mediante fusibles adecuados y deben utilizarse cables con una sección transversal idónea que garantice una correcta alimentación del horno.
CONEXIÓN
El horno se suministra con un cable de alimentación que debe conectarse únicamente a una red eléctrica con una tensión de 230 V de CA entre fases o entre la fase y el neutro. Antes de conectar el horno a la red eléctrica es imprescindible comprobar:
- la tensión de alimentación indicada por el medidor;
- la configuración del seccionador. El hilo de toma de tierra conectado al terminal de tierra del horno debe estar conectado al terminal de tierra de la red eléctrica.
ATENCIÓN
Antes de conectar el horno a la red eléctrica, confíe la comprobación de la continuidad de la toma de tierra de la red eléctrica a un electricista cualificado. El fabricante no se hace responsable de eventuales accidentes u otros problemas derivados de no conectar el horno a tierra o de conectarlo a una toma de tierra con una continuidad defectuosa. NOTA: puesto que el horno podría requerir la intervención del servicio de asistencia, es aconsejable prever la disponibilidad de otro enchufe de pared al que conectar el horno después de extraerlo del espacio donde se ha instalado. El cable de alimentación debe sustituirse únicamente por personal de asistencia técnica o por técnicos con una cualificación análoga.
1.3 Recomendaciones
Una limpieza mínima después de utilizar el horno ayudará a mantenerlo limpio durante más tiempo. No forrar las paredes del horno con aluminio u otras protecciones disponibles en tiendas. El aluminio o los protectores, en contacto directo con el esmalte caliente puede derretirse y deteriorar el esmalte del interior. Para evitar un exceso de suciedad en el horno y que pueden derivar en olores y humo en exceso, recomendamos no utilizar el horno a temperaturas muy elevadas. Es mejor ampliar el tiempo de cocción y bajar un poco la temperatura.
1.4 Instalación
No es obligación del fabricante instalar el horno. Si se requiere la ayuda del fabricante para subsanar fallos derivados de una instalación incorrecta, dicha asistencia no la cubrirá la garantía. Han de seguirse a rajatabla las instrucciones de instalación para personal cualificado. Una instalación incorrecta puede provocar daños personales, materiales o en animales. El fabricante no se hace responsable de esos posibles daños. El horno se puede colocar encima, en una columna, o debajo de una encimera. Antes de fijar el horno hay que asegurar una buena ventilación en el hueco donde se vaya a colocar y que el aire necesario para enfriar y proteger las piezas internas circula sin problema. Realizar las aperturas especificadas en la última página según el tipo de altura.
1.5 Gestión de residuos y respeto por el medio ambiente
Este aparato está certificado conforme a la directiva
europea 2012/19/EU sobre aparatos eléctricos y
electrónicos (WEEE). Los dispositivos WEEE contienen
sustancias contaminantes (que pueden provocar
consecuencias negativas en el medio ambiente) o
componentes básicos (que pueden reutilizarse). Es
importante que dichos dispositivos estén sujetos a tratamientos específicos para eliminar y desechar correctamente todos los contaminantes y recuperar todos los materiales. Cada individuo puede desempeñar un papel importante a la hora de asegurar que los dispositivos WEEE no se conviertan en un problema medioambiental; es esencial seguir algunas reglas básicas:
- los dispositivos WEEE no deben tratarse como residuos domésticos;
- los dispositivos WEEE deben llevarse a los puntos de recogida específicos gestionados por el municipio o por una sociedad registrada. En muchos países, para los WEEE de grandes dimensiones, puede haber disponible un servicio de recogida a domicilio. Cuando se compra un nuevo aparato, el viejo puede entregarse al vendedor, que debe adquirirlo gratuitamente siempre que el aparato sea de tipo equivalente y tenga las mismas funciones que el que se ha adquirido.
AHORRAR Y RESPETAR EL MEDIO AMBIENTE
Siempre que sea posible, evite precalentar el horno e intente utilizarlo siempre lleno. Abra la puerta del horno lo menos posible, ya que se producen dispersiones de calor cada vez que se lleva a cabo esta operación. Para ahorrar mucha energía basta apagar el horno de 5 a 10 minutos antes del fin del tiempo de cocción planificado y servirse del calor que el horno continúa generando. Mantener las juntas limpias y en buen estado para evitar posibles dispersiones de energía. Si se dispone de un contrato de energía eléctrica por tarifa horaria, el programa de cocción retardada permitirá ahorrar más fácilmente retrasando el encendido del horno hasta el horario de tarifa reducida.
1.6 Consejos De Cumplimiento
Al mostrar el logo marcado en este producto, declaramos, bajo nuestra propia responsabilidad, el cumplimiento de todos los requisitos europeos en términos de seguridad, salud y medio ambiente, establecidos en la legislación de este producto.
ES 22
2. Descripción del producto
2.1 Descripción general
1
3
5
4
6
2.2 Accesorios
1. Panel de control
2
2. Posiciones de las bandejas (y del soporte elevado si corresponde)
3. Rejilla metálica
4. Bandeja
5. Ventilador (detrás de la placa de acero)
6. Puerta del horno
1 Bandeja
Recoge los residuos que gotean durante la cocción de alimentos con las resistencias.
3 Laterales de alambres
Rejilla del alambre lateral si está incluido.
2 Rejilla metálica
Sostiene fuentes y platos.
2.3 Primer uso
LIMPIEZA PRELIMINAR Limpie el horno antes de utilizarlo por primera vez. Limpie las superficies externas con un paño suave levemente humedecido. Lave todos los accesorios y limpie el interior del horno con detergente lavavajillas y agua caliente. Compruebe que el horno esté vacío, seleccione la temperatura máxima y déjelo encendido durante un mínimo de una hora para eliminar todos los olores que suele haber presentes en los hornos nuevos.
3. Uso del horno
3.1 Descripción de la pantalla
8
ES 23
8
1- Temporizador 2- Configuración del reloj 3- Tiempo de cocción 4- Fin de la cocción 5- Display para temperatura o tiempo 6- Teclas para pulsar 7- Selección de temperatura 8- Selección de función
FUNCIÓN
Para activar la función del “Bloqueo para niños”, se debe pulsar “Set (+)”
BLOQUEO
PARA
NIÑOS
MINUTERO
DURACIÓN
DE LA
COCCIÓN
durante un mínimo de 5 segundos, A partir de este momento, todas las demás funciones están loqueadas El display muestra STOP y seleccionar hora alternativamente.
•Pulse el botón central 1 vez
•Pulse las teclas"-" "+" para ajustar la duración
•Suelte las teclas
•Pulse el botón central 2 veces
•Pulse las teclas "-" "+" para el ajuste de la duración
•Suelte las teclas
•Seleccione la función de cocción con el mando selector de función.
•Pulse el botón central 3 veces
•Pulse las teclas "-" "+" para ajustar la hora del
fin de cocción.
•Suelte las teclas
•Seleccione la función de cocción con el mando selector de función.
FIN DE LA COCCIÓN
ATENCIÓN: la primera operación que hay que efectuar después de la instalación o después de una interrupción de la corriente (este tipo de situaciones se reconocen al observar que en la pantalla de visualización parpadea la hora 12:00 ) es el ajuste de la hora, como se indica a continuación:
•Pulse el botón central 4 vez.
•Ajustar la hora con los botones "-" "+".
•Suelte las teclas.
ATENCIÓN: El horno funciona sólo si la hora está programada.
MODO DE DESCONEXIÓN FUNCIONAMIENTO FINALIDADMODO DE ACTIVACIÓN
Para desactivar la función del “Bloqueo para niños”, se debe pulsar nuevamente “Set (+)” durante un mínimo de 5 segundos. A partir de este momento, todas las funciones están disponibles.
• Cuando transcurre el tiempo seleccionado, el funcionamiento se para solo y avisa con una señal acústica (la señal acústica se para sola; interrumpirlo inmediatamente pulse la tecla SELECT
•Cuando transcurre el tiempo seleccionado, el horno se desconecta solo; párelo antes de situer el mando selector de función en la posición O ó ajuste a 0:00 el tiempo de la cocción (teclas SELECT "-" "+".
•A la hora seleccionada el horno se desconectará solo; si desea interrumpirlo, situer antes el mando selector de función en la posición O.
•Emite una señal acústica finalizado el tiempo establecido
•Durante el funcionamiento, la pantalla muestra el tiempo restante.
•Permite seleccionar el tiempo de cocción del alimento introducido en el horno.
•Para visualizar el tiempo restante pulse la tecla SELECT.
•Para modificar el tiempo restante, pulse la tecla SELECT+ "-" “+"
•Permite memorizar la hora de fin de la cocción.
•Para visualizar la hora rogramada, Pulse el botón central 3 veces
•Para modificar la hora programada, pulse las teclas END +"-" "+"
•Emite una señal acústica finalizado el tiempo establecido
•Durante el funcionamiento, la pantalla muestra el tiempo restante.
•Para detener la señal, pulse cualquier tecla. Pulse el botón central para volver a la función de reloj.
Normalmente se utiliza esta función con la finalidad de DURACIÓN DE LA COCCIÓN A modo de ejemplo: el alimento debe cocinarse durante 45 minutos y deseo que esté listo para las 12:30; en tal caso.
Seleccione la función de cocción deseada. Ajuste el tiempo de la cocción en 45 minutos ( "-" "+") Ajuste el fin de la cocción a las 12:20 h. ("-" "+" ).
•Cuando termina el tiempo seleccionado, el horno se desconecta automática- mente y avisa emitiendo una señal acústica.
La cocción comenzará auto­máticamente a las11:45 h (12:30, menos 45minutos), y a la hora seleccionada como fin de la cocción el horno se desconectará automática­mente.
ATENCIÓN: Si selecciona únicamente el fin de cocción sin el tiempo de cocción, el horno se conectará inmediatamente y se desconectará a la hora de fin de la cocción seleccionada.
ES 24
3.2 Modalidades de cocción
Mando
selector
*
Rango de T°C
50 ÷ MAX
50 ÷ MAX
50 ÷ MAX
FUNCIÓN (dependiendo del modelo)
LAMPARA: Conecta la luz interior
DESCONGELACIÓN: Funcionamiento de la turbina de cocción que hace circular el aire dentro del espacio del horno.
Ideal para realizar una descongelación previa a una cocción.
CALOR CIRCULANTE: Utilización simultánea de la resistencia inferior, superior y de la turbina que hace circular el aire dentro del espacio del horno. Función recomendada para las aves, la repostería, los pescados, las verduras... El calor penetra mejor dentro del alimento a cocer reduciendo el tiempo de cocción, así como el tiempo de precalentamiento. Se pueden realizar cocciones combinadas con preparaciones idénticas o distintas en uno o dos niveles. Este modo de cocción garantiza una distribución homogénea del calor y no mezcla los olores. Para una cocción combinada se deben prever unos diez minutos más.
COCCIÓN CON VENTILADOR + VAPOR : El aire caliente se distribuye por las diferentes repisas, haciendo que esta función sea ideal para cocer simultáneamente diferentes tipos de comida, sin mezclar nunca sabores ni olores. Apretando la tecla VAPOR, la opción del vapor trabaja en armonía con el calor tradicional garantizando a tus platos el máximo gusto, una perfecta fermentación y la mejor consistencia. Esta modalidad es adecuada para la cocción de hojaldres, dulces a base de levadura, pan y pizza, carne y pescados asados.
TURBOGRILL : La función turbogrill debe utilizarse con la puerta cerrada. Utilización de la resistencia superior más la turbina que hace circular el aire dentro del espacio del horno. Se requiere un precalentamiento para las carnes rojas pero no para las carnes blancas. Ideal para las cocciones de volumen grueso, piezas enteras como cerdo asado, las aves, etc. Coloque el plato que quiera cocer directamente en la rejilla en el centro del horno, a un nivel medio. Coloque la grasera debajo de la rejilla para que las grasas caigan dentro. Asegúrese de que la comida no quede demasiado cerca del grill. En la mitad de la cocción, gire la pieza que esté cociendo.
PARRILLA ASISTIDA POR VENTILADOR + VAPOR : Utilizando la ventilación y la resistencia superior
50 ÷ MAX
50 ÷ MAX
*
50 ÷ MAX
50 ÷ MAX
50 ÷ MAX
simultáneamente, se cuecen perfectamente grandes porciones de comida. Es una modalidad adecuada sobre todo para tostar platos crujientes como carne, pollo o pescado.
RESISTENCIA INFERIOR CIRCULANTE: Utilización de la resistencia inferior más la turbina que hace circular el aire dentro del espacio del horno. Ideal para hacer tartas de frutas jugosas, tortadas, quiches, pasteles. Evita que se sequen los alimentos y favorece la subida de bizcochos, masa de pan y otras cocciones realizadas por debajo. Coloque la rejilla en la ranura inferior.
CONVECCİÓN NATURAL: Funcionan la resistencia inferior y la resistencia superior del horno. Es la cocción tradicional, ideal para cocinar asados, caza, galletas, manzanas al horno y para conseguir alimentos crujientes.
GRILL: El grill debe utilizarse con la puerta cerrada. Utilización de la resistencia superior con posibilidad de ajustar la temperatura. Es necesario un precalentamiento de 5 minutos para que la resistencia se ponga al rojo. Éxito seguro con las parrilladas, las brochetas y los gratinados. Las carnes blancas deben alejarse del grill, porque aunque así se alargará el tiempo de cocción, la carne quedará más sabrosa. Las carnes rojas y los filetes de pescado se pueden colocar encima de la rejilla colocando debajo la grasera.
PARRILLA + VAPOR : El calor generado por el sistema de calentamiento superior y por el vapor caliente es adecuado para ultimar los platos que solo deben estar gratinados en la superficie, pero que no deben perder elasticidad y jugos. También se puede utilizar cuando se necesita dorar inmediatamente la superficie de un alimento que deberá mantenerse muy poco hecho (carnes) o pescados servidos crudos en el centro.
50 ÷ MAX
* Programa de prueba según CENELEC EN 60350-1 utilizado para la definición de la clase energética.
PIZZA: El calor envolvente en esta modalidad genera un ambiente similar al de los hornos de leña de las pizzerías.
ES 25
3.3 Uso de la función de cocción al vapor
Gracias a la función de cocción al vapor, se mejora la humectación de los alimentos durante su cocción. Se aconseja alternar cocciones con vapor y cocciones tradicionales. ADVERTENCIA: Riesgo de quemaduras y daños en el aparato. El vapor liberado puede causar quemaduras: Abra la puerta del horno con cuidado para evitar lesiones después de usar una función de cocción con vapor.
1. Abra la puerta del horno
2. Rellene el fondo de la cavidad usando como máximo 150 ml de agua; hágalo únicamente cuando el horno esté frío.
3. Coloque los alimentos en el aparato y cierre la puerta del horno.
4. Configure la función que prefiera para cocinar con vapor.
5. Gire el mando de temperatura para ajustar ésta.
6. Espere cinco minutos para precalentar. Luego presione el botón del horno de vapor. El botón de cocción al vapor funcionará con la correspondiente función. PRECAUCIÓN: No rellene el fondo de la cavidad con agua durante la cocción, ni cuando el horno esté caliente.
7. Para apagar el horno, gire los mandos de función y de temperatura a la posición "cero".
8. Retire el agua del fondo del horno. Limpiar la bandeja de goteo después de cada ciclo de cocción. Consulte la sección 4.1 para ver las instrucciones relativas a la limpieza del horno.
4. Limpieza y mantenimiento del horno
4.1 Notas genéricas de limpieza
La vida útil del aparato se prolonga si se limpia a intervalos regulares. Espere a que el horno se enfríe antes de llevar a cabo las operaciones de limpieza manuales. No utilice nunca detergentes abrasivos, estropajos metálicos ni objetos puntiagudos para la limpieza con el fin de no dañar de forma irreparable las piezas esmaltadas. Utilice únicamente agua, jabón o detergentes a base de amoniaco.
PIEZAS DE VIDRIO
Es aconsejable limpiar la puerta de vidrio con papel absorbente de cocina después de cada uso del horno. Para eliminar las manchas más persistentes, se puede utilizar también una esponja empapada en detergente bien escurrida y aclarar con agua.
JUNTA DE LA PUERTA DEL HORNO
Si se ensucia, la junta se puede limpiar con una esponja ligeramente húmeda.
ACCESORIOS
Limpie los accesorios con una esponja empapada en agua y jabón, escúrralos y séquelos: no utilice detergentes abrasivos.
BANDEJA DE GOTEO
Después de usar la parrilla, retire la bandeja del horno. Vierta la grasa caliente en un recipiente y lave la bandeja en agua caliente, usando una esponja y jabón líquido. Si quedan residuos grasos, sumerja la bandeja en agua caliente y jabón. Alternativamente, puede lavarla en el lavavajillas o usar un producto detergente específico para hornos. No colocar nunca una bandeja sucia en el horno.
ELECTRODOMÉSTICOS DE ACERO INOXIDABLE O DE ALUMINIO
Limpie la puerta del horno únicamente con un paño húmedo o una esponja. Secar con un paño suave. No utilizar estropajos de acero, ni productos ácidos o abrasivos, ya que pueden dañar la superficie del horno. Limpie el panel de mandos del horno con los mismos cuidados y precauciones.
LIMPIEZA DE LA PARTE INFERIOR DE LA CAVIDAD
Siga estos pasos para limpiar los restos del fondo de la cavidad. Se recomienda limpiar el fondo de la cavidad después de 5-10 ciclos de cocción con vapor.
1. Vierta 300 ml de vinagre blanco en el fondo de la cavidad. NOTA: Tipo de vinagre: al 5%
2. Espere unos 30 minutos, a temperatura ambiente.
3. Limpie el horno con un paño suave y agua.
4.2 Función Aquactiva
La función Aquactiva utiliza vapor para ayudar a eliminar los restos de grasa y de alimentos del horno.
1. Verter 300 ml de agua en el depósito deAquactiva, en la parte inferior del horno
2. Seleccionar la función “Estática”( ) oResistencia Inferior ( )
3. Seleccionar el Icono de Aquactiva ( ) en el mando deTemperatura
4. El programa seleccionado debe funcionar durante 30 minutos.
5. Una vez transcurrido los 30 minutos, apagar el programa y dejar que el horno se enfríe.
6. Cuando se haya enfriado el horno, limpiar las superficies internas del horno con un paño.
Advertencia: Asegúrese de que el aparato esté completamente frío antes de tocarlo. Se debe tener cuidado con todas las superficies calientes para evitar riesgos de quemaduras Se recomienda utilizar agua potable o destilada.
300 ml
4.3 Mantenimiento
EXTRACCIÓN Y LIMPIEZADELAS REJILLAS
1. Desenrosque en sentido antihorario las tuercas estriadas.
2. Extraiga las rejillas tirando de ellas hacia fuera.
3. Límpielas lavándolas en el lavavajillas o con una esponja húmeda y séquelas inmediatamente después.
4. Unavez limpias, vuelva a instalar las rejillas fijando las tuercas estriadas.
A
EXTRACCIÓN DE LA PUERTA DEL HORNO
1. Abra la puerta anterior.
2. Abra las pestañas de alojamiento de la bisagra por el lado derecho e izquierdo de la puerta anterior presionándolas hacia abajo.
3. Vuelva a instalar la puerta llevando a cabo el procedimiento a la inversa.
ES 26
LOW-E
EXTRACCIÓN Y LIMPIEZA DE LA PUERTA DE VIDRIO
1. Abra la puerta del horno.
2.3.4. Bloquee las bisagras, desenrosque los tornillos y extraiga la cubierta metálica superior tirando hacia arriba.
5.6. Extraiga el vidrio con mucho cuidado de la contrapuerta del horno (N. B.: si se trata de un horno pirolítico, extraiga también el segundo y el tercer vidrio si los hubiera).
7. Al término de la limpieza o sustitución, vuelva a ensamblar las piezas en el orden opuesto a la extracción. En todos los vidrios, la indicación ”Low-E” debe ser correctamente legible y estar ubicada a la izquierda de la puerta, cerca de la bisagra lateral izquierda. De este modo, la etiqueta estampada en el primer vidrio quedará por el interior de la puerta.
1.
2.
5.
6.
1
2
3
3.
4.
7.
ES 27
SUSTITUCIÓN DE LA BOMBILLA
1. Desenchufe el horno de la red eléctrica.
2. Suelte la cubierta de vidrio, desenrosque la bombilla y sustitúyala por una nueva del mismo modelo.
3. Una vez sustituida la bombilla defectuosa, vuelva a atornillar la cubierta de vidrio.
5. Solución de problemas
5.1 Preguntas más frecuentes
PROBLEMA CAUSA POSIBLE SOLUCIÓN
El horno no se calienta
El horno no se calienta
El horno no se calienta
No hay reacción cuando
se toca la pantalla
El reloj no está en hora
El bloqueo infantil está activado
Los ajustes necesarios no
están configurados
Vapor y condensa en la pantalla
Configure el reloj
Desactive el bloqueo infantil
Asegúrese de que los ajustes
necesarios sean correctos
Limpiar con un paño de microfibra la pantalla
para quitar la capa condensación
ES 28
Instrukcje Bezpieczeństwa
• Podczas gotowania wilgoć może skraplać się do komory piekarnika lub na szybkę drzwiczek. Jest to zjawisko normalne. Aby je ograniczyć, należy poczekać od 10 do 15 minut po włączeniu urządzenia, zanim żywność zostanie umieszczona w piekarniku. Skropliny znikną, gdy piekarnik osiągnie temperaturę pieczenia.
• Warzywa najlepiej piec w pojemniku z pokrywą zamiast otwartego naczyn
• Unikać pozostawiania żywności wewnątrz piekarnika po pieczeniu na dłużej niż 15/20 minut.
• UWAGA: Podczas pracy urządzenie oraz jego elementy są gorące. Należy zachowac ostrożność i nie dotykać gorących części.
• OSTRZEŻENIE: części łatwo dostępne mogą nagrzać się podczas używania piekarnika. Dzieci powinny zachować bezpieczną odległość od urządzenia.
• Dzieci w wieku powyżej 8 lat oraz ososby z ograniczeniami ruchowymi, umysłowymi, czuciowymi lub nie posiadające odpowiedniej wiedzy lub doświadczenia mogą obsługiwać urządzenie jedynie pod nadzorem lub po przeszkoleniu odnośnie bezpiecznego uzykowania urządzenia i związanych z tym zagrożeń.
• Dzieci nie mogą bawić się urządzeniem.
• Dzieci bez nadzoru nie mogą obsługiwac ani czyścić urządzenia.
• Podczas użytkowania urządzenie nagrzewa się. Należy zachowac ostrożność i nie dotykać gorących części wewnątrz piekarnika. UWAGA: dostępne części mogą być gorące podczas użytkowania. Dzieci nie mogą zbliżać się do urządzenia.
• Do czyszczenia szyby drzwi piekarnika nie wolno stosować substancji ściernych ani ostrych skrobaków gdyż mogą one porysować szkło i spowodować jego stłuczenie.
• Wyłaczyć piekarnik przed usunięciem ekranu, po wyczyszczeniu zamontować ekran zgodnie z instrukcją.
• Używać wyłacznie sondy cieplnej przeznaczonej do tego piekarnika.
• Nie stosować do czyszczenia urządzeń parowych.
• Podłączyć wtyczkę do kabla zasilającego odpowiedniego do wymaganego napięcia, prądu i obciążenia wskazanego na tabliczce oraz posiadającego styk uziemiający. Gniazdko musi być odpowiednie do
obciążenia wskazanego na tabliczce i musi posiadać podłączony oraz działający styk uziemiający. Przewód uziemiający jest koloru żółto-zielonego. Czynność tę powinien przeprowadzić odpowiednio wykwalifikowany specjalista. W razie niekompatybilności pomiędzy gniazdkiem a wtyczką urządzenia należy poprosić wykwalifikowanego elektryka o wymianę gniazdka na inne odpowiedniego typu. Wtyczka oraz gniazdko powinny być zgodne z obowiązującymi w danym kraju przepisami w zakresie instalacji elektrycznej. Podłączenie do źródła zasilania można wykonać również poprzez umieszczenie pomiędzy urządzeniem a źródłem zasilania wielobiegunowego wyłącznika, który wytrzyma maksymalne podłączone obciążenie i który będzie zgodny z obowiązującymi przepisami. Żółto-zielony kabel uziemiający nie powinien być przerwany przez ten wyłącznik. Gniazdko oraz wyłącznik wielobiegunowy zastosowany do podłączenia powinien być po zainstalowaniu urządzenia łatwo dostępny.
• Rozłączania można dokonywać dzięki dostępnej wtyczce lub wbudowanemu przełącznikowi w stałym okablowaniu, zgodnie z obowiązującymi przepisami w zakresie okablowania.
• Jeśli przewód zasilający jest uszkodzony, należy go zastąpić kablem lub specjalną wiązką przewodów udostępnianą przez producenta lub wskazaną po skontaktowaniu się z działem obsługi klientów.
• Kabel zasilający musi być typu H05V2V2-F.
• Nieprzestrzeganie powyższej wskazówki może zakłócić bezpieczeństwo urządzenia i spowodować utratę gwarancji.
• Nadmiar rozlanych substancji należy usunąć przed czyszczeniem urządzenia.
• W trakcie procesu czyszczenia pirolitycznego powierzchnie mogą być bardziej gorące niż zwykle. Dzieci powinny zachować bezpieczną odległość od urządzenia.
• Aby uniknąć przegrzewania się, urządzenia tego nie należy instalować za panelem dekoracyjnym.
• W razie umieszczania we wnętrzu półki należy się upewnić, że ogranicznik jest skierowany w górę i w stronę tylną komory. Półka musi być włożona całkowicie do komory.
• OSTRZEŻENIE: Nie należy owijać ścian piekarnika folią aluminiową ani jednorazową folią ochronną dostępną w sklepach. Folia aluminiowa lub jakiekolwiek inne zabezpieczenie w bezpośrednim kontakcie z gorącą emalią może ulec stopieniu, a emalia we wnętrzu piekarnika może wówczas ulec pogorszeniu.
• OSTRZEŻENIE: Nie należy nigdy wyjmować uszczelki z drzwiczek piekarnika.
• OSTRZEŻENIE: Niebezpieczeństwo poparzenia i uszkodzenia urządzenia Korzystanie z funkcji pary Wyzwolona para może spowodować oparzenia: Otwieraj drzwiczki ostrożnie, aby uniknąć obrażeń po użyciu funkcji gotowania z parą.
• OSTROŻNIE: Nie napełniaj dna komory wodą podczas gotowania lub gdy piekarnik jest gorący.
• Do obsługi urządzenia na częstotliwościach znamionowych nie jest wymagane wykonanie żadnej dodatkowej operacji/ustawienia
PL 29
Spis treści
Instrukcje ogólne
31
Opis produktu
32
Obsługa piekarnika
33
1.1 Wskazówki dotyczące bezpieczeństwa
1.2 Bezpieczeństwo elektryczne
1.3 Zalecenia
1.4 Instalacja
1.5 Zarządzanie odpadami
1.6 Deklaracja zgodności
2.1 Informacje ogólne
2.2 Akcesoria
2.3 Pierwsze użycie
3.1 Opis wy wietlaczaś
3.2 Tryby pieczenia
3.3 Korzystanie z funkcji pary
Czyszczenie i konserwacja piekarnika
35
Rozwiązywanie problemów
37
4.1 Ogólne informacje dotycz ce czyszczeniaą
4.2 Funkcja Aquactiva
4. Konserwacja3
• Demonta i czyszczenie drabinekż
• Wyjmowanie drzwiczek piekarnika
• Wyjmowanie i czyszczenie szyby drzwiczek
• Wymiana arówkiż
5.1 Często zadawane pytania
PL 30
1. Wskazówki Ogólne
W celu pełnego wykorzystania możliwości piekarnika dokładnie zapoznaj się z niniejszą instrukcją. Przechowuj instrukcję w dostępnym miejscu, aby w razie potrzeby zawsze można było skorzystać z zawartych w niej wskazówek. Przed zainstalowaniem piekarnika spisz jego numer seryjny na wypadek konieczności skorzystania z pomocy serwisu. Po rozpakowaniu piekarnika sprawdź, czy nie nosi on śladów uszkodzeń. W razie jakichkolwiek wątpliwości nie używaj piekarnika, lecz skontaktuj się z serwisem. Zabezpiecz części opakowania, takie jak worki z tworzywa sztucznego, styropian, gwoździe, przed dziećmi.
Producent nie ponosi odpowiedzialności w przypadku niezastosowania się do zaleceń zawartych w niniejszej instrukcji. ! UWAGA: Wszelkie funkcje, właściwości oraz akcesoria wymienione w niniejszej instrukcji mogą zostać wymienione w zależności od modelu piekarnika.
1.1 Wskazówki dotyczące bezpieczeństwa
Z piekarnika należy korzystać wyłącznie zgodnie z jego przeznaczeniem,
czyli wyłącznie do pieczenia żywności;
wszelkie inne próby użytkowania, na przykład jako źródło ciepła, uważane są
za niewłaściwe, a tym samym niebezpieczne. Producent nie może ponosić
odpowiedzialności za jakiekolwiek uszkodzenia będące skutkiem
nieprawidłowego, błędnego lub nierozsądnego użytkowania.
Obsługa jakiegokolwiek urządzenia elektrycznego wiąże się z koniecznością
przestrzegania pewnych istotnych zasad:
- Nie ciągnąć za przewód zasilania w celu odłączenia go od gniazdka
prądowego;
- Nie dotykać urządzenia mokrymi lub wilgotnymi dłońmi bądź stopami;
- Ogólnie rzecz biorąc, odradza się stosowania adapterów, gniazdek
wielokrotnych i przedłużaczy;
- W razie usterki i/lub nieprawidłowego działania urządzenia należy je
wyłączyć i nie naruszać go.
1.2 Bezpieczeństwo elektryczne
PRZYŁĄCZA ELEKTRYCZNE POWINNY ZOSTAĆ WYKONANE PRZEZ
ELEKTRYKA LUB WYKWALIFIKOWANEGO
TECHNIKA. Sieć zasilająca, do której podłączany jest piekarnik, powinna być
zgodna z przepisami obowiązującymi w kraju jego instalacji. Producent
zrzeka się wszelkiej odpowiedzialności za ewentualne uszkodzenia będące
wynikiem nieprzestrzegania takich przepisów. Piekarnik powinien być
podłączony do sieci elektrycznej za pomocą gniazdka ściennego z
uziemieniem lub poprzez wielobiegunowy wyłącznik, w zależności od
przepisów obowiązujących w kraju instalacji. Zasilanie elektryczne powinno
być zabezpieczone odpowiednimi bezpiecznikami i powinny być używane
przewody o przekroju poprzecznym, który zapewni prawidłowe zasilanie
piekarnika.
PODŁĄCZANIE
Piekarnik jest dostarczany z kablem zasilającym, który powinien być
podłączany wyłącznie do sieci elektrycznej o napięciu 220-240 V AC
pomiędzy fazami lub pomiędzy fazą i przewodem neutralnym. Przed
podłączeniem piekarnika do sieci elektrycznej należy sprawdzić:
- napięcie zasilania podane na mierniku;
- ustawienia wyłącznika.
Przewód uziemienia podłączony do zacisku uziemiającego piekarnika musi
być podłączony do zacisku uziemiającego sieci elektrycznej. OSTRZEŻENIE Przed podłączeniem piekarnika do sieci elektrycznej ciągłość uziemienia sieci elektrycznej powinien sprawdzić wykwalifikowany elektryk. Producent zrzeka się wszelkiej odpowiedzialności za ewentualne wypadki lub inne problemy wynikające z braku podłączenia piekarnika do uziemienia lub z powodu uziemienia o nieprawidłowej ciągłości. UWAGA: ponieważ piekarnik może wymagać czynności serwisowych, zaleca się przewidzieć dodatkowe gniazdko ścienne, do którego będzie można później podłączyć piekarnik po wyjęciu go z miejsca, w którym go zainstalowano. Przewód zasilający powinien być wymieniany wyłącznie przez personel techniczno-serwisowy lub techników posiadających jednakowe kwalifikacje.
1.3 Zalecenia
Po każdym użyciu piekarnika kilka prostych czynności związanych z
czyszczeniem go pozwoli utrzymać piekarnik w idealnej czystości.
Nie zakrywaj ścian piekarnika papierem aluminiowym ani dostępnymi na
rynku foliami jednorazowymi, ponieważ w kontakcie z powierzchniami
gorącej emalii mogłyby one stopić się i uszkodzić emaliowane
powierzchnie wewnątrz piekarnika. Aby zapobiec nadmiernemu
brudzeniu się piekarnika i wydostawaniu się z niego nieprzyjemnie
pachnącego dymu, zaleca się nie używać piekarnika na najwyższych
temperaturach. Zwykle lepiej jest wydłużyć czas pieczenia i stosować
niższą temperaturę. Poza akcesoriami dostarczanymi z piekarnikiem
zaleca się używać naczyń i form odpornych na wysokie temperatury.
1.4 Instalacja
Za instalację piekarnika odpowiedzialny jest użytkownik. Producent nie ma obowiązku wykonania instalacji. Usterki spowodowane błędami instalacji nie podlegają warunkom gwarancji udzielanej przez producenta. Instalacja powinna być powierzona wykwalifikowanym osobom i wykonana zgodnie z za lec eniami pro duc ent a. Nieprawidłow a ins talacja st war za niebezpieczeństwo dla osób, zwierząt lub rzeczy osobistych. Producent nie ponosi odpowiedzialności za tego typu szkody.
Zespół kuchenny, w którym ma być zainstalowany piekarnik, musi być wykonany z materiałów odpornych na temperaturę przynajmniej 70ºC. Piekarnik może być usytuowany na górze w szafce kuchennej lub pod blatem. Przed zainstalowaniem piekarnika upewnij się, czy w miejscu instalacji zapewniona będzie dobra wentylacja gwarantująca dopływ świeżego powietrza, niezbędnego do chłodzenia piekarnika i do zabezpieczenia jego części wewnętrznych. W zależności od typu instalacji należy wykonać wycięcia przedstawione na końcu instrukcji.
1.5 Centrum Serwisowe
Przed połączeniem się z serwisem zanotuj numer seryjny podany na tabliczce znamionowej piekarnika. Producent udziela gwarancji na piekarnik i występujące w czasie trwania gwarancji usterki zostaną usunięte przez serwis bezpłatnie. Urządzenie to jest oznaczone zgodnie z Dyrektywą Europejską
2012/19 / UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Zużyty sprzęt elektryczny i elektroniczny zawiera zarówno substancje zanieczyszczające (o negatywnym oddziaływaniu na środowisko naturalne), jak i podstawowe elementy (które można użytkować wielokrotnie). Ważne, aby zużyty sprzęt elektryczny i elektroniczny poddawać specjalnej obróbce w celu bezpiecznego usunięcia i pozbycia się wszystkich środków zanieczyszczających i odzyskania wszystkich surowców wtórnych. Poszczególne osoby odgrywają ważną rolę w zapobieganiu szkodliwemu oddziaływaniu zużytego sprzętu elektrycznego i elektronicznego na środowisko, ważne aby przestrzegać kilku podstawowych zasad:
• Zużyty sprzęt elektryczny i elektroniczny nie może być traktowany jako odpad komunalny.
• Zużyty sprzęt elektryczny i elektroniczny przekazuje się do właściwych punktów zbiórki prowadzonych przez gminy lub koncesjonowane firmy. W wielu krajach, gdzie jest dużo zużytego sprzętu elektrycznego i elektronicznego, odbiera się go z domów.
• gdy kupuje się nowe urządzenie, zużyte można zwrócić do sprzedawcy, który musi je przyjąć bezpłatnie, na zasadzie zamiany jeden za jeden, o ile urządzenie to jest tego samego rodzaju i ma takie same funkcje, jak urządzenie dostarczone.
OSZCZĘDNOŚĆ ENERGII I POSZANOWANIE ŚRODOWISKA
Tam gdzie to możliwe, należy unikać wstępnego podgrzewania piekarnika i zawsze starać się go zapełnić. Jak najrzadziej otwierać drzwiczki piekarnika, ponieważ za każdym razem, gdy zostaną otwarte z wnętrza ucieka ciepło. W celu uzyskania znacznej oszczędności energii piekarnik należy wyłączyć na 5-10 minut przed planowanym zakończeniem pieczenia, co pozwoli na wykorzystanie ciepła odpadowego, które nadal generuje piekarnik. Uszczelki powinny być czyste i spełniać swoje zadanie, aby uniknąć wydostawania się ciepła poza wnętrze piekarnika. Jeśli Twoja umowa z dostawcą energii opiera się na taryfie godzinowej, program "opóźnionego startu" upraszcza oszczędzanie energii, uruchamiając proces pieczenia w czasie obowiązywania niższej taryfy.
1.6 Deklaracja Zgodności
Poprzez umieszczenie oznaczenia na tym produkcie poświadczamy na własną odpowiedzialność przestrzeganie wszystkich wymogów europejskich dotyczących bezpieczeństwa, ochrony zdrowia i środowiska określonych w przepisach dla tego produktu.
PL 31
2. Opis produktu
2.1 Informacje ogólne
1
3
2
5
4
1. Panel sterowania
2. Pozycje półek (kratka boczna, zależnie od wyposażenia)
3. Metalowy ruszt
4. Taca na tłuszcz
5. Wentylator (za stalową płytą)
6. Drzwiczki piekarnika
6
2.2 Akcesoria (w zależności od modelu) 1 Taca na tłuszcz
Blacha głęboka służy do zbierania soków wydzielających się z grillowanych potraw.
3 Boczne drutu siatki
Boczne drutu siatki jeśli uwzględnione.
2 Metalowy ruszt
Na blachach można umieszczać formy i naczynia.
2.3 Pierwsze Użycie
CZYSZCZENIE PRZED PIERWSZYM UŻYCIEM
Przed użyciem piekarnika po raz pierwszy należy:
•Wytrzeć powierzchnie zewnętrzne piekarnika miękką wilgotną szmatką.
•Umyć wszystkie elementy wyposażenia i wytrzeć wnętrze piekarnika używając roztworu gorącej wody i płynu do zmywania naczyń.
•Ustawić pusty piekarnik na maksymalną temperaturę i pozostawić włączony przez około 1 godzinę, co pozwoli usunąć zapach nowości. W tym czasie należy zapewnić dobrą wentylację pomieszczenia. oven with a solution of hot water and washing up liquid. Set the empty oven to the maximum temperature and leave on for about 1 hour, this will remove any lingering smells of newness.
3. Obsługa piekarnika
3.1 Opis wyświetlacza (w pełni dotykowy, piekarnik dwukomorowy)
PL 32
8
8
1. Minutnik
2. Ustawianie zegara
3. Czas pieczenia
4. Koniec pieczenia
5. Wyświetlanie temperatury lub zegara
6. Elementy sterowania wyświetlaczem LCD
7. Pokrętło termostatu
8. Pokrętło funkcji
FUNKCJE
ZABEZ-
PIECZENIE
PRZED
DZIEĆMI
MINUTNIK
CZAS TRAVAIA
PIECZENIA
JAK WŁĄCZYĆ
•Zabezpieczenie aktywuje się przytrzymując przez minimum 5 sekund pole (+) Od tej chwili wszystkie funkcje są zablokowane
wyświetlacz naprzemiennie pokazuje STOP i ustawiony czas.
•Wcisnąć przycisk środkowy (centralny) 1 raz
•Ustawić czas trwania pieczenia wciskając Przyciski "-" "+"
• Zwolnić przyciski.
Wcisnąć przycisk środkowy (centralny) 2 razy
• Ustawić czas trwania pieczenia przyciskiem
• Zwolnić przyciski "-" "+"
• Wybrać funkcję za pomocą pokrętła wyboru funkcji
•Wcisnąć przycisk środkowy (centralny) 3 razy
• Ustawić godzinę zakończenia pieczenia przyciskami "-" "+"
• Zwolnić przyciski
• Wybrać funkcję pieczenia za pomocą pokrętła wyboru funkcji.
ZAKOŃCZENIE
PIECZENIA
UWAGA Pierwszą czynnością po zainstalowaniu piekarnika lub po przerwie w dopływie prądu jest ustawienia zegara. (brak ustawienia jest sygnalizowany znakiem 12:00 na wyświetlaczu) Aby ustawić zegar należy:
•Wcisnąć przycisk środkowy (centralny) 1 raz
•Nastaw godzinę przyciskami "-" "+" .
•Zwolnić przyciski.
UWAGA: Piekarnik działa tylko jeżeli zegar jest ustawiony.
JAK WYŁĄCZYĆ JAK DZİAŁA DO CZEGO SŁUŻY
•Zabezpieczenie wyłącza się przytrzymując przez minimum 5 sekund pole (+) Od tej chwili wszystkie funkcje sterowania są odblokowane.
• Po zakończeniu ustawionego czasu, funkcja sama się wyłączy i rozlegnie się sygnał dźwiękowy, który wyłączy się po chwili. Aby wyłączyć natychmiast sygnał dźwiękowy należy wcisnąć przycisk SELECT
• Po zakończeniu ustawionego czasu piekarnik sam się wyłączy.
• Jeśli trzeba wyłączyć piekarnik wcześniej należy obrócić pokrętło wyboru funkcji na pozycję 0 lub ustawić czas pieczenia na 0:00(przyciskami SELECT
"-" "+"
O ustawionej godzinie piekarnik sam się wyłączy
• Jeśli trzeba go wyłączyć wcześniej należy ustawić pokrętło wyboru funkcji na pozycję 0
• Po zakończeniu ustawionego czasu rozlega się sygnał dźwiękowy
• Podczas pracy wyświetlacz pokazuje pozostały czas.
• Pozwala ustawić czas trwania pieczenia
• Aby pokazać czas pozostały do końca pieczenia należy wcisnąć przycisk SELECT 2 Razy
• Aby zmienić czas pozostały do końca pieczenia należy wcisnąć przycisk SELECET
"-" "+"
• Ustawia godzinę końca pieczenia.
• Aby pokazać zaprogramowaną godzinę należy Wcisnąć przycisk środkowy (centralny) 3 razy
• Aby zmienić zaprogramowaną godzinę wcisnąć przycisk SELECT+
"-" "+"
• Pozwala na użycie programatora jako budzika. Można go używać przy włączonym lub wyłączonym piekarniku.
• Aby wyłączyć sygnał (alarm) wcisnąć jakikolwiek przycisk. Aby przywrócić działanie zegara wcisnąc przycisk śrdkowy (centralny)
Zwykle używa się tej funkcji razem z funkcją Czas trwania pieczenia: np. potrawa ma się piec przez 45 min. i chcemy, żeby była gotowa o godz. 12:30. A zatem należy:
-Wybrać odpowiednią funkcję pieczenia
-Ustawić czas trwania pieczenia na 45 mm (Timer + "-" "+")
• Po zakończeniu ustawionego czasu piekarnik wyłączy się i rozlegnie się sygnał dźwiękowy.
- Ustawić koniec pieczenia na godz. 12:30 (END + "-" "+" Pieczenie wyłączy się automatycznie o godz. 11:45 (12:30 - 45 min.) O ustawionej godzinie końca pieczenia piekarnik automatycznie się wyłączy. UWAGA Jeśli ustawimy tylko koniec pieczenia, bez czasu trwania pieczenia, piekarnik włączy się natychmiast i wyłączy o ustawionej godzinie.
PL 33
3.2 Tryby pieczenia
Pokrętło
wyboru
funkcji
*
T°C
ustawienie
model z
termostatem
50 ÷ MAX
50 ÷ MAX
50 ÷ MAX
Funkcjawzależnościodmodelu
Po obróceniu pokrętła sterowania na pozycję «żarówka» lamka sygnalizacyjna pozostanie zapalona w trakcie wszystkich kolejnych operacji. Włączony zostanie również wentylator chłodzący.
ROZMRAŻANIE : gdy włączona jest ta funkcja piekarnika, działa tylko nawiew, dzięki któremu powietrze o temperaturze pokojowej zostaje rozprowadzone po całej komorze pieczenia, a skład żywności pozostaje niezmieniony. Temperatura rozmrażania jest zaprogramowana na poziomie 40º C bez możliwości jej zmiany.
PIECZENIE Z NAWIEWEM : Włączone są obie grzałki piekarnika: dolna i górna oraz wewnętrzny wentylator. Funkcja ta wskazana jest do pieczenia drobiu, ryb, chleba, pizzy itd.
Taki system pieczenia umożliwia pieczenie różnych potraw na różnych poziomach w tym samym czasie ( np. mięsa i ryb) a ich smaki i zapachy nie mieszają się.
TERMOOBIEG + PARA :Gorące powietrze jest rozprowadzane po różnych piętrach, dzięki czemu funkcja ta jest idealna do pieczenia jednocześnie różnych rodzajów żywności, bez mieszania smaków i zapachów. Naciskając przycisk PARA, opcja pary pracuje w harmonii z tradycyjnym ciepłem, gwarantując Twoim potrawom maksymalny smak, perfekcyjne wyrośnięcie ciast oraz najlepszą konsystencję.
Tryb ten nadaje się do wypieku ciastek francuskich, ciast drożdżowych, chleba i pizzy, pieczonego mięsa i ryb.
GRILL Z NAWIEWEM : Włączona jest górna grzałka oraz wentylator wymuszający obieg gorącego powietrza w piekarniku. Przy grillowaniu mięs czerwonych wskazane jest podgrzewanie natomiast w przypadku mięsa białego nie jest to konieczne. Grillowanie jest doskonałą metodą pieczenia grubszego mięsa takiego, jak wieprzowina lub drób. Grillowane potrawy umieszcza się w środku środkowej prowadnicy rusztu. Pod ruszt należy wsunąć głęboką blachę na skapujące soki. Dla uzyskania najlepszego efektu pieczenia nie należy umieszczać grillowanych potraw zbyt blisko grzałki, natomiast należy obracać potrawę w połowie czasu pieczenia.
GRILL Z TERMOOBIEGIEM + PARA : Używając jednocześnie górnej wentylacji oraz grzałki, duże kawałki żywności
50 ÷ MAX
50 ÷ MAX
*
50 ÷ MAX
50 ÷ MAX
50 ÷ MAX
zostają doskonale upieczone. Jest to tryb szczególnie odpowiedni do pieczenia chrupiących potraw, takich jak mięso, drób czy ryba.
PODGRZEWANIE DOLNE Z NAWIEWEM : Kombinacja, w której włączona jest dolna grzałka i wentylator najlepiej nadaje się do placków owocowych, tart, quiche i ciast. Ta metoda pieczenia zapobiega wysychaniu potraw i pobudza rośnięcie ciasta. Blachę na potrawy należy umieścić w dole piekarnika.
KONWEKCJA NATURALNA : Włączona jest grzałka górna i dolna. Ta metoda doskonale nadaje się do tradycyjnego pieczenia i smażenia mięsa czerwonego, wołowiny, udźca jagnięcego, dziczyzny, chleba lub potraw zawiniętych w folię.
GRILL : Wykorzystywana jest grzałka górna. Gwarantowany sukces dla mieszanych potraw grillowanych, kebabu i zapiekanek. Grill należy podgrzać do wysokiej temperatury przez 5 minut. Białe mięsa należy zawsze umieszczać w pewnej odległości od grzałki grilla - chociaż czas pieczenia będzie nieco dłuższy to mięso będzie bardziej soczyste. Czerwone mięsa i filety rybne można umieścić wprost na ruszcie, pod którym należy umieścić tacę na skapujący tłuszcz.
GRILL + PARA : Ciepło wytwarzane przez system grzania górnego oraz przez gorącą parę wodną jest zalecane do końcowego dopiekania potraw, które mogą być tylko zapiekane na powierzchni, lecz nie mogą utracić elastyczności i soków. Funkcji tej można również używać wtedy, kiedy trzeba szybko podpiec na złoty kolor i tylko na powierzchni żywność, która musi pozostać krwista (mięso) czy też ryby podawane surowe w środku.
50 ÷ MAX
* Program badań zgodny z CENELEC EN 60350-1 używany dla określenia klasy energetycznej.
PIZZA : Wybór tej funkcji oznacza cyrkulację gorącego powietrza w piekarniku. Funkcja idealna do pieczenia pizzy lub ciast.
PL 34
3.3 Korzystanie z funkcji pary
Funkcja pary umożliwia lepszą wilgotność podczas cyklu gotowania. Zaleca się pieczenie na parze na przemian z tradycyjnym pieczeniem. OSTRZEŻENIE: Niebezpieczeństwo poparzenia i uszkodzenia urządzenia. Wyzwolona para może spowodować oparzenia: Otwieraj drzwiczki piekarnika ostrożnie, aby uniknąć obrażeń po użyciu funkcji gotowania z parą.
1. Otwórz drzwiczki piekarnika
2. Napełnij dno komory maks. 150 ml wody. Napełniaj dno komory wodą tylko wtedy, gdy piekarnik jest zimny.
3. Umieść żywność w urządzeniu i zamknij drzwiczki piekarnika.
4. Ustaw wybraną funkcję gotowania za pomocą pary.
5. Obróć pokrętło temperatury, aby wybrać żądaną temperaturę.
6. Zaczekaj pięć minut na wstępne podgrzanie. Następnie naciśnij przycisk piekarnika parowego.Przycisk piekarnika parowego włącza tę funkcję.
OSTROŻNIE: Nie napełniaj dna komory wodą podczas gotowania lub gdy piekarnik jest gorący.
7. Aby wyłączyć urządzenie, ustaw funkcję i pokrętło temperatury w pozycji zerowej.
8. Usuń wodę z dna komory. Umyć tackę ociekową po każdym cyklu pieczenia. Instrukcje dotyczące czyszczenia znajdują się w rozdziale
4.1.
4. Czyszczenie i konserwacja piekarnika
4.1 Ogólne informacje dotyczące czyszczenia
Żywotność urządzenia będzie dłuższa, jeśli będzie ono regularnie czyszczone. Należy poczekać na ochłodzenie się piekarnika przed wykonaniem czyszczenia ręcznego. Nie używać nigdy do czyszczenia ściernych detergentów, myjek drucianych lub ostrych przedmiotów, aby nie uszkodzić w nieodwracalny sposób elementów emaliowanych. Stosować wyłącznie wodę, mydło lub detergenty na bazie amoniaku.
4.2 Funkcja Aquactiva
W funkcji Aquactiva zostaje wykorzystana para wodna, która pomaga usunąć tłuszcz i resztki potraw z wnętrza piekarnika.
1. Wlać 300 ml wody do wgłębienia Aquactiva umieszczonego na dnie piekarnika.
2. Wybrać funkcję piekarnika Pieczenie Statyczne ( ) lub dolna ( ) grzałka
3. Ustawić temperaturę na symbolu Aquactiva
4. Uruchomić program na 30 min.
5. Po upływie 30 min wyłączyć piekarnik i zostawić do ostygnięcia.
6. Kiedy urządzenie jest zimne wyczyścić wnętrze piekarnika miękką ściereczką.
Ostrzeżenie: Przed dotknięciem urządzenia, upewnić się, że jest ono zimne. Należy zachować ostrożność w przypadku wszystkich gorących powierzchni, ponieważ istnieje ryzyko poparzenia. Używać wody destylowanej lub wody pitnej.
300 ml
4.3 Konserwacja
ELEMENTY SZKLANE
Po każdym użyciu piekarnika zaleca się przeczyścić szybę drzwiczek papierowym ręcznikiem kuchennym. Aby usunąć bardziej uciążliwe plamy, można również użyć gąbki zwilżonej detergentem, dobrze wyżętej i przepłukać wodą.
USZCZELKA DRZWICZEK PIEKARNIKA
W razie zabrudzenia uszczelki drzwiczek piekarnika można ją wyczyścić delikatnie zwilżoną gąbką.
AKCESORIA
Akcesoria należy czyścić gąbką zwilżoną wodą i mydłem, przepłukać je i wysuszyć: unikać stosowania ściernych detergentów.
TACKA OCIEKOWA
Po użyciu grilla wyjmij tackę z piekarnika. Wylej gorący tłuszcz do pojemnika i umyj tackę w gorącej wodzie używając gąbki i płynu do mycia naczyń. Jeśli widoczne są tłuste pozostałości, zanurz tackę w wodzie z dodatkiem detergentu. Możesz również umyć tackę w zmywarce lub użyć komercyjnego detergentu do czyszczenia piekarnika. Nigdy nie wkładaj brudnej tacki z powrotem do piekarnika.
URZĄDZENIA ZE STALI NIERDZEWNEJ LUB ALUMINIUM
Czyść drzwiczki piekarnika tylko zwilżoną ściereczką lub gąbką. Wytrzyj do sucha miękką ściereczką. Nie używaj wełny stalowej, kwasów ani materiałów ściernych, ponieważ mogą one uszkodzić powierzchnię piekarnika. Wyczyść panel sterowania piekarnika z zachowaniem takich samych środków ostrożności.
WYJMOWANIE I CZYSZCZENIE RUSZTÓW
1. Odkręć śrubę w kierunku przeciwnym do ruchu wskazówek zegara.
2. Wyjmij ruszty poprzez pociągnięcie ich do siebie.
3. Wyczyść ruszty w zmywarce lub za pomocą mokrej gąbki i od razu je wysusz.
4. Po wyczyszczeniu rusztów umieść je z powrotem w piekarniku i wkręć śruby, upewniając się o prawidłowym ich dokręceniu.
A
WYJMOWANIE DRZWICZEK PIEKARNIKA
1. Otworzyć przednie drzwiczki.
2. Otworzyć zaciski gniazd zawiasów po prawej i lewej stronie drzwiczek przednich, naciskając je w dół.
3. Zainstalować drzwiczki na miejsce, wykonując powyższe czynności w odwrotnej kolejności.
CZYSZCZENIE DNA KOMORY
Wykonaj następujące kroki, aby usunąć kamień z dna komory. Zaleca się czyszczenie dna komory po 5-10 cyklach gotowania parowego.
1. Wlej do dna komory 300ml białego octu. UWAGA: Rodzaj octu: 5%
2. Odczekaj 30 minut w temperaturze pokojowej.
3. Wyczyść piekarnik miękką ściereczką i wodą.
PL 35
LOW-E
WYJMOWANIE I CZYSZCZENIE SZYBY DRZWICZEK
1.Otworzyć drzwiczki piekarnika.
2.3.4. Zablokować zawiasy, wyjąć śruby i metalową górną pokrywę, ciągnąc ją do góry.
5.6. Wyjąć szybę, wysuwając ją bardzo ostrożnie z drzwiczek piekarnika (UWAGA: w piekarnikach z funkcją czyszczenia pyrolitycznego należy wyjąć również drugą i trzecią szybę (o ile występuje)).
7. Po wyczyszczeniu lub dokonaniu wymiany należy zmontować poszczególne elementy, wykonując powyższe czynności w odwrotnej kolejności. Na wszystkich szybach wskazanie „Low-E” musi być czytelne i musi znajdować się po lewej stronie drzwiczek, w pobliżu bocznego lewego zawiasu. W ten sposób drukowana etykieta pierwszej szyby pozostanie po wewnętrznej stronie drzwiczek.
1.
2.
5.
6.
1
2
3
3.
4.
7.
PL 36
WYMIANA ŻARÓWKI
1. Odłączyć piekarnik od zasilania.
2. Odłączyć pokrywę szklaną, odkręcić żarówkę i wymienić ją na nową tego samego typu.
3. Po wymienieniu przepalonej żarówki włożyć na miejsce szklaną pokrywę.
5. Rozwiązywanie problemów
5.1 Często zadawane pytania
PROBLEM
Piekarnik nie rozgrzewa się
Piekarnik nie rozgrzewa się
Piekarnik nie rozgrzewa się
Brak reakcji dotykowego wyświetlacza
MOŻLIWA PRZYCZYNA
Zegar nie jest ustawiony Ustawić zegar
Włączona jest blokada dziecięca
Nie ustawiono funkcji pieczenia i temperatury
Występowanie pary i skroplin na panelu wyświetlacza
Wyłączyć blokadę dziecięcą
Upewnić się, że wymagane ustawienia są prawidłowe
Wyczyścić panel wyświetlacza szmatką z mikrofibry, aby usunąć powłokę skroplin
ROZWIĄZANIE
PL 37
Bezpečnostní pokyny
• Během vaření může ve vnitřním prostoru trouby nebo na skle dveří docházet ke kondenzaci vlhkosti. Jedná se o normální stav. Chcete-li tento efekt omezit, počkejte po zapnutí napájení 10–15 minut, než vložíte jídlo do trouby. Kondenzace v každém případě zmizí, jakmile trouba dosáhne teploty vaření.
• Vařte zeleninu v nádobě s víkem namísto otevřeného zásobníku.
• Nenechávejte jídlo uvnitř trouby po uvaření po dobu delší než 15–20 minut.
• UPOZORNĚNÍ: Spotřebič a jeho přístupné části se během použití zahřívají. Nedotýkejte se topných prvků.
• UPOZORNĚNÍ: přístupné části se mohou při používání trouby zahřát. Děti musejí být udržovány v bezpečné vzdálenosti.
• Tento spotřebič smí používat děti starší 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo bez dostatečných zkušeností, pokud jsou pod dohledem a byly poučeny o použití spotřebiče a možném riziku.
• Nedovolte dětem hrát si se spotřebičem.
• Čištění a údržbu nesmí provádět děti bez dohledu.
• Během použití se spotřebič zahřívá. Nedotýkejte se ohřevných prvků uvnitř trouby. UPOZORNĚNÍ: Přístupné části mohou být během provozu horké. Udržujte děti mimo dosah spotřebiče.
• Nepoužívejte drsné čističe ani ostré kovové předměty k čištění skla dvířek trouby, neboť můžete poškrábat povrch.
• Vypněte troubu před sejmutím ochrany a po očištění nasaďte ochranu v souladu s pokyny.
• Používejte pouze tepelní sondu doporučenou pro tuto troubu.
• K čištění nepoužívejte vysokotlaké parní čističe.
• Připojte zástrčku k napájecímu kabelu, který je schopen vydržet napětí, proud a zátěž uvedené na
štítku a který je opatřen uzemňovacím kontaktem. Zásuvka musí být vhodná pro zatížení uvedené na štítku a musí mít zapojený a funkční uzemňovací kontakt. Uzemňovací vodič má žlutozelenou barvu. Tuto operaci by měl provádět odborník s vhodnou kvalifikací. V případě neslučitelnosti mezi zásuvkou a zástrčkou spotřebičů požádejte kvalifikovaného elektrikáře, aby zásuvku nahradil jiným vhodným typem. Zástrčka i zásuvka musejí odpovídat platným normám země instalace. Připojení k napájecímu zdroji lze provést také tak, že mezi spotřebičem a zdrojem energie, který zvládne maximální připojenou zátěž a který je v souladu se stávajícími právními předpisy, je umístěn omnipolární vypínač. Žlutozelený uzemňovací kabel by neměl být přerušen vypínačem. Zásuvka nebo omnipolární vypínač používaný pro připojení by měl být při instalaci spotřebiče snadno přístupný.
• Odpojení lze zajistit přístupnou zástrčkou nebo začleněním spínače v pevném zapojení v souladu s pravidly elektroinstalace.
• Pokud je napájecí kabel poškozen, musí být nahrazen kabelem nebo speciálním svazkem, který je k dispozici u výrobce. Případně se obraťte na zákaznický servis.
• Typ napájecího kabelu musí být H05V2V2-F.
• Nedodržení výše uvedených pokynů může ohrozit bezpečnost spotřebiče a zneplatnit záruku.
• Před čištěním by měl být odstraněn veškerý přebytek rozlitého materiálu.
• Během procesu pyrolytického čištění se mohou povrchy zahřát více, než je obvyklé, proto je nutné děti udržovat v bezpečné vzdálenosti.
• Spotřebič nesmí být instalován za ozdobnými dvířky, aby nedošlo k přehřátí.
• Když umístíte polici uvnitř, ujistěte se, že zarážka směřuje nahoru a dozadu do komory. Police musí být zasunuta zcela do komory.
• VAROVÁNÍ: Nepotahujte stěny trouby alobalem ani jednorázovými ochrannými produkty, které jsou k dostání v obchodech. Hliníková fólie nebo jakákoli jiná ochrana způsobuje v přímém kontaktu se smaltovaným povrchem riziko roztavení nebo poškození smaltovaného povrchu uvnitř trouby.
• VAROVÁNÍ: V žádném případě neodstraňujte těsnění dveří trouby.
• VAROVÁNÍ: Riziko popálení a poškození přístroje Použití funkce s párou Vypouštěná pára může způsobit popálení: Otevírejte dvířka opatrně, aby nedošlo ke zranění po použití funkce vaření s párou.
• UPOZORNĚNÍ: Nedoplňujte vodu do prohlubně během vaření nebo pokud je trouba horká.
• K provozování spotřebiče při jmenovitých frekvencích nejsou nutné žádné další úkony ani nastavování
CZ 38
Shrnutí
Obecné pokyny
40
Popis výrobku
41
Použití trouby
42
1.1 Bezpečnostní pokyny
1.2 Elektrická bezpečnost
1.3 Doporučení
1.4 Instalace
1.5 Odpadové hospodářství
1.6 Prohlášení o shodě
2.1 Přehled
2.2 Příslušenství
2.3 První použití
3.1 Popis displeje
3.2 Re imy va eníž ř
3.3 Použití funkce páry
Čištění a údržba trouby
44
Řešení potíží
46
4.1 Obecné poznámky k čištění
4.2 Funkce Aquactiva
4.3 Údržba
• Demontaż i czyszczenie drabinek
• Wyjmowanie drzwiczek piekarnika
• Wyjmowanie i czyszczenie szyby drzwiczek
• Wymiana żarówki
5.1 Často kladené otázky
CZ 39
1. Obecné pokyny
Děkujeme Vám, že jste si zvolili jeden z našich výrobků. Pro dosažení nejlepších výsledků s troubou byste si měli pečlivě přečíst tento návod a uschovat jej pro budoucí použití. Před instalací trouby si poznamenejte výrobní číslo, abyste jej mohli poskytnout pracovníkům zákaznických služeb v případě nutnosti opravy. Po vyjmutí trouby z obalu zkontrolujte, zda nedošlo během přepravy k jejímu poškození. Máte-li pochybnosti, troubu nepoužívejte a požádejte kvalifikovaného technika o radu. Uchovávejte všechen obalový materiál (plastové sáčky, polystyrén, hřebíky) mimo dosah dětí. Při prvním zapnutí trouby se může linout silný páchnoucí kouř, který je způsoben prvním ohřevem lepidla na izolačních deskách v troubě. To je naprosto normální, a pokud k tomu dojde, je třeba počkat, než se kouř rozptýlí, a teprve poté vložit do trouby pokrmy. Výrobce neponese žádnou odpovědnost v případech, kdy nebudou dodrženy pokyny obsažené v tomto dokumentu. POZNÁMKA: funkce, vlastnosti a doplňky trouby uváděné v tomto návodu se budou lišit v závislosti na modelu, který jste zakoupili.
1.1 Bezpečnostní pokyny
Používejte troubu pouze ke stanovenému účelu, kterým je pečení
potravin; jakékoliv jiné použití, například jako zdroj tepla, je
považováno za nevhodné a proto nebezpečné. Výrobce nemůže nést
odpovědnost za případné škody vzniklé nesprávným či nevhodným
používáním.
Použití jakéhokoliv elektrického spotřebiče předpokládá dodržování
některých základních pravidel:
- neodpojujte napájecí kabel ze zásuvky taháním;
- nedotýkejte se spotřebiče mokrýma nebo vlhkýma rukama či
nohama;
- použití adaptérů, rozdvojek a prodlužovacích kabelů není zásadně
doporučeno;
- v případě selhání nebo a/nebo špatné funkce vypněte spotřebič a
nemanipulujte s ním.
1.2 Elektrická bezpečnost
ZAJISTĚTE, ABY ELEKTRICKÁ ZAPOJENÍ PROVÁDĚL
ELEKTRIKÁŘ NEBO KVALIFIKOVANÝ TECHNIK.
Napájecí zdroj, ke kterému je trouba připojena, musí být v souladu s
právními předpisy platnými v zemi instalace.
Výrobce nenese žádnou zodpovědnost za případné škody
způsobené nedodržením těchto pokynů. Trouba musí být připojena k
elektrické síti prostřednictvím uzemněné zásuvky nebo odpojovače s
více póly, v závislosti na právních
předpisech platných v zemi instalace. Elektrické napájení je třeba
chránit vhodnými pojistkami a použité kabely musístit správné
napájení trouby.
ZAPOJENÍ
Trouba je dodávána s napájecím kabelem, který by měl být připojen
pouze k elektrickému zdroji s 220–240 V AC 50 Hz mezi fázemi nebo
mezi fází a nulovým vodičem. Pře připojením trouby k elektrické síti je
důležité zkontrolovat:
- napájecí napětí uvedené na voltmetru;
- nastavení odpojovače.
Uzemňovací vodič připojený k zemnicí svorce trouby musí být
připojen k zemnící svorce napájecího zdroje.
VAROVÁNÍ
Před připojením trouby k elektrické síti požádejte kvalifikovaného
elektrikáře o kontrolu spojitosti zemnicí svorky elektrického napájení.
Výrobce nenese žádnou odpovědnost za nehody nebo jiné problémy
způsobené nepřipojením trouby k zemnící svorce nebo uzemněním,
které má vadnou spojitost.
POZNÁMKA: protože trouba může vyžadovat údržbu, je vhodné mít
k dispozici další elektrickou zásuvku, ke které lze troubu připojit po
vyjmutí z prostoru, ve kterém je nainstalována. Napájecí kabel smí být
nahrazen pouze servisním technikem nebo technikem s rovnocennou
kvalifikací.
1.3 Doporučení
Po každém použití trouby napomůže minimální vyčištění udržet
troubu v dokonalé čistotě.
Nevykládejte stěny trouby hliníkovou fólií nebo jednorázovou
ochranou dostupnou ve specializovaných prodejnách.
U hliníkové fólie nebo jakékoliv jiné ochrany hrozí při přímém kontaktu
s horkým smaltem riziko tavení a poškození vnitřního smaltu. Aby se
zabránilo nadměrnému znečištění trouby a výsledným silným
kouřovým zápachům, doporučujeme nepoužívat troubu při velmi
vysokých teplotách. Je lepší prodloužit dobu pečení a mírně snížit
teplotu.
Vedle příslušenství dodávaného s troubou dop oručujeme používat
pouze nádobí a pečicí formy odolné proti velmi vysokým teplotám.
1.4 Instalace
Výrobci nemají žádnou povinnost provádět instalaci. Pokud je požadována pomoc výrobce k nápravě škod způsobených nesprávnou instalací, na takovou pomoc se nevztahuje záruka. Je nutno dodržet pokyny pro instalaci určené pro odborně vyškolené pracovníky. Nesprávná instalace může způsobit újmu nebo zranění na osobách, zvířatech nebo věcech. Výrobce nemůže být za takové škody nebo zranění zodpovědný. Trouba může být umístěna ve výšce ve sloupci nebo pod pracovní deskou. Před upevněním je nutné zajistit dobré větrání v prostoru pro troubu, které umožní řádnou cirkulaci čerstvého vzduchu potřebného pro chlazení a ochranu vnitřních částí. Na základě typu upevnění vytvořte otvory popsané na poslední straně.
1.5 Odpadové hospodářství a ochranaživotního prostředí
Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ). OEEZ obsahují jak znečišťující látky (které mohou mít negativní vliv na životní prostředí), tak i základní prvky (které mohou být znovu použity). Je důležité, aby OEEZ podstoupily
zvláštní zacházení pro správné odstranění a likvidaci znečišťujících látek a obnovení všech materiálů. Jednotlivci mohou hrát významnou roli při ochranně životního prostředí před OEEZ; je nutné dodržovat některá základní pravidla:
- s odpadními elektrickými a elektronickými zařízeními se nesmí zacházet jako s domovním odpadem;
- OEEZ by měly být odvezeny do speciálních sběrných dvorů spravovaných místním úřadem nebo registrovanou společností. V mnoha zemích může být k dispozici vyzvednutí velkých OEEZ u zákazníka. Když koupíte nový spotřebič, můžete starý odevzdat obchodníkovi, který musí bezplatně přijmout jeden starý spotřebič za jeden nový prodaný spotřebič, pokud se jedná o ekvivalentní typ se stejnými funkcemi, jaké má nový zakoupený spotřebič. Šetrnost a ohleduplnost k životnímu prostředí Kdykoli je to možné, vyhněte se předehřátí trouby a vždy se ji snažte naplnit. Otevírejte dvířka trouby co možná nejméně často, protože při každém otevření uniká teplo z dutiny. Pro významnou úsporu energie vypněte troubu 5 až 10 minut před plánovaným koncem doby pečení a využijte zbytkové teplo, které trouba nadále generuje. Udržujte těsnění v čistotě a v pořádku, aby nedocházelo k unikání tepla z trouby. Máte-li hodinový tarif, program „zpožděné pečení“ usnadňuje úspory energie přesunutím doby vaření na dobu s nižší sazbou.
1.6 Prohlášení o shodě
Umístěním značky na tento produkt potvrzujeme shodu se všemi příslušnými evropskými směrnicemi týkajícími se bezpečnosti, ochrany zdraví a ochrany životního prostředí, které lze použít pro tento produkt.
CZ 40
2. Popis výrobku
2.1 Přehled
1
3
2
5
4
1. Ovládací panel
2. Polohy polic (podélný drátěný rošt, je-li součástí dodávky)
3. Kovový rošt
4. Odkapávací plech
5. Ventilátor (za ocelovou deskou)
6. Dvířka trouby
6
2.2 Příslušenství 1 Odkapávací plech
Shromažďuje zbytky, které odkapávají během pečení potravin na roštech.
3 Boční drátěné mřížky
Boční drátěné mřížky pokud zahrnuty.
2 Kovový rošt
Drží pečicí plechy a talíře.
2.3 První použití
PŘEDBĚŽNÉ ČIŠTĚNÍ Před prvním použitím troubu vyčistěte. Otřete vnější povrchy vlhkým měkkým hadříkem. Umyjte všechna příslušenství a vytřete vnitřek trouby roztokem horké vody a promývací kapaliny. Nastavte prázdnou troubu na maximální teplotu a ponechte ji zapnutou zhruba po dobu 1 hodiny. To odstraní veškeré zápachy novosti.
3. Použití trouby
3.1 Popis displeje
CZ 41
8
8
1- Doba pečení 2- Nastavení hodin 3- Časovač 4- Konec pečení 5- Zobrazení teploty nebo času 6- Tlačítka nastavení 7- Volič funkcí 8- Volič teploty
FUNKCE
DĚTSKÁ
POJISTKA
MINUTKA
DOBA
PEČENÍ
JAK AKTIVOVAT
Dětský zámek Funkce se aktivuje dotykem Set (+) po dobu minimálně 5 sekund. Od tohoto okamžiku se u všech ostatních funkcích uzamknou a na displeji bude blikat STOP a nastavení času .
• Stiskněte centrální tlačítko 1 krát.
• Stisknutím tlačítka "-" "+" nastavte požadovaný čas.
Uvolněte všechna tlačítka.
Stiskněte centrální tlačítko 2 krát.
Stisknutím tlačítka "-"
Nebo "+" nastavit délka vaření požadované.
Uvolněte všechna tlačítka
Nastavte funkci pečení s funkce trouby voličem.
VAROVÁNÍ: první operace lze provádět když trouba byla nainstalována nebo po přerušení napájení (když je displej pulzující – bliká a ukazuje 12:00) je nastavení funkce správného času. Toho je dosaženo takto.
Stiskněte centrální tlačítko 4 krát
Nastavte čas "-" "tlačítek +".
Uvolněte všechna tlačítka.
UPOZORNĚNÍ: Le four ne peut fonctionner qu'après réglage de l'heure.
JAK VYPNOUT CO TO DĚLÁ VÝHODY
Dětský zámek Funkce je deaktivována dotykem tlačítka Set (+) opět na minimálně 5 sekund. Od této chvíle jsou možnosti všech funkcí volitelné znovu.
• Stiskněte středové tlačítko Když nastavený čas jako uplynulý zvukový alarm je aktivován (tento alarm bude zastavit na jeho vlastní, nicméně to může být okamžitě zastaveno stisknutím tlačítka) SELECT.
• Je-li uplynutí doby trouba se vypne automaticky. Pokud byste chcete zastavit vaření dříve buď vypněte funkci voliče 0, nebo nastavený čas 0:00 (SELECT a "-" "+" Tlačítka).
• Zvuky alarmu na konec nastaveného času. Během procesu, displeji se zobrazí zbývající čas.
• Umožňuje nastavení vaření čas potřebný pro vybrané receptury.
• Chcete-li zkontrolovat, jak dlouho zůstane spustit stisknutím SELECT Tlačítko 2 krát.
• Chcete-li změnit / změnit přednastavený čas stiskněte tlačítko SELECT a "-" "+" tlačítka.
Umožňuje použít troubu jako budík (může být aktivní buď při provozu trouby nebo samostatně (při provozu trouby)
• Stiskněte jakékoli tlačítko pro zastavení signálu. Stiskněte centrální Tlačítko pro návrat do hodiny funkce.
KONEC PEČENÍ
• Stiskněte centrální tlačítko 3 krát.
• Stisknutím tlačítka "-" "+" nastavit čas, kdy Chcete troubu na vypnout.
Uvolněte tlačítka
Nastavte funkci pečení s funkce trouby volič.
v době stanovené, trouba
vypne. Chcete-li přepnout off ručně, troubu voličem funkcí na Pozici O.
CZ 42
Umožňuje nastavení - konec pečení
Chcete-li zkontrolovat
nastavený čas stiskněte centrální tlačítko 3 krát
• Chcete-li změnit nastavení Tlačítka času stiskněte SELECT + "-" „+".
Tato funkce se obvykle používá s "čas vaření" funkce. Například pokud jídlo musí být vařené po dobu 45 minut a musí být připravena do 12:30, vyberte požadovanou funkci, nastavte dobu vaření na 45 minut a do konce doby vaření až 12:30. Na konci doby vaření nastavené, bude trouba automaticky vypne a zvukový alarm bude zvonit.
3.2 Režimy vaření
*
Volič
funkc
T °C
ozmezí
50 ÷ MAX
50 ÷ MAX
50 ÷ MAX
Funkce (Závisí na modelu trouby)
SVĚTLO: Zapne světlo v troubě.
ROZMRAZOVÁNÍ: Je-li volič nastaven do této polohy. Ventilátor dmýchá vzduch o pokojové teplotě kolem zmrzlého
pokrmu a tak jej za několik minut rozmrazí bez toho, aby se jakkoli změnil obsah proteinů v pokrmu.
PEČENÍ S VENTILÁTOREM: Doporučujeme používat tuto metodu pro drůbež, těstoviny, ryby a zeleninu. Teplo proniká do pokrmu lépe a zkrátí se také doba pečení a předehřevu. Můžete péct různé pokrmy zároveň se stejnou přípravou nebo bez přípravy v jedné nebo více pozicích. Tato metoda pečení zajišťuje rovnoměrnou distribuci tepla a zabraňuje smísení vůní. Při současném pečení více pokrmů nastavte o deset minut delší dobu.
PŘÍPRAVA POKRMŮ S VENTILACÍ + PÁRA : Horký vzduch je rozložen do různých pater, což umožňuje tuto funkci ideálně využívat pro současné vaření/pečení různých pokrmů, aniž by se mísily chutě a vůně. Při stisknutí tlačítka PÁRA bude funkce páry pracovat v souladu s klasickým teplem a zaručí Vašim pokrmům maximální chuť, dokonalé vykynutí a tu nejlepší konzistenci.
Tento mód je vhodný pro pečení pečiva z listového těsta, kynutých sladkostí, chleba a pizzy, grilovaného masa a ryb.
GRIL S PODPOROU VENTILÁTORU: používejte turbo-gril se zavřenými dvířky. Horní topné těleso se používá spolu s ventilátorem dmýchajícím vzduch uvnitř trouby. Předehřev je nezbytný u tmavých mas, ale nikoli u bílých mas. Ideální pro pečení pokrmů o velké tloušťce, celých kusů jako je pečené vepřové, drůbež atd. Umístěte pokrm určený ke grilování přímo do středu roštu ve střední poloze. Zasuňte pod rošt odkapávací plech pro zachycení šťáv. Zajistěte, aby nebyl pokrm příliš blízko u grilu. V polovině pečení pokrm obraťte.
50 ÷ MAX
50 ÷ MAX
*
50 ÷ MAX
50 ÷ MAX
50 ÷ MAX
GRIL S VENTILACÍ + PÁRA : Při současném použití ventilace a horního topného tělesa se dokonale upečou pokrmy o velkém objemu. Jedná se o mód vhodný hlavně pro opečení pokrmů jako maso, drůbež nebo ryby dokřupava.
VENTILÁTOR + SPODNÍ OHŘEV: Spodní topné těleso se používá spolu s ventilátorem dmýchajícím vzduch uvnitř trouby. Tato metoda je ideální pro šťavnaté ovocné koláče, dortíky, quiche a paštiky. Zabraňuje vysoušení pokrmu a podporuje kvašení v dortech, chlebovém těstu a jiných pokrmech pečených zespodu. Umístěte rošt do dolní polohy.
KONVENČNÍ PEČENÍ: Používají se současně horní i dolní topná tělesa. Předehřívejte troubu po dobu zhruba deseti minut. Tato metoda je ideální pro jakékoli tradiční pečení. Pro přípravu červeného masa, hovězí pečeně, jehněčí kýty, zvěřiny, chleba, pokrmů ve fólii (papillotes), listového těsta. Umístěte pokrm a jeho nádobu na roštu do střední polohy.
GRIL: používejte gril se zavřenými dvířky. Horní topné těleso se používá samostatně a můžete upravovat teplotu. Rozžhavení těles do ruda vyžaduje pět minut předehřívání. Úspěch je zaručen pro grily, kebaby a pokrmy s kůrkou. Bílá masa se umísťují dále od grilu; doba pečení je delší, ale maso bude chutnější. Tmavá masa a rybí filety můžete pokládat na rošt nad odkapávací plech. Trouba má dvě polohy grilu: Gril: 2140 W Barbecue: 3340 W
GRIL + PÁRA : Horko vytvořené horním topným systémem a horkou párou je vhodné pro dokončení pokrmů, které mají být pouze gratinované na povrchu, ale nesmí ztratit pružnost a šťávy. Je možné ji použít tehdy, jestliže potřebujete rychle dozlatova upéct povrch pokrmu, který je třeba uchovat málo propečený (maso nebo ryby s malým syrovým proužkem uprostřed).
50 ÷ MAX
* Testováno v souladu s normou CENELEC EN 60350-1, používanou k definování energetické třídy.
PIZZU: Tato funkce s horkým vzduchem cirkulujícím uvnitř trouby zajišťuje perfektní výsledky pokrmů jako je pizza nebo focaccia.
CZ 43
3.3 Použití funkce páry
Funkce páry umožňuje zachovat lepší vlhkost během vaření. Doporučujeme střídat vaření v páře s tradičním vařením. VAROVÁNÍ: Riziko popálení a poškození přístroje Vypouštěná pára může způsobit popálení: Otevírejte dvířka opatrně, aby nedošlo ke zranění po použití funkce vaření s párou.
1. Otevřete dvířka trouby
2. Spodní prohlubeň naplňte maximálně 150 ml vody. Vodu doplňujte pouze pokud je trouba studená.
3. Vložte jídlo do trouby a dvířka zavřete.
4. Nastavte požadovanou funkci pro vaření s párou.
5. Otočným knoflíkem nastavte teplotu.
6.Počkejte pět minut pro předehřívání. Poté stiskněte tlačítko páry.Tlačítko pro funkci páry bude fungovat společně s danou funkcí.
UPOZORNĚNÍ: Vodu do prohlubně nedolévejte během vaření nebo pokud je trouba horká.
7. Pro vypnutí přístroje nastavte funkci a knoflík teploty do polohy nula.
8. Vodu z prohlubně odstaňte. Odkapávač očistěte po každém cyklu vaření. Pokyny k čištění jsou uvedeny v kapitole 4.1.
4. Čištění a údržba trouby
4.1 Obecné poznámky k čištění
Životnost spotřebiče můžete prodloužit prostřednictvím pravidelného čištění. Před prováděním ručního čištění počkejte, až trouba vychladne. Nikdy nepoužívejte při čištění brusné mycí prostředky, drátěnku nebo ostré předměty. Předejdete tak neopravitelnému poškození smaltovaných dílů. Používejte pouze mycí prostředky na bázi vody, mýdla nebo bělidla (čpavek).
4.2 Funkce Aquactiva
AQUACTIVA vytváří páru pro snadné odstraňování tuku a zbytků jídla z trouby.
1. Nalijte 300 ml vody do zásobníku AQUACTIVA na dně trouby.
2. Nastavte funkci trouby na Statický ( ) nebo Spodní ( ) ohřev.
3. Nastavte teplotu na ikonu AQUACTIVA
4. Nechte program běžet přibližně 30 minut.
5. Po 30 minutách vypněte program a nechte troubu vychladnout.
6. Po vychladnutí spotřebiče vyčistěte vnitřek trouby utěrkou.
Varování: Než budete manipulovat se spotřebičem, ujistěte se, zda vychladnul. Zvyšte pozornost u všech horkých povrchů, neboť hrozí riziko popálení. Použijte destilovanou nebo pitnou vodu.
300 ml
4.3 Údržba
SKLENĚNÉ DÍLY
Doporučuje se čistit skleněné okno savou kuchyňskou utěrkou po každém použití trouby. Chcete-li odstranit odolnější skvrny, můžete použít dobře vyždímanou houbu napuštěnou mycím prostředkem a potom opláchnout vodou.
TĚSNĚNÍ OKNA TROUBY
Je-li těsnění znečištěné, můžete jej vyčistit mírně navlhčenou houbičkou.
PŘÍSLUŠENSTVÍ
Příslušenství vyčistěte před oplachováním a sušením mokrou mýdlovou houbičkou: vyvarujte se použití abrazivních mycích prostředků.
ODKAPÁVACÍ PLECH Po použití grilu vyjměte plech z trouby. Horký tuk vylijte do nádoby a plech umyjte horkou vodou, hobou a přípravkem na mytí nádobí. Pokud nelze mastnotu umýt, ponořte plech do vody a čisticího přípravku. Plech můžete i mýt v myčce nebo použít čistič na trouby. Nikdy špinavý plech nedávejte zpět do trouby.
NEREZOVÉ NEBO HLINÍKOVÉ PŘÍSLUŠENSTVÍ
Dvířka trouby čistěte pouze vlhkým hadříkem nebo houbou. Vysušte jemným hadříkem. Nepoužívejte drátěnku, kyseliny či abrazivní přípravky, mohou poškodit povrch trouby. Ovládací panel trouby ošetřujte se stejnou opatrností.
ČIŠTĚNÍ PROHLUBNĚ
Pro vyčištění vodního kamene z prohlubně postupujte následovně. Doporučujeme čistit prohlubeň co 5-10 vaření s funkcí páry.
1. Nalijte 300 ml bílého octa do prohlubně. Pozn.: Druh octa: %5
2. Nechejte na 30 minut při pokojové teplotě.
3. Troubu vyčistěte jemným hadříkem a vodou.
DEMONTÁŽ A ČIŠTĚNÍ BOČNIC
1. Odšroubujte šroub proti směru hodin.
2. Vyjměte bočnice vytažením směrem k sobě.
3. Vyčistěte bočnice v myčce na nádobí nebo mokrou houbičkou a poté je ihned vysušte.
4. Po vyčištění dejte bočnice zpět, nasaďte zpět šrouby a pevně je utáhněte.
A
DEMONTÁŽ OKNA TROUBY
1. Otevřete čelní okno.
2. Otevřete svorky krytu závěsu na pravé a levé straně čelního okna stlačením směrem dolů.
3. Vraťte okno zpět provedením předchozího postupu v opačném pořadí kroků.
CZ 44
LOW-E
DEMONTÁŽ A ČIŠTĚNÍ SKLENĚNÝCH DVÍŘEK
1. Otevřete dvířka trouby.
2.3.4. Zajistěte závěsy, vyšroubujte šrouby a demontujte horní kovový kryt vytažením směrem nahoru.
5.6. Vyjměte opatrně sklo ze dvířek trouby (Pozn: u pyrolytických trub vyjměte také druhé a třetí sklo (jsou-li osazena)).
7. Na konci čištění nebo výměny díly znovu sestavte provedením kroků v opačném pořadí. U všech skel musí být čitelný znak „Pyro“ umístěný na levé straně dvířek poblíž levého bočního závěsu. Tak bude natištěný štítek prvního skla uvnitř dvířek.
1.
2.
5.
6.
1
2
3
3.
4.
7.
CZ 45
VÝMĚNA ŽÁROVKY
1. Odpojte troubu od síťového přívodu.
2. Sejměte skleněný kryt, vyšroubujte žárovku a vyměňte ji za novou žárovku stejného typu.
3. Jakmile je vadná žárovka vyměněna, vraťte zpět skleněný kryt.
5. Řešení potíží
5.1 Často Kladené Otázky
PROBLÉM MOŽNÁ PŘÍČINA ŘEŠENÍ
Trouba se nezahřívá
Trouba se nezahřívá
Trouba se nezahřívá
Žádná reakce dotykového
uživatelského rozhraní
Hodiny nejsou nastaveny Nastavte hodiny
Dětský zámek je aktivní
Funkce pečení a teplota
nebyly nastaveny
Pára nebo kondenzace na
panelu uživatelského rozhraní
hadříkem z mikrovláken a odstraňte kondenzát
Deaktivujte dětský zámek
Přesvědčte se, že potřebná
nastavení jsou správná
Vyčistěte panel uživatelského rozhraní
CZ 46
Bezpečnostné Údaje
• Počas prípravy jedla môže vnútri rúry alebo na skle dvierok kondenzovať voda. Je to normálny jav. Ak chcete tento výsledok zredukovať, po zapnutí rúry počkajte pred vložením potravín do vnútra 10 – 15 minút. V každom prípade kondenzácia zmizne, keď rúra dosiahne teplotu pečenia.
• Zeleninu pripravujte v nádobe s vekom, nie v otvorenej nádobe.
• Pri príprave nenechávajte potraviny vnútri dlhšie ako 15/20 minút.
• VAROVANIE: spotrebič a jeho prístupné časti sú počas prevádzky horúce. Dávajte pozor, aby ste sa nedotkli horúcich častí.
•VAROVANIE: prístupné časti sa môžu počas používania grilu veľmi zohriať. Dbajte na to, aby deti boli v bezpečnej vzdialenosti.
•VAROVANIE: pred výmenou žiarovky sa uistite, že spotrebič je vypnutý, vyhnete sa tak úrazu elektrickým prúdom.
•VAROVANIE: aby sa predišlo akémukoľvek nebezpečenstvu spôsobenému náhodným resetovaním zariadenia s tepelným prerušovaním, spotrebič nesmie byť napájaný externým spínacím zariadením, napríklad časovačom, alebo byť pripojený k obvodu, ktorý a pravidelne zapína a vypína.
•Deti do 8 rokov musia byť v bezpečnej vzdialenosti od spotrebiča, ak nie sú pod neustálym dozorom.
•Deti sa nesmú hrať so spotrebičom. Spotrebič môžu používať osoby vo veku 8 a viac rokov a ľudia s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami, bez skúseností a znalostí o výrobku, iba ak sú pod dozorom alebo ak sú poučení o obsluhe spotrebiča, bezpečným spôsobom s
vedomím možných rizík.
•Čistenie a údržbu nesmú vykonávať deti, ktoré nie sú pod dozorom.
•Na čistenie skiel dvierok rúry nepoužívajte drsné alebo abrazívne materiály alebo ostré kovové škrabky, pretože môžu poškriabať povrch a spôsobiť rozbitie skla.
•Pred vybratím vyberateľných častí musí byť rúra vypnutá a po vyčistení sa tieto časti musia namontovať podľa pokynov.
•Nepoužívajte parný čistič.
•Vložte zástrčku do zásuvky vybavenej tretím kontaktom, ktorý zodpovedá uzemneniu a ktorý musí byť pripojený a funkčný. Pri modeloch bez zástrčky pripojte na kábel štandardnú zástrčku, ktorá je schopná uniesť záťaž uvedenú na štítku. Uzemňovací vodič má žlto-zelenú farbu. Tento úkon smie vykonávať iba vhodne vyškolený odborník. Ak zásuvka nie je vhodná pre zástrčku namontovanú na spotrebiči, požiadajte kvalifikovaného elektrikára, aby vám vymenil zásuvku. Zapojenie do elektrickej siete sa môže robiť aj nainštalovaním prerušovača prúdu medzi spotrebič a zdroj napájania, ktorý znesie maximálne zapojené zaťaženie a spĺňa požiadavky platných predpisov. Žlto-zelený vodič nesmie byť prerušený stýkačom. Zásuvka alebo stýkač musia ostať po zapojení spotrebiča prístupné.
•Ak sa napájací kábel poškodí, musíte ho dať vymeniť za nový alebo za špeciálny zväzok káblov dostupný od výrobcu alebo sa obráťte na oddelenie zákazníckych služieb. Ak je kábel poškodený, ihneď ho vymeňte podľa nasledujúcich pokynov:
- otvorte kryt svorkovnice;
- odstráňte napájací kábel a nahraďte ho podobným káblom, ktorý je kompatibilný so spotrebičom (typ H05VV-F, H05V2V2-F).
•Tento úkon smie vykonávať iba vhodne kvalifikovaný odborník. Uzemňovací vodič (žltozelený) musí byť približne o 10 mm dlhší ako ostatné vodiče. V prípade akýchkoľvek opráv sa obráťte na oddelenie starostlivosti o zákazníkov a žiadajte originálne náhradné diely.
•Nedodržanie vyššie uvedených pokynov bude znamenať porušenie bezpečnosti spotrebiča a stratu platnosti záruky na spotrebič.
•Všetky cudzie telesá a vyliaty materiál treba pred čistením odstrániť.
• Ak v priebehu fázy prípravy jedla dôjde k výpadku elektrického prúdu, môže to spôsobiť poruchu monitora. V takom prípade kontaktujte zákaznícke služby.
• VAROVANIE: Neprikrývajte steny rúry hliníkovou fóliou ani jednorazovou ochranou, ktorá je k dispozícii v obchodoch. Hliníková fólia alebo akákoľvek iná ochrana v priamom kontakte s horúcim smaltom spôsobuje riziko roztavenia a zhoršenia kvality smaltu z vnútorných strán.
• VAROVANIE: Nikdy neodstraňujte tesnenie dvier rúry.
• VAROVANIE: Riziko popálenia a poškodenia prístroja Použitie funkcie s parou Vychádzajúca para môže spôsobiť popálenie: Otvárajte dvierka opatrne, aby nedošlo k zraneniu po použití funkcie varenia s parou.
• UPOZORNENIE: Nedoplňujte vodu do priehlbiny počas varenia alebo ak je rúra horúca.
• Na prevádzku spotrebiča pri menovitých frekvenciách nie je potrebná žiadna dodatočná obsluha/nastavenia
SK 47
Zhrnutie
Všeobecné pokyny
49
Popis výrobku
50
Použitie rúry
51
1.1 Bezpečnostné údaje
1.2 Elektrische veiligheid
1.3 Aanbevelingen
1.4 Inštalácia
1.5 Nakladanie s odpadom a ochrana životného prostredia
1.6 Vyhlásenie o zhode
2.1 Prehľad
2.2 Príslušenstvo
2.3 Prvé použitie
3.1 Opis displeja
3.2 Režimy varenia
3.3 Použitıe funkcie pary
Čistenie a údržba rúry
53
Riešenie problémov
55
4.1 Všeobecné informácie o čistení
4.2 Funkcija Aquactiva
4.3 Údržba
• Odstraňovanie a čistenie bočných náradí
• Odstraňovanie rúry okna
• Vybratie a čıstenıe sklenených dvierok
• Zmena žiarovky
5.1 Časté otázky
SK 48
1. Všeobecné pokyny
Ďakujeme vám, že ste sa rozhodli pre jeden z našich výrobkov. V záujme dosiahnutia čo najlepších výsledkov s rúrou si pozorne prečítajte tento návod a uschovajte ho pre budúce použitie. Pred inštaláciou rúry si poznamenajte sériové číslo, aby ste ho mohli poskytnúť zákazníckym službám, ak bude potrebná nejaká oprava. Po vybratí rúry z obalu skontrolujte, či nebola počas prepravy poškodená. Ak máte pochybnosti, rúru nepoužívajte a poraďte sa s kvalifikovaným technikom. Všetok obalový materiál (plastové vrecia, polystyrén, klince), uchovávajte mimo dosahu detí. Keď sa rúra zapne prvýkrát, môže sa vytvoriť silne zapáchajúci dym, čo je spôsobené tým, že sa lepidlá na izolačných doskách okolo rúry zahrejú po prvýkrát. Je to úplne normálne a ak k tomu dôjde, je potrebné pred vložením jedla do rúry počkať, kým sa dym nerozptýli. Výrobca nenesie žiadnu zodpovednosť v prípadoch, keď sa nedodržiavajú pokyny uvedené v tomto dokumente POZNÁMKA: funkcie rúry, jej vlastnosti a príslušenstvo uvedené v tejto príručke sa budú líšiť v závislosti od modelu, ktorý ste si zakúpili.
1.1 Bezpečnostné údaje
Rúru používajte len na určený účel, ktorým je len príprava jedla z potravín; akékoľvek iné použitie, napríklad ako zdroj tepla, je považované za nesprávne, a teda nebezpečné. Výrobca nenesie zodpovednosť za žiadne škody spôsobené nevhodným, nesprávnym alebo neprimeraným používaním. Použitie akéhokoľvek elektrického spotrebiča predpokladá dodržiavanie niektorých základných pravidiel:
- zástrčku nevyťahujte zo zásuvky ťahaním za napájací kábel;
- nedotýkajte sa spotrebiča mokrými alebo vlhkými rukami alebo nohami;
- všeobecne sa neodporúča použitie adaptérov, viacnásobných zásuviek a predlžovacích káblov; v prípade poruchy a/alebo chybného fungovania spotrebiča vypnite a nemanipulujte s ním.
1.2 Elektrische veiligheid
ZABEZPEČTE, ABY ELEKTRICKÉ PRÍPOJKY VYHOTOVIL ELEKTRIKÁR ALEBO KVALIFIKOVANÝ TECHNIK.
Napájací zdroj, ku ktorému je rúra pripojená, musí vyhovovať právnych predpisom platným v krajine inštalácie. Výrobca nenesie žiadnu zodpovednosť za prípadné škody spôsobené nedodržaním týchto pokynov. Rúra musí byť pripojená k elektrickej sieti s uzemnenou stenovou zásuvkou alebo s odpojovačom s niekoľkými pólmi, v závislosti od právnych predpisov platných v krajine inštalácie. Elektrické napájanie musí byť chránené vhodnými poistkami a použité káble musia mať priečny rez, ktoré zabezpečí správne napájanie rúry.
PRIPOJENIE
Rúra sa dodáva s napájacím káblom, ktorý by mal byť pripojený iba na zásobovanie elektrickou energiou s 220-240 VAC 50 Hz medzi fázami alebo medzi fázou a nulovým vodičom. Predtým, než je rúra pripojená k elektrickej sieti, je potrebné skontrolovať:
- napájacie napätie uvedené na merači;
- nastavenie odpojovača. Uzemňovací vodič pripojený k uzemňovacej svorke rúry musí byť
pripojený k uzemňovacej svorke napájacieho zdroja.
VAROVANIE:
Pred pripojením rúry k elektrickej sieti požiadajte kvalifikovaného elektrikára, aby skontroloval kontinuitu svorky uzemnenia elektrickej siete. Výrobca nenesie žiadnu zodpovednosť za nehody alebo iné problémy spôsobené zlyhaním pripojenia rúry k uzemňovacej svorke alebo uzemňovacou svorkou, ktorá má chybnú kontinuitu. POZNÁMKA: keďže rúra môže vyžadovať údržbu, je vhodné mať ďalšiu elektrickú zásuvku, aby sa rúra mohla do nej pripojiť, ak sa odstráni z priestoru, v ktorom je nainštalovaná. Napájací kábel smie vymeniť len technický servisný personál alebo technik s ekvivalentnou kvalifikáciou. Keď je rúra vypnutá, v okolí centrálneho hlavného vypínača môže byť slabé svetlo. Je to normálny stav. Ak ho chcete odstrániť, len zasuňte zásuvku obrátene alebo prehoďte napájacie svorky.
1.3 Aanbevelingen
Po každom použití rúry pomôže minimálne čistenie udržať rúru dokonalo čistú. Steny rúry nepokrývajte hliníkovou fóliou ani jednorazovými ochrannými prostriedkami dostupnými v maloobchodných predajniach. Pri nanesení hliníkovej fólie alebo akéhokoľvek iného ochranného materiálu hrozí pri priamom kontakte s horúcim smaltom roztavenie smaltu na vnútorných súčastiach a strata jeho náležitých vlastností. Aby sa zabránilo nadmernému znečisteniu rúry a následkom toho silnému dymovému zápachu, odporúčame nepoužívať rúru pri veľmi vysokej teplote. Je lepšie predĺžiť dobu prípravy jedla a trochu znížiť teplotu. Okrem príslušenstva dodávaného s rúrou odporúčame používať iba riad a formy na pečenie odolné voči veľmi vysokým teplotám.
1.4 Inštalácia
Výrobcovia nie sú povinní vykonávať inštaláciu. Ak je potrebná asistencia výrobcu pri odstraňovaní porúch spôsobených nesprávnou inštaláciou, na túto asistenciu sa záruka nevzťahuje. Musia byť dodržané pokyny na inštaláciu pre odborne kvalifikované osoby. Nesprávna inštalácia môže spôsobiť ujmu osobám a zvieratám alebo škody na majetku. Výrobca nezodpovedá za takúto ujmu ani škody. Rúra môže byť umiestnená len vysoko v stojane. Pred upevnením musíte zabezpečiť dobré vetranie v priestore rúry, aby ste umožnili správnu cirkuláciu čerstvého vzduchu potrebného na chladenie a ochranu vnútorných častí. Vyhotovte otvory uvedené na poslednej strane podľa typu montáže.
1.5 Nakladanie s odpadom a ochrana životného prostredia
Tento spotrebič je označený v súlade s európskou
smernicou 2012/19/EU týkajúcou sa elektrických a
elektronických zariadení (OEEZ). OEEZ sa zaoberá
znečisťujúcimi látkami (ktoré môžu mať negatívny vplyv
na životné prostredie) a základnými prvkami (ktoré sa
môžu znovu použiť). Je dôležité, aby OEEZ podstúpili
osobitné úpravy na správne odstránenie a likvidáciu znečisťujúcich látok a obnovu všetkých materiálov. Jednotlivci môžu zohrať dôležitú úlohu v tom, aby sa OEEZ nestali environmentálnym problémom; je dôležité dodržiavať niekoľko základných pravidiel:
- OEEZ sa nesmie nakladať ako s domovým odpadom;
- OEEZ sa musia odvážať do vyhradených zberných oblastí spravovaných mestskou radou alebo registrovanou spoločnosťou. V mnohých krajinách môžu byť k dispozícii pre veľké OEEZ strediská zberu domového odpadu. Keď si kúpite nový spotrebič, starý spotrebič sa môže vrátiť dodávateľovi, ktorý ho musí prijať bezplatne ako jednorazovú záležitosť, pokiaľ je spotrebič ekvivalentného typu a má rovnaké funkcie ako zakúpený spotrebič.
ÚSPORA ENERGIE S OHĽADOM NA ŽIVOTNÉ PROSTREDIE
Pokiaľ je to možné, rúru nepredhrievajte a vždy sa ju pokúšajte naplniť. Dvierka rúry otvárajte len v nevyhnutných prípadoch, pretože pri každom otvorení zvnútra uniká teplo. Veľké množstvo energie ušetríte, ak rúru vypnete 5 až 10 minút pred uplynutím plánovaného času na prípravu jedla a na dokončenie varenia využijete zostatkové teplo, ktoré rúra naďalej generuje. Tesnenia uchovávajte čisté a neporušené, aby z rúry neunikalo teplo. Ak máte uzavretú zmluvu na dodávku elektrickej energie s hodinovou tarifou, program „odloženého varenia“ zjednodušuje úsporu energie tým, že začiatok procesu prípravy jedla odloží na časové obdobie s výhodnejšou tarifou.
1.6 Vyhlásenie o zhode
Označením značkou na tomto výrobku potvrdzujeme zhodu so všetkými p ríslušnými európskymi, zdravotnými a environmentálnymi požiadavkami, ktoré sa v právnych predpisoch vzťahujú na tento výrobok.
SK 49
2. Popis výrobku
2.1 Prehlad
1
3
5
4
6
2.2 Príslušenstvo
1 Plech na odkvapkávanie
Obsahuje plechy na pečenie a platne.
1. Ovládací panel
2. Polohy roštu (bočná drôtená mriežka, ak sa dodáva)
2
3. Kovový gril
4. Plech na odkvapkávanie
5. Ventilátor (za oceľovou platňou)
6. Dvierka rúry
3 Bočné drôtené mriežky
Bočná drôtená mriežka, ak sa dodáva.
2 Kovový gril
Obsahuje plechy na pečenie a platne.
2.3 Prvé použitie
PREDČISTENIE Pred prvým použitím rúru vyčistite. Vonkajšie plochy poutierajte vlhkou mäkkou handričkou. Umyte všetko príslušenstvo a poutierajte vnútro rúry roztokom teplej vody a tekutého čistiacieho prostriedku. Nastavte prázdnu rúru na maximálnu teplotu a nechajte ju zapnutú asi 1 hodinu, to odstráni všetok pretrvávajúci zápach novosti.
3. Použitie rúry
3.1 Opis displeja
SK 50
8
8
1. Minute minder
2. Nastavenie hodín
3. Doba varenia
4. Koniec varenia
5. Zobrazenie teploty alebo hodín
6. Ovládacie prvky nastavenia LCD displeja
7. Ovládací gombík termostatu
8. Ovládací gombík funkcií
FUNKCIJA
ZAKLJU-
ČAVANJE
MINUTNI
PODSETNIK
VREME
KUVANJA
KAKO SE AKTIVIRA
•Funkcija sigurnosnog zaključavanja za decu se aktivira pritiskom na Podesi (+) od najmanje pet (5) sekundi. Od tog trenutka, sve dmge funkcije su zaključane i na ekranu će treperiti STOP i unapred podešeno vreme naizmenično.
• Pritisnite centralno dugme jedan (1) put
• Pritisnite dugmad „+“ za podešavanje odgovarajućeg vremena
• Pustite svu dugmad
• Pritisnite centralno dugme dva
(2) puta
• Pritisnite dugmad ili „+“ za podešavanje potrebne dužine vremena kuvanja
• Pustite svu dugmad
• Podesite funkciju kuvanja uz pomoć dugmeta za odabir funkcije rerne
UPOZORNENIE: prvú operáciu, ktorá sa má vykonať po inštalácii rúry alebo po prerušení napájania (je to rozpoznateľné, že pulzovanie displeja a zobrazenie 12:00) nastavuje správny čas. To sa dosiahlo nasledovne.
• Stlačte centrálne tlačidlo.
• Nastavte čas pomocou tlačidiel "-" "+".
• Uvoľnite všetky tlačidlá. POZOR: Rúra bude pracovať len za predpokladu, že sú nastavené hodiny.
KAKO SE ISKLJUČUJE ŠTA OBAVLJA ČEMU SLUŽI
•Funkcija sigurnosnog zaključavanja za decu se deaktivira pritiskom na dodirnu podlogu Podesi (+) najmanje pet (5) sekundi. Od tog trenutka, mogu se ponovo birati sve funkcije.
• Po isteku podešenog vremena, aktivira se zvučni alarm (alarm će se sam zaustaviti, međutim on se može odmah prekinuti pritiskom na dugme) ODABERI.
• Po isteku vremena rerna će se automatski isključiti. Ukoliko želite da zaustavite kuvanje ranije okrenite dugme za odabir funkcije rerne u nulti (0) položaj ili podesite vreme na 0:00 (ODABERI i dugmad „+")
• Oglašava alarm po isteku
podešenog vremena.
• Tokom procesa, ekran pokazuje preostalo vreme.
• Omogućava prethodno
podešavanje vremena kuvanja koje je neophodno za odabrani recept.
• Za proveru preostalog vremena pritisnite dugme ODABERI dva (2) puta.
• Za pramenu prethodno podešenog vremena pritisnite ODABERI i duqmad „+“.
• Omogućava korišćenje reme kao alarma (može se aktivirati kod reme koja je uključena ili kod reme koja je isključena)
•Pritisnite bilo koje dugme za zaustavljanje signala. Pritisnite centralno dugme za vraćanje na funkciju sata
ZAVRŠETAK
KUVANJA
• Pritisnite centralno dugme
tri (3) puta
Pritisnite dugmad „+“ za podešavanje vremena u kojem želite da se rema isključi
Pustite dugmad
Podesite funkciju kuvanja
uz pomoć dugmeta za odabir funkcije rerne
•U podešeno vreme rerna će se isključiti. Za ručno isključivanje, okrenite dugme za odabir funkcije reme u nulti (0) položaj.
SK 51
• Omogućava podešavanje završetka vremena kuvanja
• Za proveru prethodno podešenog vremena pritisnite centralno dugme tri (3) puta
• Za izmenu prethodno podešenog vremena pritisnite dugme ODABERI + „+“
• Ova funkcija se obično koristi sa funkcijom „vremena kuvanja". Na primer, ako je neophodno da se jelo kuva 45 minuta i potrebno je da bude gotovo do 12:30, jednostavno odaberite željenu funkciju, podesite vreme kuvanja na 45 minuta, a završetak vremena kuvanja na 12:30.
• Po isteku podešenog vremena kuvanja, rema će se automatski isključiti i oglasiće se zvučni alarm.
• Kuvanje će automatski početi u 11:45 (12:30 manje 45 min) i nastaviće se do prethodno podešenog završetka vremena kuvanja, kada će se rema sama automatski isključiti, UPOZORENJE. Ukoliko se ZAVRŠETAK kuvanja odabere bez podešavanja dužine vremena kuvanja, rerna će odmah početi kuvanje i zaustaviće se po ZAVRŠETKU podešenog vremena kuvanja.
3.2 Režimy varenia
Brojčanik
funkcije
*
Brojčanik
termostata
50 ÷ MAX
50 ÷ MAX
50 ÷ MAX
Funkcija
Uključuje se svetio u rerni Ovo će automatski pokrenuti ventilatore (samo kod modela sa ventilacionim hlađenjem)
Odmrzavanje : Kada je brojčanik postavljen u ovu poziciju. Ventilator šalje vazduh sobne temperature po zaleđenoj hrani, tako da se ona odmrzava za nekoliko minuta bez promene sadržaja proteina hrane.
Kuvanje sa ventilatorom : Upotrebljavaju se i gornji i donji grejači sa ventilatorom koji vrši protok vazduha unutar reme. Preporučujemo upotrebu ovog načina za živinsko meso, peciva, ribu i povrće. Toplota bolje prodire u hranu a skraćuje se i vreme kuvanja i vreme predzagrevanja. Možete kuvati raznu hranu u isto vreme sa ili bez iste pripreme u jednoj ili više pozicija. Ovaj metod kuvanja izjednačava preraspodelu toplote i ne dolazi do mešanja mirisa. Zahteva oko deset dodatnih minuta prilikom istovremenog kuvanja hrane.
PEČENIE S VENTILÁTOROM + PARA
Teplý vzduch sa rozvádza na rôzne úrovne, preto je táto funkcia ideálna na súčasnú prípravu rôznych jedál bez toho, že by sa aróma a chuť jedného preniesla na druhé. Stlačením tlačidla PARA sa možnosť pary používa súčasne s tradičným pečením, čo zaručuje vynikajúcu chuť jedál, dokonalé vykysnutie a najlepšiu kondenzáciu jedál. Tento režim je vhodný na pečenie lístkového cesta, kysnutých koláčov, chleba a pizze, ako aj na pečenie mäsa a rýb.
GRIL UZ UPOTREBU VENTILATORA (a): upotrebite turbo-gril sa zatvorenim vratima. Gornji grejač se koristi sa ventilatorom koji širi vazduh u rerni. Predzagrevanje je neophodno kod crvenih mesa ali ne i kod belih. Idealno za pripremanje debljih komada hrane, kao što su pečena prasetina, živinsko meso, itd. Stavite hranu koja treba da bude grilovana direktno na centralni deo rešetke, na srednjem nivou. Postavite pleh za sakupljanje masnoće ispod rešetke kako bi se u njemu skupljali sokovi. Proverite da hrana nije preblizu rešetki. Kada protekne polovina vremena potrebnog za pripremanje, okrenite hranu na drugu stranu.
GRIL S VENTILÁTOROM + PARA
50 ÷ MAX
50 ÷ MAX
*
50 ÷ MAX
50 ÷ MAX
50 ÷ MAX
Použitím ventilácie a horného odporového ohrevného článku súčasne sa vynikajúco pečú jedná veľkých rozmerov. Je to režim vhodný predovšetkým na zapečenie jedál ako mäso, hydina alebo ryby.
Ventilator i donji grejač : Ova funkcija je idealna za precizna jela (pite-suflei).
Prirodna konvekcija : Koriste se donji i gornji elementi reme. Ovo je uobičajen način pečenja. Idealno je za pečenje
komada mesa i divljači, pečenje keksa i jabuka, i čini hranu finom i hrskavom.
GRIL: koristite gril sa zatvorenim vratima Gornji grejač se koristi samostalno i može se uskladiti temperatura. Neophodno je petominutno predzagrevanje da bi grejači bili vreli. Kod grila, ćevapa i zapečenih jela, uspeh je zagarantovan. Belo meso je potrebno staviti dalje od rešetke, vreme kuvanja je duže, a meso će biti ukusnije. Crvena mesa i riblje filete na policu ispod koje se nalazi pleh za skupljanje masnoće.
GRIL + PARA : Teplo generované systémom horného ohrevného prvku a horúcou parou sa odporúča na záverečné dopečenie jedál, ktoré sa majú iba gratinovať na povrchu, ale musia ostať vláčne s šťavnaté vnútri. Môže sa použiť aj v prípade, keď treba okamžite zapiecť povrch jedla, ktoré musí ostať krvavé vnútri (mäso) alebo pri zapiecť ryby, ktoré majú ostať surové vnútri.
50 ÷ MAX
* Testirano u skladu sa CENELEC EN 60350-1 koji je korišćen za definisanje energetske klase.
Funkcija za pečenje pice : Kod ove funkcije vreo vazduh cirkuliše u rerni kako bi se obezbedio savršen rezultat kod jela kao što su pica ili pita bez kora.
SK 52
3.3 Použitie funkcie pary
Funkcia pary umožňuje zachovať lepšie vlhkosť počas varenia. Po každom cykle varenia vyčistite záchytnú vaničku. VAROVANIE: Riziko popálenia a poškodenia prístroja Vychádzajúca para môže spôsobiť popálenie: Otvárajte dvierka opatrne, aby nedošlo k zraneniu po použití funkcie varenia s parou.
1. Otvorte dvierka rúry
2. Do spodnej priehlbiny naplňte maximálne 150 ml vody. Vodu dopĺňajte iba ak je rúra studená.
3. Vložte jedlo do rúry a zatvorte dvierka.
4. Nastavte požadovanú funkciu pre varenie s parou.
5. Otočným gombíkom nastavte teplotu.
6. Počkajte päť minút na predhrievanie. Potom stlačte tlačidlo parnej rúry.Tlačidlo pre funkciu páry bude fungovať spoločne s danou funkciou.
UPOZORNENIE: Nedoplňujte vodu do priehlbiny počas varenia alebo ak je rúra horúca.
7. Pre vypnutie prístroja nastavte funkciu a gombík teploty do polohy nula.
8. Odstráňte vodu z priehlbiny. Odporúčame striedať varenie v pare s tradičnou prípravou jedál. Pokyny na čistenie sú uvedené v kapitole 4.1.
4. Čistenie a údržba rúry
4.1 Všeobecné informácie o čistení
Životný cyklus spotrebiča možno rozšíriť prostredníctvom pravidelného čistenia. Pred vykonávaním úkonov manuálneho čistenia počkajte, kým rúra nevychladne. Nikdy nepoužívajte na čistenie abrazívne čistiace prostriedky, drôtenky alebo ostré predmety, aby ste nenapraviteľne nepoškodili smaltované časti. Používajte len vodu, mydlo alebo čistiace prostriedky na báze bielidla (amoniak).
SKLENENÉ DIELY
Odporúča sa vyčistiť sklenené okno absorpčnou kuchynskou utierkou po každom použití rúry. Ak chcete odstrániť odolnejšie škvrny, môžete použiť špongiu nasiaknutú pracím prostriedkom, dobre vyžmýkať a potom opláchnuť vodou.
TESNENIE OKNA RÚRY
Ak je znečistené, tesnenie môžete vyčistiť mierne vlhkou špongiou.
PRÍSLUŠENSTVO
Pred opláchnutím a vysušením vyčistite príslušenstvo vlhkou mydlovou špongiou: nepoužívať abrazívne čistiace prostriedky.
ODKVAPKÁVACÍ PLECH
Po použití grilu vyberte plech z rúry. Horúci tuk vylejte do nádoby a plech umyte horúcou vodou, hubkou a prípravkom na umývanie riadu. Ak neviete umyť mastnotu, ponorte plech do vody s čistiacim prípravkom. Plech môžete umývať aj v umývačke riadu alebo použiť čistič na rúry. Špinavý plech nikdy nedávajte späť do rúry.
NEREZOVÉ ALEBO HLINÍKOVÉ PRÍSLUŠENSTVO
Dvierka rúry čistite iba vlhkou handričkou alebo hubkou. Vysušte jemnou handričkou. Nepoužívajte drôtenku, kyseliny či abrazívne prípravky, ktoré môžu poškodiť povrch rúry. Ovládací panel rúry ošetrujte s rovnakou opatrnosťou.
ČISTENIE PRIEHLBINY
Pre vyčistenie vodného kameňa z priehlbiny postupujte nasledovne. Priehlbinu odporúčame čistiť po 5-10 vareniach s funkciou pary.
1. Nalejte 300 ml bieleho octu do priehlbiny. Pozn.: Druh octu: %5
2. Nechajte postáť po dobu 30 minút pri izbovej teplote.
3. Rúru vyčistite jemnou handričkou a vodou.
4.2 Funkcija Aquactiva
300 ml
4.3 Údržba
ODSTRAŇOVANIE A ČISTENIE BOČNÝCH NÁRADÍ
1. Vyskrutkujte skrutku proti smeru hodinových ručičiek.
2. Odstráňte bočné stojany ťahaním smerom k sebe.
3. Vyčistite postranné nosiče v umývačke riadu alebo mokrou špongiou a ihneď ich vysušte.
4. Po vyčistení bočných regálov ich vložte späť a skrutky vložte späť, a uistite sa, že sú úplne utiahnuté.
A
ODSTRAŇOVANIE RÚRY OKNA
1. Otvorte predné okno.
2. Otvorte svorky krytu závesu na pravej a ľavej strane predného okna tým, že ich zatlačíte nadol.
3. Vymeňte okien vykonaním postupu opačným smerom.
SK 53
LOW-E
VYBRATIE A ČISTENIE SKLENENÝCH DVIEROK
1. Otvorte dvierka rúry.
2.3.4. Zablokujte pánty, vyberte skrutky a odstráňte horný kovový kryt potiahnutím smerom nahor.
5.6. Vyberte sklo, opatrne ho vytiahnite z dvierok rúry (pozn.: v rúrach s pyrolýzou vyberte aj druhé a tretie sklo (ak je namontované)).
7. Na konci čistenia alebo výmeny znovu namontujte diely v opačnom poradí. Na všetkých sklách musí byť označenie „Pyro“ čitateľné a umiestnené na ľavej strane dvierok, blízko ľavého bočného závesu. Týmto spôsobom bude vytlačený štítok prvého skla vnútri dverí.
1.
2.
5.
6.
1
2
3
3.
4.
7.
SK 54
ZMENA ŽIAROVKY
1. Odpojte rúru od elektrickej siete.
2. Uvoľnite sklenený kryt, odskrutkujte žiarovku a vymeňte ju novou žiarovkou rovnakého typu.
3. Po výmene chybnej žiarovky vymeňte sklenený kryt.
5. Riešenie problémov
5.1 Časté otázky
PROBLÉM MOŽNÉ PRÍČINY RIEŠENIE
Rúra sa neohrieva
Rúra sa neohrieva
Rúra sa neohrieva
Žiadna reakcia na
dotykovom rozhraní používateľae
Nie sú nastavené hodiny Nastavte presný čas na hodinách
Je aktívna detská poistka
Nebola nastavená funkcia
pečenia a teplota
Para a skondenzovaná
voda na paneli rozhrania používateľa
Panel používateľa vyčistite utierkou z mikrovláken, aby ste odstránili vrstvu
Vypnite detskú poistku
Uistite sa o správnosti nastavení
skondenzovanej vody
SK 55
Varnostna Navodila
• Med kuhanjem lahko vlaga kondenzira znotraj odprtine pečice ali na steklu vrat. To je normalno stanje. Za zmanjšanje tega učinka počakajte 10-15 minut po vklopu napajanja, preden hrano vstavite v pečico. V vsakem primeru kondenzacija izgine, ko pečica doseže temperaturo za kuhanje.
• Zelenjavo kuhajte v posodi s pokrovom, namesto na odprtem pekaču.
• Izogibajte se temu, da bi hrano puščali v pečici za več kot 15/20 minut po kuhanju. OPOZORILO: Aparat in njegovi dostopni deli se med uporabo segrejejo. Pazite, da se ne dotaknete grelcev!
• OPOZORILO: med delovanjem pečice, se njeni izpostavljeni deli lahko zelo segrejejo. Zato poskrbite, da bodo tedaj otroci varno oddaljeni.
• Otroci, starejši od 8 let, ter osebe z zmanjšanimi fizičnimi, zaznavnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami ter znanjem lahko uporabljajo aparat le pod nadzorom oseb, ki so odgovorne za njihovo varnost, in ki so jih seznanili z varno uporabo aparata ter le v primeru, da razumejo tveganje, ki je s tem povezano.
• Otroci se ne smejo igrati z aparatom.
• Otroci lahko sodelujejo pri čiščenju in vzdrževalnih delih le pod nadzorom odraslih. POZOR: Dostopni deli se med uporabo zelo segrejejo. Pazite, da se majhni otroci ne približajo!
• Ne uporabljajte grobih ali jedkih čistil ali ostrih kovinskih strgal za čiščenje vrat pečice, saj bi lahko opraskali površino, zaradi takih poškodb pa bi lahko steklo počilo.
• Pred odstranjevanjem zaščite morate pečico izklopiti; po čiščenju zaščito namestite nazaj, kot je to pojasnjeno v navodilih za uporabo.
• Uporabljajte samo temperaturno sondo, ki je namenjena uporabi v tej pečici.
• Pri čiščenju ne uporabljajte aparatov za čiščenje s paro.
• Vtikač napajalnega kabla priklopite v vtičnico, ki izpolnjuje zahteve glede napetosti, toka in moči, ki so navedene na oznaki naprave, vtičnica pa mora biti tudi ustrezno ozemljena. Vtičnica mora zagotavljati ustrezno moč, ki je navedena na oznaki naprave, biti mora ozemljena in v brezhibnem stanju. Kabel za ozemljitev je rumeno-zelene barve. Priklop naprave mora izvesti ustrezno usposobljena oseba. Če vtičnica in vtikač nista združljiva, naj ustrezno usposobljeni elektro-serviser zamenja vtičnico s takšno, ki se bo prilegala vtikaču. Vtičnica in vtikač morata izpolnjevati veljavne norme v državi, kjer bo naprava priklopljena v omrežje. Priklop v električno omrežje je možno izvesti tudi tako, da je napajanje urejeno preko ustrezne varovalke, vgrajene med napravo in vir napajanja, ki zagotavlja, da obremenitev omrežja ne presega predpisane zakonodaje. Rumeno-zelenega kabla ni dovoljeno prekinjati z varovalko. Vtičnica ali varovalka, ki je vgrajena med vtičnico in napravo, morata po namestitvi naprave ostati enostavno dostopni.
•Prekinitev napajanja mora biti možna bodisi z odklopom vtikača iz vtičnice, oziroma preko dodatno vgrajenega stikala, nameščenega skladno s pravili elektro-stroke.
•Če je napajalnik kabel poškodovan, ga je potrebno nadomestiti z novim ali posebnim kablom, ki je na voljo pri proizvajalcu, lahko pa tudi kontaktirate oddelek za podporo kupcem.
•Napajalni kabel mora biti vrste H05V2V2-F.
•Neupoštevanje zgornjih predpisov lahko negativno vpliva na varno uporabo naprave ter izniči garancijo.
•Pred čiščenjem morate morebitne ostanke živil najprej odstraniti.
•Med postopkom pirolitskega čiščenja se površine naprave segrejejo bolj kot običajno, zato se tedaj otroci ne smejo približevati.
•Naprave ni dovoljeno namestiti za dekorativnimi vrati, sicer lahko pride do pregrevanja.
•Pri vstavljanju polic se prepričajte, da je zaustavljalnik na zadnji strani in obrnjen navzgor. Polico morate vstaviti do konca
• OPOZORILO: Na stene pečice nikoli ne nameščajte aluminijaste folije ali zaščite za enkratno uporabo, ki je na voljo v trgovinah. Aluminijasta folija ali katerakoli druga zaščita lahko ob neposrednem stiku z vročo emajlirano oblogo povzroči, da se slednja stali ali poškoduje.
• OPOZORILO: Nikoli ne odstranjujte vratnega tesnila.
• OPOZORILO: Nevarnost opeklin in poškodb aparata Uporaba parne funkcije Sproščena para lahko povzroči opekline: Po uporabi funkcije peke s paro bodite previdni pri odpiranju vrat, da se izognete poškodbam.
• PREVIDNO: Ne polnite dna notranjosti z vodo med peko ali ko je pečica vroča.
• Za delovanje aparata na nazivni frekvenci niso potrebne dodatne operacije oz.
SL 56
Povzetek
Splošna navodila
58
Opis izdelka
59
Uporaba pečice
60
1.1 Varnostna navodila
1.2 Električna varnost
1.3 Priporočila
1.4 Namestitev
1.5 Upravljanje z odpadki
1.6 Izjava o skladnosti
2.1 Pregled
2.2 Dodatna oprema
2.3 Prva uporaba
3.1 Opis prikazovalnika
3.2 Na ini kuhanjač
3.3 Uporaba parne funkcije
Čiščenje in vzdrževanje pečice
62
Odpravljanje težav
64
4.1 Splošni napotki za čiščenje
4.2 Funkcija Aquactiva
4.3 Vzdrževanje
• Odstranitev okna pečice
• Odstranjevanje in čiščenje stranskih nosilcev
• Odstranitev in čiščenje steklenih vrat
5 .1 Po gosta vprašanja
SL 57
1. Splošna Opozorila
Pozorno preberite navodila, da boste lahko izrabili vse možnosti, ki vam jih ponuja pečica. Priporočamo, da navodila za priključitev in uporabo shranite. Pred vgradnjo pečice si zapišite serijsko številko, saj jo boste potrebovali, ko boste potrebovali pomoč pooblaščenega servisa. Ko dobite svojo novo pečico, se najprej prepričajte, da med transportom ni prišlo do poškodb. Če je pečica poškodovana, se takoj obrnite na prodajalca. Če niste prepričani, se posvetujte s strokovnjakom. Odstranite vso embalažo in jo odnesite na ustrezno odlagališče. Pazite, da predvsem plastične vrečke, polistirol in žeblji ne pridejo v roke majhnim otrokom.
Proizvajalec ne prevzema odgovornosti za morebitno škodo ali poškodbe, če ta navodila niso bila upoštevana!
Opomba: Funkcije, lastnosti in oprema pečice, navedeni v tem priročniku, se lahko spreminjajo odvisno od modela pečice.
1.1 Varnostni Indikacije
Pečico uporabljajte le za predvideni namen, ki je samo kuhanje živil; vsa druga uporaba, na primer kot vir toplote, se šteje kot nepravilna in zato nevarna. Proizvajalec ne prevzema odgovornosti za morebitno škodo, do katere pride zaradi nepravilne, neustrezne ali nerazumne uporabe. Uporaba kakršne koli električne naprave pomeni spoštovanje nekaterih temeljnih pravil:
- Ne vlecite za napajalni kabel, da odstranite vtič iz vtičnice;
- Aparata se ne dotikajte z vlažnimi rokami ali nogami;
- Na splošno uporaba adapterjev, več vtičnic in podaljškov ni priporočljiva;
- V primeru okvare in/ali slabega delovanja, aparat izklopite in ga ne spreminjajte.
1.2 Električna varnost
ZAGOTOVITE, DA ELEKTRIČNE POVEZAVE VZPOSTAVI ELEKTRIČAR ALI USPOSOBLJEN TEHNIK. Napajanje, s katerim je povezana pečica, mora biti v skladu z zakoni, ki veljajo v državi namestitve. Proizvajalec ne prevzema odgovornosti za škodo, ki nastane zaradi neupoštevanja teh navodil. Pečica mora biti priključen na električno oskrbo z ozemljeno vtičnico ali odklopnikom z več poli, odvisno od zakonov, ki veljajo v državi namestitve. Napajanje mora biti zaščiteno z ustreznimi varovalkami in uporabljeni kabli morajo imeti prečni prerez, ki lahko zagotovi ustrezno napajanje pečice. PRIKLJUČEVANJE Pečica je dostavljena z napajalnim kablom, ki ga lahko povežete le z električnim napajanjem z 220- 240 Vac 50 Hz moči med fazami ali med fazo in nevtralnim vodom. Pred povezavo pečice z električnim napajanjem, je pomembno, da preverite:
- Moč napetosti, ki je navedena na merilniku;
- Nastavitev odklopnika. Ozemljitveni kabel priključen na ozemljitveni priključek pečice mora biti povezan z ozemljitvenim priključkom napajanja. OPOZORILO Pred priključitvijo pečice na električno omrežje, se posvetujte z električarjem, da preverite kontinuiteto oskrbe ozemljitvenega priključka napajanja. Proizvajalec ne prevzema odgovornosti za morebitne nesreče ali druge težave, ki jih povzroči neupoštevanje povezave pečice na ozemljitveni priključek ali ozemljeno povezavo, ki ima moteno kontinuiteto. OPOMBA: Ker so na pečici lahko potrebna vzdrževalna dela je priporočljivo, da imate na voljo drugo stensko vtičnico, da lahko pečico povežete z le-to, če jo odstranite iz prostora, v katerega je nameščena. Napajalni kabel lahko zamenja samo osebje tehničnega servisa s kablom z enakovrednimi kvalifikacijami.
1.4 Namestitev In Priključitev
Za priključitev aparata in morebitno vgradnjo poskrbi kupec in ni odgovornost proizvajalca. Morebitni posegi s strani pooblaščenega servisa niso vključeni v garancijo. Električna inštalacija, na katero bo aparat priključen, mora biti urejena v skladu z veljavnimi lokalnimi predpisi in v skladu z navodili proizvajalca, zato priporočamo, da vam električno inštalacijo pred priključitvijo aparata pregledajo usposobljeni strokovnjaki. Morebitna napačna priključitev in namestitev lahko povzroči poškodbe oseb, živali ali premoženja. Proizvajalec in prodajalec ne prevzemata odgovornosti za morebitne poškodbe oseb in/ali nastalo materialno škodo, do katere bi prišlo zaradi napačne priključitve in/ali vgradnje aparata. Dovoljena je vgradnja pečice pod delovni pult ali v nišo v visoki kuhinjski omarici. Zagotoviti morate ustrezno kroženje zraka, ki je potrebno za hlajenje in zaščito delov v notranjosti. Upoštevajte mere, ki so navedene na skici na zadnji strani teh navodil.
1.5 Ravnanje z odpadki in okoljske zaščita
Ta naprava je označena v skladu z določili Evropske
direktive 2012/17/EU o odpadni električni in elektronski
opremi (OEEO). OEEO so tako snovi, ki onesnažujejo
okolje (lahko negativno učinkujejo na okolje) kot osnovni
sestavni deli (ki jih je možno ponovno uporabiti).
Pomembno je pravilno ravnati z OEEO, da pravilno
odstranimo in zavržemo vse snovi, ki onesnažujejo, okolje, ter obnovimo in recikliramo vse materiale. Kot posamezniki lahko pomembno vplivamo na to, da OEEO ne postane okoljska težava; upoštevati moramo le nekaj osnovnih pravil:
• Z OEEO ne smemo ravnati kot z ostalimi hišnimi odpadki.
• OEEO moramo odnesti v ustrezne centre za zbiranje odpadkov, ki jih upravlja občina ali pooblaščeno podjetje. V več državah imajo urejen prevzem večjih kosov OEEO na domu.
• Ob nakupu nove lahko staro napravo vrnemo prodajalcu, ki jo je dolžen brezplačno prevzeti na osnovi ena za eno, če je oprema enake vrste in ima enake funkcije kot dobavljena.
PRIHRANEK NA ENERGIJI IN SPOŠTOVANJE DO OKOLJA
Če je le mogoče, se izognite predgrevanju pečice in pečico kar se da napolnite z živili. Vrata pečice odpirajte kar se da poredko, saj ob vsakem odpiranju toplota uhaja iz pečice. Občutno boste prihranili na energiji, če boste pečico izklopili 5 do 10 minut pred predvidenim koncem pečenja in izrabili preostanek toplote, ki je še v pečici. Tesnila naj bodo vedno čista in nepoškodovana, da preprečite morebitno uhajanje toplote iz pečice. Če imate na izbiro tudi časovna obdobja z nižjo ceno električne energije, s pomočjo programa za zamik vklopa začetka pečenja enostavno prihranite, če pečenje zamaknete na čas, ko je električna energija cenejša.
1.3 Priporočila
•Priporočamo, da po vsaki uporabi na hitro očistite pečico.
•Sten pečice ne oblagajte z alu-folijo ali v oblogami za enkratno uporabo, ki so na voljo v trgovinah, saj bi se te snovi lahko stalile ob stiku z vročim emajlom, kar bi poškodovalo emajl.
•Ne nastavljajte previsoke temperature, saj se bo tako pečica manj umazala in se ne bo razvijal dim. Bolje je, da nekoliko znižate temperaturo in podaljšate čas pečenja.
•Tablica s podatki je ob strani pečice.
• V pečici poleg priložene opreme uporabljajte samo ustrezne pekače, odporne na zelo visoke temperature.
1.6 Izjava O Skladnosti
Z oznako na tem proizvodu izjavljamo, na lastno odgovornost, da je proizvod skladen z vsemi evropskimi zahtevami o varnosti, zdravju in varstvu okolja, ki se v zakonodaji nanašajo na ta izdelek.
SL 58
2. Opis izdelka
2.1 Pregled
1
3
2
5
4
1. Krmilna plošča
2. Položaji police (prečna žična rešetka, če je priložena)
3. Kovinska rešetka
4. Ponev
5. Ventilator (za jekleno ploščo)
6. Vrata pečice
6
2.2 Dodatna oprema (odvisno od modela)
1 Ponev
Globji pekač je namenjen lovljenju maščobe, ki med peko na žaru.
2 Kovinska rešetka
3 Stranska žice mreže
Bočni žice mreže, če so vključeni.
Na rešetko postavite različne pekače.
2.3 Prvo Upotreba
Pred prvo uporabo pečico očistite.
• Obrišite vse zunanje površine z vlažno krpo.
• Operite vso opremo in obrišite notranjost pečice z raztopino vode in detergenta za pomivanje posode.
• Vklopite prazno pečico za približno 1 uro na najvišjo temperaturo, da odstranite vonj po novem. Pred tem poskrbite za zračenje prostora!
3. Uporaba pečice
3.1 Opis zaslona (na dotik, dvojni predel)
8
SL 59
8
1. Odštevalna ura
2. Nastavitev ure
3. Čas pečenja
4. Konec pečenja
5. Prikaz temperature ali ure
6. Kontrole za nastavljanje LCD zaslona
7. Izbirni gumb termostata
8. Izbirni gumb funkcije
FUNKCIJA
ZAKLEPANJE ZA VARNOST
OTROK
ŠTEVEC
MINUT
TRAJANJE
PEČENJA
KONEC
AKTIVIRANJE
•Funkcijo Zaklepanja za varnost otrok aktivirate tako, da vsaj 5 sekund pritiskate na tipko Set (+). Od tega trenutka dalje so vse druge funkcije zaklenjene, na prikazovalniku pa izmenično utripa STOP oz. nastavljeni čas.
1-krat pritisnite na srednji
gumb S pomočjo tipk "-" "+" nastavite želeni čas Sprostite pritisk na vse tipke
•2-krat pritisnite na srednji gumb.
•S pomočjo tipk "-" or "+" nastavite želeno trajanje
pečenja.
• Sprostite pritisk na vse tipke Izberite funkcjio pečenja s pomočjo stikala za izbiranje funkcij pečice.
•3-krat pritisnite na srednjo tipko
• S pomočjo tipk "-" "+" nastavite čas, ko želite, da se pečica izklopi.
• Sprostite pritisk na vse tipke
• Izberite funkcjio pečenja s pomočjo stikala za izbiranje funkcij pečice
PEČENJA
OPOZORILO:ko je pečica vgrajena in priklopljena na električno omrežje, oziroma po vsakem izpadu električne energije (na to vas opozori utripanje vrednosti 12:00 na prikazovalniku) morate nastaviti točen čas. To naredite na naslednji način:
4-krat pritisnite na srednjo tipko
S pomojčo tipko "-" "+" nastavite točen čas.
Sprostite pritisk na vse tipke.
POZOR: Pečica deluje le, če je nastavljena ura.
DEAKTIVIRANJE
• Funkcijo zaklepanja za varnost otrok lahko deaktivirate tako, da ponovno vsaj 5 sekund pritiskate na tipko Set (+). S tem prekličete zaklepanje in lahko ponovno izbirate vse funkcije.
• Ko preteče nastavljeni čas, se oglasi zvočni signal (po določenem času sam utihne, lahko pa ga predčasno izklopite s pritiskom na tipko SELECT.
• Ko preteče nastavljeni čas, se pečica samodejno izklopi. Če želite predčasno prekiniti pečenje, ali obrnite stikalo za izbiranje funkcij na 0, ali pa nastavite čas na 0:00 (s pomočjo tipke SELECT in tipk "-" "+")
• Ob nastavljenem času se pečica izklopi. Če želite predčasno prekiniti pečenje, ali obrnite stikalo za izbiranje funkcij na 0.
•Po preteku nastavljenega časa se oglasi zvočni signal.
•Med odštevanjem je na prikazovalniku prikazan čas do izteka nastavljenega časa.
• Omogoča, da nastavite ustrezno trajanje pečenja za izbrano jed.
• Če želite preveriti, koliko časa je še ostalo do konca pečenja, 2-krat pritisnite na tipko SELECT.
• Če želite spremeniti nastavljeno trajanje pečenja, pritisnite tipko SELECT in tipke "-" "+"
DELOVANJE NAMEN
• Programsko uro na pečici lahko uporabljate kot običajno kuhinjsko uro (aktivirate jo lahko ne glede na to, če pečico uporabljate ali ne).
• Zvočni signal izklopite s pritiskom na katerokoli tipko. S pritiskom na srednjo tipko prikličete nazaj funkcijo ure.
• Omogoča vam, da določite čas izklopa pečice.
• Če želite preveriti nastavljeni čas za izklop pečice, 3-krat pritisnite na srednjo tipko.
• Če želite spremeniti nastavljeni čas, pritisnite tipko SELECT in tipke "-" "+“
•Ta funkcija se običajno uporablja v kombinaciji s funkcijo »trajanje pečenja«. Če na primer želite, da se jed peče 45 minut, radi pa bi, da je gotova ob 12:30, enostavno izberete želeno funkcijo, nastavite čas za trajanje pečenja na 45 minut, nato pa še čas konec pečenja na 12:30.
Ob nastavljenem času za izklop, se pečica samodejno izklopi, na kar vas opozori zvočni signal. Pečenje se samodejno začne ob 11:45 (12:30 minus 45 minut) in se nadaljuje do časa, nastavljenega za konec pečenja, nato pa se pečica samodejno izklopi. OPOZORILO. Če nastavite samo čas za KONEC PEČENJA, ne da bi določili trajanje pečenja, se pečica takoj vklopi in se nato izklopi ob času, nastavljenem za konec pečenja.
SL 60
3.2 Načini pečenja
Funkcije
*
Gumb
termost.
50 ÷ MAX
50 ÷ MAX
50 ÷ MAX
Funkcije
Za prižiganje luči v pečici Samodejno se aktivira tudi ventilator za hlajenje (modeli z ventilatorjem)
ODTALJEVANJE: Okoli živila kroži zrak sobne temperature; tako se živilo hitro odtali z ohranjanjem vseh lastnosti živila.
VENTILIRANA PEČICA : Delujeta oba grelca ter ventilator, tako da vroč zrak kroži v pečici. Ta način priporočamo za
peko perutnine, sladic, rib in zelenjave. Enakomerna temperatura v notranjosti skrajša čas pečenja in predhodnega segrevanja pečice. Naenkrat lahko pečete različne jedi; vonji se ne bodo pomešali. Če pečete več jedi hkrati, pečenje podaljšajte za približno 10 minut.
VENTILACIJSKO PEČENJE + PARA : Vroči zrak se razporedi na različnih ravneh, zaradi česar je ta funkcija idealna za sočasno pečenje različnih vrst hrane, brez kakršnega koli mešanja okusov in vonjav. S pritiskom tipke "PARA" deluje funkcija pare v kombinaciji s klasično toploto, kar zagotavlja jedem najboljši okus, popolno vzhajanje in najboljšo čvrstost. Ta način je primeren za pečenje peciva iz listnatega in kvašenega testa, kruha in pice, mesa in rib v pečici.
ŽAR S KROŽENJEM ZRAKA (a): pri zaprtih vratih pečice. Grelec segreva zrak, ki s pomočjo ventilatorja kroži okoli živila. Za rdeče meso je potrebno predhodno ogrevanje pečice. Ta funkcija je primerna za peko debelejših kosov mesa, a pazite, da živilo ni preblizu grelca. Ta način je primeren za tudi za peko večje količine perutnine, klobas, rdečega mesa... Postavite živilo na sredino rešetke, v srednji višini ter podstavite pekač za lovljenje maščobe. Na polovici predvidenega časa pečenja živilo obrnite.
50 ÷ MAX
50 ÷ MAX
*
50 ÷ MAX
50 ÷ MAX
50 ÷ MAX
ŽAR Z VENTILATORJEM + PARA : Ventilacija in zgornji upor hkrati sta primerna za pečenje velikih kosov živil. Ta način je primeren zlasti, če se želi hrustljavo zapeči jedi, kot so meso, perutnina in riba.
VENTILATOR IN SPODNJI GRELEC (a): Pečico segreva spodnji grelec, vroč zrak pa zahvaljujoč ventilatorju kroži v notranjosti pečice. Funkcija je namenjena peki občutljivih jedi (pite - narastki). Jed se ne izsuši in bolje naraste, predvsem to velja za kolače, kruh in druge jedi, ki se morajo segrevati od spodaj. Pekač potisnite v spodnjo višino vodila.
ZGORNJI/SPODNJI GRELEC : Delujeta spodnji in zgornji grelec;ta funkcija je primerna za tradicionalni način peke in jo priporočamo za peko krač,divjačine, peciva, keksov, jabolk ter za vse jedi, ki jih želite hrustljavo zapeči.
ŽAR : Pri zaprtih vratih pečice.Ta funkcija je primerna za peko tanjših kosov mesa. Nastavljanje temperature ni mogoče. Najprej pečico segrevajte 5 minut, nato postavite jed vanjo. Primerno za peko kebaba, mesa na žaru, gratiniranje .. Belo meso naj bo od grelca bolj oddaljeno, peče se dlje časa, a bo bolj okusno. Rdeče meso ali ribe pecite na rešetki, pod katero potisnete pekač za lovljenje maščobe.
ŽAR + PARA : Toplota, ki jo ustvarja zgornji grelni sistem, in vroča para se uporabljata za zaključevanje jedi, ki se jih želi gratinirati na površini, a obenem ohraniti njihovo prožnost in sočnost. Ta način je uporaben tudi za hitro zapeči površino jedi, ki se jih želi ohraniti krvave (meso), ali za ribe, ki se jih želi postreči surove na sredini.
50 ÷ MAX
*Testni program skladno s CENELEC EN 60350-1 za določanje energijskega razreda.
FUNKCIJA PIZZA : Vroč zrak, ki kroži v pečici, zagotavlja popolne rezultate pri pek pizz in podobnih jedi.
SL 61
3.3 Uporaba parne funkcije
Parna funkcija zagotavlja večjo vlažnost med ciklom peke. Svetujemo vam izmenično uporabo parnega in klasičnega pečenja. OPOZORILO: Nevarnost opeklin in poškodb aparata. Sproščena para lahko povzroči opekline: Po uporabi funkcije peke s paro bodite previdni pri odpiranju vrat pečice, da se izognete poškodbam.
1. Odprite vrata pečice.
2. Napolnite dno notranjosti z najv. 150 ml vode. Dno notranjosti lahko napolnite z vodo samo, ko je pečica hladna.
3. Postavite hrano v aparat in zaprite vrata pečice.
4. Nastavite želeno funkcijo za peko s paro.
5. Zavrtite gumb za temperaturo in izberite temperaturo.
6. Počakajte pet minut za predgrevanje. Nato pritisnite gumb za parno pečico. Gumb za parno pečico deluje s funkcijo. PREVIDNO: Ne polnite dna notranjosti z vodo med peko ali ko je pečica vroča.
7. Če želite izklopiti aparat, preklopite gumba za funkcijo in temperaturo v ničelni položaj.
8. Odstranite vodo iz dna notranjosti. Očistite odcejalnik po vsakem pečenju. Glejte poglavje 4.1, kjer so navedena navodila za čiščenje.
4. Čiščenje in vzdrževanje pečice
4.1 Splošni napotki za čiščenje
Življenjski cikel aparata se lahko podaljša z rednim čiščenjem. Pred izvajanjem čiščenja počakajte, da se pečica ohladi. Za čiščenje nikoli
ne uporabljajte abrazivnih čistil, jeklene volne ali ostrih predmetov, saj lahko nepopravljivo poškodujete emajlirane dele. Uporabljajte samo vodo, mila ali detergente na osnovi belila (amoniak).
STEKLENI DELI
Priporočamo, da stekleno okno po vsaki uporabi pečice očistite z vpojno kuhinjsko brisačo. Če želite odstraniti bolj trdovratne madeže, lahko uporabite dobro ožeto gobo, namočeno v detergent, in nato sperite z vodo.
TESNILO OKNA PEČICE
Če je umazano, lahko tesnilo očistite z vlažno gobo.
4.2 Funkcija Aquactiva
Postopek AQUACTIVA olajša odstranjevanje maščobe in ostankov živil iz pečice s pomočjo pare.
1. V posodo AQUACTIVA na dnu pečice vlijte 300 ml vode.
2. Izberite funkcijo pečice Statična ( ) pečica ali Gretje ( ) spodaj.
3. Temperaturo nastavite na ikono AQUACTIVA ( ).
4. Pečica naj deluje 30 minut.
5. Po 30 minutah izklopite pečico in počakajte, da se ohladi.
6. Ko je pečica hladna, s krpo obrišite površine v notranjosti.
Opozorilo: Preden se dotaknete pečice, se prepričajte, da se je ohladila. Dokler je pečica še vroča, bodite zelo previdni, da se ne opečete. Za ta postopek uporabljajte destilirano ali pitno vodo.
300 ml
4.3 Vzdrževanje
DEMONTÁŽ A ČIŠTĚNÍ BOČNIC
1. Odšroubujte šroub proti směru hodin.
2. Vyjměte bočnice vytažením směrem k sobě.
3. Vyčistěte bočnice v myčce na nádobí nebo mokrou houbičkou a poté je ihned vysušte.
4. Po vyčištění dejte bočnice zpět, nasaďte zpět šrouby a pevně je utáhněte.
DODATNA OPREMA
Pred spiranjem in sušenjem očistite dodatke z vlažno gobico z milom: izogibajte se uporabi abrazivnih detergentov.
ODCEJALNA POSODA
Po uporabi žara odstranite posodo iz pečice. Vlijte vročo maščobo v zbiralno posodo in pomijte posodo v vroči vodi z gobo in tekočim detergentom za pomivanje posode. Če se mastni ostanki ne odstranijo, potopite posodo v vodo in detergent. Posodo lahko pomijete tudi v pomivalnem stroju ali pa uporabite komercialni detergent za pečice. Ne vstavljajte umazane posode nazaj v pečico.
APARATI IZ NERJAVNEGA JEKLA ALI ALUMINIJA
Vrata pečice čistite samo z vlažno krpo ali gobo. Posušite jih z mehko krpo. Ne uporabljajte jeklene volne, kislin ali abrazivnih materialov, saj lahko poškodujejo površino pečice. Pri čiščenju upravljalne plošče pečice upoštevajte iste varnostne ukrepe.
ČIŠČENJE DNA NOTRANJOSTI
Za odstranitev apnenčastih ostankov z dna notranjosti opravite naslednje korake. Priporočamo, da očistite dno notranjosti po 5–10 ciklih peke s paro.
1. Nalijte 300 ml belega kisa v dno notranjosti. OPOMBA: Vrsta kisa: 5 %
2. Počakajte 30 minut pri sobni temperaturi.
3. Očistite pečico z mehko krpo in vodo.
A
ODSTRANITEV OKNA PEČICE
1. Odprite sprednje okno.
2. Odprite spojke ohišja tečajev na desni in levi strani sprednjega okna tako, da jih potisnete navzdol.
3. Okno znova namestite z izvedbo postopka v obratnem vrstnem redu.
SL 62
LOW-E
ODSTRANITEV IN ČIŠČENJE STEKLENIH VRAT
1. Odprite vrata pečice.
2.3.4. Zapahnite tečaje, odstranite vijake in odstranite zgornji kovinski pokrov tako, da ga povlečete navzgor.
5.6. Odstranite steklo, pazljivo ga povlecite iz vrat pečice (opomba: v pirolitičnih pečicah odstranite tudi drugo in tretje steklo (če je nameščeno)).
7. Ob koncu čiščenja ali zamenjave sestavite dele v obratnem vrstnem redu. Na vseh steklih mora biti oznaka »Pyro« čitljiva in nameščena na levi strani vrat, v bližini levega stranskega tečaja. Na ta način bo natisnjena etiketa prvega stekla bila na notranji strani vrat.
1.
2.
5.
6.
1
2
3
3.
4.
7.
SL 63
ZAMENJAVA ŽARNICE
1. Pečico izključite iz napajanja.
2. Odvijte stekleni pokrov, odvijte žarnico in jo nadomestite z novo žarnico istega tipa.
3. Ko ste pokvarjeno žarnico zamenjali, znova namestite stekleni pokrov.
5. Odpravljanje težav
5.1 Pogosto zastavljena vprašanja
TEŽAVA MOŽNI VZROK REŠITEV
Pečica se ne segreje.
Pečica se ne segreje.
Pečica se ne segreje.
Ni odziva uporabniškega
vmesnika na dotik.
Funkcija kuhanja in temperature ni določena.
Para in kondenzacija na plošči uporabniškega
Ura ni nastavljena. Nastavite uro.
Varovalo za otroke je vklopljeno.
vmesnika.
Izklopite varovalo za otroke.
Preverite, ali so nastavitve pravilne.
Ploščo uporabniškega vmesnika očistite s
krpo iz mikrovlaken, da odstranite
kondenzacijsko plast.
SL 64
Sicherheitshinweise
• Während des Garvorgangs kann Feuchtigkeit im Ofenraum oder auf dem Glas der Tür kondensieren. Dies ist ein normaler Zustand. Um diesen Effekt zu verringern, warten Sie 10-15 Minuten nach dem Einschalten des Geräts, bevor Sie die Speisen in den Ofen stellen. In jedem Fall verschwindet das Kondensat, wenn der Ofen die Gartemperatur erreicht hat.
• Das Gemüse in einem Behälter mit Deckel anstelle einer offenen Schale kochen.
• Vermeiden Sie es, Speisen nach dem Garvorgang länger als 15/20 Minuten im Ofen zu lassen.
• WARNUNG: Das Gerät und die zugänglichen Teile des Gerätes werden während des Betriebs heiß. Das Berühren der heißen Geräteteile sollte vermieden werden.
•ACHTUNG: Zugängliche Teile können heiß werden, wenn der Ofen in Betrieb ist. Kinder fernhalten.
• Dieses Gerät ist nicht bestimmt zum Gebrauch durch Personen (einschließlich Kindern) mit beeinträchtigten körperlichen, sensorischen oder geistigen Fähigkeiten oder durch Personen, die keine entsprechenden Erfahrungen oder Kenntnisse besitzen, es sei denn, sie werden beaufsichtigt oder angewiesen durch eine Person, die für ihre Sicherheit verantwortlich ist.
• Kinder dürfen nicht mit dem Gerät spielen.
• Die Reinigung und Wartung des Gerätes darf nicht durch Kinder ohne Aufsicht durchgeführt werden.
• Während des Betriebs wird das Gerät heiß. Bitte vermeiden Sie die Berührung der heißen Geräteteile. WARNUNG: zugängliche Geräteteile werden während des Betriebs heiß. Kinder sollten fern gehalten werden.
• Nutzen Sie keine scharfen oder scheuernden Reiniger oder scharfe Metallreiniger um den Herd und das
Glass zu reinigen, da dadurch Kratzer auf der Oberfläche entstehen können.
• Der Ofen muss ausgeschaltet werden, bevor der Deckel zur Reinigung entfernt wird. Anschließend den Deckel gemäß der Anweisungen wieder montieren.
• Nutzen Sie nur die empfohlene Temperatureinstellung für den Ofen.
• Nutzen Sie kein Dampfreinigungsgerät zur Reinigung des Ofens.
• An die Zuleitung ist ein Stecker anzuschließen, der für die auf dem Typenschild aufgeführte Spannung, Stromstärke und Last ausgelegt ist und über einen Schutzkontakt verfügt. Die Steckdose muss für die auf dem Typenschild aufgeführte Last ausgelegt und der Schutzkontakt angeschlossen und in Betrieb sein. Der Schutzleiter ist gelb-grün gefärbt. Dieser Vorgang darf nur von entsprechend qualifiziertem Fachpersonal durchgeführt werden. Im Falle einer Inkompatibilität zwischen Steckdose und Gerätestecker müssen Sie einen qualifizierten Elektriker bitten, die Steckdose durch eine geeigneten Typ zu ersetzen. Stecker und Buchse müssen zu den im Installationsland geltenden aktuellen Normen konform sein. Zwischen Gerät und Stromquelle lässt sich auch ein allpoliger Schutzschalter zwischenschalten, der für die maximale Anschlussleistung ausgelegt ist und aktuelle gesetzliche Bestimmungen einhält. Der gelb-grüne Schutzleiter darf durch den Schutzschalter nicht unterbrochen werden. Bei der Geräteinstallation ist darauf zu achten, dass die für den Anschluss verwendete Buchse bzw. der allpolige Schutzschalter leicht zugänglich sind.
•Die Trennung von der Stromversorgung darf durch Herausziehen des Steckers aus der Steckdose oder Auslösen eines gemäß gängiger Verkabelungsnormen in die Festverdrahtung zwischengeschalteten Schutzschalters erfolgen.
• Wenn das Netzkabel beschädigt ist, muss es durch ein Kabel bzw. Spezialbündel ersetzt werden, das beim Hersteller erhältlich ist. Wenden Sie sich dazu an den Kundendienst.
•Der Netzkabeltyp muss H05V2V2-F sein.
•Eine Nichteinhaltung der oben genannten Anweisungen kann die Schutzfunktion des Geräts gefährden und zum Erlöschen der Garantie führen.
•Überschüssiges verschüttetes Material ist vor dem Reinigen zu entfernen.
•Während des pyrolytischen Reinigungsvorgangs können sich Flächen mehr als üblich erwärmen. Deswegen sind Kinder in einem sicheren Abstand fernzuhalten.
• Zum Vermeiden von Überhitzung darf das Gerät nicht hinter einer Verkleidungstür installiert werden.
•Beim Einschieben des Ofenrostes ist darauf zu achten, dass der Anschlag nach oben und hinten Richtung Ofenraum zeigt. Das Rost muss vollständig in den Ofenraum eingeschoben werden.
• WARNHINWEIS: Die Seitenwände des Ofens nicht mit Aluminium oder Einweg-Schutz, wie er in Geschäften erhältlich ist, auskleiden. Aluminiumfolie oder jeglicher andere Schutz, der in direkten Kontakt mit der heißen Emaille kommt, kann Schmelzen und Verschleiß der Emaille an den Innenseiten verursachen.
• WARNHINWEIS: Entfernen Sie niemals die Dichtung der Ofentür.
• Es ist kein zusätzlicher Vorgang oder eine andere Einrichtung erforderlich, um das Gerät mit der angegebenen Spannung zu betreiben.
DE 65
Zusammenfassung
Allgemeine Anweisungen
67
Produktbeschreibung
68
Betrieb des Backofens
69
1.1 Sicherheitshinweise
1.2 Elektrische Sicherheit
1.3 Empfehlungen
1.4 Installation
1.5 Abfallentsorgung
1.6 Konformitätserklärung
2.1 Übersicht
2.2 Zubehör
2.3 Inbetriebnahme
3.1 Beschreiung der Anzeige
3.2 Funktionen zum Garen
3.3 Verwenden der Dampffunktion Der
Reinigung und Wartung des Backofens
71
Fehlerbehebung
73
4.1 Allgemeine Reinigungshinweise
4.2 Aquactiva Funktion
4.3 Wartung
• Entfernen und reinigung des grillrosts
• Entfernen des backofenfensters
• Entfernen und reinigen der glastür
• Wechseln der glühbirne
5.1 Häufig gestellte Fragen
DE 66
1. Allgemeine Anweisungen
Vielen Dank, dass Sie sich für eins unserer Produkte entschieden haben. Damit Sie lange Freude mit Ihrem Backofen haben, sollten Sie diese Bedienungsanleitung sorgfältig durchlesen und zum Nachschlagen in der Zukunft aufbewahren. Notieren Sie sich vor dem Anschließen des Backofens die Seriennummer, sodass Sie diese im Reparaturfall an den Kundendienst weitergeben können. Den Backofen nach dem Auspacken auf mögliche Transportschäden überprüfen. Im Zweifelsfall den Ofen nicht in Betrieb nehmen und einen qualifizierten Servicetechniker konsultieren. Verpackungsmaterial (Plastiktüten, Styropor, Nägel usw.) außerhalb der Reichweite von Kindern aufbewahren. Beim ersten Einschalten des Backofens kann ein streng riechender Rauch entstehen. Dieser kann beim ersten Erhitzen durch den Kleber auf den Dämmplatten hervorgerufen werden. Dies ist bei der ersten Inbetriebnahme ein normaler Vorgang; es sollte jedoch abgewartet werden, bis der Rauch sich verzogen hat, bis Lebensmittel in den Ofen geschoben werden. Der Hersteller übernimmt keine Verantwortung in Fällen, wo die in diesem Dokument enthaltenen Anweisungen nicht beachtet werden. HINWEIS: Die in diesem Handbuch erwähnten Funktionen, Eigenschaften und Zubehörteile können je nach gekauftem Modell variieren.
1.1 Sicherheitshinweise
Den Backofen nur zum vorbestimmten Zweck, das heißt, für das Ga r e n vo n L e b en s m it t el n e in s e tz e n . Al l e a n de r en Verwendungsmöglichkeiten wie beispielsweise als Heizungsquelle gelten als unsachgemäß und sind daher gefährlich. Der Hersteller übernimmt keine Haftung für Schäden, die aus einer falschen, unsachgemäßen oder unverständlichen Verwendung hervorgehen. Der Betrieb elektrischer Geräte erfordert die Einhaltung einiger Grundregeln:
- Das Gerät nicht am Stromkabel aus der Steckdose ziehen.
- Gerät nicht mit nassen oder feuchten Händen oder Füßen berühren.
- Die Verwendung von Adaptern, Mehrfachsteckern und Verlängerungskabeln wird nicht empfohlen.
- Bei einer Fehlfunktion beziehungsweise bei unzulänglichem Betrieb Gerät ausschalten und nicht öffnen.
1.2 Elektrische Sicherheit
DER ANSCHLUSS AN DIE STROMQUELLE DARF NUR DURCH EINEN ELEKTRIKER ODER QUALIFIZIERTEN TECHNIKER ERFOLGEN.
Die Stromquelle, an die der Backofen angeschlossen wird, muss den gesetzlichen Voraussetzungen des Landes entsprechen. Der Hersteller übernimmt keine Haftung für Schäden, die aus der Nichtbefolgung dieser Anweisungen entstehen. Der Backofen muss entsprechend der geltenden Gesetzgebung des Landes an eine geerdete Wandsteckdose oder an einen allpoligen Trennschalter angeschlossen werden. Die Stromquelle sollte durch entsprechende Sicherungen geschützt sein und die verwendeten Ka bel müssen e ine n Quersch nitt aufw eis en, der eine ordnungsgemäße Stromversorgung des Backofens gewährleistet.
ANSCHLUSS
Der Backofen wird mit einem Stromkabel geliefert, das an eine Stromquelle mit 220- 240 Vac 50 Hz angeschlossen werden kann. Bevor der Backofen an die Stromquelle angeschlossen wird, muss Folgendes überprüft werden:
- Spannung des Stromnetzes mit dem Messgerät;
- Beschaffenheit und Umfeld des Trennschalters. Die mit der Erdungsklemme des Backofens verbundene Schutzleitung muss mit der Erdungsklemme der Stromquelle verbunden werden.
WARNUNG
Vor dem Anschließen des Backofens an die Stromquelle einen qualifizierten Elektriker darum bitten, die Kontinuität der Erdungsklemme an der Stromquelle zu überprüfen. Der Hersteller übernimmt keine Verantwortung für Unfälle oder sonstige Probleme, die aus einem nicht sachgemäßen Anschluss des Backofens an die Erdungsklemme oder an einen geerdeten Anschluss mit defekter Kontinuität entstehen können. HINWEIS: Für eine eventuelle Wartung des Ofens ist die Zugänglichkeit einer zweiten Wandsteckdose von Vorteil, sodass er an diese angeschlossen werden kann, wenn er ausgebaut werden mu s s . D a s S t r o mk a bel dar f nu r vo n qu a l i fiz i e rte n Kundendiensttechnikern oder Elektrikern ausgetauscht werden.
1.4 Einbau und Installation
Der Hersteller ist nicht zur Installation verpflichtet. Wird das Eingreifen des Hersteller erforderlich, um Fehler zu beheben, die aus einer falschen Installation hervorgehen, so erfolgt dieses nicht im Rahmen der Gewährleistungsgarantie. Die Installationsanweisungen für qualifiziertes Fachpersonal müssen befolgt werden. Eine falsche Installation kann Personen- oder Sachschäden hervorrufen. Für derartige Schäden oder Verletzungen übernimmt der Hersteller keine Haftung. Der Backofen kann oben in einem Einbauschrank oder unter der Arbeitsfläche eingebaut werden. Vor dem Fixieren muss gewährleistet sein, dass im Backofenraum genügend Fischluft zirkulieren kann, um die Kühlung und den Schutz der innenliegenden Teile zu gewährleisten. Je nach Einbauart die auf der letzten Seite angegebenen Öffnungen vornehmen.
1.5 Entsorgung und Umweltschutz
Dieses Elektrohaushaltsgerät ist in Einklang mit der EU-
Richtlinie 2012/19/EU über Elektro- und Elektronik-
Altgeräte (WEEE) gekennzeichnet. Elektro- und
Elektronik-Altgeräte enthalten umweltschädigende
Substanzen, aber auch Grundkomponenten, die
wiederverwendet werden können. Daher ist es wichtig,
Elektro- und Elektronik-Altgeräte spezifisch zu entsorgen, um a l l e sch ä d l i c h e n S u b s t a n z e n z u e ntferne n u nd wiederverwendbare Teile zu recyceln. Verbraucher leisten einen wichtigen Beitrag zur Gewährleistung, dass Elektro- und Elektronik­Altgeräte nicht zu einem Umweltproblem werden. Halten Sie sich daher bitte an die folgenden Grundregeln:
- Elektro- und Elektronik-Altgeräte dürfen nicht mit dem normalen Hausmüll entsorgt werden.
- Elektro- und Elektronik-Altgeräte müssen bei zugelassenen Sammelstellen abgegeben werden, die von der Stadtverwaltung oder anderen zuständigen Stellen verwaltet werden. In vielen Ländern wird für die Entsorgung großer Elektro- und Elektronik-Altgeräte ein Abholservice angeboten. Beim Kauf eines neuen Geräts wird das alte möglicherweise vom Händler zurückgenommen, der es kostenfrei entsorgt, sofern das neue Gerät von einem ähnlichen Typ ist und die gleiche Funktion erfüllt wie das Altgerät.
MASSNAHMEN ZUM STROMSPAREN UND UMWELTSCHUTZ
Sofern möglich, das Vorheizen des Backofens vermeiden und seine Kapazität voll ausnutzen. Die Backofentür so selten wie möglich öffnen, weil die Hitze aus dem Innenraum bei jedem Öffnen verloren geht. Für eine deutliche Energieersparnis den Backofen 5-10 Minuten vor dem Ende der Garzeit ausschalten und mit der Restwärme zu Ende garen. Die Dichtungen sollten sauber und unversehrt bleiben, damit keine Hitze aus dem Inneren verloren geht. Falls Sie einen Stromversorgungsvertrag mit wechselndem Stundentarif haben, erleichtert das Programm der „verzögerten Startzeit“ das Stromsparen, indem der Anfang des Garvorgangs in die Zeit verschoben wird, wo der günstigere Stromtarif gilt.
1.3 Empfehlungen
Es empfiehlt sich, den Backofen nach jeder Verwendung grob zu reinigen. Die Ofenwände nicht mit Aluminiumfolie oder sonstiger im Handel erhältlicher Einmalschutzfolie auskleiden. Gerät die Aluminiumfolie oder sonstige Schutzfolie mit der heißen Emaille in Berührung, so kann sie schmelzen und die Qualität der Backofenbeschichtung beeinträchtigen. Es wird empfohlen, den Backofen nicht bei sehr hohen Temperaturen zu betreiben, um eine übermäßige Verschmutzung und unangenehme Rauch- und Geruchsentwicklung zu vermeiden. Es ist besser, bei niedrigerer Temperatur die Garzeit zu erhöhen. Zusätzlich zum mitgelieferten Zubehör sollten nur temperatur- und hitzebeständige Backformen und ofenfestes Geschirr verwendet werden.
1.6 Konformitätserklärung
Durch das Zeichen auf diesem Produkt wird seine Einhaltung aller geltenden Sicherheits-, Gesundheits- und Umweltanforderungen bestätigt, die gesetzlich für dieses Produkt vorgeschrieben sind.
DE 67
2. Produktbeschreibung
2.1 Übersicht
1
3
2
5
4
6
2.2 Zubehör 1 Fettpfanne/Backblech
Fängt die beim Backen aus den Lebensmitteln austretende Flüssigkeit auf.
2 Backrost
1. Bedienfeld
2. Führungsschienen (seitlicher Metallrost, falls enthalten)
3. Backrost
4. Fettpfanne/Backblech
5. Lüfter (hinter der Stahlabdeckung)
6. Backofentür
3 Seitliche Draht Gitter
Seitliche Drahtnetz wenn inbegriffen.
Hält Auflauf- und Backformen.
2.3 Erste Inbetriebnahme
ERSTE REINIGUNG
Den Backofen vor der ersten Inbetriebnahme reinigen. Die Außenflächen mit einem feuchten, weichen Tuch abwischen. Alle Zubehörteile spülen und den Backofen innen mit warmem Spülwasser auswischen. Den leeren Backofen auf die Höchsttemperatur einstellen und etwa eine Stunde lang anlassen, damit der neue Geruch verfliegt.
3. Betrieb des Backofens
3.1 Beschreibung der Anzeige
8
DE 68
8
1- Timer 2- Uhr einstellen 3- Garzeit 4- Ende der garzeit 5- Anzeige für Temperatur bzw. Uhrzeit 6- Einstelltasten 7- Wahlschalter für Temperatur 8- Wahlschalter für Betriebsarten
FUNKTION
Die Kindersicherung wird aktiviert wenn Sie mindestens 5 Sekunden lang die Taste Set (+) der Kindersicherung auf dem
KINDER­SICHERUNG
MANUELLER BETRIEB
Display erscheint. Von diesem Moment an ist die Bedienung aller anderen Funktionen gesperrt Display
zeigt STOP und die alternativ voreingestellte Zeit.
•Drücken Sie den mittleren Knopf einmal
•Die Knöpfe "-" "+" drücken, um die erforderliche Backzeit einzustellen.
•Alle Knöpfe loslassen.
HINWEIS: Das erste, was nach der Installation des Ofens oder nach der Unterbrechung der Stromversorgung (die am blinkenden Display mir der Anzeige 12:00 zu erkennen ist) gemacht werden muss, ist die Einstellung der korrekten Uhrzeit.
•Drücken Sie den mittleren Knopf.
•Einstellen Sie die Zeit mit den Tasten "-" "+" ein.
•Alle Knöpfe loslassen.
HINWEIS: Backofen funktioniert nur, wenn die Uhr eingestellt ist
AUSSCHALTEN FUNKTION NÜTZLICH FÜREINSCHALTEN
Die Kindersicherung wird deaktiviert wenn Sie mindestens 5 Sekunden lang die Taste Set (+) gedrückt halten und bis das auf dem Display erlischt. Von diesem Moment an ist die Bedienung aller anderen Funktionen aktiv.
•Wenn die eingestellte Backzeit abgelaufen ist, wird ein akustisches Signal aktiviert (dieser A larm hört von alleine auf, nach er kann jedoch sofort Bausgeschaltet werden, wenn man auf SELECT drückt).
•Aktiviert einenA larm am Ende der eingestellten Backzeit.
•Während dessen zeigt das Display die verbleibende Zeit an.
•Es ermöglicht Ihnen, das Signal als Erinnerungsfunktion zu benutzen (auch wenn den Ofen nicht zum Backen verwendet wird)
BACKDAUER
BACKZEI­TENDE
•Drücken Sie den mittleren Knopf zweimal
•Die Knöpfe "-" "+" drücken, um die erforderliche Backzeit einzustellen.
•Alle Knöpfe loslassen.
•Stellen Sie die Backfunktion mit dem entsprechenden Kontrollknebelfür die Backfunktion.
•Drücken Sie den mittleren Knopf dreimal
•Die Knöpfe "-" "+" drücken,um den Zeitpunkt zu wählen, wenn Sie möchten, dass der Ofen sich abschaltet.
•Knöpfe loslassen.
•Wählen Sie die Backfunktion mit dem entsprechenden Kontrollknebel für die Backofenfunktion
• Drücken Sie einen Knopf, um das Signal zu beenden. Drücken Sie den mittleren Knopf, um zur Uhr- unktion zu gelangen.
•Zum eingestellten Zeitpunkt wird der Ofen sich automatisch abschalten.
•Wenn Sie den Ofen manuell ausschalten möchten, drehen Sie den Knebel zur Einstellung der Ofenfunktion auf Position O.
•Es ermöglicht Ihnen,die für das gewählte Rezept erforderl iche Backzeit vorzu programmieren.
•Um die Restzei t zu erfahren drücken Sie den Knopf SELECT ZWEIMAL.
•Um die eingestellte Zeit zu ändern, drücken Sie den Knopf TIMER und nehmen Sie die neue Einstellung durch Betätigung der Knöpfe "-" "+" vor.
•Es ermöglicht die Einstellung der Backendzeit.
•Um die voreingestellte Zeit zu überprüfen, Drücken Sie den mittleren Knopf dreimal
•Um die voreingestellte Zeit zu ändern, drücken Sie den Knopf SELECT und die Knöpfe "-" "+" gleichzeitig.
•Wenn die eingestellte Zeit abgelaufen ist, schaltet sich der Ofen automatisch ab.Wenn Sie den Backvorgang vorzeitig ab­bzw.unterbrechen möchten, drehen Sie den Knebel zum Auswählen der Ofenfunktion bis zur Position O oder stellen Sie die programmierte Zeit auf 0.00 (Knöpfe SELECT und "-" "+"
•Diese Funktion wird zusammen mit der Backdauer benutzt. Z.B. Soll Ihre Speise 45 Minuten backen und um 12:30 fertig sein. Wählen Sie zuerst die Backfunktion, dann Backzeitdauer 45 Minuten einstellen, dann Backzeitende 12:30 eingeben.
•Bei Erreichen der eingestellten Backzeit schaltet sich der Ofen automatisch ab und ein akustisches Signal ertönt. Der Backofen startet automatisch um 11:45 (12:30 minus 45 Min.) und schaltet sich dann zu der eingestellten Zeit ab. ACHTUNG: Wenn nur die Backendzeit, nicht jedoch die Dauer der Backzeit eingestellt worden ist, setzt sich der Ofen sofort in Betrieb und schaltet sich bei Erreichen der eingestellten Backendzeit ab.
DE 69
3.2 Touch timer
Funktion
*
T °C
Bereich
50 ÷ MAX
50 ÷ MAX
50 ÷ MAX
Funktion (je nach Backofenmodell)
LAMPE: Schaltet das Licht im Backofen an.
AUFTAUEN: Wenn die Auswahl auf diese Funktion eingestellt wird. Der Ventilator wälzt die Luft bei Raumtemperatur
um, sodass das Tiefkühlprodukt innerhalb weniger Minuten aufgetaut wird, ohne dass sein Eiweißgehalt sich ändert.
UMLUFT: Diese Garmethode ist für die Zubereitung von Geflügel, Backwaren, Fisch und Gemüse zu empfehlen. Die Hitze gelangt besser in das Lebensmittel und die Dauer zum Garen und Vorheizen wird reduziert. Es lassen sich unterschiedliche Lebensmittel und Rezepte gleichzeitig und auf mehreren Garebenen zubereiten. Diese Garmethode sorgt für eine gleichmäßige Hitzeverteilung und Gerüche werden nicht vermischt. Wenn mehrere Gerichte gleichzeitig zubereitet werden, ist eine zusätzliche Gardauer von 10 Minuten erforderlich.
HEISSLUFTGAREN + DAMPF : Die Heißluft wird auf verschiedene Garraumebenen verteilt, was das gleichzeitige Garen verschiedener Speisen erlaubt, ohne dass sich die Aromen und Gerüche vermischen. Wenn Sie die Taste DAMPF drücken, arbeitet die Dampffunktion harmonisch mit der herkömmlichen Hitze für den höchsten Genuss Ihrer Gerichte, perfektes Aufgehen des Teiges und die beste Konsistenz. Diese Funktion eignet sich für kleines Blätterteiggebäck, Hefekuchen, Brot und Pizza, gebratenes Fleisch und Fisch.
UMLUFT + GRILL: Turbogrill mit geschlossener Tür verwenden. Das obere Heizelement wird zusammen mit dem Ventilator gebraucht, der die Luft im Ofen umwälzt. Für rotes Fleisch ist Vorheizen erforderlich, für weißes Fleisch nicht. Ideal zum Garen dicker Leben smittel am Stück wie Schweinebraten, Geflügel usw. Grillgut in der Mitte des Ofens auf mittlerer Schiene garen. Bratensaft mit der Fettpfanne auffangen. Darauf achten, dass sich der Braten nicht zu nahe am Grill befindet. Nach der Hälfte der Garzeit wenden.
HEISSLUFTGRILL + DAMPF : Durch die gleichzeitige Verwendung von Umluft und Oberhitze gelingt Ihnen das
50 ÷ MAX
50 ÷ MAX
*
50 ÷ MAX
50 ÷ MAX
50 ÷ MAX
perfekte Garen von großen Lebensmittelstücken. Dieser Funktion eignet sich besonders zum Bräunen von knusprigen Gerichten wie Fleisch, Geflügel oder Fisch.
UMLUFT + UNTERHITZE: Das untere Heizelement wird zusammen mit dem Ventilator gebraucht, der die Luft im Ofen umwälzt. Diese Garmethode ist ideal für saftige Obstkuchen, Quiche und Pasteten. Das Essen trocknet nicht aus, Kuchen, Brotteige und sonstige Rezepte mit Unterhitze gehen gut auf. Auf unterster Schiene backen.
OBER-/UNTERHITZE: Es kommt das obere und untere Heizelement zum Einsatz. Den Backofen etwa zehn Minuten lang vorheizen. Diese Methode eignet sich für alle herkömmlichen Brat- und Backrezepte. Für rotes Fleisch, Roastbeef, Lammkeulen, Wild, Folienrezepte, Blätterteig. Lebensmittel in feuerfestem Geschirr auf mittlerer Schiene garen.
GRILL: Grill mit geschlossener Tür verwenden. Es wird nur das obere Heizelement verwendet und die Temperatur kann eingestellt werden. Damit die Heizelemente rot glühen ist eine Vorheizdauer von fünf Minuten erforderlich. Grillgerichte, Kebab und Gratin gelingen garantiert. Weißes Fleisch sollte mit Abstand zum Grill gegart werden; die Garzeit ist dann zwar länger, aber das Fleisch bleibt schön saftig. Rotes Fleisch und Fischfilet kann auf dem Rost mit der Fettpfanne darunter gegart werden. Der Backofen verfügt über zwei Grillstufen: Grill: 2140 W Barbecue: 3340 W
GRILL + DAMPF : Die durch die Oberhitze und den Heißdampf erzeugte Hitze empfiehlt sich für Gerichte, wo nur die Oberfläche gratiniert werden soll, ohne die Elastizität und den Saft zu verlieren. Diese Funktion eignet sich auch zum sofortigen Bräunen der Oberfläche einer Speise, die innen blutig (Fleisch) bleiben soll oder für in der Mitte roh servierten Fisch.
50 ÷ MAX
*Nach CENELEC EN 60350-1 zur Definition der Energieklasse geprüft.
PIZZA: Die umfassende Hitze dieser Funktion reproduziert im Backofen ahnliche Bedingungen wie im Holzofen einer Pizzeria.
DE 70
3.3 Verwenden der Dampffunktion Der
Dampf sorgt für bessere Feuchtigkeit während des Garzyklus. Für das traditionelle Kochen empfehlen wir stattdessen das Dampfgaren. WARNHINWEIS: Es besteht die Gefahr von Verbrennungen und Geräteschäden. Freigesetzter Dampf kann Verbrennungen verursachen: Öffnen Sie die Ofentür vorsichtig, um Verletzungen nach dem Kochen mit der Dampffunktion zu vermeiden.
1. Öffnen Sie die Ofentür
2. Füllen Sie den Hohlraum am Boden mit max. 150 ml. Wasser. Befüllen Sie während den Hohlraum am Boden nur mit Wasser, wenn der Ofen kalt.
3. Stellen Sie die Speisen in das Gerät und schließen Sie die Ofentür.
4. Stellen Sie, falls gewünscht, die Funktion zum Dampfgaren ein.
5. Drehen Sie Temperaturregler, um die gewünschte Temperatur einzustellen.
6. Warten Sie fünf Minuten zum Vorheizen. Drücken Sie dann die Dampfbacktaste. Die Dampffunktionstaste dient zur Steuerung der Dampffunktion.
ACHTUNG: Befüllen Sie während des Kochvorgangs bzw. bei erhitztem Ofen den Hohlraum am Boden nicht mit Wasser.
7. Um das Gerät auszuschalten, stellen Sie den Funktions- und Temperaturregler jeweils auf die Nullposition.
8. Lassen Sie das Wasser aus dem Hohlraum im Boden ab. Reinigen Sie die Tropfschale nach jedem Kochzyklus. Für die Anweisungen zur Reinigung lesen Sie bitte Kapitel 4.1.
4. Reinigung und Wartung des Backofens
4.2 Aquactiva Funktion
Mit der Aquactiva Funktion wird Dampf im Inneren des Backofens erzeugt um die restlichen Fett- und Speisereste aus dem Backofen zu entfernen.
1. Gießen Sie 300 ml Wasser in den Behälter Aquactiva am Boden des Ofens ein.
2. Wählen Sie die Backofenfunktion auf Ober-/Unterhitze ( ) oder Unterhitze ( ).
3. Stellen Sie die Temperatur auf das Aquactiva Symbol ein .
4. Stellen Sie eine Zeit von 30 Minuten für das Programm ein.
5. Nach 30 Minuten schaltet das Programm ab. Lassen Sie den Ofen abkühlen.
6. Wenn das Gerät abgekühlt ist, reinigen Sie die Innenflächen des Backofens mit einem Tuch. Achtung! Vergewissern Sie sich, dass das Gerät abgekühlt ist bevor Sie es berühren. Achten Sie auf heiße Oberflächen, da sie Verbrennungen verursachen können. Verwenden Sie destilliertes- oder Trinkwasser.
300 ml
4.1 Allgemeine Reinigungshinweise
Die Lebensdauer des Geräts lässt sich durch eine regelmäßige Reinigung verlängern. Den Ofen vor der Reinigung abkühlen lassen. Keine Scheuermittel, Stahlwolle oder scharfkantige Gegenstände für die Reinigung verwenden, um die Emaillebeschichtung nicht zu beschädigen. Nur Wasser, Spülmittel oder Reinigungsmittel mit Bleiche (Ammoniak) verwenden.
BESTANDTEILE AUS GLAS
Es empfiehlt sich, die Glastür nach jeder Verwendung des Backofens mit einem saugfähigen Küchentuch zu reinigen. Hartnäckige Flecken können mit einem in Reinigungsmittel getränkten Schwamm gesäubert und mit klarem Wasser abgewaschen werden.
DICHTUNG OFENTÜR
Schmutzige Dichtungen mit einem leicht angefeuchteten Schwamm reinigen.
ZUBEHÖR
Zubehörteile mit einem feuchten Reinigungsschwamm säubern, abwaschen und abtrocknen. Keine Scheuermittel verwenden.
AUFFANGBLECH
Nehmen Sie nach der Verwendung des Grills das Blech aus dem Ofen. Gießen Sie das heiße Fett in einen Behälter und waschen das Blech mit heißem Wasser, einem Schwamm und Reinigungsmittel ab.
Bei hartnäckigen Fettrückständen sollten Sie das Blech in Spülwasser einweichen. Alternativ können Sie das Blech auch im Geschirrspüler reinigen oder ein Ofenreinigungsmittel für den gewerblichen Gebrauch verwenden. Schieben Sie niemals schmutzige Blech in den Ofen zurück.
GERÄTE AUS ROSTFREIEM STAHL ODER ALUMINIUM
Reinigen Sie die Ofentür nur mit einem feuchten Tuch oder Schwamm. Trocknen Sie anschließend mit einem weichen Tuch nach. Verwenden Sie zum Reinigen keine Stahlwolle, Säuren oder Scheuermittel, da diese die Ofenoberfläche beschädigen können. Reinigen Sie das Bedienfeld des Ofens unter Berücksichtigung der gleichen Vorsichtsmaßnahmen.
REINIGUNG DES HOHLRAUMS IM BODEN
Verfahren Sie gemäß den folgenden Schritten, um den Hohlraum im Boden von Kalkrückständen zu reinigen. Es empfiehlt sich den Hohlraum im Boden nach jeweils 5–10 Dampfgarzyklen zu reinigen.
1. Gießen Sie 300 ml weißen Essig in den Hohlraum am Boden. HINWEIS: Empfohlene Essigsorte: 5 %
2. Warten Sie 30 Minuten bei Raumtemperatur.
3. Reinigen Sie den Ofen mit einem weichen Tuch und Wasser.
4.3 Wartung
E N TF E R NE N U N D R EI NI G EN D E R S EI TL I CH E N FÜHRUNGSSCHIENEN
1. Schraube entgegen dem Uhrzeigersinn abschrauben.
2. Die seitlichen Führungsschienen herausziehen und aus dem Ofen nehmen.
3. In der Spülmaschine oder mit einem feuchten Schwamm säubern und sofort abtrocknen.
4. Die gereinigten Führungsschienen wieder einsetzen und mit den Schrauben sichern.
A
ENTFERNEN DES BACKOFENFENSTERS
1. Die Backofentür öffnen.
2. Die Klemmen am Scharniergehäuse rechts und links an der Scheibe nach unten drücken und öffnen.
3. Glasscheibe austauschen, indem die Schritte in umgekehrter Reihenfolge ausgeführt werden.
DE 71
LOW-E
ENTFERNEN UND REINIGEN DER GLASTÜR
1. Die Backofentür öffnen.
2.3.4. Scharniere sperren, Schrauben entfernen und die obere Metallkappe nach oben abziehen.
5.6. Die Glasscheibe vorsichtig aus der Ofentür ziehen (Hinweis: Bei Backöfen mit Pyrolyse-Reinigungsfunktion auch die zweite (falls vorhanden) und dritte Scheibe herausnehmen).
7. Nach der Reinigung oder dem Austausch der Scheibe, Einzelteile in umgekehrter Reihenfolge wieder einbauen. Bei allen Glasscheiben muss die Aufschrift „PYRO“ in der oberen linken Ecke, in der Nähe des linken Scharniers, gut lesbar sein. Auf diese Weise wird sichergestellt, dass sich die Aufschrift auf der Innenseite der ersten Scheibe befindet.
1.
2.
5.
6.
1
2
3
3.
4.
7.
DE 72
WECHSELN DER GLÜHBIRNE
1. Den Backofen von der Stromversorgung trennen.
2. Glasabdeckung abnehmen, Glühbirne herausschrauben und durch eine neue vom selben Typ ersetzen.
3. Nach dem Austausch der kaputten Glühbirne die Glasabdeckung wieder aufsetzen.
5. Fehlerbehebung
5.1 Häufig gestellte fragen
STÖRUNG MÖGLICHE URSACHE LÖSUNG
Der Backofen wird nicht heiß.
Der Backofen wird nicht heiß.
Der Backofen wird nicht heiß.
Das Touch-Display reagiert
nicht.
Die Uhr ist nicht eingestellt. Uhr einstellen.
Die Kindersicherung ist eingeschaltet.
Garfunktion und Temperatur
wurden nicht eingestellt.
Dampf und Kondenstropfen
auf dem Touch-Display.
Kindersicherung deaktivieren.
Prüfen, ob die nötigen
Einstellungen richtig sind.
Touch-Display mit einem Mikrofasertuch
abtrocknen.
DE 73
Conseils De Securite
• Pendant la cuisson de l’humidité peut se créer dans la cavité ou sur la surface de la porte. Le cas décrit est
normal. Si on veut reduire cet effet, il faut laisser réchauffer le four 10-15 minutes avant d’introduire les
aliments. L’humidité va disparaître grâce à la juste température de cuisson.
• Nous vous conseillons de faire la cuisson des légumes dans un récipient avec couvercle pas sur un
plateau.
• Une fois que la cuisson est terminée, nous vous conseillons de ne pas laisser les aliments à l’intérior de la
cavité pour plus de 15/20 minutes.
• AVERTISSEMENT: L'appareil et les parties accessibles deviennent chauds pendant l'utilisation. Des
précautions doivent être prises pour éviter de toucher les éléments chauffants.
• ATTENTION : les parties accessibles peuvent devenir très chaudes quand le four est en marche. Les
enfants doivent être tenus à une distance de sécurité.
• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités
physiques, sensorielles ou mentales sont réduites, ou ayant un manque d'expérience et de
connaissances, à moins qu'elles n'aient été formées à l'utilisation de l'appareil, par une personne
responsable de leur sécurité.
• Les enfants ne doivent jouer avec l'appareil.
• Le nettoyage et l'entretien par l'utilisateur ne doit pas être fait par des enfants sans surveillance.
• En cours d'utilisation l'appareil devient chaud. Des précautions doivent être prises pour éviter de toucher
les éléments chauds à l'intérieur du four.
AVERTISSEMENT: Les parties accessibles peuvent devenir chaudes pendant l'utilisation. Les jeunes enfants doivent être tenus à l'écart.
• Ne pas utiliser de nettoyants abrasifs ou de racloirs métalliques tranchants pour nettoyer la vitre de la porte du four car ils peuvent rayer la surface, entrainant des risques d'explosion.
•Le four doit être éteint avant d'enlever la protection et après le nettoyage, la protection doit être replacé en respectant les instructions.
• Utiliser seulement la sonde de température recommandée pour ce four.
• Ne pas utiliser de nettoyants vapeur pour le nettoyage.
• Brancher le câble d’alimentation sur une prise de courant qui supporte le voltage ; le courant et la charge sont indiqués sur l’étiquette ; vérifier la présence d’une mise à la terre. La prise d’alimentation doit supporter la charge indiquée sur l’étiquette et être dotée d’une mise à la terre en état de fonctionnement. Le conducteur de mise à la terre est jaune et vert. Cette opération doit être exécutée par du personnel qualifié. En cas d’incompatibilité entre la prise d’alimentation et la fiche du câble de l’appareil, demander à un électricien professionnel de remplacer la prise d’alimentation par un dispositif compatible. La fiche du câble d’alimentation et la prise d’alimentation doivent être conformes aux normes en vigueur dans le pays d’installation. Il est possible de brancher l’appareil à la prise d’alimentation en installant un disjoncteur multipolaire qui supporte la charge électrique maximale, conformément aux lois en vigueur, entre l’appareil et la prise d’alimentation. Le conducteur jaune et vert de mise à la terre ne doit pas être bloqué par le disjoncteur. La prise d’alimentation ou le disjoncteur multipolaire utilisé pour le branchement doit rester à tout moment accessible lors de l’installation de l’appareil.
•Le débranchement doit se faire en accédant à la prise d’alimentation ou en prévoyant un interrupteur sur le circuit électrique fixe, conforme aux normes électriques.
•Si le câble d’alimentation est endommagé, il doit être remplacé par un câble ou un faisceau de câbles spécial disponible auprès du fabriquant ou en contactant le service après-vente.
•Le câble d’alimentation requis est le H05V2V2-F.
•Le non-respect des consignes ci-dessus peut compromettre la sécurité de l’appareil et annuler la garantie.
•Tout produit déversé en quantité doit être éliminé avant le nettoyage.
•Pendant le nettoyage à pyrolyse, les surfaces peuvent devenir beaucoup plus chaude que d’habitude, les enfants doivent donc être tenus à une distance de sécurité.
•Ne pas installer l’appareil derrière une porte décorative, pour éviter la surchauffe.
•En introduisant le plateau dans le four, s’assurer que le stop est dirigé vers le haut et au fond de la cavité. Le plateau doit complètement être inséré dans la cavité
• AVERTISSEMENT : Ne tapissez pas les parois du four avec du papier aluminium ou un autre matériau de protection jetable en vente dans le commerce. Tout papier aluminium ou autre matériau de protection qui entrerait au contact direct de l'émail chaud risquerait de fondre et de détériorer l'émail intérieur du four.
• AVERTISSEMENT : Ne retirez jamais le joint de la porte du four.
• AVERTISSEMENT : Risque de brûlure et d'endommagement de l'appareil. Utilisation de la fonction vapeur La vapeur émise peut causer des brûlures : Ouvrez la porte avec précaution pour éviter les blessures après utilisation d'une fonction de cuisson à la vapeur.
• MISE EN GARDE : Ne remplissez pas le fond de la cavité avec de l'eau pendant la cuisson ou lorsque le four est chaud.
• Aucun réglage/opération supplémentaire n’est requis pour faire fonctionner l’appareil aux fréquences nominales
FR 74
Sommaire
Instructions Générales
76
Description du produit
77
Utilisation du Four
78
1.1 Indications de sécurité
1.2 Sécurité électrique
1.3 Recommandations
1.4 Installation
1.5 La gestion des déchets et la protection de l'environnement
1.6 Déclaration de conformité
2.1 Vue d'ensemble
2.2 Accessoires
2.3 Première utilisation
3.1 Description de l'affichage
3.2 Mode de cuisson
3.3 Utilisation de la fonction vapeur
Nettoyage du four et maintenance
80
Dépannage
82
4.1 Remarques générales sur le nettoyage
4.2 Fonction Aquactiva
4.3 Entretien
• Retrait et nettoyage des grilles
• Retrait de la porte du four
• Retrait et nettoyage des vitres
• Remplacement de l'ampoule
5.1 F.A.Q.
FR 75
1. Instructions générales
Nous vous remercions d'avoir choisi un de nos produits. Pour obtenir les meilleurs résultats avec votre four, vous devez lire attentivement ce manuel et le conserver pour toute consultation ultérieure. Avant d'installer le four, notez le numéro de série, il vous sera demandé par le support technique si des réparations sont nécessaires. Après avoir enlevé le four de son emballage, vérifiez qu'il n'a pas été endommagé pendant le transport. Si vous avez des doutes, ne pas utiliser le four et se référer à un technicien qualifié pour obtenir des conseils. Conservez tous les matériaux d'emballage (sacs en plastique, polystyrène, clous) hors de la portée des enfants.Lors de la première utilisation du four, il peut se produire un dégagement de fumée âcre provoqué par le premier échauffement de la colle des panneaux d’isolation enveloppant le four. Ce phénomène est normal. Attendez que la fumée cesse avant de cuire des aliments. Le fabricant décline toute responsabilité dans les cas où les instructions contenues dans le présent document ne sont pas respectées. REMARQUE: les fonctions du four, les propriétés et les accessoires cités dans ce manuel peuvent varier selon les modèles.
1.1 Indications de sécurité
Utilisez uniquement le four à sa destination, qui est seulement pour la
cuisson des aliments; toute autre utilisation, par exemple comme une
source de chaleur, est considérée comme impropre et donc
dangereuse. Le fabricant ne peut être tenu responsable de tout
dommage lié à une mauvaise utilisation ou a des modifications
techniques du produit.
L'utilisation de tout appareil électrique implique le respect de
certaines règles fondamentales:
- Ne pas tirer sur le fil électrique pour débrancher la prise.
- Ne pas toucher l'appareil avec les mains ou les pieds mouillés ou
humides;
- En général l'utilisation d'adaptateurs, de prises multiples et de
rallonges est déconseillé;
- En cas de dysfonctionnement et / ou de mauvais fonctionnement,
éteindre l'appareil et ne pas y toucher.
1.2 Sécurité électrique
LE BRANCHEMENT ELECTRIQUE DOIT ÊTRE REALISE PAR UN
IN S TA LL AT E U R A GR E E O U U N T EC HN I CI E N D E
QUALIFICATION SIMILAIRE.
L'alimentation électrique à laquelle le four est connecté doit être
conforme aux lois en vigueur dans le pays d'installation. Le fabricant
décline toute responsabilité pour tout dommage causé par le non
respect de ces instructions. Le four doit être raccordé à l'alimentation
électrique avec une prise murale reliée à la terre ou par l'intermédiaire
d'un dispositif à coupure omnipolaire, selon les lois en vigueur dans le
pays d'installation. L'alimentation électrique doit être protégée par
des fusibles appropriés et les câbles utilisés doivent avoir une section
transversale qui peut assurer une alimentation normale du four.
CONNEXION
Le four est livré avec un câble d’alimentation permettant le
raccordement sous une tension électrique de 230 V entre les phases
ou entre phase et neutre. Le raccordement devra être effectué après
avoir vérifié:
- La tension d'alimentation indiquée sur le compteur;
- Le réglage du disjoncteur.
Le fil de protection du cordon (vert/jaune) relié à la Borne Terre de
l’appareil doit être relié à la Borne Terre de l’installation.
ATTENTION
Faire vérifier la continuité de la terre de l’installation avant de procéder
au raccordement. Le fabricant décline toute responsabilité en cas
d'accidents ou d'autres problèmes qui pourraient survenir à l'usage
d'un appareil non relié à la terre, ou relié à une terre dont la continuité
serait défectueuse.
REMARQUE: Le four peut nécessiter une opération de S.A.V. Aussi,
placez la prise de courant de façon à pouvoir brancher le four une fois
sorti de sa niche. Câble d'alimentation: si le changement du câble
d'alimentation s'avère nécessaire, nous vous demandons de faire
réaliser cette opération par le service après-vente ou une personne
de qualification similaire.
1.3 Recommandations
Après chaque utilisation du four, réaliser un petit entretien qui
favorisera le nettoyage parfait du four. Ne pas tapisser les parois du
four avec des feuilles en aluminium ou des protections jetables du
commerce. La feuille d'aluminium ou toute autre protection, en
contact direct avec l'émail chauffé, risque de fondre et de détériorer
l'émail du moufle. Avant installation de l'appareil, il faut relever le
numéro de série et le noter ci-dessous en cas d'éventuelle demande
d'intervention.
Afin d'éviter les salissures excessives de votre four ainsi que les fortes
odeurs de fumée pouvant en résulter, nous recommandons de ne pas
utiliser le four à trop forte température. Il est préférable de rallonger le
temps de cuisson et de baisser la température. Nous vous conseillons
de n'utiliser que des plats, des moules à pâtisserie résistants à de très
hautes températures.
1.4 Installation
La mise en service de l’appareil est à la charge de l’acheteur, le constructeur est dégagé de ce service. Les pannes liées à une mauvaise installation ne seront pas couvertes par la garantie. Une mauvaise installation peut provoquer des dommages aux personnes, aux animaux domestiques; dans ce cas la responsabilité du constructeur ne peut être engagée. L'installation du four doit être réalisée par un installateur agréé ou un technicien de qualification similaire. Le four peut être placé en hauteur dans une colonne ou enchâssé sous un plan de travail. Avant sa fixation: il est indispensable d'assurer une bonne aération dans la niche d'encastrement afin de permettre la bonne circulation de l'air frais nécessaire au refroidissement et à la protection des organes intérieurs. Pour cela, réaliser les ouvertures spécifiées selon le type d'encastrement (dernière page).
1.5 La gestion des déchets et la protection de l'environnement
Le présent appareil est marqué conformément à la directive 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE). Les DEEE contiennent à la fois des substances polluantes (qui peuvent avoir des conséquences négatives sur l'environnement) et des éléments de base
(réutilisables). Il est important de soumettre les DEEE à des traitements spécifiques, en vue d'extraire et d'éliminer de façon appropriée toutes les substances polluantes, puis de récupérer et recycler tous les matériaux. Chacun peut jouer un rôle important quant à la protection de l'environnement contre les DEEE. Pour atteindre cet objectif, il est impératif de suivre quelques règles élémentaires :
• Les DEEE ne doivent pas être traités comme des déchets ménagers.
• Ils doivent être remis aux points de collecte appropriés gérés par la municipalité ou par des sociétés immatriculées. Dans plusieurs pays, il est possible de collecter à domicile les DEEE volumineux.
• Lorsque vous achetez un nouvel appareil, vous devez retourner l'ancien au vendeur qui le récupère gratuitement, au cas par cas, à condition que l'équipement soit de type équivalent et possède les mêmes fonctions que celui fourni.
ÉCONOMIE ET RESPECT DE L'ENVIRONNEMENT
Lorsque cela est possible, éviter le préchauffage du four et éviter de le faire tourner à vide. N'ouvrez la porte du four que lorsque cela est nécessaire, car il y a des déperditions de chaleur à chaque fois qu'il est ouvert. Pour une économie d'énergie significative, éteindre le four entre 5 et 10 minutes avant la fin de cuisson prévue, et utiliser la chaleur que le four continue de générer. Gardez les joints propres et en bon état, pour éviter toute déperdition d'énergie. Si vous avez un contrat électrique avec un tarif heure creuse, le programme "cuisson différée" peut vous faire réaliser des économies d'énergie en déplaçant le début du programme à un intervalle de temps à tarif réduit.
1.6 Declaration De Conformité
En utilisant le symbol sur ce produit, nous déclarons sur notre propre responsabilité que ce produit est conforme à toutes les normes Européennes relatives à la sécurité, la santé et à l’environnement.
FR 76
2. Description du produit
2.1. Vue d'ensemble
1
3
2
5
4
6
2.2. Accessories
1 Léchefrite
Recueille le jus des grillades. Le lèche frite ne doit pas être utilisé pour les cuissons autres que Grill et grill pulsé (Il va provoquer un écran de température entre le bas et le haut de la cavité). Rien ne doit être posé sur la sole du four (risque de déformation de l’émail). En cas de non respect de ces conseils, nous ne pourrons être tenu pour responsable.
1. Panneau de commande
2. Positions des gradins (gradins fils si inclus)
3. Grille métalique
4. Léchefrite
5. Ventilateur (derrière la plaque d'acier)
6. Porte du four
3 Grille métalique
La grille métalique sert de support aux plats.
2 Grille métalique
La grille métalique sert de support aux plats.
2.3 Première Utilisation
UN PREMIER NETTOYAGE doit être réalisé avant la première utilisation passer un chiffon doux et humide sur les surfaces extérieures de l'appareil. Nettoyer avec une éponge additionnée de produit lessiviel, les accessoires et l'intérieur du four. Rincer et sécher. Faire chauffer le four à vide une bonne heure à la température maximale pour faire disparaître l'odeur du neuf. Pendant cette opération, bien aérer la pièce.
3. Utilisation du Four
3.1 Description de l'affichage
FR 77
8
8
1- Minuteur 2- Reglage de l'heure 3- Durèe de cuisson 4- Fin de cuisson 5- Display température ou horloge 6- Boutons de réglage 7- Manette de température 8- Manette des fonctions
FONCTION
SECURITE
ENFANT
MINUTEUR
COMMENT L’UTILISER
• Vous activez la sécurité enfants en pressant la touche pendant au moins 5 secondes, l'écran affiche
lternativement : STOP et le temps programmé A partir
de cet instant, toutes les fonctions sont bloquées.
•Appuyer 1 foi sur la touche centrale.
•Appuyer sur les touches "­"ou "+" pour régler la dureé
•Relâcher les touches.
ATTENTION: la première opération à exécuter après l'installation ou après une coupure de courant (de telles situations se reconnaissent parce que le atticheur est sur 12:00 et clignote)est réglage de l'heure, comme décrit ci-dessus.
•Appuyer 1 foi sur la touche centrale.
•Régler l'heure à l'aide des boutons "-" "+" .
•Relâcher les touches.
ATTENTION: Le four fonctionne uniquement si l'horloge est réglée.
COMMENT L’ARRETER
• Vous désactivez la sécurité enfants en pressant la touche pendant au moins 5 secondes. A partir de cet instant, toutes les fonctions sont à nouveau utilisables.
• A la fin de la durée sélectionnée, le minuteur se coupe et un signal sonore
retentit (il s'arrête automatique - ment, mais pour le stopper de suite, appuyer sur la touche
SELECT
•Emission d'un signal sonore à la fin d'un temps sélectionné
•Durant l'utilisation, l'écran affiche le temps restant.
BUT
Á QUOI SERT-IL ?
•II permet d'utiliser le programmateur du four comme
unr êveilmémoire (il peut être utiliséa vec le four allumé ou
éteint).
TEMPS
DE CUISSON
HEURE DE
FIN DE
CUISSON
•Appuyer 2 fois sur la touche centrale.
•Appuyer sur les touches "-" ou "+" pour régler la durée.
•Relâcher les touches
•Choisir la fonction de cuisson avec le bouton de sélection.
•3 fois
•Appuyer sur les touches "­"ou "+" pour régler la durée
Relâcher les touches
Choisir la fonction de cuisson avec le bouton de sélection
•Pour arrêter le signal, appuyer sur l'une des touches au choix. A ppuyer sur la touche centrale pour retourner à la fonction horloge.
A l'heure sélectionnée le four s'éteint tout seul; pour
l'arrêter en avant il est nécessaire de porter le bouton de sélection en position O.
•Sélectionner la durée de la cuisson des alimentes dans le four.
•Pour visualiser le temps restant appuyer la touche
SELECT.
Pour modifier le temps restant appuyer la touche SELECT + "-" ou “+"
Mémoriser l'heure de fin de
cuisson
Pour visualiser l'heure 3 fois
Pour modifier l'heure
sélectionnée appuyer sur les touche SELECT +"-" ou
"+"
A la fin du temps de cuisson,
lefoursera automatiquementmis horsfonction. Si vous souhaitez arreter la cuisson avant, vous pouvez soit positionner le bouton de selection sur o, soit régler le temps de cuisson à 0:00.(touches SELECT+"-" et
"+")
Cette fonction est utilisée pour
des cuissons que l'on peut programmer à l'avance. Par exemple, votre plat doit cuire 45 mn et être prêt à 12:30; réglez alors simplement la durée sur 45 mn et l'heure de fin de cuisson sur 12:30.
•Quand le temps de cuisson est écoulé, la cuisson s'arrête automati quemen et l'alarme sonne quelques secondes. La cuisson commencera auto­matiquement à 11:45 (12:30 moins 45 mn) et continuera jusqu'à ce que l'heure de fin de cuisson soit atteinte. A ce moment, le tour s'arrêtera automatiq uement.
FR 78
3.2 Mode de cuisson
Bouton de
sélection
*
T °C
range
50 ÷ MAX
50 ÷ MAX
50 ÷ MAX
50 ÷ MAX
Fonction (Selon Modèle)
L'ampoule: Allumage de l’éclairage du four
Décongélation: fonctionnement de la turbine de cuisson qui brasse l'air dans l'enceinte du four. Idéale pour réaliser une
décongélation avant une cuisson.
Chaleur brassée: fonction recommandée pour les volailles, les pâtisseries, les poissons, les légumes... La chaleur pénètre mieux à l'intérieur du mets à cuire et réduit le temps de cuisson, ainsi que le temps de préchauffage. Vous pouvez réaliser des cuissons combinées avec préparations identiques ou non sur un ou deux gradins. Ce mode de cuisson assure en effet une répartition homogène de la chaleur et ne mélange pas les odeurs. Prévoir une dizaine de minutes de plus, pour la cuisson combinée.
CUISSON VENTILÉE + VAPEUR : L’air chaud est réparti sur plusieurs niveaux, rendant cette fonction parfaite pour cuire simultanément plusieurs types d’aliments, sans jamais mélanger les saveurs et les odeurs. En appuyant sur la touche VAPEUR, l’option de la vapeur travaille en harmonie avec la chaleur traditionnelle en garantissant à vos plats le goût maximum, un levage parfait et la meilleure consistance possible. Ce mode est adapté à la cuisson des tartelettes, des gâteaux à base de levure, du pain et de la pizza, de la viande et du poisson rôtis.
Turbo-Gril: l'utilisation de la position turbo-gril se fait porte fermée. Un préchauffage est nécessaire pour les viandes rouges et inutile pour les viandes blanches. Idéal pour les cuissons de volume épais, des pièces entières telles que rôti de porc, volailles etc... Placer le mets à cuire directement sur la grille au centre du four, à un niveau moyen. Glisser le récolte-sauce sous la grille de façon à récupérer les graisses. S'assurer que le mets ne soit pas trop près du grilloir. Retourner la pièce à cuire à mi-cuisson.
GRIL VENTILÉ + VAPEUR : En utilisant la ventilation et la résistance du haut simultanément, on cuit parfaitement de
50 ÷ MAX
50 ÷ MAX
*
50 ÷ MAX
50 ÷ MAX
50 ÷ MAX
grands morceaux de nourriture. Ce mode de cuisson est surtout adapté pour faire griller des plats croustillants comme la viande, la volaille ou le poisson.
Sole brassée: idéale pour les tartes à fruits juteux, les tourtes, les quiches, les pâtés. Elle évite le dessèchement des aliments et favorise la levée pour les cuissons de cakes, pâte à pain et autres cuissons par le dessous. Placer la grille sur le gradin inférieur. Avec ce mode de cuisson, un préchauffage est nécessaire en Chaleur Brassée pendant une dizaine de minutes.
Convection naturelle: utilisation simultanée de la résistance de sole et de voûte. Préchauffer le four une dizaine de minutes. Idéale pour toutes les cuissons à l'ancienne, pour saisir les viandes rouges, les rosbifs, gigots, gibiers, le pain, les papillotes, les feuilletages. Placer le mets à cuire à un niveau de gradin moyen.
Gril: l'utilisation du grilloir se fait porte fermée. Un préchauffage de 5 mins est nécessaire pour le rougissement de la résistance. Succès assuré pour les grillades, les brochettes et les gratins. Les viandes blanches doivent être écartées du grilloir ; le temps de cuisson sera alors plus long, mais la viande sera plus savoureuse. Les viandes rouges et filets de poissons peuvent être placés sur la grille avec le plat récolte sauce glissé dessous. Le four a deux positions de gril : Gril: 2140 W Barbecue: 3340 W
GRIL + VAPEUR : La chaleur générée par le système de chauffage supérieur et par la vapeur chaude est suggérée pour finir les plats ayant seulement besoin d’être gratinés en surface mais qui ne doivent pas perdre leur élasticité et leurs jus. On peut également l’utiliser quand il est nécessaire de dorer immédiatement une surface de l’aliment qui doit rester saignant (viandes) ou des poissons servis crus au centre.
50 ÷ MAX
* Programme testé selon le CENELEC, norme européenne EN 60350-1 qui définit la classe énergétique.
SOLE - Utilisation de la résistance de sole. Idéale pour la cuisson de tartes, de crème caramel, flans, terrine, toutes préparations qui nécessitent une cuisson par le dessous (cocottes : poulet, boeuf)
FR 79
3.3 Utilisation de la fonction vapeur
La fonction vapeur vous permet d'avoir une meilleure humidité pendant le cycle de cuisson. Il est conseillé d'alterner les cuissons à la vapeur aux cuissons traditionnelles. AVERTISSEMENT : Risque de brûlure et d'endommagement de l'appareil. La vapeur émise peut causer des brûlures : Ouvrez soigneusement la porte du four pour éviter les blessures
après utilisation d'une fonction de cuisson à la vapeur.
1. Ouvrez la porte du four
2. Remplissez le fond de la cavité avec max. 150 ml d'eau. Ne remplissez le fond de la cavité avec de l'eau que lorsque le four est froid.
3. Mettez les aliments dans l'appareil et fermez la porte du four.
4. Réglez la fonction avec laquelle vous aimez cuire à la vapeur.
5. Tournez le bouton de température pour sélectionner une température.
6. Attendez cinq minutes pour le préchauffage. Ensuite, appuyez sur le bouton du four à vapeur. Ce bouton fonctionne avec la fonction.
MISE EN GARDE : Ne remplissez pas le fond de la cavité avec de l'eau pendant la cuisson ou lorsque le four est chaud.
7. Pour mettre l'appareil hors tension, mettez le bouton de fonction et le bouton de température en position zéro.
8. Retirez l'eau du fond de la cavité. Nettoyer l'égouttoir après chaque cycle de cuisson. Voir chapitre 4.1 pour les instructions de nettoyage.
4. Nettoyage du four et maintenance
4.1 Remarques générales sur le nettoyage
4.2 Fonction Aquactiva
Le système Aquactivautilise la vapeur pour éliminer les graisses et les restes de nourritures incrustées sur les parois du four.
1. Verser 300 ml d’eau dans la zone prévue à cet effet (au centre de la cavité – voir schéma)
2. Mettre le programme convection naturelle ( ) ou sole seule ( ).
3. Mettre la température sur Aquactiva
4. Laisser agir 30 minutes.
5. Une fois les 30 minutes écoulées, éteindre le programme et attendre que le four refroidisse.
6. Une fois que le four est refroidi passer un linge propre pour éliminer les résidus.
Attention: Ne pas toucher les parois tant qu’elles n’ont pas refroidies ( risque de brûlures). N’utiliser que de l’eau potable ou distillée.
300 ml
Le cycle de vie de l'appareil peut être étendu grâce à un nettoyage régulier. Attendez le refroidissement du four avant de procéder à des opérations de nettoyage manuel. Ne jamais utiliser de détergents abrasifs, de laine d'acier ou d'objets pointus pour le nettoyage, l'émail serait irrémédiablement abîmé. Utilisez uniquement de l'eau, du savon ou des détergents à base d'eau de Javel (ammoniac).
PARTIE VITREE
Il est conseillé de nettoyer la vitre avec du papier absorbant après chaque utilisation du four. Pour enlever les taches plus tenaces, vous pouvez utiliser une éponge imbibée de détergent, puis rincer à l'eau.
JOINT DE LA PORTE
Si elle est sale, le joint peut être nettoyé avec une éponge légèrement humide.
ACCESSOIRES
Nettoyer les accessoires avec une éponge et de l'eau savonneuse puis rincer. Eviter d'utiliser des détergents abrasifs.
LÈCHEFRITE
Après utilisation du gril, retirez la casserole du four. Versez la graisse chaude dans un récipient et lavez la casserole à l'eau chaude, à l'aide d'une éponge et du liquide vaisselle. S'il y reste des résidus de graisse, immergez la casserole dans de l'eau avec du détergent. Vous pouvez également laver la casserole au lave-vaisselle ou utiliser un détergent pour four commercial. Ne remettez jamais une casserole sale dans le four.
APPAREILS EN ACIER INOXYDABLE OU EN ALUMINIUM
Nettoyez la porte du four uniquement à l'aide d'un chiffon humide ou d'une éponge. Essuyez-le à l'aide d'un chiffon doux. N'utilisez pas de la laine d'acier, d'acides ou de matériaux abrasifs, car ils peuvent endommager la surface du four. Nettoyez le panneau de commande du four avec les mêmes précautions.
4.3 Entretien
RETRAIT ET NETTOYAGE DES GRADINS FILS
1. Dévissez les écrous moletés dans le sens inverse des aiguilles d'une montre.
2. Retirez les gradins fils en les tirant vers vous.
3. Nettoyez les gradins fils dans le lave-vaisselle ou avec une éponge humide, puis séchez-les immédiatement.
4. Après avoir nettoyé les gradins fils, les remettre dans le four et revisser les écrous moletés.
A
RETRAIT DE LA PORTE DU FOUR
1. Ouvrez la porte.
2. Ouvrez les pinces du boîtier de charnière sur le côté droit et gauche de la fenêtre avant en les poussant vers le bas.
3. Replacez la porte en procédant en sens inverse.
NETTOYAGE DU FOND DE LA CAVITÉ
Suivez ces étapes pour nettoyer les résidus de calcaire au fond de la cavité. Il est recommandé de nettoyer le fond de la cavité après 5 à 10 cycles de cuisson à la vapeur.
1. Verser 300 ml de vinaigre blanc au fond de la cavité. REMARQUE : Type de vinaigre : 5 %
2. Attendre 30 minutes à la température ambiante.
3. Nettoyer le four avec un chiffon doux et de l'eau.
FR 80
LOW-E
RETRAIT ET NETTOYAGE DES VITRES
1. Ouvrez la porte du four.
2.3.4. Bloquer les charnières, enlever les vis et retirez le couvercle métallique supérieur en le tirant vers le haut.
5.6. Retirez le verre, l'extraire soigneusement de la porte du four (NB: dans les fours de pyrolyse, retirez également les deuxième et troisième verre (le cas échéant)).
7. A la fin du nettoyage Remonter les pièces dans l'ordre inverse. Sur toutes les vitres, l'indication "Pyro" doit être lisible et positionné sur le côté gauche de la porte, à proximité de la charnière latérale gauche. De cette manière, l'étiquette imprimée du premier verre sera à l'intérieur de la porte.
1.
2.
5.
6.
1
2
3
3.
4.
7.
FR 81
REMPLACEMENT DE L'AMPOULE
1. Débranchez le four de la prise.
2. Défaire le couvercle en verre, dévisser l'ampoule et la remplacer par une ampoule du même modèle.
3. Une fois l'ampoule remplacée, remettre le couvercle en verre.
5. Dépannage
5.1 FAQ
PROBLEMES CAUSE POSSIBLE SOLUTION
Le four ne chauffe pas
Le four ne chauffe pas
Le four ne chauffe pas
Aucume rèaction de l'ècran tactile
L'horloge n'est pas réglée Réglez l'horloge
La sécurité enfant est activée
Les réglages nécessaires
ne sont pas imposés
Vapeur et de la condensation
sur l'ècran tactile
Désactiver la sécurité enfant
Assurez-vous que les
paramètres nécessaires sont corrects
Nettoyer avec un chiffan en microfibres l'ècran tactile pour enlever la couche de condensation
FR 82
Veiligheidsvoorschriften
• Tijdens het koken kan vocht in de ovenholte of op het glas van de deur condenseren. Dit is normaal. Om dit effect te verminderen, wacht u 10-15 minuten na het inschakelen van de stroom voordat u voedsel in de oven doet. Condensatie verdwijnt in elk geval de wanneer de oven de kooktemperatuur bereikt.
• Kook de groenten in een bakje met deksel in plaats van een open blad.
• Laat geen voedsel in de oven achter na het koken voor langer dan 15/20 minuten.
• WAARSCHUWING: Het apparaat en de bereikbare delen worden heet tijdens het gebruik. Zorg ervoor dat u de warmingselementen niet aanraakt.
• WAARSCHUWING: de bereikbare delen kunnen heet worden wanneer de oven in gebruik is. Kinderen moeten op veilige afstand worden gehouden.
• Dit apparaat kan op een veilige manier worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis als zij onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat.
• Kinderen niiet met het apparaat laten spelen.
• Schoonmaak en onderhoud niet door kinderen laten doen zonder toezicht.
• Tijdens het gebruik wordt het apparaat heet. Pas op dat u de verwarmingselementen in de oven niet aanraakt. WAARSCHUWING: Onderdelen kunnen heet worden. Hou jonge kinderen op afstand.
• Gebruik geen agressieve schuurmiddelen of scherpe metalen schrapers om de oven glazen deur schoon te maken, aangezien zij kunnen krassen op het oppervlak, tevens kan dit een barst in het glas veroorzaken.
• De oven moet uitgeschakeld worden voordat u de beveiliging verwijderd, deze moet vervolgens geplaatst
worden zoals aangegeven in de handleiding.
• Gebruik alleen de aanbevolen temperatuursmeter voor deze oven.
• Gebruik geen stoomreiniger.
• Bevestig een stekker aan de voedingskabel die in staat is de spanning, stroom en belasting te verdragen die vermeld staan op het etiket, en een aardcontact heeft. Het stopcontact moet geschikt zijn voor de belasting die op het etiket staat aangegeven en moet een goed werkende aarding hebben. De aardgeleider is groen-geel gekleurd. Dit moet worden gedaan door een gekwalificeerd vakman. In het geval van incompatibiliteit tussen het stopcontact en de stekker van het apparaat, moet u een gekwalificeerd elektricien vragen om het stopcontact te vervangen door een ander, geschikt stopcontact. De stekker en het stopcontact moeten conform de huidige normen zijn van het land waar het apparaat geïnstalleerd wordt. Aansluiting op de stroombron kan ook tot stand worden gebracht door tussen het apparaat en de stroombron een omnipolaire stroomonderbreker aan te brengen, die de maximaal aangesloten belasting kan verdragen en voldoet aan de huidige wetgeving. De geel-groene aardkabel mag niet worden onderbroken door de stroomonderbreker. Het stopcontact of de omnipolaire stroomonderbreker die gebruikt wordt voor de aansluiting moet gemakkelijk te bereiken zijn wanneer het apparaat geïnstalleerd is.
•Afkoppeling is mogelijk doordat de stekker bereikbaar is of door een schakelaar in de vaste bedrading te monteren overeenkomstig de bedradingsregels.
•Als de voedingskabel beschadigd is, moet hij worden vervangen door een kabel of speciale bundel die verkrijgbaar is bij de fabrikant, of via de klantenservice
•De voedingskabel moet van het type H05V2V2-F zijn.
•Als niet aan bovenstaande wordt voldaan, kan de veiligheid van het apparaat worden aangetast en de garantie komen te vervallen.
•Gemorst materiaal moet worden verwijderd alvorens het apparaat schoon te maken.
•Tijdens het pyrolytische reinigingsproces kunnen de oppervlakken heter worden dan gewoonlijk, daarom moeten kinderen op veilige afstand worden gehouden.
•Om oververhitting te vermijden, mag het apparaat niet achter een decoratieve deur worden geplaatst.
•Als u het schap erin plaatst, moet u ervoor zorgen dat de aanslag aan de bovenkant en achterin de ovenruimte zit. Het schap moet helemaal in de ruimte worden geschoven
• WAARSCHUWING: Bekleed de ovenwanden niet met in de handel verkrijgbare aluminiumfolie of wegwerpbeschermingen. Aluminiumfolie of andere beschermingen die direct in contact komen met het hete email, kunnen smelten en het email binnenin aantasten.
• WAARSCHUWING: Verwijder nooit de afdichting van de ovendeur.
• WAARSCHUWING: Risico van brandwonden en schade aan het apparaat Het gebruik van de stoomfunctie Vrijgekomen stoom kan brandwonden veroorzaken: Open de deur voorzichtig om letsels te vermijden na het gebruik van een bereidingsfunctie met stoom.
• OPGELET: U mag de holte onderaan niet opvullen met water tijdens de bereiding of wanneer de oven heet is.
• Er zijn geen aanvullende handelingen/instellingen nodig om het apparaat op de nominale frequenties te gebruiken
NL 83
Overzicht
Algemene Instructies
86
Beschrijving van het product
87
Gebruik van de oven
88
1.1 Veiligheidsaanwijzingen
1.2 Elektrische veiligheid
1.3 Aanbevelingen
1.4 Installatie
1.5 Afvalbeheer en milieubescherming
1.6 Conformiteit
2.1 Overzicht
2.2 Accessories
2.3 Eerste gebruik
3.1 Beschrijving van het display
3.2 Beschrijving van het display
3.3 Het gebruik van de stoomfunctie
Ovenreiniging en onderhoud
90
Problemen oplossen
92
4.1 Algemene opmerkingen over de reiniging
4.2 Aquactivafunctie
4.3 Onderhoud
• Verwijderen en reinigen van de zijlingse roosters
• Verwijdering van het ovenvenster
• Verwijderring en reiniging van de glazen deur
• Het lampje vervangen
5.1 F.A.Q.
NL 84
1. Algemene Instructies
De handleiding aandachtig lezen zodat u de oven optimaal kan gebruiken. Wij raden u aan de installatie- en gebruikshandleiding voor een latere raadpleging te bewaren en er, vóór de installatie van de oven, het serienummer van het toestel op te noteren voor de aanvraag van een eventuele interventietussenkomst door de dienst-na-verkoop. Nadat u uw oven uit de verpakking hebt gehaald, moet u controleren of het toestel compleet is.Verpakkingsmateriaal zoals plastiek en polystyreen kan gevaarlijk zijn voor kinderen.Houd het uit hun buurt. Onze aansprakelijkheid of verantwoordelijkheid geldt niet wanneer u de richtlijnen in deze handleiding niet naleeft. Wanneer u de oven een eerste keer gebruikt, kan er een doordringende rook ontstaan. Die wordt veroorzaakt door het feit dat de kleefstof van de isolerende panelen rond de oven een eerste keer wordt opgewarmd.Dit is volledig normaal.Wacht tot de rook is verdwenen voor u de oven effectief gaat gebruiken. Opmerking: De functies, eigenschappen en accessoires van de oven kunnen verschillend zijn afhankelijk van het model.
1.1 Veiligheidsaanwijzingen
Gebruik de oven alleen voor het doel waarvoor hij is bestemd, te weten het bereiden van voedsel. Elk ander gebruik, bijvoorbeeld als warmtebron, wordt oneigenlijk en dus gevaarlijk geacht. De fabrikant kan niet aansprakelijk worden gesteld voor schade die het gevolg is van onjuist, oneigenlijk of onredelijk gebruik. Bij het gebruik van ieder elektrisch apparaat moeten er enkele fundamentele regels in acht worden genomen:
- trek niet aan het snoer om de stekker los te halen uit het stopcontact;
- raak het apparaat niet aan met natte of vochtige handen of voeten;
- over het algemeen wordt het gebruik van adapters, stekkerdozen en verlengsnoeren niet aanbevolen; in het geval van een storing en/of slechte werking moet het apparaat uitgeschakeld worden, zonder ermee te knoeien.
1.2 Elektrische veiligheid
VERZEKER DAT DE ELEKTRISCHE AANSLUITINGEN WORDEN GEMAAKT DOOR EEN ELEKTRICIEN OF GEKWALIFICEERD TECHNICUS. De voeding waarop de oven wordt aangesloten moet voldoen aan de wettelijke voorschriften die gelden in het land van installatie. De fabrikant aanvaardt geen verantwoordelijkheid voor schade die veroorzaakt is door veronachtzaming van deze aanwijzingen. De oven moet worden aangesloten op een elektrische voeding met geaard stopcontact of een scheidingsschakelaar met meerdere polen, afhankelijk van de wetten die van kracht zijn in het land van Installatie. De elektrische voeding moet worden beveiligd met geschikte zekeringen en de gebruikte kabels moeten een dwarsdoorsnede hebben die de juiste stroomtoevoer naar de oven verzekert. AANSLUITING De oven heeft een snoer dat alleen mag worden aangesloten op een elektrische voeding van 220-240 Vac 50 Hz tussen de fasen of tussen fase en nul. Voordat de oven wordt aangesloten op de voeding, is het belangrijk om het volgende te controleren:
- voedingsspanning aangegeven op de wijzer;
- de instelling van de scheidingsschakelaar. De aardingsdraad die verbonden is met de aardingsklem van de oven moet worden aangesloten op de aardingsklem van de voeding. WAARSCHUWING Alvorens de oven aan te sluiten op de voeding, moet de stroomdoorgang van de aardingsklem van de voeding worden gecontroleerd door een gekwalificeerd elektricien. De fabrikant aanvaardt geen verantwoordelijkheid voor ongevallen of andere problemen die zijn veroorzaakt doordat de oven niet op de aardingsklem is aangesloten of door een aarding die geen goede stroomdoorgang heeft. NB: aangezien de oven onderhoud behoeft, is het raadzaam een ander stopcontact beschikbaar te hebben zodat de oven hierop kan worden aangesloten als hij verwijderd wordt uit de ruimte waar hij is opgesteld. Het snoer mag alleen worden vervangen door technisch personeel of door technici met dezelfde kwalificaties.
1.3 Aanbevelingen
Een snelle reiniging na elk gebruik van de oven helpt om het apparaat perfect schoon te houden. Bekl e e d de o venr u i m t e n i e t me t alumi n i u m folie o f wegwerpbeschermingen die verkrijgbaar zijn in de handel. Aluminiumfolie of andere beschermingen die rechtstreeks in contact komen met het hete email, kunnen smelten en het email van de binnenwanden aantasten. Om te voorkomen dat de oven te vuil wordt waardoor sterke, rokerige geuren ontstaan, adviseren wij de oven niet te gebruiken op zeer hoge temperatuur. Verleng liever de bereidingstijd en zet de temperatuur wat lager. Wij adviseren om
alleen borden en bakvormen te gebruiken in aanvulling op de bij de oven geleverde accessoires bestand tegen zeer hoge temperaturen.
1.4 Installatie
De fabrikant is niet verplicht dit uit te voeren. Als er assistentie van de fabrikant nodig is om storingen op te lossen die het gevolg zijn van onjuiste installatie, wordt deze assistentie niet gedekt door de garantie. De installatieaanwijzingen voor gekwalificeerd vakpersoneel moeten worden opgevolgd. Onjuiste installatie kan schade of letsel veroorzaken aan mensen, dieren of voorwerpen. De fabrikant kan niet aansprakelijk worden geacht voor dergelijke schade of letsel. De oven kan in een hoge kast of onder een werkblad worden geplaatst. Alvorens deer verse lucht kan circuleren voor afkoeling en bescherming van de inwendige delen. Maak de openingen die aangegeven zijn op de laatste pagina, afhankelijk van het type montage.
1.5 Afvalbeheer en milieubescherming
Dit apparaat is gemarkeerd volgens de Europese norm
2012/19/EU inzake Afval van elektrisch en elektronisch
a p pa r at u ur ( W EE E ). W E EE b e va t z ow e l
verontreinigende substanties (die negatieve gevolgen op
het milieu kunnen hebben) en basiscomponenten (die
hergebruikt kunnen worden). Het is belangrijk om WEEE
aan bepaalde behandelingen te onderwerpen om alle vervuilende onderdelen te verwijderen en op juist wijze afstand van te doen, en alle materialen te herstellen en te recyclen. Particulieren kunnen hier een belangrijke rol in spelen door te zorgen dat een WEEE geen milieukwestie wordt; het is essentieel de volgende basisregels te volgen:
• WEEE mag niet als huishoudelijk afval worden beschouwd.
• WEEE moet worden overhandigd aan relevante inzamelpunten die worden beheerd door de gemeente of door geregistreerde bedrijven. In veel landen bestaat er voor grote WEEE een ophaaldienst.
• Als u een nieuw apparaat koopt, kan het oude bij de leverancier worden ingeleverd, welke het gratis bij u moet afhalen op een één-op­één basis, zolang het apparaat van soortgelijk type is en dezelfde functies heeft als de geleverde apparatuur.
ENERGIE BESPAREN MET RESPECT VOOR HET MILIEU
Indien mogelijk, vermijd het voorverwarmen van de oven en vermijd om de oven zonder inhoud te laten draaien. Laat de ovendeur niet open alleen wanneer dat nodig is, omdat er warmteverlies ontstaat elke keer dat de oven open staat. Voor een aanzienlijke energiebesparing, schakelt u de oven 5 tot 10 minuten uit voor het voorziene einde van de bereidingstijd en gebruik de warmte die de oven blijft genereren. Houd de dichtingen schoon en in goede staat, om energieverlies te voorkomen. Als u een contract heeft met een laag energie tarief, kunt u gebruik maken van het "uitgesteld koken". Deze zal uw programma laten starten in een periode waar u aan een voordelig tarief kookt. Dit helpt u bij het besparen van energie.
1.6 Conformiteit
Door het plaatsen van de markering op dit product, verklaren wij, op onze eigen verantwoordelijkheid, alle Europese veiligheids-, gezondheids- en milieu-eisen na te leven opgesteld in de regelgeving geldig voor dit product.
NL 85
2. Beschrijving van het product
2.1 Overzicht
1
3
2
5
4
6
2.2 Accessories
1 Lekbak
De lekbak is bestemd voor het opvangen van de jus bij het grillen.
2 Metalen rooster
1. Bedieningspaneel
2. Roosterposities (zijdelingse draadstructuur, indien inbegrepen)
3. Metalen rooster
4. Lekbak
5. Ventilator (achter de stalen plaat)
6. Ovendeur
3 Laterale draad rasters
Laterale draad raster als opgenomen.
Het eenvoudige rooster dient als steun voor vormen en schotels.
2.3 Eerste gebruik
VOORAFGAANDE REINIGING Maak de oven schoon voordat u hem voor het eerst gebruikt. Veeg de buitenkant af met een vochtige zachte doek. Was alle accessoires af en neem de binnenkant van de oven af met een oplossing van heet water en afwasmiddel. Zet de lege oven op de hoogste temperatuur en laat hem ongeveer 1 uur ingeschakeld, zo worden de geuren van het nieuwe apparaat die zijn blijven hangen verwijderd.
3. Gebruik van de oven
3.1 Beschrijving van het display
8
NL 86
8
1. Minute minder
2. Clock setting
3. Cooking time
4. End of cooking
5. Temperature or clock display
6. LCD display adjustment controls
7. Thermostat selector knob
8. Function selector knob
FUNCTIE
•Druk op Set (+) gedurende een vijftal seconden de
KINDERSLOT
WEKKER
BAKTIJD
display geeft STOP aan en stelt vooraf ingestelde tijd in als alternatief.Alle functies zijn nu vergrendeld.
•Druk 4 keer op de centrale knop
•Druk op de knoppen "-" "+" om de gewenste tijd in te stellen.
•Laat alle knoppen los.
•Druk 2 keer op de centrale knop
•Druk op de knoppen "-" "+" om de vereiste kooktijd in te stellen.
•Laat alle knoppen los.
•Stel de kookfunctie in met de selectieknop voor de ovenfunctie.
•Druk 3 keer op de centrale knop.
•Druk op de knoppen "-" "+" om het tijdstip in te stellen waarop de oven moet worden uitgeschakeld.
•Laat de knoppen los.
•Stel de kookfunctie in met de selectieknop voor de ovenfunctie.
EINDE
BAKTIJD
WAARSCHUWING: Na installatie van de oven en na het onderbreken van de voeding (dit is te herkennen aan de knipperende cijfers 12:00 op het scherm) dient u eerst de juiste tijd in te stellen. Dit gebeurt als volgt:
• Druk 4 keer op de centrale knop.
• Instellen de tijd in met de "-" "+" knoppen.
• Laat alle knoppen los. WAARSCHUWING: De oven werkt alleen als de klok is ingesteld.
HOE UIT TE SCHAKELEN WERKING DOELHOE TE ACTIVEREN
•Druk opnieuw op Set (+) gedurende een vijftal seconden. Alle functies zijn nu opnieuw beschikbaar.
•Wanneer de ingestelde tijd is verstreken, klinkt er een hoorbaar alarm (dit alarm stopt vanzelf - u kunt het alarm echter direct stoppen door op SELECT te drukken).
•Wanneer de ingestelde tijd is verstreken, wordt de oven automatisch uitgeschakeld. Indien u het koken eerder wilt afbreken, zet u de selectieknop voor de ovenfunctie op positie O of stelt u de tijd in op 0.00 (de knoppen SELECT en "-" "+" )
•De oven wordt uitgeschakeld op het ingestelde tijdstip.
•Om de oven handmatig uit te schakelen, zet u de selectieknop voor de ovenfunctie op positie O.
•Activeert een alarm nadat de ingestelde tijd verstreken is.
•Tijdens het programma zal het display de resterende tijd weergeven.
•Hiermee kunt u de vereiste kooktijd voor het gekozen gerecht van tevore instellen.
• Om te controleren hoeveel tijd er nog resteert, drukt u op de SELECT-knop.
•Om de ingestelde tijd te wijzigen, drukt u op de SELECT-knop. Verander de instelling door op "-" "+" tedrukken.
•Voor het instellen van de kookwekker.
•Om de ingestelde tijd te controleren, Druk 3 keer op de centrale knop.
•Om de ingestelde tijd te wijzigen, drukt u tegelijkertijd op de SELECT knop en "-" "+".
•Hiermee kunt u de oven als alarmklok gebruiken (zelfs indien u de oven niet gebruikt).
•Druk op een willekeurige knop om het signaal tebeëindigen. Druk op de centrale knop om terug te keren naar de klok functie.
•Deze functie wordt als ‘baktijd’ functie gebruikt.Als een gerecht bijvoorbeeld 45 minuten in de oven moet en om ongeveer 12.30 uur klaar moet zijn, kies dan de vereiste functie, stel de baktijd op 45 minuten in en het eind van de baktijd op 12.30 uur
•Wanneer de kooktijd verstreken is, wordt de oven automatisch uitgeschakeld en klinkt er een alarm.
De oven wordt dan automatisch om 11.45 uur ingeschakeld (12.30 uur minus 45 minuten) tot het ingestelde eind van de baktijd waarop de oven automatisch uitgeschakeld wordt.
WAARSCHUWING: Indien het EINDE van de kooktijd wordt ingesteld zonder de tijdsduur zelf in te stellen, wordt de oven meteen ingeschakeld. De oven stopt vervolgens aan het EINDE van de ingestelde kooktijd.
NL 87
3.2 Beschrijving van het display
T °C
Functieke-
uze knob
*
instelling
model met
temperatuur-
instelling
50 ÷ MAX
50 ÷ MAX
Dit schakeld de ovenverlichting in. Ditz al automatisch de koelventilator inschakelen (alleen op modellen met mantelkoeling)
Ontdooien: Deze stand laat lucht op kamertemperatuur rond het diepvriesprodukt circuleren, zodat het in enkele minuten ontdooid is, zonder de proteïne samenstelling te wijzigen ofte schaden.
Geventileerde oven: De hete lucht, wordt geleidelijk door de ventilator over alle niveaus verdeeld. Ideaal voor het gelijktijdig bereiden van diverse gerechten (vlees, vis e.d.) zonder menging van luchtjes en smaken. Het is zeer geschikt voor delicate gerechten, cake, taarten, bladerdeeg enz.
GEVENTILEERDE BEREIDING + STOOM : De warme lucht wordt over verschillende niveaus verdeeld, waardoor deze functie ideaal is om verschillende gerechten tegelijk klaar te maken zonder dat smaken en geuren zich gaan vermengen. Als u op de STOOM-toets drukt, werkt de optie van de stoom in harmonie met de traditionele warmte. Zo wordt maximale smaak voor uw gerechten, een perfecte rijzing en een betere consistentie verzekerd. Deze werkwijze is geschikt voor het bakken van bladerdeeg, desserts op basis van gist, brood en pizza, geroosterd vlees en geroosterde vis.
Functie
TURBOGRILL (a ): U moet de turbogrill grill met een gesloten deur gebruiken Gebruiken van de bovenweerstand en de
turbine die de lucht in de ovenruimte stuwt. Voor rood vlees is voorverwarmen noodzakelijk, voor wit vlees is dit
50 ÷ MAX
50 ÷ MAX
50 ÷ MAX
*
50 ÷ MAX
50 ÷ MAX
nutteloos. Ideaal voor het grillen van dikkere stukken, het braden van grote stukken, zoals varkensgebraad, gevogelte, Het te bakken gerecht rechtstreeks op het rooster in het midden van de oven op middenhoogte plaatsen. De lekbak onder het rooster schuiven om zo de vetten op te vangen. Zeker zijn dat het gerecht niet te dicht bij de grill staat. Halfweg het te bakken stuk omdraaien.
GEVENTILEERDE GRILL + STOOM : Wanneer de ventilatie en de bovenste weerstand tegelijk worden gebruikt, kunnen grote stukken voedingswaren perfect worden gekookt. Deze werkwijze is vooral geschikt om krokante gerechten klaar te maken, zoals vlees, gevogelte of vis.
VLOER GECOMBINEERD MET HETELUCHTCIRCULATIE: De onderste weerstand werkt samen met de turbine die
de lucht in de ovenruimte stuwt. Deze functie is ideaal voor taarten met sappig fruit, gebakken, quiches en pasteien. Zo voorkomt men het uitdrogen van de eetwaren en bevordert men het rijzen van cakes, brooddeeg, enz. Het bakken gebeurt langs de onderzijde. Het rooster op het onderste schap zetten.
Conventioneel gebruik: H ierbij w erken de verw arm in g se le m e n te n aan de boven- en on de rkant. Dit is de traditionele m anier van bereiding van voedsel. Ideaal om te braden, w ildgerechten te bereiden, koekjes en appelbollen te bakken en om te bereiken dat het voedsel knapperig blijft.
GRILL: U moe moet de grill met een gesloten deur gebruiken. Enkel de bovenweerstand wordt gebruikt en u heeft de mogelijkheid om de temperatuur te regelen. U moet 5 minuten voorverwarmen om de weerstand te laten gloeien. Succes verzekerd bij het grillen, bereiden van brochettes en bij het gratineren. Wit vlees moet van de grill verwijderd blijven, hierdoor wordt de baktijd langer, maar blijft het vlees sappiger. Rood vlees en visfilets moeten op het rooster gelegd worden en met daaronder de lekbak.
GRILL + STOOM : De warmte die door het verwarmingssysteem bovenaan en door de warme stoom wordt opgewekt, is
50 ÷ MAX
50 ÷ MAX
*Testetprogramma volgens norm CENELEC EN 60350-1 ter bepaling van de energie efficiency klasse
aangewezen om gerechten af te werken die alleen aan het oppervlak gegrild moeten worden, maar hun elasticiteit en sappen niet mogen verliezen. U kunt dit ook gebruiken om een oppervlak van een gerecht onmiddellijk goudbruin te kleuren, wanneer men vlees saignant of vis vanbinnen nog rauw moet houden.
Pizzafunctie: Met deze functie wordt dezelfde warmte afgegeven als bij de traditionele houtoven waarin pizza’s worden gebakken.
NL 88
3.3 Het gebruik van de stoomfunctie
De stoomfunctie biedt u de mogelijkheid de vochtigheidsgraad beter te beheren tijdens een bereiding. Het wordt aangeraden om bakken met stoom af te wisselen met traditionele bakmethoden. WAARSCHUWING: Risico van brandwonden en schade aan het apparaat. Vrijgekomen stoom kan brandwonden veroorzaken: Open de deur van de oven voorzichtig om letsels te vermijden na het gebruik van een bereidingsfunctie met stoom.
1. Open de deur van de oven
2. Vul de holte met max. 150 ml water. Vul de holte onderaan enkel met water als de oven koud is.
3. Plaats etenswaren in het apparaat en sluit de deur van de oven.
4. Stel de gewenste functie in om te koken met stoom.
5. Draai aan de knop van de temperatuur om een temperatuur te selecteren.
6. Wacht vijf minuten voor het voorverwarmen. Druk vervolgens op de stoomovenknop. De stoomknop van de oven werkt met de functie.
OPGELET: U mag de holte onderaan niet opnieuw vullen met water tijdens de bereiding of wanneer de oven heet is.
7. U kunt het apparaat uitschakelen door de functie- en temeratuurknoppen op nul te draaien.
8. Verwijder het water uit de holte onderaan. Reinig de lekbak na iedere bakcyclus. Zie hoofdstuk 4.1 voor de reinigingsinstructies.
4. Ovenreiniging en onderhoud
4.2 Aquactivafunctie
DeAquactivaprocedure maakt gebruik vanstoomom achtergebleven vetenetensrestenuit de ovente helpen verwijderen. 1 . G i e t 3 0 0m lw a t e r i n h e t Aq u a c t i va re s e r v o i r a an deonderkantvandeoven.
2. Stel deovenfunctieStatic ( ) ofBottom ( ) verwarming in
3. Stel de temperatuur inmet het pictogram Aquactiva
4. Stel hetprogrammamet een looptijd van 30minuten in.
5. Na30minutenschakelthetprogrammauit en koelt deovenaf.
6. Als het apparaatafgekoeld is, kan het reinigen van debinnenkant vande oven meteen doekbeginnen.
Waarschuwing: Zorg ervoordat het apparaatafgekoeld is voordatu het aanraakt. Opgelet voor allehete oppervlakken, omdateen risicoop brandwonden bestaat. Gebruikgedestilleerd ofdrinkbaarwater.
300 ml
4.1 Algemene opmerkingen over de reiniging
Door het apparaat regelmatig schoon te maken, gaat het langer mee. Wacht tot de oven is afgekoeld voordat u het met de hand gaat schoonmaken. Gebruik nooit schurende middelen, staalwol of scherpe voorwerpen voor het schoonmaken, want daarmee zouden de geëmailleerde onderdelen onherstelbaar worden beschadigd. Gebruik alleen water, zeep en op bleekmiddel gebaseerde reinigingsmiddelen (ammoniak).
GLAZEN DELEN
Het is raadzaam het glazen venster na elk gebruik van de oven schoon te maken met absorberend keukenpapier. Om hardnekkigere vlekken te verwijderen kunt u een spons gebruiken die in een reinigingsoplossing bevochtigd en goed uitgeknepen is. Spoel na met water.
AFDICHTING OVENVENSTER
Als de afdichting vuil is, kan hij worden schoongemaakt met een enigszins vochtige spons.
ACCESSOIRES
Maak accessoires schoon met een natte spons en zeep, alvorens ze af te spoelen en te drogen. gebruik geen schurende middelen.
DRUPBAKJE
Na gebruik van de grill moet u de pan verwijderen uit de oven. Giet het hete vet in een container en was de pan met warm water, een spons en vaatwasmiddel. Als er vetresten zijn, moet u de pan onderdompelen in water en vaatwasmiddel. U kunt de pan ook wassen in de vaatwasmachine of een commercieel oven reinigingsproduct gebruiken. U mag nooit een vuil pan opnieuw in de oven plaatsen.
ROESTVRIJ STAAL OF ALUMINIUM APPARATEN
Reinig de ovendeur enkel met een vochtige doek of spons. Droog ze met een zachte doek. Gebruik geen staalwol, zuur of schurend materiaal want deze kunnen het oppervlak van de oven beschadigen. Reinig het bedieningspaneel van de oven met dezelfde zorg.
4.3 Onderhoud
VERWIJDERINGENREINIGINGVANDE ZIJSTEUNEN
1. Schroef de bout tegen de klok in los.
2.Verwijder de zijsteunen door ze naar u toe te trekken.
3.Maakde zijsteunen schoon in de vaatwasser of met een natte spons en droog ze dan onmiddellijk af.
4. Zet de zijsteunen nadat ze schoongemaakt zijn terug en steek de bouten in de gaten en haal ze helemaal aan.
A
VERWIJDERING VAN HET OVENVENSTER
1. Open het venster aan de voorkant.
2. Open de klemmen van de scharnierbehuizing aan de rechter­en linkerkant van het venster door ze omlaag te duwen.
3. Plaats het venster terug door de procedure omgekeerd uit te voeren.
DE HOLTE REINIGEN
Volg deze stappen om kalkresten te reinigen uit de holte. Het is aanbevolen de holte te reinigen na 5-10 stoombereidingscycli.
1. Giet 300 ml witte azijn in de holte. OPMERKING: Type azijn: %5
2. Wacht 30 minute aan kamertemperatuur.
3. Reinig de oven met een zachte doek en water.
NL 89
LOW-E
VERWIJDERRING EN REINIGING VAN DE GLAZEN DEUR
1. Open de ovendeur.
2.3.4. Blokkeer de scharnieren, verwijder de schroeven en verwijder het bovenste metalen deksel door het omhoog te trekken. 5,6. Verwijder het glas door het voorzichtig uit de ovendeur te trekken (NB: in pyrolyse ovens moeten ook het tweede en derde glaselement (indien aanwezig) worden weggehaald).
7. Zet na de reiniging of vervanging alle onderdelen weer in omgekeerde volgorde in elkaar. Op alle glaselementen moet de aanduiding “Pyro” leesbaar zijn en aan de linkerkant van de deur zit, dichtbij het linker zijscharnier. Het bedrukte label van het eerste glaselement zit dan aan de binnenkant van de deur.
1.
2.
5.
6.
1
2
3
3.
4.
7.
NL 90
HET LAMPJE VERVANGEN
1. Koppel de oven af van het elektriciteitsnet.
2. Maak het glazen deksel los, schroef het lampje los en vervang het door een nieuw lampje van hetzelfde type.
3. Plaats het glazen deksel terug nadat het defecte lampje is vervangen.
5. Problemen oplossen
5.1 FAQ
PROBLEEM MOGELIJKE OORZAAK OPLOSSING
De oven wordt niet heet
De oven wordt niet heet
De oven wordt niet heet
Geen reactie van de
touch-gebruikersinterface
De klok is niet ingesteld
Het kinderslot is ingeschakeld
Er is geen bereidingsfunctie en
-temperatuur ingesteld
Stoom en condens op het paneel
van de gebruikersinterface
Stel de klok in
Schakel het kinderslot uit
Verzeker dat de vereiste instellingen
juist zijn
Maak het gebruikersinterfacepaneel schoon
met een microfiber doek om de condenslaag
tet verwijderen
NL 91
Instruções De Segurança
• Durante a cozedura, a humidade pode condensar no interior da cavidade do forno ou no vidro da porta. Esta é uma condição normal. Para reduzir este efeito, aguardar de 10 a 15 minutos, depois de ter ligado a energia, antes de colocar a comida dentro do forno. Em todo o caso, a condensação desaparece quando o forno atinge a temperatura de cozedura.
• Cozinhar os legumes num recipiente com tampa em vez de um tabuleiro aberto.
• Evitar deixar alimentos dentro do forno, depois de cozinhados, por um período superior a 15/20 minutos.
• AVISO: Durante a sua utilização, tanto o aparelho, como os componentes acessíveis do mesmo ficam muito quentes. Evite sempre tocar nos elementos de aquecimento.
• AVISO: As partes acessíveis podem ficar quentes quando o forno está a ser usado. As crianças devem ser mantidas a uma distância segura.
• Este electrodoméstico pode ser utilizado por crianças com oito anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas, ou que não disponham da experiência e dos conhecimentos necessários, desde que lhes tenham sido dadas instruções sobre a utilização do aparelho por uma pessoa responsável pela sua segurança, ou que o utilizem sob sua supervisão.
• Nunca deixe as crianças brincarem com este aparelho.
• Crianças sem supervisão não devem nem limpar, nem manter este aparelho.
• Durante a utilização, o aparelho fica quente. Evite sempre tocar nas resistências instaladas no interior do forno. AVISO: O exterior e as partes acessíveis podem ficar quentes durante a operação do forno. Mantenha as crianças pequenas afastadas.
• Nunca utilize produtos abrasivos nem esfregões de metal para limpar o vidro da porta do forno; se o fizer, o vidro pode ficar riscado e acabar por se partir.
• Desligue o forno antes de remover a protecção; concluída a limpeza, nunca se esqueça de voltar a montar a protecção, de acordo com as instruções.
• Use exclusivamente a sonda térmica recomendada para este forno.
• Nunca utilize um sistema de limpeza a vapor para limpar este aparelho.
• Ligue uma ficha com contacto de terra ao cabo de alimentação que suporte a tensão, corrente e carga indicadas na etiqueta. A tomada deve ser adequada para a carga indicada na etiqueta e deve ter um contacto de terra ligado e operacional. O condutor de terra é de cor amarelo-verde. Esta operação deve ser realizada por um profissional qualificado. Em caso de incompatibilidade entre a tomada e a ficha do aparelho, peça a um eletricista qualificado para substituir a tomada por outro do tipo correto. A ficha e a tomada devem estar em conformidade com as normas de corrente do país de instalação do forno. A ligação da fonte de potência também pode ser realizada colocando um disjuntor omnipolar entre o aparelho e a fonte de potência que possa aguentar a carga máxima ligada e que cumpra a legislação atual. O cabo de terra amarelo-verde não deve ser interrompido pelo disjuntor. A tomada ou o disjuntor omnipolar usado deve ser facilmente acessível quando o aparelho está instalado.
• A desconexão deve ser conseguida colocando a ficha acessível ou incorporando um interruptor na cablagem fixa de acordo com as regras de cablagem.
• Se o cabo de potência estiver danificado, deve ser substituído por outro cabo igual disponível diretamente no fabricante ou contactando o departamento de serviço ao cliente.
• O cabo de potência deve ser do tipo H05V2V2-F.
• O não cumprimento das indicações acima pode comprometer a segurança do aparelho e anular a garantia.
• Todos os excessos ou materiais derramados devem ser removidos antes de limpar o aparelho.
• Durante o processo de limpeza pirolítico, as superfícies podem aquecer mais do que é normal, pelo que as crianças devem ser mantidas a uma distância segura.
• O aparelho não deve ser instalado atrás de uma porta decorativa para evitar sobreaquecimento.
• Quando colocar a prateleira no interior, certifique-se que o batente está colocado para cima e na parte de trás da cavidade. A prateleira deve ser inserida completamente na cavidade.
• ADVERTÊNCIA: Não forre as paredes do forno com folhas de alumínio ou proteção descartável disponível no comércio. Com a folha de alumínio ou qualquer outra proteção, em contacto direto com o esmalte quente, corre-se o risco de fusão e deterioração do esmalte dos interiores.
• ADVERTÊNCIA: Nunca remova a guarnição da porta do forno.
• ADVERTÊNCIA: Risco de queimar e danificar o aparelho Usar a função vapor O vapor libertado pode causar queimaduras: Abrir a porta cuidadosamente para evitar ferimentos depois de usar a função de cozinhar com vapor.
• CUIDADO: Não encher de novo o fundo da cavidade com água durante a cozedura ou quando o forno estiver quente.
• Não é necessária qualquer operação/definição adicional de forma a operar o aparelho nas frequências indicadas
PT 92
Resumo
Indicações De Carácter Geral
86
Descrição do produto
87
Utilização do forno
88
1.1 Indicações de segurança
1.2 Segurança elétrica
1.3 Recomendações
1.4 Instalação
1.5 Gestão de reíduos e gestão ambiental protecção
1.6 Declaração De Conformidade
2.1 Visão geral
2.2 Acessórios
2.3 Primeira utilização
3.1 Descrição do visor
3.2 Modos de cozinha
3.3 Usar a função de vapor
Limpeza e manutenção do forno
90
Resolução de problemas
92
4.1 Notas gerais sobre limpeza
4.2 Funkcja Aquactiva
4.3 Manutenção
• Remoção e limpeza das grelhas laterais
• Remoção da janela do forno
• Remoção e limpeza da porta de vidro
• Substituir a lâmpada
5.1 F.A.Q.
PT 93
1. Indicações De Carácter Geral
Obrigado por ter optado por um dos nossos produtos. Para tirar o maior proveito possível do seu forno,
recomendamos que: Leia atentamente este manual de instruções de utilização; ele contém instruções importantes sobre a instalação, a utilização e a manutenção seguras deste forno. Mantenha este manual de instruções à mão, num local seguro, para o poder consultar sempre que necessário. Quando o forno for ligado pela primeira vez, ele poderá emitir fumo com um cheiro acre. Isto fica a dever-se ao facto de o agente aglutinante dos painéis de isolamento existentes à volta do forno ter sido aquecido pela primeira vez. Trata-se de um facto absolutamente normal; se ele ocorrer, terá apenas de esperar que o fumo se dissipe antes de introduzir os alimentos no forno. Devido à sua natureza, um forno aquece muito, em especial a sua porta de vidro.
1.1 Indicações de segurança
Usar o forno apenas para o fim previsto, ou seja, apenas para cozinhar alimentos; qualquer outro uso, como por exemplo fonte de calor, é considerado inadequado e, por isso, perigoso. O fabricante não se responsabiliza por qualquer risco que seja resultado de uma utilização inadequada, incorreta ou injustificada. A utilização de qualquer equipamento elétrico implica o cumprimento de algumas regras fundamentais como:
-Não puxar pelo cabo elétrico para desligar a ficha do equipamento da tomada;
-Não tocar no equipamento com as mãos ou os pés húmidos ou molhados;
-Regra geral, não é recomendado o uso de adaptadores, diversas tomadas e cabos de extensão; No caso de avaria e/ou mau funcionamento, deve desligar o equipamento e não manipular o mesmo.
1.2 Segurança elétrica
ASSEGURE-SE DE AS LIGAÇÕES ELÉTRICAS SÃO REALIZADAS POR UM ELETRICISTA QUALIFICADO. A alimentação elétrica do forno deve ser ligada em conformidade com as regulamentações em vigor no país da instalação. O fabricante não se responsabiliza por quaisquer danos resultantes do não cumprimento destas instruções. Dependendo das regulamentações em vigor no país de instalação, o forno deve ser ligado à alimentação elétrica através de uma tomada de parede com terra ou de um seccionador com múltiplos polos. A alimentação elétrica deve ser protegida com os fusíveis adequados e os cabos usados devem ter uma secção transversal que assegure a alimentação correta ao forno. LIGAÇÃO O forno vem equipado com um cabo elétrico que deve ser ligado apenas a uma tomada elétrica com 220-240 VCA 50 Hz de potência entre fases ou entre a fase e o neutro. Antes do forno ser ligado à alimentação elétrica, é importante verificar:
-A tensão indicada no medidor;
-A configuração do seccionador. O cabo de ligação à terra ligado ao terminal de terra do forno deve ser ligado ao terminal de terra da alimentação elétrica. AVISO Antes de ligar o forno à alimentação elétrica, solicite a um eletricista qualificado para verificar a continuidade do terminal de terra da rede de alimentação. O fabricante não se responsabiliza por quaisquer
acidentes ou outros problemas resultantes do não cumprimento das instruções de ligação do forno ao terminal de terra ou por uma ligação com uma continuidade deficiente. NOTA: dado que o forno pode requerer trabalho de manutenção, é recomendado manter uma outra tomada de parede disponível onde o forno possa ser ligado caso seja necessário retirá-lo do local de instalação. O cabo elétrico deve ser substituído apenas por um membro da nossa equipa técnica ou por um técnico qualificado e habilitado para o fazer.
1.3 Recomendações
Após cada utilização do forno, deve ser realizada uma limpeza
mínima para ajudar a manter o forno perfeitamente limpo.
Não revestir as paredes do forno com papel alumínio ou com
proteções de utilização única disponíveis no mercado. O papel de
alumínio ou qualquer outra proteção, em contacto direto com o
esmalte quente, pode derreter e/ou deteriorar a superfície de esmalte
no interior do forno. Para evitar o excesso de sujidade do seu forno e
da libertação de cheiros e fumos forte, recomendamos não usar o
forno a temperaturas muito elevadas. É preferível aumentar o tempo
de cozedura e diminuir a temperatura do forno. Além dos acessórios
fornecidos com o forno, recomendamos a utilização de pratos e
formas de cozedura resistentes a altas temperaturas..
1.4 Instalação
Os fabricantes não são obrigados a realizar a instalação do equipamento. Se for requerida a assistência do fabricante para
reparações de avarias resultantes da instalação incorreta do equipamento, esta assistência não está abrangida pela garantia. As instruções de instalação para profissionais qualificados devem ser cumpridas. Uma instalação incorreta pode provocar ferimentos em pessoas ou animais ou danos na propriedade. O fabricante não pode ser responsabilizado por este tipo de danos ou ferimentos. O forno pode ser instalado numa coluna ou sob um balcão. Antes de fixar o equipamento, é necessário assegurar boa ventilação no espaço destinado ao forno para permitir a circulação adequada de ar fresco, requerido para arrefecimento e proteção das partes internas do equipamento. Fazer os furos indicados na última página, de acordo com o tipo de configuração.
1.5 Gestão de resíduos e gestão ambiental protecção
Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/UE relativa aos Resíduos de Equipamentos Elétricos e Eletrónicos (REEE). Os REEE incluem substâncias poluentes (que podem provocar consequências negativas no meio ambiente) e componentes básico (que podem ser reutilizados). É
importante que os REEE sejam submetido a tratamentos específicos, a fim de remover e eliminar corretamente todos os poluentes e recuperar e reciclar todos os materiais. Os cidadãos individualmente podem desempenhar um papel importante no sentido de garantir que os REEE não se tornam num problema ambiental; é essencial seguir algumas regras básicas:
• Os REEE não devem ser tratados como lixo doméstico.
• Os REEE deverão ser entregues nos pontos de recolha relevantes geridos pelo município ou por empresas registadas. Em muitos países, no caso de grande REEE, poderão existir serviços de recolha ao domicílio.
• quando compra um novo aparelho, o antigo pode ser devolvido ao comerciante que terá a obrigação de o transportar gratuitamente numa base de um-para-um, desde que o equipamento seja de tipo equivalente e tenha as mesmas funções que o equipamento fornecido.
RESPEITA O AMBIENTE E POUPA ENERGIA
Sempre que possível, evite pré-aquecer o forno e tente sempre rentabilizá-lo, enchendo-o ao máximo. Abra a porta do forno o menos possível, porque isso faz dispersar o calor. Para uma economia significativa de energia, desligue o forno entre 5 a 10 minutos antes do tempo de cozedura previsto para a receita e aproveite o calor residual que o forno continua a gerar. Mantenha as borrachas de vedação limpas e funcionais para evitar qualquer dispersão de calor para fora da cavidade do forno. Se tem um contrato eléctrico com tarifa bi-horária, utilize o início diferido para começar a cozinhar no horário de tarifa reduzida.
1.6 Declaração De Conformidade
Ao colocar o símbolo neste produto declaramos, sob nossa responsabilidade, a conformidade com todas as exigências de segurança europeia, para com a saúde e os requisitos ambientais estabelecidos na legislação em relação a este produto.
Depois de ter retirado o seu forno da embalagem, certifiquese de que ele não apresenta qualquer tipo de danos. Se tiver qualquer dúvida, não o utilize e entre em contacto com um técnico qualificado. Mantenha os materiais utilizados na embalagem, como, por exemplo, sacos de plástico, poliestireno ou pregos, fora do alcance das crianças; estes materiais podem constituir fontes de perigo para as crianças.
PT 94
2. Descrição do produto
2.1 Visão geral
1
3
2
5
4
6
2.2 Acessórios 1 Tabuleiro de molho
O tabuleiro de molho (tabuleiro anti pingos) serve para recolher os sucos e molhos dos assados.
2 Grelha metálica
1. Painel de controlo
2. Posições da prateleira (Grelha metálica lateral, se incluída)
3. Grelha metálica
4. Tabuleiro de molho
5. Ventoinha (atrás do painel em aço)
6. Porta do forno
3 Redes de arame laterais
Rede de arame lateral, se incluída.
A prateleira pode comportar formas e pratos.
2.3 Primeira utilização
LIMPEZA PRELIMINAR Limpar o forno antes de usar pela primeira vez. Limpar todas as superfícies exteriores com um pano suave húmido. Lavar todos os acessórios e limpar o interior do forno com uma solução de água quente e líquido de limpeza. Ligar o forno vazio à temperatura máxima e deixar ligado durante 1 hora para remover qualquer tipo de odor persistente.
3. Utilização do forno
3.1 Descrição do visor
8
PT 95
8
1. Temporizador
2. Ajuste relógio
3. Tempo de cozedura
4. Fim da cozedura
5. Temperatura ou visor do relógio
6. Controlos ajuste ecrã LCD
7. Botão seletor termostato
8. Botão seletor função
FUNÇÃO
TRANCA DE
SEGURANÇA
PARA
CRIANÇAS
ALARME
TEMPO DE
COZEDURA
FIM DO
COMO ACTIVAR
• A função de segurança para crianças fica activada se tocar um mínimo de 5 segundos na tecla (+). A partir desse momento as funções do forno ficam trancadas e sem funcionamento e o display piscará a palavra STOP e apresentará o tempo, piscando intermitentemente.
Pressione o botão central
1 vez
Press the buttons "+” e "-" para definir o tempo
Large os botões
•Pressione o botão central 2 vezes.
•Pressione os botões "-" or "+" para definir a duração de cozedura pretendida.
• Deixe de pressionar os botões.
•Seleccione a função de cozedura com o selector.
• Pressione o botão central 3 vezes
• Pressione as teclas "-" ou "+" para definer a hora a que pretende que o forno se desligue
• Deixe de pressionar os botões
• Seleccione a função de cozedura com o botão selector
TEMPO DE
COZEDURA
ATENÇÃO: a primeira operação que deve ser levada a cabo após a instalação do forno ou após um corte de energia (facilmente detectado no display onde pisca 12:00 ) é o acertar das horas. Proceda da seguinte forma.
•Pressione 1 vez o botão central.
•Ajustar a hora com os botões "-" "+"
•Solte todos os botões. ATENÇÃO : O forno funciona apenas se o relógio tiver uma contagem de tempo definida
COMO DESLIGAR
• A função de segurança para crianças é desactivada quando se toca pelo menos 5 segundos na tecla (+)
A partir desse momento
todas as funções ficam de novo operacionais.
• Quando o tempo definido chega ao fim, ouve-se um sinal sonoro, que depois irá parar por si, mas que também pode ser parado imediatamente,pressionand o o botão SELECT.
• Quando o tempo acaba, o forno desliga automaticamente
• Se desejar parar a cozedura antes do tempo programdo, rode o botão selector para = ou coloque o relógio a 0:00 (seleccione com as teclas "-" e "+")
• Na hora definida, o forno desliga. Para o desligar manualmente, rode o botão selector para a posição O.
• Faz soar um alarme no fim do tempo programado.
• Durante o processo, o display mostra o tempo em falta.
•Permite programar o tempo de cozedura desejado
•Para verificar quanto tempo falta, pressione o botão SELECT 2 vezes.
•Para mudar a programação efectuada, pressione SELECT e as teclas "-" e "+"
• Permite programar o fim do tempo de cozedura
• Para verificar o tempo actual pressione o botão central 3 vezes
• Para modificar o que está definido, pressione os botões SELECT e "-" ou "+" e defina novos tempos
O QUE FAZ PARA QUE SERVE
• Permite usar o forno como relógio alarme(pode ser ligado com ou sem o forno a operar).
• Pressione qualquer botão para parar o sinal.
Pressione o botão central para voltar para a função relógio.
• Esta função é utilizada para várias funções de cozedura com tempo determinado.
Por exemplo, se o prato tem que ser cozinhado por 45 minutos e tem que estar pronto às 12:30,seleccione esta função programando 45 minutos de cozedura e o fim do tempo de cozedura para as 12:30. No fim do tempo definido, o forno desliga-se automaticamente e vai ouvir-se um alarme sonoro. A cozedura começará automaticamerte às 11:45 (12:30 menos 45 mins) e termina na hora definida, sendo que o forno se desliga automaticamente.. AVISO Se seleccionar apenas a hora de fim da cozedura sem seleccionar o tempo de cozedura, vai acontecer que o forno começa a trabalhar de imediato e parará apenas à hora definida no fim do tempo de cozedura.
PT 96
3.2 Modos de cozinha
Botão de selecção
de funções
*
T °C Programada Modelo com
Termostáto
50 ÷ MAX
50 ÷ MAX
50 ÷ MAX
Função de acordo com modelo
Acende a luz interna do forno.
DESCONGELAÇÃO: Funcionamento da turbina de cozedura que ventila o ar no interior do forno. Óptimo para
descongelar os alimentos antes de serem cozinhados.
CIRCULAÇÃO DE AR QUENTE (a): Utilização simultânea da resistência da base e da parte superior do forno e ainda da turbina que ventila o ar pelo interior do forno. Esta função é recomendada para aves, bolos, peixes, legumes... O calor penetra melhor no interior do alimento e reduz o tempo de cozedura, assim como o tempo de préaquecimento. Pode proceder-se a cozeduras simultâneas com preparação idêntica ou não, num ou em dois patamares do forno. Este modo de cozedura garante efectivamente uma repartição homogénea do ar quente e não mistura os cheiros. Prever cerca de 10 minutos a mais no caso de cozedura em conjunto.
VENTILAÇÃO + VAPOR : O ar quente é distribuído por prateleiras diferentes, tornando esta função ideal para cozinhar tipos de alimentos diferentes ao mesmo tempo, sem nunca misturar sabores nem cheiros. Premindo o botão VAPOR, a opção de vapor trabalha com calor tradicional, garantindo assim o melhor sabor e textura para os seus pratos e a fermentação ideal. Este modo é adequado para cozinhar pastéis, sobremesas à base de leveduras, pão e pizzas, carne assada e peixe.
TURBOGRELHADOR (a) utiliza-se com a p o rta fechada: Utiliza o da resistência da parte superior do fomo mais da turbina que ventila o ar pelo interior do forno. É preciso pré-aquecer o forno para as carnes vermelhas; para as carnes brancas não é necessário. Ideal para alimentos espessos, peças inteiras, tais como: lombo de porco, aves, etc. Colocar o alimento directamente na grelha ao centro do forno, num nível médio. Introduzir o tabuleiro de recolha de sucos por baixo da grelha, de forma a recuperar a gordura. Certificar-se de que o alimento não fica demasiado perto do grelhador. \foltar a peça a meio da cozedura.
GRELHADOR VENTILADO + VAPOR : Utilize a ventilação superior e o aquecedor ao mesmo tempo para cozinhar de
50 ÷ MAX
50 ÷ MAX
*
50 ÷ MAX
50 ÷ MAX
50 ÷ MAX
forma perfeita grandes porções de alimentos. Este modo é especialmente adequado para dourar pratos como carnes vermelhas, aves ou peixe.
BASE VENTILADA (a): Utilização da resistência da base mais da turbina que ventila o ar pelo interior do forno. Esta
função é ideal para tartes de frutos sumarentos, quiches, em padas.....pois evita que os alimentos sequem e faz com
que estes cresçam melhor, como no caso de bolo inglês, da massa e de outras cozeduras por baixo. Colocar o alimento no patamar inferior do fomo.
COZEDURA COMUM: Utilização simultânea da resistência da base e da parte superior. Pré-aquecer o forno durante cerca de dez minutos. Esta função é ideal para qualquer cozinhado à maneira antiga, alourar e assar carnes vermelhas, rosbife, perna de cabrito, caça, pão, massa folhada... Colocar o recipiente com o alimento a cozinhar ao nível do patamar central.
GRELHADOR utiliza-se com a porta fechada: Utilização da resistência da parte superior do forno, com a possibilidade de regular o nível da temperatura. E preciso préaquecer o fomo durante 5 minutos, para que a resistência fique ao rubro. É o sucesso seguro de grelhados, espetadas e gratinados. As carnes brancas devem ficar afastadas do grelhador; o tempo de cozedura será maior, mas a carne fica mais saborosa. No que se refere às carnes vermelhas e filetes de peixe, podem ser colocados na grelha com o tabuleiro de recolha de sucos por baixo.
GRELHADOR + VAPOR : Recomendamos usar o calor que resulta do sistema de aquecimento superior e vapor quente para fazer pratos gratinados na superfície e manter a sua elasticidade e sucos. Pode também usar para tostar rapidamente a superfície de alimentos mal cozinhados (carne mal passada) ou peixe servido cru no meio.
50 ÷ MAX
* Testado de acordo com a norma CENELEC EN 60350-1 utilizada para definição da classe energética.
Modo de cozedura de pizzas: O calor intenso produzido durante este modo de cozedura é sim ilar ao produzido nos fomos de lenha tradicionais, especiais para a cozedura de pizzas.
PT 97
3.3 Usar a função de vapor
A função de vapor permite ter uma melhor humidade durante o ciclo de cozedura. Recomendamos alternar a cozedura com vapor com a cozedura tradicional. ADVERTÊNCIA: Risco de queimar e danificar o aparelho. O vapor libertado pode causar queimaduras: Abrir a porta do forno cuidadosamente para evitar ferimentos depois de usar a função de cozinhar com vapor.
1. Abrir a porta do forno
2. Encher o fundo da cavidade usando o máx de 150 ml de água. Encher o fundo da cavidade com água apenas quando o forno estiver frio.
3. Pôr os alimentos no aparelho e fechar a porta do forno.
4. Definir a função que preferir para cozinhar com vapor.
5. Rodar o botão para a temperatura para selecionar a mesma.
6. Espere cinco minutos por pré-aquecimento. Em seguida, pressione o botão do forno a vapor.O botão do forno a vapor funciona com a função. CUIDADO: Não encher de novo o fundo da cavidade com água durante a cozedura ou quando o forno estiver quente.
7. Para desligar o aparelho mude os botões de função e temperatura para as posições zero.
8. Retirar a água do fundo da cavidade. Limpar o tabuleiro de recolha de sucos após cada ciclo de cozedura. Deve consultar o capítulo 4.1 para instruções de limpeza.
4. Limpeza e manutenção do forno
4.1 Notas gerais sobre limpeza
4.2 Funkcja Aquactiva
W funkcji Aquactiva zostaje wykorzystana para wodna, która pomaga usunąć tłuszcz i resztki potraw z wnętrza piekarnika.
1. Wlać 300 ml wody do wgłębienia Aquactiva umieszczonego na dnie piekarnika.
2. Wybrać funkcję piekarnika Pieczenie Statyczne ( ) lub dolna ( ) grzałka
3. Ustawić temperaturę na symbolu Aquactiva
4. Uruchomić program na 30 min.
5. Po upływie 30 min wyłączyć piekarnik i zostawić do ostygnięcia.
6. Kiedy urządzenie jest zimne wyczyścić wnętrze piekarnika miękką ściereczką.
Ostrzeżenie: Przed dotknięciem urządzenia, upewnić się, że jest ono zimne. Należy zachować ostrożność w przypadku wszystkich gorących powierzchni, ponieważ istnieje ryzyko poparzenia. Używać wody destylowanej lub wody pitnej.
300 ml
O ciclo de vida do equipamento pode ser aumentado com a limpeza regular do mesmo. Aguardar que o forno arrefeça antes de realizar algum tipo de operação de limpeza manual. Não usar detergentes abrasivos, esfregões de aço ou objetos afiados na limpeza, para não danificar as partes esmaltadas. Usar apenas água, sabão ou detergentes com base de lixívia (amoníaco).
PARTES EM VIDRO
É recomendado limpar a janela em vidro com papel de cozinha absorvente após todas as utilizações. Para remover manchas mais incrustadas, usar uma esponja embebida em detergente bem torcida e depois enxaguar com água.
VEDANTE DO VIDRO DO FORNO
Quando sujo, o vedante deve ser limpo com uma esponja humedecida.
ACESSÓRIOS
Limpar os acessórios com uma esponja húmida e embebida em detergente e enxaguar os mesmos com água limpa; evitar o uso de detergentes abrasivos.
TABULEIRO DE RECOLHA
Depois de usar a grelha, retire o tabuleiro do forno. Despejar a gordura quente para um recipiente e lavar o tabuleiro em água quente, usando uma esponja edetergente para a loiça.
Se ficarem resíduos gordurosos, imergir o tabuleiro em água e detergente. Alternativamente, pode lavar o tabuleiro na máquina de lavar louça ou usar detergente para forno comercial. Nunca pôr um tabuleiro sujo dentro do forno.
4.3 Manutenção
REMOÇÃO E LIMPEZA DOS SUPORTES LATERAIS
1. Desapertar o parafuso no sentido contrário ao dos ponteiros do relógio.
2. Retirar os suportes laterais puxando-os para fora.
3. Lavar os suportes laterais na máquina de lavar loiça ou com uma esponja húmida e secá-los imediatamente.
4. Depois de limpar os suportes laterais, voltar a colocá-los no devido lugar e inserir novamente os parafusos, assegurando que estão devidamente apertados.
A
APARELHOS DE AÇO INOXIDÁVEL OU ALUMÍNIO
Limpar a porta do forno apenas com um pano húmido ou esponja. Secá-la com um pano macio. Não usar palha de aço, ácidos ou materiais abrasivos, pois podem danificar a superfície do forno. Limpar o painel de controlo do forno com as mesmas precauções.
LIMPAR O FUNDO DA CAVIDADE
Seguir estes passos para limpar os resíduos de calcário do fundo da cavidade. É recomendado limpar o fundo da cavidade após 5-10 ciclos de cozedura a vapor.
1. Despejar 300 ml de vinagre branco no fundo da cavidade. NOTA: Tipo de vinagre:%5
2. Aguardar 30 minutos à temperatura ambiente.
3. Limpar o forno com um pano macio e água.
REMOÇÃO DA JANELA DO FORNO
1. Abrir a janela frontal.
2. Abrir os grampos do invólucro da dobradiça na lateral direita e
esquerda da janela frontal, puxando os mesmos para baixo.
Substituir o vidro e voltar a fechar realizando um procedimento inverso ao acima descrito.
PT 98
LOW-E
REMOÇÃO E LIMPEZA DA PORTA DE VIDRO
1. Abrir a porta do forno.
2.3.4. Fechar as dobradiças, retirar os parafusos e a tampa superior metálica, puxando a mesma para cima. 5,6. Retirar o vidro, extraindo-o cuidadosamente da porta do forno (NB: em fornos pirolíticos, retirar ainda o segundo e o terceiro vidro (se presente)).
7. No final da limpeza ou substituição, voltar a montar as peças pela ordem inversa. Em todos os vidros, a indicação “Pyro” deve ficar legível e posicionada no lado esquerdo da porta, próximo da dobradiça lateral esquerda. Desta forma, a etiqueta impressa no primeiro vidro irá ficar no interior da porta.
1.
2.
5.
6.
1
2
3
3.
4.
7.
PT 99
SUBSTITUIR A LÂMPADA
1. Desligar o forno da alimentação.
2. Desapertar a tampa de vidro, desenroscar a lâmpada e substituir por uma nova do mesmo tipo.
3. Depois de substituída a lâmpada danificada, substituir a tampa de vidro.
5. Resolução de problemas
5.1 FAQ
PROBLEMA POSSÍVEL CAUSA SOLUÇÃO
O forno não aquece
O forno não aquece
O forno não aquece
Nenhuma reação da
interface de utilizador tátil
O relógio não funciona Configurar o relógio
O bloqueio de crianças
Não foi configurada uma função de
cozedura e uma temperatura
Vapor e condensação no painel
da interface do utilizador
Desativar o bloqueio de crianças
Assegurar-se de que as configurações
necessárias estão corretas
Limpar o painel da interface do utilizador com
um pano em microfibra para remover a camada
de condensação
PT 100
Loading...
