8
Manuel de Instrucciones y Lista de Piezas
Operating Instructions and Parts Manual PW1049
Quick Click
System
Please read and save these instructions. Read carefully before attempting to assemble,
install, operate or maintain the product described. Protect yourself and others by observing all safety information. Failure to comply with instructions could result in personal
injury and/or property damage! Retain instructions for future reference.
Important Safety
Instructions
• Risk of injection or severe injury.
Keep clear of nozzle.
• NEVER direct high pressure spray at
any person, animal or self.
• Never put hand or fingers over
spray tip while operating unit.
• Never try to stop or deflect leaks
with any body part.
• Always wear safety glasses or
goggles and protective clothing
when operating or performing
maintenance.
• Always remove lance from gun
before cleaning debris from tip.
• Ensure all parts are tightly secured
before each use.
• Follow all warnings that are
supplied with your pressure washer.
Description
The Quick Click system offers a choice
of three different nozzles each attaching to a single lance. This
systems enables a variety of cleaning
jobs to be completed with one acces-
sory. Use with any electric washer
rated up to 1900 psi (maximum) using
bayonet-style attachments. Two
adapters are included to fit most pressure washer brands.
Use only with ELECTRIC POWERED
pressure washers
Do not use with
any pressure
washer that has a gas engine.
Adjustable Pressure
Nozzle
Great for cleaning cars,
houses, siding and
decks. The Adjustable Pressure Nozzle
adjusts by turning the end of nozzle;
clockwise for low pressure
and counterclockwise for maximum
pressure.
Note: If pressure washer has a
detergent tank, nozzle must be at
minimum pressure to suction
detergent.
Adjustable Fan
Nozzle
General-purpose nozzle.
Cleans wide surfaces like
siding, decks and fences. Spray pattern
can vary from 0º high
IN465900AV 11/05
© 2005 Campbell Hausfeld/
Scott Fetzer
For parts, product & service information
visit
www.chpower.com

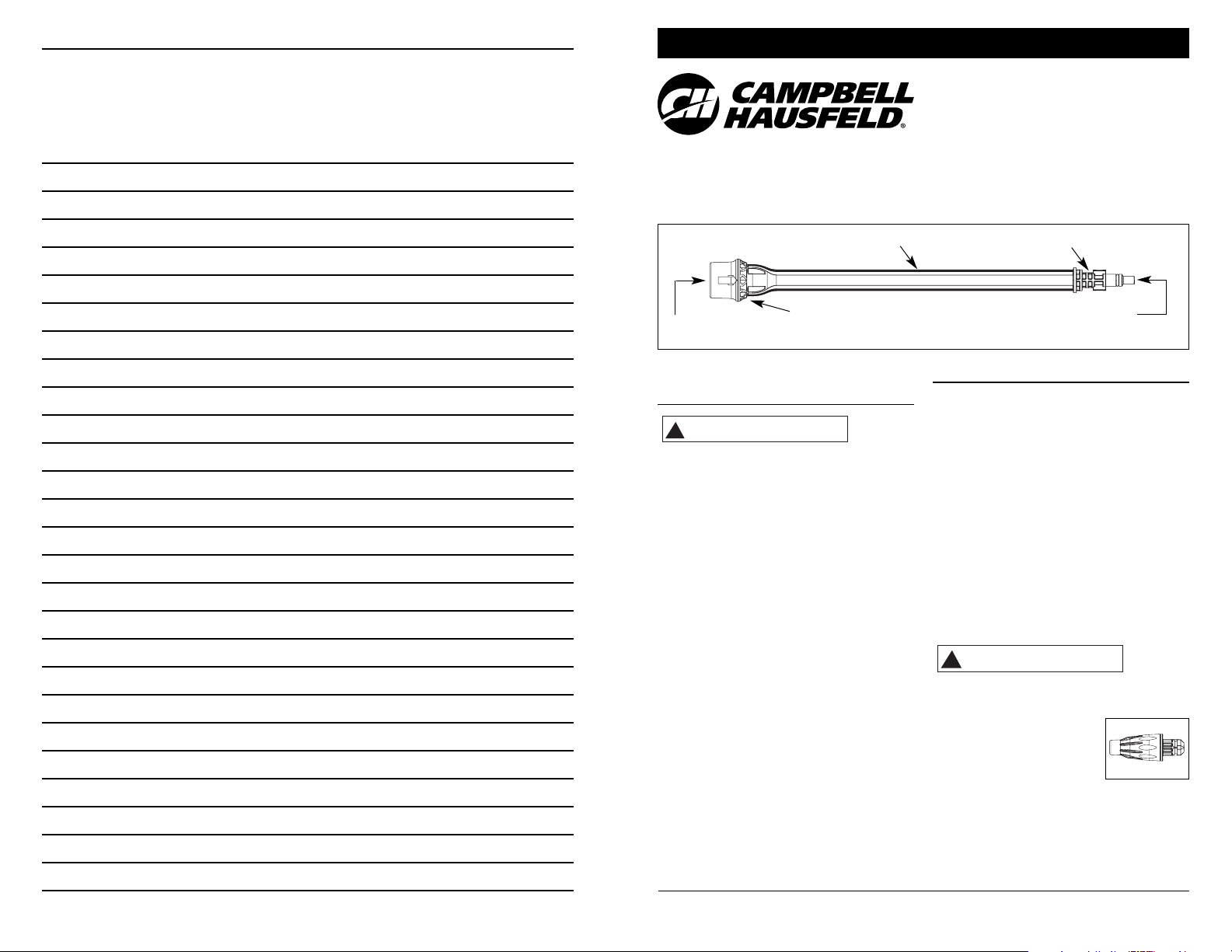

Collar
Nozzle
attaches here
If needed, adapter
attaches to bayonet end
Bayonet tabs
Lance
No. de
Ref. Descripción Number Ctd.
1 Adaptador tipo F con anillo en O y resorte PM290040SV 1
2 Adaptador tipo K con anillo en O y resorte PM290030SV 1
3 Boquilla a presión ajustable PM343314SV 1
4 Boquilla en abanico ajustable PM343312SV 1
5 Boquilla turbo PM343313SV 1
6 * Anillo en O (sobre el extremo de la pistola
donde está la lanza) PM232200SV 1
7 Lanza PM343311SV 1
* No se muestra
Sírvase proporcionar la siguiente información:
-Número de modelo
-Número de serie (si lo hubiera)
-Descripción y número del repuesto, según se
indica en la lista de repuestos.
Para Ordenar Repuestos o Asistencia Técnica, Sírvase
Llamar al Distribuidor Más Cercano a Su Domicilio
1
2
3
7
4
5
Dirija toda la correspondencia a:
Campbell Hausfeld
Attn: Customer Service
100 Mundy Memorial Drive
Mt. Juliet, TN 37122 U.S.A.
BUILT TO LAST
!
WARNING
!
CAUTION
7
PW1049
Description (Continued)
impact to 60º wide fan by twisting the
nozzle. Adjust pressure from high to
low by extending nozzle 1/2".
Note: Nozzle must be at minimum
pressure to suction detergent.
Turbo (Rotary)
Nozzle
Excellent for deepcleaning tough surfaces,
such as stained concrete,
four-wheelers/off-road motorcycles, or
siding. Combines the power of a
narrow, high-impact stream with the
efficiency of a 25º fan pattern.
TYPE F ADAPTER
Type F - Fits most Black
& Decker, Powerwasher
and Husky brand electric
units.
TYPE K ADAPTER
Type K - Fits most
Karcher brand units.
Directions for
Use
1. Engage spray gun trigger safety
latch in the safe position.
2. Disconnect existing lance/nozzle
from gun.
3. If an adapter is necessary, push it
into the end of the gun, then twist
to lock the bayonet tabs into place.
Make sure it is securely in place
before spraying.
4. Connect Quick Click lance to gun.
5. Connect (push) desired Quick Click
nozzle into end of Quick Click
lance.
6. Complete cleaning project.
7. To disconnect nozzle, pull sliding
collar on lance away from nozzle.
• Due to their increased cleaning
power, Quick Click nozzles can cause
damage to vehicles, woodwork,
paint, loose cement and other soft
materials. Use with caution.
HOW TO AVOID DAMAGING
SURFACES
Damage to cleaning surfaces occurs
because the impact force of the water
exceeds the durability of the surface. You
can vary the impact force by controlling
the nozzle’s fan pattern, the nozzle’s
angle to the cleaning surface, and the
nozzle’s distance from the cleaning
surface. Never use a narrow high impact
stream or a Turbo/rotary nozzle on a
surface that is susceptible to damage.
Avoid spraying windows with a narrow
high impact stream or turbo nozzle.
Doing so may break the window. The
most sure way to avoid damaging
surfaces is to follow these steps:
1. Before triggering the gun, adjust the
nozzle to a wide fan pattern.
2. Place the nozzle approximately 4-5
feet away from the cleaning surface.
Then hold the nozzle at a 45 degree
angle to the cleaning surface. Trigger
the gun.
3. Vary the fan pattern spray angle and
the distance to the cleaning surface
until optimum cleaning efficiency is
achieved without damaging the
surface.
2
www.chpower.com
Operating Instructions and Parts Manual
alto impacto o con una boquilla turbo.
Al hacer esto puede quebrar la
ventana. La forma más segura de
evitar dañar las superficies es seguir
estos pasos:
1. Antes de apretar el gatillo, ajuste
la boquilla en un patrón en
abanico amplio.
2. Coloque la boquilla aproximadamente a 4-5 pies (1-1.5 m) de
distan-cia de la superficie de
limpieza. Luego sostenga la
boquilla en un ángulo de 45
grados con respecto a la superficie
de limpieza. Dispare la pistola.
3. Varíe el ángulo de rociado del
patrón en abanico y la distancia a
la superficie de limpieza hasta
lograr una óptima eficiencia de
limpieza sin dañar la superficie.
Notas
NOTICE
Descripción (Continuación)
Nota: Si la lavadora a presión tiene un
tanque de detergente, la boquilla
debe estar a la mínima presión para
aspirar el detergente.
Boquilla en abanico
ajustable
Boquilla de uso general.
Limpia superficies
amplias como revestimientos
exteriores, plataformas y cercas. El
patrón de rociado puede variar desde
0º de alto impacto hasta un abanico
de 60º de ancho al girar la boquilla.
Ajuste la presión desde alta a baja
extendiendo la boquilla 1/2".
Nota: La boquilla debe estar a la
mínima presión para aspirar el
detergente.
Boquilla turbo
(giratoria)
Excelente para limpieza
profunda de superficies
resistentes, como hormigón
manchado, cuadriciclos y motocicletas
todo terreno o revestimientos
exteriores. Combina la potencia de un
chorro angosto de alto impacto con la
eficiencia de un patrón en abanico de
25º.
ADAPTADOR TIPO F
Tipo F – Sirve para la
mayoría de las unidades
eléctricas marca Black &
Decker, Powerwasher y
Husky.
ADAPTADOR TIPO K
Tipo K – Sirve para la
mayoría de las unidades
marca Karcher.
Instrucciones de uso
1. Enganche el pasador de seguridad
del gatillo de la pistola rociadora
en la posición segura.
2. Desconecte de la pistola la
lanza/boquilla existente.
3. Si se necesita un adaptador, introdúzcalo a presión en el extremo de
la pistola, luego gire para trabar
las lengüetas de la bayoneta en su
lugar. Asegúrese de que esté en su
lugar en forma segura antes de
rociar.
4. Conecte la lanza Quick Click a la
pistola.
5. Conecte (presione) la boquilla
Quick Click deseada en un extremo
de la lanza Quick Click.
6. Complete el proceso de limpieza.
7. Para desconectar la boquilla, tire el
anillo deslizante de la lanza para
alejarlo de la boquilla.
• Debido a su mayor potencia de
limpieza, las boquillas Quick Click
pueden provocar daños a vehículos,
trabajos de carpintería, pintura,
cemento suelto y otros materiales
blandos. Use con precaución.
CÓMO EVITAR EL DAÑO A LAS
SUPERFICIES
El daño a las superficies de limpieza
ocurre porque la fuerza de impacto
del agua supera la durabilidad de la
super-ficie. Puede variar la fuerza de
impacto controlando el patrón en
abanico de la boquilla, el ángulo de la
boquilla con respecto a la superficie de
limpieza y la distancia entre la
boquilla y la superficie de limpieza.
Nunca utilice un chorro angosto de
alto impacto ni una boquilla
turbo/giratoria sobre una superficie
propensa a ser dañada. Evite rociar las
ventanas con un chorro angosto de
6
Manuel de Instrucciones y Lista de Piezas
3
www.chpower.com
PW1049
Ref Part
No. Description Number Qty.
1 F type adapter with o-ring & spring PM290040SV 1
2 K type adapter with o-ring & spring PM290030SV 1
3 Adjustable pressure nozzle PM343314SV 1
4 Adjustable fan nozzle PM343312SV 1
5 Turbo nozzle PM343313SV 1
6 * O-ring (on gun end of Lance) PM232200SV 1
7 Lance PM343311SV 1
* Not Shown
Address any correspondence to:
Campbell Hausfeld
Attn: Customer Service
100 Mundy Memorial Drive
Mt. Juliet, TN 37122 U.S.A.
Please provide following
information:
- Model number
- Serial number (if any)
- Part description and number
as shown in parts list
For replacement parts or technical assistance,
call 1-800-330-0712
1
2
3
7
4
5
AVISO
4
www.chpower.com
Operating Instructions and Parts Manual
Notes
Manuel de Instrucciones y Lista de Piezas PW1049
Sistema
Quick Click
Sírvase leer y conservar estas instrucciones. Léalas cuidadosamente antes de intentar
armar, instalar, operar o efectuar mantenimiento al producto descrito. Protéjase a sí
mismo y a los demás observando toda la información de seguridad. ¡El no cumplir con las
instrucciones podría ocasionar lesiones personales y/o daños materiales! Conserve estas
instrucciones para futura referencia.
Importantes instrucciones
de seguridad
• Riesgo de inyección o lesiones
graves. Manténgase alejado de la
boquilla.
• NUNCA dirija el rociado de alta
presión a ninguna persona, animal
ni a usted mismo.
• Nunca coloque la mano ni los dedos
sobre la boquilla de rociado
mientras opera la unidad.
• Nunca intente detener ni desviar las
pérdidas con partes de su cuerpo.
• Siempre use gafas de seguridad y
vestimenta de protección cuando
opere o realice el mantenimiento de
la unidad.
• Siempre retire la lanza de la pistola
antes de limpiar los residuos de la
boquilla.
• Asegúrese de que todas las piezas
estén bien ajustadas antes de cada
uso.
• Siga todas las advertencias incluidas
con su lavadora a presión.
Descripción
El sistema Quick Click ofrece una
opción de tres boquillas distintas –
cada una se conecta a una única lanza.
Este sistema permite realizar una
variedad de trabajos de limpieza con
un solo accesorio. Úselo con cualquier
lavadora eléctrica clasificada hasta
1900 psi (máximo) utilizando
accesorios estilo bayoneta. Se incluyen
dos adaptadores que calzan en la
mayoría de las marcas de lavadoras a
presión.
Use únicamente con lavadoras a
presión ELÉCTRICAS
No utilice con ninguna lavadora a
presión que tenga un motor a gas.
Boquilla a presión
ajustable
Ideal para limpiar
automóviles, casas,
revestimientos
exteriores y plataformas. La boquilla a
presión ajustable se ajusta girando el
extremo de la boquilla; hacia la
derecha para baja presión y hacia la
izquierda para máxima presión.
IN465900AV 11/05
© 2005 Campbell Hausfeld/Scott Fetzer
Anillo
La boquilla se
conecta aquí
Si es necesario, el adaptador se
conecta al extremo de la bayoneta
Lengüetas de la bayoneta
Lanza
BUILT TO LAST
!
ADVERTENCIA
!
PRECAUCION
Loading...
