Your music + our passion

551R

azur

РУССКИЙ

Аудиовизуальный (АВ) приемник

Руководство для пользователя

Содержание

Введение.......................................................................................................93

Важные инструкции по технике безопасности .........................................94

Ограниченная гарантия ...............................................................................95

Органы управления на передней панели ..................................................96

Разъемы на задней панели.........................................................................97

Совместимость с устройствами Apple........................................................98

Пульт дистанционного управления (ДУ) ....................................................98

Подключение акустических систем ...........................................................99

Дисплей на передней панели......................................................................99

Подключение цифровых аудиоустройств ................................................100

Подключение аналоговых аудиоустройств ..............................................100

Подключение устройств ко входам HDMI ................................................101

Подключение устройств к аналоговым видеовходам.............................101

Подключение устройств к видеовыходам (HDMI) ..................................102

Прямой 5.1/7.1-канальный вход.................................................................102

7.1-канальный выход предварительного усилителя................................103

Подключение антенн .................................................................................103

FM-антенна .................................................................................................103

Рамочная AM-антенна................................................................................103

Входные разъемы на передней панели ...................................................103

Подготовка ресивера 551R к работе .......................................................104

1. Выбор конфигурации акустических систем....................................104

2. Настройка акустических систем .....................................................105

Задержка АС .........................................................................................105

Калибровка уровней громкости ..........................................................106

Автоматическая настройка уровней громкости и

расстояний до АС..................................................................................106

3. Назначение видеовходов.................................................................107

Назначение видеопроцессора, обработка .........................................108

4. Настройка источников сигнала .......................................................108

Тип аудиосоединения ............................................................................108

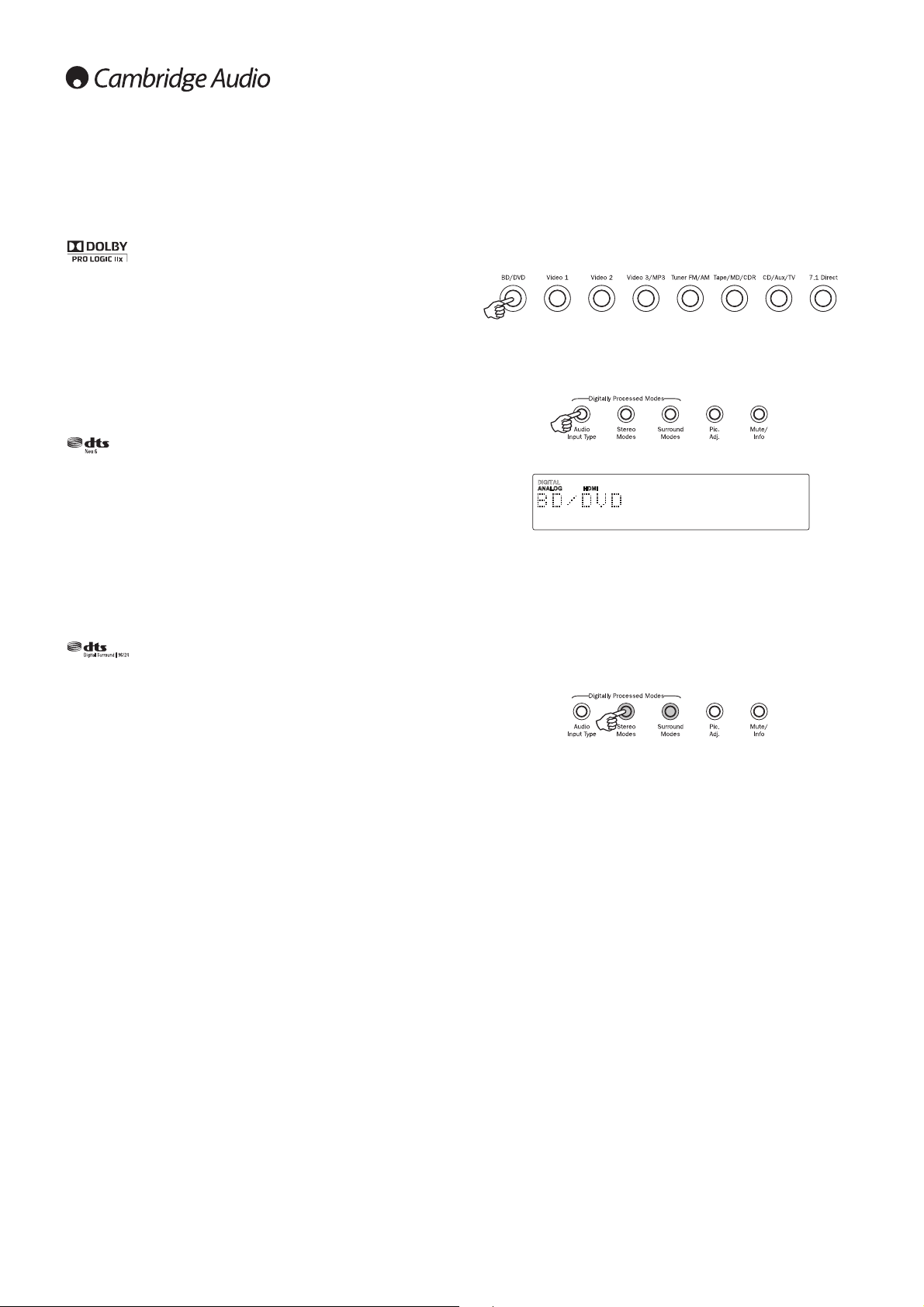

Режимы объемного звука..........................................................................109

Инструкции по эксплуатации .....................................................................110

Выбор источника сигнала.....................................................................110

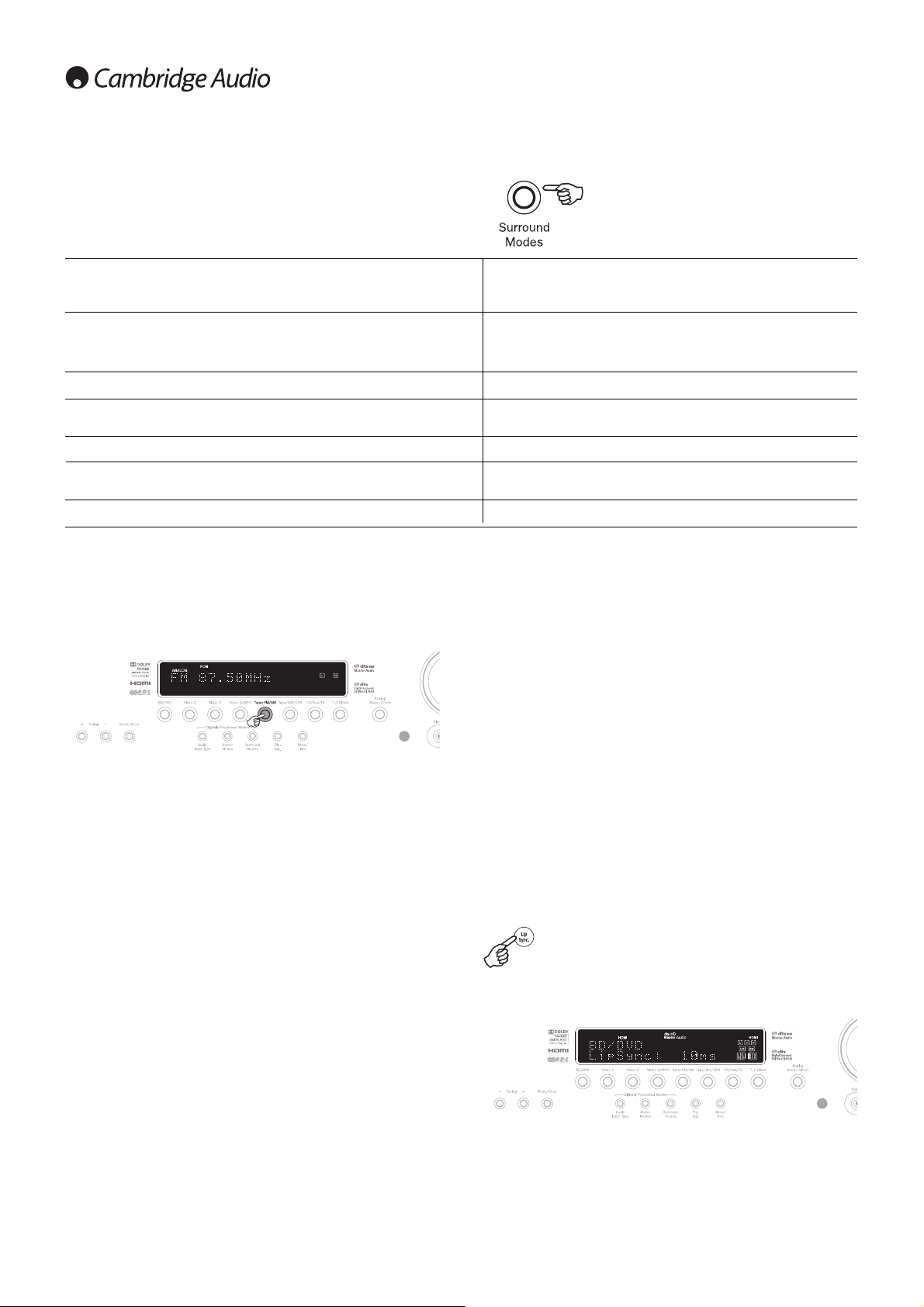

Использование тюнера.........................................................................114

Синхронизация артикуляции ...............................................................114

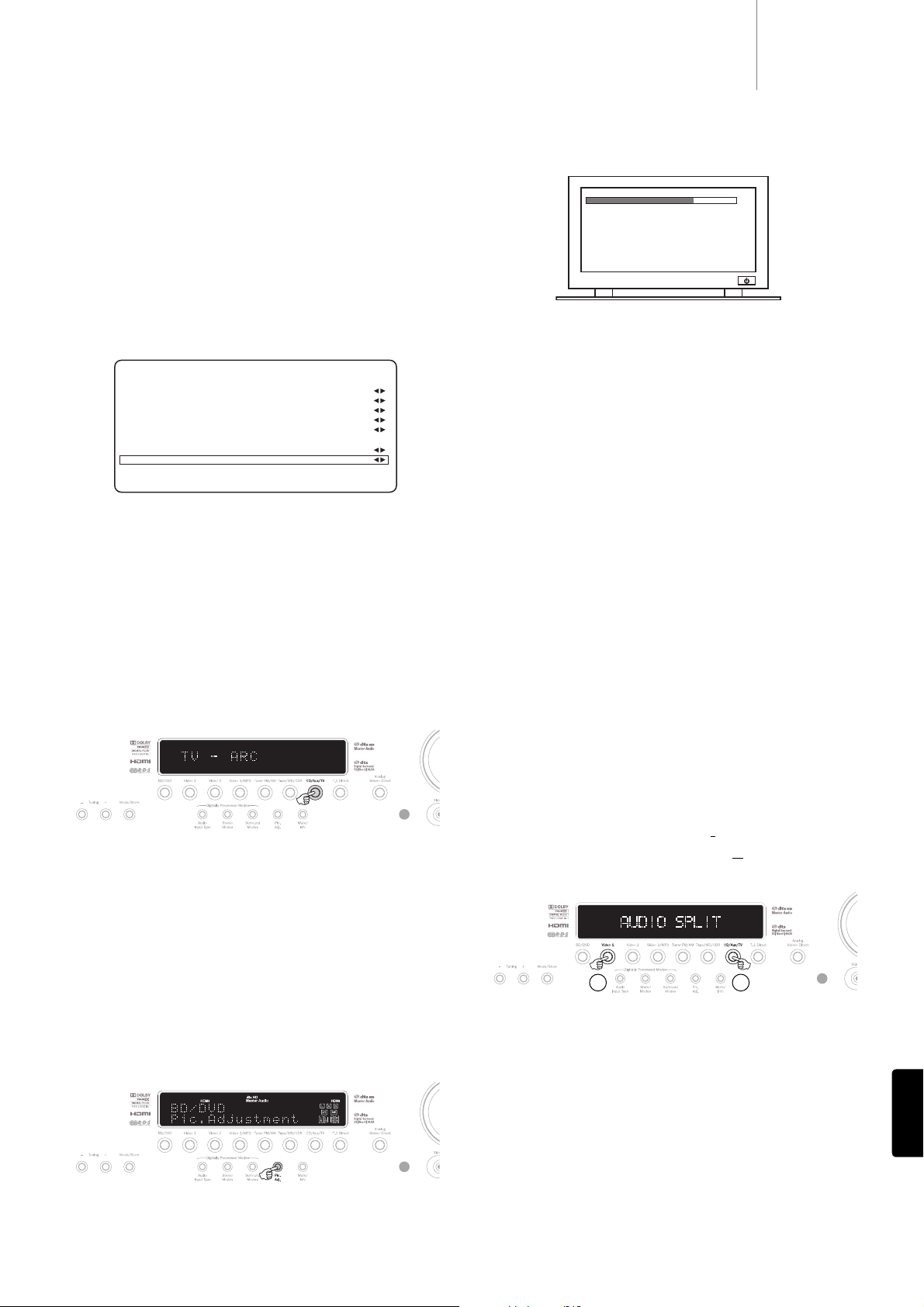

Использование ARC..............................................................................115

Режим разделения аудиосигналов ......................................................115

Настройка дополнительных параметров .................................................116

Кроссоверы сабвуфера и управление тембром НЧ...........................116

Использование режима двойного усилителя .....................................116

Настройка тембра, сабвуфера, LFE....................................................116

Настройка экранного меню..................................................................117

Дополнительные настройки Dolby, DTS ..............................................117

Управление динамическим диапазоном.............................................117

Переназначение акустических систем для DTS-HD .........................118

Сброс и резервная память ........................................................................119

Устранение неполадок ..............................................................................120

Технические характеристики ....................................................................121

Не забудьте зарегистрировать приобретенное изделие.

Посетите веб-сайт: www.cambridge-audio.com/sts

После регистрации вы в числе первых будете получать перечисленную ниже информацию.

Сведения о будущей продукции.

Сведения об обновлениях программ.

Новости и информацию о событиях, эксклюзивных предложениях и конкурсах.

-Настоящее руководство поможет пользователю упростить установку оборудования и эксплуатировать его с максимальной эффективностью. Содержащаяся в настоящем документе информация была тщательно проверена на момент публикации. Однако компания Cambridge Audio проводит политику постоянного усовершенствования своей продукции, и поэтому оставляет за собой право вносить изменения в конструкцию изделий и их технические характеристики без предварительного уведомления.

В настоящем документе содержится проприетарная информация, защищенная законодательством об авторском праве. Все права защищены. Без предварительного письменного разрешения производителя запрещается воспроизводить полностью или частично настоящее руководство механическими, электронными или иными средствами, в любой форме. Все товарные знаки и зарегистрированные товарные знаки являются собственностью соответствующих владельцев.

Изготовлено по лицензии Dolby Laboratories. Dolby и символ с двумя буквами D являются товарными знаками компании Dolby Laboratories.

Изготовлено по лицензии в соответствии с патентами США №№: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535; 7,212,872; 7,333,929; 7,392,195; 7,272,567, а также другими патентами и заявками на патенты в США и других странах. DTS является зарегистрированным товарным знаком, а логотипы DTS, символ, DTS-HD и DTS-HD Master Audio являются товарными знаками компании DTS, Inc. © 1996–2011 DTS, Inc. Все права защищены.

HDMI, логотип HDMI и High-Definition Multimedia Interface являются товарными знаками или зарегистрированными товарными знаками компании HDMI Licensing LLC.

551Razur

Перед подключением

Введение

Благодарим вас за приобретение аудио-видеоресивера 551R. Мы уверены, что он прослужит вам долгие годы и будет доставлять удовольствие от прослушивания. Как и вся продукция Cambridge Audio ресивер 551R соответствует трем основным принципам: выдающиеся эксплуатационные характеристики, простота использования и невероятно выгодная цена.

Именно поэтому семь высококлассных полностью дискретных 60-Вт усилителей отделены от входных каскадов и схем обработки и оснащены большим блоком питания с тороидальным трансформатором, имеющим малый магнитный поток. Благодаря такой тщательно продуманной конструкции усилительных каскадов, ресивер 551R способен передать динамику и масштаб звуковых дорожек современных фильмов, а также предельно достоверно чисто воспроизводить музыкальные записи со стереофонических и многоканальных источников сигнала.

Аудио-видеоресивер оснащен полным набором цифровых и аналоговых входов, включая HDMI. Это позволяет подключать оснащенные соответствующим образом проигрыватели дисков Blu-ray, DVDпроигрыватели, приемники спутникового ТВ (телевизионные приставки) и игровые консоли с декодированием звука в стереофонический формат, формат стереозвука с сабвуфером и различные цифровые форматы объемного звука.

Поддерживаются самые современные форматы звука, включая Dolby True HD, Dolby Digital Plus, DTS-HD Master Audio и DTS-HD High Resolution Audio как в режиме 5.1-каналов, так и в режиме 7.1-каналов. В частности, поддержка форматов без потерь Dolby True HD и DTS HD Master Audio обеспечивает беспрецедентное качество воспроизведения дисков Blu-ray.

Поддерживаются различные функции HDMI 1.4, включая сквозную передачу сигналов 3D ТВ и сигналов в формате «Deep Colour» (Глубокий цвет) с соответствующих источников и передачи сигнала обратного аудиоканала с телевизоров, оснащенных этой функцией.

Ресивер 551R также может декодировать аналоговые или цифровые стереофонические сигналы в форматах Dolby Pro Logic® II или IIx и DTS Neo:6 для реалистичного и эффективного воспроизведения объемного звука с источников стереосигналов с матричным кодированием. Также возможна сложная постобработка цифрового 5.1-канального материала в форматах PLIIx или DTS Neo:6 для преобразования в 7.1-канальный звук.

Традиционные аналоговые стереовходы позволяют подключать высококлассные проигрыватели компакт-дисков и подобную аппаратуру, а режим прямого аналогового стереовхода без обработки обеспечивает для таких источников оптимальное качество воспроизведения стереозвука.

Ресивер 551R также оснащен 5.1/7.1-канальным аналоговым входом. Он позволяет подключить проигрыватель дисков DVD-Audio или SACD, оснащенный 5.1-канальным выходом, и обеспечивает совместимость с будущими 7.1-канальными аудиоустройствами.

Наряду с полным набором аудиовыходов ресивер 551R также осуществляет коммутацию с транскодированием и масштабированием (повышением разрешения) на выход HDMI всех аналоговых видеосигналов с композитных входов, входов S-Video, компонентных входов и входов HDMI.

Порт RS232 и вход ИК-приемника упрощают интеграцию ресивера 551R в заказные системы.

Все эти фирменные схемы заключены в акустически демпфированный низкорезонансный корпус. В комплект также входит эстетичный и простой в использовании пульт дистанционного управления Azur Navigator, обеспечивающий управление всеми функциями аудиовидеоресивера.

Следует помнить, что качество воспроизведения ресивера 551R не может быть выше качества системы, к которой он подключен. Старайтесь не использовать с данным прибором низкокачественные источники сигнала, акустические системы, видео- и аудиокабели. Естественно, мы рекомендуем использовать проигрыватели дисков Blu-ray, цифровые и аналоговые докстанции для iPod, сетевые и CD-плееры серии Cambridge Audio Azur, разработанные в соответствии с теми же высокими стандартами, что и ресиверы производства нашей компании. Продавец вашей системы может также поставить межблочные кабели Cambridge Audio превосходного качества, использование которых позволит реализовать весь потенциал системы.

Благодарим вас за то, что вы нашли время ознакомиться с настоящим руководством. Рекомендуем сохранить его для дальнейшего использования.

При подготовке ресивера 551R к работе сначала необходимо подключить все акустические системы (АС) и источники видеосигнала, а затем настроить данный прибор с помощью экранного меню, так как перед использованием ресивера 551R необходимо выполнить различные настройки и регулировки.

Однако перед подключением устройств или настройкой параметров настоятельно рекомендуется ознакомиться с разделом «Подготовка ресивера 551R к работе» настоящего руководства, начиная со стр. 104.

Здесь представлены инструкции, которые помогут надлежащим образом подключить источники сигнала и телевизор.

Мэтью Брамбл (Matthew Bramble), Технический директор компании Cambridge Audio и группа разработчиков ресивера 551R

РУССКИЙ

Для вашей собственной безопасности перед подключением к устройству сетевого электропитания внимательно прочитайте следующие важные инструкции по мерам безопасности. Кроме того, это будет также способствовать лучшей производительности и увеличению срока службы устройства:

1. Прочитайте настоящие инструкции.

2. Сохраните настоящие инструкции.

3. Обратите внимание на все предупреждения.

4. Следуйте всем указаниям.

5. Не допускайте использования данного аппарата около воды.

6. Чистку следует осуществлять только сухой тряпкой.

7. Не закрывайте доступ к вентиляционным отверстиям. Установку следует выполнять в соответствии с указаниями изготовителя.

8. Не допускается устанавливать аппарат вблизи источников тепла, например,

радиаторов, батарей отопления, печей и других устройств (в том числе усилителей), вырабатывающих тепло.

9. Не следует игнорировать функцию безопасности, обеспечиваемую вилкой с

фиксированным положением введения в розетку или заземляемого типа. Вилка с фиксированным положением введения в розетку оснащена двумя контактами, один из которых шире другого. Вилка заземляемого типа оснащена двумя ножевыми контактами и третьим штыревым контактом заземления. Широкий ножевой и третий штыревой контакты предназначены для обеспечения вашей безопасности. Если входящая в комплект поставки вилка не входит в розетку, обратитесь к электрику для замены устаревшей розетки.

10. Примите меры, чтобы шнур питания не лежал на проходе и не был где-то зажат, особенно около вилки, электрических розеток и места выхода шнура из аппарата.

11. Следует использовать лишь приспособления и принадлежности,

предусмотренные изготовителем.

12. Следует использовать лишь тележки, стойки, треножники, кронштейны или столы, предусмотренные изготовителем или проданные с устройством. При использовании тележки обращайте внимание на предупреждения о мерах предосторожности при перемещении тележки или устройства, чтобы избежать травм при их опрокидывании.

13. Отключайте аппарат во время грозы или, когда он не используется продолжительное время.

14. Все работы по сервисному обслуживанию должны выполняться только квалифицированным персоналом сервисных служб. Сервисное обслуживание необходимо, когда аппарат имеет какие-либо повреждения, например шнура питания или вилки, в него попала жидкость или посторонние предметы, он находился под воздействием дождя или влаги, неправильно работает или его уронили.

ПРЕДУПРЕЖДЕНИЕ! – Для уменьшения риска пожара или поражения электрическим током не

следует подвергать устройство воздействию дождя или влаги.

– Не допускается подвергать батареи (батарейный блок или установленные

батареи) воздействию чрезмерно высоких температур, то есть прямых солнечных лучей, огня и т.п.

Устройство следует устанавливать так, чтобы была возможность отключения сетевой вилки от сетевой розетки (или разъема на задней стенке устройства). Если в качестве устройства отсоединения используется сетевая вилка, это устройство всегда должно быть в рабочем состоянии. Следует использовать лишь шнур питания, входящий в комплект поставки устройства.

Удостоверьтесь, что устройство размещается в достаточно вентилируемом месте (не меньше 10 см свободного пространства с каждой стороны вокруг него). На устройство сверху не следует помещать никаких предметов. Устройство не следует устанавливать на ковер или другую мягкую поверхность, а входные и выходные вентиляционные решетки не должны быть заблокированы какими-либо предметами. Не закрывайте вентиляционные решетки такими предметами, как газеты, скатерти, занавески и т.д.

Это устройство не следует устанавливать вблизи воды или подвергать воздействию капель или брызг воды или других жидкостей. На аппарат не следует ставить сосуды с жидкостью, например вазы.

Символ вспышки молнии в виде зигзага со стрелкой внутри равностороннего треугольника предназначен для предупреждения пользователя о присутствии внутри корпуса изделия неизолированного «опасного напряжения» достаточно большой величины, чтобы создать риск поражения человека электрическим током.

Восклицательный знак внутри равностороннего треугольника предназначен для предупреждения пользователя о наличии важных указаний по эксплуатации и техническому обслуживанию в документации по сервисному обслуживанию на соответствующее устройство.

Этот символ на корпусе изделия указывает, что это устройство является устройством класса II (с двойной изоляцией).

Символ WEEE

(в соответствии с директивой ЕС об утилизации отходов электрического и электронного оборудования). Символ перечеркнутого бака на колесиках является значком Европейского союза и указывает на отдельный сбор отходов электрического и

электронного оборудования. Данное изделие содержит электрическое и электронное оборудование, которое может быть повторно использовано или восстановлено и которое не должно утилизироваться вместе с несортированным обычным мусором. Просьба возвращать устройство авторизованному дилеру, у которого вы его покупали или обратиться к нему за дополнительными сведениями.

Маркировка CE

Данный прибор соответствует европейским директивам по

низковольтным устройствам (2006/95/EC), электромагнитной совместимости (2004/108/EC) и экологически эффективной конструкции энергопотребляющих приборов (2009/125/EC) при использовании и установке в соответствии с настоящим руководством по эксплуатации. Для обеспечения соответствия с данным прибором необходимо использовать только принадлежности Cambridge Audio, а обслуживание должен выполнять квалифицированный персонал сервисного центра.

Маркировка C-Tick

Данное изделие удовлетворяет требованиям стандартов

Австралийского ведомства по радиосвязи и требованиям к

электромагнитной совместимости (EMC).

Маркировка ГОСТ-Р

Это изделие отвечает требованиям российских стандартов по безопасности.

Нормативные документы FCC

ПРИМЕЧАНИЕ. ИЗГОТОВИТЕЛЬ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА РАДИО И ТВ-ПОМЕХИ, ВЫЗВАННЫЕ НЕСАНКЦИОНИРОВАННЫМИ ИЗМЕНЕНИЯМИ, ВНЕСЕННЫМИ В ДАННОЕ УСТРОЙСТВО. УКАЗАННЫЕ ИЗМЕНЕНИЯ МОГУТ ПРИВЕСТИ К ЛИШЕНИЮ ПОЛЬЗОВАТЕЛЯ ПРАВА ИСПОЛЬЗОВАНИЯ УСТРОЙСТВА.

Данное устройство успешно прошло испытания на соответствие ограничениям по классу B для цифровых устройств, согласно части 15 правил FCC. Эти ограничения предназначены для нормальной защиты

от критических помех при установке устройства в жилых помещениях. В данном устройстве генерируется, используется и может излучаться радиочастотная энергия, которая, если устройство установлено и эксплуатируется с отклонениями от требований данных инструкций, может стать причиной критических помех для радиосвязи. Однако нет гарантии, что помехи не возникнут при конкретной установке.

Если устройство создает критические помехи для радио или телевизионного приема, что может быть определено путем включения и выключения устройства, пользователю предлагается устранить помехи путем применения одной или нескольких из следующих мер:

- переориентирование или перемещение приемной антенны и приемника в другое

место.

- Увеличьте разъединение между оборудованием и приемником

- Подключение оборудования к розетке цепи, отличной от той, к которой

подключен приемник.

- Обращение за помощью к дилеру или опытному техническому специалисту.

Важные инструкции по технике безопасности

551Razur

РУССКИЙ

Вентиляция

ВНИМАНИЕ – устройство во время эксплуатации нагревается. Не рекомендуется

помещать несколько устройств друг на друга. Не следует помещать его в замкнутый объем, например в книжный шкаф или шкаф, не снабженный достаточной вентиляцией.

Удостоверьтесь, что небольшие предметы не провалились в вентиляционную решетку. Если это произошло, немедленно выключите устройство, отключите от сетевого источника питания и обратитесь к дилеру за консультациями.

Место размещения

Следует тщательно выбирать место размещения. Избегайте установки устройства в местах, где оно попадет под воздействие прямых солнечных лучей или источника тепла. На устройство не следует помещать источники открытого огня, например, свечи. Также избегайте мест, подверженных вибрациям и воздействию чрезмерного количества пыли, холода или влаги. Устройство может использоваться в умеренных климатических условиях. Данное устройство следует устанавливать на устойчивую ровную поверхность. Не следует помещать его в изолированный объем, например в книжный шкаф или шкаф.

Данное устройство следует устанавливать на устойчивую ровную поверхность. Не следует помещать его в изолированный объем, например в книжный шкаф или шкаф. Не следует помещать устройство на неустойчивую поверхность или полку. Падение устройства может привести к его серьезным повреждениям, а также к травмированию взрослых и детей. Сверху на данное устройство не следует помещать другое оборудование.

Из-за паразитных магнитных полей, которые могут создать помехи, не следует размещать рядом поворачивающиеся платформы или телевизоры.

Электронные звуковые компоненты рассчитаны на работу в течение около недели (при условии работы по несколько часов в день). Это позволяет устанавливать новые компоненты, и со временем улучшать звуковые характеристики.

Источники питания

Устройство должно получать питание только от источника питания типа, указанного на паспортной табличке. Если вы точно не знаете тип источника питания у вас дома, проконсультируетесь с поставщиком изделия или местным поставщиком электроэнергии.

Это устройство предназначено для работы в режиме ожидания, когда оно не используется, что увеличивает срок службы усилителя (это является верным для всего электронного оборудования). Для выключения устройства полностью выключите выключатель на задней панели. Если устройство не предполагается использовать в течение длительного периода, отключите шнур питания от розетки сетевого питания.

Перегрузка

Не следует допускать перегрузки стенных розеток сетевого питания или удлинительных шнуров, поскольку это может привести к риску пожара или поражения электрическим током. Опасными являются перегруженные стенные розетки сетевого питания, удлинительные шнуры, потертые шнуры питания, поврежденная или треснутая изоляция проводов и сломанные штепсельные вилки. Их эксплуатация создает риск пожара или поражения электрическим током.

Проверьте, чтобы каждый шнур питания был надежно подключен. Чтобы предотвратить сетевые помехи, не следует прокладывать соединительные провода вместе со шнуром питания и выводами акустических систем.

Чистка

Для чистки устройства протрите корпус сухой безворсовой тканью. Не следует использовать чистящие жидкости, содержащие спирт, аммиак или абразивы. Не следует распылять аэрозоль на устройство или около него.

Утилизация аккумуляторных батарей

Батареи могут содержать вредные для окружающей среды вещества. Утилизируйте разряженные батареи в соответствии с местными нормативами по охране окружающей среды и по переработке электронных компонентов.

Акустические системы

Перед выполнением любых подключений к акустическим системам следует удостовериться, что питание всех устройств отключено, а при выполнении подключений следует использовать соответствующие соединительные средства.

Сервисное обслуживание

Рассматриваемые устройства не подлежат обслуживанию пользователями, при возникновении проблемы ни в коем случае не следует пытаться ремонтировать, разбирать или дорабатывать устройство. Игнорирование этого предупреждения может привести к серьезным травмам в результате поражения электрическим током. При появлении проблемы или неисправности, просьба обращаться к своему дилеру.

ВАЖНО

Если приемника используется на максимальном уровне громкости, сенсор обнаружит превышение температуры и на дисплее появится сообщение "PROTECTION OVERLOAD" ("ПЕРЕГРУЗКА ЗАЩИТЫ"). Приемник затем переключится в режим ожидания (Standby). Его не удастся включить снова, пока температура не снизится до более нормального уровня.

Компания Cambridge Audio гарантирует, что это изделие не имеет материальных и производственных дефектов (при условии соблюдения условий, сформулированных ниже). Компания Cambridge Audio будет производить ремонт или замену (по выбору компании Cambridge Audio) этого изделия или любых дефектных деталей в этом изделии. Гарантийные сроки могут быть различными в разных странах. В случае сомнения, проконсультируйтесь у дилера и сохраняйте документы, подтверждающие покупку.

Для получения гарантийного обслуживания, пожалуйста, обращайтесь к авторизованному дилеру компании Cambridge Audio, у которого Вы купили это изделие. Если ваш дилер не имеет нужного оборудования для ремонта вашего изделия компании Cambridge Audio, то оно может быть возвращено через вашего дилера в компанию Cambridge Audio или к авторизованному агенту по обслуживанию компании Cambridge Audio. Вам следует отправить это изделие либо в его оригинальной упаковке, либо в такой упаковке, которая обеспечивает аналогичный уровень защиты.

Для получения гарантийного обслуживания следует представить документ, подтверждающий покупку в форме счета или принятого инвойса, служащими доказательством того, что данное изделие находится в пределах гарантийного срока.

Эта гарантия недействительна, если (a) на этом изделии изменен или удален фабричный серийный номер или (b) это изделие не было куплено у авторизованного дилера компании Cambridge Audio. Вы можете позвонить в компанию Cambridge Audio или к вашему местному агенту по продаже компании Cambridge Audio для подтверждения того, что у Вас имеется неизмененный серийный номер и/или что Вы сделали покупку у авторизованного дилера компании Cambridge Audio.

Эта гарантия не распространяется на косметическое повреждение или на поломку, вызванную непредвиденными обстоятельствами, несчастным случаем, неправильным употреблением, злоупотреблением, небрежностью, коммерческим использованием или модификацией изделия или любой его части. Эта гарантия не распространяется на повреждение, вызванное неподходящим действием, обслуживанием или установкой, или ремонтом, предпринятым кем-то другим, кроме компании Cambridge Audio или дилера компании Cambridge Audio, или авторизованного агента по обслуживанию, имеющего разрешение от компании Cambridge Audio на проведение гарантийных работ. Любые недозволенные ремонты будут приводить к лишению пользования этой гарантией. Эта гарантия не распространяется на изделия, проданные "КАК ОНИ ЕСТЬ" или "БЕЗ ОТВЕТСТВЕННОСТИ ПРОДАВЦА ЗА ДЕФЕКТЫ".

В СООТВЕТСТВИИ С ЭТОЙ ГАРАНТИЕЙ, РЕМОНТЫ ИЛИ ЗАМЕНЫ - ЭТО ИСКЛЮЧИТЕЛЬНОЕ СРЕДСТВО ЗАЩИТЫ ПОТРЕБИТЕЛЯ. КОМПАНИЯ CAMBRIDGE AUDIO НЕ ДОЛЖНА БЫТЬ ОТВЕТСТВЕННОЙ ЗА ЛЮБЫЕ НЕПРЕДВИДЕННЫЕ ИЛИ ПОСЛЕДУЮЩИЕ УБЫТКИ В СВЯЗИ С НАРУШЕНИЕМ ЛЮБОЙ ЯВНОЙ ИЛИ ПРЕДПОЛАГАЕМОЙ ГАРАНТИИ НА ЭТО ИЗДЕЛИЕ. КРОМЕ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ СОГЛАСНО ЗАКОНУ, ЭТА ГАРАНТИЯ ЯВЛЯЕТСЯ ИСКЛЮЧИТЕЛЬНОЙ И ЗАМЕНЯЕТ ВСЕ ДРУГИЕ ЯВНЫЕ И ПОДРАЗУМЕВАЕМЫЕ ЛЮБЫЕ ГАРАНТИИ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ ЭТИМ, ПРИГОДНОСТЬ ДЛЯ ПРОДАЖИ И СООТВЕТСТВИЕ ДЛЯ ПРАКТИЧЕСКОЙ ЦЕЛИ.

Некоторые страны и штаты США не допускают исключения или ограничения непредвиденных или последующих убытков или подразумеваемых гарантий, так что вышеупомянутые исключения могут не распространяться на Вас. Эта Гарантия дает Вам определенные законные права, и Вы можете иметь другие установленные законом права, которые изменяются в зависимости от законов конкретного штата или данной страны.

По вопросам сервисного обслуживания (в гарантийный или послегарантийный период) обращайтесь к вашему агенту по продаже.

Ограниченная гарантия

Органы управления на передней панели

Standby/On (Режим ожидания, включение)

Эта кнопка позволяет переключать данный прибор между режимом ожидания (тускло светящийся индикатор питания) и рабочим режимом (ярко светящийся индикатор питания). Режим ожидания – это экологически эффективным энергосберегающий режим (<1 Вт). Данный прибор можно оставлять в режиме ожидания, когда он не используется.

Phones (Наушники)

Это гнездо предназначено для подключения стереофонических наушников с 6,35-мм (1/4-дюймовым) штекером. Рекомендуется использовать наушники с сопротивлением от 32 до 600 Ом.

Примечание. При подключении наушников автоматически отключается звук основного выхода и выхода предварительного усилителя, и выбирается режим микширования до 2-х стереоканалов для использования наушников.

Tuning +/– (Настройка +/–)

Эти кнопки используются для настройки FM- и AM -частот и переключения радиостанций на встроенном тюнере.

Mode/Store (Режим, сохранение)

Эта кнопка служит для переключения режимов тюнера. Нажимайте и удерживайте эту кнопку для сохранения радиостанций (дополнительную информацию см. в разделе «Инструкции по эксплуатации» настоящего руководства).

Дисплей

Дисплей служит для отображения сведений о состоянии прибора.

BD/DVD (BD/DVD-плеер)

Эта кнопка служит выбора в качестве источника сигнала устройства, подключенного ко входу «BD/DVD».

Video 1 (Видео 1)

Эта кнопка служит для выбора в качестве источника сигнала устройства, подключенного ко входу «Video 1» (Видео 1).

Video 2 (Видео 1)

Эта кнопка служит для выбора в качестве источника сигнала устройства, подключенного ко входу «Video 2» (Видео 2).

Video 3/MP3 (Видео 3/MP3-плеер)

Эта кнопа служит для выбора в качестве источника сигнала устройства, подключенного ко входу «Video 3» (Видео 3) или «MP3 In» (если устройство подключено к 3,5-мм входу типа «мини-джек»).

Примечание. Вход левого аудиоканала также используется для подключения входящего в комплект поставки микрофона для автоматической настройки. Дополнительные сведения см. в разделе «Автоматическая настройка» настоящего руководства.

Tuner FM/AM (FM/AM-тюнер)

Эта кнопка служит для выбора тюнера. В режиме тюнера эта кнопка служит для переключения режимов «AM» и «FM».

Tape/MD/CDR (Магнитофон, MD-, CD-R-рекордер)

Эта кнопка служит для выбора в качестве источника сигнала устройства, подключенного ко входу «Tape/MD/CDR» (Магнитофон, MD-, CD-R-рекордер).

CD/Aux/TV (CD-плеер, вспомогательный вход, ТВ)

Эта кнопка служит для выбора в качестве источника сигнала устройства, подключенного ко входу «CD/Aux» (CD-плеер, вспомогательный вход).

При активированной функции ARC (см. следующий раздел) повторное нажатие этой кнопки приводит к выбору передачи сигнала обратного аудиоканала (Audio Return Channel) с телевизора, оснащенного соответствующей функцией.

7.1 Direct (Прямой 7.1-канальный вход)

Эта кнопка служит для выбора в качестве источника сигнала 7.1- или 5.1канального устройства (проигрывателя дисков DVD-A или SACD и т.п.), подключенного к разъемам «7.1 Direct In» (Прямой 7.1-канальный вход).

Примечание. Ресивер 551R запоминает тип аудио- и видеовходов и режим обработки для каждого отдельного источника сигнала. Соответствующие настройки вызываются каждый раз при выборе источника сигнала.

Audio input type (Тип аудиовхода)

Жта кнопка служит для переключения типа аудиовхода: аналоговый, цифровой (коаксиальный, оптический) или HDMI, для выбранного источника сигнала.

Доступные варианты зависят от того, к какому входу подключен источник сигнала, см. следующий раздел.

Stereo modes (Режимы стереозвука)

Эта кнопка служит для переключения прослушивания аудиосигнала источника в режиме стереозвука или стереозвука с каналом сабвуфера с цифровой обработкой.

Surround modes (Режимы объемного звука)

Эта кнопка служит для переключения режимов объемного звука Dolby Digital или DTS (для исходного цифрового аудиоматериала с соответствующим кодированием) или различных эффектов в режимах Pro Logic II/IIx и DTS Neo:6 для аналогового или цифрового аудиоматериала с матричным кодированием.

Pic. Adj. (Настройка изображения)

Эта кнопка служит для выбора различных параметров изображения для источников сигнала, у которых в качестве режима видеопроцессора выбрана только функция обработки (см. раздел «Настройка источников сигнала» настоящего руководства). На экране телевизора отобразится полоса настройки текущего параметра (яркости, контрастности и т.д.). Нажмите кнопку «Pic. Adj.» (Настройка изображения) повторно для перехода к следующему параметра.

Эта кнопка также используется для изменения выходного разрешения видеопроцессора. Нажмите и удерживайте эту кнопку в течение 10 секунд, чтобы текущее выходное разрешение отобразилось на дисплее на передней панели ресивера 551R. Продолжайте удерживать эту кнопку, и будет выбрано следующее доступное разрешение, которое отобразится на дисплее ресивера 551R. См. следующий раздел.

Mute/Info (Отключение звука, информация)

Эта кнопка служит для отключения звука на главных выходах и выходах предварительного усилителя ресивера 551R. Повторное нажатие этой кнопки позволяет снова включить звук.

Примечание. При выборе нового источника сигнала отключение звука всегда отменяется.

Нажмите и удерживайте эту кнопку для отображения текущего режима декодирования.

Analogue Stereo Direct (Прямой аналоговый стереовход)

Эта кнопка служит для переключения в режим прослушивания аудиосигнала непосредственно с аналоговых входов текущего источника без аналогоцифрового преобразования и цифровой обработки сигнала с оптимальным качеством стереозвука.

Volume (Громкость)

Этот регулятор используется для увеличения и уменьшения громкости на выходе ресивера 551R.

Инфракрасный датчик

Этот датчик принимает ИК-команды от входящего в комплект поставки пульта дистанционного управления (ДУ). Требуется прямая видимость и отсутствие препятствий между пультом ДУ и датчиком.

Вход «Video 3» (Видео 3)

Этот выход предназначен для временного подключения видеокамер, игровых консолей и других устройств.

Вход «MP3 In»

К этому входу можно подключать линейный выход или выход наушников портативных аудиоплееров.

2 4

14 15 16 17 18

6 7 8 9 10 11 12

Разъемы на задней панели

132

и HDMI

Это входы и выход для подключения совместимого телевизора или монитора. Входы HDMI можно назначать посредством экранного меню. По умолчанию входы HDMI назначены источникам сигнала «BD/DVD», «Video 1» (Видео 1), «Video 2» (Видео 2). Четвертый вход не назначен какому-либо источнику сигнала.

Эти входы могут быть произвольно назначены любому источнику сигнала. Сведения о назначении видеовходов см. в следующем разделе.

Все видеовходы, как аналоговые, так и HDMI, оснащены функцией транскодирования и выводят сигнал через выход HDMI.

Компонентный видеовходы

По умолчанию компонентные входы не назначены, эти входы можно произвольно назначать. Сведения о назначении видеовходов см. в следующем разделе.

Примечание. Предпочтительные способы подключения к видеовходам в порядке повышения качества: композитный видеовход, вход S-Video, компонентный видеовход, HDMI (видеовход HDMI обеспечивает наилучшее качество). Источники видеосигнала HDMI и компонентного видеосигнала также зачастую поддерживают прогрессивную развертку, которая обеспечивает лучшее качество изображения в случае их поддержки и проигрывателем дисков BD/DVD, и телевизором.

Разъемы для АС

К этим разъемам подключаются акустические системы (АС) с сопротивлением 4–8 Ом. К ним можно подключать АС для 7.1, 5.1 или меньшего количества каналов.

Выключатель «On/Off» (Вкл., выкл.)

Эта кнопка служит для включения и выключения данного прибора.

Разъем для сетевого кабеля питания

Выполнив все соединения, подсоедините кабель питания переменного тока к подходящей электрической розетке. После этого аудио-видеоресивер будет готов к эксплуатации.

1514

9 10

8 12

14 15

551Razur

и FM-антенна и AM-антенна

К этим разъемам подключаются антенны тюнера. Дополнительные сведения см. в разделе «Подключение антенн» настоящего руководства.

Вход ИК-приемника

Этот разъем позволяет ресиверу 551R принимать модулированные ИКкоманды от многокомнатных систем и систем ИК-ретрансляторов.

Переключатель сервисных и обычного режимов

Этот переключатель предназначен только для использования специалистами сервисной службы. Он служит для переключения ресивера

551R между обычными режимом (по умолчанию) и двумя сервисными режимами. Запрещается подключать устройства к разъему RS232 в сервисном режиме, так как это может привести к повреждению ресивера!

Композитные входы и входы S-Video

Эти входы могут быть произвольно назначены любому источнику сигнала.

Порт RS232C

Этот разъем используется для управления ресивером 551R при установке в заказных системах. С полным протоколом управления ресивером 551R можно ознакомиться на нашем веб-сайте.

Аналоговые аудиовходы

Эти входы предназначены для подключения линейных выходов CD-плееров, BD/DVD-плееров и т.п.

Вход и выход «Tape/MD/CDR» (Магнитофон, MD-, CD-R-рекордер)

Эти разъемы предназначены для подключения соответствующих записывающих устройств. Подключение к выходу позволяет осуществлять запись с выбранного в данный момент источника аналогового сигнала.

Цифровые входы

Это цифровые входы S/P DIF и Toslink для каждого источника сигнала. Можно выбрать использование входа различного типа для каждого источника

сигнала, но не подключайте оба входа одновременно к одному источнику сигнала.

Цифровые выходы

Это цифровые выходы S/P DIF и Toslink для записи. Подключение к одному из этих выходов позволяет осуществлять запись с выбранного в данный момент источника цифрового сигнала.

Это параллельные выходы, и к ним можно подключать устройства одновременно.

7.1-канальный выход предварительного усилителя

Этот выход служит для подключения 5.1/7.1-канальных входных разъемов другого усилителя, отдельных усилителей мощности, сабвуфера или активных АС.

Прямой 7.1-канальный вход

Этот вход служит для подключения выходных разъемов проигрывателей дисков DVD-A, SACD или других 5.1/7.1-канальных аналоговых источников сигнала.

Вентиляционная решетка термотоннеля

Эта решетка обеспечивает охлаждение внутренних компонентов ресивера 551R посредством фирменного термотоннеля X-TRACT. НЕ ЗАКРЫВАЙТЕ

ДОСТУП ВОЗДУХА К ЭТОЙ РЕШЕТКЕ!

переключать ресивер в сервисный режим, а также

РУССКИЙ

Пульт дистанционного управления (ДУ)

Pic. Adj. (Настройка изображения)

Эта кнопка служит для выбора различных параметров изображения для источников, у которых в качестве режима видеопроцессора выбрана только функция обработки.

На экране телевизора отобразится полоса настройки текущего параметра (яркости, контрастности и т.д.). Нажмите кнопку «Pic. Adj.» (Настройка изображения) повторно для перехода к следующему параметра.

Lip sync (Синхронизация артикуляции)

Эта кнопка служит для включения функции задержки с целью синхронизации артикуляции в случае нарушения синхронизации звука и видеоизображения. Когда на дисплее ресивера отображается символ режима синхронизации артикуляции, с помощью кнопок увеличения и уменьшения громкости отрегулируйте время задержки. Установка нулевого значения означает отключение задержки для синхронизации артикуляции. См. последующие разделы настоящего руководства.

Tuner AM/FM (AM/FM-тюнер), BD/DVD, Video 1 (Видео 1), Video 2 (Видео 2), Vid 3/MP3, (Видео 3, MP3-плеер), Tape/MD/CDR (Магнитофон, MD-, CD-R-рекордер), CD/Aux/TV (CD-плеер, вспомогательный вход, ТВ)

Нажмите соответствующую кнопку для переключения источника входного сигнала. Повторное нажатие кнопки «Tuner AM/FM» (AM/FM-тюнер) переключает режимы «AM» и «FM».

Повторное нажатие кнопки «CD/Aux/TV» (CD–плеер, вспомогательный вход, ТВ) при активированной функции ARC (см. следующий раздел) позволяет выбрать обратный аудиоканала телевизора.

Выше приведено только краткое описание кнопок. Дополнительную информацию о функциях этих кнопок см. в разделе «Инструкции по эксплуатации» настоящего руководства.

Совместимость с устройствами Apple

Пульт дистанционного управления Azur 551R Navigator позволяет управлять основными функциями устройств Apple, таких как Apple TV и Apple iPod, iPhone, iPad, когда они установлены в док-станцию Cambridge Audio или Apple.

Нажмите и удерживайте кнопку источника сигнала, соответствующую входу, к которому подключено устройство Apple, и при этом одновременно нажмите одну из указанных ниже кнопок.

Функции несколько отличаются в зависимости от устройства Apple.

– ввод

– меню

– пуск, пауза

– эти кнопки используются для регулировки громкости и (или) навигации по меню.

– эти кнопки используются для навигации по меню или перехода и поиска в зависимости от устройства Apple.

Кроме того, пульт дистанционного управления Azur можно сопоставить с шестью определенными устройствами Apple с помощью любой из шести кнопок источников сигнала. Это может быть полезно, если у вас имеется несколько устройств Apple.

Дополнительную информацию о сопоставлении см. в руководстве по эксплуатации устройства Apple.

Сопоставление. Для сопоставления устройства Apple

нажмите и удерживайте требуемую кнопку источника сигнала вместе с кнопкой 4 в течение шести секунд. Некоторые устройства, например Apple TV, отображают визуальную индикацию после выполнения сопоставления.

Отмена сопоставления. Для отмены сопоставления устройства Apple нажмите и удерживайте любую из кнопок источников сигнала вместе с кнопкой 3 в течение шести секунд.

Ресивер 551R поставляется в комплекте с пультом ДУ Azur Navigator. Для его использования установите входящие в комплект поставки батареи типоразмера AAA. Полные сведения о функциях настройки с помощью пульта ДУ см. в последующих разделах настоящего руководства.

Кнопка «Standby/On» (Режим ожидания, включение)

Эта кнопка служит для включения и переключения прибора в режим ожидания.

Analogue Direct (Прямой аналоговый стереовход)

Эта кнопка служит для непосредственного выбора режима аналогового стереовхода для текущего источника сигнала без аналого-цифрового преобразования и цифровой обработки сигнала.

Stereo modes (Режимы стереозвука)

Эта кнопка служит для выбора режима «Стерео» или «Стерео + сабвуфер» для аналоговых и цифровых источников сигнала (с цифровой обработкой).

Surround modes (Режимы объемного звука)

Эта кнопка служит для выбора различных режимов обработки цифрового объемного звука и различных режимов обработки объемного звука с матричным кодированием для аналоговых и цифровых источников сигнала (с цифровой обработкой).

Info (Информация)

Эта кнопка служит для отображения информации о текущем исходном материале и режиме декодирования. Повторное нажатие этой кнопки во время прокрутки на дисплее текущего режима декодирования (если не активирована функция отключения звука) приводит к отображению частоты дискретизации входного сигнала. При прослушивании FMрадиостанций с RDS эта кнопка служит для циклического переключения различных режимов отображения информации RDS.

Stereo Mono (Стерео – моно)

При прослушивании FM-радиостанции эта кнопка служит для переключения между стереофоническим и монофоническим режимами.

Store (Сохранить)

Эта кнопка служит для сохранения частоты в режиме тюнера.

Mode (Режим)

В режиме тюнера эта кнопка служит для выбора режима автоматической настройки, ручной настройки или режима настроенных станций.

Отключение звука

Эта кнопка служит для отключения звука на аудиовидеоресивере. Повторное нажатие этой кнопки позволяет снова включить звук.

Регулятор громкости

Этот регулятор позволяет увеличивать и уменьшать громкость на выходе аудио-видеоресивера. Он также используется для перемещения вверх и вниз по пунктам экранного меню.

Настройка, влево и вправо

Нажимайте кнопку со стрелкой «вправо» для увеличения частоты тюнера (переключения на другую станцию). Нажимайте кнопку со стрелкой «влево» для уменьшения частоты тюнера (переключения на другую станцию). Также эти кнопки используются для перемещения влево и вправо по пунктам экранного меню.

Enter (Ввод)

Эта кнопка используется в экранном меню.

Экранное меню

Нажимайте эту кнопку для включения и отключения функции отображения экранного меню на мониторе (экране телевизора).

Bass/Treble (Тембр НЧ, тембр ВЧ)

Нажимайте эту кнопку для регулировки тембра нижних (верхних) звуковых частот с помощью кнопок увеличения и уменьшения громкости. Примечание. Настройка тембра НЧ (ВЧ) не учитывается в режимах прямого аналогового стереовхода и прямого 7.1-канального входа.

Audio In Type (Тип аудиовхода)

Эта кнопка служит для переключения типа аудиовхода для текущего источника сигнала. В зависимости от выбранного источника сигнала и назначения для него входа HDMI могут быть доступны аналоговый вход, цифровой вход и вход HDMI.

7.1 Direct (Прямой 7.1-канальный вход)

Эта кнопка служит для выбора прямого 5.1/7.1-канального входа.

551Razur

РУССКИЙ

Дисплей на передней панели

Значки режимов

Индикатор «Direct» (Прямой вход)

Этот индикатор светится при работе ресивера 551R в режиме прямого входа – «Analogue Stereo Direct» (Прямой аналоговый стереовход) или «7.1 Direct» (Прямой 7.1-канальный вход).

HDMI

Этот индикатор показывает, что в качестве аудиовхода для текущего источника сигнала выбран интерфейс HDMI.

Multi (Многоканальный сигнал)

Этот индикатор показывает, что ресивер 551R получает многоканальный звуковой PCM-сигнал через интерфейс HDMI.

Индикаторы «Digital» (Цифровой) и «Analogue» (Аналоговый)

Эти индикаторы указывают, какой тип входа выбран для текущего источника аудиосигнала: цифровой (SP/DlF, Toslink) или аналоговый.

Индикаторы режима декодирования (PCM, Dolby Digital, DTS и др.)

Эти индикаторы отображают текущий режим декодирования (Dolby Digital, DTS и др.). Эти индикаторы вместе с индикаторами выходных каналов дают полную информацию о текущем режиме обработки.

Значки видеовходов

Эти индикаторы указывают, какой тип видеовхода выбран для текущего источника: Video (композитный), S-Video, YUV (компонентный) или HDMI.

Основной информационный дисплей

Отображает текущий выбранный источник сигнала, режим объемного звука, название и частоту станции в режиме тюнера и др.

Индикаторы выходных каналов

Эти индикаторы указывают активные в текущий момент каналы, в зависимости от режима декодирования и исходного аудиоматериала. Светящиеся значки обозначают активные каналы в исходном аудиоматериале. Значки, окруженные рамкой, указывают, какие каналы фактически выводятся с помощью ресивера 551R.

Примеры отображения

На дисплее обозначено воспроизведение 5.1-канального сигнала Dolby Digital в формате 5.0 (сабвуфер отключен). Свечение индикатора «LFE» указывает, что в исходном аудиоматериале присутствует канал низкочастотных звуковых эффектов. Если этот значок не окружен рамкой, это означает, что сигнал канала низкочастотных звуковых эффектов не направляется на сабвуфер, а микшируется с выходным сигналом левого и правого фронтальных каналов.

На дисплее обозначено 7.1-канальное воспроизведение аудиоматериала в формате DTS ES.

На дисплее обозначен вывод сигнала в цифровом формате 2.1, полученного из аналогового входного аудиоматериала.

2 3

Чтобы избежать повреждения акустических систем (АС) внезапной подачей сигнала высокого уровня, перед их подключением обязательно отключите питание ресивера. Проверьте сопротивление АС. Рекомендуется использовать АС с сопротивлением 4–8 Ом каждая.

Цветные клеммы АС имеют положительную полярность (+), а черные клеммы – отрицательную (–). Убедитесь в соблюдении полярности на всех клеммах АС, в противном случае звук может быть слабым и фазированным (гулким), с недостаточным уровнем нижних частот.

Подготовьте кабели АС к подключению, зачистив не более 10 мм внешней изоляции (зачистка более 10 мм может привести к короткому замыканию). Туго скрутите жилы проводов таким образом, чтобы не осталось свободных концов. Отвинтите головку клеммы АС, вставьте кабель АС, затяните головку и зафиксируйте кабель.

Примечание. Все подключения необходимо осуществлять посредством кабелей для АС, кроме подключения активного сабвуфера, для которого используется стандартный кабель RCA Phono.

Для непосредственного подключения к контактам АС рекомендуется использовать штекеры типа «банан» (стандартные, 4 мм), подключенные к кабелю АС.

Дополнительные сведения о настройке акустических систем для 5.1 и 7.1 каналов см. в разделе «Конфигурация акустических систем» настоящего руководства.

Подключение акустических систем

Фронтальные акустические

системы

Акустические

системы

объемного

звука

Центральная

акустическая система

Тыловые

акустические

системы

объемного

звука

Активный сабвуфер

Кабель Phono/RCA

Подключение аналоговых аудиоустройств

Примечание. Не подключайте кабель питания к электрической розетке и не

включайте данный прибор до тех пор, пока не будут выполнены все соединения.

Для подключения к источникам сигнала используйте стереофонические кабели Phono (2RCA-2RCA стерео). Для подключения магнитофонов, а также MD- и CDR-рекордеров требуется два набора стереокабелей Phono/RCA: один – для записи, второй – для прослушивания.

Аудиоплеер, рекордер (магнитофон,

MD-, CD-R-рекордер)

CD-плеер

Подключение цифровых аудиоустройств

Доступно два варианта подключения цифровых аудиоустройств к ресиверу 551R:

1) оптическое подключение (Toslink);

2) коаксиальное подключение (S/P DIF).

Любой вариант может быть использован для подключения источников сигнала, так как аудио-видеоресивер 551R автоматически использует активное подключение.

Примечание. Для каждого источника следует использовать только один тип подключения.

Записывающее устройство, такое как MD- или CD-R-рекордер, можно подключить к цифровым выходам, как показано на иллюстрации.

BD/DVD-плеерCD-плеер

Аудиоплеер, рекордер

(магнитофон, MD-, CD-R-

рекордер)

Цифровая док-станция

iD100 для iPod

Выход

Выход Вход

Кабель Phono (2RCA-2RCA)

Примеры

Выход Выход

Выход Вход

BD/DVD-плеерВыход

ИЛИ

21 21

ИЛИИЛИ

Примеры

100

BD/DVD-плеерВидеоплеер

Игровая консоль

Подключение устройств ко входам HDMI

Кабель HDMI

Blu-ray-плеер с выходом HDMI

HDMI (Мультимедийный интерфейс высокой четкости) – полностью цифровой интерфейс, обеспечивающий передачу как видеосигнала, так и аудиосигнала по одному кабелю. Прямая цифровая передача аудио- и видеоданных в сочетании с поддержкой различных типов видеоматериалов и звука высокой четкости делает этот интерфейс лучшим вариантом подключения. 4 входа HDMI можно назначить для источников сигнала «BD/DVD», «Video 1» (Видео

1), «Video 2» (Видео 2), «CD/Aux/TV» (CD-плеер, вспомогательный вход, ТВ), «Tape/MD/CDR» (Магнитофон, MD-, CD-R-рекордер) или « 7.1 Direct» (Прямой

7.1-канальный вход); дополнительные сведения см. в разделе «Назначение источников HDMI».

Телевизионная приставка с выходом

HDMI

Интерфейс DVI можно использовать, подключив переходники DVI-HDMI, так как эти два интерфейса являются совместимыми. При использовании интерфейса DVI на телевизор или монитор будет передаваться только видеосигнал. Для того чтобы ресивер 551R принимал аудиосигнал и декодировал аудиоданные объемного звука, необходимо подключить его к каждому источнику посредством коаксиального (S/P DIF) или оптического (Toslink) цифрового аудиоинтерфейса.

Примеры

551Razur

Подключение устройств к аналоговым видеовходам

Доступно три варианта подключения аналоговых видеоустройств к ресиверу 551R:

1) композитный вход – подключение одним видеокабелем Phono сопротивлением 75 Ом (RCA-RCA);

2) вход S-Video – подключение кабелем S-Video;

3) компонентный вход – подключение компонентными видеокабелями сопротивлением 75 Ом (3RCA-3RCA).

Для устройств, поддерживающих HDMI, это наилучший вариант.

Для подключения устройств, которые поддерживают только аналоговый видеосигнал, с целью достижения наилучшего качества изображения рекомендуется использовать в порядке убывания качества: компонентный вход, вход S-Video или композитный вход.

Ресивер 551R может осуществлять транскодирование (то есть преобразование) аналогового видеосигнала в формат HDMI на основной выход на монитор или телевизор.

РУССКИЙ

101

+ 23 hidden pages
