Type 6041

2/2- bzw. 3/2-Wege-Magnetventil

Solenoid on/off valve, 2/2- or 3/2-way

Electrovanne 2/2 ou 3/2 tout ou rien

Electroválvula todo/nada,

2/2 o 3/2 vías

Sicherheit

Bestimmungsgemäße Verwendung

Bitte beachten Sie die Hinweise dieser Betriebsanleitung

sowie die Einsatzbedingungen und zulässigen Daten ge­mäß Datenblatt Typ 6041, damit das Gerät einwandfrei
funktioniert und lange einsatzfähig bleibt. Bei Nichtbeachtung
dieser Hinweise sowie bei unzulässigen Eingriffen in das Gerät
entfällt jegliche Haftung unsererseits, ebenso erlischt die Garantie
auf Geräte u. Zubehörteile! Das Gerät dient ausschließlich als 2/2­bzw. 3/2-Wege-Magnetventil für die lt. Datenblatt zulässigen
Medien. Eine andere oder darüber hinausgehende Benutzung gilt
als

nicht bestimmungsgemäß

Schäden haftet Bürkert nicht. Das Risiko trägt allein der
Anwender.

. Für hieraus resultierende

Safety

Proper Usage

To ensure the proper function of the device and promote

long service lift, you must comply with the information in
these Operating Instructions and the application conditions and
specifications provided in the Type 6041 Data Sheet. Usage of the
device in a manner that is contrary to these Operating Instructions
or the application conditions and specifications provided in the
Type 6041 Data Sheet is improper and will void your warranty. This
device serves exclusively as a 2/2- or 3/2-way solenoid valve for
the media stated to be permissible on the data sheet. Any other
use is considered improper use.

for any improper use of the device.

Bürkert will not be responsible

Betriebsanleitung Operating instructions

Notice d'utilisation Manual de instrucciones

Fluid Control Systems

• Halten Sie sich bei Einsatzplanung und Betrieb des
Gerätes an die einschlägigen allgemein anerkannten
sicherheitstechnischen Regeln.

• Treffen Sie geeignete Maßnahmen, um unbeabsich­tigtes Betätigen oder unzulässige Beeinträchtigungen
auszuschließen.

• Beachten Sie, daß in Systemen, die unter Druck
stehen, Leitungen und Ventile nicht gelöst werden
dürfen. Schalten Sie vor Eingriffen in das System in
jedem Fall die Spannung ab!

• Achten Sie auf den einwandfreien Sitz der Dichtung
beim Verschrauben der Spule mit der Geräte­steckdose.

• Die Innenteile des Ventils sind justiert und dürfen nicht
verstellt werden.

• Verletzungsgefahr! Bei Dauerbetrieb kann die Spule
sehr heiß werden.

ACHTUNG!

Warnung!

ATTENTION!

• Be sure to observe generally accepted safety rules
when planning, installing and using this device. For
example, take suitable measures to prevent
unintentional operations of the device.

• Do not impair the operation of the device.

• Do not attemp to detach or unscrew any lines or
valves in the system that are under pressure, and
always be sure to switch off the voltage supply before
working on the system.

• When attaching the coil to the plug socket, be sure
the seal is properly seated.

• The internal parts of the valve are calibrated, and
must not be readjusted.

WARNING!

• Do not touch the coil during use as it becomes very
hot.

Sécurité

Utilisation conforme aux prescriptions

Afin que l’appareil puisse fonctionner parfaitement et pen-

dant longtemps, veuillez observer les instructions
contenues dans cette notice d’utilisation ainsi que les conditions
d’utilisation et les données admissibles mentionnées dans la fiche
technique du type 6041. En cas d’inobservation de ces
instructions et d’interventions non autorisées dans l’appareil, nous
déclinons toute responsabilité et la garantie couvrant l’appareil et
les accessoires s’éteint! L'appareil sert uniquement d’électrovanne
2/2 ou 3/2 voies pour les fluides admis selon la fiche technique.
Une autre utilisation ou une utilisation excédant ce contexte sera
considérée comme
dommages qui en résulteraient, le fabricant/fournisseur décline
toute responsabilité. L’utilisateur seul en assume le risque.

non conforme aux prescriptions

• Pour la planification de l’utilisation et l’exploitation de
l’appareil, veuillez vous en tenir aux règles
applicables et généralement reconnues en matière de
technique de sécurité.

• Prenez les mesures nécessaires pour exclure tout
actionnement involontaire ou des altérations inad­missibles.

• Notez qu’il n’est pas permis de desserrer des
conduites ou des vannes se trouvant sous pression
dans des systèmes! Avant d’intervenir dans le
système, coupez l’alimentation électrique dans tous
les cas!

• Veillez à ce que le joint repose parfaitement lorsque
vous visserez la bobine avec le connecteur.

• Les parties intérieures de la vanne sont ajustées et

• Risque de blessure! En cas de fonctionnement
permanent, la bobine peut devenir très chaude.

ATTENTION!

ne doivent pas être déréglées.

AVERTISSEMENT!

. Pour les

Seguridad

Utilización con arreglo a las disposiciones

Se ruega observar las indicaciones contenidas en este Ma-

nual de instrucciones así como las condiciones de uso y
datos admisibles con arreglo a la hoja de servicio Tipo 6041, de modo
que el aparato funcione impecablemente y permanezca durante largo
tiempo apto para el empleo. La inobservancia de estas indicaciones
así como las intervenciones inadmisibles en el aparato suponen la
declinación por nuestra parte de toda clase de responsabilidad,
además de la extinción de la garantía de los aparatos y de las piezas
de los accesorios. El aparato sirve exclusivamente como válvula
magnética de 2/2 o 3/2 pasos para los medios autorizados según la
hoja de datos. Cualquier otra utilización que vaya más e

conforme a las disposiciones

responsable de los daños que de ello pudieran resultar. El riesgo
corresponde únicamente al usuario.

• Para la planificación y operación del aparato atenerse
a las correspondientes reglas generales y reconocidas
de la técnica de seguridad.

• Tomar las medidas apropiadas para excluir
accionamientos no intencionados o perjuicios
inadmisibles; prestar atención a que en el caso de
sistemas que se encuentren bajo presión no deben
desconec-tarse conducciones y válvulas.

• Antes de proceder a intervenciones en el sistema
desconectar siempre la tensión.

• Prestar atención al asiento impecable de la
empaquetadura al atornillar la válvula con la caja de
enchufe para aparatos eléctricos.

• Las partes interiores de la válvula están ajustadas y no
deben ser reguladas.

• ¡Peligro de lesiones! En estado de operación continua
la bobina puede ponerse muy caliente.

. El fabricante / suministrador no es

¡ATENCIÓN!

¡AVISO!

lla no será

Sicherheit

Safety / Sécurité / Seguridad

Spannungsfreie Montage / Voltage-free assembly
Montage sans tension / Montaje libre de tensión

Gleichrichter / Rectifier / Redresseur / Rectificadore

Warnhinweise auf der Spule beachten!

Observe the warnings on the coil!

Observer l’avertissement sur la bobine!

Tener en cuenta las indicaciones de
precaución en la válvula!

Sicherheit

Safety / Sécurité / Seguridad

Technische Daten

Technical Data

Technische Daten

Caractéristiques techniques / Datos técnicos

Fluidischer Anschluß / Fluid connection
Raccordement fluidique / Conexión fluídica

0 bar, psi, kPa

Schrauben / Screws / Vis / tornillos

Schrauben nicht lösen!
Do not loosen the screws!
Ne pas dévisser les vis!
No aflojar tornillos!

Umgebungstemperatur
Temperature of surroundings

Gehäuse/Housing
Messing/Brass

Dichtwerkstoff Temp.
Sealing material Medium
FFKM 0 ..+70 °C
NBR 0 ..+70 °C

Nennweite/Nominal size

Wirkungsweise
Circuit function

Typ/ Type

Beispiel
Example

Bestell-Nr. / Id. No.
Spannung (±10 %) - Frequenz - Leistung

Voltage (±10 %) - Frequency - Power
Druckbereich/Pressure range

Technische Änderungen vorbehalten
We reserve the right to make technical changes without notice

Température du ambiante
Temperatura de ambiente

Boîtier/Caja
Laiton/Latón

Matériau d’étanchéité Temp.
Material de fluide/medio
estanqueidad
FFKM 0 ..+70 °C
NBR 0 ..+70 °C

Dimension nominale/anchura nominal

Fonctionnement
Funcionamiento

Type/Tipo

Exemple
Ejemplo

N° id. / N° de pedido
Tension (±10%) - fréquence - puissance

Tensión (±10 %) - frecuencia - potencia
Plage de pression / Gama de presión

Sous resérve de modification techniques.
Nos reservamos el derecho de llevar a cabo modificaciones tècnicas
sin previo aviso.

Niederlassungen / Branch Offices

Contact addresses / Kontaktadressen

Germany / Deutschland / Allemange

Bürkert Fluid Control System
Sales Centre
Chr.-Bürkert-Str. 13-17
D-74653 Ingelfingen
Tel. + 49 (0) 7940 - 10 91 111
Fax + 49 (0) 7940 - 10 91 448

E-mail: [e-mail]

International

Contact addresses can be found on the internet at:
Die Kontaktadressen finden Sie im Internet unter:
Les adresses se trouvent sur internet sous :
www.burkert.com Bürkert / Company / Locations

Chr.-Bürkert-Straße 13-17 Berlin Ph: (0 30) 67 97 17 - 0
74653 Ingelfingen Dortmund Ph: (0 23 73) 96 81 - 0
Ph: (0 79 40) 10-111 Frankfurt Ph: (0 61 03) 94 14 - 0
Fax [phone] Hannover Ph: (05 11) 9 02 76 - 0
www.buerkert.com München Ph: (0 89) 82 92 28 - 0
[e-mail] Stuttgart Ph: (0 7 11) 4 51 10 - 0

BÜRKERT INTERNATIONAL

A Ph. (01) 894 13 33 Fax [phone]
AUS Ph. [phone] 868 F ax [phone] 076
B Ph. (03) 325 89 00 Fax [phone]
BRA Ph. (011) 51 82 00 11 Fax [phone]
CDN Ph. (905) 847 55 66 F ax (905) 847 90 06
CH Ph. (041) 785 66 66 Fax [phone]
CN Ph. (21) 58 68 21 19 Fax [phone]
CZ Ph. (543) 25 25 05 Fax [phone]
DK Ph. (44) 50 75 00 Fax [phone]
E Ph. (93) 477 79 80 Fa x (93) 477 79 81
EST Ph. (372)644 06 98 Fax [phone]
F Ph. (0388) 58 91 11 Fa x (0388) 57 20 08
HKG Ph. 24 80 12 02 Fax [phone]
I Ph. (02) 95 90 71 Fax [phone]
IND Ph . (044)52 30 34 56 Fax [phone]
J Ph. (03) 53 05 36 10 Fax [phone]
KOR Ph. (02) 34 62 55 92 Fax [phone]
N Ph. (63) 84 44 10 Fax [phone]
NL Ph. (0346) 58 10 10 F ax (0346) 56 37 17
NZ Ph. (09) 622 28 40 Fax [phone]
P Ph. (21)212 84 90 Fa x (21)212 84 91
PL Ph. (022) 840 60 10 F ax (022) 840 60 11
RC Ph. (02) 26 53 78 68 Fax [phone]
RP Ph. (02) 776 43 8 4 Fax [phone]
S Ph. (040) 664 51 00 Fax [phone]
SA Ph. (011)574 60 00 Fax [phone]
SF Ph. (09) 54 97 06 00 Fax [phone]
SIN Ph. 68 44 22 33 Fax [phone]
TR Ph. (0232) 459 53 95 Fa x (0232) 459 76 94
TT Ph. (04)643 50 08 Fax [phone]
UK Ph. (01453) 73 13 53 F ax (01453) 73 13 43
USA Ph. (949) 223 31 00 F ax (949) 223 31 98

Operating Instructions 0507/12_EU-ML_00801793

07/05/1'M

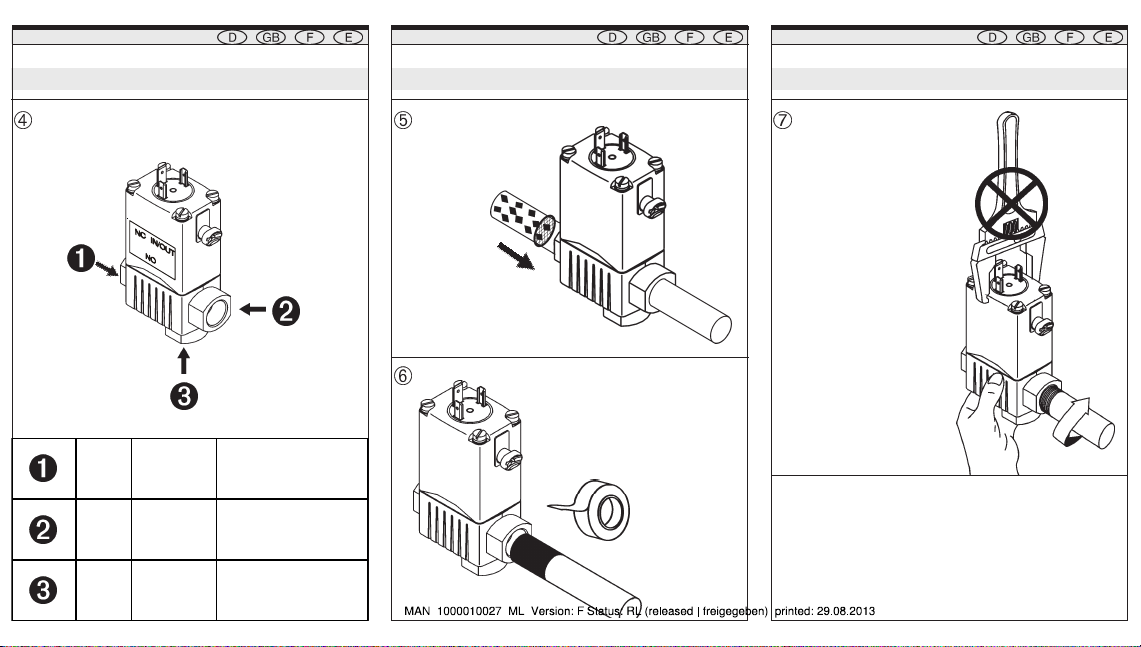

Montage

Montage / Assembly / Montage / Montaje

Rohrleitungen reinigen / Cleaning the piperuns
Nettoyer les conduites / Limpieza tuberías

Einbaulage beliebig / Any assembly position / Position
de montage quelconque / Sentido de montaje
discrecional

Vorzugsrichtung
Preffered direction
Orientation préférentielle
Colector de lodo

Montage

Montage / Assembly / Montage / Montaje

Wirkungsweisen / Circuit functions
Fonctionnement / Funcionamiento

A

B

Wirkungsweise

Circuit function
Fonc tionn ement
Func ionamie nto

Anschlußvarianten des Ventils in Wirkungsweise T
Connection variants for the valve in circuit funktion T
Variantes de raccordement de la soupape en mode de fonctionnement
T
Variantes de connexión de la válvula en modo de foncionamiento T

T

3/2-Wege
universell einsetzbar
3/2-way
universal application
Utilisation universelle
3/2 voies
de 3/2 vías de utilización
universal

Anschlüsse / Ports

Raccords / Puertos

1

(NC)2(IN/ OUT)

AA P-

B- P B

CP A R

DR B P

EP

FA P

1

A P

(NO)

C

D

E

12

F

3

2

Montage

MontageMontage Montage

Montage / Assembly / Montage / Montaje

Fluidische Anschlüsse / Fluid connections /
Raccordements de fluidic / Conexión fluídica

stroml os geschlossener Kanal

NC nor mal ly c los ed

IN/OUT c ommon

NO normally open

port closed without power
ca nal fermé sans cour ant
canal cerrado sin corriente

gemeinsamer Kanal
common port
ca nal c omm un
canal común

stromlos offener Kanal
port open without power
ca nal ouve nt s ans co ur ant
canal abierto sin corriente

Montage / Assembly/ Montage / Montaje

Schmutzfänger
Dirt trap
Collecteur d’impuretés
Sentido de paso

Durchflußrichtung
Direction of flow
Sens d’écoulement
Estanqueidad

Abdichtung / Seal / Etanchéification / Atornillado

PTFE

Montage / Assembly / Montage / Montaje Montage / Assembly / Montage / Montaj

Einschrauben der Rohrleitungen
Screwing in the pipe connections
Vissage les conduites
Averías las tuberías

Maximale Einschraubtiefe des
Gewindeanschlusses: 12 mm.

Maximum screw depth of the
threaded connection: 12 mm.

Profondeur maximale de vissage du
raccord fileté: 12 mm.

Profundidad máxima de roscado del
racor de empalme: 12 mm.

Montage

Störungen Ersatzteile

Montage / Assembly / Montage / Montaje

Gerätesteckdose
Instrument socket
Connecteur
Caja de enchufe para aparatos eléctricos

Type 2508

Schutzleiter immer
anschließen!
Always connect
the protective
conductor!
Raccordez dans
tous les cas le con­ducteur de protection!
Conectar en todo ca-
so el conductor de
puesta a tierra!

Handbetätigung / Manual override / Actionnement manuel
Mando manual

Dichtung
Seal
Joint d'étanchéité
Sellado

Handbetätigung arretieren
Manual locking
Blocage de l'actionnement manuel
Inmovilizar mando manual

1

90°

2

1 Nm

Troubleshooting / Dérangements / Averías

Spannung prüfen! / Check the voltage!
Vérifier la tension! / Comprobar tensión!

Druck prüfen! / Check the pressure!
Vérifier la pression! / Comprobar presión!

bar, psi, kPa

Rohrleitungen prüfen! / Check the piperun!
Vérifier les conduites! / Comprobar tuberías!

Spare parts/Pièces de rechange/Pieza de repuesto

Type 6041

Lassen Sie Reparaturen grundsätzlich vom
Hersteller durchführen!

Have the repair thoroughly checked by the
manufacturer!

Confiez par principe les réparation au fabricant!

En principo, las reparaciones deben ser Ilevadas a
cabo por parte del fabricante!
