Imprimante d’étiquettes

Introduction

ÉTAPE

TD-4000/TD-4100N

Guide de l’utilisateur

Premiers pasRéférence Installation des logiciels

ÉTAPE

Veillez à bien lire et comprendre ce guide avant d’utiliser l’appareil. Nous vous recommandons de le conserver à proximité afin de pouvoir vous y référer à tout moment.

www.brother.com

LB9201001

Merci d’avoir acheté la Brother TD-4000/4100N. Ce guide décrit brièvement les étapes à suivre pour commencer à utiliser la Brother TD-4000/4100N. Reportez-vous au Guide utilisateur - Logiciel et au Guide utilisateur - Réseau pour plus d’informations. Ces manuels sont disponibles dans le dossier Manuals du CD-ROM inclus.

Nous vous recommandons fortement de lire avec attention ce guide de l’utilisateur avant d’utiliser la Brother TD-4000/4100N, puis de le conserver à proximité afin de pouvoir vous y référer à tout moment.

Nous fournissons un service et une assistance aux utilisateurs qui enregistrent leurs produits sur notre site Web. Nous vous recommandons de profiter de cette occasion pour vous enregistrer auprès de Brother sur :

Enregistrement utilisateur en ligne

http://register.eu.brother.com/

Page d’assistance en ligne

http://solutions.brother.com/

REMARQUE : Il est également possible d’accéder aux sites ci-dessus depuis la fenêtre

Nous, BROTHER INDUSTRIES, LTD. 15-1, Naeshiro-cho, Mizuho-ku, Nagoya 467-8561, Japon déclarons que ce produit est conforme aux principales exigences et autres dispositions pertinentes des directives 2006/95/CE, 2004/108/CE et 2005/32/CE.

d’enregistrement utilisateur en ligne du CD-ROM inclus. Nous vous remercions de votre confiance.

Déclaration de conformité

(Europe uniquement)

La Déclaration de conformité se trouve sur notre site Web. Pour la consulter, visitez http://solutions.brother.com

J choisissez une région (par ex. Europe) J sélectionnez votre pays J choisissez votre modèle J cliquez sur « Manuels » J cliquez sur Déclaration de conformité (* sélectionnez la langue le cas échéant).

Table des matières

Introduction •••••••••••••••••••••••••••••••••••••••••••••••••••• 1

Informations générales ••••••••••••••••••••••••••••••••••••••••••••••••••••••• 1 Consignes de sécurité •••••••••••••••••••••••••••••••••••••••••••••••••••••••• 2

Mesures préventives générales •••••••••••••••••••••••••••••••••••••••••••••••••••••• 5

ÉTAPE 1

ÉTAPE 2

ÉTAPE

Premiers pas ••••••••••••••••••••••••••••••••••••••••••••••••••• 6

1 Déballage de la TD-4000/4100N ••••••••••••••••••••••••••••••••••••••••••• 6 2 Description des pièces•••••••••••••••••••••••••••••••••••••••••••••••••••••••• 7 3 Voyant LED ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 8 4 Procédure de création d’étiquettes••••••••••••••••••••••••••••••••••••••••• 9 5 Fonctions supplémentaires •••••••••••••••••••••••••••••••••••••••••••••••••• 10

Commandes ESC/P••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 10 P-touch Transfer Express•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 10 P-touch Template•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 10 Impression distribuée ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 10

6 Connexion de l’alimentation ••••••••••••••••••••••••••••••••••••••••••••••••• 11 7 Installation du rouleau RD ••••••••••••••••••••••••••••••••••••••••••••••••••• 12 8 Utilisation de câbles d’interface ••••••••••••••••••••••••••••••••••••••••••••• 14

Câbles série •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 14

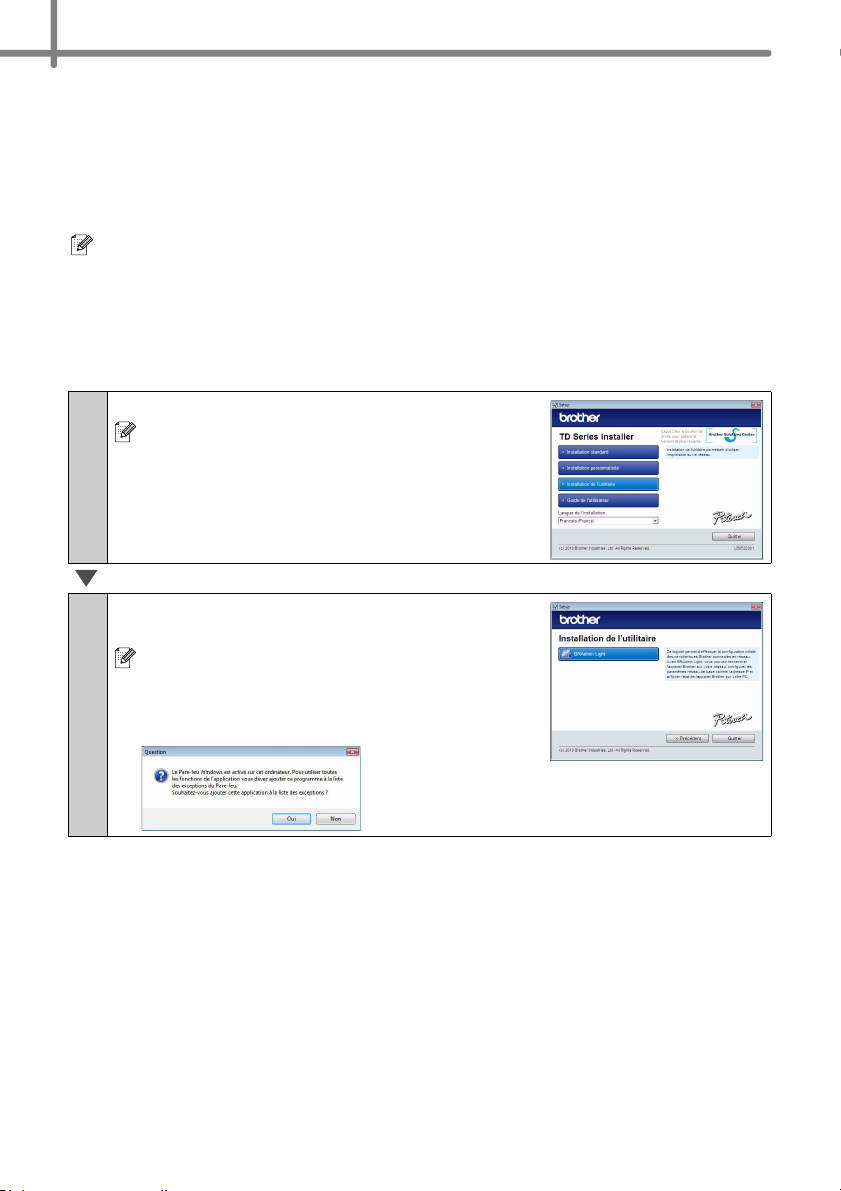

Installation des logiciels ••••••••••••••••••••••••••••••••••••• 15

1 Installation des logiciels de la TD-4000 ••••••••••••••••••••••••••••••••••• 15 2 Installation des logiciels de la TD-4100N ••••••••••••••••••••••••••••••••• 18 3 Désinstallation du logiciel et du pilote d’imprimante •••••••••••••••••••• 25

Désinstallation de P-touch Editor••••••••••••••••••••••••••••••••••••••••••••••••••••• 25 Désinstallation du pilote d’imprimante••••••••••••••••••••••••••••••••••••••••••••••• 26

4 Impression des paramètres de l’imprimante•••••••••••••••••••••••••••••• 28

Impression de la liste des modèles •••••••••••••••••••••••••••••••••••••••••••••••••• 29

Référence••••••••••••••••••••••••••••••••••••••••••••••••••••••• 30

1 Maintenance •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 30 2 Dépannage•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 31 3 Spécifications principales •••••••••••••••••••••••••••••••••••••••••••••••••••• 34

Accessoires••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 35

IntroductionPremiers pasRéférence Installation des logiciels

ÉTAPE

Introduction

Informations générales

Compilation et publication

Ce guide a été compilé et publié sous le contrôle de Brother Industries, Ltd. Il couvre les descriptions et spécifications des derniers produits.

Le contenu de ce guide et les spécifications de ce produit peuvent être modifiés

sans préavis. En cas de disponibilité de nouvelles versions du logiciel de la TD-4000/4100N, ce guide peut ne pas refléter les fonctionnalités mises à jour. Le logiciel et le contenu de ce guide pourraient donc être différents. Brother se réserve le droit d’apporter à tout moment et sans préavis des modifications aux spécifications et matériel contenus dans ce document et ne saurait être tenu responsable de tout dommage (y compris indirect) provoqué par le suivi du matériel présenté, y compris, mais sans s’y limiter les erreurs typographiques ou autres liées à la publication. Les écrans présentés dans ce guide peuvent varier en fonction de votre système d’exploitation ou de votre imprimante.

Marques et copyrights

Le logo Brother est une marque déposée de Brother Industries, Ltd. Brother est une marque déposée de Brother Industries, Ltd. © 2010 Brother Industries, Ltd. Tous droits réservés. Microsoft, Windows Vista, Windows Server et Windows sont des marques déposées de Microsoft Corporation, aux États-Unis et/ou dans d’autres pays. QR Code est une marque déposée de DENSO WAVE INCORPORATED au JAPON et dans d’autres pays. QR Code Generating Program © 2008 DENSO WAVE INCORPORATED. BarStar Pro Encode Library (DataMatrix, MaxiCode, PDF417, RSS) © 2007 AINIX Corporation. Tous droits réservés. Les noms des autres logiciels ou produits utilisés dans ce document sont des marques commerciales ou des marques déposées des sociétés respectives qui les ont développés. Chaque société dont les noms de logiciel sont cités dans ce guide dispose d’un contrat de licence logicielle spécifique à ses programmes propriétaires. Tous les noms commerciaux et noms de produits d’autres sociétés apparaissant sur les produits Brother, les documents liés et tout autre matériel sont des noms commerciaux ou marques déposées de ces sociétés respectives.

Symboles utilisés dans ce guide

Les symboles suivants sont utilisés dans ce guide :

Ce symbole indique des informations ou des instructions à respecter. Les ignorer peut entraîner des blessures, des dommages au niveau de l’appareil ou un fonctionnement erroné.

Ce symbole signale des informations ou des instructions qui peuvent vous aider à mieux comprendre l’appareil et à l’utiliser de manière plus efficace.

Avis de conformité internationale ENERGY STAR

Le programme international ENERGY STAR® a pour objectif de promouvoir le développement et la popularisation des équipements de bureau à faible consommation. En tant que partenaire d’ENERGY STAR que ce produit répond aux directives d’ENERGY STAR

, Brother Industries, Ltd. a déterminé

en matière d’économie d’énergie.

Remarques sur la licence Open Source

Ce produit inclut un logiciel Open Source. Reportez-vous aux remarques sur la licence Open Source et les informations de Copyright sur le CD-ROM « X:\\License.txt » (où X correspond à la lettre du lecteur) fourni.

Consignes de sécurité

Veillez à bien lire et comprendre toutes ces instructions et les conserver afin de pouvoir vous y référer à tout moment. Suivez tous les avertissements et instructions indiqués sur le produit.

AVERTISSEMENT

MISE EN GARDE

Les symboles de sécurité et de précaution suivants sont utilisés dans ce guide :

Action NON autorisée. NE démontez PAS le produit. N’éclaboussez PAS le produit et ne

l’immergez pas dans l’eau. Action obligatoire. Débranchez. Possibilité de choc électrique.

Pour utiliser l’appareil en toute sécurité

Vous indique ce qu’il faut faire pour éviter tout accident et risque de blessure.

Décrit les procédures à suivre pour éviter toute blessure mineure ou tout dommage au niveau de l’imprimante.

NE touchez PAS une partie donnée du produit.

IntroductionPremiers pasRéférence Installation des logiciels

ÉTAPE

AVERTISSEMENT

Suivez ces directives pour éviter les incendies, dommages, chocs électriques, défaillances ou risques de blessure.

L’appareil

Débranchez immédiatement le cordon d’alimentation et arrêtez d’utiliser l’appareil en cas d’orage. Les éclairs entraînent un faible risque de choc électrique.

Ne touchez pas aux parties métalliques à proximité de la tête d’impression. La tête d’impression devient très chaude quand l’appareil est utilisé et reste très chaude juste après usage. Ne touchez pas l’imprimante directement avec vos mains.

Des sacs plastiques sont utilisés pour emballer votre appareil. Pour éviter tout risque de suffocation, conservez ces sacs hors de portée des bébés et des enfants.

Débranchez immédiatement le cordon d’alimentation et arrêtez d’utiliser l’appareil en cas d’odeur anormale, de dégagement de chaleur, de décoloration, de déformation ou de tout événement inhabituel lors de l’utilisation ou du stockage de l’appareil.

Ne démontez pas l’appareil. Pour les contrôles, réglages et réparations de l’appareil, contactez le magasin où vous avez acheté l’appareil ou votre centre de maintenance agréé.

Pour éviter tout dommage, ne laissez pas tomber l’appareil ou ne tapez pas dedans.

Ne tenez et ne levez pas l’appareil en le tenant par le couvercle du compartiment à rouleau RD. Le couvercle pourrait se détacher et provoquer la chute de l’appareil ainsi que des dommages au niveau de ce dernier.

Protégez l’appareil de toute humidité. La prise électrique doit être proche

de l’appareil et facilement accessible. Ne touchez pas la lame de découpe.

Vous risqueriez de vous blesser. Ne tenez pas l’appareil à une seule main.

L’appareil pourrait en effet vous échapper. Ne démontez jamais l’appareil et

protégez-le de toute humidité pour éviter de provoquer un incendie ou un choc électrique.

ÉTAPE

Introduction

AVERTISSEMENT

N’utilisez pas de diluant, benzène, alcool ou tout autre solvant organique pour nettoyer l’appareil. Cela pourrait en effet endommager la finition au niveau de la surface. Utilisez un chiffon doux et sec pour nettoyer l’appareil.

Suivez ces directives pour éviter les incendies, dommages, chocs électriques, défaillances ou risques de blessure.

Cordon d’alimentation

Utilisez uniquement la source d’alimentation autorisée (220 à 240 Vca) pour l’appareil.

Utilisez uniquement le cordon d’alimentation fourni avec l’appareil.

Ne touchez pas le cordon d’alimentation ou la prise avec des doigts mouillés.

Ne surchargez pas les prises électriques en y branchant un trop grand nombre d’appareils et ne branchez pas le cordon d’alimentation dans une prise endommagée.

Ne coupez pas le cordon d’alimentation, ne l’endommagez pas, ne le modifiez pas et ne placez pas d’objets lourds dessus.

Ne placez pas sur l’appareil d’objets lourds ou d’objets contenant de l’eau.

Si de l’eau ou des corps étrangers venaient à pénétrer l’appareil, débranchez le cordon d’alimentation et contactez le magasin où vous avez acheté l’appareil ou votre centre de maintenance agréé. Si vous continuez à utiliser l’appareil alors qu’il contient de l’eau ou des corps étrangers, il pourrait être endommagé ou vous pourriez vous blesser.

N’utilisez pas le cordon d’alimentation s’il est endommagé.

Veillez à ce que le cordon soit correctement inséré dans la prise électrique. N’utilisez pas une prise de courant mal fixée.

Tenez toujours le cordon d’alimentation lorsque vous le débranchez de la prise électrique ou lorsque vous l’y branchez. Ne tirez pas sur le cordon d’alimentation. Cela pourrait endommager le câble du cordon électrique.

MISE EN GARDE

Suivez ces recommandations pour éviter toute blessure et tout dommage mineur au niveau de l’appareil.

L’appareil

N’exposez pas l’appareil à la lumière directe du soleil et ne le placez pas près de radiateurs ou d’autres appareils dégageant de la chaleur, ou à un endroit exposé à des températures extrêmement basses ou élevées, à un niveau d’humidité élevé ou à la poussière. Cela pourrait en effet entraîner un dysfonctionnement de l’appareil.

Cordon d’alimentation

Si vous n’utilisez pas l’appareil pendant une période prolongée, débranchez le cordon d’alimentation de la prise électrique.

MISE EN GARDE

Coupe-rouleau

Ne touchez pas la lame du coupe-rouleau. N’ouvrez pas le couvercle du compartiment à rouleau RD lorsque le coupe-rouleau

fonctionne.

Installation/Stockage

Placez l’appareil sur une surface plate et stable telle qu’un bureau.

Rouleau RD

Veillez à ne pas faire tomber le rouleau RD.

Les rouleaux RD utilisent du papier thermique. L’étiquette et l’impression s’effaceront en contact avec la lumière du soleil et la chaleur. N’utilisez pas de rouleaux RD pour une utilisation en extérieur prévue pour durer.

Ne placez pas d’objets lourds sur l’appareil.

Selon l’endroit, les matériaux et les conditions environnementales, l’étiquette peut se décoller ou devenir indécollable, la couleur de l’étiquette peut changer ou déteindre sur d’autres objets. Avant d’appliquer l’étiquette, vérifiez les conditions environnementales et la nature des matériaux. Testez l’étiquette en en collant un petit bout sur une partie non apparente de la surface à laquelle elle est destinée.

IntroductionPremiers pasRéférence Installation des logiciels

ÉTAPE

Introduction

Mesures préventives générales

L’appareil

• L’appareil est un équipement de précision. Ne laissez pas tomber l’appareil ou ne tapez

pas dedans.

• Ne levez pas l’appareil en le tenant par le couvercle du compartiment à rouleau RD.

Le couvercle pourrait se détacher et provoquer la chute de l’appareil ainsi que des dommages au niveau de ce dernier.

• L’appareil peut mal fonctionner s’il est placé près d’un téléviseur, d’une radio, etc.

N’utilisez pas l’appareil près d’un équipement pouvant provoquer des interférences électromagnétiques.

• Ne bloquez pas ou n’insérez pas d’objets dans la fente de sortie des étiquettes,

le port USB, le port série ou le port LAN.

• Utilisez uniquement le câble d’interface (câble USB) fourni avec l’appareil.

• N’essayez pas d’imprimer d’étiquettes alors que le couvercle du compartiment

à rouleau RD est ouvert.

Cordon d’alimentation

• Ce produit doit être installé près d’une prise électrique facilement accessible. En cas

d’urgence, vous devez débrancher le cordon d’alimentation de la prise pour couper complètement l’alimentation.

Rouleau RD

•

Utilisez uniquement des accessoires et fournitures Brother d’origine (portant la marque ).

• Si l’étiquette est fixée sur une surface humide, sale ou grasse, elle risque de se décoller

facilement. Avant d’appliquer l’étiquette, nettoyez la surface sur laquelle elle sera fixée.

• Le rouleau RD utilisant du papier thermique, les rayons ultraviolets, le vent et la pluie

peuvent faire passer la couleur de l’étiquette et décoller ses extrémités.

• N’exposez pas les rouleaux RD à la lumière directe du soleil, à des températures

élevées, à un niveau d’humidité élevé ou à la poussière. Stockez-les dans un endroit frais et sombre. Utilisez les rouleaux RD rapidement après l’ouverture de l’emballage.

• Gratter la surface imprimée de l’étiquette avec vos ongles ou des objets métalliques,

ou toucher la surface imprimée avec des mains humidifiées par l’eau, la transpiration, une crème, etc. peut altérer ou faire passer la couleur.

• Ne collez pas d’étiquettes sur des personnes, animaux ou plantes. Ne collez pas

d’étiquettes sur des propriétés publiques ou privées sans autorisation.

• La dernière étiquette d’un rouleau RD pourrait ne pas s’imprimer correctement.

Pour cette raison, le rouleau contient plus d’étiquettes que n’indique le paquet.

• Lorsqu’une étiquette est retirée après avoir été appliquée sur une surface, une partie

de l’étiquette peut rester collée.

• Certains rouleaux RD utilisent un adhésif permanent pour leurs étiquettes. Ces étiquettes

ne sont pas faciles à décoller.

• Si le rouleau RD se défait, resserrez-le et réalignez les deux côtés afin de restaurer sa

forme d’origine avant de l’installer dans l’imprimante.

CD-ROM et logiciels

• Veillez à ne pas rayer le CD-ROM. Ne placez pas le CD-ROM dans un lieu exposé à des

températures élevées ou basses.

• Ne placez pas d’objets lourds sur le CD-ROM et ne le pliez pas.

• Les logiciels du CD-ROM sont conçus pour être utilisés uniquement avec cet appareil.

Consultez la licence présente sur le CD pour obtenir des informations détaillées. Ces logiciels peuvent être installés sur plusieurs ordinateurs en vue de leur utilisation dans un bureau, etc.

Premiers pas

1 Déballage de la TD-4000/4100N

Vérifiez que le carton contient bien les éléments suivants avant d’utiliser l’imprimante. Si un composant manque ou est endommagé, veuillez contacter votre revendeur Brother.

TD-4000/4100N

Câble USB Guide de l’utilisateur

CD-ROM

ÉTAPE

Premiers pasRéférence Installation des logiciels Introduction

ÉTAPE

Cordon d’alimentation secteur

La prise peut être différente selon le pays.

Rouleau RD (rouleau de démarrage)

La Brother TD-4000/4100N comprend deux rouleaux d’étiquettes de démarrage :

• Un rouleau de démarrage d’étiquette de longueur

continue de 102 mm de large et de 2 m de long.

• Un rouleau de démarrage d’étiquettes

découpées (60 étiquettes) de 51 × 26 mm.

ÉTAPE

ÉTAPE 1 Premiers pas

2 Description des pièces

Avant

Couvercle du compartiment à rouleau RD

Voyant LED Bouton de mise

sous/hors tension

Bouton de découpe

<TD-4100N>

Arrière

<TD-4000>

Bouton d’alimentation

Interrupteur principal

Graduation

Guide

Interrupteur principal

Capteur d’espacement

Port USB

Port série

Connecteur du cordon d’alimentation

Cordon d’alimentation

Port USB

Port série

Port LAN

Connecteur du cordon d’alimentation

Cordon d’alimentation

3 Voyant LED

Le voyant de la Brother TD-4000/4100N indique l’état de fonctionnement courant.

Voyant État

Non allumé

L’appareil est hors tension.

ÉTAPE

Le voyant vert est allumé

Le voyant vert clignote

Le voyant orange est allumé

Le voyant orange clignote

Le voyant rouge est allumé

Le voyant rouge clignote

L’appareil est sous tension.

Réception de données du PC en cours.

Le couvercle du compartiment à rouleau RD est ouvert. (Fermez correctement le couvercle du compartiment à rouleau RD.)

En cours de refroidissement. (Attendez que la température de la tête d’impression baisse ; l’impression se poursuivra ensuite.)

Erreur de mise à niveau du microprogramme. (Veuillez relancer la procédure de mise à niveau du microprogramme.)

Indique une des erreurs suivantes :

• Erreur du capteur d’étiquette (fin du rouleau RD ou bourrage d’étiquettes).

• Rouleau RD incorrect installé.

• Erreur de transmission.

Premiers pasRéférence Installation des logiciels Introduction

ÉTAPE

ÉTAPE 1 Premiers pas

4 Procédure de création d’étiquettes

Vous pouvez créer des étiquettes à l’aide de P-touch Editor. Pour obtenir des informations détaillées, reportez-vous au Î Guide utilisateur - Logiciel présent sur le CD-ROM. Suivez la procédure décrite ci-dessous pour vous préparer à créer des étiquettes.

Connectez l’appareil à la source d’alimentation.

Pour obtenir des informations détaillées, consultez la section « Connexion de l’alimentation » à la page 11.

Installez le logiciel.

Installez le pilote d’imprimante pour utiliser la TD-4000/4100N en tant qu’imprimante avec le PC et installer le logiciel de conception d’étiquettes. Pour la TD-4000, consultez la section « Installation des logiciels de la TD-4000 » à la page 15. Pour la TD-4100N, consultez la section « Installation des logiciels de la TD-4100N » à la page 18.

Spécifiez le format du papier ou des étiquettes.

Vous pouvez spécifier la largeur, la longueur ainsi que l’espacement des étiquettes à partir des propriétés de l’imprimante. Pour obtenir des informations détaillées, reportez-vous au Guide utilisateur Logiciel présent sur le CD-ROM.

Imprimez des étiquettes.

• Impression à partir de P-touch Editor

Lancez P-touch Editor pour créer des étiquettes.

• Impression à partir d’autres applications

Choisissez [Fichier] - [Imprimer]. (La procédure d’impression peut varier

en fonction de l’application utilisée.) Pour obtenir des informations détaillées, reportez-vous au Guide utilisateur Logiciel présent sur le CD-ROM.

5 Fonctions supplémentaires

Commandes ESC/P

Des polices ainsi que plusieurs codes-barres sont intégrés à cet appareil. Vous pouvez envoyer des commandes pour imprimer les caractères et les codes-barres intégrés. Les commandes disponibles sont des commandes Brother TD propriétaires basées sur ESC/P. Vous pouvez télécharger la dernière version de l’outil de commande depuis le site Web suivant : http://solutions.brother.com Choisissez votre région (par ex. Europe), votre pays, votre modèle et les Téléchargements correspondant à votre modèle.

P-touch Transfer Express

P-touch Transfer Express vous permet de transférer aisément des modèles d’étiquettes vers la TD-4000/4100N via USB. Une fois le modèle d’étiquette créé par l’administrateur, il peut être distribué aux utilisateurs avec P-touch Transfer Express. L’utilisateur peut alors utiliser P-touch Transfer Express pour transférer le modèle d’étiquette sur la TD-4000/4100N. Pour obtenir des informations détaillées, reportez-vous au « Guide utilisateur - Logiciel » présent dans le dossier Manuals du CD-ROM fourni.

P-touch Template

L’envoi de la commande P-touch Template à la TD-4000/4100N permet de contrôler la sélection et l’impression des modèles transférés depuis les appareils hôtes. Les types d’appareils hôtes sont indiqués ci-dessous.

• Appareil de graduation, de mesure

• Appareil de mesure médical

• Lecteur de codes-barres

Lorsqu’un lecteur de codes-barres est connecté à l’imprimante, vous pouvez aisément imprimer des étiquettes et des codes-barres en scannant des codes-barres. Vous pouvez télécharger la dernière version de l’outil de commande depuis le site Web suivant : http://solutions.brother.com Choisissez votre région (par ex. Europe), votre pays, votre modèle et les Téléchargements correspondant à votre modèle.

Impression distribuée

Lorsque vous imprimez un grand nombre d’étiquettes, l’impression peut être distribuée sur plusieurs imprimantes. L’impression étant réalisée en même temps, le temps d’impression total peut être réduit. Pour obtenir des informations détaillées, reportez-vous au « Guide utilisateur - Logiciel » présent dans le dossier Manuals du CD-ROM fourni.

ÉTAPE

Premiers pasRéférence Installation des logiciels Introduction

ÉTAPE

ÉTAPE 1 Premiers pas

6 Connexion de l’alimentation

• Avant de brancher le cordon d’alimentation, assurez-vous que la prise électrique est

une prise secteur de 220 à 240 Vca.

• Lors de l’installation du pilote d’imprimante, ne connectez la TD-4000/4100N

à l’ordinateur que lorsque vous y êtes invité.

• Débranchez le cordon d’alimentation de la prise lorsque vous n’utilisez plus

la TD-4000/4100N.

• Ne tirez pas sur le cordon d’alimentation lorsque vous le débranchez de la prise

électrique. Cela pourrait endommager le câble du cordon.

Assurez-vous que l’interrupteur principal est

éteint.

Connectez le cordon d’alimentation

à la TD-4000/4100N.

Éteint

Branchez le cordon d’alimentation à une

prise électrique.

Allumez l’interrupteur principal.

La prise peut être différente selon le pays

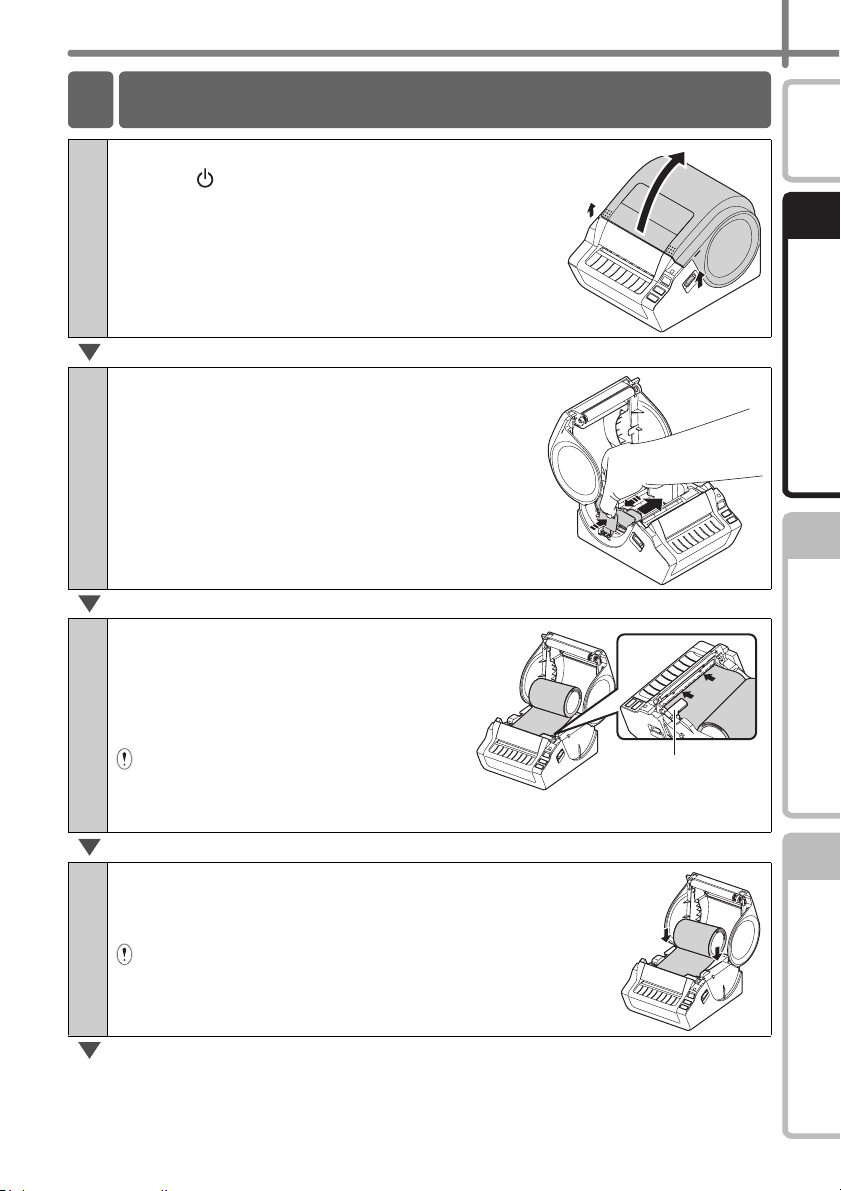

7 Installation du rouleau RD

Appuyez sur le bouton de mise sous/hors

tension ( ) et maintenez-le enfoncé pour mettre la TD-4000/4100N hors tension. Soulevez les leviers de gauche et de droite de la TD-4000/4100N, situés sous le couvercle du compartiment à rouleau RD, et ouvrez ce dernier.

Appuyez sur le levier vert et réglez le guide

sur la position la plus à gauche.

ÉTAPE

Premiers pasRéférence Installation des logiciels Introduction

ÉTAPE

Prenez un rouleau RD et, les

étiquettes étant tournées vers le bas, faites glisser l’extrémité du rouleau RD sous le capteur d’espacement (support).

Si l’extrémité du rouleau RD n’a pas été chargée sous le capteur d’espacement (support), il est possible que la TD-4000/4100N ne puisse pas détecter correctement le support.

Insérez le rouleau dans le compartiment à rouleau

et faites-le glisser vers la position la plus à droite. Réglez le guide-rouleau à la largeur du rouleau RD.

Si vous n’insérez pas correctement le rouleau RD, l’impression ne s’effectuera pas sur le bon côté de l’étiquette.

Capteur d’espacement

ÉTAPE

ÉTAPE 1 Premiers pas

Positionnez l’extrémité du rouleau

RD juste en dessous du dispositif de sécurité en plastique noir du coupe-rouleau.

Fermez le couvercle du compartiment

à rouleau RD.

Appuyez sur le bouton de mise sous/hors tension ( ) et maintenez-le

enfoncé pour mettre la TD-4000/4100N sous tension.

Dispositif de sécurité en plastique noir du coupe-rouleau

Étiquette découpée

Appuyez sur le bouton d’alimentation.

L’imprimante chargera l’étiquette jusqu’à la position de départ appropriée. Vous êtes désormais prêt à imprimer.

Étiquette de longueur continue

Appuyez à deux reprises sur le bouton d’alimentation, puis sur

le bouton de découpe.

L’imprimante chargera l’étiquette jusqu’à la position de départ appropriée. Vous êtes désormais prêt à imprimer.

Si le support ne se charge pas correctement, coupez-en une partie de façon à produire un bord droit et répétez cette procédure de chargement.

8 Utilisation de câbles d’interface

Le câble RS-232C et le câble réseau ne sont pas des accessoires standard. Utilisez un câble adapté à l’interface.

Câble USB

•

Utilisez le câble d’interface inclus.

• Câble RS-232C

N’utilisez pas de câble d’interface de plus de 2 mètres. Pour obtenir des informations détaillées, consultez la page 14.

• Câble réseau (TD-4100N)

Utilisez un câble à paires torsadées de catégorie 5 (ou supérieure) de liaison directe pour les réseaux Fast Ethernet 10BASE-T ou 100BASE-TX.

Important

Pour l’interface USB, vous devez utiliser le câble d’interface USB inclus pour garantir la conformité avec les limites de la compatibilité électromagnétique. Pour les interfaces série et réseau, vous devez utiliser un câble d’interface blindé pour garantir la conformité avec les limites de la compatibilité électromagnétique. Toute modification non expressément approuvée par Brother Industries, Ltd. peut affecter la performance et la qualité d’impression et les dommages pourraient ne pas être couverts dans le cadre de la garantie limitée.

• Mise en garde concernant les connexions LAN

Branchez ce produit à une connexion LAN non sujette à des surtensions.

• Mise en garde concernant les connexions RS-232C

La partie connecteur série RS-232C de cet équipement n’est pas une source d’alimentation limitée.

ÉTAPE

Premiers pasRéférence Installation des logiciels Introduction

ÉTAPE

Câbles série

Les affectations de broches du câble série (câble RS-232C) qui peuvent être utilisées avec cet appareil sont indiquées dans le tableau ci-dessous. Vous pouvez acheter le câble dans un magasin d’électronique. N’utilisez pas de câble d’interface de plus de 2 mètres.

Côté Brother TD Côté PC (D-Sub femelle, vis de blocage #4-40 (UNC)) (D-Sub9P femelle)

Nom du

signal

DCD 1 1 DCD RXD 2 2 RXD

TXD 3 3 TXD DTR 4 4 DTR GND 5 5 GND DSR 6 6 DSR

RTS 7 7 RTS

CTS 8 8 CTS

RI 9 9 RI

• Il est impossible de connecter simultanément un câble RS-232C et un câble USB

à l’imprimante.

• La partie connecteur série RS-232C de cet équipement n’est pas une source

d’alimentation limitée.

Numéro

de broche

Affectations de broche

Numéro

de broche

Nom du

signal

ÉTAPE

ÉTAPE 2 Installation des logiciels

Installation des logiciels

1 Installation des logiciels de

la TD-4000

La procédure d’installation des logiciels varie en fonction du système d’exploitation de l’ordinateur. La procédure d’installation est sujette à modification sans préavis.

Remarque : il est important de ne connecter l’imprimante à l’ordinateur que lorsque

vous y êtes invité. Cette section explique comment installer P-touch Editor 5.0, le pilote d’imprimante et le Guide utilisateur - Logiciel en utilisant l’option Installation standard. La capture suivante correspond à Windows Vista

Démarrez l’ordinateur puis insérez le CD-ROM dans le lecteur.

S’il ne démarre pas automatiquement, ouvrez les dossiers du CD-ROM puis double-cliquez sur « Setup.exe ».

Cliquez sur [Installation standard].

Options d’installation :

Installation standard

P-touch Editor 5.0, le pilote d’imprimante et le Guide utilisateur Logiciel (PDF).

Installation personnalisée

P-touch Editor 5.0, le pilote d’imprimante et le Guide utilisateur Logiciel (PDF) peuvent tous être installés séparément.

Afficher le Guide de l’utilisateur

Guide utilisateur - Logiciel (PDF). (Un logiciel de lecture de fichiers PDF est requis.)

Téléchargement d’Adobe Reader

Un lien d’accès à la page de téléchargement d’Adobe

ou Windows®7.

1 2 3 4

Reader® s’affichera.

Lisez le contrat de licence et cliquez sur [Oui] si vous acceptez les

termes et conditions.

Suivez les consignes qui s’affichent à l’écran pour mener à bien

l’installation standard.

Cochez les cases correspondant aux

applications pour lesquelles vous souhaitez installer une macro complémentaire et cliquez sur [Suivant]. La fonction Macro complémentaire vous permet d’utiliser aisément du texte de ces applications dans nos mises en page d’étiquettes.

Assurez-vous que toutes les applications Microsoft Pour obtenir des informations détaillées sur la fonction Macro complémentaire, reportez-vous au « Guide utilisateur - Logiciel » (PDF).

Cliquez sur [Suivant] et suivez les

consignes qui s’affichent à l’écran pour

Office sont fermées.

installer le pilote d’imprimante. Lorsque vous y êtes invité, connectez l’imprimante pour terminer l’installation du pilote d’imprimante.

• Pour une installation USB, il est important

de ne connecter l’imprimante à l’ordinateur que lorsque vous y êtes invité.

• Avant de connecter le câble d’interface USB, retirez l’étiquette de mise en

garde collée sur le port USB de l’appareil.

ÉTAPE

Premiers pasRéférence Installation des logiciels Introduction

ÉTAPE

Sélectionnez une méthode d’enregistrement et cliquez sur

[Suivant].

• Si vous choisissez « Oui, afficher la page », vous accéderez à la page

d’enregistrement utilisateur en ligne avant de terminer l’installation (recommandé).

• Si vous choisissez « Non, ne pas l’afficher », l’installation se poursuit.

Lorsque vous êtes invité à télécharger les outils facultatifs,

sélectionnez les éléments souhaités et cliquez sur [Suivant].

• Si vous choisissez « Oui, afficher la page », vous accéderez au site Web

Brother Solutions Center avant de terminer l’installation (recommandé). Choisissez votre région (par ex. Europe), votre pays, votre modèle et les Téléchargements correspondant à votre modèle.

• Si vous choisissez « Non, ne pas l’afficher », l’installation se poursuit.

Si vous préférez télécharger ultérieurement les outils facultatifs, vous les trouverez sur ce site Web : http://solutions.brother.com Choisissez votre région (par ex. Europe), votre pays, votre modèle et les Téléchargements correspondant à votre modèle.

ÉTAPE

ÉTAPE 2 Installation des logiciels

Cliquez sur [Terminer].

L’installation du logiciel est terminée.

Lorsque vous êtes invité à redémarrer l’ordinateur, choisissez « Redémarrer » et cliquez sur [Terminer].

Lancez le logiciel.

Cliquez sur [Démarrer] - [Tous les programmes (Programmes)] - [Brother P-touch] [P-touch Editor 5.0] pour lancer P-touch Editor.

Pour obtenir des informations détaillées sur le logiciel, reportez-vous au « Guide

utilisateur - Logiciel » (PDF).

Vous pouvez accéder au Guide utilisateur - Logiciel en cliquant sur [Démarrer] -

[Tous les programmes (Programmes)] - [Brother P-touch] - [Manuals] - [TD-4000] -

[Guide utilisateur - Logiciel].

Installation des logiciels

2 Installation des logiciels de

la TD-4100N

La procédure d’installation des logiciels varie en fonction du système d’exploitation de l’ordinateur. La procédure d’installation est sujette à modification sans préavis.

Remarque : lorsque vous utilisez le câble d’interface USB, il est important de ne

connecter l’imprimante à l’ordinateur que lorsque vous y êtes invité. Cette section explique comment installer P-touch Editor 5.0, le pilote d’imprimante et le Guide utilisateur - Logiciel ainsi que le Guide utilisateur - Réseau en utilisant l’option Installation standard. La capture suivante correspond à Windows Vista

Démarrez l’ordinateur puis insérez le CD-ROM dans le lecteur.

S’il ne démarre pas automatiquement, ouvrez les dossiers du CD-ROM puis double-cliquez sur « Setup.exe ».

Cliquez sur [Installation standard].

Options d’installation :

Installation standard

P-touch Editor 5.0, le pilote d’imprimante, le Guide utilisateur Logiciel (PDF) et le Guide utilisateur - Réseau (PDF).

Installation personnalisée

P-touch Editor 5.0, le pilote d’imprimante, le Guide utilisateur Logiciel (PDF) et le Guide utilisateur - Réseau (PDF) peuvent tous être installés séparément.

Installation de l’utilitaire

BRAdmin Light.

Guide de l’utilisateur

Guide utilisateur - Logiciel (PDF), Guide utilisateur - Réseau (PDF) et lien vers la page de téléchargement d’Adobe

ou Windows®7.

2 3 4

Reader®.

ÉTAPE

Premiers pasRéférence Installation des logiciels Introduction

ÉTAPE

Lisez le contrat de licence et cliquez sur [Oui] si vous acceptez les

termes et conditions.

Suivez les consignes qui s’affichent à l’écran pour mener à bien

l’installation standard.

ÉTAPE 2 Installation des logiciels

Cochez les cases correspondant aux

Assurez-vous que toutes les applications Microsoft Pour obtenir des informations détaillées sur la fonction Macro complémentaire, reportez-vous au « Guide utilisateur - Logiciel » (PDF).

Choisissez votre méthode de connexion

et cliquez sur [Suivant].

Méthode de connexion :

Imprimante locale avec câble USB

Consultez la section « Utilisateurs d’un câble d’interface USB » à la page 20.

Imprimante réseau peer-to-peer Brother

Assurez-vous que le câble LAN est raccordé à l’imprimante. Consultez la section « Utilisateurs d’un câble d’interface réseau » à la page 21.

Imprimante partagée en réseau

Assurez-vous que le câble LAN est raccordé à l’imprimante. Consultez la section « Utilisateurs d’une imprimante partagée en réseau » à la page 22.

Office sont fermées.

Utilisateurs d’un câble d’interface USB

Suivez les consignes qui s’affichent

à l’écran pour installer le pilote d’imprimante. Lorsque cet écran s’affiche, assurez-vous que l’appareil est allumé. Lorsque vous y êtes invité, connectez le câble d’interface USB à votre ordinateur puis à l’imprimante pour terminer l’installation du pilote d’imprimante.

• Il est important de ne connecter l’imprimante

à l’ordinateur que lorsque vous y êtes invité.

• Avant de connecter le câble d’interface USB, retirez l’étiquette de mise en

garde collée sur le port USB de l’appareil.

Sélectionnez une méthode d’enregistrement et cliquez sur [Suivant].

• Si vous choisissez « Oui, afficher la page », vous accéderez à la page

d’enregistrement utilisateur en ligne avant de terminer l’installation (recommandé).

• Si vous choisissez « Non, ne pas l’afficher », l’installation se poursuit.

Lorsque vous êtes invité à télécharger les outils facultatifs,

sélectionnez les éléments souhaités et cliquez sur [Suivant].

• Si vous choisissez « Oui, afficher la page », vous accéderez au site Web

• Si vous choisissez « Non, ne pas l’afficher », l’installation se poursuit.

ÉTAPE

Premiers pasRéférence Installation des logiciels Introduction

ÉTAPE

Cliquez sur [Terminer].

Lancez le logiciel.

Cliquez sur [Démarrer] - [Tous les programmes (Programmes)] - [Brother P-touch] [P-touch Editor 5.0] pour lancer P-touch Editor.

Pour obtenir des informations détaillées sur le logiciel, reportez-vous au « Guide utilisateur - Logiciel » (PDF). Vous pouvez accéder au Guide utilisateur - Logiciel en cliquant sur [Démarrer] [Tous les programmes (Programmes)] - [Brother P-touch] - [Manuals] - [TD-4100N] [Guide utilisateur - Logiciel].

ÉTAPE

ÉTAPE 2 Installation des logiciels

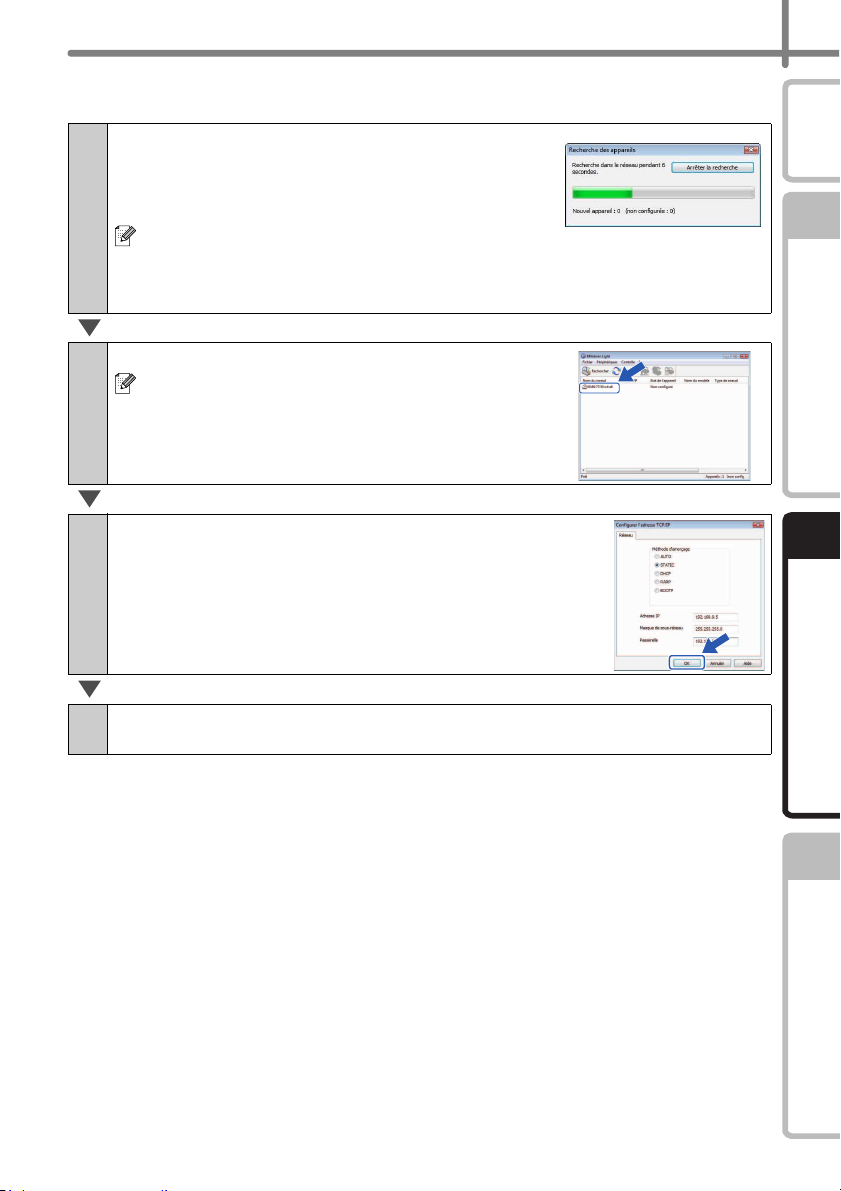

Utilisateurs d’un câble d’interface réseau

Sélectionnez « Parcourir le réseau et choisir dans une liste

d’appareils présents sur le réseau (recommandé) ». Sinon, vous pouvez également entrer l’adresse IP de votre appareil ou son nom de nœud. Cliquez sur [Suivant].

Vous pouvez trouver l’adresse IP et le nom de nœud de l’imprimante en imprimant la page des paramètres de l’imprimante. Consultez la section « Impression des paramètres de l’imprimante » à la page 28.

Sélectionnez votre imprimante.

Suivez les consignes qui s’affichent à l’écran pour installer le pilote

d’imprimante.
