Impresora
de etiquetas
TD-4000/TD-4100N
Guía del usuario
Introducción
PASO
1
Procedimientos inicialesReferencia Instalación del software
PASO
2
Lea esta guía y asegúrese de entenderla antes de utilizar la máquina.
Le recomendamos tener esta guía siempre a mano para futuras consultas.
www.brother.com
PASO
3
LB9202001
Gracias por adquirir la impresora Brother TD-4000/4100N.
Esta guía describe brevemente los pasos para empezar a utilizar su Brother TD-4000/4100N.
Consulte la Guía del usuario de software y la Guía del usuario en red para obtener más
información. Encontrará estos manuales en la carpeta Manuals del CD-ROM incluido.
Es altamente recomendable que lea esta guía detenidamente antes de utilizar
su Brother TD-4000/4100N y que la conserve a mano para futuras consultas.
Ofrecemos servicio de asistencia para usuarios que registran sus productos
en nuestro sitio Web. Le recomendamos que aproveche esta oportunidad para
registrarse visitándonos en:
Registro de usuario online
http://register.eu.brother.com/
Página de asistencia online (para Argentina)
http://www.brother.com.ar/
Página de asistencia online
http://solutions.brother.com/
NOTA: También es posible obtener acceso a esos sitios desde la ventana de registro
de usuarios online del CD-ROM suministrado. Esperamos su registro.
Declaración de Conformidad
(solo Europa)
Nosotros, BROTHER INDUSTRIES, LTD.
15-1, Naeshiro-cho, Mizuho-ku, Nagoya, 467-8561, Japón, declaramos que este producto
cumple con los requisitos principales y otras disposiciones relevantes de las Directivas
2006/95/CE, 2004/108/CE y 2005/32/CE.
La Declaración de conformidad se encuentra en nuestro sitio web.
Vaya a http://solutions.brother.com
J seleccione la región (p. ej., Europe)
J seleccione el país
J seleccione el modelo
J seleccione “Manuales”
J seleccione Declaración de conformidad (* seleccione el idioma cuando así se solicite).
Contenido
Introducción•••••••••••••••••••••••••••••••••••••••••••••••••••• 1
Información general ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 1
Precauciones de seguridad•••••••••••••••••••••••••••••••••••••••••••••••••• 3
Precauciones generales ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 6
PAS O 1
PAS O 1
PAS O 2
PAS O 2
PAS O 3
PAS O 3
Procedimientos iniciales ••••••••••••••••••••••••••••••••••••• 7
1 Desembalaje de la TD-4000/4100N•••••••••••••••••••••••••••••••••••••••• 7
2 Descripción de las piezas •••••••••••••••••••••••••••••••••••••••••••••••••••• 8
3 Indicador LED •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 9
4 Flujo de creación de etiquetas •••••••••••••••••••••••••••••••••••••••••••••• 10
5 Funciones adicionales •••••••••••••••••••••••••••••••••••••••••••••••••••••••• 11
Comandos ESC/P ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 11
P-touch Transfer Express•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 11
P-touch Template•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 11
Impresión distribuida•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 11
6 Conexión de la alimentación •••••••••••••••••••••••••••••••••••••••••••••••• 12

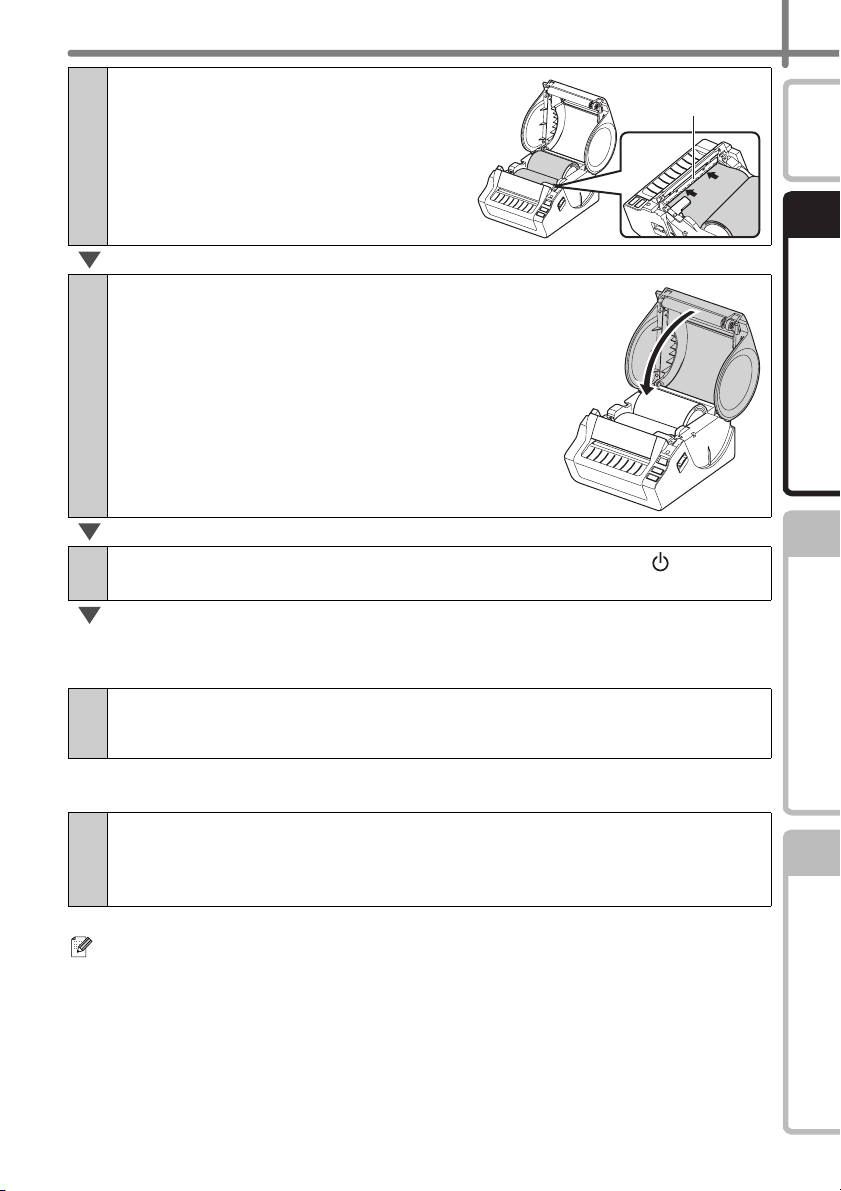

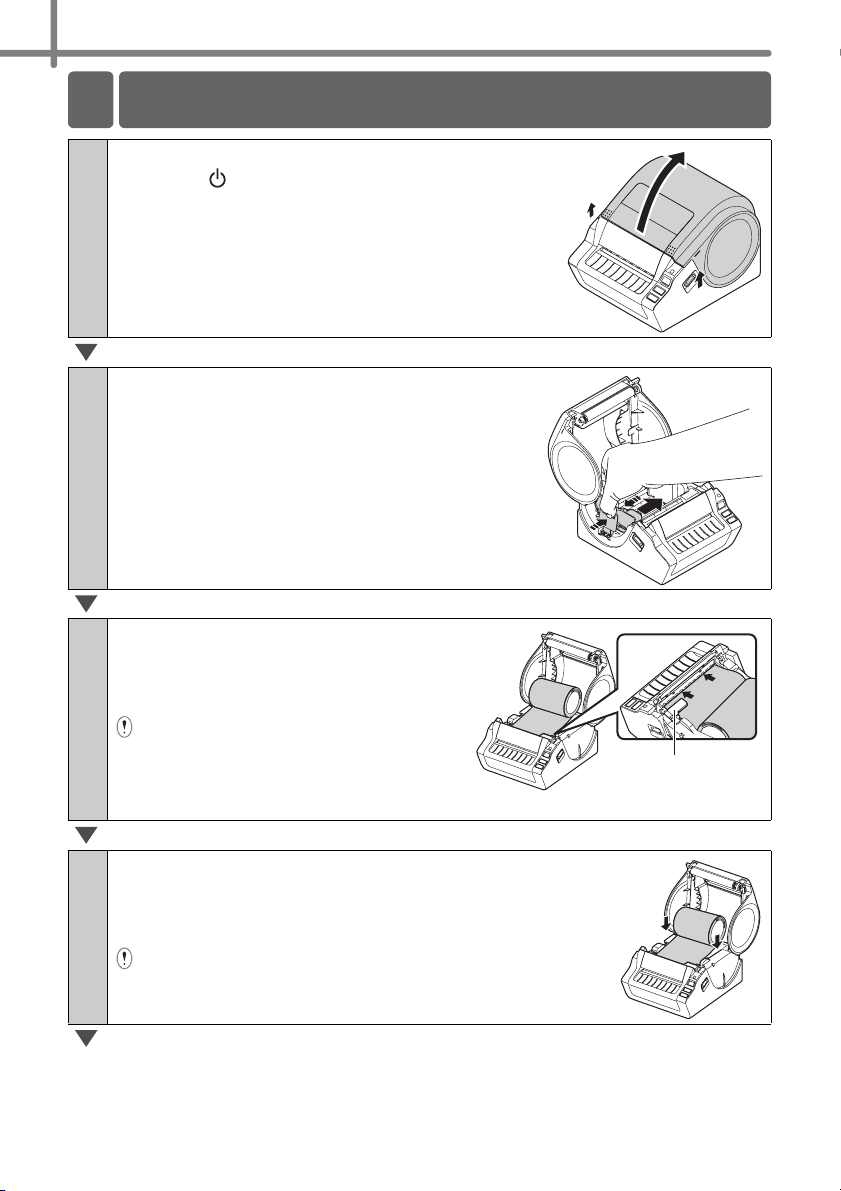

7 Ajuste del rollo RD••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 13
8 Uso de los cables de interfaz•••••••••••••••••••••••••••••••••••••••••••••••• 15

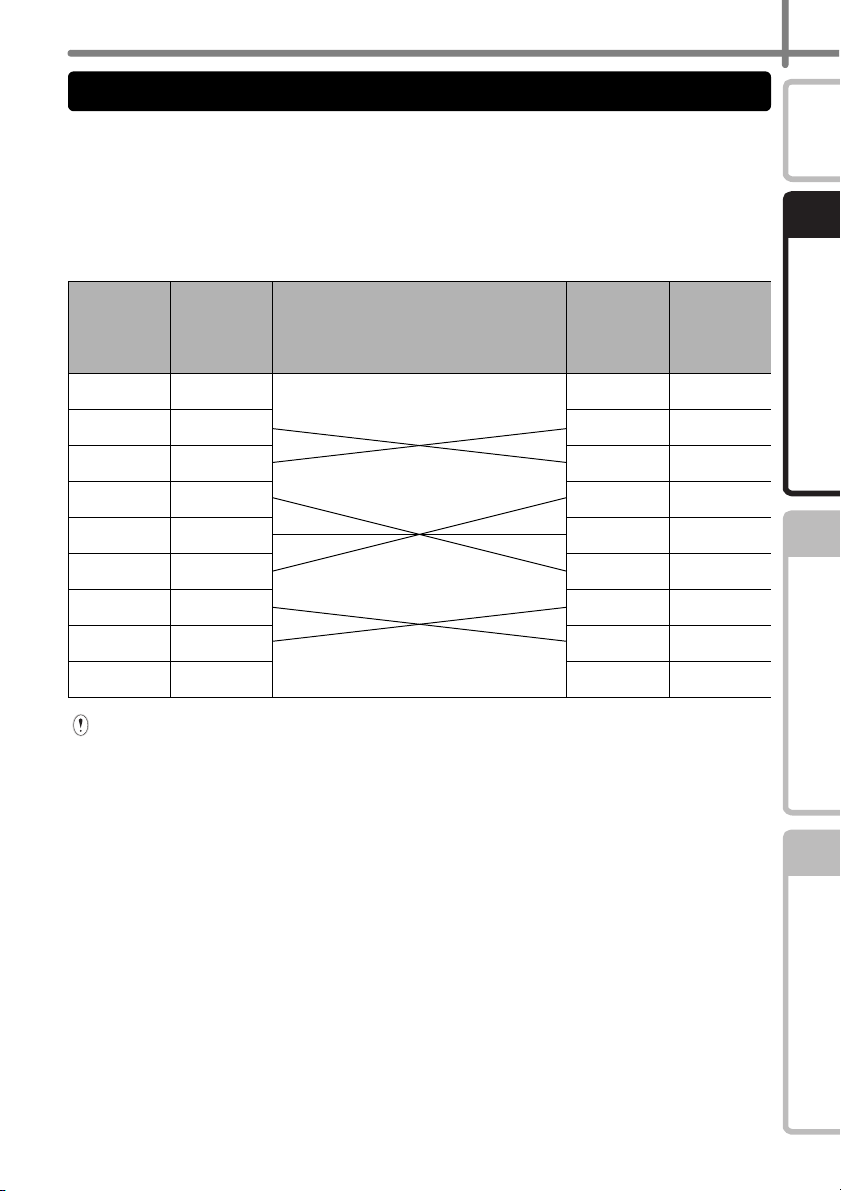

Cable de serie•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 16
Instalación del software •••••••••••••••••••••••••••••••••••••• 17

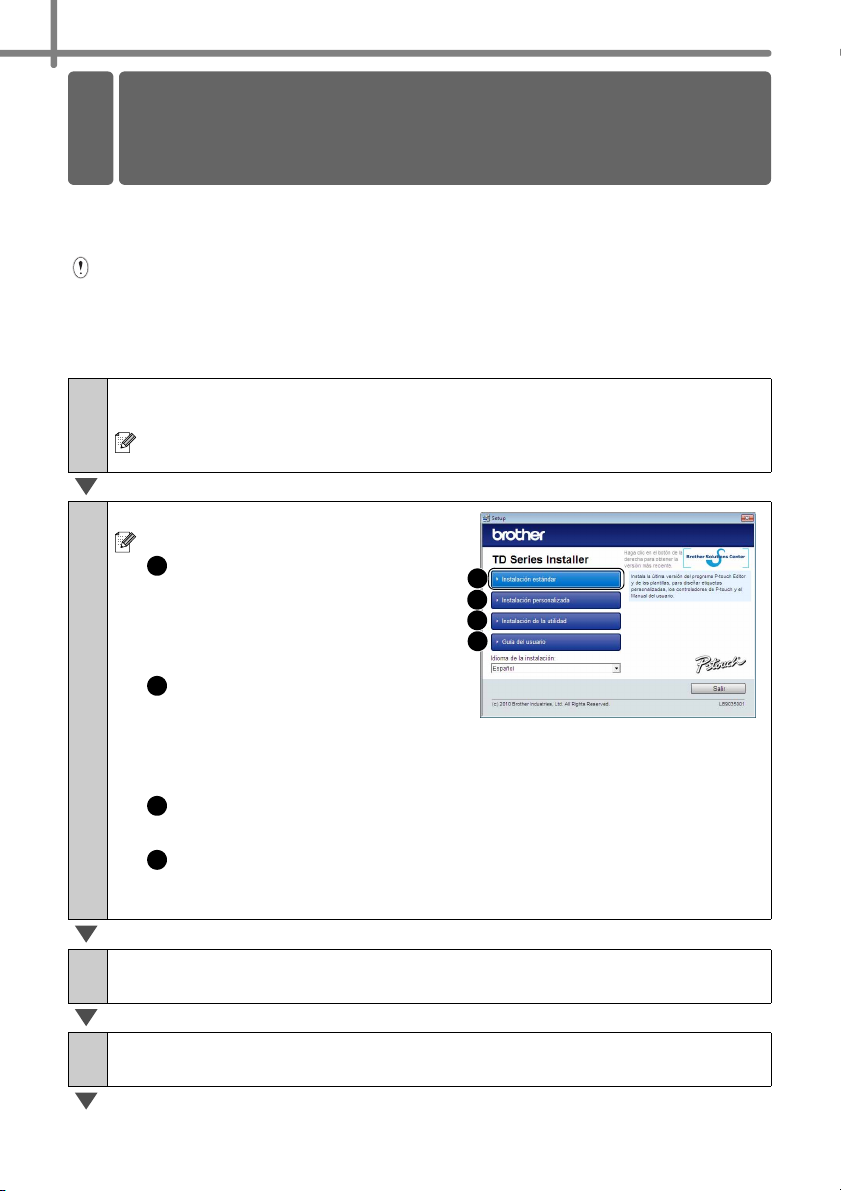

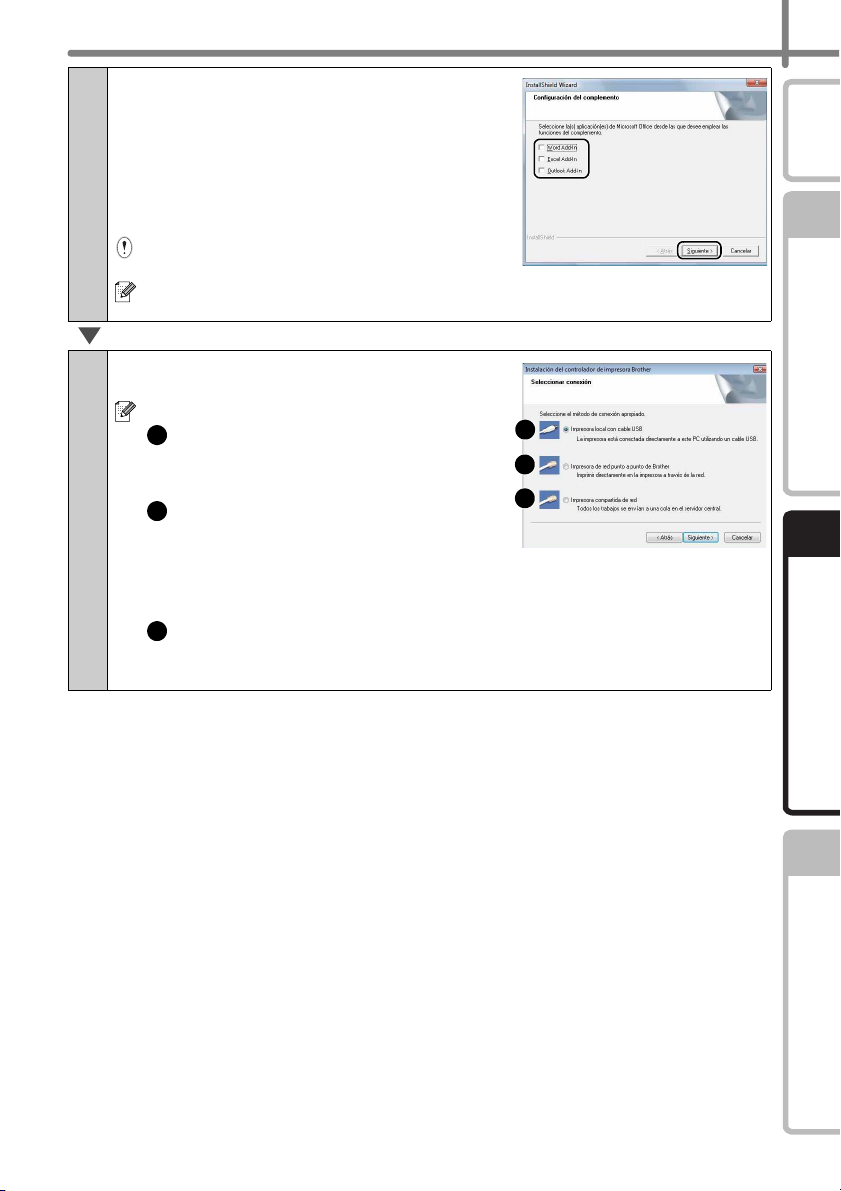

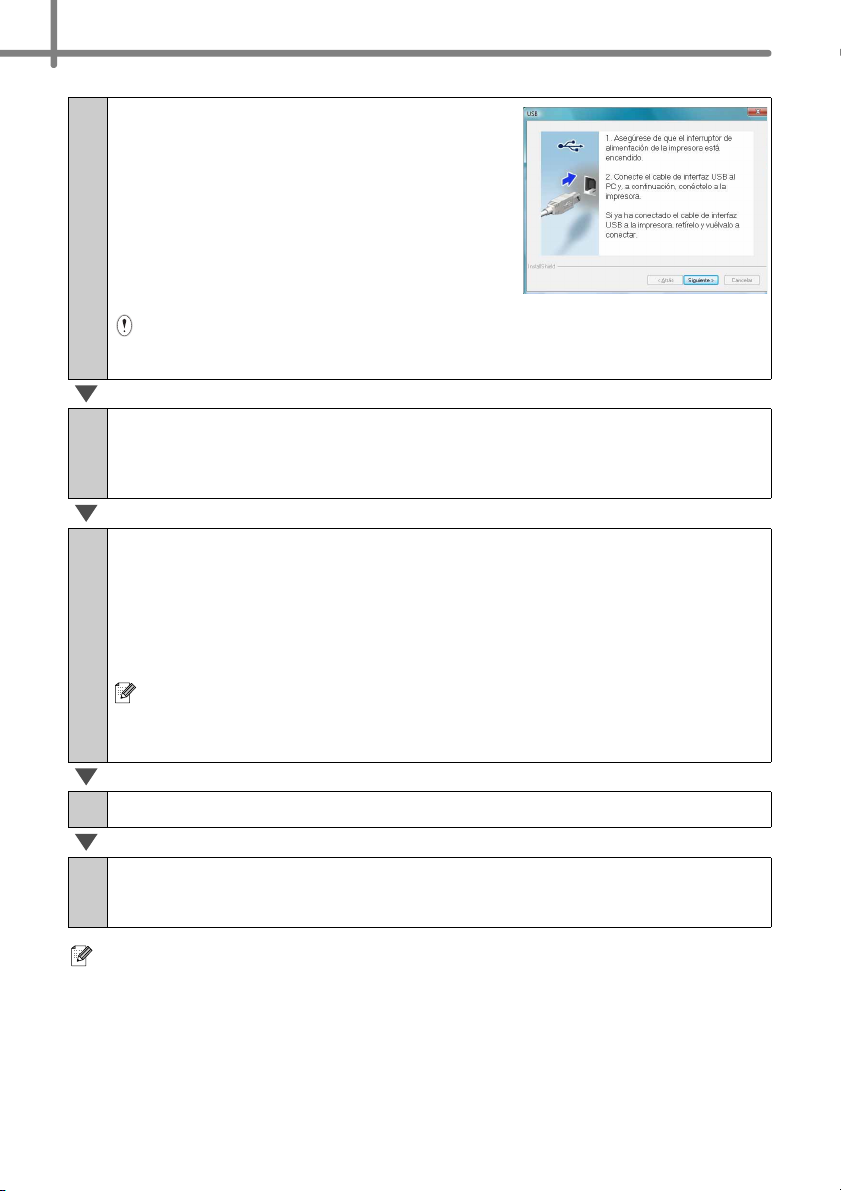

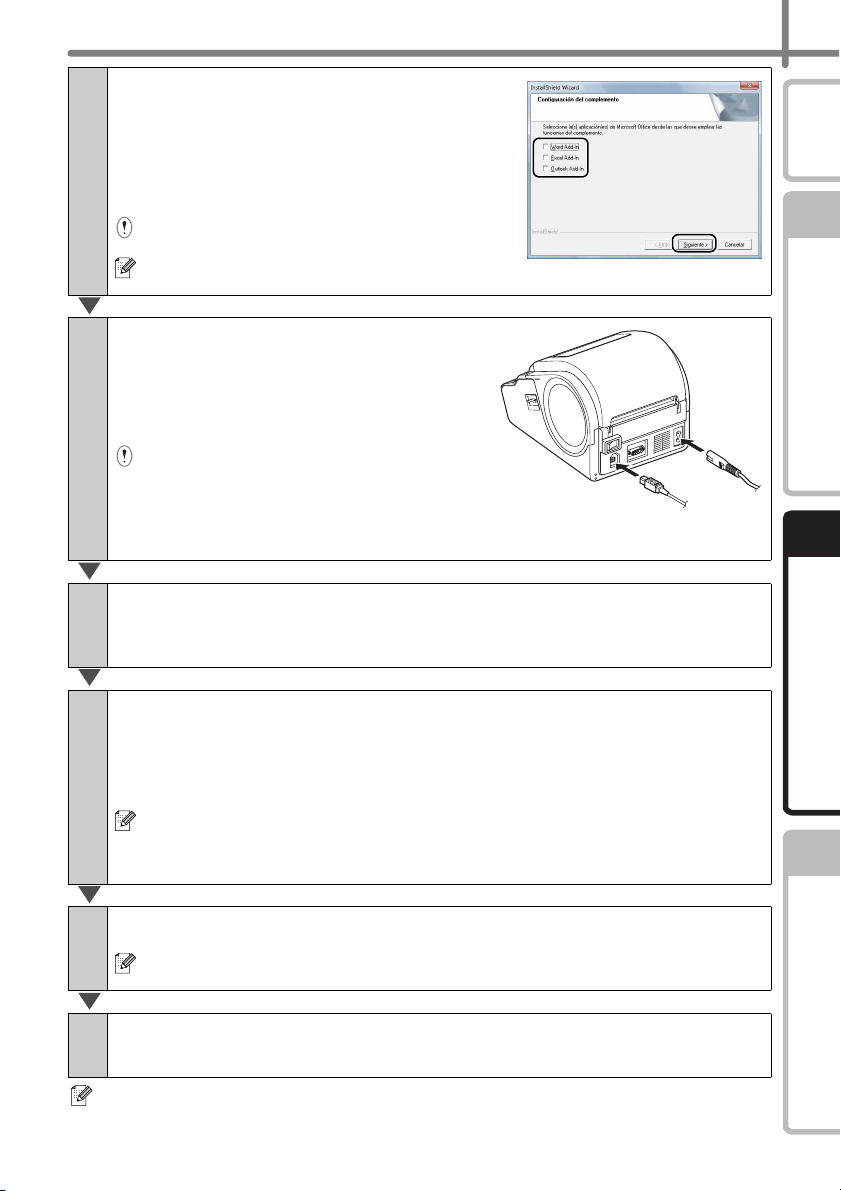

1 Instalación del software de TD-4000••••••••••••••••••••••••••••••••••••••• 17
2 Instalación del software de TD-4100N••••••••••••••••••••••••••••••••••••• 19
3 Desinstalación del software y del controlador de la impresora ••••••• 26
Desinstalación de P-touch Editor••••••••••••••••••••••••••••••••••••••••••••••••••••• 26
Desinstalación del controlador de la impresora ••••••••••••••••••••••••••••••••••• 26
4 Impresión de la configuración de la impresora••••••••••••••••••••••••••• 28
Impresión de la lista de plantillas••••••••••••••••••••••••••••••••••••••••••••••••••••• 29
Referencia •••••••••••••••••••••••••••••••••••••••••••••••••••••• 30

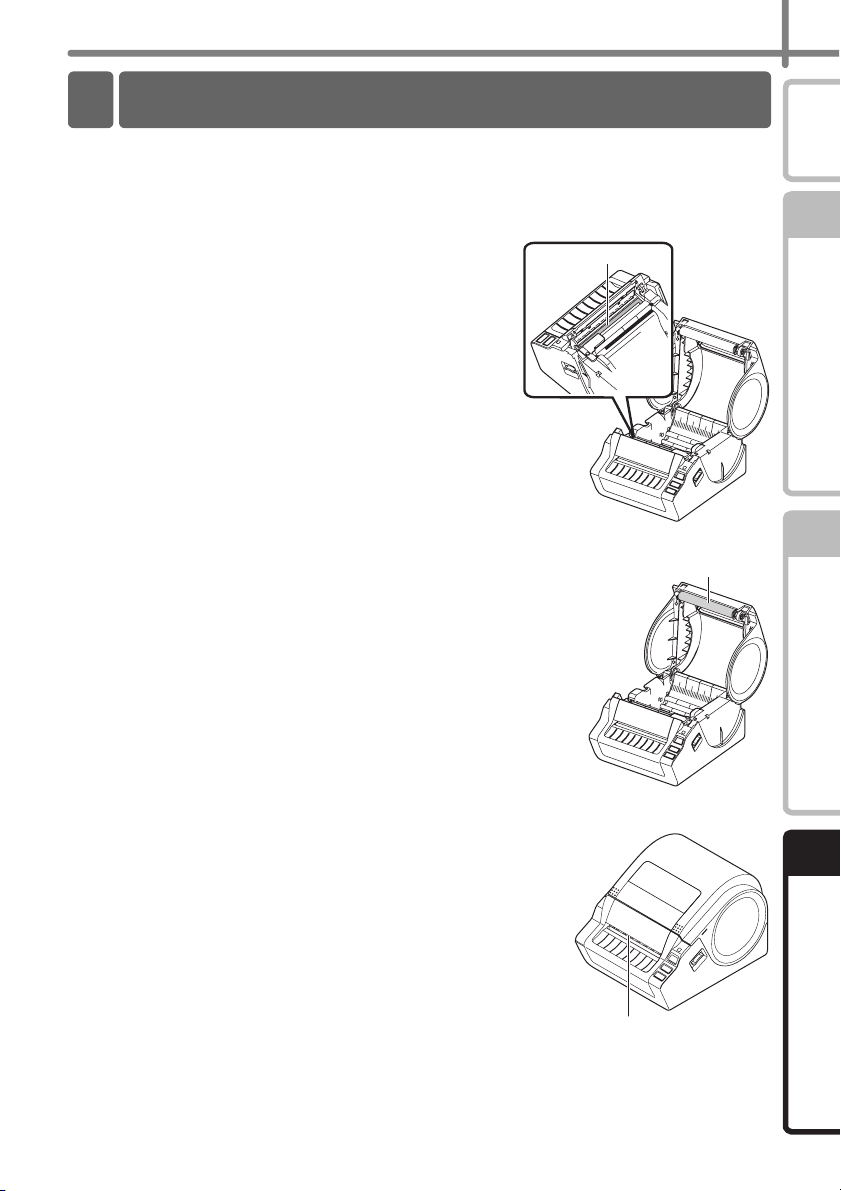

1 Mantenimiento•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 30

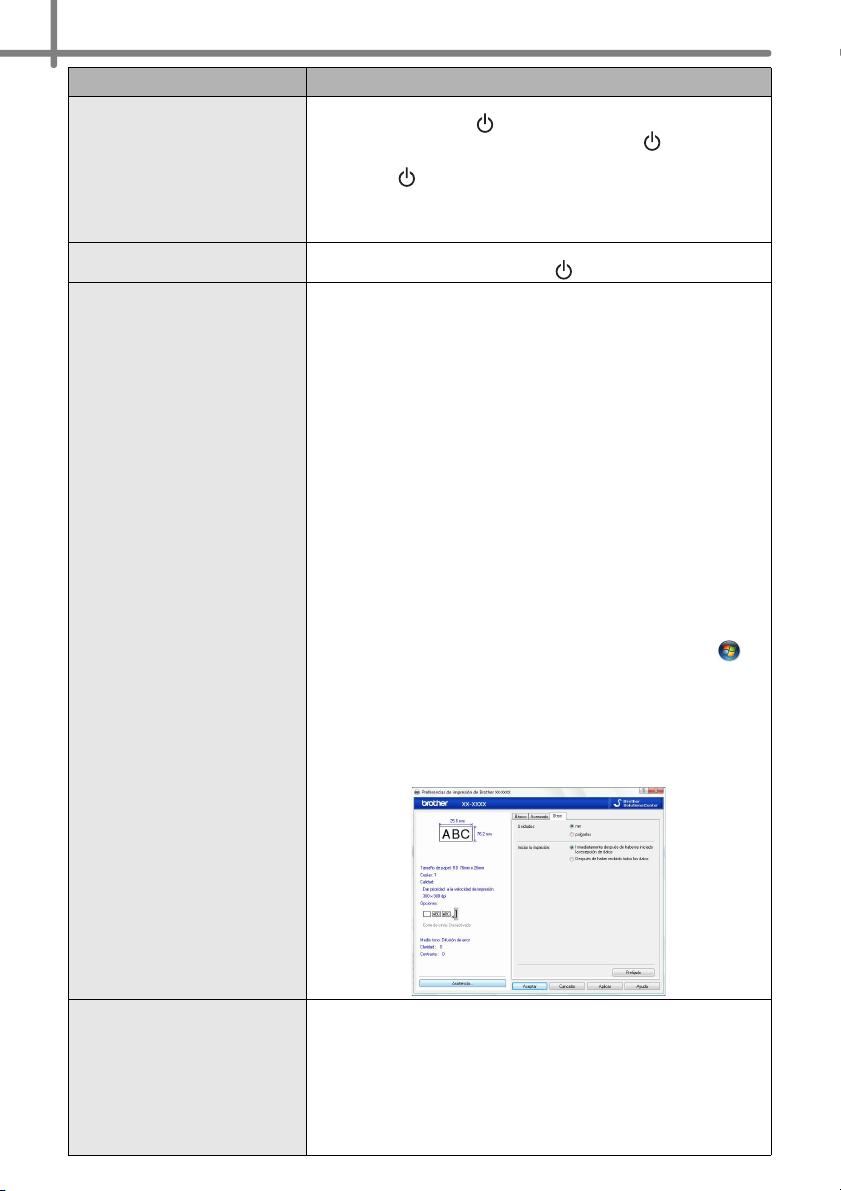

2 Solución de problemas ••••••••••••••••••••••••••••••••••••••••••••••••••••••• 31
3 Especificaciones principales••••••••••••••••••••••••••••••••••••••••••••••••• 34
Accesorios •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 35
IntroducciónProcedimientos inicialesReferencia Instalación del software
PASO
1
PASO
2
PASO
3
Introducción
1
Introducción
Información general
Compilación y aviso de publicación
Esta guía ha sido compilada y editada por Brother Industries, Ltd. e incluye las
descripciones y especificaciones más actualizas del producto.
El contenido de esta guía y las especificaciones de este producto pueden
cambiar sin notificación.
Si están disponibles nuevas versiones del software para TD-4000/4100N, esta guía
puede no reflejar las funciones actualizadas. Por este motivo, puede que observe que
haya diferencias entre los contenidos de esta guía y el software.
Brother se reserva el derecho de modificar sin previo aviso las especificaciones
y materiales aquí contenidos y no asumirá responsabilidad alguna por daños de
cualquier índole (incluidos daños derivados) producidos al basarse en el material
presentado, incluidos entre otros los errores tipográficos y de otra naturaleza contenidos
en la publicación.
Las imágenes de pantalla que aparecen en este manual pueden ser diferentes,
dependiendo de su sistema operativo o impresora.
© 2010 Brother Industries, Ltd.
Marcas comerciales y copyright
El logotipo de Brother es una marca registrada de Brother Industries, Ltd.
Brother es una marca registrada de Brother Industries, Ltd.
© 2010 Brother Industries, Ltd. Reservados todos los derechos.
Microsoft, Windows Vista, Windows Server y Windows son marcas registradas
de Microsoft Corporation, en Estados Unidos y/u otros países.
QR Code es una marca registrada de DENSO WAVE INCORPORATED en JAPÓN y otros
países. QR Code Generating Program © 2008 DENSO WAVE INCORPORATED. BarStar
Pro Encode Library (DataMatrix, MaxiCode, PDF417, RSS) © 2007 AINIX Corporation.
Reservados todos los derechos.
Los nombres de otros productos o software utilizados en este documento son marcas
comerciales o marcas registradas de sus respectivos titulares.
Todas las empresas cuyo título de software se mencione en esta guía tienen un contrato
de licencia de software específico para sus programas.
Cualquier nombre comercial o de producto que aparezca en los productos de Brother,
en documentos relacionados y en cualquier otro material son marcas comerciales
o marcas comerciales registradas de sus respectivos titulares.
Símbolos utilizados en esta guía
Los símbolos utilizados en esta guía son los siguientes:
Este símbolo muestra información o instrucciones a seguir. Si no se tienen en cuenta,
pueden producirse daños, lesiones o fallos en el funcionamiento.
Este símbolo muestra información o instrucciones que pueden ayudarle a conocer
mejor la máquina y utilizarla más eficientemente.
Declaración de conformidad de International ENERGY STAR
El propósito del Programa International ENERGY STAR® es promover
el desarrollo y la popularización de equipamiento de oficina de eficiencia
energética.
Como socio de ENERGY STAR
que este producto cumple con las directrices de eficiencia energética
de ENERGY STAR
®
.
®
, Brother Industries, Ltd. ha determinado
Observaciones sobre licencias de código fuente abierto
Este producto incluye software de código fuente abierto.
Consulte las observaciones sobre licencias de código fuente abierto e información
de Copyright en el documento “X:\\License.txt” (donde X es la letra de su unidad)
del CD-ROM.
2
®
IntroducciónProcedimientos inicialesReferencia Instalación del software
PASO
1
PASO
2
PASO
3
Introducción
3
Precauciones de seguridad
Lea y comprenda todas estas instrucciones y consérvelas para futuras consultas. Siga
todas las advertencias e instrucciones indicadas en el producto.
ADVERTENCIA
PRECAUCIÓN
Los símbolos de seguridad y precaución utilizados en esta guía se indican a continuación:
Acción NO permitida. NO desarme el producto.
NO salpique o sumerja el producto
en agua.
Acción obligatoria. Desenchufar.
Aviso de posible descarga eléctrica.
Para utilizar la máquina con seguridad
Siga estas indicaciones para evitar que se produzcan incendios, daños,
descargas eléctricas, fallos o riesgo de heridas.
La máquina
Desenchufe inmediatamente el cable de
alimentación y no utilice la máquina
durante tormentas eléctricas. Los rayos
pueden suponer un riesgo remoto de
descarga eléctrica.
No toque ninguna pieza de metal
ubicada cerca del cabezal de impresión.
El cabezal de impresión alcanza
temperaturas elevadas durante su
uso y mantiene dichas temperaturas
inmediatamente después de su uso. No
lo toque directamente con las manos.
En el embalaje de la máquina se utilizan
bolsas de plástico. Para evitar el peligro
de ahogamiento, manténgalas alejadas
de bebés y niños.
Desenchufe inmediatamente el cable de
alimentación y no utilice la máquina si
nota un olor extraño, calor, decoloración,
deformación u otra anomalía durante el
funcionamiento o el almacenamiento de
la máquina.
No desmonte la máquina.
Para la inspección, el ajuste o la
reparación de la máquina, póngase
en contacto con el establecimiento de
venta donde la adquirió o con su centro
local de servicio autorizado.
Le indica qué hacer para impedir el riesgo de lesiones.
Le indica los procedimientos que debe seguir para evitar daños
personales menores o daños en la impresora.
NO toque una parte determinada
del producto.
ADVERTENCIA
Para evitar daños, no deje caer ni
golpee la máquina.
No sujete ni levante la máquina por la
cubierta del compartimento del rollo RD.
La cubierta se puede salir y la máquina
se puede caer y dañar.
No permita que la máquina se moje bajo
ninguna circunstancia.
La toma eléctrica debe estar cerca de la
máquina y debe ser de fácil acceso.
No toque el cortador. Puede provocar
lesiones personales.
No sujete la máquina con una sola
mano. La máquina se le puede resbalar.
No desarme la máquina ni permita que
se moje, a fin de evitar posibles
descargas eléctricas o incendio.
ADVERTENCIA
No utilice disolvente para pintura,
bencina, alcohol u otros disolventes
orgánicos para limpiar la máquina.
Si lo hace, puede provocar daños en el
acabado de la máquina. Utilice un paño
suave y seco para limpiar la máquina.
Siga estas indicaciones para evitar que se produzcan incendios, daños,
descargas eléctricas, fallos o riesgo de heridas.
Cable de alimentación
Utilice solamente la fuente de
alimentación autorizada (220-240 V
de CA) para la máquina.
Utilice únicamente el cable de
alimentación que se proporciona con
la máquina.
No toque el cable de alimentación o el
enchufe con las manos mojadas.
No sobrecargue la toma eléctrica con
demasiados dispositivos ni conecte
el cable de alimentación en una toma
eléctrica dañada.
No corte, dañe, altere o coloque objetos
pesados sobre el cable de alimentación.
No coloque objetos pesados o que
contengan agua sobre la máquina.
Si entra agua o algún objeto extraño
en la máquina, desenchufe el cable
de alimentación y póngase en contacto
con el establecimiento de venta donde
adquirió la máquina o con su centro
local de servicio autorizado. Si sigue
utilizando la máquina con agua u otro
objeto extraño en el interior, puede
dañarla o provocar heridas personales.
No utilice el cable de alimentación si
está dañado.
Asegúrese de que el enchufe se inserte
completamente en la toma de corriente.
No utilice una toma de corriente que
esté suelta.
Sujete siempre el cable de alimentación
cuando lo enchufe o desenchufe de la
toma eléctrica. No tire del cable de
alimentación. El cable que está en el
interior del cable eléctrico se puede
dañar.
4
IntroducciónProcedimientos inicialesReferencia Instalación del software
PASO
1
PASO
2
PRECAUCIÓN
Siga estas indicaciones para evitar que se produzcan heridas personales leves
y daños en la máquina.
La máquina
No exponga la máquina directamente a la luz solar ni la coloque cerca de calentadores
o dispositivos que emitan calor, en zonas expuestas a temperaturas extremadamente
altas o bajas, humedad elevada o zonas polvorientas. Si lo hace, puede provocar fallos
en la máquina.
Cable de alimentación
Si no va a utilizar la máquina durante un período de tiempo prolongado, desconecte
el cable de alimentación de la toma eléctrica.
Cortador
No toque la cuchilla del cortador.
No abra la cubierta del compartimento del rollo RD cuando el cortador esté en
funcionamiento.
Instalación y almacenamiento
Coloque la máquina sobre una superficie
plana y estable, como un escritorio.
No coloque objetos pesados sobre
la máquina.
PASO
3
5
Introducción
Rollo RD
Procure no dejar caer el rollo RD.
Los rollos RD utilizan papel térmico.
La etiqueta y la impresión perderán el
color con la luz solar y el calor. No utilice
rollos RD para usos exteriores que
requieran durabilidad.
PRECAUCIÓN
Dependiendo de la zona, el material y
las condiciones ambientales, es posible
que la etiqueta no pueda despegarse,
que el color de la etiqueta cambie o que
se transfiera a otros objetos.
Antes de colocar la etiqueta, compruebe
las condiciones ambientales y el
material. Pruebe la etiqueta pegando
una pequeña muestra en una zona
inadvertida de la superficie en la que
desee pegarla.
Precauciones generales
La máquina
• La máquina es un dispositivo de precisión. No deje caer ni golpee la máquina.
• No levante la máquina por la cubierta del compartimento del rollo RD. La cubierta
se puede salir y la máquina se puede caer y dañar.
• Es posible que el funcionamiento de la máquina no sea el deseado si se deja cerca
de un televisor, una radio, etc. No utilice la máquina cerca de un aparato que pueda
provocar interferencias electromagnéticas.
• No introduzca ningún objeto ni bloquee la ranura de salida de etiquetas o los puertos USB,
Serial y LAN.
• Utilice únicamente el cable de interfaz (cable USB) que se proporciona con la máquina.
• No intente imprimir etiquetas mientras la cubierta del rollo RD esté abierta.
Cable de alimentación
• Instale este producto cerca de una toma eléctrica de fácil acceso. En caso de emergencia,
desconecte el cable de alimentación de la toma eléctrica para cortar completamente el
suministro de corriente.
Rollo RD
• Utilice únicamente accesorios y suministros originales de Brother (con la marca ).
• Si la etiqueta se coloca sobre una superficie mojada, sucia o grasienta, es posible que
se despegue con facilidad. Antes de colocar la etiqueta, limpie la superficie en la que la
va a colocar.
• El rollo RD utiliza un papel térmico que puede perder intensidad o despegarse de las
superficies si se expone a la luz ultravioleta, lluvia o viento.
• No exponga los rollos RD a la luz directa del sol, a altas temperaturas, humedad elevada
o polvo. Almacénelos en un lugar fresco y oscuro. Utilice los rollos RD inmediatamente
después de abrir el paquete.
• Si raya la superficie de impresión de la etiqueta con las uñas u objetos metálicos o toca
la superficie de impresión con las manos impregnadas en agua, sudor, crema, etc.,
puede cambiar el color de la etiqueta o decolorarse.
• No coloque etiquetas a personas, animales o plantas. Además, nunca coloque etiquetas
en espacios públicos o privados sin una autorización previa.
• Es posible que la última etiqueta de un rollo RD no se imprima correctamente. Por este
motivo, el rollo contiene más etiquetas que lo indicado en el paquete.
• Si una etiqueta se retira después de colocarla en una superficie, pueden quedar restos
de la misma.
• Algunos rollos RD utilizan adhesivo permanente en sus etiquetas. Estas etiquetas no se
pueden despegar fácilmente una vez pegadas.
• Si el rollo està desenrollado, apriete el rollo RD y vuelva a alinear ambos lados para
volver a colocar el rollo RD en su forma original antes de instalarlo en la impresora.
CD-ROM y software
• Procure no rallar el CD-ROM. No coloque el CD-ROM en zonas expuestas a temperaturas
altas o bajas.
• No coloque objetos pesados sobre el CD-ROM ni lo doble.
• El software que contiene el CD-ROM está diseñado para su uso exclusivo con esta
máquina. Consulte la Licencia en el CD para obtener información detallada. Este software
se puede instalar en varios ordenadores para su uso en oficinas, etc.
6
IntroducciónProcedimientos inicialesReferencia Instalación del software
PASO
1
PASO
2
PASO
3
PASO 1 Procedimientos iniciales
7
Procedimientos iniciales
1 Desembalaje de la TD-4000/4100N
Compruebe que el paquete contiene todo lo que se indica a continuación antes de utilizar
la impresora. Si algún artículo falta o está dañado, póngase en contacto con el distribuidor
de Brother.
TD-4000/4100N
Cable USB Guía del usuario
CD-ROM
Cable de alimentación de CA
El enchufe puede variar en función del país.
Rollo RD (rollo inicial)
La impresora Brother TD-4000/4100N incluye
dos rollos iniciales de etiquetas:
• Un rollo inicial de 102 mm de etiqueta continua
de 2 m.
• Un rollo inicial de 51 × 26 mm
de etiqueta precortada (60 etiquetas).
2 Descripción de las piezas
Vista frontal
Cubierta de compartimento de rollo RD
Botón de alimentación
Vista posterior
<TD-4000>
Interruptor de alimentación principal
Conector del
cable de
alimentación
Cable de
alimentación
Indicador LED
Botón de
encendido/
apagado
Botón de corte
<TD-4100N>
Escala
Guía
Interruptor de alimentación principal
Sensor de
separación
Conector del
cable de
alimentación
Cable de
alimentación
8
PASO
1
Procedimientos inicialesReferencia Instalación del software Introducción
PASO
2
Puerto serie
Puerto USB
Puerto USB
Puerto LAN
Puerto serie
PASO
3
PASO 1 Procedimientos iniciales
9
3 Indicador LED
El indicador de la impresora Brother TD-4000/4100N indica el estado de funcionamiento
actual.
Indicador Estado
Apagado
No hay alimentación.
Indicador verde encendido
Indicador verde intermitente
Indicador naranja encendido
Indicador naranja intermitente
Indicador rojo encendido
Indicador rojo intermitente
Hay alimentación.
Recibiendo datos del ordenador.
Se ha abierto la cubierta del compartimento del rollo RD.
(Cierre correctamente la cubierta del compartimento del rollo RD.)
Enfriar.
(Espere a que se reduzca la temperatura del cabezal de
impresión y la impresión continuará.)
Error de actualización del firmware.
(Vuelva a iniciar el procedimiento de actualización del firmware.)
Indica uno de los errores siguientes.
• Error del sensor de etiquetas (fin del rollo RD o atasco de papel).
• Se instaló un rollo RD incorrecto.
• Error de transmisión.
4 Flujo de creación de etiquetas
Las etiquetas se pueden crear con el P-touch Editor. Para obtener más detalles, consulte Î
la Guía del usuario de software en el CD-ROM.
Siga el procedimiento que se describe a continuación para comenzar a crear etiquetas.
Conecte la máquina a la fuente de alimentación.
1
Si desea información, consulte “Conexión de la alimentación” en página 12.
Instale el software.
2
Instale el controlador de la impresora para utilizar TD-4000/4100N como impresora
con el ordenador e instale el software de diseño de etiquetas.
Para la TD-4000, consulte “Instalación del software de TD-4000” en página 17.
Para la TD-4100N, consulte “Instalación del software de TD-4100N” en página 19.
10
PASO
1
Especifique el tamaño del papel o la etiqueta.
3
En las propiedades de la impresora puede especificar la anchura y longitud
de la etiqueta, así como la distancia entre etiquetas.
Para obtener más información, consulte la Guía del usuario de software en
el CD-ROM.
Imprima las etiquetas.
4
• Impresión desde P-touch Editor
Inicie P-touch Editor para crear etiquetas.
• Impresión desde otras aplicaciones
Seleccione [Archivo] - [Imprimir]. (El procedimiento de impresión puede variar
en función de la aplicación que se utilice.)
Para obtener más información, consulte la Guía del usuario de software en
el CD-ROM.
Procedimientos inicialesReferencia Instalación del software Introducción
PASO
2
PASO
3
PASO 1 Procedimientos iniciales
11
5 Funciones adicionales
Comandos ESC/P
Esta máquina tiene incorporados varios códigos de barras y fuentes. Puede enviar
comandos para imprimir caracteres y códigos de barras incorporados. Los comandos
disponibles son los comandos de propiedad de Brother TD basados en ESC/P. Puede
descargar la última herramienta de comandos desde el sitio web siguiente:
http://solutions.brother.com
Seleccione su región (p. ej., Europe), su país, su modelo y Descargas para su modelo.
P-touch Transfer Express
Con P-touch Transfer Express, las plantillas de etiqueta se pueden transferir fácilmente
a la TD-4000/4100N vía USB.
Una vez que el administrador la haya creado, la plantilla de etiqueta se puede distribuir
entre los usuarios junto con P-touch Transfer Express.
El usuario podrá utilizar P-touch Transfer Express para transferir la plantilla de etiqueta
a la TD-4000/4100N.
Para obtener más información, consulte la “Guía del usuario de software” en la carpeta
de manuales del CD-ROM suministrado.
P-touch Template
Al enviar el comando P-touch Template a la TD-4000/4100N, se pueden seleccionar
e imprimir las plantillas transferidas para que puedan ser controladas desde los
dispositivos host.
Los tipos de dispositivos host son los siguientes:
• Dispositivo de escala y medición
• Dispositivo de mediciones médicas
• Lector de código de barras
Si se conecta un lector de código de barras a la impresora, se pueden imprimir etiquetas
y códigos de barras de forma sencilla mediante el escaneado de los códigos de barras.
Puede descargar la última herramienta de comandos desde el sitio web siguiente:
http://solutions.brother.com
Seleccione su región (p. ej., Europe), su país, su modelo y Descargas para su modelo.
Impresión distribuida
Al imprimir una gran cantidad de etiquetas, la impresión se puede distribuir entre distintas
impresoras.
Dado que la impresión se realiza a la vez, el tiempo total de impresión se puede reducir.
Para obtener más información, consulte la “Guía del usuario de software” en la carpeta de
manuales del CD-ROM suministrado.
6 Conexión de la alimentación
• Compruebe que la toma eléctrica sea de 220-240 V de CA antes de enchufar
el cable de alimentación.
• No conecte la TD-4000/4100N al ordenador hasta que se le indique en el
procedimiento de instalación del controlador de la impresora.
• Desenchufe el cable de alimentación de la toma eléctrica una vez que termine de
utilizar la TD-4000/4100N.
• No tire del cable de alimentación cuando lo desenchufe de la toma eléctrica. El hilo
del cable de alimentación se puede dañar.
Compruebe que el interruptor de
1
alimentación principal esté apagado.
12
PASO
1
Conecte el cable de alimentación
2
a la TD-4000/4100N.
Enchufe el cable de alimentación en una
3
toma eléctrica.
Encienda el interruptor de alimentación
4
principal.
Apagado
El enchufe puede
variar en función del país
Procedimientos inicialesReferencia Instalación del software Introducción
PASO
2
PASO
3
PASO 1 Procedimientos iniciales
13
7 Ajuste del rollo RD
Mantenga presionado el botón de encendido/
1
apagado ( ) para apagar la TD-4000/4100N.
Levante las palancas derecha e izquierda de
la TD-4000/4100N situadas debajo de la
cubierta del compartimento del rollo RD y abra
la cubierta del compartimento del rollo RD.
Apriete la palanca verde y ajuste la guía
2
totalmente hacia la izquierda.
Tome un rollo RD con las etiquetas
3
boca abajo y deslice el extremo del
rollo RD por debajo del sensor de
separación (material de impresión).
Si el extremo del rollo RD no se deslizó
por debajo del sensor de separación
(material de impresión), es posible
que la TD-4000/4100N no detecte el
material de impresión correctamente.
Introduzca el rollo en el compartimento del
4
rollo y deslícelo totalmente hacia la derecha.
Ajuste la guía del rollo para que se adapte
al ancho del rollo RD.
Si el rollo RD no se inserta correctamente, la impresión
se realizará en el lado incorrecto de la etiqueta.
Sensor de separación
14
Coloque el extremo del rollo RD
5
debajo del protector de plástico
negro del cortador.
Cierre la cubierta del compartimento
6
del rollo RD.
Mantenga presionado el botón de encendido/apagado ( ) para
7
encender la TD-4000/4100N.
Protector de plástico
negro del cortador
PASO
1
Procedimientos inicialesReferencia Instalación del software Introducción
PASO
2
Etiqueta precortada
Presione el botón de alimentación.
8
La impresora llevará la etiqueta a la posición inicial correcta.
Ahora podrá comenzar a imprimir.
Etiqueta continua
Presione dos veces el botón de alimentación y, a continuación,
8
el botón de corte.
La impresora llevará la etiqueta a la posición inicial correcta.
Ahora podrá comenzar a imprimir.
Si el material de impresión no se carga correctamente, recorte un poco del material
para alisar el borde y repita el procedimiento de carga.
PASO
3
PASO 1 Procedimientos iniciales
15
8 Uso de los cables de interfaz
El cable RS-232C y el cable de red no son accesorios estándar.
Utilice un cable apropiado para la interfaz.
• Cable USB
Utilice el cable de interfaz proporcionado.
• Cable RS-232C
No utilice un cable de interfaz que tenga más de 2 metros.
Si desea información, consulte página 16.
• Cable de red (TD-4100N)
Utilice un cable de par trenzado recto de Categoría 5 (o superior) para redes
Fast Ethernet 10BASE-T o 100BASE-TX.
Importante
Para la interfaz USB, se debe utilizar el cable USB que se incluye
para garantizar que se respeten los límites de CEM (compatibilidad
electromagnética).
Para las interfaces de red y de serie, se debe utilizar un cable de interfaz
blindado para asegurar el cumplimiento de los límites de CEM.
Todo cambio o modificación que se realice sin aprobación expresa de
Brother Industries, Ltd. puede afectar el rendimiento y la calidad de la
impresión, y los daños no estarán contemplados en la garantía limitada.
• Precauciones para las conexiones LAN
Conecte este producto a una conexión LAN que no esté sujeta a sobretensiones.
• Precauciones para las conexiones RS-232C
La pieza del conector serie RS-232C de este ordenador no es una Fuente
de alimentación limitada.
Cable de serie
Las asignaciones de pin de los cables serie (cables RS-232C) que se pueden utilizar
con esta máquina se muestran en la tabla que aparece a continuación. Puede adquirir
los cables en una tienda de electrónica. No utilice un cable de interfaz que tenga más
de 2 metros.
Lado de la impresora Brother TD Lado del ordenador
(hembra D-Sub, tornillo de bloqueo #4-40 (UNC)) (hembra D-Sub9P)
16
PASO
1
Nombre
de la
señal
Número
de pin
Asignaciones de pin
Número
de pin
Nombre
de la
señal
DCD 1 1 DCD
RXD 2 2 RXD
TXD 3 3 TXD
DTR 4 4 DTR
GND 5 5 GND
DSR 6 6 DSR
RTS 7 7 RTS
CTS 8 8 CTS
RI 9 9 RI
• No es posible conectar un cable RS-232C y un cable USB a la impresora al mismo
tiempo.
• El conector del cable serial RS-232C de este ordenador no es una Fuente de
alimentación limitada.
Procedimientos inicialesReferencia Instalación del software Introducción
PASO
2
PASO
3
PASO 2 Instalación del software
17
Instalación del software
1 Instalación del software
de TD-4000
El procedimiento de instalación del software varía en función del sistema operativo
del ordenador. El procedimiento de instalación está sujeto a cambios sin previo aviso.
Recuerde: no conecte la impresora al ordenador hasta que se le solicite que lo haga.
En esta sección se explica cómo instalar P-touch Editor 5.0, el Controlador de la
impresora y la Guía del usuario de software mediante la opción de Instalación estándar.
A continuación se muestra la captura de pantalla para Windows Vista
Inicie el ordenador e introduzca el CD-ROM en la unidad
1
correspondiente.
Si no se ejecuta automáticamente, abra los archivos del CD-ROM y haga doble
clic en “Setup.exe”.
Haga clic en [Instalación estándar].
2
Elementos de la instalación:
1
Instalación estándar
P-touch Editor 5.0, el Controlador
de la impresora y la Guía del
usuario de software (PDF).
2
Instalación personalizada
P-touch Editor 5.0, el controlador
de la impresora y la Guía del
usuario de software (PDF) se
pueden instalar por separado.
3
Mostrar la Guía del usuario
La Guía del usuario de software (PDF)
(es necesario un software lector de PDF).
4
Descargar Adobe Reader
Se mostrará un enlace a la página de descargas de Adobe
1
2
3
4
®
o Windows® 7.
®
Reader®.
Lea el contrato de licencia y haga clic en [Sí] si está de acuerdo
3
con las condiciones.
Siga las instrucciones que aparecen en la pantalla hasta finalizar
4
la Instalación estándar.
Ponga una marca de verificación en
5
la casilla situada junto a los programas
de complemento que desee instalar
y haga clic en [Siguiente].
Con la función del complemento puede
utilizar fácilmente textos de estas
aplicaciones en los diseños de etiquetas.
Asegúrese de que todas las aplicaciones
de Microsoft® Office estén cerradas.
Para obtener detalles sobre el componente,
consulte la “Guía del usuario de software” (PDF).
Haga clic en [Siguiente] y siga las
6
instrucciones que aparecen en la
pantalla para instalar el controlador
de la impresora. Cuando se le solicite,
conecte la impresora para finalizar
la instalación del controlador.
•Para la instalación del USB, es importante
que no conecte la impresora en el
ordenador hasta que se le solicite.
•Antes de conectar el cable de interfaz USB,
extraiga la etiqueta de precaución del
puerto USB de la máquina.
Seleccione un método de registro y haga clic en [Siguiente].
7
• Si selecciona “Sí, mostrar la página”, irá a la página de registro de usuario online
antes de finalizar la instalación (recomendado).
• Si selecciona “No, no mostrar la página”, continuará con la instalación.
18
PASO
1
Procedimientos inicialesReferencia Instalación del software Introducción
PASO
2
Cuando se le pida que descargue las herramientas opcionales,
8
seleccione las que desee y haga clic en [Siguiente].
• Si selecciona “Sí, mostrar la página”, irá al sitio web de Brother Solutions Center antes
de finalizar la instalación (recomendado).
Seleccione su región (p. ej., Europe), su país, su modelo y Descargas para su modelo.
• Si selecciona “No, no mostrar la página”, continuará con la instalación.
Si desea descargar las herramientas opcionales en otro momento, puede
encontrarlas en la siguiente página web: http://solutions.brother.com
Seleccione su región (p. ej., Europe), su país, su modelo y Descargas para
su modelo.
Haga clic en [Finalizar].
9
Ha finalizado la instalación del software.
Cuando se le pida que reinicie el ordenador, seleccione “Reiniciar” y haga clic
en [Finalizar].
Inicie el software.
10
Haga clic en [Inicio] - [Todos los programas (Programas)] - [Brother P-touch] [P-touch Editor 5.0] para iniciar P-touch Editor.
Para obtener más detalles, consulte la “Guía del usuario de software” (PDF).
Encontrará la Guía del usuario de software (PDF) haciendo clic en [Inicio] [Todos los programas (Programas)] - [Brother P-touch] - [Manuals] - [TD-4000] [Guía del usuario de software].
PASO
3
PASO 2 Instalación del software
19
Instalación del software
2 Instalación del software
de TD-4100N
El procedimiento de instalación del software varía en función del sistema operativo
del ordenador.
El procedimiento de instalación está sujeto a cambios sin previo aviso.
Recuerde: cuando utilice el cable de interfaz USB, es importante que no conecte
la impresora en el ordenador hasta que se le solicite.
En esta sección se explica cómo instalar P-touch Editor 5.0, el Controlador de la
impresora, la Guía del usuario de software y la Guía del usuario en red mediante
la opción de Instalación estándar.
A continuación se muestra la captura de pantalla para Windows Vista
Inicie el ordenador e introduzca el CD-ROM en la unidad
1
correspondiente.
Si no se ejecuta automáticamente, abra los archivos del CD-ROM y haga doble
clic en “Setup.exe”.
Haga clic en [Instalación estándar].
2
Elementos de la instalación:
1
Instalación estándar
P-touch Editor 5.0, el Controlador
de la impresora, la Guía del usuario
de software (PDF) y la Guía del
usuario en red (PDF).
2
Instalación personalizada
P-touch Editor 5.0, el controlador
de la impresora, la Guía del usuario
de software (PDF) y la Guía del usuario en red (PDF) se pueden instalar
por separado.
3
Instalación de la utilidad
BRAdmin Light.
4
Guía del usuario
Guía del usuario de software (PDF), Guía del usuario en red (PDF) y enlace
a la página de descarga de Adobe
1
2
3
4
®
Reader®.
®
o Windows® 7.
Lea el contrato de licencia y haga clic en [Sí] si está de acuerdo con
3
las condiciones.
Siga las instrucciones que aparecen en la pantalla hasta finalizar
4
la Instalación estándar.
Ponga una marca de verificación en la
5
casilla situada junto a los programas de
complemento que desee instalar y haga
clic en [Siguiente].
Con la función del complemento puede
utilizar fácilmente textos de estas
aplicaciones en los diseños de etiquetas.
Asegúrese de que todas las aplicaciones
de Microsoft
Para obtener detalles sobre el componente, consulte la “Guía del usuario
de software” (PDF).
Seleccione su método de conexión y haga
6
clic en [Siguiente].
Método de conexión:
1
Impresora local con cable USB
Consulte “Para usuarios de cable de
interfaz USB” en página 21.
2
Impresora de red punto a punto
de Brother
Compruebe que el cable LAN esté
conectado a la impresora.
Consulte “Para usuarios de cable de interfaz de red” en página 22.
3
Impresora compartida de red
Compruebe que el cable LAN esté conectado a la impresora.
Consulte “Para usuarios de impresora de red compartida” en página 23.
®
Office estén cerradas.
20
PASO
1
1
2
3
Procedimientos inicialesReferencia Instalación del software Introducción
PASO
2
PASO
3
PASO 2 Instalación del software
21
Para usuarios de cable de interfaz USB
Siga las instrucciones que aparecen en
7
la pantalla para instalar el controlador
de la impresora. Cuando aparezca esta
pantalla, asegúrese de encender la
alimentación de la impresora. Cuando se
le solicite, conecte el cable de interfaz
USB al ordenador y luego a la impresora
para finalizar la instalación del
controlador.
• No conecte la impresora al ordenador hasta que se le solicite que lo haga.
• Antes de conectar el cable de interfaz USB, extraiga la etiqueta de
precaución del puerto USB de la máquina.
Seleccione un método de registro y haga clic en [Siguiente].
8
• Si selecciona “Sí, mostrar la página”, irá a la página de registro de usuario online
antes de finalizar la instalación (recomendado).
• Si selecciona “No, no mostrar la página”, continuará con la instalación.
Cuando se le pida que descargue las herramientas opcionales,
9
seleccione las que desee y haga clic en [Siguiente].
• Si selecciona “Sí, mostrar la página”, irá al sitio web de Brother Solutions Center
antes de finalizar la instalación (recomendado).
Seleccione su región (p. ej., Europe), su país, su modelo y Descargas para
su modelo.
• Si selecciona “No, no mostrar la página”, continuará con la instalación.
Si desea descargar las herramientas opcionales en otro momento, puede
encontrarlas en la siguiente página web: http://solutions.brother.com
Seleccione su región (p. ej., Europe), su país, su modelo y Descargas para
su modelo.
Haga clic en [Finalizar].
10
Inicie el software.
11
Haga clic en [Inicio] - [Todos los programas (Programas)] - [Brother P-touch] [P-touch Editor 5.0] para iniciar P-touch Editor.
Para obtener más detalles, consulte la “Guía del usuario de software” (PDF).
Encontrará la Guía del usuario de software (PDF) haciendo clic en [Inicio] [Todos los programas (Programas)] - [Brother P-touch] - [Manuals] - [TD-4100N] [Guía del usuario de software].
Para usuarios de cable de interfaz de red
Seleccione “Buscar ordenadores en la red y elegir de la lista
7
de ordenadores encontrados (recomendado)”. O bien introduzca
la dirección IP de la máquina o su nombre de nodo. Haga clic
en [Siguiente].
Para consultar el nombre de nodo y la dirección IP de su impresora, imprima la
página de configuración de la impresora. Consulte “Impresión de la configuración
de la impresora” en página 28.
Seleccione la impresora.
8
Siga las instrucciones que aparecen en la pantalla para instalar
9
el controlador de la impresora.
22
PASO
1
Seleccione un método de registro y haga clic en [Siguiente].
10
• Si selecciona “Sí, mostrar la página”, irá a la página de registro de usuario online
antes de finalizar la instalación (recomendado).
• Si selecciona “No, no mostrar la página”, continuará con la instalación.
Cuando se le pida que descargue las herramientas opcionales,
11
seleccione las que desee y haga clic en [Siguiente].
• Si selecciona “Sí, mostrar la página”, irá al sitio web de Brother Solutions Center
antes de finalizar la instalación (recomendado).
Seleccione su región (p. ej., Europe), su país, su modelo y Descargas para
su modelo.
• Si selecciona “No, no mostrar la página”, continuará con la instalación.
Si desea descargar las herramientas opcionales en otro momento, puede
encontrarlas en la siguiente página web: http://solutions.brother.com
Seleccione su región (p. ej., Europe), su país, su modelo y Descargas para
su modelo.
Haga clic en [Finalizar].
12
Inicie el software.
13
Haga clic en [Inicio] - [Todos los programas (Programas)] - [Brother P-touch] [P-touch Editor 5.0] para iniciar P-touch Editor.
• Para obtener más detalles, consulte la “Guía del usuario de software” (PDF).
Encontrará la Guía del usuario de software (PDF) haciendo clic en [Inicio] [Todos los programas (Programas)] - [Brother P-touch] - [Manuals] - [TD-4100N] [Guía del usuario de software].
• Para obtener información sobre la red, consulte la “Guía del usuario en red” (PDF).
Encontrará la Guía del usuario en red (PDF) haciendo clic en [Inicio] [Todos los programas (Programas)] - [Brother P-touch] - [Manuals] - [TD-4100N] [Guía del usuario en red].
Procedimientos inicialesReferencia Instalación del software Introducción
PASO
2
PASO
3
PASO 2 Instalación del software
23
Para usuarios de impresora de red compartida
Seleccione la cola de la impresora y haga clic en [Aceptar].
7
8
9
10
Póngase en contacto con su administrador si no conoce la ubicación o el nombre
de impresora en la red.
Siga las instrucciones que aparecen en la pantalla para instalar
el controlador de la impresora.
Seleccione un método de registro y haga clic en [Siguiente].
• Si selecciona “Sí, mostrar la página”, irá a la página de registro de usuario online
antes de finalizar la instalación (recomendado).
• Si selecciona “No, no mostrar la página”, continuará con la instalación.
Cuando se le pida que descargue las herramientas opcionales,
seleccione las que desee y haga clic en [Siguiente].
• Si selecciona “Sí, mostrar la página”, irá al sitio web de Brother Solutions Center
antes de finalizar la instalación (recomendado).
Seleccione su región (p. ej., Europe), su país, su modelo y Descargas para
su modelo.
• Si selecciona “No, no mostrar la página”, continuará con la instalación.
Si desea descargar las herramientas opcionales en otro momento, puede
encontrarlas en la siguiente página web: http://solutions.brother.com
Seleccione su región (p. ej., Europe), su país, su modelo y Descargas para
su modelo.
Haga clic en [Finalizar].
11
Inicie el software.
12
Haga clic en [Inicio] - [Todos los programas (Programas)] - [Brother P-touch] [P-touch Editor 5.0] para iniciar P-touch Editor.
• Para obtener más detalles, consulte la “Guía del usuario de software” (PDF).
Encontrará la Guía del usuario de software (PDF) haciendo clic en [Inicio] [Todos los programas (Programas)] - [Brother P-touch] - [Manuals] - [TD-4100N] [Guía del usuario de software].
• Para obtener información sobre la red, consulte la “Guía del usuario en red” (PDF).
Encontrará la Guía del usuario en red (PDF) haciendo clic en [Inicio] [Todos los programas (Programas)] - [Brother P-touch] - [Manuals] - [TD-4100N] [Guía del usuario en red].
Instalación de la utilidad de configuración BRAdmin Light
(solo para TD-4100N)
BRAdmin Light es una utilidad para la configuración inicial de dispositivos Brother
conectados a la red. También puede buscar productos Brother en la red, ver el estado
y realizar configuraciones básicas de red, como una dirección IP.
Para obtener información adicional sobre BRAdmin Light, visite http://solutions.brother.com
• Si requiere una administración de impresora más avanzada, utilice la última
versión de la utilidad Brother BRAdmin Professional, disponible para descargarse
en http://solutions.brother.com
• Si está utilizando software de cortafuegos personal, es posible que BRAdmin Light
no detecte el dispositivo sin configurar. En ese caso, desactive su software de
cortafuegos personal e intente usar BRAdmin Light de nuevo. Reinicie su software
de cortafuegos personal después de establecer la dirección del dispositivo sin
configurar.
Haga clic en [Instalación de la utilidad].
1
2
Esta pantalla es la misma que visualiza cuando
introduce el CD-ROM.
Haga clic en [BRAdmin Light] y siga las
instrucciones que aparecen en la pantalla.
Si el cortafuegos de Windows está activado
en su ordenador, aparecerá el mensaje
“¿Desea añadir esta aplicación a la lista
de excepciones?”. Compruebe el entorno
de su ordenador y seleccione [Sí] o [No].
24
PASO
1
Procedimientos inicialesReferencia Instalación del software Introducción
PASO
2
PASO
3
PASO 2 Instalación del software
25
Configuración de la dirección IP, la Máscara de subred y la Puerta
de enlace con BRAdmin Light
Haga clic en [Inicio] - [Todos los programas
1
(Programas)] - [Brother] - [BRAdmin Light].
BRAdmin Light buscará nuevos dispositivos
automáticamente.
Si dispone de un servidor DHCP/BOOTP/RARP en
su red, no tiene que realizar la siguiente operación,
ya que el servidor de impresión obtendrá de forma
automática su dirección IP.
Haga doble clic en el dispositivo sin
2
configuración.
La contraseña predeterminada es “acceso”.
Seleccione STATIC para Método de
3
arranque. Introduzca la Dirección IP,
la Máscara de subred y la Puerta de
acceso y haga clic en [Aceptar].
La información de dirección se guardará en la impresora.
4
Desinstalación del software
3 Desinstalación del software y del
controlador de la impresora
26
En esta sección de describe cómo desinstalar el software y el controlador de
la impresora. En los siguientes pasos, verá XX-XXXX. “XX-XXXX” corresponde
al nombre de su impresora.
Desinstalación de P-touch Editor
Para Windows® XP
1
En [Panel de control], vaya a [Agregar o quitar programas].
Aparecerá el cuadro de diálogo [Agregar o quitar programas].
Para Windows Vista®/Windows® 7
En [Panel de control], vaya a [Programas] y abra [Programas y características].
Aparece la ventana [Desinstalar o cambiar un programa].
Para Windows® XP
2
Seleccione “Brother P-touch Editor 5.0” y haga clic en [Eliminar].
Para Windows Vista®/Windows® 7
Seleccione “Brother P-touch Editor 5.0” y haga clic en [Desinstalar].
Haga clic en [Aceptar].
3
Se inicia el procedimiento de desinstalación. Después de quitar el software del
ordenador, aparecerá el cuadro de diálogo [Mantenimiento completado].
Cierre el cuadro de diálogo [Agregar o quitar programas] (XP)/
4
[Programas y características] (Windows Vista
Se completó la desinstalación de P-touch Editor.
La Guía del usuario de software (PDF) y la Guía del usuario en red (PDF) (solo
TD-4100N) también se pueden desinstalar siguiendo el mismo procedimiento.
®
/Windows® 7).
PASO
1
Procedimientos inicialesReferencia Instalación del software Introducción
PASO
2
Desinstalación del controlador de la impresora
Apague la impresora.
1
Para Windows® XP
2
Desde [Panel de control], vaya a [Impresoras y otro hardware] y abra la ventana
[Impresoras y faxes].
Para Windows Vista
Desde [Panel de control], vaya a [Hardware y sonido] y abra [Impresoras].
Para Windows® 7
Haga clic en , vaya a [Dispositivos e impresoras].
Para obtener información, consulte la Ayuda de Windows
®
®
.
PASO
3
PASO 2 Instalación del software
27
Para Windows® XP
3
Seleccione “Brother XX-XXXX” y haga clic en [Archivo] - [Eliminar].
Para Windows Vista®/Windows® 7
Seleccione “Brother XX-XXXX”, haga clic con el botón secundario en el icono
y luego haga clic en [Eliminar] (Windows Vista
Para Windows® XP
4
Vaya a [Archivo] - [Propiedades del servidor].
Para Windows Vista
En la ventana [Impresoras], haga clic con el botón secundario y vaya
a [Ejecutar como administrador] - [Propiedades del servidor...].
Si aparece el cuadro de diálogo [Confirmación de autorización], haga clic en
[Continuar]. Si aparece el cuadro de diálogo [Control de cuenta de usuario],
ingrese la contraseña y haga clic en [Aceptar].
Para Windows
Seleccione [Faxes] o [Escritor de documentos XPS de Microsoft] en la ventana
[Dispositivos e impresoras] y, a continuación, haga clic en [Propiedades del servidor
de impresión], que aparece en la barra de menú.
Para Windows® XP
5
Haga clic en la ficha [Controladores] y seleccione “Brother XX-XXXX”.
A continuación, haga clic en [Quitar].
Para Windows Vista
Haga clic en la ficha [Controladores] y seleccione “Brother XX-XXXX”.
A continuación, haga clic en [Quitar...].
Para Windows
Haga clic en la ficha [Controladores] y, a continuación, haga clic en [Cambiar
configuración de controladores].
(Si aparece un mensaje de Control de cuentas de usuario, escriba la contraseña
y haga clic en [Aceptar].)
Seleccione “Brother XX-XXXX” y haga clic en [Quitar...].
®
)/[Quitar dispositivo] (Windows® 7).
®
®
7
®
®
7
Para Windows® XP
6
Vaya al paso 7.
Para Windows Vista®/Windows® 7
Seleccione [Quitar el controlador y el paquete de controladores] y haga
clic en [Aceptar].
Cierre la ventana [Propiedades del servidor de impresión].
7
El Controlador de la impresora se ha desinstalado.
Instalación del software
4 Impresión de la configuración
de la impresora
28
La página de configuración de la impresora imprime un informe en el que aparece la
configuración de la red, etc. Puede imprimir la página de configuración de la impresora
con el botón de corte de la impresora.
Nombre del nodo: el nombre del nodo aparece en la página de configuración de la
impresora. El nombre del nodo predeterminado de la tarjeta de red de la impresora
es “BRNxxxxxxxxxxxx”, en el que “xxxxxxxxxxxx” es la dirección Ethernet.
Asegúrese de que el rollo RD esté colocado y de que la cubierta del
1
compartimento del rollo RD esté cerrada.
Para imprimir la página de configuración de la impresora, se recomienda utilizar
una etiqueta continua de 51 mm.
Encienda la impresora.
2
Mantenga presionado el botón de corte para imprimir la configuración.
3
Puede comprobar la dirección IP, etc.
PASO
1
Procedimientos inicialesReferencia Instalación del software Introducción
PASO
2
PASO
3
PASO 2 Instalación del software
29
Impresión de la lista de plantillas
La TD-4000/4100N cuenta con una memoria que se utiliza para almacenar las plantillas
de etiquetas en la impresora.
Puede imprimir una lista de estas plantillas de etiquetas (un máximo de 99) para saber
cuáles son las plantillas de etiquetas disponibles.
Instale un rollo de etiquetas con un ancho de 51 mm o más.
1
Mantenga presionado el botón de alimentación.
2
Se imprimirá la lista de plantillas de etiqueta.
㧨Template List㧪
KEY Name Size Date / TimeConnected Database Name
㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙
1 foodlabelus 588B 2010 Dec/01 12:29 foodlistus_Shee
2 Cream 488B 2010 Dec/01 12:29 -
3 Milk 484B 2010 Dec/01 12:29 -
4 foodlabel4 506B 2010 Dec/01 12:29 foodlistus4_She
㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙
㧨Database List㧪
KEY Name Size Date / Time
㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙
1 foodlistus_Shee 254B 2010 Dec/24 05:03
2 foodlistus4_She 196B 2010 Dec/24 05:03
㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙
Available memory:2094252B
∗ Estas etiquetas son sólo un ejemplo ilustrativo.
Referencia
1 Mantenimiento
El mantenimiento de la máquina se puede realizar según sea necesario. Sin embargo,
en algunos entornos será necesario realizar el mantenimiento con más frecuencia
(por ejemplo, en lugares polvorientos).
Mantenimiento del cabezal de impresión
El rollo RD (tipo de papel térmico) que se usa
en la máquina está diseñado para limpiar
automáticamente el cabezal de impresión.
El cabezal de impresión se limpia cuando el
rollo RD pasa por él durante la impresión y la
alimentación de etiquetas. Si el cabezal de
impresión no queda completamente limpio,
utilice un bastoncillo de algodón para
limpiarlo.
Mantenimiento del rodillo
Corte el rollo RD y extraiga el papel del
dorso de la etiqueta. A continuación,
coloque el lado adherente de la etiqueta
frente al rodillo y quite la suciedad.
Cabezal de impresión
Rodillo
30
PASO
1
Procedimientos inicialesReferencia IntroducciónInstalación del software
PASO
2
Mantenimiento de la salida de etiquetas
Si se acumula pegamento en la salida
de etiquetas y se produce un atasco,
desenchufe el cable de alimentación
de la toma de corriente y limpie la salida
de etiquetas con un paño humedecido
con alcohol isopropilo.
PASO
3
Salida de etiquetas
PASO 3 Referencia
31
Referencia
2 Solución de problemas
Si se produce un problema mientras la máquina está funcionando, las siguientes
operaciones pueden ayudarle a resolverlo.
Problema Solución
• ¿Está suelto el cable?
Compruebe que el cable esté conectado correctamente.
• ¿Ha instalado el rollo RD correctamente?
Si no es así, retire el rollo RD y vuelva a instalarlo.
• ¿Se ha agotado el rollo RD?
Cambie el rollo RD.
• ¿Está abierta la cubierta del compartimento del rollo RD?
Compruebe que la cubierta del compartimento del rollo RD esté
La impresora Brother TD-4000/
4100N no imprime o se recibe
un error de impresión.
El indicador LED no está
encendido.
La etiqueta impresa contiene
rayas o caracteres con poca
calidad o la alimentación de las
etiquetas no se ha producido
correctamente.
En el ordenador aparece un
error de transmisión de datos.
Las etiquetas se atascan en
el cortador o no se expulsan
correctamente tras la impresión.
La etiqueta no sale
correctamente después
de la impresión.
bien cerrada.
• ¿Se ha producido un error en la impresión o la transmisión?
Apague la impresora Brother y vuelva a encenderla. Si el
problema persiste, póngase en contacto con el Servicio al
cliente de Brother.
• ¿La guía no alcanza el lateral izquierdo del rollo RD de papel?
Mueva la guía hacia el lateral del rollo RD.
• ¿El material de impresión se encuentra por encima del sensor
de separación?
Alimente el material de impresión por debajo del sensor de
separación.
• ¿Está bien enchufado el cable de alimentación?
Compruebe que el cable de alimentación esté enchufado. Si está
bien introducido, intente enchufarlo a otra toma de corriente.
• ¿Ha encendido el interruptor de alimentación principal ubicado
en la parte trasera de la máquina?
Asegúrese de que el interruptor de alimentación principal esté
encendido.
* Si el botón de encendido no se ilumina, póngase en contacto
con el Servicio al cliente de Brother.
• ¿Está sucio el cabezal de impresión o el rodillo?
Aunque el cabezal de impresión permanece generalmente limpio
con un uso normal, el polvo o la suciedad del rodillo pueden
obstruir el cabezal de impresión. Si esto ocurre, limpie el rodillo.
Consulte
• ¿Ha elegido el puerto adecuado?
Compruebe que ha seleccionado el puerto adecuado de la lista
“Imprimir en los siguientes puertos” en el cuadro de diálogo de
Propiedades de impresora.
• ¿La impresora está en modo de enfriamiento (el indicador LED
parpadea en color naranja)?
Espere hasta que el indicador LED deje de parpadear y vuelva
a intentar la impresión.
• ¿Hay otro usuario imprimiendo en red (solo TD-4100N)?
Si intenta imprimir mientras otros usuarios están imprimiendo
grandes cantidades de datos, la impresora no podrá aceptar
el trabajo de impresión hasta que haya terminado de imprimir
el trabajo actual. En estas situaciones, ejecute de nuevo el
trabajo de impresión después de que el resto de trabajos hayan
terminado.
• ¿Hay suciedad o pelusas que impiden que el rodillo gire sin
problemas?
Para obtener detalles, consulte
en página 30.
• Compruebe que la ruta de salida de la etiqueta no esté bloqueada.
• Extraiga y vuelva a instalar el rollo RD para comprobar que esté
colocado correctamente.
• Asegúrese de que la cubierta del compartimento del rollo RD
esté bien cerrada.
Î “Mantenimiento del rodillo” en página 30.
Î “Mantenimiento del rodillo”
Problema Solución
La calidad de impresión
es deficiente.
El estilo de diseño no se ha
actualizado después de cambiar
el rollo mientras estaba activada
la función del complemento.
El icono del complemento no
aparece en Microsoft® Word.
Error del cortador.
• ¿Hay suciedad o pelusas que impiden que el rodillo gire
sin problemas?
Limpie el rodillo. Para obtener detalles, consulte
“Mantenimiento del rodillo” en página 30.
• Cierre P-touch Editor para salir del complemento y vuelva
a activar el complemento.
• ¿Ya se está ejecutando Microsoft Word?
• ¿Ha seleccionado Microsoft Word como editor de correo
electrónico predeterminado para Microsoft Outlook?
Debido a las limitaciones del programa, la función del
complemento para Microsoft Word no está disponible
con estos ajustes. Salga de Microsoft Outlook y reinicie
Microsoft Word para utilizar el complemento.
• Si se produce un error en el cortador, mantenga cerrada la
cubierta del compartimento del rollo RD y pulse el botón de
encendido/apagado ( ). De este modo, el cortador volverá
a su posición normal y la máquina se apagará. Con la máquina
apagada, compruebe la unidad del cortador y elimine el atasco
de papel.
• Coloque las etiquetas en posición vertical respecto al cabezal
de impresión como se muestra a continuación.
Ranura de salida
de etiquetas
Cabezal de
impresión
Î
Dirección de
impresión
recomendada
32
PASO
1
Procedimientos inicialesReferencia IntroducciónInstalación del software
PASO
2
El código de barras impreso
no se puede leer.
• Algunos tipos de escáner no pueden leer el código de barras.
Inténtelo con otro escáner.
• Se recomienda imprimir el código de barras con las opciones
de Calidad de impresión ajustadas en “Dar prioridad a la
calidad de impresión”.
Windows
Para cambiar las opciones de la Calidad de impresión, abra
las propiedades de la impresora desde [Panel de control] [Impresoras y otro hardware] - [Impresoras y faxes], haga
clic con el botón derecho del ratón en la impresora cuya
configuración desea cambiar y, a continuación, seleccione
[Propiedades]. En la ficha [General], haga clic en [Preferencias
de impresión...].
Windows Vista
Para cambiar las opciones de la Calidad de impresión, abra
las propiedades de la impresora desde [Panel de control] [Hardware y sonido] - [Impresoras], haga clic con el botón
derecho del ratón en la impresora cuya configuración desea
cambiar y, a continuación, seleccione [Propiedades]. En la ficha
[General], haga clic en [Preferencias de impresión...].
Windows
Para cambiar las opciones de la Calidad de impresión, abra
las propiedades de la impresora desde - [Dispositivos
e impresoras], haga clic con el botón derecho del ratón en
la impresora cuya configuración desea cambiar y seleccione
[Propiedades de impresión]. En la ficha [General], haga clic
en [Preferencias...].
®
®
XP:
7:
®
:
PASO
3
PASO 3 Referencia
33
Problema Solución
Quiero restablecer la impresora/
eliminar los datos transferidos
desde el ordenador.
Quiero cancelar el trabajo de
impresión actual.
Cuando imprimo por medio
del cable USB, la impresora
realiza pausas repetidas
y sigue imprimiendo.
• Para restablecer la máquina, mantenga pulsado el botón de
encendido/apagado ( ) para apagarla. Luego mantenga
presionado el botón de encendido/apagado ( ) durante dos
segundos. Mientras mantiene pulsado el botón de encendido/
apagado ( ), pulse el botón de corte seis veces. De este
modo se restablecerá la máquina. Se borrarán todos los datos
transferidos desde el ordenador y todos los ajustes de la
impresora se restablecerán a la configuración original.
• Compruebe que la impresora esté encendida y pulse una vez
el botón de encendido/apagado ( ).
• ¿Está ajustada la impresora para la impresión secuencial?
®
Para Windows
XP:
Si es así, ajuste el modo de impresión para que utilice la
memoria intermedia. (Abra las propiedades de la impresora
desde [Panel de control] - [Impresoras y otro hardware] [Impresoras y faxes] y haga clic en el botón [Preferencias
de impresión...] de la ficha [General]. Haga clic en la ficha [Otros]
y seleccione la opción “Después de haber recibido todos los
datos”.)
®
Para Windows Vista
:
Si es así, ajuste el modo de impresión para que utilice la memoria
intermedia. (Abra las propiedades de la impresora desde [Panel de
control] - [Hardware y sonido] - [Impresoras] y haga clic en el botón
[Preferencias de impresión...] en la ficha [General]. Haga clic en la
ficha [Otros] y seleccione la opción “Después de haber recibido
todos los datos”.)
®
Para Windows
7:
Si es así, ajuste el modo de impresión para que utilice la memoria
intermedia. (Abra las propiedades de la impresora desde [Dispositivos e impresoras], haga clic con el botón derecho
del ratón en la impresora cuya configuración desea cambiar
y seleccione [Preferencias de impresión]. Seleccione la opción
“Después de haber recibido todos los datos”.)
Se produjo un error debido
a que el rollo no se pudo
alimentar al comienzo de la
etiqueta.
• Una solución alternativa es desconectar el cable LAN hasta
que haya finalizado la impresión a través de USB.
• El procedimiento de alimentación al comienzo de la etiqueta,
en el caso de las etiquetas precortadas, difiere del
procedimiento que se utiliza para las etiquetas continuas.
Consulte “Ajuste del rollo RD” en página 13.
• Si se utilizan etiquetas precortadas con una longitud de 152 mm
o más, se puede producir un error si la TD-4000/4100N no
detecta el comienzo de la etiqueta después de alimentar el rollo
por primera vez. Para eliminar el error, presione el botón de
alimentación nuevamente.
Referencia
3 Especificaciones principales
Especificaciones del producto
34
Elementos Especificaciones
Pantalla Indicador LED (verde, rojo, naranja)
Método de impresión Impresión térmica directa por cabezal térmico
Velocidad de impresión Máx. 110 mm/s (con la conexión USB)
Imprimir
Cortador Cortador automático duradero
Botón
Interfaz
Memoria para datos transferidos 2.048 KB (máx. 99 plantillas/99 bases de datos)
Base de datos
Fuente de alimentación 220-240 V CA, 50/60 Hz, 1,1 A
Tamaño (An × P × Al) Aprox. 173 × 229 × 158 mm
Peso
Cabezal de impresión 300 ppp/1.296 puntos
Anchura máxima de impresión 98,6 mm
Longitud mínima de impresión 25,4 mm
Botón de encendido/apagado ( ), botón de
alimentación, botón de corte
USB, serial (RS-232C), 10/100BASE-TX Ethernet
cableada
Máx. 65.000 filas
Máx. 100 columnas
TD-4000: aprox. 1,81 kg (sin rollos RD)
TD-4100N: aprox. 1,83 kg (sin rollos RD)
*1
*1 TD-4100N solamente.
Entorno de funcionamiento
Elementos Especificaciones
Sistema operativo
Interfaz
Disco duro Espacio de disco superior a 70 MB
Memoria
Monitor SVGA, tarjetas gráficas de color alto o superior
Otros Unidad CD-ROM
Temperatura de funcionamiento 10 a 35 °C
Humedad de funcionamiento 20 a 80% (sin condensación)
*1
*1 El ordenador debe cumplir con las recomendaciones de Microsoft® para el sistema
operativo instalado.
*2 TD-4100N solamente.
*3 Espacio disponible necesario al instalar el software con todas las opciones.
Windows® XP/Windows Vista®/Windows® 7
Windows Server
Serial (RS-232C), puerto USB (espec. USB protocolo 1.1 o 2.0),
10/100BASE-TX Ethernet cableada
Windows
Windows Server
Windows Vista
más de 512 MB
Windows
®
2003*2/Windows Server® 2008*2/2008 R2
*2
*3
®
XP: más de 128 MB
®
2003*2: más de 256 MB
®
/Windows Server® 2008*2/2008 R2*2:
®
7: más de 1 GB (32 bits) o 2 GB (64 bits)
*2
PASO
1
Procedimientos inicialesReferencia IntroducciónInstalación del software
PASO
2
PASO
3
PASO 3 Referencia
35
Especificaciones del papel
Para obtener mejores resultados, le recomendamos que utilice solamente material
de impresión térmico de Brother.
Elementos Especificaciones
Tipo de material de impresión Etiqueta precortada, etiqueta continua
Ancho del material de impresión 19-105,6 mm
Anchura de la etiqueta 15-101,6 mm
Separación entre etiquetas 3 mm o más
Variedad de grosores del material
de impresión
Diámetro externo 101,6 mm
Tamaño del centro 25,4 mm
Sensor de material de impresión Transmisivo/Separación
Sin adhesivo: 0,08-0,155 mm
Con adhesivo: 0,08-0,170 mm
Accesorios
Brother recomienda el uso de accesorios originales de Brother con la impresora
Brother TD-4000/4100N.
El uso de otros productos puede afectar a la calidad de impresión o puede causar daños
a la impresora Brother TD-4000/4100N.
Llame a su distribuidor Brother para pedir los siguientes suministros y accesorios para la
Brother TD-4000/4100N.
Rollos RD
Nº de stock Descripción
RD-S01E2 Papel de etiqueta continua, 102 mm
RD-S02E1 Etiquetas precortadas, 102 × 152 mm
RD-S03E1 Etiquetas precortadas, 102 × 50 mm
RD-S04E1 Etiquetas precortadas, 76 × 26 mm
RD-S05E1 Etiquetas precortadas, 51 × 26 mm
Rollos RD Para Argentina
Nº de stock Descripción
RD-S01U2 Papel de etiqueta continua, 102 mm
RD-S02U1 Etiquetas precortadas, 102 × 152 mm
RD-S03U1 Etiquetas precortadas, 102 × 50 mm
RD-S04U1 Etiquetas precortadas, 76 × 26 mm
RD-S05U1 Etiquetas precortadas, 51 × 26 mm
36
PASO
1
Procedimientos inicialesReferencia IntroducciónInstalación del software
PASO
2
PASO
3
