Etichettatrice
Introduzione
FASE
1
TD-4000/TD-4100N
Guida dell'utente
Come iniziare
FASE
2
FASE
3
Prima di usare l'apparecchio, leggere e comprendere bene la presente guida.
Consigliamo di tenere la guida a portata di mano come riferimento futuro.
www.brother.com
Riferimento Installazione del software
LB9201001
Grazie per aver acquistato la stampante Brother TD-4000/4100N.
La presente guida descrive brevemente i passaggi necessari per iniziare a usare la
Brother TD-4000/4100N.
Per ulteriori informazioni, consultare la Guida software dell'utente e la Guida dell'utente
in rete. Questi manuali sono disponibili nella cartella Manuals del CD-ROM in dotazione.
Consigliamo vivamente di leggere la presente guida prima di usare la stampante Brother
TD-4000/4100N e quindi di tenerla a portata di mano come riferimento futuro.
Ai clienti che registrano i loro prodotti nel nostro sito Web forniamo vari servizi e
assistenza. Consigliamo di approfittare dell'opportunità di registrarsi nel nostro
sito:
Registrazione utente online
http://register.eu.brother.com/
Pagina assistenza online
http://solutions.brother.com/
NOTA: è inoltre possibile accedere ai siti di cui sopra dalla finestra di registrazione
online dell'utente disponibile nel CD-ROM allegato. Invitiamo gli utenti a
registrarsi.
Dichiarazione di conformità
(solo Europa)
Noi, BROTHER INDUSTRIES, LTD.
15-1, Naeshiro-cho, Mizuho-ku, Nagoya, 467-8561, Giappone, dichiariamo che questo
prodotto è conforme ai requisiti essenziali e ad altre disposizioni rilevanti delle Direttive
2006/95/CE, 2004/108/CE e 2005/32/CE.
La dichiarazione di conformità (DoC) è disponibile nel nostro sito Web.
Accedere a http://solutions.brother.com
J scegliere una regione (es.: Europe)
J scegliere un paese
J scegliere il modello
J scegliere "Manuali"
J scegliere Dichiarazione di conformità (* selezionare la lingua, se necessario).
Sommario
Introduzione •••••••••••••••••••••••••••••••••••••••••••••••••••• 1
Informazioni generali•••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 1
Precauzioni di sicurezza•••••••••••••••••••••••••••••••••••••••••••••••••••••• 2
Precauzioni generali •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 4
FASE 1
FASE 1
FASE 2
FASE 2
FASE 3
FASE 3
Come iniziare••••••••••••••••••••••••••••••••••••••••••••••••••• 6
1 Disimballaggio della stampante TD-4000/4100N•••••••••••••••••••••••• 6
2 Descrizione dei componenti ••••••••••••••••••••••••••••••••••••••••••••••••• 7
3 Spia LED •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 8
4 Procedura di creazione delle etichette••••••••••••••••••••••••••••••••••••• 9
5 Funzioni aggiuntive•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 10
Comandi ESC/P ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 10
P-touch Transfer Express•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 10
P-touch Template•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 10
Stampa distribuita ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 10
6 Collegamento dell'alimentazione ••••••••••••••••••••••••••••••••••••••••••• 11
7 Impostazione del rotolo RD•••••••••••••••••••••••••••••••••••••••••••••••••• 12
8 Uso dei cavi di interfaccia •••••••••••••••••••••••••••••••••••••••••••••••••••• 14

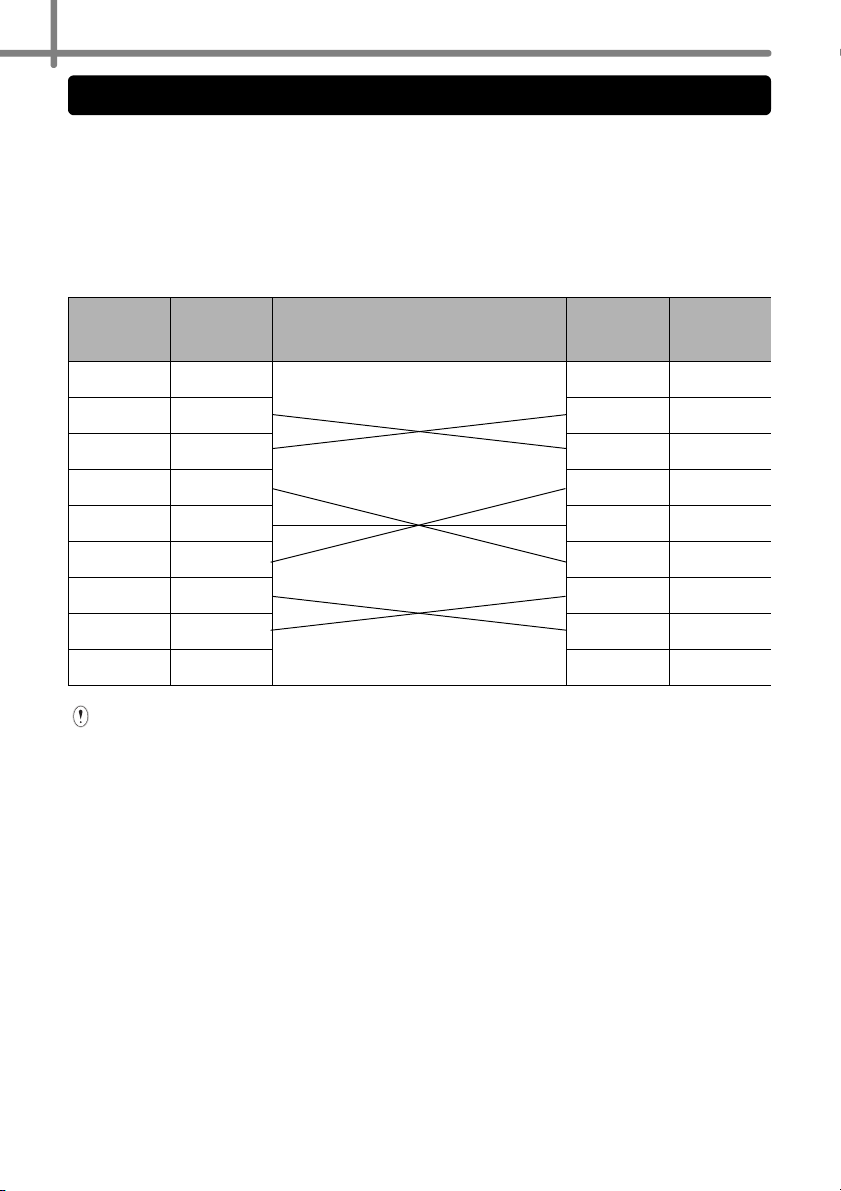

Cavo seriale •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 15
Installazione del software •••••••••••••••••••••••••••••••••••• 16
1 Installazione del software per la stampante TD-4000 •••••••••••••••••• 16

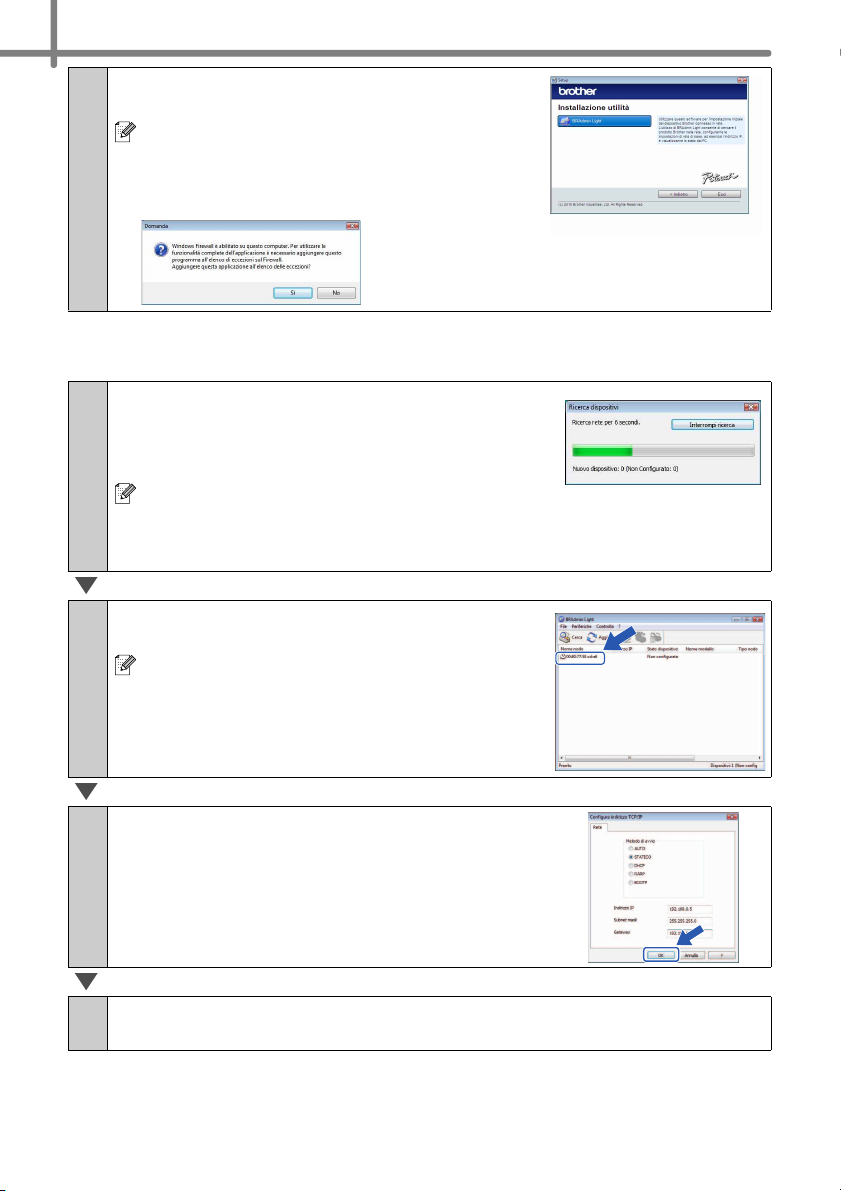

2 Installazione del software per la stampante TD-4100N •••••••••••••••• 18
3 Disinstallazione del software e del driver della stampante •••••••••••• 24
Disinstallazione di P-touch Editor •••••••••••••••••••••••••••••••••••••••••••••••••••• 24
Disinstallazione del driver della stampante••••••••••••••••••••••••••••••••••••••••• 25
4 Stampa delle impostazioni della stampante ••••••••••••••••••••••••••••••27
Stampa dell'elenco dei modelli•••••••••••••••••••••••••••••••••••••••••••••••••••••••• 28
Riferimento ••••••••••••••••••••••••••••••••••••••••••••••••••••• 29
1 Manutenzione •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 29
2 Ricerca guasti •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 30
3 Specifiche principali ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 34
Accessori•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 35
Introduzione
FASE
1
Come iniziare
FASE
2
FASE
3
Riferimento Installazione del software
Introduzione
1
Introduzione
Informazioni generali
Avviso sulla redazione e la pubblicazione
La presente guida è stata redatta e pubblicata sotto la supervisione di Brother Industries, Ltd.
e contiene le descrizioni e le specifiche più recenti del prodotto.
Il contenuto della guida e le specifiche di questo prodotto sono soggetti
a modifiche senza preavviso.
Se si renderanno disponibili nuove versioni del software TD-4000/4100N, questo
manuale potrebbe non riflettere le caratteristiche aggiornate. Pertanto, potrebbe
accadere che il software e il contenuto di questa guida differiscano.
Brother si riserva il diritto di apportare modifiche senza preavviso alle specifiche e ai
materiali qui contenuti e non sarà responsabile di eventuali danni (compresi i danni
consequenziali) provocati dall'uso dei materiali illustrati, compresi, a titolo esemplificativo
ma non esaustivo, gli errori tipografici e di altra natura relativi alla pubblicazione.
Le immagini delle schermate visualizzate nella presente guida potrebbero essere
diverse, a seconda del sistema operativo e della stampante a propria disposizione.
© 2010 Brother Industries, Ltd.
Marchi e copyright
Il logo Brother è un marchio registrato di Brother Industries, Ltd.
Brother è un marchio registrato di Brother Industries, Ltd.
© 2010 Brother Industries, Ltd. Tutti i diritti riservati.
Microsoft, Windows Vista, Windows Server e Windows sono marchi registrati di Microsoft
Corporation negli Stati Uniti e/o in altri Paesi.
QR Code è un marchio registrato di DENSO WAVE INCORPORATED in GIAPPONE e in
altri Paesi. QR Code Generating Program © 2008 DENSO WAVE INCORPORATED.
BarStar Pro Encode Library (DataMatrix, MaxiCode, PDF417, RSS) © 2007 AINIX
Corporation. Tutti i diritti riservati.
I nomi di altri software o prodotti citati nel presente documento sono marchi di fabbrica o
marchi registrati delle rispettive aziende.
Ciascuna azienda il cui software viene citato nella presente guida dispone di un accordo
di licenza per il software specifico dei programmi posseduti.
Tutti i nomi commerciali e dei prodotti delle aziende citati nei prodotti Brother, i relativi
documenti e qualsiasi altro materiale sono marchi o marchi registrati delle rispettive aziende.
Simboli utilizzati in questa guida
In questa guida sono utilizzati i seguenti simboli:
Questo simbolo indica informazioni o istruzioni da seguire. Il mancato rispetto di tali
istruzioni può causare danni alla stampante, lesioni all'utente o malfunzionamenti.
Questo simbolo indica informazioni o istruzioni utili per comprendere e utilizzare la
stampante in modo più efficiente.
Dichiarazione di conformità internazionale ENERGY STAR
Scopo del programma internazionale ENERGY STAR® è promuovere lo
sviluppo e la diffusione di apparecchiature per ufficio a risparmio energetico.
In qualità di partner ENERGY STAR
questo prodotto soddisfa i requisiti di efficienza energetica ENERGY STAR
Informazioni sulle licenze open source
Questo prodotto include software open source.
Vedere le informazioni sul copyright e le licenze open source nel file "X:\\License.txt"
(dove X indica la lettera di unità) sul CD-ROM fornito con il prodotto.
®
, Brother Industries, Ltd. ha stabilito che
®
®
.
Precauzioni di sicurezza
Leggere e comprendere tutte queste istruzioni e conservarle come riferimento futuro.
Attenersi a tutte le avvertenze e istruzioni riportate sul prodotto.
AVVERTENZA Indica cosa fare per evitare incidenti e infortuni.
ATTENZIONE
I simboli di sicurezza e precauzione utilizzati in questa guida sono i seguenti:
Operazione NON consentita. NON smontare il prodotto.
NON spruzzare né immergere il
prodotto in acqua.
Operazione obbligatoria. Scollegamento dell'alimentazione.
Avvisa della possibilità di scosse
elettriche.
Indica le procedure da seguire per evitare piccoli infortuni personali o di
danneggiare la stampante.
NON toccare una determinata parte
del prodotto.
2
Introduzione
FASE
1
Come iniziare
Per usare la stampante in condizioni di sicurezza
AVVERTENZA
Attenersi alle seguenti indicazioni per evitare incendi, danni, scosse elettriche,
guasti o il rischio di infortuni.
La stampante
Scollegare immediatamente il cavo di
alimentazione e interrompere l'uso della
stampante durante i temporali. Esiste un
potenziale rischio di scosse elettriche
causate dai fulmini.
Non toccare nessuna parte metallica
vicino alla testina di stampa. Durante
l'uso, la testina di stampa si scalda
notevolmente e resta calda anche
immediatamente dopo l'uso. Non
toccarla direttamente con le mani.
Per l'imballaggio della stampante sono
stati utilizzati dei sacchetti di plastica.
Per evitare il pericolo di soffocamento,
tenere i sacchetti lontani dalla portata
dei bambini.
Qualora si noti un odore anomalo,
calore, scolorimento, deformazione o
qualsiasi altro fatto insolito, scollegare
immediatamente il cavo di
alimentazione e smettere di usare la
stampante.
Non smontare la stampante.
Per ispezioni, regolazioni e riparazioni
della stampante, rivolgersi al punto
vendita in cui è stata acquistata o al
centro servizi autorizzato locale.
Per evitare di danneggiarla, non lasciare
cadere a terra la stampante, non urtarla
né sbatterla contro altri oggetti.
Non afferrare e non sollevare la
stampante per il coperchio dello
scomparto del rotolo RD. Il coperchio
potrebbe staccarsi e la stampante
cadere e danneggiarsi.
Evitare che la stampante si bagni in
qualunque modo.
La presa elettrica dovrebbe essere vicina
alla stampante e facilmente accessibile.
Non toccare la taglierina. Si correrebbe
il rischio di provocarsi lesioni personali.
Non afferrare la stampante con una sola
mano. La stampante potrebbe scivolare
via.
FASE
2
FASE
3
Riferimento Installazione del software
Introduzione
3
AVVERTENZA
Non smontare e non far bagnare mai la
stampante, per evitare possibili incendi
o scosse elettriche.
Per pulire la stampante, non utilizzare
diluenti, benzene, alcol o qualsiasi altro
solvente organico, in quanto si correrebbe
il rischio di danneggiare le finiture della
superficie. Per pulire la stampante, usare
un panno morbido e asciutto.
Non mettere oggetti pesanti o
contenenti acqua sopra la stampante.
Attenersi alle seguenti indicazioni per evitare incendi, danni, scosse elettriche,
guasti o il rischio di infortuni.
Cavo di alimentazione
Usare solo l'alimentazione autorizzata
(CA 220-240 V) per la stampante.
Usare solo il cavo di alimentazione
incluso con la stampante.
Non toccare il cavo di alimentazione o la
spina con le mani bagnate.
Non sovraccaricare le prese elettriche
con troppi apparecchi e non inserire il
cavo di alimentazione in una presa
elettrica danneggiata.
Non tagliare, danneggiare, alterare o
posizionare oggetti pesanti sul cavo di
alimentazione.
In caso di ingresso di acqua nella
stampante, scollegare il cavo di
alimentazione e contattare il punto
vendita presso il quale era stata
acquistata la stampante, oppure
rivolgersi al centro servizi autorizzato
locale. Se si continua a usare la
stampante con acqua o corpi estranei al
suo interno, l'apparecchio potrebbe
danneggiarsi oppure si correrebbe il
rischio di provocarsi lesioni personali.
Non usare il cavo di alimentazione, se
esso è danneggiato.
Assicurarsi che la spina sia
completamente inserita nell'uscita di
alimentazione. La presa da utilizzare
deve essere saldamente fissata alla
parete.
Quando si stacca il cavo di
alimentazione da una presa elettrica, o
quando lo si inserisce, afferrare sempre
la spina. Non tirare il cavo di
alimentazione. Il filo del cavo elettrico
potrebbe danneggiarsi.
ATTENZIONE
Attenersi alle seguenti indicazioni per evitare piccoli infortuni personali o di
danneggiare la stampante.
La stampante
Non esporre la stampante alla luce diretta del sole, né vicino a radiatori o altri apparecchi
caldi, in aree esposte a temperature estremamente elevate o basse, umidità elevata o
aree polverose. Facendolo, la stampante potrebbe funzionare in modo errato.
Cavo di alimentazione
Se la stampante non verrà usata per un lungo periodo, rimuovere il cavo di
alimentazione dalla presa elettrica.
Taglierina
Non toccare la lama della taglierina.
Non aprire il coperchio dello scomparto del rotolo RD quando la taglierina è in funzione.
ATTENZIONE
Installazione/conservazione
Posizionare la stampante su una
superficie piana e stabile, ad esempio
una scrivania.
Rotolo RD
Fare attenzione a non lasciar cadere il
rotolo RD.
I rotoli RD utilizzano carta termica. Sia le
etichette che le stampe sbiadiscono in
presenza di luce solare e calore. Se si
desidera preservare la durata, non
usare rotoli RD all'aperto.
Non posizionare oggetti pesanti sopra la
stampante.
A seconda dell'area, del materiale e delle
condizioni ambientali, l'etichetta può non
staccarsi o diventare irremovibile, il
colore dell'etichetta può cambiare o
essere trasferito su altri oggetti.
Prima di applicare l'etichetta, controllare
la condizione ambientale e il materiale.
Provare l'etichetta applicandone una
piccola parte a un'area non appariscente
della superficie desiderata.
4
Introduzione
FASE
1
Come iniziare
Precauzioni generali
La stampante
• La stampante è di precisione. Non lasciare cadere a terra la stampante, non urtarla né
sbatterla contro altri oggetti.
• Non sollevare la stampante per il coperchio dello scomparto del rotolo RD. Il coperchio
potrebbe staccarsi e la stampante cadere e danneggiarsi.
• La vicinanza di un televisore, di una radio e così via può causare il malfunzionamento
della stampante. Non utilizzare la stampante in prossimità di dispositivi che possano
causare interferenze elettromagnetiche.
• Non inserire oggetti e non bloccare l'alloggiamento di uscita delle etichette, la porta USB,
la porta seriale o la porta LAN.
• Usare solo il cavo di interfaccia (cavo USB) incluso con la stampante.
• Non tentare di stampare etichette mentre il coperchio dello scomparto del rotolo RD è
aperto.
Cavo di alimentazione
• Questo prodotto va installato vicino a una presa elettrica facilmente accessibile. In caso
di emergenza, è necessario scollegare il cavo di alimentazione dalla presa elettrica per
spegnere completamente la stampante.
Rotolo RD
• Usare solo accessori e materiali di consumo originali Brother (con il simbolo ).
• Se l'etichetta viene applicata a una superficie bagnata, sporca o oleosa, potrebbe
staccarsi facilmente. Prima di applicare l'etichetta, pulire la superficie sulla quale essa
verrà attaccata.
• Il rotolo RD utilizza carta termica e pertanto i raggi ultravioletti, il vento e la pioggia
potrebbero far sbiadire il colore dell'etichetta e i suoi bordi potrebbero staccarsi.
• Non esporre i rotoli RD alla luce solare diretta, a temperature o umidità elevate o a
polvere. Riporli in un luogo fresco e scuro. Utilizzare i rotoli RD subito dopo aver aperto
la confezione che li contiene.
FASE
2
FASE
3
Riferimento Installazione del software
Introduzione
5
• Se si graffia con le dita o oggetti metallici la superficie stampata dell'etichetta, oppure se
la si tocca con le mani bagnate d'acqua, sudore, creme, ecc. il colore potrebbe cambiare
o sbiadirsi.
• Non applicare etichette su persone, animali o piante. Inoltre, non applicare mai etichette
in luoghi pubblici o privati, senza l'apposita autorizzazione.
• L'ultima etichetta di un rotolo RD potrebbe non venire stampata correttamente. Per
questo motivo, il rotolo contiene più etichette di quelle indicate sulla confezione.
• Quando un'etichetta viene rimossa dopo essere stata applicata a una superficie, è
possibile che una parte di essa resti attaccata.
• Alcuni rotoli RD utilizzano un adesivo permanente per le etichette. Una volta attaccate,
queste etichette non possono essere rimosse con facilità.
• Se il rotolo RD si dipana, serrarlo e riallineare entrambe le estremità per ripristinarlo alla
forma originale, prima di installarlo nella stampante.
CD-ROM e software
• Fare attenzione a non graffiare il CD-ROM. Non collocare il CD-ROM in qualsiasi luogo
esposto a temperature elevate o basse.
• Non mettere oggetti pesanti sul CD-ROM ed evitare di piegarlo.
• Il software presente sul CD-ROM è destinato all'uso solo con questa stampante. Per
ulteriori informazioni, consultare la licenza presente sul CD. Questo software può essere
installato su più computer per l'uso in un ufficio, ecc.
Come iniziare
1 Disimballaggio della stampante
6
TD-4000/4100N
Prima di usare la stampante, verificare che la confezione contenga quanto segue. Se un
elemento manca o è danneggiato, contattare il rivenditore Brother.
TD-4000/4100N
Cavo USB Guida dell'utente
CD-ROM
Introduzione
FASE
1
Come iniziare
FASE
2
Cavo di alimentazione CA
La spina potrebbe variare da Paese a Paese.
Rotolo RD (rotolo iniziale)
La Brother TD-4000/4100N include due rotoli di
etichette iniziali:
• Un rotolo iniziale da 102 mm, 2 m di etichette di
lunghezza continua.
• Un rotolo iniziale da 51 × 26 mm
etichette prefustellate (60 etichette).
FASE
3
Riferimento Installazione del software
FASE 1 Come iniziare
7
2 Descrizione dei componenti
Fronte
Coperchio dello scomparto del rotolo RD
Scala
Pulsante di alimentazione
Retro
<TD-4000>
Interruttore di alimentazione principale
Porta seriale
Porta USB
Spia LED
Pulsante
ON/OFF
Pulsante
di taglio
Connettore
del cavo di
alimentazione
Cavo di
alimentazione
Guida
<TD-4100N>
Interruttore di alimentazione principale
Porta USB
Porta seriale
Porta LAN
Sensore di distanza
Connettore del
cavo di
alimentazione
Cavo di
alimentazione
3 Spia LED
La spia presente sulla Brother TD-4000/4100N indica la condizione operativa corrente.
Spia Condizione
Non accesa
L'alimentazione è DISATTIVATA.
8
Introduzione
FASE
1
La spia verde è accesa
La spia verde lampeggia
La spia arancione è accesa
La spia arancione lampeggia
La spia rossa è accesa
La spia rossa lampeggia
L'alimentazione è ATTIVATA.
Ricezione dati dal PC.
Il coperchio dello scomparto del rotolo RD è aperto.
(Chiudere correttamente il coperchio dello scomparto del rotolo
RD.)
Raffreddamento.
(Attendere che la temperatura della testina di stampa si
abbassi e la stampa continuerà.)
Errore di aggiornamento firmware.
(Riprovare la procedura di aggiornamento del firmware.)
Indica uno dei seguenti errori.
• Errore del sensore dell'etichetta (fine rotolo RD o
inceppamento etichette).
• È installato un rotolo RD errato.
• Errore di trasmissione.
Come iniziare
FASE
2
FASE
3
Riferimento Installazione del software
FASE 1 Come iniziare
9
4 Procedura di creazione delle
etichette
Le etichette possono essere create usando P-touch Editor. Per informazioni in merito,
vedere Î la Guida software dell'utente sul CD-ROM.
Seguire la procedura di creazione delle etichette descritta di seguito.
Collegare la stampante all'alimentazione.
1
Per ulteriori informazioni, consultare "Collegamento dell'alimentazione" a pagina 11.
Installare il software.
2
Installare il driver della stampante per usare la TD-4000/4100N come stampante
con il PC e installare il software di creazione delle etichette.
Per il modello TD-4000, vedere "Installazione del software per la stampante
TD-4000" a pagina 16.
Per il modello TD-4100N, vedere "Installazione del software per la stampante
TD-4100N" a pagina 18.
Specificare le dimensioni della carta o delle etichette.
3
La larghezza e la lunghezza delle etichette, nonché la spaziatura delle etichette,
possono essere specificate dalle proprietà della stampante.
Per informazioni in merito, vedere la Guida software dell'utente sul CD-ROM.
Stampare le etichette.
4
• Stampa da P-touch Editor
Avviare P-touch Editor per creare le etichette.
• Stampa da altre applicazioni
Scegliere [File] - [Stampa]. (La procedura di stampa potrebbe variare a seconda
dell'applicazione usata.)
Per informazioni in merito, vedere la Guida software dell'utente sul CD-ROM.
5 Funzioni aggiuntive
10
Comandi ESC/P
I font e vari codici a barre sono incorporati all'interno della stampante. È possibile inviare
comandi per stampare caratteri e codici a barre incorporati. I comandi disponibili sono
comandi proprietari di Brother TD basati su ESC/P. Lo strumento di comandi più recente
può essere scaricato dal seguente sito: http://solutions.brother.com
Scegliere la propria area geografica (es.: Europe), il Paese, il modello e i download
relativi al modello.
P-touch Transfer Express
Utilizzando P-touch Transfer Express, i modelli di etichette possono essere trasferiti
facilmente nel software TD-4000/4100N tramite USB.
Dopo che il modello di etichetta è stato creato dall'amministratore, esso può essere
distribuito agli utenti insieme a P-touch Transfer Express.
L'utente può quindi usare P-touch Transfer Express per trasferire il modello di etichetta al
software TD-4000/4100N.
Per ulteriori informazioni, vedere la "Guida software dell'utente" nella cartella dei manuali
sul CD-ROM in dotazione.
P-touch Template
L'invio del comando P-touch Template alla stampante TD-4000/4100N consente di
scegliere e stampare i modelli trasferiti che devono essere controllati dai dispositivi host.
I tipi di dispositivi host sono i seguenti.
• Scala, dispositivo di misurazione
• Dispositivo di misurazione medicale
• Lettore di codici a barre
Grazie a un lettore di codici a barre collegato alla stampante, è possibile stampare con
facilità etichette e codici a barre, eseguendo la scansione dei codici a barre stessi.
Lo strumento di comandi più recente può essere scaricato dal seguente sito:
http://solutions.brother.com
Scegliere la propria area geografica (es.: Europe), il Paese, il modello e i download relativi al modello.
Stampa distribuita
Quando si stampa un gran numero di etichette, la stampa può essere distribuita tra più stampanti.
Poiché la stampa viene eseguita contemporaneamente, il tempo di stampa totale
potrebbe ridursi.
Per ulteriori informazioni, vedere la "Guida software dell'utente" nella cartella dei manuali sul
CD-ROM in dotazione.
Introduzione
FASE
1
Come iniziare
FASE
2
FASE
3
Riferimento Installazione del software
FASE 1 Come iniziare
11
6 Collegamento
• Prima di collegare il cavo di alimentazione, controllare che l'uscita elettrica sia da
• Non collegare la stampante TD-4000/4100N al computer fino a quando non viene
• Dopo aver finito di usare la TD-4000/4100N, scollegare il cavo di alimentazione dalla
• Non tirare il cavo di alimentazione per scollegarlo dalla presa elettrica. Il filo del cavo
1
2
dell'alimentazione
220-240 V CA.
chiesto di farlo al momento dell'installazione del driver della stampante.
presa elettrica.
di alimentazione potrebbe danneggiarsi.
Controllare che l'interruttore di alimentazione
principale sia spento.
Spenta
Collegare il cavo di alimentazione alla
stampante TD-4000/4100N.
Inserire il cavo di alimentazione in una
3
presa elettrica.
Accendere l'interruttore di alimentazione
4
principale.
La spina potrebbe variare
da Paese a Paese
7 Impostazione del rotolo RD
Premere e tenere premuto il pulsante
1
ON/OFF ( ) per spegnere la stampante
TD-4000/4100N. Sollevare le leve sinistra
e destra della stampante TD-4000/4100N
sotto al coperchio dello scomparto del
rotolo RD e aprire il coperchio stesso.
Stringere la leva verde e regolare la guida
2
sulla posizione all'estrema sinistra.
12
Introduzione
FASE
1
Come iniziare
FASE
2
Prendere un rotolo RD con le
3
etichette rovesciate e inserire
l'estremità del rotolo RD sotto al
sensore di distanza (supporto di
stampa).
Se l'estremità del rotolo RD non è stata
inserita sotto al sensore di distanza
(supporto di stampa), la stampante
TD-4000/4100N potrebbe non essere
in grado di rilevare correttamente il supporto di stampa.
Inserire il rotolo nell'apposito scomparto, nella
4
posizione all'estrema destra. Regolare la guida del
rotolo in base alla larghezza del rotolo RD.
L'inserimento errato del rotolo RD non consentirà la
stampa sul lato corretto dell'etichetta.
Sensore di distanza
FASE
3
Riferimento Installazione del software
FASE 1 Come iniziare
13
Posizionare l'estremità del rotolo
5
RD appena sotto alla protezione
della taglierina in plastica nera.
Chiudere il coperchio dello scomparto del
6
rotolo RD.
Premere e tenere premuto il pulsante ON/OFF ( ) per accendere
7
la stampante TD-4000/4100N.
Protezione della
taglierina in plastica
nera
Etichetta prefustellata
Premere il pulsante di alimentazione.
8
La stampante collocherà l'etichetta sulla posizione di avvio corretta.
Ora si è pronti a stampare.
Etichetta di lunghezza continua
Premere due volte il pulsante di alimentazione e quindi il pulsante
8
Taglia.
La stampante collocherà l'etichetta sulla posizione di avvio corretta.
Ora si è pronti a stampare.
Se il supporto di stampa non viene caricato correttamente, tagliare l'estremità
del supporto in modo da ottenere un bordo dritto e ripetere questa procedura
di caricamento.
8 Uso dei cavi di interfaccia
Il cavo seriale RS-232C e il cavo di rete non sono accessori standard.
Usare un cavo appropriato per l'interfaccia.
• Cavo USB
Utilizzare il cavo di interfaccia in dotazione.
• Cavo RS-232C
Non utilizzare un cavo di interfaccia di lunghezza superiore a 2 m.
Per ulteriori informazioni, consultare pagina 15.
• Cavo di rete (TD-4100N)
Utilizzare un cavo intermedio a doppino intrecciato Categoria 5 (o superiore) per reti
10BASE-T o 100BASE-TX Fast Ethernet.
Importante
Per l'interfaccia USB, è opportuno utilizzare il cavo di interfaccia USB
in dotazione, per assicurare la conformità ai limiti CEM (compatibilità
elettromagnetica) previsti.
Per le interfacce seriali e di rete è opportuno utilizzare un cavo di
interfaccia schermato, per assicurare la conformità ai limiti CEM previsti.
I cambiamenti o le modifiche non espressamente approvati da Brother
Industries, Ltd. potrebbero compromettere le prestazioni e la qualità
di stampa ed è possibile che i danni non siano coperti dalla garanzia.
• Avvertenza per il collegamento della LAN
Collegare questo prodotto a una LAN non soggetta a sovratensioni.
• Avvertenza per il collegamento della RS-232C
Il connettore seriale RS-232C di questa apparecchiatura non è ad alimentazione
limitata.
14
Introduzione
FASE
1
Come iniziare
FASE
2
FASE
3
Riferimento Installazione del software
FASE 1 Come iniziare
15
Cavo seriale
Le assegnazioni dei pin per il cavo seriale (cavo RS-232C) utilizzabili con questa
stampante sono indicate nella tabella seguente. Il cavo può essere acquistato presso un
negozio di elettronica. Non utilizzare un cavo di interfaccia di lunghezza superiore a 2 m.
Lato Brother TD Lato PC
(Connettore femmina D-Sub, vite di bloccaggio, (connettore femmina D-Sub9P)
vite #4-40 (UNC))
Nome
segnale
Numero
pin
Assegnazioni pin
Numero
pin
Nome
segnale
DCD 1 1 DCD
RXD 2 2 RXD
TXD 3 3 TXD
DTR 4 4 DTR
GND 5 5 GND
DSR 6 6 DSR
RTS 7 7 RTS
CTS 8 8 CTS
RI 9 9 RI
• Non è possibile collegare contemporaneamente un cavo RS-232C e un cavo USB
alla stampante.
•
Il connettore seriale RS-232C di questa apparecchiatura non è ad alimentazione limitata.
Installazione del software
1 Installazione del software per
16
la stampante TD-4000
La procedura di installazione del software varia a seconda del sistema operativo
del computer.
La procedura di installazione è soggetta a modifica senza preavviso.
Nota: è importante non collegare la stampante al computer fino a quando non si viene
invitati a farlo.
In questa sezione si spiega come installare P-touch Editor 5.0, il driver della stampante
e la Guida software dell'utente mediante l'opzione di installazione standard.
Di seguito è riportata la schermata di Windows Vista
Avviare il computer e inserire il CD-ROM nell'unità CD-ROM.
1
2
Se non si avvia automaticamente, aprire i file presenti sul CD-ROM e fare
doppio clic su "Setup.exe".
Fare clic su [Installazione
standard].
Opzioni di installazione:
1
Installazione standard
P-touch Editor 5.0,
Driver della stampante e
Guida software dell'utente (PDF).
2
Installazione personalizzata
P-touch Editor 5.0, il driver della
stampante e la Guida software
dell'utente (file PDF) possono
essere installati separatamente.
3
Visualizza la Guida dell'utente
Guida software dell'utente (PDF)
(è necessario un programma di lettura di file PDF).
4
Download di Adobe Reader
Verrà visualizzato un collegamento alla pagina di download di Adobe
®
Reader
.
®
o Windows® 7.
1
2
3
4
®
Introduzione
FASE
1
Come iniziare
FASE
2
FASE
3
Leggere il contratto di licenza e fare clic su [Sì] se si accettano
3
i termini e le condizioni.
Seguire le istruzioni visualizzate per completare l'installazione
4
standard.
Riferimento Installazione del software
FASE 2 Installazione del software
17
Applicare un segno di spunta nel riquadro
5
del componente aggiuntivo che si
desidera installare e fare clic su [Avanti].
Grazie ai componenti aggiuntivi, sarà
possibile utilizzare facilmente il testo di
tali applicazioni nei layout etichetta.
Assicurarsi di aver chiuso tutte le applicazioni
di Microsoft
Per informazioni sul componente aggiuntivo,
vedere la "Guida software dell'utente" (file PDF).
Fare clic su [Avanti] e seguire
6
le istruzioni visualizzate per installare
il driver della stampante.
Quando viene visualizzata l'apposita
istruzione, collegare la stampante per
completare l'installazione del driver.
• Per l'installazione USB è importante non
collegare la stampante al computer fino
a quando non si viene invitati a farlo.
• Prima di collegare il cavo di interfaccia USB,
rimuovere l'etichetta di avvertimento applicata alla porta USB della stampante.
Selezionare un metodo di registrazione e fare clic su [Avanti].
7
• Se si sceglie "Sì, visualizza la pagina", prima di completare l'installazione si passa
alla pagina di registrazione online dell'utente (consigliato).
• Se si sceglie "No, non visualizzare la pagina", si continua l'installazione.
®
Office.
Quando viene chiesto di scaricare gli strumenti opzionali,
8
selezionare l'opzione desiderata e fare clic su [Avanti].
• Se si sceglie "Sì, visualizza la pagina", prima di completare l'installazione si passa
al sito Web Brother Solutions Center (consigliato). Scegliere la propria area
geografica (es.: Europe), il Paese, il modello e i download relativi al modello.
• Se si sceglie "No, non visualizzare la pagina", si continua l'installazione.
Per scaricare gli strumenti opzionali in un secondo momento è possibile visitare
il seguente sito: http://solutions.brother.com
Scegliere la propria area geografica (es.: Europe), il Paese, il modello
e i download relativi al modello.
Fare clic su [Fine].
9
L'installazione del software è ora completata.
Quando viene chiesto di riavviare il computer, scegliere "Riavvia" e fare
clic su [Fine].
Avviare il software.
10
Fare clic su [Start] - [Tutti i programmi (Programmi)] - [Brother P-touch] - [P-touch
Editor 5.0] per avviare P-touch Editor.
Per informazioni sul software, vedere la "Guida software dell'utente" (file PDF).
La Guida software dell'utente (file PDF) è accessibile facendo clic su [Start] - [Tutti
i programmi (Programmi)] - [Brother P-touch] - [Manuals] - [TD-4000] - [Guida
software dell'utente].
Installazione del software
2 Installazione del software per
18
la stampante TD-4100N
La procedura di installazione del software varia a seconda del sistema operativo
del computer.
La procedura di installazione è soggetta a modifica senza preavviso.
Nota: quando si usa il cavo di interfaccia USB è importante non collegare
la stampante al computer fino a quando non si viene invitati a farlo.
In questa sezione si spiega come installare P-touch Editor 5.0, il driver della stampante,
la Guida software dell'utente e la Guida dell'utente in rete mediante l'opzione
di installazione standard.
Di seguito è riportata la schermata di Windows Vista
Avviare il computer e inserire il CD-ROM nell'unità CD-ROM.
1
2
Se non si avvia automaticamente, aprire i file presenti sul CD-ROM e fare
doppio clic su "Setup.exe".
Fare clic su [Installazione
standard].
Opzioni di installazione:
1
Installazione standard
P-touch Editor 5.0,
Driver della stampante, Guida
software dell'utente (file PDF) e
Guida dell'utente in rete (file PDF).
2
Installazione personalizzata
P-touch Editor 5.0, il driver della
stampante, la Guida software
dell'utente (file PDF) e la Guida dell'utente in rete (file PDF) possono essere
installati separatamente.
3
Installazione utilità
BRAdmin Light.
4
Guida dell'utente
Guida software dell'utente (file PDF), Guida dell'utente in rete (file PDF) e
collegamento alla pagina di download per Adobe
®
o Windows® 7.
1
2
3
4
®
Reader®.
Introduzione
FASE
1
Come iniziare
FASE
2
FASE
3
Leggere il contratto di licenza e fare clic su [Sì] se si accettano i
3
termini e le condizioni.
Seguire le istruzioni visualizzate per completare l'installazione
4
standard.
Riferimento Installazione del software
FASE 2 Installazione del software
19
Applicare un segno di spunta nel riquadro
5
del componente aggiuntivo che si
desidera installare e fare clic su [Avanti].
Grazie ai componenti aggiuntivi, sarà
possibile utilizzare facilmente il testo di
tali applicazioni nei layout etichetta.
Assicurarsi di aver chiuso tutte le applicazioni
di Microsoft
Per informazioni sul componente aggiuntivo,
vedere la "Guida software dell'utente" (file PDF).
Scegliere il metodo di connessione
6
desiderato e fare clic su [Avanti].
Metodo di connessione:
1
Stampante locale con cavo USB
Vedere "Per gli utenti di un cavo di
interfaccia USB" a pagina 19.
2
Stampante di rete Peer-to-Peer Brother
Verificare che il cavo LAN sia collegato
alla stampante.
Vedere "Per gli utenti di un cavo di interfaccia di rete" a pagina 20.
3
Stampante di rete condivisa
Verificare che il cavo LAN sia collegato alla stampante.
Vedere "Per gli utenti di una stampante di rete condivisa" a pagina 21.
®
Office.
Per gli utenti di un cavo di interfaccia USB
1
2
3
Seguire le istruzioni visualizzate per
7
installare il driver della stampante. Quando
viene visualizzata questa schermata,
verificare che la stampante sia accesa.
Quando si viene invitati a farlo, collegare il
cavo di interfaccia USB al computer e
quindi alla stampante, per completare
l'installazione del driver della stampante.
• È importante non collegare la stampante al
computer fino a quando non si viene invitati
a farlo.
• Prima di collegare il cavo di interfaccia USB, rimuovere l'etichetta di
avvertimento applicata alla porta USB della stampante.
Selezionare un metodo di registrazione e fare clic su [Avanti].
8
• Se si sceglie "Sì, visualizza la pagina", prima di completare l'installazione si passa
alla pagina di registrazione online dell'utente (consigliato).
• Se si sceglie "No, non visualizzare la pagina", si continua l'installazione.
Quando viene chiesto di scaricare gli strumenti opzionali,
9
selezionare l'opzione desiderata e fare clic su [Avanti].
• Se si sceglie "Sì, visualizza la pagina", prima di completare l'installazione si passa
al sito Web Brother Solutions Center (consigliato).
Scegliere la propria area geografica (es.: Europe), il Paese, il modello e i download
relativi al modello.
• Se si sceglie "No, non visualizzare la pagina", si continua l'installazione.
Per scaricare gli strumenti opzionali in un secondo momento è possibile visitare
il seguente sito: http://solutions.brother.com
Scegliere la propria area geografica (es.: Europe), il Paese, il modello e i
download relativi al modello.
Fare clic su [Fine].
10
20
Introduzione
FASE
1
Avviare il software.
11
Fare clic su [Start] - [Tutti i programmi (Programmi)] - [Brother P-touch] - [P-touch
Editor 5.0] per avviare P-touch Editor.
Per informazioni sul software, vedere la "Guida software dell'utente" (file PDF).
La Guida software dell'utente (file PDF) è accessibile facendo clic su [Start] - [Tutti i
programmi (Programmi)] - [Brother P-touch] - [Manuals] - [TD-4100N] - [Guida
software dell'utente].
Per gli utenti di un cavo di interfaccia di rete
Selezionare "Cerca i dispositivi nella rete e scegli da un elenco di
7
dispositivi trovati (consigliato)". Oppure immettere l'indirizzo IP della
stampante o il relativo nome di nodo. Fare clic su [Avanti].
L'indirizzo IP della stampante e il nome del nodo sono reperibili stampando la
pagina delle impostazioni della stampante. Vedere "Stampa delle impostazioni
della stampante" a pagina 27.
Selezionare la stampante.
8
Seguire le istruzioni visualizzate per installare il driver della
9
stampante.
Selezionare un metodo di registrazione e fare clic su [Avanti].
10
• Se si sceglie "Sì, visualizza la pagina", prima di completare l'installazione si passa
alla pagina di registrazione online dell'utente (consigliato).
• Se si sceglie "No, non visualizzare la pagina", si continua l'installazione.
Come iniziare
FASE
2
FASE
3
Riferimento Installazione del software
FASE 2 Installazione del software
21
Quando viene chiesto di scaricare gli strumenti opzionali,
11
selezionare l'opzione desiderata e fare clic su [Avanti].
• Se si sceglie "Sì, visualizza la pagina", prima di completare l'installazione si passa
al sito Web Brother Solutions Center (consigliato).
Scegliere la propria area geografica (es.: Europe), il Paese, il modello e i download
relativi al modello.
• Se si sceglie "No, non visualizzare la pagina", si continua l'installazione.
Per scaricare gli strumenti opzionali in un secondo momento è possibile visitare
il seguente sito: http://solutions.brother.com
Scegliere la propria area geografica (es.: Europe), il Paese, il modello e i
download relativi al modello.
Fare clic su [Fine].
12
Avviare il software.
13
Fare clic su [Start] - [Tutti i programmi (Programmi)] - [Brother P-touch] - [P-touch
Editor 5.0] per avviare P-touch Editor.
• Per informazioni sul software, vedere la "Guida software dell'utente" (file PDF).
La Guida software dell'utente (file PDF) è accessibile facendo clic su [Start] - [Tutti
i programmi (Programmi)] - [Brother P-touch] - [Manuals] - [TD-4100N] - [Guida
software dell'utente].
• Per informazioni sulla rete, vedere la "Guida dell'utente in rete" (file PDF).
La Guida dell'utente in rete (file PDF) è accessibile facendo clic su [Start] - [Tutti i
programmi (Programmi)] - [Brother P-touch] - [Manuals] - [TD-4100N] - [Guida
dell'utente in rete].
Per gli utenti di una stampante di rete condivisa
Scegliere la coda della stampante, quindi fare clic su [OK].
7
8
9
Se non si conosce la posizione o il nome della stampante di rete, rivolgersi
all'amministratore di rete.
Seguire le istruzioni visualizzate per installare il driver della
stampante.
Selezionare un metodo di registrazione e fare clic su [Avanti].
• Se si sceglie "Sì, visualizza la pagina", prima di completare l'installazione si passa
alla pagina di registrazione online dell'utente (consigliato).
• Se si sceglie "No, non visualizzare la pagina", si continua l'installazione.
Quando viene chiesto di scaricare gli strumenti opzionali,
10
selezionare l'opzione desiderata e fare clic su [Avanti].
• Se si sceglie "Sì, visualizza la pagina", prima di completare l'installazione si passa
al sito Web Brother Solutions Center (consigliato). Scegliere la propria area
geografica (es.: Europe), il Paese, il modello e i download relativi al modello.
• Se si sceglie "No, non visualizzare la pagina", si continua l'installazione.
Per scaricare gli strumenti opzionali in un secondo momento è possibile visitare
il seguente sito: http://solutions.brother.com
Scegliere la propria area geografica (es.: Europe), il Paese, il modello e
i download relativi al modello.
Fare clic su [Fine].
11
Avviare il software.
12
Fare clic su [Start] - [Tutti i programmi (Programmi)] - [Brother P-touch] - [P-touch
Editor 5.0] per avviare P-touch Editor.
• Per informazioni sul software, vedere la "Guida software dell'utente" (file PDF).
La Guida software dell'utente (file PDF) è accessibile facendo clic su [Start] [Tutti i programmi (Programmi)] - [Brother P-touch] - [Manuals] - [TD-4100N] [Guida software dell'utente].
• Per informazioni sulla rete, vedere la "Guida dell'utente in rete" (file PDF).
La Guida dell'utente in rete (file PDF) è accessibile facendo clic su [Start] [Tutti i programmi (Programmi)] - [Brother P-touch] - [Manuals] - [TD-4100N] [Guida dell'utente in rete].
Installazione dell'utilità di configurazione BRAdmin Light
(solo TD-4100N)
BRAdmin Light è un'utilità per l'impostazione iniziale dei dispositivi Brother collegati alla
rete. Essa è in grado di cercare i prodotti Brother nella rete, visualizzarne lo stato e
configurare le impostazioni di rete fondamentali, come l'indirizzo IP.
Per ulteriori informazioni su BRAdmin Light, visitare il sito http://solutions.brother.com
• Se si necessita di funzioni di gestione della stampante più avanzate, utilizzare la
versione più recente dell'utilità Brother BRAdmin Professional, scaricabile dal sito
http://solutions.brother.com
• Se si sta utilizzando un software di firewall personale, è possibile che BRAdmin
Light non riesca a individuare il dispositivo non configurato. In tal caso, disattivare
il software di firewall personale e provare a usare di nuovo BRAdmin Light.
Riavviare il software del firewall personale dopo aver impostato l'indirizzo del
dispositivo non configurato.
Fare clic su [Installazione utilità].
1
La schermata è identica a quella visualizzata
quando si inserisce il CD-ROM.
22
Introduzione
FASE
1
Come iniziare
FASE
2
FASE
3
Riferimento Installazione del software
FASE 2 Installazione del software
23
Fare clic su [BRAdmin Light] e seguire le
2
istruzioni sullo schermo.
Se nel computer è attivato Windows Firewall,
viene visualizzato il messaggio "Aggiungere
questa applicazione all'elenco delle eccezioni?".
Controllare l'ambiente del PC e scegliere [Sì] o
[No].
Impostazione dell'indirizzo IP, della subnet mask e del gateway
mediante BRAdmin Light
Fare clic su [Start] - [Tutti i programmi
1
(Programmi)] - [Brother] - [BRAdmin Light].
BRAdmin Light cerca automaticamente i
nuovi dispositivi.
Se nella rete è presente un server DHCP/BOOTP/
RARP, non è necessario effettuare l'operazione
seguente, in quanto il server di stampa ottiene
automaticamente il relativo indirizzo IP.
Fare doppio clic sul dispositivo non
2
configurato.
La password predefinita è "access".
Scegliere "STATICO" per "Metodo di avvio".
3
Immettere l'Indirizzo IP, la Subnet mask e il
Gateway, quindi fare clic su [OK].
Le informazioni relative all'indirizzo vengono salvate nella
4
stampante.
Installazione del software
3 Disinstallazione del software
24
e del driver della stampante
In questa sezione viene descritto come disinstallare il software e il driver della
stampante. Nella seguente procedura, verrà riportata l'indicazione XX-XXXX, "XX-XXXX"
rappresenta il nome della stampante in uso.
Disinstallazione di P-touch Editor
Per Windows® XP
1
Da [Pannello di controllo], passare a [Installazione applicazioni].
Viene visualizzata la finestra di dialogo [Installazione applicazioni].
Per Windows Vista®/Windows® 7
Dal [Pannello di controllo], passare a [Programmi] e aprire [Programmi
e funzionalità].
Viene visualizzata la finestra [Disinstalla o modifica programma].
Per Windows® XP
2
Scegliere "Brother P-touch Editor 5.0" e fare clic su [Rimuovi].
Per Windows Vista®/Windows® 7
Scegliere "Brother P-touch Editor 5.0" e fare clic su [Disinstalla].
Fare clic su [OK].
3
Si avvia l'operazione di disinstallazione. Dopo che il software è stato rimosso
dal computer, viene visualizzata la finestra di dialogo [Manutenzione completata].
Introduzione
FASE
1
Come iniziare
FASE
2
Chiudere la finestra di dialogo [Installazione applicazioni] (XP)/
4
[Programmi e funzionalità] (Windows Vista
P-touch Editor è stato disinstallato.
La Guida software dell'utente (file PDF) e la Guida dell'utente in rete (file PDF)
(solo TD-4100N) possono essere disinstallate anch'esse seguendo la stessa
procedura.
®
/Windows® 7).
FASE
3
Riferimento Installazione del software
FASE 2 Installazione del software
25
Disinstallazione del driver della stampante
Spegnere la stampante.
1
Per Windows® XP
2
Scegliere [Stampanti e altro hardware], passare a [Stampanti e fax] dal [Pannello
di controllo].
Per Windows Vista
Scegliere [Hardware e suoni], quindi [Stampanti] dal [Pannello di controllo].
Per Windows® 7
Fare clic su , andare a [Dispositivi e stampanti].
Per ulteriori informazioni, consultare la Guida di Windows®.
Per Windows® XP
3
Selezionare "Brother XX-XXXX", quindi fare clic su [File] - [Elimina].
Per Windows Vista®/Windows® 7
Scegliere "Brother XX-XXXX", fare clic sull'icona con il pulsante destro del mouse
e quindi fare clic su [Elimina] (Windows Vista
®
®
)/[Rimuovi dispositivo] (Windows® 7).
Per Windows® XP
4
Selezionare [File] - [Proprietà server].
Per Windows Vista
Nella finestra [Stampanti], fare clic con il pulsante destro del mouse e selezionare
[Esegui come amministratore] - [Proprietà server...].
Se viene visualizzata la finestra di dialogo [Conferma autorizzazione], fare clic su
[Continua]. Se viene visualizzata la finestra di dialogo [Controllo dell'account
utente], immettere la password e fare clic su [OK].
Per Windows
Scegliere [Fax] o [Processo di scrittura documenti XPS Microsoft] nella finestra
[Dispositivi e stampanti], quindi fare clic su [Proprietà server di stampa] nella barra
dei menu.
®
®
7
Per Windows® XP
5
Fare clic sulla scheda [Driver] e scegliere "Brother XX-XXXX". Fare quindi clic su
[Rimuovi].
Per Windows Vista
Fare clic sulla scheda [Driver] e scegliere "Brother XX-XXXX". Fare quindi clic su
[Rimuovi...].
Per Windows
Fare clic sulla scheda [Driver] e quindi su [Modifica impostazioni driver].
(Se viene visualizzato il messaggio Controllo dell'account utente, digitare la
password e fare clic su [OK].)
Scegliere "Brother XX-XXXX", e fare quindi clic su [Rimuovi...].
Per Windows® XP
6
Passare al punto 7.
®
®
7
Per Windows Vista®/Windows® 7
Scegliere [Rimuovi driver e pacchetto driver], quindi fare clic su [OK].
26
Introduzione
FASE
1
Come iniziare
Chiudere la finestra [Proprietà server di stampa].
7
Il driver della stampante è stato disinstallato.
FASE
2
FASE
3
Riferimento Installazione del software
FASE 2 Installazione del software
27
Installazione del software
4 Stampa delle impostazioni
della stampante
La pagina delle impostazioni della stampante stampa un rapporto in cui sono elencate le
impostazioni di rete, ecc. È possibile stampare la pagina delle impostazioni della
stampante mediante il pulsante di taglio della stampante.
Nome nodo: il nome del nodo appare nella pagina delle impostazioni della stampante.
Il nome predefinito del nodo della scheda di rete della stampante è
"BRNxxxxxxxxxxxx", dove "xxxxxxxxxxxx" è l'indirizzo Ethernet.
Assicurarsi che il rotolo RD sia impostato e che il coperchio dello
1
scomparto del rotolo RD sia chiuso.
Per stampare la pagina delle impostazioni della stampante è consigliabile usare
un'etichetta di lunghezza continua da 51 mm.
Accendere la stampante.
2
Per stampare le impostazioni, premere e tenere premuto il pulsante di taglio.
3
È possibile controllare l'indirizzo IP, ecc.
Stampa dell'elenco dei modelli
La TD-4000/4100N dispone di una memoria che consente di salvare i modelli di etichette
all'interno della stampante.
È possibile stampare un elenco di questi modelli di etichette (99 al massimo) in modo da
poter vedere quali modelli sono disponibili.
Installare un rotolo di etichette di larghezza pari ad almeno 51 mm
1
o superiore.
Premere e tenere premuto il pulsante di alimentazione.
2
Viene stampato l'elenco di modelli di etichette.
㧨Template List㧪
KEY Name Size Date / TimeConnecte d Database Name
㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙
1 foodlabelus 588B 2010 Dec/01 12:29 foodlistus_Shee
2 Cream 488B 2010 Dec/01 12:29 -
3 Milk 484B 2010 Dec/01 12:29 -
4 foodlabel4 506B 2010 Dec/01 12:29 foodlistus4_She
㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙
㧨Database List㧪
KEY Name Size Date / Time
㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙
1 foodlistus_Shee 254B 2010 Dec/24 05:03
2 foodlistus4_She 196B 2010 Dec/24 05:03
㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙㧙
Available memory:2094252B
28
Introduzione
FASE
1
Come iniziare
FASE
2
∗ Le etichette sono solo a scopo illustrativo.
FASE
3
Riferimento Installazione del software
FASE 3 Riferimento
29
Riferimento
1 Manutenzione
È possibile eseguire la manutenzione della stampante a seconda delle necessità.
Tuttavia, in alcuni ambienti è necessario effettuare la manutenzione con maggiore
frequenza (es.: ambienti polverosi).
Manutenzione della testina di stampa
Il rotolo RD (carta termica) utilizzato con la
stampante è studiato per pulire
automaticamente la testina di stampa.
Quando il rotolo RD oltrepassa la testina di
stampa durante la stampa e l'alimentazione
di etichette, la testina di stampa viene
pulita. Se la testina di stampa non si pulisce
bene, pulirla con un batuffolo di cotone.
Testina di stampa
Manutenzione del rotolo
Tagliare il rotolo RD e rimuovere la carta di
supporto dell'etichetta. Dopodiché, mettere
il lato adesivo dell'etichetta contro il rullo e
rimuovere lo sporco.
Manutenzione della fessura di uscita delle
etichette
Se sulla fessura di uscita delle etichette si
accumula della colla e le etichette si
inceppano, scollegare la spina del cavo di
alimentazione dall'uscita di alimentazione e
pulire la fessura di uscita delle etichette con
un panno imbevuto di alcol isopropilico.
Rullo
Fessura di uscita delle etichette
Riferimento
2 Ricerca guasti
Se durante l'uso di questa stampante si dovesse verificare un problema, provare a
risolverlo attenendosi alle seguenti istruzioni.
Problema Soluzione
• Il cavo si è allentato?
Controllare che il cavo sia collegato saldamente.
• Il rotolo RD è installato correttamente?
In caso negativo, rimuovere il rotolo RD e reinstallarlo.
• Il rotolo RD si è esaurito?
Sostituire il rotolo RD.
La stampante Brother TD-4000/
4100N non stampa, oppure si
verifica un errore di stampa.
La spia LED non si accende.
L'etichetta stampata contiene
strisce o caratteri di bassa
qualità, oppure l'etichetta non è
stata alimentata correttamente.
Nel computer viene visualizzato
un messaggio di errore di
trasmissione dei dati.
Le etichette si inceppano nella
taglierina o non vengono
espulse correttamente dopo la
stampa.
• Il coperchio dello scomparto del rotolo RD è aperto.
Controllare che il coperchio dello scomparto del rotolo RD sia
chiuso correttamente.
• Si è verificato un errore di stampa o trasmissione?
Spegnere e riaccendere la stampante. Se il problema persiste,
contattare il servizio clienti Brother.
• La guida non tocca il lato sinistro del rotolo RD?
Spostare la guida a lato del rotolo RD.
• Il supporto di stampa si trova al di sopra del sensore di distanza?
Inserire il supporto di stampa sotto al sensore di distanza.
• Il cavo di alimentazione è inserito correttamente?
Controllare che il cavo di alimentazione sia inserito. Se è
inserito, provare a collegarlo a un'altra presa elettrica.
• L'interruttore di alimentazione principale ubicato sul retro della
stampante è stato acceso?
Assicurarsi che l'interruttore di alimentazione principale sia
acceso.
* Se il pulsante di alimentazione ancora non si accende,
contattare il servizio clienti Brother.
• La testina di stampa o il rullo sono sporchi?
Anche se generalmente la testina di stampa resta pulita
durante l'uso normale, è possibile che della lanugine o della
sporcizia provenienti dal rullo si inceppino nella testina della
stampante. In tal caso, pulire il rullo.
Vedere
Î "Manutenzione del rotolo" a pagina 29.
• È stata scelta la porta corretta?
Controllare che sia stata scelta la porta corretta dall'elenco
"Invia stampa alle seguenti porte" nella finestra di dialogo
Proprietà della stampante.
• La stampante è in modalità raffreddamento (la spia LED sta
lampeggiando in arancione)?
Attendere che la spia LED smetta di lampeggiare, quindi
riprovare a stampare.
• Qualcuno sta stampando tramite la rete (solo TD-4100N)?
Se si tenta di stampare mentre altri utenti stanno stampando
grandi quantità di dati, la stampante non riesce ad accettare il
proprio lavoro di stampa fino al termine della stampa in corso.
In questi casi, eseguire di nuovo il lavoro di stampa una volta
completati gli altri lavori di stampa.
• Nel rullo è presente sporcizia o lanugine, che ne impediscono il
libero movimento?
Per ulteriori informazioni, consultare
rotolo" a pagina 29.
Î "Manutenzione del
30
Introduzione
FASE
1
Come iniziare
FASE
2
FASE
3
Riferimento Installazione del software
FASE 3 Riferimento
31
Problema Soluzione
L'etichetta non viene espulsa
correttamente dopo la stampa.
La qualità di stampa è bassa.
Dopo aver sostituito il rotolo
mentre il componente
aggiuntivo era attivato, lo stile
del layout non è stato
aggiornato.
L'icona del componente
aggiuntivo non è visualizzata in
Microsoft
Errore taglierina.
®
Word.
• Controllare che il percorso di espulsione dell'etichetta non sia
bloccato.
• Controllare che il rullo RD sia impostato correttamente
rimuovendo il rullo RD e reinstallandolo.
• Assicurarsi che il coperchio dello scomparto del rotolo RD sia
chiuso correttamente.
• Nel rullo è presente sporcizia o lanugine, che ne impediscono il
libero movimento?
Pulire il rullo. Per ulteriori informazioni, consultare
Î "Manutenzione del rotolo" a pagina 29.
• Chiudere il P-touch Editor per uscire dal componente
aggiuntivo e riattivare il componente aggiuntivo.
• Microsoft Word è già in esecuzione?
• Microsoft Word è già selezionato come editor e-mail predefinito
per Microsoft Outlook?
A causa delle limitazioni del programma, il componente
aggiuntivo per Microsoft Word non è disponibile con queste
impostazioni. Uscire da Microsoft Outlook e riavviare Microsoft
Word per usare il componente aggiuntivo.
• Se si verifica l'errore della taglierina, tenere chiuso il coperchio
dello scomparto del rotolo RD e premere il pulsante
ON/OFF ( ). Così facendo, la taglierina torna nella posizione
normale e la stampante si spegne. Dopo che la stampante si è
spenta, controllare l'unità taglierina e rimuovere la carta
inceppata.
Problema Soluzione
• Impostare l'etichetta in posizione verticale rispetto alla testina di
stampa, come mostrato di seguito.
32
La lettura del codice a barre
stampato risulta impossibile.
Si desidera ripristinare la
stampante/eliminare i dati
trasferiti dal PC.
Test in a di
stampa
Fessura di
uscita delle
etichette
• Alcuni tipi di scanner non riescono a leggere il codice a barre.
Provare a usare un altro scanner.
• Consigliamo di stampare il codice a barre con le opzioni della
qualità di stampa impostate su "Assegna priorità alla qualità di
stampa".
Windows
Per modificare le opzioni della qualità di stampa, aprire le
proprietà della stampante dal [Pannello di controllo] - [Stampanti
e altro hardware] - [Stampanti e fax], facendo clic con il pulsante
destro del mouse sulla stampante di cui si desidera modificare le
impostazioni e selezionando quindi [Proprietà]. Dopodiché, nella
scheda [Generali], fare clic su [Preferenze stampa...].
Windows Vista
Per modificare le opzioni della qualità di stampa, aprire le
proprietà della stampante dal [Pannello di controllo] - [Hardware
e suoni] - [Stampanti], facendo clic con il pulsante destro del
mouse sulla stampante di cui si desidera modificare le
impostazioni e selezionando quindi [Proprietà]. Dopodiché, nella
scheda [Generali], fare clic su [Preferenze stampa...].
Windows
Per modificare le opzioni della qualità di stampa, aprire le
proprietà della stampante da - [Dispositivi e stampanti],
facendo clic con il pulsante destro del mouse sulla stampante di
cui si desidera modificare le impostazioni e selezionando quindi
[Proprietà stampante]. Dopodiché, nella scheda [Generali], fare
clic su [Preferenze...].
• Per ripristinare la stampante, premere e tenere premuto il
®
XP:
®
:
®
7:
pulsante ON/OFF ( ) per spegnere la stampante. Dopodiché,
tenere premuto il pulsante ON/OFF ( ) per due secondi.
Continuare a tenere premuto il pulsante ON/OFF ( ) e
premere sei volte il pulsante di taglio. La stampante verrà
ripristinata. Tutti i dati trasferiti dal PC verranno eliminati e tutte
le impostazioni della stampante verranno ripristinate sulle
impostazioni di fabbrica.
Direzione di stampa
consigliata
Introduzione
FASE
1
Come iniziare
FASE
2
FASE
3
Riferimento Installazione del software
FASE 3 Riferimento
33
Problema Soluzione
Si desidera annullare il lavoro di
stampa corrente.
Quando si stampa tramite il
cavo USB, la stampante effettua
pause continue, quindi continua
a stampare.
• Assicurarsi che la stampante sia accesa e premere una volta il
pulsante ON/OFF ( ).
• La stampante è impostata per la stampa sequenziale?
®
Per Windows
XP:
In tal caso, impostare la modalità di stampa con buffering. (Aprire
le proprietà della stampante da [Pannello di controllo] [Stampanti e altro hardware] - [Stampanti e fax] e fare clic sul
pulsante [Preferenze stampa...] nella scheda [Generali]. Fare clic
sulla scheda [Altro] e scegliere l'opzione "Inizia stampa al termine
dello spoolig dell'ultima pagina".)
Per Windows Vista
®
:
In tal caso, impostare la modalità di stampa con buffering. (Aprire
le preferenze della stampante da [Pannello di controllo] [Hardware e suoni] - [Stampanti] e fare clic sul pulsante
[Preferenze stampa...] nella scheda [Generali]. Fare clic sulla
scheda [Altro] e scegliere l'opzione "Inizia stampa al termine
dello spoolig dell'ultima pagina".)
Per Windows
®
7:
In tal caso, impostare la modalità di stampa con buffering. (Aprire
le proprietà della stampante in - [Dispositivi e stampanti],
facendo clic con il pulsante destro del mouse sulla stampante di
cui si desidera modificare le impostazioni e selezionando quindi
[Proprietà stampante]. Scegliere l'opzione "Inizia stampa al
termine dello spoolig dell'ultima pagina".)
Si è verificato un errore in
quanto non è stato possibile
posizionare il rotolo all'inizio
dell'etichetta.
• Una soluzione alternativa consiste nello scollegare il cavo LAN
fino al termine della stampa USB.
• La procedura per inserire il rotolo all'inizio è diversa a seconda
che si utilizzino le etichette prefustellate o le etichette di
lunghezza continua. Vedere "Impostazione del rotolo RD" a
pagina 12.
• Quando si utilizzano etichette prefustellate di lunghezza pari a
152 mm o superiore, si potrebbe verificare un errore nel caso in
cui la stampante TD-4000/4100N non riesca a rilevare l'inizio
dell'etichetta al primo inserimento del rotolo. Per rimuovere
l'errore, premere di nuovo il pulsante di alimentazione.
Riferimento
3 Specifiche principali
34
Specifiche del prodotto
Elementi Specifiche
Schermo Spia LED (rosso, verde, arancione)
Metodo di stampa Stampa termica diretta tramite testina termica
Velocità di stampa Max. 110 mm/sec (quando si usa la connessione USB)
Stampa
Taglierina Taglierina automatica a lunga durata
Pulsante Pulsante ON/OFF ( ), pulsante di alimentazione, pulsante di taglio
Interfaccia USB, seriale (RS-232C), rete Ethernet cablata 10/100BASE-TX
Memoria per i dati trasferiti 2.048 KB (massimo 99 modelli/99 database)
Database
Alimentazione 220-240 V CA, 50/60 Hz, 1,1 A
Dimensioni (L × P × A) Circa 173 × 229 × 158 mm
Peso
*1 Solo TD-4100N.
Testina di stampa 300 dpi/1.296 punti
Larghezza di
stampa massima
Lunghezza di
stampa min.
98,6 mm
25,4 mm
Massimo 65.000 righe
Massimo 100 colonne
TD-4000: circa 1,81 kg (senza rotoli RD)
TD-4100N: circa 1,83 kg (senza rotoli RD)
Ambiente operativo
Elementi Specifiche
Sistema operativo
Interfaccia
Disco rigido Spazio su disco superiore a 70 MB
Memoria
Monitor Scheda grafica SVGA, con colori ad alta intensità o superiore
Altro Unità CD-ROM
Temperatura di
funzionamento
Umidità di funzionamento Dal 20 all 80% (senza condensa)
*1
*1 Il computer dovrebbe soddisfare le raccomandazioni Microsoft® per il sistema
operativo installato.
*2 Solo TD-4100N.
*3 Spazio disponibile necessario quando si installa il software con tutte le opzioni.
Windows® XP/Windows Vista®/Windows® 7
Windows Server
Seriale (RS-232C), porta USB (specifica USB protocollo 1.1 o 2.0),
Ethernet cablata 10/100BASE-TX
Windows
Windows Server
Windows Vista
superiore a 512 MB
Windows
Da 10 a 35 °C
®
2003*2/Windows Server® 2008*2/2008 R2
*2
*3
®
XP: superiore a 128 MB
®
2003*2: superiore a 256 MB
®
/Windows Server® 2008*2/2008 R2*2:
®
7: superiore a 1 GB (32 bit) o 2 GB (64 bit)
*2
Introduzione
FASE
1
Come iniziare
*1
FASE
2
FASE
3
Riferimento Installazione del software
FASE 3 Riferimento
35
Specifiche carta
Per ottenere risultati ottimali, consigliamo di usare solo supporti di stampa termici Brother.
Elementi Specifiche
Tipo di supporto di stampa Etichette prefustellate, etichette di lunghezza continua
Larghezza supporto di
stampa
Larghezza etichette 15-101,6 mm
Distanza tra le etichette 3 mm o più
Intervallo spessore supporto
Diametro esterno 101,6 mm
Dimensioni nucleo 25,4 mm
Sensore supporto di stampa Trasmissivo/distanza
19-105,6 mm
Senza adesivo: 0,08-0,155 mm
Con adesivo: 0,08-0,170 mm
Accessori
Brother consiglia di utilizzare accessori Brother originali TD-4000/4100N.
L'utilizzo di altri prodotti potrebbe influenzare la qualità di stampa o danneggiare la
stampante Brother TD-4000/4100N.
Per ordinare i seguenti materiali di consumo e accessori per la Brother TD-4000/4100N,
rivolgersi al proprio rivenditore Brother.
Rotoli RD
Codice del
prodotto
RD-S01E2 Etichette di carta di lunghezza continua, 102 mm
RD-S02E1 Etichette prefustellate, 102 × 152 mm
RD-S03E1 Etichette prefustellate, 102 × 50 mm
RD-S04E1 Etichette prefustellate, 76 × 26 mm
RD-S05E1 Etichette prefustellate, 51 × 26 mm
Descrizione
36
Introduzione
FASE
1
Come iniziare
FASE
2
FASE
3
Riferimento Installazione del software
