Bedienungsanleitung

Schneidmaschine

Product Code (Produktcode): 893-Z05/Z09

Lesen Sie dieses Dokument, bevor Sie die Maschine verwenden.

Nutzungshinweise

WICHTIG - BITTE SORGFÄLTIG LESEN:

Die vorliegenden Nutzungshinweise („Vertrag“) stellen einen rechtsgültigen Vertrag zwischen Brother Industries, Ltd. („Unternehmen“) und Ihnen dar, der sich auf die Nutzung sämtlicher durch das Unternehmen zur Nutzung mit Näh- oder Handarbeitsprodukten („Unternehmensprodukt“) installierter oder zur Verfügung gestellter Software durch Sie bezieht. Der Begriff „Software“ umfasst sämtliche Inhaltsdaten, Designdaten, Datenformate, Firmware von Unternehmensprodukten sowie PC-Anwendungen und Apps für Mobilgeräte.

Durch die Nutzung der Software und des Unternehmensprodukts stimmen Sie den Bestimmungen dieses Vertrags zu. Wenn Sie den Bestimmungen dieses Vertrags nicht zustimmen, wird die Lizenz durch das Unternehmen nicht vergeben und Sie dürfen die Software nicht nutzen. Änderungen und Ergänzungen zu diesem Vertrag können der Software beigefügt werden.

Eine Person, die diesem Vertrag im Namen einer Firma oder einer anderen juristischen Person zustimmt, erklärt gegenüber dem Unternehmen, dass sie berechtigt ist, eine verbindliche rechtliche Vereinbarung im Namen dieser juristischen Person einzugehen.

Allgemeine Bestimmungen

1 Lizenzgewährung.

1.1 Gemäß diesem Vertrag gewährt Ihnen das Unternehmen hiermit eine persönliche, nicht exklusive, nicht übertragbare und widerrufliche Lizenz zur Nutzung der Software im Zusammenhang mit dem Unternehmensprodukt.

1.2 Diese Lizenz gestattet Ihnen ausschließlich die Nutzung der Software gemäß dieser Vereinbarung, und verschafft Ihnen keine Eigentumsrechte an der Software. Das Unternehmen oder seine Lieferanten behalten sich alle Rechte, Titel und Ansprüche hinsichtlich der Software, einschließlich, aber nicht beschränkt auf alle damit verbundenen geistigen Eigentumsrechte vor.

2 Einschränkungen

2.1 Sofern nicht ausdrücklich in diesem Vertrag festgelegt oder durch örtliche Gesetze vorgeschrieben, verpflichten Sie sich:

2.1.1 den Quellcode der Software nicht zu disassemblieren, zu dekompilieren,

zurückzuentwickeln, zu übersetzen oder anderweitig zu versuchen, diesen offenzulegen (einschließlich der Daten und Inhalte, die durch die Verwendung des Unternehmensprodukts oder der Anwendungssoftware zur Bearbeitung von Inhalten erstellt wurden; im Folgenden gilt das Gleiche in diesem Absatz 2);

2.1.2 keine abgeleiteten Werke zu erstellen, die auf der Gesamtheit oder einem Teil der

Software basieren;

2.1.3

die Software ohne vorherige schriftliche Zustimmung des Unternehmens in keiner Form ganz oder teilweise zu verbreiten, Dritten zur Verfügung zu stellen oder zugänglich zu machen;

2.1.4 die Software nicht zu kopieren, es sei denn, das Kopieren geschieht im Rahmen der

normalen Nutzung der Software mit dem Unternehmensprodukt oder ist zum Zwecke der Datensicherung oder der Betriebssicherheit erforderlich;

2.1.5

die Software weder ganz noch teilweise zu übertragen, zu vermieten, zu verleasen, zu verleihen, zu übersetzen, anzupassen, zu variieren, zu verändern oder zu modifizieren, für sie Unterlizenzen zu vergeben, sie mit anderen Produkten zu verbinden sowie die Software oder Teile davon mit anderen Programmen zu kombinieren oder in diese zu integrieren;

2.1.6 den Urheberrechtsvermerk des Unternehmens sowie diese Vereinbarung auf allen

vollständigen und teilweisen Kopien der Software zu erhalten; und

2.1.7 die Software nicht für andere als die in Absatz 1 dieses Vertrags vorgesehenen Zwecke zu

verwenden (einschließlich, aber nicht beschränkt auf die Verwendung mit nicht autorisierten Näh-/Handarbeitsprodukten oder Softwareanwendungen).

3 Garantieausschluss

SOWEIT NACH GELTENDEM RECHT ZULÄSSIG, WIRD IHNEN DIESE SOFTWARE „WIE BESEHEN“ ZUR VERFÜGUNG GESTELLT, OHNE MÜNDLICHE ODER SCHRIFTLICHE, AUSDRÜCKLICHE ODER STILLSCHWEIGENDE ODER ANDERWEITIGE GARANTIEN. DAS UNTERNEHMEN ÜBERNIMMT INSBESONDERE KEINE STILLSCHWEIGENDEN GARANTIEN HINSICHTLICH DER GEBRAUCHSTAUGLICHKEIT, DER GEWÄHRLEISTUNG EINER ZUFRIEDENSTELLENDEN QUALITÄT, DER NICHTVERLETZUNG VON RECHTEN DRITTER UND/ODER DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.

4 Haftungsbeschränkung

4.1 DAS UNTERNEHMEN HAFTET IHNEN, SEINEN ENDNUTZERN SOWIE ANDEREN JURISTISCHEN PERSONEN GEGENÜBER NICHT FÜR ENTSTANDENE SCHÄDEN DURCH ENTGANGENE GEWINNE, EINKÜNFTE ODER EINSPARUNGEN, DATENVERLUSTE ODER

NUTZUNGSUNTERBRECHUNGEN SOWIE FÜR FOLGE- UND NEBENSCHÄDEN; BESONDERE SCHADENSFOLGEN; STRAFSCHADENSERSATZFORDERUNGEN ODER INDIREKTE SCHÄDEN (UNABHÄNGIG DAVON, OB ES SICH UM EINE VERTRAGSKONFORME ODER UNERLAUBTE HANDLUNG HANDELT), SELBST WENN DAS UNTERNEHMEN AUF DIE MÖGLICHKEIT DES AUFTRETENS SOLCHER SCHÄDEN HINGEWIESEN WURDE, DIE DURCH DIE SOFTWARE, DEN SUPPORT-SERVICE ODER DIESEN VERTRAG VERURSACHT WERDEN ODER DAMIT IN ZUSAMMENHANG STEHEN. DIESE BESCHRÄNKUNGEN GELTEN IM NACH GELTENDEM RECHT MAXIMAL ZULÄSSIGEN UMFANG UND UNGEACHTET DESSEN, OB EIN EINGESCHRÄNKTES RECHTSMITTEL SEINEN WESENTLICHEN ZWECK VERFEHLT. UNGEACHTET DER ABSÄTZE 3 UND 4.1 DIESES VERTRAGES WIRD DURCH DIESE

4.2 VEREINBARUNG WEDER DIE HAFTUNG DES UNTERNEHMENS IM FALL VON TOD ODER KÖRPERVERLETZUNG AUFGRUND VON FAHRLÄSSIGKEIT AUSGESCHLOSSEN ODER BESCHRÄNKT NOCH WERDEN DIE GESETZLICHEN VERBRAUCHERRECHTE EINGESCHRÄNKT.

5 Vertragsbeendigung

5.1 Das Unternehmen ist berechtigt, diesen Vertrag jederzeit durch eine schriftliche Mitteilung an Sie zu beenden, wenn es zu einer substanziellen Verletzung der Bestimmungen dieses Vertrags durch Sie kommt und diese Vertragsverletzung nach Aufforderung durch das Unternehmen nicht unverzüglich durch Sie behoben wird.

5.2 Nach der Kündigung erlöschen sämtliche Rechte, die Ihnen unter diesem Vertrag gewährt wurden und Sie sind verpflichtet, sämtliche durch diesen Vertrag autorisierten Aktivitäten zu beenden und die Software unverzüglich von sämtlichen in Ihrem Besitz befindlichen Computern zu löschen oder zu entfernen sowie sämtliche in Ihrem Besitz befindliche Kopien der Software oder abgeleiteter Werke zu löschen oder zu zerstören. Darüber hinaus sind Sie zum Löschen der Inhalte oder Designdaten verpflichtet, die Sie mit dem in Ihrem Besitz befindlichen Unternehmensprodukt erstellt haben.

6 Sonstige Bestimmungen

6.1 Die Software sowie alle Kopien oder Teile davon dürfen ausschließlich unter Befolgung aller anwendbaren Gesetze und Bestimmungen ausgeführt oder wieder eingeführt werden.

6.2 Die vollständige oder teilweise Abtretung dieses Vertrags sowie von Ansprüchen aus diesem Vertrag an Dritte darf ausschließlich nach der vorherigen schriftlichen Zustimmung des Unternehmens erfolgen. Ein Kontrollwechsel oder eine Reorganisation Ihres Status im Rahmen eines Zusammenschlusses oder Verkaufs von Unternehmenswerten oder Aktien gilt als Abtretung im Sinne dieses Vertrags.

6.3 Sie erkennen an, dass dem Unternehmen im Falle einer Vertragsverletzung ein irreparabler Schaden entsteht, der durch finanziellen Schadensersatz nicht adäquat kompensiert werden kann und dass das Unternehmen berechtigt ist, neben den dem Unternehmen unter diesem Vertrag sowie von Rechts wegen zustehenden Rechtsmitteln einen billigkeitsrechtlichen Ausgleich ohne Kautionen oder andere Sicherheiten sowie ohne Schadensnachweis zu fordern.

6.4 Falls eine oder mehrere Bestimmungen dieses Vertrags durch ein zuständiges Gericht als ungültig oder für nicht durchsetzbar erklärt oder erkannt werden, werden diese Bestimmungen abgetrennt und als unabhängig von den anderen Vertragsbestimmungen betrachtet und die Gültigkeit der restlichen Bestimmungen sowie des gesamten Vertrags wird davon nicht berührt.

6.5 Der vorliegende Vertrag einschließlich aller Anlagen und aller anderen im Vertragstext genannten Anhängen stellt die gesamte Vereinbarung zwischen den Parteien hinsichtlich des Vertragsgegenstands dar und ersetzt sämtliche mündlichen oder schriftlichen Vereinbarungen zwischen den Parteien zum Vertragsgegenstand.

6.6 Der Verzicht des Unternehmens auf die teilweise oder vollständige Erfüllung Ihrer Verpflichtungen aus diesem Vertrag oder auf die Durchsetzung seiner Ansprüche gegen Sie sowie die verspätete Geltendmachung solcher Ansprüche stellen keine rechtswirksame Verzichtserklärung des Unternehmens hinsichtlich Ihrer Verpflichtungen dar und bedeuten nicht, dass Sie Ihre vertraglichen Verpflichtungen nicht erfüllen müssen. Eine Verzichtserklärung des Unternehmens auf seine Rechte hinsichtlich einer von Ihnen begangenen Verletzung erfolgt ausschließlich schriftlich und bedeutet nicht, dass das Unternehmen auch bei späteren Verletzungen Ihrerseits auf seine Rechte verzichtet.

6.7 Für sämtliche Ansprüche und Streitigkeiten, die aus der Software oder diesem Vertrag resultieren, gilt das im Land Ihres Wohnorts gültige Recht (bzw. bei Firmen das im Land des Firmenhauptsitzes gültige Recht).

EINLEITUNG

Vielen Dank für den Kauf dieser Maschine. Lesen Sie sorgfältig die „WICHTIGE SICHERHEITSHINWEISE“ in der Anleitung zur Produktsicherheit, bevor Sie die Maschine verwenden oder warten, und machen Sie sich anschließend anhand der Bedienungsanleitung mit der richtigen Bedienung der verschiedenen Funktionen vertraut. Bewahren Sie diese Anleitung nach dem Lesen griffbereit auf, damit Sie später jederzeit schnell darin nachschlagen können. Nichtbeachtung dieser Anweisungen kann zu erhöhtem Risiko von Verletzungen oder Sachbeschädigungen führen, unter anderem durch Brände, Stromschläge, Verbrennungen oder Ersticken.

WICHTIGER HINWEIS

Diese Maschine ist für die private Verwendung vorgesehen.

●

● Diese Maschine ist nur in dem Land des Kaufs zugelassen.

● Die technischen Daten oder das Aussehen der Maschine können aufgrund von Qualitätsverbesserungen ohne

Ankündigung geändert werden.

● Die Bildschirmanzeigen in dieser Bedienungsanleitung dienen lediglich der Illustration und können sich von den

tatsächlichen Bildschirmanzeigen unterscheiden.

● Der Inhalt dieses Dokuments kann ohne Ankündigung geändert werden.

● Der Inhalt dieses Dokuments darf ohne Genehmigung weder teilweise noch ganz vervielfältigt oder reproduziert werden.

● Wir haften nicht für Schäden aufgrund von Erdbeben, Bränden, anderen Katastrophen, Handlungen Dritter, fahrlässige

oder gezielte Fehlbedienung des Gerätes durch den Benutzer oder durch Missbrauch bzw. den Betrieb des Gerätes unter besonderen Umständen entstehen.

● Weitere Produktinformationen finden Sie auf unserer Website unter www.brother.com

WICHTIGE SICHERHEITSHINWEISE

In diesem Dokument verwendete Symbole

Die folgenden Symbole werden in diesem Dokument verwendet.

Nichtbeachtung von Anweisungen mit dieser Kennzeichnung kann zu

WARNUNG VORSICHT

tödlichen oder schweren Verletzungen führen.

Nichtbeachtung von Anweisungen mit dieser Kennzeichnung kann zu schweren Verletzungen führen.

INHALT

Nutzungshinweise .......................................... i

EINLEITUNG ................................................. 1

WICHTIGER HINWEIS .................................. 1

WICHTIGE SICHERHEITSHINWEISE............. 1

In diesem Dokument verwendete Symbole ........... 1

FUNKTIONEN ............................................... 4

Muster („Muster“-Modus)....................................... 4

Scannen („Scannen“-Modus)................................. 4

Daten mittels Wireless-Netzwerkverbindung

übertragen.............................................................. 5

1 EINFÜHRUNG ...................6

TEILE UND FUNKTIONEN............................ 6

Gerätebeschreibung - Vorderseite......................... 6

Gerätebeschreibung - Rückseite ........................... 7

Gerätebeschreibung - Bedienfeld.......................... 7

Mitgeliefertes Zubehör ........................................... 7

VOR DER VERWENDUNG ............................ 8

Entfernen der Transportverpackung ...................... 8

Ein-/Ausschalten der Maschine ............................. 8

Vorbereitung des Einlegens der Matte................... 9

Bedienung des Touchscreens................................ 9

MASCHINENEINSTELLUNGEN ................... 10

Einstellungsbildschirm ......................................... 10

Autom. Abschalt................................................... 12

Objektbearbeitungs-Bildschirm ........................... 43

Vorgang rückgängig machen............................... 44

Mustergruppen bilden/aufheben .......................... 44

Aneinanderfügen (Verbinden der Umrisse

mehrerer Muster).................................................. 46

Ausrichten von Mustern ....................................... 47

Funktionen für automatisches Layout.................. 49

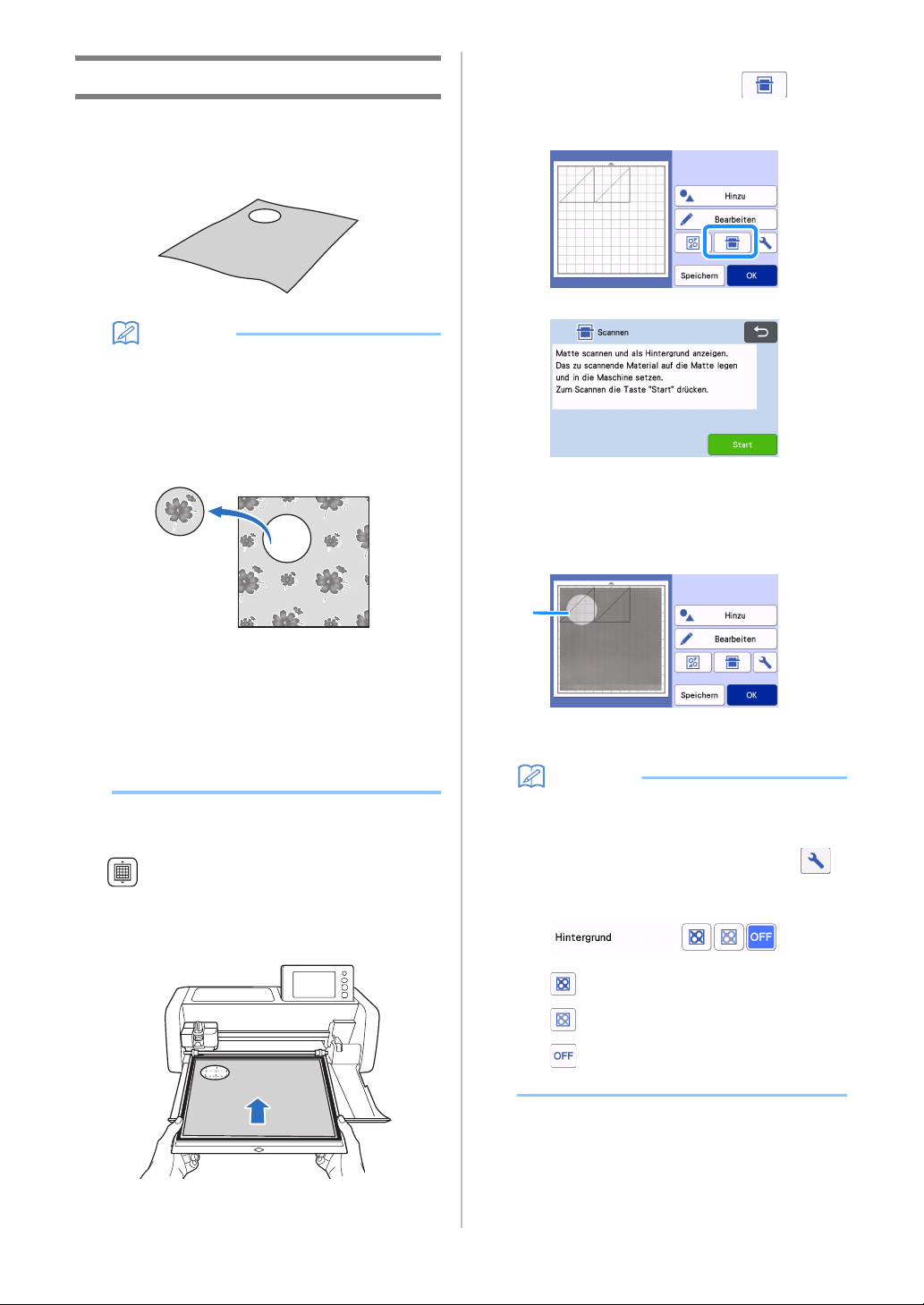

Scannen eines Hintergrundbildes........................ 50

Buchstabeneingabe-Funktionen.......................... 51

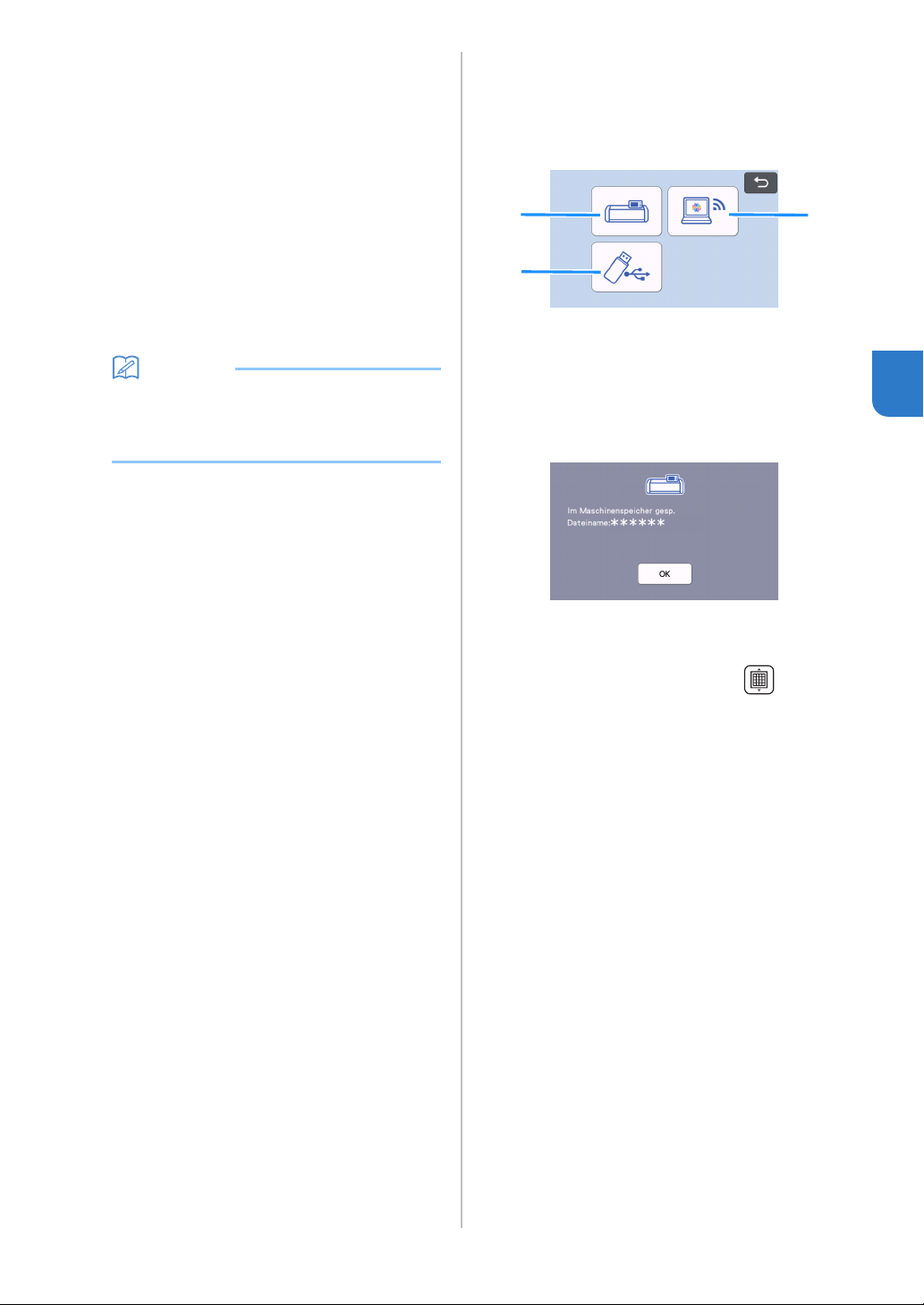

SPEICHERFUNKTIONEN .............................53

Speichern ............................................................. 53

Daten abrufen....................................................... 54

Aus CanvasWorkspace laden (über eine

Wireless-Netzwerkverbindung) ............................ 55

Aus CanvasWorkspace laden (mittels USB-Kabel)

(nur mit Windows kompatibel).............................. 56

Importieren von Designs...................................... 57

Stickdaten zum Schneiden laden

(nur kompatible Modelle) ............................58

Vorbereiten von PHC- oder PES-Dateien ............ 58

Das Muster auf die Schneidmaschine laden........ 58

Erstellen von Applikationsdaten........................... 59

Stickliniendaten erzeugen .................................... 59

ZEICHENFUNKTIONEN .............................. 62

Zeichnen............................................................... 62

Um Zeichnungen herum schneiden ..................... 63

Mit Zeichenfunktionen Muster füllen/Umrisse

verbreitern............................................................ 67

2 GRUNDFUNKTIONEN ....13

ERSTE SCHRITTE ......................................... 13

Die für das Material geeignete Matte

auswählen ............................................................ 13

Referenztabelle für

Matte/Material-Kombinationen ............................ 14

Anbringen des Materials auf der Matte................ 16

Messer/Material-Kombinationen.......................... 23

Einsetzen und Herausnehmen des Halters .......... 24

Testschnitt (Probeschnitt) .................................... 25

MUSTERSCHNEIDEN .................................. 29

Anleitung 1 - Schneiden von Mustern.................. 29

Anleitung 2 - Schneiden fortgeschrittener

Muster .................................................................. 32

MUSTERAUSWAHL..................................... 38

Auswählen eines einzelnen Musters .................... 38

Auswählen mehrerer Muster ................................ 38

3 ERWEITERTE

FUNKTIONEN .....................40

SCHNEID- UND

BEARBEITUNGSFUNKTIONEN ................... 40

Musterbearbeitungs-Funktionen.......................... 40

Musterbearbeitungs-Funktionen -

Vielfach-Muster.................................................... 41

Mattenlayout-Bildschirm...................................... 41

Layoutbearbeitungs-Funktionen .......................... 42

4 SCAN-FUNKTIONEN....... 69

SCANNEN ZUM SCHNEIDEN

(Direktschnitt)..............................................69

Anleitung 3 - Scannen und Schneiden................. 69

Fortgeschrittene Schneidfunktionen für

„Direktschnitt“...................................................... 73

ERSTELLEN VON SCHNEIDDATEN

(Scan zu Schnittdaten) .................................75

Anleitung 4 - Erstellen von Schnittdaten.............. 75

Einstellen der Bilderkennungsempfindlichkeit ..... 81

EINSCANNEN VON BILDERN

(Scan auf USB) .............................................83

Hinweise zum Scannen........................................ 83

Anleitung 5 - Scannen auf USB ........................... 83

Wählen Sie den Bereich, der gespeichert werden

soll........................................................................ 85

Ein Bild an CanvasWorkspace übertragen........... 85

5 ANHANG.........................87

VERBRAUCHSMATERIALIEN....................... 87

Austauschkriterien................................................ 87

Austauschen des Messers................................... 87

PFLEGE UND WARTUNG............................ 89

Reinigen ............................................................... 89

Reinigen des Scannerglases................................ 91

Einstellen des Bildschirms ................................... 92

Einstellen der Scan-/Schneidposition.................. 92

Die Position der Transportrollen einstellen .......... 94

FEHLERDIAGNOSE ..................................... 95

FEHLERMELDUNGEN ................................. 99

AKTUALISIEREN DER SOFTWARE ............ 102

Funktion für automatische Updates................... 102

Aktualisierung mit einem USB-Stick .................. 103

Aktualisieren mit der Anwendung

(CanvasWorkspace) ........................................... 103

OPTIONALES ZUBEHÖR .......................... 105

PRODUKTSPEZIFIKATIONEN ................... 105

INDEX ....................................................... 106

FUNKTIONEN

Muster („Muster“-Modus)

Wählen Sie ein Muster und bearbeiten Sie es, um Ihr eigenes Design zu erstellen. Durch einfaches Einlegen von Kraftpapier oder Stoff können Sie schnell und präzise Papier- und Stoffausschnitte erstellen.

Scannen („Scannen“-Modus)

Scannen Sie eine Abbildung, ein Foto oder Ihre eigene Zeichnung, um individuelle Schnittdesigns zu erstellen. Das Design kann anschließend ausgeschnitten oder als Daten gespeichert werden.

Mit den Bearbeitungsfunktionen des ScanNCut DX können Sie die vorprogrammierten Muster ganz leicht bearbeiten, um Ihren eigenen Entwurf zu kreieren.

Wählen Sie ein Muster.

„Anleitung 1 - Schneiden von Mustern“ auf Seite 29 „Anleitung 2 - Schneiden fortgeschrittener Muster“ auf Seite 32

Startseite

Wenn Sie gerade nicht am PC sitzen bzw. Ihr mobiles Gerät nicht zur Hand haben, können Sie Ihr Wunschmuster scannen, das gescannte Design verwenden/bearbeiten und das Muster für den späteren Gebrauch speichern.

Scannen Sie ein Bild.

„Anleitung 3 - Scannen und Schneiden“ auf Seite 69 „Anleitung 4 - Erstellen von Schnittdaten“ auf Seite 75 „Anleitung 5 - Scannen auf USB“ auf Seite 83

Daten mittels Wireless-Netzwerkverbindung übertragen

Diese Maschine ist mit einer Wireless-Netzwerkverbindungsfunktion ausgerüstet. Mithilfe dieser Funktion können Muster, die mit CanvasWorkspace bearbeitet wurden, über eine Wireless-Netzwerkverbindung an die Maschine übermittelt werden. Informationen zur Verwendung der Wireless-Netzwerkverbindungsfunktion finden Sie nachfolgend.

1. Verbinden mit einem Wireless-Netzwerk:

Berühren Sie auf der Startseite, um die Einstellungen für die Wireless-Netzwerkverbindung festzulegen. Das Verfahren zur Verbindung finden Sie in der „Anleitung zur Einrichtung des Wireless-Netzwerks“.

2. Login für Internetversion von CanvasWorkspace. Um CanvasWorkspace nutzen zu können, benötigen Sie eine Login-ID für CanvasWorkspace (ehemals ScanNCutCanvas). Wenn Sie kein kostenloses Nutzerkonto besitzen, gehen Sie auf <http://CanvasWorkspace.Brother.com>, um ein neues Nutzerkonto einzurichten.

3. Maschine bei CanvasWorkspace registrieren. Um Muster speichern oder abrufen zu können, muss Ihre Maschine zuerst bei CanvasWorkspace registriert sein. Einzelheiten finden Sie in der „Anleitung zur Einrichtung des Wireless-Netzwerks“.

4. Laden/Speichern von Mustern: Muster können ohne einen USB-Stick herunter- oder hochgeladen werden. Weitere Informationen finden Sie unter „Speichern“ auf Seite 53 und „Daten abrufen“ auf Seite 54.

CanvasWorkspace (PC-Version) ist eine PC-basierte Anwendung, mit der Sie Schneide- oder Zeichenmusterdaten erzeugen und bearbeiten können, um sie dann auf Ihre Schneidmaschine herunterzuladen. Mit der PC-Version können Sie die Musterdaten ohne Internetverbindung bearbeiten. Sie können diese Anwendung von folgender URL herunterladen: http://s.brother/cuoad/ Die Internetversion von CanvasWorkspace verschafft Ihnen mit Schritt-für-Schritt-Anleitungen Zugriff auf verschiedene Projekte.

Kapitel 1 EINFÜHRUNG

TEILE UND FUNKTIONEN

Gerätebeschreibung - Vorderseite

a Bedienfeld

Sie können das Gerät mit dem Touchscreen und den Tasten steuern und Einstellungen festlegen. Der Winkel des Bedienfelds lässt sich verstellen.

b Werkzeugfach

Aufbewahrung von Zubehör für schnellen Zugriff während der Benutzung.

c Wagen

Bewegt den eingesetzten Halter zum Schneiden oder Zeichnen.

d Scannerhebel

Einstellung je nach durchgeführter Aktion. Weitere Informationen finden Sie unter „Vorbereitung des Einlegens der Matte“ auf Seite 9.

e Griffe

Zum Greifen beim Transport der Maschine.

f Transportrollen

Müssen auf der rechten Seite eingestellt werden, wenn der optionale Rollentransport verwendet wird. Weitere Informationen finden Sie unter „Die Position der Transportrollen einstellen“ auf Seite 94.

g Schaft

Treibt an jedem Ende eine Transportrolle an, um die Matte weiterzutransportieren.

h Transportentriegelungshebel

Sperrt oder löst den Schaft, wenn der optionale Rollentransport verwendet wird. Stellen Sie ihn für normale Aktionen in Sperrposition. Weitere Informationen finden Sie unter „Die Position der Transportrollen einstellen“ auf Seite 94.

i Werkzeughalter

Hält Zubehör für schnellen Zugriff in aufrechter Stellung bereit.

j Aufbewahrungsfach

Aufbewahrung von Zubehör.

k Vordere Abdeckung

Schützt die Transportrollen, den Wagen und den Halter. Öffnen Sie die Abdeckung, während die Maschine in Betrieb ist.

l Zuführschlitz

Transportiert die beladene Matte weiter.

1 Halter

Wird in den Wagen eingesetzt, um Kraftpapier oder Stoff zu schneiden bzw. darauf zu zeichnen. Verwenden Sie den speziell für das Schneiden und Zeichnen entwickelten Halter.

2 Halterschiene

Die Schiene sichert den Halter.

3 Halterverriegelungshebel

Löst den Halter, wenn der Hebel angehoben wird. Sichert den Halter, wenn der Hebel abgesenkt wird.

Gerätebeschreibung - Rückseite

f f

a USB-Anschluss (für einen USB-Stick)

Zum Anschluss eines USB-Sticks, um Daten zu speichern oder abzurufen.

b USB-Anschluss (für einen Computer)

Zum Anschluss eines USB-Kabel, um Daten zu speichern oder abzurufen. Hinweise zu Computer und Betriebssystemen, siehe „Anschließen der Maschine an den Computer“ auf Seite 56.

c Scannerglas (in der Maschine)

Um es zu pflegen, müssen Sie zunächst das hintere Fach entfernen. Weitere Informationen finden Sie unter „Reinigen des Scannerglases“ auf Seite 91.

d Schlitz

Zum Vorwärts- und Rückwärtstransport einer Matte während eines Vorgangs. Stellen Sie keine Gegenstände, die ein Ausgeben der Matte verhindern würden, in die Nähe des Schlitzes.

e Hinteres Fach

Hält die Matte, wenn sie während des Betriebs aus dem Schlitz ausgegeben wird. Ziehen Sie dieses Fach unbedingt heraus, bevor Sie die Maschine verwenden.

f Wechselstromanschluss g Netzkabel

Gerätebeschreibung - Bedienfeld

a Touchscreen

Zeigt Bedienungsbildschirme, Vorschaubilder von Mustern und Fehlermeldungen an.

b Netzschalter

Schaltet die Maschine ein/aus.

c Betriebsanzeige

Leuchtet, wenn die Maschine eingeschaltet ist, und blinkt, wenn die Maschine in den Ruhemodus (Energiesparmodus) umschaltet oder wenn die Software der Maschine aktualisiert wird.

d Startseite

Zeigt die Startseite an (Begrüßungsbildschirm zur Bedienung der Maschine).

e Transporttaste

Führt die eingelegte Matte in den Zuführschlitz ein oder gibt sie aus dem Schlitz aus. Achten Sie darauf, beim Einlegen oder Ausgeben der Matte diese Taste für den Transport zu drücken.

f Taste „Pause/Stopp“

Hält eine Aktion, die die Maschine ausführt, an oder unterbricht sie.

Mitgeliefertes Zubehör

Einzelheiten zum mitgelieferten Zubehör finden Sie unter „Mitgeliefertes Zubehör“.

Hinweis

VOR DER VERWENDUNG

Entfernen der Transportverpackung

Bevor Sie die Maschine einschalten, öffnen Sie zunächst die vordere Abdeckung und entfernen alle Transportbänder (an Vorder- und Rückseite der Maschine) sowie die Kartonstücke gegen Erschütterungen.

a Versandband b Kartonstücke gegen Erschütterungen

• Wenn das Verpackungsmaterial nach dem Einschalten der Maschine entfernt wurde, schalten Sie die Maschine aus und anschließend wieder ein. Wenn Sie die Maschine weiterverwenden, ohne sie neu zu starten, können Fehlfunktionen auftreten.

Ein-/Ausschalten der Maschine

a Stecken Sie das Netzkabel an der Maschine ein.

a Netzkabel

b Verbinden Sie das Netzkabel mit einer

Steckdose.

c Drücken Sie auf dem Bedienfeld.

Drücken Sie auf eine beliebige Stelle auf dem Display, sobald der Startbildschirm angezeigt wird.

X Wenn die folgende Meldung angezeigt wird,

berühren Sie die Schaltfläche „OK“.

X Die Startseite wird angezeigt.

Anmerkung

Hinweis

• LCD-Schirme haben oft helle Stellen (permanent leuchtende Punkte) und dunkle Stellen (nicht leuchtende Punkte). Dadurch können unerwartet leuchtende Stellen angezeigt und sehr kleine Bildelemente aus der Anzeige ausgeblendet werden. Dies ist keine Fehlfunktion.

d Um die Maschine auszuschalten, drücken Sie

auf dem Bedienfeld.

b Stellen Sie den Scannerhebel (auf der linken

Seite der Maschine) auf „2“.

• Bevor Sie dünnes Material scannen, stellen Sie den Scannerhebel auf „1“. Wenn Sie den Scannerhebel oben lassen, werden die Scans möglicherweise unscharf.

e Ziehen Sie das Netzkabel aus der Steckdose.

f Ziehen Sie das Netzkabel aus der Maschine.

Vorbereitung des Einlegens der Matte

a Ziehen Sie das hintere Fach heraus.

Ziehen Sie unbedingt das hintere Fach heraus, bevor Sie die Maschine verwenden.

Bedienung des Touchscreens

Nach dem Einschalten der Maschine werden die Bedienungsbildschirme auf dem Touchscreen angezeigt. Führen Sie die Bedienung der Bildschirme mit dem enthaltenen Touch Pen (Stift) aus.

• Verwenden Sie für eine Auswahl auf den Bildschirmen niemals einen harten oder spitzen Gegenstand, wie zum Beispiel einen Druckbleistift oder einen Schraubendreher. Andernfalls kann es zu Beschädigungen der Maschine kommen.

Hinweis

MASCHINENEINSTELLUNGEN

Einstellungsbildschirm

Berühren Sie auf dem Touchscreen, um die Einstellungen für jede Funktion auszuwählen oder zu

ändern. Dieser Abschnitt enthält Beschreibungen der Maschineneinstellungen, die erscheinen, wenn Sie

auf der Startseite auswählen.

■ Gruppe 1

a Hier berühren, um die vorige oder nächste

Einstellung auszuwählen. * Wenn Sie den Touch Pen (Stift) über den Bildschirm

ziehen, wird ebenfalls ein anderer Bildschirm angezeigt.

b Hier berühren, um die Anpassung der

Einstellungen zu beenden.

Sprache

Wählen Sie die Anzeigesprache. Berühren Sie diese Schaltfläche, wählen Sie die gewünschte Anzeigesprache und berühren Sie dann die Schaltfläche „OK“.

Einheit

Wählen Sie entweder Millimeter oder Zoll als angezeigte Maßeinheit.

Schnittbereich

Legen Sie den Bereich zum Schneiden/Zeichnen entsprechend der Größe des Materials fest, das verwendet werden soll. Berühren Sie diese Schaltfläche und berühren und ziehen Sie anschließend die Schaltflächen für die Größeneinstellung, um den Bereich festzulegen. Bei Verwendung einer Matte der Größe 12" × 24"

(305 mm × 610 mm) berühren Sie , um eine größere Matte auszuwählen, und legen Sie dann die

Größe des Bereichs fest. Bei Verwendung einer Matte der Größe 12" × 12" (305 mm × 305 mm) berühren Sie

b Schaltfläche für Mattengröße

•

Berühren Sie die Schaltfläche „OK“, um die

Einstellungen zu übernehmen. Berühren Sie , um zum vorherigen Bildschirm zurückzukehren,

ohne die Einstellungen zu übernehmen.

Musterabstand

Legen Sie den Abstand zwischen Mustern sowie den weißen Bereich um die Kanten des Schneidbereichs fest, wenn Muster im Mattenlayout-Bildschirm automatisch angeordnet werden. Je größer die eingestellte Zahl, desto größer ist der Abstand zwischen den Mustern.

• Stellen Sie „3“ oder höher als Musterintervall ein, wenn leichter Stoff mit Klebefolie für Stoffschnitte an der Matte befestigt wird.

Hintergrund

Stellen Sie den Kontrast eines mit der Scan-Funktion für Hintergründe gescannten Hintergrundbildes ein. Einzelheiten finden Sie unter „Scannen eines Hintergrundbildes“ auf Seite 50.

■ Gruppe 2

a Schaltfläche zum Anpassen der Größe (Zur

Festlegung des Bereichs die Schaltfläche mit dem Touch Pen (Stift) berühren und über den Bildschirm ziehen.)

Schneidgeschw.

Stellen Sie die Schneidgeschwindigkeit ein.

Schneiddruck

Stellen Sie den Schneiddruck ein.

Schneiddruck (man. Messer)

Legen Sie den Schneiddruck fest, wenn das optionale Messer verwendet wird.

Schnittmenge

Legen Sie die Schneidtiefe fest. Stellen Sie die Schneidmenge ein, wenn ein Muster mit einer scharfen Ecke aus weichem, dickem Material geschnitten werden soll.

Halbschnitt

Anmerkung

Wählen Sie aus, ob Halbschnitte gemacht werden sollen oder nicht. Einzelheiten finden Sie unter „Einstellungen für Halbschnitt (Kuss-Schnitt)“ auf Seite 28.

Schneiddruck (Halbschnitt)

Legen Sie den Schneiddruck für Halbschnitte fest.

Messereinstellbereich

Wählen Sie, ob 1/4, 1/2, 3/4 oder der gesamte Schneidbereich für die Schneidmessereinstellung verwendet werden soll. Diese Maschine führt vor dem Ausschneiden eines Musters eine automatische Schneidmessereinstellung durch, wobei die Richtung des Messers außerhalb des Mattenklebebereiches eingestellt wird.

• Mit jedem Tippen auf die linke oder rechte Pfeiltaste ändert sich die Größe des Messereinstellbereiches um 1/4.

• Wenn mehrere Muster gleichzeitig geschnitten werden, wird die in diesem Bildschirm festgelegte Einstellung auf alle Muster angewendet.

• Wenn mit einer anderen Nahtzugabe gespeicherte Schneidliniendaten importiert und verwendet werden, hat die in diesem Bildschirm festgelegte Einstellung Vorrang vor der gespeicherten Einstellung.

Ausfüllen

Wählen Sie das Design, das zum Füllen der Muster verwendet wird. Einzelheiten finden Sie unter „Mit Zeichenfunktionen Muster füllen/Umrisse verbreitern“ auf Seite 67.

Zusätzliche Linie

Mit [Anz. zusätzl. Zeilen] geben Sie die Anzahl der Linien ein, die hinzugefügt werden sollen. Mit [Zusätzliche Linienabstand] geben Sie den Abstand der Linien ein, die hinzugefügt werden sollen.

• Weitere Informationen zu den Einstellungen für das Füllen und das Hinzufügen von Linien finden Sie unter „Mit Zeichenfunktionen Muster füllen/Umrisse verbreitern“ auf Seite 67.

a 1/4 b 2/4 c 3/4 d Ganzer Bereich

Zeichengeschw.

Stellen Sie die Zeichengeschwindigkeit ein.

Zeichendruck

Stellen Sie den Zeichendruck ein. Einstellungen des Zeichendrucks haben Einfluss auf das Endergebnis. Verwenden Sie das gleiche Material, auf dem die Muster gezeichnet werden sollen, um die Einstellungen vorab vorzunehmen. Wenn der Druck zu hoch ist, kann die Stiftspitze beschädigt werden. Stellen Sie einen geeigneten Druck ein.

■ Gruppe 3

Saumzugabe

Legen Sie die Nahtzugabe fest. Wird beim Zeichnen auf Stoff und anschließendem Schneiden angewendet, zum Beispiel beim Quilten. Weitere Informationen finden Sie unter „Um Zeichnungen herum schneiden“ auf Seite 63.

■ Gruppe 4

Autom. Abschalt.

Geben Sie die Zeitdauer für die Funktion zum automatischen Ausschalten ein. Die Einstellung kann in Schritten von 1 Stunde gewählt werden. Weitere Informationen finden Sie unter „Autom. Abschalt.“ auf Seite 12.

Sound

Wählen Sie, ob ein Bedienton ausgegeben wird, wenn zum Beispiel eine Schaltfläche berührt wird.

Startbildschirm

Wählen Sie, ob die Begrüßungspräsentation nach dem Einschalten der Maschine angezeigt werden soll. Wenn die Bildschirmpräsentation angezeigt wird, berühren Sie das Display, um die Startseite anzuzeigen.

Einstellung der Scan-/Schneidposition

Die Scan-/Schneidposition kann eingestellt werden. Berühren Sie zur Positionseinstellung diese Schaltfläche, um den Einstellungsbildschirm anzuzeigen. Weitere Informationen finden Sie unter „Einstellen der Scan-/Schneidposition“ auf Seite 92.

■ Gruppe 5

Anmerkung

No.

Zeigt die Nummer der Maschine an.

Ver.

Zeigt die Versionsinformationen für diese Software an. Berühren Sie diese Schaltfläche, um die Software der Maschine zu aktualisieren. Weitere Informationen finden Sie unter „AKTUALISIEREN DER SOFTWARE“ auf Seite 102.

Geräteinformationen

Wenn Sie diese Schaltfläche berühren, zeigt diese Seite die Maschinendaten an.

■ Gruppe 6

Netzwerk

Berühren Sie diese Schaltfläche, um ein WirelessNetzwerk einzurichten. Einzelheiten finden Sie in der „Anleitung zur Einrichtung des Wireless-Netzwerks“.

Autom. Abschalt.

Wenn die Maschine während einer festgelegten Zeitdauer nicht verwendet wird, schaltet sie sich automatisch aus. Die Zeitdauer bis zum Ausschalten der Maschine kann im Einstellungsbildschirm festgelegt werden.

Wenn sich die Maschine automatisch ausschaltet, sobald Sie den Mattenlayout-Bildschirm erreicht haben, können die gespeicherten Informationen nach dem erneuten Einschalten der Maschine wieder abgerufen werden. Folgen Sie den Anweisungen im Meldungsbildschirm, der nach dem erneuten Einschalten der Maschine angezeigt wird, berühren Sie die Schaltfläche „OK“, um den MattenlayoutBildschirm anzuzeigen, oder berühren Sie die Schaltfläche „Abbrechen“, um zur Startseite zurückzukehren.

• Die Wireless-Netzwerkverbindung kann auch

■ Gruppe 7

CanvasWorkspace

Berühren Sie diese Schaltfläche, um Einstellungen für die Registrierung der Maschine bei CanvasWorkspace festzulegen. Diese Einstellungen sind nötig, um Muster über eine Wireless-Netzwerkverbindung zu übertragen. Einzelheiten finden Sie in der „Anleitung zur Einrichtung des Wireless-Netzwerks“.

■ Gruppe 8

Premiumfunktionen

Aktivieren Sie optionales Zubehör und legen Sie Einstellungen für dessen Funktionen fest.

durch Berühren von auf der Startseite eingerichtet werden.

a Meldungsbildschirm b Mattenlayout-Bildschirm c Startseite

Wenn sich die Maschine automatisch ausschaltet, bevor Sie den Mattenlayout-Bildschirm erreicht haben, wird nach dem erneuten Einschalten der Maschine wieder die Startseite angezeigt.

Kapitel 2

GRUNDFUNKTIONEN

ERSTE SCHRITTE

Die folgenden Verfahren beschreiben Grundfunktionen, von der Vorbereitung des Materials bis zur Durchführung von Probeschneiden.

1. Die für das Material geeignete Matte auswählen ...............................S. 13

2. Anbringen des Materials auf der Matte................................................S. 16

3. Das für das Material geeignete Messer auswählen ...........................S. 23

4. Den Halter in der Maschine installieren ............................................... S. 24

5. Probeschneiden .....................................................................................S. 25

Die für das Material geeignete Matte auswählen

In der folgenden Tabelle und der „Referenztabelle für Matte/Material-Kombinationen“ auf Seite 14 finden Sie die geeignete Matte und die geeignete Folie zum Stoffschneiden entsprechend dem Material, das geschnitten oder gezeichnet werden soll. Abhängig vom Maschinenmodell sind einige in der Tabelle aufgeführten Zubehörteile möglicherweise nicht enthalten. In diesem Fall müssen sie separat erworben werden.

Folie zum Stoffschneiden

Matte

Verwenden Sie eine der folgenden beiden Folien zum Stoffschneiden.

Normal klebende Matte

Leicht klebende Matte

Unsere normal klebende Matte hat bei der Verwendung zum Schneiden eine hohe Haftkraft. * Verwenden Sie für Kopierpapier und

glattem Papier die leicht klebende Matte. Durch die hohe Haftkraft der normal klebenden Matte bleiben Materialien ggf. an der Matte hängen und machen sie unbrauchbar.

Leichte Klebekraft; geeignet für Kopierpapier und glattes Papier.

Aufbügelblatt für Stoffapplikationen (weiße Schutzfolie)

(siehe Seite 17)

Klebefolie für Stoffschnitte

(siehe Seite 20)

• Verstärkt den Stoff so, dass verschiedene Muster ausgeschnitten werden können.

• Die Originalstruktur kann sich dabei verändern, weil es nicht mehr von der Stoffrückseite entfernt wird.

* Zur Verwendung mit der normal

klebenden Matte.

* Legen Sie Stoff mit angebrachtem

Aufbügelblatt nicht direkt auf eine Matte mit Klebefolie für Stoffschnitte.

• Um beim Schneiden von Stoff die besten Ergebnisse zu erzielen, bringen Sie zur Verstärkung der Klebekraft die Klebefolie für Stoffschnitte an der normal klebenden Matte an.

• Abhängig von der Form wird das Muster ggf. nicht sauber geschnitten.

Referenztabelle für Matte/Material-Kombinationen

Anmerkung

Verwenden Sie eine für das Material geeignete Matte, wie in der folgenden Tabelle angegeben. Testen Sie das Anbringen des Materials, um die Haftkraft auf der Matte zu überprüfen, bevor Sie Materialien ihres Projektes verwenden.

Matte (für ScanNCut DX) Folie zum Stoffschneiden

Material

Druckerpapier 80 g/m² (0,1 mm)

Papier für

Sammelalben (dünn)

Papier für

Sammelalben

(mittel-dick)

Papier

Karton

Velin,

Transparentpapier

Plakatkarton

Dünne Baumwolle

(zum Quilten)

Dünne Baumwolle

(außer zum Quilten)

(0,15 mm)

(0,25 mm)

(0,35 mm)

Dicke

120 g/m²

200 g/m²

280 g/m²

0,07 mm

400 g/m²

(0,5 mm)

0,25 mm

Normal klebende

Matte

;

Leicht klebende

Matte

3 3

Aufbügelblatt für

Stoffapplikationen

(weiße

Schutzfolie)

Klebefolie für

Stoffschnitte

Flanell (zum Quilten) 0,5 mm

Stoff

Flanell (außer zum

Quilten)

Filz 3 mm

Denim 14 Unzen 0,75 mm

Kunststoffblatt (PP) 0,2 mm

Vinyl 0,2 mm

Magnet 0,3 mm

Andere

Aufkleber oder

Stempel

Schaumblatt 3 mm

* Beim Schneiden von Papier mit glatter Oberfläche

• Bei Verwendung einer 12" × 12" (305 mm × 305 mm) Matte beträgt der maximale Arbeitsbereich zum Schneiden/Zeichnen 296 mm × 298 mm (11,65" × 11,73").

• Bei Verwendung einer optionalen 12" × 24" (305 mm × 610 mm) Matte beträgt der maximale Arbeitsbereich zum Schneiden/Zeichnen 296 mm × 603 mm (11,65" × 23,74").

• Einige Stoffe mit einer ungleichmäßigen Oberfläche lassen sich schneiden, wenn sie umgedreht eingelegt werden.

0,5 mm

0,2 mm

3 3

Hinweis

• Vermeiden Sie die Verwendung von Kraftpapier oder Stoff mit einer dekorativen Schicht (die sich leicht trennen

kann), wie zum Beispiel Lamé oder Folie. Die abgetrennte Schicht kann beim Betrieb am Scanner oder den Transportrollen der Maschine haften bleiben und zu Beschädigungen der Maschine führen. Auch das Schneidmesser kann beschädigt werden. Reinigen Sie bei Verwendung solchen Materials unbedingt das Scannerglas im Inneren der Maschine nach jedem Gebrauch (Seite 91).

• Kleben Sie Material fest, das sich leicht lösen kann, zum Beispiel Schaumblätter, damit es sicher in Position bleibt.

• Seien Sie dabei vorsichtig, denn Klebeband mit extrem hoher Haftkraft könnte die Matte möglicherweise beschädigen.

• Bringen Sie kein Abdeckband usw. über den Scan-Markierungen an. Andernfalls wird die Matte möglicherweise nicht richtig erkannt oder Bilder können nicht richtig gescannt werden.

a Scan-Markierungen

• Befestigen Sie kein Klebeband an den beiden langen Kanten der Schneidematte, denn es könnte während des Betriebs an den Transportrollen hängen bleiben.

• Befestigen Sie keinerlei Material oder Klebeband so, dass es über den Klebebereich der Matte hinausragt, denn der Halter für Automatik-Messer kann dann womöglich die Materialstärke nicht erkennen und das Material nicht richtig schneiden.

Anbringen des Materials auf der Matte

Hinweis

Halten Sie die für das Material geeignete Matte und Folie (beim Schneiden von Stoff) bereit und bringen Sie das Material an der Matte an. Eine für das Material geeignete Matte und Folie finden Sie unter „Referenztabelle für Matte/Material-Kombinationen“ auf Seite 14.

• Entsorgen Sie die von der Matte abgezogene Schutzfolie nicht, sondern bewahren Sie sie zur späteren Verwendung auf.

• Um die Haftkraft zu erhalten, bringen Sie die Schutzfolie nach dem Gebrauch wieder auf der Klebeseite der Matte an.

• Wenn die Matte nicht verwendet wird, reinigen Sie die Klebeseite und bringen Sie die Schutzfolie an, bevor Sie die Matte weglegen. Weitere Informationen finden Sie unter „Reinigen der Matte“ auf Seite 89.

b Testen Sie das Anbringen des Materials.

Bevor Sie das Material an der Matte anbringen, testen Sie an einer Ecke der Klebeseite der Matte das Anbringen. Wenn eines der folgenden Probleme beim probeweisen Anbringen auftritt, ist die Haftkraft der Matte zu hoch für das Material. Verwenden Sie anderes Material.

• Wenn das Material abgezogen wird, bleibt etwas Farbe von dem Material auf der Mattenoberfläche zurück.

• Wenn das Material abgezogen wird, reißt es oder ist verformt.

Material

„Papier“ auf Seite 16 „Stoff (nicht zum Quilten)“ auf Seite 17 „Stoff (zum Quilten)“ auf Seite 20

■ Papier

a Für das Material geeignete Matte

 Anbringen des Materials (Papier)

a Ziehen Sie die Schutzfolie von der Klebeseite

der Matte ab.

• Verwenden Sie für Kopierpapier und glattem Papier die leicht klebende Matte. Durch die hohe Haftkraft der normal klebenden Matte bleiben Materialien ggf. an der Matte hängen und machen sie unbrauchbar.

c Bringen Sie das Material auf der Klebeseite der

Matte an.

• Legen Sie das Material innerhalb des Anbringungsbereichs (Gitterbereich) auf die Klebeseite. Wenn das Material über den Anbringungsbereich hinausragt, kann es beim Transport der Matte an den Transportrollen hängen bleiben und so die Maschine beschädigen.

• Führen Sie die Matte in Pfeilrichtung in die Maschine ein. Achten Sie auf die Ausrichtung der Matte, um zu vermeiden, dass Sie die Matte falsch herum einführen.

d Bringen Sie das Material fest an der Matte an,

Hinweis

sodass es keine Falten gibt und sich kein Teil aufrollen kann.

• Andernfalls kann sich aufgerolltes Material beim Einführen der Matte verfangen.

■ Stoff (nicht zum Quilten)

• Wenn die Matte verschmutzt ist, reinigen Sie sie. Weitere Informationen finden Sie unter „Reinigen der Matte“ auf Seite 89.

 Abziehen des Materials (Papier)

Verwenden Sie einen Spatel, um das Papier nach dem Schneiden des Materials langsam abzuziehen.

a Normal klebende Matte b Aufbügelblatt für Stoffapplikationen (weiße

Schutzfolie)

 Anbringen des Stoffmaterials (Stoff nicht

zum Quilten)

Bügeln Sie das Blatt speziell für Stoffe (Stoffe nicht zum Quilten) auf die Stoffrückseite auf und bringen Sie die Stoffe an der normal klebenden Matte an. Das doppelseitig klebende Aufbügelblatt für Stoffapplikationen verstärkt den Stoff, sodass die Muster leicht geschnitten werden können, einschließlich Applikationen. Nach dem Anbringen des Blattes auf der Stoffrückseite kann es nicht mehr entfernt werden. Verwenden Sie zum Quilten die Klebefolie für Stoffschnitte und vermeiden Sie die Verwendung eines Aufbügelblatts für Stoffapplikationen. Einzelheiten zur Verwendung von Stoff zum Quilten finden Sie unter „Stoff (zum Quilten)“ auf Seite 20.

• Das Aufbügelblatt haftet möglicherweise nicht an einer Stoffoberfläche, die so rau ist, dass die beiden Oberflächen durch Wärme nicht miteinander verbunden werden können.

a Spatel

• Wenn Sie das Material abziehen, führen Sie den Spatel so gerade wie möglich in den Zwischenraum zwischen Material und Matte ein. Starkes Reiben auf der Klebeseite der Matte könnte diese beschädigen.

a Ziehen Sie die Schutzfolie von der Klebeseite

der normal klebenden Matte ab.

b Schneiden Sie das Aufbügelblatt für

Hinweis

Anmerkung

Stoffapplikationen so, dass es mindestens 2 cm (3/4") größer als der Umriss des zu schneidenden Musters ist.

a Zu schneidendes Muster b Schneidlinie des Blatts c Rand von mindestens 2 cm (3/4")

c Legen Sie das Aufbügelblatt mit der glänzenden

Seite nach unten auf die linke Seite des Stoffs.

Achten Sie darauf, den Stoff zu bügeln, um alle Falten zu entfernen. Bevor Sie das Aufbügelblatt auf den Stoff legen, stellen Sie sicher, dass sich der Stoff nach dem Bügeln ausreichend abgekühlt hat.

Ziehen Sie die Schutzfolie vom Aufbügelblatt ab.

Lassen Sie vor dem Abziehen der Schutzfolie alle Teile abkühlen.

a Aufbügelblatt b Schutzfolie

Bringen Sie das Material mit der Seite des Stoffs, auf der das Aufbügelblatt angebracht ist, nach unten und von den Kanten her auf der Matte an.

Befestigen Sie die gesamte Oberfläche des Materials vom Rand aus und drücken Sie dabei etwaige Luft mit einem Lineal oder ähnlichem heraus, sodass keine Luft zwischen Matte und Material eingeschlossen wird.

a Glänzende Seite des Aufbügelblatts b Linke Seite des Stoffs

d Bügeln Sie das ganze Aufbügelblatt

gleichmäßig, um es auf der linken Seite des Stoffs zu befestigen.

Stellen Sie das Bügeleisen auf mittlere Temperatur (140 °C bis 160 °C (284 °F bis 320 °F)) und drücken Sie jeden Teil des Blatts ca. 20 Sekunden an (diese Zeitdauer ist abhängig vom Material). Achten Sie darauf, oben auf die Schutzfolie zu drücken und die Luft zwischen Blatt und Stoff herauszudrücken.

a Schutzfolie

• Testen Sie vor dem Anbringen des Aufbügelblatts am Stoff das Anbringen an einem kleinen Stück Stoff. Wenn Probleme beim Testen des Anbringens auftreten, verwenden Sie ein anderes Material.

• Wenn das Bügeleisen zu lange an derselben Stelle gelassen wird, kann das Material verbrennen oder schmelzen.

• Führen Sie die Matte in Pfeilrichtung in die Maschine ein. Achten Sie auf die Ausrichtung der Matte, um zu vermeiden, dass Sie die Matte falsch herum einführen.

• Achten Sie darauf, dass die Laufrichtung des angebrachten Stoffs gerade von oben nach unten verläuft. Die integrierten Muster werden automatisch passend für Stoff mit vertikaler Laufrichtung angeordnet.

g Bringen Sie das Material fest an der Matte an,

sodass es keine Falten gibt und sich kein Teil aufrollen kann.

• Andernfalls kann sich aufgerolltes Material beim Einführen der Matte verfangen.

 Abziehen des Materials (Stoff nicht zum

Hinweis

Quilten)

Ziehen Sie nach dem Schneiden des Materials mit einem Spatel den Stoff gemeinsam mit dem angebrachten Aufbügelblatt ab.

a Ausgeschnittenes Muster b Aufbügelblatt c Spatel

• Waschen Sie keine Stoffe, die mit einem Aufbügelblatt mit doppelseitigem Klebemittel verbunden sind.

• Bügeln Sie Stoffe mit doppelseitigem Klebemittel sorgfältig, damit das Material und die Klebeflächen richtig erwärmt werden und sich verbinden.

• Wenn Sie Stoffe mit verschiedenen Gewichten mit doppelseitigem Klebemittel versehen, bügeln Sie zuerst den leichteren Stoff, um das Aufbügelblatt anzubringen.

• Ziehen Sie beim Anbringen von Stoffen mit einem Aufbügelblatt oder von Papier an der Matte die Klebefolie sauber von der Matte ab oder bringen Sie das Material an einer anderen normal klebenden Matte ohne aufgelegte Klebefolie an.

 Hinweis zur Verwendung des

Aufbügelblatts für Stoffapplikationen

• Bewahren Sie das Aufbügelblatt bei Zimmertemperatur an einem Ort auf, der nicht hohen Temperaturen, hoher Luftfeuchtigkeit oder direktem Sonnenlicht ausgesetzt ist.

• Stellen Sie keine warmen Gegenstände auf den Stoff mit dem angebrachten Aufbügelblatt. Andernfalls durchdringt das Klebemittel alle Stoffstücke in der Nähe.

 Anbringen von Stoffen mit

doppelseitigem Klebemittel

Legen Sie einen Ausschnitt auf den Grundstoff und drücken Sie den Ausschnitt mit einem Bügeleisen an. (Das Aufbügelblatt haftet an einigen Stoffen möglicherweise nicht gut.) Nähen Sie den Ausschnitt von Hand oder mit der Maschine an, damit er in Position bleibt.

a Grundstoff b Ausschnitt mit Aufbügelblatt

■ Stoff (zum Quilten)

Hinweis

b Bringen Sie die Klebefolie für Stoffschnitte mit

der glänzenden Seite nach unten an der Klebeseite der Matte an.

a Normal klebende Matte b Klebefolie für Stoffschnitte

 Anbringen des Materials (Stoff zum

Quilten)

Verwenden Sie die Klebefolie für Stoffschnitte, um Stoffe zum Quilten an der normal klebenden Matte anzubringen. Diese Folien sollten bei Mustern mit Nahtzugabe verwendet werden. Die Klebefolie für Stoffschnitte kann mehrmals verwendet werden, bis ihre Klebekraft nachlässt. (Eine einmal von der Matte abgezogene Klebefolie kann nicht mehr verwendet werden.)

a Ziehen Sie die Schutzfolie von der Klebeseite

der normal klebenden Matte ab.

a Glänzende Seite der Klebefolie

• Legen Sie die Klebefolie innerhalb des Anbringungsbereichs (Gitterbereich) auf die Klebeseite der Matte. Wenn die Folie über den Anbringungsbereich hinausragt, kann sie beim Transport der Matte durch die Transportrollen beschädigt werden.

c Ziehen Sie die Schutzfolie von der Oberseite

der Klebefolie ab.

a Schutzfolie b Klebemittel

d Testen Sie das Anbringen des Materials.

Bevor Sie das Material auf die Matte aufbringen, testen Sie an einer Ecke der Klebeseite der Matte das Aufbringen. Wenn eines der folgenden Probleme beim probeweisen Anbringen auftritt, ist die Haftkraft der Matte zu hoch für das Material. Verwenden Sie anderes Material.

e Bringen Sie das Material von den Kanten her an

Hinweis

Anmerkung

Hinweis

der Klebeseite der Matte an, sodass es keine Falten im Material gibt.

Achten Sie darauf, den Stoff zu bügeln, um alle Falten zu entfernen.

• Führen Sie die Matte in Pfeilrichtung in die Maschine ein. Achten Sie auf die Ausrichtung der Matte, um zu vermeiden, dass Sie die Matte falsch herum einführen.

 Abziehen des Materials (Stoff zum

Quilten)

Verwenden Sie einen Spatel, um nur den Stoff nach dem Schneiden des Materials langsam abzuziehen. Ziehen Sie nicht die Klebefolie ab.

a Ausgeschnittener Stoff b Auf der Matte verbleibende Klebefolie c Spatel

• Bringen Sie beim Zeichnen der Nahtzugabe den Stoff so an der Matte an, dass die linke Seite des Stoffs nach oben zeigt.

f Reiben Sie mit dem Spatelgriff fest über die

Stoffoberfläche, um alle Falten zu entfernen, und bringen Sie den Stoff sicher an der Matte an.

a Spatel

• Die Klebefolie kann unter folgenden Bedingungen versehentlich abgezogen werden, während Sie den Stoff von der Matte entfernen:

- Nach mehrfacher Verwendung hat das

Klebemittel zwischen der Matte und der Klebefolie nachgelassen.

- Es gibt bestimmte Stoffarten, an denen die

Klebefolie stark haftet.

• Halten Sie in diesem Fall die Klebefolie mit dem enthaltenen Spatel auf der Matte fest und entfernen Sie den Stoff mit der Hand.

• Entfernen Sie nach dem Schneiden eventuell verbliebene Fasern von der Klebefolie.

• Lassen Sie Material mit einer aufgelegten Klebefolie nicht lange Zeit an der Matte angebracht. Andernfalls dringt das Klebemittel in das Material ein.

 Hinweis zur Verwendung der Klebefolie

für Stoffschnitte

• Tauschen Sie die Folie durch eine neue aus, wenn die Klebekraft nachlässt oder der Stoff sich beim Schneiden verdreht.

• Verwenden Sie beim Abziehen der Folie von der Matte oder beim Austauschen der Folie den Spatel, um die alte Folie vorsichtig zu entfernen.

• Lagern Sie die Matte bei Nichtgebrauch mit der auf die Klebefolie aufgelegten Schutzfolie.

• Wenn eine Matte mit angebrachter Klebefolie längere Zeit nicht verwendet werden soll, ziehen Sie die Klebefolie von der Matte ab und legen Sie eine Schutzfolie auf die Klebeseite der Matte, bevor Sie die Matte weglegen.

• Eine Klebefolie, die bereits an der Matte angebracht war, nicht wiederverwenden.

• Bewahren Sie die Klebefolie bei Zimmertemperatur an einem Ort auf, der nicht hohen Temperaturen, hoher Luftfeuchtigkeit oder direktem Sonnenlicht ausgesetzt ist.

• Die Klebefolie zur Aufbewahrung nicht biegen.

• Wir empfehlen das Anbringen an einer neuen Schneidmatte.

Messer/Material-Kombinationen

Hinweis

Das geeignete Messer ist je nach Materialtyp und -stärke unterschiedlich. Führen Sie vor dem Schneiden von Material unbedingt ein Probeschneiden durch. Weitere Informationen zum Probeschneiden finden Sie unter „Testschnitt (Probeschnitt)“ auf Seite 25. Wählen Sie anhand der folgenden Tabelle das geeignete Schneidmesser entsprechend dem zu schneidenden Material. Die Materialkompatibilität kann variieren. Führen Sie stets ein Probeschneiden durch, um sich vorher eines erfolgreichen Schnitts zu versichern. Wenn Sie zusätzliche Hilfe benötigen, finden Sie im Brother Solutions Center aktuelle FAQs und Hinweise zur Fehlerdiagnose. Besuchen Sie uns auf „http://s.brother/cpoac/“.

Halter für Automatik-Messer

Material

Druckerpapier 80 g/m² (0,1 mm)

Papier für Sammelalben

Papier

Dünne Baumwolle (zum Quilten) 0,25 mm

Dünne Baumwolle (außer zum

Stoff

Flanell (außer zum Quilten) 0,5 mm

Klebevinyl (Blattdicke: 0,1 mm) 0,07 mm

Andere

Aufkleberfolie (Blattdicke: 0,15 mm) 0,15 mm

• Verwenden Sie eine Klebefolie für Stoffschnitte oder ein Aufbügelblatt für Stoffapplikationen, wenn Sie ein Stück Stoff ausschneiden. Weitere Informationen finden Sie unter „Referenztabelle für Matte/Material-Kombinationen“ auf Seite 14.

• Je nach Maschinenmodell wird das Automatik-Messer für dünne Stoffe möglicherweise nicht mitgeliefert. In diesem Fall kann es als optionales Zubehör gekauft werden.

Karton

Velin, Transparentpapier 0,07 mm

Plakatkarton

Quilten)

Flanell (zum Quilten) 0,5 mm

Filz 3 mm

Denim 14 Unzen 0,75 mm

Kunststoffblatt (PP) 0,2 mm

Vinyl 0,2 mm

Magnet 0,3 mm

Aufkleber oder Stempel 0,2 mm

Schaumblatt 3 mm

Stärke

200 g/m²

(0,25 mm)

280 g/m²

(0,35 mm)

400 g/m²

(0,5 mm)

0,25 mm

Automatik-Messer

(Schwarz)

3 3 3 3 3 3 3 3 3 3

Automatik-Messer für

dünne Stoffe (Beige)

• Diese Maschine enthält einen Halter für Automatik-Messer. Mit diesem Messerhalter wird die Stärke des

Materials erkannt und die Messerlänge wird automatisch angepasst.

• Dickes oder hartes Material wird automatisch mehrfach geschnitten.

Einsetzen und Herausnehmen des

Hinweis

WARNUNG

VORSICHT

WARNUNG

VORSICHT

Halters

Wählen Sie den für das Material geeigneten Halter und setzen Sie ihn in die Maschine ein. Einzelheiten zu dem für das Material geeigneten Halter finden Sie unter „Messer/Material-Kombinationen“ auf Seite 23.

a Drücken Sie auf dem Bedienfeld , um die

Maschine einzuschalten.

Einzelheiten finden Sie unter „Ein-/Ausschalten der Maschine“ auf Seite 8.

c Halten Sie den Halter am Haltergriff und setzen

Sie ihn in den Wagen ein.

• Achten Sie darauf, die Maschine einzuschalten,

bevor Sie den Halter einsetzen.

• Wenn der Halter bei ausgeschalteter Maschine

eingesetzt wird, kann das Messer abbrechen und das Material könnte nicht sauber geschnitten werden.

b Entfernen Sie die Schutzkappe.

• Dies ist kein Spielzeug und nicht für den

Gebrauch von Kindern gedacht. Um Erstickungsgefahr zu vermeiden, achten Sie darauf, dass Kleinkinder/Kinder die Schutzkappen nicht in den Mund nehmen.

• Nehmen Sie die Schutzkappe vom

Schneidmesserhalter ab, bevor Sie ihn in den Maschinenwagen einsetzen.

• Drücken Sie nicht mit der Hand oder den

Fingern auf die Spitze des Halters, denn dann könnte die Messerspitze ausfahren und Verletzungen verursachen.

a Griff

d Drücken Sie den Halterverriegelungshebel nach

unten.

Drücken Sie fest nach unten, bis der Halter in seiner Position eingerastet ist.

a Halterverriegelungshebel

e Führen Sie das Verfahren zum Einsetzen in

umgekehrter Reihenfolge aus, um den Halter herauszunehmen.

• Dies ist kein Spielzeug und nicht für den Gebrauch von Kindern gedacht. Um Erstickungsgefahr zu vermeiden, achten Sie darauf, dass Kleinkinder/Kinder die Schutzkappen nicht in den Mund nehmen.

• Nachdem Sie den Messerhalter aus der Maschine entfernt haben, achten Sie darauf, die Schutzkappe aufzusetzen.

• Drücken Sie nicht mit der Hand oder den Fingern auf die Spitze des Halters, denn dann könnte die Messerspitze ausfahren und Verletzungen verursachen.

Testschnitt (Probeschnitt)

Anmerkung

a b c

cb d

Führen Sie ein Probe-/Testschneiden oder -zeichnen mit dem Material durch, das Sie bei Ihrem Projekt verwenden, um zu überprüfen, ob das gewünschte Ergebnis erzielt werden kann. Dieser Abschnitt beschreibt das Verfahren zur Durchführung des Testschnitts.

Überprüfen Sie, ob das auszuschneidende Muster in einem Schneidbereich angeordnet ist, der gemäß der Größe des Materials festgelegt wurde.

■ Einschalten der Maschine

Drücken Sie auf dem Bedienfeld , um die Maschine einzuschalten.

• Einzelheiten finden Sie unter „Ein-/Ausschalten der Maschine“ auf Seite 8.

■ Einstellen des Halters

Setzen Sie den Schneidmesserhalter in den Wagen der Maschine ein.

• Einzelheiten finden Sie unter „Einsetzen und Herausnehmen des Halters“ auf Seite 24.

■ Auswählen eines Testmusters

Schneiden Sie das Testmuster aus.

a Berühren Sie die Schaltfläche „Test“ auf der

Startseite.

X Das Muster wird automatisch auf dem Test-

Bildschirm angeordnet.

a Musteranordnung

Berühren Sie diese Schaltfläche, um Einstellungen auf dem Mattenbearbeitungs-Bildschirm vorzunehmen, wenn Sie die Anordnung des Musters ändern. Wenn die Änderungen auf die Musteranordnung angewandt werden, wird das Muster beim nächsten Test-/Probeschneiden automatisch wieder genauso angeordnet.

b Einstellung Größe/Form

Berühren Sie diese Schaltfläche, um die Musterform und -größe anzupassen. Einzelheiten zur Vornahme von Änderungen finden Sie unter Schritt

c Scan-Funktion für Hintergründe

Scannen Sie ein Hintergrundbild. Einzelheiten finden Sie unter „Scannen eines Hintergrundbildes“ auf Seite 50.

c Berühren Sie , um Form und Größe des

Musters zu ändern.

• Das Test-/Probeschneiden kann auch durchgeführt werden, nachdem Sie im Vorschau-Bildschirm, der nach Auswahl eines Musters angezeigt wird, einen Vorgang ausgewählt haben. Einzelheiten finden Sie unter „Anleitung 1 - Schneiden von Mustern“ auf Seite 29.

a Schaltflächen zur Größeneinstellung

Ändern Sie die Größe des Musters. Einzelheiten finden Sie unter „MusterbearbeitungsFunktionen“ auf Seite 40.

b Testmuster auswählen

Wählen Sie ein Testmuster.

c Testmuster drehen

Drehen Sie das Testmuster. Berühren Sie die auf dem Bildschirm angezeigte Schaltfläche für den gewünschten Drehwinkel, um das Muster zu drehen. Einzelheiten finden Sie unter „Objektbearbeitungs-Bildschirm“ auf Seite 43.

d Füllen des Testmusters/Einstellung für

zusätzliche Linie

Wählen Sie aus, ob Sie das Testmuster füllen bzw. Linien hinzufügen wollen oder nicht. Diese Funktionen sind nicht verfügbar, wenn Sie den Betriebsmodus „Schneid.“ oder „Relief“ auswählen.

X Berühren Sie die Schaltfläche „OK“, um zum

Test-Bildschirm zurückzukehren.

■ Einlegen der Matte

Hinweis

■ Schneiden

a Bringen Sie das zu schneidende Material an der

Matte an.

• Weitere Informationen zum Anbringen von Material an der Matte finden Sie unter „Anbringen des Materials auf der Matte“ auf Seite 16.

b Führen Sie die Matte waagrecht und ein wenig

in den Zuführschlitz ein und drücken Sie auf dem Bedienfeld .

Führen Sie die Matte ein wenig ein, sodass sie an den Führungen links und rechts vom Zuführschlitz ausgerichtet ist und leicht von den Transportrollen angedrückt wird. Führen Sie die Matte mit dem Ende zuerst in die Maschine ein, das mit einem Pfeil markiert ist.

a Wählen Sie auf dem Test-Bildschirm

„Schneid.“.

• Schalten Sie im Einstellungsbildschirm Halbschnitt (Kuss-Schnitt) ein, um Halbschnitte (Kuss-Schnitte) durchzuführen. Weitere Informationen zum Festlegen der Einstellungen finden Sie unter „Einstellungen für Halbschnitt (Kuss-Schnitt)“ auf Seite 28.

b Berühren Sie die Schaltfläche „Start“, um den

Schneidevorgang zu starten.

a Führungen b Transportrollen

X Nach Abschluss des Schneidens wird die

Meldung „Schneiden beendet.“ auf dem Display angezeigt. Berühren Sie die Schaltfläche „OK“, um zum Test-Bildschirm zurückzukehren.

X Die Matte wird als Abschluss der Vorbereitungen

zum Schneiden eingezogen.

• Ziehen Sie nicht stark an der Matte, während sie eingezogen wird. Andernfalls kann ein Schaden entstehen, zum Beispiel an den Transportrollen.

■ Ausgeben der Matte

Hinweis

a Drücken Sie auf dem Bedienfeld , um die

Matte auszugeben.

• Ziehen Sie nicht stark an der Matte, während sie ausgegeben wird. Andernfalls kann ein Schaden entstehen, zum Beispiel an den Transportrollen.

b Ziehen Sie das Material in einem Bereich ab,

der sich leicht lösen lässt, zum Beispiel in einer Ecke, und ziehen Sie das Material dann bei gleichmäßigem Druck weiter langsam ab.

c Halten Sie die Matte mit der Hand und ziehen

Sie die ausgeschnittenen Muster mit dem enthaltenen Spatel vorsichtig ab.

■ Überprüfen der Ergebnisse des Probe-/Testschnitts

Stellen Sie den Schneiddruck entsprechend den Ergebnissen des Test-/Probeschneidens ein. Wiederholen Sie das Test-/Probeschneiden mehrmals und stellen Sie den Schneiddruck so lange ein, bis das Material sauber geschnitten wird.

 Mit geeignetem Schneiddruck

Wenn das Material abgezogen wird, bleibt eine leichte Spur des Schnitts auf der Mattenoberfläche zurück.

■ Den automatisch eingestellten Schneiddruck ändern

Wenn das Material nicht sauber geschnitten werden konnte, ziehen Sie die folgende Tabelle zu Rate und ändern Sie die Einstellung für den Schneiddruck entsprechend.

Ergebnisse des

Test-/

Probeschnitts

Ein Teil des Musters wird nicht geschnitten.

Das ganze Muster wird nicht geschnitten.

Die Matte weist Tiefschnitte ganz durch die Matte auf.

Tipps zur Einstellung

Zu leichter Druck: Berühren Sie

im Einstellungsbildschirm

einmal, um den Druck zu erhöhen.

Zu leichter Druck: Berühren Sie

im Einstellungsbildschirm

einmal, um den Druck zu erhöhen.

Zu starker Druck: Berühren Sie

im Einstellungsbildschirm

einmal, um den Druck zu vermindern.

a Spatel

 Einstellung für den Schneiddruck

ändern

a Berühren Sie auf dem Test-Bildschirm, um

den Einstellungsbildschirm anzuzeigen.

b Berühren Sie oder , um den

Hinweis

Schneiddruck zu ändern, und berühren Sie anschließend die Schaltfläche „OK“.

c Vergewissern Sie sich, dass die Einstellungen im

Test-Bildschirm sich geändert haben und führen Sie dann noch einmal das Test-/Probeschneiden durch.

■ Einstellungen für Halbschnitt (KussSchnitt)

Schalten Sie vor dem Schneiden Halbschnitt (KussSchnitt) im Einstellungsbildschirm ein, um Halbschnitte (Kuss-Schnitte) durchzuführen.

a Berühren Sie auf dem Vorschau-

Bildschirm, um den Einstellungsbildschirm anzuzeigen.

b Schalten Sie „Halbschnitt“ ein und berühren

Sie anschließend die Schaltfläche „OK“.

• Der Druck für Halbschnitt (Kuss-Schnitt) kann mit „Schneiddruck(Halbschnitt)“ geändert werden. Ändern Sie den Schneiddruck so lange, bis das Ergebnis des Halbschnitts (Kuss-Schnitts) so ist, wie gewünscht.

• Achten Sie darauf, den Druck nicht zu stark zu erhöhen. Andernfalls kann das Messer abbrechen. Wenn der Druck zu hoch ist, wird das Material möglicherweise nicht sauber geschnitten. Außerdem verschleißt die Matte schneller.

Anmerkung

MUSTERSCHNEIDEN

In den folgenden Verfahren werden integrierte Muster verwendet, um die einzelnen Schritte zu beschreiben - von der Auswahl eines Musters und seiner Bearbeitung bis zum Schneiden.

Anleitung 1 - Schneiden von Mustern

In dieser Anleitung werden zwei integrierte Muster geschnitten.

■ Einschalten der Maschine

Drücken Sie , um die Maschine einzuschalten.

• Einzelheiten finden Sie unter „Ein-/Ausschalten der Maschine“ auf Seite 8.

b Wählen Sie auf dem Auswahlbildschirm für die

Musterkategorie die Kategorie des Musters, das ausgeschnitten werden soll.

Wählen Sie in diesem Beispiel .

a Hier berühren, um zum vorherigen Bildschirm

zurückzukehren.

b Musterkategorien

•

Die Musterkategorien und integrierten Muster, die in den Bedienungsbildschirmen angezeigt werden, sind je nach Maschinenmodell unterschiedlich. Weitere Informationen zu den integrierten Mustern finden Sie in der enthaltenen „Musterliste“. Die „Musterliste“ können Sie aus dem Brother Solutions Center (http://s.brother/cmoae/) herunterladen.

c Wählen Sie auf dem Musterauswahl-Bildschirm

das gewünschte erste Muster aus.

■ Einstellen des Halters

Setzen Sie den Schneidmesserhalter in den Wagen der Maschine ein.

• Einzelheiten finden Sie unter „Einsetzen und Herausnehmen des Halters“ auf Seite 24.

■ Auswählen und Bearbeiten des ersten Musters

a Wählen Sie auf der Startseite „Muster“.

a Hier berühren, um nach oben zu scrollen. b Hier berühren, um nach unten zu scrollen.

Bearbeiten Sie die Größe und Anzahl des Musters auf dem Musterbearbeitungs-Bildschirm.

Berühren Sie nach Abschluss der Bearbeitung die Schaltfläche „Einf“.

• Weitere Informationen zu den Bearbeitungsfunktionen finden Sie unter „Musterbearbeitungs-Funktionen“ auf Seite 40.

• Um ein anderes Muster auszuwählen, berühren Sie

, brechen die Auswahl ab und wählen

erneut ein Muster aus.

■ Auswählen und Bearbeiten des

Hinweis

zweiten Musters

a Berühren Sie die Schaltfläche „Hinzu“ auf dem

Mattenlayout-Bildschirm.

b Wählen Sie den Ort aus, von dem das Muster

hinzugefügt werden soll.

• Berühren Sie für dieses Beispiel die Schaltfläche „Muster“, um ein integriertes Muster hinzuzufügen. Ausführliche Informationen zum Aufrufen von Mustern finden Sie bei Schritt abrufen“ auf Seite 54.

c Wählen Sie die Kategorie für das

auszuschneidende Muster.

c unter „Daten

e Bearbeiten Sie das Muster.

Berühren Sie nach Abschluss der Bearbeitung die Schaltfläche „Einf“.

• Weitere Informationen zu den Bearbeitungsfunktionen finden Sie unter „Musterbearbeitungs-Funktionen“ auf Seite 40.

• Um ein anderes Muster auszuwählen, berühren Sie

, brechen die Auswahl ab und wählen

erneut ein Muster aus.

f Überprüfen Sie die Musteranordnung.

Die beiden auszuschneidenden Muster werden im Mattenlayout-Bildschirm angezeigt. Berühren Sie nach dem Überprüfen der Anordnung die Schaltfläche „OK“.

• Auf diesem Bildschirm kann ein einzelnes Muster bearbeitet, verschoben oder gelöscht werden. Einzelheiten zu den Funktionen, die auf dem Mattenlayout-Bildschirm verwendet werden können, finden Sie unter „Layoutbearbeitungs-Funktionen“ auf Seite 42.

• Mit der Funktion für automatisches Layout kann die Anordnung der Muster einfach angepasst werden. Weitere Informationen finden Sie unter „Funktionen für automatisches Layout“ auf Seite 49.

• Wählen Sie die für die verwendete Matte geeignete Einstellung für „Schnittbereich“. (Siehe Seite 10.)

a Hier berühren, um zum vorherigen Bildschirm

zurückzukehren.

d Wählen Sie das gewünschte zweite Muster.

X Der Vorschau-Bildschirm wird angezeigt.

• Abhängig vom Muster und dem zu schneidenden Material werden die Muster möglicherweise nicht sauber geschnitten, wenn die Abstände zu klein sind. Ordnen Sie in diesem Fall die Muster neu an, um sie zu trennen.

Anmerkung

■ Schneiden

Hinweis

• Um ein Muster innerhalb des Bereichs zum Schneiden/Zeichnen zu verschieben, berühren Sie das Muster und ziehen Sie es an die gewünschte Position.

• Um ein Muster aus der Anordnung zu löschen, wählen Sie das Muster auf dem Mattenbearbeitungs-Bildschirm aus und verwenden Sie dann die Löschfunktion.

X Berühren Sie die Schaltfläche „Bearbeiten“ auf

dem Mattenlayout-Bildschirm.

X Berühren Sie auf dem Bildschirm das Muster, das

gelöscht werden soll. Um mehrere Muster zu löschen, verwenden Sie die Funktion zur Auswahl mehrerer Muster. Weitere Informationen finden Sie unter „Auswählen mehrerer Muster“ auf Seite 38.

a Wählen Sie auf dem Vorschau-Bildschirm

„Schneid.“.

• Bevor Sie fortfahren, stellen Sie sicher, dass die auszuschneidenden Muster im Schneidbereich entsprechend der Größe des Materials, das verwendet werden soll, angeordnet sind.

• Schalten Sie vor dem Schneiden Halbschnitt (Kuss-Schnitt) im Einstellungsbildschirm ein, um Halbschnitte (Kuss-Schnitte) durchzuführen. Einzelheiten finden Sie unter „Einstellungen für Halbschnitt (Kuss-Schnitt)“ auf Seite 28.

X Berühren Sie auf dem Mattenbearbeitungs-

Bildschirm, um die ausgewählten Muster zu löschen.

■ Einlegen der Matte

Führen Sie die Matte waagrecht und ein wenig in den

Zuführschlitz ein und drücken Sie auf dem

Bedienfeld.

• Einzelheiten finden Sie unter „Einlegen der Matte“ auf Seite 26.

b Berühren Sie die Schaltfläche „Start“, um den

Schneidvorgang zu starten.

X Nach dem Abschluss des Schneidens wird wieder

der Vorschau-Bildschirm angezeigt.

Hinweis

• Berühren Sie die Schaltfläche „Test“ auf dem

Anmerkung

Vorschau-Bildschirm, um ein Test-/ Probeschneiden durchzuführen. Wenn das Test-/Probeschneiden beendet ist, wird der folgende Bildschirm angezeigt.

- Berühren Sie die Schaltfläche „Start“, um das Schneiden des Musters zu starten.

- Berühren Sie die Schaltfläche „Erneut testen“, um zum Test-Bildschirm zurückzukehren. Ändern Sie die Einstellungen und führen Sie dann das Test/Probeschneiden noch einmal durch.

■ Ausgeben der Matte

Geben Sie die Matte aus und ziehen Sie dann mit dem enthaltenen Spatel die Muster ab. Weitere Informationen finden Sie unter „Ausgeben der Matte“ auf Seite 27.

■ Auswählen und Bearbeiten des ersten Teilmusters

a Wählen Sie auf der Startseite „Muster“.

b Wählen Sie auf dem Auswahlbildschirm für die

Musterkategorie die Kategorie.

a Hier berühren, um zum vorherigen Bildschirm

zurückzukehren.

b Musterkategorien

Anleitung 2 - Schneiden fortgeschrittener Muster

In dieser Anleitung wird ein integriertes Muster in

• Die Musterkategorien und integrierten Muster, die in den Bedienungsbildschirmen angezeigt werden, sind je nach Maschinenmodell unterschiedlich. Weitere Informationen zu den integrierten Mustern finden Sie in der enthaltenen „Musterliste“. Die „Musterliste“ können Sie aus dem Brother Solutions Center (http://s.brother/cmoae/) herunterladen.

c Wählen Sie die Unterkategorie auf dem

Auswahlbildschirm für die Musterunterkategorie.

der Kategorie geschnitten.

d Wählen Sie auf dem Musterauswahl-Bildschirm

Anmerkung

das Muster, das ausgeschnitten werden soll.

• Die auf dem Bildschirm für die Teilmusterliste angezeigten Teilmuster werden automatisch so angeordnet, dass die Laufrichtung vertikal ist, wenn Stoff als Material zum Schneiden verwendet wird. Daher kann der Winkel, in dem das Muster in der Teilmusterliste angezeigt wird, vom tatsächlichen Winkel des auszuschneidenden Teilmusters abweichen.

a Hier berühren, um nach oben zu scrollen. b Hier berühren, um nach unten zu scrollen.

e Bearbeiten Sie die Größe des gesamten Musters

auf dem Bildschirm für die Mustergrößeneinstellung.

Berühren Sie nach Abschluss der Bearbeitung die Schaltfläche „OK“.

• Weitere Informationen zum Bildschirm für die Mustergrößeneinstellung finden Sie unter „Mustergrößeneinstellung“ auf Seite 41.

f Wählen Sie auf dem Bildschirm für die

Teilmusterliste das Teil, das zuerst bearbeitet werden soll, und berühren Sie dann die Schaltfläche „OK“.

Berühren Sie in der Teilmusterliste, die auf dem Bildschirm angezeigt wird, ein Teilmuster, um es einzeln zu bearbeiten.

a Aussehen in der Teilmusterliste b Tatsächliche Anordnung des

auszuschneidenden Teilmusters

• Ändern Sie den Winkel des Teilmusters mit der Rotationsfunktion entsprechend Ihrem Projekt. Einzelheiten finden Sie unter „Bearbeiten des Teilmusters“ auf Seite 41.

• Am Ende der Teilmusterliste befindet sich eine Schaltfläche, die alle Teilmuster anzeigt. Tippen Sie auf diese Schaltfläche, um alle Teilmuster auszuwählen und sie auf der Matte anzuordnen. Diese Schaltfläche ist nützlich für das Schneiden des Musterumrisses und von mehreren Teilmustern auf derselben Matte; siehe auch „Bearbeiten und Schneiden des zweiten Teilmusters“ auf Seite 35.

g Bearbeiten Sie das Teilmuster auf dem

Bildschirm für die Teilmusterbearbeitung.

Berühren Sie nach Abschluss der Bearbeitung die Schaltfläche „Einf“.

• Weitere Informationen zu den Bearbeitungsfunktionen finden Sie unter „Bearbeiten des Teilmusters“ auf Seite 41.

hÜberprüfen Sie auf dem Mattenlayout-

Hinweis

Bildschirm die Anordnung der Teilmuster.

Das auszuschneidende Teilmuster wird auf dem Bildschirm angezeigt. Berühren Sie nach dem Überprüfen der Anordnung die Schaltfläche „OK“.

• Auf diesem Bildschirm kann ein einzelnes Teilmuster bearbeitet, verschoben, gelöscht oder gespeichert werden. Ausführliche Informationen zu den Bearbeitungsfunktionen auf dem Mattenlayout-Bildschirm finden Sie unter „Mattenlayout-Bildschirm“ auf Seite 41.

• Wählen Sie die für die verwendete Matte geeignete Einstellung für „Schnittbereich“. (Siehe Seite 10.)

X Der Vorschau-Bildschirm wird angezeigt.

■ Einlegen der Matte

Bringen Sie das Material, aus dem das erste Teilmuster ausgeschnitten wird, an der Matte an und führen Sie die Matte über den Zuführschlitz ein. Bearbeiten Sie beim Schneiden eines Musters aus mehreren verschiedenfarbigen Teilen das Teilmuster für jede Farbe und ändern Sie anschließend das Material, um jedes Teil auszuschneiden.

• Weitere Informationen zum Vorbereiten des Materials und Einlegen der Matte finden Sie unter „Einlegen der Matte“ auf Seite 26.

■ Schneiden des ersten Musters

a Wählen Sie auf dem Vorschau-Bildschirm

„Schneid.“.

• Bevor Sie fortfahren, stellen Sie sicher, dass die auszuschneidenden Muster im Schneidbereich entsprechend der Größe des Materials, das verwendet werden soll, angeordnet sind. Schalten Sie vor dem Schneiden Halbschnitt

• (Kuss-Schnitt) im Einstellungsbildschirm ein, um Halbschnitte (Kuss-Schnitte) durchzuführen. Einzelheiten finden Sie unter „Einstellungen für Halbschnitt (Kuss-Schnitt)“ auf Seite 28.

b Berühren Sie die Schaltfläche „Start“, um den

Schneidevorgang zu starten.

X Nachdem das erste Teilmuster ausgeschnitten

wurde, wird folgende Meldung angezeigt. Um das zweite Teilmuster auszuschneiden, berühren Sie die Schaltfläche „Nächstes Teil wählen“.

Wenn Sie die Schaltfläche „Nächstes Teil wählen“

berühren, werden alle Bearbeitungsdaten für das erste Teilmuster gelöscht und der Bildschirm für die Teilmusterliste wieder angezeigt.

■ Ausgeben der Matte

a Drücken Sie auf dem Bedienfeld , um die

Matte auszugeben.

Um das Material durch ein anderes Material in einer anderen Farbe auszutauschen, muss das für das erste Teilmuster verwendete Material ausgegeben werden.

b Ziehen Sie das ausgeschnittene Teilmuster von

der Matte ab.

Weitere Informationen zum Abziehen des Materials von der Matte finden Sie unter „Ausgeben der Matte“ auf Seite 27.

■ Bearbeiten und Schneiden des

Anmerkung

zweiten Teilmusters

a Wählen und bearbeiten Sie das zweite

Teilmuster und berühren Sie anschließend die Schaltfläche „OK“.

Für Informationen zum Bearbeiten des Musters folgen Sie den Schritten und Bearbeiten des ersten Teilmusters“.

a Hier berühren, um zum Auswahlbildschirm für

die Musterkategorie zurückzukehren und ein weiteres Muster auszuwählen.

b Folgen Sie den unter „Einlegen der Matte“

(Seite 26) und „Schneiden“ (Seite 26) beschriebenen Verfahren, um das Material einzulegen, das für das zweite Teilmuster verwendet werden soll, und es auszuschneiden.

X Nach Abschluss des Schneidens wird eine

Meldung angezeigt.

Nachdem alle Teilmuster ausgeschnitten wurden, berühren Sie die Schaltfläche „Beenden“.

f-h (Seite 33) unter „Auswählen

■

Bearbeiten und Schneiden aller Teilmuster

 Den Musterumriss schneiden

Wählen und bearbeiten Sie alle Teilmuster und berühren Sie anschließend die Schaltfläche „OK“.

b Bearbeiten Sie das Teilmuster auf dem

Bildschirm für die Teilmusterbearbeitung.

• Weitere Informationen zu den Bearbeitungsfunktionen finden Sie unter „Bearbeiten des Teilmusters“ auf Seite 41.

c Tippen Sie auf , um die Gruppierung der

Teilmuster aufzuheben.

Berühren Sie nach Abschluss der Bearbeitung die Schaltfläche „Einf“.

X Der Vorschau-Bildschirm wird erneut angezeigt.

■ Ausgeben der Matte

Ziehen Sie das ausgeschnittene Teilmuster von der Matte ab. Weitere Informationen zum Abziehen des Materials von der Matte finden Sie unter „Ausgeben der Matte“ auf Seite 27.

a Mustergruppierung bilden/aufheben

•

Das Bilden/Aufheben von Mustergruppierungen kann auch im Objektbearbeitungs-Bildschirm vorgenommen werden. Einzelheiten finden Sie unter „Mustergruppen bilden/aufheben“ auf Seite 44.

Überprüfen Sie auf dem Mattenlayout-Bildschirm die Anordnung der Teilmuster und berühren Sie dann die Schaltfläche „Bearbeiten“.

e Tippen Sie auf „Objekt bearbeiten“.

f Tippen Sie auf , um das Muster

zusammenzufügen.

• Weitere Informationen zum Zusammenfügen finden Sie unter „Aneinanderfügen (Verbinden der Umrisse mehrerer Muster)“ auf Seite 46.

X Berühren Sie die Schaltfläche „OK“ auf dem

Bearbeitungsbildschirm, um zum MattenlayoutBildschirm zurückzukehren.

g Berühren Sie die Schaltfläche „OK“.



Alle Teilmuster auf derselben Matte schneiden

Wählen und bearbeiten Sie alle Teilmuster und berühren Sie anschließend die Schaltfläche „OK“.

b Bearbeiten Sie das Teilmuster auf dem

Bildschirm für die Teilmusterbearbeitung.

• Weitere Informationen zu den Bearbeitungsfunktionen finden Sie unter „Bearbeiten des Teilmusters“ auf Seite 41.

c Tippen Sie auf , um die Gruppierung der

Teilmuster aufzuheben.

Berühren Sie nach Abschluss der Bearbeitung die Schaltfläche „Einf“.

hBefolgen Sie das Verfahren, das unter „Einlegen

der Matte“ (Seite 26) und „Schneiden“ (Seite 26) beschrieben wird, um das auszuschneidende Material einzulegen.

X Nach Abschluss des Schneidens wird eine

Meldung angezeigt.

i Nachdem alle Teilmuster ausgeschnitten

wurden, berühren Sie die Schaltfläche „Beenden“.

a Mustergruppierung bilden/aufheben

d Überprüfen Sie auf dem Mattenlayout-

Bildschirm die Anordnung der Teilmuster und

berühren Sie dann , um das Layout für alle Teilmuster automatisch anzuordnen.

• Ausführliche Informationen zum automatischen Layout finden Sie unter „Funktionen für automatisches Layout“ auf Seite 49.

X Berühren Sie die Schaltfläche „OK“ auf dem

Bearbeitungsbildschirm, um zum MattenlayoutBildschirm zurückzukehren.

e Berühren Sie die Schaltfläche „OK“.

f Befolgen Sie das Verfahren, das unter „Einlegen

der Matte“ (Seite 26) und „Schneiden“ (Seite 26) beschrieben wird, um das auszuschneidende Material einzulegen.

X Nach Abschluss des Schneidens wird eine

Meldung angezeigt.

g Nachdem alle Teilmuster ausgeschnitten

wurden, berühren Sie die Schaltfläche „Beenden“.

Anmerkung

MUSTERAUSWAHL

Auf dem Mattenbearbeitungs-Bildschirm stehen Ihnen vier Musterauswahl-Funktionen zur Verfügung, die Sie nach Wunsch auswählen können:

● Auswählen eines einzelnen Musters

● Auswählen gewünschter Muster

● Auswählen aller Muster

● Festlegen des Auswahlbereichs

X Berühren Sie „Bearbeiten“ auf dem Mattenlayout-

Bildschirm, um die Musterauswahl-Funktionen zu verwenden.

Auswählen eines einzelnen Musters

Wählen Sie ein einzelnes zu bearbeitendes Muster aus, indem Sie es auf dem Bearbeitungsbildschirm

berühren oder und verwenden. Das ausgewählte Muster wird rot umrandet.

b Berühren Sie auf dem Bildschirm nacheinander

alle Muster, die Sie auswählen möchten, und berühren Sie dann die Schaltfläche „OK“.

a Ausgewählte Muster

• Wird ein ausgewähltes Muster (rot umrandet) erneut berührt, dann wird es aus der Mehrfachauswahl gelöscht.

• Das Berühren einer leeren Stelle auf dem Bildschirm hebt die gesamte Musterauswahl auf.

■ Auswählen aller Muster

a Berühren Sie auf dem

Mattenbearbeitungs-Bildschirm, um mehrere Muster auszuwählen.

b Berühren Sie , um alle Muster auf dem

Bildschirm auszuwählen.

Auswählen mehrerer Muster

c Überprüfen Sie die Auswahl und berühren Sie

dann die Schaltfläche „OK“.

■ Auswählen gewünschter Muster

a Berühren Sie auf dem

Mattenbearbeitungs-Bildschirm, um mehrere Muster auszuwählen.

X Alle ausgewählten Muster werden rot umrandet.

■ Festlegen des Auswahlbereichs

Anmerkung

Hinweis

a Berühren Sie auf dem

Mattenbearbeitungs-Bildschirm, um mehrere Muster auszuwählen.

b Berühren Sie zur Festlegung eines

Bereichs für das Auswählen der Muster.

• Achten Sie darauf, nicht auszuwählen,

bevor Sie den auszuwählenden Bereich festgelegt haben.

c Berühren und ziehen Sie die Schaltflächen für

die Größe, um den Bereich festzulegen, und berühren Sie dann die Schaltfläche „OK“.

a Schaltflächen zum Festlegen des Bereichs b Auszuwählende Muster

• Legen Sie unbedingt mehr als zwei Muster in dem Bereich fest.

• Dieses Vorgehen zum Auswählen von Mustern innerhalb eines festgelegten Bereichs ist nützlich zum Aneinanderfügen oder Zusammenfassen von Mustern und zum Löschen unerwünschter Bilder beim Scannen (Seite 46, Seite 80).

Kapitel 3 ERWEITERTE FUNKTIONEN

Hinweis

b c

SCHNEID- UND BEARBEITUNGSFUNKTIONEN

b Freigeben des Seitenverhältnisses

Musterbearbeitungs-Funktionen

Die Funktionen zur Musterbearbeitung können je nach ausgewähltem Muster unterschiedlich sein. Folgen Sie den Anweisungen entweder in diesem Abschnitt oder unter „MusterbearbeitungsFunktionen - Vielfach-Muster“ auf Seite 41.

Verfügbar auf dem folgenden Bildschirm

→

Musterbearbeitungs-

Bildschirm

Anleitung 1; Schritt d (Seite 29) unter „Auswählen und Bearbeiten des ersten Musters“

Berühren Sie , um die Mustergröße zu bearbeiten, ohne das Seitenverhältnis beizubehalten.

Die Verfügbarkeit dieser Funktion ist abhängig vom ausgewählten Muster. Wenn die Schaltfläche nicht verfügbar ist, bleibt das Seitenverhältnis fixiert und das Muster kann nur unter Beibehaltung des Seitenverhältnisses bearbeitet werden.

c Größeneinstellung (Breit)

Bearbeiten Sie die Musterbreite, wobei das Bildseitenverhältnis beibehalten wird. Berühren Sie

oder , um die Einstellung anzupassen.

Berühren Sie , um nur die Breite zu bearbeiten.

•

Je nach verwendetem Muster wird das Material möglicherweise nicht sauber geschnitten, wenn das Muster verkleinert wird. Führen Sie vor dem Erstellen Ihres Projekts ein Test-/Probeschneiden mit dem gleichen Material durch.

a Größeneinstellung (Höhe)

Bearbeiten Sie die Musterhöhe, wobei das

Seitenverhältnis erhalten bleibt. Berühren Sie

oder , um die Einstellung anzupassen. Berühren

Sie , um nur die Höhe zu bearbeiten.

d Vervielfachen (Musteranzahl)

Kopien des ausgewählten Musters erzeugen.

Berühren Sie oder , um die Musteranzahl einzustellen.

e Vorschau

Zeigen Sie eine Vorschau des bearbeiteten Musters an.

Musterbearbeitungs-Funktionen -

Anmerkung

Vielfach-Muster

■ Mustergrößeneinstellung

Mattenlayout-Bildschirm

Die Anordnung der Muster kann bearbeitet werden. Der auf dem Einstellungsbildschirm mit der Einstellung „Schnittbereich“ (Seite 10) festgelegte Bereich zum Schneiden/Zeichnen wird auf dem Vorschau-Bildschirm angezeigt. Bearbeiten Sie die Musteranordnung, sodass die Muster in den festgelegten Bereich passen.

Verfügbar auf dem folgenden Bildschirm

→

Anleitung 2; Schritt e

Bildschirm für die

Mustergrößeneinstellung

a Hier berühren, um die Musterhöhe zu

bearbeiten (unter Beibehaltung des Seitenverhältnisses).

b Hier berühren, um die Musterbreite zu

bearbeiten (unter Beibehaltung des Seitenverhältnisses).

• Alle Teilmuster, die auf dem Bildschirm für die Mustergrößeneinstellung angezeigt werden, können unter Beibehaltung des Seitenverhä in ihrer Größe verändert werden.

(Seite 33) unter „Auswählen und Bearbeiten des ersten Teilmusters“

■ Bearbeiten des Teilmusters

Verfügbar auf dem folgenden Bildschirm

→

Anleitung 2; Schritt g

Bildschirm für die

Teilmusterbearbeitung

a Vervielfachen (Musteranzahl)

Einzelheiten finden Sie unter „MusterbearbeitungsFunktionen“ auf Seite 40.

(Seite 33) unter „Auswählen und Bearbeiten des ersten Teilmusters“

Verfügbar auf dem folgenden Bildschirm

→

Anleitung 1; Schritt f

Mattenlayout-

Bildschirm

a Hinzufügen von Mustern

Fügen Sie ein Muster zum Layout hinzu.

X Berühren Sie diese Schaltfläche, um den

Auswahlbildschirm für ein weiteres Muster anzuzeigen. Wählen Sie auf diesem Bildschirm den Ort aus, von dem das Muster hinzugefügt werden soll.

b Bearbeiten

Die Muster im Layout können bearbeitet, verschoben oder gelöscht werden. Einzelheiten finden Sie unter „Layoutbearbeitungs-Funktionen“ auf Seite 42.

c Automatisches Layout

Muster automatisch so anordnen, dass ihr Abstand minimiert wird. Weitere Informationen finden Sie unter „Funktionen für automatisches Layout“ auf Seite 49.

d Einstellungen

Legen Sie den Schneidebereich, den Musterabstand und den Hintergrundkontrast fest. Einzelheiten dazu finden Sie unter „Einstellungsbildschirm“ auf Seite 10 oder unter „Scannen eines Hintergrundbildes“ auf Seite 50.

e Scan-Funktion für Hintergründe

Scannen Sie das Material zum Schneiden/Zeichnen, das im Hintergrund des Mattenlayout-Bildschirms angezeigt werden soll. Sie können bestimmte Bereiche des Materials zum Ausschneiden/Zeichnen von Mustern verwenden oder das bereits geschnittene Material anzeigen, um es wiederzuverwenden. Einzelheiten finden Sie unter „Scannen eines Hintergrundbildes“ auf Seite 50.

f Speichern

Speichern Sie die Musteranordnung als Daten. Weitere Informationen finden Sie unter „Speichern“ auf Seite 53.

(Seite 30) unter „Auswählen und Bearbeiten des zweiten Musters“

Layoutbearbeitungs-Funktionen

Anmerkung

Die Layoutbearbeitungs-Funktionen sind verfügbar, wenn die Schaltfläche „Bearbeiten“ auf dem Mattenlayout-Bildschirm berührt wird.

X Der Mattenbearbeitungs-Bildschirm wird

angezeigt.

d Objekt bearbeiten

Das ausgewählte Muster kann noch weiter bearbeitet werden. Einzelheiten finden Sie unter „Objektbearbeitungs-Bildschirm“ auf Seite 43.

e Verschieben

Verschieben Sie die ausgewählten Muster schrittweise. Berühren Sie die Pfeilschaltflächen, um die Position der Muster anzupassen.

• Sie können ein Muster auch verschieben, indem Sie es im Layoutbearbeitungs-Bildschirm berühren und dann auf dem Bildschirm ziehen.

• Um ein Muster im Vergrößerungsmodus anzuzeigen, ziehen Sie das Muster mit der Maus oder berühren Sie die Pfeilschaltfläche nach der Auswahl des Musters.

• Berühren Sie die Pfeilschaltfläche einmal, um das ausgewählte Muster um 0,5 mm zu verschieben (um 5 mm, wenn die Schaltfläche gedrückt gehalten wird).

a Vergrößern

Vergrößern Sie das Muster um 200 %. Tippen Sie

dann auf für eine um 400 % vergrößerte Darstellung der Muster. Um durch den Bildschirm zu

scrollen, berühren Sie die Pfeilschaltflächen.

b Vorgang rückgängig machen

Letzten Vorgang rückgängig machen, um vorherigen Zustand wiederherzustellen. Einzelheiten finden Sie unter „Vorgang rückgängig machen“ auf Seite 44.

c Auswählen von Mustern

Wählen Sie ein einzelnes Muster oder mehrere Muster aus, die bearbeitet werden sollen. Einzelheiten finden Sie unter „MUSTERAUSWAHL“ auf Seite 38.

f Löschen

Löschen der ausgewählten Muster.

g Vorschau

Zeigen Sie eine Vorschau des bearbeiteten Musters an.

Objektbearbeitungs-Bildschirm

Anmerkung

b c

d Saumzugabe

Wenden Sie die Einstellung für Nahtzugabe an. Wenden Sie diese Einstellung beim Schneiden um ein gezeichnetes Muster an, zum Beispiel beim Erstellen von Applikationen oder Quilt-Stücken. Bei der Anwendung werden die Zeichenlinie (blau) und die Schneidlinie (schwarz) angezeigt.

• Weitere Informationen zur Funktion für die Nahtzugabe finden Sie unter „Um Zeichnungen herum schneiden“ auf Seite 63.

a Größe einstellen

Ändern Sie die Größe des ausgewählten Musters.

X Nach Berühren dieser Schaltfläche wird der

Bildschirm für die Mustergrößeneinstellung angezeigt. Dort können Sie Höhe und Breite des Musters ändern.

b Vervielfachen (Musteranzahl)

Erstellen Sie eine Kopie des Musters.

c Drehen

Drehen Sie das Muster.

X Nach Berühren dieser Schaltfläche wird der

Muster-Rotations-Bildschirm angezeigt. Berühren Sie dort die Schaltfläche für den gewünschten Drehwinkel, um das Muster zu drehen.

• Je nach Muster wird die Nahtzugabe möglicherweise standardmäßig angewendet. Überprüfen Sie die Einstellung.

• Wenn eine Schneidlinie nach der Bearbeitung über den Bereich zum Schneiden/Zeichnen hinausragt, wie zum Beispiel beim Anwenden einer Nahtzugabe oder beim Spiegeln, wird die Linie grau angezeigt. Bearbeiten Sie das Muster weiter, um es innerhalb des Bereiches zum Schneiden/Zeichnen zu verschieben.

e Spiegeln

Spiegeln Sie das Muster entlang einer vertikalen Achse.

f Ausfüllen

Wählen Sie Einstellungen für das Füllen von Mustern aus. Einzelheiten finden Sie unter „Mit Zeichenfunktionen Muster füllen/Umrisse verbreitern“ auf Seite 67.

g Zusätzliche Linie

Geben Sie die Anzahl von Linien ein, die hinzugefügt werden soll. Einzelheiten finden Sie unter „Mit Zeichenfunktionen Muster füllen/Umrisse verbreitern“ auf Seite 67.

h Mustergruppen bilden/aufheben

Wenn mehrere Muster ausgewählt sind, können diese Muster zusammengefasst und als ein einzelnes Muster bearbeitet werden. Diese Funktion ist hilfreich zum gleichzeitigen Vergrößern oder Verkleinern mehrerer Muster. Berühren Sie zum Auswählen

mehrerer Muster auf dem Mattenbearbeitungs-Bildschirm. Einzelheiten finden

Sie unter „Mustergruppen bilden/aufheben“ auf Seite 44.

i Aneinanderfügen (Verbinden der Umrisse

Anmerkung

mehrerer Muster)

Fügen Sie die Umrisse mehrerer Muster aneinander, um einen einzigen Umriss zu erstellen. Weitere Informationen finden Sie unter „Aneinanderfügen (Verbinden der Umrisse mehrerer Muster)“ auf Seite 46.

j Gemeinsame Ausrichtung

Wählen Sie mehrere Muster aus, um sie anhand ihrer Positionen oder Höhen zusammen an einer Linie auszurichten. Einzelheiten finden Sie unter „Ausrichten von Mustern“ auf Seite 47.

Mustergruppen bilden/aufheben

Mehrere ausgewählte Muster können zu einer Gruppe zusammengefasst werden oder eine solche Gruppe kann in einzelne Muster aufgelöst werden. (Unter bestimmten Bedingungen kann es sein, dass die Auflösung von Gruppen nicht möglich ist. Informationen zu den Bedingungen, unter denen eine Gruppenauflösung nicht möglich ist, finden Sie unter Seite 45.)

Vorgang rückgängig machen

Wenn Sie auf dem Bearbeitungs-Bildschirm Muster

auf der Matte angeordnet haben, tippen Sie auf , um den letzten Vorgang rückgängig zu machen.

• Es können bis zu 10 vorhergehende Vorgänge rückgängig gemacht werden.

• Ein einmal rückgängig gemachter Vorgang kann nicht automatisch wiederholt werden.

• Wenn sich die Anzahl von Mustern nach dem Hinzufügen, Entfernen, Aneinanderfügen oder Zusammenfassen von Mustern geändert hat, können nur die Vorgänge nach Änderung der Anzahl rückgängig gemacht werden.

• Das automatische Anordnen von Mustern kann nicht rückgängig gemacht werden.

■ Gruppieren von Mustern

a Berühren Sie auf dem

Mattenbearbeitungs-Bildschirm, wählen Sie die Muster, die gruppiert werden sollen, und tippen Sie dann auf die Schaltfläche „OK“.

• Weitere Informationen zum Auswählen mehrerer Muster finden Sie unter „Auswählen mehrerer Muster“ auf Seite 38.

a Zum Auswählen der Muster im Auswahlbereich. b Zum Auswählen aller Muster im Layout.

b Berühren Sie die Schaltfläche „Objekt

bearbeiten“ auf dem MattenbearbeitungsBildschirm.

c Berühren Sie im Objektbearbeitungs-

Anmerkung

Bildschirm.

X Alle ausgewählten Muster werden gruppiert. (Die

Farbe der Schaltfläche ändert sich.)

• Mit der Farbe der Schaltfläche wird angezeigt, wie die markierten Muster gruppiert werden.

- : Zwei oder mehr Muster können

ausgewählt und gruppiert werden. Wenn die Schaltfläche berührt wird, sieht sie so aus.

- : Die Muster werden gruppiert. (Die

Farbe der Schaltfläche ändert sich.) Wenn die Schaltfläche berührt wird, sieht sie so

aus.

- : Da zwei oder mehr Muster nicht

ausgewählt sind, können Muster nicht gruppiert werden.

• Muster können unter den folgenden Bedingungen nicht gruppiert werden.

- Es ist nicht genügend Maschinenspeicher

verfügbar.

- Es wurden Muster mit und ohne Nahtzugabe

ausgewählt.

■ Gruppierung von Mustern aufheben

a Wählen Sie eine Mustergruppe im

Mattenbearbeitungs-Bildschirm aus und tippen Sie dann auf die Schaltfläche „Objekt bearbeiten“.

b Berühren Sie im Objektbearbeitungs-

Bildschirm.

X Die markierte Mustergruppierung ist aufgehoben.

(Die Farbe der Schaltfläche ändert sich.)

• Wenn bei der Musterauswahl erscheint,

kann die Mustergruppierung aufgehoben werden.

• Gruppierte Muster werden als ein Muster gespeichert. Wenn das gespeicherte Muster abgerufen wird, kann die Gruppierung nicht mehr aufgehoben werden. Beim Speichern eines Musters, das gruppierte Muster enthält, erscheint die folgende Meldung.

• Mustergruppierungen können unter den folgenden Bedingungen nicht aufgehoben werden.

- Die Anzahl von Mustern nach Aufhebung der

Gruppierung übersteigt die maximale Anzahl von möglichen Mustern.

- Das Muster wurde nach einer automatischen

Abschaltung aus dem Wiederherstellungsspeicher abgerufen.

Aneinanderfügen (Verbinden der

Hinweis

Umrisse mehrerer Muster)

Wenn mehrere Muster ausgewählt sind, können die Umrisse dieser Muster aneinandergefügt werden, um einen einzigen Umriss zu erstellen.

a Wählen Sie zwei Herzmuster verschiedener

Größen und ordnen Sie sie auf dem Mattenlayout-Bildschirm an.

b Berühren Sie auf dem Mattenlayout-Bildschirm

das große Herzmuster und ziehen Sie es dann über das kleine Muster.

d Wählen Sie und berühren Sie

anschließend die Schaltfläche „OK“.

• Es sind zwei Musterauswahl-Funktionen verfügbar. Weitere Informationen zum Auswählen mehrerer Muster finden Sie unter „Auswählen mehrerer Muster“ auf Seite 38.

e Berühren Sie die Schaltfläche „Objekt

bearbeiten“ auf dem Mattenlayout-Bildschirm.

f Berühren Sie im Objektbearbeitungs-

Bildschirm.

c Berühren Sie auf dem

Mattenbearbeitungs-Bildschirm.

• Einzelheiten zu den Funktionen auf dem Mattenbearbeitungs-Bildschirm finden Sie unter „Layoutbearbeitungs-Funktionen“ auf Seite 42.

g Überprüfen Sie die Vorschau und berühren Sie

dann die Schaltfläche „OK“.

• Das Aneinanderfügen von Musterumrissen kann nicht rückgängig gemacht werden. Um die ursprüngliche Musteranordnung wiederherzustellen, müssen Sie die Muster erneut auswählen und anordnen.

X Die Umrisse der ausgewählten Muster werden

Hinweis

Anmerkung

aneinandergefügt.

• Bei dieser Funktion werden die äußersten Umrisse der Muster aneinandergefügt. Beim Aneinanderfügen bestimmter Arten von Mustern, bei denen Innenbereiche ausgeschnitten werden, werden die ausgeschnittenen Bereiche nicht zum Erstellen des Umrisses verwendet. Stellen Sie sicher, dass die aneinandergefügten Muster im Vorschaubereich Ihren Vorstellungen entsprechen, bevor Sie das Verfahren abschließen.

- Aneinanderfügen integrierter Buchstaben

Ausrichten von Mustern

Es können mehrere Muster ausgewählt und auf der Grundlage ihrer Position oder Höhe ausgerichtet werden.

a Wählen Sie zwei oder mehrere Mustergruppen

im Mattenbearbeitungs-Bildschirm aus und tippen Sie dann auf die Schaltfläche „Objekt bearbeiten“.

• Weitere Informationen zum Auswählen mehrerer Muster finden Sie unter „Auswählen mehrerer Muster“ auf Seite 38.

• Die Schaltfläche zum Ausrichten ( ) kann auch im Musterverschiebungs-Bildschirm angezeigt werden.

- Aneinanderfügen von Buchstabenbildern, die durch Scannen erstellt wurden

b Berühren Sie auf dem

Objektbearbeitungs-Bildschirm.

c Richten Sie die Muster aus.

Hinweis

c d

Vorlage

• Die Muster werden je nach berührter Schaltfläche ausgerichtet, wie nachfolgend beschrieben.

• Bei Auswahl von drei oder mehr Mustern können sie horizontal (g) oder vertikal (h) verteilt werden.

Links

Oben

Mittelpunkt

Rechts

Unten

Mitte

Horizontale Verteilung

• Wenn Muster verteilt werden, können sie über die Matte hinausragen. Stellen Sie die Musterpositionen den Meldungshinweisen entsprechend ein.

d Berühren Sie die Schaltfläche „OK“, um zum

Vertikale Verteilung

Objektbearbeitungs-Bildschirm zurückzukehren.

• Berühren Sie , um zum ObjektbearbeitungsBildschirm zurückzukehren, ohne die Musteranordnung zu übernehmen.

■ Zentrieren von zwei oder mehr

Hinweis

Mustern

Funktionen für automatisches Layout

a Fügen Sie zwei Kreismuster hinzu und ändern

Sie dann die Größe eines Musters.

• Einzelheiten zur Größenänderung von Mustern finden Sie unter „Objektbearbeitungs-Bildschirm“ auf Seite 43.

b Wenn Sie zwei Muster ausgewählt haben,

berühren Sie im ObjektbearbeitungsBildschirm, um den folgenden Bildschirm anzuzeigen. Wenn Sie und zum Ausrichten der Muster berührt haben, tippen Sie auf die Schaltfläche „OK“.

Die Funktion für automatisches Layout ist hilfreich, wenn Sie das auf der Matte angebrachte Material

nicht verschwenden möchten. Berühren Sie auf dem Mattenlayout-Bildschirm (Seite 41), um die

Funktion „Automatisches Layout“ durchzuführen.

•

Abhängig vom Muster und dem zu schneidenden Material werden die Muster möglicherweise nicht sauber geschnitten, wenn die Abstände zu klein sind. Ordnen Sie in diesem Fall die Muster mit ein wenig mehr Abstand neu an.

•

Der Abstand zwischen den angeordneten Mustern kann auf dem Einstellungsbildschirm festgelegt werden (siehe „Musterabstand“ auf Seite 10). Damit Änderungen übernommen werden, führen Sie die Funktion für automatisches Layout jedes Mal durch, nachdem Sie den Abstand zwischen Mustern geändert haben.

•

Stellen Sie unter der Einstellung „Musterabstand“ die „3“ oder höher ein, wenn leichter Stoff an einer Matte mit Klebefolie für Stoffschnitte angebracht wird.

X Die Muster werden angeordnet.

a Neuanordnen durch Drehen von Mustern in

beliebigem Winkel

Dies ist hilfreich beim Anordnen einer großen Anzahl von Mustern auf einem begrenzten Platz.

Neuanordnen durch Drehen von Mustern um 0° oder 180°

Dies ist hilfreich beim Anordnen des gedruckten Designs (vertikale Muster) auf Papier oder Stoff als Material zum Schneiden/Zeichnen oder bei Verwendung einer vertikalen Laufrichtung.

c Neuanordnen ohne Drehen der Muster

Dies ist hilfreich beim Anordnen des gedruckten Designs auf Papier oder Stoff als Material zum Schneiden/ Zeichnen oder bei Verwendung einer Laufrichtung.

Scannen eines Hintergrundbildes

Anmerkung

In diesem Beispiel wird Material mit einem Ausschnitt in der oberen linken Ecke als Hintergrundbild verwendet.

• Die Scan-Funktion für Hintergründe ist ebenfalls hilfreich beim Ausschneiden von Mustern aus Material mit einem Design darauf. Durch Anordnen der Muster auf dem Bildschirm in dem gewünschten gemusterten Bereich des Materials können Ausschnitte mit einem bestimmten Design erstellt werden.

b Wenn Sie das Schnitt-/Zeichenmuster

ausgewählt haben, berühren Sie im Mattenlayout-Bildschirm, um die Scan-Funktion für Hintergründe zu starten.

X Die folgende Meldung wird angezeigt.

c Berühren Sie die Schaltfläche „Start“, um den

Scanvorgang zu starten.

X Nach dem Scannen des Materials wird es auf

dem Mattenlayout-Bildschirm als Hintergrund angezeigt.

• Diese Funktion steht nicht zur Verfügung, wenn eine optionale Scan-Matte verwendet wird.

• Die Größen von Matten, die verwendet werden können, variieren je nach Maschinenmodell. Überprüfen Sie den „Maximaler Scan-Bereich“ unter „Geräteinformationen“ auf dem Einstellungsbildschirm. Ausführliche Informationen dazu finden Sie unter „Einstellungsbildschirm“ auf Seite 10.

a Bringen Sie das Material für den Hintergrund

auf der Matte an und drücken Sie anschließend

auf dem Bedienfeld.

Weitere Informationen zum Vorbereiten des Materials und Einlegen der Matte finden Sie unter „Einlegen der Matte“ auf Seite 26.

a Als Hintergrund angezeigtes Material mit einem

Ausschnitt

• Wenn es schwierig ist, die angeordneten Muster zu erkennen, passen Sie den Hintergrundkontrast auf dem

Einstellungsbildschirm an. Berühren Sie auf dem Mattenlayout-Bildschirm, um den

Einstellungsbildschirm anzuzeigen.

X : Macht das Hintergrundbild dunkler.

X : Macht das Hintergrundbild heller.

X : Das Hintergrundbild wird nicht

angezeigt.

d Berühren Sie die Schaltfläche „Bearbeiten“.

Anmerkung

X Der Mattenbearbeitungs-Bildschirm wird

angezeigt.

• Das Muster kann auch durch Berühren und Ziehen auf dem Bildschirm verschoben werden.

Buchstabeneingabe-Funktionen

Buchstaben können als einzelnes Muster ausgewählt, bearbeitet, ausgeschnitten und gezeichnet werden. Wählen Sie die Buchstabenart auf dem Auswahlbildschirm für die Musterkategorie.

e Verschieben Sie die Muster mit den

Layoutbearbeitungs-Funktionen.

• Weitere Informationen zum Verschieben von Mustern finden Sie unter „LayoutbearbeitungsFunktionen“ auf Seite 42.

• Sie können ein Muster auch verschieben, indem Sie die Muster im LayoutbearbeitungsBildschirm berühren und dann auf dem Bildschirm ziehen.

f Stellen Sie sicher, dass die Muster auf dem

Bildschirm die Ausschnitte im Hintergrundmaterial nicht überlappen, und berühren Sie dann die Schaltfläche „OK“.

a Wählen Sie verzierte Buchstaben. Die

Buchstaben können als Muster bearbeitet, ausgeschnitten und gezeichnet werden. Weitere Informationen zum Bearbeiten finden Sie unter „Musterbearbeitungs-Funktionen“ auf Seite 40.

b Geben Sie die gewünschte Kombination von

Buchstaben ein.

Eingeben des Wortes „RAINBOW“

a Wählen Sie auf dem Auswahlbildschirm für die

Musterkategorie die Schriftkategorie.

b Berühren Sie die gewünschte Schriftart.

• Nach dem Ausgeben des eingescannten Materials wird der Hintergrund gelöscht.

c Geben Sie die Buchstaben ein.

Anmerkung

0612 0612

Die Tastaturlayout ist QWERTY. Berühren Sie nach dem Eingeben der Buchstaben die Schaltfläche „OK“.

a Anzeige der Buchstabeneingabe b Buchstabenschaltflächen c Auswahlschaltfläche für Großbuchstaben/

Kleinbuchstaben

d Schaltfläche für Leerzeichen e Auswahlschaltfläche für Buchstabe/Buchstabe

mit Akzent/Ziffer

f Schaltfläche als Rücktaste (löscht einen

Buchstaben vom Ende der angezeigten her)

g Schaltflächen zum Bewegen des Cursors

• Wenn die eingegebenen Buchstaben nicht in den Bereich zum Schneiden/Zeichnen passen, wird die Buchstabengröße automatisch verkleinert.

d Passen Sie die Einstellungen der

Buchstabengröße und des Buchstabenabstands an.

b Schaltflächen zur Einstellung des

Buchstabenabstands

c Größe der ganzen Buchstabenfolge

e Überprüfen Sie die Buchstabenanordnung.

Um zu schneiden oder zu zeichnen, berühren Sie die Schaltfläche „OK“. Um die Buchstaben als Daten zu speichern, berühren Sie die Schaltfläche „Speichern“. Weitere Informationen zum Speichern von Daten finden Sie unter „Speichern“ auf Seite 53.

• Eingegebene Buchstaben können nur als ganze Buchstabenfolge bearbeitet werden. Einzelne Buchstaben können nicht individuell bearbeitet werden.

Berühren Sie oder , um die Buchstabengröße oder den Abstand zwischen

Buchstaben anzupassen. Berühren Sie nach dem Abschließen der Anpassung die Schaltfläche „Einf“.

a Schaltflächen zur Einstellung der

Buchstabengröße

Hinweis

SPEICHERFUNKTIONEN

Im Bereich zum Schneiden/Zeichnen angeordnete Muster und Buchstaben können gespeichert und später wieder abgerufen werden.

Einzelheiten zu den Dateiformaten, die von einem



USB-Stick oder Computer in die Schneidmaschine importiert werden können, finden Sie unter „Importieren von Designs“ auf Seite 57.



Wenn der Name der Datendatei/des Ordners nicht identifiziert werden kann, zum Beispiel weil er Sonderzeichen enthält, wird die Datei/der Ordner nicht angezeigt. Ändern Sie in diesem Fall den Namen der Datei/des Ordners. Es wird empfohlen, die 26 Buchstaben des Alphabets (Groß- und Kleinbuchstaben) und die Ziffern 0 bis 9, „-“ und „_“ zu verwenden.

•

USB-Sticks sind zwar weit verbreitet, jedoch sind nicht alle USB-Sticks mit dieser Maschine kompatibel. Bitte informieren Sie sich auf unserer Website Weitere Einzelheiten finden Sie unter „http://s.brother/cpoac/“.

Speichern

c Berühren Sie den Dateiort, um die Datei zu

speichern.

a Speichern Sie im Speicher der Maschine.

X Nach Abschluss des Speichervorgangs wird die

folgende Meldung und der Name der gespeicherten Datei angezeigt.

b Speichern auf einem USB-Stick

X Nach Abschluss des Speichervorgangs wird die

folgende Meldung und der Name der gespeicherten Datei angezeigt.

Verfügbar auf dem folgenden Bildschirm

→

Anleitung 1; Schritt f

Mattenlayout-Bildschirm

Berühren Sie die Schaltfläche „Speichern“, um die möglichen Speicherorte für die Datei anzuzeigen.

Um die Daten auf einem USB-Stick zu speichern, verbinden Sie den USB-Stick mit dem USBAnschluss (für einen USB-Stick) dieser Maschine.

(Seite 30) unter „Auswählen und Bearbeiten des zweiten Musters“

• Der Name der gespeicherten Datei mit der Erweiterung „.fcm“ wird automatisch zugewiesen.

• Entfernen Sie den USB-Stick nicht, während Daten gespeichert werden.

c In CanvasWorkspace speichern.

• Um auf CanvasWorkspace speichern zu können, muss die Maschine mit einem Wireless-Netzwerk verbunden sein. Dies ist erst nach dem Aufbau einer Verbindung mit CanvasWorkspace verfügbar. Ausführliche Informationen zur Herstellung einer Verbindung finden Sie unter „Anleitung zur Einrichtung des Wireless-Netzwerks“.

• Diese Funktion dient der Übertragung von Daten über eine Wireless-Netzwerkverbindung. Ausführliche Informationen dazu finden Sie unter „Daten mittels WirelessNetzwerkverbindung übertragen“ auf Seite 5.

• Wenn auf der Startseite blau leuchtet, ist die Maschine mit einem Wireless-Netzwerk verbunden.

X Wenn der Speichervorgang abgeschlossen ist,

Anmerkung

wird folgende Meldung angezeigt. Einzelheiten dazu, wie Sie Daten überprüfen, die in CanvasWorkspace gespeichert wurden, finden Sie in der Hilfe für CanvasWorkspace.

d Berühren Sie die Schaltfläche „OK“, um das

Speichern der Daten abzuschließen.

Daten abrufen

a Berühren Sie auf der Startseite die Schaltfläche

„Daten abrufen“, um den Bildschirm für die Auswahl der Datenquelle anzuzeigen.

b Um Daten von einem USB-Stick abzurufen,

verbinden Sie den USB-Stick mit dem USBAnschluss (für einen USB-Stick) dieser Maschine.

c Berühren Sie den Ort, an dem Sie das zu

ladende Muster gespeichert haben, und wählen Sie dann das Muster aus.

a Aus dem Maschinenspeicher laden

X Berühren Sie das Muster, das geladen und

angezeigt werden soll.

b Von einem USB-Stick laden.

• Wenn der USB-Stick Ordner enthält, berühren Sie einen Ordner zur Anzeige einer Liste der Muster, die im Ordner gespeichert sind.

•

Wenn es viele Ordner bzw. Muster gibt, berühren Sie die Pfeilschaltflächen auf dem Bildschirm, um nach oben oder unten zu scrollen.

•

Es kann eine Weile dauern, bis der USB-Stick erkannt wird. Warten Sie 5 bis 6 Sekunden nach dem Einstecken des USB-Sticks, bevor Sie eine Schaltfläche betätigen. (Je nach USB-Stick dauert es unterschiedlich lange.)

• Wenn Sie einen USB-Stick mit Zugriffsanzeige verwenden, warten Sie, bis die Zugriffsanzeige aufhört zu blinken.

• Wenn ein Fehler angezeigt wird, berühren Sie

noch einmal .

X Berühren Sie das Muster, das geladen und

angezeigt werden soll.

a Aus dem Maschinenspeicher laden b Vom USB-Stick laden c Aus CanvasWorkspace laden (über eine

Wireless-Netzwerkverbindung)

d Aus CanvasWorkspace laden (mittels USB-

Kabel)

•

Beim Laden von Daten aus dem Maschinenspeicher oder von einem USB-Stick kann die Größe der Minibild-Vorschauen geändert werden. Berühren Sie

, um den Einstellungsbildschirm anzuzeigen,

und dann oder , um die Größe zu ändern.

c Aus CanvasWorkspace laden (über eine

Anmerkung

Hinweis

Anmerkung

Wireless-Netzwerkverbindung).

X Das aus CanvasWorkspace übertragene Muster

erscheint auf dem Mattenlayout-Bildschirm. Einzelheiten finden Sie unter „Aus CanvasWorkspace laden (über eine WirelessNetzwerkverbindung)“ auf Seite 55.

Aus CanvasWorkspace laden (mittels USB-Kabel).

X Das aus CanvasWorkspace übertragene Muster

erscheint auf dem Mattenlayout-Bildschirm. Einzelheiten finden Sie unter „Aus CanvasWorkspace laden (mittels USB-Kabel) (nur mit Windows kompatibel)“ auf Seite 56.

d Überprüfen Sie die Vorschau der

Musteranordnung auf dem Bildschirm und berühren Sie dann die Schaltfläche „OK“.

c Klicken Sie [FCM-Datei über das Internet

übertragen...] in dem [Datei]-Menü, um eine in CanvasWorkspace bearbeitete FCM-Datei zu der Maschine zu übertragen.

• Einzelheiten zur Bearbeitung von Mustern in CanvasWorkspace finden Sie in der Hilfe für CanvasWorkspace.

Wenn das Muster zur Maschine übertragen wird,

erscheint die folgende Meldung. Klicken Sie auf [OK].

a Zurück

Hier berühren, um zur Liste der Muster im Ziel zurückzukehren.

b Vergrößern

Hier berühren, um die Muster im Vergrößerungsmodus anzuzeigen.

c Löschen

Hier berühren, um die Daten für das angezeigte Musterlayout zu löschen.

d OK-Taste

Hier berühren, um die Daten für das Musterlayout abzurufen.

•

Auch wenn eine Nahtzugabe mit den Mustern gespeichert wurde (siehe „Um Zeichnungen herum schneiden“ auf Seite 63) hat die auf dem Einstellungsbildschirm festgelegte Einstellung für „Saumzugabe“ Vorrang und wird angewendet. Passen Sie bei Bedarf die Einstellung „Saumzugabe“ auf dem Einstellungsbildschirm an (siehe „Saumzugabe“ auf Seite 11).

Aus CanvasWorkspace laden (über eine Wireless-Netzwerkverbindung)

Ein Muster kann über eine Wireless-Netzwerkverbindung aus CanvasWorkspace geladen werden. Ausführliche Informationen dazu finden Sie unter „Daten mittels Wireless-Netzwerkverbindung übertragen“ auf Seite 5.

• Es können nur die Daten eines Musters zu der Maschine übertragen werden. Wenn bereits Daten zu der Maschine übertragen wurden, werden diese überschrieben.

• Klicken Sie bei der Internetversion von CanvasWorkspace auf [Herunterladen] und dann auf [ScanNCut-Übertragung], um die FCM-Datei zu der Maschine zu übertragen.

Registrieren Sie Ihre Maschine bei CanvasWorkspace.

• Einzelheiten finden Sie in der „Anleitung zur Einrichtung des Wireless-Netzwerks“.

b CanvasWorkspace auf einem Computer starten.

d Berühren Sie auf der Startseite die Schaltfläche

Hinweis

„Daten abrufen“, um den Bildschirm für die Auswahl der Datenquelle anzuzeigen.

• Wenn auf der Startseite blau leuchtet, ist die Maschine mit einem Wireless-Netzwerk

verbunden.

e Wählen Sie „Aus CanvasWorkspace laden (über

eine Wireless-Netzwerkverbindung)“.

X Der Mattenlayout-Bildschirm wird angezeigt.

Aus CanvasWorkspace laden (mittels USB-Kabel) (nur mit Windows kompatibel)

Wenn die Maschine per USB-Kabel mit dem Computer verbunden ist, kann ein Muster aus CanvasWorkspace (PC-Version) geladen werden.

■ Anschließen der Maschine an den Computer

• Kompatible Modelle: IBM-PC mit standardmäßigem USB-Anschluss IBM-PC-kompatibler Computer mit standardmäßigem USB-Anschluss

• Kompatible Betriebssysteme: Microsoft Windows 8.1, Windows 10 (außer Windows 10 im S-Modus)

■ USB-Kabel (nicht im Lieferumfang)

• Es wird empfohlen, ein USB 2.0-Kabel (Typ A/ B) zu verwenden, das nicht länger als 2 Meter (6 Fuß) ist.

■ Übertragbare Dateiformate

• In CanvasWorkspace geöffnete FCM-Dateien

a Stecken Sie das USB-Kabel in die

entsprechenden USB-Anschlüsse am Computer und an der Maschine ein.

a USB-Anschluss für Computer b USB-Kabelstecker

• Die Stecker am USB-Kabel lassen sich nur in einer Richtung in eine Anschlussbuchse einstecken. Wenn der Stecker schwer einzustecken ist, versuchen Sie nicht, ihn gewaltsam einzustecken. Überprüfen Sie die Ausrichtung des Steckers.

b CanvasWorkspace auf einem Computer starten.

Hinweis

Anmerkung

c Klicken Sie [FCM-Datei über ein USB-Kabel an

ScanNCutDX übertragen…] in dem [Datei]Menü, um eine in CanvasWorkspace bearbeitete FCM-Datei zu der Maschine zu übertragen.

X Wenn das Muster zur Maschine übertragen wird,

erscheint die folgende Meldung. Klicken Sie auf [OK].

• Es können nur die Daten eines Musters zu der Maschine übertragen werden. Wenn bereits Daten zu der Maschine übertragen wurden, werden diese überschrieben.

Importieren von Designs

■ Importierbare Dateiformate

Zusätzlich zum FCM-Format können Dateien in den folgenden Formaten importiert werden.

• Stickdaten im PHC/PES-Format (nur kompatible Modelle und nur per USB-Stick): Weitere Informationen finden Sie unter Seite 58.

• SVG-Format (Skalierbare Vektorgrafik: Vektorbildformat zur Beschreibung von zweidimensionalen Grafiken). „.svg“-Daten werden im Musterlisten-Bildschirm nach Dateiname angezeigt (das aktuelle Bild kann nicht dargestellt werden).

• Die importierte Vektorgrafik wird konvertiert und dann im Bearbeitungsbildschirm angezeigt. Mit dieser Funktion können Sie nur Vektordaten importieren. Bild, Text, Linienbreite, Gradient, Opazität und alle anderen Linienattribute oder merkmale werden nicht importiert.

d Berühren Sie die Schaltfläche „Daten abrufen“,

um den Auswahlbildschirm für die Datenquelle anzuzeigen.

e Wählen Sie „Aus CanvasWorkspace laden

(mittels USB-Kabel)“.

X Der Mattenlayout-Bildschirm wird angezeigt.

Anmerkung

Hinweis

Stickdaten zum Schneiden laden (nur kompatible Modelle)

Stickdaten (.phc- oder .pes-Dateien) können auf die Maschine geladen und dann ausgeschnitten oder gezeichnet werden. PHC-Dateien sind Stickdaten von Nähmaschinen, die mit einer Stickfunktion für Applikationen ausgestattet sind, und PES-Dateien sind Stickdaten, die mit der Stickdesign-Software „PE-DESIGN“ erstellt worden sind. Mit diesen Stickdaten können Umriss- bzw. Flächendaten von Teilen jeder Farbe bzw. des gesamten Musters erzeugt werden.

• Diese Funktion ist nur für Maschinenmodelle verfügbar, die mit einer Funktion zum Importieren von Stickdaten ausgestattet sind. Die für Ihr Maschinenmodell verfügbaren Funktionen finden Sie in „Stickdaten (.PES/ .PHC)“ unter „Geräteinformationen“ auf dem Einstellungsbildschirm.

• Ausführliche Informationen zu PHC- und PESDateien erhalten Sie von Ihrem BrotherVertragshändler oder der nächsten BrotherVertragsreparaturwerkstatt.

Vorbereiten von PHC- oder PESDateien

■ PHC-Dateien

Speichern Sie mithilfe einer Nähmaschine, die Stickmuster auf ein externes Gerät speichern kann, ein Stickmuster auf den USB-Stick. Das Verfahren zum Speichern des Stickmusters auf einen USB-Stick variiert je nach Nähmaschine. Weitere Hinweise dazu finden Sie in der Bedienungsanleitung Ihrer Nähmaschine.

■ PES-Datei

Speichern Sie das Stickmuster mithilfe der StickdesignSoftware auf dem USB-Stick. Das Verfahren zum Speichern des Stickmusters auf einen USB-Stick variiert je nach Version der Software. Weitere Hinweise dazu finden Sie im Benutzerhandbuch der Software. Dieses Benutzerhandbuch verwendet Stickmuster als Beispiele, die mit PE-DESIGN erzeugt wurden.

Das Muster auf die Schneidmaschine laden

• PHC- und PES-Dateien können nicht in CanvasWorkspace importiert werden. Laden Sie die Muster von einem USB-Stick direkt auf die Schneidmaschine.

X Es wird ein Bestätigungsbildschirm angezeigt.

a Vergrößern

Vergrößern Sie das Muster um 200 %. Tippen

Sie dann auf für eine um 400 % vergrößerte Darstellung der Muster. Um durch

den Bildschirm zu scrollen, berühren Sie die Pfeilschaltflächen.

b Löschen

Löschen der ausgewählten Muster.

c Applikation

Erzeugen Sie Schnittdaten für eine Applikation.

d Sticklinien

Konvertieren Sie Stickdaten in Schnitt-/ Zeichnungsdaten.

• Komplizierte Formen bei Stickdaten, die auf Basis eines Fotos erzeugt wurden, sind nicht zum Schneiden geeignet. Nutzen Sie die Funktion „Erweiterte Bildverfolgung“ (Premiumfunktion) von CanvasWorkspace, um die notwendigen Umrisse auf Basis des Originalfotos zu erzeugen.

a Laden Sie das Stickmuster (PHC- oder PES-

Datei) von einem USB-Stick auf die Maschine. (Siehe „Daten abrufen“ auf Seite 54.)

Erstellen von Applikationsdaten

Anmerkung

b c

• Das Muster muss auf jeden Fall ein Muster für „APPLIKATIONSMATERIAL“ enthalten.

c Berühren Sie die Schaltfläche „OK“.

a Berühren Sie , um den Bildschirm für die

Teilmusterliste anzuzeigen, und berühren Sie dann die Schaltfläche „OK“.

X Der Musterbearbeitungs-Bildschirm wird

angezeigt.

a Kopieren

Erstellen Sie eine Kopie des Musters. Einzelheiten finden Sie unter „Musterbearbeitungs-Funktionen“ auf Seite 40.

b Umrissabstand

Legen Sie den Abstand zwischen dem Musterumriss und der Schnittlinie fest. Weitere Informationen finden Sie unter „Fortgeschrittene Schneidfunktionen für „Direktschnitt““ auf Seite 73.

c Einstellungen

Legen Sie die Maßeinheiten (Millimeter oder Zoll), den Schneidbereich und den Musterabstand fest. Weitere Informationen finden Sie unter „Einstellungsbildschirm“ auf Seite 10.

X Auf dem Bildschirm wird

„APPLIKATIONSMATERIAL“ angezeigt.

d Bringen Sie den Stoff für die Applikation auf der

Matte an und schneiden Sie dann das Muster aus.

e Weitere Hinweise zum Fertigstellen der

Applikation finden Sie in der Bedienungsanleitung Ihrer Nähmaschine.

Stickliniendaten erzeugen

a Berühren Sie , um den

Musterbearbeitungs-Bildschirm anzuzeigen, und berühren Sie dann die Schaltfläche „OK“.

• Auf diesem Bildschirm kann die Mustergröße angepasst werden. Einzelheiten finden Sie unter „Musterbearbeitungs-Funktionen“ auf Seite 40.

b Wählen Sie den Farberkennungsmodus auf dem

Teilauswahlbildschirm aus.

b Berühren Sie die Schaltfläche „Einf“, um den

Mattenlayout-Bildschirm anzuzeigen.

• Das Muster kann bearbeitet werden. Einzelheiten dazu finden Sie unter „Mattenlayout-Bildschirm“ auf Seite 41 oder unter „LayoutbearbeitungsFunktionen“ auf Seite 42.

a Farberkennungsmodus an- und ausschalten.

• Farberkennungsmodus ausgeschaltet

a b c

Die Schnitt-/Zeichnungsdaten werden nach der Konvertierung des Stickmusters in ein Grautonbild generiert.

a Bereichserkennung

Wählen Sie diese Option, um die gefärbten Teile eines Bildes jeweils als Flächen zu erkennen und Schnitt-/Zeichnungslinien um jede dieser Flächen herum zu erstellen.

b Umrisserkennung

Wählen Sie diese Option, um den Bildumriss in Schnitt-/Zeichnungslinien zu konvertieren.

c Sticklinienerkennung

Wählen Sie diese Option, um die Sticklinien, die von der Maschine gestickt wurden, in Schnitt-/ Zeichnungslinien zu konvertieren. Die Sticklinienerkennung ist nicht zum Schneiden geeignet, da die Nadelbewegungen der Nähmaschine detailgetreu in Daten umgewandelt werden. Wir empfehlen, diese Funktion fürs Zeichnen und für Linienreliefs zu verwenden (Premiumfunktion).

• Farberkennungsmodus angeschaltet Jede Farbe im Stickmuster wird erkannt, um Schnittdaten zu erzeugen.

a Die Teile in jeder Farbe, die als Fläche erkannt

werden, werden in der Liste angezeigt.

b Bereichserkennung c Umrisserkennung

Unterschiede in den Schnitt-/ Zeichnungslinien hängen von der Erkennungsmethode ab (Farberkennungsmodus angeschaltet)

: Bereichserkennung

Originalbild

Umrisserkennung

Unterschiede in den Schnitt-/ Zeichnungslinien hängen von der Erkennungsmethode ab (Farberkennungsmodus abgeschaltet)

Bereichserkennung

Originalbild

Schnitt-/

Zeichnungslinien

Umrisserkennung

Sticklinien-

erkennung

Schnitt-/

Zeichnungslinien

Fertiges Projekt nach

dem Schneiden/Zeichnen

c Wählen Sie die Erkennungsmethode aus und

berühren Sie dann die Schaltfläche „OK“.

Fertiges Projekt nach

dem Schneiden/Zeichnen

d Passen Sie die Schnitt-/Zeichnungslinien an.

Anmerkung

OFF Mittel

Berühren Sie nach dem Abschließen der Anpassung die Schaltfläche „Einf“.

a Glätten

Glättet Kurven und Ecken in den Linien. Wählen Sie aus den vier verfügbaren Einstellungen aus: OFF, Niedr. Mittel und Hoch.

b Gruppierung bilden/aufheben

Die Einzelteile von Gruppierungen, die aufgehoben wurden, können einzeln bearbeitet werden. Einzelheiten finden Sie unter „Mustergruppen bilden/aufheben“ auf Seite 44. Die Einstellung kann nicht geändert werden, wenn es nur eine Form gibt.

• Wenn das Muster unnötige Teile enthält, heben Sie die Gruppierung auf. Dann können Sie die unnötigen Teile ganz leicht im MattenlayoutBildschirm löschen, der als nächstes angezeigt wird.

e Überprüfen Sie im Mattenlayout-Bildschirm die

Schnitt-/Zeichnungslinien.

• Das Muster kann bearbeitet werden. Einzelheiten dazu finden Sie unter „Mattenlayout-Bildschirm“ auf Seite 41 oder unter „LayoutbearbeitungsFunktionen“ auf Seite 42. Berühren Sie nach Abschluss des Bearbeitens die Schaltfläche „OK“.

Hinweis

ZEICHENFUNKTIONEN

Mit einem Stift und einem Stifthalter können Sie Muster auf einem Material zeichnen. Mit den Einstellungen für die Nahtzugabe können Sie Muster mit Nahtzugabe auf einem Material zeichnen und sie dann ausschneiden. Diese Zeichenfunktionen können zum Erstellen von Quilt-Stücken verwendet werden.

■ Vorbereitung

Bereiten Sie das folgende Zubehör zum Zeichnen vor. Je nach Maschinenmodell müssen Sie das Zubehör extra kaufen.

- Stifthalter

- Löschbare Stifte oder Farbstiftset

- Geeignete Matte für das Material, auf dem gezeichnet werden soll.

- Für das zu schneidende Material geeignetes Messer und Messerhalter.

- Aufbügelblatt für Stoffapplikationen oder Klebefolie für Stoffschnitte geeignet für Stoffe, die geschnitten werden sollen oder auf denen gezeichnet werden soll.

b Nehmen Sie die Kappe vom Stift ab und setzen

Sie den Stift in den Stifthalter mit der Spitze nach unten ein.

c Schließen Sie den Deckel des Stifthalters.

• Entfernen Sie den Stift nach der Verwendung aus dem Stifthalter und setzen Sie die Kappe wieder auf den Stift, bevor Sie ihn weglegen.

■ Zeichnen

a Halten Sie den Stifthalter am Haltergriff fest

und setzen Sie den Stifthalter mit der Taste zum Öffnen des Deckels in Ihre Richtung weisend in den Wagen ein.

• Einzelheiten finden Sie unter „Einsetzen und Herausnehmen des Halters“ auf Seite 24.

Zeichnen

In diesem Beispiel wird ein integriertes Muster auf ein Material gezeichnet.

■ Vorbereiten des Stifthalters

a Drücken Sie auf die Taste in der Mitte des

Stifthalters, um den Deckel zu entriegeln, und öffnen Sie ihn.

Wählen Sie ein Muster aus und bearbeiten Sie es.

• Weitere Informationen zum Auswählen und Bearbeiten von Mustern finden Sie unter „Auswählen und Bearbeiten des ersten Musters“ auf Seite 29.

c Stellen Sie den Scannerhebel (auf der linken

Hinweis

Anmerkung

Hinweis

Seite der Maschine) auf „2“.

• Wenn der Zeichendruck zu hoch ist, kann die Stiftspitze beschädigt werden. Wählen Sie eine geeignete Einstellung.

• Einstellungen des Zeichendrucks haben Einfluss auf das Endergebnis. Verwenden Sie das gleiche Material, auf dem die Muster gezeichnet werden sollen, um die Einstellungen vorzunehmen.

d Legen Sie die Matte mit dem angebrachten

Material für das Zeichnen (Schneiden) ein.

• Führen Sie die Matte leicht in den Zuführschlitz ein

und drücken Sie auf dem Bedienfeld .

• Einzelheiten zum Einführen der Matte finden Sie unter „Einlegen der Matte“ auf Seite 26.

e Wählen Sie auf dem Vorschau-Bildschirm

„Zeichn.“.

g Berühren Sie die Schaltfläche „Start“, um den

Zeichenvorgang zu starten.

• Entfernen Sie den Stift nach der Verwendung aus dem Stifthalter und setzen Sie die Kappe wieder auf den Stift, bevor Sie ihn weglegen.

Um Zeichnungen herum schneiden

In diesem Beispiel wird eine Nahtzugabe für ein integriertes Muster festgelegt und das Muster gezeichnet, dann ein Umriss um das Muster ausgeschnitten.

■ Festlegen der Nahtzugabe

a Wählen Sie das zu zeichnende Muster aus und

tippen Sie dann auf die Schaltfläche „Einf“.

X Die Zeichenlinie (blau) wird angezeigt.

f Stellen Sie die Zeichengeschwindigkeit und den

Zeichendruck ein.

Passen Sie vor dem Zeichnen eines Musters die Zeichengeschwindigkeit und den Zeichendruck an. Diese Einstellungen können im Einstellungsbildschirm

vorgenommen werden. Berühren Sie .

X Berühren Sie oder , um die

Einstellungen zu ändern.

X Der Mattenlayout-Bildschirm wird angezeigt.

b Tippen Sie auf „Bearbeiten“.

c Berühren Sie die Schaltfläche „Objekt

Anmerkung

bearbeiten“ auf dem MattenbearbeitungsBildschirm.

d Berühren Sie .

Der Nahtzugaben-Bildschirm wird angezeigt. Wenn

grau angezeigt wird, kann keine Nahtzugabe

angewendet werden.

• Je nach Muster wird die Nahtzugabe möglicherweise standardmäßig angewendet. Überprüfen Sie die Einstellung.

Das Muster wird in der Vorschau mit der Zeichenlinie (blau) und der Schneidlinie (schwarz) angezeigt.

Legen Sie die Einstellungen für die Nahtzugabe fest.

f Berühren Sie die Schaltfläche „OK“ auf dem

Objektbearbeitungs-Bildschirm.

g Berühren Sie die Schaltfläche „OK“, um das

Bearbeiten des Musters abzuschließen.

•

Wenn Sie eine Nahtzugabe auf der linken Stoffseite zeichnen möchten, spiegeln Sie das Muster.

Bild des zu erstellenden Teilmusters

acb d

a Rechte Stoffseite b Linke Seite des Stoffs c Zeichenlinie (Nahtlinie) d Nahtzugabelinie

X Nachdem Sie den Stoff mit der linken Seite nach

oben an der Matte angebracht haben, legen Sie die Matte in die Maschine ein, spiegeln Sie das Muster und zeichnen Sie dann das Muster und schneiden Sie es aus.

a Wählen Sie aus, ob Sie eine Nahtzugabe

hinzufügen wollen oder nicht. Legen Sie die Breite (Abstand zwischen Umriss

und Schnittlinie) der Nahtzugabe fest. Berühren

Sie oder , um die Einstellung zu ändern.

a Nahtzugabelinie b Musterumriss (Nahtlinie) c Nahtzugabe

X Berühren Sie die Schaltfläche „OK“, um das

Festlegen der Einstellungen zu beenden und zum Objektbearbeitungs-Bildschirm zurückzukehren.

a Linke Seite des Stoffs

hÜberprüfen Sie die Musteranordnung und

berühren Sie dann die Schaltfläche „OK“.

Bei Verwendung von Stoff werden die Muster möglicherweise nicht sauber ausgeschnitten, wenn sie in der Nähe der Stoffkante angeordnet werden. Verschieben Sie in diesem Fall die Muster so, dass sie mindestens 10 mm von der Stoffkante (die Kante des Bereichs zum Schneiden/Zeichnen auf dem Bildschirm) entfernt sind.

• Um das Muster nach dem Überprüfen erneut zu bearbeiten, berühren Sie die Schaltfläche „Bearbeiten“. Weitere Informationen finden Sie unter „Mattenlayout-Bildschirm“ auf Seite 41.

• Wählen Sie die für die verwendete Matte geeignete Einstellung für „Schnittbereich“. (Siehe Seite 10.)

■ Zeichnen

a Wählen Sie auf dem Vorschau-Bildschirm

„Zeichn.“.

X Eine Vorschau der Linie, die gezeichnet werden

soll, wird angezeigt.

X Der Vorschau-Bildschirm wird angezeigt.

■ Einlegen des Materials

Legen Sie die Matte mit dem angebrachten Material für das Schneiden (Zeichnen) ein. Bringen Sie beim Zeichnen der Nahtzugabe auf die linke Stoffseite das Material mit der linken Seite nach oben an der Matte an.

• Weitere Informationen zum Anbringen von Material an der Matte finden Sie unter „Referenztabelle für Matte/MaterialKombinationen“ auf Seite 14.

• Führen Sie die Matte leicht in den Zuführschlitz ein

und drücken Sie auf dem Bedienfeld .

• Einzelheiten zum Einführen der Matte finden Sie unter „Einlegen der Matte“ auf Seite 26.

b Stellen Sie den Zeichendruck ein.

Weitere Informationen zum Anpassen des Zeichendrucks finden Sie in Schritt „Zeichnen“.

c Berühren Sie die Schaltfläche „Start“, um den

f (Seite 63) unter

Zeichenvorgang zu starten.

X Nach Abschluss des Zeichnens wird eine

Meldung auf dem Bildschirm angezeigt. Nach dem Berühren der Schaltfläche „OK“ wird der Vorschau-Bildschirm angezeigt.

• Um das Probeschneiden zum Anpassen des Zeichendrucks durchzuführen, berühren Sie „Test“. Weitere Informationen finden Sie unter „Testschnitt (Probeschnitt)“ auf Seite 25.

• Um die gezeichneten Muster auszuschneiden, lassen Sie die Matte in den Schlitz eingelegt,

ohne zu drücken, und fahren Sie mit dem folgenden Verfahren zum Schneiden fort.

■ Schneiden

Hinweis

WARNUNG

VORSICHT

a Wählen Sie auf dem Vorschau-Bildschirm

„Schneid.“.

X Eine Vorschau der Linie, die geschnitten werden

soll, wird angezeigt.

b Nehmen Sie den Stifthalter heraus und setzen

Sie den Messerhalter ein.

c Berühren Sie die Schaltfläche „Start“, um den

Schneidvorgang zu starten.

X Nach dem Abschluss des Schneidens wird der

Vorschau-Bildschirm angezeigt.

d Drücken Sie auf dem Bedienfeld , um die

Matte auszugeben.

e Ziehen Sie die Muster von der Matte ab.

• Weitere Informationen finden Sie unter „Ausgeben der Matte“ auf Seite 27.

• Entfernen Sie den Stift nach der Verwendung aus dem Stifthalter und setzen Sie die Kappe wieder auf den Stift, bevor Sie ihn weglegen.

• Dies ist kein Spielzeug und nicht für den Gebrauch von Kindern gedacht. Um Erstickungsgefahr zu vermeiden, achten Sie darauf, dass Kleinkinder/Kinder die Schutzkappen nicht in den Mund nehmen.

• Nehmen Sie die Schutzkappe vom Schneidmesserhalter ab, bevor Sie ihn in den Maschinenwagen einsetzen.

Mit Zeichenfunktionen Muster füllen/

Hinweis

Umrisse verbreitern

 Vorsichtsmaßnahmen für die Nutzung

der Füllfunktion

● Je nach verwendetem Material und Stift kann ein

Material mit gefülltem Zeichnungsmuster schwer abziehbar sein oder reißen. Erstellen Sie eine Probezeichnung mit dem Muster, das Sie für Ihr Projekt verwenden möchten.

● Ein offenes Muster kann nicht gefüllt werden.

Beispiel:

b Füllmuster

c Abst. Füll.

Stellen Sie den Abstand der Linien im Füllmuster ein.

d Füllrichtung

Stellen Sie die Richtung des Füllmusters ein.

● Wenn Fülleinstellungen festgelegt werden,

werden die Einstellungen für alle Muster im Musterlayout-Bildschirm übernommen.

● Füll- und Zusatzlinieneinstellungen können nicht

für dasselbe Muster eingestellt werden.

■ Muster füllen

a Berühren Sie im Objektbearbeitungs-

Bildschirm.

Einstellungsbildschirm

■ Verbreitern von Musterumrissen

Um Musterumrisslinien zu verbreitern, können zusätzliche Linien gezeichnet werden.

a Berühren Sie auf dem

Objektbearbeitungs-Bildschirm, um den Umrisseinstellungsbildschirm anzuzeigen.

Einstellungsbildschirm

• Die Einstellungen für „Anz. zusätzl. Zeilen“ und „Zusätzliche Linienabstand“ werden nicht für Muster mit Fülleinstellungen übernommen. Ausführliche Informationen zu den Fülleinstellungen finden Sie unter „Mit Zeichenfunktionen Muster füllen/Umrisse verbreitern“ auf Seite 67.

a Ausfüllen

Wählen Sie aus, ob Sie Muster füllen wollen oder nicht.

a Zusätzliche Linie

Wählen Sie aus, ob Sie Linien hinzufügen wollen oder nicht.

b Anz. zusätzl. Zeilen

Geben Sie die Anzahl von Linien ein, die hinzugefügt werden soll.

c Zusätzliche Linienabstand

Hinweis

Anmerkung

Geben Sie den Abstand der Linien ein, die hinzugefügt werden sollen.

• Beachten Sie die folgenden Beispiele, wenn Sie die Einstellungen für „Anz. zusätzl. Zeilen“ und „Zusätzliche Linienabstand“ festlegen.

a Anz. zusätzl. Zeilen 1: Eine Linie hinzugefügt.

b Anz. zusätzl. Zeilen 2: Zwei Linien hinzugefügt.

c Zusätzliche Linienabstand: Einstellung des

Linienabstandes. Erhöhen des Linienabstandes erzeugt zwischen den Linien einen Leerraum.

• Das Ergebnis des Zeichnens variiert je nach Dicke des verwendeten Stiftes. Passen Sie die Einstellungen entsprechend der Stiftdicke an.

Kapitel 4 SCAN-FUNKTIONEN

SCANNEN ZUM SCHNEIDEN (Direktschnitt)

Ein gedrucktes Bild (Papier/Aufkleber), gestempeltes Papier oder eine eigene Handzeichnung können eingescannt und die Umrisse ausgeschnitten oder gezeichnet werden. Dies ist hilfreich beim Einscannen von Bildern für Kraftpapier und anschließendem Ausschneiden.

Anleitung 3 - Scannen und Schneiden

In dieser Anleitung wird eine Zeichnung auf Papier eingescannt und dann ausgeschnitten.

b Drücken Sie , um die Maschine

einzuschalten.

• Einzelheiten finden Sie unter „Ein-/Ausschalten der Maschine“ auf Seite 8.

c Setzen Sie den Schneidmesserhalter in den

Wagen der Maschine ein.

• Einzelheiten finden Sie unter „Einsetzen und Herausnehmen des Halters“ auf Seite 24.

■ Scannen

Je nach Farbe der Abbildung kann sie im Grauton- oder Farberkennungsmodus gescannt werden.

a Berühren Sie auf der Startseite die Schaltfläche

„Scannen“, um den Scan-Modus auszuwählen.

b Wählen Sie „Direktschnitt“ auf dem

Auswahlbildschirm für den Scan-Modus.

■ Vorbereitung

a Bereiten Sie die Vorlage vor.

Verwenden Sie im Modus „Direktschnitt“ Vorlagen wie unten beschrieben.

• Muster, die deutlich gezeichnet sind, ohne Verläufe, Ausbleichung oder Unschärfe

• Ohne extrem kompliziertes Design

X Eine Meldung wird angezeigt.

c Berühren Sie im Auswahlbildschirm für

den Speicherort der Schnittdaten.

d Wählen Sie den Scanmodus entsprechend dem

Anmerkung

Material, das gescannt werden soll.

• Testen Sie zuerst den Grauton-Erkennungsmodus. Wenn die gewünschten Schnittdaten nicht generiert werden, testen Sie mit dem Farberkennungsmodus.

• Kanten von Abbildungen in einer Farbe, die gleich hell ist wie ihr Hintergrund, können nicht erfasst werden (siehe Abbildung unten). Verwenden Sie in diesem Fall den Farberkennungsmodus.

a Farbe von Hintergrund und Abbildung ist gleich

hell.

b Farberkennungsmodus

Die Schnittdaten werden ohne Konvertierung der Abbildung in ein Grautonbild generiert. Das Erstellen der Daten in diesem Modus kann je nach Muster länger dauern. * Die Standard-Scanerkennungseinstellung ist der

Grauton-Erkennungsmodus.

a Grauton-Erkennungsmodus

Die Schnittdaten werden nach der Konvertierung der Abbildung in ein Grautonbild generiert. Scannen im Grauton-Erkennungsmodus eignet sich am besten für Abbildungen mit klaren Umrisslinien oder deutlichen Helligkeitsunterschieden. Die Verarbeitung in diesem Modus ist im Vergleich zum Farberkennungsmodus schneller. Wenn nach der Konvertierung einer Abbildung in ein Grautonbild benachbarte Objekte dieselbe Farbe haben, wählen Sie den Farberkennungsmodus.

Beispiele für Abbildungen, die für den Grauton-Erkennungsmodus geeignet sind:

Beispiel Ergebnis

Klare Umrisslinien

Deutliche Helligkeitsunterschiede zwischen Hintergrund und Abbildung

Beispiele für Abbildungen, die für den Farberkennungsmodus geeignet sind:

Beispiel Ergebnis

Abbildungen mit der gleichen hellen Farbe wie der Hintergrund

Abbildungen mit der gleichen dunklen Farbe wie der Hintergrund

c Scanbereich

Der Einstellungsbildschirm für die Scangröße wird angezeigt. Wählen Sie die Größe des Scanbereichs aus. Die verfügbaren Scanbereich-Größen unterscheiden sich je nach Maschinenmodell.

e Bringen Sie die zu scannende Vorlage an der

Anmerkung

Hinweis

b c

Matte an.

• Im Modus „Direktschnitt“ kann die Scan-Matte nicht verwendet werden.

• Bevor Sie das Material an der Matte anbringen, testen Sie an einer Ecke der Klebeseite der Matte das Anbringen.

f Drücken Sie, während Sie die Matte

waagerecht halten und leicht unter die Transportrollen auf der linken und rechten Seite des Zuführschlitzes einführen, auf dem

Bedienfeld .

• Einzelheiten finden Sie unter „Einlegen der Matte“ auf Seite 26.

g Berühren Sie die Schaltfläche „Start“, um den

Scanvorgang zu starten.

• Wenn Sie den Scannerhebel hochstellen, wird die folgende Meldung angezeigt.

■ Erstellen von Schneiddaten

Das Verfahren zum Erstellen von Schnittdaten variiert je nach Modus.

 Grauton-Erkennungsmodus

a Überprüfen Sie das eingescannte Bild und

berühren Sie dann die Schaltfläche „OK“.

b Ziehen Sie auf dem Bildbeschneidungs-

Bildschirm mit dem Berührungsstift auf die Größe, mit der das Bild importiert werden soll.

• Beim Zuschneiden wechselt die Schaltfläche „OK“ zur Schaltfläche „Vorschau“.

X Wenn Schnittlinien erzeugt werden, ist die

Umrisslinie der gescannten Abbildung schwarz.

a Bilderkennungsempfindlichkeit

Stellen Sie die Bilderkennungsempfindlichkeit ein.

b Objektgröße ignorieren

Kleine, nicht benötigte Muster (gepunktete Linien, usw.) können aus den Schnittdaten ausgeschlossen werden. Weitere Informationen finden Sie unter „Festlegen von „Objektgröße ignorieren““ auf Seite 81.

c Einstellungen zum Glätten

Legen Sie den Glättungsgrad für den Bildrand fest. Einzelheiten finden Sie unter „Einstellen der Bilderkennungsempfindlichkeit“ auf Seite 81.

Wenn Sie den Scannerhebel oben lassen, werden die Scans möglicherweise unscharf.

c Tippen Sie auf die Schaltfläche „Vorschau“, um

Anmerkung

den ausgeschnittenen Bereich zu bestätigen.

X Es werden nur die Schnittlinien angezeigt.

d Berühren Sie die Schaltfläche „OK“ auf dem

Mattenlayout-Bildschirm.

• Berühren Sie die Schaltfläche „Bearbeiten“, um Muster zu füllen oder Ränder dicker zu machen. Einzelheiten finden Sie unter „Mit Zeichenfunktionen Muster füllen/Umrisse verbreitern“ auf Seite 67. Ein Muster kann außerdem gelöscht werden und es können mehrere Muster ausgewählt werden. Weitere Informationen zum Auswählen mehrerer Muster finden Sie unter „Auswählen mehrerer Muster“ auf Seite 38.

• Tippen Sie auf oder importierten Schnittdaten zu bearbeiten. Weitere

Informationen finden Sie unter „Fortgeschrittene Schneidfunktionen für „Direktschnitt““ auf Seite 73.

e Wählen Sie auf dem Vorschau-Bildschirm

, um die

„Schneid.“.

 Farberkennungsmodus

a Ziehen Sie auf dem Bildbeschneidungs-

Bildschirm mit dem Touch Pen auf die Größe, mit der das Bild importiert werden soll, und berühren Sie dann die Schaltfläche „OK“.

• Beschneiden des Bildes auf die gewünschte Größe kann die zur Konvertierung in Schneiddaten erforderliche Zeit reduzieren.

b Prüfen Sie das importierte Bild im

Bildbearbeitungs-Bildschirm.

X Die generierten Schneiddaten werden als

schwarze Linien angezeigt.

a Bilderkennungsempfindlichkeit

Wenn die Schnittlinien nicht richtig erfasst worden sind, ändern Sie die Anzahl der Farben, die erfasst werden sollen. Verringern Sie die Anzahl der Farben, wenn eine in einem Farbton erscheinende Farbe in mehreren Farben erfasst wird. Wenn benachbarte Farben gleicher Helligkeit als eine Farbe erfasst werden, erhöhen Sie die Anzahl der Farben.

f Berühren Sie die Schaltfläche „Start“, um den

Schneidvorgang zu starten.

• Für Informationen zum Ausgeben der Matte nach dem Schneiden folgen Sie dem Verfahren unter „Ausgeben der Matte“ auf Seite 27.

Anmerkung

Original

b Objektgröße ignorieren

c Einstellungen zum Glätten

Legen Sie den Glättungsgrad für den Bildrand fest. Einzelheiten finden Sie unter „Einstellen der Bilderkennungsempfindlichkeit“ auf Seite 81.

d OK-Taste

Berühren Sie die Schaltfläche „OK“, um die Einstellungen zu übernehmen. Beim Zuschneiden wechselt die Schaltfläche „OK“ zur Schaltfläche „Vorschau“. Berühren Sie nach dem Zuschneiden die Schaltfläche „Vorschau“, um die Zuschneidergebnisse zu überprüfen.

d Wählen Sie auf dem Vorschau-Bildschirm

„Schneid.“.

e Berühren Sie die Schaltfläche „Start“, um den

Schneidvorgang zu starten.

• Für Informationen zum Ausgeben der Matte nach dem Schneiden folgen Sie dem Verfahren unter „Ausgeben der Matte“ auf Seite 27.

Fortgeschrittene Schneidfunktionen für „Direktschnitt“

• Bei einem Stanzmuster z. B. wird das Bild ggf. nicht zu Schneiddaten konvertiert, wenn es einen Farbverlauf oder Bereiche enthält, die nur teilweise mit einer Farbe gefüllt sind.

c Berühren Sie die Schaltfläche „OK“.

• Tippen Sie auf oder , um die importierten Schnittdaten zu bearbeiten. Weitere

Informationen finden Sie unter „Fortgeschrittene Schneidfunktionen für „Direktschnitt““ auf Seite 73.

X Es werden nur die Schnittlinien angezeigt.

■ Umrissabstand

Verwenden Sie diese Funktion zum Schneiden mit Hinzufügen eines Randes um die Muster. Legen Sie den Abstand zwischen der Schneidlinie und dem Umriss des eingescannten Bildes fest.

a Musterumriss b Schneidlinie

c Umrissabstand

Verfügbar auf dem folgenden Bildschirm

→

Anleitung 3; Schrittd

Mattenlayout-

Bildschirm

(Seite 72) unter „GrautonErkennungsmodus“ oder Schritt „Farberkennungsmodus“

(Seite 73) unter

a Berühren Sie .

b Wählen Sie die Form der Schnittlinie.

X Der Einstellungsbildschirm wird angezeigt.

b Berühren Sie oder , um die Einstellung

zu ändern.

■ Erstellen von Umrissen und Rahmen

Jede beliebige Form kann als Schneidlinie für das eingescannte Bild festgelegt werden.

Verfügbar auf dem folgenden Bildschirm

→

Anleitung 3; Schrittd

Mattenlayout-

Bildschirm

(Seite 72) unter „GrautonErkennungsmodus“ oder

Schritt

(Seite 73) unter

„Farberkennungsmodus“

a Erstellen von Umrissen

Berühren Sie diese Schaltfläche, um eine Schneidlinie zu erstellen, die dem Umriss des eingescannten Bildes folgt.

b Erstellen von Rahmen

Berühren Sie die Schaltfläche für den gewünschten Rahmen, der zum eingescannten Bild hinzugefügt werden soll, und erstellen Sie eine Schneidlinie, die dieser Form folgt.

• Wenn mehrere Bilder vorhanden sind, kann für jedes einzelne Bild ein Rahmen festgelegt werden.

c Vorschau

Zeigen Sie eine Vorschau des Bildes mit der Schneidlinie für den ausgewählten Rahmen an.

a Berühren Sie .

X Der Einstellungsbildschirm wird angezeigt.

ERSTELLEN VON SCHNEIDDATEN (Scan zu Schnittdaten)

Ein gedrucktes Bild oder eine eigene Handzeichnung können eingescannt, in Schneidlinien zum Schneiden/Zeichnen mit der Maschine umgewandelt und anschließend als Daten gespeichert werden.

Anleitung 4 - Erstellen von Schnittdaten

In dieser Anleitung speichern wir eine Zeichnung auf Papier als Schneiddaten.

■ Scannen

a Berühren Sie auf der Startseite die Schaltfläche

„Scannen“, um den Scan-Modus auszuwählen.

b Wählen Sie „Scan zu Schnittdaten“ auf dem

Auswahlbildschirm für den Scan-Modus.

X Eine Meldung wird angezeigt.

c Berühren Sie , wählen Sie den Scan-Modus

und berühren Sie dann die Schaltfläche „OK“.

• Testen Sie zuerst den Grauton-Erkennungsmodus. Wenn die gewünschten Schnittdaten nicht generiert werden, testen Sie mit dem Farberkennungsmodus.

■ Vorbereiten des Materials

Verwenden Sie im Modus „Scan zu Schnittdaten“ Vorlagen wie unten beschrieben.

• Muster, die deutlich gezeichnet sind, ohne Verläufe, Ausbleichung oder Unschärfe

• Ohne extrem kompliziertes Design

a Grauton-Erkennungsmodus

b Farberkennungsmodus

Anmerkung

Die Schnittdaten werden ohne Konvertierung der Abbildung in ein Grautonbild generiert. Das Erstellen der Daten in diesem Modus kann länger dauern. * Die Standard-Scanerkennungseinstellung ist der

Grauton-Erkennungsmodus.

Beispiele für Abbildungen, die für den Erkennungsmodus geeignet sind:

Beispiel

Klare Umrisslinien

•

Deutliche Helligkeitsunterschiede zwischen Hintergrund und Abbildung

•

Unterschiedliche Helligkeit von benachbarten Farben

• Gleiche Helligkeit von benachbarten Farben

Empfohlener

Erkennungsmodus

GrautonErkennungsmodus

Farberkennungsmodus

Bringen Sie die Vorlage auf der Matte an und legen Sie die Matte dann in den Zuführschlitz ein.

• Führen Sie die Matte leicht in den Zuführschlitz ein

und drücken Sie auf dem Bedienfeld .

• Weitere Informationen zum Einlegen der Matte finden Sie unter „Einlegen der Matte“ auf Seite 26.

e Berühren Sie die Schaltfläche „Start“, um den

Scanvorgang zu starten.

• Wenn Sie den Scannerhebel hochstellen, wird eine Bestätigungsmeldung angezeigt. Einzelheiten dazu finden Sie bei Schritt „Scannen“ in „Anleitung 3 - Scannen und Schneiden“ auf Seite 69.

X Nach Abschluss des Scannens wird das

eingescannte Bild auf dem Bildschirm angezeigt.

g unter

• Kanten von benachbarten Farben gleicher Helligkeit können nicht erfasst werden (siehe Abbildung unten). Verwenden Sie in diesem Fall den Farberkennungsmodus.

a „a“ und „b“ sowie „c“ und „d“ sind gleich hell.

c Scanbereich

Der Einstellungsbildschirm für die Scangröße wird angezeigt. Wählen Sie die Größe des Scanbereichs aus. Die verfügbaren Scanbereich-Größen unterscheiden sich je nach Maschinenmodell.

■ Erstellen von Schnittdaten

Anmerkung

Das Verfahren zum Erstellen von Schnittdaten variiert je nach Modus.

 Grauton-Erkennungsmodus

a Wählen Sie auf dem Bildbearbeitungs-

Bildschirm den Schnittlinientyp.

Die Bildform wird erkannt und die Schneidlinien basierend auf einem von drei Standards erstellt.

Berühren Sie in diesem Beispiel , um die Schneidlinien mit der Bereichserkennung zu erstellen.

a Umrisserkennung

Wenn Sie entlang des Umrisses eines Bildes schneiden/zeichnen möchten, wählen Sie diese Option, um den Umriss eines Bildes in eine Schneidlinie umzuwandeln. Dies ist hilfreich beim Speichern von Daten als Zeichnung für eine Applikation.

b Bereichserkennung

Wählen Sie diese Option, um die einheitlich gefärbten Teile eines Bildes jeweils als Bereich zu erkennen und eine Schneidlinie um jeden dieser Bereiche zu erstellen. Ausschnitte können mit dicken handgezeichneten Linien erstellt werden, wie zum Beispiel Umrandungen von Bildern oder Textabbildungen. Mit dieser Option können Sie nicht nur ausgeschnittene Muster sondern auch Material mit ausgeschnittenen Teilen, wie zum Beispiel Spitze, verwenden.

c Linienerkennung (nur Grauton-Erkennungsmodus)

Wählen Sie diese Option, um die Mitte von Linien zu erkennen und in eine Schneidlinie umzuwandeln. Dies ist hilfreich zum Erkennen von Mustern, die aus mehreren Teilen bestehen, und zum Erstellen von Schneidlinien für jeden Teil.

Unterschied in den Schnittlinien je nach Erkennungsstandard

Beispiel 1

Umrisserkennung

Vorlage

linien

Schnitt-

Fertiges Projekt

nach dem Schneiden

b Bereichserkennung

c Linienerkennung

Beispiel 2

Umrisserkennung

Vorlage

linien

Schnitt-

b Bereichserkennung

c Linienerkennung

Wird nicht angewendet, da in der Vorlage für die Farben keine Umrisslinien vorhanden sind.

• Linien, die stärker als 1,5 mm sind, werden nicht als Linien erkannt.

Fertiges Projekt

nach dem Schneiden

b Verwenden Sie den Touch Pen (Stift), um

Anmerkung

zu berühren und über den Bildschirm zu ziehen, um die Schnittlinien zuzuschneiden.

• Beim Zuschneiden wechselt die Schaltfläche „OK“ zur Schaltfläche „Vorschau“. Tippen Sie auf die Schaltfläche „Vorschau“, um den ausgeschnittenen Bereich zu bestätigen.

a Bilderkennungsempfindlichkeit

Stellen Sie die Bilderkennungsempfindlichkeit ein.

b Objektgröße ignorieren

c Einstellungen zum Glätten

Legen Sie den Glättungsgrad für den Bildrand fest. Einzelheiten finden Sie unter „Einstellen der Bilderkennungsempfindlichkeit“ auf Seite 81.

 Farberkennungsmodus

c Wählen Sie den Erkennungsstandard im

Bildbearbeitungs-Bildschirm.

Die Bildform wird erkannt und die Schnittlinien basierend auf einem von zwei Standards erstellt.

Berühren Sie in diesem Beispiel , um die Schneidlinien mit der Bereichserkennung zu erstellen.

Ausführliche Informationen zu den Erkennungsstandards finden Sie im Schritt „Grauton-Erkennungsmodus“.

a Umrisserkennung b Bereichserkennung

a unter

Unterschied in den Schneidlinien je nach Erkennungsstandard

a Umrisserkennungb Bereichserkennung

Vorlage

a Ziehen Sie auf dem Bildbeschneidungs-

Bildschirm mit dem Berührungsstift auf die Größe, mit der das Bild importiert werden soll.

• Beschneiden des Bildes auf die gewünschte Größe kann die zur Konvertierung in Schneiddaten erforderliche Zeit reduzieren.

b Tippen Sie auf die Schaltfläche „OK“, um den

ausgeschnittenen Bereich zu bestätigen.

linien

Schnitt-

Fertiges Projekt

nach dem Schneiden

c Bilderkennungsempfindlichkeit

d Objektgröße ignorieren

Anmerkung

e Einstellungen zum Glätten

Legen Sie den Glättungsgrad für den Bildrand fest. Einzelheiten dazu finden Sie unter „Glättungsgrad festlegen“ auf Seite 82.

f OK-Taste

Berühren Sie die Schaltfläche „OK“, um die Einstellungen zu übernehmen. Wenn Sie die Anzahl der Farben ändern, wechselt die Schaltfläche „OK“ zur Schaltfläche „Vorschau“. Tippen Sie nach dem Ändern der Farbenanzahl auf „Vorschau“, um die Ergebnisse zu prüfen.

• Bei einem Stanzmuster z. B. wird das Bild ggf. nicht zu Schneiddaten konvertiert, wenn es einen Farbverlauf oder Bereiche enthält, die nur teilweise mit einer Farbe gefüllt sind.

■ Speichern von Daten

a Wählen Sie das Ziel, auf dem die Daten

gespeichert werden sollen.

Wählen Sie den gewünschten Speicherort. Wählen Sie in diesem Beispiel den Speicher der Maschine.

a Speichern im Speicher der Maschine. b Speichern auf einem USB-Stick. c Nach CanvasWorkspace übertragen.

X Nach Berühren einer Schaltfläche wird das

Speichern der Daten gestartet. Nach dem Speichern der Daten wird die folgende Meldung angezeigt.

b Berühren Sie die Schaltfläche „OK“, um das

Speichern der Daten abzuschließen.

c Drücken Sie auf dem Bedienfeld , um die

Matte auszugeben und ziehen Sie anschließend die Vorlage von der Matte ab.

■ Abrufen der Schnittdaten

Anmerkung

Gespeicherte Schnittdaten können zum Schneiden geladen werden.

a Bringen Sie das Material zum Schneiden an der

Matte an und legen Sie die Matte ein.

• Weitere Informationen zum Anbringen des Materials finden Sie unter „Anbringen des Materials auf der Matte“ auf Seite 16.

• Weitere Informationen zum Einlegen der Matte finden Sie unter „Einlegen der Matte“ auf Seite 26.

b Laden Sie die gespeicherten Schnittdaten.

• Für Einzelheiten zum Laden von Daten folgen Sie dem Verfahren unter „Daten abrufen“ auf Seite 54.

X Eine Vorschau des Musterlayouts wird angezeigt.

c Bearbeiten Sie die Schneiddaten nach Bedarf

und schneiden oder zeichnen Sie dann.

Für Informationen zum Abschließen des Schneidens folgen Sie dem Verfahren unter „Einlegen der Matte“ auf Seite 26 und „Schneiden“ auf Seite 26.

• Kleine Punkte und unerwünschte Linien, die beim Scannen erstellt wurden, können nach dem Umwandeln des eingescannten Bildes in Schneiddaten gelöscht werden.

X Wählen Sie nach dem Laden der Schnittdaten auf

den Mattenlayout-Bildschirm mit den Bearbeitungsfunktionen die zu löschenden Punkte aus. Weitere Informationen zur Funktion finden Sie unter „Festlegen des Auswahlbereichs“ auf Seite 39.

a Hier berühren zum Auswählen mehrerer Muster

im festgelegten Bereich.

b Unerwünschte Punkte und Linien

Legen Sie den Bereich der unerwünschten Punkte

fest und berühren Sie dann die Schaltfläche „OK“.

X Berühren Sie , um alle ausgewählten Punkte

zu löschen.

Einstellen der Bilderkennungsempfindlichkeit

Die Ausgabe von gescannten Bilddaten kann eingestellt werden.

Verfügbar auf dem folgenden Bildschirm

→

Anleitung 4; Schritta

Bildbearbeitungs-

Bildschirm

(Seite 77) unter „GrautonErkennungsmodus“ oder

Schritt „Farberkennungsmodus“

(Seite 78) unter

■ Festlegen von „Objektgröße ignorieren“

Kleine, nicht benötigte Muster (gepunktete Linien, usw.) können aus den Schnittdaten ausgeschlossen werden. Im folgenden Beispiel werden wir drei Bilder verschiedener Größe (4 mm, 40 mm und 100 mm) scannen und den Grauton-Erkennungsmodus des „Scan zu Schnittdaten“-Modus verwenden.

a Wählen Sie eine der Erkennungsoptionen und

berühren Sie dann „Objektgröße ignorieren“, um den Einstellungsbildschirm anzuzeigen.

1 Schneidlinie erstellt 2 Keine Schneidlinie erstellt

Berühren Sie die Schaltfläche „OK“, um die Einstellungen zu übernehmen. Berühren Sie , um zum vorherigen Bildschirm zurückzukehren,

ohne die Einstellungen zu übernehmen.

■ Einstellen der Bilderkennungsempfindlichkeit (nur Grauton-Erkennungsmodus)

Wandeln Sie ein Bild mit Verlauf oder Schattierung in ein zweistufiges Bild (schwarz und weiß) um und erstellen Sie dann Schneidlinien für dieses Bild. Die Bilderkennungsempfindlichkeit (Grenzwert) kann festgelegt werden. Im folgenden Bild werden drei Bilder verschiedener Stufen (hell, mittel, dunkel) eingescannt.

Berühren Sie auf dem FunktionsauswahlBildschirm, um den Einstellungsbildschirm anzuzeigen.

b Bestimmen Sie eine Objektgröße, die kleiner als

ohne Umwandlung in Schnittlinien ist.

a Vergrößern b Schaltflächen zur Größeneinstellung c Fixieren/Freigeben des Bildseitenverhältnisses

b Legen Sie mit und die Empfindlichkeit

zum Umwandeln eines Bildes in ein zweistufiges Bild fest.

1 Schneidlinie erstellt 2 Keine Schneidlinie erstellt

Berühren Sie die Schaltfläche „OK“, um die Einstellungen zu übernehmen. Berühren Sie , um zum vorherigen Bildschirm zurückzukehren,

ohne die Einstellungen zu übernehmen.

■ Glättungsgrad festlegen

OFF Mittel

Kurven und Ecken im Bild können geglättet werden.

a Berühren Sie auf dem Funktionsauswahl-

Bildschirm, um den Einstellungsbildschirm für den Glättungsgrad anzuzeigen.

b Berühren Sie oder , um die Einstellung

festzulegen.

• Vier Einstellungen sind verfügbar: OFF, Niedr., Mittel und Hoch. Die Einstellung „Niedr.“ eignet sich, um Ecken und gerade Linien zu glätten.

Anmerkung

EINSCANNEN VON BILDERN (Scan auf USB)

Ein auf Papier oder Stoff gedrucktes Bild, ein Bild, eine Mustervorlage oder eine eigene Handzeichnung kann eingescannt und als Bilddaten auf einem USBStick gespeichert werden. Dies ist hilfreich zum Speichern von Daten eines Vorlagenbildes als Sicherung vor dem Schneiden.

Hinweise zum Scannen

■ Scan-Spezifikationen

• Scan-Format: Farbe

• Format der gespeicherten Datei: jpg

■ Material, das eingescannt werden kann

Stärke

Typ

Matte

• Die Größen von Matten, die verwendet werden

• Sichern Sie Papier und Stoff, die eingescannt

Max. 3 mm

Papier/Stoff

Für das Material geeignete Matte (siehe „Referenztabelle für Matte/ Material-Kombinationen“ auf Seite 14.)

können, variieren je nach Maschinenmodell. Überprüfen Sie den „Maximaler Scan-Bereich“ unter „Geräteinformationen“ auf dem Einstellungsbildschirm.

werden sollen, mit der optionalen Scan-Matte. Die Matte kann verwendet werden, ohne dass das Papier oder der Stoff an der Matte angebracht wird.

Anleitung 5 - Scannen auf USB

b Berühren Sie auf der Startseite die Schaltfläche

„Scannen“, um den Scan-Modus auszuwählen.

c Wählen Sie „Scan auf USB“ auf dem

Auswahlbildschirm für den Scan-Modus.

X Eine Meldung wird angezeigt.

d Berühren Sie , um den

Scaneinstellungsbildschirm anzuzeigen.

Legen Sie die Größe des einzuscannenden Bereichs und die Scan-Auflösung fest.

e Berühren Sie „Scangröße“, um den

Einstellungsbildschirm für die Scan-Größe anzuzeigen.

In dieser Anleitung wird eine Zeichnung auf Papier als JPEG-Daten auf einen USB-Stick gespeichert.

■ Scan-Einstellungen

a Verbinden Sie den USB-Stick mit dem USB-

Anschluss (für einen USB-Stick) dieser Maschine.

f Wählen Sie die Größe des Scan-Bereichs aus.

Hinweis

Berühren Sie in der Liste die Schaltfläche für die Größe der einzuscannenden Vorlage. Wählen Sie in diesem Beispiel die Größe A4.

i Überprüfen Sie die Einstellungen und berühren

Sie dann die Schaltfläche „OK“.

X Eine Meldung wird angezeigt.

a Schaltflächen für die Größenauswahl b

Hier berühren, um die Einstellung abzubrechen und zum vorherigen Bildschirm zurückzukehren.

c Hier berühren, um durch die Liste zu scrollen.

X Nachdem die gewünschte Schaltfläche markiert

ist, berühren Sie die Schaltfläche „OK“, um die Festlegung der Einstellungen abzuschließen.

• Wählen Sie „Benutzerdefiniert“ und berühren Sie anschließend die Schaltfläche „OK“. Weitere Informationen finden Sie unter „Wählen Sie den Bereich, der gespeichert werden soll.“ auf Seite 85.

g Berühren Sie „Scanauflösung“, um den

Einstellungsbildschirm für die Scan-Auflösung anzuzeigen.

hWählen Sie die Scan-Auflösung aus.

Berühren Sie in der Liste die Schaltfläche für die gewünschte Scan-Auflösung. Wählen Sie in diesem Beispiel 400 dpi.

■ Scannen und Speichern

a Bringen Sie die einzuscannende Vorlage an der

Matte an.

• Legen Sie die einzuscannende Vorlage im Querformat ein.

a 12" × 12" (305 mm × 305 mm) b Brief (216 mm × 279 mm) c A4 (210 mm × 297 mm) d 8" × 8" (203 mm × 203 mm) e 5" × 7" (127 mm × 178 mm) f 4" × 6" (102 mm × 152 mm) g 3.5" × 5" (89 mm × 127 mm)

b Legen Sie die Matte in den Zuführschlitz ein.

Weitere Informationen zum Einlegen der Matte finden

a Schaltflächen zur Auflösungsauswahl b Hier berühren, um die Einstellung abzubrechen

und zum vorherigen Bildschirm zurückzukehren.

X Nachdem die gewünschte Schaltfläche markiert

ist, berühren Sie die Schaltfläche „OK“, um die Festlegung der Einstellungen abzuschließen.

Sie unter „Einlegen der Matte“ auf Seite 26.

c Berühren Sie die Schaltfläche „Start“, um den

Scanvorgang zu starten.

• Wenn Sie den Scannerhebel hochstellen, wird eine Bestätigungsmeldung angezeigt. Einzelheiten dazu finden Sie bei Schritt

g unter „Scannen“ in

„Anleitung 3 - Scannen und Schneiden“ auf Seite 69.

X Die Daten werden gespeichert, während die

Vorlage eingescannt wird. Nach Abschluss des Scannens und des Speicherns

wird eine Abschlussmeldung angezeigt.

d Berühren Sie die Schaltfläche „OK“, um den

Anmerkung

Modus „Scan auf USB“ zu verlassen.

e Drücken Sie auf dem Bedienfeld , um die

Matte auszugeben.

• Legen Sie die Matte mit der zu scannenden

Vorlage ein und berühren Sie dann , um die Matte auf dem Bildschirm anzuzeigen. Der

Scanbereich kann während der Anzeige des Bildes ausgewählt werden.

f Trennen Sie den USB-Stick vom USB-Anschluss

(für einen USB-Stick) dieser Maschine.

g Überprüfen Sie am Computer die gespeicherten

Bilddaten.

Wählen Sie den Bereich, der gespeichert werden soll.

Beim Speichern eines gescannten Bildes auf einen USB-Stick kann der gewünschte Scanbereich festgelegt werden.

a Führen Sie die Schritte a bis e unter „Scan-

Einstellungen“ im „Anleitung 5 - Scannen auf USB“ auf Seite 83 aus.

b Wählen Sie „Benutzerdefiniert“ und bestätigen

Sie dann mit „OK“.

c Markieren Sie den Scanbereich durch Ziehen

von mit dem Touch Pen (Stift) und bestätigen Sie dann mit „OK“.

• Bei Modellen, die mit 24-Zoll-Scans kompatibel sind, wird die Schaltfläche für die Mattengröße

( ) angezeigt. (Berühren Sie eine der

Schaltflächen für die Mattengröße (

oder ), um eine Mattengröße von 12" × 12" (305 mm × 305 mm) oder 12" × 24"

(305 mm × 610 mm) festzulegen.)

d Fahren Sie fort mit Schritt g unter „Scan-

Einstellungen“ im „Anleitung 5 - Scannen auf USB“.

Ein Bild an CanvasWorkspace übertragen

Ein mit der Maschine gescanntes Bild kann an CanvasWorkspace gesendet werden. Dies ist nützlich zum Speichern von Daten oder Bearbeiten von Bildern in CanvasWorkspace.

a Wählen Sie „Auf CanvasWorkspace

übertragen“ auf dem Auswahlbildschirm für den Scan-Modus aus.

• Der Scanbereich (weißer Bereich) kann zum Verschieben ebenfalls gezogen werden.

b Berühren Sie , um den

Scaneinstellungsbildschirm anzuzeigen.

c Berühren Sie die Schaltfläche „Scanbereich“,

um den Einstellungsbildschirm für den Scanbereich anzuzeigen.

d Wählen Sie die Größe des Scan-Bereichs aus.

X Nachdem die gewünschte Schaltfläche markiert

ist, berühren Sie die Schaltfläche „OK“, um die Festlegung der Einstellungen abzuschließen.

e Bringen Sie das zu scannende Material an der

Matte an.

f Führen Sie die Matte waagerecht und leicht in

den Zuführschlitz ein und drücken Sie auf dem Bedienfeld .

• Einzelheiten finden Sie unter „Einlegen der Matte“ auf Seite 26.

g Berühren Sie die Schaltfläche „Start“, um den

Scanvorgang zu starten.

• Wenn Sie den Scannerhebel hochstellen, wird eine Bestätigungsmeldung angezeigt. Einzelheiten dazu finden Sie bei Schritt „Scannen“ in „Anleitung 3 - Scannen und Schneiden“ auf Seite 69.

X Einzelheiten dazu, wie Sie Daten überprüfen, die

in CanvasWorkspace gespeichert wurden, finden Sie in der Hilfe für CanvasWorkspace.

g unter

Kapitel 5

ANHANG

VERBRAUCHSMATERIALIEN

Austauschkriterien

Tauschen Sie zum sicheren Betrieb dieser Maschine die folgenden Verbrauchsmaterialien entsprechend den Austauschkriterien aus. Wenden Sie sich zum Kauf von Teilen an den Händler, bei dem Sie diese Maschine gekauft haben, oder an das nächstgelegene Kundenzentrum. Ausführliche Informationen zu optionalem Zubehör finden Sie unter „OPTIONALES ZUBEHÖR“ auf Seite 105.

Matte

• Wenn die Klebekraft der Matte nachlässt

• Wenn die Matte viele Schneidspuren aufweist

• Wenn beim Schneiden ein tiefer Schnitt in der Matte entstanden ist

Schneidmesser

• Wenn die Schnitte im Material grob werden, die Qualität des fertigen Produkts darunter leidet

• Wenn die Schneidklinge stumpf wird

• Wenn das Schneidmesser schartig ist (Wenn es selbst bei einem über den Erfordernissen liegenden Schneiddruck nicht richtig schneidet, ist das Messer ggf. schartig.)

Klebefolie für Stoffschnitte

• Wenn die Klebekraft der Folie nachlässt

• Wenn der angebrachte Stoff sich beim Schneiden verdreht

Austauschen des Messers

■ Entfernen

a Drehen Sie die Halterkappe zum Entfernen ab.

b Stecken Sie das Messer gerade in den

Gummibereich auf der Rückseite des enthaltenen Spatels.

Scan-Matte

• Wenn die Matte und das Deckblatt verschmutzt werden, dadurch die Qualität des Scan-Bildes nachlässt

Löschbarer Stift

• Wenn die Tinte trocken ist und den Stoff nicht richtig markiert

• Wenn die Tinte vollständig verbraucht ist

Farbstift

• Wenn die Tinte trocken ist und das Papier oder Material nicht richtig markiert

• Wenn die Tinte vollständig verbraucht ist

a Gummibereich

c Ziehen Sie den Halter nach oben, sodass das

WARNUNG

VORSICHT

Messer im Gummibereich stecken bleibt.

■ Einsetzen

a Halten Sie das neue Messer am Schaft und

führen Sie ihn in den Messerschlitz am Ende des Halters ein.

Der Messerschaft wird durch einen Magneten im Halter in Position gehalten. Führen Sie den Messerschaft langsam ein und lassen Sie ihn langsam los, nachdem der Schaft vom Magneten in Position gezogen wurde.

b Drehen Sie die Halterkappe zur Befestigung am

Halter auf.

Drehen Sie die Halterkappe bis zum Anschlag fest.

• Dies ist kein Spielzeug und nicht für den Gebrauch von Kindern gedacht. Um Erstickungsgefahr zu vermeiden, achten Sie darauf, dass Kleinkinder/Kinder die Schutzkappe nicht in den Mund nehmen.

• Nachdem Sie den Messerhalter aus der Maschine entfernt haben, achten Sie darauf, die Schutzkappe aufzusetzen.

• Drücken Sie nicht mit der Hand oder den Fingern auf die Spitze des Halters, denn dann könnte die Messerspitze ausfahren und Verletzungen verursachen.

• Nehmen Sie die Schutzkappe vom Schneidmesserhalter ab, bevor Sie ihn in den Maschinenwagen einsetzen.

• Dies ist kein Spielzeug und nicht für den Gebrauch von Kindern gedacht. Um Verletzungen zu vermeiden, erlauben Sie Kleinkindern/Kindern nicht, das Messer zu berühren.

Hinweis

PFLEGE UND WARTUNG

Reinigen

■ Reinigen der Matte

Schnittreste von auf der Matte angebrachten Mustern können die Klebekraft der Matte reduzieren und die richtige Funktion verhindern. Reinigen Sie die Matte regelmäßig. Schaben Sie mit dem enthaltenen Spatel alle Schnittreste, die an der Matte angebracht sind, vorsichtig ab. Starkes Reiben auf der Klebeseite der Matte könnte diese beschädigen.

Entfernen Sie mit einer handelsüblichen Pinzette (erhältlich entweder als optionales Zubehör beim Kauf oder separat im Handel) Stofffäden, die an der Matte festgeklebt sind.

• Verwenden Sie zum Reinigen der Matte keinen Alkohol und kein Wasser.

• Wenn die Matte nicht verwendet wird, reinigen Sie sie und lagern Sie sie mit aufgelegter Schutzfolie. Ohne aufgelegte Schutzfolie wird die Klebekraft der Matte nachlassen. Legen Sie dabei die Schutzfolie nicht auf, solange die Matte feucht ist. Andernfalls verringert sich die Klebekraft der Matte.

• Die Matte zur Aufbewahrung nicht falten oder biegen.

• Bewahren Sie die Matte bei Zimmertemperatur an einem Ort auf, der nicht hohen Temperaturen, hoher Luftfeuchtigkeit oder direktem Sonnenlicht ausgesetzt ist.

• Wenn die Matte keine Klebekraft mehr besitzt, tauschen Sie sie durch eine neue aus. Ausführliche Informationen zu optionalen Matten finden Sie unter „OPTIONALES ZUBEHÖR“ auf Seite 105.

■ Reinigen des Halters

Wenn sich Schnittreste, Fusseln oder Staub auf dem Halter sammeln, funktioniert er möglicherweise nicht richtig. Reinigen Sie den Halter nach jeder Verwendung.

Reinigen Sie die Punktmarkierungen auf der Matte und den umgebenden Bereich mit einem trockenen Tuch.

a Drehen Sie die Halterkappe zum Entfernen ab.

b Entfernen Sie Schnittreste, Fusseln und Staub

mit einer handelsüblichen Bürste.

Reinigen Sie insbesondere das Messer von Fusseln und Staub. Wenn sich Fusseln und Staub zwischen dem Messer und dem Halter ansammeln, kann sich das Messer möglicherweise nicht mehr drehen oder die Schneidqualität verschlechtert sich. Reinigen Sie außerdem die Halterkappe von Fusseln und Staub, die sich womöglich darin angesammelt haben.

b Öffnen Sie die vordere Abdeckung.

c Nehmen Sie den Halter aus dem Wagen.

d Reinigen Sie mit einer handelsüblichen Bürste

den Bereich um den Zuführschlitz und den Wagen.

c Befestigen Sie die Halterkappe am Halter.

Ausführliche Informationen zum Befestigen der Halterkappe finden Sie unter „Einsetzen“ auf Seite 88.

■ Innenreinigung der Maschine

Wenn vertikale Linien oder Leerstellen im eingescannten Bild auftreten, haben sich möglicherweise Fusseln oder Staub in der Maschine angesammelt. Die Fusseln können auch an der Oberfläche der Transportrollen haften und dadurch verhindern, dass die Matte richtig eingezogen oder ausgegeben wird. Reinigen Sie sie mit einer weichen Bürste.

a Schalten Sie die Maschine aus, ziehen Sie das

Netzkabel aus der Steckdose und ziehen Sie dann das Netzkabel aus dem Wechselstromanschluss auf der Rückseite der Maschine.

Reinigen des Scannerglases

Wenn unerwünschte vertikale Linien im eingescannten Bild auftreten oder das Scannen nicht sauber durchgeführt werden kann, ist möglicherweise der Scan-Bereich des Scanners verschmutzt. Reinigen Sie das Scannerglas im Inneren der Maschine.

Schalten Sie die Maschine aus, ziehen Sie das Netzkabel aus der Steckdose und ziehen Sie dann das Netzkabel aus dem Wechselstromanschluss auf der Rückseite der Maschine.

b Klappen Sie das Bedienfeld ein.

e Feuchten Sie ein weiches, fusselfreies Tuch mit

Wasser an und wringen Sie es gut aus. Wischen Sie dann das Scannerglas im Inneren der Maschine ab.

f Bringen Sie die Abdeckung an der Maschine an.

• Drücken Sie die Abdeckung an, bis sie einrastet.

c Drehen Sie die Maschine auf den Kopf und

ziehen Sie das hintere Fach heraus.

d Ziehen Sie an dem Entriegelungshebel für das

hintere Fach (am Boden der Maschine) und entfernen Sie dann die Abdeckung.

Ziehen Sie das hintere Fach heraus und entfernen Sie es zusammen mit der Abdeckung.

g Schieben Sie das hintere Fach hinein.

hFühren Sie nach dem Reinigen einen Probescan

durch.

a Entriegelungshebel für das hintere Fach

Einstellen des Bildschirms

Hinweis

Anmerkung

Einstellen der Scan-/Schneidposition

Wenn der Bildschirm beim Berühren einer Schaltfläche nicht richtig reagiert (die Maschine führt die Funktion nicht aus oder sie führt eine andere Funktion aus), folgen Sie den Schritten unten, um die richtigen Einstellungen vorzunehmen.

a Halten Sie Ihren Finger auf dem LCD-Schirm

und schalten Sie dabei die Netzversorgung aus und wieder ein. Halten Sie das LCD-Schirm mit dem Finger gedrückt, bis das Brother-Logo verschwindet.

X Der Einstellungsbildschirm für den LCD-Schirm

wird angezeigt.

b Berühren Sie mit dem enthaltenen Touch Pen

(Stift) die Mitte jedes +, in der Reihenfolge von 1 bis 5. Falls beim Berühren des + ein Fehler passiert, fangen Sie wieder bei Nummer 1 an.

Im Modus „Direktschnitt“ kann eine veränderte Schneidposition automatisch zurückgestellt werden. Weitere Informationen zum Modus „Direktschnitt“ finden Sie unter „SCANNEN ZUM SCHNEIDEN (Direktschnitt)“ auf Seite 69.

■ Material

Dickes Papier

Papier

Matte

Schneidmesser

• Achten Sie darauf, das Anbringen des Papiers

a Setzen Sie den Halter in den Wagen ein.

• Für ausführliche Informationen folgen Sie den Verfahren unter „Einsetzen und Herausnehmen des Halters“ auf Seite 24.

b Bringen Sie das Papier auf der Matte an.

• Richten Sie die obere linke Ecke des Papiers mit der oberen linken Ecke der Matte aus.

• Für ausführliche Informationen zum Anbringen des Papiers folgen Sie dem Verfahren unter „Anbringen des Materials (Papier)“ auf Seite 16.

Farbe: Weiß Größe: A4 (210 mm × 297 mm) oder Letter (216 mm × 279 mm) Stärke: 0,2 bis 0,3 mm (empfohlen)

Für das Material geeignete Matte (siehe Seite 14.)

Halter für Automatik-Messer (schwarz)

zuerst auf einer Matte zu testen, die für das Papier geeignet ist.

X Nach Abschluss der Touchscreen-Einstellung

wird auf dem Bildschirm die Meldung „SUCCESS“ angezeigt.

c Schalten Sie die Netzversorgung aus und

anschließend wieder ein.

• Wenn Sie die Bildschirmeinstellung abgeschlossen haben und der Bildschirm immer noch nicht richtig reagiert oder Sie die Einstellung nicht durchführen können, wenden Sie sich dann an den Händler, bei dem Sie die Maschine gekauft haben, oder an das nächstgelegene Kundenzentrum.

a Lange Seite b Kurze Seite

Hinweis

Berühren Sie die Schaltfläche „Einstellung der Scan/Schneidposition“ auf dem Einstellungsbildschirm.

g Wenn die folgende Meldung angezeigt wird,

berühren Sie die Schaltfläche „OK“.

X Die folgende Meldung wird angezeigt.

• Berühren Sie die Schaltfläche „OK“.

d Drücken Sie , um die Matte einzuziehen.

• Einzelheiten finden Sie unter „Einlegen der Matte“ auf Seite 26.

Vergewissern Sie sich zunächst, dass der Scannerhebel (auf der linken Seite der Maschine) auf „1“ gestellt ist, und berühren Sie dann die Schaltfläche „Start“, um den Schneidvorgang zu starten.

Siehe „Schneiden“ auf Seite 26.

X Positionseinstellungsschnitte werden geschnitten

und dann werden die Schnitte gescannt.

X Die Einstellung ist beendet.

• Um die Einstellungen auf ihre Standardwerte zurückzusetzen, berühren Sie die Schaltfläche „Zurücksetzen“, die im Bildschirm unten angezeigt wird.

hVerwenden Sie den Modus „Direktschnitt“, um

die Einstellungsergebnisse zu überpüfen.

• Weitere Informationen zum Modus „Direktschnitt“ finden Sie unter „SCANNEN ZUM SCHNEIDEN (Direktschnitt)“ auf Seite 69.

• Anhand der sich kreuzenden Schnitte auf der linken und rechten Seite wird die Scanposition automatisch eingestellt.

f Der Bildschirm mit den Änderungsergebnissen

wird angezeigt.

• Wenn sich die Mitte des roten Kreises genau auf der Mitte des Schnitts befindet, ist die Position korrekt eingestellt. Berühren Sie die Schaltfläche „Ja“ und fahren Sie dann mit Schritt

• Wenn die Mitte des roten Kreises sich nicht genau auf der Mitte des Schnitts befindet, ist die Position falsch eingestellt. Berühren Sie die Schaltfläche „Nein“, tauschen Sie das auf der Matte befestigte Papier aus und wiederholen Sie dann die Schritte

fort.

bis f, um die Position neu einzustellen.

Die Position der Transportrollen

Hinweis

einstellen

Für normale Vorgänge (wenn der optionale Rollentransport nicht verwendet wird), ist es nicht nötig, die Position der Transportrolle einzustellen. Wenn der Rollentransport versehentlich bewegt wird, folgen Sie dem unten stehenden Verfahren, um ihn auf seine ursprüngliche Position zurückzustellen. Ausführliche Informationen zur Verwendung des Rollentransports finden Sie in der mitgelieferten Anleitung dazu.

a Schaft b Transportrollen

: Bewegen Sie die Transportrollen für

normale Vorgänge in diese Position.

: Bewegen Sie den Transportrollen in diese Position, wenn der Rollentransport verwendet wird.

c Transportrollen-Sperrvorrichtung

Rotiert vorwärts/rückwärts, um die Transportrollen zu sperren/lösen.

d Transportentriegelungshebel

Sperrt/Löst den Schaft.

a Ziehen Sie den Transportentriegelungshebel zu

sich, um den Schaft zu lösen.

Drehen Sie die TransportrollenSperrvorrichtung nach hinten, um die Transportrollen zu entsperren und bewegen Sie dann die Transportrollen zu der Markierung .

c Drehen Sie die Transportrollen-

Sperrvorrichtung zu sich, um die Transportrollen zu sperren und bewegen Sie dann den Transportentriegelungshebel auf die Position .

• Achten Sie darauf, sich nicht die Finger einzuklemmen, während Sie den Transportentriegelungshebel betätigen.

FEHLERDIAGNOSE

Bitte beachten Sie alle geltenden Sicherheitshinweise, wenn Sie die unten stehenden Abschnitte lesen. Wenn die Maschine nicht mehr richtig funktioniert, überprüfen Sie die folgenden möglichen Probleme, bevor Sie den Kundendienst anfordern. Sie können die meisten Probleme selbst lösen. Wenn Sie zusätzliche Hilfe benötigen, finden Sie im Brother Solutions Center aktuelle FAQs und Hinweise zur Fehlerdiagnose. Besuchen Sie uns auf „ http://s.brother/cpoac/ “. Wenn das Problem weiterhin besteht, wenden Sie sich an den Händler, bei dem Sie die Maschine gekauft haben, oder an das nächstgelegene Kundenzentrum. Informationen zur Fehlerdiagnose im Wireless-Netzwerk finden Sie unter „Anleitung zur Einrichtung des Wireless-Netzwerks“.

Stromversorgung

Symptom Mögliche Ursachen (oder Folgen) Lösungen Referenz

Die Maschine lässt sich nicht einschalten.

Matte

Symptom Mögliche Ursachen (oder Folgen) Lösungen Referenz

Die Matte lässt sich nicht einführen.

Die Matte kann nicht erkannt werden.

Die Matte wurde schief eingelegt.

Das Material, das geschnitten oder auf dem gezeichnet werden soll, oder die einzuscannende Vorlage kann nicht an der Matte angebracht werden.

Die Matte lässt sich nicht ausgeben.

Das Netzkabel ist nicht korrekt mit der Maschine verbunden.

Die Matte wurde beim Einführen nicht unter die Transportrollen gelegt.

Die Matte wurde nicht unter Verwendung der „Transporttaste“ eingelegt.

Die Transportrollen sind nicht korrekt positioniert.

Der Schaft ist gelöst. Sperren Sie den Schaft. Seite 94 Die Punktmarkierungen auf dem

eingelegten Teil der Matte sind verschmutzt.

Die Punktmarkierungen auf dem eingelegten Teil der Matte sind durch angebrachtes Material oder Klebeband verdeckt.

Die Matte wurde so eingelegt, dass die Seite mit dem angebrachten Material nach unten zeigt.

Die Matte wurde falsch herum eingeführt.

Das Scannerglas ist verschmutzt.

Es wird keine Matte verwendet, die speziell für diese Maschine vorgesehen ist.

Die Matte wurde schief in den Zuführschlitz eingelegt.

Die Ecken der Matte sind verformt (gebogen).

Das hintere Fach ist nicht herausgezogen.

Die Transportrollen sind nicht korrekt positioniert.

Das Material ragt über den Klebebereich der Matte hinaus.

Die Klebekraft der Matte hat nachgelassen.

Das Material, das geschnitten oder auf dem gezeichnet werden soll, oder die einzuscannende Vorlage hat sich im Transportbereich der Maschine gestaut.

Vergewissern Sie sich, dass das Netzkabel mit der Steckdose verbunden ist.

Legen Sie die Matte so ein, dass sie sich unter den Transportrollen auf der linken und rechten Seite des Zuführschlitzes befindet.

Führen Sie die Matte leicht in den Zuführschlitz ein und drücken Sie dann die „Transporttaste“.

Stellen Sie die Position der Transportrollen richtig ein.

Reinigen Sie die Punktmarkierungen auf der Matte und den umgebenden Bereich.

Achten Sie beim Anbringen des Materials oder Klebeband darauf, dass es sich im Klebebereich der Matte befindet.

Legen Sie die Matte so ein, dass die Seite mit dem angebrachten Material nach oben zeigt.

Führen Sie die Matte richtig herum ein. Seite 26 Reinigen Sie das Scannerglas im Inneren

der Maschine. Tauschen Sie die Matte gegen eine

Matte aus, die speziell für diese Maschine vorgesehen wurde.

Drücken Sie die „Transporttaste“, um die Matte auszugeben, und legen Sie sie erneut gerade ein.

Tauschen Sie die Matte durch eine neue aus.

Ziehen Sie das hintere Fach heraus.

Stellen Sie die Position der Transportrollen richtig ein.

Achten Sie beim Anbringen des Materials darauf, dass es im Klebebereich der Matte bleibt.

Tauschen Sie die Matte durch eine neue aus.

Halten Sie die „Transporttaste“ gedrückt, während die Matte eingeführt wird, um sie auszugeben. Wenn die Matte nicht ausgegeben wird, schalten Sie die Maschine aus und ziehen Sie die Matte vorsichtig heraus.

Seite 8

Seite 26

Seite 94

Seite 89

Seite 16

Seite 26

Seite 91

—

Seite 26 Seite 27

Seite 87

Seite 7 Seite 9

Seite 94

Seite 16

Seite 87

Seite 27

Symptom Mögliche Ursachen (oder Folgen) Lösungen Referenz

Wenn die Matte eingelegt wird, löst sich das angebrachte Material.

Papier-/Stoffstau

Symptom Mögliche Ursachen (oder Folgen) Lösungen Referenz

Die Matte lässt sich nicht transportieren.

Die Matte oder das Material verfängt sich beim Einlegen der Matte in der Transportrolle.

Die Matte oder das Material verfängt sich beim Schneiden/ Zeichnen/Scannen in der Transportrolle.

Die Matte wird schief eingezogen und wird beim Schneiden/ Zeichnen/Scannen nicht transportiert.

Das Material, das geschnitten oder auf dem gezeichnet werden soll, oder die einzuscannende Vorlage löst sich beim Schneiden/Zeichnen/ Scannen ab.

Die Matte ist nicht waagerecht durch das Gewicht des Materials.

Die Klebekraft der Matte hat nachgelassen.

Es gibt ein Hindernis am Schlitz auf der Rückseite der Maschine.

Die Oberfläche, auf der die Maschine aufgestellt wurde, ist uneben.

Die Klebekraft der Matte hat nachgelassen oder das Material ist nicht fest.

Das Material ragt über den Klebebereich der Matte hinaus.

Die Stärke des Materials übersteigt das erlaubte Maximum.

- Die Klebekraft der Matte hat nachgelassen oder das Material ist nicht fest.

- Das Material ragt über den Klebebereich der Matte hinaus.

- Das hintere Fach ist nicht herausgezogen.

Halten Sie die Matte mit Ihren Händen beim Einlegen waagerecht.

Tauschen Sie die Matte durch eine neue aus.

Halten Sie ausreichenden Abstand am Schlitz auf der Rückseite der Maschine, sodass die Matte ausgegeben werden kann.

Stellen Sie die Maschine auf einer ebenen, waagerechten Fläche auf.

Drücken Sie die „Transporttaste“, um die Matte auszugeben, und tauschen Sie anschließend die Matte durch eine neue aus.

Drücken Sie die „Transporttaste“, um die Matte auszugeben, und bringen Sie anschließend das Material an und achten Sie dabei darauf, dass es sich im Klebebereich der Matte befindet.

Drücken Sie die „Transporttaste“, um die Matte auszugeben, stellen Sie den Scannerhebel hoch und führen Sie die Matte dann richtig ein.

Drücken Sie die „Transporttaste“, um die Matte auszugeben, und tauschen Sie anschließend das Material durch dünnes aus.

Drücken Sie die Taste „Pause/Stopp“, um die Funktion anzuhalten. Folgen Sie den Bildschirmanweisungen und drücken Sie die „Transporttaste“, um die Matte auszugeben. Wenn die Matte nicht ausgegeben wird, schalten Sie die Maschine aus, entfernen Sie den Halter und geben Sie die Matte dann manuell aus. Nachdem die Matte ausgegeben wurde, tauschen Sie sie durch eine neue aus oder bringen Sie das Material an und achten Sie dabei darauf, dass es sich im Klebebereich der Matte befindet. Ziehen Sie das hintere Fach heraus und führen Sie dann die Matte ein.

Seite 26

Seite 87

Seite 7

—

Seite 27 Seite 87

Seite 16 Seite 27

Seite 7 Seite 9

Seite 27

—

Seite 7

Seite 9 Seite 16 Seite 27 Seite 87

Schneiden

Symptom Mögliche Ursachen (oder Folgen) Lösungen Referenz

Das geschnittene Material verfängt sich an der Spitze des Schneidmessers.

Die Maschine hat angehalten, während eine Funktion ausgeführt wurde.

Staub oder Fusseln haben sich im Halter angesammelt.

Das Messer ist abgenutzt. Das geschnittene Material ist nicht

kompatibel mit der Maschine.

Aus Sicherheitsgründen stoppt die Maschine, wenn das Bedienfeld beim Schneiden berührt wird.

Reinigen Sie den Halter. Seite 89

Tauschen Sie das Messer durch ein neues aus. Tauschen Sie das Material durch eines

aus, das mit der Maschine kompatibel ist. Folgen Sie den Anweisungen in der

Meldung, die auf dem Bildschirm angezeigt wird. Berühren Sie die Schaltfläche „OK“, um den Wagen in seine Ausgangsposition zu verschieben. Legen Sie die Matte ein und führen Sie die Funktion erneut aus.

Seite 87

Seite 14

—

Symptom Mögliche Ursachen (oder Folgen) Lösungen Referenz

Nicht das gesamte zu schneidende Material wird geschnitten. Einige Bereiche bleiben ungeschnitten.

Die Matte weist Tiefschnitte ganz durch die Matte auf.

Das Material wird nicht sauber geschnitten.

Es wird kein für das zu schneidende Material geeignetes Messer verwendet.

Ist das Schneiden selbst bei einem über dem Erfordernis eingestellten höheren Schneiddruck nicht möglich, ist das Messer möglicherweise beschädigt.

Die Klebekraft der Matte hat nachgelassen oder das Material ist nicht fest.

Das Messer ist abgenutzt.

Das Material ist nicht kompatibel mit der Maschine.

Der Schneiddruck („Schneiddruck“) ist falsch.

Staub oder Fusseln haben sich im Halter angesammelt.

Der Abstand zwischen den angeordneten Mustern ist zu klein.

Das Material oder Klebeband ragt über den Klebebereich der Matte hinaus.

Stoff wurde ohne eine Folie zum Stoffschneiden geschnitten.

Der Stoff ist nicht fest an der Matte mit Klebefolie für Stoffschnitte auf ihrer Klebeseite angebracht.

Ein Aufbügelblatt für Stoffapplikationen ist nicht fest am Stoff angebracht.

Der Schneiddruck („Schneiddruck“) ist falsch.

Nach Verwendung einer Matte mit tiefen Einschnitten, die ganz durch die Matte hindurchgehen, hat die Maschinenoberfläche dort, wo das Messer nach unten zeigt (a) Schnittspuren.

Verwenden Sie ein für das zu schneidende Material geeignetes Messer.

Tauschen Sie das Messer durch ein neues aus.

Tauschen Sie die Matte durch eine neue aus.

Tauschen Sie das Messer durch ein neues aus.

Tauschen Sie das Material durch eines aus, das mit der Maschine kompatibel ist.

Passen Sie die Einstellung für „Schneiddruck“ im Einstellungsbildschirm an.

Reinigen Sie den Halter. Seite 89

Ordnen Sie die Muster mit ein wenig mehr Abstand neu an. Wählen Sie in der Einstellung „Musterabstand“ einen Wert von „3“ oder höher und ordnen Sie die Muster anschließend neu an oder führen Sie die Funktion für automatisches Layout durch.

Achten Sie beim Anbringen des Materials oder Klebeband darauf, dass es sich im Klebebereich der Matte befindet.

Bringen Sie eine Klebefolie für Stoffschnitte an der Matte an oder fixieren Sie ein Aufbügelblatt für Stoffapplikationen am Stoff, bevor der Stoff geschnitten wird.

Befestigen Sie den Stoff an der Matte, indem Sie mit dem Griff des enthaltenen Spatels über die Stoffoberfläche streichen.

Bügeln Sie das gesamte Aufbügelblatt, um es auf der linken Seite des Stoffs sicher zu befestigen.

Passen Sie die Einstellung für „Schneiddruck“ im Einstellungsbildschirm an.

Wenden Sie sich dann an den Händler, bei dem Sie die Maschine gekauft haben, oder an das nächstgelegene Kundenzentrum.

Seite 23

Seite 87

Seite 14

Seite 10 Seite 27

Seite 10 Seite 49

Seite 16

Seite 17 Seite 20

Seite 20

Seite 17

Seite 10 Seite 27

—

Brother SDX135 User's Guide

Specifications and Main Features

Frequently Asked Questions

User Manual

Nutzungshinweise

EINLEITUNG

WICHTIGER HINWEIS

WICHTIGE SICHERHEITSHINWEISE

In diesem Dokument verwendete Symbole

FUNKTIONEN

Muster („Muster“-Modus)

Scannen („Scannen“-Modus)

Daten mittels Wireless-Netzwerkverbindung übertragen

Kapitel 1 EINFÜHRUNG

TEILE UND FUNKTIONEN

Gerätebeschreibung - Vorderseite

Gerätebeschreibung - Rückseite

Gerätebeschreibung - Bedienfeld

Mitgeliefertes Zubehör

VOR DER VERWENDUNG

Entfernen der Transportverpackung

Ein-/Ausschalten der Maschine

Vorbereitung des Einlegens der Matte

Bedienung des Touchscreens

MASCHINENEINSTELLUNGEN

Einstellungsbildschirm

Autom. Abschalt.

ERSTE SCHRITTE

Die für das Material geeignete Matte auswählen

Referenztabelle für Matte/Material-Kombinationen

Anbringen des Materials auf der Matte

Messer/Material-Kombinationen

Testschnitt (Probeschnitt)

MUSTERSCHNEIDEN

Anleitung 1 - Schneiden von Mustern

Anleitung 2 - Schneiden fortgeschrittener Muster

MUSTERAUSWAHL

Auswählen eines einzelnen Musters

Auswählen mehrerer Muster

Kapitel 3 ERWEITERTE FUNKTIONEN

SCHNEID- UND BEARBEITUNGSFUNKTIONEN

Musterbearbeitungs-Funktionen

Mattenlayout-Bildschirm

Layoutbearbeitungs-Funktionen

Objektbearbeitungs-Bildschirm

Mustergruppen bilden/aufheben

Vorgang rückgängig machen

Ausrichten von Mustern

Funktionen für automatisches Layout

Scannen eines Hintergrundbildes

Buchstabeneingabe-Funktionen

SPEICHERFUNKTIONEN

Speichern

Daten abrufen

Aus CanvasWorkspace laden (über eine Wireless-Netzwerkverbindung)

Aus CanvasWorkspace laden (mittels USB-Kabel) (nur mit Windows kompatibel)

Importieren von Designs

Stickdaten zum Schneiden laden (nur kompatible Modelle)

Das Muster auf die Schneidmaschine laden

Erstellen von Applikationsdaten

Stickliniendaten erzeugen

ZEICHENFUNKTIONEN

Zeichnen

Um Zeichnungen herum schneiden

Kapitel 4 SCAN-FUNKTIONEN

SCANNEN ZUM SCHNEIDEN (Direktschnitt)

Anleitung 3 - Scannen und Schneiden

Fortgeschrittene Schneidfunktionen für „Direktschnitt“

ERSTELLEN VON SCHNEIDDATEN (Scan zu Schnittdaten)

Anleitung 4 - Erstellen von Schnittdaten

Einstellen der Bilderkennungsempfindlichkeit

EINSCANNEN VON BILDERN (Scan auf USB)

Hinweise zum Scannen

Anleitung 5 - Scannen auf USB

Wählen Sie den Bereich, der gespeichert werden soll.

Ein Bild an CanvasWorkspace übertragen

VERBRAUCHSMATERIALIEN

Austauschkriterien

Austauschen des Messers

PFLEGE UND WARTUNG
