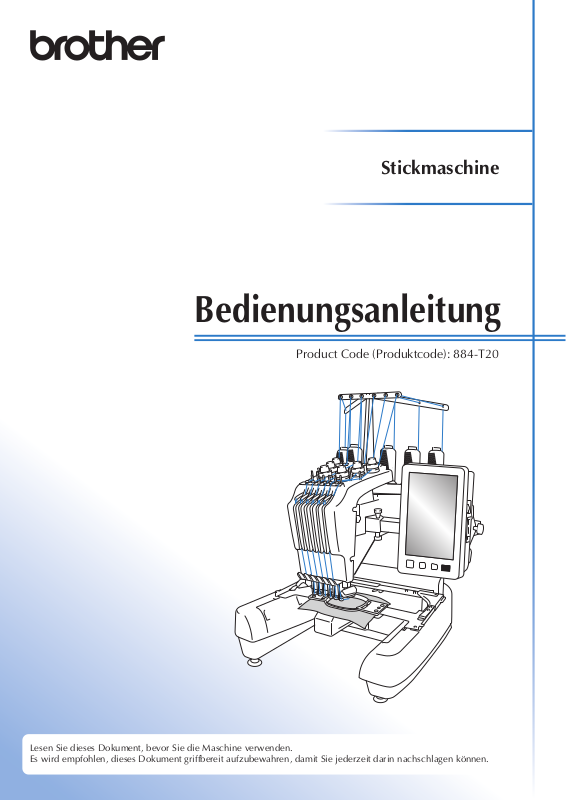

Stickmaschine
Bedienungsanleitung
Product Code (Produktcode): 884-T20
Lesen Sie dieses Dokument, bevor Sie die Maschine verwenden.
Es wird empfohlen, dieses Dokument griffbereit aufzubewahren, damit Sie jederzeit darin nachschlagen können.
Warenzeichen
IBM ist ein eingetragenes Warenzeichen oder ein Warenzeichen der International Business Machines Corporation.
Microsoft und Windows sind eingetragene Warenzeichen oder Warenzeichen der Microsoft Corporation.
Jedes Unternehmen, dessen Software in dieser Bedienungsanleitung erwähnt wird, hat eine seinen eigenen Programmen entsprechende Softwarelizenzvereinbarung.
Alle anderen, in dieser Bedienungsanleitung erwähnten Markenund Produktnamen sind Warenzeichen der jeweiligen Unternehmen. Kennzeichen wie ® und ™ werden im Text jedoch nicht detailliert erläutert.
Bemerkungen zur Open Source-Lizenzierung
Dieses Produkt enthält Open-Source-Software.
Um die Bemerkungen zur Open Source-Lizenzierung anzuzeigen, rufen Sie bitte die Handbuchauswahl für das Herunterladen auf der Modell-Homepage des Brother Solutions Center unter
„ http://s.brother/cpbac “ auf.
Einführung
Vielen Dank, dass Sie sich für diese Stickmaschine entschieden haben. Bevor Sie diese Maschine verwenden, lesen Sie den Abschnitt „WICHTIGE SICHERHEITSHINWEISE“ durch und anschließend diese Bedienungsanleitung, damit Sie ihre verschiedenen Funktionen richtig bedienen können.
Darüber hinaus sollten Sie diese Bedienungsanleitung nach dem Lesen so aufbewahren, dass Sie sie in Zukunft schnell griffbereit haben, wenn Sie etwas nachsehen wollen.
WICHTIGE SICHERHEITSHINWEISE
Bitte lesen Sie diese Sicherheitshinweise bevor Sie die Maschine in Betrieb nehmen.
GEFAHR - So verringern Sie die Stromschlaggefahr:
1Ziehen Sie immer den Netzstecker aus der Steckdose, nachdem Sie die Maschine benutzt haben, wenn Sie sie reinigen, Wartungsmaßnahmen wie in dieser Anleitung beschrieben durchführen oder wenn Sie die Maschine unbeaufsichtigt lassen.
WARNUNG - So verringern Sie die Gefahr von Verbrennungen, Bränden,
Stromschlägen oder Personenschäden:
2Immer den Netzstecker von der Steckdose trennen, wenn die Maschine geölt wird oder andere in der Bedienungsanleitung erwähnte Wartungsarbeiten durchgeführt werden.
•Um die Maschine vom Netz zu trennen, drehen Sie den Netzschalter der Maschine auf das Symbol „O“ und ziehen Sie dann den Netzstecker aus der Steckdose. Nicht am Netzkabel ziehen.
•Die Maschine direkt mit der Steckdose verbinden. Kein Verlängerungskabel verwenden.
•Immer die Maschine vom Netz trennen, wenn die Stromversorgung ausfällt.
3Elektrische Gefahren:
•Diese Maschine muss an eine Wechselstromquelle mit einem auf dem Typenschild angegebenen Nennwertbereich angeschlossen werden. Nicht an eine Gleichstromquelle oder einen Wechselrichter anschließen. Wenden Sie sich an einen qualifizierten Elektriker, wenn Sie bezüglich der Stromversorgung unsicher sind.
•Die Verwendung dieser Maschine ist nur in dem Land zugelassen, in dem sie gekauft wurde.
4Verwenden Sie die Maschine niemals, wenn das Stromkabel oder der Stecker beschädigt ist, wenn sie nicht ordnungsgemäß
funktioniert oder nachdem sie heruntergefallen, beschädigt oder ins Wasser gefallen ist. Für Inspektionen, Reparaturen und elektrische oder mechanische Einstellungen die Maschine zum nächsten Brother-Vertragshändler oder Kundendienst bringen.
•Um Stromschläge oder Brand zu vermeiden, keine beschädigten Netzstecker oder lockeren Steckdosen verwenden und darauf achten, dass der Netzstecker ganz und sicher eingesteckt ist.
•Sollte während des Betriebes oder außerhalb des Betriebes der Maschine irgendetwas Ungewöhnliches an der Maschine wahrnehmbar sein, z. B. Geruch, Wärmeentwicklung, Farbveränderung oder Verformung, die Maschine nicht weiterverwenden und den Netzstecker ziehen.
•Die Maschine beim Transportieren nur an den unteren gekennzeichneten Punkten anheben. Anderenfalls könnte die Maschine beschädigt werden oder herunterfallen, was zu Verletzungen führen kann.
•Plötzliche oder unachtsame Bewegungen beim Anheben der Maschine vermeiden, andernfalls können Verletzungen an Knie oder Rücken die Folge sein.
•Beim Transportieren der Maschine darauf achten, dass das Bedienfeld, die Fadenführungen oder andere Teile nicht berührt werden.
1
5Dies könnte zu Verletzungen führen.
•Immer den Arbeitsplatz sauber und aufgeräumt halten: Die Maschine niemals mit blockierten Belüftungsöffnungen betreiben. Die Belüftungsöffnungen der Maschine von Fusseln, Staub und Stoffresten freihalten.
•Keine Verlängerungskabel verwenden. Die Maschine direkt mit der Steckdose verbinden.
•Achten Sie darauf, dass keine Gegenstände in Öffnungen fallengelassen bzw. hineingesteckt werden.
•Die Hände von allen Öffnungen an der Stickmaschine fernhalten (z.B. im Stickarmbereich), da es sonst zu Verletzungen kommen kann.
•Nicht in Bereichen benutzen, in denen Aerosol-(Spray)-Produkte verwendet werden oder Sauerstoff verabreicht wird.
•Nicht in der Nähe von Wärmequellen wie z. B. Öfen oder Bügeleisen verwenden. Die Maschine, das Netzkabel oder der genähte Stoff könnten sich sonst entzünden und Feuer oder elektrischen Schlag verursachen.
•Nicht in der Nähe von offenem Feuer verwenden. Die Bewegung des Stickrahmens könnte dazu führen, dass der genähte Stoff Feuer fängt.
•Diese Nähmaschine nicht auf instabile Flächen, wie wackelige oder geneigte Tische, stellen. Die Maschine könnte herunterfallen und Verletzungen verursachen.
•Beim Anbringen/Abnehmen eines Stickrahmens oder anderer mitgelieferter Zubehörteile, oder bei der Wartung der Maschine darauf achten, dass Sie mit keinem Teil Ihres Körpers die Maschine berühren.
6Besondere Vorsicht ist beim Sticken angebracht:
•Immer aufmerksam auf die Nadel achten. Keine verbogenen oder abgebrochenen Nadeln verwenden.
•Keine sich bewegenden Teile berühren. Besondere Vorsicht ist im Bereich der Maschinennadel geboten.
•Während des Maschinenbetriebes die Hände vom Nadelstangenkasten und allen sich in dessen Nähe bewegenden Teilen fernhalten. Andernfalls können Verletzungen die Folge sein.
•Wenn Einstellungen im Nadelbereich durchgeführt werden, z. B. Auswechseln der Nadel, die Maschine durch Stellen des Netzschalters in die Position „O“ ausschalten.
•Keine beschädigte oder falsche Stichplatte verwenden. Dies kann zum Abbrechen der Nadel führen.
7Diese Maschine ist kein Spielzeug:
•Die Maschine auf keinen Fall unbeaufsichtigt lassen, wenn Kinder in der Nähe sind.
•Diese Maschine darf von Kindern oder geschwächten Personen nicht ohne Aufsicht benutzt werden.
•Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit der Maschine spielen.
•Die mitgelieferte Schere oder den Pfeiltrenner ausschließlich für den Zweck verwenden, für den sie vorgesehen sind. Außerdem beim Öffnen von Knopflöchern mit dem Pfeiltrenner die Hände oder Finger nicht im Schneideweg positionieren. Wenn der Pfeiltrenner ausrutscht, könnten Verletzungen die Folge sein.
•Die Plastikumhüllung, in der diese Maschine geliefert wird, außerhalb der Reichweite von Kindern aufbewahren oder so entsorgen, dass sie nicht in Kinderhände gelangt. Kindern nicht erlauben, mit der Hülle zu spielen. Erstickungsgefahr!
•Die Maschine nicht im Freien verwenden.
8Verlängerung der Nutzungsdauer:
•Diese Maschine an einem Ort aufbewahren, der vor direktem Sonnenlicht und hoher Luftfeuchtigkeit geschützt ist. Verwenden bzw. lagern Sie die Maschine nicht in der Nähe von Heizkörpern, Bügeleisen, Halogenlampen oder anderen heißen Gegenständen.
•Zum Reinigen der Maschine nur Neutralseife oder -reiniger verwenden. Benzin, Verdünner und Scheuerpulver könnten das Gehäuse und die Maschine beschädigen und sollten daher nie verwendet werden.
•Beim Austauschen oder Installieren von Baugruppen, Nadeln oder anderen Teilen grundsätzlich die Bedienungsanleitung lesen, um eine korrekte Installation sicherzustellen.
2
9Für Reparaturen und Einstellungen:
•Diese Maschine nicht zerlegen, reparieren oder in irgendeiner Weise verändern, andernfalls könnten Brand, Stromschläge oder Verletzungen die Folge sein.
•Wenn die Lampe beschädigt ist, muss sie durch einen Brother-Fachhändler ausgetauscht werden.
•Sollte eine Funktionsstörung auftreten oder eine spezielle Einstellung erforderlich sein, zuerst versuchen, mit Hilfe der Fehlertabelle im hinteren Teil dieser Bedienungsanleitung den Fehler selbst zu ermitteln und die entsprechenden Einstellungen vorzunehmen. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Brother-Vertragshändler.
Diese Maschine nur für den in der Bedienungsanleitung vorgesehenen Verwendungszweck benutzen. Das in dieser Bedienungsanleitung angegebene, vom Hersteller empfohlene Zubehör verwenden. Nur das mitgelieferte Schnittstellenkabel (USB-Kabel) verwenden.
Nur eine eigens für diese Maschine konzipierte Maus verwenden.
Änderungen am Inhalt dieser Bedienungsanleitung und den Produktspezifikationen vorbehalten. Weitere Produktinformationen und Aktualisierungen finden Sie auf unserer Website unter www.brother.com
HEBEN SIE DIESE ANWEISUNGEN BITTE GUT AUF
Diese Maschine ist nur für den Hausgebrauch vorgesehen.
FÜR BENUTZER IN LÄNDERN AUSSER IN CENELEC-LÄNDERN
Dieses Gerät darf nicht von Personen (Kinder eingeschlossen) verwendet werden, deren körperliche und geistige Fähigkeiten oder Sinneswahrnehmung beeinträchtigt sind, und nicht von Personen, denen Erfahrung und Kenntnisse fehlen, sofern Sie nicht durch eine verantwortliche Person in die Benutzung des Gerätes eingewiesen wurden und beaufsichtigt werden. Kinder niemals unbeaufsichtigt lassen und sicherstellen, dass sie nicht mit dem Gerät spielen.
FÜR BENUTZER IN CENELEC-LÄNDERN
Diese Maschine darf von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit mangelnden Kenntnissen und Erfahrungen nur dann verwendet werden, wenn diese beaufsichtigt werden oder eine Einweisung in den sicheren Gebrauch dieser Maschine erhalten haben und sie die damit verbundenen Risiken verstanden haben. Die Kinder dürfen mit dieser Maschine nicht spielen. Die Kinder dürfen die Reinigung und Wartungsarbeiten nur unter Aufsicht durchführen.
NUR FÜR ANWENDER IN GROSSBRITANNIEN,
IRLAND, MALTA UND ZYPERN
WICHTIG
•Falls die Steckersicherung ausgewechselt werden muss, eine von der ASTA gemäß BS 1362 genehmigte Sicherung mit dem -Kennzeichen und dem Stecker entsprechenden Nennstrom verwenden.
•Stets den Sicherungsdeckel wieder einsetzen. Niemals Stecker ohne Sicherungsdeckel verwenden.
•Wenn der mit diesem Gerät gelieferte Stecker nicht in die vorhandene Steckdose passt, wenden Sie sich an Ihren Brother-Vertragshandler, um den korrekten Stecker zu erhalten.
3
4
Lizenzvertrag
Die gelieferte Maschine enthält Daten, Software und/oder eine Dokumentation (kurz „INHALT“), die zu den Produkten der Brother Industries, Ltd. („BROTHER“) gehören. MIT DER VERWENDUNG DES INHALTS STIMMT DER KUNDE DEN BESTIMMUNGEN UND BEDINGUNGEN DIESES VERTRAGS ZU. BROTHER ist Eigentümer aller Rechte an dem in diesem Paket enthaltenen INHALT bzw. an den Kopien des INHALTS. Sie („KUNDE“) erhalten gemäß den Bestimmungen und Bedingungen dieses Vertrags eine Lizenz (nicht jedoch die Eigentumsrechte) für den INHALT.
Die Lizenz des KUNDEN umfasst folgende Rechte:
•Verwendung des INHALTS in Verbindung mit einer Stickmaschine zum Anfertigen von Stickereien.
•Verwendung des INHALTS in Verbindung mit einer Stickmaschine, die der KUNDE besitzt oder benutzt, sofern der INHALT nicht für mehr als eine Stickmaschine zur Zeit verwendet wird.
Sofern hier nicht anders angegeben, verpflichtet sich der KUNDE:
•Nicht mehr als eine Kopie des INHALTS für die Verwendung zur Verfügung zu stellen.
•Den INHALT weder zu vervielfältigen, zu ändern, zu veröffentlichen, zu verbreiten, zu verkaufen oder zu vermieten noch Unterlizenzen für den INHALT auszustellen oder ihn anderweitig Dritten zur Verfügung zu stellen.
•Die Medienkarte bzw. den INHALT weder zu verbreiten, zu vermieten, zu verleasen, zu verkaufen oder zu übertragen noch Unterlizenzen dafür auszustellen.
•Den INHALT weder zu dekompilieren, zu zerlegen oder anderweitig zurückzuentwickeln noch Dritte dabei zu unterstützen.
•Den INHALT oder Teile davon nicht für geschäftliche, kommerzielle oder industrielle Zwecke zu übersetzen, zu ändern oder anzupassen.
•Die durch Verwendung des INHALTS angefertigte STICKEREI nicht zu verkaufen oder anderweitig zu vertreiben, da der INHALT DAS URHEBERRECHT VON DRITTEN (NICHT BROTHER) UMFASST (Z.B. „©DISNEY“).
BROTHER behält sich alle Rechte, die dem KUNDEN hier nicht ausdrücklich gewährt wurden, vor.
Keine der Ausführungen in diesem Vertrag ist als Verzicht auf die gesetzlichen Rechte von BROTHER auszulegen. Dieser Vertrag unterliegt der Gesetzgebung von Japan.
Bitte richten Sie alle Anfragen bezüglich dieser Vereinbarung schriftlich per Standardpost an Brother Industries, Ltd., 1-1-1 Kawagishi, Mizuho-ku, Nagoya 467-8562, Japan, Attention: P&H company Sales and Marketing Dept.
5
Warnschilder
Diese Maschine ist mit den folgenden Warnschildern versehen.
Beachten Sie unbedingt die auf den Schildern beschriebenen Vorsichtsmaßnahmen.
1
2
Beschilderung
Bitte einmal am Tag vor dem Gebrauch einen Tropfen Öl auf den Greifer auftragen.
6
Maschinenaufbau und Leistungsmerkmale
Sechs-Nadel-Maschinenstickerei
Diese Maschine verfügt über sechs Nadeln, jede ist mit einer anderen Garnfarbe eingefädelt. Durch automatische Auswahl der entsprechenden Nadel für jede Farbe kann sie mehrfarbige Stickmuster sticken.
Der Mechanismus, der die Nadeln auf und ab bewegt, wird als Nadelstange bezeichnet. Die Nadelstangen befinden sich im Nadelstangenkasten. Die Nadelstangen sind von rechts nach links durchnummeriert: Nadelstange 1, Nadelstange 2, Nadelstange 3, Nadelstange 4, Nadelstange 5 und Nadelstange 6.
1 Nadelstange 1
2 Nadel 1
3 Nadelstangenkasten
Die Maschine ordnet jeder Nadel eine Garnfarbe automatisch zu. Für die Zuordnung der Garnfarbe stehen zwei Methoden zur Verfügung. Bei der automatischen Methode (werkseitig eingestellte Standardmethode) wird Nadeln, die bereits mit einer Garnfarbe eingefädelt sind, die im nächsten Muster verwendet wird, automatisch dieselbe Garnfarbe zugeordnet, basierend auf den Nadelstangen-Zuordnungen des vorherigen Musters. Auf diese Weise wird die die Anzahl der Garnrollenwechsel reduziert.
Für professionelles Sticken kann eine manuelle Farbfolge verwendet werden, um die Nadelstangen-Zuordnungen problemlos manuell festzulegen. Durch manuelle Auswahl von Garnfarbe und Nadelstangen-Kombinationen kann ein Menü erstellt werden, damit die NadelstangenZuordnungen auf den Garnfarbennummern basierend erfolgen kann. (Siehe „Auswählen/ Verwalten von Garnfarben für jede Nadelstange (Manuelle Farbfolge)“ auf Seite 108.)
Anmerkung
•Der Stickvorgang wird nicht unbedingt in der Reihenfolge der Nadelstangennummern durchgeführt.
Die den Nadelstangen zugeordneten Garnfarben werden auf dem Bildschirm aufgelistet. Fädeln Sie die Garnfarben wie angegeben in die Nadelstangen ein.
1
1Die in die Nadelstangen eingefädelten Garne werden wie hier dargestellt angezeigt.
Die Garnrollenstifte, Fadenspannungsknöpfe, Fadenhebel und Fadenwege, die beim Einfädeln des Oberfadens erwähnt werden, hängen von der jeweiligen Nadelstangennummer ab.
7
Zum Sticken können nicht alle sechs Nadeln gleichzeitig verwendet werden. Es wird immer nur eine Nadel zur Zeit in die Stickposition gebracht. Je nach Stickreihenfolge wird der Nadelstangenkasten nach links und rechts gefahren, so dass die jeweilige Nadelstange bzw. Nadel mit der gewünschten Farbe in die Stickposition gebracht werden kann.
1Nadel in Stickposition
Die Nadel wird über der Stichplattenöffnung 2 positioniert.
Beim Starten der Maschine wird der Stickfuß automatisch abgesenkt. Der Stickvorgang beginnt und es werden verschiedene Vorgänge durchgeführt. So wird z. B. beim Abschneiden der Faden aus dem Material gezogen, und die Garnfarben werden gewechselt (die zu verwendende Nadel bewegt sich in die Stickerei). Sobald der Stickvorgang beendet ist, hält die Maschine an. Wenn für das Muster sieben oder mehr Farben verwendet werden, hält die Maschine an, sobald ein Garnrollenwechsel erforderlich ist, und die entsprechenden Anweisungen werden auf dem Display angezeigt.
(Wenn jedoch „Manuelle Farbfolge“ auf „ON“ eingestellt ist, hält die Maschine nicht automatisch an, wenn ein Garnrollenwechsel erforderlich ist. Ausführliche Informationen finden Sie unter „Auswählen/Verwalten von Garnfarben für jede Nadelstange (Manuelle Farbfolge)“ auf Seite 108.)
Vergleich mit Ein-Nadel-
Maschinen
■Sticken von Stickmustern mit bis zu sechs Farben ohne Garnrollenwechsel
Bei Ein-Nadel-Maschinen muss bei jedem Garnfarbenwechsel die Garnrolle gewechselt und der Faden neu in die Maschine eingefädelt werden. Für Stickmuster mit bis zu sechs Farben ist es bei dieser Maschine nicht notwendig, die Garnrolle zu wechseln oder den Faden neu in die Maschine einzufädeln. Wenn insgesamt weniger als sechs Farben verwendet werden und mehr als sieben Garnfarbenwechsel erforderlich sind, kehrt die Maschine zu der Nadel zurück, die bereits verwendet wurde, und stickt dieselbe Farbe automatisch erneut.
■Verkürzung der Stickzeit durch automatischen Stickvorgang
Außer bei Mustern mit sieben oder mehr Farben arbeitet die Maschine nach dem Starten völlig automatisch: vom Absenken des Nähfußes bis zur Durchführung der angegebenen Vorgänge an den Startund Endpositionen und dem Wechseln der Garnfarben. Da die Maschine Garnfarben wechseln und Stickereien fertig stellen kann, verkürzt sich die Stickdauer.
■Automatisches Ziehen und Halten von Fadenenden an der Stoffunterseite zu Beginn und Ende des Stickvorgangs
Da die Maschine den Oberfaden zu Beginn einer Farbe automatisch unter den Stoff bzw. beim Abschneiden aus dem Stoff zieht, müssen Sie sich nicht weiter um das Ende des Oberfadens kümmern.
■Automatisches Bewegen des Stickrahmens in Stickposition
Bei Ein-Nadel-Maschinen wird das Stickmuster in den meisten Fällen im Rahmen zentriert, und der Stoff muss korrekt im Stickrahmen positioniert werden, wobei die Mitte der gewünschten Stickposition mit der Mitte des Stickrahmens übereinstimmen muss. Bei der 6-Nadel- Stickmaschine wird der Stickrahmen bewegt, um die Stickposition zu bestimmen. Das Muster kann somit leichter an einer beliebigen Stelle im Rahmen gestickt werden. Außerdem kann die Stickposition manuell frei bestimmt werden, nachdem der Stoff eingespannt und der Stickrahmen an der Maschine angebracht wurde – unabhängig davon, wie der Stoff im Stickrahmen positioniert ist.
8
Weitere Leistungsmerkmale
■ Großer 10,1-Zoll-LCD-Bildschirm
Das Gerät ist wie viele Tablets mit einem 10,1-Zoll großen LCD-Bildschirm ausgerüstet.
Die Farben eines Stickmusters können auf einem nahezu realistischen Bild in einer Vorschau betrachtet werden. Da es sich bei dem LCD um einen Touchscreen handelt, können die angezeigten Tasten zum Durchführen von Vorgängen bequem berührt werden.
■Link-(Verbindungs)-Funktion – für Ihr Stickgewerbe –
Sie können Stickmuster, die Sie mit einer Stickbearbeitungs-Software mit Link-(Verbindungs)- Funktion bearbeitet haben, wie beispielsweise PE-DESIGN NEXT /10 oder höher, von einem Computer aus an die Stickmaschine senden. Es können bis zu 4 Maschinen gleichzeitig an einen Computer angeschlossen werden. (Siehe „Stickmuster vom Computer an die Maschine senden (Link-(Verbindungs)-Funktion)“ auf
Seite 142.)
■Minimaler Garnrollenwechsel beim Sticken
Bevor Sie mit dem Sticken beginnen, berühren Sie die Taste zum Sortieren der Garnfarben (), um die Stickreihenfolge neu zu ordnen und die Garnfarben zu sortieren. Wenn Sie zum Beispiel nach dem einfachen nebeneinander Anordnen eines Wiederholungsmusters sticken, werden Sie die Garnrolle bei jedem Muster öfters wechseln müssen. Wenn Sie jedoch die Garnfarbensortierfunktion verwenden, wird die Garnfarbenreihenfolge so geordnet, dass eine Farbe nur einmal gestickt wird und Sie deshalb beim Sticken mit minimalen Garnrollenwechseln auskommen.
Die Garnfarbensortierfunktion kann nicht verwendet werden, wenn sich Muster überlappen.
9
■Benutzerfreundlicheres Bearbeiten von Mustern
Das Bearbeiten von Mustern, wie z. B. das Ändern aller Teile in derselben Garnfarbe in eine andere Farbe oder das Hinzufügen von Buchstaben bei der Eingabe von Text ist nun noch benutzerfreundlicher.
■ Stick-Fortschrittsbalken
Da Zahlen für Zeit und Stiche nicht immer ein klares Bild über die verbleibende Stickzeit liefern, zeigt Ihnen der neue Stick-Fortschrittsbalken jetzt auf einen Blick, wie weit die ganze Stickerei fortgeschritten ist.
■Auswahl der Bereichsfunktion aufheben
Da Sie bei einem Teil des Stickmusters oder einer bestimmten Farbe angeben können, dass es oder sie nicht gestickt werden soll, können Sie die gestickte Stickerei ohne Bearbeiten des Musters anordnen.
■ Sicherheitsmechanismus
Die Maschine ist mit einem Sperrmechanismus ausgestattet, um Verletzungen durch den versehentlichen Betrieb der Maschine zu vermeiden. Die Maschine kann erst nach dem Entsperren gestartet werden. Die Farbe der Start/ Stopp-Taste ändert sich, so dass Sie erkennen können, ob die Maschine gesperrt ist oder nicht.
Taste leuchtet rot |
Taste blinkt grün |
||||
|
|
|
|
|
|
|
|
|
|
|
|
Die Maschine ist |
Die Maschine kann |
gesperrt. |
gestartet werden. |
■Umfassende Auswahl von integrierten Garnfarbeninformationen
Da die Garnfarbeninformationen für die Garne verschiedener Hersteller abgerufen werden können, wird die Auswahl der geeigneten Garnfarbe erleichtert.
10
■Anzeige von realistischen Farben durch erweiterte Garnfarbenanzeige
Die Farben und Garnfarbennummern werden im Speicher der Maschine gespeichert. Aus dieser Garnfarbenbibliothek können Sie Farben auswählen, um Ihre eigene Garnfarbentabelle zu erstellen. Wenn die Musterfarben mit Hilfe dieser Tabelle geändert werden, kann das Muster ausschließlich mit den vorhandenen Garnfarben angezeigt werden. Außerdem kann das Stickmuster so angezeigt werden, wie es nach dem Sticken aussieht.
■Automatischer Nadeleinfädlermechanismus
Der automatische Nadeleinfädlermechanismus fädelt den Faden in jede Nadel ganz einfach ein. Darüber hinaus können Sie festlegen, dass das automatische Einfädeln der Nadel für bestimmte Nadelstangen deaktiviert werden soll.
■USB-Anschluss/SD-Kartenschacht standardmäßig
Wenn die Stickmaschine über das mitgelieferte USB-Kabel an einen Computer angeschlossen wird, können Muster zum/vom Computer übertragen werden. (Siehe „Speichern von Stickmustern im Computer“ auf Seite 136.)
Steht die Maschine für den Anschluss über ein USBKabel zu weit vom Computer entfernt, können Stickmuster auch durch vorübergehendes Speichern auf USB-Medien oder eine SD-Karte und anschließendes Einsetzen in die Maschine vom Computer übertragen werden. (Siehe „Speichern von Stickmustern auf USB-Medien/SD-Karte“ auf Seite 135.)
■Jederzeit eine gewählte Nadelstange bewegen oder einfädeln
Beim Auswählen, Bearbeiten oder Sticken eines Musters kann jede der Nadelstangen jederzeit zum Einfädeln oder Bewegen an die Stickposition ausgewählt werden.
Tippen Sie auf , um den Bildschirm zum Verschieben der Nadel aufzurufen und wählen Sie dann die Nummer der Nadelstange, die Sie verschieben oder einfädeln möchten. (Siehe „Bewegen und einfädeln einer gewählten Nadelstange“ auf Seite 55.)
11
Verfügbare Leistungsmerkmale
Motive mit einer maximalen Größe von 200 mm
(H) × 300 mm (B) (7-7/8 Zoll (H) × 11-3/4 Zoll (B)) können gestickt werden.
■Manuelle Farbfolge - Für eine professionelle Verwendung der Maschine
Für die Festlegung der mit dieser Maschine verwendeten Garnfarben, oder wenn Sie häufig DST-Dateien verwenden, empfiehlt sich die Verwendung der manuellen Farbfolge.
(Siehe „Auswählen/Verwalten von Garnfarben für jede Nadelstange (Manuelle Farbfolge)“ auf
Seite 108.)
■ Verschiedene integrierte Muster
Dank einer Vielzahl integrierter Buchstabenmuster, Stickmuster und Umrandungen können Sie gleich nach dem Kauf der Maschine mit dem Sticken beginnen.
■ Stickmusterbearbeitung
Buchstaben und Stickmuster können kombiniert werden, oder es kann eine Textanordnung festgelegt werden, um die Muster anzuordnen.
Außerdem kann die Maschine so eingestellt werden, dass dasselbe Muster wiederholt gestickt wird.
12
Gliederung der Bedienungsanleitung
Diese Bedienungsanleitung ist wie unten beschrieben gegliedert. Machen Sie sich vor der Verwendung der Maschine mit den Vorgängen vertraut, die in Kapitel 2 unter den entsprechenden Überschriften und Seitenzahlen aufgeführt sind. Darin werden die Grundfunktionen der Reihe nach beschrieben.
Vor Gebrauch lesen
Kapitel 1: Vorbereitungen
In diesem Kapitel werden das Aufstellen der Stickmaschine und die verschiedenen Vorbereitungen vor dem Sticken beschrieben.
Kapitel 2: Stick-Lernprogram
In diesem Kapitel werden die grundlegenden Vorgänge beim Sticken von Anfang an erklärt – vom Einschalten der Maschine über das Sticken eines Musters bis hin zum Fertigstellen des Musters. Befolgen Sie die Schritte des Lernprogramms, um sich mit dem Sticken von Mustern und der Bedienung dieser Stickmaschine vertraut zu machen.
Kapitel 3: Weitere grundlegende
Bedienungsabläufe
Dieses Kapitel enthält Erläuterungen zu Vorgängen, die in Kapitel 2 nicht behandelt werden, wie das Sticken eines Musters mit sieben oder mehr Farben und das Wechseln der Nadel.
Zusätzliche Informationen
Kapitel 4: Stickeinstellungen
Dieses Kapitel enthält Informationen zu den verschiedenen Stickeinstellungen, die das Bearbeiten von Mustern erleichtern.
Kapitel 5: Auswählen/Bearbeiten/Speichern von Mustern
Dieses Kapitel enthält Einzelheiten zum Auswählen, Bearbeiten und Speichern von Stickmustern.
Kapitel 6: Grundeinstellungen und Hilfefunktion
Dieses Kapitel enthält Informationen zur Verwendung der Taste „Einstellungen“ und der Maschinenfunktionstasten. Dazu gehören auch Einzelheiten zum Ändern der Grundeinstellungen der Stickmaschine und zum Anzeigen von Vorgängen auf dem LCD-Bildschirm.
Kapitel 7: Anhang
Dieses Kapitel enthält Erläuterungen zu verschiedenen Stickvorgängen, Hinweise zum Kreieren schöner Stickereien sowie Einzelheiten zu Wartungsverfahren und Korrekturmaßnahmen bei Problemen.
Suchen von Informationen
■Durchsuchen der Bedienungsanleitung
Nach Titeln
Überprüfen Sie die links angeführten Beschreibungen auf den Inhalt der einzelnen Kapitel, und schlagen Sie dann im Inhaltsverzeichnis nach.
Nach Schlagwörtern
Durchsuchen Sie den Index am Ende dieser Bedienungsanleitung. Suchen Sie nach dem gewünschten Schlagwort und schlagen Sie dann auf der angegebenen Seite nach.
Nach Bildschirmen
Die Beschreibung der Tasten und anderer Informationen, die auf den Hauptbildschirmen des Displays angezeigt werden, finden Sie in den Tabellen auf den Seiten 63 bis 72. Einzelheiten dazu finden Sie auf der angegebenen Seite.
Nach Betriebszuständen
Verschiedene mögliche Betriebszustände und die entsprechenden Funktionen werden auf Seite 73 beschrieben. Einzelheiten dazu finden Sie auf der angegebenen Seite.
■ Durchsuchen der Maschine
Diese Maschine ist mit einer Hilfefunktion ausgestattet.
Informationen zur Durchführung eines Vorgangs
Berühren Sie die Maschinenfunktionstaste und suchen Sie dann die gewünschten Informationen. (Siehe „Verwenden der Maschinenfunktionstaste“ auf Seite 187.)
13
Inhalt |
|
|
Einführung.................................................... |
1 |
|
WICHTIGE SICHERHEITSHINWEISE ........... |
1 |
|
Lizenzvertrag................................................ |
5 |
|
Warnschilder................................................ |
6 |
|
Maschinenaufbau und Leistungsmerkmale ... |
7 |
|
Sechs-Nadel-Maschinenstickerei ................................. |
7 |
|
Vergleich mit Ein-Nadel-Maschinen ............................ |
8 |
|
Weitere Leistungsmerkmale......................................... |
9 |
|
Verfügbare Leistungsmerkmale .................................. |
12 |
|
Gliederung der Bedienungsanleitung.......... |
13 |
|
Vor Gebrauch lesen................................................... |
13 |
|
Zusätzliche Informationen ......................................... |
13 |
|
Suchen von Informationen......................................... |
13 |
|
Kapitel1 |
VORBEREITUNGEN |
17 |
Bezeichnung der Maschinenteile und ihre |
|
|
Funktionen ................................................. |
17 |
|
Vorderansicht ............................................................ |
17 |
|
Rechte Seite/Rückansicht........................................... |
18 |
|
Bedienfeld ................................................................. |
18 |
|
Zubehör...................................................... |
|
19 |
Mitgeliefertes Zubehör............................................... |
19 |
|
In manchen Ländern oder Regionen mitgeliefertes |
|
|
Zubehör .................................................................... |
|
20 |
Optionales Zubehör ................................... |
21 |
|
Aufstellen der Maschine ............................. |
23 |
|
Vorsichtsmaßnahmen bei Aufstellung und |
|
|
Transport |
................................................................... |
23 |
Aufstellort.................................................................. |
23 |
|
Aufstellen der Maschine ............................................ |
24 |
|
Einstellen der Position des Bedienfeldes .................... |
25 |
|
Vorbereiten der Fadenführungseinheit ....................... |
26 |
|
Positionieren des Garnrollenständers......................... |
27 |
|
Anbringen des Stickrahmenhalters............................. |
28 |
|
Kapitel2 |
STICKLERNPROGRAMM |
29 |
Vorsichtsmaßnahmen beim Betrieb............ |
29 |
|
Vorsichtsmaßnahmen bei der Stromversorgung ......... |
29 |
|
Vorsichtsmaßnahmen beim Umgang mit Nadeln....... |
30 |
|
Überprüfen der Nadel ............................................... |
30 |
|
Vorsichtsmaßnahmen beim Umgang mit der Spule ... |
30 |
|
Empfehlungen für den Oberfaden.............................. |
31 |
|
Stoffempfehlungen..................................................... |
31 |
|
Bildschirmempfehlungen........................................... |
31 |
|
Grundlegende Bedienungsabläufe .............. |
32 |
|
1. Einsetzen der Spule ................................ |
33 |
|
Entfernen der Spulenkapsel........................................ |
33 |
|
Einsetzen der Spule ................................................... |
33 |
|
Einsetzen der Spulenkapsel........................................ |
34 |
|
2. Einschalten der Maschine ....................... |
35 |
|
Erstes Einrichten der Maschine .................................. |
36 |
|
Erläuterung der Bildschirmanzeigen .......................... |
36 |
|
Bildschirmübersicht................................................... |
37 |
|
3. Auswählen eines Stickmusters ................ |
38 |
|
Auswählen eines Stickmusters ................................... |
39 |
|
4. Bearbeiten des Stickmusters ................... |
40 |
|
5. Vorschaubild .......................................... |
41 |
|
Überprüfen des Vorschaubildes................................. |
41 |
6. Einspannen des Stoffes in den |
|
Stickrahmen ................................................ |
42 |
Einspannen des Stoffes in den Stickrahmen................ |
42 |
7. Anbringen des Stickrahmens an der |
|
Maschine..................................................... |
44 |
Anbringen des Stickrahmens...................................... |
45 |
Wechseln zum Stickeinstellungs-Bildschirm .............. |
46 |
8. Festlegen von Stickeinstellungen ............. |
46 |
9. Überprüfen des Stickbereichs ................. |
47 |
Überprüfung bei angehaltenem Stickrahmen ............. |
48 |
Wechseln zum Stickbildschirm.................................. |
48 |
10. Einfädeln des Oberfadens...................... |
48 |
Überprüfen der Nadelstangen und Garnfarben .......... |
48 |
Einfädeln des Oberfadens .......................................... |
50 |
Einfädeln des Fadens in die Nadel ............................. |
54 |
11. Sticken der Stickerei.............................. |
57 |
Starten des Stickvorgangs........................................... |
57 |
Anhalten des Stickvorgangs ....................................... |
59 |
12. Entfernen von Stickrahmen und Stoff .... |
60 |
Entfernen des Stickrahmens ....................................... |
60 |
Entfernen des Stoffes.................................................. |
61 |
13. Ausschalten der Maschine..................... |
61 |
Bildschirmkurzanleitung ............................. |
63 |
Tastenanzeigen.......................................................... |
63 |
Der Bildschirm für die Musterauswahl....................... |
64 |
Der Muster-Bildschirm .............................................. |
65 |
Der Musterbearbeitungs-Bildschirm........................... |
66 |
Der Stickeinstellungs-Bildschirm ............................... |
68 |
Der Stickbildschirm ................................................... |
71 |
Bei Fragen hilft Ihnen dies vielleicht |
|
weiter.......................................................... |
73 |
Technische Begriffe: .................................................. |
73 |
Muster: ...................................................................... |
73 |
Sticken: ..................................................................... |
73 |
Nützliche Funktionen für externe Verbindungen ....... |
74 |
Bedienung der USB-Maus.......................................... |
76 |
Kapitel3 WEITERE GRUNDLEGENDE |
|
BEDIENUNGSABLÄUFE |
79 |
Wechseln der Nadel.................................... |
79 |
Auswechseln der Nadel............................................. |
79 |
Richtige Verwendung der Stickrahmen ....... |
80 |
Stickrahmenhalter...................................................... |
80 |
Schwierigkeiten beim Auswechseln des |
|
Stickrahmens ............................................................. |
81 |
Stickrahmentypen/Stickrahmenhaltertypen und ihre |
|
Verwendung.............................................................. |
82 |
Anbringen von Aufbügelvlies |
|
(Unterlegmaterial) am Stoff......................... |
84 |
Einspannen des Stoffes ................................ |
85 |
Einspannen des Stoffes in den extragroßen bzw. |
|
großen Stickrahmen................................................... |
85 |
Verwenden der Stickschablone.................................. |
86 |
Große/kleine Stoffteile ............................................... |
86 |
Positionieren und Bewegen des |
|
Stickrahmens............................................... |
88 |
Ändern der Stickposition............................. |
89 |
Einstellen des Winkels ............................................... |
91 |
14
Umschalten der Garnfarben im |
|
|
Bildschirm................................................... |
93 |
|
Sticken von Mustern mit sieben oder mehr |
|
|
Farben......................................................... |
|
94 |
Überprüfen, ob Garnrollenwechsel erforderlich |
|
|
sind .......................................................................... |
|
94 |
Wechseln der Garnrollen bei Mustern mit |
|
|
mindestens sieben Farben ........................... |
95 |
|
Die Garnrollenwechsel-Meldung.............................. |
95 |
|
Einfaches Wechseln der Garnrollen .......................... |
96 |
|
Wenn der Faden reißt oder der Unterfaden |
||
beim Sticken zu Ende geht .......................... |
97 |
|
Wenn der Oberfaden reißt ........................................ |
97 |
|
Wenn der Unterfaden reißt oder zu Ende geht .......... |
98 |
|
Sticken ab Beginn oder Mitte des |
|
|
Musters ....................................................... |
|
99 |
Fortsetzen des Stickvorgangs nach dem |
|
|
Ausschalten der Maschine ........................ |
101 |
|
Einstellen der Fadenspannung für |
|
|
Unterund Oberfaden .............................. |
102 |
|
Einstellen der Unterfadenspannung......................... |
102 |
|
Einstellen der Oberfadenspannung ......................... |
103 |
|
Kapitel4 |
STICKEINSTELLUNGEN |
105 |
Stickvorbereitung mit Heftstich ................ |
105 |
|
Anfertigen von Applikationen ................... |
106 |
|
Erstellen von Applikationen .................................... |
106 |
|
Auswählen/Verwalten von Garnfarben für |
|
|
jede Nadelstange (Manuelle Farbfolge)..... |
108 |
|
Verwendung der manuellen Farbfolge .................... |
108 |
|
Festlegen der manuellen Farbfolge.......................... |
109 |
|
Verwenden der manuellen Farbfolge ...................... |
109 |
|
Vorsichtsmaßnahmen bei der manuellen |
|
|
Farbfolge |
................................................................ |
110 |
Auswahl der Bereichseinstellung |
|
|
aufheben................................................... |
110 |
|
Nähen einer bestimmten Garnfarbe überspringen ... |
110 |
|
„Auswahl der Bereichseinstellung aufheben“ |
|
|
verwerfen ............................................................... |
111 |
|
Automatische Steppsticheinstellung.......... |
112 |
|
Einstellen der Start-/Endposition............... |
113 |
|
Wiederholtes Sticken eines Musters entlang einer |
|
|
Diagonalen............................................................. |
114 |
|
Sticken von verbundenen Buchstaben .................... |
115 |
|
Einstellen der maximalen |
|
|
Stickgeschwindigkeit................................. |
116 |
|
Einstellen der Maschine auf automatisches |
|
|
Anhalten beim Farbenwechsel .................. |
117 |
|
Anhalten der Maschine beim nächsten |
|
|
Farbenwechsel........................................................ |
117 |
|
Festlegen von Anhaltepunkten vor dem Sticken ...... |
118 |
|
Temporäre Nadelstangeneinstellung......... |
119 |
|
Ununterbrochenes Sticken (einfarbig) ..................... |
119 |
|
Reservierte Nadelstangenund |
|
|
Stickgeschwindigkeitseinstellungen .......... |
120 |
|
Kapitel5 |
AUSWÄHLEN/BEARBEITEN/ |
|
|
SPEICHERN VON MUSTERN |
123 |
Verwenden der Speicherfunktion ............. |
123 |
|
Vorsichtsmaßnahmen bei der Verwendung von |
|
|
Stickdaten............................................................... |
123 |
Über USB-Medien .................................................. |
124 |
Auswählen eines Stickmusters .................. |
124 |
Allgemeine Musterauswahl ..................................... |
124 |
Stickmuster ............................................................. |
125 |
Umrandungen......................................................... |
126 |
Nutzstich-Stickmuster/Muster für große |
|
Knopflöcher ............................................................ |
127 |
Monogramme und Umrandungen........................... |
127 |
Buchstabenmuster................................................... |
130 |
Dekor-Buchstabenmuster........................................ |
133 |
Speichern von Stickmustern im Speicher der |
|
Maschine ................................................................ |
135 |
Speichern von Stickmustern auf USB-Medien/ |
|
SD-Karte ................................................................. |
135 |
Speichern von Stickmustern im Computer............... |
136 |
Laden von Stickmustern aus dem Speicher der |
|
Maschine ................................................................ |
137 |
Laden von USB-Medien/SD-Karte ........................... |
138 |
Laden vom Computer ............................................. |
139 |
Speichern von Stickmustern von beliebigen |
|
Speicherquellen auf andere Speicher ...................... |
141 |
Stickmuster vom Computer an die Maschine |
|
senden (Link-(Verbindungs)-Funktion)...... |
142 |
Funktionen, die mit der Link (Verbindung)-Funktion |
|
zur Verfügung stehen .............................................. |
142 |
Sticken mit der Link (Verbindung)-Funktion ............ |
143 |
Deaktivierung der Link (Verbindung)-Funktion........ |
145 |
Bearbeiten des Stickmusters |
|
(Musterbearbeitungs-Bildschirm).............. |
146 |
Vergrößern des Musterbildes im Bildschirm ............ |
146 |
Kombinieren von Mustern....................................... |
146 |
Auswählen des zu bearbeitenden Musters............... |
147 |
Gruppieren mehrerer ausgewählter Muster ............. |
148 |
Verschieben eines Musters...................................... |
148 |
Horizontales Spiegeln eines Musters ....................... |
149 |
Ändern der Größe eines Musters (normaler |
|
Größenänderungsmodus)........................................ |
150 |
Ändern der Mustergröße bei Erhaltung der |
|
gewünschten Fadendichte (Stichumrechner) ........... |
151 |
Drehen eines Musters ............................................. |
152 |
Ändern der Textanordnung von Zeichen................. |
153 |
Ändern des Zeichenabstands .................................. |
153 |
Kombinierte Buchstabenmuster trennen.................. |
154 |
Abschneiden der Fäden zwischen den einzelnen |
|
Zeichen .................................................................. |
155 |
Kombinieren von getrennten Buchstabenmustern ... |
155 |
Festlegen von mehrfarbigem Text............................ |
156 |
Ändern der Schriftart............................................... |
156 |
Ändern der Schriftart und Größe einzelner |
|
Buchstaben ............................................................. |
156 |
Ändern der Fadendichte (gilt nur für bestimmte |
|
Buchstabenmuster und Umrandungen) ................... |
157 |
Ändern der Farben des Musters............................... |
157 |
Mit der Funktion Color Shuffling (Zufällige |
|
Farbkombinationen) neue Farbschemen finden....... |
159 |
Sortieren der Garnfarben......................................... |
162 |
Entwerfen von wiederholten Mustern...................... |
162 |
Erzeugen einer benutzerdefinierten |
|
Garnfarbentabelle ................................................... |
167 |
Auswählen einer Farbe aus der benutzerdefinierten |
|
Garnfarbentabelle ................................................... |
169 |
Speichern und Laden der benutzerdefinierten |
|
Garnfarbentabelle mit USB-Medien ........................ |
170 |
Duplizieren eines Musters....................................... |
171 |
Löschen eines Musters ............................................ |
171 |
15
Bearbeiten des Stickmusters |
|
|
(Stickeinstellungs-Bildschirm)................... |
172 |
|
Drehen des gesamten Musters ................................. |
172 |
|
Bearbeiten eines Kombinationsmusters .... |
173 |
|
Kapitel6 |
GRUNDEINSTELLUNGEN UND |
|
|
HILFEFUNKTION |
177 |
Verwenden der Taste „Einstellungen“ ...... |
177 |
|
Der Einstellungsbildschirm ...................................... |
177 |
|
Ändern der Anzeigehilfslinien ................................. |
180 |
|
Ändern der Garnfarbeninformationen...................... |
182 |
|
Auswahl der Garnfarbeninformationen für |
|
|
„PES“-Formatdaten .................................................. |
183 |
|
Ändern der Hintergrundfarben für Stickmuster und |
|
|
Miniaturbilder ......................................................... |
183 |
|
Sprungstiche abschneiden / „DST“-Sprungcodes zum |
||
Abschneiden ........................................................... |
184 |
|
Löschen von Kurzstichen......................................... |
184 |
|
Festlegen der Fadenrestlänge ................................... |
185 |
|
Auswahlen des „Eco-Modus“ oder |
|
|
„Abschalt-Supportmodus“ ....................................... |
185 |
|
Ändern der Bildschirmschoner-Einstellungen........... |
186 |
|
Verwenden der |
|
|
Maschinenfunktionstaste .......................... |
187 |
|
Anzeige der Bedienungsanleitungen........................ |
187 |
|
Wiedergabe eines Lernprogramms........................... |
189 |
|
Wiedergabe von MPEG-4-Videos (MP4) .................. |
190 |
|
Kapitel7 |
ANHANG |
191 |
Sticken von Applikationen........................ |
191 |
|
Sticken von Applikationsmustern............................. |
191 |
|
Kreieren von Applikationen aus Umrandungen (1) ... |
192 |
|
Kreieren von Applikationen aus Umrandungen (2) ... |
193 |
|
Sticken von großen (aufgeteilten) |
|
|
Stickmustern............................................. |
195 |
|
Hilfreiche Tipps zur Bedienung der |
|
|
Maschine .................................................. |
197 |
|
Überprüfen der Fadenspannung von integrierten |
|
|
Mustern ................................................................... |
|
197 |
Sticken eines Musters nach einer Markierung auf dem |
||
Stoff......................................................................... |
|
199 |
Garnfarbentabelle.................................................... |
200 |
|
Tajimabzw. DST-Stickdatenfarben......................... |
200 |
|
Kreieren von Zierstickereien .................... |
201 |
|
Garne...................................................................... |
|
201 |
Unterlegmaterialien (Vliese) .................................... |
202 |
|
Rahmungsmethoden................................................ |
203 |
|
Kompatibilitätstabelle für Stoff/Unterlegmaterial ...... |
204 |
|
Verwenden der optionalen |
|
|
Aufspulvorrichtung................................... |
205 |
|
Vorsichtsmaßnahmen .............................................. |
205 |
|
Optionale Aufspulvorrichtung und Zubehör ............ |
205 |
|
Einrichten der Aufspulvorrichtung ........................... |
206 |
|
Anschließen des AC-Adapters.................................. |
206 |
|
Aufspulen des Unterfadens ...................................... |
207 |
|
Wartung |
................................................... |
210 |
Reinigen des Displays.............................................. |
210 |
|
Reinigen der Maschinenflächen............................... |
210 |
|
Reinigen des Greifers............................................... |
210 |
|
Reinigen des Bereichs um die Stichplatte................. |
211 |
|
Reinigen der Spulenkapsel....................................... |
212 |
|
Reinigen der Fadenwege des Oberfadens ................ |
213 |
|
Ölen der Maschine.................................................. |
214 |
|
Informationen zur Wartungsmeldung ...................... |
216 |
Fehlerdiagnose .......................................... |
216 |
On-Screen-Fehlersuche ........................................... |
216 |
Fehlerdiagnose ........................................................ |
217 |
Fehlermeldungen..................................................... |
223 |
Wenn die Maschine auf die Berührung einer Taste |
|
nicht reagiert ........................................................... |
230 |
Spezifikationen.......................................... |
231 |
Technische Daten der Stickmaschine ...................... |
231 |
Aktualisieren der Maschinensoftware ....... |
231 |
Vorgehensweise zur Aktualisierung ......................... |
231 |
Index ......................................................... |
233 |
16
Kapitel 1 VORBEREITUNGEN
Überprüfen Sie nach dem Auspacken der Maschine anhand von „Zubehör“ auf Seite 19, ob der Lieferumfang vollständig ist. Nachdem Sie sichergestellt haben, dass alle Zubehörteile vorhanden sind, kann die Stickmaschine aufgestellt werden.
Das Aufstellen der Maschine und die verschiedenen Vorbereitungen vor dem Sticken werden in diesem Kapitel beschrieben.
Bezeichnung der Maschinenteile und ihre Funktionen
Nachfolgend werden die verschiedenen Teile der Stickmaschine und ihre Funktion beschrieben. Bevor Sie die Stickmaschine verwenden, lesen Sie bitte diese Beschreibungen sorgfältig durch, um sich mit den Bezeichnungen der Maschinenteile vertraut zu machen.
Vorderansicht
1Fadenspannungsknöpfe
Zur Einstellung der Fadenspannung.
2Nadelstangenkasten
Bewegt sich nach links und rechts, um die Nadel in Stickposition zu bringen.
3 Untere Fadenführung
4Stickarm
Bringen Sie den Stickrahmen am Stickarm an. Wenn die Maschine eingeschaltet wird oder stickt, bewegt sich der Stickarm vor und zurück sowie nach links und rechts.
5Greiferabdeckung/Greifer
Öffnen Sie die Greiferabdeckung, und setzen Sie die Spulenkapsel in den Greifer ein.
6Füße
An den Füßen können Sie die Höhe der Beine einstellen.
7Nählicht
Die Helligkeit des Nählichts kann im Einstellungsbildschirm eingestellt werden. Siehe Seite 178.
8 Bedienfeld
9Garnrollenständer
Der Garnrollenständer kann 6 Garnrollen zum Sticken aufnehmen.
0 Fadenführungshalterung A Fadenführung
B Fadenvorspannungsknopf für die Oberfadenführung
C Fadenführungsstifte
D Mittelfadenführung
17
Rechte Seite/Rückansicht
Unterseite
1Halter für den Touch Pen
Bewahren Sie den Touch Pen in dem dafür vorgesehenen Halter auf, wenn Sie ihn nicht benutzen.
2SD-Kartenschacht
Setzen Sie eine SD-Karte in den SD-Kartenschacht ein, um Stickmusterdaten zu importieren/exportieren.
3USB-Anschluss für Medien
Um Stickmuster an USB-Medien zu senden oder von diesen zu empfangen, stecken Sie das USB-Medium direkt in den USBAnschluss ein.
4USB-Anschluss für Computer
Um Stickmuster zwischen einem Computer und der Maschine zu importieren/exportieren, stecken Sie das USB-Kabel in den USB-Anschluss ein.
5Netzschalter
Mit dem Netzschalter schalten Sie die Maschine EIN (I) und AUS ({).
Schalten Sie die Maschine nicht gleich nach dem Ausschalten wieder ein. Es wird empfohlen, vor dem erneuten Einschalten 5 Sekunden zu warten.
6Netzstecker
Stecken Sie den Gerätestecker des Netzkabels in die Netzbuchse an der Maschine.
7 Belüftungsschlitze
8Handrad
Drehen Sie das Handrad, um die Nadel nach oben und unten zu bewegen. Achten Sie darauf, das Handrad in Richtung LCDFeld (gegen den Uhrzeigersinn) zu drehen.
Bedienfeld
1Start/Stopp-Taste
Drücken Sie die Start/Stopp-Taste, um die Maschine zu starten bzw. zu stoppen. Der Leuchtstatus und die Farbe der Taste ändern sich je nach Betriebszustand der Maschine.
Taste leuchtet rot |
: Maschine kann den Stickvorgang |
|
|
|
nicht starten |
Taste blinkt grün |
: Maschine kann den Stickvorgang |
|
|
|
starten |
Grünes Licht |
: |
Stickvorgang läuft |
Orange blinkend |
: Maschine kann den Faden |
|
|
|
abschneiden |
Aus |
: |
Maschine ist ausgeschaltet |
2Fadenabschneidetaste
Drücken Sie die Fadenabschneidetaste, um den Oberund Unterfaden abzuschneiden.
3Automatische Nadeleinfädlertaste
Drücken Sie die Taste „Automatisches Einfädeln“, um den Faden in die Nadel einzufädeln.
4 Lautsprecher
5Display (Berührungsbildschirm)
Berühren Sie die Tasten auf dem Bildschirm, um Muster auszuwählen und zu bearbeiten und verschiedene Informationen zu bestätigen.
18
|
|
|
VORBEREITUNGEN |
|
Zubehör |
|
Teilebezeichnung |
|
|
12. |
Bestellnummer |
1 |
||
|
|
Kreuzschlitz-Schraubendreher |
||
Das unten aufgeführte Zubehör ist im |
|
|||
|
|
|||
Lieferumfang der Maschine enthalten. Achten Sie |
|
XC6543-051 |
||
darauf, nur das für diese Maschine konzipierte |
13. |
Standardschraubendreher |
|
|
Zubehör zu verwenden. |
|
|||
|
|
|||
Mitgeliefertes Zubehör |
|
X55468-051 |
|
|
14. |
Sechskantschraubendreher |
|
||
|
|
|
||
|
|
|
|
|
Überprüfen Sie nach dem Öffnen des Kartons, |
|
XC5159-051 |
|
|
dass das unten stehende Zubehör vorhanden ist |
|
|
||
|
|
|
||
(Änderungen vorbehalten). Wenn ein Teil fehlt |
15. |
Winkelschraubendreher |
|
|
oder beschädigt ist, wenden Sie sich an Ihren |
|
|
||
|
|
|
||
Brother-Vertragshändler. |
|
XC6545-051 |
|
|
|
|
|
|
|
|
Teilebezeichnung |
16. |
Scheibenförmiger Schraubendreher |
|
|
|
|
||
|
Bestellnummer |
|
|
|
1. |
Zubehörkoffer |
|
XC1074-051 |
|
|
17. |
|
|
|
|
|
Schraubenschlüssel 13 mm × 10 mm |
|
|
|
XC6482-051 |
|
|
|
|
|
|
|
|
2. |
Nadelsatz × 2 |
|
XC6159-051 |
|
|
18. |
|
|
|
|
|
Ölflasche |
|
|
|
XC6469-001 |
|
|
|
|
|
|
|
|
3. |
|
|
XZ0206-051 |
|
Vorgewickelte Spulen × 6 |
|
XG3677-001 (für Europa und Türkei) |
|
|
|
19. |
|
|
|
|
|
Reinigungspinsel |
|
|
|
XC6368-051 |
|
|
|
|
|
|
|
|
4. |
Spulennetz × 6 |
|
X59476-051 |
|
|
20. |
|
|
|
|
|
Gewicht (L) |
|
|
|
S34455-000 |
|
|
|
|
|
|
|
|
5. |
Nahttrenner |
|
XC5974-151 |
|
|
21. |
|
|
|
|
|
Garnrollenfilz × 6 |
|
|
|
XF4967-001 |
|
|
|
|
|
|
|
|
6. |
Schere |
|
XC7134-051 |
|
|
22. |
|
|
|
|
|
Garnrollenkappe × 6 |
|
|
|
XF2052-001 |
|
|
|
|
|
|
|
|
7. |
Pinzette |
|
130012-054 |
|
|
|
|
|
|
|
XC6542-051 |
23. |
USB-Kabel |
|
|
|
|
||
|
|
|
|
|
8. |
Berührungsstift |
|
XD1851-051 |
|
|
|
|
||
|
|
24. |
Stickrahmen (extragroß) |
|
|
XA9940-051 |
|
200 mm (H) × 300 mm (B) |
|
9. |
|
|
(7-7/8 Zoll (H) × 11-3/4 Zoll (B)) |
|
Nadelwechsel-Werkzeug (Nadeleinfädler) |
|
PRH300 (Amerika) |
|
|
|
|
|
||
|
|
|
PRH300: |
|
|
XF2212-001 |
|
XC6284-052 (Andere Länder) |
|
|
25. |
Stickrahmen (groß) |
|
|
10. |
|
|
||
Stichplatten-Distanzstück |
|
130 mm (H) × 180 mm (B) (5-1/8 Zoll (H) × |
|
|
|
|
7-1/8 Zoll (B)) |
|
|
|
|
|
|
|
|
XC6499-151 |
|
PRH180 (Amerika) |
|
|
|
PRH180: XC6285-052 (Andere Länder) |
|
|
11. |
Distanzstück (an der Maschine) |
|
|
|
|
|
|
|
|
|
XF1978-001 |
|
|
|
|
|
|
19 |
|
Teilebezeichnung
Bestellnummer
26.Stickrahmen (mittel)
100 mm (H) × 100 mm (B)
(4 Zoll (H) × 4 Zoll (B))
PRH100 (Amerika)
PRH100: XC6286-052 (Andere Länder)
27.Stickrahmen (klein)
40 mm (H) × 60 mm (B) (1-1/2 Zoll (H) ×
2-3/8 Zoll (B))
PRH60 (Amerika)
PRH60: XC6287-052 (Andere Länder)
28.Stickschablone (extragroß)
200 mm (H) × 300 mm (B) (7-7/8 Zoll (H) ×
11-3/4 Zoll (B))
XC5704-051
29.Stickschablone (groß)
130 mm (H) × 180 mm (B) (5-1/8 Zoll (H) ×
7-1/8 Zoll (B))
XC5721-051
30.Stickschablone (mittel) 100 mm (H) × 100 mm (B)
(4 Zoll (H) × 4 Zoll (B))
XC5759-051
31.Stickschablone (klein)
40 mm (H) × 60 mm (B) (1-1/2 Zoll (H) ×
2-3/8 Zoll (B))
XC5761-051
32.Stickrahmenhalter A
(mit weißer Eckabdeckung)
XF2222-001
33.Stickrahmenhalter B
(mit hellgrauer Eckabdeckung)
XF2223-001
34.Bedienungsanleitung
Diese Anleitung
35.
Stichwortregister
XG8272-001
36.
Stickmuster-Katalog
XG8276-001
37.
Netzkabel
Wenden Sie sich an Ihr Brother-Fachgeschäft.
38.
Spulenkapsel (an der Maschine)
XC7206-001
VORSICHT
•Verwenden Sie für diese Maschine ausschließlich das mitgelieferte Netzkabel. Die Verwendung eines anderen Netzkabels kann zu Beschädigungen führen.
Anmerkung
•Der mitgelieferte Touch Pen kann in der Touch-Pen-Halterung auf der Rückseite des Bedienfeldes aufbewahrt werden. Siehe Seite 18.
In manchen Ländern oder Regionen mitgeliefertes Zubehör
|
Teilebezeichnung |
|
Bestellnummer |
1. |
Stickmuster-Katalog |
|
|
|
XG8278-001 |
2. |
Aufspulvorrichtungssatz |
|
(Siehe Seite 205.) |
|
PRBW1 |
20
VORBEREITUNGEN
Optionales Zubehör
Folgendes optionales Zubehör kann separat erworben werden.
Teilebezeichnung
Bestellnummer
1.
Spezial-Kappenrahmensatz 2
PRCF3 (Amerika)
PRCF3:
XE2158-201 (Andere Länder)
2. |
Spezial Kappenrahmen 2 |
|
60 mm (H) × 130 mm (B) (2-3/8 Zoll |
|
(H) × 5-1/8 Zoll (B)) |
|
PRCFH3 (Amerika) |
|
PRCFH3: |
|
XE2162-001 (Andere Länder) |
3. |
Spezial-Kappenrahmen |
|
50 mm (H) × 130 mm (B) (2 Zoll (H) |
|
× 5-1/8 Zoll (B)) |
|
PRCFH2 (Amerika) |
|
PRCFH2: |
|
XC7610-052 (Andere Länder) |
4. |
Montagevorrichtung |
|
|
|
PRCFJ2 (Amerika) |
|
PRCFJ2: |
|
XC7611-052 (Andere Länder) |
5. |
Zylinderrahmensatz |
|
PRCL1 (Amerika)
PRCL1:
XE2166-001 (Andere Länder)
6. |
Zylinderrahmen |
|
80 mm (H) × 90 mm (B) (3 Zoll (H) × |
|
3-1/2 Zoll (B)) |
|
PRCLH1 (Amerika) |
|
PRCLH1: |
|
XE2170-001 (Andere Länder) |
7. |
Quiltrahmen |
|
200 mm × 200 mm |
|
(7-7/8 Zoll × 7-7/8 Zoll) |
|
PRPQF200 (Amerika) |
|
PRPQF200: |
|
XE8411-001 (Andere Länder) |
8. |
Randmuster-Stickrahmen |
|
100 mm (H) × 300 mm (B) |
|
(4 Zoll (H) × 11-3/4 Zoll (B)) |
|
PRPBF1 (Amerika) |
|
PRPBF1: |
|
XE8414-001 (Andere Länder) |
9. |
Rundrahmensatz |
|
|
|
PRPRFK1 (Amerika) |
|
PRPRFK1: |
|
XE8402-001 (Andere Länder) |
|
Teilebezeichnung |
|
|
Bestellnummer |
1 |
10. |
Runder Rahmen |
|
|
( 100 mm (4 Zoll)) |
|
|
PRPRF100 (Amerika) |
|
|
PRPRF100: |
|
|
XE8427-001 (Andere Länder) |
|
11. |
Runder Rahmen |
|
|
( 130 mm (5 Zoll)) |
|
|
PRPRF130 (Amerika) |
|
|
PRPRF130: |
|
|
XE8430-001 (Andere Länder) |
|
12. |
Runder Rahmen |
|
|
( 160 mm) (6 Zoll)) |
|
|
PRPRF160 (Amerika) |
|
|
PRPRF160: |
|
|
XE8433-001 (Andere Länder) |
|
13. |
Stickrahmenhalter C (mit |
|
|
dunkelgrauen Eckabdeckungen) |
|
|
PRPARMC (Amerika) |
|
|
PRPARMC: |
|
|
XE8436-001 (Andere Länder) |
|
14. |
Flachrahmen |
|
|
200 mm (H) × 300 mm (B) |
|
|
(7-7/8 Zoll (H) × 11-3/4 Zoll (B)) |
|
|
PRF300 (Amerika) |
|
|
PRF300: |
|
|
XE2086-001 (Andere Länder) |
|
15. |
Klemmrahmen S gerader Satz |
|
|
24 mm (H) × 45 mm (B) |
|
|
(7/8 Zoll (H) × 1-3/4 Zoll (B)) |
|
|
PRCLP45B (Amerika) |
|
|
PRCLP45B: XF2251-001 (Europa) |
|
|
PRCLP45B: XF2252-001 (Andere Länder) |
|
16. |
Klemmrahmen S L & R |
|
|
24 mm (H) × 45 mm (B) |
|
|
(7/8 Zoll (H) × 1-3/4 Zoll (B)) |
|
|
PRCLP45LR (Amerika) |
|
|
PRCLP45LR: XF2255-001 (Europa) |
|
|
PRCLP45LR: XF2256-001 (Andere Länder) |
|
17. |
Klemmrahmen S gerade |
|
|
24 mm (H) × 45 mm (B) |
|
|
(7/8 Zoll (H) × 1-3/4 Zoll (B)) |
|
|
PRCLP45S (Amerika) |
|
|
PRCLP45S: XF2269-001 (Europa) |
|
|
PRCLP45S: XF2268-001 (Andere Länder) |
|
18. |
Klemmrahmen S L & R Satz |
|
|
24 mm (H) × 45 mm (B) |
|
|
(7/8 Zoll (H) × 1-3/4 Zoll (B)) |
|
PRCLP45LRD (Amerika)
PRCLP45LRD: XF2270-001 (Europa)
PRCLP45LRD: XF2272-001 (Andere
Länder)
19. |
Klemmrahmen M Satz |
|
100 mm (H) × 100 mm (B) |
|
(4 Zoll (H) × 4 Zoll (B)) |
PRCLPM1 (Amerika)
PRCLP100B: 115D02E000B (Europa)
PRCLPM1AP: 115D02E700B (Andere
Länder)
21
|
Teilebezeichnung |
|
Bestellnummer |
20. |
Kompaktrahmensatz |
|
70: 41 mm (H) × 70 mm (B) |
|
(1-5/8 Zoll (H) × 2-3/4 Zoll (B)) |
|
50: 50 mm (H) × 50 mm (B) |
|
(2 Zoll (H) × 2 Zoll (B)) |
|
44: 38 mm (H) × 44 mm (B) |
|
(1-1/2 Zoll (H) × 1-3/4 Zoll (B)) |
|
Hochformat: |
|
33 mm (H) × 75 mm (B) |
|
(1-5/16 Zoll (H) × 2-15/16 Zoll (B)) |
|
PRHCK1 (Amerika) |
|
PRSFK1: 115D02E000A (Europa) |
|
PRHCK1AP: 115D02E700A (Andere |
|
Länder) |
21. |
Ärmelrahmen |
|
200 mm (H) × 70 mm (B) |
|
(7-7/8 Zoll (H) × 2-3/4 Zoll (B)) |
|
PRHSL200 (Amerika) |
|
PRHSL200: 115D02E000C (Europa) |
|
PRHSL200AP: 115D02E700C (Andere |
|
Länder) |
22. |
Magnetrahmensatz |
|
50 mm (H) × 50 mm (B) |
|
(2 Zoll (H) × 2 Zoll (B)) |
|
PRMHA50 (Amerika) |
|
PRMFA50: 115D02E000E (Europa) |
|
PRMFA50AP: 115D02E700E (Andere |
|
Länder) |
23. |
Magnetrahmen |
|
50 mm (H) × 50 mm (B) |
|
(2 Zoll (H) × 2 Zoll (B)) |
|
PRMH50 (Amerika) |
|
PRMF50: 115D02E000F (Europa) |
|
PRMF50AP: 115D02E700F (Andere |
|
Länder) |
24. |
Sticktabelle |
|
|
|
PRWT1 (Amerika) |
|
PRWT1: XE8417-001 (Andere Länder) |
25. |
Gestell |
|
|
|
PRNSTD2 (Amerika) |
|
VRPRNSTD: 115Z05E0005 (Europa) |
|
VRPRNSTD: 115Z05E7005 (Andere |
|
Länder) |
26. |
Metallspule |
|
|
|
100376-051 |
27. |
Gewicht (S) |
|
|
|
XC6631-051 |
28. |
USB-Maus |
|
|
|
XE5334-101 |
Hinweis
•Eine vollständige Liste des optionalen Zubehörs für Ihre Maschine erhalten Sie bei Ihrem nächsten Brother-Vertragshändler.
Anmerkung
•Benutzen Sie nur die für diese Maschine empfohlenen Zubehörteile.
•Alle Spezifikationen sind zum Zeitpunkt der Drucklegung korrekt angegeben. Beachten Sie bitte, dass manche Spezifikationen ohne Ankündigung geändert werden können.
22
VORBEREITUNGEN
Aufstellen der Maschine
Nachfolgend wird das Aufstellen der Maschine beschrieben. Wenn die Maschine nicht richtig aufgestellt wird, kann sie vibrieren oder laute Geräusche verursachen. Außerdem werden Stickarbeiten nicht richtig ausgeführt. Ein optionales Gestell ist ebenfalls erhältlich.
Vorsichtsmaßnahmen bei Aufstellung und Transport
VORSICHT
•Die Umgebungstemperatur sollte zwischen 5 °C (40 °F) und 40 °C (104 °F) liegen. Wenn die Maschine in einer zu kühlen oder zu
warmen Umgebung betrieben wird, kann es zu Funktionsstörungen kommen.
•Setzen Sie die Maschine nicht direktem Sonnenlicht aus, da es sonst zu Funktionsstörungen kommen kann.
•Stellen Sie die Maschine so auf einem Arbeitstisch auf, dass sie eben und stabil auf allen vier einstellbaren Füßen steht.
•Blockieren Sie nicht die Belüftungsschlitze auf der Rückseite und hinten an der Unterseite der Maschine, indem Sie etwas unter die Stickmaschine legen und lassen Sie keine Flusen oder Staub in die Belüftungsschlitze gelangen, andernfalls kann eine Überhitzung des Motors der Maschine auftreten, die zu einem Brand oder einer Beschädigung der Maschine führen kann.
•Die Maschine wiegt ca. 38 kg (84 lb). Sie sollte grundsätzlich von zwei Personen transportiert und aufgestellt werden.
•Achten Sie beim Transport darauf, die Maschine nur zu zweit und an den am Boden angebrachten gekennzeichneten Griffschlitzen anzuheben (1).
Andernfalls könnte die Maschine beschädigt werden oder herunterfallen, was zu Verletzungen führen kann.
•Bei Unwettern mit Blitzen sollte die Maschine grundsätzlich ausgeschaltet und der
|
Netzstecker gezogen werden. Blitze können zu |
1 |
|
Funktionsstörungen führen. |
|
• |
Stecken Sie den Netzstecker nicht ein, bevor |
|
|
die Maschine richtig aufgestellt ist. Andernfalls |
|
|
kann es zu Verletzungen kommen, wenn die |
|
|
Start-/Stopp-Taste versehentlich gedrückt wird |
|
|
und die Maschine zu sticken beginnt. |
|
• Tragen Sie beim Schmieren der Maschine eine |
|
|
|
Schutzbrille und Handschuhe, damit kein Öl |
|
|
oder Fett in die Augen oder an die Haut |
|
|
gelangen kann. Lassen Sie kein Öl oder Fett in |
|
|
Ihren Mund gelangen. Bewahren Sie Öl und |
|
|
Fett außer Reichweite von Kindern auf. |
|
• |
Beim Anbringen/Abnehmen eines |
|
|
Stickrahmens oder anderer mitgelieferter |
|
|
Zubehörteile, oder bei der Wartung der |
|
|
Maschine darauf achten, dass Sie mit keinem |
|
|
Teil Ihres Körpers die Maschine berühren. |
|
Aufstellort
Stellen Sie die Maschine an einem Ort auf, der die folgenden Anforderungen erfüllt.
•Maschine mindestens 50 mm (2 Zoll) von der Wand entfernt positionieren
•Ausreichend Platz um die Maschine lassen
•Keine Objekte im Bewegungsbereich des Stickrahmens platzieren
•Maschine in der Nähe einer Netzsteckdose aufstellen
•Ebene und stabile Fläche verwenden (z.B. einen Tisch oder ein Untergestell).
•Fläche mit ausreichender Tragkraft (ca. 38 kg (84 lb)) verwenden
•Freiraum um die Belüftungsschlitze auf der Rückseite und hinten an der Maschinenunterseite lassen
762 mm
(30 Zoll)
23
Mindestens 50 mm
(2 Zoll)
587 mm
(23 Zoll)
Mehr als 350 mm (13-3/4 Zoll)
Mehr als |
512 mm |
Mehr als |
|
250 mm |
250 mm |
||
(20-5/32 Zoll) |
|||
(9-1/32 Zoll) |
(9-1/32 Zoll) |
||
|
VORSICHT
•Um Funktionsstörungen oder Schäden zu vermeiden, stellen Sie die Maschine nicht an Orten mit den folgenden Umgebungsbedingungen auf.
•Unzureichender Platz
•Flüssigkeiten, z.B. Wasser (1)
•Direktes Sonnenlicht (2)
•Objekte innerhalb des Bewegungsbereichs des Stickrahmens (3)
•Extrem hohe oder niedrige Temperaturen. Die Betriebstemperatur sollte zwischen 5 °C (40 °F) und 40 °C (104 °F) betragen. (4)
•Extrem staubige Umgebung (5)
•Blockierte Belüftungsschlitze (6)
•Instabile Fläche (7)
•Anschluss an Verlängerungskabel oder Mehrfachsteckdosen (8)
2 |
1 |
5 |
|
6 |
|
|
|
|
3 |
|
7 |
|
|
8
4
Hinweis
•Zu Ihrer Sicherheit: Da die Maschine ca. 38 kg (84 lb) wiegt, stellen Sie sie nur auf einen ausreichend stabilen Tisch.
Aufstellen der Maschine
Stellen Sie die Gerätefüße beim Aufstellen so ein, dass die Maschine stabil steht.
aStellen Sie sicher, dass sämtliche Klebestreifen und alles Verpackungsmaterial von der Maschine entfernt wurden.
bAchten Sie beim Aufstellen der Maschine darauf, dass um sie herum ausreichend Platz vorhanden ist.
Mindestens 50 mm
(2 Zoll)
587 mm
(23 Zoll)
Mehr als 350 mm (13-3/4 Zoll)
Mehr als |
512 mm |
Mehr als |
|
250 mm |
250 mm |
||
(20-5/32 Zoll) |
|||
(9-1/32 Zoll) |
(9-1/32 Zoll) |
||
|
cStellen Sie die Gerätefüße so ein, dass die Maschine stabil steht.
Lösen Sie mit dem mitgelieferten Schraubenschlüssel die Sicherungsmutter an dem Gerätefuß, den Sie einstellen möchten.
1 Sicherungsmutter
2 Einstellbare Fußmutter
→ Der Fuß ist drehbar.
24
VORBEREITUNGEN
dDrehen Sie die einstellbare Fußmutter am Fuß mit dem mitgelieferten Schraubenschlüssel.
Wenn Sie die Mutter in Richtung 1 drehen, wird das Bein länger. Wenn Sie sie in Richtung 2 drehen, wird es kürzer.
1 Einstellbare Fußmutter
•Stellen Sie alle vier Beine so ein, dass die Maschine stabil und eben auf dem Tisch steht.
eNachdem Sie die Beine auf die gewünschte Länge eingestellt haben, ziehen Sie die Muttern mit dem mitgelieferten Schraubenschlüssel fest.
1 Sicherungsmutter
fDrücken Sie die Stickmaschine an jeder Ecke herunter, um zu überprüfen, ob sie stabil steht.
Ist dies nicht der Fall, führen Sie Schritt c bis e noch einmal aus, um die Beine neu einzustellen.
Einstellen der Position des |
1 |
Bedienfeldes |
|
Richten Sie das Bedienfeld in einer |
benutzerfreundlichen Position bzw. einem gut einsehbaren Winkel aus.
aLösen Sie die beiden Schrauben, um das Bedienfeld nach vorne zu bewegen.
1 Schrauben
bBringen Sie das Bedienfeld in eine benutzerfreundliche Position, und ziehen Sie die Schrauben fest.
cRichten Sie das Bedienfeld aus.
Lösen Sie die Schraube, richten Sie das Bedienfeld so aus, dass Sie es gut sehen können, und ziehen Sie die
Schraube wieder fest.
1 Schraube
25
dRichten Sie den Winkel des Bedienfelds aus.
Lösen Sie die beiden Schrauben hinter dem
Bedienfeld, stellen Sie den Winkel des Bedienfelds so ein, dass Sie es gut sehen können, und ziehen Sie die Schrauben wieder fest.
(Seitenansicht) |
(Draufsicht) |
1 Schrauben
Hinweis
•Verwenden Sie den mitgelieferten scheibenförmigen Schraubendreher zum Lösen und Festziehen der fünf Schrauben.
Vorbereiten der
Fadenführungseinheit
Heben Sie die Fadenführung an. Nehmen Sie den mitgelieferten Kreuzschlitz-Schraubendreher zur Hand.
aLösen Sie die Schrauben auf der linken Seite der Fadenführungseinheit mit dem Kreuzschlitz-Schraubendreher, damit die Halterung der Fadenführungseinheit angehoben werden kann.
Entfernen Sie die Schraube 1, und drehen Sie die Schraube 2 drei oder vier Umdrehungen, um sie zu lösen.
1 Entfernen Sie die Schraube.
2Drehen Sie die Schraube drei oder vier Umdrehungen, um sie zu lösen.
bHeben Sie die Fadenführung in Position und ziehen Sie links die Schraube 2 fest. Setzen Sie die Schraube 1 in die rechte Seite der
Halterung der Fadenführungseinheit und ziehen Sie sie fest.
1Setzen Sie die Schraube ein und ziehen Sie sie fest.
2 Schraube festziehen.
26
VORBEREITUNGEN
cLösen Sie die Schrauben auf der linken und rechten Seite der Fadenführungseinheit mit dem Kreuzschlitz-Schraubendreher und heben Sie die Fadenführung an, damit sie bündig ausgerichtet ist.
1 Lösen Sie die Schrauben.
dZiehen Sie die Schrauben auf der linken und rechten Seite der Fadenführungseinheit fest.
1 Schrauben festziehen.
Hinweis
•Wenn die Schrauben nicht weit genug gelöst werden, lässt sich die Halterung der Fadenführungseinheit und die Fadenführung möglicherweise nur schwer bewegen. Wenden Sie beim Bewegen der Halterung der Fadenführungseinheit und Fadenführung keine übermäßige Kraft an. Stellen Sie sicher, dass die Schrauben weit genug gelöst wurden, bevor Sie diese Teile bewegen.
•Vergewissern Sie sich, jede Schraube ausreichend festzuziehen, um die Halterung der Fadenführungseinheit und Fadenführung zu sichern.
Positionieren des |
1 |
Garnrollenständers |
|
Sichern Sie den Garnrollenständer in der |
Stickposition. Nehmen Sie den mitgelieferten scheibenförmigen Schraubendreher zur Hand.
aLösen Sie die Rändelschraube und öffnen Sie links und rechts den Garnrollenständer.
1 Schraube
2 Garnrollenständer
bWenn der Garnrollenständer vollständig aufgeklappt ist, ziehen Sie die Schraube fest.
→Sichern Sie den Garnrollenständer in der aufgeklappten Position.
27
Anbringen des
Stickrahmenhalters
Bringen Sie den Stickrahmenhalter am Stickarm an.
aVerwenden Sie den Stickrahmenhalter, der für den von Ihnen verwendeten Stickrahmen geeignet ist. (Siehe Seite 82.)
bLösen Sie die beiden Rändelschrauben am Stickrahmenhalter.
1 Schrauben
2 Eckabdeckungen
cRichten Sie die Löcher am Stickrahmenhalter gegen die Stifte an der Rahmenmontageplatte des Stickarms aus.
1 Stifte an der Rahmenmontageplatte
2 Löcher am Stickrahmenhalter
3 Eckabdeckungen
Anmerkung
•Die Eckabdeckungen der einzelnen Stickrahmenhalter sind in unterschiedlichen Farben gehalten.
Halter A: Weiße Eckabdeckungen Halter B: Hellgraue Eckabdeckungen Halter C: Dunkelgraue Eckabdeckungen (optional)
dSichern Sie den Stickrahmenhalter mit den beiden in Schritt b entfernten Rändelschrauben.
1 Schrauben
Hinweis
•Ziehen Sie die Rändelschrauben mit dem mitgelieferten, scheibenförmigen Schraubendreher fest.
•Diese Maschine wird mit zwei Typen von Stickrahmenhaltern geliefert. Stickrahmenhalter A wird mit den vier mitgelieferten Stickrahmen verwendet. (Weitere Hinweise finden Sie unter „Richtige Verwendung der Stickrahmen“ auf
Seite 80.)
Die Maschine ist nun fertig vorbereitet.
28
