Brother PR655 User Manual

Manual de instrucciones

Máquina de border

Product Code (Código de producto): 884-T09

Lea este documento y anexo del manual antes de utilizar la máquina. Recomendamos que tenga estos documentos a mano por si necesita consultarlos más adelante.

Marcas comerciales

®

Pro™ is a trademark of Datalight, Inc.

®

is a registered trademark of Datalight, Inc.

IMPORTANT:

READ BEFORE DOWNLOADING, COPYING, INSTALLING OR USING. By downloading, copying, installing or using the software you agree to this license. If you do not agree to this license, do not download, install, copy or use the software.

Intel License Agreement For Open Source Computer Vision Library

Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met:

• Redistribution’s of source code must retain the above copyright notice, this list of conditions and the following disclaimer.

• Redistribution’s in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution.

• The name of Intel Corporation may not be used to endorse or promote products derived from this software without specific prior written permission.

This software is provided by the copyright holders and contributors “as is” and any express or implied warranties, including, but not limited to, the implied warranties of merchantability and fitness for a particular purpose are disclaimed. In no event shall Intel or contributors be liable for any direct, indirect, incidental, special, exemplary, or consequential damages (including, but not limited to, procurement of substitute goods or services; loss of use, data, or profits; or business interruption) however caused and on any theory of liability, whether in contract, strict liability, or tort (including negligence or otherwise) arising in any way out of the use of this software, even if advised of the possibility of such damage.

All information provided related to future Intel products and plans is preliminary and subject to change at any time, without notice.

———————————————————————————————————————————————————————————————————————————————————

Introducción

Gracias por comprar esta máquina de bordar. Antes de utilizar la máquina, lea detenidamente las “INSTRUCCIONES DE SEGURIDAD IMPORTANTES” y, a continuación, lea bien este manual para obtener el funcionamiento correcto de las distintas funciones. Además, cuando haya terminado de leer este manual, guárdelo en un lugar donde pueda encontrarlo con facilidad para poder consultarlo en el futuro.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Lea estas instrucciones de seguridad antes de utilizar la máquina.

PELIGRO - Para reducir el riesgo de descarga eléctrica:

1Desconecte siempre la máquina de la toma de corriente inmediatamente después de su uso;

cuando vaya a limpiarla, cuando vaya a realizar cualquier tipo de ajuste de mantenimiento indicado en este manual o, si deja la máquina desatendida.

PRECAUCIÓN - Para reducir el riesgo de quemaduras,

incendio, descarga eléctrica o lesiones:

2

Desenchufe siempre la máquina de la toma de corriente cuando vaya a lubricarla, o cuando vaya a realizar cualquier tipo de ajuste de mantenimiento indicado en el manual de instrucciones.

• Para desenchufar la máquina, ajústela en la posición con el símbolo “O” para apagarla y, a

continuación, sujete el enchufe al sacarlo de la toma de corriente. No tire del cable.

• Enchufe la máquina directamente a la toma de corriente. No utilice un alargador.

• Desenchufe siempre la máquina si hay un corte del suministro eléctrico.

3Peligro de descarga eléctrica:

• Esta máquina debe conectarse a una fuente de alimentación de CA dentro del rango indicado

en la etiqueta de tensión nominal. No la conecte a una fuente de alimentación de CC ni a un inversor. Si no está seguro del tipo de fuente de alimentación del que dispone, póngase en contacto con un electricista cualificado.

• Este equipo puede utilizarse solamente en el país donde se haya adquirido.

4Nunca ponga la máquina en funcionamiento si el cable o el enchufe están dañados, si no

funciona correctamente, si se ha caído o ha sufrido averías, o si se ha derramado agua sobre ella. Lleve la máquina al distribuidor o centro de reparaciones autorizado más cercano para que sea examinada, reparada, o se realicen los ajustes eléctricos o mecánicos necesarios.

• Para evitar descargas eléctricas o incendios, no utilice un enchufe de alimentación dañado ni

una toma de corriente suelta, y asegúrese de que el enchufe de alimentación está totalmente insertado y sujeto.

• Si aprecia algo inusual mientras la máquina está guardada o en uso, como olores, calor,

decoloración o deformaciones, deje de utilizar la máquina inmediatamente y desenchufe el cable de alimentación.

Introducción 1

—————————————————————————————————————————————————————————————————————————————————

——

• Al transportar la máquina, asegúrese de levantarla desde las partes inferiores. Si se levanta la máquina desde cualquier otra parte, esta podría dañarse o caerse, lo que podría causar lesiones personales.

• Cuando levante la máquina, procure no realizar movimientos bruscos o sin cuidado, pues podría dañarse la espalda o las rodillas.

• Durante el transporte de la máquina, tenga cuidado de no tocar el panel de operaciones, las guías del hilo o cualquier otra pieza, ya que podría sufrir lesiones.

5Mantenga siempre limpia la zona de trabajo:

• Nunca utilice esta máquina si las aberturas de ventilación están bloqueadas. Mantenga las aberturas de ventilación libres de pelusa, polvo y trocitos de tela.

• No utilice alargadores. Enchufe la máquina directamente a la toma de corriente.

• Nunca deje que caigan objetos en ninguna de las aberturas ni inserte nada en las mismas.

• Mantenga los dedos alejados de las aberturas de la máquina y del carro, de lo contrario, podría sufrir daños.

• No la use en lugares donde se utilicen productos con aerosoles (spray), ni en sitios donde se esté administrando oxígeno.

• No utilice la máquina cerca de una fuente de calor, como una estufa o una plancha, pues dicha fuente podría prender fuego a la máquina, el cable de corriente o la prenda que está cosiendo, provocando un incendio o una descarga.

• No utilice esta máquina cerca de una llama. El movimiento del bastidor de bordado podría provocar que se incendiase la prenda que se está cosiendo.

• No coloque la máquina sobre una superficie inestable, como una mesa que se tambalee o esté inclinada, pues podría caerse y causar lesiones.

6Hay que tener especial cuidado al coser:

• Preste siempre especial atención a la aguja. No utilice agujas dobladas o dañadas.

• Mantenga los dedos alejados de todas las piezas en movimiento. Hay que tener especial cuidado con la zona de la aguja.

• Mientras la máquina está en funcionamiento, mantenga las manos alejadas del estuche de varillas y todas las piezas en movimiento próximas al mismo, ya que podría sufrir lesiones.

• Ajuste la máquina en la posición con el símbolo “O” para apagarla cuando vaya a hacer algún ajuste en la zona de la aguja, como cambiar la aguja.

• No utilice una placa de aguja dañada o equivocada, ya que la aguja podría romperse.

7Esta máquina no es un juguete:

• Deberá prestar especial atención cuando se utilice cerca de niños o sea utilizada por ellos.

• Esta máquina no ha sido diseñada para ser utilizada por niños o personas enfermas sin la supervisión de un adulto.

• Los niños pequeños deberán ser vigilados para asegurarse de que no juegan con la máquina.

• No utilice las tijeras o el abreojales que se suministran para otros fines distintos a los que están destinados. Asimismo, al abrir un ojal con el abreojales, no ponga las manos ni los dedos en la trayectoria del corte, pues el abreojales podría resbalar y provocar lesiones.

• La bolsa de plástico con que se suministra esta máquina debe mantenerse fuera del alcance de los niños o desecharse. Nunca permita que los niños jueguen con la bolsa debido al riesgo de asfixia.

• No la utilice en el exterior.

2

———————————————————————————————————————————————————————————————————————————————————

8Para un funcionamiento más duradero:

• Cuando guarde la máquina, evite exponerla directamente a la luz del sol y no la guarde en

sitios húmedos. No utilice o guarde la máquina cerca de una fuente de calor, plancha, lámpara halógena u otros objetos candentes.

• Utilice solamente detergentes o jabones neutros para limpiar la carcasa. El benceno, los

diluyentes y los polvos desengrasantes pueden dañar la carcasa y la máquina, por lo que nunca debe utilizarlos.

• Consulte siempre el manual de instrucciones cuando cambie o coloque cualquier pieza,

como la aguja, etc., para asegurarse de que la colocación es correcta.

9Para reparaciones o ajustes:

• No intente desmontar, reparar ni modificar esta máquina en modo alguno, ya que podrían

producirse incendios, descargas eléctricas o lesiones.

• Si la unidad de iluminación está dañada, tiene que ser reemplazada por un distribuidor

autorizado.

• En el caso de que se produzca una avería o se requiera algún ajuste, consulte primero la tabla

de solución de problemas al final del manual de instrucciones para inspeccionar y ajustar usted mismo la máquina. Si el problema continúa, póngase en contacto con su distribuidor autorizado de Brother más cercano.

Utilice esta máquina solamente para los fines descritos en el manual. Utilice los accesorios recomendados por el fabricante en este manual. Utilice sólo el cable de interfaz (cable USB) incluido en esta máquina. Utilice sólo un ratón diseñado específicamente para esta máquina. El contenido de este manual y las especificaciones de este producto están sujetos a cambios sin previo aviso. Para obtener información adicional del producto y actualizaciones, visite nuestro sitio Web en www.brother.com

CONSERVE ESTAS INSTRUCCIONES

Esta máquina de coser ha sido diseñada para el uso doméstico.

Este aparato no ha sido diseñado para ser utilizado por personas (niños incluidos) con alguna discapacidad física, sensorial o mental, ni por personas sin experiencia o conocimientos técnicos, a menos que hayan recibido supervisión o instrucciones relativas al uso del aparato por parte de una persona responsable de su seguridad. Los niños deberán ser vigilados para asegurarse de que no juegan con el aparato.

Este aparato puede ser utilizado por niños de a partir de 8 años de edad y por personas con capacidades físicas, sensoriales o mentales reducidas, o que carezcan de experiencia y conocimientos, siempre y cuando hayan recibido supervisión o instrucciones relativas al uso del aparato de modo seguro y comprendan los riesgos existentes. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento por parte del usuario no deberán ser realizados por niños sin la debida supervisión.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES 3

—————————————————————————————————————————————————————————————————————————————————

——

SÓLO PARA LOS USUARIOS DEL REINO

UNIDO, IRLANDA, MALTA Y CHIPRE

IMPORTANTE

• Si debe cambiar el fusible del enchufe, utilice un fusible homologado por ASTA para BS 1362,

es decir, que lleve la marca correspondiente a la marca en el enchufe.

• Vuelva a colocar siempre la tapa del fusible. No utilice nunca enchufes sin la tapa del fusible.

• Si la toma de corriente disponible no es adecuada para el enchufe de esta máquina, deberá ponerse en contacto con un distribuidor autorizado para obtener el cable correcto.

4

———————————————————————————————————————————————————————————————————————————————————

Comisión Federal de Comunicaciones (FCC) Declaración de

conformidad (sólo para EE. UU.)

Parte responsable: Brother International Corporation

200 Crossing Boulevard P.O. Box 6911 Bridgewater, NJ 08807-0911 USA TEL : (908) 704-1700

declara que el producto Nombre del producto: Máquina de bordar Brother Número del modelo: PR655

cumple con la Parte 15 de las reglas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no debe causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas interferencias que puedan causar un funcionamiento no deseado.

Este equipo ha sido probado y cumple con los límites para dispositivos digitales de Clase B, de conformidad con la Parte 15 de las reglas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias dañinas en una instalación residencial. Este equipo genera, utiliza y puede radiar energía de radio frecuencias, y si no se instala y utiliza de acuerdo a las instrucciones, puede causar interferencias dañinas en las comunicaciones por radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación particular. Si este equipo causa interferencias dañinas en la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el equipo, el usuario puede tratar de corregirlas mediante las siguientes medidas:

• Vuelva a orientar o colocar la antena receptora.

• Separe más el equipo del receptor.

• Conecte el equipo a una toma de corriente en un circuito diferente al que está conectado el

receptor.

• Para obtener ayuda, consulte al distribuidor o a un técnico de radio y televisión

especializado.

• Debe utilizarse el cable de interfaz incluido para asegurar el cumplimiento de los límites para

los dispositivos digitales de Clase B.

• Los cambios o modificaciones que Brother Industries, Ltd. no haya autorizado expresamente

podrían anular la autoridad del usuario para utilizar el equipo.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES 5

—————————————————————————————————————————————————————————————————————————————————

——

Contrato de licencia

La máquina suministrada incluye los datos, el software y la documentación (en lo sucesivo, reunidos bajo el término conjunto “CONTENIDO”) que son productos propiedad de Brother Industries, Ltd. (en lo sucesivo, “BROTHER”). AL UTILIZAR EL CONTENIDO, EL CLIENTE ACEPTA LOS TÉRMINOS Y CONDICIONES DE ESTE CONTRATO. BROTHER conserva la propiedad sobre todos los derechos relativos al CONTENIDO y a las copias del CONTENIDO incluidas en este paquete. Se otorga al usuario (en lo sucesivo, “CLIENTE”) la licencia, que no la venta, para el uso del CONTENIDO según los términos y condiciones de este contrato.

Se autoriza al CLIENTE a:

• Utilizar el CONTENIDO junto con una máquina de bordar para crear bordados.

• Utilizar el CONTENIDO junto con una máquina de bordar que posea o utilice el CLIENTE,

siempre que el CONTENIDO no se utilice en más de una máquina al mismo tiempo.

Salvo que se estipule lo contrario en este contrato, el CLIENTE no puede:

• Tener disponible para su uso más de una copia del CONTENIDO a la vez.

• Reproducir, modificar, publicar, distribuir, vender, alquilar ni otorgar licencias del

CONTENIDO o ponerlo a disposición de otras personas de alguna otra manera.

• Distribuir, alquilar, otorgar licencias, ceder, vender, transferir ni asignar las tarjetas de

soporte o el CONTENIDO.

• Descompilar, desmontar ni utilizar otras técnicas de ingeniería inversa con el CONTENIDO,

ni ayudar a otras personas a hacerlo.

• Alterar, traducir, modificar ni adaptar el CONTENIDO o cualquier parte del mismo para fines

empresariales, comerciales o industriales.

• Vender ni distribuir de alguna otra manera BORDADOS creados mediante el uso del

CONTENIDO, CUYOS DERECHOS DE AUTOR POSEAN ORIGINALMENTE TERCERAS PARTES DISTINTAS DE BROTHER (por ejemplo, “©DISNEY”).

BROTHER conserva todos los derechos no concedidos expresamente al CLIENTE mediante el presente documento.

Ninguna parte de este contrato constituye una renuncia por parte de BROTHER a sus derechos en virtud de legislación alguna. Este contrato se rige por las leyes de Japón.

Envíe por escrito sus consultas relativas a este contrato por correo ordinario a Brother Industries, Ltd., 1-1-1 Kawagishi, Mizuho-ku, Nagoya 467-8562, Japón, a la atención de: P&H company Sales and Marketing Dept.

6

———————————————————————————————————————————————————————————————————————————————————

Etiquetas de aviso

Las siguientes etiquetas de aviso están en la máquina. Asegúrese de que toma las medidas de precaución indicadas en las etiquetas.

1

2

Ponga una gota de aceite en el gancho una vez al día antes de utilizar la máquina.

Ubicaciones de las etiquetas

Etiquetas de aviso 7

—————————————————————————————————————————————————————————————————————————————————

——

Recuerde

1

Estructura y funciones de la máquina

Los colores asignados a las varillas se muestran en

Máquina de bordar de seis agujas

Su máquina tiene seis agujas, cada una enhebrada con un color de hilo diferente. Puede coser bordados que contienen varios colores si selecciona automáticamente la aguja adecuada para cada color. La varilla es el mecanismo que permite bajar y subir las agujas, y las varillas están guardadas en su estuche correspondiente. Estas varillas se nombran de derecha a izquierda: varilla 1, varilla 2, varilla 3, varilla 4, varilla 5 y varilla 6.

pantalla. Enhebre las varillas como se indica.

1 Los hilos enhebrados en las varillas se indican

como se muestra aquí.

1 Varilla 1 2 Aguja 1 3 Estuche de varillas

La máquina asigna automáticamente un color de hilo a cada aguja. Si la aguja ya se ha enhebrado con un color que se va a utilizar en el diseño siguiente, la máquina asignará el color a esa aguja, reduciendo el número de cambios de carrete de hilo. Esto también significa que la máquina no siempre asigna los colores según el número de aguja, sino que los asigna según los colores enhebrados actualmente.

● La costura no se realiza necesariamente en el orden de los números de las varillas.

Los portacarretes, botones de tensión del hilo, tirahilos y trayectorias del hilo, que se mencionan al enhebrar el hilo superior, son diferentes de acuerdo al número de varilla de aguja correspondiente.

8

———————————————————————————————————————————————————————————————————————————————————

Las seis agujas no pueden utilizarse para coser al mismo tiempo. Sólo se mueve una aguja a la posición de bordado cada vez. Según el orden de costura, el estuche de varillas se mueve a izquierda y a derecha para que se pueda colocar la varilla y el hilo de la aguja con el color necesario en la posición de bordado.

1 Aguja en posición de bordado

La aguja se coloca sobre el orificio en la placa de la aguja 2.

Cuando la máquina se pone en funcionamiento, el pie prensatela baja automáticamente. El bordado se cose y se tira del hilo de los tejidos al cortar el hilo y al cambiar los colores del hilo (colocando las distintas agujas con las que se va a coser en la posición de bordado). Cuando se ha terminado la costura, la máquina se para. Si para el dibujo se utilizan más de siete hilos de colores, la máquina se parará cuando sea necesario cambiar el carrete de hilo y aparecerán las instrucciones correspondientes en la pantalla LCD.

Diferencias con las máquinas de una sola aguja

■ Puede coser bordados con menos de seis colores sin tener que cambiar los carretes de hilo

Con las máquinas de una sola aguja, el carrete debe cambiarse y la máquina debe enhebrarse cada vez que se utilice un color de hilo diferente. Con esta máquina no es necesario cambiar el carrete de hilo ni volver a enhebrar para diseños de bordado que tengan seis colores o menos. Si el número total de colores es inferior a 6 y el número total de cambios de color es superior a 7, la máquina volverá a la aguja que ya utilizó y coserá de nuevo con el mismo color automáticamente.

■ La costura automática reduce el tiempo de costura

Excepto para cambiar los carretes de hilo con diseños que tienen siete o más colores, una vez que la máquina ha empezado a funcionar, lo sigue haciendo automáticamente, desde bajar el pie prensatela hasta realizar las operaciones especificadas en las posiciones inicial y final, además de cambiar los colores del hilo. Puesto que la máquina puede cambiar los hilos y terminar la costura, el tiempo de costura se reduce.

■ Estira automáticamente y sujeta las puntas de hilo por la parte inferior del tejido al principio y al final de la costura

Puesto que la máquina estira automáticamente del hilo superior por debajo del tejido al principio de un color y estira del hilo superior desde el tejido en el momento del corte del hilo, no tiene que preocuparse por la punta del hilo superior.

■ Cambia automáticamente el bastidor de bordado a la posición de bordado

Con las máquinas de una sola aguja, en la mayoría de los casos el diseño de bordado se centra en el bastidor y el tejido debe colocarse correctamente dentro del bastidor con el centro de la posición de bordado deseada alineado con el centro del bastidor de bordado. Sin embargo, en esta máquina el bastidor de bordado se mueve para determinar la posición de bordado, facilitando así la costura del dibujo en cualquier lugar del bastidor. Además, la posición de bordado puede determinarse libremente después de que el tejido se ha ajustado en el bastidor y éste se ha colocado en la máquina, independientemente de cómo se haya colocado el tejido en el bastidor de bordado.

Estructura y funciones de la máquina 9

—————————————————————————————————————————————————————————————————————————————————

——

■ La función de visualización de color de hilo

Otras funciones

■ Pantalla LCD fácil de leer y utilizar

Equipada con una pantalla LCD grande y en color, pueden verse previamente los colores de un diseño de bordado con una imagen muy cercana a la realidad. Además, puesto que la pantalla LCD es un panel táctil, con las teclas que contiene pueden realizarse fácilmente las operaciones.

■ Mecanismo de seguridad

La máquina está equipada con un mecanismo de bloqueo que ayuda a evitar lesiones producidas de manera accidental. La máquina sólo puede ponerse en funcionamiento una vez desbloqueada. El color del botón arrancar/parar cambia para indicar si la máquina está o no bloqueada.

expandido permite ver los colores reales

Los colores y los números de color del hilo se guardan en la memoria de la máquina. En esta biblioteca de colores de hilo puede seleccionar colores para crear su propia tabla de colores de hilo. Si con esta tabla se cambian los colores del dibujo, éste puede mostrarse sólo con los colores de hilo que tenga. Además, puede verse el bordado con el resultado final que tendría una vez realizado.

Iluminado en rojo Parpadeando en verde

La máquina está

bloqueada.

■ Amplia selección de información de colores de hilo incorporada

Hay disponible información sobre los colores de hilos de los fabricantes, facilitando así la elección del color de hilo adecuado.

La máquina puede

empezar a funcionar.

■ Mecanismo automático de enhebrado de aguja

Con el mecanismo automático de enhebrado de aguja se puede enhebrar fácilmente.

10

———————————————————————————————————————————————————————————————————————————————————

■ Puerto USB disponible como equipo estándar

Al conectar un ordenador a la máquina mediante el cable USB suministrado, se pueden transferir diseños de bordado desde el ordenador. Consulte “Ordenador (USB)” en la página 156.

Si la máquina está colocada a una distancia que no permite que el cable USB llegue al ordenador, se pueden transferir los diseños de bordado desde el ordenador si se guardan temporalmente en un dispositivo USB, que posteriormente se conecta a la máquina. Consulte “Dispositivo USB” en la página 160.

Funciones disponibles

Pueden bordarse diseños con un tamaño máximo de 200 mm (Al.) × 300 mm (An.) (7-7/8 pulgadas (Al.) × 11-3/4 pulgadas (An.). Si se utiliza el bastidor para gorras opcional, pueden realizarse bordados en gorras.

■ Varios tipos de costuras incorporadas

Además de los numerosos diseños de caracteres, diseños de bordado y costuras de encuadre incorporados, el uso de tarjetas de bordado opcionales amplía enormemente la biblioteca de diseños de esta máquina.

■ Edición de diseños de bordado

Pueden combinarse diseños de letras y de bordado, o se puede especificar una disposición del texto para organizar los diseños. La máquina también se puede ajustar para que cosa el mismo diseño varias veces.

■ Cambio de posición o enhebrado de la varilla de la aguja seleccionada en cualquier momento

Cuando se selecciona, edita o borda un diseño, se puede seleccionar en cualquier momento cualquier varilla de la aguja para enhebrarla o moverla a la posición de bordado.

Pulse para abrir la pantalla de cambio de agujas y, a continuación, seleccione el número

de la varilla de aguja que desea mover o enhebrar. (Consulte “Cambio de posición y enhebrado de una varilla de aguja seleccionada” en la página 61).

Estructura y funciones de la máquina 11

—————————————————————————————————————————————————————————————————————————————————

——

Estructura del manual

La estructura de este manual se describe a continuación.

Lectura antes de usar la máquina

Capítulo 1: Preparativos

En este capítulo se describe la instalación de la máquina de bordar y los preparativos necesarios antes de comenzar a coser.

Capítulo 2: Tutorial de bordados

En este capítulo se describen las operaciones de bordado básicas en el orden necesario: desde encender la máquina y coser un diseño hasta la finalización de la costura. Siga los pasos del tutorial para bordar un dibujo y conocer en profundidad el funcionamiento de esta máquina de bordar.

Capítulo 3: Otros procedimientos básicos

En este capítulo se proporciona una explicación sobre operaciones distintas a las descritas en el capítulo 2, como coser un dibujo con más de siete colores y otras operaciones necesarias, por ejemplo, cambiar la aguja.

Lectura cuando se necesita información adicional

Capítulo 4: Ajustes de bordado

En este capítulo se describen los distintos ajustes de bordado, que facilitan la edición de diseños.

Capítulo 5: Selección, edición y almacenamiento de diseños

En este capítulo se proporciona información detallada sobre cómo seleccionar, editar y guardar diseños de bordado.

Capítulo 6: Ajustes básicos y la función Ayuda

En este capítulo se describe el uso de la tecla de ajustes y de la tecla de operaciones de la máquina. También se proporciona información detallada sobre cómo cambiar los ajustes básicos de la máquina de bordar y cómo ver las operaciones en la pantalla LCD.

Capítulo 7: Anexo

En este capítulo se describen las técnicas para diversas operaciones de bordado, punteros para crear bordados bonitos e información detallada sobre los procedimientos de mantenimiento y las medidas correctivas que se deben tomar si hay algún problema.

Búsqueda de información

■ Búsqueda en el manual Por título

Consulte las descripciones que aparecen a la izquierda para ver el contenido de cada capítulo y, a continuación, consulte la tabla de contenido.

Por palabra clave

Busque en el índice al final de este manual. Busque la palabra clave que desea y, a continuación, vaya a la página que se indica.

Por pantalla

En las tablas de las páginas 70 a 78 se proporcionan descripciones de las teclas y otra información que aparece en las pantallas LCD principales. Si desea obtener más información, consulte la página indicada.

Por condición

En la página 79 se describen diversas condiciones posibles y las operaciones correspondientes. Si desea obtener más información, consulte la página indicada.

■ Búsqueda en la máquina

Esta máquina está equipada con una función de ayuda.

Cómo aprender a realizar operaciones

Pulse la tecla guía de operaciones de la máquina y, a continuación, consulte la información deseada. Si desea obtener más información sobre el uso de esta tecla, consulte la página 206.

12

———————————————————————————————————————————————————————————————————————————————————

Contenido

Introducción.....................................................................................................................1

INSTRUCCIONES DE SEGURIDAD IMPORTANTES ........................................................ 1

Contrato de licencia .........................................................................................................6

Etiquetas de aviso ............................................................................................................. 7

Estructura y funciones de la máquina .............................................................................. 8

Máquina de bordar de seis agujas................................................................................................................. 8

Diferencias con las máquinas de una sola aguja........................................................................................... 9

Otras funciones .......................................................................................................................................... 10

Funciones disponibles ................................................................................................................................ 11

Estructura del manual.....................................................................................................12

Lectura antes de usar la máquina................................................................................................................ 12

Lectura cuando se necesita información adicional ...................................................................................... 12

Búsqueda de información........................................................................................................................... 12

PREPARATIVOS 19

Nombres y funciones de las piezas de la máquina..........................................................20

Vista frontal ................................................................................................................................................ 20

Vista lateral-derecha y posterior.................................................................................................................. 21

Panel de operaciones.................................................................................................................................. 21

Accesorios......................................................................................................................22

Accesorios incluidos................................................................................................................................... 22

Accesorios opcionales ................................................................................................................................ 23

Instalación de la máquina...............................................................................................24

Medidas de precaución para la instalación y el transporte .......................................................................... 24

Ubicación para la colocación..................................................................................................................... 25

Instalación de la máquina........................................................................................................................... 26

Ajuste de la posición del panel de operaciones .......................................................................................... 27

Preparación del conjunto de la guía del hilo............................................................................................... 28

Colocación del soporte de carretes ............................................................................................................. 29

Colocación del soporte del bastidor de bordado......................................................................................... 29

TUTORIAL DE BORDADOS 31

Medidas de precaución relativas al funcionamiento....................................................... 32

Medidas de precaución con la corriente eléctrica....................................................................................... 32

Medidas de precaución con las agujas........................................................................................................ 33

Comprobación de la aguja.......................................................................................................................... 33

Medidas de precaución con la bobina........................................................................................................ 33

Recomendaciones para el hilo superior ...................................................................................................... 34

Recomendaciones sobre el tejido ............................................................................................................... 34

Recomendaciones sobre la pantalla............................................................................................................ 34

Procedimientos básicos .................................................................................................. 35

Colocación de la bobina.................................................................................................36

Extracción del estuche de la bobina............................................................................................................ 36

Colocación de la bobina............................................................................................................................. 36

Colocación del estuche de la bobina.......................................................................................................... 37

Encendido de la máquina ............................................................................................... 38

Interpretación de las pantallas .................................................................................................................... 39

Introducción a las pantallas ........................................................................................................................ 40

Selección de diseños de bordado....................................................................................42

Selección de un diseño de bordado ............................................................................................................ 43

Edición del diseño de bordado ....................................................................................... 44

Continuación con la pantalla de ajustes de bordado................................................................................... 44

Especificación de los ajustes de bordado........................................................................ 45

Vista preliminar de la imagen.........................................................................................46

Comprobación de una imagen preliminar................................................................................................... 46

Colocación del tejido en el bastidor de bordado ............................................................47

Contenido 13

—————————————————————————————————————————————————————————————————————————————————

——

Colocación del tejido en el bastidor de bordado ......................................................................................... 47

Colocación del bastidor de bordado en la máquina .......................................................49

Colocación del bastidor de bordado ...........................................................................................................49

Comprobación de la zona de bordado ...........................................................................51

Interrupción temporal para comprobar la zona ...........................................................................................51

Continuación con la pantalla de bordado ................................................................................................... 52

Enhebrado superior ........................................................................................................53

Comprobación de las varillas de aguja y los colores de hilo........................................................................53

Enhebrado superior..................................................................................................................................... 55

Enhebrado de la aguja................................................................................................................................. 59

Costura del bordado.......................................................................................................63

Comienzo del bordado ...............................................................................................................................63

Interrupción del bordado ............................................................................................................................ 65

Comprobación de la tensión del hilo..............................................................................67

Extracción del bastidor de bordado y el tejido ...............................................................68

Extracción del bastidor de bordado.............................................................................................................68

Extracción del tejido ................................................................................................................................... 68

Apagado de la máquina ..................................................................................................69

Guía de referencia rápida de las pantallas......................................................................70

Aspecto de las teclas................................................................................................................................... 70

Controles comunes de las pantallas.............................................................................................................70

Interpretación de la pantalla de selección del tipo de diseño ...................................................................... 71

Interpretación de la pantalla de lista de diseños..........................................................................................72

Interpretación de la pantalla de edición de diseños..................................................................................... 73

Interpretación de la pantalla de ajustes de bordado..................................................................................... 75

Interpretación de la pantalla de bordado.....................................................................................................77

Información útil de consulta ..........................................................................................79

TÉRMINOS TÉCNICOS: .............................................................................................................................. 79

DISEÑOS: ...................................................................................................................................................79

BORDADO:................................................................................................................................................79

Conectividad USB.......................................................................................................................................80

OTROS PROCEDIMIENTO BÁSICOS 85

Cambio de la aguja.........................................................................................................86

Cambio de la aguja .....................................................................................................................................86

Uso adecuado de los bastidores de bordado ..................................................................88

Tipos y aplicaciones de los bastidores de bordado......................................................................................88

Colocación del estabilizador (respaldo) con plancha en el tejido.................................. 90

Colocación del tejido .....................................................................................................91

Colocación del tejido en los bastidores grande y extra grande .................................................................... 91

Utilización de la hoja de bordado............................................................................................................... 92

Piezas de tela grandes y pequeñas .............................................................................................................. 93

Posición y movimiento del bastidor................................................................................94

Cambio de la posición de bordado .................................................................................96

Ajuste del ángulo ........................................................................................................................................97

Cambio de los colores de hilo en la pantalla ................................................................100

Bordado de un diseño con siete o más colores .............................................................101

Comprobación de si es necesario cambiar los carretes de hilo .................................................................101

Cambio de los carretes de hilo con diseños de siete o más colores ..............................103

Mensaje de cambio de carretes de hilo ..................................................................................................... 103

Cómo cambiar fácilmente los carretes de hilo...........................................................................................104

Si el hilo se rompe o se acaba el hilo de la bobina durante el bordado ........................105

Si el hilo superior se rompe....................................................................................................................... 105

Si el hilo de la bobina se rompe o se acaba............................................................................................... 106

Bordado desde el principio o la mitad del diseño.........................................................108

Continuación del bordado tras haber apagado la máquina ..........................................110

Ajuste de la tensión del hilo .........................................................................................112

Ajuste de la tensión del hilo de la bobina.................................................................................................. 112

Ajuste de la tensión del hilo superior ........................................................................................................ 113

14

———————————————————————————————————————————————————————————————————————————————————

AJUSTES DE BORDADO 115

Hilvanado del bordado................................................................................................. 116

Creación de un adorno.................................................................................................117

Creación de un adorno............................................................................................................................. 117

Uso de una costura de encuadre para el contorno.................................................................................... 120

Ajuste de la costura de remates automática .................................................................122

Ajustes de las posiciones inicial y final ......................................................................... 123

Repetición de la costura de un diseño a lo largo de una diagonal ............................................................ 124

Bordado de caracteres enlazados.............................................................................................................. 125

Ajuste de la velocidad máxima de cosido .....................................................................127

Ajuste de la máquina para que se pare en los cambios de color...................................128

Parada de la máquina en el siguiente cambio de color ............................................................................. 128

Especificación de pausas antes de bordar ................................................................................................. 128

Ajuste temporal de las varillas de aguja........................................................................ 130

Bordado sin interrupción (con un solo color)............................................................................................ 131

Ajuste de las varillas de aguja reservada....................................................................... 132

SELECCIÓN, EDICIÓN Y ALMACENAMIENTO DE DISEÑOS 135

Medidas de precaución ................................................................................................ 136

Respecto a los datos de bordado............................................................................................................... 136

Respecto a las tarjetas de bordado opcionales .......................................................................................... 138

Respecto al dispositivo USB...................................................................................................................... 139

Selección de diseños de bordado..................................................................................140

Selección general de diseños.................................................................................................................... 140

Diseños de bordado.................................................................................................................................. 141

Costuras de encuadre ............................................................................................................................... 141

Diseños de monograma y encuadre.......................................................................................................... 142

Diseños alfabéticos................................................................................................................................... 145

Diseños alfabéticos con motivos florales................................................................................................... 148

Diseños alfabéticos de estilo renacentista ................................................................................................. 149

Diseños alfabéticos con adornos............................................................................................................... 150

Diseños alfabéticos griegos....................................................................................................................... 151

Diseños de bordado guardados en la memoria de la máquina ................................................................. 151

Tarjetas de bordado (opcional) ................................................................................................................. 152

Ordenador (USB)...................................................................................................................................... 156

Dispositivo USB........................................................................................................................................ 160

Edición de diseños de bordado (Pantalla de edición de diseños) ..................................162

Combinación de diseños .......................................................................................................................... 162

Selección del diseño que se va a editar..................................................................................................... 163

Cambio de posición de diseños ................................................................................................................ 163

Inversión horizontal de un diseño............................................................................................................. 164

Cambio del tamaño de un diseño ............................................................................................................. 164

Giro de un diseño..................................................................................................................................... 166

Cambio de la disposición del texto de un carácter.................................................................................... 167

Cambio del espacio entre caracteres......................................................................................................... 167

Separación de diseños de caracteres combinados..................................................................................... 168

Corte de los hilos entre caracteres ............................................................................................................ 169

Cambio de la densidad del hilo (sólo para algunas costuras de caracteres y de encuadre) ....................... 170

Especificación de texto multicolor ............................................................................................................ 170

Cambio de los colores del diseño ............................................................................................................. 171

Creación de diseños repetidos .................................................................................................................. 172

Creación de una tabla de hilos personalizados ......................................................................................... 176

Selección de un color de la tabla de hilos personalizados ........................................................................ 179

Duplicación de un diseño......................................................................................................................... 180

Eliminación de un diseño ......................................................................................................................... 180

Edición de diseños de bordado (Pantalla de ajustes de bordado).................................. 181

Giro del diseño entero.............................................................................................................................. 181

Edición de diseños combinados....................................................................................182

Almacenamiento de diseños de bordado ......................................................................187

Memoria de la máquina............................................................................................................................ 187

Contenido 15

—————————————————————————————————————————————————————————————————————————————————

——

Si el diseño de bordado no se puede guardar............................................................................................187

Dispositivos USB.......................................................................................................................................189

Ordenador (USB) ......................................................................................................................................190

AJUSTES BÁSICOS Y LA FUNCIÓN AYUDA 193

Uso de la tecla de ajustes .............................................................................................194

Interpretación de la pantalla de ajustes ..................................................................................................... 194

Cambio de las guías de visualización........................................................................................................ 196

Cambio de la información de colores de hilo............................................................................................ 197

Especificación del tamaño de las miniaturas ............................................................................................. 198

Cambio de los colores de fondo de los diseños de bordado o las miniaturas ............................................199

Especificación del corte de saltos de puntada/códigos de salto “DST” para cortar ....................................199

Eliminación de puntadas cortas.................................................................................................................201

Especificación del hilo que queda............................................................................................................. 201

Cambio de los ajustes del protector de pantalla ........................................................................................201

Activación o desactivación de la luz de costura........................................................................................ 203

Cambio del volumen del altavoz...............................................................................................................204

Especificación del sensor de hilo............................................................................................................... 204

Cambio de la forma del puntero cuando se utiliza un ratón USB ............................................................. 205

Cambio de las unidades de medida...........................................................................................................205

Cambio del idioma ................................................................................................................................... 205

Uso de la tecla guía de operaciones de la máquina ......................................................206

ANEXO 209

Costura de adornos ......................................................................................................210

Costura de diseños con adornos................................................................................................................ 210

Uso de costuras de encuadre para crear adornos (1) ................................................................................. 211

Uso de costuras de encuadre para crear adornos (2) ................................................................................. 212

Costura de diseños de bordado grandes (divididos)......................................................214

Consejos útiles para el uso de la máquina ....................................................................217

Comprobación de la tensión del hilo en diseños incorporados .................................................................217

Costura de un diseño alineado con una marca en el tejido ......................................................................218

Tabla de colores de hilo............................................................................................................................ 220

Colores de los datos de bordado Tajima (.dst) ........................................................................................... 220

Creación de bordados bonitos......................................................................................221

Hilos......................................................................................................................................................... 221

Estabilizadores (respaldo).......................................................................................................................... 222

Técnicas de colocación............................................................................................................................. 223

Cuadro de compatibilidad de tejidos y estabilizadores..............................................................................224

ACCESORIOS OPCIONALES 225

Uso del bastidor para gorras opcional..........................................................................225

Bastidor para gorras y sus accesorios......................................................................................................... 225

Tipos de gorras..........................................................................................................................................226

Medidas de precaución para el tejido .......................................................................................................227

Preparación para el uso del bastidor para gorras .......................................................................................227

Colocación del bastidor para gorras ..........................................................................................................232

Colocación del soporte del bastidor de bordado .......................................................................................237

Información digitalizada adicional............................................................................................................ 238

Uso de la devanadora opcional ....................................................................................240

Medidas de precaución............................................................................................................................. 240

Devanadora opcional y sus accesorios...................................................................................................... 240

Instalación de la devanadora opcional...................................................................................................... 241

Conexión del adaptador de CA.................................................................................................................241

Devanado de la bobina............................................................................................................................. 242

Mantenimiento .............................................................................................................245

Limpieza de la pantalla LCD..................................................................................................................... 245

Limpieza de la superficie de la máquina ................................................................................................... 245

Limpieza del gancho................................................................................................................................. 245

Limpieza alrededor de la placa de la aguja ...............................................................................................246

Limpieza del estuche de la bobina ............................................................................................................247

16

———————————————————————————————————————————————————————————————————————————————————

Limpieza de las trayectorias de los hilos superiores .................................................................................. 248

Engrase de la máquina.............................................................................................................................. 250

Acerca del mensaje de mantenimiento ..................................................................................................... 251

Solución de problemas .................................................................................................252

Solución de problemas en pantalla ........................................................................................................... 252

Solución de problemas ............................................................................................................................. 253

Mensajes de error ..................................................................................................................................... 261

Si la máquina no responde cuando se pulsa una tecla ............................................................................. 269

Especificaciones ...........................................................................................................270

Especificaciones de la máquina de bordar ................................................................................................ 270

Actualización del software de la máquina.................................................................... 271

Procedimiento de actualización con un dispositivo USB ......................................................................... 271

Procedimiento de actualización con un ordenador .................................................................................. 272

Índice ...........................................................................................................................273

Contenido 17

—————————————————————————————————————————————————————————————————————————————————

——

18

1

PREPARATIVOS

Después de desembalar la máquina, consulte primero la sección “Accesorios” en la página 22 y, a continuación, compruebe que están todos los accesorios indicados. Después de comprobar que todos los accesorios están incluidos, se puede preparar la máquina de bordar. En este capítulo se describe la instalación de la máquina y los preparativos necesarios antes de comenzar a coser.

Nombres y funciones de las piezas de la máquina ..................................................20

Vista frontal ......................................................................................................... 20

Vista lateral-derecha y posterior...........................................................................21

Panel de operaciones...........................................................................................21

Accesorios...............................................................................................................22

Accesorios incluidos............................................................................................22

Accesorios opcionales .........................................................................................23

Instalación de la máquina ....................................................................................... 24

Medidas de precaución para la instalación y el transporte................................... 24

Ubicación para la colocación..............................................................................25

Instalación de la máquina....................................................................................26

Ajuste de la posición del panel de operaciones ...................................................27

Preparación del conjunto de la guía del hilo........................................................28

Colocación del soporte de carretes ......................................................................29

Colocación del soporte del bastidor de bordado..................................................29

PREPARATIVOS ———————————————————————————————————————————————————————————————————————

——

Nombres y funciones de las piezas de la máquina

A continuación se enumeran las piezas de la máquina de coser junto con una descripción de sus funciones respectivas. Antes de utilizar la máquina de coser, lea detenidamente esta información para familiarizarse con los nombres de las piezas de la máquina.

Vista frontal

1 Botones de tensión del hilo

Ajustan la tensión del hilo.

2 Estuche de varillas

Se mueve a izquierda y a derecha para colocar la aguja en la posición de bordado.

3 Guía del hilo inferior 4 Carro

Coloque el bastidor de bordado en el carro. Cuando la máquina está encendida o realizando un bordado, el carro se mueve hacia delante, atrás, izquierda y derecha.

5 Tapa del gancho/Gancho

Abra la tapa del gancho y, a continuación, coloque el estuche de la bobina en el gancho.

6 Guía del hilo

20

7 Soporte del conjunto de la guía del hilo 8 Soporte de carretes

Ponga 6 carretes de hilo para bordar.

9 Panel de operaciones 0 Pies

Utilice los pies para ajustar la altura de las patas.

A Luz de costura

La luz de costura se puede encender o apagar en la pantalla de ajustes. Consulte la página 203.

B Pasadores de la guía del hilo C Guía del hilo superior D Guía del hilo central

———————————————————————————————————————————————————————————————————————————————————

Vista lateral-derecha y posterior

Parte posterior

1 Puerto USB principal (superior) para dispositivos

Para enviar diseños a y desde dispositivos USB, enchufe directamente el dispositivo USB en el puerto USB.

2 Puerto USB para el ratón 3 Puerto USB para ordenador

Para importar/exportar diseños entre un ordenador y la máquina, conecte el cable USB al puerto USB.

4 Soporte del lápiz

Utilice este soporte para guardar el lápiz cuando no lo utilice.

5 Polea

Gire la polea para subir y bajar la aguja. Asegúrese de girar la polea hacia el panel LCD (izquierda).

6 Enchufe de alimentación

Introduzca la clavija del cable de corriente en el enchufe de alimentación.

7 Interruptor de alimentación

Utilice el interruptor de alimentación para encender (I) la máquina y apagarla (

8 Ranuras de ventilación

{).

Panel de operaciones

1 Botón arrancar/parar

Pulse el botón arrancar/parar para poner en funcionamiento o detener la máquina. El color y el estado de la iluminación del botón cambia según la condición de funcionamiento de la máquina.

Iluminado en rojo

Parpadeando en verde

Iluminado en verde

Apagado : Cuando la máquina está

2 Botón de corte del hilo

Pulse este botón para cortar el hilo superior y el hilo de la bobina.

3 Botón de enhebrado automático de aguja

Pulse este botón para enhebrar la aguja.

4 Altavoz 5 Pantalla LCD (panel táctil)

Las teclas del panel táctil permiten seleccionar y editar diseños, así como confirmar información.

:

Cuando la máquina no puede empezar a coser

:

Cuando la máquina puede comenzar a coser

:

Cuando la máquina está cosiendo

apagada

1

Nombres y funciones de las piezas de la máquina 21

PREPARATIVOS ————————————————————————————————————————————————————————————————————————

——

Accesorios

Los accesorios que se enumeran a continuación vienen incluidos en esta máquina. Asegúrese de utilizar los accesorios diseñados para esta máquina.

Accesorios incluidos

Abra la caja y compruebe que están incluidos los siguientes accesorios. Si falta algún accesorio o alguno estuviera dañado, póngase en contacto con su distribuidor autorizado.

1. 2. 3. 4. 5. 6. 7. 8. 9.

10. 11. 12. 13. 14. 15. 16. 17. 18.

19. 20. 21. 22. 23. 24. 25. 26. 27.

28. 29. 30. 31. 32. 33. 34. 35. 36.

Nº Nombre de la pieza

1 Estuche de accesorios XC6482-051 2 2 juegos de agujas XC6469-001 3 6 bobinas pre-enrolladas XC6368-051 4 6 redes del carrete S34455-000 5 Abreojales XF4967-001 6 Tijeras XC1807-121 7 Tenacillas XC6542-051 8 Lápiz XA9940-051

Cambiador de agujas

9

(enhebrador) Separador de la placa de la

10

aguja

11 Destornillador Phillips XC6543-051 12 Destornillador estándar X55468-051 13 Destornillador Allen XC5159-051 14 Destornillador especial XC6545-051

Destornillador en forma de

15

disco

16 Llave 13 × 10 XC6159-051 17 Engrasadora XZ0206-051 18 Cepillo de limpieza X59476-051 19 Peso XC5974-151 20 Cable USB XD1851-051

Bastidor de bordado (extra grande) 200 mm (Al.) × 300 mm (An.) (7-7/8

21

pulgadas (Al.) × 11- 3/4 pulgadas (An.))

Código de pieza

XF2212-001

XC6499-151

XC1074-051

PRH300 (América)

PRH300:XC6284-052

(Otra zona)

Nº Nombre de la pieza

Bastidor de bordado (grande) 130 mm

22

(Al.) × 180 mm (An.) (5-1/8 pulgadas (Al.) × 7-1/8 pulgadas (An.))

Bastidor de bordado (mediano) 100 mm (Al.) × 100 mm (An.)

23

(4 pulgadas (Al.) × 4 pulgadas (An.)) Bastidor de bordado (pequeño)

40 mm (Al.) × 60 mm (An.) (1-1/2

24

pulgadas (Al.) × 2-3/8 pulgadas (An.)) Hoja de bordado (extra grande)

200 mm (Al.) × 300 mm (An.)

25

(7-7/8 pulgadas (Al.) × 11-3/4 pulgadas (An.))

Hoja de bordado (grande) 130 mm

26

(Al.) × 180 mm (An.) (5-1/8 pulgadas (Al.) × 7-1/8 pulgadas (An.))

Hoja de bordado (mediana)

27

100 mm (Al.) × 100 mm (An.) (4 pulgadas (Al.) × 4 pulgadas (An.))

Hoja de bordado (pequeña) 40 mm

28

(Al.) × 60 mm (An.) (1-1/2 pulgadas (Al.) × 2-3/8 pulgadas (An.))

29 Manual de instrucciones Este manual 30 Guía de referencia rápida XF2227-001

Anexo del Manual de

31

instrucciones

32 6 esterillas para carretes XC7134-051 33 6 tapas del carrete 130012-054 34 Soporte del lector de tarjetas XE6620-001

Soporte del bastidor de

AAA

35

bordado A (con protector de esquinas blanco)

Código de pieza

PRH180 (América)

PRH180: XC6285-052

(Otra zona)

PRH100 (América)

PRH100: XC6286-052

(Otra zona)

PRH60 (América)

PRH60: XC6287-052

(Otra zona)

XC5704-051

XC5721-051

XC5759-051

XC5761-051

XF2142-001

XF2222-001

22

———————————————————————————————————————————————————————————————————————————————————

Recuerde

BBB

Nº Nombre de la pieza

Soporte del bastidor de

36

bordado B (con protector de esquinas gris claro)

●

El lápiz suministrado se puede guardar en el

Código de pieza

XF2223-001

soporte del lápiz situado en la parte trasera del panel de operaciones. Consulte la página 21.

Accesorios opcionales

Los siguientes artículos están a su disposición como accesorios opcionales.

1.

2. 3. 4.

5.

6. 7. 8.

9. 10. 11. 12.

13. 14.

*

17. 18. 19.

Nº Nombre de la pieza Código de pieza

Juego de bastidores para

1

gorras avanzado 2 (Consulte la página 225).

Bastidor para gorras

2

avanzado 2

Bastidor para gorras

3

avanzado

Dispositivo de montaje

4

(Consulte la página 225).

Juego de bastidores

5

cilíndricos

6 Bastidor cilíndrico

7 Bastidor plano

Conjunto de la devanadora

8

(Consulte la página 240).

9 Bobina de metal 100376-053

Lector de tarjetas de

10

bordado 11 Tarjeta de bordado – 12 Ratón USB XE5334-101

13 Tabla de bordado

Bastidor de bordado de

bordes 14

100 mm (Al.) × 300 mm

(An.) (4 pulgadas (Al.) ×

11-3/4 pulgadas (An.))

Bastidor de acolchado

200 mm × 200 mm 15

(7-7/8 pulgadas × 7-

7/8 pulgadas)

Soporte del

CCC

bastidor de

16

17

18

19

bordado C (con protectores de esquinas de color gris oscuro)

Bastidor redondo

(∅100 mm (4 pulgadas))

Bastidor redondo

(∅130 mm (5 pulgadas))

Bastidor redondo

(∅160 mm) (6 pulgadas))

* Recomendamos utilizar la tabla de bordado

opcional si se utiliza el bastidor de acolchado o el bastidor de bordado de bordes.

PRCF3 (América)

PRCF3:XE2158-001

(Otra zona)

PRCFH3 (América)

PRCFH3:XE2162-001

(Otra zona)

PRCFH2 (América)

PRCFH2:XC7610-052

(Otra zona)

PRCFJ2 (América)

PRCFJ2:XC7611-052

(Otra zona)

PRCL1 (América)

PRCL1:XE2166-001

(Otra zona)

PRCLH1 (América)

PRCLH1:XE2170-001

(Otra zona)

PRF300 (América)

PRF300:XE2086-001

(Otra zona)

PRBW1

SAECR1

PRWT1 (América)

PRWT1: XE8417-001

(Otra zona)

PRPBF1 (América)

PRPBF1: XE8414-001

(Otra zona)

PRPQF200 (América)

PRPQF200: XE8411-

(Otra zona)

001

PRPARMC (América)

PRPARMC: XE8436-001

(Otra zona)

PRPRF100 (América)

PRPRF100: XE8427-001

(Otra zona)

PRPRF130 (América)

PRPRF130: XE8430-001

(Otra zona)

PRPRF160 (América)

PRPRF160: XE8433-001

(Otra zona)

1

15.* 16.

Accesorios 23

PREPARATIVOS ———————————————————————————————————————————————————————————————————————

——

Nota

Recuerde

●

El código de pieza puede variar según el país/ zona en que se ha comprado la máquina.

● Las tarjetas de bordado comercializadas en otros países no son compatibles con esta máquina de bordar.

● Visite el distribuidor autorizado más cercano para obtener una lista completa de los accesorios opcionales y tarjetas de bordado disponibles para su máquina.

● Utilice siempre los accesorios recomendados para esta máquina.

● Todas las especificaciones son las correctas antes de enviar a imprenta esta publicación. Tenga en cuenta que algunas especificaciones pueden sufrir cambios sin previo aviso.

Instalación de la máquina

A continuación se describen los procedimientos para la instalación de la máquina. Si la máquina no está instalada correctamente, puede moverse o hacer mucho ruido, y el bordado no se realizará correctamente. También está disponible un soporte de costura opcional.

Medidas de precaución para la instalación y el transporte

PRECAUCIÓN

●

La temperatura del entorno de trabajo debe estar entre 5 °C (40 °F) y 40 °C (104 °F). Si la máquina se utiliza en un entorno demasiado cálido o demasiado frío, puede no funcionar correctamente.

● No utilice la máquina en un lugar donde esté expuesta directamente a la luz solar, ya que

podría no funcionar correctamente.

● Coloque la máquina con los cuatro pies ajustables totalmente en contacto con la mesa,

para que la máquina esté nivelada.

● No coloque nada debajo de la máquina de bordar que pueda bloquear las ranuras de

ventilación situadas en la parte inferior trasera para evitar que el motor de la máquina se sobrecaliente, pues podría producirse un incendio o daños en la máquina.

● La máquina pesa aproximadamente 37 kg (81 lbs.). El transporte y la instalación de la

máquina de bordar deben ser realizado por dos personas.

● Al transportar la máquina, asegúrese de que son dos personas quienes la levantan desde la

parte inferior en las posiciones indicadas. Si se levanta la máquina desde cualquier otra posición, esta podría dañarse o caerse, lo que podría causar lesiones personales.

● En caso de tormenta, apague la máquina y desenchúfela de la toma de corriente. La

tormenta podría causar un funcionamiento incorrecto de la máquina.

● No enchufe el cable a la corriente hasta que no esté terminada la instalación de la

máquina, de lo contrario, podrían producirse lesiones personales si se pulsa accidentalmente el botón arrancar/parar y la máquina comienza a coser.

●

Al lubricar la máquina, lleve puestos guantes y gafas de protección para evitar que el aceite o la grasa entre en contacto con los ojos y la piel. No permita que el aceite o la grasa entre en contacto con la boca. Mantenga el aceite o la grasa fuera del alcance de los niños.

24

———————————————————————————————————————————————————————————————————————————————————

Nota

Ubicación para la colocación

Coloque la máquina en una ubicación que cumpla los requisitos siguientes.

• Coloque la máquina a más de 50 mm (2 pulgadas) de la pared

• Deje espacio suficiente alrededor de la máquina

• No coloque ningún objeto en la zona de movimiento del bastidor de bordado

• Coloque la máquina cerca de una toma de corriente

• Utilice una superficie nivelada y estable (por ejemplo, una mesa)

• Utilice una superficie que aguante el peso de la máquina (unos 37 kg (81 lbs.))

• Deje espacio libre alrededor de las ranuras de ventilación en la parte inferior trasera de la máquina

Más de 50 mm (2 pulgadas)

1

770 mm (30-5/16 pulgadas)

Más de 250 mm (9-7/8 pulgadas)

512 mm (20-5/32 pulgadas)

Más de 250 mm (9-7/8 pulgadas)

589 mm (23-3/16 pulgadas)

Más de 350 mm (13-3/4 pulgadas)

PRECAUCIÓN

● Para evitar que se produzcan averías o daños en la máquina, no la coloque en un lugar

donde esté expuesta a las siguientes condiciones.

Líquidos (por ejemplo, agua)

Luz solar directa

Espacio insuficiente

Objetos en la zona de movimiento del

bastidor de bordado

Temperaturas excesivamente altas o

bajas. El entorno de trabajo debe

tener una temperatura entre

5 °C (40 °F) y 40 °C (104 °F).

Mucho polvo

Ranuras de ventilación bloqueadas

Una superficie inestable

Conexión a alargadores o varios adaptadores

● Por su seguridad, puesto que la máquina pesa aproximadamente 37 kg (81 lbs.), no la coloque en una mesa o superficie inestable.

Instalación de la máquina 25

PREPARATIVOS ———————————————————————————————————————————————————————————————————————

——

Utilice la llave inglesa que se incluye para

4

Instalación de la máquina

girar la tuerca ajustable en el pie.

Si se gira la tuerca en la dirección 1, se

Al colocar la máquina, ajuste las patas para que la máquina esté firme.

extiende la pata y, en la dirección 2, se acorta.

Asegúrese de haber quitado toda la cinta de

1

embalaje y todo el material de embalaje de la máquina.

Coloque la máquina asegurándose de que

2

hay espacio suficiente a su alrededor.

Más de 50 mm (2 pulgadas)

Más de 250 mm (9-7/8 pulgadas)

3

512 mm (20-5/32 pulgadas)

Más de 250 mm (9-7/8 pulgadas)

Ajuste las patas para que la máquina quede firme.

Utilice la llave inglesa que se incluye para aflojar la contratuerca de la pata que desea ajustar.

589 mm (23-3/16 pulgadas)

Más de 350 mm (13-3/4 pulgadas)

1 Tuerca de pie ajustable

• Ajuste las cuatro patas hasta que toquen firmemente la mesa.

Después de ajustar las patas en la longitud

5

deseada, utilice la llave inglesa que se suministra para apretar las tuercas.

1 Contratuerca

Presione con fuerza en cada esquina de la

6

máquina de bordar para asegurarse de que está firme.

Si aún no lo está, repita los pasos para ajustar las patas.

3 a 5

1 Contratuerca 2 Tuerca de pie ajustable

X El pie se puede girar.

26

———————————————————————————————————————————————————————————————————————————————————

Nota

Ajuste la orientación del panel de

3

Ajuste de la posición del panel de operaciones

Ajuste la orientación y el ángulo del panel de operaciones para que pueda manejarlo fácilmente.

Afloje los dos tornillos de mariposa para

1

traer hacia delante el panel de operaciones.

operaciones.

Afloje el tornillo de mariposa, ajuste la orientación del panel para poder verlo fácilmente y, a continuación, apriete el tornillo.

1

1 Tornillos de mariposa

Ajuste el panel de operaciones en una

2

posición fácil de usar y, a continuación, apriete los tornillos de mariposa.

1 Tornillo de mariposa

Ajuste el ángulo del panel de operaciones.

4

Afloje los dos tornillos de mariposa detrás del panel de operaciones, ajuste el ángulo del panel para poder verlo fácilmente y, a continuación, apriete los tornillos.

(Vista lateral) (Vista superior)

1 Tornillos de mariposa

● Utilizando el destornillador en forma de disco que se suministra, afloje y apriete bien los cinco tornillos de mariposa.

Instalación de la máquina 27

PREPARATIVOS ———————————————————————————————————————————————————————————————————————

——

Nota

Con el destornillador Phillips, afloje los

3

Preparación del conjunto de la guía del hilo

tornillos de la derecha y la izquierda del conjunto de la guía del hilo y levante la guía para nivelarla.

Levante el conjunto de la guía del hilo. Busque el destornillador Phillips suministrado.

Con el destornillador Phillips, afloje los

1

tornillos situados a la izquierda del soporte del conjunto de la guía del hilo para poder levantar dicho conjunto.

Retire el tornillo 1 y, a continuación, gire el tornillo 2 tres o cuatro vueltas para aflojarlo.

1 Tornillos aflojados

Apriete los tornillos de la derecha y la

4

izquierda del conjunto de la guía del hilo.

1 Retire el tornillo.

Gire el tornillo tres o cuatro vueltas para aflojarlo.

2

Levante la guía del hilo para colocarla y

2

apriete el tornillo 2 de la izquierda. Inserte el tornillo 1 en el lateral derecho del soporte del conjunto de la guía del hilo y apriételo.

1 Inserte el tornillo y apriételo. 2 Apriete el tornillo.

28

● Si los tornillos no están lo suficientemente flojos, podría no ser fácil mover el soporte del conjunto de la guía del hilo y la guía del hilo. No ejerza demasiada fuerza cuando mueva el soporte del conjunto de la guía del hilo y la guía del hilo. Antes de mover estas piezas, compruebe que los tornillos están lo suficientemente flojos.

● Asegúrese de apretar bien cada tornillo y de que el soporte del conjunto de la guía del hilo y la guía del hilo están firmemente sujetos.

———————————————————————————————————————————————————————————————————————————————————

Colocación del soporte de carretes

Fije el soporte de carretes en la posición de bordado.

Afloje el tornillo de mariposa y, a

1

continuación, abra el soporte de carretes hacia la derecha y hacia la izquierda.

1 Tornillo de mariposa 2 Soporte de carretes

Colocación del soporte del bastidor de bordado

Coloque el soporte del bastidor de bordado en el carro.

Utilice el soporte del bastidor de bordado

1

más adecuado para el bastidor que utilice. (Consulte de la página 88 a la 89).

Retire los dos tornillos de mariposa del

2

soporte del bastidor.

1 Tornillos de mariposa 2 Protectores de esquinas

Alinee los orificios del soporte del bastidor

3

con las patillas de la placa de montaje del bastidor en el carro.

1

Una vez abierto el soporte de carretes,

2

apriete el tornillo de mariposa.

X Fije el soporte de carretes en la posición

de apertura.

1 Patillas de la placa de montaje del bastidor 2 Orificios del soporte del bastidor 3 Protectores de esquinas

Instalación de la máquina 29

PREPARATIVOS ———————————————————————————————————————————————————————————————————————

——

Nota

● C

ada soporte del bastidor de bordado tiene protectores de esquinas de diferente color. Soporte A: protectores de esquinas blancos Soporte B: protectores de esquinas de color gris claro Soporte C: protectores de esquinas de color gris oscuro (opcional)

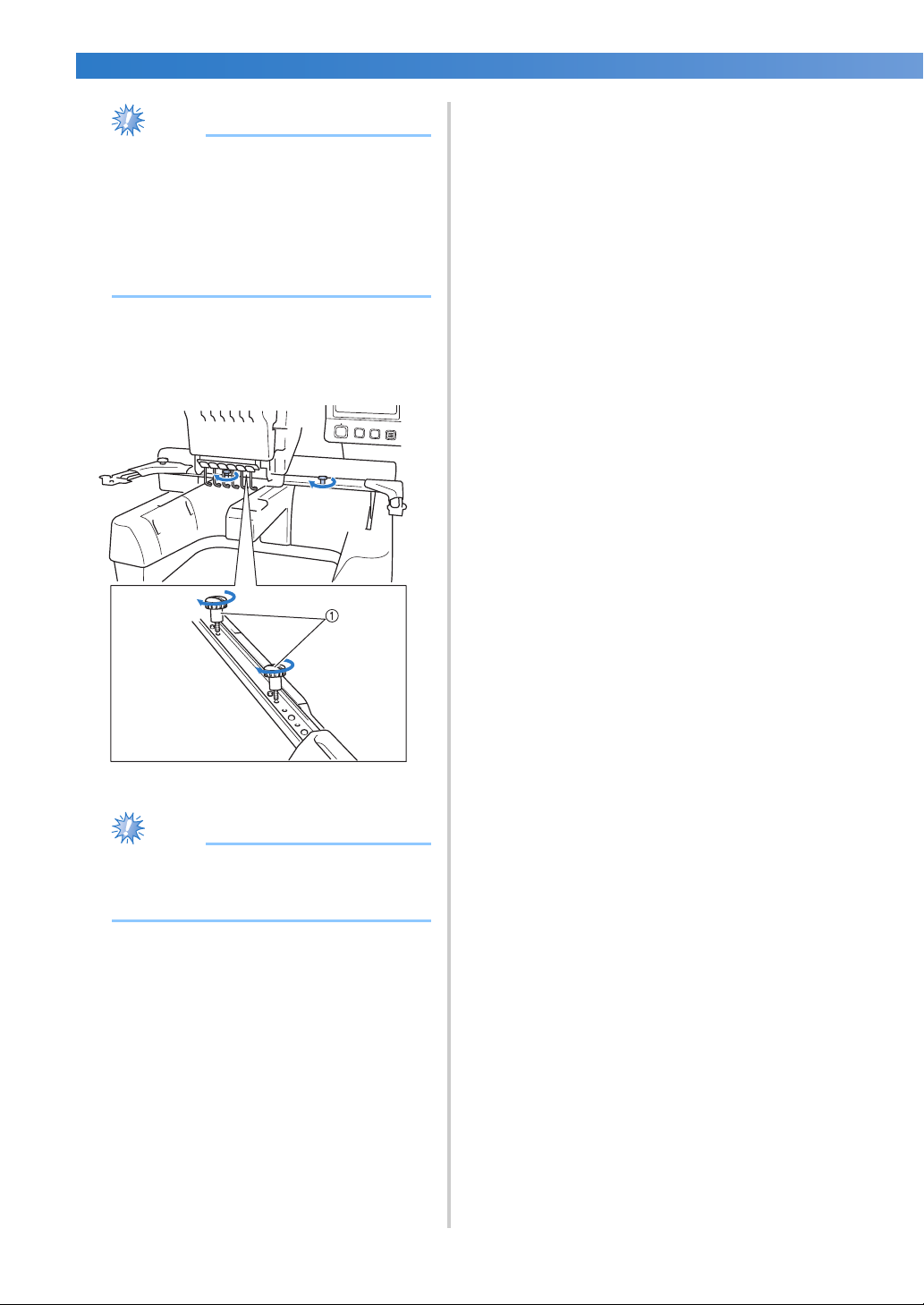

Ajuste el soporte del bastidor con los dos

4

tornillos de mariposa que se quitaron en el paso 2.

1 Tornillos de mariposa

● Utilizando el destornillador en forma de disco que se suministra, apriete bien los tornillos de mariposa.

Con esto finaliza la preparación de la máquina.

30

2

TUTORIAL DE BORDADOS

En este capítulo se describen las operaciones de bordado básicas en el orden necesario: desde encender la máquina y coser un diseño hasta la finalización de la costura. Siga los pasos del tutorial para bordar un dibujo y conocer en profundidad el funcionamiento de esta máquina de bordar.

Medidas de precaución relativas al

funcionamiento .................................. 32

Medidas de precaución con la corriente

eléctrica................................................32

Medidas de precaución con las

agujas ................................................... 33

Comprobación de la aguja....................33

Medidas de precaución con la

bobina .................................................. 33

Recomendaciones para el hilo

superior................................................. 34

Recomendaciones sobre el tejido.......... 34

Recomendaciones sobre la pantalla ......34

Procedimientos básicos ...................... 35

1.Colocación de la bobina.................. 36

Extracción del estuche de la bobina...... 36

Colocación de la bobina....................... 36

Colocación del estuche de la bobina .... 37

2.Encendido de la máquina ................38

Interpretación de las pantallas...............39

Introducción a las pantallas................... 40

3.Selección de diseños de bordado ....42

Selección de un diseño de bordado ......43

4.Edición del diseño de bordado ........ 44

Continuación con la pantalla de ajustes de

bordado ................................................44

5.Especificación de los ajustes de

bordado.............................................. 45

6.Vista preliminar de la imagen.......... 46

Comprobación de una imagen

preliminar .............................................46

7.Colocación del tejido en el bastidor de

bordado.............................................. 47

Colocación del tejido en el bastidor de

bordado.............................................47

8.Colocación del bastidor de bordado en

la máquina ......................................... 49

Colocación del bastidor de bordado .....49

9.Comprobación de la zona de

bordado..............................................51

Interrupción temporal para comprobar la

zona..........................................................51

Continuación con la pantalla de

bordado ....................................................52

10.Enhebrado superior .......................53

Comprobación de las varillas de aguja y

los colores de hilo ............................. 53

Enhebrado superior ...............................55

Enhebrado de la aguja ...........................59

11.Costura del bordado......................63

Comienzo del bordado..........................63

Interrupción del bordado.......................65

12.Comprobación de la tensión

del hilo ...............................................67

13.Extracción del bastidor de bordado y

el tejido ..............................................68

Extracción del bastidor de bordado .......68

Extracción del tejido..............................68

14.Apagado de la máquina .................69

Guía de referencia rápida de las

pantallas.............................................70

Aspecto de las teclas .............................70

Controles comunes de las pantallas.......70

Interpretación de la pantalla de selección

del tipo de diseño..................................71

Interpretación de la pantalla de lista de

diseños..................................................72

Interpretación de la pantalla de edición

de diseños ..................................... 73

Interpretación de la pantalla de ajustes de

bordado.................................................75

Interpretación de la pantalla de bordado...77

Información útil de consulta ..............79

TÉRMINOS TÉCNICOS:.........................79

DISEÑOS:..............................................79

BORDADO: ..........................................79

Conectividad USB .................................80

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

Medidas de precaución relativas al funcionamiento

A continuación se describen las medidas necesarias para asegurar el funcionamiento correcto de esta máquina.

Medidas de precaución con la corriente eléctrica

Asegúrese de cumplir las siguientes medidas de precaución relacionadas con la corriente eléctrica.

ADVERTENCIA

●

Utilice solamente la electricidad doméstica para la alimentación de la máquina. El uso de otras fuentes de alimentación puede provocar incendios, descargas eléctricas o averías en la máquina.

● Asegúrese de que los enchufes del cable de alimentación quedan firmemente insertados en

la toma de corriente y el conector del cable de alimentación en la máquina.

● No inserte el enchufe del cable de alimentación en una toma de corriente en mal estado.

●

En las situaciones siguientes, apague la máquina de bordar y desenchúfela de la corriente; en caso contrario, podrían producirse incendios, descargas eléctricas o averías en la máquina.

• Cuando el usuario está alejado de la máquina.

• Después de utilizar la máquina.

• Si se produce un corte de corriente mientras la máquina está en funcionamiento.

• Si la máquina no está funcionando correctamente, por ejemplo, cuando hay una conexión deficiente o un corte de conexión.

• Durante tormentas eléctricas.

PRECAUCIÓN

● Utilice exclusivamente el cable de alimentación que se suministra con esta máquina.

●

No enchufe la máquina con cables alargadores ni adaptadores para varios enchufes que tengan demasiados aparatos enchufados, ya que podrían producirse incendios o descargas eléctricas.

● No enchufe ni desenchufe el cable de alimentación con las manos húmedas, ya que

pueden producirse descargas eléctricas.

● Cuando desenchufe el cable de alimentación, asegúrese de apagar primero la máquina y, a

continuación, sujete el enchufe al desconectar el cable. Al tirar del cable podría dañarlo, o provocar incendios o descargas eléctricas.

● No corte, estropee, modifique, doble con fuerza, estire, tuerza o enrolle el cable de

alimentación. Tampoco coloque objetos pesados encima del cable ni lo exponga al calor, ya que podría dañarse el cable y producirse incendios o descargas eléctricas. Si se daña el cable de alimentación o su enchufe, deje de utilizar la máquina y llévela al distribuidor autorizado para que la repare antes de seguir utilizándola.

● Si no va a utilizarse la máquina durante mucho tiempo, desenchufe el cable de la toma de

corriente, pues podría producirse un incendio.

● Cuando deje la máquina desatendida, coloque el interruptor de alimentación en la

posición de apagado o retire el enchufe de la toma de corriente.

● Para reparar la máquina o al quitar las cubiertas, la máquina debe estar desenchufada.

● Sólo para EE. UU.

Este aparato tiene un enchufe de dos clavijas (una más ancha que la otra). Para reducir el riesgo de descargas eléctricas, este enchufe está diseñado para que sólo se pueda insertar en una toma polarizada de una única manera. Si el enchufe no se ajusta perfectamente a la toma, dele la vuelta. Si sigue sin caber, póngase en contacto con un electricista cualificado para instalar una toma adecuada. No modifique el enchufe en manera alguna.

32

———————————————————————————————————————————————————————————————————————————————————

COATS

Polyester

L

Medidas de precaución con las agujas

Asegúrese de que toma las siguientes medidas de precaución relacionadas con la elección correcta de la aguja para la máquina.

PRECAUCIÓN

●

Su máquina está diseñada para utilizar agujas de bordado domésticas. La aguja recomendada de fábrica es “HAX 130 EBBR” (Organ). Puede utilizar también en su lugar agujas Schmetz 130/705 H-E. El uso de cualquier otro tipo podría romper la aguja o el hilo, dañar el mecanismo de enhebrado o causar lesiones.

●

No utilice nunca agujas dobladas. Las agujas dobladas se pueden romper con facilidad y causar lesiones.

Comprobación de la aguja

Es extremadamente peligroso coser con una aguja doblada, pues podría romperse mientras la máquina está en funcionamiento. Coloque la parte plana de la aguja sobre una superficie plana y compruebe que la distancia entre ambas es uniforme. Si la aguja está doblada o tiene rota la punta, cambie la aguja por otra nueva. (Consulte “Cambio de la aguja” en la página 86).

■ Aguja correcta ■ Aguja incorrecta

Si la distancia entre la aguja y la superficie plana no es uniforme, esto indica que la aguja está doblada. No utilice una aguja doblada.

2

1 Parte plana

Marcas de tipo de aguja

2

3 Superficie plana

Medidas de precaución con la bobina

Asegúrese de que toma las siguientes medidas de precaución relacionadas con la bobina.

PRECAUCIÓN

●

Utilice sólo bobinas pre-enrolladas (COATS de tipo “L”/TRU-SEW POLIÉSTER “Filaments”) o bobinas diseñadas específicamente para esta máquina. El uso de cualquier otro tipo de bobinas podría causar lesiones personales o daños en la máquina.

● Utilice un hilo de bobina que haya sido enrollado

correctamente ya que, de lo contrario, la aguja podría romperse o la tensión del hilo podría no ser la adecuada.

● Cuando enrolle una bobina, utilice sólo la devanadora opcional

(consulte la página 240) y bobinas de metal (código de pieza: 100376-053).

● Cuando enrolle una bobina, asegúrese de utilizar hilo de algodón o poliéster hilado (entre

dtex. 74/2 y dtex. 100/2).

Medidas de precaución relativas al funcionamiento 33

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

Nota

Recomendaciones para el hilo superior

Asegúrese de que cumple las siguientes recomendaciones relacionadas con el hilo superior.

● Se recomienda el uso de hilo de rayón o poliéster (den. 120 × 2 / dtex. 135 × 2 / grosor 40 (en América y Europa) / #50 (en Japón)).

Recomendaciones sobre el tejido

Asegúrese de que cumple las siguientes recomendaciones relacionadas con el tejido.

● La máquina puede bordar un tejido con un grosor de hasta 1 mm (1/16 pulgadas). Si se

cose un tejido más grueso, la aguja podría doblarse o romperse.

● Al bordar costuras solapadas, es difícil que la aguja penetre en el tejido por lo que ésta

podría doblarse o romperse.

● Coloque estabilizadores para tejidos finos o elásticos. (Consulte “Colocación del

estabilizador (respaldo) con plancha en el tejido” en la página 90 para obtener más información).

● Cuando borde trozos grandes de tela, asegúrese de que el tejido no se quede atrapado en

el carro.

Recomendaciones sobre la pantalla

Asegúrese de que cumple las siguientes recomendaciones relacionadas con el uso de la pantalla del panel de operaciones.

● Toque sólo la pantalla con los dedos o con el lápiz que se incluye. No utilice un lápiz

mecánico, destornillador o cualquier otro objeto duro o punzante. Tampoco pulse con fuerza sobre la pantalla, de lo contrario ésta podría dañarse.

• La pantalla podría oscurecerse inmediatamente después de encender la máquina. Es una

característica normal de la luz posterior y no es una señal de avería. Después de unos 10 minutos, la pantalla deberá alcanzar su nivel de brillo normal.

• Si no está situado justo delante de la pantalla del panel de operaciones, los colores

pueden aparecer distorsionados o la pantalla puede ser difícil de leer. Es una característica normal de la pantalla y no es una señal de avería. Asegúrese de sentarse delante de la pantalla mientras la utiliza. (Consulte “Ajuste de la posición del panel de operaciones” en la página 27, si es necesario realizar algún ajuste).

34

———————————————————————————————————————————————————————————————————————————————————

Procedimientos básicos

A continuación se describen los procedimientos de bordado básicos. Antes de poner en funcionamiento la máquina de bordar, compruebe todos los procedimientos siguientes.

Página de

Paso Operación

1 Coloque la bobina. p.36 p.33

2 Encienda la máquina. p.38 p.32, 34

3 Seleccione un diseño de bordado. p.42

4 Edite el diseño de bordado. p.44

5 Especifique los ajustes de bordado. p.45

6 Compruebe la imagen preliminar. p.46

7 Coloque el tejido en el bastidor de bordado. p.47 p.34

8 Coloque el bastidor de bordado en la máquina. p.49

9 Compruebe la zona del bordado. p.51

10 Enhebre los hilos superiores. p.53 p.34

Desbloquee la máquina y, a continuación, pulse el botón arrancar/parar para empezar a bordar.

11

(Una vez terminado el bordado, la máquina se para automáticamente).

12 Compruebe la tensión del hilo. p.67

referencia

del tutorial

p.63

Pagina de

referencia del

procedimiento

2

13 Extraiga el bastidor de bordado y, a continuación, retire el tejido. p.68

14 Apague la máquina. p.69

En las siguientes páginas se describen las operaciones para bordar el diseño. Aunque el bordado puede continuar sin que se edite el diseño o se especifiquen ajustes de bordado, si desea obtener más información sobre cómo editar los diseños, consulte la página 162, y la página 115 si desea obtener más información sobre cómo especificar ajustes de bordado. En las tablas de las páginas 70 a 78 se proporcionan descripciones de las teclas y otra información que aparece en las pantallas LCD principales. Utilice estas tablas para una consulta rápida.

En las páginas 32 a 34 se proporcionan las medidas de precaución sobre el funcionamiento que se deben tomar durante los procedimientos básicos. Estas medidas de precaución se deben seguir estrictamente para que la máquina funcione correctamente. Asegúrese de leer bien estas medidas de precaución.

Procedimientos básicos 35

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

Nota

Recuerde

Nota

Recuerde

1. Colocación de la bobina

Al comprar la máquina, sólo está colocada la bobina en el gancho. Coloque una bobina con hilo para bordar. Para conocer las medidas de precaución relacionadas con la bobina, consulte la página 33.

PRECAUCIÓN

● La máquina no indica el hilo que queda. Antes de comenzar a bordar, asegúrese de que hay suficiente hilo en la bobina para el diseño.

● Asegúrese de limpiar el estuche de la bobina cada vez que la cambia. Si desea obtener más información sobre cómo limpiar el estuche de la bobina, consulte “Limpieza del estuche de la bobina” en la página 247.

Extracción del estuche de la bobina

Abra la tapa del gancho.

1

Tire de la tapa del gancho hacia usted.

● El colector del hilo tiene una capacidad

de movimiento limitada. No tire de él con fuerza.

Tire del cierre del estuche de la bobina y

3

retire el estuche.

1 Cierre

Tire del colector del hilo hacia usted.

2

1 Colector del hilo

Para poder acceder con más facilidad al estuche de la bobina, tire del colector del hilo hacia delante.

● El colector del hilo es un dispositivo que permite sujetar el hilo al comenzar la costura o al cortar el hilo.

■ Engrase de la máquina

Después de retirar el estuche de la bobina, engrase la máquina. La pista debe engrasarse. Si desea obtener más información sobre cómo engrasar la máquina, consulte “Engrase de la máquina” en la página 250.

● Ponga una gota de aceite en el gancho una vez al día antes de utilizar la máquina.

Colocación de la bobina

● Esta máquina de bordar no dispone de devanadora. Utilice bobinas preenrolladas (tipo L).

● También pueden utilizarse la devanadora (independiente) opcional y bobinas de metal opcionales. (Consulte la página 23 y

240).

36

———————————————————————————————————————————————————————————————————————————————————

Nota

Inserte la bobina en el estuche.

1

Colocación del estuche de la bobina

Inserte el estuche de la bobina en el gancho.

1

Inserte el estuche de la bobina ajustando bien la pestaña del estuche con la muesca del gancho, como se indica en la ilustración.

● Compruebe que el hilo está enrollado hacia la derecha en la bobina, como se indica en la ilustración. Si se coloca la bobina con el hilo enrollado en sentido contrario, el bordado no se coserá correctamente.

Pase el hilo por la ranura para el hilo y

2

debajo del resorte de ajuste de tensión.

1 Pestaña 2 Muesca

Inserte totalmente el estuche hasta que

2

quede encajado.

2

3

1 Ranura para hilo 2 Resorte de ajuste de tensión

Tire del hilo unos 50 mm (2 pulgadas) por la abertura del resorte de ajuste de tensión.

1 Unos 50 mm (2 pulgadas).

Cierre la tapa del gancho.

3

Colocación de la bobina 37

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

Recuerde

2. Encendido de la máquina

Conecte el cable de alimentación y, a continuación, encienda la máquina. Para conocer las medidas de precaución relacionadas con la corriente eléctrica, consulte la página 32.

Enchufe el cable de alimentación a la

1

máquina.

Enchufe el cable de alimentación a una toma

2

de corriente.

Pulse .

5

X Aparece la pantalla de selección del tipo

de diseño y el botón arrancar/parar se ilumina en rojo.

El carro cambia a la posición inicial.

6

• Si la varilla de aguja 1 no está en la posición de bordado, el estuche de varillas se mueve y la varilla de aguja 1 cambia a la posición de bordado.

PRECAUCIÓN

● Para prevenir posibles lesiones,

asegúrese de mantener las manos y otros elementos alejados del carro.

Coloque en la posición “I” el interruptor de

3

alimentación situado en la parte trasera de la máquina.

X La pantalla LCD se enciende.

Cuando se enciende la máquina, se reproduce la

4

película de presentación. Pulse en cualquier parte de la pantalla para mostrar el siguiente mensaje.

38

● Si la máquina se apaga en mitad del

bordado, guardará automáticamente la posición de la costura para cuando se vuelva a encender. Entonces le preguntará si desea seguir bordando o comenzar una nueva operación. (Consulte “Continuación del bordado tras haber apagado la máquina” en la página 110).

———————————————————————————————————————————————————————————————————————————————————

6

5

1

4

3

2

Interpretación de las pantallas

Cuando se enciende la máquina y se pulsa , aparece la pantalla de selección del tipo de diseño. El panel de operaciones permitirá realizar las operaciones que se muestran a continuación. Para conocer las medidas de precaución relacionadas con el uso del panel táctil, consulte la página 34.

2

Nº Tecla

1 Tecla de inicio

2

3

4

5

6 Tecla de ajustes

* Las teclas de la tabla anterior aparecen y pueden utilizarse en la mayoría de las pantallas que se describen

más adelante en este manual.

Nombre de la

tecla

Zona de

visualización de

diseños

Línea de la zona

de bordado

Tecla guía de

operaciones de la

máquina

Tecla de cambio

de posición de la

varilla

Función

Pulse esta tecla para cancelar todas las operaciones anteriores y volver a la pantalla inicial de selección del tipo de diseño.

En esta zona se muestra el diseño seleccionado. p.196

Muestra la zona de bordado para el bastidor extra grande. En la pantalla de ajustes de la máquina se pueden especificar las indicaciones para el bastidor de bordado, las líneas de cuadrícula y otros ajustes de la pantalla.

Pulse esta tecla para comprobar cualquier operación de la máquina.

Pulse esta tecla para mover o enhebrar una varilla seleccionada. Esta tecla está disponible en cualquier pantalla.

Pulse esta tecla para cambiar los ajustes de la máquina de bordar.

Página de

referencia

p.196

p.206

p.61

p.194

Encendido de la máquina 39

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

1

21

Introducción a las pantallas

El flujo de operaciones básico se muestra a continuación.

En la pantalla de selección del tipo de diseño, seleccione un tipo de diseño. (Consulte las páginas 42, 71).

En la pantalla de edición de diseños, edite el diseño. (Consulte las páginas 44, 73).

1 Pulse esta tecla para continuar con la

de edición de diseños

como mínimo un diseño. Esta tecla no está disponible si no se ha seleccionado un diseño anteriormente.

tras haber seleccionado

pantalla

En la pantalla de lista de diseños, seleccione el diseño. (Consulte las páginas 42, 72).

1 Pulse esta tecla para volver a la pantalla de

selección del tipo de diseño.

2 Pulse esta tecla para continuar con la pantalla

de edición de diseños.

1

Pulse esta tecla para volver a la

selección del tipo de diseño

2 Pulse esta tecla para continuar con la pantalla

de ajustes de bordado.

pantalla de

y añadir otro diseño.

En la pantalla de ajustes de bordado, si hay un diseño combinado, edite todo el diseño, especifique los ajustes y compruebe la zona de bordado. (Consulte las páginas 45, 75).

1 Pulse esta tecla para volver a la pantalla de

edición de diseños.

2 Pulse esta tecla para continuar con la pantalla

de bordado.

40

———————————————————————————————————————————————————————————————————————————————————

1 2

En la pantalla de bordado, compruebe los colores de hilo asignados a las varillas de aguja y, a continuación, coloque los hilos

superiores. Pulse para desbloquear la máquina y que el botón arrancar/parar

comience a parpadear en verde. Ahora la máquina de bordar está preparada para comenzar a coser. Una vez realizado el bordado, aparecerá la pantalla de ajustes de bordado. (Consulte las páginas 53, 77).

2

1 Pulse esta tecla para volver a la pantalla de

ajustes de bordado.

2 Tecla de desbloqueo

Encendido de la máquina 41

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

1

2

1

3. Selección de diseños de bordado

A modo de ejemplo, seleccionaremos el diseño que se muestra a la derecha, en la última página de los diseños de bordado.

En la pantalla de selección del tipo de diseño, seleccione una categoría de diseño (tipo). Pantalla de selección del tipo de diseño (Si desea obtener más información sobre las teclas y demás contenido de la pantalla, consulte la página 71).

En la pantalla de lista de diseños, busque el diseño deseado y después pulse la tecla correspondiente. Pantalla de lista de diseños (Si desea obtener más información sobre las teclas y demás contenido de la pantalla, consulte la página 72).

1 Teclas de tipos de diseño

1 Muestra una imagen preliminar. 2 Teclas de diseños

■ Comprobación de una imagen preliminar desde la pantalla de selección de diseños

Pulse para obtener una imagen preliminar antes de la selección.

Pulse para volver a la pantalla de selección de diseños.

42

———————————————————————————————————————————————————————————————————————————————————

1

3

2

4

2

4

3

1

Pulse el diseño que desee.

Selección de un diseño de

3

Para este ejemplo, pulse .

bordado

Seleccionaremos una flor de la segunda página.

Pulse para seleccionar la categoría de

1

diseños de bordado.

X Aparecerá el diseño seleccionado en la

X Aparece la pantalla de lista de diseños.

Pulse (anterior) o (siguiente) hasta

2

que aparezca la página deseada.

zona de visualización de diseños.

2

• Para seleccionar un grupo de diseños distinto, pulse 1 Tecla de retorno Aparecerá la pantalla de selección del tipo de diseño.

2 Número de página actual 3 Número total de páginas 4 Tecla de desplazamiento

Pulse (anterior) o (siguiente) para desplazarse página a página, o pulse en cualquier parte de la barra para avanzar varias páginas.

• Después de seleccionar un diseño, aparece lo siguiente:

1 Longitud vertical del diseño 2 Anchura horizontal del diseño 3 Número de cambios de color del hilo

y las teclas indicadas con 4, que pueden utilizarse para cambiar el tamaño del diseño o la disposición del texto de un carácter. Las funciones que pueden utilizarse varían según el tipo de diseño seleccionado. (Consulte “Cambio del tamaño de un diseño” en la página 164).

• Si ha seleccionado un diseño equivocado o desea seleccionar otro, pulse el diseño que desee.

Pulse para que aparezca la pantalla

4

siguiente.

Esta acción confirma la selección del diseño.

X Aparece la pantalla de edición de diseños.

Selección de diseños de bordado 43

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

Recuerde

5

1

3

4

8

6

7

2

4. Edición del diseño de bordado

El diseño puede editarse desde esta pantalla. Pantalla de edición de diseños (Si desea obtener más información sobre las teclas y demás contenido de la pantalla, consulte la página 73).

Continuación con la pantalla de ajustes de bordado

Pulse .

1

X Se muestra la pantalla de ajustes de

bordado.

1

Muestra el tamaño del diseño de bordado que se muestra actualmente en la zona de visualización de diseños. El valor superior indica la altura y el valor inferior, la anchura. Si el diseño de bordado está formado por varios dibujos combinados, se muestra el tamaño del diseño en su totalidad, incluidos todos los dibujos.

2 Resalta el tamaño de los bastidores de bordado

que pueden utilizarse para coser el diseño de bordado seleccionado actualmente.

● Si el soporte del bastidor no está colocado en la máquina, la zona de bordado no mostrará el tamaño de bastidor correcto. (Consulte la página 49).

3 Muestra el tamaño del diseño de bordado

seleccionado actualmente. El valor superior indica la altura y el valor inferior, la anchura.

4 Pulse para editar el diseño. 5 Pulse esta tecla para borrar el diseño, por

ejemplo, si ha elegido uno equivocado. No hay ningún diseño seleccionado y aparece la pantalla de selección del tipo de diseño.

6 Muestra una imagen preliminar.

Muestra el número de cambios de color del hilo en

7

el diseño de bordado seleccionado actualmente.

8 Continúa con la pantalla siguiente.

En este ejemplo no editaremos el diseño. Sin realizar ninguna operación de edición, continúe con la pantalla siguiente.

44

———————————————————————————————————————————————————————————————————————————————————

Recuerde

1

2

7

4

5

6

8

3

5. Especificación de los ajustes de bordado

En esta pantalla se puede editar todo el diseño y especificar los ajustes de bordado. Además, puede comprobar la posición de bordado y puede guardar un diseño para su uso posterior. Pantalla de ajustes de bordado (Si desea obtener más información sobre las teclas y demás contenido de la pantalla, consulte la página 75).

1 Muestra una imagen preliminar. 2 Pulse para editar el diseño. 3 Vuelve a la pantalla de edición de diseños. 4 En la pantalla de ajustes de bordado, la guía del

bastidor en la zona de visualización de diseños indica el tamaño del bastidor instalado.

5 Pulse estas teclas para especificar el bordado

del diseño.

6 Pulse para guardar el diseño en la memoria. 7 Continúa con la pantalla siguiente. 8 Pulse para comprobar la zona de bordado.

● Si el bastidor no está colocado correctamente al pasar a la pantalla de ajustes de bordado, se moverá a la posición correcta al tiempo que se muestra la pantalla de ajustes de bordado. (Consulte “Desplazamiento a la posición correcta” en la página 95).

2

En este ejemplo no especificaremos ningún ajuste de bordado. Continúe con la siguiente operación.

Especificación de los ajustes de bordado 45

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

Recuerde

1 2

6. Vista preliminar de la imagen

Es posible ver una imagen del diseño finalizado en el bastidor de bordado.

Toque o para seleccionar el tipo de

Comprobación de una imagen preliminar

Muestre en pantalla la imagen preliminar para comprobar que el bordado se va a coser como desea.

Pulse .

1

X

Se muestra en pantalla la imagen preliminar.

2

soporte del bastidor de bordado y, a continuación, seleccione el bastidor que vaya a utilizar. Pulse para mostrar sólo el diseño (sin el bastidor de bordado) de forma que ocupe toda la pantalla.

• Si encuentra el tipo de soporte del bastidor y el tamaño de bastidor que resulten óptimos para su bordado, seleccione las guías de visualización en la pantalla de ajustes para que pueda editar mejor el bordado (consulte la página 88 y 196).

• Pulse de nuevo para mostrar el diseño con el bastidor de bordado.

Pulse para volver a la pantalla

3

anterior.

1 Pulse estas teclas para mostrar el diseño en los

diferentes tamaños de bastidores de bordado. Los bastidores que aparecen en blanco sobre teclas grises se pueden seleccionar.

2 Pulse esta tecla para ver una vista aumentada

del diseño.

● Una imagen preliminar en orientación vertical no puede girarse a orientación horizontal, aunque haya espacio en la parte superior e inferior.

46

● El bordado puede coserse mientras la imagen preliminar está mostrada en la pantalla de bordado. Si la imagen preliminar se muestra en cualquier pantalla distinta de la de bordado, el bordado no puede coserse.

———————————————————————————————————————————————————————————————————————————————————

Nota

Recuerde

Nota

7. Colocación del tejido en el bastidor de bordado

Después de seleccionar el diseño para bordar, compruebe los bastidores de bordado que puede utilizar para coserlo. Seleccione el bastidor apropiado, y coloque el tejido y el estabilizador en el bastidor. (Consulte “Colocación del estabilizador (respaldo) con plancha en el tejido” en la página 90). Para conocer las medidas de precaución relacionadas con el tejido, consulte la página 34.

Icono Nombre

● Si el tejido no está tenso, el diseño podría no quedar alineado o el tejido arrugarse. Siga el procedimiento que se describe a continuación para estirar bien el tejido en el bastidor de bordado y que no quede suelto. Además, asegúrese de que trabaja sobre una superficie nivelada cuando coloque el tejido en el bastidor.

(7-7/8 pulgadas (Al.) × 11-3/4 pulgadas (An.))

(5-1/8 pulgadas (Al.) × 7-1/8 pulgadas (An.))

Zona de bordado

Bastidor extra grande

200 mm (Al.) × 300 mm (An.)

Bastidor grande

130 mm (Al.) × 180 mm (An.)

2

Colocación del tejido en el bastidor de bordado

Seleccione un bastidor de bordado.

1

De los tamaños de bastidores de bordado indicados en la pantalla, seleccione el bastidor que desea utilizar.

Los bastidores que pueden utilizarse aparecen más oscuros ( ) y los que no pueden utilizarse aparecen más claros ( ).

● Si el soporte del bastidor no está colocado en la máquina, la zona de bordado no mostrará el tamaño de bastidor correcto. (Consulte la página 49).

■ Tipos de bastidores de bordado

En esta máquina se incluyen cuatro tamaños de bastidores de bordado. Si desea obtener más información sobre los usos de cada bastidor, consulte “Uso adecuado de los bastidores de bordado” en la página 88.

Bastidor mediano

100 mm (Al.) × 100 mm (An.)

(4 pulgadas (Al.) × 4 pulgadas (An.))

Bastidor pequeño

(1-1/2 pulgadas (Al.) × 2-3/8 pulgadas (An.))

40 mm (Al.) × 60 mm (An.)

PRECAUCIÓN

Si utiliza bastidores de bordado

●

distintos a los cuatro incluidos, el bastidor podría golpear el pie prensatela y dañar la máquina, o causar lesiones al usuario.

● Los indicadores de los bastidores muestran todos los tamaños de bastidor en los que puede coser el diseño de bordado. Asegúrese de utilizar el tamaño de bastidor más adecuado. Si utiliza un bastidor demasiado grande, el diseño podría no quedar alineado o el tejido podría arrugarse. (Consulte “Uso adecuado de los bastidores de bordado” en la página 88).

Colocación del tejido en el bastidor de bordado 47

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

Recuerde

■ Ajuste del tejido en el bastidor de bordado pequeño

A continuación se describe el procedimiento para ajustar el tejido en el bastidor de bordado pequeño. Se utiliza el mismo procedimiento para ajustar el tejido en el bastidor mediano. Si desea obtener más información sobre cómo ajustar el tejido en los bastidores grande y extra grande, consulte “Colocación del tejido” en la página 91.

Afloje el tornillo del cuadro del bastidor.

2

1 Tornillo

Coloque el tejido del derecho encima del

3

cuadro del bastidor.

Apriete firmemente el tornillo y compruebe

6

que el tejido está tenso.

• Después de estirar bien el tejido, al golpearlo suavemente se producirá un sonido similar al de un tambor.

• Ajuste firmemente el bastidor y el cuadro para que la parte inferior del bastidor quede por debajo de la parte inferior del cuadro.

1 Bastidor 2 Cuadro del bastidor 3 Parte inferior del bastidor

• El cuadro del bastidor no tiene lado anterior ni posterior. Ambos lados pueden utilizarse.

Coloque el bastidor en el cuadro.

4

• Asegúrese de que el tejido no tiene arrugas una vez estirado en el bastidor de bordado.

Apriete ligeramente el tornillo y, a

5

continuación, estire de los extremos del tejido.

• Utilizando el destornillador en forma de disco que se suministra, apriete bien el tornillo.

1 Destornillador en forma de disco

El grado de estiramiento de la tela y la utilización de material estabilizador varían según el tipo de tejido que se va a bordar. Pruebe varios métodos hasta lograr los mejores resultados de bordado. (Consulte “Técnicas de colocación” en la página 223).

● Esta máquina de bordar puede utilizarse

también con bastidores de coronilla opcionales. (Consulte “Uso del bastidor para gorras opcional” en la página 225).

48

———————————————————————————————————————————————————————————————————————————————————

Nota

8. Colocación del bastidor de bordado en la máquina

Después de colocar el tejido en el bastidor de bordado, coloque éste en la máquina.

PRECAUCIÓN

Si el bastidor de bordado no está bien colocado, podría golpear el pie prensatela, causar

●

daños en la máquina o causar lesiones.

● Al colocar el bastidor, asegúrese de que el botón arrancar/parar está iluminado en rojo. Si

el botón arrancar/parar está parpadeando en verde, la máquina puede comenzar a coser. Si la máquina comienza a funcionar de forma imprevista, podrían producirse lesiones.

● Al colocar el bastidor de bordado, asegúrese de que éste no golpea ninguna otra pieza de

la máquina.

● Antes de colocar el bastidor, compruebe que hay suficiente hilo en la bobina.

Colocación del bastidor de bordado

Ajuste la anchura del soporte del bastidor al tamaño del mismo y, a continuación, coloque el bastidor en la máquina. A continuación se describe, como ejemplo, el procedimiento para colocar el bastidor pequeño.

2

1 Brazo izquierdo del soporte del bastidor de

bordado Mueva el brazo del soporte del bastidor a la izquierda o a la derecha para ajustarlo al tamaño del bastidor.

2 Fije el soporte del bastidor.

Inserte el bastidor de bordado en las pinzas del soporte.

3 Patilla de colocación 4 Orificios 5 Ranuras de colocación

Afloje los dos tornillos de mariposa del

1

soporte del bastidor.

Si el tornillo está demasiado apretado, utilice el destornillador en forma de disco que se suministra.

1 Brazo izquierdo 2 Tornillos de mariposa

X Ahora puede moverse el brazo izquierdo

del soporte del bastidor.

• Afloje los tornillos de mariposa sólo 2 vueltas como máximo hacia la izquierda. No quite el tornillo.

Colocación del bastidor de bordado en la máquina 49

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

Nota

Mueva el brazo izquierdo para alinear el

2

tornillo de la derecha con la marca del bastidor que se va a colocar y, a continuación, apriete los tornillos.

Para este ejemplo, alinee con la marca 4.

1 Marca para el bastidor extra grande 2 Marca para el bastidor grande 3 Marca para el bastidor mediano 4 Marca para el bastidor pequeño 5 Alinee el tornillo con la marca.

● Apriete firmemente los dos tornillos de mariposa con el destornillador en forma de disco que se suministra. La máquina reconocerá el tamaño de bastidor incorrecto si los dos tornillos no se aprietan.

Sujete el nivel del bastidor y,

3

simultáneamente, alinee los montantes izquierdo y derecho con las pinzas del soporte del bastidor.

• El bastidor debe estar arriba.

● Si el cuadro está encima, como se muestra a continuación, el bastidor de bordado no está colocado correctamente.

X El soporte del bastidor ya está preparado

para colocar el bastidor.

50

Inserte el bastidor hasta que quede bien

4

encajado.

1 Asegúrese de que las patillas de los brazos

derecho e izquierdo del soporte del bastidor encajan en la ranura y el orificio del bastidor.

———————————————————————————————————————————————————————————————————————————————————

2

1

9. Comprobación de la zona de bordado

Compruebe la zona de bordado para asegurarse de que el bordado se va a coser en la ubicación deseada y que no habrá problemas de alineación del tejido ni el bastidor golpeará el pie prensatela. Si el bastidor no se coloca correctamente, se moverá a la posición correcta y se indicará la posición de bordado.

Pulse .

1

Interrupción temporal para comprobar la zona

El bastidor puede detenerse temporalmente en una posición en concreto o puede detenerse la comprobación de la zona de bordado.

Cuando el bastidor se mueve a la posición

1

deseada, vuelva a pulsar

X El bastidor deja de moverse y aparece la

siguiente pantalla.

.

2

X El pie prensatela baja y el bastidor se

mueve para mostrar la zona de bordado.

Las esquinas del octágono que muestra la

2

zona de bordado para el diseño se indican mediante flechas de cambio de dirección.

Observe con atención el movimiento del bastidor y compruebe que el bordado se cose en la ubicación deseada y que el bastidor no golpea el pie prensatela.

1 Pulse para continuar moviendo el bastidor. 2 Pulse para detener la comprobación de la zona

de bordado.

Para continuar moviendo el bastidor, pulse

2

. Para detener la comprobación de la

zona de bordado, pulse .

Comprobación de la zona de bordado 51

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

Continuación con la pantalla de bordado

Una vez realizadas las operaciones necesarias en la pantalla de ajustes de bordado, continúe con la pantalla de bordado.

Pulse .

1

X Aparecerá la pantalla de bordado.

52

———————————————————————————————————————————————————————————————————————————————————

Recuerde

7

3

4

9

0A

8

2

1

5

6

B

10. Enhebrado superior

Compruebe la pantalla de bordado para obtener información sobre las varillas de aguja que deben enhebrarse con los colores de hilo y, a continuación, enhebre los hilos superiores.

Comprobación de las varillas de aguja y los colores de hilo

En la pantalla de ajustes de bordado, pulse para ver la pantalla de bordado y el mensaje que indica que deben enhebrarse las varillas de aguja (y que deben cambiarse los carretes de hilo utilizados la última vez). Compruebe los colores de hilo en esta pantalla. Pantalla de bordado (Si desea obtener más información sobre las teclas y demás contenido de la pantalla, consulte la página 77).

2

1 Información del hilo para la primera varilla 2 Información del hilo para la segunda varilla 3 Información del hilo para la tercera varilla 4 Información del hilo para la cuarta varilla 5 Información del hilo para la quinta varilla 6 Información del hilo para la sexta varilla

Si no se muestra ningún nombre de color de

7

hilo, esa varilla de aguja no se ha utilizado. Si ha asignado un nombre de color a la varilla de aguja en un diseño cosido anteriormente, la varilla mostrará el color anteriormente asignado.

8 Mensaje de cambio de carretes de hilo.

(Consulte la página 103). Este mensaje aparece cuando es necesario cambiar los carretes de hilo. Si no ha pulsado

9 para cerrar el mensaje, no puede

continuar con el bordado.

● La información del hilo correspondiente al carrete que debe cambiarse aparece marcada en rojo.

0 Color del hilo A Número de varilla de aguja B Nombre o número del color de hilo

El hilo con el nombre de color que aparece al lado de cada número de varilla de aguja se enhebra en esa varilla. En la pantalla que se muestra: 1: Verde lima 2: Verde musgo 3: Naranja 4: Rojo 5: Amarillo Si no hay ningún nombre al lado del número de la varilla de aguja, esa varilla no se utiliza. En este ejemplo no se utiliza la varilla de aguja 6.

Enhebrado superior 53

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

5

2

3

6

1

2

4

Pulse .

1

X La pantalla que indica el cambio de los carretes se cierra.

• Además de comprobar los colores de hilo, puede comprobar información como el número de puntadas y el tiempo de costura, y puede especificar también varios ajustes de bordado en la pantalla de bordado.

1 Muestra el número de cambios de color del

hilo, el número de puntadas, el tiempo de bordado y el período de tiempo que tienen los carretes antes de que se tengan que cambiar.

2 Utilice estas teclas para especificar diversos

ajustes de bordado o volver a la pantalla de ajustes de bordado.

3 Muestra el orden de bordado de los colores de

hilo.

4 Indica el número de la varilla de la aguja a la

que está asignado el color del hilo mostrado a la izquierda.

5 Para poner en funcionamiento la máquina,

pulse esta tecla para desbloquearla y, a continuación, pulse el botón arrancar/parar.

6 Pulse una tecla para cambiar la varilla

seleccionada a la posición de costura. Al enhebrar la aguja, utilice el mecanismo de enhebrado automático.

PRECAUCIÓN

● Cuando se pulsa (tecla de desbloqueo) en la pantalla de bordado, el botón

arrancar/parar comienza a parpadear en verde y la máquina puede empezar a coser. Si está enhebrando el hilo superior o la aguja, tenga cuidado de que la máquina no comience a funcionar de forma imprevista, pues podría sufrir lesiones.

54

———————————————————————————————————————————————————————————————————————————————————

Nota

Recuerde

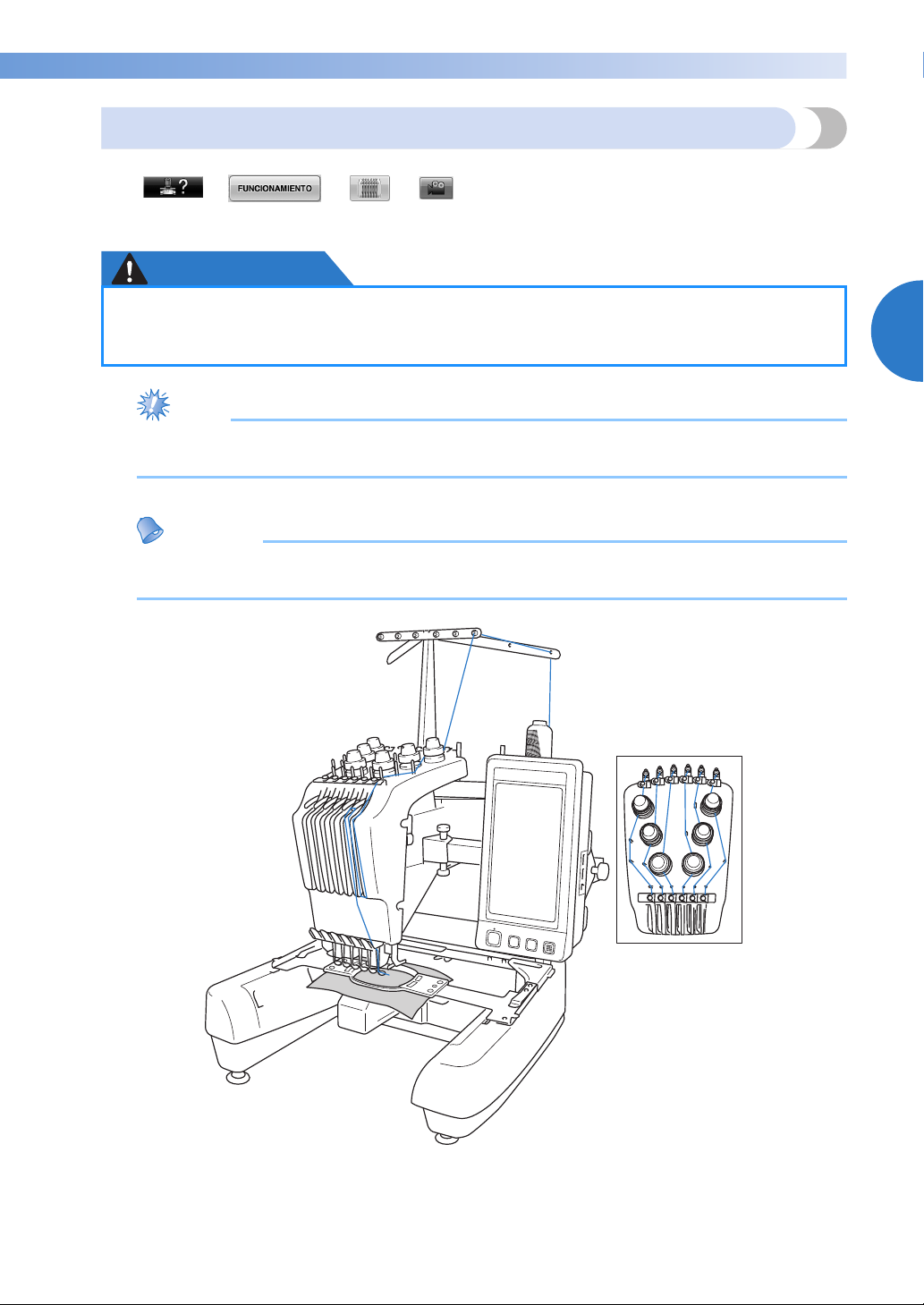

Enhebrado superior

Utilice hilo de bordar para enhebrar las varillas de aguja en orden, comenzando por la varilla 1. Pulse →

(consulte la página 206).

→ → para ver un vídeo sobre la operación en la pantalla LCD

PRECAUCIÓN

● Cuando vaya a enhebrar el hilo superior, siga con atención las instrucciones. Si el

enhebrado del hilo superior no se realiza correctamente, el hilo podría romperse o enredarse, y la aguja podría romperse o doblarse.

● Se recomienda el uso de hilo de bordado de rayón o poliéster (den. 120/2, dtex. 135/2, grosor 40 (en América y Europa), #50 (en Japón)).

● Una línea en la maquina indica la trayectoria de enhebrado que debe seguir la máquina de bordar. Asegúrese de enhebrar correctamente.

2

Enhebrado superior 55

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

Los números indican la trayectoria del hilo para cada una de las varillas de aguja numeradas. Tenga mucho cuidado en enhebrar correctamente las varillas de aguja.

Coloque en el portacarrete 1 el carrete de

1

hilo con el color (verde lima) especificado para la varilla de aguja 1.

• Asegúrese de que el soporte de carretes está abierto en forma de V.

• Cuando utilice carretes de hilo pequeños, asegúrese de colocar la esterilla para carretes suministrada en el portacarrete antes de colocar el carrete.

• Utilice en todos los carretes una tapa del carrete más pequeña que el portacarrete.

Pase el hilo por el orificio 1 en la guía del

2

hilo justo por encima del carrete y, a continuación, pase el hilo por el orificio 1 de la guía del hilo hacia la posición frontal de la máquina.

1 Orificio 1 en la guía del hilo por encima del

carrete

2 Orificio 1 en la guía del hilo hacia la posición

frontal de la máquina

1 Esterilla para carretes 2 Carrete pequeño 3 Tapa del carrete

56

———————————————————————————————————————————————————————————————————————————————————

Nota

2

Pase el hilo por el orificio de la guía del hilo

3

superior 1.

Pase el hilo hacia usted desde la parte interior de la guía del hilo.

1 Orificio en la guía del hilo superior

Pase el hilo por la guía del hilo superior 1.

4

Sujete el hilo con las dos manos y, a continuación, páselo por debajo de la guía desde la derecha.

Enrolle el hilo hacia la derecha una vez

5

alrededor del disco de tensión del hilo 1.

1 Disco de tensión del hilo

• Asegúrese de que el hilo está correctamente ajustado en el disco de tensión y pasado por los pasadores correctos de la guía del hilo. (Consulte la ilustración izquierda de la parte superior de la página).

1 Guía del hilo superior

● Todos los discos de tensión del hilo están

enhebrados hacia la derecha.

1 Páselo por aquí.

Enhebrado superior 57

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

Pase el hilo por la trayectoria indicada en la

6

máquina y, a continuación, páselo por la guía del hilo central 1.

1 Guía del hilo central 2 Pasador de la guía del hilo

• La trayectoria desde la guía del hilo superior alrededor del disco de tensión del hilo y hasta la guía del hilo central (pasos

5 al 6) varía según el número del carrete.

El paso del hilo de izquierda a derecha a través de los pasadores de la guía del hilo está diseñado para evitar que el hilo se enrede. Enhebre cada varilla de aguja como se indica en la ilustración de la página 57.

Pase el hilo por la ranura 1 para pasarlo

7

después por el orificio del tirahilo 1 desde la derecha a la izquierda.

Pase el hilo por la ranura en la guía del hilo

8

inferior y, a continuación, por el orificio en la guía del hilo inferior 1.

1 Orificio en la guía del hilo inferior

Utilice el enhebrador suministrado para

9

pasar el hilo por la guía del hilo de la varilla 1.

58

1 Guía del hilo de la varilla de la aguja 2 Cambiador de agujas (enhebrador)

1 Tirahilo

———————————————————————————————————————————————————————————————————————————————————

Nota

Enhebrado de la aguja

Utilice el mecanismo de enhebrado automático para enhebrar la aguja. Pulse → → →

para ver un vídeo sobre la operación en la

pantalla LCD (consulte la página 206).

Pulse el botón de enhebrado de aguja

1

automático.

● Para evitar los daños, el mecanismo de enhebrado automático de la aguja puede volver a la posición trasera cuando se gira la polea.

● Este mecanismo de enhebrado automático puede enhebrar una aguja en la posición de costura. Cuando utilice este mecanismo, asegúrese de que la varilla de la aguja que desea enhebrar está colocada en la posición de costura; de lo contrario no puede utilizarse el enhebrado automático para esta aguja. Si la varilla de la aguja no está en la posición de costura, muévala a dicha posición. (Consulte la página 61).

Tire del hilo unos 150 mm (6 pulgadas). Deje

2

que el hilo se afloje y que no quede tenso. A continuación, pase el hilo por debajo de la horca del mecanismo de enhebrado automático desde la derecha, como se indica en la ilustración, y después sujete el hilo con el gancho que pasa por el ojo de la aguja.

2

X El gancho del mecanismo de enhebrado

automático pasa por el ojo de la aguja.

PRECAUCIÓN

● Si la aguja no está bien colocada, el

gancho del mecanismo de enhebrado automático no pasará por el ojo de la aguja durante el enhebrado automático, y el gancho podría doblarse o la aguja no podría enhebrarse.

● Si el gancho del mecanismo de

enhebrado automático está doblado o dañado, póngase en contacto con un distribuidor autorizado.

● Mientras el gancho del mecanismo de

enhebrado automático pasa por el ojo de la aguja, no gire la polea, de lo contrario este mecanismo podría dañarse.

1 Gancho 2 Horca

● Al sujetar el hilo con el gancho, asegúrese de que el hilo no se afloje.

Enhebrado superior 59

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

Nota

Pase el hilo por debajo de la guía en el pie

3

prensatela.

1 Guía en el pie prensatela 2 Muesca en la guía del pie prensatela

• Asegúrese de que el hilo pasa correctamente por la muesca en la guía del pie prensatela.

Pase el hilo correctamente por la ranura de

4

la cuchilla y, a continuación, estire ligeramente del hilo hasta cortarlo.

Pulse el botón de enhebrado de aguja

5

automático.

• El enhebrador se aleja de la aguja. El hilo se pasa a través del ojo de la aguja.

• La escobilla sobresale y engancha el hilo entre la aguja y el enhebrador.

• El enhebrador vuelve a su posición inicial.

Con esto finaliza el enhebrado del hilo superior para la varilla de aguja 1.

1 Ranura de la cuchilla

● Si el hilo no se ha pasado correctamente por la ranura de la cuchilla, aparecerá un mensaje de error relativo a la escobilla, y la aguja no se podrá enhebrar. Asegúrese de que el hilo pasa correctamente por la ranura.

● Si no ha extraído suficiente hilo, éste no se puede pasar por la cuchilla.

Enhebre las demás varillas de aguja de igual manera. Nota: si la varilla de la aguja que va a enhebrar no se ha cambiado a la posición de bordado, la aguja no se puede enhebrar con el mecanismo de enhebrado automático. Para las varillas de aguja restantes, realice la siguiente operación para cambiar la varilla a la posición de bordado antes de intentar enhebrar la aguja.

60

———————————————————————————————————————————————————————————————————————————————————

Recuerde

■ Cambio de posición y enhebrado de una varilla de aguja seleccionada

Puede cambiar y enhebrar una varilla de aguja seleccionada a la posición de bordado en cualquier momento.

Pulse .

1

X Aparece la pantalla de cambio de posición

de la varilla de aguja.

Pulse la tecla correspondiente a la varilla de

2

aguja que desea cambiar de posición o enhebrar.

Pulse el botón de enhebrado de aguja

3

automático mientras aparece la pantalla de cambio de posición de la varilla de aguja.

Pulse para volver a la pantalla

4

anterior.

● En la pantalla de bordado, aparece un marco azul alrededor del cuadro de información del hilo de la varilla de la aguja seleccionada.

2

X La varilla de la aguja seleccionada cambia

a la posición de bordado.

Enhebrado superior 61

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

Nota

Recuerde

■ Cambio de la varilla de la aguja que se va a enhebrar a la posición de bordado

Puede mover la varilla de la aguja en la pantalla de bordado.

Pulse la tecla correspondiente a la varilla de

1

la aguja que desea enhebrar.

X La varilla de la aguja seleccionada cambia

a la posición de bordado.

● Si el hilo no está tenso, podría salirse del disco de tensión del hilo. Una vez finalizado el enhebrado del hilo superior, vuelva a comprobar para asegurarse de que el hilo está colocado correctamente en el disco de tensión. (Consulte el paso

5 en la página 57).

■ Utilización de la red del carrete

Al utilizar hilo metálico o cualquier otro hilo fuerte, coloque la red del carrete suministrada sobre el carrete antes de coser. Si la red del carrete es demasiado grande, dóblela una vez, antes de colocarla, para que tenga el tamaño del carrete. Puede que sea necesario ajustar la tensión del hilo al utilizar la red del carrete.

1 Red del carrete 2 Hilo

● Al cambiar uno de los colores del hilo superior, es fácil volver a enhebrar cortando el hilo que se está utilizando actualmente entre el carrete y la guía del hilo encima del carrete. Coloque el nuevo carrete en el portacarrete y anude el extremo del nuevo hilo al extremo del hilo anterior. Después pase el hilo por la aguja. (Consulte la página 104).

62

———————————————————————————————————————————————————————————————————————————————————

Nota

11. Costura del bordado

Ahora la máquina de bordar está preparada para comenzar a coser. Cuando la máquina comienza a coser, el pie prensatela baja automáticamente, se realizan las operaciones necesarias de corte del hilo al final de la costura, los hilos se cambian según sea necesario durante el bordado y la máquina se para cuando llega al final de la costura.

PRECAUCIÓN

● Por motivos de seguridad, la máquina de bordar no se debe dejar desatendida durante la

costura.

● Cuando la máquina esté en funcionamiento, preste especial atención a la posición de la

aguja. Además, mantenga las manos alejadas de cualquier pieza en movimiento, como la aguja, el estuche de varillas, el tirahilo y el carro, ya que podría sufrir lesiones.

■ Mecanismo de bloqueo

Por motivos de seguridad, esta máquina de bordar está equipada con una función de bloqueo. Normalmente, la máquina está bloqueada (no puede coser). Si no se desbloquea, no puede comenzar a coser. Si la máquina no comienza a funcionar en 10 segundos después de haberla desbloqueado, se vuelve a bloquear de forma automática. El botón arrancar/parar indica si la máquina está o no bloqueada. Si este botón está iluminado en rojo, la máquina está bloqueada. Si parpadea en verde, la máquina está desbloqueada.

X El botón arrancar/parar comienza a

Comienzo del bordado

parpadear en verde y la máquina ya puede utilizarse.

2

● Asegúrese de que no hay ningún objeto dentro de la zona de movimiento del bastidor de bordado. Si el bastidor golpea algún objeto, el diseño podría no quedar alineado.

Pulse para desbloquear la máquina

1

de bordar.

• Si no se pulsa este botón en 10 segundos después de haber desbloqueado la máquina, ésta se vuelve a bloquear.

Costura del bordado 63

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

1

2

Pulse el botón arrancar/parar.

2

Pulse el botón arrancar/parar mientras está parpadeando en verde. Si el botón vuelve a iluminarse en rojo, repita este procedimiento desde el paso

1.

X El botón arrancar/parar se ilumina en

verde y la máquina comienza a coser el primer color.

Después de terminar de coser con el primer

3

color, la máquina se para automáticamente y corta el hilo. El estuche de varillas cambia a la posición del segundo color y comienza la costura con este segundo color.

X La visualización del color del hilo en

pantalla continúa con el segundo color y la información del hilo para la segunda varilla aparece rodeada por el cuadro azul.

Esta acción continúa hasta que se cose con

4

el último color y la máquina se para automáticamente.

X Volverá a aparecer la pantalla de ajustes

de bordado.

X El botón arrancar/parar se ilumina en rojo.

• No es necesaria ninguna operación de corte del hilo al principio ni al final de la costura.

1 El color del hilo de la varilla de la aguja que se

está utilizando actualmente para coser o que se utilizará próximamente aparece en la parte superior de la pantalla de secuencia de colores del hilo. Los colores de hilo restantes se enumeran en el orden de costura, comenzando desde la parte superior.

2 Aparece un marco azul alrededor del cuadro de

información del hilo de la varilla de la aguja seleccionada actualmente.

• Mientras la máquina de bordar está cosiendo, el punto de costura viene indicado por la cruz verde en la zona de visualización de diseños. También aumenta el número de puntadas y el tiempo.

64

———————————————————————————————————————————————————————————————————————————————————

Nota

Recuerde

■ Continuación del bordado

Para volver a coser el mismo diseño, pulse

.

X Aparecerá la pantalla de bordado para que

se pueda volver a coser el mismo diseño.

Para seleccionar un nuevo diseño, pulse .

Interrupción del bordado

Puede pararse la máquina durante la costura.

■ Interrupción temporal

Pulse el botón arrancar/parar.

1

2

X Aparecerá la pantalla de selección del tipo

de diseño.

● Puede seleccionar la costura de remates automática al principio del bordado, cuando comience a coser después de cambiar los colores del hilo y al cortarlo. (Consulte “Ajuste de la costura de remates automática” en la página 122).

● Puede cambiarse la velocidad de la costura, incluso mientras se está cosiendo el diseño. (Consulte “Ajuste de la velocidad máxima de cosido” en la página 127).

X La máquina se para y el botón arrancar/

parar se ilumina en rojo.

• El hilo no se corta.

• Para seguir cosiendo, después de comprobar que el hilo superior está tenso, pulse la tecla de desbloqueo y, a continuación, el botón arrancar/parar.

● Si pulsa la tecla de parada de reserva

mientras está bordando, la máquina se para antes de comenzar a coser con el siguiente color. (Consulte “Parada de la máquina en el siguiente cambio de color” en la página 128).

● Antes de comenzar a coser, puede

ajustarse la máquina para que se pare al cambiar de color de hilo. (Consulte “Especificación de pausas antes de bordar” en la página 128).

Costura del bordado 65

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

Recuerde

■ Continuación de la costura después de haber apagado la máquina

Pulse el botón arrancar/parar.

1

X La máquina se para y el botón arrancar/

parar se ilumina en rojo.

• El hilo no se corta.

Pulse para desbloquear la máquina

2

de bordar.

Pulse el botón de corte del hilo.

3

Coloque el interruptor de alimentación en la

4

posición “

{”.

X La máquina, el botón arrancar/parar y la

pantalla se apagan.

• La costura puede continuar cuando se vuelva a encender la máquina. Copie varias puntadas para superponer la costura. Si desea obtener más información, consulte “Continuación del bordado tras haber apagado la máquina” en la página 110.

● La máquina puede pararse en cualquier

momento, aunque esté bordando; sin embargo, si se para la máquina al cambiar el color del hilo, no es necesario volver atrás sobre la costura cuando se continúe con el bordado. La máquina puede ajustarse para que se pare al cambiar el color del hilo. (Si desea obtener más información, consulte “Especificación de pausas antes de bordar” en la página 128).

X El hilo de la bobina y el hilo superior se

cortan.

• Antes de apagar la máquina, asegúrese de cortar los hilos.

66

■ Si se rompe el hilo mientras se cose

Si ocurre algún problema mientras se está cosiendo, por ejemplo, se rompe el hilo, la máquina se para automáticamente. Vuelva a enhebrar el hilo roto, copie algunas puntadas y después siga cosiendo. Si desea obtener más información, consulte “Si el hilo se rompe o se acaba el hilo de la bobina durante el bordado” en la página 105.

———————————————————————————————————————————————————————————————————————————————————

Nota

Recuerde

12. Comprobación de la tensión del hilo

Compruebe el bordado para ver si se ha cosido con la tensión del hilo adecuada. Si no se ajusta correctamente la tensión del hilo, la puntada podría ser irregular o la tela podría fruncirse.

■ Tensión correcta del hilo

En el revés del tejido, el hilo de la bobina debe ocupar una tercera parte de la anchura de la puntada.

Aumente la tensión del hilo girando la rueda hacia la derecha.

1 Derecho 2 Revés

Si el bordado aparece como se muestra a continuación, la tensión del hilo no es la adecuada. Corrija la tensión del hilo.

1 Derecho 2 Revés

El hilo superior está demasiado tenso y hace que se vea el hilo inferior en el derecho del tejido.

Afloje la tensión del hilo girando la rueda hacia la izquierda.

Si desea obtener más información sobre cómo ajustar la tensión del hilo, consulte “Ajuste de la tensión del hilo” en la página 112.

● En este tutorial se ha comprobado la tensión del hilo después de terminar el bordado. Sin embargo, normalmente el bordado debe interrumpirse temporalmente y debe comprobarse la tensión del hilo después de coser las primeras 100 puntadas de cada color con cada varilla de la aguja.

● El bordado resultante puede no ser el esperado debido al tipo o grosor de la tela que se está cosiendo o al tipo de material estabilizador utilizado. Asegúrese de coser un bordado de prueba antes de empezar el proyecto de costura.

2

1 Derecho 2 Revés

La tensión del hilo superior no es suficiente y hace que el hilo superior quede flojo, los remates queden también flojos o se hagan ondas en el derecho del tejido.

● En los diseños de bordado incorporados se utiliza un dibujo para comprobar la tensión del hilo. Si desea obtener más información, consulte “Comprobación de la tensión del hilo en diseños incorporados” en la página 217.

Comprobación de la tensión del hilo 67

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

13. Extracción del bastidor de bordado y el tejido

Después de terminar de coser, quite el bastidor de bordado y, a continuación, el tejido de dicho bastidor.

Tire del bastidor hacia usted.

Extracción del bastidor de bordado

PRECAUCIÓN

● Al retirar el bastidor, asegúrese de que

el botón arrancar/parar está iluminado en rojo. Si el botón arrancar/parar está parpadeando en verde, la máquina puede comenzar a coser. Si la máquina comienza a funcionar de forma imprevista, podrían producirse lesiones.

● Cuando quite el bastidor, asegúrese de

que este no golpea ninguna otra pieza de la máquina.

● No levante el soporte del bastidor con

mucha fuerza, de lo contrario podría dañarse.

2

Extracción del tejido

Afloje el tornillo del cuadro del bastidor.

1

Agarre con las dos manos los lados izquierdo

1

y derecho de los brazos del soporte del bastidor y, a continuación, levante el bastidor ligeramente.

Las patillas de los brazos del soporte del bastidor deben salir de los orificios laterales del bastidor.

X Si el tornillo se apretó con un

destornillador en forma de disco, utilice el destornillador de este tipo que se suministra para aflojarlo.

Quite el cuadro del bastidor y, a

2

continuación, el tejido.

68

———————————————————————————————————————————————————————————————————————————————————

Nota

Recuerde

14. Apagado de la máquina

Después de terminar de bordar, apague la máquina.

Coloque el interruptor de alimentación en la

1

posición “

X La máquina, el botón arrancar/parar y la

Desenchufe el cable de alimentación de la

2

toma de corriente.

Sujete el enchufe para sacarlo de la toma de corriente.

Si fuera necesario, desenchufe el cable de

3

alimentación de la máquina.

Guarde el cable en un lugar seguro.

{”.

● Si se apaga la máquina mientras está cosiendo, el bordado puede continuar cuando se vuelva a encender la máquina. (Consulte “Continuación del bordado tras haber apagado la máquina” en la página 110).

Apagado mientras se está bordando

pantalla se apagan.

Ð

Encendida

Ð

Después de la película de presentación

2

Ð

● Si se produce una interrupción del servicio eléctrico mientras se está utilizando la máquina de bordar, apáguela y desenchúfela de la toma de corriente. Cuando vuelva a encender la máquina, siga los procedimientos necesarios para una utilización adecuada de la máquina. (Consulte “Encendido de la máquina” en la página 38).

Apagado de la máquina 69

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

4

6

5

1

2

3

Guía de referencia rápida de las pantallas

En las tablas siguientes se muestra una descripción de las teclas y demás contenido de las pantallas.

Aspecto de las teclas

El aspecto de las teclas tiene el significado que se indica a continuación.

(Visualización en color normal) : Esta tecla no está seleccionada, pero puede seleccionarse.

(Visualización en color oscuro) : Esta tecla está seleccionada.

(Visualización en gris) : Esta tecla no se puede seleccionar.

Controles comunes de las pantallas

Las teclas que se describen a continuación, excepto la tecla de ajustes, aparecen siempre y pueden utilizarse en todas las pantallas. Sin embargo, la tecla de ajustes no se puede utilizar en la pantalla de bordado.

Tecla

Nº

2

Nombre de

la tecla

Línea de la

zona de bordado

Función Página

Muestra la zona de bordado para el bastidor extra grande. En la pantalla de ajustes de la máquina se pueden especificar las indicaciones para el bastidor de bordado, las líneas de cuadrícula y otros ajustes de la pantalla.

p.196

Pulse esta tecla para

3

Tecla guía de

Tecla

Nº

Nombre de

la tecla

1

Zona de

visualización

de diseños

70

Función Página

En esta zona se muestra el diseño seleccionado.

operaciones

de la máquina

4

5

6

cambio de

posición de

Tecla de

ajustes

Tecla de

inicio

Tecla de

la varilla

comprobar cualquier operación de la máquina.

Pulse esta tecla para cambiar los ajustes de la máquina de bordar.

Pulse esta tecla para cancelar todas las operaciones anteriores y volver a la pantalla inicial de selección del tipo de diseño.

Pulse esta tecla para mover o enhebrar una varilla seleccionada. Esta tecla está disponible en cualquier pantalla.

p.206

p.194

p.61

———————————————————————————————————————————————————————————————————————————————————

B

A

6

5

1

2

0

3

4

8

7

9

Interpretación de la pantalla de selección del tipo de diseño

Seleccione en esta pantalla una categoría (tipo) de diseño.

Tecla

Nº

Nombre de

6

7

la tecla

Tecla del

alfabeto

Tecla de

diseños

alfabéticos

con

adornos

Función Página

Letras mayúsculas y minúsculas, números, símbolos y caracteres acentuados de 25 tipos de letra que pueden seleccionarse en tamaños grande, pequeño y mediano.

Diseños alfabéticos con adornos, disponibles en tamaños grande, pequeño y mediano.

Diseños incorporados

p.145

p.150

2

Tecla de

8

diseños

alfabéticos

9

ordenador

0

dispositivo

Diseños de

A

guardados en la tecla

de memoria

B

griegos

Tecla del

(USB)

Teclas de

USB

bordado

de la

máquina

Tecla de

edición

Tecla

Nº

Nombre de

la tecla

1

Tecla de

diseños de

bordado

2

Tecla de

costuras de

encuadre

Tecla de

3

diseños

alfabéticos con

motivos florales

Tecla de diseños

4

alfabéticos de

estilo

renacentista

Tecla de

5

monograma

y costura de

encuadre

Función Página

Puede seleccionarse el diseño para un bordado.

Pueden combinarse 12 tipos de puntadas con 10 formas de encuadres, como por ejemplo, un círculo y un cuadrado.

Diseños alfabéticos con motivos florales que decoran letras mayúsculas grandes (130 mm (Al.) × 80 mm (An.)).

Caracteres de estilo

Diseños incorporados

renacentista diseñados en un cuadrado de 50 × 50 mm cuadrados.

Pueden crearse diseños de monograma mediante la combinación de dos o tres letras.

p.141

p.148

p.149

p.142

Guía de referencia rápida de las pantallas 71

Letras griegas mayúsculas.

Mediante el uso del cable USB suministrado para conectar un ordenador a la máquina de bordar, se pueden recuperar diseños del ordenador.

Recupera diseños del dispositivo USB.

Recupera diseños guardados en la memoria de la máquina.

Esta tecla no se muestra si no se ha seleccionado un diseño. Pulse esta tecla para dejar de intentar añadir otro diseño desde la pantalla de selección del tipo de diseño. Vuelva a la pantalla de edición de diseños.

p.151

p.156

p.160

p.151

p.162

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

1

C

7

6

2

0

3

8

4

9

B

A

5

Interpretación de la pantalla de lista de diseños

Seleccione en esta pantalla el diseño.

Tecla

Nº

Nombre de

7

la tecla

Página

Muestra el número de la página actual y el número total de páginas.

Función Página

8

Tecla

Página

Pulse esta tecla para ver la página anterior.

p.140

Tecla

Página

Pulse esta tecla para ver la página siguiente.

p.140

0

Tecla de

tamaño

tamaño del diseño de bordado seleccionado actualmente.

p.146

Tecla

Nº

Nombre de

1

2

(horizontal)

3

la tecla

Tamaño

(vertical)

Tamaño

Teclas de

diseños

Función Página

Muestra la longitud en vertical del diseño de bordado seleccionado actualmente.

Muestra la anchura en horizontal del diseño de bordado seleccionado actualmente.

Aparece en la tecla una imagen del diseño. Pulse en la imagen para seleccionar el diseño.

Pulse esta tecla para

p.140

A

Tecla de

disposición

B

Tecla de

comprobación

C

Tecla de

ajuste

* Algunos diseños no pueden editarse con 0 o A.

Pulse esta tecla para cambiar la configuración de un diseño de caracteres.

Pulse esta tecla para comprobar el texto introducido para un diseño de caracteres.

Pulse esta tecla después de seleccionar el diseño. Se confirma la selección del diseño y aparece la pantalla de edición de diseños.

p.148

p.147

p.140

cancelar la categoría de diseño seleccionada

4

Tecla de

retorno

actualmente y elegir otra. Vuelve a la pantalla de selección

p.140

del tipo de diseño.

Muestra una imagen

5

Tecla de

vista

preliminar

Número de

6

color del

hilo

72

preliminar del diseño que se va a bordar.

Muestra el número de color del hilo en el diseño de bordado seleccionado actualmente.

p.46

———————————————————————————————————————————————————————————————————————————————————

2

D

A

3

B

6

C

7

1

4

5

0

9

8

Interpretación de la pantalla de edición de diseños

El diseño puede editarse en esta pantalla.

Tecla

Nº

Nombre de

5

6

la tecla

Tecla

Borrar

Tecla

Añadir

Borra el diseño. Si se pulsa esta tecla, se borra el diseño que se está editando.

Añade un diseño. Si se pulsa esta tecla, aparecerá la pantalla de selección del tipo de diseño.

Función Página

p.180

p.162

2

7

Tecla de

vista

Muestra una imagen preliminar del diseño.

p.46

preliminar

Muestra la distancia en

8

Distancia

desde el

centro

vertical a donde se ha movido el diseño que se está editando.

p.163

(vertical)

Tecla

Nº

Nombre de

la tecla

Muestra el tamaño del diseño de bordado que

Función Página

9

(horizontal)

Distancia

desde el

centro

se muestra actualmente en la zona de visualización de diseños. El valor superior indica la

1

Tamaño del

diseño

altura y el valor inferior, la anchura. Si el diseño de bordado está formado por varios dibujos combinados, se muestra el tamaño del diseño en su totalidad, incluidos todos los dibujos.

Muestra el tamaño de los bastidores que pueden utilizarse para

Indicadores

2

de

bastidores

de bordado

3

Tamaño

(vertical)

coser el diseño de bordado que se muestra actualmente en la zona de visualización de diseños.

Muestra la longitud en vertical del diseño que se está editando.

p.47

0

Número de

A

B

colocación

C

Ángulo de

giro

color del

hilo

Teclas de

Teclas de selección de diseño

Muestra la anchura

4

Tamaño

(horizontal)

horizontal del diseño que se está editando.

D

Tecla Fin de

edición

Guía de referencia rápida de las pantallas 73

Muestra la distancia en horizontal a donde se ha movido el diseño que se está editando.

Muestra el ángulo de giro aplicado al diseño que se está editando.

Muestra el número total de colores del hilo para el diseño que se está editando.

Mueven la posición de costura del diseño que se está editando en la dirección de la flecha.

(Si pulsa , la posición de costura

cambia al centro de la zona de bordado).

Selecciona el dibujo que se está editando cuando el diseño de bordado está formado por varios dibujos combinados.

Termina la edición y continúa con la pantalla de ajustes de bordado.

p.163

p.166

p.163

p.44

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

6

2

5

3

1

8

7

4

A

9

0

Tecla

Nº

Nombre de

Función Página

la tecla

Nº

1

2

3

4

Tecla

Nombre de

la tecla

Tecla de

giro

Tecla de

tamaño

Tecla

multicolor

Tecla de

disposición

Función Página

Hace girar el diseño que se está editando.

Cambia el tamaño del diseño que se está editando.

Permite cambiar el color del hilo de cada letra de un diseño alfabético; sólo puede utilizarse si se ha seleccionado un alfabeto.

Cambia la orientación de las letras del diseño alfabético que se está editando.

p.166

p.164

p.170

p.167

8

9

0

A

Tecla de

imagen

simétrica

horizontal

Tecla de

densidad

Tecla de ajuste de corte del

hilo

Tecla de

espacio

Invierte en horizontal el diseño que se está editando.

Cambia la densidad del diseño que se está editando; sólo puede utilizarse si se ha seleccionado un alfabeto o una costura de encuadre.

Corta automáticamente los saltos de hilo que sobran en las letras del diseño con caracteres alfabéticos.

Cambia el espacio entre las letras del diseño alfabético que se está editando.

p.164

p.170

p.169

p.167

5

Tecla de

cambio de

Cambia el color del diseño.

p.171

color del hilo

6

Tecla de

borde

7 Duplica el diseño. p.180

Tecla

Duplicar

Crea y edita un diseño repetido.

p.172

74

———————————————————————————————————————————————————————————————————————————————————

4

5

1

2

6

3

7

Interpretación de la pantalla de ajustes de bordado

En esta pantalla se puede editar todo el diseño y especificar los ajustes de bordado. Además, puede comprobar la posición de bordado y puede guardar un diseño para su uso posterior.

Tecla

Nº

Nombre de

4

5

(horizontal)

la tecla

Distancia

desde el

centro

(vertical)

Distancia

desde el

centro

Muestra la distancia en vertical a donde se ha movido el diseño que se está combinando/ editando.

Muestra la distancia en horizontal a donde se ha movido el diseño que se está combinando/editando.

Función Página

p.96

2

6

Ángulo de

giro

Número de

7

cambios de

color del

Tecla

Nº

Nombre de

la tecla

Muestra el tamaño del diseño de bordado que se muestra actualmente en la zona de visualización de diseños. El valor superior indica la altura

1

Tamaño del

diseño

Tamaño del

2

combinado/

Indicadores

3

bastidores

de bordado

diseño

editado

de

y el valor inferior, la anchura. Si el diseño de bordado está formado por varios dibujos combinados, se muestra el tamaño del diseño en su totalidad, incluidos todos los dibujos.

Muestra el tamaño total (vertical y horizontal

combinado completo.

Muestra el tamaño de los bastidores que pueden utilizarse para coser el diseño de bordado que se muestra actualmente en la zona de visualización de diseños.

Función Página

) del diseño

p.163

p.47

hilo

Muestra el ángulo de giro aplicado al diseño que se está editando.

Muestra el número total de colores del hilo para el diseño que se está editando.

p.97,

p.181

Guía de referencia rápida de las pantallas 75

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

3

6

5

2

9

A

B

7

0

8

4

1

Tecla

Nº

Nombre de

Función Página

la tecla

Nº

Nombre de

1

adornos del

2

hilvanado

del bordado

3

Tecla

la tecla

Tecla de

bordado

Tecla de

giro

Función Página

Crea un adorno a partir de un diseño. El contorno del adorno se cose alrededor del diseño.

Cuando no se pegue material estabilizador al tejido, cosa puntadas de hilvanado a lo largo del contorno del diseño para evitar que la puntada se encoja o el diseño no quede alineado.

Hace girar todo el diseño de bordado cuando está formado por varios dibujos combinados.

p.117

p.116

p.97,

p.181

7

Tecla de

vista

preliminar del diseño que se va a bordar.

preliminar

Mueven la posición de costura de todo el diseño en la dirección de la flecha. (Si pulsa

Muestra una imagen

8

Teclas de

colocación

, la posición de

costura cambia al centro de la zona de bordado).

Especifica la posición

9

Tecla de posición

de la aguja al principio y al final de la costura.

inicial/final

Mueve el bastidor de

0

Tecla de

costura de

prueba

bordado para que se pueda comprobar la posición de bordado.

Permite guardar un diseño en la memoria

A

Tecla de

memoria

de la máquina, en un dispositivo USB o en un ordenador.

Termina todas las operaciones en la

B

Tecla de

costura

pantalla de ajustes de bordado y continúa con la pantalla de bordado.

• Las funciones y operaciones de la tecla de vista preliminar 7 son las mismas en las pantallas de edición de diseños y de ajustes de bordado.

p.46

p.96

p.123

p.51

p.187

p.52

4

Tecla de

costura de

remates automática cuando se corta el hilo.

p.122

remates (fin)

Especifica la costura de remates automática al

Especifica la costura de

Tecla de

5

costura de

remates

6

76

(principio)

Tecla de

edición

principio del diseño y al principio de la costura después de cortar el hilo.

Pulse esta tecla para volver a la pantalla de edición de diseños.

p.122

———————————————————————————————————————————————————————————————————————————————————

3

4

6

2

5

7

8

1

Interpretación de la pantalla de bordado

En esta pantalla se puede comprobar el número total de colores de hilo y el tiempo de costura, especificar los ajustes de las varillas, y colocar la aguja hacia delante o hacia atrás.

Tecla

Nº

Nombre de la

tecla

4

Pantalla de

secuencia de

colores del

hilo

Indicador de

5

cambio de

carrete

Tecla

Nº

Nombre de la

tecla

1

Orden de

costura

2

Tiempo hasta el cambio de

carretes

3

Visualización

de zonas

Función Página

El valor inferior muestra el número total de colores de hilo en el diseño y el valor superior indica qué color de hilo se está utilizando actualmente.

Si el diseño tiene más de siete colores, se muestra cuánto tiempo queda hasta que sea necesario cambiar los carretes.

Muestra la parte del diseño que se va a coser con el color de hilo mostrado en primer lugar en la secuencia de colores del hilo.

p.101

6

7

8

Número de

varilla de

aguja

Contador de

puntadas

Tiempo de

costura

Función Página

Muestra el orden de los cambios de color del hilo. Durante el bordado, esta pantalla se desplaza para que aparezca en la parte superior el color del hilo utilizado actualmente en la costura.

Este indicador de línea roja muestra cuándo se tienen que cambiar los carretes de hilo. Deben cambiarse los carretes de hilo cuando se muestre el indicador entre los dos colores de hilo.

Indica el número de la varilla de la aguja a la que está asignado el color del hilo mostrado a la izquierda.

El valor inferior muestra el número total de puntadas en el diseño y el valor superior indica cuántas puntadas ya se han cosido.

El valor inferior muestra el tiempo total de costura necesario para el diseño y el valor superior indica el tiempo de costura que ha transcurrido.

p.102

2

Guía de referencia rápida de las pantallas 77

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

Recuerde

1

4

7

2

8

5

3

6

Tecla

Nº

Nombre de la

Función Página

tecla

Pulse esta tecla para cambiar la posición de la varilla al número de varilla

Tecla de

varilla de la

aguja

6

seleccionado. Al enhebrar la aguja, utilice el mecanismo de enhebrado automático.

Muestra el color y el nombre (número)

Pantalla de

ajuste de

colores del

hilo

del color del hilo colocado en la varilla de la aguja indicada en la tecla.

p.53

Enhebre la máquina como se indica aquí.

Mueve la aguja hacia delante o hacia atrás por la costura. Utilice esta tecla en las siguientes situaciones:

● Si el hilo se rompe o se gasta mientras está bordando

● Para volver a comenzar la costura desde el principio

● Para continuar cosiendo después de haber apagado la máquina

Especifica la velocidad máxima de cosido.

p.105

p.127

Nº

Nombre de la

1

Tecla de

parada de

reserva

2

Tecla de ajuste

temporal de

varillas

3

Tecla de

cambio de

carrete

Tecla

tecla

Función Página

Cuando esté bordando, pulse esta tecla para que la máquina pare antes de que comience la costura con el siguiente color.

Permite especificar de forma manual los ajustes de las varillas.

Permite cambiar los ajustes de la varilla de la aguja desde la pantalla sin cambiar los carretes de hilo en la máquina.

p.128

p.130

p.100

7

costura hacia delante/hacia

8

máxima de

Tecla de

atrás

Tecla de

velocidad

cosido

Pulse esta tecla para

4

Tecla de

retorno

volver a la pantalla de ajustes de bordado.

Desbloquea la máquina para que ésta empiece a coser

cancelar la costura y

5

Tecla de

desbloqueo

en 10 segundos. Cuando se pulsa esta tecla, el botón arrancar/parar parpadea en verde.

p.63

● Los números de color del hilo indicados en la pantalla de secuencia de colores del hilo y la pantalla de ajuste de colores del hilo pueden cambiarse, por ejemplo, al nombre de color o al número de color del hilo de otras marcas. (Consulte “Cambio de la información de colores de hilo” en la página 197).

78

———————————————————————————————————————————————————————————————————————————————————

Información útil de consulta

TÉRMINOS TÉCNICOS:

■ DST

Es la extensión de los archivo de datos Tajima (*.dst), que constituye uno de los formatos de datos de diseños de bordado. Los datos Tajima no contienen información sobre los colores, por lo que la máquina de bordar asigna automáticamente colores cuando se carga un archivo Tajima (.dst). (Consulte la página 220).

■ Número de aguja

Las agujas están numeradas de derecha a izquierda. La primera aguja de la derecha tiene el número 1. (Consulte la página 8).

■ Aguja en “posición de bordado”

Se refiere a la aguja colocada encima del orificio en la placa de la aguja. El estuche de varillas se mueve para colocar esa aguja concreta con el siguiente color de hilo en la “posición de bordado”. Asimismo, cuando se utiliza el enhebrador, la aguja que se va a enhebrar debe colocarse en la “posición de bordado”. (Consulte las páginas 61 y 62).

DISEÑOS:

Con esta máquina se pueden procesar los siguientes diseños para bordar.

- Datos de bordado con formato *.pes, *.phc o *.dst. Utilice un dispositivo USB para transferir los datos a la máquina. Los datos se pueden transferir desde el PC a la máquina mediante el cable USB.

- Tarjetas de bordado opcionales

- Diseños de bordado creados con software de digitalización

- Los diseños guardados por la máquina en el dispositivo USB

BORDADO:

■ Personalización de los colores de bordado

- Utilice la función de color del hilo

seleccionando 64 colores o 300 colores o ajustando la tabla de colores de hilo personalizados en la pantalla de edición de diseños. Si desea obtener más información, consulte las páginas 176 y 179.

- Utilice la función “Ajuste temporal de

varillas” seleccionando la tecla correspondiente en la pantalla de “bordado”. Si desea obtener más información, consulte la página 130.

■ Continuación de un diseño inacabado desde la última vez que se apagó la máquina

- La máquina recuerda el diseño y la posición

incluso después de apagarla. Asimismo, la máquina puede reanudar el bordado cuando se encienda de nuevo. (Consulte “Continuación del bordado tras haber apagado la máquina” en la página 110).

2

1 Aguja 2 Orificio en la placa de la aguja

■ Escobilla

Es el mecanismo para tirar del hilo. La escobilla tira del hilo cuando se utiliza el enhebrador. La escobilla también tira del hilo del material cuando la máquina corta el hilo. De esta manera, ya no es necesario cortar los hilos después de bordar. (Consulte la página 60).

Información útil de consulta 79

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

Nota

■ Aparecen errores de rotura de hilo falsos

- Compruebe que el hilo superior se encuentra

Conectividad USB

debajo de las placas de la guía del hilo superior. (Consulte la página 56).

- Consulte que el hilo superior está colocado alrededor del disco de tensión del hilo. (Consulte la página 57).

1 Placas de la guía del hilo superior 2 Disco de tensión del hilo

■ La tensión del hilo cambia repentinamente

- El hilo está enganchado en un borde desigual del carrete de hilo superior.

- El hilo superior está enganchado debajo del

Pueden realizarse muchas funciones utilizando los puertos USB de la máquina. Conecte los dispositivos apropiados de acuerdo con la función de cada puerto.

1 El puerto USB principal (superior) para

dispositivos o para la unidad de lectura de tarjetas/escritura de tarjetas USB* (USB2.0)

* Si ha adquirido PE-DESIGN Ver5 o posterior,

PE-DESIGN Lite o PED-BASIC, puede conectar en la máquina la unidad de escritura de tarjetas USB como un lector de tarjetas de bordado, y recuperar diseños.

2 Puerto USB para ratón (USB1.1) 3 Puerto USB para ordenador

carrete de hilo.

- El polvo y la pelusa del hilo se acumulan debajo del resorte de tensión de la bobina.

■ El bastidor se ha salido del carro

Compruebe que las patillas de colocación están situadas en la ranura y orificio de colocación del bastidor. (Consulte la página 49). Para asegurarse del registro correcto del diseño para bordar, apague la máquina y enciéndala de nuevo para que el brazo de bordado reajuste los puntos de registro.

■ Cancele el diseño actual y comience de nuevo

Seleccione la tecla de “inicio” de la parte superior derecha de la pantalla. Se borrarán el diseño y toda la información. (Consulte la página 70).

● La velocidad de procesamiento puede variar según la selección del puerto y la cantidad de datos.

● No introduzca nada que no sea un dispositivo USB en el puerto para dispositivos USB. De lo contrario, la unidad del dispositivo USB podría dañarse.

■ Utilización de dispositivos USB o de la unidad de lectura de tarjetas de bordado/escritura de tarjetas USB*

Al enviar o leer diseños utilizando el dispositivo USB o la unidad de lectura de tarjetas de bordado/escritura de tarjetas USB, conecte el dispositivo al puerto USB principal (superior). El puerto USB principal (superior) procesa los datos a más velocidad que los demás puertos.

* Si ha adquirido PE-DESIGN Ver5 o posterior,

PE-DESIGN Lite o PED-BASIC, puede conectar en la máquina la unidad de escritura de tarjetas USB como un lector de tarjetas de bordado, y recuperar diseños.

80

———————————————————————————————————————————————————————————————————————————————————

Nota

Recuerde

Nota

■ Conexión de la máquina al ordenador

La máquina de coser puede conectarse al ordenador utilizando el cable USB que se suministra.

1 Puerto USB principal (superior) 2 Unidad de lectura de tarjetas de bordado/

escritura de tarjetas USB* o dispositivo USB

●

No pueden utilizarse a la vez dos dispositivos USB con esta máquina. Si se conectan dos dispositivos USB, únicamente se detectará el primero que se inserte.

●

Utilice exclusivamente un lector de tarjetas de bordado diseñado para esta máquina. La utilización de un lector de tarjetas de bordado no autorizado puede hacer que la máquina no funcione correctamente.

● Los diseños de bordado no pueden guardarse desde la máquina en una tarjeta de bordado insertada en una unidad de escritura de tarjetas USB conectada.

●

El uso de dispositivos USB es muy generalizado; sin embargo, es posible que algunos dispositivos USB no puedan utilizarse con esta máquina. Si desea obtener más información, visite nuestro sitio Web.

●

Dependiendo del tipo de dispositivo USB que se vaya a utilizar, conecte directamente el dispositivo USB en el puerto USB de la máquina o conecte la unidad de lectura y escritura de dispositivos USB en el puerto USB de la máquina.

●

Puede conectar la unidad opcional de lectura de tarjetas de bordado/escritura de tarjetas USB* en el puerto principal (superior) o central, siempre y cuando el ratón no esté conectado.

● Puede conectar un dispositivo USB en el puerto central, si bien el puerto USB principal (superior) procesa los datos con más rapidez. Se recomienda utilizar el puerto USB principal (superior).

1 Puerto USB para ordenador 2 Conector de cable USB

● Los conectores del cable USB solamente pueden insertarse en el puerto en una sola dirección. Si resulta difícil insertarlo, no lo fuerce. Compruebe la orientación del conector.

● Si desea obtener más información sobre la posición del puerto USB en el ordenador (o concentrador USB), consulte el manual de instrucciones del equipo correspondiente.

2

Información útil de consulta 81

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

Nota

Recuerde

1

■ Utilización de un ratón USB

El ratón USB, conectado a la máquina de coser, puede utilizarse para realizar diversas operaciones en las pantallas. Conecte un ratón USB en el puerto

USB 1.1 marcado con . También puede conectar un ratón USB en el otro puerto USB

(USB 2.0).

1 Puerto USB para el ratón 2 Ratón USB

● No realice operaciones con el ratón al mismo tiempo que toca la pantalla con el dedo o el lápiz que se suministra.

● Un ratón USB puede conectarse o desconectarse en cualquier momento.

● Para realizar operaciones, solamente puede utilizarse el botón izquierdo del ratón y su rueda. No puede utilizarse ningún otro botón.

● El puntero del ratón no aparece en el protector de pantalla.

■ Hacer clic en una tecla

Cuando se conecta el ratón, el puntero aparece en la pantalla. Mueva el ratón para colocar el puntero sobre la tecla que desee y, a continuación, haga clic con el botón izquierdo del ratón.

● Hacer doble clic no tiene efecto alguno.

1 Puntero

82

———————————————————————————————————————————————————————————————————————————————————

Recuerde

■ Cambio de páginas

Gire la rueda del ratón para pasar por las pestañas de las pantallas de selección de diseños.

● Si se muestran los números de página y una barra de desplazamiento vertical para páginas adicionales, gire la rueda del ratón o haga clic con el botón izquierdo

con el puntero sobre / para mostrar la página anterior o siguiente.

2

Información útil de consulta 83

TUTORIAL DE BORDADOS ————————————————————————————————————————————————————————————————

——

■ Cambio del tamaño

Consulte “Cambio del tamaño de un diseño” en la página 164.

Pulse .

1

Cambie el tamaño del patrón.

2

• Gire la rueda del ratón hacia adelante (en dirección al ordenador) para reducir el patrón de la misma manera que cuando se

pulsa .

• Gire la rueda del ratón hacia atrás (hacia usted) para ampliar el patrón de la misma

manera que cuando se pulsa .

■ Giro del patrón

Consulte “Ajuste del ángulo” en la página 97 y “Giro de un diseño” en la página 166.

Pulse .

1

Gire el patrón.

2

• Gire la rueda del ratón en dirección hacia adelante para girar el patrón 10 grados a la izquierda de la misma manera que cuando

se pulsa .

• Gire la rueda del ratón hacia atrás para girar el patrón 10 grados a la derecha de la misma manera que cuando se pulsa

.

84

3

OTROS PROCEDIMIENTO BÁSICOS

En este capítulo se proporciona una explicación sobre operaciones distintas a las descritas en el capítulo 2, como coser un dibujo con más de siete colores, cambiar las agujas y cambiar los carretes de hilo.

Cambio de la aguja..................................................................................................86

Cambio de la aguja.............................................................................................. 86

Uso adecuado de los bastidores de bordado ...........................................................88

Tipos y aplicaciones de los bastidores de bordado...............................................88

Colocación del estabilizador (respaldo) con plancha en el tejido ........................... 90

Colocación del tejido ..............................................................................................91

Colocación del tejido en los bastidores grande y extra grande .............................91

Utilización de la hoja de bordado .......................................................................92

Piezas de tela grandes y pequeñas....................................................................... 93

Posición y movimiento del bastidor ........................................................................ 94

Cambio de la posición de bordado..........................................................................96

Ajuste del ángulo.................................................................................................97

Cambio de los colores de hilo en la pantalla .........................................................100

Bordado de un diseño con siete o más colores......................................................101

Comprobación de si es necesario cambiar los carretes de hilo...........................101

Cambio de los carretes de hilo con diseños de siete o más colores ....................... 103

Mensaje de cambio de carretes de hilo..............................................................103

Cómo cambiar fácilmente los carretes de hilo ...................................................104

Si el hilo se rompe o se acaba el hilo de la bobina durante el bordado .................105

Si el hilo superior se rompe ...............................................................................105

Si el hilo de la bobina se rompe o se acaba ....................................................... 106

Bordado desde el principio o la mitad del diseño..................................................108

Continuación del bordado tras haber apagado la máquina ...................................110

Ajuste de la tensión del hilo ..................................................................................112

Ajuste de la tensión del hilo de la bobina ..........................................................112

Ajuste de la tensión del hilo superior .................................................................113

OTROS PROCEDIMIENTO BÁSICOS ——————————————————————————————————————————————————————————

——

Nota

Cambio de la aguja

Si la aguja está doblada o tiene rota la punta, cambie la aguja por otra nueva. Utilice el destornillador Allen suministrado para sustituir la aguja por otra diseñada específicamente para esta máquina y que pase la prueba que se describe en “Comprobación de la aguja” en la página 33.

• No ejerza demasiada fuerza al apretar o

Cambio de la aguja

Apague la máquina de bordar.

1

aflojar el tornillo de fijación de la aguja, de lo contrario, la máquina podría dañarse.

PRECAUCIÓN

● Asegúrese de apagar la máquina antes

de cambiar la aguja, pues podría sufrir lesiones si la máquina comienza a coser.

Afloje el tornillo de fijación de la aguja y

2

retírela.

Sujete la aguja con la mano izquierda y, a continuación, con el destornillador Allen en la mano derecha, gire el tornillo de fijación hacia la izquierda.

Coloque la aguja con la parte plana hacia la

3

parte trasera de la máquina, hasta que toque el final de la cavidad.

Pase la aguja por el orificio en el pie prensatela y, a continuación, utilice el cambiador de agujas para levantarla.

1 Tope de la varilla de la aguja 2 Aguja 3 Parte plana de la aguja 4 Cambiador de agujas

86

●

Asegúrese de utilizar el destornillador Allen suministrado para cambiar la aguja, pues de no ser así podría aplicarse demasiada fuerza sobre la aguja y podría romperse.

———————————————————————————————————————————————————————————————————————————————————

Sujete el cambiador de agujas y pulse su extremo 1 para abrir la presilla de montaje de la aguja 2. Coloque la presilla en la aguja y, a continuación, suelte la zona presionada para ajustar la aguja. Para liberar la aguja, pulse 1 de nuevo.

1 Extremo del cambiador de agujas 2 Presilla de montaje de la aguja

Sujetando la aguja en su lugar con la mano

4

izquierda, apriete el tornillo de fijación.

Utilice el destornillador Allen para girar el tornillo de fijación de la aguja hacia la derecha.

3

PRECAUCIÓN

● Asegúrese de colocar la aguja hasta que

toque el final de la cavidad y apriete firmemente el tornillo de fijación con el destornillador Allen, de lo contrario, la aguja podría romperse o la máquina podría dañarse.

● Si la aguja no está bien colocada, el

gancho del mecanismo de enhebrado automático no pasará por el ojo de la aguja durante el enhebrado automático, y el gancho podría doblarse o la aguja no podría enhebrarse.

● Si el gancho del mecanismo de

enhebrado automático está doblado o dañado, póngase en contacto con un distribuidor autorizado.

Cambio de la aguja 87

OTROS PROCEDIMIENTO BÁSICOS ——————————————————————————————————————————————————————————

——

AAA

Uso adecuado de los bastidores de bordado

Con esta máquina pueden utilizarse varios tipos de bastidores de bordado para adaptar su proyecto cambiando los soportes de dichos bastidores. Además de los cuatro bastidores suministrados, con esta máquina también se pueden utilizar muchos bastidores. (Consulte la sección “Optional accessories” on page23 y el Anexo del Manual de instrucciones incluido con la máquina).

PRECAUCIÓN

● Utilice sólo bastidores de los tamaños que se indican en la pantalla, de lo contrario, el

bastidor podría golpear el pie prensatela y causar lesiones.

Tipos y aplicaciones de los bastidores de bordado

Tipo de bordado

Bastidor extra grande 200 mm (Al.) × 300 mm (An.)

Bastidor plano (opcional)

Bastidor grande 130 mm (Al.) × 180 mm (An.)

Bastidor mediano 100 mm (Al.) × 100 mm (An.)

Soporte del bastidor de bordado A

Bastidor pequeño 40 mm (Al.) × 60 mm (An.)

(7-7/8 pulgadas (Al.) × 11-3/4 pulgadas (An.)) Para bordar caracteres o dibujos de conexión, diseños

combinados o dibujos grandes.

200 mm (Al.) × 300 mm (An.) (7-7/8 pulgadas (Al.) × 11-3/4 pulgadas (An.))

Para bordar chaquetas y otras prendas gruesas.

(5-1/8 pulgadas (Al.) × 7-1/8 pulgadas (An.)) Para bordar diseños de un tamaño inferior a 130 mm (Al.)

× 180 mm (An.) (5-1/8 pulgadas (Al.) × 7-1/8 pulgadas (An.))

(4 pulgadas (Al.) × 4 pulgadas (An.)) Para bordar diseños de tamaño estándar.

(1-1/2 pulgadas (Al.) × 2-3/8 pulgadas (An.)) Para bordar diseños pequeños, por ejemplo, etiquetas de

nombre.

Zona de bordado

Uso

Referencia

(Consulte “Colocación del tejido” en la página 91).

Visite el distribuidor autorizado más cercano.

(Consulte “Colocación del tejido” en la página 91).

(Consulte “Colocación del tejido en el bastidor de bordado” en la página 47).

88

———————————————————————————————————————————————————————————————————————————————————

Nota

BBB

CCC

Tipo de bordado

Bastidor de acolchado (opcional)

Bastidor de bordado de

bordes (opcional)

Soporte del

bastidor de bordado B

Bastidor redondo (opcional) ∅=diámetro

(opcional)

Soporte del

bastidor de bordado C

<Tipo Avanzado 2> 60 mm (Al.) × 130 mm (An.)

<Tipo Avanzado> 50 mm (Al.) × 130 mm (An.)

Bastidor para gorras (opcional)

Bastidor cilíndrico (opcional) 80 mm (Al.) × 90 mm (An.)

200 mm (Al.) × 200 mm (An.) (7-7/8 pulgadas (Al.) × 7-7/8 pulgadas (An.))

Utilícelo para bordar acolchados.

100 mm (Al.) × 300 mm (An.) (4 pulgadas (Al.) × 11-3/4 pulgadas (An.))

Utilícelo al bordar una larga cadena de caracteres o diseños.

∅100 mm (4 pulgadas) ∅130 mm (5 pulgadas) ∅160 mm (6 pulgadas)

Utilícelo al agregar un diseño de bordado incorporado a una manga. Seleccione el bastidor apropiado para el tamaño del diseño.

(2-3/8 pulgadas (Al.) × 5-1/8 pulgadas (An.)) Para bordar gorras. Estos bastidores permiten bordar gorras

de golf y baseball, así como otros tipos de gorras. Estos bastidores no pueden utilizarse para gorras con una zona frontal inferior a los 50 mm (2 pulgadas), como por ejemplo, sombreros de niños o viseras. Tampoco para sombreros con ala de más de 80 mm (3-1/8 pulgadas).

(2 pulgadas (Al.) × 5-1/8 pulgadas (An.)) Para bordar gorras. Estos bastidores permiten bordar gorras

de golf y baseball, así como otros tipos de gorras. Estos bastidores no pueden utilizarse para gorras con una zona frontal inferior a los 50 mm (2 pulgadas), como por ejemplo, sombreros de niños o viseras. Tampoco para sombreros con ala de más de 80 mm (3-1/8 pulgadas).

(3 pulgadas (Al.) × 3-1/2 pulgadas (An.)) Para bordar tejidos con forma de tubo o curva, como

mangas de camisas y pantalones.

Zona de bordado

Uso

Referencia

Póngase en contacto con su distribuidor de Brother más cercano.

Visit your nearest authorized dealer.

3

(Si desea obtener más información sobre cómo colocar este bastidor, consulte “Uso del bastidor para gorras opcional” en la página 225).

Visite el distribuidor autorizado más cercano.

● Los indicadores de los bastidores muestran todos los tamaños de bastidor en los que puede coser el diseño de bordado. Asegúrese de utilizar el tamaño de bastidor más adecuado. Si utiliza un bastidor demasiado grande, el diseño podría no quedar alineado o el tejido podría arrugarse.

Uso adecuado de los bastidores de bordado 89

OTROS PROCEDIMIENTO BÁSICOS ——————————————————————————————————————————————————————————

——

Nota

Recuerde

Colocación del estabilizador (respaldo) con plancha en el tejido

Para evitar que la puntada se encoja o el diseño no quede alineado, recomendamos la utilización del estabilizador (respaldo) con plancha para bordar.

PRECAUCIÓN

● Al bordar en tejidos finos o elásticos, muy trenzados o en los que se encoge la puntada

con facilidad, asegúrese de utilizar el estabilizador (respaldo) con plancha. De no ser así, la aguja podría romperse o doblarse, o el diseño podría no quedar alineado.

Con una plancha de vapor, pegue el

1

estabilizador (respaldo) con plancha en el revés del tejido.

● Utilice un trozo del estabilizador (respaldo) con plancha mayor que el bastidor. Al colocar el tejido en el bastidor, asegúrese de que el estabilizador está bien ajustado en todos los bordes para evitar arrugas en la tela.

1 Parte adhesiva del estabilizador (respaldo) con

plancha

2 Tejido (revés)

• Cuando borde en un tejido que no se puede planchar o una zona difícil de planchar, coloque una lámina del estabilizador (respaldo) con plancha debajo de la tela en el bastidor de bordado, sin plancharlo.

1 Zona del bastidor de bordado 2 Estabilizador (respaldo) con plancha

● Cuando borde en tejidos finos, por ejemplo, organza o lino, utilice un estabilizador (respaldo) soluble en agua. Estos estabilizadores se disuelven al lavar el tejido y permiten crear bordados muy bonitos y nada rígidos.

● Cuando borde en tejidos con lanilla, como por ejemplo, toallas o pana, coloque una lámina del estabilizador (respaldo) con plancha debajo del tejido en el bastidor, sin plancharlo.

● Si desea obtener más información sobre otros usos del estabilizador (respaldo), consulte “Estabilizadores (respaldo)” en la página 222.

90

———————————————————————————————————————————————————————————————————————————————————

Recuerde

Colocación del tejido

Colocación del tejido en los bastidores grande y extra grande

Afloje el tornillo del cuadro del bastidor.

1

1 Tornillo

Coloque el tejido del derecho encima del

2

cuadro del bastidor.

• El cuadro del bastidor no tiene lado anterior ni posterior. Ambos lados pueden utilizarse.

Coloque el bastidor en el cuadro.

3

Inserte primero el bastidor en la esquina con el tornillo A, a continuación, inserte la esquina más cercana B y, por último, la opuesta C. Después, inserte la esquina opuesta de esquina sin tornillo D.

indica la flecha C y coloque la esquina C y, a continuación, tire del tejido como indica la flecha D y coloque la esquina D.

• Asegúrese de que el tejido no tiene arrugas una vez estirado en el bastidor de bordado.

Mientras estira un poco más del tejido,

4

apriete firmemente el tornillo para que el tejido quede tenso.

• Después de estirar bien el tejido, al golpearlo suavemente se producirá un sonido similar al de un tambor.

• Ajuste bien el bastidor y el cuadro del bastidor para que las partes superiores estén niveladas.

1 Cuadro del bastidor 2 Bastidor 3 Lado del derecho del tejido

Partes superiores del bastidor y del cuadro niveladas

4

• Utilizando el destornillador en forma de disco que se suministra, apriete bien el tornillo.

3

En primer lugar, alinee el bastidor y el cuadro del bastidor por la esquina, con el tornillo A. Después, mientras estira ligeramente del tejido en la dirección que indica la flecha B para que se tense, coloque el bastidor en la esquina B. De la misma manera, estire ligeramente del tejido en la dirección que

1 Destornillador en forma de disco

● Para colocar correctamente el tejido en el

bastidor, recomendamos que se utilice una superficie plana.

Colocación del tejido 91

OTROS PROCEDIMIENTO BÁSICOS ——————————————————————————————————————————————————————————

——

Coloque el bastidor en el cuadro. Retire la

4

Utilización de la hoja de

hoja de bordado.

bordado

Para ajustar el tejido en el bastidor de manera que el diseño se cosa en la posición correcta, utilice las guías de la hoja de bordado para estirar bien el tejido en el bastidor.

Con un marcador para tela, señale la zona

1

del tejido que desea bordar.

Coloque la hoja de bordado en el bastidor.

2

Alinee las guías de la hoja de bordado con las marcas que dibujó en el tejido.

1 Guías 2 Bastidor

Estire con cuidado el tejido para que no haya

3

arrugas ni dobleces.

92

———————————————————————————————————————————————————————————————————————————————————

■ Bordado de las esquinas del tejido

Piezas de tela grandes y pequeñas

En esta sección se proporciona información sobre cómo bordar en tejidos mucho más grandes o pequeños que el bastidor.

■ Bordado de piezas de tela grandes o ropa pesada

Cuando borde en piezas de tela grandes o ropa pesada, utilice una pinza de ropa o un sujetapapeles para ajustar el tejido sobrante al bastidor de modo que no cuelgue. Bordar con tejido que cuelgue por el bastidor podría provocar que este se mueva correctamente y causar que el diseño no quede alineado.

• Utilice una pinza de ropa o un sujetapapeles para ajustar el tejido que sobra al bastidor.

■ Bordado de piezas de tela pequeñas

Cuando borde en piezas de tela más pequeñas que el bastidor, utilice adhesivo en spray para tela para pegar el tejido al estabilizador (respaldo) colocado en el bastidor. Con tejidos en los que no desee utilizar adhesivo en spray, pegue el tejido al estabilizador (respaldo).

Al bordar una esquina del tejido, utilice adhesivo en spray para pegar la esquina al estabilizador (respaldo) y, a continuación, coloque el estabilizador en el bastidor. Con tejidos en los que no desee utilizar adhesivo en spray, pegue el tejido al estabilizador (respaldo).

1 Tejido 2 Estabilizador (respaldo)

■ Bordado de piezas de tela estrechas (por ejemplo, una cinta)

Al bordar en piezas de tela estrechas, utilice adhesivo en spray para pegar el tejido al estabilizador (respaldo) y, a continuación, coloque el estabilizador en el bastidor. Con tejidos en los que no desee utilizar adhesivo en spray, ajuste los dos lados del tejido junto con el estabilizador (respaldo) en el bastidor.

3

1 Tejido 2 Estabilizador (respaldo)

1 Cinta 2 Estabilizador (respaldo)

Colocación del tejido 93

OTROS PROCEDIMIENTO BÁSICOS ——————————————————————————————————————————————————————————

——

Posición y movimiento del bastidor

A continuación se facilita información en relación con el bastidor cuando se maneja la máquina de bordar.

■ Bastidores que no pueden utilizarse para bordar

Según se explica en la página 47, los indicadores del bastidor de la parte superior de la pantalla muestran los bastidores que pueden utilizarse para coser el diseño seleccionado actualmente. No pueden utilizarse bastidores con una zona de bordado más pequeña que el diseño. Además, el bastidor no puede utilizarse si el bordado es más pequeño que la zona de bordado, pero se coloca de tal forma que se sale de la zona de bordado del bastidor.

Bastidores con una zona de bordado más pequeña que el diseño

Puede aparecer un mensaje que indica que debe cambiarse el bastidor, incluso si no hay ningún bastidor instalado. La máquina de bordar detecta qué bastidor hay instalado de acuerdo con la posición del brazo izquierdo del soporte del bastidor. Por tanto, el tamaño del bastidor se determina por la posición del brazo izquierdo, incluso si el bastidor no está instalado realmente. Además, si el soporte del bastidor no está instalado, la máquina de bordar determina que se debe instalar el bastidor para gorras (opcional).

Diseños que se salen de la zona de bordado del bastidor

En cualquiera de estos casos, aparecerá un mensaje en la máquina de bordar que le indica que debe cambiarse el bastidor.

94

———————————————————————————————————————————————————————————————————————————————————

■ Desplazamiento a la posición correcta

Si el centro del bastidor está en la punta de entrada de la aguja en la zona de bordado, el bastidor se coloca correctamente; en otras palabras, en el punto inicial antes de bordar. Si se cambia el bastidor, el siguiente que se instale no se colocará correctamente. Por ejemplo, si se sustituye el bastidor extra grande por el bastidor pequeño, ocurrirá lo siguiente.

• El bastidor se sustituye cuando se muestra la pantalla de ajustes de bordado o la pantalla de bordado, y se pulsa la tecla para comprobar la zona de bordado, para mover el bastidor o para iniciar el bordado.

El bastidor se moverá. Puesto que el bastidor se mueve a la posición correcta y se detiene, pulse de nuevo la tecla que desee. Si el diseño se sale de la zona de bordado del bastidor una vez desplazado el bastidor, aparece un mensaje que indica que debe sustituirse el bastidor. Sustituya el bastidor o vuelva a la pantalla de edición de diseños y ajuste el tamaño del diseño o la posición de bordado.

3

1 Centro del bastidor en la posición correcta 2 Posición de la aguja cuando se sustituye el bastidor

Con objeto de corregir la alineación incorrecta de este bastidor, el bastidor se mueve automáticamente a la posición correcta cuando se realiza cualquiera de las operaciones siguientes.

• Se enciende la máquina de bordar.

El bastidor se moverá.

• Se muestra la pantalla de ajustes de bordado.

El bastidor no se moverá si se coloca correctamente. Si el diseño se sale de la zona de bordado del bastidor, aparece un mensaje que indica que debe sustituirse el bastidor. Sustituya el bastidor o vuelva a la pantalla de edición de diseños y mueva la posición de bordado.

Posición y movimiento del bastidor 95

OTROS PROCEDIMIENTO BÁSICOS ——————————————————————————————————————————————————————————

——

12

Cambio de la posición de bordado

Cuando compró la máquina, estaba ajustada para que comenzara a coser desde el centro del diseño. Por lo tanto, mueva el bastidor y ajuste la posición de bordado de modo que el centro del diseño quede alineado con la punta de entrada de la aguja en la posición de costura. Además, también puede ajustarse el ángulo de todo el diseño si no se puede ajustar por igual el tejido en el bastidor y el diseño está situado en un ángulo del tejido.

Pulse , , , , , ,

1

y en la pantalla de ajustes de

bordado.

Mueva el bastidor de manera que la punta de entrada de la aguja esté en el centro de la zona que desea bordar.

X El bastidor se mueve en la dirección

contraria de la flecha.

X El dibujo de la zona de visualización de

diseños se mueve en la misma dirección de la flecha.

• Pulse para colocar el bastidor de nuevo en la posición inicial (donde el centro del bastidor está alineado con la punta de entrada de la aguja en la posición de costura).

El diseño también se puede mover arrastrándolo. Si hay conectado un ratón USB, muévalo para colocar el puntero sobre el diseño deseado y, a continuación, con el botón izquierdo del ratón pulsado, arrastre el diseño. El diseño también se puede arrastrar seleccionándolo directamente en la pantalla con el dedo o el lápiz.

1 Muestra la distancia que se ha movido en

vertical

2 Muestra la distancia que se ha movido en

horizontal

96

———————————————————————————————————————————————————————————————————————————————————

Nota

■ Búsqueda de la posición de costura

Al bloquear la varilla de la aguja (ajustar la aguja y el pie prensatela en la posición baja), puede verse con facilidad la punta de entrada de la aguja.

Como se muestra en la ilustración, inserte el

1

destornillador Allen en el orificio de la presilla de la aguja para bajar lentamente la varilla de la aguja hasta que llegue al tope y quede bloqueada.

● Compruebe que, al bajar la aguja, ésta no sobrepasa el tope de posición en el tejido.

■ Desbloqueo de la varilla de la aguja

Muestre la pantalla de bordado y, a

1

continuación, pulse la tecla correspondiente a cualquier varilla que no sea la bloqueada.

X La varilla de la aguja está desbloqueada.

3

X La aguja y el pie prensatela están

bloqueados en la posición baja.

Pulse las teclas de dirección en la pantalla de

2

ajustes de bordado para mover el bastidor de manera que la punta de entrada de la aguja esté en el centro de la zona que desea bordar.

• Con un ratón USB, el dedo o el lápiz,

arrastre el diseño para moverlo.

• Cuando especifique el inicio de la costura,

alinee la punta de entrada de la aguja con el punto especificado como inicio de costura. (Si desea obtener más información sobre cómo comenzar/finalizar la costura, consulte la página 123).

Ajuste del ángulo

Según el tipo de tejido que se esté bordando, puede que no sea posible estirarlo en el bastidor en el ángulo deseado. En tal caso, ajuste el ángulo del diseño de manera que quede colocado correctamente en el tejido.

Pulse .

1

Aparece la pantalla siguiente.

Cambio de la posición de bordado 97

OTROS PROCEDIMIENTO BÁSICOS ——————————————————————————————————————————————————————————

——

2

9

8

3

7

1

6

5

4

1

Pulse las teclas para ajustar el diseño al

2

ángulo deseado.

El diseño gira un poco cada vez que se pulsa una tecla.

Ejemplo: ángulo original

1 Gira 1 grado a la derecha

2 Gira 10 grados a la derecha

1 Muestra el ángulo del diseño después de pulsar

un tecla para cambiarlo.

3 Gira 90 grados a la derecha

• Para que el diseño vuelva a su ángulo

original, pulse .

4 Gira 90 grados a la izquierda

5 Gira 10 grados a la izquierda

6 Gira 1 grado a la izquierda

7 Pulse esta tecla para cerrar la pantalla. 8 Mueve el diseño en la dirección de la flecha de

la tecla.

9 Pulse esta tecla para volver el diseño a su

ángulo original.

Si es necesario, pulse las teclas de dirección

3

para ajustar la posición del diseño.

Si desea obtener más información, consulte la página 96.

Si fuera necesario, pulse y, a

4

continuación, pulse para comprobar la zona de bordado.

Si desea obtener más información, consulte la página 51.

Tras realizar los cambios deseados, pulse

5

.

Vuelve a aparecer la pantalla de ajustes de bordado.

98

Brother PR655 User Manual [en, es]

Specifications and Main Features

Frequently Asked Questions

User Manual
