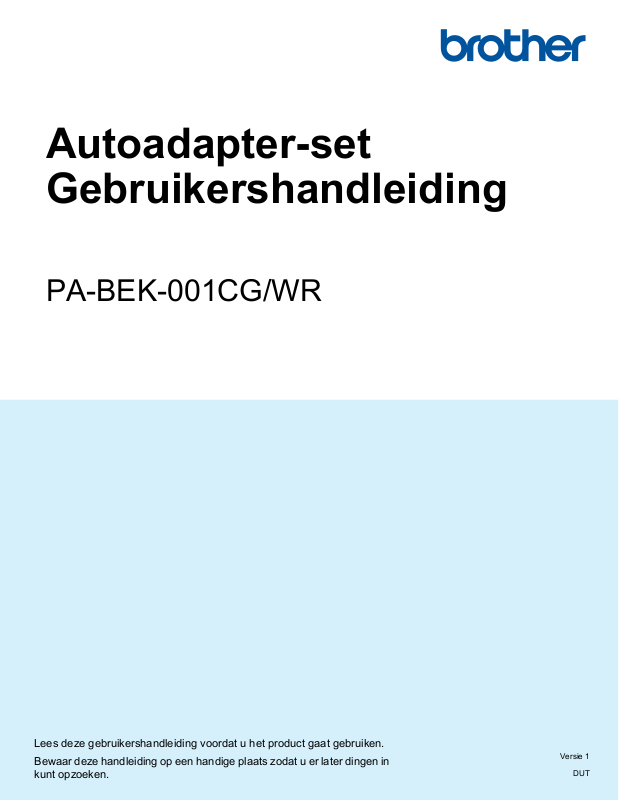

Autoadapter-set
Gebruikershandleiding
PA-BEK-001CG/WR
Lees deze gebruikershandleiding voordat u het product gaat gebruiken.
Bewaar deze handleiding op een handige plaats zodat u er later dingen in
kunt opzoeken.
Versie 1
DUT
Inleiding
VOORZICHTIG
Belangrijk
Belangrijke mededeling
De inhoud van dit document en de specificaties van dit product kunnen zonder voorafgaande
kennisgeving worden aangepast.
Brother behoudt zich het recht voor om de specificaties en de inhoud van deze handleiding zonder
voorafgaande kennisgeving te wijzigen. Brother is niet aansprakelijk voor schade (inclusief gevolgschade)
die voortvloeit uit het gebruik van deze handleiding, andere publicaties of de hierin beschreven producten,
ook niet wanneer deze samenhangt met zetfouten of andere fouten of omissies in deze publicaties.
Lees alle met de printer en autoadapter-set meegeleverde documenten met veiligheidsvoorschriften en
aanwijzingen voor de bediening goed door voordat u deze in gebruik neemt.
De printer die in de afbeeldingen wordt gebruikt, kan afwijken van uw printer.
Gebruik de autoadapter-set uitsluitend met printers waarop firmwareversie 1.20 of hoger is geïnstalleerd.
Symbolen die in deze handleiding worden gebruikt
De volgende symbolen worden in deze handleiding gebruikt:
Het niet naleven van de instructies en waarschuwingen kan licht of matig letsel
VOORZICHTIG
Belangrijk
Opmerking
tot gevolg hebben.
Houd u aan deze richtlijnen om letsel te voorkomen.
Dit symbool staat bij belangrijke informatie of instructies die moeten worden
opgevolgd. Indien u deze negeert, kan dat beschadiging of een onjuist
functioneren van de printer tot gevolg hebben.
Dit symbool geeft extra informatie of instructies om de werking van het product
beter te begrijpen en het product efficiënter te kunnen gebruiken.
Belangrijke veiligheidsinstructies
Brother is niet aansprakelijk voor schade aan apparatuur die voortvloeit uit een onjuiste installatie van dit
apparaat op een voedingsbron.
• De autoadapter-set moet stevig worden bevestigd en mag NOOIT dicht bij de bestuurder of de passagiers
worden geplaatst.
• Gebruik de printer NIET tijdens het rijden omdat dit kan leiden tot letsel of schade aan eigendommen.
• Controleer of de kabels op de juiste wijze zijn aangesloten voordat u het apparaat inschakelt. Als de kabels
onjuist zijn aangesloten, kan dat ernstig letsel of ernstige schade tot gevolg hebben.
i
1
Opmerking
Opmerking
1
1
2
3
De dummybatterij plaatsen 1
a Ontgrendel en verwijder de batterijcompartimentklep van de printer.
b Plaats de dummybatterij tot deze op zijn plaats klikt.
1
1 Dummybatterij
Zorg dat u de klep van het batterijcompartiment NIET kwijtraakt. U moet deze later terugplaatsen.
c Sluit de verbindingskabel van de voeding (2) en de voedingskabel van de dummybatterij (3) op elkaar
aan tot ze vastklikken.
1 Voeding
2 Verbindingskabel (uitgang)
3 Voedingskabel (ingang)
De stekkers zijn gepolariseerd om een juiste installatie te garanderen. De kabels kunnen slechts op één
manier met elkaar worden verbonden. Oefen GEEN kracht uit bij het verbinden van de kabels.
1
Opmerking
Opmerking
De autoadapter aansluiten op de voeding
2
1
2
Sluit de autoadapter aan op het 12 V-contact van het voertuig (bijvoorbeeld een
sigarettenaanstekeraansluiting).
van het voertuig
a Sluit de adapter sigarettenaansteker-contact of de niet-geïsoleerde connector aan op het 12 V-contact
van de auto.
12 V-contact van de
auto
1 Adapter sigarettenaansteker-contact
2 Niet-geïsoleerde connector
2
2
Als u de niet-geïsoleerde connector gebruikt, hanteer dan de juiste werkwijze voor de bekabeling en sluit
de kabelverbinding aan op een door een zekering beveiligd aansluitpunt op het zekeringblok van de auto.
De pluskabel (rode draad) bevat de zekeringhouder.
b Controleer of het statuslampje op de voeding groen brandt.
1
Voeding van de auto
Printer
1 Statuslampje
Als het lampje rood brandt:
a) Koppel de printer los van de voeding.
b) Schakel de voeding van de auto uit.
c) Sluit de printer weer aan op de voeding.
Als het statuslampje dan nog rood brandt, neemt u contact op met uw plaatselijke Brother-dealer.
2
De autoadapter aansluiten op de voeding van het voertuig
Opmerking
c Zet de printer aan. Als de autoadapter correct is aangesloten, wordt het verbindingspictogram
weergegeven op het LCD-scherm van de printer.
d Plaats het juiste papier in de printer.
e Druk op de knop Doorvoeren om te controleren of de printer op de juiste wijze is aangesloten en het
papier correct in de printer is geplaatst.
De printer kan alleen afdrukken als de voeding van de auto is ingeschakeld.
