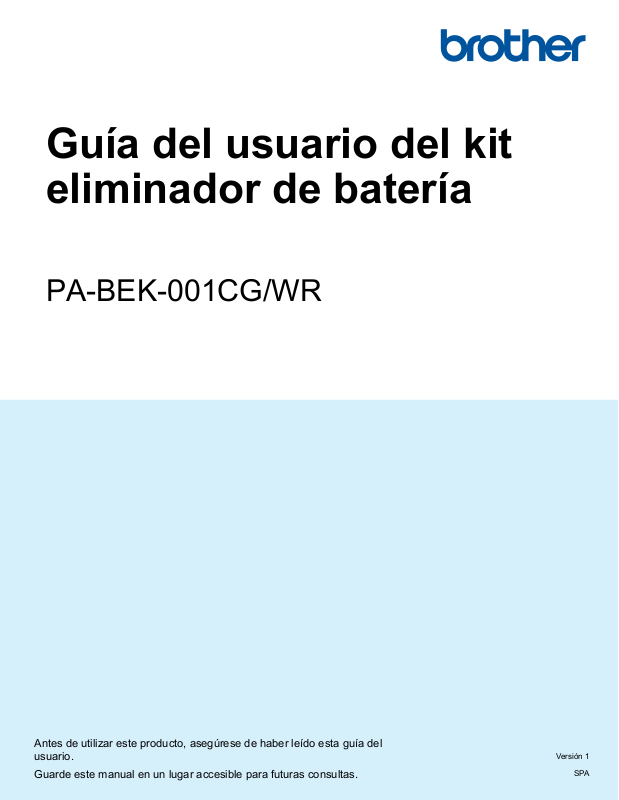

Guía del usuario del kit
eliminador de batería
PA-BEK-001CG/WR
Antes de utilizar este producto, asegúrese de haber leído esta guía del
usuario.
Guarde este manual en un lugar accesible para futuras consultas.
Versión 1
SPA
Introducción
AVISO
Importante
Aviso importante
El contenido de este documento y las especificaciones de este producto están sujetos a modificaciones
sin previo aviso.
Brother se reserva el derecho de modificar sin previo aviso las especificaciones y los materiales aquí
contenidos y no asumirá responsabilidad alguna por daños de cualquier índole (incluidos los daños
derivados) producidos al basarse en el material presentado, incluidos, entre otros, errores tipográficos y
de otra naturaleza presentes en las publicaciones.
Antes de utilizar la impresora y el kit eliminador de batería, asegúrese de leer todos los documentos
incluidos con ellos para obtener información sobre seguridad y funcionamiento.
La impresora que se muestra en las ilustraciones puede ser diferente a la suya.
Utilice el kit eliminador de batería solo con impresoras que tengan la versión de firmware 1.20 o posterior.
Símbolos utilizados en esta guía
En esta guía se utilizan los siguientes símbolos:
No observar las instrucciones y las advertencias podría ocasionar lesiones de leves
AVISO
Importante
Nota
a moderadas.
Siga estas pautas para evitar lesiones.
Indica información o instrucciones que deben seguirse. No seguirlas puede
ocasionar daños materiales o errores en operaciones.
Indica notas que ofrecen información o instrucciones que pueden ayudar a conocer
mejor el producto y utilizarlo de manera más eficaz.
Instrucciones importantes de seguridad
Brother no se hace responsable de los daños en equipos causados por la instalación incorrecta de este
equipo en cualquier fuente de alimentación.
• El kit eliminador de batería se debe instalar de manera segura y NUNCA se debe instalar donde pueda
estar en contacto directo con el conductor o el pasajero del vehículo.
• NO utilice la impresora mientras conduce, ya que de lo contrario podría provocar daños materiales o
lesiones personales.
• Asegúrese de que los cables de alimentación estén correctamente conectados antes de conectar la
alimentación. La conexión incorrecta de los cables de alimentación puede causar lesiones y daños graves.
i
1
Nota
Nota
1
1
2
3
Instalación del paquete de batería ficticio1
a Desbloquee y saque la cubierta de la batería de la impresora.
b Inserte el paquete batería ficticio hasta que encaje en su lugar.
1
1 Paquete de batería ficticio
NO pierda la cubierta de la batería, ya que tendrá que volver a colocarla después.
c Conecte el cable de unión del adaptador de corriente (2) y el cable de alimentación del paquete de
batería ficticio (3) hasta que encajen en su lugar.
1 Adaptador de corriente
2 Cable de unión (salida)
3 Cable de alimentación (entrada)
Los conectores están polarizados para garantizar una instalación correcta. Solo se pueden conectar de
una manera. NO intente forzar la conexión.
1
Nota
Nota
Conexión del eliminador de batería a la
2
1
2
Conecte el eliminador de batería a la toma de corriente de 12 V CC de su vehículo (encendedor de cigarrillos
o similar).
alimentación eléctrica del vehículo
a Conecte el adaptador de toma de corriente de encendedor o el conector de cable descubierto a la toma
de corriente de 12 V CC del vehículo.
Toma de corriente de
12 V CC del vehículo
1 Adaptador de toma de corriente de encendedor
2 Conector de cable descubierto
2
2
Si instala el tipo de conector de cable descubierto, siga las prácticas recomendadas de cableado y
conéctelo a un punto de conexión con fusible en el bloque de fusibles eléctricos del vehículo. El cable
positivo (cable rojo) contiene el portafusible.
b Compruebe que el indicador LED del adaptador de corriente esté encendido en verde.
1
Alimentación eléctrica
del vehículo
Impresora
1 Indicador LED
Si el LED está encendido en rojo:
a) Desconecte la impresora de la alimentación eléctrica.
b) Desconecte la alimentación del vehículo.
c) Vuelva a conectar la impresora a la alimentación eléctrica.
Si el color del LED sigue siendo rojo, póngase en contacto con su distribuidor local de Brother.
2
Conexión del eliminador de batería a la alimentación eléctrica del vehículo
Nota
c Encienda la impresora. El icono de conexión aparece en la pantalla LCD de la impresora cuando el
eliminador de batería está conectado.
d Instale el soporte correcto en la impresora.
e Pulse el botón de alimentación para comprobar que la impresora esté correctamente conectada y que
el soporte se haya instalado correctamente.
La impresora solo puede imprimir si el vehículo está arrancado.
2
3
