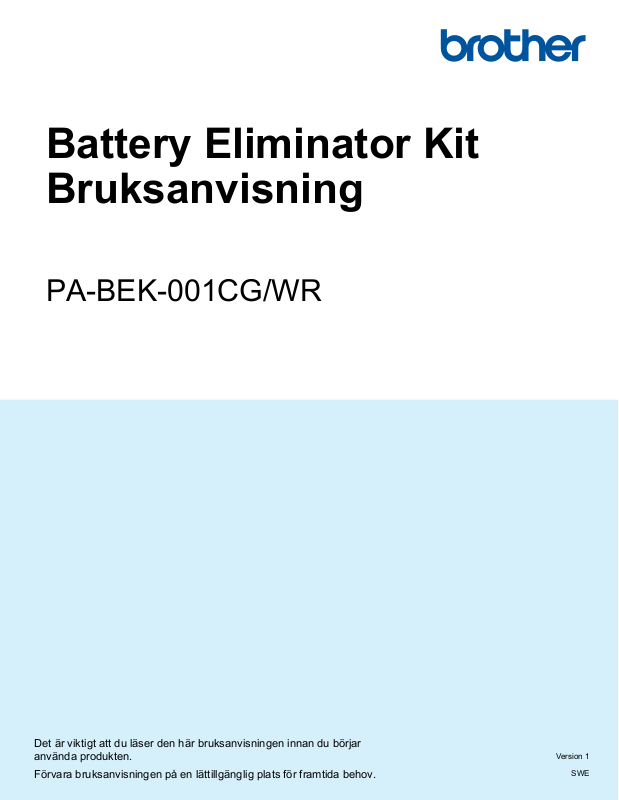

Page 1
Battery Eliminator Kit
Bruksanvisning
PA-BEK-001CG/WR
Det är viktigt att du läser den här bruksanvisningen innan du börjar
använda produkten.
Förvara bruksanvisningen på en lättillgänglig plats för framtida behov.
Version 1
SWE
Page 2
Inledning
VAR FÖRSIKTIG
Viktigt
Viktigt meddelande
Innehållet i det här dokumentet och produktspecifikationerna kan ändras utan föregående meddelande.
Brother förbehåller sig rätten att utan föregående meddelande göra ändringar i specifikationer och material
häri och ska inte hållas ansvariga för eventuella skador (inklusive följdskador) som uppstår på grund av
tillämpning av det material som presenteras, inklusive men inte begränsat till typografiska och andra fel
som rör publikationerna.
Innan du använder skrivaren och Battery Eliminator Kit bör du läsa alla dokument som handlar om
säkerhet och användning som medföljde dem.
Skrivaren som visas på bilderna kan skilja sig från din skrivare.
Använd endast Battery Eliminator Kit med skrivare som har firmware-version 1.20 eller senare.
Symboler som används i denna manual
Följande symboler används i hela denna vägledning:
Om instruktionerna och varningarna inte följs kan det leda till mindre eller
VAR FÖRSIKTIG
Viktigt
Obs
måttliga skador.
Följ dessa riktlinjer för att undvika skada.
Anger information eller anvisningar som bör följas. Det finns annars risk för
materiella skador eller problem med driften.
Anger observationer med information eller anvisningar som hjälper dig att
bättre förstå produkten och använda den mer effektivt.
Viktiga säkerhetsinstruktioner
Brother ansvarar inte för skador på utrustningen som orsakas av felaktig installation av denna utrustning till
någon strömkälla.
• Battery Eliminator Kit ska installeras säkert och får ALDRIG installeras där det kan komma i kontakt med
fordonets förare eller passagerare.
• Använd INTE skrivaren när du kör. Det kan leda till egendomsskada eller personskada.
• Se till att nätkablarna är korrekt anslutna innan du slår på strömmen. Felaktigt anslutna nätkablar kan leda
till allvarliga personskador eller egendomsskador.
i
Page 3
1
Obs
Obs
1
1
2
3
Installera batteriattrappen 1
a Lås upp och dra ut skrivarens batterilucka.
b För in batteriattrappen tills den låser fast.
1
1 Batteriattrapp
Tappa INTE bort batteriluckan eftersom du ska fästa den igen senare.
c Anslut nätadapterns anslutningskabel (2) och batteriattrappens nätkabel (3) tills de låses på plats.
1 Nätadapter
2 Anslutningskabel (ut)
3 Nätkabel (in)
Kontakterna är polbestämda för att säkerställa korrekt installation. De kan bara anslutas på ett sätt. Försök
INTE att tvinga fram en anslutning.
1
Page 4
Obs
Obs
Anslut batterieliminatorn till fordonets
2
1
2
Anslut batterieliminatorn till ditt fordons 12-volts DC-uttag (cigarettändare eller liknande).
strömförsörjningsuttag
a Anslut cigarettuttagsadaptern eller ledarkontakten till fordonets 12 V DC-uttag.
Fordonets 12 V DC-uttag
1 Cigarettuttagsadapter
2 Ledarkontakt
Om du väljer att installera ledarkontakten ska du följa god kablagepraxis och ansluta den till en
kopplingspunkt med säkring på fordonets säkringsblock. Den positiva ledaren (röd ledare) innehåller
säkringshållaren.
2
2
b Kontrollera att nätadapterns LED-indikator lyser grönt.
1
Fordonets
strömförsörjningsuttag
Skrivare
1 LED-indikator
Om LED-indikatorn lyser rött:
a) Koppla bort skrivaren från strömförsörjningen.
b) Stäng av fordonets strömförsörjning.
c) Återanslut skrivaren till strömförsörjningen.
Om LED-indikatorn fortfarande lyser rött ska du kontakta din lokala Brother-återförsäljare.
2
Page 5
Anslut batterieliminatorn till fordonets strömförsörjningsuttag
Obs
c Slå på skrivaren. Anslutningsikonen visas på skrivarens LCD-skärm när batterieliminatorn är ansluten.
d Sätt i rätt media i skrivaren.
e Tryck på matarknappen för att kontrollera att skrivaren är korrekt ansluten och att mediet har satts i på
rätt sätt.
Skrivaren kan bara skriva ut om fordonets strömförsörjning är på.
2
3
