Brother Innov-is BP3500D User's Guide

Manual de instrucciones

Máquina de bordar y coser

Product Code (Código de producto): 888-G00/G02/G04/G05/G06

Lea este documento antes de utilizar la máquina. Recomendamos que tenga este documento a mano por si necesita consultarlo más adelante.

INTRODUCCIÓN

Le agradecemos que haya comprado esta máquina. Antes de utilizar la máquina, lea detenidamente las “INSTRUCCIONES DE SEGURIDAD IMPORTANTES” y, a continuación, estudie este manual para consultar el funcionamiento correcto de las diversas funciones. Además, una vez que haya terminado de leer el manual, guárdelo en un lugar donde pueda encontrarlo con facilidad para poder consultarlo en el futuro.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Lea estas instrucciones de seguridad antes de utilizar la máquina.

PELIGRO - Para reducir el riesgo de descarga eléctrica

1Desconecte siempre la máquina de la toma de corriente inmediatamente después de utilizarla, cuando la limpie,

al realizar cualquier tipo de ajuste de mantenimiento indicado en este manual, o si la deja desatendida.

AVISO - Para reducir el riesgo de quemaduras, incendio, descarga eléctrica o lesiones.

2Desenchufe siempre la máquina de la toma de corriente al realizar cualquier ajuste de los mencionados en el

manual de instrucciones.

• Para desenchufar la máquina, ponga el interruptor de la máquina en la posición con el símbolo “O” para apagarla y, a continuación, sujete el enchufe y retírelo de la toma de corriente. No tire del cable.

• Enchufe la máquina directamente a la toma de corriente. No utilice un cable alargador.

• Desactive siempre la máquina si se produce un corte de corriente.

3Peligros por descarga eléctrica:

• Esta máquina debe conectarse a una fuente de alimentación de CA en el rango indicado en la etiqueta de tensión nominal. No la conecte a una fuente de alimentación de CC ni a un inversor. Si no está seguro de qué tipo de fuente de alimentación tiene, póngase en contacto con un electricista cualificado.

• Esta máquina ha sido aprobada para ser utilizada solo en el país donde se haya adquirido.

4Nunca ponga la máquina en funcionamiento si el cable o el enchufe están dañados, si no funciona

correctamente, si se ha caído o está averiada, o si se ha derramado agua en su interior. Devuelva la máquina al distribuidor Brother autorizado más cercano para su examen, reparación o ajuste eléctrico o mecánico.

• Mientras la máquina esté almacenada o en uso, si percibe algo inusual, como un olor, calor, decoloración o deformación, deje de utilizarla inmediatamente y desenchufe el cable de alimentación.

• Cuando transporte la máquina, sujétela por su asa. Si levanta la máquina por cualquier otra parte, esta podría dañarse o caerse, lo que podría provocar lesiones.

• Cuando levante la máquina, procure no realizar movimientos repentinos o bruscos, ya que podría dar lugar a lesiones personales.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

5Mantenga siempre la zona de trabajo despejada:

• Nunca utilice esta máquina si las aberturas de ventilación están bloqueadas. Mantenga las aberturas de ventilación de la máquina y el pedal libres de pelusa, polvo y trocitos de tela.

• No deje ningún objeto encima del pedal.

• No utilice cables alargadores. Enchufe la máquina directamente a la toma de corriente.

• Nunca deje que caigan objetos en ninguna de las aberturas, ni inserte nada en las mismas.

• No la use en lugares donde se utilicen productos con aerosoles (spray), ni en sitios donde se esté administrando oxígeno.

• No utilice la máquina cerca de una fuente de calor, como un horno o una plancha; de lo contrario, la máquina, el cable de alimentación o la prenda que se está cosiendo podría incendiarse y provocar un incendio o una descarga eléctrica.

• No coloque esta máquina sobre una superficie inestable, como una mesa que se tambalee o esté inclinada, ya que de lo contrario la máquina podría caerse y provocar lesiones.

6Hay que extremar el cuidado durante la costura:

• Preste siempre especial atención a la aguja. No utilice agujas dobladas o dañadas.

• Mantenga los dedos alejados de las piezas en movimiento. Hay que tener especial cuidado con la zona de la aguja.

• Coloque el interruptor de la máquina en la posición con el símbolo “O” para desactivarla al realizar ajustes en la zona de la aguja.

• No utilice una placa de la aguja dañada o equivocada, puesto que podría hacer que la aguja se rompiera.

• No empuje ni tire de la tela durante la costura y siga detenidamente las instrucciones durante la costura libre de forma que no se desvíe la aguja y se rompa.

7Esta máquina no es un juguete:

• Deberá prestar especial atención cuando se utilice cerca de niños o sea utilizada por ellos.

• La bolsa de plástico en la que se suministra esta máquina debe mantenerse fuera del alcance de los niños o desecharse. Nunca permita que los niños jueguen con la bolsa debido al riesgo de asfixia.

• No la utilice en el exterior.

8Para un funcionamiento más duradero:

• Cuando guarde la máquina, evite exponerla directamente a la luz del sol y no la guarde en sitios húmedos. No utilice o guarde la máquina cerca de una fuente de calor, plancha, lámpara halógena u otros objetos candentes.

• Utilice solo detergentes o jabones neutros para limpiar la carcasa. Gasolina, diluyentes y polvos desengrasantes pueden dañar la carcasa y la máquina, por lo que nunca debe utilizarlos.

• Consulte siempre el Manual de instrucciones cuando tenga que reponer o instalar cualquier pieza, como el pie prensatela, la aguja, u otras piezas, para asegurarse de que la instalación se realiza correctamente.

9Para reparaciones o ajustes:

• Si la bombilla está dañada, deberá sustituirla un distribuidor Brother autorizado.

• En el caso de que ocurra una avería o se requiera un ajuste, consulte primero la tabla de solución de problemas al final del Manual de instrucciones para inspeccionar y ajustar usted mismo la máquina. Si el problema continúa, póngase en contacto con su distribuidor autorizado de Brother más cercano.

Utilice esta máquina solo para los fines descritos en el manual. Utilice los accesorios recomendados por el fabricante que figuran en este manual. El contenido de este manual y las especificaciones de este producto pueden sufrir cambios sin previo aviso. Para obtener información adicional sobre el producto y actualizaciones, visite nuestro sitio web en

www.brother.com

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

CONSERVE ESTAS INSTRUCCIONES

Esta máquina de coser ha sido diseñada para uso doméstico.

PARA USUARIOS DE PAÍSES NO MIEMBROS DEL CENELEC

Este aparato no ha sido diseñado para ser utilizado por personas (niños incluidos) con alguna discapacidad física, sensorial o mental, ni por personas sin experiencia o conocimientos técnicos, a menos que hayan recibido supervisión o instrucciones relativas al uso del aparato por parte de una persona responsable de su seguridad. Los niños deberán ser vigilados para asegurarse de que no juegan con el aparato.

PARA USUARIOS DE PAÍSES MIEMBROS DEL CENELEC

Este aparato puede ser utilizado por niños de a partir de 8 años de edad y por personas con capacidades físicas, sensoriales o mentales reducidas o que carezcan de la experiencia y los conocimientos siempre y cuando hayan recibido supervisión o instrucciones relativas al uso del aparato de modo seguro y comprendan los riesgos existentes. No permita que los niños jueguen con el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión.

SÓLO PARA LOS USUARIOS DEL REINO UNIDO,

IRLANDA, MALTA Y CHIPRE

IMPORTANTE

• Si debe cambiar el fusible del enchufe, utilice un fusible homologado por ASTA para BS 1362, es decir, que

lleve la marca correspondiente a la marca en el enchufe.

• Vuelva a colocar siempre la tapa del fusible. No utilice nunca enchufes sin la tapa del fusible.

• Si la toma de corriente disponible no es apropiada para el enchufe suministrado con este equipo, deberá ponerse

en contacto con un distribuidor Brother autorizado para obtener el cable correcto.

iii

MARCAS COMERCIALES

IMPORTANT:

READ BEFORE DOWNLOADING, COPYING, INSTALLING OR USING. By downloading, copying, installing or using the software you agree to this license. If you do not agree to this license, do not download, install, copy or use the software.

Intel License Agreement For Open Source Computer Vision Library

Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met:

• Redistribution’s of source code must retain the above copyright notice, this list of conditions and the following disclaimer.

• Redistribution’s in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution.

• The name of Intel Corporation may not be used to endorse or promote products derived from this software without specific prior written permission.

This software is provided by the copyright holders and contributors “as is” and any express or implied warranties, including, but not limited to, the implied warranties of merchantability and fitness for a particular purpose are disclaimed. In no event shall Intel or contributors be liable for any direct, indirect, incidental, special, exemplary, or consequential damages (including, but not limited to, procurement of substitute goods or services; loss of use, data, or profits; or business interruption) however caused and on any theory of liability, whether in contract, strict liability, or tort (including negligence or otherwise) arising in any way out of the use of this software, even if advised of the possibility of such damage.

All information provided related to future Intel products and plans is preliminary and subject to change at any time, without notice.

LO QUE PUEDE HACER CON ESTA MÁQUINA

B Operaciones básicas

Después de adquirir la máquina, asegúrese de leer primero esta sección. Se ofrece información sobre los procedimientos de configuración inicial y también se describen las funciones más útiles de esta máquina.

Capítulo 1 PREPARATIVOS

Para conocer el funcionamiento de las piezas principales y de las pantallas

Capítulo 2 EMPEZAR A COSER

Para aprender a realizar los preparativos necesarios para coser y las operaciones de costura básicas

Capítulo 3 EMPEZAR A BORDAR

Para aprender a realizar los preparativos para el bordado y las operaciones de bordado básicas

Página B-2

Página B-35

Página B-52

S Costura

En esta sección se describen los procedimientos para usar las diversas costuras de utilidad, así como otras funciones. Ofrece información acerca de la costura básica con la máquina, además de las características más expresivas de la máquina, como coser telas con forma de tubo y ojales.

Capítulo 1 COSER ATRACTIVOS ACABADOS

Consejos para coser atractivos acabados y distintas telas

Capítulo 2 PUNTADAS DE UTILIDAD

Coser puntadas preprogramadas de uso frecuente

Página S-2

Página S-6

D Costura decorativa

Esta sección contiene instrucciones acerca de cómo coser puntadas de caracteres y puntadas decorativas y, asimismo, indica cómo ajustarlas y editarlas. Además, se describe cómo utilizar MY CUSTOM STITCH (MI PUNTADA PREFERIDA), que permite crear patrones de puntadas originales.

Capítulo 1 PUNTADAS DE CARACTERES/DECORATIVAS

La variedad de las costuras amplía su creatividad

Capítulo 2 MY CUSTOM STITCH (MI PUNTADA PREFERIDA)

Cree costuras decorativas originales

Página D-2

Página D-19

E Bordado

En esta sección se facilitan instrucciones acerca de cómo editar patrones de bordado y de cómo recuperar los patrones de bordado guardados.

Capítulo 1 BORDADO

Borde artísticamente; editando los patrones incorporados, puede crear fácilmente sus propios diseños originales.

Página E-2

A Anexo

En esta sección se proporciona información importante para el funcionamiento de esta máquina.

Capítulo 1 MANTENIMIENTO Y SOLUCIÓN DE PROBLEMAS

Se describen los procedimientos necesarios para el mantenimiento de la máquina y la solución de problemas.

Página A-2

CONTENIDO

INTRODUCCIÓN.................................................. i

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES...................................................... i

MARCAS COMERCIALES..................................... iv

LO QUE PUEDE HACER CON ESTA

MÁQUINA ........................................................... v

B Operaciones básicas

Capítulo 1 PREPARATIVOS 2

Nombres y funciones de las piezas de la

máquina................................................................ 2

Máquina................................................................................. 2

Sección de la aguja y el pie prensatela......................................... 3

Unidad de bordado................................................................ 3

Botones de operación............................................................. 4

El panel y las teclas de operación........................................... 4

Usar la unidad de cama plana................................................ 5

Accesorios incluidos .............................................................. 6

Accesorios opcionales............................................................ 7

Usar las tablas de puntadas de utilidad en la sección

“Costura” ............................................................................... 8

Activar/desactivar la máquina.............................. 9

Activar la máquina ............................................................... 10

Apagar la máquina ............................................................... 10

Seleccionar los ajustes de la máquina por primera vez ......... 10

Funcionamiento de la pantalla LCD.................... 11

Ver la pantalla LCD.............................................................. 11

Usar la tecla de ajustes......................................................... 13

Ajustar la sensibilidad de entrada para las teclas de

operación............................................................................. 16

Guardar una imagen de la pantalla de ajustes en una unidad

flash USB ............................................................................. 17

Comprobar los procedimientos de funcionamiento de la

máquina............................................................................... 17

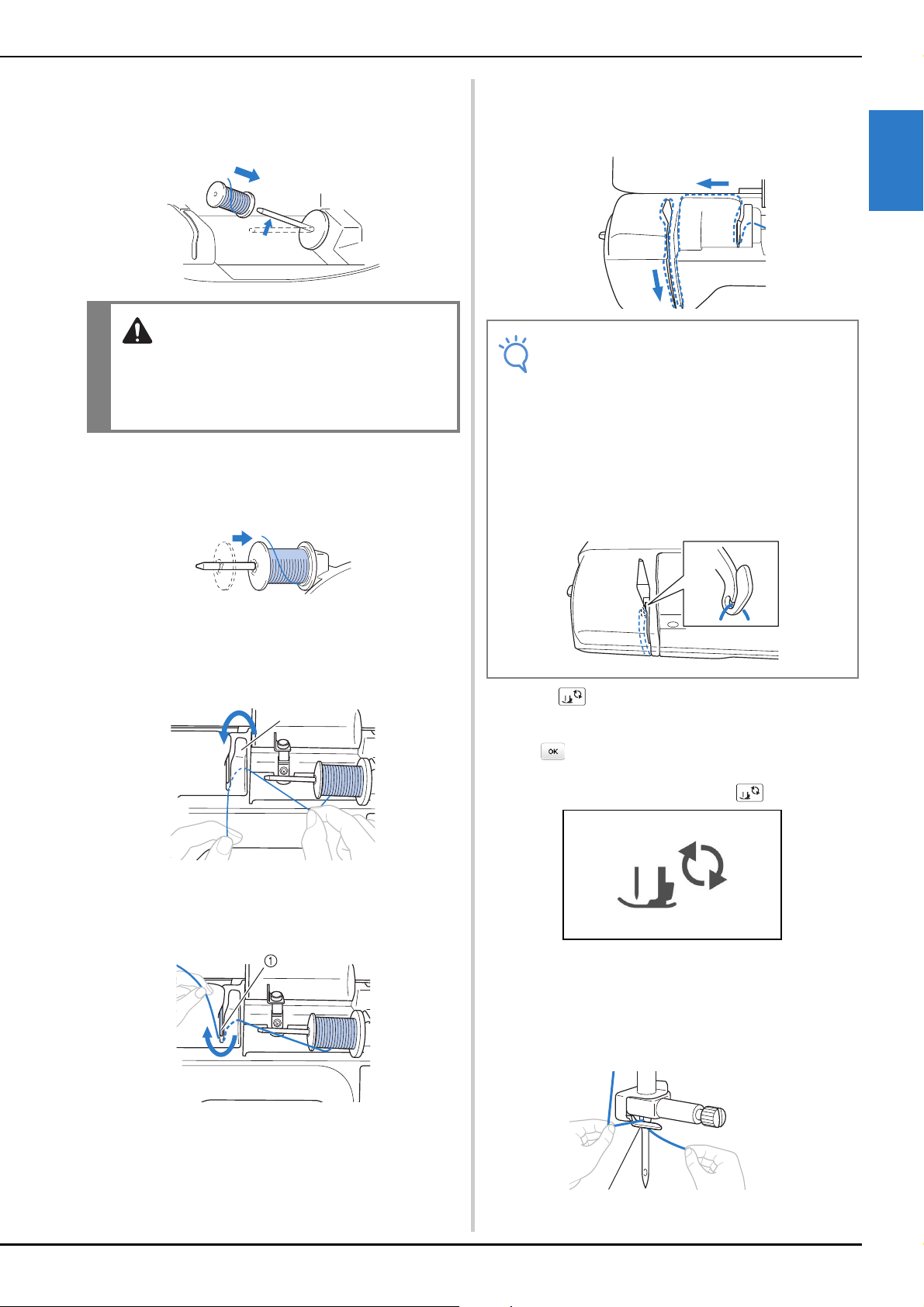

Devanar/colocar la bobina................................. 18

Devanar la bobina................................................................ 18

Colocar la bobina................................................................. 21

Enhebrado del hilo superior................................ 24

Enhebrar el hilo superior...................................................... 24

Enhebrar la aguja ................................................................. 26

Enhebrado manual de la aguja (sin utilizar el enhebrador) ... 27

Tirar del hilo de la bobina .................................................... 27

Utilizar la aguja gemela ....................................................... 28

Sustituir la aguja ................................................. 30

Combinaciones de tela/hilo/aguja ........................................ 30

Comprobación de la aguja ................................................... 31

Sustituir la aguja ................................................................... 31

Sustituir el pie prensatela ................................... 33

Sustituir el pie prensatela...................................................... 33

Retirar y colocar el soporte del pie prensatela ...................... 34

Capítulo 2EMPEZAR A COSER 35

Coser .................................................................. 35

Tipos de puntadas................................................................ 35

Coser una puntada ............................................................... 35

Coser puntadas de remate .................................................... 38

Puntada de remate automática ............................................. 38

Ajustar la puntada .............................................. 40

Seleccionar la anchura de la puntada................................... 40

Ajustar la longitud de la puntada.......................................... 40

Ajustar el “L/R Shift (Movimiento I/D)” ................................. 41

Seleccionar la tensión del hilo.............................................. 41

Guardar los ajustes de puntadas ........................................... 42

Funciones útiles ................................................. 43

Corte de hilo automático ..................................................... 43

Puntadas con efecto espejo.................................................. 43

Ajustar la presión del pie prensatela .................................... 43

Sistema sensor automático del tejido (presión automática del

pie prensatela)..................................................................... 44

Giro..................................................................................... 44

Coser con el modo de costura libre ..................................... 45

Subida y bajada del pie prensatela sin utilizar las manos ..... 46

Tabla de ajustes de puntadas.............................. 47

Capítulo 3EMPEZAR A BORDAR 52

Bordado paso a paso .......................................... 52

Colocar el pie de bordado...................................... 53

Colocar la unidad de bordado............................ 54

Bordado de acabados bonitos ............................ 56

Preparar la tela .................................................. 57

Colocar estabilizadores (refuerzo) para planchar en la

tela ...................................................................................... 57

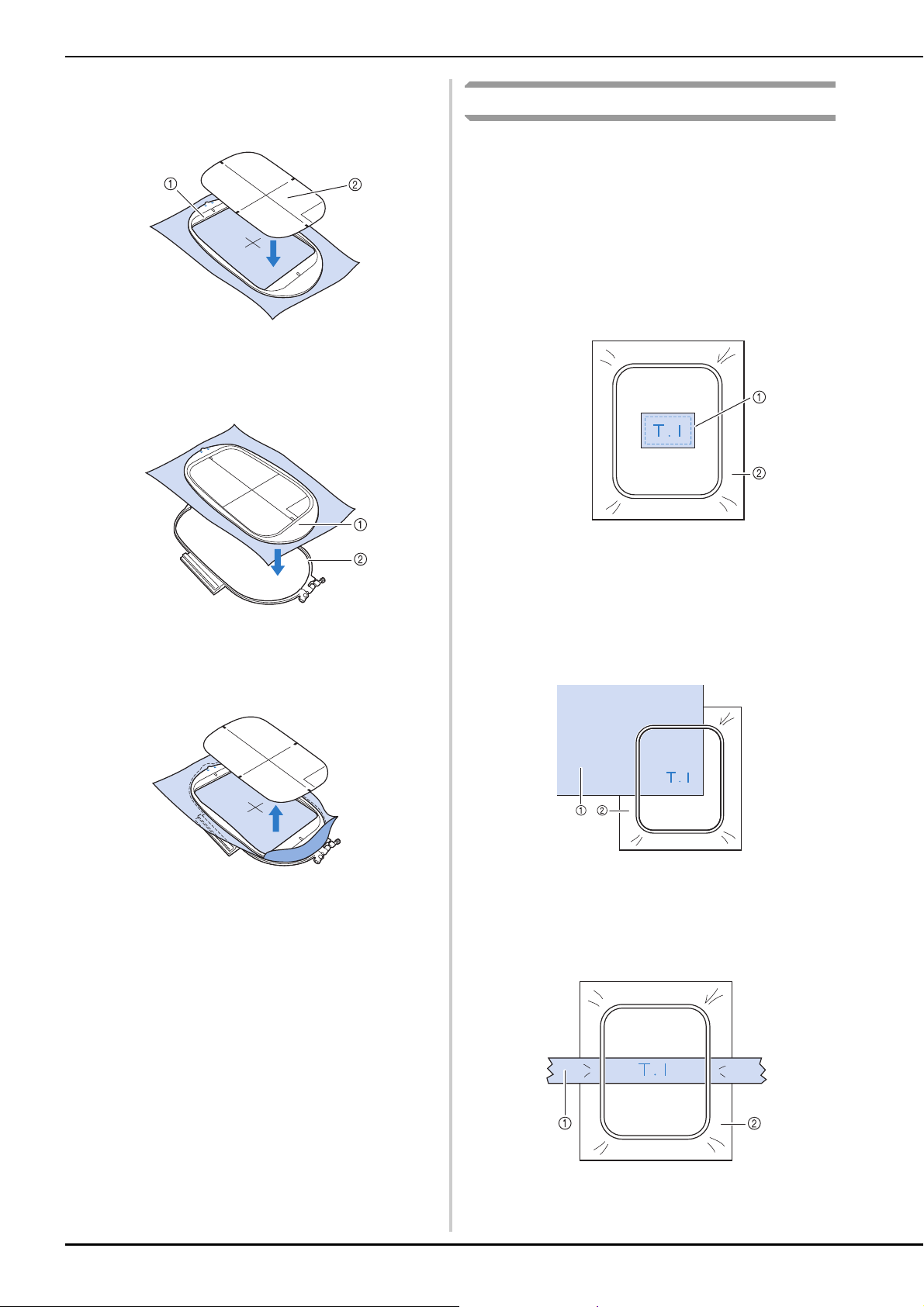

Colocar la tela en el bastidor de bordado ............................ 58

Bordar telas pequeñas o los bordes de la tela....................... 60

Colocar el bastidor de bordado.......................... 61

Seleccionar patrones de bordado ....................... 62

Información sobre derechos de autor................................... 62

Tipos de patrón de bordado................................................. 62

Seleccionar un patrón de bordado....................................... 62

Confirmar la posición del patrón ....................... 63

Comprobar la posición del patrón ....................................... 63

Previsualizar el patrón seleccionado.................................... 63

Bordado ............................................................. 64

Bordar un patrón ................................................................. 64

Cambiar la visualización del color de hilo........................... 65

S Costura

Capítulo 1COSER ATRACTIVOS

ACABADOS 2

Consejos de costura ............................................. 2

Costura de prueba ................................................................. 2

Cambio de dirección de la costura

Coser curvas.......................................................................... 2

Costura de piezas cilíndricas ................................................. 2

Coser con un margen de costura regular................................ 3

Coser distintos tipos de tela ................................. 4

Coser telas gruesas................................................................. 4

Coser telas finas..................................................................... 4

Coser telas elásticas............................................................... 5

Coser telas de cuero o vinilo.................................................. 5

Coser cintas con cierres de velcro.......................................... 5

Capítulo 2 PUNTADAS DE UTILIDAD 6

Puntadas básicas .................................................. 6

Hilvanado.............................................................................. 6

Puntada básica ...................................................................... 6

Puntada invisible para dobladillo ......................... 8

Puntadas de sobrehilado .................................... 11

Coser puntadas de sobrehilado utilizando el pie para

sobrehilado “G”................................................................... 11

Coser puntadas de sobrehilado utilizando el pie para

zig-zag “J” ........................................................................... 12

Coser puntadas de sobrehilado utilizando la cuchilla lateral

(se vende por separado con algunos modelos) ..................... 12

Puntadas de ojales y botones ............................. 14

........................................... 2

CONTENIDO

Costura de ojales ................................................................. 14

Costura de botones .............................................................. 17

Costura de cremalleras ....................................... 19

Colocar una cremallera centrada ......................................... 19

Colocar una cremallera lateral ............................................. 20

Colocación de cremalleras/ribetes ..................... 23

Colocar una cremallera centrada ......................................... 23

Insertar un ribete.................................................................. 24

Coser telas y cintas elásticas............................... 25

Puntada elástica................................................................... 25

Colocar gomas elásticas....................................................... 25

Puntadas de adornos, patchwork y

acolchados ......................................................... 26

Puntadas para adornos ......................................................... 26

Puntadas patchwork (acolchado de fantasía) ........................ 27

Remiendos........................................................................... 27

Acolchado ........................................................................... 29

Acolchado libre ................................................................... 30

Puntadas satinadas utilizando el control de velocidad

manual ................................................................................ 34

Puntada de remate ............................................. 35

Puntada elástica triple .......................................................... 35

Costura de barras de remate................................................. 35

Zurcidos .............................................................................. 36

Puntada de calados............................................. 38

Colocar parches o emblemas en las mangas de las

camisas............................................................... 39

Puntadas decorativas .......................................... 41

Vainicas............................................................................... 41

Puntada de festón ................................................................ 42

Smocking............................................................................. 42

Puntada de concha .............................................................. 43

Costura de unión ................................................................. 43

Puntadas de broches y adornos ............................................ 44

D Costura decorativa

Capítulo 1 PUNTADAS DE CARACTERES/

DECORATIVAS 2

Seleccionar patrones de puntadas ........................ 2

Seleccionar patrones de puntadas decorativas/patrones de puntadas satinadas/patrones de puntadas satinadas de 7 mm/ punto de cruz/patrones de puntadas decorativas de

utilidad .................................................................................. 2

Caracteres.............................................................................. 2

Coser patrones de puntadas ................................. 4

Coser atractivos acabados ...................................................... 4

Costura básica ....................................................................... 4

Definir ajustes........................................................................ 5

Editar patrones de puntadas ................................. 7

Cambiar el tamaño ................................................................ 9

Cambiar la longitud (solo para los patrones de puntadas

satinadas de 7 mm)................................................................ 9

Crear un efecto espejo horizontal .......................................... 9

Coser un patrón continuo ...................................................... 9

Cambiar la densidad del hilo (solo para los patrones de

puntadas satinadas).............................................................. 10

Volver al principio del patrón .............................................. 10

Comprobar la imagen .......................................................... 11

Combinar patrones de puntadas......................... 12

Antes de combinar............................................................... 12

Combinar distintos patrones de puntadas............................. 12

Combinar patrones de puntadas grandes y pequeños........... 12

Combinar patrones de puntadas con efecto espejo

horizontal ............................................................................ 13

Combinar patrones de puntadas con diferente longitud ....... 13

Realizar patrones de puntadas escalonadas.......................... 14

Utilizar la función de memoria .......................... 15

Precauciones con los datos de puntada ................................ 15

Guardar patrones de puntadas en la memoria de la

máquina............................................................................... 15

Guardar patrones de puntadas en una unidad flash USB ...... 16

Recuperar patrones de puntadas de la memoria de la

máquina............................................................................... 17

Recuperar archivos de una unidad flash USB ....................... 17

Capítulo 2 MY CUSTOM STITCH (MI

PUNTADA PREFERIDA) 19

Diseñar una puntada.......................................... 19

Introducir datos de puntada............................... 21

Editar un patrón de muestra incluido .................................... 23

Utilizar puntadas preferidas guardadas.............. 24

Guardar puntadas preferidas en su lista ................................ 24

Recuperar puntadas guardadas ............................................. 24

E Bordado

Capítulo 1BORDADO 2

Seleccionar patrones............................................ 2

Seleccionar patrones de bordado/patrones “Exclusivos” de

Brother/patrones alfabéticos florales ....................................... 2

Seleccionar patrones de caracteres......................................... 2

Seleccionar patrones de marcos/escudos................................ 4

Editar patrones..................................................... 5

Mover el patrón...................................................................... 6

Cambiar el tamaño del patrón................................................ 6

Girar el patrón........................................................................ 6

Cambiar el color del hilo........................................................ 7

Crear un efecto espejo horizontal........................................... 7

Cambiar la densidad (solo para patrones de caracteres

alfabéticos y patrones de marcos/escudos) ............................. 7

Eliminar el patrón................................................................... 7

Visualizar patrones en la pantalla ampliada ........................... 8

Después de la edición ............................................................ 8

Editar patrones de caracteres............................... 9

Cambiar los colores de los patrones de caracteres

alfabéticos.............................................................................. 9

Cambiar entre texto escrito en sentido vertical y horizontal.... 9

Cambiar la fuente de los caracteres introducidos.................. 10

Cambiar el espacio entre caracteres ..................................... 10

Reducir el espacio entre caracteres ...................................... 10

Separar patrones de caracteres combinados ......................... 10

Editar caracteres individuales ............................................... 11

Cambiar la configuración de los patrones de caracteres ....... 12

Combinar patrones ............................................ 13

Editar patrones combinados ................................................. 13

Bordar patrones combinados ................................................ 14

Editar todos los patrones.................................... 15

Mover el patrón.................................................................... 15

Girar el patrón...................................................................... 15

Alinear el patrón y la aguja .................................................. 15

Bordar caracteres enlazados................................................. 16

Aplicaciones de bordado ................................... 18

Coser patrones de bordado que utilizan adornos.................. 18

Utilizar un patrón de marcos/escudos para coser un

adorno (1) ............................................................................ 20

Utilizar un patrón de marcos/escudos para coser un

adorno (2) ............................................................................ 21

Coser patrones de bordado divididos ................................... 22

Ajustes durante el proceso de bordado .............. 23

Si la bobina se queda sin hilo............................................... 23

Si el hilo se rompe durante la costura................................... 24

Comenzar desde el principio................................................ 24

Seguir bordando después de desactivar la máquina.............. 24

Realizar ajustes de bordado ............................... 26

Ajustar la tensión del hilo..................................................... 26

vii

CONTENIDO

Ajustar la caja de la bobina (sin tornillo de color)................. 27

Utilizar la función de corte automático del hilo (CORTE AL

FINAL DEL COLOR)............................................................. 28

Ajustar la velocidad de bordado........................................... 28

Cambiar “Pantalla de bastidores” ......................................... 28

Seleccionar/visualizar patrones según el tamaño del bastidor

de bordado........................................................................... 29

Cambiar los colores de fondo de los patrones de bordado.... 30

Especificar el tamaño de las vistas en miniatura de los

patrones ............................................................................... 30

Utilizar la función de memoria........................... 31

Medidas de precaución relativas a los datos de bordado ...... 31

Guardar patrones de bordado en la memoria de la

máquina............................................................................... 32

Guardar patrones de bordado en una unidad flash USB ....... 33

Recuperar patrones de la memoria de la máquina ................ 33

Recuperar archivos de una unidad flash USB ....................... 34

A Anexo

Capítulo 1 MANTENIMIENTO Y SOLUCIÓN

DE PROBLEMAS 2

Cuidados y mantenimiento................................... 2

Restricciones al lubricar la máquina....................................... 2

Medidas de precaución al almacenar la máquina................... 2

Limpieza de la pantalla LCD.................................................. 2

Limpieza de la superficie de la máquina ................................ 2

Limpiar la guía ....................................................................... 2

Acerca del mensaje de mantenimiento................................... 4

El panel táctil no funciona correctamente............................... 4

Pitido ..................................................................................... 4

Solución de problemas ......................................... 5

Temas sobre la solución de problemas frecuentes .................. 5

El hilo superior está muy tenso............................................... 5

Hay hilo enredado en el revés de la tela................................. 6

La tensión del hilo es incorrecta............................................. 7

La tela se ha enganchado en la máquina y no se puede

sacar ...................................................................................... 8

Cuando el hilo se enreda debajo de la base de la

devanadora .......................................................................... 11

Lista de síntomas.................................................................. 13

Mensajes de error................................................................. 19

Especificaciones.................................................. 21

Actualizar el software de la máquina con una

unidad flash USB ................................................ 22

Índice ................................................................. 23

viii

Operaciones

básicas

Se ofrece información sobre los procedimientos de configuración inicial y también se describen las funciones más útiles de esta máquina.

El número de página empieza por “B” en esta sección.

Capítulo1 PREPARATIVOS ........................................................ B-2

Capítulo2 EMPEZAR A COSER ...............................................B-35

Capítulo3 EMPEZAR A BORDAR............................................B-52

Nombres y funciones de las piezas de la máquina

Capítulo 1

PREPARATIVOS

Nombres y funciones de las piezas de la máquina

A continuación se enumeran las piezas de la máquina junto con una descripción de sus funciones respectivas. Antes de utilizar la máquina, lea detenidamente estas descripciones para familiarizarse con los nombres de las piezas de la máquina y sus posiciones.

Máquina

■ Vista frontal

B Unidad de cama plana

Inserte la bandeja de accesorios del pie prensatela en el compartimento para accesorios de la unidad de cama plana. Al coser piezas cilíndricas como puños de mangas, retire la unidad de cama plana.

C Cortador de hilo

Para cortar los hilos, páselos por el cortador de hilo.

D Palanca del enhebrador

Utilice la palanca del enhebrador para enhebrar la aguja.

■ Vista lateral-derecha y posterior

1 Cubierta

Abra la tapa superior para colocar el carrete de hilo en el portacarrete.

2 Placa de la guía del hilo

Pase el hilo alrededor de la placa guía del hilo al enhebrar el hilo superior.

3 Guía del hilo de la devanadora y disco de pretensión

Al enrollar el hilo de la bobina, páselo por debajo de esta guía del hilo y alrededor del disco de pretensión.

4 Tapa del carrete

Utilice esta tapa para sujetar el carrete de hilo.

5 Portacarrete

Coloque un carrete de hilo en el portacarrete.

6 Devanadora

Utilice la devanadora para enrollar la bobina.

7 Pantalla LCD (pantalla de cristal líquido)

Los ajustes de la puntada seleccionada y los mensajes de error aparecen en la pantalla LCD. (página B-11)

8 Panel de operaciones

Desde el panel de operaciones, puede seleccionar y editar los ajustes de puntadas, y puede seleccionar las operaciones para usar la máquina (página B-4).

9 Ranura de ajuste para el elevador de rodilla

Inserte el elevador de rodilla en la ranura de ajuste para este elevador.

0 Elevador de rodilla

Utilice el elevador de rodilla para subir y bajar el pie prensatela. (página B-46)

A Botones de operación y control de velocidad manual

Utilice estos botones y el pasador para operar la máquina. (página B-4)

B-2

1 Polea

Gire la polea hacia usted (hacia la izquierda) para subir y bajar la aguja y coser una puntada.

2 Asa

Cuando traslade la máquina, sujétela siempre por el asa.

3 Palanca del pie prensatela

Levante y baje la palanca del pie prensatela para subir y bajar respectivamente el pie prensatela.

4 Selector de posición de dientes de arrastre

Utilice el selector de posición de dientes de arrastre para levantar y bajar los dientes de arrastre.

5 Interruptor de la alimentación

Utilice el conmutador de alimentación principal para activar y desactivar la máquina.

6 Enchufe hembra

Introduzca la clavija del cable de alimentación en el enchufe hembra.

7 Pedal

Pise el pedal para controlar la velocidad de la máquina. (página B-37)

8 Ventilador

El respiradero permite que circule el aire que rodea el motor. No obstruya el orificio de ventilación cuando la máquina esté en uso.

9 Conexión eléctrica para el pedal

PRECAUCIÓN

Introduzca la clavija situada en el extremo del cable del pedal en la conexión eléctrica para el pedal.

0 Puerto USB (para una unidad flash USB)

Para importar patrones desde una unidad flash USB, inserte la unidad flash USB directamente en el puerto USB.

Nombres y funciones de las piezas de la máquina

Unidad de bordado

Sección de la aguja y el pie prensatela

1 Guía del hilo de la varilla de la aguja

Pase el hilo superior por la guía del hilo de la varilla de la aguja.

2 Placa de la aguja

La placa de la aguja lleva marcas que actúan como guías para realizar costuras rectas.

3 Cubierta de la placa de la aguja

Quite la cubierta de la placa de la aguja para limpiar la caja de la bobina y la guía.

4 Tapa de la bobina/caja de la bobina

Retire la tapa de la bobina y coloque la bobina en su caja.

5 Dientes de arrastre

Los dientes de arrastre arrastran la tela en la dirección de la costura.

6 Pie prensatela

Al coser, el pie prensatela ejerce una presión constante sobre la tela. Utilice el pie prensatela adecuado al tipo de costura seleccionado.

7 Soporte del pie prensatela

El pie prensatela se coloca en el soporte correspondiente.

8 Tornillo del soporte del pie prensatela

Utilice el tornillo del soporte del pie prensatela para sujetar el pie prensatela. (página B-34, B-53)

9 Palanca para ojales

Baje la palanca para ojales cuando vaya a coser ojales y barras de remate o cuando vaya a zurcir.

PREPARATIVOS

1 Soporte del bastidor de bordado

Inserte el bastidor en este soporte para sujetarlo. (página B-61)

2 Palanca de fijación del bastidor

Baje la palanca de fijación del bastidor para sujetar el bastidor. (página B-61)

3 Conexión de la unidad de bordado

Inserte la conexión de la unidad de bordado en el puerto de conexión al colocar la unidad de bordado. (página B-54)

4 Carro

El carro mueve el bastidor automáticamente al bordar. (página B-54)

5 Botón de liberación (situado debajo de la unidad de

bordado)

Pulse el botón de liberación para retirar la unidad de bordado. (página B-55)

• Antes de insertar o extraer la unidad de bordado, desactive (OFF) el interruptor principal.

• Después de colocar el bastidor de bordado en el soporte, asegúrese de que la palanca de fijación del bastidor está bajada correctamente.

Operaciones básicas B-3

Nombres y funciones de las piezas de la máquina

PRECAUCIÓN

bcdef

Nota

Botones de operación

1 Botón de “inicio/parar”

Pulse el botón de “inicio/parar” para iniciar o detener la costura. Al pulsar el botón, la máquina empezará a coser a velocidad lenta. Cuando se detiene la costura, la aguja queda dentro de la tela en posición baja. Para obtener más información, consulte la “EMPEZAR A COSER” en la página B-35. El botón cambiará de color según el modo de funcionamiento de la máquina.

Verde: La máquina está preparada para coser o está

Rojo: La máquina no puede coser. Naranja: La máquina está enrollando el hilo de la

cosiendo.

bobina, o la clavija de la devanadora se mueve hacia el lado derecho.

2 Botón de puntada en reversa

Para patrones de puntadas rectas y elásticas en zig-zag que utilicen puntadas en reversa, la máquina coserá puntadas en reversa a baja velocidad solo mientras mantenga pulsado el botón de “Puntada en reversa”. Las puntadas se cosen en la posición contraria. Para otros tipos de puntadas, utilice este botón para coser puntadas de remate al principio y al final de la costura. Si mantiene pulsado este botón, la máquina coserá 3 puntadas en el mismo sitio y se detendrá automáticamente. (página B-39)

3 Botón de puntada de remate

Utilice este botón para coser una puntada única de manera repetida y amarrar. Para puntadas de caracteres/decorativas, pulse este botón para terminar con una puntada completa en vez de en un punto central. El indicador luminoso LED situado junto a este botón se ilumina cuando la máquina está cosiendo un ornamento completo, y se apaga automáticamente cuando se detiene la costura. (página B-38)

4 Botón de posición de aguja

Pulse el botón de posición de aguja para subir o bajar la aguja. Si lo pulsa dos veces coserá una puntada.

5 Botón de corte de hilo

Pulse el botón de corte de hilo cuando termine de coser, para cortar tanto el hilo superior como el hilo de la bobina. Para obtener más información, consulte el paso “Coser una puntada” de la página B-36.

6 Botón del elevador del pie prensatela

Pulse este botón para bajar el pie prensatela y aplicar presión a la tela. Vuelva a pulsarlo para levantar el pie prensatela.

7 Control de velocidad manual

Utilice el control de velocidad manual para ajustar la velocidad de la costura.

• No pulse (botón de corte de hilo) una vez haya cortado el hilo, pues de hacerlo la aguja podría romperse, el hilo podría engancharse o se podría producir una avería en la máquina.

B-4

l en la sección

El panel y las teclas de operación

1 LCD (pantalla de cristal líquido) (panel táctil)

Se muestran los mensajes y los ajustes del patrón seleccionado. Toque las teclas que aparecen en la pantalla LCD para realizar operaciones. Para obtener más información, consulte la “Funcionamiento de la pantalla LCD” en la página B-11.

2 Tecla Página anterior

Muestra la pantalla anterior si hay opciones que no aparecen en la pantalla LCD.

3 Tecla Página siguiente

Muestra la pantalla siguiente si hay opciones que no aparecen en la pantalla LCD.

4 Tecla de ayuda

Púlsela para obtener ayuda sobre el uso de la máquina.

5 Tecla de ajustes

Púlsela para ajustar la posición de parada de la aguja, el sonido del zumbador, etc.

6 Tecla de bordado

Pulse esta tecla para empezar el bordado.

7 Tecla de puntada de utilidad

Pulse esta tecla para seleccionar una puntada de utilidad o decorativa.

8 Tecla de retroceso

Pulse para regresar a la pantalla anterior.

9 Tecla de cambio del pie prensatela/aguja

Pulse esta tecla antes de cambiar la aguja, el prensatela, etc. Esta tecla bloquea todas las funciones de los botones y de las teclas para impedir el funcionamiento de la máquina.

• Las teclas de operación de esta máquina son sensores táctiles capacitivos. Pulse las teclas tocándolas directamente con el dedo. La respuesta de las teclas varía en función del usuario. La presión ejercida sobre las teclas no afecta a la respuesta de las teclas.

• Dado que las teclas de operación reaccionan de manera diferente dependiendo del usuario, ajuste la configuración para “Ajustar la sensibilidad de entrada para las teclas de operación” en la página B-16.

• Cuando utilice un lápiz táctil electrostático, compruebe que la punta sea como mínimo de 8 mm. No utilice un lápiz táctil con una punta fina o con una forma especial.

b c

Usar la unidad de cama plana

Tire de la parte superior de la unidad de cama plana para abrir el compartimento para accesorios.

En el compartimento para accesorios de la unidad de cama plana hay una bandeja para guardar el pie prensatela.

Nombres y funciones de las piezas de la máquina

PREPARATIVOS

1 Espacio para guardar en la unidad de cama plana 2 Bandeja de accesorio para el pie prensatela 3 Pie de bordado “U”

Operaciones básicas B-5

Nombres y funciones de las piezas de la máquina

Accesorios incluidos

Los accesorios incluidos pueden diferir de la tabla siguiente dependiendo del modelo de la máquina que ha adquirido. Para obtener más detalles sobre los accesorios incluidos y las referencias de la máquina, consulte la Guía de referencia rápida.

1. 2. 3. 4. 5. 6.

Pie para zig-zag “J” (en la máquina)

Pie para monogramas “N” Pie para sobrehilado “G” Pie para cremalleras “I” Pie para puntada invisible “R” Pie especial para botones

“M”

7. 8. 9. 10. 11. 12.

Pie para ojales “A” Pie de bordado “U” Pie de punta abierta Pie para acolchado libre de

punta abierta “O”

Pie antiadherente Pie para guía de puntadas

“P”

13. 14. 15. 16. 17. 18.

Pie ajustable para cremalleras/ribetes

Juego de agujas 2 agujas 75/11, 2 agujas 90/ 14, 2 agujas 90/14: aguja de punta redonda (color dorado)

Aguja gemela Aguja 2,0/11

Bobina (4) Una está colocada en la máquina.

Abreojales Tijeras

19. 20. 21. 22. 23. 24.

Cepillo de limpieza Lápiz calador Destornillador (grande) Destornillador (pequeño) Destornillador en forma de L Destornillador de disco

25. 26. 27. 28. 29. 30.

Portacarrete horizontal Tapa del carrete (grande) Tapa del carrete (mediana) (2)

Una está colocada en la máquina.

Tapa de carrete (pequeña) Inserción del carrete de hilo

(carrete de hilo “mini king”)

31. 32. 33.* 34. 35.*

Elevador de rodilla Caja de la bobina estándar

(marca verde en el tornillo) (en la máquina)

Caja de bobina alternativa (sin color en el tornillo)

Pedal Juego de bastidor de bordado (extra grande)

26 cm (Alt.) × 16 cm (Anch.) (10-1/4 pulgadas (Alt.) × 6-1/4 pulgadas (Anch.))

36.* 37.* 38. 39. 40.

Juego de bastidor de bordado (grande) 18 cm (Alt.) × 13 cm (Anch.) (7 pulgadas (Alt.) × 5 pulgadas (Anch.))

Bobina de hilo para bordar (calibre 60, blanca)

Bolsa de accesorios Estuche protector Juego de hojas

41. 42. 43.

Manual de instrucciones Guía de referencia rápida Guía de diseños de bordado

Estos accesorios se incluyen en la misma caja que la unidad de bordado.

Red para carrete

cuadriculadas

B-6

Nombres y funciones de las piezas de la máquina

Nota

Recuerde

• (Solo para los EE.UU.) Pedal: Modelo T Este pedal puede utilizarse en la máquina con el código de producto 888-G00/G02/G04/G05/G06. El código de producto se menciona en la placa de características de la máquina.

• Puede adquirir el tornillo del soporte del pie prensatela en su distribuidor autorizado Brother. (Referencia: XG1343-001)

• Puede adquirir la bandeja de accesorios del pie prensatela en su distribuidor Brother autorizado. (Referencia: XF8650-001)

Accesorios opcionales

Los siguientes accesorios opcionales pueden adquirirse por separado. Para obtener más detalles acerca de los accesorios opcionales y sus referencias, consulte la Guía de referencia rápida.

1. 2. 3. 4. 5. 6.

PREPARATIVOS

Pie para acolchado repetido libre “E”

7. 8. 9. 10.

Guía de acolchados Cuchilla lateral “S” Juego de bastidor de bordado (mediano)

11. 12. 13. 14.

Juego de bastidor de bordado para bordes 18 cm (Alt.) × 10 cm (Anch.) (7 pulgadas (Alt.) × 4 pulgadas (Anch.))

15. 16.

Pie para acolchado libre “C” Pie para acolchados Pie móvil Pie para acolchado de 1/4” Pie para acolchado de 1/4"

10 cm (Alt.) × 10 cm (Anch.) (4 pulgadas (Alt.) × 4 pulgadas (Anch.))

Bastidor de bordado cuadrado 15 cm (Alt.) × 15 cm (Anch.) (6 pulgadas (Alt.) × 6 pulgadas (Anch.))

Juego de bastidor de bordado (pequeño) 2 cm (Alt.) × 6 cm (Anch.) (1 pulgada (Alt.) × 2-1/2 pulgadas (Anch.))

Bobina de hilo para bordar (calibre 60, blanca/negra)

con guía

Pie de costura recta y juego de placas de la aguja

Material estabilizador para el bordado

Estabilizador soluble en agua

• Si desea obtener accesorios o piezas opcionales, póngase en contacto con su distribuidor autorizado Brother.

• Todas las especificaciones son las correctas al enviar a imprenta esta publicación. Tenga en cuenta que algunas especificaciones pueden sufrir cambios sin previo aviso.

• Póngase en contacto con el distribuidor autorizado Brother más cercano para obtener una lista completa de los accesorios opcionales disponibles para su máquina.

• Utilice siempre los accesorios recomendados para esta máquina.

Operaciones básicas B-7

Nombres y funciones de las piezas de la máquina

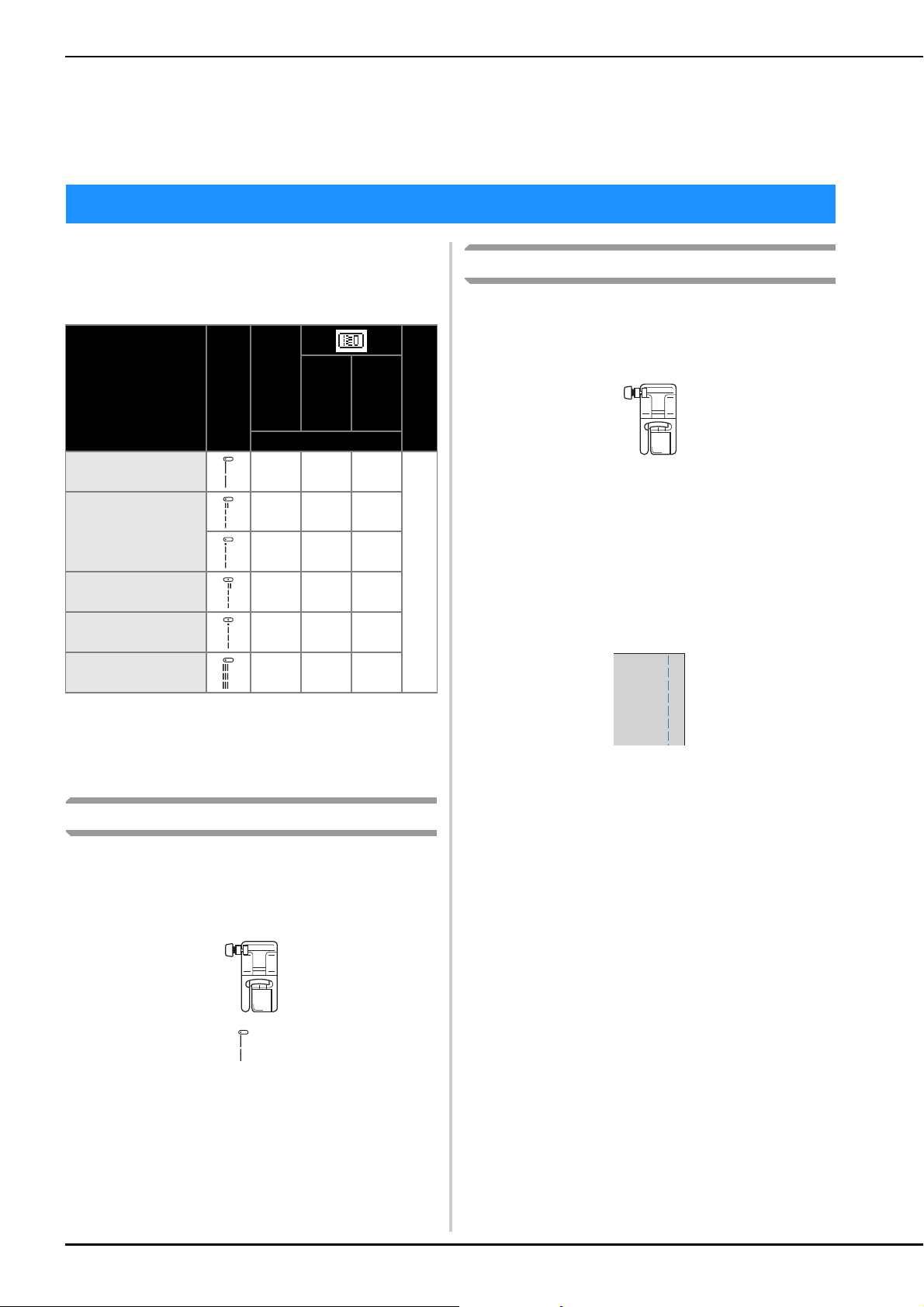

Usar las tablas de puntadas de utilidad en la sección “Costura”

Los números de puntadas de utilidad varían según el modelo de la máquina. Para su máquina, consulte la columna con el título “Modelo 4”.

Nombre de la puntada

Costura de hilvanado 1-08 08 07

Puntada recta

(izquierda)

Puntada recta (medio) 1-03

Costura elástica triple 1-05

Puntada

Modelo 4

Modelo 3, 2

Número de puntada

1-01

1-02

* 01*

* 02*

* 03*

* 05*

Modelo 1

Pie prensatela

B-8

Activar/desactivar la máquina

AVISO

PRECAUCIÓN

Activar/desactivar la máquina

• Utilice solamente la electricidad doméstica para la alimentación de la máquina. El uso de otras fuentes de alimentación puede provocar incendios, descargas eléctricas o averías en la máquina.

• Asegúrese de que las clavijas del cable de alimentación están insertadas firmemente en la toma de corriente y el conector del cable de alimentación en la máquina. En caso contrario, podría producirse un incendio o una descarga eléctrica.

• No inserte el enchufe del cable de alimentación en una toma de corriente que no esté en buenas condiciones.

• Apague la máquina y desenchufe el cable de la corriente: Cuando esté alejado de la máquina Después de usar la máquina Cuando la corriente se corte durante el funcionamiento Cuando la máquina no funcione correctamente debido a una mala conexión o a una desconexión Durante tormentas eléctricas

PREPARATIVOS

• Utilice únicamente el cable de alimentación que se suministra con esta máquina.

• No utilice cables alargadores ni adaptadores de enchufes múltiples con otros dispositivos conectados. Podría producirse un incendio o una descarga eléctrica.

• No toque el enchufe con las manos húmedas. Podría recibir una descarga eléctrica.

• Apague siempre la máquina antes de desenchufar el cable de la corriente. Sujete siempre el enchufe para quitarlo de la toma de corriente. Si tira del cable podría dañarlo, o provocar un incendio o una descarga eléctrica.

• No corte, estropee, cambie, doble, estire, tuerza o enrolle el cable. No coloque objetos pesados sobre el cable. No exponga el cable al calor. Todo esto podría dañar el cable, o provocar un incendio o una descarga eléctrica. Si el cable está dañado, lleve la máquina a un distribuidor Brother autorizado para que la repare antes de volver a utilizarla.

• Desenchufe el cable de la corriente si no va a utilizar la máquina durante un largo periodo de tiempo. De lo contrario, podría producirse un incendio. De lo contrario, podría producirse un incendio.

• Cuando deje la máquina desatendida, debe apagar el interruptor principal de la máquina o quitar el enchufe de la toma de corriente.

• Desenchufe la máquina de la corriente cuando vaya a reparar la máquina o retirar tapas.

• Solo para los EE.UU. Este aparato tiene un enchufe de dos clavijas (una más ancha que la otra). Para reducir el riesgo de descarga eléctrica, este enchufe está diseñado para que solo se pueda insertar de una manera en una toma polarizada. Si el enchufe no se ajusta perfectamente a la toma, pruebe a darle la vuelta. Si sigue sin encajar, póngase en contacto con un electricista cualificado para que le instale una toma adecuada. No modifique el enchufe de ninguna manera.

Operaciones básicas B-9

Activar/desactivar la máquina

Recuerde

Activar la máquina

Compruebe que la máquina esté desactivada (el

interruptor de alimentación debe estar en posición “ ”), y luego conecte el cable de alimentación al enchufe hembra situado en la parte derecha de la máquina.

Enchufe el cable de alimentación a una toma de

corriente.

1 Enchufe hembra 2 Interruptor de la alimentación

Pulse la parte derecha del interruptor de alimentación

principal situado en la parte derecha de la máquina (colóquelo en la posición “I”).

Apagar la máquina

Apague la máquina cuando haya acabado de utilizarla. Además, compruebe también que haya desactivado la máquina cuando la traslade.

Compruebe que la máquina no esté cosiendo.

Pulse el interruptor de alimentación principal en el

lado derecho de la máquina en la dirección del símbolo “ ” para desactivar la máquina.

Seleccionar los ajustes de la máquina por primera vez

La primera vez que active la máquina, seleccione el idioma de su elección. Realice el procedimiento siguiente cuando aparezca automáticamente la pantalla de ajustes:

Pulse y para seleccionar el idioma local.

→ Los indicadores, la pantalla LCD y el botón de

“inicio/parar” se iluminarán cuando la máquina se active.

• Cuando active la máquina, la aguja y los dientes

de arrastre sonarán al moverse; esto no es una avería.

• Si se apaga la máquina durante una labor de

costura con la función “Costura”, la operación no se reanudará hasta que vuelva a activar la máquina.

Cuando se enciende la máquina, se reproduce el vídeo

de presentación. Toque cualquier punto de la pantalla.

Pulse .

B-10

Funcionamiento de la pantalla LCD

Ver la pantalla LCD

Es posible que se visualice una película de apertura al activar la máquina. Cuando se muestra el vídeo inicial, se mostrará la pantalla si toca la LCD con el dedo. Pulse una tecla con el dedo para seleccionar el patrón de costura, una función de la máquina o una operación indicada en la tecla.

La siguiente pantalla aparece cuando se pulsa desde el panel de operación. Esta sección contiene una descripción de la pantalla de puntadas de utilidad, que aparece cuando se pulsa cualquiera de las

teclas indicadas con 1. Al pulsar cualquiera de las teclas indicadas con 2 se muestra la pantalla de puntadas decorativas/de caracteres. Para obtener

más información, consulte la sección “Costura decorativa”.

PREPARATIVOS

Operaciones básicas B-11

Funcionamiento de la pantalla LCD

9876

F E D C

0 G

9876

F E D CJ

H I

■ Pantalla de puntadas de utilidad ■ Pantalla de edición de puntadas de utilidad

Nº Te cl a Nombre de la tecla Explicación Página

1 – Puntadas Pulse la tecla de la puntada que desee coser. B-35 2 Tamaño de visualización

del patrón

3 – Vista preliminar de la

puntada

4 Pie prensatela Muestra el pie prensatela que debe utilizarse.

5 Ajuste de la posición de la

aguja

6 Ancho de la puntada Muestra la anchura de la puntada del patrón de puntadas seleccionado actualmente. B-40

Muestra el tamaño aproximado del patrón seleccionado. 100%: casi el mismo tamaño que el patrón cosido 50%: 1/2 del tamaño del patrón cosido 25%: 1/4 del tamaño del patrón cosido El tamaño real del patrón cosido puede ser distinto según el tipo de tela y el hilo que se haya utilizado.

Muestra una vista preliminar de la costura seleccionada. El tamaño aproximado del patrón seleccionado se muestra en la parte inferior de la vista previa de la puntada. Cuando se muestra al 100%, la puntada aparece en la pantalla con un tamaño muy cercano al real.

* Es posible que los símbolos para ciertos pies prensatela, como el pie para cremalleras “I” y el prensatela de acolchado, no aparezcan en la pantalla.

Muestra el ajuste de modo de aguja sencilla o gemela, y la posición de parada de la aguja.

: Aguja sencilla/posición baja

: Aguja sencilla/posición alta

: Aguja gemela/posición baja

: Aguja gemela/posición alta

B-35

B-33

B-13

–

7 Longitud de la puntada Muestra la longitud de la puntada del patrón de puntadas seleccionado actualmente. B-40

8 L/R Shift (Movimiento I/D) Muestra la tendencia de izquierda/derecha de la línea central de la puntada de zigzag

9 Tensión del hilo Muestra el ajuste automático de tensión del hilo para el patrón de puntadas

0 Tecla para el ajuste manual Pulse esta tecla para ver la siguiente pantalla de ajustes manuales.

A Visualización de páginas Muestra otras páginas adicionales que pueden verse. –

B Tecla edición/puntada Pulse esta tecla para ver la pantalla de edición de puntadas de utilidad. –

D Tecla de corte automático

E Tecla de puntada en

F Tecla de giro Pulse esta tecla para seleccionar la función de giro. B-44

G Tecla de costura sencilla/

B-12

Tecla de imagen

de hilo

reversa/remate automática

doble

original.

seleccionado actualmente.

Puede ajustar el valor de cada elemento pulsando / .

1 Pulse para guardar los ajustes de puntadas en la memoria de la máquina

(Anchura/Longitud/Movimiento I/D/Tensión).

2 Pulse para devolver los ajustes de puntada a sus valores por defecto.

Muestra una vista preliminar de la imagen cosida. –

Pulse esta tecla para ajustar la función de corte automático de hilo. B-43

Pulse esta tecla para usar la función de puntada en reversa/de remate automática. B-38

Pulse esta tecla para elegir patrones individuales o continuos. Dependiendo de la puntada seleccionada, esta tecla puede estar deshabilitada.

B-41

B-42

–

Funcionamiento de la pantalla LCD

5 6

9 0

Nº Te cl a Nombre de la tecla Explicación Página

H Tecla para volver al

principio

I Tecla de efecto espejo Después de seleccionar la costura, utilice esta tecla para crear un efecto espejo

J Tecla de modo de costura

libre

Cuando la costura se detenga, pulse esta tecla para volver al principio del patrón. Para obtener más información, consulte “Volver al principio del patrón” en la sección “Costura decorativa”.

B-43

horizontal del patrón de costura. Pulse esta tecla para entrar en el modo de costura libre. B-45

Usar la tecla de ajustes

Pulse para cambiar los ajustes predeterminados de la máquina (posición de parada de la aguja, velocidad de bordado, pantalla inicial, etc.). Pulse o , después de haber cambiado los ajustes necesarios.

■ Ajustes de costura

Página 1 Página 2 Página 3

–

PREPARATIVOS

1 Seleccione si se va a utilizar el control de velocidad manual para determinar el ancho de la puntada de zig-zag. Para obtener más

detalles, consulte “Puntadas satinadas utilizando el control de velocidad manual” en la sección “Costura”.

2 Realice ajustes en los patrones de puntadas decorativas o de caracteres. Para obtener más información, consulte “Definir

ajustes” en la sección “Costura decorativa”.

3 Seleccione “ON” cuando utilice la aguja gemela. (página B-28) 4 Ajuste la altura del pie prensatela. (Seleccione la altura cuando el pie prensatela esté subido). 5 Ajuste la presión del pie prensatela. (Cuanto mayor sea el número, mayor será la presión. Para una costura normal, ajuste la

presión en “3”). (página B-43)

6 Permite seleccionar “1-01 Puntada recta (izquierda)” o “1-03 Puntada recta (medio)” como la puntada de utilidad que se

selecciona automáticamente cuando se activa la máquina.

7 Puede cambiar la altura del pie prensatela cuando no se está cosiendo y se ha seleccionado la tecla de giro. Ajuste el pie

prensatela a una de las tres alturas (3,2 mm, 5,0 mm y 7,5 mm). (página B-44)

8 Puede cambiar la altura del pie prensatela cuando la máquina esté en el modo de costura libre (página B-45). 9 Si se ajusta en “ON”, un sensor interno detecta automáticamente el grosor de la tela durante la costura. De esta manera, la tela

avanza fácilmente (página B-44).

0 Cuando seleccione “ON”, las puntadas de remate se cosen al principio y/o al final de la costura de un patrón de puntada de

remate, aunque se pulse el botón de costura en reversa.

Operaciones básicas B-13

Funcionamiento de la pantalla LCD

■ Ajustes de bordado

Página 4 Página 5 Página 6

A Seleccione el bastidor de bordado que se utilizará y se mostrará como guía. Para obtener más detalles, consulte “Cambiar

“Pantalla de bastidores”” en la sección “Bordado”.

B Cuando se ajusta a “ON”, puede seleccionarse el patrón de bordado según el tamaño del bastidor de bordado seleccionado en

el número bordado” de la sección “Bordado”.

C Cambie el color del hilo mostrado en la pantalla “Bordado”; número de hilo, nombre de color. (página B-65). D Si se ha seleccionado el número de hilo “#123”, puede seleccionar entre seis marcas de hilo. (página B-65). E Ajuste la velocidad máxima de bordado. Para obtener más detalles, consulte el apartado “Ajustar la velocidad de bordado” de la

sección “Bordado”.

F Ajuste la tensión del hilo superior para bordar. Para obtener más detalles, consulte el apartado “Ajustar la tensión del hilo” de la

sección “Bordado”.

G Seleccione la altura del pie de bordado durante el bordado. (página B-57). H Cambie el color del fondo para la zona de visualización del bordado. Para obtener más detalles, consulte el apartado “Cambiar

los colores de fondo de los patrones de bordado” de la sección “Bordado”.

I Cambie el color del fondo para la zona de vistas en miniatura. Para obtener más detalles, consulte el apartado “Cambiar los

colores de fondo de los patrones de bordado” de la sección “Bordado”.

A. Para obtener más detalles, consulte el apartado “Seleccionar/visualizar patrones según el tamaño del bastidor de

Página 7

J Pulse para especificar el tamaño de las vistas en miniatura de los patrones. Para obtener más detalles, consulte el apartado

“Especificar el tamaño de las vistas en miniatura de los patrones” de la sección “Bordado”.

K Permite cambiar las unidades de la pantalla (mm/pulgadas).

B-14

Funcionamiento de la pantalla LCD

Recuerde

M N

■ Ajustes generales

Página 8 Página 9 Página 10

L Seleccione la posición de parada de la aguja (posición de la aguja cuando la máquina no está funcionando) entre arriba y abajo.

Seleccione la posición baja si utiliza la tecla de giro. (página B-44)

M Seleccione si desea escuchar los sonidos de funcionamiento. Para obtener más detalles, consulte el apartado “Pitido” de la

sección “Anexo”.

N Seleccione si desea que se muestre la pantalla inicial al activar la máquina. O Seleccione el idioma de visualización. (página B-16) P Seleccione si desea encender la luz para la zona de la aguja y la zona de trabajo. Q Seleccione el nivel de sensibilidad de entrada para las teclas de operación. (página B-16) R Muestra el recuento del servicio, que le recuerda que debe efectuar un mantenimiento periódico de la máquina. (Para obtener

más información, póngase en contacto con un distribuidor Brother autorizado).

S Muestra el número total de puntadas cosidas con esta máquina. T “No.” es el número interno de la máquina. U Muestra la versión del programa del panel LCD.

PREPARATIVOS

• En la máquina está instalada la última versión del programa. Consulte con su distribuidor Brother local autorizado o

visite “ http://support.brother.com/ consulte “Actualizar el software de la máquina con una unidad flash USB” en la sección “Anexo”.

• Pulse para guardar la imagen de la pantalla de ajustes actual en una unidad flash USB. (página B-17)

” para saber si hay actualizaciones disponibles. Para obtener más información,

Operaciones básicas B-15

Funcionamiento de la pantalla LCD

Nota

■ Seleccionar el idioma de la pantalla

Pulse .

Visualice la página 8.

Utilice y para seleccionar el idioma de la

pantalla.

1 Idioma de la pantalla

Pulse para regresar a la pantalla inicial.

Ajustar la sensibilidad de entrada para las teclas de operación

Puede ajustar la sensibilidad de las teclas de operación en cinco niveles. Visualice la pantalla de ajustes para establecer el nivel deseado.

Ajuste “Sensibilidad de entrada” pulsando / .

• Cuanto más alto sea el ajuste, más sensibles serán las teclas. El ajuste predeterminado es “3”.

• Recomendamos seleccionar el ajuste más alto si se utiliza un lápiz táctil electrostático.

Pulse para regresar a la pantalla anterior.

1 Teclas de operación

Pulse para visualizar la pantalla de ajustes.

Muestre la página 9 pulsando / .

Pulse “Iniciar”.

→ Se muestra la pantalla de ajuste.

■ Si la máquina no responde cuando se pulsa una tecla de operaciones

Mantenga pulsado (el botón de corte del hilo) y active la máquina para redefinir los ajustes. Vaya a la pantalla de ajustes y vuelva a definirlos.

B-16

Guardar una imagen de la pantalla de

4321

5 6 7 8

ajustes en una unidad flash USB

Puede guardar una imagen de la pantalla de ajustes como un archivo BMP.

Inserte la unidad flash USB en el puerto USB del lado

derecho de la máquina.

1 Puerto USB 2 Unidad flash USB

Pulse .

→ Aparecerá la pantalla de ajustes. Seleccione la

página de la pantalla de ajustes, realice los cambios deseados y luego guarde la imagen de la pantalla.

Pulse .

→ El archivo de imagen se guardará en la unidad flash

USB.

Retire la unidad flash USB y, como referencia futura,

compruebe la imagen guardada desde el ordenador.

• Los archivos de las imágenes de la pantalla de ajustes se guardan con el nombre “S######.bmp” en la carpeta “bPocket”.

Funcionamiento de la pantalla LCD

Pulse el elemento que desea visualizar.

1 Enhebrado del hilo superior 2 Devanado de la bobina 3 Instalación de la bobina 4 Sustitución de la aguja 5 Colocación de la unidad de bordado 6 Colocación del bastidor de bordado 7 Colocación del pie de bordado 8 Sustitución del pie prensatela

→ Se muestra la primera pantalla del procedimiento

correspondiente al tema seleccionado.

• Si pulsa , volverá a la pantalla de selección de elementos.

Pulse para cambiar a la página siguiente.

Si pulsa , volverá a la página anterior.

Cuando haya finalizado la visualización, pulse dos

veces.

PREPARATIVOS

Comprobar los procedimientos de funcionamiento de la máquina

Active la máquina.

→ Se ilumina la pantalla LCD.

Toque cualquier punto de la pantalla LCD.

Pulse en el panel de operaciones.

→ Se muestra la pantalla de ayuda de la máquina.

Operaciones básicas B-17

Devanar/colocar la bobina

PRECAUCIÓN

Recuerde

Devanar/colocar la bobina

• Utilice solo la bobina (referencia: SA156, SFB: XA5539-151) diseñada específicamente para esta máquina. El uso de cualquier otro tipo de bobina podría causar lesiones o averías en la máquina.

• La bobina suministrada se ha diseñado específicamente para esta máquina. Si se utilizan otros modelos de bobinas, la máquina no funcionará correctamente. Utilice solo la bobina incluida o una del mismo tipo (referencia: SA156, SFB: XA5539-151).

SA156 corresponde al tipo de bobina Class15.

Abra la tapa superior.

Coloque la bobina en la clavija de la devanadora, de

forma que el resorte de la clavija encaje en la muesca de la bobina. Presione la bobina hasta que quede encajada.

* Tamaño real

1 Este modelo 2 Otros modelos 3 11,5 mm (aprox. 7/16 pulg.)

• Si ha conectado el pedal, puede iniciar y detener

el devanado de la bobina utilizándolo.

Devanar la bobina

En esta sección se describe el proceso para devanar hilo en una bobina.

1 Muesca 2 Resorte de la clavija de la devanadora

Deslice la devanadora en la dirección de la flecha

hasta que quede encajada.

Retire la tapa del carrete que está insertada en el

portacarrete.

1 Portacarrete 2 Tapa del carrete

• Al devanar la bobina para bordar compruebe que

utiliza el hilo de la bobina recomendado para esta máquina.

B-18

Coloque el carrete de hilo para la bobina en el

PRECAUCIÓN

Recuerde

portacarrete.

Coloque el carrete en el portacarrete de manera que quede en posición horizontal y el hilo se desenrolle hacia la parte inferior frontal.

Devanar/colocar la bobina

• Cuando cosa con hilo fino cruzado, utilice la tapa de carrete pequeña y deje un pequeño espacio entre la tapa y el carrete.

• Si el carrete no se coloca de forma que el hilo se desenrolle correctamente, este puede enredarse alrededor del portacarrete.

Coloque la tapa del carrete en el portacarrete.

Deslice la tapa del carrete todo lo posible a la derecha, tal y como se indica, con la parte redondeada a la izquierda.

• Si el carrete o su tapa no están colocados correctamente, el hilo podría enredarse en el portacarrete y romper la aguja.

• Hay tres tamaños de tapa del carrete y puede utilizar la tapa que mejor se adapte a la medida del carrete que se vaya a usar. Si la tapa del carrete es demasiado pequeña para el carrete que se va a utilizar, el hilo podría engancharse en la ranura del carrete o la máquina podría averiarse.

1 Tapa de carrete (pequeña) 2 Carrete (hilo cruzado) 3 Espacio

• Si utiliza un tipo de hilo que se desenrolla fácilmente, como el de nylon transparente o el metálico, coloque la red para carrete encima del carrete de hilo antes de colocarlo en el portacarrete. Si la red para carrete es demasiado larga, dóblela para adaptarla al tamaño del carrete.

1 Red para carrete 2 Carrete 3 Tapa del carrete 4 Portacarrete

• Si se introduce una bobina de hilo con un núcleo de 12 mm (1/2 pulgada) de diámetro y 75 mm (3 pulgadas) de altura en el portacarrete, utilice la inserción del carrete de hilo (carrete de hilo “mini king”).

PREPARATIVOS

1 Inserción del carrete de hilo (carrete de hilo “mini king”) 2 12 mm (1/2 pulgada) 3 75 mm (3 pulgadas)

Operaciones básicas B-19

Devanar/colocar la bobina

Nota

PRECAUCIÓN

Nota

Mientras sujeta el hilo cerca del carrete con la mano

derecha, como se indica, tire del hilo con la mano izquierda y, a continuación, páselo por detrás de la tapa de la guía del hilo y hacia la parte delantera.

1 Tapa de la guía del hilo

Pase el hilo por debajo de la placa de la guía del hilo y,

a continuación, tire de él hacia la derecha.

Mientras sujeta el hilo con la mano izquierda, enrolle

el hilo que se desenrolló hacia la izquierda de la bobina, cinco o seis veces con la mano derecha.

• Compruebe que el hilo entre el carrete y la bobina está tenso.

• Devane siempre el hilo alrededor de la bobina en el sentido de las agujas del reloj, ya que en caso contrario el hilo podría enrollarse en la clavija de la devanadora.

Pase el extremo del hilo a través de la ranura de la guía

en la base de la devanadora y, a continuación, tire del hilo hacia la derecha para cortarlo.

1 Placa de la guía del hilo

Pase el hilo por debajo del ganchillo de la guía del hilo

y después enróllelo hacia la izquierda por debajo del disco de pretensión.

1 Guía del hilo 2 Disco de pretensión 3 Tire del hilo al máximo

• Compruebe que el hilo pasa por debajo del disco de pretensión.

1 Ranura de la guía en la base de la devanadora

(con cuchilla incorporada)

• Corte siempre el hilo de la forma descrita. Si la bobina está enrollada y no corta el hilo con la cuchilla incorporada en la ranura de la base de la devanadora, es posible que el hilo se enganche en la bobina cuando se esté acabando o que la aguja se doble o rompa.

Deslice el control de velocidad manual hacia la

derecha.

1 Control de velocidad

• Las velocidades de devanado de la bobina

pueden variar según el tipo de hilo que se devana en la bobina.

Encienda la máquina.

B-20

Pulse una vez el botón de “inicio/parar” para iniciar el

PRECAUCIÓN

Recuerde

PRECAUCIÓN

devanado de la bobina. Si ha conectado el pedal, píselo.

1 Botón de “inicio/parar”

Si observa que disminuye la velocidad de devanado de

la bobina, pulse una vez el botón de “inicio/parar” para detener la máquina. Si el pedal está conectado, retire el pie.

• Si observa que disminuye la velocidad de devanado de la bobina, detenga la máquina o de lo contrario podría averiarse.

Devanar/colocar la bobina

Colocar la bobina

Coloque la bobina devanada con hilo. Puede comenzar a coser inmediatamente sin necesidad de tirar del hilo de la bobina, simplemente insertándola en su caja y guiando el hilo por la ranura de la cubierta de la placa de la aguja.

• Para obtener más detalles acerca de cómo coser después de tirar del hilo de la bobina, por ejemplo al realizar fruncidos o acolchado libre, consulte “Tirar del hilo de la bobina” en la página B-27.

• Utilice una bobina que haya sido devanada correctamente, de no hacerlo la aguja podría romperse o la tensión del hilo podría no ser correcta.

PREPARATIVOS

Utilice unas tijeras para cortar el extremo del hilo

enrollado alrededor de la bobina.

Deslice la clavija de la devanadora hacia la izquierda y

luego retire la bobina de la clavija.

• Si la clavija de la devanadora está situada en el lado derecho, la aguja no se moverá. (La costura es imposible).

Deslice el control de velocidad manual a la posición de

velocidad de cosido que desee.

• Antes de insertar o cambiar la bobina, pulse siempre en el panel de control para bloquear todas las teclas y botones; en caso contrario, pueden producirse lesiones si se pulsa el botón de “inicio/parar” o cualquier otro botón y la máquina se pone en funcionamiento.

Pulse (botón de posición de aguja) una o dos veces

para subir la aguja.

Pulse .

• Si en la pantalla LCD aparece el mensaje “¿Desea bajar automáticamente el pie prensatela?”, pulse

para continuar.

→ La pantalla cambia, y todas las teclas y botones de

operación se bloquean (excepto ).

Suba la palanca del pie prensatela.

Retire el carrete del hilo de la bobina del portacarrete.

• Cuando se activa la máquina o se gira la polea después de devanar la bobina, la máquina emite un sonido parecido a un chasquido; este sonido no es un signo de avería.

Deslice la llave de la tapa de la bobina hacia la

derecha.

1 Tapa de bobina 2 Llave

Operaciones básicas B-21

Devanar/colocar la bobina

PRECAUCIÓN

Recuerde

Nota

Retire la tapa de la bobina.

Sujete la bobina con la mano derecha con el hilo

desenrollándose hacia la izquierda y sujete el extremo del hilo con la mano izquierda. Después, con la mano derecha, coloque la bobina en su caja.

Sujete la bobina con la mano derecha (1) y, a

continuación, con la mano izquierda guíe el extremo del hilo alrededor de la patilla de la cubierta de la placa de la aguja (2).

Mientras sujeta ligeramente la bobina con la mano

derecha (1), guíe el hilo a través de la ranura de la cubierta de la placa de la aguja (2) y tire de él ligeramente con la mano izquierda (3).

• El hilo entra en el muelle de tensión de la caja de la bobina.

Mientras sujeta la bobina con la mano derecha (1),

continúe guiando el hilo por la ranura con la mano izquierda (2). A continuación, corte el hilo con la cuchilla (3).

1 Patilla

• Sujete siempre la bobina con el dedo y desenrolle correctamente el hilo de la bobina; en caso contrario, el hilo podría romperse o su tensión podría no ser la correcta.

• El orden que se debe seguir para pasar el hilo de

la bobina por la caja de la bobina viene indicado por las marcas alrededor de la caja. Asegúrese de enhebrar correctamente.

• Si el hilo no se inserta correctamente a través del resorte de ajuste de tensión de la caja de la bobina, puede producirse una tensión del hilo incorrecta.

1 Resorte de ajuste de tensión

B-22

Vuelva a colocar la tapa de la bobina.

Recuerde

Inserte la pestaña en la esquina inferior izquierda de la tapa de la bobina y, a continuación, presione ligeramente el lado derecho.

→ Ha acabado el enhebrado de la bobina.

A continuación, enhebre el hilo superior. Continúe con el procedimiento indicado en “Enhebrado del hilo superior” en la página B-24.

• Puede comenzar a coser sin tener que tirar del hilo de la bobina. Si desea tirar del hilo de la bobina antes de empezar a coser, hágalo siguiendo el procedimiento que se indica en “Tirar del hilo de la bobina” en la página B-27.

Devanar/colocar la bobina

PREPARATIVOS

Pulse para desbloquear todas las teclas y botones.

Operaciones básicas B-23

Enhebrado del hilo superior

PRECAUCIÓN

Nota

Enhebrado del hilo superior

• Al enhebrar el hilo superior, siga estas instrucciones con precaución. Si el hilo superior no es correcto, el hilo podría engancharse, o la aguja se podría doblar o romper.

• Nunca utilice un hilo de grosor 20 o inferior.

• Utilice la combinación correcta de aguja e hilo. Si desea información sobre la combinación correcta de agujas e hilos, consulte “Combinaciones de tela/hilo/aguja” en la página B-30.

Levante la palanca del pie prensatela para levantarlo.

1 Palanca del pie prensatela

→ La lanzadera del hilo superior se abre para poder

enhebrar la máquina.

• Si el pie prensatela no está subido, es posible que la máquina de coser no se pueda enhebrar correctamente.

Pulse (botón de posición de aguja) una o dos veces

para subir la aguja.

Enhebrar el hilo superior

Encienda la máquina.

1 Botón de posición de aguja

→

La aguja está levantada correctamente cuando la marca de la polea está situada en la parte superior, como se indica a continuación. Compruebe la polea y, si la marca no está en esta posición, pulse

(botón de posición de aguja) hasta que lo esté.

1 Marca en la polea

Retire la tapa del carrete que está insertada en el

portacarrete.

1 Portacarrete 2 Tapa del carrete

B-24

Enhebrado del hilo superior

PRECAUCIÓN

Nota

Coloque el carrete de hilo en el portacarrete.

Coloque el carrete en el portacarrete de manera que quede en posición horizontal y el hilo se desenrolle hacia la parte inferior frontal.

• Si el carrete o la tapa del carrete no están colocados correctamente, el hilo podría enredarse en el portacarrete o la aguja podría romperse.

Coloque la tapa del carrete en el portacarrete.

Deslice la tapa del carrete todo lo posible a la derecha, tal y como se indica, con la parte redondeada a la izquierda.

Mientras sujeta ligeramente con la mano derecha el

hilo que ha pasado por debajo de la placa de la guía del hilo, pase el hilo por las guías siguiendo el orden indicado a continuación.

• Si el pie prensatela está bajado y la lanzadera está cerrada, la máquina no se puede enhebrar. Suba siempre el pie prensatela para abrir la lanzadera antes de enhebrar la máquina. Además, antes de retirar el hilo superior, suba siempre el pie prensatela para abrir la lanzadera.

• Esta máquina está equipada con una mirilla que permite comprobar la posición del tirahilo. Mire a través de esta mirilla y compruebe que el hilo pasa correctamente por el tirahilo.

PREPARATIVOS

Mientras sujeta el hilo ligeramente con la mano

derecha, tire del hilo con la mano izquierda y, a continuación, páselo por detrás de la tapa de la guía del hilo y hacia la parte delantera.

1 Tapa de la guía del hilo

Pase el hilo por debajo de la placa de la guía del hilo y,

a continuación, tire de él.

Pulse .

• Si en la pantalla LCD aparece el mensaje “¿Desea bajar automáticamente el pie prensatela?”, pulse

para continuar.

→ La pantalla cambia, y todas las teclas y botones de

operación se bloquean (excepto ).

Deslice el hilo por detrás de la guía del hilo de la varilla

de la aguja.

El hilo puede deslizarse fácilmente por detrás de la guía del hilo de la varilla de la aguja si sujeta el hilo con la mano izquierda y después lo pasa con la mano derecha, como se indica.

1 Placa de la guía del hilo

1 Guía del hilo de la varilla de la aguja

Operaciones básicas B-25

Enhebrado del hilo superior

Recuerde

Nota

Suba la palanca del pie prensatela.

Enhebrar la aguja

• El enhebrador puede utilizarse con agujas de máquina de coser de calibre 75/11 hasta 100/16.

• El enhebrador no se puede utilizar con la aguja bastidor ni con la aguja gemela.

• Si se utilizan hilos como el monofilamento de nylon transparente u otros hilos especiales, no es recomendable utilizar el enhebrador.

• Si no se puede utilizar el enhebrador, consulte la sección “Enhebrado manual de la aguja (sin utilizar el enhebrador)” en la página B-27.

Tire del extremo del hilo, que se ha pasado a través de

la guía del hilo de la varilla de la aguja, hacia la izquierda, y luego pase el hilo por la muesca de la guía del hilo del enhebrador a y, a continuación, tire firmemente del hilo desde la parte delantera e insértelo totalmente en la rendija del disco de la guía del hilo del enhebrador marcado como “7” b.

• Compruebe que el hilo pase correctamente por la muesca de la guía del hilo del enhebrador.

• Si se ha tirado mucho del hilo y no se puede cortar correctamente, baje la palanca del pie prensatela de manera que el hilo se mantenga en su lugar antes de cortarlo. Si realiza esta operación, sáltese el paso

• Cuando utilice un hilo que se desenrolla rápidamente del carrete, como hilo metálico, puede resultar difícil enhebrar la aguja si se corta el hilo. Por tanto, en lugar de usar el cortador de hilo, tire unos 80 mm (aprox. 3 pulg.) del hilo después de pasarlo por los discos de la guía del hilo (con la marca “7”).

1 80 mm (aprox. 3 pulgadas) o más

Baje la palanca del pie prensatela para bajar el pie.

1 Muesca de la guía del hilo del enhebrador 2 Disco de la guía del hilo del enhebrador

Corte el hilo con el cortador de hilo en la parte

izquierda de la máquina.

1 Cortador

B-26

1 Palanca del pie prensatela

Baje la palanca del enhebrador situada en la parte

izquierda de la máquina hasta que encaje en su lugar y, a continuación, coloque lentamente la palanca en su posición original.

1 Gancho 2 Palanca del enhebrador

→ El gancho gira y pasa el hilo por el ojo de la aguja.

• Si la aguja no está levantada en su posición más alta, el enhebrador no podrá enhebrar la aguja. Gire la polea hacia la izquierda hasta que la aguja se encuentre en su posición más elevada. La aguja está levantada correctamente cuando la marca de la polea se encuentra en la parte superior, tal como se indica en el paso

de la página B-24.

Tire con cuidado del extremo del hilo que ha pasado

PRECAUCIÓN

por el ojo de la aguja.

Si la aguja no está completamente enhebrada y se ha formado un lazo de hilo en el ojo de la aguja, tire con cuidado del lazo de hilo pasado a través del ojo de la aguja para sacar el extremo del hilo.

• Cuando tire del hilo, no lo haga con demasiada fuerza pues la aguja podría romperse o doblarse.

Levante la palanca del pie prensatela, pase el extremo

del hilo a través y por debajo del pie y, a continuación, tire del hilo unos 5 cm (unas 2 pulgadas) hacia la parte trasera de la máquina.

Enhebrado del hilo superior

Tirar del hilo de la bobina

Al realizar fruncidos o antes de un acolchado libre, tire primero del hilo de la bobina como se describe a continuación.

Consulte “Enhebrar el hilo superior” (página B-24)

para enhebrar la máquina con el hilo superior y para enhebrar la aguja.

Siga los pasos d a f de la sección “Colocar la

bobina” (página B-21) para colocar la bobina en su caja.

Pase el hilo de la bobina a través de la ranura.

No corte el hilo con el cortador.

Sujetando suavemente el hilo superior con la mano

izquierda, pulse (botón de posición de aguja) dos veces para subir la aguja.

PREPARATIVOS

1 5 cm (aprox. 2 pulgadas)

Pulse para desbloquear todas las teclas y botones.

Enhebrado manual de la aguja (sin utilizar el enhebrador)

Si utiliza un hilo especial, como el de nylon transparente, una aguja bastidor o una aguja gemela que no pueden utilizarse con el enhebrador, enhebre la aguja de la forma indicada a continuación.

Enhebre la máquina en la guía del hilo de la varilla de la aguja.

• Para obtener más información, consulte la “Enhebrado del hilo superior” en la página B-24.

Pase el hilo por el ojo de la aguja desde delante hacia atrás.

→ El hilo de la bobina forma un lazo alrededor del hilo

superior, y puede tirarse de él hacia arriba.

Tire con cuidado del hilo superior hacia arriba para

sacar el extremo del hilo de la bobina.

Tire del hilo de la bobina, páselo por debajo del pie prensatela

y tire de él unos 10 cm (4 pulg.) hacia la parte trasera de la máquina, haciéndolo coincidir con el hilo superior.

Levante la palanca del pie prensatela, pase el extremo

del hilo a través y por debajo del pie y, a continuación, tire del hilo unos 5 cm (unas 2 pulgadas) hacia la parte trasera de la máquina.

Pulse para desbloquear todas las teclas y botones.

Operaciones básicas B-27

Enhebrado del hilo superior

Recuerde

PRECAUCIÓN

Vuelva a colocar la tapa de la bobina.

Inserte la pestaña en la esquina inferior izquierda de la tapa de la bobina y, a continuación, presione ligeramente el lado derecho.

Utilizar la aguja gemela

Con la aguja gemela, puede coser dos líneas paralelas del mismo tipo de puntada con dos hilos diferentes. Ambos hilos superiores deben ser del mismo grosor y calidad. Utilice siempre la aguja gemela, el portacarrete horizontal y la tapa del carrete adecuada.

Para más detalles sobre las puntadas que se pueden coser con la aguja gemela, consulte “Tabla de ajustes de puntadas” a partir de la página B-47.

Enhebre manualmente la aguja izquierda con el hilo superior.

Pase el hilo a través del ojo de la aguja desde la parte delantera.

Inserte el portacarrete horizontal en la clavija de la devanadora.

Inserte el portacarrete de forma que quede perpendicular con la clavija de la devanadora.

1 Clavija de la devanadora

• Tradicionalmente, las agujas gemelas también se utilizan para crear lorzas. Póngase en contacto con su distribuidor Brother autorizado más cercano para obtener el prensatelas para lorzas opcional para su máquina (SA194, F069: XF5832-001).

• Utilice solo la aguja gemela (aguja de 2,0/11, referencia: X59296-121). Si utiliza cualquier otro tipo de aguja podría doblarse o causar averías en la máquina.

• Nunca utilice agujas dobladas Las agujas dobladas pueden romperse fácilmente, lo que podría causar lesiones.

• No se puede utilizar el enhebrador con la aguja gemela. Si se utiliza el enhebrador con la aguja gemela, la máquina se puede averiar.

Gire el portacarrete hacia la izquierda de modo que

quede horizontal.

Coloque el carrete del hilo superior de la aguja en el

lado derecho en el portacarrete, y después sujételo con la tapa del carrete.

El hilo deberá desenrollarse desde la parte superior delantera del carrete.

1 Tapa del carrete 2 Carrete

Coloque la aguja gemela.

• Para obtener más detalles acerca de cómo colocar una aguja, consulte “Sustituir la aguja” en la página B-31.

Enhebre el ojo de la aguja izquierda con el hilo superior.

• Si desea más información, consulte los pasos a a k de la sección “Enhebrar el hilo superior” en la

B-28

página B-24.

Enhebrado del hilo superior

PRECAUCIÓN

Nota

PRECAUCIÓN

Enhebre el hilo superior igual que se ha enhebrado el

hilo superior para el lado izquierdo.

1 Tapa de la guía del hilo

• Si desea más información, consulte los pasos g a

i de la sección “Enhebrar el hilo superior” en la

página B-24.

Enhebre manualmente la aguja derecha, sin pasar el

hilo por la guía del hilo de la varilla de la aguja.

Inserte el hilo a través del ojo de la aguja desde la parte delantera.

• No se puede utilizar el enhebrador con la aguja gemela. Si se utiliza el enhebrador con la aguja gemela, la máquina se puede averiar.

Pulse para visualizar la pantalla de ajustes.

Ajuste “Aguja gemela” a “ON”.

Pulse .

• Cuando utilice la aguja gemela, seleccione siempre el ajuste de aguja gemela; en caso contrario, la aguja podría romperse o se podrían producir averías en la máquina.

Comience a coser.

• Si desea información sobre cómo comenzar a coser, consulte “EMPEZAR A COSER” en la página B-35.

→

Se cosen dos líneas de puntadas, una paralela a la otra.

PREPARATIVOS

Coloque el pie para zigzag “J”.

• Para obtener más información acerca de cómo cambiar el pie prensatela, consulte “Sustituir el pie prensatela” en la página B-33.

• Si utiliza la aguja gemela, coloque siempre el pie para zigzag “J”. Si las puntadas se amontonan, utilice el pie prensatela “N” o coloque un material estabilizador.

Active la máquina y seleccione una puntada.

• Para la selección de puntadas, consulte “Coser una puntada” en la página B-35.

• Consulte “Tabla de ajustes de puntadas” en la página B-47 para obtener información acerca de las puntadas que utilizan una aguja gemela.

• Cuando utilice la aguja gemela, seleccione siempre una puntada adecuada; en caso contrario, la aguja podría romperse o la máquina podría averiarse.

• Cuando vaya a cambiar la dirección de costura, pulse (botón de posición de aguja) para subir la aguja y sacarla de la tela y, a continuación, levante la palanca del pie prensatela y gire la tela.

• No intente girar la tela con la aguja gemela todavía introducida en la misma, pues la aguja podría romperse o se podrían producir averías en la máquina.

Operaciones básicas B-29

Sustituir la aguja

PRECAUCIÓN

Nota

PRECAUCIÓN

Sustituir la aguja

Observe siempre estas medidas de precaución relativas al manejo de las agujas. No cumplir estas precauciones es extremadamente peligroso, por ejemplo, si se rompe la aguja y se dispersan los fragmentos. Lea y siga escrupulosamente estas instrucciones.

• Utilice solo las agujas de máquina de coser para uso doméstico recomendadas. Si utiliza cualquier otro tipo de aguja podría doblarse o causar averías en la máquina.

• Nunca utilice agujas dobladas Las agujas dobladas pueden romperse fácilmente, lo que podría causar lesiones.

Combinaciones de tela/hilo/aguja

La aguja que se debe utilizar en la máquina depende del grosor de la tela y del hilo. Consulte la tabla siguiente para elegir el hilo y la aguja adecuados para el tipo de tela que desea coser.

Tipo de tela/Aplicación Hilo Tamaño de la aguja

Tipo Tam añ o

Telas me d i a n a s Paño Hilo de algodón

Taf et án Hilo sintético

60–90

75/11–90/14

Franela, Gabardina Hilo de seda 50

Telas fina s Lino Hilo de algodón

Punto Georgette Hilo sintético

Challis, Satén Hilo de seda 50

Telas gr u e s a s Mezclilla

Pana Hilo sintético

Cheviot/Tweed Hilo de seda

Telas elásticas Tela de punto/Jersey

Punto

Telas que se deshilachan con facilidad

Para costuras sobrepuestas

• No utilice nunca hilo del 20 o inferior. Puede

provocar que la máquina no funcione correctamente.

Hilo de algodón

Hilo para punto calado 50–60

Hilo de algodón

60–90

30 100/16 50

50–60

50–90

Hilo de seda 50

Hilo sintético 30 100/16

Hilo de seda 50–90 90/14–100/16

65/9–75/11

90/14–100/16

Aguja de punta redonda

75/11–90/14

(color dorado)

65/9–90/14Hilo sintético

■ Agujas de bordar

Utilice una aguja de máquina de coser para uso doméstico de 75/11. Cuando borde en telas gruesas como tela vaquera, utilice una aguja de máquina de coser para uso doméstico de 90/14 o 100/16.

■ Número de hilo y aguja

Cuanto menor sea el número del hilo, más grueso será el hilo; cuanto mayor sea el número de la aguja, más grande será la aguja.

■ Aguja de punta redonda (color dorado)

Para evitar puntadas sueltas, utilice una aguja de punta redonda (75/11–90/14) para telas elásticas.

■ Hilo de nylon transparente

Utilice una aguja entre 90/14 y 100/16, sea cual sea el tipo de tela o de hilo.

B-30

• En la tabla anterior se indica cuál es la combinación adecuada de tela, hilo y aguja. Si la combinación de tela, hilo y aguja no es correcta, especialmente al coser telas gruesas (como tela vaquera) con agujas finas (65/9 a 75/11), la aguja podría romperse o doblarse. Además, la costura podría resultar irregular, la tela podría fruncirse o podrían quedar puntadas sueltas.

Comprobación de la aguja

PRECAUCIÓN

Nota

Es extremadamente peligroso coser con una aguja doblada, pues esta podría romperse mientras la máquina está en funcionamiento.

Antes de utilizar la aguja, coloque la parte plana de esta sobre una superficie plana, y compruebe que hay una distancia uniforme entre la aguja y la superficie plana.

1 Parte plana 2 Marcas del tipo de aguja

Sustituir la aguja

Pulse .

• Si en la pantalla LCD aparece el mensaje “¿Desea bajar automáticamente el pie prensatela?”, pulse

para continuar.

→ La pantalla cambia, y todas las teclas y botones de

operación se bloquean (excepto ).

Sujete la aguja con la mano izquierda y, a

continuación, utilice un destornillador para girar el tornillo de la presilla de la aguja hacia usted (hacia la izquierda) y extraer la aguja.

• El tornillo de sujeción de la aguja también se puede aflojar o apretar con el destornillador en forma de L (o de disco).

PREPARATIVOS

• Si la distancia entre la aguja y la superficie plana no es uniforme, esto indica que la aguja está doblada. No utilice una aguja doblada.

1 Superficie plana

Sustituir la aguja

Utilice el destornillador y una aguja recta que haya comprobado siguiendo las instrucciones indicadas en “Comprobar la aguja”.

Pulse (botón de posición de aguja) una o dos veces

para subir la aguja.

1 Destornillador 2 Tornillo de la presilla de la aguja

• No ejerza mucha fuerza al aflojar o apretar el tornillo de la presilla de la aguja, puesto que podría dañar algunas piezas de la máquina.

Coloque la aguja con la parte plana hacia la parte

trasera de la máquina, e introdúzcala hasta que llegue al tope de aguja.

Coloque un trozo de tela o papel debajo del pie

prensatela para tapar el orificio de la placa de la aguja.

• Antes de cambiar la aguja, tape el orificio de la placa de la aguja con un trozo de tela o papel para evitar que la aguja caiga dentro de la máquina.

1 Final de la cavidad

Operaciones básicas B-31

Sustituir la aguja

PRECAUCIÓN

Sujete la aguja con la mano izquierda y utilice un

destornillador para apretar el tornillo de la presilla de la aguja girándolo hacia la derecha.

• Introduzca la aguja hasta el tope y apriete con firmeza el tornillo de la presilla de la aguja con el destornillador; en caso contrario, la aguja podría romperse o la máquina podría averiarse.

Pulse para desbloquear todas las teclas y botones.

B-32

Sustituir el pie prensatela

PRECAUCIÓN

Sustituir el pie prensatela

Coloque un pie prensatela diferente debajo del soporte

de manera que la patilla del pie coincida con la muesca del soporte.

• Utilice un pie prensatela adecuado para el tipo

de puntada que desea coser. De no ser así, la aguja podría golpear con el pie prensatela y doblarse o romperse.

• Utilice solo un pie prensatela diseñado

específicamente para esta máquina. El uso de cualquier otro tipo de pie prensatela podría causar lesiones o averías en la máquina.

Sustituir el pie prensatela

Pulse (botón de posición de aguja) una o dos veces

para subir la aguja.

Pulse .

• Si en la pantalla LCD aparece el mensaje “¿Desea bajar automáticamente el pie prensatela?”, pulse

para continuar.

→ La pantalla cambia, y todas las teclas y botones de

operación se bloquean (excepto ).

1 Soporte del pie prensatela 2 Muesca 3 Patilla 4 Tipo de pie prensatela

Baje lentamente la palanca del pie prensatela de

manera que la patilla del pie se ajuste en la muesca del soporte.

PREPARATIVOS

Suba la palanca del pie prensatela.

Pulse el botón negro situado en la parte posterior del

soporte del pie prensatela para quitar el pie prensatela.

1 Botón negro 2 Soporte del pie prensatela

1 Palanca del pie prensatela 2 Soporte del pie prensatela 3 Muesca 4 Patilla

→ El pie prensatela está colocado.

Levante la palanca del pie prensatela para comprobar

que el pie esté colocado firmemente.

1 Palanca del pie prensatela

Pulse para desbloquear todas las teclas y botones.

Operaciones básicas B-33

Sustituir el pie prensatela

Nota

PRECAUCIÓN

Nota

• Al seleccionar un tipo de puntada, se muestra en pantalla el icono del pie prensatela que se debe utilizar. Compruebe que ha colocado el pie prensatela correcto antes de empezar a coser. Si el pie prensatela no fuera el correcto, desactive la máquina, coloque el pie correcto, vuelva a activar la máquina y vuelva a seleccionar el tipo de puntada que desee.

Pie para zigzag “J”

Pie para monogramas “N”

Pie para sobrehilado “G”

Pie para ojales “A”

Utilice el destornillador para aflojar el tornillo del

soporte del pie prensatela.

Gire el tornillo hacia la parte posterior de la máquina (hacia la izquierda).

• El tornillo del soporte del pie prensatela también puede aflojarse o apretarse con el destornillador en forma de L (o de disco).

1 Destornillador 2 Soporte del pie prensatela 3 Tornillo del soporte del pie prensatela

■ Colocar el soporte del pie prensatela

Suba la palanca del pie prensatela.

Alinee el soporte del pie prensatela con la parte

inferior izquierda de la barra del pie prensatela.

Pie para puntada invisible “R”

Pie especial para botones “M”

Cuchilla lateral “S”

• Si desea información acerca del pie prensatela que debe utilizarse con la puntada seleccionada, consulte la sección “Tabla de ajustes de puntadas” a partir de la página B-47.

Retirar y colocar el soporte del pie prensatela

Retire el soporte del pie prensatela cuando vaya a limpiar la máquina o cuando vaya a colocar un pie prensatela que no utilice el soporte del pie prensatela, como el pie móvil o el pie para acolchado. Utilice el destornillador para extraer el soporte del pie prensatela.

Extraiga el pie prensatela.

• Para obtener más información, consulte la “Sustituir el pie prensatela” en la página B-33.

Mantenga el soporte del pie prensatela en su lugar con

la mano derecha y, a continuación, apriete el tornillo con la mano izquierda utilizando el destornillador.

Gire el tornillo hacia usted (hacia la derecha).

1 Destornillador

B-34

• Apriete firmemente el tornillo del soporte del pie prensatela, ya que de lo contrario dicho soporte podría caerse, con lo que la aguja podría chocar con él y doblarse o romperse.

• Si el soporte del pie prensatela no está colocado

correctamente, la tensión del hilo será incorrecta.

Coser

PRECAUCIÓN

7 8 954 0 A

Capítulo 2

EMPEZAR A COSER

Coser

• Cuando la máquina esté en marcha, preste especial atención a la posición de la aguja. Además, deberá mantener las manos alejadas de todas las piezas en movimiento, como la aguja y la polea, ya que podría sufrir daños.

• No tire de la tela ni la empuje demasiado fuerte durante la costura, ya que podría sufrir lesiones o la aguja podría romperse.

• Nunca utilice agujas dobladas Las agujas dobladas pueden romperse fácilmente, lo que podría causar lesiones.

• Compruebe que la aguja no golpea los alfileres de hilvanado, pues podría romperse o doblarse.

Tipos de puntadas

Coser una puntada

Active la máquina y pulse (botón de posición de la

aguja) para levantar la aguja.

→

Se mostrará la pantalla de . Si desea coser cualquier puntada en la categoría , continúe en el paso 4.

Pulse en el panel de control.

EMPEZAR A COSER

Puntadas utiles Puede seleccionar entre distintas puntadas de utilidad, incluyendo puntadas de línea recta, puntadas de sobrehilado, puntadas para ojales y puntadas decorativas básicas. Para obtener más información acerca de las distintas puntadas, consulte “Tabla de ajustes de puntadas” empezando en la página B-47.

2 Puntadas decorativas 3 Costuras para satén 4 Puntadas satinadas de 7 mm 5 Puntadas de punto de cruz 6 Puntadas decorativas de utilidad 7 Puntadas de carácter 8 MY CUSTOM STITCH (MI PUNTADA PREFERIDA)

Puede diseñar puntadas originales. Para obtener más información, consulte “Diseñar una puntada” en la sección “Costura decorativa”.

MY CUSTOM STITCH (MI PUNTADA PREFERIDA) almacenado en la memoria de la máquina o en la unidad flash USB MY CUSTOM STITCH (MI PUNTADA PREFERIDA) recuperado de la memoria de la máquina o de la unidad flash USB de la máquina se puede coser.

0 Patrones guardados en la memoria de la máquina

Los patrones recuperados de la memoria de la máquina se pueden coser.

A Patrones guardados en una unidad flash USB

Los patrones recuperados de la unidad flash USB se pueden coser.

• Para obtener más información acerca de cómo coser y guardar las puntadas 2 a A, consulte la sección “Costura decorativa”.

Seleccione el tipo de puntada.

Pulse la selección de puntada.

muestra la pantalla anterior y muestra la pantalla

siguiente.

• Para obtener más información acerca de las funciones de las teclas, consulte “Ver la pantalla LCD” en la página B-11.

Operaciones básicas B-35

Coser

Nota

PRECAUCIÓN

Recuerde

Si fuera necesario, especifique el ajuste de puntada en

reversa/de remate automática y ajuste la longitud de la puntada, etc.

• Para obtener más información acerca de cómo ajustar la anchura y la longitud de la puntada, consulte “Seleccionar la anchura de la puntada” en la página B-40 y “Ajustar la longitud de la puntada” en la página B-40.

• Al seleccionar un tipo de puntada, aparecerá en la pantalla el icono del pie prensatela que se debe utilizar. Compruebe que ha colocado el pie prensatela correcto antes de empezar a coser. Si el pie prensatela no fuera el correcto, desactive la máquina, coloque el pie correcto, vuelva a activar la máquina y vuelva a seleccionar el tipo de puntada que desee.

Coloque el pie prensatela.

• Para obtener más información acerca de cómo cambiar el pie prensatela, consulte “Sustituir el pie prensatela” en la página B-33.

Ajuste la velocidad de cosido con el control de

velocidad manual.

Puede utilizar este controlador para ajustar la velocidad de costura al coser.

1 Rápida 2 Lenta

Pulse el botón de “inicio/parar” para comenzar a

coser.

Guíe la tela ligeramente con la mano.

• Utilice siempre el pie prensatela adecuado. Si utiliza un pie prensatela inadecuado, la aguja podría chocar contra el pie prensatela y doblarse o romperse, lo que podría causar lesiones. Consulte la página B-47 para las recomendaciones sobre los pies prensatela.

Coloque la tela debajo del pie prensatela. Sujete la tela

y el hilo con la mano izquierda, y gire la polea hacia la izquierda o pulse (botón de posición de la aguja) para colocar la aguja en la posición de inicio de costura.

• Mientras se utiliza el pedal, no es posible comenzar a coser pulsando el botón de “inicio/ parar”.

Pulse de nuevo el botón de “inicio/parar” para dejar de

coser.

Pulse (botón de corte del hilo) para cortar los hilos

superior e inferior.

• El botón negro situado en el lado izquierdo del pie prensatela “J” se deberá pulsar solamente si la tela no avanza o cuando se cosan costuras gruesas. Para obtener más información, consulte “Coser telas gruesas” en la sección “Costura”. Normalmente, se puede coser sin pulsar el botón negro.

Baje el pie prensatela.

No es necesario tirar del hilo de la bobina.

B-36

1 Botón de corte de hilo

→ La aguja regresará automáticamente a la posición

elevada.

PRECAUCIÓN

• No pulse (botón de corte del hilo) después

Nota

Recuerde

PRECAUCIÓN

Recuerde

de haber cortado los hilos. De lo contrario, el hilo podría enredarse o la aguja podría romperse y dañar la máquina.

• No pulse (botón de corte del hilo) si no hay

tela colocada en la máquina o si la máquina está en funcionamiento. El hilo podría enredarse y posiblemente causar daños.

• Mientras se utiliza el pedal, no es posible comenzar a coser pulsando el botón de “inicio/ parar”.

• Puede iniciar y detener el devanado de la bobina utilizando el pedal.

• El pedal no puede utilizarse al bordar.

Desactive la máquina.

Introduzca la clavija del pedal en la conexión eléctrica

correspondiente de la máquina.

Coser

EMPEZAR A COSER

• Cuando corte hilos como el de nailon monofilamentado u otros hilos decorativos, utilice el cortador de hilo situado en el lateral de la máquina.

Cuando la aguja se detenga completamente, levante el

pie prensatela y retire la tela.

• Esta máquina está equipada con un sensor de hilo de bobina que avisa cuando el hilo de la bobina está a punto de acabarse. Cuando el hilo de la bobina está a punto de acabarse, la máquina se detiene automáticamente. No obstante, si se pulsa el botón de “inicio/parar” se pueden coser unas pocas puntadas. Cuando aparezca la advertencia, cámbiela inmediatamente por una bobina devanada.

■ Utilizar el pedal

También puede utilizar el pedal para iniciar y detener la costura.

1 Conexión eléctrica para el pedal

Encienda la máquina.

Pise lentamente el pedal para comenzar a coser.

• La velocidad ajustada con el control de velocidad manual es la velocidad máxima de costura con el pedal.

Suelte el pedal para detener la máquina.

• Evite que se acumulen trozos de tela y polvo en el pedal. De lo contrario, podría producirse un incendio o una descarga eléctrica.

Operaciones básicas B-37

Coser

Recuerde

Coser puntadas de remate

Las puntadas en reversa o de refuerzo generalmente son necesarias al principio y al final de la costura. Puede utilizar

(botón de puntada en reversa) para coser puntadas en reversa/de remate. Consulte el apartado “Tabla de ajustes de puntadas” debajo de la columna para “Puntadas en reversa/de remate” en la página B-47.

Manteniendo pulsado (botón de puntada de remate), la máquina coserá de 3 a 5 puntadas de remate en ese punto y luego se detendrá.

1 2

1 Botón de puntada en reversa 2 Botón de puntada de remate

Si se selecciona la puntada de remate automática en la pantalla, se coserán automáticamente puntadas en reversa (o de remate) al principio de la costura cuando se pulse el botón

de “inicio/parar”. Pulse (botón de puntada en reversa) o

(botón de puntada de remate) para coser automáticamente puntadas en reversa o de remate al final de

la costura.

Puntada de remate automática

Tras seleccionar un ornamento de puntada y antes de comenzar a coser, active la función de puntada de remate automática; la máquina coserá automáticamente puntadas de remate (o puntadas en reversa, según el ornamento de puntada) al principio y al final de la costura. Consulte la tabla de la página B-39.

Seleccione un patrón de costura.

Pulse para activar la función de puntada de remate

automática.

→ La tecla se mostrará como .

• Algunas costuras, como los ojales y las barras de remate, requieren puntadas de refuerzo al principio de la costura. Si selecciona una de estas costuras, la máquina activará automáticamente

esta función (la tecla se mostrará como cuando se seleccione la costura).

1 Costura en reversa 2 Costura de remate

La operación que se realiza al pulsar el botón depende del patrón seleccionado. Consulte la tabla de la sección “Puntada de remate automática” en la página B-38.

• Si se pulsa (botón de puntada de remate) mientras se cose un patrón de puntadas de carácter/decorativas, puede terminar de coser con un ornamento completo en lugar de en un punto medio.

• El indicador luminoso verde situado a la izquierda de (botón de puntada de remate) se ilumina cuando la máquina está cosiendo un ornamento

completo y se apaga automáticamente cuando se detiene la costura.

Coloque la tela en la posición de inicio y comience a

coser.

1 Puntadas en reversa (o puntadas de refuerzo)

→ La máquina coserá automáticamente puntadas en

reversa (o puntadas de refuerzo) y después continuará cosiendo.

• Cuando seleccione las siguientes puntadas, la máquina coserá automáticamente puntadas en reversa al principio de la costura.

• Si pulsa el botón de “inicio/parar” para interrumpir la costura, púlselo de nuevo para continuar. La máquina no volverá a coser puntadas de remate o puntadas en reversa.

B-38

Coser

Recuerde

Pulse (botón de Puntada en reversa) o (botón

de Puntada de remate).

1 Puntadas en reversa (o puntadas de refuerzo)

→ La máquina coserá puntadas en reversa (o puntadas

de refuerzo) y se detendrá.

• Para desactivar la función de costura de remate automática, pulse de nuevo para que se

muestre como .

La operación que se realiza al pulsar el botón depende del patrón seleccionado. Consulte la tabla siguiente para más detalles acerca de la operación que se realiza cuando se pulsa el botón.

Cuando la función de puntada de remate automática no está activa al seleccionar puntadas de utilidad, como en los ejemplos que se muestran a continuación

Botón de puntada

en reversa

La máquina empieza a coser las puntadas y solo cose puntadas en reversa mientras se pulsa el botón de Puntada en reversa.

Botón de puntada

de remate

La máquina empieza a coser las puntadas y cose de 3 a 5 puntadas de remate mientras se pulsa el botón de Puntada de remate.

Cuando la función de puntada de remate automática no está activa al seleccionar puntadas de utilidad, como en los ejemplos que se muestran a continuación

La máquina empieza a coser las puntadas y solo cose puntadas en reversa mientras se pulsa el botón de Puntada en reversa.*

La máquina empieza a coser las puntadas y cose de 3 a 5 puntadas de remate mientras se pulsa el botón de Puntada de remate.

EMPEZAR A COSER

Cuando la función de puntada de remate automática está activa al seleccionar puntadas de utilidad, como en los ejemplos que se muestran a continuación

Cuando la función de puntada de remate automática no está activa al seleccionar puntadas de carácter/decorativas

Cuando la función de puntada de remate automática está activa al seleccionar puntadas de carácter/decorativas

La máquina cose puntadas en reversa al principio y al final de la costura.

La máquina cose puntadas de remate al principio y puntadas en reversa al final de la costura.*

La máquina empieza a coser y luego cose puntadas de remate mientras se pulsa el botón de Puntada en reversa.

La máquina cose puntadas de remate al principio y cose puntadas de remate al pulsar el botón de Puntada en reversa.

La máquina cose puntadas en reversa al principio y puntadas de remate al final de la costura.

La máquina cose puntadas de remate al principio y al final de la costura.

La máquina empieza a coser al principio, luego completa el patrón y cose puntadas de remate al final de la costura.

La máquina cose puntadas de remate al principio, luego completa el patrón y cose puntadas de remate al final de la costura.

* Si “Prioridad del remate” de la página 3 de la pantalla de

ajustes se ajusta a “ON”, se coserán puntadas de remate en lugar de puntadas en reversa.

Operaciones básicas B-39

Ajustar la puntada

Nota

Recuerde

PRECAUCIÓN

Recuerde

Ajustar la puntada

Esta máquina está configurada con los ajustes predeterminados para la anchura de la puntada, la longitud de la puntada, “L/R Shift (Movimiento I/D)”, y la tensión del hilo superior para cada puntada. No obstante,

puede cambiar cualquiera de los ajustes pulsando en la pantalla de puntadas de utilidad y seguir el procedimiento descrito en esta sección.

• Pulse para recuperar el valor por defecto del ajuste.

• Si se selecciona la puntada recta (posición izquierda de la aguja o puntada elástica triple), al cambiar la anchura de la puntada cambia la posición de la aguja. Al aumentar la anchura la aguja se desplaza hacia la derecha y al disminuirla se desplaza hacia la izquierda.

• significa que el ajuste no puede definirse.

Después de cambiar los ajustes, pulse para volver a la pantalla de puntadas de utilidad.

• Los ajustes de puntada recuperan sus valores originales si se cambian, cuando se desactiva la máquina o cuando se selecciona una puntada diferente antes de guardar la configuración de la puntada, consulte “Guardar los ajustes de puntadas” en la página B-42.

Seleccionar la anchura de la puntada

La anchura de la puntada (anchura de zigzag) se puede ajustar para que la puntada sea más ancha o más estrecha.

• Después de ajustar la anchura de la puntada, gire lentamente la polea hacia usted (hacia la izquierda) y compruebe que la aguja no choca con el pie prensatela. Si la aguja golpea el pie prensatela, podría romperse o doblarse.

Ajustar la longitud de la puntada

Puede ajustar la longitud de la puntada para que sea más gruesa (alargarla) o más fina (acortarla).

Con cada pulsación de

, la puntada es más fina (se acorta).

Cada pulsación de estrecha la puntada de zigzag.

Cada pulsación de ensancha la puntada de zigzag.

B-40

Con cada pulsación de , la puntada es más gruesa (se alarga).

• Pulse para recuperar el valor por defecto del ajuste.

• significa que el ajuste no puede definirse.

Ajustar la puntada

Recuerde

PRECAUCIÓN

Nota

Ajustar el “L/R Shift (Movimiento I/D)”

Siga los pasos descritos a continuación si desea cambiar la colocación del patrón de puntada en zig-zag moviéndolo a izquierda y derecha.

Pulse para desplazar el patrón hacia la izquierda.

→ El valor mostrado en la pantalla aparece con un

signo de menos.

Pulse para desplazar el patrón hacia la derecha de la posición de la aguja a la izquierda.

Seleccionar la tensión del hilo

Es posible que necesite cambiar la tensión del hilo según la tela y el hilo que utilice.

EMPEZAR A COSER

■ Corregir la tensión del hilo

Desde el derecho de la tela solo debería verse el hilo Desde el derecho de la tela solo debería verse el hilo superior, y desde el revés solo debería verse el hilo de la bobina.

1 Revés de la tela 2 Derecho de la tela 3 Hilo superior 4 Hilo de la bobina

→ El valor mostrado en la pantalla aparece con un

signo de más.

• Pulse para recuperar el valor por defecto del ajuste.

• significa que el ajuste no puede definirse.

• Después de ajustar “L/R Shift (Movimiento I/ D)”, gire lentamente la polea hacia usted (hacia la izquierda) y compruebe que la aguja no entra en contacto con el pie prensatela. Si la aguja golpea el pie prensatela, podría romperse o doblarse.

• Si las puntadas se amontonan, alargue su longitud. Si continúa cosiendo y las puntadas se amontonan, la aguja podría romperse o doblarse.

■ El hilo superior está demasiado tenso

Si desde el lado derecho de la tela puede ver el hilo de la bobina, esto significa que el hilo superior está demasiado tenso.

• Si el hilo de la bobina no se ha enhebrado correctamente, el hilo superior puede estar demasiado tenso. En tal caso, consulte “Colocar la bobina” en la página B-21 y vuelva a enhebrar el hilo de la bobina.

1 Revés de la tela 2 Derecho de la tela 3 Hilo superior 4 Hilo de la bobina 5 El hilo de la bobina se puede ver desde el derecho de la

tela.

Cada pulsación de afloja la tensión del hilo.

Operaciones básicas B-41

Ajustar la puntada

Nota

■ El hilo superior está demasiado flojo

Si desde el revés de la tela puede ver el hilo superior, esto significa que el hilo superior está demasiado flojo.

• Si el hilo superior no se ha enhebrado correctamente, puede que esté demasiado flojo. En tal caso, consulte “Enhebrado del hilo superior” en la página B-24 y vuelva a enhebrar el hilo superior.

1 Revés de la tela 2 Derecho de la tela 3 Hilo superior 4 Hilo de la bobina 5 El hilo superior se puede ver desde el revés de la tela.

Cada pulsación de aumenta la tensión del hilo.

• Si el hilo superior no está enhebrado correctamente o la bobina no está bien colocada, es posible que no se pueda ajustar la tensión adecuada del hilo. Si no es posible ajustar la tensión adecuada del hilo, vuelva a enhebrar el hilo superior y coloque la bobina correctamente.

Pulse .

• Para recuperar los valores originales del patrón de puntadas seleccionado, pulse y luego pulse .

Pulse .

→ Aparecerá la pantalla original.

• La próxima vez que seleccione la misma puntada recta, la longitud de puntada es de 2,0 mm.

• Se guardan todos los ajustes de las puntadas (anchura de la puntada (anchura del zig-zag), longitud de la puntada, “L/R Shift(Movimiento I/ D)”, tensión del hilo), no solo la configuración que se ha cambiado. Si se selecciona el mismo patrón de puntadas, se muestran los últimos ajustes guardados aunque se haya desactivado la máquina. Si vuelven a cambiarse los ajustes o si se pulsa para recuperar el valor por defecto del ajuste, los nuevos ajustes no se guardan a menos que vuelva a pulsarse . Aunque se pulse , no podrán redefinirse los ajustes para el corte programado del hilo y la puntada en reversa/de remate automática.

Guardar los ajustes de puntadas

Si desea guardar los ajustes específicos para una puntada para poder utilizarlos más adelante, pulse después de

cambiarlos para guardar los nuevos ajustes con la puntada seleccionada. Esta función solo puede utilizarse con puntadas de utilidad.

 Utilizar una longitud de puntada de 2,0 mm para la

puntada recta

Seleccione una puntada recta.

Pulse .

Ajuste el largo de la puntada en 2,0 mm.

B-42

Funciones útiles

Recuerde

Funciones útiles

Corte de hilo automático

Esta máquina puede configurarse para que corte los hilos automáticamente al finalizar la costura. Esto se conoce como “corte de hilo programado”. Si se ajusta el corte programado del hilo, también se ajusta la puntada en reversa/de remate automática.

Encienda la máquina.

Seleccione una puntada.

• Para obtener más detalles acerca de cómo seleccionar el tipo de puntada, consulte la sección “Coser una puntada” en la página B-35.

Pulse en la pantalla.

→ Se mostrará

para el corte programado del hilo y la puntada en reversa/de remate automática.

y la máquina estará preparada

• El corte programado del hilo no se realizará si se pulsa el botón de “inicio/parar” durante la costura.

Pulse (botón de Puntada en reversa) o (botón de Puntada de remate) al final de la puntada.

• Si el equipo se desactiva, el corte programado del hilo se desactivará.

Puntadas con efecto espejo

Puede coser la imagen simétrica de una puntada en sentido horizontal (izquierda y derecha).

Encienda la máquina.

Seleccione una puntada.

• Para obtener más detalles acerca de cómo seleccionar el tipo de puntada, consulte la sección “Coser una puntada” en la página B-35.

Pulse y luego pulse en la pantalla.

EMPEZAR A COSER

• Para desactivar el corte programado del hilo, pulse .

Coloque la tela en su lugar y pulse una vez el botón de

“inicio/parar”.

→ La puntada empezará después de coser puntadas en

reversa o de remate.

Al final de la puntada, pulse (botón de puntada en

reversa) o (botón de puntada de remate) una vez.

Si ha seleccionado una puntada que incluya puntadas de remate, como la costura de ojales o tachuelas, esta operación no será necesaria.

→

Después de realizar la puntada en reversa o la puntada de remate, la máquina se detendrá y el hilo se cortará.

1 El punto donde se pulsó el botón de “inicio/parar”.

2 Punto donde se pulsó (botón de Puntada en reversa)

o (botón de Puntada de remate).

3 El hilo se corta en este punto.

→ Cambia a y el patrón que se muestra en la parte

superior de la pantalla se invierte.

• Para desactivar la puntada con efecto espejo, pulse .

• La puntada con efecto espejo no puede utilizarse si el icono correspondiente se muestra en gris en la pantalla de edición. A algunas puntadas, como los ojales, etc., no se les puede aplicar el efecto espejo.

• Al desactivar la máquina, se cancela el ajuste de efecto espejo.

Ajustar la presión del pie prensatela

Puede ajustar la presión del pie prensatela (cantidad de presión que el pie prensatela ejerce sobre la tela) en la pantalla de ajustes. Cuanto mayor sea el número, mayor será la presión. Para una costura normal, ajuste la presión en “3”.

Pulse para visualizar la pantalla de ajustes.

Visualice la página 2.

Operaciones básicas B-43

Funciones útiles

PRECAUCIÓN

Recuerde

Nota

Ajuste “Presión pie prensatela” pulsando / .

Sistema sensor automático del tejido (presión automática del pie prensatela)

El grosor de la tela se detecta automáticamente y la presión del pie prensatela se ajusta de forma automática con un sensor interno durante la costura, para asegurarse de que la tela avanza fácilmente. El sistema sensor automático del tejido funciona permanentemente durante la costura. Esta función resulta útil para costuras gruesas o para el acolchado. Esta función resulta útil para costuras gruesas o para el acolchado. Para obtener más información, consulte la sección “Costura”.

Giro

Si está seleccionada la tecla de giro, la máquina se detiene con la aguja bajada (en la tela) y el pie prensatela se eleva automáticamente hasta una altura adecuada cuando se pulsa el botón de “inicio/parar”. Cuando se ha vuelto a pulsar el botón de “inicio/parar”, el pie prensatela se baja automáticamente y sigue la costura. Esta función resulta útil para parar la máquina y girar la tela.

• Cuando está seleccionada la tecla de giro, la máquina empieza a coser si se pulsa el botón de “inicio/parar” o si se pisa el pedal, aunque

se haya subido el pie prensatela pulsando (botón del elevador del pie prensatela). Asegúrese de mantener las manos y otros objetos alejados de la aguja, de lo contrario podría hacerse daño.

Pulse para visualizar la pantalla de ajustes.

Visualice la página 3.

Ajuste “Sist. Sensor aut. tejido” a “ON”.

Pulse para regresar a la pantalla inicial.

• Cuando la tecla de giro está seleccionada, la altura del

pie prensatela cuando no se está cosiendo puede cambiarse según el tipo de tela que se está cosiendo.

Pulse para visualizar “Altura de giro” en la pantalla de ajustes. Pulse o para seleccionar

una de las tres alturas (3,2 mm, 5,0 mm o 7,5 mm). Generalmente 3,2 mm es el ajuste preferido.

• La “Posición de la aguja - Arriba / Abajo” en la pantalla

de ajustes, debe ajustarse en la posición baja para poder utilizar la función de giro. Si “Posición de la aguja - Arriba / Abajo” se encuentra en la posición

elevada, aparece en gris y no se puede utilizar.

• La función de giro solo se puede utilizar con

puntadas donde el pie prensatela J o N aparece indicado en la esquina superior izquierda de la pantalla. Si está seleccionada alguna otra

puntada, aparece en gris y no está disponible.

• Utilice (botón del elevador del pie prensatela)

para comprobar que el pie prensatela esté bajado y, a continuación, pulse el botón de “inicio/parar” para seguir cosiendo.

• Si está seleccionada la tecla de giro, no estarán

disponibles los botones y situados junto a “Altura pie prensatela” en la pantalla de ajustes, y el ajuste no se puede cambiar.

B-44

Funciones útiles

Recuerde

PRECAUCIÓN

Seleccione una puntada.

Pulse para seleccionar la función de giro.

→ La tecla aparecerá como .

Coloque la tela debajo del pie prensatela con la aguja

en el punto de inicio de la costura, baje el pie prensatela y, a continuación, pulse el botón de “inicio/ parar”. La máquina empezará a coser.

Gire la tela y, a continuación, pulse el botón de

“inicio/parar”.

→ El pie prensatela baja automáticamente y sigue la

costura.

Coser con el modo de costura libre

En el modo de costura libre, el pie prensatela está subido hasta la altura necesaria para la costura libre. Cuando comienza a coser, el sensor interno detecta el grosor de la tela y el pie para acolchados se eleva hasta la altura especificada en la pantalla de ajustes de la máquina.

En este modo, baje los dientes de arrastre (con el selector de posición de dientes de arrastre) para poder mover la tela en cualquier dirección.

EMPEZAR A COSER

• Si pulsa el botón de “inicio/parar” para interrumpir la costura y vuelve a pulsarlo para continuar, las puntadas en reversa (o puntadas de remate) no se coserán.

Pulse el botón de “inicio/parar” para detener la máquina

en el punto donde cambia la dirección de la costura.

→ La máquina se detiene con la aguja en la tela y el pie

prensatela está subido.

• Con el acolchado libre, controle la velocidad de arrastre de la tela para que coincida con la velocidad de la costura. Si la tela se mueve más rápido que la costura, la aguja podría romperse o la máquina podría averiarse.

■ Ajustar la altura del pie prensatela libre

Seleccione una puntada.

Pulse para ver la pantalla de edición.

Pulse .

→ La tecla aparecerá como .

Pulse para visualizar la pantalla de ajustes.

Operaciones básicas B-45

Funciones útiles

Recuerde

Nota

PRECAUCIÓN

Visualice la página 3.

Ajuste la “Altura pie cost. libre” pulsando / para

seleccionar la altura a la que debe elevarse el pie para acolchados por encima de la tela.

• Aumente el valor pulsando , por ejemplo, cuando cosa tela muy elástica para facilitar la costura.

• Para coser con una tensión equilibrada, puede que sea necesario ajustar la tensión del hilo superior. Para obtener más información, consulte la “Seleccionar la tensión del hilo” en la página B-41. Pruebe con una pieza de muestra de tela acolchada.

Subida y bajada del pie prensatela sin utilizar las manos

• Si no introduce el elevador de rodilla completamente en la ranura de ajuste, podría salirse con la máquina en funcionamiento.

■ Utilizar el elevador de rodilla

Pare la máquina.

• No utilice el elevador de rodilla cuando la máquina esté en marcha.

Con la rodilla, empuje el elevador hacia la derecha.

Mantenga el elevador de rodilla hacia la derecha.

Utilice el elevador de rodilla para subir y bajar el pie prensatela con la rodilla, dejando ambas manos libres para manejar la tela.

■ Instalar el elevador de rodilla

Desactive la máquina.

Introduzca el elevador de rodilla en la ranura de ajuste

de la esquina inferior derecha de la parte frontal de la máquina.

Haga coincidir las patillas del elevador de rodilla con las muescas de la ranura de ajuste y, a continuación, inserte el elevador de rodilla hasta el fondo.

→ El pie prensatela está subido.

Suelte el elevador de rodilla.

→ El pie prensatela está bajado.

• Durante la costura, mantenga siempre la rodilla alejada del elevador. Si empuja el elevador de rodilla con la máquina en funcionamiento, la aguja podría romperse o se podrían producir averías en la máquina.

B-46

Tabla de ajustes de puntadas

Recuerde

Tabla de ajustes de puntadas

En la tabla siguiente se enumeran aplicaciones, longitudes y anchuras de puntadas y se indica si puede utilizarse la aguja gemela para las puntadas de utilidad.

• Las puntadas que se muestran en la siguiente tabla pueden diferir ligeramente de los patrones de puntadas mostrados en la LCD.

Para el acolchado libre, utilice el pie para acolchado libre de punta abierta “O”.

Para el acolchado libre, utilice el pie para acolchado libre “C” (se vende por separado con algunos modelos) o el pie para acolchado libre de punta abierta “O”.

Cuando la tecla de puntada en reversa/de remate automática está activada, la costura empezará con una puntada de remate. Si también se ha activado (“ON”) el ajuste “Prioridad del remate” en la página 3 de la pantalla de ajustes, la máquina coserá puntadas de remate al final de la costura y luego se detendrá.

No cosa puntadas en reversa con el pie móvil.

Puntada

Número de

puntada

1-01

1-02

1-03

1-04

1-05

1-06

1-07

1-08

1-09

1-10

1-11

1-12

1-13

1-14

1-15

1-16

Nombre de la

puntada

Puntada recta (izquierda)

Puntada recta (medio)

Costura elástica triple

Puntada quebrada

Puntada decorativa

Costura de hilvanado

Puntada de zig-zag

Puntada de zigzag (derecha)

Puntada de zigzag (izquierda)

Puntada de zigzag elástica doble

Puntada de zigzag elástica triple

Puntada de sobrehilado

Pie

prensatela

Ancho de la

puntada

Aplicaciones

Costura general, pinzas, pliegues, etc.

Costura general para costuras sobrepuestas decorativas y de remate

Costuras de remate, aplicaciones decorativas y costura

Costuras decorativas, costuras sobrepuestas

Hilvanado 0,0 (0)

Para sobrehilado y remiendos.

Comience con la posición de la aguja a la derecha y la costura en zig-zag a la izquierda.

Comience con la posición de la aguja a la izquierda y la costura en zig-zag a la derecha.

Sobrehilado (telas medianas y elásticas), cintas y gomas

Sobrehilado (telas medianas, pesadas y elásticas), cintas y gomas

Refuerzo de telas ligeras y medianas

Refuerzo de telas pesadas

[mm (pulg.)]

Auto.

Manual

0,0 (0)

0,0 - 7,0

(0 - 1/4)

0,0 (0)

0,0 - 7,0

(0 - 1/4)

3,5 (1/8)

0,0 - 7,0

(0 - 1/4)

3,5 (1/8)

0,0 - 7,0

(0 - 1/4)

0,0 (0)

0,0 - 7,0

(0 - 1/4)

1,0 (1/16)

0,0 - 7,0

(0 - 1/4)

0,0 (0)

0,0 - 7,0

(0 - 1/4)

0,0 - 7,0

(0 - 1/4)

3,5 (1/8)

0,0 - 7,0

(0 - 1/4)

3,5 (1/8)

0,0 - 7,0

(0 - 1/4)

3,5 (1/8)

2,5 - 5,0

(3/32 - 3/16)

3,5 (1/8)

2,5 - 5,0

(3/32 - 3/16)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

3,5 (1/8)

2,5 - 5,0

(3/32 - 3/16)

5,0 (3/16)

2,5 - 5,0

(3/32 - 3/16)

Longitud de

la puntada

[mm (pulg.)]

Auto.

Manual

2,5 (3/32)

0,2 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,2 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,2 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,2 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 5,0

(1/64 - 3/16)

20 (3/4)

5 - 30

(3/16 - 1-3/16)

1,4 (1/16)

0,0 - 5,0

(0 - 3/16)

1,4 (1/16)

0,0 - 5,0

(0 - 3/16)

1,4 (1/16)

0,3 - 5,0

(1/64 - 3/16)

1,4 (1/16)

0,3 - 5,0

(1/64 - 3/16)

1,0 (1/16)

0,2 - 5,0

(1/64 - 3/16)

1,0 (1/16)

0,2 - 5,0

(1/64 - 3/16)

2,0 (1/16)

0,4 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 5,0

(1/64 - 3/16)

Aguja

gemela

En reversa/

Remate

puntadas

En reversa NO

( J )

En reversa

( J )

En reversa NO

( J )

NO Remate NO

En reversa NO

( J )

En reversa

( J )

En reversa

( J )

En reversa

( J )

En reversa

( J )

En reversa

( J )

NO Remate NO

Remate

Remate NO

Pie

móvil

EMPEZAR A COSER

Operaciones básicas B-47

Tabla de ajustes de puntadas

Puntada

Número de

puntada

1-17

1-18

1-19

1-20

1-21

1-22

1-23

1-24

1-25

1-26

1-27

1-28

1-29

1-30

1-31

1-32

1-33

1-34

1-35

2-01

2-02

Nombre de la

puntada

prensatela

Puntada de sobrehilado

Puntada de sobrehilado en

diamante sencillo Puntada de sobrehilado en

diamante sencillo Con cuchilla

lateral S

Con cuchilla lateral S

Puntada para remendar

(derecha) Puntada para

remendar

(medio) Puntada para

remendar

(izquierda) Puntada de acolchado a

mano Puntada de

acolchado zigzag para

aplicaciones Puntada de acolchado para

aplicaciones Puntada de

acolchado

punteado Costura invisible

para dobladillo

Puntada elásti ca para dobladillo

Pie

Aplicaciones

Refuerzo de telas medianas, pesadas y

fáciles de arrugar o con puntadas decorativas.

Costura de remate en tela

elástica

Refuerzo de telas elásticas

medianas y pesadas y puntadas decorativas Refuerzo de telas elásticas

o puntadas decorativas

Costura de punto elástico 5,0 (3/16)

Refuerzo y costura de

telas elásticas

Refuerzo de telas elásticas

Puntada recta mientras se corta la tela

Puntada de zig-zag mientras se corta la tela

Puntada de sobrehilado mientras se corta la tela

Margen de costura a la derecha

de 6,5 mm (aprox. 1/4 pulg.) para retales/patchwork

Margen de costura a la

izquierda —

Margen de costura a la

izquierda de 6,5 mm (aprox. 1/4 pulg.) para retales/patchwork Puntada de acolchado

para dar una apariencia de confección manual

Puntada de zig-zag para acolchado y costuras en

retales de acolchado

Costura de acolchado

para juntas o costuras invisibles de aplicaciones

Acolchado de fondo 7,0 (1/4)

Dobladillo de telas trenzadas

Dobladillo de telas elásticas

Ancho de la

puntada

[mm (pulg.)]

Auto.

Manual

5,0 (3/16)

3,5 - 5,0

(1/8 - 3/16)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

4,0 (3/16)

0,0 - 7,0

(0 - 1/4)

0,0 - 7,0

(0 - 1/4)

6,0 (15/64)

0,0 - 7,0

(0 - 1/4)

6,0 (15/64)

0,0 - 7,0

(0 - 1/4)

0,0 (0)

0,0 - 2,5

(0 - 3/32)

3,5 (1/8)

3,5 - 5,0

(1/8 - 3/16)

3,5 (1/8)

3,5 - 5,0

(1/8 - 3/16)

5,0 (3/16)

3,5 - 5,0

(1/8 - 3/16)

5,0 (3/16)

3,5 - 5,0

(1/8 - 3/16)

5,5 (7/32)

0,0 - 7,0

(0 - 1/4)

1,5 (1/16)

0,0 - 7,0

(0 - 1/4)

0,0 (0)

0,0 - 7,0

(0 - 1/4)

3,5 (1/8)

0,0 - 7,0

(0 - 1/4)

1,5 (1/16)

0,0 - 7,0

(0 - 1/4)

0,0 - 7,0

(0 - 1/4)

3← - →3

Longitud de

la puntada

[mm (pulg.)]

Auto.

Manual

2,5 (3/32)

0,4 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 5,0

(1/64 - 3/16)

4,0 (3/16)

0,4 - 5,0

(1/64 - 3/16)

4,0 (3/16)

0,4 - 5,0

(1/64 - 3/16)

3,0 (1/8)

0,4 - 5,0

(1/64 - 3/16)

1,8 (1/16)

0,4 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,2 - 5,0

(1/64 - 3/16)

1,4 (1/16)

0,0 - 5,0

(0 - 3/16)

2,0 (1/16)

0,4 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 5,0

(1/64 - 3/16)

2,0 (1/16)

0,2 - 5,0

(1/64 - 3/16)

2,0 (1/16)

0,2 - 5,0

(1/64 - 3/16)

2,0 (1/16)

0,2 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 5,0

(1/64 - 3/16)

1,4 (1/16)

0,0 - 5,0

(0 - 3/16)

1,8 (1/16)

0,4 - 5,0

(1/64 - 3/16)

1,6 (1/16)

0,4 - 5,0

(1/64 - 3/16)

2,0 (1/16)

0,4 - 5,0

(1/64 - 3/16)

2,0 (1/16)

0,4 - 5,0

(1/64 - 3/16)

Aguja

gemela

En reversa/

Remate

puntadas

NO Remate NO

( J )

Remate NO

NO Remate NO

( J )

Remate NO

NO Remate NO

En reversa

NO Remate NO

En reversa

NO Remate NO

Pie

móvil

B-48

Tabla de ajustes de puntadas

Puntada

Número de

puntada

2-03

2-04

2-05

2-06

2-07

2-08

2-09

2-10

2-11

2-12

2-13

2-14

2-15

2-16

2-17

2-18

2-19

3-01

3-02

3-03

3-04

Nombre de la

puntada

Costura para sábanas J

Puntada de borde invisible

Puntada de festón para satén

Puntada de festón

Puntada de unión de patchwork Costura overlock doble patchwork Costura de punto de Bolonia Puntada de smoking

Puntada de plumas

Puntada cruzada de vainicas Puntada de costura de cintas

Puntada de escalera

Puntada rickrack

Puntada decorativa

Puntada serpentina

Puntada decorativa

Costura decorativa punteada Puntada de dobladillo

Puntada de dobladillo

Puntada de dobladillo zigzag Puntada de dobladillo

prensatela

Pie

Aplicaciones

Costuras decorativas para sábanas y aplicaciones

Acabado de borde invisible en telas

Decoración de cuellos de camisa y bordes de pañuelos

Decoración de cuellos de camisa y bordes de pañuelos Puntadas patchwork y puntadas decorativas

Puntadas patchwork y puntadas decorativas

Puntadas decorativas, unión de cordeles y punto de Bolonia Puntadas de smoking y decorativas

Vainicas y puntadas decorativas

Vainicas, puntadas de puente y decorativas

Costura de cintas en telas elásticas

Puntada decorativa 4,0 (3/16)

Costuras sobrepuestas decorativas

Puntada decorativa 5,5 (7/32)

Puntadas decorativas y costura de gomas

Puntadas decorativas y aplicaciones

Puntada decorativa 7,0 (1/4)

Dobladillos decorativos y puntada recta triple a la izquierda

Dobladillos decorativos y puntada recta triple en el centro Dobladillos decorativos y costuras sobrepuestas

Dobladillos decorativos y costura de unión de lazos

Ancho de la

puntada

[mm (pulg.)]

Auto.

Manual

3,5 (1/8)

0,0 - 7,0

(0 - 1/4)

4,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

7,0 (1/4)

0,0 - 7,0

(0 - 1/4)

4,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

4,0 (3/16)

0,0 - 7,0

(0 - 1/4)

0,0 - 7,0

(0 - 1/4)

4,0 (3/16)

0,0 - 7,0

(0 - 1/4)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

6,0 (15/64)

0,0 - 7,0

(0 - 1/4)

0,0 - 7,0

(0 - 1/4)

1,0 (1/16)

0,0 - 7,0

(0 - 1/4)

3,5 (1/8)

0,0 - 7,0

(0 - 1/4)

6,0 (15/64)

0,0 - 7,0

(0 - 1/4)

3,5 (1/8)

0,0 - 7,0

(0 - 1/4)

Longitud de

la puntada

[mm (pulg.)]

Auto.

Manual

2,5 (3/32)

0,4 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,2 - 5,0

(1/64 - 3/16)

0,5 (1/32)

0,1 - 5,0

(1/64 - 3/16)

1,4 (1/16)

0,4 - 5,0

(1/64 - 3/16)

1,2 (1/16)

0,2 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 5,0

(1/64 - 3/16)

1,2 (1/16)

0,2 - 5,0

(1/64 - 3/16)

1,6 (1/16)

0,4 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 5,0

(1/64 - 3/16)

1,0 (1/16)

0,2 - 5,0

(1/64 - 3/16)

3,0 (1/8)

0,4 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 5,0

(1/64 - 3/16)

1,6 (1/16)

0,4 - 5,0

(1/64 - 3/16)

1,0 (1/16)

0,2 - 5,0

(1/64 - 3/16)

1,0 (1/16)

0,2 - 5,0

(1/64 - 3/16)

1,6 (1/16)

0,4 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 5,0

(1/64 - 3/16)

3,0 (1/8)

0,4 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 5,0

(1/64 - 3/16)

Aguja

gemela

En reversa/

Remate

puntadas

( J )

NO Remate NO

( J )

NO Remate NO

( J )

NO Remate NO

( J )

NO Remate NO

Remate NO

Pie

móvil

EMPEZAR A COSER

Operaciones básicas B-49

Tabla de ajustes de puntadas

Puntada

Número de

puntada

3-05

3-06

3-07

3-08

3-09

3-10

3-11

3-12

3-13

3-14

3-15

3-16

3-17

3-18

3-19

3-20

3-21

3-22

4-01

4-02

4-03

Nombre de la

puntada

Puntada de dobladillo

Puntada panal de abeja

Puntada de dobladillo

Puntada de ojal estrecho redondeado Puntada de ojal alargado con punta redondeada

Puntada de ojal con punta redondeada

Pie

prensatela

Ancho de la

puntada

Aplicaciones

[mm (pulg.)]

Auto.

Manual

Dobladillos decorativos 3,0 (1/8)

0,0 - 7,0

(0 - 1/4) Puntada de dobladillos decorativos Daisy

6,0 (15/64)

0,0 - 7,0

(0 - 1/4) Broches y adornos,

dobladillos decorativos

5,0 (3/16)

0,0 - 7,0

(0 - 1/4) Broches y adornos,

dobladillos decorativos

5,0 (3/16)

0,0 - 7,0

(0 - 1/4) Broches y adornos, dobladillos decorativos

5,0 (3/16)

0,0 - 7,0

(0 - 1/4) Broches y adornos,

dobladillos decorativos

5,0 (3/16)

0,0 - 7,0

(0 - 1/4) Broches y adornos,

dobladillos decorativos

4,0 (3/16)

0,0 - 7,0

(0 - 1/4) Broches y adornos, dobladillos decorativos

5,0 (3/16)

0,0 - 7,0

(0 - 1/4) Broches y adornos,

dobladillos decorativos

6,0 (15/64)

0,0 - 7,0

(0 - 1/4) Broches y adornos,

dobladillos decorativos

6,0 (15/64)

0,0 - 7,0

(0 - 1/4) Broches y adornos, dobladillos decorativos

6,0 (15/64)

0,0 - 7,0

(0 - 1/4) Broches y adornos,

dobladillos decorativos

6,0 (15/64)

0,0 - 7,0

(0 - 1/4) Broches y adornos,

dobladillos decorativos

4,0 (3/16)

0,0 - 7,0

(0 - 1/4) Broches y adornos, dobladillos decorativos

5,0 (3/16)

0,0 - 7,0

(0 - 1/4) Dobladillos decorativos y

puntada de puente

6,0 (15/64)

0,0 - 7,0

(0 - 1/4) Dobladillos decorativos.

Vainicas y costura de gomas Dobladillos decorativos y smoking

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

6,0 (15/64)

0,0 - 7,0

(0 - 1/4) Dobladillos decorativos y

smoking

5,0 (3/16)

0,0 - 7,0

(0 - 1/4) Ojales en telas ligeras y

medianas

5,0 (3/16)

3,0 - 5,0

(1/8 - 3/16) Ojales entallados reforzados

5,0 (3/16)

3,0 - 5,0

(1/8 - 3/16)

Ojales con barra de remate vertical en telas pesadas

5,0 (3/16)

3,0 - 5,0

(1/8 - 3/16)

Longitud de

la puntada

[mm (pulg.)]

Auto.

Manual

3,5 (1/8)

0,4 - 5,0

(1/64 - 3/16)

3,0 (1/8)

0,4 - 5,0

(1/64 - 3/16)

3,5 (1/8)

0,4 - 5,0

(1/64 - 3/16)

3,5 (1/8)

0,4 - 5,0

(1/64 - 3/16)

3,5 (1/8)

0,4 - 5,0

(1/64 - 3/16)

4,0 (3/16)

0,4 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 5,0

(1/64 - 3/16)

3,5 (1/8)

0,4 - 5,0

(1/64 - 3/16)

1,6 (1/16)

0,4 - 5,0

(1/64 - 3/16)

3,0 (1/8)

0,4 - 5,0

(1/64 - 3/16)

4,0 (3/16)

0,4 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 5,0

(1/64 - 3/16)

2,0 (1/16)

0,4 - 5,0

(1/64 - 3/16)

2,0 (1/16)

0,4 - 5,0

(1/64 - 3/16)

3,0 (1/8)

0,4 - 5,0

(1/64 - 3/16)

1,6 (1/16)

0,4 - 5,0

(1/64 - 3/16)

1,6 (1/16)

0,4 - 5,0

(1/64 - 3/16)

0,4 (1/64)

0,2 - 1,0

(1/64 - 1/16)

0,4 (1/64)

0,2 - 1,0

(1/64 - 1/16)

0,4 (1/64)

0,2 - 1,0

(1/64 - 1/16)

Aguja

gemela

En reversa/

Remate

puntadas

NO Remate NO

( J )

Remate NO

NO Remate NO

( J )

Remate NO

NO Remate NO

( J )

Remate NO

NO Remate NO

Remate

automático

Remate

automático

Remate

automático

Pie

móvil

B-50

Tabla de ajustes de puntadas

Puntada

Número de

puntada

4-04

4-05

4-06

4-07

4-08

4-09

4-10

4-11

4-12

4-13

4-14

4-15

5-01

5-02

5-03

5-04

5-05

5-06

5-07

5-08

Nombre de la

puntada

Puntada de ojal estrecho de punta cuadrada

Puntada de ojal elástico A

Puntada de ojal para adornos

Puntada de ojal básico A

Puntada de ojal de cerradura

Puntada de ojal de cerradura alargado

Puntada de ojal de cerradura

Puntada de zurcidos A

Puntada para barras de remate

Puntada de costura de botones Puntada de calado

Puntada en reversa (recta) N

Lateral a la izquierda (puntada recta) Lateral a la derecha (puntada recta) Adelante (puntada recta)

Lateral a la izquierda (puntada de zigzag) Lateral a la derecha (puntada de zigzag) Adelante (puntada de zigzag) En reversa (puntada de zigzag)

prensatela

Pie

Aplicaciones

Ojales para telas ligeras a medianas

Ojales para telas elásticas o trenzadas

Ojales para broches y adornos y telas elásticas

El primer paso para realizar ojales básicos

Ojales en telas pesadas o gruesas para botones planos más grandes

Ojales en telas medianas a pesadas para botones planos más grandes

Ojales con barra de remate vertical para reforzar telas pesadas o gruesas

Zurcido de telas medianas 7,0 (1/4)

Zurcido de telas pesadas 7,0 (1/4)

Refuerzo de bolsillos, etc. 2,0 (1/16)

Costura de botones 3,5 (1/8)

Para realizar calado, orificios en cinturones, etc.

Para colocar aplicaciones en telas con forma de tubo o con esquinas Para colocar aplicaciones en telas con forma de tubo

Para colocar aplicaciones en telas con forma de tubo

Para colocar aplicaciones en telas con forma de tubo o con esquinas Para colocar aplicaciones en telas con forma de tubo

Para colocar aplicaciones en telas con forma de tubo

Para colocar aplicaciones en telas con forma de tubo o con esquinas

Ancho de la

puntada

[mm (pulg.)]

Auto.

Manual

5,0 (3/16)

3,0 - 5,0

(1/8 - 3/16)

6,0 (15/64)

3,0 - 6,0

(1/8 - 15/64)

6,0 (15/64)

3,0 - 6,0

(1/8 - 15/64)

5,0 (3/16)

0,0 - 6,0

(0 - 15/64)

7,0 (1/4)

3,0 - 7,0

(1/8 - 1/4)

7,0 (1/4)

3,0 - 7,0

(1/8 - 1/4)

7,0 (1/4)

3,0 - 7,0

(1/8 - 1/4)

2,5 - 7,0

(3/32 - 1/4)

2,5 - 7,0

(3/32 - 1/4)

1,0 - 3,0

(1/16 - 1/8)

2,5 - 4,5

(3/32 - 3/16)

7,0 (1/4)

7,0 6,0 5,0

(1/4 15/64

3/16)

——NO Remate NO

Longitud de

la puntada

[mm (pulg.)]

Auto.

Manual

0,4 (1/64)

0,2 - 1,0

(1/64 - 1/16)

1,0 (1/16)

0,5 - 2,0

(1/32 - 1/16)

1,5 (1/16)

1,0 - 3,0

(1/16 - 1/8)

2,0 (1/16)

0,2 - 4,0

(1/64 - 3/16)

0,5 (1/32)

0,3 - 1,0

(1/64 - 1/16)

0,5 (1/32)

0,3 - 1,0

(1/64 - 1/16)

0,5 (1/32)

0,3 - 1,0

(1/64 - 1/16)

2,0 (1/16)

0,4 - 2,5

(1/64 - 3/32)

2,0 (1/16)

0,4 - 2,5

(1/64 - 3/32)

0,4 (1/64)

0,3 - 1,0

(1/64 - 1/16)

— NO

7,0 (1/4)

7,0 6,0 5,0

(1/4 15/64

3/16)

Aguja

gemela

En reversa/

Remate

puntadas

Remate

automático

Remate

automático

Remate

automático

Remate

automático

Remate

automático

Remate

automático

Remate

automático

Remate

automático

Remate

automático

Remate

automático

Remate

automático

Remate

automático

Pie

móvil

EMPEZAR A COSER

Operaciones básicas B-51

Bordado paso a paso

Paso 3

Pasos 1 y 2

Paso 5

Paso 6

Paso 4

Pasos 7 y 8

Paso 9

Capítulo 3

EMPEZAR A BORDAR

Bordado paso a paso

Realice los pasos siguientes para preparar la máquina para bordar.

Paso # Objetivo Acción Página

1 Colocación del pie prensatela Coloque el pie de bordado “U”. B-53 2 Comprobación de la aguja Utilice una aguja 75/11 para bordados. * B-30 3 Colocación de la unidad de

bordado 4 Preparación del hilo de la bobina Devane la bobina de hilo de bordar y coloque el hilo en su lugar. B-21 5 Preparación de la tela Fije un material estabilizador a la tela y colóquela en el bastidor de bordado. B-57 6 Colocación del bastidor de

bordado 7 Selección del patrón Active la máquina y seleccione un patrón de bordado. B-62 8 Comprobación de la apariencia Compruebe y ajuste el tamaño y la posición del bordado. B-63 9 Preparación del hilo de bordar Prepare el hilo de bordar según el patrón seleccionado. B-56

* Se recomienda que utilice una aguja 90/14 cuando cosa bordados en telas pesadas o productos estabilizadores (por ejemplo,

mezclilla, espumas, etc.). Para el bordado no se recomienda la aguja de punta redonda (de color dorado) 90/14.

Coloque la unidad de bordado. B-54

Coloque el bastidor en la unidad de bordado. B-63

B-52

Colocar el pie de bordado

PRECAUCIÓN

• Asegúrese de utilizar el pie para bordado cuando cosa bordados. Si utiliza otro pie prensatela, la aguja podría chocar contra el pie prensatela y doblarse o romperse, lo que podría causar lesiones.

Pulse (el botón de posición de aguja) para subir la

aguja.

Colocar el pie de bordado

Con el destornillador incluido, afloje el tornillo del

soporte del pie prensatela y retire dicho soporte.

• El tornillo del soporte del pie prensatela también puede aflojarse o apretarse con el destornillador en forma de L (o de disco).

EMPEZAR A BORDAR

Pulse .

• Si en la pantalla LCD aparece el mensaje “¿Desea bajar automáticamente el pie prensatela?”, pulse

para continuar.

→ La pantalla cambia, y todas las teclas y botones de

operación se bloquean (excepto ).

Suba la palanca del pie prensatela.

Pulse el botón negro del soporte del pie prensatela

para quitar el pie prensatela.

1 Destornillador 2 Soporte del pie prensatela 3 Tornillo del soporte del pie prensatela

Coloque el pie para bordado “U” de manera que el

soporte del pie prensatela encaje en la muesca del pie.

• Compruebe que el pie para bordado “U” quede vertical al instalarlo.

Coloque en su sitio el pie de bordado con la mano

derecha y, a continuación, apriete bien el tornillo del soporte del pie prensatela utilizando el destornillador incluido.

1 Botón negro 2 Soporte del pie prensatela

• Con el destornillador suministrado, apriete bien el tornillo del pie de bordado. Si el tornillo está suelto, la aguja podría chocar contra el pie prensatela y causar lesiones.

Pulse para desbloquear todas las teclas y botones.

Operaciones básicas B-53

Colocar la unidad de bordado

PRECAUCIÓN

Nota

PRECAUCIÓN

Nota

Colocar la unidad de bordado

• No mueva la máquina con la unidad de bordado instalada. La unidad de bordado podría caerse y causar daños.

• Mantenga las manos y otros objetos alejados del carro de bordado y del bastidor. Si lo hiciera, podría recibir lesiones.

Deslice la lengüeta de la tapa del puerto de conexión

en la dirección de la flecha para abrir la tapa.

• No toque el conector que se encuentra en la

ranura del conector de la unidad de bordado. El conector se puede dañar y provocar fallos.

• No levante el carro de bordado, ni lo fuerce a

moverse. Puede causar averías.

Desactive la máquina.

• No olvide cerrar la tapa del puerto de conexión si no va a utilizar la unidad de bordado.

Inserte el conector de la unidad de bordado en el

puerto de conexión y, a continuación, presione ligeramente sobre la unidad de bordado hasta que encaje en su lugar.

1 Puerto de conexión 2 Conector de la unidad de bordado

• Compruebe que no haya separación entre la unidad de bordado y la máquina, ya que en caso contrario el patrón de bordado puede no coserse correctamente. Inserte completamente el conector en el puerto de conexión.

• No empuje el carro cuando coloque la unidad de bordado en la máquina, pues podría dañarse dicha unidad.

• Antes de colocar la unidad de bordado, desactive siempre la máquina. De lo contrario, podría lesionarse si se pulsa por accidente uno de los botones de operación y la máquina comienza a coser.

Tire de la unidad de cama plana hacia la izquierda.

B-54

Encienda la máquina.

→ Aparece un mensaje en la pantalla.

Compruebe que no haya objetos y que las manos no

estén cerca de la unidad de bordado y pulse .

→ El carro cambia a la posición inicial.

PRECAUCIÓN

Nota

Recuerde

PRECAUCIÓN

1 Carro

• Mantenga las manos y otros objetos alejados

del carro de bordado y del bastidor cuando la máquina esté en funcionamiento. De otra manera, podría provocar lesiones.

• Si la máquina no se ha inicializado correctamente, es posible que la pantalla inicial no se visualice. Esto no es un signo de avería. En este caso, desactive la máquina y actívela de nuevo.

• Aparece un mensaje de confirmación para bajar la palanca de fijación del bastidor después de que el carro se mueve a su posición inicial. Continúe con la selección de patrones y recuerde bajar siempre la palanca de fijación del bastidor cuando coloque el bastidor de bordado.

Colocar la unidad de bordado

Pulse y después pulse .

→ El carro de bordado se mueve a una posición en la

que se puede almacenar.

Desactive la máquina.

• Apague siempre la máquina antes de cambiar la unidad de bordado. Puede causar alguna avería si se retira con la máquina activada.

Mantenga pulsado el botón de liberación en la parte

inferior izquierda de la unidad de bordado y tire lentamente de la unidad de bordado hacia la izquierda.

EMPEZAR A BORDAR

→ Se muestra la pantalla para seleccionar el tipo de

patrón de bordado.

• Para obtener información sobre los patrones de bordado, consulte “Seleccionar patrones de bordado” en la página B-62.

• No puede seleccionar puntadas de utilidad cuando se ha colocado la unidad de bordado.

■ Extraer la unidad de bordado

Compruebe que la máquina esté totalmente parada y siga las instrucciones indicadas a continuación.

Desmonte el bastidor.

• Para obtener información sobre cómo quitar el bastidor de bordado, consulte “Colocar el bastidor de bordado” en la página B-61.

1 Botón de liberación

• Cuando traslade la unidad de bordado, no la sujete por el compartimento del botón de liberación.

Operaciones básicas B-55

Bordado de acabados bonitos

Nota

Recuerde

PRECAUCIÓN

Nota

Bordado de acabados bonitos

Existen numerosos factores que influyen a la hora de conseguir un bordado atractivo. El uso del estabilizador adecuado (página B-57) y la colocación de la tela en el bastidor (página B-58) son dos de estos factores. Otro factor importante es el uso de la aguja y del hilo adecuados. A continuación se ofrece una explicación de los hilos.

■ Hilo

Hilo superior Utilice hilo de bordar especial para esta

máquina. Con otros hilos de bordar es posible que no se obtengan unos resultados óptimos.

Hilo de la bobina Utilice hilo de bobina para bordar especial

para esta máquina.

• Antes de comenzar a bordar, compruebe que la bobina contiene suficiente hilo. Si comienza a coser la labor de bordado sin que haya suficiente hilo en la bobina, tendrá que volver a devanar la bobina a mitad del patrón de bordado.

Caja de la bobina alternativa (para bobinas preenrolladas u otros tipos de hilos de bobina para bordar)

2 Caja de bobina alternativa

(sin color en el tornillo)

La caja de bobina alternativa, con el tornillo de ajuste de tensión sin color, se ajusta con una mayor tensión para bordar con hilos de bobina de diferentes calibres y una amplia variedad de técnicas de bordado. Esta caja de la bobina está identificada por una marca de color oscuro en el interior de la cavidad de la bobina. El tornillo de tensión de esta caja puede ajustarse si es necesario. Para obtener más información sobre el ajuste de la tensión del hilo, consulte “Ajustes de tensión del hilo” en la sección “Bordado”.

• Consulte el apartado “Limpiar la guía” en la sección “Anexo” para ver cómo retirar la caja de la bobina.

• Si usa otros hilos distintos de los indicados, el bordado puede resultar incorrecto.

■ Caja de la bobina

Con esta máquina se suministran dos tipos de cajas de bobina. Al bordar, utilice la caja de bobina adecuada dependiendo del hilo de la bobina que se vaya a utilizar. A continuación puede consultar la explicación de los tipos de caja de bobina.

Caja de la bobina estándar (se recomienda para costura y bordado con el hilo incluido de bobina de calibre 60)

1 Caja de la bobina estándar

(marca verde en el tornillo)

La caja de la bobina estándar, que viene instalada de serie en la máquina, tiene una marca verde en el tornillo de ajuste de tensión. Recomendamos utilizar el hilo de bobina para bordar incluido con esta caja de la bobina. No ajuste el tornillo de tensión en esta caja de la bobina con el tornillo de la marca verde.

• Cuando cosa bordados en prendas grandes (especialmente chaquetas u otras telas pesadas), no deje que la tela cuelgue de la mesa. De lo contrario, la unidad de bordado no puede moverse libremente y el bastidor puede golpear la aguja, haciendo que la aguja se doble o se rompa y posiblemente cause lesiones. Coloque la tela de tal manera que no cuelgue de la mesa o sujétela para evitar que arrastre.

• No deje objetos cerca de la línea de movimiento

del bastidor. El bastidor podría golpear el objeto y causar un mal acabado del patrón de bordado.

• Cuando cosa bordados en prendas grandes

(especialmente chaquetas u otras telas pesadas), no deje que la tela cuelgue de la mesa. La unidad de bordado no podrá moverse libremente y el patrón no se coserá como es debido.

B-56

Preparar la tela

PRECAUCIÓN

Nota

PRECAUCIÓN

Recuerde

• Emplee telas con un grosor inferior a 3 mm (aprox. 1/8 pulg.). El uso de telas con un grosor superior a 3 mm (aprox. 1/8 pulg.) podría romper la aguja.

• Si se utilizan piezas de tela con un relleno más grueso, etc., el bordado quedará más bonito si se ajusta la altura del pie prensatela en la pantalla de ajustes de bordado (consulte a continuación).

• En el caso de la tela de felpa de toalla gruesa, es recomendable colocar material estabilizador soluble en agua sobre la superficie de la toalla. De esta manera se reducirá la flaccidez de la tela y el acabado del bordado será más bonito.

Preparar la tela

• Utilice siempre un material estabilizador para bordado cuando cosa telas elásticas, ligeras, muy trenzadas o que encojan fácilmente. De otra manera, la aguja podría romperse y causar lesiones. Si no utiliza un material estabilizador, el resultado final de su labor puede ser inferior.

Utilice un trozo de material estabilizador que sea más

grande que el bastidor que se vaya a utilizar.

EMPEZAR A BORDAR

• Pulse . En la pantalla “Altura del pie de bordado”, utilice y en la pantalla de

ajustes. Ajuste la altura del pie prensatela para telas gruesas o espumas.

• Para aumentar el espacio entre el pie prensatela y la placa de la aguja, ajuste la altura del pie de bordado en un número mayor; el ajuste de 1,5 mm se utiliza para la mayoría de las labores de bordado.

Colocar estabilizadores (refuerzo) para planchar en la tela

Para obtener los mejores resultados en las labores de bordado, use siempre un material estabilizador. Siga las instrucciones del paquete para el estabilizador que se va a utilizar.

Cuando trabaje con telas que no se pueden planchar (como felpas o telas con lazos que se expanden al plancharlos), o en lugares donde resulta difícil planchar, coloque el material estabilizador debajo de la tela sin fijarlo; a continuación, coloque la tela y el estabilizador en el bastidor de bordado o consulte en un distribuidor Brother autorizado cuál es el estabilizador adecuado que debe utilizarse.

1 Tamaño del bastidor de bordado 2 Estabilizador (refuerzo) para planchar

Planche el material estabilizador en el revés de la tela.

1 Lado fusible del estabilizador 2 Tecla (revés)

• Para obtener los mejores resultados cuando borde sobre telas finas, como organdí o lino, o sobre telas con pelillo, como felpa o pana, use material estabilizador soluble en agua (se vende por separado). Este tipo de material estabilizador se disolverá completamente en agua, dando a la labor un acabado más bonito.

Operaciones básicas B-57

Preparar la tela

PRECAUCIÓN

Nota

1 2

Colocar la tela en el bastidor de bordado

■ Tipos de bastidores de bordado

Los tipos y números de bastidores de bordado suministrados varían en función del modelo de la máquina.

Extra grande

Zona de bordado 26 cm × 16 cm (10 - 1/4 pulgadas × 6 - 1/4 pulgadas) Se debe utilizar al bordar caracteres o patrones conectados o combinados o al bordar patrones de gran tamaño.

Pueden utilizarse otros bastidores opcionales. Cuando seleccione bastidores que no aparecen en la pantalla, asegúrese de comprobar el tamaño del diseño de la zona de bordado del bastidor opcional. Póngase en contacto con su distribuidor Brother autorizado para consultar la compatibilidad de bastidores. Seleccione un bastidor de un tamaño ligeramente superior al del patrón. Las opciones del bastidor incluido se muestran en la pantalla.

1 Resaltado: puede utilizarse 2 Sombreado: no puede utilizarse

Grande (se vende por separado con algunos modelos)

Zona de bordado de 18 cm × 13 cm (7 pulgadas × 5 pulgadas) Para patrones de bordado entre 10 cm × 10 cm (4 pulgadas × 4 pulgadas) y 18 cm × 13 cm (7 pulgadas × 5 pulgadas).

Media (se vende por separado con algunos modelos)

Zona de bordado de 10 cm × 10 cm (4 pulgadas × 4 pulgadas) Para bordar patrones de menos de 10 cm x 10 cm (4 pulgadas × 4 pulgadas).

Pequeña (se vende por separado con algunos modelos)

Zona de bordado de 2 cm × 6 cm (1 pulgada × 2 - 1/2 pulgadas) Para bordar patrones de pequeño tamaño, como etiquetas con el nombre.

• Si utiliza un bastidor demasiado pequeño, el pie prensatela podría chocar contra él, causar lesiones o averiar la máquina.

■ Inserción de la tela

• Si la tela no está bien sujeta en el bastidor, el

diseño de bordado se coserá sin precisión. Coloque la tela sobre una superficie nivelada y estírela con suavidad para tensarla sobre en el bastidor. Realice los siguientes pasos para insertar la tela correctamente.

Levante y afloje el tornillo de ajuste del bastidor y

retire el bastidor.

B-58

1 Tornillo de ajuste del bastidor 2 Bastidor

Coloque la tela con el derecho hacia arriba encima del

Recuerde

cuadro del bastidor.

Vuelva a insertar el bastidor asegurándose de hacer coincidir el del bastidor con el del cuadro.

1 del bastidor

2 del cuadro 3 Tornillo de ajuste del bastidor

Preparar la tela

• Después de estirar bien el tejido, al golpearlo suavemente se producirá un sonido similar al de un tambor.

• Estire la tela por las cuatro puntas y los cuatro costados. Mientras estira la tela, apriete el tornillo de ajuste del bastidor.

Vuelva a colocar el tornillo de ajuste del bastidor a su

posición inicial.

EMPEZAR A BORDAR

Apriete ligeramente el tornillo de ajuste del bastidor y

quite los hilos sueltos de la tela tirando de los bordes y esquinas. No afloje el tornillo.

Estire suavemente la tela para tensarla y apriete el

tornillo de ajuste del bastidor para evitar que la tela se afloje después de estirarla.

• Después de estirar la tela, asegúrese de que queda tensa.

• Puede utilizar el destornillador incluido para aflojar o apretar el tornillo de ajuste del bastidor.

■ Utilización de la hoja de bordado

Si desea bordar una costura en un determinado lugar, utilice la hoja de bordado con el bastidor.

Con una tiza, marque la zona de la tela que desea

bordar.

1 Patrón de bordado 2 Marca

• Asegúrese de que el bastidor está al mismo nivel que el cuadro del bastidor antes de comenzar a bordar.

1 Cuadro del bastidor 2 Bastidor 3 Tela

Operaciones básicas B-59

Preparar la tela

Coloque la hoja de bordado en el bastidor. Haga

coincidir las líneas de guía de la hoja de bordado con la marca que ha hecho sobre la tela.

1 Bastidor 2 Línea de guía

Estire suavemente la tela para que no queden dobleces

ni arrugas, e inserte el bastidor en el cuadro.

Bordar telas pequeñas o los bordes de la tela

Use un material estabilizador de bordado para proporcionar más sujeción. Después de bordar, retire el estabilizador con cuidado. Coloque el estabilizador como se indica en los ejemplos siguientes. Se recomienda usar un material estabilizador para bordado.

■ Bordar telas pequeñas

Use un pulverizador adhesivo temporal para adherir la pieza pequeña de tela a la más grande en el bastidor. Si no desea usar un pulverizador adhesivo temporal, sujete el estabilizador con una costura de hilvanado.

1 Bastidor 2 Cuadro del bastidor

Retire la hoja de bordado.

1 Tela 2 Estabilizador

■ Bordar bordes o esquinas

1 Tela 2 Estabilizador

■ Bordar cintas

Sujete con cinta adhesiva doble o con un pulverizador adhesivo temporal.

B-60

1 Cinta 2 Estabilizador

Colocar el bastidor de bordado

Nota

PRECAUCIÓN

• Devane el hilo e inserte la bobina antes de colocar el bastidor de bordado, comprobando que utiliza el hilo de la bobina recomendado.

Pulse (el botón del elevador del pie prensatela)

para subir el pie prensatela.

Suba la palanca de fijación del bastidor.

1 Palanca de fijación del bastidor 2 Carro

Colocar el bastidor de bordado

Baje la palanca de fijación del bastidor de modo que

quede al mismo nivel que el bastidor para sujetar el bastidor en el soporte.

• Si no se baja la palanca de fijación del bastidor, aparecerá el mensaje siguiente. No podrá comenzar a coser hasta que baje la palanca de fijación del bastidor.

EMPEZAR A BORDAR

Haga coincidir la guía del bastidor con el lado derecho

del soporte del bastidor.

1 Soporte del bastidor de bordado 2 Guía del bastidor

Deslice el bastidor de bordado en el soporte,

comprobando que la flecha marcada en el bastidor queda alineada con la del soporte.

■ Retirar el bastidor de bordado

Pulse (el botón del elevador del pie prensatela)

para subir el pie prensatela.

Suba la palanca de fijación del bastidor.

Tire del bastidor hacia usted.

1 Marca

Operaciones básicas B-61

Seleccionar patrones de bordado

hgd

Seleccionar patrones de bordado

Información sobre derechos de autor

Los patrones guardados en la máquina son personales e individuales. El uso público o comercial de patrones patentados va en contra de la ley de copyright y está terminantemente prohibido.

Tipos de patrón de bordado

Existe una gran variedad de patrones de bordado decorativos y de caracteres almacenados en la memoria de la máquina (consulte la “Guía de diseños de bordado” para ver un resumen completo de estos patrones en la memoria de la máquina). También puede utilizar los patrones guardados en una unidad flash USB (de venta por separado).

Pulse o para mostrar en pantalla el patrón

deseado. Pulse 4 veces en este procedimiento.

1 Patrones de bordado 2 “Exclusivos” de Brother 3 Costuras alfabéticas en motivo floral 4 Patrones de caracteres 5 Patrones de marcos/escudos 6 Pulse esta tecla para colocar la unidad de bordado para

almacenamiento

7 Patrones guardados en la memoria de la máquina 8 Patrones guardados en una unidad flash USB

Seleccionar un patrón de bordado

Seleccione un patrón simple incorporado en su máquina y realice unos cuantos bordados de prueba. Puede probar una amplia selección de patrones y editarlos en la sección “Bordado”.

Pulse en la pantalla de selección del tipo de

patrón.

• Una vez la máquina ha terminado el proceso de inicialización y el carro se ha desplazado a la posición de inicio, se abrirá la pantalla de selección del tipo de costura. Si aparece otra pantalla, pulse

para abrir la pantalla que se muestra a

continuación.

Pulse y, a continuación, .

→ Se muestra la pantalla de edición de patrones.

Pulse .

• Para obtener más detalles acerca de la pantalla de edición de patrones, consulte el apartado “Editar patrones” de la sección “Bordado”.

→ Aparece la pantalla de ajustes de bordado.

Pulse .

• Para obtener más detalles sobre la pantalla de ajustes de bordado, consulte “Editar patrones” en la sección “Bordado”.

• Confirme la posición del patrón que se coserá, consulte “Confirmar la posición del patrón” en la página B-63.

B-62

→ Aparecerá la pantalla de bordado.

Confirmar la posición del patrón

Recuerde

PRECAUCIÓN

Confirmar la posición del patrón

El patrón se suele colocar en el centro del bastidor. Si ha de cambiarse la posición del patrón para colocar mejor la prenda, podrá comprobar la apariencia antes de comenzar a bordar.

Comprobar la posición del patrón

El bastidor se moverá y mostrará la posición de la costura. Observe el bastidor con atención para asegurarse de que el patrón se va a coser en el lugar adecuado.

Pulse en la pantalla de ajustes de bordado.

En , pulse la tecla de la posición que desea

verificar.

Pulse .

Previsualizar el patrón seleccionado

Pulse .

→ Aparecerá una imagen del patrón como se va a

bordar.

Pulse para seleccionar el bastidor

utilizado en la vista preliminar.

• Los bastidores mostrados en color gris no se pueden seleccionar.

• Pulse para ampliar la imagen del patrón.

• El patrón se puede coser conforme se muestra en la siguiente pantalla.

EMPEZAR A BORDAR

1 Posición seleccionada

→ El carro se desplazará a la posición seleccionada en

el patrón.

• Para ver el área de bordado completa, pulse . El bastidor se moverá y mostrará el área de

bordado.

• Asegúrese de que la aguja está subida mientras el bastidor se está moviendo. Si la aguja está bajada, podría romperse y causar lesiones.

■ Los tamaños de marco se visualizan en la pantalla

Tecla Tipo de marco y área de bordado

Bastidor de bordado extra grande

26 cm × 16 cm (10-1/4 pulgadas × 6-1/4 pulgadas)

Bastidor de bordado grande (se vende por separado con algunos modelos)

18 cm × 13 cm (7 pulgadas × 5 pulgadas)

Bastidor de bordado medio (se vende por separado con algunos modelos)

10 cm × 10 cm (4 pulgadas × 4 pulgadas)

Bastidor de bordado pequeño (se vende por separado con algunos modelos)

2 cm × 6 cm (1 pulgada × 2-1/2 pulgadas)

Pulse para regresar a la pantalla inicial.

Operaciones básicas B-63

Bordado

Nota

PRECAUCIÓN

Bordado

Una vez realizados todos los preparativos, puede realizar pruebas de bordado. Esta sección describe los pasos para bordar y crear adornos.

Bordar un patrón

Los patrones de bordado se bordan con un cambio de hilo después de cada color.

Prepare el hilo de bordado del color mostrado en la

pantalla.

1 Orden de color de bordado

• Puede cambiarse el grupo del número de color del hilo mostrado para los colores del hilo. Pulse y,

a continuación, cambie los ajustes desde la pantalla de configuración. Para obtener más información, consulte “Cambiar la visualización del color de hilo” en la página B-65.

Baje el pie prensatela y, a continuación, pulse el botón

de “inicio/parar” para comenzar a bordar. Tras 5 o 6 puntadas, vuelva a pulsar el botón de “inicio/parar” para parar la máquina.

Corte el hilo sobrante al final de la costura. Si el final

de la costura se encuentra debajo del pie prensatela, levante el pie prensatela y corte el hilo sobrante.

Coloque el hilo de bordar y enhebre la aguja.

• Consulte “Enhebrar el hilo superior” en la página B-24 y “Enhebrar la aguja” en la página B-26.

• Antes de utilizar el enhebrador, baje siempre el pie prensatela.

Pase el hilo por el orificio del pie para bordado y

sujételo con suavidad con la mano izquierda.

No tense el hilo.

• Si sobra hilo desde el principio de la puntada, es posible que cosa por encima del mismo cuando continúe bordando el patrón, lo que puede dificultar el manejo del hilo al terminar el patrón. Corte los hilos sobrantes al principio de la costura.

Pulse el botón de “inicio/parar” para comenzar a

bordar.

→ La costura se para automáticamente con refuerzo

después de completar un color. Cuando se ajusta el corte automático del hilo, el hilo se corta.

• Si el hilo queda demasiado tenso, la aguja podría romperse o doblarse.

• No permita que las manos u otros objetos golpeen contra el carro al coser. Es posible que el patrón no quede bien alineado.

B-64

Bordado

Recuerde

Quite de la máquina el hilo sobrante del primer color.

Enhebre la máquina con el siguiente color.

Repita los mismos pasos para bordar con los colores

restantes.

→ Una vez cosido el último color, aparecerá en

pantalla un mensaje informando que ha finalizado el bordado. Pulse y volverá a la pantalla original.

• Para el ajuste de corte automático del hilo, consulte el apartado “Utilizar la función de corte automático del hilo (CORTE AL FINAL DEL COLOR)” en la sección “Bordado”.

Cortar los saltos de hilos sobrantes en el color.

Nombre del color del hilo

Número de hilo

Cuando se muestre el número de hilo #123, use o

para seleccionar entre seis marcas de hilo de

bordado que se muestran a continuación.

EMPEZAR A BORDAR

Cambiar la visualización del color de hilo

Puede mostrar el nombre de los colores de hilos o el número del hilo para bordar.

• Los colores mostrados en la pantalla pueden ser ligeramente distintos a los colores reales de los carretes.

Pulse .

Utilice o en el panel de control para mostrar las

selecciones del color del hilo.

Utilice o para seleccionar el nombre de los

colores del hilo o el número de hilo de bordar.

Embroidery (hilo de poliéster)

Country (hilo de algodón)*

Madeira Poly (hilo de poliéster)

Madeira Rayon

Sulky

Robison-Anton (hilo de poliéster)

* Dependiendo del país o de la zona, se vende hilo de

poliéster similar al algodón.

Pulse .

Operaciones básicas B-65

Bordado

B-66

Costura

PRECAUCIÓN

En esta sección se describen los procedimientos para usar las diversas costuras de utilidad, así como otras funciones. Ofrece información acerca de la costura básica, además de las características más expresivas de la máquina, como coser telas con forma de tubo y ojales. Los números de página empiezan por “S” en esta sección.

Capítulo1 COSER ATRACTIVOS ACABADOS....................... S-2

Capítulo2 PUNTADAS DE UTILIDAD ...................................... S-6

• Antes de sustituir el pie prensatela, pulse siempre (tecla de cambio del pie prensatela/aguja) en el panel de control para bloquear todas las teclas y botones; en caso contrario, pueden producirse lesiones si se pulsa el botón de “inicio/parar” o cualquier otro botón y la máquina se pone en funcionamiento. Para obtener más información acerca de cómo cambiar el pie prensatela, consulte el apartado “Sustituir el pie prensatela” de la sección “Operaciones básicas”.

Consejos de costura

Capítulo 1

COSER ATRACTIVOS ACABADOS

Consejos de costura

Costura de prueba

Una vez haya preparado la máquina con el hilo y la aguja adecuados para el tipo de tela que vaya a coser, la máquina ajustará automáticamente la longitud y la anchura de la puntada seleccionada. No obstante, debería coser antes una pieza de prueba pues, dependiendo del tipo de tela y de la costura, los resultados podrían no ser los deseados.

Para la costura de prueba, utilice una pieza de tela y un trozo de hilo que sean iguales a los que va a utilizar en el proyecto, y compruebe la tensión del hilo y la anchura y longitud de la puntada. Puesto que los resultados varían dependiendo del tipo de costura y del número de capas de tela, haga la prueba de costura en las mismas condiciones que las del proyecto que vaya a realizar.

Cambio de dirección de la costura

Coser curvas

Detenga la costura y, a continuación, cambie ligeramente la dirección para coser alrededor de la curva. Para obtener más detalles acerca de cómo coser con un margen de costura regular, consulte la sección “Coser con un margen de costura regular” en la página S-3.

Cuando cosa a lo largo de una curva utilizando una puntada de zigzag, seleccione una longitud de puntada más corta para que la puntada sea más fina.

Cuando la costura llegue a una esquina, pare la

máquina de coser.

Deje la aguja en posición baja (dentro de la tela). Si al detener la máquina la aguja queda en posición elevada,

pulse (botón de posición de aguja) para bajarla.

Levante la palanca del pie prensatela y, a continuación,

gire la tela.

Gire la tela utilizando la aguja como eje.

Baje la palanca del pie prensatela y continúe cosiendo.

Costura de piezas cilíndricas

Si se retira la unidad de cama plana para coser en brazo libre será más sencillo coser piezas cilíndricas, como puños y perneras de pantalón.

Tire de la unidad de cama plana hacia la izquierda.

Deslice sobre el brazo libre la parte que desee coser y,

a continuación, cosa desde la parte superior.

S-2

Cuando termine con la costura de brazo libre, vuelva a

colocar la unidad de cama plana en su posición original.

Consejos de costura

Coser con un margen de costura regular

Para coser una costura regular, comience a coser con el margen de costura a la derecha del pie prensatela y el borde de la tela alineado con el borde derecho del pie prensatela o con una marca de la placa de la aguja.

■ Alineación de la tela con el pie prensatela

Cosa manteniendo una distancia fija entre el borde derecho del pie prensatela y el borde de la tela.

1 Costura 2 Pie prensatela

■ Alinear la tela con el pie para guía de puntadas (se vende por separado con algunos modelos)

Cosa manteniendo el borde derecho de la tela alineado con la posición deseada de las marcas del pie para guía de puntadas.

■ Alinear la tela con una marca en la placa de la aguja

Las marcas de la placa de la aguja indican la distancia desde la posición de la aguja en costuras realizadas con puntadas rectas (posición izquierda de la aguja). Cosa manteniendo el borde de la tela alineado con una de las marcas de la placa de la aguja. La distancia entre las marcas de la regla superior es de 1/8 pulgadas (3 mm) y la distancia entre las marcas en la cuadrícula es de 5 mm (3/16 pulgadas).

Para puntadas con una posición de la aguja a la izquierda (Anchura de la puntada: 0,0 mm)

1 Costura 2 Pie prensatela 3 Centímetros 4 Pulgadas 5 Placa de la aguja 6 1,6 cm (5/8 pulg.)

COSER ATRACTIVOS ACABADOS

1 Costura 2 Pie para guía de puntadas 3 Marcas

Costura S-3

Coser distintos tipos de tela

Recuerde

PRECAUCIÓN

Coser distintos tipos de tela

Coser telas gruesas

■ Si la tela no cabe debajo del pie prensatela

Si la tela no avanza bien debajo del pie prensatela, levante todavía más la palanca del pie prensatela hasta colocarlo en la posición más elevada.

■ Si debe coser costuras gruesas y la tela no avanza al principio de la costura

Es posible que la tela no avance si las costuras son gruesas y el pie prensatela no está nivelado, como se muestra a continuación. En tal caso, utilice la patilla de bloqueo del pie prensatela (el botón negro situado en la parte izquierda del pie para zigzag “J”) de manera que el pie permanezca nivelado durante la costura y la tela se deslice bien.

Suelte la patilla de bloqueo del pie prensatela (botón

negro).

→ El pie prensatela permanecerá nivelado y la tela se

deslizará bien.

→ Una vez cosida la costura, el pie prensatela volverá a

su ángulo original.

• Para algunas telas gruesas, puede resultar útil emplear la opción “Presión pie prensatela” en la pantalla de ajustes.

• (Para los modelos equipados con el sistema sensor automático del tejido) Si “Sist. Sensor aut. tejido” está activado (“ON”) en la pantalla de ajustes, el sensor interno detecta automáticamente el grosor de la tela para que pueda avanzar fácilmente y obtener unos óptimos resultados de costura. Para obtener más detalles acerca del sistema sensor automático del tejido, consulte el apartado “Sistema sensor automático del tejido (presión automática del pie prensatela)” de la sección “Operaciones básicas”.

1 Dirección de la costura

Suba la palanca del pie prensatela.

Alinee el principio de la costura y, a continuación,

coloque la tela.

Con el pie para zigzag “J” nivelado, mantenga pulsada

la patilla de bloqueo del pie prensatela (botón negro situado en la parte izquierda) y baje la palanca del pie prensatela.

1 Patilla de bloqueo del pie prensatela (botón negro)

• Si se utiliza una tela de más de 6 mm (15/64 pulgadas) de grosor o si se empuja la tela con demasiada fuerza la aguja podría romperse o doblarse.

Coser telas finas

Al coser telas finas, las puntadas podrían quedar desalineadas o la tela podría no avanzar correctamente. Mueva la aguja (utilice siempre una aguja fina) hasta la posición más a la izquierda o más a la derecha para que el tejido no entre en la zona de los dientes de arrastre. En ese caso, coloque debajo de la tela un papel fino o un material estabilizador y cósalo junto con la tela. Cuando haya terminado de coser, quite el papel sobrante.

S-4

1 Papel o material estabilizador

Coser distintos tipos de tela

Nota

PRECAUCIÓN

Nota

Coser telas elásticas

En primer lugar, deberá hilvanar juntas las piezas de tela y, a continuación, coser sin estirar la tela.

1 Hilvanado

Para obtener los mejores resultados al coser tejidos de punto utilice puntadas elásticas. Igualmente, utilice siempre una aguja para tejidos de punto. Las puntadas recomendadas y sus números de puntada se indican a continuación.

Puntada

Modelo 4 1-05 1-06 1-13 1-14 2-13

* 06*

Modelo 3,2

Modelo 1

* Puede seleccionar patrones de puntadas directamente

pulsando las teclas numéricas de la máquina en el modo de puntada de utilidad predefinido. Consulte la sección “Operaciones básicas”.

* 06*

Coser cintas con cierres de velcro

• Utilice solamente las cintas de cierres de

velcro no adhesivos diseñados especialmente para costura. Si se adhiere pegamento en la aguja o la pista del ganchillo de la bobina, podría producirse una avería.

• Si se cose el cierre de velcro con una aguja fina

(65/9-75/11), esta podría romperse o doblarse.

• Antes de empezar a coser, hilvane juntos la tela y la cinta de cierre de velcro.

Compruebe que la aguja atraviesa el cierre de velcro girando la polea y baje la aguja para introducirla en el cierre de velcro antes de coser. A continuación, cosa el borde de la cinta del cierre de velcro a velocidad lenta.

Si la aguja no atraviesa el cierre de velcro, cámbiela por la aguja para telas más gruesas. Para obtener más detalles, consulte la tabla “Combinaciones de tela/hilo/aguja” en la sección “Operaciones básicas”.

COSER ATRACTIVOS ACABADOS

Coser telas de cuero o vinilo

Al coser telas que podrían pegarse al pie prensatela, como las de cuero o forradas, cambie el pie prensatela por el pie antiadherente*. El pie móvil* también es adecuado para coser ciertos tipos de cuero o telas de vinilo.

* Se vende por separado con algunos modelos.

1 Cuero

• El pie móvil solo puede utilizarse con patrones de puntadas rectas o de zigzag con puntadas de remate. Para obtener más información, consulte el apartado “Tabla de ajustes de puntadas” de la sección “Operaciones básicas”.

• Cuando utilice el pie móvil, realice una prueba de costura en un retal del mismo cuero o vinilo que va a utilizar en el proyecto, para comprobar que no deja marcas.

1 Borde del cierre de velcro

Costura S-5

Puntadas básicas

Capítulo 2

PUNTADAS DE UTILIDAD

Puntadas básicas

Para la costura básica se utilizan puntadas rectas.

• En la siguiente tabla, consulte el apartado “Usar las tablas de puntadas de utilidad en la sección “Costura”” de la sección “Operaciones básicas”.

Nombre de la puntada

Costura de hilvanado 1-08 08 07

Puntada recta

(izquierda)

Puntada recta (medio) 1-03

Puntada

Modelo 4

Modelo 3, 2

Número de puntada

1-01

1-02

* 01*

* 02*

* 03*

Puntada básica

Hilvane o una con alfileres los trozos de tela.

Coloque el pie para zigzag “J”.

Modelo 1

Pie prensatela

Seleccione una puntada.

Baje la aguja para insertarla en la tela al principio de la

puntada.

Baje la palanca del pie prensatela y empiece a coser.

Puntada recta (medio) 1-04

Costura elástica triple 1-05

* Puede seleccionar patrones de puntadas directamente

pulsando las teclas numéricas de la máquina en el modo de puntada de utilidad predefinido. Consulte la sección “Operaciones básicas”.

04* 04*

* 05*

Hilvanado

Hilvane con una longitud de puntada de 5 mm (3/16 pulgadas) y 30 mm (1-3/16 pulgadas).

Coloque el pie para zigzag “J”.

Seleccione la puntada .

Cuando haya terminado la costura, corte el hilo.

Comience a coser.

S-6

■ Cambiar la posición de la aguja

0.0 2.0 5.5 7.0

34 5

La posición de la aguja utilizada como línea de base es diferente para la puntada recta (posición izquierda de la aguja) y la puntada recta (posición central de la aguja).

1 Puntada recta (posición izquierda de la aguja) 2 Puntada recta (posición central de la aguja)

Cuando la anchura de la puntada recta (posición izquierda de la aguja) está ajustada en el valor estándar (0,0 mm), la distancia desde la posición de la aguja hasta la parte derecha del pie prensatela es de 12 mm (1/2 pulg.). Si se cambia la anchura de la puntada (entre 0 y 7,0 mm (1/4 pulg.)), la posición de la aguja también cambiará. Se puede coser un margen de costura con una anchura fija si se cambia la anchura de la puntada y se cose alineando la parte derecha del pie prensatela con el borde de la tela.

Puntadas básicas

PUNTADAS DE UTILIDAD

1 Ajuste de la anchura de la puntada 2 Distancia desde la posición de la aguja hasta el lado

derecho del pie prensatela

3 12,0 mm (1/2 pulg.) 4 10,0 mm (3/8 pulg.) 5 6,5 mm (1/4 pulg.) 6 5,0 mm (3/16 pulg.)

• Para obtener más detalles, consulte el apartado “Seleccionar la anchura de la puntada” en la sección “Operaciones básicas”.

Costura S-7

Puntada invisible para dobladillo

Recuerde

Puntada invisible para dobladillo

Asegure los bajos de faldas y pantalones con un dobladillo invisible.

• En la siguiente tabla, consulte el apartado “Usar las tablas de puntadas de utilidad en la sección “Costura”” de la sección “Operaciones básicas”.

Nombre de la puntada

Costura invisible para

dobladillo

Puntada elástica para

dobladillo

Puntada

Modelo 4

Modelo 3, 2

Número de puntada

2-01 36 31

2-02 37 32

Modelo 1

Pie prensatela

• Cuando las piezas cilíndricas son demasiado pequeñas para introducirlas en el brazo o son demasiado cortas, la tela no avanzará y los resultados podrían no ser los deseados.

Dele la vuelta a la falda o los pantalones para que el

revés quede por fuera.

1 Revés de la tela 2 Derecho de la tela 3 Borde de la tela 4 Parte inferior

Doble la tela a lo largo del borde del dobladillo

deseado y plánchela.

1 Revés de la tela 2 Derecho de la tela 3 Borde de la tela 4 Borde del dobladillo

deseado

Con un trozo de tiza, haga una marca sobre la tela de

unos 5 mm (3/16 pulg.) desde el borde de la tela y luego hilvane.

1 Revés de la tela 2 Derecho de la tela 3 Borde de la tela 4 Borde del dobladillo

deseado

5 5 mm (3/16 pulg.) 6 Hilvanado

Doble la tela por la línea de hilvanado.

1 Revés de la tela 2 Derecho de la tela

3 Borde de la tela 4 Borde del dobladillo

deseado

5 5 mm (3/16 pulg.) 6 Hilvanado 7 Punto de hilvanado

Desdoble el borde de la tela y colóquela con el revés

hacia arriba.

1 Revés de la tela 2 Derecho de la tela

5 2

3 Borde de la tela 4 Borde del dobladillo

deseado

5 Punto de hilvanado 6 Hilvanado

S-8

Coloque el pie para dobladillo invisible “R”.

Seleccione o .

Extraiga la unidad de cama plana para utilizar el brazo libre.

Introduzca la prenda que desea coser en el brazo libre,

Recuerde

asegúrese de que la tela avanza correctamente y, a continuación, comience a coser.

Puntada invisible para dobladillo

• No es posible coser puntadas invisibles para dobladillo si el punto de entrada de la aguja a la izquierda no alcanza el doblez. Si la aguja alcanza demasiada tela de la parte doblada, no se podrá desdoblar la tela y la costura visible en el derecho de la tela será demasiado larga, dejando un acabado poco bonito. En estos casos, siga estas instrucciones para solucionar el problema.

1 Brazo libre

Coloque la tela con el borde del dobladillo doblado

contra la guía del pie prensatela y, a continuación, baje la palanca del pie prensatela.

1 Revés de la tela 2 Pliegue del dobladillo 3 Guía

Ajuste la anchura de la puntada hasta que la aguja

llegue ligeramente hasta el pliegue del dobladillo.

■ Si la aguja sobrepasa demasiado el pliegue del dobladillo

La aguja está colocada demasiado hacia la izquierda. Disminuya la anchura de la puntada de modo que la aguja llegue ligeramente hasta el pliegue del dobladillo.

 Ejemplo: Tela gruesa

 Ejemplo: Tela normal

PUNTADAS DE UTILIDAD

1 Punto de entrada de la aguja

Cuando cambie el punto de entrada de la aguja, suba la aguja y luego cambie la anchura de la puntada. * Para realizar ajustes precisos en el punto de entrada

de la aguja, defina el ajuste de anchura de la puntada. (El ajuste de la anchura de la puntada no se indica ni en milímetros ni en pulg.)

1 Tela gruesa 2 Tela normal

1 Revés de la tela 2 Derecho de la tela

Costura S-9

Puntada invisible para dobladillo

Nota

■ Si la aguja no llega al pliegue del dobladillo

La aguja está colocada demasiado hacia la derecha. Aumente la anchura de la puntada de modo que la aguja llegue ligeramente hasta el pliegue del dobladillo.

 Ejemplo: Tela g r ue sa

 Ejemplo: Tela no rm a l

1 Revés de la tela 2 Derecho de la tela

Cosa colocando el pliegue del dobladillo contra la guía

del pie prensatela.

Pulse el botón de “inicio/parar” cuando termine de

coser, y levante el pie prensatela y la aguja para retirar la tela tirando de ella hacia atrás.

• Tire siempre de la tela hacia atrás cuando termine de coser. Si tira de la tela hacia un lado o hacia delante, podría dañar el pie prensatela.

Elimine la costura de hilvanado y dé la vuelta a la tela.

1 Revés de la tela 2 Derecho de la tela

S-10

Puntadas de sobrehilado

PRECAUCIÓN

Puntadas de sobrehilado

Cosa el sobrehilado en los bordes de los tejidos cortados para evitar que se deshilachen.

Coser puntadas de sobrehilado utilizando el pie para sobrehilado “G”

• En la siguiente tabla, consulte el apartado “Usar las tablas de puntadas de utilidad en la sección “Costura”” de la sección “Operaciones básicas”.

Nombre de la puntada

Puntada de

sobrehilado

Puntada

Modelo 4

Modelo 3, 2

Número de puntada

1-15

1-17 17 15

* 13*

Modelo 1

G1-16 16 14

Gire la polea hacia usted (hacia la izquierda).

Compruebe que la aguja no tropieza con el pie prensatela.

1 La aguja no debe tropezar con la barra

central del pie prensatela

Cosa colocando el borde de la tela contra la guía del

pie prensatela.

Pie prensatela

1 Punto de entrada de la aguja

PUNTADAS DE UTILIDAD

* Puede seleccionar patrones de puntadas directamente

pulsando las teclas numéricas de la máquina en el modo de puntada de utilidad predefinido. Consulte la sección “Operaciones básicas”.

Coloque el pie para sobrehilado “G”.

Seleccione una puntada.

• Cuando utilice el pie para sobrehilado “G”, seleccione siempre una puntada que pueda utilizarse con el pie para sobrehilado “G”. Si cose con la puntada incorrecta, la aguja podría chocar contra el pie prensatela, doblándose o dañando el pie prensatela.

Coloque la tela con el borde contra la guía del pie

prensatela y, a continuación, baje la palanca del pie prensatela.

• Tire siempre de la tela hacia atrás cuando termine de coser. Si tira de la tela hacia un lado o hacia delante, podría dañar la patilla del pie prensatela.

• Si el hilo se enreda en el pie prensatela, quite el hilo enredado y levante la palanca del pie prensatela para quitar dicho pie. El pie prensatela puede sufrir daños si lo levanta con hilo enredado.

Pulse el botón de “inicio/parar” cuando termine de

coser, y levante el pie prensatela y la aguja para retirar la tela tirando de ella hacia atrás.

1 Guía

Costura S-11

Puntadas de sobrehilado

Nota

Coser puntadas de sobrehilado utilizando el pie para zig-zag “J”

• En la siguiente tabla, consulte el apartado “Usar las tablas de puntadas de utilidad en la sección “Costura”” de la sección “Operaciones básicas”.

Nombre de la puntada

Puntada de zig-zag 1-09

Puntada

Modelo 4

Modelo 3, 2

Número de puntada

* 08*

Modelo 1

1 Punto de entrada de la aguja

Pie prensatela

Coser puntadas de sobrehilado utilizando la cuchilla lateral (se vende por separado con algunos modelos)

Puntada de zig-zag

(derecha)

Puntada de zigzag

elástica doble

Puntada de zigzag

elástica triple

Puntada de

sobrehilado

Puntada de

sobrehilado en

diamante sencillo

1-11 11 10

1-13 13 11

1-14

1-18 18 16

1-19 19 17

1-20 20 18

1-21 21 19

1-22 22 –

1-23 23 –

* 12*

* Puede seleccionar patrones de puntadas directamente

pulsando las teclas numéricas de la máquina en el modo de puntada de utilidad predefinido. Consulte la sección “Operaciones básicas”.

Si utiliza la cuchilla lateral, los márgenes de costura pueden terminarse mientras se corta el borde de la tela. Pueden emplearse cinco puntadas de utilidad para sobrehilar con la cuchilla lateral.

• En la siguiente tabla, consulte el apartado “Usar las tablas de puntadas de utilidad en la sección “Costura”” de la sección “Operaciones básicas”.

• Cuando use la cuchilla lateral, enhebre la aguja a mano, o bien coloque solo la cuchilla lateral después de enhebrar la aguja con el enhebrador.

Nombre de la puntada

Puntada

Modelo 4

Modelo 3, 2

Número de puntada

1-24 24 20

1-25 25 21

Modelo 1

Pie prensatela

Coloque el pie para zigzag “J”.

Seleccione una puntada.

Cosa a lo largo del borde de la tela, haciendo que la

aguja salga fuera del borde, por la derecha.

1 Punto de entrada de la aguja

S-12

Con cuchilla lateral

 Cuchilla lateral

1-26 26 22

1-27 27 23

1-28 28 24

Puntadas de sobrehilado

Nota

Recuerde

Extraiga el pie prensatela.

Enganche la horca de conexión de la cuchilla lateral al

tornillo de la presilla de la aguja.

1 Horca de conexión 2 Tornillo de la presilla de la aguja

Coloque la cuchilla lateral de manera que la patilla de

la cuchilla coincida con la muesca del soporte del pie prensatela y, a continuación, baje lentamente la palanca del pie prensatela.

Seleccione una puntada.

Realice un corte de aproximadamente 2 cm (3/4 pulg.)

de longitud en la tela, al principio de la costura.

1 2 cm (3/4 pulg.)

Coloque la tela en la cuchilla lateral.

El corte de la tela debería colocarse sobre la placa de la guía de la cuchilla lateral.

1 Placa de la guía

• La tela no se cortará si no ha sido colocada correctamente.

PUNTADAS DE UTILIDAD

1 Muesca del soporte del pie prensatela 2 Patilla

• Si resulta difícil realizar los ajustes debajo del soporte del pie prensatela, coloque la patilla de la cuchilla lateral en la muesca de dicho soporte levantando la palanca del pie prensatela.

Levante la palanca del pie prensatela para comprobar

que la cuchilla lateral está colocada firmemente.

Pase el hilo superior por debajo de la cuchilla lateral y

después tire de este hacia la parte trasera de la máquina.

Baje la palanca del pie prensatela y empiece a coser.

→ El margen de costura se corta mientras se cose la

puntada.

• Si las puntadas se realizan en línea recta , el margen de costura será de unos 5 mm (3/16 pulg.).

1 5 mm (3/16 pulg.)

• La cuchilla lateral puede cortar hasta una capa de tela vaquera de 13 onzas.

• Limpie la cuchilla lateral después de usarla, quitando la pelusa y el polvo que haya quedado.

• Si ya no puede cortar telas con la cuchilla lateral, utilice un trapo para lubricar el filo de la cuchilla con un poco de aceite.

Costura S-13

Puntadas de ojales y botones

• En la siguiente tabla, consulte el apartado “Usar las tablas de puntadas de utilidad en la sección “Costura”” de la sección “Operaciones básicas”.

Nombre de la puntada

Puntada de ojal

estrecho redondeado

Puntada de ojal

alargado con punta

redondeada

Puntada de ojal con

punta redondeada

Puntada de ojal

estrecho de punta

cuadrada

Puntada

Modelo 4

Modelo 3, 2

Número de puntada

4-01 77 57

4-02 78 58

4-03 79 59

4-04 80 60

Costura de ojales

La longitud máxima del ojal es de unos 28 mm (1-1/8 pulgadas) (diámetro + grosor del botón).

Los ojales se cosen desde la parte delantera del pie prensatela hacia la trasera, como se muestra a continuación.

Modelo 1

Pie prensatela

Puntada de ojal

elástico

Puntada de ojal para

adornos

Puntada de ojal básico 4-07 83 63

Puntada de ojal de

cerradura

Puntada de ojal de

cerradura alargado

Puntada de ojal de

cerradura

Puntada de costura de

botones

4-05 81 61

4-06 82 62

4-08 84 64

4-09 85 65

4-10 86 66

4-14 90 70 M

1 Costura de remate

A continuación se enumeran los nombres de las piezas del pie para ojales “A”, utilizado para crear ojales.

S-14

1 Placa de la guía del botón 2 Regla del pie prensatela 3 Patilla 4 Marcas en el pie para ojales 5 5 mm (3/16 pulg.)

Puntadas de ojales y botones

Recuerde

Con un trozo de tiza, marque sobre la tela la posición y

la longitud del ojal.

1 Marcas sobre la tela 2 Costura de ojales

Saque la placa de la guía del botón del pie para ojales

“A” e introduzca el botón que se va a utilizar en el ojal.

Seleccione una puntada.

Coloque la tela haciendo que la parte frontal de la

marca del ojal coincida con las marcas rojas en los lados del pie para ojales y baje la palanca del pie prensatela.

1 Marca sobre la tela (frontal) 2 Marcas rojas en el pie para ojales 3 Hilo superior

Pase el hilo superior por el orificio del pie prensatela.

• Al bajar el pie prensatela, no presione sobre su parte delantera.

PUNTADAS DE UTILIDAD

■ Si el botón no encaja en la placa de la guía del botón

Sume el diámetro y el grosor del botón, y ajuste la placa de la guía del botón con el valor resultante. (La distancia entre las marcas de la escala del pie prensatela es de 5 mm (3/16 pulg.)).

1 Regla del pie prensatela 2 Longitud del ojal (diámetro + grosor del botón) 3 5 mm (3/16 pulg.)

Ejemplo: para un botón con un diámetro de 15 mm (9/16 pulg.) y un grosor de 10 mm (3/8 pulg.), la placa de la guía del botón deberá ajustarse a 25 mm (1 pulg.) en la escala.

1 No reduzca el espacio.

• Si resulta difícil alinear las marcas, gire lentamente la polea hacia usted para comprobar el punto de entrada de la aguja en la tela, y luego alinee la marca de la tela con ese punto.

Baje al máximo la palanca para ojales.

1 Palanca para ojales

La palanca para ojales quedará detrás del soporte en el pie para ojales.

1 10 mm (3/8 pulg.) 2 15 mm (9/16 pulg.)

→ El tamaño del ojal ha sido ajustado.

Coloque el pie para ojales “A”.

Pase el hilo superior por debajo del pie prensatela, a través del orificio de dicho pie, antes de colocar el pie para ojales “A”.

1 Palanca para ojales 2 Soporte

Costura S-15

Puntadas de ojales y botones

Recuerde

PRECAUCIÓN

Recuerde

Sujete suavemente el extremo del hilo superior con la

mano izquierda y comience a coser.

→ Cuando termine de coser, la máquina coserá

automáticamente puntadas de remate y se detendrá.

Pulse una vez (botón de corte de hilo).

Levante el pie prensatela y luego retire la tela.

• Si selecciona el ajuste de corte del hilo automático antes de coser, la máquina cortará automáticamente los hilos al final de la puntada. Para obtener más detalles, consulte el apartado “Corte de hilo automático” en la sección “Operaciones básicas”.

• Cuando utilice las tijeras o el cortador de hilo situado en el lateral izquierdo de la máquina para cortar los hilos, pulse (botón de posición de aguja) para subir la aguja, suba el pie prensatela y luego tire de la tela antes de cortar los hilos.

Levante la palanca para ojales colocándola en su

posición original.

Para ojales de cerradura, utilice el lápiz calador para realizar un orificio en el extremo redondo del ojal y, a continuación, use el abreojales para abrir el ojal.

1 Lápiz calador

• Cuando utilice el lápiz calador, coloque debajo de la tela un papel grueso o cualquier otra hoja protectora antes de realizar el orificio.

• Al usar el abreojales para abrir el ojal, no ponga las manos en la dirección del corte, pues el abreojales podría resbalar y provocar lesiones.

• No utilice el abreojales para otros fines distintos a los que está destinado.

■ Cambiar la densidad de la puntada

Ajuste la longitud de la puntada.

Cuando haya terminado de coser el ojal, inserte un

alfiler atravesando la parte interior de una de las barras de remate al final de la costura del ojal para evitar que se corte la costura.

1 Patilla

Utilice el abreojales para cortar en dirección al alfiler y

abrir el ojal.

1 Abreojales

• Para obtener más detalles, consulte el apartado “Ajustar la longitud de la puntada” de la sección “Operaciones básicas”.

• Si la tela no avanza bien (por ejemplo, si es demasiado gruesa), disminuya la densidad de la puntada.

■ Cambiar la anchura de la puntada

Ajuste la anchura de la puntada.

• Para obtener más detalles, consulte el apartado “Seleccionar la anchura de la puntada” de la sección “Operaciones básicas”.

• Antes de coser un ojal, compruebe la longitud y la anchura de la puntada cosiendo un ojal de prueba en un retal de tela.

S-16

■ Coser ojales en telas elásticas

Utilice hilo galón para coser ojales en telas elásticas.

Puntadas de ojales y botones

Enganche el hilo galón en la parte del pie para ojales

“A” que se indica en la ilustración.

Entrará en las ranuras, luego átelo con un nudo flojo.

Coloque el pie para ojales “A”.

Retire la unidad de cama plana.

Suba la palanca del pie prensatela y mueva el selector

de posición de dientes de arrastre, situado en la base posterior de la máquina, hacia (hacia la izquierda según se mira desde la parte posterior de la máquina).

1 Selector de posición de dientes de arrastre (vista desde

la parte posterior de la máquina)

Coloque el pie especial para botones “M”.

PUNTADAS DE UTILIDAD

Seleccione la puntada o .

Ajuste la anchura de la puntada al grosor del hilo

galón.

Baje la palanca del pie prensatela y la palanca para

ojales, y empiece a coser.

Cuando haya terminado la costura, tire suavemente del

hilo galón para que no queden hilos sueltos.

Utilice una aguja de coser a mano para sacar el hilo

galón por el revés de la tela y haga un nudo.

Costura de botones

Los botones pueden coserse con la máquina. Se pueden colocar botones con dos o cuatro orificios.

Calcule la distancia entre los orificios del botón que va

a colocar.

Seleccione la puntada .

• Puesto que el extremo del hilo se va a anudar más adelante, no ajuste la máquina para el corte programado del hilo.

Ajuste la anchura de la puntada de manera que

coincida con la distancia entre los orificios del botón.

Coloque el botón en la posición donde se coserá y baje

la palanca del pie prensatela.

1 Botón

• Cuando cosa botones con cuatro orificios, cosa primero los dos orificios que estén más cerca de usted. A continuación, deslice el botón de manera que la aguja penetre en los dos agujeros cercanos a la parte trasera de la máquina y cósalos del mismo modo.

Costura S-17

Puntadas de ojales y botones

PRECAUCIÓN

Recuerde

Gire la polea hacia usted (hacia la izquierda) para

comprobar que la aguja penetra correctamente en los dos orificios del botón.

Si parece que la aguja choca con el botón, calcule de nuevo la distancia entre los orificios del botón. Ajuste la anchura de la puntada a la distancia entre los orificios del botón.

• Al coser, compruebe que la aguja no entre en contacto con el botón, ya que podría romperse o doblarse.

Comience a coser.

Ajuste el control de velocidad manual hacia la izquierda (para que la velocidad sea lenta).

■

Colocar una lengüeta en un botón

Para coser un botón con lengüeta, coloque el botón dejando espacio entre este y la tela, y enrolle el hilo a mano. Esto refuerza el botón.

Coloque el botón en el pie especial para botones “M”

y, a continuación, tire hacia usted de la palanca para lengüetas.

1 Palanca para lengüetas

Cuando termine la costura, corte el hilo superior

dejando una hebra bastante larga, enróllela alrededor del hilo entre el botón y la tela y después átelo al hilo superior al principio de la costura.

Ate los extremos del hilo de la bobina del final y el principio de la costura por el lado del revés de la tela.

→ La máquina se detiene automáticamente después de

coser las puntadas de remate.

• No pulse (botón de corte de hilo).

Con unas tijeras corte el hilo superior y el hilo de la

bobina al comienzo de la costura.

Saque el hilo superior al terminar la costura por el revés de la tela y anúdelo al hilo de la bobina.

Cuando haya terminado de colocar el botón, mueva el

selector de posición de dientes de arrastre hacia (hacia la derecha según se mira desde la parte posterior de la máquina), gire la polea para subir los dientes de arrastre e inserte la unidad de cama plana.

Corte el hilo sobrante.

• Los dientes de arrastre se levantan cuando se

reinicia la costura.

S-18

Costura de cremalleras

• En la siguiente tabla, consulte el apartado “Usar las tablas de puntadas de utilidad en la sección “Costura”” de la sección “Operaciones básicas”.

Nombre de la puntada

Puntada recta (medio) 1-03

* Puede seleccionar patrones de puntadas directamente

pulsando las teclas numéricas de la máquina en el modo de puntada de utilidad predefinido. Consulte la sección “Operaciones básicas”.

Puntada

Modelo 4

Modelo 3, 2

Número de puntada

* 03*

Modelo 1

Pie prensatela

J, I

Colocar una cremallera centrada

Se cosen las puntadas sobre ambos trozos de tela revés contra revés.

Presione para abrir el margen de costura desde el revés

de la tela.

1 Revés de la tela

Alinee la costura con el centro de la cremallera, e

hilvane la cremallera.

1 Revés de la tela 2 Costura de hilvanado 3 Cremallera

PUNTADAS DE UTILIDAD

1 Derecho de la tela 2 Puntadas 3 Fin de la abertura de la cremallera

Coloque el pie para zigzag “J”.

Cosa puntadas rectas hasta la abertura de la

cremallera.

Una vez haya llegado a la abertura de la cremallera, cosa puntadas en reversa colocando las partes del derecho de ambas telas una frente a la otra.

Continúe cosiendo hasta el borde de la tela utilizando

puntadas de hilvanado.

Retire unos 5 cm (2 pulg.) desde el extremo de

hilvanado en el exterior.

1 Revés de la tela 2 Hilvanado de la cremallera 3 Hilvanado exterior 4 5 cm (2 pulg.)

Coloque el soporte del pie prensatela en la patilla

derecha del pie para cremalleras “I”.

1 Costura de hilvanado 2 Puntadas en reversa 3 Revés de la tela 4 Fin de la abertura de la cremallera

1 Patilla de la derecha 2 Punto de entrada de la aguja

Costura S-19

Costura de cremalleras

PRECAUCIÓN

Seleccione la puntada .

• Cuando utilice el pie para cremalleras “I”, seleccione siempre la puntada recta (posición central de la aguja) y gire lentamente la polea hacia

usted (hacia la izquierda) para

comprobar que la aguja no toca el pie prensatela. Si se selecciona otro tipo de puntada o la aguja golpea el pie prensatela, esta podría romperse o doblarse.

Cosa pespuntes alrededor de la cremallera.

Colocar una cremallera lateral

La puntada es visible solo sobre un trozo de tela. Utilice este tipo de colocación de cremalleras para las aberturas laterales y posteriores.

1 Puntadas 2 Derecho de la tela 3 Fin de la abertura de la cremallera

A continuación se describe el procedimiento para coser en el lado izquierdo, como se muestra en la ilustración.

Coloque el pie para zigzag “J”.

1 Puntadas 2 Derecho de la tela 3 Costura de hilvanado 4 Fin de la abertura de la cremallera

• Al coser, compruebe que la aguja no entre en contacto con la cremallera, ya que podría romperse o doblarse.

Quite los hilvanes.

Cosa puntadas rectas hasta la abertura de la

cremallera.

Una vez haya llegado a la abertura de la cremallera, cosa puntadas en reversa colocando las partes del derecho de ambas telas una frente a la otra.

Continúe cosiendo hasta el borde de la tela utilizando

puntadas de hilvanado.

1 Costura de hilvanado 2 Puntadas en reversa 3 Revés de la tela 4 Fin de la abertura de la cremallera

Presione para abrir el margen de costura desde el revés

de la tela.

S-20

1 Revés de la tela

Costura de cremalleras

PRECAUCIÓN

Presione sobre el margen de costura de manera que el

lado derecho (el lado que no se va a coser) disponga de 3 mm (1/8 pulg.) adicionales.

1 Revés de la tela 2 3 mm (1/8 pulg.)

Alinee los dientes de la cremallera con el borde de la

tela con los 3 mm (1/8 pulg.) adicionales e hilvane la cremallera o sujétela con alfileres.

1 Dientes de la cremallera 2 Costura de hilvanado

Cosa la cremallera al trozo de tela con los 3 mm (1/8 pulg.)

adicionales, empezando desde la base de la cremallera.

• Al coser, compruebe que la aguja no entre en contacto con la cremallera, ya que podría romperse o doblarse.

Cuando falten unos 5 cm (2 pulg.) para llegar al final de la

cremallera, pare la máquina con la aguja en posición baja (dentro de la tela) y suba la palanca del pie prensatela.

Abra la cremallera y siga cosiendo.

PUNTADAS DE UTILIDAD

Coloque el soporte del pie prensatela en la patilla

derecha del pie para cremalleras “I”.

Si va a coser en el lado derecho, coloque el soporte del pie prensatela en la patilla izquierda del pie para cremalleras.

1 Patilla de la derecha 2 Punto de entrada de la aguja

Seleccione la puntada .

• Cuando utilice el pie para cremalleras “I”, seleccione siempre la puntada recta (posición central de la aguja) y gire lentamente la polea hacia usted (hacia la izquierda) para comprobar que la aguja no toca el pie prensatela. Si se selecciona otro tipo de puntada o la aguja golpea el pie prensatela, esta podría romperse o doblarse.

Cierre la cremallera, dele la vuelta a la tela e hilvane el

otro lado de la cremallera a la tela.

1 Costura de hilvanado

Coloque el soporte del pie prensatela en la otra patilla

del pie para cremalleras “I”.

Si ha colocado el soporte del pie prensatela en la patilla derecha siguiendo el paso g, cámbielo a la patilla izquierda.

1 Patilla de la izquierda 2 Punto de entrada de la aguja

Costura S-21

Costura de cremalleras

PRECAUCIÓN

Cosa pespuntes alrededor de la cremallera.

Cosa puntadas en reversa en el extremo de la abertura de la cremallera y alinee los dientes de la cremallera con el lado del pie prensatela.

1 Derecho de la tela 2 Fin de la abertura de la cremallera 3 Puntadas en reversa 4 Comienzo de la costura 5 Costura de hilvanado

• Al coser, compruebe que la aguja no entre en contacto con la cremallera, ya que podría romperse o doblarse.

Cuando falten unos 5 cm (2 pulg.) para llegar al final

de la cremallera, pare la máquina con la aguja en posición baja (dentro del tejido) y suba la palanca del pie prensatela.

Quite el hilván, abra la cremallera y siga cosiendo.

S-22

Colocación de cremalleras/ribetes

Nota

PRECAUCIÓN

Posición de costura izquierda

Posición de costura derecha

Colocación de cremalleras/ribetes

Con esta máquina se pueden colocar cremalleras y ribetes.

• En la siguiente tabla, consulte el apartado “Usar las tablas de puntadas de utilidad en la sección “Costura”” de la sección “Operaciones básicas”.

Nombre de la puntada

Puntada recta (izquierda)

* Puede seleccionar patrones de puntadas directamente pulsando

las teclas numéricas de la máquina en el modo de puntada de utilidad predefinido. Consulte la sección “Operaciones básicas”.

**Pie ajustable para cremalleras/ribetes (se vende por

separado con algunos modelos)

Puntada

Modelo 4

Modelo 3, 2

Número de puntada

1-01

* 01***

Modelo 1

Pie prensatela

Colocar una cremallera centrada

Consulte los pasos a–f de “Colocar una cremallera

centrada” en la página S-19.

Deslice el pie prensatela sobre el diente de arrastre

derecho o izquierdo.

Cambie la posición de la aguja para que no toque el pie

prensatela.

Para obtener más detalles, consulte el apartado “Seleccionar la anchura de la puntada” de la sección “Operaciones básicas”.

1 Punto de entrada de la aguja

PUNTADAS DE UTILIDAD

Retire el pie prensatela y su soporte para colocar el pie

ajustable para cremalleras/ribetes (se vende por separado con algunos modelos).

• Para obtener más detalles acerca de cómo retirar el soporte del pie prensatela, consulte el apartado “Retirar y colocar el soporte del pie prensatela” en la sección “Operaciones básicas”.

• Compruebe que el hilo entre el carrete y la bobina está tenso.

Seleccione la puntada .

Afloje el tornillo de posición situado en la parte trasera

del pie prensatela.

• Después de ajustar la posición de la aguja, gire lentamente la polea hacia usted (hacia la izquierda) y compruebe que la aguja no choca con el pie prensatela. Si la aguja golpea el pie prensatela, podría romperse o doblarse.

Apriete firmemente el tornillo de posicionamiento.

1 Tornillo de posición

Costura S-23

Colocación de cremalleras/ribetes

PRECAUCIÓN

Cosa pespuntes alrededor de la cremallera.

1 Puntadas 2 Derecho de la tela 3 Costura de hilvanado 4 Fin de la abertura de la cremallera

Después de coser, deles la vuelta.

• Al coser, compruebe que la aguja no entre en contacto con la cremallera, ya que podría romperse o doblarse.

Quite los hilvanes.

Insertar un ribete

Coloque el ribete entre dos telas del revés, como se

indica a continuación.

1 Tela 2 Ribete 3 Tela

Consulte en la página anterior los pasos a seguir para

colocar el pie ajustable para cremalleras/ribetes.

Cosa a lo largo del ribete.

S-24
