Brother HL-2135W, HL-2270DW Quick Setup Guide [de]

Installationsanleitung

WARNUNG

Hinweis

Hinweis

100mm(4 in.)

100mm
(4 in.)

100mm
(4 in.)

120mm
(4.72 in.)

(nur EU)

Hier beginnen

HL-2135W /
HL-2270DW

Lesen Sie diese Installationsanleitung zur Einrichtung und Installation des Gerätes, bevor Sie das Gerät zum
ersten Mal verwenden.
Sie finden die Installationsanleitung auch in anderen Sprachen unter http://solutions.brother.com/

Nicht alle Modelle sind in allen Ländern verfügbar.

WARNUNG
Nichtvermeidung zu schweren oder tödlichen Verletzungen führen kann.

VORSICHT
Nichtvermeidung zu leichten oder mittelschweren Verletzungen führen kann.

weist auf eine potentiell gefährliche Situation hin, die bei

weist auf eine potentiell gefährliche Situation hin, die bei

.

Packen Sie das Gerät aus und überprüfen Sie den Lieferumfang

1

Installationsanleitung Sicherheitshinweise

und Vorschriften

Dokumentations-/

Installations-CD-ROM

Netzkabel Trommeleinheit mit Tonerkassette

(vorinstalliert)

•

Zur Verpackung Ihres Gerätes wurden Plastikbeutel verwendet. Plastikbeutel sind kein Spielzeug. Um Erstickungsgefahr
zu vermeiden, halten Sie diese Plastikbeutel bitte von Babys und Kindern fern und entsorgen Sie sie sachgerecht.

• Halten Sie einen Mindestabstand um das Gerät ein, wie in der Abbildung gezeigt.

• Wir empfehlen, die Originalverpackung aufzubewahren.

• Der Lieferumfang kann je nach Land unterschiedlich sein.
Wenn Sie Ihr Gerät aus irgendeinem Grund versenden müssen, verpacken Sie es sorgfältig in der Originalverpackung, um Schäden

•
während des Transports zu vermeiden. Darüber hinaus sollten Sie das Gerät über Ihr Transportunternehmen ausreichend versichern
lassen. Näheres zum Verpacken des Geräts finden Sie unter Verpacken des Gerätes für einen Transport im Benutzerhandbuch.

• Die Abbildungen in dieser Anleitung zeigen die Modelle HL-2270DW.

• Das Datenkabel ist kein standardmäßiges Zubehör. Kaufen Sie das passende Datenkabel für die
Anschlussart, die Sie verwenden möchten (USB oder Netzwerk).

USB-Kabel

Wir empfehlen die Verwendung eines USB 2.0-Kabels (Typ A/B), das nicht länger als 2 Meter ist.

Netzwerkkabel

Verwenden Sie ein Netzwerkkabel für ein 10/100 Base-TX Fast Ethernet-Netzwerk (Straight-through Kategorie 5 (oder höher), Twisted-pair).

GER/AUS/SWI-GER Version 0

1

Entfernen Sie das

CAUTION

VORSICHT

WICHTIG

Verpackungsmaterial

2

Schließen Sie den Netzstecker noch NICHT an.

vom Gerät

a Entfernen Sie das Verpackungsband vom

Gehäuse des Geräts und nehmen Sie den
Silikagelbeutel aus dem Papierausgabefach.

e Nehmen Sie die Trommeleinheit mit der

Tonerkassette heraus.

Lassen Sie den Silikagelbeutel NICHT in den
Mund gelangen. Entsorgen Sie ihn sofort.

b Öffnen Sie die vordere Abdeckung.

c

Ziehen Sie das Gummiband von der Trommel ab.

f Schwenken Sie Trommeleinheit mit der

Tonerkassette vorsichtig mehrmals hin und
her, um den Toner in der Kassette gleichmäßig
zu verteilen.

g Setzen Sie die Trommeleinheit mit der

Tonerkassette wieder in das Gerät ein.

d Ziehen Sie an der Papierlasche, um die

2

Schutzmaterialien wie in der Abbildung gezeigt
zu entfernen.

h Schließen Sie die vordere Abdeckung des

Gerätes.

Legen Sie Papier in die

Hinweis

3

Papierkassette ein

a Ziehen Sie die Papierkassette ganz aus dem

Gerät heraus.

b Halten Sie den grünen Hebel der jeweiligen

Papierführung gedrückt und verschieben Sie
die Papierführungen entsprechend dem
Papierformat, das Sie in die Papierkassette
einlegen möchten. Achten Sie darauf, dass die
Papierführungen fest in den Aussparungen
einrasten.

d Legen Sie Papier in die Kassette ein und

beachten Sie dabei:

Das Papier muss sich unterhalb der

Markierung für die maximale Stapelhöhe
(b b b) befinden.
Das Überfüllen der Papierkassette kann
Papierstaus verursachen.

Die zu bedruckende Seite muss nach unten

zeigen.

Die Papierführungen müssen den

Papierstapel berühren, damit das Papier
richtig eingezogen werden kann.

Zum Einlegen von Legal- oder Folio­Papierformaten drücken Sie die
Entriegelungstaste unten in der Papierkassette
und ziehen Sie dann den hinteren Teil der
Papierkassette heraus.

(Legal- oder Folio-Papierformate sind nicht
überall erhältlich.)

c Fächern Sie den Papierstapel vor dem

Einlegen gut auf, um Papierstaus und Fehler
beim Einzug zu vermeiden.

e Schieben Sie die Papierkassette wieder fest in

das Gerät ein. Vergewissern Sie sich, dass sie
vollständig in das Gerät eingesetzt ist.

Weitere Informationen zum empfohlenen
Papier finden Sie unter Empfohlene

Papiersorten und Druckmedien im
Benutzerhandbuch.

3

Drucken Sie eine

WICHTIG

Hinweis

4

Schließen Sie das Datenkabel
noch NICHT an.

Testseite aus

a Schließen Sie das Netzkabel am Gerät an und

stecken Sie dann den Netzstecker in die
Steckdose.

b

Schalten Sie das Gerät mit dem Netzschalter ein.

c Nachdem sich das Gerät aufgewärmt hat, hört

die Ready-LED auf zu blinken und leuchtet
dann grün.

d Drücken Sie Go. Das Gerät druckt eine

Testseite aus. Vergewissern Sie sich, dass die
Testseite korrekt gedruckt wurde.

Sobald Sie den ersten Druckauftrag von Ihrem
Computer zum Gerät gesendet haben, ist diese
Funktion nicht mehr verfügbar.

4

Windows

®

USB

Macintosh

Windows

®

Macintosh

Verkabeltes Netzwerk
Wireless-Netzwerk

Windows

®

Macintosh

5

Hinweis

Wählen Sie die gewünschte Verbindungsart

Für Nutzer des USB-Anschlusses

Windows®, gehen Sie zu Seite 6
Macintosh, gehen Sie zu Seite 7

Für ein verkabeltes Netzwerk
(Für HL-2270DW)

Windows®, gehen Sie zu Seite 8, 10
Macintosh, gehen Sie zu Seite 12

Für ein Wireless-Netzwerk

Windows® und Macintosh,
gehen Sie zu Seite 14

Sie können die neuesten Treiber und Dienstprogramme für Ihr Gerät vom Brother Solutions Center unter
http://solutions.brother.com/

herunterladen.

5

USB

WICHTIG

Hinweis

Hinweis

Fertig

Hinweis

Windows

®

Für Nutzer des USB-Anschlusses unter Windows

Vor der Installation

6

• Schließen Sie alle Anwendungen.

• Die Bildschirme können je nach verwendetem
Betriebssystem variieren.

Für Nutzer von Windows Vista® und Windows®7:
Wenn der Bildschirm zur
Benutzerkontensteuerung angezeigt wird,
klicken Sie auf Zulassen oder Ja.

c Folgen Sie den Anweisungen auf dem

Bildschirm, bis dieser Bildschirm erscheint.

a Vergewissern Sie sich, dass Ihr Computer

eingeschaltet ist und Sie mit
Administratorrechten angemeldet sind.

b

Schalten Sie das Gerät aus und stellen Sie

NICHT

sicher, dass das USB-Kabel
angeschlossen ist, und beginnen Sie dann mit
der Installation des Druckertreibers. Falls Sie das
Kabel bereits angeschlossen haben, ziehen Sie
es wieder ab.

an das Gerät

d Schließen Sie das USB-Kabel am USB-

Anschluss ( ) des Gerätes an und schließen
Sie dann das Kabel am Computer an.

®

a

b Klicken Sie auf Druckertreiber installieren

6

Installieren Sie den

7

Wenn der Brother-Bildschirm nicht automatisch
erscheint, doppelklicken Sie unter Arbeitsplatz
(Computer) auf das CD-ROM-Symbol und
doppelklicken Sie dann auf start.exe.

Druckertreiber

Legen Sie die Installations-CD-ROM in das CD­ROM-Laufwerk ein. Wenn Sie dazu aufgefordert
werden, wählen Sie Ihr Modell und Ihre Sprache.

und klicken Sie auf Ja, wenn Sie die
Lizenzvereinbarung akzeptieren.

e Schalten Sie das Gerät ein und folgen Sie den

Anweisungen auf dem Bildschirm, um die
Einrichtung abzuschließen.

Die Installation ist nun
abgeschlossen.

• In Abhängigkeit von Ihren
Sicherheitseinstellungen wird bei Verwendung
des Gerätes oder seiner Software eventuell ein
Fenster der Windows-Sicherheitssoftware
oder einer Antiviren-Software angezeigt. Bitte
erlauben Sie in diesem Fenster, die Funktion
fortzusetzen.

• Druckertreiber für XML Paper Specification
Der Druckertreiber für XML Paper Specification
ist der am besten geeignete Treiber, um aus
Anwendungen zu drucken, die das
Dokumentenformat XML Paper Specification
verwenden. Den neuesten Druckertreiber
können Sie vom Brother Solutions Center unter
http://solutions.brother.com/

herunterladen.

USB

Windows

®

USB

Macintosh

WICHTIG

WICHTIG

Hinweis

Hinweis

Fertig

Macintosh

Für Nutzer des USB-Anschlusses mit einem Macintosh

Vor der Installation

6

• Die neuesten Treiber und Informationen für
das Betriebssystem Mac OS X, das Sie
verwenden, finden Sie unter
http://solutions.brother.com/

• Für Nutzer von Mac OS X 10.4.0 bis 10.4.10:
Aktualisieren Sie Ihr System auf Mac OS X

10.4.11 - 10.6.x.

a Vergewissern Sie sich, dass das Gerät an die

Stromversorgung angeschlossen und der
Macintosh eingeschaltet ist. Sie müssen mit
Administratorrechten angemeldet sein.

b Schließen Sie das USB-Kabel am USB-

Anschluss ( ) des Gerätes an und schließen
Sie dann das Kabel am Macintosh an.

.

Installieren Sie den

7

Druckertreiber

a Legen Sie die Installations-CD-ROM in das

CD-ROM-Laufwerk ein.

b Doppelklicken Sie auf das Symbol Start Here

OSX. Folgen Sie den Anweisungen auf dem

Bildschirm.

Es kann einige Minuten dauern, bis die
Installation abgeschlossen ist.

c Folgen Sie den Anweisungen auf dem

Bildschirm, bis dieser Bildschirm erscheint.
Wählen Sie Ihr Gerät in der Liste aus und
klicken Sie dann auf OK.

• Schließen Sie den Drucker NICHT am USB­Anschluss einer Tastatur oder an einem
passiven USB-Hub an.

• Schließen Sie den Drucker direkt an Ihren
Computer an.

c Vergewissern Sie sich, dass das Gerät

eingeschaltet ist.

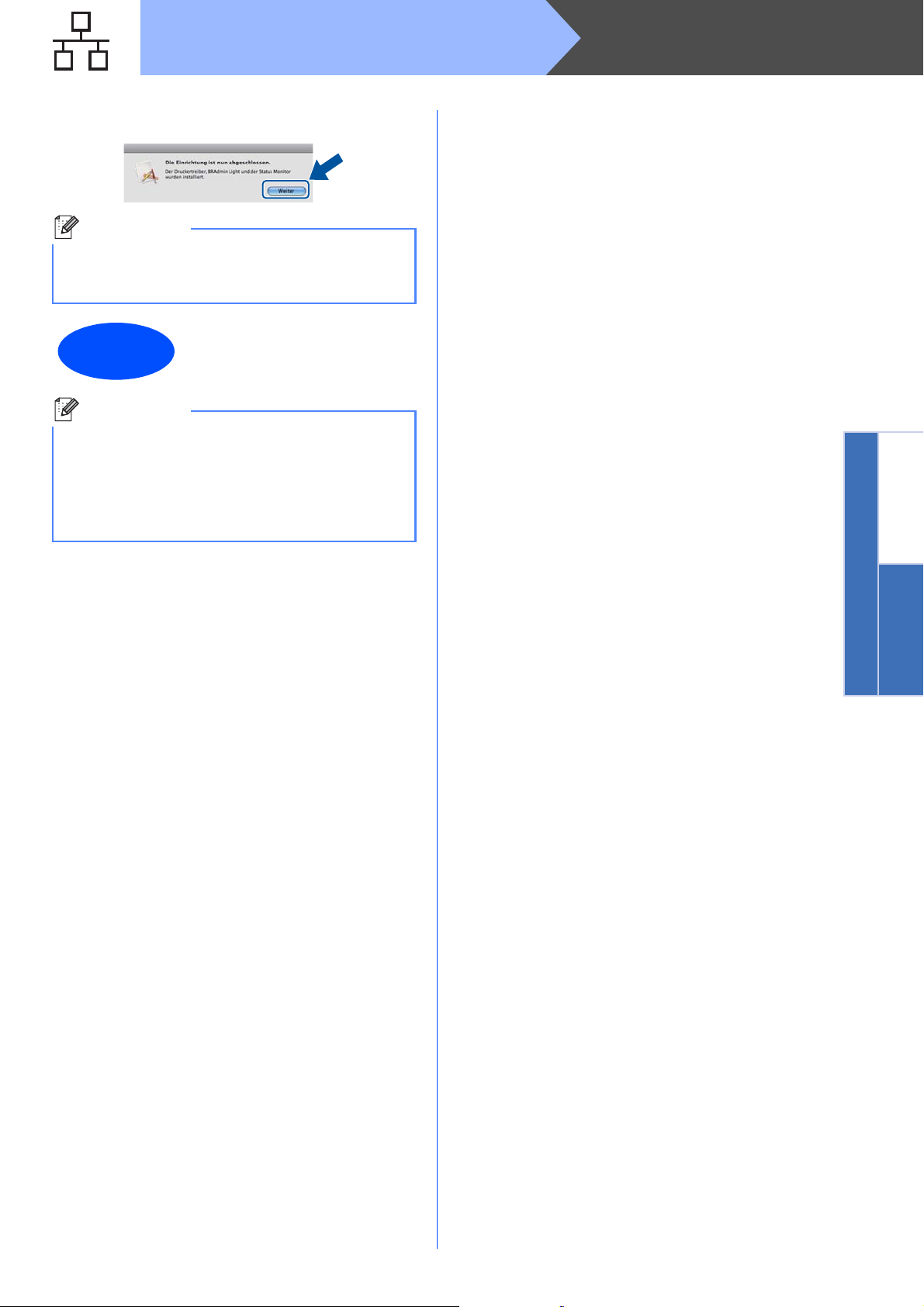

d Klicken Sie im folgenden Fenster auf Weiter.

Wenn der Brother-Support-Bildschirm
erscheint, wählen Sie die gewünschte Option und
folgen Sie den Anweisungen auf dem Bildschirm.

Die Installation ist nun
abgeschlossen.

7

Verkabeltes Netzwerk

Hinweis

WICHTIG

Windows

Für Nutzer eines verkabelten Netzwerkes unter Windows® (für Peer-to-Peer-Netzwerk) (Für HL-2270DW)

®

Vor der Installation

6

TCP/IPTCP/IP

a Router
b Gerät

Wenn Sie das Gerät mit Ihrem Netzwerk
verbinden möchten, sollten Sie sich vor der
Installation an Ihren Systemadministrator
wenden.

a Vergewissern Sie sich, dass Ihr Computer

eingeschaltet ist und Sie mit
Administratorrechten angemeldet sind.

c Schließen Sie das Netzwerkkabel am LAN-

Anschluss ( ) und dann an einem freien Port
Ihres Hubs an.

d Vergewissern Sie sich, dass das Gerät

eingeschaltet ist.

• Schließen Sie alle Anwendungen.

• Die Bildschirme können je nach
verwendetem Betriebssystem variieren.

b Ziehen Sie die Schutzkappe vom LAN-

Anschluss ab.

8

Verkabeltes Netzwerk

Windows

®

Macintosh

Verkabeltes Netzwerk

Hinweis

Hinweis

Hinweis

Fertig

Hinweis

Windows

®

Installieren Sie den

7

Druckertreiber

a Legen Sie die Installations-CD-ROM in das

CD-ROM-Laufwerk ein. Wenn Sie dazu
aufgefordert werden, wählen Sie Ihr Modell
und Ihre Sprache.

Wenn der Brother-Bildschirm nicht automatisch
erscheint, doppelklicken Sie unter Arbeitsplatz
(Computer) auf das CD-ROM-Symbol und
doppelklicken Sie dann auf start.exe.

b Klicken Sie auf Druckertreiber installieren

und klicken Sie auf Ja, wenn Sie die
Lizenzvereinbarung akzeptieren.

• Wenn Sie eine bestimmte IP-Adresse für Ihr
Gerät verwenden, müssen Sie mit BRAdmin
Light die Boot-Methode auf Statisch einstellen.
Weitere Informationen finden Sie unter

Netzwerkeinstellungen des Gerätes ändern im
Netzwerkhandbuch.

• In Abhängigkeit von Ihren
Sicherheitseinstellungen wird bei Verwendung
des Gerätes oder seiner Software eventuell ein
Fenster der Windows-Sicherheitssoftware
oder einer Antiviren-Software angezeigt. Bitte
erlauben Sie in diesem Fenster, die Funktion
fortzusetzen.

• Druckertreiber für XML Paper Specification
Der Druckertreiber für XML Paper Specification
ist der am besten geeignete Treiber, um aus
Anwendungen zu drucken, die das
Dokumentenformat XML Paper Specification
verwenden. Den neuesten Druckertreiber
können Sie vom Brother Solutions Center unter
http://solutions.brother.com/

herunterladen.

Für Nutzer von Windows Vista® und Windows®7:
Wenn der Bildschirm zur
Benutzerkontensteuerung angezeigt wird,
klicken Sie auf Zulassen oder Ja.

c Folgen Sie den Anweisungen auf dem

Bildschirm, um die Einrichtung abzuschließen.

Die IP-Adresse und den Knotennamen Ihres
Gerätes können Sie der Druckereinstellungsseite
entnehmen. Siehe Druckereinstellungsseite
drucken auf Seite 31.

Die Installation ist nun
abgeschlossen.

9

Verkabeltes Netzwerk

Hinweis

WICHTIG

Hinweis

Hinweis

Hinweis

XXXX

Windows

Für Nutzer eines verkabelten Netzwerkes unter Windows® (für ein gemeinsames Netzwerk) (Für HL-2270DW)

®

Vor der Installation

6

TCP/IP

a Client-Computer
b “Server” oder “Druckserver”
c TCP/IP oder USB
d Gerät

Installieren Sie den

7

Druckertreiber

a Legen Sie die Installations-CD-ROM in das

CD-ROM-Laufwerk ein. Wenn Sie dazu
aufgefordert werden, wählen Sie Ihr Modell
und Ihre Sprache.

Wenn der Brother-Bildschirm nicht automatisch
erscheint, doppelklicken Sie unter Arbeitsplatz
(Computer) auf das CD-ROM-Symbol und
doppelklicken Sie dann auf start.exe.

b Klicken Sie auf Druckertreiber installieren

und klicken Sie auf Ja, wenn Sie die
Lizenzvereinbarung akzeptieren.

Wenn Sie das Gerät mit Ihrem Netzwerk
verbinden möchten, sollten Sie sich vor der
Installation an Ihren Systemadministrator
wenden.

a Vergewissern Sie sich, dass Ihr Computer

eingeschaltet ist und Sie mit
Administratorrechten angemeldet sind.

• Schließen Sie alle Anwendungen.

• Die Bildschirme können je nach
verwendetem Betriebssystem variieren.

b Vergewissern Sie sich, dass das Gerät

eingeschaltet ist.

Für Nutzer von Windows Vista® und Windows®7:
Wenn der Bildschirm zur
Benutzerkontensteuerung angezeigt wird,
klicken Sie auf Zulassen oder Ja.

c Folgen Sie den Anweisungen auf dem

Bildschirm, bis dieser Bildschirm erscheint.
Wählen Sie die Warteschlange Ihres Gerätes
und klicken Sie dann auf OK.

10

Wenden Sie sich an Ihren Administrator, falls Sie
den Standort oder den Namen der Warteschlange
des Gerätes im Netzwerk nicht kennen.

Verkabeltes Netzwerk

Windows

®

Macintosh

Verkabeltes Netzwerk

Fertig

Hinweis

d Folgen Sie den Anweisungen auf dem

Bildschirm, um die Einrichtung abzuschließen.

Die Installation ist nun
abgeschlossen.

• In Abhängigkeit von Ihren
Sicherheitseinstellungen wird bei Verwendung
des Gerätes oder seiner Software eventuell ein
Fenster der Windows-Sicherheitssoftware
oder einer Antiviren-Software angezeigt. Bitte
erlauben Sie in diesem Fenster, die Funktion
fortzusetzen.

• Druckertreiber für XML Paper Specification
Der Druckertreiber für XML Paper Specification
ist der am besten geeignete Treiber, um aus
Anwendungen zu drucken, die das
Dokumentenformat XML Paper Specification
verwenden. Den neuesten Druckertreiber
können Sie vom Brother Solutions Center unter
http://solutions.brother.com/

herunterladen.

Windows

®

11

Verkabeltes Netzwerk

WICHTIG

Hinweis

Hinweis

Macintosh

Für Nutzer eines verkabelten Netzwerkes mit einem Macintosh (Für HL-2270DW)

Vor der Installation

6

• Die neuesten Treiber und Informationen für
das Betriebssystem Mac OS X, das Sie
verwenden, finden Sie unter
http://solutions.brother.com/

• Für Nutzer von Mac OS X 10.4.0 bis 10.4.10:
Aktualisieren Sie Ihr System auf Mac OS X

10.4.11 - 10.6.x.

a Vergewissern Sie sich, dass das Gerät an die

Stromversorgung angeschlossen und der
Macintosh eingeschaltet ist. Sie müssen mit
Administratorrechten angemeldet sein.

b Ziehen Sie die Schutzkappe vom LAN-

Anschluss ab.

.

Installieren Sie den

7

Druckertreiber

a Legen Sie die Installations-CD-ROM in das

CD-ROM-Laufwerk ein.

b Doppelklicken Sie auf das Symbol Start Here

OSX. Folgen Sie den Anweisungen auf dem

Bildschirm.

Es kann einige Minuten dauern, bis die
Installation abgeschlossen ist.

c Folgen Sie den Anweisungen auf dem

Bildschirm, bis dieser Bildschirm erscheint.
Wählen Sie Ihr Gerät in der Liste aus und
klicken Sie dann auf OK.

c Schließen Sie das Netzwerkkabel am LAN-

d Vergewissern Sie sich, dass das Gerät

12

Anschluss ( ) und dann an einem freien Port
Ihres Hubs an.

eingeschaltet ist.

• Sind mehrere Geräte des gleichen Modells an
Ihrem Netzwerk angeschlossen, wird die MAC­Adresse (Ethernet-Adresse) hinter dem
Modellnamen angezeigt.

• Sie können die MAC-Adresse (Ethernet­Adresse) und die IP-Adresse Ihres Gerätes der
Druckereinstellungsseite entnehmen. Siehe
Druckereinstellungsseite drucken auf Seite 31.

Verkabeltes Netzwerk

Windows

®

Macintosh

Verkabeltes Netzwerk

Hinweis

Fertig

Hinweis

d Klicken Sie im folgenden Fenster auf Weiter.

Wenn der Brother-Support-Bildschirm
erscheint, wählen Sie die gewünschte Option und
folgen Sie den Anweisungen auf dem Bildschirm.

Die Installation ist nun
abgeschlossen.

Wenn Sie eine bestimmte IP-Adresse für Ihr
Gerät verwenden, müssen Sie mit BRAdmin Light
die Boot-Methode auf Statisch einstellen. Weitere
Informationen finden Sie unter

Netzwerkeinstellungen des Gerätes ändern im
Netzwerkhandbuch.

Macintosh

13

Für Benutzer eines Wireless-Netzwerkes

WICHTIG

Hinweis

Für Nutzer einer Wireless-Netzwerkschnittstelle

Bevor Sie beginnen …

6

Zunächst müssen Sie die Wireless-Netzwerkeinstellungen Ihres Gerätes für die Kommunikation mit dem Access
Point/Router Ihres Netzwerkes konfigurieren. Nachdem das Gerät für die Kommunikation mit Ihrem Access
Point/Router konfiguriert wurde, haben Computer im Netzwerk Zugriff auf das Gerät. Um das Gerät mit einem
dieser Computer nutzen zu können, müssen Sie den Druckertreiber installieren. Die folgenden Schritte führen Sie
durch die Konfiguration und Installation.

• Wenn Sie das Gerät mit Ihrem Netzwerk verbinden möchten, sollten Sie sich vor der Installation an
Ihren Systemadministrator wenden. Sie müssen Ihre Wireless-Netzwerkeinstellungen kennen, bevor
Sie mit der Installation fortfahren.

• Falls Sie die Wireless-Einstellungen Ihres Gerätes zuvor bereits konfiguriert haben, müssen Sie den
PrintServer auf die werkseitigen Standardeinstellungen zurücksetzen.

1. Schalten Sie das Gerät aus.

2. Vergewissern Sie sich, dass die vordere Abdeckung geschlossen und der Netzstecker

angeschlossen ist.

3. Halten Sie die Go-Taste gedrückt, während Sie das Gerät mit dem Netzschalter einschalten. Halten

Sie die Go-Taste weiter gedrückt, bis alle LEDs aufleuchten und dann die Ready-LED erlischt.

4. Lassen Sie die Go-Taste los. Stellen Sie sicher, dass keine LED leuchtet.

5. Drücken Sie die Go-Taste sechsmal. Vergewissern Sie sich, dass alle LEDs aufleuchten und damit

anzeigen, dass der PrintServer auf die werkseitigen Standardeinstellungen zurückgesetzt ist. Das
Gerät führt einen Neustart durch.

• Zur Erzielung optimaler Ergebnisse beim alltäglichen Drucken von Dokumenten sollten Sie das Brother-

Gerät möglichst nah am Access Point/Router des Netzwerkes aufstellen und darauf achten, dass keine
Hindernisse den Funkkontakt beeinträchtigen. Große Gegenstände und Wände zwischen den beiden
Geräten sowie Funkstörungen durch andere elektronische Einrichtungen können die Geschwindigkeit der
Datenübertragung beeinträchtigen.
Daher ist eine drahtlose Verbindung möglicherweise nicht die beste Verbindungsmethode zur Übertragung
aller Dokumentenarten und Anwendungen. Wenn Sie große Dateien wie mehrseitige Dokumente mit Text
und großen Grafiken drucken, ist es überlegenswert, ein verkabeltes Ethernet-Netzwerk für einen
schnelleren Datentransfer oder eine USB-Verbindung zum Erreichen der höchsten
Übertragungsgeschwindigkeit zu wählen.

• Obwohl das Brother-Modell HL-2270DW sowohl in einem Wireless-Netzwerk als auch in einem verkabelten

Netzwerk verwendet werden kann, können nicht beide Verbindungsmethoden gleichzeitig genutzt werden.

• Die Bildschirmabbildungen basieren auf HL-2270DW.

Infrastruktur-Modus

a Access Point/Router
b Wireless-Netzwerkgerät (Ihr Gerät)
c Mit dem Access Point/Router verbundener

wireless-fähiger Computer

d Mit dem Access Point/Router verbundener

verkabelter Computer

14

Für Benutzer eines Wireless-Netzwerkes

Wireless-Netzwerk

Windows

®

Macintosh

Hinweis

WICHTIG

Gehen Sie jetzt zu

Gehen Sie jetzt zu

Hinweis

Überprüfen Sie Ihre Netzwerkumgebung (Infrastrukturmodus)

7

Im Folgenden werden zwei Verfahren zur Installation Ihres Brother-Gerätes in einer Wireless-Netzwerkumgebung
beschrieben.

Informationen zur Einrichtung Ihres Gerätes für andere Wireless-Umgebungen finden Sie im Netzwerkhandbuch.

a Wenn Ihr WLAN Access Point/Router das Wi-Fi Protected Setup oder AOSS™ nicht unterstützt,

notieren Sie sich die Wireless-Netzwerkeinstellungen Ihres WLAN Access Points/Routers.

Bitte wenden Sie sich nur an Ihren Brother Service-Partner, wenn Sie die Wireless­Sicherheitsinformationen kennen. Wir können Ihnen beim Herausfinden der
Sicherheitseinstellungen Ihres Netzwerkes leider nicht behilflich sein.

SSID (Netzwerkname) Netzwerkschlüssel

(Sicherheitsschlüssel/Verschlüsselungscode)

Zum Beispiel:

SSID (Netzwerkname) Netzwerkschlüssel

(Sicherheitsschlüssel/Verschlüsselungscode)

HELLO 12345678

Wenn Sie über diese Informationen (SSID (Netzwerkname) und Netzwerkschlüssel
(Sicherheitsschlüssel/Verschlüsselungscode)) nicht verfügen, können Sie mit der Wireless­Einrichtung nicht fortfahren.

Wo kann ich diese Informationen finden (SSID (Netzwerkname) und Netzwerkschlüssel
(Sicherheitsschlüssel/Verschlüsselungscode))?

1) Sie sollten die Dokumentation lesen, die mit Ihrem WLAN Access Point/Router geliefert wurde.

2) Die Ausgangseinstellung für den Netzwerknamen kann der Name des Herstellers oder des Modells sein.

3) Falls Sie diese Einstellungen nicht kennen, wenden Sie sich bitte an den Hersteller des Routers, an
Ihren Systemadministrator oder an Ihren Internetanbieter.

Für Windows®-Nutzer: Gehen Sie zu Seite 18
Für Macintosh-Nutzer: Gehen Sie zu Seite 24

b Wenn Ihr WLAN Point/Router den automatischen Wireless-Modus

(Wi-Fi Protected Setup oder AOSS™) unterstützt

Für Windows®-Nutzer: Gehen Sie zu Seite 16
Für Macintosh-Nutzer: Gehen Sie zu Seite 22

15

Wireless-Netzwerk

Hinweis

Hinweis

Hinweis

Hinweis

Windows

Konfiguration mit der Auto-Wireless-Methode (per Tastendruck)

e Klicken Sie auf Drahtlose

Netzwerkverbindung (Wireless LAN) und
klicken Sie dann auf Weiter.

8

Konfigurieren Sie die Wireless-Einstellungen und installieren Sie den Druckertreiber

a Vergewissern Sie sich, dass sich an Ihrem

WLAN Access Point/Router das Symbol für
das Wi-Fi Protected Setup oder AOSS™
befindet, wie unten gezeigt.

Für Nutzer von Windows Vista® und Windows® 7:
Wenn der Bildschirm zur
Benutzerkontensteuerung angezeigt wird,
klicken Sie auf Zulassen oder Ja.

Wenn Ihr WLAN Access Point/Router das Wi-Fi
Protected Setup (PIN-Verfahren) unterstützt und
wenn Sie zur Konfiguration Ihres Gerätes das
PIN-Verfahren (Personal Identification Number)
benutzen möchten, lesen Sie PIN-Verfahren des

Wi-Fi Protected Setup verwenden im
Netzwerkhandbuch.

f Wählen Sie Brother Peer-to-Peer

Netzwerkdrucker und klicken Sie dann auf
Weiter.

®

b Stellen Sie Ihr Brother-Gerät in die Reichweite

Ihres Access Points/Routers mit Wi-Fi
Protected Setup oder AOSS™. Die Reichweite
kann je nach Umgebung unterschiedlich sein.
Lesen Sie die Anleitung, die mit Ihrem Access
Point/Router geliefert wurde.

c Legen Sie die Installations-CD-ROM in das

CD-ROM-Laufwerk ein. Wenn Sie dazu
aufgefordert werden, wählen Sie Ihr Modell
und Ihre Sprache.

Wenn der Brother-Bildschirm nicht automatisch
erscheint, doppelklicken Sie unter Arbeitsplatz
(Computer) auf das CD-ROM-Symbol und
doppelklicken Sie dann auf start.exe.

d Klicken Sie auf Druckertreiber installieren

und klicken Sie auf Ja, wenn Sie die
Lizenzvereinbarung akzeptieren.

Wählen Sie die Option für die Firewall-Einstellung
und klicken Sie dann auf Weiter.

g Wählen Sie Ja, mein Access Point

unterstützt WPS oder AOSS und ich möchte
diese verwenden und klicken Sie dann auf
Weiter.

16

Wireless-Netzwerk

Wireless-Netzwerk

Windows

®

Macintosh

Hinweis

WICHTIG

Fertig

Hinweis

Windows

®

h Drücken Sie die Taste zur Wireless-

Konfiguration an der Rückseite des Gerätes
höchstens 2 Sekunden lang, wie in der
Abbildung gezeigt.

• Verwenden Sie zum Drücken der Taste einen
spitzen Gegenstand wie zum Beispiel einen
Kugelschreiber.

• Falls Sie die Taste 3 Sekunden oder länger
gedrückt halten, wechselt das Gerät zum PIN­Verfahren von Wi-Fi Protected Setup.

i Mit dieser Funktion wird automatisch ermittelt,

welches Verfahren (Wi-Fi Protected Setup
oder AOSS™) Ihr Access Point/Router zur
Konfiguration Ihres Gerätes verwendet.

l Klicken Sie auf Weiter.

m Nachdem Sie überprüft haben, dass die

Wireless-Einstellungen abgeschlossen
wurden, markieren Sie das Kontrollkästchen
und klicken Sie auf Weiter.

Installieren Sie den Druckertreiber

j Drücken Sie die Taste für das Wi-Fi Protected

Setup oder AOSS™ an Ihrem WLAN Access
Point/Router. Lesen Sie dazu die Anleitung, die
mit Ihrem WLAN Access Point/Router geliefert
wurde.

k Die LEDs des Gerätes zeigen das Resultat des

Verbindungsaufbaus an. Siehe LED-Anzeige
bei Verwendung des Auto-Wireless-Modus
(Konfiguration per Tastendruck) auf Seite 33.

Ein WLAN-Bericht wird automatisch
ausgedruckt. Falls die Verbindung nicht
erfolgreich hergestellt werden konnte,
überprüfen Sie den im Bericht ausgedruckten
Fehlercode und lesen Sie
Problemlösung auf Seite 28.

Versuchen Sie auf KEINEM der Bildschirme,
die Installation abzubrechen.

n Folgen Sie den Anweisungen auf dem

Bildschirm, um die Einrichtung abzuschließen.

Die Installation ist nun
abgeschlossen.

• Wenn Sie eine bestimmte IP-Adresse für Ihr
Gerät verwenden, müssen Sie mit BRAdmin
Light die Boot-Methode auf Statisch einstellen.
Weitere Informationen finden Sie unter

Netzwerkeinstellungen des Gerätes ändern im
Netzwerkhandbuch.

• In Abhängigkeit von Ihren
Sicherheitseinstellungen wird bei Verwendung
des Gerätes oder seiner Software eventuell ein
Fenster der Windows-Sicherheitssoftware oder
einer Antiviren-Software angezeigt. Bitte erlauben
Sie in diesem Fenster, die Funktion fortzusetzen.

• Druckertreiber für XML Paper Specification
Der Druckertreiber für XML Paper Specification
ist der am besten geeignete Treiber, um aus
Anwendungen zu drucken, die das
Dokumentenformat XML Paper Specification
verwenden. Den neuesten Druckertreiber
können Sie vom Brother Solutions Center unter
http://solutions.brother.com/

herunterladen.

17

Wireless-Netzwerk

WICHTIG

Hinweis

Hinweis

Hinweis

Windows

Konfiguration im Infrastruktur-Modus mit einem vorübergehend angeschlossenen USB- oder Ethernetkabel

®

Konfigurieren Sie die

8

Wireless-Einstellungen
und installieren Sie den
Druckertreiber

• Sie benötigen zum Konfigurieren
vorübergehend ein USB-Kabel oder ein
Ethernetkabel (nur HL-2270DW) (das Kabel
befindet sich nicht im Lieferumfang).

• Bevor Sie fortfahren, legen Sie sich die
Wireless-Einstellungen Ihres Netzwerkes
bereit, die Sie zuvor in Schritt 7 auf Seite 15
notiert haben.

a

Legen Sie die Installations-CD-ROM in das CD­ROM-Laufwerk ein. Wenn Sie dazu aufgefordert
werden, wählen Sie Ihr Modell und Ihre Sprache.

Wenn der Brother-Bildschirm nicht automatisch
erscheint, doppelklicken Sie unter Arbeitsplatz
(Computer) auf das CD-ROM-Symbol und
doppelklicken Sie dann auf start.exe.

Für Nutzer von Windows Vista® und Windows® 7:
Wenn der Bildschirm zur
Benutzerkontensteuerung angezeigt wird,
klicken Sie auf Zulassen oder Ja.

d Wählen Sie Brother Peer-to-Peer

Netzwerkdrucker und klicken Sie dann auf
Weiter.

Wählen Sie die Option für die Firewall-Einstellung
und klicken Sie dann auf Weiter.

e

Wählen Sie

Weiter

Nein

und klicken Sie dann auf

.

b Klicken Sie auf Druckertreiber installieren

und klicken Sie auf Ja, wenn Sie die
Lizenzvereinbarung akzeptieren.

c Wählen Sie Drahtlose Netzwerkverbindung

(Wireless LAN) und klicken Sie dann auf
Weiter.

f

Lesen Sie den Text unter
Aktivieren Sie das Kontrollkästchen, nachdem Sie
die SSID und den Netzwerkschlüssel überprüft
haben, und klicken Sie dann auf

g

Für Nutzer eines USB-Kabels: Gehen Sie zu h.
(Für HL-2270DW) Für Nutzer eines
Ethernetkabels: Gehen Sie zu

Wichtiger Hinweis

Weiter

j

.

.

.

18

Wireless-Netzwerk

Wireless-Netzwerk

Windows

®

Macintosh

Hinweis

Windows

®

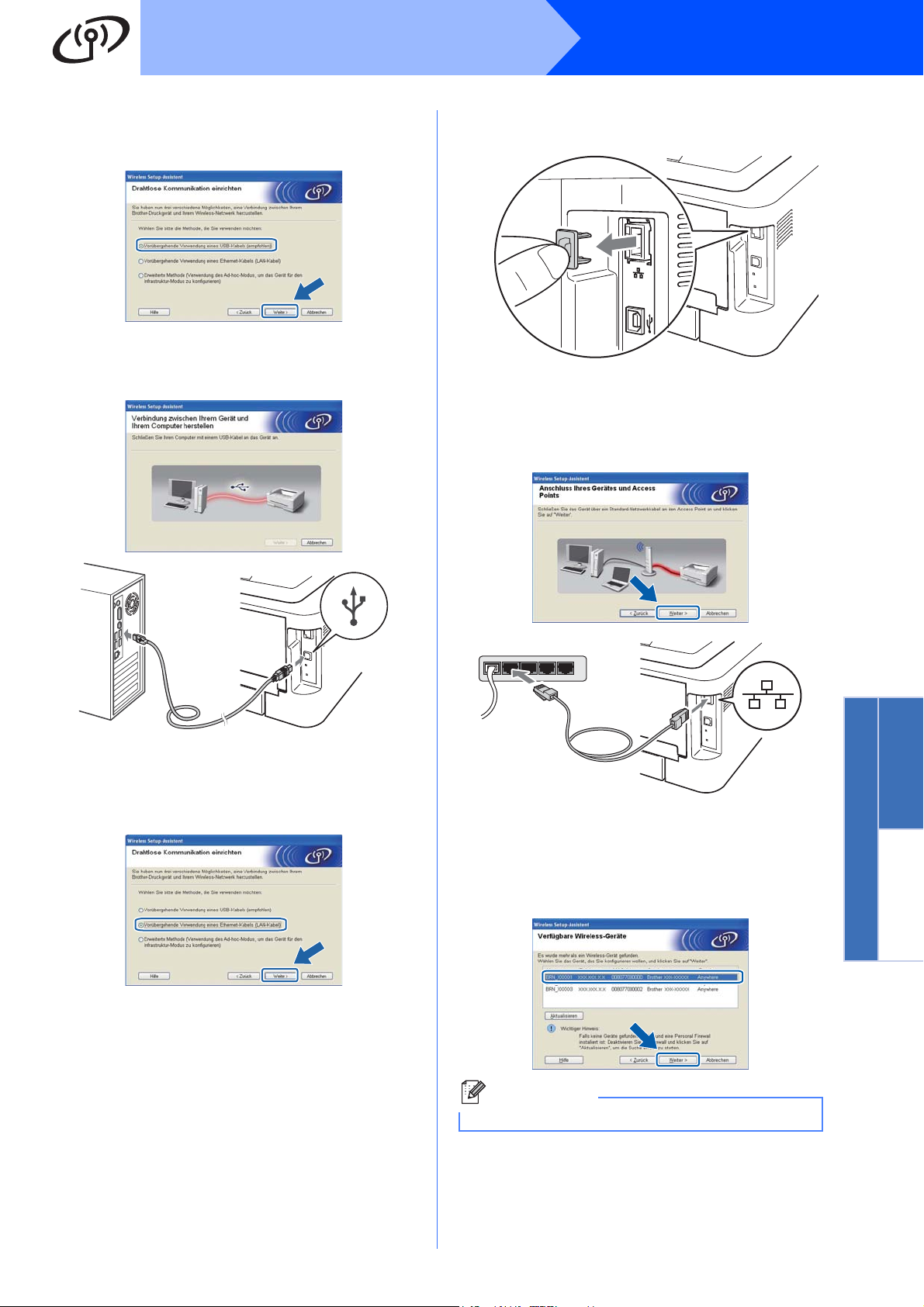

h Wählen Sie Vorübergehende Verwendung

eines USB-Kabels (empfohlen) und klicken
Sie anschließend auf Weiter.

i Schließen Sie das USB-Kabel (nicht im

Lieferumfang enthalten) direkt an Ihren
Computer und das Gerät an.

k Ziehen Sie die Schutzkappe vom LAN-

Anschluss ab.

l Schließen Sie das Brother Wireless-Gerät

vorübergehend mit einem Netzwerkkabel
(nicht im Lieferumfang enthalten) an Ihren
Access Point an und klicken Sie auf Weiter.

Gehen Sie zu Schritt n.

j Wählen Sie Vorübergehende Verwendung

eines Ethernet-Kabels (LAN-Kabel) und
klicken Sie anschließend auf Weiter.

m Wählen Sie das Gerät, das Sie konfigurieren

möchten, und klicken Sie auf Weiter. Wenn die
Liste leer ist, prüfen Sie, ob der Access Point
und das Gerät eingeschaltet sind, und klicken
Sie dann auf Aktualisieren.

Der Standardknotenname ist "BRNxxxxxxxxxxxx".

19

Wireless-Netzwerk

Hinweis

Hinweis

Windows

®

n Wenn der Bildschirm zur Bestätigung

erscheint, aktivieren Sie das Kontrollkästchen
und klicken Sie auf Weiter. Wenn der folgende
Bildschirm erscheint, aktivieren Sie Ja, wenn
Sie eine Verbindung mit der angezeigten SSID
herstellen möchten. Klicken Sie auf Weiter und
gehen Sie zu r.

o Der Setup-Assistent sucht nach Wireless-

Netzwerken, die von Ihrem Gerät aus
verfügbar sind. Wählen Sie die SSID, die Sie
zuvor auf Seite 15 überprüft haben, und klicken
Sie dann auf Weiter.

p Wenn Ihr Netzwerk nicht für die

Authentifizierung und Verschlüsselung
konfiguriert ist, wird der folgende Bildschirm
angezeigt. Um mit der Konfiguration
fortzufahren, klicken Sie auf OK und gehen
Sie zu Schritt r.

q Geben Sie den Netzwerkschlüssel ein und

geben Sie ihn dann noch einmal in das Feld
Netzwerkschlüssel bestätigen ein. Klicken
Sie dann auf Weiter.

• Wenn die Liste leer ist, vergewissern Sie sich,

dass der Access Point mit Strom versorgt ist
und dass er die SSID sendet. Überprüfen Sie
dann, ob das Gerät nahe genug am Access
Point steht, so dass eine drahtlose
Kommunikation möglich ist. Klicken Sie dann
auf Aktualisieren.

• Wenn der Access Point so eingestellt ist, dass

er keine SSID sendet, müssen Sie die SSID
manuell hinzufügen, indem Sie auf die
Schaltfläche Erweitert klicken. Folgen Sie den
Anweisungen auf dem Bildschirm, um das Feld
Name (SSID) auszufüllen, und klicken Sie
anschließend auf Weiter.

r Klicken Sie auf Weiter. Die Einstellungen

werden an Ihr Gerät gesendet.

• Wenn Sie auf Abbrechen klicken, bleiben die

Einstellungen unverändert.

• Wenn Sie die Einstellungen für die IP-Adresse
Ihres Gerätes manuell vornehmen möchten,
klicken Sie auf IP-Adresse ändern und geben
Sie dann die für Ihr Netzwerk erforderlichen
Angaben zur IP-Adresse ein.

• (Für Nutzer eines USB-Kabels) Wenn eine
Bildschirmmeldung anzeigt, dass das
Wireless-Setup fehlgeschlagen ist, klicken Sie
auf Wiederholen und beginnen Sie noch
einmal mit Schritt o.

20

s

Für Nutzer eines USB-Kabels: Gehen Sie zu w.
(Für HL-2270DW) Für Nutzer eines

t

Ethernetkabels: Gehen Sie zu

.

Wireless-Netzwerk

Wireless-Netzwerk

Windows

®

Macintosh

<< WLAN report >>

*******************************************************
*

Connection : OK

*******************************************************

Fertig

Hinweis

Windows

®

t Ein Wireless-LAN-Bericht wird automatisch

ausgedruckt.

u Wählen Sie den Verbindungsstatus, der im

Wireless-LAN-Bericht ausgedruckt wurde.
Klicken Sie auf Weiter.
Wenn als Status "Connection:OK"
ausgedruckt wurde, gehen Sie zu Schritt w.
Wenn als Status "Connection:Failed"
ausgedruckt wurde, gehen Sie zu Schritt v.

(Für Nutzer eines LAN-Kabels)
Ziehen Sie das Netzwerkkabel vom Access
Point und vom Gerät ab und klicken Sie auf
Weiter.

Die Wireless-Einrichtung ist abgeschlossen.

Installieren Sie den Druckertreiber

x Folgen Sie den Anweisungen auf dem

Bildschirm, um die Einrichtung abzuschließen.

Die Installation ist nun
abgeschlossen.

v

Klicken Sie auf
Setup ist fehlgeschlagen, weil keine Verbindung
zum Wireless-Netzwerk hergestellt werden
konnte. Überprüfen Sie den im Wireless-LAN­Bericht ausgedruckten Fehlercode und lesen
Sie Problemlösung auf Seite 28. Versuchen Sie
es dann noch einmal ab Schritt

Fertig stellen

w (Für Nutzer eines USB-Kabels)

Ziehen Sie das USB-Kabel vom Computer und
Ihrem Gerät ab.

. Das Wireless-

b

.

• Wenn Sie eine bestimmte IP-Adresse für Ihr
Gerät verwenden, müssen Sie mit BRAdmin
Light die Boot-Methode auf Statisch einstellen.
Weitere Informationen finden Sie unter

Netzwerkeinstellungen des Gerätes ändern im
Netzwerkhandbuch.

• In Abhängigkeit von Ihren
Sicherheitseinstellungen wird bei Verwendung
des Gerätes oder seiner Software eventuell ein
Fenster der Windows-Sicherheitssoftware
oder einer Antiviren-Software angezeigt. Bitte
erlauben Sie in diesem Fenster, die Funktion
fortzusetzen.

• Druckertreiber für XML Paper Specification
Der Druckertreiber für XML Paper Specification
ist der am besten geeignete Treiber, um aus
Anwendungen zu drucken, die das
Dokumentenformat XML Paper Specification
verwenden. Den neuesten Druckertreiber
können Sie vom Brother Solutions Center unter
http://solutions.brother.com/

herunterladen.

21

Wireless-Netzwerk

Hinweis

Hinweis

Macintosh

Konfiguration mit der Auto-Wireless-Methode (per Tastendruck)

f Wählen Sie Ja, mein Access Point

unterstützt WPS oder AOSS und ich möchte
diese verwenden und klicken Sie dann auf
Weiter.

8

Konfigurieren Sie die Wireless-Einstellungen und installieren Sie den Druckertreiber

a Vergewissern Sie sich, dass sich an Ihrem

WLAN Access Point/Router das Symbol für
das Wi-Fi Protected Setup oder AOSS™
befindet, wie unten gezeigt.

g Drücken Sie die Taste zur Wireless-

Konfiguration an der Rückseite des Gerätes
höchstens 2 Sekunden lang, wie in der
Abbildung gezeigt.

Wenn Ihr WLAN Access Point/Router das Wi-Fi
Protected Setup (PIN-Verfahren) unterstützt und
wenn Sie zur Konfiguration Ihres Gerätes das
PIN-Verfahren (Personal Identification Number)
benutzen möchten, lesen Sie PIN-Verfahren des

Wi-Fi Protected Setup verwenden im
Netzwerkhandbuch.

b Stellen Sie Ihr Brother-Gerät in die Reichweite

Ihres Access Points/Routers mit Wi-Fi
Protected Setup oder AOSS™. Die Reichweite
kann je nach Umgebung unterschiedlich sein.
Lesen Sie die Anleitung, die mit Ihrem Access
Point/Router geliefert wurde.

c Schalten Sie Ihren Macintosh ein. Legen Sie

die Installations-CD-ROM in das CD-ROM­Laufwerk ein.

d Doppelklicken Sie auf das Symbol Start Here

OSX. Folgen Sie der Anleitung auf dem

Bildschirm.

e Klicken Sie auf Drahtlose

Netzwerkverbindung (Wireless LAN) und

klicken Sie dann auf Weiter.

• Verwenden Sie zum Drücken der Taste einen
spitzen Gegenstand wie zum Beispiel einen
Kugelschreiber.

• Falls Sie die Taste 3 Sekunden oder länger
gedrückt halten, wechselt das Gerät zum PIN­Verfahren von Wi-Fi Protected Setup.

h Mit dieser Funktion wird automatisch ermittelt,

welches Verfahren (Wi-Fi Protected Setup
oder AOSS™) Ihr Access Point/Router zur
Konfiguration Ihres Gerätes verwendet.

i Drücken Sie die Taste für das Wi-Fi Protected

Setup oder AOSS™ an Ihrem WLAN Access
Point/Router. Lesen Sie dazu die Anleitung, die
mit Ihrem WLAN Access Point/Router geliefert
wurde.

22

Wireless-Netzwerk

Wireless-Netzwerk

Windows

®

Macintosh

WICHTIG

Hinweis

Hinweis

Fertig

Hinweis

Macintosh

j Die LEDs des Gerätes zeigen das Resultat des

Verbindungsaufbaus an. Siehe LED-Anzeige
bei Verwendung des Auto-Wireless-Modus
(Konfiguration per Tastendruck) auf Seite 33.

Ein WLAN-Bericht wird automatisch
ausgedruckt. Falls die Verbindung nicht
erfolgreich hergestellt werden konnte,
überprüfen Sie den im Bericht ausgedruckten
Fehlercode und lesen Sie
Problemlösung auf Seite 28.

k Klicken Sie auf Weiter.

l Nachdem Sie überprüft haben, dass die

Wireless-Einstellungen abgeschlossen
wurden, markieren Sie das Kontrollkästchen
und klicken Sie auf Weiter.

m Folgen Sie den Anweisungen auf dem

Bildschirm, um die Einrichtung abzuschließen.

Wenn der Brother-Support-Bildschirm
erscheint, wählen Sie die gewünschte Option
und folgen Sie den Anweisungen auf dem
Bildschirm.

Die Installation ist nun
abgeschlossen.

Wenn Sie eine bestimmte IP-Adresse für Ihr
Gerät verwenden, müssen Sie mit BRAdmin Light
die Boot-Methode auf Statisch einstellen. Weitere
Informationen finden Sie unter

Netzwerkeinstellungen des Gerätes ändern im
Netzwerkhandbuch.

Installieren Sie den Druckertreiber

Versuchen Sie auf KEINEM der Bildschirme,
die Installation abzubrechen.

• Sind mehrere Geräte des gleichen Modells an
Ihrem Netzwerk angeschlossen, wird die
MACAdresse (Ethernet-Adresse) hinter dem
Modellnamen angezeigt. Sie können die
IPAdresse auch durch Scrollen nach rechts
überprüfen.

• Sie können die MAC-Adresse (Ethernet­Adresse) und die IP-Adresse Ihres Gerätes
dem Ausdruck der Druckereinstellungsseite
entnehmen. Siehe Druckereinstellungsseite
drucken auf Seite 31.

23

Wireless-Netzwerk

WICHTIG

Macintosh

Konfiguration im Infrastruktur-Modus mit einem vorübergehend angeschlossenen USB- oder Ethernetkabel

e Lesen Sie den Text unter Wichtiger

Konfigurieren Sie die

8

Wireless-Einstellungen
und installieren Sie den
Druckertreiber

• Sie benötigen zum Konfigurieren
vorübergehend ein USB-Kabel oder ein
Ethernetkabel (nur HL-2270DW) (das Kabel
befindet sich nicht im Lieferumfang).

• Bevor Sie fortfahren, legen Sie sich die
Wireless-Einstellungen Ihres Netzwerkes
bereit, die Sie zuvor in Schritt 7 auf Seite 15
notiert haben.

Hinweis

Kontrollkästchen, nachdem Sie die SSID
und den Netzwerkschlüssel überprüft
haben, und klicken Sie dann auf

f

Für Nutzer eines USB-Kabels: Gehen Sie zu g.
(Für HL-2270DW) Für Nutzer eines
Ethernetkabels: Gehen Sie zu

. Aktivieren Sie das

Weiter.

i

.

a Schalten Sie Ihren Macintosh ein. Legen Sie

die Installations-CD-ROM in das CD-ROM­Laufwerk ein.

b Doppelklicken Sie auf das Symbol Start Here

OSX. Folgen Sie der Anleitung auf dem

Bildschirm.

c Klicken Sie auf Drahtlose

Netzwerkverbindung (Wireless LAN) und
klicken Sie dann auf Weiter.

g Wählen Sie Vorübergehende Verwendung

eines USB-Kabels (empfohlen) und klicken
Sie anschließend auf Weiter.

h Schließen Sie das USB-Kabel (nicht im

Lieferumfang enthalten) direkt an Ihren
Computer und das Gerät an.

d

24

Wählen Sie

Weiter

.

Nein

und klicken Sie dann auf

Gehen Sie zu Schritt m.

Wireless-Netzwerk

Wireless-Netzwerk

Windows

®

Macintosh

Hinweis

Hinweis

Macintosh

i Wählen Sie Vorübergehende Verwendung

eines Ethernet-Kabels (LAN-Kabel) und
klicken Sie anschließend auf Weiter.

j Ziehen Sie die Schutzkappe vom LAN-

Anschluss ab.

• Der Standardknotenname ist "BRNxxxxxxxxxxxx".

• Sie können die MAC-Adresse (Ethernet­Adresse) Ihres Gerätes dem Ausdruck der
Druckereinstellungsseite entnehmen. Siehe

Druckereinstellungsseite drucken auf Seite 31

m Der Setup-Assistent sucht nach Wireless-

Netzwerken, die von Ihrem Gerät aus
verfügbar sind. Wählen Sie den Access Point,
dem das Gerät zugewiesen werden soll, und
klicken Sie dann auf Weiter.

.

k Schließen Sie das Brother Wireless-Gerät

vorübergehend mit einem Netzwerkkabel
(nicht im Lieferumfang enthalten) an Ihren
Access Point an und klicken Sie auf Weiter.

• Wenn die Liste leer ist, vergewissern Sie sich,
dass der Access Point mit Strom versorgt ist und
dass er die SSID sendet. Überprüfen Sie dann,
ob das Gerät nahe genug am Access Point
steht, so dass eine drahtlose Kommunikation
möglich ist. Klicken Sie dann auf

• Wenn der Access Point so eingestellt ist, dass
er keine SSID sendet, müssen Sie die SSID
manuell hinzufügen, indem Sie auf die
Schaltfläche Erweitert klicken. Folgen Sie den
Anweisungen auf dem Bildschirm, um das Feld
Name (SSID) auszufüllen, und klicken Sie
anschließend auf Weiter.

Aktualisieren

.

l Wählen Sie das Gerät, das Sie konfigurieren

möchten, und klicken Sie auf Weiter. Wenn die
Liste leer ist, prüfen Sie, ob der Access Point
und das Gerät eingeschaltet sind, und klicken
Sie dann auf Aktualisieren.

25

Wireless-Netzwerk

Hinweis

Macintosh

n Wenn Ihr Netzwerk nicht für die

Authentifizierung und Verschlüsselung
konfiguriert ist, wird der folgende Bildschirm
angezeigt. Um mit der Konfiguration
fortzufahren, klicken Sie auf OK und gehen Sie
zu Schritt p.

o Geben Sie den Netzwerkschlüssel ein und

geben Sie ihn dann noch einmal in das Feld
Netzwerkschlüssel bestätigen ein. Klicken
Sie dann auf Weiter.

q

Für Nutzer eines USB-Kabels: Gehen Sie zu u.
(Für HL-2270DW) Für Nutzer eines

r

Ethernetkabels: Gehen Sie zu

.

r Ein Wireless-LAN-Bericht wird automatisch

ausgedruckt.

<< WLAN report >>

*******************************************************

Connection : OK

*
*******************************************************

s Wählen Sie den Verbindungsstatus, der im

Wireless-LAN-Bericht ausgedruckt wurde.
Klicken Sie auf Weiter. Wenn als Status
"Connection:OK" ausgedruckt wurde, gehen
Sie zu Schritt u. Wenn als Status
"Connection:Failed" ausgedruckt wurde,
gehen Sie zu Schritt t.

p Klicken Sie auf Weiter. Die Einstellungen

werden an Ihr Gerät gesendet.

• Wenn Sie auf Abbrechen klicken, bleiben die

Einstellungen unverändert.

• Wenn Sie die Einstellungen für die IP-Adresse
Ihres Gerätes manuell vornehmen möchten,
klicken Sie auf IP-Adresse ändern und geben
Sie dann die für Ihr Netzwerk erforderlichen
Angaben zur IP-Adresse ein.

• (Für Nutzer eines USB-Kabels) Wenn eine
Bildschirmmeldung anzeigt, dass das
Wireless-Setup fehlgeschlagen ist, klicken Sie
auf Wiederholen und beginnen Sie noch
einmal mit Schritt m.

t Klicken Sie auf Fertig stellen. Das Wireless-

Setup ist fehlgeschlagen, weil keine
Verbindung zum Wireless-Netzwerk
hergestellt werden konnte. Falls die Wireless­Verbindung nicht erfolgreich hergestellt
werden konnte, überprüfen Sie den im Bericht
ausgedruckten Fehlercode und lesen Sie
Problemlösung auf Seite 28. Versuchen Sie es
dann noch einmal ab Schritt b.

26

Wireless-Netzwerk

Wireless-Netzwerk

Windows

®

Macintosh

WICHTIG

Hinweis

Hinweis

Fertig

Hinweis

Macintosh

u (Für Nutzer eines USB-Kabels)

Ziehen Sie das USB-Kabel vom Computer und
Ihrem Gerät ab.

(Für Nutzer eines LAN-Kabels)
Ziehen Sie das Netzwerkkabel vom Access
Point und vom Gerät ab und klicken Sie auf
Weiter.

v Folgen Sie den Anweisungen auf dem

Bildschirm, um die Einrichtung abzuschließen.

Wenn der Brother-Support-Bildschirm
erscheint, wählen Sie die gewünschte Option und
folgen Sie den Anweisungen auf dem Bildschirm.

Die Installation ist nun
abgeschlossen.

Wenn Sie eine bestimmte IP-Adresse für Ihr
Gerät verwenden, müssen Sie mit BRAdmin Light
die Boot-Methode auf Statisch einstellen. Weitere
Informationen finden Sie unter

Netzwerkeinstellungen des Gerätes ändern im
Netzwerkhandbuch.

Die Wireless-Einrichtung ist abgeschlossen.

Installieren Sie den Druckertreiber

Versuchen Sie auf KEINEM der Bildschirme,
die Installation abzubrechen.

• Sind mehrere Geräte des gleichen Modells an
Ihrem Netzwerk angeschlossen, wird die MAC­Adresse (Ethernet-Adresse) hinter dem
Modellnamen angezeigt. Sie können die
IPAdresse auch durch Scrollen nach rechts
überprüfen.

• Sie können die MAC-Adresse (Ethernet­Adresse) und die IP-Adresse Ihres Gerätes
dem Ausdruck der Druckereinstellungsseite
entnehmen. Siehe Druckereinstellungsseite
drucken auf Seite 31.

27

Für Benutzer eines Wireless-Netzwerkes

WICHTIG

Problemlösung

Bitte wenden Sie sich nur an Ihren Brother Service-Partner, wenn Sie die Wireless­Sicherheitsinformationen kennen. Wir können Ihnen beim Herausfinden der Sicherheitseinstellungen
Ihres Netzwerkes leider nicht behilflich sein.

Wo kann ich die Wireless-Einstellungen SSID und Netzwerkschlüssel finden?

1) Sie sollten die Dokumentation lesen, die mit Ihrem WLAN Access Point/Router geliefert wurde.

2) Die Ausgangseinstellung für den Netzwerknamen kann der Name des Herstellers oder des Modells sein.

3) Falls Sie diese Einstellungen nicht kennen, wenden Sie sich bitte an den Hersteller des Routers, an Ihren
Systemadministrator oder an Ihren Internetanbieter.

* Der Netzwerkschlüssel wird eventuell auch als Kennwort, Sicherheitsschlüssel oder Verschlüsselungscode

bezeichnet.

WLAN-Bericht

Drücken Sie die Go-Taste fünfmal innerhalb von vier Sekunden. Das Gerät druckt den WLAN-Bericht aus.
Wenn aus dem WLAN-Bericht hervorgeht, dass keine Verbindung hergestellt werden konnte, überprüfen Sie den
im Bericht ausgedruckten Fehlercode und lesen Sie die folgenden Anweisungen.

Fehlercode Empfohlene Lösungen

Die Wireless-Einstellung ist nicht aktiviert. Schalten Sie die Wireless-Einstellung ein.

- Wenn ein Netzwerkkabel an Ihrem Gerät angeschlossen ist, ziehen Sie es ab und

TS-01

TS-02

schalten Sie die Wireless-Einstellung an Ihrem Gerät ein.
Halten Sie die Go-Taste 10 Sekunden lang gedrückt. Sobald das Gerät die
Netzwerkkonfigurationsseite mit den aktuellen Netzwerkeinstellungen druckt, lassen Sie
die Go-Taste wieder los.

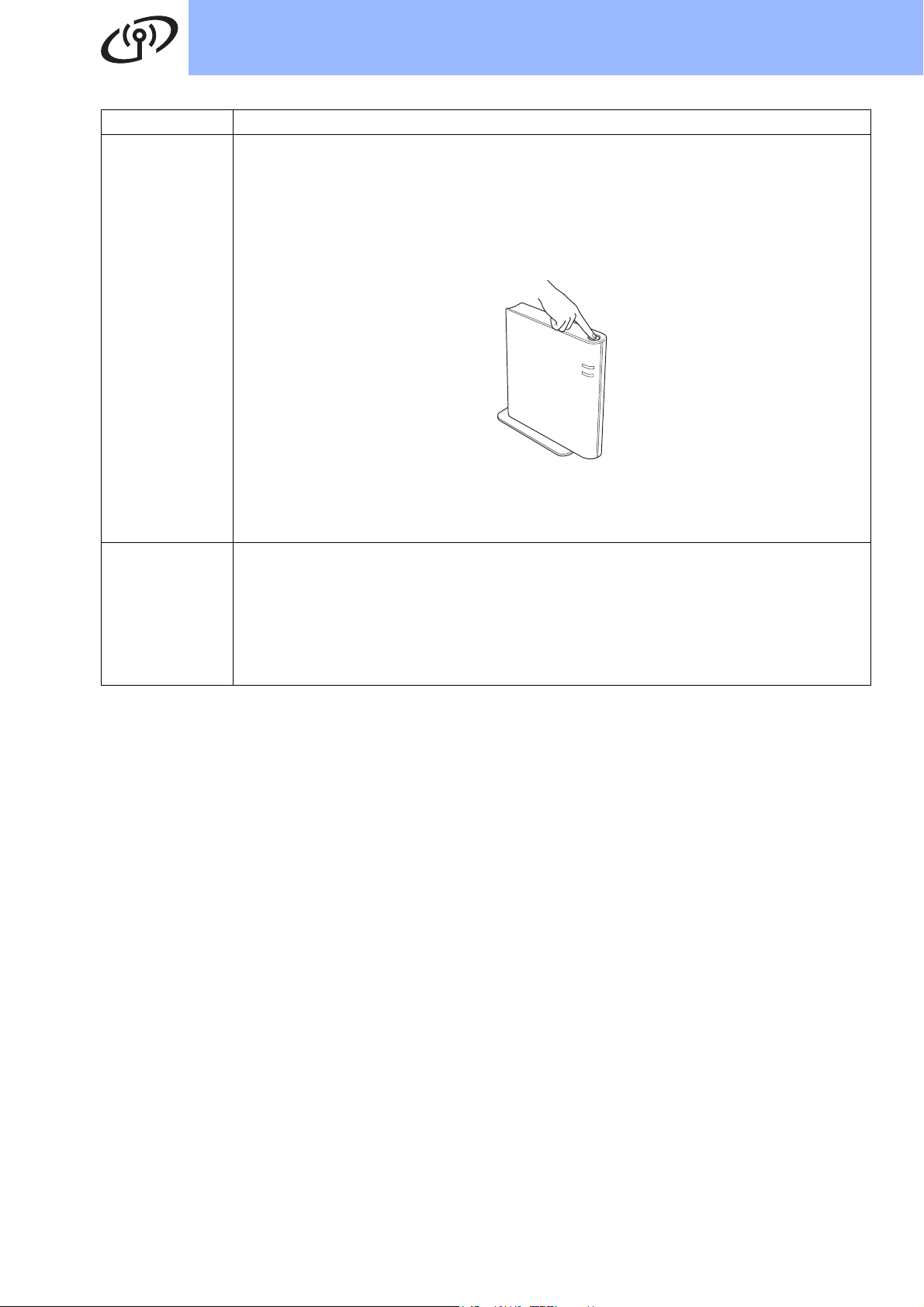

Der WLAN Access Point/Router kann nicht gefunden werden.

1. Überprüfen Sie die folgenden 4 Punkte.

- Vergewissern Sie sich, dass der WLAN Access Point/Router eingeschaltet ist.

- Stellen Sie Ihr Gerät in einen Bereich ohne Störungen oder näher an den WLAN Access
Point/Router.

- Stellen Sie das Gerät zur Konfiguration der Wireless-Einstellungen vorübergehend in
einem Abstand von ca. einem Meter vom WLAN Access Point auf.

- Wenn Ihr WLAN Access Point/Router die MAC-Adressenfilterung verwendet,
überprüfen Sie, ob die MAC-Adresse des Brother-Gerätes im Filter erlaubt ist.

28

2. Wenn Sie die SSID- und Sicherheitsinformationen
(SSID/Authentifizierungsmethode/Verschlüsselungsmethode/Netzwerkschlüssel)
manuell eingegeben haben, sind die Informationen eventuell nicht korrekt.
Überprüfen Sie die SSID- und Sicherheitsinformationen und geben Sie falls notwendig die
richtigen Informationen ein.

Siehe dazu Wo kann ich die Wireless-Einstellungen SSID und Netzwerkschlüssel
finden? auf Seite 28.

Für Benutzer eines Wireless-Netzwerkes

Wireless-Netzwerk

Windows

®

Macintosh

Authentifizierungsmethode Verschlüsselungsmethode

WPA-Personal

TKIP

AES

WPA2-Personal AES

OPEN

WEP

KEINE

(ohne Verschlüsselung)

Shared Key

(freigegebener Schlüssel)

WEP

Fehlercode Empfohlene Lösungen

Die vom gewählten WLAN Access Point/Router verwendeten Authentifizierungs-/
Verschlüsselungsmethoden werden von Ihrem Gerät nicht unterstützt.

Infrastruktur-Modus: Ändern Sie die Authentifizierungs- und Verschlüsselungsmethoden des
WLAN Access Points/Routers. Ihr Gerät unterstützt die folgenden
Authentifizierungsmethoden: WPA, WPA2, OPEN und Shared Key. WPA unterstützt die
TKIP- oder AES-Verschlüsselungsmethoden. WPA2 unterstützt AES als
Verschlüsselungsmethode. OPEN und Shared Key entsprechen der WEP-Verschlüsselung.

Wenn das Problem weiterhin auftritt, sind eventuell die eingegebenen SSID- oder
Netzwerkeinstellungen falsch. Überprüfen Sie die Wireless-Netzwerkeinstellungen noch
einmal.

Tabelle für Authentifizierungs- und Verschlüsselungsmethoden

TS-04

Siehe dazu Wo kann ich die Wireless-Einstellungen SSID und Netzwerkschlüssel
finden? auf Seite 28.

Ad-hoc-Modus: Ändern Sie die Authentifizierungs- und Verschlüsselungsmethoden des
Computers für die Wireless-Einstellungen.
Ihr Gerät unterstützt nur die Verschlüsselungsmethode OPEN mit optionaler WEP­Verschlüsselung.

Die Sicherheitsinformationen (SSID/Netzwerkschlüssel) sind nicht korrekt.
Überprüfen Sie noch einmal die SSID- und Sicherheitsinformationen (Netzwerkschüssel).
Wenn Ihr Router die WEP-Verschlüsselung verwendet, geben Sie den als ersten WEP-

TS-05

TS-06

Schlüssel benutzten Schlüssel ein. Ihr Brother-Gerät unterstützt nur die Verwendung des
ersten WEP-Schlüssels.

Siehe dazu Wo kann ich die Wireless-Einstellungen SSID und Netzwerkschlüssel
finden? auf Seite 28.

Die Wireless-Sicherheitsinformationen (Authentifizierungsmethode/
Verschlüsselungsmethode/Netzwerkschlüssel) sind nicht korrekt.
Überprüfen Sie noch einmal die Wireless-Sicherheitsinformationen
(Authentifizierungsmethode/Verschlüsselungsmethode/Netzwerkschlüssel) in der Tabelle
unter TS-04.
Wenn Ihr Router die WEP-Verschlüsselung verwendet, geben Sie den als ersten WEP­Schlüssel benutzten Schlüssel ein. Ihr Brother-Gerät unterstützt nur die Verwendung des
ersten WEP-Schlüssels.

Siehe dazu Wo kann ich die Wireless-Einstellungen SSID und Netzwerkschlüssel
finden? auf Seite 28.

29

Für Benutzer eines Wireless-Netzwerkes

Fehlercode Empfohlene Lösungen

Das Gerät kann keinen WLAN Access Point/Router finden, an dem WPS oder AOSS™
aktiviert ist.

Wenn Sie Ihre Wireless-Einstellungen mit WPS oder AOSS™ konfigurieren möchten,
müssen sowohl Ihr Gerät als auch der WLAN Access Point/Router entsprechend arbeiten.
Vergewissern Sie sich, dass Ihr WLAN Access Point/Router WPS oder AOSS™ unterstützt,
und beginnen Sie noch einmal von vorne.

TS-07

Falls Sie nicht wissen, wie Sie Ihren WLAN Access Point/Router mit WPS oder AOSS™ in
Betrieb nehmen können, lesen Sie die mit Ihrem WLAN Access Point/Router gelieferte
Dokumentation oder wenden Sie sich an den Hersteller Ihres WLAN Access Points/Routers
bzw. an Ihren Netzwerkadministrator.

Es wurden zwei oder mehr WLAN Access Points gefunden, an denen WPS oder AOSS™
aktiviert ist.

TS-08

- Stellen Sie sicher, dass innerhalb der Reichweite nur an einem Access Point/Router WPS
oder AOSS™ aktiviert ist, und versuchen Sie es noch einmal.

- Versuchen Sie es nach einigen Minuten noch einmal, um Störungen durch andere Access
Points zu vermeiden.

30

Für Netzwerkbenutzer

Hinweis

Hinweis

Web Based Management (Webbrowser)

Der Brother PrintServer ist mit einem Webserver
ausgestattet, mit dem sein Status überwacht und
verschiedene Konfigurationseinstellungen über
HTTP (Hyper Text Transfer Protocol) geändert
werden können.

• Der Anmeldename des Administrators lautet

‘admin’ (auf Groß-/Kleinschreibung achten)
und das standardmäßige Kennwort lautet
‘access’.

®

• Wir empfehlen Microsoft
Explorer
(oder höher) für Windows
(oder höher) für Macintosh. Stellen Sie auch
sicher, dass JavaScript und Cookies in dem
von Ihnen benutzten Browser stets aktiviert
sind. Um einen Webbrowser zu verwenden,
müssen Sie die IP-Adresse des PrintServers
kennen. Die IP-Adresse des PrintServers
finden Sie auf der Druckereinstellungsseite.

®

6.0 (oder höher) oder Firefox 3.0

Internet

®

und Safari 3.0

a Öffnen Sie Ihren Webbrowser.
b Geben Sie in Ihren Browser

http://machine_ip_address/ ein.
(Wobei machine_ip_address für die IP­Adresse oder den PrintServer-Namen steht.)

 Zum Beispiel: http://192.168.1.2/

Netzwerkeinstellungen auf werkseitige Standardeinstellungen zurücksetzen

Sie können den PrintServer (d. h. alle Einstellungen
wie Kennwort und IP-Adresse) auf die werkseitigen
Standardeinstellungen zurücksetzen.

a Schalten Sie das Gerät aus.
b Vergewissern Sie sich, dass die vordere

Abdeckung geschlossen und der Netzstecker
angeschlossen ist.

c Halten Sie die Go-Taste gedrückt, während Sie

das Gerät mit dem Netzschalter einschalten.
Halten Sie die Go-Taste weiter gedrückt, bis
alle LEDs aufleuchten und dann die Ready-
LED erlischt.

d Lassen Sie die Go-Taste los. Stellen Sie

sicher, dass keine LED leuchtet.

e Drücken Sie die Go-Taste sechsmal.

Vergewissern Sie sich, dass alle LEDs
aufleuchten und damit anzeigen, dass der
PrintServer auf die werkseitigen
Standardeinstellungen zurückgesetzt ist. Das
Gerät führt einen Neustart durch.

Druckereinstellungsseite drucken

Siehe Web Based Management im
Netzwerkhandbuch.

In der Druckereinstellungsseite sind alle aktuellen
Druckereinstellungen aufgelistet, einschließlich der
Netzwerkeinstellungen.

a Vergewissern Sie sich, dass die vordere

Abdeckung geschlossen und der Netzstecker
angeschlossen ist.

b Schalten Sie das Gerät ein und warten Sie, bis

es im Bereitschaftsstatus ist.

c Drücken Sie die Go-Taste innerhalb von 2

Sekunden dreimal. Das Gerät druckt die
aktuelle Druckereinstellungsseite aus.

Wenn als IP address in der
Druckereinstellungsseite 0.0.0.0 ausgedruckt
wurde, warten Sie eine Minute und wiederholen
Sie dann den Vorgang.

31

Weitere Informationen

LED-Anzeigen des Druckers

Blinkt: oder oder EIN: oder oder AUS:

Drucker-

LED

Toner

Drum

Error

Ready

Drucker-

LED

Toner

Drum

Error

Ready

Benutzer-

handbuch

Drucker-

LED

Toner

Aus Energiesparen/

Ruhezustand

Aufwärmen/

Abkühlen

1

Bereit Empfängt Daten/

Leuchtet schwach

Wenig

Toner

3

Toner

ersetzen

4

verbraucht

Toner

Trommel

bald ersetzen

3

Kapitel 4 Kapitel 4 Kapitel 4 Kapitel 4 Kapitel 4

Abdeckung offen/

Papierstau

2

Kein Papier

Trommelfehler

2

Trommel-Stopp Wartungs-

Restdaten

Trommel
ersetzen

meldung

2

2

Drum

Error

Ready

Benutzer-

handbuch

1

Die LED blinkt (abwechselnd 1 Sekunde an und aus)

2

Die LED blinkt (abwechselnd 0,5 Sekunden an und aus)

3

Die gelbe LED blinkt (abwechselnd 2 Sekunden an und 3 Sekunden aus).

4

Sie können die Tonereinstellung so ändern, dass Sie fortfahren können. Drücken Sie sieben Mal die Go-Taste (alle LED-Anzeigen blinken
zweimal und anschließend leuchtet die Ready-LED).
Das Gerät druckt weiter, bis die LED anzeigt, dass der Toner verbraucht ist.

Kapitel 5 Kapitel 5 Kapitel 4 Kapitel 4 Kapitel 3

32

Weitere Informationen

LED-Anzeige bei Verwendung des Auto-Wireless-Modus (Konfiguration per Tastendruck)

LEDs WLAN

einrichten

Verbinden mit

1

WPS/AOSS™

Verbunden

1

Toner

Drum

Error

Ready

1

Die LED blinkt (0,2 Sekunden an und 0,1 Sekunde aus).

2

Die LED leuchtet 5 Minuten lang.

3

Die LED blinkt 30 Sekunden lang (abwechselnd 0,1 Sekunde an und aus).

4

Die LED blinkt 10-mal und erlischt dann für eine halbe Sekunde. Dies wird 20 Mal wiederholt.

Brother CreativeCenter

2

Verbindung

schlagen

fehlge

Kein Access

3

Point

3

Verbindungsfehler

4

Lassen Sie sich inspirieren. Wenn Sie Windows verwenden, doppelklicken Sie auf das Brother CreativeCenter­Symbol auf Ihrem Desktop, um auf unsere Website mit vielen KOSTENLOSEN Ideen und Materialien für die
private und professionelle Nutzung zu gelangen.

Mac-Benutzer können auf das Brother CreativeCenter über die folgende Webadresse zugreifen:
http://www.brother.com/creativecenter/

33

Verbrauchsmaterialien

Verbrauchsmaterialien

Wenn Verbrauchsmaterialien ersetzt werden müssen, zeigen die LEDs am Funktionstastenfeld einen
entsprechenden Fehler an. Um weitere Informationen zu den Verbrauchsmaterialien für Ihr Gerät zu erhalten,
besuchen Sie uns unter http://solutions.brother.com/

Tonerkassette Trommeleinheit

oder wenden Sie sich an Ihren Brother-Vertriebspartner.

Zum Ersetzen der Verbrauchsmaterialien lesen Sie Verbrauchsmaterialien ersetzen im
Benutzerhandbuch.

34

Warenzeichen

Das Brother-Logo ist ein eingetragenes Warenzeichen von Brother Industries Ltd.
Brother ist ein eingetragenes Warenzeichen von Brother Industries Ltd.
Microsoft, Windows, Windows Server und Internet Explorer sind entweder eingetragene Warenzeichen oder Warenzeichen der Microsoft
Corporation in den USA und/oder anderen Ländern.
Windows Vista ist entweder ein eingetragenes Warenzeichen oder ein Warenzeichen der Microsoft Corporation in den USA und/oder anderen
Ländern.
Apple, Macintosh, Safari und Mac OS sind Warenzeichen der Apple Inc., die in den USA und anderen Ländern registriert sind.
Wi-Fi und Wi-Fi Alliance sind eingetragene Warenzeichen der Wi-Fi Alliance.
AOSS ist ein Warenzeichen von Buffalo Inc.
Jedes Unternehmen, dessen Software in diesem Handbuch erwähnt ist, besitzt eine spezifische Software-Lizenzvereinbarung für deren
handelsübliche Programme.

Alle auf Brother-Produkten gezeigten oder in den dazugehörigen Dokumenten bzw. in anderen Materialien erwähnten
Marken- und Produktnamen von Firmen sind Warenzeichen oder eingetragene Warenzeichen der entsprechenden
Firmen.

Erstellung und Veröffentlichung

Dieses Handbuch wurde unter der Aufsicht von Brother Industries, Ltd. mit den aktuellen Produktbeschreibungen und Spezifikationen erstellt
und veröffentlicht.
Der Inhalt dieses Handbuches und die technischen Daten dieses Produktes können ohne vorherige Ankündigung geändert werden.
Die Firma Brother behält sich das Recht vor, Änderungen bzgl. der technischen Daten und der hierin enthaltenen Materialien ohne vorherige
Ankündigung vorzunehmen. Brother übernimmt keine Haftung für Schäden (einschließlich Folgeschäden), verursacht durch das Vertrauen auf
diese Materialien, einschließlich aber nicht beschränkt auf Druck- und andere Fehler bezüglich der Veröffentlichung.

Copyright und Lizenzvereinbarung

©2010 Brother Industries, Ltd. Alle Rechte vorbehalten.
Dieses Produkt enthält von den folgenden Herstellern entwickelte Software:
©1983-1998 PACIFIC SOFTWORKS INC. ALLE RECHTE VORBEHALTEN.
©2010 Devicescape Software, Inc. Alle Rechte vorbehalten.
Dieses Produkt enthält die von ZUKEN ELMIC, Inc. entwickelte Software “KASAGO TCP/IP”.
